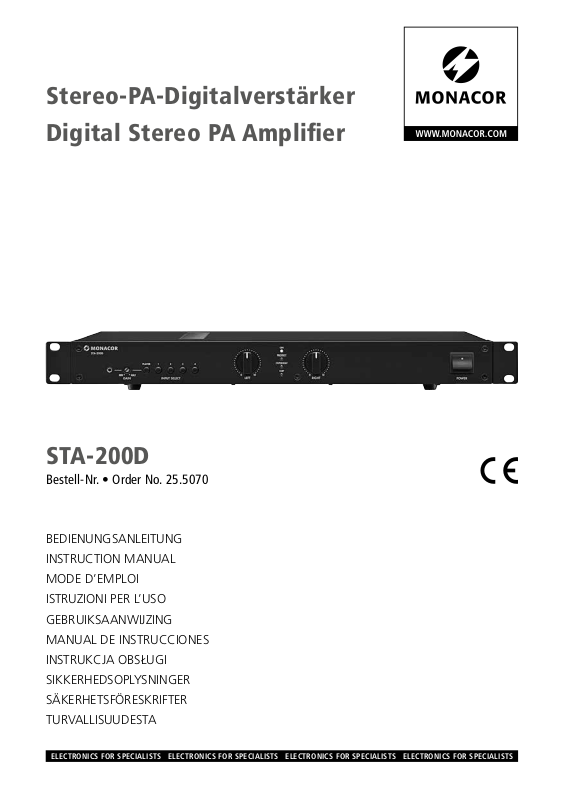

Stereo-PA-Digitalverstärker

Digital Stereo PA Ampliﬁer

STA-200D

Bestell-Nr. • Order No. 25.5070

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO GEBRUIKSAANWIJZING MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI SIKKERHEDSOPLYSNINGER SÄKERHETSFÖRESKRIFTER TURVALLISUUDESTA

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Page 2

Deutsch ..........Seite 4

English ...........Page 8

Français ..........Page 12

Italiano...........Pagina 16

Nederlands .......Pagina 20

Español ..........Página 24

Polski ............Strona 28

Dansk ............Sida 32

Svenska ..........Sidan 32

Suomi............Sivulta 33

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Page 3

STA-200D

MIN MAX

GAIN

PLAYE R 1 2 3 4

INPUT SELECT

PROTECT

OVERHEAT

0 10 0 10

LEFT RIGHT

CLIP

POWER

2 3 4 5 6 7

RIGHT LEFT

MIN. LOAD 4Ω

OUTPUT

RIGHT

USE ONLY WITH A 250V FUSE

230V~/

50Hz

FUSE

3 2 1

INPUT

8 9 10 11 12

1- (= 2-)

1+ (= 2+)

STA-200D

MIN MAX

GAIN

PLAYER 1 2 3 4

INPUT SELECT

PROTECT

OVERHEAT

CLIP

0 10 0 10

LEFT RIGHT

POWER

➀

LEFT

➁

➂

4 Ω, 125W 8 Ω, 75 W

4 Ω 37,5 W

4 Ω

31 W

4 Ω

31 W

4 Ω

31 W

4 Ω

31 W

8 Ω

62,5 W

8 Ω

19 W

8 Ω

19 W

8 Ω

62,5 W

8 Ω

19 W

8 Ω

19 W

➃

Page 4

Stereo-PA-Digitalverstärker

Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte

Deutsch

lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

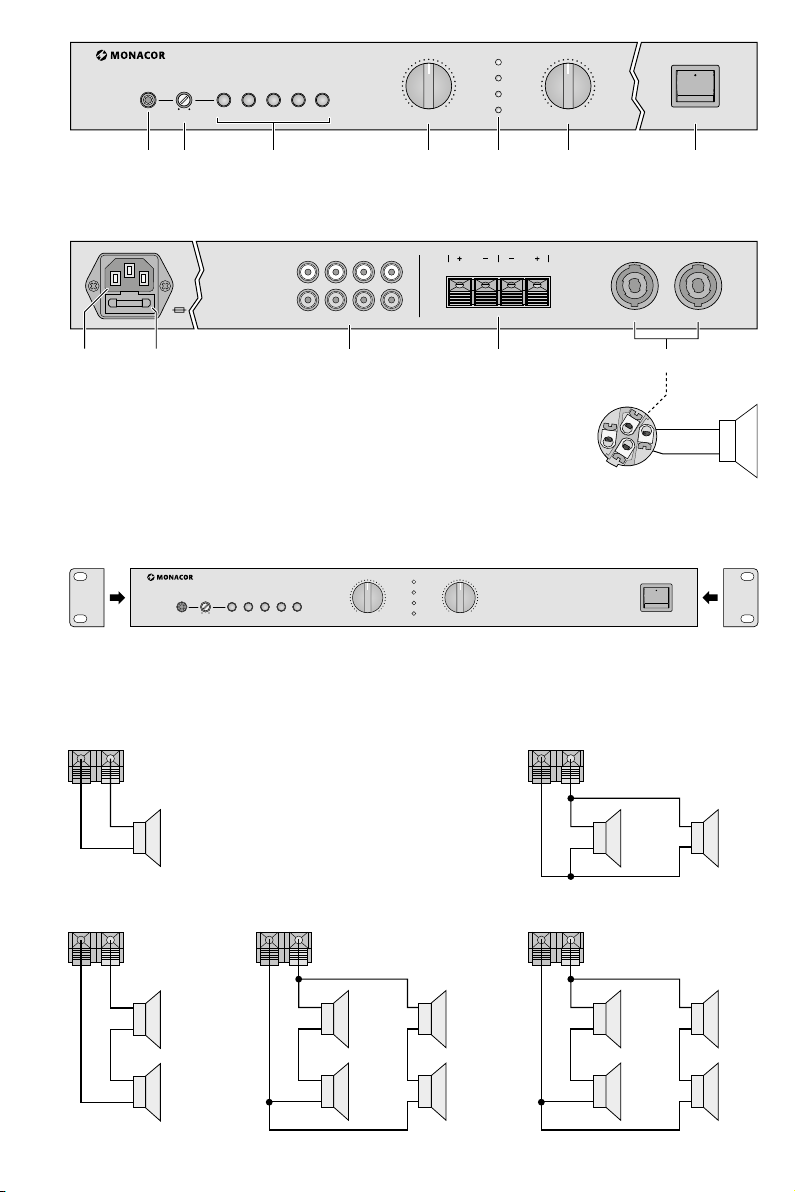

Auf der ausklappbaren Seite3 ﬁnden Sie alle

beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht der Bedienelemente

und Anschlüsse

Eingang PLAYER (3,5-mm-Klinke, stereo) mit regelbarer Empﬁndlichkeit

Regler GAIN für die Empﬁndlichkeit des Eingangs PLAYER

3 Eingangswahlschalter INPUT SELECT 4 Lautstärkeregler LEFT für den linken Kanal 5 Anzeige-LEDs

ON – Verstärker eingeschaltet PROTECT – Schutzschaltung aktiv OVERHEAT – Verstärker überhitzt CLIP – Verstärker übersteuert

Lautstärkeregler RIGHT für den rechten Kanal

7 Ein- /Ausschalter POWER

Netzbuchse zum Anschluss an eine Steckdose (230 V/ 50 Hz) über das beiliegende Netzkabel

Halterung für die Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen.

10 Eingänge 1 – 4 (Cinch-Buchsen) 11 Klemmanschlüsse für die Lautsprecher

Lautsprecherbuchsen (Speakon®-kompatibel)

Hinweis: 4-Ω-Lautsprecher entweder an die Klemmanschlüsse oder an die Lautsprecherbuchsen anschließen. 8-Ω-Lautsprecher können gleichzeitig an den Klemmanschlüssen und an den Lautsprecherbuchsen betrieben werden.

2 Hinweise für den

sicherenGebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das -Zeichen.

WARNUNG

stecken Sie nichts durch die Lüftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie das Gerät nur im Innenbereich

•

und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten

•

Gefäße, z. B. Trinkgläser, auf das Gerät. Die in dem Gerät entstehende Wärme muss

•

durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

Nehmen Sie das Gerät nicht in Betrieb oder

•

ziehen Sie sofort den Netzstecker aus der Steckdose,

wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus

•

der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie für die Reinigung nur ein tro-

•

ckenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht rich-

•

tig angeschlossen, falsch be dient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

Page 5

3 Einsatzmöglichkeiten

Dieser Stereo-PA-Digitalverstärker mit einer Spitzenleistung von 300 W ist z. B. für den Einsatz auf der Bühne und in der Disco konzipiert. Es können bis zu fünf Audiogeräte angeschlossen werden. Über die Eingangswahlschalter lässt sich ein Gerät zur Wiedergabe auswählen.

4 Aufstellmöglichkeiten

Der Verstärker ist für den Einschub in ein Rack (482 mm / 19”) vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung gewährleistet ist.

4.1 Rackeinbau

Für den Einbau in ein Rack die beiden beiliegenden Montagewinkel links und rechts an der Gehäuseseite festschrauben (Abb. 3). Im Rack wird für den Verstärker eine Höhe von 1 HE be nötigt (HE = Höheneinheit = 44,45 mm).

Die vom Verstärker abgegebene, erhitzte Luft muss aus dem Rack austreten können. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden können. Bei unzureichendem Wärmeabﬂuss in das Rack eine Lüftereinheit einsetzen (z. B. DPVEN-03).

5 Verstärker anschließen

Vor dem Anschluss bzw. vor dem Verändern von Anschlüssen den Verstärker und die anzuschlie ßenden Geräte ausschalten.

Die Audiogeräte (z. B. CD/ MP3-Player, Mischpult, Radio) an die Eingangsbuchsen (1,

10) an schließen. Bei den Cinch-Buchsen (10) jeweils den linken Kanal an die weiße Buchse anschließen und den rechten Kanal an die rote Buchse. Die Klinkenbuchse (1) sollte für ein Gerät mit einem geringen Ausgangspegel verwendet werden oder für Geräte, die nicht ständig mit dem Verstärker betrieben werden.

Die größte Ausgangsleistung wird beim Anschluss von 4-Ω-Lautsprechern erreicht. Es können je doch auch 8-Ω-Lautsprecher angeschlossen werden, wobei sich die Ausgangsleistung aber etwas verringert. Die

Lautsprecher müssen mit mindestens folgen der Sinusleistung belastbar sein:

4-Ω-Lautsprecher 125 W 8-Ω-Lautsprecher 75 W An die Lautsprecherbuchsen* (12) oder an die

Anschluss klemmen (11) die Lautsprecher anschließen. Sollen an den Lautsprecherbuchsen und an den Anschlussklemmen gleichzeitig Lautsprecher betrieben werden, nur Lautsprecher mit einer Impedanz von mindestens 8 Ω verwenden, anderenfalls wird der Verstärker überlastet.

* Kontaktbelegung eines Steckers siehe Abb. 2

Einen Stecker nach dem Einstecken in die Buchse nach rechts drehen, bis er einrastet. Zum späteren Herausziehen den Sicherungsriegel am Stecker zurückziehen und den Stecker nach links drehen.

Bei Verwendung der Klemmen jeweils die gekennzeichnete Ader der Lautsprecherleitungen mit einer roten Klemme verbinden.

Verschiedene Anschlussmöglichkeiten für mehrere Lautsprecher an einen Kanal sind in der Abb. 4 dargestellt, in der auch die Mindestbelastbarkeit der Lautsprecher angegeben ist. Beim Zusammenschalten von mehreren Lautsprechern ist besonders auf die richtige Verbindung der Plus- und Minusanschlüsse zu achten und dass die Gesamtimpedanz mindestens 4 Ω beträgt.

3) Den Verstärker über die Netzbuchse (8) mit dem beiliegenden Netzkabel an eine Steckdose (230 V/ 50 Hz) anschließen.

6 Bedienung

Tipp: Um Einschaltgeräusche zu vermeiden, zuerst die am Verstärker angeschlossenen Geräte einschalten und nach dem Betrieb den Verstärker als erstes Gerät wieder ausschalten.

Vor dem ersten Einschalten des Verstärkers die Lautstärkeregler LEFT (4) und RIGHT (6) auf null stellen, um am Anfang eine zu hohe Lautstärke zu vermeiden. Dann den Verstärker mit dem Schalter POWER (7) einschalten. Die Betriebsanzeige ON (5) leuchtet.

2) Mit den Schaltern INPUT SELECT (3) das zur

Wiedergabe gewünschte Gerät wählen. Um laute Schaltgeräusche zu vermeiden, die Schalter nur bei geringer Lautstärke betätigen.

Deutsch

Page 6

3) Die gewünschte Lautstärke mit den Reglern LEFT und RIGHT einstellen. Wird der Verstärker übersteuert, leuchtet die rote LED CLIP(5) auf. Die Regler dann entsprechend zurück-

Deutsch

drehen.

WARNUNG

digen! Das Ohr gewöhnt sich an große Lautstärken und empﬁndet sie nach einiger Zeit als nicht mehr so hoch. Darum eine hohe Lautstärke nach der Gewöhnung nicht weiter erhöhen.

Ist an der 3,5-mm-Klinkenbuchse PLAYER (1) ein Gerät angeschlossen, mit dem Regler GAIN (2) die Eingangsempﬁndlichkeit einstellen. Damit können Lautstärkeunterschiede beim Umschalten auf ein Gerät an den Buchsen INPUT 1 – 4 (10) ausgeglichen werden. Beim Anschluss eines Gerätes mit einem geringen Ausgangspegel lässt sich mit dem Regler auch die Eingangsempﬁndlichkeit erhöhen, um die maximale Ausgangsleistung erreichen zu können.

Stellen Sie die Lautstärke am Verstärker nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schä-

8 Technische Daten

Sinusausgangsleistung Stereo 4 Ω: � � � � � � � � � � � 2 × 125 W Stereo 8 Ω: � � � � � � � � � � � 2 × 75 W

Max� Ausgangsleistung: � � � 300 W Eingänge

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, Cinch PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/ 46 kΩ,

3,5-mm-Klinke Frequenzbereich: � � � � � � � � 20 – 20 000 Hz Störabstand: � � � � � � � � � � � > 100 dB (A-bewertet) Übersprechdämpfung: � � � � > 56 dB Klirrfaktor: � � � � � � � � � � � � � < 0,05 % Stromversorgung: � � � � � � � 230 V/ 50 Hz Leistungsaufnahme:� � � � � � max� 350 VA Einsatztemperatur:� � � � � � � 0 – 40 °C Abmessungen (B × H × T): 482 × 44 × 268 mm

1 HE (Höheneinheit) Gewicht: � � � � � � � � � � � � � � 5 kg

Änderungen vorbehalten.

7 Schutzschaltung

Die Schutzschaltung soll Beschädigungen des Verstärkers verhindern. Wenn die Schutzschaltung anspricht, wird der Verstärker stummgeschaltet und die Anzeige PROTECT (5) leuchtet:

1. bei einem Kurzschluss an einem Lautsprecherausgang

2. bei Überhitzung des Verstärkers (Die Anzeige OVERHEAT leuchtet dann zusätzlich.)

Leuchtet die Anzeige PROTECT auf, muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden.

Eine weitere Schutzschaltung schaltet den Verstärker ab, wenn die Netzspannung eine Überspannung aufweist. Hat die Netzspannung wieder ihren Normalwert erreicht, schaltet sich der Verstärker wieder ein.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

Page 7

Page 8

Digital Stereo PA Ampliﬁer

These instructions are intended for users without any speciﬁc technical knowledge. Please read

English

these instructions carefully prior to operating the unit and keep them for later reference.

All operating elements and connections described can be found on the fold-out page 3.

1 Operating Elements

andConnections

Input PLAYER (3.5 mm jack, stereo) with adjustable sensitivity

2 Control GAIN for the sensitivity of the input

PLAYER

3 Input selector switches INPUT SELECT 4 Volume control LEFT for the left channel 5 LED indicators

ON – ampliﬁer switched on PROTECT – activation of protective circuit OVERHEAT – overheating of ampliﬁer CLIP – overload of ampliﬁer

6 Volume control RIGHT for the right channel 7 POWER switch

Mains jack for connection to a socket (230 V/ 50 Hz) via the mains cable provided

Support for the mains fuse Always replace a blown fuse by one of the same type.

10 Inputs 1 – 4 (RCA jacks) 11 Terminals for the speakers 12 Speaker jacks (Speakon® compatible)

Note: Connect 4 Ω speakers either to the terminals or to the speaker jacks. 8 Ω speakers may be operated at the terminals and at the speaker jacks at the same time.

2 Safety Notes

This unit corresponds to all relevant directives of the EU and is therefore marked with .

WARNING

The unit is suitable for indoor use only. Protect

•

it against dripping water and splash water, high air humidity and heat (admissible ambient temperature range: 0 – 40 °C).

Do not place any vessel ﬁlled with liquid on

•

the unit, e. g. a drinking glass. The heat generated inside the unit must be

•

dissipated by air circulation; never cover the air vents of the housing.

Do not operate the unit or immediately discon-

•

nect the mains plug from the socket

1. if the unit or the mains cable is visibly damaged,

if a defect might have occurred after the unit was dropped or suffered a similar accident,

3. if malfunctions occur.

In any case the unit must be repaired by skilled personnel.

Never pull the mains cable to disconnect the

•

mains plug from the socket, always seize the plug.

For cleaning only use a dry, soft cloth; never

•

use water or chemicals. No guarantee claims for the unit and no liabil-

•

ity for any resulting personal damage or material damage will be accepted if the unit is used for other purposes than originally intended, if it is not correctly connected or operated, or if it is not repaired in an expert way.

The unit uses dangerous mains voltage. Leave servicing to skilled personnel only and do not insert anything into the air vents. Inexpert handling may result in electric shock.

If the unit is to be put out of operation deﬁnitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Page 9

3 Applications

This digital stereo PA ampliﬁer with a peak power of 300 W is specially designed, for example, for applications on stage and in discothèques. It allows connection of up to ﬁve audio units to be selected via input switches.

4 Setting Up / Installation

The ampliﬁer is designed for installation into a rack (482 mm / 19”); however, it can also be used as a table-top unit. In order to ensure sufﬁcient cooling, air must always be able to ﬂow freely through all air vents.

4.1 Rack installation

For installation into a rack, screw the two mounting brackets provided to the left and right sides of the housing (ﬁg. 3). In the rack, the ampliﬁer requires a height of 1 RS (rack space = 44.45 mm).

The hot air given off by the ampliﬁer must be dissipated from the rack; otherwise heat will accumulate in the rack which may not only damage the ampliﬁer but also other units in the rack. In case of insufﬁcient heat dissipation, install a ventilation unit (e. g. DPVEN-03) into the rack.

minimum RMS power capability of the speakers must be as follows:

4 Ω speaker 125 W 8 Ω speaker 75 W Connect the speakers to the speaker jacks*

(12) or to the terminals (11). When operating speakers at the speaker jacks and at the terminals at the same time, only use speakers with a minimum impedance of 8 Ω to prevent overload of the ampliﬁer.

* Contact conﬁguration of a plug, see ﬁg. 2

After inserting a plug into the jack, turn it clockwise until it engages. To remove the plug, pull back the latch on the plug and turn the plug counter-clockwise.

When using the terminals, always connect the marked core of the speaker cables to a red terminal.

Different possibilities for connecting multiple speakers to one channel are shown in ﬁg.4 which also shows the minimum load of the speakers. When interconnecting multiple speak ers, always observe the correct positive and negative connections and make sure that the total impedance is at least 4 Ω.

3) Via the mains jack (8), connect the ampliﬁer to a socket (230 V/ 50 Hz) using the mains cable provided.

English

5 Connecting the Ampliﬁer

Prior to making or changing any connections, switch off the ampliﬁer and the units to be connected.

Connect the audio units (e. g. CD / MP3 player, mixer, radio) to the input jacks (1, 10). When using the RCA jacks (10), always connect the left channel to the white jack and the right channel to the red jack. The 3.5 mm jack (1) should be used for a unit with low output level or for units not permanently operated with the ampliﬁer.

2) The highest output power is obtained when 4 Ω speakers are connected. However, it is also possible to connect 8 Ω speakers which will slightly reduce the output power. The

6 Operation

Hint: To prevent switching noise, switch on the units connected to the ampliﬁer before switching on the ampliﬁer. After operation, switch off the ampliﬁer before switching off the units connected.

Before switching on the ampliﬁer for the ﬁrst time, set the volume controls LEFT (4) and RIGHT (6) to zero to make sure that the volume will not be too high. Then switch on the ampliﬁer with the POWER switch (7). The power LED ON (5) will light up.

2) Use the switches INPUT SELECT (3) to select the desired unit for reproduction. To prevent loud switching noise, turn down the volume when operating the switches.

Page 10

Set the desired volume with the controls LEFT and RIGHT. In case of overload of the ampliﬁer, the red LED CLIP (5) will light up. Turn

English

back the control accordingly.

CAUTION

ear will get accustomed to high volumes which do not seem to be that high after some time. Therefore, do not further increase a high volume after getting used to it.

4) If a unit has been connected to the 3.5 mm jack PLAYER (1), use the control GAIN (2) to set the input sensitivity. Thus, differences in volume will be balanced when switching over to a unit connected to the jacks INPUT 1 – 4 (10). When a unit with low output level is connected, the control can also be used to increase the input sensitivity in order to obtain the maximum output power.

Never adjust the ampliﬁer to a very high volume. Permanent high volumes may damage your hearing! Your

7 Protective Circuit

To prevent damage to the ampliﬁer, a protective circuit has been integrated. When the protective circuit has been activated, the ampliﬁer will be muted and the LED PROTECT (5) will light up:

1. in case of a short circuit at a speaker output

2. in case of overheating of the ampliﬁer (The LED OVERHEAT will also light up.)

When the LED PROTECT lights up, always switch off the ampliﬁer and eliminate the fault.

Another protective circuit will switch off the ampliﬁer when there is overvoltage in the mains voltage. When the mains voltage has returned to its standard value, the ampliﬁer will be switched on again.

8 Speciﬁcations

RMS output power Stereo 4 Ω: � � � � � � � � � � � 2 × 125 W Stereo 8 Ω: � � � � � � � � � � � 2 × 75 W

Maximum output power: � � 300 W Inputs

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, RCA PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/46 kΩ,

3�5 mm jack Frequency range: � � � � � � � � 20 – 20 000 Hz S / N ratio: � � � � � � � � � � � � � > 100 dB (A-weighted) Crosstalk attenuation: � � � � > 56 dB THD: � � � � � � � � � � � � � � � � � < 0�05 % Power supply: � � � � � � � � � � 230 V/ 50 Hz Power consumption: � � � � � 350 VA max� Ambient temperature: � � � � 0 – 40 °C Dimensions (W × H × D): � 482 × 44 × 268 mm,

1 RS (rack space) Weight: � � � � � � � � � � � � � � � 5 kg

Subject to technical modiﬁcation.

Page 11

Page 12

Ampliﬁcateur stéréo professionnel digital

Cette notice s‘adresse aux utilisateurs sans

Français

connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les

éléments et branchements décrits.

1 Eléments et branchements

1 Entrée PLAYER (jack 3,5, stéréo) avec sensi-

bilité réglable

2 Réglage GAIN pour la sensibilité de l’entrée

PLAYER

3 Sélecteurs d’entrée INPUT SELECT

Réglage de volume LEFT pour le canal gauche

5 LEDs d’afﬁchage

ON – ampliﬁcateur allumé PROTECT – circuit de protection activé OVERHEAT – ampliﬁcateur en surchauffe CLIP – ampliﬁcateur en surcharge

Réglage de volume RIGHT pour le canal droit

7 Interrupteur Marche /Arrêt POWER 8 Prise secteur pour relier à une prise 230 V/

50 Hz via le cordon secteur livré

Porte-fusible tout fusible fondu doit être remplacé impérativement par un fusible de même type.

10 Entrées 1 – 4 (prises RCA) 11 Bornes pour les haut-parleurs

Prises haut-parleurs (compatibles Speakon®) Conseil : Reliez des haut-parleurs 4 Ω soit aux bornes soit aux prises haut-parleurs. Des haut-parleurs 8 Ω peuvent fonctionner simultanément aux bornes et aux prises haut-parleurs.

2 Conseils d’utilisation

etdesécurité

L’appareil répond à toutes les directives nécessaires de l’Union européenne et porte donc le symbole .

AVERTISSEMENT

dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

L’appareil n’est conçu que pour une utilisation

•

en intérieur. Protégez-le des éclaboussures, de tout type de projections d’eau, d’une humidité d’air élevée et de la chaleur (température ambiante admissible 0 – 40 °C).

En aucun cas, vous ne devez pas poser d’objet

•

contenant du liquide ou un verre sur l’appareil. La chaleur dégagée par l’appareil doit être éva-

•

cuée par une circulation d’air correcte. N’obstruez pas les ouïes de ventilation du boîtier.

Ne faites pas fonctionner l’appareil et débran

•

chez le cordon secteur immédiatement dans les cas suivants :

l’appareil ou le cordon secteur présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais l’appareil en tirant sur

•

le cordon secteur ; retirez toujours le cordon secteur en tirant la ﬁche.

Pour le nettoyage, utilisez un chiffon sec et

•

doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de

•

dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas

L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil et ne faites rien tomber

Page 13

correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l’appareil est déﬁnitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d’utilisation

Cet ampliﬁcateur stéréo professionnel digital avec une puissance crête de 300 W est conçu, par exemple, pour une utilisation sur scène et en discothèque. On peut relier jusqu’à 5 appareils audio. Via les sélecteurs d’entrée, on peut sélectionner un appareil pour la lecture.

4 Possibilités de positionnement

L’ampliﬁcateur est conçu pour une installation en rack pour des appareils d’une largeur de 482 mm (19”) mais peut être également posé directement sur une table. Dans tous les cas, l’air doit pouvoir passer sans encombre via les ouïes de ventilation pour assurer un refroidissement sufﬁsant de l’ampliﬁcateur.

4.1 Installation en rack

Pour un montage en rack, vissez les deux étriers de montage livrés à gauche et à droite sur le côté du boîtier (schéma 3). Une hauteur de 1 unité (= 44,45 mm) est nécessaire dans le rack pour l’ampliﬁcateur.

L’air chaud dégagé par l’ampliﬁcateur doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l’ampliﬁcateur mais aussi d’autres appareils placés dans le rack. En cas de dissipation insufﬁsante de la chaleur, installez un ventilateur (par exemple DPVEN-03) dans le rack.

5 Branchements de l’ampliﬁcateur

Avant d’effectuer les branchements ou de les modiﬁer, veillez à éteindre l’ampliﬁcateur et les appareils à relier.

Reliez les appareils audio (par exemple lecteur CD/ MP3, table de mixage, radio) aux prises d’entrées (1, 10). Pour les prises RCA (10), reliez respectivement le canal gauche à la prise blanche et le canal droit à la prise rouge. La prise jack (1) devrait être utilisée pour un appareil avec un niveau de sortie faible ou pour des appareils ne fonctionnant pas tout le temps avec l’ampliﬁcateur.

La puissance de sortie la plus importante est atteinte pour un branchement de hautparleurs 4 Ω. On peut également relier des haut-parleurs 8 Ω mais la puissance de sortie est un peu diminuée. Les haut-parleurs doivent avoir la puissance RMS suivante au moins :

Haut-parleurs 4 Ω 125 W Haut-parleurs 8 Ω 75 W Reliez les haut-parleurs aux prises haut-

parleurs* (12) ou aux bornes (11). Si des hautparleurs doivent fonctionner simultanément aux prises haut-parleurs et aux bornes, utilisez uniquement des haut-parleurs avec une impédance de 8 Ω au moins sinon l’ampliﬁcateur sera en surcharge.

* Voir schéma 2 pour la conﬁguration d’une ﬁche

Une fois insérée dans la prise, tournez la ﬁche vers la droite jusqu’à ce qu’elle s’enclenche. Pour pouvoir la retirer ultérieurement, appuyez sur le levier de verrouillage sur la ﬁche et tournez-la vers la gauche.

Si vous utilisez les bornes, reliez le conducteur repéré des câbles haut-parleurs à une borne rouge.

Le schéma 4 présente différentes possibilités de branchement pour plusieurs haut-parleurs à un canal et la puissance minimale des hautparleurs. Si vous branchez ensemble plusieurs haut-parleurs, veillez à respecter particulièrement les branchements plus et moins et assurez-vous que l’impédance totale soit de 4 Ω au moins.

Reliez le cordon secteur à la prise (8) et l’autre extrémité à une prise secteur 230 V/ 50 Hz.

Français

Page 14

6 Utilisation

Conseil : Pour éviter tout bruit fort à l’allumage, allumez toujours en premier les appareils reliés

Français

à l’ampliﬁcateur et après le fonctionnement, éteignez l’ampliﬁcateur en premier.

Avant la première mise en service de l’ampliﬁcateur, mettez sur zéro les réglages de volume LEFT (4) et RIGHT (6) pour éviter, au début, un volume trop élevé. Ensuite allumez l’ampliﬁcateur avec l’interrupteur POWER (7). Le témoin de fonctionnement ON (5) brille.

Avec les interrupteurs INPUT SELECT (3) sélectionnez l’appareil souhaité pour la lecture. Pour éviter tout bruit fort de commutation, activez toujours les interrupteurs pour un volume faible.

3) Réglez le volume souhaité avec les réglages LEFT et RIGHT. Si l’ampliﬁcateur est en surcharge, la LED rouge CLIP (5) brille. Dans ce cas, tournez les réglages vers la gauche en conséquence.

ATTENTION

des troubles de l’audition. L’oreille s’habitue à des volumes élevés et ne les perçoit plus comme tels au bout d’un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modiﬁer.

Si un appareil est relié à la prise jack3,5 PLAYER (1), réglez la sensibilité d’entrée avec le réglage GAIN (2). On peut ainsi compenser les différences de volume lors de la commutation sur un appareil branché aux prises INPUT 1 – 4 (10). Si vous branchez un appareil avec un niveau de sortie faible, on peut augmenter la sensibilité d’entrée avec le réglage pour pouvoir atteindre la puissance de sortie maximale.

Ne réglez jamais le volume, sur l’ampliﬁcateur, de manière très élevée. Un volume trop élevé peut, à long terme, générer

7 Circuit de protection

Le circuit de protection doit éviter tout dommage sur l’ampliﬁcateur. Si le circuit de protection dé clenche, le son de l’ampliﬁcateur est coupé, la LED PROTECT (5) brille :

1. en cas de court-circuit sur une sortie hautparleur

2. en cas de surchauffe de l’ampliﬁcateur (La LED OVERHEAT brille en plus.)

Si la LED PROTECT brille, il faut éteindre l’ampliﬁcateur et rechercher la cause du problème.

Un autre circuit de protection déconnecte l’ampliﬁcateur si la tension secteur présente une surtension. Lorsque la tension secteur a de nouveau atteint sa valeur normale, l’ampliﬁcateur se rallume.

8 Caractéristiques techniques

Puissance de sortie RMS stéréo 4 Ω : � � � � � � � � � � 2 × 125 W stéréo 8 Ω : � � � � � � � � � � 2 × 75 W

Puissance de sortie max� : � 300 W Entrées

INPUT 1 – 4 : � � � � � � � � � � 1 V/ 23 kΩ, RCA PLAYER : � � � � � � � � � � � � � 90 mV – 1 V/ 46 kΩ,

jack 3,5 Bande passante : � � � � � � � � 20 – 20 000 Hz Rapport signal / bruit : � � � � > 100 dB (A pondéré) Atténuation : � � � � � � � � � � � > 56 dB Taux de distorsion : � � � � � � < 0,05 % Alimentation : � � � � � � � � � � 230 V/ 50 Hz Consommation : � � � � � � � � 350 VA max� Température fonc� : � � � � � � 0 – 40 °C Dimensions (L × H × P) : � � 482 × 44 × 268 mm,

1 unité Poids : � � � � � � � � � � � � � � � � 5 kg

Tout droit de modiﬁcation réservé.

Notice d’utilisation protégée par le copyright de MONACOR ® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des ﬁns commerciales est interdite.

Page 15

Page 16

Ampliﬁcatore PA stereo digitale

Queste istruzioni sono rivolte all‘utente senza conoscenze tecniche speciﬁche. Vi preghiamo

Italiano

di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.

1 Elementi di comando

ecollegamenti

1 Ingresso PLAYER (jack 3,5 mm, stereo) con

sensibilità regolabile

Regolatore GAIN per la sensibilità dell’ingresso PLAYER

3 Selettori degli ingressi INPUT SELECT

Regolatore volume LEFT per il canale sinistro

5 Spie con LED

ON – ampliﬁcatore acceso PROTECT – circuito di protezione attivo OVERHEAT – ampliﬁcatore surriscaldato CLIP – ampliﬁcatore sovrapilotato

Regolatore volume RIGHT per il canale destro

7 Interruttore on/off POWER 8 Presa per il collegamento con una presa di

rete (230 V/ 50 Hz) usando il cavo in dotazione

Portafusibile Sostituire un fusibile difettoso solo con uno dello stesso tipo.

10 Ingressi 1 – 4 (prese RCA) 11 Morsetti per gli altoparlanti

Prese per altoparlanti (compatibili Speakon®) N. B.: Collegare gli altoparlanti a 4 Ω con i morsetti oppure con le prese per altopar lanti. Gli altoparlanti a 8 Ω possono essere impiegati contemporaneamente con i morsetti e con le prese per altoparlanti.

2 Avvertenze di sicurezza

Quest’apparecchio è conforme a tutte le direttive rilevanti dell’UE e pertanto porta la sigla .

AVVERTIMENTO

inserire niente nelle fessure di aerazione! Esiste il pericolo di una scarica elettrica.

Usare l’apparecchio solo all’interno di locali

•

e proteggerlo dall’acqua gocciolante e dagli spruzzi d’acqua, da alta umidità dell’aria e dal calore (temperatura d’impiego ammessa fra 0 e 40 °C).

Non depositare sull’apparecchio dei conteni-

•

tori riempiti di liquidi, p. es. bicchieri. Dev’essere garantita la libera circolazione

•

dell’aria per dissipare il calore che viene prodotto all’interno dell’apparecchio. Non coprire in nessun modo le fessure d’aerazione del contenitore.

Non mettere in funzione l’apparecchio e stac-

•

care subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad un’ofﬁcina competente.

Staccare il cavo rete afferrando la spina, senza

•

tirare il cavo. Per la pulizia usare solo un panno morbido,

•

asciutto; non impiegare in nessun caso acqua o prodotti chimici.

Nel caso d’uso improprio, di collegamenti

•

sbagliati, d’impiego scorretto o di riparazione

non a regola d’arte dell’apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l’apparecchio.

Se si desidera eliminare l‘apparecchio deﬁnitivamente, consegnarlo per lo smaltimento ad un‘istituzione locale per il riciclaggio.

L’apparecchio è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non

Page 17

3 Possibilità d’impiego

Questo ampliﬁcatore PA stereo digitale con potenza di punta di 300 W è stato realizzato p. es. per l’impiego durante spettacoli o in discoteca. Si possono collegare ﬁno a cinque apparecchi audio. Con i selettori degli ingressi è possibile scegliere l’apparecchio per la riproduzione.

4 Possibilità di sistemazione

L’ampliﬁcatore è previsto per l’inserimento in un rack (482 mm / 19”), ma può essere usato anche come apparecchio da tavolo. In ogni modo deve essere garantito che l’aria possa circolare liberamente attraverso le aperture di aerazione per assicurare un raffreddamento sufﬁciente.

4.1 Montaggio in un rack

Per il montaggio in un rack, avvitare i due angoli di montaggio in dotazione a destra e a sinistra del contenitore (ﬁg. 3). Nel rack, l’ampliﬁcatore richiede un’unità di altezza (= 44,45 mm).

L’aria riscaldata dall’ampliﬁcatore deve poter uscire dal rack. Altrimenti si crea un accumulo di calore che può danneggiare non solo l’ampliﬁcatore ma anche altri apparecchi nel rack. Se la dissipazione di calore è insufﬁciente, occorre inserire un ventilatore (p. es DPVEN-03) nel rack.

leggermente. Gli altoparlanti devono sopportare la seguente potenza efﬁcace minima:

altoparlanti a 4 Ω 125 W altoparlanti a 8 Ω 75 W Collegare gli altoparlanti con le prese per al-

toparlanti* (12) o con i morsetti (11). Se si devono usare degli altoparlanti sia alle prese per altoparlanti che ai morsetti, usare solo degli altoparlanti con impedenza minima di 8 Ω, altrimenti si sovraccarica l’ampliﬁcatore

* Piedinatura di un connettore vedi ﬁg. 2

Dopo aver inserito il connettore nella presa, girarlo a destra ﬁno allo scatto. Per sﬁlarlo successivamente tirare indietro la levetta di sicurezza sul connettore e girarlo a sinistra.

Se si usano i morsetti, collegare il conduttore contrassegnato del cavo per altoparlanti con il morsetto rosso.

La ﬁg. 4 illustra varie possibilità di collegamento di più altoparlanti con un canale dove è indicata anche la potenza minima degli altoparlanti. Assemblando più altoparlanti occorre rispettare il corretto collegamento dei contatti positivi e negativi e l’impedenza totale minima di 4 Ω.

3) Collegare la presa (8) dell’ampliﬁcatore con una presa di rete (230 V/ 50 Hz) servendosi dell’apposito cavo in dotazione.

Italiano

5 Collegare l’ampliﬁcatore

Prima di collegare l‘ampliﬁcatore o di modiﬁcare dei collegamenti esistenti spegnere l’ampliﬁcatore e gli apparecchi da collegare.

1) Collegare gli apparecchi audio (p. es. lettori CD/ MP3, mixer, radio) con le prese d’ingresso (1, 10). Per le prese RCA (10) collegare il canale sinistro con la presa bianca e il canale destro con la prese rossa. La presa jack (1) dovrebbe essere usata per un apparecchio con basso livello d’uscita, oppure per apparecchi che non si utilizzano continuamente con l’ampliﬁcatore.

2) La potenza d’uscita maggiore si ottiene collegando degli altoparlanti a 4 Ω. Tuttavia, è possibile collegare anche altoparlanti a 8 Ω, nel qual caso la potenza d’uscita si riduce

6 Funzionamento

Un consiglio: Per escludere i rumori di commutazione accendere prima gli apparecchi collegati con l’ampliﬁcatore e dopo l’uso spegnere l’ampliﬁcatore per primo.

1) Prima della prima accensione dell’ampliﬁcatore portare sullo zero i regolatori del volume LEFT (4) e RIGHT (6) per escludere un volume troppo alto all’inizio. Quindi, con l’interruttore POWER (7) accendere l’ampliﬁcatore. Si accende la spia di funzionamento ON (5).

Con i selettori INPUT SELECT (3) scegliere l’apparecchio destinato alla riproduzione. Per evitare forti rumori di commutazione, azionare i selettori solo con un volume basso.

Impostare il volume con i regolatori LEFT e RIGHT. Se l’ampliﬁcatore è sovrapilotato, si

Page 18

accende il LED rosso CLIP (5). Allora abbassare il regolatore in corrispondenza.

ATTENZIONE

Italiano

L’orecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.

4) Se alla presa jack 3,5 mm PLAYER (1) è collegato un apparecchio, impostare la sensibilità d’ingresso con il regolatore GAIN(2). In questo modo si possono compensare delle differenze di volume passando ad un apparecchio collegato alle prese INPUT 1 – 4 (10). Collegando un apparecchio con livello d’uscita basso, con detto regolatore si può aumentare la sensibilità d’ingresso per raggiungere la potenza massima all’uscita.

Mai tenere molto alto il volume dell’ampliﬁcatore. A lungo andare, il volume eccessivo può procurare danni all’udito!

7 Circuito di protezione

Il circuito di protezione deve evitare danni all’ampliﬁcatore. Se il circuito di protezione reagisce, l’ampliﬁcatore viene messo in muto e si accende la spia PROTECT (5):

1. in caso di cortocircuito all’uscita di un altoparlante

2. in caso di surriscaldamento dell’ampliﬁcatore (si accende in più anche la spia OVERHEAT.)

Se si accende la spia PROTECT, occorre spegnere l’ampliﬁcatore e si deve trovare la causa del guasto.

Un altro circuito di protezione spegne l’ampliﬁcatore se la tensione di rete è in sovratensione. Quando la tensione di rete si è normalizzata, l’ampliﬁcatore si accende di nuovo.

8 Dati tecnici

Potenza d’uscita efﬁcace Stereo 4 Ω: � � � � � � � � � � � 2 × 125 W Stereo 8 Ω: � � � � � � � � � � � 2 × 75 W

Potenza d’uscita max�: � � � � 300 W Ingressi

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, RCA PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/ 46 kΩ,

jack3,5 mm Gamma di frequenze: � � � � 20 – 20 000 Hz Rapporto S / R: � � � � � � � � � � > 100 dB (valutato A) Diafonia: � � � � � � � � � � � � � � > 56 dB Fattore di distorsione: � � � � < 0,05 % Alimentazione: � � � � � � � � � 230 V/ 50 Hz Potenza assorbita: � � � � � � � max� 350 VA Temperatura d’esercizio: � � 0 – 40 °C Dimensioni (l × h × p): � � � 482 × 44 × 268 mm

1 unità d’altezza Peso: � � � � � � � � � � � � � � � � � 5 kg

Con riserva di modiﬁche tecniche.

La MONACOR ® INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.

Page 19

Page 20

Digitale PA-Stereoversterker

Deze handleiding is bedoeld voor gebruikers zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere

Nederlands

raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Overzicht van de bedienings-

elementen en aansluitingen

Ingang PLAYER (3,5 mm-jack, stereo) met regelbare gevoeligheid

2 Regelaar GAIN voor de gevoeligheid van de

ingang PLAYER

3 Ingangskeuzeschakelaars INPUT SELECT 4 Volumeregelaar LEFT voor het linker kanaal 5 Indicatie-led’s

ON – versterker ingeschakeld PROTECT – beveiligingscircuit actief OVERHEAT – versterker oververhit CLIP – versterker overstuurd

6 Volumeregelaar RIGHT voor het rechter ka-

naal

7 POWER-schakelaar 8 POWER-jack voor aansluiting op een stop-

contact (230 V/ 50 Hz) met behulp van het bijgeleverde netsnoer

Houder voor de netzekering Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type.

10 Ingangen 1 – 4 (cinch-jacks) 11 Aansluitklemmen voor de luidsprekers

Luidsprekeraansluitingen (Speakon®-compatibel) Opmerking: Sluit de 4 Ω-luidsprekers ofwel aan op de aansluitklemmen of op de luidsprekeraansluitingen. Luidsprekers van 8 Ω kunnen tegelijk op de aansluitklemmen en op de stekkerbussen worden gebruikt.

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met .

WAARSCHUWING

openingen steekt! U loopt immers het risico van een elektrische schok.

Het apparaat is enkel geschikt voor gebruik

•

binnenshuis; vermijd druip- en spatwater, plaatsen met een hoge vochtigheid en uitzonderlijk warme plaatsen (toegestaan omgevingstemperatuurbereik: 0 – 40 °C).

Plaats geen bekers met vloeistof zoals drink-

•

glazen etc. op het apparaat. De warmte die in het apparaat ontstaat, moet

•

door ventilatie worden afgevoerd. Dek daarom de ventilatieopeningen van de behuizing niet af.

Schakel het apparaat niet in of trek onmiddel-

•

lijk de stekker uit het stopcontact,

wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

wanneer er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is gevallen,

3. wanneer het apparaat slecht functioneert. Het apparaat moet in elk geval worden her-

steld door een gekwalificeerd vakman. Trek de stekker nooit met het snoer uit het

•

stopcontact, maar met de stekker zelf. Verwijder het stof met een droge, zachte doek.

•

Gebruik zeker geen water of chemicaliën. In geval van ongeoorloofd of verkeerd gebruik,

•

verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

De netspanning van de apparaat is levensgevaarlijk. Open het apparaat niet, en zorg dat u niets in de ventilatie-

Page 21

3 Toepassingen

Deze digitale PA-stereoversterker met een piekvermogen van 300 W is speciaal ontworpen voor het gebruik op het podium en in de discotheek. U kunt tot vijf audioapparaten aansluiten. Met de ingangskeuzeschakelaar kunt u een apparaat selecteren voor het afspelen.

4 Installatie

De versterker is voorzien voor montage in een 19” rack (482 mm), maar kan ook als tafelmodel gebruikt worden. In elk geval moet er lucht door alle ventilatieopeningen kunnen stromen, om voldoende ventilatie van de versterker te verzekeren.

4.1 De montage in een rack

Voor montage in een rack schroeft u de twee bijgeleverde montageprofielen links en rechts op de zijkant van de behuizing vast (fig. 3). In het rack is voor de versterker een hoogte van 1 HE nodig (rack-eenheid = 44,45 mm).

De hete lucht die door de versterker wordt afgegeven, moet uit het rack kunnen worden afgevoerd. Anders hoopt de warmte zich op in het rack, waardoor niet enkel de versterker maar ook andere apparaten in het rack kunnen worden beschadigd. Bij een onvoldoende warmteafvoer moet u in het rack een ventilator plaatsen (bv. DPVEN-03).

de eindversterker wel iets afneemt. De luidsprekers moeten minstens het volgende sinusvermogen hebben:

4 Ω-luidsprekers van 125 W 8 Ω-luidsprekers van 75 W Sluit de luidsprekers aan op de stekkerbus-

sen* (12) of op de aansluitklemmen (11). Wenst u op de stekkerbussen en de aansluitklemmen tegelijk luidsprekers aan te sluiten, gebruik dan alleen luidsprekers met een impedantie van minimum 8 Ω. Anders wordt de versterker overbelast.

* Penconfiguratie van een stekker zie figuur 2

Draai een stekker na aansluiting op de bus naar rechts, tot hij vast klikt. Om hem er later weer uit te trekken, trekt u de vergrendeling van de stekker naar achteren en draait u de stekker naar links.

Verbind bij gebruik van de klemmen telkens de gemarkeerde ader van de luidsprekerkabel met de rode klem.

In figuur 4 vindt u verschillende aansluitmogelijkheden voor meerdere luidsprekers op één kanaal. Ook de minimale belastbaarheid van de luidsprekers is aangegeven. Bij aansluiting van meerdere luidsprekers moet u in het bijzonder letten op de juiste polariteit, en ervoor zorgen dat de totale impedantie minstens 4 Ω bedraagt.

3) Verbind de netaansluiting (8) van de versterker via het bijgeleverde netsnoer met een stopcontact (230 V/ 50 Hz).

Nederlands

5 De versterker aansluiten

De in- en uitgangen mogen enkel worden aangesloten en gewijzigd, wanneer de versterker en de aan te sluiten apparatuur is uitgeschakeld.

1) Sluit de audioapparatuur (bv. cd / mp3-speler, mengpaneel, radio) aan op de ingangsjacks (1, 10). Bij de cinch-jacks (10) verbindt u telkens het linker kanaal met de witte jack en het rechter kanaal met de rode jack. De stekkerbus (1) moet gebruikt worden voor een apparaat met een laag uitgangsniveau of voor apparatuur die niet constant met de versterker gebruikt wordt.

Het grootste uitgangsvermogen realiseert u met de aansluiting van luidsprekers van 4 Ω. U kunt ook luidsprekers van 8 Ω aansluiten, waarbij het uitgangsvermogen van

6 Bediening

Tip: Schakel eerst de apparaten in die op de versterker zijn aangesloten en pas dan de versterker; na gebruik schakelt u de versterker als eerste apparaat opnieuw uit. Zo vermijdt u inschakelploppen.

Alvorens de versterker een eerste keer in te schakelen, plaatst u de volumeregelaars LEFT(4) en RIGHT (6) in de nulstand om een te hoog geluidsvolume in het begin te vermijden. Schakel vervolgens de versterker in met de POWER-schakelaar (7). De led ON (5) licht op.

2) Selecteer met de schakelaars INPUT SELECT (3) het apparaat waarmee u wenst af te spelen. Gebruik de schakelaars alleen bij gering ge luidsvolume. Zo vermijdt u luide schakelploppen.

Page 22

3) Stel het gewenste geluidsvolume in met de regelaars LEFT en RIGHT. Bij oversturing van de versterker licht de rode led CLIP (5) op. Draai de regelaars dan overeenkomstig terug.

OPGELET Stel het volume op de verster-

Nederlands

schadigen! Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

4) Als er op de 3,5 mm-jack PLAYER (1) een apparaat is aangesloten, stelt u met de regelaar GAIN(2) de ingangsgevoeligheid in. Zo kunt u volumeverschillen bij omschakelen naar een ander apparaat op de jacks INPUT 1 – 4 (10) gecompenseerd worden. Bij aansluiting van een apparaat met een gering uitgangsniveau kunt u met de regelaar ook de ingangsgevoeligheid verhogen teneinde het maximale uitgangsvermogen te realiseren.

ker nooit te hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor be-

7 Beveiligingscircuit

Het beveiligingscircuit moet beschadiging van de versterker verhinderen. Als het beveiligingscircuit inschakelt, wordt de versterker gedempt en licht de led PROTECT (5) op:

1. bij een kortsluiting op een luidsprekeruitgang

2. bij oververhitting van de versterker (ook de led OVERHEAT licht nu op)

Als de led PROTECT oplicht, moet de versterker uitgeschakeld en de oorzaak van de storing verholpen worden.

Een bijkomend beveiligingscircuit schakelt de versterker uit, als de netspanning een overspanning aangeeft. Als de netspanning opnieuw haar normale waarde heeft bereikt, schakelt de versterker opnieuw in.

8 Technische gegevens

Sinusvermogen Stereo 4 Ω: � � � � � � � � � � � 2 × 125 W Stereo 8 Ω: � � � � � � � � � � 2 × 75 W

Max� uitgangsvermogen: � � 300 W Ingangen

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, cinch PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/ 46 kΩ,

3,5 mm-jack Frequentiebereik: � � � � � � � � 20 – 20 000 Hz Signaal / Ruis-verhouding: � � > 100 dB (A-gewogen) Overspraakdemping: � � � � � > 56 dB THD: � � � � � � � � � � � � � � � � � < 0,05 % Voedingsspanning: � � � � � � 230 V/ 50 Hz Vermogensverbruik: � � � � � � max� 350 VA Omgevings-

temperatuurbereik: � � � � � � 0 – 40 °C Afmetingen (B × H × D): � � 482 × 44 × 268 mm

1 HE (rack-eenheid) Gewicht: � � � � � � � � � � � � � � 5 kg

Wijzigingen voorbehouden.

Deze gebruiksaanwijzing is door de auteurswet be schermd eigendom van MONACOR ® INTERNATIONAL GmbH& Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.

Page 23

Page 24

Ampliﬁcador para Megafonía Estéreo Digital

Estas instrucciones van dirigidas a usuarios sin

Español

ningún conocimiento técnico especíﬁco. Lea atentamente estas instrucciones antes de utilizar el aparato y guárdelas para usos posteriores.

Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.

1 Elementos de Funcionamiento

yConexiones

Entrada PLAYER (toma jack 3,5 mm, estéreo) con sensibilidad ajustable

Control GAIN para la sensibilidad de la entrada PLAYER

Interruptores selectores de entrada INPUT SELECT

Control de volumen LEFT para el canal iz quierdo

5 Indicadores LED

ON – ampliﬁcador conectado PROTECT – activación del circuito de pro-

tección

OVERHEAT – sobrecalentamiento del ampli-

ﬁcador

CLIP – sobrecarga del ampliﬁcador

Control de volumen RIGHT para el canal derecho

7 Interruptor POWER

Toma de corriente para la conexión a un en chufe (230 V/ 50 Hz) mediante el cable de corriente entregado

9 Soporte para el fusible de corriente

Cambie siempre un fusible fundido sólo por otro del mismo tipo.

10 Entradas 1 – 4 (tomas RCA) 11 Terminales para los altavoces

Tomas de altavoz (compatibles con Speakon®) Nota: Conecte los altavoces de 4 Ω a los

terminales o a las tomas de altavoz. Los altavoces de 8 Ω pueden funcionar con los terminales y las tomas de altavoz al mismo tiempo.

2 Notas de Seguridad

Este aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo .

ADVERTENCIA El aparato utiliza un voltaje pe-

ligroso. Deje el mantenimiento para el personal cualiﬁcado y

no inserte nunca nada en las rejillas de ventilación. El manejo inexperto puede provocar una descarga.

El aparato está adecuado sólo para utilizarlo

•

en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0 – 40 ºC).

No coloque ningún recipiente con líquido

•

encima del aparato, p. ej. un vaso. El calor generado dentro del aparato tiene que

•

disiparse mediante la circulación del aire; no tape nunca las rejillas de la carcasa.

No utilice el aparato y desconecte inmedia-

•

tamente la toma de corriente del enchufe si:

El aparato o el cable de corriente están visiblemente dañados.

El aparato ha sufrido daños después de una caída o accidente similar.

3. No funciona correctamente. Sólo el personal cualiﬁcado puede reparar el aparato bajo cualquier circunstancia.

No tire nunca del cable de corriente para

•

desconectarlo de la toma, tire siempre del enchufe.

Utilice sólo un paño suave y seco para la lim-

•

pieza; no utilice nunca ni agua ni productos químicos.

No podrá reclamarse garantía o responsabi-

•

lidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros ﬁnes diferentes a los originalmente concebidos, si no se conecta o se utiliza adecuadamente o no se repara por expertos.

Si va a poner el aparato deﬁnitivamente fuera de servicio, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medioambiente.

Page 25

3 Aplicaciones

Este ampliﬁcador para megafonía estéreo digital con un pico de 300 W está diseñado especialmente para aplicaciones en escenario o en discotecas. Permite la conexión de hasta cinco aparatos de audio que se pueden seleccionar mediante inter ruptores de entrada.

4 Colocación / Instalación

El ampliﬁcador está diseñado para instalarse en un rack (482 mm / 19”); sin embargo, también puede utilizarse como aparato de sobremesa. Para ga rantizar una refrigeración suﬁciente, el aire ha de poder circular libremente a través de todas las rejillas de ventilación.

4.1 Instalación en Rack

Para instalarse en un rack, utilice tornillos para ﬁjar los dos soportes de montaje entregados en ambos lados de la carcasa (ﬁg. 3). En el rack, el ampliﬁcador necesita un espacio de 1 U (1 U = 44,45 mm).

El aire caliente expulsado por el ampliﬁcador debe disiparse del rack, de lo contrario, se podría acumular el calor en el rack y dañar no sólo el ampliﬁcador sino también los demás aparatos del rack. Si la disipación del calor no es suﬁciente, instale un aparato de ventilación (p. ej. DPVEN-03) en el rack.

potencia RMS mínima de los altavoces tiene que ser la siguiente:

Altavoz de 4 Ω 125 W Altavoz de 8 Ω 75 W Conecte los altavoces a las tomas de altavoz*

(12) o a los terminales (11). Cuando se utilizan altavoces en las tomas de altavoz y en los terminales al mismo tiempo, utilice sólo altavoces con una impedancia mínima de 8 Ω para prevenir la sobrecarga del ampliﬁcador.

* Conﬁguración de contacto de un conector, ver ﬁg. 2

Después de insertar un conector en la toma, gírelo en sentido horario hasta que encaje. Para extraer el conector, tire de la pestaña del conector y gire el conector en sentido horario inverso.

Si se utilizan los terminales, conecte siempre el polo marcado de los cables de altavoz a un terminal rojo.

En la ﬁg. 4 se muestran varias posibilidades para conectar múltiples altavoces a un canal y también se muestra la carga mínima de los altavoces. Al interconectar varios altavoces, preste atención a las conexiones positiva y negativa y asegúrese de que la impedancia total es de al menos 4 Ω.

3) Mediante la toma de corriente (8), conecte el ampliﬁcador a un enchufe (230 V/ 50 Hz) utilizando el cable de corriente entregado.

Español

5 Conexión del Ampliﬁcador

Antes de hacer o modiﬁcar cualquier conexión, desconecte el ampliﬁcador y los aparatos que hay que conectar.

Conecte los aparatos de audio (p. ej. lector CD/ MP3, mezclador, radio) a las tomas de entrada (1, 10). Cuando utilice las tomas RCA (10), conecte siempre el canal izquierdo a la toma blanca y el canal derecho a la toma roja. El jack 3,5 mm (1) hay que utilizarlo para un aparato con nivel de salida bajo o para aparatos que no estén funcionando permanentemente con el ampliﬁcador.

2) La potencia de salida máxima se obtiene al conectar altavoces de 4 Ω. Sin embargo, también pueden conectarse altavoces de 8 Ω que reducirán levemente la potencia de salida. La

6 Funcionamiento

Consejo: Para prevenir el ruido de conexión, encienda los aparatos conectados antes de encender el ampliﬁcador. Después del funcionamiento, encienda el ampliﬁcador antes de apagar los aparatos conectados.

Antes de conectar el ampliﬁcador por primera vez, ajuste los controles de volumen LEFT (4) y RIGHT (6) en cero para asegurarse de que el volumen no sea demasiado alto al empezar. Luego conecte el ampliﬁcador con el interruptor POWER (7). Se iluminará el LED ON (5).

Utilice los interruptores INPUT SELECT (3) para seleccionar el aparato deseado para la reproducción. Para prevenir ruidos de conexión, baje el volumen cuando utilice los inter ruptores.

Page 26

3) Ajuste el volumen deseado con los controles LEFT y RIGHT. En caso de sobrecarga del ampliﬁcador, se iluminará el LED CLIP (5). Baje el control según corresponda.

Español

PRECAUCIÓN

oído. Su oído se acostumbrará a los volúmenes altos que no lo parecen tanto después de un rato. Por lo tanto, no aumente un volumen alto después de acostumbrarse a él.

4) Si se ha conectado un aparato a la toma jack 3,5 mm PLAYER (1), utilice el control GAIN (2) para ajustar la sensibilidad de entrada. Por lo tanto, las diferencias en el volumen se compensarán al cambiar un aparato conectado a las tomas INPUT 1 – 4 (10). Cuando se conecta un aparato con nivel de salida bajo, el control también se puede utilizar para aumentar la sensibilidad de entrada, para obtener la máxima potencia de salida.

No ajuste nunca el ampliﬁcador en un volumen muy elevado. Los volúmenes altos permanentes pueden dañar su

7 Circuito de Protección

Para prevenir daños en el ampliﬁcador, se ha integrado un circuito de protección. Cuando se ha activado el circuito de protección, el ampliﬁcador se silenciará y el LED PROTECT (5) se iluminará:

1. Si hay un cortocircuito en una salida de altavoz

2. Si se sobrecalienta el ampliﬁcador

(El LED OVERHEAT también se iluminará.)

Cuando se ilumine el LED PROTECT, desconecte siempre el ampliﬁcador y solucione el error.

Otro circuito de protección desconectará el ampliﬁcador cuando hay un sobrevoltaje en el voltaje de corriente. Cuando el voltaje de corriente vuelva a su valor normal, el ampliﬁcador se conectará de nuevo.

8 Especiﬁcaciones

Potencia de salida RMS Estéreo 4 Ω: � � � � � � � � � � 2 × 125 W Estéreo 8 Ω: � � � � � � � � � � 2 × 75 W

Potencia máxima de salida: 300 W Entradas

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, RCA PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/ 46 kΩ, jack

3,5 mm Banda pasante: � � � � � � � � � 20 – 20 000 Hz Relación sonido / ruido: � � � � > 100 dB (A ponde-

rada) Atenuación crosstalk: � � � � > 56 dB THD: � � � � � � � � � � � � � � � � � < 0,05 % Alimentación: � � � � � � � � � � 230 V/ 50 Hz Consumo: � � � � � � � � � � � � � 350 VA máx� Temperatura ambiente: � � � 0 – 40 °C Dimensiones (B × H × P): � 482 × 44 × 268 mm,

1 U(unidad de rack) Peso: � � � � � � � � � � � � � � � � � 5 kg

Sujeto a modiﬁcaciones técnicas.

Manual de instrucciones protegido por el copyright de MONACOR ® INTERNATIONAL GmbH & Co. KG. Toda reproducción mismo parcial para ﬁnes comerciales está prohibida.

Page 27

Page 28

Cyfrowy wzmacniacz stereo PA

Niniejsza instrukcja przeznaczona jest dla użyt-

Polski

kowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu.

Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy operacyjne

ipołączeniowe

1 Wejście PLAYER (gniazdo 3,5 mm stereo) z

re gulowaną czułością

Regulator GAIN do ustawiania czułości wejścia PLAYER

Przełączniki INPUT SELECT do wyboru wejścia

4 Regulator głośności LEFT dla lewego kanału 5 Wskaźniki diodowe

ON – włączenie wzmacniacz PROTECT – aktywacja obwodów zabez-

pieczających OVERHEAT – przegrzanie wzmacniacza CLIP – przesterowanie wzmacniacza

Regulator głośności RIGHT dla prawego kanału

7 Włącznik POWER 8 Gniazdo zasilania do łączenia z gniazdkiem

sieciowym (230 V/ 50 Hz) za pomocą dołączonego kabla zasilającego

Pokrywa bezpiecznika Spalony bezpiecznik wymieniać na nowy o identycznych parametrach.

10 Wejścia 1 – 4 (gniazda RCA) 11 Terminale sprężynowe do podłączania gło-

śnikowe

12 Gniazda głośnikowe typu Speakon

Uwaga: Do wzmacniacza można podłączyć głośniki 4 Ω do terminali sprężynowych lub gniazd Speakon. W przypadku głośników 8 Ω możliwe jest równoległe podłączenie równocześnie do terminali sprężynowych oraz gniazd Speakon.

2 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE i dlatego posiada oznaczenie symbolem .

UWAGA

niczego do otworów wentylacyjnych. Może to spowodować porażenie prądem elektrycznym.

Urządzenie przeznaczone jest do użytku tylko

•

wewnątrz pomieszczeń. Należy chronić je przed zalaniem i wilgocią oraz wysoką temperaturą (dopuszczalny zakres wynosi 0 – 40 °C).

Nie wolno stawiać na urządzeniu żadnych

•

naczyń wypełnionych cieczami np.: szklanek. Ciepło wytwarzane podczas pracy urządzenia

•

musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.

Nie wolno używać oraz należy natychmiast

•

odłączyć urządzenie od zasilania jeżeli:

2. urządzenie upadło lub uległo podobnemu

3. urządzenie działa nieprawidłowo. W każdym z powyższych przypadków urządzenie musi zostać poddane naprawie przez odpowiednio wyszkolony personel.

Nie wolno odłączać urządzenia z gniazda sie-

•

ciowego ciągnąc za kabel zasilający, należy zawsze chwytać za wtyczkę.

Do czyszczenia obudowy należy używać tylko

•

suchej, miękkiej ściereczki. Nie wolno używać wody lub innych środków chemicznych.

Dostawca oraz producent nie ponoszą odpo-

•

wiedzialności za ewentualnie wynikłe szkody materialne lub uszczerbki na zdrowiu, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało niepoprawnie zainstalowane lub obsługiwane oraz było poddawane naprawom przez nieautoryzowany personel.

Urządzenie zasilane jest wysokim napięciem. Jego naprawą powinien zajmować się tylko przeszkolony personel. Nie wolno wkładać

widoczne są jakiekolwiek uszkodzenia urządzenia lub kabla zasilającego,

wypadkowi, który mógł spowodować jego uszkodzenie,

Po całkowitym zakończeniu eksploatacji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środowiska.

Page 29

3 Zastosowanie

Cyfrowy wzmacniacz PA dysponuje mocą szczytową na poziomie 300 W i jest przeznaczony np. do zastosowań scenicznych oraz dyskotekowych. Po zwala na podłączenie do pięciu źródeł dźwięku i wybieranie odpowiedniego z nich za pomocą przełączników wejściowych.

4 Przygotowanie do pracy /

Instalacja

Wzmacniacz jest przeznaczony do montażu w racku (482 mm / 19”), ale może pracować również jako urządzenie wolnostojące. W każdym przypadku należy zapewnić mu wystarczającą ilość miejsca wokół otworów wentylacyjnych pozwalającą na swobodną cyrkulację powietrza.

4.1 Montaż w racku

Aby zamontować urządzenie w stojaku rack, przykręcić dołączone uchwyty montażowe za pomocą śrub na bocznych ściankach wzmacniacza (rys. 3). Urządzenie ma wysokość 1 U (44,5 mm).

Ciepło generowane podczas pracy urządzenia musi zostać odprowadzone. W przeciwnym razie grozi to uszkodzeniem wzmacniacza oraz pozostałych urządzeń w stojaku. Należy zapewnić odpowiednią wentylację, w razie konieczności zamontować w stojaku wentylatory (np. DPVEN-03).

5 Podłączanie wzmacniacza

Wszelkich połączeń należy dokonywać przy wyłączonym wzmacniaczu!

Podłączyć źródła audio (np. odtwarzacz CD/ MP3, mikser, radio) do gniazd wejściowych (1, 10). W przypadku wykorzystywania gniazd RCA (10), lewy kanał należy podłączyć do białego gniazda, natomiast prawy kanał od czerwonego gniazda. Gniazdo 3,5 mm (1) przystosowane jest do sygnałów o niskim poziomie i nie zaleca się podłączać do niego źródeł wykorzystywanych ciągle.

Największą moc wyjściową uzyskuje się po podłączeniu głośników 4 Ω. Możliwe jest również podłączanie głośników 8 Ω, ale uzyska się wówczas niższą moc wyjściową

wzmacniacza. Minimalna zdolność mocowa RMS podłączanych głośników powinna wynosić:

dla głośników 4 Ω 125 W dla głośników 8 Ω 75 W Głośniki należy podłączać do gniazd spe-

akon* (12) lub terminali (11). Możliwe jest równoczesne wykorzystywanie obu typów złączy, jednakże tylko w przypadku zastosowania głośników o impedancji 8 Ω.

* Konﬁguracja styków wtyku, patrz rys. 2

Po włożeniu wtyku speakon do gniazda, należy przekręcić go zgodnie z ruchem wskazówek zegara, aż zostanie zablokowany. Aby odłączyć wtyk, należy najpierw przekręcić go w drugą stronę.

W przypadku wykorzystywania terminali, należy podłączać oznaczoną żyłę kabla głośnikowego do czerwonego terminala.

Na rys. 4 pokazano różne sposoby podłączania kilku głośników do jednego wyjścia. W każdym przypadku należy przestrzegać minimalnej mocy głośników oraz minimalnej dopuszczalnej impedancji podłączanego układu głośników, która wynosi 4 Ω.

Podłączyć kabel zasilajacy do gniazda (8) a następnie do gniazdka sieciowego (230 V/ 50 Hz).

6 Obsługa

Wskazówka: Aby uniknąć trzasku w głośnikach, należy włączać wzmacniacz na końcu, po wszystkich źródłach sygnału, natomiast wyłączać jako pierwszy.

1) Przed pierwszym włączeniem wzmacniacza, ustawić regulatory LEFT (4) oraz RIGHT(6) na zero. Następnie włączyć wzmacniacz przełącznikiem POWER (7). Zapali się dioda ON(5).

2) Za pomocą przełączników INPUT SELECT (3) wybrać odpowiednie wejście sygnałowe, z którego sygnał ma być wzmocniony. Aby uniknąć trzasku związanego z przełączaniem wejść, skręcić regulatory głośności przed przełączeniem.

Ustawić żądany poziom głośności regulatorami LEFT oraz RIGHT. W przypadku przesterowania zapali się czerwona dioda CLIP (5).

Polski

Page 30

Należy wówczas skręcić odpowiednio regulatory głośności.

Polski

UWAGA

słuchu. Ucho ludzkie adaptuje się do wysokiego poziomu dźwięku, który po pewnym czasie nie jest już percepowany jako wysoki. Dlatego nie wolno przekraczać raz już ustawionego maksymalnego poziomu głośności.

4) W przypadku podłączania przenośnego odtwarzacza do gniazda 3,5 mm PLAYER(1), ustawić odpowiednią czułość wejścia regulatorem GAIN (2). Pozwoli to na zmniejszenie różnicy między poziomami sygnału z tego wejścia oraz wejść INPUT 1 – 4 (10). Odpowiednie ustawienie czułości wejścia umożliwia ponadto uzyskanie wyższej mocy wyjściowej.

Nigdy nie ustawiać bardzo dużej głośności wzmacniacza! Stały, bardzo wysoki poziom dźwięku może uszkodzić narząd

7 Obwody zabezpieczające

Obwody zabezpieczające służą do ochrony wzmacniacza oraz głośników przed uszkodzeniem. Włączenie zabezpieczenia sygnalizowane jest zapaleniem się diody PROTECT (5) oraz wyciszeniem wzmacniacza:

1. w przypadku zwarcia wyjść głośnikowych

2. w przypadku przegrzania wzmacniacza (zapala się również dioda OVERHEAT.)

W sytuacji kiedy dioda PROTECT świeci ciągle, należy wyłączyć wzmacniacz i usunąć przyczynę usterki.

Dzięki dodatkowym obwodom zabezpieczającym, wyłączenie wzmacniacza następuje również w przypadku zakłóceń w napięciu zasilającym. Po powrocie do standardowej wartości, wzmacniacz włączy się ponownie.

8 Specyﬁkacja

Moc wyjściowa RMS Stereo 4 Ω: � � � � � � � � � � � 2 × 125 W Stereo 8 Ω: � � � � � � � � � � � 2 × 75 W

Max moc wyjściowa: � � � � � 300 W Wejścia

INPUT 1 – 4: � � � � � � � � � � 1 V/ 23 kΩ, RCA PLAYER: � � � � � � � � � � � � � 90 mV – 1 V/46 kΩ,

gniazdo 3,5 mm Pasmo przenoszenia: � � � � � 20 – 20 000 Hz Stosunek S / N: � � � � � � � � � � > 100 dB (ważony A) Tłumienie przesłuchu: � � � � > 56 dB THD: � � � � � � � � � � � � � � � � � < 0,05 % Zasilanie: � � � � � � � � � � � � � 230 V/ 50 Hz Pobór mocy: � � � � � � � � � � � 350 VA max Zakres temperatur: � � � � � � 0 – 40 °C Wymiary (S × W × G): � � � � 482 × 44 × 268 mm,

1 U Waga: � � � � � � � � � � � � � � � � 5 kg

Z zastrzeżeniem możliwości zmian.

Instrukcje obsługi są chronione prawem copyright for MONACOR ® INTERNATIONAL GmbH & Co. KG. Przetwarzanie całości lub części instrukcji dla osobistych korzyści ﬁnansowych jest zabronione.

Page 31

Page 32

Læs nedenstående sikkerhedsoplys ninger opmærksomt igennem før ibrugtagning af enheden. Bortset fra sikkerhedsoplysningerne

Dansk

henvises til den eng elske tekst.

Innan enheten tas i bruk, läs noga igenom säkerhetsföreskrifterna. För ytterligare information, läs den Engelska delen av bruksanvisningen.

Svenska

Vigtige sikkerhedsoplysninger

Denne enhed overholder alle relevante EU-direktiver og er som følge deraf mærket .

ADVARSEL

Enheden er kun beregnet til indendørs brug. Beskyt

•

den mod vanddråber og -stænk, høj luftfugtighed og varme (tilladt omgivelsestemperatur 0 – 40 °C).

Undgå at placere væskefyldte genstande, som

•

f. eks. glas, ovenpå enheden. Varmen, der udvikles i enheden, skal kunne slippe

•

ud ved hjælp af luftcirkulation. Kabinettets ventilationshuller må derfor aldrig tildækkes.

Tag ikke enheden i brug og tag straks stikket ud

•

af stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller netkablet.

hvis der kan være opstået skade, efter at enheden er tabt eller lignende.

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret personel.

Tag aldrig netstikket ud af stikkontakten ved at

•

trække i kablet, tag fat i selve stikket. Til rengøring må kun benyttes en tør, blød klud;

•

der må under ingen omstændigheder benyttes kemikalier eller vand.

Hvis enheden benyttes til andre formål, end

•

den oprindeligt er beregnet til, hvis den ikke er korrekt tilsluttet, hvis den betjenes forkert, eller hvis den ikke repareres af autoriseret personel, omfattes eventuelle skader ikke af garantien.

Dette produkt benytter 230 V~. Udfør aldrig nogen form for modiﬁkationer på produktet og indfør aldrig genstande i ventilationshullerne, da du dermed risikere at få elektrisk stød.

Hvis enheden skal tages ud af drift for bestandigt, skal den bringes til en lokal genbrugsstation for bortskaffelse.

Säkerhetsföreskrifter

Enheten uppfyller relevanta Eu-direktiv och har därför försett med symbolen .

VARNING

Enheten är endast avsedd för inomhusbruk.

•

Skyd da enheten mot vätskor, hög luftfuktighet och hög värme (tillåten omgivningstemperatur 0 – 40 °C).

Placera inte föremål innehållande vätskor, t. ex.

•

dricksglas, på enheten. Värmen som alstras skall ledas bort genom

•

cirkulation. Täck därför aldrig över hålen i chassiet.

Använd inte enheten och tag omedelbart ut kon-

•

takten ur eluttaget om något av följande uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e. d.

3. Enheten har andra felfunktioner. Enheten skall alltid lagas av kunnig personal.

Drag aldrig ur kontakten genom att dra i sladden,

•

utan ta tag i kontaktkroppen. Rengör endast med en mjuk och torr trasa, an-

•

vänd aldrig kemikalier eller vatten vid rengöring. Om enheten används på annat sätt än som avses,

•

om den inte kopplas in ordentligt, om den används på fel sätt eller inte repareras av auktoriserad personal upphör alla garantier att gäll. I dessa fall tas inget ansvar för uppkommen skada på person eller materiel.

Enheten använder hög spänning internt. Gör inga modiﬁeringar i enheten eller stoppa föremål i ventilhålen. Risk för elskador föreligger.

Om enheterna ska skrotas, ta dem då till en lokal återvinningsanläggning för omhändertagande på ett sätt som inte är skadligt för miljön.

Alle rettigheder til denne brugsvejledning tilhører MONACOR ® INTERNATIONAL GmbH & Co. KG. Ingen dele af denne vejledning må reproduceres under ingen omstændigheder til kommerciel anvendelse.

Alla rättigheter är reserverade av MONACOR ® INTERNATIONAL GmbH & Co. KG. Ingen del av denna instruktionsmanual får eftertryckas i någon form eller på något sätt användas i kommersiellt syfte.

Page 33

Ole hyvä ja huomioi aina seuraavat turvallisuutta koskevat ohjeet ennen laitteen käyttöön ottoa. Katso käyttöön liittyviä ohjeita

Suomi

myös Englanninkielisistä ohjeista, jos tarvitset lisää tietoa laitteen käytöstä.

Turvallisuudesta

Laite vastaa kaikkia vaadittuja EU direktiivejä, joten se on varustettu merkinnällä.

VAROITUS

Laitteet soveltuvat vain sisätilakäyttöön. Suojele

•

niitä kosteudelta, vedeltä ja kuumuudelta (sallittu ympäröivä lämpötila 0 – 40 °C).

Älä sijoita laitteen päälle mitään nestettä sisältä-

•

vää, kuten vesilasia tms. Laitteessa kehittyvä lämpö poistetaan ilmanvaih-

•

dolla. Tämän vuoksi laitteen tuuletusaukkoja ei saa peittää.

Älä kytke virtaa päälle ja irrota laite välittömästi

•

sähköverkosta jos:

1. laitteessa tai virtajohdossa on näkyvä vika.

laite on saattanut vaurioitua pudotuksessa tai vas taavassa tilanteessa.

3. laite toimii väärin. Kaikissa näissä tapauksissa laitteen saa korjata vain hyväksytty huolto.

Älä koskaan irrota virtajohtoa pistorasiasta joh-

•

dosta vetämällä. Käytä puhdistamiseen pelkästään kuivaa, peh-

•

meää kangasta. Älä käytä kemikaaleja tai vettä. Laitteen takuu raukeaa, eikä valmistaja, maahan-

•

tuoja tai myyjä ota vastuuta mahdollisista välittömistä tai välillisistä vahingoista, jos laitetta on käytetty muuhun kuin alkuperäiseen käyttötarkoitukseen, laitetta on taitamattomasti käytetty tai kytketty tai jos laitetta on huollettu muussa kuin valtuutetussa huollossa.

Tämä laite toimii vaarallisella 230 V~ jännitteellä. Älä koskaan tee mitään muutoksia laitteeseen taikka asenna mitään ilmanvaihto aukkoihin, koska siitä saattaa seurata sähköisku.

Kun laite poistetaan lopullisesti käytösta, vie se paikalliseen kierrätyskeskukseen jälkikäsittelyä varten.

Kaikki oikeudet pidätetään MONACOR ® INTERNATIONAL GmbH & Co. KG. Mitään tämän käyttöohjeen osaa ei saa jäljentää miltään osin käytettäväksi mihinkään kaupallisiin tarkoituksiin.

Page 34
