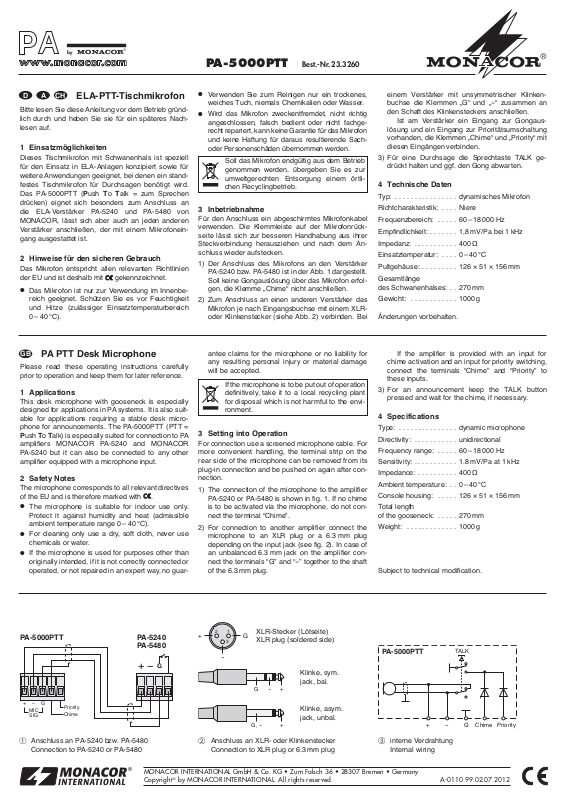

Monacor PA-5000PTT User guide [ml]

ELA-PTT-Tischmikrofon

Bitte lesen Sie diese Anleitung vor dem Betrieb gründ­lich durch und heben Sie sie für ein späteres Nach ­lesen auf.

1 Einsatzmöglichkeiten

Dieses Tischmikrofon mit Schwanenhals ist speziell
für den Einsatz in ELA-Anlagen konzipiert sowie für
weitere Anwendungen geeignet, bei denen ein stand­festes Tisch mikrofon für Durchsagen benötigt wird.
Das PA-5000PTT (Push To Talk = zum Sprechen
drücken) eignet sich besonders zum Anschluss an
die ELA-Verstärker PA-5240 und PA-5480 von
MONACOR, lässt sich aber auch an jeden anderen
Verstärker anschließen, der mit einem Mikrofonein­gang ausgestattet ist.

2 Hinweise für den sicheren Gebrauch

Das Mikrofon entspricht allen relevanten Richtlinien
der EU und ist deshalb mit gekennzeichnet.

G

Das Mikrofon ist nur zur Verwendung im Innen be­reich geeignet. Schützen Sie es vor Feuchtigkeit
und Hitze (zu lässiger Einsatztemperaturbereich
0 – 40 °C).

G

Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Chemikalien oder Wasser.

G

Wird das Mikrofon zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht fachge­recht re pa riert, kann keine Garantie für das Mikrofon
und keine Haftung für daraus resultierende Sach­oder Personenschäden übernommen werden.

3 Inbetriebnahme

Für den Anschluss ein abgeschirmtes Mikrofonkabel
verwenden. Die Klemmleiste auf der Mikrofonrück­seite lässt sich zur besseren Handhabung aus ihrer
Steckverbindung herausziehen und nach dem An ­schluss wieder aufstecken.

1) Der Anschluss des Mikrofons an den Verstärker
PA-5240 bzw. PA-5480 ist in der Abb. 1 dargestellt.
Soll keine Gongauslösung über das Mikrofon erfol­gen, die Klemme „Chime“ nicht anschließen.

2) Zum Anschluss an einen anderen Verstärker das
Mikrofon je nach Eingangsbuchse mit einem XLR­oder Klinkenstecker (siehe Abb. 2) verbinden. Bei

Soll das Mikrofon endgültig aus dem Be trieb
ge nommen werden, über ge ben Sie es zur
umweltgerechten Entsorgung ei nem ört li­chen Recyc ling betrieb.

einem Verstärker mit unsymmetrischer Klinken­buchse die Klemmen „G“ und „

-

“ zusammen an

den Schaft des Klinkensteckers an schließen.

Ist am Verstärker ein Eingang zur Gongaus ­lösung und ein Eingang zur Prioritätsumschaltung
vorhanden, die Klemmen „Chime“ und „Priority“ mit
diesen Eingängen verbinden.

3) Für eine Durchsage die Sprechtaste TALK ge ­drückt halten und ggf. den Gong abwarten.

4 Technische Daten

Typ: . . . . . . . . . . . . . . . . dynamisches Mikrofon

Richtcharakteristik: . . . . Niere

Frequenzbereich: . . . . . 60 –18000Hz

Empfindlichkeit: . . . . . . . 1,8 mV/Pa bei 1kHz

Impedanz: . . . . . . . . . . . 400Ω

Einsatztemperatur: . . . . 0 – 40 °C

Pultgehäuse: . . . . . . . . . 126 × 51 × 156 mm

Gesamtlänge
des Schwanenhalses: . . 270 mm

Gewicht: . . . . . . . . . . . . 1000 g

Änderungen vorbehalten.

PA PTT Desk Microphone

Please read these operating instructions carefully
prior to operation and keep them for later reference.

1 Applications

This desk microphone with gooseneck is especially
designed for applications in PA systems. It is also suit­ able for applications requiring a stable desk micro­phone for announcements. The PA-5000PTT (PTT =
Push To Talk) is especially suited for connection to PA
amplifiers MONACOR PA-5240 and MONACOR
PA-5240 but it can also be connected to any other
amplifier equipped with a microphone input.

2 Safety Notes

The microphone corresponds to all relevant directives
of the EU and is therefore marked with .

G

The microphone is suitable for indoor use only.
Protect it against humidity and heat (admissible
ambient temperature range 0 – 40 °C).

G

For cleaning only use a dry, soft cloth, never use
chemicals or water.

G

If the microphone is used for purposes other than
originally intended, if it is not correctly connected or
operated, or not repaired in an expert way, no guar-

antee claims for the microphone or no liability for
any resulting personal injury or material damage
will be accepted.

3 Setting into Operation

For connection use a screened microphone cable. For
more convenient handling, the terminal strip on the
rear side of the microphone can be removed from its
plug-in connection and be pushed on again after con­nection.

1) The connection of the microphone to the amplifier
PA-5240 or PA-5480 is shown in fig. 1. If no chime
is to be activated via the microphone, do not con­nect the terminal “Chime”.

2) For connection to another amplifier connect the
microphone to an XLR plug or a 6.3 mm plug
depending on the input jack (see fig. 2). In case of
an unbalanced 6.3 mm jack on the amplifier con­nect the terminals “G” and “

-

” together to the shaft

of the 6.3 mm plug.

If the microphone is to be put out of oper ation
defin itively, take it to a local recycling plant
for disposal which is not harmful to the envi­ronment.

If the amplifier is provided with an input for
chime activation and an input for priority switching,
connect the terminals “Chime” and “Priority” to
these inputs.

3) For an announcement keep the TALK button
pressed and wait for the chime, if necessary.

4 Specifications

Type: . . . . . . . . . . . . . . . dynamic microphone

Directivity: . . . . . . . . . . . unidirectional

Frequency range: . . . . . 60 – 18 000 Hz

Sensitivity: . . . . . . . . . . . 1.8 mV/Pa at 1kHz

Impedance: . . . . . . . . . . 400Ω

Ambient temperature: . . 0 –40°C

Console housing: . . . . . 126 × 51 × 156 mm

Total length

of the gooseneck: . . . . . 270mm

Weight: . . . . . . . . . . . . . 1000 g

Subject to technical modification.

PA-5000PTT Best.-Nr. 23.3260

Chime PriorityG

-

+

TALK

PA-5000PTT

G

PA-5240
PA-5480

PA-5000PTT

Priority
Chime

MIC
SIG

+-G



Anschluss an PA-5240 bzw. PA-5480
Connection to PA-5240 or PA-5480



interne Verdrahtung
Internal wiring

12

3

G

+

+G

-

+G,

-



Anschluss an XLR- oder Klinkenstecker
Connection to XLR plug or 6.3 mm plug

Klinke, asym.
jack, unbal.

Klinke, sym.
jack, bal.

XLR-Stecker (Lötseite)
XLR plug (soldered side)

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved. A-0110.99.02.07.2012

®

D A CH

GB

Microphone de table
Public Adress PTT

Veuillez lire la présente notice avec attention avant le
fonctionnement et conservez-la pour pouvoir vous y
reporter ultérieurement.

1 Possibilités dʼutilisation

Ce micro de table avec col de cygne est spécialement
conçu pour une utilisation dans des installations de
Public Adress et tout autre type dʼutilisations nécessi­tant un micro de table fixe pour effectuer des annonces.
Le PA-5000PTT (PTT = Push To Talk = appuyer pour
parler) sʼadapte très bien à un branchement sur les
amplificateurs Public Adress PA-5240 et PA-5480 de
MONACOR, il peut également se brancher sur tout
autre amplificateur doté dʼune entrée micro.

2 Conseils dʼutilisation et de sécurité

Le microphone répond à toutes les directives néces­saires de lʼUnion Européenne et porte donc le sym­bole .

G

Le micro nʼest conçu que pour une utilisation en
intérieur. Protégez-le de lʼhumidité et de la chaleur
(plage de température de fonctionnement autori­sée : 0 °C à +40 °C)

G

Pour le nettoyer, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou dʼeau.

G

Nous déclinons toute responsabilité en cas de dom­mages corporels ou matériels résultants si le micro
est utilisé dans un but autre que celui pour lequel il
a été conçu, sʼil nʼest pas correctement branché,
utilisé ou nʼest pas réparé par une personne habili­tée ; de même, la garantie deviendrait caduque.

3 Mise en service

Utilisez un câble micro blindé pour le branchement. Il
est possible de retirer la barrette de connexion de son
emplacement sur la face arrière du micro pour faciliter
la manipulation du micro et une fois les branchements
effectués, de la replacer.

1) Le schéma 1 présente le branchement du micro à
lʼamplificateur PA-5240/PA-5480. Si le gong ne
doit pas être déclenché via le micro, ne connectez
pas la borne “Chime”.

2) Pour une connexion à un autre amplificateur,
connectez le micro selon la prise dʼentrée, à une

Lorsque le micro est définitivement retiré du
marché, vous devez le déposer dans une
usine de recyclage de proximité pour contri­buer à son élimination non polluante.

fiche XLR ou une fiche jack (voir schéma 2). Dans
le cas dʼune prise jack asymétrique sur lʼamplifica­teur, connectez les bornes “G” et “

-

” ensemble au

corps de la fiche jack.

Si lʼamplificateur est doté dʼune entrée pour le
déclenchement du gong et dʼune entrée pour la
commutation prioritaire, reliez les bornes “Chime”
et “Priority” à ces entrées.

3) Pour une annonce, maintenez la touche TALK en ­foncée et si nécessaire attendez le gong.

4 Caractéristiques techniques

Type : . . . . . . . . . . . . . . micro dynamique

Caractéristique : . . . . . . unidirectionnel

Bande passante : . . . . . 60 –18000Hz

Sensibilité : . . . . . . . . . . 1,8mV/Pa à 1 kHz

Impédance : . . . . . . . . . 400 Ω

Température fonc. : . . . . 0 –40°C

Boîtier pupitre : . . . . . . . 126 × 51 × 156mm

Longueur totale

du col de cygne : . . . . . . 270 mm

Poids : . . . . . . . . . . . . . . 1000 g

Tout droit de modification réservé.

Microfono PA PTT da tavolo

Vi preghiamo di leggere attentamente le presenti istru­zioni prima della messa in funzione e di conservarle
per un uso futuro.

1 Possibilità dʼimpiego

Questo microfono da tavolo con collo di cigno è stato
realizzato specialmente per lʼimpiego in impianti
PA nonché per quelle applicazioni in cui è richiesto un
microfono per avvisi su base solida. Il PA-5000PTT
(Push To Talk = premere per parlare) è particolarmen ­te adatto per il collegamento con gli amplificatori
PA-5240 e PA5480 della MONACOR, ma può essere
collegato con un qualsiasi altro amplificatore equipag ­giato con ingresso microfono.

2 Avvertenze di sicurezza

Il microfono è conforme a tutte le direttive rilevanti del­lʼUE e pertanto porta la sigla .

G

Il microfono è previsto solo per lʼuso allʼinterno di
locali. Proteggerlo dallʼumidità dellʼaria e dal calore
(temperatura dʼimpiego ammessa fra 0 e 40° C.).

G

Per la pulizia usare solo un panno morbido, asciut ­to; non impiegare in nessun caso prodotti chimici o
acqua.

G

Nel caso dʼuso improprio, di collegamenti sbagliati,
dʼimpiego scorretto o di riparazione non a regola
dʼarte non si assume nessuna responsabilità per
eventuali danni a persone o a cose.

3 Messa in funzione

Per il collegamento usare un cavo schermato per
microfoni. Per maggiore comodità, la morsettiera sul
retro del microfono è sfilabile dal connettore e può
essere rimessa a connessione terminata.

1) La connessione del microfono con lʼamplificatore
PA-5240 o PA-5480 è rappresentata in fig. 1. Se il
microfono non deve attivare il gong non è necessa­rio collegare il morsetto “Chime”.

2) Usando un altro amplificatore, collegare il
microfono utilizzando un connettore XRL o jack a
seconda della presa dʼingresso (vedi fig. 2). Se si
tratta di una presa jack asimmetrica sullʼamplifica­tore occorre collegare i morsetti “G” e “

-

” insieme

con il gambo del jack.

Se si desidera eliminare il microfono definiti­vamente, consegnarlo per lo smaltimento ad
unʼistituzione locale per il riciclaggio.

Se lʼamplificatore presenta un ingresso per atti­vare il gong e un ingresso per commutare la prio­rità, si deve collegare i morsetti “Chime” e “Priority”
con detti ingressi.

3) Per effettuare un avviso, tener premuto il tasto
TALK ed aspettare eventualmente il gong.

4 Dati tecnici

Tipo: . . . . . . . . . . . . . . . microfono dinamico

Caratteristica: . . . . . . . . a cardioide

Gamma di frequenze: . . 60 –18000Hz

Sensibilità: . . . . . . . . . . . 1,8mV

/

Pa a 1 kHz

Impedenza: . . . . . . . . . . 400Ω

Temperatura dʼimpiego . 0 –40°C

Contenitore: . . . . . . . . . 126 × 51 × 156 mm

Lunghezza totale

del collo di cigno: . . . . . 270 mm

Peso: . . . . . . . . . . . . . . . 1000 g

Con riserva di modifiche tecniche.

PA-5000PTT Best.-Nr. 23.3260

Chime PriorityG

-

+

TALK

PA-5000PTT

G

PA-5240
PA-5480

PA-5000PTT

Priority
Chime

MIC
SIG

+-G



Branchement au PA-5240/PA-5480
Connessione con PA-5240 o PA-5480



Câblage interne
Cablaggio interno

12

3

G

+

+G

-

+G,

-



Branchement à la fiche XLR ou à la fiche jack
Connessione con connettore XLR o jack

jack, asym.
jack, asimm.

jack, sym.
jack, simm.

fiche XLR (côté soudé)
connettore XLR (lato saldatura)

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved. A-0110.99.02.07.2012

®

F B CH

I

Micro de mesa Public Adress PTT

Lea atentamente las instrucciones de funcionamiento
antes de utilizar el aparato y guárdelas para usos pos­teriores.

1 Posibilidades de utilización

Este micro de mesa con cuello de cisne está espe­cialmente fabricado para una utilización en sistemas
de Public Address y todo otro tipo de utilizaciones que
necesiten un micro de mesa fijo para efectuar anun­cios. El PA-5000PTT (PTT = Push To Talk = pulse
para hablar) se adapta muy bien a una conexión en
amplificadores Public Address PA-5240 y PA-5480 de
MONACOR, puede también conectarse en otros
amplificadores si disponen de una entrada de micro.

2 Consejos de utilización y seguridad

El micro cumple con todas las directivas relevantes de
la UE y por lo tanto está marcado con el símbolo .

G

El micro está fabricado para una utilización en inte­rior. Protéjelo de la humedad y del calor (tempera­tura de funcionamiento autorizada: 0 °C a +40 °C)

G

Para limpiarlo, utilice un trapo seco y suave, en
ningún caso productos químicos o agua.

G

Rechazamos toda responsabilidad en caso de
daños corporales o materiales si el micro se utiliza
en otro fin para el cual ha sido fabricado, si no está
correctamente conectado, utilizado o si no está
reparado por una persona habilitada; por estos
mismos motivos el aparato carecería de todo tipo
de garantía.

3 Puesta en marcha

Utilice un cable micro blindado para la conexión. Es
posible sacar la barreta de conexión de la parte trasera
del micro para facilitar la manipulación del micro, y una
vez las conexiones efectuadas colocarla de nuevo.

1) El esquema 1 presenta la conexión del micro al
amplificador PA-5240/PA-5480. Si la conexión del
gong vía el micro no debe efectuarse, no conecte
el borne “Chime”.

2) Para una conexión a otro amplificador, conecte el
micro según la toma de entrada, a una toma XLR o
una toma jack (vea esquema 2). En el caso de una

Cuando el micro está definitivamente sa cado
del servicio, debe depositarlo en una fábrica
de reciclaje de proximidad para contribuir a
una eliminación no contaminante.

toma jack asimétrica en el amplificador, conecte
los bornes “G” y “

-

” junto al cuerpo de la ficha jack.

Si el amplificador dispone de una entrada para
la detección del gong y de una entrada para la con­mutación prioritaria, conecte los bornes “Chime” y
“Priority” a esta entradas.

3) Para un anuncio, mantenga la tecla TALK pulsada
y si necesario espere el gong.

4 Características técnicas

Tipo: . . . . . . . . . . . . . . . micro dinámico

Característica: . . . . . . . . unidireccional

Gama de frecuencias: . . 60 – 18 000 Hz

Sensibilidad: . . . . . . . . . 1,8 mV/Pa a 1 kHz

Impedancia: . . . . . . . . . 400 Ω

Temperatura func.: . . . . 0 –40°C

Recinto sobre mesa: . . . 126 × 51 × 156 mm
Longitud total

del cuello de cisne: . . . . 270 mm

Peso: . . . . . . . . . . . . . . . 1000 g

Sujeto a modificaciones técnicas.

PA-5000PTT

Przed przystąpieniem do użytkowania urządzenia
prosimy zapoznać się z instrukcją obsługi, a następnie
zachować ją do wglądu.

1 Zastosowanie

Mikrofon pulpitowy na gęsiej szyi jest przeznaczony
przede wszystkim do zastosowań w systemach ra dio­węzłowych. Jest również przeznaczony do zastoso­wań wymagających mikrofonu pulpitowego do wygła­szania zapowiedzi. Mikrofon PA-5000PTT (PTT=
Push To Talk) nadaje się głównie do podłą czania do
wzmacniaczy firmy MONACOR o symbolach PA­5240, czy PA-5480, ale może być także podłą czony
do jakiegokolwiek wzmacniacza wypo sażo nego w
wejście mikrofonowe.

2 Noty Bezpieczeństwa

Mikrofon spełnia wszystkie wymagania norm UE,
dzięki czemu zostało oznaczone symbolem .

G

Mikrofon jest przeznaczony do używania w pomie ­szczeniach zamkniętych. Należy chronić go przed
wilgocią i gorącem (dopuszczalny zakres tempera­tury otoczenia pracy wynosi 0 – 40 °C).

G

Do czyszczenia używać jedynie suchych, czystych
kawałków. Nie wolno używać żadnych środków
chemicznych, ani wody.

G

Jeżeli urządzenie jest używane do innych niż
wskazane celów, jest nieprawidłowo podłączone,
obsługiwane w niewłaściwy sposób lub jest na pra­wiane przez niewykwalifikowane osoby, żadne
roszczenia gwarancyjne, ani roszczenia wynika­jące z uszczerbku zdrowia lub zniszczenia mienia
nie będą akceptowane.

3 Uruchomienie i Obsługa

Do podłączenia mikrofonu należy używać ekranowa­nego kabla mikrofonowego. Dla udogodnienia taśma
terminala może być odłączona od gniazda w tylnej
części mikrofonu i podłączona ponownie po połącz ­eniu przewodów.

1) Sposób podłączenia mikrofonu do wzmacniacza
PA-5240, czy PA-5480 jest pokazana na rys. 1.
Jeżeli gong nie ma być włączany za pomocą mikro­fonu, nie należy podłączać złącza oznaczonego
jako “Chime”.

2) W celu podłączenia mikrofonu do innego wzmac­niacza należy w zależności od wejścia mikrofono­wego wzmacniacza użyć złącza XLR lub jacka
6,3 mm (rys. 2). W przypadku, gdy wejście mikrofo-

Jeżeli urządzenie nie będzie więcej używane
należy je utylizować zgodnie z przepisami
dotyczącymi ochrony środowiska.

nowe wzmacniacza jest niezbalansowane należy
podłączyć terminal “G” i “

-

” równocześnie do masy

jacka 6,3 mm.

Jeżeli wejście wzmacniacza jest przystosowane
do sterowania gongiem poprzez mikrofon należy
podłączyć końcówki “Chime” i “Priority” do tego
wejścia.

3) Żeby włączyć mikrofon w tryb zapowiedzi, należy
wcisnąć i przytrzymać przycisk mikrofonowy oraz
w razie konieczności poczekać aż odegrany zos ta­nie sygnał gongu.

4 Dane Techniczne

Typ: . . . . . . . . . . . . . . . . mikrofon dynamiczny

Charakterystyka: . . . . . . okólna

Zakres częstotliwości: . . 60 –18000Hz

Czułość: . . . . . . . . . . . . 1,8 mV/Pa przy 1 kHz

Impedancja: . . . . . . . . . 400 Ω

Temperatura

otoczenia pracy: . . . . . . 0 – 40 °C

Wymiary obudowy: . . . . 126 × 51 × 156mm

Całkowita długość

gęsiej szyi: . . . . . . . . . . 270 mm

Waga: . . . . . . . . . . . . . . 1000g

Z zastrzeżeniem możliwości zmian.

PA-5000PTT Best.-Nr. 23.3260

Chime PriorityG

-

+

TALK

PA-5000PTT

G

PA-5240
PA-5480

PA-5000PTT

Priority
Chime

MIC
SIG

+-G



Conexión al PA-5240/PA-5480
Podłączanie do PA-5240 lub PA-5480



Cableado interno
Schemat wewnętrzny

12

3

G

+

+G

-

+G,

-



Conexión con la toma XLR o toma jack
Podłączanie do wtyku XLR lub jacka

jack, asim.
jack, niezbal.

jack, sim.
jack, zbal.

toma XLR (lado soldado)
wtyk XLR (widok z tytu)

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved. A-0110.99.02.07.2012

®

E

PL
