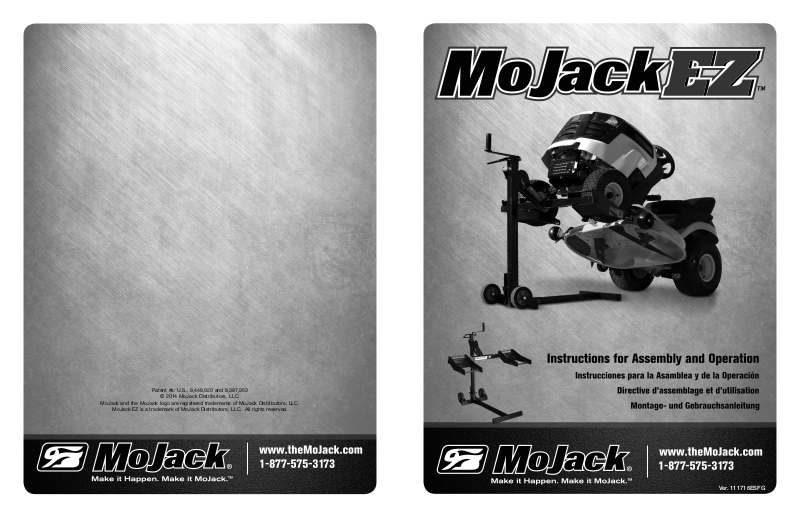

Mojack EZ User Manual

Patent #s: U.S., 8,448,920 and 8,387,953

© 2014 MoJack Distributors, LLC.

MoJack and the MoJack logo are registered trademarks of MoJack Distributors, LLC.

MoJack EZ is a trademark of MoJack Distributors, LLC. All rights reserved.

Ver. 111716ESFG

MoJack EZ Lift

Introduction

This manual contains assembly, parts, operating, main­tenance, adjustment and safety instructions for your
MoJack EZ lift.

BEFORE USING YOUR MOJACK EZ, CAREFULLY
READ THIS MANUAL IN ITS ENTIRETY.

By following these operating, maintenance and safety
instructions, you will prolong the life of your MoJack lift
and promote safe operation.

If additional information is needed, or should you
require a trained service mechanic, contact your
authorized MoJack equipment dealer or distributor.

All MoJack parts are thoroughly tested and inspected
before leaving the factory to ensure that they comply
with all relevant safety standards.

Need

Assistance?

Please DO NOT return this

product to the store.

Our Customer Service

Department is ready to help!

1-877-575-3173

Vous pouvez également transmettre votre question en ligne à l’adresse suivante :

¿Necesita

ayuda?

¡NO devuelva este producto

a la tienda!

¡Nuestro Departamento de

Servicio de Atención al Cliente

está listo para ayudarle!

1-877-575-3173

Submit your questions online at:

Envie sus preguntas por Internet a:

Übermitteln Sie Ihre Fragen online unter:

NOTE: Please save this manual for future reference.

NOTE: Location of unit Serial Number.

Besoin

d’assistance ?

NE renvoyez PAS ce produit

au magasin.

Notre service clientèle est là

pour vous aider !

1-877-575-3173

Sie brauchen

Hilfe?

Bitte dieses Produkt NICHT

an die Verkaufsstelle

retournieren.

Unser Kundendienst

ist Ihnen gerne behil ich!

1-877-575-3173

www.theMoJack.com

Patent #s: U.S., 8,448,920 and 8,387,953

© 2014 MoJack Distributors, LLC.

MoJack and the MoJack logo are registered trademarks of MoJack Distributors, LLC.

MoJack EZ is a trademark of MoJack Distributors, LLC. All rights reserved.

2

75

MoJack EZ Lift

Warnings and Safety Instructions

Read and understand all safety and operating instructions before using the MoJack EZ.

Never allow anyone unfamiliar with the safety or operating instructions to use the MoJack EZ.

Follow all safety and servicing instructions provided by the lawn mower’s manufacturer before using
the MoJack EZ.

Do not modify the MoJack in any way. Any modi cations will void any and all warranties and could
compromise your personal safety.

When using the MoJack EZ, keep ALL bystanders at a safe distance away from the MoJack EZ.

The MoJack EZ must be used on a solid level surface.

Do not lift the front end and the back end of the mower at the same time.

Do not use MoJack EZ lift for anything other than a mower, unless the proper accessory is used.

Always stop engine and remove key before beginning any work on the mower.

Never operate the mower’s engine while using the MoJack EZ.

Do not exceed the lifting capacity of 300 lbs.

If the MoJack EZ Tower is leaning while lifting or lowering the mower, this indicates an overload
condition. Remove the mower immediately.

Tower must be locked in place with the Tower Locking Pin before using the MoJack EZ.

Carrier Locking Pin must be locked into Tower before starting any service on mower.

Do not remove safety warnings or decals from MoJack EZ.

Before each use, always check for any worn, loose or damaged parts on the MoJack EZ. If any
damaged parts are present, do not use the MoJack EZ and contact MoJack at 1-877-575-3173.

Do not climb on mower while it is lifted, being lifted or being lowered.

No one should be on the mower while it is lifted, being lifted or being lowered.

After the mower is raised to a working height, always place wheel chocks (not included) behind the back tires
of the mower.

Wheel Pads must be equal distance from the Lift Arm to maintain proper balance.

Remove all mower attachments before using the MoJack EZ.

Failure to follow these warnings may result in property damage and serious bodily injury or death.

74

IMPORTANT: The MoJack EZ is intended for use with riding lawn mowers and riding lawn tractors only.
Do not exceed 300 lbs. It should never be used to service other types of machinery unless there is an approved
MoJack accessory  tted for the type of machinery. Please consult you local MoJack dealer or distributor.

3

MoJack EZ Lift

Warranty and Returns

LIMITED WARRANTY

For two years for residential use and one year for commercial use MoJack warrants the product against failure due to
defect in material or workmanship when product is used properly. MoJack will replace any defective part at no cost.
This warranty does not cover any product that has been altered or adjusted, or any product that has been misused or
abused. THIS IS THE CUSTOMER’S SOLE AND EXCLUSIVE REMEDY. MOJACK DISCLAIMS ALL IMPLIED WARRAN­TIES, INCLUDING THE WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. MOJACK
SHALL NOT BE LIABLE FOR ANY INCIDENTIAL OR CONSEQUENTIAL DAMAGES. SOME STATES OR PROVINCES DO
NOT ALLOW THE EXCLUSION OR LIMITATION OF THE IMPLIED WARRANTIES OR THE REMEDIES FOR BREACH OF
THE IMPLIED WARRANTIES, SO THESE EXCLUSIONS MAY NOT APPLY TO YOU. THIS LIMITED WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE
OR PROVINCE TO PROVINCE.

What does this warranty cover?

This warranty covers against a failure due to a defect in material or workmanship within two years of purchase for resi­dential use and within one year of purchase for commercial use.

What does this warranty NOT cover?

This warranty does not cover any MoJack which has been altered or adjusted in any way from its original model.
It will not cover any MoJack which has been damaged due to misuse, abuse, accident or negligence. This warranty does
not cover incidental or consequential damages.

MoJack EZ Hebelift

What is the period of coverage?

Two-year warranty for residential use, one-year for commercial use from date of purchase for the original owner.

What will MoJack do to correct problems?

We will replace any defective part (within the coverage period) at no charge.

How can I get service?

In order to be eligible for service under this warranty you MUST register your MoJack within thirty (30) days of
purchasing. You must keep your receipt as proof of date of sale. You can register your new MoJack on our website at
www.themojack.com or by calling our toll-free number 1-877-575-3173.

How do I contact MoJack about a warranty issue?

You can contact us from our website at www.themojack.com or by calling our toll-free number 1-877-575-3173.

Do I have other rights under State Law?

This warranty gives you speci c legal rights, and you may also have other rights which vary from state to state.

What is the return policy?

Within thirty (30) days of the date that you receive your MoJack. Please contact MoJack for return policies and
procedures at our toll-free number 1-877-575-3173 or by email at [e-mail].

How do I make a return?

Contact us within the return period. We will issue you a Return Merchandise Authorization (RMA) to place on the outside
of the box. All merchandise must be shipped back in its original packaging. We will make arrangements for the MoJack
to be picked up by a national carrier.

In what form will I receive my refund?

This is at our discretion. If receiving a refund, please allow four weeks for the credit to process to your account. Return
service fees will be deducted from the amount of the refund.

Are shipping charges refundable?

No.

Does MoJack have a return service fee policy?

Yes. Returns and refunds impose an extra workload on our parts. Rather than pass this cost on to the customer through
higher product prices, we are consistent with others within our industry by requiring nominal service fees in the event of
returns. The service fee is 20%.

How do I contact MoJack?

You can call our toll-free number 1-877-575-3173 or by email at [e-mail].

4

73

MoJack EZ Hebelift

MoJack EZ Lift

Leitfaden für Anpassung der Traghalterung an Radgröße

Item

No. Qty. Description

1

2

3

4

5

1

1

1

2

1

Tower

Lift Arm

Base

Wheel

Wheel Pad, RH

Parts List

Item

8

No. Qty. Description

6

7

8

9

10

1

1

1

2

2

Wheel Pad, LH

Grip Handle

Crank Handle

Support Rod

Safety Strap

7

10" – 11,5" (25 cm – 29 cm) Radgröße

12" – 15" (30 cm – 38 cm) Radgröße

15,5" – 17" (39 cm – 44 cm) Radgröße

10

1

5

Carrier

4

4

10

9

2

3

Nicht für Räder mit einem Durchmesser von mehr als 17" (44 cm) geeignet.

72

9

6

5

MoJack EZ Lift

MoJack EZ Hebelift

Item

No. Qty. Description

11

12

13

14

15

16

17

18

19

1

2

3

3

3

2

1

1

2

Cap Screw M12-1.75 X 80

Cap Screw M12-1.75 X 65

Carriage Bolt M8-1.25 X 20

Nylock Nut – M12-1.75

Nylock Nut – M8-1.25

Push Pin

Clevis Pin

Small Hair Pin

Large Hair Pin

Hardware List

11

12

Cap Screw M12-1.75 X 80

Cap Screw M12-1.75 X 65

Wartungsplan

• Vor jedem Gebrauch den MoJack EZ auf abgenutzte, lose
oder beschädigte Teile überprüfen. Falls Teile beschädigt
sind, den MoJack EZ nicht verwenden, sondern MoJack
unter der Nummer 1-877-575-3173 kontaktieren.

• Das Schraubgewinde jeweils nach 50 Einsätzen
oder zumindest einmal im Jahr reinigen und mit
Maschinenleichtöl ölen.

• Den Bereich zwischen Handkurbelplatte und Messinglager
nach jeweils 50 Einsätzen oder einmal im Jahr mit
Lithiumfett schmieren. Heben Sie hierfür die Handkurbel
hoch, damit zwischen dem Messinglager und der
Handkurbel ein kleiner Zwischenraum entsteht. Auf dem
Träger darf dabei kein Gewicht lasten. Nun mit einem
kleinen Pinsel das Lithiumfett auf die beiden Flächen
auftragen.

Basisteil Handkurbel

Messinglager

Schraubgewinde

Carriage Bolt M8-1.25 X 20

13

16

Small Hair Pin

18

Nylock Nut – M12-1.75

14

Push Pin

19

Tools Needed for Assembly

Nylock Nut – M8-1.25

15

Clevis Pin

17

Large Hair Pin

•

Schmieren Sie das untere Ende des Schraubgewindes, den
Spannstift und die Unterlegscheibe nach jeweils 50Einsätzen
oder mindestens einmal im Jahr mit Lithiumfett.

• Sprühen Sie nach jeweils 50 Einsätzen oder mindestens
einmal im Jahr Schmiermittel in die Löcher und den Schaft
des Sicherungsstiftes.

• Kontrollen Sie (optional) die Funktionsweise des
Sicherungsstiftes am Träger. Drehen Sie die Handkurbel, um
den Hubarm auf die erste Sicherheitsbohrung anzuheben
und achten Sie auf ein Klicken, das zu hören ist, wenn der
Stift in der Lochbohrung einrastet. Nach Hören des Klicks
drehen Sie die Handkurbel in die andere Richtung. Dabei
beim Sicherungsstift des Trägers nicht an der Lasche
ziehen. Der Stift sollte den Träger in der Höhe halten. Den
Griff nicht gewaltsam über den Anschlagpunkt hinaus
bewegen, da dadurch das Schraubgewinde beschädigt
werden kann. Wenn der Sicherungsstift des Trägers den
Hubarm nicht in der Höhe halten kann, den MoJack EZ
bitte nicht verwenden und MoJack unter 1-877-575-3173
kontaktieren. Kontrollieren Sie, ob der Sicherungsstift seine
Funktion erfüllt, und ziehen Sie dann an der der Lasche des
Sicherungsstifts, um das Gerät zu senken.

Sicherungsstift
des
Trägers

Zum Senken
herausziehen

Sicherheitsbohrung

Ende Schraubgewinde

Spann-

stift

Schraubgewinde
Unterlegscheibe

Sicherungsstift Säule

19mm Wrench (2) 13mm Wrench (1)

6

71

MoJack EZ Hebelift

MoJack EZ Lift

Gebrauchsanleitung

SCHRITT 19

Den MoJack zusammenklappen

• Ziehen Sie den Sicherungsstift heraus, um ihn zu
entriegeln.

• Heben Sie den Turm aus dem Sockel an, indem Sie den
Griff anheben und dann den Turm absenken.

• Der Turm wird sicher verriegelt, wenn der Sicherungsstift
zurückgezogen wird.

Lift Tower
aus der Basis

To we r- Si ch er un gs st if t
(Entriegelte Stellung)

To we r- Si ch er un gs st if t
(Verriegelte Position)

Assembly Instructions

STEP 1

Remove MoJack EZ from package.

Inventory items to be certain all parts and hardware
are present. If any parts or hardware are missing,
please contact MoJack at 1-877-575-3173 or
email us at [e-mail].

STEP 2

Assemble the Wheel to the Base
by inserting Cap Screw and Nylock Nut
and tighten. Repeat with second Wheel.

Note: Do not over tighten Nylock Nut.

4 3

12 14

Wheel

4

Der MOJACK EZ IST NUN FÜR DIE LAGERUNG ODER DEN TRANSPORT BEREIT.

SCHRITT 20

Den MoJack EZ mit einer Bohrmaschine hochheben (optional)

• Der MoJack EZ kann mithilfe einer kabelgebundenen Bohrmaschine
mit variabler Geschwindigkeitskontrolle (mind. 7 A) oder einer
Akkubohrmaschine mit variabler Geschwindigkeitskontrolle (mind.18V)
hochgehoben oder abgesenkt werden.

• Für die Bohrmaschine benötigen Sie einen Vierkant-Bohraufsatz 3/8"
(nicht im Lieferumfang enthalten).

• Lösen Sie die Mutter und die Schraube und nehmen Sie
die Handkurbel ab. Nun sehen Sie die 3/8" Vierkant­Buchse.

• Setzen Sie den 3/8" Bohraufsatz in die Vierkant-Buchse
ein. Betätigen Sie die Bohrmaschine im Uhrzeigersinn, um
den Hubarm zu heben, und gegen den Uhrzeigersinn, um
ihn abzusenken.

• Der Sicherungsstift des Trägers muss beim Absenken

so weit herausgezogen werden, dass die untere
Sicherheitsbohrung zu sehen ist.

Die Bedienperson muss die Bohrmaschine fest im
Griff haben, bevor sie den Hubarm erhöht oder senkt.

Vierkant-

Buchse

Schraub-

gewinde

3/8"
Vierkant-

Bohraufsatz

Base

STEP 3

Attach the Tower to the Base using
Cap Screw and Nylock Nut as shown.

Note: Do not over tighten Nylock Nut.

STEP 4

Attach the Grip Handle to the Tower with
two Carriage Bolts and two Nylock Nuts .

1 3

11 14

7 1

13 15

3

Nylock Nut

To we r

Cap Screw

Carriage Bolt

Nylock Nut

1

Base

15

11

Cap Screw

14

Nylock

Nut

14

3

13

12

• Halten Sie sich bei Verwendung einer Bohrmaschine an alle
anderen Bedienhinweise.

• Setzen Sie die Handkurbel wieder ein.

70

Grip Handle

7

7

To we r

1

MoJack EZ Lift

MoJack EZ Hebelift

Assembly Instructions

STEP 5

Attach the Crank Handle to the Tower by inserting
Carriage Bolt with threads facing up and fasten with
Nylock Nut .

Note: There are two holes in the Crank Handle. The hole
closest to the rubber grip will provide a 6” radius for crank­ing. The other hole will provide an 8” radius, making crank­ing easier. Use the hole that works best with your model of
lawn mower.

STEP 6

Hang the Lift Arm on the Carrier by
hooking the slotted area of the Lift Arm
over the top bar of the Carrier. Insert
Clevis Pin through the hole in
Carrier and lock by fastening the
Small Hair Pin to the Clevis Pin.

13

15

2

17

18

18

Small Hair Pin

Nylock Nut

Carriage Bolt

Carrier

18

Crank Handle

15

13

1

17

8

To we r

Clevis Pin

1

To we r

To p Ba r

Gebrauchsanleitung

SCHRITT 15

Den Rasenmäher aus dem MoJack EZ schieben

• Nehmen Sie an den Vorderrädern des Rasenmähers die
Sicherheitsriemen ab.

• Das Abnehmen der Traghalterungen kann bei diesem Schritt
optional erfolgen.

• Fahren oder schieben Sie den Rasenmäher aus den
Radstützen.

Den MoJack EZ für die Lagerung vorbereiten (Schritte 16 - 18)

SCHRITT 16

Radstützen entfernen

• Entfernen Sie die Sicherungsbolzen und ziehen

Sie die Radstützen aus dem Hubarm.

• Setzen Sie die Sicherungsbolzen zur

Verwahrung wieder in den Hubarm ein.

Sciherungsbolzen

STEP 7

Ready the Wheel Pads & for installation by
adding Support Rods and Large Hair Pins .

Note: The Support Rods can be con gured to  t
several different tire sizes (see Support Rod Guide
for Tire Sizes on page 18). Use appropriate hole
con guration that works best for your model of
lawn mower.

STEP 8

Slide the Wheel Pads & into the Lift Arm .
Insert Push Pins .

Note: The Wheel Pads can be moved in or out to  t dif-
ferent mower widths. Use the con guration that works
best with your model of lawn mower.

16

5 6

9 19

5 6 2

Wheel Pad, RH

Lift Arm

Wheel Pad, RH

Support Rod

Push Pin

5

2

9

Lift Arm

16

Wheel Pad, LH

5

Large Hair Pin

2

6

1

19

To we r

SCHRITT 17

Den Hubarm aushängen

• Entfernen Sie den kleinen
Federstecker und den Lagerbolzen
vom Hubarm.

• Hängen Sie den Hubarm aus dem
Träger aus.

• Setzen Sie den kleinen Federstecker
und den Lagerbolzen zur Verwahrung
wieder in den Hubarm ein.

SCHRITT 18

Träger hochheben

• Den Träger können Sie hochheben, indem Sie die
Handkurbel im Uhrzeigersinn solange drehen, bis der
Sicherungsstift des Trägers in die Sicherheitsbohrung
fällt.

Kleiner

Federstecker

Lagerbolzen

Träger

Sicherheitsbohrung

Träger
Sicherungs­stift

THIS COMPLETES ASSEMBLY.

8

69

MoJack EZ Hebelift

MoJack EZ Lift

Gebrauchsanleitung

SCHRITT 12

Hubarm in die Verriegelungsposition hochheben

• Heben Sie den Hubarm an, bis der Sicherungsstift des Trägers in das
Sicherheitsloch fällt.

• Der Sicherungsstift des Trägers fällt automatisch in die
Sicherheitsbohrungen, wenn der Träger beim Hochheben die
Sicherheitsbohrungen der Säule passiert.

• Hinweis: Beim Absenken des Hubarms muss die Bedienperson den

Sicherungsstift herausgezogen halten, bis der Hubarm die untere
Sicherheitsbohrung passiert hat.

SCHRITT 13

Den Rasenmäher für Wartungsarbeiten vorbereiten

• Schieben Sie die Unterlegkeile (nicht im Lieferumfang enthalten) unter die
Hinterräder des Rasenmähers.

• Ziehen Sie nun die Handbremse des Rasenmähers an.

• Den Sicherungsstift des Trägers nun in eines der beiden
Sicherheitsbohrungen einsetzen.

Operating Instructions

Some steps of the Operating Instructions are repeated from the

Assembly Instructions. The Operating Instructions will show a full

working cycle of the MoJack EZ.

Sicherungsstift
des
Trägers

Zum Ent­riegeln und
Absenken
herausziehen

Sicherheits­bohrung

SCHRITT 14

Den Rasenmäher absenken

• Entfernen Sie die Unterlegkeile.

• Lösen Sie die Handbremse.

• Der Rasenmäher muss sich in der Neutral-

Position befi nden.

• Ziehen Sie den Sicherungsstift des Trägers
heraus, halten Sie ihn fest, und drehen Sie
die Handkurbel gegen den Uhrzeigersinn,
bis die Radstützen fest am Boden stehen.

DerSicherungsstift des Trägers muss so
weit herausgezogen werden, dass das untere
Sicherheitsloch zu sehen ist.

Unterlegkeil

Träger
Sicherungs­stift

Zum Entriegeln
herausziehen
und senken

Sicherheitsbohrung

Sicherheits-

bohrungen

68

Sicherungsstift der Säule

Before using the MoJack EZ, carefully read this manual in its entirety.

9

MoJack EZ Lift

MoJack EZ Hebelift

Operating Instructions

Preparing the MoJack EZ for Use (Steps 1 - 7)

STEP 1

Unfolding MoJack EZ

• Pull locking pin out to unlock.

• Raise the Tower by pulling up on the Grip Handle.

Once the Tower is in the vertical position, lift up on
the Grip Handle and drop the Tower into the Base.

• The tower will be securely locked in place when the

locking pin retracts and the tower is snug in the
channel behind the crossbar.

Drop Tower into Base

Crossbar

When Tower is

above the bar,

unit is NOT
locked and

UNSECURE.

To we r Lo ck ing Pi n

(unlocked position)

To we r Lo ck ing Pi n

(unlocked position)

When Tower sits

behind the bar,

unit is locked

fully secure.

Crossbar in

channel

and

Tower Locking
Pin

(locked position)

Gebrauchsanleitung

SCHRITT 9

• Fixieren Sie die Vorderräder des Rasenmähers mit dem

10

Sicherheitsriemen an den Radstützen
des Sicherheitsriemens durch die Querstange der Radstütze und
setzen Sie die Traghalterung in die Öffnung am Sicherheitsriemen
ein. Nehmen Sie hierfür die Traghalterung ab und schieben Sie
die Öffnung des Sicherheitsriemens darüber. Bringen Sie dann die
Traghalterung wieder an.

• Ziehen Sie die Sicherheitsriemen an den Rädern fest
und  xieren Sie so den Rasenmäher an den Radstützen.

SCHRITT 10

Handkurbel anpassen(optional)

•

In der längeren Kon guration hat die Handkurbel die optimale
Wirkung. Einige Rasenmäher verfügen jedoch über einen
Stoßstange oder eine größere Motorhaube, die bei einer längeren
Handkurbel hinderlich sind. Daher ist die Handkurbel verstellbar.
Zum Anpassen entfernen Sie einfach die Sicherungsmutter
und die Schlossschraube und
bringen Sie beide in der kürzeren
Kon guration wieder

an.

. Führen Sie den Haken

Sicherheitsriemen

Trag ha lt er un g

Querstange der Radstütze

Längere Kon guration - 8" Durchmesser

STEP 2

Installing Lift Arm

• Hang the Lift Arm on the Carrier by hooking the slotted area
of the Lift Arm over the top bar of the Carrier.

• Insert Clevis Pin through the hole in Carrier and lock by
fastening the Small Hair Pin to the Clevis Pin.

Clevis Pin hole

To p Ba r

Carrier

Clevis PinSmall Hair Pin

Sicherungsmutter

Schlossschraube

Kürzere Kon guration - 6" Durchmesser

SCHRITT 11

Den Rasenmäher hochheben

• Drehen Sie die Handkurbel im Uhrzeigersinn, um den Ra-

senmäher hochzuheben.

• Siehe Schritt 20 für das Hochheben des Rasenmähers

mithilfe einer Bohrmaschine.

Versuchen Sie nicht, ein Gerät mit mehr als 136 kg zu heben.

Der MoJack EZ muss auf einer stabilen ebenen Fläche
verwendet werden.

Der Motor muss abgeschaltet und der Schlüssel abge­zogen werden.

Der Rasenmäher muss sich in der Neutral-Position
befi nden.

Die Handbremse muss für diesen Schritt gelöst sein.

10

Die Sicherheitsriemen müssen festgezogen sein.

67

MoJack EZ Hebelift

MoJack EZ Lift

Gebrauchsanleitung

SCHRITT 6

• Richten Sie die Traghalterung an den Radstützen so aus,
dass Sie für die Radgröße des Rasenmähers passen. Siehe
nachfolgende Tabelle für richtige Position der Traghalterung,
die vom Durchmesser der Rasenmäher-Vorderräder abhängt.

• Fixieren Sie die Traghalterung mit den großen Federsteckern
an den Radstützen.

10" - 11,5" (25 cm - 29 cm)

(30 cm - 38 cm)

15,5" - 17" (39 cm - 44 cm)

Siehe Seite 72 für eine genauere Anleitung.

SCHRITT 7

Vorderräder des Rasenmähers umdrehen

• In einigen Fällen können das Mähdeck oder die Stützräder eines
Rasenmähers beim Hochheben den Hubarm berühren. Das ist
oftmals der Fall, wenn ein Teil des Decks (einschl. der Stützräder) zu
weit über die Vorderradmitte des Rasenmähers hinausragt.

• Drehen Sie in solch einem Fall die Vorderräder um 180 ° nach hinten
in die entgegengesetzte Richtung.

• Nehmen Sie die Traghalterung von den Radstützen ab und schieben
Sie den MoJack EZ unter den Rasenmäher.

• Fixieren Sie die Traghalterung mit den großen Federsteckern an
denRadstützen.

Den MoJack EZ verwenden (Schritte 8 - 15)

SCHRITT 8

Rasenmäher auf den MoJack EZ schieben

Der MoJack EZ muss auf einer stabilen
ebenen Fläche verwendet werden.

•

Fahren oder schieben Sie den Rasenmäher auf die Radstützen.

(optional – ansonsten mit Schritt 8 fortsetzen)

Traghalterung

Großer Federstecker

Vorwärts-

position

des Rads

Rück-

wärts-

position

des Rads

Operating Instructions

STEP 3

Installing Wheel Pads

• Slide the Wheel Pads into the Lift Arm and
temporarily secure with Push Pins.

Wheel Pad, RH

STEP 4

Familiarize Yourself with the MoJack EZ

• Practice raising and lowering the Lift Arm before attempting to
lift the mower (see Steps 11 – 14 on how to raise and lower
the Lift Arm).

• Practice Step 19 if you intend to raise or lower the mower with
a drill attachment.

STEP 5

Aligning Wheel Pads to Fit Mower

• Place the front tires of mower 6” in front of the Wheel Pads.

• Remove Push Pins and align the Wheel Pads so that the front
mower tires will be centered on the Wheel Pads.

• Replace the Push Pins to lock the Wheel Pads to the Lift Arm.

Wheel Pads must be equal distance from the Lift Arm to
maintain proper balance.

Push Pin

Wheel Pad, LH

Nun Motor ausschalten und Schlüssel abziehen.

66

11

MoJack EZ Lift

MoJack EZ Hebelift

Operating Instructions

STEP 6

Adjusting Support Rods for Proper Tire Size

• Adjust Support Rods on Wheel Pads to accommodate the front

tire size of the mower. Please refer to the chart below for proper
Support Rod placement based on the diameter of the mower’s
front tires.

• Secure Support Rods to Wheel Pads with Large Hair Pins.

SUPPORT ROD GUIDE FOR TIRE SIZES

10” - 11.5” (25cm - 29cm)

12” - 15” (30cm - 38cm)

15.5” - 17” (39cm - 44cm)

See page 18 for more more detailed guide.

STEP 7

Reverse Front Tires of Mower

• In some cases, the mower deck or anti-scalping wheels will hit the

Lift Arm while the mower is being raised. This is often the case if
part of the deck (including the anti-scalping wheels) protrudes past
the center line of the front wheels of the mower.

• Rotate the front tires 180° so that they are in the reverse position.

• Remove the Support Rods from the Wheel Pads and slide the

MoJack EZ underneath the mower.

• Secure the Support Rods to Wheel Pads with Large Hair Pins.

(optional – if not applicable, skip to Step 8)

Large Hair Pin

Forward

Wheel

Position

Support Rod

Gebrauchsanleitung

SCHRITT 3

Radstützen montieren

• Schieben Sie die Radstützen in
den Hubarm und sichern Sie sie
vorübergehend mit Sicherungsbolzen.

Radstütze, RH

SCHRITT 4

Machen Sie sich mit dem MoJack EZ vertraut

• Bevor Sie versuchen, den Rasenmäher hochzuheben,
sollten Sie ein paar Mal den Hubarm anheben und senken
(siehe Schritte 11 - 14 für das Anheben und Senken des
Hubarms).

• Führen Sie Schritt 19 aus, wenn Sie den Rasenmäher mit­hilfe einer Bohrmaschine hochheben oder senken wollen.

Sicherungsbolzen

Radstütze, LH

Using the MoJack EZ (Steps 8 - 15)

STEP 8

Move Mower onto MoJack EZ

The MoJack EZ must be used on a solid
level surface.

• Drive or roll the mower onto the Wheel Pads.

Stop engine and remove the key.

12

Reverse

Wheel

Position

SCHRITT 5

Radstützen an den Rasenmäher anpassen

• Schieben Sie die Vorderräder eines Rasenmähers mit einer
Radgröße von 6" vor bis zu den Radstützen.

• Entfernen Sie die Sicherungsbolzen und richten Sie die
Radstützen so aus, dass sich die vorderen Räder des
Rasenmähers mittig vor den Radstützen be nden.

• Entfernen Sie die Sicherungsbolzen, um die Radstützen am
Hubarm zu  xieren.

Aus Gründen des Gleichgewichts müssen die Radstützen
gleich weit vom Hubarm entfernt sein.

65
