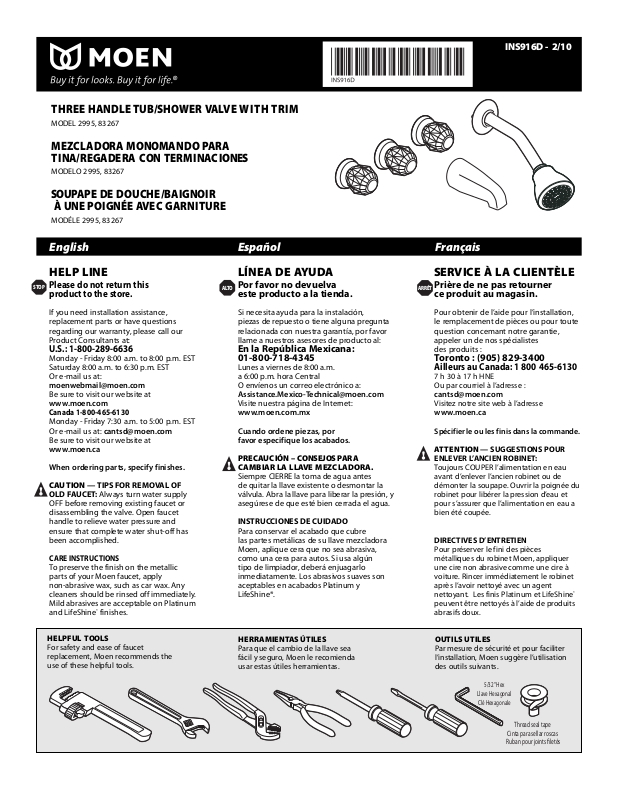

Moen INS916D User Manual

INS916D - 2/10

English Español Français

5/32" Hex

Llave Hexagonal

Clé Hexagonale

Thread seal tape

Cinta para sellar roscas

Ruban pour joints letés

HELPFUL TOOLS

For safety and ease of faucet
replacement, Moen recommends the
use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea
fácil y seguro, Moen le recomienda
usar estas útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour faciliter
l’installation, Moen suggère l’utilisation
des outils suivants.

HELP LINE

Please do not return this
product to the store.

If you need installation assistance,
replacement parts or have questions
regarding our warranty, please call our
Product Consultants at:

U.S.: 1-800-289-6636

Monday - Friday 8:00 a.m. to 8:00 p.m. EST
Saturday 8:00 a.m. to 6:30 p.m. EST
Or e-mail us at:

[e-mail]

Be sure to visit our website at

www.moen.com

Canada 1-800-465-6130

Monday - Friday 7:30 a.m. to 5:00 p.m. EST
Or e-mail us at: [e-mail]
Be sure to visit our website at

www.moen.ca

When ordering parts, specify finishes.

CAUTION — TIPS FOR REMOVAL OF
OLD FAUCET: Always turn water supply

OFF before removing existing faucet or
disassembling the valve. Open faucet
handle to relieve water pressure and
ensure that complete water shut-off has
been accomplished.

CARE INSTRUCTIONS

To preserve the finish on the metallic
parts of your Moen faucet, apply
non-abrasive wax, such as car wax. Any
cleaners should be rinsed off immediately.
Mild abrasives are acceptable on Platinum
and LifeShine

®

finishes.

LÍNEA DE AYUDA

Por favor no devuelva
este producto a la tienda.

Si necesita ayuda para la instalación,
piezas de repuesto o tiene alguna pregunta
relacionada con nuestra garantía, por favor
llame a nuestros asesores de producto al:

En la República Mexicana:
01-800-718-4345

Lunes a viernes de 8:00 a.m.
a 6:00 p.m. hora Central
O envíenos un correo electrónico a:

[e-mail]

Visite nuestra página de Internet:

www.moen.com.mx

Cuando ordene piezas, por
favor especifique los acabados.

PRECAUCIÓN – CONSEJOS PARA
CAMBIAR LA LLAVE MEZCLADORA.

Siempre CIERRE la toma de agua antes
de quitar la llave existente o desmontar la
válvula. Abra la llave para liberar la presión, y
asegúrese de que esté bien cerrada el agua.

INSTRUCCIONES DE CUIDADO

Para conservar el acabado que cubre
las partes metálicas de su llave mezcladora
Moen, aplique cera que no sea abrasiva,
como una cera para autos. Si usa algún
tipo de limpiador, deberá enjuagarlo
inmediatamente. Los abrasivos suaves son
aceptables en acabados Platinum y
LifeShine®.

SERVICE À LA CLIENTÈLE

Prière de ne pas retourner
ce produit au magasin.

Pour obtenir de l’aide pour l’installation,
le remplacement de pièces ou pour toute
question concemant notre garantie,
appeler un de nos spécialistes
des produits :

Toronto : [phone]
Ailleurs au Canada: 1 800 465-6130

7 h 30 à 17 h HNE
Ou par courriel à l’adresse :

[e-mail]

Visitez notre site web à l’adresse

www.moen.ca

Spécifier le ou les finis dans la commande.

ATTENTION — SUGGESTIONS POUR
ENLEVER L’ANCIEN ROBINET:

Toujours COUPER l’alimentation en eau
avant d’enlever l’ancien robinet ou de
démonter la soupape. Ouvrir la poignée du
robinet pour libérer la pression d’eau et
pour s’assurer que l’alimentation en eau a
bien été coupée.

DIRECTIVES D’ENTRETIEN

Pour préserver le fini des pièces
métalliques du robinet Moen, appliquer
une cire non abrasive comme une cire à
voiture. Rincer immédiatement le robinet
après l’avoir nettoyé avec un agent
nettoyant. Les finis Platinum et LifeShine

®

peuvent être nettoyés à l’aide de produits
abrasifs doux.

THREE HANDLE TUB/SHOWER VALVE WITH TRIM

MODEL 2995, 83267

MEZCLADORA MONOMANDO PARA
TINA/REGADERA CON TERMINACIONES

MODELO 2995, 83267

SOUPAPE DE DOUCHE/BAIGNOIR

À UNE POIGNÉE AVEC GARNITURE

MODÉLE 2995, 83267

STOP

ALTO

ARRÉT

78"

(1981mm)

32"

(813mm)

11"max

(279mm)

6"min

(153mm)

2"-3 1/16"

(51-78mm)

Use 1/2" copper or IPS pip

e only

G

H

E

E

F

L

I

J

J

K

Blue

Azule

Bleu

Red

Rojo

Rouge

M

N

C

D

B

A

13769

x3

3804

90274

6300

10154

3901

96209

x3

x2

4

I

J

J

L

H

1

2

Thread seal tape

Cinta para sellar roscas

Ruban pour joints letés

B

5

3

1

6

A

C

B

2

Thread seal tape

Cinta para sellar roscas

Ruban pour joints letés

7

2

1

G

4-1/16" (103mm)

Thread seal tape

Cinta para sellar roscas

Ruban pour joints letés

8

K

Blue

Azule

Bleu

Red

Rojo

Rouge

N

1

IPS

Thread seal tape

Cinta para sellar roscas

Ruban pour joints letés

D

1

CC

Optional/O ptionnel/Opcional

D

OR

2

3

E

E

F
