Moen INS2058B - 4, INS2058B User Manual

SINGLE HANDLE THERMOSTATIC

TS52104

TS32112

TS32110

TS514

TS3112

TS3110

TS544

TS3412

TS3410

TS51704

TS31712

TS31710

TS88118

TS88112

TS88110

TS3100
TS7115

TS3300

TS3760
TS8115

TS3820

TS3200

TS9115

TS3900

TS330002
TS330003

TS330001

STOP

ARRÉT

ALTO

Thread seal tape
Cinta para sellar roscas
Ruban pour joints letés

SHOWER TRIM

Note: Style varies by model.

ESCOJA EL AJUSTE TERMOSTÁTICO
DE LA DUCHA DE LA MANIJA

Nota: El estilo varía por el modelo.

GARNITURE DE DOUCHE THERMOSTATIQUE
À UNE POIGNÉE

Remarque : Le style varie selon le modèle.

For Warranty Support/Para la ayuda de la garantía/Pour l'appui de garantie

Model Number/Número de modelo/Numéro de modèle
Installation Date/Fecha de instalación/Date d'installation

English Español Français

INS2058B - 4/13

HELP LINE

Please do not return this
product to the store.

If you need installation assistance,
replacement parts or have questions
regarding our warranty, please call our
Product Consultants at:

U.S.: 1-800-289-6636

Monday - Friday 8:00 a.m. to 8:00 p.m. EST
Saturday 9:00 a.m. to 5:30 p.m. EST
Or e-mail us at:

[e-mail]

Be sure to visit our website at

www.moen.com

Canada 1-800-465-6130

Monday - Friday 7:30 a.m. to 8:00 p.m. EST
Or e-mail us at: [e-mail]
Be sure to visit our website at

www.moen.ca

When ordering parts, specify finishes.

CAUTION — TIPS FOR REMOVAL OF
OLD FAUCET: Always turn water supply

OFF before removing existing faucet or
disassembling the valve. Open faucet
handle to relieve water pressure and
ensure that complete water shut-off has
been accomplished.

CARE INSTRUCTIONS

To preserve the finish on the metallic
parts of your Moen faucet, apply
non-abrasive wax, such as car wax. Any
cleaners should be rinsed off immediately.
Mild abrasives are acceptable on Platinum
and LifeShine

®

finishes.

LÍNEA DE AYUDA

Por favor no devuelva
este producto a la tienda.

Si necesita ayuda para la instalación,
piezas de repuesto o tiene alguna pregunta
relacionada con nuestra garantía, por favor
llame a nuestros asesores de producto al:

En la República Mexicana:
01-800-718-4345

Lunes a viernes de 8:00 a.m.
a 6:00 p.m. hora Central
O envíenos un correo electrónico a:

[e-mail]

Visite nuestra página de Internet:

www.moen.com.mx

Cuando ordene piezas, por
favor especifique los acabados.

PRECAUCIÓN – CONSEJOS PARA
CAMBIAR LA LLAVE MEZCLADORA.

Siempre CIERRE la toma de agua antes
de quitar la llave existente o desmontar la
válvula. Abra la llave para liberar la presión, y
asegúrese de que esté bien cerrada el agua.

INSTRUCCIONES DE CUIDADO

Para conservar el acabado que cubre
las partes metálicas de su llave mezcladora
Moen, aplique cera que no sea abrasiva,
como una cera para autos. Si usa algún
tipo de limpiador, deberá enjuagarlo
inmediatamente. Los abrasivos suaves son
aceptables en acabados Platinum y
LifeShine®.

SERVICE À LA CLIENTÈLE

Prière de ne pas retourner
ce produit au magasin.

Pour obtenir de l’aide pour l’installation,
le remplacement de pièces ou pour toute
question concemant notre garantie,
appeler un de nos spécialistes
des produits :

Toronto : [phone]
Ailleurs au Canada: 1 800 465-6130

Du lundi au vendredi : 7 h 30 à 20 h, HNE

Ou par courriel à l’adresse :

[e-mail]

Visitez notre site web à l’adresse

www.moen.ca

Spécifier le ou les finis dans la commande.

ATTENTION — SUGGESTIONS POUR
ENLEVER L’ANCIEN ROBINET:

Toujours COUPER l’alimentation en eau
avant d’enlever l’ancien robinet ou de
démonter la soupape. Ouvrir la poignée du
robinet pour libérer la pression d’eau et
pour s’assurer que l’alimentation en eau a
bien été coupée.

DIRECTIVES D’ENTRETIEN

Pour préserver le fini des pièces métalliques
du robinet Moen, appliquer une cire non
abrasive comme une cire à voiture. Rincer
immédiatement le robinet après l’avoir
nettoyé avec un agent nettoyant. Les finis
Platinum et LifeShine®peuvent être
nettoyés à l’aide de produits abrasifs doux.

HELPFUL TOOLS

For safety and ease of replacement, Moen
recommends the use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea fácil y seguro,
Moen le recomienda usar estas útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour faciliter l’installation,
Moen suggère l’utilisation des outils suivants.

H

G

I

B

A

C

J

L

M

D

K

E

F

x2

x2

O

*

P

x2

N

* (TS32110, TS32112)

Handle Option/Opción de manija/Option de poignée:

TS3110, TS3112, TS32110, TS32112, TS514,
TS52104, TS88110, TS88112, TS88118

Large Trim Ring Option/Opción de anillo de ajuste grande/

Option de grand anneau de garniture:
TS3100, TS3110, TS3112, TS3760, TS3900,
TS7115, TS8115, TS9115

F

N

Option
Opción
Option

Option
Opción
Option

Option
Opción
Option

Option
Opción
Option

Flow Valve
Válvula de control de ujo
Soupape de débit

O

D

B

Temperature Valve
Válvula de temperatura
Soupape de température

A

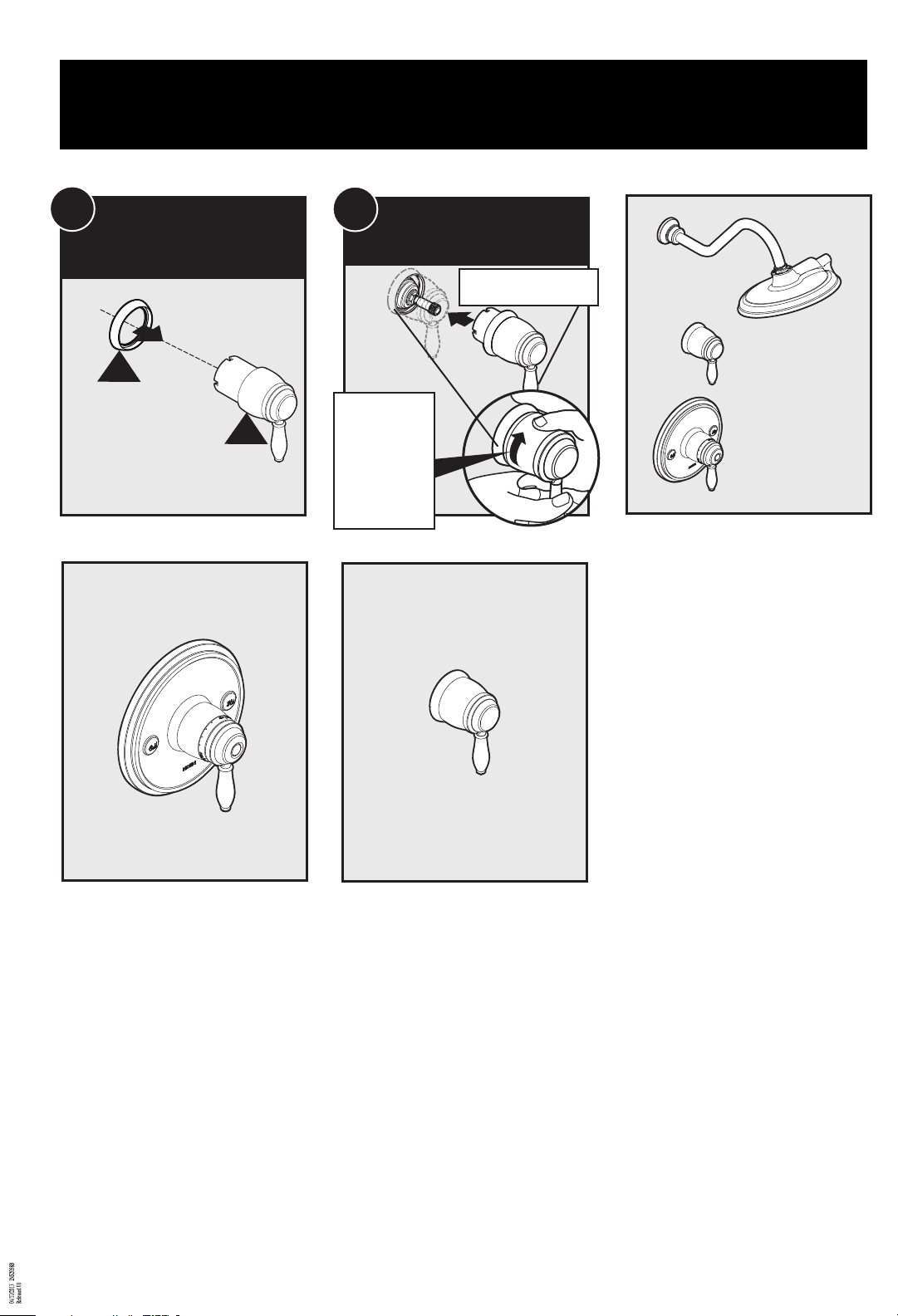

Remove covers

Retire las tapas

Enlever les couvercles

4

Push, Hold, and Turn stem to second stop
Empuje, mantenga y gire el vástago hasta el segundo tope
Pousser, saisir et tourner la tige jusqu’au deuxième arrêt

Turn stem to rst stop
Gire el vástago hasta el primer tope
Faire pivoter la tige jusqu’au

premier arrêt.

1

3

2

5

Temperature Valve/Válvula de temperatura
Soupape de température

120°F
(48°C)

HOTTEST
CALOR MÁXIMO
PLUS CHAUDE

6

Turn on Flow Valve, check temperature
Encienda la válvula de ujo, controle la temperatura
Ouvrir la soupape de débit, vérier la température

1

H

G

1

2

Thread seal tape
Cinta para sellar roscas
Ruban pour joints letés

2

1

2

3

I

Thread seal tape
Cinta para sellar roscas
Ruban pour joints letés

Turn O Flow Valve/Apague la válvula de ujo/
Fermer la soupape de débit

C1

3

2

1

C2

Temperature Valve/Válvula de temperatura/
Soupape de température

Turn stem clockwise until it releases
Gire el vástago en dirección de
las agujas del reloj hasta que se suelte
Faire pivoter la tige dans le sens
horaire jusqu’à ce qu’elle soit lâche

Turn stem additional 45°
Haga girar el vástago 45°grados adicionales
Continuer à la faire pivoter d’un autre 45°

1

2

3

C3

Remove stem/Retire el vástago/
Enlever la tige

Align stem with rst stop/
Alinee el vástago con el primer tope/
Aligner la tige avec le premier arrêt

C4

Stop
Alto
Arrêt

View allignment

Observe la alineación

Vérier l’alignement

C5

Re-install stem/Reinstale el vástago/
Réinstaller la tige

1

3

2

C6

Go back to step 5.

Vaya al passo 5.

Passer à l’étape 5.

Turn O Flow Valve/Apague la válvula de ujo/
Fermer la soupape de débit

7

2

1

8

Temperature Valve/Válvula de temperatura/
Soupape de température

Turn stem clockwise until it releases
Gire el vástago en dirección de las
agujas del reloj hasta que se suelte
Faire pivoter la tige dans le sens horaire
jusqu’à ce qu’elle soit lâche

Turn stem counter clockwise, to rst stop
Haga girar el vástago en dirección opuesta
a las agujas del reloj hasta el primer tope
Faire pivoter la tige dans le sens
antihoraire jusqu’au premier arrêt

1

Temperature Calibration

Calibración de temperatura

Calibrage de la température

If temperature is over (>) 120˚ F

go to calibration steps C1 - C6,

if less than (<) 120˚F, go to step 7.

Si la temperatura es mayor de (>) 120˚ F

(49˚ C) , vaya a los pasos de calibración

C1 – C6, Si es menor de (<) 120˚ F

(49˚ C) , vaya al paso 7.

Si la température dépasse (>) 120˚ F, passer

aux étapes de calibrage C1-C6. Si elle est

inférieure (<) à 120˚ C, passer à l’étape 7.

INS2058B - 4/13

C

B

Temperature Valve/Trim Install
Instalación del regulador/de la válvula
de temperatura
Installation de la garniture/de soupape
de température

9

E

J

N

Option
Opción
Option

10

Temperature valve trim install
Instalación del regulador de la válvula de temperatura
Installation de la garniture de soupape de température

C

J

E

Place temperature control handle
with lever at 5 o’clock position

Coloque la manija de control de temperatura
con la palanca en posición de las 5

Placer la poignée de contrôle de la température
en orientant le levier à la position de 5 h

11

12

Rotate handle base until secure
Haga girar la base de la manija
hasta que quede rme
Faire pivoter la base de la poignée
jusqu’à ce qu’elle soit xe

J

E

C

K

1

C

Yes, Oui, Si

No, Non, No

2

Install Temperature Override Screw Flush
Instale el tornillo de control manual de
temperatura al ras
Installer la vis de réglage manuel de
température pour qu’elle soit de niveau

13

L

Install Override Cap

Instale la tapa del control manual

Installer le capuchon de réglage manuel

14

1

2

F

M

Option Flow Handle Assemble

Armado de la opción de manija de ujo

Assemblage de la poignée de débit

Option/Opción/

Option

P

Co l d
Fr i o
Froid

Hot
Ca l i e n te
Cha u d

C

O

M

N

E

/P

N

9

9

5

1

9

O

M

N

E

/P

N

9

9

5

19

For models TS32110 and TS32112 only
Para modelos TS32110 y TS32112 solamente
Pour les modèles TS32110 et TS32112 seulement

P

1

2

F

J

Handle Option Assemble

Armado de la opción de manija

Assemblage de l’option de poignée

Option/Opción/

Option

INS2058B - 4/13

1

Rotate handle base until secure

Haga girar la base de la manija hasta

que quede firme

Faire pivoter la base de la poignée

jusqu’à ce qu’elle soit fixe

2

16

Rotat e handl e base
until secur e

Haga girar la bas e de
la ma nija h asta q ue
quede rme

Faire pivoter la ba se de
la po ignée jusqu’à ce
qu’elle soit  xe

Place handle in 6 o’clock position
Coloque la manija en posición de las 6
Placer la poignée à la position 6 h

E

M

15

Flow Valve Trim Install
Instalación del regulador de la
válvula de flujo
Installation de la garniture de
soupape de débit

Moen Limited Lifetime Warranty

Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen

Moen products have been manufactured
under the highest standards of quality and
workmanship. Moen warrants to the original
consumer purchaser for as long as the original
consumer purchaser owns their home (the
“Warranty Period” for homeowners), that
this faucet will be leak- and drip-free during
normal use and all parts and finishes of this
faucet will be free from defects in material
and manufacturing workmanship. All other
purchasers (including purchasers for industrial,
commercial and business use) are warranted
for a period of 5 years from the original date
of purchase (the “Warranty Period” for
non-homeowners).

If this faucet should ever develop a leak or drip
during the Warranty Period, Moen will FREE OF
CHARGE provide the parts necessary to put the
faucet back in good working condition and will
replace FREE OF CHARGE any part or finish that
proves defective in material and manufac­turing workmanship, under normal installation,
use and service. Replacement parts may be
obtained by calling 1-800-289-6636 (Canada 1­800-465-6130), or by writing to the address
shown. Proof of purchase (original sales
receipt) from the original consumer purchaser
must accompany all warranty claims. Defects
or damage caused by the use of other than
genuine Moen parts is not covered by this
warranty. This warranty is applicable only to
faucets purchased after December, 1995 and
shall be effective from the date of purchase as
shown on purchaser’s receipt.

This warranty is extensive in that it covers
replacement of all defective parts and finishes.
However, damage due to installation error,
product abuse, product misuse, or use of
cleaners containing abrasives, alcohol or other
organic solvents, whether performed by a
contractor, service company, or yourself, are
excluded from this warranty. Moen will not be
responsible for labor charges and/or damage
incurred in installation, repair or replacement,
nor for any indirect, incidental or
consequential damages, losses, injury or costs
of any nature relating to this faucet. Except as
provided by law, this warranty is in lieu of and
excludes all other warranties, conditions and
guarantees, whether expressed or implied,
statutory or otherwise, including without
restriction those of merchantability or of
fitness for use.

Some states, provinces and nations do not
allow the exclusion or limitation of incidental
or consequential damages, so the above
limitations or exclusions may not apply to you.
This warranty gives you specific legal rights
and you may also have other rights which vary
from state to state, province to province,
nation to nation. Moen will advise you of the
procedure to follow in making warranty claims.
Simply write to Moen Incorporated using the
address below. Explain the defect and include
proof of purchase and your name, address,
area code and telephone number.

Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.

INS2058B - 4/13

©2013 Moen Incorporated

Los productos Moen son fabricados bajo las
más estrictas normas de calidad y mano de
obra. Moen le garantiza al comprador original
que durante el tiempo que la tenga su casa
(el “periodo de garantía”, para los propietarios),
esta llave no tendrá ni goteras ni fugas durante
el uso normal, y que todas las piezas y
acabados estarán libres de defectos en
material y mano de obra. Asimismo, a todos
nuestros otros consumidores (industriales,
comerciales y empresariales), les otorgamos
5 años de garantía a partir de la fecha original
de compra (el “periodo de garantía” para usos
no domésticos).

Si en esta llave mezcladora se llegara a
producir alguna fuga o gotera durante el
periodo de garantía, Moen le proporcionará
SIN COSTO ALGUNO las piezas necesarias para
que vuelva a funcionar en per fectas
condiciones y reemplazará también SIN COSTO
para usted, cualquier pieza o acabado que
pudiera tener algún defecto en la fabricación o
mano de obra, bajo condiciones normales de
instalación, uso y servicio. Las piezas de
repuesto se pueden obtener llamando
en la República Mexicana al 01-800-718-4345
o si escribe en la dirección que aparece aquí.
Para que el comprador original pueda hacer
efectiva la garantía, cualquier reclamación
deberá ir acompañada por el comprobante de
compra (nota de venta original). La garantía no
cubre los defectos o daños causados por el uso
de otras partes que no sean piezas originales
Moen. Esta garantía es aplicable sólo para las
llaves compradas después de diciembre de
1995, y entrará en vigencia a partir de la fecha
que aparece en la nota de compra.

Esta garantía es amplia en el sentido que cubre
el reemplazo de todas las partes y acabados
defectuosos. Sin embargo, se excluyen de esta
garantía los daños causados por un error de
instalación, abuso del producto, mal uso del
mismo, o uso de limpiadores que contengan
abrasivos, alcohol u otros solventes orgánicos, ya
sea por parte del contratista, compañía de
servicio o usted mismo. Moen no se hace
tampoco responsable por los gastos de mano de
obra ni por los daños incurridos en la instalación,
reparación o sustitución, ni por ningún daño
indirecto, directo o consecuente, ni por pérdidas,
lesiones o costos de alguna otra índole
relacionados con esta llave. A menos que lo
estipule la ley, esta garantía reemplaza y excluye
cualquier otra garantía y condiciones, ya sea
expresas o implícitas, establecidas por la ley o de
otra manera, incluyendo sin restricción aquellas
en que el producto se encuentra en condiciones
aptas para la venta o se adecúa al uso específico
para el cual fue adquirido.

Algunos estados, provincias y naciones no
permiten la exclusión o limitación de los daños
incidentales o consecuentes, de modo que las
limitaciones o exclusiones mencionadas
pueden no ser aplicables a usted. Esta garantía
le otorga derechos legales específicos y usted
puede también tener otros derechos que
cambian de un estado a otro o de una
provincia o nación a otra. Moen lo asesorará
en el procedimiento a seguir para hacer válida
esta garantía. Sencillamente escriba a Moen
Incorporated utilizando la dirección que
aparece a continuación. Explique el tipo de
defecto e incluya comprobantes de compra, su
nombre, dirección, código de área y número de
teléfono.

Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900

Les produits Moen sont fabriqués selon
les normes les plus élevées de qualité et
de main-d’œuvre. Moen garantit à l'acheteur
original, tant qu'il sera propriétaire de la
maison (la «période de garantie» des
propriétaires), que ce robinet sera libre
de toute fuite pendant son usage normal et
qu'aucune pièce et qu'aucun fini de ce robinet
ne présenteront de défaut de matériel et de
main-d’œuvre en usine. Tous les autres achats
(y compris les achats à des fins industrielles,
commerciales et d’affaires) sont garantis
pendant cinq (5) ans à compter de la date
d’achat originale (période de garantie
commerciale).

Si ce robinet fuit ou dégoutte durant la
période de garantie, Moen s'engage à fournir
GRATUITEMENT les pièces de rechange
requises pour remettre le robinet en état
de fonctionnement ainsi qu'à remplacer
GRATUITEMENT toute pièce ou tout fini dont
le matériel, la fabrication ou la main-d’œuvre,
lors de l'installation, de l'usage et du service
habituels, s’avèrent défectueux. On peut
obtenir les pièces de rechange en composant
le 1 800 465-6130 ou en écrivant à l’adresse
indiquée ci-dessous. Le reçu de vente
original de l'acheteur initial du robinet doit
accompagner toute réclamation. Les défauts
ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas
couverts par cette garantie. Cette garantie
s’applique uniquement aux robinets achetés
après décembre 1995 et entre en vigueur à
compter de la date d’achat indiquée sur le
reçu de caisse du client.

Cette garantie s'étend aussi au remplacement
de toute pièce ou de tout fini défectueux.
Cependant, sont exclus de cette garantie,
les dommages causés par une erreur
d’installation, un abus du produit, une
mauvaise utilisation du produit, l’utilisation
de produits de nettoyage contenant des
agents abrasifs, de l’alcool ou des solvants
organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service
ou le consommateur. Moen décline toute
responsabilité quant aux frais de
et aux dommages causés durant l’installation,
la réparation ou le remplacement, et aux
dommages, pertes, blessures ou coûts,
indirects ou consécutifs, connexes à ce
robinet. Sauf lorsque la loi le stipule, cette
garantie remplace et exclut toutes les
autres garanties et conditions, qu’elles
soient indiquées expressément ou non,
obligatoires ou autres, y compris,
sans restriction, celles qui visent la
commercialisation ou l’aptitude d’utilisation.

Certains pays, états ou provinces ne
permettent aucune exclusion, ni limitation
suite aux dommages indirects ou consécutifs.
Les limitations ou les exclusions précitées ne
s’appliqueraient pas dans ces cas. Cette
garantie accorde des droits juridiques
et il est possible que d’autres droits soient
applicables selon l’état, la province ou le pays.
Moen avisera le consommateur de la
procédure à suivre pour soumettre une
réclamation. Il suffit d’écrire à Moen inc. à
l'adresse indiquée ci-dessous, pour expliquer le
défaut, d’inclure une preuve d’achat,
d’inscrire son nom, son adresse ainsi que son
indicatif régional et son numéro de téléphone.

main-d’œuvre

Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
