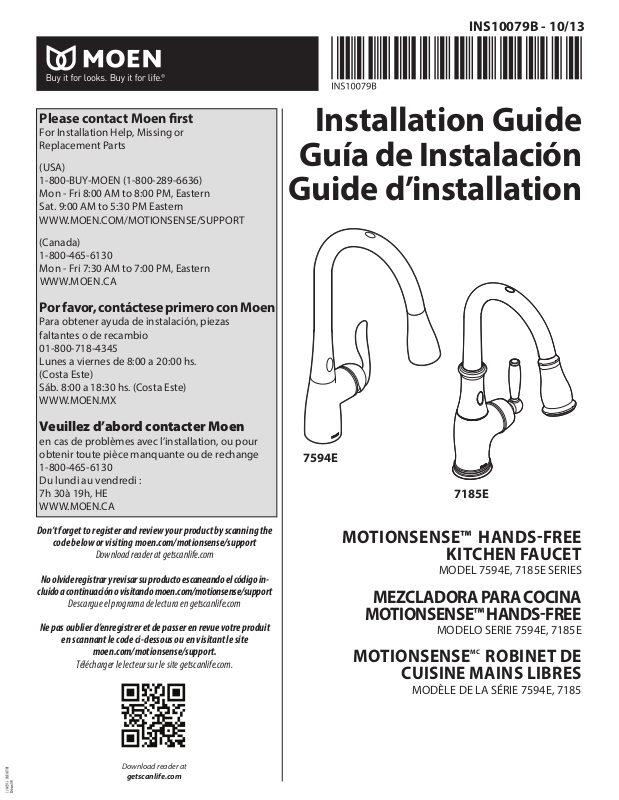

Moen 7594E, 7185E User Manual

INS10079B - 10/13

Please contact Moen rst

For Installation Help, Missing or
Replacement Parts

(USA)
1-800-BUY-MOEN (1-800-289-6636)
Mon - Fri 8:00 AM to 8:00 PM, Eastern
Sat. 9:00 AM to 5:30 PM Eastern
WWW.MOEN.COM/MOTIONSENSE/SUPPORT

(Canada)
1-800-465-6130
Mon - Fri 7:30 AM to 7:00 PM, Eastern
WWW.MOEN.CA

Por favor, contáctese primero con Moen

Para obtener ayuda de instalación, piezas
faltantes o de recambio
01-800-718-4345
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
WWW.MOEN.MX

Installation Guide

Guía de Instalación

Guide d’installation

Veuillez d’abord contacter Moen

en cas de problèmes avec l’installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
Du lundi au vendredi :
7h 30à 19h, HE
WWW.MOEN.CA

Don’t forget to register and review your product by scanning the

code below or visiting moen.com/motionsense/support

Download reader at getscanlife.com

No olvide registrar y revisar su producto escaneando el código in-

cluido a continuación o visitando moen.com/motionsense/support

Descargue el programa de lectura en getscanlife.com

Ne pas oublier d’enregistrer et de passer en revue votre produit

en scannant le code ci-dessous ou en visitant le site

moen.com/motionsense/support.

Télécharger le lecteur sur le site getscanlife.com.

7594E

7185E

MOTIONSENSE™ HANDSFREE

KITCHEN FAUCET

MODEL 7594E, 7185E SERIES

MEZCLADORA PARA COCINA

MOTIONSENSE™ HANDSFREE

MODELO SERIE 7594E, 7185E

MC

MOTIONSENSE™ ROBINET DE

CUISINE MAINS LIBRES

MODÈLE DE LA SÉRIE 7594E, 7185

Download reader at

getscanlife.com

HELPFUL TOOLS
For safety and ease of faucet replacement, Moen
recommends the use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea fácil y seguro, Moen le
recomienda usar estas útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour faciliter l’installation, Moen
suggère l’utilisation des outils suivants.

Parts List

A. Faucet body
B. Spray wand
C. Deck gasket
D. Pulldown hose
E. Data cable
F. Hose weight locator

mark

G. Deck plate
H. Deck plate gasket
I. Support bracket
J. Mounting washer
K. Mounting nut
L. Pulldown connecting

hose bracket

M. Hose guide nut
N. Hose weight
O. Control box
P. Zip ties
Q. Battery holder
R. Hook & loop fastener
S. Mounting screws
T. Installation tool
U. Pulldown connecting

hose
V. Batteries*
*(For best performance,

use non-rechargeable
alkaline batteries.)

3/32"

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:

Always turn water supply OFF before removing
existing facet or disassembling the valve. Open faucet
handle to relieve water pressure and ensure that complete
water shut-o has been accomplished.

PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA

LLAVE MEZCLADORA Siempre CIERRE la toma de

agua antes de quitar la llaveexistente o demontar la válvula.
Abra la llave para liberar la presión, y asegúrese de que esté
bien cerrada el agua.

ATTENTION  SUGGESTIONS POUR ENLEVER
L’ANCIEN ROBINET : Toujours couper l’alimentation

en eau avant d’enlever ou de démonter le robinet. Ouvrir le
robinet pour libérer la pression d’eau et pour s’assurer que
l’alimentation en eau a bien été coupée.

Icon Legend/Leyenda de Iconos/

Légende des icônes

Above sink

Encima del lavabo

Dessus de l'évier

Below sink

Debajo del fregadero

Sous l'évier

Lista de piezas

A. Cuerpo de
la mezcladora

B. Varilla rociadora
C. Empaque de cubierta
D. Manguera extensible
E. Cable de datos
F. Marca de ubicación

del peso de la manguera

G. Placa de cubierta
H. Empaque de la placa

de cubierta

I. Ménsula de soporte
J. Arandela de montaje
K. Tuerca de montaje
L. Ménsula de la

manguera extensible

Liste des pièces

A. Corps du robinet
B. Bec de pulvérisation
C. Joint d’étanchéité de

plate-forme
D. Tuyau de bec
rétractable

E. Câble de données
F. Marque de l’indicateur

du poids du tuyau

G. Plaque de comptoir
H. Joint d’étanchéité de

la plaque de comptoir

I. Support
J. Joint d’étanchéité dela

plaque de comptoir

K. Écrou de montage
L. Support de tuyau de

raccord pour bec

M. Tuerca de guía de la
manguera

N. Peso de la manguera
O. Caja de control
P. Abrazaderas plásticas
Q. Soporte para batería
R. Sistema de gancho y
cierre Hook & loop
S. Tornillos de montaje
T. Herramienta de

instalación

U. Manguera extensible
V. Baterías*

*(Para lograr el mejor

desempeño, use baterías

alcalinas no recargables.)

rétractable

M. Écrou de guide-tuyau
N. Poids du tuyau
O. Boîtier de contrôle
P. Attaches

autobloquantes

Q. Bloc-piles
R. Dispositif de xation

auto-agrippant

S. Vis de montage
T. Outil d’installation
U. Tuyau de raccord du

bec rétractable
V. Piles*
*(Pour un meilleur

rendement, utiliser des piles

alcalines non rechargeables.)

INS10079B - 10/13

I

A

B

C

D

x3

J

L

M

N

O

P

Q

K

S

V

x4

x6

F

2

E

1

3

x2

R

W

*Optional A/C Adapter 163712 (sold separately)

*Adaptador C/A Optativo 163712

(en venta por separado)

*Adaptateur c.a. optionnel 163712

(vendu séparément)

G

T

U

H

1

4

IMPORTANT/IMPORTANTE/IMPORTANT

START UP OR RESET PROCEEDURE/PROCEDIMIENTO DE ACTIVACIÓN O REINICIO/PROCÉDURE DE

DÉMARRAGE OU DE RÉINITIALISATION

When starting your MotionSense kitchen faucet, observe these three easy steps:

Al poner en marcha su mezcladora de cocina MotionSense, siga estos tres pasos fáciles:

Pour démarrer votre robinet de cuisine MotionSense, suivre les trois étapes suivantes :

1. Remove the protective labels from the sensors on the top and the front of the spout.

1. Retire las etiquetas protectoras de los sensores en la parte superior y el frente del surtidor.

1. Retirer les étiquettes protectrices des détecteurs sur le dessus et le devant du bec.

2. Clear people and objects within 3 feet of the faucet sensors.

2. Retire todas las personas y objetos a una distancia de 3 pies (91 cm.) de los sensores de la mezcladora.

2. S’assurer qu’aucune personne et qu’aucun objet ne se trouve dans un rayon de 3 pieds des détecteurs du robinet.

3. Plug in the battery holder cable (or the AC adapter cable) and wait 10 seconds for the faucet to complete the
startup process.*

3. Enchufe el cable del porta baterías (o el cable del adaptador CA) y espere 10 segundos para que la mezcladora complete el
proceso de activación.*

3. Brancher le câble du porte-piles (ou le câble de l’adaptateur c.a.) et attendre 10 secondes pour que le robinet eectue le
processus de démarrage*.

4

* If faucet is not functioning properly, refer to troubleshooting guide on page 16.

* Si la mezcladora no está funcionando correctamente, consulte la guía de resolución de problemas en la página 16.

* Si le robinet ne fonctionne pas correctement, consulter le Guide de dépannage à la page 16.

2

Finished Installation/Instalación terminada/
Installation terminée

INS10079B - 10/13

2

1

3

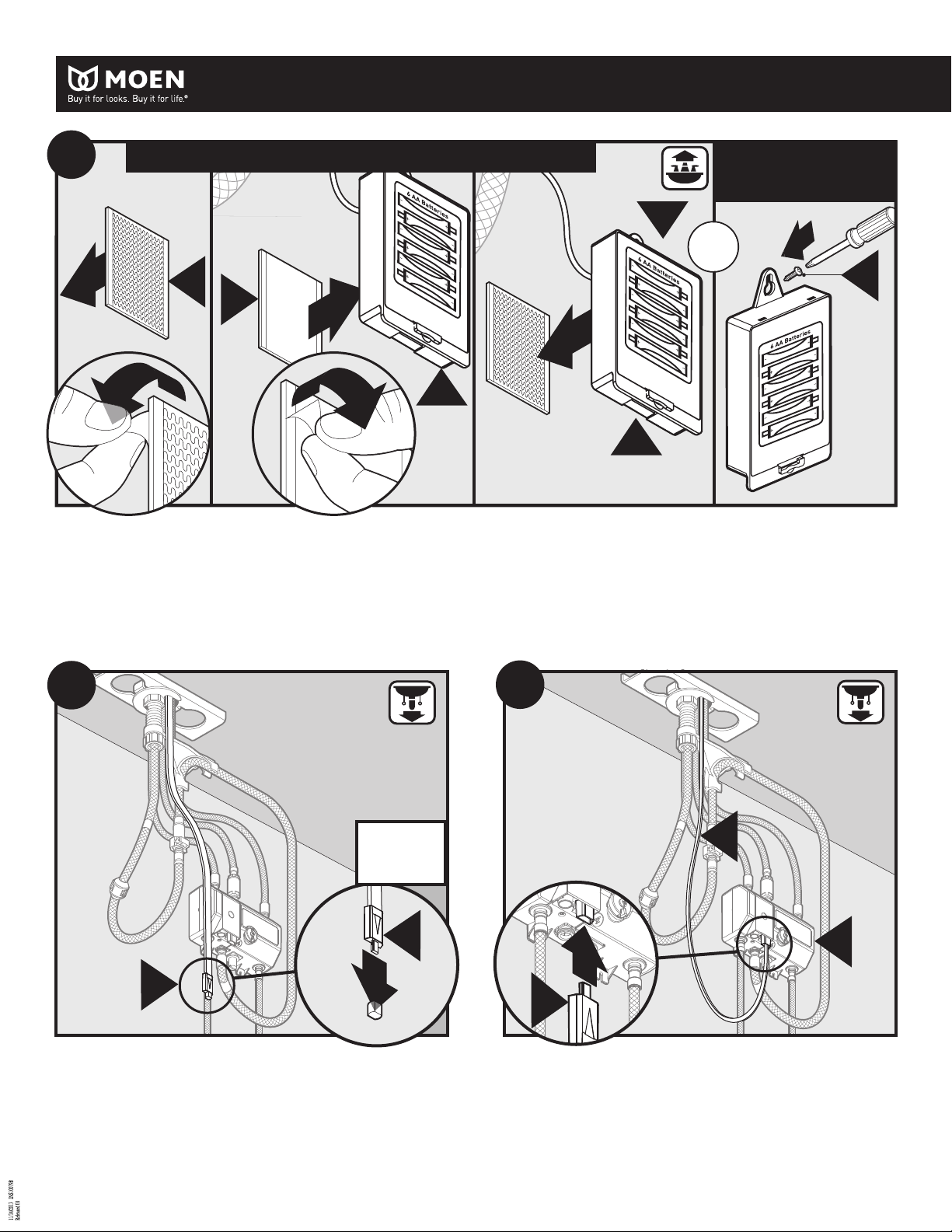

After installing hoses, data cable or power cable can be secured in place using supplied zip ties.
Después de instalar las mangueras, el cable de datos o el cable de alimentación puede asegurarse en su lugar con las abrazaderas plásticas provistas.
Après avoir installé les tuyaux, le câble de données ou le câble électrique peut être xé en utilisant les attaches autobloquantes fournies.

3

1a

Single hole/Un oricio/Une ouverture

1b

Three hole/Tres oricios/Trois ouvertures

E

A

A

G

C

H

E

2

2

1

1

3

3

C

Align
Alinee
Alignez

Install faucet body (A)–including hoses, data cable (E), and deck
gasket (C)–in hole on sink. Note: Installs with handle on right side only.

Instale el cuerpo de la mezcladora (A)–incluyendo las mangueras,
el cable de datos (E), y el empaque de cubierta (C)–en el oricio en
el fregadero. Nota: Se instala con el monomando en el lado derecho

solamente.

Installer le corps du robinet (A), y compris les tuyaux, le câble
de données (E) et le joint d’étanchéité de plate-forme (C), dans
l’ouverture de l’évier. Remarque : S’installe uniquement avec la

poignée à droite.

Install faucet body (A)–including hoses, data cable (E),
deck plate (G) and deck plate gasket (H)–through center hole
on sink. Note: Installs with handle on right side only.

Instale el cuerpo del grifo (A)-incluyendo las mangueras, cable
de datos (E), placa de cubierta (G) y la cubierta de la placa de la
junta (H)-a través del oricio central en el fregadero. Nota: Se

instala con el mango en el lado derecho solamente.

Installer le corps du robinet (A)-y compris les tuyaux, câble
de données (E), plaque de comptoir (G) et joint d’étanchéité
de la plaque de comptoir (H)-dans le trou central sur l’évier.

Remarque : S’installe uniquement avec la poignée à dr oite.

4

2

1

3

INS10079B - 10/13

4

3

2a

Recommended/Recomendado/Recommandé

I

IMPORTANT
IMPORTANTE
IMPORTANT

2b

A

Option/Opción/Option

A

1

K

1

2

2

1

3

2

J

3

IMPORTANT
IMPORTANTE
IMPORTANT

J

K

2

1

3

E E

E

I

J

K

A

Slide support bracket (I), then mounting washer (J) up onto faucet body (A) under
sink and secure with mounting nut (K). Important: thread data cable through

hole in bracket (I) and open side of washer (J). Use care to make sure data
cable (E) is not pinched.

Deslice la ménsula de soporte (I), y luego la arandela de montaje (J) hacia arriba
hasta el cuerpo de la mezcladora (A) por debajo del fregadero y asegúrelas con la
tuerca de montaje (K). Importante: haga pasar el cable de datos a través del

oricio en la ménsula (I) y el lado abierto de la arandela (J). Tenga cuidado de
vericar que el cable de datos (E) no quede apretado.

Sous l’évier, faire glisser le support (I), puis la rondelle de montage (J), jusqu’au corps
du robinet (A) et xer le tout à l’aide de l’écrou de montage (K). Important : leter

le câble de données dans le trou du support (I) et le côté ouvert de la rondelle
(J). S’assurer que le câble de données (E) n’est pas coincé.

E

J

K

A

The recommended mounting procedure is to use support bracket (I) with mount­ing washer (J). It is acceptable to use only mounting washer (J) on sinks that will
not accomadate support bracket (I).

Important: use care to make sure data cable (E) is not pinched.

El procedimiento de montaje recomendado es usar la ménsula de soporte (I) con
la arandela de montaje (J). Es aceptable usar sólo la arandela de montaje (J) en
fregaderos que no tienen espacio suciente para la ménsula de soporte (I).

Importante: Tenga cuidado de vericar que el cable de datos (E) no quede
apretado.

La procédure de montage recommandée consiste à utiliser un support (I) avec
une rondelle de montage (J). Il est acceptable d’utiliser uniquement une rondelle
de montage (J) sur les éviers ne pouvant pas être munis d’un support (I). Impor-

tant : s’assurer que le câble de données (E) n’est pas coincé.

5

3

4

K

A

1

T

Tighten mounting nut (K) with installation tool (T). Use screwdriver
through hole in installation tool (T) to tighten rmly.

Apriete la tuerca de montaje (K) con la herramienta de instalación
(T). Use un destornillador a través del oricio en la herramienta de
instalación (T) para apretar rmemente.

Serrer l’écrou de montage (K) avec l’outil d’installation (T). Utiliser un
tournevis dans le trou de l’outil d’installation (T) pour bien serrer.

2

T

2

L

3

1

U

2"

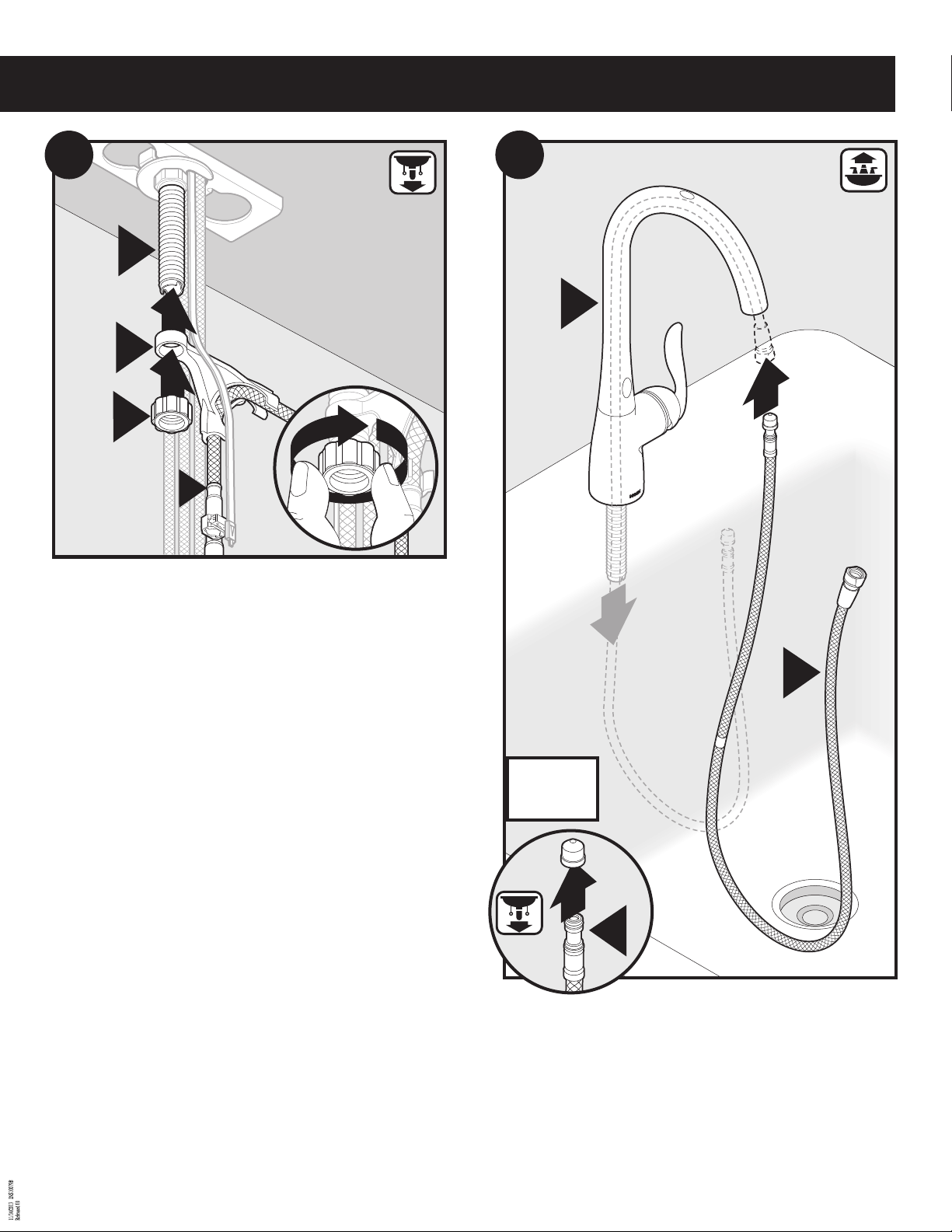

Install pulldown connecting hose bracket (L) onto lower end of
pulldown connecting hose (U), about 2” from end of pulldown
connecting hose (U).

Instale la ménsula de la manguera extensible (L) hacia el extremo
inferior de la manguera extensible (U), a más o menos 2,5 cm. del
extremo de la manguera extensible (U).

Installer le support du tuyau de raccord du bec rétractable (L) sur la
partie inférieure du tuyau de raccord du bec rétractable (U), à environ

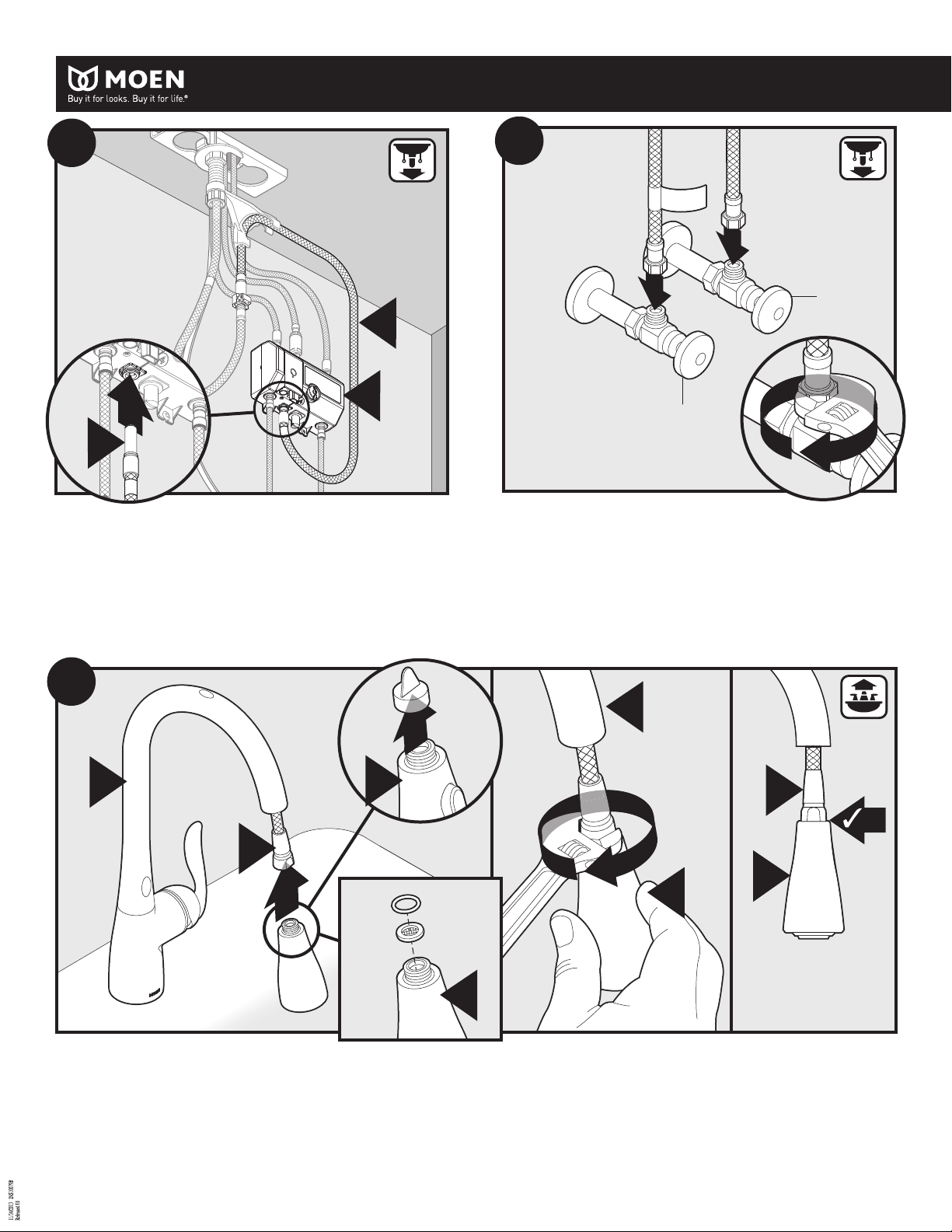

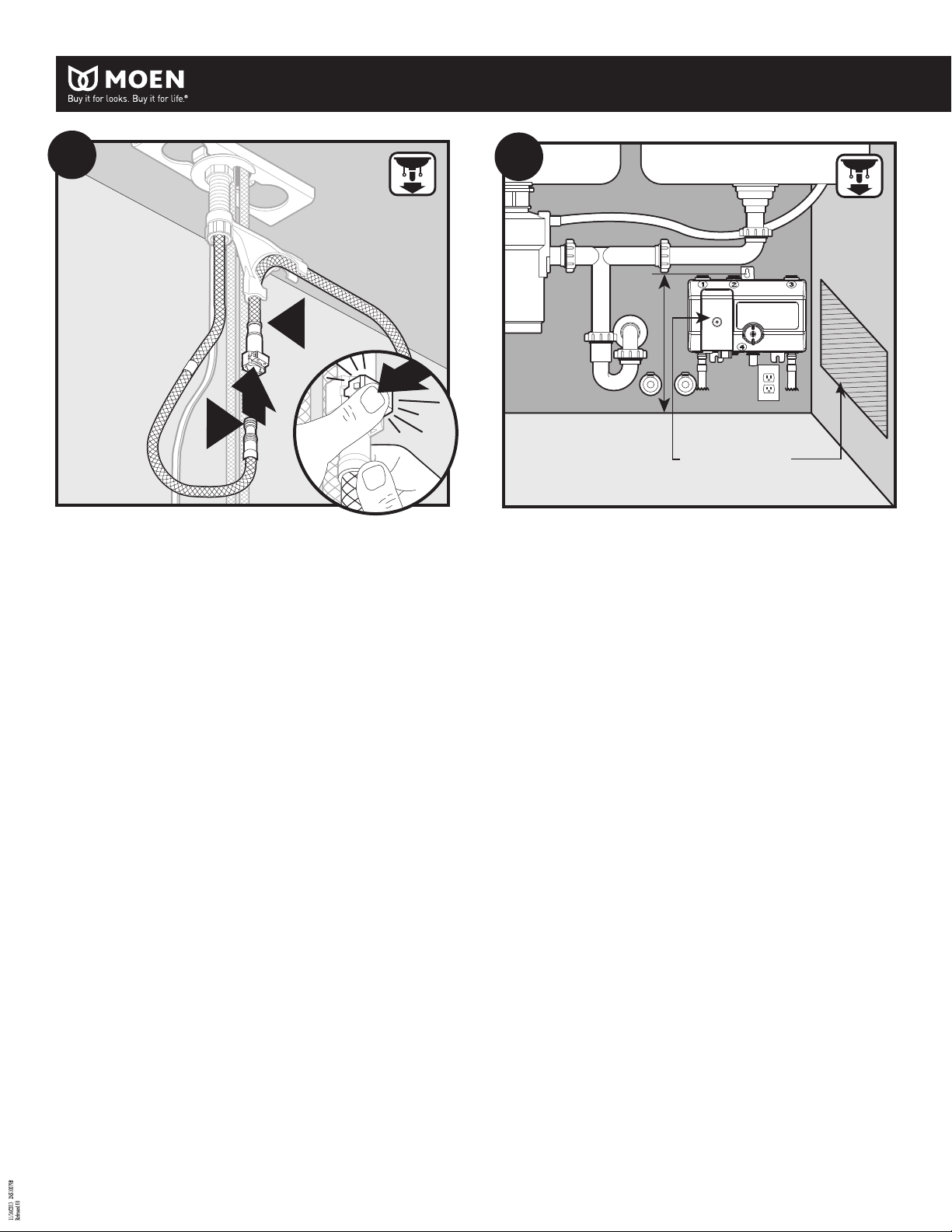

2 po de l’extrémité du tuyau de raccord du bec rétractable (U).

6
