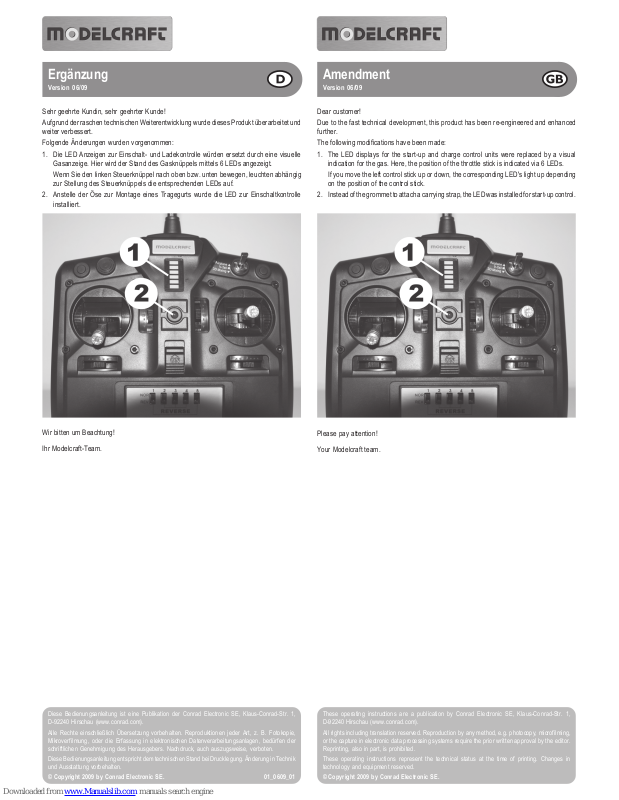

ModelCraft MC50 Operator's Manual

Page 1

Sehr geehrte Kundin, sehr geehrter Kunde! Aufgrund der raschen technischen Weiterentwicklung wurde dieses Produkt überarbeitet und

weiter verbessert. Folgende Änderungen wurden vorgenommen:

1. Die LED Anzeigen zur Einschalt- und Ladekontrolle würden ersetzt durch eine visuelle Gasanzeige. Hier wird der Stand des Gasknüppels mittels 6 LEDs angezeigt.

Wenn Sie den linken Steuerknüppel nach oben bzw. unten bewegen, leuchten abhängig zur Stellung des Steuerknüppels die entsprechenden LEDs auf.

2. Anstelle der Öse zur Montage eines Tragegurts wurde die LED zur Einschaltkontrolle installiert.

Ergänzung

Version 06/09



Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

Amendment

Version 06/09



Dear customer! Due to the fast technical development, this product has been re-engineered and enhanced

further. The following modifications have been made:

1. The LED displays for the start-up and charge control units were replaced by a visual indication for the gas. Here, the position of the throttle stick is indicated via 6 LEDs.

If you move the left control stick up or down, the corresponding LED's light up depending on the position of the control stick.

2. Instead of the grommet to attach a carrying strap, the LED was installed for start-up control.

Wir bitten um Beachtung!

Ihr Modelcraft-Team.

Please pay attention!

Your Modelcraft team.

Page 2

Complément

Version 06/09



Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Aanvulling

Versie 06/09



Chère cliente, cher client ! Compte tenu de l’évolution rapide de la technique, ce produit a été modifié et encore amélioré. Les modifications sont les suivantes :

1. Les voyants LED pour le contrôle de la mise en marche et de charge ont été remplacés par un détecteur de gaz visuel. Ici la position du levier d’accélération est indiquée par 6 LED.

Quand le levier de commande gauche est déplacé vers le haut ou vers le bas, les LED correspondantes s’allument en fonction de la position du levier.

2. À la place de l’œillet pour le montage d’une sangle de transport a été installé la LED pour le contrôle de mise en marche.

Geachte klant! Gezien de snelle technische verdere ontwikkeling is dit product bewerkt en verder verbeterd. De volgende veranderingen zijn doorgevoerd:

1. De LED-weergaven voor de inschakel- en laadcontrole zijn vervangen door een visuele gasaanduiding. Hier wordt de stand van de gasknuppel door middel van 6 LED’s weergegeven.

Wanneer de linker stuurknuppel naar boven of naar onderen wordt bewogen, gaan, afhankelijk van de positie van de stuurknuppel, de LED’s branden.

2. Op de plaats van een montage-oog voor een draagriem, is de LED voor de inschakelcontrole geïnstalleerd.

Veuillez en tenir compte !

Votre équipe Modelcraft.

Wij vragen u hier rekening mee te houden!

Uw Modelcraft-Team.

Page 3

Handsender-Fernsteueranlage Handheld Remote Control Set Système de télécommande

pour émetteur portatif Handzender (afstandsbediening)

27 MHz

Best.-Nr. 20 72 55

Bedienungsanleitung Version 05/09

Operating instructions Version 05/09 Mode d’emploi Version 05/09 Gebruiksaanwijzing Version 05/09

Page 4

쮕

Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.



Legal notice

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.



Information légales

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.



Colofon

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

01_0509_01/HK

Page 5

쮕

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.



These Operating Instructions are part of the product. They contain important information on commissioning and installation. Please follow them, including when passing this product on to third parties.

Please keep the Operating Instructions for future reference!

The contents page on page 14 lists the contents of these instructions together with the relevant page number.



Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver le présent mode d'emploi afin de pouvoir le consulter à tout moment.

La table des matières se trouve à la page 25.



Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke richtlijnen voor de ingebruikneming en het gebruik. Let hierop, ook als u dit product aan derden doorgeeft.

Bewaar daarom de gebruiksaanwijzing om deze in voorkomende gevallen te kunnen raadplegen!

In de inhoudsopgave op pagina 36 vindt u puntsgewijs de behandelde onderwerpen met vermelding van het bijbehorende paginanummer.

Page 6

Inhaltsverzeichnis

쮕

1. Einführung...................................................................................................................................................................................... 3

2. Bestimmungsgemäße Verwendung .............................................................................................................................................. 4

3. Produktbeschreibung .................................................................................................................................................................... 4

4. Lieferumfang .................................................................................................................................................................................. 4

5. Symbol-Erklärung .......................................................................................................................................................................... 4

6. Sicherheitshinweise ...................................................................................................................................................................... 4

7. Batterie- und Akku-Hinweise.......................................................................................................................................................... 6

8. Akkus aufladen .............................................................................................................................................................................. 6

9. Bedienelemente des Senders........................................................................................................................................................ 7

10. Inbetriebnahme des Senders ........................................................................................................................................................ 7

11. Steuerknüppelbelegung ................................................................................................................................................................ 8

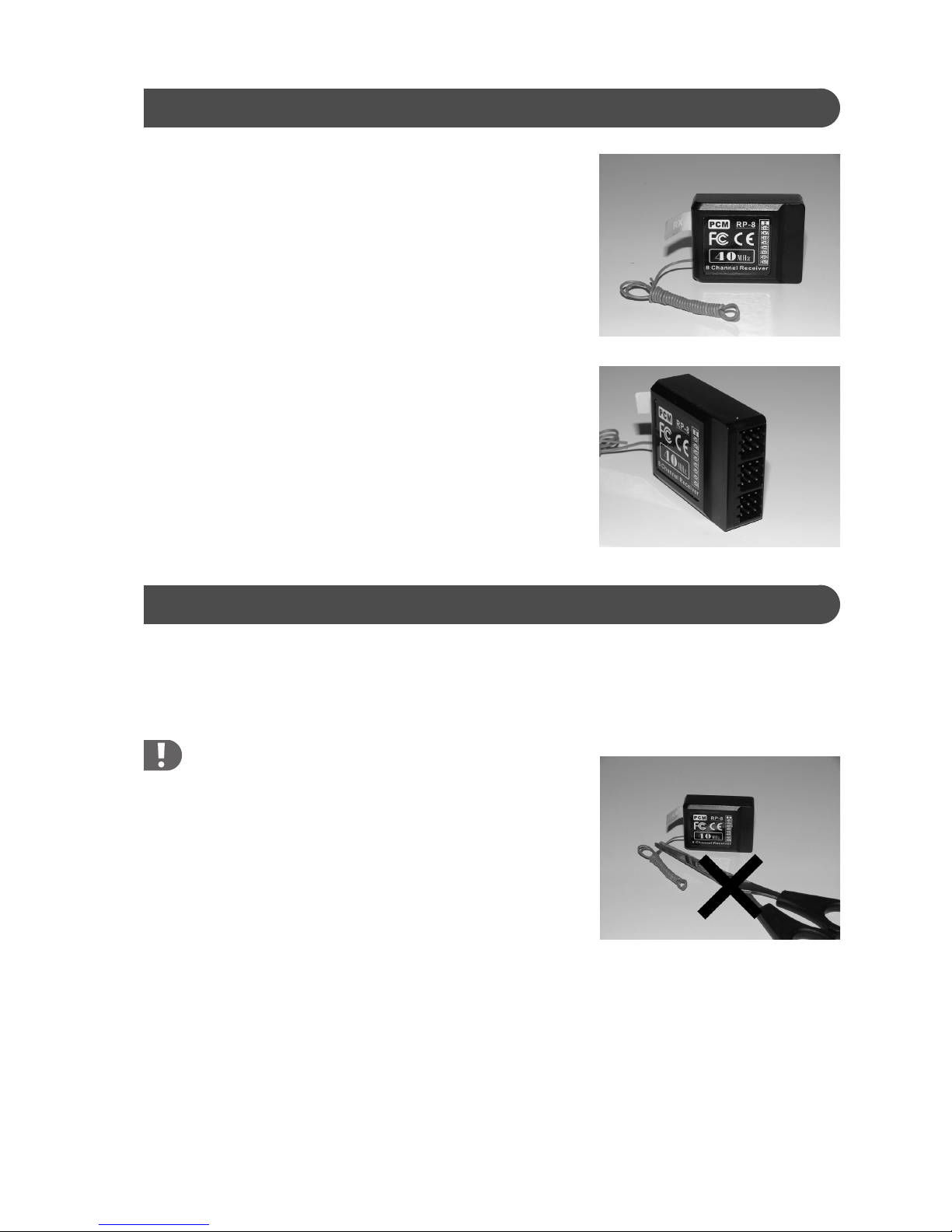

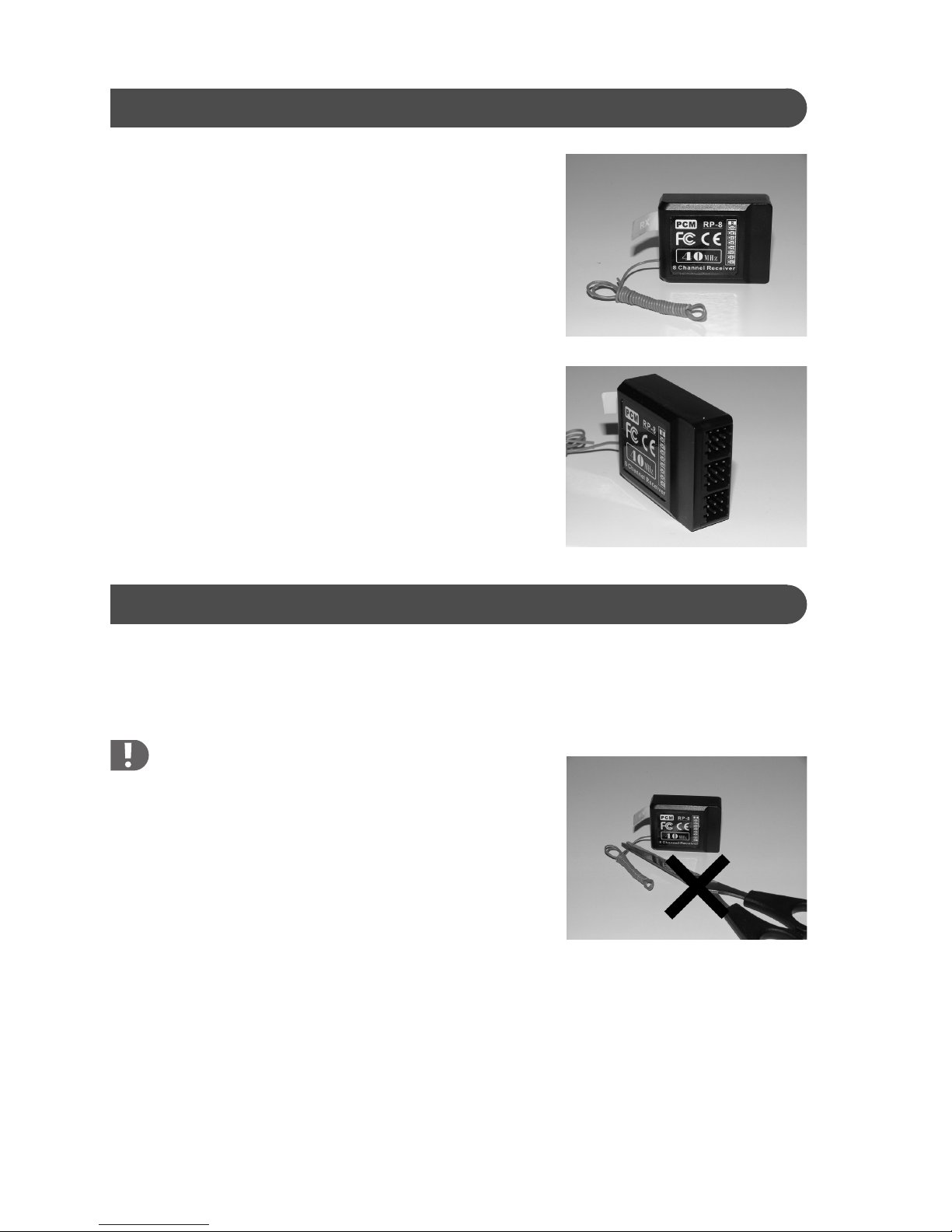

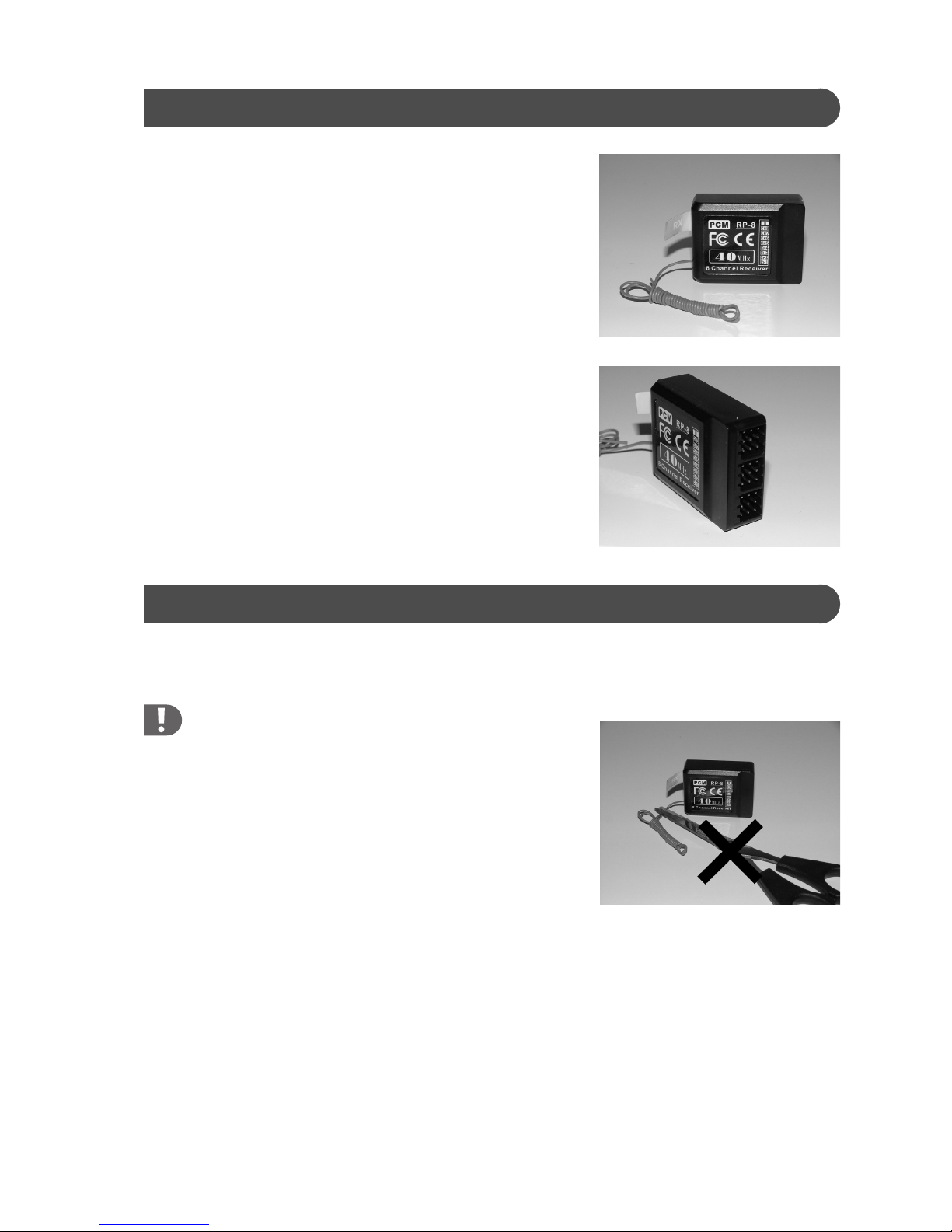

12. Empfängeranschluss...................................................................................................................................................................... 9

13. Empfänger-Einbau ........................................................................................................................................................................ 9

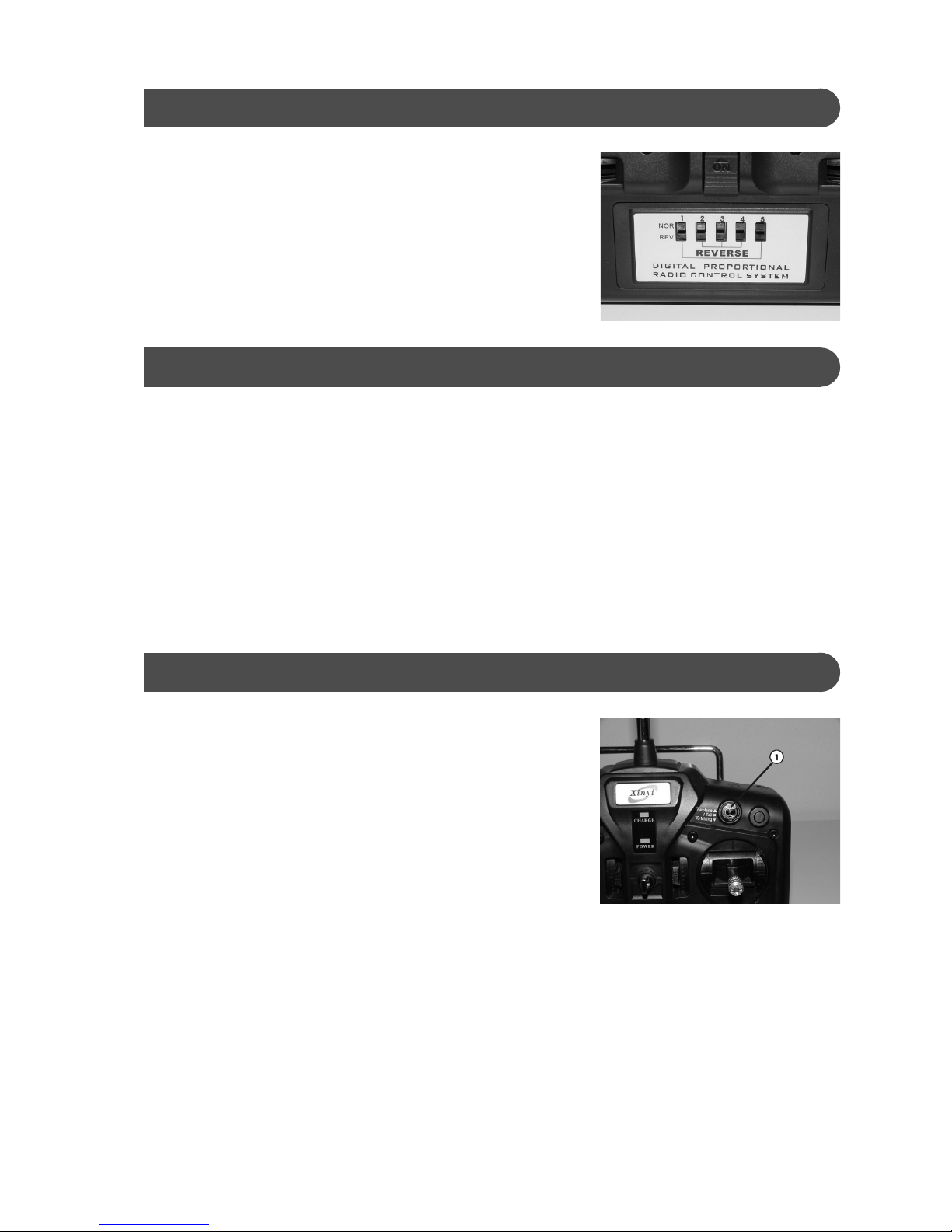

14. Servo-Laufrichtungsumschaltung ................................................................................................................................................ 10

15. Trimmung .................................................................................................................................................................................... 10

16. Modellspezifische Funktionen ...................................................................................................................................................... 10

17. Quarzwechsel .............................................................................................................................................................................. 11

18. Wartung und Pflege .................................................................................................................................................................... 11

19. Entsorgung .................................................................................................................................................................................. 12

20. Beheben von Störungen .............................................................................................................................................................. 12

21. Technische Daten ........................................................................................................................................................................ 13

22. Konformitätserklärung .................................................................................................................................................................. 13

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel. 0180 / 5 31 21 11

Fax 0180 / 5 31 21 10 E-mail: Bitte verwenden Sie unser Formular im Internet,

www.conrad.de, unter der Rubrik „Kontakt“

Mo. - Fr. 8.00 - 18.00 Uhr Österreich: www.conrad.at oder www.business.conrad.at Schweiz: Tel. 0848 / 80 12 88

Fax 0848 / 80 12 89

E-mail: [email protected]

Mo. - Fr. 8.00 - 12.00 Uhr, 13.00 - 17.00 Uhrr

Page 7

2. Bestimmungsgemäße Verwendung

Das 5-Kanal Fernsteuerungs-Set ist ausschließlich für den privaten Einsatz im Modellbaubereich mit den damit verbundenen Betriebszeiten ausgelegt. Eine andere Verwendung als zuvor beschrieben, kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. führen. Das Produkt ist nicht geeignet für einen industriellen Einsatz, z.B. zur Steuerung von Maschinen Die Fernsteueranlage darf technisch nicht verändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu befolgen!

3. Produktbeschreibung

Mit dem 5-Kanal Fernsteuerungs-Set besitzen Sie ein Funkfernsteuersystem, das in erster Linie ideal für Modellflugzeuge und Helikopter geeignet ist. Sie können bei Bedarf aber auch Modellfahrzeuge und Modellschiffe damit fernsteuern. Über die proportionalen Steuerkanäle sind 4 Fahr-, Lenk- und Steuerfunktionen unabhängig voneinander fernbedienbar. Der fünfte Kanal ist als Wahlschalter für Flugmodelle ausgelegt. Das ergonomisch geformte Gehäuse liegt komfortabel in der Hand und ermöglicht so eine bequeme Bedienung und eine sichere Steuerung des Modells. Zum Betrieb sind noch 8 Mignon- oder Akkus für den Sender, sowie 4 Mignon-Batterien oder Akkus für den Empfänger erforderlich.

4. Lieferumfang

• Fernsteuersender 5-Kanal

• Fernsteuerempfänger 8-Kanal

• Quarzpaar

• Bedienungsanleitung

5. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

6. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Von der Garantie und Gewährleistung ausgeschlossen sind normaler Verschleiß bei Betrieb und Unfallschäden (z.B. abgerissene Empfängerantenne und gebrochenes Empfängergehäuse usw.).

Page 8

Sehr geehrte Kundin, sehr geehrter Kunde, diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.

• Das Produkt darf nicht feucht oder nass werden.

• Der Abschluss einer Privathaftpflicht-Versicherung ist empfehlenswert. Falls Sie eine solche bereits besitzen, so informieren Sie

sich, ob der Betrieb eines funkferngesteuerten Modells mit unter den Versicherungsschutz fällt.

• Schließen Sie bei Elektromodellen den Antriebsmotor erst nach dem vollständigen Einbau der Empfangsanlage an. So verhindern

Sie, dass der Antriebsmotor plötzlich ungewollt anläuft.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

Überprüfen Sie vor jeder Inbetriebnahme die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche bewegten Teile müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen.

• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, setzen Sie sich bitte mit unse-

rer „Technischen Beratung“ (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in Verbindung.

Die Bedienung und der Betrieb von ferngesteuerten Modellen muss erlernt werden! Wenn Sie noch nie ein Modell ferngesteuert haben, so beginnen Sie besonders vorsichtig und machen Sie sich erst mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. Haben Sie Geduld!

b) Betrieb

• Sollten Sie noch nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, so wenden Sie

sich an einen erfahrenen Modellsportler oder an einen Modellbau-Club.

• Stellen Sie vor jeder Inbetriebnahme sicher, dass innerhalb der Reichweite der Fernsteuerung keine weiteren Modelle auf der glei-

chen Frequenz bzw. Kanal betrieben werden. Die Kontrolle über die ferngesteuerten Modelle geht verloren! Verwenden Sie immer unterschiedliche Frequenzen/Kanäle.

• Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf der Empfänger im Modell eingeschaltet wer-

den. Andernfalls kann es zu unvorhersehbaren Reaktionen des Modells kommen! Ziehen Sie die Teleskopantenne des Senders immer vollständig aus.

• Prüfen Sie vor dem Betrieb am stehenden Modell, ob es wie erwartet auf die Fernsteuerbefehle reagiert.

• Achten Sie beim Betrieb eines Modells immer darauf, dass sich niemals Körperteile oder Gegenstände im Gefahrenbereich von

Motoren oder sonstigen drehenden Antriebsteilen befinden.

• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Achten Sie immer auf direkten

Sichtkontakt zum Modell und betreiben Sie es deshalb auch nicht bei Nacht.

• Steuern Sie Ihr Modell nur dann, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medika-

menten-Einfluss kann zu Fehlreaktionen führen.

• Betreiben Sie Ihr Modell in einem Bereich, in dem Sie keine anderen Personen, Tiere oder Gegenstände gefährden. Betreiben Sie

es nur auf privaten oder extra zu diesem Zweck ausgewiesenen Plätzen.

• Stellen Sie den Betrieb Ihres Modells im Falle einer Störung sofort ein und beseitigen Sie die Ursache der Fehlfunktion, bevor Sie

das Modell weiter einsetzen.

• Betreiben Sie Ihre Fernsteueranlage nicht bei Gewitter, unter Hochspannungsleitungen oder in der Nähe von Funkmasten.

• Lassen Sie immer die Fernsteuerung (Sender) eingeschaltet, solange das Modell in Betrieb ist. Zum Abstellen eines Modells stel-

len Sie immer zuerst den Motor ab, und schalten Sie anschließend die Empfangsanlage aus. Erst danach darf der Fernsteuersender ausgeschaltet werden.

• Schützen Sie die Fernsteueranlage vor Feuchtigkeit und starker Verschmutzung.

• Setzen Sie den Sender nicht über längere Zeit der direkten Sonneneinstrahlung oder großer Hitze aus.

• Bei schwachen Batterien (bzw. Akkus) in der Fernsteuerung nimmt die Reichweite ab. Wird der Empfängerakku schwach, reagiert

das Modell nicht mehr korrekt auf die Fernsteuerung. In diesem Fall beenden Sie den Fahrbetrieb sofort. Tauschen Sie danach die Batterien gegen neue aus bzw. laden Sie die Akkus wieder auf.

• Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hängen alleine von Ihrem ver-

antwortungsbewussten Umgang mit dem Modell ab.

Page 9

7. Batterie- und Akkuhinweis

• Batterien/Akkus gehören nicht in Kinderhände.

• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!

• Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!

• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene Akkus; verwenden Sie dazu geeignete Akkuladegeräte.

• Achten Sie beim Einlegen von Batterien/Akkus auf die richtige Polung (Plus/+ und Minus/- beachten).

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die in der Fernsteuerung und die im Modell eingelegten Batterien (bzw. Akkus), um Schäden durch auslaufende Batterien/ Akkus zu vermeiden. Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch die Akkus unbrauchbar werden.

• Wechseln Sie immer den ganzen Satz Batterien bzw. Akkus aus. Mischen Sie nicht volle mit halbvollen Batterien/Akkus. Verwenden Sie immer Batterien bzw. Akkus des gleichen Typs und Herstellers.

• Mischen Sie niemals Batterien mit Akkus! Verwenden Sie für den Fernsteuersender entweder Batterien oder Akkus.

Der Betrieb der Fernsteuerung (Sender) mit Akkus anstelle von Batterien ist möglich. Die geringere Spannung (Batterien=1.5 V, Akkus=1.2 V) und die geringere Kapazität von Akkus führt zu einer Verringerung der Betriebsdauer. Dies spielt normalerweise keine Rolle, da die Betriebsdauer des Senders weit über der des Modells liegt. Wenn Sie Batterien in der Fernsteuerung einsetzen, so empfehlen wir Ihnen die Verwendung von hochwertigen Alkaline-Batterien. Bei Verwendung von Akkus kann es zu einer Verringerung der Reichweite kommen.

8. Akkus aufladen

Die für die Fernsteuerung erforderlichen Mignon-Akkus sind im Regelfall bei Lieferung leer und müssen aufgeladen werden.

Bitte beachten Sie: Bevor ein Akku seine maximale Leistung bringt, sind mehrere vollständige Entlade und Ladezyklen erforderlich. Entladen Sie die Akkus in regelmäßigen Abständen, da es beim mehrmaligen Aufladen eines „halbvollen“ Akkus zum sog. Memory-Effekt kommen kann. Das bedeutet, dass der Akku seine Kapazität verliert. Er gibt nicht mehr die ganze gespeicherte Energie ab, die Betriebszeit des Modells bzw. des Senders wird geringer. Wenn Sie mehrere Akkus verwenden, kann sich die Anschaffung eines hochwertigen Ladegeräts lohnen. Dieses bietet normalerweise auch eine Schnellladung für Akkus an.

Page 10

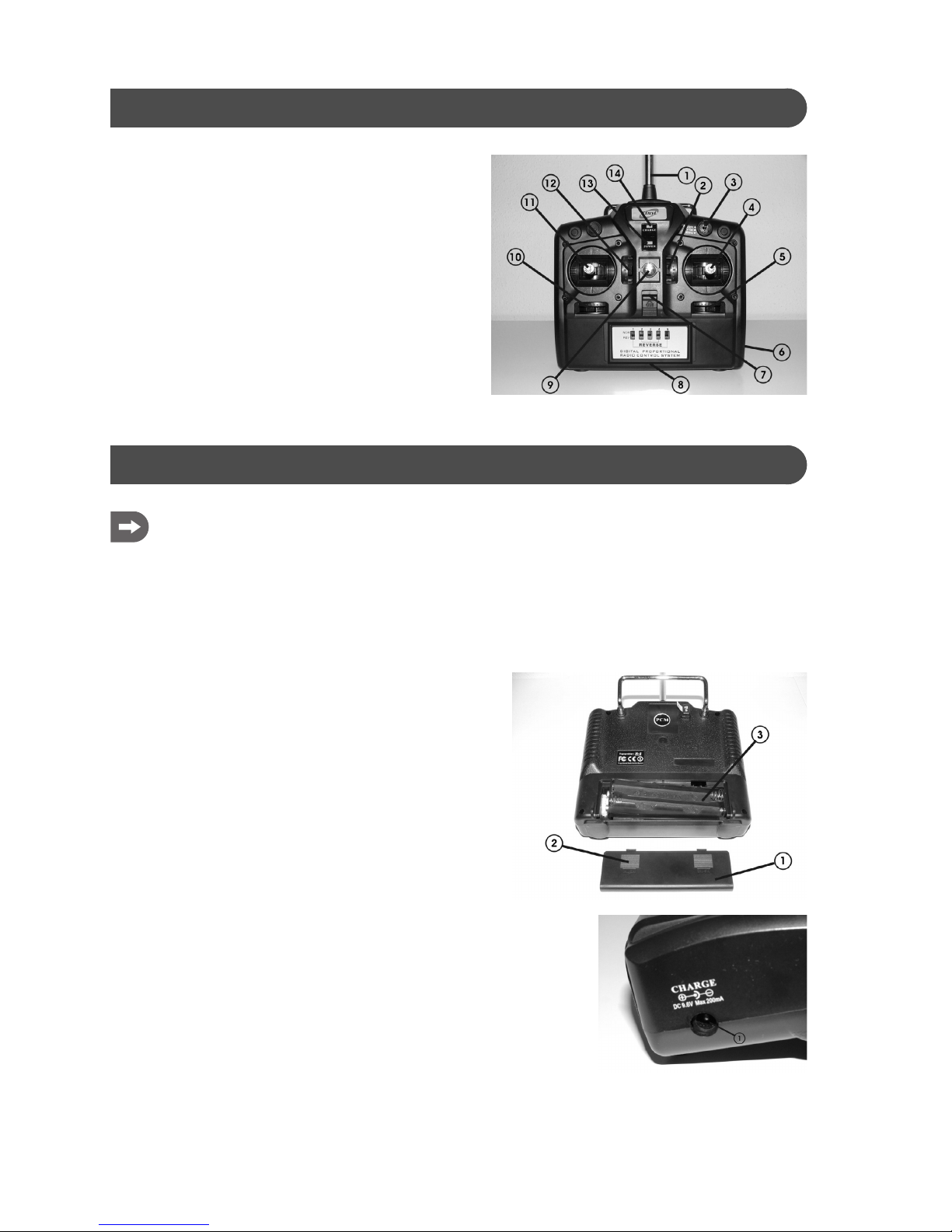

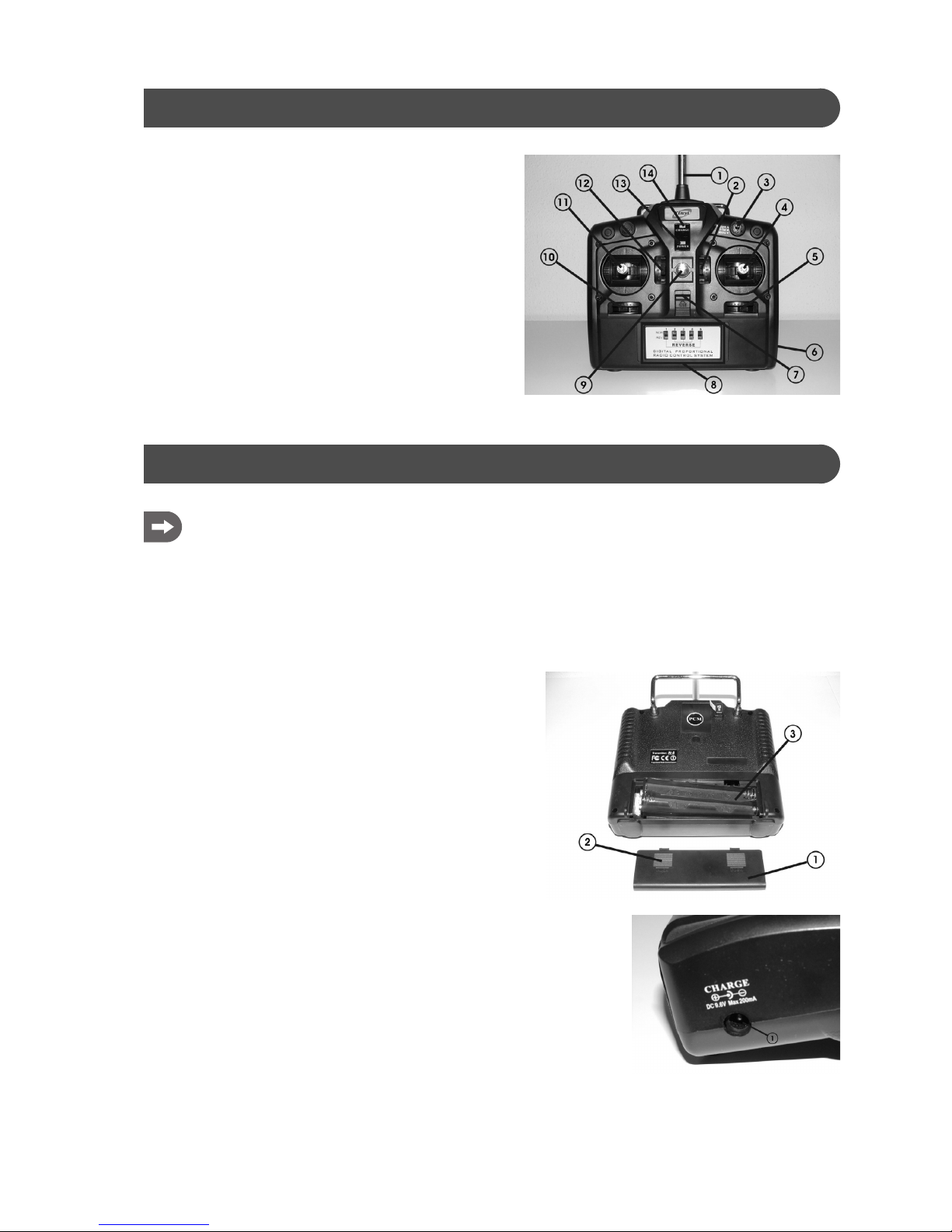

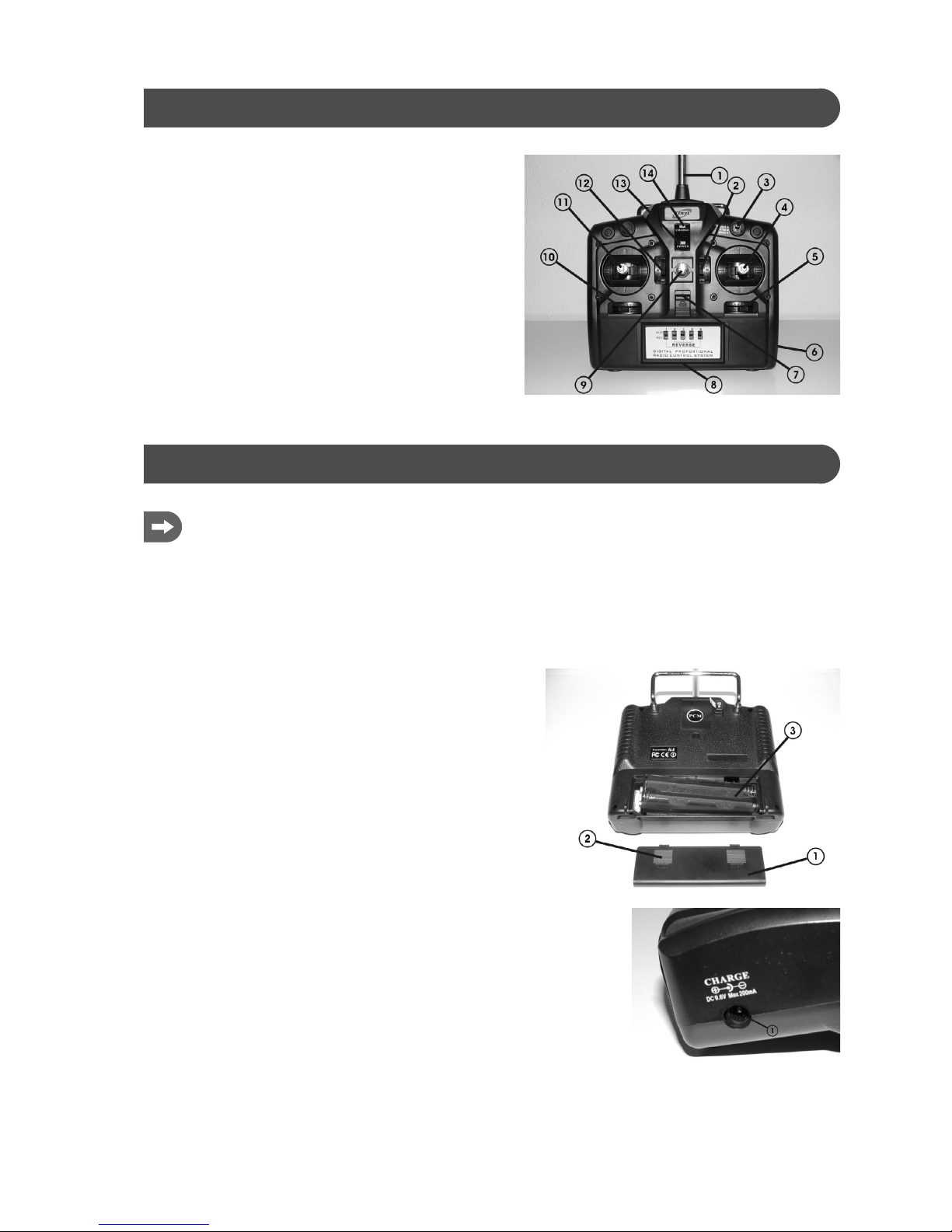

9. Bedienelemente des Senders

1. Teleskopantenne

2. Trimm-Schieber

3. Modellwahlschalter

4. Steuerknüppel

5. Trimm-Schieber

6. Ladebuchse

7. Ein- Ausschalter

8. Laufrichtungsumschalter der Servos

9. Öse für Umhängegurt

10. Trimmschieber

11. Steuerknüppel

12. Trimmschieber

13. Power Kontrolleuchte

14. Ladekontrolleuchte

10. Inbetriebnahme des Senders

Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der entsprechenden Bildnummer angegeben.

a) Einlegen der Batterien/Akkus

Zur Stromversorgung des Senders benötigen Sie 8 Alkaline-Batterien oder Akkus der Größe Mignon (AA). Aus ökologischen und auch wirtschaftlichen Gründen ist es in jedem Fall empfehlenswert, Akkus einzusetzen, da diese im Sender über eine eingebaute Ladebuchse wieder aufgeladen werden können.

Zum Einlegen der Batterien oder Akkus gehen Sie bitte wie folgt vor: Der Batteriefachdeckel (1) befindet sich auf der Rückseite des Senders. Drücken Sie bitte auf die geriffelte Fläche (2) und schieben den Deckel nach unten ab. Setzen Sie 8 Batterien oder Akkus in das Batteriefach ein. Beachten Sie dabei in jedem Fall die richtige Polung der Zellen. Der Minuspol (Gehäuse) der Batterie bzw. des Akkus muss mit der Spiralfeder (3) Kontakt haben. Schieben Sie den Deckel des Batteriefaches anschließend wieder auf und lassen Sie die Verriegelung einrasten.

b) Senderakkus laden

Beim Betrieb mit Akkus können Sie bei ausgeschaltetem Sender an der Ladebuchse (1) ein Ladekabel anschließen und die Akkus im Sender laden. Den maximalen Ladestrom von 200mA beachten. Beachten Sie dabei unbedingt die Polung des Anschluss- Steckers. Der innere Kontakt der Ladebuchse muss mit dem Plus- Anschluss (+) und der äußere Kontakt mit dem Minus- Anschluss (-) des Ladegerätes verbunden werden. Der Ladestrom sollte ca. 1/10 des Kapazitätswertes der eingelegten Akkus betragen. Bei Akkus mit einer Kapazität von 2000 mAh entspricht der Ladestrom ca. 200 mA, und die Ladezeit beträgt ca. 14 h.

Page 11

Um Beschädigungen der internen Leiterbahnen und Anschlüsse zu vermeiden, setzen Sie keine Schnellladegeräte ein. Da im Ladestromkreis des Senders eine Schutzdiode integriert ist, können keine Ladegeräte eingesetzt werden, die den Ladestrom kurz unterbrechen, um die aktuelle Akkuspannung zu messen. In diesem Fall sind die Akkus zum Laden aus dem Sender zu nehmen.

c) Einschalten des Senders

Wenn die Akkus geladen sind bzw. neue Batterien eingelegt sind, ziehen Sie die Senderantenne vollständig aus und schalten Sie zu Testzwecken den Sender mit Hilfe des Funktionsschalters (siehe Bild 1, Pos. 7) ein. Die rote Kontroll-LED (siehe Bild 1, Pos. 13) leuchtet auf Ihnen die ausreichende Stromversorgung des Senders. Um den Memory-Effekt bei NiCd-Akkus zu vermeiden, sollten Sie erst dann das Ladegerät anschließen, wenn die Akkus komplett entladen sind.

11. Steuerknüppelbelegung

Ob Sie den Steuerknüppel (1) nach vorne oder zurück bewegen (Steuerfunktion für Servo 4), bleibt der Knüppel immer in der zuletzt eingestellten Position stehen.

Diese Funktion ist speziell für das Gas-Servo bei Verbrennermodellen vorgesehen.

Alternativ dazu kann bei Elektromodellen am Empfängerausgang 4 auch ein elektronischer Flugregler angeschlossen werden.

Bei den restlichen drei Steuerfunktionen federn die Steuerknüppel immer automatisch in die Mittelstellung zurück.

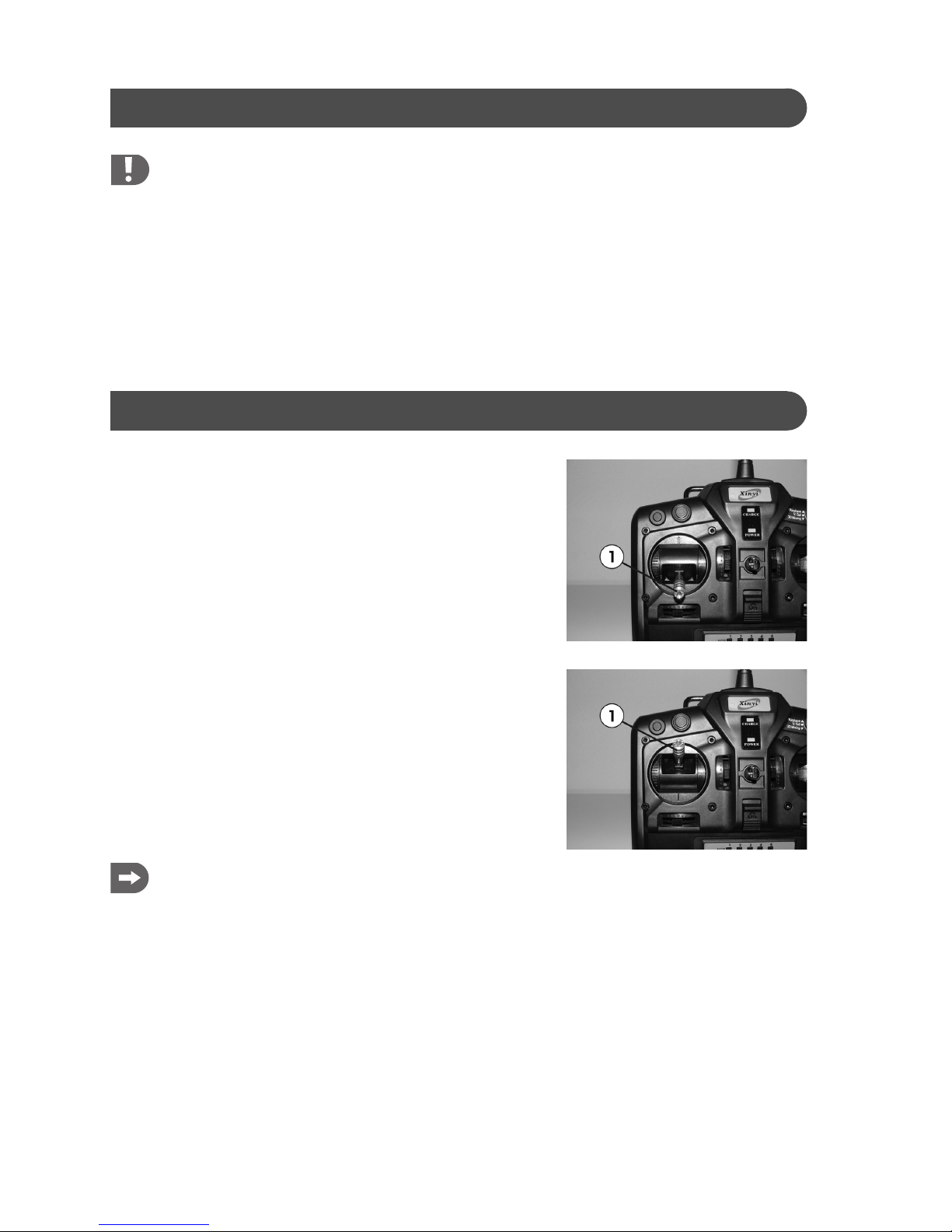

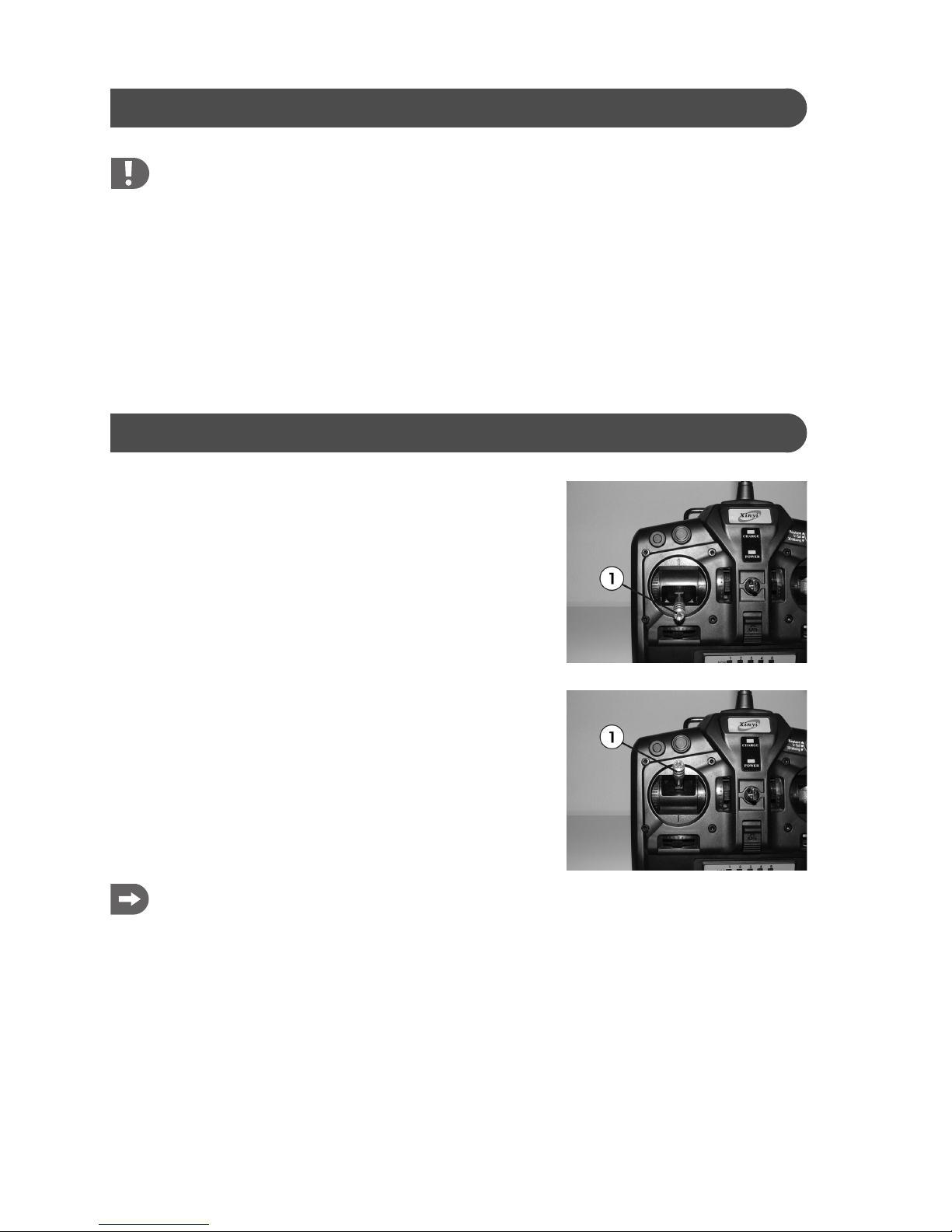

Bild 4a zeigt die Stellung für „Leerlauf“ bei Verbrennungsmotoren bzw. „Motor aus“ bei Elektromodellen.

Bild 4b zeigt die Stellung für maximale Motorleistung.

Bitte beachten Sie: Um die Mechanik der Gas-Steuerfunktion vom linken Steuerknüppel auf den rechten Steuerknüppel umzubauen, müssen die Knüppelaggregate komplett zerlegt und die Anschlussdrähte der Potis umgelötet werden. Aus diesem Grund sollten nur erfahrene Modellsportler, die über ausreichende Kenntnisse im Umgang mit Fernsteueranlagen verfügen, diese Tätigkeit durchführen. Sollte ein Umbau zwingend erforderlich sein und Sie über diese Kenntnisse nicht verfügen, so können Sie Ihren Sender auch an unsere Kundendienstabteilung nach Hirschau einsenden.

Die weitere Belegung der Steuerknüppel ist davon abhängig, welches Modell Sie mit Ihrer Fernsteueranlage betreiben.

Page 12

12. Empfängeranschluß

a) Belegung der Empfängerausgänge

Der mitgelieferte Empfänger ist an der rechten Seite für den Anschluss von JR- bzw. verpolungssicheren Futaba-Steckverbindern vorbereitet. Beim Anschließen von Servos, Flugreglern und elektronischen Schaltbausteinen müssen Sie grundsätzlich immer auf die richtige Polung der einzelnen Servo-Stecker achten.

Der Steckkontakt mit der Impulsleitung (je nach Servo-Hersteller Gelb, Weiß oder Orange) muss immer am oberen Stiftkontakt angeschlossen werden. Der Steckkontakt für die Minusleitung (je nach Servo Hersteller Schwarz oder Braun) muss am unteren Stiftkontakt angeschlossen werden. Der Steckkontakt mit der Plusleitung (Rot) wird mit dem mittleren Stiftkontakt verbunden.

13. Empfängereinbau

Um einen sicheren Betrieb des Modells zu gewährleisten, sollten Sie in jedem Fall versuchen Schläge, Stöße und Erschütterungen vom Empfänger soweit wie möglich fern zu halten. In der Praxis hat es sich bewährt, den Empfänger in Schaumstoff einzuwickeln und im Modell mit Gummiringen zu befestigen.

Achtung! Der Empfänger besitzt einen Antennendraht mit einer genau bemessenen Länge. Aus diesem Grund dürfen Sie den Antennendraht nicht aufwickeln, in Schlaufen legen oder gar abschneiden. Dies würde die Reichweite enorm einschränken und ein erhebliches Sicherheitsrisiko darstellen. Führen Sie den Antennendraht unmittelbar nach dem Empfänger aus dem Modell und spannen ihn geradlinig am Leitwerk ab. Verlegen Sie den Antennendraht nicht parallel zu stromführenden Kabeln oder Schubstangen aus Metall. Dies könnte zu Empfangsverlusten durch Abschirmung führen.

Page 13

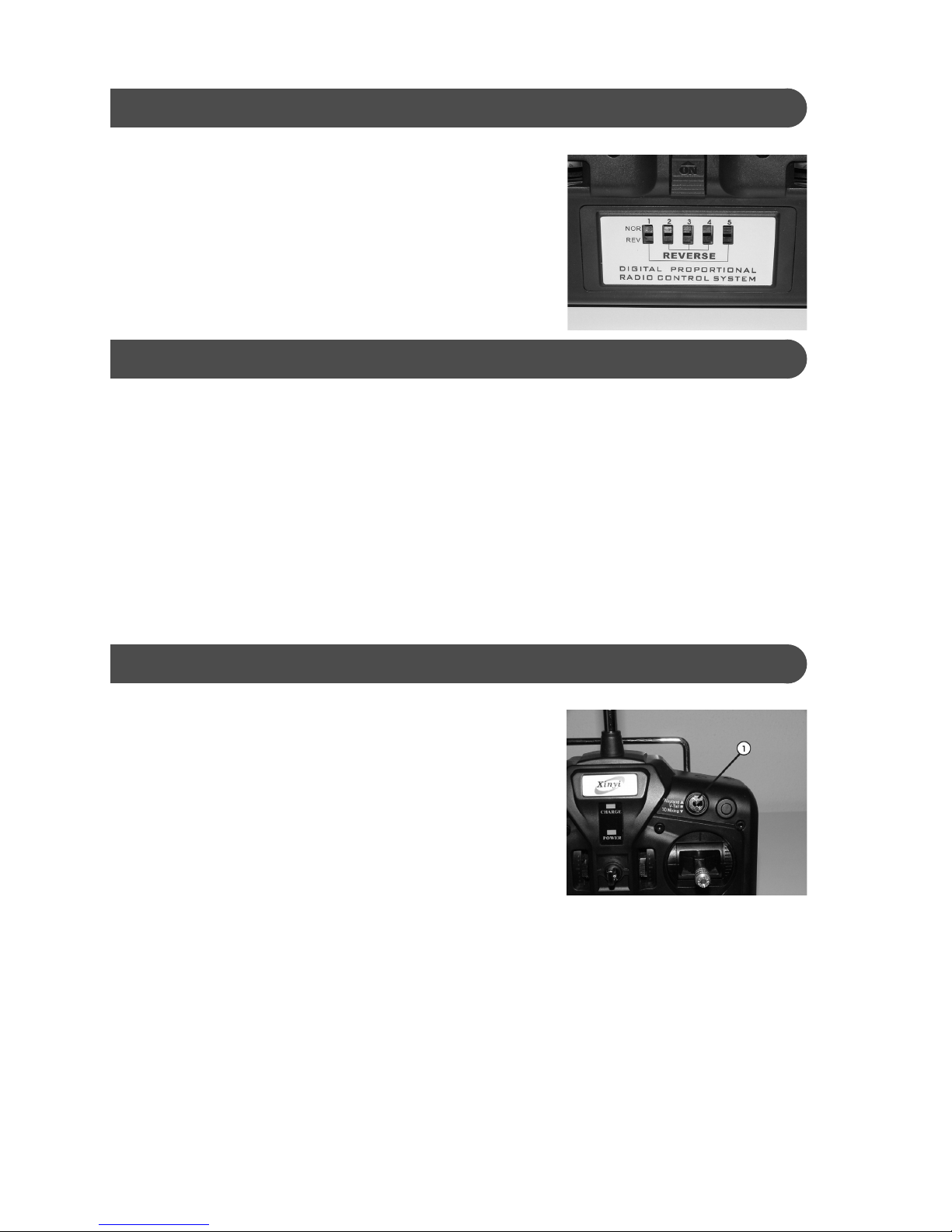

14. Servo- Laufrichtungsumschaltung

Je nach Einbaulage der Servos und der Anlenkungen kann es erforderlich werden, die Drehrichtung der einzelnen Servos zu verändern. Aus diesem Grund steht für jedes Servo ein eigener Laufrichtungsumschalter ( siehe Bild 8 ) am Sender zur Verfügung. Für die normale Laufrichtung schieben Sie zunächst alle Schalter in die obere Position (NOR). Sollten nun ein oder mehrere Servos die verkehrte Laufrichtung aufweisen, so können Sie die Laufrichtung jedes einzelnen Servos gezielt umschalten (REV).

15. Trimmung

Abgesehen von der Motorregelung werden die Steuerknüppel durch Federkraft in der Mittelstellung (Neutralstellung) gehalten. Mit Hilfe der Trimmschieber (siehe Bild 1, Pos 2, 5, 10 und 12) haben Sie nun die Möglichkeit, die Mittelstellung jedes einzelnen Servos in beide Richtungen feinfühlig zu verändern. Dadurch können Sie bei einem Modellflugzeug während des Betriebes einen absolut geraden Flug justieren. Nach der Landung werden dann die Anlenkgestänge soweit verändert, dass die Trimmhebel wieder genau in der Mittelstellung stehen und das Modell trotzdem gerade fliegt. Die Gastrimmung (siehe Bild 1, Pos. 15) ist zur Leerlaufeinstellung bei Verbrennungsmotoren vorgesehen. Wenn der Steuerknüppel für die Gas-Funktion in der Leerlaufstellung (siehe Bild 4a) steht, sollten Sie mit dem Trimmschieber (siehe Bild 1, Pos. 15) einen sauberen Leerlauf einstellen können. Wird der Trimmschieber ebenfalls ganz nach unten geschoben, muss das Gas-Servo den Vergaser komplett schließen. Somit sind Sie in der Lage, den Verbrennungsmotor per Fernsteuerung abzustellen.

16. Modellspezifische Funktionen

Über den wahlschalster 1 können Sie modellspezifische Funktionen wählen. Bei Betätigung werden voreingestellte Funktionen je nach Modellart aktiviert.

Airplane zum Betrieb von Flugzeugen V-Tail zum Betrieb von Flugmodellen mitV-Leitwerk 3D Mixing zum Betrieb von 3D Helikoptern

Page 14

17. Quarzwechsel

Um eine Kanaldoppelbelegung zu vermeiden, kann es erforderlich sein, dass Sie an Ihrem Fernsteuersystem die Quarze wechseln müssen. Aus Gründen der Betriebssicherheit sollten Sie nur Quarze verwenden, die vom Zulieferer ausdrücklich für den Einsatz in Ihrer Fernsteueranlage empfohlen werden.,

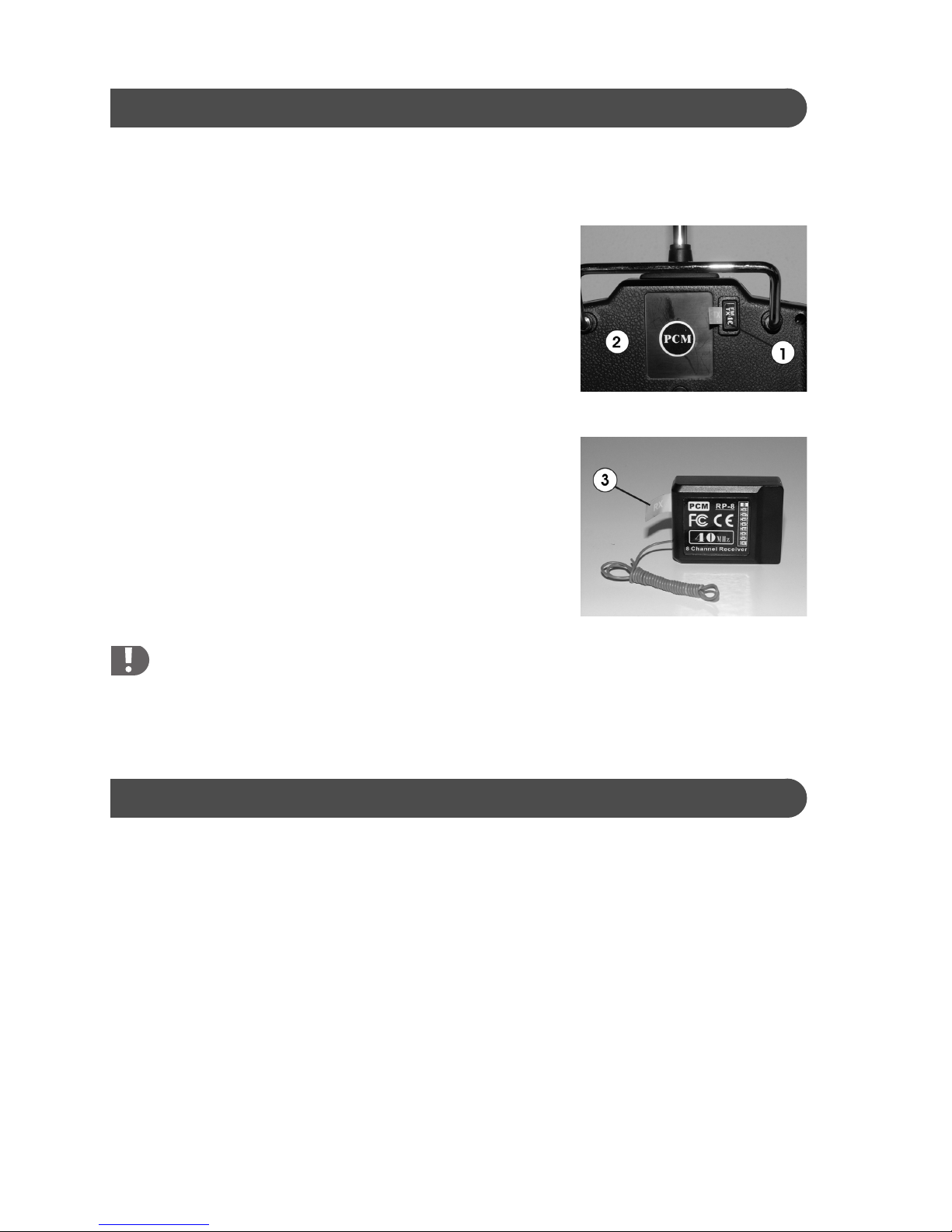

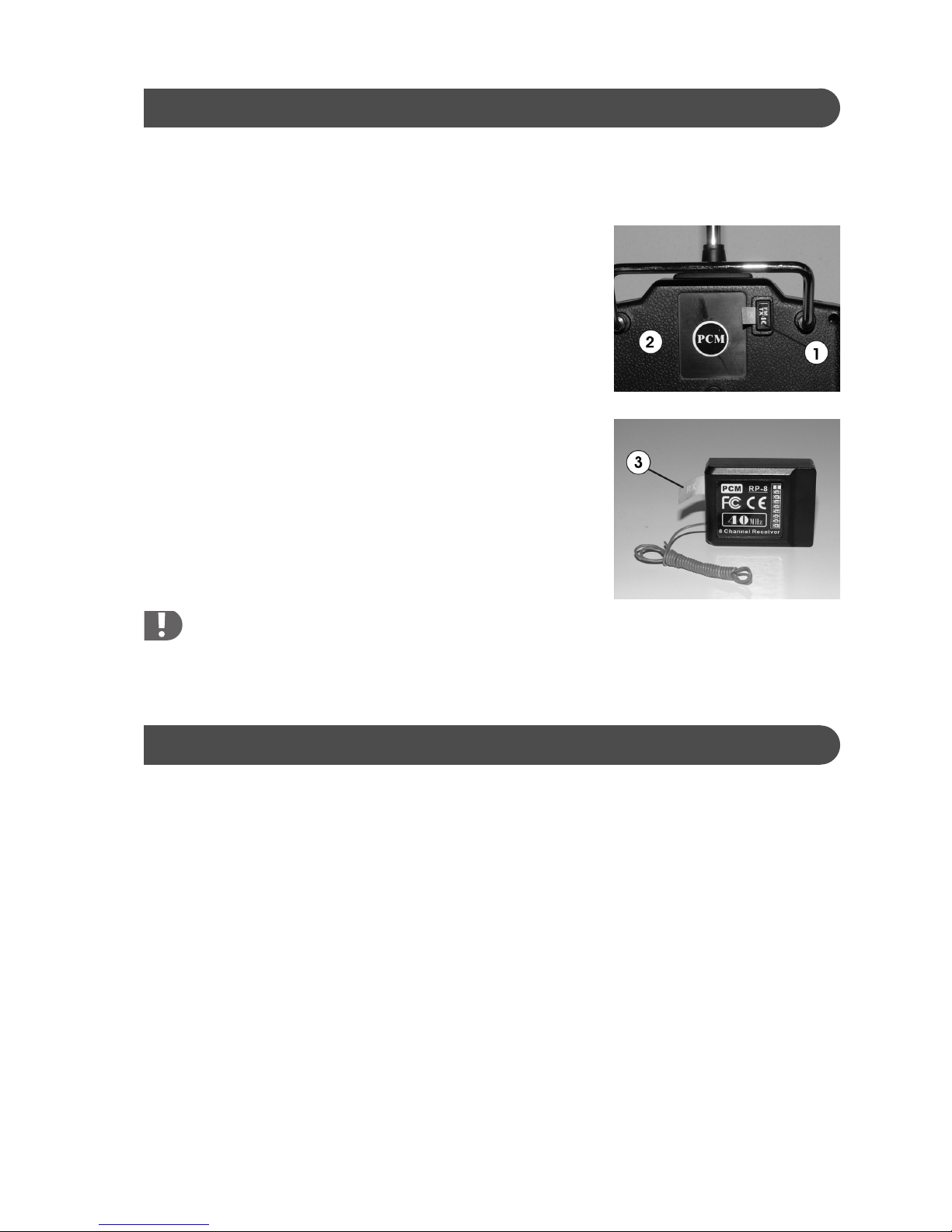

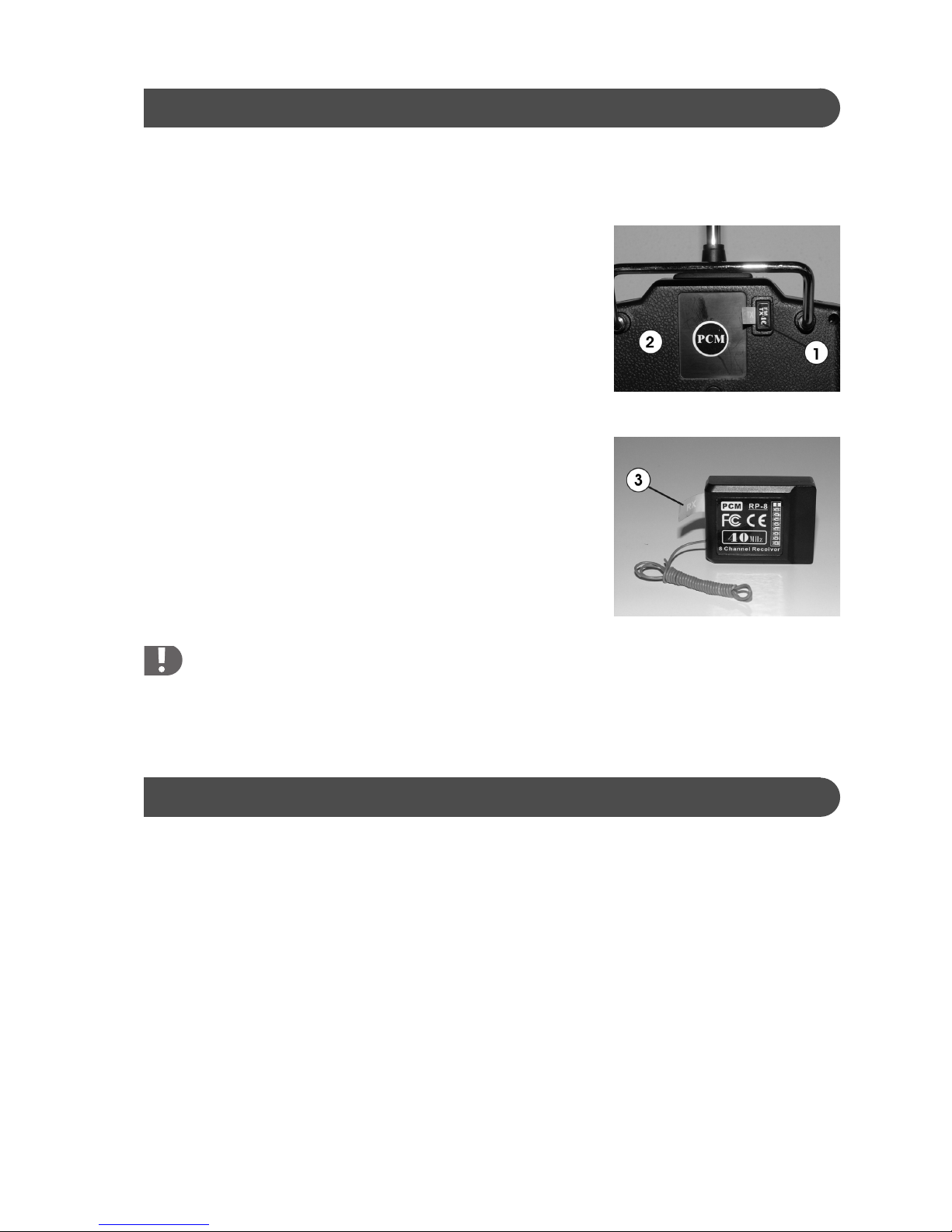

Ziehen Sie bei ausgeschaltetem Sender den Halter (1) für den Senderquarz aus dem Gehäuse des Senders (2). Entnehmen Sie danach den Quarz aus dem Kunststoffhalter.

Setzen Sie nun einen Wechselquarz mit einem anderen Kanal im selben Frequenzband ein.

Achten Sie bitte darauf, dass Sie den richtigen Quarz in den Halter setzen. Senderquarze sind im Regelfall mit den Buchstaben TX (T = Transmitter oder Sender) gekennzeichnet.

Stecken Sie anschließend den Quarzhalter zurück in den Sender.

Ziehen Sie bei ausgeschalteter Empfangsanlage den Empfängerquarz aus dem Gehäuse des Empfängers.

Der passende Empfängerquarz muss mit derselben Kanalzahl wie der Senderquarz beschriftet sein. Zusätzlich trägt er die Buchstabenkennung RX (R = Receiver oder Empfänger).

Setzen Sie den Wechselquarz, mit der zum Sender passenden Frequenz, in den Empfänger ein.

Schalten Sie den Sender und anschließend den Empfänger ein und prüfen Sie die Funktion der Anlage.

Bitte beachten Sie beim Quarzwechsel, dass Flug-, Schiffs und Automodelle nur in einem für das jeweilige Modell freigegebenen Frequenzbereich und auf den dafür vorgesehenen Kanälen betrieben werden dürfen. Genaue Informationen bezüglich der nationalen Bestimmungen sind bei Bedarf bei den zuständigen Behörden für Telekommunikation zu erfragen.

18. Wartung und Pflege

Äußerlich sollte die Fernsteuerung nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberflächen der Gehäuse beschädigt werden könnten.

Page 15

19. Entsorgung

a) Allgemein

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

b) Batterien und Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, abgebildeten Mülltonnen-Symbolen).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

20. Behebung von Störungen

Auch wenn diese Fernsteueranlage nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können.

Problem Abhilfe

Die Servos reagieren nicht • Batterien bzw. Akkus vom Sender und Empfänger prüfen.

• Schalterkabel testen.

• Polung der Servo-Stecker überprüfen.

• Quarze bezüglich Beschriftung prüfen.

• Quarzwechsel auf einem anderen Kanal durchführen.

• Zu Testzwecken Empfänger wechseln

Die Servos zittern • Batterien bzw. Akkus vom Sender und Empfänger prüfen.

• Quarzwechsel auf einem anderen Kanal durchführen.

• Eventuelle Feuchtigkeit im Empfänger mit einem Fön trocknen.

• Empfängerantenne auf Schadstellen und elektr. Durchgang prüfen.

Ein Servo brummt • Batterien bzw. Akkus vom Empfänger prüfen.

• Leichtgängigkeit der Gestänge überprüfen.

• Servo zu Testzwecken ohne Ruderhorn betreiben.

Die Anlage hat nur eine • Senderantenne auf die komplette Länge ausziehen. geringe Reichweite • Batterien bzw. Akkus vom Sender und Empfänger prüfen.

• Empfängerantenne auf Schadstellen und elektr. Durchgang prüfen.

• Empfangsantenne im Modell zu Testzwecken anders verlegen.

Sender schaltet sich sofort • Batterien bzw. Akkus vom Sender prüfen oder erneuern. oder nach kurzer Zeit selbst ab

Page 16

21. Technische Daten

a) Sender

Frequenzbereich: ................................................................40 MHz

Modulation: ..........................................................................PPM/PCM

Kanalzahl:............................................................................5

Betriebsspannung: ..............................................................9,6 – 12 V/DC über 8 Mignon-Batterien oder Akkus

Abmessungen (B x H x T): ..................................................189 x 218 x 97 mm

Gewicht inkl. Akkus: ............................................................575 g

b) Empfänger

Frequenzbereich: ................................................................40 MHz

Modulation: ..........................................................................PCM

Kanalzahl:............................................................................8

Stecksystem: ......................................................................Graupner/JR oder Futaba

Betriebsspannung: ..............................................................4,8 - 6 V/DC über 4 Mignon-Batterien oder Akkus

Abmessungen (B x H x T): ..................................................45 x 55 x 18 mm

Gewicht: ..............................................................................20 g

22. Konformitätserklärung

Hiermit erklärt der Hersteller, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.

Page 17

Table of contents



1. Introduction .................................................................................................................................................................................. 14

2. Intended use ................................................................................................................................................................................ 15

3. Product description ...................................................................................................................................................................... 15

4. Package contents ........................................................................................................................................................................ 15

5. Explanation of Symbols................................................................................................................................................................ 15

6. Safety instructions........................................................................................................................................................................ 15

7. Notes on batteries and rechargeable batteries ............................................................................................................................ 17

8. Charging the batteries.................................................................................................................................................................. 17

9. Control elements on the remote control ...................................................................................................................................... 18

10. Using the remote control .............................................................................................................................................................. 18

11. Control stick assignment .............................................................................................................................................................. 19

12. Connecting the receiver .............................................................................................................................................................. 20

13. Installing the receiver .................................................................................................................................................................. 20

14. Servo reverse .............................................................................................................................................................................. 21

15. Trimming ...................................................................................................................................................................................... 21

16. Model-specific functions .............................................................................................................................................................. 21

17. Replacing the crystals .................................................................................................................................................................. 22

18. Maintenance and care.................................................................................................................................................................. 22

19. Disposal ...................................................................................................................................................................................... 23

20. Troubleshooting .......................................................................................................................................................................... 23

21. Specifications .............................................................................................................................................................................. 24

22. Declaration of conformity ............................................................................................................................................................ 24

1. Introduction

Dear Customer, we thank you for purchasing this product.

The product meets the requirements of the current national and European guidelines. To maintain this status and to ensure risk-free operation, the user must comply with these operating instructions! These operating instructions are part of this product. They contain important information concerning operation and handling. Bear this in mind when you pass on this product to others. Therefore, keep these operating instructions for future reference! Any company or product names are trademarks of their respective owners. All rights reserved.

For a fast response of your technical enquiries please contact or consult our Technical Advisory Service:

Germany: Tel. + 49 9604 / 40 88 80

Fax + 49 9604 / 40 88 48 E-mail: [email protected] Mon to Thurs 8.00am to 4.30pm Fri 8.00am to 2.00pm

Page 18

2. Intended use

The 5-channel remote control set is solely designed for private use in the field of model making at the applicable hours of operation. Any use other than that described above can damage the product and involves additional risks such as short circuits, fire, electrical shocks etc. The product is not suited for industrial use, e.g. to control machines. The remote control set must not be technically modified or rebuilt. The safety instructions must be observed!

3. Product description

The 5-channel remote control set is primarily intended for steering model planes and helicopters. If needed, you can also control model cars or model boats with it. By means of the proportional control channels four driving, steering and control functions can be operated independently. The fifth channel is designed as a selection switch for flying models. The ergonomic housing can be held and operated comfortably and allows you to safely control the model. 8 AA batteries or rechargeable batteries are required to operate the transmitter. 4 AA batteries or rechargeable batteries are required to operate the receiver.

4. Package contents

• 5-channel remote control

• 8-channel receiver

• Pair of crystals

• Operating instructions

5. Explanation of symbols

The exclamation mark in a triangle indicates a particular risk in handling, operating or controlling the product.

The arrow symbol indicates special tips and operating information.

6. Safety instructions

Damage due to non-compliance with these operating instructions renders the warranty void. We assume no liability for any consequential damage! We do not assume any liability for damage to property or personal injury caused by improper use or the failure to observe the safety instructions! The warranty is voided in these cases. Normal wear and tear during operation and damage caused by accidents (such as a torn off aerial or a broken receiver housing) are excluded from the warranty and guarantee.

Page 19

Dear Customer, these safety instructions are not only for the protection of the product but also for your own safety and the safety of others. This is why you should read this section very carefully before using the product!

a) General

• The unauthorized conversion and/or modification of the product is inadmissible for safety and approval reasons (CE).

• The product is not a toy. It is not suitable for children under 14 years of age.

• The product must not get damp or wet.

• Taking out private liability insurance is recommended. If you already have insurance, enquire whether the operation of the model is covered.

• With electric models, first complete the installation of the receiver unit before connecting the drive motor. This makes sure that the drive motor does not start unintentionally.

• Do not leave the packaging material lying around carelessly as it can become a dangerous toy for children. Always check the functional safety of your model and the remote control before operating the product. Watch out for visible damage such as defective plug connections or damaged cables. All moving parts must run smoothly, but should not have any play in their bearings.

• Should any questions arise that are not answered in the operating instructions, contact our technical support (see chapter 1 for contact information) or another expert.

The operation and handling of RC models must be learned! If you have never controlled such a model, start especially carefully to get used to how it responds to the remote commands. Proceed with patience!

b) Operation

• If you do not have sufficient knowledge as to how to deal with remote-controlled models, please seek the advice of an experienced model maker or a model making club.

• Whenever you use the product, first make sure that there are no other models operated on the same frequency or channel within the range of the remote control. Control of the wireless models will be lost! Always use different frequencies/channels.

• Always switch on the transmitter first. Then switch on the receiver in the model. Otherwise, the model might show unpredictable responses! Always pull out the telescopic aerial of the remote control completely.

• With the model not moving, check if it responds to the remote commands as expected before operating it.

• When you operate the model, always make sure that no body parts or objects come within the danger area of the motors or any other moving parts.

• Improper operation can cause serious personal injury or material damage! Always make sure that the model is in direct visual contact and do not operate it at night.

• Only control your model when your ability to respond is unrestricted. Fatigue or the influence of alcohol or medication can lead to wrong responses.

• Operate your model where it poses no danger to other persons, animals or objects. Only operate it in private places or in places designated for this purpose.

• In case of a malfunction, stop operating your model immediately and eliminate the cause of the malfunction before operating your model again.

• Do not use your remote control system during thunderstorms, under high-voltage power lines or near radio masts.

• Always keep your remote control (transmitter) switched on as long as the model is in operation. To switch off the model, always switch off the motor first, then switch off the receiver. Only then may the remote control be switched off.

• Protect the remote control from dampness and heavy dirt.

• Do not expose the remote control to direct sunlight or excessive heat for a long period of time.

• The range of the remote control decreases when batteries are weak. If the rechargeable battery in the receiver is low, the model will not respond correctly to the remote control. If this is the case, stop using your model immediately. Replace the batteries with new ones or recharge the rechargeable batteries.

• Do not take any risks when operating the product! Your own safety and that of your surroundings depend on your responsible handling of the model.

Page 20

7. Notes on batteries and rechargeable batteries

• Keep batteries/rechargeable batteries out of the reach of children.

• Do not leave the batteries/rechargeable batteries lying around openly. There is a risk of them being swallowed by children or pets. If swallowed, consult a doctor immediately!

• Batteries/rechargeable batteries must never be short-circuited, taken apart or thrown into fire. There is danger of explosion!

• Leaky or damaged batteries/rechargeable batteries may cause caustic burns if they come into contact with the skin. Therefore, you should use suitable protective gloves.

• Do not recharge non-rechargeable batteries. There is a risk of fire and explosion! Only charge rechargeable batteries intended for this purpose. Use suitable battery chargers.

• Please observe correct polarity (positive/+ and negative/-) when inserting the batteries/rechargeable batteries.

• If the device is not used for a longer period of time (e.g. when stored), remove the inserted batteries/rechargeable batteries from the remote control and the model to avoid damage caused by leaking batteries. Recharge rechargeable batteries about every 3 months, as otherwise they might be fully discharged due to self-discharge, which renders the rechargeable batteries useless.

• Always replace the whole set of batteries/rechargeable batteries. Do not mix full batteries/rechargeable batteries with half-full ones. Always use batteries/rechargeable batteries of the same type and manufacturer.

• Never mix batteries and rechargeable batteries! Either use batteries or rechargeable batteries for the remote control.

The operation of the remote control (transmitter) with rechargeable batteries instead of normal batteries is possible. However, the lower voltage (batteries = 1.5 V, rechargeable batteries = 1.2 V) and the lower capacity of rechargeable batteries reduce operating time. Normally this does not matter, since the operating time of the remote control exceeds that of the model. If you use normal batteries in the remote control, we recommend using high-quality alkaline batteries. When rechargeable batteries are used, the range can be reduced.

8. Charging rechargeable batteries

The rechargeable AA batteries required for the remote control are usually empty upon delivery and must be charged.

Please note: Before a rechargeable battery reaches maximum capacity, several complete discharge and charge cycles are necessary. Discharge the rechargeable batteries regularly, as charging half-full rechargeable batteries several times can cause the so-called memory effect. This means that the rechargeable battery loses its capacity. It no longer provides maximum capacity. Operating time of the model or the transmitter is reduced. If you use several rechargeable batteries, purchasing a high-quality charger may be worthwhile. Such a charger usually has a quick-charging feature.

Page 21

9. Control elements of the remote control

1. Telescopic aerial

2. Trim slider

3. Model selection switch

4. Control stick

5. Trim slider

6. Charging socket

7. On/off switch

8. Servo reverse

9. Eyelet for shoulder belt

10. Trim slider

11. Control stick

12. Trim slider

13. Power LED

14. Charging indicator LED

10. Setting up the remote control

From this point on, the numbers used in the text throughout these operating instructions always refer to the illustration alongside the text or to the illustrations within the respective section. Cross-references to other illustrations will be indicated by the corresponding illustration number.

a) Inserting the batteries/rechargeable batteries

As power supply, the transmitter requires 8 AA alkaline batteries or rechargeable batteries. For ecological and economical reasons it is recommended to use rechargeable batteries, since they can be recharged in the transmitter through the built-in charging socket.

To insert the batteries, please proceed as follows: The battery compartment lid (1) is located on the back of the transmitter. Push down the corrugated area (2) and push off the lid downwards. Now insert eight AA batteries or rechargeable batteries in the battery compartment. Always make sure the polarity of the batteries is correct. The negative terminal (housing) of the battery or rechargeable battery must touch the spiral spring (3). Then slide the lid of the battery compartment back on and let the locking mechanism click into place.

b) Charging the rechargeable batteries of the transmitter

When using rechargeable batteries, you can attach a charging cable to the charging socket (1) to charge the rechargeable batteries in the transmitter. The charging current must not exceed 200 mA. Always make sure the polarity of the connecting plug is correct. The inner contact of the charging socket must be connected to the positive terminal (+) and the outer contact to the negative terminal (-) of the charger. The charging current should correspond to approximately 1/10 of the capacity value of the inserted rechargeable batteries. With rechargeable batteries with a capacity of 2000 mAh, the charging current will be approximately 200 mA and the charging time about 14 h.

Page 22

To prevent damage to the internal circuitry and connections, do not use a fast battery charger. Since a protective diode is integrated in the charging circuit of the transmitter, no chargers can be used that briefly interrupt the charging current in order to measure the voltage of the rechargeable battery. In this case, the rechargeable batteries must be charged outside the transmitter.

c) Switching on the transmitter

When the rechargeable batteries have been recharged or new batteries have been inserted, pull out the transmitter aerial completely and switch on the transmitter using the on/off switch (see ill. 1, pos. 7) for test purposes. The red power LED (see ill. 1, pos. 13) indicates that the remote control is sufficiently supplied with power. In order to avoid a memory effect of NiCd rechargeable batteries, you should connect the charger only when the rechargeable batteries are completely discharged.

11. Control stick assignment

The control stick (1) (control function for servo 4) stays in position when you let go of it.

This function is especially designed for the throttle servo of combustion models.

With electric models, an electronic speed controller can be connected to receiver output 4 alternatively.

With the remaining three control functions, the control sticks automatically return to centre position when you let go of them.

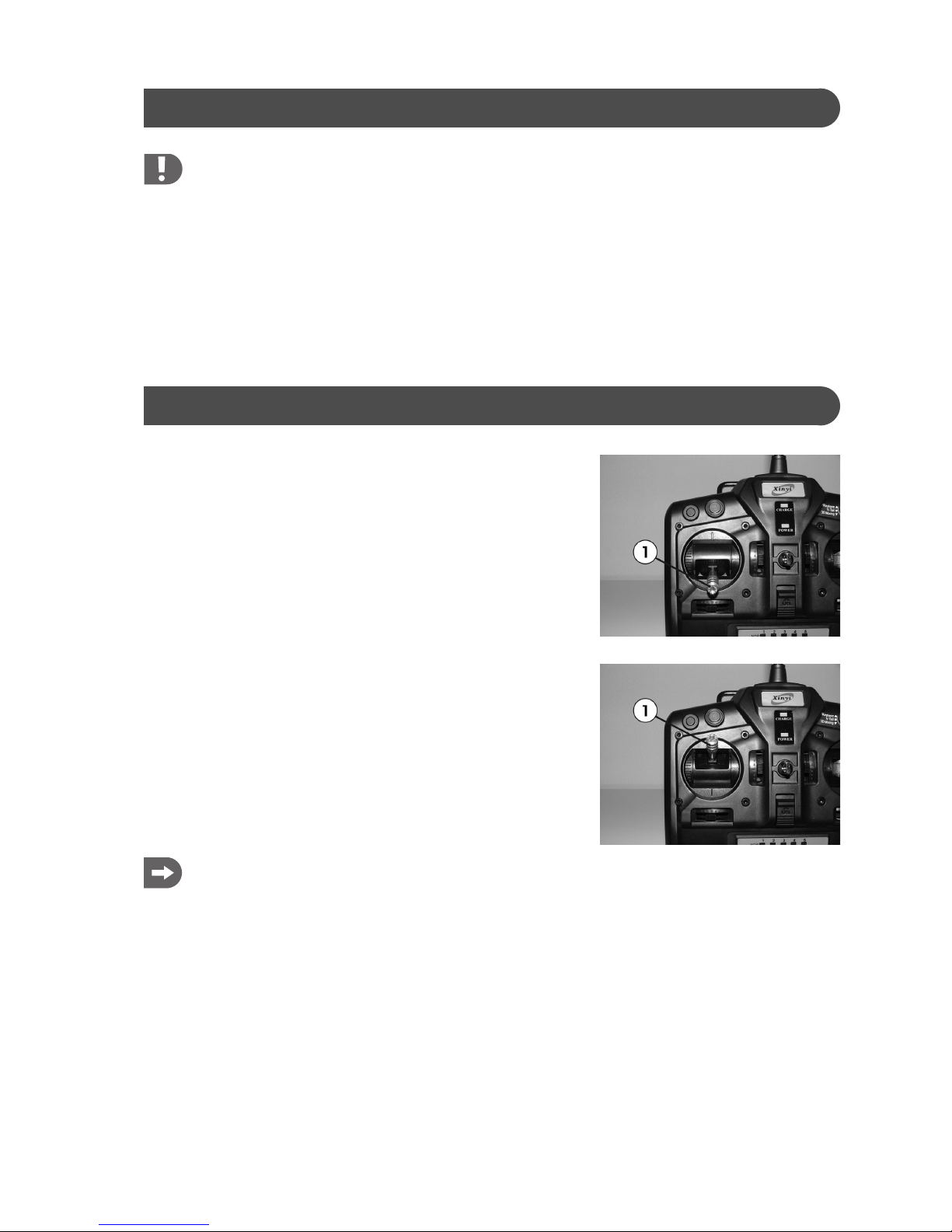

Illustration 4a shows idle position for combustion motors and “motor off” for electric models.

Ill. 4b shows the position for maximum motor performance.

Please note: In order to assign the throttle control function to the right control stick, the control stick modules have to be taken apart completely and the connecting wires of the potentiometers have to be resoldered. Only experienced model makers with sufficient knowledge about remote control systems should carry out such modifications. Should such a conversion be absolutely necessary and you do not have sufficient knowledge, you can send in your transmitter to our customer service in Hirschau.

The assignment of the remaining control stick functions depends on the model you operate with your RC system.

Page 23

12. Receiver connection

a) Assignment of the receiver outputs

The provided receiver has been prepared for the connection of JR or reverse-polarity protected Futaba connectors. When you connect servos, speed controllers or electrical switching components, you must always make sure that the polarity of the individual servo connectors is correct.

The connector with the pulse line (yellow, white or orange depending on the servo manufacturer) must always be connected to the upper pin contact. The connector with the negative line (black or brown depending on the servo manufacturer) must be connected to the lower pin contact. The connector with the positive line (red) must be connected to the middle pin contact.

13. Installing the receiver

In order to ensure safe operation of the model, make sure the receiver is not exposed to blows, impacts, or vibration. It is a proven method to wrap up the receiver in foamed material and to fix it inside the model using rubber bands.

Caution! The receiver is equipped with an aerial wire of a specific length. For this reason, you must not roll up the wire, form it into a loop, or cut it off. This would significantly reduce the range and pose a considerable safety risk. Install the aerial coming from the receiver on the outside of the model. Attach it in a straight line on the tail unit. Do not install the aerial wire parallel to live cables or metal push rods. This could shield off the signal and thus cause reception losses.

Page 24

14. Servo reverse

Depending on the installation of the servos and the linkage, it might become necessary to invert the rotational direction of individual servos. For this purpose, the transmitter is equipped with a servo reverse switch (see ill. 8) for each servo. For normal rotational direction, put all switches in to upper position (NOR). If one or more servos rotate in the wrong direction, you can individually switch the rotational direction of each servo (REV).

15. Trimming

Except for the motor control, the control sticks are kept in centre position (neutral position) by springs. The trim sliders (see ill. 1, pos. 2, 5, 10 and 12) allow you to sensitively adjust the centre position of the individual servos in both directions. This enables you during operation to adjust your model plane to fly perfectly straight. After landing, the linkage rods are moved so that the trim levers are in centre position but the model is aligned to fly straight. The throttle trim (see ill. 1, pos. 15) is intended for idle position of combustion motors. When the throttle control stick is in idle position (see ill. 4a), you should be able to adjust idle position ideally using the trim slider (see ill. 1, pos. 15). When the trim slider is all the way down, the throttle servo must close the carburettor completely. This way, you can switch off the combustion motor using the remote control.

16. Model-specific functions

Use selection switch 1 to select model-specific functions. The selection switch allows you to select predefined settings depending on the model used.

Airplane to be used with planes V-Tail to be used with flying models with a V-tail 3D Mixing to be used with 3D helicopters

Page 25

17. Changing the crystal

In order to avoid a double channel assignment, it may be necessary to change the crystals on your remote control system. For safety reasons, you should only use crystals that have been explicitly recommended by the supplier for use in your remote control system.

Switch off the transmitter and remove the crystal holder (1) from the transmitter housing (2). Take the crystal out of its plastic holder.

Insert the replacement crystal with a different channel within the same frequency band.

Make sure you put the right crystal into the holder. Transmitter crystals are normally marked with the letters TX (T = transmitter).

Put the crystal holder back into the transmitter.

Switch off the receiver system and remove the crystal from the receiver housing.

The suitable receiver crystal has to be marked with the same channel number as the transmitter crystal. In addition, it has the letter code RX (R = receiver) on it.

Insert the replacement crystal with the matching frequency for the transmitter into the receiver.

Switch on the transmitter and then the receiver and check if the system works properly.

When replacing crystals, please note that model planes, boats or cars may only be used in the frequency range and on the channels specified for the individual models. For further information on national regulations, please contact the competent telecommunications authorities.

18. Maintenance and care

The outside of the remote control should only be cleaned with a soft, dry cloth or brush. Do not use aggressive cleaning agents or chemical solvents to prevent damage to the surfaces of the housings.

Page 26

19. Disposal

a) General

At the end of its service life, dispose of the product according to the relevant statutory regulations.

b) Batteries and rechargeable batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries. Disposing of them in the household waste is prohibited!

Batteries containing toxic substances are marked with the symbols shown that indicate they must not be disposed of in the household waste. The heavy metals concerned are: Cd = cadmium, Hg = mercury, Pb = lead (the names are indicated on the battery/rechargeable battery e.g. below the rubbish bin symbols shown on the left).

You can return used batteries/rechargeable batteries free of charge at any collecting point in your local community, at our stores or wherever batteries/rechargeable batteries are sold.

You thus fulfil your statutory obligations and contribute to the protection of the environment.

20. Troubleshooting

Even though the remote control is a state-of-the-art product, there can still be malfunctions or faults. For this reason, we would like to give you some information on how to deal with possible problems.

Problem Remedy

The servos do not respond. • Check the batteries of the transmitter and the receiver.

• Check the switch cable.

• Check the polarity of the servo plugs.

• Check the labelling on the crystals.

• Change the crystals to a different channel.

• Use a different receiver for test purposes.

The servos vibrate. • Check the batteries of the transmitter and the receiver.

• Change the crystals to a different channel.

• Dry the receiver with a hair dryer in case it has become wet.

• Check receiver aerial for damage and electrical continuity.

A servo is humming. • Check the batteries of the receiver.

• Make sure the linkage runs smoothly.

• For test purposes, operate the servo without the rudder horn.

The device only covers a • Fully extend the transmitter aerial. short range. • Check the batteries of the transmitter and the receiver.

• Check receiver aerial for damage and electrical continuity.

• For test purposes, install the receiver aerial in a different position on the model.

Transmitter switches itself off • Check and/or replace the transmitter batteries. immediately or after a short time.

Page 27

21. Specifications

a) Transmitter

Frequency range: ................................................................40 MHz

Modulation: ..........................................................................PPM/PCM

Number of channels:............................................................5

Operating voltage: ..............................................................9.6 - 12 V/DC via 8 AA batteries or rechargeable batteries

Dimensions (W x H x D): ....................................................189 x 218 x 97 mm

Weight including rechargeable batteries: ............................575 g

b) Receiver

Frequency range: ................................................................40 MHz

Modulation: ..........................................................................PCM

Number of channels:............................................................8

Connector system: ..............................................................Graupner/JR or Futaba

Operating voltage: ..............................................................4.8 - 6 V/DC via 4 AA batteries or rechargeable batteries

Dimensions (W x H x D): ....................................................45 x 55 x 18 mm

Weight: ................................................................................20 g

22. Declaration of conformity

The manufacturer hereby declares that this product adheres to the fundamental requirements and the other relevant regulations of Directive 1999/5/EC.

The declaration of conformity of this product is available at www.conrad.com.

Page 28

Table des matières



1. Introduction .................................................................................................................................................................................. 25

2. Utilisation conforme...................................................................................................................................................................... 26

3. Description du produit .................................................................................................................................................................. 26

4. Contenu de la livraison ................................................................................................................................................................ 26

5. Explication des symboles ............................................................................................................................................................ 26

6. Consignes de sécurité.................................................................................................................................................................. 26

7. Indications afférentes aux piles et accumulateurs ...................................................................................................................... 28

8. Recharge des accumulateurs ...................................................................................................................................................... 28

9. Eléments de commande de l’émetteur ........................................................................................................................................ 29

10. Mise en service de l’émetteur ...................................................................................................................................................... 29

11. Affectation des leviers de commande .......................................................................................................................................... 30

12. Raccordement du récepteur ........................................................................................................................................................ 31

13. Montage du récepteur .................................................................................................................................................................. 31

14. Inversion du sens de marche du servo ........................................................................................................................................ 32

15. Compensateur.............................................................................................................................................................................. 32

16. Fonctions spécifiques au modèle ................................................................................................................................................ 32

17. Remplacement du quartz ............................................................................................................................................................ 33

18. Entretien et nettoyage .................................................................................................................................................................. 33

19. Élimination.................................................................................................................................................................................... 34

20. Dépannage .................................................................................................................................................................................. 34

21. Caractéristiques techniques ........................................................................................................................................................ 35

22. Déclaration de conformité ............................................................................................................................................................ 35

1. Introduction

Chère cliente, cher client, Nous vous remercions de l’achat du présent produit.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Afin de maintenir le produit dans son état actuel et d’assurer un fonctionnement sans risques, les utilisateurs sont tenus d’observer les instructions contenues dans le présent mode d´emploi! Le mode d’emploi suivant correspond au produit mentionné ci-dessus. Il comporte d´importantes informations afférentes à la mise en service et la manipulation. Tenez compte de ces remarques, même en cas de cession du produit à un tiers. Conservez le présent mode d’emploi afin de pouvoir le consulter à tout moment ! Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

En cas de questions ou de problèmes, adressez-vous à notre service d’assistance technique:

France: Tél. 0892 897 777

Fax 0892 896 002 du lundi au vendredi de 8h00 à 18h00 le samedi de 8h00 à 12h00

Suisse: Tél 0848 / 80 12 88

Fax 0848 / 80 12 89 e-mail: [email protected] du lundi à vendredi de 8h00 à 12h00, 13h00 à 17h00 Courriel: [email protected] Du lundi au vendredi 8h00 à 12h00, 13h00 à 17h00r

Page 29

2. Utilisation conforme

Le set de télécommande à 5 canaux n’est conçu que pour un usage personnel en modélisme et pour des durées de fonctionnement correspondantes. Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du présent produit, ainsi que des risques de courtscircuits, d’incendie, d’électrocution, etc. Le produit n’est pas destiné à l’usage industriel, par exemple pour la commande de machines. Le set de télécommande ne doit être ni transformé ni modifié ! Respectez impérativement les consignes de sécurité !

3. Description du produit

Avec le set de télécommande à 5 canaux, vous possédez un système de radiocommande parfaitement adapté en premier lieu aux modèles réduits d’avion et d’hélicoptère. Mais vous pouvez éventuellement aussi télécommander avec des modèles réduits de voiture et bateau. Les canaux de commande proportionnels permettent de télécommander 4 fonctions deconduite, direction et de pilotage, indépendamment les unes des autres. Le cinquième canal est conçu comme sélecteur pour les modèles d’avion. La forme ergonomique du boîtier assure une excellente prise en main et permet ainsi une manipulation aisée et une commande sûre du modèle. 8 piles ou accus Mignon sont requis pour l´émetteur et 4 piles ou accus Mignon pour le récepteur.

4. Contenu de la livraison

• Emetteur de la radiocommande 5 canaux

• Récepteur de la radiocommande 8 canaux

• Paire de quartz

• Mode d’emploi

5. Explication des symboles

Le symbole avec un point d’exclamation attire l’attention sur les risques spécifiques lors du maniement, de la mise en service et de l´utilisation du produit.

Le symbole de la „flèche“ renvoie à des conseils et consignes d’utilisation particuliers.

6. Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi a pour effet d’annuler la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs ! De même, le constructeur n’assume aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou d’un non-respect des présentes instructions ! De tels cas entraînent l’annulation de la garantie. La garantie ne couvre pas les traces d´usure normales causées par la mise en service et les dommages causés par un accident (tels qu’une antenne de récepteur arrachée et un boîtier de récepteur cassé, etc.).

Page 30

Chère cliente, cher client, Ces mesures de sécurité servent non seulement à la protection du produit mais également à assurer votre propre sécurité et celle d’autres personnes. Pour cette raison, veuillez lire ce chapitre attentivement avant la mise en service du produit !

a) Généralités

• Pour des raisons de sécurité et d’homologation (CE), toute transformation ou modification arbitraire du produit est interdite.

• Ce produit n’est pas un jouet et ne convient pas aux enfants de moins de 14 ans.

• L’appareil ne doit pas prendre l’humidité ni être mouillé.

• Il est recommander de contracter une assurance de responsabilité civile. Si vous possédez déjà une telle assurance, veuillez alors vous informer si la mise en service d’un modèle réduit radiopiloté est couverte par la couverture de l’assurance.

• Sur les modèles électriques, ne raccordez le moteur d’entraînement qu’une fois l’unité de réception entièrement montée. Vous éviterez ainsi un démarrage intempestif du moteur d’entraînement.

• Ne laissez jamais le matériel d’emballage sans surveillance ; il pourrait devenir un jouet dangereux pour les enfants. Veuillez contrôler, avant chaque mise en service, la sécurité de fonctionnement de votre modèle et de la radiocommande. Assurez vous de l’absence de dommages visibles comme par ex. des connexions à fiches défectueuses ou des câbles endommagés. Toutes les pièces mobiles doivent fonctionner avec facilité mais ne doivent pas présenter de jeu au niveau du logement.

• Au cas où vous auriez des questions auxquelles le mode d’emploi n’a pu répondre, n’hésitez pas à prendre contact avec notre « Service technique » (voir chapître 1) ou demandez l’avis d’un autre spécialiste.

Il faut apprendre à utiliser et à mette en service les modèles réduits radiopilotés ! Si vous n’avez jamais radiopiloté un tel modèle, veuillez alors être particulièrement prudent et prenez le temps de vous familiariser aux réactions du modèle aux commandes de la radiocommande. Soyez patient!

b) Fonctionnement

• Au cas où vous n’auriez pas de connaissances suffisantes quant à l’utilisation de modèles réduits radiocommandés, veuillez alors vous adresser à un modéliste expérimenté ou à un club de modélisme.

• Assurez-vous avant chaque mise en service qu’aucun autre modèle réduit fonctionnant sur la même fréquence ou le même canal ne se trouve dans la portée de la télécommande. Ceci fait perdre le contrôle du modèle radiopiloté ! Toujours utiliser des fréquences/canaux différents.

• Lors de la mise en service, allumez toujours d’abord l’émetteur. Puis activez seulement après le récepteur du modèle. Autrement, le modèle pourrait réagir de manière inattendue ! Ressortez toujours complètement l’antenne télescopique de l’émetteur.

• Contrôlez, avant l’utilisation du modèle réduit, s’il réagit aux commandes de la radiocommande ainsi que prévu.

• Pendant l’utilisation d’un modèle réduit, veillez toujours à ce qu’aucune partie du corps ni aucun objet se trouve dans la zone dangereuse des moteurs ou d’autres pièces d’entraînement rotatives.

• Un maniement incorrect peut provoquer de graves dommages matériels ou blesser des personnes ! Veillez toujours à garder un contact visuel direct avec le modèle réduit et ne l’utilisez donc jamais la nuit.

• Ne pilotez votre modèle que si votre capacité de réaction n’est pas restreinte. La fatigue, l’alcool ou les médicaments peuvent provoquer de fausses réactions.

• Utilisez votre modèle dans une zone où vous ne mettez en danger ni personnes, ni animaux ou objets. Ne l’utilisez que dans des endroits privés ou des endroits prévus pour.

• Dans le cas d’une perturbation, arrêtez immédiatement votre modèle et éliminez la cause du dysfonctionnement avant de redémarrer votre modèle.

• N’utilisez pas votre radiocommande par temps orageux, sous des lignes hautes tensions ou à proximité de pylônes d’antennes.

• Laissez toujours la télécommande (émetteur) allumée tant que le modèle est en fonctionnement. Pour arrêter un modèle réduit, éteignez toujours d’abord le moteur puis éteignez le récepteur. Vous pouvez maintenant éteindre la radiocommande.

• Protégez la radiocommande de l’humidité et des fortes salissures.

• N’exposez pas l’émetteur aux rayons directs du soleil ou à une grande chaleur pendant une durée prolongée.

• Si les piles (ou accus) dans la télécommande sont faibles, la portée diminue. Si l’accumulateur du récepteur est faible, le modèle réduit ne réagit plus correctement à la radiocommande. Dans ce cas, arrêtez immédiatement le modèle réduit. Remplacez ensuite les vieilles piles par des neuves ou rechargez les accumulateurs.

• Ne prenez pas de risques lors du fonctionnement du produit ! Votre sécurité personnelle et celle de votre entourage dépendent exclusivement de votre comportement responsable lors de la manipulation du modèle réduit.

Page 31

7. Indications afférentes aux piles et accumulateurs

• Maintenez les piles et accus hors de la portée des enfants.

• Ne laissez pas les batteries/accus accessibles, ils risquent d’être avalés par des enfants ou des animaux domestiques. Consultez dans ce cas immédiatement un médecin !

• Faites attention de ne pas court-circuiter les piles, ni de les jeter dans le feu, ni de les ouvrir. Risque d’explosion !

• En cas de contact avec la peau, les piles ou les accus qui fuient ou qui sont endommagés peuvent entraîner des brûlures à l’acide. Veuillez donc utiliser des gants de protection appropriés.

• Les piles normales ne sont pas rechargeables. Danger d´incendie et d´explosion ! Ne rechargez que les accus prévus pour, n´utilisez que des appareils de recharge d´accus appropriés.

• Insérez les piles/accumulateurs dans le logement des piles en respectant la polarité correcte (positive/+ et négative/-).

• Si vous n´utilisez pas l´appareil pour une longue durée (par ex. lors d´un stockage) retirez les piles/accumulateurs de la télécommande et du modèle car ils risquent de corroder et d´endommager ainsi l´appareil. Rechargez les accus environ tous les 3 mois, autrement, l’autodécharge provoque une décharge dite complète, ce qui rend les accus inutilisables.

• Remplacez toujours le jeu entier de piles ou d’accus. Ne mélangez pas des piles/accus complètement chargés avec des piles/accus mi-chargés. N’utilisez que des piles ou des accus du même type et du même fabricant.

• N’insérez jamais piles et accumulateurs en même temps ! Utilisez pour l’émetteur de télécommande soit des piles soit des accus.

La télécommande (émetteur) fonctionne aussi bien avec des accus qu’avec des piles. La faible tension (piles = 1,5V, accus = 1,2V) et la faible capacité des accus cause toutefois une diminution de la durée d’utilisation. Ceci ne joue normalement aucun rôle étant donné que la durée de service de l’émetteur est bien plus longue que celle du modèle. Quand vous placez les piles dans la radiocommande, nous vous recommandons l’utilisation de piles alcalines de haute qualité. L’utilisation d’accus peut causer une diminution de la portée.

8. Recharge d’accus

Les accus de type micro ou mignon nécessaires pour la radiocommande sont, en règle générale, vides lors de la livraison et doivent être rechargés.

Important : Avant qu’un accu puisse fournir sa puissance maximale, plusieurs cycles de décharge et de charge sont nécessaires. Déchargez régulièrement les accus afin d’éviter, par une recharge fréquente d’accus “mi-plein “, le dit effet de mémorisation de l’état de décharge. Ceci signifie que l’accumulateur perd de sa capacité. Il ne livre plus toute l’énergie stockée, la durée de fonctionnement du modèle et de l’émetteur diminue. Si vous utilisez plusieurs accus, il est recommandable alors d’acheter un chargeur de haute qualité. Ce dernier offre normalement la possibilité d’une charge rapide des accus.

Page 32

9. Eléments de commande de l’émetteur

1. Antenne télescopique

2. Curseur du trim

3. Commutateur de sélection de modèle

4. Levier de commande

5. Curseur du trim

6. Prise de charge

7. Interrupteur Marche/Arrêt

8. Commutateur du sens de marche des servos

9. Oeillet pour ceinture de transport

10. Curseur du trim

11. Levier de commande

12. Curseur du trim

13. Témoin lumineux Power

14. Témoin lumineux de charge

10. Mise en service de l’émetteur

Dans les parties suivantes du mode d’emploi, les chiffres dans le texte se rapportent toujours à la figure placée à côté du texte ou aux figures à l’intérieur du même chapitre. Les renvois aux autres figures seront marqués des numéros de figures correspondants.

a) Mise en place des piles/accus

Pour l’alimentation en courant de l’émetteur vous avez besoin de 8 piles alcalines ou accus du type R6 mignon (AA). Pour des raisons écologiques et également économiques, il est recommandé de toujours utiliser des accus car ces derniers peuvent être rechargés dans l´émetteur à l´aide d´une prise de charge intégrée.

Pour mettre en place les piles ou accus, procédez comme suit : Le couvercle du compartiment à piles (1) se trouve sur la face arrière de l’émetteur. Appuyez sur la surface crantée (2) et faites glisser le couvercle vers le bas. Insérez 8 piles ou accus dans le compartiment pour piles. Tenez impérativement compte de la bonne polarité des cellules. Le pôle négatif (boîtier) de la pile ou de l’accu doit être en contact avec le ressort en spirale (3). Replacez ensuite le couvercle du compartiment à piles de manière à ce que le verrou s’encliquette.

b) Recharger les accus de l’émetteur

En cas de fonctionnement sur accus, lorsque l’émetteur est arrêté, vous pouvez raccorder un câble de charge à la prise de charge (1) Respectez le courant de charge maximal de 200mA. Tenez absolument compte de la polarité de la prise de raccordement. Le contact interne de la douille de charge doit être connecté à la connexion positive (+) et le contact externe à la connexion négative (-) du chargeur. Le courant de charge doit correspondre à environ la dixième partie de la capacité des accus en place. Pour des accumulateurs avec une capacité de 2000 mAh, le courant de charge correspond à environ 200 mA et la durée de charge est d’environ 14 heures.

Page 33

Afin d’éviter un endommagement des pistes conductrices internes et des connexions, n’utilisez pas de chargeurs rapides.

Comme une diode de protection est intégrée au circuit du courant de charge de l’émetteur, il n’est pas possible d’utiliser des chargeurs qui interrompent brièvement le courant de charge pour mesurer la tension actuelle des accus. Dans ce cas, il faut retirer les accus de l’émetteur pour les recharger.

c) Allumage de l’émetteur

Lorsque les accus sont rechargés ou que les piles sont remplacées, ressortez complètement l’antenne de l’émetteur et allumez, dans un but d’essai, l’émetteur au moyen du commutateur de fonctionnement (voir figure 1, pos. 7). Le témoin lumineux LED rouge (voir figure 1, pos. 13) s’ allume signale quand l’alimentation électrique de l’émetteur est suffisante. Afin d’éviter l’effet mémoire avec des accus NiCd, vous ne devriez recharger ces derniers que s’ils sont complètement déchargés.

11. Affectation des leviers de commande

Que vous déplaciez le levier de commande (1) vers l´avant ou l´arrière (fonction de commande du servo 4), le levier reste toujours dans la dernière position réglée.

Cette fonction est prévue spécialement pour le servo des gaz des modèles thermiques.

Il est possible aussi pour les modèles électriques de raccorder un régulateur de vol électroniques à la sortie 4 du récepteur.

Pour les trois autres fonctions de commandde, les leviers de commande reviennent souplement et automatiquement en position médiane.

La figure 4 illustre la position du “ralenti” des moteurs thermiques ou de “moteur arrêté” des modèles électriques.

La figure 4 montre la position de la puissance moteur maximale.

Important : Pour passer le mécanisme de la fonction de commande des gaz du levier de commande gauche au levier droit, il faut démonter complètement les modules de leviers et resouder les fils de raccordement des potentiomètres. Pour cette raison, seuls les modélistes expérimentés ayant des connaissances suffisantes quant à l’utilisation de modèles réduits radiocommandés, peuvent réaliser cette opération. Si une transformation devait s´avérer nécessaire et que vous n’avez pas ces connaissances, vous pouvez aussi dans ce cas envoyer votre émetteur à notre service après-vente d’Hirschau.

La suite de l’affectation des leviers de commande dépend du modèle que vous pilotez avec votre radiocommande.

Page 34

12. Raccordement du récepteur

a) Affectation des sorties du récepteur

Le récepteur fourni est préparé du côté droit pour le raccordement de connecteurs irréversibles JR ou Futaba. Lors du branchement des servos, des régulateurs de vol et des modules d’activation électroniques, vous devez normalement toujours assurer la polarité correcte des connecteurs servo individuels.

La fiche avec la ligne d’impulsions (jaune, blanche ou orange selon le fabricant de servos) doit toujours être raccordée au contact mâle supérieur. La fiche pour la borne négative (noire ou marron selon le fabricant de servos) doit être connectée au contact mâle inférieur. La fiche avec la borne positive (rouge) se relie au contact médian.

13. Montage du récepteur

Pour garantir un bon fonctionnement du modèle, vous devez essayer dans tous les cas d’éloigner le récepteur le plus possible des coups, des chocs et des secousses. La pratique a prouvé qu´il est utile d’envelopper le récepteur dans de la mousse et de le fixer dans le modèle avec des rondelles en caoutchouc.

Attention ! Le récepteur possède un fil d’antenne d’une longueur calculée avec précision. Pour cette raison, le fil d’antenne ne doit en aucun cas être enroulé, ni mis en boucles, ni même coupé. Cela réduirait énormément la portée et représente un risque considérable en matière de sécurité. Faites ressortir le fil d’antenne du modèle directement après le récepteur et haubanez-le en ligne droite sur l´empennage. Ne posez pas le fil d’antenne du récepteur parallèlement aux câbles de courant ou aux bielles de poussée en métal. Cela pourrait perturber la réception due à un blindage.

Page 35

14. Inversion du sens de marche du servo

Selon la position de montage et les tringleries du modèle, il peut s´avérer nécessaire de modifier le sens de rotation des différents servos. Pour cette raison, un commutateur du sens de marche (voir figure 8) est disponible pour chaque servo sur l´émetteur. Pour le sens de marche normal, faites coulissez d´abord tous les commutateurs dans la position supérieure (NOR). Si un ou plusieurs servos devait indiquer le mauvais sens de marche, vous pouvez alors inverser de façon ciblée la direction de chacun des servos (REV).

15. Compensateur

Mise à part la régulation du moteur, les leviers de commande sont maintenus au centre (position neutre) par la force du ressort. Les curseurs du trim (voir figure 1, pos. 2, 5, 10 et 12) vous permettent de modifier sensiblement la position médiane de chacun des servos dans les deux sens. De cette manière, vous pouvez régler un vol absolument droit pendant le fonctionnement d’un modèle réduit d’avion. Après l´atterrissage, les tringles d’asservissement sont ensuite modifiées de façon à ce que les leviers de compensation se trouvent exactement au centre et le modèle vole malgré tout en ligne droite. Le trim de gaz (voir figure 1, pos. 15) est prévu pour régler le ralenti des moteurs thermiques. Si le levierr de commande de la fonction des gaz est en position de ralenti (voir figure 4a), vous devez pouvoir régler un parfait ralenti à l´aide du curseur du trim (voir figure 1, pos. 15). Si le curseur du trim est également complètement coulissé vers le bas, le servo de gaz doit fermer entièrement le carburateur. Ainsi, vous êtes en mesure d´arrêter le moteur thermique par radiocommande.

16. Fonctions spécifiques au modèle

Vous pouvez sélectionner les fonctions spécifiques au modèle via le commutateur de sélection. Lors de l´actionnement, les fonctions préréglées sont activées selon le type de modèle.

Airplane pour l’utilisation d´avions V-Tail pour l’utilisation des modèles d´avion avec empennage papillon 3D Mixing pour l’utilisation d’hélicoptères 3D

Page 36

17. Remplacement du quartz

Afin d’éviter une affectation double des canaux, il se pourrait que vous ayiez à changer le quartz dans votre télécommande. : Pour des raisons de sécurité de fonctionnement, vous ne devez utiliser, pour le fonctionnement de votre télécommande, que des quartz explicitement recommandés par le fournisseur.

Emetteur éteint, retirez le support (1) du quartz de l’émetteur situé du boîtier de l’émetteur (2). Retirez ensuite le quartz du support en matière plastique.

Placez maintenant un quartz de rechange avec un autre canal sur la même bande de fréquence.

Veillez à placer le bon quartz dans le support. Les quartz d’émetteurs sont en règle générale marqués des lettres TX (T = transmitter ou émetteur).

Puis placez le support du quartz à nouveau dans l’émetteur.

Retirez le quartz de récepteur, installation de réception arrêtée, du boîtier du récepteur.

Le quartz de rechange adapté du récepteur doit être marqué du même numéro de canal que le quartz de l’émetteur. De plus, il est marqué des lettres RX (R= Receiver ou récepteur).

Placez le quartz de rechange avec la bande de fréquence appropriée à l’émetteur dans le récepteur.

Allumez maintenant l’émetteur et ensuite le récepteur et contrôlez le fonctionnement de l’appareil.

Veuillez noter, lors du remplacement du quartz, que les modèles d´avion, de bateau et de voiture ne doivent être utilisés que dans une plage de fréquence homologuée pour le modèle respectif et sur les canaux prévus à cet effet. Pour des précisions d´information concernant les dispositions nationales, veuillez vous adresser, si nécessaire, aux autorités de télécommunication compétentes.

18. Entretien et nettoyage

L’extérieur de la radiocommande doit uniquement être nettoyé avec un chiffon doux et sec ou avec un pinceau. N’utilisez en aucun cas des détergents agressifs ou des solutions chimiques, ceux-ci pourraient endommager les surfaces des boîtiers.

Page 37

19. Elimination

a) Généralités

Il convient de procéder à l’élimination du produit au terme de sa durée de vie conformément aux prescriptions légales en vigueur.

b) Piles et accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter dans les ordures ménagères !

Les piles/accumulateurs contenant des substances nocives sont marqués par les symboles indiqués ci-contre qui signalent l’interdiction de les jeter dans une poubelle ordinaire. Les désignations pour le métal lourd prépondérant sont : Cd=cadmium, symboles de la poubelle illustrés).

Vous pouvez rapporter gratuitement vos piles et accumulateurs usagés aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et d’accumulateurs ! Vous répondez ainsi aux exigences légales et contribuez à la protection de l’environnement.

20. Dépannage

Bien que cette radiocommande soit à la pointe du développement technique, il est possible que des dysfonctionnements ou des pannes surviennent. C’est pourquoi nous décrivons ci-dessous comment parer vous-même à d’éventuels dérangements.

Problème Remède

Les servos ne réagissent pas. • Contrôlez les piles ou les accumulateurs de l’émetteur et du récepteur.

• Testez le cordon interrupteur.

• Contrôlez la polarité des connecteurs servo.

• Contrôlez les inscriptions sur les quartz.

• Effectuez le changement du quartz sur un autre canal.

• Remplacez le récepteur à titre d’essai.

Les servos vibrent. • Contrôlez les piles ou les accumulateurs de l’émetteur et du récepteur.

• Effectuez le changement du quartz sur un autre canal.

• Séchez une humidité éventuelle dans le récepteur à l’aide d’un séchoir.

• Vérifiez si l’antenne du récepteur présente des dommages et contrôlez le passage électrique.

Un servo ronfle. • Contrôlez les piles ou les accumulateurs du récepteur.

• Vérifiez la douceur de fonctionnement des tringleries.

• Pour contrôler, faites fonctionner le servo sans guignol de gouverne.

L’installation n’a qu’une • Ressortez l’antenne de l’émetteur sur toute sa longueur. faible portée. • Contrôlez les piles ou les accumulateurs de l’émetteur et du récepteur.

• Vérifiez si l’antenne du récepteur présente des dommages et contrôlez le passage électrique.

• Installez l´antenne de réception autrement dans le modèle pour les essais.

L‘émetteur s’éteint de lui-même tout de • Contrôlez ou remplacez les piles ou les accus de l’émetteur. suite ou au bout d’une courte durée.

Page 38

21. Caractéristiques techniques

a) Emetteur

Gamme de fréquences : ....................................................40 MHz

Modulation: ..........................................................................PPM/PCM

Nombre de canaux : ..........................................................5

Tension de service : ..........................................................9,6 – 12 V/DC via 8 piles Mignon ou accumulateurs

Dimensions (L x H x P) : ....................................................189 x 218 x 97 mm

Poids avec accus:................................................................575 g

b) Récepteur

Gamme de fréquences : ....................................................40 MHz

Modulation: ..........................................................................PCM

Nombre de canaux : ..........................................................8

Système de connexion : ......................................................Graupner/JR ou Futaba

Tension de service : ..........................................................4,8 – 6 V/DC à 4 piles mignon ou accus

Dimensions (L x H x P) : ....................................................45 x 55 x 18 mm

Poids : ................................................................................20 g

22. Déclaration de conformité

Nous déclarons par la suite que le présent produit est conforme aux exigences fondamentales et aux autres prescriptions correspondantes de la directive 1999/5/CE.

Vous trouverez la déclaration de conformité du produit sous www.conrad.com ou sur le site Internet du constructeur.

Page 39

Inhoudsopgave



1. Inleiding........................................................................................................................................................................................ 36

2. Voorgeschreven gebruik .............................................................................................................................................................. 37

3. Productbeschrijving...................................................................................................................................................................... 37

4. Leveringsomvang ........................................................................................................................................................................ 37

5. Verklaring van symbolen.............................................................................................................................................................. 37

6. Veiligheidsvoorschriften .............................................................................................................................................................. 37

7. Voorschriften voor batterijen en accu´s........................................................................................................................................ 39

8. Accu´s opladen ............................................................................................................................................................................ 39

9. Bedieningselementen van de zender .......................................................................................................................................... 40

10. Ingebruikneming van de zender .................................................................................................................................................. 40

11. Toewijzing van de stuurknuppelfuncties ...................................................................................................................................... 41

12. Ontvangeraansluiting .................................................................................................................................................................. 42

13. Inbouw van de ontvanger ............................................................................................................................................................ 42

14. Draairichtingomschakeling van de servo .................................................................................................................................... 43

15. Trimming ...................................................................................................................................................................................... 43

16. Modelspecifieke functies .............................................................................................................................................................. 43

17. Kristallen vervangen .................................................................................................................................................................... 44

18. Onderhoud en verzorging ............................................................................................................................................................ 44

19. Afvalverwijdering .......................................................................................................................................................................... 45

20. Verhelpen van storingen .............................................................................................................................................................. 45

21. Technische gegevens .................................................................................................................................................................. 46

22. Verklaring van conformiteit .......................................................................................................................................................... 46

1. Inleiding

Geachte klant, Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de wettelijke nationale en Europese voorwaarden. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u dit product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen. Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be

Page 40

2. Voorgeschreven gebruik

De 5-kanaals afstandsbedieningsset is uitsluitend bedoeld voor particulier gebruik in de modelbouw en de bijbehorende gebruikstijden. Een ander gebruik dan hier beschreven kan de beschadiging van het product en de hiermee verbonden gevaren zoals bijv. kortsluiting, brand, elektrische schokken, enz. tot gevolg hebben. Voor industriële toepassingen, bijv. voor het besturen van machines of installaties, is dit apparaat niet geschikt. De afstandsbediening mag technisch niet veranderd of omgebouwd worden! De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

3. Productbeschrijving

Met de 5-kanaals afstandsbedieningsset heeft u een draadloze afstandsbediening, die in de eerste plaats ideaal voor modelvliegtuigen en helikopters geschikt is. U kunt er indien nodig ook modelauto’s en modelboten mee op afstand besturen. Via de proportionele stuurkanalen kunnen 4 rij-, stuur- en regelfuncties onafhankelijk van elkaar op afstand bediend worden. Het vijfde kanaal is een keuzeschakelaar voor modelvliegtuigen. De ergonomische gevormde behuizing ligt comfortabel in de hand en zorgt voor een handige en veilige besturing van het model. Voor het gebruik van de zender zijn nog 8 mignonbatterijen of -accu’s nodig, evenals 4 mignonbatterijen of -accu’s voor de ontvanger.

4. Leveringsomvang

• 5-kanaals afstandsbedieningszender

• 8-kanaals afstandsbedieningsontvanger

• Kristallenpaar

• Gebruiksaanwijzing

5. Verklaring van symbolen

Een uitroepteken in een driehoek wijst op speciale gevaren bij het gebruik, de ingebruikneming of bediening.

Het „pijl“-symbool wijst op speciale tips en bedieningsvoorschriften.

6. Veiligheidsvoorschriften

Bij schade veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk! In dergelijke gevallen vervalt elk recht op garantie. Gewone slijtage bij het gebruik en beschadigingen door een ongeval (bijv. afgebroken antenne van de ontvanger en gebroken behuizing van de ontvanger enz.) vallen niet onder de garantie.

Page 41

Geachte klant, deze veiligheidsvoorschriften hebben niet alleen de bescherming van het product, maar ook van uw gezondheid en die van andere personen tot doel. Lees daarom dit hoofdstuk zeer aandachtig door voordat u het product gebruikt!

a) Algemeen

• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan.

• Het product is geen speelgoed. Het is niet geschikt voor kinderen onder 14 jaar.

• Het product mag niet vochtig of nat worden.

• Wij raden aan om een WA-verzekering af te sluiten. Indien u reeds een dergelijke verzekering heeft, moet u nagaan of uw verzekering ook bescherming biedt bij schade of ongevallen door een op afstand bestuurd model.

• Sluit bij elektromodellen de aandrijfmotor pas aan nadat het ontvangstsysteem volledig is ingebouwd. Zo voorkomt u dat de aandrijfmotor plotseling onbedoeld begint te lopen.

• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn. Controleer vóór elk gebruik de technische veiligheid van uw model en van de afstandsbediening. Let hierbij op zichtbare beschadigingen, zoals defecte steekverbindingen of beschadigde kabels. Alle bewegende onderdelen moeten soepel werken en er mag geen speling in de lagers aanwezig zijn.

• Raadpleeg onze technische helpdesk (zie hoofdstuk 1 voor het contactadres) of een andere vakman indien u vragen heeft die niet met behulp van deze gebruiksaanwijzing opgehelderd kunnen worden.

De bediening en het gebruik van op afstand bediende modellen moet geleerd worden! Als u nog nooit een model bestuurd heeft, moet u heel voorzichtig beginnen en u eerst vertrouwd maken met de reacties van het model op de commando´s van de afstandsbediening. Wees geduldig!

b) Gebruik

• Wend u zich tot een ervaren modelsporter of een modelbouwclub als u nog niet genoeg kennis heeft voor het gebruik van op afstand bediende modellen.

• Controleer vóór elk gebruik of er binnen de reikwijdte van de afstandsbediening geen andere modellen gebruikt worden met dezelfde frequentie of hetzelfde kanaal. Anders verliest u de controle over de op afstand bediende modelvoertuigen! Gebruik steeds verschillende frequenties of kanalen.

• Schakel bij de ingebruikname steeds eerst de zender in. Pas daarna mag de ontvanger in het model ingeschakeld worden. Dit kan anders tot onvoorziene reacties van het voertuig leiden! Trek de telescoopantenne van de zender altijd volledig uit.

• Controleer vóór het gebruik en terwijl het model stilstaat of het zoals verwacht op de commando´s van de afstandsbediening reageert.

• Let er bij het gebruik van een model altijd op, dat er zich nooit lichaamsdelen of voorwerpen in de gevarenzone van motoren of andere draaiende aandrijfonderdelen bevinden.

• Een verkeerd gebruik van het product kan zware letsels en beschadigingen tot gevolg hebben! Zorg altijd voor een direct zichtcontact met het model en gebruik het daarom ook niet ‘s nachts.

• U mag het model alleen besturen als uw reactievermogen niet verminderd is. Vermoeidheid of beïnvloeding door alcohol of medicijnen kunnen verkeerde reacties tot gevolg hebben.

• Gebruik het model op een plaats waar het geen gevaar vormt voor andere personen, dieren of voorwerpen. Gebruik het alleen op privéterrein of op speciaal daarvoor bestemde plaatsen.

• Schakel in geval van storing het model direct uit en zorg dat de storing geheel is verholpen voordat u het model weer in gebruik neemt.

• Gebruik uw afstandsbediening niet bij onweer, onder hoogspanningsleidingen of in de buurt van zendmasten.

• Laat de afstandsbediening (zender) steeds ingeschakeld zolang het model in gebruik is. Om een model af te zetten, moet u steeds eerst de motor uitschakelen en daarna het ontvangstsysteem. Pas daarna mag de afstandsbediening of zender uitgeschakeld worden.

• Bescherm de afstandsbediening tegen vocht en sterke vervuiling.

• U mag de zender niet langdurig aan direct zonlicht of grote hitte blootstellen.

• Bij zwakke batterijen (of accu´s) in de afstandsbediening zal de reikwijdte verminderen. Als de accu´s voor de ontvanger zwak worden, zal het model niet meer correct op de afstandsbediening reageren. In dit geval moet u het gebruik onmiddellijk stopzetten. Vervang de batterijen door nieuwe of laad de accu´s op.

• U mag bij het gebruik van het product geen risico´s nemen! Uw eigen veiligheid en die van uw omgeving is afhankelijk van uw verantwoord gebruik van het model.

Page 42

7. Voorschriften voor batterijen en accu´s

• Houd batterijen/accu´s buiten bereik van kinderen.

• Laat batterijen/accu´s niet achteloos liggen; het gevaar bestaat dat ze door kinderen of huisdieren worden ingeslikt. In zo´n geval moet u altijd direct een arts raadplegen!

• Zorg dat batterijen/accu´s niet worden kortgesloten, doorboord of in vuur worden geworpen. Er bestaat explosiegevaar!

• Lekkende of beschadigde batterijen/accu´s kunnen bij huidcontact bijtende wonden veroorzaken; draag in dit geval beschermende handschoenen.

• Gewone batterijen mogen niet worden opgeladen. Er bestaat brand- en explosiegevaar! U mag alleen accu´s opladen die hiervoor geschikt zijn. Gebruik geschikte opladers.

• Let bij het plaatsen van de batterijen/accu´s op de juiste polariteit (plus/+ en min/-).

• Als u het product langere tijd niet gebruikt (bijv. als u het opbergt), moet u de batterijen (of accu´s) uit de afstandsbediening en het modelvoertuig nemen om beschadigingen door lekkende batterijen/accu´s te voorkomen. Laad de accu´s ongeveer om de 3 maanden op, aangezien anders door zelfontlading een zogeheten diepontlading kan optreden waardoor de accu´s onbruikbaar worden.

• Vervang steeds de volledige set batterijen of accu’s. U mag geen volle en halfvolle batterijen of accu´s door elkaar gebruiken. Gebruik altijd batterijen of accu´s van hetzelfde type en dezelfde fabrikant.

• U mag nooit batterijen en accu´s door elkaar gebruiken! Gebruik voor de afstandsbediening batterijen of accu´s.

De afstandsbediening (zender) kan zowel met accu´s als batterijen gebruikt worden. Door de lagere spanning (accu = 1,2V, batterij = 1,5V) en de lagere capaciteit van accu’s is de gebruiksduur korter. Dit speelt normaal gesproken geen rol aangezien de bedrijfsduur van de afstandsbediening veel langer is dan die van de accu in het modelvoertuig. Als u batterijen voor de afstandsbediening gebruikt, raden wij aan om hoogwaardige alkalinebatterijen te gebruiken. Bij het gebruik van accu´s kan de reikwijdte eventueel minder zijn.

8. Accu´s opladen

De mignon-accu´s die nodig zijn voor de afstandsbediening zijn bij levering normaal gesproken leeg en moeten dus opgeladen worden.

Let op: Voordat een accu zijn maximale capaciteit zal leveren, moet deze meerdere keren worden ontladen en opgeladen. U moet de accu´s regelmatig ontladen omdat bij het meerdere keren opladen van een halfvolle accu een zogenaamd memory-effect kan ontstaan. Dit betekent dat de accu zijn capaciteit zal verliezen. De accu zal niet meer de volledig opgeladen energie leveren waardoor de bedrijfstijd van het modelvoertuig of de zender zal verminderen. Als u meerdere accu´s gebruikt, kan het voordelig zijn om een hoogwaardige oplader te kopen. Deze kan de accu´s doorgaans ook snelladen.

Page 43

9. Bedieningselementen van de zender

1. Telescoopantenne

2. Trimregelaar

3. Modelkeuzeschakelaar

4. Stuurknuppel

5. Trimregelaar

6. Laadbus

7. Aan/uit-schakelaar

8. Richtingsomschakelaar van de servo´s

9. Oogje voor draagriem

10. Trimregelaar

11. Stuurknuppel

12. Trimregelaar

13. Power-led

14. Controlelampje voor opladen

10. Ingebruikname van de zender

In deze gebruiksaanwijzing wijzen de cijfers in de tekst steeds op de afbeeldingen die er naast of midden in het hoofdstuk staan. Kruisverwijzingen naar andere afbeeldingen worden met het betreffende nummer van de bijbehorende afbeelding aangegeven.

a) Plaatsen van de batterijen/accu´s

Voor de voeding van de zender heeft u 8 alkalinebatterijen of accu´s nodig van het type Mignon (AA). Om ecologische en economische redenen raden wij in ieder geval aan om accu´s te gebruiken daar deze via de ingebouwde laadaansluiting van de zender opgeladen kunnen worden.

Voor het plaatsen van de batterijen of accu´s gaat u als volgt te werk: Het batterijvakdeksel (1) bevindt zich aan de achterzijde van de zender. Druk op het geribbelde vlak (2) en schuif het deksel naar onderen weg. Plaats 8 batterijen of accu’s in het batterijvak. Let hierbij altijd op de juiste poolrichting van de cellen. De minpool (behuizing) van de batterij of accu moet contact hebben met de spiraalveer (3). Schuif het deksel weer op het batterijvak en laat de vergrendeling vastklikken.

b) Zenderaccu’s opladen

Bij het gebruik van accu´s kunt u (bij uitgeschakelde zender) een laadkabel op de laadbus (1) aansluiten en de accu´s in de zender opladen. Houd rekening met de maximale laadstroom van 200mA. Let hierbij absoluut op de poolrichting van de aansluitstekker. Het binnenste contact van de laadbus moet met de plus-aansluiting (+) en het buitenste contact met de min-aansluiting (-) van het laadapparaat worden verbonden. De laadstroom dient ca. 1/10 van de capaciteit van de geplaatste accu´s te bedragen. Bij accu´s met een capaciteit van 2000 mAh bedraagt de laadstroom ca. 200 mA en de laadtijd ca. 14 h.

Page 44

Om beschadigingen van de interne geleiderbanen en aansluitingen te voorkomen, mag u geen snelladers gebruiken. Aangezien in het laadstroomcircuit van de zender een beveiligingsdiode is geïntegreerd, kunnen geen laadapparaten worden gebruikt die de laadstroom kort onderbreken om de actuele accuspanning te meten. In dit geval dienen de accu´c voor het opladen uit de zender te worden genomen.

c) Zender inschakelen

Als de accu´s opgeladen zijn of als er nieuwe batterijen geplaatst werden, moet u de antenne van de zender volledig uittrekken en de zender ter controle met behulp van de functieschakelaar (zie afb. 1, positie 7) inschakelen. De rode LED (zie afbeelding 1, positie 13) geeft aan dat de stroomvoorziening van de zender voldoende is. Om het memory-effect bij NiCd-accu´s te voorkomen, dient u het laadapparaat pas aan te sluiten wanneer de accu´s geheel ontladen zijn.

11. Toewijzing van de stuurknuppelfuncties

Onafhankelijk van het feit, of u de stuurknuppel (1) naar voren of naar achteren beweegt (regelfunctie voor servo 4), blijft de knuppel altijd in de laatst ingestelde positie staan.

Deze functie is speciaal bestemd voor de gasservo bij verbrandingsmodellen.

Als alternatief daarvoor kan bij elektromodellen op de ontvangeruitgang 4 ook een elektronische vliegregelaar aangesloten worden.

Bij de overige drie regelfuncties veren de stuurknuppels altijd automatisch in de middenpositie terug.

Afbeelding 4a toont de positie voor “stationair toerental” bij verbrandingsmotoren of “Motor uit” bij elektromodellen.

Afbeelding 4b toont de positie voor maximaal motorvermogen.

Let op: Om het mechanisme van de gasregelfunctie van de linker stuurknuppel naar de rechter stuurknuppel om te bouwen, moeten de knuppelaggregaten volledig gedemonteerd en de aansluitdraden van de potentiometers omgesoldeerd worden. Daarom mag dit werk alleen uitgevoerd worden door ervaren modelsporters, die over voldoende kennis in de omgang met afstandsbedieningen beschikken. Mocht een ombouwen absoluut noodzakelijk zijn en u niet over deze kennis beschikken, dan kunt u uw zender ook naar onze klantenservice in Hirschau opsturen.

De verdere toewijzing van de stuurknuppels is afhankelijk van het model, dat u met uw afstandsbediening bestuurt.

Page 45

12. Ontvangeraansluiting

a) Toewijzing van de ontvangeruitgangen

De meegeleverde ontvanger is aan de rechterkant voor de aansluiting van JR- of ompolingsbeveiligde Futaba-stekkers voorbereid. Bij het aansluiten van servo’s, vliegregelaars en elektronische schakelmodules moet u altijd op de juiste polen van de afzonderlijke servo-stekkers letten.

Het insteekcontact met de impulsleiding (al naar fabrikant van de servo geel, wit of oranje) moet altijd op het bovenste pencontact aangesloten worden. Het insteekcontact voor de minleiding (al naar fabrikant van de servo zwart of bruin) moet op het onderste pencontact aangesloten worden. Het insteekcontact met de plusleiding (rood) wordt met het middelste pencontact verbonden.

13. Inbouw van de ontvanger

Om een veilig gebruik van het model te garanderen, dient u in ieder geval te proberen, schokken, stoten en trillingen zoveel mogelijk uit de buurt van de ontvanger te houden. In de praktijd is gebleken, dat het goed is om de ontvanger in schuimstof te wikkelen en met rubber ringen in het model te bevestigen.

Let op! De ontvanger heeft een antennedraad met een precies afgemeten lengte. Daarom mag u de antennedraad niet oprollen, in lussen leggen of zelfs afknippen. Dit zou de reikwijdte enorm beperken en een aanzienlijk veiligheidsrisico vormen. Voer de antennedraad direct na de ontvanger uit het model en span de draad recht langs de staartvlakken. Leg de antennedraad niet parallel met onder stroom staande snoeren of schuifstangen van metaal. Dit zou tot ontvangstverlies door afscherming kunnen leiden.

Page 46

14. Draairichtingomschakeling van de servo

Afkankelijk van de inbouwplaats van de servo’s en aankoppelingen kan het nodig zijn de draairichting van de afzonderlijke servo’s te veranderen. Om deze reden is voor elke servo een eigen looprichtingschakelaar (zie afb. 8) op de zender aanwezig. Voor de normale looprichting schuift u eerst alle schakelaars in de bovenste positie (NOR). Mochten nu één of meerdere servo’s de verkeerde draairichting hebben, dan kunt u de draairichting van elke afzonderlijke servo gericht omschakelen (REV).

15. Trimmen

Afgezien van de motorregeling worden de stuurknuppels door veerkracht in de middenpositie (neutrale positie) gehouden. Met behulp van de trimregelaar (zie afbeelding 1, positie 2, 5, 10 en 12) heeft u nu de mogelijkheid, de middenpositie van elke afzonderlijke servo in beide richtingen fijngevoelig te veranderen. Daardoor kunt u bij een modelvliegtuig tijdens het gebruik een absoluut rechtuit vliegen bijstellen. Na de landing worden dan de stuurstangen zover veranderd, dat de trimhendels weer precies in de middenpositie staan en het model desondanks rechtuit vliegt. De gastrim (zie afbeelding 1, positie 15) is voor de instelling van het stationair toerental bij verbrandingsmotoren bestemd. Als de stuurknuppel voor de gasfunctie in de stationaire stand (zie afbeelding 4a) staat, moet u met de trimschuiver (zie afbeelding 1, positie 15) een perfect stationair in kunnen stellen. Wordt de trimschuiver ook helemaal naar beneden geschoven, dan moet de gasservo de carburateur helemaal sluiten. Hierdoor bent u in staat, de verbrandingsmotor via de afstandsbediening af te zetten.

16. Modelspecifieke functies

Via keuzeschakelaar 1 kunt u modelspecifieke functies selecteren. Bij bediening worden vooringestelde functies afhankelijk van het model geactiveerd.

Airplane voor vliegtuigen V-Tail voor vliegmodellen met V-staartvlakken 3D Mixing voor 3D helikopters

Page 47

17. Kristallen vervangen

Om een dubbele bezetting van kanalen te voorkomen, kan het nodig zijn de kristallen op uw afstandsbediening te vervangen. Omwille van de bedrijfsveiligheid mag u alleen kristallen gebruiken die uitdrukkelijk door de fabrikant aanbevolen worden voor een gebruik bij uw systeem.

Zorg dat de zender is uitgeschakeld en trek de houder voor het zenderkristal (1) uit de behuizing van de zender (2). Haal daarna het zenderkristal uit de kunststof houder.

Plaats nu een ander kristal met een ander kanaal en dezelfde frequentieband in de houder.

Let hierbij op dat u het juiste kristal in de houder plaatst. Zenderkristallen zijn doorgaans met de hoofdletters TX (T = transmitter of zender) gemarkeerd.

Steek vervolgens de kristalhouder terug in de zender.

Trek met uitgeschakeld ontvangstsysteem het ontvangerkristal uit de behuizing van de ontvanger.

Het bijpassende ontvangerkristal moet met hetzelfde kanaalgetal als het zenderkristal gemarkeerd zijn. Het is bovendien met de letters RX (R = receiver of ontvanger) gemarkeerd.

Plaats het vervangkristal met de bij de zender passende frequentie in de ontvanger.

Schakel de zender en daarna de ontvanger in en controleer de functie van het systeem.

Let er a.u.b. bij het vervangen van het kristal op, dat vliegtuig-, boot- en automodellen alleen in een voor het desbetreffende model vrijgegeven frequentiebereik en op de daarvoor bestemde kanalen gebruik mogen worden. Nauwkeurige informatie omtrent de nationale voorschriften kan indien nodig bij de bevoegde instanties voor telecommunicatie worden opgevraagd.

18. Onderhoud en verzorging

De buitenkant van de afstandsbediening dient slechts met een zachte, droge doek of borstel te worden gereinigd. Gebruik geen agressieve reinigingsmiddelen of chemische oplosmiddelen. Deze kunnen de oppervlakken van de bhuizing beschadigen.

Page 48

19. Afvalverwijdering

a) Algemeen

Verwijder het onbruikbaar geworden product volgens de geldende wettelijke voorschriften.

b) Batterijen en accu´s

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren; een verwijdering via het huisvuil is niet toegestaan!

Batterijen/accu´s die schadelijke stoffen bevatten, worden gemarkeerd door nevenstaande symbolen. Deze symbolen duiden erop dat afvoer via het huisvuil verboden is. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd=cadmium, afgebeelde containersymbolen).

Lege batterijen en niet meer oplaadbare accu´s kunt u gratis inleveren bij de verzamelplaatsen van uw gemeente, onze filialen of andere verkooppunten van batterijen en accu´s. Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

20. Verhelpen van storingen

Ondanks het feit dat dit afstandsbesturingssysteem volgens de huidige stand van de techniek is ontwikkeld, kunnen zich storingen of problemen voordoen. Hieronder vindt u een overzicht met manieren om eventuele problemen zelf op te lossen.

Probleem Oplossing

De servo´s reageren niet • Controleer de batterijen of accu´s van zender en ontvanger.

• Test de schakelkabel.

• Controleer de poolrichting van de servostekkers.

• Controleer het opschrift van de kristallen.

• Voer de vervanging van kristallen uit op een ander kanaal.

• Verwissel de ontvanger om de werking te testen

De servo´s trillen • Controleer de batterijen of accu´s van zender en ontvanger.

• Voer de vervanging van kristallen uit op een ander kanaal.

• Droog eventueel aanwezig vocht in de ontvanger met een föhn.

• Controleer de ontvangerantenne op beschadigingen en elektrische doorgang.

Een servo bromt • Controleer de batterijen of accu´s van ontvanger.

• Controleer of de stangen soepel bewegen.

• Gebruik de servo zonder stuurhoorn om de werking te testen.

Het systeem heeft slechts een • Trek de zenderantenne zo ver mogelijk uit. gering bereik • Controleer de batterijen of accu´s van zender en ontvanger.

• Controleer de ontvangerantenne op beschadigingen en elektrische doorgang.

• Leg de ontvangerantenne in het model anders om de werking te testen.

Zender schakelt zich direct • Controleer de batterijen of accu´s van zender en vervang deze indien nodig. of na korte tijd zelf uit

Page 49

21. Technische gegevens

a) Zender

Frequentiebereik: ................................................................40 MHz

Modulatie: ............................................................................PPM/PCM

Aantal kanalen:....................................................................5

Voedingsspanning: ..............................................................9,6 – 12 V/DC via 8 mignon-batterijen of accu’s

Afmetingen (b x h x d): ........................................................189 x 218 x 97 mm

Gewicht incl. accu’s: ............................................................575 g

b) Ontvanger

Frequentiebereik: ................................................................40 MHz

Modulatie: ............................................................................PCM

Aantal kanalen:....................................................................8

Stekkersysteem: ..................................................................Graupner/JR of Futaba

Voedingsspanning: ..............................................................4,8 6 V/DC via 4 mignon-batterijen of accu’s

Afmetingen (b x h x d): ........................................................45 x 55 x 18 mm

Gewicht: ..............................................................................20 g

22. Verklaring van conformiteit

Hierbij verklaart de fabrikant dat dit product in overeenstemming is met de voorwaarden en alle relevante voorschriften van de richtlijn 1999/5/EG.

De bij dit product behorende verklaring van conformiteit kunt u vinden op www.conrad.com.

Page 50
