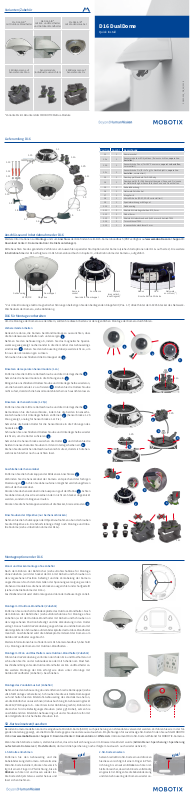

MOBOTIX MX O-SDA-S-6N041 Instructions [de]

1.1

3

1

2

1

1.2a

3

2

1.2b

2

1

3

4

6

1.2b

5

1

4

4

2

3

1.2b

1.2c

75 mm

75 mm

75mm

1

2

0

°

Ø205mm

Klick!

Klick!

Varianten/Zubehör

Mx-D16-A/B*

mit Outdoor-Wandhalter

2 Bildsensoren auf

Sensorbrücke Pano

Mx-D16-A/B*

mit Eck- und Masthalter

und Outdoor-Wandhalter

Sensormodule

(individuell auszurichten)

Mx-D16-A/B*

mit Vandalismus-Set

D16 DualDome

Quick Install

2 Bildsensoren auf

Sensorbrücke Fix

32.802-006_DE_04/2018

*Variante Mx-D16B unterstützt MOBOTIX MxBus-Module

Lieferumfang D16

1.15

1.7

1.14

1.6

1.13

1.12

1.11

1.10

1.9

1.8

1.2a

1.5

1.4

1.2b

1.3

1.2c

Position Anzahl Bezeichnung

1.1 1 Kamerasockel

1.2a 1

1.2b 1

1.2c 1

1.3 1 Domkuppel Standard für D16 Body

1.4 1

1.5 1 Kabelabdeckung

1.6 1 Netzwerk-Patchkabel

1.7 1 Klappferrit

1.8 1 MicroSD-Karte (SDXC, SDHC vorinstalliert)

1.9 1 Spezialwerkzeug mit Magnet

1.10 1 Gehäusering

1.11 3 Edelstahl-Unterlegscheiben Ø 5,3 mm

1.12 3 Dübel 8 mm

1.13 3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20

1.14 1 Torxschlüssel TX20

1.15 1 Innensechskantschlüssel 3 mm

Sensormodule mit Objektiven (frei auszurichten, separat zu
bestellen)

Sensorbrücke Pano (für 180° Panorama, separat zu bestellen,
vormontiert)

Sensorbrücke Fix (für 1x Tag-/1x Nachtobjektiv , separat zu
bestellen, vormontiert)

Domkuppel XL für D16 Komplettkameras (Pano und Fix) sowie
im Lieferumfang der Sensorbrücken Pano und Fix enthalten

Anschlüsse und Inbetriebnahme der D16

Weitere Informationen zur Montage und zum Anschluss der D16 nden Sie im D15-Kamerahandbuch (PDF verfügbar auf www.mobotix.com > Support >
Download Center > Dokumentation > Betriebsanleitungen).

Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller Startoptionen der Kamera (siehe «Startoptionen der D16» auf Seite 2). Die weitere
Inbetriebnahme der D16 erfolgt wie im D15-Kamerahandbuch in Kapitel 3, «Inbetriebnahme der Kamera», aufgeführt.

Gehäusering

LEDs/PIR

Domkuppel

Objektive

Kamera­sockel

Gewinde für Domkuppel

Anschlüsse

Taster L

(magnetisch,

innenliegend)

USBMxBus

Einschub MicroSD-Karte

Netzwerk-

anschluss (*)

* Zur Unterdrückung elektromagnetischer Störungen befestigen Sie den beiliegenden Klappferrit (Pos. 1.7) direkt hinter dem RJ45-Stecker des Netzwerk­Patchkabels der Kamera, siehe Abbildung.

D16 für Montage vorbereiten

Um die Montage der Kamera zu erleichtern, sollten Sie diese Arbeiten vor der eigentlichen Montage der Kamera durchführen.

Vorbereitende Arbeiten

Denken Sie daran, die Kamera bei Wandmontage so auszurichten, dass
die Kondenswasser-Abläufe nach unten zeigen

.

1

Nehmen Sie den Gehäusering ab, indem Sie das magnetische Spezial­werkzeug wie gezeigt nacheinander in die drei Löcher des Gehäuserings
eindrücken

. Heben Sie den Gehäusering dabei jeweils leicht an, um

2

ihn aus den Verankerungen zu lösen.

Schrauben Sie anschließend die Domkuppel ab

.

3

Einsetzen der separaten Sensormodule (1.2a)

Entfernen Sie die mittlere Halteschraube und die Unterlegscheibe

Setzen Sie die Sensormodule in die Führungen ein

.

2

.

1

Bringen Sie anschließend Halteschraube und Unterlegscheibe wieder an,

um die Sensormodule 1.2a zu xieren

. Drehen Sie die Halteschraube

3

nicht zu fest, damit sich die Sensormodule hinterher noch ausrichten lassen.

Einsetzen der Sensorbrücke (1.2b/c)

Entfernen Sie die mittlere Halteschraube und die Unterlegscheibe

.

1

Demontieren Sie die Sensorbrücke, indem Sie die beiden Innensechs­kantschrauben mit Unterlegscheiben entfernen

(Sensorbrücke 1.2b

2

Pano gezeigt, analog für Sensorbrücke 1.2c Fix).

Setzen Sie die beiden Halter für die Sensorbrücke in die Führungen des
Sockels ein

.

3

Schrauben Sie anschließend Halteschraube und Unterlegscheibe wieder

leicht ein, um die Halter zu xieren

Setzen Sie die Sensorbrücke zwischen die Halter
beiden Innensechskantschrauben mit den Unterlegscheiben ein

.

4

und drehen Sie die

5

.

6

Drehen Sie die seitlichen Halteschrauben nicht zu fest, damit sich die Sen
sorbrücke hinterher noch ausrichten lässt.

-

Anschließen der Sensorkabel

Entfernen Sie die Schutzkappen der Bildsensor-Anschlüsse

.

1

Verbinden Sie die Sensorkabel der Kamera entsprechend der farbigen
Markierungen 2. Achten Sie dabei auf einen möglichst verdrehungsfreien
Verlauf der Sensorkabel.

Drücken Sie das Sensorkabel in die Aussparung auf der Platine 3. Achten
Sie dabei darauf, dass die einzelnen Adern nicht am Stecker abgeknickt
werden, sondern im Bogen verlaufen.

Drücken Sie die Schutzkappen wieder auf die Stecker, bis sie einrasten 4.

Einschrauben der Objektive (nur bei Sensorbrücken)

Nehmen Sie die Schutzkappen der Objektivaufnahmen ab und schrauben
Sie die Objektive ein. Die Scharfstellung erfolgt nach Montage und Inbe­triebnahme (siehe «Inbetriebnahme der D16»).

Montageoptionen der D16

Wand- und Deckenmontage ohne Zubehör

Nach dem Bohren der Bohrlöcher (siehe «Bohrschablone für Montage
ohne Zubehör») wird der Sockel der D16 mit Dübeln und Schrauben an
der vorgesehenen Position befestigt und die Verkabelung der Kamera
angeschlossen. Nach dem Herstellen der Spannungsversorgung werden
die Sensormodule bzw. die Sensorbrücken ausgerichtet und scharfgestellt
(siehe «Inbetriebnahme der D16»).

Anschließend wird zuerst die Domkuppel und dann der Gehäusering montiert.

Montage mit Outdoor-Wandhalter (Zubehör)

Entfernen Sie zunächst die Abdeckplatte des Outdoor-Wandhalter. Nach
dem Bohren der Bohrlöcher (siehe «Bohrschablone für Montage ohne
Zubehör») wird der Outdoor-Wandhalter mit Dübeln und Schrauben an
der vorgesehenen Position befestigt und die Verkabelung in den Halter
verlegt. Danach wird die Verkabelung angeschlossen und die Kamera mit
den mitgelieferten Schrauben auf der Abdeckplatte des Outdoor-Wandhalter
montiert. Anschließend wird die Abdeckplatte mitsamt der Kamera am
Outdoor-Wandhalter angebracht.

Weitere Informationen hierzu nden Sie im D15-Kamerahandbuch, Abschnitt

2.4, «Montage der Kamera mit Outdoor-Wandhalter».

Montage mit Eck- und Masthalter sowie Outdoor-Wandhalter (Zubehör)

Führen Sie die Verkabelung von hinten durch den Eck- und Masthalter und
schrauben Sie ihn an der Gebäudeecke oder mit Schellen am Mast fest.
Anschließend bringen Sie den Outdoor-Wandhalter am Eck- und Masthalter an.

Die weitere Montage der D16 erfolgt wie oben unter «Montage mit
Outdoor-Wandhalter (Zubehör)» beschrieben.

Montage des Vandalismus-Set (Zubehör)

Nehmen Sie den Gehäusering ab und entfernen Sie die Domkuppel (siehe
«D16 für Montage vorbereiten»). Schrauben Sie die verstärkte Domkuppel
auf und halten Sie den Edelstahl-Gehäusering des Vandalismus-Set an,
um die Bohrlöcher anzuzeichnen (die Ausbuchtung im Gehäusering deckt
die LED-/PIR-Kuppel ab – roter Kreis in der Abbildung rechts). Bohren Sie
die Löcher für die Befestigungsschrauben (oder ggf. Dübel), setzen Sie
anschließend den Edelstahl-Gehäusering auf und schrauben Sie ihn mit
den mitgelieferten Sicherheitsschrauben fest.

SD-Karte einsetzen/tauschen

Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDHC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der fol-

genden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten nden Sie auf der MOBOTIX

Website www.mobotix.com > Support > Download Center > Dokumentation > White Lists im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras.

Wenn Sie die SD-Karte ersetzen, stellen Sie sicher, dass die Aufzeichnung zuvor im Browser deaktiviert wurde (Admin Menu > Speicherung > Speicherung
auf externem Dateiserver / Flash-Medium; dort wird die Speicherung nach erfolgtem Austausch auch wieder aktiviert).

1. SD-Karte entnehmen

Entfernen Sie den Gehäusering und die
Kabelabdeckung der Kamera. Ist bereits eine
MicroSD-Karte installiert, drücken Sie vorsich­tig mit einem Finger in Pfeilrichtung, bis ein
Klicken zu hören ist und lassen wieder los.
Die Karte steht jetzt etwas weiter heraus und
lässt sich entnehmen.

2. SD-Karte einsetzen

Setzen Sie die MicroSD-Karte ein und drücken
Sie diese vorsichtig mit einem Finger in Pfeil­richtung, bis erneut ein Klicken zu hören ist.
Stellen Sie sicher, dass die SD-Karte vollständig
eingerastet ist. Bringen Sie die Kabelabdeckung
und den Gehäusering der Kamera wieder an.

Inbetriebnahme der D16

§

§

Die Inbetriebnahme erfolgt nach dem Herstellen der Spannungsversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss, zusätzliche Kabel» im
D15-Kamerahandbuch). Der erste Zugri erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme der Kamera» beschrieben. Alle weiteren Arbei-

ten erfordern den Zugri auf die Benutzeroberäche der Kamera im Browser. Geben Sie hierzu die IP-Adresse der Kamera in der Adresszeile des Browsers
ein (Benutzer „admin“, Passwort „meinsm“; Passwort muss bei erster Anmeldung geändert werden – ab Kamera-Soware V5.1.x).

1. Typ der Sensorbrücke und Objektive eintragen

Önen Sie Admin Menu > Hardware-

Konguration > Bildsensor-Kon­guration und legen Sie fest, welcher

Sensorbrücken-Typ installiert wurde.
Wählen Sie anschließend im Dialog Hard-
ware-Konguration > Objektivkonguration
die verwendeten Objektive für die Bildsensoren
aus. Dies ist erforderlich, um die korrekten Ent­zerrungsparameter für das jeweils verwendete
Objektiv einzustellen.

2. Objektiv scharfstellen

Nehmen Sie für diese Aufgabe die Domkuppel ab.

Stellen Sie das Livebild der Kamera im Browser dar. Aktivieren Sie die
Scharfstellhilfe im Browser (Quick Control Scharfstellhilfe, Wert Aktiviert).

Drehen Sie das Objektiv mit der Hand vorsichtig hin und her, bis der rote
Bereich der Scharfstellhilfe möglichst vollständig verschwunden ist. Außer
D16-Panorama/180°: Schalten Sie auf den anderen Bildsensor um (Quick
Control Kamera-Auswahl) und wiederholen Sie den Vorgang, falls erforderlich.

Ist die Bildschärfe korrekt eingestellt, deak­tivieren Sie die Scharfstellhilfe wieder (Quick
Control Scharfstellhilfe, Wert Deaktiviert).

Hinweis: Durch den Linseneekt der Domkup-
pel verändert sich der Scharfstellpunkt des
Teleobjektivs B237 leicht. Drehen Sie dieses
Teleobjektiv (vor Montage der Domkuppel) um
ca. 90° gegen den Uhrzeigersinn (gegen die Objektiv-Einschraubrichtung).
Kontrollieren Sie die Bildschärfe des Kamerabildes bei montierter Dom­kuppel und korrigieren Sie gegebenenfalls die Scharfstellung.

3. Kamera-Neustart und Rücksetzen der Bildeinstellungen

Führen Sie anschließend einen Neustart der Kamera durch (Admin Menu >
Allgemeine Aufgaben > Neustart) und setzen Sie die Bildeinstellungen
und alle Ansichten auf Werkseinstellungen zurück (Quick Control Einstel-
lungen verwalten > Bild-Werkseinstellungen laden). Passen Sie ggf. die
Bildeinstellungen an.

Nur Sensorbrücke Pano/Fix: Richten Sie das Doppelbild mit­hilfe des On-Screen-Steuerelements (Abb. rechts) aus (siehe
D15-Kamerahandbuch, «Panoramabild justieren (nurD16­Pano)»).

4. Konguration speichern

Wählen Sie im Browser das Quick Control Einstellungen verwalten und als
Wert GesamteKongurationsichern aus. Die Kamera sichert die Einstel-
lungen im permanenten Speicher, damit diese auch nach einem Neustart
der Kamera verwendet werden.

Startoptionen der D16

Normalerweise startet die Kamera als DHCP-Client und versucht, automa­tisch eine IP-Adresse von einem DHCP-Server zu erhalten. Für bestimmte
Zwecke kann beim Starten der Kamera das Boot-Menü aktiviert werden,
um die Kamera in anderen Modi zu starten.

1. Kamera vorbereiten

• Unterbrechen Sie die Spannungsversorgung der Kamera.

• Nehmen Sie das Spezialwerkzeug mit Magnet (Pos. 1.8) zur Hand.

• Stellen Sie die Spannungsversorgung der Kamera wieder her.

2. Boot-Menü aktivieren

Die rote LED leuchtet ca. 5–10 s nach Herstellen der
Spannungsversorgung für die Dauer von 10 s auf.
Drücken Sie den Magneten des Spezialwerkzeugs ein
Mal kurz auf die durch den roten Kreis in der Abbildung
gekennzeichnete Stelle; die Kamera wechselt in das Boot-Menü
zur Auswahl verschiedener Boot-Optionen.

Die LED blinkt jetzt ein Mal und wiederholt dieses Blinksignal nach einer
Pause von einer Sekunde (die Anzahl der Blinksignale entspricht der aktuell
auswählbaren Boot-Option). Halten Sie den Magneten erneut kurz (< 1 s)
an die gekennzeichnete Stelle, um zur nächsten Boot-Option zu wechseln.
Nach der letzten Boot-Option wird wieder die erste angezeigt (1 x blinken).

LED
blinkt

*Nur auf Kameras mit Audio-Option und installiertem Lautsprecher.

1 x —

2 x

3 x

4 x

Boot-

Option

Werksein­stellungen

Automati­sche IP­Adresse

Recovery­System

Bedeutung

Diese Option wird auf dem Kameramodell
nicht unterstützt.

Startet die Kamera mit den Werksein­stellungen (Werks-IP-Adresse, Benutzer­namen und Kennwörter werden nicht
zurückgesetzt).

Startet die Kamera als DHCP-Client und
bezieht eine IP-Adresse von einem DHCP­Server. Ist kein DHCP-Server vorhanden
oder wird keine IP-Adresse erhalten, star­tet die Kamera mit der Werks-IP-Adresse.

Startet die Kamera im Recovery-System,
z. B. um eine fehlgeschlagene Aktualisie­rung der Kamera-Soware erneut durch­zuführen.

Audio­Bestätigung*

—

Boing

Boing-Boing

Alarm Sound

3. Boot-Option auswählen

Betätigen Sie hierzu den Taster länger (> 2 s). Die Kamera quittiert die Aus­wahl durch 3 s schnelles Blitzen; der Magnet kann dann entfernt werden.
Nach 20 s erfolgt die akustische Bestätigung lt. obiger Tabelle.

Erfolgt keine Auswahl, fährt die Kamera nach einer gewissen Zeit normal
weiter hoch.

Wichtige Hinweise

Sicherheitshinweise

Hinweise zur Installation:

•

Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.

• Die Installation dieses Produkts muss gemäß den Anweisungen in
diesem Dokument („Quick Install“) erfolgen. Falsche Montage kann
Schäden an der Kamera verursachen!

•

Bei der Installation dieses Produkts dürfen nur Original MOBOTIX-Teile
und MOBOTIX-Anschlusskabel verwendet werden.

• Für die Installation dieses Produkts ist ein tragfähiger ebener Unter­grund erforderlich, der eine stabile Montage der verwendeten Befes­tigungselemente erlaubt.

Elektrotechnische Installation: Elektrische Anlagen und

Betriebsmittel dürfen nur von einer Elektrofachkra oder unter
Leitung und Aufsicht einer Elektrofachkra den elektrotech-

nischen Regeln entsprechend errichtet, geändert und instandgehalten
werden. Auf die richtige Verwendung der elektrischen Anschlüsse ist zu
achten.

Überspannungen: MOBOTIX-Kameras sind durch eine Reihe
von Maßnahmen gegen die Auswirkungen von geringen Über­spannungen geschützt. Diese Maßnahmen können jedoch
nicht verhindern, dass größere Überspannungen Schäden an der Kamera
verursachen. Bei der Installation der Kameras im Außenbereich ist daher
dem Blitzschutz und den damit verbundenen Gefahren für Gebäude und
Netzwerkinfrastruktur besondere Beachtung zu schenken.

Max. Leistungsaufnahme angeschlossener Erweiterungs­module: Die Leistungs aufnahme aller angeschlossenen

MxBus-Module darf 3 W nicht überschreiten. An den MxBus-Ste­cker und an die USB-Buchse dürfen Verbraucher mit einer Gesamt-Leis-

tungsaufnahme von max. 4 W angeschlossen werden, wenn die Kamera

mit PoE-Klasse 3 versorgt wird. Wird PoE-Klasse 2 verwendet, ist die
Leistungsaufnahme aller angeschlossenen Verbraucher auf 1 W begrenzt!

Objektivnichtberühren: Aufgrund der hohen Rechen leistung
der D16 kann es, begünstigt durch entsprechende Umgebungs­bedingungen am Installationsort, zu einer relativ hohen, für die
Funktionalität der Kamera jedoch unbedenklichen Temperaturentwicklung
im Bereich des Bildsensors kommen. Im Handbereich darf dieses Produkt
deshalb nicht ohne Domkuppel betrieben werden.

VorÖnenderKameraStromzufuhrunterbrechen: Stellen

Sie vor dem Önen der Kamera (z. B. zum Austauschen der

SD-Karte oder zum Anschließen von Leitungen im Inneren
des Gehäuses) sicher, dass die Stromzufuhr der Kamera unterbrochen ist.

Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwen­digen Kongurations möglichkeiten für einen datenschutzkon­formen Betrieb in Ethernet-Netzwerken mit. Für das system­übergreifende Datenschutzkonzept ist der Betreiber verantwortlich. Die
notwendigen Grundeinstellungen zur Missbrauchsverhinderung können in

der Soware konguriert werden und sind passwortgeschützt. Ein unau­torisierter Fremdzugri wird dadurch verhindert.

Rechtliche Hinweise

Rechtliche Aspekte einer Video- und Audioaufzeichnung: Beim
Einsatz von MOBOTIX-Produkten sind die Datenschutzbestim­mungen für Video- und Audio beob achtung zu beachten. Je
nach Landesgesetz und Aufstellungsort der D16 kann die Aufzeichnung von

Video- und Audiodaten besonderen Auagen unterliegen oder untersagt

sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert,
sich über die aktuell gültigen Bestimmungen zu informieren und diese
zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen
nicht legalitätskonformen Produktgebrauch.

Entsorgung

Elektrische und elektronische Produkte enthalten viele

Wertstoe. Entsorgen Sie deshalb die MOBOTIX-Produkte

am Ende ihrer Lebensdauer gemäß den geltenden gesetz-

lichen Bestimmungen und Vorschrien (beispielsweise bei

einer kommunalen Sammelstelle abgeben). MOBOTIX-Produkte dürfen
nicht in den Hausmüll gegeben werden! Entsorgen Sie einen im Produkt
evtl. vorhandenen Akku getrennt vom Produkt (die jeweiligen Produkt­handbücher enthalten einen entsprechenden Hinweis, wenn das Produkt
einen Akku enthält).

Haungsausschluss

Die MOBOTIX AG haet nicht für Schäden, die durch unsach-

gemäße Handhabung seiner Produkte, dem Nichtbeachten

der Bedienungsanleitungen sowie der relevanten Vorschrien

entstehen. Es gelten unsere AllgemeinenGeschäsbedingungen, deren
jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit
steht (Link AGB unten auf jeder Seite).

Technische Daten D16

Modellvarianten

Objektivoptionen

Min. Lichtstärke

Bildsensor 1/1,8“ CMOS, 6MP, Progressive Scan

Max. Bildgröße

Bildformate

Max. Bildrate

Video-Codec

ONVIF ONVIF-S (ab Kamera-Soware V5.2.x, 2. Halbjahr 2018)

Interner DVR MicroSD-Karte (SDXC, SDHC vorinstalliert)
Externer

Video-Ringpuer
Soware(inklusive) Videomanagement-Soware MxManagementCenter

Bildverarbeitung

Virtueller PTZ Digitales Schwenken/Neigen/Zoomen stufenlos bis 8fach

Mx-D16-A/B* (alle Komb. aus Tag-/Nacht-/LPF-Sensormodulen)
*Variante Mx-D16B unterstützt MOBOTIX MxBus-Module
MX-B036 bis MX-B237 (20 bis 135 mm Kleinbild),

horizontaler Bildwinkel 103° bis 15°
Farbsensor (6MP): 0,1 Lux bei 1/60 s, 0,005 Lux bei 1 s

Schwarzweiß-Sensor (6MP): 0,02 Lux bei 1/60 s,
0,001 Lux bei 1/1 s

Farbe: 3072x2048 (6MP), 6144x2048 (12MP)
Schwarzweiß: 3072x2048 (6MP), 6144x2048 (12MP)

3072x2048 (6MP), 2592x1944 (5MP), 2048x1536 (QXGA), 1920x1080
(Full-HD), 1280x960 (MEGA), 1280x720 (HD), 1024x768, 800x600,
768x576 (D1-PAL), 704x576 (TV-PAL), 640x480, 384x288, 320x240,

160x120, benutzerdenierbare Formate

MxPEG (max): 42@HD (1280x720), 34@Full-HD, 24@QXGA, 15@5MP,
12@6MP, 6@2x6MP

M-JPEG (max): 26@HD (1280x720), 13@Full-HD, 9@QXGA, 5@5MP,
4@6MP, 2@2x6MP

H.264 (max): 25@Full-HD, 20@QXGA

MxPEG, M-JPEG, JPEG (max. Ausgabeformat 6MP)
H.264 (max. Ausgabeformat QXGA, Bandbreitenbegrenzung möglich)

Direkt auf NAS und PC/Server ohne zusätzliche Aufzeichnungsso

ware

Gegenlichtkompensation, automatischer Weißabgleich, Bild
entzerrung, Panoramakorrektur, Video-Bewegungsmelder,
MxActivitySensor

Video-Bewegungsmelder, MxActivitySensor, externe Signale, Tem

Alarm/Ereignisse

-

-

Mikrofon und Lautspre
cher

Audiofunktionen Lippensynchrones Audio, Gegensprechen, Audiorecording

Schnittstellen

Videotelefon

Sicherheit

Zulassungen

Spannungsversorgung

Leistungsaufnahme Typ. 5 W
Leistungsaufnahme

angeschlossener Ver
braucher

Schutzklassen

Betriebsbedingungen –30 bis 60 °C

Maße/Gewicht

Lieferumfang

peratursensor, PIR, Mikrofon, Erschütterungssensor (mit Firmware
ab V5.0.1), Benachrichtigung über E-Mail, FTP, Telefonie (VoIP, SIP),
visuelle/akustische Alarme, Vor-/Nachalarmbilder

-

Mikrofon und Lautsprecher integriert

Ethernet 100Base-T, MiniUSB, MxBus*;
Ein-/Ausgänge und RS232 über Zubehör

*Nur Variante Mx-D16B
VoIP/SIP, Gegensprechen, Fernsteuerung per Tastencode, Ereignis

anzeige

Benutzer-/Gruppenmanagement, HTTPS/SSL, IP-Adresslter, IEEE

802.1x, Intrusion Detection, digitale Bildsignatur
EN55032:2012, EN55022:2010; EN55024:2010, EN61000-6-1:2007,

EN61000-6-3:2007+A1:2011, EN61000-6-4:2007+A1:2011, AS/ NZS
CISPR22:2009+A1:2010

Ganzjährig Power over Ethernet (IEEE 802.3af);
PoE-Klasse variabel

An MxBus: max. 3 W, an USB: max. 2,5 W, gesamt max. 4 W

-

Die Leistungsaufnahme der Kamera erhöht sich entsprechend!

IP54 und IK10
IP65 und IK10 mit Outdoor-Wandhalter
IP66 und IK10+ mit Vandalismus-Set

Ø x H: 205 x 108 mm (D16), 205 x 125 mm (D16-Panorama/180°,
D16-DNight; Gewicht: ca. 750 g (inkl. Objektiven)

Gehäuse aus hochfestem Kunststo (PBT-PC), weiß, 2 schlagfeste

Domkuppeln (transparent), Montagezubehör, Montageschlüssel,

Patchkabel 50 cm, Soware, MicroSD-Karte (eingebaut)

-

-

Bohrschablone für Montage ohne Zubehör

75mm

Ø205mm

75 mm

°

0

2

1

75 mm

Kamera
ohne Zubehör

Vandalismus-Set

Handbücher und Bohrschablonen: www.mobotix.com > Support > Download Center > Dokumentation > Betriebsanleitungen

Weitere Informationen auf www.mobotix.com:

• Produkte > Outdoor-Kameras > D16 DualDome

• Support > Download Center > Dokumentation > Zertikate & Konformitätserklärungen

MOBOTIX, das MX Logo, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in ande­ren Ländern eingetragene Marken der MOBOTIX AG • Änderungen vorbehalten • MOBOTIX übernimmt keine

Haung für technische Fehler, Druckfehler oder Auslassungen • Alle Rechte vorbehalten • © MOBOTIX AG 2017

Outdoor-Wandhalter
