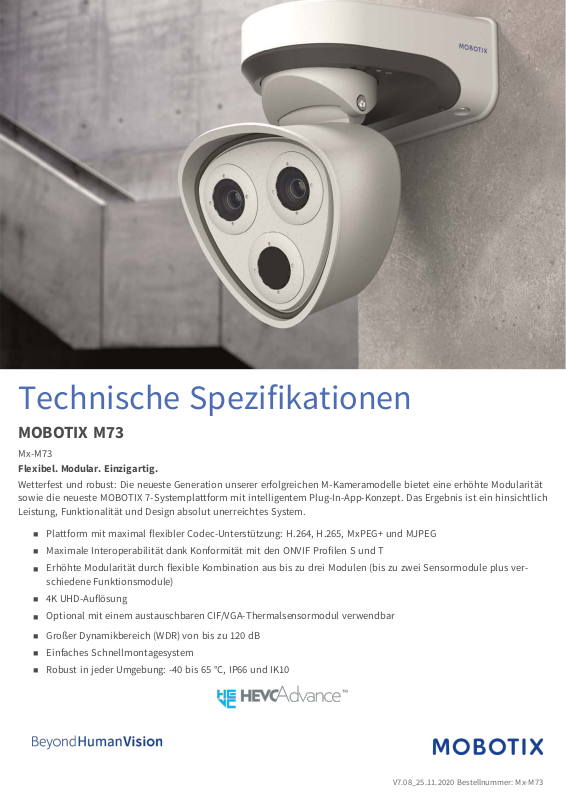

Technische Spezifikationen
MOBOTIX M73
Mx-M73
Flexibel. Modular. Einzigartig.
Wetterfest und robust: Die neueste Generation unserer erfolgreichen M-Kameramodelle bietet eine erhöhte Modularität
sowie die neueste MOBOTIX7-Systemplattform mit intelligentem Plug-In-App-Konzept. Das Ergebnis ist ein hinsichtlich
Leistung, Funktionalität und Design absolut unerreichtes System.
n Plattform mit maximal flexibler Codec-Unterstützung: H.264, H.265, MxPEG+ und MJPEG
n Maximale Interoperabilität dank Konformität mit den ONVIF ProfilenS und T
Erhöhte Modularität durch flexible Kombination aus bis zu drei Modulen (bis zu zweiSensormodule plus ver-
n
schiedene Funktionsmodule)
n 4K UHD-Auflösung
Optional mit einem austauschbaren CIF/VGA-Thermalsensormodul verwendbar
n
n Großer Dynamikbereich (WDR) von bis zu 120dB
n Einfaches Schnellmontagesystem
n Robust in jeder Umgebung: -40 bis 65°C, IP66 und IK10
V7.08_25.11.2020 Bestellnummer: Mx-M73
Page 2
Technische Spezifikationen MOBOTIX M73
Hardware
Bildsensor (Farb- oder
Schwarzweißsensor)
Lichtempfindlichkeit
Belichtungsregelung Manueller und automatischer Modus
Video-Codecs
IK-Schutzklasse IK10 (Gehäuse)
IP-Schutzart IP66
Umgebungstemperatur
(Bereich, einschließlich
Gehäuse)
Interner DVR, sofort ein-
4K UHD 3840 x 2160, 16:9, 1/1,8”
- Farbsensor (Tag): 0,1lx bei 1/60s; 0,005lx bei 1s
- SW-Sensor (Nacht): 0,02lx bei 1/60s; 0,001lx bei 1s
1 s bis 1/16.000 s
H.264, H.265 mit Triple-Streaming
MxPEG+
MJPEG
-40 bis 65°C/95% rel. Luftfeuchtigkeit (nicht kondensierend)
MicroSD-Karte (8 GB), nur MxPEG+-Aufzeichnung
satzbereit
E/A 1 Eingang/1 Ausgang (Ausgang erfordert externe Stromversorgung.)
Mikrofon/Lautsprecher
Passiver Infrarotsensor (PIR) Erhältlich mit Funktionsmodul, max. 4,5 W (siehe Unterstützte Funk-
Infrarotbeleuchtung Drei Funktionsmodule für Weitwinkel-, Standard- und Teleobjektive
Verschiedene Infra-
rotbeleuchtungen
Stoßdetektor (Mani-
pulationserkennung)
Max. Leistungsaufnahme 25 W
PoE-Standard PoE Plus (802.3at-2009)/Klasse 4
Schnittstellen
Audio-Funktionsmodul, max. 4,5W (siehe Unterstützte Funktionsmodule, S. 8)
Mikrofonempfindlichkeit: -35 +-4dB (0dB = 1V/pa, 1kHz)
Lautsprecher: 0,9 W bei 8 Ohm
tionsmodule, S. 8)
Bis zu 30m (je nach Szene auch mehr)
Ja
Ethernet 1000BaseT
miniUSB
Montageoptionen Wand- oder Mastmontage (mit Zubehör für Mastmontage)
Page 3
Technische Spezifikationen MOBOTIX M73
Abmessungen
(Höhe x Breite x Tiefe)
Gewicht ohne Sen-
sormodule
Gehäuse Aluminium, PBT-30GF
Standardzubehör 3 Transportstopfen
228 x 153 x 232mm
Ca. 2,5 kg
1 Blindmodul (für Installationen mit nur zwei Sensormodulen)
1 Montageplatte mit Wanddichtung (installiert), Standardstopfen (installiert)
und eingesetzte Anschlussbox
1 Ethernet-Patchkabel, 50 cm, mit Dichtung (nur RJ45-Variante)
1 SD-Karte mit 8 GB (installiert)
1 wichtiger Sicherheitshinweis
1 Aufkleber mit EAN-Nummer der Kamera
1 Aufkleber mit IP-Adresse der Kamera
1 Anschlussbox RJ45 oder LSA, schwarz, mit Gummistopfen, schwarz; Gum-
mistopfen einadrig weiß, USB-Stecker blau (installiert)
1 Schutzabdeckung für Anschlussbox, Polystyrol, weiß (installiert)
1 Gummistopfen, schwarz (installiert)
1 Gummistopfen einadrig, weiß (installiert)
1 Gummistopfen Kabel, Ø 3,5mm, weiß (als Ersatz für C.5)
1 USB-Anschlussbox, blau (installiert)
1 Modulschlüssel, grau
1 Objektivschlüssel, blau
3 Gehäusestopfen, Silikon, weiß
3 Sicherheitsclips, Kunststoff, rot
2 Kabelbinder, schwarz
1 Innensechskantschlüssel 5mm
1 Innensechskantschlüssel 2,5mm
1 Torx-Schlüssel TX20
1 Torx-Schlüssel TX10
1 Torx-Schlüssel TX8
1 Schraubendreher, gelb
4 Unterlegscheiben Ø 6,4mm, Kunststoff, weiß
4 Holzschrauben 4,5 x 60 mm
4 Dübel S8
3 Linsenschrauben mit Schaft 2,5 x 6,5mm, Edelstahl, schwarz
2 Abdeckungen für Schraube, Kunststoff, weiß
Page 4
Technische Spezifikationen MOBOTIX M73
Neigbarkeit der Kamera Horizontal: 2x 180Grad
Vertikal: 110Grad
Detaillierte technische
Dokumentation
MTBF 80.000 Stunden
Zertifikate
Protokolle DHCP (Client und Server), DNS, ICMP, IGMP v3, IPv4, IPv6, HTTP, HTTPS, FTP,
Herstellergarantie 3Jahre
www.mobotix.com > Support > Download Center > Marketing & Dokumentation
EN50121-4:2015, EN50581:2012, EN55032:2012+AC:2013, EN55035:2017,
FprEN61000-6-1:2015, EN61000-6-2:2015, EN61000-6-3:2007+A1:2011+AC:2012,
EN61000-6-4:2007+A1:2011, EN62368-1:2014 + AC: 2015 + A11: 2017 + AC: 2017,
IEC60950-22:2016, AS/NZSCISPR32:2015, 47CFRTeil15b
FTPS, NFS, NTP (Client und Server), RTP, RTCP, RTSP, SIP (Client und Server),
SMB/CIFS, SNMP, SMTP, SSL/TLS 1.3, UDP, VLAN, VPN, Zeroconf/mDNS
Bildformate, Bildfrequenzen, Bildspeicher
Verfügbare Video-Codecs MxPEG+/MJPEG/H.264/H.265
Bildauflösung VGA 640x360, XGA 1024x576, HD 1280x720, FullHD 1920x1080, QHD 2560x1440,
4K UHD 3840x2160
H.264 Multi-Streaming Triple-Streaming
Multicast-Stream über
RTSP
Max. Bildauflösung (Dop-
pelbild beider Sensoren)
Max. Bildfrequenz MxPEG: 20@4K, H.264: 30@4K, H.265: 30@4K
Ja
4K UHD 3840x2160 (8MP)
Page 5
Allgemeine Funktionen
WDR Bis zu 120 dB
Technische Spezifikationen MOBOTIX M73
Softwarefunktionen
- H.264, H.265 Multi-Streaming
- Multicast-Stream über RTSP
Digitale Schwenk-, Neigungs-, Zoomfunktion/vPTZ (bis zu 8-facher Zoom)
- Genetec-Protokollintegration
- Benutzerdefinierte Belichtungszonen
- Schnappschuss-Aufzeichnung (Bilder vor/nach dem Alarm)
- Kontinuierliche Aufzeichnung
- Ereignisaufzeichnung
- Zeitgesteuerte flexible Ereignislogik
- Wochenpläne für Aufzeichnungen und Aktionen
- Video- und Bildübertragung per FTP und E-Mail
- Wiedergabe und QuadView über Webbrowser
- Animierte Logos im Bild
- Master-Slave-Funktion
- Privacy-Zone-Planung
- Remote-Alarmbenachrichtigung (Netzwerkbotschaft)
- Programmierschnittstelle (HTTP-API)
- MOBOTIX MessageSystem
ONVIF-Kompatibilität Profile S, T
Master-Slave-Funktion Ja
Remote-Alarm-
benachrichtigung
DVR-/Speicherverwaltung
(nur MxPEG+)
Kamera- und Daten-
sicherheit
E-Mail, Netzwerkbotschaft (HTTP/HTTPS), SNMP, MxMessageSystem
Innerhalb der Kamera per microSD-Karte, auf externen USB- und NAS-Geräten,
über verschiedene Streams für Live-Bilder und Live-Aufzeichnungen, MxFFS mit
gepuffertem Archiv, Vor- und Nachalarmbilder, Speicherüberwachung mit Feh-
lerberichten
Benutzer- und Gruppenverwaltung, SSL-Verbindungen, IP-basierte Zugriffs-
kontrolle, IEEE 802.1X, Eindringungserkennung, digitale Bildsignatur
Videoanalyse
Videobewegungserkennung Ja
MxActivitySensor Version 1.0, 2.1 und objektbasierte MxAnalytics-KI
ONVIF-Kompatibilität Profile S, T*
Page 6
Technische Spezifikationen MOBOTIX M73
MxAnalytics Heatmap, Personenzählung und objektbasierte Zählung
MOBOTIX-App-Unter-
stützung
Ja
Video-Managementsoftware
MxManagementCenter Ja (MxMC 2.2 und höher)
www.mobotix.com> Support> Download Center > Software Downloads
MxBell Ja
www.mobotix.com> Support> Download Center > Software Downloads
Abmessungen der Sensormodule
Abmessungen
(Höhe x Breite)
58 x 42,5 mm (Ø 50 mm)
Gewicht der Sensormodule
Standard-Sensormodule max. 150g
Thermalsensormodul
mit Frontplatte
Funktionsmodule max. 150g
450g
Mit Thermalsensoren
Sensitivitäts-Wärmebild-
Sensor
Bildsensor: Wär-
mebildsensor
Max. Bildgröße MX-Sen-
sormodul
Max. Bildfrequenz Wär-
mebildsensor
Typ. 50mK, IR-Messbereich 7,5 bis 13,5 μm; Temperaturmessbereich: -40 bis
550°C
Ungekühltes Mikrobolometer,
CIF: 336 x 256 Pixel/VGA: 640x 480
Kann auf bis zu 3072x2048 (6MP) skaliert werden, wird automatisch auf die
Größe des MX-Sensormoduls skaliert
9 Bilder pro Sekunde (bei Anzeige eines MxSense-Moduls und Ther-
malsensormoduls wird die Gesamtbildfrequenz der Kamera auf 9 Bilder pro
Software (im Lieferumfang
enthalten)
Sekunde reduziert)
Video-Managementsoftware MxManagementCenter
Page 7
Technische Spezifikationen MOBOTIX M73
Unterstützte Sensormodule
Sensormodul Bestellnummer
Sensormodul mit Standardobjektiv 45°
Sensormodul mit Teleobjektiv 30°
Sensormodul mit Teleobjektiv 15°
Sensormodul mit Weitwinkelobjektiv 60°
Sensormodul mit Super-Weitwinkelobjektiv 95°
Mx-O-M7SA-8DN100
Mx-O-M7SA-8D100
Mx-O-M7SA-8N100
Mx-O-M7SA-4DN100
Mx-O-M7SA-8DN150
Mx-O-M7SA-8D150
Mx-O-M7SA-8N150
Mx-O-M7SA-4DN150
Mx-O-M7SA-8DN280
Mx-O-M7SA-8D280
Mx-O-M7SA-8N280
Mx-O-M7SA-4DN280
Mx-O-M7SA-8DN080
Mx-O-M7SA-8D080
Mx-O-M7SA-8N080
Mx-O-M7SA-4DN080
Mx-O-M7SA-8DN050
Mx-O-M7SA-8D050
Mx-O-M7SA-8N050
Mx-O-M7SA-4DN050
Sensormodul mit Ultra-Weitwinkelobjektiv 120° 4K
Unterstützte Thermalsensormodule
Sensormodul Bestellnummer
CIF Thermal 45° x 35°
CIF Thermal 25° x 19°
CIF Thermal 17° x 13°
CIF Thermal Radiometry
45° x 35°
CIF Thermal Radiometry
25° x 19°
Mx-O-M7SA-336TS100
Mx-O-M7SA-336TS150
Mx-O-M7SA-336TS280
Mx-O-M7SA-336RS100
Mx-O-M7SA-336RS150
Mx-O-M7SA-8DN040
Mx-O-M7SA-8D040
Mx-O-M7SA-8N040
Mx-O-M7SA-4DN040
Page 8
Technische Spezifikationen MOBOTIX M73
Sensormodul Bestellnummer
CIF Thermal Radiometry
17° x 13°
VGA Thermal 90° x 69° Mx-O-M7SA-640TS050
VGA Thermal 69° x 56° Mx-O-M7SA-640TS080
VGA Thermal 45° x 37° Mx-O-M7SA-640TS100
VGA Thermal 30° x 26° Mx-O-M7TA-640TS150
VGA Thermal Radiometry
90° x 69°
VGA Thermal Radiometry
69° x 56°
VGA Thermal Radiometry
45° x 37°
VGA Thermal Radiometry
30° x 26°
Mx-O-M7SA-336RS280
Mx-O-M7TA-640RS050
Mx-O-M7TA-640RS080
Mx-O-M7SA-640RS100
Mx-O-M7SA-640RS150
Die Thermal Radiometry-Varianten geben automatisch einen Alarm aus, wenn die Temperatur die definierten Grenzwerte überschreitet oder unterschreitet. Dies ist entscheidend für die Erkennung von Bränden
oder Wärmequellen. Bis zu 20verschiedene Temperaturereignisse können gleichzeitig in sogenannten TRFenstern oder über das gesamte Sensorbild über einen Temperaturbereich von -40 bis 550°C konfiguriert werden.
Die Thermal-Varianten messen nur in der Mitte des Bilds (2 x 2 Pixel Spotmeter).
Unterstützte Funktionsmodule
Funktionsmodul Bestellnummer/Bemerkung
Audiomodul über E/A-Schnittstellenkarte
Audiomodul Mx-F-AUDA: Audiomodul mit Mikrofon und Lautsprecher
MultiSense-Modul
IR-Lichtmodul
Stromverbrauch IR-Lichtmodul: 4,2W bei 100% Helligkeit
Mx-F-MSA: PIR-Sensor, Temperatursensor, Beleuchtungssensor, Mikrofon
Mx-F-IRA-W: für Super-Weitwinkelobjektiv-Sensormodule (95°)
Mx-F-IRA-S: für Standard- und Weitwinkelobjektiv-Sensormodule (45° bis 60°)
Mx-F-IRA-T: für Teleobjektiv-Sensormodule (15° bis 30°)
Page 9
Technische Spezifikationen MOBOTIX M73
M73– Abmessungen
Hinweis
Die Bohrschablone finden Sie im Abschnitt Bohrschablone oder auf der MOBOTIX Website:
www.mobotix.com> Support > Download Center > Marketing & Dokumentation> Bohrschablonen.
Achtung!
Bohrschablonen immer in Originalgröße drucken oder kopieren!

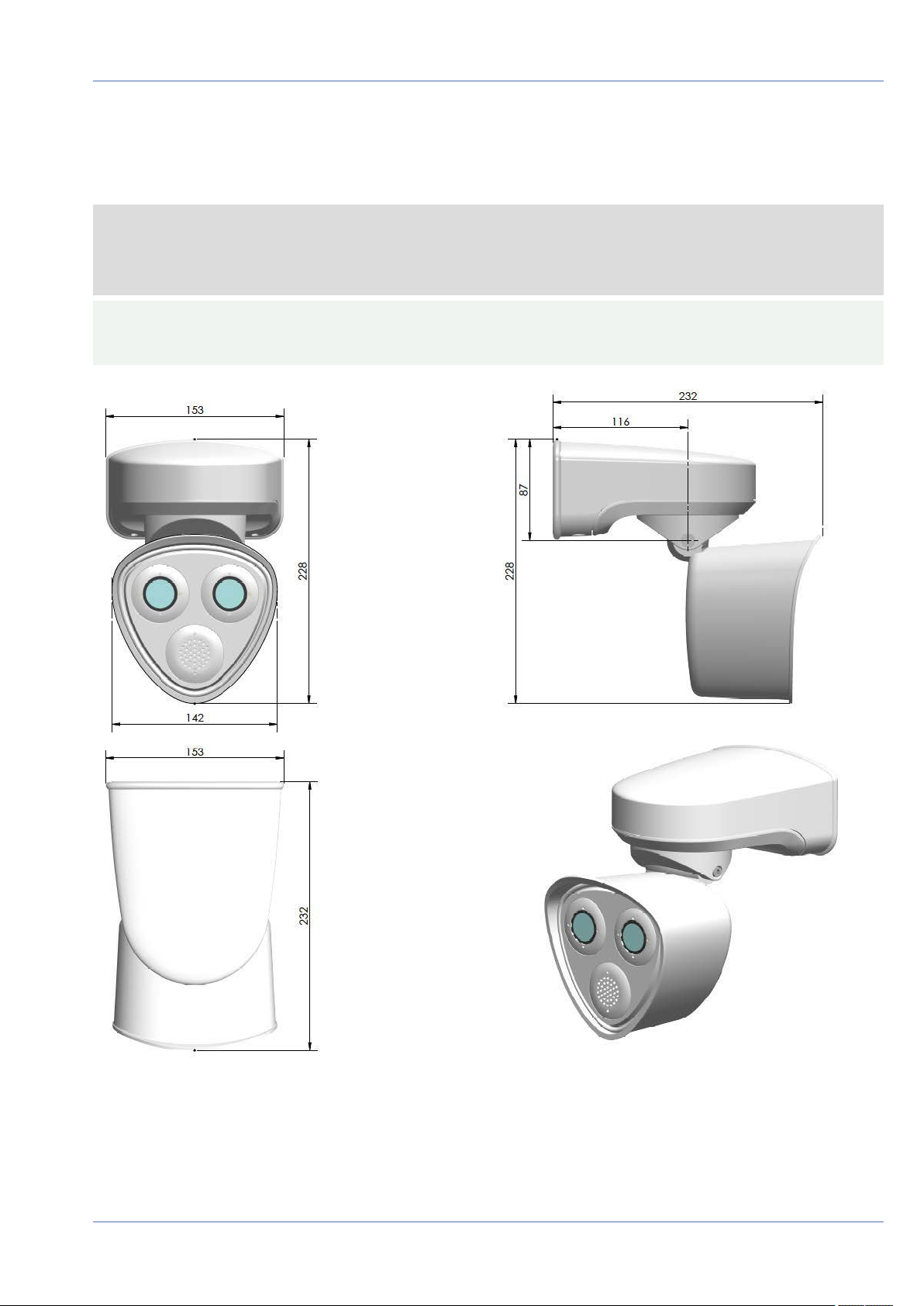

Abb. 1: M73: Alle Abmessungen in mm
