MOBOTIX MX D26B-6D, MX D26B-6N036, MX D26B-6N041, MX D26B-6N237, MX D26B-6N119 Instructions [de]

...

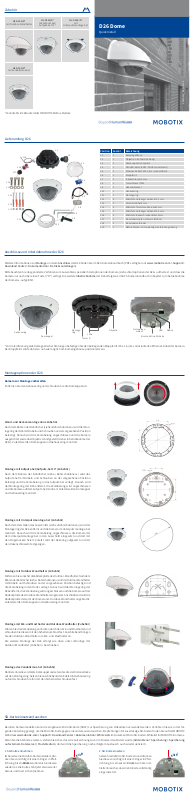

Page 1
100mm
Ø5,5mm
100mm
141.4 mm
4x
Klick!
Klick!
Zubehör
Mx-D26A/B*
mit Outdoor-Wandhalter
Mx-D26A/B*
mit Vandalismus-Set
Mx-D26A/B*
mit Aufputz-Set/
Aufputz-Set 10°
Mx-D26A/B*
mit
Unterputzmontage-Set
D26 Dome
Quick Install
32.814-003_DE_04/2018
*Variante Mx-D26B unterstützt MOBOTIX MxBus-Module
Lieferumfang D26
1.1
1.19
1.18
1.17
1.16
1.15
1.14
1.13
1.12
1.11
1.10
1.2
1.7
1.9
1.8
1.6
1.3
1.4
1.5
Position Anzahl Bezeichnung
1.2 1 Objektiv (nicht bei D26 Body)
1.3 1 Domkuppel, transparent
1.4 1 MicroSD-Karte (SDXC, SDHC vorinstalliert)
1.5 1 Ethernet-Kabel CAT5 0,5 m (vorinstalliert)
1.6 1 Klappferrit
1.7 1 Inbusschlüssel 3 mm
1.8 1 Torxschlüssel TX20
1.9 1 Hakenschlüssel
1.10 1 Gehäusering
1.11 1 Montagering
1.12 4 Edelstahl-Unterlegscheiben Ø 5,3 mm
1.13 4 Universaldübel 8 mm
1.14 4 Edelstahl-Torxschrauben 4,5x60 mm
1.15 4 Edelstahl-Unterlegscheiben Ø 4,3 mm
1.16 4 Edelstahl-Inbusschrauben M4x16 mm
1.17 1 Einzeladerstopfen, schwarz (MxBus)
1.18 2 Einzeladerverbinder
1.19 1 MxBus-Stecker mit zweiadriger Verbindungsleitung
Anschlüsse und Inbetriebnahme der D26
Weitere Informationen zur Montage und zum Anschluss der D26 nden Sie im D25-Kamerahandbuch (PDF verfügbar auf www.mobotix.com > Support > Download Center > Dokumentation > Betriebsanleitungen).
Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller Startoptionen der Kamera (siehe «Startoptionen der D26» auf Seite 2) und dass die Kamera nur noch über einen Taster ("R") verfügt. Die weitere Inbetriebnahme der D26 erfolgt wie im D25-Kamerahandbuch in Kapitel 3, «Inbetriebnahme der Kamera», aufgeführt.
Gehäusering
Domkuppel
Montage­ring
Taster R
LEDs
Objektiv
Netzwerkan-
schluss*
Einschub MicroSD-Karte
USB MxBus
*Zur Unterdrückung elektromagnetischer Störungen befestigen Sie den beiliegenden Klappferrit (Pos. 1.6) am vorinstallierten Ethernet-Kabel der Kamera.
Der Klappferrit sollte dabei so nah wie möglich am Kameragehäuse positioniert sein.
Montageoptionen der D26
Kamera zur Montage vorbereiten
Entfernen Sie den Gehäusering und schrauben Sie die Domkuppel ab.
Wand- und Deckenmontage ohne Zubehör
Nach dem Bohren der Bohrlöcher (siehe «Bohrschablonen») wird der Mon-
tagering der D26 mit Dübeln und Schrauben an der vorgesehenen Position
befestigt. Danach wird die Verkabelung angeschlossen und die Kamera ausgerichtet sowie das Objektiv scharfgestellt (siehe «Inbetriebnahme der D26»). Zuletzt werden Domkuppel und Gehäusering montiert.
Montage mit Aufputz-Set/Aufputz-Set 10° (Zubehör)
Nach dem Bohren der Bohrlöcher (siehe «Bohrschablonen») wird das
Aufputz-Set mit Dübeln und Schrauben an der vorgesehenen Position
befestigt und die Verkabelung in das Aufputz-Set verlegt. Danach wird der Montagering der D26 entfernt, die Verkabelung wird angeschlossen und die Kamera auf dem Aufputz-Set montiert. Zuletzt werden Domkuppel und Gehäusering montiert.
Montage mit Unterputzmontage-Set (Zubehör)
Nach dem Herstellen des Ausschnitts (siehe «Bohrschablonen») wird der Montagering der D26 entfernt und die Kamera im Unterputzmontage-Set montiert. Danach wird die Verkabelung angeschlossen, die Kamera mit dem Unterputzmontage-Set in den Ausschnitt eingesetzt und dort mit
den Flügelnocken xiert. Zuletzt wird der Dekoring aufgesetzt und mit
den Hakenschlüsseln festgezogen.
Montage mit Outdoor-Wandhalter (Zubehör)
Entfernen Sie zunächst die Abdeckplatte des Outdoor-Wandhalter. Nach dem Bohren der Bohrlöcher (siehe «Bohrschablonen») wird der Outdoor-Wandhalter
mit Dübeln und Schrauben an der vorgesehenen Position befestigt und
die Verkabelung in den Halter verlegt. Danach wird der Montagering der D26 entfernt, die Verkabelung wird angeschlossen und die Kamera auf der Abdeckplatte des Outdoor-Wandhalter eingerastet. Anschließend wird die Abdeckplatte mitsamt der Kamera am Outdoor-Wandhalter angebracht. Zuletzt werden Domkuppel und Gehäusering montiert.
Montage mit Eck- und Masthalter und Outdoor-Wandhalter (Zubehör)
Führen Sie die Verkabelung von hinten durch den Eck- und Masthalter und
schrauben Sie diesen mit den Schellen am Mast fest. Anschließend bringen Sie den Outdoor-Wandhalter am Eck- und Masthalter an.
Die weitere Montage der D26 erfolgt wie oben unter «Montage mit Outdoor-Wandhalter (Zubehör)» beschrieben.
Montage des Vandalismus-Set (Zubehör)
Montieren Sie die verstärkte Domkuppel und setzen Sie die vier Distanzstücke auf den Montagering. Setzen Sie anschließend den Edelstahl-Gehäusering auf und schrauben Sie ihn mit den Sicherheitsschrauben fest.
SD-Karte einsetzen/tauschen
Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDXC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der fol-
genden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten nden Sie auf der MOBOTIX
Website www.mobotix.com > Support > Download Center > Dokumentation > White Lists im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras.
Wenn Sie die SD-Karte ersetzen, stellen Sie sicher, dass die Aufzeichnung zuvor im Browser deaktiviert wurde (Admin Menu > Speicherung > Speicherung auf externem Dateiserver / Flash-Medium; dort wird die Speicherung nach erfolgtem Austausch auch wieder aktiviert).
1. SD-Karte entnehmen
Ist bereits eine MicroSD-Karte installiert, drü­cken Sie vorsichtig mit einem Finger in Pfeil­richtung, bis ein Klicken zu hören ist und lassen wieder los. Die Karte steht jetzt etwas weiter heraus und lässt sich entnehmen.
2. SD-Karte einsetzen
Setzen Sie die MicroSD-Karte ein und drücken Sie diese vorsichtig mit einem Finger in Pfeil­richtung, bis erneut ein Klicken zu hören ist.
Stellen Sie sicher, dass die SD-Karte vollständig eingerastet ist.
Page 2
Inbetriebnahme der D26
100 mm
§
§
Die Inbetriebnahme erfolgt nach Herstellen der Spannungsversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss, zusätzliche Kabel» im
D25-Kamerahandbuch). Der erste Zugri erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme der Kamera» beschrieben. Alle weiteren Arbei­ten erfordern den Zugri auf die Benutzeroberäche der Kamera im Browser. Geben Sie hierzu die IP-Adresse der Kamera in der Adresszeile des Browsers ein (Benutzer „admin“, Passwort „meinsm“; Passwort muss bei erster Anmeldung geändert werden – ab Kamera-Soware V5.1.x).
1. Objektiv eintragen
Önen Sie Admin Menu > Hardware-Kongura­tion > Objektivkonguration und wählen Sie das
verwendete Objektiv aus. Dies ist erforderlich, um Spezialfunktionen z. B. für Weitwinkelobjektive freizuschalten.
2. Objektiv scharfstellen
Nehmen Sie für diese Aufgabe die Domkuppel ab.
Stellen Sie das Livebild der Kamera im Browser dar. Aktivieren Sie die Scharfstellhilfe im Browser (Quick Control Scharfstellhilfe, Wert Aktiviert).
Drehen Sie das Objektiv mit der Hand (evtl. mit einem Tuch, siehe unten Sicherheitshinweis "Objektive nicht berühren") vorsichtig hin und her, bis der rote Bereich der Scharfstellhilfe möglichst vollständig verschwunden ist.
Ist die Bildschärfe korrekt eingestellt, deak­tivieren Sie die Scharfstellhilfe wieder (Quick Control Scharfstellhilfe, Wert Deaktiviert).
Hinweis: Durch den Linseneekt der Domkuppel verändert sich der Scharf- stellpunkt des Teleobjektivs B237 leicht. Drehen Sie daher das Teleobjektiv (vor Montage der Domkuppel) um ca. 90° gegen den Uhrzeigersinn (gegen die Objektiv-Einschraubrichtung). Kontrollieren Sie die Bildschärfe des Kamerabildes bei montierter Domkuppel und korrigieren Sie gegebenen­falls die Scharfstellung.
3. Konguration speichern
Wählen Sie im Livebild der Kamera im Browser das Quick Control Einstel- lungen verwalten und als Wert Gesamte Konguration sichern aus. Die Kamera sichert die Einstellungen im permanenten Speicher, damit diese auch nach einem Neustart der Kamera verwendet werden.
Startoptionen der D26
Normalerweise startet die Kamera als DHCP-Client und versucht, automa­tisch eine IP-Adresse von einem DHCP-Server zu erhalten. Für bestimmte
Zwecke kann beim Starten der Kamera das Boot-Menü aktiviert werden, um die Kamera in anderen Modi zu starten.
1. Kamera vorbereiten
• Entfernen Sie den Gehäusering sowie die Domkuppel
• Unterbrechen Sie die Spannungsversorgung der Kamera.
• Stellen Sie die Spannungsversorgung der Kamera wieder her.
2. Boot-Menü aktivieren
Die rote LED leuchtet ca. 5–10 s nach Herstellen
der Spannungsversorgung für die Dauer von 10 s auf. Drücken Sie die durch den roten Kreis in der Abbildung gekennzeichnete Taste R; die Kamera wechselt in das Boot-Menü zur Auswahl verschiedener Boot-Optionen.
Die LED blinkt jetzt ein Mal und wiederholt dieses Blinksignal nach einer
Pause von einer Sekunde (die Anzahl der Blinksignale entspricht der aktuell
auswählbaren Boot-Option). Drücken Sie die Taste R erneut kurz (< 1 s), um zur nächsten Boot-Option zu wechseln. Nach der letzten Boot-Option wird wieder die erste angezeigt (1 x blinken).
LED blinkt
*Nur auf Kameras mit Audio-Option und installiertem Lautsprecher.
1 x
2 x
3 x
4 x
Boot­Option
Werksein­stellungen
Automati-
sche IP-
Adresse
Recovery­System
Bedeutung
Diese Option wird auf dem Kameramodell nicht unterstützt.
Startet die Kamera mit den Werksein­stellungen (Werks-IP-Adresse, Benutzer­namen und Kennwörter werden nicht zurückgesetzt).
Startet die Kamera als DHCP-Client und bezieht eine IP-Adresse von einem DHCP­Server. Ist kein DHCP-Server vorhanden oder wird keine IP-Adresse erhalten, star­tet die Kamera mit der Werks-IP-Adresse.
Startet die Kamera im Recovery-System, z. B. um eine fehlgeschlagene Aktualisie­rung der Kamera-Soware erneut durch­zuführen.
Audio­Bestätigung*
Boing
Boing-Boing
Alarm Sound
3. Boot-Option auswählen
Betätigen Sie hierzu die Taste R länger (> 2 s). Die Kamera quittiert die
Auswahl durch 3 s schnelles Blitzen. Nach 20 s erfolgt die akustische Bestä­tigung lt. obiger Tabelle. Erfolgt keine Auswahl, fährt die Kamera nach einer gewissen Zeit normal weiter hoch.
Domkuppel und Gehäusering können jetzt wieder montiert werden.
Wichtige Hinweise
Sicherheitshinweise
Hinweise zur Installation:
Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.
Die Installation dieses Produkts muss gemäß den Anweisungen in
diesem Dokument („Quick Install“) erfolgen. Falsche Montage kann
Schäden an der Kamera verursachen!
Bei der Installation dieses Produkts dürfen nur Original MOBOTIX-Teile
und MOBOTIX-Anschlusskabel verwendet werden.
Für die Installation dieses Produkts ist ein tragfähiger ebener Unter- grund erforderlich, der eine stabile Montage der verwendeten Befes­tigungselemente erlaubt.
Elektrotechnische Installation: Elektrische Anlagen und
Betriebsmittel dürfen nur von einer Elektrofachkra oder unter Leitung und Aufsicht einer Elektrofachkra den elektrotech-
nischen Regeln entsprechend errichtet, geändert und instandgehalten werden. Auf die richtige Verwendung der elektrischen Anschlüsse ist zu achten.
Überspannungen: MOBOTIX-Kameras sind durch eine Reihe von Maßnahmen gegen die Auswirkungen von geringen Über­spannungen geschützt. Diese Maßnahmen können jedoch nicht verhindern, dass größere Überspannungen Schäden an der Kamera verursachen. Bei der Installation der Kameras im Außenbereich ist daher dem Blitzschutz und den damit verbundenen Gefahren für Gebäude und Netzwerkinfrastruktur besondere Beachtung zu schenken.
Max. Leistungsaufnahme angeschlossener Erweiterungs­module: Die Leistungs aufnahme aller angeschlossenen
MxBus-Module darf 2,5 W nicht überschreiten. An den MxBus-Stecker und an die USB-Buchse dürfen Verbraucher mit einer
Gesamt-Leistungsaufnahme von max. 3 W angeschlossen werden, wenn
die Kamera mit PoE-Klasse 3 versorgt wird. Wird PoE-Klasse 2 verwen-
det, ist die Leistungsaufnahme aller angeschlossenen Verbraucher auf
1 W begrenzt!
Objektiv nicht berühren: Aufgrund der hohen Rechen leistung der D26 kann es, begünstigt durch entsprechende Umgebungs­bedingungen am Installationsort, zu einer relativ hohen, für
die Funktionalität der Kamera jedoch unbedenklichen Temperaturent­wicklung im Bereich des Bildsensors kommen. Im Handbereich darf die-
ses Produkt deshalb nicht ohne Domkuppel betrieben werden.
Vor Önen der Kamera Stromzufuhr unterbrechen: Stellen
Sie vor dem Önen der Kamera (z. B. zum Austauschen der
SD-Karte oder zum Anschließen von Leitungen im Inneren des Gehäuses) sicher, dass die Stromzufuhr der Kamera unterbrochen ist.
Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwen­digen Kongurations möglichkeiten für einen datenschutzkon­formen Betrieb in Ethernet-Netzwerken mit. Für das system-
übergreifende Datenschutzkonzept ist der Betreiber verantwortlich. Die notwendigen Grundeinstellungen zur Missbrauchsverhinderung können in
der Soware konguriert werden und sind passwortgeschützt. Ein unau­torisierter Fremdzugri wird dadurch verhindert.
Rechtliche Hinweise
Rechtliche Aspekte einer Video- und Audioaufzeichnung: Beim Einsatz von MOBOTIX-Produkten sind die Datenschutzbestim­mungen für Video- und Audio beob achtung zu beachten. Je nach Landesgesetz und Aufstellungsort der D26 kann die Aufzeichnung von
Video- und Audiodaten besonderen Auagen unterliegen oder untersagt sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert,
sich über die aktuell gültigen Bestimmungen zu informieren und diese zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen
nicht legalitätskonformen Produktgebrauch.
Entsorgung
Elektrische und elektronische Produkte enthalten viele Wertstoe. Entsorgen Sie deshalb die MOBOTIX-Produkte
am Ende ihrer Lebensdauer gemäß den geltenden gesetz-
lichen Bestimmungen und Vorschrien (beispielsweise bei einer kommunalen Sammelstelle abgeben). MOBOTIX-Produkte dürfen nicht in den Hausmüll gegeben werden! Entsorgen Sie einen im Produkt evtl. vorhandenen Akku getrennt vom Produkt (die jeweiligen Produkt­handbücher enthalten einen entsprechenden Hinweis, wenn das Produkt
einen Akku enthält).
Haungsausschluss
Die MOBOTIX AG haet nicht für Schäden, die durch unsach­gemäße Handhabung seiner Produkte, dem Nichtbeachten der Bedienungsanleitungen sowie der relevanten Vorschrien
entstehen. Es gelten unsere Allgemeinen Geschäsbedingungen, deren jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit steht (Link AGB unten auf jeder Seite).
Technische Daten D26
Modellvarianten
Objektivoptionen
Empndlichkeit
Bildsensor 1/1,8“ CMOS, 6MP (3072x2048), Progressive Scan
Max. Bildgröße 6MP (3072x2048)
Bildformate
Max. Bildrate
Video-Codec
ONVIF ONVIF-S (ab Kamera-Soware V5.0.2.x)
DVR
Mx-D26A/B* (Tag-/Nachtsensoren) *Variante Mx-D26B unterstützt MOBOTIX MxBus-Module Mx-B036 bis Mx-B237 (20 bis 135 mm Kleinbild),
horizontaler Bildwinkel 103° bis 15°
Farbsensor (Tag): 0,1 lx @ 1/60s; 0,005 lx @ 1s SW-Sensor (Nacht): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Frei kongurierbare 4:3-, 8:3-, 16:9- oder benutzerdenierte Formate oder (Image Cropping), z. B. 2592x1944 (5MP), 2048x1536 (QXGA), 1920x1080 (Full-HD), 1280x960 (MEGA)
MxPEG: 42@HD (1280x720), 34@Full-HD, 24@QXGA, 15@5MP, 12@6MP
M-JPEG: 26@HD (1280x720), 13@Full-HD, 9@QXGA, 5@5MP, 4@6MP
H.264: 25@Full-HD, 20@QXGA
MxPEG, M-JPEG, JPEG (max. Ausgabeformat 6MP)
H.264 (max. Ausgabeformat QXGA, Bandbreitenbegrenzung möglich)
Auf der internen MicroSD-Karte (SDXC, SDHC vorinstalliert) extern auf USB-Device extern auf NAS
getrennte Livebild und Vollbildaufzeichnung – MxFFS mit Archi
vierungsfunktion Vor- und Nachalarmbilder
automatische DVR-Überwachung inkl. Fehlerbenachrichtigung
Soware Videomanagement-Soware MxManagementCenter
-
Bildverarbeitung
Alarm/Ereignisse
Intelligente Videoanalyse MxActivitySensor, Video-Motion-Analysis, MxAnalytics
Schnittstellen
Sicherheit
Zulassungen
Spannungsversorgung Power over Ethernet IEEE 802.3af
Leistungsaufnahme Typ. 4 W
Leistungsaufnahme ange schlossener Verbraucher
Schutzklassen
Umgebungstemperatur –30 bis 50 °C
Maße/Gewicht Ø x H: 160 x 86 mm; Gewicht: ca. 350 g
Lieferumfang
MxLEO, Gegenlichtkompensation, automatischer Weißabgleich, Bildentzerrung
Temperatursensor, Erschütterungssensor (mit Firmware ab
V5.0.1) weitere Sensorik/IOs via MxMessageSystem, Benachrich
tigung über E-Mail, FTP, Telefonie (VoIP, SIP), visuelle/akustische
Alarme, Vor-/Nachalarmbilder
Ethernet 100Base-T, MiniUSB, MxBus*; Ein-/Ausgänge und RS232 über Zubehör
*Nur Variante Mx-D26B
Benutzer-/Gruppenmanagement, HTTPS/SSL, IP-Adresslter, IEEE 802.1x, Intrusion Detection, digitale Bildsignatur, MxFFS
EN55022:2010; EN55024:2010; EN50121-4:2006; EN61000-6­1:2007; EN 61000-6-2:2005; EN61000-6-3:2007+A1:2011;
EN61000-6-4:2007+A1:2011; AS/ NZS CISPR22:2009+A1:2010; CFR47 FCC part15B
An MxBus: max. 2,5 W, an USB: max. 2,5 W, gesamt max. 3 W
-
Die Leistungsaufnahme der Kamera erhöht sich entsprechend!
IP66
IK10
Gehäuse aus hochfestem Kunststo (PBT-30GF), weiß, schlag
feste Domkuppel (transparent), Montagezubehör, Montage-
schlüssel, Patchkabel 50 cm, MicroSD-Karte (eingebaut)
-
-
Bohrschablonen
Ø 5,5 mm
141.4 mm
100 mm
Montage mit Montagering (ohne Zubehör)
Kamera ohne Zubehör
Aufputz-Set/
Aufputz-Set 10°
Handbücher und Bohrschablonen: www.mobotix.com > Support > Download Center > Dokumentation > Betriebsanleitungen
Unterputzmontage-Set
Outdoor-Wandhalter
Weitere Informationen auf www.mobotix.com:
Produkte > Outdoor-Kameras > D26 Dome
Support > Download Center > Dokumentation > Zertikate & Konformitätserklärungen
MOBOTIX, das MX Logo, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in ande­ren Ländern eingetragene Marken der MOBOTIX AG • Änderungen vorbehalten • MOBOTIX übernimmt keine
Haung für technische Fehler, Druckfehler oder Auslassungen • Alle Rechte vorbehalten • © MOBOTIX AG 2017
Loading...
