USER’S MANUAL

SRK20ZJ-S SRK25ZJ-S SRK35ZJ-S SRK50ZJ-S

AIR-CONDITIONER

MANUEL DE L’UTILISATEUR

ANWENDERHANDBUCH

ISTRUZIONI PER L’USO

CONDIZIONATORE D’ARIA

MANUAL DEL PROPIETARIO

ACONDICIONADOR DE AIRE

GEBRUIKERSHANDLEIDING

MANUAL DO UTILIZADOR

APARELHO DE AR CONDICIONADO

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ENGLISH

FRANÇAIS

CLIMATISEUR

DEUTSCH

KLIMAGERA¨T

ITALIANO

ESPAN˜OL

NEDERLANDS

AIRCONDITIONING

PORTUGUÊS

ΕΛΛΗΝΙΚΑ

ΚΛΙΜΑΤΙΣΤΙΚΟ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

This air conditioner complies with EMC Directive 2004/108/EC, LV Directive 2006/95/EC.

Ce climatiseur est conforme à la Directive EMC: 2004/108/EC, LV Directive 2006/95/EC.

Dieses Kimagerät erfüllt die EMC Direktiven 2004/108/EC, LV Direktiven 2006/95/EC.

Questo condizionatore d’aria è conforme alla Direttiva EMC: 2004/ 108/EC, LV Direttiva 2006/95/EC.

КОНДИЦИОНЕР ВОЗДУХА

KULLANIM KILAVUZU

Este acondicionador de aire cumple con la directiva EMC: 2004/ 108/EC, LV Directiva 2006/95/EC.

Deze airconditioner voldoet aan EMC Directive 2004/108/EC, LV Directive 2006/95/EC.

Este aparelho de ar condicionado está em conformidade com a Directiva EMC 2004/108/EC e a Directiva LV 2006/95/EC.

∞˘Щﬁ ЩФ ОПИМ·ЩИЫЩИОﬁ В›У·И Ы‡МКˆУФ МВ ЩИ˜ ЪФ‰И·БЪ·К¤˜ ЩЛ˜ √‰ЛБ›·˜ EMC 2004/108/EK Î·È ÙË˜ √‰ËÁ›·˜ LV 2006/95/EK.

RLA012A013

РУССКИЙ

TÜRKÇE

Thank you for purchasing a MITSUBISHI HEAVY INDUSTRIES, LTD. Air-Conditioner. To get the best long-lasting performance, please read and follow this User’s Manual carefully before using your air-conditioner. After reading, please store the Manual in a safe place and refer to it for operational questions or in the event of any irregularities.

This air-conditioner is intended for domestic use.

Do not vent R410A into the atmosphere: R410A is a fluorinated greenhouse gas, covered by the Kyoto Protocol with a Global Warming Potential (GWP) = 1975.

Your Air Conditioning product may be marked with this symbol. It means that waste electrical and electronic equipment (WEEE as in directive 2002/ 96/EC) should not be mixed with general household waste. Air conditioners should be treated at an authorized treatment facility for re-use, recycling and recovery and not be disposed of in the municipal waste stream. Please contact the installer or local authority for more information.

This symbol printed in the batteries attached to your Air Conditioning product is information for end-users according to the EU directive 2006/66/ EC article 20 annex II. Batteries, at their end-of-life, should be disposed of separately from general household waste. If a chemical symbol is printed beneath the symbol shown above, this chemical symbol means that the batteries contain a heavy metal at a certain concentration. This will be indicated as follows: Hg:mercury(0.0005%) , Cd:cadmium(0.002%) , Pb:lead(0.004%) Please, dispose of batteries correctly at your local community waste collection or the recycling center.

ENGLISH

contents

Safety precautions...........................................2

Name of each part and its function .................4

Remote control handling ................................ 6

Operation failure with the remote control ...... 6

Temporary run operation ................................6

Operation and display section for remote

control .............................................................7

Current time setting ........................................ 7

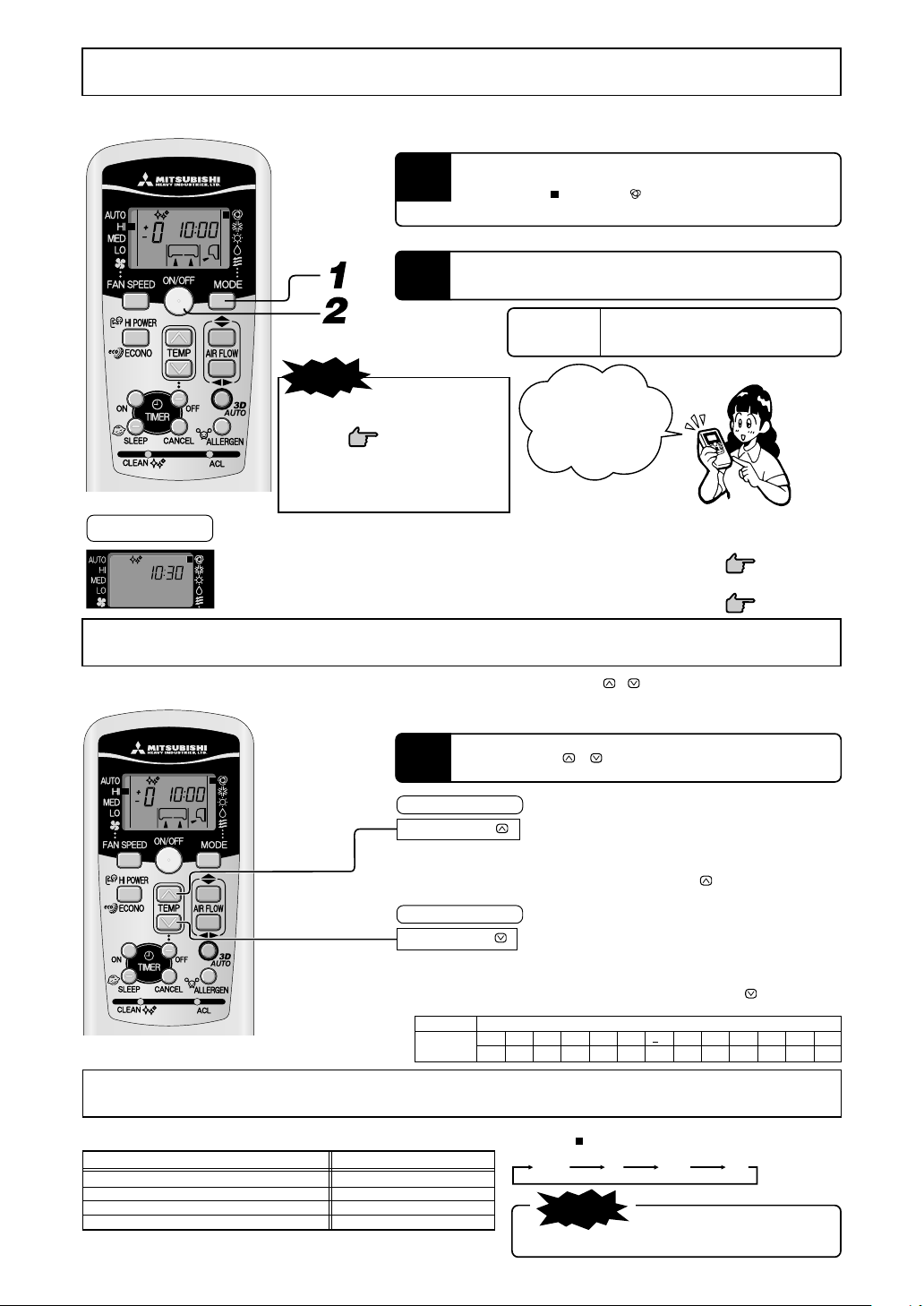

AUTO mode operation ...................................8

Temperature adjustment during AUTO.......... 8

FAN SPEED ...................................................8

COOL/HEAT/DRY/FAN mode operation .....9

Air-conditioner operable

temperature setting ......................................... 9

Characteristics of HEAT mode operation ...... 9

Airflow direction adjustment ........................ 10

3D AUTO operation .....................................10

SLEEP TIMER operation .............................11

OFF-TIMER operation .................................11

ON-TIMER operation...................................12

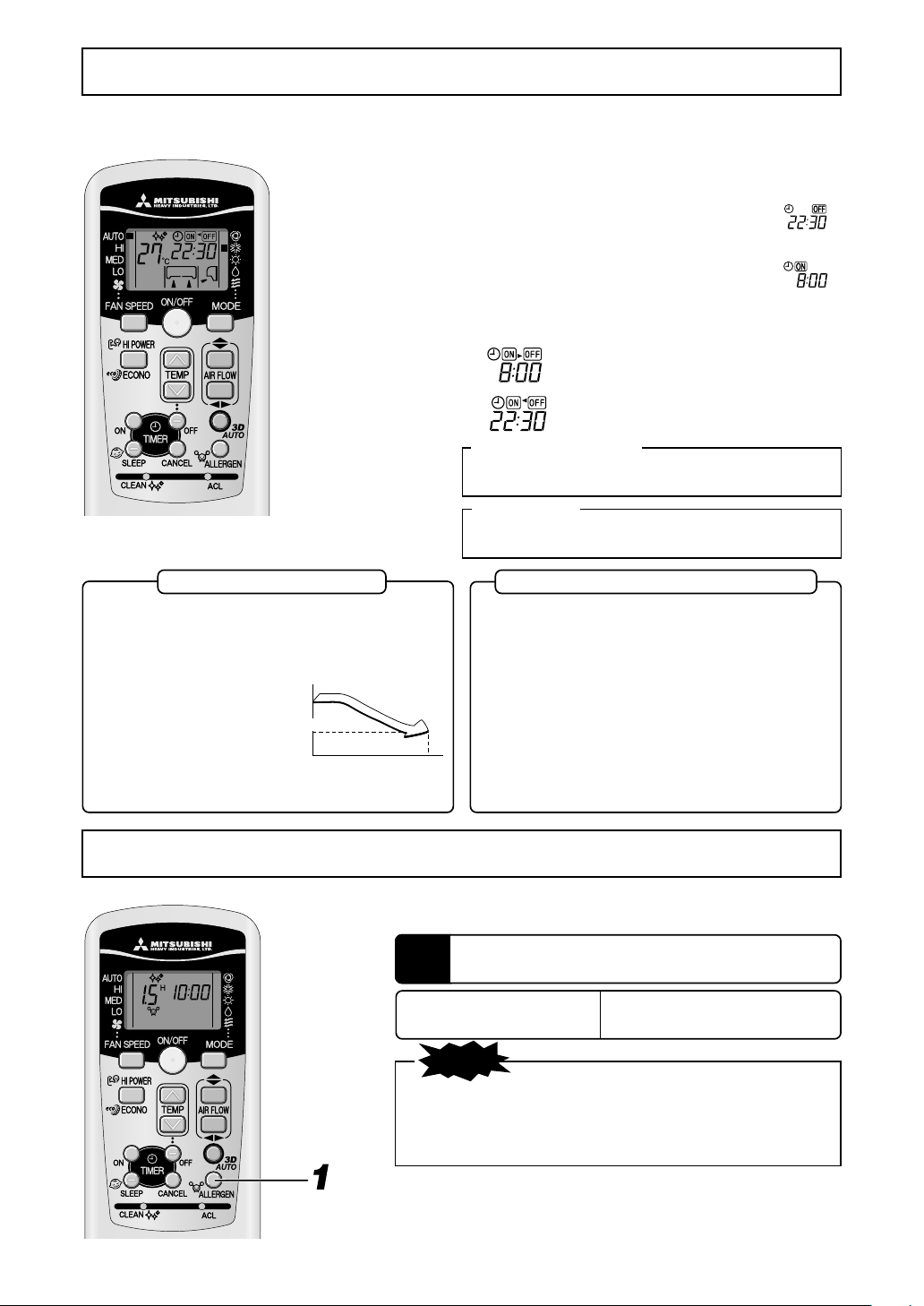

SLEEP TIMER + ON-TIMER operation .....12

PROGRAM TIMER operation ..................... 13

ALLERGEN CLEAR operation ................... 13

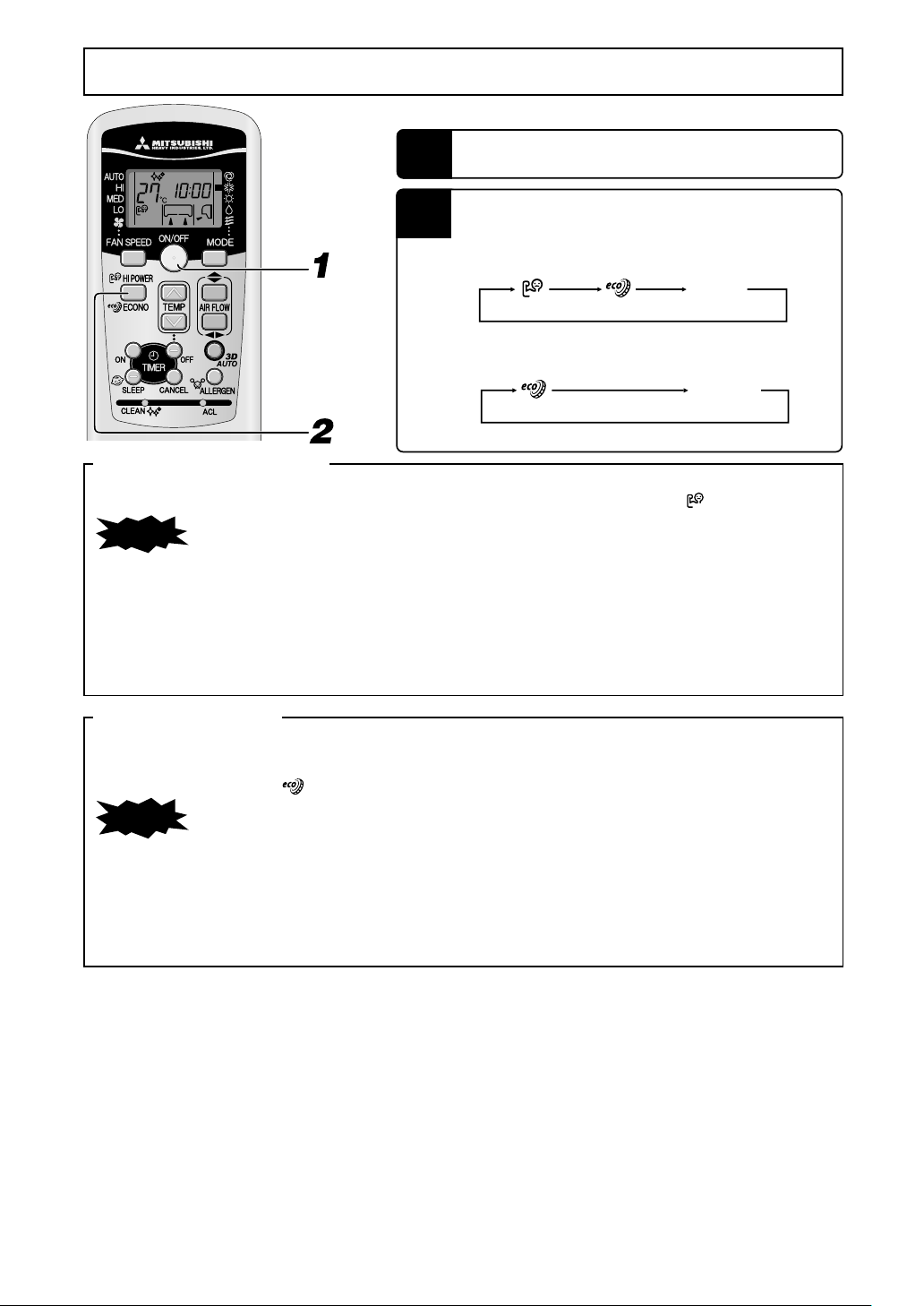

HIGH POWER/ECONOMY operation ........ 14

SELF CLEAN operation .............................. 15

Auto restart function ..................................... 15

Tips for effective operation .......................... 15

Installation location setting........................... 16

Maintenance..................................................17

Proper installation......................................... 19

Troubleshooting ............................................ 19

Notice ........................................................... 20

Contact your dealer....................................... 21

About the Multiple Air-conditioner.............. 21

Self diagnosis function ................................. 22

–1–

Safety precautions

• Before starting to use the system, please read these “Safety precautions” carefully to ensure proper operation of the system.

• The safety precautions are classified as “

improper handling could lead to drastic result like death, serious injury, etc. Even precautions as shown in the column “ a serious problem, depending on the circumstances. Please observe these precautions with great care, since they are essential to your safety.

• Symbols which appear frequently in the text have the following meaning:

DANGER” and “ CAUTION”. Precautions as shown in the column “ DANGER” indicate that

CAUTION” might pose

Strictly prohibited Provide proper earthing

• When you have read this instruction manual, please keep it without missing. If someone else takes over as operator, make certain that the manual is also passed on to the new operator.

Observe instructions with great care

❚ INSTALLATION PRECAUTIONS

CAUTIONDANGER

The system is for domestic, residential etc. use.

If used in severer environments, such as an engineering workplace, the equipment may function poorly.

The system must be installed by your dealer or a qualified professional.

It is not advisable to install the system by yourself, as faulty handling may cause leakage of water, electric shock or fire.

Do not install it where flammable gas may leak.

Gas leaks may cause fire. If you do not install an earth leakage

Make sure to install the drain hose properly so that all the water is drained out.

Improper installation may lead to water drop in the room resulting in wet furniture.

Depending on the place of installation, an earth leakage breaker may be necessary.

breaker, you may get an electric shock.

Make sure that the system has been properly earthed.

Earth cables should never be connected to a gas pipe, water pipe, lightning conductor or telephone earth cable. Incorrect installation of the earth cable may produce an electric shock.

❚ OPERATION PRECAUTIONS

DANGER

Do not expose yourself to the cooling air for a long period.

Do not insert anything into the air inlet.

Store the remote control out of reach of infants.

This could affect your physical condition and cause health problems.

Only use approved fuses.

Use of steel or copper wire instead of an approved fuse is strictly prohibited, as it may cause a breakdown or fire.

Do not place a flammable insecticide or paint spray near the blower, nor spray it directly on the system.

This may result in a fire. The appliance may then work inad-

The system should only be used for its original purpose and not for anything else like, for instance, preservation of food, plants or animals, precision devices or works of art.

The system is only intended for use in ordinary domestic rooms. Any other use of the system may damage the quality of food, etc.

Do not handle the switches with wet hands.

You should not expose any combustion appliance directly to the air stream of the air-conditioner.

Do not place anything containing water, like vases, on top of the unit.

This may cause injury, as the internal fan rotates at high speed.

Failure to observe this may result in the batteries being swallowed or other accidents.

CAUTION

Do not swing from the indoor unit.

This may cause an electric shock. If the indoor unit falls down,

Do not wash the air-conditioner with water.

equately.

Do not install the system where the airflow direction is aimed directly at plants or animals.

Water entering the unit could damage the insulation and therefore cause an electric shock.

you may get injured.

This could cause an electric shock.

This will damage their health.

–2–

❚ Safety precautions

Do not sit on the outdoor unit nor put anything on it.

CAUTION

After a long period of use, check the unit's support structure from time to time.

Do not touch the aluminum fins on the air heat exchanger.

If the unit falls down or things drop off it, people could get hurt.

Do not place household electrical appliances or household items under neath the indoor or outdoor units.

Condensation falling from the unit may stain objects and cause accidents or electrical shock.

Do not control the system with main power switch.

It can cause fire or water leakage. In addition, the fan can start unexpectedly, which can cause personal injury.

When you clean the system, stop the unit and turn off the power supply.

Never open the panel while the internal fan is rotating.

If you do not repair any damage right away, the unit may fall down and cause personal injury.

Do not operate the system without the air filter.

It can cause malfunction of the system due to clogging of the heat exchanger.

If you operate the system together with a combustion appliance, you must regularly ventilate the indoor air.

Insufficient ventilation may cause accidents due to oxygen deficiency.

Do not place objects near the outdoor unit or allow leaves to gather around the unit.

If there are objects or leaves around the outdoor unit, small animals may enter unit and contact electrical parts and may cause a breakdown, smoke or fire.

It may result in injury.

Do not shut off the power supply immediately after stopping the operation.

Wait at least 5 minutes, otherwise there is a risk of water leakage or breakdown.

Stand firmly on a stepladder or other stable object when removing the inlet panel and filters.

Failure to observe this may result in injury through insecure objects toppling over.

Contact your dealer to clean inside the indoor unit, do not attempt to do by yourself.

The use of a non-approved detergent or improper washing method may damage the unit’s plastic components and cause leaks. Damage, smoke, or fire may also happen if the detergent comes in contact with electrical parts or the unit’s motor.

Stop the unit and turn off the power if you hear thunder or there is a danger of lightning.

It may damage the unit.

❚ PRECAUTIONS FOR RELOCATION OR REPAIRS

DANGER

Do not perform any repairs or modifications by yourself. Consult the dealer if the unit requires repair.

If you repair or modify the unit, it can cause water leaks, electric shocks or fire.

If you notice anything abnormal (smell of burning, etc.), stop the system, turn off the power supply and consult your dealer.

Continued use of the system in abnormal circumstances may result in malfunctioning, electric shock, fire, etc.

Consult your dealer for repairs.

Wrong repairs could cause an electric shock, fire, etc.

If the air-conditioner fails to cool or warm the room, it may have a refrigerant leakage. Contact your dealer. If refrigerant needs to be added, check with your dealer for proper instructions.

The refrigerant used in your air-conditioner is safe. However, if refrigerant unexpectedly leaks from the unit onto a fan heater, stove, hotplate or other heat source, harmful gases could be generated.

In case the air-conditioner is relocated elsewhere, contact your dealer or a professional fitter.

Faulty installation may cause water leakage, electric shock, fire, etc.

–3–

Name of each part and its function

INDOOR UNIT

Air Inlet panel

Draws the indoor air. Page 17

Air filter

Removes dust or dirt from the inlet air.

Air blows out of here.

Left/right airflow direction adjustment louver

Up/down airflow direction adjustment flap

Drains water from the indoor unit.

Refrigerant piping connection and electric wire

Page 17

Air-cleaning filter

Page 18

Room temperature sensor

Heat exchanger

Air outlet

Indoor unit fan

Page 10

Drain hose

OUTDOOR UNIT

Air inlet

(On side & rear surface)

Air outlet

Outdoor unit fan

Heat exchanger

–4–

Name of each part and its function

Unit display section

Remote control signal receiver

Unit ON/OFF button

This button can be used for turning on/off the unit when remote control is not available.

Page 6

RUN (HOT KEEP) light (green)

• Illuminates during operation.

•

Blinks when airflow stops due to the ‘HOT KEEP’

and ‘CLEAN operation

HOT KEEP

CLEAN operation

Page 15

OFF

’.

1.5 sec.

0.5 sec.

3 sec.

1 sec.

3D AUTO light (green)

Illuminates during 3D AUTO operation.

HI POWER light (green)

Illuminates during HIGH POWER operation.

TIMER light (yellow)

Illuminates during TIMER operation.

NOTE

• Buzzer sound for remote control

When preset temperature 24°C, automatic operation and automatic airflow are selected, the buzzer sound (PiPi) is produced. When turning off the air conditioner by pressing ON/OFF button (except CLEAN mode), the buzzer sound (Pi) is produced. This function is useful for operating the air conditioner in the darkness.

Air flow setting

Preset temperature

–5–

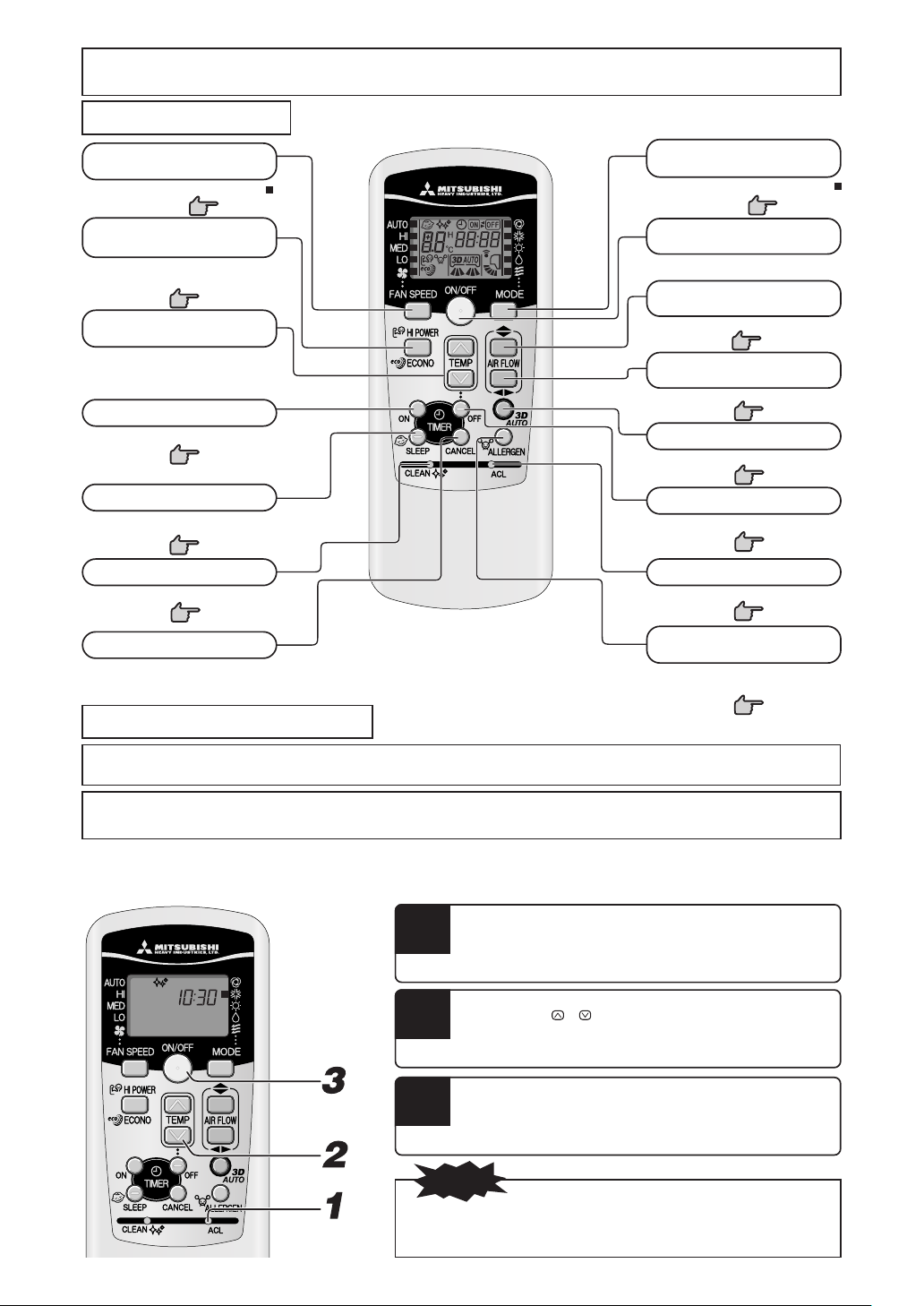

Remote control handling

Replacing the batteries

The following cases signify exhausted batteries. Replace old batteries with new ones.

• Receiving beep is not emitted when a signal is transmitted.

• Display fades away.

Pull out the cover and take out

old batteries.

Insert new batteries. R03 (AAA, Micro) x2

Pay attention to the ª and · marks

■ When the display shows any abnormal condition, Press the ACL switch with

NOTE

• Do not use old and new batteries together.

• Remove the batteries when the remote control is not used for a long period.

• The recommended effective period of a battery conforming to JIS or IEC should be

6 to 12 months with normal use. If used longer, or when an unspecified battery is used, liquid may leak from the battery, causing the remote control to malfunction.

• The recommendable effective period is printed on the battery. This may be shorter due to manufacturering time to the unit. However, the battery may still be in working order after expiry of its nominal life.

the tip of a ballpoint pen.

Using the remote control holder

Close the cover.

Press the ACL switch with the

tip of a ballpoint pen.

The timer setting mode is displayed.

Page 7

The remote control can be attached to a wall or pillar by using a remote control holder. Before installing the remote control, check that the air-conditioner receives the signals properly.

For installing or removing the remote control, move it up or down in the holder.

Warning note for remote control handling

Strictly prohibited

• Do not go near high temperature places, such as an electric carpet or stove.

• Do not put any obstructing obstacles between the remote control and the unit.

• Do not leave the remote control exposed to direct sunlight or other strong lighting.

• Do not spill any liquid on the remote control.

• Do not drop the remote control. Handle with care.

• Do not place heavy objects on the remote control, or step on it.

Operation failure with the remote control

• Are the batteries running down?

“Replacing the batteries” above.

Replace the batteries with new ones and retry the operation.

• If the operation fails, operate the unit with temporary operation function. Contact your dealer to have the remote control checked.

Below

Temporary run operation

• The unit ON/OFF button on the unit operates ON/OFF temporarily when the remote control is not used.

Operation program

• OPERATION MODE : AUTO

• FAN SPEED : AUTO

• AIR FLOW : AUTO

• Operation starts by pressing the unit ON/OFF button; it stops if you press

the button again.

NOTE

• Do not hold the Unit ON/OFF button down for more than 5 seconds. (Holding it down longer than 5 seconds sets the automatic cooling used during servicing or when relocating the air-conditioner.)

–6–

Unit ON/OFF button

Operation and display section for remote control

Operation section

FAN SPEED button

Each time the button is pressed, the display is switched over in turn.

HI POWER/ECONO button

This button changes the HIGH POWER/ ECONOMY mode.

TEMPERATURE button

These buttons set the room temperature. (These buttons are used for setting the current time and timer function as well.)

ON TIMER button

This button selects ON TIMER operation.

SLEEP button

This button selects SLEEP operation.

CLEAN switch

This switch selects the CLEAN mode.

CANCEL button

This button cancels the ON timer, OFF timer, and SLEEP operation.

Page 8

Page 14

Page 12

Page 11

Page 15

Transmission procedure

The above illustration shows all controls, but in practice

•

only the relevant parts are shown.

OPERATION MODE select button

Each time the button pressed, the display is switched over in turn.

ON/OFF (luminous) button

Press to start operation, press again to stop.

AIR FLOW (UP/DOWN) button

This button changes the air flow (up/down) direction.

AIR FLOW (LEFT/RIGHT) button

This button changes the air flow (left/right) direction.

3D AUTO button

This button sets 3D AUTO operation.

OFF TIMER button

This button selects OFF TIMER operation.

ACL switch

This switch is for resetting microcomputer and setting time.

ALLERGEN CLEAR button

This button selects ALLERGEN CLEAR operation.

Page 8, 9

Page 10

Page 11

Page 6

Page 13

When each button on the remote control is pressed – with the remote control pointing towards the air-conditioner unit a signal is transmitted. When the air-conditioner receives the signal correctly, it will beep.

Current time setting

■ When inserting the batteries, the current time is automatically set to time setting mode. 13:00 is displayed as the current time. Set the clock to the right time.

Example: Set to 10:30.

Press the ACL switch.

Press with the tip of a ballpoint pen, etc. The time display blinks and can be set to the current time.

Press the “ or ” button.

(Set to 10:30)

Press the ON/OFF button.

The display changes from blinking to steady lighting and the setting is complete. Make sure to press the button within 60 seconds from the last operation in step 2, otherwise the time is not set.

NOTE

• The timer operation works based on the time clock, so please set it correctly.

• The remote control data is reset when the present time is set.

–7–

AUTO mode operation

■

Automatically selects the operation mode (COOL, HEAT, DRY) depending on the room temperature when switched on.

When the unit is not in AUTO mode:

Press MODE button.

Move the [ mark] to the (Auto) position.

Point the remote control toward the air-conditioner, and

Press the ON/OFF button.

To stop: Press the ON/OFF button.

NOTE

• In case air is not blowing out during the operation.

Page 20

Display in OFF status

• When the included clean filter is installed the air conditioner will clean the air during automatic operation.

• The current time and preset OPERATION MODE are displayed while the air conditioner is turned off.

Temperature adjustment during AUTO

■

Air temperature adjustment is possible even during automatic operation. There are 6 levels of adjustment possible with the button or the button. During automatic operation, 24ºC is preset both for heating and cooling.

When a change in temperature is required.

AUTO mode can be operated by simply pressing the ON/OFF button.

• If you do not want the AUTO mode program, change to COOL, HEAT, DRY or FAN instead of AUTO.

Page 9

• Airflow direction adjustment procedure.

Page 10

FAN SPEED

■ You can choose the capacity of your air-conditioner when heating mode, cooling mode or fan mode.

Operation capacity by your choice FAN SPEED Set automatically by microcomputer AUTO Powerful operation with high capacity HI

Standard operation MED Energy-saving operation LO

Press the or button.

When it is a little cold

Press the

■ Each time the

When it is a little hot

Press the

■ Each time the button is pressed, the switch over occurs in the following order

button.

–6 → –5 → ............ –1 → ±0 → +1 ............ +6.

When +6 is indicated, even if the button is pressed, the indicator does not change.

+6 → +5 → ............ +1 → ±0 → –1 ............ –6.

When –6 is indicated, even if the button is pressed, the indicator does not change.

Setting temp.(

button is pressed, the switch over occurs in the following order

button.

-6 -5 -4 -3 -2 -1+0+1 +2+3 +4+5+6

ºC

)

18 19 20 21 22 23 24 25 26 27 28 29 30

Press the FAN SPEED button.

Move the [ mark] to the preferred fan speed position.

AUTO HI MED LO

NOTE

• When changing FAN SPEED from HI to LO, the sound of refrigerant flowing may be heard.

Remote Control display

–8–

COOL/HEAT/DRY/FAN mode operation

Point the remote control toward the air-conditioner, and

Airflow direction adjustment procedure. Page 10

NOTE

• In case air is not blown out, when starting the heating operation. Page20

• The operation program can also be set or changed when the air-

conditioner is not in operation.

2 3

Press the MODE select button.

Move the [ mark] to the required operation position.

(Cool), (Heat), (Dry), (Fan)

Press the ON/OFF button.

Press the TEMP button.

Press or button for the preferred temperature.

Standard

Press the FAN SPEED button

Set the fan speed as preferred.

To stop: Press the ON/OFF button.

Air-conditioner operable temperature setting

■ Use within the following operational range. Operating outside of this range may result in the protection devices being activated, preventing the

unit from working.

Cooling operation Heating operation

Outside temperature Approximately -15 to 46 °C Approximately -15 to 21 °C

Inside temperature Approximately 18 to 32 °C Approximately 15 to 30 °C

Below approximately 80%

Inside humidity

The long-term use of the unit with a humidity level exceeding 80% may result in condensation forming on the surface of the indoor unit, leading to water drips.

—

Characteristics of HEAT mode operation

Mechanism and capacity of HEAT mode operation

■ Mechanism

• The unit draws heat from the cold outside air, transfers it to indoors and heats the room. As a characteristic of heat pump system, the heating capacity reduces when the outside air temperature gets colder.

• It may take some time to supply hot air after turning on the air-conditioner.

• If the outside temperature becomes extremely low, it would be better to use an additional source of heating.

Defrosting

If the outside temperature becomes low and humidity is high, the heat exchanger in the outdoor unit may frost over, which prevents efficient heating.

If this happens, the automatic defrost function is activated and during defrosting the heating operation stops for 5 to 15 minutes during defrosting.

• Both indoor and outdoor fans stop and the RUN light blinks slowly (1.5 sec. ON, 0.5 sec. OFF) during defrosting.

• The outdoor unit may give off some steam during defrosting. This is to help the defrosting process and is not a defect.

• The HEAT operation resumes as soon as defrosting has been completed.

–9–

Airflow direction adjustment

Adjusting airflow direction

■ Up/down direction can be adjusted with the AIRFLOW mode changes as follows: Change on AIRFLOW (UP/DOWN) mode.

(UP/DOWN) button on the remote control. Every time you press this button the

(Flap stopped)

(Swing)

■ Left/right direction can be adjusted with the AIRFLOW mode changes as follows: Change on AIRFLOW (LEFT/RIGHT) mode.

NOTE FOR HEATING OPERATION

• When operation starts, the flap and louver direction is fixed at the horizontal / center position in order to avoid cold draft, and return to the set the position that was

set after the warm air supply is starting.

• The flap and louver direction will be controlled to the horizontal/center position when the room temperature reaches the set temperature and compressor stops or

when defrosting is in operation.

• The airflow direction cannot be set during the period mentioned above. Change the airflow direction settings after the warm air is supplied and the flap/louver goes

to the set position.

(LEFT/RIGHT) button on the remote control. Every time you press this button the

(Louver stopped)

(Swing)

MEMORY FLAP (FLAP OR LOUVER STOPPED)

When you press the AIRFLOW (UP/DOWN or LEFT/RIGHT) button once while the flap or louver is operating, it stops swinging at the position. Since this angle is memorized in the microcomputer, the flap or louver will automatically be set at this angle when the next operation is started.

• Do not expose directory to airflow from the air-conditioner for a long time.

• When in COOL or DRY operation, do not operate for a long period with the

airflow blowing straight down. Otherwise, condensation may appear on the outlet grill and drip down.

• Do not try to adjust the flaps and louvers by hand, as the control angle may change or the flap or louver may not be closed completely.

DANGER

CAUTION

• Recommended angle of the flap when stopping

HEAT

COOL, DRY

(Slant forward

blowing)

(Horizontal

blowing)

–10–

SLEEP TIMER operation

■ The unit stops automatically after the set time lapses. The set temperature is automatically adjusted according to the elapsed time in order to avoid too much cooling or heating.

Page 13

Press the SLEEP button.

■ If it is pressed while the unit is off

SLEEP TIMER operation starts with the previous operation settings, and the air conditioning is turned off after the set time elapses.

■ If it is pressed while the unit is running

The air conditioner is turned off after the set time elapses. Every time the button is pressed, the display changes as follows:

No indication

(cancelled)

Example: You prefer it to stop after 7 hours.

Set to

The timer light (yellow) is on.

Changing of set time

Set a new time by pressing SLEEP button.

How to cancel

Press the CANCEL button to turn off the SLEEP indicator.

• The unit stops after the set time lapses.

•

OFF-TIMER operation

■

The unit stops automatically when the set time comes. With the air conditioner turned off, start the operation from Step 1. With the air conditioner running, start from Step 2.

NOTE

SLEEP operation will not function during ALLERGEN CLEAR operation. Cannot be set at the same time with OFF-TIMER.

Example: You prefer it to stop 22:30.

...

(Units of one hour)

Changing of set time

Set a new time by using the OFF TIMER button.

How to cancel

Press the CANCEL button to turn off the timer display.

1 2 3

Press the ON/OFF button.

Press the OFF TIMER button.

OFF TIMER display is blinking.

Press the “ or ” button.

Every time the button is pressed, the display is switched in the order of:

0:00 0:10 0:20

Every time the button is pressed, the display is switched in the order of:

0:00 23:50 23:40

Set at 22:30.

Press the OFF TIMER button.

The display changes from blinking to steady lighting and the setting is complete. The timer light (yellow) is on.

NOTE

•

The unit stops at the end of the set period of time.

•

Make sure to press the button within 60 seconds from the last operation in step 3, otherwise the setting is not completed.

•

The current time is not displayed during OFF-TIMER operation.

•

OFF-TIMER operation will not function during ALLERGEN CLEAR operation.

•

Different from SLEEP TIMER operation, automatic set temperature adjustment is not done during OFF-TIMER operation.

...

1:00 1:10

23:00 22:50

(Units of ten minutes)

–11–

ON-TIMER operation

■

Operation starts 5 to 60 minutes before the set time so that the room temperature reaches the optimum temperature at the set time. ON-TIMER operation can be set regardless of whether the air-conditioner is running or not.

Example: In the case the preferred room temperature is required at 8:00.

Press the ON-TIMER button.

ON TIMER indicator is blinking.

Page 13

Press the “

or ” button.

Every time the button is pressed, the display is switched in the order of:

0:00 0:10 0:20

Every time the button is pressed, the display is switched in the order of:

0:00 23:50 23:40

Set at 8:00.

Press the ON TIMER button.

Changing of set time

Set a new time by using the ON-TIMER button.

How to cancel

Press the CANCEL button to turn off the timer indicator.

•

The display changes from blinking to steady lighting and the setting is complete. The timer light (yellow) is on. The operation stops if it is set during operation.

NOTE

Operation starts 5 to 60 minutes before the set time. The

timer

light Make sure to press the button within 60 seconds from the last operation in step 2, otherwise the setting is not completed. The current time is not displayed during ON-TIMER operation. ON-TIMER operation will not function during ALLERGEN CLEAR operation.

(yellow)

SLEEP TIMER + ON-TIMER operation

■ Combined timer operation of SLEEP TIMER and ON TIMER.

Example: When it is required to stop after 3 hours and then start operation at 8:00, near

the set temperature.

...

1:00 1:10

...

23:00 22:50

goes out at the set time.

(Units of ten minutes)

Changing of set time

Set a new time by using the SLEEP or ON TIMER button.

■ SLEEP TIMER setting

Set by the procedures on page 11.

Set to

■ ON TIMER operation setting

Set by the above procedure mentioned in ON TIMER.

Set to

The setting of the lighting of the timer light (yellow) of this unit is complete.

• After the SLEEP TIMER set time has elapsed, the operation stops, and it starts from 5 to 60 minutes before the ON TIMER’s set time.

• The timer light is turned off when ON TIMER set time comes.

How to cancel

Press the CANCEL button to turn off the timer display.

–12–

PROGRAM TIMER operation

■ The timer operations of the combination of ON and OFF TIMER. Once this has been set the timer operations will be repeated at the same time every day unless the ON/OFF button is pressed.

Example: When it is prefered to stop at 22:30, and then start operation at 8:00, near the

set temperature.

■ OFF TIMER operation setting

Set by the procedures on page 11. Set to

■ ON TIMER operation setting

Set by the procedures on page 12. Set to

Timer light (yellow) on the unit will light when the setting is completed.

The set time will be displayed on the remote control unit. The display will change depending on the operational status.

With ON TIMER, the air conditioner starts running. Then, with OFF TIMER, the air conditioner stops running.

With OFF TIMER, the air conditioner stops running. Then, with ON TIMER, the air conditioner starts running.

Changing of set time

Set a new time by using the OFF TIMER or ON TIMER button.

How to cancel

Press the CANCEL button to turn off the timer display.

Comfort Start-up

In ON TIMER operation, the unit starts the operation a little earlier, so that the room can approach optimum temperature at ON time. This is so called “Comfort start-up”.

• Mechanism The room temperature is checked 60 minutes before the ON time. Depending on the temperature at that time, the operation starts 5 to 60 minutes before the timer is at ON.

• The function is available for both COOL and HEAT operation mode (including AUTO). It does not work for DRY mode.

▼

In COOL operation (Stop) Operation starts

Set temperature

Check the room temp. 60 mins. before.

▼

(Operation)

Set time

When SLEEP TIMER is selected, the set temperature is automatically adjusted after a while, ensuring that the room is not too cold during cooling or too warm during heating.

• During cooling : the preset temperature is lowered by 1°C at the start of SLEEP operation (when the timer is set). After that, the temperature goes up by 1°C every an hour to become 1°C higher than the present temperature.

• During heating: Preset temperature is lowered by 1°C at the start of SLEEP operation (when the timer is set). After that the temperature to becomes 3°C lower in an hour and 6°C lower in two hours than the present temperature.

ALLERGEN CLEAR operation

■ The power of enzymes is used to eliminate allergy-causing allergens that accumulate on the allergen clear filter.

Aim the remote control at the air-conditioner.

Press the ALLERGEN CLEAR button.

To stop:

NOTE

• Since the room temperature may change quite a bit, it is recommended that this be used when no one is in the room. (It completes automatically in approximately 90 min.)

• During ALLERGEN CLEAR operation temperature, fan speed, airflow direction and timer operations settings cannot be made.

SLEEP TIMER

Press the ON/OFF or ALLERGEN CLEAR button.

–13–

HIGH POWER/ECONOMY operation

If the air-conditioner is not operating, point the remote control toward the air conditioner, and

Press the ON/OFF button.

Press the HI POWER/ECONO button.

• When the operating mode is AUTO, COOL or HEAT Every time the HI POWER/ECONO button is pressed, the display is switched in the order of:

No display

(

HIGH POWER

• When the operating mode is DRY or PROGRAM TIMER Every time the HI POWER/ECONO button is pressed, the display is switched in the order of:

ECONOMY

(

Concerning

Pressing the HI POWER/ECONO button intensifies the operating power and initiates powerful cooling or heating operation for 15 minutes continuously. The remote control

• During the HIGH POWER operation, the room temperature is not controlled. When it causes an excessive cooling or heating,press the HI POWER/ECONO button again to cancel the HIGH POWER operation.

• HIGH POWER operation is not available during the DRY, the program timer and 3D AUTO operations.

• When HIGH POWER operation is set after ON TIMER operation, HIGH POWER operation will start from the set time.

NOTE

HIGH POWER

operation

displays and the FAN SPEED display disappears.

• When the following operations are set, HIGH POWER operation will be canceled.

1 When the HI POWER/ECONO button is pressed again. 2 When the operation mode is changed. 3 When it has been 15 min. since HIGH POWER operation

has started.

4 When the 3D AUTO button is pressed.

• Not operable while the air conditioner is OFF.

)(

ECONOMY

) (Normal operation)

No display

Concerning

Pressing the HI POWER/ECONO button initiates a soft operation with the power suppressed in order to avoid an excessive cooling or heating. The unit operates 1.5°C higher than the setting temperature during cooling or 2.5°C lower than that during heating. The remote control

displays and the FAN SPEED display disappears.

• It will go into ECONOMY operation at the next time the air-conditioner runs in the following case.

3 When the operation is retrieved from CLEAN or

ECONOMY

NOTE

When the air-conditioner is stopped by ON/OFF button during

ECONOMY operation.

When the air-conditioner is stopped in SLEEP or OFF

TIMER operation during ECONOMY operation.

ALLERGEN CLEAR operation.

operation

• When the following operations are set, ECONOMY operation will be canceled.

1 When the HI POWER/ECONO button is pressed again. 2 When the operation mode is changed DRY to FAN.

• Not operable while the air conditioner is OFF.

–14–

SELF CLEAN operation

■ CLEAN operation should be run after AUTO, COOL and DRY operation to remove the moisture from inside the indoor unit and control the growth of mold and bacteria.

In order to active CLEAN operation, press the CLEAN switch

with the tip of a ballpoint pen.

Every time the CLEAN switch is pressed, the display is switched in the order of:

(CLEAN on) (CLEAN off)

NOTE

• Two hours later, the air conditioner stops running automatically. To stop the air conditioner immediately, press the ON/OFF button.

• CLEAN operation is not operated after HEAT and FAN, OFF-TIMER, SLEEP and ALLERGEN CLEAR operations have finished.

• The indoor unit fan runs for about two hours in CLEAN operation.

• The RUN light illuminates during CLEAN operation.

OFF

• Pressing the SLEEP button or ALLERGEN CLEAR button during CLEAN operation cancels the CLEAN operation and then the unit is set to SLEEP or ALLERGEN CLEAR operation.

• This is not a function for removing mold, germs or grime that have already adhered to the unit.

No display

3 sec.

1 sec.

Auto restart function

■ What is auto restart function?

• Auto restart function records the operational status of the air-conditioner immediately prior to be switched off by a power cut, and then automatically resumes operations after the power has been restored.

• The following settings will be cancelled:

1 Timer settings 2 HIGH POWER operations

NOTE

• Auto restart function is set at on when the air-conditioner is shipped from the factory. Consult with your dealer if this function needs to be switched off.

• When power failure occurs, the timer setting is cancelled. Once power is resumed, set the timer again.

Tips for effective operation

■ Please observe the following for the most economic and comfortable use of your unit.

Set a suitable room temperature.

Excessively high or low temperatures are not good for your health and waste of electricity.

Adjust the airflow direction properly.

Adjust the up/down and left/right airflow to ensure a steady room temperature.

Clean the filters frequently.

Clogged filters may block the airflow and cause less efficient operation.

Operate the unit only when needed.

Use the timer properly to operate the unit only when needed.

Avoid direct sunlight and draught.

Cut out direct sunlight by drawing the curtains or blinds when cooling. Keep windows and doors shut, except when ventilating.

Keep heat source away when cooling.

Keep heat sources out of the room as much as possible.

–15–

–16–

Maintenance

Before maintenance

Turn off the power supply.

• Do not spill any liquid.

There's a danger of electric shock.

Wipe the unit with a soft, dry cloth.

• Do not touch the aluminum fins on the heat exchanger. Stand firmly on a stepladder or other stable

•

object when removing the inlet panel and filter.

Do not use the following articles:

• Hot water (40°C or more)

It may deform or discolour the unit.

• Petrol, paint thinner, benzine or cleanser, etc.

They may deform or scratch the unit.

During the operational season

Cleaning the air filter Standard interval is once every two week

Remove the air filter

Cleaning

• Do not clean the filters with boiling water.

• Do not dry them over an open flame.

• Pull them out gently.

• Hold firmly the filter at both sides as shown at right and insert securely.

• Operating without putting back the air filters will make the unit dusty, and may cause damage.

Cleaning the unit

• Wipe the unit with a soft, dry cloth, or use a vacuum cleaner.

• If the unit is very dirty, wipe it with a cloth soaked in warm water.

Cleaning the air inlet panel

• Removal, installation of air inlet panel.

• The panel can be washed with water. After washing

with water, wipe any moisture off the panel and dry out of direct sunlight.

If the filter is very dirty, clean it with warm water (approx. 30°C), and dry it thoroughly.

CAUTION

Reinstall the air filter

• Pull up the air inlet panel forward. Lightly hold the knobs at both sides and lift a

•

little to remove the panel forward.

How to open, close the air inlet panel

Open

Place fingers at the recesses on both sides of the panel and pull up the panel forward so that it will be open by about 60 degrees.

Removal, installation of air inlet panel

Removal

When removing the air inlet panel for internal cleaning or others, open the panel by 80 degrees and then pull it forward.

Push both ends evenl

Installation

Secure the upper edge of the air inlet panel by lightly pushing it in, and then close the

and press further lightly at the center.

anel.

–17–

NOTE

Cooling/heating is affected by an air filter clogged up with dust etc., and the operation noise becomes louder. It may also use extra electricity. Please clean the air filter at appropriate intervals.

At the end of the season

Perform the fan operation for a half day.

Dry the inside of the unit.

Stop the unit and turn off the power supply.

The unit consumes appr. 2W even when the unit is not operating. Turning off the power supply will help saving energy consumption and cost.

Clean and reinstall the air filters.

Clean both the indoor and outdoor units.

Remove batteries from the remote control.

Installing, inspecting, and replacing the air-cleaning filter

1. Open the air inlet panel and remove the air filters. Page 17

2. Remove the filter holders, with the air-cleaning filter installed in the folders, from the airconditioner.

3. Remove the allergen clear filter (Light orange) from filter holder and inspect the filter. Use a vacuum cleaner to remove any dust or dirt from the allergen clear filter. Replace the allergen clear filter if it cannot be cleaned or if it has been for about 1 year. (The allergen clear filter should be replaced after about 1 year of use. However, the actual replacement period may vary depending on the conditions in which the filter is used.)

Remove the photocatalytic washable deodorizing filter (orange) from the filter holder and inspect the filter. Periodically, remove any dust or dirt from the photocatalytic washable deodorizing filter. If the photocatalytic washable deodorizing filter is particularly dirt, it may be washed with water. However, the filter is fragile so be sure to wash it installed in the filter holder to avoid damaging it. After washing the filter, place it in sunlight to dry. Placing the filter in sunlight revitalizes the deodorizing effect.

(Do not dispose of the filter holders. They are reusable. )

4. Install the air-cleaning filter in the filter holders, and then install the filter holders in the air-conditioner.

At the beginning of the season

Make sure that there are no obstacles blocking the airflow around the air intake and outlet openings of

the indoor and outdoor units.

Check if there is no corrosion or rust on the base frame of the outdoor unit.

Ensure that the earth wiring is not snapped nor disconnected.

Ensure that the air filters are clean.

Turn on the power supply.

Insert batteries in the remote control.

Filter holder

NOTE

• The allergen clear filter and the photocatalytic washable deodorizing filter

may be installed on either the right or left side of the air-conditioner.

• Install the allergen clear filter with the light orange side front.

5. Install the air filters and closed the air inlet panel.

CAUTION

• The heat exchanger may injure your fingers.

For replacement the air-cleaning filter, contact your dealer.

Item Feature Color

Allergen clear filter

Photocatalytic washable deodorizing filter

The power of enzyme is used to eliminate allergy-causing allergens that accumulate on the filter.

Sources of odors on the filter are broken up, resulting in a deodorizing effect.

Page 17

–18–

Filter

Light orange

Orange

Proper installation

Suitable installation position

• Do not put any obstruction in front of the indoor unit, preventing proper ventilation and functioning.

• Do not install the unit in any of the following places:

• Where there is a danger of leaking flammable gases.

• Where there is substantial splashing of oil.

• Malfunctioning due to corrosion may occur if the unit is installed in a spa where sulfide gases are generated, or in a seaside resort exposed to

sea breezes. Contact your dealer.

• The air-conditioner and remote control must be at least 1 metre away from a TV set or radio.

• Drain the dehumidified liquid from the indoor unit into a spot that drains well.

Pay attention to operating noises!

• When you install the unit, take care to choose a place that can comfortably stand the weight of the unit and does not increase the operating noise or vibration. If vibration is transmitted through the house, fix the unit with the aid of vibration-proof pads between the unit and the fittings.

• Select a place where cold or hot air, operation noises from the indoor and outdoor units do not cause any inconvenience to your neighbours.

• Do not leave any obstacles near the outlet and inlet of the outdoor unit. This may cause malfunctioning and increased operating noise.

• If you hear an irregular noise during operation, contact your dealer.

Inspection and maintenance

Depending on operating environment, the inside of the air-conditioner may become dirty after a few year operations. This will reduce performance. In addition to normal cleaning, we would recommend inspection and maintenance. (This may lead the air-conditioner to having a longer life without any trouble.)

• Contact your dealer, or any distributor, for inspection and maintenance. (There will be a charge for this service).

• We would recommend inspection and maintenance to be carried out during the off-season.

• If the supply cord of this appliance is damaged, it must only be replaced by a repair shop appointed by the manufacturer, because special purpose tools are required.

Troubleshooting

Please carry out the following checks before making a service call.

The air-conditioner does not work at all.

Has the power switch been turned off?

Have you set the thermostat at a suitable temperature?

suitable

temperature

Is there any direct sunlight entering the room?

Has the timer been set in the “ON” position?

Poor cooling or heating

Is the air filter clean? (Not clogged?)

Poor cooling

Is there a heat source in the room?

Is there a power failure or a blown fuse?

Did you leave any doors or windows open?

Are there too many people in the room?

If the air-conditioner does not operate properly after you have checked the left points, or if any doubt still exists after you have consulted page 20, or if things happen as shown on page 21, switch off the power and contact your dealer.

An alternative refrigerant (R410A) is used in this air-conditioner. When asking your dealer for service or inspection and maintenance, explain the dealer about it.

–19–

Notice

The unit does not restart immediately after you have stopped it.

(RUN light is on)

Not

operating?

Airflow is not blown out when starting the HEATING operation.

RUN light blinks slowly

(1.5 sec ON, 0.5 sec OFF)

Airflow is not blown out for 5 to 10 min. or blown out not warm wind for a moment at HEATING operation.

RUN light blinks slowly

(1.5 sec ON, 0.5 sec OFF)

Airflow is not blown out when starting the DRY operation.

(RUN light is on)

Some steam escapes during COOL operation.

There is a slight smell.

You hear a slight gurgling sound.

Restart is blocked for 3 minutes after you have stopped the operation to protect the unit.

Please wait for three minutes.

The three-minute protection timer in the microcomputer automatically starts it up again.

Airflow has stopped to prevent blowing out of cold air until the indoor heat exchanger has warmed up. (2 to 5 min.) (HOT KEEP program)

When outdoor temperature is low and humidity is high, the unit sometimes performs defrosting automatically. Please wait. During defrosting, water or steam may escape from the outdoor unit.

The indoor fan may stop to prevent re-evaporation of dehumified moisture and to save energy.

This may occur if the room's temperature and humidity are very high. It disappears as soon as the temperature and humidity decrease.

Air blown out during operation may smell. This is caused by tobacco or cosmetics adhering to the unit.

This is caused by refrigerating liquid moving within the unit.

You hear a slight cracking sound.

You hear a hissing or clicking sound.

After a power cut, the unit does not restart even if power has been restored.

Remote control signals are not received.

Moisture may form on the air outlet grills.

Whistling noise is heard from the outdoor unit.

Fan won't stop immediately after unit operation was stopped.

RUN light stays on even though operation was stopped.

Sometimes a “Shooooo” sound might come for a short time from the unit that is turned off.

This is caused by heat expansion or contraction.

This is caused by the operation of the refrigerant control valves or electric components.

If the auto restart function is not set, the unit will not restart automatically. Use the remote control to start the operation again.

Remote control signals may not be received if the signal receiver on the air-conditioner is exposed to direct sunlight or other bright light. If so, cut out the sunlight or reduce the other light.

If the unit is operated for a long time in high humidity, moisture may form on the air outlet grills and start dripping.

The noise means that the revolution speed of the compressor is increasing or decreasing.

Indoor fan : Outdoor fan : Fan will not stop about a 1 minute period in order to

The RUN light illuminates during CLEAN operation. Run light turns off when CLEAN operation ends.

This is the sound when operation of another indoor unit is stopped.

Fan will not stop after 2 hours if set to CLEAN operation.

protect the unit.

–20–

Contact your dealer

■ Turn off the power switch immediately and inform your dealer in any of the following situations:

The fuse or switch blows continuously.

Fuse often blows.

The cable becomes extremely hot. The covering of the cable is cracked.

CAUTION

If the power cord becomes damaged, ask your dealer or a qualified engineer to install the replacement to avoid accidents.

The TV, radio or other equipment starts to malfunction.

When abnormalities occur, turn off the power supply immediately and turn it on after 3 minutes. Restart the operation with ON/OFF button of the remote control and the abnormalities still continue.

A switch does not activate properly. You hear a strange noise during opera-

The RUN and TIMER lights on the unit display section blink quickly (0.5 sec. ON; 0.5 sec. OFF) and do not work.

tion.

About the Multiple Air-conditioner

Simultaneous Operation

• The air-conditioners cannot be in different operating modes at the same time, such as one unit being in the “Cool” mode and one unit being in the “Heat” mode.

• When conducting different operations, the air-conditioner that was operated first will be given priority, so the air-conditioner that is operated after that will conduct air blowing operation.

• When you want to give priority to the air-conditioner that was started later, either stop the air-conditioner that has priority or cause the operation type of the unit operated first to match that of the unit operated second.

Automatic Operation

• When the remote control operation switch is in the “Auto” mode the air-conditioner automatically selects either “Cool,” “Dry,” or “Heat” when operation is started depending on the room temperature.

• During simultaneous operation of air-conditioner units, operation modes may be automatically changed in response to the temperatures of the individual rooms; this will result in the operation of the outdoor unit being stopped. In such a case, COOL or HEAT mode should be used instead of AUTO. (This is only relevant when more than one air-conditioner unit is being used.)

Refrigerant (oil) recovery operation

• If the all of the indoor units are not operated at the same time for an extended period, the cooling or heating performance may temporarily decrease. This is in order to control the recovery of the refrigerant (oil) in the stopped indoor unit(s). At this time, the sound of refrigerant flowing may be heard from the stopped indoor unit(s).

–21–

Self diagnosis function

■ We are constantly trying to do better service to our customers by installing such judges that show abnormality of each function as follows:

TIMER light ON

RUN light keeps flashing

RUN light

1 time flash

2 time flash

3 time flash

5 time flash

6 time flash

7 time flash

TIMER light

1 time flash

2 time flash

4 time flash

5 time flash

1 time flash

2 time flash

3 time flash

Description of trouble

Heat exchanger sensor 1 error

Room temperature sensor error

Heat exchanger sensor 3 error

Active filter voltage error

Indoor fan motor error

Refrigerant is insufficient Closed service valve Heat exchanger sensor 1 error

Outdoor temperature sensor error • Broken outdoor sensor wire, poor connector connection

Outdoor heat exchanger fluid pipe sensor error

Discharge pipe sensor error

Suction pipe sensor error • Broken suction pipe sensor wire, poor connector connection

Current cut

Trouble of outdoor unit

Over current

• Broken heat exchanger sensor 1 wire, poor connector

connection

• Broken room temperature sensor wire, poor connector connection

• Broken heat exchanger sensor 3 wire, poor connector

connection

• Defective power supply

• Defective fan motor, poor connector connection

• Refrigerant is insufficient, leaking

Closed serice valve

•

Broken heat exchanger sensor 1 wire, poor connector connection

•

• Broken heat exchanger fluid pipe sensor wire, poor connector

connection

• Broken discharge pipe sensor wire, poor connector connection.

• Compressor locking, open phase on compressor output,

shortcircuit on power transistor, closed service valve

• Broken power transistor, broken compressor wire

• Broken discharge pipe sensor wire, poor connector connection

• Compressor blockage

• Overload operation, overcharge

Cause

RUN light ON

RUN light 2 time flash

4 time flash

5 time flash

6 time flash

7 time flash

Keep flashing

2 time flash

Power transistor error

Over heat of compressor

Error of signal transmission

Outdoor fan motor error • Defective fan motor, poor connector connection

Cooling high pressure protection • Gas over charge, short circuit of outdoor unit

Rotor lock

• Broken power transistor

• Gas shortage, defective discharge pipe sensor, closed service

valve

• Defective power supply, Broken signal wire, defective in/outdoor

unit boards

• Defective compressor

• Open phase on compressor

• Defective outdoor unit boards

–22–

Nous vous remercions d’avoir choisi un climatiseur MITSUBISHI HEAVY INDUSTRIES, LTD. Pour obtenir des performances optimales et durables, veuillez lire attentivement et respecter les instructions du présent manuel d’utilisateur avant d'utiliser votre climatiseur. Reportez-vous au manuel si vous avez des questions ou en cas de dysfonctionnement.

Ce climatiseur est à usage domestique.

Ne laissez pas sortir du R410A dans l’atmosphère: Le R410A est un gaz à effet de serre fluoré, à Potentiel de Réchauffement Global (PRG, GWP Global Warming Potential) = 1975 selon le Protocole de Kyoto.

Votre unité de climatisation peut comporter ce symbole, qui signifie que les déchets d’équipements électriques et électroniques (DEEE selon la directive 2002/96/CE) ne doivent pas être jetés aux ordures ménagères générales.Les climatiseurs doivent être réusinés dans un établissement autorisé, en vue de leurs réutilisation, recyclage et récupération, et non pas être éliminés dans une décharge municipale. Pour de plus amples renseignements à ce sujet, veuillez communiquer avec l’installateur ou l’autorité municipale.

Ce symbole, imprimé sur les piles insérées dans votre appareil de climatisation, est une information destinée à l’utilisateur final, selon la Directive 2006/66/CE Article 20 Annexe II de l’UE. Les piles usées ne doivent pas être jetées avec les déchets domestiques. Si un symbole chimique est imprimé à côté du symbole indiqué ci-dessus, cela signifie que les piles contiennent une certaine concentration de métal lourd. Ceci est indiqué de la façon suivante: Hg: mercure (0,0005%), Cd: cadmium (0,002%), Pb: plomb (0,004%) Veuillez déposer les piles à l’endroit préconisé dans votre déchetterie locale ou dans un centre de recyclage.

FRANÇAIS

table des matières

Consignes de sécurité .................................. 24

Description des éléments et

leurs fonctions ............................................. 26

Mode d’emploi de la télécommande ........... 28

Panne de la télécommande .......................... 28

Fonction de secours ..................................... 28

Fonctionnement et affichage de la

télécommande .............................................. 29

Réglage de l’heure actuelle.......................... 29

Mode de fonctionnement AUTO ................. 30

Réglage de la température en

mode AUTO ................................................ 30

FAN SPEED

(VITESSE DE VENTILATION) ................ 30

Mode de fonctionnement

COOL/HEAT/DRY/FAN ............................ 31

Réglage de la température de

fonctionnement du climatiseur .................... 31

Particularités du mode de

fonctionnement HEAT ................................ 31

Réglage de l’orientation du flux d’air.......... 32

Fonctionnement en mode 3D AUTO........... 32

Fonction SLEEP TIMER ............................. 33

Fonction OFF-TIMER ................................. 33

Fonction ON-TIMER .................................. 34

Fonctions SLEEP TIMER + ON-TIMER ... 34

Fonction PROGRAM TIMER ..................... 35

Fonction ALLERGEN CLEAR ................... 35

Fonction HIGH POWER/ECONOMY........ 36

Fonction SELF CLEAN .............................. 37

Fonction de redémarrage automatique ........ 37

Conseils d’utilisation ...................................37

Configuration en fonction du lieu

d’installation ................................................ 38

Entretien et maintenance ............................. 39

Procédure d’installation ............................... 41

Que faire avant d’appeler l’installateur/le

service après-vente ...................................... 41

À savoir ....................................................... 42

Contactez votre revendeur ...........................43

Climatiseurs multiples .................................43

Fonction auto-diagnostic ............................. 44

–23–

Consignes de sécurité

• Avant de mettre en route le système, veuillez lire attentivement les « Consignes de sécurité » pour le bon fonctionnement de l’appareil.

• Les consignes de sécurité ci-après sont classées en «

qu’une mauvaise manipulation pourrait avoir de sérieuses conséquences telles que des blessures fatales, graves, etc. Le non-respect des précautions de type «

consignes de sécurité, parce qu’elles constituent des informations très importantes en matière de sécurité.

PRUDENCE » pourraient également entraîner de graves problèmes selon les circonstances. Assurez-vous d’observer strictement ces

DANGER » et « PRUDENCE ». Les précautions de type « DANGER » indiquent

• Les symboles que l'on rencontre souvent dans le texte ont les significations suivantes:

Interdiction totale

• Après avoir lu ce manuel d’instructions, le conserver afin de pouvoir s’y référer ultérieurement. Si l’opérateur est remplacé, assurez-vous de remettre ce manuel au nouvel opérateur.

Respectez les instructions consciencieusement

Assurer une mise à la terre adéquate

❚ CONSIGNES DE SÉCURITÉ POUR L’INSTALLATION

DANGER

Ce système est destiné à un usage domestique.

S’il est utilisé dans des environnements difficiles, tels que des milieux techniques, les performances du système peuvent en être fortement altérées.

L’appareillage doit être installé par votre concessionnaire ou par un installateur professionnel.

Il n’est pas recommandé d’installer le système par vous-même dans la mesure où une mauvaise manipulation peut provoquer une fuite d’eau, un choc électrique ou un incendie.

Ne pas l’installer dans un endroit présentant un risque de fuite de gaz inflammable.

Veiller à installer correctement le tuyau d’écoulement de sorte que toute l’eau puisse être purgée.

Des fuites de gaz se propagent: risque d’incendie.

Une mauvaise installation peut entraîner la chute de gouttes d’eau dans la pièce et endommager ainsi les meubles par cette humidification.

PRUDENCE

Selon l’emplacement choisi de l’installation, un disjoncteur de mise à la terre peut s’avérer nécessaire.

Si vous n’installez pas de disjoncteur de mise à la terre, vous vous exposez à un risque de choc électrique.

Assurez une bonne mise à la terre.

Le câble de terre ne doit jamais être branché à un tuyau de gaz, à une conduite d’eau, à un paratonnerre ou un à câble téléphonique. Risque de décharges électriques en cas de mauvaise installation.

❚ CONSIGNES DE SÉCURITÉ POUR L’UTILISATION

DANGER

Évitez de vous exposer au courant d’air froid pendant une durée prolongée.

Cela pourrait avoir une influence sur votre condition physique, ou causer des problèmes de santé.

N’utilisez que des fusibles approuvés.

Il est strictement interdit d’utiliser un fil de fer ou de cuivre à la place d’un fusible approuvé, afin d’éviter tout risque d’incident de fonctionnement ou d’incendie.

Ne placez pas d’insecticide inflammable ni de pulvérisateur de peinture près du souffleur et ne les vaporisez pas directement sur le système.

Risque d’incendie. Risque de combustion insuffisante

Il ne faut jamais utiliser l’appareil à d’autres fins que celles prévues, par exemple pour la conservation d’aliments, pour des plantes ou des animaux, des dispositifs de précision ou oeuvres d’art.

L’appareil ne doit être utilisé que pour des pièces ordinaires. D’autres applications peuvent endommager la qualité des aliments, etc.

N’insérez rien dans la grille d’arrivée d’air.

Vu que le ventilateur interne tourne à grande vitesse, vous pourriez vous blesser.

PRUDENCE

Ne manipulez pas les interrupteurs avec les mains mouillées.

Risque de décharges électriques. Si l’unité d’intérieur tombe, vous

vent pas être placés à proximité d’une sortie du climatiseur.

de l’appareil.

Ne mettez pas de vase ou autre objet contenant de l’eau sur le dispositif.

Si l’eau pénètre dans l’appareil, l’isolation électrique risque d’être détériorée. Risque de décharges électriques.

Rangez la télécommande hors de la portée des jeunes enfants.

Vous éviterez ainsi qu’ils n’avalent les piles et tout autre accident.

Ne vous suspendez pas à l’appareil.

pouvez vous faire mal.

Ne lavez pas le climatiseur avec de l’eau.Les appareils à combustion ne doi-

Risque de décharges électriques.

Installez le système de sorte que le flux d’air ne soit pas directement orienté vers des plantes ou des animaux.

Ce n’est pas bon pour leur santé.

–24–

❚ Consignes de sécurité

Ne vous asseyez pas ou ne posez rien sur le dispositif extérieur.

PRUDENCE

Vérifiez de temps en temps l’état du support du dispositif lorsque l’installation est ancienne.

Ne touchez pas les volets en aluminium de l’échangeur de chaleur.

Si le dispositif ou les objets entreposés tombent, des personnes pourraient se blesser.

Ne placez aucun appareil ménager électrique ni d’autre équipement ménager sous le dispositif intérieur ou extérieur.

La condensation tombant de l’appareil peut tacher des objets et provoquer des accidents ou un choc électrique.

Ne contrôlez pas le système avec l'interrupteur principal allumé.

Cela peut entraîner un incendie ou une fuite d'eau. De plus, le ventilateur peut se mettre en marche de façon imprévisible, ce qui peut causer des blessures.

Lorsque vous procédez au nettoyage du système, arrêtez l’appareil et mettezle hors tension.

N’ouvrez jamais le panneau lorsque le ventilateur intérieur tourne.

Si vous ne réparez pas immédiatement une panne, l’appareil peut tomber et provoquer des blessures.

N'utilisez pas l'appareil sans le filtre à air.

Ceci peut causer un dysfonctionnements du système à cause de l'encrassement de l'échangeur de chaleur.

Lorsque l’appareil marche en même temps qu’un appareil à combustion, l’air de la pièce doit être ventilé fréquemment.

Une ventilation insuffisante peut provoquer un accident par manque d’oxygène.

Ne posez rien près du dispositif extérieur et veillez à ce qu’il n’y ait pas d’amoncellement de feuilles tout autour.

Si des objets ou des feuilles se trouvent près du dispositif extérieur, de petits animaux risquent de pénétrer dans l’appareil et de toucher des pièces électriques pouvant générer une panne, de la fumée ou un incendie.

Risque de blessure

Ne coupez pas l'alimentation immédiatement après l'arrêt du fonctionnement.

Utilisez un escabeau ou autre objet stable pour atteindre et retirer le panneau d’arrivée d’air ou les filtres.

Contactez votre revendeur pour nettoyer l’intérieur du dispositif interne. N’essayez pas de le faire par vous-même.

Attendez au moins 5 minutes, sinon il y a a un risque de fuite d'eau ou de panne.

Un objet instable pourrait s’écrouler et par conséquent vous risqueriez de vous blesser.

L’utilisation d’un détergent non approuvé ou d’une méthode de nettoyage inappropriée peut endommager les composants plastiques de l’appareil et entraîner des fuites. Tout contact du détergent avec des composants électriques ou le moteur de l'appareil peut générer une panne, de la fumée ou un incendie.

Arrêtez l’appareil et mettez-le hors tension si vous entendez le tonnerre ou en cas de risque de foudre.

Risque d’endommager l’appareil

❚ PRÉCAUTIONS POUR LE DÉPLACEMENT OU LES RÉPARATIONS DE L’APPAREIL

DANGER

Ne réparez ou ne modifiez jamais l'appareil par vous-même. Consultez votre distributeur si l'appareil a besoin d'être réparé.

Si vous réparez ou modifiez l'appareil, ceci peut causer des fuites d'eau, électrocutions ou incendies.

Si vous remarquez la moindre anomalie (odeur de brûlé, etc.), arrêtez l’appareil, mettez-le hors tension et contactez votre revendeur.

Le fonctionnement continu en cas de conditions anormales peut provoquer le dysfonctionnement, des décharges électriques, des incendies, etc.

Contactez votre revendeur pour toute réparation de l’appareil.

Des réparations inadéquates peuvent provoquer des décharges électriques, incendies, etc.

Le fait que le climatiseur ne refroidisse/réchauffe plus la pièce peut indiquer une fuite de réfrigérant. Contactez votre revendeur. S’il faut ajouter du réfrigérant, vérifiez avec votre revendeur la procédure correcte à suivre.

Le réfrigérant utilise dans votre climatiseur ne présente aucun danger. Toutefois, une fuite accidentelle de réfrigérant sur un appareil de chauffage, un réchaud, une plaque chauffante ou toute autre source de chaleur, peut générer des substances nocives.

Si le climatiseur doit être déplacé, contactez votre revendeur ou un installateur professionnel.

Une installation inadéquate peut entraîner des fuites d’eau, des décharges électriques, des incendies, etc.

–25–

Description des éléments et leurs fonctions

DISPOSITIF INTÉRIEUR

Panneau d’arrivée d’air

Réceptionne l’air intérieur. Page 39

Filtre à air

Filtre les poussières ou salissures de l’air aspiré.

Page 39

Filtre de nettoyage d’air

Page 40

Capteur de température ambiante

Échangeur de chaleur

Sortie de l’air

Soufflage par volet motorisé.

Ventilateur du dispositif intérieur

Louvre de réglage du sens gauche/droit du flux d’air

Page 32

Volet motorisé

Page 32

DISPOSITIF EXTÉRIEUR

Tuyau d’écoulement

Purge l’eau du dispositif intérieur.

Tuyaux de réfrigérant et câble électrique

Arrivée d’air

(Surface arrière & latérale)

Sortie d’air

Ventilateur du dispositif extérieur

Échangeur de chaleur

–26–

Description des éléments et leurs fonctions

Panneau de contrôle

Récepteur signal télécommande

Interrupteur ON/OFF de l’unité

Ce bouton vous permet d’allumer/arrêter l’appareil lorsque vous ne pouvez pas le faire à l’aide de la télécommande.

Page 28

Voyant RUN (HOT KEEP) (vert)

• S’allume en fonctionnement.

• Clignote lorsque le flux d’air est arrêté en

raison du fait que l’appareil est en mode « HOT KEEP » et « CLEAN ».

1.5 sec.

HOT KEEP

Mode CLEAN

OFF

Page 37

3 sec.

0.5 sec.

1 sec.

Voyant 3D AUTO (vert)

Éclairé en mode 3D AUTO.

Voyant HI POWER (vert)

Éclairé en mode HIGH POWER.

Voyant TIMER (jaune)

S’allume en mode TIMER.

NOTA

• Signal sonore pour la télécommande

Avec une température préréglée de 24°C, le mode automatique et le flux d’air automatique sont sélectionnés, un signal sonore (bip bip) est émis.

Lors de l’arrêt du climatiseur par une pression sur le bouton MARCHE/ARRÊT (sauf en mode CLEAN), un signal sonore (bip) est émis. Cette fonction est utile pour utiliser le climatiseur dans l’obscurité.

Réglage du flux d’air

Température préréglée

–27–

Mode d’emploi de la télécommande

Remplacement des piles

Dans les cas suivants vos piles sont usagées. Remplacez les piles usées par des piles neuves.

• Aucun « bip » n’est émis lorsque le signal est transmis par la télécommande au dispositif intérieur.

• Le contraste de l’affichage est faible.

Ouvrir le couvercle et retirer les

piles usagées.

Insérez les piles neuves.

R03 (AAA, Micro) x2

Veillez à respecter

la polarité

(

et .)

■ Si l’affichage indique un dysfonctionnement, appuyez sur l’interrupteur ACL

NOTA

• Ne mélangez pas les piles usagées et les piles neuves. Enlevez les piles quand vous n’utilisez pas la télécom mande pendant une longue période.

•

La durée de vie d’une pile conforme aux normes JIS ou IEC est de 6 à 12 mois en utilisation normale. Si on l’utilise plus longtemps ou si on utilise une pile non spécifiée, une substance

liquide pourrait couler de la pile entraînant le non fonctionnement de la télécommande.

• La durée de vie moyenne est indiquée sur la pile. Elle peut être moins longue en raison de la date de fabrication de l’appareil. Toutefois la pile peut durer plus longtemps que

prévu.

avec la pointe d’un stylo à bille.

L’utilisation du support de boitier de télécommande

Refermez le couvercle.

Appuyez sur l’interrupteur ACL avec la pointe d’un stylo bille.

Le mode de réglage la minuterie apparaît.

Page 29

La télécommande peut être utilisée en la fixant sur un mur ou un poteau à l’aide d’un support (un porte-télécommande). Dans ce cas, il faudra mettre la télécommande en place en s’assurant que les signaux de contrôle émis de celle-ci vers le dispositif intérieur sont bien transmis.

Pour sortir et remettre la télécommande, il suffit de la glisser le long du porte-télécommande.

Remarques concernant l’usage de la télécommande

Interdiction totale

• Ne la mettez pas à proximité d’appareils électriques, un poêle ou d’autres appareils dégageant une temp. élevée.

• Ne mettez pas d’obstacles entre la télécommande et le dispositif.

• Evitez de la mettre à un endroit non protégé contre la lumière solaire directe / l’éclairage puissant.

• Protégez la télécommande de tout type d’éclaboussures.

Panne de la télécommande

• Est-ce que les piles ne sont pas trop faibles?

Voir « Remplacer les piles » ci-dessus.

Remplacez les piles usagées par des piles neuves puis répétez la procédure.

• Si l’appareil ne fonctionne toujours pas, actionnez la fonction de secours.

Contactez votre revendeur pour que votre télécommande soit vérifiée.

Fonction de secours

• Attention, ne la laissez pas tomber. Elle risque d’être endommagée.

• Ne placez pas d’objets lourds sur la télécommande et ne marchez pas dessus.

Ci-dessous.

• La touche ON/OFF de l’unité permet d’actionner ON/OFF de l’appareil temporairement quand on n’utilise pas la télécommande.

Types de fonctionnement

• OPERATION MODE : AUTO

• FAN SPEED : AUTO

• AIR FLOW : AUTO

• L’appareil se met en route en appuyant sur la touche ON/OFF de l’unité,

en réappuyant il s’arrête.

NOTA

•

Ne maintenez pas le bouton ON/OFF de l’appareil enfoncé pendant plus de 5 secondes. (Maintenir ce bouton enfoncé pendant plus de 5 secondes déclenche la climatisation automatique utilisée pour l’entretien ou le déplacement du climatiseur.)

Interrupteur ON/OFF de l’unité

–28–

Fonctionnement et affichage de la télécommande

Boutons

Bouton FAN SPEED

Chaque fois que vous appuyez sur ce

■ bouton, l’affichage change. Page 30

Bouton HI POWER/ECONO

Ce bouton change le mode HIGH POWER/ ECONOMY.

Page 36

Bouton TEMP (=réglage température)

Ces boutons permettent de régler la température ambiante. (Ces boutons permettent de régler l’heure actuelle et de configurer la fonction TIMER.)

Bouton ON TIMER

Ce bouton sert à régler la fonction ON TIMER.

Page 34

Bouton SLEEP

Ce bouton permet de sélectionner le mode SLEEP.

Page 33

Sélecteur CLEAN

Ce commutateur sélectionne le mode CLEAN.

Page 37

Bouton CANCEL

Ce bouton annule les minuteurs ON et OFF et le mode SLEEP.

• La figure ci-dessus montre toutes les indications dans le but d’expliquer; dans la pratique seuls les éléments pertinents ont été indiqués.

Bouton de sélection OPERATION MODE

Chaque fois que vous appuyez sur ce

■ bouton, l’affichage change. Page 30, 31

Bouton ON/OFF (lumineux)

Appuyez sur ce bouton pour mettre l’appareil en marche, et appuyez de nouveau sur ce bouton pour l’arrêter.

Bouton AIR FLOW (UP/DOWN)

Ce bouton permet de changer la direction du flux d’air (haut/bas).

Bouton AIR FLOW (LEFT/RIGHT)

Ce bouton permet de changer la direction du flux d’air (gauche/droite).

Bouton 3D AUTO

Ce bouton permet de sélectionner le mode 3D AUTO.

Bouton OFF TIMER

Ce bouton sert à régler la fonction OFF TIMER.

Interrupteur ACL

Cet interrupteur permet de réinitialiser le micro-ordinateur et de régler l’heure.

Bouton ALLERGEN CLEAR

Ce bouton sélectionne le fonctionnement ALLERGEN CLEAR (hypoallergénique) (SRK SERIES SEULEMENT).

Page 32

Page 33

Page 28

Page 35

Transmission des signaux

Lorsqu’on appuie sur une touche de sélection ou de réglage alors que la télécommande est pointée vers l’unité intérieure, un signal d’actualisation est envoyé vers le climatiseur. Lorsqu’il est correctement reçu, l’appareil émet un « BIP » de réception.

Réglage de l’heure actuelle

■ Lorsque vous insérez les piles, l’appareil passe automatiquement en mode de réglage de l’heure. 13:00 est affiché comme heure courante. Réglez l’horloge à l’heure exacte.

Exemple: Réglage sur 10:30.

Appuyez sur l’interrupteur ACL.

Utilisez le bout d’un stylo à pointe bille, etc. L’heure affichée clignote et peut être réglée à l’heure actuelle.

Appuyez sur le bouton ou .

(Réglé sur 10:30)

Appuyez sur le bouton ON/OFF.

L’heure affichée arrête de clignoter une fois la procédure de réglage de l'heure terminée. Veillez à appuyer sur ce bouton dans un délai de 60 secondes après avoir effectué l’étape 2 afin que le réglage de l’heure soit pris en compte.

NOTA

• La minuterie est programmée à partir de l’horloge, veuillez donc régler celle-ci correctement.

• Les données de la télécommande sont réinitialisées quand l’heure est réglée.

–29–

Mode de fonctionnement AUTO

■ Sélectionne automatiquement le type de fonction (COOL,HEAT, DRY) , en fonction de la température ambiante au départ.

Quand le dispositif n’est pas branché sur AUTO:

Appuyez sur la touche MODE.

Déplacez le repère sur la position (Auto).

Dirigez la télécommande en direction du climatiseur, et

Appuyez sur la touche ON/OFF.

Pour arrêter: Appuyez sur la touche ON/OFF.

La fois d’après il est possible d’actionner le mode AUTO en appuyant simple-ment sur la touche ON/ OFF.

• Si vous ne souhaitez pas utiliser le mode AUTO, passez en mode COOL, HEAT, DRY ou FAN.

• Réglage de la direction du souffle.

Page 31

Page 32

Affichage à l’ARRÊT

NOTA

• Il peut se produire une temporisation du flux d’air dans certains cas.

Page 42

• Lorsque le filtre d’épuration livré est installé, le climatiseur purifie l’air pendant le fonctionnement automatique.

• L’heure courante et le MODE D’UTILISATION préréglé sont affichés lorsque le climatiseur est arrêté.

Réglage de la température en mode AUTO

■ Le réglage de la température de l’air est possible même pendant le fonctionnement en mode automatique. Il y a 6 niveaux de réglage possibles à l’aide du bouton

■ En mode automatique, 24ºC est préréglé pour le chauffage et le refroidissement.

ou du bouton .

Pour changer la température :

Quand il fait un petit peu froid

Appuyez sur le bouton

■ À chaque fois que vous appuyez sur le bouton

Quand il fait un petit peu chaud

Appuyez sur le bouton

■ À chaque fois que vous appuyez sur le bouton , vous passez à la fonction suivante,

Appuyez sur le bouton ou .

dans l’ordre

–6 → –5 → ............ –1 → ±0 → +1 ............ +6.

Quand vous voyez +6, même si vous appuyez sur le bouton , le témoin ne change pas.

dans l’ordre

+6 → +5 → ............ +1 → ±0 → –1 ............ –6.

Quand vous voyez -6, même si vous appuyez sur le bouton

Réglage de la température (°C)

-6 -5 -4 -3 -2 -1+0+1 +2+3 +4 +5+6

18 19 20 21 22 23 24 25 26 27 28 29 30

Affichage de la télécommande

, vous passez à la fonction suivante,

, le témoin ne change pas

FAN SPEED (VITESSE DE VENTILATION)

■ Vous pouvez choisir la capacité de votre climatiseur en mode chauffage, refroidissement ou ventilation.

Force de fonctionnement à votre choix Réglé automatiquement par micro-ordinateur AUTO Fonctionnement très puissant en position de force élevée HI

Fonctionnement standard MED Fonctionnement avec économie d’énergie LO

FAN SPEED (VITESSE DU VENTILATEUR)

–30–

Appuyez sur le bouton FAN SPEED.

Déplacez le [témoin ] sur la position de vitesse de ventilation souhaitée.

AUTO HI MED LO

NOTA

•

Lorsque la vitesse du ventilateur (FAN SPEED) passe de HI (élevée) à LO (faible), il se peut que vous entendiez le bruit du fluide frigorigène qui circule.

Mode de fonctionnement COOL/HEAT/DRY/FAN

Dirigez la télécommande en direction du climatiseur, et

2 3

Réglage de la direction du souffle. Page 32

NOTA

• Il peut se produire une temporisation du flux d’air au démarrage du chauffage.

Page 42

• Même si le climatiseur est hors service, vous pouvez entrer de nouvelles données.

Appuyez sur la touche de sélection MODE.

Déplacez le [témoin ] sur la position de fonctionnement souhaitée.

(Réfrigération), (Chauffage), (Sec), (Ventilation)

Appuyez sur la touche ON/OFF.

Appuyez sur la touche TEMP.

Appuyez sur le bouton ou pour régler l’appareil à la température souhaitée.

Standard

Appuyez sur la touche FAN SPEED.

Réglez le ventilateur à la vitesse souhaitée.

Pour arrêter: Appuyez sur la touche ON/OFF.

Réglage de la température de fonctionnement du climatiseur

■ Utilisez-le uniquement selon la fourchette de fonctionnement suivante. Autrement les dispositifs de protection s’activeront et empêcheront l’appareil de fonctionner.

Refroidissement Chauffage

Température extérieure

Température intérieure

Humidité intérieure intérieur et des gouttelettes tomberont lors de l’utilisation

Entre environ -15 et 46ºC Entre environ -15 et 21ºC

Entre environ 18 et 32ºC Entre environ 15 et 30ºC

Inférieure à environ 80% De la condensation se formera sur la surface de l’appareil

prolongée de l’appareil alors que l’humidité est supérieure à 80%.

—

Particularités du mode de fonctionnement HEAT

Mécanisme et capacité du mode de fonctionnement HEAT

■ Mécanisme

• L’appareil aspire la chaleur de l’air froid extérieur, la transvase à l’intérieur et chauffe la pièce. Comme tout système de pompe à chaleur, la capacité de chauffage diminue à mesure que la température extérieure baisse.

• L’arrivée d’air chaud peut prendre quelques minutes après la mise en marche du climatiseur.

• Utilisez en même temps un autre type de chauffage si la température extérieure est extrêmement basse.

Dégivrage

Quand la température extérieure est peu élevée et l’humidité forte, l’échangeur de chaleur risque de geler, empêchant le bon fonctionnement de chauffage.

Dans ce cas, la fonction de dégivrage automatique se met en marche et arrête le chauffage pendant 5 à 15 minutes pour dégivrer.

• Les ventilateurs intérieur et extérieur s’arrêtent et le voyant RUN clignote lentement (1.5 sec ON, 0.5 sec OFF) pendant le dégivrage.

• Le dispositif extérieur peut dégager de la vapeur. Cela a lieu dans le but de dégivrer plus rapidement, ce n’est pas un défaut.

• La fonction HEAT reprend après le dégivrage complet.

–31–

Réglage de l’orientation du flux d’air

Ajuster la direction du souffle

■ Vous pouvez ajuster le souffle vers le haut ou le bas grâce au bouton AIRFLOW appuyez sur ce bouton, le mode change comme suit : Mode AIRFLOW (UP/DOWN).

(Stoppé)

■ Vous pouvez ajuster le souffle droite/gauche grâce au bouton AIRFLOW appuyez sur ce bouton, le mode change comme suit : Mode AIRFLOW (LEFT/RIGHT).

(Stoppé)

(UP/DOWN) de la télécommande. Chaque fois que vous

(LEFT/RIGHT) de la télécommande. Chaque fois que vous

(Bascule)

NOTA POUR LE FONCTIONNEMENT DU CHAUFFAGE

• Lorsque le chauffage est mis en route, le volet et le louvre se mettent en position horizontale/centrale afin d’éviter de souffler de l’air froid, et reviennent leur

position initialement réglée une fois que l’air chaud commence à sortir.

• Le volet et le louvre se mettent en position horizontale/centrale lorsque la température de la pièce atteint la température réglée et que le compresseur s’arrête, ou

lorsque l’appareil est en mode Dégivrage.

• L’orientation du flux d’air ne peut pas être réglée dans les cas précédemment mentionnés. Modifiez les réglages d’orientation du flux d’air après l’arrivée de l’air

chaud et une fois que le volet/louvre revient dans sa position initialement réglée.

(Bascule)

MEMORY FLAP (FLAP OR LOUVER STOPPED)

Lorsque vous appuyez sur le bouton AIRFLOW (UP/DOWN ou LEFT/RIGHT) une fois que le volet ou le louvre fonctionne, il arrête de basculer d’angle en angle. Dans la mesure où cet angle est mémorisé dans le micro-ordinateur, le volet ou le louvre se règlera automatiquement sur cet angle au prochain démarrage. Comme cet angle est mémorisé dans le micro ordinateur, le volet ou le louver se règlera automatiquement sur cet angle quand commencera l’opération suivante.

•

N’exposez aucun objet directement au flux d’air du climatiseur pendant une durée prolongée.

• En mode COOL ou DRY, ne faites pas fonctionner l’appareil avec le flux d’air

orienté vers le bas pendant une période prolongée afin de ne pas produire de condensation sur la grille de sortie qui goutterait alors sur le sol. condensation risque de se former sur la grille de sortie et de goutter sur le sol.

• N’essayez pas de régler les volets et les louvres à la main car l’angle de contrôle

pourrait être modifié, ou le volet/louvre pourrait ne pas se refermer complètement.

DANGER

PRUDENCE

Sinon, de la

• L’angle d’arrêt du volet conseillé

HEAT

COOL, DRY

(Incliné)

(Horizontal)

Fonctionnement en mode 3D AUTO

■ La force de ventilation et la direction du souffle sont automatiquement contrôlées, permettant ainsi à la pièce toute entière d’être efficacement climatisée.

1 2

• Le mode 3D AUTO est annulé quand vous changez le programme.

• Le voyant 3D AUTO s’allume pendant le fonctionnement en mode 3D AUTO.

• Si le fonctionnement en mode 3D AUTO est annulé, la direction du souffle

Appuyez sur le bouton ON/OFF.

Appuyez sur le bouton 3D AUTO.

A chaque pression du bouton 3D AUTO , l’indicateur change dans l’ordre suivant:

Pas d’indication

(Fonctionnement normal)

Procédure de désactivation

Appuyez sur le bouton 3D AUTO pour éteindre l’indicateur 3D AUTO.

NOTA

changera pour revenir à celle sélectionnée avant l’activation du mode 3D AUTO.

–32–

Fonction SLEEP TIMER

■ L’appareil s’arrête automatiquement une fois que la minuterie a atteint le temps préréglé. La température se règle automatiquement par rapport au temps passé afin d’éviter que la pièce ne soit trop froide/chaude.

Page 35

Appuyez sur le bouton SLEEP.

■ Si vous appuyez sur ce bouton lorsque l’appareil est éteint,

le mode SLEEP TIMER démarre selon les réglages précédemment effectués, et la climatisation s’arrête une fois que la minuterie a atteint le temps préréglé.

■ Si vous appuyez sur ce bouton lorsque l’appareil est en marche,

le climatiseur s’éteint une fois que la minuterie a atteint le temps préréglé. Chaque fois que vous appuyez sur ce bouton, l’indication change comme suit :

No indication

Aucune indication

(cancelled)

(annulé)

Exemple : Vous souhaitez qu’il s’arrête au bout de 7 heures.

Réglé sur

Le témoin minuteur (jaune) est allumé.

Modification du réglage

Appuyez sur le bouton SLEEP pour prérégler une nouvelle durée de fonctionnement.

Comment annuler votre réglage

Appuyez sur le bouton CANCEL pour éteindre le témoin SLEEP.

• L’appareil s’arrête une fois que la minuterie a atteint le temps préréglé.

• Le mode SLEEP n’est pas disponible pendant le fonctionnement en mode

• Vous ne pouvez pas régler le mode SLEEP lorsque l’appareil est en mode

Fonction OFF-TIMER

■ L’appareil s’arrête automatiquement une fois que la minuterie a atteint l’heure préréglée. Le climatiseur étant arrêté, démarrez l’opération à l’étape 1. Si le climatiseur est en marche, commencez à l’étape 2.

NOTA

ALLERGEN CLEAR.

OFF-TIMER.

Exemple : Vous souhaitez qu’il s’arrête à 22:30.

...

(Units of one hour)

...(Unités d’une heure)

Modification du réglage

Réglez sur une nouvelle heure avec le bouton OFF TIMER.

Comment annuler votre réglage

Appuyez sur le bouton CANCEL pour faire disparaître l’affichage de la minuterie.

1 2 3

Appuyez sur le bouton ON/OFF.

Appuyez sur le bouton OFF TIMER.

L’indicateur OFF TIMER clignote.

Appuyez sur le bouton “ ou ”.

Chaque fois que vous appuyez sur ce bouton , l’affichage change comme suit :

0:00 0:10 0:20

Chaque fois que vous appuyez sur ce bouton , l’affichage change comme suit :

0:00 23:50 23:40

Réglage à 22h30.

Appuyez sur le bouton OFF TIMER.

L’heure affichée arrête de clignoter une fois la procédure de réglage de l’heure terminée. Le voyant de la minuterie (jaune) s’allume.

NOTA

• L’appareil s’arrête lorsque le temps défini s’est écoulé.

• Veillez à appuyer sur ce bouton dans un délai de 60 secondes après avoir

effectué l’étape 3 afin que le réglage de l’heure soit pris en compte.

• L’heure actuelle ne s’affiche pas en mode OFF-TIMER.

• Le mode OFF-TIMER n’est pas disponible pendant le fonctionnement en mode

ALLERGEN CLEAR.

• Contrairement au mode SLEEP TIMER, le réglage automatique de la température ne peut pas être effectué en mode OFF-TIMER.

...

23:00 22:50

1:00 1:10

(unités de dix minutes)

–33–

Fonction ON-TIMER

■

La mise en marche de l’appareil débute 5 à 60 minutes avant l’heure préréglée afin que la température de la pièce atteigne la température optimale à cette heure préréglée. Page 35 Le fonctionnement ON-TIMER peut être réglé que le climatiseur soit ou non en fonctionnement.

Exemple : Si vous souhaitez que la pièce soit à la température souhaitée à 8:00.

Appuyez sur le bouton ON-TIMER.

L’indicateur ON TIMER clignote.

...

1:00 1:10

...

23:00 22:50

ou ”.

...(unités de dix minutes)

Modification du réglage

Réglez sur une nouvelle heure avec le bouton ON-TIMER.

Comment annuler votre réglage

Appuyez sur le bouton CANCEL pour éteindre l’indicateur de la minuterie.

Appuyez sur le bouton “

• L’appareil se met en marche 5 à 60 minutes avant l’heure programmée.

• Le voyant de minuterie (jaune) s’éteint à l’heure réglée.

• Veillez à appuyer sur ce bouton dans un délai de 60 secondes après avoir

• L’heure actuelle ne s’affiche pas en mode ON-TIMER

• Le mode ON-TIMER n’est pas disponible pendant le fonctionnement en mode

Chaque fois que vous appuyez sur ce bouton , l’affichage change comme suit :

0:00 0:10 0:20

Chaque fois que vous appuyez sur ce bouton , l’affichage change comme suit :

0:00 23:50 23:40

Réglage à 8:00.

Appuyez sur le bouton ON TIMER.

L’heure affichée arrête de clignoter une fois la procédure de réglage de l'heure terminée. Le voyant de la minuterie (jaune) s’allume. L’appareil s’arrête si vous effectuez un réglage en fonctionnement.

NOTA

effectué l’étape 2 afin que le réglage de l’heure soit pris en compte.

ALLERGEN CLEAR.

Fonctions SLEEP TIMER + ON-TIMER

■ Fonctions combinées SLEEP TIMER et ON TIMER.

Modification du réglage

Réglez sur une nouvelle heure avec le bouton SLEEP ou ON-TIMER.

Exemple : Si vous souhaitez que l’appareil s’arrête au bout de 3 heures et qu’il se remette

en marche et atteigne à peu près la même température à 8:00.

■ Réglage du mode SLEEP TIMER

Réglage selon les procédures de la page 33.

Régler sur

■ Réglage de la fonction ON-TIMER

Effectuez le réglage selon la procédure précédemment mentionnée pour le mode ON TIMER.

Régler sur

le réglage de l’allumage du témoin du minuteur (jaune) de cet appareil est terminé.

• Une fois que la minuterie a atteint le temps préréglé en mode SLEEP TIMER, l’appareil s’arrête, et il se remet en marche entre 5 et 60 minutes avant l’heure préréglée en mode ON TIMER.

• Le témoin de la minuterie s’éteint à l’heure préréglée en mode ON TIMER.

Comment annuler votre réglage

Appuyez sur le bouton CANCEL pour faire disparaître l’affichage de la minuterie.

–34–

Fonction PROGRAM TIMER

■ Réglage des fonctions combinées ON et OFF TIMER : une fois les réglages effectués, ces fonctions seront activées chaque jour à la même heure tant que l’on n'appuie pas sur le bouton ON/OFF.

Exemple: Si vous souhaitez que l’appareil s’arrête à 22:30 et qu’il se remette en marche

et atteigne à peu près la même température à 8:00.

■ Réglage de OFF TIMER

Réglez-le selon les instructions page 33. Réglez sur

■ Réglage de ON TIMER

Réglez-le selon les instructions page 34. Réglez sur

Le voyant de la minuterie de l’appareil (jaune) s’allumera à l’issue de la procédure de réglage.

L’heure préréglée s’affichera sur la télécommande. L’affichage changera en fonction du mode opérationnel.

Le climatiseur démarre avec ON TIMER. Puis il s’arrête avec OFF TIMER.

Le climatiseur s’arrête avec OFF TIMER. Le climatiseur démarre ensuite avec ON TIMER.

Modification de l’heure réglée

Réglez sur une nouvelle heure avec les boutons OFF TIMER ou ON TIMER.

Comment annuler votre réglage

Appuyez sur le bouton CANCEL pour faire disparaître l’affichage de la minuterie.

Fonction Confort

En mode ON TIMER, l’appareil se met en marche quelques minutes avant l’heure préréglée afin que la pièce atteigne à peu près la même température à l’heure préréglée. Il s’agit de la fonction Confort.

• Mise en oeuvre

La température de la pièce est contrôlée 60 minutes avant l’heure préréglée en mode ONTIMER. En fonction de la température à ce moment-là, l’appareil démarre 5 à 60 min. avant l’heure prévue du TIMER (ON-TIME).

• Cette fonction n’est disponible

qu’en mode COOL et HEAT (notamment AUTO). Elle ne peut être utilisée en mode DRY.

Fonctionnement COOL

▼

(Stop) Démarrage

Réglage température

Contrôle de la température ambiante 60 min. avant.

(Fonctionnement)

l’heure prévue

▼

Lorsque vous sélectionnez la fonction SLEEP TIMER, la température de la pièce est contrôlée automatiquement après quelques minutes afin de s’assurer que la pièce n’est pas trop froide/chaude.

• Lors du refroidissement : La température choisie est baissée de 1°C au commencement de l’opération SLEEP (quand le minuteur est réglé). Après cela, la température monte de 1°C par heure et donne une température à 1°C supérieure par heure à la température actuelle.

• Lors du chauffage : La température choisie est baissée de 1°C au commencement du mode SLEEP (quand le minuteur est réglé). Après cela, la température baisse de 3°C par heure et de 6°C en deux heures par rapport à la température actuelle.

Fonction ALLERGEN CLEAR

■ La puissance des enzymes permet d’éliminer les allergènes qui s’accumulent sur le filtre hypoallergénique.

Pointez la télécommande sur le climatiseur.

Appuyez sur le bouton ALLERGEN CLEAR.

Pour arrêter:

NOTA

• La température pouvant changer notablement dans la pièce, il est recommandé de faire cela quand personne ne s’y trouve. (Cela se termine automatiquement en 90 min. environ). Lors d’une opération de ALLERGEN CLEAR, la température, la vitesse du ventila-

•

teur, la direction du souffle et les réglages des minuteurs ne peuvent être modifiés.

Fonction SLEEP TIMER

Appuyez sur le bouton ON/OFF ou ALLERGEN CLEAR.

NOTA

–35–

Fonction HIGH POWER/ECONOMY

Si le climatiseur n’est pas en fonctionnement, dirigez la télécommande en direction du climatiseur, puis

Appuyez sur le bouton ON/OFF.

Pour le fonctionnement HIGH POWER

Appuyer sur le bouton HI POWER/ECONO intensifie la puissance de fonctionnement et lance un programme de chauffage ou de refroidissement intensif de 15 minutes. La télécommande affiche et l’indicateur de la FAN SPEED (vitesse de ventilation) disparaît

NOTA

• Lors du mode HIGH POWER, la température de la pièce n’est plus contrôlée. Lorsque le niveau de refroidissement ou de chauffage est trop élevé, appuyez de nouveau sur le bouton HI POWER/ ECONO pour annuler le mode HIGH POWER.

• Le mode HIGH POWER n’est pas disponible pendant le fonctionnement en mode DRY, PROGRAM TIMER ou 3D AUTO.

• Si HIGH POWER est demandé après ON TIMER, le mode HIGH POWER se déclenche à l’heure préréglée.

Appuyez sur le bouton HI POWER/ECONO.

• Quand vous êtes en mode AUTO, COOL ou HEAT Chaque fois que vous appuyez sur le bouton HI POWER/ECONO, l’affichage change comme suit :

Aucun affichage

(

HIGH POWER

• Quand vous êtes en mode DRY ou PROGRAM TIMER Chaque fois que vous appuyez sur le bouton HI POWER/ECONO, l’affichage change comme suit :

ECONOMY

(

• Les opérations suivantes entraînent l’annulation du mode HIGH

POWER :

1 Quand vous appuyez à nouveau sur le bouton HI

POWER/ECONO.

2 Quand le mode de fonctionnement est modifié. 3 Au bout de 15 minutes de fonctionnement du mode

HIGH POWER.

4 Quand le bouton 3D AUTO est enfoncé.

• Impossible lorsque le climatiseur est éteint.

)(

ECONOMY

)

)(

Fonctionnement normal

Aucun affichage

(

Fonctionnement normal

)

À propos du mode ECONOMY

Une pression sur le bouton HIGHPOWER/ECONO démarre le mode doux sans puissance afin d’éviter un refroidissement ou un chauffage excessif. L’appareil fonctionne à 1,5°C au-dessus de la température de climatisation préréglée ou à 2,5°C en dessous de la température de chauffage

préréglée. La télécommande affiche

NOTA

• Le climatiseur se mettra en mode ECONOMY dans les conditions suivantes :

1 Lorsque le climatiseur est arrêté à l’aide du bouton ON/

OFF.

2 Lorsque le climatiseur est arrêté en mode SLEEP ou OFF

TIMER.

3 Lorsque l’appareil sort du mode CLEAN ou

ALLERGEN CLEAR.

et l’indicateur de la vitesse de ventilation disparaît.

• Les opérations suivantes entraînent l’annulation du mode ECONOMY :

1 Quand vous appuyez à nouveau sur le bouton HI

POWER/ECONO.

2 Quand le mode de fonctionnement passe de DRY

(déshumidiication) à FAN (ventilation).

• Impossible lorsque le climatiseur est éteint.

–36–

Fonction SELF CLEAN

■ On doit effectuer une opération de CLEAN après un AUTO, COOL et DRY pour déshumidifier l’appareil intérieur et limiter la croissance des moisissures et des bactéries.

Pour activer le mode CLEAN, appuyez sur la touche CLEAN à

l’aide de la pointe d’un stylo à bille.

Chaque fois que vous appuyez sur la touche CLEAN, l’affichage change comme suit :

Aucun affichage

(CLEAN on) (CLEAN off)

NOTA

• Deux heures plus tard, le climatiseur s’arrête automatiquement. Pour arrêter le climatiseur immédiatement, appuyez sur le bouton ON/OFF.

• Le mode CLEAN n’est pas disponible lorsque l’appareil sort du HEAT, FAN, OFF-TIMER, SLEEP et ALLERGEN CLEAR.

• Le ventilateur de l’unité intérieure fonctionne environ deux heures pour un CLEAN.

• Le voyant RUN s’allume pendant le fonctionnement en mode CLEAN.

OFF

• Appuyez sur le bouton SLEEP ou ALLERGEN CLEAR en mode CLEAN pour annuler le mode CLEAN et faire passer l’appareil en mode SLEEP ou ALLERGEN CLEAR.

• Cette fonction ne permet pas l’élimination des moisissures, des germes ou de la saleté adhérant déjà à l’appareil.

No display

3 sec.

1 sec.

Fonction de redémarrage automatique

■ Qu’est-ce que la fonction de redémarrage automatique ?

• La fonction de redémarrage automatique enregistre le mode opérationnel dans lequel est le climatiseur juste avant une coupure de courant, puis remet automatiquement l’appareil dans ce mode une fois le climatiseur remis en marche.

• Les réglages suivants seront annulés:

1 Réglages de la minuterie 2 Le fonctionnement en mode HIGH POWER (haute puissance)

NOTA

• La fonction de redémarrage automatique est activée à la sortie d’usine du climatiseur. Veuillez contacter votre concessionnaire si vous souhaitez désactiver cette fonction.

• Le réglage de minuterie est annulé en cas de panne de courant. Réglez à nouveau la minuterie une fois le courant rétabli.

Conseils d’utilisation

■ Pour un usage économique et agréable, observez les points suivants.

Réglez une température ambiante convenable.

Des températures excessivement élevées ou basses sont néfastes pour votre santé et gaspillent de l’électricité.

Ajustez la direction de l’arrivée d’air comme il faut.

Ajustez l’arrivée d’air haut/bas et droite/ gauche pour obtenir une température ambiante égale.

Nettoyez les filtres fréquemment.

Les filtres encrassés peuvent empêcher l’air de passer et diminuent l’efficacité du fonctionnement.

N’utilisez l’appareil qu’en cas de nécessité.

Faites un bon usage du timer pour n’enclencher l’appareil que lorsqu’il faut.

Evitez la lumière solaire directe et les courants d’air.

Fermez les rideaux ou les stores pendant le refroidissement pour éviter que la lumière entre directement. Tenez les fenêtres et les portes fermées pendant la ventilation.

Tenez toute source de chaleur éloignée lorsque la climatisation fonctionne.

N’utilisez pas d’appareils qui chauffent dans la pièce (autant que possible).

–37–

Configuration en fonction du lieu d’installation

■ Prenez en considération le lieu d’installation du climatiseur et réglez le balayage gauche/droite pour maximiser la climatisation.

Si le climatiseur fonctionne, appuyez sur le bouton ON/OFF

pour l’arrêter.

La configuration ne peut pasêtre effectuée pendant le fonctionnement de l’appareil,

Appuyez simultanément sur le bouton AIR FLOW (UP/ DOWN) et le bouton AIRFLOW secondes ou plus.

L’afficheur de configuration s’allume.

Configuration du climatiseur en fonction du lieu d’installation

Appuyez sur le bouton AIR FLOW (LEFT/RIGHT) pour régler le balayage gauche/droite comme souhaité.

A chaque pression sur le bouton AIR FLOW commute dans l’ordre suivant :

Appuyez sur le bouton ON/OFF.

La configuration du climatiseur est terminée. Appuyez dans les 60 secondes qui suivent la configuration (pendant que l’afficheur de configuration est allumé).

(LEFT/RIGHT) pendant 5

(LEFT/RIGHT), l’indicateur

(Configuration gauche)(Configuration droite)(Configuration centrale)

Appuyez dans les

60 sec.!

Configuration du climatiseur et réglage du balayage de l’air.

Le schéma ci-dessous indique le réglage de balayage de l’air correspondant à la configuration du climatiseur. Prenez en considération la forme de la pièce et réglez le balayage de l’air de manière à maximiser les effets de la climatisation.

Balayage de l’air

(Configuration gauche)

Balayage de l’air

(Configuration centrale)

–38–

Balayage de l’air

(Configuration droite)

Entretien et maintenance

Avant la maintenance Entretien en saison

Coupez l’alimentation.

N’aspergez aucun liquide.

Danger de décharges électriques.

Essuyez le dispositif à l’aide d’un chiffon doux et sec.

• Ne touchez pas aux lattes d’aluminium de l’échangeur de chaleur.

• Assurez-vous d’être bien installé sur votre échelle ou tout autre objet stable quand vous ôtez le panneau d’entrée et le filtre.

N’utilisez pas les produits suivants :

• De l’eau chaude (40°C et plus)

Risque de déformation ou décoloration du dispositif.

• Essence, diluant, benzine ou détergent, etc.

Risque de déformation ou de rayures.

Nettoyage du filtre à air. Fréquence standard : une fois tous les 15 jours

Enlevez le filtre

Nettoyage

• Ne le lavez pas avec de l’eau bouillante.

• Ne le séchez pas au dessus d’une flamme.

• Manipulez-le soigneusement.

Remise en place du filtre

• Tenez fermement le filtre de chaque côté comme indiqué dans l’illustration, et insérez-le correctement.

• Le fonctionnement sans le filtre rend l’appareil poussiéreux, et risque de l’endommager.

Nettoyage du dispositif

Essuyez l’appareil avec un chiffon doux et sec, ou nettoyez-le à l’aide de l’aspirateur.

•

Si l’appareil est extrêmement sale, essuyez-le avec un chiffon imbibé d’eau chaude.

Nettoyer le panneau d’entrée d’air

• Démontage, installation du panneau d’entrée d’air.

• Vous pouvez laver le panneau à l’eau. Après un lavage à

l’eau, essuyez toute humidité du panneau et séchez-le à l’abri du soleil.

PRUDENCE

• Tirez le panneau d’arrivée d’air vers l’avant.

• Maintenez légèrement les boutons de chaque côté et soulevez légèrement pour tirer le panneau vers l’avant.

Si le filtre est très sale, lavez-le à l’eau chaude (ennv. 30°C), puis séchez-le soigneusement.

Comment ouvrir et fermer le panneau d’arrivée d’air ?

Pour l’ouvrir

Placez vos doigts en retrait de chaque côté du panneau et tirez le panneau vers l’avant de façon à l’ouvrir à environ 60 degrés.

Pour le fermer

Pousser de façon uniforme les deux extrémités puis appuyez légèrement au centre.

Démontage, installation du panneau d’arrivée d’air

Démontage

Pour démonter le panneau d’arrivée d’air afin d’en nettoyer l’intérieur ou d’effectuer d’autres opérations, ouvrez le panneau à 80 degrés et tirez-le vers l’avant.

Installation

Fixez le bord supérieur du panneau d’arrivée d’air en le poussant légèrement, puis refermez le panneau.

–39–

NOTA

Quand le filtre à air est encrassé de poussières, etc., la capacité COOL/HEAT diminue, le bruit de fonctionnement augmente, tandis qu’on gaspille davantage d’électricité. Nettoyez donc régulièrement le filtre à air.

A la fin de la saison

Lancez une ventilation durant une demi-journée.

Séchez l’intérieur de l’appareil.

Arrêtez l’appareil et coupez l’alimentation.

L’appareil consomme environ 2 W même lorsqu’il n’est pas en fonctionnement. Mettre l’appareil hors tension permet faire des économies d’énergie et de coûts.

Nettoyez et remettez les filtres à air.

Nettoyez les dispositifs intérieur et extérieur.

Enlevez les piles de la télécommande.

Installation, inspection et remplacement du filtre de nettoyage d’air.

1. Ouvrez le panneau d’entrée d’air et ôtez les filtres à air.

2. Retirez du climatiseur les porte-filtres, avec le filtre de nettoyage d’air en place.

3. Ôtez le filtre hypoallergénique (orange pale) du porte-filtre et inspectez le filtre. Enlevez la poussière ou la saleté du filtre hypoallergénique à l’aide d’un aspirateur. Remplacez le filtre hypoallergénique si vous ne pouvez pas le nettoyer, ou s’il sert depuis déjà un an environ. (Le filtre hypoallergénique doit être remplacé au bout d’un an d’utilisation environ. Toutefois, la période de remplacement peut changer en fonction des conditions d’utilisation du filtre.)

Ôtez le filtre photocatalytique désodorisant lavable (orange) du porte-filtre et inspectez le filtre. Ôtez périodiquement la poussière et la saleté de ce filtre. Si le filtre photocatalytique désodorisant lavable est particulièrement sale, vous pouvez le nettoyer à l’eau. Toutefois, ce filtre est fragile, aussi lavez-le dans son porte-filtre pour éviter de l’endommager. Après avoir lavé le filtre, placez-le au soleil pour qu’il y sèche. Placer le filtre au soleil en ravive les effets déodorants.

(Ne jetez pas les porte-filtres. Ils sont réutilisables. )

4. Installez le filtre de nettoyage d’air dans les porte-filtres, puis installez les porte-filtres dans le climatiseur.

2 3 4 5 6

Page 39

Au début de la saison

Assurez-vous qu’aucun obstacle n’empêche l’air d’entrer et de sortir des dispositifs intérieur et extérieur.

Vérifiez l’absence de corrosion ou de rouille sur la structure du dispositif extérieur.

Assurez-vous que le câble de terre est toujours connecté.

Assurez-vous que les filtres à air sont propres.

Mettez l’appareil sous tension.

Insérez les piles dans la télécommande.

Porte-filtre

Filtrer

NOTA

• Le filtre hypoallergénique et le filtre photocatalytique désodorisant lava-

ble peuvent être installés à la droite ou à la gauche du climatiseur.

• Montez le filtre hypoallergénique avec la face orange clair à l’avant.

5. Installez les filtres à air et refermez le panneau d’entrée d’air.

PRUDENCE

• L’échangeur de chaleur peut blesser vos doigts.

Pour remplacer le filtre de nettoyage d’air, contactez votre revendeur.

Objet Fonction Couleur

Filtre hypoallergénique

Filtre photocatalytique désodorisant lavable

La puissance des enzymes permet d’éliminer les allergènes qui s’accumulent sur le filtre.

Les sources d’odeurs sont dissociées sur ce filtre, ce qui a un effet désodorisant.

–40–

Page 39

Orange pâle

Orange

Procédure d’installation

L’installation convenable

• Ne placez aucun obstacle devant le dispositif intérieur risquant d’obstruer la ventilation et de gêner le fonctionnement.

• N’installez pas l’appareil dans des emplacements présentant :

• Un risque de fuites de gaz inflammables.

• Des éclaboussures d’huile.

• Quand l’appareil est utilisé dans une station thermale p.e. où se produisent des gaz sulfurés, la corrosion peut entraîner le dysfonctionnement.

Consultez votre distributeur.

• Le climatiseur et la télécommande doivent se trouver à 1 m ou plus d’un poste de télévision ou de radio.

• Evacuez l’eau obtenue par déshumidification du dispositif intérieur dans l’endroit le plus commode.

Faites également attention aux bruits

• Quand vous installez l’appareil, choisissez un endroit supportant le poids et qui n’augmente pas le bruit de fonctionnement ou de vibration. Si le bâtiment subit des vibrations, installez des matériaux anti-vibrations entre l’appareil et les accessoires.

• Choisissez un endroit où l’air froid ou chaud et le bruit de fonctionnement des dispositifs intérieur et extérieur ne gênent pas le voisinage.

• Ne laissez pas (traîner) d’objets près de l’entrée et de la sortie du dispositif extérieur; cela provoque le dysfonctionnement ou des bruits.

• Consultez votre concessionnaire/distributeur quand vous entendez des bruits suspects.

Inspection et maintenance

Selon l’environnement d’utilisation de l’appareil, l’intérieur du climatiseur peut s’encrasser après plusieurs années de fonctionnement, réduisant ainsi ses performances Nous vous recommandons de procéder à l’inspection ainsi qu’à la maintenance de l’appareil, en plus de son nettoyage normal. (Cela peut permettre de prolonger la durée de vie du climatiseur.)

• Quant à l’inspection et la maintenance, consultez votre concessionnaire ou toute autre société habilitée. (Des frais de service sont demandés dans ce cas-là.)

• Nous recommandons de faire effectuer l’inspection et la maintenance hors-saison. Si le cordon de cet appareil est endommage’, il ne doit être remplace’ que par un agent agrée par le constructeur, un outillage spécialise’ étant nécessaire.

•

Que faire avant d’appeler l’installateur/le service après-vente

Veuillez vérifier les points suivants avant de faire appel au service après-vente de votre concessionnaire.

Si le climatiseur ne fonctionne pas normalement, même après avoir vérifié les points décrits à gauche, ou si les doutes/problèmes persistent même après avoir consulté la page 42, ou au cas où des phénomènes apparaissent comme ceux montrés à la page 43, débranchez l’appareil et contactez votre distributeur/installateur.

dans une prise de courant?

La capacité de refroidissement ou de chauffage est réduite.

La température ambiante de consigne affichée est-elle adéquate?

température convenable

La capacité de refroidissement est réduite.

La lumière solaire entre-t-elle directement dans la pièce?

Le climatiseur ne marche pas du tout.

Le TIMER est branché sur ON?La fiche électrique est-elle bien

Les filtres à air sont-ils propres (non encrassés)?

Y a-t-il une source de chaleur inhabituelle dans la pièce?

Est-ce que le courant est coupé, ou un fusible a sauté ?

Les fenêtres et les portes sontelles ouvertes ou fermées?

Y a-t-il trop de personnes dans la pièce?

Ce climatiseur utilise un réfrigérant alternatif (R410A).

Si vous demandez à votre revendeur une tâche de service, d’inspection ou de maintenance, fournissez-lui toutes les informations nécessaires.

–41–

À savoir

L’appareil ne redémarre pas immédiatement après qu’il a été éteint.

(voyant RUN s’allume)

ça ne

marche pas

L’air ne sort pas en mode HEATING.

Voyant RUN clignote lentement

(1.5 sec. ON, 0.5 sec OFF)

L’air ne sort pas pendant 5 à 10 minutes où l’air soufflé n’est pas chaud alors que l’appareil est en mode HEATING.

Voyant RUN clignote lentement

(1.5 sec. ON, 0.5 sec OFF)

L’air ne sort pas en mode DRY.

(voyant RUN s’allume)

De la vapeur épaisse sort pendant le fonctionnement COOL.

Cela dégage une odeur.

On entend du bruit comme de l’eau qui coule.

Pour protéger l’appareil, il est impossible de le redémarrer pendant les 3 minutes qui suivent son arrêt.

Veuillez

attendre pendant 3

minutes.

Ce délai de protection de trois minutes intégré dans le microordinateur s’enclenche automatiquement.

Le souffle d’air est arrêté pour éviter la sortie d’air froid jusqu’à ce que l’échangeur de chaleur intérieur soit chaud. (2 à 5 min) (fonction HOT KEEP)

Lorsque la température extérieure est basse et l’humidité élevée, le dispositif se met parfois automatiquement en mode dégivrage. Veuillez attendre. Pendant le dégivrage, de l’eau ou de la vapeur pourrait sortir du dispositif extérieur.

Le ventilateur intérieur s’arrête parfois pour éviter la revaporisation et pour économiser de l’énergie.

Ce phénomène se produit parfois quand la température et l’humidité de la pièce sont très élevées; cela disparaît quand la température et l’humidité baissent.

L’air sortant pendant le fonctionnement de l’appareil peut dégager une certaine odeur. C’est l’odeur de tabac ou de produits cosmétiques déposée sur l’appareil.

C’est provoqué par un réfrigérant circulant à l’intérieur de l’appareil.

On entend un craquement.

Vous entendez un sifflement ou un bruit de cliquetis.

Après une coupure de courant, l’appareil ne redémarre pas même si le courant est rétabli.

Pas de réception des signaux de la télécommande.

De la condensation se forme sur les grilles de sortie d’air.

L’appareil pour l’extérieur émet un sifflement.

Le ventilateur ne s’arrête pas immédiatement après l’arrêt du fonctionnement de l’appareil.

Le voyant RUN reste allumé après l’arrêt du climatiseur.

Parfois, un chuintement de courte durée peut se faire entendre lorsque l’appareil est mis hors tension.

C’est provoqué par l’expansion due à la chaleur ou par la contraction des plastiques.

Ceci est dû au fonctionnement des soupapes de commande du frigorigène ou des composants électriques.

Si la fonction de redémarrage automatique n’est pas sélectionnée, l’appareil ne redémarrera pas automatiquement. Utilisez la télécommande pour redémarrer.

Il se pourrait que les signaux ne soient pas reçus quand le récepteur de signaux sur le climatiseur est exposé à la lumière solaire directe ou à un éclairage très fort. Dans ce cas, atténuez la source lumineuse.

Si le dispositif est en service depuis une longue période dans une humidité élevée, de la condensation se forme sur les grilles de sortie d’air et des gouttes d’eau tombent.

Ce bruit indique que la vitesse de rotation du compresseur augmente ou diminue.

Ventilateur intérieur : Le ventilateur continue à tourner pendant 2

Ventilateur extérieur: Le ventilateur continue à tourner pendant envi-

Le voyant RUN s’allume pendant le fonctionnement en mode CLEAN. Le voyant RUN s’éteint quand le fonctionnement en mode CLEAN est terminé.

Voici le bruit que l’on entend lorsqu’un autre appareil d’intérieur est arrêté.

heures en mode CLEAN.

ron 1 minute afin de protéger l’appareil.

–42–

Contactez votre revendeur

■ Débranchez l’appareil immédiatement et appelez votre distributeur dans les cas suivants:

Le fusible ou le disjoncteur sautent souvent.

Le fil électrique est extrêmement chaud. L’enveloppe du fil électrique est détériorée.

Le fusible

saute souvent.

On remarque un dysfonctionnement de la Télé, de la radio ou autres appareils.

En cas d’anomalie, coupez immédiatement l’alimentation et remettez l’appareil en marche après 3 minutes. Répétez la procédure en appuyant sur le bouton ON/OFF de la télécommande, l’anomalie ne disparaît pas.

Si le cordon d’alimentation est endommagé, demandez à votre concessionnaire ou à un ingénieur qualifié d’installer un nouveau cordon pour éviter tout accident.

Les touches ne fonctionnent pas comme il faut.

Les voyants RUN et TIMER de l’appareil clignotent rapidement (0,5 s. en marche ; 0,5 s. à l’arrêt) et ne fonctionnent pas.

PRUDENCE

On entend un bruit anormal pendant le service.

Climatiseurs multiples

Fonctionnement simultané

• Les climatiseurs ne peuvent pas être dans des modes de fonctionnement différents en même temps, comme par exemple un appareil en mode « cool » et un autre en mode « heat ».

• Lorsque des modes différents sont sélectionnés, le climatiseur qui a été mis en marche le premier a priorité de sorte que le climatiseur démarré en second s’occupe de la ventilation.

• Si vous souhaitez que le climatiseur lancé plus tard ait la priorité, il vous faut soit arrêter le climatiseur qui a actuellement la priorité ou faire en sorte que le mode de fonctionnement de l’appareil utilisé en premier soit identique à celui de l’appareil utilisé en second.

Fonctionnement automatique

• Lorsque le commutateur de mode fonctionnement de la télécommande est sur « Auto », le climatiseur sélectionne automatiquement « Cool », « Dry » ou « Heat » au démarrage en fonction de la température de la pièce.

• Lors du fonctionnement simultané de plusieurs appareils, les modes de fonctionnement peuvent changer automatiquement en fonction de la température de chaque pièce ; cela entraîne l’arrêt du fonctionnement de l’appareil extérieur. Dans un tel cas, le mode COOL ou HEAT doit être utilisé à la place du mode AUTO (cela ne s’applique que lorsque plusieurs appareils sont utilisés).

Opération de récupération du liquide frigorigène (huile)

• Ceci afin de contrôler la récupération du liquide frigorigène (huile) de l’unité/des unités qui n’est/ne sont pas en marche. Lors de sa récupération, vous entendrez peut-être le son du liquide frigorigène qui s’écoule de l’unité/des unités qui n’est/ne sont pas en marche.

–43–

Fonction auto-diagnostic

■ Nous essayons sans cesse d’améliorer nos services de sorte que les anomalies se détectent facilement:

Voyant RUN

Clignote 1 fois

Clignote 2 fois

Clignote 3 fois

Voyant TIMER allumé

Clignote 5 fois

Description du problème

Erreur pour le capteur de l’échangeur de chaleur 1

Erreur du capteur de température ambiante

Erreur pour le capteur de l’échangeur de chaleur 3

Erreur de tension du filtre actif

Cause

• Fil cassé pour le capteur de l’échangeur de chaleur 1, faux contact au niveau de la connexion

• Fil du capteur de température ambiante cassé, branchement incorrect du connecteur

• Fil cassé pour le capteur de l’échangeur de chaleur 3, faux contact au niveau de la connexion

• Alimentation défectueuse

Le voyant RUN clignote en continu

Voyant RUN allumé

Le témoin de fonctionnement

RUN clignote 2 fois

Clignote 6 fois

Clignote 7 fois

Voyant TIMER

Clignote 1 fois

Clignote 2 fois

Clignote 4 fois

Clignote 5 fois

Clignote 1 fois

Clignote 2 fois

Clignote 3 fois

Clignote 4 fois

Clignote 5 fois

Clignote 6 fois

Clignote 7 fois

Clignotement permanent

Clignote 2 fois

Erreur du moteur de ventilateur d’intérieur

Manque de réfrigérant Vanne de service fermée Erreur du capteur 1 d’échangeur de

chaleur

Erreur du capteur de température extérieure

Erreur du capteur du conduit de liquide de l’échangeur de chaleur extérieur

Erreur du capteur de tuyau de refoulement

Erreur de capteur de tube d’aspiration • Fil de capteur de tube d’aspiration cassé, mauvais branchement

Coupure de courant

Problème de l’appareil d’extérieur

Surintensité

Erreur du transistor de puissance

Surchauffe du compresseur

Erreur de transmission du signal

Erreur du moteur de ventilateur extérieur

Protection pour la surpression de refroidissement

Verrouillage du rotor

• Moteur de ventilateur défectueux, branchement incorrect du connecteur

• Manque ou fuite de réfrigérant

• Vanne de service fermée

• Fil 1 de capteur d’échangeur de chaleur cassé, mauvais

branchement du connecteur

• Fil du capteur de température extérieure cassé, branchement incorrect du connecteur

• Fil du capteur du conduit de liquide de l’échangeur de chaleur cassé, branchement incorrect du connecteur

• Fil du capteur du tuyau de refoulement brisé, branchement incorrect du connecteur

du connecteur.

• Blocage du compresseur, coupure de phase à la sortie du compresseur, court-circuit du transistor de puissance, robinet de service fermé

• Transistor de puissance cassé, fil de compresseur coupé.

•

Fil du capteur du conduit d’évacuation cassé, branchement incorrect du connecteur

•

Blocage du compresseur

• Surcharge en fonctionnement, excès de liquide

• Transistor de puissance endommagé

• Manque de fluide, capteur du conduit d’évacuation défectueux,

robinet de service fermé

• Alimentation défectueuse, fil de signal cassé, cartes de l’appareil d’intérieur ou d’extérieur défectueuses

• Moteur de ventilateur défectueux, mauvais raccordement du connecteur

• Surcharge de gaz, court-circuit pour l’unité extérieure

• Compresseur défectueux

• Phase en l’air du compresseur

• Cartes de l’appareil extérieur défectueuses

–44–

Wir danken Ihnen für Ihr Vertrauen in den MITSUBISHI HEAVY INDUSTRIES, LTD. Klimagerät. Damit Sie lange Freude daran haben und das Gerät für eine lange Zeit zuverlässig arbeitet, sollten Sie das Anwenderbuch sorgfältig lesen, bevor Sie das Klimagerät verwenden. Betriebsfragen oder eventuellen Unregelmäßigkeiten zu Rate.

Dieses Klimagerät ist für den Hausgebrauch bestimmt.

Nicht R410A in die Atmosphäre ablassen: R410A ist ein fluorhaltiges Treibhausgas, das im Kyoto-Protokoll mit dem relativen Treibhauspotential (Global Warming Potential, GWP) = 1975 ausgewiesen ist.

Ihre Klimaanlage ist möglicherweise mit diesem Symbol gekennzeichnet. Es bedeutet, dass Elektro- und Elektronik-Altgeräte (EEAG wie nach der Richtlinie 2002/96/EG) nicht mit allgemeinen Haushaltsabfällen gemischt werden dürfen. Klimaanlagen sollten in einer genehmigten Behandlungsanlage für die erneute Verwendung, das Recycling oder die Wiederherstellung aufbereitet werden und nicht mit dem normalen Abfall entsorgt werden. Bitte wenden Sie sich an den Installationsbetrieb oder an die lokalen Behörden, wenn Sie weitere Informationen dazu erhalten möchten.

Das auf die Ihrem Klimaanlagenprodukt beigefügten Batterien aufgedruckte Symbol ist eine Information für Endverbraucher entsprechend der EURichtlinie 2006/66/EG Artikel 20 Anhang II. Batterien müssen, wenn sie das Ende ihrer Lebensdauer erreicht haben, getrennt von algemeinem Haushaltsmüll entsorgt werden. Wenn ein Chemikaliensymbol unter dem oben gezeigten Symbol aufgedruckt ist, weist dieses darauf hin, dass die Batterien Schwermetalle in bestimmter Konzentration enthalten. Diese werden wie folgt angegeben: Hg: Quecksilber (0,0005%) , Cd: Kadmium (0,002%) , Pb: Blei (0,004%) Bitte ensorgen Sie die Batterien sachgemäß bei einer Batteriesammelstelle oder im entsprechend markierten Sondermüll.

Anschließend gut aufbewahren. Ziehen Sie das Handbuch bei allen

DEUTSCH

Sicherheitshinweise ..................................... 46

Namen der Teile und ihre Funktionen ......... 48

Verwenden der Fernbedienung.................... 50

Wenn die Fernbedienung

nicht funktioniert ......................................... 50

Vorübergehender Betrieb ............................ 50

Bedienungs- und Anzeigenteil für die

Fernbedienung ............................................. 51

Einstellung der aktuellen Zeit...................... 51

Automatischer Betrieb (AUTO) .................. 52

Temperatureinstellung bei AUTO ...............52

FAN SPEED

(LÜFTERGESCHWINDIGKEIT) .............. 52

COOL/HEAT/DRY/FAN-Betrieb ............... 53

Temperatureinstellungen für

das Klimagerät ............................................ 53

Kennzeichen beim HEAT Betrieb ............... 53

Einstellung der Luftströmungsrichtung .......54

3D AUTO-Betrieb ....................................... 54

SLEEP TIMER-Betrieb ............................... 55

Inhalt

OFF TIMER-Betrieb ................................... 55

ON TIMER-Betrieb ..................................... 56

SLEEP TIMER & ON-TIMER-Betrieb ...... 56

TIMER-Programmierung ............................ 57

ALLERGEN CLEAR-Betrieb ..................... 57

HIGH POWER/ECONOMY-Betrieb .......... 58

SELF CLEAN-Betrieb ................................ 59

Automatischer Autowiedera

ufnahmenfunktion........................................ 59

Tipps für den effektiven Betrieb.................. 59

Installationsort-Einstellung.......................... 60

Wartung ....................................................... 61

Richtige Installation..................................... 63

Fehlersuche .................................................. 63

Hinweis ........................................................ 64

Wenden Sie sich an Ihren Fachhändler ....... 65

Zur Mehrfachklimaanlage ........................... 65

Selbstdiagnosefunktion................................ 66

–45–

Sicherheitshinweise

• Vor Benutzung des Systems, diese Vorschriften sorgfältig durchlesen, damit alles einwandfrei funktioniert.

• Die Sicherheitsvorschriften sind gekennzeichnet mit „

GEFAHR” aufgeführt sind, zeigen an, dass eine unsachgemäße Handhabung gravierende Folgen wie Tod, schwere Verletzungen, etc., nach

„ sich ziehen kann. Doch auch durch Nichtbeachtung von Sicherheitsmaßnahmen unter „ Probleme verursacht werden. Beachten Sie diese Sicherheitsanweisungen sehr sorgfältig, da Ihre persönliche Sicherheit davon abhängt.

• Häufig im Text enthaltene Symbole bedeuten folgendes:

GEFAHR” und „ ACHTUNG”. Sicherheitshinweise wie sie in der Spalte

ACHTUNG” können, je nach Umständen, ernsthafte

Streng verboten

• Nach dem Lesen dieses Handbuchs sollten Sie es zum Nachschlagen bereithalten. Wenn eine andere Person Ihre Aufgabe übernimmt, dafür sorgen, daß auch diese das Handbuch erhält.

Anweisungen genau beachten

Sorgen Sie für geeignete Erdung

❚ VORSICHTSMASSNAHMEN BEI DER INSTALLATION

GEFAHR

Dieses System ist für Wohnraumbedarf und dergleichen ausgelegt.

Wird es in anderen Umgebungen verwendet, wie beispielsweise in einem Fertigungsbetrieb, kann es zu Fehlfunktion kommen.

Das System muß von Ihrem Lieferanten oder qualifizierten Fachkräften installiert werden.

Es wird nicht empfohlen, die Zentralsteuerung selbst zu installieren, da unsachgemäße Handhabung Stromschlag oder Feuer zur Folge haben könnte.

Nicht in der Nähe von eventuellen Leckstellen brennbarer Gase installieren.

Gasleckagen können Feuer verursachen.

Achten Sie darauf, dass Sie den Ablaufschlauch richtig anbringen, damit das Wasser ablaufen kann.

Unsachgemäße Installation kann dazu führen, dass Wasser austritt und Möbel beschädigen kann.

ACHTUNG

Abhängig vom Ort der Installation kann ein geerdeter Stromunterbrechungsschalter notwendig sein.

Installieren Sie keinen geerdeten Stromunterbrechungsschalter, kann das zu Stromschlägen führen.

Sorgen Sie dafür, daß das Gerät einwandfrei geerdet ist.

Erdungskabel sollten nie an Gas- oder Wasserleitungen, Lichtschalter oder Erdungskabel von Telefonen angeschlossen werden. Falscher Anschluß des Erdkabels kann elektrischen Schlag verursachen.

❚ VORSORGE IM BETRIEB

GEFAHR

Setzen Sie sich nicht für längere Zeit direkt der kalten Luft aus.

Hierdurch können sich Körperschäden oder Gesundheitsprobleme ergeben.

Stecken Sie nichts in den Lufteinlass.

Hierdurch kann Beschädigung verursacht werden, da sich der Innenventilator sehr schnell dreht.

Die Fernbedienung außerhalb der Reichweite von Kindern aufbewahren.

Nichtbeachtung kann das Verschlucken von Batterien oder sonstige Unfälle zur Folge haben.

ACHTUNG

Verwenden Sie nur einwandfreie Sicherungen.

Die Verwendung von Kupferdraht anstelle von geeigneten Sicherungen ist streng verboten, da es einen Ausfall oder Feuer verursachen kann.

Lagern Sie keine brennbaren Insektenvertilgungsmittel oder Farbspraydosen in der Nähe des Gebläses und sprühen Sie damit auch nicht direkt in das System.

Hierdurch kann Feuer verursacht werden.

Das System ist ausschließlich für seine eigentlichen Zwecke zu verwenden und nicht anderweitig, beispielsweise zum Schutz von Lebensmittel, Pflanzen oder Tieren, Präzisionsgeräten oder Kunstwerken.

Das System ist ausschließlich für normale Wohnraumzwecke bestimmt, und jede anderweitige Verwendung kann Schädigung der Qualität der Nahrungsmittel usw. verursachen.

Bedienen Sie die Schalter nicht mit feuchten Händen.

Hierdurch kann ein elektrischer Schlag verursacht werden.

Keine Heizkörper dem direkten Luftstrom des Klimager

Stellen Sie kein Gefäß mit Wasser, beispielsweise Vasen, auf das Gerät.

tes aussetzen.

Hierdurch kann unrichtige Verbrennung verursacht werden.

In das Gerät eindringendes Wasser kann die Isolierung beschädigen und daher elektrischen Schlag verursachen.

–46–

Schaukeln Sie nicht auf der Inneneinheit oder hängen Sie sich nicht an diese.

Den

Klimagerätes

gen.

Installieren Sie das System nicht an Stellen, bei denen der Luftstrom direkt auf Pflanzen oder Tiere gerichtet ist.

Wenn die Inneneinheit herunterfällt, kann das zu Verletzungen führen.

nicht mit Wasser reini-

Hierdurch kann ein elektrischer Schlag verursacht werden.

Dies kann gesundheitsschädigend sein.

❚ Sicherheitsvorschriften

Setzen Sie sich nicht auf das Außengerät, und stellen Sie nichts darauf ab.

Wenn das Gerät herabfällt oder Teile fallen runter, können Menschen verletzt werden.

ACHTUNG

Nach lange andauernder Benutzung von Zeit zu Zeit die Tragekonstruktion der Einheit kontrollieren.

Falls Sie Schäden nicht umgehend reparieren, kann die Einheit herunterfallen und Personenschäden verursachen.

Die Aluminiumrippen am Wärmetauscher nicht berühren.

Das kann zu Verletzungen führen

Platzieren Sie keine elektrischen Haushaltsgeräte oder –gegenstände unter den Innen- oder Außeneinheiten.

Von der Einheit tropfendes Kondensationswasser kann Objekte verschmutzen und Unfälle oder Stromschläge verursachen.

Steuern Sie das Gerät nicht über den Hauptstromschalter.

Das kann zu Bränden oder Wasserlecks führen. Darüber hinaus kann das Gebläse unerwartet starten, wodurch Menschen verletzt werden können.

Wenn Sie das System reinigen, schalten Sie es ab und trennen Sie es von der Stromversorgung.

Öffnen Sie die Abdeckung niemals, während das interne Gebläse sich noch dreht.

Bei Gewitter oder Gefahr von Blitzeinschlag schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung.

Es können sonst Schäden am Gerät entstehen

Das System darf nicht ohne Luftfilter betrieben werden.

Das kann aufgrund einer Verstopfung des Wärmeaustauschers zu Fehlfunktionen des Systems führen.

Wenn Sie das System zusammen mit einem Heizgerät verwenden, ist der Raum regelmäßig zu lüften.

Ungenügende Lüftung kann Unfälle durch Sauerstoffmangel verursachen.

Stellen Sie keine Gegenstände neben das Außengerät, und lassen Sie Laub darum ansammeln.

Falls sich Objekte oder Blätter um die Außeneinheit herum befinden, können kleine Tiere in das Gerät eindringen und mit elektrischen Teilen in Berührung kommen, das kann zu Ausfall, Rauch oder Feuer führen.

Schalten Sie die Stromversorgung nicht sofort ab, nachdem Sie den Betrieb beenden haben.

Warten Sie mindestens 5 Minuten, es kann sonst zu Wasserlecks oder Ausfällen kommen.

Beim Abnehmen der Lufteinlassklappe und der Filter darauf achten, daß man fest auf einer Trittleiter oder anderen stabilen Fläche steht.

Für eine Reinigung des Inneren der Inneneinheit nehmen Sie bitte Kontakt zu Ihrem Fachhändler auf. Führen Sie diese Reinigung nicht selbst durch.

Nichtbeachtung kann Verletzungen durch Umkippen oder Herunterfallen zur Folge haben.

Bei Verwendung von nicht zugelassenen Lösungsmitteln oder falschen Waschverfahren, können Kunststoffteile des Geräts beschädigt und Lecks hervorgerufen werden. Schäden, Rauch oder Brände können ebenfalls verursacht werden, wenn Lösungsmittel mit elektrischen Motorenteilen des Geräts in Berührung kommt.

❚ HINWEISE FÜR DEN TRANSPORT UND REPARATUREN

GEFAHR

Führen Sie keine Reparaturen oder Änderungen selbst durch. Bitten Sie einen Händler um Rat, falls das Gerät eine Reparatur benötigt.

Wenn Sie das Gerät reparieren oder ändern, kann das zu Wasserlecks, Stromschlägen oder Brand führen.

Sobald Sie etwas Außergewöhnliches feststellen (Brandgeruch, usw.), halten Sie das System an, trennen Sie es von der Stromversorgung und informieren Sie Ihren Fachhändler.

Fortsetzung des Betriebes unter abnormalen Umständen kann fehlerhaftes Funktionieren, elektrischen Schlag, Feuer usw. verursachen.

Weitere Informationen zu den Reparaturen erhalten Sie von Ihrem Fachhändler.

Fehlerhafte Reparaturen können elektrischen Schlag, Feuer usw. verursachen.

Falls das Klimagerät nicht kühlt oder wärmt, kann ein Kältemittelleck vorliegen. Wenden Sie sich an Ihren Fachhändler. Wenn Kältemittel nachgefüllt werden muß, lassen Sie sich vom Händler bezüglich des richtigen Verfahrens beraten.

Das in der Klimaanlage verwendete Kühlmittel ist sicher. Falls Kältemittel aber unerwartet aus dem Gerät auf ein Heizgebläse, einen Ofen oder eine Heizplatte tropft, können schädliche Stoffe abgegeben werden.

–47–

Setzen Sie sich mit Ihrem Fachhändler oder einem professionellen Installateur in Verbindung, wenn das Gerät woanders hin versetzt werden soll.

Fehlerhafte Installation kann Wasserleckage, Stromschläge, Feuer usw. verursachen.

Namen der Teile und ihre Funktionen

INNENGERÄT

Lufteinlassklappe

Ansaugung der Raumluft. Seite 61

Luftfilter

Hält Staub und Schmutz vom Innengerät zurück.

Seite 61

Luftreinigungsfilter

Seite 62

Raumtemperaturfühler

Wärmetauscher

Luftaustritt

Luftaustritt hier.

Gebläse der Inneneinheit

Luftklappe für Einstellung der Ausblasrichtung Links/Rechts

Seite 54

Regelklappe Luftstrom auf/ab

Seite 54

AUSSENEINHEIT

Ablaufschlauch

Abführung des Wassers von der Inneneinheit.

Kältemittel-Rohrverbindung und Stromkabel

Lufteinlass

(Seitlich und hintere Oberfläche)

Luftauslass

Gebläse der Außeneinheit

Wärmetauscher

–48–

Namen der einzelnen Teile und ihre Funktion

Anzeigenteil

Signal-empfänger Fernbedienung

ON/OFF-Taste am Gerät

Mit diesem Schalter kann das Gerät ein- oder ausgeschaltet werden, wenn die Fernbedienung nicht zur Verfügung steht.

Seite 50

RUN (HOT KEEP)-Licht (grün)

• Leuchtet während des Betriebs.

• Blinkt bei Luftstromstopp aufgrund von ‘HOT

KEEP’ und ‘CLEAN-Betrieb’.

HOT KEEP

CLEAN-Betrieb

OFF

1.5 sec.

3 sec.

Seite 59

0.5 sec.

1 sec.

Zubehör

Drahtlose Fernbedienung

Halterung für die

drahtlose Fernbedienung

Allergenfilter (Hellorange)

Fotokatalytischer, waschbarer Geruchs-

neutralisationsfilter (orange)

3D AUTO-Licht (grün)

Leuchtet bei 3D AUTO-Betrieb auf.

HI POWER-Licht (grün)

Leuchtet während HIGH POWER (Hochleistungsbetrieb).

TIMER-Licht (gelb)

Leuchtet während des TIMER-Betriebs.

Batterie

(R03 (AAA, Micro) ×2)

Holzschraube (Menge: 2)

(für die Befestigung der

Fernbedienungshalterung)

ANMERKUNG

• Summerton für Fernbedienung

Beträgt die voreingestellte Temperatur 24°C und sind automatischer Betrieb und Luftstrom eingestellt, ertönt ein Summerton (PiPi). Wird die Klimaanlage über die Taste ON/OFF ausgeschaltet (außer im Modus CLEAN), ertönt das Summgeräusch (Pi). Diese Funktion ist nützlich für den Betrieb der Klimaanlage bei Dunkelheit.

Einstellung der Luftströmung

Voreingestellte Temperatur

–49–

Verwenden der Fernbedienung

Batterien auswechseln

In folgenden Fällen erkennen Sie leere Batterien. Die leeren Batterien sind auszutauschen.

• Kein Empfangston nach der Signalübermittlung.

• Verschwommene Anzeige.

ANMERKUNG

Entfernen Sie die Abdeckung

und entnehmen Sie die alten Batterien.

Neue Batterien einsetzen. R03 (AAA, Micro) x2

Bringen Sie die Abdeckung

wieder an.

Drücken Sie mit der Spitze eines Kugelschreibers den

ACL-Schalter.

Die Zeiteinstellung wird angezeigt.

Page 51

Achten Sie auf

die , und .

Markierungen

• Niemals alte und neue Batterien zusammen verwenden.

• Batterien herausnehmen, wenn die Fernbedienung längere Zeit nicht benutzt wird.

• Die Lebensdauer der Batterien ist laut JIS oder IEC 6-12 Monate bei normalem

Gebrauch. Bei längerem Gebrauch oder Benutzung einer unspezifizierten Batterie kann Feuchtigkeit heraustreten und die Fernbedienung gebrauchsunfähig machen.

• Die Lebensdauer ist auf der Batterie angegeben. Abhängig vom Zeitpunkt der Herstellung der Batterie kann ihre Lebensdauer auch kürzer ausfallen. Die Batterie kann jedoch auch nach normaler Betriebsdauer länger brauchbar sein.

Wird auf der Anzeige etwas Ungewöhnliches angezeigt, drücken Sie mit der Spitze

■

eines Kugelschreibers den ACL-Schalter.

Benutzung des Fernbedienungshalters

Bei Benutzung des Halters kann die Fernbedienung an der Wand oder einem Pfeiler befestigt werden. In diesem Fall vor der Anbringung kontrollieren, ob das Klimagerät von dieser Stelle aus die Signale einwandfrei empfängt.

Zum Einsetzen oder Herausnehmen bewegt man die Fernbedienung im Halter nach oben bzw. unten.

Beim Umgang mit der Fernbedienung folgendes beachten

Streng verboten

• Vermeiden Sie Stellen mit hoher Temperatur, wie etwa elektrische Heizdecken oder einen Ofen.

• Vermeiden Sie Hindernisse zwischen der Fernbedienung und dem Klimagerät.

• Die Fernbedienung nicht direktem Sonnenschein oder starken Lichtquellen aussetzen.

Die Fernbedienung nicht mit Wasser

•

oder Flüssigkeiten bespritzen.

• Fernbedienung nicht fallen lassen. Sorgsam behandeln.

• Keine schweren Gegenstände auf die Fernbedienung legen und auch nicht darauf treten.

Wenn die Fernbedienung nicht funktioniert

• Sind die Batterien leer?

Siehe

Ersetzen Sie die Batterien und versuchen Sie es erneut.

„Batterien auswechseln

“ weiter oben.

• Falls der Vorgang fehlschlägt, bedienen Sie das Gerät mittels der temporären Bedienungsfunktionen. Kontaktieren Sie Ihren Fachhändler, um die Fernbedienung überprüfen zu lassen.

Vorübergehender Betrieb

• Die ON/OFF-Taste am Gerät kann zeitweilig benutzt werden, wenn die Fernbedienung nicht zur Verfügung steht.

Betriebsart

• OPERATION MODE : AUTO (Autom. Auswahl)

• FAN SPEED : AUTO

• AIR FLOW : AUTO

• Der Betrieb beginnt durch Druck auf die ON/OFF- Taste am Gerät und

stoppt bei erneutem Tastendruck.

ON/OFF-Taste am Gerät

Siehe unten

ANMERKUNG

• Halten Sie die ON/OFF-Taste am Gerät länger ald 5 Sekunden gedrückt. (Durch Drücken länger als 5 Sekunden wird der bei der Wartung oder während dem Transport des Klimageräts verwendete automatische Kühlbetrieb eingestellt.)

–50–

Bedienungs- und Anzeigenteil für die Fernbedienung

Bedienungsteil

FAN SPEEDE (Gebläsestufentaste)-Taste

Jedes Mal , wenn die Taste gedrückt wird, wird die Anzeige in Reihenfolge weitergeschaltet.

Seite 52

HI POWER/ECONO-Taste

Diese Taste wechselt die Betriebsart HIGH POWER/ECONOMY.

Seite 58

TEMP (TEMPERATURE)-Taste

Diese Tasten dienen der Einstellung der Raumtemperatur. (Diese Tasten werden auch für die Einstellung der aktuellen Zeit und des Timers verwendet.)

ON TIMER-Taste

Die Taste dient zum Wählen des Einschalttimerbetriebs.

Seite 56

SLEEP-Taste

Dieser Schalter wählt den SLEEP-Betrieb.

Seite 55

CLEAN-Schalter

Mit diesem Schalter wechseln Sie in den Modus CLEAN.

CANCEL (ANNULLIEREN)-Taste

Diese Taste storniert den Einschalttimer, Ausschalttimer und den SLEEP-Betrieb.

Seite 59

• Obige Illustration zeigt alle Angaben, doch in der Praxis werden nur die relevanten Teile angezeigt.

MODE (Betriebsarttaste)-Taste

Jedes Mal , die Anzeige in Reihenfolge weitergeschaltet.

Drücken Sie, um den Betrieb zu starten, und drücken Sie erneut, um anzuhalten.

Dieser Schalter ändert die Richtung des Luftfluss (auf/ab).

Dieser Schalter ändert die Richtung des Luftfluss (links/rechts).

Diese Taste wählt den 3D AUTO-Betrieb.

Die Taste dient zum Wählen des Ausschalttimerbetriebs.

Dieser Schalter ist für das Zurückstellen des Mikrocomputers und die Zeiteinstellung.

Diese Taste wählt den ALLERGEN CLEAR-Betrieb aus.

wenn die Taste gedrückt wird, wird

Seite 52,53

ON/OFF (Leucht)-Taste

AIR FLOW (UP/DOWN)-Taste

Seite 54

AIR FLOW (LEFT/RIGHT)-Taste

Seite 54

3D AUTO-Taste

Seite 54

OFF TIMER-Taste

Seite 55

ACL-Schalter

Seite 50

ALLERGEN CLEAR-Taste

Seite 57

Übermittlung

Nachdem eine Taste der Fernbedienung betätigt worden ist - mit Ausrichtung der Fernbedienung auf das Klimagerät - wird ein Signal übermittelt. Sobald das Signal einwandfrei empfangen ist, wird vom Klimagerät ein Empfangston gesendet.

Einstellung der aktuellen Zeit

■ Beim Einsetzen der Batterien wird die aktuelle Zeit automatisch auf Zeiteinstellmodus gestellt. Als aktuelle Zeit wird 13:00 Uhr angezeigt. Stellen Sie die Uhrzeit korrekt ein.

Beispiel: Eingestellt auf 10:30.

Drücken Sie den ACL-Schalter.

Drücken Sie ihn mit einem Kugelschreiber oder ähnlichem. Die Zeitanzeige blinkt und kann auf die aktuelle Zeit eingestellt werden.

Drücken Sie das „ 1 oder 2”-Taste.

(Eingestellt auf 10:30)

Drücken Sie die ON/OFF-Taste.

Die Anzeige wechselt von Blinken auf stetiges Leuchten und die Einstellung ist abgeschlossen Stellen Sie sicher, dass Sie die Taste innerhalb von 60 Sekunden nach dem letzten Vorgang in Schritt 2 drücken, ansonsten wird die Zeit nicht eingestellt.

ANMERKUNG

• Der Timerbetrieb arbeitetet basierend auf der eingestellten Zeit – stellen Sie diese daher korrekt ein.

• Die Fernbedienungsdaten werden rückgesetzt, wenn die aktuelle Zeit eingestellt wird.

–51–

Automatischer Betrieb (AUTO)

■ Automatische Wahl der Betriebsart (COOL, HEAT, DRY) , je nach Raumtemperatur bei Einschaltung.

Wenn das Gerät nicht in AUTO Betrieb ist:

Drücken Sie das MODE-Taste.

Das Symbol auf (Auto) versetzen.

Richten Sie die Fernbedienung in Richtung Klimagerät und

Drücken Sie das ON/OFF-Taste.

Stoppen: Drücken Sie das ON/OFF-Taste.

AUTO wird durch einfachen Druck auf die Taste ON/OFF beim nächsten Mal eingestellt.

• Falls Sie einen anderen Programmmodus als AUTO verwenden möchten, wechseln Sie stattdessen zu COOL, HEAT, DRY oder FAN.

• Einstellung der Luftströmungs-richtung.

Seite 53

Seite 54

Anzeige im Status OFF

ANMERKUNG

• Im Falle, dass während des Betriebs kein Luftaustritt stattfindet.

• Wenn der vorhandene Reinigungsfilter installiert ist, reinigt die Klimaanlage die Luft während des Automatik-Betriebs.

• Während die Klimaanlage ausgeschaltet ist, werden aktuelle Zeit und voreingestellter OPERATION MODE angezeigt.

Seite 64

Temperatureinstellung bei AUTO

■ Die Einstellung der Lufttemperatur ist auch bei automatischem Betrieb möglich. Mit den Tasten und assen sich 6 Positionen einstellen. Während des automatischen Betriebs wird für Heiz- und Kühlbetrieb 24 ºC voreingestellt.

Wenn eine Änderung der Temperatur erforderlich ist.

Wenn es etwas zu kalt ist

■

Wenn es etwas zu heiß ist

■

Drücken Sie das oder -Taste.

Taste betätigen.

Jedes Mal, wenn die Taste gedrückt wird, wird in folgender Reihenfolge weitergeschaltet

–6 → –5 → ............ –1 → ±0 → +1 ............ +6.

Wenn +6 angezeigt wird, ändert sich die Anzeige nicht, auch wenn die Taste gedrückt wird.

Taste betätigen.

Jedes Mal, wenn die Taste gedrückt wird, wird in folgender Reihenfolge weitergeschaltet

+6 → +5 → ............ +1 → ±0 → –1 ............ –6.

Wenn -6 angezeigt wird, ändert sich die Anzeige nicht, auch wenn die Taste gedrückt wird.

Temperature instellung (°C)

-6 -5 -4 -3 -2 -1+0+1+2+3+4+5+6 18 19 20 21 22 23 24 25 26 27 28 29 30

Fernbedienungsanzeige

FAN SPEED (LÜFTERGESCHWINDIGKEIT)

■ Sie können im Heiz-, Kühl oder Lüftermodus die Kapazität Ihres

Klimageräts wählen.

Gewünschte Stärke des Luftstroms Gebläsestufe (FAN SPEED) Vom Mikrocomputer automatisch festgelegt AUTO

Starker Luftstrom mit hohem Volumen HI Normalbetrieb MED Stromsparbetrieb LO

Drücken Sie die FAN SPEED-Taste.

Bewegen Sie [ mark] auf die gewünschte Lüfterposition.

AUTO HI MED LO

ANMERKUNG

• Beim Ändern der Gebläsestufe (FAN SPEED) von HI nach LO

können vom Kühlmittel herrührende Strömungsgeräusche zu hören sein.

–52–

COOL/HEAT/DRY/FAN-Betrieb

Richten Sie die Fernbedienung in Richtung Klimagerät und

2 3

Regelung der Luftströmungsrichtung.

ANMERKUNG

• Im Falle, dass während des Heizbetriebs kein Luftaustritt stattfindet.

• Das Betriebsprogramm kann auch eingestellt oder verändert werden,

wenn das Klimagerät nicht in Betrieb ist.

Seite 64

Seite 54

Drücken Sie das MODE SELECT-Taste.

Bewegen Sie [ mark] auf die erforderliche Betriebsposition.

(Cool), (Heat), (Dry), (Fan)

Drücken Sie das ON/OFF-Taste.

Drücken Sie das TEMP-Taste.

Drücken Sie die oder Taste für die bevorzugte Temperatur.

Standard

Drücken Sie das FAN SPEED-Taste.

Stellen Sie die Lüftergeschwindigkeit ein, wie gewünscht.

Stoppen: Drücken Sie das ON/OFF-Taste.

Temperatureinstellungen für das Klimagerät

■ Innerhalb des nachstehenden Betriebsbereichs verwenden. Bei Betrieb außerhalb dieses Bereichs können die Schutzvorrichtungen aktiviert werden, wodurch das Gerät nicht arbeiten kann.

Kühlbetrieb Heizbetrieb

Außentemperatur Etwa -15 bis 46°C. Etwa -15 bis 21°C

Innentemperatur Etwa 18 bis 32°C Etwa 15 bis 30°C

Unter etwa 80%

Raumluftfeuchtigkeit von über 80% betrieben, kann dies die

Wird das Gerät langfristig bei einer Raumluftfeuchtigkeit

Kondenswasserbildung auf der Oberfläche des Innengerätes zur Folge haben, so daß Wasser heruntertropft.

—

Kennzeichen beim HEAT Betrieb

Mechanismen und Leistung des HEAT Betriebes

■ Mechanismen

• Das Gerät saugt die kalte Außenluft an, befördert sie in den Innenraum und wärmt den Raum. Eine Charakteristik von Wärmepumpen ist, dass die Heizleistung sich reduziert, sobald die Temperatur der Außenluft absinkt.

• Es kann nach dem Einschalten des Klimageräts ein wenig dauern, bis es warme Luft bereitstellt.

• Bei außerordentlicher niedriger Außentemperatur ein zusätzliches Heizgerät verwenden.

Entfrostung

Bei niedriger Außentemperatur und hoher Luftfeuchtigkeit kann der Wärmeaustauscher der Außenanlage Frost verursachen, wodurch eine effiziente Heizung behindert wird.

Falls dies passiert, wird die automatische Entfrostungsfunktion aktiviert und während diesem Vorgang wird der Heizbetrieb für 5 bis 15 Minuten unterbrochen.

• Innen- und Außenventilatoren stoppen, und die RUN Lampe blinkt träge (1,5 Sek. an, 0,5 Sek. aus) während des Entfrostens.

• Bei der Außenanlage kann während des Entfrostens Dampf auftreten. Der entsteht durch rasches Entfrosten und ist keine Störung.

• Nach vollendetem Entfrosten beginnt wieder der HEAT Betrieb.

–53–

Einstellung der Luftströmungsrichtung

Einstellen der Luftströmungsrichtung

■ Die Richtung nach oben/nach unten kann mit der Taste AIRFLOW wenn Sie diesen Schalter drücken, ändert sich der Modus folgendermaßen: Wechseln zu AIRFLOW (AUF/AB) Modus.

(UP/DOWN) auf der Fernbedienung eingestellt werden. Jedes Mal,

(Klappe gestoppt)

■ Die Richtung nach links/nach rechts kann mit der Taste AIRFLOW wenn Sie diesen Schalter drücken, ändert sich der Modus folgendermaßen: Wechseln zu AIRFLOW (LINKS/RECHTS) Modus.

(

Luftklappe gestoppt

HINWEISE FÜR DEN HEIZBETRIEB

• Wenn der Heizbetrieb beginnt, wird der kalte Luftauslass blockiert, damit Klappe und Luftklappe sich nicht in die horizontale/mittlere Position bewegen und die

Position wieder aufnehmen, die nach Beginn des warmen Luftauslasses eingestellt war.

• Die Stellung von Klappe und Luftklappe wird auf die horizontale/mittlere Position gesteuert, sobald die Raumtemperatur den festgelegten Wert erreicht hat und der

Kompressor anhält oder wenn das Entfrosten läuft.

• Die Richtung des Luftstroms kann während dieses oben genannten Zeitraums eingestellt werden. Ändern Sie die Luftstromrichtung, nachdem die warme Luft

beginnt zu strömen und die Klappe/Luftklappe bewegt sich in die festgelegte Position.

(Schwingen)

(LEFT/RIGHT) auf der Fernbedienung eingestellt werden. Jedes Mal,

)

(Schwingen)

MEMORY FLAP (KLAPPE ODER LUFTKLAPPE GESTOPPT)

Wenn Sie den AIRFLOW (AUF/AB oder LINKS/RECHTS) Schalter einmal drücken, während Klappe oder Luftklappe in Betrieb sind, stoppt das Schwingen an einem bestimmten Winkel. Da dieser Winkel im Mikrocomputer gespeichert wird, werden die Klappe oder Luftklappe automatisch auf diesen Winkel eingestellt, wenn der nächste Betrieb beginnt. Da dieser Winkel im Mikrocomputer gespeichert wird, ist die Klappe oder die Luftklappe automatisch auf diesen Winkel eingestellt, wenn der nächste Betrieb startet.

• Vermeiden Sie andauernden Luftstrom aus dem Klimagerät auf ein Objekt.

In den Betriebsarten COOL oder DRY betreiben Sie das Gerät nicht über einen

•

längeren Zeitraum bei gerade nach unten gerichtetem Luftstrom. Ansonsten kann es zu Kondensation auf dem Auslassgrill kommen und dieser kann herabtropfen. da sich sonst am Ausgangsgitter Kondenswasser bilden und herabtropfen kann.

• Versuchen Sie nicht, die Klappen und Luftklappen von Hand einzustellen, da der

Steuerungswinkel sich ändern kann oder die Klappe oder Luftklappe sich eventuell nicht mehr richtig schließen.

GEFAHR

ACHTUNG

• Empfohlener Klappenwinkel beim Stopp

HEAT

(Heizen)

COOL, DRY

(Kühlen,

Entfeuchten)

(schräg voraus

blasend)

(Horizontal

blasend)

3D AUTO-Betrieb

■ Gebläsegeschwindigkeit und Luftstromrichtung werden automatisch gesteuert und erlauben effiziente Klimatisierung des gesamten Raums.

1 2

Drücken Sie die ON/OFF-Taste.

Drücken Sie die 3D AUTO-Taste.

Bei jedem Drücken der Taste 3D AUTO 1 wird die Anzeige in nachstehender Reihenfolge weitergeschaltet:

Keine Anzeige

(Normalbetrieb)

Freigabeverfahren

Drücken Sie die 3D AUTO-Taste zum Ausschalten der 3D AUTO-Anzeige.

ANMERKUNG

• Der 3D AUTO-Betrieb wird aufgehoben, wenn Sie das Betriebsprogramm umschalten.

• Das 3D AUTO-Licht leuchtet beim 3D AUTO-Betrieb auf.

• Wenn der 3D AUTO-Betrieb aufgehoben wird, wechselt die Luftstromrichtung

auf die vor der Einstellung von 3D AUTO eingestellte Richtung um.

–54–

SLEEP TIMER-Betrieb

■ Das Gerät stoppt automatisch am Ende des eingestellten Zeitraums. Die Raumtemperatur wird entsprechend der vergangenen Zeit kontrolliert, damit der Raum nicht zu heiß oder kalt wird.

Drücken Sie die-Taste SLEEP.

■ Drücken bei ausgeschaltetem Gerät,

Der SLEEP TIMER startet mit den vorherigen Betriebseinstellungen und das Klimagerät wird ausgeschaltet, wenn die eingestellte Zeit abgelaufen ist.

■ Drücken bei eingeschaltetem Gerät,

nach Ablauf der eingestellten Zeit schaltet sich die Anzeige ab. Jedes Mal, wenn Sie diesen Schalter drücken, ändert sich die Anzeige

folgendermaßen:

Keine Anzeige

No indication

(cancelled)

(

storniert

)

Beispiel: Das Gerät soll nach 7 Stunden angehalten werden.

Eingestellt auf

Ändern der eingestellten Zeit

Stellen Sie eine neue Zeit mithilfe der Taste SLEEP ein.

Abbrechen

Sie die Taste CANCEL, um die Anzeige SLEEP auszuschalten.

Die Timer-Licht (gelb) ist ein.

• Das Gerät stoppt am Ende des eingestellten Zeitraums.

ANMERKUNG

•

SLEEP-Betrieb arbeitet nicht beim ALLERGEN CLEAR-Betrieb.

• Im Gegensatz zum SLEEP-Betrieb ist die automatische Temperatureinstellung beim OFF-TIMER-Betrieb nicht möglich.

(Einheiten von

...

(Units of one hour)

einer Stunde)

Seite 57

OFF TIMER-Betrieb

■ Das Gerät stoppt automatisch wenn die eingestellte Zeit erreicht ist. Starten Sie den Vorgang bei ausgeschalteter Klimaanlage ab Schritt 1. Bei laufender Klimaanlage starten Sie ab Schritt 2.

Ändern der eingestellten Zeit

Mit der Taste OFF TIMER eine neue Zeit einstellen.

Abbrechen

Drücken Sie den CANCEL-Taste, um den Zeitmesseranzeiger auszumachen.

Beispiel: Das Gerät soll um 22:30 Uhr den Betrieb einstellen.

1 2 3

• Das Gerät schaltet sich am Ende des eingestellten Zeitraums aus.

• Stellen Sie sicher, dass Sie die Taste innerhalb von 60 Sekunden nach dem

•

• Anders als beim SLEEP-TIMER-Betrieb, wird während des OFF-TIMER

Drücken Sie das ON/OFF-Taste.

Drücken Sie das OFF TIMER-Taste.

Die Anzeige des AUSSCHALTTIMERS blinkt.

Die Taste „ 1 oder 2” drücken.

Jedes Mal, wenn der Schalter gedrückt wird, wird die Anzeige in folgender Reihenfolge weitergeschaltet.

0:00 0:10 0:20

Jedes Mal, wenn der Schalter gedrückt wird, wird die Anzeige in folgender Reihenfolge weitergeschaltet.

0:00 23:50 23:40

Eingestellt auf 22:30.

Drücken Sie das OFF TIMER-Taste.

Die Anzeige wechselt von Blinken auf stetiges Leuchten und die Einstellung ist abgeschlossen. Das Timerlicht (gelb) ist an.

ANMERKUNG

letzten Vorgang in Schritt 3 drücken, ansonsten wird die Einstellung nicht übernommen. Die aktuelle Zeit wird während des OFF-TIMER-Betrieb nicht angezeigt. OFF-TIMER-Betrieb arbeitet nicht beim ALLERGEN CLEAR-Betrieb.

Betriebs keine automatische Temperaturangleichung vorgenommen.

...

23:00 22:50

1:00 1:10

–55–

(Einheiten von

(Units of ten minutes)

zehn Minuten)

(Einheiten von

(Units of ten minutes)

zehn Minuten)

ON TIMER-Betrieb

■

Der Betrieb startet 5 bis 60 Minuten vor der Zeit, die eingestellt ist, damit die Raumtemperatur zur eingestellten Zeit den optimalen Wert erreicht. Seite 57 ON-TIMER-Betrieb kann unabhängig davon eingestellt werden, ob die Klimaanlage läuft oder nicht.

Beispiel: In diesem Fall möchten Sie die gewünschte Raumtemperatur um 8:00 Uhr.

Drücken Sie das ON TIMER-Taste.

Die Anzeige des EINSCHALTTIMERS blinkt.

Drücken Sie das „ 1 oder 2“-Taste.

Jedes Mal, wenn der Schalter gedrückt wird, wird die Anzeige in folgender Reihenfolge weitergeschaltet.

0:00 0:10 0:20

Jedes Mal, wenn der Schalter gedrückt wird, wird die Anzeige in folgender Reihenfolge weitergeschaltet.

0:00 23:50 23:40

Eingestellt auf 8:00.

...

23:00 22:50

1:00 1:10

(Einheiten von zehn Minuten)

Drücken Sie das OFF TIMER-Taste.

Die Anzeige wechselt von Blinken auf stetiges Leuchten und die Einstellung ist abgeschlossen. Das Timerlicht (gelb) ist an. Der Betrieb wird gestoppt, falls dies während des Betriebs festgelegt wird.

ANMERKUNG

• Der Betrieb beginnt 5 bis 60 Minuten vor der eingestellten Zeit.

• Die Timer-Anzeige (gelb) erlischt gleichzeitig.

• Stellen Sie sicher, dass Sie die Taste innerhalb von 60 Sekunden nach dem

letzten Vorgang in Schritt 2 drücken, ansonsten wird die Einstellung nicht übernommen. Die aktuelle Zeit wird während des ON-TIMER-Betrieb nicht angezeigt.

•

OFF TIMER-Betrieb arbeitet nicht beim ALLERGEN CLEAR-Betrieb.

Ändern der eingestellten Zeit

Mit der Taste NO TIMER eine neue Zeit einstellen.

Abbrechen

Drücken Sie den CANCEL-Taste, um den Zeitmesseranzeiger auszumachen.

SLEEP TIMER & ON-TIMER-Betrieb

■ Kombinierter Timerbetrieb von SLEEP TIMER und ON TIMER.

Beispiel: In diesem Fall soll nach 3 Stunden angehalten und dann wieder gestartet

werden, wenn die Temperatur um 8:00 Uhr erreicht werden soll.

■ Einstllung für den SLEEP-TIMER-Betrieb

Wird eingestellt durch die Verfahren auf Seite 55.

Eingestellt auf

■ Einstellung für den ON TIMER-Betrieb

Wird eingestellt durch das Verfahren erwähnt bei ON TIMER.

Eingestellt auf

Ändern der eingestellten Zeit

Stellen Sie eine neue Zeit ein, indem Sie die Taste SLEEP oder EINSCHALTTIMER verwenden.

Die Einstellung der Beleuchtung des Timer-Lichts (gelb) dieses Geräts ist abgeschlossen.

• Nachdem die für den SLEEP TIMER eingestellte Zeit abgelaufen ist, stoppt der Betrieb, und beginnt 5 bis 60 Minuten vor der Zeit des ON-TIMER.

• Die Timer-Lampe leuchtet zur festgelegten Zeit des ON-TIMERS nicht.

Abbrechen

Drücken Sie den CANCEL-Taste, um den Zeitmesseranzeiger auszumachen.

–56–

TIMER-Programmierung

■ Die Timer-Betriebsarten aus einer Kombination von ON- und OFF TIMER. Nachdem dies eingestellt ist, wird der Betrieb immer zur gleichen Zeit beginnen, solange die ON/OFF-Taste nicht gedrückt wird.

Beispiel: Wenn um 22:30 Uhr angehalten und dann wieder gestartet werden soll, damit

die eingestellte Temperatur um 8:00 Uhr erreicht wird.

■ Einstllung für den OFF TIMER-Betriebs.

Einstellung gemäß des Verfahrens auf Seite 55 vornehmen. Eingestellt auf

■ Einstllung für den ON TIMER–Betriebs.

Einstellung gemäß des Verfahrens auf Seite 56 vornehmen. Eingestellt auf

Das Timerlicht (gelb) auf dem Gerät wird leuchten, sobald die Einstellungen übernommen sind.

Die eingestellte Zeit wird auf der Fernbedienung angezeigt. Die Anzeige wechselt je nach Betriebszustand.

Bei ON TIMER beginnt die Klimaanlage zu arbeiten. Mit OFF TIMER beendet die Klimaanlage ihren Betrieb.

Bei OFF TIMER beendet die Klimaanlage ihren Betrieb. Bei ON TIMER nimmt die Klimaanlage den Betrieb wieder auf.

Ändern der eingestellten Zeit

Mit der Taste ON TIMER oder OFF TIMER eine neue Zeit einstellen.

Abbrechen

Drücken Sie den CANCEL-Taste, um den Zeitmesseranzeiger auszumachen.

Komfort Start

Beim ON TIMER-Betrieb beginnt das Gerät ein wenig früher zu arbeiten, damit der Raum die bei der Einschaltzeit optimale Temperatur aufweist. Das nennt man „Komfort Start“.

• Mechanismus Die Raumtemperatur wird 60 Minuten vor der Einschaltzeit überprüft. Je nach der dann herrschenden Temperatur beginnt der Betrieb 5-60 Minuten vor der ON-Zeiteinstellung.

• Die Funktion ist für beides verfügbar, COOL und HEAT Betriebsmodus (einschließlich AUTO). und nicht bei DRY Betrieb.

In COOL Betrieb

▼

(Stopp) Betriebsbeginn

(Betrieb)

Temperatureinstellung

Kontrolle der Raumtemperatur 60 Min. vorher. vorher.

▼

Zeiteinstellung

Wenn der SLEEP TIMER ausgewählt ist, wird die Raumtemperatur nach einer Weile automatisch kontrolliert und es wird sichergestellt, dass der Raum während dem Kühlen nicht zu kalt und während dem Heizen nicht zu warm ist.

• Während des Kühlens: Die eingestellte Temperatur wird um 1°C beim Start des SLEEP-Betriebs verringert (wenn der Timer eingestellt ist). Danach steigt die Temperatur um 1°C jede Stunde, um 1°C höher zu werden, als die aktuelle Temperatur.

• Während dem Heizen: Die eingestellte Temperatur wird um 1°C beim Start des SLEEP-Betriebs verringert (wenn der Timer eingestellt ist). Danach wird die Temperatur jede Stunde um 3°C gesenkt und wird in zwei Stunden 6°C niedriger als die aktuelle Temperatur.

ALLERGEN CLEAR-Betrieb

■ Die Leistung der Enzyme wird verwendet, um allergieauslösende Allergene zu beseitigen, die sich am Allergenfilter ansammeln.

Richten Sie die Fernbedienung auf die Klimaanlage.

Drücken Sie das ALLERGEN CLEAR-Taste.

Stoppen:

ANMERKUNG

• Da die Raumtemperatur sich ziemlich ändern kann, sollte dies verwendet werden, wenn sich niemand im Raum befindet. (Wird automatisch in ungefähr 90 Min. durchgeführt.)

• Während des ALLERGEN CLEAR-Betriebs können keine Einstellungen der Temperatur, Lüftergeschwindigkeit, Luftströmungsrichtung und des Timers vorgenommen werden.

SLEEP TIMER (Ruhezustands-Timer)

Drücken Sie das ON/OFF oder ALLERGEN CLEAR-Taste.

–57–

HIGH POWER/ECONOMY-Betrieb

Falls die Klimaanlage nicht funktioniert, richten Sie die Fernbedienung auf die Klimaanlage und

Drücken Sie das ON/OFF-Taste.

Drücken Sie das HI POWER/ECONO-Taste.

HIGH POWER-Betrieb

Drücken der Taste HI POWER/ECONO intensiviert die Betriebsleistung und initiiert 15 Minuten lang einen starken Kühl- oder Heißbetrieb. Die Fernbedienung

ANMERKUNG

• Während dem HIGH POWER-Betrieb wird die Raumtemperatur nicht kontrolliert. Wenn dadurch übermäßiges Kühlen oder Heizen verursacht wird, drücken Sie die Taste HI POWER/ECONO erneut, um den HIGH POWER-Betrieb abzubrechen.

• HIGH POWER-Betrieb iust nicht während DRY-, Programmtimer- und 3D AUTO-Betrieb möglich.

• Wird der Betrieb HIGH POWER nach ON TIMER eingestellt, beginnt der HIGH POWER-Betrieb ab der eingestellten Zeit.

zeigt an und die Gebläsegeschwindigkeit erlischt.

• Wenn die Betriebsart AUTO, COOL oder HEAT ist Jedes Mal, wenn der HI POWER/ECONO-Schalter gedrückt wird, wird die

Anzeige in folgender Reihenfolge weitergeschaltet:

Keine Anzeige (

(

HIGH POWER

• Wenn der Betriebsmodus DRY oder PROGRAM TIMER ist Jedes Mal, wenn der HI POWER/ECONO-Schalter gedrückt wird, wird die

Anzeige in folgender Reihenfolge weitergeschaltet:

(

• Wenn die folgenden Betriebsarten eingestellt sind, wird der HIGH

POWER-Betrieb abgebrochen.

1 Wenn die HI POWER/ECONO-Taste erneut gedrückt wird. 2 Wenn die Betriebsart geändert wird. 3 Wenn seit Start des HIGH POWER-Betriebs 15 Minuten

vergangen sind.

4 Wenn die 3D AUTO-Taste gedrückt wird.

• Funktioniert nicht bei ausgeschalteter Klimaanlage.

ECONOMY

)

ECONOMY

(

)

Normalbetrieb

Keine Anzeige

(

Normalbetrieb

)

ECONOMY-Betrieb

Das Drücken der Taste HI POWER/ECONO betreibt das Gerät im Sparbetrieb, um ein übermäßiges Kühlen oder Heizen zu vermeiden. Das Gerät arbeitet um 1,5°C höher als die eingestellte Temperatur während des Kühlens und um 2,5°C niedriger während dem Heizen. Die Fernbedienung

ANMERKUNG

• Das Gerät wechselt in den ECONOMY-Betrieb, wenn das Klimagerät das nächste Mal in folgenden Fällen läuft:

1 Wenn das Klimagerät während des ECONOMY-Betriebs

durch die ON/OFF Taste angehalten wird.

2 Wenn das Klimagerät im SLEEP- oder

AUSSCHALTTIMER-Betrieb gestoppt wird.

3 Wenn der CLEAN- oder ALLERGEN CLEAR-Betrieb

endet.

wird angezeigt und die Anzeige FAN SPEED erlischt.

• Wenn die folgenden Betriebsarten durchgeführt werden, wird der ECONOMY-Betrieb abgebrochen.

Wenn die HI POWER/ECONO-Taste erneut gedrückt wird.

1 2

Wenn die Betriebsart von DRY-Betrieb (Trocknen) zu FAN-

Betrieb (Lüfter) geändert wird.

• Funktioniert nicht bei ausgeschalteter Klimaanlage.

–58–

SELF CLEAN-Betrieb

■ Der CLEAN-Betrieb sollte nach dem AUTO-, COOL- und DRY-Betrieb ausgeführt werden, um die Feuchtigkeit aus dem Inneren des Innengeräts zu entfernen und das Wachstum von Schimmel und Bakterien zu kontrollieren.

Um den CLEAN-Betrieb zu aktivieren, drücken Sie das

CLEAN-Schalter mithilfe einer Kugelschreiberspitze.

Jedes Mal, wenn der CLEAN-Schalter gedrückt wird, wird die Anzeige in folgender Reihenfolge weitergeschaltet:

Keine Anzeige

(CLEAN ein) (CLEAN aus)

ANMERKUNG

• Nach zwei Stunden schaltet sich die Klimaanlage automatisch aus. Um die Klimaanlage sofort auszuschalten, drücken Sie die Taste ON/OFF.

• Der CLEAN-Betrieb wird nicht durchgeführt, nachdem HEAT und FAN, OFFTIMER, SLEEP und ALLERGEN CLEAR-Vorgänge beendet wurden.

• Der Lüfter des Innengeräts läuft im CLEAN-Betrieb ungefähr zwei Stunden.

• Das RUN-Licht leuchtet beim CLEAN-Betrieb auf.

OFF

• Durch Drücken der SLEEP-Taste oder ALLERGEN CLEAR-Taste beim CLEAN-Betrieb wird der CLEAN-Betrieb aufgehoben und das Gerät schaltet dann selber auf SLEEP- oder ALLERGEN CLEAR-Betrieb um.

• Dies ist nicht eine Funktion zum Entfernen von Schimmel, Keimen oder Schmutzresten, die am Gerät anhaften.

No display

3 sec.

1 sec.

Automatischer Autowiederaufnahmenfunktion

■ Was ist ein automatischer Neustart?

• Die Neustartfunktion bei Stromausfall ist eine Funktion, die den Betriebszustand des Klimageräts unmittelbar vor dem Ausschalten durch einen Stromausfall aufzeichnet, und dann nach der Wiederherstellung der Stromzufuhr den Betrieb automatisch genau an diesem Punkt wieder aufnimmt.

• Die nachstehenden Einstellungen werden annulliert:

1 Timereinstellungen 2 HIGH POWER-Betrieb

ANMERKUNG

• Diese Funktion ist von Werk aus aktiviert. Wenden Sie sich an Ihren Fachhandler, wenn diese Funktio ausgeschaltet serden muß.

• Tritt ein Stromausfall auf, werden die Timer-Einstellungen gelöscht. Stellen Sie dann den Timer neu ein.

Tipps für den effektiven Betrieb

■ Beachten Sie das Folgende, damit Ihr Gerät möglichst wirtschaftlich und vorteilhaft funktioniert.

Einstellung der üblichen Raumtemperatur.

Außergewöhnlich hohe oder niedrige Temperaturen sind nicht gut für Ihre Gesundheit und stellen eine Energieverschwendung dar.

Luftströmungsrichtung sorgfältig einstellen.

Luftströmung auf/ab sowie rechts/links so einstellen, daß eine gleichmäßige Raumtemperatur erzielt wird.

Filter regelmäßig reinigen.

Verstopfte Filter behindern die Luftströmung und bewirken einen ungünstigen Betrieb.

Betrieb des Gerätes nur zu entsprechenden Zeiten.

Den TIMER auf angemessene Weise einstellen.

Direkte Sonneneinstrahlung und Zugluft vermeiden.

Vorhänge oder Fensterläden gegen direkte Sonneneinstrahlung während des Kühlbetriebs. Fenster und Türen geschlossen halten, ausgenommen beim Lüften.

Entfernen Sie beim Kühlen vorhandene Wärmequellen.

Andere Wärmequellen nach Möglichkeit aus dem Raum entfernen.

–59–

Installationsort-Einstellung

■ Stellen Sie unter Beachtung des Installationsorts des Geräts den linken/rechten Luftstrombereich zur Maximierung der Klimatisierung ein.

Wenn das Klimagerät läuft, drücken Sie die ON/OFF-Taste

zum Stoppen.

Die Installationsort-Einstellung kann nicht bei laufendem Gerät vorgenommen werden.

Drücken Sie die Taste AIR FLOW (UP/DOWN) und die Taste AIRFLOW oder länger.

Die Installationsort-Anzeige leuchtet auf.

Einstellung des Installationsorts für die Klimaanlage.

Drücken Sie die Taste AIRFLOW (LEFT/RIGHT) und stellen Sie den gewünschten Ort ein. Bei jedem Drücken der Taste AIR FLOW in der folgenden Reihenfolge umgeschaltet:

(Mitteninstallation)

Drücken Sie die ON/OFF-Taste.

Der Installationsort des Klimageräts ist eingestellt. Innerhalb von 60 Sekunden nach der Installationsort-Einstellung drücken (während die Installationsort-Einstellanzeige leuchtet).

(LEFT/RIGHT) gleichzeitig 5 Sekunden lang

(LEFT/RIGHT) wird die Anzeige

(Installation an rechter

Seite)

(Installation an linker

Drücken Sie sie

innerhalb von

60 Sek.!

Seite)

Klimagerät-Installationsort und Luftstrombereich

Die untenstehende Zeichnung zeigt die Luftstrombereiche entsprechend dem Installationsort des Klimageräts an. Beachten Sie das Layout des Raums und stellen Sie den Luftstrombereich zur Maximierung der Klimatisierungswirkung ein.

Luftstrombereich

(Installation an linker Seite)

Luftstrombereich

(Mitteninstallation)

–60–

Luftstrombereich

(Installation an rechter Seite)

Wartung

Vor der Wartung Während der Betriebssaison

Trennen Sie die Stromzufuhr.

• Verspritzen Sie keine Flüssigkeiten.

Gefahr von elektrischem Schlag.

Gerät mit einem weichen, trockenen Tuch reinigen.

• Berühren Sie die Aluminiumlamellen am Wärmetauscher nicht.

• Sie sollten fest auf einer Stufenleiter oder auf einem stabilen Gegenstand stehen, wenn Sie die Einlaßklappe und den Filter entfernen.

Folgendes nicht verwenden:

• Heißes Wasser (40°C oder mehr). Hierdurch kann

das Gerät deformiert oder gebleicht werden.

• Petroleum, Farbverdünner, Benzin oder

Reinigungsmittel, usw. Hierdurch kann das Gerät deformiert oder zerkratzt werden.

Luftfilter reinigen Standardzwischenraum einmal in zwei Wochen

Luftfilter herausnehmen

Reinigung

• Filter nicht in kochendem Wasser reinigen.

• Nicht über offener Flamme trocknen.

• Behutsam herausnehmen.

Wiedereinsetzen des Luftfilters

• Den Filter auf beiden Seiten leicht festhalten und fest einsetzen.

• Bei Betrieb mit entferntem Luftfilter verstaubt das Innere des Gerätes und kann Beschädigungen verursachen.

Reinigung des Gerätes

• Das Gerät mit einem weichen, trockenen Tuch oder einem Staubsauger reinigen.

• Bei stark verschmutztem Gerät kann man auch eine warme Reinigungslösung

verwenden.

Reinigen der Lufteinlaßklappe

• Entfernen, Installation der Lufteinlaßklappe.

• Die Klappe kann mit Wasser abgewaschen werden.

Nach dem Abwaschen die Feuchtigkeit von der Klappe wischen und es an einem vor direkten Sonnenlicht geschützten Ort trocknen lassen.

ACHTUNG

• Heben Sie die Lufteinlassabdeckung nach vorne ab.

• Halten Sie Knöpfe an beiden Seiten leicht fest und etwas anheben, um die Abdeckung nach vorne hochzuheben.

Bei stark verschmutztem Filter Reinigung mit etwa 30°C warmem Wasser , danach gut abtrocknen.

Bringen Sie die Abdeckung in umgekehrter Reihenfolge wieder an

Öffnen

Die Finger an den seitlichen Einbuchtungen einhaken und die Abdeckung um etwa 60 Grad nach vorne aufklappen.

Schließen

Beide Seiten gleichmäßig andrücken und dann leicht gegen die Klappenmitte drücken.

Abnehmen und Einsetzen der Lufteinlassklappe

Herausnehmen

Zur Reinigung oder für andere Zwecke wird die Lufteinlassklappe um 80 Grad aufgeklappt und dann nach vorne herausgezogen.

Installation

Sichern Sie die Oberkante der Lufteinlaßplatte durch leichtes Eindrücken, und schließen Sie die Platte.

–61–

ANMERKUNG

Bei Betrieb mit einem stark verschmutzten Luftfilter verstärkt sich das Betriebsgeräusch und wird mehr Strom verbraucht. Luftfilter daher regelmäßig reinigen.

Bei Ende der Saison

Führen Sie den Lüfterbetrieb einen halben Tag lang

durch.

Das Innere des Gerätes trocknen.

Schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung.

Das Gerät verbraucht im Ruhezustand etwa 2 Watt. Die Stromzufuhr zu unterbrechen spart Energie und Kosten.

Filter reinigen und erneut einsetzen.

Innen- und Außengerät reinigen.

Batterien aus der Fernbedienung entfernen.

Installieren, Kontrollieren und Ersetzen des Luftreinigungsfilters

1. Öffnen Sie die Lufteinlaßklappe und nehmen Sie die Luftfilter heraus.

2. Entfernen Sie die Filterhalter mit in den Haltern eingesetztem Luftreinigungsfilter aus dem Klimagerät.

3. Nehmen Sie den Allergenfilter (hell orange) aus der Filterhalterung und überprüfen Sie den Filter. Verwenden Sie einen Staubsauger, um Staub oder Schmutz vom Allergenfilter zu entfernen. Tauschen Sie den Allergenfilter aus, wenn er nicht gereinigt werden kann oder wenn er ungefähr 1 Jahr lang verwendet wurde. (Der Allergenfilter sollte ungefähr nach 1 Jahr Gebrauch ausgetauscht werden. Die tatsächliche Zeit bis zum Austauschen kann jedoch je nach den Bedingungen variieren, in denen der Filter eingesetzt wird.)

Nehmen Sie den fotokatalytischer, waschbarer Geruchsneutralisationsfilter (orange) aus der Filterhalterung und überprüfen Sie den Filter. Entfernen Sie regelmäßig Staub und Schmutz vom fotokatalytischer, waschbarer Geruchsneutralisationsfilter. Wenn der fotokatalytischer, waschbarer Geruchsneutralisationsfilter besonders schmutzig ist, kann er mit Wasser ausgewaschen werden. Der Filter ist jedoch zerbrechlich, achten Sie deshalb darauf, ihn bei Auswaschen in der Filterhalterung zu lassen, damit er nicht beschädigt wird. Nach dem Auswaschen des Filters, legen Sie ihn in die Sonne zum Trocknen. Wenn Sie den Filter in die Sonne legen, wird der deodorisierende Effekt erneuert.

(Werfen Sie die Filterhalterungen nicht weg. Diese sind wiederverwendbar. )

4. Setzen Sie den Luftreinigungsfilter in die Filterhalter, und setzen Sie dann die Filterhalter in das Klimagerät.

Stellen Sie sicher, dass keine Hindernisse den Luftfluss rund um den Lufteinlass und Auslassöffnungen der

Innen- und Außeneinheiten behindern.

Prüfen Sie das Gestell der Außeneinheit auf Korrosion oder Rost.

Stellen Sie sicher, dass die Verkabelung für die Erdung nicht beschädigt oder durchtrennt ist.

Sauberkeit der Luftfilter überprüfen.

Schalten Sie den Strom ein.

Batterien in die Fernbedienung einsetzen.

Bei Saisonbeginn

Seite 61

Filterhalter

Filter

ANMERKUNG

• Der Allergenfilter und der fotokatalytischer, waschbarer Geruchsneutralisationsfilter können entweder links oder rechts in der Klimaanlage eingebaut werden.

• Bringen Sie den Allergenfilter mit der hellorangenen Seite nach vorne an.

5. Bauen Sie die Luftfilter ein und schließen Sie die Lufteinlaßklappe.

ACHTUNG

• Sie können sich am Wärmeaustauscher Ihre Finger verletzen.

Zum Ersetzen des Luftreinigungsfilters wenden Sie sich an Ihren Händler.

Element Funktion Farbe

Allergenfilter

Fotokatalytischer, waschbarer Geruchsneutralisationsfilter

Die Leistung der Enzyme wird verwendet, um allergieauslösende Allergene zu beseitigen, die sich am Allergenfilter ansammeln.

Geruchsquellen auf dem Filter werden aufgebrochen, was zu einem deodorisierendem Effekt führt.

–62–

Seite 61

Hellorange

Orange

Richtige Installation

Angemessene Installation

• Entfernen Sie alle Hindernisse vor der Inneneinheit, die eine einwandfreie Ventilation und Funktionalität beeinflussen könnten.

• Installieren Sie das Gerät nicht an folgenden Plätzen:

• Wo die Gefahr von austretendem und brennbarem Gas vorhanden ist.

• Wo erhebliche Ölspritzer auftreten.

• Eine Stelle, wo korrosives Gas gewonnen wird (Mineralquellen usw.) oder wo die Anlage salzhaltigen Seebrisen ausgesetzt ist (Küste usw.)

Wenden Sie sich an Ihren Lieferanten.

• Das Klimagerät und die Fernbedienung muss mindestens einen Meter vom Fernsehgerät oder Radio entfernt sein.

• Leiten Sie das Entfeuchtungswasser vom Innengerät zu einer gutem Abflußstelle.

Achten Sie auf das Betriebsgeräusch!

• Bei Installation des Gerätes darauf achten, daß die Stelle das Gewicht des Gerätes gut tragen kann und das Betriebsgeräusch nicht durch Schwingung der Anlage verstärkt wird. Falls im Gebäude Vibrationen übertragen werden, befestigen Sie das Gerät mithilfe von Schwingungsdämpfern zwischen dem Gerät und den Halterungen.

•

Wählen Sie eine Stelle, an der die Kalt- und Warmluft und Betriebsgeräusche der Innen- und Außeneinheit, der Nachbarschaft keine Unannehmlichkeiten bereiten. Vermeiden Sie alle Behinderungen nahe dem Luftein- und -auslaß der Außenanlage. Hierdurch kann Fehlfunktion und Verstärkung des Betriebsgeräusches verursacht werden.

•

• Bei irgendwelchen ungewöhnlichen Geräuschen während des Betriebes Ihren Lieferanten benachrichtigen.

Inspektion und Wartung

Je nach Betriebsumgebung kann das Innere des Klimageräts nach ein paar Jahren im Einsatz verschmutzt sein. Das reduziert die Leistung. Zusätzlich zur normalen Reinigung empfehlen wir Inspektion und Wartung. (Das kann dazu führen, dass Ihr Klimagerät länger und zuverlässiger arbeiten wird.)

• Erkundigen Sie sich bei Ihrem Lieferanten nach einem Inspektions- und Wartungsvertrag.

• Wir empfehlen eine Inspektion und Wartung außerhalb der Saison.

• Wenn die Versorgungsleitung des Gerätes beschädigt ist, darf diese nur von einer vom Hersteller ausgestatteten Instandsetzungsfirma ausgetauscht werden, da zu diesem Zweck spezielle Werkzeuge erforderlich sind.

Fehlersuche

Vor einem Service-Anruf folgende Kontrollen ausführen.

Das Klimagerät funktioniert überhaupt nicht.

Ist der Strom angeschaltet? Ist der Strom abgeschaltet oder

Haben Sie den Thermostat auf die angemessene Temperatur gestellt?

angemessene

Temperatur

Bekommt der Raum direkte Sonneneinstrahlung?

Steht der TIMER in „ON“ Position?

Ungenügende Kühl- oder Heizleistung

Ist das Luftfilter sauber (nicht verstopft)?

Ungenügende Kühlleistung

Ist eine andere Wärmequelle im Raum?

eine Sicherung kaputt?

Haben Sie irgendwelche Türen oder Fenster geöffnet?

Sind zu viele Personen im Raum?

Wenn das Klimagerät nach Überprüfung der links genannten Punkte nicht einwandfrei funktioniert, oder wenn Sie nach dem Durchlesen von Seite 64 irgendwelche Zweifel haben, oder wenn sich etwas von dem ereignet, was auf Seite 65 beschrieben ist, sollten Sie den Strom abschalten und Ihren Lieferanten benachrichtigen.

Bei dieser Klimaanlage wird ein alternatives Kältemittel (R410A) verwendet. Wenn Sie den Händler um Reparatur oder Inspektion und Wartung bitten, erklären Sie ihm diesen Umstand.

–63–

Hinweis

Das Gerät kann nach dem Anhalten nicht sofort wieder gestartet werden.

Kein

Betrieb?

Keine Luftausblasung beim Start des Heizbetriebs.

5 bis 10 Minuten lang wird keine Luft ausgeblasen oder während dem HEATING-Betrieb wird keine warme Luft ausgeblasen.

Keine Luftausblasung im DRY-Betrieb.

Austritt von etwas Dampf beim COOL Betrieb.

Auftreten von Geruch.

Gurgelnde Geräusche.

(RUN Licht ist an)

RUN Licht blinkt langsam

(1.5 sec. ON, 0.5 sec OFF)

RUN Licht blinkt langsam (1.5 sec. ON, 0.5 sec OFF)

(RUN Licht brennt)

Ein Neustart ist nach dem Anhalten des Betriebs für drei Minuten gesperrt, um das Gerät zu schützen.

Bitte 3 Minuten

warten

Nach dem dreiminütigen Schutz startet der Mikrocomputer wieder automatisch.

Der Luftstrom stoppt zur Vorbeugung gegen das Ausblasen von kühler Luft, während der Raumwärmeaustauscher sich erwärmt. (2-5 Min.) (HOT KEEP-Programn)

Bei niedriger Außentemperatur und hoher Luftfeuchtigkeit startet mitunter die Entfrostung der Anlage automatisch. Etwas abwarten. Während des Entfrostens kann etwas Dampf oder Wasser aus der Außenanlage kommen.

Der Innenventilator stoppt gelegentlich zum Schutz gegen Wiederverdunstung von entfeuchtetem Dunst und zur Energieeinsparung.

Dies kann auftreten, wenn die Raumtemperatur und die Feuchtigkeit sehr hoch sind und verschwindet wieder, sobald die Temperatur und die Luftfeuchtigkeit gesunken sind.

Die während des Betriebs ausgeblasene Luft kann eventuell riechen. Dieser Geruch wird durch Rückstände von Rauch- und Kosmetik in der Inneneinheit verursacht.

Verursacht durch die Kältemittelflüssigkeit im System.

Knackende Geräusche.

Sie hören ein zischendes oder klickendes Geräusch.

Nach einem Stromausfall startet das Gerät nicht neu, auch wenn wieder Strom vorhanden ist.

Signale der Fernbedienung werden nicht empfangen.

Feuchtigkeitsniederschlag auf dem Luftausblasgrill.

Die Außenanlage gibt ein pfeifendes Geräuch von sich.

Das Gebläse stoppt nicht sofort nach dem Stoppen des Betriebs des Geräts.

Das RUN-Licht leuchtet auch nach gestopptem Betrieb weiter.

Manchmal ist aus einem abgestellten Gerät ein zischendes Geräusch zu hören.

Verursacht durch Ausdehnung oder Zusammenziehung im System.

Dies wird durch die Funktion der Kältemittelsteuerventile oder elektrischen Bauteile verursacht.

Falls der automatische Neustart nicht aktiviert ist, wird das Gerät nicht automatisch starten. Zur Betriebseinschaltung die Fernbedienung benutzen.

Ursache des Nichtempfangs der Signale kann sein, daß die Fernbedienung direkter Sonnenstrahlung oder starkem Licht ausgesetzt ist. In diesem Fall die Einwirkung der Sonne oder des starken Lichtes verhindern.

Wenn das Gerät längere Zeit bei hoher Luftfeuchtigkeit arbeitet, kann sich auf dem Ausblasgrill Feuchtigkeit bilden und herabtropfen.

Das Geräusch kommt vom Kompressor, dessen Drehzahl gerade ansteigt oder abnimmt.

Innengebläse: Das Gebläse stoppt nicht nach 2 Stunden, wenn der

Außengebläse: Das Gebläse stoppt nicht für etwa 1 Minute, um das

Das RUN-Licht leuchtet beim CLEAN-Betrieb auf. Das RUN-Licht erlischt beim Ende des CLEAN-Betriebs.

Dieses Geräusch ertönt, wenn sich ein anderes Einzelgerät der Anlage ausschaltet.

CLEAN-Betrieb eingestellt ist.

Gerät zu schützen.

–64–

Wenden Sie sich an Ihren Fachhändler

■ In folgenden Situationen sofort den Strom abschalten und den Lieferanten benachrichtigen:

Ständige Betätigung des Schalters oder der Sicherung.

Sicherung brennt

wiederholt durch.

Das Kabel wird heiß. Die Kabelisolierung ist gebrochen.

ACHTUNG

Wenn das Netzkabel beschädigt wird, lassen Sie zur Vermeidung von Unfällen die Installation des neuen Kabels von einem Fachhändler oder Fachtechniker vornehmen.

Der Fernseher, das Radio oder anderes Gerät wird gestört.

Sollten Abweichungen auftreten, trennen Sie das Gerät umgehend von der Stromversorgung und schalten Sie es nach drei Minuten wieder ein. Schalten Sie das Gerät mittels der Fernbedienung (ON/OFF) ein und wieder aus und die Abweichung besteht weiterhin.

Ein Schalter funktioniert nicht einwandfrei.

Die RUN und TIMER Lampen der Anzeigen auf dem Gerät blinken schnell (0,5s ON; 0,5s OFF), aber leuchten nicht permanent.

Ungewöhnliche Geräusche während des Betriebs.

Zur Mehrfachklimaanlage

Gleichzeitiger Betrieb

• Die Klimaanlagen können nicht gleichzeitig in verschiedenen Betriebsarten betrieben werden. Z.B. ist gleichzeitiger Betrieb von COOL des einen Geräts und HEAT des anderen Geräts nicht möglich.

• Bei verschiedenen Bedienungsschritten erhält die zuerst eingeschaltete Klimaanlage den Vorrang, so daß die danach eingeschaltete Klimaanlage auf Gebläsebetrieb schaltet.

• Wenn Sie der später eingeschalteten Klimaanlage den Vorrang geben wollen, müssen Sie entweder die zuerst eingeschaltete Klimaanlage abschalten oder aber die Betriebsart der zuerst eingeschalteten Klimaanlage der Betriebsart der danach eingeschalteten Klimaanlage angleichen.

Automatischer Betrieb

• Falls der Schalter der Fernbedienung auf Betriebsart AUTO steht, wählt die Klimaanlage automatisch entweder COOL, DRY oder HEAT, wenn der jeweilige Betrieb durch die Zimmertemperatur aktiviert wird.

• Während gleichzeitigen Betriebs der Klimaanlagengeräte wird eventuell die Betriebsart jedes Geräts je nach der jeweiligen Zimmertemperatur automatisch gewechselt, was dazu führen kann, daß sich die Außenanlage abschaltet. In solchem Fall sollten Sie statt AUTO die Betriebsart COOL oder HEAT wählen. (Gilt nur für den Fall, wo mehrere Klimaanlagengeräte eingesetzt werden.)

Kältemittelaufbereitung (Öl)

• Wenn die Innengeräte längere Zeit nicht betrieben werden, kann die Kühl- oder Heizleistung zeitweilig sinken. Das geschieht, um die Aufbereitung des Kältemittels (Öl) in den angehaltenen Innengeräten zu regeln. Gleichzeitig ist möglicherweise das Fließen des Kältemittels aus den angehaltenen Innengeräten zu hören.

–65–

Selbstdiagnosefunktion

■ Wir sind ständig bemüht, unseren Kundendienst durch Einbau von Prüfmöglichkeiten zu verbessern, die die jeweilige Fehlerquelle aufzeigen:

RUN-Licht

Blinkt 1 mal

Blinkt 2 mal

Wärmetauschersensor 1 Fehler

Defekt des Zimmertemperatursensors • Draht des Zimmertemperatursensors gebrochen, mangelhafter

Störung

Ursache

• Wärmetauschersensor 1 Kabel unterbrochen, schlechte Anschlussverbindung

Steckerkontakt

TIMER-Licht ON

RUN-Licht blinkt fortwährend

RUN-Licht EIN

Blinkt 3 mal

Blinkt 5 mal

Blinkt 6 mal

Blinkt 7 mal

TIMER-

Licht

Blinkt 1 mal

Blinkt 2 mal

Blinkt 4 mal

Blinkt 5 mal

Blinkt 1 mal

Blinkt 2 mal

Blinkt 3 mal

Blinkt 4 mal

Blinkt 5 mal

Blinkt 6 mal

Wärmetauschersensor 3 Fehler

Aktivfilter Spannungsfehler

Defekt des Innenanlagenventilators • Ventilatormotor defekt, mangelhafter Steckerkontakt

Unzureichende Kühlmittelmenge Geschlossenes Serviceventil Wärmeaustauscher-Sensor 1 Fehler

Defekt des Außentemperatursensors • Draht des Außentemperatursensors gebrochen, Steckerkontakt

Defekt des Sensors der Außenwärmetauscher-Flüssigkeitsleitung

Ablaufleitung-Sensorfehler • Fühlerdraht der Ablaufleitung gebrochen; schlechte

Fehler Ansaugrohr-Sensor • Kabel von Ansaugrohr-Sensor unterbrochen, schlechte

Stromversorgung abgebrochen

Defekt der Außenanlage

Überlaststrom • Überlastbetrieb, Überdruck

Stromtransistor-Fehler • Kaputter Stromtransistor

Kompressor überhitzt

Signalübertragungsfehler

• Wärmetauschersensor 3 Kabel unterbrochen, schlechte Anschlussverbindung

• Fehlerhafte Stromversorgung

• Unzureichende Kühlmittelmenge, undicht

• Geschlossenes Serviceventil

• Kabel von Wärmeaustauscher-Sensor 1 unterbrochen, schlechte

Anschlussverbindung

mangelhaft

• Draht des Sensors der Außenwärmetauscher-Flüssigkeitsleitung gebrochen, Steckerkontakt mangelhaft

Steckerverbindung

Anschlussverbindung

• Kompressor gesperrt, offene Phase am Kompressorausgang, Kurzschluß am Stromtransistor, Hauptabsperrarmatur geschlossen

• Kaputter Stromtransistor, kaputtes Kompressorkabel

•

Kaputter Draht des Ablaufrohrsensors, Steckerkontakt mangelhaft

• Kompressor blockiert

• Zu wenig Kältemittel, Ablaufrohrsensor defekt, Hauptabsperr-

armatur geschlossen.

• Netzteil defekt, Signalleitung unterbrochen, Innen-/ Außenanlagenplatine defekt

Run-Licht blinkt 2-mal

Blinkt 7 mal

Blinkt ständig

Blinkt 2 mal

Außengebläsemotor-Fehler • Defekter Gebläsemotor, schlechte Steckverbindung

Kühlung Überdruckschutz • Gasüberladung, Kurzschluss der Außeneinheit

Rotorsperre

• Defekter Kompressor

• Offene Phase am Kompressor

• Defekte Schalttafeln der Außenanlage

–66–

Vi ringraziamo per aver scelto un condizionatore d’aria MITSUBISHI HEAVY INDUSTRIES, LTD.

Al fine di ottenere le migliori e più durature prestazioni possibili, leggere e osservare le indicazioni di questo Manuale dell’utente, prima di utilizzare il condizionatore d’aria. Consultare il libretto in caso di incertezze sull’impiego o in caso di eventuali anomalie nel funzionamento.

Questo condizionatore d’aria è destinato ad un uso domestico.

Non diffondere l’R410A nell’atmosfera: esso è infatti un gas fluorurato a effetto serra classificato Global Warming Potential (GWP) = 1975 nel Protocollo di Kyoto.

Il condizionatore d'aria può essere contrassegnato da questo simbolo. Ciò indica che i rifiuti di apparecchiature elettriche ed elettroniche (i RAEE di cui alla direttiva 2002/96/CE) devono essere smaltiti separatamente dai rifiuti provenienti dai nuclei domestici. I condizionatori devono essere smaltiti presso uno stabilimento o un'impresa di trattamento autorizzata per eseguire il riutilizzo, riciclaggio e recupero e non devono essere smaltiti nel flusso di rifiuti municipali. Per ulteriori informazioni contattare l'installatore o la autorità locali.

Questo simbolo, stampato sulle batterie fornite con il condizionatore d’aria, è un’informazione destinata all’utilizzatore finale in accordo all’allegato II dell’articolo 20 della direttiva europea 2006/66/CE. Al termine della durata delle batterie le si deve eliminare separatamente dai rifiuti solidi urbani. Se sotto il simbolo sopra riportato appare altresì il simbolo di prodotto chimico significa inoltre che le batterie contengono metallo pesante in una determinata concentrazione, ad esempio Hg: mercurio (0,0005%), Cd: cadmio (0,002%) o Pb: piombo (0.004%). Si raccomanda pertanto si eliminare le batterie nel modo corretto affidandole a un centro di raccolta differenziata locale oppure a un centro di riciclaggio.

Misure di sicurezza ..................................... 68

Nome e funzione dei componenti ............... 70

Funzionamento del telecomando ................72

Mancata operatività del telecomando .........72

Operazione di funzionamento

temporaneo ................................................. 72

Paragrafo del funzionamento

e della visualizzazione del telecomando..... 73

Regolazione dell’ora corrente..................... 73

Funzionamento della modalità AUTO

(automatica) ................................................74

Regolazione della temperatura durante il

funzionamento AUTO ................................ 74

FAN SPEED (VELOCITÀ DELLA

VENTOLA) ................................................74

Funzionamento della modalità FREDDO/

CALDO/SECCO/VENTOLA .................... 75

Regolazione della temperatura operabile

del condizionatore d’aria ............................ 75

Caratteristiche della funzione di HEAT

(RISCALDAMENTO) ............................... 75

Regolazione della direzione

del flusso d’aria .......................................... 76

Funzionamento 3D AUTO ......................... 76

ITALIANO

Indice

Funzionamento della SLEEP TIMER ........ 77

Funzionamento dello OFF-TIMER ............ 77

Funzionamento dell’ON-TIMER ............... 78

Funzionamento di SLEEP

TIMER/ON-TIMER ................................... 78

FUNZIONAMENTO CON IL TIMER

PROGRAMMATO..................................... 79

Funzionamento della

ALLERGEN CLEAR .................................79

Funzionamento nelle modalità HIGH

POWER/ECONOMY ................................. 80

Funzionamento di SELF SCAN ................. 81

Funzione di avvio automatico..................... 81

Suggerimenti per un’operatività corretta .... 81

Impostazione della posizione

di installazione ............................................ 82

Pulizia e manutenzione ............................... 83

Installazione appropriata............................. 85

Assistenza ................................................... 85

Avviso......................................................... 86

Mettersi in contatto con il

proprio distributore .....................................87

Condizionatore multiplo .............................87

Funzione di autodiagnosi ............................ 88

–67–

Misure di sicurezza

• Leggere attentamente le seguenti “Misure di sicurezza” prima di usare l’impianto, per assicurarne un corretto funzionamento.

• Le misure di sicurezza sono classificate secondo le voci “

PERICOLO” stanno ad indicare che una manipolazione non corretta può causare danni gravi all’incolumità personale, quali morte, serie ferite.

“ Anche le situazioni mostrate nella colonna “ osservare attentamente queste avvertenze, in quanto essenziali per la vostra sicurezza.

ATTENZIONE” possono rappresentare un serio problema, a seconda delle circostanze. Si prega di

• I simboli che figurano frequentemente nel testo hanno il seguente significato:

PERICOLO” e “ ATTENZIONE ”. Le precauzioni illustrate nella colonna

Rigorosamente proibito

• Una volta letto questo Manuale d’istruzioni, conservarlo per poterlo consultare quando necessario. Se un’altra persona dovesse subentrare in qualità di operatore, assicuratevi di fornire anche queste istruzioni per l’uso al nuovo utente.

Osservare attentamente le istruzioni

Predisporre una messa a terra corretta

❚ AVVERTENZE PER L’INSTALLAZIONE

PERICOLO

Questo sistema è inteso per un utilizzo domestico.

Se impiegata in ambienti gravosi, quali un posto di lavoro tecnico, l’attrezzatura potrebbe funzionare ad un livello mediocre.

L’impianto deve essere installato dal vostro rivenditore o da un installatore qualificato.

È sconsigliabile installare il sistema per contro proprio, poiché un suo maneggiamento errato potrebbe causare perdite d’acqua, scosse elettriche o incendi.

Non installare questo sistema laddove possano essere presenti perdite di gas infiammabili.

Eventuali perdite di gas potrebbero causare incendio.

Assicurarsi di installare il tubo d’evacuazione in maniera corretta, per cui tutta l’acqua possa essere drenata.

Un’installazione non corretta potrebbe portare ad un gocciolio d’acqua nella stanza, con conseguenti danni per il mobilio.

ATTENZIONE

A seconda del luogo in cui viene installato, potrebbe essere necessario un interruttore automatico di scarico a terra.

Se non si installa un interruttore automatico di scarico a terra, può insorgere un pericolo di scosse elettriche.

Assicurarsi che l’impianto sia correttamente collegato a terra.

I cavi di messa a terra non devono mai essere connessi alle tubazioni del gas o dell’acqua, ad un conduttore elettrico o a un cavo di messa a terra dell’impianto telefonico. Un’installazione scorretta del conduttore di terra potrebbe causare scossa elettrica.

❚ AVVERTENZE PER IL FUNZIONAMENTO

PERICOLO

Non esporre la propria persona all’aria refrigerata per un lungo periodo.

Non introdurre alcun oggetto nella bocchetta dell’aria.

Tenere il telecomando lontano dalla portata dei bambini.

Ciò potrebbe infuenzare la vostra salute e causare problemi.

Ciò potrebbe causare lesioni, poiché il ventilatore interno gira ad alta velocità.

ATTENZIONE

Utilizzare soltanto fusibili approvati.

L’impiego di un filo d’acciaio o di rame al posto di un fusibile approvato è severamente vietato, dato che potrebbe provocare un guasto o un incendio.

Non sistemare un insetticida infiammabile o nebulizzare vernice spray accanto alla bocchetta soffiante, né spruzzare alcunché direttamente sul sistema.

L’impianto deve essere utilizzato unicamente per lo scopo a cui è destinato e ad esclusione di qualsiasi altro come, ad esempio, la conservazione di alimenti, piante o animali, apparecchiatura di precisione od opere d’arte.

Potrebbe esserci pericolo d’incendio. L’apparecchiatura potrebbe avere

L’impianto è destinato unicamente all’uso in normali ambienti domestici. Qualsiasi altro utilizzo dell’impianto potrebbe danneggiare la qualità degli alimenti ecc.

Non manipolare gli interruttori con le mani bagnate.

Ciò potrebbe causare scossa elettrica.

Non esporre direttamente apparecchiature a combustione al flusso d’aria del condizionatore.

una combustione inadeguata.

Non collocare recipienti contenenti acqua, come ad esempio vasi, sulla superficie superiore dell’apparecchio.

L’intrusione di acqua nell’apparecchio potrebbe danneggiare l’isolazione e quindi causare scossa elettrica.

–68–

I bambini potrebbero inghiottire le pile o provocare altri incidenti.

Non far oscillare o inclinare l’unità esterna.

Se l’unità al coperto precipita in giù, può essere ferito.

Non pulire con acqua il condizionatore d’aria.

Ciò potrebbe causare scossa elettrica.

Non installare il sistema in una posizione tale per cui la direzione del flusso dell’aria è diretta verso piante o animali.

Ciò danneggerà la loro salute.

❚ Misure di sicurezza

Non sedersi sull’unità esterna né collocare oggetti di qualsiasi tipo su di essa.

L’eventuale crollo dell’unità o caduta di oggetti potrebbe causare lesioni.

ATTENZIONE

Dopo un utilizzo prolungato, controllare di tanto in tanto la struttura di supporto dell’unità.

Se non si provvede a riparare subito un qualche danno, l’unità potrebbe cadere e provocare ferite alle persone.

Non toccare le alette di alluminio sullo scambiatore di calore.

Potrebbe provocare ferite alle persone.

Non sistemare apparecchi elettrodomestici od oggetti vari sotto l’unità interna o quella esterna.

Non controllare il sistema tramite l'interruttore principale.

Quando si procede alla pulizia del sistema, arrestare l’unità e spegnere l’alimentazione elettrica.

Arrestare il sistema e spegnere l’alimentazione se tuona o vi è il pericolo di un tempesta con fulmini.

La condensazione che gocciola dall’unità può macchiare oggetti e causare incidenti o scosse elettriche.

Questo può causare incendi o perdite d'acqua. Inoltre le ventole possono avviarsi improvvisamente, causando lesioni.

Non aprire mai il pannello quando la ventola interna sta ruotando.

Non mettere in funzione il sistema senza il filtro dell'aria.

Questo può causare malfunzionamenti del sistema dovuti all'ostruzione dello scambiatore di calore.

Facendo funzionare l’impianto insieme ad apparecchiatura a combustione, aerare regolarmente l’ambiente.

Una ventilazione insufficiente potrebbe causare infortuni dovuti ad una mancanza di ossigeno.

Non collocare oggetti nei pressi dell’unità esterna, né permettere che vi si accumulino foglie.

Se si lasciano oggetti o foglie secche attorno all’unità esterna, dei piccoli animali potrebbero accedere all’unità, entrare in contatto con le parti elettriche, e provocare un guasto, fumo o incendio.

Non spegnere immediatamente al termine dell'utilizzo.

Attendere almeno 5 minuti, per evitare rischi di perdite d'acqua o rotture.

Reggersi saldamente su una scala a pioli o un altro oggetto stabile per rimuovere il pannello di entrata dell’aria e i filtri.

Mettersi in contatto con il proprio distributore per la pulizia all’interiore dell’unità interna. Non tentare di far ciò da soli.

Gli oggetti instabili potrebbero traballare o cadere.

L’impiego di un detergente non approvato, o un metodo di lavaggio non corretto può danneggiare gli elementi di plastica dell’unità e provocare perdite. Possono verificarsi danni, fumo o incendio se il detergente venisse in contatto con parti elettriche, o con il motore dell’unità.

La tempesta potrebbe danneggiare l’unità.

❚ PRECAUZIONI PER IL TRASFERIMENTO O LA RIPARAZIONE DELL’APPARECCHIO

PERICOLO

Non apportare modifiche né eseguire riparazioni per conto proprio. Consultare il rivenditore se l'unità richiede riparazioni.

Riparando o modificando l'unità si possono causare perdite d'acqua, scosse elettriche o incendi.

Se si nota una qualche anomalia di funzionamento (odor di bruciato, etc.) arrestare il sistema, spegnere l’alimentazione elettrica e mettersi in contatto con il proprio distributore.

Un uso continuato dell’impianto in circostanze anormali potrebbe causare un funzionamento difettoso, scossa elettrica, incendio ecc.

Rivolgersi al proprio distributore per le riparazioni.

Riparazioni mal eseguite potrebbero causare scossa elettrica, incendio ecc.

Se il condizionatore d’aria non dovesse più raffreddare o riscaldare la stanza, potrebbe sussistere una perdita di refrigerante. Mettersi in contatto con il proprio distributore. Se è necessario aggiungere del refrigerante, consultare il rivenditore per ottenere le istruzioni adeguate.

Il refrigerante utilizzato in questi condizionatore d’aria è sicuro. Se tuttavia del refrigerante dovesse perdere dall’unità e gocciolare in un radiatore a ventola, una stufa, uno scaldavivande on un’altra fonte di calore, si potrebbero generare gas pericolosi.

Se il condizionatore d’aria dovesse essere riposizionato altrove, mettersi in contatto con il proprio distributore o uno specialista del settore.

Un’installazione scorretta potrebbe causare perdita d’acqua, scossa elettrica, incendio ecc.

–69–

Nome e funzione dei componenti

UNITÀ INTERNA

Pannello di entrata dell’aria

Estrae l’aria interna.

Rimuove polvere e sporcizia dall’aria aspirata.

Filtro per la pulizia dell'aria

Sensore della temperatura ambientale

Scambiatore di calore

Bocca di uscita dell’aria

Da qui viene emessa l’aria.

Ventola dell’unità interna

Persiana di regolazione del flusso d’aria sinistra/destra

Deflettore per la regolazione della direzione del flusso d’aria verso l’alto o verso il basso

Pagina 83

Filtro dell’aria

Pagina 83

Pagina 84

Pagina 76

UNITÀ ESTERNA

Tubo flessibile di drenaggio della condensa

Estrae l’acqua dall’unità interna.

Connessione della tubazione del refrigerante e cavo elettrico

Bocchetta d’entrata

(Su lato e superficie posteriore)

Bocchetta d’uscita dell’aria

Ventola dell’unità esterna

Scambiatore di calore

–70–

Nome e funzione dei componenti

Paragrafo della visualizzazione dell’unità

Ricevitore del segnale del telecomando

Pulsante ON/OFF dell’apparecchio

Questo pulsante può essere utilizzato per accendere/spegnere l’unità, se non fosse disponibile il telecomando.

Pagina 72

Spia RUN (HOT KEEP) (verde)

• S’illumina durante il funzionamento.

• Lampeggia all’arresto del flusso d’aria, a causa

di ‘HOT KEEP’ e ‘Operazione di CLEAN’.

1.5 sec.

HOT KEEP

OFF

0.5 sec.

3 sec.

CLEAN

OFF

1 sec.

Pagina 81

Operazione di

Accessori

Telecomando Supporto per il telecomando

senza fili

Filtro per l’eliminazione degli

allergeni (Arancione chiaro)

Filtro deodorante fotocatalitico lavabile

(Arancione)

Spia 3D AUTO (verde)

Si accende durante il funzionamento e la funzione 3D AUTO.

Spia HI POWER (alto regime) (verde)

Si illumina durante il funzionamento HIGH POWER.

Spia luminosa del TIMER (gialla)

S’illumina durante il funzionamento del TIMER.

Pile

(R03(AAA, Micro)×2)

Vite da legno (Quantità: 2)

(per il montaggio del supporto

per il telecomando)

NOTA

• Avvisatore acustico per telecomando

Quando si selezionano le funzioni di temperatura preselezionata a 24 °C, il funzionamento automatico e il flusso d’aria automatico, risuona l’avvisatore acustico (PiPi). Se si spegne il condizionatore mediante il pulsante ON/OFF (ad eccezione della modalità di pulizia CLEAN), risuona l’avvisatore acustico (Pi). Questa funzione si rivela utile per far funzionare il condizionatore nell’oscurità.

Temperatura preselezionataImpostazione del flusso d’aria.

–71–

Funzionamento del telecomando

Sostituzione delle batterie

Nei seguenti casi le batterie sono scariche: sostituirle.

• Il suono di ricezione non viene emesso dall’apparecchio quando viene trasmesso il segnale.

• La visualizzazione sparisce.

Estrarre il coperchietto e rimuovere

le batterie esaurite.

Inserire le batterie.

R03(AAA, Micro) x2

Prestare

attenzione ai

ed alle marche

■ Quando il visualizzatore mostra una qualche condizione anomala, premere

NOTA

• Non usare una vecchia e una nuova batteria contemporaneamente.

• Rimuovere le batterie se prevedete di non usare il telecomando per un lungo

periodo.

• Il periodo consigliato di efficienza di una batteria, conformemente alle norme JIS o IEC, dovrebbe essere di 6 o 12 mesi di utilizzo normale. Se viene usata più a lungo o se si usa una pila non indicata, l’eventuale fuoriuscita di acido dalla batteria causerà guasti al telecomando.

• Il periodo effettivo consigliato è riportato sulla batteria. La durata della batteria potrebbe essere più breve di quella del condizionatore, a seconda del tempo di fabbricazione dell’unità. La batteria potrebbe comunque non essere esaurita anche dopo la data di scadenza.

l’interruttore di azzeramento (“ACL”) mediante la punta di una penna a sfera.

Richiudere il coperchietto.

Premere il commutatore ACL mediante la punta di una penna a sfera.

Viene visualizzata la modalità di impostazione del timer.

Pagina 73

Impiego del supporto per il telecomando

Il telecomando si può impiegare fissato ad una parete con un supporto per telecomando. In questo caso, installare il supporto del telecomando dopo aver controllato che il condizionatore riceva correttamente i segnali.

Per installare o rimuovere il telecomando, infilarlo e sfilarlo dalla parte superiore del supporto.

Istruzioni per il telecomando

Rigorosamente proibito

• Non collocarlo vicino a fonti di calore come coperte elettriche o stufe.

• Non porre ostacoli tra il telecomando e l’apparecchio.

• Non esporlo all’azione diretta dei raggi solari o a forte illuminazione.

• Non versare alcun liquido sul telecomando.

• Il telecomando si danneggerà se verrà fatto cadere. Maneggiare con cura.

• Non collocare pesi sul telecomando né calpestarlo.

Mancata operatività del telecomando

• Le pile sono scariche?

“Sostituzione delle batterie” sopra.

Sostituire le batterie con altre nuove, e ritentare l’operazione.

• Se l’operazione non dovesse avere esito positivo, far funzionare l’unità mediante la funzione operativa temporanea. Mettersi in contatto con il proprio distributore per una verifica del telecomando.

Sotto

Operazione di funzionamento temporaneo

• Con il pulsante ON/OFF dell’apparecchio si può temporaneamente accendere e spegnere l’apparecchio quando il telecomando è fuori uso.

Programma del funzionamento

• OPERATION MODE : AUTO

• FAN SPEED : AUTO

• AIR FLOW : AUTO

• Si attiva il funzionamento premendo il pulsante ON/OFF dell’apparecchio;

lo si interrompe ripremendo il tasto.

NOTA

• Non tenere premuto il pulsante ON/OFF dell'unità per più di 5 secondi. (Se si preme questo pulsante per più di 5 secondi, si imposta il raffreddamento automatico utilizzato durante l’intervento di assistenza, o quando si riposiziona il condizionatore d’aria.)

–72–

Pulsante ON/OFF dell’apparecchio

Paragrafo del funzionamento e della visualizzazione del telecomando

Tasti

Pulsante FAN SPEED

Ogni volta che si preme il pulsante, la ■ visualizzazione viene commutata.

Pagina 74

Pulsante HI POWER/ECONO

Questo pulsante alterna le modalità HIGH POWER/ECONOMY.

Pagina 80

Tasto regolazione TEMPERATURA

Questi pulsanti impostano la temperatura ambientale. (Questi pulsanti sono impiegati anche per regolare l’ora attuale e le funzioni del timer.)

Pulsante ON TIMER

Con questo pulsante si seleziona l’accensione programmata del timer.

Pulsante SLEEP

Questo pulsante seleziona l’operazione di spegnimento dopo essersi addormentati

(funzione SLEEP).

Interruttore CLEAN

Questo commutatore seleziona la modalità di pulizia CLEAN.

Pulsante CANCEL

Questo pulsante annulla l’accensione e lo spegnimento programmato del timer e la funzione SLEEP.

Pagina 78

Pagina 77

Pagina 81

Procedura di trasmissione

• L’illustrazione in alto riporta tutte le indicazioni del telecomando, ma di fatto vengono descritti solo i componenti pertinenti all’uso.

Pulsante di selezione della modalità operativa

Ogni volta che si preme il pulsante, la ■ visualizzazione viene commutata.

Pagina 74, 75

Pulsante (luminoso) ON/OFF

Premere par avviare l’operazione; premere di nuovo per arrestarla.

Pulsante AIR FLOW (alto/basso)

Questo pulsante cambia la direzione del flusso d’aria (verso l’alto/il basso).

Pulsante

AIR FLOW

Questo pulsante cambia la direzione del flusso d’aria (verso sinistra/destra).

Pulsante 3D AUTO

Questo pulsante imposta il funzionamento 3D AUTO.

Pulsante OFF TIMER

Con questo pulsante si seleziona lo spegnimento programmato del timer.

Commutatore di azzeramento ACL

Questo commutatore è destinato a riazzerare il microcomputer e l’orologio.

Pulsante ALLERGEN CLEAR

Questo pulsante seleziona la funzione ALLERGEN CLEAR (Eliminazione degli

allergeni).

Pagina 76

(sinistra/destra)

Pagina 76

Pagina 77

Pagina 72

Pagina 79

Premendo un tasto del telecomando con il telecomando diretto verso il condizionatore si trasmette un segnale. Se il segnale viene ricevuto correttamente, l’apparecchio emette il suono di ricezione.

Regolazione dell’ora corrente

■ Al momento dell’inserimento delle batterie, l’orologio viene automaticamente impostato alla modalità d’impostazione dell’ora. Vengono visualizzate le cifre 13:00 per indicare l’ora attuale. Regolare l’orologio all’ora corretta.

Esempio: Impostato su 10:30.

2 3

Premere l’interruttore ACL.

Premere con la punta di una penna a sfera, ecc. L’ora lampeggia e può essere regolata al valore desiderato.

Premere il pulsante “ o ”.

(Impostata su 10:30)

Premere il pulsante ON/OFF.

Il visualizzatore smette di lampeggiare e passa all’indicazione fissa: l’impostazione è completata. Assicurarsi di premere il pulsante entro 60 secondi dall’ultima operazione della fase 2., altrimenti l’ora esatta non sarà impostata.

NOTA

• Le operazioni basate sul timer utilizzeranno l’orologio, per cui è necessario impostare l’ora correttamente.

• I dati del telecomando vengono resettati quando si imposta l'ora corrente.

–73–

Funzionamento della modalità AUTO (automatica)

■ Quando viene attivato il funzionamento automatico, la funzione (COOL, HEAT, DRY) viene selezionata automaticamente in base alla temperatura ambiente.

Se l’apparecchio non è impostato sul funzionamento AUTO:

Premere il tasto MODE.

Portare l'indicatore sulla posizione .

Puntare il telecomando verso il condizionatore d’aria, e

Premere il tasto ON/OFF.

Per spegnere: Premere il tasto ON/OFF.

NOTA

• Nel caso che l’aria non soffi durante l’operazione.

Pagina 86

Visualizzazione nello stato

di inattività OFF

• Quando il filtro di pulizia è incluso nel condizionatore, questo pulirà l'aria durante il funzionamento automatico.

• Quando il condizionatore è spento, vengono visualizzati l’ora attuale e la modalità di funzionamento preselezionata (OPERATION MODE).

Regolazione della temperatura durante il funzionamento AUTO

■ È possibile regolare la temperatura dell’aria anche durante il funzionamento automatico. I pulsanti e permettono sei livelli di regolazione. Durante il funzionamento automatico, viene preselezionata la temperatura di 24 °C per il riscaldamento e la refrigerazione.

Quando è richiesto un cambiamento di temperatura.

Premere il tasto o .

Per attivare il funzionamento AUTO basta ripremere il tasto ON/ OFF.

• Se non si desidera il programma di modalità AUTO, cambiare il modo in COOL, HEAT, DRY o FAN al posto di AUTO.

Pagina 75

• Regolazione della direzione del flusso d’aria. Pagina 76

Se non fa troppo freddo

Premere il pulsante .

■ Ogni volta che si preme il pulsante, la commutazione avviene nel seguente ordine

–6 → –5 → ............ –1 → ±0 → +1 ............ +6.

Una volta raggiunto il valore +6, anche se si preme il pulsante l’indicatore non cambia più.

Se non fa troppo caldo

Premere il pulsante .

■ Ogni volta che si preme il pulsante, la commutazione avviene nel seguente ordine

+6 → +5 → ............ +1 → ±0 → –1 ............ –6.

Una volta raggiunto il valore -6, anche se si preme il pulsante cambia più.

Impostazione della temperatura (°C)

-6 -5 -4 -3 -2 -1 +0 +1 +2 +3 +4 +5 +6

18 19 20 21 22 23 24 25 26 27 28 29 30

Visualizzazione del telecomando

l’indicatore non

FAN SPEED (VELOCITÀ DELLA VENTOLA)

■ Si può selezionare la portata del condizionatore nelle sue varie modalità: riscaldamento, condizionamento o ventilazione.

Capacità operativa a vostra scelta VELOCITÀ DELLA VENTOLA Fissato automaticamente dal microcomputer AUTO

Funzionamento ad alta capacità HI Funzionamento standard MED Funzionamento a bassa energia LO

–74–

Premere il pulsante FAN SPEED (VELOCITÀ DELLA VENTOLA).

Spostare la [ marca] alla posizione preferita per la velocità del ventilatore.

AUTO HI MED LO

NOTA

• Quando si cambia la VELOCITÀ DELLA VENTOLA (FAN SPEED) da HI a LO, si potrebbe sentire il rumore del fluido refrigerante.

Funzionamento della modalità FREDDO/CALDO/SECCO/VENTOLA

Puntare il telecomando verso il condizionatore d’aria, e

2 3

Regolazione della direzione del flusso d’aria. Pagina 76

NOTA

• Nel caso che l’aria non soffi, quando si avvia l’operazione di riscaldamento.

• Il programma di funzionamento si può impostare o modificare anche quando il condizionatore è spento.

Pagina 86

Premere il tasto di selezione MODE.

Spostare la [ marca] alla posizione operativa richiesta.

(Cool), (Heat), (Dry), (Fan)

Premere il tasto ON/OFF.

Premere il tasto TEMP.

Premere o il pulsante per ottenere la temperatura preferita.

Standard

Premere il tasto FAN SPEED.

Impostare la velocità della ventola secondo le proprie preferenze.

Per spegnere: Premere il tasto ON/OFF.

Regolazione della temperatura operabile del condizionatore d’aria

■ Utilizzare l’apparecchio nella seguente gamma operativa. Se si fa funzionare l’apparecchio al di fuori di questo intervallo, si rischia di attivare i dispositivi di protezione che impediscono al condizionatore di funzionare.

Funzionamento in raffreddamento Funzionamento in riscaldamento

Temperatura esterna Da -15°C a 46°C circa. Da -15°C a 21°C circa.

Temperatura interna Da 18°C a 32°C circa. Da 15°C a 30°C circa.

Sotto l’80% circa.

Umidità interna superiore all’80% può provocare la formazione di

L’uso prolungato dell’apparecchio con un tasso di umidità

condensa sulla superficie dell’unità interna, con conseguente gocciolamento.

—

Caratteristiche della funzione di HEAT (RISCALDAMENTO)

Meccanismo e capacità della funzione di HEAT (RISCALDAMENTO)

■ Meccanismo

• L’unità estrae il calore dall’aria fresca esterna, la trasferisce all’interno e riscalda in tal modo la stanza. Com’è caratteristico di un sistema di pompa a calore, la capacità di riscaldamento si riduce quando la temperatura dell’aria esterna diviene più fredda.

• Può richiedere un certo tempo l’ottenimento dell’emissione dell’aria calda, una volta acceso il condizionatore d’aria.

• Se la temperatura esterna si abbassa notevolmente, usare anche altri mezzi di riscaldamento.

Sbrinamento

Se la temperatura esterna è bassa e c’è un alto tasso di umidità, lo scambiatore di calore nell’unità esterna si copre di brina, impedendo un riscaldamento efficace.

Se succede questo, viene attivata la funzione di sbrinamento automatico e, durante tale operazione, l’azione riscaldante si arresta per un intervallo compreso tra 5 e 15 minuti.

• Sia il ventilatore interno che quello esterno si arrestano e la spia RUN lampeggia lentamente (si accende per 1,5 sec. e si spegne per 0,5 sec.) durante lo sbrinamento.

• Dall’unità esterna potrebbe fuoriuscire del vapore durante lo sbrinamento. Non si tratta di un guasto, ma è dovuto a uno sbrinamento veloce.

• Il HEAT (RISCALDAMENTO) riprende dopo lo sbrinamento.

–75–

Regolazione della direzione del flusso d’aria

■ La direzione alto/basso può essere regolata mediante il tasto AIR FLOW (alto/basso) sul telecomando. Ogni volta che si preme questo pulsante, la modalità cambia come segue: Cambiamento al modo FLUSSO D’ARIA (SU/GIÙ).

(Deflettore fermo)

La direzione sinistra/destra può essere regolata mediante il tasto AIR FLOW (sinistra/destra) sul telecomando. Ogni volta che si preme questo pulsante,

■

la modalità cambia come segue: Cambiamento al modo FLUSSO D’ARIA (SINISTRA/DESTRA).

(Persiana ferma)

NOTA PER L’OPERAZIONE DI RISCALDAMENTO

• Quando inizia l’operazione, la direzione dell’aletta e delle feritoie di ventilazione viene fissata in posizione orizzontale/centrale, al fine di evitare una corrente

d’aria fredda, e fa ritorno alla posizione impostata dopo l’avvio dell’emissione dell’aria calda.

• La direzione dell’aletta e delle feritoie di ventilazione sarà impostata nella posizione orizzontale/centrale allorquando la temperatura della stanza raggiunge il

valore impostato, ed il compressore si arresta, oppure quando lo sbrinamento è in esecuzione.

• La direzione del flusso d’aria non può essere impostata durante il periodo citato qui sopra. Cambiamento delle impostazioni della direzione del flusso d’aria, dopo

che viene erogata l’aria calda, e l’aletta e le feritoire di ventilazione si sono disposte nella posizione impostata.

(Oscillante)

DEFLETTORE MEMORIZZATO (DEFLETTORE O PERSIANA BLOCCATA)

Quando si preme per una volta il pulsante AIR FLOW (SU/GIÙ oppure SINISTRA/DESTRA, mentre sono operative l’aletta o le feritoie di ventilazione, queste smettono di oscillare alla data posizione. Dato che l’angolo è memorizzato nel microcomputer, l’aletta o le feritoie di ventilazione si disporranno automaticamente in tale angolo, una volta avviata l’operazione successiva. Poiché questo angolo viene memorizzato nel micro-computer, il deflettore o la persiana vengono automaticamente impostati su questo angolo all’avvio successivo.

Non esporre per un lungo intervallo di tempo un dato oggetto direttamente al flusso d’aria proveniente dal condizionatore d’aria.

•

Durante l’operazione COOL o DRY, non far funzionare per un lungo tempo il flusso d’aria erogato

•

direttamente verso il basso. Può altrimenti apparire la condensazione sulla griglia della bocchetta d’uscita, e provocare un gocciolio verso il basso. non lasciar funzionare l’unità per ore di seguito con il flusso d’aria diretto verso il basso, per evitare l’apparizione di condensa sulla griglia d’uscita e la conseguente caduta di gocce.

•

Non tentare di regolare l’aletta e le feritoie di ventilazione a mano, dato che potrebbe cambiare l’angolo di controllo, e l’aletta o le feritoie potrebbero non chiudersi completamente.

PERICOLO

ATTENZIONE

• Posizione del flusso d’aria consigliata.

HEAT

COOL, DRY

(flusso d’aria

obliquo in avanti)

(flusso d’aria

orizzontale)

Funzionamento 3D AUTO

■ FAN SPEED (La velocità della ventola) e la direzione del flusso d'aria sono controllati automaticamente in modo che l'intera stanza sia trattata in maniera efficiente.

1 2

Premere il pulsante ON/OFF.

Premere il pulsante 3D AUTO.

Ogni volta che si preme il pulsante l’indicatore passa da 3D AUTO

Nessuna indicazione

(Funzionamento normale)

Procedura di rilascio

Premere il pulsante 3D AUTO per spegnere l'indicatore 3D AUTO.

NOTA

• La funzione 3D AUTO viene annullata quando si cambia il programma di funzionamento.

• La spia 3D AUTO si accende durante il funzionamento 3D AUTO.

• Se si annulla il funzionamento 3D AUTO, la direzione del flusso dell'aria torna a

quella utilizzata prima di impostare la funzione 3D AUTO.

–76–

Funzionamento della SLEEP TIMER

■ L’unità si arresta automaticamente una volta scaduto l’intervallo impostato. La temperatura impostata viene regolata automaticamente, sulla base del tempo trascorso, per poter evitare un raffreddamento o un riscaldamento

troppo intensi.

Pagina 79

Premere il pulsante SLEEP

■ Se è premuto mentre l’unità è spenta

l’operazione di SLEEP TIMER inizia con le impostazioni dell’operazione precedente, ed il condizionatore d’aria viene spento una volta scaduto l’intervallo di tempo impostato.

■ Se è premuto mentre l’unità sta funzionando,

il condizionatore d’aria si spegne dopo che il tempo impostato è scaduto. Ogni volta che si preme questo pulsante, l’indicazione cambia come segue:

...

(Units of one hour)

(Unità da un’ora)

Nessuna indicazione

No indication

(operazione annullata)

(cancelled)

Esempio: si desidera l’arresto dopo 7 ore di funzionamento.

Impostato su

La luce del timer (gialla) è accesa.

Modifica dell’ora impostata

Impostare un nuovo intervallo premendo il pulsante di spegnimento una volta addormentati (SLEEP).

Come cancellare

Premere il pulsante CANCEL per disattivare l’indicatore SLEEP.

• L’unità si arresta automaticamente una volta scaduto l’intervallo impostato.

•

• Non lo si può impostare contemporaneamente con lo OFF-TIMER.

NOTA

La funzione SLEEP non è utilizzabile durante la funzione ALLERGEN CLEAR.

Funzionamento dello OFF-TIMER

■ L’unità si arresta automaticamente una volta scaduto l’intervallo impostato. Quando il condizionatore è spento, iniziarne il funzionamento dalla fase 1. Se il condizionatore è in funzione, iniziare dalla fase 2.

Modifica dell’ora impostata

Impostare una nuova ora con il pulsante OFF TIMER.

Come cancellare

Premere il pulsante CANCEL per spegnere il visualizzatore del timer.

Esempio: Si desidera l’arresto alle 22:30.

1 2 3

• L’apparecchio si spegne all’ora stabilita.

• Assicurarsi di premere il pulsante entro 60 secondi dall’ultima operazione della

• Non viene visualizzata l’ora corrente durante l’operazione di OFF-TIMER.

• La funzione OFF-TIMER non è utilizzabile durante il funzionamento ALLER-

• Differente dall’operazione SLEEP TIMER, la regolazione automatica della

Premere il tasto ON/OFF.

Premere il pulsante OFF TIMER.

L’indicatore OFF TIMER lampeggia.

Premere il pulsante “ o ”.

Ogni volta che si preme il pulsante, la visualizzazione viene commutata sulla base di:

0:00 0:10 0:20

Ogni volta che si preme il pulsante, la visualizzazione viene commutata sulla base di:

0:00 23:50 23:40

Impostato su 22:30

Premere il pulsante OFF TIMER.

Il visualizzatore smette di lampeggiare e passa all’indicazione fissa: l’impostazione è completata. La spia (gialla) del timer è accesa.

NOTA

fase 3., altrimenti l’ora esatta non sarà impostata.

GEN CLEAR.

temperatura impostata non viene eseguita durante l’operazione di OFF-TIMER.

–77–

...

23:00 22:50

1:00 1:10

(Unità da dieci

(Units of ten minutes)

minuti)

(Unità da dieci

(Units of ten minutes)

minuti)

Funzionamento dell’ON-TIMER

■

l’operazione inizia da 5 a 60 minuti prima dell’ora prestabilita, in modo che la temperatura dell’ambiente si trovi ad un livello ottimale per l’ora prevista. L’accensione programmata (ON-TIMER) può essere impostata indifferentemente ad apparecchio acceso o spento.

Esempio: nel caso che la temperatura ambientale preferita sia richiesta per le 8:00.

Pagina 79

Modifica dell’ora impostata

Impostare una nuova ora con il pulsante ON TIMER.

Come cancellare

Premere il pulsante CANCEL per spegnere la spia del timer.

• Il funzionamento viene attivato con un anticipo sull’ora impostata che va da

• La spia del timer (gialla) si spegne all’ora predefinita.

• Assicurarsi di premere il pulsante entro 60 secondi dall’ultima operazione

•

Premere il pulsante ON-TIMER.

L’indicatore ON TIMER lampeggia.

Premere il pulsante “

Ogni volta che si preme il pulsante, la visualizzazione viene commutata sulla base di:

0:00 0:10 0:20

Ogni volta che si preme il pulsante, la visualizzazione viene commutata sulla base di:

0:00 23:50 23:40

Impostato su 8:00.

Premere il pulsante ON TIMER.

Il visualizzatore smette di lampeggiare e passa all’indicazione fissa: l’impostazione è completata. La spia del timer (gialla) è accesa. L’operazione si arresta se il visualizzatore viene impostato durante l’operazione stessa.

NOTA

5 a 60 minuti.

della fase 2., altrimenti l’impostazione non potrà essere completata. Non viene visualizzata l’ora corrente durante l’operazione di ON TIMER. La funzione ON-TIMER non è utilizzabile durante il funzionamento ALLERGEN CLEAR.

o ”.

...

23:00 22:50

1:00 1:10

(Unità da dieci minuti)

(Units of ten minutes)

(Unità da dieci minuti)

(Units of ten minutes)

Funzionamento di SLEEP TIMER/ON-TIMER

■ Operazione abbinata del timer, con le funzioni SLEEP TIMER e ON TIMER.

Esempio: Viene arrestato dopo 3 ore, e quindi si riavvia, essendo prossimo alla

temperatura impostata per le 8:00.

■ Impostazione della SLEEP TIMER

Impostazione secondo la procedura di pagina 77

Impostato su

■ Impostazione funzionamento ON TIMER

Impostazione effettuata dalla procedura menzionata più sopra, con ON TIMER.

Impostato su

Viene completata l’impostazione per l’accensione della spia del timer (gialla) dell’apparecchio.

Modifica dell’ora impostata

Impostare un nuovo orario mediante il pulsante SLEEP o il pulsante ON TIMER.

• Una volta scaduto l’intervallo impostato con SLEEP TIMER, l’operazione si arresta, per poi riavviarsi da 5 a 60 minuti prima dell’ora impostata per l’ON TIMER.

• La spia del timer si spegne in occasione dell’ora definita con l’ON TIMER.

Come cancellare

Premere il pulsante CANCEL per spegnere il visualizzatore del timer.

–78–

FUNZIONAMENTO CON IL TIMER PROGRAMMATO

■ Le operazioni col timer dell’abbinamento di ON e OFF TIMER. Una volta impostato ciò, le operazioni basate sul timer verranno ripetute alla stessa ora, ogni giorno, fino a che non venga premuto il pulsante ON/OFF.

Esempio: Quando si desidera un arresto alle 22:30, e quindi un riavvio, essendo

prossimo alla temperatura impostata per le 8:00.

■ Impostazione dello spegnimento programmato (OFF TIMER)

Impostazione conforme alla procedura a pagina 77. Impostato su

■ Impostazione dell’accensione programmata (ON TIMER)

Impostazione conforme alla procedura a pagina 78. Impostato su

La spia del timer (gialla) dell’unità si accende una volta completata l’impostazione.

L’ora prestabilita verrà visualizzata sul telecomando. La visualizzazione cambierà a seconda dello stato operativo.

All’ON TIMER, il condizionatore inizia a funzionare. Quindi, all’OFF TIMER, il condizionatore smette di funzionare.

All'OFF TIMER, il condizionatore termina di funzionare. In seguito, all'ON TIMER, il condizionatore inizia a funzionare.

Modifica dell’ora impostata

Impostare una nuova ora con il pulsante ON TIMER oppure OFF TIMER.

Come cancellare

Premere il pulsante CANCEL per spegnere il visualizzatore del timer.

Avvio della funzione Conforto

In un’operazione ON TIMER, l’unità inizia l’operazione un po’ prima, in modo che la stanza possa ottenere la temperatura ottimale all’ora di ON. Questa procedura si chiama “Avvio della funzione Conforto”.

• Meccanismo La temperatura della stanza viene verificata 60 minuti prima dell’ora di ON. A questo punto in base alla temperatura del momento, il funziona-mento inizierà con un anticipo che va da 5 a 60 minuti rispetto l’ora stabilita e indicata dal timer ON.

•

La funzione è disponibile per entrambe le modalità operative, COOL e HEAT (compresa la modalità AUTO). Non funziona per la DRY.

Durante il raffreddamento

▼

(Stop) Inizio funzionamento

Temperatura impostata

Controllo temp. ambiente 60 minuti prima. prima.

(Funzionamento)

Ora impostata

▼

SLEEP TIMER (modalità di programmazione notturna col timer)

Quando è selezionata la funzione SLEEP TIMER, la temperatura predefinita viene automaticamente regolata dopo un po’, per assicurarsi che la stanza non sia troppo fredda durante il raffreddamento, o troppo calda durante il riscaldamento.

• Durante il raffreddamento: la temperatura preimpostata viene ridotta di 1°C all’avvio del funzionamento SLEEP (nel momento in cui è impostato il timer). Dopo di ciò, la temperatura viene incrementata di 1°C ogni ora, per assumere un valore di 1°C superiore alla presente temperatura.

• Durante il riscaldamento : la temperatura preimpostata viene ridotta di 1°C all’avvio del funzionamento SLEEP (nel momento in cui è impostato il timer). Dopo di ciò, la temperatura si è abbassa di 3°C in un’ora, e di 6°C in due ore, rispetto alla presente temperatura.

Funzionamento della ALLERGEN CLEAR

■ Grazie all’azione degli enzimi è possibile liberarsi degli allergeni che si accumulano nel filtro per l’eliminazione degli allergeni.

Dirigere il telecomando verso il condizionatore.

Premere il pulsante ALLERGEN CLEAR.

Per interrompere l’operazione:

NOTA

• Poiché la temperatura ambiente può cambiare sostanzialmente durante il trattamento, si consiglia di usare tale funzione quando nella stanza non è presente nessuno. (Il trattamento termina automaticamente in 90 minuti circa) Durante il funzionamento ALLERGEN CLEAR non è possibile effettuare l’impostazione delle

•

operazioni relative a temperatura, intensità di ventilazione, direzione del flusso d’aria e timer.

Premere il pulsante ON/OFF o il pulsante ALLERGEN CLEAR.

–79–

Funzionamento nelle modalità HIGH POWER/ECONOMY

Se il condizionatore d’aria non funziona, puntare il telecomando verso di esso, e

Riguardo alla funzione HIGH POWER

Premendo il pulsante HI POWER/ECONO la potenza operativa si intensifica e il raffreddamento o il riscaldamento vengono effettuati in modo potenziato per 15 minuti continuativi.

NOTA

• Durante il funzionamento HIGH POWER non avviene il controllo della temperatura ambiente. Se il raffreddamento o il riscaldamento è eccessivo, premere nuovamente il pulsante HI POWER/ECOND per cancellare l’operazione HIGH POWER.

• La funzione HIGH POWER non è disponibile durante il funzionamento DRY, PROGRAM TIMER e 3D AUTO.

• Quando l’operazione HIGH POWER (alto regime) è impostata dopo quella ON TIMER (accensione temporizzata), essa inizierà dall’ora prestabilita.

Il telecomando controlla la visualizzazione, mentre sparisce l’indicazione FAN SPEED, velocità della ventola.

Premere il pulsante ON/OFF.

Premere il pulsante HI POWER/ECONO.

• Se l’apparecchio funziona in modalità AUTO, COOL (raffreddamento) o HEAT (riscaldamento) Ogni volta che si preme il pulsante HI POWER/ECOND, l’indicatore viene commutato per:

(

HIGH POWER

• Se l’apparecchio funziona in modalità DRY (deumidificazione) o PROGRAM TIMER (timer di programmazione) Ogni volta che si preme il pulsante HI POWER/ECOND, l’indicatore viene

commutato per:

(

ECONOMY

• Quando venfono impostate le operazioni seguenti, l’operazione

HIGH POWER sarà cancellata.

1 Quando si preme nuovamente il pulsante HI POWER/ECONO. 2 Quando si cambia la modalità operativa. 3 Dopo 15 minuti dall’attivazione del funzionamento

HIGH POWER.

4 Quando si preme il pulsante 3D AUTO.

• Non funzionante quando il condizionatore è spento, OFF.

)(

)

ECONOMY

Nessun display

No display

(Funzionamento normale)

)

Nessun display

No display

(Funzionamento normale)

Riguardo al funzionamento ECONOMY

Se si preme il pulsante HI POWER/ECONO, si avvia un’operazione ridotta, con l’alto regime soppresso, al fine di evitare un raffreddamento o un riscaldamento eccessivi. L’unità opera con un valore di 1,5 °C superiore alla temperatura impostata durante il raffreddamento, o di 2,5 °C inferiore durante il riscaldamento. Il telecomando controlla

NOTA

• Il condizionatore avvierà l’operazione ECONOMY la volta successiva che viene messo in funzione nei casi seguenti.

1 Quando il condizionatore d’aria viene arrestato mediante il

pulsante ON/OFF durante l’operazione ECONOMY.

2 Quando il condizionatore viene arrestato nell’operazione

SLEEP o OFF TIMER durante l’operazione ECONOMY.

3 Quando l’operazione viene recuperata da quella CLEAN

o ALLERGEN CLEAN.

la visualizzazione, mentre sparisce l’indicazione FAN SPEED, velocità della ventola.

• Quando vengono impostate le seguenti operazioni, l’operazione ECONOMY verrà cancellata.

Quando si preme nuovamente il pulsante HI POWER/ECONO.

1 2

Quando si cambia la modalità operativa in deumidificazione

(DRY) o ventilazione (FAN).

• Non funzionante quando il condizionatore è spento, OFF.

–80–

Funzionamento di SELF SCAN

■ La funzione CLEAN (pulizia) dovrebbe essere eseguita dopo il funzionamento AUTO, COOL e DRY per eliminare i residui di umidità dall’interno dell’apparecchio e per contrastare l’accumulo di polvere e batteri.

Per poter attivare l’operazione CLEAN, premere il commutatore

CLEAN per mezzo della punta di una penna a sfera.

Ogni volta che si preme il pulsante PULIZIA, la visualizzazione viene commutata sulla base di:

Nessun display

(CLEAN on) (CLEAN off)

NOTA

• Due ore più tardi, il condizionatore si arresterà automaticamente. Per arrestare immediatamente il condizionatore, premere il pulsante ON/OFF. L’operazione PULIZIA non viene eseguita dopo che sono state eseguite le operazioni

•

CALDO e VENTOLA, SPEGNIMENTO COL TIMER, SPEGNIMENTO NOTTURNO e PULIZIA ANTI-ALLERGICA.

• Durante l’operazione di pulizia, la ventola dell’apparecchio entra in funzione per circa due ore.

• La spia RUN si illumina durante il funzionamento CLEAN.

• Se si preme il pulsante SPEGNIMENTO NOTTURNO o PULIZIA ANTI-

ALLERGICA durante l’operazione PULIZIA, si cancella quest’ultima e quindi l’unità viene impostata all’operazione SPEGNIMENTO NOTTURNO o PULIZIA ANTI-ALLERGICA.

• Questa funzione non consente di rimuovere muffe, germi o sporco che hanno già aderito all'unità.

OFF

3 sec.

1 sec.

Funzione di avvio automatico

■ Che cos’è la funzione di avvio automatico?

• La funzione di avvio automatico registra lo stato operativo del condizionatore d’aria immediatamente precedente il momento dello spegnimento dovuto ad un’interruzione di alimentazione, e ripristina automaticamente le operazioni, una volta riottenuta l’alimentazione.

• Le seguenti impostazioni saranno cancellate:

1 Impostazioni del timer 2 Funzionamento HIGH POWER

NOTA

• La funzione di avvio automatico è impostata al momento della spedizione del condizionatore d’aria dalla fabbrica. Contattate il vostro rivenditore nel caso desideriate disattivare questa funzione.

• Se si verifica un’interruzione di corrente, l’impostazione del timer viene cancellata. Una volta ripristinata la corrente, impostare di nuovo il timer.

Suggerimenti per un’operatività corretta

■ Per un comodo ed economico impiego dell’apparecchio seguire i seguenti consigli.

Impostare una temperatura ambiente idonea.

Una temperatura troppo elevata, o troppo bassa, è dannosa per la salute, e rappresenta un eccessivo consumo di elettricità.

Regolare correttamente la direzione del flusso d’aria.

Regolare il flusso d’aria verso l’alto/verso il basso e a sinistra/a destra per ottenere una temperatura ambiente costante.

Pulire frequentemente i filtri dell’aria. Pulire i filtri almeno una volta ogni due settimane.

Filtri intasati possono bloccare il flusso d’aria e causare un funzionamento meno efficace.

Accendere l’apparecchio solo in caso di necessità.

Usare il timer per attivare l’apparecchio solo quando è necessario.

Evitare l’azione diretta dei raggi solari e correnti d’aria.

Durante il raffreddamento, schermare l’azione diretta dei raggi solari con tende e persiane. Tenere finestre e porte chiuse; tenerle aperte solo per aerare l’ambiente.

Mantenere a distanza le sorgenti di calore durante la fase di raffreddamento.

Tenere fonti di calore il più lontano possibile dall’ambiente.

–81–

Impostazione della posizione di installazione

■ Tenere in considerazione la posizione dell'unità per il condizionamento dell'aria e regolare l'ampiezza del flusso d'aria a destra/sinistra per massimizzare l'operazione di condizionamento.

Se l'unità per il condizionamento dell'aria è in funzione,

premere il pulsante ON/OFF per spegnerla.

L'impostazione della posizione di installazione non può essere effettuata quando l'unità è in funzione.

Premere il pulsante AIR FLOW (UP/DOWN) e il pulsante AIRFLOW secondi o più.

Il display della posizione di installazione di accende.

Impostazione della posizione di installazione per il condizionamento dell'aria.

Premere il pulsante AIR FLOW (LEFT/RIGHT) e regolarlo sulla posizione desiderata. Ogni volta che si preme il pulsante AIR FLOW cambia in questa sequenza:

(Installazione centrale)

Premere il pulsante ON/OFF.

La posizione di installazione del condizionatore è stata impostata. Premere entro 60 secondi dall'impostazione dell'installazione (finché il display dell'impostazione della posizione è acceso).

(LEFT/RIGHT) contemporaneamente per 5

(LEFT/RIGHT), l'indicatore

(Installazione

sull'estremità destra)

(Installazione

sull'estremità sinistra)

Premere entro

60 secondi!

Posizione di installazione del condizionatore d'aria e ampiezza del flusso d'aria

Lo schema che segue illustra le ampiezze del flusso d'aria corrispondenti alla posizione di installazione del condizionatore. Impostare l'ampiezza del flusso d'aria in base alla disposizione della stanza per massimizzare l'efficacia del condizionamento.

Ampiezza del flusso d'aria

(Installazione sull'estremità sinistra)

Ampiezza del flusso d'aria

(Installazione centrale)

–82–

Ampiezza del flusso d'aria

(Installazione sull'estremità destra)

Pulizia e manutenzione

Prima della manutenzione Durante il periodo operativo

Spegnere l’alimentazione

• Non versare alcun liquido.

C’è pericolo di scossa elettrica.

Pulire l’apparecchio con un panno morbido e asciutto.

• Non toccare le alette di alluminio sullo scambiatore di calore.

• Quando si rimuove il pannello di entrata dell’aria, usare una scala o un piano d’appoggio stabile che consenta di reggersi saldamente.

Non utilizzare nessuno dei prodotti seguenti:

• Acqua calda (40°C e più) Causerà deformazioni o scolorirà l’apparecchio.

• petrolio, solvente per vernici, benzene o trielina, etc. Causeranno deformazioni o graffi all’apparecchio.

Pulizia del filtro dell’aria Pulire il filtro dell’aria una volta ogni due settimane.

Rimuovere il filtro dell’aria

Pulizia

• Non pulire i filtri con acqua bollente.

• Non asciugare i filtri su una fiamma.

• Estrarli con cura.

Installare di nuovo il filtro dell’aria

• Tenere fermamente il filtro da entrambi i lati, come illustrato a destra, ed inserire in modo ben saldo.

• Il funzionamento dell’apparecchio senza i filtri dell’aria, lo renderà polveroso e lo danneggerà.

Pulizia dell’apparecchio

• Pulire l’apparecchio con un panno morbido e asciutto o usando un aspirapolvere.

• Se l’apparecchio è estremamente sporco, pulirlo con un panno imbevuto di ac-

qua calda.

Pulizia del pannello di entrata dell’aria

Rimozione, installazione del pannello di entrata dell’aria.

•

• Il pannello può essere lavato con acqua. Dopo averlo la-

vato con acqua, assorbire l’eccesso d’acqua e farlo asciugare al riparo dal sole.

Se il filtro è molto sporco, pulirlo con acqua calda (circa 30 °C) ed asciugarlo accuratamente.

ATTENZIONE

• Estrarre verso l’alto e in avanti il pannello d’immissione dell’aria.

• Mantenere leggermente le manopole da entrambi i lati, e sollevare un poco per rimuovere verso l’alto il pannello.

Come aprire e richiudere il pannello d’immissione dell’aria.

Per aprire

Disporre le dita nei recessi di entrambi i lati del pannello, ed estrarre il pannello in avanti, in modo da aprirlo per quasi 60 gradi.

Per richiudere

Spingere su entrambe le estremità in modo uniforme e premere ulteriormente e leggermente al centro.

Rimozione ed installazione del pannello di entrata dell’aria

Rimozione

Quando si rimuove il pannello d’immissione dell’aria per la pulizia dell’interno o altri scopi, aprire il pannello per 80 gradi e quindi estrarlo verso l’avanti.

Installazione

Quando si rimuove il pannello di entrata dell’aria per la pulizia interna o per altri motivi, aprirlo ad un angolo di 80 gradi e poi estrarlo lateralmente.

–83–

NOTA

Se il filtro dell’aria è intasato dalla polvere ecc. la capacità di raffreddamento viene ridotta, l’apparecchio è più rumoroso e consuma più elettricità. Pulite quindi regolarmente il filtro dell’aria a intervalli appropriati.

Al termine della stagione

Attivare la ventilazione per circa mezza giornata.

Asciugare l’interno dell’apparecchio.

Arrestare l’unità e spegnere l’alimentazione.

L’unità consuma circa 2 Watt, anche allorquando non è operativa. Spegnendo l’alimentazione si risparmiano energia e costi annessi.

Pulire e reinserire i filtri dell’aria.

Pulire sia l’unità interna che quella esterna.

Rimuovere le batterie dal telecomando.

Installazione, ispezione e sostituzione del filtro di pulizia dell'aria.

1. Aprire il pannello di entrata dell’aria e rimuovere i filtri dell’aria.

2. Rimuovere i portafiltro, con il filtro di pulizia dell'aria installato nei supporti, dal condizionatore.

3. Rimuovere il filtro per l’eliminazione degli allergeni (arancione chiro) dal portafiltro e ispezionare il filtro. Utilizzare un aspirapolvere per rimuovere la polvere o sporcizia dal filtro per l’eliminazione degli allergeni. Sostituire il filtro per l’eliminazione degli allergeni qualora non sia possibile pulirlo o nel caso in cui sia installato da circa 1 anno. (Il filtro per l’eliminazione degli allergeni deve essere sostituito dopo circa 1 anno di utilizzo. Tuttavia, il periodo di utilizzo effettivo varia a seconda delle condizioni di impiego del filtro.)

Rimuovere il filtro deodorante fotocatalitico lavabile nare il filtro. Rimuovere periodicamente la polvere o la sporcizia dal filtro deodorante fotocatalitico lavabile. Se il filtro deodorante fotocatalitico lavabile risulta particolarmente sporco, è possibile lavarlo con acqua. Tuttavia, essendo il filtro fragile, accertarsi di lavarlo mantenendolo installato nel portafiltro per evitare di danneggiarlo. Una volta lavato, esporlo alla luce del sole per asciugarlo. L’esposizione del filtro alla luce del sole consente di rivitalizzare l’effetto deodorizzante.

(Non eliminare i supporti del filtro. Essi sono riutilizzabili.)

4. Installare il filtro per la pulizia dell'aria nei portafiltro, quindi installarli nel condizionatore.

(arancione)

2 3 4 5 6

Pagina 83

dal portafiltro e ispezio-

All’inizio della stagione

Assicurarsi che non siano presenti ostacoli che bloccano il flusso d’aria attorno alle aperture delle bocchette d’ingresso e uscita dell’unità interna e di quella esterna.

Verificare che non siano presenti tracce di corrosione o ruggine sul telaio della base dell’unità esterna.

Assicurarsi che il cablaggio di terra non sia strappato o sconnesso.

Controllare che i filtri dell’aria siano puliti.

Spegnere l’alimentazione.

Inserire le batterie nel telecomando.

Supporto del filtro

Filtro

NOTA

• Il filtro per l’eliminazione degli allergeni e il filtro deodorante fotocatalitico

lavabile possono essere installati sul lato destro o su quello sinistro del condizionatore di aria.

• Installare il filtro per l’eliminazione degli allergeni con il lato arancione chiaro in

posizione anteriore.

5. Installare i filtri dell’aria e chiudere il pannello di entrata dell’aria.

ATTENZIONE

• Lo scambiatore di calore può ferire le dita.

Per la sostituzione del filtro di pulizia dell'aria, rivolgersi al rivenditore.

Voce Caratteristiche Colore

Filtro per l’eliminazione degli allergeni

Filtro deodorante fotocatalitico lavabile

Grazie all’azione degli enzimi è possibile eliminare gli allergeni che si accumulano nel filtro e che potrebbero causare allergie.

Le fonti degli odori presenti sul filtro sono dissolte, con il risultato di un effetto deodorante.

–84–

Pagina 83

Arancione

chiaro

Arancione

Installazione appropriata

Posizione idonea all’installazione

• Non frapporre, di fronte all’unità interna, alcuna ostruzione che impedisca una ventilazione ed un funzionamento corretti.

• Non installare l’unità in nessuna delle seguenti posizioni:

• Ove ci sia un pericolo di perdita di gas infiammabili.

• Luoghi dove ci sono schizzi di liquidi oleosi.

• Se si impiega l’apparecchio in luoghi come acque termali, dove vengono generati gas sulfurei, o zone marittime, esposte a venti di mare, la

corrosione potrebbe causare guasti all'apparecchio. Consultare il distributore.

• Il condizionatore ed il telecomando devono trovarsi ad almeno 1 metro di distanza dal televisore e dalla radio.

• Far drenare l’umidità asportata dall’unità interna in un luogo idoneo.

Prestare attenzione anche al rumore prodotto durante il funzionamento!

•

Per l’installazione dell’apparecchio, scegliere un luogo che possa sopportare il peso dell’apparecchio e non amplifichi il rumore o le vibrazioni durante il funzionamento. Se lungo il tubo flessibile sono trasmesse vibrazioni, fissare l’unità mediante i cuscinetti anti-vibrazioni, posti tra l’unità e le giunzioni.

• Selezionare un punto in cui l’aria fredda o calda e i rumori di funzionamento fra le unità interne ed esterne non causino alcun disturbo ai vicini.

• Oggetti lasciati vicino alle bocche di uscita e di entrata dell’aria dell’unità esterna causano un cattivo funzionamento e rendono l’apparecchio più rumoroso. Non lasciare ostacoli vicino alle bocche di uscita e di entrata dell’aria.

• Se si percepisce un rumore anormale durante il funzionamento, consultare il distributore.

Controllo e manutenzione

A seconda dell’ambiente di funzionamento, l’interno del condizionatore d’aria può accumulare sporco dopo alcuni anni di funzionamento. Questo fatto ridurrà le prestazioni. Oltre alla normale pulizia, si consiglia l’ispezione e la manutenzione del sistema. (Questo può far sì che il condizionatore d’aria abbia una durata vita più lunga, senza problemi.)

Per quel che riguarda il controllo e la manutenzione, consultare il negoziante o uno qualsiasi dei centri di assistenza autorizzati (in questo caso si richiedono spese di assistenza).

•

• Si consiglia di effettuare il controllo e la manutenzione fuori stagione.

• Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere solo sostituito o riparato in un centro autorizzato dalla casa costruttrice, perché per tale operazione servono attrezzature speciali.

Assistenza

Effettuare i seguenti controlli prima di rivolgersi al Servizio Assistenza.

Il condizionatore non funziona affatto.

L’interruttore di alimentazione è stato spento?

Raffreddamento o riscaldamento inadeguato

La temperatura ambiente impostata è corretta?

Temp.

corretta

La luce del sole entra direttamente nell’ambiente?

Il timer è nella posizione “ON”?

I filtri dell’aria sono puliti (non intasati)?

Raffreddamento inadeguato

C’è una fonte di calore nell’ambiente?

C’è un'interruzione di corrente o è intervenuta una protezione (interruttore differenziale; fusibile ecc.)?

Ci sono finestre e/o porte aperte?

Ci sono molte persone nell’ambiente?

Se dopo aver effettuato i controlli esposti a sinistra non si riuscisse ad ottenere un funzionamento normale del condizionatore, e se permangono dei dubbi anche dopo aver consultato pagina 86, o se si verificassero fenomeni come quelli descritti a pagina 87, spegnere l’interruttore di alimentazione e contattare il distributore.

In questo condizionatore d’aria è utilizzato un nuovo tipo di refrigerante (R410A). Quando si richiedono al distributore interventi e manutenzione, spiegargli la situazione.

–85–

Avviso

L’unità non si riavvia immediatamente dopo averla arrestata.

(La spia RUN è accesa)

Non

funziona?

L’aria non soffia, quando si avvia l’operazione di riscaldamento.

La spia RUN lampeggia lentamente

(è accesa per 1,5 sec. ed è spenta per 0,5 sec.)

L’aria non viene emessa per un intervallo compreso tra 5 e 10 minuti, oppure l’aria emessa non è calda, durante l’operazione di riscaldamento.

L’aria non soffia, quando si avvia l’operazione di essiccamento.

L’apparecchio emette del vapore durante il RAFFREDDAMENTO.

C’è un odore particolare.

Si percepisce un gorgoglio.

La spia RUN lampeggia lentamente

(è accesa per 1,5 sec. ed è spenta per 0,5 sec.)

(La spia RUN è accesa)

Il riavvio è bloccato per 3 minuti, una volta che si è arrestato il funzionamento per proteggere l’unità.

Attendere tre

minuti.

Il timer di protezione del microcomputer, da tre minuti, riavvia automaticamente il funzionamento.

Il flusso d’aria è bloccato per impedire la fuoriuscita di brezza fredda finché lo scambiatore di calore interno si sia scaldato. (da 2 a 5 minuti). (programma MANTENIMENTO DEL CALORE)

Se la temperatura esterna è bassa e il tasso di umidità è alto, l’apparecchio talvolta si sbrina automaticamente. Attendere. Durante lo sbrinamento, acqua o vapore fuoriescono dall’unità esterna.

Il ventilatore interno talvolta si arresta per impedire la rievaporazione dell’umidità asportata e per risparmiare energia.

Questo fenomeno accade talvolta quando la temperatura e il tasso di umidità dell’ambiente sono molto alti, ma svanirà con l’abbassarsi della temperatura e del tasso di umidità.

L’aria emessa durante il funzionamento può aver odore. Si tratta delle particelle di tabacco o cosmetici che aderiscono all’unità.

E’ il rumore del liquido refrigerante che scorre all’interno del condizionatore.

Si percepisce un crepitio.

Si sentono sibili o ticchettii.

Dopo un’interruzione dell’alimentazione, l’unità non si riavvia anche se l’alimentazione è attiva.

I segnali del telecomando non vengono ricevuti.

Si può formare della condensa sulle griglie della bocca di uscita dell’aria.

L’unità esterna emette un suono fischiante.

La ventola non si ferma immediatamente quando si arresta il funzionamento dell'unità.

La spia RUN rimane accesa anche se il funzionamento è stato arrestato.

Ogni tanto potrebbe provenire un suono sibilante (“shoooo”) dall’unità spenta.

Ciò è causato dalla dilatazione o dalla compressione di materie plastiche surriscaldate.

Questo è causato dal funzionamento delle valvole di controllo del refrigerante o da componenti elettrici.

Se non è impostata la funzione di riavvio automatico, l’unità non inizia nuovamente e automaticamente. Usare il telecomando per riattivare il funzionamento.

I segnali del telecomando potrebbero non venire rilevati quando il ricevitore segnali del condizionatore è esposto alla luce diretta del sole o a forte illuminazione. In questo caso, attennuare la luce.

Se l’apparecchio è in funzione per lungo tempo e il tasso di umidità è alto, potrebbe formarsi e gocciolare della condensa sulle griglie della bocca di uscita dell’aria.

Il rumore significa che la velocità di rotazione del compressore sta aumentando o diminuendo.

Ventola unità interna: la ventola non si ferma dopo 2 ore se impostata

Ventola unità esterna: la ventola non si ferma per un periodo di circa

La spia RUN si illumina durante il funzionamento CLEAN. La spia RUN si spegne quando il funzionamento CLEAN si arresta.

Si tratta del suono prodotto quando viene arrestata un’altra unità interna.

sul funzionamento in modalità CLEAN.

un minuto per proteggere l'unità.

–86–

Mettersi in contatto con il proprio distributore

■ Spegnere immediatamente l’interruttore di alimentazione e informare il distributore nei seguenti casi:

Le protezioni sull’alimentazione (interruttore differenziale; fusibile) intervengono spesso.

Fusibile si fonde

spesso.

Il cavo è estrememante caldo. Il rivestimento del cavo è danneggiato.

ATTENZIONE

Se il cavo di alimentazione è danneggiato, chiedete al vostro rivenditore o ad un tecnico specializzato di installarne uno nuovo, per evitare incidenti.

Si osservano disturbi sulla TV, la radio o altri apparecchi.

Quando si verificano anomalie, spegnere immediatamente l’alimentazione, e riaccenderla dopo 3 minuti. Riavviare l’operazione mediante il pulsante ON/OFF del telecomando e verificare se le anomalie continuano.

L’interruttore non attiva il funzionamento.

Le spie luminose RUN e TIMER della visualizzazione dell’unità lampeggiano velocemente (0,5 sec. ON; 0,5 sec OFF) e l’unità non funziona.

Si percepisce un rumore anormale durante il funzionamento.

Condizionatore multiplo

Funzionamento simultaneo

•I condizionatori d’aria non possono funzionare contemporaneamente in modalita differenti fra loro, come ad esempio un’unita nella modalita “Cool” (raffreddamento) e un’unita nella modalita “Heat” (riscaldamento).

• Quando si effettuano operazioni diverse, il condizionatore attivato per primo avrà la priorità, e perciò il condizionatore attivato dopo entrerà nella modalità di ventilazione.

• Se si desidera cambiare la priorità, spegnere il condizionatore attivato per primo oppure far coincidere la sua modalità operativa con quella del condizionatore attivato dopo.

Funzionamento automatico

• Quando l’interruttore del telecomando si trova sulla modalita “Auto”, al momento dell’accensione il condizionatore seleziona automaticamente una delle modalita “Cool”, “Dry”, o “Heat” a seconda della temperatura dell’ambiente.

• Durante il funzionamento simultaneo delle unità del condizionatore d’aria, le modalità operative possono essere modificate automaticamente a seconda della temperatura dei vari ambienti, interrompendo così il funzionamento dell’unità esterna. In questo caso deve essere selezionata la modalità COOL (freddo) o HEAT (caldo) invece di AUTO (automatica). (Ciò si applica solo se vengono usate più di un’unità).

Operazione di recupero del liquido refrigerante

• Se le unità interne non vengono tutte utilizzate contemporaneamente per un lungo periodo di tempo, le prestazioni di riscaldamento e raffreddamento possono temporaneamente diminuire. Ciò si verifica al fine di controllare il recupero del liquido refrigerante nelle unità interne non funzionanti. Tale operazione produce un suono che deriva dal deflusso del refrigerante dalle unità interne non funzionanti.

–87–

Funzione di autodiagnosi

■ Cerchiamo costantemente di offrire un migliore servizio ai consumatori installando rivelatori-spia che indicano il funzionamento anomalo di ogni funzione nel modo

seguente:

Spia RUN

Lampeggia 1 volta

Descrizione del guasto Causa

Errore 1 del sensore dello scambiatore di calore.

• È rotto il conduttore 1 del sensore dello scambiatore di calore; la connessione del connettore non è corretta.

Spia TIMER acceso

La spia RUN continua a

lampeggiare

Lampeggia 2 volte

Lampeggia 3 volte

Lampeggia 5 volte

Lampeggia 6 volte

Lampeggia 7 volte

Spia TIMER

Lampeggia 1 volta

Lampeggia 2 volte

Lampeggia 4 volte

Lampeggia 5 volte

Lampeggia 1 volta

Lampeggia 2 volte

Lampeggia 3 volte

Errore del sensore della temperatura ambiente

Errore 3 del sensore dello scambiatore di calore.

Errore di tensione del filtro attivo • Alimentazione che presenta anomalie

Errore del motore della ventola interna

Il refrigerante è insufficiente. Valvola di servizio chiusa Sensore dello scambiatore di calore: 1 errore

Errore del sensore della temperatura esterna

Errore del sensore del tubo dello scambiatore di calore esterno

Errore del sensore del tubo di scarico

Errore a livello del sensore del tubo d’aspirazione

Interruzione di corrente

Guasto all’unitàesterna

Sovracorrente

• Cavo del sensore della temperatura danneggiato, connettore mal collegato

• È rotto il conduttore 3 del sensore dello scambiatore di calore; la connessione del connettore non è corretta.

• Guasto al motore della ventola, connettore mal collegato

• Il refrigerante è insufficiente, perdita.

• Valvola di servizio chiusa

• Cavo dello scambiatore di calore interrotto, cattiva

connessione del cablaggio

• Cavo del sensore esterno danneggiato, connettore mal collegato

• Cavo del sensore del tubo danneggiato, connettore mal collegato

• Cavo del sensore del tubo di scarico danneggiato, connettore mal collegato

• Interruzione del cavo del sensore del tubo d’aspirazione, cattiva connessione del cablaggio.

• Compressore bloccato, fase aperta nell’uscita del compressore, corto circuito del transistor di alimentazione, valvola di servizio chiusa

•

Transistor di alimentazione rotto, cavo del compressore rotto

•

Cavo del sensore del tubo di scarico rotto, connettore mal collegato

• Blocco del compressore

• Sovraccarico operativo, sovratensione

Spia RUN acceso

La spia RUN lampeggia 2 volte

Lampeggia 4 volte

Lampeggia 5 volte

Lampeggia 6 volte

Lampeggia 7 volte

Mantenimento del lampeggio

Lampeggia 2 volte

Errore del transistor di alimentazione

Surriscaldamento del compressore

Errore di trasmissione del segnale

Errore del motore ventola esterno

Protezione dell’alta pressione di raffreddamento

Bloccaggio del rotore

–88–

• Transistor di alimentazione rotto

• Mancanza di gas, sensore del tubo di scarico difettoso,

valvola di servizio chiusa.

• Alimentazione elettrica difettosa, cavo del segnale danneggiato, guasto della scheda di controllo dell’unità esterna o interna

• Motore ventola difettoso, collegamento connettore scadente

• Sovraccarico del gas, cortocircuito dell’unità esterna

• Compressore difettoso

• Fase aperta sul compressore

• Scheda di controllo dell’unità esterna difettosa

Le estamos muy agradecidos por haber elegido un Acondicionador de Aire MITSUBISHI HEAVY INDUSTRIES, LTD. Para conseguir el mejor y más duradero rendimiento, lea y siga escrupulosamente este manual de usuario antes de utilizar su acondicionador de aire. Luego de haberlo leído, guárdelo en un lugar seguro. Por favor refiérase a el manual en caso de tener preguntas sobre el uso o si eventualmente ocurren irregularidades.

Este acondicionador de aire solo está diseñado para uso doméstico.

No descargue a la atmósfera R410A: El R410A es un gas fluorado de efecto invernadero, incluido en el Protocolo de Kyoto con un potencial de calentamiento global (PCG) – Global Warming Potential (GWP) = 1975.

Puede que su equipo de aire acondicionado esté marcado con este símbolo. Significa que de residuos de aparatos eléctricos y electrónicos (RAEE tal como se establece en la directiva 2002/96/CE) no deberán mezclarse con los residuos domésticos generales. Los acondicionadores de aire deberán tratarse en una instalación de tratamiento autorizada para su reutilización, reciclaje y recuperación, y no se desecharán en la cadena de basuras municipal. Para obtener más información, póngase en contacto con el instalador o las autoridades locales.

Este símbolo impreso en las pilas instaladas en su producto de aire acondicionado es información para usuarios finales de acuerdo con la directiva 2006/66/CE, artículo 20, anexo II de la UE. Las pilas, al finalizar su duración útil, deberán desecharse aparte de la basura doméstica general. Si hay algún símbolo químico impreso detrás del símbolo químico mostrado arriba, tal símbolo químico significará que las pilas contienen metal pesado en cierta concentración. Esto se indicará de la forma siguiente: Hg: mercurio (0,0005%) , Cd: cadmio (0,002%) , Pb: plomo (0,004%) Deshágase correctamente de las pilas en el lugar de recolección de basura o en el centro de reciclado de su comunidad local.

ESPAÑOL

Índice de contenidos

Precauciones de seguridad .............................. 90

Los nombres de cada parte y su función ......... 92

Manejo del mando a distancia ......................... 94

Fallo de funcionamiento en el

mando a distancia ............................................ 94

Funcionamiento temporal (de emergencia)..... 94

Sección de funcionamiento y visualización

del mando a distancia ...................................... 95

Ajuste de la hora actual ................................... 95

Funcionamiento en modo AUTO

(automático)..................................................... 96

Ajuste de la temperatura durante la

operación de AUTO ........................................ 96

FAN SPEED (VELOCIDAD DEL

VENTILADOR) .............................................. 96

Funcionamiento en modo COOL/HEAT/DRY/FAN

(Frío/Calor/Deshumidificador/Ventilador) .........

Ajuste de la temperatura de funcionamiento

del acondicionador de aire............................... 97

Características de operación del

modo HEAT .................................................... 97

Ajuste de la dirección del flujo de aire ........... 98

Funcionamiento en modo 3D AUTO .............. 98

Funcionamiento en modo

SLEEP TIMER (autoapagado) ........................ 99

Funcionamiento en modo OFF-TIMER

(temporizador de apagado) .............................. 99

Funcionamiento en modo ON-TIMER

(temporizador de encendido)......................... 100

Funcionamiento en modo

SLEEP TIMER + ON-TIMER ...................... 100

Funcionamiento en modo PROGRAM

TIMER (temporizador programado) ............. 101

Funcionamiento en modo ALLERGEN

CLEAR (eliminación de alérgenos) .............. 101

Funcionamiento en modo HIGH POWER/

ECONOMY (alta potencia/eco) .................... 102

Funcionamiento en modo SELF CLEAN

(autolimpeza) ................................................. 103

Función de reinicio automático ..................... 103

Consejos para un funcionamiento efectivo ... 103

Establecimiento del lugar de instalación....... 104

Mantenimiento............................................... 105

Instalación correcta ....................................... 107

Tratamiento de problemas ............................. 107

Aviso.............................................................. 108

Póngase en contacto con su distribuidor ....... 109

Acerca del Aire Acondicionado Múltiple ..... 109

Función de auto diagnóstico.......................... 110

–89–

Precauciones de seguridad

• Antes de poner en marcha el sistema, por favor lea estas “Precauciones de seguridad” detalladamente para asegurar así la operación correcta del sistema.

• Las precauciones de seguridad están clasificadas como “

PELIGRO” indican que una manipulación incorrecta puede desembocar en un resultado drástico como la muerte, lesiones graves, etc. Incluso

“ las precauciones que aparecen en la columna “ cumpla cuidadosamente estas precauciones, puesto que ellas son esenciales para su seguridad.

PRECAUCIÓN” pueden plantear un problema grave, dependiendo de las circunstancias. Por favor

• Los símbolos que aparecen frecuentemente en el texto tienen los significados siguientes:

PELIGRO” y “ PRECAUCIÓN ”. Las precauciones que aparecen en la columna

Estrictamente prohibido

• Cuando haya leído este manual de instrucciones, guárdelo para futuras consultas. Si alguna vez debe cambiar de operador, asegúrese de que el manual sea recibido por el nuevo operador.

Cumpla las instrucciones con sumo cuidado

Establezca una conexión a tierra adecuada.

❚ PRECAUCIONES DE INSTALACIÓN

PELIGRO

El sistema está diseñado para un uso doméstico.

Si se usa en entornos con condiciones duras, por ejemplo, un taller de ingeniería, el equipo puede funcionar de forma deficiente.

El sistema debe ser instalado por el distribuidor autorizado o por un profesional especializado.

No es recomendable que usted mismo instale el sistema, ya que una manipulación inadecuada puede provocar fugas de agua, una descarga eléctrica o un incendio.

No instale la unidad donde puedan producirse fugas de gases inflamables.

Pérdidas semejantes pueden causar incendios.

Asegúrese de instalar el tubo de desagüe correctamente, de tal modo que el agua se drene completamente.

Una instalación incorrecta de este tubo puede provocar goteos de agua en la habitación, pudiendo llegar a mojar el mobiliario.

PRECAUCIÓN

Puede ser necesaria la colocación de un interruptor de fugas a tierra en función del lugar de instalación.

Si no instala un interruptor de fugas a tierra, podría sufrir una descarga eléctrica.

Asegúrese de que el sistema esté correctamente conectado a tierra.

Los cables de puesta a tierra no se deben conectar nunca a una tubería de gas, tubería de agua, conductores de pararrayos o cable de toma a tierra del teléfono. La instalación incorrecta del cable a tierra puede producir shocks eléctricos.

❚ PRECAUCIONES DE OPERACIÓN

PELIGRO

No se exponga a la corriente de aire frío durante periodos de tiempo prolongados.

Este frío puede afectar su estado físico y su salud.

No inserte ningún objeto en la entrada de aire.

Esto podría ocasionar daños, tales como afectar la rotación del ventilador en alta velocidad.

Guarde el control remoto fuera del alcance de los niños.

Si no lo hace, éstos podrían tragarse las baterías o podría producirse otro accidente.

PRECAUCIÓN

Utilice fusible homologados exclusivamente.

Está prohibido usar un hilo de acero o cobre en lugar de un fusible homologado, ya que éste podría causar una avería o un incendio.

No coloque un insecticida inflamable o un spray de pintura cerca del ventilador, ni rocíe ninguno de estos productos directamente en el sistema.

Esto podría resultar en un incendio. El aparato posiblemente queme

El sistema debe ser usado unicamente con el propósito original y no para cualquier otro propósito, por ejemplo, la conservación de alimentos, plantas o animales, dispositivos de presición o piezas de arte.

El sistema es para ser usado solo en habitaciones domésticas comunes. Cualquier otro uso del sistema puede dañar la calidad de los comestibles, etc.

No manipule los interruptores con las manos mojadas.

Esto puede ocasionarle un shock eléctrico.

No debería exponer directamente al flujo de aire del acondicionador de aire ningún tipo de aparato a combustión.

en forma inadecuada.

No colocar elementos que contengan agua, tales como vasos, floreros, etc. sobre la unidad.

Si el agua entra en la unidad esto podría causar daños en la aislación y causar shocks eléctricos.

–90–

No se cuelgue ni columpie de la unidad interior.

Si la unidad interior se cae, puede ocasionarle daños.

No lave el acondicionador de aire con agua.

Esto puede causarle un shock eléctrico.

No instale el sistema en un lugar donde el flujo de aire apunte directamente a animales o plantas.

Esto podría afectar la salud de los mismos.

❚ Precauciones de seguridad

No sentarse delante de la puerta de salida de la unidad ni coloque elementos delante ella.

Si la unidad se cae o algo se cae de esta, las personas podrían lastimarse.

Luego de un largo período de uso, controle de vez en cuando la estructura de soporte de la unidad.

PRECAUCIÓN

Si no repara los posibles daños inmediatamente, la unidad puede caer y causar lesiones personales.

No toque las láminas de aluminio del intercambiador de calor de aire.

Se pueden producir lesiones personales

No coloque ningún tipo de electrodoméstico u objeto debajo de las unidades interiores o exteriores.

La condensación que cae de la unidad puede manchar los objetos y causar accidentes o descargas eléctricas.

No controle el sistema con el interruptor principal de alimentación.

Podría provocar un incendio o fuga de agua. Además, el ventilador puede arrancar inesperadamente, lo que podría causar lesiones.

Cuando limpie el sistema, detenga la unidad y desconecte la corriente.

Nunca abra el panel mientras el ventilador interno esté girando.

Si escucha truenos o existe riesgo de caída de rayos, detenga la unidad y desconecte la corriente.

No haga funcionar el sistema sin el filtro de aire.

Podría causar un funcionamiento incorrecto del sistema debido a una obstrucción del intercambiador de calor.

Si usted opera el sistema junto con un aparato de combustión, debe ventilar la habitación regularmente.

La ventilación insuficiente puede ocasionar accidentes debido al deficit de oxfgeno.

No coloque objetos cerca de la unidad externa ni deje que se amontonen hojas alrededor de dicha unidad.

Si hay objetos u hojas alrededor de la unidad exterior, podrían entrar en ella pequeños animales y tocar componentes eléctricos, causando una avería, humo o un incendio.

No desconecte la alimentación inmediatamente después de detener el funcionamiento.

Espere un mínimo de 5 minutos; de lo contrario existe riesgo de fuga de agua o avería.

Colóquese en una escalera de tijera segura u otro objeto estable al extraer el panel de entrada de aire y los filtros.

Póngase en contacto con su distribuidor para limpiar los componentes internos de la unidad interior. No intente hacerlo usted mismo.

Si no lo hace, podrían producirse daños debido a la caída de objetos.

El uso de un detergente no homologado o un método de limpieza inadecuado puede dañar los componentes de plástico de la unidad y provocar fugas. También pueden producirse daños, humo o fuego si el detergente entra en contacto con los componentes eléctricos del motor.

Esto puede dañar la unidad

❚ PRECAUCIONES PARA LA REUBICACIÓN O REPARACIONES

PELIGRO

No realice ninguna reparación o modificación. Consulte con el proveedor de la unidad.

Si repara o modifica la unidad, podría provocar fugas de agua, descargas eléctricas o fuego.

Si observa algo anormal (olor a quemado, etc.), detenga el sistema, desconecte la corriente y consulte con su distribuidor.

El uso contínuo del sistema en circunstancias anormales puede ser el resultado de un funcionamiento defectuoso, descargas eléctricas, incendios, etc.

Para realizar reparaciones, consulte con su distribuidor.

Reparaciones incorrectas pueden ocasionar shocks eléctricos, incendios, etc.

Si el acondicionador de aire no enfría o no calienta la habitación, esto puede deberse a una fuga de refrigerante. Póngase en contacto con su distribuidor. Si es necesario añadir refrigerante, póngase en contacto con su proveedor para recibir las instrucciones apropiadas.

El refrigerante utilizado en su acondicionador de aire es seguro. Sin embargo, si una fuga inesperada de refrigerante cae sobre un calefactor, estufa, plancha u otra fuente de calor, se podrían generar gases nocivos.

–91–

En caso de que el acondicionador de aire se reubique en otro logar, póngase en contacto con su distribuidor o con un instalador profesional.

Una instalación incorrecta puede causar pérdidas de agua, descargas eléctricas, incendios, etc.

Los nombres de cada parte y su función

UNIDAD INTERNA

Panel de entrada de aire

Extrae el aire interior.

Retira el polvo o suciedad fuera de la entrada de aire.

Sensor de temperatura ambiente

Sopla aire desde aquí.

Ventilador de la unidad interior

Lama de ajuste de dirección del flujo de aire hacia la izquierda/hacia la derecha

Ala de ajuste de dirección del flujo de aire arriba/abajo

Página 105

Filtro de aire

Página 105

Filtro de limpieza de aire

Página 106

Intercambiador de calor

Salida de aire

Página 98

UNIDAD EXTERIOR

Manguera de desagüe

Drena el agua de la unidad interior.

Conexión de la tubería de refrigerante y cable eléctrico

Entrada de aire

(En la superficie lateral y trasera)

Salida de aire

Ventilador de la unidad exterior

Intercambiador de calor

–92–

Los nombres de cada parte y su función

Sección de visualización de la unidad

Receptor de la señal de control remoto

Unidad de botón ON/OFF de la unidad

Este botón se puede usar para encender/apagar la unidad cuando el mando a distancia no está disponible.

Pagina 94

Testigo luminoso (verde) RUN (HOT KEEP)

• Se ilumina durante el funcionamiento.

• Parpadea cuando el flujo de aire se detiene

debido al funcionamiento en modo “HOT KEEP” y “CLEAN”.

HOT KEEP

Funcionamiento en

modo CLEAN

(limpieza)

OFF

Pagina 103

1.5 sec.

3 sec.

0.5 sec.

1 sec.

Accesorios

Control remoto

inalámbrico

Soporte del mando

a distancia inalámbrico

Filtro alergénico (Naranja claro)

Filtro Deaodorirante (Naranja)

Luz 3D AUTO (verde)

Se ilumina durante la operación y la operación 3D AUTO.

Luz HI POWER (verde)

Se ilumina durante el funcionamiento en modo HIGH POWER (A GRAN POTENCIA).

Testigo luminoso TIMER (amarillo)

Se ilumina durante el funcionamiento en modo TIMER.

Batería

(R03 (AAA, Micro) ×2)

Tornillo de madera (Cantidad:2)

(para la montura del soporte del

mando a distancia)

NOTA

• Señal acústica para el mando a distancia

Cuando se selecciona una temperatura de 24ºC, funcionamiento automático y flujo de aire automático, la unidad emite una señal acústica (PiPi). Cuando se apaga el aire acondicionado pulsando el botón ON/OFF (excepto en modo CLEAN -limpieza-), la unidad emite una señal acústica (Pi). Esta función es práctica cuando se hace funcionar el aire acondicionado en la oscuridad.

Ajuste del flujo de aire

Temperatura preestablecida

–93–

Manejo del mando a distancia

Procedimiento de reemplazo de las baterías

Los casos siguientes significan el agotamiento de las baterías. Reemplace las baterías agotadas por otras nuevas.

• El sonido de recepción de la señal no es emitido desde la unidad cuando la señal es transmitida.

• Las indicaciones en pantalla se desvanecen

NOTA

Retire la tapa y extraiga las pi-

las gastadas.

Coloque las baterías.

R03 (AAA, Micro) x2

Cierre la tapa.

Pulse el interruptor ACL con la

punta de un bolígrafo.

Se muestra el modo de ajuste del temporizador.

Preste atención

a las marcas

Page 95

, y .

• No use baterías viejas junto con nuevas.

• Retire las baterías cuando no va a utilizar por un tiempo prolongado el control remo-

to.

• La vida útil recomendada de una pila, conforme con JIS ó IEC, debería ser de 6 - 12 meses con un uso normal. Si las ha usado por un tiempo indeterminado o por más tiempo que el especificado, existe el riesgo de que las baterías pierdan líquido, causando así un daño irreparable al control remoto.

• La duración recomendada de la pila viene impresa sobre la misma. Esta duración puede ser menor debido al tiempo de fabricación de la unidad. Aunque, posiblemente la batería tenga aun suficiente carga con posterioridad a su fecha de vencimiento.

■ Cuando la pantalla muestre un estado anormal, presione el interruptor ACL con la punta de un bolígrafo.

Utilizando el soporte del control remoto

El control remoto puede ser usado separadamente desde la pared utilizando el soporte del control remoto. En este caso, instale el control remoto luego de verificar que el acondicinador de aire recibe la señal correctamente.

Para instalar o retirar el control remoto, deslice el mismo hacia arriba o hacia abajo desde la parte superior del soporte.

Nota de advertencia sobre el manejo del control remoto

Estrictamente prohibido

• No coloque el control remoto en lugares con alta temperatura o cerca de aparatos calefactores.

• No coloque obstáculos entre el control remoto y la unidad.

• No deje el control remoto expuesto a la luz solar o a una iluminación intensa.

• No vierta ningún líquido sobre el mando a distancia.

• No deje caer el control remoto. Sea cauteloso.

No coloque objetos pesados sobre el

•

control remoto ni se suba sobre él.

Fallo de funcionamiento en el mando a distancia

• ¿No se han agotado las baterías?

“Procedimiento de reemplazo de las

baterías” más arriba.

Sustituya las pilas por unas nuevas y vuelva a intentar

la acción.

• Si el mando a distancia falla, haga funcionar la unidad con la función de accionamiento temporal (emergencia). Póngase en contacto con su distribuidor para revisar el mando a distancia.

A continuación

Funcionamiento temporal (de emergencia)

• El botón ON/OFF de la unidad opera el encendido y apagado de la unidad temporalmente, cuando el control remoto no es usado.

Contenido de operación

• OPERATION MODE (Modo de operación) : AUTO

• FAN SPEED : AUTO

• AIR FLOW : AUTO

• La operación se inicia pulsando el botón ON/OFF de la unidad,

y pulsando otra vez para parar la operación

Unidad de botón ON/OFF de la unidad

NOTA

• No mantenga presionado el botón ON/OFF durante más de 5 segundos. (Si lo mantiene pulsado durante más de 5 segundos se ajustará la refrigeración automática que se emplea durante el mantenimiento y cuando se reubica el acondicionador de aire.)

–94–

Sección de funcionamiento y visualización del mando a distancia

Operación de sección

Botón de FAN SPEED

(VELOCIDAD DEL VENTILADOR)

Cada vez que se pulsa el botón, la indicación va cambiando de lugar.

Botón HI POWER/ECONO (ENCEN-

DIDO FUERTE/ECONÓMICO)

Este botón cambia al modo HIGH POWER/ECONOMY (ENCENDIDO FUERTE/ECONÓMICO).

Botón de ajuste de la TEMP

(TEMPERATIRA)

Estos botones se usan para ajustar la temperatura de la habitación. (Estos botones se usan para ajustar también la hora actual y la función temporizador.)

Botón ON TIMER

Este botón selecciona la operación ON TIMER.

Botón SLEEP (AUTOAPAGADO)

Este botón selecciona el funcionamiento en modo SLEEP.

Conmutador CLEAN (LIMPIAR)

Este interruptor selecciona el modo CLEAN (limpieza).

Botón CANCEL

Este botón cancela el temporizador ON (de activación), el temporizador OFF (de desactivación), y la operación SLEEP (de autoapagado).

Página 96

Página 102

Página 100

Página 99

Página 103

• La figura aquí arriba muestra todas las

Procedimiento de transmisión

indicaciones con un propósito explicativo, pero prácticamente sólo son indicadas las partes pertinentes.

Botón de selección MODO DE

FUNCIONAMIENTO

Cada vez que se pulsa el botón, la indicación va cambiando de lugar.

Botón ON/OFF (ACTIVAR/ DESACTIVAR) (luminoso)

Pulse para poner en marcha la unidad, púlselo de nuevo para detenerla.

Botón AIR FLOW (FLUJO DE AIRE)

(UP/DOWN) (ARRIBA/ABAJO)

Este botón cambia la dirección del flujo de aire (arriba/abajo).

Botón AIR FLOW (FLUJO DE AIRE)

(LEFT/RIGHT) (IZQUIERDA/DERECHA)

Este botón cambia la dirección del flujo de aire (izquierda/derecha).

Este botón establece la operación 3D AUTO.

Este botón selecciona la operación OFF TIMER.

Este interruptor sirve para reinicializar el microordenador y ajustar la hora.

Botón ALLERGEN CLEAR

(ELIMINAR ALÉRGENOS)

Este botón selecciona la operación ALLERGEN CLEAR.

Página 96,97

Página 98

Botón 3D AUTO

Página 98

Botón OFF TIMER

Página 99

Interruptor ACL

Página 94

Página 101

Cuando cada uno de los botones del control remoto es presionado apuntando el mismo hacia el acondicionador de aire, envía la señal. Cuando la señal es recibida correctamente, recibe un sonido emitido desde la unidad.

Ajuste de la hora actual

■ Cuando se inserten las pilas, la hora actual pasará automáticamente al modo de ajuste de hora. 13:00 aparece como la hora actual. Configure la hora correcta.

Ejemplo: Configurar en las 10:30.

Presione el interruptor ACL.

Presione con la punta de un bolígrafo, etc. La indicación de hora parpadea y se puede ajustar a la hora actual.

Pulse el botón o .

(Configurar en las 10:30)

Presione el botón ON/OFF.

La indicación cambia de parpadeo a luz fija y el ajuste finaliza. Asegúrese de pulsar el botón dentro de los 60 segundos siguientes a la última operación del paso 2, ya que de otro modo no se ajustará la hora.

NOTA

• El funcionamiento en modo temporizador se basa en el reloj interno, por lo que deberá ajustar la hora correctamente,

• Los datos de control remoto se repondrán cuando se ajuste la hora actual.

–95–

Funcionamiento en modo AUTO (automático)

■ Opera por la selección automática del modo de operación (COOL, HEAT, DRY) dependiendo de la temperatura ambiente al arrancar.

Cuando la unidad no está en el modo AUTO:

Pulse el botón MODE.

Mueva la marca a la posición (Auto).

Apunte el mando a distancia hacia el acondicionador de aire, y

Pulse el botón ON/OFF.

Parar: Pulsar el botón ON/OFF.

La operación del modo AUTO puede ser llevada a cabo sólo pulsando el botón ON/OFF la próxima vez.

• Si no desea utilizar el modo AUTO (automático), cambie a COOL (frío), HEAT (calor), DRY (deshumidificador) o FAN (ventilador) en su lugar.

• Procedimiento de ajuste de la dirección del flujo de aire.

Página 97

Página 98

Pantalla en estado apagado

NOTA

• En caso de que no salga aire durante el funcionamiento.

Página 108

• Al instalar el filtro de limpieza que viene incluido, el acondicionador de aire depurará el aire durante el funcionamiento automático.

•

Se muestran tanto la hora actual como el MODO DE FUNCIONAMIENTO mientras el aire acondicionado está apagado.

Ajuste de la temperatura durante la operación de AUTO

■

Es posible ajustar la temperatura del aire incluso durante el funcionamiento automático. Hay 6 niveles posibles de ajuste con el botón o el botón . Durante el funcionamiento automático, la temperatura preestablecida, tanto para calor como para frío, es de 24ºC.

Cuando sea necesario un cambio en la temperatura.

Cuando hace un poco de frío

Pulse el botón

■

Cada vez que se aprieta el botón , el conmutador cambia conforme al orden siguiente

-6 → -5 → ............ -1 → ±0 → +1 ............ +6.

Cuando aparece indicado +6, incluso si el botón está presionado, el indicador no cambia.

Cuando hace un poco de calor

Pulse dl botón

■

Cada vez que se aprieta el botón , el conmutador cambia conforme al orden siguiente

+6 → +5 → ............ +1 → ±0 → –1 ............ –6.

Cuando aparece indicado -6, incluso si el botón está presionado, el indicador no cambia.

Programación

Pulsar el botón o el botón .

de temp (°C)

-6 -5 -4 -3 -2 -1 +0 +1 +2 +3 +4 +5 +6 18 19 20 21 22 23 24 25 26 27 28 29 30

Pantalla del mando a distancia

FAN SPEED (VELOCIDAD DEL VENTILADOR)

■ Puede seleccionar la capacidad de su aire acondicionado durante el funcionamiento en modo calefacción, modo refrigeración o modo ventilador.

Capacidad de funcionamiento según elija usted Establecida automátic amente por el microcomputador AUTO Funcionamiento potente de gran capacidad HI Funcionamiento normal MED Funcionamiento ahorrando energía LO

VELOCIDAD DEL VENTILADOR

–96–

Presione el botón FAN SPEED (VELOCIDAD DEL VENTILADOR).

Desplace la [marca ] hasta la posición de velocidad de ventilador deseada.

AUTO HI MED LO

NOTA

• Al cambiar VELOCIDAD DEL VENTILADOR (FAN SPEED) de HI a LO, puede que se oiga el ruido del flujo del refrigerante.

Funcionamiento en modo COOL/HEAT/DRY/FAN (Frío/Calor/Deshumidificador/Ventilador)

Apunte el mando a distancia hacia el acondicionador de aire, y

Procedimiento de ajuste de la dirección del flujo de aire.

Página 98

NOTA

•

En caso de que no salga aire cuando se inicia el funcionamiento en modo calefacción.

•

El contenido de la operación puede ser cambiado o ajustado igual mientras el acondicionador de aire está apagado.

Página 108

2 3

Pulse el botón de selección MODE.

Desplace la [marca ] hasta la posición de funcionamiento deseada.

(Cool), (Heat), (Dry), (Fan)

Pulse el botón ON/OFF.

Pulse el botón TEMP.

Pulse el botón o para ajustar la temperatura deseada.

Estándar

Pulse el botón FAN SPEED.

Ajuste la velocidad del ventilador como desee.

Parar: Pulse el botón ON/OFF.

Ajuste de la temperatura de funcionamiento del acondicionador de aire

■ Utilice la unidad dentro del siguiente margen de funcionamiento. Si no lo hace, se activará el dispositivo de protección por lo que no funcionará la unidad.

Refrigeración Calefacción

Temperatura exterior Aproximadamente de -15 a 46ºC Aproximadamente de -15 a 21ºC

Temperatura interior Aproximadamente de 18 a 32ºC Aproximadamente de 15 a 30ºC

Aproximadamente por debajo de 80%

Humedad interior superior a 80% puede producir la formación de

El uso prolongado de la unidad con un nivel de humedad

condensación en la superficie de la unidad interior, provocando fugas de agua.

—

Características de operación del modo HEAT

Mecanismo y capacidad de operación del modo HEAT

■ Mecanismo

• La unidad toma aire frío exterior, lo calienta y lo transfiere al interior, calentando así el ambiente. La capacidad de calefacción del sistema de bomba de calor se reduce cuando la temperatura del aire exterior desciende.

• Después de encender el acondicionador de aire puede pasar algún tiempo hasta que la unidad empiece a suministrar aire caliente.

• Si la temperatura exterior se vuelve extremadamente baja, es recomendable utilizar una fuente de calefacción adicional.

Descongelación

Si la temperatura exterior es baja y la humedad ambiente alta, el intercambiador de calor, en la unidad exterior posiblemente se congele, lo cual evita una calefacción eficientemente. Si ocurre esto, se activará la función de descongelación automática, deteniendo el funcionamiento del

modo calefacción durante 5 – 15 minutos.

• Los dos ventiladores interior y exterior se detienen y se ilumina RUN que parpadea lentamente (1,5 seg. ON, 0,5 seg. OFF) durante la descongelación.

• La unidad exterior posiblemente despida algo de vapor durante esta operación. Esto es para ayudar al proceso de descongelado, no es un defecto.

• La operación HEAT se reinicia tan pronto como el descongelado se haya completado.

–97–

Ajuste de la dirección del flujo de aire

■ La dirección arriba/abajo se puede ajustar con el botón AIRFLOW modo cambia de la siguiente manera: Cambio en el modo FLUJO DE AIRE (ARRIBA/ABAJO).

(UP/DOWN) del mando a distancia. Cada vez que pulsa este botón, el

(Deflector

detenido)

■ La dirección izquierda/derecha se puede ajustar con el botón AIRFLOW (LEFT/RIGHT) del mando a distancia. Cada vez que pulsa este botón, el modo cambia de la siguiente manera: Cambio en el modo FLUJO DE AIRE (IZQUIERDA/DERECHA).

(Lama detenida)

(Oscilación)

NOTA PARA EL FUNCIONAMIENTO EN MODO CALEFACCIÓN

• Cuando se inicia el funcionamiento en modo calefacción, la dirección del deflector y la lama queda fijada en la posición horizontal/central para evitar la corriente

de aire frío al arrancar, y vuelve a la posición previamente ajustada cuando el suministro de aire caliente se normaliza.

• La dirección del deflector y la lama será controlada hasta la posición horizontal/central cuando la temperatura de la habitación alcance el valor establecido y el

compresor se detenga, o cuando se active el modo descongelación.

• La dirección del flujo de aire no se puede ajustar durante el período mencionado anteriormente. Cambie los ajustes de la dirección del flujo de aire después de que

el aire caliente empiece a suministrarse y de que el deflector/lama se sitúe en la posición establecida.

(Oscilación)

MEMORIA DE ALETA (DEFLECTOR O LAMA DETENIDOS)

Cuando pulse el botón AIRFLOW (UP/DOWN o LEFT/RIGHT) una vez mientras el deflector o la lama están en movimiento, la oscilación se detendrá en la posición deseada. Dado que este ángulo queda memorizado en el microordenador, la lama o el deflector se colocarán automáticamente en este ángulo cuando se inicie la próxima puesta en marcha. Como este ángulo está memorizado en el microordenador, el deflector o la lama se colocarán automáticamente en este ángulo cuando comience la próxima operación.

•

No exponga directamente ningún objeto al flujo de aire del acondicionador durante mucho tiempo.

•

Cuando la unidad se encuentre en modo COOL (frío) o DRY (deshumidificador), no haga funcionar el acondicionador con la circulación de aire orientada hacia abajo durante un largo período de tiempo. De lo contrario, puede producirse condensación en la rejilla de salida y el consiguiente goteo. De lo contrario, puede producirse condensación en la rejilla de salida y el consiguiente goteo.

• No trate de ajustar manualmente los deflectores y lamas, ya que éstos podrían no

cerrarse completamente o cambiar el ángulo de control.

PELIGRO

PRECAUCIÓN

• Se recomienda detener el ángulo de la aleta.

HEAT

COOL, DRY

(Soplado

inclinado)

(Soplado

horizontal)

Funcionamiento en modo 3D AUTO

■ La velocidad del ventilador y la dirección del flujo de aire se controlan automáticamente, permitiendo el acondicionamiento de aire eficaz de toda la sala.

1 2

Presione el botón ON/OFF.

Presione el botón 3D AUTO.

Cada vez que se pulsa el botón 3D AUTO , el indicador avanza de la siguiente manera:

Procedimiento de cancelación

Presione el botón 3D AUTO para apagar el indicador 3D AUTO.

NOTA

• La operación 3D AUTO se cancelará cuando cambie el programa de operación.

• La luz 3D AUTO se encenderá durante la operación 3D AUTO.

• Si se cancela la operación 3D AUTO, la dirección del flujo de aire cambiará a la

utilizada antes de haber establecido 3D AUTO.

Sin indicación

(Operación normal)

–98–

Funcionamiento en modo SLEEP TIMER (autoapagado)

■ La unidad se detiene automáticamente al final del período de tiempo establecido. La temperatura prefijada se ajusta automáticamente de acuerdo con el tiempo transcurrido, con el fin de evitar una refrigeración o calefacción

excesiva.

Página 101

Pulse el botón SLEEP.

■ Si se pulsa mientras la unidad está apagada

Se inicia el funcionamiento en modo SLEEP TIMER con los ajustes anteriores, y el acondicionador de aire se apaga una vez transcurrido el tiempo establecido.

■ Si se pulsa mientras la unidad está en marcha

El acondicionador de aire se apaga una vez transcurrido el tiempo establecido. Cada vez que pulsa este botón, la indicación cambia de la siguiente manera:

(Unidades de

...

(Units of one hour)

una hora)

Sin indicación

No indication

(cancelado)

(cancelled)

Ejemplo: Usted prefiere que la unidad se pare transcurridas 7 horas.

Configurar en

La luz del temporizador (amarilla) está encendida.

Cambiando el ajuste de la hora

Ajuste una nueva hora pulsando el botón SLEEP.

Procedimiento de cancelación

Pulse el botón CANCEL para agagar el indicador SLEEP.

• La unidad se detiene una vez transcurrido el tiempo establecido.

• La operación SLEEP (AUTOAPAGADO) no funcionará durante la operación

• No se puede ajustar de forma concurrente con el modo OFF-TIMER.

Funcionamiento en modo OFF-TIMER (temporizador de apagado)

■ La unidad se detiene automáticamente cuando se llega el tiempo establecido. Si tiene el aire acondicionado apagado, inicie la operación desde el paso 1. Si el aire acondicionado está funcionando, inicie la operación desde el

paso 2.

NOTA

ALLERGEN CLEAR (ELIMINAR ALÉRGENOS).

Ejemplo: Desea que la unidad se detenga a las 22:30.

Cambiando el ajuste de la hora

Ajustar una hora nueva usando el botón OFF TIMER.

Procedimiento de cancelación

Pulse el botón CANCEL para apagar la indicación del temporizador.

1 2 3

• La unidad detiene la operación a la hora ajustada.

• Asegúrese de pulsar el botón dentro de los 60 segundos siguientes a la última

• La hora actual no se muestra durante el funcionamiento en modo OFF-TIMER.

•

• A diferencia del funcionamiento en modo SLEEP TIMER, el ajuste automático

Pulse el botón ON/OFF.

Pulse el botón OFF TIMER.

Parpadeará el indicador OFF TIMER .

Pulse el botón or .

Cada vez que se pulsa el botón, la indicación va cambiando en el siguiente orden:

0:00 0:10 0:20

Cada vez que se pulsa el botón, la indicación va cambiando en el siguiente orden:

0:00 23:50 23:40

Configurar en las 22:30

Pulse el botón OFF TIMER.

La indicación cambia de parpadeo a luz fija y el ajuste finaliza. El testigo (amarillo) del temporizador se enciende.

NOTA

operación del paso 3, ya que de otro modo no se completará el ajuste.

La operación OFF-TIMER (TEMPORIZADOR DE DESACTIVACIÓN) no funcionará durante la operación ALLERGEN CLEAR (ELIMINAR ALÉRGENOS).

de la temperatura no se lleva a cabo durante el modo OFF-TIMER.

...

1:00 1:10

...

23:00 22:50

(Unidades de

(Units of ten minutes)

diez minutos)

(Unidades de

(Units of ten minutes)

diez minutos)

–99–

Mitsubishi electric SRK25ZJ-S, SRC25ZJ-S User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
