PROJECTEUR DATA

MODELE

SD220U

Manuel d’utilisation

FRANÇAIS

Ce manuel utilisateur contient des informations importantes. Lisez-le attentivement avant d’utiliser votre projecteur.

Le symbole de l’éclair avec une flèche dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence de “tension

AT TE NT IO N

RISQUE DE CHOC ÉLECTRIQUE NE PAS

OUVRIR

ATTENTION : POUR RÉDUIRE LES RISQUES DE CHOC

ÉLECTRIQUE, NE RETIREZ PAS LE CAPOT (OU L’ARRIÈRE).

AUCUNE PIÈCE INTERNE NE PEUT ÊTRE RÉPARÉE

OU REMPLACÉE PAR L’UTILISATEUR.

CONFIEZ LES RÉPARATIONS À DES

PERSONNES QUALIFIÉES.

dangereuse” non isolée à l’intérieur du produit, celle-ci étant d’une magnitude sufisante pour constituer un risque de choc électrique.

Le point d’exclamation dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence d’instructions importantes concernant l’utilisation et la maintenance (réparation) dans la documentation fournie avec l’appareil.

MISE EN GARDE :

POUR ÉVITER TOUT RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

ATTENTION :

POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N’UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE RALLONGE, UN RÉCEPTACLE OU TOUTE AUTRE PRISE SI LES FI.CHES DE LA PRISE NE PEUVENT PAS ÊTRE ENFONCÉES À FOND ET SI ELLES SONT DONC EXPOSÉES.

REMARQUE :

ÉTANT DONNÉ QUE CE PROJECTEUR DOIT ÊTRE BRANCHÉ, LA PRISE SECTEUR DOIT SE TROUVER PRÈS DU MATÉRIEL ET DOIT ÊTRE FACILEMENT ACCESSIBLE.

MISE EN GARDE

Utilisez le cordon d’alimentation spécifié fourni avec l’appareil. Si vous utilisez un autre cordon d’alimentation, vous risquez de causer des interférences avec la réception radio et télé.

Utilisez le câble RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d’un appareil de Classe B agréé par la FCC.

Cet appareil doit être mis à la terre.

NE REGARDEZ PAS DIRECTEMENT DANS L’OB-JECTIF LORSQUE LE PROJECTEUR EST ALLUMÉ.

ATTENTION

Cet appareil ne peut être utilisé dans les salles d’ordi-nateurs définies par la norme de protection du matériel électronique de calcul/traitement des données, ANSI/NFPA 75. Le cordon d’alimentation attaché doit être utilisé exclusivement pour ce produit. Ne l’utilisez jamais pour d’autres produits.

Lorsque le projecteur est utilisé en Europe : DÉCLARATION DE CONFORMITÉ

Ce projecteur est conforme à la "directive EMC" de la CE 2004/108/ CE et de la "directive Basse tension" 2006/95/CE.

La sensibilité électromagnétique a été déterminée à un niveau garantissant un fonctionnement correct dans des zones résidentielles, sur les lieux de travail et les locaux de l’industrie légère, ainsi que dans des petites entreprises, à l’intérieur comme à l’extérieur des bâtiments. Tous ces lieux d’utilisation se caractérisent par leur connexion au système d’alimentation basse tension public.

MISE EN GARDE

Utilisez le câble RGB fourni avec le matériel, afin de limiter les interférences conformément aux caractéristiques d’un appareil de Classe B EN55022. Veuillez vous conformer aux instructions de MISE EN GARDE.

FR-2

Table des matières

Consignes de sécurité importantes ..........................................................................................................4

Description................................................................................................................................................6

Télécommande .........................................................................................................................................8

Installation ................................................................................................................................................ 9

Connexions de base............................................................................................................................... 10

Préparation .............................................................................................................................................12

Utilisation de base ..................................................................................................................................13

Utilisation du menu .................................................................................................................................16

Réglage des images projetées ...............................................................................................................23

Fonctions avancées................................................................................................................................25

Remplacement de la lampe....................................................................................................................26

Dépannage ............................................................................................................................................. 28

Voyants ...................................................................................................................................................31

Spécifications .........................................................................................................................................32

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés. Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures ménagères. Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit : Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%) Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés. Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage. Aidez-nous à conserver l’environnement dans lequel nous vivons ! Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s’avérer potentiellement dangereuses pour la santé humaine et pour l’environnement. Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il

vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

FRANÇAIS

Marque, Marque déposée

Macintosh est une marque déposée d’Apple Computer Inc.

, Digital Micromirror Device, DMD et BrilliantColorTM sont des marques commerciales de Texas Instruments.

DLP Microsoft, Windows, Windows 2000, Windows XP, Windows Vista, et Internet Explorer sont les marques de fabrique déposées, marques de fab-

rique, ou noms de marque de Microsoft Corporation aux États Unis et/ou autres pays. Les autres marques ou noms de produit sont les marques ou les marques déposées de leurs propriétaires respectifs.

FR-3

Consignes de sécurité importantes

Veuillez lire toutes ces instructions concernant votre projecteur et conservez ce manuel afin de pouvoir le consulter ultérieurement. Conformez-vous à toutes les mises en garde et à toutes les instructions figurant sur le projecteur.

1. Lisez les instructions Lisez toutes les instructions de sécurité et d’utilisation avant d’utiliser l’appareil.

2. Conservez les instructions Conservez les instructions de sécurité et d’utilisation afin de pouvoir les consulter ultérieurement.

3. Mises en garde Toutes les mises en garde sur l’appareil et dans les instructions d’utilisation doivent être respectées.

4. Instructions Toutes les instructions d’utilisation doivent être suivies à la lettre.

5. Nettoyage Débranchez ce projecteur de la prise de courant avant de le nettoyer. N’utilisez pas de nettoyants liquides en aérosol. Pour nettoyer l’appareil, utilisez un chiffon doux et humide.

6. Équipement supplémentaire et matériel N’ajoutez jamais des équipements supplémentaires et/ou du matériel sans l’approbation du fabricant : ces ajouts peuvent entraîner des risques d’incendie, de choc électrique et d’autres blessures corporelles.

7. Eau et humidité N’utilisez pas ce projecteur près d’un point d’eau ou en contact avec de l’eau.

8. Accessoires Ne placez pas ce projecteur sur un chariot, un support, un trépied, une console ou une table instable. Utilisez-le uniquement avec un chariot, un support, un trépied, une console ou une table recommandée par le fabricant ou vendue avec le projecteur. Tout montage de l’appareil doit être effectué en respectant les instructions données par le fabricant et en utilisant un accessoire de montage recommandé par le fabricant.

Lorsque l’appareil est posé sur un chariot et que vous souhaitez déplacer l’ensemble, faites-le avec précaution. Des arrêts brutaux, une force excessive et des surfaces inégales risquent de provoquer le renversement de l’appareil et du chariot.

9. Ventilation Les fentes et les ouvertures dans le boîtier servent à la ventilation, assurent un fonctionnement fiable du projecteur et le protègent contre la surchauffe. N’obstruez pas ces ouvertures en plaçant le projecteur sur un lit, un divan, un tapis, une étagère, etc. Veillez à ce qu’une ventilation adéquate soit assurée et à ce que les instructions du fabricant soient respectées.

10. Sources d’alimentation Ce projecteur doit être utilisé uniquement à partir du type de source d’alimentation indiqué sur l’étiquette des caractéristiques. En cas de doute sur le type d’alimentation, consultez le revendeur de votre appareil ou la compagnie d’électricité de votre région.

11. Protection du cordon d’alimentation Les cordons d’alimentation doivent être acheminés de sorte qu’on ne puisse marcher dessus et qu’ils ne puissent pas être coincés par des objets placés sur ou contre eux. Contrôlez tout particulièrement les cordons au niveau des fiches, des prises de courant et aux endroits où ils sortent de l’appareil. Ne faites pas passer le cordon d’alimentation sous un tapis.

12. Surcharge Ne surchargez pas les prises murales et les rallonges : cela pourrait provoquer un incendie ou un choc électrique.

13. Objets et liquides Ne jamais enfoncer d’objets de quelque nature que ce soit dans les ouvertures de ce projecteur : ils risqueraient de toucher des pièces dangereuses sous tension ou court-circuitées, ce qui pourrait provoquer un incendie ou un choc électrique. Ne jamais renverser du liquide de quelque nature que ce soit sur le projecteur.

14. Réparation N’essayez pas de réparer ce projecteur vous-même. Confiez toutes les opérations de réparation à des personnes qualifiées.

15. Dommages nécessitant une réparation Dans les cas suivants, débranchez ce projecteur de la prise secteur et confiez la réparation à des personnes qualifiées :

(a) Si le cordon ou la fiche d’alimentation est endommagé. (b) Si du liquide a été renversé ou si des objets sont tombés

dans le projecteur.

vous avez respecté le mode d’emploi. Réglez uniquement les commandes décrites dans le mode d’emploi. Le réglage incorrect d’autres commandes peut provoquer des dommages et un technicien qualifié doit alors souvent effectuer d’importants travaux pour remettre le projecteur en état de

marche normal. (d) Si le projecteur a été exposé à la pluie ou à l’eau. (e) Si le projecteur est tombé ou si le boîtier a été endommagé. (f) Si vous notez un changement significatif au niveau des per-

formances du projecteur - cela signifie qu’il doit être réparé.

16. Pièces de rechange Lorsqu’il est nécessaire de changer des pièces, veillez à ce que le dépanneur ait utilisé les pièces de rechange spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que celles d’ origine. Les remplacements non-agréés peuvent entraîner des risques d’incendie, de chocs électriques et d’autres dangers.

17. Contrôle de sécurité Après chaque opération d’entretien ou de réparation sur ce projecteur, demandez au réparateur d’ effectuer les contrôles de sécurité afin de déterminer si le projecteur fonctionne dans des conditions de sécurité optimales.jector, ask the service technician to perform safety checks determining that the projector is in a safe operating condition.

FR-4

MISE EN GARDE :

S’il se produit quelque chose d’anormal avec le projecteur, débranchez-le immédiatement.

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l’utilisez pas. Cela pourrait provoquer un incendie ou un choc électrique. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boîtier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un choc électrique. Ne tentez pas de réparer ou d’intervenir sur ce produit vous-même, sauf dans la mesure prescrite dans le mode d’emploi. Si vous souhaitez réparer, régler ou inspecter le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continuez pas à utiliser un projecteur endommagé.

Si le projecteur a subi une chute et que son boîtier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu’il l’examine. Si vous continuez à utiliser le projecteur endommagé, vous risquez de provoquer un incendie.

Ne démontez jamais le boîtier.

Cela pourrait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risquez de provoquer un incendie.

Ne placez pas le projecteur sur une surface irrégulière.

Placez le projecteur sur une surface plane et stable uniquement.

Ne regardez pas dans l’objectif lorsque le projecteur fonctionne.

Vous pourriez vous faire mal aux yeux. Ne laissez jamais des enfants regarder dans l’objectif lorsque le projecteur fonctionne.

Ne débranchez pas l’appareil pendant qu’il fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un choc électrique ou d’autres problèmes. Attendez que le ventilateur s’arrête avant de débrancher l’ appareil.

Ne touchez pas les grilles de sortie de l’air et la grille de ventilation de l’appareil.

Ne touchez pas ces éléments et ne posez pas d’autre appareil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l’air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres appareils. De même, ne posez pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

Ne regardez pas dans la grille de sortie d’air lorsque le projecteur fonctionne.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l’arrivée d’air ni les grilles d’échappement.

Si ces sections sont obstruées, l’intérieur du projecteur risque de chauffer, ce qui entraînerait une détérioration de la qualité du projecteur et un feu.

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) à proximité du projecteur.

Tout produit inflammable peut entraîner des risques d’incendie ou de panne car las température à l’intérieur du projecteur augmente considérablement lorsque la lampe est allumée.

N'utilisez pas le projecteur lorsqu'il présente des traces de condensation.

Cela risque de l'endommager ou d'entraîner un autre type de panne.

Emplacement d’installation

Par mesure de sécurité, ne placez le projecteur à aucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la température, l’humidité et l’altitude indiquées ci-des-sous.

• Température de fonctionnement : entre +5°C (+41°F) et +35°C (+95°F)

• Humidité de fonctionnement : entre 30 % et 90 %

• Ne placez jamais un appareil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.

• N’installez pas le projecteur sur une surface instable ou soumise à des vibrations.

• N’installez pas le projecteur près d’un appareil produisant un fort champ magnétique. Évitez également d’installer le projecteur à proximité d’un câble transmettant une forte intensité de courant.

• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dom-mages graves.

• Ne mettez pas le projecteur debout. Il pourrait tomber et provoquer des blessures ou des dom-mages graves.

• Une inclinaison du projecteur supérieure à ±10° (droite et gauche) ou à ±15° (avant et arrière) peut provoquer des problèmes ou l’explosion de la lampe.

•

Ne placez pas le projecteur à proximité d'un climatiseur, d'un chauffage ou d'un humidificateur afin d'éviter d'exposer l'orifice d'évacuation ou de ventilation du projecteur à l'air chaud ou humide exhalé.

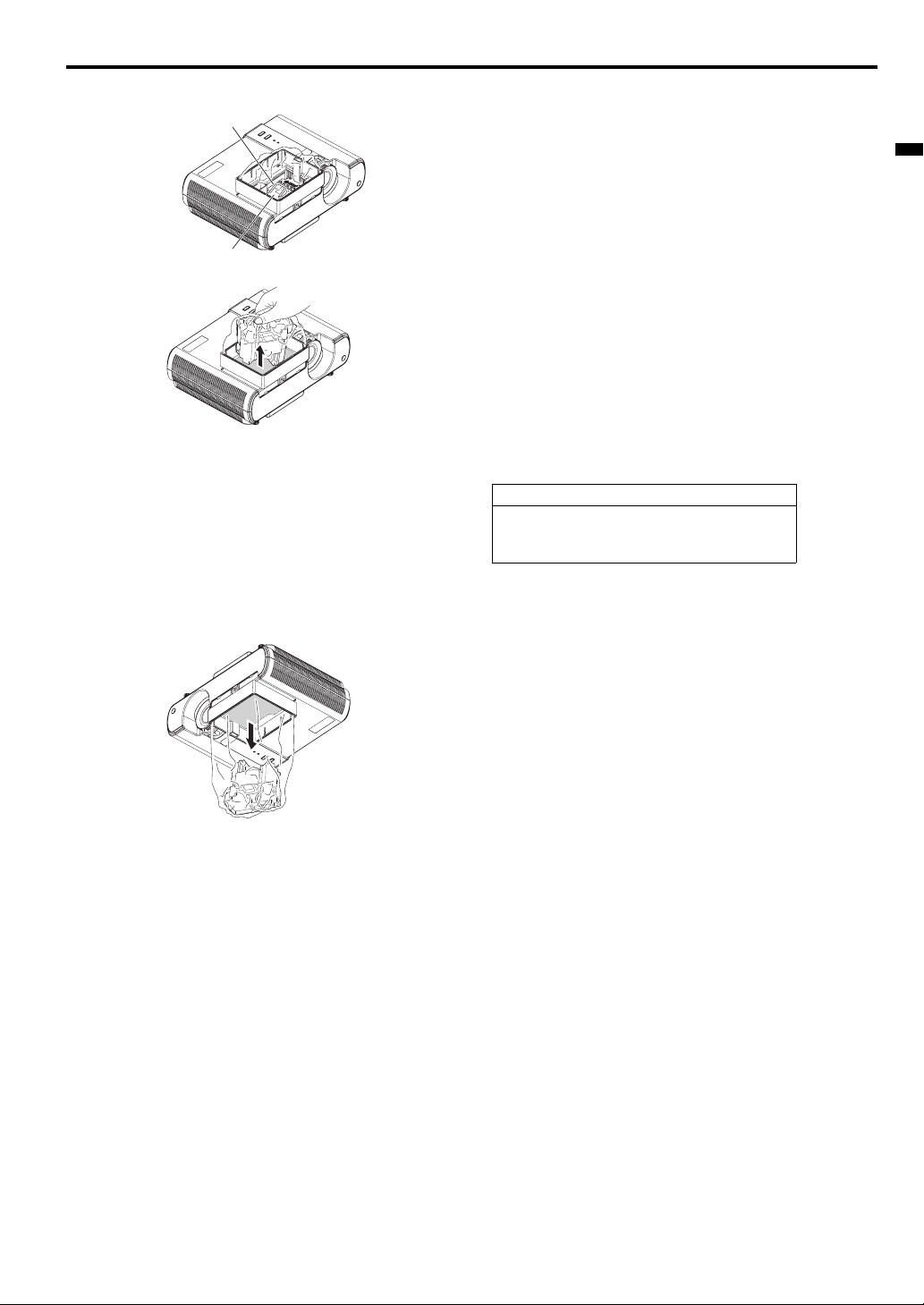

Remplacement de la lampe

Lors du remplacement de la lampe, veillez à utiliser l'unité de fixation de la lampe destinée à ce projecteur. Des fragments peuvent tomber de l'intérieur de la lampe si celle-ci est cassée.

FRANÇAIS

DÉCLARATION DE CONFORMITÉ FCC

Ce matériel a été testé et s’est avéré conforme aux limites pour les appareils numériques de Classe B, conformément à la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l’énergie de fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’est pas garanti que des interférences ne se produiront pas sur certains types d’installations. Si ce matériel cause des interférences nuisibles à la réception radio ou télé, cela pouvant être déterminé en éteignant et en allumant le matériel, il est conseillé à l’utilisateur d’essayer de corriger ces interférences en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l’antenne de réception.

• Augmentez l’écart entre le matériel et le récepteur.

• Connectez le matériel sur une prise de courant placée sur un circuit différent de celui auquel le récepteur est connecté.

• Consultez votre revendeur ou un technicien Radio/TV expérimenté afin de leur demander conseil. Les changements ou modifications non-approuvés expressément par Mitsubishi peuvent annuler le droit de l’utilisa-teur à faire fonctionner ce

matériel.

DÉCLARATION DE CONFORMITÉ D’INDUSTRY CANADA

Cet appareil numérique de la classe B est comforme à la norme NMB-003 du Canada.

FR-5

Description

985

1 2 3 4

4 5 2 6 3

7 1

1 Bague de mise au point 2 Bague de zoom 3 Panneau de commande 4 Grille d’entrée d’air 5 Capteur de la télécommande (Avant) 6 Grille de sortie d’air 7 Panneau de branchement 8 Haut-parleur 9 Pied de réglage 10 Barre de verrouillage 11 Couvercle de la lampe

Attention :

Ne remplacez pas la lampe immédiatement après avoir utilisé le projecteur : celle-ci est extrêmement chaude et vous risqueriez de vous brûler grièvement.

Panneau de commande

Panneau de branchement

1 Touche POWER 2 Touche SOURCE

Chaque fois que vous appuyez sur cette touche, vous changez la source d’entrée dans l’ordre suivant : COMPUTER et VIDEO.

3Voyant STATUS 4 Voyant POWER

1 Prise d’alimentation 2 Prise COMPUTER IN (Mini D-SUB 15 broches) 3 Capteur de la télécommande (Arrière) 4 Prise AUDIO IN (mini-prise) 5 Prise VIDEO 6 Prise SERIAL (RS-232C) (Mini-DIN) 7 Verrou Kensington Verrou Kensington

Ce projecteur est équipé d'un connecteur de verrouillage standard Kensington qui peut être utilisé avec le système de sécurité Kensington MicroSaver. Pour obtenir des informations sur la façon dont vous pouvez l'utiliser afin de protéger votre projecteur, reportez-vous aux informations fournies avec le système Kensington. Veuillez contacter Kensington Technology Group à l'adresse ci-dessous.

Kensington Technology Group 2855 Campus Drive San Mateo, CA 94403, États-Unis Téléphone: +1- (650)572-2700 Fax: +1- (650)572-9675

FR-6

Description (suite)

Ces fonctions ne sont pas disponibles sur ce modèle.

Vue de dessous

Télécommande

KEYSTONE

MUTE

VIEWER

UNPLUG

VOL PAGE

ENTER

COMPUTER

WIRELESS DVI

STANDBY

ASPECTMAGNIFY

DOWN

AUTO

POSITION

FREEZE

VIDEO

S-VIDEO

12 13

1 Pied de réglage

FRANÇAIS

1 Touche ON 2 Bouton AGRANDISSEMENT (MAGNIFY) 3 Boutons AUGMENTER/BAISSER LE VOLUME 4 Touche KEYSTONE 5 Touches de menu (MENU)

Deux types de menus sont disponibles. Le menu QUICK (RAPIDE) apparaît à l’écran lorsque vous appuyez sur la touche MENU. En outre, lorsque vous sélectionnez le menu DETAIL dans ce menu et appuyez sur la touche ENTER, le menu DETAIL s’affiche.

6 Touche d’entrée (ENTER) 7 Bouton MUET AV (Audio/Vidéo) 8 Touche OFF 9 Bouton ASPECT 10 Touche de position automatique (AUTO POSITION) 11 Touches de direction 12 Bouton GELER (FREEZE) 13 Touche VIDEO 14 Touche COMPUTER

• Les flèches HAUT et BAS sont utilisées pour le réglage de la fonction de correction de KEYSTONE ainsi que pour le réglage du volume.

FR-7

Télécommande

Angle de réception (horizontal) Angle de réception (vertical), fi xation au plafond

Angle de réception (vertical)

Installation des batteries

Utilisez deux batteries (AA, R6).

1. Retirez le couvercle arrière de la télécommande en poussant la porte du compartiment des batteries dans le sens de la flèche.

2. Installez les batteries en veillant à ce qu’elles soient positionnées correctement (+ sur + et - sur -).

• Installez les batteries à partir du côté - (côté du ressort) et veillez à les mettre bien en place.

3. Remettez le couvercle arrière.

Attention :

• L’utilisation d’une batterie d’un type incorrect peut entraîner une explosion.

• Utilisez uniquement des piles au carbone-zinc ou alcalines-bioxyde de manganèse.

• Rebutez les piles usagées selon la règlementation locale en vigueur.

• Une utilisation incorrecte des batteries peut entraîner une explosion. Vous ne devez pas recharger, démonter ou jeter les batteries dans le feu.

• Veillez à manipuler les batteries conformément aux instructions.

• Installez la batterie en orientant correctement son côté positif (+) et négatif (-), comme indiqué sur la télécommande.

• Tenez les batteries hors de portée des enfants et des animaux domestiques.

• Si vous n’utilisez pas la télécommande pendant un certain temps, retirez la batterie.

• N’associez pas une nouvelle batterie avec une batterie plus ancienne.

• Si la solution que contiennent les batteries entre en contact avec votre peau ou vos vêtements, rincez-les avec de l’ eau. Si la solution entre en contact avec vos yeux, rincez-les avec de l’eau et consultez un médecin.

Rayon d’action (de la télécommande)

Lorsque la télécommande est dirigée vers le capteur de télécommande du projecteur, son rayon d’action maximum est d’environ 10 m (soit environ 32 pieds). Lorsque la télécommande est dirigée vers l’écran, la distance entre la télécommande et le projecteur via l’écran doit être au maximum de 5 m. Cependant, le rayon d’action peut varier en fonction du type d’écran utilisé.

Important:

• N’exposez pas le capteur de télécommande à la lumière directe du soleil ou à une lumière fluorescente. Gardez une distance d’au moins 2 m (6,5 pieds) entre le capteur de télécommande et la lumière fluorescente, afin de garantir un fonctionnement correct de la télécommande. Lorsqu’elle est placée près du projecteur, la lumière fluorescente inversée peut provoquer des interférences avec la télécommande.

• Lorsque vous utilisez la télécommande trop près du capteur, les commandes peuvent ne pas être transmises correctement.

FR-8

Installation

L : Distance entre l’écran et l’avant du projecteur Hd : Hauteur de l’image projetée

Orientation du projecteur

Le format de l’image varie en fonction de la distance entre l’écran et le projecteur.

Projection avant

FRANÇAIS

Taille en diagonale Largeur : W Hauteur : H Le plus court

pouces cm pouces cm pouces cm pouces m pouces m pouces cm

4010232812461 61 1,5 68 1,7 3,69 60 152 48 122 36 91 92 2,3 103 2,6 5,4 14

80 203 64 163 48 122 124 3,1 138 3,5 7,2 18 100 254 80 203 60 152 155 3,9 173 4,4 9,0 23 150 381 120 305 90 229 233 5,9 260 6,6 13,4 34 200 508 160 406 120 305 311 7,9 347 8,8 17,9 45 250 635 200 508 150 381 389 9,9 434 11,0 22,4 57 300 762 240 610 180 457 468 11,9 – – 26,9 68

• Les illustrations ci-dessus sont approximatives et peuvent être légèrement différentes des dimensions exactes.

Projection avant, fixation au plafond

Pour la fixation au plafond, vous devez utiliser le kit de montage au plafond conçu pour ce projecteur. Faites effectuer l’installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• La garantie de ce projecteur ne couvre pas les dommages causés par l’utilisation d’un kit de montage au plafond autre que celui recommandé ou par l’ installation du kit de montage au plafond à un emplacement non adéquat.

Écran Distance entre l’appareil et l’écran : L

(GD ANGLE)

Le plus long (TÉLÉ)

Projection arrière

Faites effectuer l’installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• Pour la projection arrière, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO. Voir page 20.

Attention :

• Le fait de poser le projecteur directement sur un tapis bloque la

• Lorsque vous utilisez le projecteur fixé au plafond, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO INVERS. Voir page 20.

• Lorsque le projecteur est fixé au plafond, les images peuvent apparaître plus foncées que lorsqu’elles sont projetées à partir d’une table. Il ne s’agit pas d’ un dysfonctionnement.

Montage au plafond

Si vous souhaitez installer le projecteur en utilisant une monture au plafond, veuillez utiliser les deux trous de vis comme illustré.

Important:

• Les vis ne sont pas fournies. Veuillez acquérir les vis appropriée pour votre type de plafond. (Diamètre, M4 )

• Il est recommandé de conserver un espace raisonnable entre la base et le projecteur pour permettre une bonne dissipation thermique.

ventilation effectuée par les ventilateurs, ce qui peut endommager l’appareil ou provoquer des pannes. Pour faciliter la ventilation, placez une planche sous le projecteur.

• Placez le projecteur à au moins 50 cm (20 pouces) du mur, afin d’éviter de bloquer la grille d’entrée d’air et les grilles de sortie d’air dégageant de l’air chaud.

• N’utilisez pas le projecteur dans les endroits suivants et de la façon suivante : vous risqueriez de provoquer un incendie ou un choc électrique.

• Dans un endroit poussiéreux ou humide.

• En position inclinée ou renversée.

• Près d’un chauffage.

• Dans un endroit graisseux, enfumé ou humide, tel qu’une cui-

sine.

• Dans la lumière directe du soleil.

• Là où la température peut devenir élevée, comme dans une

voiture fermée.

• Là où la température est inférieure à +5°C (+41°F) ou

supérieure à +35°C (+95°F).

Important:

• N’appuyez pas sur l’objectif car vous risqueriez de l’ endommager.

• Veillez à utiliser ce projecteur à une altitude inférieure à 1500 mètres.

FR-9

Connexions de base

AUDIO IN

(en option)

vers la sortie audio

(Gauche)

vers la sortie audio

(Droit)

Magnétoscope, etc.

vers la sortie Video

VIDEO IN

(en option)

Lecteur de DVD ou décodeur HDTV

Câble audio (en option)

vers la sortie audio

Connecteur BNC - RCA (en option)

Pas de connexion

COMPUTER IN Mini D-SUB 15 broches - BNC câble de conversion (en option)

Ce projecteur peut être connecté à différents types d’appareils équipés de connecteurs de sortie RGB analogiques, tels qu’un magnétoscope, une caméra vidéo, un lecteur de vidéodisques et un ordinateur.

Important:

• Veillez à ce que l’appareil connecté soit éteint, avant de commencer la connexion.

• Branchez fermement le cordon d’alimentation du projecteur et des appareils connectés. Pour les débrancher, tirez sur la prise et non pas sur le cordon d’alimentation.

• Lorsque le projecteur et les appareils connectés sont placés trop près les uns des autres, l’image projetée risque d’ être affectée par des interférences.

• Pour plus de détails sur leur mode de connexion, reportez-vous au manuel de chaque appareil.

Projecteur + Appareil AV

Important:

• Branchez les prises vidéo et audio du câble Audio aux bornes appropriées, en respectant le code des couleurs.

• La sortie du haut-parleur est en mono.

Projecteur + Lecteur DVD ou décodeur HDTV

Certains lecteurs de DVD sont équipés d’un connecteur de sortie pour branchement à 3 lignes (Y, CB, CR). Lorsque vous connectez ce genre de lecteur de DVD avec le projecteur, utilisez la borne COMPUTER IN.

Important:

• Les noms des bornes Y, PB, et PR sont donnés à titre d’exemple, lorsqu’un décodeur HDTV est connecté.

• Les noms des bornes varient en fonction des appareils connectés.

• Pour la connexion, utilisez un câble de conversion Mini D-SUB 15 broches - BNC.

• Avec certains lecteurs de DVD, il se peut que l’image ne soit pas projetée correctement.

• Lorsque vous connectez un décodeur HDTV équipé de bornes RGB, réglez ENTREES MULTIMEDIA sur RGB dans le menu REGLAGE SIGNAUX VIDEO.

FR-10

Connexions de base (suite)

COMPUTER IN

Câble RGB pour PC

AUDIO IN

Câble audio PC (en option)

Ordinateur

vers le por t

moniteur

vers sortie audio PC

Projecteur + Ordinateur

Pour un ordinateur avec Mini D-SUB

Connexion analogique:

1. Connectez une extrémité du câble RVB fourni au port COMPUTER IN (ENTRÉE PC) du projecteur.

2. Connectez l’autre extrémité du câble RVB au port du moniteur de l’ordinateur.

Important:

• Lorsque vous utilisez un câble RGB plus long à la place du câble fourni, la qualité de l’image risque d’être détériorée.

• Certains ordinateurs requièrent des connecteurs supplémentaires ou des adaptateurs de sortie RGB, pour pouvoir être connectés sur ce projec-

teur. Pour plus d’informations, contactez votre revendeur.

• Ce projecteur utilise la mini-prise stéréo comme entrée audio. Vérifiez le type de la borne de sortie audio de l’ordinateur connecté et préparez un

câble approprié pour la connexion. Certains ordinateurs ne sont pas équipés de borne de sortie audio.

• La sortie du haut-parleur est en mono.

Pour Macintosh

• Si votre Macintosh n’est pas équipé d’un port vidéo, un adaptateur de sortie moniteur est nécessaire. Pour plus d’informations, contactez votre

revendeur.

• Certains Macintosh requièrent un adaptateur MAC pour le câble RGB, pour la connexion avec ce projecteur. Pour plus d’informations, contactez

votre revendeur.

A propos de DDC

La prise COMPUTER/COMPONENT VIDEO IN de ce projecteur est conforme à la norme DDC1/2B et la prise COMPUTER/COMPONENT VIDEO DVI-D (HDCP) est conforme à la norme DDC2B. Lorsqu'un ordinateur qui prend en charge cette norme est raccordé à cette borne, l'ordinateur charge automatiquement les informations du projecteur et se prépare à envoyer les images appropriées.

• Après avoir raccordé sur cette borne un ordinateur qui prend en charge cette norme, branchez d'abord le cordond'alimentation du projecteur

dans la prise secteur, puis mettez en marche l'ordinateur.

FRANÇAIS

FR-11

Préparation

Rubans de protection

Appuyez sur la touche T.

Appuyez sur la touche S.

Préparation pour la projection

1. Pour protgér le projecteur pendant le transport, des rubans de

protection sont collés sur le bornier du projecteur. Veuillez enlever les rubans de protection avant de l’utiliser.

•

2. Branchez sur le projecteur le cordon d’alimentation fourni.

3. Branchez le cordon d’alimentation dans la prise secteur.

Mise en garde :

• Ne regardez pas directement dans l’objectif, lorsque le projecteur est allumé.

• Le câble d’alimentation approprié pour les États-unis, l’Europe ou le Royaume-Uni est fourni, selon le cas.

• Ce projecteur utilise une fiche de mise à la terre à trois broches. N’enlevez pas les broches de mise à la terre de la fiche d’alimentation. Si la fiche d’ alimentation n’entre pas dans la prise secteur, demandez à un électricien de changer la prise secteur murale.

• Si le câble d’alimentation pour les États-unis était fourni avec ce projecteur, ne le connectez jamais à la moindre prise ou source d’alimentation dont la tension ou la fréquence est différente de celle indiquée.

• Pour éviter tout risque d’incendie ou de choc électrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.

• Ne placez aucun objet sur le cordon d’alimentation et ne placez pas le projecteur près de sources de chaleur, afin d’éviter d’endommager le cordon d’ alimentation. Si le cordon d’alimentation est endommagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu’il le remplace.

• Ne modiffffiez pas et n’altérez pas le cordon d’alimen-tation. Si le cordon d’alimentation est modifié ou altéré, cela risque de provoquer un incendie ou un choc électrique.

Attention :

• Enfoncez le cordon d’alimentation fermement. Pour le débrancher, tirez sur la prise et non pas sur le cordon d’alimentation.

• Le cordon d’alimentation ne doit pas être branché ou débranché avec les mains mouillées. Vous risqueriez de recevoir un choc électrique.

Réglage de l’angle de projection

Pour obtenir une qualité de projection maximale, projetez les images sur un écran plat installé à 90° par rapport au sol. Si nécessaire, inclinez le projecteur à l’ aide des deux pieds de réglages situés sur la partie inférieure du projecteur.

Utilisation des pieds de réglage (avant)

1. Inclinez le projecteur selon l’angle approprié.

2. Faites tourner les pieds de réglage (avant) pour un réglage pré-

cis.

Important:

• Installez l’écran sur un mur plat à 90° par rapport au sol.

• Une inclinaison du projecteur supérieure à ±10° (droite et gauche) ou à ±15° (avant et arrière) peut provoquer des problèmes ou l’explosion de la lampe. Vous pouvez incliner le projecteur au maximum de 8°, uniquement à l’aide des pieds de réglage.

• Il se peut que les images ne puissent pas être projetées sous la forme d’un rectangle régulier ou avec un rapport d’aspect de 4:3, en fonction des conditions d’ installation du projecteur et de l’écran.

• Pour corriger la distorsion trapézoïdale verticale, appuyez sur la touche KEYSTONE de la télécommande pour afficher KEYSTONE et réglez l’image en appuyant sur la touche VOLUME S, T.

Dans les cas suivants :

Important:

• Lors du réglage de la distorsion trapézoïdale, la valeur de réglage est indiquée. Cette valeur ne correspond pas à l’angle de projection.

• La plage de réglage possible pour la valeur de réglage de la distorsion trapézoïdale peut varier en fonction des conditions d’installation.

• Lorsque le réglage de la correction trapézoïdale est appliqué, la résolution diminue. En outre, des bandes peuvent apparaître ou des lignes droites peuvent se courber en cas de motifs complexes. Ces phénomènes ne sont pas anormaux.

• Du bruit peut apparaître à l’écran pendant le réglage de la correction trapézoïdale selon le type de signal vidéo projeté et les valeurs du réglage. Si c’est le cas, réglez la correction trapézoïdale dans une plage dans laquelle l’image s’affiche sans bruit.

• Lors du réglage de la correction trapézoïdale, l’ image peut ne pas s’afficher correctement selon le type du signal d’entrée.

FR-12

Utilisation de base

STANDBYON

ASPECTMAGNIFY

KEYSTONE

VOL PAG E

DOWN

FREEZE

AUTO

POSITION

MUTE

ENTER

COMPUTER

VIDEO

VIEWER

UNPLUG

S-VIDEO

WIRELESS DVI

4 FOCUS

6 ZOOM

5 3, 1, 2

1, 23

FRANÇAIS

Mise en marche

1. Allumez tout d’abord l’appareil connecté au projecteur.

2. Branchez le cordon d’alimentation dans la prise secteur.

• Le voyant POWER s’allume.

• Si vous débranchez le cordon d’alimentation de la prise secteur avant le refroidissement complet du projecteur, après avoir utilisé celui-ci, les ventilateurs risquent d’entrer en action la prochaine fois que vous brancherez le cordon d’alimentation et la touche POWER risque de ne pas fonctionner. Dans ce cas, attendez que les ventilateurs s’ arrêtent et appuyez sur la touche POWER pour allumer le voyant.

3. Appuyez sur le bouton POWER du panneau de commande ou sur le bouton ON de la télécommande.

• Il faut parfois attendre environ une minute avant que la lampe

s’allume.

• Il se peut que la lampe ne s’allume pas. Dans ce cas, atten-

dez quelques minutes et essayez à nouveau d’allumer la lampe.

• Après avoir appuyé sur la touche POWER ou après avoir

choisi le mode de lampe, il se peut que l’image tremble, jusqu’à ce que la lampe ait atteint son niveau de stabilité. Il ne s’agit pas d’ un dysfonctionnement.

• Quel que soit le paramètre MODE LAMPE dans le menu

INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projecteur est allumé. Le MODE LAMPE est réglé sur STANDARD ou LOW (ÉCO) selon le dernier réglage sélectionné et, une fois que la lampe s'allume, il n'est pas possible de changer le MODE LAMPE pendant une minute environ.

Condition

Attente - Rouge

Lorsque la lampe est allumée. Vert Vert

Important:

• Si la lampe exceptionellement s'est eteinte à cause de la panne

d'électricité ou baisse de la tension électrique, il se peut que la lampe ne s'eteigne pas en dépit d'établir autre fois le contact. Dans ce cas, retirez une fois le fil électrique de la prise et mettez le contact de nouveau après environs 10 minutes.

Voy ant

STATUS POWER

• Après avoir appuyé sur la touche POWER, le projecteur commence le préchauffage. Pendant le préchauffage, les images peuvent apparaître foncées et il se peut que les commandes soient inopérantes.

• Lorsque le voyant STATUS clignote en rouge, cela signifie que la lampe doit bientôt être remplacée. Si le voyant STATUS clignote en rouge, remplacez la lampe. (Voir pages 28 et 31.)

• Dans un environnement extrêmement chaud ou froid, il se peut que la qualité des images projetées ne soit pas excellente. (Il ne s’agit pas d’un dysfonctionnement.)

• Pour garantir la sécurité en cas de problème avec le projecteur, branchez ce dernier à une prise électrique dotée d'un coupe-circuit réagissant aux fuites de courant à la terre. Si vous n'en avez pas, demandez à votre revendeur de vous en installer une.

4. Réglez la mise au point en tournant la bague de mise au point.

5. Choisissez la source d’entrée externe que vous voulez à l’aide de

la touche SOURCE, COMPUTER (ORDINATEUR) ou VIDEO.

• Chaque fois que vous appuyez sur la touche SOURCE du panneau de commandes, vous changez la source d’entrée dans l’ordre suivant : COMPUTER et VIDEO.

• Lorsque vous appuyez sur la touche COMPUTER ou VIDEO de la télécommande, la source d’entrée correspondante est directement sélectionnée.

• Le projecteur sélectionne automatiquement le format de signal adéquat. Le format de signal sélectionné s’affiche à l’écran.

• Les touches SOURCE, COMPUTER (ORDINATEUR) et VIDEO ne fonctionnent pas pendant que le menu est affiché. Lorsque COMPUTER est choisi comme source, les images

• fournies par l’ ordinateur peuvent scintiller. Dans ce cas, appuyez sur la touche

ou X de la télécommande pour

réduire le scintillement.

• Pour éviter de fixer de façon permanente une image sur votre projecteur, veillez à ne pas afficher les mêmes images immobiles pendant un certain temps.

6. Réglez le format de l’image en tournant la bague de zoom.

• Si nécessaire, réglez à nouveau la mise au point et le zoom.

Si de fines traînées apparaissent sur les images projetées

Ces traînées sont dues à une interférence avec la surface de l'écran et n'indiquent pas un dysfonctionnement. Remplacez l'écran ou déplacez quelque peu la mise au point.

FR-13

Utilisation de base (suite)

VOLUME 10

OPTION

NORMALE

FORMAT

opt.

Arrêt

Pour éteindre le projecteur, utilisez la procédure cidessous. Si le projecteur est mis hors tension à plusieurs reprises 30 minutes après que la lampe s'est allumée, cela peut entraîner une dégradation de la lampe.

1. Appuyez sur le bouton POWER du panneau de commande ou

sur le bouton STANDBY de la télécommande.

• Le message “POWER OFF? YES : PRESS AGAIN” apparaît à l’écran.

• Pour annuler, appuyez sur n’importe quelle touche, à l’exception de POWER. (Certaines touches de la télécommande ne permettent pas d’an-nuler.)

2. Appuyez dans un délai de 10 secondes sur le bouton POWER

du panneau de commande ou sur le bouton STANDBY de la télécommande.

• La lampe s’éteindra et le voyant STATUS commencera à clignoter.

• Même si, après avoir appuyé pour la seconde fois sur la touche POWER (ou touche STANDBY), la lampe s’éteint, les ventilateurs de sortie d’air continuent à fonctionner pendant une minute pour refroidir la lampe. Le voyant STATUS arrêtera de clignoter.

• Après l’arrêt des ventilateurs, si la température à l’intérieur de l’appareil reste élevée, le capteur de température le détecte. Il est alors possible que les ventilateurs redémarrent.

3. Débranchez le cordon d’alimentation.

• Le voyant POWER s’éteint.

• Si le cordon d’alimentation est débranché accidentellement alors que le ventilateur d’entrée d’air ou que les ventilateurs de sortie d’air fonctionnent, ou que la lampe est allumée, laissez le projecteur éteint refroidir pendant 10 minutes. Pour rallumer la lampe, appuyez sur la touche POWER (ou touche ON). Si la lampe ne s’allume pas immédiatement, appuyez à nouveau deux ou trois fois sur la touche POWER (ou touche ON). Si elle ne s’allume toujours pas, remplacez-la.

Avis:

• Lors du rangement du projecteur dans la sacoche, l’objectif doit être placé face vers le haut.

Coupure instantanée

Il n'est pas nécessaire d'attendre que le ventilateur s'arrête après la mise hors tension du projecteur. Vous pouvez débrancher aussitôt son câble d'alimentation.

• N’arretez pas le projecteur quand l’indicateur STATUS clignote apres l’allumage de la lampe, car la vie de service de la lampe pourrait en etre raccourcie.

• Ne remettez pas le projecteur sous tension immediatement après l’avoir arrete, car la vie de service de la lampe pourrait en etre raccourcie. (Attendez environ 10 minutes avant de le remettre sous tension.)

• Avant d’arreter le projecteur, n’oubliez pas de fermer l’ecran de menu. Sinon, les donnees de reglage du menu peuvent ne pas etre sauvegardees.

Touche AUTO POSITION

Si COMPUTER est sélectionné comme source d’entrée et que l’image n’est pas projetée dans la position correcte, suivez la procédure cidessous.

1. Projetez une image lumineuse (la fenêtre “Corbeille”, par exem-

ple) sur l’intégralité de l’écran.

2. Si l’économiseur d’écran est activé, désactivez-le.

3. Appuyez sur la touche AUTO POSITION.

• Si l’image n’est toujours pas dans la position correcte, réglez la position de l’image à l’aide du menu REGLAGE SIGNAUX VIDEO. Voir page 22.

Volume du haut-parleur

Pour changer le volume du haut-parleur, appuyez sur la touche VOLUME S ou T. La barre de contrôle du volume apparaît à l’écran.

• La barre de contrôle du volume disparaîtra environ 10 secondes après avoir relâché la touche VOLUME.

• Lorsque la barre de sélection du menu ou le menu lui-même est affiché, les touches VOLUME ne fonctionnent pas.

• Lorsqu’un signal audio élevé (signal audio DVD, par exemple) est envoyé à la borne AUDIO IN, le son émis par le haut-parleur risque d’être déformé.

Sourdine AV

Lorsque vous appuyez sur la touche MUTE AV, les signaux vidéo et audio sont mis temporairement en sourdine. Pour annuler la mise en sourdine, appuyez à nouveau sur la touche MUTE AV.

Réglage du format de l'image

Vous pouvez modifier le format d'image du signal vidéo d'entrée (ou le rapport largeur/hauteur de l'image). Modifiez le réglage en fonction du type de signal vidéo d'entrée.

Modification des réglages:

Avec la télécommande:

1. Presser le bouton ASPECT.

• A chaque appui sur le bouton ASPECT, le format d'image change de NORMALE à 16:9, à PLEINE et revient à NORMALE.

Avec le menu OPTION:

(Voir page 21 pour le réglage par menu.)

1. Affichez le menu OPTION.

2. Appuyez sur le bouton S ou T pour sélectionner FORMAT.

3. Appuyez sur le bouton W ou X pour sélectionner le format

recherché.

Lorsque uniquement 16:9 est sélectionné:

4. Appuyez sur la bouton ENTER.

5. Sélectionnez votre position désirée (CENTRE, HAUT ou BAS)

en appuyant sur le bouton W ou X.

Pour annuler le menu:

6. Appuyez sur le bouton MENU.

Important:

• Si une image de format 16:9 est maintenue affichée pendant une période prolongée avant d'afficher l'image de format 4:3, des images rémanentes de barres noires peuvent apparaître sur l'écran d'image de format 4:3. Consulter le distributeur dans ce cas.

Attention :

• Après avoir utilisé le projecteur, attendez une minute jusqu’à ce que les ventilateurs de sortie d’air s’ar-rêtent. Débranchez ensuite le cordon d’alimentation de la prise secteur.

• Pour des raisons de sécurité, après avoir été éteinte, la lampe ne peut plus s’allumer pendant une minute. Il faudra encore une minute avant que le voyant STATUS s’éteigne. Si vous voulez rallumer le projecteur, attendez que le voyant soit éteint, puis appuyez sur la touche POWER.

• Plus la température autour du projecteur est élevée et plus les ventilateurs de sortie d’air tournent rapidement.

• Lorsque la température autour du projecteur est très élevée, le voyant “TEMPERATURE!!” clignote en rouge sur l’écran. Si la température reste élevée, la lampe s’éteint automatiquement.

FR-14

Utilisation de base (suite)

INSTALLATION

opt.

TYPE D’ ECRAN

MODE LAMPE

BEIGE

STANDARD

BLEUTE 1

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l’écran.

Ecran mural

Cette fonction permet de reproduire des tonalités de couleurs naturelles lorsque les images sont directement projetées sur un mur. Les options disponibles sont les suivantes: BEIGE, BLEUTE, VERDATRE, ROSE, FONCE, WHITE BOARD et ARRET. Sélectionnez l'option en fonction du mur utilisé.

1. Afficher le menu INSTALLATION. (Voir page 20 pour le réglage

par menu.)

2. Appuyez sur le bouton S ou T pour sélectionner TYPE

D'ECRAN.

3. Appuyez sur le bouton W ou X pour sélectionner la couleur la

plus proche de celle de l'écran sur lequel les images sont projetées.

• Lorsque le réglage du mode GAMMA est modifié, il est possible que les images ne puissent pas être projetées correctement.

• Lorsque ARRET ou FONCE/WHITE BOARD est sélectionné, le réglage de la densité de couleur est indisponible.

• Lorsque la fonction WHITE BOARD est sélectionnée, il n'est pas possible d'utiliser l'option BrilliantColor Color Enhancer du menu Image. En outre, l'option Theater du sous-menu Color Enhancer du menu Image n'a aucun effet et est automatiquement annulée lorsque la fonction WHITE BOARD est sélectionnée.

4. Appuyez sur la bouton ENTER.

du sous-menu

FRANÇAIS

5. Appuyez sur le bouton W ou X pour régler la densité de couleur.

Raccordement d'un ordinateur portable:

Si le projecteur est raccordé à un ordinateur portable, les images peuvent ne pas être projetées dans certains cas. Le cas échéant, configurez l'ordinateur afin qu'il puisse sortir les signaux en externe. La procédure de configuration varie en fonction du type d'ordinateur. Consultez le manuel d'utilisation de votre ordinateur.

FR-15

Utilisation du menu

MENU SIMPLIFIE COLOR ENHANCER

CONTRASTE

LUMINOSITE

TEMPERATURE COULEUR

AUTO

THEATER

USER

PRESENTATION

STANDARD

±30

STANDARD

FINESSE *1

±5

MODE LAMPE

FORMAT

MENU UTILISATEUR

SELECTION MENU UTILISATEUR

STANDARD, BAS

COULEUR

LOW HIGH USER

±30

TYPE D' ECRAN

TEINTE

WXGA

LANGUES

NORMALE, 16:9, PLEINE

MENU DETAILLE

TYPE DE PROJECTION

MENU POSITION

MODE CINEMA

INFORMATION

TYPE DE SYNCHRO *2

COMPTEUR LAMPE(BAS)

ENTREE

RESOLUTION

FREQUENCE VERTICALE

FREQUENCE HORIZONTALE

* 1: Non disponible avec certains signaux. * 2: Non disponible lorsque le signal d'entrée provient de la borne VIDEO IN.

MENU SIMPLIFIE

AUTO

COLOR ENHANCER

Lorsque l’un des deux types de menus s’affiche et vous sélectionnez la touche MENU de la télécommande, le menu QUICK (RAPIDE) apparaît à l’écran. En outre, lorsque vous sélectionnez le menu DETAIL (voir la page 18) dans ce menu et appuyez sur la touche ENTER (ENTREE), le menu DETAIL s’affiche.

• Si le contenu des menus QUICK (RAPIDE) et DETAIL est identique, les fonctions de ces deux menus le seront également.

• Pour fermer les menus QUICK (RAPIDE) et DETAIL, appuyez sur la touche MENU lorsque MENU s’affiche.

MENU SIMPLIFIE

* Les menus ne sont pas affichés si aucun signal n’est appliqué au projecteur.

Fonctionnement élémentaire du menu QUICK (RAPIDE)

Plusieurs paramètres peuvent être réglés à partir de ce menu. Exemple : Réglage du contraste

1. Appuyez sur la touche MENU.

2. Appuyez sur la touche ENTER (ou sur la touche T).

FR-16

3. Appuyez sur la touche S ou T pour sélectionner CONTRAST

4. Appuyez sur la touche W ou X pour régler le contraste.

5. Pour quitter le menu, appuyez plusieurs fois sur la touche

Important:

• Lorsque la touche ne fonctionne pas, débrancher le câble d’ali-

• Après avoir sélectionné les éléments marqués , appuyez sur la

(CONTRASTE).

CONTRASTE

+10

MENU.

mentation du mur. Attendre environ 10 minutes, le rebrancher et essayer de nouveau.

touche ENTER.

Utilisation du menu (suite)

MENU DETAILLE

SELECTION MENU UTILISATEUR

FORMAT

MENU UTILISATEUR

NORMALE

COULEUR

MENU SIMPLIFIE

CONTRASTE

LUMINOSITE

STANDARD

FINESSE

AUTO

COLOR ENHANCER

MODE LAMPE

TEMPERATURE COULEUR

INFORMATION

COMPTEUR LAMPE(BAS)

ENTREE

RESOLUTION

FREQUENCE VERTICALE

FREQUENCE HORIZONTALE

TYPE DE SYNCHRO

5wire

60.02 KHz

75.04 Hz

1024x768

COMPUTER

0 H

Réglages accessibles dans les menus

Réglez les options suivantes dans les menus correspondants.

1. MENU SIMPLIFIE

Option RÉGLAGE FONCTION

AUTO

PRESENTATION

COLOR ENHANCER

STANDARD

THEATER

USER Reflété par la valeur définie dans le menu IMAGE. (Voir page 23.) CONTRASTE ±30 Permet de régler le contraste de l’image projetée. (Voir page 23.) LUMINOSITE ±30 Permet de régler la luminosité de l’image projetée. (Voir page 23.)

TEMPERATURE COULEUR

4 options

FINESSE ±5 Permet de régler la netteté de l’image projetée. (Voir page 23.)

STANDARD

MODE LAMPE

BAS

NORMALE

FORMAT

16:9

PLEINE

MENU UTILISATEUR

SELECTION MENU UTILISATEUR

MENU DETAILLE Passe au menu DETAIL.

• Vous ne pouvez pas régler le paramètre COLOR TEMP. (TEMP. COULEUR) lorsque l'option WALL SCREEN (ÉCRAN MURAL) est réglé sur une option autre que OFF (DÉSACTIVÉ).

• Si l'option COLOR ENHANCER (OPTIMISEUR DE COULEUR) est activée, il peut en résulter des distorsions des images projetées.

• Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projecteur est allumé. Le MODE LAMPE est réglé sur STANDARD ou LOW (ÉCO) selon le dernier réglage sélectionné et, une fois que la lampe s'allume, il n'est pas possible de changer le MODE LAMPE pendant une minute environ.

Sélectionnez cette option pour optimiser automatiquement les paramètres en fonction du signal d’entrée. (Sélectionnez cette option dans le cadre de l’utilisation normale.) Sélectionnez cette option de manière à ce que l’image affichée soit lumineuse et nette. Sélectionnez cette option de manière à ce que l’image affichée dispose d’un aspect naturel. Avec cette option, adaptée à la lecture de films, l’image affichée est fluide et lisse.

Permet de régler la chaleur des couleurs. (Voir page 23.)

• Lorsque TYPE D’ ECRAN dans le menu INSTALLATION est réglé sur autre chose que ARRET, TEMPERATURE COULEUR ne peut pas être réglé.

Sélectionnez cette option lorsque vous voulez voir des images vidéo dans une pièce bien éclairée.

Permet de diminuer l’intensité de la lampe. Le niveau sonore de la lampe est réduit et la durée de vie de celle-ci est prolongée.

• Lorsque vous changez de mode lampe, il se peut que l’image projetée tremble. Il ne s’agit pas d’un dysfonctionnement.

• Le fait de modifier fréquemment le mode lampe risque de détériorer celle-ci.

Sélectionnez pour changer le format d’image automatiquement en fonction du signal d’entrée. (Sélectionnez cette option dans le cadre de l’utilisation normale.)

Cette option vous permet de sélectionner la position d’affichage des images comprimées (ou comprimées horizontalement) stockées sur des DVD.

Sélectionnez ce paramètre si vous voulez projeter les images en mode Plein écran. Affiche l’option de menu sélectionnée dans SELECTION MENU UTILISATEUR.

Sélectionnez l’option à afficher dans le Menu utilisateur.

FRANÇAIS

2. Menu INFORMATION

Option FONCTION

COMPTEUR LAMPE(BAS)

ENTREE Indique le nom de la borne auquel le signal vidéo actuellement projeté est émis. RESOLUTION Indique la résolution du signal vidéo actuellement projeté. FREQUENCE VERTI-

CALE FREQUENCE HORIZONTA LE TYPE DE SYNCHRO Indique le type de signal synchronisé du signal vidéo actuellement projeté.

Cet élément montre le temps d’exploitation (en heures) d’une lampe calculé en considérant que le MODE LAMPE est sur BAS.

• Lorsque le MODE LAMPE est sur STANDARD, cet élément montre un temps d’exploitation de la lampe plus long que le temps réel. (Voir page 27 l’intervalle de remplacement de la lampe.)

• Lorsque le temps d’exploitation de la lampe est compris entre 0 et 10 heures, "0H" est affiché. Le temps d’exploitation de la lampe est indiqué en heures réelles lorsqu’il dépasse 10 heures.

• Lorsque le temps d’exploitation de la lampe atteint 3000, la barre devient jaune. Lorsqu’il atteint 3800, la barre devient rouge. (La lampe a une durée de vie de 4000 heures.)

Indique la fréquence verticale du signal vidéo actuellement projeté.

Indique la fréquence horizontale du signal vidéo actuellement projeté.

FR-17

Utilisation du menu (suite)

* 1: Non disponible avec certains signaux. * 2: Non disponible lorsque le signal d'entrée provient de la borne VIDEO IN. * 3: L'item peut être sélectionné uniquement lorsque le signal recu est TV60, TV50, 480i ou 576i. * 4: La plage de réglage diffère en fonction des signaux d'entrée. * 5: Disponible lorsque le signal d'entrée provient de la borne VIDEO IN.


INSTALLATION

OPTION

REGLAGE SIGNAUX VIDEO

INFORMATION

COLOR ENHANCER

CONTRASTE LUMINOSITE

TEMPERATURE COULEUR

AUTO

THEATER

PRESENTATION

STANDARD

±30 ±30

STANDARD

COULEUR *1

TEINTE *1

FINESSE *1

MENU AVANCE

±10 ±10

±5

TYPE D' ECRAN

MODE LAMPE

MISE EN MARCHE AUTO

ARRET AUTO

ECRAN DE VEILLE

COULEUR FOND

TYPE DE PROJECTION

STANDARD, BAS

MARCHE, ARRET

ARRET, 5, 10, 15, 30, 60 MIN

MARCHE, ARRET

BLEU, NOIR

FONCE

WHITE BOARD

ARRET

NORMAL, RETRO, INVERS., MIRROR INVERT.

LOW

MODE GAMMA

BrilliantColor

RGB-COULEUR

RGB-TEINTE

HIGH

CONTRAST R

CONTRAST G

CONTRAST B

LUMINOSITE R

LUMINOSITE G

LUMINOSITE B

REDUCTION BRUIT*1

CTI *1

NIVEAU D'ENTREE

DYNAMIC, NATUREL, DETAIL

0-10

±10 ±10

±30 ±30 ±30 ±30 ±30 ±30

MARCHE, NORMAL MARCHE, NORMAL

1-5 1-5 1-5 1-5

FORMAT

SET UP *1 LANGUES

RE-INITIAL

MOT DE PASSE

POSITION MENU

MODE CINEMA *3

NORMES VIDEO *5

NORMALE

AUTO, ARRET, 3.75%, 7.5%

AFFICHAGE , TOUCHES

1 (upper left), 2 (lower right)

PLEINE

AUTO, ARRET

AUTO, NTSC, PAL, SECAM, 4.43NTSC, PAL-M, PAL-N, PAL-60

VERROUILLER

*4 *4

CENTRE, HAUT, BAS

OVER SCAN

RATTRAPAGE SYNCHRO*2

SOUS MENU UTILISATEUR

POSITION HORIZ

POSITION VERT

AJUSTEMENT FIN SYNC *1

TRACKING *2

ENTREES MULTIMEDIA *2

100-90%

ARRET

0-999 0-999

0-31

0-2800

AUTO, RGB, YCBCR/YPBPR

DEBUT

FIN

SHUTTER (L) SHUTTER (LS) SHUTTER (RS)

POSITION CLAMP *2

PROFONDEUR CLAMP *2

SYNC VERTICALE

LPF *1 *2

SHUTTER (U)

0-99 0-99

0-20 0-20 0-20

1-255

1-63

AUTO, ARRET

MARCHE, ARRET

0-20

TYPE DE SYNCHRO *2

COMPTEUR LAMPE(BAS)

ENTREE

RESOLUTION

FREQUENCE VERTICALE

FREQUENCE HORIZONTALE

DEVERROUILLER

MARCHE

USER

BEIGE

BLEUTE

VERDATRE

ROSE

16:9

REINIT COMPTEUR LAMPE

, SVENSKA, POLSKI

WXGA *2 ARRET, AUTO, 1280 x 768, 1280 x 768RB, 1360 x 768, 1366 x 768

MENU DETAILLE

• Les menus ne sont pas affichés si aucun signal n’est appliqué au projecteur.

FR-18

Utilisation du menu (suite)


opt.

INSTALLATION

opt.

INSTALLATION

opt.

TYPE D’ ECRAN

BEIGE

ARRET AUTO

ARRET

MISE EN MARCHE AUTO

ARRET AUTO

30MN

ARRET

MISE EN MARCHE AUTO


opt.

CONTRASTE

LUMINOSITE

STANDARD

COULEUR

TEINTE

MENU AVANCE

TEMPERATURE COULEUR

FINESSE

AUTO

COLOR ENHANCER


MENU AVANCE

CTI

REDUCTION BRUIT

opt.

NIVEAU D’ENTREE

MARCHE

Utilisation du menu

5. Appuyez sur la touche S ou T pour sélectionner ARRET AUTO.

Le menu permet de régler plusieurs paramètres. Exemple : Réglage du délai d’arrêt automatique

1. Appuyez sur la touche MENU.

2. Sélectionnez le menu DETAIL, puis appuyez sur la touche ENTER (ENTREE) (ou la touche T).

3. Appuyez sur la touche W ou X pour sélectionner INSTALLATION.

6. Appuyez sur la touche W ou X pour régler le délai d’arrêt automatique.

7. Pour quitter le menu, appuyez plusieurs fois sur la touche MENU.

Important:

• Lorsque la touche ne fonctionne pas, débrancher le câble d’ali-

mentation du mur. Attendre environ 10 minutes, le rebrancher et essayer de nouveau.

4. Appuyez sur la touche ENTER (ou sur la touche T).

• Après avoir sélectionné les éléments marqués , appuyez sur la

touche ENTER.

Réglages accessibles dans les menus

Réglez les options suivantes dans les menus correspondants.

1. Menu IMAGE

Option RÉGLAGE FONCTION

AUTO

PRESENTATION

COLOR ENHANCER

STANDARD

THEATER

USER

CONTRASTE ±30 Permet de régler le contraste de l’image projetée. (Voir page 23.) LUMINOSITE ±30 Permet de régler la luminosité de l’image projetée. (Voir page 23.)

TEMPERATURE COULEUR

4 options

COULEUR ±10

TEINTE ±10

FINESSE ±5 Permet de régler la netteté de l’image projetée. (Voir page 23.) MENU AVANCE OK

REDUCTION BRUIT

MARCHE / NORMAL

CTI MARCHE / NORMAL Utilisez pour corriger les limites de bavures de la couleur.

NIVEAU D'ENTREE

±5

• Vous ne pouvez pas régler le paramètre TINT (TEINTE) lorsque le signal TV50 (PAL, SECAM) est entré.

• Vous ne pouvez pas régler le paramètre COLOR TEMP. (TEMP. COULEUR) lorsque l'option WALL SCREEN (ÉCRAN MURAL) est réglé sur une option autre que OFF (DÉSACTIVÉ).

• Si le paramètre COMPUTER (ORDINATEUR) est sélectionné, les options COLOR (COULEUR) et TINT (TEINTE) ne fonctionnent pas.

• Si l'option COLOR ENHANCER (OPTIMISEUR DE COULEUR) est activée, il peut en résulter des distorsions des images projetées.

Sélectionnez cette option pour optimiser automatiquement les paramètres en fonction du signal d’entrée. (Sélectionnez cette option dans le cadre de l’utilisation normale.)

Sélectionnez cette option de manière à ce que l’image affichée soit lumineuse et nette.

Sélectionnez cette option de manière à ce que l’image affichée dispose d’ un aspect naturel.

Avec cette option, adaptée à la lecture de films, l’image affichée est fluide et lisse.

Sélectionnez pour régler la courbe gamma ou régler l’intensité de la couleur ou l’équilibre de la couleur tel que souhaité. (Voir page 23.)

Permet de régler la chaleur des couleurs. (Voir page 23.)

• Lorsque TYPE D’ ECRAN dans le menu INSTALLATION est réglé sur autre chose que ARRET, TEMPERATURE COULEUR ne peut pas être réglé.

Permet de régler la densité de la couleur de l’image projetée. (Voir page

23.)

• Lorsque COMPUTER est sélectionné comme source d’entrée, COULEUR ne peut pas être réglé.

Permet de régler la teinte de l’image projetée. (Voir page 23.)

• L’option TEINTE est disponible uniquement avec une entrée de signal NTSC.

Sert à réduire le bruit et l’inégalité de l’image lorsqu’un signal vidéo bruité est entré.

Le niveau d’entrée du signal vidéo diffère selon les appareils raccordés. Un niveau d’entrée élevé provoque un blanc solide dans l’image affichée et un faible niveau d’entrée obscurcira l’image affichée. Utilisez ce menu pour régler le niveau d’entrée du signal vidéo analogique.

Menu IMAGE - MENU AVANCE

FR-19

FRANÇAIS

Utilisation du menu (suite)

2 Menu INSTALLATION

Option RÉGLAGE FONCTION

ARRET / BEIGE /

TYPE D'ECRA

BLEUTE / VERDATR / ROSE /FONCE / WHITE BOARD

STANDARD

MODE LAMPE

BAS

MISE EN MARCHE AUTO

MARCHE / ARRET

ARRET AUTO ARRET / 5-60 MIN

ECRAN DE VEILLE MARCHE / ARRET

COULEUR FOND BLEU / NOIR

NORMAL

TYPE DE PROJECTION

RETRO

INVERS.

MIRROR INVERT

REINIT COMPTEUR LAMPE

OK Réinitialise la durée d’utilisation de la lampe.

Sélectionnez l’option en fonction de la couleur du mur sur lequel les images sont projetées. Lors de la sélection d’une option autre que FONCE/WHITE BOARD, vous pouvez définir la tonalité de couleur (1 à 5) de manière détaillée. (Voir page 15.)

Sélectionnez cette option lorsque vous voulez voir des images vidéo dans une pièce bien éclairée.

Permet de diminuer l’intensité de la lampe. Le niveau sonore de la lampe est réduit et la durée de vie de celle-ci est prolongée.

• Lorsque vous changez de mode lampe, il se peut que l’image projetée tremble. Il ne s’agit pas d’un dysfonctionnement.

• Le fait de modifier fréquemment le mode lampe risque de détériorer celle-ci.

Si vous sélectionnez MARCHE, la lampe s’allumera automatiquement dès que vous brancherez le cordon d’alimentation dans la prise secteur murale. Si vous utilisez le projecteur avec la fixation au plafond, sélectionnez MARCHE.

• Lorsque la lampe est éteinte, le projecteur est en mode de veille. Utilisez la télécommande pour allumer la lampe.

Permet de régler le délai qui s’écoulera avant que le projecteur ne passe en mode de veille, lorsqu’il ne reçoit aucune entrée de signal de la source.

Si vous sélectionnez MARCHE, l’écran de veille s’affichera à la mise en marche de l’appareil.

Permet de sélectionnez l’arrière-plan qui s’affiche lorsqu’il n’y a plus d’entrée de signal de la source.

Sélectionnez cette option pour visionner des images projetées par l’avant du projecteur lorsque celui-ci est installé sur le plancher.

Sélectionnez cette option pour visionner des images projetées par l’arrière du projecteur lorsque celui-ci est installé sur le plancher.

Sélectionnez cette option pour visionner des images projetées par l’arrière du projecteur lorsque celui-ci est installé au plafond.

Sélectionnez cette option pour visionner des images projetées par l’avant du projecteur lorsque celui-ci est installé au plafond.

INSTALLATION

TYPE D’ ECRAN

MODE LAMPE

MISE EN MARCHE AUTO

ARRET AUTO ECRAN DE

VEILLE

COULEUR FOND

TYPE DE PROJECTION REINIT COMPTEUR LAMPE

opt.

BEIGE

STANDARD

ARRET

MARCHE

BLEU

NORMAL

FR-20

Utilisation du menu (suite)

OPTION

NORMALE

AUTO

opt.

POSITION MENU

NORMES VIDEO

FORMAT

RE-INITIAL

Français

LANGUES

AFFICHAGE

MOT DE PASSE

MODE CINEMA

AUTO

SET UP

AUTO

WXGA

AUTO

WXGA

3 Menu OPTION

Option RÉGLAGE FONCTION

NORMALE

FORMAT

16:9

PLEINE

MOT DE PASSE Sert à activer ou annuler le verrouillage de mot de passe. POSITION MENU 2 options Permet de modifier la position du menu.

MODE CINEMA

AUTO

ARRET Le mode cinéma ne sera pas activé.

NORMES VIDEO 8 options

ARRET/AUTO/

WXGA

1280 x 768/ 1280 x 768RB/ 1360 x 768/1366 x 768

AUTO Sélectionnez pour changer le mode SET UP automatiquement. ARRET Permet de diminuer la densité du noir.

SET UP

3.75%/7.5%

LANGUES 12 langues Permet de modifier la langue utilisée dans les menus.

RE-INITIAL OK

Sélectionnez pour changer le format d’image automatiquement en fonction du signal d’entrée. (Sélectionnez cette option dans le cadre de l’utilisation normale.)

Cette option vous permet de sélectionner la position d’affichage des images comprimées (ou comprimées horizontalement) stockées sur des DVD. Si vous appuyez sur la touche ENTER, vous pouvez sélectionner la position d’affichage : CENTRE, HAUT ou BAS.

Sélectionnez ce paramètre si vous voulez projeter les images en mode Plein écran.

Le mode cinéma sera activé automatiquement quand le signal de source de cinéma est envoyé.

Si vous sélectionnez AUTO, le format vidéo adéquat est sélectionné automatiquement, en fonction du signal d’entrée. Si l’image n’est pas affichée correctement, sélectionnez manuellement le format vidéo de votre choix.

Sélectionnez le format approprié lorsque le signal en entrée est un signal vidéo WXGA et le mode "AUTO" n’affiche pas les images correctement. Sélectionnez "ARRET" lorsque le signal en entrée est autre qu’un signal vidéo WXGA.

Permet d’augmenter la densité du noir.

• Si l’on choisit 7.5 %, la luminosité se trouve réduite par la fonction d’annulation de réglage aux États-Unis. Choisissez ARRET lorsque l’imageest sombre.

Rétablit le réglage par défaut de tous les paramètres du menu, à l’exception des options PASSWORD FUNCTION (FONCTION MOT DE PASSE) et LANGUAGE (LANGUE).

FRANÇAIS

• MODE CINEMA peut uniquement être réglé lorsqu’un signal TV60, 480i est affiché.

FR-21

Utilisation du menu (suite)

R G B

REGLAGE SIGNAUX VIDEO

POSITION HORIZ 0

POSITION VERT 0

TRACKING 0

ENTREES MULTIMEDIA

RGB

AJUSTEMENT FIN SYNC

SOUS MENU UTILISATEUR

opt.

ARRET

RATTRAPAGE SYNCHRO

100%

OVER SCAN

POSITION CLAMP

SOUS MENU UTILISATEUR

PROFONDEUR CLAMP

LPF ARRET

SHUTTER(U) 0

SHUTTER(L) 0

SYNC VERTICALE

AUTO

SHUTTER(LS) 0

SHUTTER(RS) 0

REGLAGE SIGNAUX VIDEO

opt.

INFORMATION

opt.

COMPTEUR LAMPE(BAS)

ENTREE

RESOLUTION

FREQUENCE VERTICALE

FREQUENCE HORIZONTALE

TYPE DE SYNCHRO

5wire

60.02 KHz

75.04 Hz

1024x768

COMPUTER

0 H

4 Menu REGLAGE SIGNAUX VIDEO

Option RÉGLAGE FONCTION

POSITION HORIZ 0-999 Permet de régler la position horizontale de l’image projetée. POSITION VERT 0-999 Permet de régler la position verticale de l’image projetée. AJUSTEMENT FIN

SYNC.

0-31

TRACKING 0-2800 Permet d’éliminer les bandes verticales éventuelles lors de la projection.

AUTO Le paramètre correct est automatiquement sélectionné.

ENTREES MULTIMEDIA

RGB

YCBCR/YPBP

OVER SCAN 100%-90% Permet de régler la zone d’affichage de l’image projetée. RATTRAPAGE

SYNCHRO SOUS MENU

UTILISATEUR

POSITION CLAMP

PROFONDEUR CLAMP

SYNC VERTICALE

ARRET / MARCHE Permet de régler l’image, lorsqu’un voile apparaît en haut de l’écran.

1-255 Permit de corriger le blanc franc ou le noir franc de l’image projetée.

1-63 Permit de corriger le noir franc de l’image projetée.

AUTO / ARRET

LPF MARCHE / ARRET Utilisez pour sélectionner en cas d’activation ou non de LPF.

SHUTTER(U) 0-20

SHUTTER(L) 0-20

SHUTTER(LS) 0-20

SHUTTER(RS) 0-20

• Des bandes horizontales peuvent apparaître sur l’image agrandie: il ne s’agit pas d’un symptôme de panne.

• Lorsque vous modifiez la position horizontale ou verticale de manière importante, un bruit peut se produire.

• La plage de réglage de la position verticale varie en fonction du type du signal d’entrée. L’image peut demeurer dans la même position alors que vous modifiez la valeur de réglage: il ne s’agit pas d’un symptôme de panne.

• SHUTTER ne fonctionnera pas correctement pendant le réglage de trapèze.

• Lorsque vous augmentez la valeur de réglage de OVER SCAN, du bruit peut apparaître sur l’écran.

Important:

• Vous ne pouvez définir les options des menus IMAGE, REGLAGE SIGNAUX VIDEO et SOUS MENU-UTILISATEUR que lorsqu’ un signal est injecté.

5 Menu INFORMATION

Option FONCTION

Cet élément montre le temps d’exploitation (en heures) d’une lampe calculé en considérant que le MODE LAMPE est sur BAS.

• Lorsque le MODE LAMPE est sur STANDARD, cet élément montre un temps d’exploitation de la lampe plus long que le temps réel. (Voir page 27 l’intervalle de remplacement de la lampe.)

COMPTEUR LAMPE(BAS)

ENTREE Indique le nom de la borne auquel le signal vidéo actuellement projeté est émis. RESOLUTION Indique la résolution du signal vidéo actuellement projeté. FREQUENCE VERTICALE Indique la fréquence verticale du signal vidéo actuellement projeté. FREQUENCE HORIZONTALE Indique la fréquence horizontale du signal vidéo actuellement projeté. TYPE DE SYNCHRO Indique le type de signal synchronisé du signal vidéo actuellement projeté.

FR-22

• Lorsque le temps d’exploitation de la lampe est compris entre 0 et 10 heures, “0H” est affiché. Le temps d’exploitation de la lampe est indiqué en heures réelles lorsqu’il dépasse 10 heures.

• Lorsque le temps d’exploitation de la lampe atteint 3000, la barre devient jaune. Lorsqu’il atteint 3800, la barre devient rouge. (La lampe a une durée de vie de 4000 heures.)

Permet d’éliminer les effets de scintillement ou de flou éventuels lors de la projection.

Sélectionner cette option en connectant le projecteur à l’équipement vidéo de haute définition ayant des bornes de sortie R, G et B.

Sélectionner cette option en connectant le projecteur à un lecteur DVD ou un autre dispositif ayant des bornes de sortie de composant vidéo Y, CB, et CR (ou Y, PB et PR).

Permet de régler l’image lorsqu’elle ne bouge pas de façon naturelle. Sélectionner AUTO pour l’emploi normal.

Permet de régler l’image lorsque des parasites apparaissent sur la partie supérieure de l’image.

Permet de régler l’image lorsque des parasites apparaissent sur la partie inférieure de l’image.

Permet de régler l’image lorsque des parasites apparaissent sur la moitié gauche de l’image.

Permet de régler l’image lorsque des parasites apparaissent sur la moitié droite de l’image.

Menu SOUS MENU UTILISATEUR

Réglage des images projetées

CONTRASTE B 0

LUMINOSITE R 0

CONTRASTE R

TEMPERATURE COULEUR-UTILISATEUR

CONTRASTE G 0

LUMINOSITE G 0

LUMINOSITE B 0

AUTO

COLOR ENHANCER

RGB-TINT 0

COLOR ENHANCER-

UTILISATEUR

RGB-FALBE 0

RGB-TEINTE 0

RGB-COULEUR 0

BrilliantColor

MODE GAMMA DYNAMIC

Réglage de la luminosité (CONTRASTE et LUMINOSITE):

Vous pouvez régler la luminosité de l’image à l’aide du menu. (Voir la page 17 ou 19 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.

2. Appuyez sur le bouton S ou T pour sélectionner CONTRASTE ou LUMINOSITE.

3. Appuyez sur le bouton W ou X pour régler l’option sélectionnée.

Pour annuler le menu:

4. Appuyez sur le bouton MENU.

CONTRASTE

Permet de régler le contraste de l’image. Chaque fois que vous appuyez sur le bouton X, la luminosité et la définition de l’image augmentent. Chaque fois que vous appuyez sur le bouton W, la luminosité et la définition de l’image diminuent.

LUMINOSITE

Chaque fois que vous appuyez sur le bouton X, la luminosité et la définition de l’image augmentent. Chaque fois que vous appuyez sur le bouton W, la luminosité et la définition de l’image diminuent.

Réglage de la couleur (COULEUR et TEINTE):

Vous pouvez régler la couleur de l’image à l’aide du menu. (Voir page 19 pour le réglage par menu.)

1. Affichez le menu IMAGE.

2. Appuyez sur le bouton S ou T pour sélectionner COULEUR ou TEINTE.

• Les options COLOR (COULEUR) et TINT (TEINTE) ne peu-

vent être sélectionnées que si le signal d'entrée est VIDEO.

• L'option TINT (TEINTE) ne peut être sélectionnée que si le

signal d'entrée est NTSC ou 4.43NTSC.

3. Appuyez sur le bouton W ou X pour régler l’option sélectionnée.

Pour annuler le menu:

4. Appuyez sur le bouton MENU.

COULEUR

Permet de régler la densité de la couleur de l’image projetée. Chaque fois que vous appuyez sur le bouton X, la couleur de l’image devient plus dense. Chaque fois que vous appuyez sur le bouton W, la couleur de l’image devient moins dense.

TEINTE

Permet de régler la teinte de l’image projetée. Chaque fois que vous appuyez sur le bouton X, l’image devient plus verte. Chaque fois que vous appuyez sur le bouton W, l’image devient plus rouge.

Augmentation ou diminution de la netteté de l’image (FINESSE):

Vous pouvez régler la netteté de l’image à l’aide du menu. (Voir la page 17 ou 19 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.

2. Appuyez sur le bouton S ou T pour sélectionner FINESSE.

3. Appuyez sur le bouton W ou X pour régler l’option sélectionnée.

Pour annuler le menu:

4. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (TEMPERATURE COULEUR):

Vous pouvez sélectionner une température de couleur préréglée (tonalité du blanc) à l’aide du menu.

(Voir la page 17 ou 19 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.

2. Appuyez sur le bouton S ou T pour sélectionner TEMPERATURE COULEUR.

3. Appuyez sur le bouton W ou X pour sélectionner la température couleur souhaitée.

Pour annuler le menu:

4. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (personnalisation de la température couleur):

Pour personnaliser (et mémoriser) la température de couleur qui vous convient le mieux, procédez comme indiqué ciaprès.

(Voir page 19 pour le réglage par menu.)

1. Sélectionnez TEMPERATURE COULEUR dans le menu IMAGE.

2. Appuyez sur la bouton W ou X pour sélectionner UTILISATEUR

FRANÇAIS

3. Appuyez sur la bouton ENTER.

4. Appuyez sur la bouton S ou T pour sélectionner le paramètre de votre choix.

5. Appuyez sur la bouton W ou X pour régler le paramètre de votre choix.

6. Pour obtenir des résultats de réglage optimaux, répétez les étapes 4 et 5.

Pour annuler le menu:

7. Appuyez sur le bouton MENU.

Pour activer la température de couleur enregistrée:

1. Définissez TEMPERATURE COULEUR sur UTILISATEUR dans le menu IMAGE.

À propos de la chaleur chromatique

Il existe différentes sortes de couleurs blanches. La chaleur chromatique permet d’en montrer les différentes nuances. Un blanc dont la chaleur est basse est légèrement rougeâtre. Lorsque la chaleur chromatique augmente, le blanc devient bleuâtre. Par exemple, vous pouvez modifier la température de couleur à l’aide des procédures suivantes. Pour augmenter la chaleur chromatique: Augmentez le CONTRASTE B (bleu) et diminuez le CONTRASTE R (rouge). Pour réduire la chaleur chromatique: Diminuez le CONTRASTE B (bleu) et augmentez le CONTRASTE R (rouge).

• Si vous attribuez à l’option CONTRAST R, G, and B (CONTRAST R, V et B) des valeurs négatives, la luminosité de l’image ne pourra pas retenir la valeur d’origine même si vous augmentez au maximum la valeur du paramètre CONTRAST (CONTRASTE) dans le menu QUICK (RAPIDE) ou IMAGE.

Color Enhancer

Vous pouvez définir la balance personnalisée par l’utilisateur entre la luminosité et la teinte à l’aide de ce menu. (Voir page 19 pour le réglage par menu.)

1. Affichez le menu IMAGE.

2. Sélectionnez COLOR ENHANCER en appuyant sur la bouton S ou T.

3. Sélectionnez UTILISATEUR en appuyant sur la bouton W ou X.

4. Appuyez sur la bouton ENTER.

5. Sélectionnez un paramètre à définir.

FR-23

Réglage des images projetées (suite)

MODE GAMMA

Utilisez ce paramètre pour optimiser le gamma.

DYNAMIC........Permet de sélectionner la visualisation des images

NATUREL........ Permet de sélectionner la visualisation des images

DETAIL............ Permet de sélectionner la visualisation des images

BrilliantColor

Sélectionnez ce paramètre pour obtenir des couleurs de brillance moyenne, de sorte que des couleurs telles que le jaune et les tons chair apparaissent naturels. Appuyez sur le bouton W pour réduire la valeur et atténuer ainsi son effet. Appuyez sur le bouton X pour augmenter sa valeur et renforcer ainsi son effet. (L'option BrilliantColor n'a aucune incidence si sa valeur est égale à 0.)

6. Appuyez sur la bouton W ou X pour regler le parametre de votre choix.

• Pour obtenir une meilleure reproduction des couleurs, réglez

RGB-COULEUR

Sert à régler l’intensité de la couleur de l’image projetée. Chaque fois que le bouton X est enfoncé, la couleur devient plus intense. Chaque fois que le bouton W est enfoncé, la couleur devient plus claire.

en provenance d’un ordinateur.

fournies par un dispositif vidéo.

dont la luminosité doit être conservée relativement faible, comme les films et les spectacles musicaux.

l'option BrilliantColor chromatique est désactivée et vous pouvez reproduire des images aux couleurs réalistes.

sur 0. La section blanche de la roue

RGB-TEINTE

Sert à régler l’équilibre de la couleur de l’image projetée. Chaque fois que le bouton X est enfoncé, l’image apparaît plus verdâtre. Chaque fois que le bouton W est enfoncé, l’image apparaît plus rougeâtre.

Ce projecteur projette automatiquement et correctement les signaux vidéo venant de l’ordinateur. Toutefois, selon le type d’ordinateur, la projection de certains signaux vidéo peut être incorrecte. Dans ce cas, appuyez sur le bouton AUTO POSITION. (Voir page 14.) Si le signal n’est toujours pas projeté correctement, réglez l’image à l’aide du menu REGLAGE SIGNAUX VIDEO.

Réglage de l’image venant de l’ordinateur à l’aide du menu:

Selon les symptômes, effectuez les opérations suivantes.

Bandes blanches........ Réglez l’option TRACKING du menu

L’image projetée scintille. L’image projetée est floue.

................. Réglez l’option AJUSTEMENT FIN SYNC

L’image projetée est décalée horizontalement.

................. Réglez l option POSITION HORIZ du menu

L’image projetée est décalée verticalement.

................. Réglez l’option POSITION VERT du menu

La partie supérieure de l’image est courbée.

................. Changez le réglage de RATTRAPAGE SYN-

REGLAGE SIGNAUX VIDEO.

du menu REGLAGE SIGNAUX VIDEO.

REGLAGE SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton W, l’image se décale vers la droite. Chaque fois que vous appuyez sur le bouton X, l’image se décale vers la gauche.

REGLAGE SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton W, l’image se décale vers le bas. Chaque fois que vous appuyez sur le bouton X, l’image se décale vers le haut.

CHRO dans le menu REGLAGE SIGNAUX VIDEO. Sélectionnez MARCHE , appuyez sur la bouton ENTER et réglez DEBUT ou FIN pour réduire la courbe.

Une ligne noire ou blanche apparaît sur l’image.

.................. Réglez POSITION CLAMP ou PROFOND-

Le mouvement de l’image n’est pas naturel.

.................. Réglez SYNC VERTICALE dans le menu

Des parasites apparaissent sur la moitié droite ou gauche de l’image.

.................. Réglez SHUTTER(LS) ou SHUTTER(RS)

Des parasites apparaissent sur la partie supérieure ou inférieure de l’image.

1. Affichez le menu REGLAGE SIGNAUX VIDEO.

2. Pour sélectionner une option, appuyez sur le bouton S ou T.

3. Appuyez sur le bouton W ou X pour régler l’option sélectionnée.

.................. Réglez SHUTTER(U) ou SHUTTER(L) dans

EUR CLAMP dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.

REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR. Sélectionner AUTO pour l’emploi normal.

dans le menu REGLAGE SIGNAUX VIDEOSOUS MENU UTILISATEUR.

le menu REGLAGE SIGNAUX VIDEOSOUS MENU UTILISATEUR.

Pour annuler le menu:

4. Appuyez sur le bouton MENU.

• En utilisation normale, ne modifiez pas les réglages du menu REGLAGE SIGNAUX VIDEO.

Méthode simple de réglage de la position de l’image

Réglage de la position horizontale:

1. Alignez le bord gauche de l’image avec le côté gauche de l’écran en réglant POSITION HORIZ Puis, alignez le bord droit de l’image avec le côté droit de l’écran en réglant TRACKING.

2. Effectuez de nouveau l’étape 1 ci-dessus pour finaliser le réglage de la position horizontale.

Réglage de la position verticale:

3. Alignez le bord supérieur de l’image sur le bord supérieur de l’écran en réglant l’option POSITION VERT.

LPF (Filtre progressif)

Vous pouvez activer le filtre LPF ou non. Le réglage par défaut est ARRET.

Un traînage vertical ou horizontal peut apparaître sur l’image projetée, selon le type du lecteur DVD, de la console de jeu ou de l’ordinateur utilisé. Dans ce cas, vous pouvez réduire ce traînage en activant LPF. Mais l’image projetée sera légèrement adoucie.

FR-24

Fonctions avancées

TOUCHES

OPTION

opt.

VERROUILLER

DEVERROUILLER

MOT DE PASSE

CONFIRMEZ

O K : ENTER CANCEL : MENU

TOUCHES

OPTION

opt.

VERROUILLER

DEVERROUILLER

MOT DE PASSE

O K : ENTER CANCEL : MENU

Image grossie

Image fixe

Pour arrêter momentanément l'image (ou pour afficher une image fixe) :

Appuyez sur la touche FREEZE de la télécommande.

• L'image s'immobilisera momentanément.

Pour remettre l'image en mouvement :

Appuyez à nouveau sur la touche FREEZE de la télécommande.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l'écran.

Verrouillage par mot de passe

Ce projecteur est équipé d’une fonction de verrouillage par mot de passe conçue pour protéger l’appareil contre les utilisations incorrectes par des enfants et pour empêcher l’utilisation par d’autres personnes que les utilisateurs spécifiés.

AFFICHAGE............... Lorsque le projecteur est allumé, l’écran de

démarrage (ou écran de veille) apparaît et reste à l’écran jusqu’à ce que le mot de passe soit entré. Une fois le mot de passe entré, l’écran de démarrage passe à l’écran de fonctionnement normal.

TOUCHES.................. Tous les boutons du projecteur à l’exception

du bouton POWER sont désactivées. (Les boutons de la télécommande sont activées.) Vous pouvez utiliser ce mode comme mesure de prévention, afin d’éviter que l’appareil soit utilisé par des enfants ou par toute autre personne n’étant pas censée l’utiliser.

Pour activer la fonction de verrouillage par mot de passe:

1. Affichez le menu OPTION.

2. Appuyez sur la bouton S ou T pour selectionner MOT DE

PASSE.

3. Appuyez sur la touche W ou X pour changer le mode entre DIS-

PLAY INPUT (ENTREE AFFICHAGE) et MENU ACCESS

(ACCES MENU).

• Si le mot de passe a déjà été activé, le mode ne pourra pas être changé. Dans ce cas, appuyez sur la bouton ENTER pour annuler le verrouillage par mot de passe et essayez à nouveau.

4. Appuyez sur la bouton ENTER.

• L’écran de réglage du verrouillage par mot de passe apparaît.

Pour annuler la fonction de verrouillage par mot de passe:

1. Affichez le menu OPTION.

2. Appuyez sur la bouton S ou T pour sélectionner MOT DE PASSE.

3. Appuyez sur la bouton ENTER.

• L’écran d’annulation du verrouillage par mot de passe appa-

raît.

4. Appuyez sur la bouton ENTER.

• L’écran permettant d’entrer le mot de passe apparaît.

5. Entrez le mot de passe de 4 à 8 chiffres à l’aide des boutons S, T, W ou X sur la télécommande comme montré ci-dessous. (S=1, X=2, T=3, W=4)

6. Appuyez sur la bouton ENTER.

• Si le mot de passe ne correspond pas, un message d’erreur

s’affiche.

• Pour annuler la procédure, appuyez sur la touche MENU.

Important:

• Lorsque l’écran de saisie du mot de passe s’affiche, appuyez

simultanément sur les touches SOURCE et POWER (MARCHE) du panneau de commandes et maintenez-les enfoncées pendant trois secondes environ afin de désactiver la fonction de mot de passe.

MAGNIFY

En appuyant sur la bouton MAGNIFY de la télécommande, vous pouvez augmenter la taille de l’image, afin d’en étudier les détails.

• Le mode ZOOM IMAGE ne fonctionne pas avec certains signaux

d’entrée. Pour plus de détails, voir page 34.

• Le mode ZOOM IMAGE ne fonctionne pas avec un signal vidéo.

MAGNIFY

FRANÇAIS

5. Appuyez sur la bouton ENTER.

• L’écran permettant d’entrer un mot de passe apparaît.

6. Entrez le mot de passe de 4 à 8 chiffres à l’aide des boutons S, T, W ou X sur la télécommande comme montré ci-dessous. (S=1, X=2, T=3, W=4)

7. Appuyez sur la bouton ENTER.

• Pour annuler la procédure, appuyez sur la touche MENU.

8. Entrez à nouveau le mot de passe pour le confirmer, en répétant ces mêmes étapes.

9. Appuyez sur la bouton ENTER.

• Si le mot de passe ne correspond pas, un message d’erreur

s’affi che.

• Pour annuler la procédure, appuyez sur la touche MENU.

Pour utiliser le mode MAGNIFY:

1. Appuyez sur la bouton MAGNIFY.

• Vous pouvez sélectionner la zone à agrandir en appuyant sur la bouton S, T, W ou X de la télécommande.

• Vous pouvez changer le taux d’agrandissement de la zone sélectionnée en appuyant sur la bouton VOLUME S ou T.

2. Appuyez à nouveau sur la bouton MAGNIFY pour quitter le mode ZOOM IMAGE.

• L’écran normal apparaît.

Important:

• En mode ZOOM IMAGE, vous ne pouvez pas régler le volume.

FR-25

Remplacement de la lampe

(a)

(c)

(b)

(d)

Ce projecteur est équipé d’une lampe permettant de projeter des images. Cette lampe est un consommable. Elle peut brûler ou perdre de sa luminosité en cours d’utilisation. Dans ce cas, remplacez-la par une lampe neuve dès que possible. Utilisez uniquement une lampe neuve vendue séparément et spécifiquement destinée au ce projecteur. Pour plus d’informations, consultez votre revendeur.

Lors du remplacement de la lampe, utilisez l’unité de fixation de lampe fournie avec la lampe de rechange (vendue séparément) et destinée spécialement à ce projecteur.

Lampe de rechange pour le SD220U: VLT-XD221LP

Attention :

• Ne retirez pas la lampe juste après avoir utilisé le projecteur. Vous risqueriez de vous brûler, car lorsqu’elle est utilisée, la lampe devient très chaude.

• Avant de remplacer la lampe, appuyez sur la touche POWER pour éteindre la lampe et attendez deux minutes, afin que la lampe refroidissent. Débranchez le cordon d’alimentation de la prise secteur et attendez une heure, afin que la lampe soit complètement froide.

• Ne retirez la lampe que lorsque vous devez la remplacer. Une mauvaise manipulation peut provoquer des blessures ou un incendie.

• Ne touchez pas la lampe directement. Elle pourrait se briser et vous risqueriez de vous blesser ou de vous brûler.

• Veillez à ne pas faire tomber la vis de fixation de la lampe dans le projecteur. Veillez également à n’introduire aucun objet métallique ou inflammable à l’intérieur de l’appareil : cela pourrait provoquer un incendie ou un choc électrique. Si un objet tombe dans l’appareil, débranchez-le et contactez votre revendeur.

• Fixez soigneusement la lampe afin d’éviter tout risque de dysfonctionnement ou d’incendie.

• Si la lampe se casse, de petits éclats de verre risquent de tomber à travers les grilles, et de rester à l’intérieur du projecteur ou du boîtier de la lampe. Lorsque vous retirez le boîtier de la lampe, veillez à retourner le projecteur et à tenir la poignée du boîtier de la lampe, afin d’éviter de vous blesser avec les éclats de verre.

• Si la lampe se casse, ne secouez pas le boîtier de la lampe et ne le tenez pas au-dessus de votre visage après l’avoir retiré. Des éclats de verre risquent de tomber et vous pourriez vous blesser les yeux.

• Veillez à utiliser une lampe destinée à ce projecteur, à savoir VLTXD221LP pour SD220U, sous peine d'endommager le projecteur.

• N’utilisez aucun autre outil pour remplacer la lampe et veillez à utiliser l’unité de fixation de lampe qui est fournie avec la lampe de rechange (vendue séparément) et destinée spécialement à ce projecteur. L’utilisation de tout autre outil pourrait endommager le projecteur.

Veillez à ce que le projecteur soit bien maintenu en place.

1. Retirez le cache (a) de la vis fixant le capot de la lampe avec un

ongle. Si vous n’y parvenez pas, utilisez un outil à pointe fine, tel qu’un tournevis à tête plate.

2. Dévissez la vis (b) et faites glisser le capot du logement de la lampe (c) afin de le retirer.

L'unité de lampe est maintenue en place au moyen de deux pinces de retenue (d) qui se trouvent à l'intérieur. Par conséquent, il est impératif d'utiliser l'unité de fixation de la lampe (e) destinée à ce projecteur lorsque vous remplacez la lampe.

Lors du retrait de la lampe, ne forcez pas dessus, sous peine d'endommager définitivement l'unité de lampe. Il est possible d'installer une nouvelle unité de lampe sans l'unité de fixation.

(f)

3. Dévissez les deux vis (g) indiquées par les flèches (

) dans la

figure, puis montez l’unité de fixation de lampe (e). Une fois l’unité de fixation de lampe installée, faites-la glisser dans le sens indiqué par la flèche blanche, et accrochez la mâchoire (f) dans l’orifice de l’appareil pour fixer l’unité. Si vous n’accrochez pas la mâchoire, l’unité de fixation de lampe se soulèvera sans être fixée à sa position précise.

(g)

(e)

(Attention)

Lors du remplacement de la lampe, ne retirez pas de vis autres que celles indiquées dans la figure ci-dessus.

Cela pourrait entraîner la panne de l'appareil.

Lorsque le projecteur est fixé au plafond :

Fixez l'unité de fixation de la lampe et le projecteur à l'aide de la vis (h) fournie avec l'unité de fixation de la lampe. Sinon, l'unité de lampe risque de tomber de l'intérieur et de blesser les personnes qui se trouvent à proximité.

(h)

• Lorsque vous devez remplacer l'unité de lampe alors que le

projecteur est fixé au plafond, contactez votre revendeur.

FR-26

Remplacement de la lampe (suite)

(j)

(i)

4. Tirez la poignée (i) et retirez l'unité de lampe (j) par la poignée.

5. Retirez l'unité de fixation de la lampe.

• Retirez délicatement l'unité de lampe du projecteur. Si vous la retirez rapidement, vous risquez de casser la lampe et d'éparpiller des fragments de verre.

• Ne renversez pas de liquide sur l'unité de lampe retirée et ne placez pas celle-ci à proximité d'un objet inflammable ou à portée d'un enfant afin d'éviter tout risque de blessure ou d'incendie.

Lorsque le projecteur est fixé au plafond :

Vérifiez que l'unité de lampe (j) est bien logée à l'intérieur de la pochette jetable de l'unité de fixation de la lampe. Dévissez la vis (h) fournie avec l'unité de fixation de la lampe. Retirez ensuite l'unité de fixation de la lampe.

6. Placez une nouvelle unité de lampe dans le projecteur, en veillant à bien la positionner.

7. Remettez en place le capot (c) de la lampe (a) et fixez-le de nouveau en place avec les vis (b).

• Vérifiez que le capot est bien maintenu en place, sinon le

témoin d'alimentation (POWER) clignotera en rouge et en vert alternativement, empêchant par la même le démarrage du projecteur.

Remise à zéro du compteur de durée d’utilisation de la lampe

1. Branchez le cordon d’alimentation et mettez l’appareil sous tension.

2. Affichez le menu DETAIL. (Voir la page 16.)

3. Sélectionnez RESET COMPTEUR LAMPE dans le menu INSTALLATION, puis appuyez sur la touche ENTER (ENTREE) pour réinitialiser la durée d’utilisation de la lampe.

Important :

• Si le couvercle de la lampe n’a pas été fixé correctement, le pro-

jecteur ne s’allumera pas.

• N’oubliez pas de remettre le compteur de durée d’utilisation de la

lampe à zéro chaque fois que vous remplacez la lampe.

• Remettez le compteur de durée d’utilisation de la lampe à zéro

uniquement lorsque vous remplacez la lampe.

Attention :

• La lampe est fragile. Si elle se casse, veillez à ne pas vous couper avec les éclats de verre.

• Pour obtenir une lampe neuve, contactez votre revendeur.

Intervalle de remplacement de la lampe

Lorsque l’avis d’extinction de la lampe s’affiche, il est recommandé de changer la lampe, même si elle s’allume toujours normalement. Un affaiblissement de l’éclairage et/ou de la luminosité des couleurs indique que la lampe doit être remplacée. Lorsque la durée d’utilisation de la lampe dépasse le temps qui doit s’écouler avant l’affichage d’un avis d’extinction de la lampe rouge lorsque la lampe est allumée (si elle n’est pas allumée, le voyant rouge seulement clignotera) et le message de remplacement de la lampe apparaîtra à l’écran pendant une minute chaque fois que la lampe est allumée. Lorsque la durée d’utilisation dépasse le temps qui doit s’écouler avant l’affichage d’un avertissement d’extinction de

la lampe raîtra régulièrement

, le message de remplacement (LAMP EXCHANGE) appa-

à l’écran pendant une minute.

Lorsque la durée d’utilisation de la lampe dépasse le temps qui doit s’écouler avant l’extinction de la lampe

, le voyant clignotera en vert et

le projecteur émet un avertissement à plusieurs reprises, s’arrête automatiquement au bout de 10 minutes, puis bascule en mode veille.

SD220U

3000 heures

3800 heures

4000 heures

La durée ci-dessus sont lorsque MODE LAMPE dans le menu INSTALLATION est réglé sur BAS. Lorsqu’il est réglé sur STANDARD, la durée est raccourcie.

Ces intervalles dépendent des réglages du mode de lampe.

Lorsque l’option LAMP MODE (MODE LAMPE) est réglée sur STANDARD, le temps qui doit s’écouler avant l’extinction de la lampe est réduit à 3000 heures.

Important:

• N'ouvrez pas le capot du logement de la lampe lorsque le projecteur est suspendu au plafond ou est installé à un emplacement surélevé. Des fragments peuvent tomber de l'intérieur de la lampe si celle-ci est cassée. Lorsque vous devez remplacer la lampe par une lampe neuve, contactez votre revendeur.

Attention:

• Ce projecteur utilise une lampe qui contient du mercure. L’élimination de la lampe ou du projecteur avec la lampe peut être soumise à législation pour des raisons environnementales.

FRANÇAIS

FR-27

Dépannage

Arrêt

Rouge fixe

Rouge/vert

clignotant

Orange

clignotant

Fixe ou

clignotant

Vert

clignotant

Arrêt

POWER STATUS Solution



Branchez le cordon d’alimentation sur le projecteur.



Branchez le cordon d’alimentation sur une prise secteur.



Si des objets bloquent l’entrée d’air ou la grille de sortie, retirez-les et effectuez les opérations suivantes :

1. Débranchez le cordon d’alimentation de la prise secteur.

2. Attendez que le projecteur ait refroidi.

3. Branchez le cordon d’alimentation sur la prise secteur.

4. Appuyez sur la touche POWER.



Si des objets bloquent l’entrée d’air ou la grille de sortie, retirez-les.



N’exposez pas les grilles de sortie d’air à un courant d’air chaud émis par un appareil de chauffage.



Lorsque le voyant STATUS arrête de clignoter, appuyez sur la touche POWER.



Si vous débranchez le cordon d’alimentation alors que le ventilateur tourne encore, la lampe risque de ne pas s’allumer avant environ une minute, la prochaine fois que vous rebrancherez le cordon d’alimentation.



Après s’être éteinte, la lampe ne peut plus se rallumer pendant environ une minute.



Appuyez plusieurs fois sur la touche POWER.



Fixez le capot du logement de la lampe sur le dessus.



Fixez le capot du ltre sur la partie inférieure.

Débranchez le cordon d’alimentation de la prise secteur et contactez votre

revendeur.

Avant d’envoyer le projecteur en réparation, consultez les informa ci-dessous. Si les symptômes persistent, n’utilisez plus le projecteur, débranchez la prise électrique et contactez votre revendeur.

Les images ne sont pas projetées à l’écran.

Problème Solution

• Vérifiez si les voyants sont éteints ou allumés (dans ce cas, vérifiez également leur couleur et s’ils clignotent ou non).

Mise sous tension impossible.

Aucune image ne s’affiche à l’écran.

L’alimentation est coupée.

L’écran permettant d’entrer le mot de passe apparaît.

“NO SIGNAL” s’affiche.

FR-28

• Annulez la mise en sourdine du signal audio/vidéo en appuyant sur la bouton MUTE AV.

• L’allumage de la lampe peut prendre environ 1 minute.

• Dans des cas très rares, elle peut ne pas s’allumer. Le cas échéant, attendez quelques minutes puis recommencez.

• Si le projecteur a été mis hors tension avant le refroidissement suffisant de la lampe, le ventilateur peut se mettre en marche et le bouton POWER risque de ne pas fonctionner après la mise sous tension. Après l’arrêt du ventilateur, appuyez sur le bouton POWER pour que le voyant POWER s’allume fixe de nouveau.

• Vérifiez que la grille d’entrée d’air est propre.

• Vérifiez que le capot de la lampe est fermé. (Voir page 27.)

• Vérifiez que les câbles raccordés aux périphériques extérieurs ne sont pas coupés.

• Si vous utilisez un prolongateur, remplacez-le par le câble fourni avec l’équipement pour vérification. Si les images sont affichées correctement, ajoutez un amplificateur de signal RVB au prolongateur.

• Il se peut que l’entrée d’air ou la grille de sortie d’air soit bloquée. (Dans un tel cas, le voyant STATUS clignote en orange.)

J Retirez les objets qui bloquent l’entrée d’air ou la grille de sortie d’air et effectuez les opérations suiva-

ntes.

1. Attendez que le ventilateur d’aspiration et/ou le ventilateur d’extraction s’arrête.

(Attendez que le voyant STATUS s’éteigne.)

2. Débranchez le cordon d’alimentation de la prise secteur.

3. Attendez environ 10 minutes.

4. Branchez le cordon d’alimentation sur la prise secteur.

5. Appuyez sur la bouton POWER.

• Vérifiez que ARRET AUTO a été réglé sur ARRET.

• Si la lampe est endommagée, elle risque de s’éteindre après une certaine durée de fonctionnement.

• La fonction MOT DE PASSE du menu OPTION a été réglée sur AFFICHAGE afin d’activer le verrouillage par mot de passe.

J Entrez le mot de passe ou contactez la personne en charge de la gestion du projecteur.

(Voir page 25.)

• Mettez l’appareil connecté sous tension ou vérifiez si celui-ci fonctionne correctement.

• Vérifiez si l’appareil externe émet un signal de sortie. (Ce contrôle est particulièrement conseillé si l’appareil externe utilisé est un ordinateur portable.)

• Vérifiez si le câble connecté à l’appareil externe n’est pas endommagé.

• Vérifiez si le projecteur est connecté à l’appareil externe à l’aide des bornes correctes.

• Vérifiez si l’appareil connecté est correctement sélectionné comme source d’entrée.

• Si vous utilisez une rallonge, remplacez-la par le câble fourni et contrôlez si les images sont projetées correctement. Si les images sont projetées correctement, utilisez un amplificateur de signal RVB avec la rallonge.

Dépannage (suite)

Les images ne s’affichent pas correctement.

Problème Solution

• Vérifiez si le câble connecté à l’appareil externe n’est pas sur le point de se rompre.

• Connectez fermement la prise du câble au connecteur de l’appareil externe.

• Appuyez sur la bouton AUTO POSITION.

Les images projetées tremblent. Les images projetées sont décalées.

Les images projetées sont déformées.

Les images projetées sont sombres.

Les images projetées sont floues.

Des images “fantômes” restent à l’écran.

Vous observez des points blancs sur les images projetées. Vous observez des points noirs sur les images projetées.

Les images projetées présentent de fines bandes.

Les images projetées ondulent.

La nuance est incorrecte. • Vérifiez que les câbles raccordés aux périphériques extérieurs ne sont pas coupés.

La teinte des images projetées est incorrecte.

Différences de teintes des couleurs.

Seules les zones mobiles des images transmises par l’ordinateur ne sont pas affichées.

Les images projetées sont obscurcies.

Vous observez un papillotement des images projetées.

• Il arrive parfois que certains ordinateurs émettent des signaux ne répondant pas aux spécifications. Réglez le

menu REGLAGE SIGNAUX VIDEO. (Voir page 24.)

• Lorsque le signal en entrée est un signal vidéo WXGA, vérifiez que le paramètre WXGA est sélectionné dans

le menu FEATURE (FONCTION).

• Lorsque le signal en entrée est autre qu’un signal vidéo WXGA, sélectionnez "ARRET" pour le paramètre

WXGA dans le menu OPTION.

• Réglez le projecteur et l’écran de façon à ce qu’ils soient perpendiculaires l’un par rapport à l’ autre. (Voir

page 9.)

• Réglez les options BRIGHTNESS (LUMINOSITE) et CONTRAST (CONTRASTE) dans le menu QUICK

(RAPIDE) ou IMAGE. (Voir page 23.)

• Remplacez la lampe. (Voir page 26.)

• Réglez la mise au point. (Voir page 13.)

• Nettoyez l’objectif.

• Appuyez sur la bouton W ou X de la télécommande pour éliminer le tremblement.

• Réglez les options TRACKING et AJUSTEMENT FIN SYNC du menu REGLAGE SIGNAUX VIDEO.

(Voir page 24.)

• Réglez les options BRIGHTNESS (LUMINOSITE) et CONTRAST (CONTRASTE) dans le menu QUICK

(RAPIDE) ou IMAGE. (Voir page 23.)

• Réglez le projecteur et l’écran de façon à ce qu’ils soient perpendiculaires l’un par rapport à l’autre. (Voir

page 9.)

• La qualité de l’image peut être améliorée en projetant continuellement une image avec une luminosité

régulière. (Ce phénomène d’images “fantômes” peut se produire lorsqu’une image fixe est affichée sur l’écran pendant un certain temps.)

• Il ne s'agit pas d'une anomalie. Ce phénomène est normal avec un projecteur DLP. (Un très petit nombre de

pixels visibles ou invisibles peuvent persister à tout moment. Mais cela n'indique pas un dysfonctionnement du système. Plus de 99,99 % des pixels sont actifs.)

• Ce symptôme est dû à une interférence avec la surface de l’écran et ne constitue pas une panne. Remplacez

l’écran ou modifiez légèrement la mise au point.

• Un traînage vertical ou horizontal peut apparaître sur l’image projetée, selon le type du lecteur DVD, de la

console de jeu ou de l’ordinateur utilisé. Dans ce cas, vous pouvez réduire ce traînage en activant LPF.

• Vérifiez le bon en fichage des prises des câbles sur les périphériques extérieurs.

• Éloignez le projecteur de tout appareil émettant des ondes radio parasites.

• Lors du réglage de la correction trapézoïdale, l’image peut ne pas s’afficher correctement selon le type du

signal d’entrée. Il ne s’agit pas d’un dysfonctionnement. Dans ce cas, corrigez à nouveau la correction trapézoïdale de telle façon que la correction soit minimale.

• Vérifiez si le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO est correctement

réglé. (Voir page 22.)

• Vérifiez si le câble connecté à l’appareil externe n’est pas endommagé.

• Lorsque vous comparez les images projetées par deux projecteurs, les teintes des images affichées peuvent

varier à cause de la différence entre leurs composants optiques. Il ne s’ agit pas d’un dysfonctionnement.

• Lorsque vous comparez l’image projetée par ce projecteur avec celle affichée par la télévision ou un écran

de PC, les teintes des images affichées peuvent varier à cause de la différence de capacité de reproduction des couleurs. Il ne s’agit pas d’un dysfonctionnement.

• Cela est dû à l’ordinateur utilisé. Contactez le fabricant de votre ordinateur.

• Alignez la résolution de sortie de votre ordinateur sur celle du projecteur. Pour savoir comment changer la

résolution de sortie de votre ordinateur, contactez le fabricant de votre ordinateur. (Voir page 34.)

• Certaines images et certains textes sont obscurcis lors du réglage de la distorsion trapézoïdale. Dans ce cas,

utilisez le projecteur sans appliquer le réglage de la distorsion trapézoïdale. (Voir page 12.)

• Après avoir appuyé sur le bouton de mise sous tension sur le projecteur ou la télécommande ou après avoir

changé le réglage du mode Lampe, il est possible que les images scintillent jusqu'à ce que la lampe s'allume de manière stable. Ce papillotement est normal.

• Lorsque vous sélectionnez le signal en entrée, Auto Position et Color Enhancer (Optimiseur de couleur), il est

possible que l’image projetée clignote provisoirement. Il ne s’agit pas d’un dysfonctionnement.

FRANÇAIS

FR-29

Dépannage (suite)

Autres

Problème Solution

Les grilles de sortie d’air dégagent de l’air chaud.

Impossible d’utiliser le menu.

“TEMPERATURE!!” s’affiche.

Le symbole apparaît.

La télécommande ne fonctionne pas très bien ou pas du tout.

La touche SOURCE du panneau de commandes ne fonctionne pas.

Bruit anormal.

• Cet air est dû au refroidissement interne du projecteur. Vous sentez peut-être de l’air chaud: il ne s’agit pas d’un symptôme de panne.

• Il se peut que des parasites provoquent un dysfonctionnement des micro-ordinateurs à l’intérieur du projecteur.

J Appuyez sur la bouton POWER pour éteindre la lampe et débranchez le cordon d’alimentation de la

prise secteur murale. Attendez environ 10 minutes, branchez le cordon d’alimentation et essayez à nouveau.

• Ce message s’affiche lorsque la température ambiante est trop élevée. Si la température reste élevée, la lampe s’éteindra automatiquement.

J Faites en sorte que la température ambiante n’atteigne pas des niveaux trop élevés.

• Ce message s’affiche lorsque l’entrée d’air ou la grille de sortie d’air est obstruée. Si elles restent obstruées, la lampe s’éteindra.

J Retirez les objets qui bloquent l’entrée d’air ou la grille de sortie d’air.

• Ce symbole apparaît lorsque vous avez effectué une mauvaise manoeuvre. Il ne s’agit pas d’un dysfonctionnement.

• Vérifiez si la batterie est bien installée dans la télécommande ou si elle n’est pas trop faible. (Voir page 8.)

• Veillez à ne pas exposer le capteur de la télécommande à la lumière directe du soleil ou à une lumière fluorescente. (Voir page 8.)

• Utilisez la télécommande en respectant son rayon d’action. (Voir page 8.)

• Utiliser la télécommande à au moins 10 cm du projecteur.

• La fonction MOT DE PASSE du menu OPTION a été réglée sur TOUCHES afin d’activer le verrouillage par mot de passe.

J Annulez le verrouillage par mot de passe ou contactez la personne en charge de la gestion du project-

eur. (Voir page 25.)

• Étant donné que la roue chromatique tourne à grande vitesse, des bruits métalliques peuvent parfois se produire. Il ne s’agit pas d’un symptôme de panne.

Si le problème ci-dessous survient après le remplacement de la lampe, vérifiez d’abord le point suivant.

Problème Solution

Le projecteur ne démarre pas.

Le voyant STATUS clignote. • Ré initialisez la durée de fonctionnement de la lampe. (Voir page 27.)

• Fixez le capot de la lampe à fond. (Voir page 27.)

• Ré initialisez la durée de fonctionnement de la lampe. (Voir page 27.)

Entretien

Avertissement :

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) lors du nettoyage de l’objectif et du corps du projecteur. Tout produit inflammable peut entraîner des risques d'incendie ou de panne lorsque la lampe est allumée.

Attention :

N’oubliez pas d’éteindre la lampe et de débrancher le cordon d’alimentation de la prise secteur avant toute opération d’ entretien sur le projecteur.

Nettoyage du projecteur et des trous de ventilation

Utilisez un chiffon doux pour nettoyer le projecteur et les grilles de ventilation. Lorsque les grilles sont sales, nettoyezles avec un chiffon doux imbibé d’un détergent doux dilué et séchez-les ensuite avec un chiffon sec.

Pour éviter que la surface du projecteur ne déteigne ou ne se détériore :

• Ne vaporisez pas de l’insecticide sur le projecteur ou à l’intérieur de celui-ci.

• N’utilisez pas de l’essence ou du diluant pour le nettoyer.

• Ne laissez pas des matériaux en caoutchouc ou en plastique entrer en contact avec le projecteur.

Nettoyage de l’objectif

Utilisez une brosse spéciale pour les objectifs ou un chiffon spécial imbibé d’un produit destiné au nettoyage des objectifs. La surface de l’objectif est fragile. Utilisez uniquement du matériel de nettoyage d’objectif recommandé et nonabrasif. Ne touchez pas l’objectif avec vos doigts.

FR-30

Voyant s

Voya nt STATUS

Voya nt POWER

Rouge fixe

Arrêt

Vert fixe

Vert clignotant

Vert fixe

Rouge fixe

Orange clignotant

Rouge fixe

Vert clignotant

Vert fixe

Vert/rouge clignotant

Rouge fixe

Rouge clignotant

Rouge fixe

Vert/rouge clignotant

Arrêt

Vert/rouge clignotant

Fixe

clignotant

Cet appareil est équipé de deux voyants, chacun d’entre deux indiquant les conditions de fonctionnement du projecteur. Vous trouverez ci-dessous des solutions à vos éventuels problèmes. Si ces problèmes persistent, éteignez le projecteur et consultez votre revendeur.

Conditions normales

POWER STATUS CONDITION REMARQUE

Stand-by (Attente)

FRANÇAIS

Lampe en attente (environ 1 minute)

L’appareil est sous tension. (Conditions normales)

La touche POWER ne peut pas être utilisée pour allumer ou éteindre l’appareil.

Conditions anormales

POWER STATUS CONDITION SOLUTION POSSIBLE

Température anormale

• Les grilles de ventilation sont obstrués par de la poussière ou des salissures.

• La température de la pièce est élevée.

Le circuit de protection est activé ou la lampe est dans un état anormal.

La durée d’utilisation de la lampe dépasse le temps qui doit s’écouler avant l’affichage d’un avis d’extinction de la lampe alors que l’appareil est sous tension. (Voir page 27.)

La durée d’utilisation de la lampe dépasse le temps qui doit s’écouler avant l’affichage d’un avis d’extinction de la lampe alors que l’appareil est hors tension. (Voir page 27.)

La durée d’utilisation de la lampe dépasse le temps qui doit s’écouler avant l’extinction de la lampe. (Voir page 27.)

• Nettoyez les grilles de ventilation.

• Installez le projecteur dans un endroit plus frais.

• Attendez que le voyant STATUS s’éteigne, puis appuyez sur la touche POWER.

• Si la solution ci-dessus ne fonctionne pas, remplacez la lampe.

Remplacez la lampe. Si ce problème se reproduit, installez une lampe neuve.

Le couvercle de la lampe n’est pas fermé. Fermez correctement le couvercle.

Anormal. Contactez votre revendeur.

FR-31

Spécifications

Type Projecteur DATA DLP™

Modèle SD220U

Alimentation électrique CA 100V - 240 V , 50 / 60 Hz

2,7 A

Consommation électrique

Technologie d’affichage

Couleurs 16770000 couleurs

Objectif de projection F 2,5 - 2,7, f = 22,0 - 24,2 mm

Lampe (source lumineuse) 180 W

Taille d’image 30 - 300 inch (aspect ratio 4:3)

Compatibilité PC

Compatibilité vidéo

Haut-parleur 2 W Mono, type circulaire ø 2,5 cm x 1

Entrée vidéo 1,0 Vp-p 75 Ω (sync. négative)

Entrées audio 350 mVrms, 10 k Ω ou plus

Entrée RGB analogue

Connecteur de commande Connecteur SERIE (RS-232C) (Mini-DIN)

Dimensions externes 320 x 104 x 236 mm (largeur x hauteur x profondeur)

Poids Environ 3,0 kg

Longueur du cordon d’alimentation

Température, humidité (fonctionnement garanti)

• Les spécifications et l’aspect extérieur du projecteur sont susceptibles de modifications sans préavis.

En mode de veille :

CA 100-120 V : 0,4 W CA 220-240 V : 0,5 W

Puce simple de 0,55"-Digital Micromirror Device (DMD) Pixels 800 x 600 = 480000 pixels

Résolution : 640 x 400 (Expansion) - 800 x 600 (Réel) - 1280 x 1024 (Compression) Sync (synchronisation) sur le Vert possible.

NTSC / NTSC 4,43 / PAL (y compris PAL-M, N) / SECAM / PAL-60 Component Vidéo (DVD/HDTV) (480i, 576i, 480p, 576p, 1080i, 720p)

RGB: 0.7 Vp-p 75 Ω (sync. négative) YPBPR/YCBCR : Y:1.0 Vp-p (sync. négative) PBPR/CBCR:0.7 Vp-p HD/CS : niveau TTL (positif ou négatif) VD : niveau TTL (positif ou négatif)

114 pouces (1,8 m)

+41°F (+5°C) - +95°F (+35°C), 30 - 90%

FR-32

Spécifications (suite)

N° de broche Spéc.

1R(RED)/C

2 G(GREEN)/Y

3B(BLUE)/CB

4GND

5GND

6GND

7GND

8GND

9 DDC5V

10 GND

11 GND

12 DDC Data

13 HD/CS

14 VD

15 DDC Clock

COMPUTER IN (Mini D-SUB 15 broches)

Connecteurs

FRANÇAIS

Vues de l’appareil (unité :mm)

Fourni avec l’appareil

Câble d’alimentation CA

1 Câble RGB pour PC

Pièces de rechange

(Option / N’est pas fournie avec l’appareil)

Lampe de rechange au mercure pour SD220U VLT-XD221LP

Etats-Unis J2552-0063-01 Europe J2552-0066-01 Royaume-Uni J2552-0065-01

J2552-0072-03

1 Télécommande 1 Manuel de sûreté/Démarrage rapide 1 CD-ROM 2 Batterie 1Étui souple

FR-33

Spécifications (suite)

Specification of RGB signals in each computer mode of the projector

Signal mode

TV60, 480i (525i) - 15.73 59.94 800 x 600 *2

TV50, 576i (625i) - 15.63 50.00 800 x 600 *2

1080i 60 (1125i 60) - 33.75 60.00 800 x 450 *2

1080i 50 (1125i 50) - 28.13 50.00 800 x 450 *2

480p (525p) - 31.47 59.94 800 x 600 *2

576p (625p) - 31.25 50.00 800 x 600 *2

720p 60 (750p 60) - 45.00 60.00 800 x 450 *2

720p 50 (750p 50) - 37.50 50.00 800 x 450 *2

CGA84 640 x 400 37.86 84.13 800 x 500

CGA85 640 x 400 37.86 85.08 800 x 500

VGA60 640 x 480 31.47 59.94 800 x 600

VGA72 640 x 480 37.86 72.81 800 x 600

VGA75 640 x 480 37.50 75.00 800 x 600

VGA85 640 x 480 43.27 85.01 800 x 600

SVGA56 800 x 600 35.16 56.25 800 x 600

SVGA60 800 x 600 37.88 60.32 800 x 600

SVGA72 800 x 600 48.08 72.19 800 x 600

SVGA75 800 x 600 46.88 75.00 800 x 600

SVGA85 800 x 600 53.67 85.06 800 x 600

XGA60 1024 x 768 48.36 60.00 800 x 600

XGA70 1024 x 768 56.48 70.07 800 x 600

XGA75 1024 x 768 60.02 75.03 800 x 600

XGA85 1024 x 768 68.68 85.00 800 x 600

SXGA70a 1152 x 864 63.85 70.01 800 x 600

SXGA75a 1152 x 864 67.50 75.00 800 x 600

WXGA60 1280 x 768 47.77 59.87 800 x 480 *1

WXGA60a 1280 x 800 49.70 59.81 800 x 500 *1

WXGA60b 1360 x 768 47.71 60.01 800 x 451 *1

WXGA60c 1366 x 768 47.50 59.75 800 x 449 *1 *2

SXGA60b 1280 x 960 60.00 60.00 800 x 600

SXGA60 1280 x 1024 63.98 60.02 750 x 600

MAC13 640 x 480 35.00 66.67 800 x 600

MAC16 832 x 624 49.72 74.55 800 x 600

MAC19 1024 x 768 60.24 75.02 800 x 600

HP75 1024 x 768 62.94 74.92 800 x 600

SUN66a 1152 x 900 61.85 66.00 768 x 600

SUN76a 1152 x 900 71.81 76.64 768 x 600

resolution

(H x V)

horizontal

frequency (kHz)

vertical

frequency (Hz)

SD220U

(H x V)

*1 Lorsque vous entrez des signaux WXGA60, WXGA60a, WXGA60b ou WXGA60c, sélectionnez le format d'image pris en charge sous WXGA,

dans le menu OPTION.

*2 La fonction d'agrandissement partiel n'est pas prise en charge.

Important:

• Certains ordinateurs ne sont pas compatibles avec ce projecteur.

• La résolution maximale du projecteur est de 800 x 600 pixels. Il se peut que les images ayant des résolutions supérieures à 800 x 600 ne s’affichent pas correctement.

• Les images avec un signal SYNC sur V (Vert) risquent de trembler.

• Si le signal HDTV est reçu en tant que signal RGB, réglez le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO sur RGB.

• TV60 et TV50 correspondent respectivement à 480i et 576i. Lorsque ces signaux sont fournis à la prise VIDEO, le mode du signal indiqué est TV60 ou TV50. S’ils sont fournis à la prise COMPONENT, le mode du signal indiqué est 480i ou 576i.

• Les images avec un signal SYNC sur V (Vert) risquent d’avoir une teinte verdâtre.

• Si la résolution et la fréquence de votre ordinateur ne figurent pas sur le tableau, cherchez une résolution et une fréquence compatibles en changeant la résolution de votre ordinateur.

FR-34

Mitsubishi Projector Warranty, Sales Support and Service Information

North America MDEA (Mitsubishi Digital Electronics America, Inc.)

Presentation Products Division 9351 Jeronimo Road Irvine CA 92618, USA For Warranty Registration, visit: http://www.mitsubishi-presentations.com under Customer Care Sales & Inquiries Phone :Toll Free (888)307-0349 E-mail :ppdinfo@mdea.com Technical Inquiries Phone :Toll Free (888)307-0309 E-mail :TSUPPORT@mde

a.com

MESCA (Mitsubishi Electric Sales Canada Inc.) http://www.mitsubishielectric.ca Information Technologies Group, 4299 14th Avenue, Markham, Ontario L3R 0J2, Canada Sales & Technical Inquiries Phone :+1-(800) 450-6487 Fax :+1-(905) 475-7958 E-mail :projectors@mitsubishielectric.ca Customer Care E-mail :support@mitsubishielectric.ca

Europe MEU-FRA (Mit

subishi Electric Europe B.V French Branch) 25, Boulevard des Bouvets 92 741, Nanterre CEDEX, France Sales Inquiries Phone :+33 (0)1 55-68-55-53 Fax :+33 (0)1 55-68-57-31 Technical Inquiries Phone :+33 (0)1 55-68-56-42 Fax :+33 (0)1 55-68-57-31

MEU-GER (Mitsubishi Electric Europe B.V. German Branch) http://www.mitsubishi-evs.de/ Gothaer Strasse 8, 40880 Ratingen, Germany Sales Inquiries Phone :0049 - 2102 - 486 9250 Fax :0049 - 2102 - 486 7320 Technical Inquiries Phone :0049 - 2102 - 486 1330 Fax :0049 - 2102 - 486 1340

MEU-IR (Mitsubishi Electric Europe B.V. Irish Branch) http://www.mitsubishi.ie/ Westgate Business Park, Ballymount, Dublin 24, Ireland Sales Inquiries Phone :+353-1-4198807 Fax :+353-1-41

98890 Technical Inquiries Phone :+353-1-4198808 Fax :+353-1-4198895

MEU-IT (Mitsubishi Electric Europe B.V. Italian Branch) Centro Direzionale Colleoni, Palazzo Sirio, Viale Colleoni 7, 20041 Agrate Brianza, Italy Sales & Technical Inquiries Phone :+39-(0)39-60531 Fax :+39-(0)39-6053214 E-mail :info.projector@it.mee.com

MEU-NL (Mitsubishi Electric Europe B.V. Benelux Branch) http://www.mitsubis

hi.nl/LCD/ProdFrame.html Nijverheidsweg 23A, 3641 RP Mijdrecht, The Netherlands Sales Inquiries Phone :+31-297-282461 Fax :+31-297-283936 E-mail :info@mitsubishi.nl Technical Inquiries Phone :+31-297-282461 Fax :+31-297-283936 E-mail :info@mitsubishi.nl

Russia (Mitsubishi Electric Europe B.V Moscow Representative Office) http://www.mitsubishi-projector.ru/ Moscow Repres

entative Office, 52/5 Kosmodamianskaya Nab., 115054, Moscow, Russia Sales & Technical Inquiries Phone :(7095) 721-2068 Fax :(7095) 721-2071

MEU-SP (Mitsubishi Electric Europe B.V. Spanish Branch) http://www.mitsubishielectric.es/ Ctra. de Rubi, 76-80, 08173 Sant Cugat del Valles, Barcelona, Spain Sales Inquiries Phone :+34-93.565.31.54 Fax :+34-93.589.43.88 E-mail :mitsubishi.profesional@sp.mee.com Technical Inquiries Phone :+34-93.586.27.51 Fax :+34-93.588.53.87 E-mail :mitsubishi.profesional@sp.mee.com

MEU-SWE (Mitsubishi Electric Europe B.V Scandinavian Branch) Hammarbacken 14, Box 750, S-19

127, Sollentuna, Sweden Sales Inquiries Phone :+46-(0)8-6251070 Fax :+46-(0)8-6251036 Technical Inquiries Phone :+46-(0)8-6251052 Fax :+46-(0)8-6251036

MEU-UK (Mitsubishi Electric Europe) http://www.mitsubishi.co.uk/evs/ Visual Information Systems Division, Travellers Lane, Hatfield, Hertfordshire, AL10 8XB U.K. Sales Inquiries Phone :+44 (1707) 278684 Fax :+44 (1707) 278541 E-mail :projector.info@meuk.mee.com Technical Inquiries Phone :+44 (870) 606 5008 Fax :+44 (1506) 431927 E-mail :projector.info@meuk.mee.com

Asia CHINA (Mitsubishi Electric Air-Conditioning & Visual

Information Systems (Shanghai) Ltd.) 12/F., Hong Kong New World Tower, 300 Huaihai Middle Road, Shanghai, 200021, China Sales Inquiries Phone :+86(21) 6335-3030 (Ext.3007) Fax :+86(21) 6335-3600 Technical Inqu

iries Phone :+86(21) 6335-3030 (Ext.3021) Fax :+86(21) 6335-3600

HONG KONG (Mitsubishi Electric Ryoden Air-Conditioning & Visual Information Systems (HongKong) Ltd.) 7th Floor, Manulife Tower, 169 Electric Road, North Point, Hong Kong Sales Inquiries Phone :+852-2510-1505 Fax :+852-2510-0463 Technical Inquiries Phone :+852-2422-0161 Fax :+852-2487-0181

SINGAPORE (Mitsubishi Electric Asia Pte. Ltd.) http://www.mitsubishielectric.com.sg 307, Alexa

ndra Road, #05-01/02 Mitsubishi Electric Building, Singapore 159943 Sales Inquiries Phone :+65-6473-2308 Fax :+65-6475-9503 E-mail :Peripherals@asia.meap.com Technical Inquiries Phone :+65-6470-2666 Fax :+65-6475-9503

INDIA (Mitsubishi Electric Asia Pte. Ltd.) 307, Alexandra Road, #05-01/02 Mitsubishi Electric Building, Singapore 159943 Sales Inquiries Phone :+65-6473-2308 Fax :+65-6475-9503 E-mail :Peripherals@asia.meap.com Technical Inquiries Phone :+65-6470-2666 Fax :+65-6475-9503

INDONESIA (Mitsubishi Electric Asia Pte. Ltd.) 307, Alexandra Road, #05-01/02 Mitsubishi Electric Building, Singapore 159943 Sales Inquiries Phone :+65-6473-2308 Fax :+65-6475-9503 E-mail :Peripherals@asia.mea

p.com Technical Inquiries Phone :+65-6470-2666 Fax :+65-6475-9503

PHILIPPINES (Mitsubishi Electric Asia Pte. Ltd.) http://www.mitsubishielectric.com.sg 307, Alexandra Road, #05-01/02 Mitsubishi Electric Building, Singapore 159943 Sales Inquiries Phone :+65-6473-2308 Fax :+65-6475-9503 E-mail :Peripherals@asia.meap.com Technical Inquiries Phone :+65-6470-2666 Fax :+65-6475-9503

VIETNAM (Mitsubis

hi Electric Asia Pte. Ltd.) 307, Alexandra Road, #05-01/02 Mitsubishi Electric Building, Singapore 159943 Sales Inquiries Phone :+65-6473-2308 Fax :+65-6475-9503 E-mail :Peripherals@asia.meap.com Technical Inquiries Phone :+65-6470-2666 Fax :+65-6475-9503

STC (Setsuyo Astec Corporation Seoul Branch) 16F KT Bldg., 28-2 Yeouido-dong, Yeoungdeungpo-gu, Seou

l 150-931, Korea Sales & Technical Inquiries Phone :+82-1588-5576 Fax :+82-2-704-8666

MALAYSIA (Melco Sales Malaysia Sdn Bhd) Lot 11, Jalan 219, 46100 Petaling Jaya, Selangor Darul Ehsan, Malaysia. Sales & Technical Inquiries Phone : +60-(0)3-79573428 Fax : +60-(0)3-79563950/+60-(0)3

-79582576 Technical & Service Inquiries Phone : +60-(0)3-79553997 Fax : +60-(0)3-79584836

ME-TWN (Mitsubishi Electric Taiwan Co., Ltd.) http://www.MitsubishiElectric.com.tw 11TH FL., 90 SEC. 6, CHUNG SHAN N. RD., TAIPEI, 111 R.O.C. Sales & Technical Inquiries Phone :+886-2-2832-8255 Fax :+886-2-2833-9813

MKY (Mitsubishi Electric Kang Yong Watana Co., Ltd. ) http://www.mitsubishi-kyw.co.th/ Road, Huam

ark Bangkapi, Bangkok 10240, Thailand

Sales & Technical Inquiries

Phone :+66-2-731-6841 Fax :+66-2-379-4763

Oceania ME-AUST (Mitsubishi Electric Australia)

http://www.mitsubishi-electric.com.au/prod.asp?prod=proj

348 Victoria Road, Rydalmere, N.S.W. 2116, Australia Sales & Technical Inquiries

Phone :+(612)9684-7777 Fax :+(612)9684-7208 E-m

ail :diamonddigital@meaust.meap.com Technical Inquiries Phone :+(612)9684-7694 Fax :+(612)9684-7684 E-mail :service@meaust.meap.com

BDT (Black Diamond Technologies Ltd.) (Warranty Registration) http://www.bdt.co.nz/projectors/ warranty.asp 1 Parliament St, Lower Hutt, Wellington, New Zealand Sales Inquiries Phone :+64-(0)4-560-9100 Fax :+64-(0)4-560-9133 E-mail :projectorsa

les@bdt.co.nz Technical Inquiries Phone :+64-(0)4-560-9100 Fax :+64-(0)4-560-9133 E-mail :service@bdt.co.nz

MITSUBISHI ELECTRIC CORPORATION

1 Zusho Baba, Nagaokakyo-City, Kyoto Japan

Ver .1

MITSUBISHI SD220, SD220U User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
