Mitsubishi PLA-RP.BA User Manual

Air-Conditioners

Indoor unit

PLA-RP.BA

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el ﬁ nal antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ

Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε λειτουργία τη μονάδα κλιματισμού.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

DRIFTSMANUAL

Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

VOOR DE GEBRUIKER

PARA EL USUARIO

PER L’UTENTE

ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

PARA O UTILIZADOR

TIL BRUGER

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Português

Dansk

DRIFTSMANUAL

Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.

Işletme Elkitabı

Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu elkitabını dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

FÖR ANVÄNDAREN

KULLANICI İÇİN

ДЛЯ ПОЛЬЗОВАТЕЛЯ

Svenska

Türkçe

Русский

Contents

1. Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Parts Names . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3. Screen Conﬁ guration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. Setting the Day of the Week and Time . . . . . . . . . . . . . . . . 5

5. Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

6. Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Note (Marking for WEEE)

This symbol mark is for EU countries only. This symbol mark is according to the directive 2002/96/EC Article 10 Information for users and Annex IV.

Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and reused. This symbol means that electrical and electronic equipment, at their end-of-life, should be disposed of separately from your household waste. Please, dispose of this equipment at your local community waste collection/recycling centre. In the European Union there are separate collection systems for used electrical and electronic product. Please, help us to conserve the environment we live in!

1. Safety Precautions

Before installing the unit, make sure you read all the “Safety

Precautions”.

The “Safety Precautions” provide very important points re-

garding safety. Make sure you follow them.

Please report to or take consent by the supply authority be-

fore connection to the system.

7. Other Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

8. Function Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

9. Emergency Operation for Wireless Remote-controller . . . 18

10. Care and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

11. Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

12. Speciﬁ cations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Symbols used in the text

Warning: Describes precautions that should be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that should be observed to prevent damage to the unit.

Warning:

• For appliances not accessible to the general public.

• The unit must not be installed by the user. Ask the dealer or an authorized company to install the unit. If the unit is installed improperly, water leakage, electric shock or ﬁ re may result.

• Do not stand on, or place any items on the unit.

• Do not splash water over the unit and do not touch the unit with wet hands. An electric shock may result.

• Do not spray combustible gas close to the unit. Fire may result.

• Do not place a gas heater or any other open-flame appliance where it will be exposed to the air discharged from the unit. Incomplete combustion may result.

• Do not remove the front panel or the fan guard from the outdoor unit when it is running.

Caution:

• Do not use any sharp object to push the buttons, as this may damage the remote controller.

• Never block or cover the indoor or outdoor unit’s intakes or outlets.

2. Parts Names

Symbols used in the illustrations

: Indicates a part which must be grounded.

• When you notice exceptionally abnormal noise or vibration, stop operation, turn off the power switch, and contact your dealer.

• Never insert ﬁ ngers, sticks etc. into the intakes or outlets.

• If you detect odd smells, stop using the unit, turn off the power switch and consult your dealer. Otherwise, a breakdown, electric shock or ﬁ re may result.

• This air conditioner is NOT intended for use by children or inﬁ rm persons without supervision.

• Young children must be supervised to ensure that they do not play with the air conditioner.

• If the refrigeration gas blows out or leaks, stop the operation of the air conditioner, thoroughly ventilate the room, and contact your dealer.

Disposing of the unit

When you need to dispose of the unit, consult your dealer.

Indoor Unit

PLA-RP.BA Fan steps 4 steps Vane Auto with swing Louver – Filter Long-life Filter cleaning indication 2,500 hr

Air outlet

Vane

Filter

Air intake

2. Parts Names

Wired Remote-Controller

Display Section

For purposes of this explanation, all parts of the display are shown. During actual operation, only the relevant items will be displayed.

Identiﬁ es the current operation

Shows the operating mode, etc. * Multi language display is sup-

ported.

“Centrally Controlled” indicator

Indicates that operation of the remote controller has been prohibited by a master controller.

“Timer is Off” indicator

Indicates that the timer is off.

Temperature Setting

Shows the target temperature.

Operation Section

Day-of-Week

Shows the current day of the week.

Time/Timer Display

Shows the current time, unless the simple or Auto Off timer is set. If the simple or Auto Off timer is set, shows the time remaining.

TIME SUN MON TUE WED THU FRI SAT TIMER AFTER

ERROR CODE

˚F˚C

Hr AFTER

˚F˚C

ONLY1Hr.

Up/Down Air Direction indicator

The indicator shows the direction of the outcoming airﬂ ow.

“One Hour Only” indicator

Displayed if the airflow is set to Low and downward during COOL or DRY mode. (Operation varies according to model.) The indicator goes off after one hour when the airflow direction also changes.

Room Temperature display

Shows the room temperature. The room temperature display range is 8–39 °C. The display blinks if the temperature is less than 8 °C or 39 °C or more.

Louver display

Indicates the action of the swing louver. Does not appear if the louver is stationary.

(Power On indicator)

Indicates that the power is on.

ON OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

“Sensor” indication

Displayed when the remote controller sensor is used.

“Locked” indicator

Indicates that remote controller buttons have been locked.

“Clean The Filter” indicator

Comes on when it is time to clean the ﬁ lter.

Timer indicators

The indicator comes on if the corresponding timer is set.

Fan Speed indicator

Shows the selected fan speed.

Ventilation indicator

Appears when the unit is running in Ventilation mode.

Set Temperature buttons

ON/OFF button

Down

Fan Speed button

Timer Menu button (Monitor/Set button)

Mode button (Return button)

Set Time buttons

Back

Ahead

Timer On/Off button (Set Day button)

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Filter button (<Enter> button)

Test Run button

Check button (Clear button)

Airﬂ ow Up/Down button

Louver button

Operation button)

(

To return operation Opening the door

Built-in temperature sensor

number

Ventilation button

Operation button)

(

To go to next opera-

tion number

Note:

“PLEASE WAIT” message

This message is displayed for approximately 3 minutes when power is supplied to the indoor unit or when the unit is recovering from a power fail-

ure.

“NOT AVAILABLE” message

This message is displayed if a button is pressed to operate a function that the indoor unit does not have. If a single remote controller is used to simultaneously operate multiple indoor units that are different models, this message will not be displayed if

any of the indoor units is equipped with the function.

2. Parts Names

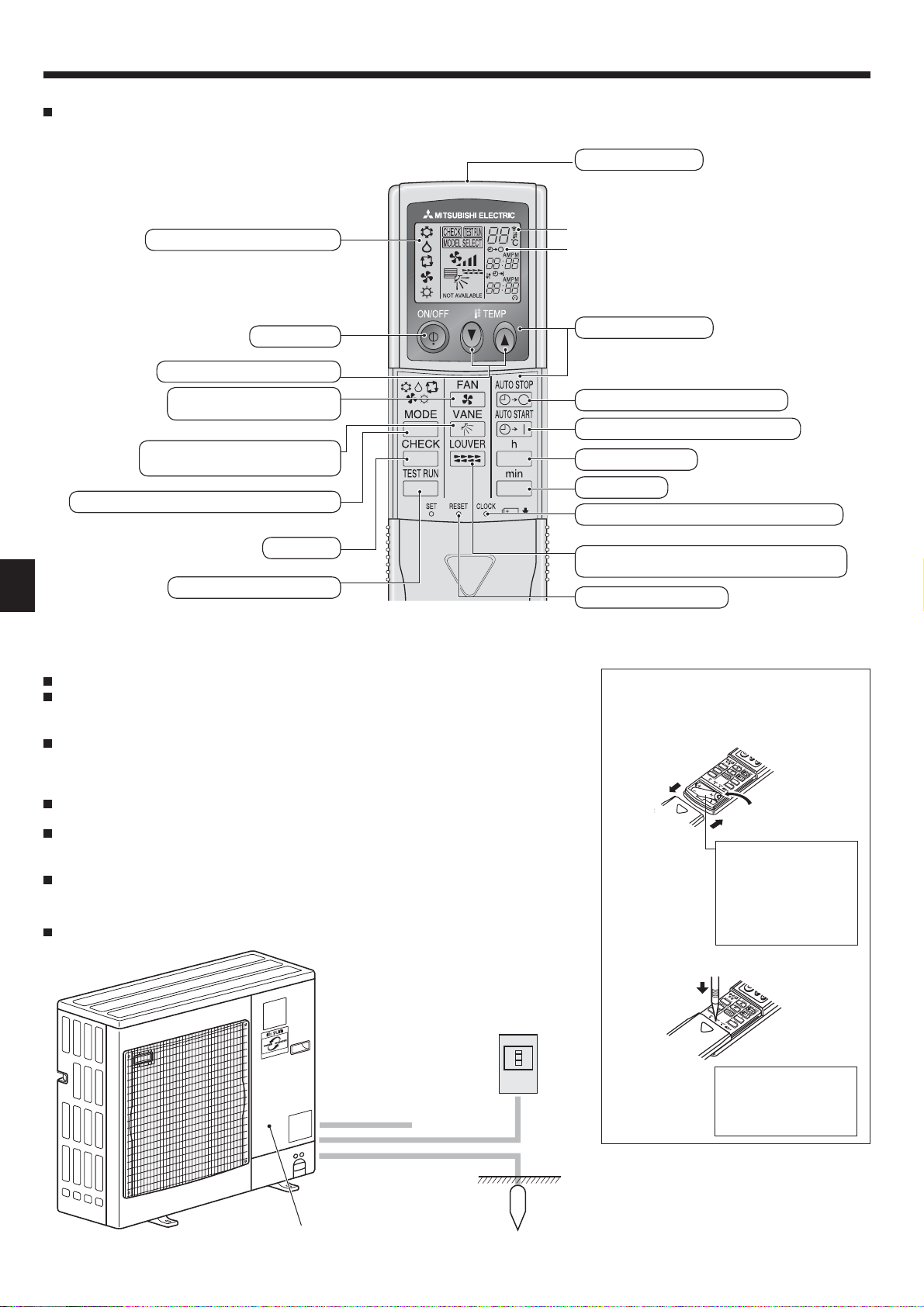

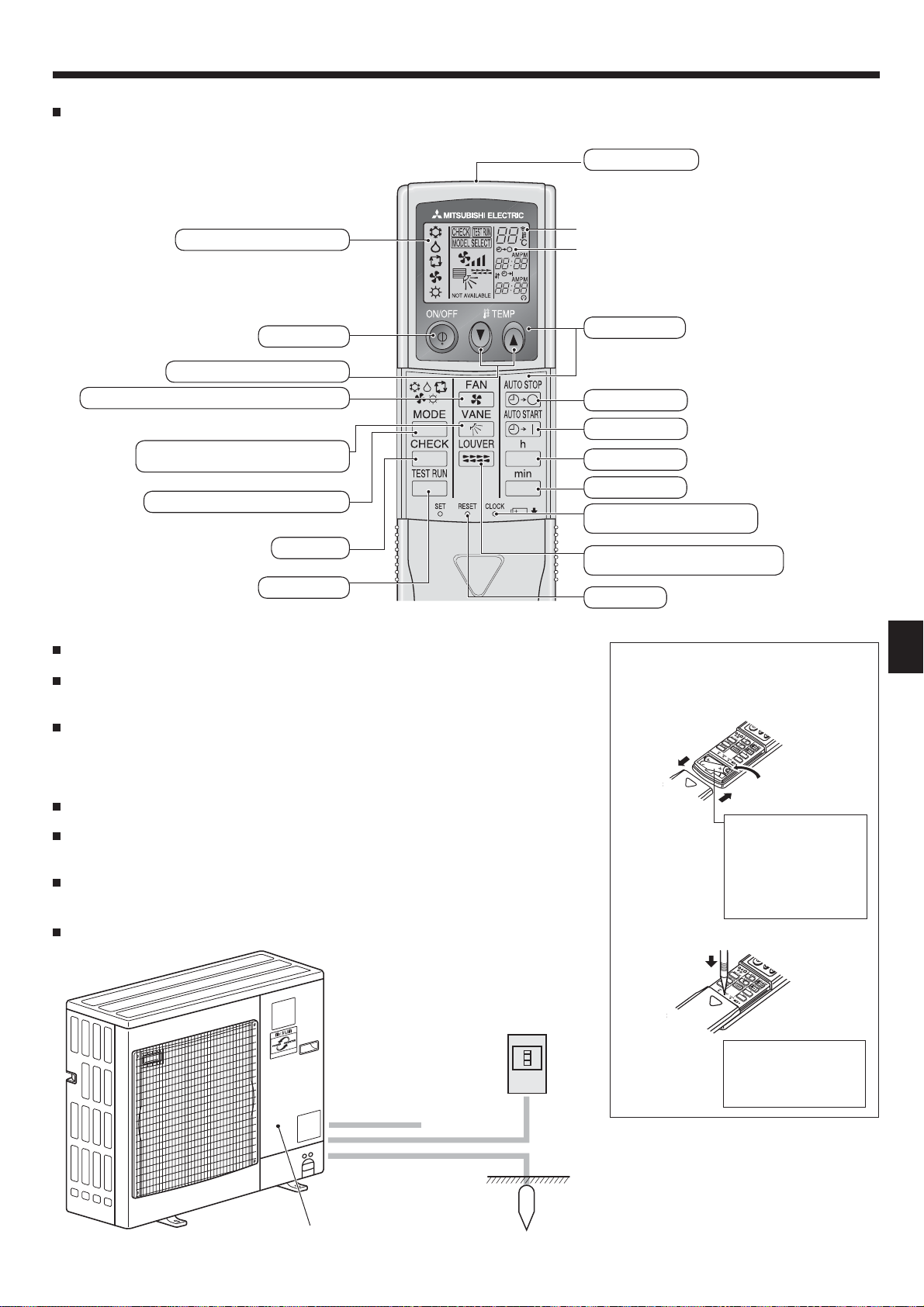

Wireless Remote-Controller

Transmission area

Remote controller display

* For explanation purposes, all of the items

that appear in the display are shown.

* All items are displayed when the Reset but-

ton is pressed.

ON/OFF button

Set Temperature buttons

Fan Speed button (Changes fan speed)

Airﬂ ow button (Changes up/down airﬂ ow direction)

Mode button (Changes operation mode)

Check button

Test Run button

Transmission indicator Timer indicator

Operation areas

Timer Off button

Timer On button

Hour button

Minute button

Set Time button (Sets the time)

Louver button (Changes left/right airﬂ ow direction)

Reset button

When using the wireless remote controller, point it towards the receiver on the indoor unit. If the remote controller is operated within approximately two minutes after power is supplied

to the indoor unit, the indoor unit may beep twice as the unit is performing the initial automatic check.

The indoor unit beeps to confirm that the signal transmitted from the remote controller has

been received. Signals can be received up to approximately 7 meters in a direct line from the indoor unit in an area 45° to the left and right of the unit. However, illumination such as ﬂ uores cent lights and strong light can affect the ability of the indoor unit to receive signals.

If the operation lamp near the receiver on the indoor unit is blinking, the unit needs to be in

spected. Consult your dealer for service.

Handle the remote controller carefully! Do not drop the remote controller or subject it to strong

shocks. In addition, do not get the remote controller wet or leave it in a location with high hu midity.

To avoid misplacing the remote controller, install the holder included with the remote controller

on a wall and be sure to always place the remote controller in the holder after use.

Outdoor unit

Po w e r

Ref. Pipes

Indoor-Outdoor Connection wire

Battery installation/replacement

1. Remove the top cover, insert two AAA batteries, and then install the top cover.

Top cover

2. Press the Reset button.

Two AAA batteries Insert the negative (–) end of each battery ﬁ rst. Install the batteries in the correct directions (+, –)!

Press the Reset button with an object that has a narrow end.

Ear th

Service P anel

3. Screen Conﬁ guration

Function Selection of remote

controller

Set Day/Time

TIME SUN

Standard Control Screens

˚F˚C

˚C

OFF ON

Timer Monitor Timer Setup

MON

TIMER

OFF

˚F˚C

WEEKLY

SUN MON TUE WED THU FRI SAT

4. Setting the Day of the Week and Time

Day of the Week &

TIME SUN

˚C

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Note: The day and time will not appear if clock use has been disabled at Function Selection of remote controller.

Time display

WEEKLY

For details on setting the language for the remote controller display, refer to section 8. Function Selection. The initial language setting is English.

Function Selection of remote controller:

Set the functions and ranges available to the remote controller (timer functions, operating restrictions, etc.)

Set Day/Time:

Set the current day of the week or time.

Standard Control Screens:

View and set the air conditioning system’s operating status

Timer Monitor:

View the currently set timer (weekly timer, simple timer, or Auto Off timer)

Timer Setup:

Set the operation of any of the timers (weekly timer, simple timer, or Auto Off timer).

: Hold down both the Mode button and the Timer On/Off button for 2

seconds. : Press the Timer Menu button. : Press the Mode (Return) button. : Press either of the Set Time buttons ( or ).

Day of the Week Setting

TIME SUN

Time Setting

1. Press the or Set Time button to show display 2.

2. Press the Timer On/Off (Set Day) button to set the day. * Each press advances the day shown at 3 : Sun

Press the appropriate Set Time button as necessary to set the time.

Mon ... Fri Sat.

* As you hold the button down, the time (at 4) will increment ﬁ rst in

one-minute intervals, then in ten-minute intervals, and then in onehour intervals.

4. After making the appropriate settings at Steps 2 and 3, press the Filter button

to lock in the values.

5. Operation

˚C

PAR-21MAA

5.1. Turning ON/OFF

Press the ON/OFF button .

• The ON lamp

Note:

When the unit is restarted, initial settings are as follows.

Mode Last operation mode Temperature setting Last set temperature Fan speed Last set fan speed Airﬂ ow up/down Last setting

˚C

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

and the display area come on.

Remote Controller settings

6 4

5. Operation

Press the ON/OFF button again.

• The ON lamp 1 and the display area go dark.

Note: Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about three minutes. This is to prevent the internal components from being damaged.

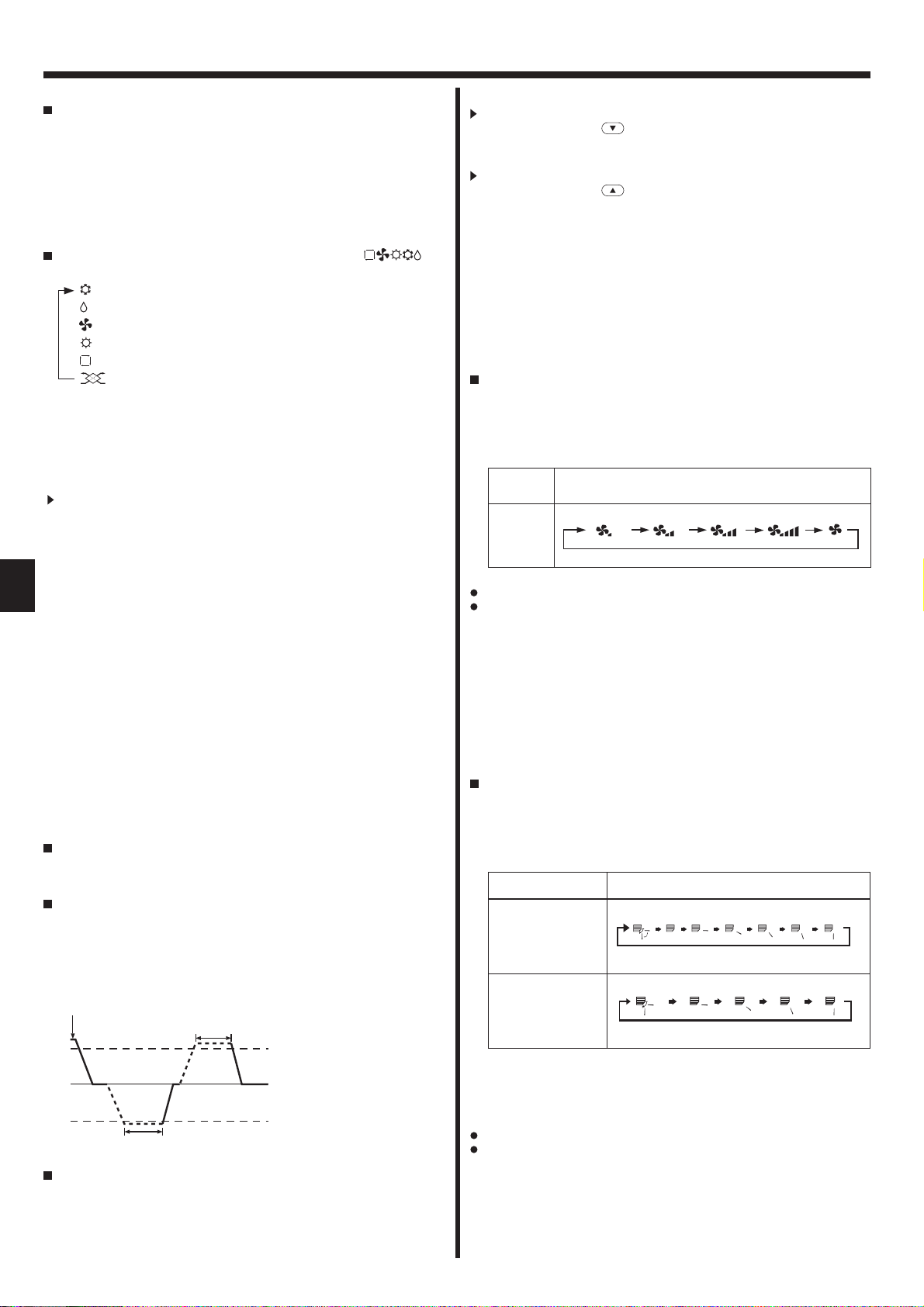

5.2. Mode select

Press the operation mode ( ) button and select the opera-

tion mode 2.

Cooling mode Drying mode Fan mode Heating mode <Only heat pump type> Automatic (cooling/heating) mode <Only heat pump type> Ventilation mode

Only indicated on the following condition Wired remote controller used LOSSNAY connected

Information for multi system air conditioner (Outdoor unit: MXZ series)

Multi system air conditioner (Outdoor unit: MXZ series) can connect two or more indoor units with one outdoor unit. Accord ing to the capacity, two or more units can operate simultaneously.

• When you try to operate two or more indoor units with one outdoor

unit simultaneously, one for the cooling and the other for heating, the operation mode of the indoor unit that operates earlier is selected. The other indoor units that will start the operation later cannot operate, indicating an operation state in blinking. In this case, please set all the indoor units to the same operation mode.

• There might be a case that the indoor unit, which is operating in (AUTO)

mode. Cannot change over to the operating mode (COOL HEAT) and becomes a state of standby.

• When indoor unit starts the operation while the defrosting of outdoor

unit is being done, it takes a few minutes (max. about 15 minutes) to blow out the warm air.

• In the heating operation, though indoor unit that does not operate may get warm or the sound of refrigerant ﬂ owing may be heard, they are not malfunction. The reason is that the refrigerant continuously ﬂ ows into it.

Automatic operation

According to a set temperature, cooling operation starts if the room

temperature is too hot and heating operation starts if the room temperature is too cold.

During automatic operation, if the room temperature changes and

remains 2 °C or more above the set temperature for 15 minutes, the air conditioner switches to cooling mode. In the same way, if the room temperature remains 2 °C or more below the set temperature for 15 minutes, the air conditioner switches to heating mode.

Cooling mode 15 minutes (switches

from heating to cooling)

5.3. Temperature setting

To decrease the room temperature:

Press button to set the desired temperature. The selected temperature is displayed 3.

To increase the room temperature:

Press button to set the desired temperature. The selected temperature is displayed 3.

• Available temperature ranges are as follows: Cooling/Drying: 19 - 30 °C Heating: 17 - 28 °C Automatic: 19 - 28 °C

• The display blinks either 8 °C - 39 °C to inform you if the room temperature is lower or higher than the displayed temperature.

(This display does not appear on the wireless remote controller.)

5.4. Fan speed setting

Press the Fan Speed button as many times as necessary while the

system is running.

• Each press changes the force. The currently selected speed is

shown at 5.

• The change sequence, and the available settings, are as follows.

FAN SPEED Display

4-speed

Auto

Note:

The number of available fan speeds depends on the type of unit connected.

In the following cases, the actual fan speed generated by the unit will differ from the speed shown the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. When the temperature of the heat exchanger is low in the heating mode.

(e.g. immediately after heating operation starts)

3. In HEAT mode, when room temperature is higher than the temperature

setting.

4. When the unit is in DRY mode.

Speed 1 Speed 2 Speed 3 Speed 4

Auto

5.5. Airﬂ ow direction setting

With the unit running, press the Airﬂ ow Up/Down button as necessary.

•

Each press changes the direction. The current direction is shown at 6.

• The change sequence and the available settings are as follows.

Remote controller Display

Wired type

Wireless type

Swing

Auto 1 2

Set temperature +2 °C

Set temperature

Set temperature -2 °C

15 minutes (switches from cooling to heating)

Because the room temperature is automatically adjusted in order to

maintain a ﬁ xed effective temperature, cooling operation is performed a few degrees warmer and heating operation is performed a few degrees cooler than the set room temperature once the temperature is reached (automatic energy-saving operation).

* Note that during swing operation, the directional indication on the

screen does not change in sync with the directional vanes on the unit.

Note:

Available directions depend on the type of unit connected. In the following cases, the actual air direction will differ from the direction

indicated on the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. Immediately after starting heater mode (while the system is waiting for

the mode change to take effect).

3. In heat mode, when room temperature is higher than the temperature

setting.

5. Operation

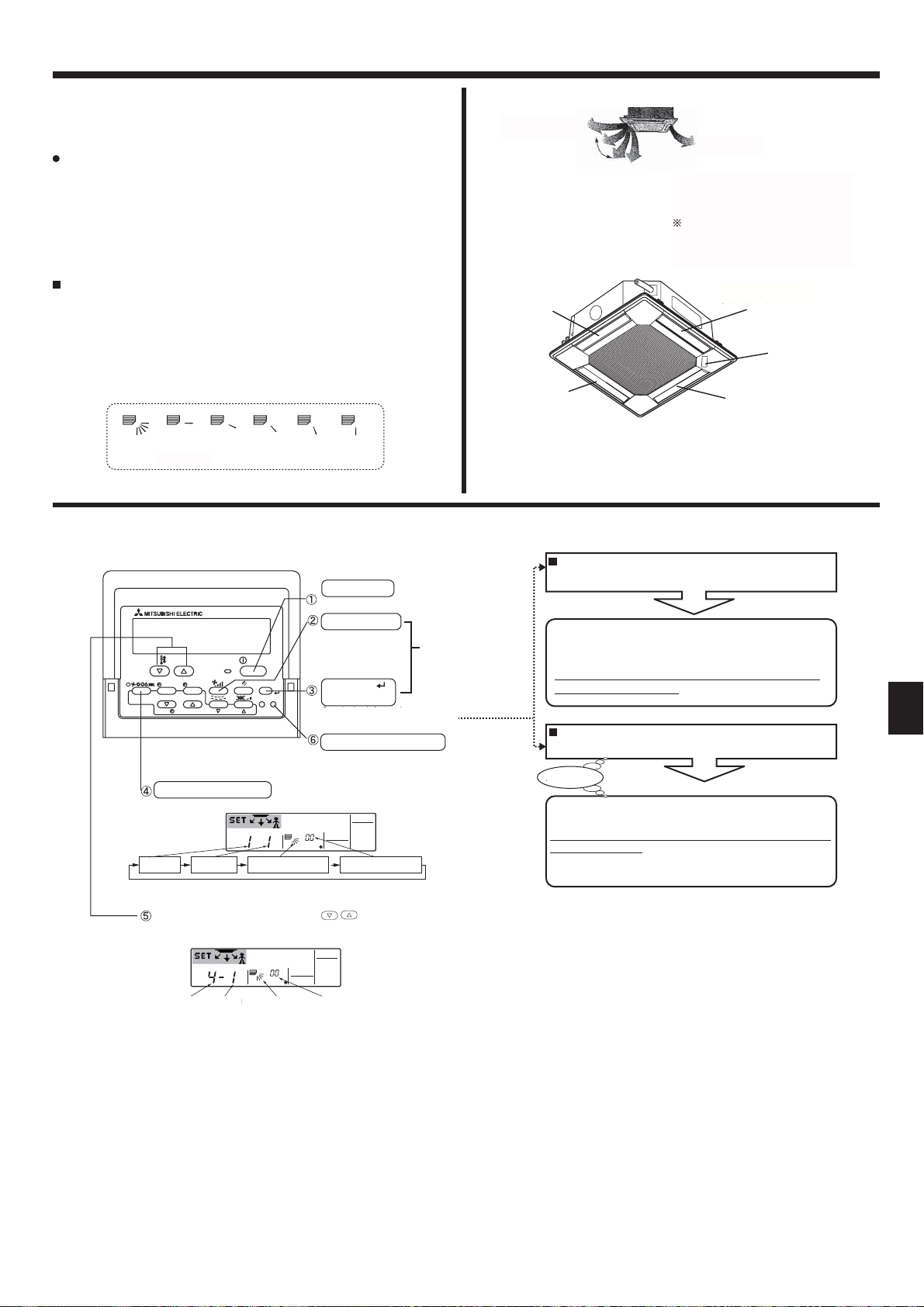

< How to set the fixed up/down air direction (Only for wired remote controller) >

Note:

This function cannot be set depending on the outdoor unit to be connected.

• For PLA-RP.BA, only the particular outlet can be fixed to certain direction with the procedures below. Once ﬁ xed, only the set outlet is

ﬁ xed every time air conditioner is turned on. (Other outlets follow UP/ DOWN air direction setting of remote controller.)

Horizontal airflow

Remote controller setting

The airflow direction of this outlet is controlled by the airflow direction setting of remote contoller.

Downward

Fixing

The airflow direction of this outlet is fixed in particular direction.

When it is cold because of direct airflow, the airflow direction can be fixed horizontally to avoid direct airflow.

Explanation of word

• "Refrigerant address No." and "Unit No." are the numbers given to

each air conditioner.

• "Outlet No." is the number given to each outlet of air conditioner.

(Refer to the right.)

• "Up/Down air direction" is the direction (angle) to ﬁ x.

Reset 1

horizontal

2345

Operation buttons (During the ﬁ xed airﬂ ow direction mode)

ON/OFF button

Resets the fixed airflow direction mode.

TEMP.

ON/OFF

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

OPERATION

Mode button (Return button)

Moves between the selected(blinking) parts.

Unit No. Outlet No.

ON/OFF

FILTER

CHECK

TEST

CLEAR

Up/Down air direction

Fan Speed button

Filter button (<Enter> button)

Sends the information on remote controller display.

Check button (Clear button)

·Refer to the next page for details.

Refrigerant addres No.

Press for 2 seconds to change / cancel "Fixed airflow direction mode".

Outlet No.3

Outlet No.2

Outlet No.4

Outlet No.1

Note: "0" indicates all outlets.

Pressing the button with either refrigerant address No., unit no. or outlet No. blinking, ...

Only the air conditioner with the No. on remote controller and its outlet are set to the setting 5. (Other outlets are closed.)

It is used to identify the air conditioner and outlet to set.

Pressing the button with Up/Down air direction indicater blinking

Attention

Only the air conditioner with the No. on Remote controller and its outlet are fixed at "Up/Down air direction" blinking.

This is used only to decide direction conclusively. Attention: Be careful not to set wrong air conditioner.

MITSUBISHI

ELECTRIC

label

Set temperature buttons

Changes the selection(No.).

Unit No.

Outlet No. "1-4"or "0"

Up/Down air direction

"1-4"

Down

5 steps or

cancel

Refrigerant address No.

"00-15"

5. Operation

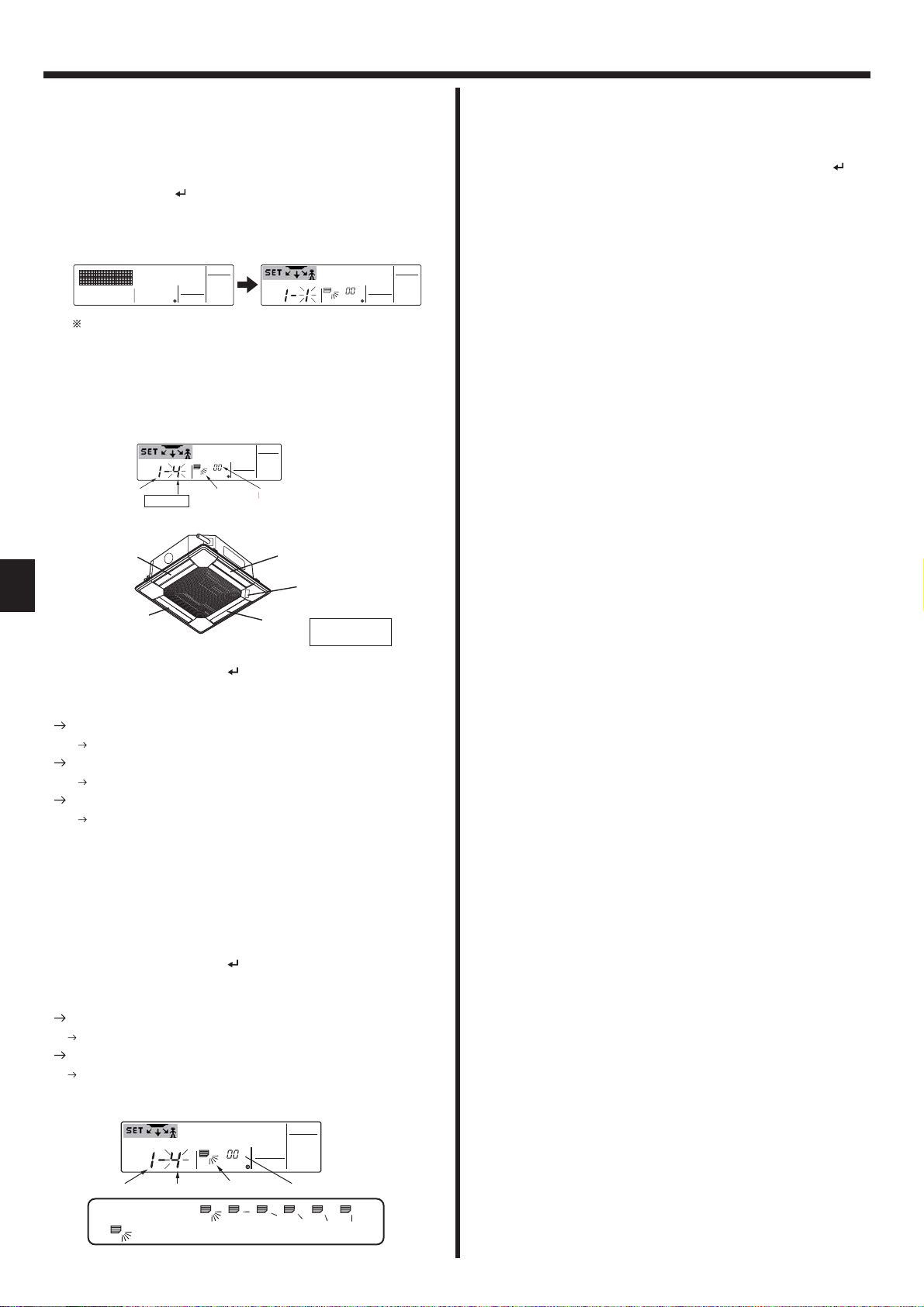

< Process for setting >

[1] To turn off air conditioner and change the remote controller to "Fixed airﬂ ow direction mode"

1.Press ON/OFF button to turn off the air conditioner.

2.Press Fan Speed button and Filter button for more than 2 seconds simultaneously and it becomes the ﬁ xed airﬂ ow direction mode after a while.

"Fixed airflow direction mode" display

Air blows downward after it becomes "fixed airflow direction mode"

[2] To select and identify the outlet to set

1.Press Set Temperature button to change number with the outlet No. blinking. Select outlet No. to set.

[4] To cancel "Fixed airﬂ ow direction mode"

1.Press ON/OFF button to cancel "Fixed airﬂ ow direction mode". It is also canceled by pressing Fan Speed button

and Filter

button

for more than 2 seconds simultaneously.

2.Do not operate remote controller for 30 seconds after the "Fixed airﬂ ow direction mode" is canceled. It does not accept even if it is operated.

Unit No.

Outlet No.3

2.Press Filter

Outlet No.

Outlet No.2

button to send the information on remote controller.

Up/Down air direction

Refrigerant addres No.

Outlet No.4

Outlet No.1

MITSUBISHI

ELECTRIC

label

Note: "0" indicates

all outlets.

3. Wait for 15 seconds . How does the air conditioner run? Only the air from the selected outlet blows downward. Go to step[3]. Air from the wrong outlet blows downward. Repeat 1 and set again. All outlets are closed. The numbers of the air conditioner (refrigerant address No., Unit No.) are wrong. Refer to How to ﬁ nd air conditioner No..

[3] To ﬁ x air direction

1.Press Mode button (Return button) to blink Up/Down air direction indicater.

2.Press Set Temperature button until the direction to set is chosen.

3.Press Filter button to send the information on remote controller to air conditioner.

4.Wait for 15 seconds . How does the air conditioner run? Airﬂ ow direction is set in the selected direction. The ﬁ xed setting completed (Go to step [4].) Airﬂ ow direction is set in the wrong direction. Repeat 2. and set again.

Unit No. Outlet No.

Air direction changes

This indicates NO FIXED SETTING(canceled)

Up/Down air direction

Refrigerant addres No.

5. Operation

How to ﬁ nd air conditioner No.

Each air conditioner has its own refrigerant address No. and unit No. (Example below). To ﬁ nd air conditioner No. to set, refer to the procedures below. Air conditioner No. is found by its airflow direction with the unit No. changed one after the other.

Refrigerant

address

No.”00”

Unit No.”1” Unit No.”2” Unit No.”1”

As for this air conditioner,

air conditioner No. is “Unit No.1”

of refrigerant address “0”.

Check from refrigerant address 00 at first.

Change to unit No.1 and check

Change to unit No.2 and check

Change to unit No.3 and check

Change to unit No.4 and check

Change to unit No.1 and check

Change to unit No.2 and check

Change to unit No.3 and check

Change to unit No.4 and check

Remote controller

Refrigerant

address

No.”01”

Unit No.”2”

[2] To check by changing unit No. one after the other (Maximum unit No. is 4)

1.Press Mode button (Return button) and unit No. blinks.

Unit No.

Outlet No.

Up/Down air direction

Refrigerant addres No.

Adjust to the next unit No.with Set Temperature button . (refrigerant address No.00 is remained.)

2. Press Filter button to send the information on remote controller.

3. Wait for 15 seconds . How does the air conditioner run? Only air from the outlet which No. displayed on remote controller blows

downward. No. displayed in remote controller is air conditioner No. (Checking completed) All outlets are closed. Repeat [1] and check. (If all the numbers are checked up to No.4 and is not found, go to [3].) "Err" is displayed on remote controller. The refrigerant address does not have further unit No.. (Go to [3].)

Err

[3] To check Unit No. of following refrigerant address No.(Maxmum

refrigerant address No. is 15)

1.Press Mode button (Return button) to blink refrigerant address No.. Adjust refrigerant No. with Set Temperature button .

* By changing refrigerant address, unit No. and outlet No. turn to initial

display.

2.Go back to [2] and check Unit No. again from Unit No. 1 in order.

Change to unit No.1 and check

Change to unit No.2 and check

Change to unit No.3 and check

Change to unit No.4 and check

When "Err" is displayed, refrigerant address does not heve further "unit No.".

Change to the next "refrigerant address No.. (Refrigerant No "00"~max. No."15")

Change to unit No.1 and check

Change to unit No.2 and check

Change to unit No.3 and check

Change to unit No.4 and check

[1] To check refrigerant address No. and unit No.

1.Press Mode button (Return button) address No. blinks.

Adjust refrigerant address No.to "00" and unit No."1" with Set Temperature button .

Unit No.

Outlet No.

Up/Down air direction

2.Press Filter button to send the information on remote controller.

3. Wait for 15 seconds . How does the air conditioner run? Only air from the outlet which No. displayed on remote controller

blows downward.

Refrigerant address No.00 and unit No.1 are the air conditioner No.. All outlets are closed. Go to step [2].

and unit No. or refrigerant

Refrigerant addres No.

Unit No.

Outlet No.

Up/Down air direction

Refrigerant addres No.

To clear ﬁ xed setting

To clear all ﬁ xed setting(reset to factory default), press check button(clear botton) for more than 3 seconds in ﬁ xed airﬂ ow direction mode. Display of remote controller blinks and the set information is cleared.

Note: This operation clears the fixed setting information of all air conditioner connected to the remote controller.

5.6. Ventillation

For LOSSNAY combination

5.6.1. For Wired Remote-controller

To run the ventilator together with the indoor unit:

Press the ON/OFF button .

• The Vent indication appears on the screen (at will now automatically operate whenever the indoor unit is running.

To run the ventilator independently:

Press the Mode button until appears on the display. This

will cause the ventilatoPr to start.

To change the ventilator force:

Press the Ventilation button as necessary.

• Each press toggles the setting, as shown below.

Low

High

5.6.2. For Wireless Remote-controller

The ventillator will automatically operate when the indoor unit turns on.

No indication on the wireless remote controller.

). The ventilator

6. Timer

6.1. For Wired Remote-controller

You can use Function Selection of remote controller to select which of three types of timer to use: Weekly timer, Simple timer, or Auto Off timer.

6.1.1. Weekly Timer

The weekly timer can be used to set up to eight operations for each

day of the week.

• Each operation may consist of any of the following: ON/OFF time together with a temperature setting, or ON/OFF time only, or temperature setting only.

• When the current time reaches a time set at this timer, the air conditioner carries out the action set by the timer.

Time setting resolution for this timer is one minute.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The weekly timer will not operate when any of the following conditions is

in effect. The timer feature is off; the system is in an malfunction state; a test run is in progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of setting a function; the user is in the process of setting the timer; the user is in the process of setting the current day of the week or time; the system is under central control. (Speciﬁ cally, the system will not carry out operations (unit on, unit off or temperature setting) that are prohibited during these conditions.)

Operation No.

BAC K DAY

PAR-21MAA

TEMP.

MONITOR/SET

CLOCK

SUN

ON/OFF

Day Setting

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

Shows the time setting

SUN

Shows the selected operation (ON or OFF)

* Does not appear if operation is not set.

WEEKLY

Shows the temperature setting * Does not appear if temperature

is not set.

5. Press the appropriate Set Time button as necessary to set the desired time (at 5).

* As you hold the button down, the time ﬁ rst increments in minute in-

tervals, then in ten-minute intervals, and then in one-hour intervals.

6. Press the ON/OFF button to select the desired operation (ON or OFF), at 6.

* Each press changes the next setting, in the following sequence: No

display (no setting) “ON” “OFF”

7. Press the appropriate Set Temperature button to set the desired temperature (at 7).

* Each press changes the setting, in the following sequence: No dis-

play (no setting) 24 25 ... 29 30 12 ... 23

No display.

(Available range: The range for the setting is 12 °C to 30 °C. The

actual range over which the temperature can be controlled, however, will vary according to the type of the connected unit.)

8. After making the appropriate settings at Steps 5, 6 and 7, press the Filter button to lock in the values.

To clear the currently set values for the selected operation, press and

quickly release the Check (Clear) button once.

* The displayed time setting will change to “—:—”, and the On/Off

and temperature settings will all disappear.

(To clear all weekly timer settings at once, hold down the Check

(Clear) button for two seconds or more. The display will begin blinking, indicating that all settings have been cleared.)

Note: Your new entries will be cancelled if you press the Mode (Return) button

before pressing the Filter

If you have set two or more different operations for exactly the same time,

only the operation with the highest Operation No. will be carried out.

button .

1. Be sure that you are at a standard control screen, and that the weekly

timer indicator

is shown in the display.

2. Press the Timer Menu button , so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the Timer On/Off (Set Day) button to set the day. Each press advances the display at 3 to the next setting, in the following sequence: “Sun Mon Tues Wed Thurs Fri Sat” “Sun” ... “Fri” “Sat” “Sun Mon Tues Wed Thurs Fri Sat”...

4. Press the or Operation button ( or ) as necessary to select the appropriate operation number (1 to 8) 4.

* Your inputs at Steps 3 and 4 will select one of the cells from the ma-

trix illustrated below.

(The remote-controller display at left shows how the display would

appear when setting Operation 1 for Sunday to the values indicated below.)

Setup Matrix

Op No. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

• 10:00

No. 2

• OFF

...

No. 8

<Operation 1 settings for Sunday> Start the air conditioner at 8:30, with the temperature set to 23 °C.

Note: By setting the day to “Sun Mon Tues Wed Thurs Fri Sat”, you can set the same operation to be carried out at the same time every day. (Example: Operation 2 above, which is the same for all days of the week.)

• 10:00

• OFF

• 10:00

• OFF

<Operation 2 settings for every day> Turn off the air conditioner at 10:00.

• 10:00

• OFF

9. Repeat Steps 3 to 8 as necessary to ﬁ ll as many of the available cells as you wish.

10. Press the mode (Return) button to return to the standard control

screen and complete the setting procedure.

11. To activate the timer, press the Timer On/Off button , so that the

“Timer Off” indication disappears from the screen. Be sure that the

“Timer Off” indication is no longer displayed.

* If there are no timer settings, the “Timer Off” indication will blink on

the screen.

SUN

Timer Settings

ON OFF

WEEKLY

TIMER

1. Be sure that the weekly timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button so that “Monitor” is indicated on the screen (at 8).

3. Press the Timer On/Off (Set Day) button as necessary to select the day you wish to view.

4. Press the or Operation button ( or ) as necessary to change the timer operation shown on the display (at 9).

* Each press will advance to the next timer operation, in order of time

setting.

5. To close the monitor and return to the standard control screen, press the Mode (Return) button .

Press the Timer On/Off button so that “Timer Off” appears at 10.

TIME SUN

WEEKLY

6. Timer

Press the Timer On/Off button so that the “Timer Off” indication (at 10) goes dark.

TIME SUN

WEEKLY

6.1.2. Simple Timer

You can set the simple timer in any of three ways.

• Start time only: The air conditioner starts when the set time has elapsed.

• Stop time only: The air conditioner stops when the set time has elapsed.

• Start & stop times: The air conditioner starts and stops at the respective elapsed times.

The simple timer (start and stop) can be set only once within a 72-hour

period.

The time setting is made in hour increments.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The simple timer will not operate when any of the following conditions

is in effect.

The timer is off; the system is in malfunction state; a test run is in prog-

ress; the remote controller is undergoing self-check or remote controller check; the user is in the process of selecting a function; the user is in the process of setting the timer; the system is under central control. (Under these conditions, On/Off operation is prohibited.)

4. With “ON” or “OFF” showing at 3: Press the appropriate Set Time button as necessary to set the hours to ON (if “ON” is displayed) or the hours to OFF (if “OFF” is displayed) at 4.

• Available Range: 1 to 72 hours

5. To set both the ON and OFF times, repeat Steps 3 and 4.

* Note that ON and OFF times cannot be set to the same value.

6. To clear the current ON or OFF setting: Display the ON or OFF setting(see step 3) and then press the Check (Clear) button so that the time setting clears to “—” at

. (If you want to use only an ON setting or only an OFF setting, be sure that the setting you do not wish to use is shown as “—”.)

7. After completing steps 3 to 6 above, press the Filter button to lock in the value.

Note: Your new settings will be cancelled if you press the Mode (Return) button before pressing the Filter

button .

8. Press the Mode (Return) button to return to the standard control screen.

9. Press the Timer On/Off button to start the timer countdown. When the timer is running, the timer value is visible on the display. Be sure

that the timer value is visible and appropriate.

5 6

TIMER ON

Timer Setting

OFFHrAFTER

SIMPLE

ONHr

AFTER

SIMPLE

TEMP.

BAC K DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Timer Setting

AFTER

ONHr

SIMPLE

Action (On or Off)

* “— —” is displayed if there is no

setting.

1. Be sure that you are at a standard control screen, and that the simple timer indicator is visible in the display (at 1).

When something other than the Simple Timer is displayed, set it to

SIMPLE TIMER using the function selection of remote controller (see

8.[3] (3)) timer function setting.

2. Press the Timer Menu button , so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the ON/OFF button to display the current ON or OFF simple timer setting. Press the button once to display the time remaining to ON, and then again to display the time remaining to OFF. (The ON/ OFF indication appears at 3).

• “ON” timer:

The air conditioner will start operation when the speciﬁ ed number of

hours has elapsed.

• “OFF” timer:

The air conditioner will stop operation when the speciﬁ ed number of

hours has elapsed.

1. Be sure that the simple timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button , so that the “Monitor” appears on the screen (at 5).

• If the ON or OFF simple timer is running, the current timer value will

appear at 6.

• If ON and OFF values have both been set, the two values appear

alternately.

3. Press the Mode (Return) button to close the monitor display and return to the standard control screen.

Press the Timer On/Off button so that the timer setting no longer appears on the screen (at 7).

˚C

SIMPLE

Press the Timer On/Off button so that the timer setting becomes

visible at

˚C

ONHr

AFTER

˚C

SIMPLE

6. Timer

Examples

If ON and OFF times have both been set at the simple timer, operation and display are as indicated below.

Example 1: Start the timer with ON time set earlier than OFF time ON Setting: 3 hours OFF Setting: 7 hours

ONHr

AFTER

OFFHrAFTER

˚C

At Timer Start

Display shows the timer’s ON setting (hours

SIMPLE

remaining to ON).

At 3 hours after timer start

Display changes to show the timer’s OFF set-

SIMPLE

ting (hours remaining to OFF). The time displayed is OFF setting (7 hours) – ON setting (3 hours) = 4 hours.

At 7 hours after timer start

The air conditioner goes off, and will remain

SIMPLE

off until it is restarted.

Example 2: Start the timer with OFF time set earlier than ON time ON Setting: 5 hours OFF Setting: 2 hours

OFFHrAFTER

˚C

At Timer Start

Display shows the timer’s OFF setting (hours

SIMPLE

remaining to OFF).

AFTER OFF

Timer Setting

AUTO OFF

1. Be sure that you are at a standard control screen, and that the Auto Off timer indicator is visible in the display (at 1).

When something other than the Auto Off Timer is displayed, set it to

AUTO OFF TIMER using the function selection of remote controller (see 8.[4]-3 (3)) timer function setting.

2. Hold down the Timer Menu button for 3 seconds so that the “Set Up” appears on the screen (at 2).

(Note that each press of the button toggles the display between “Set

Up” and “Monitor”.)

3. Press the appropriate Set Time button as necessary to set the OFF time (at 3).

4. Press the Filter button to lock in the setting.

Note: Your entry will be cancelled if you press the Mode (Return) button pressing the Filter

button .

before

5. Press the Mode (Return) button to complete the setting procedure and return to the standard control screen.

6. If the air conditioner is already running, the timer starts countdown immediately. Be sure to check that the timer setting appears cor-

rectly on the display.

4 5

Timer Setting

ONHr

AFTER

˚C

At 2 hours after timer start

Display changes to show the timer’s ON set-

SIMPLE

ting (hours remaining to ON). The time displayed is ON setting (5 hours) – OFF setting (2 hours) = 3 hours.

At 5 hours after timer start

The air conditioner comes on and will con-

SIMPLE

tinue to run until it is turned off.

6.1.3. Auto Off Timer

This timer begins countdown when the air conditioner starts and shuts

the air conditioner off when the set time has elapsed.

Available settings run from 30 minutes to 4 hours in 30-minute intervals.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The Auto Off timer will not operate when any of the following conditions

is in effect.

The timer is off; the system is in malfunction state; a test run is in prog-

AFTER OFF

TEMP.

AUTO OFF

ON/OFF

TIMER

AFTER

OFF

AUTO OFF

1. Be sure that the “Auto Off” is visible on the screen (at 1).

2. Hold down the Timer Menu button for 3 seconds so that “Monitor” is indicated on the screen (at 4).

• The timer remaining to shutdown appears at 5.

3. To close the monitor and return to the standard control screen, press the Mode (Return) button .

Hold down the Timer On/Off button for 3 seconds so that “Timer

Off” appears (at 6) and the timer value (at 7) disappears.

˚C

Alternatively, turn off the air conditioner itself. The timer value (at

˚C

AUTO OFF

will disappear from the screen.

AUTO OFF

Hold down the Timer On/Off button for 3 seconds. The “Timer Off”

indication disappears (at

), and the timer setting comes on the dis-

play (at 7).

Alternatively, turn on the air conditioner. The timer value will appear at

)

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

FILTER

CHECK

CLEAR

TEST

AFTER OFF

˚C

AUTO OFF

6. Timer

6.2. For Wireless Remote-controller

7. Other Functions

7.1. Locking the Remote Controller Buttons (Operation function limit controller)

If you wish, you can lock the remote controller buttons. You can use

the Function Selection of remote controller to select which type of lock to use.

(For information about selecting the lock type, see section 8, item [2]

(1)). Speciﬁ cally, you can use either of the following two lock types.

Press the

AUTO STOP

AUTO START

button (TIMER SET).

• Time can be set while the following symbol is blinking. OFF timer : is blinking. ON timer : is blinking.

Use the h and Canceling the timer. To cancel the OFF timer, press the

To cancel the ON timer, press the

min

buttons to set the desired time.

AUTO STOP

button.

AUTO START

button.

• It is possible to combine both OFF and ON timers.

• Pressing the ON/OFF button of the remote controller during timer mode to stop the unit will cancel the timers.

• If the current time has not been set, the timer operation cannot be used.

1. While holding down the Filter button , press and hold down the ON/ OFF button for 2 seconds. The “Locked” indication appears on the screen (at 1), indicating that the lock is now engaged.

* If locking has been disabled in Function Selection of remote control-

ler, the screen will display the “Not Available” message when you press the buttons as described above.

Lock All Buttons: Locks all of the buttons on the remote controller. Lock All Except ON/OFF: Locks all buttons other than the ON/OFF button.

Note: The “Locked” indicator appears on the screen to indicate that buttons are currently locked.

Lock Indicator

TIME SUN

FUNCTION

ON/OFF

˚C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

˚C

CLOCK

˚C

FUNCTION

• If you press a locked button, the “Locked” indication (at 1) will blink

on the display.

˚C

FUNCTION

1. While holding down the Filter button , press and hold down the ON/ OFF button for 2 seconds—so that the “Locked” indication disappears from the screen (at 1).

˚C

7. Other Functions

7.2. Error Codes indication

ERROR CODE

ON/OFF

ON lamp (Blinking)

Error Code Indoor Unit No.

Alternating Display

If you have entered contact number to be called in the event of a problem, the screen displays this number. (You can set this up under Function Selection of remote controller. For information, refer to section 8.)

Indoor Unit’s Refrigerant Address

If the ON lamp and error code are both blinking: This means that the air conditioner is out of order and operation has been stopped (and cannot re-

sume). Take note of the indicated unit number and error code, then switch off the power to the air conditioner and call your dealer or servicer.

When the Check button is pressed:

CALL:XXXX XXX:XXX

ON/OFF

˚C

ERROR CODE

Error Code

˚C

ON/OFF

If only the error code is blinking (while the ON lamp remains lit): Operation is continuing, but there may be a problem with the system. In this case,

you should note down the error code and then call your dealer or servicer for advice.

* If you have entered contact number to be called in the event of a problem, push the Check button to display it on the screen. (You can set this up

under Function Selection of remote controller. For information, refer to section 8.)

8. Function Selection

Function selection of remote controller

The setting of the following remote controller functions can be changed using the remote controller function selection mode. Change the setting when needed.

Item 1 Item 2 Item 3 (Setting content)

1. Change Language (“CHANGE LAN-

GUAGE”)

2. Function limit (“FUNCTION SELEC-

TION”)

3. Mode selection (“MODE SELECTION”)

4. Display change (“DISP MODE SET-

TING”)

Language setting to display • Display in multiple languages is possible

(1) Operation function limit setting (operation lock) (“LOCKING

FUNCTION”) (2) Use of automatic mode setting (“SELECT AUTO MODE”) • Setting the use or non-use of “automatic” operation mode (3) Temperature range limit setting (“LIMIT TEMP FUNCTION”) • Setting the temperature adjustable range (maximum, minimum) (1) Remote controller main/sub setting (“CONTROLLER MAIN/

SUB”)

(2) Use of clock setting (“CLOCK”) • Setting the use or non-use of clock function (3) Timer function setting (“WEEKLY TIMER”) • Setting the timer type (4) Contact number setting for error situation (“CALL.”) • Contact number display in case of error

(1) Temperature display °C/°F setting (“TEMP MODE °C/°F”) • Setting the temperature unit (°C or °F) to display (2) Room air temperature display setting (“ROOM TEMP DISP

SELECT”) (3) Automatic cooling/heating display setting (“AUTO MODE

DISP C/H”)

• Setting the range of operation limit (operation lock)

• Selecting main or sub remote controller * When two remote controllers are connected to one group, one con-

troller must be set to sub.

• Setting the telephone number

• Setting the use or non-use of the display of indoor (suction) air temperature

• Setting the use or non-use of the display of “Cooling” or “Heating” display during operation with automatic mode

8. Function Selection

[Function selection ﬂ owchart]

Setting language (English)

Change Language

Function selection

Normal display (Display when the air conditioner is not running)

Hold down the button and press the button for 2 seconds.

Remote controller function selection mode

Item 2Item 1

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Item 3

OFF

no1

no2

OFF

Hold down the button and press the button for 2 seconds.

Press the operation mode button. Press the TIMER MENU button. Press the TIMER ON/OFF button.

Dot display

BACK DAY

MONITOR/SET

PAR-21MAA

TEMP.

ON/OFF

CLOCK

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Operation lock setting is not used. (Initial setting value)

Operation lock setting is except On/Off button.

Operation lock setting is All buttons.

The automatic mode is displayed when the operation mode is selected. (Initial setting value)

The automatic mode is not displayed when the operation mode is selected.

The temperature range limit is not active. (Initial setting value)

Mode selection

OFF

CALL-

The temperature range can be changed on cooling/dry mode.

The temperature range can be changed on heating mode.

The temperature range can be changed on automatic mode.

Automatic ﬁ lter elevation panel up/down operation mode

Not necessary to set this mode. Refer to OPERATION MANUAL of Optional Parts (Panel) for details on operation.

Fixed airﬂ ow direction mode

Not necessary to set this mode. Refer to OPERATION MANUAL of indoor unit for details on operation.

The remote controller will be the main controller. (Initial setting value)

The remote controller will be the sub controller.

The clock function can be used. (Initial setting value)

The clock function can not be used.

Weekly timer can be used. (Initial setting value)

Auto off timer can be used.

Simple timer can be used.

Timer mode can not be used.

The set contact numbers are not displayed in case of error. (Initial setting value)

The set contact numbers are displayed in case of error.

Display mode setting

˚C

˚F

OFF

The temperature unit °C is used. (Initial setting value)

The temperature unit °F is used.

Room air temperature is displayed. (Initial setting value)

Room air temperature is not displayed.

One of “Automatic cooling” and “Automatic heating” is displayed under the automatic mode is running. (Initial setting value)

OFF

Only “Automatic” is displayed under the automatic mode.

8. Function Selection

[Detailed setting]

[4]-1 CHANGE LANGUAGE setting The language that appears on the dot display can be selected.

• Press the [ English (GB), German (D), Spanish (E), Russian (RU), Italian (I), Chinese (CH), French (F), Japanese (JP) Refer to the dot display table.

[4]-2 Function limit (1) Operation function limit setting (operation lock)

• To switch the setting, press the [ ON/OFF] button . no1: Operation lock setting is made on all buttons other than

no2: Operation lock setting is made on all buttons. OFF (Initial setting value): Operation lock setting is not made. * To make the operation lock setting valid on the normal screen, it

is necessary to press buttons (Press and hold down the [FILTER] and [ ON/OFF] buttons at the same time for two seconds.) on the normal screen after the above setting is made.

(2) Use of automatic mode setting When the remote controller is connected to the unit that has auto-

matic operation mode, the following settings can be made.

• To switch the setting, press the [ ON/OFF] button . ON (Initial setting value): The automatic mode is displayed when the operation mode is

selected. OFF: The automatic mode is not displayed when the operation mode

is selected . (3) Temperature range limit setting After this setting is made, the temperature can be changed within

the set range.

• To switch the setting, press the [ ON/OFF] button . LIMIT TEMP COOL MODE: The temperature range can be changed on cooling/dry mode. LIMIT TEMP HEAT MODE: The temperature range can be changed on heating mode. LIMIT TEMP AUTO MODE: The temperature range can be changed on automatic mode. OFF (initial setting): The temperature range limit is not active. * When the setting other than OFF is made, the temperature

range limit setting on cooling, heating and automatic mode is

made at the same time. However, the range cannot be limited

when the set temperature range has not changed.

• To increase or decrease the temperature, press the [ TEMP. () or ( )] button .

• To switch the upper limit setting and the lower limit setting, press

the [ ] button . The selected setting will blink and the temperature can be set.

• Settable range Cooling/Dry mode: Lower limit:19°C ~ 30°C Upper limit:30°C ~ 19°C Heating mode: Lower limit:17°C ~ 28°C Upper limit:28°C ~ 17°C Automatic mode: Lower limit:19°C ~ 28°C Upper limit:28°C ~ 19°C

MENU] button to change the language.

the [ ON/OFF] button.

[4]-3 Mode selection setting

(1) Remote controller main/sub setting

• To switch the setting, press the [ ON/OFF] button .

Sub: The controller will be the sub controller.

(2) Use of clock setting

• To switch the setting, press the [ ON/OFF] button . ON: The clock function can be used. OFF: The clock function cannot be used.

(3) Timer function setting

• To switch the setting, press the [ ON/OFF] button (Choose

WEEKLY TIMER (initial setting value): The weekly timer can be used. AUTO OFF TIMER: The auto off timer can be used. SIMPLE TIMER: The simple timer can be used. TIMER MODE OFF: The timer mode cannot be used. * When the use of clock setting is OFF, the “WEEKLY TIMER” can-

(4) Contact number setting for error situation

• To switch the setting, press the [ ON/OFF] button . CALL OFF: The set contact numbers are not displayed in case of error. CALL **** *** ****: The set contact numbers are displayed in case of error. CALL_: The contact number can be set when the display is as shown

• Setting the contact numbers To set the contact numbers, follow the following procedures. Move the blinking cursor to set numbers. Press the [ TEMP.

[4]-4 Display change setting (1) Temperature display °C/°F setting

• To switch the setting, press the [ ON/OFF] button . °C: The temperature unit °C is used. °F: The temperature unit °F is used.

(2) Room air temperature display setting

• To switch the setting, press the [ ON/OFF] button . ON: The room air temperature is displayed. OFF: The room air temperature is not displayed.

(3) Automatic cooling/heating display setting

• To switch the setting, press the [ ON/OFF] button . ON: One of “Automatic cooling” and “Automatic heating” is dis-

OFF: Only “Automatic” is displayed under the automatic mode.

Main: The controller will be the main controller.

one of the followings.).

not be used.

above.

( ) and ( )] button to move the cursor to the right (left). Press the [ CLOCK ( ) and ( )] button to set the numbers.

played under the automatic mode is running.

8. Function Selection

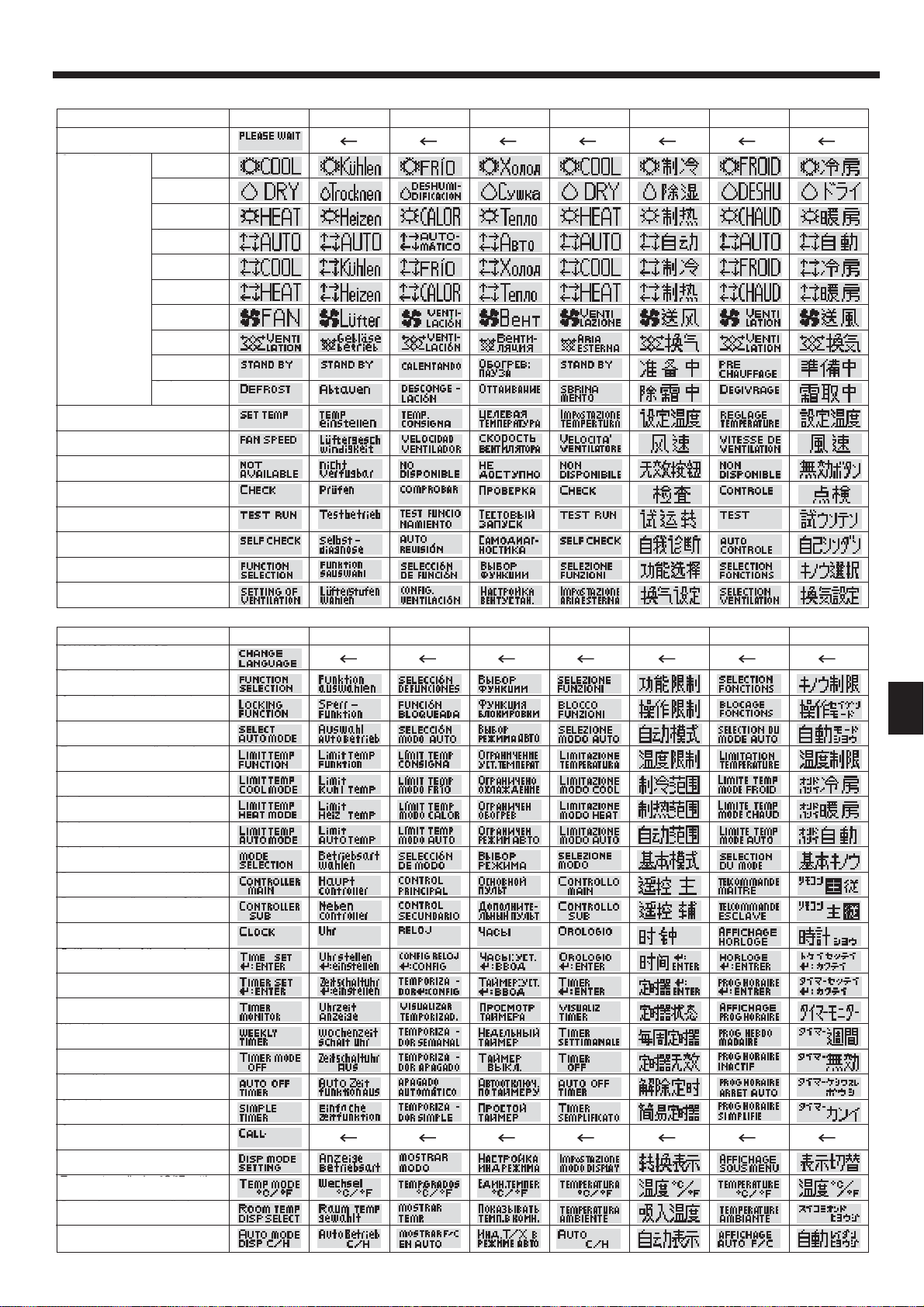

[Dot display table]

Selecting language

Waiting for start-up

Operation mode Cool

Dry

Heat

Auto

Auto(Cool)

Auto(Heat)

Fan

Ventilation

Stand by (Hot adjust) Defrost

Set temperature

Fan speed

Not use button

Check (Error)

Test run

Self check

Unit function selection

Setting of ventilation

English Germany Spanish Russian Italy Chinese French Japanese

Selecting language

CHANGE LANGUAGE

Function selection

Operation function limit setting

Use of automatic mode setting

Temperature range limit setting

Limit temperature cooling/day mode Limit temperature heating mode

Limit temperature auto mode

Mode selection

Remote controller setting MAIN

Remote controller setting SUB

Use of clock setting

Setting the day of the week and time Timer set

Timer monitor

Weekly timer

Timer mode off

Auto off timer

Simple timer

Contact number setting of error situation Display change

Temperature display °C/°F setting

Room air temperature display setting Automatic cooling/heating display setting

English Germany Spanish Russian Italy Chinese French Japanese

9. Emergency Operation for Wireless Remote-controller

When the remote controller cannot be used

When the batteries of the remote controller run out or the remote controller malfunctions, the emergency operation can be done using the emergency buttons on the grille.

DEFROST/STAND BY lamp Operation lamp Emergency operation switch (heating) Emergency operation switch (cooling) Receiver Starting operation

• To operate the cooling mode, press the button

seconds

• To operate the heating mode, press the button

seconds

* Lighting of the Operation lamp

Note:

• Details of emergency mode are as shown below.

Details of EMERGENCY MODE are as shown below.

Operation mode COOL HEAT Set temperature 24°C 24°C Fan speed High High Airﬂ ow direction Horizontal Downward 4

Stopping operation

• To stop operation, press the

for more than 2

means the start of operation.

button or the button .

10. Care and Cleaning

TEMP.

Indicates that the ﬁ lter needs cleaning. Ask authorized people to clean the ﬁ lter. When resetting “FILTER” display When the [FILTER] button is pressed two times successively after cleaning the ﬁ lter, the display goes off and is reset.

Note:

When two or more different types of indoor unit are controlled, the clean-

ing period differs with the type of filter. When the master unit cleaning period arrives, “FILTER” is displayed. When the ﬁ lter display goes off, the cumulative time is reset.

“FILTER” indicates the cleaning period when the air conditioner was used

under general indoor air conditions by criteria time. Since the degree of dirtiness depends on the environmental conditions, clean the ﬁ lter accordingly.

The ﬁ lter cleaning period cumulative time differs with the model. This indication is not available for wireless remote controller.

FILTER

ON/OFF

Filter removal

Caution:

• In removing the ﬁ lter, precautions must be taken to protect your eyes from dust. Also, if you have to climb up on a stool to do the job, be careful not to fall.

• When the ﬁ lter is removed, do not touch the metallic parts inside the indoor unit, otherwise injury may result.

PLA-RP

Cleaning the ﬁ lters

• Clean the filters using a vacuum cleaner. If you do not have a vacuum cleaner, tap the ﬁ lters against a solid object to knock off dirt and dust.

• If the ﬁ lters are especially dirty, wash them in lukewarm water. Take care to rinse off any detergent thoroughly and allow the ﬁ lters to dry completely before putting them back into the unit.

Caution:

• Do not dry the ﬁ lters in direct sunlight or by using a heat source, such as an electric heater: this may warp them.

• Do not wash the ﬁ lters in hot water (above 50°C), as this may warp them.

• Make sure that the air ﬁ lters are always installed. Operating the unit without air ﬁ lters can cause malfunction.

Caution:

• Before you start cleaning, stop operation and turn OFF the power supply.

• Indoor units are equipped with ﬁ lters to remove the dust of sucked-in air. Clean the ﬁ lters using the methods shown in the following sketches.

Pull the knob on the intake grille in the direction indicated by

the arrow and it should open. Open the intake grille. Release the knob on the center edge of the intake grille and

pull the ﬁ lter forward to remove the ﬁ lter.

Knob Grille Intake grille Filter

11. Trouble Shooting

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner does not heat or cool well.

When heating operation starts, warm air does not blow from the indoor unit soon.

Clean the ﬁ lter. (Airﬂ ow is reduced when the ﬁ lter is dirty or clogged.) Check the temperature adjustment and adjust the set temperature. Make sure that there is plenty of space around the outdoor unit. Is the

indoor unit air intake or outlet blocked?

Has a door or window been left open? Warm air does not blow until the indoor unit has sufﬁ ciently warmed up.

During heating mode, the air conditioner stops before the set room temperature is reached.

Airﬂ ow direction changes during operation or airﬂ ow direction cannot be set.

When the airflow direction is changed, the vanes always move up and down past the set position before ﬁ nally stopping at the position.

A ﬂ owing water sound or occasional hissing sound is heard.

A cracking or creaking sound is heard.

The room has an unpleasant odor.

A white mist or vapor is emitted from the indoor unit.

Water or vapor is emitted from the outdoor unit.

The operation indicator does not appear in the remote controller display. Turn on the power switch. “

“

” appears in the remote controller display. During central control, “ ” appears in the remote controller display and

When restarting the air conditioner soon after stopping it, it does not operate even though the ON/OFF button is pressed. Air conditioner operates without the ON/OFF button being pressed.

Air conditioner stops without the ON/OFF button being pressed.

Remote controller timer operation cannot be set. Are timer settings invalid?

“PLEASE WAIT” appears in the remote controller display. An error code appears in the remote controller display.

Draining water or motor rotation sound is heard. When cooling operation stops, the drain pump operates and then stops.

When the outdoor temperature is low and the humidity is high, frost

may form on the outdoor unit. If this occurs, the outdoor unit performs a defrosting operation. Normal operation should begin after approximately 10 minutes.

During cooling mode, the vanes automatically move to the horizontal

(down) position after 1 hour when the down (horizontal) airﬂ ow direction is selected. This is to prevent water from forming and dripping from the vanes.

During heating mode, the vanes automatically move to the horizontal

airﬂ ow direction when the airﬂ ow temperature is low or during defrosting mode.

When the airﬂ ow direction is changed, the vanes move to the set posi-

tion after detecting the base position.

These sounds can be heard when refrigerant is ﬂ owing in the air condi-

tioner or when the refrigerant ﬂ ow is changing.

These sounds can be heard when parts rub against each due to expan-

sion and contraction from temperature changes.

The indoor unit draws in air that contains gases produced from the

walls, carpeting, and furniture as well as odors trapped in clothing, and then blows this air back into the room.

If the indoor temperature and the humidity are high, this condition may

occur when operation starts.

During defrosting mode, cool airﬂ ow may blow down and appear like a

mist.

During cooling mode, water may form and drip from the cool pipes and

joints.

During heating mode, water may form and drip from the heat exchang-

er.

During defrosting mode, water on the heat exchanger evaporates and

water vapor may be emitted.

” will appear in the remote controller dis-

play.

air conditioner operation cannot be started or stopped using the remote controller.

Wait approximately three minutes. (Operation has stopped to protect

the air conditioner.)

Is the on timer set?

Press the ON/OFF button to stop operation.

Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

Does “ ” appear in the remote controller display?

Consult the concerned people who control the air conditioner.

Has the auto recovery feature from power failures been set?

Press the ON/OFF button to stop operation.

Is the off timer set?

Press the ON/OFF button to restart operation.

Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

Does “

Consult the concerned people who control the air conditioner.

If the timer can be set,

the remote controller display.

The initial settings are being performed. Wait approximately 3 minutes. The protection devices have operated to protect the air conditioner. Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure

to provide the dealer with the model name and information that appeared in the remote controller display.

Wait approximately 3 minutes.

” appear in the remote controller display?

WEEKLY

SIMPLE

, or

AUTO OFF

appears in

11. Trouble Shooting

Having trouble? Here is the solution. (Unit is operating normally.)

Noise is louder than speciﬁ cations.

The indoor operation sound level is affected by the acoustics of the par-

ticular room as shown in the following table and will be higher than the noise speciﬁ cation, which was measured in anechoic room.

Nothing appears in the wireless remote controller display, the display is faint, or signals are not received by the indoor unit unless the remote controller is close.

The operation lamp near the receiver for the wireless remote controller on the indoor unit is blinking.

High sound absorbing rooms

Location examples

Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB

The batteries are low.

Replace the batteries and press the Reset button.

If nothing appears even after the batteries are replaced, make sure that

the batteries are installed in the correct directions (+, –).

The self diagnosis function has operated to protect the air conditioner. Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure to provide the dealer with the model name.

Broadcasting studio, music

room, etc.

Normal rooms

Reception room,

hotel lobby, etc.

Low sound absorbing rooms

Ofﬁ ce, hotel

room

12. Speciﬁ cations

Model Power source(voltage <V>/Frequency<Hz>)

Rated Input(Indoor Only) <kW> Rated Current(Indoor only) <A> HEATER <kW> - - - - - - Dimension(Height) <mm> 258(35) 298(35) Dimension(Width) <mm> 840(950) Dimension(Depth) <mm> 840(950) Fan airﬂ ow rate(Low-Middle2-Middle1-High) <m Noise level(Low -Middle2-Middle1-High) <dB> Net weight <kg> 22(6) 23(6) 25(6) 27(6)

*1 The ﬁ gure in ( ) indicates GRILL`s.

/min>

PLA-RP35BA PLA-RP50BA PLA-RP60BA PLA-RP71BA PLA-RP100BA PLA-RP125BA PLA-RP140BA

~/N 230/50

0.03 0.05 0.05 0.07 0.14 0.15 0.16

0.22 0.36 0.36 0.51 0.94 1.00 1.07

11-12-13-15 12-14-16-18 12-14-16-18 14-16-18-21 20-23-26-30 22-25-28-31 24-26-29-32

27-28-29-31 28-29-31-32 28-29-31-32 28-30-32-34 32-34-37-40 34-36-39-41 36-39-42-44

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. Bezeichnungen der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3. Bildschirmkonﬁ guration . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4. Einstellen des Wochentags und der Zeit . . . . . . . . . . . . . . 24

5. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

6. Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Hinweis (Markierung für WEEE)

Dieses Symbol gilt nur für EG-Länder. Dieses Symbol entspricht der Direktive 2002/96/EG Artikel 10 Information für Benutzer und Anhang IV.

Ihr MITSUBISHI ELECTRIC-Produkt wird mit hochwertigen Materialien und Komponenten gebaut und hergestellt, die recycelt und wieder verwendet werden können.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Lebensdauer getrennt von Ihrem Haushaltsmüll entsorgt werden sollten.

Bitte bringen Sie dieses Gerät zur Entsorgung zu einer Sammel-/Recyclingstelle in Ihrer Gemeinde. In der Europäischen Union gibt es getrennte Sammelsysteme für ausgediente elektrische und elektronische Produkte. Bitte helfen Sie uns, die Umwelt, in der wir leben, zu schützen!

1. Sicherheitsvorkehrungen

Vor dem Einbau der Anlage vergewissern, daß Sie alle Infor-

mationen über “Sicherheitsvorkehrungen” gelesen haben.

Die “Sicherheitsvorkehrungen” enthalten sehr wichtige Si-

cherheitsgesichtspunkte. Sie sollten sie unbedingt befolgen.

Vor Anschluß an das System Mitteilung an Stromversorgung-

sunternehmen machen oder dessen Genehmigung einholen.

7. Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

8. Funktionsauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

9. Notbetrieb bei schnurloser Fernbedienung . . . . . . . . . . . . 37

10. Pﬂ ege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

11. Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

12. Technische daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Im Text verwendete Symbole

Warnung: Beschreibt Vorkehrungen, die beachtet werden sollten, um den Benutzer vor der Gefahr von Verletzungen oder tödlicher Unfälle zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden sollten, damit an der Anlage keine Schäden entstehen.

In den Abbildungen verwendete Symbole

Verweist auf einen Teil der Anlage, der geerdet werden muß.

Warnung:

• Für Geräte, die für die Öffentlichkeit nicht zugänglich sind.

•

Die Anlage sollte nicht vom Benutzer eingebaut werden. Bitten Sie Ihren

Händler oder eine Vertragswerkstatt, die Anlage einzubauen. Wenn die Anlage unsachgemäß eingebaut wurde, kann Wasser auslaufen, können Stromschläge erfolgen, oder es kann Feuer ausbrechen.

• Nicht auf die Anlage stellen oder Gegenstände darauf ablegen.

•

Kein Wasser über die Anlage spritzen und die Anlage auch nicht mit

nassen Händen berühren. Dies kann zu Stromschlägen führen.

• Keine Gasheizung oder sonstige Geräte mit offenen Flammen in Bereichen abstellen, an denen Luft aus der Anlage ausströmt. Unvollständige Verbrennung kann die Folge sein.

•

Keine Gasheizung oder sonstige Geräte mit offenen Flammen in Bereichen abstellen, an

denen Luft aus der Anlage ausströmt. Unvollständige Verbrennung kann die Folge sein.

• Wenn die Anlage läuft, nicht die Frontplatte oder den Gebläseschutz von der Außenanlage abnehmen.

Vorsicht:

• Zum Drücken der Tasten keine scharfen Gegenstände benutzen, da dadurch die Fernbedienung beschädigt werden kann.

• Die Ansaug- oder Austrittsöffnungen weder der Innen- noch der Außenanlage blockieren oder abdecken.

• Wenn das Geräusch oder die Vibrationen anders als normal oder besonders stark sind, den Betrieb einstellen, den Hauptschalter ausschalten, und das Verkaufsgeschäft um Hilfe bitten.

•

Niemals die Finger, Stöcke etc. in de Ansaug- oder Austrittsöffnungen stekken.

• Wenn Sie merkwürdige Gerüche feststellen, sollten Sie die Anlage nicht mehr benutzen, den Strom abschalten und sich an Ihren Kundendienst wenden, da sonst schwere Defekte an der Anlage, ein Stromschlag oder ein Brand verursacht werden können.

• Diese Klimaanlage darf NICHT von Kindern oder unsicheren Personen ohne Aufsicht benutzt werden.

• Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen, daß sie nicht an der Klimaanlage herumspielen.

•

Wenn gasförmiges oder ﬂ üssiges Kühlmittel entweicht, die Klimaanlage abstel-

len, den Raum ausreichend lüften und das Verkaufsgeschäft benachrichtigen.

Die Anlage entsorgen

Zum Entsorgen des Gerätes wenden Sie sich an Ihren Kundendienst.

2. Bezeichnungen der Teile

Inneneinheit

PLA-RP.BA Lüfterstufen 4 Stufen Klappe Auto mit Schwingen Luftklappe – Filter Langlebig Reinigungsempfehlung für Filter

2.500 Std.

Luftauslaß

Klappe

Filter

Lufteinlass

2. Bezeichnungen der Teile

Für verdrahteter Fernbedienung

Display-Bereich

Für Erläuterungszwecke werden alle Elemente des Displays angezeigt. Während des eigentlichen Betriebs werden nur die relevanten Posten angezeigt.

Zeigt den aktuellen Betrieb

Zeigt den Betriebsmodus, usw. * Anzeige in mehreren Sprachen

wird unterstützt.

Anzeige “Centrally Controlled”

Gibt an, daß der Betrieb der Fernbedienung durch eine MasterSteuerung deaktiviert wurde.

Anzeige “Timer is Off”

Gibt an, daß der Timer ausgeschaltet ist.

Temperatureinstellung

Zeigt die Zieltemperatur an.

Kontrollbereich

Wochentag

Zeigt den aktuellen Wochentag an.

Zeit-/Timer-Anzeige

Zeigt die aktuelle Zeit an, außer der einfache oder der Auto-Off-Timer ist eingestellt. Falls der einfache oder der Auto-Off-Timer eingestellt ist, wird die Restzeit angezeigt.

TIME SUN MON TUE WED THU FRI SAT TIMER AFTER

ERROR CODE

˚F˚C

Hr AFTER

˚F˚C

ONLY1Hr.

Anzeige der Luftrichtung nach oben/nach unten

Die Anzeige gibt die Richtung der herausströmenden Luft an.

Anzeige “One Hour Only”

Erscheint, wenn der Luftstrom im Modus COOL oder DRY auf abwärts eingestellt wird. (Der Betrieb unterscheidet sich je nach Modell.) Die Anzeige schaltet sich nach einer Stunde aus, wenn sich die Richtung des Luftstroms ebenfalls ändert.

Anzeige der Umgebungstemperatur

Zeigt die Umgebungstemperatur an. Der Anzeigebereich für die Umgebungstemperatur ist 8–39 °C. Die Anzeige blinkt, wenn die Temperatur weniger als 8 °C oder mehr als 39 °C beträgt.

Anzeige der Luftklappen

Gibt die Aktion der Schwingluftklappen an. Erscheint nicht, wenn die Luftklappe stationär ist.

(Netz-Ein-Anzeige)

Gibt an, daß der Netzschalter eingeschaltet ist.

ON OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Anzeige “Sensor”

Wird angezeigt, wenn die Fernbedienung verwendet wird.

Anzeige “Locked”

Gibt an, daß die Tasten der Fernbedienung gesperrt wurden.

Anzeige “Clean The Filter”

Erscheint, wenn der Filter gereinigt werden muß.

Timer-Anzeigen

Die Anzeige erscheint, wenn der entsprechende Timer eingestellt ist.

Anzeige der Lüftergeschwindigkeit

Zeigt die ausgewählte Lüftergeschwindigkeit an.

Belüftungsanzeige

Erscheint, wenn das Gerät im Belüftungsmodus läuft.

Tasten zum Einstellen der Temperatur

Taste ON/OFF

Nach unten

Nach oben

Taste Lüftergeschwindigkeit

Taste Timer-Menü (Taste Monitor/Einstellen)

Taste Modus (Taste Zurück)

Taste Zeit einstellen

Zurück

Vorwärts

Taste Timer Aus/Ein (Taste Tag einstellen)

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Taste Filter (Taste )

Taste Testlauf

Taste Check (Taste Löschen)

Taste Luftstrom nach oben/ nach unten

Taste Luftklappe (Taste Betrieb

)

Zur vorherigen BeÖffnen der Tür.

Eingebauter Temperatursensor

triebsnummer.

Taste Belüftung

Taste Betrieb)

(

Zur nächsten Be-

triebsnummer.

Hinweis:

Meldung “PLEASE WAIT” (BITTE WARTEN)

Diese Meldung wird etwa 3 Minuten lang angezeigt, wenn das Innengerät mit Strom versorgt wird oder wenn das Gerät nach einem Stromausfall

wieder warmläuft.

Meldung “NOT AVAILABLE” (NICHT VERFÜGBAR)

Diese Meldung wird angezeigt, wenn eine Taste für eine Funktion gedrückt wird, über die das Innengerät nicht verfügt. Wenn zur Bedienung mehrerer Innengeräte verschiedener Modelle gleichzeitig eine einzige Fernbedienung benutzt wird, wird diese Meldung nicht

angezeigt, wenn eines der Geräte über die Funktion verfügt.

2. Bezeichnungen der Teile

Für die schnurlose Fernbedienung

Übertragungsﬂ äche

Display der Fernbedienung

* Zur Erläuterung sind alle Anzeigen, die auf

dem Display erscheinen können, abgebildet.

* Es werden alle Anzeigen angezeigt, wenn

die Reset-Taste gedrückt wird.

Taste ON/OFF

Tasten zum Einstellen der Temperatur

Taste Lüftergeschwindigkeit (Ändert Lüftergeschwindigkeit)

Taste Luftstrom (Ändert Richtung des Luftstroms nach oben/unten)

Taste Modus (Ändert Betriebsmodus)

Taste Check

Taste Testlauf

Übertragungsanzeige Timer-Anzeige

Bedienungsﬂ ächen

Taste Timer aus

Taste Timer ein

Taste Stunde

Taste Minute

Taste Zeit einstellen (Stellt die Uhrzeit ein)

Taste Luftklappe (Ändert die Richtung des Luftstroms nach links/rechts)

Taste Reset (Zurücksetzen)

Zur Benutzung der schnurlosen Fernbedienung diese auf den Empfänger am Innengerät richten. Wird die Fernbedienung innerhalb von etwa zwei Minuten betätigt, nachdem das Innengerät

eingeschaltet wurde, erklingt unter Umständen zweimal ein Piepton während das Gerät die automatische Anfangsprüfung durchführt.

Das Innengerät piept zur Bestätigung, dass das Signal, das von der Fernbedienung übertra-

gen wird, empfangen wurde. Signale können bis zu etwa 7 Meter Sichtlinie vom Innengerät in einem Winkel von 45° nach links und rechts vom Gerät empfangen werden. Jedoch kann der Empfang des Innengeräts durch Beleuchtung wie Leuchtstofﬂ ampen oder starkes Licht beeinträchtigt werden.

Falls die Betriebslampe in der Nähe des Empfängers am Innengerät blinkt, muss das Gerät

überprüft werden. Wenden Sie sich zwecks Wartung an Ihren Händler.

Behandeln Sie die Fernbedienung pﬂ eglich! Lassen Sie sie nicht fallen und schützen Sie sie

vor starken Erschütterungen. Schützen Sie die Fernbedienung darüber hinaus vor Wasser und hoher Luftfeuchtigkeit.

Um ein Verlegen der Fernbedienung zu vermeiden, montieren Sie den Halter, der mit der Fern-

bedienung geliefert wurde, an einer Wand und legen Sie die Fernbedienung nach Gebrauch stets in den Halter zurück.

Außeneinheit

Netzstrom

Po w e r

Ref. Pipes

Kühlrohre

Indoor-Outdoor

Innen-Außen

Connection wire

Anschlussleitung

Einsetzen/Austausch der Batterien

1. Nehmen Sie die obere Abdeckung ab und legen Sie zwei AAA-Batterien ein. Schließen Sie dann die obere Abdeckung wieder.

Obere Abdeckung

2. Drücken Sie die Taste Reset (Zurücksetzen).

Zwei AAA-Batterien Legen Sie den negativen (–) Pol der Batterien zuerst ein. Setzen Sie die Batterien in die richtige Richtung (+, –) zeigend ein!

Drücken Sie die Taste Reset (Zurücksetzen) mit einem spitzen Gegenstand.

Wartungsabdeckung

Service P anel

Erde

Ear th

3. Bildschirmkonﬁ guration

Funktionsauswahl

Standardkontrollbildschirme

OFF ON

Timer-Monitor Timer-Setup

MON

TIMER

OFF

˚F˚C

WEEKLY

Tag/Zeit einstellen

TIME SUN

˚F˚C

˚C

SUN MON TUE WED THU FRI SAT

WEEKLY

4. Einstellen des Wochentags und der Zeit

Mit der Funktionsauswahl der Fernbedienung kann die Spracheinstellung des Displays auf German (Deutsch) umgestellt werden. In Abschnitt 8, Punkt [4]–1 sehen Sie, wie Sie die Spracheinstellung ändern. Die anfängliche Einstellung ist Englisch.

Funktionsauswahl:

Stellt die verfügbaren Funktionen und Bereiche auf der Fernbedienung ein (Timer-Funktionen, Betriebsbeschränkungen, usw.).

Tag/Zeit einstellen:

Stellt den aktuellen Wochentag oder die Zeit ein.

Standard-Kontrollbildschirme:

Zeigt den Betriebsstatus des Klimaanlagensystems und stellt ihn ein.

Timer-Monitor:

Zeigt den aktuell eingestellten Timer an (wöchentlicher Timer, einfacher Timer oder Auto-Off-Timer).

Timer-Setup:

Stellt den Betriebs eines der Timer ein (wöchentlicher Timer, einfacher Timer oder Auto-Off-Timer).

Zu A : Halten Sie sowohl die Taste Modus als auch die Taste Timer

Ein/Aus 2 Sekunden lang gedrückt. Zu B : Drücken Sie die Taste Timer-Menü. Zu C : Drücken Sie die Taste Modus (Zurück). Zu D : Drücken Sie eine der Tasten Zeit einstellen ( oder ).

TIME SUN

˚C

TEMP.

BACK DAY

PAR-21MAA

ON/OFF

MONITOR/SET

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Hinweis: Der Tag und die Zeit erscheinen nicht, wenn die Uhr in der Funktionsauswahl deaktiviert wurde.

5. Bedienung

˚C

PAR-21MAA

˚C

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Anzeige des Wochentags und der Zeit

1 5

Einstellung des Wochentags

1. Drücken Sie die Taste Zeit einstellen oder A 2

. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag einzustellen.

TIME SUN

Zeit-Einstellung

, um

2 anzuzeigen.

* Mit jedem Drücken rückt die Anzeige unter 3 einen Tag vor: Sun Mon ... Fri Sat.

3. Drücken Sie die entsprechenden Taste Zeit einstellen A nach Bedarf,

um die Zeit einzustellen.

* Wenn die Taste gedrückt gehalten wird, wird die Zeit (bei 4) zuerst

in Ein-Minuten-Intervallen, dann in Zehn-Minuten-Intervallen, und schließlich in Ein-Stunden-Intervallen erhöht.

4. Nachdem Sie die entsprechenden Einstellungen unter Schritt 2 und 3

durchgeführt haben, drücken Sie die Taste Filter 4 zu speichern.

, um die Werte

78 6

5.1. ON/OFF (Ein-/Ausschalten)

Drücken Sie die Taste ON/OFF 1.

• Die Lampe EIN 1 und der Anzeigebereich erscheinen.

Hinweis:

Wenn das Gerät neu gestartet wird, sind die Anfangseinstellungen wie folgt.

Fernbedienungseinstellungen Modus Letzte Einstellung Temperatureinstellung Letzte Einstellung Lüftergeschwindigkeit Letzte Einstellung Luftstrom nach oben/nach unten

Letzte Einstellung

5. Bedienung

Drücken Sie die Taste ON/OFF 1 erneut.

• Die Lampe EIN 1 und der Display-Bereich verschwinden.

Hinweis: Selbst wenn Sie die ON/OFF (NETZSTROM EIN/AUS-) Taste unmittelbar nach Abschaltung des in Gang befindlichen Betriebs drücken, beginnt die Klimaanlage etwa drei Minuten lang nicht zu laufen. Dadurch wird verhindert, daß Teile im Inneren der Anlage beschädigt werden.

5.2. Betriebsart wählen

Die Betriebsart ( )-Taste 2 drücken und die Betriebsart

wählen 2.

Kühlen Trocknen Gebläse Heizen <Nur Wärmepumpentyp>

5.3. Temperatureinstellung

Zum Absenken der Raumtemperatur:

Taste drücken 3,um die gewünschte Raumtemperatur einzustellen. Die eingestellte Raumtemperatur wird angezeigt 3.

Zur Erhöhung der Raumtemperatur:

Taste Die eingestellte Temperatur wird angezeigt 3.

• Folgende Temperaturbereiche sind verfügbar: Kühlen und Trocknen: 19 - 30 °C Heizen: 17 - 28 °C Automatik: 19 - 28 °C

• Die Anzeige blinkt bei 8 °C – 39 °C, um anzuzeigen, dass die Raum-

temperatur niedriger oder höher als die angezeigte Temperatur ist. (Diese Anzeige erscheint nicht auf der drahtlosen Fernbedienung.)

Automatik (Kühlen/Heizen) <Nur Wärmepumpentyp> Betriebsart Belüftung

Wird nur angezeigt, wenn Kabelfernbedienung benutzt wird LOSSNAY angeschlossen ist

5.4. Einstellung der Lüftergeschwindigkeit

Drücken Sie die Taste Lüftergeschwindigkeit 5 so oft wie nötig,

während das System läuft.

• Jedes Drücken ändert die Stärke. Die aktuell ausgewählte Ge-

schwindigkeit ist unter 5 dargestellt.

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt.

Informationen über Multisystem-Klimaanlagen (Aussenanlage: Baureihe MXZ)

Multiystem-Klimaanlagen (Außenanlage: Baureihe MXZ) können

GEBLÄSEDREHZAHL

4 Stufen

zwei oder mehr Innenanlagen mit einer Außenanlage verbinden. Je nach Leistungsvermögen können mehr als zwei Anlagen gleichzeitig betrieben werden.

• Wenn Sie versuchen, zwei oder mehr Innenanlagen mit einer Außenanlage gleichzeitig zu betreiben - eine zum Kühlen und die andere zum Heizen - wird die Betriebsart der Innenanlage, die zuerst arbeitet, gewählt. Die anderen Innengeräte, die später starten, können

nicht betrieben werden und zeigen den Betriebsstatus blinkend an.

In diesem Falle bitte alle Innenanlagen auf die gleiche Betriebsart einstellen.

• Es könnte der Fall eintreten, daß das Innengerät, das in der Betriebsart (AUTO) läuft, nicht in die Betriebsart (KÜHLEN HEIZEN) überwechseln kann und in den Zustand der Betriebsbereitschaft eintritt.

• Wenn die Innenanlage während der Enteisung der Außenanlage ihren Betrieb beginnt, dauert es einige Minuten (max. 15 Minuten) bis die Warmluft ausgeblasen wird.

• Im Heizbetrieb liegt keine Fehlfunktion vor, wenn sich möglicherweise die Innenanlage, obgleich sie nicht arbeitet, erwärmt oder das Geräusch von strömendem Kältemittel hörbar wird. Die Ursache liegt darin, daß das Kältemittel kontinuierlich durch die Anlage strömt.

Automatischer Betrieb

Eine Temperatur wird eingestellt und der Kühlbetrieb beginnt, wenn die Umge-

Hinweis:

Die Anzahl der verfügbaren Lüftergeschwindigkeiten hängt von der Art des

angeschlossenen Geräts ab.

In den folgenden Fällen unterscheidet sich die vom Gerät erzeugte

tatsächliche Lüftergeschwindigkeit von der auf der Fernbedienungsanzeige angezeigten Geschwindigkeit:

1. Während das Display “STAND BY” oder “DEFROST” (Abtaven) anzeigt.

2. Wenn die Temperatur des Wärmetauschers in der Betriebsart Heizen zu niedrig ist. (z.B. direkt nach dem Heizbeginn)

3. Im HEAT-Modus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

4. Wenn sich das Gerät im DRY-Modus beﬁ ndet.

5.5. Einstellung der Luftstromrichtung

Drücken Sie, während das Gerät läuft, die Taste Luftstrom nach oben/ nach unten 6 nach Bedarf.

• Jedes Drücken ändert die Richtung. Die aktuelle Richtung wird unter

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt:

bungstemperatur zu hoch ist bzw. der Heizbetrieb beginnt, wenn sie zu niedrig ist. Im automatischen Betrieb schaltet die Klimaanlage in die Betriebsart Kühlen, wenn die Umgebungstemperatur sich ändert und 15 Minuten lang 2 °C oder mehr über der eingestellten Temperatur liegt. Ebenso schaltet die Klimaanlage in die Betriebsart Heizen, wenn die Umgebungstemperatur 15 Minuten lang 2 °C oder mehr unter der eingestellten Temperatur liegt.

Kühlen 15 Minuten (schaltet von

Heizen auf Kühlen)

Eingestellte Temperatur +2°C

Eingestellte Temperatur

* Beachten Sie, daß sich während dem Schwingbetrieb die Richtung-

sanzeige auf dem Bildschirm nicht synchron mit den Richtungsklap-

Eingestellte

15 Minuten (schaltet von Kühlen auf Heizen)

Da die Umgebungstemperatur automatisch angepasst wird, um eine

Temperatur -2°C

festgelegte tatsächliche Temperatur beizubehalten, wird das Kühlen einige Grade wärmer und das Heizen einige Grade kühler ausgeführt als die eingestellte Umgebungstemperatur, sobald die Temperatur erreicht ist (automatisches Energiesparen).

pen am Gerät ändert.

Hinweis:

Die verfügbaren Richtungen hängen von der Art des angeschlossenen

Geräts ab.

In den folgenden Fällen unterscheidet sich die tatsächliche Luftrichtung

von der Richtung, die auf der Fernbedienungsanzeige angezeigt wird:

1. Während das Display “STAND BY” oder “DEFROST” (Abtaven) anzeigt.

2. Sofort nach Starten des Heizmodus (während das System darauf wartet,

daß sich der Modus ändert).

3. Im Heizmodus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

drücken 3, um die gewünschte Raumtemperatur einzustellen.

stufen 1 stufen 2 stufen 3 stufen 4 Auto

Auto

Speed 1 Speed 2 Speed 3 Speed 4

Fernbedienung Anzeige

Kabeltyp

Drahtloser Typ

Swing

Auto 1 2

Auto

angezeigt.

5. Bedienung

Hinweis:

Diese Funktion kann je nach dem anzuschließenden Außengerät eventuell nicht eingestellt werden.

• Für PLA-RP.BA kann nur ein spezieller Auslass mit dem folgenden Verfahren auf eine bestimmte Richtung fixiert werden. Nach der

Fixierung wird nur der eingestellte Auslass bei jedem Einschalten der Klimaanlage fixiert. (Die übrigen Auslässe folgen der AUF/ABLuftstromrichtungs-Einstellung der Fernbedienung.)

Begriffserklärung

• „Kältemitteladressen-Nr.“ und „Geräte-Nr.“ sind die Nummern, die jeder

Klimaanlage zugeteilt werden.

• „Auslass-Nr.“ ist die Nummer, die jedem Auslass der Klimaanlage

zugeteilt wird.

(Siehe Abbildung rechts.)

• „Auf/Ab-Luftstromrichtung“ ist die zu ﬁ xierende Richtung (Winkel).

Rückstellen

Reset 1

Horizontal

horizontal

2345

Horizontaler Luftstrom

Horizontal airflow

Abwärts

Downward

Fernbedienungs-Einstellung

Remote controller setting

Die Luftstromrichtung dieses

The airflow direction of this outlet is controlled by

Auslasses wird durch die Luft-

the airflow direction setting of

stromrichtungs-Einstellung der

remote contoller.

Fernbedienung gesteuert.

Auslass Nr. 3 Auslass Nr. 4

Outlet No.3

Auslass Nr. 2

Outlet No.2

Hinweis: „0“ kennzeichnet alle Auslässe.

Note: "0" indicates all outlets.

Fixieren

Fixing

Die Luftstromrichtung dieses Auslasses

The airflow direction of

wird auf eine spezielle Richtung ﬁ xiert.

this outlet is fixed in particular direction.

Wenn es wegen direkten Luftstroms

When it is cold because of direct airflow,

kalt ist, kann die Luftstromrichtung

the airflow direction can be fixed

horizontal ﬁ xiert werden, um direkten

horizontally to avoid direct airflow.

Luftstrom zu vermeiden.

Auslass Nr. 1

Outlet No.1

Outlet No.4

MITSUBISHI ELECTRIC-Aufkleber

MITSUBISHI

ELECTRIC

label

Bedienungstasten (während des Modus für ﬁ xierte Luftstromrichtung)

ON/OFF button

EIN/AUS-Taste

Resets the fixed airflow direction mode.

Dient zum Rückstellen des Modus für ﬁ xierte Luftstromrichtung.

Fan Speed button

Lüfterdrehzahltaste

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

Filter button

TEST

Taste Filter

(<Enter> button)

(Taste <Enter>)

Sends the information on

Dient zum Senden der Informationen

remote controller display.

auf dem Fernbedienungsdisplay.

Check button (Clear button)

Prüftaste (Löschtaste)

·Refer to the next page for details.

Einzelheiten dazu auf der nächsten Seite.

Mode button (Return button)

Modustaste (Rückstelltaste)

Moves between the selected(blinking)

Wechselt zwischen den ausgewählten (blinkenden) Posten.

parts.

Unit No. Outlet No.

Geräte-Nr. Auslass-Nr.

Temperatur-Einstelltasten

Set temperature buttons

Ändert die Auswahl (Nr.).

Changes the selection(No.).

Up/Down air direction

Auf/Ab-Luftstromrichtung

Down

Refrigerant addres No.

Kältemitteladressen-Nr.

Auf

Für 2 Sekunden

Press for 2

drücken, um den „

seconds to change / cancel

Modus für ﬁ xierte

"Fixed airflow

Luftstromrichtung“ zu

direction mode".

ändern/aufzuheben.

Only the air conditioner with the No. on remote controller and its outlet are set to the setting 5. (Other outlets are closed.)

Achtung

Attention

Drücken der Taste bei blinkender Kältemittel-

Pressing the button with either refrigerant

adressen-Nr., Geräte-Nr. oder Auslass-Nr. ...

address No., unit no. or outlet No. blinking, ...

Nur die Klimaanlage mit der Nummer auf der Fernbedienung und ihr Auslass wird auf die Einstellung 5 der Luftströmungsrichtung gestellt. (Die übrigen Auslässe werden geschlossen.)

Dient zur Identiﬁ zierung der Klimaanlage und des einzustellend

It is used to identify the air conditioner and

Auslasses.

outlet to set.

Drücken der Taste bei blinkender Auf/Ab-Luftstrom-

Pressing the button with

richtungsanzeige

Up/Down air direction indicater blinking

Nur die Klimaanlage, deren Nummer auf der Fernbedienung

Only the air conditioner with the No. on Remote controller

angezeigt wird, und ihr Auslass werden bei blinkender Anzeige

and its outlet are fixed at "Up/Down air direction"

„Auf/Ab-Luftstromrichtung“ ﬁ xiert.

blinking.

Dies wird nur zur endgültigen Festlegung der Richtung verwendet.

This is used only to decide direction conclusively.

Achtung: Achten Sie darauf, nicht die falsche Klimaanlage einzustellen.

Attention: Be careful not to set wrong air conditioner.

Unit No.

Geräte-Nr.

"1-4"

„1-4“

Outlet No.

Auslass-Nr. „1-4“ oder „0“

Up/Down air direction

Auf/Ab-Luftstromrichtung

"1-4"or "0"

5 Stufen oder Abbruch

5 steps or

cancel

Refrigerant address No.

Kältemitteladressen-Nr.

"00-15"

„00-15“

5. Operation

[1] Ausschalten der Klimaanlage und Umstellen der

Fernbedienung auf „Modus für ﬁ xierte Luftstromrichtung“

1.Drücken Sie die EIN/AUS-Taste 1, um die Klimaanlage auszuschalten.

2. Halten Sie die Lüfterdrehzahltaste 2 und die Taste Filter 3 fgleichzeitig länger als 2 Sekunden gedrückt, worauf nach einer Weile der Modus für ﬁ xierte Luftstromrichtung aktiviert wird.

Anzeige des „Modus für ﬁ xierte Luftstromrichtung“

"Fixed airflow direction mode" display

Die Luft strömt nach der Aktivierung des „Modus für

Air blows downward after it becomes

ﬁ xierte Luftstromrichtung“ abwärts

"fixed airflow direction mode"

[2] Auswählen und Identiﬁ zieren des einzustellenden Auslasses

1. Drücken Sie die Temperatur-Einstelltaste 5 ender Auslassnummer zu ändern. Wählen Sie die einzustellende Aus-

lassnummer aus.

, um die Nummer bei blink-

[4] Aufheben des „Modus für ﬁ xierte Luftstromrichtung“

1. Drücken Sie die EIN/AUS-Taste 1, um den „Modus für ﬁ xierte Luftstromrichtung“ aufzuheben. Der Modus wird auch aufgehoben, wenn die Lüfterdrehzahltaste 2 und die Taste Filter 3 gleichzeitig länger als 2 Sekunden gedrückt gehalten werden.

2. Betätigen Sie die Fernbedienung 30 Sekunden lang nicht, nachdem der „Modus für ﬁ xierte Luftstromrichtung“ aufgehoben worden ist. Eine Betätigung während dieser Periode wird nicht akzeptiert.

Unit No.

Geräte-Nr.

Auslass Nr. 3 Auslass Nr. 4

Auslass-Nr.

Outlet No.

Outlet No.3

Outlet No.2

Auslass Nr. 2

2. Drücken Sie die Taste Filter

Up/Down air direction

Auf/Ab-Luftstromrichtung

Kältemitteladressen-Nr.

Refrigerant addres No.

Outlet No.4

MITSUBISHI ELECTRIC-

MITSUBISHI

ELECTRIC

Aufkleber

Outlet No.1

Auslass Nr. 1

Note: "0" indicates

label

Hinweis: „0“ kennzeichnet

all outlets.

alle Auslässe.

3 um die Informationen auf der Fern-

bedienung zu senden.

3. Warten Sie 15 Sekunden lang. Wie läuft die Klimaanlage? Nur die Luft vom ausgewählten Auslass strömt abwärts. Gehen Sie zu Schritt [3]. Luft vom falschen Auslass strömt abwärts. Wiederholen Sie 1, und nehmen Sie die Einstellung erneut vor. Alle Auslässe sind geschlossen. Die Nummern der Klimaanlage (Kältemitteladressen-Nr., Geräte-

Nr.) sind falsch. Siehe „Feststellen der Klimaanlagen-Nr.”.

[3] Fixieren der Luftstromrichtung

1. Drücken Sie die Modustaste (Rückstelltaste) 4, um die Anzeige der Auf/Ab-Luftstromrichtung zum Blinken zu bringen.

2. Drücken Sie die Temperatur-Einstelltaste 5, bis die einzustellende Richtung gewählt ist.

3. Drücken Sie die Taste Filter 3, um die Informationen auf der Fernbedienung zur Klimaanlage zu senden.

4.Warten Sie 15 Sekunden lang. Wie läuft die Klimaanlage?

Die Luftstromrichtung wird auf die gewählte Richtung eingestellt. Damit ist die Fixierung abgeschlossen. (Gehen Sie zu Schritt [4].) Die Luftstromrichtung ist auf die falsche Richtung eingestellt. Wiederholen Sie 2., und nehmen Sie die Einstellung erneut vor.

Unit No. Outlet No.

Geräte-Nr.

Luftstromrichtung wechselt

Auslass Nr. 2

Air direction changes

Dies zeigt KEINE FIXIERUNG (aufgehoben) an

This indicates NO FIXED SETTING(canceled)

Up/Down air direction

Auf/Ab-Luftstromrichtung

Refrigerant addres No.

Kältemitteladressen-Nr.

5. Bedienung

Feststellen der Klimaanlagen-Nr.

Jede Klimaanlage besitzt ihre eigene Kältemitteladressen-Nr. und Geräte-Nr. (Nachstehendes Beispiel) Um die einzustellende Klimaanlagen-Nr. festzustellen, gehen Sie folgendermaßen vor. Die Klimaanlagen-Nr. kann anhand der Luftstromrichtung festgestellt werden, indem die Geräte-Nr. der Reihe nach geändert wird.

Kältemitteladressen-

Nr. „00“

Geräte-Nr. „1“ Geräte-Nr. „2“

Im Falle dieser Klimaanlage

ist die Klimaanlagen-Nr. die „

Geräte-Nr. 1“ der Kältemitteladres-

se „0“.

Check from refrigerant address 00 at first.

Die Prüfung bei Kältemitteladresse 00 starten.

Auf Geräte-Nr. 1 wechseln und prüfen

Change to unit No.1 and check

Auf Geräte-Nr. 2 wechseln und prüfen

Change to unit No.2 and check

Auf Geräte-Nr. 3 wechseln und prüfen

Change to unit No.3 and check

Auf Geräte-Nr. 4 wechseln und prüfen

Change to unit No.4 and check

Change to unit No.1 and check

Auf Geräte-Nr. 1 wechseln und prüfen Auf Geräte-Nr. 2 wechseln und prüfen

Change to unit No.2 and check

Auf Geräte-Nr. 3 wechseln und prüfen

Change to unit No.3 and check

Auf Geräte-Nr. 4 wechseln und prüfen

Change to unit No.4 and check

Wenn „Err“ angezeigt wird, weist die Kälte-

When "Err" is displayed, refrigerant address

mitteladresse keine weitere „Geräte-Nr.“ auf.

does not heve further "unit No.".

Change to the next "refrigerant address No..

Zur nächsten Kältemitteladressen-Nr. übergehen.

(Refrigerant No "00"~max. No."15")

(Kältemittel-Nr. „00“ ~ max. Nr. „15“)

Geräte-Nr. „1“

Auf Geräte-Nr. 1 wechseln und prüfen

Change to unit No.1 and check

Auf Geräte-Nr. 2 wechseln und prüfen

Change to unit No.2 and check

Auf Geräte-Nr. 3 wechseln und prüfen

Change to unit No.3 and check

Auf Geräte-Nr. 4 wechseln und prüfen

Change to unit No.4 and check

Auf Geräte-Nr. 1 wechseln und prüfen

Change to unit No.1 and check

Auf Geräte-Nr. 2 wechseln und prüfen

Change to unit No.2 and check

Auf Geräte-Nr. 3 wechseln und prüfen

Change to unit No.3 and check

Auf Geräte-Nr. 4 wechseln und prüfen

Change to unit No.4 and check

Kältemitteladressen-

Geräte-Nr. „2“

Fernbedienung

Nr. „01“

[1] Überprüfen der Kältemitteladressen-Nr. und Geräte-Nr.

1. Drücken Sie die Modustaste (Rückstelltaste) 4, sodass die Geräte-Nr. oder die Kältemitteladressen-Nr. blinkt.

Setzen Sie mithilfe der Temperatur-Einstelltaste 5 die Kältemittel-

adressen-Nr. auf „00“ und die Geräte-Nr. auf „1“.

Geräte-Nr. Auslass-Nr. Auf/Ab-Luft-

Unit No.

Outlet No.

Up/Down air direction

stromrichtung

Refrigerant addres No.

Kältemitteladressen-Nr.

[2] Überprüfen durch sequentielles Ändern der Geräte-Nr. (Maximale Geräte-Nr. ist 4)

1.Drücken Sie die Modustaste (Rückstelltaste) 4, sodass die Geräte-Nr. blinkt.

Geräte-Nr. Auslass-Nr. Auf/Ab-Luft-

Unit No.

Outlet No.

Up/Down air direction

stromrichtung

Kältemitteladressen-Nr.

Refrigerant addres No.

Stellen Sie die nächste Geräte-Nr. mit der Temperatur-Einstelltaste 5 ein.

(Die Kältemitteladressen-Nr. 00 bleibt erhalten.)

2. Drücken Sie die Taste Filter 3, um die Informationen auf der Fernbedienung zu senden.

3. Warten Sie 15 Sekunden lang. Wie läuft die Klimaanlage?

Nur die Luft vom Auslass, dessen Nummer auf der Fernbedienung an-

gezeigt wird, strömt abwärts.

Die auf der Fernbedienung angezeigte Nr. ist die Klimaanlagen-

Nr. (Prüfung abgeschlossen)

Alle Auslässe sind geschlossen.

RWiederholen Sie [1], und prüfen Sie. (Falls die Nummer nicht festgestellt werden kann, nachdem alle Nummern bis Nr. 4 geprüft

wurden, gehen Sie zu [3].) „Err“ wird auf der Fernbedienung angezeigt. Die Kältemitteladresse weist keine weitere Geräte-Nr. auf. (Gehen Sie zu [3].)

Err

[3] Prüfen der Geräte-Nr. der folgenden Kältemitteladressen-Nr.

(Maximale Kältemitteladressen-Nr. ist 15)

1.Drücken Sie die Modustaste (Rückstelltaste) 4, um die Kältemitteladressen-Nr. zum Blinken zu bringen.

Stellen Sie die Kältemittel-Nr. mit der Temperatur-Einstelltaste 5 ein.

Durch Ändern der Kältemitteladresse wechseln Geräte-Nr. und Auslass-Nr. zur Anfangsanzeige.

2.Gehen Sie zu [2] zurück, und prüfen Sie die Geräte-Nr. erneut der Reihe nach ab Geräte-Nr. 1.

Geräte-Nr. Auslass-Nr. Auf/Ab-Luft-

Unit No.

Outlet No.

Up/Down air direction

stromrichtung

Refrigerant addres No.

Kältemitteladressen-Nr.

Löschen der ﬁ xierten Einstellung

Um alle fixierten Einstellungen zu löschen (Rückstellung auf Werksvorgabe), halten Sie die Prüftaste (Löschtaste) 6 im Modus für

ﬁ xierte Luftstromrichtung länger als 3 Sekunden gedrückt. Die Anzeige der Fernbedienung blinkt, und die eingestellten Informationen werden gelöscht.

Hinweis: Mit dieser Operation werden die ﬁ xierten Einstellungsinformationen aller mit der Fernbedienung verbundenen Klimaanlagen gelöscht.

5.6. Belüftung

Für LOSSNAY-Kombination

5.6.1. Für verdrahteter Fernbedienung

So betreiben Sie den Ventilator zusammen mit dem Innengerät:

Drücken Sie die Taste ON/OFF 1.

• Die Anzeige Vent erscheint auf dem Bildschirm (unter 8). Der Ventilator arbeitet jetzt immer automatisch, wenn das Innengerät läuft.

So lassen Sie den Ventilator unabhängig laufen:

Drücken Sie die Taste Modus 2 bis auf dem Display ers-

cheint. Dadurch startet der Ventilator.

So ändern Sie die Ventilatorstärke:

Drücken Sie die Taste Belüftung 8 nach Bedarf.

• Mit jedem Drücken wird die Einstellung wie unten dargestellt umgeschaltet.

2. Drücken Sie die Taste Filter 3, um die Informationen auf der Fernbedienung zu senden.

3. Warten Sie 15 Sekunden lang. Wie läuft die Klimaanlage?

Nur die Luft vom Auslass, dessen Nummer auf der Fernbedienung

angezeigt wird, strömt abwärts.

Kältemitteladressen-Nr. 00 und Geräte-Nr. 1 sind die Klimaanlagen-Nr. Alle Auslässe sind geschlossen. Gehen Sie zu Schritt [2].

Niedrig

Hoch

5.6.2. Für die schnurlose Fernbedienung

Der Ventilator schaltet sich automatisch ein, wenn das Innengerät sich einschaltet. Keine Anzeige auf der schnurlosen Fernbedienung.

6. Timer

6.1. Für verdrahteter Fernbedienung

Sie können die Funktionsauswahl verwenden, um auszuwählen, welchen der drei Timer Sie verwenden möchten: 1 Wöchentlicher Timer, 2 Einfacher Timer oder 3 Auto-Off-Timer.

Zeigt die Zeiteinstellung an

6.1.1. Wöchentlicher Timer

Der wöchentliche Timer kann verwendet werden, um bis zu acht Betriebsarten für jeden Tag der Woche einzustellen.

• Jede Betriebsart kann aus Folgendem bestehen: EIN/AUS-Zeit zusammen mit einer Temperatureinstellung oder nur EIN/AUS-Zeit oder nur Temperatureinstellung.

• Wenn die aktuelle Zeit eine vom Timer eingestellte Zeit erreicht, führt die Klimaanlage die vom Timer eingestellte Aktion durch.

Die Einteilung der Zeiteinstellung für diesen Timer ist 1 Minute.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht glei-

chzeitig eingestellt werden.

*2. Der wöchentliche Timer funktioniert nicht, wenn eine der folgenden Bedin-

gungen wirksam ist. Die Timerfunktion ist ausgeschaltet; das System beﬁ ndet sich in einem unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder einen Fernbedienungscheck durch; der Benutzer stellt gerade eine Funktion ein; der Benutzer stellt gerade einen Timer ein; der Benutzer stellt gerade den aktuellen Wochentag oder die Zeit ein; das System wird zentral gesteuert. (Das System führt insbesondere dann keine Betriebsarten durch (Gerät ein, Gerät aus oder Temperatureinstellung), die während diesen Bedingungen deaktiviert sind.)

Betriebsart Nr.

42 3

TEMP.

MONITOR/SET

BAC K DAY

PAR-21MAA

CLOCK

SUN

ON/OFF

Tageseinstellung

WEEKLY

ON/OFF

CHECK

OPERATION

CLEAR

FILTER

TEST

3 1 B

4 0

5. Drücken Sie die entsprechende Taste Zeit einstellen A so oft wie nötig, um die gewünschte Zeit einzustellen (unter 5).

* Wenn Sie die Taste gedrückt halten, rückt die Zeit zuerst in Minu-

tenintervallen, dann in Zehn-Minuten-Intervallen und dann in EinStunden-Intervallen vor.

6. Drücken Sie die Taste ON/OFF 1 um die gewünschte Betriebsart auszuwählen (EIN oder AUS) unter 6.

* Jedes Drücken ändert die nächste Einstellung in der folgenden Rei-

henfolge: keine Anzeige (keine Einstellung) “ON” “OFF”.

7. Drücken Sie die entsprechende Taste Temperatur einstellen 3, um die gewünschte Temperatur einzustellen (unter 7).

* Jedes Drücken ändert die Einstellung in der folgenden Reihenfolge:

keine Anzeige (keine Einstellung) 24 25 ... 29 30

12 ... 23 keine Anzeige.

(Verfügbarer Bereich: Der Bereich für die Einstellung ist 12 °C bis

30 °C. Der tatsächliche Bereich, über den die Temperatur gesteuert werden kann, variiert jedoch entsprechend des Typs des angeschlossenen Geräts.)

Nachdem Sie die entsprechenden Einstellungen unter Schritt 5, 6 und 7 durch-

geführt haben, drücken Sie die Taste Filter 4,um die Werte zu speichern.

Um die aktuell eingestellten Werte für den ausgewählten Betrieb

einzustellen, drücken Sie die Taste Check (Löschen) 0 einmal kurz.

* Die angezeigte Zeiteinstellung ändert sich zu “—:—” und die Ein/

Aus- und Temperatureinstellungen verschwinden.

(Um alle wöchentlichen Timer-Einstellungen gleichzeitig zu löschen,

halten Sie die Taste Check (Löschen) 0 mindestens zwei Sekunden lang gedrückt. Die Anzeige beginnt zu blinken, um anzuzeigen, dass alle Einstellungen gelöscht worden sind.

Hinweis: Ihre neuen Einträge werden storniert, wenn Sie die Taste Modus (Zurück)

drücken, bevor Sie die Taste Filter 4 drücken.

Wenn Sie zwei oder mehr unterschiedliche Betriebsarten für genau die-

selbe Zeit eingestellt haben, wird nur die Betriebsart mit der höchsten Betriebsart-Nr. ausgeführt.

Zeigt die ausgewählte Betriebsart an (EIN oder AUS)

* Erscheint nicht, wenn die Betriebsart nicht eingestellt ist.

SUN

WEEKLY

Zeigt die Temperatureinstellung an * Erscheint nicht, wenn die Tem-

peratur nicht eingestellt ist.

789A2

Achten Sie darauf, daß Sie sich im Standardkontrollbildschirm beﬁ nden und daß die

Anzeige für den wöchentlichen Timer 1 auf dem Display angezeigt wird.

2. Drücken Sie die Taste Timer-Menü B, so daß “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, daß mit jedem Tastendruck

die Anzeige zwischen“Set Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 um den Tag einzustellen. Mit jedem Drücken geht die Anzeige unter 3 zur näch-

sten Einstellung in der folgenden Reihenfolge: “Sun Mon Tues Wed Thurs Fri Sat” “Sun” ... “Fri” “Sat” “Sun Mon Tues Wed Thurs Fri Sat”...

4. Drücken Sie die Taste Betrieb oder (7 oder 8) so oft wie nötig, um die entsprechende Betriebsnummer auszuwählen (1 bis 8) 4.

* Mit Ihren Eingaben unter Schritt 3 und 4 wählen Sie eine der Zellen

aus der unten dargestellten Matrix.

(Die Fernbedienungsanzeige auf der linken Seite zeigt, wie das

Display aussieht, wenn Betrieb 1 für Sonntag auf die unten angegebenen Werte eingestellt ist.)

Setup-Matrix

Betr.-Nr. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

• 10:00

No. 2

• OFF

...

No. 8

<Einstellungen von Betrieb 1 für Sonntag> Klimaanlage um 8.30 Uhr mit auf 23 ° C eingestellter Temperatur starten.

Hinweis: Durch Einstellen des Tags auf “Sun Mon Tues Wed Thurs Fri Sat”, können Sie festlegen, daß derselbe Betrieb jeden Tag zur selben Zeit durchgeführt wird. (Beispiel: Betrieb 2 oben, der für jeden Tag der Woche gleich ist.)

• 10:00

• OFF

• 10:00

• OFF

<Einstellung von Betrieb 2 für jeden Tag> Klimaanlage um 10.00 Uhr ausschalten.

• 10:00

• OFF

9. Wiederholen Sie die Schritte 3 bis 8 nach Bedarf, um so viele der verfügbaren Zellen auszufüllen, wie Sie möchten.

10. Drücken Sie die Taste Modus (Zurück) 2, um zum Standardkontroll-

bildschirm zurückzukehren und den Einstellvorgang zu beenden.

11. Um den Timer zu aktivieren, drücken Sie die Taste Timer Ein/Aus 9,

so daß die Anzeige “Timer Off” vom Bildschirm verschwindet. Achten

Sie darauf, daß die Anzeige “Timer Off” verschwunden ist.

* Falls keine Timereinstellungen vorhanden sind, blinkt die Anzeige

„Timer Off“ auf dem Display.

Timer-Einstellungen

SUN

TIMER

ON OFF

WEEKLY

1. Achten Sie darauf, daß die wöchentliche Timer-Anzeige auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü B, so daß “Monitor” auf dem Bildschirm erscheint (unter 8).

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 so oft wie nötig, um den Tag einzustellen, den Sie anzeigen möchten.

4. Drücken Sie die Taste Betrieb oder (7 oder 8) so oft wie nötig, um den auf dem Display angezeigten Timer-Betrieb zu ändern (unter

9).

* Mit jedem Drücken gelangen Sie zur nächsten Timer-Betriebsart in

der Reihenfolge der Zeiteinstellung.

5. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Modus (Zurück) 2.

Drücken Sie die Taste Timer Ein/Aus

9, so daß “Timer Off” unter 0 erscheint.

TIME SUN

WEEKLY

6. Timer

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Anzeige “Timer Off” (unter 0) goes dark.

TIME SUN

WEEKLY

6.1.2. Einfacher Timer

Sie haben drei Möglichkeiten, den einfachen Timer einzustellen.

• Nur Startzeit: Die Klimaanlage startet, wenn die eingestellte Zeit vergangen ist.

• Nur Stopzeit: Die Klimaanlage stoppt, wenn die eingestellte Zeit vergangen ist.

• Start- und Stopzeiten: Die Klimaanlage startet und stoppt, wenn die entsprechenden Zeiten vergangen sind.

Der einfache Timer (Start und Stop) kann nur einmal innerhalb eines

Zeitraums von 72 Stunden eingestellt werden.

Die Zeiteinstellung erfolgt in Stunden-Schritten.

Note: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der einfache Timer funktioniert nicht, wenn eine der folgenden Bedin-

gungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System beﬁ ndet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder eine Diagnose durch; der Benutzer wählt gerade eine Funktion aus; der Benutzer stellt gerade den Timer ein; das System wird zentral gesteuert. (Unter diesen Bedingungen ist der Ein/ Aus- Betrieb deaktiviert.)

Wenn “ON” oder “OFF” unter 3: angezeigt wird: Drücken Sie die entsprechende Taste

Zeit einstellen A so oft wie nötig, um die Stunden auf EIN (falls “ON” angezeigt wird) oder die Stunden auf AUS (falls “OFF” angezeigt wird) unter

• Verfügbarer Bereich: 1 bis 72 Stunden

5. Um sowohl die Zeiten für EIN als auch für AUS einzustellen, wiederholen Sie die Schritte 3 und 4.

* Beachten Sie, daß die AUS- und EIN-Zeiten nicht auf denselben

So löschen Sie die aktuelle EIN- oder AUS-Einstellung: Zeigen Sie die EIN- oder AUSEinstellung (siehe Schritt 3) an und drücken Sie dann die Taste Check (Löschen)

0, so daß die Zeiteinstellung zu “—” unter

Einstellung oder nur eine AUS-Einstellung verwenden wollen, achten Sie darauf, daß die Einstellung, die Sie nicht verwenden möchten, als “—” angezeigt wird.)

7. Nach Durchführung der oben angegebenen Schritte 3 bis 6 drücken Sie die Taste Filter 4, um den Wert zu speichern.

Hinweis: Ihre neuen Einstellungen werden storniert, wenn Sie die Taste Modus (Zurück)



drücken, bevor Sie die Taste Filter drücken.

8. Drücken Sie die Taste Modus (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren.

9. Drücken Sie die Taste Timer Ein/Aus 9, um den Timer-Countdown zu starten. Wenn der Timer läuft, wird der Timer-Wert auf dem Display angezeigt.

Achten Sie darauf, ob der Timer-Wert sichtbar und richtig ist.

Wert eingestellt werden können.

Timer-Einstellung

TIMER ON

OFFHrAFTER

einzustellen.

zurückkehrt. (Wenn Sie nur eine EIN-

SIMPLE

ONHr

AFTER

SIMPLE

TEMP.

BAC K DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

B 4

9A2

Timer-Einstellung

ONHr

AFTER

SIMPLE

Aktion (Ein oder Aus)

* “— —” wird angezeigt, wenn

es keine Einstellung gibt.

1. Achten Sie darauf, daß Sie sich im Standardkontrollbildschirm beﬁ nden und daß die Anzeige des einfachen Timers auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der einfache Timer angezeigt wird, stellen

Sie den SIMPLE TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[3] (3)).

2. Drücken Sie die Taste Timer-Menü B, so daß “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, daß mit jedem Tastendruck die Anzeige zwischen “Set Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die Taste ON/OFF 1, um die aktuelle EIN- oder AUSEinstellung des einfachen Timers anzuzeigen. Drücken Sie die Taste einmal, um die restliche Zeit unter EIN anzuzeigen, und dann noch einmal, um die restliche Zeit unter AUS anzuzeigen. (Die Anzeige EIN/ AUS erscheint unter 3).

• “EIN”-Timer:

Die Klimaanlage startet den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

• “AUS”-Timer:

Die Klimaanlage stoppt den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

1. Achten Sie darauf, daß die Anzeige des einfachen Timers auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü B, so daß “Monitor” auf dem Bildschirm erscheint (unter 5).

• Falls der einfache EIN- oder AUS-Timer läuft, erscheint der aktuelle Timer-Wert unter

• Falls die EIN- und AUS-Werte beide eingestellt wurden, erscheinen

beide Werte abwechselnd.

3. Drücken Sie die Taste Modus (Zurück) 2, um die Monitoranzeige zu schließen und zum Standardkontrollbildschirm zurückzukehren.

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Timer-Einstellung nicht mehr auf dem Bildschirm erscheint (unter 7).

˚C

SIMPLE

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Timer-Einstellungen unter 7 sichtbar sind.

˚C

ONHr

AFTER

˚C

SIMPLE

+ 200 hidden pages
