Air-Conditioners

Indoor unit

PLA-RP.BA

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el ﬁ nal antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ

Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε λειτουργία τη μονάδα κλιματισμού.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

DRIFTSMANUAL

Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

VOOR DE GEBRUIKER

PARA EL USUARIO

PER L’UTENTE

ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

PARA O UTILIZADOR

TIL BRUGER

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Português

Dansk

DRIFTSMANUAL

Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.

Işletme Elkitabı

Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu elkitabını dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

FÖR ANVÄNDAREN

KULLANICI İÇİN

ДЛЯ ПОЛЬЗОВАТЕЛЯ

Svenska

Türkçe

Русский

Содержание

1. Меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . 211

2. Наименование деталей . . . . . . . . . . . . . . . . . . . . . . . . 211

3. Конфигурация дисплея . . . . . . . . . . . . . . . . . . . . . . . . . 214

4. Установка дня недели и времени . . . . . . . . . . . . . . . . 214

5. Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214

6. Таймер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219

Примечание (маркировка WEEE)

Данный символ касается только стран ЕС. Эта маркировка означает соответствие требованиям директивы 2002/96/EC (статья 10 - Информация для

пользователей, и Приложение IV).

Изделие компании MITSUBISHI ELECTRIC разработано и изготовлено с применением высококачественных материалов и компонентов, пригодных для переработки и повторного применения. Данный символ означает, что электрические и электронные компоненты по окончании срока их службы следует утилизировать отдельно от бытовых отходов. Для утилизации этого изделия доставьте его в местный центр сбора/переработки отходов.В странах Евросоюза электрические и электронные изделия утилизируются отдельно.Пожалуйста, помогите нам сохранить среду нашего обитания!

1. Меры предосторожности

Перед установкой данного прибора, пожалуйста

обязательно прочитайте все “Меры предосторожности”.

В разделе “Меры предосторожности” изложены очень

важные сведения, касающиеся техники безопасности. Обязательно следуйте этим инструкциям.

Пожалуйста уведомите соответствующий орган

электроснабжения или получите от него разрешение перед подключением к системе электропитания.

7. Прочие функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222

8. Выбор функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223

Работа пульта дистанционного управления в аварийном режиме

. . . 227

10. Уход и чистка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227

11. Исправление неполадок . . . . . . . . . . . . . . . . . . . . . . . . 228

12. Технические характеристики . . . . . . . . . . . . . . . . . . . . 229

Символика, используемая в тексте

Предупреждение: Описывает меры предосторожности, которые следует выполнять, чтобы избежать травмы или гибели пользователя.

Осторожно: Описывает меры предосторожности, которые следует выполнять, чтобы не повредить прибор.

Символы, указанные на иллюстрациях

: Указывает, что эта часть должна быть заземлена.

Предупреждение:

• Для устройств, доступных только для специалистов.

• Данны прибор не должен устанавливаться пользователем. Обратитесь к поставщику или в специализированное предприятие и закажите установку прибора. При неправильной установке может произойти утечка воды, электрический шок или пожар.

• Никогда не занимайтесь ремонтом или переносом прибора не кто иной место самостоятельно.

• Не ставьте какие-либо посторонние предметы на прибор.

• Не проливайте на прибор воду и не дотрагивайтесь до прибора мокрыми руками.

• Не разбрызгивайте вблизи от прибора горючий газ.

• Не снимайте переднюю панель или защиту вентилятора с внешнего прибора, когда он работает.

Осторожно:

•

Не пользуйтесь острыми предметами для нажатия кнопок, так как это

может привести к повреждению пульта дистанционного управления.

• Не закрывайте и не блокируйте входные и выпускные отверстия внутреннего и наружного блоков.

2. Наименование деталей

Внутренний прибор

PLA-RP.BA Шаги вентилятора 4 шага Лопатка Автоматически с качанием Жалюзи – Фильтр Долговечный Индикация очистки фильтра

2,500 часов

• Если вы заметите ненормально сильный шум или вибрацию, остановите прибор, отключите главный выключатель питания и свяжитесь с вашим поставщиком.

•

Никогда не вставляйте пальцы, палки и т.д. в отверстия входа или выхода.

•

Если вы почувствуете странные запахи, остановите прибор, отключите

питание и проконсультируйтесь с вашим поставщиком. В противном случае может произойти поломка прибора, пожар или электрошок.

• Детям и немощным людям ЗАПРЕЩАЕТСЯ самостоятельно пользоваться данным кондиционером воздуха.

• Необходимо наблюдать за маленькими детьми с тем, чтобы они не играли с кондиционером воздуха.

•

Если происходит выброс или утечка газа хладагента, остановите

работу кондиционера, тщательно проветрите помещение и свяжитесь с вашим поставщиком.

Утилизация прибора

Когда вам потребуется ликвидировать прибор, обратитесь к вашему дилеру.

Выходные воздушные отверстия

Фильтр

Лопатка

Впуск воздуха

211

2. Наименование деталей

для проводные пульты дистанционного управления

Дисплей

В целях пояснения на рисунке показаны все элементы дисплея. При эксплуатации отображаются только соответствующие элементы.

Идентификация текущего

Показывает режим работы и т.д. * Поддержка отображения на

других языках

действия

Индикатор центрального управления (Centrally Controlled)

Показывает, что функции пульта дистанционного управления отключены на главном пульте управления.

Индикатор выключения таймера (Timer Is Off)

Показывает, что таймер отключен.

Настройка температуры

Показывает целевую температуру.

Управление

День недели

Показывает текущий день недели.

Индикатор времени/таймера (Time/Timer)

Показывает текущее время, пока не будет установлен обычный таймер и таймер отключения. Если выполнены установки обычного таймера или таймера отключения, отображается оставшееся время.

Индикатор направления воздуха (вверх/вниз)

Индикатор показывает направление исходящего воздушного потока.

Индикатор “One Hour Only” (Только один час)

Отображается в случае настройки понижения мощности исходящего воздушного потока и направления его книзу в режиме охлаждения (COOL) или сушки (DRY). (Работа в этом режиме зависит от модели устройства). Индикатор отключается через час работы во время изменения направления воздушного потока.

TIME SUN MON TUE WED THU FRI SAT TIMER AFTER

ERROR CODE

˚F˚C

ONLY1Hr.

OFF

AFTER

˚F˚C

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Индикатор окружающей температуры

Показывает температуру окружающего воздуха. Диапазон дисплея температуры в помещении составляет 8–39°C. Дисплей мигает при температуре менее 8 °C или 39 °C или больше.

Индикатор жалюзи

Показывает работу жалюзи. Не отображается в случае, если жалюзи неподвижны.

(Индикатор включения питания)

Показывает, что питание включено.

Индикатор датчика

Отображается в случае использования датчика пульта дистанционного управления.

Индикатор блокировки (Locked)

Показывает, что кнопки пульта дистанционного управления были блокированы.

Индикатор очистки воздушного фильтра (Clean The Filter)

Загорается, когда необходимо очистить фильтр.

Индикаторы таймера

Отображаются после установки соответствующих таймеров.

Индикатор скорости вентилятора

Показывает установленную скорость вентилятора.

Индикатор вентиляции

Отображается в случае работы устройства в режиме вентиляции.

Кнопки установки температуры

Вниз

Вверх

Кнопка таймера “Menu” (Меню) (Кнопка “Monitor/Set” (Контроль/Установка))

Кнопка режима (кнопка возврата Back)

Кнопки установки времени

Вперед

Кнопка включения/ выключения таймера “On/Off” (Кнопка установки дня“Day”)

Открытие дверцы.

Примечание:

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

FILTER

TEST

CHECK

OPERATION

Встроенный датчик температуры

CLEAR

Кнопка “ON/OFF” (ВКЛ./ ВЫКЛ.)

Кнопка контроля скорости вентилятора

Кнопка “Filter” (Фильтр) (кнопка )

Кнопка тестирования “Test”

Кнопка проверки (кнопка “Clear” (Очистка))

Кнопка направления воздушного потока (вверх/вниз)

Кнопка жалюзи (кнопка “Operation” (Операция) )

Переход к операции №.

Кнопка вентиляции (кнопка “Operation” (Операция) )

Переход к следующему

номеру операции.

Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ)

Это сообщение отображается в течение примерно 3 минут при подаче электропитания к внутреннему прибору или когда прибор

восстанавливается после сбоя электропитания.

Сообщение “NOT AVAILABLE” (НЕДОСТУПНО)

Это сообщение отображается при нажатии кнопки для вызова функции, которая отсутствует во внутреннем приборе. Если для одновременной работы с несколькими внутренними приборами используется один пульт дистанционного управления, данное

сообщение отображаться не будет, если какой-либо из приборов оборудован данной функцией.

212

2. Наименование деталей

для беспроводного пульта дистанционного управления

Область передачи

Дисплей пульта дистанционного управления

* В целях объяснения показаны все

пункты, которые появляются на дисплее.

* Все пункты отображаются при нажатии

кнопки Reset (Сброс).

Кнопка “ON/OFF” (ВКЛ./ВЫКЛ.)

Кнопки установки температуры

Кнопка контроля скорости вентилятора (Изменяет скорость вентилятора)

Кнопка воздушного потока (Изменяет направление воздушного потока вверх/вниз)

Кнопка режима (Изменяет режим работы)

Кнопка проверки

Кнопка тестирования “Test”

Индикатор передачи

Индикатор таймера

Области работы

Кнопка отключение таймера

Кнопка включение таймера

Кнопка установки часов

Кнопка установки минут

Кнопка установки времени (Задает время)

Кнопка жалюзи (Изменяет направление воздушного потока влево/вправо)

Кнопка Reset (Сброс)

При использовании беспроводного пульта дистанционного управления направьте его к

приемнику на внутреннем приборе.

Если пультом дистанционного управления воспользоваться примерно в течение двух минут

после подачи электропитания на внутренний прибор, внутренний прибор может издать два

1. Снимите верхнюю крышку, вставьте

звуковых сигнала, так как осуществляется начальная автоматическая проверка.

Внутренний прибор издает звуковой сигнал, который подтверждает получение сигнала,

посланного с пульта дистанционного управления. Сигналы могут быть получены на расстоянии примерно 7 метров по прямой линии от внутреннего прибора под углом в 45° слева и справа прибора. Однако такой свет, как лампы дневного света или сильное освещение могут уменьшить эффективность приема сигналов внутренним прибором.

Если лампа работы около приемника на внутреннем приборе мигает, прибор необходимо

проверить. Свяжитесь со своим поставщиком для проведения обслуживания.

Обращайтесь с пультом дистанционного управления осторожно! Не роняйте пульт дистанционного

управления и не подвергайте его сильным ударам. Кроме того, следите за тем, чтобы пульт дистанционного управления не попал в воду, и не оставляйте его в местах с высокой влажностью.

Во избежание неправильного местоположения пульта дистанционного управления, установите на

стене держатель, входящий в комплект поставки пульта дистанционного управления, и обязательно устанавливайте пульт дистанционного управления в держатель после использования.

Наружный прибор

2. Нажмите кнопку Reset (Сброс).

Установка/замена батареек

две батарейки типа AAA и установите верхнюю крышку на место.

Верхняя крышка

Две батарейки типа AAA Сначала вставляйте отрицательный (–) вывод каждой батарейки. Устанавливайте батарейки с соблюдением полярности (+, –)!

Сервисная панель

Service P anel

Электропитание

Po w e r

Трубы хладагента

Соединительный провод между внутренним и наружным прибором

Ref. Pipes Indoor-Outdoor

Connection wire

Заземление

Ear th

Нажмите кнопку Reset (Сброс) с помощью предмета с узким концом.

213

3. Конфигурация дисплея

Выбор функции

Стандартные экраны управления

OFF ON

Монитор таймера Настройка таймера

MON

TIMER

OFF

˚F˚C

WEEKLY

Установка дня/времени

TIME SUN

˚F˚C

˚C

SUN MON TUE WED THU FRI SAT

4. Установка дня недели и времени

WEEKLY

<Типы экранов отображения>

Настройку языка дисплея можно изменить на русский язык при помощи выбора функции на пульте дистанционного управления. См. пункт [4]-1, раздела 8 для изменения установки языка. Начальный установленный язык – английский.

Выбор функции:

Устанавливает доступные функции и диапазоны для пульта дистанционного управления (функции таймера, ограничения операций и т.д.)

Установка дня/времени:

Настраивает текущий день недели или время.

Стандартные экраны управления:

Отображает и определяет рабочее состояние

Монитор таймера:

систем кондиционирования Отображает текущие настройки таймера

воздуха.

(недельный таймер, простой таймер или таймер автоматического включения или отключения).

Настройка таймера:

Настраивает работу любого таймера (недельный таймер, простой таймер или таймер автоматического включения или отключения).

<Изменение экрана>

Для перехода к

: Удерживайте в течение 2 секунд нажатыми кнопку выбора

режима и кнопку включения/выключения таймера “On/Off”.

Для перехода к Для перехода к Для перехода к

: Нажмите кнопку таймера “Menu”.

: Нажмите кнопку выбора режима (Return).

: Нажмите кнопки установки времени ( или ).

TIME SUN

˚C

TEMP.

BACK DAY

PAR-21MAA

ON/OFF

MONITOR/SET

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Примечание: День недели не будет отображаться, если функция часов отключена на дисплее выбора функции (Function Selection).

5. Эксплуатация

˚C

PAR-21MAA

˚C

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Индикатор дня недели и часов

4 5

Установка дня недели

TIME SUN

Установка времени

1. Нажмите кнопку настройки времени или A для включения отображения на дисплее 2.

2. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня) 9 для установки дня недели.

* Каждое нажатие кнопки переключает день, как показано на 3: Sun (Вск) Mon (Пнд) ... Fri (Птн) Sat (Сбт).

3. Нажмите соответствующую кнопку настройки времени A для установки времени.

* Пока вы удерживаете кнопку нажатой (в 4), временные

интервалы сначала будут иметь приращение по минуте, затем по десять минут, а после этого по одному часу.

4. После выполнения соответствующих настроек в действиях 2и 3 нажмите кнопку “Filter” (Фильтр) 4 для сохранения значений.

5.1. Включение/Выключение

<Для начала работы>

Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• Загорится лампа включения 1 и индикатор дисплея.

Примечание:

После перезапуска устройства устанавливаются следующие

параметры:

Настройки пульта дистанционного управления Режим Последняя настройка Настройка температуры Последняя настройка Скорость вращения вентилятора Воздушный поток (вверх/ вниз)

Последняя настройка

214

5. Эксплуатация

<Для останова операции>

Нажмите еще раз кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• Будут отключены лампа включения 1 и индикатор дисплея.

Примечание: Даже при немедленном нажатии кнопки ON/OFF (Вкл./Выкл.) после остановки работы кондиционер воздуха не включиться в течение трех минут. Это предотвращает повреждение внутренних деталей.

5.2. Выбор режима

Нажмите кнопку выбора режима ( ) 2 и выберите

режим эксплуатации 2.

Режим охлаждения Режим сушки Режим вентилятора Режим отопления <Только в моделях с тепловым насосом> Автоматический режим (охлаждение/отопление) <Только в моделях с тепловым насосом> Режим вентиляции

Отображается только при следующем условии Используется проводной пульт дистанционного управления Подключен LOSSNAY

Информация для мультисистемного кондиционера (Наружный прибор: серия MXZ)

С помощью мультисистемного кондиционера (Наружный прибор:

серия MXZ) можно подключить один или два внутренних прибора к одному наружному прибору. В соответствии с мощностью, два или более приборов могут работать одновременно.

•

При попытке включить один или несколько внутренних приборов с одним

наружным прибором одновременно, один для охлаждения, а другой для обогрева, выбирается режим того внутреннего прибора, который включится раньше. Другие внутренние приборы, которые включатся позже, работать не будут, указывая на режим работы миганием.

В данном случае, установите одинаковый режим работы на всех

внутренних приборах.

• Может случиться, что работающий внутренний прибор находится в режиме (АВТО). Переключение режима работы (ОХЛАЖДЕНИЕ ОБОГРЕВ) невозможно, и осуществляется переход в режим ожидания.

• Если внутренний прибор начинает работу при размораживании наружного прибора, перед подачей теплого воздуха необходимо подождать несколько минут (макс. примерно 15 минут).

• В режиме обогрева, несмотря на то, что неработающий прибор может нагреться, или можно услышать звук протекающего хладагента, это не является неисправностью. Причиной тому является постоянный поток хладагента в него.

Работа в автоматическом режиме

В соответствии с заданной температурой, работа в режиме охлаждения

включается, если температура в помещении слишком высокая, а работа в режиме обогрева включается, если температура слишком низкая.

При работе в автоматическом режиме, если температура в помещении

изменится, и будет оставаться на 2 °C или больше выше заданной температуры в течение 15 минут, кондиционер переключается в режим охлаждения. Таким же образом, если температура в помещении будет оставаться на 2 °C или больше ниже заданной температуры в течение 15 минут, кондиционер переключается в режим обогрева.

5.3. Настройка температуры

Чтобы понизить температуру в помещении:

Нажмите кнопку 3, чтобы установить желаемое значение температуры. Дисплей показывает выбранную температуру 3.

Чтобы повысить температуру в помещении:

• Имеющиеся диапазоны температур: Охлаждение и сушка: 19 - 30 °C Отопление: 17 - 28 °C Автоматический режим: 19 - 28 °C

• На дисплее мигают показания 8 °C - 39 °C, чтобы проинформировать Вас о том, что температура в помещении ниже или выше показания температуры на дисплее.

(На пульте дистанционного управления это не отображается.)

5.4. Настройка скорости вентилятора

Нажмите кнопку скорости вентилятора 5 столько раз, сколько

нужно для выбора необходимой скорости.

• Каждое нажатие кнопки увеличивает скорость. Текущая

выбранная скорость отображается в 5.

• Последовательность изменения настроек и доступные параметры:

СКОРОСТЬ

ВЕНТИЛЯТОРА

Speed 1 Speed 2 Speed 3 Speed 4 Auto

4 скорости

Авто

Примечание:

Число доступных скоростей вращения вентилятора зависит от типа

подключенного устройства.

В следующих случаях действительная скорость вентилятора устройства будет

отличаться от скорости, отображаемой на пульте дистанционного управления.

1. Во время отображения индикации “STAND BY” (ОБОГРEB:

или “DEFROST” (OTTAИBAHИE).

2. Когда температура теплообменника низкая в режиме обогрева.

(например, сразу же после начала работы в режиме обогрева)

3. В режиме обогрева (HEAT), когда окружающая температура в

помещении выше значений настроек температуры.

4. Во время работы устройства в режиме сушки (DRY).

Скорость 1 Скорость 2 Скорость 3 Скорость 3 Авто

Дисплей

ПАУ

ЗА)

5.5. Настройка направления воздушного потока

<Для изменения направления воздушного потока вверх/вниз>

Во время работы устройства нажмите кнопку направления

воздушного потока (вверх/вниз) 6 необходимое число раз.

•

Каждое нажатие кнопки меняет направление воздуха. Текущее направление воздуха отображается в 6.

• Последовательность изменения настроек и доступные параметры:

Пульт дистанционного

управления

Проводной

Колебание

Авто

Swing

Auto 1234

Дисплей

Режим охлаждения 15 минут(переключение с

15 минут (переключение с охлаждения на обогрев)

обогрева на охлаждение)

Заданная температура +2°C

Заданная температура

Заданная температура -2°C

Так как температура в помещении регулируется автоматически для

поддержания определенной эффективной температуры, работа в режиме охлаждения осуществляется на несколько градусов теплее, а работа в режиме обогрева на несколько градусов холоднее заданной температуры при достижении температуры (автоматическая экономия электроэнергии).

Колебание

Swing

Беспроводной

* Помните, что в режиме колебания воздушного потока

индикация на экране не меняется вместе с изменением положения воздушных направляющих.

Примечание:

Доступные направления воздушного потока зависят от типа

подключенного устройства.

В следующих случаях действительное направление воздушного

потока будет отличаться от направления, указанного индикатором.

1. Во время отображения индикации “STAND BY” (ОБОГРEB:

или “DEFROST” (OTTAИBAHИE).

2. Сразу же после запуска режима обогрева (пока система ожидает

активизации параметров изменения режима).

3. В режиме обогрева, когда окружающая температура в помещении

выше значений настроек температуры.

ПАУ

ЗА)

215

5. Эксплуатация

< Для изменения направления воздушного потока вверх/вниз (только для пульта дистанционного управления) >

Примечание:

Эта функция может быть недоступна в зависимости от подключенного

наружного устройства.

• В PLA-RP.BA в помощью перечисленных ниже действий можно зафиксировать направление потока только для

одного конкретного выпускного отверстия. После того как положение зафиксировано, при включении кондиционера заданное положение устанавливается только для этого отверстия. (Направление воздушного потока ВВЕРХ/ВНИЗ из других выпускных отверстий регулируется с помощью пульта дистанционного управления.)

Пояснение терминов

"№ охладителя" и "№ изделия" - это номера, присваиваемые

• каждому кондиционеру.

•

"№ выпускного отверстия" - это номер каждого выпускного

отверстия кондиционера. (См. рисунок справа.)

"Направление воздуха вверх/вниз" - это фиксируемое

•

направление (угол).

Сброс

Reset 1

горизонтально

horizontal

2345

Горизонтальный

Horizontal airflow

воздушный поток

Установка пульта

Remote controller setting

The airflow direction of

дистанционного управления

this outlet is controlled by

Направление воздушного потока

the airflow direction setting of

из этого отверстия управляется

remote contoller.

установкой направления воздушного потока на пульте дистанционного управления.

Отверстие № 3

Outlet No.3

Отверстие № 2

Outlet No.2

Note: "0" indicates all outlets.

Примечание: “0” означает все отверстия.

Downward

Вниз

Fixing

Фиксация

The airflow direction of

Направление воздушного потока из этого отверстия зафиксировано в нужном

this outlet is fixed

положении.

in particular direction.

Если прямой воздушный поток создает

When it is cold because of direct airflow,

чрезмерное охлаждение, то для

the airflow direction can be fixed

повышения комфорта воздушный поток

horizontally to avoid direct airflow.

можно зафиксировать в горизонтальном направлении.

Отверстие № 4

Outlet No.4

Ярлык MITSUBI-

MITSUBISHI

SHI ELECTRIC

ELECTRIC

label

Отверстие № 1

Outlet No.1

Кнопки управления (в режиме фиксированного направления воздушного потока)

Pressing the button with either refrigerant

Нажатие кнопки с мигающим номером охладителя,

address No., unit no. or outlet No. blinking, ...

Кнопка ON/OFF (Вкл./Выкл.)

Сброс режима фиксированного направления воздушного потока.

Кнопка “Скорость вентилятора”

TEMP.

ON/OFF

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

Кнопка выбора режима (кнопка возврата)

Переход между выбранными (мигающими) элементами.

№ устройства

№ отверстия

Кнопки задания температуры

Set temperature buttons

Изменение выбора (№).

Changes the selection(No.).

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

Направление воздушного потока вверх/вниз

TEST

Down

Кнопка Filter (Фильтр) (кнопка <Enter>)

Передает данные на дисплей пульта дистанционного управления

Кнопка проверки (кнопка очистки)

Дополнительную информацию см. на следующей странице.

Вниз Вверх

№ охладителя

Нажмите и удерживайте в течение 2 секунд для изменения/ отмены “Режима фиксированного направления воздушного потока”.

номером устройства или номером отверстия ...

Настройка 5 направления подачи воздуха устанавливается

Only the air conditioner with the No. on remote

только на кондиционере с No. на пульте дистанционного

controller and its outlet are set to the setting 5.

управления и его выпускном канале. (Остальные выпускные отверстия закрыты.)

(Other outlets are closed.)

Используется для задания кондиционера и

It is used to identify the air conditioner and

отверстия, которые необходимо настроить.

outlet to set.

Нажатие кнопки с мигающим индикатором

Pressing the button with

направления воздушного потока вверх/вниз

Up/Down air direction indicater blinking

Attention

Внимание

Во время мигания индикатора “Направление воздушного

Only the air conditioner with the No. on Remote controller

потока вверх/вниз” настраивается только тот кондиционер

and its outlet are fixed at "Up/Down air direction"

и то отверстие, номер которого отображен на пульте

blinking.

дистанционного управления. Используется только для определения направления

This is used only to decide direction conclusively.

Внимание: Задавайте параметры для нужного кондиционера.

Attention: Be careful not to set wrong air conditioner.

216

Устройство

Unit No.

"1-4"

№ ”1-4”

Outlet No.

Отверстие №

"1-4"or "0"

”1-4” или “0”

Up/Down air direction

Направление

5 steps or

воздушного потока

вверх/вниз, 5

cancel

уровней или отмена

№ охладителя:

Refrigerant address No.

"00-15"

“00-15”

5. Эксплуатация

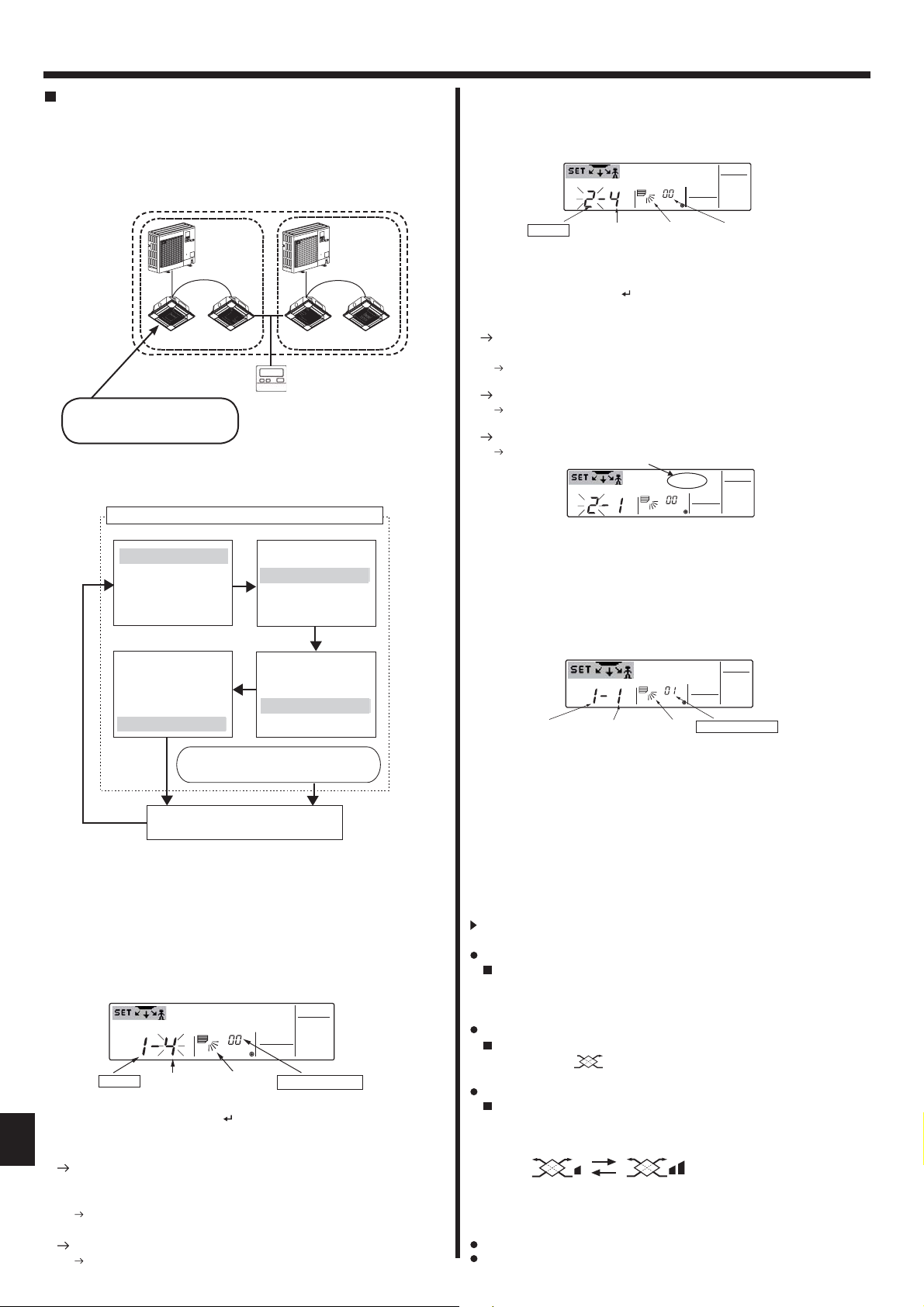

< Процедура настройки >

[1]

Выключите кондиционер и выберите на пульте дистанционного управления "Fixed airflow direction mode" (Режим фиксированного направления воздушного потока)

1. Нажмите кнопку ON/OFF 1 для выключения кондиционера.

Нажмите одновременно кнопки Fan Speed (Скорость вентилятора)

и Filter (Фильтр) 3, и удерживайте их более 2 секунд; через

некоторое время направление воздушного будет зафиксировано.

Дисплей режима фиксированного направления воздушного потока

"Fixed airflow direction mode" display

После включения режима фиксированного направления

Air blows downward after it becomes

воздушного потока воздух поступает вниз

"fixed airflow direction mode"

[2] Выбор и идентификация выпускного отверстия

Нажмите кнопку установки температуры для выбора номера выпускного отверстия (мигает). Выберите номер, который необходимо задать.

[4] Отмена "Режима фиксированного направления воздушного

потока"

1. Нажмите кнопку ON/OFF 1, чтобы отменить "Режим

фиксированного направления воздушного потока". Его можно также отменить одновременным нажатием кнопок Fan Speed (Скорость вентилятора) 2 и Filter (Фильтр) 3 с удержанием не менее 2 секунд.

2. Не включайте пульт дистанционного управления в течение 30 секунд после отмены "Режима фиксированного направления воздушного потока". Пульт не выполнит команду, даже если нажимать какие-либо кнопки.

Unit No.

№ устройства

№ отверстия

Outlet No.

Отверстие № 3

Outlet No.3

Отверстие № 2

Outlet No.2

2. Нажмите кнопку Filter 3

Направление

Up/Down air direction

воздушного потока вверх/вниз

Refrigerant addres No.

№ охладителя

Отверстие № 4

Outlet No.4

Outlet No.1

Отверстие № 1

MITSUBISHI

Ярлык MITSUBI-

ELECTRIC

SHI ELECTRIC

Примечание: “0”

Note: "0" indicates

(Фильтр), чтобы передать

label

означает все

all outlets.

отверстия.

информацию на пульт дистанционного управления.

3. Подождите 15 секунд. Как работает кондиционер?

Воздух направляется вниз только из выбранного выпускного

отверстия.

Перейти к пункту [3]. Воздух направляется вниз из неверного выпускного отверстия. Повторите шаг 1 и выполните настройку заново. Все выпускные отверстия закрыты. Неправильные номера кондиционера

(№ охладителя, № изделия). См. раздел "Как найти номер кондиционера".

[3] Фиксация направления воздушного потока

1. Нажмите кнопку режима (кнопку возврата) 4, чтобы индикатор

направления воздушного потока "Вверх/Вниз" начал мигать.

2. Нажимайте кнопку установки температуры 5, пока не будет

выбрано нужное направление.

3. Нажмите кнопку Filter (Фильтр) 3, чтобы передать

информацию на пульт дистанционного управления кондиционера.

4. Подождите 15 секунд. Как работает кондиционер?

Задано выбранное направление воздушного потока.

Настройка фиксированного направления воздушного потока

завершена (Перейдите к шагу [4].)

Задано неправильное направление воздушного потока. Повторите шаг 2 и выполните настройку заново.

Unit No. Outlet No.

№ устройства

Направление воздушного потока меняется

Air direction changes

Это означает отсутствие фиксированного направления (режим отменен)

This indicates NO FIXED SETTING(canceled)

Направление воздушного

№ отверстия

потока вверх/вниз

Up/Down air direction

Refrigerant addres No.

№ охладителя

217

5. Эксплуатация

Как найти номер кондиционера

Каждый кондиционер имеет уникальный номер охладителя и номер устройства (см. пример ниже). Чтобы найти номер кондиционера, выполните перечисленные ниже действия.№ кондиционера определяется по направлению воздушного потока, и номер устройства увеличивается последовательно.

Номер

охладителя”

00”

Устройство № ”1” Устройство № ”2” Устройство № ”1”

Для данного кондиционера

номер кондиционера “Устройство №

1”охладителя “0”.

Check from refrigerant address 00 at first.

Начните проверку с адреса охладителя 00.

Изменить на устройство № 1 и проверить

Change to unit No.1 and check

Change to unit No.2 and check

Изменить на устройство № 2 и проверить

Change to unit No.3 and check

Изменить на устройство № 3 и проверить

Change to unit No.4 and check

Изменить на устройство № 4 и проверить

Пульт дистанционного

Изменить на устройство № 1 и проверить

Change to unit No.1 and check

Изменить на устройство № 2 и проверить

Change to unit No.2 and check

Изменить на устройство № 3 и проверить

Change to unit No.3 and check

Change to unit No.4 and check

Изменить на устройство № 4 и проверить

Номер

охладителя”

01”

Устройство № ”2”

управления

[2] Проверка путем поочередного изменения номера устройства

(Максимальный номер устройства 4)

1. Нажмите кнопку режима (кнопку возврата) 4, номер устройства

начнет мигать.

Unit No.

№ устройства

№ отверстия

Outlet No.

Направление воздушного

Up/Down air direction

потока вверх/вниз

Refrigerant addres No.

№ охладителя

Выполните настройку следующего устройства с помощью кнопки установки температуры 5. (адрес охладителя № 00 сохраняется.)

2. Нажмите кнопку Filter 3 (Фильтр) для передачи информации

на пульт дистанционного управления.

3. Подождите 15 секунд. Как работает кондиционер? Воздух будет направляться вниз только через то выпускное отверстие, номер которого отображается на пульте дистанционного управления.

Номер, отображаемый на дисплее пульта дистанционного

управления, это номер кондиционера (Проверка завершена)

Все выпускные отверстия закрыты. Повторите шаг [1] и выполните проверку. (если проверены все

номера до №4 и не обнаружены, перейдите к шагу [3].)

На пульте дистанционного управления отобразится индикация "Err" (Ошибка).

У охладителя нет номера следующего устройства. (Перейдите к шагу [3].)

Err

[3] Проверка номера устройства следующего номера

охладителя (максимальный номер охладителя 15)

Нажмите кнопку режима (кнопку возврата) 4, чтобы номер охладителя начал мигать. Измените номер охладителя кнопкой установки температуры 5.

* Изменив адрес охладителя, № устройства и № выпускного

отверстия, вернитесь к исходному экрану.2. Вернитесь к шагу [2] и проверьте номера устройств, начиная с 1.

Изменить на устройство № 1 и проверить

Change to unit No.1 and check

Изменить на устройство № 2 и проверить

Change to unit No.2 and check

Изменить на устройство № 3 и проверить

Change to unit No.3 and check

Изменить на устройство № 4 и проверить

Change to unit No.4 and check

Если отображается индикатор “Err” (Ошибка), то

When "Err" is displayed, refrigerant address

адреса охладителя не содержит дополнительного

does not heve further "unit No.".

“номера устройства”.

Изменить на следующий “адрес охладителя

Change to the next "refrigerant address No..

№ (Номера охладителей от “00” до “15”)

(Refrigerant No "00"~max. No."15")

Изменить на устройство № 1 и проверить

Change to unit No.1 and check

Изменить на устройство № 2 и проверить

Change to unit No.2 and check

Изменить на устройство № 3 и проверить

Change to unit No.3 and check

Изменить на устройство № 4 и проверить

Change to unit No.4 and check

<Процедура поиска номера кондиционера>

[1] Проверка номера кондиционера и номера устройства

1. Нажмите кнопку режима (кнопку возврата) 4, и номер устройства или номер охладителя начнет мигать. Установите

адрес охладителя на "00", а номер устройства - на "1" с помощью кнопки установки температуры 5.

Направление воздушного

Unit No.

№ устройства

№ отверстия

Outlet No.

Up/Down air direction

потока вверх/вниз

Refrigerant addres No.

№ охладителя

2. Нажмите кнопку Filter (Фильтр) 3, чтобы передать

информацию на пульт дистанционного управления.

3. Подождите 15 секунд. Как работает кондиционер?

Воздух будет направляться вниз только через то выпускное

отверстие, номер которого отображается на пульте дистанционного управления.

Номер охладителя 00 и номер устройства 1 представляют собой номер кондиционера.

Все выпускные отверстия закрыты. Перейти к пункту [2].

218

Unit No.

№ устройства

Outlet No.

№ отверстия

Up/Down air direction

потока вверх/вниз

Refrigerant addres No.

№ охладителя

Направление воздушного

Сброс настройки фиксированного направления

Чтобы очистить настройки фиксированного направления воздушного потока (вернуться к заводским установкам), в этом режиме нажмите кнопку проверки (кнопку очистки) 6 и удерживайте не менее 3 секунд. Дисплей пульта дистанционного управления мигнет, и настройки будут очищены.

Примечание: В ходе этой операции очищаются настройки режима фиксированного

направления воздушного потока для всех кондиционеров, управляемых с пульта ДУ.

5.6. Вентиляция

Для комбинации LOSSNAY

5.6.1. для проводные пульты дистанционного управления

Для начала работы вентилятора вместе с внутренним устройством:

Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• На экране появится индикатор “Vent” (8). Вентилятор будет работать автоматически во время действия внутреннего устройства.

Для независимой работы вентилятора:

Нажмите кнопку выбора режима 2, пока на экране не

отобразится

Для изменения мощности вентилятора:

Нажмите кнопку вентиляции (Ventilation) 8 необходимое число раз.

• Каждое нажатие кнопки переключает настройки так, как показано ниже.

Малая

5.6.2. для беспроводного пульта дистанционного управления

Вентилятор включится автоматически при включении внутреннего прибора. Нет индикации на беспроводном пульте дистанционного управления.

. Это означает, что вентилятор включен.

Большая

6. Таймер

6.1. для проводные пульты дистанционного управления

Можно использовать экран выбора функции (Function Selection) для выбора одного из трех типов таймера: 1 Weekly timer (Недельный таймер), 2 Simple

<Настройка недельного таймера>

Показывает установки времени

timer (Простой таймер) или 3 Auto Off (Таймер автоматического выключения).

6.1.1. Еженедельный таймер

Недельный таймер может использоваться для настройки до

восьми операций в день в течение недели.

• Каждая операция может состоять из: времени включения/ выключения с настройками температуры или только времени включения/выключения, или только настроек температуры.

• Когда наступает установленное для таймера время, кондиционер начинает выполнять действие, назначенное для таймера.

Настройка времени таймера может быть выполнена с точностью в 1 минуту.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не могут

использоваться одновременно.

*2. Недельный таймер не будет работать в случае наличия следующих условий:

Функция таймера выключена; система находится в неисправном состоянии; выполняется тест системы; пульт дистанционного управления выполняет процедуру самотестирования или проверку пульта дистанционного управления; пользователь выполняет настройку таймера; пользователь выполняет настройку текущего дня недели или времени; система управляется из центрального пульта управления. (В частности, система не будет выполнять действия (включать или выключать устройство или контролировать температуру), которые отключены в результате возникновения этих условий).

№ операции

42 3

TEMP.

MONITOR/SET

BAC K DAY

PAR-21MAA

SUN

ON/OFF

CLOCK

978

Установка дня

WEEKLY

ON/OFF

OPERATION

FILTER

CHECK

CLEAR

TEST

3 1 B

<Настройка недельного таймера>

1. Убедитесь, что отображается стандартный экран управления, а

также индикатор недельного таймера (1).

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится

сообщение “Set Up” (Установка) (2). (Помните, что каждое нажатие кнопки переключает дисплей между режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

3. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня)

для установки дня недели. Каждое нажатие кнопки отображает 3

следующий параметр настройки в последовательности: “Вск Пнд Втр Срд Чтв Птн Сбт” “Sun” ... “Fri” “Sat” “Sun Mon Tues Wed Thurs Fri Sat”…

4. Нажмите или кнопку операции (7 или 8) необходимое

число раз для установки нужного значения (1 - 8) 4.

* Во время выполнения действий 3 и 4 будет выбран один из

элементов показанной ниже таблицы.

(Слева на дисплее пульта дистанционного управления показывается

отображение индикации в случае установки приведенных далее значений операции 1 для воскресенья (Sunday)).

Таблица настройки

№ операции

No. 1

No. 2

...

No. 8

<Настройка операции 1 для воскресенья> Включение кондиционера в 8:30 с контролем температуры до 23 °C.

Примечание: Устанавливая день для параметра “Sun Mon Tues Wed Thurs Fri Sat”, вы можете выполнить одно и то же действие каждый день в одно и тоже время.

(Например, приведенная выше операция 2, которая одинакова для всех

Sunday Monday ... Saturday

• 8:30

• ON

• 23 °C

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

<Настройка операции 2 на каждый день> Отключение кондиционера в 10:00.

• 10:00

• OFF

дней недели).

5. Нажмите соответствующую кнопку настройки времени A

* Пока вы удерживаете кнопку нажатой, временные интервалы сначала

6. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для выбора нужной

* Каждое нажатие кнопки изменяет следующую настройку в последовательности:

7. Нажмите соответствующую кнопку настройки температуры 3

* Каждое нажатие кнопки изменяет настройку в

(Доступный диапазон: от 12 °C до 30 °C. Действительный

8. После выполнения соответствующих настроек в действиях 5, 6 и

Для очистки значений текущих настроек для выбранной

* Отображаемая настройка времени изменится на “—:—”, а

(Для одновременной очистки настроек таймера удерживайте

Примечание: Новые значения будут отменены, если перед кнопкой “Filter” (Фильтр)

Если вы настроили две или более операции для одного и того же времени,

9. Повторите действия с 3 по 8 для заполнения необходимого числа ячеек.

10. Нажмите кнопку режима (Return) 2 для возврата к стандартному

11.

* Если настроек таймера нет, на экране будет мигать надпись

<Отображение настроек недельного таймера>

1. Убедитесь, что индикатор недельного таймера отображается на экране (1).

2. Нажмите кнопку таймера “Menu” B, после чего на экране

3. Нажмите кнопку включения/выключения таймера “On/Off”

4. Нажмите кнопку операции или (7 или 8) для изменения

* Каждое нажатие кнопки осуществит переход к следующей

5. Для закрытия монитора и возврата к стандартному экрану

<Для отключения недельного таймера.>

Нажмите кнопку включения/выключения таймера “On/Off” 9, после чего на экране появится индикатор “Timer Off” (Таймер выкл.) (0).

SUN

Показывает выбранную операцию (ON (ВКЛ.) или OFF (ВЫКЛ.)) * Не отображается, если операция не выбрана.

WEEKLY

Показывает установки температуры. * Не отображается, если температура

не установлена.

необходимое число раз для установки времени (5).

будут иметь приращение по минуте, затем по десять минут, а посте этого по одному часу.

операции (ON или OFF) (6).

не отображается (нет настройки) “ON” (ВКЛ.) “OFF” (ВЫКЛ.)

для установки нужного значения температуры (7).

последовательности: не отображается (нет настройки) 24

25 ... 29 30 12 ... 23 не отображается.

диапазон контролируемых температур может отличаться в зависимости от типа подключенного устройства).

7 нажмите кнопку “Filter” (Фильтр) 4 для сохранения значений.

операции нажмите и быстро отпустите кнопку проверки (Clear) 0.

индикаторы “On/Off” и установки температуры исчезнут.

нажатой в течение двух или более секунд кнопку проверки (Clear)

Индикатор начнет мигать, показывая, что все настройки были

удалены. Дисплей начнет мигать, указывая на очистку всех настроек.)

4 вы нажмете кнопку выбора режима 2.

будет выполнена только операция с наивысшим номером операции.

экрану управления и продолжения процедуры настройки. Для активизации таймера нажмите кнопку включения/выключения таймера “On/Off” 9, после чего индикатор “Timer Off” (Выкл. таймер) исчезнет с экрана.

Убедитесь, что индикатор “Timer Off” более

не отображается.

“Timer Off” (Таймер Выкл.).

Настройка таймера

TIMER

SUN

ON OFF

WEEKLY

отобразится сообщение “Monitor” (Монитор) (8).

(настройка дня) 9 необходимое число раз для выбора дня.

отображаемой на дисплее операции таймера (9).

операции таймера в порядке выполненных настроек времени.

управления нажмите кнопку режима (Return) 2.

TIME SUN

WEEKLY

219

6. Таймер

<Для включения недельного таймера.>

Нажмите кнопку включения/выключения таймера “On/Off” 9, после чего индикатор “Timer Off” (Выкл. таймер) (0) потемнеет на экране.

TIME SUN

WEEKLY

6.1.2. Простой таймер

Вы можете настроить простой таймер тремя способами:

• Только время включения: кондиционер начнет работу после наступления установленного времени.

• Только время выключения: кондиционер прекратит работу после наступления установленного времени.

• Время включения и включения: Кондиционер начинает и прекращает работу после с наступлением

соответствующего времени.

Простой таймер (включение и выключение) может быть настроен только

для 72-х часового интервала времени.

Настройки времени могут быть сделаны с приращением в один час.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не

могут использоваться одновременно.

*2. Простой таймер не будет работать в случае наличия следующих

условий:

Таймер выключен; система находится в неисправном состоянии;

выполняется тест системы; пульт дистанционного управления выполняет процедуру самотестирования или диагностики; пользователь пытается выбрать режим работы; пользователь выполняет настройку таймера; система управляется из центрального пульта управления. (В этих условиях операции включения и отключения запрещены).

• Доступный диапазон: 1 - 72 часа 5 * Помните, что для включения и выключения не может быть

7. После выполнения действия с 3 по 6 нажмите кнопку “Filter”

Примечание: Новые настройки будут отменены, если перед кнопкой “Filter” (Фильтр)

8. Нажмите кнопку режима (Return) 2 для возврата к стандартному

<Отображение текущих настроек простого таймера>

Когда в 3 отображается “ON” или “OFF”: нажмите соответствующую

кнопку настройки времени A для установки необходимого числа часов для включения (если отображается “ON”) или для выключения (если в

отображается “OFF”).

. Для настройки времени включения и отключения повторите действия 3 и 4.

установлено одно и тоже время.

. Для очистки текущих настроек времени включения и выключения:

Отобразите настройки включения или выключения (см. действие 3) и нажмите кнопку проверки (Clear) 0 для очистки настроек в значение “—” (4). (Если нужно использовать только параметр включения или только отключения, убедитесь, что необходимый параметр не имеет значения “—”.)

(Фильтр) 4 для сохранения значения.

4 вы нажмете кнопку режима (Return) 2.

экрану управления.

. Нажмите кнопку включения/выключения таймера “On/Off” 9 для

начала работы таймера. Во время работы таймера его значение отображается на дисплее. Проверьте, что значение таймера

отображается, и оно соответствует выполненным настройкам.

Настройка таймера

TIMER ON

OFFHrAFTER

SIMPLE

ONHr

AFTER

SIMPLE

TEMP.

BAC K DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

B 4

2A9

<Настройка простого таймера>

Настройка таймера

ONHr

AFTER

SIMPLE

Действие (On (Вкл.) или Off (Выкл.))

* “— —” отображается в случае

отсутствия установок.

1. Убедитесь, что отображается стандартный экран управления, а также индикатор простого таймера (1).

В случае отображения индикации, отличной от индикации

простого таймера (Simple Timer), установите ее в “SIMPLE TIMER”, используя функцию настройки таймера (см. 8.[3] (3)).

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится индикатор “Set Up” (Установка) (2). (Помните, что каждое нажатие кнопки переключает дисплей между режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для отображения текущих

настроек простого таймера (ON или OFF). Нажмите кнопку один раз для отображения оставшегося времени до включения, а затем еще раз для отображения времени, оставшегося до выключения. (Индикатор “ON/ OFF” отображается в 3).

• “ON” – таймер включения:

кондиционер начнет работу после прохождения установленного числа часов.

• “OFF” – таймер отключения:

кондиционер прекратит работу после прохождения

установленного числа часов.

1. Убедитесь, что на экране отображается индикатор простого таймера (1).

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится сообщение “Monitor” (Монитор) (5).

• Если простой таймер будет работать для включения или

выключения, его установленное текущее значение отобразится в 6.

• Если были установлены оба значения (“ON” (ВКЛ.) и “OFF”

(ВЫКЛ.)), будут отображены оба значения.

3. Нажмите кнопку режима (Return) 2 для закрытия индикатора монитора и возврата к стандартному экрану управления.

<Для отключения простого таймера отключения...>

Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы настройки таймера не отображались на экране (7).

˚C

SIMPLE

<Для запуска простого таймера…>

Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы настройки таймера начали отображаться на экране (7).

ONHr

AFTER

˚C

SIMPLE

220

6. Таймер

Примеры

Если для простого таймера были установлены значения включения и отключения, действия и информация на дисплее будут подобны показанной далее информации.

Пример 1. Запустите таймер (время включения должно предшествовать

времени выключения) Время включения: 3 часа Время выключения: 7 часов

ONHr

AFTER

OFFHrAFTER

˚C

В момент запуска таймера

На дисплее отображаются настройки

SIMPLE

таймера включения (ON) (осталось часов до включения).

В 3 часа после запуска таймера

Настройки таймера на дисплее изменились на

SIMPLE

OFF (ВЫКЛ.) (осталось часов до включения). Отображается настройка для времени отключения (OFF - 7 часов) – включения (ON - 3 часа) = 4 часа.

В 7 часов после запуска таймера

Кондиционер выключится, и будет

SIMPLE

оставаться в этом состоянии до следующего включения.

Пример 2.

Запустите таймер (время выключения должно предшествовать

времени включения) Время включения: 5 часов Время выключения: 2 часа

OFFHrAFTER

˚C

ONHr

AFTER

˚C

В момент запуска таймера

На дисплее отображаются настройки

SIMPLE

таймера отключения (OFF) (осталось часов до отключения).

В 2 часа после запуска таймера

Настройки таймера на дисплее изменились

SIMPLE

на ON (ВКЛ.) (осталось часов до включения). Отображается настройка для времени включения (ON - 5 часов) – выключения (OFF - 2 часа) = 3 часа.

В 5 часов после запуска таймера

Кондиционер включится и будет работать

SIMPLE

до момента выключения.

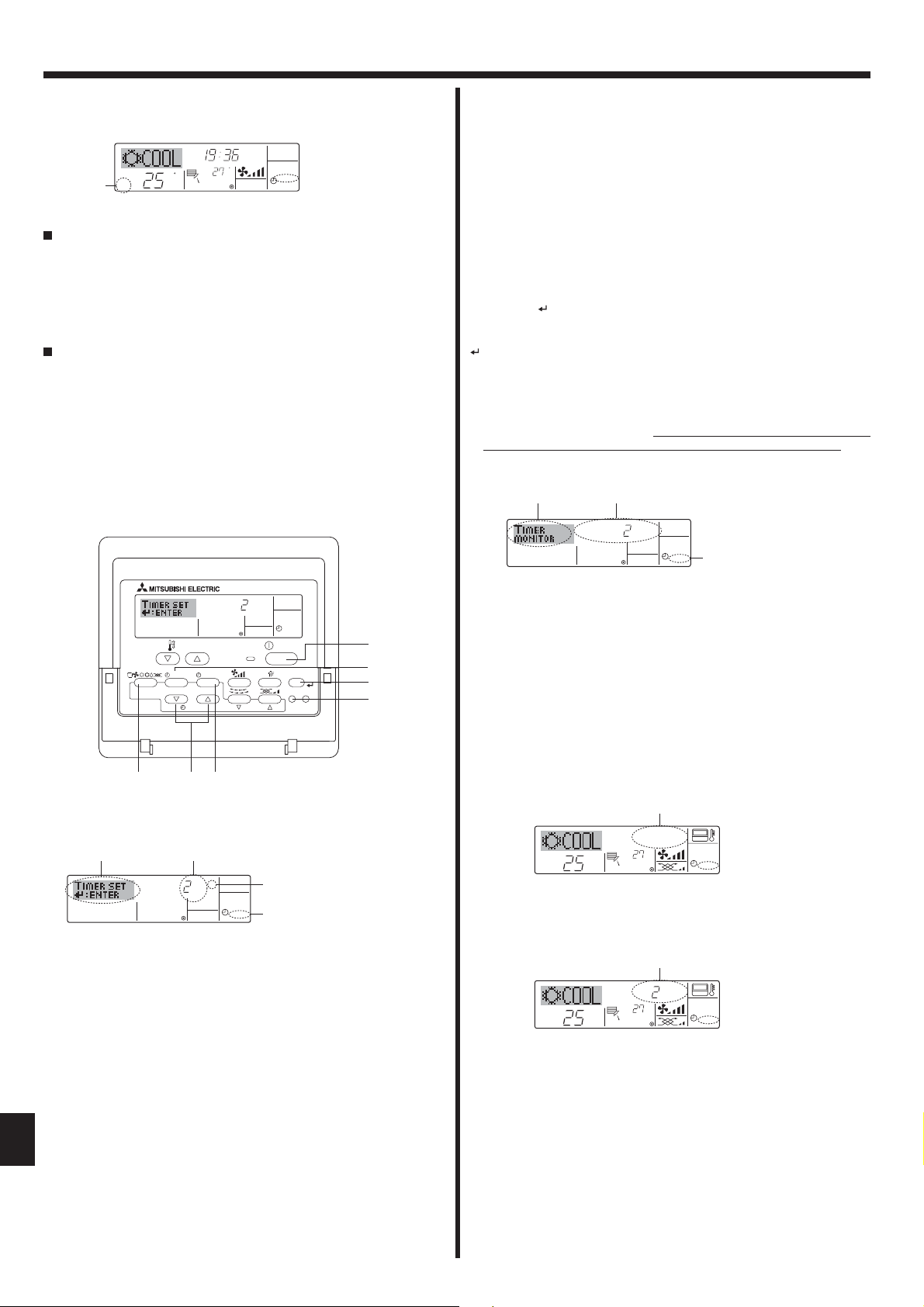

6.1.3. Таймер автоотключения

Этот таймер начинает отсчет времени после включения

кондиционера и выключает его в указанное в настройках время.

Можно установить значения от 30 минут до 4 часов с 30-минутным

приращением.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не

могут использоваться одновременно.

*2. Таймер автоматического отключения не будет работать в случае

наличия следующих условий:

Таймер выключен; система находится в неисправном состоянии;

<Настройка таймера автоматического выключения>

AFTER OFF

Настройка таймера

AUTO OFF

1. Убедитесь, что отображается стандартный экран управления и индикатор таймера отключения (Auto Off) (1).

В случае отображения индикации, отличной от индикации таймера

автоматического отключения (Auto Off Timer), установите ее в “AUTO OFF TIMER”, используя функцию настройки таймера (см. 8.[4]–3 (3)).

2. Удерживайте нажатой кнопку таймера “Menu” B в течение 3 секунд до появления на экране индикации “Set Up” (Установка) (2).

(Помните, что каждое нажатие кнопки переключает дисплей между

режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

3. Нажмите соответствующую кнопку настройки времени A для установки времени отключения (3).

4. Нажмите кнопку “Filter” (Фильтр) 4 для сохранения настроек.

Примечание: Настройки будут отменены, если перед кнопкой “Filter” (Фильтр) 4 вы нажмете кнопку режима (Return) 2.

5. Нажмите кнопку режима (Return) 2 для продолжения процедуры настройки и возврата к стандартному экрану управления.

6. Если кондиционер уже работает, таймер начнет немедленный отсчет времени. Обязательно проверьте правильность

настроек, которые должны отобразиться на дисплее.

<Проверка текущих настроек таймера автоматического выключения>

Настройка таймера

TIMER

AFTER

OFF

AUTO OFF

1. Убедитесь, что на экране отображается “Auto Off” (Выкл. автоматический режим) (1).

2. Удерживайте нажатой кнопку таймера “Menu” B в течение 3 секунд до появления на экране индикации “Monitor” (Монитор) (4).

• Появится сообщение, что таймер отключен (5).

3. Для закрытия монитора и возврата к стандартному экрану управления нажмите кнопку режима (Return) 2.

<Для отключения таймера автоматического отключения...>

Удерживайте нажатой кнопку включения/выключения таймера “On/Off ”

в течение 3 секунд, после чего появится сообщение “Timer Off” (Выкл.

таймер) (6), а значение настройки таймера (7) исчезнет.

˚C

AUTO OFF

В качестве альтернативы для этого можно также выключить кондиционер

воздуха. Значение настройки таймера (

) исчезнет с экрана.

AUTO OFF

AFTER OFF

TEMP.

ON/OFF

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

OPERATION

2A9

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Для включения таймера автоматического выключения...>

Удерживайте нажатой кнопку включения/выключения таймера

“On/Off” 9 в течение 3 секунд. Сообщение “Timer Off” (Выкл. таймер) исчезнет (6), а значение настройки таймера (7) появится на дисплее.

В качестве альтернативы для этого можно также включить

B 4

кондиционер воздуха. Значение настройки таймера появится в 7.

AFTER OFF

˚C

AUTO OFF

221

6. Таймер

6.2. Для беспроводного пульта дистанционного управления

7. Прочие функции

1 Нажмите кнопку

AUTO STOP

или кнопку

AUTO START

(УСТАНОВКА

ТАЙМЕРА - TIMER SET).

• Время можно установить, пока мигает следующий символ. Таймер OFF (Выкл.) : МигаетA . Таймер ON (Вкл.) : Мигает A .

2 С помощью кнопок h и 3 Отмена таймера. Для отмены таймера выключения (OFF) нажмите кнопку

Для отмены таймера включения (ON) нажмите кнопку

•

Вы можете комбинировать таймеры выключения (OFF) и включения (ON).

min

установите желаемое время.

AUTO STOP

AUTO START

• Нажатие кнопки ON/OFF (ВКЛ./ВЫКЛ.) на пульте дистанционного управления с целью остановки прибора во время действия режима таймера приведет к отмене таймеров.

• Если не установлено текущее время, использование функции таймера невозможно.

7.1. Блокировка кнопок пульта дистанционного управления (ограничение функциональности)

По желанию вы можете блокировать кнопки на пульте

дистанционного управления. Для выбора типа блокировки можно использовать настройки выбора функций (Function Selection) пульта дистанционного управления.

(Дополнительную информацию о выборе типа блокировки см.

в пункте [2] (1) раздела 8). В особенности, можно выбрать два следующих типа блокировки:

1 Блокировка всех кнопок. Блокирует все кнопки пульта дистанционного управления. 2 Блокировка всех кнопок, кроме “ON/OFF”. Блокирует все кнопки кроме “ON/OFF” (ВКЛ./ВЫКЛ.).

Примечание: Индикатор блокировки “Locked” (Блокировано) появляется на экране после того, как кнопки будут блокированы.

Индикатор блокировки

TIME SUN

FUNCTION

ON/OFF

˚C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

˚C

<Как блокировать кнопки>

Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1. Сообщение “Locked” (Блокировано) появится на экране (1), указывая, что блокировка включена.

* Если функция блокировки была отключена на экране выбора

функции (Function Selection), после того, как вы выполните нажатие описанных ранее кнопок, появится сообщение “Not Available” (Недоступно).

˚C

FUNCTION

• Если вы нажмете блокированную кнопку, на дисплее начнет мигать индикатор “Locked” (Блокировано) (1).

˚C

FUNCTION

<Как разблокировать кнопки>

1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и

удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)

до исчезновения с экрана сообщения “Locked” (Блокировано)

(1).

˚C

222

7. Прочие функции

7.2. Индикация кодов ошибок

ERROR CODE

ON/OFF

Лампа включения (Мигает)

Адрес внутреннего охлаждающего устройства

Если вы настроили номер телефона вызова в случае возникновения проблем, этот номер будет отображен на экране. (Вы можете выполнить установку номера телефона на экране выбора функции (Function Selection). За дополнительной информацией обратитесь к разделу 8).

Код ошибки № внутреннего устройства

Альтернативный дисплей

Если одновременно мигают индикатор включения и код ошибки: Это означает, что все операции остановлены, и кондиционер воздуха

не работает (невозможно возобновить работу). Запишите номер устройства и код ошибки, затем отключите питание кондиционера и обратитесь к своему поставщику или в обслуживающую организацию.

Когда нажата кнопка проверки (Check):

CALL:XXXX XXX:XXX

ON/OFF

˚C

ERROR CODE

˚C

Код ошибки

ON/OFF

Если мигает только код ошибки (лампа включения продолжает гореть): Работа системы продолжается, но в ней возникли неполадки. В

этом случае необходимо записать код ошибки и обратиться к своему поставщику или в обслуживающую организацию за помощью.

* Если вы настроили номер телефона вызова обслуживающей организации в случае возникновения проблем, нажмите кнопку “Check”

(Проверка) для отображения на экране этого номера. (Вы можете выполнить установку номера телефона на экране выбора функции (Function Selection). За дополнительной информацией обратитесь к разделу 8).

8. Выбор функции

Выбор функции с помощью пульта дистанционного управления

В режиме выбора функции с помощью пульта дистанционного управления можно настраивать нижеприведенные функции. При необходимости измените настройку.

Пункт 1 Пункт 2 Пункт 3 (Описание настройки)

1. Выбор языка (“CHANGE LAN-

GUAGE”)

2. Ограничение функций (“Bыбор функции”)

3. Выбор режима (“Bыбор режима”)

4. Изменение индикации (“Настройка индрежима”)

Выбор языка отображения • Возможен вариант индикации на разных языках

(1) Настройка ограничений рабочей функции (блокировка

режима работы) (“функция блoкирoвки”)

(2) Использование настройки автоматического режима

(“Bыбор режима ABTO”)

(3) Настройка ограничения диапазона температуры

(“Oграничениe чст. тeмиeрaт”)

(1) Настройка пульта дистанционного управления

(основной/ дополнительный) (“Oсновной пульт/ дополнительнын пульт”)

(2) Использование настройки часов (“часы”) • Настройка включения или отключения функции часов

(3) Настройка функции таймера (“Heдeлыйтаймера”) • Настройка типа таймера

(4) Настройка номера контакта при возникновении

ошибки(“CALL.”)

(1) Настройка индикации температуры (°C/°F) (“Eдин.

темпер.°C/°F”)

(2) Настройка индикации температуры всасываемого

воздуха (“Показывaть темп. в кoмн.”)

(3) Настройка индикации режима автоматического

охлаждения/обогрева (“Nнд. T/X в режимe ABTO”)

• Настройка диапазона ограничения режима работы (блокировка режима работы)

• Настройка включения или отключения “автоматического” режима работы

• Настройка регулируемого диапазона температуры (максимум, минимум)

• Выбор основного или подчиненного пульта дистанционного управления

* При подключении двух пультов дистанционного управления к одной

группе один из пультов необходимо настроить как дополнительный.

• Индикация номера контакта в случае возникновения ошибки

• Настройка номера телефона

• Настройка индикации единиц измерения температуры (°C или °F)

• Настройка включения или отключения индикации температуры воздуха (всасываемого) в помещении

• Настройка включения или отключения отображения индикации “Охлаждение” или “Обогрев” при автоматическом режиме работы

223

8. Выбор функции

[Схема выбора функции]

Настройка языка (Английский)

Пункт 1

Выбор языка

Normal display

Нормальный режим индикации (индикация,

(Display when the air conditioner is not running)

отображаемая при выключенном кондиционере)

Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две секунды.

Hold down the button and press the button for 2 seconds.

Режим выбора функции с помощью пульта дистанционного управления

Remote controller function selection mode

Пункт 2

Item 2Item 1

Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две

Hold down the button and press the button for 2 seconds.

секунды.

English

Germany

Индикация

Dot display

E Нажмите кнопку режима работы.

Press the operation mode button.

Нажмите кнопку TIMER MENU (МЕНЮ ТАЙМЕРА).

Press the TIMER MENU button.

Нажмите кнопку TIMER ON/OFF (ТАЙМЕР

Press the TIMER ON/OFF button.

ВКЛ/ВЫКЛ).

Bыбор функции

Bыбор режима

Spanish

Russian

Italy

Chinese

Fren ch

Japanese

Пункт 3

Item 3

OFF

no1

no2

OFF

TEMP.

ON/OFF

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

Настройка блокировки работы не используется. (Значение первоначальной настройки)

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Настройка блокировки работы кроме кнопок On/Off (Вкл/Выкл).

Настройка блокировки работы для всех кнопок.

При выборе режима работы отображается автоматический режим. (Значение первоначальной настройки)

При выборе режима работы автоматический режим не отображается.

Ограничение диапазона температуры не включено. (Значение первоначальной настройки)

Диапазон температуры можно изменить в режиме охлаждения/ сушки.

Диапазон температуры можно изменить в режиме обогрева.

Диапазон температуры можно изменить в автоматическом режиме.

Режим автоматического подъема и опускания панели фильтра

Устанавливать этот режим необязательно. Дополнительную информацию об этой операции см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ, раздел Дополнительное оборудование (панель).

Режим фиксированного направления воздушного потока

Устанавливать этот режим необязательно. Дополнительную информацию об этой операции см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ внутреннего блока.

Пульт дистанционного управления будет основным пультом. (Значение первоначальной настройки)

Пульт дистанционного управления будет дополнительным пультом.

Функцию часов использовать можно. (Значение первоначальной настройки)

Функцию часов использовать нельзя.

Настройка индрежима

224

OFF

CALL-

˚C

˚F

OFF

Еженедельный таймер использовать можно. (Значение первоначальной настройки)

Таймер автоотключения использовать можно.

Простой таймер использовать можно.

Режим таймера использовать нельзя.

Введенные контактные номера не отображаются в случае ошибки. (Значение первоначальной настройки)

Введенные контактные номера отображаются в случае ошибки.

Используется единица температуры °C. (Значение первоначальной настройки)

Используется единица температуры °F.

Температура воздуха в помещении отображается. (Значение первоначальной настройки)

Температура воздуха в помещении не отображается.

При работе в автоматическом режиме отображается либо “Автоматическое охлаждение”, либо “Автоматический обогрев”. (Значение первоначальной настройки)

В автоматическом режиме отображается только “Автоматически”.

8. Выбор функции

[Детальная настройка]

[4]-1 Настройка CHANGE LANGUAGE (выбор языка)

Можно выбрать язык, на котором отображаются индикации на дисплее.

• Нажмите кнопку [ MENU] G, чтобы выбрать язык.

См. таблицу точечного дисплея. [4]-2 Ограничение функций

(1) Настройка ограничений рабочей функции (блокировка

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D. no1: Настройка блокировки режима работы осуществляется

no2:

OFF (Исходное значение настройки) :

(2) Использование настройки автоматического режима Если пульт дистанционного управления подключен к блоку,

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D. ON (Исходное значение настройки) : Индикация автоматического режима отображается, если

OFF: Индикация автоматического режима не отображается,

(3) Настройка ограничения диапазона температуры После выполнения настройки можно изменить значение

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D. 1 Oграниченo oxлaждeниe:

2 Oграничен oбoгрeв: Диапазон температуры можно изменить в режиме обогрева. 3 Oграничен режим ABTO:

4 OFF (исходная настройка) : ограничение диапазона температуры выключено. *

• Чтобы повысить или понизить температуру, нажмите кнопку

• Чтобы включить настройки верхнего и нижнего пределов,

• Устанавливаемый диапазон Режим охлаждения/сушки:

Режим обогрева:

Автоматический режим:

Английский (GB), 2 Немецкий (D), 3 Испанский (E), 4 Русский

(RU), 5 Итальянский (I), 6 Китайский (CH), 7 Французский (F),

Японский (JP)

режима работы)

всеми кнопками, кроме кнопки [ ON/OFF]. Настройка блокировки режима работы осуществляется всеми кнопками.

Настройка блокировки режима работы не осуществляется. Чтобы установить правильную настройку блокировки режима работы в нормальном режиме индикации экрана, необходимо нажать следующие кнопки (одновременно нажмите кнопки [FILTER] и [ ON/ OFF] и удерживайте их в течение двух секунд) в нормальном режиме индикации экрана после выполнения настройки, упомянутой выше.

который работает в автоматическом режиме, можно выполнить следующие настройки.

выбран режим работы.

если выбран режим работы.

температуры в пределах установленного диапазона.

Диапазон температуры можно изменить в режиме охлаждения/сушки.

Диапазон температуры можно изменить в автоматическом режиме.

Если установлено значение кроме OFF (выкл.), одновременно выполняется настройка ограничения диапазона температуры в режимах охлаждения и обогрева, а также в автоматическом режиме. Тем не менее, диапазон невозможно ограничить, если установленный диапазон температуры не изменялся.

[ TEMP. ( ) и ( )] F.

нажмите кнопку [ ] H. Выбранный параметр мигает, можно установить температуру.

Нижний предел: от 19°C до 30°C Верхний предел: от 30°C до 19°C

Нижний предел: от 17°C до 28°C Верхний предел: от 28°C до 17°C

Нижний предел: от 19°C до 28°C Верхний предел: от 28°C до 19°C

[4]-3 Настройка выбора режима

(1) Настройка пульта дистанционного управления (основной/

дополнительный)

• Чтобы включить настройку, нажмите кнопку [ Основной: Дополнительный: контроллер будет установлен как

(2) Использование настройки часов

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D. ON: Можно использовать функцию часов. OFF: Функция часов использовать невозможно.

(3) Настройка функции таймера

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D (Выберите одну из настроек, приведенных ниже.).

1 Heдeлый таймер (Исходное значение настройки): Можно использовать еженедельный таймер. 2 ABTO от кпочy. по тaймерy : Можно использовать таймер автоотключения. 3 Пpocтoй тaймер: Можно использовать обычный таймер. 4 Taймер выкл.: Режим таймера использовать невозможно. * Если настройка часов имеет значение OFF, “Heдeлый

таймер” использовать невозможно.

(4) Настройка номера контакта при возникновении ошибки

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.

1 CALL OFF:

2 CALL **** *** ****:

CALL_: Контактный номер можно задать, если дисплей выглядит

• Настройка контактных номеров

Для настройки контактных номеров следуйте

[4]-4 Настройка изменения индикации (1) Настройка индикации температуры (°C/°F)

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.

1 °C: Используемая единица измерения температуры - °C. 2 °F: Используемая единица измерения температуры - °F.

(2) Настройка индикации температуры в помещении

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.

1 ON: Температура всасываемого воздуха отображается. 2 OFF:

(3) Настройка индикации режима автоматического охлаждения/

• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.

1 ON: При работе в автоматическом режиме отображается либо

2 OFF: В автоматическом режиме отображается только

В случае ошибки настроенные контактные номера не отображаются.

В случае ошибки настроенные контактные номера отображаются.

как показано выше.

перечисленным процедурам. Перемещайте мигающий курсор, чтобы вводить цифры. Нажмите кнопку [ TEMP. ( ) и ( )] F для перемещения курсора вправо (влево). Нажмите кнопку [ CLOCK ( ) and ( )] C для настройки номеров.

Температура всасываемого воздуха не отображается.

обогрева

“Автоматическое охлаждение”, либо “Автоматический обогрев”.

“Автоматический”.

контроллер будет установлен как основной.

дополнительный.

ON/OFF] D.

225

8. Выбор функции

[Dot display table]

[Таблица точечного дисплея]

Настройка языка

Selecting language

Waiting for start-up

Ожидание запуска

Operation mode Cool

Режим работы

Set temperature

Заданная температура

Fan speed

Скорость вентилятора

Not use button

Кнопка не используется

Check (Error)

Проверка (ошибка)

Test run

Тестовый запуск

Self check

Самодиагностика

Unit function selection

Выбор функции прибора

Setting of ventilation

Настройка вентиляции

Режим охлаждения

Dry

Режим сушки

Heat

Режим отопления

Auto

Автоматический режим

Auto(Cool)

Автоматический режим (охлаждение)

Auto(Heat)

Автоматический режим (отопление)

Fan

Режим вентилятора

Ventilation

Вентиляция

Stand by

Ожидание (Горячая настройка)

(Hot adjust) Defrost

Оттаивание

English Germany Spanish Russian Italy Chinese French Japanese

Selecting language

Настройка языка

CHANGE LANGUAGE

Выбор языка

Function selection

Bыбор функции

Operation function limit setting

Настройка ограничения рабочей функции

Использование настройки

Use of automatic mode setting

автоматического режима

Temperature range limit setting

Настройка ограничения температурного диапазона

Limit temperature cooling/day

Ограничение температуры охлаждения/дневного режима

mode

Ограничение температуры

Limit temperature heating mode

режима обогрева

Limit temperature auto mode

Ограничение температуры автоматического режима

Mode selection

Выбор режима

Пульт дистанционного управления

Remote controller setting MAIN

настроен как ОСНОВНОЙ Пульт дистанционного управления

Remote controller setting SUB

настроен как ДОПОЛНИТЕЛЬНЫЙ

Use of clock setting

Использование настройки часов

Setting the day of the week and

Установка дня недели и времени

time Timer set

Установка таймера

Timer monitor

Монитор таймера

Weekly timer

Еженедельный таймер

Timer mode off

Режим таймера выключен

Auto off timer

Таймер автоотключения

Simple timer

Простой таймер

Contact number setting of error

Ввод контактного номера в случае ошибки

situation Display change

Изменение дисплея

Temperature display °C/°F setting

Настройка дисплея температуры°C/°F

Room air temperature display

Настройка дисплея температуры воздуха в помещении

setting Automatic cooling/heating display

Настройка дисплея автоматического охлаждения/обогрева

setting

English Germany Spanish Russian Italy Chinese French Japanese

226

9. Работа пульта дистанционного управления в аварийном режиме

Если пульт дистанционного управления использовать нельзя

Если батарейки пульта дистанционного управления разрядились или в нем имеется неисправность, аварийный режим можно включить с помощью аварийных кнопок на решетке. A Лампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ) B Лампа работы C Переключатель аварийной работы (обогрев) D Переключатель аварийной работы (охлаждение) E Приемник Начало работы

• Чтобы включить режим охлаждения, нажмите и удерживайте

кнопку

D более 2 секунд.

• Чтобы включить режим обогрева, нажмите и удерживайте

кнопку C более 2 секунд.

* Включение индикатора B означает начало работы.

Примечание:

• Подробности аварийного режима приводятся ниже.

Подробности АВАРИЙНОГО РЕЖИМА приводятся ниже.

Рабочий режим Режим охлаждения Режим отопления Настройка температуры Скорость вентилятора Направление воздушного потока

24°C 24°C

Высокая Высокая

Горизонтальное Вниз 4

Останов работы

• Для останова работы нажмите кнопку D или кнопку C.

10. Уход и чистка

FILTER

Указывает на необходимость очистки фильтра. Обратитесь к специалистам для очистки фильтра. Для сброса индикации “FILTER” (фильтр) Если кнопку [FILTER] (фильтр) нажать быстро дважды после чистки фильтра, данная индикация погаснет, и функция вернется в исходное состояние.

Примечание:

Если с пульта дистанционного управления осуществляется управление

двумя или более внутренними блоками, срок действия фильтра определяется его типом. Индикация “FILTER” (фильтр) появляется на дисплее в случае необходимости очистки фильтра на главном внутреннем блоке. Когда индикация фильтра гаснет на дисплее, функция восстанавливает кумулятивное время замены фильтра.

Индикация “FILTER” (фильтр) указывает на необходимость очистки

фильтра после истечения определенного заданного срока его использования в нормальных условиях эксплуатации внутри помещения. Однако, ввиду того, что степень загрязненности фильтра определяется конкретными условиями эксплуатации, необходимо производить очистку фильтра с учетом данного фактора.

Кумулятивный срок действия фильтра зависит от модели

кондиционера. Данная индикация недоступна для пульта дистанционного управления.

Чистка фильтров

• Проводите чистку фильтров с использованием пылесоса. При отсутствии пылесоса, легким постукиванием фильтра о твердый предмет стряхните с него грязь или пыль.

• Если фильтры сильно загрязнены, промойте их в теплой воде. Тщательно смойте остатки моющего средства и полностью просушите

фильтры перед их обратной установкой в прибор.

Осторожно:

• Не сушите фильтры под прямыми солнечными лучами или с использованием источника отопления, такого как электрообогревателя: это может привести к деформации фильтров.

• Не промывайте фильтры в горячей воде (выше 50°C), так как это может привести к их деформации.

• Не забывайте устанавливать фильтры на место. Эксплуатация прибора без фильтров воздуха может привести к его поломке.

Осторожно:

• Прежде чем начать чистку, остановите работу прибора и отключите подачу электропитания.

• Внутренние приборы оборудованы фильтрами для удаления пыли из засасываемого воздуха. Прочищайте фильтры с помощью методов, обозначенных на рисунках ниже.

Снятие фильтра

Осторожно:

• При удалении фильтра необходимо соблюдать меры предосторожности для защиты глаз от пыли. Также если для выполнения этой работы необходимо вставать на стул, соблюдайте осторожность, чтобы не упасть с него.

• После снятия фильтра не дотрагивайтесь до металлических частей внутри наружного блока, несоблюдение данного правила может привести к травме.

PLA-RP

Потяните за круглую ручку на воздухозаборной решетке

в направлении, указанном стрелкой; решетка должна открыться.

Откройте воздухозаборную решетку.

Освободите ручку на центральном ребре

воздухозаборной решетки и потянув фильтр вперед, снимите его.

A Рукоятка B Решетка C Воздухозаборная решетка D Фильтр

227

11. Исправление неполадок

Возникла проблема? Вот решение. (Прибор работает нормально.)

Кондиционер не обеспечивает должный обогрев или охлаждение.

При начале работы в режиме обогрева теплый воздух из внутреннего прибора поступает через некоторое время.

Очистите фильтр. (При загрязнении или закупорке фильтра поток

воздуха уменьшается.) Проверьте регулировку температуры и отрегулируйте заданную температуру.

Убедитесь, что вокруг наружного прибора достаточно места. Не

заблокирован ли впуск или выпуск воздуха? Не оставлена ли открытой дверь или окно? Теплый воздух не поступает до тех пор, пока внутренний прибор

не прогреется до достаточной степени.

В режиме обогрева кондиционер останавливается до достижения заданной температуры в помещении.

Направление потока воздуха изменяется при работе или направление потока воздуха нельзя задать.

При изменении направления воздушного потока, лопатки всегда двигаются вверх и вниз, проходя через заданное положение, перед тем, как полностью остановиться в положении. Слышен звук текущей воды или время от времени шипящий звук.

Слышен треск или скрип.

В помещении неприятный запах.

Из внутреннего прибора выходит белая дымка или пар.

Из наружного прибора выходит вода или пар.

Индикатор работы не появляется на дисплее пульта дистанционного управления.

На дисплее пульта дистанционного управления отображается “

При перезапуске кондиционера вскоре после его останова он не работает, несмотря на нажатие кнопки ON/OFF (ВКЛ/ВЫКЛ). Кондиционер работает без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).

Кондиционер останавливается без нажатия кнопки ON/OFF (ВКЛ/ ВЫКЛ).

Невозможно задать работу по таймеру с пульта дистанционного управления.

На дисплее пульта дистанционного управления отображается сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ).

На дисплее пульта дистанционного управления отображается код ошибки.

Слышен звук дренажа воды или вращения двигателя. При останове режима охлаждения дренажный насос включается,

Если температура наружного воздуха низка, а влажность высокая,

на наружном приборе может образоваться изморось. Если это

произойдет, наружный прибор работает в режиме размораживания.

Обычная работа должна возобновиться примерно через 10 минут. В режиме охлаждения лопатки автоматически перемещаются

в горизонтальное (вниз) положение после 1 часа, если выбрано

направление потока воздуха вниз (горизонтально). Это необходимо

для предотвращения образования воды и падения капель с лопаток. В режиме обогрева лопатки автоматически перемещаются в

направление горизонтального потока воздуха, когда температура

потока воздуха низкая, или в режиме размораживания. При изменении направления воздушного потока лопатки перемещаются

в заданное положение после определения базового положения.

Эти звуки могут быть слышны, когда в кондиционере течет

хладагент, или при изменении потока хладагента. Эти звуки могут быть слышны при трении деталей друг о друга по

причине расширения и сжатия из-за изменений температуры. Внутренний прибор всасывает воздух с газами, исходящими из

стен, ковровых настилов, мебели, а также запахи одежды, затем

выдувает этот воздух обратно в помещение. Если температура в помещении и влажность высокие, такое

явление может наблюдаться при начале работы. В режиме размораживания может подаваться холодный

воздушный поток, который может казаться дымкой. В режиме охлаждения вода может образовываться и капать с

холодных труб и стыков.

В режиме обогрева вода может образовываться и капать с теплообменника. В режиме размораживания вода на теплообменнике испаряется,

и может появиться водяной пар. Включите питание. На дисплее пульта дистанционного управления

появится“ При центральном управлении на пульте дистанционного

”.

управления появляется “

кондиционера с пульта дистанционного управления нельзя. Подождите примерно три минуты. (Работа остановилась для

защиты кондиционера.) Не установлен ли таймер включения?

Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.

Не подключен ли кондиционер к центральному пульту дистанционного управления?

Проконсультируйтесь с людьми, управляющими кондиционером.

Не отображается ли “ ” на дисплее пульта дистанционного управления?

Проконсультируйтесь с людьми, управляющими кондиционером.

Не задана ли функция автоматического восстановления после сбоев электропитания?

Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.

Не установлен ли таймер отключения?

Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для перезапуска работы.

Не подключен ли кондиционер к центральному пульту дистанционного управления?

Проконсультируйтесь с людьми, управляющими кондиционером.

Не отображается ли “ ” на дисплее пульта дистанционного управления?

Проконсультируйтесь с людьми, управляющими кондиционером.

Действительны ли настройки таймера?

Если таймер можно задать, на дисплее пульта дистанционного

управления отображается

Осуществляются первоначальные настройки. Подождите

примерно 3 минуты. Включились защитные устройства для защиты кондиционера.

Не пытайтесь отремонтировать данное оборудование самостоятельно.

Немедленно отключите питание и обратитесь к своему поставщику. Обязательно сообщите поставщику наименование модели и информацию, которая появилась на дисплее пульта дистанционного управления.

затем останавливается. Подождите примерно 3 минуты.

”.

”, и запустить или остановить работу

WEEKLY

SIMPLE

, или

AUTO OFF

228

11. Исправление неполадок

Возникла проблема? Вот решение. (Прибор работает нормально.) Уровень шума превышает уровень, указанный в технических характеристиках.

Уровень шума работающего кондиционера зависит от акустики

конкретного помещения (см. таблицу ниже). Он может быть выше, чем указано в спецификации, поскольку тестовый замер проводился в безэховом помещении.

На пульте дистанционного управления ничего не отображается, дисплей тусклый, или внутренний прибор получает сигналы, если только пульт дистанционного управления находится близко.

Лампа работы около приемника пульта дистанционного управления на внутреннем приборе мигает.

12. Технические характеристики

Модель Электропитание (Напряжение <В> / Частота <Гц>)

Номинальная потребляемая мощность (Только внутренний прибор) <кВт>

PLA-RP35BA PLA-RP50BA PLA-RP60BA PLA-RP71BA PLA-RP100BA PLA-RP125BA PLA-RP140BA

0,03 0,05 0,05 0,07 0,14 0,15 0,16

Помещения с высоким уровнем поглощения шума

Примеры местоположения

Уровни шума

Батарейки разряжены.

Замените батарейки и нажмите кнопку Reset (Сброс).

Если после замены батареек ничего не появляется, убедитесь,

что батарейки вставлены с соблюдением полярности (+, –).

Включилась функция самодиагностики для защиты кондиционера. Не пытайтесь отремонтировать данное оборудование самостоятельно.

Немедленно отключите питание и обратитесь к своему поставщику.

Обязательно сообщите поставщику наименование модели.

~/N 230/50

Студия

радиовещания,

музыкальная студия и

т.д.

от 3 до 7 дБ от 6 до 10 дБ от 9 до 13 дБ

Обычные помещения

Приемная, вестибюль

гостиницы и т.д.

Помещения с низким уровнем поглощения шума

Офис,

гостиничный

номер

Номинальный ток (Только внутренний прибор) <A> ОБОГРЕВАТЕЛЬ <кВт> Габариты (Высота) <мм> 258(35) 298(35) Габариты (Ширина) <мм> 840(950) Габариты (Глубина) <мм> 840(950) Скорость движения воздушного потока в вентиляторе (Низкая-Средняя 2-Средняя 1-Высокая) <м Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> Масса Нетто <кг> 22(6) 23(6) 25(6) 27(6)

*1 Цифра в () означает GRILL (решетка).

/мин>

0,22 0,36 0,36 0,51 0,94 1,00 1,07

-------

11-12-13-15 12-14-16-18 12-14-16-18 14-16-18-21 20-23-26-30 22-25-28-31 24-26-29-32

27-28-29-31 28-29-31-32 28-29-31-32 28-30-32-34 32-34-37-40 34-36-39-41 36-39-42-44

229

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

The product at hand is based on the following EU regulations:

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

• Low Voltage Directive 73/23/ EEC

• Electromagnetic Compatibility Directive 89/ 336/ EEC

BH79D045H01

HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Printed in UNITED KINGDOM

Mitsubishi electric PLA-RP71BA, SUZ-KA71VA2 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
