Mitsubishi PKFY-P_VBM-E, PKFY-P_VHM-E, PMFY-P_VBM-E, PCFY-P_VKM-E, PFFY-P_VKM-E User Manual

Air-Conditioners For Building Application INDOOR UNIT

PKFY-P·VBM-E / PKFY-P·VHM-E PCFY-P·VKM-E / PFFY-P·VKM-E PMFY-P·VBM-E

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el ﬁ nal antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ

Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε λειτουργία τη μονάδα κλιματισμού.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

VOOR DE GEBRUIKER

PARA EL USUARIO

PER L’UTENTE

ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

PARA O UTILIZADOR

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Português

Işletme Elkitabı

Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu elkitabını dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

操作说明书

在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。

KULLANICI İÇİN

ДЛЯ ПОЛЬЗОВАТЕЛЯ

用户适用（安装人员适用）

Türkçe

Русский

中文

Contents

1. Safety Precautions .............................................................................2

2. Parts Names ....................................................................................... 3

3. Screen Conﬁ guration .......................................................................... 6

4. Setting the Day of the Week and Time ............................................... 6

5. Operation ............................................................................................ 6

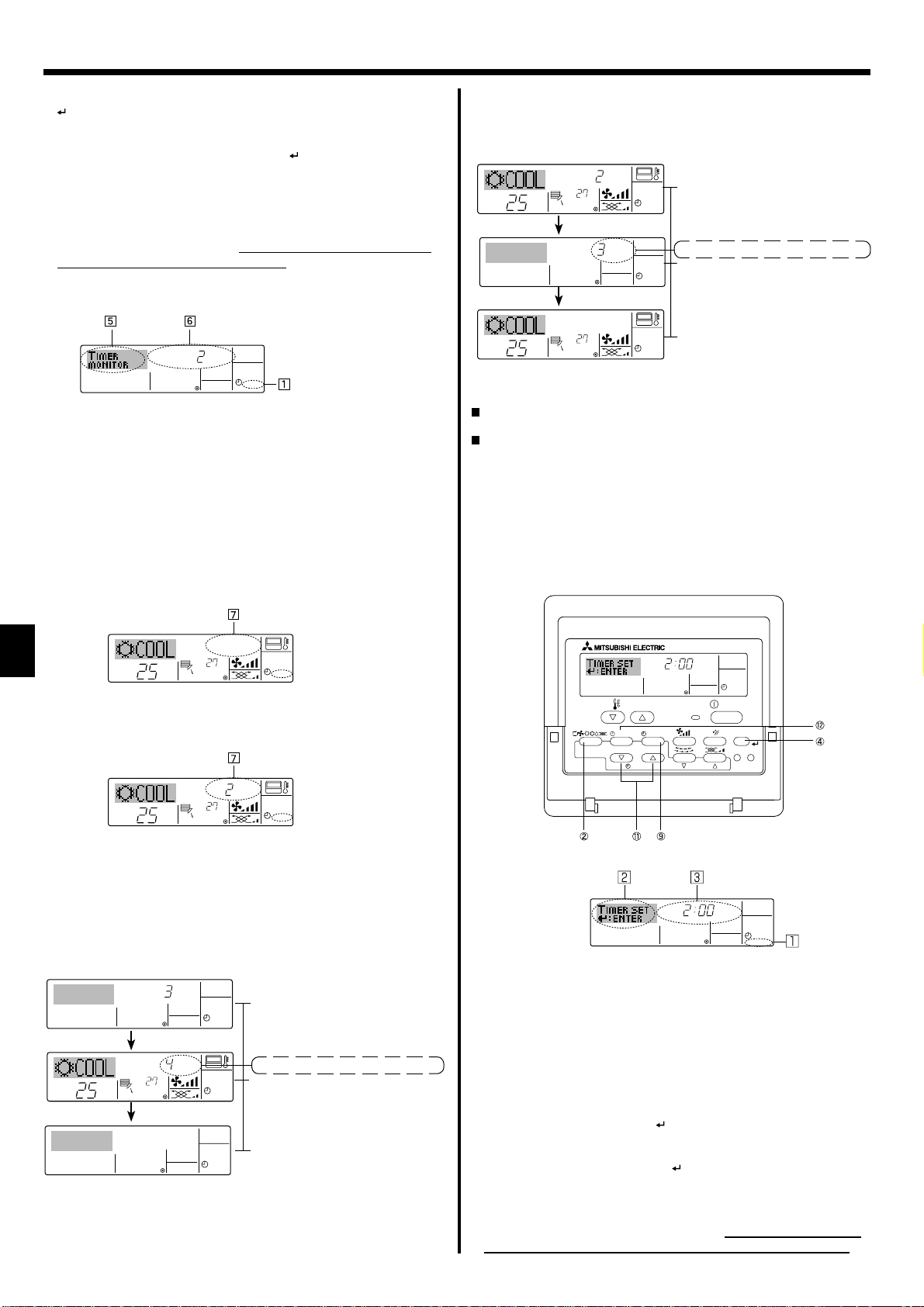

6. Timer...................................................................................................8

1. Safety Precautions

Before installing the unit, make sure you read all the “Safety Precautions”.

The “Safety Precautions” provide very important points re-

garding safety. Make sure you follow them.

Please report to or take consent by the supply authority be-

fore connection to the system.

Warning:

• The unit must not be installed by the user. Ask the dealer or an authorized company to install the unit. If the unit is installed improperly, water leakage, electric shock or ﬁ re may result.

• Do not stand on, or place any items on the unit.

• Do not splash water over the unit and do not touch the unit with wet hands. An electric shock may result.

• Do not spray combustible gas close to the unit. Fire may result.

• Do not place a gas heater or any other open-flame appliance where it will be exposed to the air discharged from the unit. Incomplete combustion may result.

• Do not remove the front panel or the fan guard from the outdoor unit when it is running.

• Never repair the unit or transfer it to another site by yourself.

7. Other Functions ...............................................................................11

8. Function Selection .......................................................................... 12

9. Emergency operation for wireless remote-controller ...................... 16

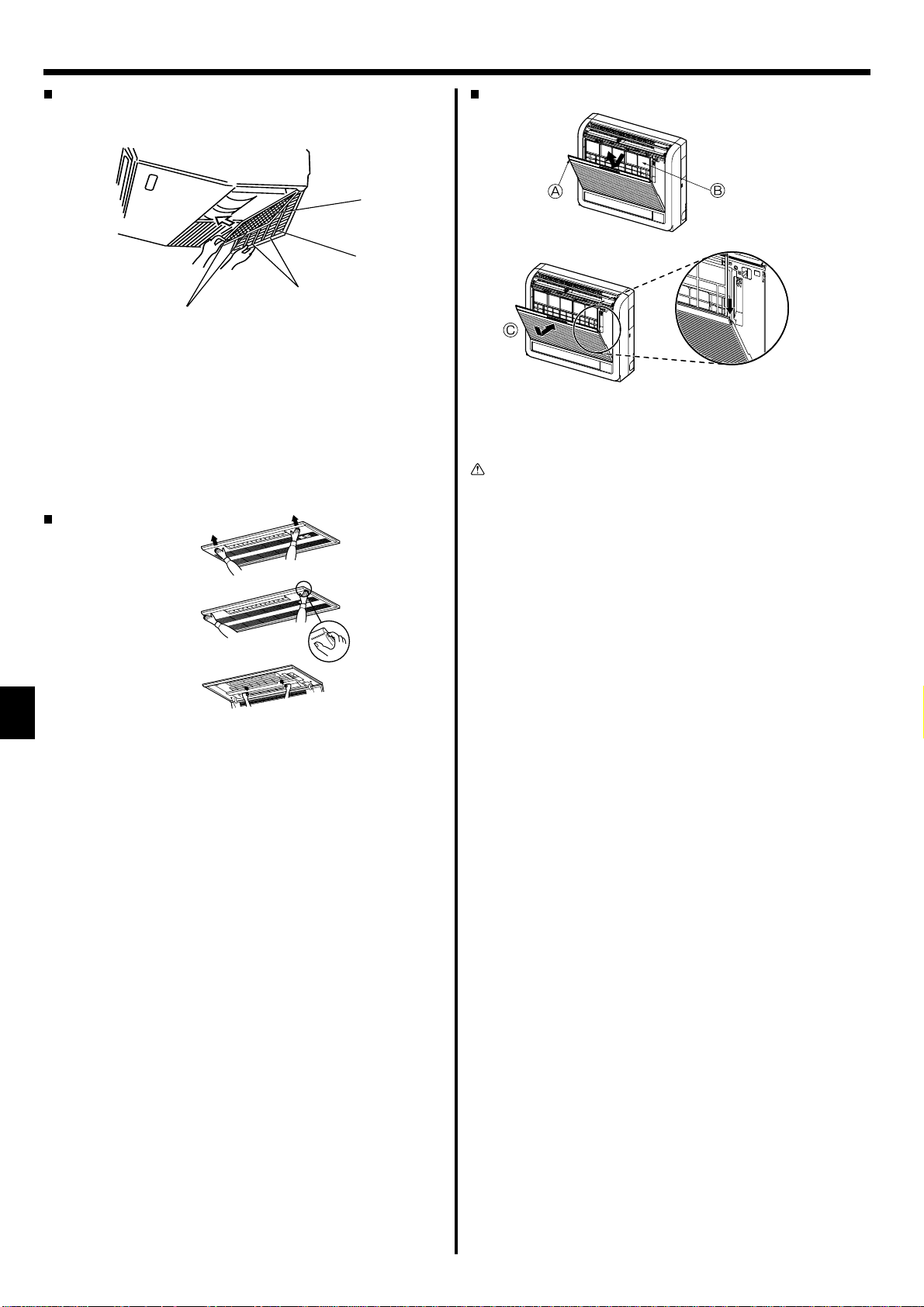

10. Care and Cleaning.......................................................................... 16

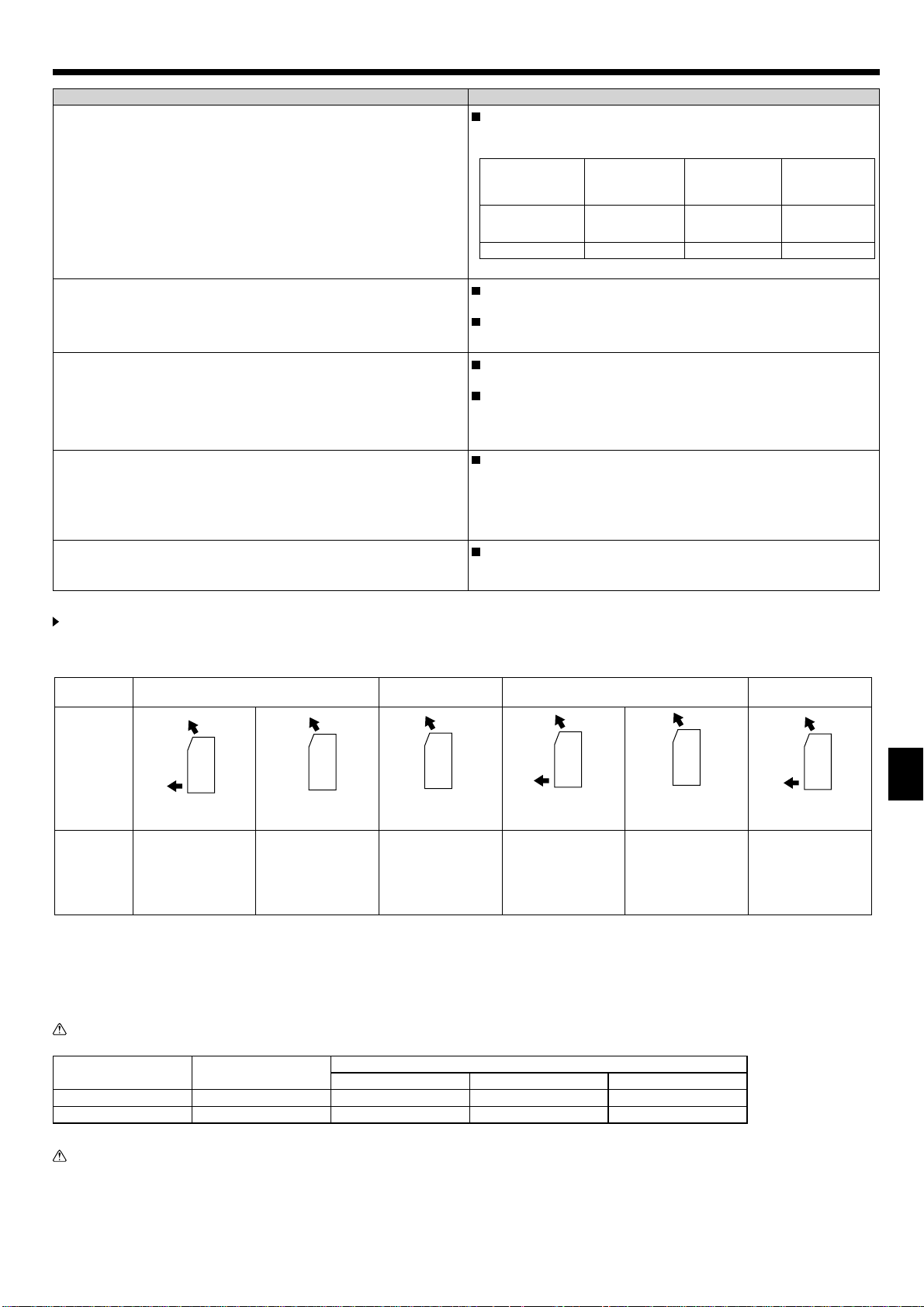

11. Trouble Shooting ............................................................................. 18

12. Speciﬁ cations .................................................................................20

Symbols used in the text

Warning: Describes precautions that should be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that should be observed to prevent damage to the unit.

Symbols used in the illustrations

: Indicates a part which must be grounded.

• When you notice exceptionally abnormal noise or vibration, stop

operation, turn off the power switch, and contact your dealer.

• Never insert ﬁ ngers, sticks etc. into the intakes or outlets.

• If you detect odd smells, stop using the unit, turn off the power

switch and consult your dealer. Otherwise, a breakdown, electric

shock or ﬁ re may result.

• This air conditioner is NOT intended for use by children or inﬁ rm

persons without supervision.

• Young children must be supervised to ensure that they do not

play with the air conditioner.

• If the refrigeration gas blows out or leaks, stop the operation of

the air conditioner, thoroughly ventilate the room, and contact

your dealer.

Caution:

• Do not use any sharp object to push the buttons, as this may damage the remote controller.

• Never block or cover the indoor or outdoor unit’s intakes or outlets.

• Never wipe the remote controller with benzene, thinner chemical rags, etc.

• Do not operate the unit for a long time in high humidity, e.g. leaving a door or window open. In the cooling mode, if the unit is operated in a room with high humidity (80% RH or more) for a long time, water condensed in the air conditioner may drop and wet or damage furniture, etc.

• Do not touch the upper air outlet vane or the lower air outlet damper during operation. Otherwise, condensation may form and the unit may stop operating.

Disposing of the unit

When you need to dispose of the unit, consult your dealer.

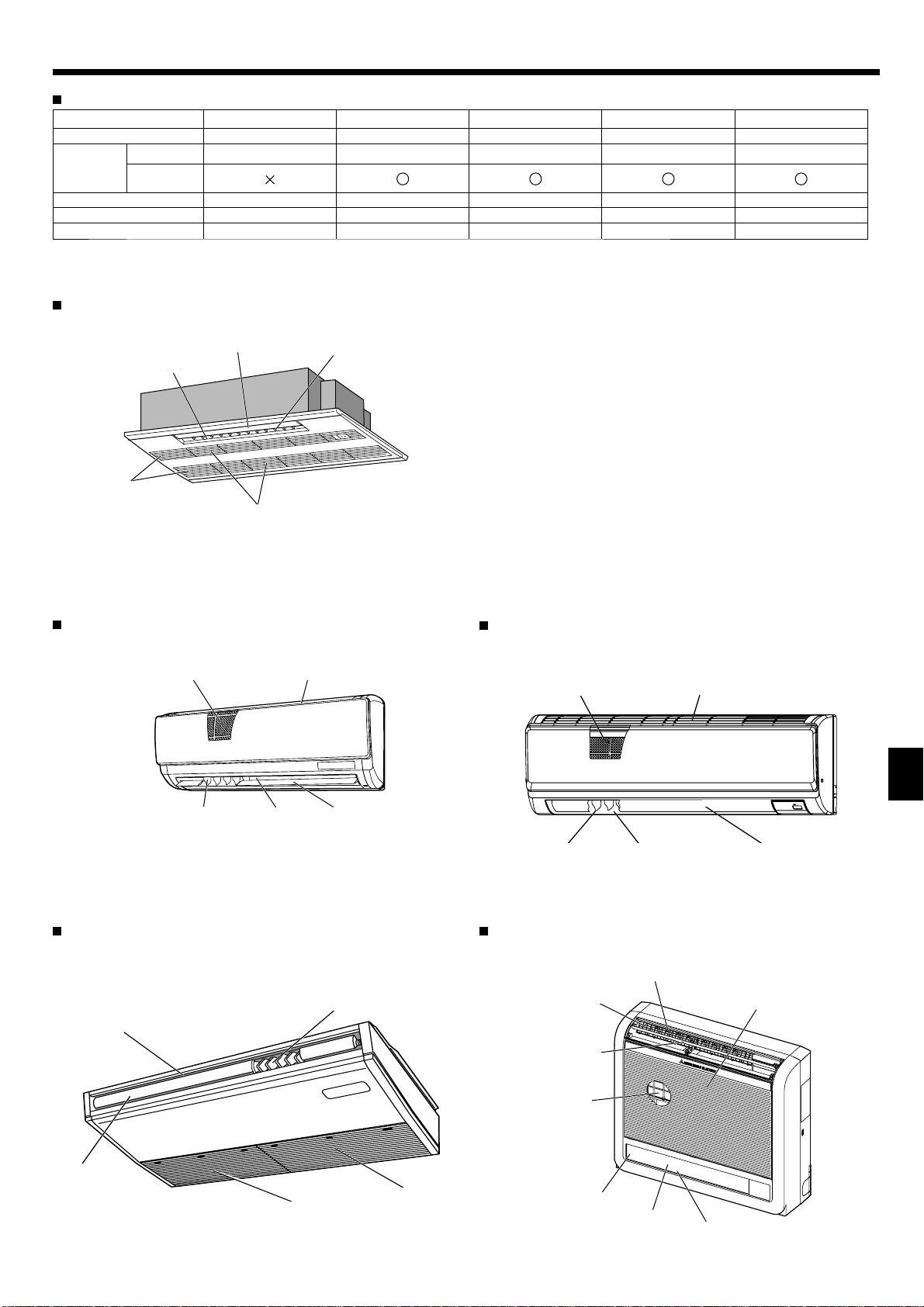

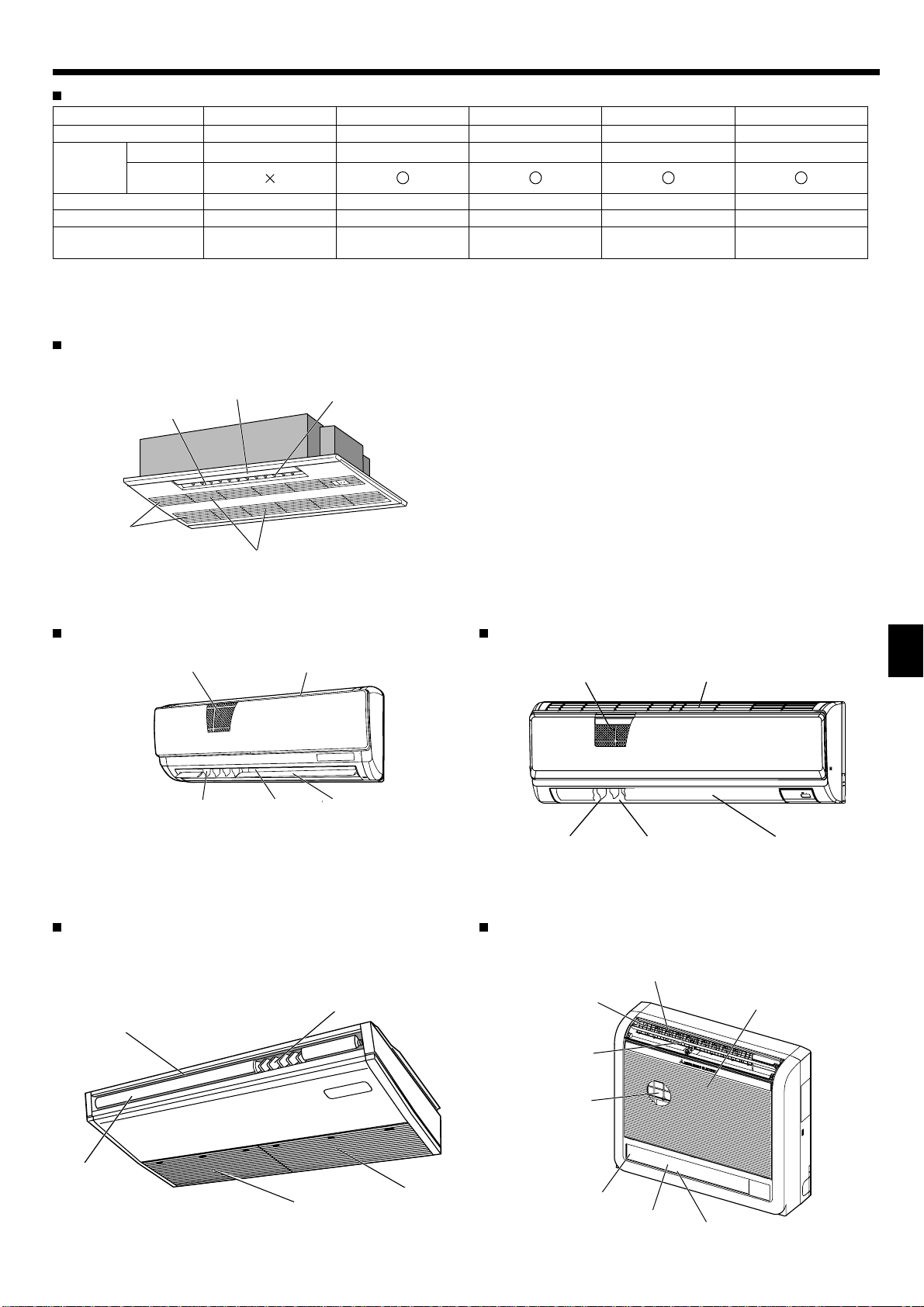

2. Parts Names

Indoor Unit

PKFY -P·VBM-E PKFY -P·VHM-E PCFY-P·VKM-E PMFY-P·VBM-E PFFY-P·VKM-E

Fan speed 4 speed 3 speed+ Auto* 4 speed+ Auto* 4 speed 4 speed Vane Louver Manual Manual Manual Manual Manual

Filter Normal Normal Long-life Normal Normal Filter cleaning indication

PMFY-P·VBM-E

1-way Ceiling Cassette

Steps 4 steps 5 steps 5 steps 4 steps 4 steps Auto swing

100 hr 100 hr 2,500 hr 100 hr 100 hr

* This operation is available only using the remote controller that is able to set its Fan speed setting "Auto".

Filter

PKFY-P·VBM-E

Wall Mounted

Air outlet

Filter Air intake

Louver

Vane

Air inlet

Air outlet

Vane

Louver

PKFY-P·VHM-E

Wall Mounted

Filter

Louver

Air outlet

Air intake

Vane

PCFY-P·VKM-E

Ceiling Suspended

Air outlet

Vane

Louver

Air intake

PFFY-P·VKM-E

Floor Standing

Filter (Inside of Air intake)

Louver

Air outlet Air inlet

Vane

Filter

Damper

Air outlet

Louver

2. Parts Names

Wired Remote-Controller

Display Section

For purposes of this explanation, all parts of the display are shown. During actual operation, only the relevant items will be displayed.

Identiﬁ es the current operation Shows the operating mode, etc.

* Multi-language display is sup-

ported.

“Centrally Controlled” indicator Indicates that operation of the

remote controller has been prohibited by a master controller.

“Timer is Off” indicator Indicates that the timer is off.

Temperature Setting Shows the target temperature.

Day-of-Week Shows the current day of the week.

Time/Timer Display Shows the current time, unless the simple or Auto

Off timer is set. If the simple or Auto Off timer is set, shows the time remaining.

Up/Down Air Direction indicator The indicator

of the airﬂ ow. “One Hour Only” indicator

Displayed if the airﬂ ow is set to Low and downward during COOL or DRY mode. (Operation varies according to model.) The indicator goes off after one hour when the airﬂ ow direction also changes.

shows the direction

Room Temperature display Shows the room temperature. The room

temperature display range is 8–39°C. The display blinks if the temperature is less than 8°C or 39°C or more.

Louver display Indicates the action of the swing louver.

Does not appear if the louver is stationary.

Indicates that the power is on.

(Power On indicator)

“Sensor” indication Displayed when the remote controller

sensor is used.

“Locked” indicator Indicates that remote controller but-

tons have been locked.

“Clean The Filter” indicator Comes on when it is time to clean

the ﬁ lter.

Timer indicators The indicator comes on if the corre-

sponding timer is set.

Fan Speed indicator Shows the selected fan speed.

Ventilation indicator Appears when the unit is running in

Ventilation mode.

Operation Section

Set T emperature buttons

Down Up

Timer Menu button

(Monitor/Set button)

Mode button (Return button)

Set Time buttons

Back Ahead

Timer On/Off button

(Set Day button)

Opening the door

Built-in temperature sensor

ON/OFF button

Fan Speed button

Filter button

(<Enter> button)

Test Run button

Check button (Clear button)

Airﬂ ow Up/Down button

Louver button

Operation button)

(

To return operation

number

Ventilation button

Operation button)

(

To go to next operation number

Note:

“PLEASE WAIT” message

This message is displayed for approximately 3 minutes when power is supplied to the indoor unit or when the unit is recovering from a power failure.

Operation mode blinking display

When multiple indoor units are connected to a single outdoor unit and an operation mode is selected for one indoor unit that is different from the current

operation mode of another indoor unit, the operation mode display blinks. Select the same operation mode of the other indoor unit.

“NOT AVAILABLE” message This message is displayed if a button is pressed to operate a function that the indoor unit does not have. When the same remote controller is used to operate multiple indoor units, this message is displayed if the main indoor unit is not equipped with the

selected function.

Room temperature display The indoor unit temperature sensors or the remote controller temperature sensor can be selected to measure the room temperature. The indoor unit

temperature sensors are the initial setting. When the indoor unit temperature sensors are selected to measure the room temperature, the room temperature measured at the main indoor unit is displayed on the remote controller that operates multiple indoor units.

2. Parts Names

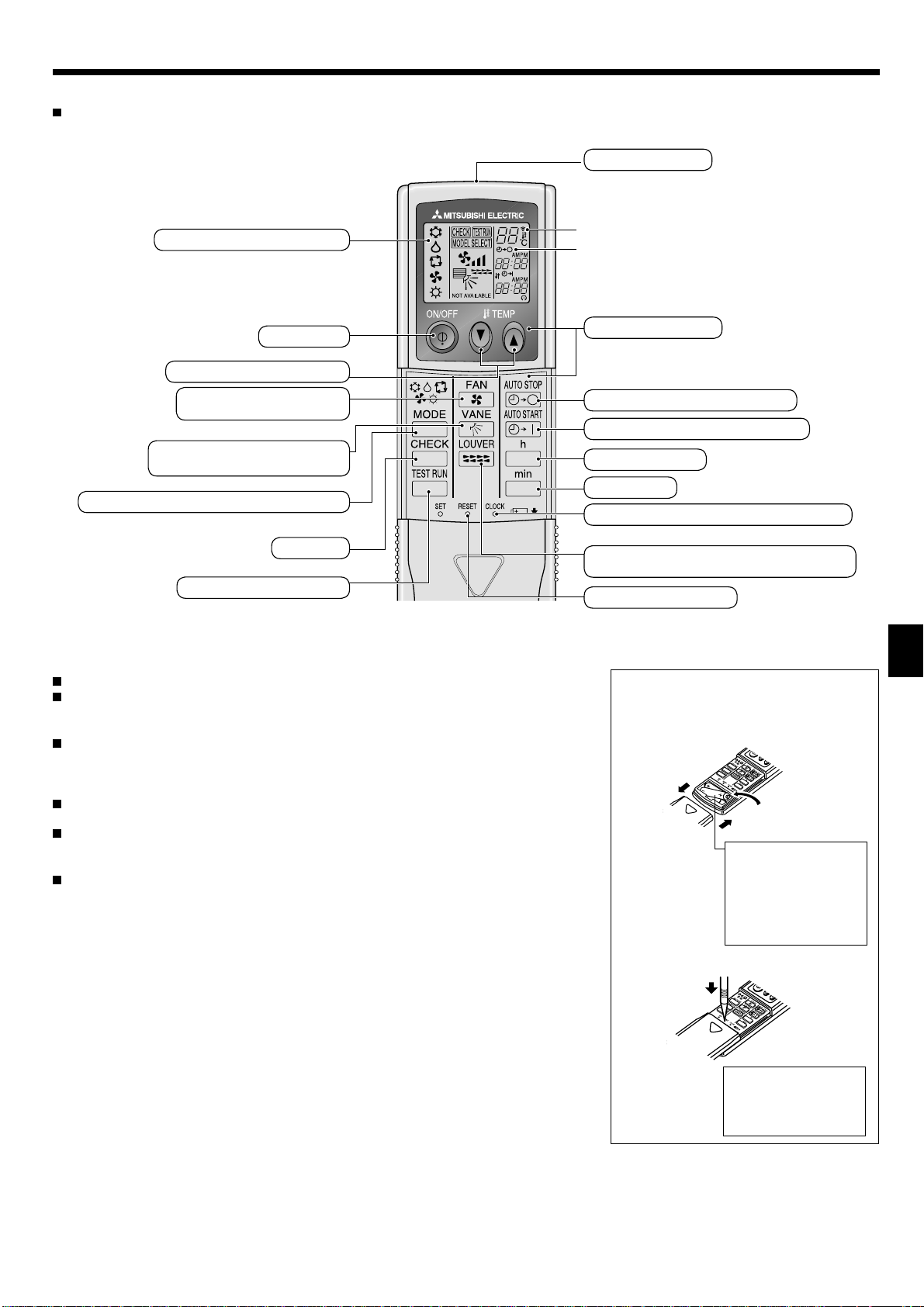

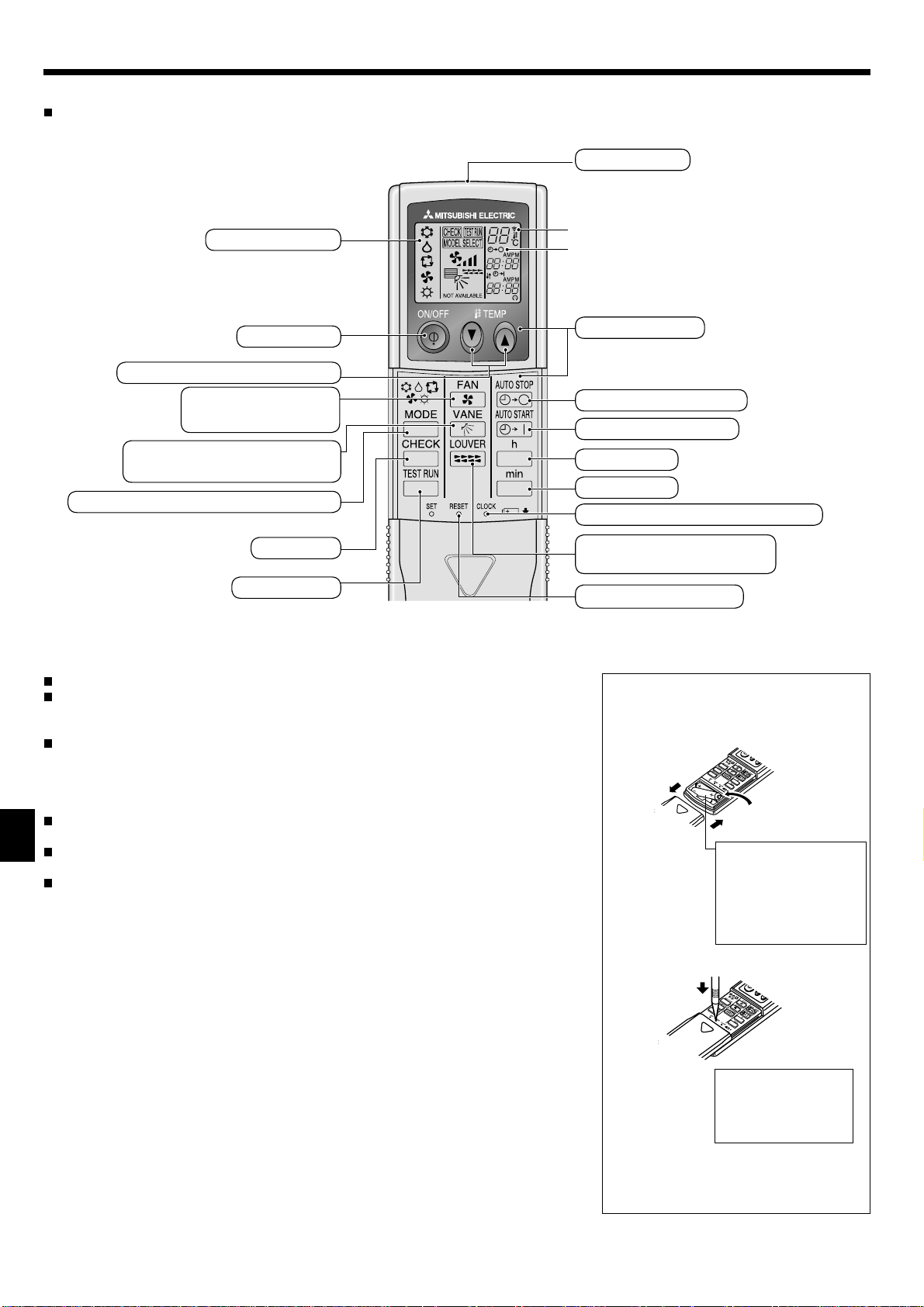

Wireless Remote-Controller

Transmission area

Remote controller display

* For explanation purposes, all of the items

that appear in the display are shown.

* All items are displayed when the Reset

button is pressed.

ON/OFF button

Set Temperature buttons

Fan Speed button (Changes fan speed)

Airﬂ ow button (Changes up/down airﬂ ow direction)

Mode button (Changes operation mode)

Check button

Test Run button

Transmission indicator Timer indicator

Operation areas

Timer Off button

Timer On button

Hour button

Minute button

Set Time button (Sets the time)

Louver button (Changes left/right airﬂ ow direction)

Reset button

When using the wireless remote controller, point it towards the receiver on the indoor unit. If the remote controller is operated within approximately two minutes after power is supplied

to the indoor unit, the indoor unit may beep twice as the unit is performing the initial automatic check.

The indoor unit beeps to confirm that the signal transmitted from the remote controller has

been received. Signals can be received up to approximately 7 meters in a direct line from the indoor unit in an area 45° to the left and right of the unit. However, illumination such as ﬂ uores- cent lights and strong light can affect the ability of the indoor unit to receive signals.

If the operation lamp near the receiver on the indoor unit is blinking, the unit needs to be in-

spected. Consult your dealer for service.

Handle the remote controller carefully! Do not drop the remote controller or subject it to strong

shocks. In addition, do not get the remote controller wet or leave it in a location with high humidity.

To avoid misplacing the remote controller, install the holder included with the remote controller

on a wall and be sure to always place the remote controller in the holder after use.

Battery installation/replacement

1. Remove the top cover, insert two AAA batteries, and then install the top cover.

Top cover

2. Press the Reset button.

Two AAA batteries Insert the negative (–) end of each battery ﬁ rst. Install the batteries in the correct directions (+, –)!

Press the Reset button with an object that has a narrow end.

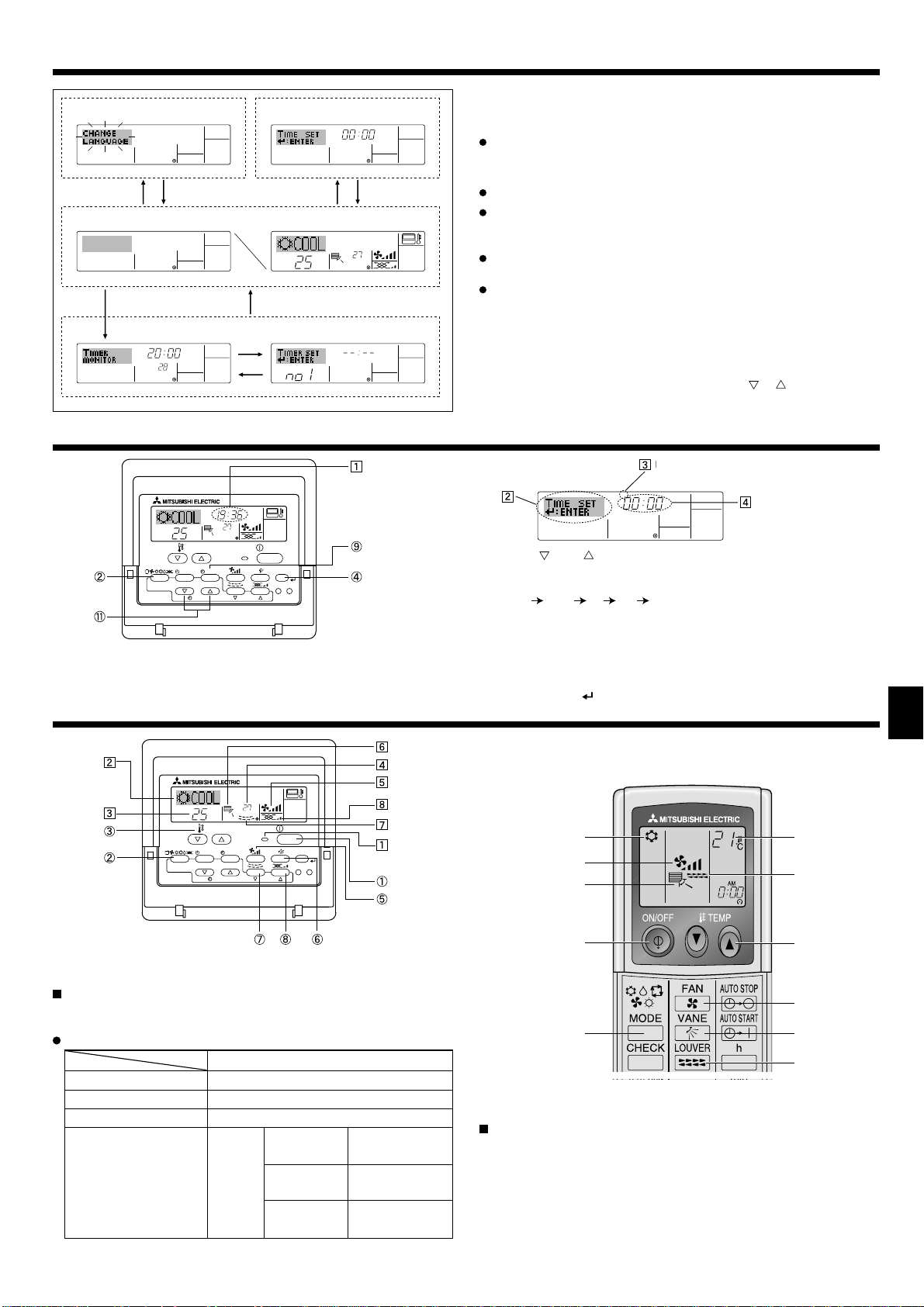

3. Screen Conﬁ guration

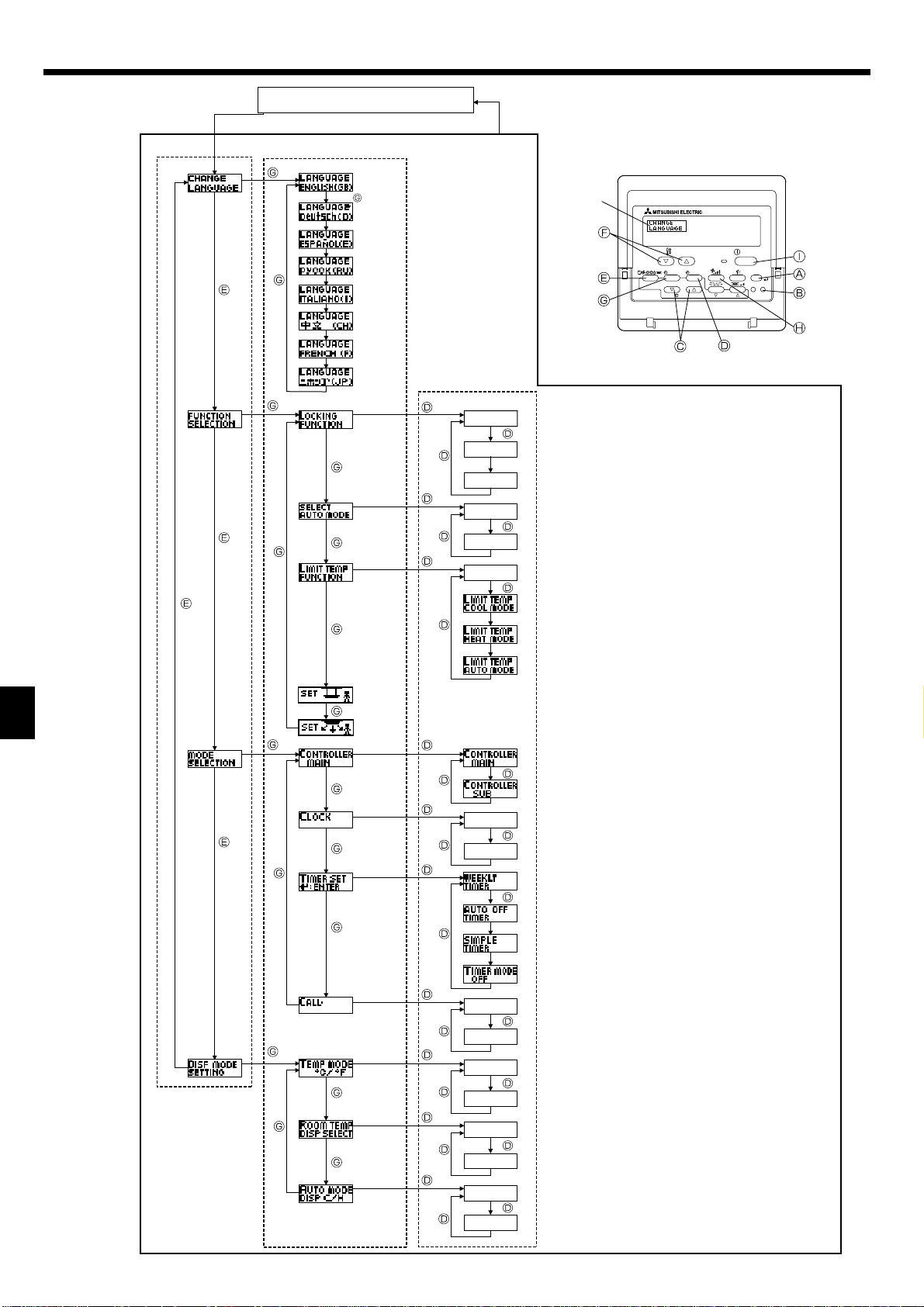

Function Selection of remote controller

Standard Control Screens

OFF ON

Timer Monitor Timer Setup

MON

TIMER

OFF

°F°C

WEEKLY

Set Day/Time

TIME SUN

°F°C

°C

SUN MON TUE WEDTHU FRI SAT

WEEKLY

4. Setting the Day of the Week and Time

Day of the Week &

TIME SUN

°C

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Note: The day and time will not appear if clock use has been disabled at Function Selection of remote controller.

Time display

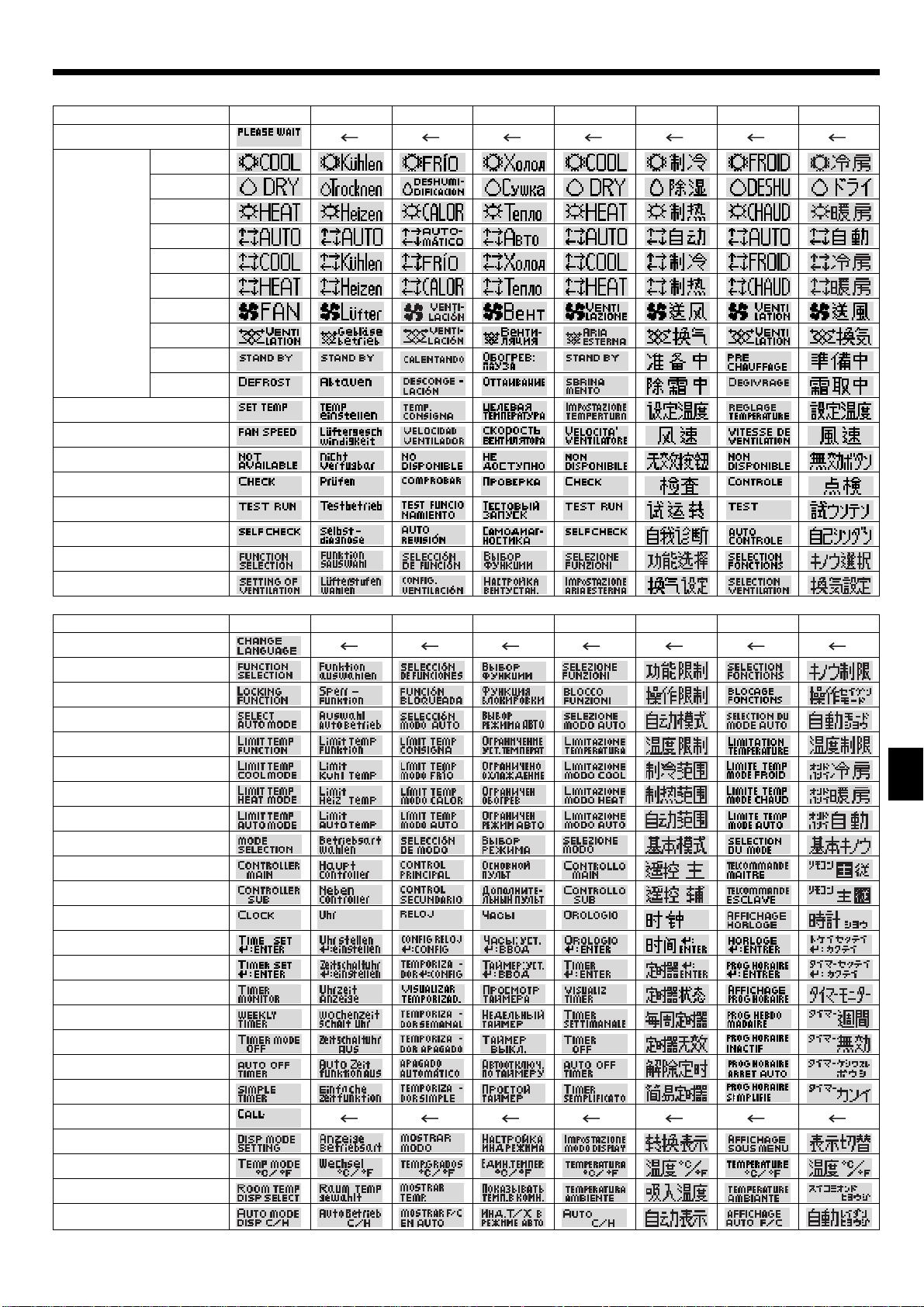

For details on setting the language for the remote controller display, refer to section 8. Function Selection. The initial language setting is English.

Function Selection of remote controller:

Set the functions and ranges available to the

remote controller (timer functions, operating

restrictions, etc.) Set Day/Time: Set the current day of the week or time. Standard Control Screens:

View and set the air conditioning system’s op-

erating status. Timer Monitor: View the currently set timer (weekly timer, sim-

ple timer or Auto Off timer). Timer Setup: Set the operation of any of the timers (weekly

timer, simple timer or Auto Off timer).

: Hold down both the Mode button and the Timer On/Off button for 2

seconds.

: Press the Timer Menu button.

: Press the Mode (Return) button.

: Press either of the Set Time buttons ( or ).

Day of the Week Setting

TIME SUN

1. Press the or

Set Time button 1 to show display 2.

2. Press the Timer On/Off (Set Day) button * Each press advances the day shown at Sun

Mon ... Fri Sat.

Time Setting

to set the day.

3. Press the appropriate Set Time button 1 as necessary to set the time. * As you hold the button down, the time (at

) will increment ﬁ rst in

one-minute intervals, then in ten-minute intervals, and then in onehour intervals.

4. After making the appropriate settings at Steps 2 and 3, press the Filter

button

to lock in the values.

5. Operation

5.1. Turning ON/OFF

Press the ON/OFF button .

• The ON lamp and the display area come on.

Note:

When the unit is restarted, initial settings are as follows.

Remote Controller settings

Mode Last operation mode Temperature setting Last set temperature Fan speed Last set fan speed Airﬂ ow up/down

Mode

COOL or DRY HEAT FAN

Last setting might be applied depending on the type of the indoor unit.

*2 In case of the last setting is swing, airﬂ ow might be Downward 4 de-

pending on the type of the indoor unit.

Horiz. outlet Last setting Horiz. outlet

Press the ON/OFF button

• The ON lamp

and the display area go dark.

Note: Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about three minutes. This is to prevent the internal components from being damaged.

again.

Swing

Auto 1 2

5. Operation

5.2. Mode select

Press the operation mode ( ) button 2 and select the operation mode

Automatic operation

According to a set temperature, cooling operation starts if the room

temperature is too hot and heating operation starts if the room temperature is too cold.

During automatic operation, if the room temperature changes and

remains 1.5 °C or more above the set temperature for 3 minutes, the air conditioner switches to cooling mode. In the same way, if the room temperature remains 1.5°C or more below the set temperature for 3 minutes, the air conditioner switches to heating mode.

Cooling mode

Because the room temperature is automatically adjusted in order to

maintain a ﬁ xed effective temperature, cooling operation is performed a few degrees warmer and heating operation is performed a few degrees cooler than the set room temperature once the temperature is reached (automatic energy-saving operation).

Cooling mode

Drying mode

Fan mode

Heating mode Automatic (cooling/heating) mode

3 minutes (switches from heating to cooling)

3 minutes (switches from cooling to heating )

Set temperature +1.5°C

Set temperature

Set temperature -1.5°C

Note:

The number of available fan speeds depends on the type of unit

connected. Note also that some units do not provide an “Auto” setting.

In the following cases, the actual fan speed generated by the unit

will differ from the speed shown the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. When the temperature of the heat exchanger is low in the heating mode. (e.g. immediately after heating operation starts)

3. In HEAT mode, when room temperature is higher than the temperature setting.

4. When the unit is in DRY mode.

■

Automatic fan speed setting (For wireless remote controller)

It is necessary to set for wireless remote controller only when automatic fan speed is not set at default setting. It is not necessary to set for wired remote controller with automatic fan speed at default setting.

Press the SET button with something sharp at the end.

Operate when display of remote controller is off.

MODEL SELECT

blinks and Model No. is lighted

Press the AUTO STOP button.

blinks and setting No. is lighted

(Setting No.01: without automatic fan speed )

Press the temp.

(Setting No.02:with automatic fan speed )

If you mistook the operation, press the ON/OFF

buttons to set the setting No.02.

button and oper-

ate again from procedure 2.

Press the SET button with something sharp at the end.

MODEL SELECT

and Model No. are lighted for 3 seconds, then turned off.

MODEL SELECT

ON/OFF TEMP

5.3. Temperature setting

To decrease the room temperature:

Press button

The selected temperature is displayed at

to set the desired temperature.

To increase the room temperature:

Press button

The selected temperature is displayed at

to set the desired temperature.

• Available temperature ranges are as follows: Cooling/Drying: 19 - 30 °C Heating: 17 - 28 °C Automatic: 19 - 28 °C

• The display blinks either 8°C - 39°C to inform you if the room temperature is lower or higher than the displayed temperature.

5.4. Fan speed setting

Press the Fan Speed button 5 as many times as necessary while the

system is running.

• Each press changes the force. The currently selected speed is shown at

• The change sequence, and the available settings are as follows.

FAN SPEED

4-speed

Auto *

3-speed

Auto *

4-speed

model

* For MA remote controller only.

Automatic fan speed setting is necessary for wireless remote controller.

Display

Speed 1 Speed 2 Speed 3 Speed 4 Auto

Speed 1 Speed 2 Speed 3 Auto

Speed 1 Speed 2 Speed 3 Speed 4

3 2

min

MODE

CHECK

TEST RUN

FAN

VANE

LOUVER

RESETSET CLOCK

AUTO STOP

AUTO START

5.5. Airﬂ ow direction setting

With the unit running, press the Airﬂ ow Up/Down button 6 as necessary.

•

Each press changes the direction. The current direction is shown at 6.

• The change sequence, and the available settings, are as follows.

Airﬂ ow Display

5 steps

model*1

4 steps

model

(PMFY)

4 steps

model

(PKFY-BM)

Swing

(Horiz.)

* Note that during swing operation, the directional indication on the

screen does not change in sync with the directional vanes on the unit. * Some models do not support directional settings. *1. For MA remote controller only, other remote controllers display the

same as 4steps model.

*2. Airﬂ ow direction setting <Auto>

COOL/FAN/DRY : Setting 1 (Horizontal), HEAT : Setting 5 (Downward 5)

123 4

(Horiz.)

123 4

5. Operation

Note:

Available directions depend on the type of unit connected. Note

also that some units do not provide an “Auto” setting.

In the following cases, the actual air direction will differ from the

direction indicated on the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. Immediately after starting heater mode (while the system is waiting for the mode change to take effect).

3. In heat mode, when room temperature is higher than the temperature setting.

(For PFFY-P·VKM series)

For the PFFY-P·VKM series, the airﬂ ow direction displayed on the

remote controller is different from the actual airflow direction. Refer to the following table.

Display

Actual

Swing

123 4

(Horiz.)

1234

(Horiz.)

The airﬂ ow direction for the lower air outlet damper cannot be set.

The airﬂ ow direction is automatically controlled by a computer.

<[Manual] To Change the Airﬂ ow’s Left/Right Direction>

* The louver button 7 cannot be used.

• Stop the unit operation, hold the lever of the louver, and

adjust to the desired direction.

* Do not set to the inside direction when the unit is

in the cooling or drying mode because there is a risk of condensation and water dripping.

Caution:

When you operate the process above, be sure to take measures to avoid falls.

5.6. Ventillation

For LOSSNAY combination

5.6.1. For Wired Remote-controller

To run the ventilator together with the indoor unit:

Press the ON/OFF button 1.

•

The Vent indication appears on the screen (at 8). The ventilator will now automatically operate whenever the indoor unit is running.

To run the ventilator only when the indoor unit is off:

Press the Ventilation button 8 while the indoor unit is off.

• The On lamp (at 1 ) and the Vent indication (at 8) come on.

To change the ventilator force:

Press the Ventilation button 8 as necessary.

• Each press toggles the setting as shown below.

No display

(Stop)

(Low)

(High)

Note:

With some model conﬁ gurations, the fan on the indoor unit may

come on even when you set the ventilator to run independently.

(OFF)

6. Timer

6.1. For Wired Remote-controller

You can use Function Selection of remote controller to select which of three types of timer to use: 1 Weekly timer, 2 Simple timer or 3 Auto Off timer.

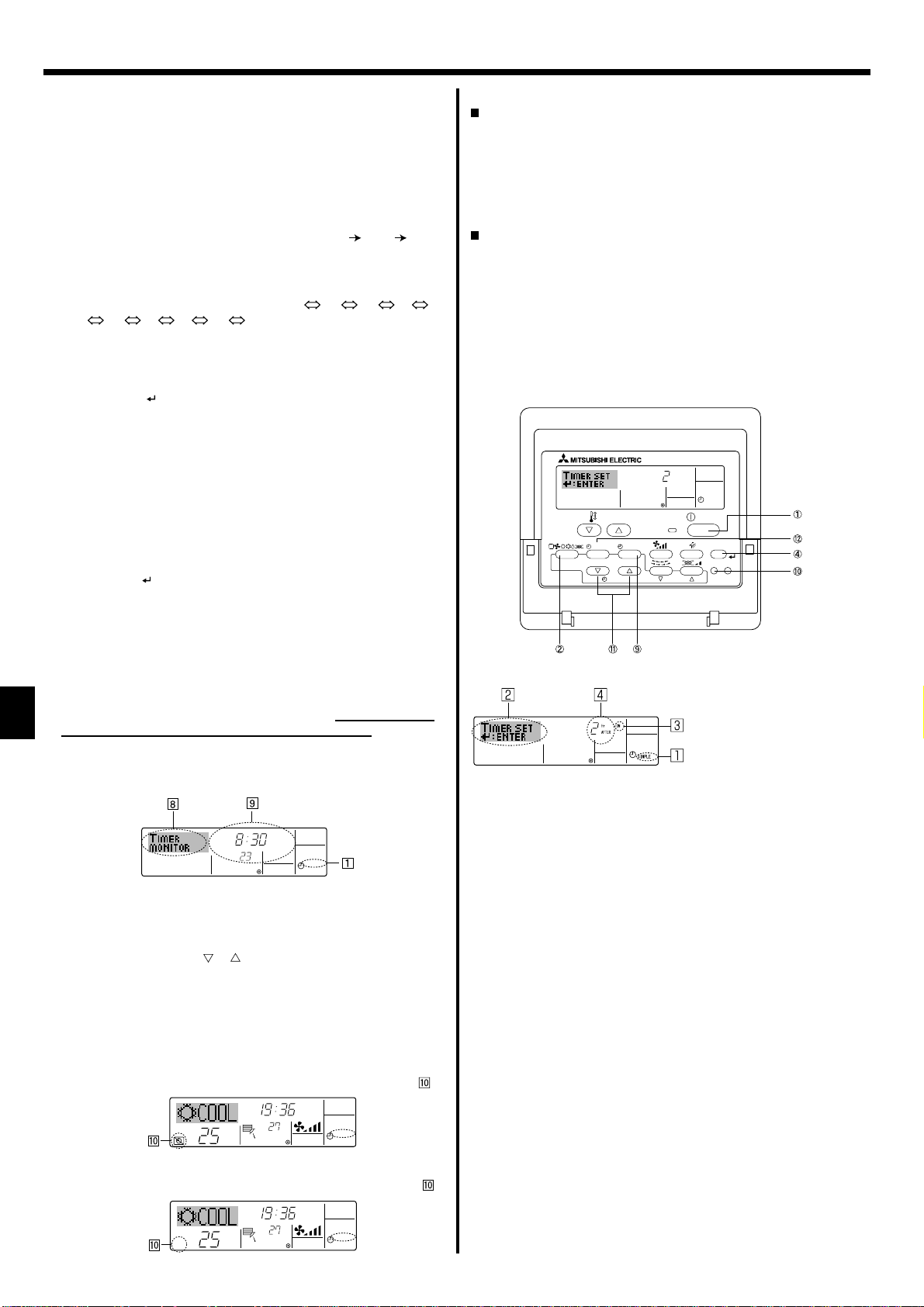

6.1.1. Weekly Timer

The weekly timer can be used to set up to eight operations for each

day of the week.

• Each operation may consist of any of the following: ON/OFF time together with a temperature setting, or ON/OFF time only, or temperature setting only.

• When the current time reaches a time set at this timer, the air conditioner carries out the action set by the timer.

Time setting resolution for this timer is 1 minute.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at

the same time.

*2. The weekly timer will not operate when any of the following con-

ditions is in effect.

The timer feature is off; the system is in an malfunction state; a

test run is in progress; the remote controller is undergoing selfcheck or remote controller check; the user is in the process of setting a function; the user is in the process of setting the timer; the user is in the process of setting the current day of the week or time; the system is under central control. (Specifically, the system will not carry out operations (unit on, unit off, or temperature setting) that are prohibited during these conditions.)

Operation No.

Day Setting

1. Be sure that you are at a standard control screen, and that the weekly timer indicator 1 is shown in the display.

2. Press the Timer Menu button 2, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the Timer On/Off (Set Day) button 9 to set the day. Each press advances the display at 3 to the next setting, in the following sequence: “Sun Mon Tues Wed Thurs Fri Sat”

“Sun” ... “Fri” “Sat”

“Sun Mon Tues Wed Thurs Fri Sat”...

4. Press the or Operation button (7 or 8) as necessary to select the appropriate operation number (1 to 8) 4. * Your inputs at Steps 3 and 4 will select one of the cells from the

matrix illustrated below.

(The remote-controller display at left shows how the display would

appear when setting Operation 1 for Sunday to the values indicated below.)

Setup Matrix

Op No. Sunday Monday … Saturday

No. 1

No. 2

…

No. 8

<Operation 1 settings for Sunday> Start the air conditioner at 8:30, with

the temperature set to 23 °C

• 8:30

• ON

• 23°C

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

<Operation 2 settings for every day> Turn off the air conditioner at 10:00.

• 10:00

• OFF

Note: By setting the day to “Sun Mon Tues Wed Thurs Fri Sat”, you can set the same operation to be carried out at the same time every day. (Example: Operation 2 above, which is the same for all days of the





week.)

Shows the time setting

Shows the selected operation (ON or OFF) * Does not appear if operation is not set.

SUN

°C

WEEKLY

Shows the temperature setting * Does not appear if temperature is

not set.



6. Timer

5. Press the appropriate Set Time button 1 as necessary to set the desired time (at 5).

* As you hold the button down, the time ﬁ rst increments in minute in-

tervals, then in ten-minute intervals, and then in one-hour intervals.

6. Press the ON/OFF button 1 to select the desired operation (ON or OFF) at 6.

* Each press changes the next setting, in the following sequence: No

display (no setting)

“ON” “OFF”

7. Press the appropriate Set Temperature button 3 to set the desired temperature (at 7 ).

* Each press changes the setting, in the following sequence: No dis-

play (no setting) 24 25 ... 29 30 12 ... 23

No display.

(Available range: The range for the setting is 12°C to 30°C. The ac-

tual range over which the temperature can be controlled, however, will vary according to the type of the connected unit.)

8. After making the appropriate settings at Steps 5, 6 and 7, press the Filter button 4 to lock in the values.

To clear the currently set values for the selected operation, press and

quickly release the Check (Clear) button 0 once. * The displayed time setting will change to “—:—”, and the On/Off

and temperature settings will all disappear.

(To clear all weekly timer settings at once, hold down the Check

(Clear) button 0 for two seconds or more. The display will begin blinking, indicating that all settings have been cleared.)

Note: Your new entries will be cancelled if you press the Mode (Return) button 2 before pressing the Filter button 4. If you have set two or more different operations for exactly the same time, only the operation with the highest Operation No. will be carried out.

9. Repeat Steps 3 to 8 as necessary to ﬁ ll as many of the available cells as you wish.

10.Press the mode (Return) button 2 to return to the standard control screen and complete the setting procedure.

11.To activate the timer, press the Timer On/Off button 9, so that the “Timer Off” indication disappears from the screen. Be sure that the

“Timer Off” indication is no longer displayed.

* If there are no timer settings, the “Timer Off” indication will blink on

the screen.

Timer Settings

SUN

TIMER

ON OFF

°C

WEEKLY

1. Be sure that the weekly timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button 2 so that “Monitor” is indicated on the screen (at 8).

3. Press the Timer On/Off (Set Day) button 9 as necessary to select the day you wish to view.

4. Press the or Operation button (7 or 8) as necessary to change the timer operation shown on the display (at 9 ).

* Each press will advance to the next timer operation, in order of time

setting.

5. To close the monitor and return to the standard control screen, press the Mode (Return) button 2.

<To Turn Off the Weekly Timer> Press the Timer On/Off button 9 so that “Timer Off” appears at .

TIME SUN

°C

WEEKLY

<To Turn On the Weekly Timer> Press the Timer On/Off button 9 so that the “Timer Off” indication (at ) goes dark.

TIME SUN

°C

WEEKLY

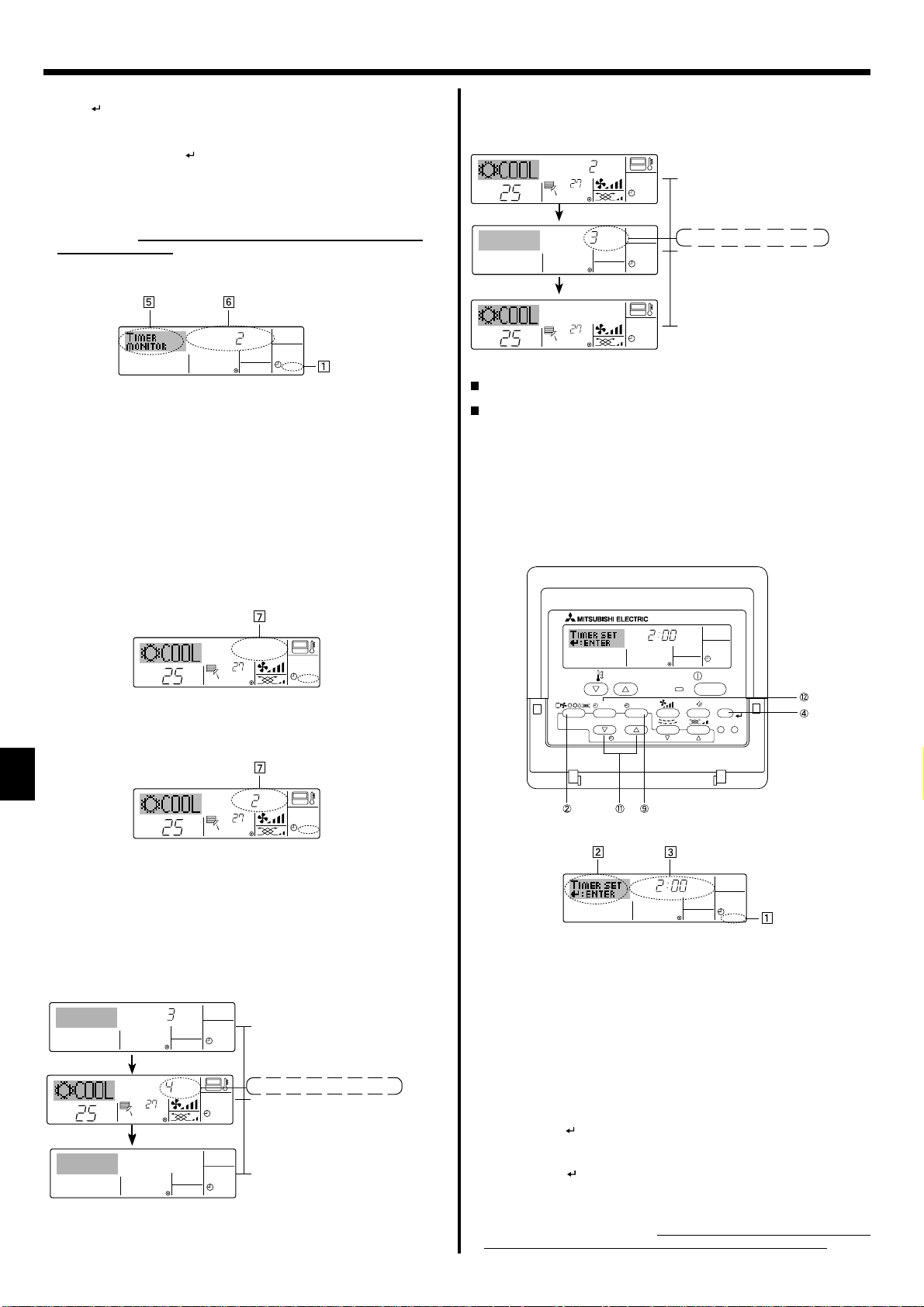

6.1.2. Simple Timer

You can set the simple timer in any of three ways.

• Start time only: The air conditioner starts when the set time has elapsed.

• Stop time only: The air conditioner stops when the set time has elapsed.

• Start & stop times: The air conditioner starts and stops at the respective elapsed times.

The simple timer (start and stop) can be set only once within a

72-hour period.

The time setting is made in hour increments.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at

the same time.

*2. The simple timer will not operate when any of the following con-

ditions is in effect.

The timer is off; the system is in malfunction state; a test run is

in progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of selecting a function; the user is in the process of setting the timer; the system is under central control. (Under these conditions, On/Off operation is prohibited.)

ONHr

AFTER

SIMPLE

TEMP.

ON/OFF

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

Timer Setting

ONHr

AFTER

1. Be sure that you are at a standard control screen, and that the simple timer indicator is visible in the display (at 1).

When something other than the Simple Timer is displayed, set it to

SIMPLE TIMER using the function selection of remote controller (see

8.[4]–3 (3)) timer function setting.

2. Press the Timer Menu button 2, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the ON/OFF button 1 to display the current ON or OFF simple timer setting. Press the button once to display the time remaining to ON, and then again to display the time remaining to OFF. (The ON/ OFF indication appears at 3).

• “ON” timer:

The air conditioner will start operation when the speciﬁ ed number of

hours has elapsed.

• “OFF” timer:

The air conditioner will stop operation when the speciﬁ ed number of

hours has elapsed.

4. With “ON” or “OFF” showing at 3: Press the appropriate Set Time button as necessary to set the hours to ON (if “ON” is displayed) or the hours to OFF (if “OFF” is displayed) at 4.

• Available Range: 1 to 72 hours

5. To set both the ON and OFF times, repeat Steps 3 and 4.

* Note that ON and OFF times cannot be set to the same value.

6. To clear the current ON or OFF setting: Display the ON or OFF setting (see step 3) and then press the Check (Clear) button 0 so that the time setting clears to “—” at 4. (If you want to use only an ON setting or only an OFF setting, be sure that the setting you do not wish to use is shown as “—”.)

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

TEST

CLEAR

Action (On or Off)

* “— —” is displayed if there is no

setting.

AFTER OFF

AUTOOFF

6. Timer

7. After completing steps 3 to 6 above, press the Filter button 4 to lock in the value.

Note: Your new settings will be cancelled if you press the Mode (Return) button 2 before pressing the Filter

button 4.

8. Press the Mode (Return) button 2 to return to the standard control screen.

9. Press the Timer On/Off button 9 to start the timer countdown. When the timer is running, the timer value is visible on the display. Be sure

that the timer value is visible and appropriate.

Timer Setting

TIMER ON

OFFHrAFTER

SIMPLE

1. Be sure that the simple timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button 2, so that the “Monitor” appears on the screen (at 5).

• If the ON or OFF simple timer is running, the current timer value will

appear at 6.

• If ON and OFF values have both been set, the two values appear

alternately.

3. Press the Mode (Return) button 2 to close the monitor display and return to the standard control screen.

Press the Timer On/Off button 9 so that the timer setting no longer appears on the screen (at 7).

Example 2:

Start the timer with OFF time set earlier than ON time ON Setting : 5 hours OFF Setting: 2 hours

OFFHrAFTER

°C

ONHr

AFTER

°C

At Timer Start

Display shows the timer’s OFF setting (hours

SIMPLE

remaining to OFF).

At 3 hours after timer start

Display changes to show the timer’s ON setting (hours remaining to ON).

SIMPLE

The time displayed is ON setting (5 hours) – OFF setting (2 hours) = 3 hours.

At 5 hours after timer start

The air conditioner comes on and will continue to

SIMPLE

run until it is turned off.

6.1.3. Auto Off Timer

This timer begins countdown when the air conditioner starts and shuts

the air conditioner off when the set time has elapsed.

Available settings run from 30 minutes to 4 hours in 30-minute intervals.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at

the same time.

*2.

The Auto Off timer will not operate when any of the following conditions is in effect

The timer is off; the system is in malfunction state; a test run is

°C

SIMPLE

Press the Timer On/Off button 9 so that the timer setting becomes visible at 7.

ONHr

AFTER

°C

SIMPLE

Examples

If ON and OFF times have both been set at the simple timer, operation and display are as indicated below.

Example 1:

Start the timer with ON time set earlier than OFF time ON Setting : 3 hours OFF Setting : 7 hours

ONHr

°C

AFTER

OFFHrAFTER

°C

At Timer Start

Display shows the timer’s ON setting (hours

SIMPLE

remaining to ON).

At 3 hours after timer start

Display changes to show the timer’s OFF setting (hours remaining to OFF).

SIMPLE

The time displayed is OFF setting (7 hours) – ON setting (3 hours) = 4 hours.

At 7 hours after timer start

The air conditioner goes off and will remain off

SIMPLE

until it is restarted.

AFTER OFF

OPERATION

AUTOOFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

Timer Setting

1. Be sure that you are at a standard control screen, and that the Auto Off timer indicator is visible in the display (at 1).

When something other than the Auto Off Timer is displayed, set it to

AUTO OFF TIMER using the function selection of remote controller (see

8.[4]–3 (3)) timer function setting.

2. Hold down the Timer Menu button 2 for 3 seconds so that the “Set Up” appears on the screen (at 2).

(Note that each press of the button toggles the display between “Set

Up” and “Monitor”.)

3. Press the appropriate Set Time button 1 as necessary to set the OFF time (at 3).

4. Press the Filter button 4 to lock in the setting.

Note: Your entry will be cancelled if you press the Mode (Return) button

before pressing the Filter button 4.

5. Press the Mode (Return) button 2 to complete the setting procedure and return to the standard control screen.

6. If the air conditioner is already running, the timer starts countdown immediately. Be sure to check that the timer setting appears cor-

rectly on the display.

°C

FUNCTION

6. Timer

Timer Setting

TIMER AFTER

OFF

AUTOOFF

1. Be sure that the “Auto Off” is visible on the screen (at 1).

2. Hold down the Timer Menu button 2 for 3 seconds so that “Monitor” is indicated on the screen (at 4).

• The timer remaining to shutdown appears at 5.

3. To close the monitor and return to the standard control screen, press the Mode (Return) button 2.

Hold down the Timer On/Off button 9 for 3 seconds so that “Timer

Off” appears (at 6) and the timer value (at 7) disappears.

°C

AUTOOFF

Alternatively, turn off the air conditioner itself. The timer value (at 7)

will disappear from the screen.

AUTOOFF

Hold down the Timer On/Off button 9 for 3 seconds. The “Timer Off”

indication disappears (at 6), and the timer setting comes on the display (at

Alternatively, turn on the air conditioner. The timer value will appear at 7.

6.2. For Wireless Remote-controller

1 Press the

AUTO STOP

• Time can be set while the following symbol is blinking. OFF timer : A ON timer : A is blinking.

2 Use the h and 3 Canceling the timer. To cancel the OFF timer, press the

To cancel the ON timer, press the

• It is possible to combine both OFF and ON timers.

• Pressing the ON/OFF button of the remote controller during timer mode to stop the unit will cancel the timers.

• If the current time has not been set, the timer operation cannot be used.

AUTO START

button (TIMER SET).

is blinking.

min

buttons to set the desired time.

AUTO STOP

AUTO START

button.

AFTER OFF

°C

AUTOOFF

7. Other Functions

7.1. Locking the Remote Controller Buttons (Operation function limit controller)

If you wish, you can lock the remote controller buttons. You can use

the Function Selection of remote controller to select which type of lock to use. (For information about selecting the lock type, see section 8,

item [4]–2 (1)).

Speciﬁ cally, you can use either of the following two lock types.

Lock All Buttons:

Locks all of the buttons on the remote controller.

Lock All Except ON/OFF:

Locks all buttons other than the ON/OFF button.

Note: The “Locked” indicator appears on the screen to indicate that buttons are currently locked.

Lock Indicator

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

°C

1. While holding down the Filter button 4, press and hold down the ON/ OFF button 1 for 2 seconds. The “Locked” indication appears on the screen (at 1), indicating that the lock is now engaged. * If locking has been disabled in Function Selection of remote control-

ler, the screen will display the “Not Available” message when you press the buttons as described above.

FUNCTION

°C

• If you press a locked button, the “Locked” indication (at 1) will blink

on the display.

1. While holding down the Filter button 4, press and hold down the ON/ OFF button 1 for 2 seconds—so that the “Locked” indication disappears from the screen (at 1).

°C

7. Other Functions

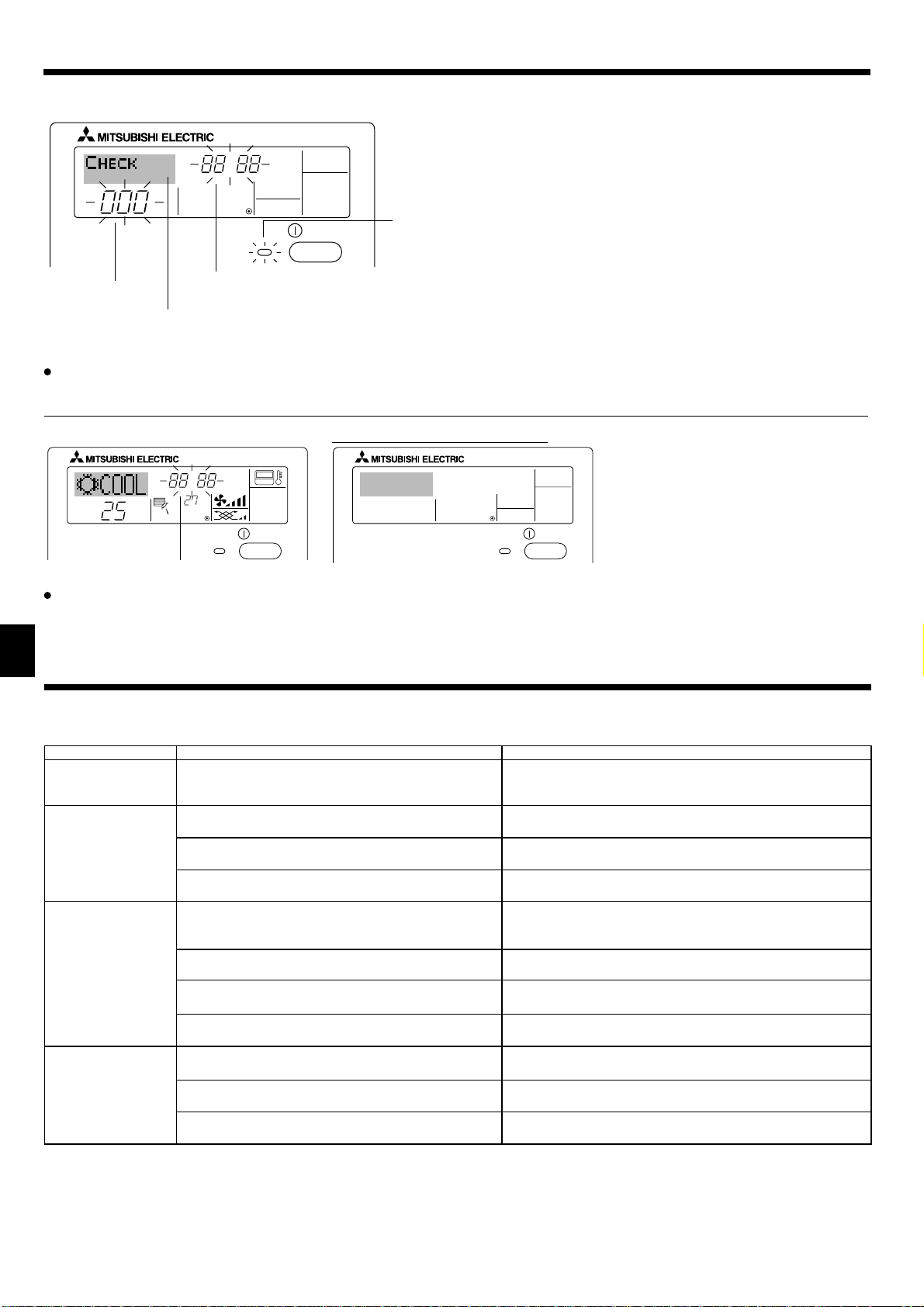

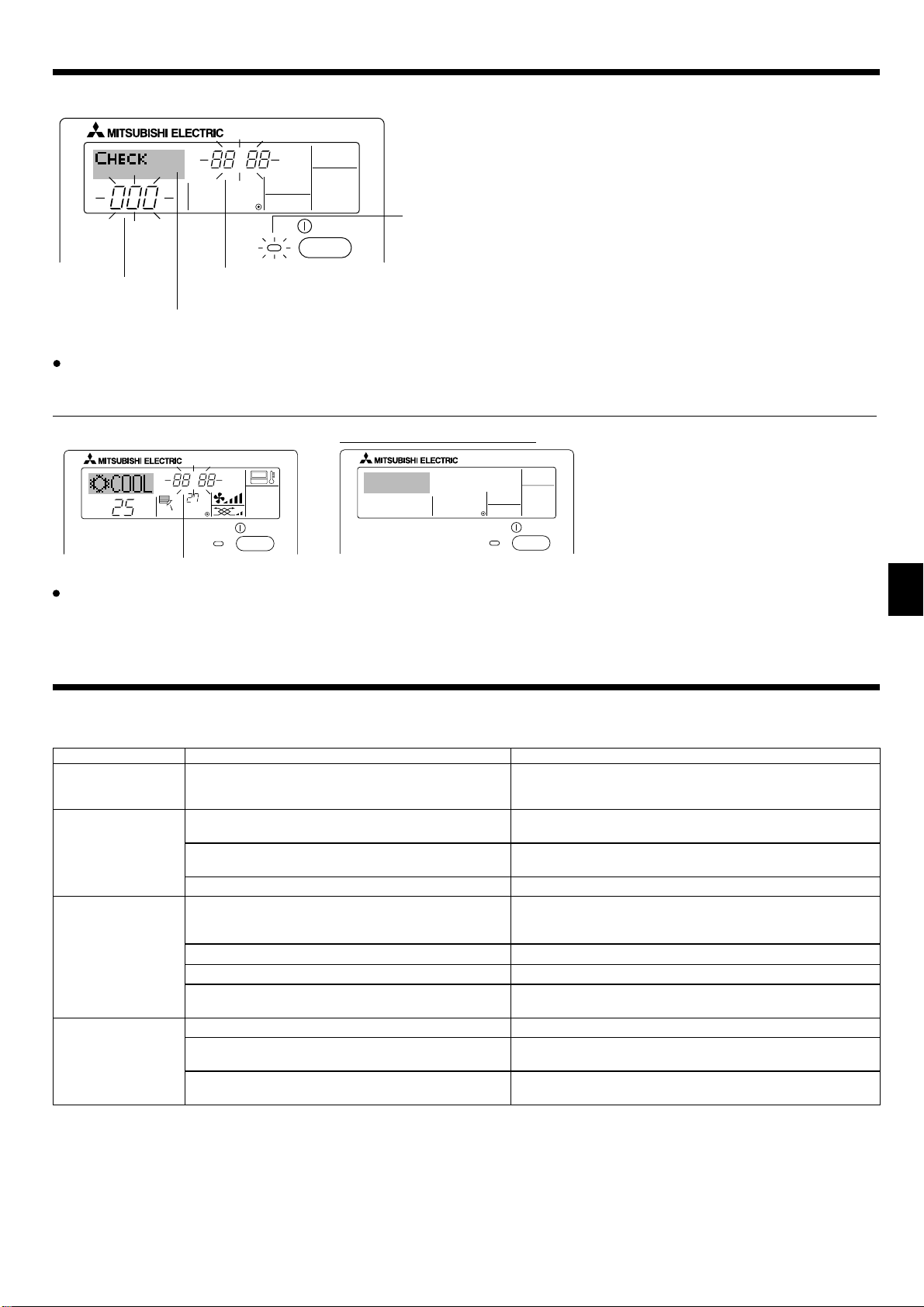

7.2. Error Codes indication

ERRORCODE

ON/OFF

ON lamp (Blinking)

Unit No.

Error Code

If you have entered contact number to be called in the event of a problem, the screen displays this number. (You can set this up under Function Selection of remote controller. For information, refer to section 8.)

If the ON lamp and error code are both blinking: This means that the air conditioner is out of order and operation has been stopped (and cannot resume). Take note of the indicated unit number and error code, then switch off the power to the air conditioner and call your dealer or servicer.

When the Check button is pressed:

ERRORCODE

°C

If only the error code is blinking (while the ON lamp remains lit): Operation is continuing, but there may be a problem with the system. In this case,

°C

ON/OFF

Error Code

CALL:XXXX XXX:XXX

ON/OFF

you should note down the error code and then call your dealer or servicer for advice.

* If you have entered contact number to be called in the event of a problem, push the Check button to display it on the screen. (You can set this up

under Function Selection of remote controller. For information, refer to section 8.)

8. Function Selection

Function selection of remote controller

The setting of the following remote controller functions can be changed using the remote controller function selection mode. Change the setting when needed.

Item 1 Item 2 Item 3 (Setting content)

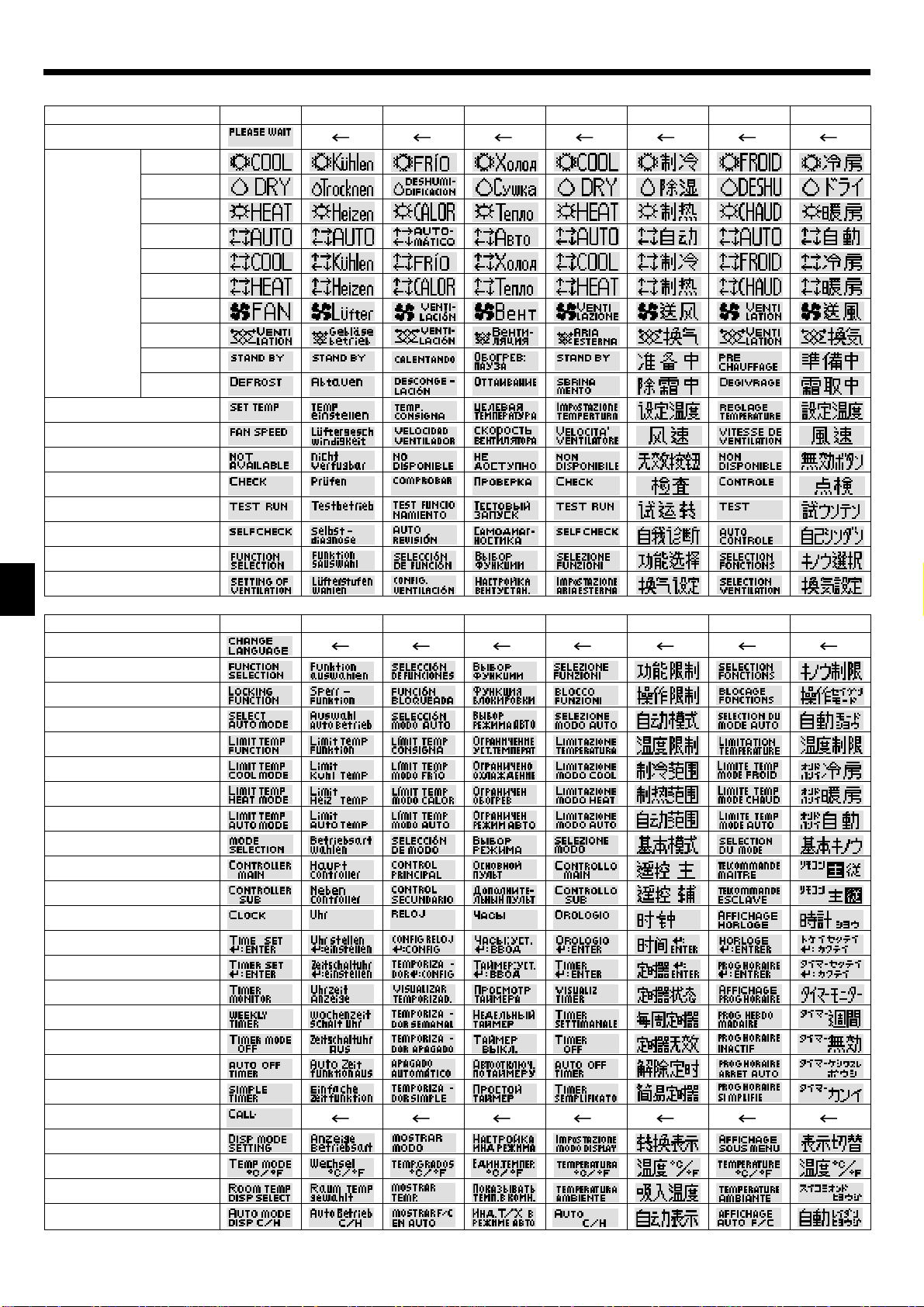

1. Change Language (“CHANGE LAN-

GUAGE”)

Language setting to display • Display in multiple languages is possible

2. Function limit (“FUNCTION SELEC-

TION”)

3. Mode selection (“MODE SELECTION”)

4. Display change (“DISP MODE SET-

TING”)

(1) Operation function limit setting (operation lock)

• Setting the range of operation limit (operation lock)

(“LOCKING FUNCTION”)

(2) Use of automatic mode setting (“SELECT

• Setting the use or non-use of “automatic” operation mode

AUTO MODE”)

(3) Temperature range limit setting (“LIMIT TEMP

FUNCTION”)

(1) Remote controller main/sub setting (“CON-

TROLLER MAIN/SUB”)

• Setting the temperature adjustable range (maximum, minimum)

• Selecting main or sub remote controller * When two remote controllers are connected to one group,

one controller must be set to sub.

(2) Use of clock setting (“CLOCK”) • Setting the use or non-use of clock function (3) Timer function setting (“WEEKLY TIMER”) • Setting the timer type

(4) Contact number setting for error situation

(“CALL.”)

(1) Temperature display °C/°F setting (“TEMP

• Contact number display in case of error

• Setting the telephone number

• Setting the temperature unit (°C or °F) to display

MODE °C/°F”)

(2) Suction air temperature display setting (“ROOM

TEMP DISP SELECT”)

(3) Automatic cooling/heating display setting

(“AUTO MODE DISP C/H”)

• Setting the use or non-use of the display of indoor (suction) air temperature

• Setting the use or non-use of the display of “Cooling” or “Heating” display during operation with automatic mode

8. Function Selection

[Function selection ﬂ owchart]

Setting language (English)

Change Language

Function selection

Normal display (Display when the air conditioner is not running)

Hold down the button and press the button for 2 seconds.

Remote controller function selection mode

Item 2Item 1

English

German Spanish

Russian

Italian Chinese French

Japanese

Item 3

OFF

no1

no2

OFF

Hold down the button and press the button for 2 seconds.

Press the operation mode button. Press the TIMER MENU button. Press the TIMER ON/OFF button.

Dot display

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Operation lock setting is not used. (Initial setting value)

Operation lock setting is except On/Off button.

Operation lock setting is All buttons.

The automatic mode is displayed when the operation mode is selected. (Initial setting value)

The automatic mode is not displayed when the operation mode is selected.

The temperature range limit is not active. (Initial setting value)

Mode selection

OFF

CALL-

The temperature range can be changed on cooling/dry mode.

The temperature range can be changed on heating mode.

The temperature range can be changed on automatic mode.

Automatic ﬁ lter elevation panel up/down operation mode

Not necessary to set this mode. Refer to OPERATION MANUAL of Optional Parts (Panel) for details on operation.

Fixed airﬂ ow direction mode

Not necessary to set this mode. Refer to OPERATION MANUAL of indoor unit for details on operation.

The remote controller will be the main controller. (Initial setting value)

The remote controller will be the sub controller.

The clock function can be used. (Initial setting value)

The clock function can not be used.

Weekly timer can be used. (Initial setting value)

Auto off timer can be used.

Simple timer can be used.

Timer mode can not be used.

The set contact numbers are not displayed in case of error. (Initial setting value)

The set contact numbers are displayed in case of error.

Display mode setting

˚C

˚F

OFF

The temperature unit °C is used. (Initial setting value)

The temperature unit °F is used.

Room air temperature is displayed. (Initial setting value)

Room air temperature is not displayed.

One of “Automatic cooling” and “Automatic heating” is displayed under the automatic mode is running. (Initial setting

Only “Automatic” is displayed under the automatic mode.

8. Function Selection

[Detailed setting]

[4]–1. CHANGE LANGUAGE setting The language that appears on the dot display can be selected.

• Press the [ MENU] button G to change the language. 1 English (GB), 2 German (D), 3 Spanish (E), 4 Russian (RU),

Italian (I), 6 Chinese (CH), 7 French (F), 8 Japanese (JP)

Refer to the dot display table.

[4]–2. Function limit

(1) Operation function limit setting (operation lock)

• To switch the setting, press the [ no1 :Operation lock setting is made on all buttons other than

the [ ON/OFF] button.

no2 :Operation lock setting is made on all buttons.

OFF (Initial setting value): Operation lock setting is not made.

* To make the operation lock setting valid on the normal screen, it

is necessary to press buttons (Press and hold down the [FILTER] and [ ON/OFF] buttons at the same time for two seconds.) on the normal screen after the above setting is made.

(2) Use of automatic mode setting When the remote controller is connected to the unit that has auto-

matic operation mode, the following settings can be made.

• To switch the setting, press the [ ON/OFF] button D. ON (Initial setting value):

The automatic mode is displayed when the operation mode is

selected.

OFF:

The automatic mode is not displayed when the operation

mode is selected.

(3) Temperature range limit setting After this setting is made, the temperature can be changed within

the set range.

• To switch the setting, press the [ ON/OFF] button D. LIMIT TEMP COOL MODE:

The temperature range can be changed on cooling/dry mode.

LIMIT TEMP HEAT MODE:

The temperature range can be changed on heating mode.

LIMIT TEMP AUTO MODE:

The temperature range can be changed on automatic mode.

OFF (initial setting): The temperature range limit is not active.

* When the setting, other than OFF, is made, the temperature

range limit setting on cooling, heating and automatic mode is made at the same time. However, the range cannot be limited when the set temperature range has not changed.

• To increase or decrease the temperature, press the

[ TEMP. ( ) or ( )] button F.

• To switch the upper limit setting and the lower limit setting, press

the [ ] button H. The selected setting will blink and the temperature can be set.

• Settable range

Cooling/Dry mode: Lower limit:19°C~30°C Upper limit:30°C~19°C Heating mode: Lower limit:17°C~28°C Upper limit:28°C~17°C Automatic mode: Lower limit:19°C~28°C Upper limit:28°C~19°C

ON/OFF] button .

[4]–3. Mode selection setting

(1) Remote controller main/sub setting

• To switch the setting, press the [ ON/OFF] button D. Main: The controller will be the main controller.

Sub: The controller will be the sub controller.

(2) Use of clock setting

• To switch the setting, press the [ ON/OFF] button D. ON: The clock function can be used.

OFF: The clock function cannot be used.

(3) Timer function setting

• To switch the setting, press the [

one of the following.).

WEEKLY TIMER (initial setting value):

The weekly timer can be used.

AUTO OFF TIMER:

The auto off timer can be used.

SIMPLE TIMER:

The simple timer can be used.

TIMER MODE OFF:

The timer mode cannot be used.

* When the use of clock setting is OFF, the “WEEKLY TIMER” can-

not be used.

(4) Contact number setting for error situation

• To switch the setting, press the [ ON/OFF] button D. CALL OFF:

The set contact numbers are not displayed in case of error.

CALL **** *** ****:

The set contact numbers are displayed in case of error. CALL_: The contact number can be set when the display is as shown

above.

• Setting the contact numbers

To set the contact numbers, follow the following procedures. Move the blinking cursor to set numbers. Press the [ TEMP.

( ) and ( )] button F to move the cursor to the right (left). Press the [ CLOCK ( ) and ( )] button C to set the numbers.

[4]–4. Display change setting

(1) Temperature display °C/°F setting

• To switch the setting, press the [ ON/OFF] button D. °C: The temperature unit °C is used.

°F: The temperature unit °F is used.

(2) Room air temperature display setting

• To switch the setting, press the [ ON/OFF] button D. ON : The room air temperature is displayed.

OFF: The room air temperature is not displayed.

(3) Automatic cooling/heating display setting

• To switch the setting, press the [ ON/OFF] button D. ON:

One of “Automatic cooling” and “Automatic heating” is dis-

played under the automatic mode is running.

OFF:

Only “Automatic” is displayed under the automatic mode.

ON/OFF] button D(Choose

8. Function Selection

[Dot display table]

Selecting language

Waiting for start-up Operation mode Cool Dry Heat Auto Auto(Cool) Auto(Heat) Fan Ventilation Stand by

(Hot adjust) Defrost

Set temperature Fan speed Not use button Check (Error) Test run Self check Unit function selection Setting of ventilation

English German Spanish Russian Italian Chinese French Japanese

Selecting language

CHANGE LANGUAGE Function selection Operation function limit setting Use of automatic mode setting Temperature range limit setting Limit temperature cooling/day

mode Limit temperature heating mode

Limit temperature auto mode Mode selection Remote controller setting MAIN Remote controller setting SUB Use of clock setting Setting the day of the week and

time Timer set

Timer monitor Weekly timer Timer mode off Auto off timer Simple timer Contact number setting of error

situation Display change

Temperature display °C/°F setting Room air temperature display set-

ting Automatic cooling/heating display setting

English German Spanish Russian Italian Chinese French Japanese

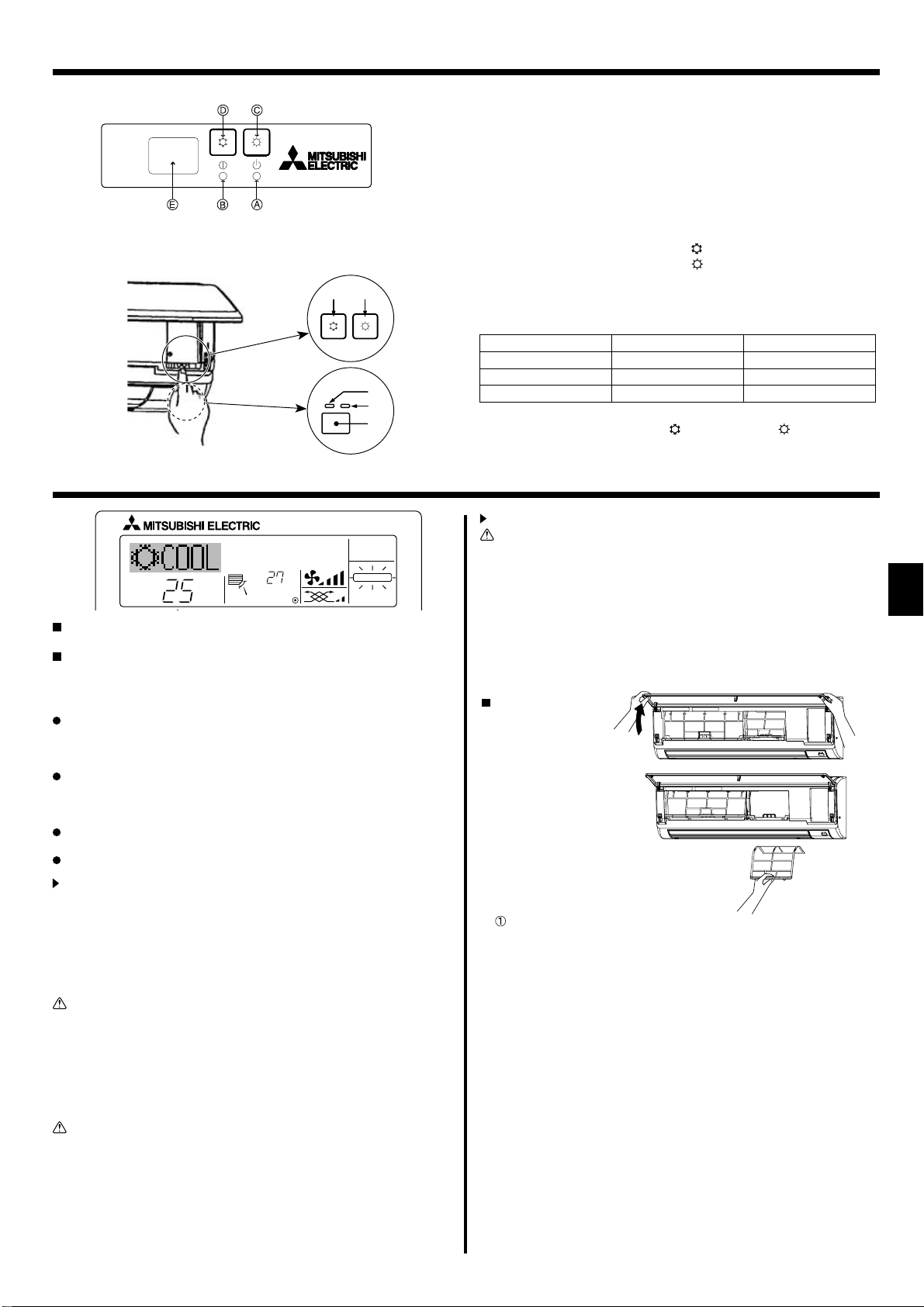

9. Emergency Operation for Wireless Remote-controller

When the remote-controller cannot be used

When the batteries of the remote controller run out or the remote controller malfunctions, the emergency operation can be done using the emergency buttons. A DEFROST/STAND BY lamp B Operation lamp C Emergency operation switch (heating) D Emergency operation switch (cooling) E Receiver Starting operation

(For PKFY-P·VHM-E)

B A

• To operate the cooling mode, press the seconds.

• To operate the heating mode, press the button C for more than 2 seconds.

Note:

• Details of emergency mode are as shown below.

Details of EMERGENCY MODE are as shown below.

Operation mode COOL HEAT Set temperature 24°C 24°C Fan speed High High Airﬂ ow direction Horizontal Downward 4 (5)

Stopping operation

• To stop operation, press the button D or the button C for more

than 2 seconds.

10. Care and Cleaning

button D for more than 2

°C

TEMP.

Indicates that the ﬁ lter needs cleaning.

Clean the ﬁ lter.

When resetting “FILTER” display

When the [FILTER] button is pressed two times successively after

cleaning the ﬁ lter, the display goes off and is reset.

Note:

When 2 or more different types of indoor unit are controlled, the

cleaning period differs with the type of filter. When the master unit cleaning period arrives, “FILTER” is displayed. When the ﬁ l- ter display goes off, the cumulative time is reset.

“FILTER” indicates the cleaning period when the air conditioner

was used under general indoor air conditions by criteria time. Since the degree of dirtiness depends on the environmental con-

ditions, clean the ﬁ lter accordingly. The ﬁ lter cleaning period cumulative time differs with the model. This indication is not available for wireless remote controller.

Cleaning the ﬁ lters

• Clean the ﬁ lters using a vacuum cleaner. If you do not have a vacuum cleaner, tap the ﬁ lters against a solid object to knock off dirt and dust.

• If the ﬁ lters are especially dirty, wash them in lukewarm water. Take care to rinse off any detergent thoroughly and allow the ﬁ lters to dry completely before putting them back into the unit.

FILTER

ON/OFF

Filter removal

Caution:

• In removing the ﬁ lter, precautions must be taken to protect your eyes from dust. Also, if you have to climb up on a stool to do the job, be careful not to fall.

• When the ﬁ lter is removed, do not touch the metallic parts inside the indoor unit, otherwise injury may result.

PKFY-P·VBM-E

PKFY-P·VHM-E

Pull both the bottom corners of the intake grille to open the grille,

then lift the ﬁ lter.

Caution:

• Do not dry the ﬁ lters in direct sunlight or by using a heat source, such as an electric heater: this may warp them.

• Do not wash the filters in hot water (above 50°C), as this may warp them.

• Make sure that the air ﬁ lters are always installed. Operating the unit without air ﬁ lters can cause malfunction.

Caution:

• Before you start cleaning, stop operation and turn OFF the power supply.

• Indoor units are equipped with filters to remove the dust of sucked-in air. Clean the ﬁ lters using the methods shown in the following sketches.

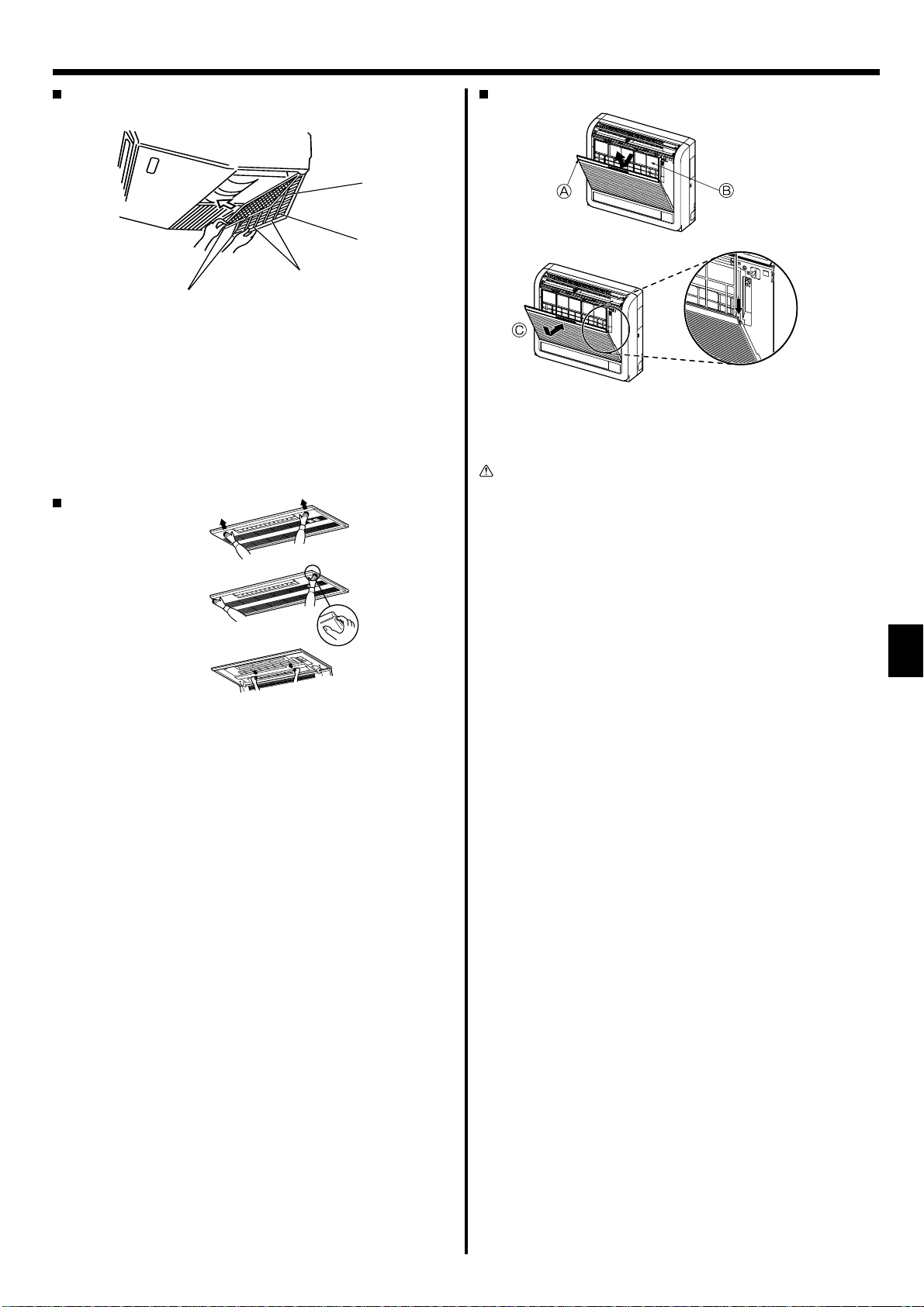

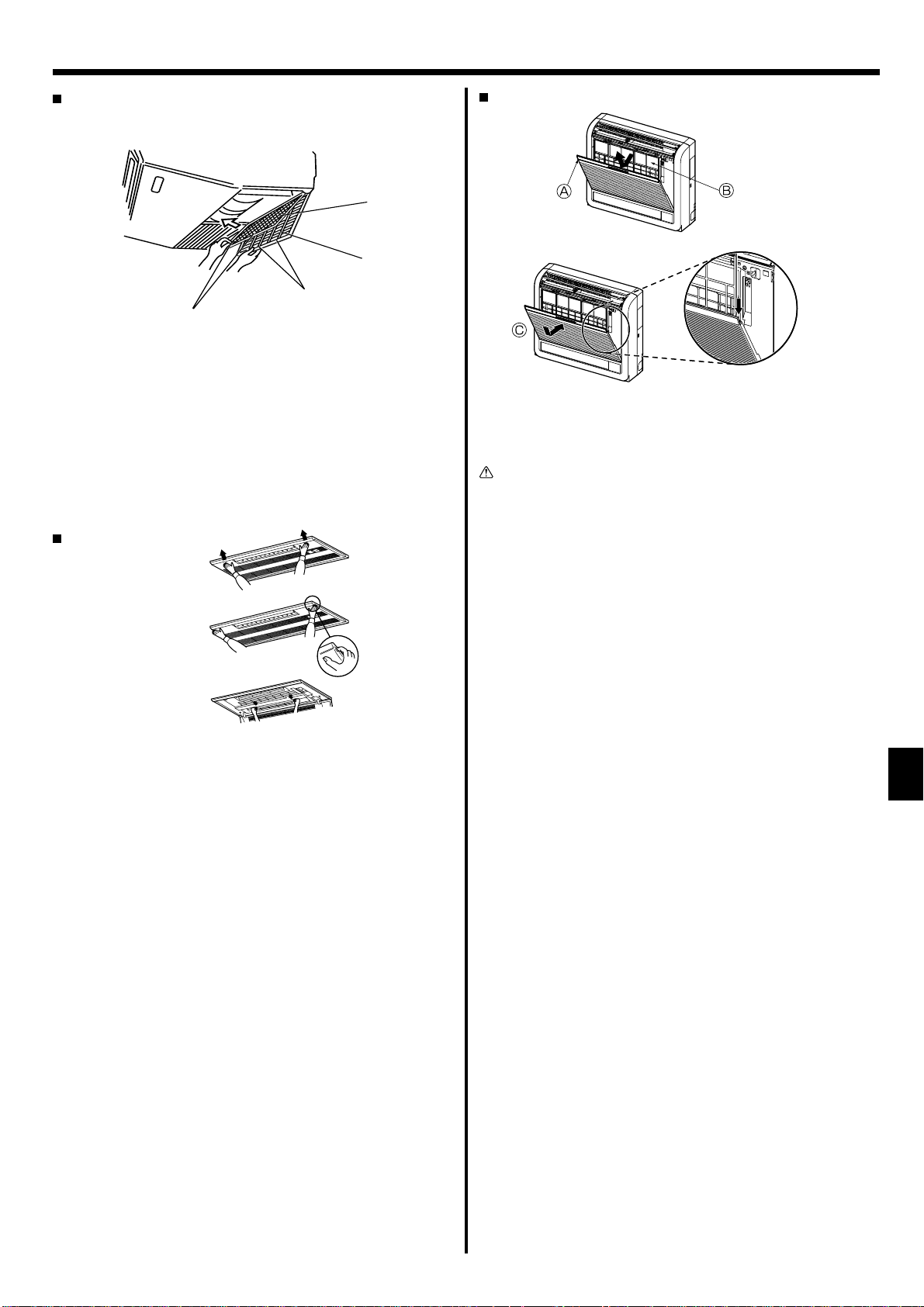

10. Care and Cleaning

PCFY-P·VKM-E

Open the intake grille.

Hold the knob on the ﬁ lter then pull the ﬁ lter up in the direction of

an arrow. To replace the ﬁ lter after cleaning, be sure to insert the ﬁ lter far enough until it ﬁ ts into the stopper.

Filter

PMFY-P·VBM-E

Intake Grille

Knob

Stopper

PFFY-P·VKM-E

Remove the catechin air ﬁ lter.

Open the front grille

Catechin air ﬁ lter

Caution:

When the catechin air ﬁ lter is to be removed, do not touch the metal parts of the indoor unit. This may cause an injury.

Install the catechin air ﬁ lter.

Be sure to install its both ends into the tabs as shown.

Install

Securely close the front grille.

Pressing the PUSH button on the outer side of the intake grille

causes the intake grille to open.

A ﬁ lter with an intake grille on it can be removed by pulling the ﬁ lter

forward.

11. Trouble Shooting

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner does not heat or cool well.

When heating operation starts, warm air does not blow from the indoor unit soon.

During heating mode, the air conditioner stops before the set room temperature is reached.

Airﬂ ow direction changes during operation or airﬂ ow direction cannot be set.

When the airﬂ ow direction is changed, the vanes always move up and down past the set position before ﬁ nally stopping at the position.

A ﬂ owing water sound or occasional hissing sound is heard. These sounds can be heard when refrigerant is ﬂ owing in the air condi-

A cracking or creaking sound is heard. These sounds can be heard when parts rub against each due to expan-

The room has an unpleasant odor. The indoor unit draws in air that contains gases produced from the

A white mist or vapor is emitted from the indoor unit. If the indoor temperature and the humidity are high, this condition may

Water or vapor is emitted from the outdoor unit.

The operation indicator does not appear in the remote controller display.

The air conditioner does not operate even though the ON/OFF button is pressed. The operation mode display on the remote controller disappears.

” appears in the remote controller display. During central control, “ ” appears in the remote controller display

“

When restarting the air conditioner soon after stopping it, it does not operate even though the ON/OFF button is pressed.

Air conditioner operates without the ON/OFF button being pressed.

Air conditioner stops without the ON/OFF button being pressed.

Remote controller timer operation cannot be set.

“PLEASE WAIT” appears in the remote controller display. An error code appears in the remote controller display. The protection devices have operated to protect the air conditioner.

Draining water or motor rotation sound is heard. When cooling operation stops, the drain pump operates and then stops.

Clean the ﬁ lter. (Airﬂ ow is reduced when the ﬁ lter is dirty or clogged.) Check the temperature adjustment and adjust the set temperature. Make sure that there is plenty of space around the outdoor unit. Is the

indoor unit air intake or outlet blocked?

Has a door or window been left open? Warm air does not blow until the indoor unit has sufﬁ ciently warmed up.

When the outdoor temperature is low and the humidity is high, frost

may form on the outdoor unit. If this occurs, the outdoor unit performs a defrosting operation. Normal operation should begin after approximately10 minutes.

During cooling mode, the vanes automatically move to the horizontal

(down) position after 1 hour when the down (horizontal) airﬂ ow direction is selected. This is to prevent water from forming and dripping from the vanes.

During heating mode, the vanes automatically move to the horizontal

airﬂ ow direction when the airﬂ ow temperature is low or during defrost- ing mode.

When the airﬂ ow direction is changed, the vanes move to the set posi-

tion after detecting the base position.

tioner or when the refrigerant ﬂ ow is changing.

sion and contraction from temperature changes.

walls, carpeting, and furniture as well as odors trapped in clothing, and then blows this air back into the room.

occur when operation starts.

During defrosting mode, cool airﬂ ow may blow down and appear like a

mist.

During cooling mode, water may form and drip from the cool pipes and

joints.

During heating mode, water may form and drip from the heat exchang-

er.

During defrosting mode, water on the heat exchanger evaporates and

water vapor may be emitted.

Turn on the power switch. “ ” will appear in the remote controller

display.

Is the power switch of the indoor unit turned off? Turn on the power

switch.

and air conditioner operation cannot be started or stopped using the remote controller.

Wait approximately three minutes.

(Operation has stopped to protect the air conditioner.)

Is the on timer set?

Press the ON/OFF button to stop operation.

Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

Does “ ” appear in the remote controller display?

Consult the concerned people who control the air conditioner.

Has the auto recovery feature from power failures been set?

Press the ON/OFF button to stop operation.

Is the off timer set?

Press the ON/OFF button to restart operation.

Is the air conditioner connected to a central remote controller?

Consult the concerned people who control the air conditioner.

Does “ ” appear in the remote controller display?

Consult the concerned people who control the air conditioner.

Are timer settings invalid?

If the timer can be set,

mote controller display.

The initial settings are being performed. Wait approximately 3 minutes.

Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure

to provide the dealer with the model name and information that appeared in the remote controller display.

Wait approximately 3 minutes.

WEEKLY

SIMPLE

AUTO OFF

appears in the re-

11. Trouble Shooting

Having trouble?

Noise is louder than speciﬁ cations. The indoor operation sound level is affected by the acoustics of the par-

Nothing appears in the wireless remote controller display, the display is faint, or signals are not received by the indoor unit unless the remote controller is close.

The operation lamp near the receiver for the wireless remote controller on the indoor unit is blinking.

Warm air blows from the indoor unit intermittently when heating mode is off or during fan mode.

The damper opens and closes automatically. (For PFFY-P·VKM-E series)

Air outlet control (PFFY-P·VKM series) This unit is automatically controlled that air comes out simultaneously from the upper and lower air outlets so that the room can be cooled or heated effectively.

Description of operation

Operation COOL DRY HEAT FAN

ticular room as shown in the following table and will be higher than the noise speciﬁ cation, which was measured in an echo-free room.

Location

examples

Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB

The batteries are low.

Replace the batteries and press the Reset button.

If nothing appears even after the batteries are replaced, make sure that

the batteries are installed in the correct directions (+, –).

The self diagnosis function has operated to protect the air conditioner. Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be sure

to provide the dealer with the model name.

When another indoor unit is operating in heating mode, the control valve

opens and closes occasionally to maintain stability in the air conditioning system. This operation will stop after a while. * If this will cause an undesirable rise in the room temperature in small

rooms, etc., stop the operation of the indoor unit temporarily.

The damper is automatically controlled by a microcomputer according to

the air ﬂ ow temperature and operation time of the air conditioner.

Here is the solution. (Unit is operating normally.)

High sound-ab-

sorbing rooms

Broadcasting studio, music

room, etc.

Normal rooms

Reception

room, hotel

lobby, etc.

Low sound-ab-

sorbing rooms

Ofﬁ ce, hotel

room

Air ﬂ ow

Upper and lower air ﬂ ow

Room temperature

Conditions

• Be sure to keep the area around the damper of the lower air outlet free of any objects. This unit can be set to blow out air from the upper air outlet only by changing the switch setting on the address board (ask the dealer).

Range of application

The range of working temperatures for both the indoor and outdoor units of the series Y, R2, Multi-S is as below.

Caution:

The use of your air conditioner outside the range of working temperature and humidity can result in serious failure.

Note: As an applicable humidity standard for both indoors and outdoors, we recommend use within a range of 30 - 80% relative humidity.

Warning: If the air conditioner operates but does not cool or heat (depending on model) the room, consult your dealer since there may be a refrigerant leak. Be sure to ask the service representative whether there is refrigerant leakage or not when repairs are carried out. The refrigerant charged in the air conditioner is safe. Refrigerant normally does not leak. However, if refrigerant gas leaks indoors, and comes into contact with the ﬁ re of a fan heater, space heater, stove, etc., harmful substances will be generated.

and set temperature are different.

Mode Indoor unit

Cooling

Heating

15 °C - 24 °C WB –5 °C - 43 °C DB –5 °C - 43 °C DB –5 °C - 46 °C DB

15 °C - 27 °C DB –15 °C - 15.5 °C WB –12 °C - 15 °C WB –12 °C - 15.5 °C WB

Upper air ﬂ ow Upper air ﬂ ow only

Room temperature is close to set temperature or thermooff.

—

PUHY PURY PUMY

Upper and lower air ﬂ ow

(Normal condition (in heating))

Outdoor unit

Upper air ﬂ ow

During defrosting operation, start of operation, thermooff

Upper and lower air ﬂ ow

—

12. Speciﬁ cations

PCFY-P·VKM-E Series

Model P40 P63 P100 P125 Power source (Voltage<V>/Frequency) <Hz> ~/N 220-230-240/50, 220/60 Capacity (Cooling/Heating) <kW> 4.5/5.0 7.1/8.0 11.2/12.5 14.0/16.0 Dimension (Height) <mm> 230

Dimension (Width) <mm> 960 1280 1600 Dimension (Depth) <mm> 680

Net weight <kg> 24 32 36 38 Fan Airﬂ ow rate (Low-Middle2-Middle1-High) <m Noise level (Low-Middle2-Middle1-High) <dB> 29-32-34-36 31-33-35-37 36-39-41-43 36-39-42-44

*1 Cooling/Heating capacity indicates the maximum value at operation under the following condition. Cooling: Indoor 27 °C DB/19°C WB, Outdoor 35 °C DB Heating: Indoor 20 °C DB, Outdoor 7 °C DB/6 °C WB

PKFY-P·VBM-E Series PKFY-P·VHM-E Series

Model P15 P20 P25 P32 P40 P50 Power source (Voltage<V>/Frequency) <Hz> ~/N 220-230-240/50, 220/60 Capacity (Cooling/Heating) <kW> 1.7/1.9 2.2/2.5 2.8/3.2 3.6/4.0 4.5/5.0 5.6/6.3 Dimension (Height) <mm> 295 295

Dimension (Width) <mm> 815 898 Dimension (Depth) <mm> 225 249

Net weight <kg> 10 13 Fan Airﬂ ow rate (Low-Middle2-Middle1-High) <m3/min> Noise level (Low-Middle2-Middle1-High) <dB> 29-31-32-33 29-31-34-36 34-37-41 34-38-41 34-39-43

/min> 10-11-12-13 14-15-16-18 21-24-26-28 21-24-27-31

4.9-5.0-5.2-5.3

4.9-5.2-5.6-5.9 9-10-11 9-10.5-11.5 9-10.5-12

PMFY-P·VBM-E Series

Model P20 P25 P32 P40 Power source (Voltage<V>/Frequency) <Hz> ~/N 220-230-240/50, 220/60 Capacity (Cooling/Heating) <kW> 2.2/2.5 2.8/3.2 3.6/4.0 4.5/5.0 Dimension (Height) <mm> 230 (30)

Dimension (Width) <mm> 854 (1000) Dimension (Depth) <mm> 395 (470)

Net weight <kg> 14 (3.0) Fan Airﬂ ow rate (Low-Middle2-Middle1-High) <m Noise level (Low-Middle2-Middle1-High) <dB> 27-30-33-36 32-34-36-37 33-35-37-39

/min>

6.5-7.2-8.0-8.6

7.3-8.0-8.6-9.3

7.7-8.7-9.7-10.7

*1 Cooling/Heating capacity indicates the maximum value at operation under the following condition. Cooling: Indoor 27 °C DB/19 °C WB, Outdoor 35 °C DB Heating: Indoor 20 °C DB, Outdoor 7 °C DB/6 °C WB *2 This ﬁ gure ( ) indicates panel’s.

PFFY-P·VKM-E Series

Model P20 P25 P32 P40 Power source (Voltage<V>/Frequency) <Hz> ~/N 220-230-240/50 Capacity (Cooling/Heating) <kW> 2.2/2.5 2.8/3.2 3.6/4.0 4.5/5.0 Dimension (Height) <mm> 600

Dimension (Width) <mm> 700 Dimension (Depth) <mm> 200

Net weight <kg> 14 Fan Airﬂ ow rate (Low-Middle2-Middle1-High) <m Noise level (Low-Middle2-Middle1-High) <dB> 27-31-34-37 28-32-35-38 35-38-42-44

/min>

5.9-6.8-7.6-8.7

6.1-7.0-8.0-9.1

8.0-9.0-9.5-10.7

*1 Cooling/Heating capacity indicates the maximum value at operation under the following condition. Cooling: Indoor 27 °C DB/19 °C WB, Outdoor 35 °C DB Heating: Indoor 20 °C DB, Outdoor 7 °C DB/6 °C WB

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. Bezeichnungen der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3. Bildschirmkonﬁ guration . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4. Einstellen des Wochentags und der Zeit . . . . . . . . . . . . . . 25

5. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6. Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1. Sicherheitsvorkehrungen

Vor dem Einbau der Anlage vergewissern, daß Sie alle Infor-

mationen über “Sicherheitsvorkehrungen” gelesen haben.

Die “Sicherheitsvorkehrungen” enthalten sehr wichtige Si-

cherheitsgesichtspunkte. Sie sollten sie unbedingt befolgen.

Vor Anschluß an das System Mitteilung an Stromversorgung-

sunternehmen machen oder dessen Genehmigung einholen.

Warnung:

•

Die Anlage sollte nicht vom Benutzer eingebaut werden. Bitten Sie Ihren

Händler oder eine Vertragswerkstatt, die Anlage einzubauen. Wenn die

Anlage unsachgemäß eingebaut wurde, kann Wasser auslaufen, können

Stromschläge erfolgen, oder es kann Feuer ausbrechen.

• Nicht auf die Anlage stellen oder Gegenstände darauf ablegen.

•

Kein Wasser über die Anlage spritzen und die Anlage auch nicht mit

nassen Händen berühren. Dies kann zu Stromschlägen führen.

• Keine Gasheizung oder sonstige Geräte mit offenen Flammen in

Bereichen abstellen, an denen Luft aus der Anlage ausströmt.

Unvollständige Verbrennung kann die Folge sein.

• Keine Gasheizung oder sonstige Geräte mit offenen Flammen in Be-

reichen abstellen, an denen Luft aus der Anlage ausströmt. Unvollstän-

dige Verbrennung kann die Folge sein.

• Wenn die Anlage läuft, nicht die Frontplatte oder den Gebläse-

schutz von der Außenanlage abnehmen.

• Wenn das Geräusch oder die Vibrationen anders als normal oder

besonders stark sind, den Betrieb einstellen, den Hauptschalter

ausschalten, und das Verkaufsgeschäft um Hilfe bitten.

7. Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

8. Funktionsauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

9. Notbetrieb bei schnurloser Fernbedienung . . . . . . . . . . . . 35

10. Pﬂ ege und Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

11. Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

12. Technische daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Im Text verwendete Symbole

Warnung: Beschreibt Vorkehrungen, die beachtet werden sollten, um den Benutzer vor der Gefahr von Verletzungen oder tödlicher Unfälle zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden sollten, damit an der Anlage keine Schäden entstehen.

In den Abbildungen verwendete Symbole

Verweist auf einen Teil der Anlage, der geerdet werden muß.

• Versuchen Sie niemals, das Gerät selbst zu reparieren oder zu

einem anderen Standort zu transportieren.

• Niemals die Finger, Stöcke etc. in de Ansaug- oder Austrittsöff-

nungen stekken.

• Wenn Sie merkwürdige Gerüche feststellen, sollten Sie die Anla-

ge nicht mehr benutzen, den Strom abschalten und sich an Ihren

Kundendienst wenden, da sonst schwere Defekte an der Anlage,

ein Stromschlag oder ein Brand verursacht werden können.

• Diese Klimaanlage darf NICHT von Kindern oder unsicheren

Personen ohne Aufsicht benutzt werden.

• Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen,

daß sie nicht an der Klimaanlage herumspielen.

• Wenn gasförmiges oder ﬂ üssiges Kühlmittel entweicht, die

Klimaanlage abstellen, den Raum ausreichend lüften und das

Verkaufsgeschäft benachrichtigen.

Vorsicht:

• Zum Drücken der Tasten keine scharfen Gegenstände benutzen, da dadurch die Fernbedienung beschädigt werden kann.

• Die Ansaug- oder Austrittsöffnungen weder der Innen- noch der Außenanlage blockieren oder abdecken.

• Wischen Sie die Fernbedienung auf keinen Fall mit Benzin, Verdünner oder chemisch behandelten Tüchern usw. ab.

• Betreiben Sie das Gerät nicht über längere Zeit in hoher Luftfeuchtigkeit, z. B. bei offenen Türen oder Fenstern. Wird das Gerät längere Zeit in einem Raum mit hoher Luftfeuchtigkeit (80 % RH oder mehr) im Kühlmodus betrieben, kann das in der Klimaanlage angesammelte Kondenswasser heruntertropfen und Möbel usw. benetzen oder beschädigen.

• Berühren Sie nicht die obere Luftauslassklappe oder den unteren Luftauslassdämpfer während des Betriebs. Anderenfalls kann sich Kondensation bilden und der Betrieb des Gerätes unterbrochen werden.

Die Anlage entsorgen

Zum Entsorgen des Gerätes wenden Sie sich an Ihren Kundendienst.

2. Bezeichnungen der Teile

Inneneinheit

PKFY -P·VBM-E PKFY-P·VHM-E PCFY-P·VKM-E PMFY-P·VBM-E PFFY-P·VKM-E

Gebläsegeschwindigkeit 4 Geschwindigkeit Klappe

Stufen 4 Stufen 5 Stufen 5 Stufen 4 Stufen 4 Stufen Autom. Schwenken

Luftklappe Manuell Manuelll Manuell Manuell Manuell Filter Normal Normal Langlebig Normal Normal Reinigungsempfehlung für Filter

100 Std. 100 Std. 2,500 Std. 100 Std. 100 Std.

PMFY-P·VBM-E

1-Wege-Deckenkassette

Klappe

Luftauslass

Filter

Air outlet

Vane

Lufteinlass

Air inlet

Luftklappe

Louver

3 Geschwindigkeit+Autom.* 4 Geschwindigkeit+Autom.*

4 Geschwindigkeit 4 Geschwindigkeit

* Diese Bedienung ist nur durch Verwendung der

Fernbedienung möglich, die die Gebläsegeschwindigkeit auf "Autom." stellen kann.

PKFY-P·VBM-E

Wandgerä

PCFY-P·VKM-E

Unterdeckengerät

Luftauslass

Filter

Filter Air intake

Louver

Luftklappe

Lufteinlass

Luftauslass

Air outlet

Vane

Klappe (Inneres der Luftansaugung)

Luftklappe

PKFY-P·VHM-E

Wandgerät

Filter

Luftklappe

Louver

PFFY-P·VKM-E

Bodenstehend

Klappe

Lufteinlass

Air intake

Klappe

Luftauslass

Air outlet

Luftklappe

Louver

Luftauslass

Air outlet Air inlet

Vane

Lufteinlass

Vane

Klappe

Lufteinlass

Filter (Inneres der Luftansaugung)

Filter

Luftstrom-Regeleinheit

Damper

Luftauslass

Air outlet

Luftklappe

Louver

2. Bezeichnungen der Teile

Für verdrahteter Fernbedienung

Display-Bereich

Für Erläuterungszwecke werden alle Elemente des Displays angezeigt. Während des eigentlichen Betriebs werden nur die relevanten Posten angezeigt.

Zeigt den aktuellen Betrieb

Zeigt den Betriebsmodus, usw. * Anzeige in mehreren Sprachen

wird unterstützt.

Anzeige “Centrally Controlled”

Gibt an, daß der Betrieb der

Fernbedienung durch eine MasterSteuerung deaktiviert wurde.

Anzeige “Timer is Off”

Gibt an, daß der Timer ausge-

schaltet ist.

Temperatureinstellung

Zeigt die Zieltemperatur an.

Kontrollbereich

Anzeige der Luftrichtung

nach oben/nach unten

Die Anzeige die Richtung der herausströmenden Luft an.

Anzeige “One Hour Only”

Erscheint, wenn der Luftstrom im

Modus COOL oder DRY auf abwärts eingestellt wird. (Der Betrieb unterscheidet sich je nach Modell.)

Die Anzeige schaltet sich nach einer

Stunde aus, wenn sich die Richtung des Luftstroms ebenfalls ändert.

Wochentag

Zeigt den aktuellen Wochentag an.

Zeit-/Timer-Anzeige

Zeigt die aktuelle Zeit an, außer der einfache oder der

Auto-Off-Timer ist eingestellt.

Falls der einfache oder der Auto-Off-Timer eingestellt

ist, wird die Restzeit angezeigt.

TIME SUN MON TUE WED THU FRI SAT TIMER AFTER

ERROR CODE

°F°C

Hr AFTER

ON OFF

°F°C

ONLY1Hr.

Anzeige der Umgebungstemperatur

Zeigt die Umgebungstemperatur an.

Der Anzeigebereich für die Umgebungstemperatur ist 8–39 °C. Die Anzeige blinkt, wenn die Temperatur weniger als 8 °C oder mehr als 39 °C beträgt.

Anzeige der Luftklappen

Gibt die Aktion der Schwingluftklappen an. Erscheint nicht, wenn die Luftklappe stationär ist.

(Netz-Ein-Anzeige)

Gibt an, daß der Netzschalter einge-

schaltet ist.

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Anzeige “Sensor”

Wird angezeigt, wenn die Fernbedi-

enung verwendet wird.

Anzeige “Locked”

Gibt an, daß die Tasten der Fern-

bedienung gesperrt wurden.

Anzeige “Clean The Filter”

Erscheint, wenn der Filter gereinigt werden muß.

Timer-Anzeigen

Die Anzeige erscheint, wenn der

entsprechende Timer eingestellt ist.

Anzeige der Lüftergeschwindigkeit

Zeigt die ausgewählte Lüfterge-

schwindigkeit an.

Belüftungsanzeige

Erscheint, wenn das Gerät im Belüf-

tungsmodus läuft.

Tasten zum Einstellen der Temperatur

Nach unten Nach oben

Taste Timer-Menü (Taste Monitor/Einstellen)

Taste Modus (Taste Zurück)

Taste Zeit einstellen

Zurück

Vorwärts

Taste Timer Aus/Ein (Taste Tag einstellen)

Öffnen der Tür.

Hinweis:

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

FILTER

CHECK

TEST

OPERATION

Eingebauter Temperatursensor

CLEAR

Taste ON/OFF

Taste Lüftergeschwindigkeit

Taste Filter (Taste )

Taste Testlauf

Taste Check (Taste Löschen)

Taste Luftstrom nach oben/ nach unten

Taste Luftklappe (Taste Betrieb

Zur vorherigen Be-

triebsnummer.

Taste Belüftung (

Taste Betrieb)

Zur nächsten Be-

triebsnummer.

)

“Meldung “PLEASE WAIT” (BITTE WARTEN)

Diese Meldung wird etwa 3 Minuten lang angezeigt, wenn das Innengerät mit Strom versorgt wird oder wenn das Gerät nach einem Stromausfall wieder warmläuft.

Blinkende Betriebsartanzeige

Wenn mehrere Innengeräte an ein einzelnes Außengerät angeschlossen sind und eine Betriebsart für ein Innengerät gewählt wird, die von der gegenwärtigen Betriebsart eines anderen Innengerätes abweicht, blinkt die Betriebsartanzeige. Wählen Sie die gleiche Betriebsart des anderen Innengerätes.

Meldung “NOT AVAILABLE” (NICHT VERFÜGBAR)

Diese Meldung wird angezeigt, wenn eine Taste für eine Funktion gedrückt wird, über die das Innengerät nicht verfügt.

Wenn dieselbe Fernbedienung zur Steuerung mehrerer Innengeräte verwendet wird, erscheint diese Meldung, falls das Haupt-Innengerät nicht mit der gewählten Funktion ausgestattet ist.

Raumtemperaturanzeige

Zum Messen der Raumtemperatur können die Innengerät-Temperatursensoren oder der Fernbedienungs-Temperatursensor gewählt werden. In der Anfangseinstellung werden die Innengerät-Temperatursensoren gewählt. Wenn die Innengerät-Temperatursensoren zum Messen der Raumtemperatur gewählt werden, wird die am Haupt-Innengerät gemessene Raumtemperatur an der Fernbedienung angezeigt, die für die Steuerung mehrerer Innengeräte verwendet wird.

2. Bezeichnungen der Teile

Für die schnurlose Fernbedienung

Übertragungsﬂ äche

Display der Fernbedienung

* Zur Erläuterung sind alle Anzeigen, die auf

dem Display erscheinen können, abgebildet.

* Es werden alle Anzeigen angezeigt, wenn

die Reset-Taste gedrückt wird.

Taste ON/OFF

Tasten zum Einstellen der Temperatur

Taste Lüftergeschwindigkeit (Ändert Lüftergeschwindigkeit)

Taste Luftstrom (Ändert Richtung des Luftstroms nach oben/unten)

Taste Modus (Ändert Betriebsmodus)

Taste Check

Taste Testlauf

Übertragungsanzeige Timer-Anzeige

Bedienungsﬂ ächen

Taste Timer aus

Taste Timer ein

Taste Stunde

Taste Minute

Taste Zeit einstellen (Stellt die Uhrzeit ein)

Taste Luftklappe (Ändert die Richtung des Luftstroms nach links/rechts)

Taste Reset (Zurücksetzen)

Zur Benutzung der schnurlosen Fernbedienung diese auf den Empfänger am Innengerät richten. Wird die Fernbedienung innerhalb von etwa zwei Minuten betätigt, nachdem das Innengerät

eingeschaltet wurde, erklingt unter Umständen zweimal ein Piepton während das Gerät die automatische Anfangsprüfung durchführt.

Das Innengerät piept zur Bestätigung, dass das Signal, das von der Fernbedienung übertra-

gen wird, empfangen wurde. Signale können bis zu etwa 7 Meter Sichtlinie vom Innengerät in einem Winkel von 45° nach links und rechts vom Gerät empfangen werden. Jedoch kann der Empfang des Innengeräts durch Beleuchtung wie Leuchtstofﬂ ampen oder starkes Licht beein- trächtigt werden.

Falls die Betriebslampe in der Nähe des Empfängers am Innengerät blinkt, muss das Gerät

überprüft werden. Wenden Sie sich zwecks Wartung an Ihren Händler.

Behandeln Sie die Fernbedienung pﬂ eglich! Lassen Sie sie nicht fallen und schützen Sie sie

vor starken Erschütterungen. Schützen Sie die Fernbedienung darüber hinaus vor Wasser und hoher Luftfeuchtigkeit.

Um ein Verlegen der Fernbedienung zu vermeiden, montieren Sie den Halter, der mit der Fern-

bedienung geliefert wurde, an einer Wand und legen Sie die Fernbedienung nach Gebrauch stets in den Halter zurück.

Einsetzen/Austausch der Batterien

1. Nehmen Sie die obere Abdeckung ab und legen Sie zwei AAA-Batterien ein. Schließen Sie dann die obere Abdeckung wieder.

Obere Abdeckung

2. Drücken Sie die Taste Reset (Zurücksetzen).

Zwei AAA-Batterien Legen Sie den negativen (–) Pol der Batterien zuerst ein. Setzen Sie die Batterien in die richtige Richtung (+, –) zeigend ein!

Drücken Sie die Taste Reset (Zurücksetzen) mit einem spitzen Gegenstand.

3. Bildschirmkonﬁ guration

Funktionsauswahl Tag/Zeit einstellen

TIME SUN

Standardkontrollbildschirme

°F°C

°C

OFF

WEEKLY

Timer-Monitor Timer-Setup

MON

TIMER

OFF

°F°C

SUN MON TUE WED THU FRI SAT

4. Einstellen des Wochentags und der Zeit

Anzeige des

TIME SUN

°C

TEMP.

BACK DAY

PAR-21MAA

ON/OFF

MONITOR/SET

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Wochentags und der Zeit

Hinweis: Der Tag und die Zeit erscheinen nicht, wenn die Uhr in der Funktionsauswahl deaktiviert wurde.

5. Bedienung

WEEKLY

Mit der Funktionsauswahl der Fernbedienung kann die Spracheinstellung des Displays auf German (Deutsch) umgestellt werden. In Abschnitt 8, Punkt [4]–1 sehen Sie, wie Sie die Spracheinstellung ändern. Die anfängliche Einstellung ist Englisch.

Funktionsauswahl:

Stellt die verfügbaren Funktionen und Bereiche auf der Fernbedienung ein (Timer-Funktionen, Betriebsbeschränkungen, usw.).

Tag/Zeit einstellen:

Stellt den aktuellen Wochentag oder die Zeit ein.

Standard-Kontrollbildschirme:

Zeigt den Betriebsstatus des Klimaanlagensystems und stellt ihn ein.

Timer-Monitor: Timer-Setup:

Zeigt den aktuell eingestellten Timer an (wöchentlicher Timer, einfacher Timer oder Auto-Off-Timer). Stellt den Betriebs eines der Timer ein (wöchentlicher Timer, einfacher Timer oder Auto-Off-Timer).

Zu A : Halten Sie sowohl die Taste Modus als auch die Taste Timer

Ein/Aus 2 Sekunden lang gedrückt. Zu B : Drücken Sie die Taste Timer-Menü. Zu C : Drücken Sie die Taste Modus (Zurück). Zu D : Drücken Sie eine der Tasten Zeit einstellen ( oder ).

Einstellung des Wochentags

Day of the week Setting

TIME SUN

Zeit-Einstellung

1. Drücken Sie die Taste Zeit einstellen oder 1, um 2 anzuzeigen. 2

Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag

einzustellen. * Mit jedem Drücken rückt die Anzeige unter 3 einen Tag vor: Sun Mon ... Fri Sat.

3. Drücken Sie die entsprechenden Taste Zeit einstellen 1 nach Bedarf,

um die Zeit einzustellen. * Wenn die Taste gedrückt gehalten wird, wird die Zeit (bei 4) zuerst

in Ein-Minuten-Intervallen, dann in Zehn-Minuten-Intervallen, und schließlich in Ein-Stunden-Intervallen erhöht.

Nachdem Sie die entsprechenden Einstellungen unter Schritt 2 und 3 durch-

geführt haben, drücken Sie die Taste Filter 4, um die Werte zu speichern.

°C

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

78 6

5.1. ON/OFF (Ein-/Ausschalten)

Drücken Sie die Taste ON/OFF 1.

• Die Lampe EIN 1 und der Anzeigebereich erscheinen.

Hinweis:

Wenn das Gerät neu gestartet wird, sind die Anfangseinstellungen wie folgt.

Fernbedienungseinstellungen

Modus Temperatureinstellung Letzte Einstellung

Lüftergeschwindigkeit Letzte Einstellung Luftstrom nach oben/

nach unten

*1 Die letzte Einstellung könnte je nach Typ der Inneneinheit angewendet werden. *2 Falls die letzte Einstellung schwingend ist, kann der Luftstrom je nach Art der

Innenanlage Abwärts 4 sein.

Letzte Einstellung

COOL oder DRY

Modus

HEAT FAN

Horiz. Auslass *1 Letzte Einstellung *2 Horiz. Auslass *1

5 6

Drücken Sie die Taste ON/OFF 1 erneut.

• Die Lampe EIN 1 und der Display-Bereich verschwinden.

Hinweis: Selbst wenn Sie die ON/OFF (NETZSTROM EIN/AUS-) Taste unmittelbar nach Abschaltung des in Gang beﬁ ndlichen Betriebs drücken, beginnt die Kli- maanlage etwa drei Minuten lang nicht zu laufen. Dadurch wird verhindert, daß Teile im Inneren der Anlage beschädigt werden.

5. Bedienung

Swing

Auto 1 2

5.2. Betriebsart wählen

Die Betriebsart ( )-Taste 2 drücken und die Betriebsart

wählen

Automatischer Betrieb

Eine Temperatur wird eingestellt und der Kühlbetrieb beginnt, wenn die Umgebungstemperatur zu hoch ist bzw. der Heizbetrieb beginnt, wenn sie zu niedrig ist.

Im automatischen Betrieb schaltet die Klimaanlage in die Betriebsart

Kühlen, wenn die Umgebungstemperatur sich ändert und 3 Minuten lang 1,5 °C oder mehr über der eingestellten Temperatur liegt. Ebenso schaltet die Klimaanlage in die Betriebsart Heizen, wenn die Umgebungstemperatur 3 Minuten lang 1,5 °C oder mehr unter der eingestellten Temperatur liegt.

Kühlen 3 Minuten (schaltet von

Da die Umgebungstemperatur automatisch angepasst wird, um eine

festgelegte tatsächliche Temperatur beizubehalten, wird das Kühlen einige Grade wärmer und das Heizen einige Grade kühler ausgeführt als die eingestellte Umgebungstemperatur, sobald die Temperatur

erreicht ist (automatisches Energiesparen).

Kühlen Trocknen Gebläse Heizen Automatik (Kühlen/Heizen)

Heizen auf Kühlen)

3 Minuten (schaltet von Kühlen auf Heizen)

Eingestellte Temperatur +1,5°C

Eingestellte Temperatur

Eingestellte Temperatur -1,5°C

5.3. Temperatureinstellung

Zum Absenken der Raumtemperatur:

Taste drücken 3,um die gewünschte Raumtemperatur einzustellen.

Die eingestellte Raumtemperatur wird angezeigt 3.

Zur Erhöhung der Raumtemperatur:

Taste drücken 3, um die gewünschte Raumtemperatur einzustellen.

Die eingestellte Temperatur wird angezeigt 3.

• Folgende Temperaturbereiche sind verfügbar: Kühlen und Trocknen: 19 - 30 °C Heizen: 17 - 28 °C Automatik: 19 - 28 °C

• Die Anzeige blinkt bei 8 °C – 39 °C, um anzuzeigen, dass die Raumtemperatur niedriger oder höher als die angezeigte Temperatur ist.

5.4. Einstellung der Lüftergeschwindigkeit

Drücken Sie die Taste Lüftergeschwindigkeit 5 so oft wie nötig,

während das System läuft.

• Jedes Drücken ändert die Stärke. Die aktuell ausgewählte Ge-

schwindigkeit ist unter Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt.

•

GEBLÄSEDREHZAHL

4 Geschwindigkeiten

Autom.*

3 Geschwindigkeiten

Autom.*

Modell mit 4

Geschwind-

igkeiten

Geschwindigkeit 1

Geschwin-

Speed 2 Speed 3 Speed 4 Auto

digkeit 1

Geschwindigkeit 1

* Nur für MA-Fernbedienung. Automatische Gebläsegeschwindigkeit-

Einstellung ist für drahtlose Fernbedienung erforderlich.

dargestellt.

Geschwindigkeit 2

Geschwindigkeit 3

Geschwindigkeit 4

Autom.

Geschwindigkeit 4

Autom.

Hinweis:

Die Anzahl der verfügbaren Lüftergeschwindigkeiten hängt von der Art des

angeschlossenen Geräts ab. Beachten Sie außerdem, dass einige Geräte die Einstellung “Autom.” nicht haben.

In den folgenden Fällen unterscheidet sich die vom Gerät erzeugte

tatsächliche Lüftergeschwindigkeit von der auf der Fernbedienungsanzeige angezeigten Geschwindigkeit:

1. Während das Display “STAND BY” oder “DEFROST” (Abtaven) anzeigt.

2. Wenn die Temperatur des Wärmetauschers in der Betriebsart Heizen zu niedrig ist. (z.B. direkt nach dem Heizbeginn) Im HEAT-Modus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

4. Wenn sich das Gerät im DRY-Modus beﬁ ndet.

Automatische Einstellung der Lüfterdrehzahl (für drahtlose Fernbedienung)

Die Einstellung ist bei drahtloser Fernbedienung nur notwendig, wenn die automatische Lüfterdrehzahl bei der Standardeinstellung nicht eingestellt wird. Die Einstellung ist nicht notwendig bei verdrahteter Fernbedienung mit automatischer Lüfterdrehzahl bei Standardeinstellung.

SET-Taste mit einem spitzen Gegenstand drücken.

Dies muss bei ausgeschaltetem Display der Fernbedienung erfolgen.

MODEL SELECT

(Einstellung 02: mit automatischer Lüfterdrehzahl)

blinkt und die Modellnummer wird hervorgehoben A.

AUTO STOP-Taste betätigen. .

blinkt und die Einstell-Nummer wird hervorgehoben B.

(Einstell-Nr. 01: ohne automatische Lüfterdrehzahl)

Die Tasten drücken, um die Einstell-Nr. 02 einzustellen.

Bei einem Fehler ist die ON/OFF -Taste zu drücken und der Vorgang ab Schritt 2 zu wiederholen.

SET-Taste mit einem spitzen Gegenstand drücken.

MODEL SELECT

und die Modellnummer leuchten 3 Sekunden lang auf und verschwinden dann.

AUTO STOP

AUTO START

min

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

5.5. Einstellung der Luftstromrichtung

Drücken Sie, während das Gerät läuft, die Taste Luftstrom nach oben/

nach unten 6 nach Bedarf.

•

Jedes Drücken ändert die Richtung. Die aktuelle Richtung wird unter

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt:

Luftstrom Anzeig

Schwing

Modell mit5

stufen*1

Modell mit 4

stufen

(PMFY)

Modell mit 4

stufen

(PKFY-BM)

Beachten Sie, daß sich während dem Schwingbetrieb die Richtungsanzeige auf

Autom.

Schwing

Swing

(Horiz.)

123 4

(Horiz.)

123 4

dem Bildschirm nicht synchron mit den Richtungsklappen am Gerät ändert. * Einige Modelle unterstützen Richtungseinstellungen nicht. *1 Nur für MA-Fernbedienung, andere Fernbedienungen zeigen das gleiche an wie das 4-Schritt-Modell. *2

Einstellung der Luftstromrichtung <Autom.>

COOL/FAN/DRY : Einstellung 1 (Horizontal), HEAT : Einstellung 5 (Abwärts 5)

Hinweis:

Die verfügbaren Richtungen hängen von der Art des angeschlossenen Geräts ab.

Beachten Sie außerdem, dass einige Geräte die Einstellung “Autom.” nicht haben.

In den folgenden Fällen unterscheidet sich die tatsächliche Luftrichtung

von der Richtung, die auf der Fernbedienungsanzeige angezeigt wird:

1. Während das Display “STAND BY” oder “DEFROST” (Abtaven) anzeigt.

2. Sofort nach Starten des Heizmodus (während das System darauf wartet,

daß sich der Modus ändert).

Im Heizmodus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

angezeigt.

5. Bedienung

(Bei Geräten der Serie PFFY-P·VKM)

Bei Geräten der Serie PFFY-P·VKM weicht die auf der Fernbedienung

angezeigte Luftstromrichtung von der tatsächlichen Luftstromrichtung ab. Beachten Sie hierzu folgende Tabelle.

Schwing

Anzeig

Aktuell

Swing

Schwing

123 4

(Horiz.)

1234

(Horiz.)

Die Luftstromrichtung des Dämpfer des unteren Luftauslasses lässt sich

nicht einstellen. Die Luftstromrichtung wird automatisch über einen Computer geregelt.

<[Manuell] Ändern der Luftstromrichtung nach links/rechts>

* Die Lüftungsschlitz-Taste 7 kann nicht verwendet werden.

•

Unterbrechen Sie den Betrieb des Geräts, halten Sie den Hebel des Lüftungsschlitzes und stellen Sie die Richtung wie gewünscht ein.

* Stellen Sie die Innenrichtung im Kühl- oder Entfeuchtungsmodus nicht ein, da die Gefahr von

Kondenswasserbildung und herabtropfendem Wasser besteht.

Vorsicht

: Ergreifen Sie bei obiger Vorgehensweise Vorsichtsmaßnahmen, um Stürze zu vermeiden.

5.6. Belüftung

Für LOSSNAY-Kombination

5.6.1. Für verdrahteter Fernbedienung

So betreiben Sie den Ventilator zusammen mit dem Innengerät:

Drücken Sie die Taste ON/OFF 1.

•

Die Anzeige Vent erscheint auf dem Bildschirm (unter ). Der Ventilator arbeitet jetzt immer automatisch, wenn das Innengerät läuft.

So betreiben Sie den Ventilator nur, wenn das Innengerät ausge-

schaltet ist:

Drücken Sie die Taste Belüftung während das Innengerät ausge-

schaltet ist.

• Die Lampe Ein (unter ) und die Anzeige Belüftung (unter ) erscheinen.

So ändern Sie die Ventilatorstärke:

Drücken Sie die Taste Belüftung nach Bedarf.

• Mit jedem Drücken wird die Einstellung wie unten dargestellt umgeschaltet.

(Niedrig)

(Low)

Hinweis:

Bei einigen Modellkonfigurationen kann sich der Lüfter des Innengeräts

einschalten, auch wenn Sie den Ventilator so eingestellt haben, dass er unabhängig läuft.

(Hoch)

(High)

Keine Anzeige

No display

(Stopp)

(Stop)

(OFF)

6. Timer

6.1. Für verdrahteter Fernbedienung

Sie können die Funktionsauswahl verwenden, um auszuwählen, welchen der drei Timer Sie verwenden möchten: 1 Wöchentlicher Timer, 2 Einfacher Timer oder 3 Auto-Off-Timer.

6.1.1. Wöchentlicher Timer

Der wöchentliche Timer kann verwendet werden, um bis zu acht Be-

triebsarten für jeden Tag der Woche einzustellen.

• Jede Betriebsart kann aus Folgendem bestehen: EIN/AUS-Zeit zusammen mit einer Temperatureinstellung oder nur EIN/AUS-Zeit oder nur Temperatureinstellung.

• Wenn die aktuelle Zeit eine vom Timer eingestellte Zeit erreicht, führt die Klimaanlage die vom Timer eingestellte Aktion durch.

Die Einteilung der Zeiteinstellung für diesen Timer ist 1 Minute.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der wöchentliche Timer funktioniert nicht, wenn eine der folgenden Be-

dingungen wirksam ist. Die Timerfunktion ist ausgeschaltet; das System beﬁ ndet sich in einem unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder einen Fernbedienungscheck durch; der Benutzer stellt gerade eine Funktion ein; der Benutzer stellt gerade einen Timer ein; der Benutzer stellt gerade den aktuellen Wochentag oder die Zeit ein; das System wird zentral gesteuert. (Das System führt insbesondere dann keine Betriebsarten durch (Gerät ein, Gerät aus oder Temperatureinstellung), die während diesen Bedingungen deaktiviert sind.)

Betriebsart Nr.

BACK DAY

PAR-21MAA

MONITOR/SET

TEMP.

CLOCK

Day Setting

Tageseinstellung

SUN

°C

ON/OFF

OPERATION

WEEKLY

ON/OFF

CHECK

CLEAR

FILTER

TEST

Achten Sie darauf, daß Sie sich im Standardkontrollbildschirm beﬁ nden und daß die

Anzeige für den wöchentlichen Timer

Drücken Sie die Taste Timer-Menü 2, so daß “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, daß mit jedem Tastendruck die Anzeige zwischen“Set Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 um den Tag einzustellen. Mit jedem Drücken geht die Anzeige unter 3 zur nächsten Einstellung in der folgenden Reihenfolge: “Sun Mon Tues Wed Thurs Fri Sat” “Sun” ... “Fri” “Sat” “Sun Mon Tues Wed Thurs Fri Sat”...

4. Drücken Sie die Taste Betrieb oder (7 oder 8) so oft wie nötig, um die entsprechende Betriebsnummer auszuwählen (1 bis 8) 4.

* Mit Ihren Eingaben unter Schritt 3 und 4 wählen Sie eine der Zellen

aus der unten dargestellten Matrix.

(Die Fernbedienungsanzeige auf der linken Seite zeigt, wie das

Display aussieht, wenn Betrieb 1 für Sonntag auf die unten angegebenen Werte eingestellt ist.)

Setup-Matrix

Betr.-Nr. Sunday Monday ... Saturday

No. 1

No. 2

...

No. 8

<Einstellungen von Betrieb 1 für Sonntag> Klimaanlage um 8:30 Uhr mit auf 23 °C eingestellter Temperatur starten.

Hinweis: Durch Einstellen des Tags auf “Sun Mon Tues Wed Thurs Fri Sat”, können Sie festlegen, daß derselbe Betrieb jeden Tag zur selben Zeit durchgeführt wird. (Beispiel: Betrieb 2 oben, der für jeden Tag der Woche gleich ist.)

Zeigt die Zeiteinstellung an

• 8:30

• ON

• 23 °C

• 10:00

• OFF

auf dem Display angezeigt wird.

• 10:00

• OFF

SUN

°C

• 10:00

• OFF

<Einstellung von Betrieb 2 für jeden Tag> Klimaanlage um 10:00 Uhr ausschalten.

Zeigt die ausgewählte Betriebsart an (EIN oder AUS) * Erscheint nicht, wenn die Betriebsart nicht eingestellt ist.

WEEKLY

• 10:00

• OFF

Zeigt die Temperatureinstellung an * Erscheint nicht, wenn die Temperatur

nicht eingestellt ist.

6. Timer

5. Drücken Sie die entsprechende Taste Zeit einstellen 1 so oft wie nötig, um die gewünschte Zeit einzustellen (unter

* Wenn Sie die Taste gedrückt halten, rückt die Zeit zuerst in

Minutenintervallen, dann in Zehn-Minuten-Intervallen und dann in Ein-Stunden-Intervallen vor.

6. Drücken Sie die Taste ON/OFF

1 um die gewünschte Betriebsart

auszuwählen (EIN oder AUS) unter 6.

* Jedes Drücken ändert die nächste Einstellung in der folgenden

Reihenfolge: keine Anzeige (keine Einstellung) “ON” “OFF”.

7. Drücken Sie die entsprechende Taste Temperatur einstellen 3, um die gewünschte Temperatur einzustellen (unter 7).

* Jedes Drücken ändert die Einstellung in der folgenden Reihenfolge:

keine Anzeige (keine Einstellung) 24 25 ... 29 30

12 ... 23 keine Anzeige.

(Verfügbarer Bereich: Der Bereich für die Einstellung ist 12 °C bis

30 °C. Der tatsächliche Bereich, über den die Temperatur gesteuert werden kann, variiert jedoch entsprechend des Typs des angeschlossenen Geräts.)

Nachdem Sie die entsprechenden Einstellungen unter Schritt 5, 6 und 7 durch-

geführt haben, drücken Sie die Taste Filter 4,um die Werte zu speichern.

Um die aktuell eingestellten Werte für den ausgewählten Betrieb

einzustellen, drücken Sie die Taste Check (Löschen) 0 einmal kurz.

* Die angezeigte Zeiteinstellung ändert sich zu “—:—” und die Ein/

Aus- und Temperatureinstellungen verschwinden.

(Um alle wöchentlichen Timer-Einstellungen gleichzeitig zu löschen,

halten Sie die Taste Check (Löschen) 0 mindestens zwei Sekunden lang gedrückt. Die Anzeige beginnt zu blinken, um anzuzeigen, dass alle Einstellungen gelöscht worden sind.)

Hinweis: Ihre neuen Einträge werden storniert, wenn Sie die Taste Modus (Zurück) drücken, bevor Sie die Taste Filter

Wenn Sie zwei oder mehr unterschiedliche Betriebsarten für genau dieselbe Zeit eingestellt haben, wird nur die Betriebsart mit der höchsten BetriebsartNr. ausgeführt.

4 drücken.

6.1.2. Einfacher Timer

Sie haben drei Möglichkeiten, den einfachen Timer einzustellen.

• Nur Startzeit: Die Klimaanlage startet, wenn die eingestellte Zeit vergangen ist.

• Nur Stopzeit: Die Klimaanlage stoppt, wenn die eingestellte Zeit vergangen ist.

• Start- und Stopzeiten: Die Klimaanlage startet und stoppt, wenn die entsprechenden Zeiten vergangen sind.

Der einfache Timer (Start und Stop) kann nur einmal innerhalb eines

Zeitraums von 72 Stunden eingestellt werden.

Die Zeiteinstellung erfolgt in Stunden-Schritten.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der einfache Timer funktioniert nicht, wenn eine der folgenden Bedin-

gungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System beﬁ ndet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder eine Diagnose durch; der Benutzer wählt gerade eine Funktion aus; der Benutzer stellt gerade den Timer ein; das System wird zentral gesteuert. (Unter diesen Bedingungen ist der Ein/Aus- Betrieb deaktiviert.)

ONHr

AFTER

SIMPLE

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

9. Wiederholen Sie die Schritte 3 bis 8 nach Bedarf, um so viele der verfügbaren Zellen auszufüllen, wie Sie möchten.

10. Drücken Sie die Taste Modus (Zurück) 2, um zum Standardkontroll-

bildschirm zurückzukehren und den Einstellvorgang zu beenden.

11. Um den Timer zu aktivieren, drücken Sie die Taste Timer Ein/Aus 9,

so daß die Anzeige “Timer Off” vom Bildschirm verschwindet. Achten

Sie darauf, daß die Anzeige “Timer Off” verschwunden ist.

* Falls keine Timereinstellungen vorhanden sind, blinkt die Anzeige

“Timer Off” auf dem Display.

Timer-Einstellung

SUN

TIMER

ON OFF

°C

WEEKLY

1. Achten Sie darauf, daß die wöchentliche Timer-Anzeige auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü 2, so daß “Monitor” auf dem Bildschirm erscheint (unter 8).

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 so oft wie nötig, um den Tag einzustellen, den Sie anzeigen möchten.

4. Drücken Sie die Taste Betrieb oder (7 oder 8) so oft wie nötig, um den auf dem Display angezeigten Timer-Betrieb zu ändern (unter 9).

* Mit jedem Drücken gelangen Sie zur nächsten Timer-Betriebsart in

der Reihenfolge der Zeiteinstellung.

5. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Modus (Zurück) 2.

Drücken Sie die Taste Timer Ein/Aus 9, so daß “Timer Off” unter erscheint.

TIME SUN

°C

WEEKLY

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Anzeige “Timer Off”

(unter ) goes dark.

TIME SUN

°C

WEEKLY

Timer-Einstellung

Aktion (Ein oder Aus) * “— —” wird angezeigt, wenn

es keine Einstellung gibt.

1. Achten Sie darauf, daß Sie sich im Standardkontrollbildschirm beﬁ nden und daß die Anzeige des einfachen Timers auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der einfache Timer angezeigt wird, stellen

Sie den SIMPLE TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]-3 (3)).

Drücken Sie die Taste ON/OFF 1, um die aktuelle EIN- oder AUS-Einstellung des einfachen Timers anzuzeigen. Drücken Sie die Taste einmal, um die restliche Zeit unter EIN anzuzeigen, und dann noch einmal, um die restliche Zeit unter AUS anzuzeigen. (Die Anzeige EIN/AUS erscheint unter 3).

• “EIN”-Timer:

Die Klimaanlage startet den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

• “AUS”-Timer:

Die Klimaanlage stoppt den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

Wenn “ON” oder “OFF” unter 3: angezeigt wird: Drücken Sie die entsprechende Taste

Zeit einstellen oder die Stunden auf AUS (falls “OFF” angezeigt wird) unter

so oft wie nötig, um die Stunden auf EIN (falls “ON” angezeigt wird)

einzustellen.

• Verfügbarer Bereich: 1 bis 72 Stunden

5. Um sowohl die Zeiten für EIN als auch für AUS einzustellen, wiederholen Sie die Schritte 3 und 4.

* Beachten Sie, daß die AUS- und EIN-Zeiten nicht auf denselben

Wert eingestellt werden können.

So löschen Sie die aktuelle EIN- oder AUS-Einstellung: Zeigen Sie die EIN- oder AUSEinstellung (siehe Schritt 3) an und drücken Sie dann die Taste Check (Löschen)

, so daß die Zeiteinstellung zu “—” unter 4 zurückkehrt. (Wenn Sie nur eine EIN-Einstellung oder nur eine AUS-Einstellung verwenden wollen, achten Sie darauf, daß die Einstel-

lung, die Sie nicht verwenden möchten, als “—” angezeigt wird.)

6. Timer

7. Nach Durchführung der oben angegebenen Schritte 3 bis 6 drücken Sie die Taste Filter 4, um den Wert zu speichern.

Hinweis: Ihre neuen Einstellungen werden storniert, wenn Sie die Taste Modus

2 drücken, bevor Sie die Taste Filter 4 drücken.

(Zurück)

8. Drücken Sie die Taste Modus (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren.

9. Drücken Sie die Taste Timer Ein/Aus 9, um den Timer-Countdown zu starten. Wenn der Timer läuft, wird der Timer-Wert auf dem Display angezeigt.

Achten Sie darauf, ob der Timer-Wert sichtbar und richtig ist.

Timer-Einstellung

TIMER ON

OFFHrAFTER

SIMPLE

1. Achten Sie darauf, daß die Anzeige des einfachen Timers auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü Mee 2, so daß “Monitor” auf dem Bildschirm erscheint (unter 5).

•

Falls der einfache EIN- oder AUS-Timer läuft, erscheint der aktuelle Timer-Wert unter 6.

• Falls die EIN- und AUS-Werte beide eingestellt wurden, erscheinen

beide Werte abwechselnd.

3. Drücken Sie die Taste Modus (Zurück) 2, um die Monitoranzeige zu schließen und zum Standardkontrollbildschirm zurückzukehren.

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Timer-Einstellung nicht mehr auf dem Bildschirm erscheint (unter 7).

Beispiel 2: Starten des Timers mit früherer AUS-Zeit als die EIN-Zeit EIN-Einstellung: 5 Stunden AUS-Einstellung: 2 Stunden

OFFHrAFTER

°C

ONHr

AFTER

°C

Beim Timer-Start

Das Display zeigt die AUS-Einstellung des

SIMPLE

Timers (Stunden bleiben AUS).

3 Stunden nach dem Timer-Start

Das Display wechselt zur Anzeige der EINEin-

SIMPLE

stellung des Timers (Stunden bleiben EIN). Die angezeigte Zeit entspricht der Einstellung EIN (5 Stunden) – Einstellung AUS (2 Stunden)= 3 Stunden.

5 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich ein und läuft

SIMPLE

weiter, bis sie ausgeschaltet wird.

6.1.3. Timer für automatisches Ausschalten

Dieser Timer beginnt den Countdown, wenn die Klimaanlage startet, und schaltet die Klimaanlage aus, wenn die eingestellte Zeit abgelaufen ist.

Die verfügbaren Einstellungen gehen in 30-Minuten-Intervallen von 30

Minuten bis zu 4 Stunden.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht glei-

chzeitig eingestellt werden.

*2. Der Auto-Off-Timer funktioniert nicht, wenn eine der folgenden Bedingun-

gen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System beﬁ ndet sich in einem unnormalen

Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder eine Diagnose durch; der Benutzer wählt gerade eine Funktion aus; der Benutzer stellt gerade den Timer ein; das System wird zentral gesteuert. Bedingungen ist der Ein/Aus- Betrieb deaktiviert.)

(Unter diesen

°C

SIMPLE

Drücken Sie die Taste Timer Ein/Aus 9, so daß die Timer-Einstellungen unter 7 sichtbar sind.

ONHr

AFTER

°C

SIMPLE

Beispiele

Falls die EIN- und AUS-Zeiten beide im einfachen Timer eingestellt wurden, werden der Betrieb und die Anzeige wie unten dargestellt.

Beispiel 1: Starten des Timers mit früherer EIN-Zeit als die AUS-Zeit EIN-Einstellung: 3 Stunden AUS-Einstellung: 7 Stunden

ONHr

AFTER

OFFHrAFTER

°C

Beim Timer-Start

Das Display zeigt die AUS-Einstellung des

SIMPLE

Timers (Stunden bleiben AUS).

3 Stunden nach dem Timer-Start

Die Anzeige wechselt zur Anzeige der AUSEinstellung

SIMPLE

des Timers (Stunden bleiben AUS). Die angezeigte Zeit entspricht der Einstellung AUS (7 Stunden) – Einstellung EIN (3 Stunden)= 4 Stunden.

7 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich aus und bleibt

SIMPLE

bis zum Neustart ausgeschaltet.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

Timer-Einstellung

AFTER OFF

AUTO OFF

1. Achten Sie darauf, daß Sie sich im Standardkontrollbildschirm beﬁ n- den und daß die Anzeige “Auto Off Timer” auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der Auto-Off-Timer angezeigt wird, stellen

Sie den AUTO-OFF TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]–3 (3)).

2. Halten Sie die Taste Timer-Menü 2 3 Sekunden lang gedrückt, so daß “Set Up” auf dem Bildschirm erscheint (unter 2).

(Beachten Sie, daß mit jedem Tastendruck die Anzeige zwischen “Set

Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die entsprechende Taste Zeit einstellen 1 so oft wie

nötig, um die OFF-Zeit einzustellen (unter 3).

4. Drücken Sie die Taste Filter 4, um die Einstellung zu speichern.

Hinweis: Ihr Eintrag wird storniert, wenn Sie die Taste Modus (Zurück)

bevor Sie die Taste Filter

4 drücken.

2 drücken,

5. Drücken Sie die Taste Modus (Zurück) 2, um den Einstellvorgang zu

beenden und zum Standardkontrollbildschirm zurückzukehren.

6. Falls die Klimaanlage bereits läuft, beginnt der Timer sofort mit dem

Countdown. Achten Sie darauf, zu überprüfen, ob die Timer-Ein-

stellung richtig auf dem Display erscheint.

6. Timer

<Überprüfen der aktuellen Einstellung des Auto-Off-Timers>

Timer-Einstellung

TIMER AFTER

Achten Sie darauf, daß “Auto Off” auf dem Bildschirm sichtbar ist (unter 1).

OFF

AUTO OFF

2. Halten Sie die Taste Timer-Menü 2 3 Sekunden lang gedrückt, so daß “Monitor” auf dem Bildschirm angegeben wird (unter 4).

• Der Timer, der noch beendet werden muß, erscheint unter 5.

3. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Modus (Zurück) 2.

Halten Sie die Taste Timer Ein/Aus 9 3 Sekunden lang gedrückt,

so daß “Timer Off”erscheint (unter 6) und der Timer-Wert (unter 7) verschwindet.

°C

AUTO OFF

Oder schalten Sie die Klimaanlage selbst aus. Der Timer-Wert (unter

) verschwindet vom Bildschirm.

AUTO OFF

Halten Sie die Taste Timer Aus/Ein 9 3 Sekunden lang gedrückt.

Die Anzeige “Timer Off” erscheint (unter 6) und die Timer-Einstellung erscheint auf dem Display (unter 7).

Oder schalten Sie die Klimaanlage ein. Der Timer-Wert erscheint

unter 7.

AFTER OFF

°C

AUTO OFF

6.2. Für die schnurlose Fernbedienung

AUTO STOP

•

Während das nachstehende Symbol blinkt, kann die Zeit eingestellt werden. Ausschalt (OFF)-Timer: A blinkt. Einschalt (ON)-Timer: A blinkt.

Mit den Tasten

2 3 Den Zeitschalter löschen. Zum Löschen der Zeitschaltereinstellung OFF (AUS), die Taste

drücken.

Zum Löschen der Zeitschaltereinstellung ON (EIN), die Taste

drücken.

• Zeitschalter OFF (AUS) und ON (EIN) können miteinander kombiniert

werden.

• Das Betätigen der ON/OFF (netzschalter EIN/AUS)-Taste der

Fernbedienung im Zeitschalterbetrieb zum Ausschalten der Anlage führt zum Löschen des Zeitschalters.

• Wenn die aktuelle Zeit nicht eingestellt wurde, kann der Timerbetrieb

nicht benutzt werden.

- oder

AUTO START

-Taste drücken (zeitschaltereinstellung).

h und

min

die gewünschte Zeit einstellen.

AUTO STOP

AUTO START

7. Weitere Funktionen

7.1. Sperren der Fernbedienungstasten (Beschränkung der Betriebsfunktionen)

Wenn Sie möchten, können Sie die Tasten der Fernbedienung sper-

ren. Sie können die Funktionsauswahl der Fernbedienung verwenden, um auszuwählen, welche Art von Sperre Sie verwenden möchten. (Informationen zur Auswahl des Sperrtyps ﬁ nden Sie in Abschnitt 8,

Punkt [4]-2 (1).) Sie können eine der zwei folgenden Sperrarten verwenden: 1 Alle Tasten sperren: Sperrt alle Tasten auf der Fernbedienung. 2 Alle außer EIN/AUS sperren: Sperrt alle Tasten außer der Taste ON/OFF.

Hinweis: Die Anzeige “Locked” erscheint auf dem Bildschirm, um anzugeben, daß die Tasten zur Zeit gesperrt sind.

Lock Indicator

Sperr-Anzeige

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

°C

CLOCK

1. Halten Sie die Taste Filter

4 zusammen mit der Taste ON/OFF 1 2 Sekunden lang gedrückt. Die Anzeige “Locked” erscheint auf dem Bildschirm (unter 1) und zeigt an, daß die Sperre jetzt aktiv ist.

* Wenn das Sperren in der Funktionsauswahl deaktiviert wurde, zeigt

der Bildschirm die Meldung “Not Available” an, wenn Sie die Tasten wie oben beschrieben drücken.

FUNCTION

°C

• Wenn Sie eine gesperrte Taste drücken, blinkt die Anzeige “Locked” (unter 1) auf dem Display.

FUNCTION

°C

1. Halten Sie die Taste Filter 4 zusammen mit der Taste ON/OFF 1

2 Sekunden lang gedrückt die Anzeige “Locked” verschwindet vom Bildschirm (unter 1).

°C

+ 182 hidden pages
