Air-Conditioners For Building Application

INDOOR UNIT

PKFY-P·VKM-E

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

EΓXEIPIΔIO OΔHΓIΩN XPHΣEΩΣ

Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέησετε σε λειτουργία τη μονάδα κλιματισμού.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

VOOR DE GEBRUIKER

PARA EL USUARIO

PER L’UTENTE

ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

PARA O UTILIZADOR

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Português

Işletme Elkitabı

Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu elkitabını dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

操作说明书

在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。

KULLANICI İÇİN

ДЛЯ ПОЛЬЗОВАТЕЛЯ

用户适用

Türkçe

Русский

中文

Contents

1. Safety Precautions ................................................................2

2. Parts Names ..........................................................................2

3. Screen Configuration .............................................................5

4. Setting the Day of the Week and Time ..................................5

5. Operation ...............................................................................5

6. Timer .....................................................................................8

1. Safety Precautions

 Before installing the unit, make sure you read all the

“Safety Precautions”.

 The “Safety Precautions” provide very important

points regarding safety. Make sure you follow them.

 Please report to or take consent by the supply

authority before connection to the system.

Warning:

• The unit must not be installed by the user. Ask the dealer or an authorized company to install the unit. If the unit is installed improperly, water leakage, electric shock or fire may result.

• Do not stand on, or place any items on the unit.

• Do not splash water over the unit and do not touch the unit with wet hands. An electric shock may result.

• Do not spray combustible gas close to the unit. Fire may result.

• Do not place a gas heater or any other open-flame appliance where it will be exposed to the air discharged from the unit. Incomplete combustion may result.

• Do not remove the front panel or the fan guard from the outdoor unit when it is running.

• Never repair the unit or transfer it to another site by yourself.

7. Other Functions ...................................................................11

8. Function Selection ...............................................................12

9. Emergency Operation for Wireless Remote-controller ........16

10. Care and Cleaning ..............................................................16

11. Troubleshooting ...................................................................17

12. Specifications ......................................................................18

Symbols used in the text

Warning: Describes precautions that should be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that should be observed to prevent damage to the unit.

Symbols used in the illustrations

: Indicates a part which must be grounded.

• When you notice exceptionally abnormal noise or vibration, stop

operation, turn off the power switch, and contact your dealer.

• Never insert fingers, sticks etc. into the air inlets or outlets.

• If you detect odd smells, stop using the unit, turn off the power

switch and consult your dealer. Otherwise, a breakdown, electric shock or fire may result.

• This air conditioner is NOT intended for use by children or infirm

persons without supervision.

• Young children must be supervised to ensure that they do not

play with the air conditioner.

• If the refrigeration gas blows out or leaks, stop the operation of

the air conditioner, thoroughly ventilate the room, and contact your dealer.

Caution:

• Do not use any sharp object to push the buttons, as this may damage the remote controller.

•

Never block or cover the indoor or outdoor unit’s air inlets or outlets

• Never wipe the remote controller with benzene, thinner chemical rags, etc.

• Do not operate the unit for a long time in high humidity, e.g. leaving a door or window open. In the cool mode, if the unit is operated in a room with high humidity (80% RH or more) for a

2. Parts Names

PKFY-P·VKM-E

Fan speed 2 speed Vane Louver Manual

Filter Normal Filter cleaning indication 100 hr

Steps 4 steps Auto Swing

{

long time, water condensed in the air conditioner may drop and wet or damage furniture, etc.

• Do not touch the upper air outlet vane or the lower air outlet damper during operation. Otherwise, condensation may form and the unit may stop operating.

Disposing of the unit

When you need to dispose of the unit, consult your dealer.

 PKFY-P·VKM-E Indoor Unit

Filter

Air inlet

Air outlet

Louver

Front grille

Emergency operation switch

Vane

2. Parts Names

 Wired Remote-Controller

Display Section

For purposes of this explanation, all parts of the display are shown as lit. During actual operation, only the relevant items will be lit.

Identifies the current operation

Shows the operation mode, etc. * Multi language display is

supported.

“Centrally Controlled” indicator

Indicates that operation of the remote controller has been prohibited by a master controller.

“Timer is Off” indicator

Indicates that the timer is off.

Temperature Setting

Shows the target temperature.

Operation Section

Day-of-Week

Shows the current day of the week.

Time/Timer Display

Shows the current time, unless the simple or Auto Off timer is set. If the simple or Auto Off timer is set, shows the time remaining.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Airflow up/down direction indicator

The indicator shows the direction of the outcoming airflow.

“One Hour Only” indicator

Displayed if the airflow is set to Low and downward during COOL or DRY operation mode. (Operation varies according to model.) The indicator goes off after one hour when the airflow up/down direction also changes.

Room Temperature display

Shows the room temperature. The room temperature display range is 8–39 °C. The display blinks if the temperature is less than 8 °C or 39 °C or more.

Louver display

Indicates the action of the swing louver. Does not appear if the louver is stationary.

(Power On indicator)

Indicates that the power is on.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

“Sensor” indicator

Displayed when the remote controller sensor is used.

“Locking function” indicator

Indicates that remote controller buttons have been locked.

“Clean the filter” indicator

Comes on when it is time to clean the filter.

Timer indicators

The indicator comes on if the corresponding timer is set.

Fan Speed indicator

Shows the selected fan speed.

Ventilation indicator

Appears when the unit is running in Ventilation mode.

Temperature set buttons

Down Up

Timer Menu button (Timer monitor/Timer set button)

Operation mode button

(Back button)

Set Time buttons

Back Ahead

Timer On/Off button

(Set Day button)

Opening the door.

Note:

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

FILTER

CHECK

OPERATION

Built-in temperature sensor

CLEAR

TEST

ON/OFF button

Fan Speed button

button

Filter (<Enter> button)

Test Run button

Check button (Clear button)

Airflow up/down button

Louver button

Operation button)

(

To preceding

operation number.

Ventilation button

Operation button)

(

To next operation

number.

 “PLEASE WAIT” message

This message is displayed for approximately 3 minutes when power is supplied to the indoor unit or when the unit is recovering from a power failure.  Operation mode flashing display When multiple indoor units are connected to a single outdoor unit and an operation mode is selected for one indoor unit that is different from the

current operation mode of another indoor unit, the operation mode display flashes. Select the same operation mode of the other indoor unit.  “NOT AVAILABLE” message This message is displayed if a button is pressed to operate a function that the indoor unit does not have. When the same remote controller is used to operate multiple indoor units, this message is displayed if the main indoor unit is not equipped with

the selected function.  Room temperature display The indoor unit temperature sensors or the remote controller temperature sensor can be selected to measure the room temperature. The indoor

unit temperature sensors are the initial setting. When the indoor unit temperature sensors are selected to measure the room temperature, the

room temperature measured at the main indoor unit is displayed on the remote controller that operates multiple indoor units.

2. Parts Names

 Wireless Remote-Controller

Transmission area

Remote controller display

* For explanation purposes, all of the items

that appear in the display are shown.

* All items are displayed when the Reset

button is pressed.

ON/OFF button

Temperature set buttons

Fan Speed button (Changes fan speed)

Airflow button (Changes airflow up/down direction)

Mode button (Changes operation mode)

Check button

Test Run button

 When using the wireless remote controller, point it towards the receiver on the indoor unit.  If the remote controller is operated within approximately two minutes after power is

supplied to the indoor unit, the indoor unit may beep twice as the unit is performing the initial automatic check.

 The indoor unit beeps to confirm that the signal transmitted from the remote controller has

been received. Signals can be received up to approximately 7 meters in a direct line from the indoor unit in an area 45° to the left and right of the unit. However, illumination such as fluorescent lights and strong light can affect the ability of the indoor unit to receive signals.

 If the operation lamp near the receiver on the indoor unit is flashing, the unit needs to be

inspected. Consult your dealer for service.

 Handle the remote controller carefully! Do not drop the remote controller or subject it to

strong shocks. In addition, do not get the remote controller wet or leave it in a location with high humidity.

 To avoid misplacing the remote controller, install the holder included with the remote

controller on a wall and be sure to always place the remote controller in the holder after use.

Transmission indicator Timer indicator

Operation areas

Timer Off button

Timer On button

Hour button

Minute button Set Time button (Sets the time)

Louver button (Changes left/right direction)

Reset button

Battery installation/replacement

1. Remove the top cover, insert two AAA batteries, and then install the top cover.

Top cover

Two AAA batteries Insert the negative

(–) end of each battery first. Install the batteries in the correct directions (+, –)!

2. Press the Reset button.

Press the Reset button with an object that has a narrow end.

3. Screen Configuration

Function Selection of remote controller

ADC

Standard Control Screens

OFF ON

Timer Monitor Timer Setup

MON

TIMER

OFF

°F°C

WEEKLY

Set Day/Time

TIME SUN

°F°C

°C

SUN MON TUE WED THU FRI SAT

WEEKLY

4. Setting the Day of the Week and Time

Day of the Week

TIME SUN

°C

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Note: The day and time will not appear if clock use has been disabled at Function Selection of remote controller.

& Time display

For details on setting the language for the remote controller display, refer to section 8. Function Selection. The initial language setting is English.  Function Selection of remote controller: Set the functions and ranges available to the

remote controller (timer functions, operating restrictions, etc.)

 Set Day/Time: Set the current day of the week or time.  Standard Control Screens:

View and set the air conditioning system’s

operating status

 Timer Monitor: View the currently set timer (weekly timer,

simple timer, or Auto Off timer)

 Timer Setup: Set the operation of any of the timers (weekly

timer, simple timer, or Auto Off timer).

A : Hold down both the Operation mode button and the Timer On/Off

button for 2 seconds.

B : Press the Timer Menu button. C : Press the Operation mode (Back) button. D : Press either of the Set Time buttons (

Day of the Week Setting

TIME SUN

or ).

Time Setting

1. Press the or Set Time button a to show display 2.

2. Press the Timer On/Off (Set Day) button 9 to set the day. * Each press advances the day shown at 3 : Sun → Mon → ... → Fri

→ Sat.

3. Press the appropriate Set Time button a as necessary to set the time. * As you hold the button down, the time (at 4) will increment first in

minute intervals, then in ten-minute intervals, and then in one-hour intervals.

4. After making the appropriate settings at Steps 2 and 3, press the Filter

button 4 to lock in the values.

5. Operation

°C

PAR-21MAA

°C

TEMP.

MONITOR/SET

BACK DAY

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

5.1. Turning ON/OFF

 Press the ON/OFF button 1.

• The ON lamp 1 and the display area come on.

Note:  When the unit is restarted, initial settings are as follows.

Remote Controller settings Mode Last operation mode Temperature setting Last set temperature Fan speed Last set fan speed

COOL or DRY Horiz. outlet *

Airflow up/down Mode

Last setting might be applied depending on the type of the indoor unit.

HEAT Last setting FAN Horiz. outlet *

6 4 5

8 7

1 5

2 6

 Press the ON/OFF button 1 again.

• The ON lamp 1 and the display area go dark.

Note: Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about three minutes. This is to prevent the internal components from being damaged.

5. Operation

 Press the ON/OFF button 1 again.

• The ON lamp 1 and the display area go dark.

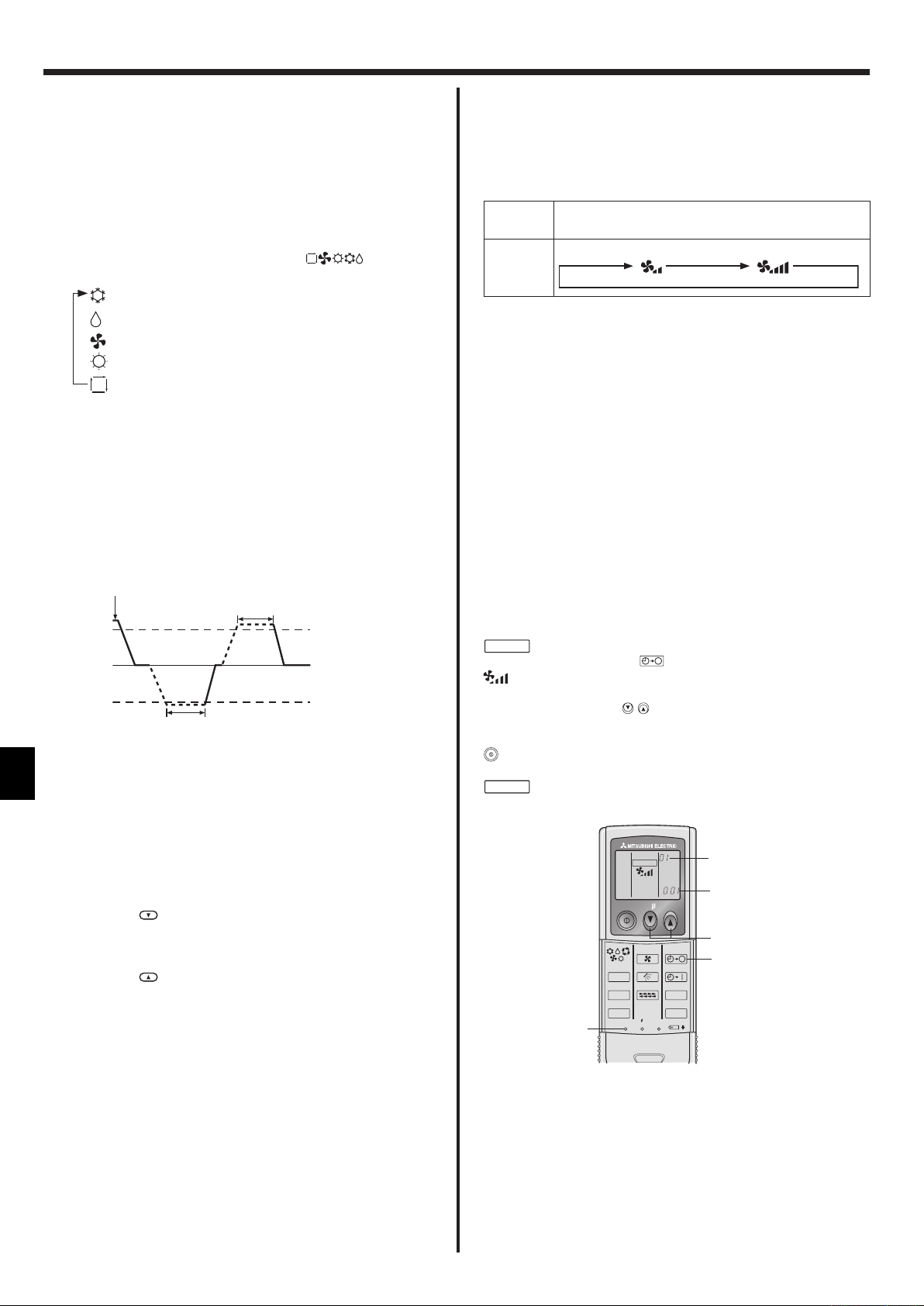

5.2. Operation mode select

 Press the operation mode ( ) button 2 and select the

operation mode 2.

Cool mode

Dry mode

Fan mode

Heat mode

Automatic (cool/heat) operation mode

Automatic operation

 According to a set temperature, cooling operation starts if the room

temperature is too hot and heating operation starts if the room temperature is too cold.

 During automatic operation, if the room temperature changes and

remains 1.5 °C or more above the set temperature for 3 minutes, the air conditioner switches to cool mode. In the same way, if the room temperature remains 1.5 °C or more below the set temperature for 3 minutes, the air conditioner switches to heat mode.

Cool mode

3 minutes (switches from cooling to heating )

3 minutes (switches from heating to cooling)

Set temperature +1.5°C

Set temperature

Set temperature -1.5°C

5.4. Fan speed setting

 Press the Fan Speed button 5 as many times as necessary while the

system is running.

• Each press changes the force. The currently selected speed is shown at 5.

• The change sequence, and the available settings, are as follows.

FAN SPEED Display

2 speed

Note:  The number of available fan speeds depends on the type of unit

connected. Note also that some units do not provide an “Auto” setting.

 In the following cases, the actual fan speed generated by the unit will differ

from the speed shown the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. When the temperature of the heat exchanger is low in the heat mode. (e.g. immediately after heat operation starts)

3. In HEAT mode, when room temperature is higher than the temperature setting.

4. When the unit is in DRY mode.

 Automatic fan speed setting (For wireless remote controller)

It is necessary to set for wireless remote controller only when automatic fan speed is not set at default setting. It is not necessary to set for wired remote controller with automatic fan speed at default setting.

1. Press the SET button with something sharp at the end. Operate when display of remote controller is off.

MODEL SELECT

2. Press the AUTO STOP button.

blinks and setting No. is lighted B.

(Setting No.01: without automatic fan speed )

3. Press the temp. buttons to set the setting No.02. (Setting No.02:with automatic fan speed ) If you mistook the operation, press the ON/OFF

again from procedure 2.

4. Press the SET button with something sharp at the end.

MODEL SELECT

Speed 1 Speed 2

blinks and Model No. is lighted A.

button and operate

and Model No. are lighted for 3 seconds, then turned off.

 Because the room temperature is automatically adjusted in order to

maintain a fixed effective temperature, cooling operation is performed a few degrees warmer and heating operation is performed a few degrees cooler than the set room temperature once the temperature is reached (automatic energy-saving operation).

5.3. Temperature setting

 To decrease the room temperature:

Press button 3 to set the desired temperature.

The selected temperature is displayed 3.

 To increase the room temperature:

Press

The selected temperature is displayed 3.

• Available temperature ranges are as follows: Cooling/Drying: 19 - 30 °C Heating: 17 - 28 °C Automatic: 19 - 28 °C

• The display flashes either 8 °C - 39 °C to inform you if the room temperature is lower or higher than the displayed temperature.

button 3 to set the desired temperature.

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

3 2

5. Operation

5.5. Airflow up/down direction setting

 With the unit running, press the Airflow up/down button 6 as

necessary.

• Each press changes the direction. The current direction is shown at

• The change sequence, and the available settings, are as follows.

Airflow Display

Swing 1 2 3 4

4 steps

* Note that during swing operation, the directional indication on the

screen does not change in sync with the directional vanes on the unit.

* Some models do not support directional settings.

Note:  Available directions depend on the type of unit connected. Note also that

some units do not provide an “Auto” setting.

 In the following cases, the actual air direction will differ from the direction

indicated on the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. Immediately after starting heater mode (while the system is waiting for the operation mode change to take effect).

3. In heat mode, when room temperature is higher than the temperature setting.

<[Manual] To Change the Airflow’s Left/Right Direction>

* The louver button 7 cannot be used.  Model PKFY-P·VKM-E

• Stop the unit operation, hold the lever of the louver, and adjust to the desired direction.

* Do not set to the inside direction when the unit is in

the cooling or drying mode because there is a risk of condensation and water dripping.

5.6. Ventillation

 For LOSSNAY combination

5.6.1. For Wired Remote-controller

 To run the ventilator together with the indoor unit:

 Press the ON/OFF button 1.

•

The Vent indication appears on the screen (at 8). The ventilator will now automatically operate whenever the indoor unit is running

 To run the ventilator only when the indoor unit is off:

 Press the Ventilation button 8 while the indoor unit is off.

• The On lamp (at 1) and the Vent indication (at 8) come on.

 To change the ventilator force:

 Press the Ventilation button 8 as necessary.

• Each press toggles the setting, as shown below. No display

(Stop)

(Low) (High)

Note:  With some model configurations, the fan on the indoor unit may come on

even when you set the ventilator to run independently.

(OFF)

Caution:

To prevent falls, maintain a stable footing when operating the unit.

6. Timer

6.1. For Wired Remote-controller

You can use Function Selection of remote controller to select which of three types of timer to use: 1 Weekly timer, 2 Simple timer, or 3 Auto Off timer.

6.1.1. Weekly Timer

 The weekly timer can be used to set up to eight operations for each

day of the week.

• Each operation may consist of any of the following: ON/OFF time together with a temperature setting, or ON/OFF time only, or temperature setting only.

• When the current time reaches a time set at this timer, the air conditioner carries out the action set by the timer.

 Time setting resolution for this timer is 1 minute.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The weekly timer will not operate when any of the following conditions is

in effect.

The timer feature is off; the system is in an malfunction state; a test run

is in progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of setting a function; the user is in the process of setting the timer; the user is in the process of setting the current day of the week or time; the system is under central control. (Specifically, the system will not carry out operations (unit on, unit off, or temperature setting) that are prohibited during these conditions.)

Operation No.

42 3

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

SUN

ON/OFF

CLOCK

Day Setting

°C

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

3 1 b

4 0

1. Be sure that you are at a standard control screen, and that the weekly timer indicator 1 is shown in the display.

2. Press the Timer Menu button b, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the Timer On/Off (Set Day) button 9 to set the day. Each press advances the display at 3 to the next setting, in the following sequence: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”...

4. Press the

or operation button (7 or 8) as necessary to select the appropriate operation number (1 to 8) 4. * Your inputs at Steps 3 and 4 will select one of the cells from the

matrix illustrated below.

(The remote-controller display at left shows how the display would

appear when setting Operation 1 for Sunday to the values indicated below.)

Setup Matrix

Op No. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

• 10:00

No. 2

• OFF

...

No. 8

<Operation 1 settings for Sunday> Start the air conditioner at 8:30, with

the temperature set to 23 °C.

• 10:00

• OFF

• 10:00

• OFF

<Operation 2 settings for every day> Turn off the air conditioner at 10:00.

• 10:00

• OFF

Note: By setting the day to “Sun Mon Tues Wed Thurs Fri Sat”, you can set the same operation to be carried out at the same time every day. (Example: Operation 2 above, which is the same for all days of the week.)

Shows the time setting

SUN

°C

Shows the selected operation (ON or OFF)

* Does not appear if operation is not set.

WEEKLY

Shows the temperature setting

* Does not appear if temperature is

not set.

5. Press the appropriate Set Time button a as necessary to set the

desired time (at 5). * As you hold the button down, the time first increments in minute

intervals, then in ten-minute intervals, and then in one-hour intervals.

6. Press the ON/OFF button 1 to select the desired operation (ON or

OFF), at 6. * Each press changes the next setting, in the following sequence:

No display (no setting) → “ON” → “OFF”

6. Timer

7. Press the appropriate Temperature set button 3 to set the desired temperature (at 7).

* Each press changes the setting, in the following sequence: No

display (no setting) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ No display.

(Available range: The range for the setting is 12 °C to 30 °C.

The actual range over which the temperature can be controlled, however, will vary according to the type of the connected unit.)

8. After making the appropriate settings at Steps 5, 6 and 7, press the Filter

button 4 to lock in the values.

To clear the currently set values for the selected operation, press

and quickly release the Check (Clear) button 0 once. * The displayed time setting will change to “—:—”, and the On/Off

and temperature settings will all disappear.

(To clear all weekly timer settings at once, hold down the Check

(Clear) button 0 for two seconds or more. The display will begin flashing, indicating that all settings have been cleared.)

Note: Your new entries will be cancelled if you press the Operation mode

(Back) button 2 before pressing the Filter

button 4.

If you have set two or more different operations for exactly the same

time, only the operation with the highest Operation No. will be carried out.

9. Repeat Steps 3 to 8 as necessary to fill as many of the available cells as you wish.

10. Press the Operation mode (Back) button 2 to return to the standard control screen and complete the setting procedure.

11. To activate the timer, press the Timer On/Off button 9, so that the “Timer Off” indication disappears from the screen. Be sure that

the “Timer Off” indication is no longer displayed.

* If there are no timer settings, the “Timer Off” indication will flash

on the screen.

6.1.2. Simple Timer

 You can set the simple timer in any of three ways.

• Start time only: The air conditioner starts when the set time has elapsed.

• Stop time only: The air conditioner stops when the set time has elapsed.

• Start & stop times: The air conditioner starts and stops at the respective elapsed times.

 The simple timer (start and stop) can be set only once within a 72-

hour period.

The time setting is made in hour increments.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The simple timer will not operate when any of the following conditions is

in effect.

The timer is off; the system is in malfunction state; a test run is in

progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of selecting a function; the user is in the process of setting the timer; the system is under central control. (Under these conditions, On/Off operation is prohibited.)

ONHr

AFTER

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

Timer Settings

TIMER

SUN

OFF

°C

WEEKLY

1. Be sure that the weekly timer indicator is visible on the screen (at

1).

2. Press the Timer Menu button b so that “Monitor” is indicated on the screen (at 8).

3. Press the Timer On/Off (Set Day) button 9 as necessary to select the day you wish to view.

4. Press the

or operation button (7 or 8) as necessary to

change the timer operation shown on the display (at 9). * Each press will advance to the next timer operation, in order of

time setting.

5. To close the monitor and return to the standard control screen, press the Operation mode (Back) button 2.

Press the Timer On/Off button 9 so that “Timer Off” appears at 0.

TIME SUN

°C

WEEKLY

°C

Press the Timer On/Off button 9 so that the “Timer Off” indication (at 0) goes dark.

TIME SUN

°C

WEEKLY

°C

2a9

Timer Setting

AFTER

ONHr

SIMPLE

Action (On or Off)

* “— —” is displayed if there is no

setting.

1. Be sure that you are at a standard control screen, and that the simple timer indicator is visible in the display (at 1).

When something other than the Simple Timer is displayed, set it to

SIMPLE TIMER using the function selection of remote controller (see

8.[4]–3 (3)) timer function setting.

2. Press the Timer Menu button b, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the ON/OFF button 1 to display the current ON or OFF simple timer setting. Press the button once to display the time remaining to ON, and then again to display the time remaining to OFF. (The ON/ OFF indication appears at 3).

• “ON” timer: The air conditioner will start operation when the specified number of

hours has elapsed.

• “OFF” timer: The air conditioner will stop operation when the specified number of

hours has elapsed.

4. With “ON” or “OFF” showing at 3: Press the appropriate Set Time button a as necessary to set the hours to ON (if “ON” is displayed) or the hours to OFF (if “OFF” is displayed) at 4.

• Available Range: 1 to 72 hours

5. To set both the ON and OFF times, repeat Steps 3 and 4. * Note that ON and OFF times cannot be set to the same value.

6. To clear the current ON or OFF setting: Display the ON or OFF setting (see step 3) and then press the Check (Clear) button 0 so that the time setting clears to “—” at 4. (If you want to use only an ON setting or only an OFF setting, be sure that the setting you do not wish to use is shown as “—”.)

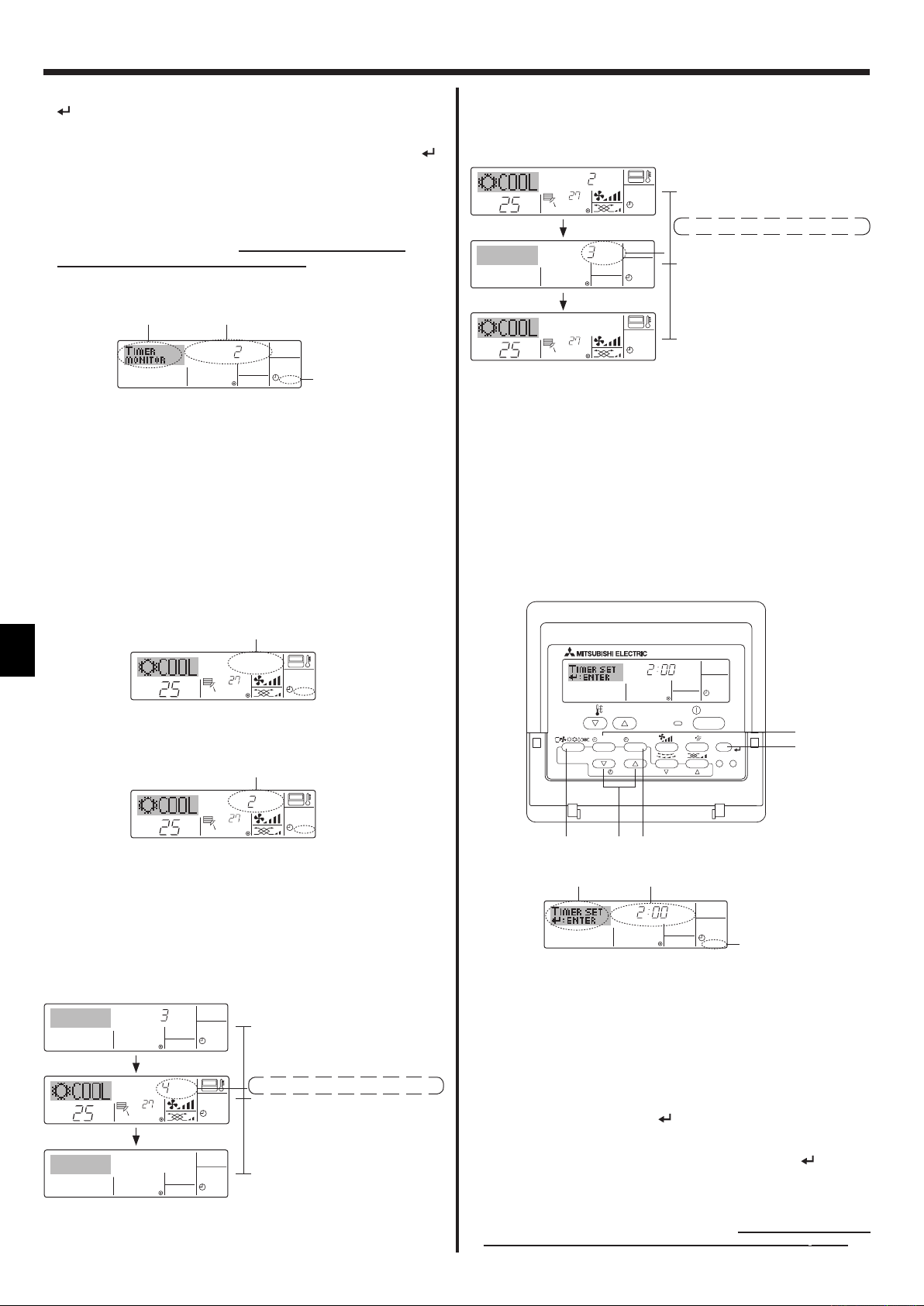

6. Timer

7. After completing steps 3 to 6 above, press the Filter

button 4 to

lock in the value.

Note: Your new settings will be cancelled if you press the Operation mode (Back) button 2 before pressing the Filter

button 4.

8. Press the Operation mode (Back) button 2 to return to the standard control screen.

9. Press the Timer On/Off button 9 to start the timer countdown. When the timer is running, the timer value is visible on the display. Be sure

that the timer value is visible and appropriate.

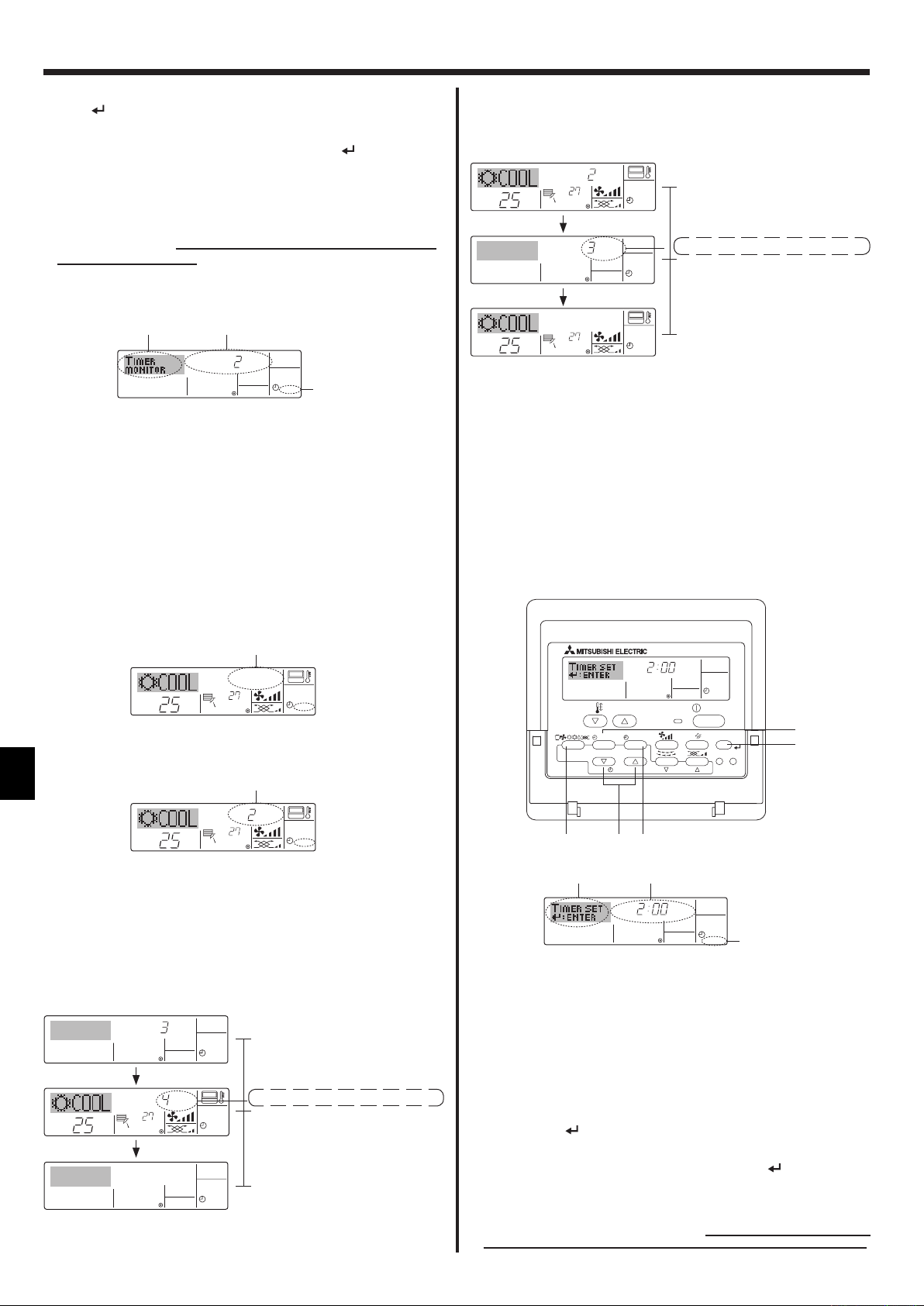

Timer Setting

TIMER ON

OFFHrAFTER

SIMPLE

1. Be sure that the simple timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button b, so that the “Monitor” appears on the screen (at 5).

• If the ON or OFF simple timer is running, the current timer value will

appear at 6.

• If ON and OFF values have both been set, the two values appear

alternately.

3. Press the Operation mode (Back) button 2 to close the monitor display and return to the standard control screen.

Press the Timer On/Off button 9 so that the timer setting no longer appears on the screen (at 7).

Example 2:

Start the timer, with OFF time is sooner than ON time ON Setting: 5 hours OFF Setting: 2 hours

OFFHrAFTER

°C

ONHr

AFTER

°C

At Timer Start

SIMPLE

Display shows the timer’s OFF setting (hours remaining to OFF).

At 2 hours after timer start

Display changes to show the timer’s ON

SIMPLE

setting (hours remaining to ON). The time displayed is ON setting (5 hours) – OFF setting (2 hours) = 3 hours.

At 5 hours after timer start

The air conditioner comes on, and will

SIMPLE

continue to run until someone turns it off.

6.1.3. Auto Off Timer

 This timer begins countdown when the air conditioner starts, and

shuts the air conditioner off when the set time has elapsed.

 Available settings run from 30 minutes to 4 hours, in 30-minute

intervals.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The Auto Off timer will not operate when any of the following conditions

is in effect.

The timer is off; the system is in malfunction state; a test run is in

°C

SIMPLE

Press the Timer On/Off button 9 so that the timer setting becomes visible at 7.

ONHr

AFTER

°C

Examples

If ON and OFF times have both been set at the simple timer, operation and display are as indicated below.

Example 1:

Start the timer, with ON time set sooner than OFF time ON Setting: 3 hours OFF Setting: 7 hours

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

At Timer Start

Display shows the timer’s ON setting (hours

SIMPLE

remaining to ON).

At 3 hours after timer start

SIMPLE

Display changes to show the timer’s OFF setting (hours remaining to OFF). The time displayed is OFF setting (7 hours) – ON setting (3 hours) = 4 hours.

At 7 hours after timer start

The air conditioner goes off, and will remain

SIMPLE

off until someone restarts it.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

2a9

Timer Setting

AFTER OFF

AUTO OFF

1. Be sure that you are at a standard control screen, and that the Auto Off timer indicator is visible in the display (at 1).

When something other than the Auto Off Timer is displayed, set it to

AUTO OFF TIMER using the function selection of remote controller (see 8.[4]–3 (3)) timer function setting.

2. Hold down the Timer Menu button b for 3 seconds, so that the “Set Up” appears on the screen (at 2).

(Note that each press of the button toggles the display between “Set

Up” and “Monitor”.)

3. Press the appropriate Set Time button a as necessary to set the OFF time (at 3).

4. Press the Filter

Note: Your entry will be cancelled if you press the Operation mode (Back) button 2 before pressing the Filter

button 4 to lock in the setting.

button 4.

5. Press the Operation mode (Back) button 2 to complete the setting procedure and return to the standard control screen.

6. If the air conditioner is already running, the timer starts countdown immediately. Be sure to check that the timer setting appears

correctly on the display.

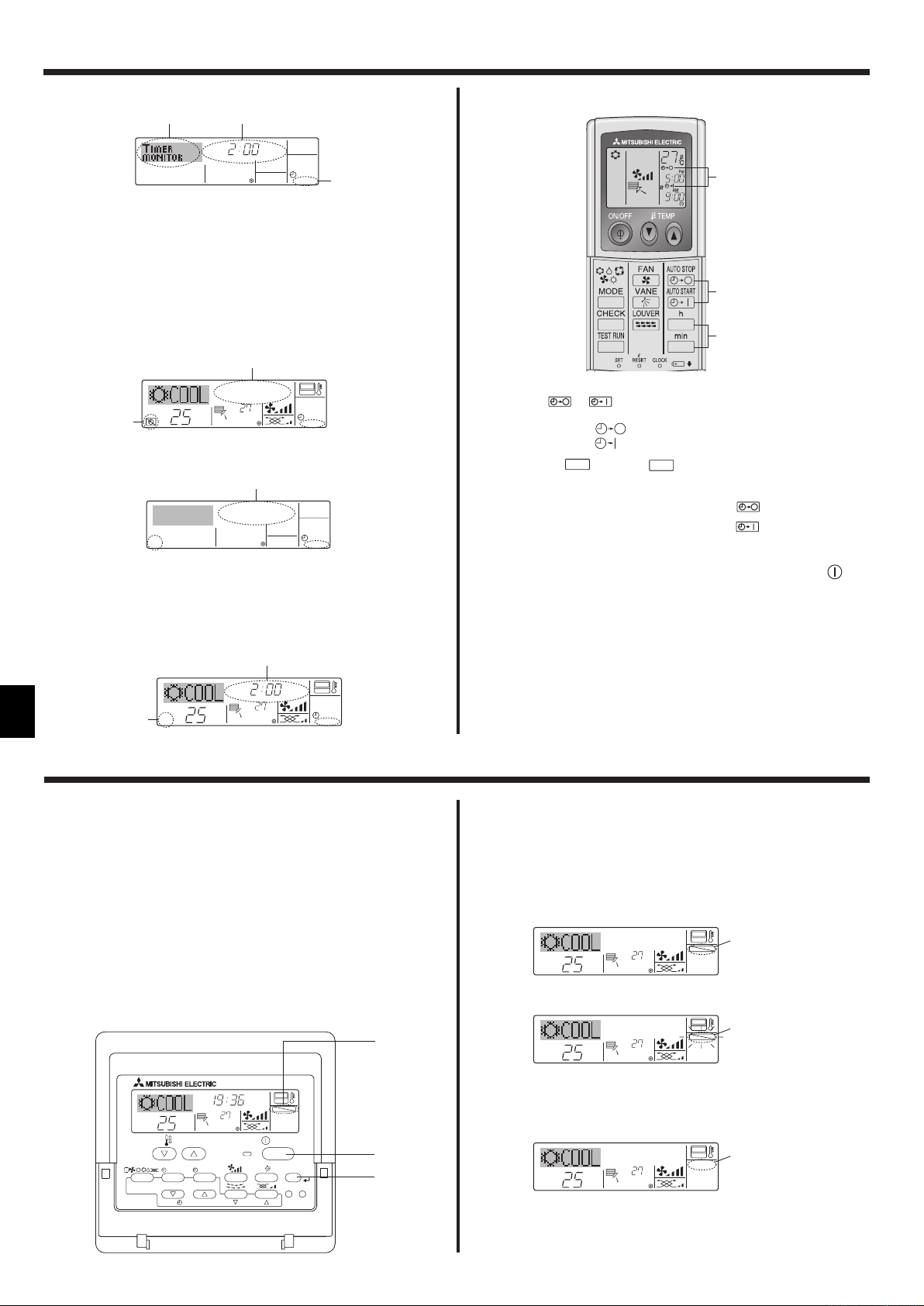

6. Timer

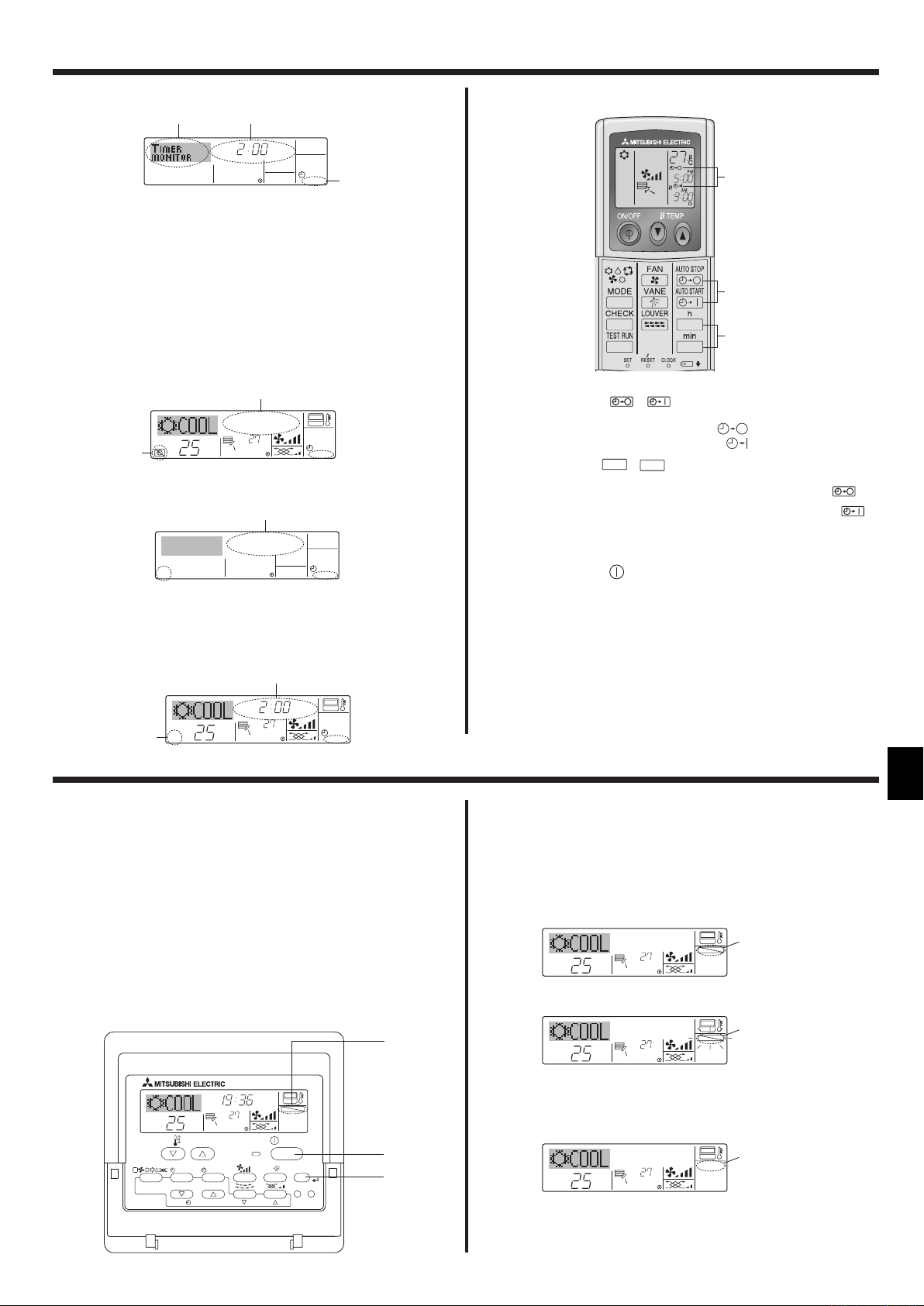

Timer Setting

TIMER

AFTER

OFF

AUTO OFF

1. Be sure that the “Auto Off” is visible on the screen (at 1).

2. Hold down the Timer Menu button b for 3 seconds, so that “Monitor” is indicated on the screen (at 4).

• The timer remaining to shutdown appears at 5.

3. To close the monitor and return to the standard control screen, press the Operation mode (Back) button 2.

 Hold down the Timer On/Off button 9 for 3 seconds, so that “Timer

Off” appears (at 6) and the timer value (at 7) disappears.

°C

 Alternatively, turn off the air conditioner itself. The timer value (at 7)

will disappear from the screen.

°C

AUTO OFF

 Hold down the Timer On/Off button 9 for 3 seconds. The “Timer

Off” indication disappears (at 6), and the timer setting comes on the display (at 7).

 Alternatively, turn on the air conditioner. The timer value will appear at

6.2. For wireless remote controller

AUTO START

1 Press the

• Time can be set while the following symbol is blinking. OFF timer : A is blinking. ON timer : A is blinking.

2 Use the h and 3 Canceling the timer.

To cancel the OFF timer, press the To cancel the ON timer, press the

• It is possible to combine both OFF and ON timers.

• Pressing the ON/OFF button of the remote controller during timer mode to stop the unit will cancel the timers.

• If the current time has not been set, the timer operation cannot be used.

AUTO STOP

button (TIMER SET).

min

buttons to set the desired time.

AUTO STOP

AUTO START

button.

AFTER OFF

°C

AUTO OFF

°C

7. Other Functions

7.1. Locking the Remote Controller Buttons (Operation function limit controller)

 If you wish, you can lock the remote controller buttons. You can use

the Function Selection of remote controller to select which type of locking function to use. (For information about selecting the lock type, see section 8, item [4]–2 (1)).

Specifically, you can use either of the following two locking functions.

1 Lock All Buttons: Locks all of the buttons on the remote controller. 2 Lock All Except ON/OFF: Locks all buttons other than the ON/OFF button.

Note: The “Locking function” indicator appears on the screen to indicate that buttons are currently locked.

Locking function indicator

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

°C

CLOCK

1. While holding down the Filter button 4, press and hold down the ON/OFF button 1 for 2 seconds. The “Locking function” indicator appears on the screen (at 1), indicating that the locking function is now engaged. * If locking has been disabled in Function Selection of remote

controller, the screen will display the “Not Available” message when you press the buttons as described above.

°C

FUNCTION

• If you press a locked button, the “Locking function” indicator (at 1)

will blink on the display.

°C

FUNCTION

1. While holding down the Filter button 4, press and hold down the ON/ OFF button 1 for 2 seconds—so that the “Locking function” indicator disappears from the screen (at 1).

°C

7. Other Functions

7.2. Error Codes indication

ERROR CODE

ON/OFF

Indoor Unit No.

If you have entered contact number to be called in the event of a problem, the screen displays this number. (You can set this up under Function Selection of remote controller. For information, refer to section 8.)

Error Code

ON lamp (Flashing)

 If the ON lamp and error code are both flashing: This means that the air conditioner is out of order and operation has been stopped (and cannot

resume). Take note of the indicated unit number and error code, then switch off the power to the air conditioner and call your dealer or servicer.

When the Check button is pressed:

CALL:XXXX XXX:XXX

ON/OFF

°C

ERROR CODE

Error Code

°C

ON/OFF

 If only the error code is flashing (while the ON lamp remains lit): Operation is continuing, but there may be a problem with the system. In this case,

you should note down the error code and then call your dealer or servicer for advice.

* If you have entered contact number to be called in the event of a problem, push the Check button to display it on the screen. (You can set this up

under Function Selection of remote controller. For information, refer to section 8.)

8. Function Selection

Function selection of remote controller

The setting of the following remote controller functions can be changed using the remote controller function selection mode. Change the setting when needed.

Item 1 Item 2 Item 3 (Setting content)

1. Change Language (“CHANGE LANGUAGE”)

2. Function limit (“FUNCTION SELECTION”)

3.Operation mode selection (“MODE SELECTION”)

4. Display change (“DISP MODE SETTING”)

Language setting to display • Display in multiple languages is possible

(1) Operation function limit setting (operation lock) (“LOCKING

FUNCTION”) (2) Use of automatic mode setting (“SELECT AUTO MODE”) • Setting the use or non-use of “automatic” operation mode (3) Temperature range limit setting (“LIMIT TEMP FUNCTION”) • Setting the temperature adjustable range (maximum, minimum) (1) Remote controller main/sub setting (“CONTROLLER MAIN/

SUB”)

(2) Use of clock setting (“CLOCK”) • Setting the use or non-use of clock function (3) Timer function setting (“WEEKLY TIMER”) • Setting the timer type (4) Contact number setting for error situation (“CALL.”) • Contact number display in case of error

(1) Temperature display °C/°F setting (“TEMP MODE °C/°F”) • Setting the temperature unit (°C or °F) to display (2) Suction air temperature display setting (“ROOM TEMP DISP

SELECT”). (3) Automatic cooling/heating display setting (“AUTO MODE DISP

C/H”)

• Setting the range of operation limit (operation locking function)

• Selecting main or sub remote controller * When two remote controllers are connected to one group, one

controller must be set to sub.

• Setting the telephone number

• Setting the use or non-use of the display of indoor (suction) air temperature

• Setting the use or non-use of the display of “Cooling” or “Heating” display during operation with automatic mode

8. Function Selection

[Function selection flowchart]

Setting language (English)

Item1 Item2

Change Language

Function selection

Normal display (Display when the air condition is not running)

Hold down the E button and press the D button for 2 seconds.

Remote controller function selection mode

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Item3

Hold down the E button and press the D button for 2 seconds.

E Press the operation mode button. G Press the TIMER MENU button. D Press the TIMER ON/OFF button.

Dot display

BACK DAY

PAR-21MAA

OFF

on1

on2

OFF

Operation locking function setting is not used. (Initial setting value)

Operation lock setting is except On/Off button.

Operation lock setting is All buttons.

The automatic mode is displayed when the operation mode is selected. (Initial setting value)

The automatic mode is not displayed when the operation mode is selected.

The temperature range limit is not active. (Initial setting value)

The temperature range can be changed on cool/dry operation mode.

The temperature range can be changed on heat operation mode.

TEMP.

MONITOR/SET

CLOCK

ON/OFF

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Operation mode selection

Display mode setting

OFF

CALL-

OFF

The temperature range can be changed on automatic mode.

The remote controller will be the main controller. (Initial setting value)

The remote controller will be the sub controller.

The clock function can be used. (Initial setting value)

The clock function can not be used.

Weekly timer can be used. (Initial setting value)

Auto off timer can be used.

Simple timer can be used.

Timer mode can not be used.

The set contact numbers are not displayed in case of error. (Initial setting value)

The set contact numbers are displayed in case of error.

The temperature unit °C is used. (Initial setting value)

The temperature unit °F is used.

Room air temperature is displayed. (Initial setting value)

Room air temperature is not displayed.

One of “Automatic cooling” and “Automatic heating” is displayed under the automatic mode is running. (Initial setting value)

Only “Automatic” is displayed under the automatic mode.

8. Function Selection

[Detailed setting]

[4]–1. CHANGE LANGUAGE setting The language that appears on the dot display can be selected.

• Press the [ 1

English (GB), 2 German (D), 3 Spanish (E), 4 Russian (RU),

5 Italian (I), 6 Chinese (CH), 7 French (F), 8 Japanese (JP)

Refer to the dot display table.

[4]–2. Function limit

(1) Operation function limit setting (operation locking function)

• To switch the setting, press the [ ON/OFF] button D.

1 no1 : Operation lock setting is made on all buttons other than

2 no2 : Operation lock setting is made on all buttons. 3 OFF (Initial setting value): Operation lock setting is not made.

* To make the operation lock setting valid on the normal screen,

it is necessary to press buttons (Press and hold down the [FILTER] and [ ON/OFF] buttons at the same time for two seconds.) on the normal screen after the above setting is made.

(2) Use of automatic mode setting When the remote controller is connected to the unit that has

automatic operation mode, the following settings can be made.

• To switch the setting, press the [ ON/OFF] button D. 1 ON (Initial setting value): The automatic mode is displayed when the operation mode is

selected. 2 OFF: The automatic mode is not displayed when the operation

mode is selected.

(3) Temperature range limit setting After this setting is made, the temperature can be changed within

the set range.

• To switch the setting, press the [ ON/OFF] button D. 1 LIMIT TEMP COOL MODE: The temperature range can be changed on cool/dry mode. 2 LIMIT TEMP HEAT MODE: The temperature range can be changed on heat mode. 3 LIMIT TEMP AUTO MODE: The temperature range can be changed on automatic mode. 4 OFF (initial setting): The temperature range limit is not active.

* When the setting, other than OFF, is made, the temperature

range limit setting on cool, heat and automatic mode is made at the same time. However, the range cannot be limited when the set temperature range has not changed.

• To increase or decrease the temperature, press the [ TEMP. ( ) or ( )] button F.

• To switch the upper limit setting and the lower limit setting, press the [ ] button H. The selected setting will flash and the temperature can be set.

• Settable range Cool/Dry mode: Lower limit:19°C ~ 30°C Upper limit:30°C ~ 19°C Heat mode: Lower limit:17°C ~ 28°C Upper limit:28°C ~ 17°C Automatic mode: Lower limit:19°C ~ 28°C Upper limit:28°C ~ 19°C

MENU] button G to change the language.

the [ ON/OFF] button.

[4]–3. Operation mode selection setting

(1) Remote controller main/sub setting

• To switch the setting, press the [ ON/OFF] button D.

1 Main: The controller will be the main controller. 2 Sub: The controller will be the sub controller.

(2) Use of clock setting

• To switch the setting, press the [

1 ON: The clock function can be used. 2 OFF: The clock function cannot be used.

(3) Timer function setting

• To switch the setting, press the [ ON/OFF] button D (Choose one of the followings.). 1 WEEKLY TIMER (initial setting value): The weekly timer can be used. 2 AUTO OFF TIMER: The auto off timer can be used. 3 SIMPLE TIMER: The simple timer can be used. 4 TIMER MODE OFF: The timer mode cannot be used.

* When the use of clock setting is OFF, the “WEEKLY TIMER”

cannot be used.

(4) Contact number setting for error situation

• To switch the setting, press the [ ON/OFF] button D. 1 CALL OFF: The set contact numbers are not displayed in case of error. 2 CALL **** *** ****: The set contact numbers are displayed in case of error. CALL_: The contact number can be set when the display is as shown

on the left.

• Setting the contact numbers To set the contact numbers, follow the following procedures.

Move the flashing cursor to set numbers. Press the [ TEMP. (

) and ( )] button F to move the cursor to the right (left). Press the [ CLOCK ( ) and ( )] button C to set the numbers.

[4]–4. Display change setting

(1) Temperature display °C/°F setting

• To switch the setting, press the [ ON/OFF] button D.

1 °C: The temperature unit °C is used. 2 °F: The temperature unit °F is used.

(2) Suction air temperature display setting

• To switch the setting, press the [

1 ON: The suction air temperature is displayed. 2 OFF: The suction air temperature is not displayed.

(3) Automatic cooling/heating display setting

• To switch the setting, press the [ ON/OFF] button D. 1 ON: One of “Automatic cooling” and “Automatic heating” is

displayed under the automatic mode is running. 2 OFF: Only “Automatic” is displayed under the automatic mode.

ON/OFF] button D.

8. Function Selection

[Dot display table]

Selecting language English Germany Spanish Russian Italy Chinese French Japanese

Waiting for start-up

Operation mode Cool

Dry Heat Auto Auto(Cool) Auto(Heat) Fan Ventilation Stand by

(Hot adjust)

Defrost Set temperature Fan speed Not use button Check (Error) Test run Self check Unit function selection Setting of ventilation

Selecting language English Germany Spanish Russian Italy Chinese French Japanese

CHANGE LANGUAGE

Function selection Operation function limit setting Use of automatic mode setting Temperature range limit setting Limit temperature cool/day mode Limit temperature heat mode Limit temperature auto mode Operation mode selection Remote controller setting MAIN Remote controller setting SUB Use of clock setting Setting the day of the week and

time Timer set

Timer monitor Weekly timer Timer mode off Auto off timer Simple timer Contact number setting of error

situation Display change

Temperature display °C/°F setting

Air inlet temperature display setting

Automatic cool/heat display setting

9. Emergency Operation for Wireless Remote-controller

 PKFY-P·VKM-E

B A

When the remote controller cannot be used

When the batteries of the remote controller run out or the remote controller malfunctions, the emergency operation can be done using the emergency buttons on the grille.

A DEFROST/STAND BY lamp B Operation lamp C Emergency operation cooling switch D Emergency operation heating switch E Receiver

10. Care and Cleaning

Starting operation

• To operate the cooling mode, press the

button C for more than 2

seconds.

• To operate the heating mode, press the button D for more than 2 seconds.

Note:  Details of emergency mode are as shown below.

Details of EMERGENCY MODE are as shown below.

Operation mode COOL HEAT Set temperature 24°C 24°C

Fan speed High High

Airflow direction Horizontal Downward 4 (5)

Stopping operation

• To stop operation, press the button C or the button D for more than 2 seconds.

°C

TEMP.

°C

FILTER

ON/OFF

 Indicates that the filter needs cleaning. Clean the filter.  When resetting “FILTER” display When the [FILTER] button is pressed two times successively after

cleaning the filter, the display goes off and is reset.

Note:  When two or more different types of indoor unit are controlled, the

cleaning period differs with the type of filter. When the master unit cleaning period arrives, “FILTER” is displayed. When the filter display goes off, the cumulative time is reset.

 “FILTER” indicates the cleaning period when the air conditioner was used

under general indoor air conditions by criteria time. Since the degree of dirtiness depends on the environmental conditions, clean the filter accordingly.

 The filter cleaning period cumulative time differs with the model.  This indication is not available for wireless remote controller.

 Cleaning the filters

• Clean the filters using a vacuum cleaner. If you do not have a vacuum cleaner, tap the filters against a solid object to knock off dirt and dust.

• If the filters are especially dirty, wash them in lukewarm water. Take care to rinse off any detergent thoroughly and allow the filters to dry completely before putting them back into the unit.

Caution:

• Do not dry the filters in direct sunlight or by using a heat source, such as an electric heater: this may warp them.

• Do not wash the filters in hot water (above 50°C), as this may warp them.

• Make sure that the air filters are always installed. Operating the unit without air filters can cause malfunction.

Caution:

• Before you start cleaning, stop operation and turn OFF the power supply.

• Indoor units are equipped with filters to remove the dust of suckedin air. Clean the filters using the methods shown in the following sketches.

Caution:

• In removing the filter, precautions must be taken to protect your eyes from dust. Also, if you have to climb up on a stool to do the job, be careful not to fall.

• When the filter is removed, do not touch the metallic parts inside the indoor unit, otherwise injury may result.

1 Using both hands, pull both the bottom corners of the inlet grille to

open the grille, then lift the filter until it clicks at the stop position.

2 Hold the knobs on the filter and pull the filter up, then pull it out

downward. (Located in two places, on the left and right.)

A Front grille B Filter

11. Troubleshooting

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner does not heat or cool well.

When heating operation starts, warm air does not blow from the indoor unit soon.

During heat mode, the air conditioner stops before the set room temperature is reached.

Airflow up/down direction changes during operation or airflow up/down direction cannot be set.

When the airflow up/down direction is changed, the vanes always move up and down past the set position before finally stopping at the position.

A flowing water sound or occasional hissing sound is heard.

A cracking or creaking sound is heard.

The room has an unpleasant odor.

A white mist or vapor is emitted from the indoor unit.

Water or vapor is emitted from the outdoor unit.

The operation indicator does not appear in the remote controller display.

The air conditioner does not operate even though the ON/OFF button is pressed. The operation mode display on the remote controller disappears.

“ ” appears in the remote controller display.  During central control, “ ” appears in the remote controller display

When restarting the air conditioner soon after stopping it, it does not operate even though the ON/OFF button is pressed.

Air conditioner operates without the ON/OFF button being pressed.

Air conditioner stops without the ON/OFF button being pressed.

Remote controller timer operation cannot be set.

“PLEASE WAIT” appears in the remote controller display.

An error code appears in the remote controller display.

Draining water or motor rotation sound is heard.

 Clean the filter. (Airflow is reduced when the filter is dirty or clogged.)  Check the temperature adjustment and adjust the set temperature.  Make sure that there is plenty of space around the outdoor unit. Is the

indoor unit air inlet or outlet blocked?

 Has a door or window been left open?  Warm air does not blow until the indoor unit has sufficiently warmed

up.

 When the outdoor temperature is low and the humidity is high,

frost may form on the outdoor unit. If this occurs, the outdoor unit performs a defrosting operation. Normal operation should begin after approximately 10 minutes.

 During cool mode, the vanes automatically move to the horizontal

(down) position after 1 hour when the down (horizontal) airflow up/ down direction is selected. This is to prevent water from forming and dripping from the vanes.

 During heat mode, the vanes automatically move to the horizontal

airflow up/down direction when the airflow temperature is low or during defrosting mode.

 When the airflow up/down direction is changed, the vanes move to the

set position after detecting the base position.

 These sounds can be heard when refrigerant is flowing in the air

conditioner or when the refrigerant flow is changing.

 These sounds can be heard when parts rub against each due to

expansion and contraction from temperature changes.

 The indoor unit draws in air that contains gases produced from the

walls, carpeting, and furniture as well as odors trapped in clothing, and then blows this air back into the room.

 If the indoor temperature and the humidity are high, this condition may

occur when operation starts.

 During defrosting mode, cool airflow may blow down and appear like a

mist.

 During cool mode, water may form and drip from the cool pipes and

joints.

 During heat mode, water may form and drip from the heat exchanger.  During defrosting mode, water on the heat exchanger evaporates and

water vapor may be emitted.

 Turn on the power switch. “

display.

 Is the power switch of the indoor unit turned off? Turn on the power

switch.

and air conditioner operation cannot be started or stopped using the remote controller.

 Wait approximately three minutes. (Operation has stopped to protect the air conditioner.)

 Is the on timer set? Press the ON/OFF button to stop operation.  Is the air conditioner connected to a central remote controller? Consult the concerned people who control the air conditioner.  Does “ Consult the concerned people who control the air conditioner.  Has the auto recovery feature from power failures been set? Press the ON/OFF button to stop operation.

 Is the off timer set? Press the ON/OFF button to restart operation.  Is the air conditioner connected to a central remote controller? Consult the concerned people who control the air conditioner.  Does “ ” appear in the remote controller display? Consult the concerned people who control the air conditioner.

 Are timer settings invalid? If the timer can be set,

the remote controller display.

 The initial settings are being performed. Wait approximately 3

minutes.

 The protection devices have operated to protect the air conditioner.  Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be

sure to provide the dealer with the model name and information that appeared in the remote controller display.

 When cooling operation stops, the drain pump operates and then

stops. Wait approximately 3 minutes.

” appear in the remote controller display?

” will appear in the remote controller

WEEKLY, SIMPLE

, or

AUTO OFF

appears in

11. Troubleshooting

Having trouble? Here is the solution. (Unit is operating normally.)

Noise is louder than specifications.

Nothing appears in the wireless remote controller display, the display is faint, or signals are not received by the indoor unit unless the remote controller is close.

The operation lamp near the receiver for the wireless remote controller on the indoor unit is flashing.

Warm air blows from the indoor unit intermittently when heat mode is off or during fan mode.

Range of application

The range of working temperatures for both the indoor and outdoor units of the series Y, R2, Multi-S is as below.

Caution:

The use of your air conditioner outside the range of working temperature and humidity can result in serious failure.

Mode Indoor unit

Cooling 15 °C - 24 °C WB –5 °C - 43 °C DB –5 °C - 43 °C DB –5 °C - 46 °C DB Heating 15 °C - 27 °C DB –15 °C - 15.5 °C WB –12 °C - 15 °C WB –12 °C - 15.5 °C WB

PUHY PURY PUMY

 The indoor operation sound level is affected by the acoustics of the

particular room as shown in the following table and will be higher than the noise specification, which was measured in an echo-free room.

High soundabsorbing rooms

Location examples

Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB

 The batteries are low. Replace the batteries and press the Reset button.  If nothing appears even after the batteries are replaced, make sure

that the batteries are installed in the correct directions (+, –).

 The self diagnosis function has operated to protect the air conditioner.  Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be

sure to provide the dealer with the model name.

 When another indoor unit is operating in heat mode, the control

valve opens and closes occasionally to maintain stability in the air conditioning system. This operation will stop after a while. * If this will cause an undesirable rise in the room temperature in

small rooms, etc., stop the operation of the indoor unit temporarily.

Outdoor unit

Broadcasting studio, music

room, etc.

Normal rooms Low sound-

Reception room,

hotel lobby, etc.

absorbing rooms

Office, hotel

room

Note: As an applicable humidity standard for both indoors and outdoors, we recommend use within a range of 30 - 80% relative humidity.

Warning:

If the air conditioner operates but does not cool or heat (depending on model) the room, consult your dealer since there may be a refrigerant leak. Be sure to ask the service representative whether there is refrigerant leakage or not when repairs are carried out.

The refrigerant charged in the air conditioner is safe. Refrigerant normally does not leak, however, if refrigerant gas leaks indoors, and comes into contact with the fire of a fan heater, space heater, stove, etc., harmful substances will be generated.

12. Specifications

Model PKFY-P63VKM-E PKFY-P100VKM-E Power source (Voltage<V>/Frequency) <Hz> ~N/220-230-240/50, 220-60 Capacity (Cooling/Heating) <kW> 7.1/8.0 11.2/12.5 Dimension (Height) <mm> 365 Dimension (Width) <mm> 1170 Dimension (Depth) <mm> 295 Net weight <kg> 21 Fan Airflow volume (Low-High) <m Noise level (Low-High) <dB> 39-45 41-49

*1 Cooling/Heating capacity indicates the maximum value at operation under the following condition. Cooling: Indoor 27 °C DB/19 °C WB, Outdoor 35 °C DB Heating: Indoor 20 °C DB, Outdoor 7 °C DB/6 °C WB

/min> 16-20 20-26

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen .....................................................19

2. Bezeichnungen der Teile .....................................................19

3. Bildschirmkonfiguration .......................................................22

4. Einstellen des Wochentags und der Zeit .............................22

5. Bedienung ...........................................................................22

6. Timer ...................................................................................25

1. Sicherheitsvorkehrungen

 Vor dem Einbau der Anlage vergewissern, dass Sie alle

Informationen über “Sicherheitsvorkehrungen” gelesen haben.

 Die “Sicherheitsvorkehrungen” enthalten sehr wichtige

Sicherheitsgesichtspunkte. Sie sollten sie unbedingt befolgen.

 Vor Anschluss an das System Mitteilung an

Stromversorgungsunternehmen machen oder dessen Genehmigung einholen.

Warnung:

• Die Anlage sollte nicht vom Benutzer eingebaut werden. Bitten Sie Ihren Händler oder eine Vertragswerkstatt, die Anlage einzubauen. Wenn die Anlage unsachgemäß eingebaut wurde, kann Wasser auslaufen, können Stromschläge erfolgen, oder es kann Feuer ausbrechen.

• Nicht auf die Anlage stellen oder Gegenstände darauf ablegen.

• Kein Wasser über die Anlage spritzen und die Anlage auch nicht mit nassen Händen berühren. Dies kann zu Stromschlägen führen.

• Kein brennbares Gas in der Nähe der Anlage versprühen. Es kann Feuer ausbrechen.

• Keine Gasheizung oder sonstige Geräte mit offenen Flammen in Bereichen abstellen, an denen Luft aus der Anlage ausströmt. Unvollständige Verbrennung kann die Folge sein.

• Wenn die Anlage läuft, nicht die Frontplatte oder den Gebläseschutz von der Außenanlage abnehmen.

• Sie sollten die Anlage niemals eigenhändig reparieren oder an einen anderen Standort verbringen.

7. Weitere Funktionen .............................................................28

8. Funktionsauswahl ................................................................29

9. Notbetrieb bei schnurloser Fernbedienung .........................33

10. Pflege und Reinigung ..........................................................33

11. Fehlerbehebung ..................................................................34

12. Technische Daten ................................................................35

Im Text verwendete Symbole

Warnung: Beschreibt Vorkehrungen, die beachtet werden sollten, um den Benutzer vor der Gefahr von Verletzungen oder tödlicher Unfälle zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden sollten, damit an der Anlage keine Schäden entstehen.

In den Abbildungen verwendete Symbole

: Verweist auf einen Teil der Anlage, der geerdet werden muss.

• Wenn das Geräusch oder die Vibrationen anders als normal oder

besonders stark sind, den Betrieb einstellen, den Hauptschalter ausschalten, und das Verkaufsgeschäft um Hilfe bitten.

• Niemals die Finger, Stöcke etc. in de Ansaug- oder

Austrittsöffnungen stecken.

• Wenn Sie merkwürdige Gerüche feststellen, sollten Sie die

Anlage nicht mehr benutzen, den Strom abschalten und sich an Ihren Kundendienst wenden, da sonst schwere Defekte an der Anlage, ein Stromschlag oder ein Brand verursacht werden können.

• Diese Klimaanlage darf NICHT von Kindern oder unsicheren

Personen ohne Aufsicht benutzt werden.

• Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht an der Klimaanlage herumspielen.

• Wenn gasförmiges oder flüssiges Kühlmittel entweicht, die

Klimaanlage abstellen, den Raum ausreichend lüften und das Verkaufsgeschäft benachrichtigen.

Vorsicht:

• Zum Drücken der Tasten keine scharfen Gegenstände benutzen, da dadurch die Fernbedienung beschädigt werden kann.

• Die Ansaug- oder Austrittsöffnungen weder der Innen- noch der Außenanlage blockieren oder abdecken.

• Die Fernbedienung niemals mit Benzol, Verdünner, mit Chemikalien getränkten Putzlappen usw. abwischen.

• Betreiben Sie die Klimaanlage niemals für längere Zeit bei hoher Luftfeuchtigkeit, z. B. bei geöffneter Tür oder geöffnetem Fenster. Falls die Klimaanlage für längere Zeit im Kühlbetrieb in einem Raum mit hoher Luftfeuchtigkeit (80% oder mehr) betrieben wird, kann in der Klimaanlage kondensiertes Wasser abtropfen und Möbel usw. nass werden lassen oder beschädigen.

2. Bezeichnungen der Teile

 Inneneinheit

PKFY-P·VKM-E

Lüfterstufen 2 Geschwindigkeitsstufen Klappe Luftklappe Manuell

Filter Normal Reinigungsempfehlung für

Filter

Stufen 4 Stufen Auto-Schwingen

{

100 Std.

• Berühren Sie während des Betriebs nicht den Flügel des oberen Luftauslasses oder den Dämpfer des unteren Luftauslasses. Dadurch kann Kondensation auftreten, wodurch der Betrieb stoppt.

Die Anlage entsorgen

Zum Entsorgen des Gerätes wenden Sie sich an Ihren Kundendienst.

 PKFY-P·VKM-E

Frontgitter

Filter

Lufteinlass

Luftauslass

Luftklappe

Klappe

Notbetriebsschalter

2. Bezeichnungen der Teile

 Für verdrahtete Fernbedienung

Display-Bereich

Für diese Erklärung werden alle Teile des Displays als beleuchtet dargestellt. Während dem tatsächlichen Betrieb sind nur die relevanten Elemente beleuchtet.

Zeigt den aktuellen Betrieb

Zeigt den Betriebsmodus, usw. * Anzeige in mehreren Sprachen

wird unterstützt.

Anzeige “Centrally Controlled”

Gibt an, dass der Betrieb der Fernbedienung durch eine MasterSteuerung deaktiviert wurde.

Anzeige “Timer is Off”

Gibt an, dass der Timer ausgeschaltet ist.

Temperatureinstellung

Zeigt die Zieltemperatur an.

Kontrollbereich

Tasten zum Einstellen

der T emperatur

Wochentag

Zeigt den aktuellen Wochentag an.

Zeit-/Timer-Anzeige

Zeigt die aktuelle Zeit an, außer der einfache oder der Auto-Off-Timer ist eingestellt. Falls der einfache oder der Auto-Off-Timer eingestellt ist, wird die Restzeit angezeigt.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Anzeige der Luftrichtung nach oben/nach unten

Die Anzeige gibt die Richtung der herausströmenden Luft an.

Anzeige “One Hour Only”

Wird angezeigt, wenn der Luftstrom in der Betriebsart COOL oder DRY auf schwach und abwärts eingestellt ist. (Der Betrieb unterscheidet sich je nach Modell.) Die Anzeige schaltet sich nach einer Stunde aus, wenn sich die Richtung des Luftstroms ebenfalls ändert.

Anzeige der Umgebungstemperatur

Zeigt die Umgebungstemperatur an. Der Anzeigebereich für die Umgebungstemperatur ist 8–39 °C. Die Anzeige blinkt, wenn die Temperatur weniger als 8 °C oder mehr als 39 °C beträgt.

Anzeige der Luftklappen

Gibt die Aktion der Schwingluftklappen an. Erscheint nicht, wenn die Luftklappe stationär ist.

(Netz-Ein-Anzeige)

Gibt an, dass der Netzschalter eingeschaltet ist.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Sensoranzeige

Wird angezeigt, wenn die Fernbedienung verwendet wird.

Sperrfunktionsanzeige

Gibt an, dass die Tasten der Fernbedienung gesperrt wurden.

Filterreinigungsanzeige

Erscheint, wenn der Filter gereinigt werden muss.

Timer-Anzeigen

Die Anzeige erscheint, wenn der entsprechende Timer eingestellt ist.

Anzeige der Lüftergeschwindigkeit

Zeigt die ausgewählte Lüftergeschwindigkeit an.

Belüftungsanzeige

Erscheint, wenn das Gerät im Belüftungsmodus läuft.

Taste ON/OFF

Nach unten Nach oben

Taste Lüftergeschwindigkeit

T aste Timer-Menü

(Taste Monitor/Einstellen)

Taste Betriebsart

(Taste Zurück)

Taste Zeit einstellen

Zurück Vorwärts

T aste Timer Aus/Ein

(T aste Tag einstellen)

Öffnen der Tür.

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Taste Filter

(Taste

T aste Testlauf

Taste Check

(Taste Löschen)

Taste Luftstrom nach

oben/nach unten

Taste Luftklappe

(Taste Betrieb

Zur vorherigen

)

Betriebsnummer.

Taste Belüftung

(Taste Betrieb )

Eingebauter T emperatursensor

Zur nächsten

Betriebsnummer.

Hinweis:

Meldung “PLEASE WAIT” (BITTE WARTEN)



Diese Meldung wird etwa 3 Minuten lang angezeigt, wenn das Innengerät mit Strom versorgt wird.

 Blinkende Betriebsartanzeige

Bei Anschluss mehrerer Innenanlagen an eine einzelne Außenanlage und wenn für eine Innenanlage eine Betriebsart gewählt wurde, die sich von der laufenden Betriebsart einer anderen

Innenanlage unterscheidet, blinkt die Betriebsartanzeige. Wählen Sie bitte für die andere Innenanlage die gleiche Betriebsart.

 Meldung “NOT AVAILABLE” (NICHT VERFÜGBAR)

Diese Meldung wird angezeigt, wenn eine Taste für eine Funktion gedrückt wird, über die das Innengerät nicht verfügt.

Wenn zur Bedienung mehrerer Innengeräte verschiedener Modelle gleichzeitig eine einzige Fernbedienung benutzt wird, wird diese Meldung nicht angezeigt, wenn eines der Geräte über die Funktion verfügt.

 Anzeige der Raumtemperatur

Die Temperaturfühler der Innenanlage oder der Temperaturfühler der Fernbedienung können zum Messen der Raumtemperatur gewählt werden. Die Temperaturfühler der Innenanlage bilden die

anfängliche Einstellung. Wenn die Temperaturfühler der Innenanlage zum Messen der Raumtemperatur gewählt werden, wird auf der Fernbedienung, die die Mehrfachinnenanlagen steuert, die an der Hauptinnenanlage gemessene Raumtemperatur angezeigt.

2. Bezeichnungen der Teile

 Für die schnurlose Fernbedienung

Übertragungsfläche

Display der Fernbedienung

* Zur Erläuterung sind alle Anzeigen, die auf

dem Display erscheinen können, abgebildet.

* Es werden alle Anzeigen angezeigt, wenn

die Reset-Taste gedrückt wird.

Taste ON/OFF

Tasten zum Einstellen der Temperatur

Taste Lüftergeschwindigkeit (Ändert

Taste Luftstrom (Ändert Richtung des Luftstroms

Taste Modus (Ändert Betriebsmodus)

Zur Benutzung der schnurlosen Fernbedienung diese auf den Empfänger am Innengerät



Lüftergeschwindigkeit)

nach oben/unten)

Taste Check

T aste Testlauf

richten.

Wird die Fernbedienung innerhalb von etwa zwei Minuten betätigt, nachdem das Innen-



gerät eingeschaltet wurde, erklingt unter Umständen zweimal ein Piepton während das Gerät die automatische Anfangsprüfung durchführt.

Das Innengerät piept zur Bestätigung, dass das Signal, das von der Fernbedienung



übertragen wird, empfangen wurde. Signale können bis zu etwa 7 Meter Sichtlinie vom Innengerät in einem Winkel von 45° nach links und rechts vom Gerät empfangen werden. Jedoch kann der Empfang des Innengeräts durch Beleuchtung wie Leuchtstofﬂ ampen oder starkes Licht beeinträchtigt werden.

Wenn die Betriebsanzeige in der Nähe des Empfängers am Innengerät blinkt, muss das



Gerät geprüft werden. Wenden Sie sich an Ihren Händler für Service.

Behandeln Sie die Fernbedienung pﬂ eglich! Lassen Sie sie nicht fallen und schützen Sie



sie vor starken Erschütterungen. Schützen Sie die Fernbedienung darüber hinaus vor Wasser und hoher Luftfeuchtigkeit.

Um ein Verlegen der Fernbedienung zu vermeiden, montieren Sie den Halter, der mit der



Fernbedienung geliefert wurde, an einer Wand und legen Sie die Fernbedienung nach Gebrauch stets in den Halter zurück.

Übertragungsanzeige Timer-Anzeige

Bedienungsflächen

T aste Timer aus

T aste Timer ein

Taste Stunde

Taste Minute Taste Zeit einstellen (Stellt die Uhrzeit ein)

Taste Luftklappe (Ändert die Richtung des

Luftstroms nach links/rechts)

Taste Reset (Zurücksetzen)

Einsetzen/Austausch der Batterien

1. Nehmen Sie die obere Abdeckung ab und legen Sie zwei AAA-Batterien ein. Schließen Sie dann die obere Abdeckung wieder.

Obere Abdeckung

2. Drücken Sie die Taste Reset (Zurücksetzen).

Zwei AAA-Batterien Legen Sie den

negativen (–) Pol der Batterien zuerst ein. Setzen Sie die Batterien in die richtige Richtung (+, –) zeigend ein!

Drücken Sie die Taste Reset (Zurücksetzen) mit einem spitzen Gegenstand.

3. Bildschirmkonfiguration

Funktionsauswahl Tag/Zeit einstellen

ADC

Standardkontrollbildschirme

OFF ON

Timer-Monitor Timer-Setup

MON

TIMER

OFF

°F°C

WEEKLY

TIME SUN

°C

SUN MON TUE WED THU FRI SAT

°F°C

WEEKLY

4. Einstellen des Wochentags und der Zeit

Anzeige des Wochentags und der Zeit

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

°C

CLOCK

TIME SUN

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Hinweis: Der Tag und die Zeit erscheinen nicht, wenn die Uhr in der Funktionsauswahl deaktiviert wurde.

5. Bedienung

Mit der Funktionsauswahl der Fernbedienung kann die Spracheinstellung des Displays auf German (Deutsch) umgestellt werden. In Abschnitt 8, Punkt [4]–1 sehen Sie, wie Sie die Spracheinstellung ändern. Die anfängliche Einstellung ist Englisch.  Funktionsauswahl: Stellt die verfügbaren Funktionen und Bereiche

auf der Fernbedienung ein (Timer-Funktionen, Betriebsbeschränkungen, usw.).

 Tag/Zeit einstellen: Stellt den aktuellen Wochentag oder die Zeit ein.  Standard-Kontrollbildschirme:

Zeigt den Betriebsstatus des

Klimaanlagensystems und stellt ihn ein.

 Timer-Monitor: Zeigt den aktuell eingestellten Timer an

(wöchentlicher Timer , einfacher T imer oder AutoOff-Timer).

 Timer-Setup: Stellt den Betriebs eines der Timer ein

(wöchentlicher Timer , einfacher T imer oder AutoOff-Timer).

A : Halten Sie sowohl die Taste Betriebsart als auch die Taste

Timer Ein/Aus 2 Sekunden lang gedrückt. Zu B : Drücken Sie die Taste Timer-Menü. Zu C : Drücken Sie die Taste Betriebsart (Zurück). Zu D : Drücken Sie eine der Tasten Zeit einstellen ( oder ).

Einstellung des Wochentags

TIME SUN

Zeit-Einstellung

1. Drücken Sie die Taste Zeit einstellen oder a um 2 anzuzeigen.

2. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag

einzustellen. * Mit jedem Drücken rückt die Anzeige unter 3 einen Tag vor: Sun →

Mon → ... → Fri → Sat.

3. Drücken Sie die entsprechenden Taste Zeit einstellen a nach Bedarf,

um die Zeit einzustellen. * Wenn Sie die Taste gedrückt halten, rückt die Zeit (unter 4) zuerst in

Minutenintervallen vor, dann in Zehn-Minuten-Intervallen und dann in Ein-Stunden-Intervallen.

4. Nachdem Sie die entsprechenden Einstellungen unter Schritt 2 und 3

durchgeführt haben, drücken Sie die Taste Filter 4 um die Werte zu speichern.

4 5

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

8 7

1 5

5.1. ON/OFF (Ein-/Ausschalten)

 Drücken Sie die Taste ON/OFF 1.

• Die Lampe EIN 1 und der Anzeigebereich erscheinen.

Hinweis:

 Wenn das Gerät neu gestartet wird, sind die Anfangseinstellungen wie folgt.

Fernbedienungseinstellungen Modus Letzte Betriebsart Temperatureinstellung Letzte Temperatureinstellung Lüftergeschwindigkeit Letzte Lüftergeschwindigkeitseinstellung

COOL oder DRY Horiz. Auslass*

Luftstrom nach oben/nach unten

* Die letzte Einstellung kann abhängig vom Innengerätetyp verwendet

werden.

Modus

HEAT Letzte Einstellung FAN Horiz. Auslass*

2 6

 Drücken Sie die Taste ON/OFF 1 nochmals.

• Die Lampe ON 1 und die Anzeige erlöschen.

Hinweis: Selbst wenn Sie die Taste ON/OFF unmittelbar nach dem Ausschalten des laufenden Geräts drücken, kann die Klimaanlage etwa drei Minuten lang nicht gestartet werden. Dadurch wird verhindert, dass Teile im Inneren der Anlage beschädigt werden.

5. Bedienung

 Drücken Sie die Taste ON/OFF 1 erneut.

• Die Lampe EIN 1 und der Display-Bereich verschwinden.

Hinweis: Selbst wenn Sie die ON/OFF (NETZSTROM EIN/AUS-) Taste unmittelbar nach Abschaltung des in Gang befindlichen Betriebs drücken, beginnt die Klimaanlage etwa drei Minuten lang nicht zu laufen. Dadurch wird verhindert, dass Teile im Inneren der Anlage beschädigt werden.

5.2. Betriebsart wählen

 Die Betriebsart ( )-Taste 2 drücken und die Betriebsart

wählen 2.

Kühlen

Trocknen

Gebläse

Heizen Automatik (Kühlen/Heizen)

Automatischer Betrieb

 Eine Temperatur wird eingestellt und der Kühlbetrieb beginnt, wenn

die Umgebungstemperatur zu hoch ist bzw. der Heizbetrieb beginnt, wenn sie zu niedrig ist.

 Im automatischen Betrieb schaltet die Klimaanlage in die Betriebsart

Kühlen, wenn die Umgebungstemperatur sich ändert und 3 Minuten lang 1,5 °C oder mehr über der eingestellten Temperatur liegt. Ebenso schaltet die Klimaanlage in die Betriebsart Heizen, wenn die Umgebungstemperatur 3 Minuten lang 1,5 °C oder mehr unter der

eingestellten Temperatur liegt.

Kühlen

3 Minuten (schaltet von Kühlen auf Heizen)

 Da die Umgebungstemperatur automatisch angepasst wird, um eine

festgelegte tatsächliche Temperatur beizubehalten, wird das Kühlen einige Grade wärmer und das Heizen einige Grade kühler ausgeführt als die eingestellte Umgebungstemperatur, sobald die Temperatur

erreicht ist (automatisches Energiesparen).

3 Minuten (schaltet von Heizen auf Kühlen)

Eingestellte Temperatur +1,5°C

Eingestellte T emperatur Eingestellte

Temperatur -1,5°C

5.4. Einstellung der Lüftergeschwindigkeit

 Drücken Sie die Taste Lüftergeschwindigkeit 5 so oft wie nötig,

während das System läuft.

• Jedes Drücken ändert die Stärke. Die aktuell ausgewählte Geschwindigkeit ist unter 5 dargestellt

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt.

LÜFTERGESCHWINDIGKEIT

2 Stufen

Hinweis:  Die Anzahl der verfügbaren Lüftergeschwindigkeiten hängt von der Art des

angeschlossenen Geräts ab. Beachten Sie außerdem, dass einige Geräte die Einstellung “Auto” nicht haben.

 In den folgenden Fällen unterscheidet sich die vom Gerät

erzeugte tatsächliche Lüftergeschwindigkeit von der auf der Fernbedienungsanzeige angezeigten Geschwindigkeit:

1. Während das Display “STAND BY” oder “DEFROST” anzeigt.

2. Wenn die Temperatur des Wärmetauschers in der Betriebsart Heizen zu niedrig ist. (z.B. direkt nach dem Heizbeginn)

3. Im HEAT-Modus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

4. Wenn sich das Gerät im DRY-Modus befindet.

Geschwindigkeit 1 Geschwindigkeit 2

 Automatische Lüftergeschwindigkeitseinstellung (für die

schnurlose Fernbedienung)

Die Einstellung für die Fernbedienung ist nur erforderlich, wenn die automatische Lüftergeschwindigkeit nicht als Standardeinstellung verwendet wird. Die Einstellung für die Kabelfernbedienung ist nicht erforderlich, wenn die automatische Lüftergeschwindigkeit als Standardeinstellung verwendet wird.

1. Drücken Sie die Taste SET mit einem spitzen Gegenstand. Bei ausgeschalteter Fernbedienung durchführen.

blinkt und die Modellnummer leuchtet auf A.

MODEL SELECT

2. Drücken Sie die Taste AUTO STOP blinkt und die Einstellungsnummer leuchtet auf B. (Einstellung Nr. 01: ohne automatische Lüftergeschwindigkeit)

3. Drücken Sie die Tasten Temp. , um Einstellung Nr. 02 zu wählen. (Einstellung Nr. 02: mit automatischer Lüftergeschwindigkeit) Falls Ihnen ein Bedienungsfehler unterlaufen ist, drücken Sie die

Taste ON/OFF und wiederholen den Vorgang ab Schritt 2.

4. Drücken Sie die Taste SET mit einem spitzen Gegenstand. und Modellnummer leuchten 3 Sekunden lang auf.

MODEL SELECT

5.3. Temperatureinstellung

 Zum Absenken der Raumtemperatur:

Taste

einzustellen. Die eingestellte Raumtemperatur wird angezeigt 3.

 Zur Erhöhung der Raumtemperatur:

Taste

einzustellen. Die eingestellte Temperatur wird angezeigt 3.

• Folgende Temperaturbereiche sind verfügbar: Kühlen und Trocknen: 19 - 30 °C Heizen: 17 - 28 °C Automatik: 19 - 28 °C

• Die Anzeige blinkt bei 8 °C bis 39 °C und informiert so darüber ob die Raumtemperatur höher oder niedriger als die angezeigte Temperatur ist.

drücken 3, um die gewünschte Raumtemperatur

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

3 2

5. Bedienung

5.5. Einstellung der Luftstromrichtung

 Drücken Sie, während das Gerät läuft, die Taste Luftstrom nach oben/

nach unten 6 nach Bedarf.

• Jedes Drücken ändert die Richtung. Die aktuelle Richtung wird unter 6 angezeigt.

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt:

Luftstrom Anzeige

Schwingen 1 2 3 4

4 Stufen

* Beachten Sie, dass sich während dem Schwingbetrieb die

Richtungsanzeige auf dem Bildschirm nicht synchron mit den Richtungsklappen am Gerät ändert.

* Einige Modelle unterstützen Richtungseinstellungen nicht.

Hinweis:  Die verfügbaren Richtungen hängen von der Art des angeschlossenen

Geräts ab. Beachten Sie außerdem, dass einige Geräte die Einstellung “Auto” nicht haben.

 In den folgenden Fällen unterscheidet sich die tatsächliche Luftrichtung

von der Richtung, die auf der Fernbedienungsanzeige angezeigt wird:

1. Während das Display “STAND BY” oder “DEFROST” anzeigt.

2. Sofort nach Starten des Heizmodus (während das System darauf wartet, dass sich die Betriebsart ändert).

3. Im Heizmodus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

5.6. Belüftung

 Für LOSSNAY-Kombination

5.6.1. Für verdrahtete Fernbedienung

 So betreiben Sie den Ventilator zusammen mit dem Innengerät:

 Drücken Sie die Taste ON/OFF 1.

• Die Anzeige Vent erscheint auf dem Bildschirm (unter 8). Der Ventilator arbeitet jetzt immer automatisch, wenn das Innengerät

läuft.

 So betreiben Sie den Ventilator nur, wenn das Innengerät

ausgeschaltet ist:  Drücken Sie die Taste Belüftung 8, während das Innengerät

ausgeschaltet ist.

• Die Lampe Ein (unter 1) und die Anzeige Belüftung (unter 8) erscheinen.

 So ändern Sie die Ventilatorstärke:

 Drücken Sie die Taste Belüftung 8 nach Bedarf.

• Mit jedem Drücken wird die Einstellung wie unten dargestellt umgeschaltet.

Keine Anzeige (Stopp)

(Niedrig) (Hoch)

Hinweis:  Bei einigen Modellkonfigurationen kann sich der Lüfter des Innengeräts

einschalten, auch wenn Sie den Ventilator so eingestellt haben, dass er unabhängig läuft.

(OFF)

<[Manuell] Ändern der Luftstromrichtung links/rechts>

* Taste 7 Luftstromklappe kann nicht verwendet.  Modell PKFY-P·VKM-E

• Stoppen Sie das Gerät, halten Sie den Hebel der Luftklappen fest und stellen Sie die gewünschte Richtung ein.

* Richten Sie die Klappen nicht nach Innen aus, wenn

das Gerät in der Betriebsart Kühlen oder Trocknen arbeitet, da dabei Kondensat und Wasser abtropfen könnte.

Vorsicht: Achten Sie beim Bedienen des Geräts auf einen sicheren Fußhalt, um Stürze zu vermeiden.

6. Timer

6.1. Für verdrahtete Fernbedienung

Sie können die Funktionsauswahl verwenden, um auszuwählen, welchen der drei Timer Sie verwenden möchten: 1 Wöchentlicher

Timer, 2 Einfacher Timer oder 3 Auto-Off-Timer .

6.1.1. Wöchentlicher Timer

 Der wöchentliche Timer kann verwendet werden, um bis zu acht

Betriebsarten für jeden Tag der Woche einzustellen.

• Jede Betriebsart kann aus Folgendem bestehen: EIN/AUS-Zeit zusammen mit einer Temperatureinstellung oder nur EIN/AUS-Zeit

oder nur Temperatureinstellung.

• Wenn die aktuelle Zeit eine vom Timer eingestellte Zeit erreicht, führt die Klimaanlage die vom Timer eingestellte Aktion durch.

 Die Einteilung der Zeiteinstellung für diesen Timer ist 1 Minute.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der wöchentliche Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist.

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder einen Fernbedienungscheck durch; der Benutzer stellt gerade eine Funktion ein; der Benutzer stellt gerade einen Timer ein; der Benutzer stellt gerade den aktuellen Wochentag oder die Zeit ein; das System wird zentral gesteuert. (Das System führt insbesondere dann keine Betriebsarten durch (Gerät ein, Gerät aus oder Temperatureinstellung), die während diesen Bedingungen deaktiviert

sind.)

Betriebsart Nr.

42 3

Tageseinstellung

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige für den wöchentlichen Timer 1 auf

dem Display angezeigt wird.

2. Drücken Sie die Taste Timer-Menü b, so dass “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set Up” und “Monitor”

umgeschaltet wird.)

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag einzustellen. Mit jedem Drücken geht die Anzeige unter 3 zur nächsten Einstellung in der folgenden Reihenfolge: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues

Wed Thurs Fri Sat”...

4. Drücken Sie die Taste Betrieb

oder (7 oder 8) so oft wie nötig, um die entsprechende Betriebsnummer auszuwählen (1 bis 8) 4. * Mit Ihren Eingaben unter Schritt 3 und 4 wählen Sie eine der Zellen

aus der unten dargestellten Matrix.

(Die Fernbedienungsanzeige auf der linken Seite zeigt, wie

das Display aussieht, wenn Betrieb 1 für Sonntag auf die unten angegebenen Werte eingestellt ist.)

Setup-Matrix

Betr.-Nr. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

No. 2

...

No. 8

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

SUN

ON/OFF

CLOCK

°C

OPERATION

ON/OFF

WEEKLY

CHECK

CLEAR

FILTER

TEST

<Einstellungen von Betrieb 1 für Sonntag> Klimaanlage um 8.30 Uhr mit auf 23 °C

eingestellter Temperatur starten.

3 1 b

4 0

Hinweis: Durch Einstellen des Tags auf “Sun Mon Tues Wed Thurs Fri Sat”, können Sie festlegen, dass derselbe Betrieb jeden Tag zur selben Zeit durchgeführt wird. (Beispiel: Betrieb 2 oben, der für jeden Tag der Woche gleich ist.)

Zeigt die Zeiteinstellung an

SUN

°C

<Einstellung von Betrieb 2 für jeden Tag> Klimaanlage um 10.00 Uhr ausschalten.

Zeigt die ausgewählte Betriebsart an (EIN oder AUS) * Erscheint nicht, wenn die Betriebsart nicht

eingestellt ist.

WEEKLY

Zeigt die Temperatureinstellung an

* Erscheint nicht, wenn die

Temperatur nicht eingestellt ist.

5. Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie

nötig, um die gewünschte Zeit einzustellen (unter 5). * Wenn Sie die Taste gedrückt halten, rückt die Zeit zuerst in

Minutenintervallen, dann in Zehn-Minuten-Intervallen und dann in Ein-Stunden-Intervallen vor.

6. Drücken Sie die Taste ON/OFF 1, um die gewünschte Betriebsart

auszuwählen (EIN oder AUS) unter 6. * Jedes Drücken ändert die nächste Einstellung in der folgenden

Reihenfolge: keine Anzeige (keine Einstellung) → “ON” → “OFF”.

2a9

6. Timer

7. Drücken Sie die entsprechende Taste Temperatur einstellen 3, um die gewünschte Temperatur einzustellen (unter 7).

* Jedes Drücken ändert die Einstellung in der folgenden

Reihenfolge: keine Anzeige (keine Einstellung) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ keine Anzeige.

(Verfügbarer Bereich: Der Bereich für die Einstellung ist 12 °C

bis 30 °C. Der tatsächliche Bereich, über den die Temperatur gesteuert werden kann, variiert jedoch entsprechend des Typs des angeschlossenen Geräts.)

8. Nachdem Sie die entsprechenden Einstellungen unter Schritt 5, 6 und 7 durchgeführt haben, drücken Sie die Taste Filter

4 um

die Werte zu speichern.

Um die aktuell eingestellten Werte für den ausgewählten Betrieb

einzustellen, drücken Sie die Taste Check (Löschen) 0 einmal kurz.

* Die angezeigte Zeiteinstellung ändert sich zu “—:—” und die

Ein/Aus- und Temperatureinstellungen verschwinden.

(Um alle wöchentlichen Timer-Einstellungen gleichzeitig zu

löschen, halten Sie die Taste Check (Löschen) 0 mindestens zwei Sekunden lang gedrückt. Das Display beginnt zu blinken, wodurch angezeigt wird, dass alle Einstellungen gelöscht wurden.)

Hinweis: Ihre neuen Einträge werden storniert, wenn Sie die Taste Betriebsart

(Zurück) 2 drücken, bevor Sie die Taste Filter

Wenn Sie zwei oder mehr unterschiedliche Betriebsarten für genau

dieselbe Zeit eingestellt haben, wird nur die Betriebsart mit der höchsten Betriebsart-Nr. ausgeführt.

4 drücken.

9. Wiederholen Sie die Schritte 3 bis 8 nach Bedarf, um so viele der verfügbaren Zellen auszufüllen, wie Sie möchten.

10. Drücken Sie die Taste Betriebsart (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren und den Einstellvorgang zu beenden.

11. Um den Timer zu aktivieren, drücken Sie die Taste Timer Ein/Aus 9, so dass die Anzeige “T imer Of f” vom Bildschirm verschwindet. Achten

Sie darauf, dass die Anzeige “Timer Off” verschwunden ist.

* Wenn es keine Timer-Einstellungen gibt, blinkt die Anzeige

“Timer Off” auf dem Bildschirm.

Timer-Einstellungen

TIMER

SUN

OFF

°C

WEEKLY

1. Achten Sie darauf, dass die wöchentliche Timer-Anzeige auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü b so dass “Monitor” auf dem Bildschirm erscheint (unter 8).

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 so oft wie nötig, um den Tag einzustellen, den Sie anzeigen möchten.

4. Drücken Sie die Taste Betrieb

oder (7 oder 8) so oft wie nötig, um den auf dem Display angezeigten Timer-Betrieb zu ändern (unter 9).

* Mit jedem Drücken gelangen Sie zur nächsten Timer-Betriebsart

in der Reihenfolge der Zeiteinstellung.

5. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Betriebsart (Zurück) 2.

Drücken Sie die Taste Timer Ein/Aus 9, so dass “Timer Off” unter 0 erscheint.

TIME SUN

°C

WEEKLY

Drücken Sie die Taste Timer Ein/Aus 9, so dass die Anzeige “Timer Off” (unter 0) verschwindet.

TIME SUN

°C

WEEKLY

°C

6.1.2. Einfacher Timer

 Sie haben drei Möglichkeiten, den einfachen Timer einzustellen.

• Nur Startzeit: Die Klimaanlage startet, wenn die eingestellte Zeit vergangen ist.

• Nur Stoppzeit: Die Klimaanlage stoppt, wenn die eingestellte Zeit vergangen ist.

• Start- und Stoppzeiten: Die Klimaanlage startet und stoppt, wenn die entsprechenden

Zeiten vergangen sind.

 Der einfache Timer (Start und Stopp) kann nur einmal innerhalb eines

Zeitraums von 72 Stunden eingestellt werden. Die Zeiteinstellung erfolgt in Stunden-Schritten.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der einfache Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder eine Diagnose durch; der Benutzer wählt gerade eine Funktion aus; der Benutzer stellt gerade den Timer ein; das System wird zentral gesteuert. (Unter diesen Bedingungen ist der Ein/ Aus-Betrieb deaktiviert.)

ONHr

AFTER

SIMPLE

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Timer-Einstellung

AFTER

ONHr

SIMPLE

Aktion (Ein oder Aus)

* “— —” wird angezeigt, wenn es

keine Einstellung gibt.

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige des einfachen Timers auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der einfache Timer angezeigt wird, stellen

Sie den SIMPLE TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]–3 (3)).

2. Drücken Sie die Taste Timer-Menü b, so dass “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die Taste ON/OFF 1, um die aktuelle EIN- oder AUSEinstellung des einfachen Timers anzuzeigen. Drücken Sie die Taste einmal, um die restliche Zeit unter EIN anzuzeigen, und dann noch einmal, um die restliche Zeit unter AUS anzuzeigen. (Die Anzeige EIN/AUS erscheint unter 3.)

• “EIN”-Timer: Die Klimaanlage startet den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

• “AUS”-Timer: Die Klimaanlage stoppt den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

4. Wenn “ON” oder “OFF” unter 3 angezeigt wird: Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie nötig, um die Stunden auf EIN (falls “ON” angezeigt wird) oder die Stunden auf AUS (falls “OFF” angezeigt wird) unter 4 einzustellen.

• Verfügbarer Bereich: 1 bis 72 Stunden

5. Um sowohl die Zeiten für EIN als auch für AUS einzustellen, wiederholen Sie die Schritte 3 und 4. * Beachten Sie, dass die AUS- und EIN-Zeiten nicht auf denselben

Wert eingestellt werden können.

6. So löschen Sie die aktuelle EIN- oder AUS-Einstellung: Zeigen Sie die EIN- oder AUS-Einstellung (siehe Schritt 3) an und drücken Sie dann die Taste Check (Löschen) 0, so dass die Zeiteinstellung zu “—” unter 4 zurückkehrt. (Wenn Sie nur eine EIN-Einstellung oder nur eine AUS-Einstellung verwenden wollen, achten Sie darauf, dass die Einstellung, die Sie nicht verwenden möchten, als “—” angezeigt wird.)

b 4

6. Timer

2a9

7. Nach Durchführung der oben angegebenen Schritte 3 bis 6 drücken Sie die Taste Filter

Hinweis: Ihre neuen Einstellungen werden storniert, wenn Sie die Taste Betriebsart (Zurück) 2 drücken, bevor Sie die Taste Filter

4 um den Wert zu speichern.

4 drücken.

8. Drücken Sie die Taste Betriebsart (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren.

9. Drücken Sie die Taste Timer Ein/Aus 9, um den Timer-Countdown zu starten. Wenn der Timer läuft, wird der Timer-Wert auf dem Display angezeigt. Achten Sie darauf, ob der Timer-Wert sichtbar und

richtig ist.

Timer-Einstellung

TIMER ON

OFFHrAFTER

SIMPLE

1. Achten Sie darauf, dass die Anzeige des einfachen Timers auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü b, so dass “Monitor” auf dem Bildschirm erscheint (unter 5).

• Falls der einfache EIN- oder AUS-Timer läuft, erscheint der aktuelle

Timer-Wert unter 6.

• Falls die EIN- und AUS-Werte beide eingestellt wurden, erscheinen

beide Werte abwechselnd.

3. Drücken Sie die Taste Betriebsart (Zurück) 2, um die Monitoranzeige zu schließen und zum Standardkontrollbildschirm zurückzukehren.

Drücken Sie die Taste Timer Ein/Aus 9, so dass die Timer-Einstellung nicht mehr auf dem Bildschirm erscheint (unter 7).

Beispiel 2:

Starten Sie den Timer, wobei die AUS-Zeit vor der EIN-Zeit liegt. EIN-Einstellung: 5 Stunden AUS-Einstellung: 2 Stunden

OFFHrAFTER

°C

ONHr

AFTER

°C

Beim Timer-Start

SIMPLE

Das Display zeigt die AUS-Einstellung des Timers (Stunden bleiben AUS).

2 Stunden nach dem Timer-Start

Das Display wechselt zur Anzeige der EIN-

SIMPLE

Einstellung des Timers (Stunden bleiben EIN). Die angezeigte Zeit entspricht der Einstellung EIN (5 Stunden) – Einstellung AUS (2 Stunden) = 3 Stunden.

5 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich ein und läuft

SIMPLE

weiter, bis sie jemand ausschaltet.

6.1.3. Timer für automatisches Ausschalten

 Dieser Timer beginnt den Countdown, wenn die Klimaanlage

startet, und schaltet die Klimaanlage aus, wenn die eingestellte Zeit abgelaufen ist.

 Die verfügbaren Einstellungen gehen in 30-Minuten-Intervallen von 30

Minuten bis zu 4 Stunden.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der Auto-Off-Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

°C

SIMPLE

Drücken Sie die Taste Timer Ein/Aus 9, so dass die TimerEinstellungen unter 7 sichtbar sind.

ONHr

AFTER

°C

Beispiele

Falls die EIN- und AUS-Zeiten beide im einfachen Timer eingestellt wurden, werden der Betrieb und die Anzeige wie unten dargestellt.

Beispiel 1: Starten Sie den Timer, wobei die EIN-Zeit früher als die AUS-Zeit ein-

gestellt ist. EIN-Einstellung: 3 Stunden AUS-Einstellung: 7 Stunden

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

Beim Timer-Start

Das Display zeigt die EIN-Einstellung des

SIMPLE

Timers (Stunden bleiben EIN).

3 Stunden nach dem Timer-Start

Die Anzeige wechselt zur Anzeige der AUS-

SIMPLE

Einstellung des Timers (Stunden bleiben AUS). Die angezeigte Zeit entspricht der Einstellung AUS (7 Stunden) – Einstellung EIN (3 Stunden) = 4 Stunden.

7 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich aus und bleibt

SIMPLE

aus, bis sie von jemandem erneut gestartet wird.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

Timer-Einstellung

AFTER OFF

AUTO OFF

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige “Auto Off Timer” auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der Auto-Off-Timer angezeigt wird, stellen

Sie den AUTO-OFF-TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]–3 (3)).

2. Halten Sie die Taste Timer-Menü b 3 Sekunden lang gedrückt, so dass “Set Up” auf dem Bildschirm erscheint (unter 2).

(Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set

Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie nötig, um die OFF-Zeit einzustellen (unter 3).

4. Drücken Sie die Taste Filter

Hinweis: Ihr Eintrag wird storniert, wenn Sie die Taste Betriebsart (Zurück) 2 drücken, bevor Sie die Taste Filter

4 um die Einstellung zu speichern.

4 drücken.

5. Drücken Sie die Taste Betriebsart (Zurück) 2, um den Einstellvorgang zu beenden und zum Standardkontrollbildschirm zurückzukehren.

6. Falls die Klimaanlage bereits läuft, beginnt der Timer sofort mit dem Countdown. Achten Sie darauf, zu überprüfen, ob die Timer-

Einstellung richtig auf dem Display erscheint.

6. Timer

<Überprüfen der aktuellen Einstellung des Auto-Off-Timers>

Timer-Einstellung

TIMER

AFTER

OFF

AUTO OFF

1. Achten Sie darauf, dass “Auto Off” auf dem Bildschirm sichtbar ist (unter 1).

2. Halten Sie die Taste Timer-Menü b 3 Sekunden lang gedrückt, so dass “Monitor” auf dem Bildschirm angegeben wird (unter 4).

• Der Timer, der noch beendet werden muss, erscheint unter 5.

3. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Betriebsart (Zurück) 2.

 Halten Sie die Taste Timer Ein/Aus 9 3 Sekunden lang gedrückt, so

dass “Timer Off” erscheint (unter 6) und der Timer-Wert (unter 7) verschwindet.

°C

 Oder schalten Sie die Klimaanlage selbst aus. Der Timer-Wert (unter

7) verschwindet vom Bildschirm.

°C

AUTO OFF

 Halten Sie die Taste Timer Aus/Ein 9 3 Sekunden lang gedrückt.

Die Anzeige “Timer Off” erscheint (unter 6) und die Timer-Einstellung erscheint auf dem Display (unter 7).

 Oder schalten Sie die Klimaanlage ein. Der Timer-Wert erscheint

unter 7.

6.2. Für die schnurlose Fernbedienung

- oder

AUTO START

-Taste drücken (zeitschaltereinstellung).

min

die gewünschte Zeit einstellen.

ON/OFF (netzschalter EIN/AUS)-Taste der

AUTO STOP

AUTO START

AUTO STOP

• Während das nachstehende Symbol blinkt, kann die Zeit eingestellt werden.

Ausschalt (OFF)-Timer: A blinkt. Einschalt (ON)-Timer: A blinkt.

2 Mit den Tasten h und 3 Den Zeitschalter löschen.

Zum Löschen der Zeitschaltereinstellung OFF (AUS), die Taste

drücken.

Zum Löschen der Zeitschaltereinstellung ON (EIN), die Taste

drücken.

• Zeitschalter OFF (AUS) und ON (EIN) können miteinander kombiniert werden.

• Das Betätigen der Fernbedienung im Zeitschalterbetrieb zum Ausschalten der Anlage führt zum Löschen des Zeitschalters.

• Wenn die aktuelle Zeit nicht eingestellt wurde, kann der Timerbetrieb nicht benutzt werden.

AFTER OFF

°C

AUTO OFF

°C

7. Weitere Funktionen

7.1. Sperren der Fernbedienungstasten (Beschränkung der Betriebsfunktionen)

 Wenn Sie möchten, können Sie die Tasten der Fernbedienung

sperren. Sie können die Funktionsauswahl der Fernbedienung verwenden, um auszuwählen, welche Art von Sperre Sie verwenden möchten. (Informationen zur Auswahl des Sperrtyps finden Sie in Abschnitt 8, Punkt [4]–2 (1).)

Sie können eine der zwei folgenden Sperrarten verwenden:

1 Alle Tasten sperren: Sperrt alle Tasten auf der Fernbedienung 2 Alle außer EIN/AUS sperren: Sperrt alle Tasten außer der Taste ON/OFF.

Hinweis: Die Sperrfunktionsanzeige erscheint auf dem Bildschirm, um anzugeben, dass die Tasten zur Zeit gesperrt sind.

Sperrfunktionsanzeige

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

1. Halten Sie die Taste Filter 4 zusammen mit der Taste ON/OFF 1 2 Sekunden lang gedrückt. Die Sperrfunktionsanzeige erscheint auf

dem Bildschirm (unter 1) und zeigt an, dass die Sperre jetzt aktiv ist. * Wenn das Sperren in der Funktionsauswahl deaktiviert wurde, zeigt

der Bildschirm die Meldung “Not Available” an, wenn Sie die Tasten wie oben beschrieben drücken.

°C

FUNCTION

• Wenn Sie eine gesperrte T aste drücken, blinkt die Sperrfunktionsanzeige

(unter 1) auf dem Display.

°C

FUNCTION

1. Halten Sie die Taste Filter 4 zusammen mit der Taste ON/OFF 1 2 Sekunden lang gedrückt – die Sperrfunktionsanzeige verschwindet vom Bildschirm (unter 1).

°C

7. Weitere Funktionen

7.2. Anzeige von Fehlercodes

ERROR CODE

ON/OFF

Innengerät-Nr.

Wenn Sie eine Telefonnummer eingegeben haben, die bei Auftreten eines Problems angerufen werden sollte, zeigt der Bildschirm diese Nummer an. (Sie können dies in der Funktionsauswahl einrichten. Informationen dazu finden Sie in Abschnitt 8.)

Fehlercode

Lampe EIN (blinkt)

 Falls sowohl die Lampe EIN als auch der Fehlercode blinken: Dies bedeutet, dass die Klimaanlage gestört ist und der Betrieb gestoppt wurde

(und nicht wiederaufgenommen werden kann). Notieren Sie sich die angegebene Gerätenummer und den Fehlercode und schalten Sie dann die Netztaste der Klimaanlage aus und rufen Sie Ihren Händler oder Servicetechniker.

Wenn die Taste Check gedrückt ist:

CALL:XXXX XXX:XXX

ON/OFF

°C

ERROR CODE

Fehlercode

°C

ON/OFF

 Wenn nur der Fehlercode blinkt (während die Lampe EIN leuchtet): Der Betrieb läuft weiter, es kann jedoch ein Problem mit dem System vorliegen.

In diesem Fall sollten Sie den Fehlercode notieren und Ihren Händler oder Servicetechniker um Rat fragen.

* Falls Sie eine Telefonnummer eingegeben haben, die bei Auftreten eines Problems angerufen werden soll, drücken Sie die Taste Check und die

Nummer wird auf dem Bildschirm angezeigt. (Sie können dies in der Funktionsauswahl einrichten. Informationen dazu finden Sie in Abschnitt 8.)

8. Funktionsauswahl

Funktionsauswahl an der Fernbedienung

Die Einstellung der folgenden Fernbedienungsfunktionen kann mit dem Auswahlmodus der Fernbedienungsfunktion geändert werden. Ändern Sie die Einstellung nach Bedarf.

Eintrag 1 Eintrag 2 Eintrag 3 (Inhalt der Einstellungen)

1. Sprache ändern (“CHANGE

LANGUAGE”)

2. Funktionsgrenzen (“Funktion auswählen”)

3. Auswahl der Betriebsart

(“Betriebsart wählen”)

4. Änderung der Anzeige (“Anzeige Betriebsart”)

Einstellung der angezeigten Sprache • Anzeige in mehreren Sprachen ist möglich

(1) Einstellung der Funktionsgrenzen bei der Bedienung (Operation

Lock) (“Sperr-Funktion”)

(2) Einstellung der Benutzung der Betriebsart Automatisch

(“Auswahl Autobetrieb”) (3) Einstellung der Temperaturgrenzen (“Limit temp Funktion”) • Einstellung des Temperaturbereichs (Maximum, Minimum) (1) Haupt-/Nebenfunktion der Fernbedienung (“Haupt/Neben

controller”)

(2) Benutzung der Uhreinstellung (“Uhr”) • Einstellung, ob die Zeitfunktionen benutzt werden oder nicht (3) Einstellung der Timer-Funktion (“Wochenzeit schalt uhr”) • Einstellen des Timer-Typs (4) Kontaktnummer für den Fall von Fehlfunktionen (“CALL.”) • Anzeige der Kontaktnummer für den Fall von Fehlfunktionen

(1) Temperatureinstellung in °C/°F (“Wechsel °C/°F”) • Einstellen der Temperatureinheit der Anzeige (°C oder °F) (2) Einstellung der Anzeige der Luftansaugtemperatur (“Raum

TEMP gewahlt”) (3) Einstellung der automatischen Kühl-/Heizanzeige (“Auto Betrieb

C/H”)

• Einstellung der Funktionsgrenzen bei der Bedienung (Sperrfunktion)

• Einstellung, ob die Betriebsart “Automatisch” benutzt wird oder nicht

• Auswahl der Funktion als Haupt-/Nebenfernbedienung * Wenn zwei Fernbedienungen in einer Gruppe angeschlossen

sind, muss eine der beiden als Nebengerät arbeiten.

• Einstellen der Telefonnummer

• Einstellung, ob die Temperatur der (angesaugten) Innenluft angezeigt wird oder nicht

• Einstellung, ob “Cooling” oder “Heating” (Kühlen/Heizen) in der Betriebsart Automatisch angezeigt werden oder nicht

8. Funktionsauswahl

[Flussdiagramm der Funktionsauswahl]

Spracheinstellung (Englisch)

Halten Sie die Taste E gedrückt und drücken Sie Taste D zwei Sekunden lang.

Funktionsauswahlmodus der Fernbedienung

Eintrag 1 Eintrag 2

Sprache ändern

Funktion auswählen

Betriebsart wählen

Normalbetriebsanzeige (Anzeige bei deaktivierter Klimaanlage)

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Eintrag 3

OFF

on1

on2

OFF

Halten Sie die Taste E gedrückt und drücken Sie Taste D zwei Sekunden lang.

E Drücken Sie die Taste für die Betriebsart. G Drücken Sie die Taste TIMER MENU (TIMER-MENÜ). D Drücken Sie die Taste TIMER ON/OFF (TIMER EIN/AUS).

Punktmatrixanzeige

E G

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

I A

TEST

Einstellung für die Bedienungssperre wird nicht benutzt. (Anfänglicher Einstellungswert)

Bedienungssperre außer für Taste On/Off (Ein/Aus).

Bedienungssperre für alle Tasten.

Die Betriebsart Automatisch wird angezeigt, wenn die Betriebsart gewählt wird. (Anfänglicher Einstellungswert)

Die Betriebsart Automatisch wird nicht angezeigt, wenn die Betriebsart gewählt wird.

Die Temperaturbereichsgrenzen sind nicht aktiv. (Anfänglicher Einstellungswert)

Der Temperaturbereich kann in der Betriebsart Kühlen/Trocken geändert werden.

Der Temperaturbereich kann in der Betriebsart Heizen geändert werden.

Der Temperaturbereich kann in der Betriebsart Automatisch geändert werden.

Die Fernbedienung fungiert als Hauptfernbedienung. (Anfänglicher Einstellungswert)

Die Fernbedienung fungiert als Nebenfernbedienung.

Die Uhrfunktion kann benutzt werden. (Anfänglicher Einstellungswert)

Die Uhrfunktion kann nicht benutzt werden.

Der wöchentliche Timer kann benutzt werden. (Anfänglicher Einstellungswert)

Der Timer für automatisches Ausschalten kann benutzt werden.

Der einfache Timer kann benutzt werden.

Anzeige Betriebsart

OFF

CALL-

OFF

Betriebsart Timer kann nicht benutzt werden.

Die eingestellten Kontaktnummern werden im Falle von Fehlern nicht angezeigt. (Anfänglicher Einstellungswert)

Die eingestellten Kontaktnummern werden im Falle von Fehlern angezeigt.

Die Temperatureinheit °C wird verwendet. (Anfänglicher Einstellungswert)

Die Temperatureinheit °F wird verwendet.

Die Umgebungstemperatur wird angezeigt. (Anfänglicher Einstellungswert)

Die Umgebungstemperatur wird nicht angezeigt. Entweder “Automatic cooling” (automatisches Kühlen) oder

“Automatic heating” (automatisches Heizen) wird angezeigt, wenn die Betriebsart Automatisch gewählt wurde. (Anfänglicher Einstellungswert)

Nur “Automatic” (automatisch) wird in der Betriebsart Automatisch angezeigt.

8. Funktionsauswahl

[Genaue Einstellung]

[4]–1. Einstellung CHANGE LANGUAGE (Sprache ändern) Die Sprache des Punktmatrix-Displays kann eingestellt werden.

• Drücken Sie die Taste [ einzustellen.

1 Englisch (GB), 2 Deutsch (D), 3 Spanisch (E), 4 Russisch

(RU), 5 Italienisch (I), 6 Chinesisch (CH), 7 Französisch (F), 8 Japanisch (JP)

Siehe Punktmatrix-Tabelle.

[4]–2. Funktionsgrenzen

(1)

Einstellung der Funktionsgrenzen bei der Bedienung (Sperrfunktion)

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 no1 : Die Einstellung der Bedienungssperre (Operation Lock)

gilt für alle Tasten außer der [ ON/OFF]-Taste.

2 no2 : Die Einstellung der Bedienungssperre gilt für alle Tasten. 3 OFF (Anfängliche Einstellungswert):

Die Einstellung der Bedienungssperre wird nicht

vorgenommen.

* Damit die Bedienungssperre (Operation Lock) in der normalen

Anzeige gültig ist, müssen Sie die [FILTER]-Taste gedrückt halten und währenddessen die Taste [ ON/OFF] zwei Sekunden lang drücken, nachdem Sie die obige Einstellung durchgeführt haben.

(2) Einstellung der Benutzung der Betriebsart Automatisch Wenn die Fernbedienung an einem Gerät angeschlossen ist, bei

dem ein automatischer Betrieb möglich ist, können die folgenden Einstellungen vorgenommen werden.

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 ON (Anfängliche Einstellungswert): Die Betriebsart Automatisch wird angezeigt, wenn diese

Betriebsart ausgewählt wird. 2 OFF: Die Betriebsart Automatisch wird nicht angezeigt, wenn diese

Betriebsart ausgewählt wird.

(3) Einstellung der Temperaturgrenzen Nach dieser Einstellung kann die Temperatur im eingestellten

Bereich verändert werden.

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 Limit Kühltemperatur: Der Temperaturbereich kann in der Betriebsart Kühlen/

Trocknen geändert werden. 2 Limit Heiztemperatur: Der Temperaturbereich kann in der Betriebsart Heizen

geändert werden. 3 Limit Auto-Temperatur: Der Temperaturbereich kann in der Betriebsart Automatisch

geändert werden. 4 OFF (Anfangseinstellung): Die Temperaturbereichsgrenzen sind nicht aktiv.

* Wenn eine andere Einstellung als OFF gewählt wird, werden

die Temperaturbereichsgrenzen für Kühlen, Heizen und automatischen Betrieb gleichzeitig eingestellt. Der Bereich kann jedoch nicht begrenzt werden, wenn der eingestellte Temperaturbereich sich nicht geändert hat.

• Um die Temperatur zu erhöhen oder zu verringern, drücken Sie die Taste [

• Um die Obergrenze und die Untergrenze einzustellen, drücken Sie die Taste [ ] H. (Gebläsegeschwindigkeit). Die ausgewählte Einstellung blinkt, und die Temperatur kann eingestellt werden.

• Einstellbarer Bereich Betriebsart Kühlen/Trocknen: Untergrenze: 19°C bis 30°C Obergrenze: 30°C bis 19°C Betriebsart Heizen: Untergrenze: 17°C bis 28°C Obergrenze: 28°C bis 17°C Betriebsart Automatisch: Untergrenze: 19°C bis 28°C Obergrenze: 28°C bis 19°C

TEMP. ( ) oder ( )] F.

MENU] G um die Sprache

[4]–3. Einstellen der Auswahl der Betriebsart

(1) Haupt-/Nebenfunktion der Fernbedienung

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D.

1 Haupt: Die Fernbedienung fungiert als Hauptfernbedienung. 2 Neben: Die Fernbedienung fungiert als Nebenfernbedienung.

(2) Benutzung der Uhreinstellung

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D.

1 ON: Die Clock-Funktion kann benutzt werden. 2 OFF: Die Clock-Funktion kann nicht benutzt werden.

(3) Einstellung der Timer-Funktion

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D (Wählen Sie einen der folgenden Einträge aus.). 1 Wochenzeitschaltuhr (Anfängliche Einstellungswert): Der Wochen-Timer kann benutzt werden. 2 Autozeitfunktion aus: Der Auto-Off-Timer kann benutzt werden. 3 Einfache Zeitfunktion: Der einfache Timer kann benutzt werden. 4 Zeitschaltuhr Aus: Der Timer-Modus kann nicht benutzt werden.

* Wenn die Verwendung der Clock-Einstellung auf OFF steht,

kann “Wochenzeit schalt uhr” nicht benutzt werden.

(4) Kontaktnummer für den Fall von Fehlfunktionen

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 CALL OFF: Die eingestellten Kontaktnummern werden im Falle von

Fehlfunktionen nicht angezeigt. 2 CALL **** *** ****: Die eingestellten Kontaktnummern werden im Falle von

Fehlfunktionen angezeigt. CALL_: Die Kontaktnummer kann eingegeben werden, wenn das

Display so aussieht wie links gezeigt.

• Eingabe der Kontaktnummern Zur Eingabe der Kontaktnummern gehen Sie wie folgt vor. Bewegen Sie den blinkenden Cursor auf die eingestellten

Nummern. Drücken Sie die Taste F, um den Cursor nach rechts (links) zu bewegen. Drücken Sie die Taste [ einzustellen.

[4]–4. Einstellung der Anzeige

(1) Temperatureinstellung in °C/°F

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 °C:

Für die Temperatur wird die Einheit Celsius (°C) verwendet.

2 °F:

Für die Temperatur wird die Einheit Fahrenheit (°F) verwendet.

(2) Einstellung der Anzeige der Luftansaugtemperatur

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D.

1 ON: Die Temperatur der Ansaugluft wird angezeigt. 2 OFF: Die Temperatur der Ansaugluft wird nicht angezeigt.

(3) Einstellung der automatischen Kühl-/Heizanzeige

• Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] D. 1 ON: Entweder “Automatic cooling” (Automatisches Kühlen) oder

“Automatic heating” (Automatisches Heizen) wird in der

Betriebsart Automatisch angezeigt. 2 OFF: Nur “Automatic” wird in der Betriebsart Automatisch

angezeigt.

CLOCK ( ) und ( )] C, um die Nummern

[ TEMP. () und ( )]

8. Funktionsauswahl

[Tabelle Punktmatrix]

Spracheinstellung English Germany Spanish Russian Italy Chinese French Japanese

Warten auf Start

Betriebsart Kühlen

Trocknen Heizen Automatik Automatik

(Kühlen) Automatik

(Heizen) Gebläse

Belüftung Stand By

(Voreinstellungen möglich)

Abtauen Eingestellte T emperatur Lüftergeschwindigkeit Nicht verwendete Taste Prüfen (Fehler) Testlauf Selbsttest Auswahl der Gerätefunktion Lüfterstufen wählen

Spracheinstellung English Germany Spanish Russian Italy Chinese French Japanese

Sprache ändern

Funktion auswählen Einschränkung der

Bedienungsfunktionen Betriebsart Automatisch wählen

Temperaturbereichsgrenzen einstellen

Temperatur in Betriebsart Kühlen/Tag begrenzen

Temperatur in Betriebsart Heizen begrenzen

Temperatur in Betriebsart Automatisch begrenzen

Betriebsart auswählen Fernbedienung auf MAIN

(HAUPT) einstellen Fernbedienung auf SUB

(NEBEN) einstellen Uhreinstellung benutzen

Wochentag und Zeit einstellen Timer einstellen Timer anzeigen Wöchentlicher Timer Betriebsart Timer aus Timer für automatisches

Ausschalten Einfacher Timer

Kontaktnummer bei Fehlern Änderung anzeigen

Einstellung °C/°F für Temperaturanzeige

Einstellung für Anzeige der Umgebungstemperatur

Einstellung für Anzeige bei automatischem Kühlen/Heizen

9. Notbetrieb bei schnurloser Fernbedienung

 PKFY-P·VKM-E

B A

Wenn die Fernbedienung nicht benutzt werden kann.

Wenn die Batterien der Fernbedienung leer sind oder bei Fehlfunktionen der Fernbedienung, kann mit den Nottasten am Gitter der Notbetrieb erfolgen.

A DEFROST/STAND BY

(Enteisen/Betriebsbereitschaft)-Kontrolllampe

B Betriebskontrolllampe C Notbetriebsschalter für die Kühlung D Notbetriebsschalter für das Heizen E Empfänger

10. Pflege und Reinigung

°C

TEMP.

 Anzeige, dass der Filter gereinigt werden muss. Filter reinigen.  “FILTER”-Anzeige zurücksetzen Wird nach dem Reinigen des Filters die Taste [FILTER] zweimal

hintereinander gedrückt, wird die Anzeige gelöscht und zurückgesetzt.

FILTER

ON/OFF

So starten Sie den Betrieb

• Zum Starten des Kühlbetriebs drücken Sie Taste C

länger als 2

Sekunden.

• Zum Starten des Heizbetriebs drücken Sie Taste D länger als 2 Sekunden.

Hinweis:  Einzelheiten zum Notbetrieb sind unten angegeben.

Einzelheiten zum NOTBETRIEB sind nachstehend dargestellt.

Betriebsart COOL HEAT

Eingestellte Temperatur 24 °C 24 °C

Lüftergeschwindigkeit Schnell Schnell

Luftstromrichtung Horizontal Nach unten 4 (5)

Ausschalten des Betriebs

• Zum Ausschalten des Betriebs drücken Sie Taste C oder D länger als 2 Sekunden.

Vorsicht:

• Bei Entfernen des Filters Vorsichtsmaßnahmen treffen, um die Augen vor dem Staub zu schützen. Außerdem darauf achten, nicht zu fallen, falls für diese Aufgabe ein Hocker benutzt werden muss.

• Wenn der Filter entfernt ist, die metallenen Bauteile im Inneren der Innenanlage nicht berühren; andernfalls können Sie sich verletzen.

Hinweis:  Werden zwei oder mehr Innenanlagen gesteuert, kann die

Reinigungsperiode entsprechend der Filtertypen unterschiedlich sein. Wird die Reinigungsperiode der Hauptanlage erreicht, wird “FILTER” angezeigt. Ist die Anzeige Filter ausgeschaltet, ist die kumulierte Zeit zurückgesetzt.

 “FILTER” zeigt die Reinigungsperiode an, in der die Klimaanlage unter

allgemeinen inneren Luftbedingungen in einer bestimmten Zeit betrieben wurde. Da der Grad der Verunreinigung von den Umgebungskonditionen abhängig ist, muss der Filter entsprechend gereinigt werden.

 Die kumulative Zeit der Reinigungsperiode der Filter unterscheidet sich

nach den entsprechenden Modellen.

 Diese Anzeige ist bei schnurlosen Fernbedienungen nicht verfügbar.

 Reinigung der Filter

• Die Filter mit einem Staubsauger reinigen. Wenn Sie keinen Staubsauger besitzen, den Schmutz und Staub durch Klopfen der Filter auf einen harten Gegenstand hinaus befördern.

• Wenn die Filter besonders schmutzig sind, diese in lauwarmem Wasser auswaschen. Sorgfältig darauf achten, das Waschmittel gründlich auszuspülen und die Filter vor dem Wiedereinsetzen in die Anlage vollständig trocknen lassen.

Vorsicht:

• Die Filter nicht in direktem Sonnenlicht oder unter Verwendung einer Wärmequelle, wie etwa einer Elektroheizung, trocknen: sie können sich dadurch verformen.

• Die Filter nicht in heißem Wasser (mehr als 50°C) waschen, da sie sich sonst verformen können.

• Dafür sorgen, dass die Luftfilter immer installiert sind. Der Betrieb der Anlage ohne Luftfilter kann zu Fehlfunktionen führen.

Vorsicht:

• Zur Reinigung muss unbedingt der Betrieb eingestellt und die Stromversorgung ausgeschaltet werden.

• Jede Inneneinheit hat Filter, um Staub aus der angesaugten Luft zu entfernen. Reinigen Sie die Filter unter Bezug auf die folgende Abbildung.

1 Ziehen Sie die beiden unteren Ecken des Einlassgitters mit beiden

Händen heraus und heben Sie dann den Filter heraus, bis er an der Stopp-Position einrastet.

2 Ziehen Sie den Filter an den Knöpfen zuerst nach oben und dann

nach unten heraus.

(Zwei Stellen, links und rechts.)

A Frontgitter B Filter

11. Fehlerbehebung

Probleme? Hier ist die Lösung. (Gerät arbeitet normal.)

Klimaanlage heizt bzw. kühlt schlecht.

Beim Anlaufen des Heizvorgangs dauert es eine Zeit, bis warme Luft vom Innengerät abgegeben wird.

In der Betriebsart Heizen stoppt die Klimaanlage, bevor die eingestellte Umgebungstemperatur erreicht wurde.

Richtung des Luftstroms ändert sich bei laufendem Betrieb oder die Richtung des Luftstroms kann nicht eingestellt werden.

Wenn die Luftstromrichtung geändert wird, bewegen sich die Klappen auf und ab über die eingestellte Position hinaus, bevor sie schließlich in der eingestellten Position stoppen.

Gelegentlich ist ein Geräusch wie fließendes Wasser oder ein Zischen zu hören.

Ein Knarren oder Quietschen ist zu hören.

Der Raum wird von einem unangenehmen Geruch durchströmt.

Das Innengerät strömt einen weißen Nebel oder Dampf aus.

Das Außengerät strömt Wasser oder Dampf aus.

Die Betriebsanzeige erscheint nicht im Display der Fernbedienung.

Die Klimaanlage arbeitet selbst dann nicht, wenn die Taste ON/OFF gedrückt wird. Die Betriebsartanzeige auf der Fernbedienung erlischt.

“ ” erscheint im Display der Fernbedienung.  Bei Zentralsteuerung erscheint “ ” im Display der Fernbedienung

Wenn die Klimaanlage erneut gestartet wird kurz nachdem sie ausgeschaltet wurde, lässt sie sich auch durch Drücken auf die Taste ON/OFF (EIN/AUS) nicht einschalten.

Die Klimaanlage schaltet sich ein, ohne dass die Taste ON/OFF (EIN/ AUS) gedrückt wurde.

Die Klimaanlage schaltet sich aus, ohne dass die Taste ON/OFF (EIN/ AUS) gedrückt wurde.

Timerfunktion der Fernbedienung kann nicht eingestellt werden.

“PLEASE WAIT” (BITTE WARTEN) erscheint im Display der Fernbedienung. Ein Fehlercode erscheint im Display der Fernbedienung.

Ablaufendes Wasser oder das Geräusch eines sich drehenden Motors sind zu hören.

 Reinigen Sie den Filter. (Bei verschmutztem oder blockiertem Filter

wird der Luftstrom behindert.)



Prüfen Sie die Temperaturanpassung und passen Sie die eingestellte Temperatur an.

 Stellen Sie sicher, dass um das Außengerät herum genügend

Freiraum ist. Ist der Luftein- oder Luftauslass des Innengeräts blockiert?

 Wurde eine Tür oder ein Fenster offen stehen gelassen?  Erst wenn das Innengerät sich ausreichend erwärmt hat, bläst es

warme Luft.

 Wenn die Außentemperatur gering ist und die Feuchtigkeit hoch, kann

sich Eis auf dem Außengerät bilden. Wenn dies geschieht, führt das Außengerät einen Abtauvorgang aus. Normaler Betrieb sollte nach ungefähr 10 Minuten beginnen.

 In der Betriebsart Kühlen werden die Klappen nach 1 Stunde

automatisch in horizontale Stellung (nach unten) gebracht, wenn die Luftstromrichtung nach unten (horizontal) gewählt wurde. Dies soll verhindern, dass sich Wasser an den Klappen bildet und heruntertropft.

 In der Betriebsart Heizen werden die Klappen automatisch in

horizontale Luftstromrichtung gebracht, wenn die Luftstromtemperatur zu niedrig ist oder in der Betriebsart Abtauen.

 Wenn die Luftstromrichtung geändert wird, bewegen sich die Klappen

in die eingestellte Position, nachdem die Grundstellung erkannt wurde.

 Diese Geräusche entstehen, wenn Kältemittel in der Klimaanlage

fließt oder wenn sich der Kältemitteldurchfluss ändert.

 Diese Geräusche werden durch Teile verursacht, die aneinander

reiben aufgrund von Ausdehnung und Zusammenziehen bei Temperaturänderungen.

Das Innengerät saugt Luft ein, die mit den Ausdünstungen der Wände,



Teppiche und Möbel durchsetzt ist, sowie mit Gerüchen, die sich in Kleidung befinden, und bläst diese Luft anschließend zurück in den Raum.

 Wenn Innentemperatur und Feuchtigkeit hoch sind, kann es bei

Betriebsbeginn zu dieser Erscheinung kommen.

 In der Betriebsart Abtauen kann ein kühler Luftstrom nach unten

blasen und wie Nebel erscheinen.

 In der Betriebsart Kühlen kann sich Wasser bilden und von kalten

Rohren und Verbindungen tropfen.

 In der Betriebsart Heizen kann sich Wasser bilden und vom

Wärmetauscher heruntertropfen.

 In der Betriebsart Abtauen verdunstet Wasser auf dem

Wärmetauscher und Wasserdampf kann ausströmen.

 Schalten Sie den Netzschalter ein. “

Fernbedienung.

 Ist der Netzschalter der Innenanlage ausgeschaltet? Schalten Sie den

Netzschalter ein.

und der Klimaanlagenbetrieb kann mit der Fernbedienung weder aufgenommen noch gestoppt werden.

 Warten Sie etwa drei Minuten. (Der Betrieb wurde zum Schutz der Klimaanlage eingestellt.)

 Ist der Timer zum Einschalten gesetzt? Drücken Sie auf ON/OFF, um das Gerät auszuschalten.  Ist die Klimaanlage an eine zentrale Fernbedienung angeschlossen?

Wenden Sie sich an die betreffenden Personen, die die Klimaanlage steuern.

 Erscheint “ ” im Display der Fernbedienung?

Wenden Sie sich an die betreffenden Personen, die die Klimaanlage steuern.



Wurde die automatische Wiederherstellung nach Stromausfällen eingestellt?

Drücken Sie auf ON/OFF, um das Gerät auszuschalten.  Ist der Timer zum Ausschalten gesetzt?

Drücken Sie auf ON/OFF, um das Gerät wieder einzuschalten.  Ist die Klimaanlage an eine zentrale Fernbedienung angeschlossen?

Wenden Sie sich an die betreffenden Personen, die die Klimaanlage steuern.

 Erscheint “ ” im Display der Fernbedienung?

Wenden Sie sich an die betreffenden Personen, die die Klimaanlage steuern.

 Sind die Timereinstellungen unzulässig? Wenn der Timer eingestellt werden kann, erscheint

SIMPLE



Die anfänglichen Einstellungen werden vorgenommen. Warten Sie etwa 3 Minuten.



Die Schutzvorrichtungen haben zum Schutz der Klimaanlage eingegriffen.  Versuchen Sie nicht, das Gerät selbst zu reparieren. Schalten Sie den Netzschalter sofort aus und wenden Sie sich an

Ihren Händler. Teilen Sie dem Händler den Modellnamen und die

Informationen mit, die im Display der Fernbedienung angezeigt wurden.  Wenn der Kühlvorgang stoppt, läuft die Entleerungspumpe und stoppt

dann. Warten Sie etwa 3 Minuten.

, oder

AUTO OFF

im Display der Fernbedienung.

” erscheint im Display der

WEEKLY

11. Fehlerbehebung

Probleme? Hier ist die Lösung. (Gerät arbeitet normal.)

Es wird mehr Lärm erzeugt als in den technischen Daten angegeben.

Es wird nichts im Display der Fernbedienung angezeigt, das Display leuchtet nur schwach oder Signale werden vom Innengerät nur empfangen, wenn die Fernbedienung sehr nahe ist.

Die Betriebsanzeige in der Nähe des Empfängers für die schnurlose Fernbedienung am Innengerät blinkt.

Wenn der Heizbetrieb ausgeschaltet ist oder während des Gebläsebetriebs wird aus der Innenanlage in Abständen Warmluft ausgeblasen.

Verwendungsbereich

Die Betriebstemperaturbereiche für Innen- und Außenanlagen der Baureihe Y, R2, Multi-S sind nachstehend aufgeführt.

Vorsicht:

Verwendung außerhalb des Temperatur- und Luftfeuchtigkeitsbereiches kann schwere Störungen verursachen.

Betriebsart Inneneinheit

Kühlen 15 °C bis 24 °C WB –5 °C bis 43 °C DB –5 °C bis 43 °C DB –5 °C bis 46 °C DB Heizen 15 °C bis 27 °C DB –15 °C bis 15.5 °C WB –12 °C bis 15 °C WB –12 °C bis 15.5 °C WB

PUHY PURY PUMY

 Der Geräuschpegel im Innenbetrieb wird durch die akustischen

Eigenschaften des einzelnen Raumes wie in der nachfolgenden Tabelle aufgeführt beeinflusst und kann höher sein als die Spezifikation, die in einem Raum ohne Hall gemessen wurde.

Schallschluckende Räume

Aufstellbeispiele

Geräuschpegel

 Die Batterien sind schwach. Tauschen Sie die Batterien aus und drücken Sie die Reset-Taste.  Wenn auch nach Austausch der Batterien nichts angezeigt wird, stellen

Sie sicher, dass die Batterien richtig herum (+, –) eingelegt sind.

 Die Selbstdiagnosefunktion wurde zum Schutz der Klimaanlage

aktiviert.  Versuchen Sie nicht, das Gerät selbst zu reparieren. Schalten Sie den Netzschalter sofort aus und wenden Sie sich an

Ihren Händler. Teilen Sie dem Händler den Modellnamen mit.  Wenn eine andere Innenanlage im Heizbetrieb arbeitet, öffnet und

schließt sich das Steuerventil von Zeit zu Zeit zur Aufrechterhaltung

der Stabilität des Systems der Klimaanlage. Dieser Vorgang kommt

nach einiger Zeit zum Stillstand.

* Wenn dadurch die Raumtemperatur in kleinen Räumen usw.

in unerwünschter Weise ansteigt, schalten Sie den Betrieb der Innenanlage vorübergehend aus.

Außeneinheit

Sendesaal,

Musikraum etc.

3 bis 7 dB 6 bis 10 dB 9 bis 13 dB

Normale Räume

Empfangszimmer,

Hotellobby etc.

Nicht schallschluckende Räume

Büro,

Hotelzimmer

Hinweis: Innen- und Außeneinheiten sollten in einem Luftfeuchtigkeitsbereich von 30 bis 80% RH verwendet werden.

Warnung:

Wenn die Klimaanlage zwar läuft, aber den Raum (je nach Modell) nicht kühlt oder heizt, ziehen Sie bitte Ihren Fachhändler zu Rate, da möglicherweise Kältemittel austritt. Bei der Ausführung von Reparaturarbeiten darauf achten, den Kundendiensttechniker zu fragen, ob Kältemittel austritt oder nicht.

Das Kältemittel, das in die Klimaanlage gefüllt wurde, ist sicher. Kältemittel tritt normalerweise nicht aus. Wenn Kältemittel aber in Innenräumen austritt und mit den Flammen eines Heizgebläses, einer Raumheizung, eines Ofens etc. in Kontakt kommt, entstehen schädliche Substanzen.

12. Technische Daten

Modell PKFY-P63VKM-E PKFY-P100VKM-E Netzanschluss (Spannung <V>/Frequenz) <Hz> ~N/220-230-240/50, 220-60 Leistung (Kühlen/Heizen) <kW> 7.1/8.0 11.2/12.5 Maß (Höhe) <mm> 365 Maß (Breite) <mm> 1170 Maß (Tiefe) <mm> 295 Nettogewicht <kg> 21 Gebläseleistung (Niedrig-Hoch) <m Geräuschpegel (Niedrig-Hoch) <dB> 39-45 41-49

*1 Kühl-/Heiz-Leistung gibt den Höchstwert beim Betrieb unter folgenden Bedingungen an. Kühlen: Innen 27 °C DB/19 °C WB, außen 35 °C DB Heizen: Innen 20 °C DB, außen 7 °C DB/6 °C WB

/min> 16-20 20-26

Index

1. Consignes de sécurité .........................................................36

2. Nomenclature ......................................................................36

3. Configuration d’écran ..........................................................39

4. Régler le jour de la semaine et l’heure ................................39

5. Fonctionnement ...................................................................39

6. Minuterie ..............................................................................42

1. Consignes de sécurité

 Avant d’installer le climatiseur, lire attentivement toutes les

“Consignes de sécurité”.

 Les “Consignes de sécurité” reprennent des points très

importants concernant la sécurité. Veillez bien à les suivre.

 Veuillez consulter ou obtenir la permission votre compagnie

d’électricité avant de connecter votre système.

Avertissement:

• Cet appareil ne doit pas être installé par l’utilisateur. Demander au revendeur ou à une société agréée de l’installer. Si l’appareil n’est pas correctement installé il peut y avoir un risque de fuite d’eau, d’électrocution ou d’incendie.

• Ne pas marcher sur l’appareil ni y déposer des objets.

• Ne jamais éclabousser l’appareil ni le toucher avec des mains humides. Il pourrait en résulter un risque d’électrocution.

• Ne pas vaporiser de gaz inflammable à proximité de l’appareil sous risque d’incendie.

• Ne pas placer de chauffage au gaz ou tout autre appareil fonctionnant avec une flamme vive là où il serait exposé à l’échappement d’air du climatiseur. Cela risquerait de provoquer une mauvaise combustion.

• Ne pas retirer la face avant ou la protection du ventilateur de l’appareil extérieur pendant son fonctionnement.

• Ne jamais réparer ou déménager personnellement l’appareil.

7. Autres fonctions ...................................................................45

8. Sélection des fonctions .......................................................46

9. Fonctionnement d’urgence de la télécommande sans fil ....50

10. Entretien et nettoyage .........................................................50

11. Guide de dépannage ...........................................................51

12. Spécifications techniques ....................................................52

Symboles utilisés dans le texte

Avertissement: Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur.

Précaution: Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.

Symboles utilisés dans les illustrations

: Indique un élément qui doit être mis à la terre.

• Si vous remarquez des vibrations ou des bruits particulièrement

anormaux, arrêter l’appareil, éteindre l’interrupteur et prendre contact avec le revendeur.

• Ne jamais mettre des doigts, des bâtons, etc. dans les

admissions et sorties d’air.

• Si vous sentez des odeurs étranges, arrêter l’appareil, le mettre

hors tension et contacter le revendeur. Si vous ne procédez pas de cette façon, il pourrait y avoir risque de panne, d’électrocution ou d’incendie.

• Ne JAMAIS laisser des enfants ou des personnes handicapées

utiliser le climatiseur sans surveillance.

• Toujours surveiller que les jeunes enfants ne jouent pas avec le

climatiseur.

• Si le gaz de réfrigérant fuit, arrêter le fonctionnement du

climatiseur, aérer convenablement la pièce et prendre contact avec le revendeur.

Précaution:

• Ne pas utiliser d’objet pointu pour enfoncer les boutons car cela risquerait d’endommager la commande à distance.

• Ne jamais obstruer les admissions et sorties d’air des appareils extérieurs et intérieurs.

• Ne jamais nettoyer la télécommande avec du benzène, un chiffon imbibé de diluant, etc.

• Ne laissez pas l’appareil fonctionner pendant une période prolongée dans des conditions humides, par ex. avec une porte ou une fenêtre ouverte. En mode de refroidissement, si l’appareil fonctionne longtemps dans une pièce humide (RH de 80 % ou plus), l’eau condensée à l’intérieur du climatiseur risque de tacher ou d’abîmer les meubles, etc.

2. Nomenclature

 Unité interne

PKFY-P·VKM-E

Vitesse du ventilateur 2 Vitesses Ailette Louvre Manuel

iltre

Témoin de nettoyage du filtre

Étapes 4 étapes Variation auto

{

Normal

100 heures

• Ne touchez ni l’ailette de sortie d’air supérieure ni le registre de sortie d’air inférieure pendant le fonctionnement de l’appareil. De la condensation risquerait de se former et l’appareil pourrait s’arrêter de fonctionner.

Rangement de l’appareil

Lorsque vous devez ranger l’appareil, veuillez consulter votre revendeur.

 PKFY-P·VKM-E

Grille avant

Filtre

Admission d’air

Grille de

refoulement

d’air

Louvre

Ailette

Interrupteur de

fonctionnement d’urgence

2. Nomenclature

 Pour la télécommande à fil

Section de l’affich

Pour cette explication, toutes les parties de l’affichage sont montrées allumées. Lors du fonctionnement réel, seuls les éléments correspondants seront allumés.

Indique l’opération en cours

Montre le mode de fonctionnement, etc.

* les affichages peuvent être en

plusieurs langues.

Témoin “Commande centrale”

Indique que le fonctionnement de la commande à distance a été désactivée par une commande maîtresse.

Témoin “Programmateur éteint”

Indique que le programmateur est éteint.

Réglage de température

Indique la température souhaitée.

Section de commandes

Boutons de réglage de

température

Jour de la semaine

Indique le jour de la semaine.

Affichage heure/programmateur

Affiche l’heure, à moins que le programmateur simple ou arrêt auto soit activé. Si le programmateur simple ou arrêt auto est en activé, l’affichage indique le temps restant.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Témoin de direction du flux d’air vertical

Ce témoin indique dans quelle direction souffle l’air sortant.

Témoin “une heure seulement”

Il s’affiche si le courant d’air est réglé sur faible et descendant, lors des modes FROID ou DESHU. (L’opération varie en fonction du modèle.) Le témoin s’éteint au bout d’une heure, et à ce moment-là la direction du flux d’air change aussi.

Affichage de température ambiante

Donne la température ambiante. La plage d’affichage de la température de la pièce est comprise entre 8–39 °C. L’affichage clignote si la température descend au-dessous de 8 °C ou monte au-dessus de 39 °C.

Affichage du louvre

Montre l’action de la grille de transfert. N’apparaît pas si la grille reste stationnaire.

(Témoin de marche)

Indique que l’appareil est en marche.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Témoin “Capteur”

S’affiche lors de l’utilisation du capteur de la télécommande.

Indicateur “Fonction de blocage”

Indique que les boutons de la commande à distance ont été bloqués.

Témoin “Nettoyer le filtre”

S’allume quand il est temps de nettoyer le filtre.

Témoins du programmateur

Ce témoin s’allume quand le programmateur correspondant est en fonction.

Témoin de vitesse du ventilateur

Montre la vitesse sélectionnée pour le ventilateur.

Témoin de ventilation

Apparaît quand l’unité fonctionne en mode Ventilation.

Bouton ON/OFF

Baisser Monter

Bouton de vitesse du ventilateur

Bouton de menu du programmateur

(Bouton de contrôle/réglage minuterie)

Bouton de mode de

fonctionnement(Bouton

d’entrée)

Boutons de réglage horaire

Reculer Avancer

Bouton marche/arrêt

du programmateur (Bouton de réglage

de la date)

Ouvrir la porte.

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Bouton du filtre

(Bouton )

Bouton de test de

fonctionnement

Bouton Check

(Bouton

d’effacement)

Bouton de direction du

flux d’air vertical

Bouton de louvre

(Bouton opération

pour la précédente

opération

Bouton de ventilation

(Bouton opération

Capteur de température intégré

pour l’opération

Remarque :

Message “PLEASE WAIT” (VEUILLEZ PATIENTER)



Ce message s’affiche pendant 3 minutes environ lorsque l’appareil intérieur est alimenté.

 Ecran clignotant affichant le mode de fonctionnement

Lorsque plusieurs appareils intérieurs sont connectés à un seul appareil extérieur et que le mode de fonctionnement sélectionné pour un appareil intérieur ne correspond pas à celui d’un autre

appareil intérieur, l’écran affichant le mode de fonctionnement clignote. Sélectionnez le même mode de fonctionnement pour tous les appareils intérieurs.

 Message “NOT AVAILABLE” (INDISPONIBLE)

Ce message s’affiche quand vous appuyez sur une touche pour lancer une fonction qui est indisponible pour cet appareil intérieur.

Si une télécommande unique est utilisée pour contrôler simultanément plusieurs appareils intérieurs de modèle différent, ce message ne s’affichera pas si l’un des appareils intérieurs présente cette fonction.

 Affichage de la température de la pièce

Les capteurs de température de l’appareil intérieur ou le capteur de température de la télécommande peuvent être sélectionnés dans le cadre de la mesure de la température de la pièce. Les

capteurs de température de l’appareil intérieur disposent du paramétrage initial. Lorsque les capteurs de température de l’appareil intérieur sont sélectionnés pour mesurer la température de la pièce, la température mesurée au niveau de l’appareil intérieur principal s’affiche sur la télécommande utilisée pour faire fonctionner les différents appareils intérieurs.

)

2. Nomenclature

 Pour la télécommande sans fil

Zone de transmission

Écran d’affichage de la télécommande

* A des fins de clarification, tous les éléments qui

apparaissent sur l’écran d’affichage sont illustrés.

* Tous les éléments sont illustrés lorsque la touche

“Reset” (Réinitialiser) est sollicitée.

Bouton ON/OFF

Boutons de réglage de température

Bouton de vitesse du ventilateur (Modifie

la vitesse du ventilateur)

Bouton “Airflow” (Débit d’air) (Modifie la

direction du flux d’air vertical)

Bouton de mode (Modifie le mode de

fonctionnement)

Bouton Check

Bouton de test de fonctionnement

 Pour utiliser la télécommande sans fil, pointez-la vers le récepteur de l’appareil intérieur.  Si la télécommande est utilisée dans les deux minutes qui suivent l’alimentation de

l’appareil intérieur, l’appareil peut émettre deux bips successifs indiquant que le contrôle automatique initial est en cours.

 L’appareil intérieur émet des bips pour confirmer que le signal transmis par la

télécommande a été reçu. Les signaux peuvent être reçus jusqu’à 7 mètres environ en ligne droite à partir de l’appareil intérieur et dans une zone de 45° vers la gauche ou la droite de l’appareil. Cependant, une lumière vive ou fluorescente peut gêner la réception de signaux de l’appareil intérieur.

 Si le témoin de fonctionnement situé près du récepteur de l’appareil intérieur clignote,

ceci signifie que l’appareil doit être inspecté. Consultez votre revendeur pour connaître les modalités d’entretien.

 Manipulez la télécommande avec précaution ! Ne la faites pas tomber et ne lui infligez

pas de chocs violents. De plus, évitez de mouiller la télécommande et ne la laissez pas dans un endroit humide.

 Pour éviter de chercher la télécommande, placez le support fourni avec la télécommande

sur un mur et veillez à replacer la télécommande dans le support après chaque utilisation.

Témoin de transmission Témoin de la minuterie

Zones de fonctionnement

Bouton “Timer Off” (Arrêt de la minuterie)

Bouton “Timer On” (Marche de la minuterie)

Bouton “Hour” (Heure)

Bouton “Minute” Bouton de réglage horaire (Permet de régler l’heure)

Bouton de louvre (Modifie la direction

gauche/droite du flux d’air)

Bouton “Reset” (Réinitialiser)

Insertion/remplacement de la pile

1. Retirez le couvercle supérieur, insérez deux piles AAA, puis reposer le couvercle.

Couvercle supérieur

2. Appuyez sur la touche “Reset” (Réinitialiser).

Deux piles AAA Insérez d’abord le pôle

(–) négatif de chaque pile. Insérez les piles en respectant la polarité indiquée (+, –)!

Appuyez sur la touche “Reset” (Réinitialiser) avec un objet dont l’extrémité est étroite.

3. Configuration d’écran

Sélection des fonctions Règle date / heure

ADC

Filtres de contrôle standards

OFF ON

Moniteur du programmateur Configuration du programmateur

MON

TIMER

OFF

°F°C

WEEKLY

TIME SUN

°C

SUN MON TUE WED THU FRI SAT

°F°C

4. Régler le jour de la semaine et l’heure

WEEKLY

Le paramétrage de la langue d’affichage peut être modifié pour que le français devienne la langue par défaut en sélectionnant la fonction appropriée sur la télécommande. Voyez la section 8, paragraphe [4]-1 pour modifier la langue. La langue de base est l’Anglais.  Sélection des fonctions : Règle les fonctions et les plages

disponibles pour la télécommande (fonctions du programmateur, restrictions de fonctionnement, etc.)

 Régler date / heure : Règle le jour de la semaine et l’heure.  Écrans de contrôle standards :

Visualise et règle le fonctionnement du

système de conditionnement.  Moniteur du programmateur : Affiche le programmateur en place

(hebdomadaire, simple ou arrêt automatique)  Configuration du programmateur : Règle le fonctionnement des programmateurs

(hebdomadaire, simple ou arrêt automatique)

Pour aller à A : Appuyer sur les boutons Mode de fonctionnement et

On/Off du programmateur durant 2 secondes. Pour aller à B : Appuyez sur le bouton Menu du programmateur. Pour aller à C :

Appuyez sur le bouton Mode de fonctionnement (Entrée). Pour aller à D : Appuyez sur l’un ou l’autre des boutons de réglage

horaire ( ou ).

Affichage du jour de la semaine et de l’heure

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

TIME SUN

°C

ON/OFF

OPERATION

FILTER

CHECK

CLEAR

TEST

Remarque : Le jour et l’heure n’apparaîtront pas si l’horloge a été déconnectée dans la sélection des fonctions.

5. Fonctionnement

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

6 4 5

8 7

1 5

Réglage du jour de la semaine

TIME SUN

Réglage de l’heure

1. Appuyez sur le bouton de réglage horaire a ou pour appeler

l’affichage 2.

2. Appuyez sur le bouton 9 Timer On/Off pour régler le jour.

* À chaque fois que vous appuyez, vous avancez le jour affiché en 3 :

Dim → Lun → … → Ven → Sam.

Appuyez sur le bouton de réglage correspondant a afin de régler l’heure. * À chaque fois que vous maintenez le bouton appuyé, l’heure (en 4)

augmentera d’abord toutes les minutes, puis toutes les 10 minutes, puis toutes les heures.

4. Après avoir effectué les réglages nécessaires des étapes 2 et 3,

appuyez sur le bouton 4 Filter pour valider ces informations.

5.1. MARCHE/ARRET

 Appuyez sur le bouton ON/OFF 1.

• Le témoin de marche 1 et la zone d’affichage s’allument.

Remarque :

 Quand l’unité est relancée, les réglages de base sont les suivants.

Réglages de télécommande Mode Dernier mode de fonctionnement Réglage de température Dernière température réglée Vitesse de ventilateur Dernière vitesse du ventilateur réglée

FROID ou DESHU

Air montant/descendant Mode

* Le dernier réglage sera appliqué en fonction du type d’unité intérieure.

CHAUD Dernier réglage VENTILATION

Sortie horizontale *

2 6

 Appuyez de nouveau sur le bouton ON/OFF 1.

• Le témoin de marche 1 et la zone d’affichage s’éteignent.

Remarque : Même si vous appuyez sur le bouton ON/OFF immédiatement après avoir arrêté la fonction en cours, le climatiseur ne se remettra en route que trois minutes plus tard. Ceci est une précaution pour éviter l’endommagement de tout composant interne.

5. Fonctionnement

 Appuyez de nouveau sur le bouton ON/OFF 1.

• Le témoin de marche 1 et la zone d’affichage s’éteignent.

5.2. Sélection du mode de fonctionnement

 Appuyer sur la touche du mode de fonctionnement ( ) 2

pour sélectionner le mode de fonctionnement souhaité 2.

Mode de refroidissement

Mode de déshumidification

Mode de soufflerie

Mode de chauffage Mode automatique (refroidissement/chauffage)

Fonctionnement automatique

 En fonction de la température définie préalablement, l’opération

de refroidissement débutera si la température de la pièce est trop élevée ; à l’inverse, l’opération de chauffage débutera si la température de la pièce est trop basse.

 En mode de fonctionnement automatique, le climatiseur passera

en mode de refroidissement si la température de la pièce varie et affiche 1,5 °C ou plus au-dessus de la température définie pendant 3 minutes. De la même façon, le climatiseur passera en mode de chauffage si la température de la pièce affiche 1,5 °C ou plus audessous de la température définie pendant 3 minutes.

Mode de refroidissement

3 minutes (passage du mode de refroidissement au mode de chauffage)

3 minutes (passage du mode de chauffage au mode de refroidissement)

Température définie +1,5°C

Température définie

-1,5°C

 La température de la pièce étant ajustée automatiquement de façon

à rester stable, l’opération de refroidissement se met en marche à quelques degrés au-dessus, et l’opération de chauffage à quelques degrés au-dessous, de la température définie lorsque cette dernière est atteinte (fonction automatique d’économie d’énergie).

5.3. Réglage de la température

 Pour réduire la température ambiante:

Appuyer sur le bouton

désirée. La température sélectionnée est affichée 3.

 Pour augmenter la température ambiante:

Appuyer sur le bouton 3 pour sélectionner la température

désirée. La température sélectionnée est affichée 3.

• Plages de températures à votre disposition: Refroidissement et déshumidification : 19 - 30 °C Chauffage : 17 - 28 °C Automatique : 19 - 28 °C

• L’affichage clignote sur 8 °C ou 39 °C pour signaler que la température de la pièce est inférieure ou supérieure à la température affichée.

3 pour sélectionner la température

5.4. Réglage de la vitesse du ventilateur

 Appuyez sur le bouton de vitesse du ventilateur 5 autant de fois que

nécessaire alors que le système est en fonction.

• À chaque fois que vous appuyez sur le bouton, vous changez la force. La vitesse actuelle est indiquée en 5.

• La séquence de changement, et les réglages disponibles sont les suivants.

VITESSE DE VENTILATION

Modèle 2

vitesses

Remarque :  Le nombre de ventilateurs disponible dépend du type d’unité connectée.

Notez aussi que certaines unités ne permettent que le réglage “Auto”.

 Dans les cas suivants, la vitesse de ventilation actuelle générée par l’unité

différera de la vitesse indiquée au niveau de la commande à distance.

1. Quand l’affichage indique “ATTENTE” ou “DEGIVRE”.

2. Lorsque la température de l’échangeur thermique est basse en mode de chauffage. (par ex. immédiatement après le lancement de l’opération de chauffage)

3. En mode CHAUFFAGE, quand la température ambiante dans la pièce est supérieure à la température réglée.

4. Quand l’unité est en mode DESHU.

Vitesse 1 Vitesse 2

 Réglage automatique de la vitesse de ventilation (pour la

télécommande sans fil)

Le réglage de la télécommande sans fil n’est requis que si la vitesse de ventilation n’est pas réglée sur automatique par défaut. Il n’est pas nécessaire de régler la télécommande sans fil lorsque la vitesse de ventilation est réglée sur automatique par défaut.

1. Appuyez sur le bouton SET avec un objet pointu. Exécutez cette opération lorsque l’affichage de la télécommande est

éteint.

MODEL SELECT

clignote et le numéro de modèle indique A.

2. Appuyez sur le bouton AUTO STOP . clignote et le numéro de réglage indique B.

(Numéro de réglage 01 : sans vitesse de ventilation automatique)

3. Appuyez sur les boutons de température

de réglage 02. (Numéro de réglage 02 : avec vitesse de ventilation automatique) Si vous ratez l’opération, appuyez sur le bouton ON/OFF et

recommencez la procédure 2.

4. Appuyez sur le bouton SET avec un objet pointu.

et le numéro de modèle s’allument pendant 3 secondes, puis

MODEL SELECT

s’éteignent.

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

Affichage

pour régler le numéro

3 2

5. Fonctionnement

5.5. Réglage de la direction du flux d’air vertical

 Quand l’unité est en fonction, appuyez sur le bouton 6 de ventilation

montante/descendante autant de fois que nécessaire..

• À chaque fois que vous appuyez sur le bouton, vous changez la direction. La direction actuelle est affichée sur 6.

• La séquence de changement, et les réglages disponibles sont lessuivants :

Flux d’air Affichage

Bascule 1 2 3 4

4 étapes

* Notez que lors de l’opération de basculement, l’indication

directionnelle à l’écran ne change pas en synchronisation avec les ailettes de l’unité.

* Certains modèles n’acceptent pas les réglages directionnels.

Remarque :  Les directions disponibles dépendent du type d’unités connectées. Notez

aussi que certaines unités ne permettent que le réglage “Auto”.

 Dans les cas suivants, la direction actuelle de l’air différera de la direction

indiquée au niveau de la commande à distance.

1. Quand l’affichage indique “ATTENTE” ou “DEGIVRE”.

2. Immédiatement après le démarrage du mode CHAUFFAGE (alors que le système attend que le changement de mode se fasse).

3. En mode chauffage, quand la température ambiante dans la pièce est supérieure à la température réglée.

<[Manuel] Pour changer la direction droite/gauche du flux d’air>

* Le bouton de louvre 7 n’est pas utilisable.  Modèle PKFY-P·VKM-E

• Arrêtez l’appareil, maintenez le levier du louvre et réglez la direction souhaitée.

* Ne réglez pas vers l’intérieur lorsque l’appareil est en

mode de refroidissement ou de déshumidification du fait du risque de condensation et de suintement.

5.6. Ventilation

 Pour les appareils combinés LOSSNAY

5.6.1. Pour la télécommande à fil

 Pour lancer le ventilateur conjointement à l’unité intérieure :

 Appuyez sur le bouton ON/OFF 1.

• Quand l’indication de ventilation apparaît à l’écran (en 8). Le ventilateur sera désormais lancé automatiquement à chaque fois que l’unité intérieure démarrera.

 Pour lancer le ventilateur uniquement quand l’unité intérieure est

éteinte :  Appuyez sur le bouton de ventilation 8 quand l’unité intérieure est

éteinte.

• Le témoin ON (en 1) et l’indication de ventilation (en 8) s’allument.

 Changer la force du ventilateur :

 Appuyez sur le bouton de ventilation 8 autant que nécessaire.

• À chaque fois que vous appuyez sur le bouton, vous changez le réglage comme indiqué ci-dessous.

PAS D’affichage (Stop)

(Faible) (Forte)

Remarque : 

Dans certaines configurations, le ventilateur de l’unité intérieure peut s’allumer même quand vous demandez au ventilateur de fonctionner indépendamment.

(OFF)

Précaution : Pour éviter les chutes, ayez une position stable lors de l’utilisation de l’appareil.

6. Minuterie

6.1. Pour la télécommande à fil

Vous pouvez utiliser la sélection des fonctions pour sélectionner le type de programmateur, entre les trois disponibles. 1 Hebdomadaire, 2

Simple, ou 3 Arrêt auto.

6.1.1. Minuterie hebdomadaire

 Le programmateur hebdomadaire peut servir à régler les huit

opérations pour chaque jour de la semaine.

• Chaque opération permet l’une ou l’autre des fonctions suivantes : Programmateur Marche/Arrêt avec un réglage de température ou programmateur Marche/Arrêt seulement, ou réglage de température seulement.

• À l’heure dite, le conditionneur d’air effectue l’action programmée.

 La précision horaire de ce programmateur est de 1 minute.

Remarque : *1. Les programmateurs hebdomadaire / simple / Arrêt auto ne peuvent être

utilisés en même temps.

*2. Le programmateur hebdomadaire ne fonctionne pas dans les conditions

suivantes.

La fonction de temporisateur est désactivée ; le système est dans un

état anormal ; une exécution de test est en cours ; la télécommande est soumise à un auto-diagnostic ou à un diagnostic externe ; l’utilisateur est en train de définir une fonction ; l’utilisateur est en train de régler le temporisateur ; l’utilisateur est en train de régler l’heure ou le jour de la semaine ; le système est sous commande centralisée. (Précisément, le système n’exécute pas les opérations (allumage, extinction ou réglage de la température) désactivées dans ces situations.)

N° de fonctionnement

42 3

Réglage du jour

1. Assurez-vous que vous êtes sur l’écran de contrôle standard, et que le témoin du programmateur hebdomadaire 1 s’affiche.

2. Appuyez sur le bouton Menu du programmateur b, de manière à ce que le “Réglage” apparaisse à l’écran (en 2). (Notez qu’à chaque fois que vous appuyez sur le bouton, vous passez de “Réglage” à “Moniteur” (moniteur).)

3. Appuyez sur le bouton On/Off du programmateur 9 pour régler le jour. À chaque fois que vous appuyez, vous changez le réglage en 3, selon la séquence suivante : “Dim Lun Mar Mer Jeu Ven Sam” → “Dim” → … → “Ven” → “Sam” → “Dim Lun Mar Mer Jeu Ven Sam”…

4. Appuyez sur le bouton (7 ou 8) d’opération

ou autant de fois que nécessaire pour sélectionner le numéro d’opération approprié (1 à 8) 4. * Vos choix aux étapes 3 et 4 sélectionneront l’une des cellules de la

matrice affichée ci-dessous.

(l’affichage de la commande à distance à gauche montre comment

l’affichage devrait apparaître lors du réglage de l’opération 1 pour dimanche aux valeurs indiquées ci-dessous).

Matrice de réglage

N ° d’op. Sunday Monday ... Saturday

No. 1

No. 2

...

No. 8

• 8:30

• ON

• 23 °C

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

SUN

ON/OFF

°C

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Réglage de l’opération 1 pour dimanche> Démarrer le conditionneur d’air à 8:30,

avec la température à 23 °C.

3 1 b

4 0

Remarque : En réglant le jour sur “Dim Lun Mar Mer Jeu Ven Sam”, vous pouvez régler la même opération à effectuer au même moment tous les jours. (Exemple : L’opération 2 ci-dessus, qui est la même pour tous les jours de la semaine.)

<Régler le programmateur hebdomadaire>

Affiche le réglage de l’heure

SUN

°C

<Réglage de l’opération 2 pour tous les jours> Éteindre le conditionneur d’air à 10:00.

Affiche l’opération choisie (Marche ou Arrêt)

* N’apparaît pas si l’opération n’est pas réglée.

Affiche le réglage de la température

WEEKLY

* N’apparaît pas si la température n’est pas

réglée.

5. Appuyez sur le bouton de réglage de l’heure a approprié autant

de fois que nécessaire pour régler l’heure choisie (en 5). * Quand vous maintenez le bouton appuyé, l’heure augmentera

d’abord toutes les minutes, puis toutes les 10 minutes, puis toutes les heures.

6. Appuyez sur le bouton ON/OFF 1 pour sélectionner l’opération

choisie (Marche ou Arrêt : marche ou arrêt), en 6. * À chaque fois que vous appuyez vous passez au réglage

suivant, selon la séquence suivante : aucun affichage (pas dé réglage) → “MARCHE” → “ARRET”

2a9

6. Minuterie

7. Appuyez sur le bouton de réglage de température 3 approprié pour régler la température choisie (en 7). * À chaque fois que vous appuyez vous changez le réglage, selon

la séquence suivante : aucun affichage (pas de réglage) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ pas d’affichage.

(Plage disponible : La plage disponible pour ce réglage va de 12

°C à 30 °C. La plage réelle au-delà de laquelle la température peut être contrôlée, toutefois, peut changer en fonction du type d’unité connectée.)

8. Après avoir effectué les réglages nécessaires des étapes 5, 6 et 7, appuyez sur le bouton 4 Filter

pour valider ces informations.

pour effacer les valeurs actuelles de l’opération choisie, appuyez et

relâchez rapidement le bouton 0 Check (Clear) une fois. * Le réglage du temps affiché devient “—:—”, et les réglages de

température et On/Off s’éteignent tous.

(Pour effacer tous les réglages du programmateur

hebdomadaire d’un coup, appuyez sur le bouton 0 Check (Clear) pendant 2 secondes ou plus. L’affichage commencera à clignoter, ce qui indiquera que tous les réglages ont été effacés.)

Remarque : Vos nouvelles informations seront effacées si vous appuyez sur le

bouton 2 Mode de fonctionnement (Entrée) avant d’appuyer sur le bouton 4 Filter

Si vous avez réglé deux opérations différentes ou plus pour le même

temps exactement, seule l’opération ayant le n °le plus élevé sera effectuée.

9. Répétez les étapes 3 à 8 autant de fois que nécessaire pour remplir les cellules disponibles que vous souhaitez.

10.

Appuyez sur le bouton 2 Mode de fonctionnement (Retour) pour revenir à l’écran de contrôle standard et terminer la procédure de réglage.

11.

Pour activer le programmateur, appuyez sur le bouton Timer On/Off (programmateur Marche/arrêt) 9, de manière à ce que l’indication “Timer Off” (arrêt programmateur) disparaisse de l’écran. Veillez à

ce que l’indication “Timer Off” ne s’affiche plus.

* Si le programmateur n’est pas réglé, l’indication “arrêt

programmateur” clignote à l’écran.

6.1.2. Minuterie simple

 Vous pouvez régler le programmateur simple de trois manières

possible.

• Heure de démarrage uniquement : Le conditionneur d’air démarre quand le temps indiqué s’est écoulé.

• Heure d’arrêt uniquement : Le conditionneur d’air s’arrête quand le temps indiqué s’est écoulé.

• Horaires de marche & d’arrêt : Le conditionneur d’air démarre et s’arrête quand les temps indiqués

se sont écoulés.

 Le programmateur simple (démarrage et arrêt) peut être régler une

fois seulement sur une période de 72 heures. Le réglage se fait heure par heure.

Remarque : *1. Les programmateurs hebdomadaire / simple / Arrêt auto ne peuvent être

utilisés en même temps. *2. Le programmateur simple n’opérera pas dans les cas suivants. La fonction programmateur est éteinte ; anomalie du système ; un

test est en cours ; la commande à distance effectue un auto-test ou

un diagnostic ; l’utilisateur est en train de sélectionner une fonction ;

l’utilisateur est en train de régler le programmateur ; le système est

sous contrôle central. (Dans ces conditions, l’opération Marche/Arrêt est

désactivée.)

ONHr

AFTER

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

Réglage du programmateur

TIMER

SUN

OFF

°C

WEEKLY

1. Assurez-vous que l’indication du programmateur hebdomadaire apparaisse à l’écran (en 1).

2. Appuyez sur le bouton Menu du programmateur b de manière à ce que l’écran affiche “Moniteur” (en 8).

3. Appuyez sur le bouton Marche/Arrêt du programmateur 9 tant qu’il faut pour choisir le jour.

4. Appuyez sur le bouton (7 ou 8) d’opération ou autant que nécessaire pour changer l’opération du programmateur à l’affichage (en 9).

* À chaque fois que vous appuyez, vous passez à l’opération du

programmateur suivante, dans l’ordre du réglage horaire.

5. Pour fermer le moniteur et retourner à l’écran de contrôle standard, appuyez sur le bouton Mode de fonctionnement (Entrée) 2.

Appuyez sur le bouton Marche/Arrêt du programmateur 9, de manière à ce que l’indication “arrêt programmateur” apparaisse en 0.

TIME SUN

°C

WEEKLY

°C

Appuyez sur le bouton Marche/Arrêt du programmateur 9, de manière à ce que l’indication “arrêt programmateur” s’éteigne en 0.

TIME SUN

°C

WEEKLY

°C

Réglage du programmateur

AFTER

ONHr

SIMPLE

Action (Marche ou Arrêt)

* “— —” s’affiche s’il n’ y a pas

de réglage.

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le témoin du programmateur simple s’affiche (en 1).

Lorsque qu’une fonction autre que le temporisateur simple est

affichée, réglez la télécommande sur SIMPLE TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir

8.[4]–3 (3)).

2. Appuyez sur le bouton Menu b, de manière à ce que le “Réglage” apparaisse à l’écran (en 2). (Notez qu’à chaque fois que vous appuyez sur le bouton, vous passez de “Réglage” à “Moniteur”.)

3. Appuyez sur le bouton ON/OFF 1 pour afficher le réglage du programmateur simple (Marche ou Arrêt : marche ou arrêt). Appuyez une fois sur le bouton pour afficher le temps restant sur Marche, et une fois encore pour afficher le temps restant sur Arrêt (l’indication Marche/Arrêt apparaît en 3):

• Programmateur “Marche” : Le conditionneur d’air démarre quand le nombre d’heures indiqué

s’est écoulé.

• Programmateur “Arrêt” : Le conditionneur d’air s’arrête quand le nombre d’heures indiqué

s’est écoulé.

4. Avec l’indication “Marche” ou “Arrêt” en 3: Appuyez sur le bouton de réglage d’heure a approprié autant de fois que nécessaire pour régler l’heure sur Marche (si “Marche” s’affiche) ou sur Arrêt (si “Arrêt” s’affiche en 4.

• Plage disponible : 1 à 72 heures

5. Pour régler à la fois pour Marche et pour Arrêt, répéter les étapes 3 et 4. * Notez que les temps pour Marche et Arrêt ne peuvent avoir la

même valeur.

6. Pour effacer le réglage Marche ou Arrêt actuel : Afficher le réglage Marche ou Arrêt (voir étape 3) puis appuyer sur le bouton Check (Clear) 0 de manière à ce que le réglage passe à “—” en 4. (Si vous souhaitez utiliser un réglage Marche ou Arrêt uniquement, assurezvous que le réglage dont vous ne voulez pas est bien sur “—”.)

6. Minuterie

2a9

7. Après avoir effectué les étapes 3 à 6, appuyez sur le bouton 4 Filter pour valider ces informations.

Remarque : Vos nouvelles informations seront effacées si vous appuyez sur le bouton 2 Mode de fonctionnement (Entrée) avant d’appuyer sur le bouton 4 Filter

8. Appuyez sur le bouton 2 Mode de fonctionnement (Entrée) pour

retourner à l’écran de contrôle standard.

9. Appuyez sur le bouton Marche/Arrêt du programmateur 9 pour lancer

le compte à rebours. Pendant que le programme s’exécute, l’affichage indique l’état du programmateur. Veillez à ce que la valeur du

programmateur soit visible et convenable.

Réglage du programmateur

TIMER ON

OFFHrAFTER

SIMPLE

1. Assurez-vous que l’indication du programmateur simple apparaisse à

l’écran (sur 1).

2. Appuyez sur le bouton Menu b, de manière à ce que le “Moniteur”

apparaisse à l’écran (en 5).

• Si le programmateur simple Marche ou Arrêt est en fonction, son état actuel apparaîtra en 6.

• Si les valeurs Marche et Arrêt ont été réglées toutes les deux, les deux valeurs apparaîtront alternativement.

3. Appuyez sur le bouton 2 Mode de fonctionnement (Entrée) pour fermer le moniteur et retourner à l’écran de contrôle standard.

Appuyez sur le bouton Marche/Arrêt du programmateur 9, de manière à ce que le réglage du programmateur n’apparaisse plus à l’écran (en 7).

Exemple 2 : Démarrer le programmateur, avec l’heure d’arrêt avant l’heure de

démarrage

Réglage Marche : 5 heures Réglage Arrêt : 2 heures

OFFHrAFTER

°C

ONHr

AFTER

°C

Au démarrage du programmateur

Affiche le réglage d’arrêt du programmateur (les heures restant avant l’arrêt).

SIMPLE

2 heures après le démarrage du programmateur

l’Affichage change pour montrer le réglage de démarrage du programmateur (les heures restant avant le démarrage).

SIMPLE

L’affichage indique l’horaire de la manière suivante : MARCHE (5 heures) – ARRÊT (2 heures) = 3 heures.

5 heures après le démarrage du programmateur

Le conditionneur d’air s’allume, et restera

SIMPLE

allumé jusqu’à ce que quelqu’un l’éteigne.

6.1.3. Minuterie “Auto Off” (Arrêt auto)

 Ce programmateur commence le compte à rebours au démarrage du

conditionneur d’air, et éteint le conditionneur quand le temps indiqué s’est écoulé.

 les réglages possibles vont de 30 minutes à 4 heures, par tranches de

30 minutes.

Remarque : *1. Les programmateurs hebdomadaire / simple / Arrêt auto ne peuvent être

utilisés en même temps.

*2. Le programmateur Arrêt Auto n’opérera pas quand l’une des conditions

suivantes est en fonction.

La fonction programmateur est éteinte ; anomalie du système ; un

test est en cours ; la commande à distance effectue un auto-test ou un diagnostic ; l’utilisateur est en train de sélectionner une fonction ; l’utilisateur est en train de régler le programmateur ; le système est sous contrôle central. (Sous ces conditions, l’opération Marche/Arrêt est désactivée.)

°C

SIMPLE

Appuyez sur le bouton Marche/Arrêt du programmateur 9, de manière à ce que le réglage du programmateur apparaisse en 7.

ONHr

AFTER

°C

Exemples

Si les horaires de marche et d’arrêt ont été réglés pour le programmateur simple, l’opération et l’affichage sont comme indiqués comme ci-dessous.

Exemple 1 : Démarrer le programmateur, avec l’heure de démarrage avant l’heure

d’arrêt Réglage Marche : 3 heures Réglage Arrêt : 7 heures

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

Au démarrage du programmateur

Affiche le réglage de démarrage du

SIMPLE

programmateur (les heures restant avant le démarrage).

3 heures après le démarrage du programmateur

l’Affichage change pour montrer le réglage

SIMPLE

d’arrêt du programmateur (les heures restant avant l’arrêt). L’affichage indique l’horaire de la manière suivante : ARRÊT (7 heures) – MARCHE (3 heures) = 4 heures.

7 heures après le démarrage du programmateur

Le conditionneur d’air s’éteint, et restera éteint jusqu’à ce que quelqu’un le relance.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

Réglage du programmateur

AFTER OFF

AUTO OFF

1. Assurez-vous que vous êtes sur un écran de contrôle standard, et que le témoin du programmateur Arrêt Auto s’affiche (en 1).

Lorsque qu’une fonction autre que le temporisateur à extinction

automatique est affichée, réglez la télécommande sur AUTO OFF TIMER en utilisant le paramètre de fonction temporisateur de la sélection des fonctions (voir 8.[4]–3 (3)).

Appuyez sur le bouton Menu du programmateur b pendant 3 secondes, de manière à ce que le “Réglage” apparaisse à l’écran (en 2).

(Notez qu’à chaque fois que vous appuyez sur le bouton, vous passez

de “Réglage” à “Moniteur”.)

3. Appuyez sur le bouton de réglage d’heure a approprié autant de fois que nécessaire pour régler l’heure d’arrêt (en 3).

4. Appuyez sur le bouton 4 Filter

Remarque : Vos informations seront effacées si vous appuyez sur le bouton 2 Mode de fonctionnement (Entrée) avant d’appuyer sur le bouton 4 Filter

Appuyez sur le bouton 2 Mode de fonctionnement (Entrée) pour terminer

pour enregistrer le réglage.

la procédure de réglage et retourner à l’écran de contrôle standard.

6. Si le conditionneur d’air est déjà en fonction, le programmateur démarre le compte à rebours immédiatement. Veillez à vérifier que le

réglage du programmateur apparaisse correctement à l’écran.

6. Minuterie

<Vérifier le réglage actuel du programmateur Arrêt Auto>

Réglage du programmateur

TIMER

AFTER

OFF

AUTO OFF

1. Assurez-vous que l’indication “Arrêt Auto” apparaisse à l’écran (sur 1).

2. Appuyez sur le bouton Menu du programmateur b pendant 3 secondes, de manière à ce que “Moniteur” apparaisse à l’écran (en 4).

• Le temps restant avant l’extinction apparaît en 5.

3. Pour fermer le moniteur et retourner à l’écran de contrôle standard, appuyez sur le bouton Mode de fonctionnement (Entrée) 2.

 Appuyez sur le bouton Marche/Arrêt du programmateur 9 pendant

3 secondes, de manière à ce que l’indication “Arrêt programmateur” apparaisse en 6 et que la valeur du programmateur (en 7) disparaisse.

°C

 Sinon, il est possible d’éteindre le conditionneur d’air lui-même. La

valeur du programmateur (en 7) disparaîtra de l’écran.

°C

AUTO OFF

6.2. Pour la télécommande sans fil

AUTO START

1 Pousser le bouton arrêt ou marche

minuteur).

• Vous pouvez régler l’heure lorsque le symbole suivant clignote. Minuteur d’arrêt : A clignote. Minuteur de mise en marche : A clignote.

2 Utiliser les boutons h et 3 Annuler le minuteur.

Pour annuler le minuteur d’arrêt, pousser le bouton Pour annuler le minuteur de marche, pousser le bouton

AUTO STOP

min

pour régler l’heure.

(Réglage du

AUTO STOP

AUTO START

AUTO OFF

<Pour démarrer le programmateur Arrêt Auto...>  Appuyez sur le bouton Marche/Arrêt du programmateur 9 pendant 3

secondes. L’indication “Arrêt programmateur” disparaît (en 6), et le

réglage du programmateur apparaît (en 7).

 Sinon, il est possible d’allumer le conditionneur d’air lui-même. La

valeur du programmateur apparaît en 7.

AFTER OFF

°C

AUTO OFF

°C

7. Autres fonctions

7.1. Verrouiller les boutons de la télécommande

(limite de fonctionnement d’opération)

 Vous pouvez verrouillez les boutons de la télécommande si vous

le souhaitez. Vous pouvez utiliser la sélection de fonction de la télécommande pour sélectionner le type de fonction de blocage. (Pour de plus amples informations sur comment sélectionner ce verrouillage, voyez la section 8, paragraphe [4]–2 (1).)

Vous pouvez utiliser spécifiquement l’une ou l’autre des fonctions de

blocage ci-dessous. 1 Blocage de tous les boutons :

Bloque tous les boutons de la télécommande. 2 Blocage de tout sauf ON/OFF (Marche/Arrêt) : Bloque tous les boutons autres que ON/OFF.

Remarque : Le témoin “Fonction de blocage” apparaît à l’écran pour indiquer que les boutons sont actuellement bloqués.

témoin de la fonction de blocage

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

TIME SUN

ON/OFF

°C

OPERATION

FUNCTION

ON/OFF

FILTER

CHECK

CLEAR

TEST

• il est possible de combiner les minuteurs marche et arrêt (ON et OFF).

• Si l’on pousse le bouton marche/arrêt ON/OFF de la télécommande alors que le minuteur est actif, l’appareil annulera les minuteurs.

• Si l’horloge n’a pas été mise à l’heure, il n’est pas possible d’utiliser le minuteur.

1. Tout en pressant le bouton Filter 4, maintenez appuyé le bouton ON/OFF 1 pendant 2 secondes. Le témoin “Fonction de blocage” apparaît à l’écran (en 1), indiquant que la fonction de blocage est enclenchée. * Si le verrouillage a été désactivé pour la sélection des fonctions,

l’écran affichera le message “indisponible” quand vous appuyez sur les boutons de la manière indiquée ci-dessus.

°C

FUNCTION

• Si vous appuyez sur un bouton bloqué, le témoin “Fonction de

blocage” (en 1) clignotera à l’écran.

°C

FUNCTION

1. Tout en pressant le bouton Filter 4, maintenez appuyé le bouton ON/OFF 1 pendant 2 secondes—de manière à ce que le témoin “Fonction de blocage” disparaisse de l’écran (en 1).

°C

7. Autres fonctions

7.2. Indication des codes d’erreur

ERROR CODE

ON/OFF

N° d’unité intérieure

Si vous avez entré un numéro de téléphone à appeler en cas de problème, l’écran affiche ce numéro. (Vous pouvez effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

Code d’erreur

Témoin de marche (clignotant)

 Si le témoin de marche et le code d’erreur clignotent tous les deux : Cela signifie que le conditionneur d’air est hors service et que le fonctionnement

est arrêté (et qu’il ne peut être relancé). Notez le numéro d’unité et le code d’erreur, puis éteignez l’alimentation du conditionneur et appelez votre fournisseur ou votre technicien de maintenance.

Quand on appuie sur le bouton Check :

CALL:XXXX

°C

ERROR CODE

°C

Code d’erreur

ON/OFF

XXX:XXX

ON/OFF

 Si seul le code d’erreur clignote (alors que le témoin de marche reste allumé) : L’opération continue, mais il se peut que le système ait un problème.

Dans ce cas, vous devez noter le code d’erreur, puis appeler votre fournisseur ou votre technicien pour lui demander son avis.

* Si vous avez entré un numéro de téléphone à appeler en cas de problème, appuyez sur le bouton Check pour l’afficher à l’écran. (Vous pouvez

effectuer ce réglage sous la sélection des fonctions. Pour de plus amples informations, reportez-vous section 8.)

8. Sélection des fonctions

Sélection des fonctions de la commande à distance

Le réglage des fonctions de la commande suivantes peut être modifié à l’aide du mode de sélection des fonctions de la commande à distance. Modifiez le réglage au besoin.

Elément 1 Elément 2 Elément 3 (contenu de réglage)

1. Modification de la langue (“CHANGE LANGUAGE”)

2. Limitation des fonctions

(“SELECTION

FONCTIONS”)

3. Sélection des modes

(“SELECTION DU

MODE”)

4. Modification de l’affichage

(“AFFICHAGE SOUS

MENU”)

Réglage des langues d’affichage • L’affichage en plusieurs langues est possible

(1) Réglage de la limitation des fonctions de fonctionnement

(verrouillage de fonctionnement) (“BLOCAGE FONCTIONS”)

(2) Utilisation du réglage du mode automatique (“SELECTION DU

MODE AUTO”)

(3) Réglage de la limitation de la plage de températures

(“LIMITATION TEMPERATURE”)

(1) Réglage de la commande à distance principale/secondaire

(“TELCOMMANDE MAITRE/ESCLAVE”)

(2) Utilisation du réglage de l’horloge (“AFFICHAGE HORLOGE”) • Activation ou désactivation de la fonction d’horloge (3) Réglage de la fonction de minuterie (“PROG HEBDO

MADAIRE”)

(4) Réglage du numéro à contacter en cas d’erreur (“CALL.”) • Affichage du numéro à contacter en cas d’erreur

(1) Réglage de l’affichage de la température °C/°F

(“TEMPERATURE °C/°F”)

(2) Réglage de l’affichage de la température de l’air d’aspiration

(“TEMPERATURE AMBIANTE”)

(3) Réglage de l’affichage du refroidissement/chauffage

automatique (“AFFICHAGE AUTO F/C”)

• Réglage de la plage de limitation de fonctionnement (fonction de blocage du fonctionnement)

• Activation ou désactivation du mode de fonctionnement “automatique”

• Réglage de la plage de températures ajustable (maximum, minimum)

• Sélection de la commande à distance principale ou secondaire * Lorsque deux commandes à distance sont connectées à un

groupe, l’une des deux doit être réglée en tant que commande secondaire.

• Réglage du type de minuterie

• Réglage du numéro de téléphone

• Réglage de l’unité de température (°C ou °F) à afficher

• Activation ou désactivation de l’affichage de la température de l’air (d’aspiration) intérieur

• Activation ou désactivation de l’affichage “Cooling” (Refroidissement) ou “Heating” (Chauffage) pendant le fonctionnement en mode automatique

8. Sélection des fonctions

[Organigramme de sélection des fonctions]

Langue par défaut (Anglais)

Elément 1 Elément 2

Modification de la langue

Affichage normal (affichage lorsque le climatiseur ne fonctionne pas)

Maintenez la touche E enfoncée et appuyez sur la touche D pendant deux secondes.

Mode de sélection des fonctions de la commande à distance

Sélection des fonctions

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Elément 3

OFF

on1

on2

OFF

Maintenez la touche E enfoncée et appuyez sur la touche D pendant deux secondes.

E Appuyez sur la touche “operation mode” (mode de fonctionnement). G Appuyez sur la touche “TIMER MENU” (MENU DE LA MINUTERIE).

Appuyez sur la touche “TIMER ON/OFF” (MINUTERIE MARCHE/ARRET).

Ecran à pixels

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

E G

PAR-21MAA

Le paramétrage de la fonction de blocage du fonctionnement est inactif. (Valeur de paramétrage initiale)

Le paramétrage de verrouillage des opérations est actif sauf pour les touche “On/Off” (Marche/Arrêt).

Le paramétrage de verrouillage des opérations concerne toutes les touches.

Le mode automatique s’affiche lorsque le mode de fonctionnement est sélectionné. (Valeur de paramétrage initiale)

Le mode automatique ne s’affiche pas lorsque le mode de fonctionnement est sélectionné.

Les limites de la plage de température sont inactives. (Valeur de paramétrage initiale)

La plage de température peut être modifiée en mode de refroidissement/déshumidification.

La plage de température peut être modifiée en mode de chauffage.

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

I A

TEST

Sélection du mode de fonctionnement

Modification de l’affichage

OFF

CALL-

OFF

La plage de température peut être modifiée en mode automatique.

La télécommande deviendra alors la commande principale. (Valeur de paramétrage initiale)

La télécommande deviendra alors la commande auxiliaire.

La fonction horloge peut être utilisée. (Valeur de paramétrage initiale)

La fonction horloge ne peut pas être utilisée.

La minuterie hebdomadaire peut être utilisée. (Valeur de paramétrage initiale)

La minuterie “Auto off” (Arrêt auto) peut être utilisée.

La minuterie simple peut être utilisée.

Le mode minuterie ne peut pas être utilisé.

Les numéros programmés ne s’affichent pas en cas d’erreur. (Valeur de paramétrage initiale)

Les numéros programmés s’affichent en cas d’erreur.

La température de l’appareil est affichée en °C. (Valeur de paramétrage initiale)

La température de l’appareil est affichée en °F.

La température de l’air de la pièce est affichée. (Valeur de paramétrage initiale)

La température de l’air de la pièce n’est pas affichée. Le mode “Automatic cooling” (refroidissement auto) ou “Automatic

heating” (chauffage auto) s’affiche en mode automatique. (Valeur de paramétrage initiale)

Seul “Automatic” s’affiche en mode automatique.

8. Sélection des fonctions

[Réglage détaillé]

[4]–1. Réglage CHANGE LANGUAGE (Modification de la langue) La langue d’affichage de l’écran à pixels peut être sélectionnée.

• Appuyez sur la touche [ 1 Anglais (GB), 2 Allemand (D), 3 Espagnol (E), 4 Russe

(RU), 5 Italien (I), 6 Chinois (CH), 7 Français (F), 8 Japonais (JP)

Consultez le tableau d’affichage par point.

[4]–2. Limitation des fonctions

(1) Réglage de la limitation des fonctions de fonctionnement (fonction

de blocage du fonctionnement)

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D. 1 no1 : Le réglage du verrouillage de fonctionnement est

appliqué à toutes les touches autres que la touche [ ON/OFF].

2 no2 : Le réglage du verrouillage de fonctionnement est

appliqué à toutes les touches. 3 OFF (valeur de réglage initial) : Le réglage du verrouillage de fonctionnement n’est pas

appliqué.

* Pour appliquer le réglage du verrouillage de fonctionnement

à l’écran normal, il est nécessaire d’appuyer sur les touches (Appuyez simultanément sur les touches [FILTER] et [ ON/ OFF] en même temps et les maintenir enfoncées pendant deux secondes.) sur l’écran normal après avoir effectué le réglage ci-dessus.

(2) Utilisation du réglage du mode automatique Lorsque la commande à distance est connectée à l’appareil

disposant du mode de fonctionnement automatique, les réglages suivants peuvent être effectués.

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D. 1 ON (valeur de réglage initial) : Le mode automatique s’affiche lorsque ce mode de

fonctionnement est sélectionné. 2 OFF : Le mode automatique ne s’affiche pas lorsque ce mode de

fonctionnement est sélectionné.

(3) Réglage de la limitation de la plage de températures Une fois ce réglage effectué, la température peut être modifiée

dans la plage définie.

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D. 1 LIMITE TEMP MODE FROID : La plage de températures peut être modifié en mode

refroidissement/déshumidification. 2 LIMITE TEMP MODE CHAUD : La plage de températures peut être modifié en mode

chauffage. 3 LIMITE TEMP MODE AUTO : La plage de températures peut être modifié en mode

automatique. 4 OFF (programmation initiale) : La limitation de la plage de températures n’est pas active.

* Lorsqu’un réglage autre que OFF est sélectionné, le réglage

de la limitation de la plage de températures des modes refroidissement, chauffage et automatique s’effectue en même temps. Toutefois, la plage ne peut pas être limitée lorsque la plage de températures réglée n’a pas été modifiée.

• Pour augmenter ou diminuer la température, appuyez sur la touche [ TEMP. ( ) ou ( )] F.

• Pour commuter entre le réglage maximal et minimal, appuyez sur la touche [ ] H. Le réglage sélectionné clignote et la température peut être réglée.

• Plage réglable Mode refroidissement/déshumidification :

ULimite inférieure : 19°C à 30°C Limite supérieure : 30°C à 19°C

Mode chauffage :

Limite inférieure : 17°C à 28°C Limite supérieure : 28°C à 17°C

Mode automatique :

Limite inférieure : 19°C à 28°C Limite supérieure : 28°C à 19°C

MENU] G pour modifier la langue.

[4]–3. Réglage de la sélection des modes de fonctionnement

(1) Réglage de la commande à distance principale/secondaire

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D.

1 Maitre : La commande devient la commande principale. 2 Esclave : La commande devient la commande secondaire.

(2) Utilisation du réglage de l’horloge

• Pour commuter le réglage, appuyez sur la touche [ D.

1 ON : La fonction d’horloge peut être utilisée. 2 OFF : La fonction d’horloge ne peut pas être utilisée.

(3) Réglage de la fonction de minuterie

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D (Choisissez l’une des fonctions suivantes.). 1 PROG HEBDO MADAIRE (Valeur de réglage initial) : La minuterie hebdomadaire peut être utilisée. 2 PROG HORAIRE ARRET AUTO : L’arrêt différé automatique peut être utilisé. 3 PROG HORAIRE SIMPLIFIE : La minuterie simple peut être utilisée. 4 PROG HORAIRE INACTIF : Le mode de minuterie ne peut pas être utilisé.

* Lorsque l’utilisation du réglage de l’horloge est définie sur OFF,

la fonction “PROG HEBDO MADAIRE” ne peut pas être utilisée.

(4) Réglage du numéro à contacter en cas d’erreur

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D. 1 CALL OFF : Les numéros à contacter définis ne s’affichent pas en cas

d’erreur. 2 CALL **** *** **** : Les numéros à contacter définis s’affichent en cas d’erreur. CALL_ : Le numéro à contacter peut être réglé lorsque l’affichage est

tel qu’illustré à gauche.

• Réglage des numéros à contacter Pour régler les numéros à contacter, effectuez la procédure

suivante. Déplacez le curseur clignotant sur les numéros réglés. Appuyez sur la touche déplacer le curseur vers la droite (gauche). Appuyez sur la touche [

[4]–4. Réglage de l’affichage

(1) Réglage de l’affichage de la température °C/°F

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D.

1 °C : L’unité de température °C est utilisée. 2 °F : L’unité de température °F est utilisée.

(2) Réglage de l’affichage de la température de l’air d’aspiration

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D.

1 ON : La température de l’air d’aspiration s’affiche. 2 OFF : La température de l’air d’aspiration ne s’affiche pas.

(3) Réglage de l’affichage du refroidissement/chauffage automatique

• Pour commuter le réglage, appuyez sur la touche [ ON/OFF] D. 1 ON : L’une des fonctions “Automatic cooling” (Refroidissement

automatique) ou “Automatic heating” (Chauffage

automatique) s’affiche en mode automatique. 2 OFF : Seule la fonction “Automatic” (Automatique) s’affiche en

mode automatique.

CLOCK ( ) et ( )] C pour régler les numéros.

[ TEMP. () et ( )] F pour

ON/OFF]

8. Sélection des fonctions

[Tableau d’affichage par point]

Langue par défaut English Germany Spanish Russian Italy Chinese French Japanese

Attendre le démarrage

Mode de fonctionnement

Température définie Vitesse du ventilateur Touche indisponible Contrôle (Erreur) Marche d’essai Auto-contrôle Sélection des fonctions Réglage de la ventilation

Refroidissement Déshumidification Chauffage Automatique Automatique

(Refroidissement) Automatique

(Chauffage) Soufflerie

Ventilation Attente

(Pré-chauffage) Dégivrage

Langue par défaut English Germany Spanish Russian Italy Chinese French Japanese

Modification de la langue

Sélection des fonctions Blocage des fonctions Sélection du mode automatique Limites de la plage de

température Limites de température mode

refroidissement Limites de température mode

chauffage Limites de température mode

auto Sélection du mode de

fonctionnement Réglage télécommande

PRINCIPALE Réglage télécommande

AUXILIAIRE Réglage de l’horloge

Réglage jour/heure Réglage minuterie Contrôle minuterie Minuterie hebdomadaire Mode de minuterie “off” (Arrêt) Minuterie “Auto Off” (Arrêt auto) Minuterie simple

Paramétrage des numéros en situation d’erreur

Modification de l’affichage Réglage de l’affichage de la

température en °C/°F Réglage de l’affichage de la

température de l’air de la pièce Réglage de l’affichage refroidissement/

chauffage automatique

9. Fonctionnement d’urgence de la télécommande sans fil

 PKFY-P·VKM-E

B A

Lorsqu’il n’est pas possible d’utiliser la télécommande

Lorsque les piles de la télécommande sont usées ou lorsque la télécommande ne fonctionne pas correctement, vous pouvez activer le mode de fonctionnement d’urgence à l’aide des touches d’urgence situées sur la grille.

A Témoin DEFROST/STAND BY (dégivrage/veilleuse)p B Témoin de fonctionnement C

Interrupteur de fonctionnement de refroidissement d’urgence

D Interrupteur de fonctionnement de chauffage d’urgence E Capteur

10. Entretien et nettoyage

°C

FILTER

Opération de mise en marche

• Pour exécuter le mode de refroidissement, appuyez sur le bouton C pendant plus de 2 secondes.

• Pour exécuter le mode de chauffage, appuyez sur le bouton D

pendant plus de 2 secondes.

Remarque :  Les détails concernant le mode d’urgence sont tels qu’indiqués

ci-dessous.

Les détails concernant le mode d’urgence sont tels qu’indiqués ci-dessous.

Mode de fonctionnement FROID CHAUD

Température définie 24°C 24°C

Vitesse de ventilateur Élevée Élevée

Direction du flux d’air Horizontal Vers le bas 4 (5)

Pour arrêter le fonctionnement

• Pour arrêter l’appareil, appuyez sur la touche C ou sur la touche

D pendant plus de 2 secondes.

Précaution:

• Lors du retrait du filtre, se protéger les yeux de la poussière. Si

vous devez monter sur le rebord d’une fenêtre pour effectuer l’opération, attention de ne pas tomber.

• Une fois le filtre retiré, ne pas toucher les pièces métalliques

internes de l’appareil intérieur sous peine de blessure.

TEMP.

ON/OFF

 Affiche qu’il faut nettoyer le filtre. Nettoyez le filtre.  Pour réinitialiser l’affichage “FILTER” (filtre) Si vous appuyez deux fois successives sur la touche [FILTER] (filtre)

après avoir nettoyé le filtre, l’affichage s’éteint puis est réinitialisé.

Remarque :  Si deux types d’appareils intérieurs (ou plus) sont contrôlés, la période

entre les nettoyages dépend du type de filtre. Si vous devez nettoyer le filtre de l’appareil principal, “FILTER” (filtre) s’affiche. Si l’affichage s’éteint, la période cumulée est réinitialisée.

 “FILTER” (filtre) indique la période entre les nettoyages en heure si

le climatiseur est utilisé dans des conditions d’air intérieur normales. Toutefois, le degré d’encrassement du filtre dépend des conditions environnementales ; nettoyez-le donc en conséquence.

 La période cumulée avant le nettoyage du filtre varie selon les modèles.  Cette indication est indisponible pour la télécommande sans fil.

 Nettoyage des filtres

• Nettoyer les filtres avec un aspirateur. Si vous ne possédez pas d’aspirateur, battre les filtres contre un objet dur afin de les secouer et de retirer toutes les saletés et la poussière.

• Si les filtres sont particulièrement sales, les laver à l’eau tiède. Veiller à rincer soigneusement toute trace de détergent et laisser sécher les filtres complètement avant de les remonter dans le climatiseur.

Précaution:

• Ne jamais laisser sécher les filtres au soleil ni les sécher en utilisant une source de chaleur comme un chauffage électrique : vous risqueriez de les déformer.

• Ne jamais laver les filtres à l’eau chaude (au-dessus de 50°C) car vous risqueriez de les faire gondoler.

• Veiller à ce que les filtres à air soient toujours en place. La mise en marche de l’appareil alors que les filtres sont retirés pourrait en effet être à l’origine d’un mauvais fonctionnement.

1 Tirez sur les deux coins inférieurs de la grille d’aspiration des deux

mains pour ouvrir la grille, puis levez le filtre jusqu’à ce qu’il se bloque en position d’arrêt.

2 Maintenez enfoncés les boutons se trouvant sur le filtre et tirez le

filtre vers le haut avant de le retirer complètement. (Situé à deux endroits : droite et gauche.)

A Grille avant B Filtre

Précaution:

• Avant de commencer le nettoyage, arrêter l’appareil et couper l’alimentation.

• Les appareils intérieurs sont équipés de filtres servant à extraire les poussières de l’air aspiré. Nettoyer les filtres selon les

méthodes illustrées ci-après.

11. Guide de dépannage

En cas de problème : Voici la solution. (L’appareil fonctionne normalement.)

Le climatiseur ne chauffe ni ne refroidit correctement.

Lorsque l’opération de chauffage débute, de l’air chaud n’est pas expulsé immédiatement de l’appareil intérieur.

En mode de chauffage, le climatiseur s’arrête avant que la température définie pour la pièce soit atteinte.

La direction du flux d’air vertical varie pendant l’opération ou la direction ne peut être définie.

Lorsque la direction du flux d’air vertical est modifiée, les ailettes se déplacent toujours vers le haut et vers le bas au-delà de la position déterminée avant de s’arrêter sur la position souhaitée.

Un bruit d’eau qui ruisselle ou plus rarement un souffle peut être perçu.

Un craquement ou un grincement peut être perçu.

La pièce a une odeur désagréable.

Une buée ou vapeur blanche sort de l’appareil intérieur.

De l’eau ou de la vapeur sort de l’appareil extérieur.

Le témoin de fonctionnement n’apparaît pas sur l’écran de la télécommande.

Le climatiseur ne fonctionne pas, même lorsque la touche ON/OFF (Marche/Arrêt) est activée. L’écran du mode de fonctionnement disparaît au niveau de la télécommande.

Le signe “ ” apparaît sur l’écran de la télécommande.  Lors du contrôle centralisé, le signe “ ” apparaît sur l’écran de la

Lorsque le climatiseur est redémarré immédiatement après avoir été éteint, son fonctionnement est bloqué même si la touche “ON/OFF” (Marche/Arrêt) est sollicitée.

Le climatiseur fonctionne sans que la touche “ON/OFF” (Marche/Arrêt) soit sollicitée.

Le climatiseur s’arrête sans que la touche “ON/OFF” (Marche/Arrêt) soit sollicitée.

Le fonctionnement de la minuterie de la télécommande ne peut pas être réglé.

Le message “PLEASE WAIT” (VEUILLEZ PATIENTER) apparaît sur l’écran de la télécommande.

Un code d’erreur apparaît sur l’écran de la télécommande.

Un bruit de goutte à goutte ou de moteur qui tourne peut être perçu.



Nettoyez le filtre. (Le débit d’air est réduit lorsque le filtre est sale ou colmaté.)



Contrôlez la température et ajustez la température définie en conséquence.



Assurez-vous qu’il y a suffisamment d’espace autour de l’appareil extérieur. L’admission ou la sortie d’air de l’appareil intérieur est-elle bloquée ?

 Une porte ou une fenêtre a-t-elle été laissée ouverte ?  De l’air chaud est expulsé uniquement lorsque l’appareil intérieur est

suffisamment chaud. Lorsque la température extérieure est basse et l’humidité de l’air importante,



du givre peut se former sur l’appareil extérieur. Dans ce cas, l’appareil extérieur procède à une opération de dégivrage. Un fonctionnement normal de l’appareil devrait débuter au bout de 10 minutes environ.

En mode de refroidissement, les ailettes se placent automatiquement



en position horizontale (basse) au bout d’une (1) heure lorsqu’une direction du flux d’air vertical basse (horizontale) est sélectionnée. Ceci évite la formation d’eau sur les ailettes et prévient tout suintement.

 En mode de chauffage, les ailettes se placent automatiquement en

position horizontale lorsque la température du flux d’air vertical est basse ou pendant le mode de dégivrage.

 Lorsque la direction du flux d’air vertical est modifiée, les ailettes se

placent sur la position déterminée après être passées par la position de base.

 Ces bruits peuvent être perçus lorsque le réfrigérant circule dans le

climatiseur ou lorsque le flux du réfrigérant a été modifié.

 Ces bruits peuvent être perçus lorsque les pièces du climatiseur

frottent les unes contre les autres en raison de l’expansion et de la contraction qui résultent des variations de température.

 L’appareil intérieur aspire de l’air qui contient des gaz produits par les

murs, les moquettes et les meubles ainsi que des odeurs véhiculées par les vêtements, puis il les expulse à nouveau dans la pièce.

 Si la température intérieure et l’humidité de l’air sont élevées, cette

situation peut se produire en début d’opération.

 En mode de dégivrage, de l’air froid peut être expulsé et avoir

l’apparence de la buée.

 En mode de refroidissement, de l’eau peut se former et suinter des

tuyaux et des raccords froids.

 En mode de chauffage, de l’eau peut se former et suinter de

l’échangeur thermique.

 En mode de dégivrage, l’eau présent sur l’échangeur thermique

s’évapore provoquant ainsi une émission de vapeur d’eau.

 Mettez l’appareil sous tension. Le signe “

la télécommande.

 L’interrupteur de l’appareil intérieur est-il désactivé ? Activez

l’interrupteur.

télécommande et le fonctionnement du climatiseur ne peut être lancé ou arrêté à l’aide de la télécommande.

 Patientez trois minutes environ. (Le fonctionnement s’est arrêté pour protéger le climatiseur.)

 La fonction de marche de la minuterie a-t-elle été réglée ? Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter.  Le climatiseur est-il relié à une télécommande centralisée ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

 Le signe “ ” apparaît-il sur l’écran de la télécommande ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.



La fonction de recouvrement auto en cas de coupure d’électricité a-t-elle été réglée ?

Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour l’arrêter.  La fonction d’arrêt de la minuterie a-t-elle été réglée ?

Appuyez sur la touche “ON/OFF” (Marche/Arrêt) pour relancer l’opération.

 Le climatiseur est-il relié à une télécommande centralisée ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.

 Le signe “ ” apparaît-il sur l’écran de la télécommande ?

Veuillez consulter les personnes responsables du contrôle du climatiseur.  Les paramétrages de la minuterie sont-ils invalides ? Si la minuterie peut être réglée, les signes

AUTO OFF

 Les paramétrages initiaux sont en cours d’exécution. Patientez trois

minutes environ.

 Les dispositifs de protection ont fonctionné pour protéger le climatiseur.  N’essayez pas de réparer cet appareil vous-même.

Mettez l’appareil hors tension immédiatement et consultez votre

revendeur. Vous devrez fournir au revendeur le nom du modèle et les

informations qui apparaissent sur l’écran de la télécommande.  A l’arrêt de l’opération de refroidissement, la pompe de vidange se

met en marche puis s’arrête. Patientez 3 minutes environ.

doivent apparaître sur l’écran de la télécommande.

” apparaîtra sur l’écran de

WEEKLY, SIMPLE

, ou

11. Guide de dépannage

En cas de problème : Voici la solution. (L’appareil fonctionne normalement.)

Le bruit perçu est supérieur aux caractéristiques sonores.

Rien n’apparaît sur l’écran de la télécommande sans fil, l’écran est flou, ou l’appareil intérieur ne reçoit aucun signal sauf si la télécommande est éteinte.

Le témoin de fonctionnement situé près du récepteur de la télécommande sans fil sur l’appareil intérieur clignote.

L’appareil intérieur produit de l’air chaud de manière intermittente lorsque le mode de chauffage est désactivé ou lorsque le mode de soufflerie est activé.

Plage d’applications :

La plage des températures de fonctionnement pour les appareils intérieurs et extérieurs de série Y, R2, Multi-S est celle indiquée ci-dessous.

Précaution : L’utilisation du climatiseur en dehors de cette plage de températures de fonctionnement et de taux d’humidité peut provoquer des dégâts importants.

Mode Appareil intérieur

Refroidissement

Chauffage 15 °C à 27 °C DB –15 °C à 15.5 °C WB –12 °C à 15 °C WB –12 °C à 15.5 °C WB

15 °C à 24 °C WB –5 °C à 43 °C DB –5 °C à 43 °C DB –5 °C à 46 °C DB

PUHY PURY PUMY

 Le niveau sonore du fonctionnement intérieur dépend de l’acoustique

de la pièce dans laquelle l’appareil est installé (voir tableau suivant), et sera supérieur aux caractéristiques sonores (mesurées dans une pièce sans écho).

Pièces présentant une absorption phonique élevée

Exemples de pièce

Niveaux sonores

 Les piles sont faibles. Remplacez les piles et appuyez sur la touche “Reset” (Réinitialiser).  Si rien n’apparaît suite au remplacement des piles, assurez-vous que

les piles sont insérées conformément à la polarité indiquée (+, –).

 La fonction d’auto-diagnostic a fonctionné pour protéger le climatiseur.  N’essayez pas de réparer cet appareil vous-même.

Mettez l’appareil hors tension immédiatement et consultez votre

revendeur. Veuillez fournir au revendeur le nom du modèle.

 Lorsqu’un autre appareil intérieur fonctionne en mode de chauffage, la

soupape de commande se ferme et s’ouvre occasionnellement afin de maintenir la stabilité du système de climatisation. Ce fonctionnement de la soupape cesse après quelques instants. * Si ceci entraîne une augmentation indésirable de la température

des petites pièces, etc., interrompez temporairement le fonctionnement de l’appareil intérieur.

Appareil extérieur

Studio de

radiodiffusion, salle

de musique, etc.

3 à 7 dB 6 à 10 dB 9 à 13 dB

Pièces présentant une absorption phonique normale

Salle de

réception, entrée

d’hôtel, etc.

Pièces présentant une absorption phonique faible

chambre d’hôtel

Bureau,

Remarque : Tant pour les appareils intérieurs qu’extérieurs, nous recommandons une utilisation avec un taux d’humidité relative compris

entre 30 et 80%.

Avertissement : Si le climatiseur fonctionne sans refroidir ou sans chauffer la pièce (en fonction du modèle), contacter le revendeur car il pourrait alors y

avoir une fuite de gaz réfrigérant. Toujours demander au représentant du service technique s’il n’y a pas de fuite de réfrigérant après une intervention technique.

Le réfrigérant présent dans le climatiseur est sûr et normalement il ne doit pas y avoir de fuite. Néanmoins, en cas de fuite à l’intérieur, si le gaz réfrigérant entre en contact avec la partie chauffante d’un chauffage à ventilation, d’un chauffage d’appoint, d’un poêle, etc., il dégagera des substances toxiques.

12. Spécifications techniques

Modèle PKFY-P63VKM-E PKFY-P100VKM-E Alimentation de l’appareil (Tension <V>/Fréquence) <Hz> ~N/220-230-240/50, 220-60 Capacité (Refroidissement/Chauffage) <kW> 7.1/8.0 11.2/12.5 Dimensions (Hauteur) <mm> 365 Dimensions (Largeur) <mm> 1170 Dimensions (Profondeur) <mm> 295 Poids net <kg> 21 Débit de la soufflerie (Faible-Elevé) Niveau de bruit (Faible-Elevé) <dB> 39-45 41-49

*1 La capacité de refroidissement/chauffage indique la valeur maximale lorsque l’appareil fonctionne dans les conditions suivantes. Refroidissement:appareil intérieur 27 °C DB/19 °C WB, appareil extérieur 35 °C DB Chauffage: appareil intérieur 20 °C DB, appareil extérieur 7 °C DB/6 °C WB

<m3/min> 16-20 20-26

Inhoud

1. Veiligheidsvoorschriften .......................................................53

2. Onderdelen ..........................................................................53

3. Schermconfiguratie .............................................................56

4. De dag van de week en de tijd instellen ..............................56

5. Gebruik ................................................................................56

6. Timer ...................................................................................59

1. Veiligheidsvoorschriften

 Lees alle “Veiligheidsvoorschriften” voordat u het

apparaat installeert.

 In de “Veiligheidsvoorschriften” staan belangrijke

instructies met betrekking tot de veiligheid. Volg ze zorgvuldig op.

 Stel de aanleverende instantie op de hoogte of vraag

om toestemming voordat u het systeem aansluit op het net.

Warning:

• Het apparaat mag niet door de gebruiker zelf worden geïnstalleerd. Vraag de zaak waar u het apparaat gekocht heeft of een erkend bedrijf om het apparaat te installeren. Als het apparaat niet juist is geïnstalleerd, kan dit lekkage, elektrische schokken of brand tot gevolg hebben.

• Ga niet op het apparaat staan en plaats geen voorwerpen op het apparaat.

• Zorg ervoor dat u geen water op het apparaat knoeit en raak het apparaat nooit met natte handen aan. Dit kan elektrische schokken tot gevolg hebben.

• Spuit niet met brandbaar gas in de buurt van het apparaat. Dit kan brand tot gevolg hebben.

• Zet geen gasverwarmingstoestel of een ander toestel met open vuur op een plaats waar het blootstaat aan de lucht die het apparaat uitblaast. Dit kan onvolledige verbranding tot gevolg hebben.

• Verwijder nooit de beschermkap van de ventilator in het buitenapparaat terwijl het apparaat aan staat.

• Probeer nooit zelf het apparaat te repareren of te verplaatsen.

7. Andere functies ...................................................................62

8. Functiekeuze .......................................................................63

9. Noodbedrijf voor draadloze afstandsbediening ...................67

10. Onderhoud en schoonmaken ..............................................67

11. Problemen en oplossingen ..................................................68

12. Specificaties ........................................................................69

Symbolen die in de tekst worden gebruikt

Waarschuwing: Beschrijft maatregelen die genomen moeten worden om het risico van verwonding of dood van degebruiker te voorkomen.

Voorzichtig: Beschrijft maatregelen die genomen moeten worden om schade aan het apparaat te voorkomen.

Symbolen die in de afbeeldingen worden gebruikt

: Geeft een onderdeel aan dat geaard moet worden.

• Wanneer u uitzonderlijk ongewone geluiden of vibraties bemerkt, zet dan het

apparaat stil, schakel de elektriciteit uit en neem contact op met uw dealer.

• Steek nooit uw vingers, stokjes of iets dergelijks in de luchtinlaat- en

-uitlaatopeningen.

• Als u iets vreemds ruikt, dient u het apparaat niet meer te gebruiken. Draai

de schakelaar uit en raadpleeg uw dealer. Doet u dat niet, dan loopt u het risico van stroomonderbreking, elektrische schokken of brand.

• Deze airconditioner is NIET bedoeld voor gebruik door kinderen of

onbekwame personen die niet onder toezicht staan.

• Jonge kinderen moeten onder toezicht staan om te voorkomen dat ze met

de airconditioning gaan spelen.

• Als het koelgas uit het apparaat geblazen wordt of lekt, zet dan de

airconditioner stil, ventileer de kamer goed en neem contact op met uw dealer.

Voorzichtig:

• Gebruik geen scherpe voorwerpen om de toetsen in te drukken

- hiermee kunt u het bedieningspaneel beschadigen.

•

Zorg ervoor dat de luchtinlaat- en -uitlaatopeningen van het binnenof buitenapparaat nooit verstopt raken of afgedekt worden.

•

Reinig de afstandsbediening nooit met benzine, oplosmiddelen etc.

•

Gebruik de airconditioner niet langdurig in een omgeving met een hoge vochtigheidsgraad of een open deur of raam. Bij langdurig gebruik in de koelfunctie in een kamer met een hoge vochtigheidsgraad (80% of hoger) zou condens van de airconditioner kunnen druppelen en het tapijt of meubelen kunnen beschadigen.

2. Onderdelen

 Binnenunit

PKFY-P·VKM-E

Ventilatorsnelheid 2 snelheden

Stappen 4 stappen

Klep

Lamellen Handmatig Filter Normaal Indicatie filter reinigen 100 uur

Automatisch zwenken

{

•

Raak de schoep van de bovenste luchtuitlaat en de demper van de onderste luchtuitlaat niet aan als het apparaat in werking is. Dit kan condensvorming opleveren waardoor het apparaat stopt.

Het apparaat verwijderen

Raadpleeg de zaak waar u het apparaat gekocht heeft indien u zich van het apparaat wilt ontdoen.

 PKFY-P·VKM-E

Rooster voorzijde

Filter

Luchtinlaat

Luchtuitlaat

Lamellen

Klep

Noodbedrijfschakelaar

2. Onderdelen

 Voor de snoer afstandsbediening

Weergave

In deze uitleg worden alle oplichtendelen van het display weergegeven. Tijdens de werking van het apparaat branden alleen de relevante onderdelen.

Huidige werking

Toont de bedrijfsstand, enz. * Weergave in meerdere talen

wordt ondersteund.

Indicator “Centrally Controlled” (Centrale bediening)

Geeft aan dat de werking van de afstandsbediening is uitgeschakeld door een centrale regeling.

Indicator “Timer Is Off” (Timer staat uit)

Geeft aan dat de timer is uitgeschakeld.

Temperatuurinstelling

Toont de doeltemperatuur.

Bediening

Toetsen voor

temperatuurinstelling

Dag van de week

Toont de huidige dag van de week.

Weergave Tijd/Timer

Toont de huidige tijd, tenzij de simple timer (enkelvoudige timer) of de Auto Off timer (automatische uitschakeling) is ingesteld. Als de enkelvoudige timer of automatische uitschakeling is ingesteld, wordt de resterende tijd weergegeven.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Indicator Luchtstroomrichting naar boven/beneden

De indicator geeft de richting van de luchtuitstroom aan.

Indicator “One Hour Only” (Slechts een uur)

Wordt weergegeven als de luchtstroom is ingesteld op zwak en neerwaarts in de bedrijfsstand COOL of DRY (de werking verschilt al naargelang het model). De indicator schakelt na een uur uit, waarna de luchtstroomrichting naar boven/beneden ook verandert.

Weergave omgevingstemperatuur

SToont de omgevingstemperatuur. De kamertemperatuur wordt getoond tussen 8–39 °C. Het display gaat knipperen bij temperaturen lager dan 8 °C of hoger dan 39 °C.

Weergave lamellen

Toont de stand van het uitblaasrooster. Wordt niet weergegeven als het uitblaasrooster niet beweegt.

(Indicator On)

Geeft aan dat de stroom is ingeschakeld.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Indicator “Sensor”

Wordt weergegeven als de sensor op de afstandsbediening wordt gebruikt.

Indicator “Locking Function” (vergrendelen)

Geeft aan dat de knoppen of de afstandsbediening zijn vergrendeld.

Indicator “Filter reinigen”

Gaat branden als het filter moet worden gereinigd.

Timerindicatoren

De indicator gaat branden als de bijbehorende timer is ingesteld.

Indicator Ventilatorsnelheid

Toont de gekozen ventilatorsnelheid.

Indicator Ventilatie

Verschijnt als de unit in de Ventilatiemodus draait.

Knop ON/OFF

Lager

Knop Ventilatorsnelheid

Hoger

Knop Timermenu

(Knop Tijd controleren/instellen)

Knop Bedrijfsstand

(Knop Back)

Knoppen voor

instellen tijd

Achteruit Vooruit

Knop Timer On/Off

(Knop Set Day)

Deur openen.

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Knop Filter

(knop

Knop T est Run

Knop Check

(Knop Clear)

Knop Luchtstroom naar

boven/beneden

Knop Uitblaasrooster

(knop Werking

)

werkingsnummer.

Knop Ventilatie

Ingebouwde temperatuursensor

(knop Operation

)

werkingsnummer.

Opmerking:



Boodschap “PLEASE WAIT” (wachten a.u.b.)

Als het binnenapparaat op de voeding wordt aangesloten, wordt deze boodschap ongeveer 3 minuten getoond.

 Weergave bedrijfsstand (knipperend)

Als er meer binnenapparaten op één buitenapparaat zijn aangesloten en er voor een van de binnenapparaten een bedrijfsstand wordt geselecteerd die anders is dan de huidige bedrijfsstand van

een ander binnenapparaat, gaat de weergave voor de bedrijfsstand knipperen. Selecteer dezelfde bedrijfsstand als voor het andere binnenapparaat.

 Boodschap “NOT AVAILABLE” (niet beschikbaar)

Deze boodschap wordt getoond als een toets wordt ingedrukt voor een functie die niet op het binnenapparaat beschikbaar is. Indien een enkele afstandsbediening voor meerdere binnenapparaten van verschillende modellen tegelijk wordt gebruikt, wordt deze boodschap niet getoond indien minstens één van de

binnenapparaten over die functie beschikt.

 Weergave kamertemperatuur

Voor het meten van de kamertemperatuur kunt u de temperatuursensoren van het binnenapparaat of de temperatuursensor van de afstandsbediening selecteren. Standaard worden

de temperatuursensoren van het binnenapparaat gebruikt. Als de temperatuursensoren van het binnenapparaat worden geselecteerd om de kamertemperatuur te meten, wordt op de afstandsbediening die wordt gebruikt voor de bediening van meerdere binnenapparaten de kamertemperatuur getoond die is gemeten bij het hoofdbinnenapparaat.

2. Onderdelen

 Voor de draadloze afstandsbediening

Zendgedeelte

Display van de afstandsbediening

* Om ze uit te kunnen leggen worden alle

items die in het display verschijnen getoond.

* Als reset wordt ingedrukt worden alle items

getoond.

Knop ON/OFF

Toetsen voor temperatuurinstelling Knop Ventilatorsnelheid (Wijzigt de

ventilatorsnelheid)

Knop Luchtstroom (Wijzigt de

luchtstroomrichting naar boven/beneden.)

Knop Mode (Wijzigt de bedrijfsstand)

Knop Check

Knop T est Run

 Indien u de draadloze afstandsbediening gebruikt, dient u deze in de richting te houden

van de ontvanger op het binnenapparaat.

 Als u de afstandsbediening bedient binnen ongeveer twee minuten nadat het

binnenapparaat op de voeding is aangesloten, laat het binnenapparaat mogelijk 2 keer een piepsignaal horen ten teken dat het apparaat de initiële automatische controle aan het uitvoeren is.

 Het binnenapparaat laat een piepsignaal horen om te bevestigen dat het uitgezonden

signaal van de afstandsbediening is ontvangen. De signalen kunnen tot ongeveer 7 meter in een rechte lijn van het binnenapparaat worden ontvangen, binnen 45° links en rechts van het apparaat. Fluorescerende lampen en sterke verlichting kunnen het vermogen van het binnenapparaat om signalen te ontvangen echter verminderen.

 Als het bedrijfslampje bij de ontvanger op het binnenapparaat knippert, dient het apparaat

te worden geïnspecteerd. Neem voor onderhoud contact op met uw leverancier.

 Wees voorzichtig met de afstandsbediening! Laat hem niet vallen en stel hem niet bloot

aan harde schokken. Laat de afstandsbediening ook niet nat worden en laat hem ook niet in ruimtes met een hoog vochtigheidsgehalte.

 Om te voorkomen dat de afstandsbediening kwijt raakt, kunt u de houder die bij de

afstandsbediening wordt meegeleverd aan een wand monteren en de afstandsbediening hier na gebruik steeds in terug plaatsen.

Zendsymbool Timersymbool

Bedrijfsgebieden

Knop Timer OFF

Knop Timer On

Uren-toets

Minuten-toets Knop voor instellen tijd (Voor

het instellen van de tijd)

Knop Uitblaasrooster (Wijzigt de

luchtstroomrichting links en rechts)

Reset-toets

Aanbrengen/vervangen van de

batterijen

1. Verwijder de bovenste kap, breng twee AAAbatterijen aan en breng de bovenste kap weer aan.

Bovenste kap

2. Druk op reset.

Twee AAA-batterijen Breng eerst de

negatieve pool (–) van de batterijen in de houder. Plaats de batterijen in de juiste richting (+, –)!

Gebruik een voorwerp met een smalle punt om op reset te drukken.

3. Schermconfiguratie

Function Selection (Functie selecteren)

ADC

Standaard bedieningsschermen

OFF ON

Timermonitor Timer instellen

MON

TIMER

OFF

°F°C

WEEKLY

Dag/tijd instellen

TIME SUN

°F°C

°C

SUN MON TUE WED THU FRI SAT

WEEKLY

4. De dag van de week en de tijd instellen

Weergave dag

TIME SUN

°C

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Opmerking: De dag en tijd worden niet weergegeven als de klok is uitgeschakeld bij Function Selection.

van de week en tijd

De displaytaal kan niet worden ingesteld op Nederlands. Daarom wordt de oorspronkelijk ingestelde taal, Engels, weergegeven op de displays in deze handleiding.  Function Selection (Functie selecteren): de beschikbare functies en bereiken instellen

op de afstandsbediening (timerfuncties, beperkingen, enz.).

 Dag/tijd instellen: de huidige dag van de week of tijd instellen.  Standaard bedieningsschermen:

de werkingsstatus van het

airconditioningssysteem weergeven en instellen.

 Timermonitor: de momenteel ingestelde timer weergeven

(schakelklok, enkelvoudige timer of automatisch uitschakelen).

 Timer instellen: de werking van de timers instellen

(schakelklok, enkelvoudige timer of automatisch uitschakelen).

Naar A : houd zowel de knop Bedrijfsstand als Timer On/Off twee

seconden lang ingedrukt. Naar B : druk op de knop Timer Menu. Naar C : druk op de knop Bedrijfsstand (Back). Naar D : druk op een van de knoppen Set Time (

Dag van de week instellen

TIME SUN

Tijd instellen

of ).

1. Druk op of op van Set Time a zodat 2 wordt weergegeven.

2. Druk op Timer On/Off (Set Day) 9 om de dag in te stellen.

* Met elke druk op de knop schuift de weergegeven dag bij 3 een dag

op: Sun → Mon → ... → Fri → Sat (Zo, ma, …. vr, za).

3. Druk zo vaak als nodig is op Set Time a om de tijd in te stellen.

* Als u de knop ingedrukt houdt, neemt de tijd (bij 4) eerst toe in

minuten, dan met een interval van tien minuten en tenslotte met een interval van een uur.

4. Nadat u bij de stappen 2 en 3 de juiste instellingen hebt ingevoerd,

drukt u op Filter 4 om de waarden te vergrendelen.

5. Gebruik

°C

PAR-21MAA

°C

TEMP.

MONITOR/SET

BACK DAY

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

5.1. ON/OFF (AAN/UIT)-zetten

 Druk op ON/OFF 1.

• Het ON-lampje 1 gaat aan en het schermgebied licht op.

Opmerking:

 Nadat de unit opnieuw is gestart, zijn dit de begininstellingen.

Instellingen op de afstandsbediening Modus Laatste bedrijfsstand Temperatuurinstelling Laatste temperatuurinstelling Ventilatorsnelheid Laatste ventilatorinstelling

COOL of DRY

Luchtstroom naar boven/beneden

* Afhankelijk van het type binnenapparaat kan de laatste instelling

worden gebruikt.

Modus

HEAT Laatste instelling FAN

6 4 5

8 7

1 5

Luchtuitlaat horizontaal *

2 6

 Druk nogmaals op ON/OFF 1.

• Het ON-lampje 1 gaat uit en het scherm wordt donker.

Opmerking: Zelfs als u direct na het uitschakelen op de ON/OFF (AAN/UIT)-knop drukt, zal het apparaat pas na ongeveer drie minuten weer starten. Dit is om te voorkomen dat interne onderdelen schade oplopen.

5. Gebruik

 Druk nogmaals op ON/OFF 1.

• Het ON-lampje 1 gaat uit en het schermgebied wordt donker.

Opmerking: Zelfs als u direct op de ON/OFF (AAN/UIT)-toets drukt nadat u de airconditioner net uitgeschakeld hebt, zal het apparaat voor ongeveer drie minuten niet starten. Dit is om te voorkomen dat interne onderdelen schade oplopen.

5.2. Kiezen van de bedrijfsstand

 Druk op knop Operation mode ( ) 2 en kies de gewenste

bedrijfsstand 2.

Koelen

Drogen

Ventileren

Verwarmen Automatisch (koelen/verwarmen)

Automatisch bedrijf

 Uitgaande van een ingestelde temperatuur, begint het koelbedrijf als

de ruimtetemperatuur te hoog is en begint het verwarmingsbedrijf als de ruimtetemperatuur te laag is.

 Bij automatisch bedrijf schakelt de airconditioner over naar koelen

als de ruimtetemperatuur verandert en 3 minuten lang minstens 1,5 °C boven de ingestelde temperatuur blijft. Op dezelfde wijze schakelt de airconditioner over naar verwarmen als de ruimtetemperatuur 3 minuten lang minstens 1,5 °C onder de ingestelde temperatuur blijft.

Koelen

3 minuten (schakelt van koelen over naar verwarmen)

3 minuten (schakelt van verwarmen over naar koelen)

Ingestelde temperatuur +1,5°C

Ingestelde temperatuur

Ingestelde temperatuur -1,5°C

 Aangezien de ruimtetemperatuur automatisch wordt geregeld om

een vaste effectieve temperatuur te behouden, wordt het koelbedrijf een paar graden hoger en het verwarmingsbedrijf een paar graden lager uitgevoerd dan de ingestelde ruimtetemperatuur, zodra die temperatuur is bereikt (automatisch energiebesparend bedrijf).

5.3. Temperatuurinstelling

 Om de kamertemperatuur te verlagen:

Druk op 3 om de gewenste temperatuur in te stellen.

De ingestelde temperatuur wordt weergegeven 3.

 Om de kamertemperatuur te verhogen:

Druk op

De ingestelde temperatuur wordt weergegeven 3.

• Het beschikbare temperatuurbereik dat ingesteld kan worden is: Koelen & Drogen: 19 - 30 °C

Verwarmen: 17 - 28 °C Automatisch: 19 - 28 °C

• Het display knippert op 8 °C of op 39 °C ten teken dat de kamertemperatuur onder 8 °C of boven 39 °C ligt.

3 om de gewenste temperatuur in te stellen.

5.4. Instelling ventilatorsnelheid

 Druk, als de unit is ingeschakeld, zo vaak op de knop voor de

ventilatiesnelheid 5 als nodig is.

• Met elke druk op de knop wijzigt u de kracht. De momenteel geselecteerde snelheid wordt weergegeven bij 5.

• Dit is de wijzigingsvolgorde en de beschikbare instellingen.

VENTILATORSNELHEID

2 snelheden

Opmerking:  Het aantal ventilatorsnelheden is afhankelijk van het type unit dat is

aangesloten. Sommige units bevatten geen instelling “Auto”.

 In de volgende gevallen verschilt de daadwerkelijke ventilatorsnelheid

van de snelheid die op het display van de afstandsbediening wordt aangegeven.

1. Als op het display “STAND BY” of “DEFROST” wordt getoond.

2. Als de temperatuur van de warmtewisselaar in de verwarmingsstand laag is. (bijvoorbeeld onmiddellijk na het starten van het verwarmingsbedrijf)

3. In de modus HEAT, als de omgevingstemperatuur hoger is dan de ingestelde temperatuur.

4. Als de unit in de modus DRY staat.

snelheden 1 snelheden 2

 Automatische instelling van de ventilatorsnelheid (voor

draadloze afstandsbediening)

Deze instelling moet alleen voor een draadloze afstandsbediening gemaakt worden wanneer de automatische ventilatorsnelheid niet de standaardinstelling is. Deze instelling moet niet gemaakt worden voor een snoerafstandsbediening waarvan automatische ventilatorsnelheid de standaardinstelling is.

1. Druk met een spits voorwerp op de toets SET. Voer deze handeling uit wanneer het display van de

afstandsbediening uit is.

MODEL SELECT

knippert en het modelnummer A licht op.

2. Druk op de toets AUTO STOP knippert en het instellingsnummer B licht op. (Instelling 01: zonder automatische ventilatorsnelheid)

3. Zet de instelling op 02 met de toetsen voor de temperatuurinstelling .

(Instelling 02: met automatische ventilatorsnelheid) Als u een fout maakt drukt u op ON/OFF en begint u opnieuw bij

stap 2.

4. Druk met een spits voorwerp op de toets SET.

MODEL SELECT

en het modelnummer lichten 3 seconden op en gaan weer

uit.

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

Display

3 2

5. Gebruik

5.5. Instellen van luchtstroomrichting naar boven/ beneden

 Druk, als de unit is ingeschakeld, zo vaak op de knop

Luchtstroomrichting naar boven/beneden 6 als nodig is.

• Met elke druk op de knop wijzigt u de richting. De huidige richting wordt weergegeven bij 6.

• Dit is de wijzigingsvolgorde en de beschikbare instellingen.

Luchtstroom Display

Zwenken 1 2 3 4

4 stappen

* Tijdens de “swing”-handeling wijzigt de richtingsindicatie op het

scherm niet synchroon met de richting van de ventilatorbladen.

* Op sommige modellen worden richtingsaanduidingen niet

ondersteund.

Opmerking:  De beschikbare richtingen zijn afhankelijk van het type unit dat is

aangesloten. Sommige units bevatten geen instelling “Auto”.

 In de volgende gevallen verschilt de daadwerkelijke luchtrichting van de

richting die op het display van de afstandsbediening wordt aangegeven.

1. Als op het display “STAND BY” of “DEFROST” wordt getoond.

2. Direct na het starten van de modus HEAT (als het systeem wacht tot de bedrijfsstandwijzigingg van kracht wordt).

3. In de modus HEAT, als de omgevingstemperatuur hoger is dan de ingestelde temperatuur.

5.6. Ventilatie

 Voor de LOSSNAY-combinatie

5.6.1. Voor de snoer afstandsbediening

 De ventilator in combinatie met de binnenunit laten werken:

 Druk op ON/OFF 1.

• De indicatie Vent wordt weergegeven op het scherm (bij 8). De ventilator werkt nu automatisch als de binnenunit is ingeschakeld.

 De ventilator alleen laten werken als de binnenunit is uitgeschakeld:

 Druk, terwijl de binnenunit is uitgeschakeld, op Ventilation 8.

• Het ON-lampje (bij 1) gaat aan en de indicatie Ventilation (bij 8) licht op.

 De ventilatorkracht wijzigen:

 Druk, voor zover nodig, op Ventilation 8.

• Met elke druk op de knop schakelt u tussen de verschillende instellingen, zoals hieronder vermeld.

Geen weergave (Stop)

Low (Laag) High (Hoog)

Opmerking:  Bij sommige modelconfiguraties draait de ventilator op de binnenunit zelfs

als u de ventilator zo instelt dat deze onafhankelijk draait.

(OFF)

<[Handmatig] De richting van de luchtstroom wijzigen naar links of naar rechts>

* De toets voor lamellen 7 kan niet worden gebruikt.  Model PKFY-P·VKM-E

• Stop het apparaat, houd de hendel van de lamellen vast en stel de gewenste richting in.

* Stel de richting niet naar binnen in als het apparaat in

de modus koelen of drogen staat omdat dat kan leiden tot condensatie of druppelen.

Voorzichtig: Zorg voor een stevige ondersteuning als u het apparaat bedient om vallen te voorkomen.

6. Timer

6.1. Voor de snoer afstandsbediening

Met behulp van Function Selection kunt u aangeven welk van de drie typen timers u wilt gebruiken: 1 Weekly timer (schakelklok), 2 Simple timer (enkelvoudige timer) of 3 Auto Off timer (automatisch uitschakelen).

6.1.1. Weekly Timer (Schakelklok)

 Met de schakelklok kunt u maximaal acht handelingen opgeven voor

elke dag van de week.

• Elke handeling kan bestaan uit: aan/uit-tijd in combinatie met een temperatuur, alleen de aan/uit-tijd of alleen de temperatuur.

• Als de huidige tijd op de ingestelde tijd van deze timer komt, wordt de op de timer ingestelde handeling op de airconditioner uitgevoerd.

 De minimale tijd die u kunt instellen op de timer is 1 minuut.

Opmerking: *1. De schakelklok, enkelvoudige timer en automatisch uitschakelen kunnen

niet tegelijkertijd worden gebruikt.

*2. De schakelklok werkt niet als aan een van de volgende voorwaarden is

voldaan.

De timerfunctie is uitgeschakeld; het systeem bevindt zich in een

abnormale staat; er is een testrun gaande; op de afstandsbediening wordt een zelftest of controle uitgevoerd; de gebruiker schakelt op dit moment een functie of timer in of stelt de huidige dag van de week of de tijd in; het systeem wordt centraal bestuurd. (Op het systeem worden met name geen handelingen uitgevoerd (unit aan, unit uit, temperatuur instellen) die tijdens deze omstandigheden zijn uitgeschakeld.)

Werkingsnummer (No.)

42 3

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

SUN

ON/OFF

CLOCK

Dag instellen

°C

ON/OFF

OPERATION

WEEKLY

CHECK

CLEAR

FILTER

TEST

3 1 b

4 0

1. Zorg dat u het standaard bedieningsscherm voor u hebt en dat de indicator van de schakelklok 1 op het display wordt weergegeven.

2. Druk op Timer Menu b, zodat “Set Up” op het scherm verschijnt (bij 2). (Met elke druk op de knop schakelt u tussen “Set Up” en “Monitor”.)

3. Druk op Timer On/Off (Set Day) 9 om de dag in te stellen. Met elke druk op de knop schuift de weergegeven dag bij 3 een dag op, in de onderstaande volgorde: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → … → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat” …

4. Druk zo vaak als nodig op de bedieningsknoppen

of (7 of 8) om het juiste werkingsnummer te selecteren (1 tot en met 8) 4. * Door middel van uw keuze bij de stappen 3 en 4 wordt een van de

cellen uit de onderstaande matrix geselecteerd (op het display van de afstandsbediening links wordt weergegeven wat op het display komt te staan als u Operation 1 voor Sunday (Werking 1 voor zondag) op de onderstaande warden instelt).

Instellingsmatrix

Op No. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

• 10:00

No. 2

• OFF

...

No. 8

<Operation 1-instellingen voor zondag> Start de airconditioner om 8.30 uur, met

een ingestelde temperatuur van 23 °C.

• 10:00

• OFF

• 10:00

• OFF

<Operation 2-instellingen voor elke dag> Zet de airconditioner uit om 10.00 uur.

• 10:00

• OFF

Opmerking: Als u de dag instelt op “Sun Mon Tues Wed Thurs Fri Sat”, kunt u elke dag dezelfde handelingen laten uitvoeren op dezelfde tijd. (Bijvoorbeeld: Operation 2 hierboven, die voor alle dagen van de week gelijk is.)

De ingestelde tijd

SUN

°C

De geselecteerde handeling (ON of OFF)

* Wordt niet weergegeven als de handeling niet is

ingesteld.

WEEKLY

De ingestelde temperatuur

* Wordt niet weergegeven als de

temperatuur niet is ingesteld.

5. Druk zo vaak als nodig op de betreffende Set Time-knop a om de

gewenste tijd in te stellen (bij 5). * Als u de knop ingedrukt houdt, neemt de tijd eerst toe in

minuten, dan met een interval van tien minuten en tenslotte met een interval van een uur.

6. Druk op ON/OFF 1 om de gewenste handeling te selecteren (ON

of OFF), bij 6. * Met elke druk op de knop wijzigt de volgende instelling, in de

onderstaande volgorde: geen weergave (geen instelling) → “ON” → “OFF”

2a9

6. Timer

7. Druk zo vaak als nodig op de betreffende Set Temperature-knop 3 om de gewenste temperatuur in te stellen (bij 7).

* Met elke druk op de knop wijzigt u de instelling, in de

onderstaande volgorde: geen weergave (geen instelling) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ geen weergave.

(Beschikbaar bereik: het instellingsbereik varieert van 12 °C tot

30 °C. Het daadwerkelijke bereik voor de temperatuurregeling is echter afhankelijk van het type unit dat is aangesloten.)

8. Nadat u bij de stappen 5, 6 en 7 de juiste instellingen hebt ingevoerd, drukt u op Filter

4 om de waarden te vergrendelen.

Als u de huidige reeks waarden voor de geselecteerde handeling

wilt verwijderen, drukt u eenmaal op Check (Clear) 0 en laat deze snel weer los.

* De weergegeven tijd verandert in “—:—” en de instellingen

On/Off en temperatuur verdwijnen allemaal.

(Als u alle schakelklokinstellingen in een keer wilt wissen, houdt

u Check (Clear) 0 twee seconden of langer ingedrukt. Het display begint te knipperen ter aanduiding dat alle instellingen zijn gewist.)

Opmerking: De nieuwe waarden worden geannuleerd als u op de knop

Bedrijfsstand (Back) 2 drukt voordat u op Filter

Als u twee of meer verschillende handelingen voor precies dezelfde tijd

hebt ingesteld, wordt alleen de handeling met het hoogste Operation No. uitgevoerd.

4 hebt gedrukt.

9. Herhaal, indien nodig, de stappen 3 tot en met 8, om alle gewenste cellen te vullen.

10.

Druk op de knop Bedrijfsstand (Back) 2 om terug te keren naar het standaard bedieningsscherm en de instelprocedure te voltooien.

11. Voor het activeren van de timer drukt u op Timer On/Off 9, zodat de indicatie “Timer Off” van het scherm verdwijnt. Controleer of de

indicatie “Timer Off” niet langer wordt weergegeven.

* Als er geen timerinstellingen meer zijn, knippert de indicatie

“Timer Off” op het scherm.

6.1.2. Simple Timer (Enkelvoudige timer)

 U kunt de enkelvoudige timer op drie manieren instellen.

• Alleen begintijd: de airconditioner wordt ingeschakeld als de ingestelde tijd is

verstreken.

• Alleen eindtijd: de airconditioner wordt uitgeschakeld als de ingestelde tijd is

verstreken.

• Begin- en eindtijden: de airconditioner wordt in- en uitgeschakeld als de ingestelde

tijdstippen zijn verstreken.

 De enkelvoudige timer (starten en stoppen) kan slechts eenmaal

binnen een periode van 72 uur worden ingesteld. De tijd kan worden ingesteld in intervallen van een uur.

Opmerking: *1. De schakelklok, enkelvoudige timer en automatisch uitschakelen kunnen

niet tegelijkertijd worden gebruikt.

*2. De enkelvoudige timer werkt niet als aan een van de volgende

voorwaarden is voldaan.

De timerfunctie is uitgeschakeld; het systeem bevindt zich in een

abnormale staat; er is een testrun gaande; op de afstandsbediening wordt een zelftest of diagnose uitgevoerd; de gebruiker stelt op dit moment een functie in; het systeem wordt centraal bestuurd. (Onder deze voorwaarden is de On/Off-handeling uitgeschakeld.)

ONHr

AFTER

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

Timerinstellingen

TIMER

SUN

OFF

°C

WEEKLY

1. Controleer dat de schakelklokindicator zichtbaar is op het scherm (bij 1).

2. Druk op Timer Menu b, zodat “Monitor” op het scherm verschijnt (bij 8).

3. Druk zo vaak als nodig op Timer On/Off (Set Day) 9 om de dag weer te geven waarvan u de instellingen wilt bekijken.

4. Druk zo vaak als nodig op de bedieningsknoppen

of (7 of

8) om het juiste werkingsnummer op het display weer te geven (bij 9).

* Met elke druk op de knop wordt geschakeld naar de volgende

timerhandeling, in volgorde van de ingestelde tijd.

5. Als u de monitor wilt sluiten en terug wilt keren naar het standaard bedieningsscherm drukt u op de knop Bedrijfsstand (Back) 2.

Druk op Timer On/Off 9, zodat de indicatie “Timer Off” verschijnt bij 0.

TIME SUN

°C

WEEKLY

°C

Druk op Timer On/Off 9, zodat de indicatie “Timer Off” donker wordt (bij

0).

TIME SUN

°C

WEEKLY

°C

Timer instellen

AFTER

ONHr

SIMPLE

Handeling (On of Off)

* “— —” wordt weergegeven als

er niets is ingesteld.

1. Zorg dat u het standaard bedieningsscherm voor u hebt en dat de indicator van de enkelvoudige timer 1 op het display wordt weergegeven.

Als niet de enkelvoudige timer wordt weergegeven, maar iets anders,

stelt u de SIMPLE TIMER in via Function Selection (zie 8.[4]–3 (3)) timerfunctie inschakelen.

2. Druk op Timer Menu b, zodat “Set Up” op het scherm verschijnt (bij 2). (Met elke druk op de knop schakelt u tussen “Set Up” en “Monitor”.)

3. Druk op ON/OFF 1 om de huidige instelling van de enkelvoudige timer weer te geven (ON of OFF). Druk eenmaal op de knop om de resterende tijd voor ON weer te geven en druk dan nogmaals op de knop om de resterende tijd voor OFF weer te geven. (de indicatie ON/OFF ziet u bij 3).

• “ON”-timer: de airconditioner wordt ingeschakeld als het opgegeven aantal uren

is verstreken.

• “OFF”-timer: de airconditioner wordt uitgeschakeld als het opgegeven aantal

uren is verstreken.

“ON” of “OFF” wordt weergegeven bij 3: Druk zo vaak als nodig op de betreffende Set Time-knop a om de uren ON in te stellen (als “ON” wordt weergegeven) of de uren OFF (als “OFF” wordt weergegeven bij 4.

• Beschikbaar bereik: 1 tot 72 uur

5. Als u zowel de ON- als de OFF-tijden wilt instellen, herhaalt u de stappen 3 en 4. * De ON- en OFF-tijden kunnen echter niet op dezelfde waarde

worden ingesteld.

6. Zo wist u de huidige ON- of OFF-instelling: Geef de ON- of OFFinstelling weer (zie stap 3) en druk vervolgens op Check (Clear) 0 zodat de tijd op “—” komt te staan bij 4. (Wilt u alleen een ONinstelling of alleen een OFF-instelling gebruiken, controleer dan of de instelling die u niet wilt gebruiken als “—” wordt weergegeven.)

6. Timer

2a9

7. Nadat u de stappen 3 tot en met 6 hebt ingevoerd, drukt u op Filter 4 om de waarden te vergrendelen.

Opmerking: De nieuwe waarden worden geannuleerd als u op de knop Bedrijfsstand (Back) 2 drukt voordat u op Filter

8. Druk op de knop Bedrijfsstand (Back) 2 om terug te keren naar het standaard bedieningsscherm.

9. Druk op Timer On/Off 9 om het aftellen te starten. Als de timer aftelt, is de waarde zichtbaar op het display. Controleer of de timerwaarde

zichtbaar en goed wordt weergegeven.

TIMER ON

1. Controleer dat de indicator van de enkelvoudige timer zichtbaar is op het scherm (bij 1).

2. Druk op Timer Menu b, zodat “Monitor” op het scherm verschijnt (bij

5).

• Als de ON- of OFF-enkelvoudige timer wordt uitgevoerd, verschijnt

de huidige timerwaarde bij 6.

• Als zowel de ON- als de OFF-waarden zijn ingesteld, worden de

beide warden om en om weergegeven.

3. Druk op de knop Bedrijfsstand (Back) 2 om de monitorweergave te sluiten en terug te keren naar het standaard bedieningsscherm.

Druk op Timer On/Off 9, zodat de timerinstelling niet meer op het scherm wordt weergegeven (bij 7).

4 hebt gedrukt.

Timer instellen

OFFHrAFTER

SIMPLE

Voorbeeld 2:

Start de timer, waarbij de OFF-tijd vroeger is dan de ON-tijd ON-instelling: 5 uur OFF-instelling: 2 uur

OFFHrAFTER

°C

ONHr

AFTER

Bij het starten van de timer

SIMPLE

Display toont de OFF-instelling van de timer (resterende uren tot OFF).

2 uur na het starten van de timer

Display toont de ON-instelling van de timer

SIMPLE

(resterende uren tot ON). De weergegeven tijd is ON (5 uur) – OFF (2 uur) = 3 uur.

5 uur na het starten van de timer

°C

De airconditioner wordt ingeschakeld en blijft ingeschakeld totdat iemand anders deze

SIMPLE

uitschakelt.

6.1.3. Auto Off Timer (Automatisch-uitschakelen)

 Deze timer begint met aftellen als de airconditioner wordt

ingeschakeld en schakelt de airconditioner uit als de ingestelde tijd is verstreken.

 De beschikbare instellingen variëren van 30 minuten tot 4 uur, met

intervallen van 30 minuten.

Opmerking: *1. De schakelklok, enkelvoudige timer en automatisch uitschakelen kunnen

niet tegelijkertijd worden gebruikt.

*2. De Auto Off-timer werkt niet als aan een van de volgende voorwaarden is

voldaan.

De timerfunctie is uitgeschakeld; het systeem bevindt zich in een

voorwaarden is de On/Off-handeling uitgeschakeld.)

°C

SIMPLE

Druk op Timer On/Off 9, zodat de timerinstelling verschijnt bij 7.

ONHr

AFTER

°C

Voorbeelden

Als zowel de ON- als de OFF-tijden zijn ingeschakeld voor de enkelvoudige timer, is de werking en weergave als volgt.

Voorbeeld 1:

Start de timer, waarbij de ON-tijd vroeger is dan de OFF-tijd ON-instelling: 3 uur OFF-instelling: 7 uur

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

Bij het starten van de timer

Display toont de ON-instelling van de timer

SIMPLE

(resterende uren tot ON).

3 uur na het starten van de timer

SIMPLE

Display toont de OFF-instelling van de timer (resterende uren tot OFF). De weergegeven tijd is OFF (7 uur) – ON (3 uur) = 4 uur.

7 uur na het starten van de timer

De airconditioner wordt uitgeschakeld en blijft

SIMPLE

uitgeschakeld totdat iemand anders deze opnieuw inschakelt.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

Timer instellen

AFTER OFF

AUTO OFF

1. Zorg dat u het standaard bedieningsscherm voor u hebt en dat de indicator van de Auto Off-timer (bij 1) op het display wordt weergegeven.

Als automatisch uitschakelen niet wordt weergegeven, maar iets

anders, stelt u de AUTO OFF TIMER in via Function Selection (zie

8.[4]–3 (3)) timerfunctie inschakelen.

2. Houd Timer Menu b drie seconden lang ingedrukt, zodat “Set Up” op het scherm verschijnt (bij 2).

(Met elke druk op de knop schakelt u tussen “Set Up” en “Monitor”.)

3. Druk zo vaak als nodig op de betreffende Set Time-knop a om de OFF-tijd in te stellen (bij 3).

4. Druk op Filter

Opmerking: De nieuwe waarde wordt geannuleerd als u op de knop Bedrijfsstand (Back) 2 drukt voordat u op Filter

4 om de instelling te vast te zetten.

4 hebt gedrukt.

5. Druk op de knop Bedrijfsstand (Back) 2 om de instelprocedure af te sluiten en terug te keren naar het standaard bedieningsscherm.

6. Als de airconditioner al aan staat, begint de timer direct met aftellen. Controleer dat de instelling van de timer correct wordt

weergegeven op het display.

6. Timer

Timer instellen

TIMER

AFTER

OFF

AUTO OFF

1. Controleer dat “Auto Off” zichtbaar is op het scherm (bij 1).

2. Houd Timer Menu b drie seconden lang ingedrukt, zodat “Monitor” op het scherm verschijnt (bij 4).

• De tijd tot uitschakeling ziet u staan bij 5.

3. Als u de monitor wilt sluiten en terug wilt keren naar het standaard bedieningsscherm drukt u op de knop Bedrijfsstand (Back) 2.

Houd Timer On/Off 9 drie seconden lang ingedrukt, zodat “Timer Off”



op het scherm verschijnt (bij 6) en de timerwaarde (bij 7) verdwijnt.

°C

 Of zet de airconditioner zelf uit. De timerwaarde (bij 7) verdwijnt van

het scherm.

°C

AUTO OFF

 Houd T imer On/Off 9 drie seconden lang ingedrukt. De indicatie

“Timer Off” verdwijnt (bij 6) en de timerinstelling licht (bij 7) op het display op.

 Of zet de airconditioner aan. De timerwaarde wordt weergegeven bij

6.2. Voor de draadloze afstandsbediening

AUTO START

1 Druk de

• De tijd kan worden ingesteld als het volgende symbool knippert. OFF (UIT)-timer: A knippert. ON (AAN)-timer: A knippert.

2 Gebruik de h (Uren) en

tijd in te stellen.

3 De timer annuleren. Om de OFF (UIT)-timer te annuleren, druk op Om de ON (AAN)-timer te annuleren, druk op

• Het is mogelijk om de OFF en ON timers te combineren.

• Als de timer ingesteld is kunt u om het apparaat te stoppen op

ON/OFF (AAN/UIT) op de afstandsbediening drukken om de timers te

annuleren.

• Als de huidige tijd niet is ingesteld, kan de timerfunctie niet worden

gebruikt.

AUTO STOP

-toets in (TIMER SET).

min

(Minuten)-toetsen om de gewenste

AUTO STOP

AUTO START

AFTER OFF

°C

AUTO OFF

°C

7. Andere functies

7.1. De knoppen van de afstandsbediening vergrendelen (functiebeperking van Operation)



Als u dat wilt, kunt u de knoppen van de afstandsbediening vergrendelen. Met behulp van Function Selection of de afstandsbediening kunt u aangeven welk type vergrendeling u wilt gebruiken. (Zie paragraaf 8 onder [4]–2 (1) als u meer wilt weten over het selecteren van het type vergrendeling.)

U hebt met name de keuze uit de onderstaande twee

vergrendelingstypen. 1 Lock All Buttons:

hiermee vergrendelt u alle knoppen op de afstandsbediening. 2 Lock All Except ON/OFF: hiermee vergrendelt u alle knoppen op de afstandsbediening,

behalve de knoppen On en Off.

Opmerking: De indicator “Locking Function” (vergrendelen) verschijnt op het scherm om aan te geven dat de knoppen momenteel zijn vergrendeld.

Vergrendelingsindicator

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

1. Druk, terwijl u de knop Filter 4 ingedrukt houdt, op ON/OFF 1 en houd deze twee seconden ingedrukt. De indicator “Locking Function” (vergrendelen) verschijnt op het scherm (bij 1) om aan te geven dat de vergrendeling actief is. * Als de vergrendeling is uitgeschakeld in Function Selection

verschijnt op het scherm de melding “Not Available” (Niet beschikbaar) als u op de hierboven genoemde knoppen drukt.

°C

FUNCTION

• Als u op een vergrendelde knop drukt, knippert de indicator

“Locking Function” (vergrendelen) op het display (bij 1).

°C

FUNCTION

1. Druk, terwijl u de knop Filter 4 ingedrukt houdt, op ON/OFF 1 en houd deze twee seconden ingedrukt, zodat de indicator “Locking Function” (vergrendelen) verdwijnt van het scherm (bij 1).

°C

7. Andere functies

7.2. Foutcode-aanwijzingen

ERROR CODE

ON/OFF

Nummer binnenunit

Als u een telefoonnummer hebt opgegeven dat moet worden gebeld in geval van problemen, wordt dit nummer op het scherm weergegeven. (U kunt dit nummer instellen onder Function Selection. Zie paragraaf 8 voor meer informatie.)

Foutcode

ON-lampje (knippert)

 Het ON-lampje en de foutcode knipperen allebei: dit betekent dat de airconditioner defect is en de werking is onderbroken (kan niet worden

hervat). Schrijf het aangegeven unitnummer en de foutcode op, schakel de stroom van de airconditioner uit en bel de leverancier of de onderhoudstechnicus.

Na het drukken op de Check-knop:

CALL:XXXX XXX:XXX

ON/OFF

°C

ERROR CODE

Foutcode

°C

ON/OFF

 Alleen de foutcode knippert (terwijl het ON-lampje blijft branden): het apparaat blijft werken, hoewel er mogelijk een probleem is ontstaan. Schrijf in

dit geval de foutcode op en bel de leverancier of de onderhoudstechnicus voor advies.

* Als u een telefoonnummer hebt opgegeven dat moet worden gebeld in geval van problemen, drukt u op Check om dit nummer op het scherm weer

te geven. (U kunt dit nummer instellen onder Function Selection. Zie paragraaf 8 voor meer informatie.)

8. Functiekeuze

Functiekeuze van de afstandsbediening

De instelling van de volgende functies van de afstandsbediening kan in de functiekeuzestand van de afstandsbediening worden gewijzigd. Wijzig de instelling indien nodig.

Item 1 Item 2 Item 3 (betekenis van de instelling)

1. De taal wijzigen (“CHANGE

LANGUAGE”)

2. Functiebegrenzing (“FUNCTION

SELECTION”)

3. Standkeuze (“MODE SELECTION”)

4. Display wijzigen (“DISP MODE

SETTING”)

Instelling displaytaal • Weergave is mogelijk in meerdere talen

(1) Instelling begrenzing bedrijfsfuncties (bedrijfsblokkering)

(“LOCKING FUNCTION”)

(2) Instelling gebruik van de automatische stand (“SELECT AUTO

MODE”)

(3) Instelling van de temperatuurbegrenzingen (“LIMIT TEMP

FUNCTION”)

(1) Instelling hoofd/sub-afstandsbediening (“CONTROLLER MAIN/

SUB”)

(2) Instelling klok gebruiken (“CLOCK”) • Instelling van het wel of niet gebruiken van de klokfunctie (3) Instelling van de timerfunctie (“WEEKLY TIMER”) • Instelling van het type timer (4) Instelling contactnummer bij storingen (“CALL.”) • Weergave van het te bellen nummer bij storingen

(1) Instelling temperatuurweergave °C/°F (“TEMP MODE °C/°F”) • Instelling van de weer te geven temperatuureenheid (°C of °F) (2) Instelling weergave afzuigluchttemperatuur (“ROOM TEMP

DISP SELECT”)

(3) Instelling weergave automatisch koelen/verwarmen (“AUTO

MODE DISP C/H”)

• Het instellen van de begrenzing van bedrijfsfuncties (bedrijfsvergrendeling)

• Instelling van het wel of niet gebruiken van de “automatische” bedrijfsstand

• Instellen van het instelbare temperatuurbereik (maximum, minimum)

• Keuze van de hoofd- of subafstandsbediening * Indien op één groep twee afstandsbedieningen zijn

aangesloten, dient één afstandsbediening als “sub” te worden ingesteld.

• Instelling van het telefoonnummer

• Instelling van het wel of niet gebruiken van het display van de binnen-(aanzuig)-luchttemperatuur

• Instelling van het wel of niet gebruiken van het display voor “koelen” of “verwarmen” tijdens bedrijf in de automatische stand

8. Functiekeuze

[Stroomdiagram functiekeuze]

Insteltaal (Engels)

Item1 Item2

De taal wijzigen

Functiekeuze

Instelling bedrijfsstand

Normaal display (display als de airconditioner niet in bedrijf is)

Houd toets E ingedrukt en druk gedurende twee seconden op toets D.

Functiekeuzestand van de afstandsbediening

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Item3

Houd toets E ingedrukt en druk gedurende twee seconden op toets D.

E Druk op de bedrijfsstandtoets. G Druk op de TIMER MENU-toets. D Druk op de TIMER ON/OFF-toets (TIMER AAN/UIT).

Matrixdisplay

TEMP.

E G

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

OFF

on1

on2

OFF

De vergrendelingsfunctie wordt niet gebruikt. (initiële instelwaarde)

De instelling van de bedrijfsblokkering geldt niet bij On/Off (Aan/ Uit)-toets.

De instelling van de bedrijfsblokkering is All buttons (alle toetsen).

Als de bedrijfsstand wordt geselecteerd wordt de automatische stand weergegeven. (initiële instelwaarde)

De automatische stand wordt niet weergegeven als de bedrijfsstand wordt geselecteerd.

De begrenzing van het temperatuurbereik is niet actief. (initiële instelwaarde)

Het temperatuurbereik kan worden gewijzigd in de koel/droogstand.

Het temperatuurbereik kan worden gewijzigd in de verwarmingsstand.

Het temperatuurbereik kan worden gewijzigd in de automatische stand.

De afstandsbediening zal de hoofdbediening zijn. (initiële instelwaarde)

De afstandsbediening zal de sub-bediening zijn.

De klokfunctie kan worden gebruikt. (initiële instelwaarde)

De klokfunctie kan niet worden gebruikt.

De Weekly timer (schakelklok) kan worden gebruikt. (initiële instelwaarde)

De Auto off timer (automatisch-uitschakelen) kan worden gebruikt.

De Simple timer (enkelvoudige timer) kan worden gebruikt.

ON/OFF

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Display wijzigen

OFF

CALL-

OFF

De timerstand kan niet worden gebruikt. Bij een fout worden de ingestelde contactnummers niet

weergegeven. (initiële instelwaarde)

Bij een fout worden de ingestelde contactnummers weergegeven.

°C wordt als eenheid van temperatuur gebruikt. (initiële instelwaarde)

°F wordt als eenheid van temperatuur gebruikt.

De ruimtetemperatuur wordt weergegeven. (initiële instelwaarde)

De ruimtetemperatuur wordt niet weergegeven. Bij automatisch bedrijf wordt “Automatic cooling” (automatisch

koelen) of “Automatic heating” (automatisch verwarmen) weergegeven. (initiële instelwaarde)

In de automatische stand wordt alleen “Automatic” (automatisch) weergegeven.

8. Functiekeuze

[Details van de instellingen]

[4]–1. Instelling CHANGE LANGUAGE (taal wijzigen) De taal in het matrixdisplay kan worden geselecteerd.

• Druk op de [ 1 Engels (GB), 2 Duits (D), 3 Spaans (E),4 Russisch (RU), 5 Italiaans (I), 6 Chinees (CH), 7 Frans (F), 8 Japans (JP)

Zie de tabel van het matrix-display.

[4]–2. Functiebegrenzing

(1) Instelling begrenzing bedrijfsfuncties (bedrijfsvergrendeling)

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D.

1 no1 : Voor de instelling van de bedrijfsblokkering worden alle

2 no2 : De bedrijfsblokkering wordt via alle toetsen ingesteld. 3 OFF (Initiële instelling) :

De bedrijfsblokkering wordt niet ingesteld.

* Om de instelling van de bedrijfsblokkering op het normale

scherm van kracht te laten worden, moeten de [FILTER]- en de [ ON/OFF]-knoppen gedurende twee seconden tegelijkertijd worden ingedrukt, bij het normale scherm en nadat de bovenstaande instelling is uitgevoerd.

(2) Instelling gebruik van de automatische stand Indien de afstandsbediening aangesloten is op een unit met

automatische bedrijfsstand, kunnen de volgende instellingen worden uitgevoerd.

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knoppen D. 1 ON (Initiële instelling) : Als de bedrijfsstand wordt geselecteerd, wordt de

automatische stand getoond. 2 OFF : Als de bedrijfsstand wordt geselecteerd, wordt de

automatische stand niet getoond.

(3) Instelling van de temperatuurbegrenzingen Nadat deze instelling is gemaakt, kan de temperatuur binnen het

ingestelde bereik worden gewijzigd.

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knoppen D. 1 LIMIT TEMP COOL MODE : Het temperatuurbereik kan in de koel/droogstand worden

gewijzigd. 2 LIMIT TEMP HEAT MODE : Het temperatuurbereik kan in de verwarmingsstand worden

gewijzigd. 3 LIMIT TEMP AUTO MODE : Het temperatuurbereik kan in de automatische stand worden

gewijzigd. 4 OFF (initiële instelling) : De begrenzing van het temperatuurbereik is niet geactiveerd.

* Indien de instelling wordt gemaakt (behalve bij OFF (uit)), wordt

tegelijkertijd de temperatuurbegrenzing bij koelen, verwarmen en automatisch ingesteld. Het bereik kan echter niet worden begrensd als het ingestelde temperatuurbereik niet is gewijzigd.

• Om de temperatuur hoger of lager te maken, drukt u op [ TEMP. ( ) of ( )] F.

• Om naar de instelling van de bovenste en onderste begrenzing te schakelen, drukt u op [ ] H. De geselecteerde instelling zal knipperen waarna het temperatuurbereik kan worden ingesteld.

• Instelbaar bereik Koel/droogstand : Ondergrens: 19°C t/m 30°C Bovengrens: 30°C t/m 19°C Verwarmingsstand : Ondergrens: 17°C t/m 28°C Bovengrens: 28°C t/m 17°C Automatische stand : Ondergrens: 19°C t/m 28°C Bovengrens: 28°C t/m 19°C

MENU]-toets G om de taal te wijzigen.

toetsen behalve de [ ON/OFF]-knop gebruikt.

[4]–3. Instelling bedrijfsstand

(1) Instelling hoofd/sub-afstandsbediening

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D.

1 Main: 2 Sub: De afstandsbediening is de sub-afstandsbediening.

(2) Instelling klok gebruiken

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D.

1 ON: De klokfunctie kan worden gebruikt. 2 OFF: De klokfunctie kan niet worden gebruikt.

(3) Instelling van de timerfunctie

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D (Kies één van de volgende.) 1 WEEKLY TIMER (Initiële instelling): De weektimer kan worden gebruikt. 2 AUTO OFF TIMER: De auto-uit-timer kan worden gebruikt. 3 SIMPLE TIMER: De eenvoudige timer kan worden gebruikt. 4 TIMER MODE OFF: De timer kan niet worden gebruikt.

* Indien de instelling voor het gebruik van de klok OFF (uit) is, kan

de “WEEKLY TIMER” niet worden gebruikt.

(4) Instelling contactnummer bij storingen

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D. 1 CALL OFF: De ingestelde te bellen nummers worden bij een storing niet

getoond. 2 CALL **** *** ****: De ingestelde te bellen nummers worden bij een storing

getoond. CALL_: Het te bellen nummer kan worden ingesteld als het display

verschijnt dat links wordt getoond.

• Het instellen van de te bellen nummers Om de te bellen nummers in te stellen dient u de

onderstaande procedures te volgen.

Verplaats de knipperende cursor naar de in te stellen

nummers. Druk op cursor naar rechts of links te verplaatsen. Druk op [ CLOCK ( ) en ( )]-knoppen C om de nummers in te stellen.

[4]–4. Displayweergave-instelling

(1) Instelling temperatuurweergave °C/°F

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D.

1 °C: Voor de temperatuur wordt de eenheid °C gebruikt. 2 °F: Voor de temperatuur wordt de eenheid °F gebruikt.

(2) Instelling weergave afzuigluchttemperatuur

• Om de instelling te wijzigen drukt u op de [

1 ON: De afzuigluchttemperatuur wordt weergegeven. 2 OFF: De afzuigluchttemperatuur wordt niet weergegeven.

(3) Instelling weergave automatisch koelen/verwarmen

• Om de instelling te wijzigen drukt u op de [ ON/OFF]-knop D. 1 ON: Bij automatisch bedrijf wordt “automatisch koelen” of

“automatisch verwarmen” weergegeven. 2 OFF: Bij automatisch bedrijf wordt alleen “automatisch” getoond.

De afstandsbediening is de hoofd-afstandsbediening.

[ TEMP. () en ( )]-knoppen F om de

ON/OFF]-knop D.

8. Functiekeuze

[Matrix-display-tabel]

Insteltaal English Germany Spanish Russian Italy Chinese French Japanese

Wacht op het opstarten

Bedrijfsstand Koelen

Drogen Verwarmen Automatisch Automatisch

(Koelen) Automatisch

(Verwarmen) Ventileren

Ventilatie Stand-by

(Warmte-instelling)

Ontdooien Ingestelde temperatuur Ventilatorsnelheid Toets niet in gebruik Controle (fout) Proefdraaien Zelf-controle Functiekeuze van het apparaat Ventilatie instellen

Insteltaal English Germany Spanish Russian Italy Chinese French Japanese

De taal wijzigen

Functiekeuze Instelling begrenzing

bedrijfsfunctie Instelling gebruik van

automatische stand Instelling begrenzing

temperatuurbereik Stand begrenzing

temperatuurkoeling/dag Begrenzing temperatuur

verwarmingsstand Begrenzing temperatuur

autostand Instelling bedrijfsstand

Instelling afstandsbediening als hoofd-afstandsbediening

Instelling afstandsbediening als sub-afstandsbediening

Gebruik van de klokinstelling Instelling van de dag van de

week en van de tijd Timerinstelling

Weergave timer Schakelklok Timerstand uit Timer Automatisch uitschakelen Enkelvoudige timer Contactnummerinstelling van de

foutsituatie Display wijzigen

Temperatuurweergave-instelling °C/°F Instelling weergave

luchtinlaattemperatuur Instelling weergave automatisch koelen/verwarmen

9. Noodbedrijf voor draadloze afstandsbediening

 PKFY-P·VKM-E

B A

Wanneer de afstandsbediening niet kan worden gebruikt

Als de batterijen van de afstandsbediening leeg zouden raken, of als de afstandsbediening niet goed zou functioneren, kunt u via de noodknoppen op het rooster overgaan op noodbedrijf.

A DEFROST/STAND BY-lamp B Bedrijfslamp C Noodbedrijfschakelaar voor koelen D Noodbedrijfschakelaar voor verwarmen E Ontvanger

10. Onderhoud en schoonmaken

°C

TEMP.

 Hiermee wordt aangegeven dat het filter moet worden

schoongemaakt. Reinig het filter.  De aanduiding “FILTER” uitschakelen Druk, nadat u het filter heeft schoongemaakt, de [FILTER]-knop

tweemaal achter elkaar in. De aanduiding verdwijnt.

Opmerking:  Als er twee of meer verschillende soorten binnenapparaten worden

bediend, verschilt dit schoonmaakinterval, afhankelijk van het soort

filter. Op het tijdstip dat het filter van het hoofdapparaat moet worden

schoongemaakt, verschijnt de aanduiding “FILTER”. Als de aanduiding

weer verdwijnt, begint de telling opnieuw.  “FILTER” geeft het schoonmaakinterval aan dat wordt gehanteerd als het

binnenapparaat onder normale omstandigheden wordt gebruikt. Er wordt alleen rekening gehouden met de verstreken gebruiksduur. Als het filter wordt gebruikt in situaties waar de lucht vervuild is, dient u het filter vaker schoon te maken.

 Het schoonmaakinterval voor het filter verschilt van model tot model.  Deze aanwijzing is voor de draadloze afstandsbediening niet beschikbaar.

 Reinigen van de filters

• Maak de filters schoon met behulp van een stofzuiger. Als u niet de

beschikking heeft over een stofzuiger, klop de filters dan lichtjes tegen

een hard voorwerp zodat al het stof en vuil eruit valt.

• Als de filters heel erg vuil zijn, was deze dan in lauw water. Als

u wasmiddel gebruikt, zorg dan dat dit hierna grondig wordt

weggespoeld en laat de filters goed drogen voordat u deze weer

plaatst.

FILTER

ON/OFF

Noodbedrijf starten

• Koelen: Houd knop C

2 seconden of langer ingedrukt.

• Verwarmen: Houd knop D 2 seconden of langer ingedrukt.

Opmerking:  De details voor het noodbedrijf worden hieronder weergegeven.

De details voor NOODBEDRIJF worden onderstaand getoond.

Bedrijfsstand COOL HEAT

Ingestelde temperatuur 24°C 24°C

Ventilatorsnelheid Hoog Hoog

Luchtstroomrichting Horizontaal

Naar beneden

4 (5)

Noodbedrijf stoppen

• Houd knop C of D 2 seconden of langer ingedrukt om het noodbedrijf uit te schakelen.

Voorzichtig:

• U dient bij het verwijderen van het filter voorzorgsmaatregelen te treffen om uw ogen te beschermen tegen stof. Ook moet u op een krukje gaan staan om het karwei uit te voeren. Zorg ervoor dat u niet valt.

• Als het filter is verwijderd, dient u de metalen delen van het apparaat voor binnengebruik niet aan te raken, om letsel te voorkomen.

1 Trek de benedenhoeken van het luchtinlaatrooster met beide

handen naar voren. Til vervolgens het filter op totdat u een klik hoort.

2 Houd de knoppen van het filter ingedrukt, duw het filter omhoog en

trek het vervolgens omlaag om het te verwijderen. (Op twee plaatsen, aan de linker- en rechterzijde.)

A Rooster voorzijde B Filter

Voorzichtig:

• Droog de filters nooit in direct zonlicht of met behulp van een warmtebron zoals een straalkacheltje of een haardroger; hierdoor kunnen de filters kromtrekken.

• Was de filters nooit in heet water (meer dan 50°C); hierdoor kunnen de filters kromtrekken.

• Let erop dat de filters altijd zijn geïnstalleerd als u het apparaat gebruikt. Gebruik van het apparaat zonder de filters kan leiden tot beschadiging ervan.

Voorzichtig:

• Voordat u begint met schoonmaken, moet u het apparaat stoppen en de stroomvoorziening UITzetten.

• Binnenapparaten zijn uitgerust met filters om stof uit ingezogen lucht te verwijderen. Reinig de filters volgens de hieronder

aangegeven methodes.

11. Problemen en oplossingen

Heeft u een probleem? Hier is de oplossing. (Het apparaat functioneert normaal.)

De airconditioner verwarmt of koelt niet goed.

Als het verwarmingsbedrijf start wordt de warme lucht niet snel uit het binnenapparaat geblazen.

Tijdens de verwarmingsstand stopt de airconditioner voordat de ingestelde ruimtetemperatuur is bereikt.

Tijdens bedrijf verandert de richting van de luchtstroom naar boven/ beneden of kan de richting van de luchtstroom naar boven/beneden niet worden ingesteld.

Als de luchtstroomrichting naar boven/beneden wordt veranderd, gaan de kleppen altijd voorbij de instelpositie omhoog en omlaag voordat ze uiteindelijk bij de eindpositie stoppen.

Er klinkt een geluid van stromend water of zo nu en dan een sissend geluid.

Er klinkt een krakend of knarsend geluid.

De ruimte heeft een onaangename geur.

Uit het binnenapparaat wordt een witte mist of damp uitgestoten.

Er komt water of damp uit het buitenapparaat.

Het bedrijfssymbool verschijnt niet in het display van de afstandsbediening.

De airconditioner werkt niet, ook al wordt de knop ON/OFF ingedrukt. De weergave van de bedrijfsstand op het display van de afstandsbediening verdwijnt.

“ ” verschijnt in het display van de afstandsbediening.  Tijdens centrale besturing verschijnt “ ” in het display van de

Als u de airconditioner kort nadat deze is gestopt opnieuw start, zal deze niet functioneren, ook al hebt u de hoofdschakelaar ingedrukt.

De airconditioner werkt zonder dat de hoofdschakelaar is ingedrukt.

De airconditioner stopt zonder dat de hoofdschakelaar is ingedrukt.

Het timerbedrijf van de afstandsbediening kan niet worden ingesteld.

“PLEASE WAIT” (wachten a.u.b.) verschijnt in het display van de afstandsbediening.

Er verschijnt een foutcode in het display van de afstandsbediening.

Er klinkt een geluid van water dat wordt afgetapt of het draaien van een motor.

 Reinig het filter. (De luchtstroom wordt verminderd als het filter vuil of

verstopt is.)

 Controleer de temperatuurafstelling en stel de temperatuur in.  Let erop dat er rond het buitenapparaat voldoende ruimte is. Is de

luchtin- of -uitlaat van het binnenapparaat geblokkeerd?

 Staat er een deur of raam open?  Er wordt pas warme lucht geblazen als het binnenapparaat voldoende

is opgewarmd.

 Bij een lage buitentemperatuur en een hoge luchtvochtigheid kan er

op het buitenapparaat ijsafzetting ontstaan. Als dit het geval is, voert het buitenapparaat het ontdooiingsbedrijf uit. Na ongeveer 10 minuten dient normaal bedrijf te beginnen.

 Tijdens de koelstand bewegen de kleppen zich automatisch na 1

uur naar de horizontale stand (naar beneden), als de richting van de luchtstroom is ingesteld naar beneden (horizontaal). Dit is om te voorkomen dat er water langs de kleppen naar beneden kan druppelen.

 Bij lage luchtstroomtemperatuur of tijdens het ontdooien gaan in

de verwarmingsstand de kleppen automatisch naar de horizontale luchtstroomstand.

 Als de luchtstroomrichting naar boven/beneden wordt veranderd,

gaan de kleppen na het detecteren van de basispositie naar de ingestelde positie.

 Deze geluiden kunnen worden gehoord als er koelstof in de

airconditioner stroomt, of als de stroom van de koelstof verandert.

 Deze geluiden kunnen worden gehoord als er ten gevolge van

temperatuursveranderingen delen uitzetten of inkrimpen en daardoor langs elkaar gaan wrijven.

 Het binnenapparaat zuigt lucht aan die gassen afkomstig uit wanden,

tapijt en meubilair bevat en tevens geuren uit kleding, en blaast deze dampen in de ruimte terug.

 Indien de binnentemperatuur en de luchtvochtigheid hoog zijn, kan

deze omstandigheid zich bij het begin van het bedrijf voordoen.

 Tijdens het ontdooien kan een koele luchtstroom naar beneden

worden geblazen die eruitziet als mist.

 Tijdens het koelen kan er water worden gevormd en van de koelpijpen

en –verbindingen druppelen.

 Tijdens het verwarmen kan er op de warmtewisselaar water ontstaan

en naar beneden druppelen.

 Tijdens het ontdooien kan het water op de warmtewisselaar

verdampen, waardoor er waterdamp wordt uitgestoten.

 Zet de hoofdschakelaar aan. In het scherm van de afstandsbediening

verschijnt nu “

 Staat de hoofdschakelaar van het binnenapparaat uit? Zet de

hoofdschakelaar aan.

afstandsbediening en kan de airconditioner met de afstandsbediening worden gestart of gestopt.

 Wacht ongeveer drie minuten. (Het bedrijf is gestopt om de airconditioner te beschermen.)

 Is de aan-timer ingesteld? Druk op de hoofdschakelaar om het bedrijf te stoppen.  Is de airconditioner aan een centrale afstandsbediening gekoppeld? Raadpleeg de personen die de airconditioner bedienen.  Verschijnt “ Raadpleeg de personen die de airconditioner bedienen. 

Is de automatische herstelvoorziening bij spanningsonderbrekingen ingesteld?

Druk op de hoofdschakelaar om het bedrijf te stoppen.  Is de uit-timer ingesteld?

Druk op de hoofdschakelaar om het bedrijf opnieuw te starten.  Is de airconditioner aan een centrale afstandsbediening gekoppeld? Raadpleeg de personen die de airconditioner bedienen.  Verschijnt “ ” in het display van de afstandsbediening? Raadpleeg de personen die de airconditioner bedienen.

 Zijn de timerinstellingen ongeldig? Als de timer kan worden ingesteld, verschijnt

AUTO OFF

 De initiële instellingen worden uitgevoerd. Wacht ongeveer 3 minuten.

 De beveiligingen zijn aangesproken om de airconditioner te beveiligen.  Probeer deze apparatuur niet zelf te repareren.

Zet onmiddellijk de hoofdschakelaar uit en raadpleeg uw leverancier.

Stel de leverancier op de hoogte van de modelnaam en de informatie die in het display van de afstandsbediening verscheen.

 Als het koelbedrijf stopt, treedt de aftappomp in werking, die

vervolgens weer stopt. Wacht ongeveer 3 minuten.

”.

” in het display van de afstandsbediening?

WEEKLY, SIMPLE

in het display van de afstandsbediening.

, of

11. Problemen en oplossingen

Heeft u een probleem? Hier is de oplossing. (Het apparaat functioneert normaal.)

Het geluid is harder dan vermeld in de specificaties.

Er verschijnt niets in het display van de draadloze afstandsbediening, het display is zwak, of de signalen worden alleen door het binnenapparaat ontvangen als de afstandsbediening dichtbij wordt gehouden.

Op het binnenapparaat knippert het bedrijfslampje bij de ontvanger voor de draadloze afstandsbediening.

Het binnenapparaat blaast met tussenpozen warme lucht uit terwijl de bedrijfsstand Verwarmen uit staat of als de bedrijfsstand Ventileren aan staat.

Toepassingsbereik:

Het temperatuursbereik voor zowel de binnen- als de buitenapparaten van de Y, R2, Multi-S -serie is hieronder aangegeven.

Voorzichtig: Het gebruik van uw airconditioner buiten de temperatuurs- en luchtvochtigheidsgrenzen die hieronder zijn aangegeven kan tot ernstige schade aan uw apparaat leiden.

Modus Binnenapparaat Koelen 15 °C - 24 °C WB –5 °C - 43 °C DB –5 °C - 43 °C DB –5 °C - 46 °C DB

Verwarmen 15 °C - 27 °C DB –15 °C - 15.5 °C WB –12 °C - 15 °C WB –12 °C - 15.5 °C WB

PUHY PURY PUMY

 Het bedrijfsgeluid in de ruimte wordt door de akoestiek van de

desbetreffende ruimte beïnvloed, zoals getoond in de volgende tabel, en zal hoger zijn dan de geluidsspecificaties, die werden bepaald door meting in een echovrije ruimte.

Sterk geluidsabsorberende ruimten

Voorbeelden van locaties

Geluidsniveau’s

 De batterijen zijn bijna leeg. Breng nieuwe batterijen aan en druk op reset.  Indien er ook nadat nieuwe batterijen zijn geplaatst niets verschijnt,

controleer dan of de batterijen in de juiste richting zijn aangebracht (+, –).



De zelfdiagnose-functie is uitgevoerd om de airconditioner te beveiligen.  Probeer deze apparatuur niet zelf te repareren. Zet onmiddellijk de hoofdschakelaar uit en raadpleeg uw leverancier.

Geef de modelnaam aan de leverancier door.  Als er een ander binnenapparaat in de bedrijfsstand Verwarmen

staat, gaat de regelklep zo nu en dan open en dicht om het

airconditioningsysteem stabiel te laten werken. Dit houdt na enige tijd

op.

* Indien dit een ongewenste temperatuurstijging veroorzaakt,

bijvoorbeeld in een kleine ruimte, schakel dan het binnenapparaat tijdelijk uit.

Buitenapparaat

Zendstudio,

muziekruimten,

enz.

3 t/m 7 dB 6 t/m 10 dB 9 t/m 13 dB

Normale ruimten

Ontvangstruimte,

hotellobby, enz.

Gering geluidsabsorberende ruimten

Kantoor,

hotelkamer

Opmerking: Als een toepasselijke norm voor de luchtvochtigheid voor zowel de binnen- als buitenapparaten raden wij een bereik van 30

- 80% relatieve luchtvochtigheid aan.

Waarschuwing:

Indien de airconditioner draait maar de ruimte niet koelt of verwarmt (afhankelijk van het model), neem dan contact op met uw dealer aangezien er mogelijk koelstof lekt. Vraag de monteur of er koelstoflekkage is wanneer er reparaties worden uitgevoerd.

De in de airconditioner gebruikte koelstof is veilig. Normaal gesproken treedt er geen koelstoflekkage op. Indien er binnen echter koelgas lekt en dit in aanraking komt met de warmtebron van een ventilatorkachel, straalkachel, fornuis, etc., zullen schadelijke stoffen worden gevormd.

12. Specificaties

Model PKFY-P63VKM-E PKFY-P100VKM-E Stroomvoorziening (voltage <V>/frequentie) <Hz> ~N/220-230-240/50, 220-60 Capaciteit (koelen/verwarmen) <kW> 7.1/8.0 11.2/12.5 Afmetingen (hoogte) <mm> 365 Afmetingen (breedte) <mm> 1170 Afmetingen (diepte) <mm> 295 Netto gewicht <kg> 21 Luchtuitstroomvermogen ventilator (laag-hoog) <m Geluidsniveau (laag-hoog) <dB> 39-45 41-49

*1 De capaciteit voor koelen/verwarmen geeft de maximale waarde bij gebruik onder de volgende omstandigheden. Koelen: binnen 27 °C DB (dry ball)/19 °C WB (wet ball), buiten: 35 °C DB Verwarmen: 20 °C DB, buiten 7 °C DB/6 °C WB

/min> 16-20 20-26

Contenido

1. Medidas de Seguridad ........................................................70

2. Nombres de las piezas ........................................................70

3. Configuración de la pantalla ................................................73

4. Configuración de día de la semana y hora ..........................73

5. Manejo .................................................................................73

6. Temporizador .......................................................................76

1. Medidas de Seguridad

 Antes de instalar la unidad, asegúrese de haber leído

el capítulo de “Medidas de seguridad”.

 Las “Medidas de seguridad” señalan aspectos muy

importantes sobre seguridad. Es importante que se cumplan todos.

 Antes de conectar el sistema, informe al servicio de

suministro o pídale permiso para efectuar la conexión.

Atención:

• La unidad no debe ser instalada por el usuario. Pida a su distribuidor o a una empresa debidamente autorizada que se lo instale. La incorrecta instalación de la unidad puede dar lugar a goteo de agua, descarga eléctrica o fuego.

• No se suba encima ni coloque objetos sobre la unidad.

• No vierta agua sobre la unidad ni la toque con las manos húmedas. Puede producirse una descarga eléctrica.

• No rocíe gases combustibles en las proximidades de la unidad. Puede haber riesgo de incendio.

• No coloque calentadores de gas o cualquier otro aparato de llama abierta expuestos a la corriente de aire descargada por la unidad. Puede dar lugar a una combustión incompleta.

• No extraiga el panel frontal del ventilador de la unidad exterior mientras esté en funcionamiento.

• No repare nunca la unidad ni la traslade a otro lugar usted mismo.

7. Otras funciones ...................................................................79

8. Selección de función ...........................................................80

Funcionamiento de emergencia del controlador remoto inalámbrico

...84

10. Mantenimiento y limpieza ....................................................84

11. Localización de fallos ..........................................................85

12. Especificaciones ..................................................................86

Símbolos utilizados en el texto

Atención: Describe precauciones que deben tenerse en cuenta para evitar el riesgo de lesiones o muerte del usuario.

Cuidado: Describe las precauciones que se deben tener para evitar daños en la unidad.

Símbolos utilizados en las ilustraciones

: Indica una pieza que debe estar conectada a tierra.

• Cuando note ruidos o vibraciones que no sean normales, pare

la unidad, desconecte la fuente de alimentación y póngase en contacto con su proveedor.

• No inserte nunca dedos, palos, etc. en las tomas o salidas de

aire.

• Si detecta olores raros pare la unidad, desconecte el interruptor

de red y consulte con su distribuidor. De lo contrario puede haber una rotura, una descarga eléctrica o fuego.

• Este aparato de aire acondicionado NO debe ser utilizado por

niños ni por personas inválidas sin el control de una persona adulta.

• Los niños pequeños deben estar vigilados por personas adultas

para impedir que jueguen con el equipo de aire acondicionado.

• Si se producen fugas de gas refrigerante, pare la unidad, ventile

bien la habitación y avise a su proveedor.

Cuidado:

• No utilice objetos puntiagudos para apretar los botones ya que podría dañarse el controlador remoto.

• No bloquee ni cubra nunca las tomas y salidas de las unidades interior y exterior.

• No limpie el controlador remoto con benceno, trapos humedecidos en disolvente, etc.

• No deje que la unidad funcione durante mucho rato en un ambiente muy húmedo, p. ej., con una puerta o una ventana abiertas. En el modo de refrigeración, funcionando en una habitación con mucha humedad (del 80 % o más) durante mucho tiempo, el agua condensada de la unidad podría gotear y mojar o estropear los muebles, etc.

2. Nombres de las piezas

 Unidad interior

PKFY-P·VKM-E

Velocidad del ventilador 2 velocidades

Pasos 4 pasos

Deflector

Rejilla Manual Filtro Normal Indicación de limpieza de filtro

Automático oscilante

{

100 horas

• No toque el deflector de salida de aire superior ni el regulador de salida de aire inferior durante el funcionamiento. De lo contrario podría formarse condensación y la unidad dejaría de funcionar.

Eliminación de la unidad

Cuando deba eliminar la unidad, consulte con su distribuidor.

 PKFY-P·VKM-E

Rejilla frontal

Filtro

Entrada de aire

Salida de aire

Rejilla

Deflector

Interruptor de funcionamiento de

emergencia

2. Nombres de las piezas

 Para controlador remoto cableado

Sección de pantalla

Para esta explicación, se muestran iluminadas todas las partes de la pantalla. Durante el funcionamiento real, sólo estarán iluminados los elementos relevantes.

Identifica el funcionamiento actual.

Muestra el modo de funcionamiento, etc.

* Admite visualización en

múltiples idiomas.

Indicador “Centrally Controlled”

Indica que el mando principal ha desactivado el funcionamiento del mando a distancia.

Indicador “Timer Is Off”

Indica que el temporizador está desactivado.

Configuración de temperatura

Muestra la temperatura objetivo.

Sección de control

Día de la semana

Muestra el día de la semana actual.

Pantalla Time/Timer

Muestra la hora actual, a menos que se haya configurado el temporizador simple o de apagado automático, en cuyo caso, muestra el tiempo restante.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Indicador de dirección arriba/abajo del flujo de aire

El indicador muestra la dirección de circulación del aire de salida.

Indicador “One Hour Only”

Se muestra si la circulación del aire se ha fijado en débil y hacia abajo durante el modo COOL o DRY. (El funcionamiento varía según el modelo). El indicador se apaga después de una hora, momento en que cambia también la dirección de circulación del aire.

Pantalla de temperatura ambiente

Muestra la temperatura ambiente. El rango de temperatura ambiente que muestra la pantalla va de 8 a 39 °C. La pantalla parpadea si la temperatura no llega a 8 °C o supera los 39 °C.

Pantalla de rejilla

Indica la acción de la rejilla basculante. No aparece si la rejilla se encuentra fija.

(Indicador Power On)

Indica que está encendido.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Indicador “Sensor”

Aparece cuando se utiliza el sensor del mando a distancia.

Indicador “bloqueo de función”

Indica que se han bloqueado los botones del mando a distancia.

Indicador “Clean The Filter”

Se enciende cuando debe limpiarse el filtro.

Indicadores del temporizador

El indicador se enciende si se ha configurado el temporizador correspondiente.

Indicador de velocidad del ventilador

Muestra la velocidad del ventilador seleccionada.

Indicador de ventilación

Aparece cuando la unidad funciona en modo Ventilación.

Botones de ajuste de temperatura

Down (Abajo)

Botón ON/OFF

Botón Fan Speed

Up (Arriba)

Botón Timer Menu

(botón Monitor/Set )

Botón

Botón Modo de

funcionamiento (back

(atrás)).

Botones Set Time

Back (Atrás) Ahead (Adelante)

Botón Timer On/Off

(botón Set Day)

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

(Botón

TEST

Filter

)

Botón T est Run

Botón Check (botón Clear)

Botón dirección arriba/

abajo del flujo de aire

Botón Louver

(Botón Operation)

Apertura de la puerta.

Al número de

funcionamiento anterior.

Botón Ventilation

(botón

Sensor de temperatura integrado

Nota:

Mensaje “PLEASE WAIT” (POR FAVOR, ESPERE)



Este mensaje aparece durante aprox. 3 minutos cuando la unidad interior recibe alimentación.

 Pantalla de modo de funcionamiento parpadeante

Si hay varias unidades interiores conectadas a una sola unidad exterior y en una unidad interior se ha seleccionado un modo de funcionamiento distinto del de otra unidad interior, la pantalla del

modo de funcionamiento comenzará a parpadear. Seleccione el mismo modo de funcionamiento de la otra unidad interior.

 Mensaje “NOT AVAILABLE” (NO DISPONIBLE)

Este mensaje aparece si se pulsa un botón para activar una función que la unidad interior no presenta.

Si está utilizando un controlador remoto para controlar simultáneamente distintos modelos de unidades interiores, este mensaje no aparecerá si alguna de las unidades interiores dispone de la función.

 Pantalla de temperatura de la sala

Los sensores de temperatura de las unidades interiores o el sensor de temperatura del controlador remoto se puede seleccionar para medir la temperatura de la sala. Los sensores de temperatura de la unidad interior están ajustados de forma predeterminada. Si se eligen los sensores de temperatura de la unidad interior para medir la temperatura de la sala, la

temperatura medida en la unidad interior principal aparecerá en el controlador remoto que maneja varias unidades interiores.

Operation)

Al número de

funcionamiento posterior.

2. Nombres de las piezas

 Para controlador remoto inalámbrico

Área de transmisión

Pantalla del controlador remoto

* Por cuestiones de claridad, se muestran todos los

elementos que pueden aparecer en la pantalla.

* Al pulsar el botón Reset (Restablecer) aparecen

todos los elementos en pantalla.

Botón ON/OFF

Botones de ajuste de temperatura

Botón Fan Speed (cambia

la velocidad del ventilador)

Botón Airflow (Flujo de aire, cambia

hacia arriba o abajo la dirección del flujo)

Botón Mode (cambia el modo

de funcionamiento)

Botón Check

Botón T est Run

 Cuando utilice el controlador remoto inalámbrico, apunte hacia el receptor de la unidad

interior.

 Si el controlador remoto se utiliza unos dos minutos después de encender la unidad

interior, esta puede pitar dos veces, ya que estará realizando la comprobación automática inicial.

 La unidad interior pitará para confirmar que ha recibido la señal transmitida desde el

controlador remoto. La unidad interior puede recibir señales emitidas a un máximo de 7 metros en línea recta en un rango de 45° a derecha e izquierda de la unidad. Sin embargo, ciertos sistemas de iluminación, con fluorescentes o luces fuertes, pueden afectar a la capacidad de recepción de señal de la unidad interior.

 Si la luz de funcionamiento situada cerca del receptor de la unidad interior parpadea,

será necesario inspeccionar la unidad. Consulte a su representante del servicio técnico.

 Trate el controlador remoto con cuidado. Procure que no se le caiga ni sufra golpes.

Además, no lo moje ni lo deje en un lugar con un alto grado de humedad.

 Para impedir que el controlador remoto se pierda, instale el soporte incluido con el

controlador remoto en una pared y asegúrese de colocar el mando en su soporte tras su uso.

Indicador de transmisión Indicador Timer (Temporizador)

Áreas de funcionamiento

Botón Timer Off (Desactivar temporizador)

Botón Timer On (Activar temporizador)

Botón Hour (Hora)

Botón Minute (Minuto) Botón Set Time (ajusta la hora)

Botón Louver (cambia a derecha/izquierda

la dirección del flujo de aire)

Botón Reset (Restablecer)

Instalación/sustitución de pilas

1. Retire la cubierta superior, inserte dos pilas AAA y vuelva a colocar la cubierta.

Cubierta superior

Dos pilas AAA Inserte las pilas

comenzando por el polo negativo (–). Al insertar las pilas, respete la polaridad (+, –).

2. Pulse el botón Reset (Restablecer).

Pulse el botón Reset (Restablecer) con un objeto terminado en punta.

3. Configuración de la pantalla

Selección de Función Set Day/Time

ADC

Pantallas Standard Control

OFF ON

Timer Monitor Timer Setup

MON

TIMER

OFF

°F°C

WEEKLY

TIME SUN

°C

SUN MON TUE WED THU FRI SAT

°F°C

WEEKLY

4. Configuración de día de la semana y hora

El ajuste de idioma de la pantalla se puede cambiar a español utilizando la selección de función del controlador remoto. Consulte la sección 8, punto [4]-1 para cambiar el ajuste de idioma. El ajuste inicial es inglés.  Selección de Función: configure las funciones y rangos disponibles para

el mando a distancia (funciones de temporizador, restricciones de funcionamiento, etc.).

 Set Day/Time: configure el día de la semana u hora actual.  Pantallas Standard Control:

visualice y configure el estado de funcionamiento del

sistema de acondicionamiento de aire.

 Timer Monitor: visualice el temporizador configurado actualmente

(semanal, temporizador simple o apagado automático).

 Timer Setup: configure el funcionamiento de cualquiera de

los temporizadores (semanal, simple o apagado automático).

<Cómo cambiar la pantalla>

Para dirigirse a A : mantenga pulsado el botón Modo de funcionamiento

y el botón Timer On/Off durante 2 segundos. Para dirigirse a B : presione el botón Timer Menu. Para dirigirse a C :

presione el botón Modo de funcionamiento (back (atrás)).

Para dirigirse a D : presione cualquiera de los botones Set Time ( o

Visualización de día de la semana y hora

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

TIME SUN

°C

ON/OFF

OPERATION

FILTER

CHECK

CLEAR

TEST

Nota: El día y la hora no aparecerán si se ha desactivado la utilización del reloj en la Selección de Función.

5. Manejo

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

6 4 5

8 7

1 5

Configuración del día de la semana

TIME SUN

Configuración de la hora

1. Pulse o del botón Set Time a para que muestre el indicador 2.

2. Pulse el botón Timer On/Off (Set Day) 9 para fijar el día.

* Cada pulsación avanza el día que se muestra en 3 : Sun → Mon →

... → Fri → Sat.

3. Pulse el botón Set Time apropiado a según sea necesario para

configurar la hora. * Mientras mantiene presionado el botón, la hora (en 4) avanzará

primero en intervalos de minutos, luego en intervalos de diez minutos y después en intervalos de una hora.

4. Después de realizar las configuraciones apropiadas en los Pasos 2 y

3, pulse el botón Filter 4 para fijar los valores.

5.1. Encendido y apagado

 Pulse el botón ON/OFF 1.

• Se encienden la lámpara de encendido 1 y la pantalla.

Nota:



Cuando se reinicia la unidad, las configuraciones iniciales son las siguientes.

Configuraciones del Mando a distancia Modo Último modo de funcionamiento Configuración de la temperatura Veloc

idad del ventilador Última velocidad del ventilador

Circulación del aire hacia Arriba/Abajo

* Puede que se aplique el último valor dependiendo del tipo de unidad

interior.

Último ajuste de temperatura

COOL o DRY Salida horiz.*

Modo

HEAT FAN Salida horiz.*

Último valor configurado

2 6

 Pulse de nuevo el botón ON/OFF 1.

• Se oscurecen la lámpara de encendido 1 y la pantalla.

Nota: Aunque pulse el botón de encendido ON/OFF inmediatamente después de apagar el aparato, el acondicionador de aire no se pondrá en marcha hasta pasados tres minutos. Esto tiene como fin evitar daños en los componentes internos.

5. Manejo

 Pulse de nuevo el botón ON/OFF 1.

• Se oscurecen la lámpara de encendido 1 y la pantalla.

Nota: Aunque pulse una vez más el botón de encendido ON/OFF inmediatamente después de apagar el aparato, el acondicionador de aire no se pondrá en marcha hasta pasados tres minutos. Esto tiene como fin evitar daños en los componentes internos.

5.2. Selección de Modo de funcionamiento

 Pulse el botón de modos de funcionamiento ( ) 2 y

seleccione el modo de funcionamiento 2.

Modo de frío

Modo secado

Modo de ventilador

Modo de calor Modo automático (frío/calor)

Funcionamiento automático

 De acuerdo con la temperatura ajustada, el funcionamiento de

refrigeración comenzará si la temperatura de la sala es demasiado alta. El modo de calefacción comenzará si la temperatura de la sala es

demasiado baja.

 Durante el funcionamiento automático, si la temperatura de la sala

cambia y permanece 1,5 °C o más por encima de la temperatura ajustada durante 3 minutos, el acondicionador de aire cambiará a modo de frío. Asimismo, si la temperatura permanece 1,5 °C o más por debajo de la temperatura ajustada durante 3 minutos, el

acondicionador de aire cambiará a modo de calor.

Modo de frío

3 minutos (cambio de refrigeración a calefacción)

3 minutos (cambio de calefacción a refrigeración)

Temperatura ajustada +1,5°C

Temperatura ajustada

-1,5°C

 Como la temperatura ambiente se ajusta automáticamente para

mantener una temperatura efectiva fija, el modo de refrigeración se activa un par de grados por encima de la temperatura ajustada (y el modo de calefacción, un par de grados por debajo) una vez alcanzada dicha temperatura (modo automático de ahorro de energía).

5.3. Ajuste de la temperatura

 Para disminuir la temperatura de la habitación:

Pulse el botón 3 para fijar la temperatura deseada.

En el visor aparecerá la temperatura seleccionada 3.

 Para aumentar la temperatura de la habitación:

Pulse el botón 3 para fijar la temperatura deseada.

En el visor aparecerá la temperatura seleccionada 3.

• Las gamas de ajuste de temperaturas disponibles son las siguientes: Enfriamiento y secado: 19 - 30 °C

Calefacción: 17 - 28 °C Automático: 19 - 28 °C

• La pantalla parpadea 8 °C -39 °C para informar si la temperatura de la

habitación es inferior o superior a la temperatura que se visualiza.

5.4. Ajuste de la velocidad del ventilador

 Pulse el botón Fan Speed 5 tantas veces como sea necesario con el

sistema en funcionamiento.

• Cada pulsación cambia la potencia. La velocidad seleccionada actualmente se muestra en 5.

• La secuencia de cambio y las configuraciones disponibles son las siguientes.

VELOCIDAD VENTILADOR

2 velocidades

Nota:  El número de velocidades del ventilador disponibles depende del tipo de

unidad conectada. Recuerde, además, que algunas unidades no ofrecen ajuste “Automático”.

 En los siguientes casos, la velocidad real del ventilador generada por

la unidad diferirá de la velocidad mostrada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” o “DEFROST”.

2. Cuando la temperatura del intercambiador de calor es baja en modo de calefacción (por ejemplo, inmediatamente después de que se active el modo de calefacción).

3. En modo HEAT, cuando la temperatura ambiente de la habitación es superior al valor de configuración de la temperatura.

4. Cuando la unidad esté en modo DRY.

Velocidad 1 Velocidad 2

 Ajuste de la velocidad automática del ventilador (para el

controlador remoto inalámbrico)

Debe ajustarse para el controlador remoto inalámbrico sólo si la velocidad automática del ventilador no es el ajuste predeterminado. No debe ajustarse para el controlador remoto cableado si la velocidad automática del ventilador es el ajuste predeterminado.

1. Pulse el botón SET con un objeto puntiagudo. Acciónelo cuando la pantalla del controlador remoto esté apagada.

MODEL SELECT

parpadea y se enciende el número de modelo A.

2. Pulse el botón AUTO STOP parpadea y se enciende el número de valor B. (Valor nº 01: sin velocidad automática del ventilador)

3. Pulse los botones Temp. para ajustar el valor nº 02. (Valor nº 2: con velocidad automática del ventilador) Si ha realizado la operación incorrectamente, pulse el botón ON/OFF

y repita el proceso desde el paso 2.

4. Pulse el botón SET con un objeto puntiagudo. y el número de modelo se encienden durante 3 segundos y

MODEL SELECT

luego se apagan.

MODEL SELECT

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

Pantalla

3 2

5. Manejo

5.5. Ajuste de la dirección del flujo de aire

 Con la unidad en funcionamiento, pulse el botón Airflow arriba/abajo

6 tantas veces como sea necesario.

• Cada pulsación cambia la dirección. La dirección actual se muestra en 6.

• La secuencia de cambio y las configuraciones disponibles son las siguientes.

Flujo de aire Pantalla

Swing 1 2 3 4

4 pasos

* Recuerde que durante el funcionamiento oscilante (Swing), la

indicación direccional en la pantalla no cambia en sincronización con los álabes direccionales en la unidad.

* Algunos modelos no admiten configuraciones direccionales.

Nota:  Las direcciones disponibles dependen del tipo de unidad conectada.

Recuerde, además, que algunas unidades no ofrecen una configuración “Automático”.

 En los siguientes casos, la dirección real del aire diferirá de la dirección

indicada en la pantalla del mando a distancia.

1. Mientras la pantalla muestra “STAND BY” o “DEFROST”.

2. Inmediatamente después de iniciar el modo calentador (durante la espera para la realización del cambio de modo de funcionamiento).

3. En modo calentador, cuando la temperatura ambiente de la sala sea superior a la configuración de la temperatura.

5.6. Ventilación

 Para combinación LOSSNAY

5.6.1. Para controlador remoto cableado

 Para hacer funcionar el renovador de aire junto con la unidad interior:

 Pulse el botón ON/OFF 1.

• El indicador Vent aparece en la pantalla (en renovador de aire funcionará automáticamente cuando funcione la unidad interior.

 Para hacer funcionar sólo el renovador de aire cuando la unidad

interior no esté funcionando:  Pulse el botón Ventilation 8 mientras la unidad interior se

encuentre apagada.

• La lámpara de encendido (On) (en 1) y el indicador de Ventilación (en 8) se encenderán.

 Para cambiar la potencia del renovador de aire:

 Pulse el botón Ventilation 8 según sea necesario.

• Cada pulsación cambia la configuración según se muestra a continuación.

(Baja) (Alta)

Nota:  En las configuraciones de algunos modelos, el ventilador en la unidad

interior puede activarse aun cuando se configure el renovador de aire para que funcione independientemente.

8).

Ahora el

Sin indicador (Stop)

(OFF)

<[Manual] Para cambiar la dirección del aire Derecha/Izquierda>

* El botón Louver 7 no se puede utilizar.  Modelo PKFY-P·VKM-E

• Detenga el funcionamiento de la unidad, sujete la palanca de la rejilla y ajústela en la dirección deseada.

* No los ajuste hacia adentro cuando la unidad esté

en modo de refrigeración o secado, porque existe el riesgo de que se produzca condensación y gotee agua.

Cuidado: Para evitar caídas, mantenga un buen equilibrio a la hora de manejar la unidad.

6. Temporizador

6.1. Para controlador remoto cableado

Puede utilizar la Selección de Función para seleccionar cuál de los tres tipos de temporizador utilizar: 1 temporizador semanal, 2 temporizador simple o 3 temporizador automático.

6.1.1. Temporizador semanal

 El temporizador semanal puede utilizarse para configurar hasta ocho

funciones para cada día de la semana.

• Cada función puede consistir en cualquiera de las siguientes: hora de encendido y apagado junto a una configuración de la temperatura, sólo hora de encendido y apagado o sólo configuración de la temperatura.

• Cuando la hora actual alcanza la hora configurada en este temporizador, el acondicionador de aire realiza la acción configurada por el temporizador.

 El tiempo necesario para la configuración de la hora para este

temporizador es de 1 minuto.

Nota: *1. El temporizador semanal, el temporizador simple y el temporizador

automático no pueden utilizarse al mismo tiempo.

*2. El temporizador semanal no funcionará si se da alguna de las siguientes

condiciones.

La función de temporizador está desactivada; el sistema se encuentra en

un estado anómalo; hay una sesión de prueba en curso; se está llevando a cabo una autoprueba o una prueba del mando a distancia; el usuario está configurando una función; el usuario está configurando el temporizador; el usuario está configurando el día actual de la semana o la hora; el sistema se encuentra bajo el control central. En concreto, el sistema no llevará a cabo operaciones (encendido o apagado de la unidad, configuración de la temperatura) que estén desactivadas cuando se produzcan estas condiciones.

N° de Funcionamiento

42 3

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

Configuración del día

SUN

ON/OFF

CLOCK

°C

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

3 1 b

4 0

<Cómo configurar el temporizador semanal>

1. Asegúrese de que se encuentra en la pantalla de control estándar y de que el indicador del temporizador semanal 1 se muestra en la pantalla.

2. Pulse el botón Timer Menu B, de modo que aparezca en la pantalla “Set Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”).

3. Pulse el botón Timer On/Off (Set Day) 9 para configurar el día. Cada pulsación avanza la pantalla 3 a la próxima configuración en la secuencia que se indica a continuación: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → … (Domingo Lunes Martes Miércoles Jueves Viernes Sábado → Domingo) → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”… (Viernes → Sábado → Domingo Lunes Martes Miércoles Jueves Viernes Sábado).

Pulse el botón o de funcionamiento (7 o 8) según sea necesario para seleccionar el número de operación apropiado (1 a 8) 4. * La información introducida en los Pasos 3 y 4 seleccionará una de

las celdas de la matriz ilustrada a continuación.

(La pantalla del mando a distancia en la izquierda muestra cómo

se mostraría la pantalla cuando se configura Operación 1 para el domingo con los valores indicados a continuación).

Matriz de configuración

N° de op. Sunday Monday ... Saturday

<Valores de Operación 1 para el domingo> Iniciar el funcionamiento del acondicionador de

aire a las 8:30, con la temperatura fijada en 23 °C.

Nota: Configurando el día a “Sun Mon Tues Wed Thurs Fri Sat”, puede configurar la misma operación a la misma hora todos los días. (Por ejemplo: la Operación 2 arriba mencionada es la misma para todos los

días de la semana).

No. 1

No. 2

...

No. 8

• 8:30

• ON

• 23 °C

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

<Valores de Operación 2 para todos los días> Apagar el acondicionador de aire a las 10:00.

• 10:00

• OFF

<Configuración del temporizador semanal>

Muestra la configuración de la hora

SUN

°C

Muestra la operación seleccionada (encendido

o apagado)

* No aparece si no se ha configurado la operación.

WEEKLY

Muestra la temperatura fijada

* No aparece si no se ha fijado la

temperatura.

5. Pulse el botón Set Time apropiado a según sea necesario para

fijar la hora deseada (en 5). * Durante su pulsación, la hora avanza primero en intervalos de

un minuto, luego en intervalos de diez minutos y finalmente en intervalos de una hora.

6. Pulse el botón ON/OFF 1 para seleccionar la operación deseada

(encendido o apagado), en 6. * Cada pulsación cambia al siguiente valor en la secuencia que se

indica a continuación: sin indicación (sin configuración) → “ON” → “OFF”.

2a9

6. Temporizador

7. Pulse el botón Set Temperature apropiado 3 para fijar la temperatura deseada (en 7).

* Cada pulsación cambia la configuración en la secuencia que se

indica a continuación: sin indicación (sin configuración) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ sin indicación.

(Rango disponible: el rango de configuración es de 12 °C a

30 °C. El rango real de control de temperatura, sin embargo, variará según el tipo de unidad conectada).

8. Después de realizar las configuraciones apropiadas en los Pasos 5, 6 y 7, pulse el botón

Filter 4 para guardar los valores.

Para borrar los valores actualmente configurados para la

operación seleccionada, pulse y suelte rápidamente el botón Check (Clear) 0 una vez.

* El valor de la hora mostrada cambiará a “—:—” y desaparecerán

tanto los valores de encendido/apagado como el de temperatura.

(Para borrar todas las configuraciones del temporizador

semanal de una vez, mantenga pulsado el botón Check (Clear) 0 durante dos o más segundos. La pantalla comenzará a parpadear, indicando que se han borrado todos los valores fijados).

Nota: Sus datos nuevos se cancelarán si pulsa el botón Modo de

funcionamiento (back (atrás)) 2 antes de pulsar el botón

Si ha configurado dos o más operaciones diferentes para la misma

hora exactamente, sólo se realizará la operación con el número más elevado.

Filter 4.

9. Repita los Pasos 3 a 8 según sea necesario para completar tantas celdas disponibles como desee.

10. Pulse el botón Modo de funcionamiento (back (atrás)) 2 para regresar a la pantalla de control estándar y completar el procedimiento de configuración.

11. Para activar el temporizador, pulse el botón Timer On/Off 9, de modo que el indicador “Timer Off” desaparezca de la pantalla.

Asegúrese de que ya no se muestre el indicador “Timer Off”.

* Si no hay valores fijados del temporizador, el indicador “Timer

Off” parpadeará en la pantalla.

<Cómo visualizar los valores fijados del temporizador semanal>

Valores fijados del temporizador

TIMER

SUN

OFF

°C

WEEKLY

1. Asegúrese de que se muestra en la pantalla el indicador del temporizador semanal (en 1).

2. Pulse el botón Timer Menu b de modo que se indique en la pantalla “Monitor” (en 8).

3. Pulse el botón Timer On/Off (Set Day) 9 según sea necesario para seleccionar el día que desea visualizar.

4. Pulse el botón de funcionamiento

o (7 o 8) según sea necesario para cambiar el funcionamiento del temporizador mostrado en la pantalla (en 9).

* Cada pulsación, avanzará a la próxima operación del

temporizador, en el orden de configuración de la hora.

5. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse el botón Modo de funcionamiento (back (atrás)) de 2.

Pulse el botón Timer On/Off 9 de modo que aparezca “Timer Off” en 0.

TIME SUN

°C

WEEKLY

°C

Pulse el botón Timer On/Off 9 de modo que el indicador “Timer Off” (en

0) se oscurezca.

TIME SUN

°C

WEEKLY

°C

6.1.2. Temporizador simple

 Puede configurar el temporizador simple de cualquiera de las tres

formas siguientes.

• Sólo hora de puesta en marcha: el acondicionador de aire comenzará a funcionar cuando haya

transcurrido el tiempo fijado.

• Sólo hora de parada: el acondicionador de aire se detendrá cuando haya transcurrido el

tiempo fijado.

• Horas de puesta en marcha y de parada: el acondicionador de aire comienza a funcionar y se detiene

cuando hayan transcurrido las horas respectivas.

 El temporizador simple (puesta en marcha y parada) puede

configurarse sólo una vez en un periodo de 72 horas. La configuración de la hora se realiza en aumentos de una hora.

Nota: *1. El temporizador semanal, el temporizador simple y el temporizador

automático no pueden utilizarse al mismo tiempo.

*2. El temporizador simple no funcionará si se da cualquiera de las

condiciones siguientes.

El temporizador está desactivado, el sistema está en estado anómalo, está

realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de encendido y apagado está deshabilitada).

ONHr

AFTER

SIMPLE

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Cómo configurar el temporizador simple>

Configuración del temporizador

Asegúrese de que se encuentra en una pantalla de control estándar y de

AFTER

ONHr

SIMPLE

Acción (encendido o

apagado)

* Se muestra “— —” si no hay

configuración.

que el indicador de temporizador simple se muestra en la pantalla (en 1).

Cuando aparezca una indicación distinta de la del temporizador

simple, cámbielo a SIMPLE TIMER (TEMPORIZADOR SIMPLE) utilizando la selección de funciones de la configuración de funciones del temporizador del mando a distancia (véase 8.[4]–3 (3)).

2. Pulse el botón Timer Menu b, de modo que aparezca en la pantalla “Set Up” (en 2). (Recuerde que cada pulsación del botón cambia la pantalla entre “Set Up” y “Monitor”).

3. Pulse el botón ON/OFF 1 para mostrar los valores configurados actuales de encendido o apagado del temporizador simple. Pulse el botón una vez para ver el tiempo restante hasta el encendido y luego de nuevo para ver el tiempo restante hasta el apagado. (El indicador ON/OFF aparece en 3).

• Temporizador “ON”: el acondicionador de aire comenzará a funcionar cuando haya

transcurrido el número de horas especificado.

• Temporizador “OFF”: el acondicionador de aire se detendrá cuando haya transcurrido el

número de horas especificado.

Mostrando “ON” u “OFF” en 3: pulse el botón Set Time a apropiado según sea necesario para fijar las horas hasta el encendido (si se muestra “ON”) o las horas hasta el apagado (si se muestra “OFF” en 4).

• Rango disponible: 1 a 72 horas

Para fijar las horas hasta el encendido y el apagado, repita los Pasos 3 y 4. * Recuerde que las horas de encendido y apagado no pueden fijarse

en el mismo valor.

6. Para borrar la configuración de encendido o apagado actual: Muestre el valor configurado de encendido o apagado (véase el paso 3) y luego pulse el botón Check (Clear) 0 para borrar la configuración de la hora a “—” en 4. (Si desea utilizar sólo un valor de configuración de encendido o una configuración de apagado, asegúrese de que la configuración que no desea utilizar se muestra como “—”).

b 4

6. Temporizador

2a9

7. Después de completar los Pasos 3 y 6 arriba mencionados, pulse el botón Filter 4 para fijar el valor.

Nota: Sus configuraciones nuevas se cancelarán si pulsa el botón Modo de

funcionamiento (back (atrás)) 2 antes de pulsar el botón

Filter 4.

8. Pulse el botón Modo de funcionamiento (back (atrás)) 2 para regresar a la pantalla de control estándar.

9. Pulse el botón Timer On/Off 9 para iniciar la cuenta atrás del temporizador. Cuando el temporizador está funcionando, su valor es visible en la pantalla. Asegúrese de que el valor del temporizador

sea visible y apropiado.

<Visualización de las configuraciones actuales del temporizador simple>

Configuración del temporizador

TIMER ON

OFFHrAFTER

SIMPLE

1. Asegúrese de que el indicador del temporizador simple está visible en la pantalla (en 1).

2. Pulse el botón Timer Menu b, para que aparezca “Monitor” en la pantalla (en 5).

• Si el temporizador simple de encendido o apagado está

funcionando, su valor actual aparecerá en 6.

• Si se han fijado ambos valores, encendido y apagado, aparecen

alternativamente ambos valores.

3. Pulse el botón Modo de funcionamiento (back (atrás)) 2 para cerrar la pantalla del monitor y regresar a la pantalla de control estándar.

Pulse el botón Timer On/Off 9 para que la configuración del temporizador ya no aparezca en la pantalla (en 7).

°C

Pulse el botón Timer On/Off 9 para que la configuración del temporizador sea visible en 7.

°C

SIMPLE

ONHr

AFTER

°C

Ejemplos

Si se han configurado las horas de encendido y apagado en el temporizador simple, el funcionamiento y la pantalla son según se indica a continuación.

Ejemplo 1: Inicie el temporizador, con la hora de encendido fijada más temprano

que la hora de apagado. Configuración de encendido: 3 horas Configuración de apagado: 7 horas

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

Al inicio del temporizador

La pantalla muestra la configuración de encendido del temporizador (las horas restantes para llegar al encendido).

3 horas después del inicio del temporizador

La pantalla cambia para mostrar el valor

SIMPLE

de apagado del temporizador (las horas restantes para el apagado). La hora mostrada es el valor configurado de apagado (7 horas) “- el valor” configurado de

encendido (3 horas) = 4 horas.

7 horas después del inicio del temporizador

SIMPLE

El acondicionador de aire se desactiva y permanecerá desactivado hasta que alguien lo reinicie.

Ejemplo 2: Inicie el temporizador, con la hora de apagado fijada más temprano

que la hora de encendido Configuración de encendido: 5 horas

Configuración de apagado: 2 horas

OFFHrAFTER

°C

ONHr

AFTER

°C

Al inicio del temporizador

La pantalla muestra el valor de apagado del

SIMPLE

temporizador (las horas restantes para el apagado).

2 horas después del inicio del temporizador

La pantalla cambia para mostrar el valor de encendido del temporizador (las horas

SIMPLE

restantes para el encendido). La hora indicada es el valor configurado de encendido (5 horas) “- el valor” configurado

de apagado (2 horas) = 3 horas.

5 horas después del inicio del temporizador

El acondicionador de aire comienza a funcionar

SIMPLE

y continuará funcionando hasta que alguien lo detenga.

6.1.3. Temporizador de apagado automático

 Este temporizador comienza la cuenta atrás cuando el acondicionador

de aire comienza a funcionar y apaga el acondicionador cuando haya transcurrido el tiempo fijado.

 Los valores disponibles abarcan desde 30 minutos a 4 horas, en

intervalos de 30 minutos.

Nota: *1. El temporizador semanal, el temporizador simple y el temporizador

automático no pueden utilizarse al mismo tiempo.

*2. El temporizador Auto Off no funcionará si se dan cualquiera de las

siguientes condiciones.

El temporizador está desactivado, el sistema está en estado anómalo,

está realizándose una prueba de funcionamiento, el mando a distancia está realizando una autoevaluación o diagnóstico, el usuario está seleccionando una función o configurando el temporizador, el sistema está bajo control central. (En estas condiciones, la operación de

encendido y apagado está deshabilitada).

AFTER OFF

TEMP.

ON/OFF

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

<Cómo configurar el temporizador de apagado automático>

AFTER OFF

1. Asegúrese de que usted se encuentre en una pantalla de control estándar y que el indicador del temporizador de apagado automático Auto Off se muestre en la pantalla (en 1).

Cuando aparezca una indicación distinta de la del temporizador

de apagado automático, cámbielo a AUTO OFF TIMER (TEMPORIZADOR DE APAGADO AUTOMÁTICO) utilizando la selección de funciones de la configuración de funciones del temporizador del mando a distancia (véase 8.[4]–3 (3)).

2. Mantenga pulsado el botón Timer Menu b durante 3 segundos, para que aparezca “Set Up” en la pantalla (en 2).

(Recuerde que cada pulsación del botón cambia la pantalla entre “Set

Up” y “Monitor”).

3. Pulse el botón Set Time apropiado a según sea necesario para configurar la hora de apagado (en 3).

4. Pulse el botón

Nota: Los datos introducidos se cancelarán si pulsa el botón Modo de funcionamiento (back (atrás)) 2 antes de pulsar el botón

Pulse el botón Modo de funcionamiento (back (atrás)) 2 para completar el

Filter 4 para fijar la configuración.

procedimiento de configuración y regresar a la pantalla de control estándar.

Si el acondicionador de aire ya está funcionando, el temporizador comienza inmediatamente la cuenta atrás. Asegúrese de comprobar que

el valor fijado del temporizador aparece correctamente en la pantalla.

AUTO OFF

ON/OFF

b 4

OPERATION

FILTER

CHECK

CLEAR

TEST

Configuración del temporizador

AUTO OFF

Filter 4.

6. Temporizador

Comprobación de la configuración actual del temporizador de apagado

automático

1. Asegúrese de que “Auto Off” esté visible en la pantalla (en 1).

2. Mantenga pulsado el botón Timer Menu b durante 3 segundos, para

3. Para cerrar el monitor y regresar a la pantalla Standard Control, pulse

TIMER

AFTER

Configuración del temporizador

OFF

AUTO OFF

que se indique en la pantalla “Monitor” (en 4).

• El tiempo restante para el apagado aparece en 5.

el botón Modo de funcionamiento (back (atrás)) de 2.

6.2. Para controlador remoto inalámbrico

 Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos

para que aparezca “Timer Off” (en 6) y desaparezca el valor del temporizador (en 7).

°C

 Alternativamente, desconecte el acondicionador de aire. El valor del

temporizador (en 7) desaparecerá de la pantalla.

°C

AUTO OFF

 Mantenga pulsado el botón Timer On/Off 9 durante 3 segundos.

Desaparece la indicación “Timer Off” (en 6) y la configuración del temporizador aparece en la pantalla (en 7).

 Alternativamente, encienda el acondicionador de aire. El valor del

temporizador aparecerá en 7.

AFTER OFF

°C

AUTO OFF

7. Otras funciones

AUTO START

1 Presione el botón

AUTO STOP

(TIMER SET).

• Se puede fijar la hora mientras parpadee el símbolo siguiente. Temporizador de apagado: Parpadea A . Temporizador de encendido: Parpadea A .

2 Use los botones h y 3 Cancelación del temporizador.

Para cancelar el temporizador de apagado, presione el botón

min

para fijar la hora deseada.

AUTO STOP

Para cancelar el temporizador de encendido, presione el botón

• Es posible combinar el temporizador de encendido con el de apagado.

• Al presionar el botón ON/OFF del mando a distancia durante el modo de temporizador para parar la unidad se cancelarán los temporizadores.

• Si no ha ajustado la hora actual, no podrá utilizar la función del temporizador.

AUTO START

7.1. Bloqueo de los botones del mando a distancia (límite de función de Operación)

 Si lo desea, puede bloquear los botones del mando a distancia.

Puede utilizar la selección de funciones del mando a distancia para elegir el tipo de bloqueo de función que desea usar. (Para más información sobre selección del tipo de bloqueo, consulte la sección 8, punto [4]–2 (1)).

Específicamente, puede utilizar cualquiera de los dos tipos de

bloqueo de funciones que se indican a continuación. 1 Bloquear todos los botones:

bloquea todos los botones en el mando a distancia. 2 Bloquear todo excepto ON/OFF (encendido/apagado): bloquea todos los botones excepto el botón ON/OFF.

Nota: Aparece en la pantalla el indicador “bloqueo de función” para indicar que los botones están bloqueados en este momento.

Indicador de bloqueo de función

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

TIME SUN

ON/OFF

°C

OPERATION

FUNCTION

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Cómo bloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón ON/OFF 1 durante 2 segundos. Aparece en la pantalla el indicador “bloqueo de función” (en 1) indicando que está activado el bloqueo de función. * Si el bloqueo se ha deshabilitado en Function Selection, la pantalla

mostrará el mensaje “Not Available” (no disponible) cuando pulse los botones según se describe anteriormente.

°C

FUNCTION

• Si pulsa un botón bloqueado, parpadeará en la pantalla el indicador

“bloqueo de función” (en 1).

°C

FUNCTION

<Cómo desbloquear los botones>

1. Mientras pulsa el botón Filter 4, pulse y mantenga pulsado el botón ON/OFF 1 durante 2 segundos para que el indicador “bloqueo de función” desaparezca de la pantalla (en 1).

°C

7. Otras funciones

7.2. Indicación de códigos de error

ERROR CODE

ON/OFF

N° de unidad interior

Si ha introducido un número telefónico al cual llamar en caso de problemas, la pantalla mostrará este número. (Puede configurarlo en la Selección de Función. Para más información, consulte la sección 8).

Código de error

Lámpara ON (parpadeando)

 Si parpadean la lámpara ON y el código de error: esto significa que el acondicionador de aire está estropeado y su funcionamiento se ha detenido

(y no puede reanudarse). Tome nota del número de unidad indicado y del código de error; luego desconecte la alimentación del acondicionador de aire y llame a su distribuidor o proveedor de servicio técnico.

Cuando se pulsa el botón Check:

CALL:XXXX XXX:XXX

ON/OFF

°C

Código de error

ERROR CODE

°C

ON/OFF

 Si sólo parpadea el código de error (mientras la lámpara ON permanece encendida): continúa el funcionamiento, pero puede existir un problema en

el sistema. En este caso, debe anotar el código de error y luego llamar a su distribuidor o proveedor de servicio técnico para asesoramiento.

* Si ha introducido un número de teléfono al cual llamar en caso de problemas, pulse el botón Check para mostrarlo en la pantalla. (Puede

configurarlo en la Selección de Función. Para más información, consulte la sección 8).

8. Selección de función

Selección de funciones del controlador remoto

El ajuste de las siguientes funciones del controlador remoto se puede cambiar utilizando el modo Selección de función del controlador remoto. Cambie el ajuste cuando sea necesario.

Ítem 1 Ítem 2 Ítem 3 (Contenido de ajuste)

1. Cambio de idioma (“CHANGE

LANGUAGE”)

2. Límite de funciones (“SELECCIÓN DE

FUNCIÓNES”)

3. Selección de modo (“SELECCIÓN DE

MODO”)

4. Cambio de indicador (“MOSTRAR MODO”)

Ajuste del idioma que aparece en el indicador • El indicador puede aparecer en distintos idiomas

(1) Ajuste del límite de funciones (bloqueo de funciones)

(“FUNCIÓN BLOQUEADA”)

(2) Uso del ajuste de modo automático (“SELECCIÓN MODO

AUTO”)

(3) Ajuste del límite de rango de temperatura (“LIMIT TEMP

CONSIGNA”)

(1) Ajuste del controlador remoto principal/secundario (“CONTROL

PRINCIPAL/SECUNDARIO”)

(2) Uso del ajuste del reloj (“RELOJ”) • Ajuste del uso (o no) de la función de reloj (3) Ajuste de la función de temporizador (“TEMPORIZA-DOR

SEMANAL”)

(4) Ajuste de número de contacto en caso de error (“CALL.”) • Indicador del número de contacto en caso de error

(1) Ajuste del indicador de temperatura °C/°F (“TEMP. GRADOS

°C/°F”)

(2) Ajuste del indicador de temperatura del aire de aspiración

(“MOSTRAR TEMP.”)

(3) Ajuste del indicador de refrigeración/calefacción automática

(“MOSTRAR F/C EN AUTO”)

• Ajuste del rango de límite de funcionamiento (bloqueo de funcionamiento)

• Ajuste del uso (o no) del modo de funcionamiento “automático”

• Ajuste del rango de temperatura (máximo, mínimo)

• Selección del controlador remoto principal o secundario * Si se conectan dos controladores remotos a un grupo, uno de

los controladores debe seleccionarse como secundario.

• Ajuste del tipo de temporizador

• Ajuste del número de teléfono

• Ajuste de la unidad de temperatura (°C o °F) que debe aparecer en el indicador

• Ajuste del uso (o no) del indicador de temperatura del aire (aspiración) del interior

• Ajuste del uso (o no) del indicador de “Cooling” (Refrigeración) o “Heating” (Calefacción) durante el funcionamiento en modo automático

8. Selección de función

[Diagrama de flujo de selección de función]

Idioma ajustado (inglés)

Ítem 1 Ítem 2

Cambio de idioma

Indicador normal (Indicador que aparece cuando el acondicionador de aire está apagado)

Mantenga pulsado el botón E y presione el botón D durante dos segundos.

Modo de selección de función del controlador remoto

Selección de función

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Ítem 3

Mantenga pulsado el botón E y presione el botón D durante dos segundos.

E Pulse el botón de modo de funcionamiento. G Pulse el botón TIMER MENU (MENÚ DE TEMPORIZADOR). D Pulse el botón TIMER ON/OFF (ACTIVAR/DESACTIVAR

TEMPORIZADOR).

Indicador de puntos

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

E G

PAR-21MAA

OFF

on1

on2

OFF

El ajuste de bloqueo de función no se utiliza (valor de ajuste inicial).

El bloqueo de funcionamiento está ajustado excepto para los botón On/Off (encendido y apagado).

El bloqueo de funcionamiento está ajustado para todos los botones.

El modo automático aparece al seleccionar el modo de funcionamiento (valor de ajuste inicial).

El modo automático no aparece al seleccionar el modo de funcionamiento.

El límite de rango de temperatura no está activo (valor de ajuste inicial).

El rango de temperatura se puede cambiar en modo de frío/ secado.

El rango de temperatura se puede cambiar en modo de calor.

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Selección de Modo de funcionamiento

Cambio de indicador

OFF

CALL-

OFF

El rango de temperatura se puede cambiar en modo automático.

El controlador remoto será el controlador principal (valor de ajuste inicial).

El controlador remoto será el controlador secundario.

Se puede utilizar la función de reloj (valor de ajuste inicial).

La función de reloj no se puede utilizar.

Se puede utilizar el temporizador semanal (valor de ajuste inicial).

Se puede utilizar el temporizador de apagado automático.

Se puede utilizar el temporizador simple.

No se puede utilizar el modo de temporizador.

Los números de contacto ajustados no aparecen en caso de error (valor de ajuste inicial).

Los números de contacto ajustados aparecen en caso de error.

Se utiliza la unidad de temperatura °C (valor de ajuste inicial).

Se utiliza la unidad de temperatura °F.

Aparece la temperatura del aire de la habitación (valor de ajuste inicial).

No aparece la temperatura del aire de la habitación. “Automatic cooling” (Refrigeración automática) o “Automatic

heating” (Calefacción automática) aparece cuando está en funcionamiento el modo automático (valor de ajuste inicial).

En el modo automático, sólo aparece “Automatic” (Automático).

8. Selección de función

[Ajuste detallado]

[4]–1. Ajuste de Cambio de idioma Se puede seleccionar el idioma que aparece en el indicador de

puntos.

• Presione el botón [ 1 Inglés (GB), 2 Alemán (D), 3 Español (E), 4 Ruso (RU), 5 Italiano (I), 6 Chino (CH), 7 Francés (F), 8 Japonés (JP)

Consulte la tabla del indicador de puntos.

[4]–2. Límite de funciones

(1) Ajuste del límite de funciones (bloqueo de funciones)

• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 no1 : Se realiza el ajuste de bloqueo de funcionamiento en

todos los botones salvo en el botón [ ON/OFF].

2 no2 : Se realiza el ajuste de bloqueo de funcionamiento en

todos los botones.

3 OFF (Valor del ajuste inicial): No se realiza el bloqueo de

funcionamiento.

* Para que el bloqueo de funcionamiento sea válido en la pantalla

normal, hay que presionar los botones (Presione y mantenga pulsados a la vez los botones [FILTER] y [ ON/OFF] durante dos segundos) en la pantalla normal una vez que se ha realizado el ajuste anterior.

(2) Uso del ajuste de modo automático Cuando se conecta el controlador remoto a la unidad que tiene

ajustado el modo funcionamiento automático, se pueden realizar los siguientes ajustes.

• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON (Valor del ajuste inicial): Aparece el modo automático cuando se selecciona el modo

de funcionamiento. 2 OFF: No aparece el modo automático cuando se selecciona el

modo de funcionamiento.

(3) Ajuste del límite de rango de temperatura Una vez que se realiza el ajuste, se puede cambiar la temperatura

dentro del rango establecido.

• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 LIMIT TEMP MODO FRÍO: El rango de temperatura se puede cambiar en modo frío/

secado. 2 LIMIT TEMP MODO CALOR: El rango de temperatura se puede cambiar en modo calor. 3 LIMIT TEMP MODO AUTO: El rango de temperatura se puede cambiar en modo

automático. 4 OFF (ajuste inicial): No está activo el límite de rango de temperatura.

* Cuando se ajusta una posición distinta de la de desactivación

(OFF), se ajusta a la vez el límite de rango de temperatura en modo frío, calor y automático. No obstante, no se puede limitar el rango cuando no ha cambiado el rango de temperatura establecido.

• Para disminuir o aumentar la temperatura, presione el botón [ TEMP. ( ) o ( )] F.

• Para cambiar el ajuste de límite superior y el ajuste de límite inferior, presione el botón [ ] H. El ajuste seleccionado parpadeará y ya se puede ajustar la temperatura.

• Rango ajustable Modo frío/Secado: Límite inferior: 19°C a 30°C Límite superior: 30°C a 19°C Modo calor: Límite inferior: 17°C a 28°C Límite superior: 28°C a 17°C Modo Automático: Límite inferior: 19°C a 28°C Límite superior: 28°C a 19°C

MENU] G para cambiar el idioma.

[4]–3. Ajuste de selección de Modo de funcionamiento

(1) Ajuste del controlador remoto principal/secundario

• Para cambiar el ajuste, presione el botón [ ON/OFF] D.

1 Principal: El controlador será el principal. 2 Secundario: El controlador será el secundario.

(2) Uso del ajuste del reloj

• Para cambiar el ajuste, presione el botón [

1 ON: Se puede usar la función de reloj. 2 OFF: No se puede usar la función de reloj.

(3) Ajuste de la función de temporizador

• Para cambiar el ajuste, presione el botón [ ON/OFF] D (Elija una de las siguientes funciones). 1 TEMPORIZADOR SEMANAL (Valor del ajuste inicial): Se puede usar el temporizador semanal. 2 APAGADO AUTOMÁTICO: Se puede usar el temporizador de desactivación automática. 3 TEMPORIZADOR SIMPLE: Se puede usar el temporizador simple. 4 TEMPORIZADOR APAGADO: No se puede usar el modo temporizador.

* Cuando el uso del ajuste de reloj está desactivado (OFF), no se

puede usar el “TEMPORIZADOR SEMANAL”.

(4) Ajuste de número de contacto en caso de error

• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 CALL OFF: Los números de contacto establecidos no aparecen en el

indicador en caso de error. 2 CALL **** *** ****: Los números de contacto establecidos aparecen en el

indicador en caso de error. CALL_: El número de contacto se puede ajustar cuando el indicador

aparece según se muestra a la izquierda.

• Ajuste de los números de contacto Para ajustar los números de contacto, proceda del siguiente

modo. Mueva el cursor parpadeante para ajustar los números. Presione el botón cursor a la derecha (izquierda). Presione el botón [ CLOCK ( ) y ( )] (Reloj) C para ajustar los números.

[4]–4. Ajuste del cambio de indicador

(1) Ajuste del indicador de temperatura °C/°F

• Para cambiar el ajuste, presione el botón [ ON/OFF] D.

1 °C: Se utiliza la unidad de temperatura en °C. 2 °F: Se utiliza la unidad de temperatura en °F.

(2) Ajuste del indicador de temperatura del aire de aspiración

• Para cambiar el ajuste, presione el botón [

1 ON: Aparece la temperatura del aire de aspiración. 2 OFF: No aparece la temperatura del aire de aspiración.

(3) Ajuste del indicador de refrigeración/calefacción automática

• Para cambiar el ajuste, presione el botón [ ON/OFF] D. 1 ON: Aparece la posición “Automatic cooling” (Refrigeración

automática) o “Automatic heating” (Calefacción automática)

en el modo automático. 2 OFF: Sólo aparece la posición “Automatic” (Automático) en el

modo automático.

[ TEMP. () y ( )] F para mover el

ON/OFF] D.

8. Selección de función

[Tabla del indicador de puntos]

Idioma ajustado English Germany Spanish Russian Italy Chinese French Japanese

Tiempo de espera de arranque

Modo de funcionamiento

Temperatura ajustada Velocidad del ventilador Botón no disponible Comprobación (error) Prueba de funcionamiento Auto-revisión Selección de función en la unidad Ajuste de ventilación

Enfriamiento Secado Calefacción Automático Automático

(Enfriamiento) Automático

(Calefacción) Ventilador

Ventilación Espera

(calentando) Descongelación

Idioma ajustado English Germany Spanish Russian Italy Chinese French Japanese

Cambio de idioma Selección de función

Ajuste de límite de funcionamiento de una operación

Utilización del ajuste de modo automático

Ajuste de límite de rango de temperatura

Límite de temperatura modo frío/día

Límite de temperatura modo de calor

Límite de temperatura modo automático

Selección de Modo de funcionamiento

Ajuste de controlador remoto MAIN (PRINCIPAL)

Ajuste de controlador remoto SUB (SECUNDARIO)

Utilización del ajuste del reloj Ajuste del día de la semana y

la hora Ajuste del temporizador

Visualización del temporizador Temporizador semanal Modo de temporizador apagado Temporizador de apagado

automático Temporizador simple

Ajuste de número de contacto en caso de avería

Cambio de indicación Ajuste de visualización de

temperatura °C/°F Ajuste de visualización de la

temperatura de entrada de aire Ajuste de visualización de frío/calor

automático

9. Funcionamiento de emergencia del controlador remoto inalámbrico

 PKFY-P·VKM-E

B A

Cuando no puede utilizar el controlador remoto

Cuando se agoten las pilas del controlador remoto o éste tenga algún fallo, puede llevar a cabo el funcionamiento de emergencia mediante los botones de emergencia que se encuentran en la rejilla del controlador.

A Luz DEFROST/STAND BY (DESCONGELACIÓN/RESERVA) B Luz de funcionamiento C Interruptor de refrigeración de funcionamiento de emergencia D Interruptor de calefacción de funcionamiento de emergencia E Receptor

10. Mantenimiento y limpieza

°C

FILTER

Inicio del funcionamiento

• Para accionar el modo de enfriamiento, pulse el botón C

durante

más de 2 segundos.

• Para accionar el modo de calefacción, pulse el botón D durante más de 2 segundos.

Nota:  Los detalles correspondientes al modo de emergencia aparecen a

continuación.

Los detalles correspondientes al MODO DE EMERGENCIA aparecen a continuación.

Modo de funcionamiento COOL HEAT

Temperatura ajustada 24°C 24°C

Velocidad del ventilador Alta Alta

Dirección del flujo de aire Horizontal Hacia abajo 4 (5)

Parada del funcionamiento

• Para detener el funcionamiento, pulse el botón C o el botón D durante más de 2 segundos.

Cuidado:

• Al retirar el filtro, tenga cuidado de protegerse los ojos del polvo. Asimismo, si para hacerlo tiene que subirse a un taburete, tenga cuidado de no caerse.

• Una vez retirado el filtro, no toque las partes metálicas que hay en la unidad interior, ya que puede causarle heridas.

TEMP.

ON/OFF

 Indica que el filtro necesita una limpieza. Limpie el filtro.  Cuando restablezca el indicador “FILTER” (Filtro) Cuando presiona el botón [FILTER] (Filtro) dos veces sucesivamente

después de haber limpiado el filtro, el indicador se apagará y se restablecerá.

Nota:  Cuando se controlan dos o más tipos diferentes de unidad interior, el

periodo de limpieza difiere con el tipo de filtro. Cuando llega el momento de limpiar la unidad principal, aparece “FILTER” (Filtro). Cuando se apague el indicador del filtro, el tiempo acumulado se reajustará.

 “FILTER” (Filtro) indica el periodo de limpieza en que se usó el

acondicionador de aire bajo las condiciones generales de aire interior por tiempo. Ya que el grado de suciedad depende de las condiciones ambientales, limpie el filtro de acuerdo con las circunstancias.

 El periodo acumulado de limpieza del filtro difiere según el modelo.  Esta indicación no está disponible en el controlador remoto inalámbrico.

 Limpieza de los filtros

• Limpie los filtros con ayuda de una aspiradora. Si no tiene aspiradora, golpee suavemente los filtros contra un objeto sólido para desprender el polvo y la suciedad.

• Si los filtros están especialmente sucios, lávelos con agua tibia. Tenga cuidado de aclarar bien cualquier resto de detergente y deje que los filtros se sequen completamente antes de volver a ponerlos en la unidad.

Cuidado:

• No seque los filtros colocándolos al sol o con una fuente de calor como el de una estufa eléctrica; podrían deformarse.

• No lave los filtros en agua caliente (más de 50°C) ya que se deformarían.

• Cerciórese de que los filtros están siempre instalados. El funcionamiento de la unidad sin filtros puede provocar un mal funcionamiento.

1 Con ambas manos, tire hacia afuera de las esquinas inferiores de

la rejilla de entrada para abrirla y levante el filtro hasta que encaje en la posición de tope.

2 Sujete los tiradores del filtro, tire del filtro hacia arriba y extráigalo

hacia abajo. (Ubicado en dos lugares: a la izquierda y a la derecha.)

A Rejilla frontal B Filtro

Cuidado:

• Antes de empezar la limpieza, apague la fuente de alimentación.

• Las unidades interiores están equipadas con un filtro que elimina el polvo del aire aspirado. Limpie el filtro usando los métodos indicados en las ilustraciones siguientes.

11. Localización de fallos

¿Problemas? Aquí tiene la solución. (La unidad funciona normalmente).

El acondicionador de aire no calienta o refrigera bien.

Cuando comienza el modo de calefacción, al principio no sale aire caliente de la unidad interior.

Durante el modo de calor, el acondicionador de aire se detiene antes de alcanzar la temperatura ajustada para la habitación.

La dirección arriba/abajo del flujo de aire cambia durante el funcionamiento o no es posible cambiar la dirección del flujo de aire.

Cuando cambia la dirección arriba/abajo del flujo de aire, los deflectores siempre se mueven arriba y abajo antes de detenerse en la posición ajustada.

Se oye un sonido de agua fluyendo o, en ocasiones, una especie de silbido.

Se oye un traqueteo o un chirrido.

Hay un olor desagradable en la sala.

La unidad interior expulsa un vaho o humo blanco.

La unidad exterior expulsa agua o vapor.

El indicador de operación no aparece en la pantalla del controlador remoto.

El acondicionador de aire no funciona aunque se pulse el botón ON/OFF. La pantalla de modo de funcionamiento del controlador remoto desaparece.

En la pantalla del controlador remoto aparece “ ”.  Durante el control central, “ ” aparece en la pantalla del controlador

Al reiniciar el acondicionador de aire poco después de apagarlo, no funciona al pulsar el botón ON/OFF (ENCENDIDO/APAGADO).

El acondicionador de aire funciona sin haber pulsado el botón ON/OFF (ENCENDIDO/APAGADO).

El acondicionador de aire se detiene sin haber pulsado el botón ON/OFF (ENCENDIDO/APAGADO).

No es posible ajustar el funcionamiento del temporizador del controlador remoto.

En la pantalla del controlador remoto aparece “PLEASE WAIT” (POR FAVOR, ESPERE).

En la pantalla del controlador remoto aparece un código de error.

Se oye un ruido de drenaje de agua o rotación de motor.

 Limpie el filtro (el flujo de aire se reduce cuando el filtro está sucio o

atascado).



Compruebe el ajuste de temperatura y modifique la temperatura ajustada.



Asegúrese de que hay espacio suficiente alrededor de la unidad exterior. ¿Está bloqueada la entrada o la salida de aire de la unidad interior?

 ¿Ha dejado abierta una puerta o ventana?  El aire caliente no empieza a salir hasta que la unidad interior se ha

calentado lo suficiente.

 Cuando la temperatura exterior es baja y la humedad es alta, puede

formarse escarcha en la unidad exterior. Si esto sucede, la unidad exterior iniciará la operación de descongelación. Una vez transcurridos unos 10 minutos, se reanudará el funcionamiento normal.

 Durante el modo de frío, los deflectores se mueven automáticamente a

la posición horizontal (inferior) tras 1 hora cuando se ha seleccionado la dirección de flujo de aire inferior (horizontal). De esta forma se evita que se acumule agua y caiga desde los deflectores. Durante el modo de calor, los deflectores se mueven automáticamente



a la posición de flujo de aire horizontal si la temperatura del flujo de aire es baja o durante el modo de descongelación.



Cuando cambia la dirección arriba/abajo del flujo de aire, los deflectores se mueven a la posición ajustada tras haber detectado la posición base.

 Estos sonidos se pueden oír cuando el refrigerante fluye por el

acondicionador de aire o cuando cambia el flujo del refrigerante.

 Estos ruidos se oyen cuando las piezas rozan entre sí debido a la

expansión y contracción provocadas por los cambios de temperatura.

 La unidad interior recoge aire que contiene gases producidos por

las paredes, moquetas y muebles, así como olores atrapados en las ropas y después lo devuelve a la sala.

 Si la temperatura y la humedad de la unidad interior son altas, esto

puede suceder inmediatamente tras encender el acondicionador de aire.

 Durante el modo de descongelación, el aire frío puede salir hacia

abajo con la apariencia de vaho.

 Durante el modo de frío, puede acumularse agua y gotear de las

tuberías y juntas de refrigeración.

 Durante el modo de calor, puede acumularse agua y gotear del

intercambiador de calor.

 Durante el modo de descongelación, el agua del intercambiador de

calor se evapora, por lo que se emite vapor de agua.

 Encienda el equipo. En la pantalla del controlador remoto aparecerá

el indicador “

 ¿La unidad interior está apagada? Enciéndala.

remoto. El funcionamiento del acondicionador de aire no se puede iniciar ni detener con el controlador remoto.

 Espere unos tres minutos. (El funcionamiento se ha detenido para proteger el acondicionador de

aire).

 ¿Está ajustado el temporizador de encendido? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el

funcionamiento.



¿El acondicionador de aire está conectado a un controlador remoto central? Consulte a la persona encargada de controlar el acondicionador de aire.  ¿Aparece “ ” en la pantalla del controlador remoto? Consulte a la persona encargada de controlar el acondicionador de aire.  ¿Se ha ajustado la función de auto-recuperación para caídas de tensión? Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para detener el

funcionamiento.  ¿Está ajustado el temporizador de apagado?

Pulse el botón ON/OFF (ENCENDIDO/APAGADO) para reiniciar el

funcionamiento. 

 ¿Los ajustes del temporizador no son válidos? Si el temporizador se puede ajustar,

AUTO OFF

 Se han realizado los ajustes iniciales. Espere unos 3 minutos.  Los dispositivos de protección se han activado para proteger el

acondicionador de aire.  No intente reparar el equipo usted mismo. Apague inmediatamente el acondicionador de aire y póngase en

contacto con su distribuidor. Asegúrese de indicar al distribuidor el

nombre del modelo y la información que aparecía en la pantalla del

controlador remoto.  Cuando se detiene el funcionamiento de refrigeración, la bomba de

drenaje se activa y luego se detiene. Espere unos 3 minutos.

”.

WEEKLY, SIMPLE

aparecerán en la pantalla del controlador remoto.

, o

11. Localización de fallos

¿Problemas? Aquí tiene la solución. (La unidad funciona normalmente).

El ruido es mayor de lo indicado en las especificaciones.

No aparece nada en la pantalla del controlador remoto inalámbrico, las indicaciones apenas se ven o la unidad interior no recibe las señales a menos que el controlador remoto esté muy cerca.

La luz de funcionamiento situada junto al receptor del controlador remoto inalámbrico de la unidad interior parpadea.

Cuando el modo de calefacción está apagado o durante el modo de ventilador sale aire caliente de la unidad interior intermitentemente.

Margen de aplicación:

El margen de temperaturas de trabajo de la serie Y, R2, Multi-S, tanto de la unidad interior como de la exterior, es el que se indica a continuación.

Cuidado:

El uso del acondicionador de aire fuera de estos márgenes de temperatura y humedad puede dar lugar a serias averías.

Modo Unidad interior

Enfriamiento

Calefacción

15 °C - 24 °C WB

(Bulbo húmedo)

15 °C - 27 °C DB

(Bulbo seco)

PUHY PURY PUMY

–5 °C - 43 °C DB

(Bulbo seco)

–15 °C - 15.5 °C WB

(Bulbo húmedo)

 El nivel de ruido del funcionamiento interior depende de la acústica

de la sala en cuestión tal y como se indica en la siguiente tabla, por lo que puede ser superior a los valores de las especificaciones, que se midieron en salas sin eco.

Salas de alta absorbencia del sonido

Ejemplos de lugares

Niveles de ruido

 Las pilas apenas tienen carga. Sustitúyalas y pulse el botón Reset (Restablecimiento).  Si la situación no cambia al sustituir las pilas, asegúrese de que están

colocadas con la polaridad correcta (+, –).

 La función de autodiagnóstico se ha activado para proteger el

acondicionador de aire.  No intente reparar el equipo usted mismo. Apague inmediatamente el acondicionador de aire y póngase en

contacto con su distribuidor. Asegúrese de indicar al distribuidor el

nombre del modelo.  Si otra unidad interior funciona en modo de calefacción, la válvula de

control se abre y cierra ocasionalmente para mantener la estabilidad

del acondicionador de aire. Este funcionamiento se detendrá después

de un tiempo.

* Si este comportamiento hace aumentar la temperatura en salas

pequeñas, etc. detenga temporalmente el funcionamiento de la unidad interior.

Unidad exterior

–5 °C - 43 °C DB

(Bulbo seco)

–12 °C - 15 °C WB

(Bulbo húmedo)

Estudio de

radiotransmisión,

salas de mezclas, etc.

3 a 7 dB 6 a 10 dB 9 a 13 dB

–5 °C - 46 °C DB

–12 °C - 15.5 °C WB

(Bulbo húmedo)

Salas normales

recepción, hall

de un hotel, etc.

(Bulbo seco)

Sala de

Salas de baja absorbencia del sonido

Oficina,

habitación de

hotel

Nota: Como humedad estándar aplicable, recomendamos un margen entre el 30 y el 80% de humedad relativa, tanto para la unidad exterior

como para la interior.

Atención:

Si el acondicionador de aire funciona pero no genera fresco ni calefacción en la habitación (dependiendo del modelo), consulte con su distribuidor ya que puede tratarse de una fuga de refrigerante. Debe preguntar al responsable del mantenimiento si existe o no una fuga de refrigerante cuando se lleve a cabo la reparación.

El refrigerante cargado en el acondicionador de aire es seguro y normalmente no tiene fugas. No obstante, si existe pérdida de gas refrigerante en el interior y entra en contacto con las llamas del calentador de un ventilador, calentador, horno o aparato similar, se generarán sustancias nocivas.

12. Especificaciones

Modelo PKFY-P63VKM-E PKFY-P100VKM-E Alimentación (Voltaje <V>/Frecuencia) <Hz> ~N/220-230-240/50, 220-60 Capacidad (refrigeración/calefacción) <kW> 7.1/8.0 11.2/12.5 Dimensión (altura) <mm> 365 Dimensión (ancho) <mm> 1170 Dimensión (profundidad) <mm> 295 Peso neto <kg> 21 Régimen de flujo de aire del ventilador (bajo-alto) <m Nivel de ruido (bajo-alto) <dB> 39-45 41-49

*1 La capacidad del modo refrigeración/calefacción indica el valor máximo del funcionamiento bajo las siguientes condiciones. Refrigeración: 27 °C DB/19 °C WB Interior, 35 °C DB Exterior Calefacción: 20 °C DB Interior, 7 °C DB/6 °C WB Exterior

/min> 16-20 20-26

Indice

1. Misure di sicurezza ..............................................................87

2. Nomenclatura delle parti .....................................................87

3. Configurazione schermo .....................................................90

4. Impostazione del giorno della settimana e dell’ora .............90

5. Funzionamento ....................................................................90

6. Timer ...................................................................................93

1. Misure di sicurezza

 Leggere attentamente la sezione “Misure di sicurezza”

prima di far funzionare l’unità.

 La sezione “Misure di sicurezza” contiene informazioni

importanti sulla sicurezza di funzionamento dell’unità. Accertarsi che vengano seguite perfettamente.

 Prima di collegare l’equipaggiamento alla rete di

alimentazione, contattare o chiedere l’autorizzazione dell’autorità competente.

Avvertenza:

• L’unità non deve essere installata dall’utente. Richiedere al distributore o ad una società autorizzata di installare l’unità. Se l’unità non è installata correttamente, vi è il rischio di perdite d’acqua, di scosse elettriche o di incendio.

• Non salire e non appoggiare alcun oggetto sull’unità.

• Non spruzzare acqua sull’unità e non toccarla con le mani bagnate. Ciò può provocare una scossa elettrica.

• Non spruzzare gas combustibile nei pressi dell’unità, per evitare il rischio di un incendio.

• Non piazzare un riscaldatore a gas o qualsiasi altro apparecchio a fiamma aperta in un luogo esposto all’aria scaricata dall’unità. Ciò può essere alla base di una combustione incompleta.

• Non rimuovere il pannello anteriore o la griglia di protezione del ventilatore dalla sezione esterna durante il funzionamento

dell’unità.

• Non riparare mai l’unità o trasferirla in un altro luogo da soli.

7. Altre funzioni ........................................................................96

8. Selezione delle funzioni .......................................................97

Funzionamento d’emergenza per il telecomando senza fili

...101

10. Care and Cleaning ............................................................101

11. Risoluzione dei problemi ...................................................102

12. Specifiche tecniche ...........................................................103

Simboli utilizzati nel testo

Avvertenza: Descrive le precauzioni da prendere per evitare il rischio di lesioni, anche mortali, per l’utente.

Cautela: Descrive le precauzioni da prendere per evitare il danneggiamento dell’unità.

Simboli utilizzati nelle illustrazioni

: Indica la necessità di collegare un componente a massa.

• Qualora vengano notati rumori o vibrazioni di intensità

eccezionale, arrestare il funzionamento, spegnere l’unità e contattare il proprio rivenditore.

• Non inserire le dita, oggetti appuntiti, ecc, nei fori di ingresso o di

uscita dell’aria.

• In presenza di odori particolari, arrestare il funzionamento

dell’unità, spegnere l’interruttore di alimentazione e contattare il proprio distributore. Ciò per evitare un’interruzione di corrente, una scossa elettrica od un incendio.

• Il climatizzatore NON può essere usato da bambini o persone

inferme senza la sorveglianza appropriata.

• È opportuno sorvegliare i bambini piccoli affinché non giochino

con il climatizzatore.

• In caso di fuoriuscita del gas refrigerante, arrestare il

funzionamento dell’unità, ventilare completamente la stanza e contattare il proprio rivenditore.

Cautela:

• Non usare alcun oggetto appuntito per premere i pulsanti, in modo da non danneggiare il comando a distanza.

• Non bloccare o coprire gli ingressi o le uscite interni od esterni dell’unità.

• Non utilizzare panni imbevuti di benzene o altri diluenti chimici per pulire il telecomando.

• Non usare il climatizzatore per molto tempo in condizioni di alta umidità, ad esempio lasciando una porta o finestra aperta. Nel modo di refrigeramento, se il climatizzatore viene usato in una stanza molto umida (80% di u.r. o più), l’acqua che si condensa in esso può cadere per terra e bagnare mobili o tappeti.

2. Nomenclatura delle parti

 Unità interna

PKFY-P·VKM-E

Velocità ventilatore 2 Velocità

Posizioni 4 posizioni

Deflettore

Aletta Manuale Filtro Normale Indicazione di pulizia filtro 100 ore

Oscillazione automatica

{

• Durante il funzionamento, non toccare le alette di uscita aria superiori o il deflettore di uscita aria inferiore. Può altrimenti formarsi della condensa e l’unità potrebbe smettere di

funzionare.

Eliminazione dell’unità

Se occorre eliminare l’unità, contattare il proprio distributore.

 PKFY-P·VKM-E

Griglia anteriore

Filtro

Ingresso aria

Uscita d’aria

Aletta

Deflettore

Interruttore del

funzionamento di emergenza

2. Nomenclatura delle parti

 Per il regolatore a distanza con fili

Sezione display

In questa spiegazione, tutte le parti del display sono raffigurate illuminate. Durante il normale funzionamento saranno illuminate soltanto le parti appropriate.

Identifica la modalità di funzionamento corrente

Visualizza la modalità di funzionamento, ecc. * È supportato il display

multilingue.

Indicatore “Centrally controlled”

Indica che il funzionamento del telecomando è stato disattivato da un dispositivo di controllo master.

Indicatore “Timer Is Off”

Indica che il timer è spento.

Impostazione temperatura

Visualizza la temperatura di riferimento.

Sezione di controllo

Pulsanti per l’impostazione

della temperatura

Giorno della settimana

SVisualizza il giorno corrente della settimana.

Display ora/timer

Visualizza l’ora corrente, a meno che non sia impostato il timer semplice o di arresto automatico. Se è impostato il timer semplice o di arresto automatico, viene visualizzato il tempo rimanente.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Indicatore direzione del flusso d’aria su/giù

L’indicatore visualizza la direzione del flusso d’aria in uscita.

Indicatore “One Hour Only”

Viene visualizzato se il flusso d’aria è impostato per essere ridotto e direzionato verso il basso in modalità di funzionamento COOL (Raffreddamento) o DRY (Deumidificazione). (Il funzionamento varia a seconda del modello.) L’indicatore si spegne dopo un’ora, e al suo spegnimento cambia anche la direzione del flusso d’aria.

Display Temperatura ambiente

Visualizza la temperatura ambiente. La gamma di visualizzazione della temperatura ambiente è 8–39 °C. Se la temperatura è inferiore a 8 °C o superiore a 39 °C, il display lampeggia.

Display deflettore

Indica l’azione del deflettore. Non viene visualizzato se il deflettore è fermo.

(Indicatore “Power on”)

Indica l’accensione dell’apparecchio.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Indicatore “Sensore”

Visualizzata quando il sensore telecomando viene utilizzato.

Indicatore blocco funzioni

Segnala che i tasti del telecomando sono stati bloccati.

Indicatore “Clean The Filter”

Si accende quando è richiesta una pulizia del filtro.

Indicatori del timer

L’indicatore si accende se è impostato il timer corrispondente.

Indicatore “Fan Speed”

Visualizza la velocità selezionata per la ventola.

Indicatore “Ventilation”

Viene visualizzato quando l’unità funziona in modalità di Ventilazione.

Pulsante “ON/OFF”

Giù

Pulsante “Fan Speed”

Pulsante “Timer menu”

(Pulsante “Monitor/Set”)

Pulsante modalità di funzionamento

(Pulsante indietro)

Pulsanti per

l’impostazione dell’ora

Avanti Indietro

Pulsante “Timer On/Off”

(Pulsante “Set Day”)

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Pulsante “Filter”

(pulsante

Pulsante “Test Run”

Pulsante “Check”

(Pulsante “Clear”)

Pulsante direzione del

flusso d’aria su/giù

Pulsante “Louver”

)

(Pulsante “Operation”

Apertura dello sportellino.

Al numero di

operazione precedente.

Pulsante “Ventilation”

(Pulsante “Operation”

Sensore di temperatura incorporato

Al numero di operazione successivo.

Nota:

Messaggio “PLEASE WAIT” (attendere prego)



Questo messaggio appare per circa 3 minuti quando l’unità interna viene alimentata.

 Display lampeggiante modalità di funzionamento

Quando più unità interne vengono collegate ad una sola unità esterna e viene selezionata una modalità operativa per un’unità interna diversa da quella attuale di un’altra unità interna, il display

della modalità operativa lampeggia. Selezionare la stessa modalità operativa dell’altra unità interna.

 Messaggio “NOT AVAILABLE” (non disponibile)

Questo messaggio compare se è stato premuto il pulsante di attivazione di una funzione di cui l’unità non dispone.

Se viene utilizzato un solo telecomando per attivare simultaneamente più unità interne di diversi modelli, questo messaggio non sarà visualizzato se una delle unità interne è dotata della funzione in questione.

 Display della temperatura ambiente

Per misurare la temperatura ambiente è possibile utilizzare i sensori della temperatura dell’unità interna o il sensore della temperatura del comando a distanza. L’impostazione predefinita è quella

dei sensori della temperatura dell’unità interna. Quando per misurare la temperatura ambiente vengono selezionati i sensori della temperatura dell’unità interna, sul controllo a distanza che gestisce unità interne multiple viene visualizzata la temperatura ambiente misurata sull’unità interna principale.

)

2. Nomenclatura delle parti

 Per il regolatore a distanza senza fili

Zona di trasmissione

Display del telecomando

* A scopo esplicativo, sono mostrati tutti gli

elementi che appaiono sul display.

* Quando viene premuto il pulsante Reset,

vengono visualizzati tutti gli elementi.

Pulsante “ON/OFF”

Pulsanti per l’impostazione della temperatura

Pulsante “Fan Speed” (modifica

la velocità del ventilatore)

Pulsante del flusso d’aria (cambia la direzione del

flusso d’aria verso l’alto/il basso)

Pulsante “Mode” (cambia la modalità di

funzionamento)

Pulsante “Check”

Pulsante “Test Run”

 Quando si utilizza il telecomando senza fili, puntarlo verso il ricevitore dell’unità interna.  Se si aziona il telecomando entro circa due minuti dall’accensione dell’unità interna,

l’unità potrebbe emettere due segnali acustici per segnalare che è occupata ad eseguire il controllo automatico iniziale.

 L’unità interna emette i segnali sonori per confermare la ricezione del segnale trasmesso

dal telecomando. L’unità interna può ricevere segnali entro un raggio di circa 7 metri in linea diretta ad un’angolazione di circa 45° verso sinistra e verso destra. Tuttavia, la presenza di luci fluorescenti ed altre luci intense può compromettere la capacità di ricezione dei segnali dell’unità interna.

 Se la spia di funzionamento accanto al ricevitore dell’unità interna lampeggia, è

necessario sottoporre l’unità ad un controllo. Rivolgersi al concessionario.

 Maneggiare il telecomando con cura! Non farlo cadere né sottoporlo a forti urti. Fare

inoltre attenzione a non bagnare il telecomando e a non lasciarlo in luoghi molto umidi.

 Per evitare di lasciare il telecomando in luoghi inadatti, montare alla parete il supporto

fornito con il telecomando e ricordare di inserire sempre il telecomando nel supporto dopo l’uso.

Indicatore di trasmissione Indicatore di funzionamento

Zone di funzionamento

Pulsante spegnimento del timer

Pulsante accensione del timer

Pulsante ore

Pulsante minuti Pulsante per l’impostazione dell’ora (regola l’ora)

Pulsante “Louver” (cambia la direzione del

flusso d’aria verso sinistra/destra)

Pulsante di reset (azzeramento)

Installazione/sostituzione delle batterie

1. Togliere il coperchio superiore, inserire due batterie AAA e rimettere il coperchio superiore.

Coperchio superiore

2. Premere il pulsante Reset.

Due batterie AAA Inserire prima

l’estremità negativa (–) di ciascuna delle batterie. Inserire le batterie nelle direzioni giuste (+, –)!

Premere il pulsante Reset con un oggetto dall’estremità appuntita.

3. Configurazione schermo

Selezione funzioni Imposta giorno/ora

TIME SUN

Per la lingua del display è possibile impostare l’italiano utilizzando la selezione della funzione del telecomando. Per modificare la lingua, vedere la sezione 8, elemento [4]-1. L’impostazione iniziale è inglese.  Selezione funzioni: Impostazione delle funzioni e degli intervalli

ADC

Schermate di controllo standard

 Imposta giorno/ora: Impostazione del giorno corrente della  Schermate di controllo standard:

Visualizzazione e impostazione dello

°F°C

°C

OFF ON

 Controllo timer: Visualizzazione del timer correntemente

 Impostazione timer: Impostazione del funzionamento di qualsiasi

Controllo timer Impostazione timer

MON

TIMER

OFF

°F°C

WEEKLY

SUN MON TUE WED THU FRI SAT

WEEKLY

Per andare su A : Tenere premuti per 2 secondi il pulsante modalità di Per andare su B : Premere il pulsante “Timer Menu”.

Per andare su C : Per andare su D : Premere uno dei due pulsanti “Set Time” ( o ).

4. Impostazione del giorno della settimana e dell’ora

disponibili sul telecomando (funzioni del timer, limitazioni di funzionamento, ecc.)

settimana.

stato di funzionamento dell’impianto di condizionamento

impostato (timer settimanale, timer semplice, o timer di arresto automatico)

timer (timer settimanale, timer semplice, o timer di arresto automatico)

funzionamento e il pulsante “Timer On/Off”. Premere il pulsante modalità di funzionamento (indietro)

Display Giorno della settimana e ora

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

TIME SUN

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Nota: Il giorno e l’ora non saranno visualizzati se in Selezione funzioni è stato disattivato l’uso dell’orologio.

5. Funzionamento

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

6 4 5

8 7

1 5

TIME SUN

1. Premere il pulsante “Set Time” o a per visualizzare il display 2.

2. Premere il pulsante “Timer On/Off” (Set Day) 9 per impostare il giorno. * Ad ogni pressione del pulsante si passa al giorno successivo a

quello visualizzato in 3 : Dom → Lun → ... → Ven → Sab.

3. Premere il pulsante “Set Time” appropriato a per regolare l’ora nel modo desiderato. * Tenendo premuto il pulsante, l’ora (v. 4) aumenterà prima ad

intervalli di un minuto, poi ad intervalli di dieci minuti, e quindi ad intervalli di un’ora.

4. Dopo aver effettuato le impostazioni appropriate ai passaggi 2 e 3 premere il pulsante 4 “Filter”r per confermare i valori.

Impostazione del giorno della settimana

Impostazione dell’ora

5.1. Accensione/Spegnimento

 Premere il pulsante “ON/OFF” 1.

• L’indicatore ON 1 e l’area display sono illuminate.

Nota:

 Quando si riavvia l’unità, sono attive le seguenti impostazioni.

Impostazioni del telecomando Modalità Ultima modalità di funzionamento Impostazione della temperatura

Ultima temperatura impostata Velocità della ventola Ultima velocità impostata

COOL o DRY Uscita orizz. *

Flusso d’aria verso l’alto/il basso

Modalità

HEAT FAN Uscita orizz. *

Ultima impostazione

* A seconda del tipo di unità interna, potrebbe essere applicata l’ultima

impostazione.

2 6

 Premere nuovamente il pulsante “ON/OFF” 1.

• L’indicatore ON 1 e l’area display si spegneranno.

Nota: Anche se viene premuto il pulsante ON/OFF immediatamente dopo lo spegnimento dell’unità, il condizionatore non si avvierà per tre minuti. Ciò serve ad evitare che i componenti interni rimangano danneggiati.

5. Funzionamento

 Premere nuovamente il pulsante “ON/OFF” 1.

• L’indicatore ON 1 e l’area display si spegneranno.

Nota: Anche se viene premuto il pulsante ON/OFF immediatamente dopo lo spegnimento dell’unità, il condizionatore non si avvierà durante tre minuti. Ciò serve ad evitare che i componenti interni rimangano danneggiati.

5.2. Selezione della modalità di funzionamento

 Premere il pulsante della modalità di funzionamento ( ) 2 e

selezionare la modalità desiderata 2.

Modalità di raffreddamento

Modalità di deumidificazione

Modalità di ventilazione

Modalità di riscaldamento Modalità automatica (raffreddamento/riscaldamento)

Funzionamento automatico

 Sulla base della temperatura impostata, se la temperatura ambiente

è troppo alta si avvia il funzionamento in raffreddamento; se è invece troppo bassa, si avvia il funzionamento in riscaldamento.

 Durante il funzionamento automatico, se la temperatura ambiente

cambia e per 3 minuti supera di almeno 1,5 °C la temperatura impostata, il condizionatore passa al modo raffreddamento. Analogamente, se la temperatura ambiente resta per 3 minuti inferiore di almeno 1,5 °C alla temperatura impostata, il condizionatore passa al modo riscaldamento.

Modalità di raffreddamento

3 minuti (passaggio dal raffreddamento al riscaldamento)

3 minuti (passaggio dal riscaldamento al raffreddamento)

Temperatura impostata +1,5°C

Temperatura impostata

Temperatura impostata -1,5°C

 Poiché la temperatura ambiente viene automaticamente regolata in modo

da mantenere costante una temperatura prestabilita, al raggiungimento della temperatura prestabilita il raffreddamento viene eseguito con qualche grado in più ed il riscaldamento con qualche grado in meno rispetto alla temperatura ambiente impostata (funzionamento in risparmio energia automatico).

5.3. Impostazione della temperatura

 Per abbassare la temperatura della stanza:

Premere il pulsante

Verrà visualizzata la temperatura selezionata 3.

3 per impostare la temperatura desiderata.

5.4. Impostazione della velocità ventilatore

 Premere il pulsante “Fan Speed” 5 il numero di volte necessario

quando l’impianto è in funzione.

• Ad ogni pressione sarà modificata la potenza. La velocità correntemente selezionata è illustrata in 5.

• Di seguito sono riportate le sequenze di cambiamento e le impostazioni disponibili.

VELOCITÀ

VENTILAZIONE

2 velocità

Nota:  Il numero di velocità ventola disponibili dipende dal tipo di unità

collegata. Tenere presente anche che su alcune unità non è disponibile l’impostazione “Auto”.

 Nei seguenti casi, la velocità effettiva della ventola generata dall’unità sarà

diversa dalla velocità visualizzata sul display del telecomando.

1. Quando sul display sono visualizzati i messaggi “STAND BY” o “DEFROST” (Sbrinamento).

2. Quando la temperatura dello scambiatore di calore è bassa nel modo riscaldamento (ad es. subito dopo l’avvio del funzionamento in riscaldamento)

3. Nella modalità HEAT (Riscaldamento), quando la temperatura ambiente è superiore a quella impostata.

4. Quando sull’unità è attiva la modalità DRY (deumidificazione).

Velocità 1 Velocità 2

 Impostazione della velocità del ventilatore automatica (per il

telecomando senza fili)

È necessario eseguire l’impostazione per il telecomando senza fili solo se la velocità del ventilatore automatica non è regolata sull’impostazione predefinita. Non è necessario eseguire l’impostazione per il telecomando con filo se la velocità del ventilatore automatica è regolata sull’impostazione predefinita.

1. Premere il pulsante SET con un oggetto appuntito. Eseguire l’operazione quando il display del telecomando è spento.

lampeggia e si accende il numero di modello A.

MODEL SELECT

2. Premere il pulsante AUTO STOP lampeggia e si accende il numero di impostazione B.

(Impostazione n. 01: senza velocità del ventilatore automatica)

3. Premere i pulsanti di regolazione della temperatura

confermare l’impostazione n. 02. (Impostazione n.02: con velocità del ventilatore automatica) In caso di errore, premere il pulsante ON/OFF

nuovamente dal punto 2.

4. Premere il pulsante SET con un oggetto appuntito.

e il numero di modello si accendono per 3 secondi, quindi si

MODEL SELECT

spengono.

MODEL SELECT

Display

per

e procedere

 Per aumentare la temperatura della stanza:

Premere il pulsante 3 per impostare la temperatura desiderata.

Verrà visualizzata la temperatura selezionata 3.

• I campi di valori della temperatura disponibili sono: Raffreddamento e deumidificazione: 19 - 30 °C

Riscaldamento: 17 - 28 °C Automatico: 19 - 28 °C

• Sul display lampeggia sia 8 °C - 39 °C per informarvi se la

temperatura della stanza è inferiore o superiore a quella visualizzata.

ON/OFF TEMP

FAN

VANE

MODE

CHECK

LOUVER

TEST RUN

RESETSET CLOCK

AUTO STOP

AUTO START

min

3 2

5. Funzionamento

5.5. Impostazione della direzione del flusso d’aria

 Quando l’unità è in funzione, premere il pulsante “direzione del flusso

d’aria su/giù” 6 il numero di volte necessario.

• Ad ogni pressione sarà modificata la direzione. La direzione attualmente impostata è visualizzata in 6.

• Di seguito sono riportate le sequenze di cambiamento e le impostazioni disponibili.

Flusso d’aria Display

oscillazione 1 2 3 4

4 posizioni

* Tenere presente che durante l’oscillazione, l’indicazione direzionale

sulla schermata non viene modificata in sincronia con la posizione dei deflettori sull’unità.

* Alcuni modelli non supportano le impostazioni direzionali.

Nota:  Le direzioni disponibili dipendono dal tipo di unità collegata. Tenere

presente anche che su alcune unità non è disponibile l’impostazione “Auto”.

 Nei seguenti casi, la direzione effettiva dell’aria sarà diversa da quella

indicata sul display del telecomando.

1. Quando sul display sono visualizzati i messaggi “STAND BY” o “DEFROST” (Sbrinamento).

2. Subito dopo aver avviato la modalità di riscaldamento (quando il sistema è in attesa dell’attivazione della nuova modalità di funzionamento).

3. Nella modalità di riscaldamento, quando la temperatura ambiente è superiore a quella impostata.

5.6. Ventilazione

 Per la combinazione LOSSNAY

5.6.1. Per il regolatore a distanza con fili

 Per far funzionare il ventilatore insieme all’unità interna:

 Premere il pulsante “ON/OFF” 1.

• L’indicatore “Vent” viene visualizzato sullo schermo (in 8). Ora il ventilatore si attiverà automaticamente ogni volta che l’unità interna è in funzione.

 Per far funzionare il ventilatore soltanto quando l’unità interna è

spenta:  Premere il pulsante “Ventilation” 8 quando l’unità interna è spenta.

• L’indicatore “On” (in 1) e l’indicatore “Ventilation” (in 8) si accendono.

 Per modificare la potenza del ventilatore:

 Premere il pulsante “Ventilation” 8 secondo necessità.

• Ad ogni pressione vengono attivate in sequenza le seguenti impostazioni.

Nessun display (Stop)

Low (Bassa) High (Alta)

Nota:  In alcuni modelli, la ventola dell’unità interna può accendersi anche

quando si imposta il funziona0mento autonomo del ventilatore.

(OFF)

<[Manuale] Per cambiare la direzione destra/sinistra del flusso d’aria>

* Il pulsante Louver 7 non può essere utilizzato.  Modello PKFY-P·VKM-E

• Arrestare il funzionamento dell’unità e, spostando il deflettore, orientare il flusso nella direzione desiderata.

* Non impostare la direzione verso l’interno se l’unità

di trova in modalità raffreddamento/riscaldamento. In caso contrario, esiste il rischio di condensa o gocciolamenti.

Cautela:

Per evitare di cadere, maneggiare l’unità in posizione di equilibrio.

6. Timer

6.1. Per il regolatore a distanza con fili

Si può usare la Selezione funzioni per scegliere quale utilizzare tra i tre tipi di timer: 1 Timer settimanale, 2 Timer semplice, o 3 T imer di arresto automatico.

6.1.1. Timer settimanale

 Il timer settimanale può essere utilizzato per impostare un massimo di

otto operazioni per ciascun giorno della settimana.

• Si può scegliere tra le seguenti operazioni: Accensione/arresto timer con impostazione della temperatura, solo Accensione/arresto timer, oppure solo Impostazione della temperatura.

• Quando viene raggiunto l’orario impostato per il timer, il condizionatore d’aria esegue l’azione impostata dal timer.

 La risoluzione per l’impostazione di questo timer è di 1 minuto.

Nota: *1. Il Timer settimanale/Timer semplice/Timer di arresto automatico non

possono essere usati contemporaneamente.

*2. Il timer settimanale non funzionerà in presenza di una qualsiasi delle

seguenti condizioni:

La funzione timer è disattivata; il sistema presenta malfunzionamenti;

un ciclo di prova è in esecuzione; il telecomando è sottoposto a un ciclo di verifica o autoverifica; l’utente sta impostando una funzione; l’utente sta impostando il timer; l’utente sta impostando il giorno della settimana o l’ora; il sistema è sottoposto a controllo centrale. (In particolare, il sistema non eseguirà operazioni (accensione unità, spegnimento unità o impostazione della temperatura) disabilitate in queste condizioni).

N. operazione

42 3

Impostazione del giorno

Assicurarsi che sia visualizzata la schermata di controllo standard e che l’indicatore corrispondente al timer settimanale 1 sia visualizzato sul display.

2. Premere il pulsante “Timer Menu” b per visualizzare il messaggio “Set Up” sullo schermo (in 2). (Tenere presente che ad ogni pressione del pulsante sul display si alterneranno i messaggi “Set Up” e “Monitor”).

3. Premere il pulsante “Timer On/Off (Set Day)” 9 per impostare il giorno. Ad ogni pressione del pulsante in 3 viene visualizzata l’impostazione successiva, in base alla seguente sequenza: “Dom Lun Mar Mer Gio Ven Sab” → “Dom” → … → “Ven” → “Sab” → “Dom Lun Mar Mer Gio Ven Sab”…

4. Premere il pulsante “Operation”

o (7 o 8) il numero di volte

necessario per selezionare il numero di operazione desiderato (da 1 a

8) 4. * Con le scelte effettuate ai passaggi 3 e 4 si selezionerà una delle

celle della matrice illustrata di seguito.

(Il display del telecomando illustrato a sinistra mostra l’aspetto del

display quando si imposta l’Operazione 1 per Domenica con i valori riportati di seguito).

Matrice di impostazione

N. op. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

No. 2

...

No. 8

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

SUN

ON/OFF

CLOCK

°C

OPERATION

ON/OFF

WEEKLY

CHECK

CLEAR

FILTER

TEST

<Impostazioni Operazione 1 per Domenica> Avviare il condizionatore alle 8.30, ad una

3 1 b

4 0

temperatura di 23 °C.

Nota: Impostando come giorno “Dom Lun Mar Mer Gio Ven Sab”, si può fare in modo che la stessa Operazione sia eseguita ogni giorno alla stessa ora. (Esempio: L’Operazione 2 descritta in precedenza, uguale per tutti i giorni della settimana).

<Impostazioni Operazione 2 per tutti i giorni> Spegnere il condizionatore alle 10.00.

Visualizza l’ora impostata

SUN

°C

Visualizza l’operazione selezionata (ON o OFF)

* Non viene visualizzato se non si è impostata

un’operazione.

WEEKLY

Visualizza la temperatura impostata

* Non viene visualizzato se non si è

impostata la temperatura.

5. Premere il pulsante “Set Time” a appropriato fino a impostare l’ora

desiderata (in 5). * Tenendo premuto il pulsante, l’ora aumenta prima ad intervalli di

un minuto, poi ad intervalli di dieci minuti, e quindi ad intervalli di un’ora.

6. Premere il pulsante “ON/OFF” 1 per selezionare l’operazione

desiderata (ON o OFF) in 6. * Ad ogni pressione del pulsante si passa all’impostazione

successiva, in base alla seguente sequenza: nessun display (nessuna impostazione) → “ON” → “OFF”

2a9

6. Timer

7. Premere il pulsante “Set Temperature” 3 appropriato fino a impostare la temperatura desiderata (in 7).

* Ad ogni pressione del pulsante si passa all’impostazione

successiva, in base alla seguente sequenza: nessun display (nessuna impostazione) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ nessun display.

(Intervallo disponibile: L’intervallo disponibile per questa

impostazione è compreso tra 12 °C e 30 °C. Tuttavia l’intervallo effettivo per il controllo della temperatura varia a seconda del tipo di unità collegata).

8. Dopo aver effettuato le impostazioni appropriate ai passaggi 5, 6 e 7, premere il pulsante 4 “Filter”

per confermare i valori.

Per cancellare i valori correntemente impostati per l’operazione

selezionata, premere una volta e rilasciare rapidamente il pulsante “Check (Clear)” 0.

* L’impostazione dell’ora visualizzata diventerà “—:—”, e

le impostazioni di accensione/spegnimento (on/off) e di temperatura si spegneranno.

(Per annullare in una sola operazione tutte le impostazioni del

timer settimanale, tenere premuto il pulsante “Check (Clear)” 0 per due o più secondi. Il display inizierà a lampeggiare per segnalare la cancellazione di tutte le impostazioni).

Nota: Le nuove impostazioni immesse saranno cancellate se si preme il

pulsante modalità di funzionamento (indietro) 2 prima di premere il pulsante 4 “Filter”

Se si sono impostate due o più operazioni diverse per la stessa ora,

sarà eseguita soltanto l’operazione corrispondente al N. Operazione più alto.

9. Ripetere i passaggi da 3 a 8 fino a riempire tutte le celle disponibili desiderate.

10. Premere il pulsante modalità di funzionamento (indietro) 2 per tornare alla schermata di controllo standard e completare la procedura di impostazione.

11. Per attivare il timer, premere il pulsante “Timer On/Off” 9 per far scomparire dallo schermo l’indicatore “Timer Off”. Assicurarsi che

l’indicatore “Timer Off” non sia più visualizzato.

* Se non sono attive delle impostazioni timer, l’indicatore “Timer

Off” inizierà a lampeggiare sullo schermo

Impostazioni del timer

TIMER

SUN

OFF

°C

WEEKLY

1. Assicurarsi che l’indicatore corrispondente al timer settimanale sia visibile sullo schermo (in 1).

2. Premere il pulsante “Timer Menu” b per visualizzare il messaggio “Monitor” sullo schermo (in 8).

3. Premere il pulsante “Timer On/Off (Set Day)” 9 il numero di volte necessarie per selezionare il giorno desiderato.

4. Premere il pulsante “Operation”

o (7 o 8) per modificare

l’operazione timer visualizzata sul display (in 9). * Ad ogni pressione del pulsante si passerà all’operazione timer

successiva, seguendo l’ordine di impostazione.

Per chiudere il monitor e tornare alla schermata di controllo standard, premere il pulsante modalità di funzionamento (indietro) 2.

Premere il pulsante “Timer On/Off” 9 per visualizzare il messaggio “Timer Off” 0.

TIME SUN

°C

WEEKLY

°C

Premere il pulsante “Timer On/Off” 9 per spegnere l’indicatore “Timer Off” (in 0).

TIME SUN

°C

WEEKLY

6.1.2. Timer semplice

 Il timer semplice può essere impostato in uno dei tre modi seguenti.

• Start time only (Solo ora di avvio): Il condizionatore d’aria si mette in funzione all’ora impostata.

• Stop time only (Solo ora di spegnimento): Il condizionatore d’aria smette di funzionare all’ora impostata.

• Start & stop times (Ore di accensione e spegnimento): Il condizionatore d’aria si avvia e si spegne agli orari rispettivamente

impostati.

 Il timer semplice (avvio e arresto) può essere impostato soltanto una

volta nell’arco di 72 ore.

L’impostazione dell’ora viene effettuata con incrementi di un’ora.

Nota: *1. Il Timer settimanale/Timer semplice/Timer di arresto automatico non

possono essere usati contemporaneamente.

*2. Il timer semplice non funzionerà in presenza di una qualsiasi delle

seguenti condizioni:

Il timer è disattivato; presenza di una condizione anomala dell’impianto;

è in corso un test; il telecomando sta effettuando un controllo o una diagnosi; l’utente sta selezionando una funzione; l’utente sta impostando il timer; sull’impianto è impostato il controllo centralizzato. (In presenza

di queste condizioni, l’operazione “On/Off” viene disattivata).

ONHr

AFTER

SIMPLE

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Impostazione del timer

AFTER

ONHr

SIMPLE

Azione (On o Off)

* “— —” viene visualizzato se non si

sono effettuate impostazioni.

1. Assicurarsi che sia visualizzata la schermata di controllo standard e che l’indicatore corrispondente al timer semplice 1 sia visualizzato sul display.

Se il display visualizza informazioni diverse da Simple Timer, impostare su

SIMPLE TIMER utilizzando la selezione delle funzioni (vedi 8.[4]–3 (3)) per l’impostazione della funzione timer.

3. Premere il pulsante “ON/OFF” 1 per visualizzare le impostazioni correnti per l’accensione (ON) o lo spegnimento (OFF) del timer semplice. Premere una volta il pulsante per visualizzare quanto tempo rimane prima dell’accensione (ON), e premerlo nuovamente per visualizzare quanto tempo rimane prima dello spegnimento (OFF). (L’indicatore “ON/OFF” viene visualizzata in 3).

• Timer di accensione (ON): Il condizionatore d’aria si metterà in funzione una volta trascorso il

numero di ore specificato.

• Timer di spegnimento (OFF): Il condizionatore d’aria smetterà di funzionare una volta trascorso il

numero di ore specificato.

4. Con “ON” o “OFF” visualizzati in 3: Premere il pulsante “Set Time” a appropriato per impostare l’orario di accensione (se è visualizzato “ON”) o l’orario di spegnimento (se in 4 è visualizzato “OFF”).

• Intervalli disponibili: da 1 a 72 ore

5. Per impostare l’orario di accensione (ON) e spegnimento (OFF), ripetere i passaggi 3 e 4. * Tenere presente che non si può impostare lo stesso valore come

orario di accensione e spegnimento.

6. Per annullare le impostazioni di accensione e spegnimento correnti: Visualizzare l’impostazione di accensione (ON) o spegnimento (OFF) (v. passaggio 3) e quindi premere il pulsante “Check (Clear)” 0; l’impostazione dell’ora sarà cancellata e sarà visualizzato “—” in 4. (Per usare soltanto un’impostazione di accensione (ON) o spegnimento (OFF), assicurarsi che per l’impostazione che non si

desidera utilizzare sia visualizzato “—” sul display).

b 4

6. Timer

2a9

7. Dopo aver completato i passaggi da 3 a 6, premere il pulsante 4 “Filter”

Nota: Le nuove impostazioni immesse saranno cancellate se si preme il pulsante modalità di funzionamento (indietro) 2 prima di premere il pulsante 4 “Filter”

per confermare il valore.

8. Premere il pulsante 2 modalità di funzionamento (indietro) per tornare alla schermata di controllo standard.

9. Premere il pulsante “Timer On/Off” 9 per avviare il conto alla rovescia del timer. Quando il timer è in funzione, il valore del timer viene visualizzato sul display. Assicurarsi che il valore del timer sia

visibile e corretto.

Impostazione del timer

TIMER ON

OFFHrAFTER

SIMPLE

1. Assicurarsi che l’indicatore corrispondente al timer semplice sia visibile sullo schermo (in 1).

2. Premere il pulsante “Timer Menu” b per visualizzare il messaggio “Monitor” sullo schermo (in 5).

• Se è in funzione il timer semplice di accensione (ON) o spegnimento

(OFF), il valore del timer corrente sarà visualizzato in 6.

• Se si sono impostati entrambi i valori di accensione e spegnimento

(ON/OFF), i due valori vengono visualizzati in sequenza.

3. Premere il pulsante modalità di funzionamento (indietro) 2 per chiudere il display del monitor e tornare alla schermata di controllo standard.

Esempio 2: Avvio del timer, con orario di spegnimento (OFF) impostato prima

dell’orario di accensione (ON) Impostazione di accensione (ON): 5 ore Impostazione di spegnimento (OFF): 2 ore

OFFHrAFTER

°C

ONHr

AFTER

°C

All’avvio del timer

Sul display viene visualizzata l’impostazione di spegnimento (OFF) del timer (il numero di

SIMPLE

ore che manca allo spegnimento).

2 ore dopo l’avvio del timer

Sul display viene visualizzata l’impostazione di accensione (ON) del timer (il numero di ore

SIMPLE

che manca all’accensione). L’ora visualizzata è l’impostazione di avvio (ON - 5 ore) – di spegnimento (OFF - 2 ore)

= 3 ore.

5 ore dopo l’avvio del timer

Il condizionatore d’aria si accende e rimane

SIMPLE

acceso fino a quando qualcuno lo spegne.

6.1.3. Timer di arresto automatico

 Questo timer inizia il conto alla rovescia quando il condizionatore

d’aria si mette in funzione, e lo spegne all’orario impostato.

 Le impostazioni disponibili vanno da 30 minuti a 4 ore, in intervalli di

30 minuti.

Nota: *1. Il Timer settimanale/Timer semplice/Timer di arresto automatico non

possono essere usati contemporaneamente.

*2. Il timer di arresto automatico non funzionerà in presenza di una qualsiasi

delle seguenti condizioni:

Il timer è disattivato; presenza di una condizione anomala dell’impianto;

di queste condizioni, l’operazione “On/Off” viene disattivata).

Premere il pulsante “Timer On/Off” 9 in modo che l’impostazione timer non sia più visualizzata sullo schermo (in 7).

°C

Premere il pulsante “Timer On/Off” 9 per visualizzare l’impostazione timer in 7.

°C

SIMPLE

ONHr

AFTER

°C

Esempi

Se gli orari di accensione (ON) e spegnimento (OFF) sono stati impostati sul timer semplice, l’operazione e il display si presenteranno nel modo seguente.

Esempio 1: Avvio del timer, con orario di accensione (ON) impostato prima

dell’orario di spegnimento (OFF) Impostazione di accensione (ON): 3 ore Impostazione di spegnimento (OFF): 7 ore

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

All’avvio del timer

Sul display viene visualizzata l’impostazione di accensione (ON) del timer (il numero di ore che manca all’accensione del timer).

3 ore dopo l’avvio del timer

Sul display viene visualizzata l’impostazione

SIMPLE

di spegnimento (OFF) del timer (il numero di ore che manca allo spegnimento) L’ora visualizzata è l’impostazione di spegnimento (OFF - 7 ore) – di avvio (ON - 3

ore) = 4 ore.

7 ore dopo l’avvio del timer

Il condizionatore d’aria si spegne e rimane spento fino a quando qualcuno lo riaccende.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

Impostazione del timer

AFTER OFF

AUTO OFF

1. Assicurarsi che sia visualizzata la schermata di controllo standard e che l’indicatore corrispondente al timer di arresto automatico 1 sia visualizzato sul display.

Se il display visualizza informazioni diverse da Auto Off Timer,

impostare su AUTO OFF TIMER utilizzando la selezione delle funzioni (vedi 8.[4]–3 (3)) per l’impostazione della funzione timer.

2. Premere il pulsante “Timer Menu” b per 3 secondi, fino a visualizzare il messaggio “Set Up” sullo schermo (in 2).

(Tenere presente che ad ogni pressione del pulsante sul display si

alterneranno i messaggi “Set Up” e “Monitor”).

3. Premere il pulsante “Set Time” a appropriato fino a impostare l’ora di spegnimento (OFF) desiderata (in 3).

4. Premere il pulsante 4 “Filter”

Nota: Le impostazioni immesse saranno cancellate se si preme il pulsante modalità di funzionamento (indietro) 2 prima di premere il pulsante 4 “Filter”

Premere il pulsante modalità di funzionamento (indietro) 2 per completare

per confermare le impostazioni.

la procedura d’impostazione e tornare alla schermata di controllo standard.

6. Se il condizionatore d’aria è già in funzione, il timer inizierà immediatamente il conto alla rovescia. Verificare che le impostazioni

timer siano visualizzate correttamente sul display.

6. Timer

Impostazione del timer

TIMER

AFTER

OFF

AUTO OFF

1. Assicurarsi che l’indicatore corrispondente al timer di arresto automatico sia visibile sullo schermo (in 1).

2. Premere il pulsante “Timer Menu” b per 3 secondi, fino a visualizzare il messaggio “Monitor” sullo schermo (in 4).

• In 5 viene visualizzato il tempo che rimane prima dell’arresto

dell’apparecchio.

3. Per chiudere il monitor e tornare alla schermata di controllo standard, premere il pulsante modalità di funzionamento (indietro) 2.

 Tenere premuto il pulsante “Timer On/Off” 9 per 3 secondi, fino a

quando viene visualizzato “Timer Off” (in 6) e scompare il valore timer (in 7).

°C

 In alternativa, spegnere il condizionatore d’aria. Il valore timer (in 7)

scomparirà dallo schermo.

°C

AUTO OFF

6.2. Per il regolatore a distanza senza fili

AUTO START

1 Premere i pulsanti

• L’ora può essere impostata quando il simbolo sottostante lampeggia. Disattivazione del timer: A lampeggia. Attivazione del timer: A lampeggia.

2 Utilizzare i pulsanti h e 3 Cancellazione delle funzioni del timer.

Per cancellare la funzione di disattivazione del timer (OFF Timer),

premere il pulsante

Per cancellare la funzione di attivazione del timer (ON Timer),

premere il pulsante

AUTO STOP

AUTO START

(TIMER SET).

min

per impostare l’ora desiderata.

AUTO OFF

 Tenere premuto il pulsante “Timer On/Off” 9 per 3 secondi.

L’indicazione “Timer off” scompare (in 6), e l’impostazione timer viene visualizzata sul display (in 7).

 In alternativa, accendere il condizionatore d’aria. Il valore timer sarà

visualizzato in 7.

AFTER OFF

°C

AUTO OFF

7. Altre funzioni

7.1. Blocco dei pulsanti del telecomando (limite di

funzionamento)

 Se lo si desidera, è possibile bloccare i pulsanti del telecomando. È

possibile usare la Selezione Funzioni del telecomando per scegliere il tipo di blocco da utilizzare. (Per informazioni sulla selezione del tipo di blocco, vedere la sezione 8, punto [4]–2 (1)).

Più precisamente, si possono usare i seguenti due tipi di blocco.

1 Blocca tutti i pulsanti: Blocca tutti i pulsanti del telecomando. 2 Blocca tutti tranne ON/OFF: Blocca tutti i pulsanti tranne il pulsante ON/OFF.

Nota: L’indicatore “blocco funzioni” viene visualizzato sullo schermo per segnalare il blocco dei pulsanti.

Indicatore “blocco funzioni”

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

• È possibile combinare fra loro i timer di attivazione e di disattivazione..

• Premendo il tasto di accensione/spegnimento ON/OFF del comando a distanza durante il modo timer per arrestare l’unità,

verranno cancellate le impostazioni del timer.

• Se l’ora in corso non è stata impostata, non è possibile usare la modalità timer.

1. Tenendo premuto il pulsante “Filter” 4, premere e tenere premuto il pulsante ON/OFF 1 per 2 secondi. L’indicatore blocco funzioni si accende sullo schermo (in 1), per segnalare l’attivazione del blocco. * Se il blocco è stato disattivato in Selezione funzioni, quando si

premeranno i pulsanti nel modo descritto in precedenza sullo schermo sarà visualizzato il messaggio “Not available”.

°C

FUNCTION

• Se si preme un pulsante bloccato, l’indicatore blocco funzioni (in 1)

lampeggerà sul display.

°C

FUNCTION

1. Tenendo premuto il pulsante “Filter” 4, premere e tenere premuto il pulsante ON/OFF 1 per 2 secondi; l’indicatore blocco funzioni scomparirà dallo schermo (in 1).

°C

7. Altre funzioni

7.2. Indicazione dei codici di errore

ERROR CODE

ON/OFF

N. unità interna

Se si è fornito un recapito telefonico di riferimento per eventuali problemi, il numero viene visualizzato sullo schermo. (Questa impostazione può essere effettuata in Selezione funzioni. Per informazioni, fare riferimento alla sezione 8.)

Codice di errore

Indicatore ON (Lampeggiante)

 Se lampeggiano sia l’indicatore ON, sia il codice di errore: Significa che il condizionatore d’aria è guasto e il funzionamento è stato interrotto (e non

può essere ripristinato). Prendere nota del numero unità indicato e del codice di errore, quindi togliere l’alimentazione al condizionatore d’aria e contattare il proprio rivenditore o tecnico.

Quando è abbassato il pulsante “Check”:

CALL:XXXX

°C

Codice di errore

ERROR CODE

°C

ON/OFF

XXX:XXX

ON/OFF

 Se lampeggia soltanto il codice di errore (e l’indicatore ON rimane acceso): L’apparecchio continua a funzionare, ma c’è un problema nell’impianto.

In questo caso, prendere nota del codice di errore e contattare il proprio rivenditore o tecnico per una consulenza.

* Se si è immesso un recapito telefonico di riferimento per eventuali problemi, premere il pulsante “Check” per visualizzarlo sullo schermo. (Questa

impostazione può essere effettuata in Selezione funzioni. Per informazioni, fare riferimento alla sezione 8.)

8. Selezione delle funzioni

Selezione delle funzioni del comando a distanza

L’impostazione delle funzioni del comando a distanza elencate di seguito può essere modificata mediante la modalità di selezione delle funzioni del comando a distanza. Modificare l’impostazione se necessario.

Elemento 1 Elemento 2 Elemento 3 (descrizione dell’impostazione)

1. Modifica lingua (“CHANGE

LANGUAGE”)

2. Limite funzioni (“SELEZIONE

FUNZIONI”)

3. Selezione modalità (“SELEZIONE MODO”)

4. Modifica display (“IMPOSTAZIONE

MODO DISPLAY”)

Impostazione lingua visualizzata sul display • La visualizzazione in più lingue è possibile

(1) Impostazione limite funzioni di funzionamento (blocco

funzionamento) (“BLOCCO FUNZIONI”)

(2) Uso impostazione modalità automatica (“SELEZIONE MODO

AUTO”)

(3) Impostazione limite intervallo temperatura (“LIMITAZIONE

TEMPAERATURA”)

(1) Impostazione comando a distanza principale/asservito

(“CONTROLLO MAIN/SUB”)

(2) Uso impostazione orologio (“OROLOGIO”) • Impostazione dell’uso o meno della funzione orologio (3) Impostazione funzione timer (“TIMER SETTIMANALE”) • Impostazione del tipo di timer (4) Impostazione numero da chiamare in caso di errore (“CALL.”) • Visualizzazione del numero da chiamare in caso di errore

(1) Impostazione display temperatura °C/°F (“TEMPERATURA

°C/°F”)

(2) Impostazione display temperatura aria aspirata

(“TEMPERATURA AMBIENTE”)

(3) Impostazione display raffreddamento/riscaldamento automatico

(“AUTO C/H”)

• Impostazione dell’intervallo del limite di funzionamento (blocco funzionamento)

• Impostazione dell’uso o meno della modalità di funzionamento “automatica”

• Impostazione dell’intervallo regolabile della temperatura (massima, minima)

• Selezione del comando a distanza principale o asservito * Se due comandi a distanza sono collegati a un unico gruppo,

un comando a distanza deve essere impostato come asservito.

• Impostazione del numero di telefono

• Impostazione dell’unità di temperatura (°C o °F) visualizzata

• Impostazione dell’uso o meno del display della temperatura dell’aria interna (aspirata)

• Impostazione dell’uso o meno del display “Cooling” (Raffreddamento) o “Heating” (Riscaldamento) durante il funzionamento nella modalità automatica

8. Selezione delle funzioni

[Flusso di selezione delle funzioni]

Impostazione della lingua (inglese)

Elemento 1 Elemento 2

Modifica lingua

Selezione funzioni

Selezione modalità di funzionamento

Display normale (quando il climatizzatore non è in funzione)

Tenere premuto il pulsante E, quindi premere il pulsante D per due secondi.

Modalità di selezione delle funzioni del comando a distanza

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Elemento 3

OFF

on1

on2

OFF

Tenere premuto il pulsante E, quindi premere il pulsante D per due secondi.

E Premere il pulsante del modo di funzionamento. G Premere il pulsante TIMER MENU (menu timer). D Premere il pulsante TIMER ON/OFF (timer avvio/arresto).

Display a matrice di punti

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

E G

PAR-21MAA

L’impostazione del blocco funzionamento non è utilizzata (valore impostazione iniziale).

L’impostazione del blocco funzionamento è “Salvo il pulsante On/Off”.

L’impostazione del blocco funzionamento è “Tutti i pulsanti”.

Quando si seleziona il modo funzionamento, viene visualizzato il modo automatico (valore impostazione iniziale).

Quando si seleziona il modo funzionamento, il modo automatico non viene visualizzato.

Il limite intervallo di temperatura non è attivo (valore impostazione iniziale).

L’intervallo di temperatura può essere modificato nel modo raffreddamento/deumidificazione.

L’intervallo di temperatura può essere modificato nel modo riscaldamento.

L’intervallo di temperatura può essere modificato nel modo automatico.

Il telecomando sarà il comando principale (valore impostazione iniziale).

Il telecomando sarà il comando secondario.

È possibile utilizzare la funzione orologio (valore impostazione iniziale).

Non è possibile utilizzare la funzione orologio.

È possibile utilizzare il timer settimanale (valore impostazione iniziale).

È possibile utilizzare il timer di arresto automatico.

È possibile utilizzare il timer semplice.

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

I A B

Impostazione modo display

OFF

CALL-

OFF

Non è possibile utilizzare il modo timer.

I numeri da chiamare impostati non vengono visualizzati in caso di errore (valore impostazione iniziale).

I numeri da chiamare impostati vengono visualizzati in caso di errore.

L’unità di temperatura utilizzata sono i °C (valore impostazione iniziale).

L’unità di temperatura utilizzata sono i °F.

La temperatura ambiente viene visualizzata (valore impostazione iniziale).

La temperatura ambiente non viene visualizzata.

Nel modo automatico vengono visualizzati “Automatic cooling” (raffreddamento automatico) o “Automatic heating” (riscaldamento automatico) (valore impostazione iniziale).

Nel modo automatico è visualizzata solo l’indicazione “Automatic”.

8. Selezione delle funzioni

[Impostazione dettagliata]

[4]–1. Impostazione CHANGE LANGUAGE (Cambia lingua) La lingua visualizzata nel display a matrice di punti può essere

selezionata.

• Per cambiare lingua, premere il pulsante [ 1 Inglese (GB), 2 Tedesco (D), 3 Spagnolo (E), 4 Russo

(RU), 5 Italiano (I), 6 Cinese (CH), 7 Francese (F), 8 Giapponese (JP)

Consultare la tabella del display a matrice di punti.

[4]–2. Limite funzioni

(1) Impostazione limite funzioni di funzionamento (blocco funzioni)

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D. 1 no1 : L’impostazione di blocco del funzionamento viene

eseguita per tutti i pulsanti, tranne il pulsante [ ON/OFF].

2 no2 : L’impostazione di blocco del funzionamento viene

eseguita per tutti i pulsanti. 3 OFF (Impostazione iniziale) : L’impostazione di blocco del funzionamento non viene

eseguita.

* Per rendere effettiva l’impostazione di blocco del funzionamento

nel display normale, è necessario premere e tenere premuti contemporaneamente per due secondi i pulsanti [FILTER] e [ ON/OFF] sul display normale dopo avere eseguito la suddetta impostazione.

(2) Uso impostazione modalità automatica Quando il comando a distanza è collegato a un’unità che funziona

in modalità automatica, è possibile eseguire le impostazioni seguenti.

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D. 1 ON (Impostazione iniziale): Quando viene selezionata la modalità di funzionamento, la

modalità automatica viene visualizzata. 2 OFF: Quando viene selezionata la modalità di funzionamento, la

modalità automatica non viene visualizzata.

(3) Impostazione limite intervallo temperatura Una volta eseguita questa impostazione, è possibile modificare la

temperatura entro l’intervallo impostato.

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D. 1 LIMITAZIONE MODO COOL : L’intervallo di temperatura può essere modificato nella

modalità di raffreddamento/deumidificazione. 2 LIMITAZIONE MODO HEAT : L’intervallo di temperatura può essere modificato nella

modalità di riscaldamento. 3 LIMITAZIONE MODO AUTO : L’intervallo di temperatura può essere modificato nella

modalità automatica. 4 OFF (impostazione iniziale) : Il limite dell’intervallo di temperatura non è attivo.

* Quando viene eseguita un’impostazione diversa da OFF,

contemporaneamente viene impostato il limite dell’intervallo di temperatura nelle modalità di raffreddamento, riscaldamento e automatica. Tuttavia, tale intervallo non può essere limitato se l’intervallo di temperatura impostato non è stato modificato.

• Per aumentare o ridurre la temperatura, premere il pulsante [ TEMP. ( ) o ( )] button F.

• Per impostare il limite superiore e il limite inferiore, premere il pulsante [ ] H. L’impostazione selezionata lampeggia ed è possibile impostare la temperatura.

• Intervallo impostabile Modalità di raffreddamento/deumidificazione : Limite inferiore: 19°C a 30°C Limite superiore: 30°C a 19°C Modalità di riscaldamento : Limite inferiore: 17°C a 28°C Limite superiore: 28°C a 17°C Modalità automatica : Limite inferiore: 19°C a 28°C Limite superiore: 28°C a 19°C

MENU] G.

[4]–3. Selezione della modalità di funzionamento

(1) Impostazione comando a distanza principale/asservito

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D.

1 Main: Il comando a distanza viene impostato come principale. 2 Sub: Il comando a distanza viene impostato come asservito.

(2) Uso impostazione orologio

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D.

1 ON: La funzione orologio può essere utilizzata. 2 OFF: La funzione orologio non può essere utilizzata.

(3) Impostazione funzione timer

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D (Scegliere una delle impostazioni seguenti.) 1 TIMER SETTIMANALE (Impostazione iniziale) : È possibile utilizzare il timer settimanale. 2 AUTO OFF TIMER : È possibile utilizzare il timer a disattivazione automatica. 3 TIMER SEMPLIFICATO : È possibile utilizzare il timer semplice. 4 TIMER OFF : Non è possibile utilizzare la modalità timer.

* Se l’orologio è impostato in modo da non essere usato (OFF),

non è possibile utilizzare il “TIMER SETTIMANALE”.

(4) Impostazione numero da chiamare in caso di errore

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D. 1 CALL OFF: I numeri da chiamare impostati non vengono visualizzati in

caso di errore. 2 CALL **** *** ****: I numeri da chiamare impostati vengono visualizzati in caso

di errore. CALL_: Quando il display è come quello mostrato a sinistra, è

possibile impostare i numeri da chiamare.

• Impostazione dei numeri da chiamare Per impostare i numeri da chiamare, attenersi alla procedura

seguente.

Spostare il cursore lampeggiante per impostare i numeri.

Premere i pulsanti cursore verso destra e verso sinistra. Premere i pulsanti [ CLOCK ( ) e ( )] C per impostare i numeri.

[4]–4. Impostazione del display

(1) Impostazione display temperatura °C/°F

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D.

1 °C: Viene utilizzata l’unità di temperatura °C. 2 °F: Viene utilizzata l’unità di temperatura °F.

(2) Impostazione display temperatura aria aspirata

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D.

1 ON: La temperatura dell’aria aspirata viene visualizzata. 2 OFF: La temperatura dell’aria aspirata non viene visualizzata.

(3) Impostazione display raffreddamento/riscaldamento automatico

• Per attivare o disattivare l’impostazione, premere il pulsante [ ON/OFF] D. 1 ON: Nella modalità automatica vengono visualizzati “Automatic

cooling” (Raffreddamento automatico) e “Automatic heating”

(Riscaldamento automatico). 2 OFF: Nella modalità automatica viene visualizzato solo “Automatic”

(Automatica).

[ TEMP. () e ( )] F per spostare il

8. Selezione delle funzioni

[Tabella del display a matrice di punti]

Impostazione della lingua English Germany Spanish Russian Italy Chinese French Japanese

In attesa di avvio

Modo di funzionamento

Temperatura impostata Velocità del ventilatore Pulsante non disponibile Controllare (Errore) Prova di funzionamento Autoanalisi Selezione delle funzioni unità Impostazione della ventilazione

Raffreddamento Deumidificazione Riscaldamento Automatica Automatica

(Raffreddamento) Automatica

(Riscaldamento) Ventilazione

Ventilazione In attesa

(regolazione calore) Sbrinamento

Impostazione della lingua English Germany Spanish Russian Italy Chinese French Japanese

Modifica lingua Selezione funzion

Impostazione della limitazione funzioni

Impostazione uso del modo automatico

Impostazione limite intervallo temperature

Limitazione temperatura in modo raffreddamento/giorno

Limitazione temperatura in modo riscaldamento

Limitazione temperatura in modo automatico

Selezione modalità di funzionamento

Impostazione MAIN del telecomando (principale)

Impostazione SUB del telecomando (secondario)

Impostazione uso orologio Impostazione del giorno della

settimana e dell’ora Impostazione timer

Controllo timer Timer settimanale Disattivazione modo timer Timer arresto automatico Timer semplice Impostazione del numero da

chiamare in caso di errore Modifica display

Impostazione visualizz. temp. in °C/°F

Impostazione visualizzazione temperatura ingresso aria

Impostazione visualizzazione raffredd./riscald. automatici

100

Mitsubishi PKFY-P63VKM-E, PKFY-P100VKM-E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
