三菱变频调速器
FR-S
FR-S520S-0.
FR-S520S-0.2222KKKK～～～～1111.5K-CH(R)
FR-S520S-0.FR-S520S-0.
非常感谢您选择三菱通用变频器。
初次使用FR-S500系列产品时，请仔细阅读本使用手册 (基本篇 )，安全使用变频 器。
为了进一步使用的情况，我们准备了另一本FR-S500使用手册(详细篇)[IB(NA)0600029]，请与你的产品销售商联系。
1.周围机器的连接 ...................................... 2
2.安装方法 ............................................ 3
3.接线和端子的规格 .................................... 4
4.运行/控制 ........................................... 8
5.频率设定器和显示仪表的调整 ......................... 14
6.功能一览 ........................................... 18
7.报警和保护功能 ..................................... 28
8.规 格 ........................................... 30
9.外形尺寸图 ......................................... 32
附录1 符合欧洲标准的说明 ............................ 33
附录2 有关UL,cUL的注意事项 .......................... 34
Appendix 3 Instructions for compliance with U.S.
500
1.1 基本构成 ........................................ 2
2.1 变频器的设置 .................................... 3
3.1 端子接线图 ...................................... 4
3.2 主回路 .......................................... 5
3.3 控制回路 ........................................ 5
4.1 设定频率运行(例：在30Hz运行) .................... 9
4.2 参数设定 ....................................... 10
4.3 参数清零 ....................................... 12
4.4 显示输出电流 ................................... 1 3
5.1 变更频率设定器输出频率设定值
（频率设定电压（电流）的偏置和增益） ........... 14
5.2 频率计（显示仪表）的调整（刻度校正） ........... 17
6.1 基本功能参数一览 ............................... 18
6.2 基本功能参数说明 ............................... 18
6.3 扩张功能参数一览 ............................... 20
7.1 报警内容 ....................................... 28
7.2 变频器复位 ..................................... 29
8.1 额 定 ......................................... 30
8.2 公共规格 ....................................... 31
使用手册(基本篇)
.5K-CH(R)
.5K-CH(R).5K-CH(R)
目 录
and Canadian Electrical Codes ............. 35
本使用手册（基本篇）包括有使用时的操作说明和注意事项。
还有，本使用手册（基本篇）请交给最终用户。
安全注意事项
在安装、操作、维护或检查变频器之前，请仔细阅读本使用手册（基本篇）及
附属资料，以便正确使用。在熟悉机器的知识、安全信息及全部有关注意事项
以后使用。
在本使用手册（基本篇）中，将安全注意事项等级分为“危险”和“注意”。
危险
注意
不正确的操作造成的危险情况，将导致死亡或重伤的发生。
不正确的操作造成的危险情况，将导致一般或轻微的伤害或造成
物体的硬件损坏。
注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。请遵循两
个等级的注意事项，因为它们对于个人安全都是重要的。
1．防止触电
危 险
●当通电或正在运行时，请不 要打开前盖板，否则会发生触电。
●在前盖板拆下时请不要运行变频器，否则可能会接触到高电压端子和充电部分
而造成触电事故。
●即使电源处于断开时，除布线、定期检查外，请不要拆下前盖板。否则，由于
接触变频器充电回路可能造成触电事故。
●在开始布线或检查之前，请断开电源，经过10分钟以后，用万用表等检测剩余
电压后进行。
●变频器请进行接地工事。
●包括布线或检查在内的工作都应由专业技术人员进行。
●应在安装后进行布线。否则会造成触电或受伤。
●请不要用湿手操作设定用旋钮及按键，以防止触电。
●对于电缆，请不要损伤它，对它加上过重的应力，使它承载重物或对它钳压。
否则会导致触电。
●请勿在通电中进行通风扇的更换，否则会发生危险。
●取下前盖板时，请不要触摸表示用3位LED显示的上部的端子，以防止触电。
2．防止火灾
注 意
●变频器请安装在不可燃物体上。直接安装在易燃物上或靠近易燃物品，会导致
火灾。
●变频器发生故障时，请在变频器的电源侧断开电源。若持续地流过大电流，会
导致火灾。
●请不要在直流端子＋、－上直接连接电阻，这样会导致火灾。
A-1
3．防止损伤
注 意
●各个端子上加的电压只能是使用手册上所规定的电压，以防止爆裂、损坏等等。
●确认电缆与正确的端子相连接，否则，会发生爆裂、损坏等等事故。
●始终应保证正负极性的正确，以防止爆裂、损坏等等。
●正在通电或断开电源不久，请不要接触它，因为变频器温度较高，会引起烫伤。
4．其他注意事项
请注意以下事项以防止意外的事故、受伤、触电等：
(1) 搬运和安装
注 意
●当搬运产品时，请使用正确的升降工具以防止损伤。
●变频器包装箱堆叠层数不要高于限定的以上。
●确认安装位置和物体能经得起变频器的重量。安装时应按照使用手册的说明。
●如果变频器被损坏或缺少元件，请不要安装运行。
●搬运时不要握住前盖板或设定用旋钮，这样会造成掉落或故障。
●请不要在产品上乘坐或堆放重物。
●检查变频器安装方向是否正确。
●防止螺丝、电缆碎片或其它导电物体或油类等可燃性物体进入变频器。
●变频器是精密仪器，不要使变频器跌落，或受到强烈冲击。
●请在下述环境下使用，以免引起变频器故障。
周围环境温度
周围环境湿度
环
储存温度
境
环境
海拔高度，振动
－10°C～＋50°C （不结冰）
90％RH以下（不凝露）
－20°C ～＋65°C*
室内（无腐蚀性气体，可燃性气体，油雾和尘埃等
等）
2
海拔1000m以下，5.9m/s
以下（JIS C0911标准）
*在运输时等短时间内可以适用的温度。
(2) 布线
注 意
●不要安装移相电容，噪声滤波器(选件FR-BIF)或浪涌吸收器到变频器的输出侧。
●请正确连接输出侧(端子U,V,W)与电机之间电缆，这将影响电机的旋转方向。
(3) 试运行
注 意
●请在运行前确认，调整各参数。机械有可能发生意想不到的动作。
A-2
(4) 操作
危 险
●当选择使用再试功能时，由于报警停止后会突然再启动，请远离设备。
●仅当功能设定时[STOP]键才有效。请单独准备一急停开关。
●报警后复位变频器时，请确认启动信号断开。否则电机会突然恢复启动。
●使用负荷应该仅仅是三相感应电机。连接其它电气设备到变频器的输出侧可能
会造成设备的损坏。
●不要对设备进行改造。
注 意
●电子过电流保护不能完全确保对电机的过热保护。
●不要频繁使用变频器输入侧的电磁接触器启/停变频器。
●用噪声滤波器减少电磁干扰的影响。否则有可能影响变频器附近使用的电子设
备。
●采取相应的措施抑制谐波。否则由于变频器产生的电源谐波，使电力电容和发
电设备过热及损坏。
●当进行参数清除或参数全部清除时，各参数返回到出厂设定值，在运行前请再
次设定必要的参数。
●变频器可以容易地进行高速运行的设定，更改设定前，检查电机和机械性能有
充分的能力。
●变频器的制动功能没有停止保持功能，请另设保持装置。
●变频器长时间保存后再使用，使用 前必须进行检查和试运行。
(5) 紧急停止
注 意
●如果变频器发生故障，为防止机械和设备处于危险状态，请设置如紧急制动等
的安全备用装置。
(6) 维护，检查和元件更换
注 意
●不要用兆欧表（绝缘电阻）测试变频器的控制回路。
(7) 报废后的处理
注 意
●请作为工业废物处理。
(8) 一般注意事项
在本使用手册（基本篇）中很多图片，为了说明细节，描绘的图为拆掉盖板或
安全装置的状态，运行变频器时，必须恢复规定的盖板或返回安全装置，按使
用手册（基本篇）的规定运行变频器。
A-3
产品的确认和各部分名称
从包装箱取出变频器，检查前盖板的容量铭牌和机身侧面的额定铭牌，产品是
否与定货单相符，机器是否有损坏。
各部分名称和铭牌
●
操作面板
额定铭牌
变频器型号
额定输入
额定输出
FR-S520S-0.2K-CH
FR-S520S-0.2K-CH
FR-S520S-0.2K-CHFR-S520S-0.2K-CH
前盖板
接线盖
变频器型号
●
FR
记号
S520S
S520S
-
电压系列
单相200V系列
0.2
-
表示变频器
容量“kW”
●前盖板的拆卸与安装
请按箭头方向拉出则可拆卸下。
安装时，请将盖与机身正面吻合，直着
安装上。
●接线盖的拆卸与安装
向前拉出可方便地拆卸下。
安装时，请与导板相吻合，安装到机身
上。
＜有RS-485通信功能的型号＞
使用RS-485接口连接电缆时，可去掉接
线盖的爪，然后接线。（去掉爪则为保
护结构IP10。）
制造编号
容量铭牌
K - CH
记号 构造、端子记号等
无
R
有RS-485通信功能
FR-S520S-0.2K～0.75K-CH
封闭型
爪
FR-S520S-0.2K-CH
FR-S520S-0.2K-CH
FR-S520S-0.2K-CHFR-S520S-0.2K-CH
变频器型号
FR-S520S-1.5K-CH
接线盖
xxxxxx
制造编号
注 意
操作面板上部的接口是制造厂设定用接口。防止
触电，请勿触摸。
1
周围机器的连接
1.
1.1 基本构成
电源
电源
电源电源
请使用变频器的容许电源规格内的电源。（参照30页）
(NFB)
或
(ELB)
(MC)
交流电抗器
(FR-BAL)
无熔丝断路器或漏电断路器
无熔丝断路器或漏电断路器
无熔丝断路器或漏电断路器无熔丝断路器或漏电断路器
变频器接通电源时，因突然流过电流，要注意选择断路器。
电磁接触器
电磁接触器
电磁接触器电磁接触器
请不要使用此电磁接触器启动/停止变频器。否则会降低变频器
寿命。
电抗器的设置
电抗器的设置
电抗器的设置电抗器的设置
改善功率因数及大容量电源下（500kVA以上接线距离10m以
内）时，有必要进行设置。请注意选择。
变频器
变频器的寿命受周围温度的影响。请注意周围
温度。放在控制盘内时特别要注意。（参照31
页）
接线错误，会使变频器破损。还有，控制信号
线要与主回路线充分分离，不受噪音的影响是
很重要的。（参照4页）
接地
直流电抗器
(FR-BEL)
输出侧的连接机器
输出侧的连接机器
输出侧的连接机器输出侧的连接机器
不要在输出侧连接电力电容器、浪涌抑制器、无线电噪音滤波
器。
接地
接地
接地接地
为了防止触电，电机和变频器必须接地。
接地
作为防止变频器动力线来的诱导噪音的接地连线，建议回到变
频器接地端子再连线。
（噪音对策的详述请参照使用手册（详细篇）。）
周围机器的选定（根据变频器的电源输入规格不同，其选定也不同。）
电机
输出
(kW)
0.2
0.4
0.75
1.5
∗
1.NFB的形式，请根据电源容量来决定。
∗
2.电线表示接线长20m时的尺寸。
∗
3.功率可能略有下降。
变频器型号
FR-S520S-0.2K
-CH(R)
FR-S520S-0.4K
-CH(R)
FR-S520S-0.75K
-CH(R)
FR-S520S-1.5K
-CH(R)
无熔丝断路
器(NFB∗1)或
漏电断路器
(ELB)
30AF/10AT
30AF/10AT
30AF/15AT
30AF/20AT
改善功率因数
用交流电抗器
FR-BAL-0.4K
∗
(
3)
FR-BAL-0.75K
∗
3)
(
FR-BAL-1.5K
∗
(
3)
FR-BAL-2.2K
∗
(
3)
改善功率因数
用直流电抗器
FR-BEL-0.4K
(∗3)
FR-BEL-0.75K
(∗3)
FR-BEL-1.5K
(∗3)
FR-BEL-2.2K
(∗3)
电磁
接触器
(MC)
S-N102 2
S-N20 2 2
S-N20 2 2
S-N21 22
电线(mm2)
(∗2)
L
,N U,V,W
1
2
安装方法
2.

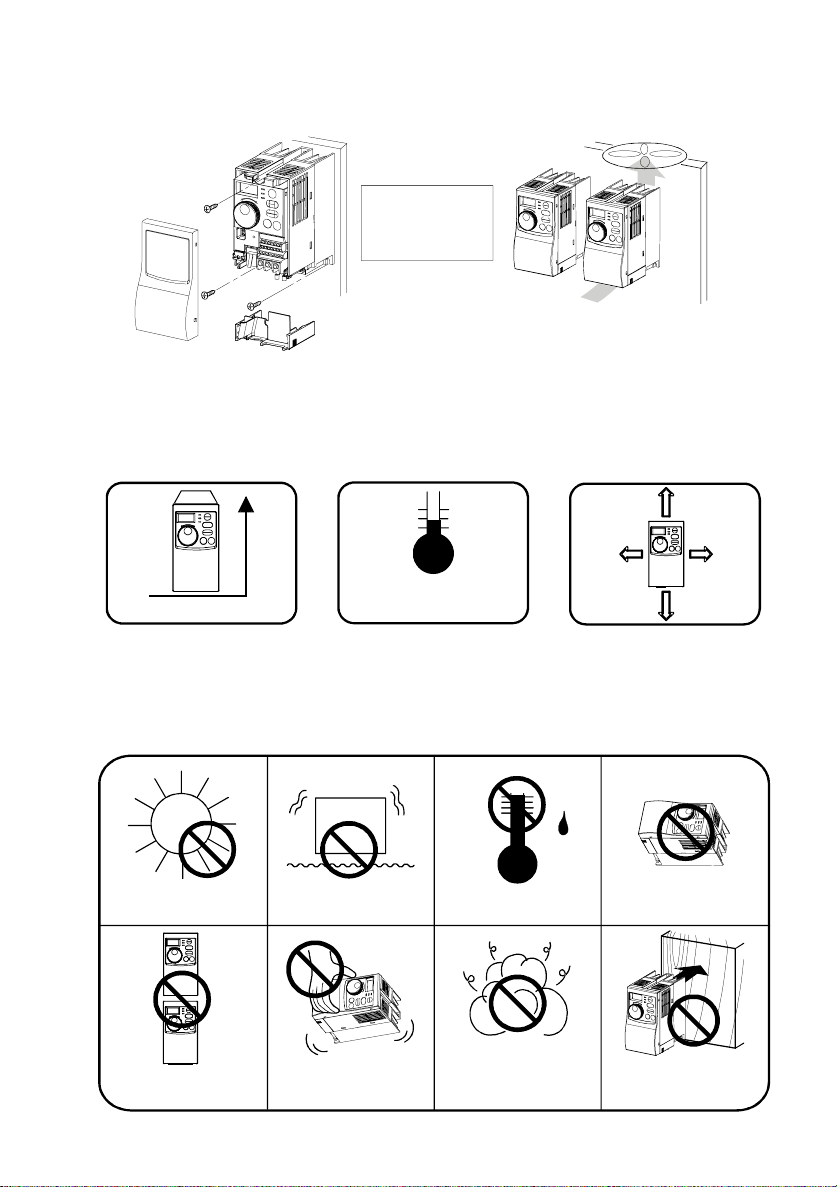

2.1 变频器的设置
盘面安装的情况 盘内安装的情况
拆卸下前盖板和
接线盖之后，再
固定。
确保有充分的空间，进行
冷却。
放入多台的情况下，并列安装，
请进行冷却。
●请按下述条件设置变频器
垂直安装
垂 直
周围温度和湿度
温度：-10℃～50℃
湿度：90％RH以下
确保周围空间
10cm以上
1cm以上
更换冷却风扇时也需要
空间。(1.5K)
1cm以上
10cm以上
●变频器是由精密机械、电子部件制成。如果放置或安装在下述地方，会引起动作
不良或故障，请绝对不要这样。
直射日光 振动(5.9m/s2以上)
高温、多湿
横放
上下安装
(盘内安装时)
拿着前盖板或
旋钮搬运
油雾、易燃性气体、
腐蚀性气体、棉尘、
尘埃等
3
安装在可燃
物体上
接线和端子的规格
3.
3.1 端子接线图
NFB
电源
外部晶体管公共端
直流24V电源
接点输入公共(源型)
请注意端子PC-SD间
不要短路。
多段速度选择
控制回路输入信号
(不允许输入电压)
频率设定信号(模拟)
频率设定器
1/2W1kΩ*3
电流输入(-)
DC4～20mA(+)
MC
正转启动
反转启动
高速
中速
低速
接点输入公共
3
2
1
变频器
1
L
N
PC
STF
STR
RH
RM
RL
SD
*4
SINK
*2
SOURCE
(+5V)
10
DC0～5V
2
DC0～10V
5(公共端)
～
20mA)
4(DC4
切换
P1
+
A
RUN
SE
AM
5
U
V
W
提高功率因数用
直流电抗器
(FR-BEL：选件)
B
异常输出
C
运行
集电极
开路输出
公共端
电机
IM
接地
短路片：连接
短路片：连接
短路片：连接短路片：连接
FR-BEL
FR-BEL时，请
时，请
FR-BELFR-BEL
时，请时，请
卸去此短路片。
卸去此短路片。
卸去此短路片。卸去此短路片。
运行状态输出
集电极
开路
输出
(+)
模拟信号输出
(DC0～5V)
(-)
使用电流输入频率设定信号时，
Pr.60～Pr.63（输入端子功能选
择）的某一个设定为 “4”，端子
RH,RM,RL,STR的某一个请分配为
AU（电流输入选择）。
主回路端子
RS-485 *1
接口
控制回路输入端子
接地
接地电阻100Ω以下
接地线尺寸：2mm
控制回路输出端子
2
备 注
*1.只限于有RS-485通信功能的型号。
*2.漏型、源型逻辑可以切换，详细请参照使用手册（详细篇）。
*3.设定器操作频度高的情况下，请使用2W1kΩ的旋钮电位器。
*4.端子SD和端子5是公共端子，请不要接地。
●输出为3相200V。
注 意
●信号线请离开动力线10cm以上。
●为安全起见，输入电源通过电磁接触器及漏电断电器或无熔丝断路器与接头相连。电源的
开关用电磁接触器实施。
4
3.2 主回路
3.2.1 主回路端子的说明
端子记号 端子名称 内 容
L1,N 电源输入
U,V,W 变频器输出
－ 直流电压公共端
＋,P1
连接改善功率因数
直流电抗器
接地
3.2.2 主回路端子的排列和接线
●FR-S520S-0.2K,0.4K,0.75K-CH(R)
NNNNL1
L1
L1L1
电源
注 意
0.2K的接线长为30m以上时，载波频率降低至1kHz。
●FR-S520S-1.5K-CH(R)
---- ++++
短路片
P1
P1
P1P1
L1
L1L1
电源
备 注
*用Pr.98“自动转矩提升选择（电机容量）”选择自动转矩提升时：30m以下
注 意
●输入电源的连线，L1接到端子台的R/L1，N接到端子台的S/L2。
●电机与U,V,W连接。这时，若加入正转开关（信号），电机的旋转方向从负荷轴向看为反
时针方向。
●电源不要接到U,V,W上。
----
UUUU VVVV WWWW
NNNNL1
短路片
P1
P1
P1P1
IM
电机
++++
UUUU VVVV WWWW
IM
电机
连接工频电源。
接三相鼠笼电机。
这是直流电压公共端。电源及变频器输出没有绝缘。
拆开端子＋-P1间的短路片，连接选件改善功率
因数用直流电抗器（FR-BEL）。
变频器外壳接地用，必须接大地。
螺丝尺寸：M3.5
电线尺寸：2mm2（14 AWG）
线端子：2-3.5
螺丝拧紧力矩：1.2 N•m
总线长：100m以下 *
螺丝尺寸：M4
电线尺寸：2mm2（14 AWG）
线端子：2-4
螺丝拧紧力矩：1.5 N•m
总线长：100m以下 *
3.3 控制回路
3.3.1 控制回路端子的说明
端子记号 端子名称 内 容
STF信号ON时为正转，OFF
时为停止指令。
STR信号ON时为反转，OFF
时为停止指令。
可根据端子RH,RM,RL信号的短路组
合，进行多段速度的选择。
速度指令的优先顺序是JOG，多段速
设定(RH,RM,RL,REX)，AU的顺序。
5
输
入
信
号
接
点
输
入
STF 正转启动
STR 反转启动
RH
多段速度选
RM
择
RL
STF,STR信号同时为ON时，为停
止指令。
根据输入端子功能选择
(Pr.60～Pr.63)可改变
端子的功能。
（*4）
端子记号 端子名称 内 容
SD
(*1)
接点输入
公共端
（漏型）
外部晶体管
公共端
PC
(*1)
DC24V电源
接点输入
公共端
（源型）
输
入
10
频率设定用
电源
信
号
频
2
频率设定
(电压信号)
率
设
定
5
4
频率设定
(电流信号)
频率设定
公共输入端
A
B
报警输出
C
集
输
电
出
信
号
通
信
1.端子SD，PC不要相互连接，不要接地。
*
2.低电平表示集电极开路输出用的晶体管处于ON（导通状态）。高电平表示OFF（不导通状
*
3.仅对应有RS-485通信功能的型号。详细说明请参照别册的使用手册（详细篇）。
*
4.RL,RM,RH,RT,AU,STOP,MRS,OH,REX,JOG,RES,X14,X16,(STR)信号选择
*
5.RUN,SU,OL,FU,RY,Y12,Y13,FDN,FUP,RL,LF,ABC信号选择
*
6.对应欧洲标准（低电压标准）时，继电器输出（A,B,C）的使用容量为DC30V，0.3A。
*
运行变频器运行
极
开
中
路
SE
模
拟
集电极开路公
共
模拟信号输
AM
出
RS-485
──
接头
(*3)
漏型逻辑（出厂设定）时，端子SD为接点输入的公共端子，源型逻辑时，端子PC为接点输
入的公共端子（切换方法请参照别册的使用手册（详细篇）。）
态）。
此为接点输入（端子STF,STR,RH,RM,RL)的公共端子。
端子5和端子SE被绝缘。
当连接程序控制器(PLC)之类的晶体管输出（集电极开路输出
）时，把晶体管输出用的外部电源接头连接到这个端子，可
防止因回流电流引起的误动作。
PC-SD间的端子可作为DC24V 0.1A的电源使用。
选择源型逻辑时，此端子为接点输入信号的公共端子。
DC5V。容许负荷电流10mA。
输入DC0～5V，(0～10V)时,输出成比例：输入5V(10V)时，输
出为最高频率。
5V/10V切换用Pr.73“0～5V，0～10V选择”进行。
输入阻抗10kΩ。最大容许输入电压为20V。
输入DC4～20mA。出厂时调整为4mA对应0Hz，20mA对应60Hz。
最大容许输入电流为30mA。输入阻抗约250Ω。
电流输入时，请把信号AU设定为ON。
AU信号用Pr.60～Pr.63(输入端子功能选择）设定。
此端子为频率设定信号(端子2,4)及显示计端子“AM”的公共端
子。端子SD和端子SE被绝缘。请不要接地。
变频器的保护功能动作，表示输出停
止的1c接点输出。AC230V 0.3A
DC30V 0.3A。报警时B-C之间不导通
(A-C之间导通)，正常时B-C之间导通
(A-C間不導通)（*6）
变频器输出频率高于启动频率时（出
厂为0.5Hz可变动）为低电平，停止
及直流制动时为高电平(*2)。容许负
荷DC24V 0.1A
变频器运行时端子RUN的公共端子。端子5及端子SD被绝缘。
从输出频率，电机电流选择一种作为
输出。输出信号与各监示项目的大小
成比例。
用参数单元连接电缆（FR-CB201～205），可以连接参数单元
（FR-PU04）。可用RS-485进行通信运行。
根据输出端子功能选择
(Pr.64，Pr.65，可以
改变端子的功能。
(*5)
出厂设定的输出项目：
频率容许负荷电流1mA
输出信号 DC 0～5V
6
3.3.2 控制回路端子的排列和接线
PC
SE RUN 102 5 4
SD STF STR RL RM RH AMSD
AB
C
控
放松端子螺丝，把电线插入端子。
制
回
螺丝尺寸：M3（A,B,C端子），M2（上记以外）
路
紧固力矩：0.5N•m～0.6N•m（A,B,C端子）
端
子
台
*有关棒状端子，请参照使用手册（详细篇）。
注 意
紧固过松可能引起脱线、误动作；过紧，会造
成螺丝或端子排破损，可能引起短路、误动作。
电线尺寸：0.3mm2～0.75mm
改锥：小型○－螺丝用
0.22N•m～0.25N•m（上记以外）
2
(端头厚度：0.4mm／端头宽度：2.5mm)
电线剥皮尺寸要统一，不要零乱。
另外，不要焊锡处理。*
电线剥皮尺寸
ABC端子
上记以外
3.3.3 RS-485接头的连接（仅用于有RS-485通信功能型）
(1)连接参数单元时(FR-PU04)
请使用选件FR-CB2□。
(2)RS-485通信时
通过使用RS-485接头，可实现计算机的通信运行。用通信电缆把RS-485与
工厂设备等连接起来，用用户程序可对变频器进行运行、监视，以及参数
的读出、写入。详细说明请参照使用手册（详细篇）。
·RS-485接头标准规格：EIA规格RS-485
·传送方式：多字节联接
·通信速度：MAX 19200bps
·总长度：500m
(mm)
6
5
注 意
请不要接到计算机的联网插口、传真调制解调器用插口或电话用接头。因为电气规格不一
样，可能会损坏变频器。
7
运行/控制
4.
＜操作面板＞
不能从变频器上取下操作面板。
RUN显示
运行时点亮/闪灭*。
PU显示
PU操作模式时点亮。
监示用3位LED
表示频率、参数序号等。
EXT显示
外部操作模式时点亮。
设定用旋钮
变更频率设定、参数的
设定值。
不能取下
*运行显示
点亮：正转运行中
慢闪灭（1.4秒1次）：反转运行中
快闪灭（0.2秒1次）：非运行，
＜基本操作＞（出厂设定）
监示器、频率设定
[用操作面板运行]
RUN
PU
EXT
＋－
MODE SET
MODE键
切换设定模式。
RUN
键或有启动指令。
@
PU
EXT
RUN
STOP
RESET
PU/EXT键
切换PU/外部操作模式。
（组合模式用Pr.79变更。）
RUN键
运行指令正转。反转用
(Pr.17)设定。
STOP/RESET键
进行运行的停止，报警的
复位。
SET键
确定各设定。
MODE
按模
式键
返回
MODE
参数设定
MODE
报警履历
按模
式键
按模
式键
PU
EXT
按PU/
EXT键
拨动设定用
旋钮设定频率
[参数设定的变更]
PU
EXT
按PU/
EXT键
拨动设定用旋钮
设定参数序号
拨动设定用
旋钮变更数值
SET
按设定键
设定完了
8
SET
按设
定键
设定完了后，
按1次
按2次
画面
频率设定写入完了。
和频率闪烁
RUN
STOP
RESET
键启动
键停止
按
按
SET
按设
定键
MODE
键，显示报警履历
MODE
键，变为频率设定
4.1 设定频率运行(例：在30Hz运行)
操 作
接通电源时为监示显示画面。
1.
PU
2.
3.
在数值闪灭期间
4.
约闪烁3秒后，显示回到0.0（显
5.
示器显示）。
用
变更设定频率时，请进行上述的
6.
3,4的操作。
（从以前的设定频率开始。）
按
7.
键，
按
EXT
设定PU操作模式。
旋转
设定用旋钮
显示希望设定的频率。
约5秒闪灭。
SET
键，设定频率数。
SET
不按按键，闪烁5秒后，显示回到0.0
（显示器显示）。此时，再回到“操作
3”，设定频率。
RUN
键运行。
STOP
RESET
键，停止。
PU
EXT
SET
RUN
STOP
RESET
表 示
PU显示点亮。
∙∙∙
闪烁
频率设定完了!!
3秒后
RUN
PU
EXT
约5秒闪灭
RUN
PU
EXT
RUN
EXT
RUN
EXT
PU
PU
不能在设定的频率下运行…为什么？
从操作3到操作4，是否在5秒内实施。
（拨动旋钮，是否在5秒之内按
SET
键）
不能进行60Hz以上的设定…为什么？
Pr.1“上限频率”的设定值是否为60Hz。
拨动设定用旋钮频率不变…为什么？
操作模式是否为外部操作模式。
备 注
按下设定用旋钮，显示设定频率。
·用旋钮可实现像旋钮一样的运行。
使Pr.30“扩张功能表示功能选择”＝“1”（扩张功能参数有效）、
Pr.53“频率设定操作选择”＝“1”（设定用旋钮模式）。按
钮，设定频率。转动设定用旋钮后，即使不按
SET
键，频率设定也变更。
（操作实例请参照使用手册（详细篇）。）
9
RUN
键，拨动旋
4.2 参数设定
停
操作模式
4.2.1 例：把Pr.7的设定值从“5秒”变到“10秒”
（参数的详细说明请参照使用手册（详细篇）。）
操 作
运行显示和操作模式显示的确认
1.
止中。
●
2.
●
按
PU
MODE
。
键
进入参数设定模式。
3.
拨动
设定用旋钮
选择参数号码。
例：Pr.7“加速时间”时
SET
4.
按
键
读出现在设定的值。
例：显示“5”（出厂设定值）。
PU
EXT
键。）（按
MODE
SET
表 示
显示以前读
出的参数号
码。
RUN
EXT
PU
5.
拨动
设定用旋钮
变成希望的值。
例：设定值从“5”变到“10”时
SET
按 键，完成设定。
6.
SET
闪烁
•
拨动
•
按
•
按2次
参数设定完了后，按1次 键，显示报警履历，按2次
设定用旋钮，可读出其它参数。
SET
键，再次显示设定值。
SET
键，则显示下一个参数。
MODE
MODE
显示。如果变更其它参数的设定值，请按上述3～6的步骤操作。
异常显示？
·Pr.77＝“1”的设定状态下，进行写入。
·没有往操作面板写入的优先权（仅限有RS-485通信功能
的型号）
·运行中进行写入
·在外部操作模式下进行写入
备 注
设定值没有变更时，不闪烁，显示下一个参数的号码。
·
操作1.和2.哪个优先都没问题。
·
方便的使用方法
·
进行操作1.和2.进入参数设定模式，每按一次
SET
键，不用一一对应参数序
号，参数序号和设定值可顺序地读出来。
∙∙∙
频率设定完了!!
键，回到显示器
10
Loading...
