Instrukcja obsługi

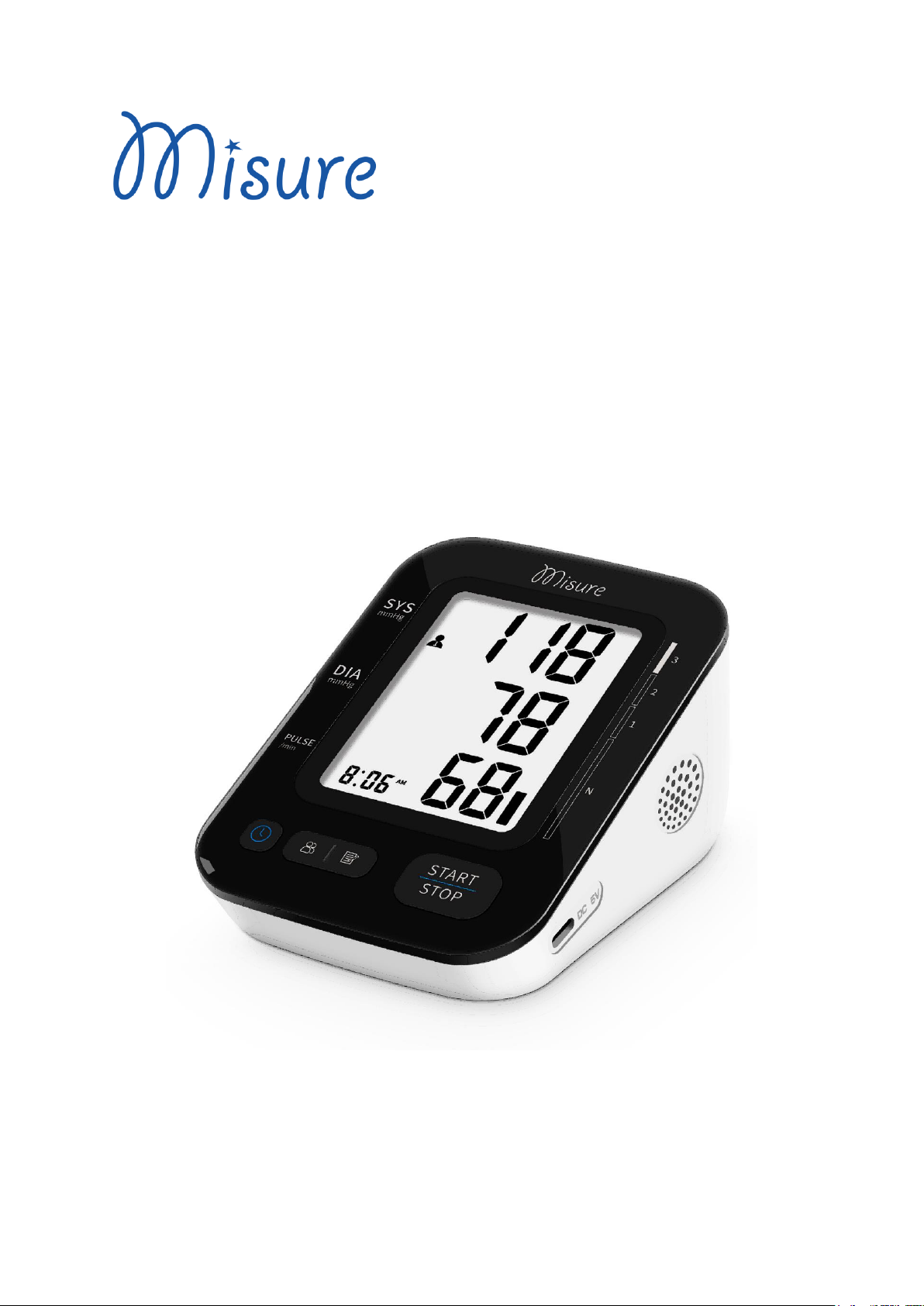

CIŚNIENIOMIERZ NARAMIENNY
Misure MI Med 4
Model: F1102T
Page 2
Drogi kliencie
Dziękujemy za okazanie zaufania i zakup ciśnieniomierza Misure MI Med 4, który jest
urządzeniem medycznym używanym do precyzyjnego mierzenia ciśnienia krwi.
Ciśnieniomierz Misure MI Med 4 jest w pełni automatycznym cyfrowym naramiennym
urządzeniem do pomiaru ciśnienia krwi, które doskonale sprawdzi się w gabinetach
lekarskich, gabinetach zabiegowych, jak i domach. Umożliwia on bardzo szybki
i wiarygodny pomiar skurczowego i rozkurczowego ciśnienia krwi oraz tętna metodą
oscylometryczną. Urządzenie zapewnia klinicznie sprawdzoną dokładność i zostało
zaprojektowane tak, aby było przyjazne dla użytkownika.
Do wykonania urządzenia, zaprojektowanego z myślą o uzyskaniu optymalnego działania,
użyto wyłącznie najwyższej jakości materiałów. Szybko docenią Państwo zalety tego,
jednego z najlepszych dostępnych obecnie w sprzedaży ciśnieniomierzy cyfrowych.
Jego podstawowymi atutami są:
- prosta obsługa – przyjazna dla użytkownika oraz automatyczny, szybki i wiarygodny pomiar
skurczowego i rozkurczowego ciśnienia krwi oraz tętna metodą oscylometryczną,
- dokładność co zwiększa skuteczność działań profilaktycznych,
- duży i wyraźny wyświetlacz LCD, który ułatwia odczyt wyników osobom starszym,
- funkcja głosowa, funkcja mowy - idealna dla osób mających problemy ze wzrokiem ( cały
pomiar, wstęp plus wyniki pomiarów podawane są w formie komunikatu głosowego).
Wyniki pomiarów są zgodne z uzyskanymi przez wykwalifikowany
personel medyczny za pomocą stetoskopu i ciśnieniomierza
tradycyjnego z mankietem.
Zakup naszego produktu to z pewnością dobry wybór.
Prosimy o uważne zapoznanie się z niniejszą instrukcją
oraz postępowanie według zawartych w niej wskazówek.
1
Page 3
Spis treści
Instrukcja bezpieczeństwa ..................................................................................................... 3
Wprowadzenie i przeznaczenie ............................................................................................. 5
Ważne informacje dotyczące ciśnienia krwi i jego pomiaru .................................................... 7
Skąd bierze się wysokie lub niskie ciśnienie krwi? ................................................................. 7
Jakie wartości są normalne? ................................................................................................. 7
Co zrobić, jeśli uzyska się regularne wysokie lub niskie wartości? ........................................ 8
Części składowe ciśnieniomierza .......................................................................................... 9
Symbole na wyświetlaczu LCD .............................................................................................. 9
Cechy modelu MI Med 4 .......................................................................................................10
Pierwsze użycie ciśnieniomierza ..........................................................................................10
Instalacja baterii ...................................................................................................................10
Ustawienia systemu .............................................................................................................11

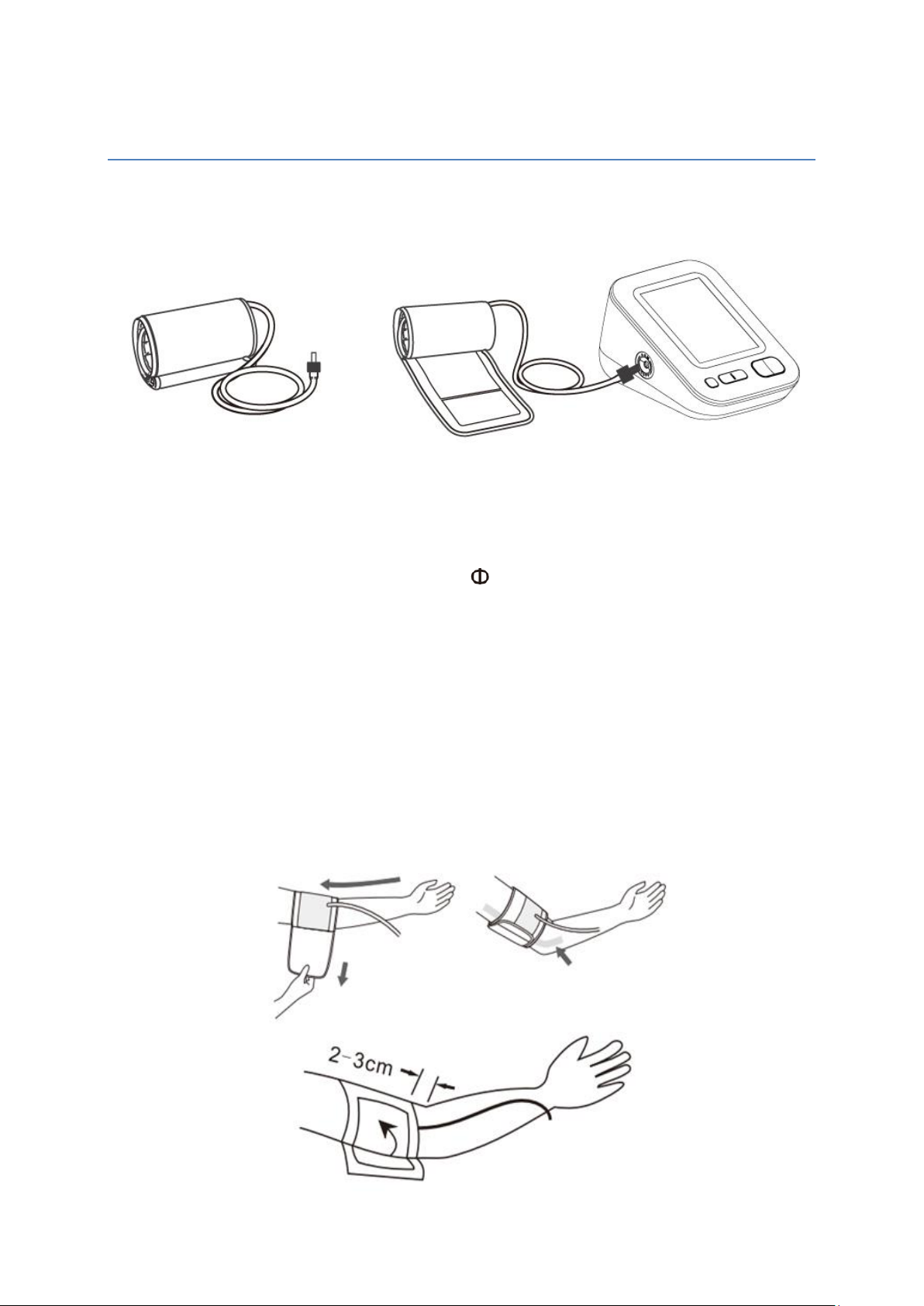

Zakładanie mankietu ............................................................................................................12
Wykonywanie pomiaru .........................................................................................................13
Przed pomiarem ...................................................................................................................13
Dokonywanie pomiaru ..........................................................................................................13
Przerwanie pomiaru .............................................................................................................15
Typowe przyczyny błędów ....................................................................................................15
Czujnik nieregularnego rytmu serca .....................................................................................15
Pamięć .................................................................................................................................16
Wyświetlanie zapisanych wartości ........................................................................................16
Przełączanie użytkownika ....................................................................................................16
Kasowanie pamięci ..............................................................................................................16
Wymiana baterii ....................................................................................................................16
Baterie i ich wymiana............................................................................................................16
Używanie akumulatorków .....................................................................................................17
Korzystanie z zasilacza sieciowego ......................................................................................17
Konserwacja .........................................................................................................................18
Komunikaty błędów ..............................................................................................................18
Usuwanie usterek .................................................................................................................20

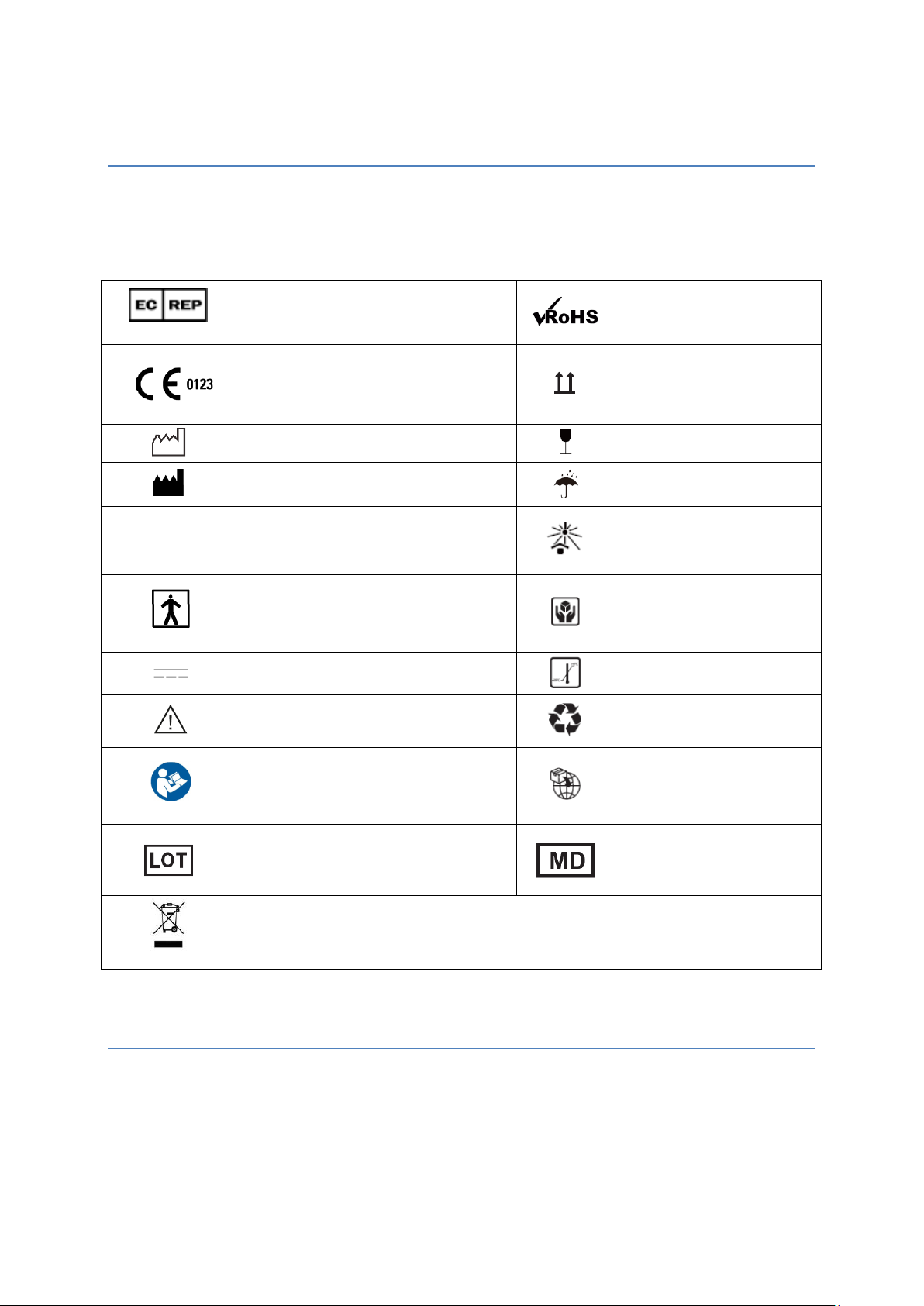

Opis symboli .........................................................................................................................21
Certyfikacja ..........................................................................................................................21
Specyfikacja techniczna ................................................................................................ .......22
Deklaracja EMC ...................................................................................................................24
2
Page 4
Instrukcja bezpieczeństwa
1. Urządzenie może być jedynie używane w celach określonych w niniejszej instrukcji. Za
szkody wynikłe z nieprawidłowego zastosowania urządzenia producent, importer ani
dystrybutor nie ponosi odpowiedzialności.
2. Urządzenie zawiera delikatne elementy elektroniczne, dlatego podczas użytkowania
należy unikać silnych pól elektrycznych lub elektromagnetycznych, które w bezpośrednim
sąsiedztwie urządzenia (np. telefonów komórkowych, kuchenek mikrofalowych) mogą
prowadzić do błędnych wyników. Należy zwracać uwagę na warunki składowania
i działania urządzenia opisane w niniejszej instrukcji.
3. Nie używać innych niż dostarczone przez producenta tego modelu - mankietów, zasilaczy
sieciowych, również części zamiennych,
4. Nie używać jednocześnie baterii i zasilacza sieciowego do zasilania urządzenia.
5. Urządzenie może nie wskazywać dokładnego pomiaru, jeśli jest eksploatowane lub
przechowywane w warunkach wysokiej temperatury lub wilgotności. Pomiar będzie
najdokładniejszy, jeśli dokonany będzie w spokojnych warunkach domowych.
6. Należy wyjąć baterie, jeśli urządzenie nie będzie użytkowane przez pewien czas.
7. Przed użyciem użytkownik powinien sprawdzić, czy urządzenie jest sprawne i w dobrym
stanie technicznym, czy nie jest uszkodzone i jest wolne od wad. Nie używać w
przypadku stwierdzenia uszkodzeń.
8. Dokonywanie jakichkolwiek zmian w urządzeniu jest niedozwolone.
9. Nie używać urządzenia w otoczeniu, w którym niedawno używano sprayów lub innych
łatwopalnych mieszanin, należy przewietrzyć pomieszczenie przed użyciem.
10. Urządzenia nie można w żaden sposób naprawiać ani konserwować podczas pracy
z pacjentem.
11. Urządzenie obsługuje pacjent. Pomiar ciśnienia krwi i częstości tętna jest bezpieczny dla
pacjenta. Pacjent może dokonać samodzielnej wymiany baterii w urządzeniu.
12. Urządzenie nie jest wodoodporne. Nie powinno być dotykane, podłączane i odłączane
mokrymi lub wilgotnymi rękoma.
13. Nie używać urządzenia podczas kąpieli.
14. Nie należy umieszczać lub przechowywać produktu w miejscach, gdzie mógłby wpaść do
wanny lub umywalki.
15. Nie zanurzać urządzenia w wodzie. W momencie przypadkowego zanurzenia w wodzie,
natychmiastowo należy odłączyć od prądu, nie dotykać zanurzonego urządzenia,
w pierwszej kolejności należy odłączyć od źródła prądu. Po wyciągnięciu produktu
z wody nie należy używać go ponownie.
16. Nie wolno prać mankietu w pralce lub myć w zmywarce.
17. Używać urządzenia tylko z dostarczonym zasilaczem lub rekomendowanym przez
producenta.
18. Urządzenie powinno być używane przez osoby dorosłe, zgodnie z przeznaczeniem
i według zaleceń zawartych w niniejszej instrukcji obsługi.
19. Trzymać urządzenie, baterie i akcesoria w bezpiecznym miejscu, z dala od dzieci i nie
pozwolić aby dzieci samodzielnie obsługiwały urządzenie.
20. Utylizować akcesoria, części zamienne i urządzenia medyczne zgodnie z wytycznymi
dotyczącymi utylizacji odpadów.
3
Page 5
21. Nigdy nie naprawiać ani nie rozkręcać samodzielnie urządzenia. Wszelkie naprawy mogą
być dokonywane tylko przez autoryzowany serwis firmy MISURE.
22. Nie zakładać przewodu mankietu ani kabla zasilającego na szyi, trzymać je z dala od
zasięgu dzieci.
23. Nie narażać urządzenia ani jego części na silne wstrząsy, takie jak upuszczenie na
podłogę.
24. Przechowywać ciśnieniomierz z dala od dzieci i zwierząt domowych, aby uniknąć
uszkodzenia urządzenia.
25. Materiał, z którego wykonany jest mankiet i rurki nie zawiera lateksu.
26. Nie należy zakładać mankietu na rany lub inne uszkodzenia skóry ze względu na ryzyko
zwiększenia obrażeń.
27. Należy myć ręce po każdym pomiarze. Jeśli jedno urządzenie jest używane przez
różnych pacjentów, należy umyć ręce przed i po każdym użyciu.
28. Ciśnieniomierz nie jest odpowiedni do pomiaru ciśnienia krwi u niemowląt i małych dzieci.
29. Każdy poważny incydent, który miał miejsce w związku z używaniem urządzenia, należy
zgłaszać producentowi i właściwemu organowi państwa członkowskiego, w którym
znajduje się użytkownik i/lub pacjent.
30. W przypadku nieprawidłowego funkcjonowania ciśnieniomierza lub zauważenia zmian w
jego działaniu, które mogą mieć wpływ na bezpieczeństwo, nie używać urządzenia i
skontaktować się niezwłocznie z serwisem Misure.
31. Chronić przed wilgocią, wysoką temperaturą, kurzem i bezpośrednim działaniem promieni
słonecznych.
4
Page 6
Wprowadzenie i przeznaczenie
Niniejsza instrukcja dotyczy modelu Misure MI Med 4, będącym w pełni automatycznym
cyfrowym naramiennym urządzeniem do pomiaru ciśnienia krwi, które doskonale sprawdzi
się w gabinetach lekarskich, gabinetach zabiegowych, jak i domach. Urządzenie zapewni
bardzo szybki i wiarygodny pomiar skurczowego i rozkurczowego ciśnienia krwi oraz tętna
metodą oscylometryczną. Pomiar jest dokładny dzięki analizie ciśnienia w momencie
uchodzenia powietrza z mankietu urządzenia oraz przyjazny dla użytkownika.
Przed użyciem należy przeczytać uważnie niniejszą instrukcję, aby dokonać prawidłowego
i bezpiecznego pomiaru. O dodatkowe informacje dotyczące ciśnienia krwi i jego pomiaru
należy zwrócić się do lekarza.
Urządzenie nie nadaje się dla noworodków i niemowląt.
Urządzenie nie nadaje się dla kobiet w ciąży, ponieważ może ono podawać
niedokładne wyniki.
Urządzenie nie może być używane razem z aparaturą chirurgiczną wysokiej
częstotliwości.
Bez konsultacji lekarza urządzenie nie jest odpowiednie dla pacjentów
z elektronicznymi/elektrycznymi implantami, takimi jak rozruszniki serca, defibrylatory,
pacjentów ze stanem przedrzucawkowym, pacjentów z pobudzeniem przedwczesnym
przedsionkowym lub komorowym, pacjentów z migotaniem przedsionków, pacjentów z
miażdżycą naczyń oraz chorobą tętnic obwodowych oraz pacjentów przechodzących
terapię wewnątrznaczyniową, pacjentów z przetoką tętniczo – żylną oraz pacjentów
po mastektomii.
UWAGA
1. Nie należy mylić samokontroli z autodiagnozą. Wyniki pomiaru ciśnienia krwi mają
jedynie wartość informacyjną i nie mogą zastąpić profesjonalnej porady lekarskiej. Nic nie
zastąpi bezpośredniego spotkania z lekarzem.
2. To urządzenie nie zastąpi regularnych badań lekarskich.
3. Zaleca się, aby lekarz sprawdził sposób korzystania z tego urządzenia przez pacjenta.
4. Odczyty ciśnienia krwi, które uzyska się przez to urządzenie powinny być zweryfikowane
przed przepisaniem lub dostosowaniem dawek jakichkolwiek leków stosowanych do
kontroli nadciśnienia. Nie wolno podejmować działań terapeutycznych na podstawie
własnych pomiarów. Nie wolno zmieniać dawek przepisanych leków bez konsultacji
z lekarzem.
5. Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosłe. Przed użyciem
ciśnieniomierza u dziecka należy zwrócić się po konsultację do lekarza.
6. W przypadku nieregularnego bicia serca (arytmia) pomiary wykonane za pomocą tego
przyrządu powinny być oceniane tylko po konsultacji z lekarzem.
7. Podczas pomiaru należy unikać ściskania lub zginania przewodu.
5
Page 7
8. Należy się zapoznać z rozdziałem „Ważne informacje dotyczące ciśnienia krwi i jego
pomiaru”. Zawiera on ważne informacje na temat dynamiki odczytów ciśnienia krwi
w celu uzyskania prawidłowych wyników.
Ostrzeżenie
1. Zbyt częste, ciągłe pomiary mogą doprowadzić do zakłóceń przepływu krwi
i uszkodzenia ciała.
2. Napompowanie mankietu może spowodować chwilowy brak działania innych urządzeń
pomiarowych stosowanych równocześnie na tej samej kończynie.
3. Urządzenie nie może być stosowane do ciągłego monitorowania stanu pacjenta
w nagłych wypadkach lub podczas operacji. W przeciwnym przypadku ramię i palce
pacjenta staną się odrętwiałe, obrzęknięte, a nawet fioletowe z powodu braku przepływu
krwi.
4. Wyświetlacz tętna nie nadaje się do sprawdzania częstotliwości rozruszników serca!
5. W przypadku nieregularnego bicia serca pomiary wykonane za pomocą ciśnieniomierza
powinny być skonsultowane z lekarzem.
6. Aby uzyskać jak największą dokładność przyrządu do pomiaru ciśnienia krwi, zaleca się
używanie przyrządu w określonej temperaturze i wilgotności względnej, zob. specyfikacja
techniczna.
Przeciwwskazania
Stosowanie przyrządu u pacjentów poddawanych dializom lub przyjmujących leki
przeciwzakrzepowe, przeciwpłytkowe lub steroidy może powodować krwawienie
wewnętrzne.
6
Page 8
Ważne informacje dotyczące ciśnienia
krwi i jego pomiaru
Skąd bierze się wysokie lub niskie ciśnienie krwi?
Poziom ciśnienia krwi określany jest w układzie krążenia mózgu i dostosowuje się do
różnych sytuacji poprzez informacje zwrotne z układu nerwowego. Aby dostosować ciśnienie
krwi, zmienia się siła i szybkość uderzeń serca (tętno), a także szerokość naczyń
krwionośnych. Szerokość naczynia krwionośnego kontrolowana jest przez cienkie mięśnie w
ścianach naczyń krwionośnych.
Poziom tętniczego ciśnienia krwi zmienia się okresowo podczas czynności serca.
Podczas „tłoczenia krwi” (skurcz) wartość jest najwyższa (skurczowa wartość ciśnienia krwi).
Pod koniec okresu „spoczynkowego” serca (rozkurcz) ciśnienie jest najniższe (rozkurczowe
ciśnienie krwi).
Wartości ciśnienia krwi muszą mieścić się w pewnych normalnych przedziałach, aby
zapobiec konkretnym chorobom.

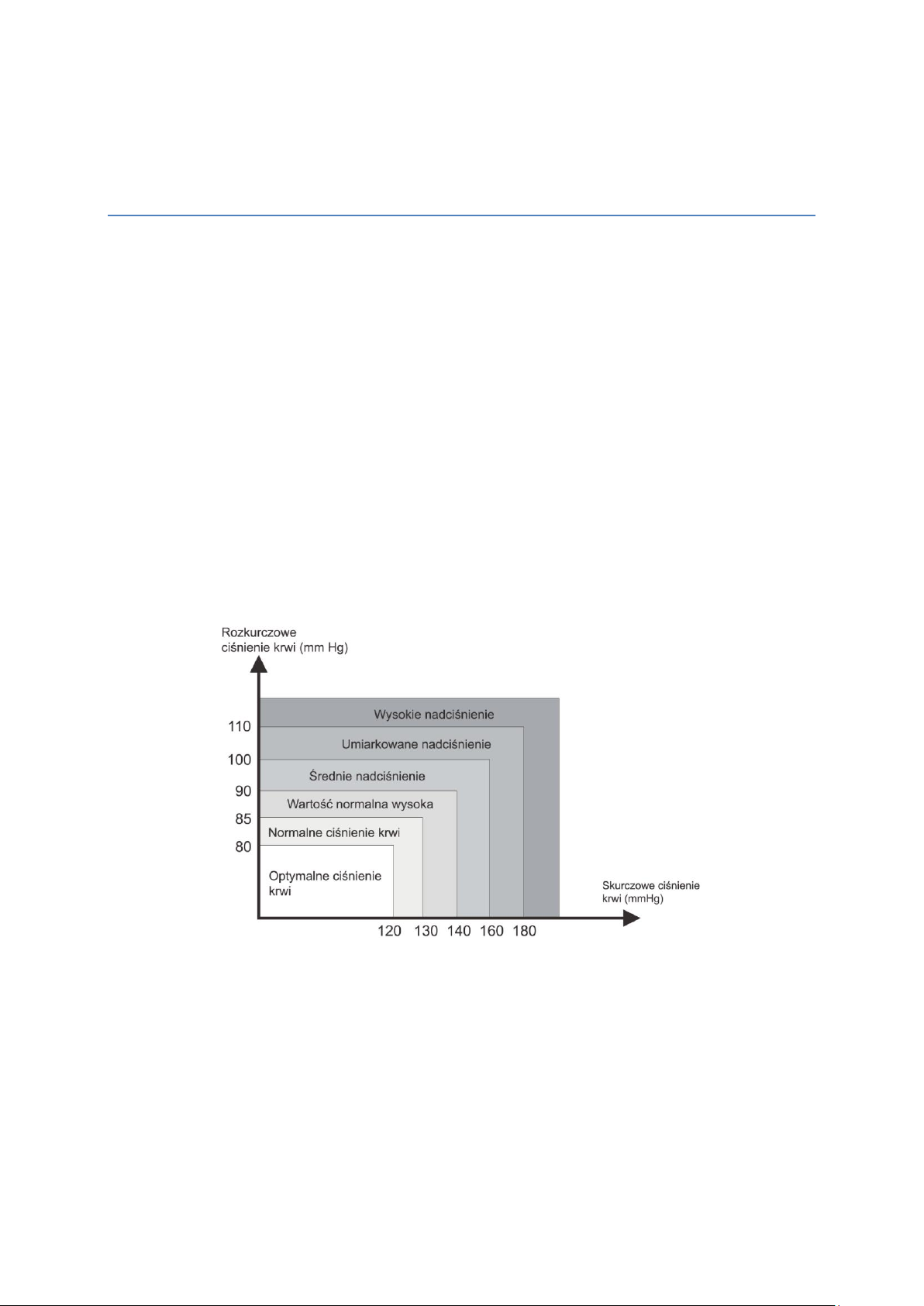

Jakie wartości są normalne?
Ciśnienie krwi jest bardzo wysokie, jeśli ciśnienie rozkurczowe przekracza 90 mmHg i/lub
skurczowe ciśnienie krwi przekracza 160 mmHg w stanie spoczynku. W takim przypadku
należy natychmiast skonsultować się z lekarzem. Długotrwałe utrzymywanie się wartości na
tym poziomie zagraża zdrowiu z powodu ciągłych uszkodzeń naczyń krwionośnych
w organizmie. Jeśli ciśnienie skurczowe wynosi od 140 mmHg do 159 mmHg i/lub wartość
ciśnienia rozkurczowego od 90 mmHg do 99 mmHg, należy się skonsultować z lekarzem.
Konieczne są regularne kontrole. Jeśli wartości ciśnienia krwi są zbyt niskie (tj. ciśnienie
skurczowe poniżej 105 mmHg i/lub rozkurczowe poniżej 60 mmHg), należy skonsultować się
z lekarzem. Nawet przy normalnym ciśnieniu krwi zaleca się jego regularne samodzielne
7
Page 9
sprawdzanie za pomocą ciśnieniomierza. Można dzięki temu wcześnie wykryć możliwe
zmiany wartości i odpowiednio zareagować.
W trakcie leczenia, kontrolując ciśnienie krwi należy zapisywać wartości wraz z porą dnia i
datą. Wartości te należy przedstawić swojemu lekarzowi. Nigdy nie używać wyników swoich
pomiarów do samodzielnej zmiany dawek leku przepisanych przez lekarza.
Dodatkowe informacje
1. Jeśli wartości są przeważnie normalne w stanie spoczynku, ale wyjątkowo wysokie
w warunkach obciążenia fizycznego lub psychicznego, możliwe jest występowanie tak
zwanego „nadciśnienia nietrwałego". W takiej sytuacji należy się skonsultować
z lekarzem.
2. Prawidłowo zmierzone wartości ciśnienia rozkurczowego powyżej 120 mmHg wymagają
natychmiastowego leczenia.
Co zrobić, jeśli uzyska się regularne
wysokie lub niskie wartości?
1. W takiej sytuacji należy się skonsultować z lekarzem.
2. Zwiększone wartości ciśnienia krwi (różne formy nadciśnienia tętniczego) wiążą się
z dużym ryzykiem dla zdrowia w miarę upływu czasu. Tętnicze naczynia krwionośne są
zagrożone ze względu na zwężenie spowodowane przez osadzanie się osadów na ich
ściankach (miażdżyca). Skutkiem miażdżycy może być ograniczenie dopływu krwi do
ważnych narządów (serce, mózg, mięśnie). Ponadto, wraz ze wzrostem wartości
ciśnienia krwi, serce ulegnie strukturalnemu uszkodzeniu.
3. Istnieje wiele różnych przyczyn wysokiego ciśnienia krwi. Powszechnie rozróżnia się
nadciśnienie pierwotne (podstawowe) i wtórne. Drugi rodzaj może wynikać
z nieprawidłowej funkcji konkretnych narządów. W celu uzyskania informacji
o możliwych przyczynach podwyższonych wartości ciśnienia krwi należy skonsultować
się z lekarzem.
4. Istnieją środki, które można podjąć w celu zmniejszenia; a nawet zapobiegania
wysokiemu ciśnieniu krwi.
8
Page 10

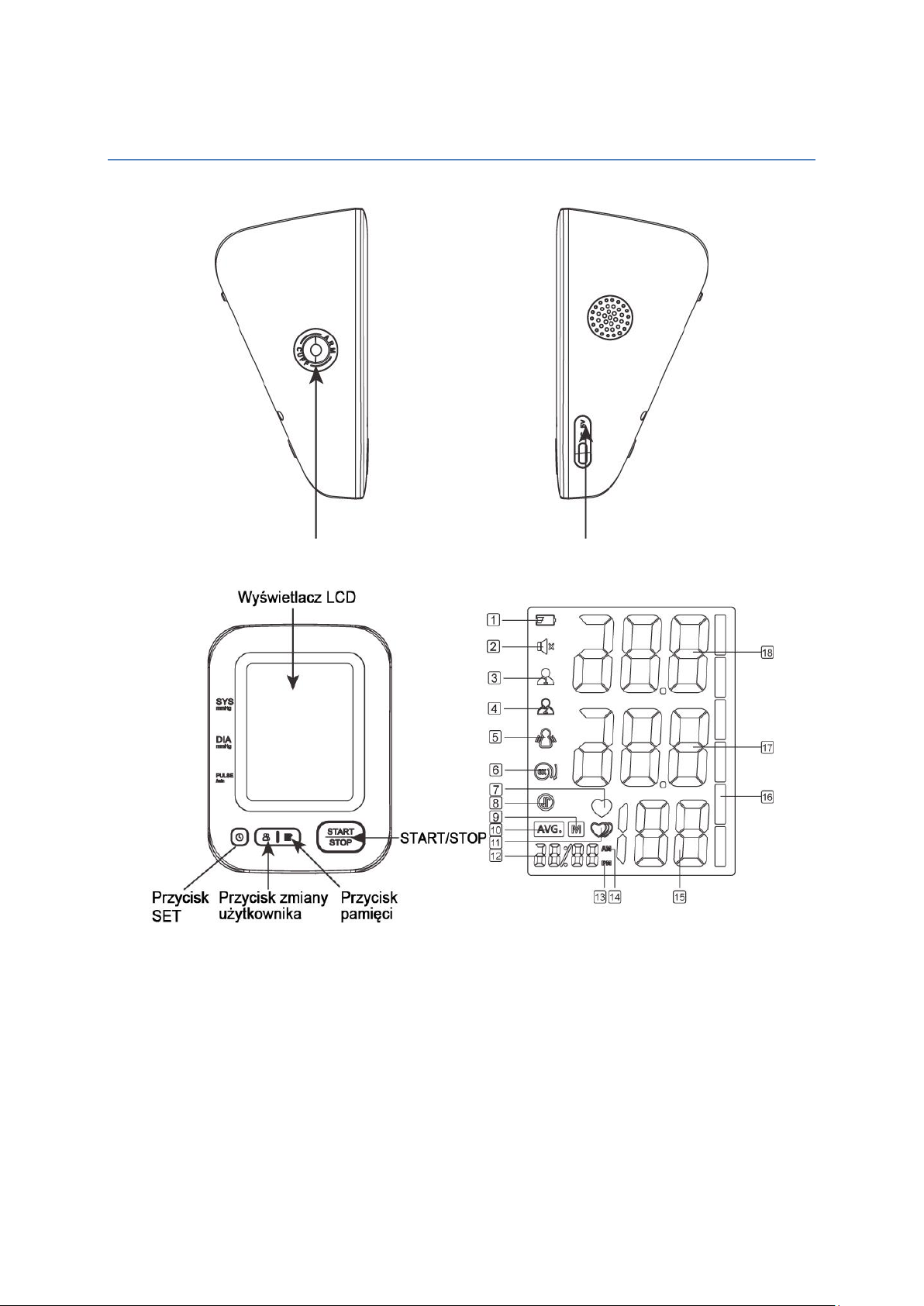

Części składowe ciśnieniomierza
Gniazdo mankietu Gniazdo zasilacza
Symbole na wyświetlaczu LCD
1. Symbol niskiego poziomu baterii 2. Symbol wyciszenia
3. Użytkownik 1 4. Użytkownik 2
5. Symbol błędu ruchu 6. Funkcja samokontroli mankietu
7. Symbol bicia serca (miga podczas pomiaru) 8. Symbol Bluetooth (nieobsługiwany)
9. Symbol pamięci 10. Symbol wartości średniej
11. Symbol nieregularnego rytmu serca 12. Wyświetlanie daty/godziny
13. Symbol PM (godzina popołudniowa) 14. Symbol AM (godzina przedpołudniowa)
15. Wyświetlanie tętna / Numer pamięci 16. Symbol WHO
17. Rozkurczowe ciśnienie krwi 18. Skurczowe ciśnienie krwi
9
Page 11
Cechy ciśnieniomierza MI Med 4
1. Funkcja głosowa,
2. Dwóch użytkowników: 2 x 120 zestawów pamięci,
3. Funkcja samokontroli mankietu,
4. Wykrywanie arytmii,
5. Funkcja wartości średniej,
6. Wskaźnik niskiego poziomu naładowania baterii,
7. Funkcja WHO,
8. Automatyczne wyłączanie,
9. Zasilanie zewnętrznym zasilaczem,
10. Regulacja głośności,
11. Wyświetlanie daty/godziny.
Pierwsze użycie ciśnieniomierza

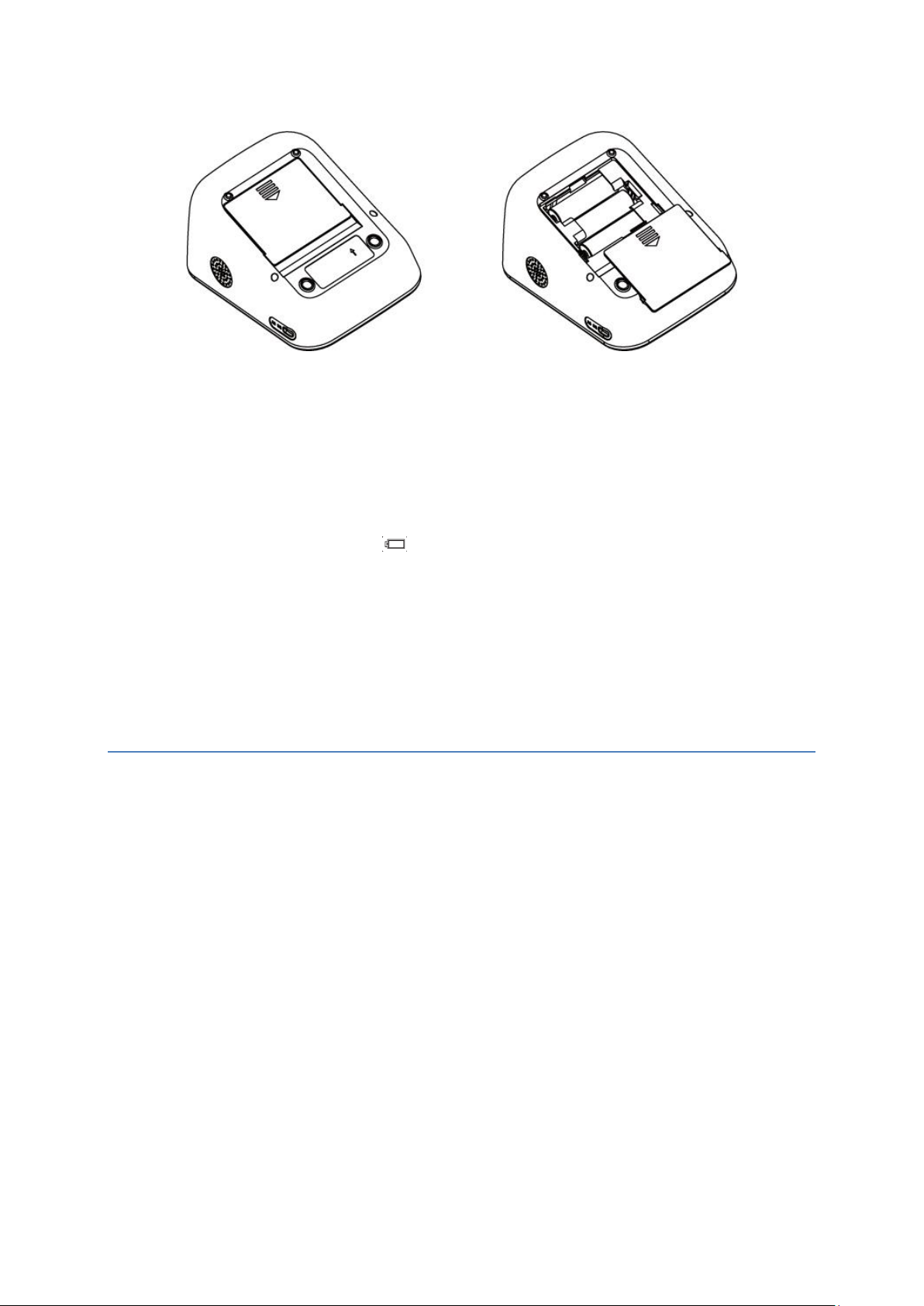

Instalacja baterii
W urządzeniu należy korzystać tylko z baterii alkalicznych 1,5 V „AA”.
1. Nacisnąć zaczep na spodzie pokrywy baterii i przesunąć pokrywę w kierunku
wskazanym przez strzałkę.
2. Włożyć 3 baterie typu „AA”, aby biegunowość + (dodatnia) i - (ujemna) była zgodna z
oznaczeniami w pojemniku baterii i założyć pokrywę. Upewnić się, czy pokrywa baterii
jest na swoim miejscu.
10
Page 12
Ustawienia systemu
Po włożeniu baterii lub podłączeniu zasilania można przystąpić do zmiany ustawień.
Ustawianie UŻYTKOWNIKA
Gdy urządzenie jest wyłączone, nacisnąć przycisk ( ), a następnie można ustawić
użytkownika 1 lub 2, naciskając przycisk ( ).
Zmiana ustawień
Gdy urządzenie jest wyłączone, nacisnąć przycisk ( ) i przytrzymać go przez ponad 3
sekundy, a następnie rozpocząć ustawienia.
Ustawianie Roku
Kiedy miga symbol roku, nacisnąć przycisk ( ), rok zwiększy się o 1, przytrzymać przycisk i
będzie on stale zwiększał się o 1, aż do 2049. W celu zmniejszenia wartości nacisnąć
przycisk ( ), rok zmniejszy się o 1, przytrzymanie przycisku spowoduje, że będzie on stale
zmniejszał się o 1. Gdy ustawienie jest prawidłowe, nacisnąć przycisk ( ), aby potwierdzić i
przejść do kolejnych ustawień.
Ustawianie Miesiąca/Dnia
Początkowy miesiąc/dzień to 1/01, kiedy miga symbol miesiąca, nacisnąć przycisk ( ),
miesiąc zwiększy się o 1, nacisnąć przycisk ( ), miesiąc zmniejszy się o 1. Gdy ustawienie
jest prawidłowe, nacisnąć przycisk ( ), aby potwierdzić i przejść do ustawienia dnia, który
ustawia się w ten sam sposób, potwierdzając przyciskiem ( ) i przechodząc do kolejnych
ustawień.
Ustawianie godziny
Początkowo ustawiony jest format 12-to godzinny, nacisnąć przycisk ( ) lub ( ) w celu
przełączenia miedzy formatem 12 a 24 godzinnym. Nacisnąć przycisk ( ), aby potwierdzić.
Ustawianie czasu
Kiedy miga symbol godziny, nacisnąć przycisk ( ), godzina zwiększy się o 1, nacisnąć
przycisk ( ), godzina zmniejszy się o 1, nacisnąć przycisk ( ), aby potwierdzić i w ten
sam sposób ustawić minuty. Ponownie nacisnąć przycisk ( ), aby potwierdzić i przejść do
kolejnych ustawień.
Ustawianie głośności
Gdy na wyświetlaczu pojawi się SP, nacisnąć przycisk ( ) lub ( ), aby przełączyć
głośność na poziom 1, 2, 3 lub OFF (wył. funkcja głosowa). Nacisnąć przycisk ( ), aby
potwierdzić.
Po zakończeniu ustawień urządzenie wyłącza się automatycznie i zapisuje ustawienia.
11
Page 13
Zakładanie mankietu
Połączenie rurki mankietu
Włożyć rurkę mankietu do otworu po lewej stronie urządzenia, zaznaczonego na rysunku.
1. Mankiet jest wyprofilowany w celu łatwiejszego użycia. Zdjąć ciasne lub przeszkadzające
ubranie z ramienia.
2. Owinąć mankiet wokół górnej części lewej ręki. Gumowa rurka powinna znajdować się po
wewnętrznej stronie ramienia, sięgając w dół do dłoni. Upewnić się, że mankiet leży około
2 do 3 cm powyżej łokcia. Uwaga! Symbol na krawędzi mankietu (znak tętnicy) musi
znajdować się nad tętnicą biegnącą po wewnętrznej stronie ramienia.
3. Aby umocować mankiet, owinąć go wokół ramienia i zacisnąć zamknięcie na rzep.
4. Pomiędzy ramieniem a mankietem powinno być trochę wolnej przestrzeni. Powinny się
w niej zmieścić 2 palce. Mankiety, które nie są prawidłowo dopasowane, skutkują
fałszywymi wartościami pomiarowymi. Zmierzyć obwód ramienia, w razie braku pewności
co do odpowiedniego dopasowania.
5. Położyć rękę na stole (dłonią w górę), aby mankiet był na wysokości serca. Upewnić się,
że rurka nie jest załamana.
6. Pozostać w pozycji siedzącej w zrelaksowanym stanie przez co najmniej dwie minuty
przed rozpoczęciem pomiaru.
12
Page 14
Wykonywanie pomiaru
Ciśnieniomierz jest przeznaczony do wykonywania pomiarów i przechowywania wyników
pomiarów w pamięci dla dwóch osób przy użyciu identyfikatora użytkownika 1 i 2.
Przed pomiarem
1. Przed i podczas pomiaru należy zawsze siedzieć i być w stanie uspokojenia.
2. Unikać jedzenia i palenia, a także wszelkich form wysiłku bezpośrednio przed pomiarem.
Czynniki te wpływają na wynik pomiaru. Na około dziesięć minut przed wykonaniem
pomiaru należy się zrelaksować, siedząc w fotelu w spokojnej atmosferze.
3. Zdjąć wszelkie części ubrania, które ściśle przylegają do ramienia.
4. Zawsze wykonywać pomiar na tym samym ramieniu (zwykle lewym).
5. Zawsze porównywać pomiary wykonane o tej samej porze dnia, ponieważ ciśnienie krwi
zmienia się w ciągu dnia, aż o 20-40 mmHg.

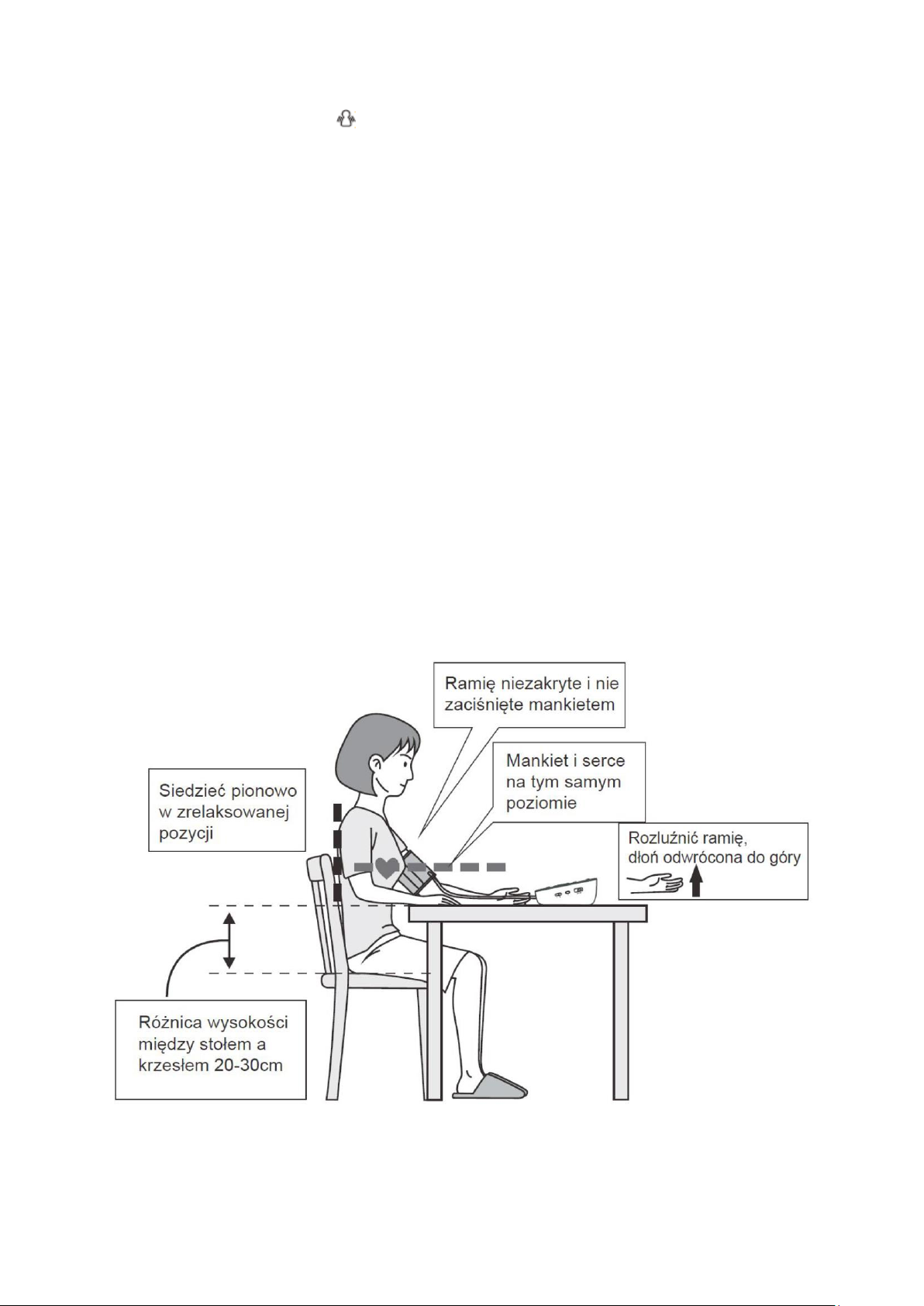

Dokonywanie pomiaru
1. Usiąść wygodnie na krześle, trzymając stopy płasko na podłodze.
2. Wybrać swój identyfikator użytkownika (1 lub 2).
3. Wyciągnąć rękę do przodu na stole i rozluźnić się, upewniając się, że dłoń jest
odwrócona do góry. Upewnić się, że ramię jest w prawidłowej pozycji, aby uniknąć
ruchów ciała. Siedzieć spokojnie, nie mówić ani nie ruszać się podczas pomiaru.
4. Po odpowiednim ustawieniu mankietu na ramieniu i połączeniu z ciśnieniomierzem
można rozpocząć pomiar:
a) Przycisnąć przycisk START/STOP. Pompka zaczyna pompować mankiet. Na
wyświetlaczu widoczne jest stale rosnące ciśnienie mankietu.
b) Po automatycznym osiągnięciu danego ciśnienia pompka wyłączy się i ciśnienie
zacznie powoli spadać. Podczas pomiaru wyświetlane jest ciśnienie mankietu.
c) Kiedy urządzenie wykryje puls, symbol serca na wyświetlaczu zacznie migać.
d) Po zakończeniu pomiaru wyświetlone zostaną zmierzone wartości ciśnienia
skurczowego i rozkurczowego oraz tętno.
e) Pojawienie się tego symbolu oznacza, że wykryto nieregularne bicie serca. Jest
to tylko ostrzeżenie. Ważne, aby podczas pomiaru być zrelaksowanym, nie ruszać
się
i nie mówić.
UWAGA: Zalecamy skontaktowanie się z lekarzem, jeśli symbol ten pojawia się
często.
f) Wyniki pomiarów są wyświetlane do chwili wyłączenia urządzenia. Jeśli przez 60
sekund nie zostanie naciśnięty żaden przycisk, urządzenie wyłączy się
automatycznie.
5. W trakcie pomiaru na wyświetlaczu mogą się pojawić poniższe symbole:
a) Symbol samokontroli mankietu ( )
Prawidłowy symbol mankietu ( ) zostanie wyświetlony, jeśli pozycja mankietu jest
prawidłowa, w przeciwnym razie wyświetlony zostanie niewłaściwy symbol ( ).
Sprawdź ponownie mankiet, jeśli wyświetlany jest niewłaściwy symbol ( ).
b) Symbol błędu ruchu ( )
13
Page 15
Symbol błędu ruchu ( ) wyświetlany jest w przypadku poruszenia ciała podczas
pomiaru. Należy zdjąć mankiet i poczekać 2-3 minuty! Ponownie założyć mankiet
i wykonać kolejny pomiar.
Zalecenia
1. Pacjent powinien być jak najbardziej rozluźniony i nie rozmawiać podczas pomiaru.
2. Zaleca się odczekać 5 minut po wysiłku, aby przystąpić do pomiaru.
3. Pozycja badanego:
a) Wygodne usadowienie.
b) Nie krzyżować nóg.
c) Stopy płasko na podłodze.
d) Wsparcie dla pleców i rąk.
e) Środek mankietu na poziomie prawego przedsionka serca.
4. Na pomiar może wpłynąć miejsce, pozycja pacjenta, wysiłek oraz jego stan fizjologiczny.
5. Wydajność automatycznego ciśnieniomierza może zależeć od skrajnych temperatur,
wilgotności i wysokości.
6. Aby zatrzymać pompowanie lub pomiar, nacisnąć przycisk START/STOP. Pompowanie
zostanie przerwane, nastąpi opróżnienie mankietu i wyłączenie urządzenia.
7. Po wykryciu ciśnienia krwi i tętna mankiet opróżnia się automatycznie. Wyświetlone
zostanie zmierzone ciśnienie krwi i tętno.
8. Ciśnieniomierz wyłączy się automatycznie po 60 sekundach.
14
Page 16
Przerwanie pomiaru
Jeśli z jakiegokolwiek powodu konieczne jest przerwanie pomiaru ciśnienia krwi (np. pacjent
źle się czuje), przycisk START/STOP można nacisnąć w dowolnym momencie. Urządzenie
natychmiast automatycznie obniży ciśnienie mankietu.
Typowe przyczyny błędów
Uwaga: Uzyskanie porównywalnych wyników pomiaru ciśnienia krwi zawsze wymaga tych
samych warunków! Pomiar należy zawsze wykonywać w ciszy.
1. Wszelki wysiłek w celu podtrzymania ramienia może podnieść ciśnienie krwi. Należy
pozostawać w wygodnej, zrelaksowanej pozycji i nie zginać żadnych mięśni ramienia
podczas pomiaru. W razie potrzeby użyć poduszki do podparcia ręki.
2. Jeśli tętnica ramienia leży znacznie niżej lub wyżej niż serce, wynik pomiaru zostanie
zawyżony lub zaniżony! Każde 25-30 cm różnicy wysokości między sercem a mankietem
powoduje błąd pomiaru wynoszący 10 mmHg!
3. Mankiety, które są zbyt wąskie lub zbyt krótkie, skutkują fałszywymi wartościami
pomiarowymi. Wybór prawidłowego mankietu jest niezwykle ważny. Rozmiar mankietu
zależy od obwodu ramienia (mierzonego na środku) Obwód ramienia należy zmierzyć za
pomocą taśmy mierniczej na środku rozluźnionej ręki.. Mankiet działa w zakresie
ciśnienia 0-299 mmHg. Zakres rozmiarów mankietu sztywnego: 8,7” -15,7” (22- 40 cm).
Uwaga: Używać tylko rekomendowane mankiety!
4. Luźny mankiet lub wystająca z boku kieszeń powietrzna powoduje fałszywe wartości
pomiarowe.
5. Przy wielokrotnych pomiarach krew gromadzi się w ramieniu, co może prowadzić do
fałszywych wyników. Kolejne pomiary ciśnienia krwi należy powtórzyć po 1-minutowej
przerwie lub po podniesieniu ręki, aby uwolnić nagromadzoną krew. Chcąc wykonać
ponowny pomiar w trybie uśredniania, należy odczekać co najmniej jedną minutę.
Czujnik nieregularnego rytmu serca
Ten symbol wskazuje, że podczas pomiaru wykryto pewną nieregularność tętna. W takim
przypadku wynik może odbiegać od normalnego podstawowego ciśnienia krwi - należy
powtórzyć pomiar.
W większości przypadków nie stanowi to powodu do niepokoju. Jeśli jednak symbol pojawia
się regularnie (np. kilka razy w tygodniu przy pomiarach wykonywanych codziennie),
zalecamy poinformowanie o tym lekarza.
Ten przyrząd jest oscylometrycznym urządzeniem badającym ciśnienie krwi, które analizuje
również częstotliwość tętna podczas pomiaru. Urządzenie zostało przebadane klinicznie.
Jeżeli podczas pomiaru wykryto brak regularności, po pomiarze wyświetlany zostanie symbol
nieregularnego rytmu serca. Jeśli symbol pojawia się częściej (np. kilka razy w tygodniu przy
pomiarach wykonywanych codziennie), lub nagle pojawia się częściej niż zwykle, zalecamy
pacjentowi zasięgnięcie porady lekarskiej. Przyrząd nie zastępuje badania kardiologicznego,
ale służy do wczesnego wykrycia nieprawidłowości tętna.
15
Page 17
Pamięć
Po zakończeniu pomiaru ciśnieniomierz automatycznie zapisuje każdy wynik wraz z datą i
godziną. Każde urządzenie przechowuje 120 pomiarów dla 2 użytkowników (użytk. 1 i 2).
Wyświetlanie zapisanych wartości
Przy wyłączonym urządzeniu nacisnąć przycisk ( ). Wyświetlacz najpierw pokaże numer
użytkownika i średnią ostatnich trzech pomiarów zapisanych w urządzeniu.
Każde naciśnięcie przycisku ( ) wyświetli kolejno wartość pamięci od najnowszej do
najstarszej.
Każde naciśnięcie przycisku ( ) wyświetli kolejno wartość pamięci od najstarszej do
najnowszej.
Przełączanie użytkownika
Podczas przeglądania pamięci nacisnąć przycisk ( ), zmieni się numer użytkownika, a
następnie wyświetli inną wartość pamięci użytkownika.
Kasowanie pamięci
W trybie przeglądania pamięci wartości średniej wyświetlany jest symbol wartości średniej (
), nacisnąć i przytrzymać przycisk ( ) przez 3 sekundy, a wszystkie pomiary dla
bieżącego użytkownika zostaną skasowane.
W trybie przeglądania pamięci pojedynczego pomiaru, nacisnąć i przytrzymać przycisk ( )
przez 3 sekundy, a skasowany zostanie tylko wyświetlany wynik.
Wymiana baterii
Kiedy baterie są rozładowane, symbol baterii miga zaraz po włączeniu urządzenia. Nie
można wykonać żadnych dalszych pomiarów i należy wymienić baterie.
Baterie i ich wymiana
1. Gdy na wyświetlaczu pojawi się wskaźnik rozładowania baterii, wyłączyć ciśnieniomierz.
2. Zdjąć pokrywę z dolnej płyty, jak pokazano na poniższym rysunku i wyjąć wszystkie
baterie.
3. Włożyć 3 nowe baterie (rozmiar AA). Zawsze używać baterii alkalicznych 1.5 V. Nie
używać baterii po upływie ich daty ważności.
4. Upewnić się, że baterie włożono zgodnie z polaryzacją. Oznaczenie „+” i „-” na bateriach i
urządzeniu muszą się zgadzać, następnie zamknąć pokrywę komory baterii.
5. Aby zapobiec uszkodzeniu urządzenia przez wyciek elektrolitu z baterii, należy wyjąć
baterie z urządzenia, jeśli nie będzie używane przez dłuższy czas (zazwyczaj ponad 3
miesiące). Jeśli elektrolit z baterii dostanie się do oczu, należy natychmiast przepłukać je
dużą ilością czystej wody. Natychmiast skontaktować się z lekarzem.
6. Baterie są niebezpieczne. Nie należy ich mieszać z innymi odpadami a także zutylizować
zgodnie z obowiązującymi przepisami. Nieprawidłowa utylizacja może spowodować
zanieczyszczenie środowiska.
16
Page 18
Pamięć zachowuje wszystkie wartości, mimo iż data i godzina (ewentualnie również
ustawione czasy alarmu) wymagają ponownego ustawienia, dlatego rok miga automatycznie
po wymianie baterii. Aby ustawić datę i godzinę, postępować zgodnie z procedurą opisaną
w rozdziale Ustawienia systemu.
Używanie akumulatorków
Urządzenie można zasilać z akumulatorków.
1. Należy używać wyłącznie akumulatorów NiMH!
2. Jeśli pojawi się symbol baterii , należy wyjąć i naładować akumulatory! Nie mogą
pozostać w urządzeniu, gdyż mogą ulec uszkodzeniu w wyniku całkowitego rozładowania
nawet po wyłączeniu. Akumulatorów NIE wolno rozładowywać w ciśnieniomierzu! Jeżeli
nie będzie on używany dłużej niż przez tydzień, należy zawsze wyjąć akumulatory!
3. Akumulatory należy ładować za pomocą zewnętrznej ładowarki i przestrzegać instrukcji
producenta.
Korzystanie z zasilacza sieciowego
Ciśnieniomierz można także zasilać z zasilacza sieciowego (o napięciu 5 V DC/1 A z
wtyczką USB-C).
1. Wyjąć baterie z ciśnieniomierza.
2. Sprawdzić, czy zasilacz i przewód nie są uszkodzone.
3. Podłączyć przewód zasilacza do gniazda z prawej strony ciśnieniomierza.
4. Podłączyć zasilacz do gniazdka sieciowego.
Uwaga
Przed podłączeniem zasilacza upewnić się, że baterie/akumulatorki zostały wyjęte
z ciśnieniomierza. Nie jest dopuszczalne używanie zewnętrznego zasilacza razem
z bateriami. W razie przerwy w zasilaniu (np. wskutek przypadkowego wyjęcia zasilacza
z gniazdka sieciowego) ciśnieniomierz należy zresetować, wyjmując wtyczkę z gniazdka
i podłączając ją ponownie.
17
Page 19
Konserwacja
SYMBOL
PRZYCZYNA
ROZWIĄZANIE
Brak
wyświetlania
Wyczerpane lub
nieprawidłowo włożone
baterie
Wymienić wszystkie baterie na nowe.
Sprawdzić, czy zachowano właściwą
biegunowość baterii.
Er1
Błąd czujnika
Sprawdzić, czy działa pompka.
Jeżeli działa, wówczas problem stanowi
usterka czujnika. Przekazać go do lokalnego
dystrybutora.
Er2
Ciśnieniomierz nie wykrył
pulsu lub nie może przeliczyć
danych ciśnienia krwi.
Sprawdzić, czy uwalnianie powietrza jest zbyt
wolne. Jeżeli jest zbyt wolne, sprawdzić, czy
we wtyku rurki oraz w gnieździe do
przyłączenia rurki do urządzenia nie znajduje
się kurz. Jeśli jest, rurkę należy wyczyścić i
ponownie rozpocząć pomiar.
W przeciwnym razie przesłać urządzenie do
lokalnego dystrybutora.
Er3
Wynik pomiaru jest
nieprawidłowy (SYS ≤ 35
mmHg; DIAS ≤ 23 mmHg)
Usterka sporadyczna - powtórzyć pomiar,
usterka stała - przesłać urządzenie do
dystrybutora
Er4
Zbyt luźny mankiet lub wylot
Prawidłowo związać mankiet i sprawdzić, czy
1. Nie narażać urządzenia na działanie skrajnych temperatur, wilgoci, kurzu ani
bezpośredniego światła słonecznego.
2. Mankiet zawiera delikatny pęcherzyk powietrza. Należy się z nim obchodzić ostrożnie
i unikać wszelkiego rodzaju naprężeń i skręcenia.
3. Czyścić urządzenie czystą, suchą szmatką. Nie używać gazu, rozcieńczalników ani
podobnych rozpuszczalników. Plamy na mankiecie można usunąć ostrożnie wilgotną
ściereczką i mydlinami. Mankietu z pęcherzem nie wolno myć w zmywarce, pralce ani
zanurzać w wodzie.
4. Ostrożnie obchodzić się z rurką. Nie ciągnąć za nią. Nie dopuścić do załamania się rurki
i trzymać ją z dala od ostrych krawędzi.
5. Nie upuszczać i ostrożnie obchodzić się z urządzeniem. Unikać silnych drgań.
6. Nie wolno otwierać ciśnieniomierza! Spowoduje to unieważnienie gwarancji producenta.
7. Baterie i urządzenia elektroniczne należy utylizować zgodnie z lokalnie obowiązującymi
przepisami, a nie z odpadami komunalnymi.
Komunikaty błędów
Poniżej znajdują się przykładowe błędy urządzenia jakie mogą się pojawić w trakcie
użytkowania ciśnieniomierza a także sposoby ich rozwiązania.
18
Page 20
powietrza (nie można
napompować do ciśnienia 30
mmHg w ciągu 15 s.)
wtyk rurki jest prawidłowo włożony do
urządzenia
Er5
Rurka powietrza jest
zaciśnięta.
Poprawić i ponownie wykonać pomiar.
Er6
Czujnik wyczuwa duże
wahania ciśnienia.
Rozluźnić się i nie ruszać.
Er7
Ciśnienie, które wykrywa
czujnik przekracza limit.
Rozpocznij pomiar ponownie. Jeśli błąd jest
nadal wyświetlany, przekazać urządzenie do
lokalnego dystrybutora.
Er8
Kalibracja jest nieprawidłowa
lub urządzenie nie zostało
skalibrowane
Przekazać urządzenie do lokalnego
dystrybutora.
19
Page 21
Usuwanie usterek
Usterka
Działanie
Przyczyna i rozwiązanie
Brak zasilania
Sprawdzić naładowanie baterii.
Wymienić.
Sprawdzić biegunowość baterii.
Prawidłowo włożyć baterie.
Brak pompowania
Sprawdzić czy wtyczka jest
włączona.
Włożyć mocno wtyczkę do
gniazda powietrza.
Sprawdzić czy wtyczka jest
uszkodzona lub nieszczelna.
Wymienić mankiet.
Err i brak działania
Czy poruszono ramieniem podczas
pompowania.
Zachować zrelaksowaną
pozycję.
Czy rozmawiano podczas pomiaru.
Nie rozmawiać podczas
pomiaru.
Nieszczelny mankiet
Sprawdzić czy mankiet nie jest zbyt
luźny.
Dokładnie owinąć ramię
mankietem.
Sprawdzić czy mankiet nie jest
uszkodzony
Wymienić mankiet.
Jeżeli usterki nie można usunąć, należy się skontaktować z dystrybutorem, nie
rozmontowywać lub naprawiać samodzielnie urządzenia.
20
Page 22
Opis symboli
Upoważniony przedstawiciel we
Wspólnocie Europejskiej
ROHS
Znak CE: spełnia zasadnicze
wymagania Dyrektywy 93/42/EWG
dotyczącej wyrobów medycznych
Góra
Data produkcji
Uwaga kruche
Producent
Chronić przed wilgocią
SN
Numer seryjny
Chronić przed
bezpośrednim
nasłonecznieniem
Rodzaj zastosowanej części BF
Ostrożnie
Prąd stały
Zakres temperatury
Uwaga! Tych zaleceń należy
bezwzględnie przestrzegać.
Recykling
Zapoznaj się z instrukcją obsługi.
Importer
Numer partii
Urządzenie medyczne
Nie wyrzucać tego produktu z niesortowanymi odpadami komunalnymi.
Takie odpady należy gromadzić osobno do specjalnego przetworzenia.
W niniejszej instrukcji, na ciśnieniomierzu Misure MI Med 4 lub jego akcesoriach mogą się
pojawić następujące symbole. Niektóre z symboli odnoszą się do norm i wymagań
związanych z cyfrowym ciśnieniomierzem Misure MI Med 4 i jego zastosowaniem.
Certyfikacja
Standard urządzenia:
To urządzenie spełnia normy europejskie dotyczące pomiaru ciśnienia krwi:
IEC 80601-2-30 / IEC60601-1-11 / IEC60601-1
Kompatybilność elektromagnetyczna:
Urządzenie spełnia wymagania międzynarodowej normy IEC60601-1-2
21
Page 23
Specyfikacja techniczna
Model
F1102T
Waga
259g (bez baterii i zasilacza)
Wyświetlacz
Wyświetlacz cyfrowy LCD 65 mm x 85 mm
Rozmiar
140 mm x 104 mm x 80 mm
Skład zestawu
1x Urządzenie, 1x Mankiet, 3x Baterie, 1 x Pokrowiec,
1 x Instrukcja obsługi
Metoda pomiaru
Oscylometryczna
Czujnik ciśnienia
Rezystancyjny
Zakres pomiarowy
Ciśnienie rozkurczowe DIA:40-130 mmHg, Ciśnienie skurczowe
SYS:60-230 mmHg
Tętno
40 do 170 na minutę
Zakres mankietu
0-299 mmHg
Pamięć
Automatycznie zapamiętuje 120 ostatnich pomiarów dla 2
użytkowników (razem 240)
Rozdzielczość pomiaru
1 mmHg
Dokładność
Ciśnienie w granicach ± 3 mmHg / tętno ± 5% odczytu
Źródło zasilania
a) 3 baterie AA, 1,5 V
b) Zasilacz sieciowy 5 V DC, 1A
Automatyczne
wyłączanie
60 sekund
Użytkownicy
dla dorosłych
22
Page 24
Warunki pracy
Temperatura: 5°C do 40°C
Wilgotność: 15% do 93% wzgl.
Wysokość ciśnienia: 70 kPa-106 kPa
Warunki przechowywania i transportu
Temperatura: -25°C do 70°C
Wilgotność: 10% do 93% wzgl.
Wysokość ciśnienia: 70 kPa-106 kPa
Klasyfikacja
1. Urządzenie o zasilaniu wewnętrznym (z baterii AA).
2. Rodzaj zastosowanej części BF.
3. Ip21.
4. Brak wymogu sterylizacji.
5. Brak kategorii AP/APG.
6. Tryb pracy: ciągły.
23
Page 25
Deklaracja EMC
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure MI Med 4 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Test
odporności
Poziom próby IEC
60601
Poziom
zgodności
Warunki elektromagnetyczne -
wskazówki
Wyładowania
elektrostatyczn
e (ESD)
IEC 61000-4-2
• ±8 kV kontaktowe
• ±2 kV, ±4 kV, ±8 kV,
±15 kV w powietrzu
• ±8 kV
kontaktowe
• ±2 kV, ±4 kV,
±8 kV, ±15 kV w
powietrzu
Podłogi powinny być drewniane,
betonowe lub wyłożone
płytkami ceramicznymi.
Jeżeli podłogi są pokryte
materiałem syntetycznym,
wilgotność względna powinna
wynosić co najmniej 30%.
Elektryczne
szybkie stany
przejściowe
IEC 61000-4-4
• ±2 kV dla linii
zasilających
• ± 1 kV dla linii
wejściowych/
wyjściowych
Nie dotyczy
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
Przepięcia IEC
61000-4-5
• ± 1 kV dla połączeń
przewód-przewód
Nie dotyczy
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
Produkt ten wymaga specjalnych środków ostrożności dotyczących zgodności
elektromagnetycznej (EMC), musi być uruchomiony i obsługiwany zgodnie z dostarczonymi
informacjami na temat kompatybilności elektromagnetycznej. Mobilne i przenośne
urządzenia komunikacyjne wykorzystujące częstotliwości radiowe mogą wpływać na
działanie tego urządzenia.
Uwaga: Nie należy używać w pobliżu urządzenia, telefonu komórkowego ani innych
urządzeń emitujących pole elektromagnetyczne, ponieważ może to spowodować
nieprawidłowe działanie ciśnieniomierza.
Uwaga: To urządzenie zostało dokładnie przetestowane i sprawdzone w celu zapewnienia
prawidłowego działania.
Uwaga: Należy unikać korzystania z tego urządzenia w pobliżu innego sprzętu lub na nim
ustawionym, ponieważ może to spowodować nieprawidłowe działanie. Jeśli takie użycie jest
konieczne, to ciśnieniomierz i inne urządzenia powinny być obserwowane w celu
sprawdzenia, czy działają normalnie.
24
Page 26
• ± 2 kV dla uziemienia
lub obiektów użyteczności
publicznej.
Spadki
napięcia,
krótkie przerwy
oraz zmiany
napięcia w
liniach
zasilających
IEC 61000-411
• <0% UT; 0,5 cyklu
przy
0°,45°,90°,135°,180
°,225°,270°,315°
• 0% UT; 1 cykl
• 70% UT; 25/30 cykli
• 0% UT, 250/300
cykli
Nie dotyczy
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
Jeśli użytkownik cyfrowego
ciśnieniomierza Misure MI Med
4 wymaga utrzymania
nieprzerwanej pracy podczas
przerw w dostawie energii,
zaleca się, aby urządzenie
Misure MI Med 4 zasilać z
użyciem zasilacza
bezprzerwowego lub
akumulatora
Pole
magnetyczne
o
częstotliwości
zasilania
(50/60 Hz) wg
IEC 61000-4-8
30 A/m
50/60 Hz
30 A/m
50/60 Hz
Pola magnetyczne o
częstotliwości zasilania
utrzymane są na poziomie
charakterystycznym dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
UWAGA: UT stanowi napięcie prądu przemiennego sieci przed zastosowaniem poziomu
testowego.
25
Page 27
Deklaracja EMC (kontynuacja)
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure MI Med 4 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Test
odporności
Test poziomu IEC
60601
Poziom
zgodności
Warunki elektromagnetyczne -
wskazówki
Przewodzone
częstotliwości
radiowe IEC
61000-4-6
• 3 V
150 kHz do 80 MHz
• 6 V między
150 kHz a 80 MHz
80% AM przy 1kHz
Nie dotyczy
Przenośne i mobilne urządzenia
łączności radiowej można używać
w pobliżu dowolnej części
cyfrowego ciśnieniomierza Misure
MI Med 4, w tym przewodów,
w zalecanej odległości obliczonej ze
wzoru odpowiedniego do
częstotliwości nadajnika.
Zalecany odstęp
d=0,35 √P
d=1,2 √P 80MHz do 800 MHz
d=2,3 √P 800 MHz do 2,5 GHz
Gdzie P stanowi maksymalną moc
znamionową nadajnika w watach
(W), podaną przez producenta
nadajnika, a d zalecany odstęp
w metrach (m).
Siły pola stałych nadajników
radiowych, ustalone podczas
badania elektromagnetycznego
obiektu nie powinny przekraczać
poziomu zgodności w każdym
zakresie częstotliwości. Zakłócenia
mogą występować w pobliżu
urządzeń oznaczonych symbolem
Emitowany
sygnał o
częstotliwości
radiowej IEC
61000-4-3
• 10 V/m
80 MHz do 2,7 GHz
80% AM przy 1kHz
• 10 V/m
80 MHz do
2,7 GHz
80% AM przy
1kHz
UWAGA 1: Przy 80 MHz i 800 MHz zastosowanie ma wyższy zakres częstotliwości
UWAGA 2: Te wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na
propagację fal elektromagnetycznych wpływa pochłanianie i odbicia od konstrukcji, obiektów
i osób.
26
Page 28
a) Wartości siły pola z nadajników stałych, takich jak stacje bazowe telefonów przenośnych
(bezprzewodowych/komórkowych) oraz naziemnych radiostacji, radiostacji amatorskich,
programów radiowych AM i FM oraz telewizyjnych nie można dokładnie przewidzieć. Aby
ocenić warunki elektromagnetyczne powodowane przez stałe nadajniki radiowe, należy
rozważyć przeprowadzenie lokalnej analizy elektromagnetycznej obiektu. Jeżeli zmierzona
siła pola w miejscu użytkowania ciśnieniomierza cyfrowego Misure MI Med 4 przekracza
dopuszczalne poziomy określone powyżej, należy sprawdzać, czy urządzenie działa
prawidłowo. W razie zauważenia nieprawidłowości w działaniu, konieczne może być
zastosowanie dodatkowych środków zapobiegawczych, takich jak zmiana położenia
ciśnieniomierza Misure MI Med 4.
b) W zakresie częstotliwości 150 kHz do 80 MHz, wartość siły pola powinna być niższa od
3 V/m.
27
Page 29
Deklaracja EMC (kontynuacja)
Wytyczne i deklaracja producenta dotyczące emisji elektromagnetycznych.
Ciśnieniomierz cyfrowy Misure MI Med 4 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada
użytkownik urządzenia.
Test emisji
Poziom zgodności
Warunki elektromagnetyczne - wskazówki
Emisje o częstotliwości
radiowej CISPR 11
Grupa 1
Ciśnieniomierz cyfrowy Misure MI Med 4
wykorzystuje energię częstotliwości radiowej
tylko na potrzeby działania funkcji
wewnętrznych. Dlatego też emisja fal
o częstotliwości radiowej jest bardzo niska
i prawdopodobieństwo zakłócania pracy
urządzeń elektronicznych znajdujących się
w pobliżu jest bardzo małe.
Emisje o częstotliwości
radiowej CISPR 11
Klasa B
Ciśnieniomierz cyfrowy Misure MI Med 4 jest
przeznaczony do użytku we wszystkich
obiektach, włączając w to obiekty
mieszkalne, podłączonych do publicznej sieci
elektroenergetycznej niskiego napięcia, która
zasila budynki przeznaczone na potrzeby
bytowe.
Emisje harmoniczne
IEC61000-3-2
Nie dotyczy
Emisje wynikające z
wahania napięcia/emisje
niestabilne IEC 61000-3-
3
Nie dotyczy
28
Page 30
Zalecane odstępy pomiędzy przenośnymi i mobilnymi urządzeniami do łączności radiowej
a ciśnieniomierzem cyfrowym Misure MI Med 4.
Ciśnieniomierz cyfrowy Misure MI Med 4 jest przeznaczony do użytku w warunkach
elektromagnetycznych z kontrolowanymi zakłóceniami częstotliwości radiowej. Użytkownik
cyfrowego ciśnieniomierza Misure MI Med 4 może zapobiec występowaniu zakłóceń
elektromagnetycznych poprzez zachowanie minimalnej odległości od przenośnych
i stacjonarnych urządzeń telekomunikacyjnych o częstotliwości radiowej (nadajników)
zgodnie z poniższymi zaleceniami, przestrzegając maksymalnej mocy urządzeń.
Maksymalna moc
znamionowa
Odległość w zależności od częstotliwości nadajnika m
150 kHz do 80MHz
d=1,2 √P
80 MHz do 800 MHz
d=1,2 √P
800 MHz do 2,7 GHz
d=2,3 √P
0,01
0.12
0.12
0.23
0,1
0.38
0.38
0.73
1
1.2
1.2
2.3
10
3.8
3.8
7.3
100
12
12
23
W przypadku nadajników o maksymalnej mocy wyjściowej niewymienionej powyżej
zalecany odstęp w metrach (m) można obliczyć ze wzoru właściwego dla częstotliwości
nadajnika, gdzie P stanowi maksymalną moc znamionową nadajnika w watach (W), podaną
przez producenta
UWAGA 1: Przy 80 MHz i 800 MHz obowiązuje odstęp dla wyższego zakresu
częstotliwości.
UWAGA 2: Niniejsze wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na
propagację elektromagnetyczną wpływa absorpcja i odbicie od konstrukcji, przedmiotów
i osób.
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure MI Med 4 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Częstotliwość
testowa (MHz)
Pasmo
a)
(MHz)
Usługa
a)
Modulacja
a)
Maksymalna
moc (W)
Odległość
(m)
Poziom
testowy
odporności
(V/m)
385
380-
390
TETRA 400
Modulacja
pulsowa
b)
18 Hz
1,8
0,3
27
450
430470
GMRS 460,
FRS 460
FM
c)
dewiacja ±
2
0,3
28
29
Page 31
5kHz,
sinusoida 1
kHz
710
704787
LTE Band 13,
17
Modulacja
pulsowa
b)
217 Hz
0,2
0,3
9
745
780
810
800960
GSM
800/900,
TETRA 800,
iDEN 820,
CDMA 850,
LTE Band 5
Modulacja
pulsowa
b)
18 Hz
2
0,3
28
870
930
1720
17001990
GSM 1800;
CDMA 1900;
GSM 1900;
DECT; LTE
Band 1, 3, 4,
25; UMTS
Modulacja
pulsowa
b)
217 Hz
2
0,3
28
1845
1970
2450
2400-
2570
Bluetooth,
WLAN
802.11 b/g/n,
RFID 2450,
LTE Band 7
Modulacja
pulsowa
b)
217 Hz
2
0,3
28
5240
51005800
WLAN
802.11 a/n
Modulacja
pulsowa
b)
217 Hz
0,2
0,3
9
5500
5785
30
Page 32
ODPOWIEDZIALNOŚĆ
W kwestiach bezpieczeństwa, skuteczności i niezawodności odpowiedzialność spoczywa na
wytwórcy tylko jeżeli:
a) montaż, naprawy lub modyfikacje są przeprowadzane przez osoby do tego uprawnione,
b) instalacja elektryczna jest zgodna z obowiązującymi normami,
c) przestrzegano instrukcji obsługi. Wytwórca nie ponosi odpowiedzialności za niewłaściwe,
błędne lub nieracjonalne używanie urządzenia.
Informacja dla użytkowników urządzeń elektrycznych i elektronicznych
dotycząca postępowania ze zużytym sprzętem.
Przedstawiony symbol (przekreślonego kosza) umieszczony na produktach lub
dołączonej dokumentacji informuje o konieczności specjalnego sortowania.
Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych
Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako
nieposortowanych śmieci komunalnych. Nie można wyrzucać tak oznakowanego sprzętu do
kosza razem z odpadami gospodarczymi. Zużyte urządzenia muszą być osobno zbierane
i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych
komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska
i pozytywnie działa na ludzkie zdrowie. Prawidłowe postępowanie polega na przekazaniu
zużytego sprzętu do punktu odbioru wyznaczonego przez sprzedawcę, gdzie będzie przyjęty
bezpłatnie. W celu uzyskania informacji nt. miejsca i sposobu bezpiecznego składowania
zużytego produktu, należy zwrócić się do organu władz lokalnych lub firmy zajmującej się
recyklingiem odpadów – Dz.U. 2015 poz. 1688z dn. 11.09.2015
31
Page 33
Producent:
Shenzhen Jamr Technology Co., Ltd.
A101-301, D101-201, Jamr Science & Technology Park,
No. 2 Guiyuan Road, Guixiang Community, Guanlan Street,
Longhua District, Shenzhen 518100,
PEOPLE'S REPUBLIC OF CHINA
Tel.: +86-755-85292057
Europejski przedstawiciel:
Shanghai International Holding Corp. GmbH (Europe)
Eiffestrasse 80, 20537 Hamburg, Germany.
Tel.: +49-40-2513175 /2513178
Importer:
„Amar”
Rzemieślnicza 25
77-400 Złotów
Tel. +48 501-760-290
www.misure.pl
Edycja: V 1.2
Ver. 01.02 2024r.
Made in PRC
32
Page 34
”Amar” Joanna Marszałek
SN: ………………………
ul. Rzemieślnicza 25
77-400 Złotów
www.misure.pl
WARRANTY CARD
KARTA GWARANCYJNA
Model: ………………………
Pieczątka sklepu i podpis sprzedawcy
33
Page 35
Warunki gwarancji:
PL
1. Marka Misure z siedzibą przy ul. Rzemieślnicza 25, 77-400 Złotów, gwarantuje sprawne działanie
produktu, zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi.
2. Gwarancja jest udzielana na okres 24 miesięcy na ciśnieniomierz, 6 miesięcy na zasilacz (jeżeli
dostarczono) i mankiet, licząc od daty sprzedaży. W przypadku zakupu produktu przez firmę (faktura
VAT) gwarancja na ciśnieniomierz udzielana jest na okres 12 miesięcy.
3. Gwarancja obowiązuje w kraju zakupu.
4. Ujawnione wady będą bezpłatnie usunięte w okresie gwarancji przez Autoryzowany Serwis
Producenta.
5. W przypadku zakupu towaru przez Internet, reklamujący klient jest zobowiązany do zgłoszenia
reklamacji w Autoryzowanym Serwisie Producenta pod nr tel.: +48 880 130 201 lub przez stronę
internetową www.misure.pl i dostarczenia uszkodzonego produktu do Autoryzowanego Serwisu
Producenta na własny koszt. W innym przypadku dokonuje zgłoszenia i dostarcza produkt do punktu
sprzedaży, w którym dokonał zakupu. Informacja na temat naprawy jest udzielana w miejscu złożenia
reklamacji.
6. Ewentualne wady lub uszkodzenia produktu, ujawnione i zgłoszone w okresie gwarancji będą
usunięte bezpłatnie w terminie 21 dni roboczych, lecz w uzasadnionych przypadkach (sprowadzenie
części zamiennych z zagranicy) termin ten może ulec przedłużeniu o kolejne 30 dni.
7. Wady lub uszkodzenia sprzętu powinny być zgłoszone a towar dostarczony do serwisu
niezwłocznie po ujawnieniu.
8. W przypadku nieuzasadnionej reklamacji (reklamacja produktu sprawnego lub uszkodzonego
w sposób mechaniczny), zgłaszający reklamację zostanie obciążony kosztami transportu.
9. Klientowi przysługuje prawo do wymiany towaru na inny, posiadający te same lub zbliżone
parametry techniczne (również kolorystykę) w przypadku, gdy w okresie objętym gwarancją wykonano
3 istotne naprawy, a produkt nadal wykazuje wady uniemożliwiające eksploatację zgodnie z
przeznaczeniem lub serwis uzna, że usunięcie wady nie jest możliwe.
10. Gwarancja będzie respektowana jedynie w przypadku dołączenia do reklamowanego urządzenia
opisu uszkodzenia, wszystkich akcesoriów, które klient otrzymał podczas zakupu urządzenia oraz
dowodu zakupu zawierającego datę sprzedaży.
11. Gwarancją nie są objęte: naturalne zużycie związane z eksploatacją, uszkodzenia powstałe
w wyniku niewłaściwego i niezgodnego z instrukcją obsługi użytkowania, uszkodzenia lub rozdarcia
wynikłe z winy nabywcy, płowienie tkanin spowodowane długotrwałym działaniem promieni
słonecznych, uszkodzenia mechaniczne, elektryczne, termiczne, ingerencje cieczy lub celowe
uszkodzenia i wywołane nimi wady, samowolne przeróbki.
12. Serwis może odmówić wykonania naprawy w przypadku śladów nieautoryzowanej naprawy.
13. W przypadku gdy usterka nie jest objęta gwarancją producenta, serwis może zaproponować
wykonanie usługi odpłatnej.
34
Page 36
14. Producent ani Autoryzowany Serwis nie odpowiada za szkody i straty powstałe w wyniku
niemożności korzystania z produktu będącego w naprawie.
15. Dostarczenie produktu w stanie niekompletnym, brak odpowiedniego opakowania jest
równoznaczne z niewypełnieniem przez kupującego warunków gwarancji i może stanowić podstawę
do odmowy naprawy produktu lub przedłużenia okresu naprawy.
16. Jeśli w odesłanym do naprawy serwisowej produkcie nie stwierdzono usterki, konsument będzie
obciążony kosztem ekspertyzy – stawka godzinowa 80 zł netto.
17. Gwarancja na produkt nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego
wynikających z rękojmi.
18. Produkty do reklamacji przyjmowane są wyłącznie czyste i w kartonowym opakowaniu
(oryginalnym lub zastępczym).
35
Page 37
36
Page 38
Dziękujemy za zakup urządzenia naszej marki!
