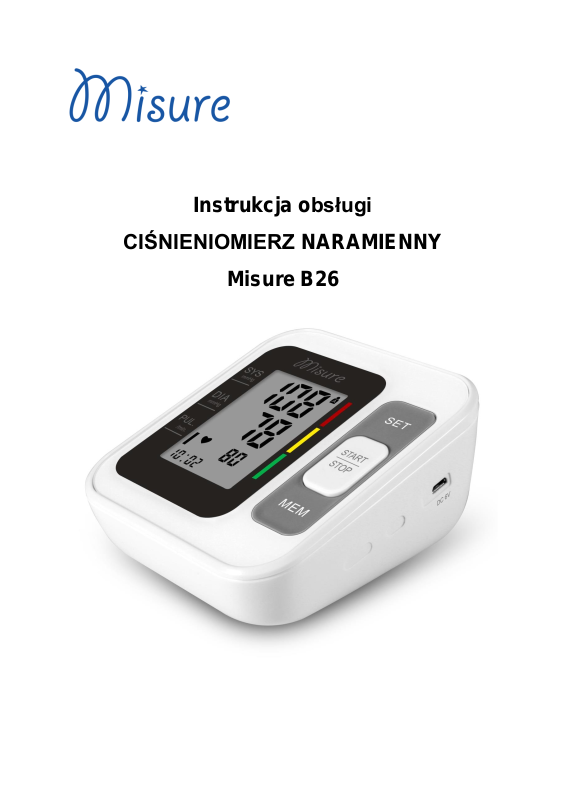

Misure B26
Page 2
Spis treści
Wprowadzenie i przeznaczenie .......................................................................................................... 2
Ostrzeżenia ............................................................................................................................................ 3
Ważne informacje dotyczące ciśnienia krwi i jego pomiaru ........................................................... 6
Skąd bierze się wysokie lub niskie ciśnienie krwi? .......................................................................... 6
Jakie wartości są normalne? ............................................................................................................... 6
Co zrobić, jeśli uzyska się regularne wysokie lub niskie wartości? .............................................. 7
Części składowe ciśnieniomierza ....................................................................................................... 8
Symbole na wyświetlaczu LCD .......................................................................................................... 8
Cechy ciśnieniomierza B26 ................................................................................................................. 9
Pierwsze użycie ciśnieniomierza ........................................................................................................ 9
Instalacja baterii .................................................................................................................................... 9
Ustawienia systemu ........................................................................................................................... 11
Procedura pomiaru ............................................................................................................................. 12
Wykonywanie pomiaru ....................................................................................................................... 13
Rozpoczęcie pomiaru......................................................................................................................... 13
Typowe przyczyny błędów ................................................................................................................ 14
Czujnik nieregularnego rytmu serca ................................................................................................ 15
Komunikaty błędów ............................................................................................................................ 15
Usuwanie usterek ............................................................................................................................... 16
Opis użytych symboli ......................................................................................................................... 17
Pamięć .................................................................................................................................................. 18
Wyświetlanie zapisanych wartości ................................................................................................... 18
Przerwanie pomiaru ........................................................................................................................... 18
Korzystanie z zasilacza sieciowego ................................................................................................. 18
Czyszczenie i konserwacja ............................................................................................................... 19
Certyfikacja .......................................................................................................................................... 19
Specyfikacja techniczna .................................................................................................................... 20
Deklaracja EMC .................................................................................................................................. 22
1
Page 3
Wprowadzenie i przeznaczenie
Dziękujemy za okazanie zaufania i zakup ciśnieniomierza Misure B26, który jest
w pełni automatycznym cyfrowym urządzeniem do pomiaru ciśnienia krwi,
wykorzystującym technikę oscylometryczną do pomiaru skurczowego
i rozkurczowego ciśnienia krwi, a także tętna poprzez owinięcie górnej części
ramienia mankietem o obwodzie od 22 cm do 42 cm. Urządzenie jest przeznaczone
dla osób w wieku powyżej 12 lat, Urządzenie może być używane w placówkach
medycznych lub w domu. Zaprojektowane jest wyłącznie do użytku wewnątrz
pomieszczeń.
Przed użyciem należy uważnie przeczytać niniejszą instrukcję obsługi a następnie
przechowywać ją w bezpiecznym miejscu.
PAMIĘTAJ
• Tylko pracownicy służby zdrowia są wykwalifikowani do interpretacji pomiarów
ciśnienia krwi.
• Urządzenie NIE jest przeznaczone do zastępowania regularnych badań lekarskich.
• Urządzenie jest przeznaczone wyłącznie do użytku przez osoby dorosłe i nie jest
przeznaczone do stosowania u dzieci i pacjentek w ciąży. Skuteczność nie została
ustalona u pacjentek w ciąży (w tym u pacjentek w stanie przedrzucawkowym).
• W przypadku nieregularnego bicia serca pomiary wykonane tym przyrządem należy
oceniać wyłącznie po konsultacji z lekarzem.
• Produkty, w tym akcesoria, należy utylizować zgodnie z lokalnymi przepisami po
osiągnięciu końca cyklu życia.
• Każdy poważny incydenty, które miały miejsce w związku z używaniem urządzenia,
należy zgłaszać producentowi i właściwemu organowi państwa członkowskiego, w
którym znajduje się użytkownik i/lub pacjent.
Przeciwwskazania: Urządzenie nie jest przeznaczone dla pacjentów poddawanych
dializie lub przyjmujących leki przeciwzakrzepowe, przeciwpłytkowe lub sterydy.
2
Page 4
Ostrzeżenia
1. Urządzenie może być jedynie używane w celach określonych w niniejszej instrukcji.
Za szkody wynikłe z nieprawidłowego zastosowania urządzenia producent, importer
ani dystrybutor nie ponoszą odpowiedzialności.
2. Nie używać zasilacza sieciowego, jeśli urządzenie lub przewód zasilający są
uszkodzone. Należy wyłączyć zasilanie i natychmiast odłączyć przewód zasilający.
3. Urządzenie nie nadaje się do stosowania w obecności łatwopalnych mieszanin
znieczulających z powietrzem lub tlenem lub podtlenkiem azotu.
4. Pacjent jest zamierzonym operatorem, funkcje monitorowania ciśnienia krwi i tętna
mogą być bezpiecznie realizowane przez pacjenta.
5. Rutynowe czyszczenie i wymiana baterii mogą być wykonywane przez pacjenta.
6. Zbyt częste pomiary mogą powodować u PACJENTA zakłócenia w przepływie krwi.
7. Dokonywanie pomiaru ciśnienia na tym samym ramieniu, na którym jednocześnie
używany jest inny sprzęt monitorujący, może spowodować tymczasowe zakłócenie
działania tego sprzętu.
8. Należy regularnie sprawdzać działanie ciśnieniomierza, aby upewnić się, że nie
powoduje ono długotrwałego zaburzenia krążenia krwi pacjenta.
9. Urządzenie nie może być stosowane do ciągłego monitorowania stanu pacjenta
w nagłych wypadkach lub podczas operacji. W przeciwnym przypadku ramię i palce
pacjenta staną się odrętwiałe, obrzęknięte, a nawet fioletowe z powodu braku
przepływu krwi.
10. Wyświetlacz tętna nie nadaje się do sprawdzania częstotliwości rozruszników serca!
11. W przypadku nieregularnego bicia serca pomiary wykonane za pomocą
ciśnieniomierza powinny być skonsultowane z lekarzem.
12. Aby uniknąć ryzyka przypadkowego uduszenia, trzymać urządzenie, baterie i
akcesoria w bezpiecznym miejscu z dala od dzieci i nie zakładać przewodów na szyi.
13. Aby uniknąć uszkodzenia urządzenia, trzymaj to urządzenie z dala od dzieci i
zwierząt domowych. Nie pozwolić aby dzieci samodzielnie obsługiwały urządzenie.
14. Materiał użyty do wykonania mankietu i przewodu powietrznego nie zawiera lateksu.
15. Urządzenie jest przeznaczone do monitorowania, a nie do diagnozowania. Nietypowe
wartości należy zawsze konsultować z lekarzem. W żadnym wypadku nie należy
zmieniać dawek żadnych leków przepisanych przez lekarza.
16. Urządzenie nie może zastąpić profesjonalnego urządzenia EKG służącego do
monitorowania częstotliwości bicia serca.
17. Urządzenie nie może być używane razem ze sprzętem chirurgicznym wysokiej
częstotliwości.
18. Aby uzyskać najwyższą dokładność pomiaru ciśnienia krwi, zaleca się używanie
urządzenia w określonej temperaturze i wilgotności względnej, patrz specyfikacja
techniczna.
19. Mankiet jest traktowany jako część nakładana. Użytkownik powinien skontaktować
się z producentem w celu uzyskania pomocy, w razie potrzeby wymiany lub
konserwacji urządzenia.
20. To urządzenie zawiera wrażliwe elementy elektroniczne. Unikaj silnych pól
elektrycznych lub elektromagnetycznych w bezpośrednim sąsiedztwie urządzenia
(np. telefonów komórkowych, kuchenek mikrofalowych) podczas użytkowania. Mogą
one prowadzić do nieprawidłowych wyników.
3
Page 5
21. Nie próbuj samodzielnie serwisować ani naprawiać tego urządzenia. W przypadku
wystąpienia awarii skontaktuj się z lokalnym dystrybutorem lub producentem.
22. Nie używać innych niż dostarczone przez producenta tego modelu - mankietów,
zasilaczy sieciowych, również części zamiennych,
23. Nie używać jednocześnie baterii i zasilacza sieciowego do zasilania urządzenia.
24. Należy wyjąć baterie, jeśli urządzenie nie będzie użytkowane przez pewien czas.
25. Przed użyciem użytkownik powinien sprawdzić, czy urządzenie jest sprawne i w
dobrym stanie technicznym, czy nie jest uszkodzone i jest wolne od wad. Nie używać
w przypadku stwierdzenia uszkodzeń.
26. Urządzenia nie można w żaden sposób naprawiać ani konserwować podczas pracy
z pacjentem.
27. Urządzenie nie jest wodoodporne. Nie powinno być dotykane, podłączane i
odłączane mokrymi lub wilgotnymi rękoma.
28. Nie używać urządzenia podczas kąpieli.
29. Nie należy umieszczać lub przechowywać produktu w miejscach, gdzie mógłby
wpaść do wanny lub umywalki.
30. Nie zanurzać urządzenia w wodzie. W momencie przypadkowego zanurzenia w
wodzie, natychmiastowo należy odłączyć od prądu, nie dotykać zanurzonego
urządzenia, w pierwszej kolejności należy odłączyć od źródła prądu. Po wyciągnięciu
produktu z wody nie należy używać go ponownie.
31. Nie wolno prać mankietu w pralce lub myć w zmywarce.
32. Urządzenie powinno być używane przez osoby dorosłe, zgodnie z przeznaczeniem
i według zaleceń zawartych w niniejszej instrukcji obsługi.
33. Nigdy nie naprawiać ani nie rozkręcać samodzielnie urządzenia. Wszelkie naprawy
mogą być dokonywane tylko przez autoryzowany serwis firmy MISURE.
34. Nie należy zakładać mankietu na rany lub inne uszkodzenia skóry ze względu na
ryzyko zwiększenia obrażeń.
35. W przypadku nieprawidłowego funkcjonowania ciśnieniomierza lub zauważenia
zmian w jego działaniu, które mogą mieć wpływ na bezpieczeństwo, nie używać
urządzenia i skontaktować się niezwłocznie z serwisem Misure.
36. Chronić przed wilgocią, wysoką temperaturą, kurzem i bezpośrednim działaniem
promieni słonecznych.
37. Urządzenie posiada gniazdo prądu stałego do którego można podłączyć zewnętrzny
zasilacz sieciowy. Zaleca się korzystanie z zasilacza określonego przez producenta.
Zasilacz powinien spełniać następujące warunki: sprzęt klasy II, napięcie wyjściowe:
DC 5 V, natężenie: ≥1 A i być zgodny z normami IEC 60950, IEC 60601-1 lub IEC
62368-1, zapewniać co najmniej dwie izolacje MOOP między wejściem AC a
wyjściem DC. Ponadto wszystkie konfiguracje powinny spełniać wymagania
dotyczące elektrycznych systemów medycznych (patrz odpowiednio IEC 60601-1-1
lub klauzula 16 wyd. 3 IEC 60601-1, 60601-1-2). Każda osoba podłączająca
zewnętrzny adapter do medycznego sprzętu elektrycznego konfiguruje system
medyczny i dlatego jest odpowiedzialna za zgodność systemu z wymaganiami
dotyczącymi medycznych systemów elektrycznych. Należy zwrócić uwagę na fakt, że
lokalne przepisy mają pierwszeństwo przed powyższymi wymaganiami. W razie
wątpliwości należy skonsultować się z lokalnym przedstawicielem lub działem obsługi
technicznej.
4
Page 6
UWAGA
1. Nie należy mylić samokontroli z autodiagnozą. Wyniki pomiaru ciśnienia krwi mają
jedynie wartość informacyjną i nie mogą zastąpić profesjonalnej porady lekarskiej. Nic nie
zastąpi bezpośredniego spotkania z lekarzem.
2. To urządzenie nie zastąpi regularnych badań lekarskich.
3. Zaleca się, aby lekarz sprawdził sposób korzystania z tego urządzenia przez pacjenta.
4. Odczyty ciśnienia krwi, które uzyska się przez to urządzenie powinny być zweryfikowane
przed przepisaniem lub dostosowaniem dawek jakichkolwiek leków stosowanych do
kontroli nadciśnienia. Nie wolno podejmować działań terapeutycznych na podstawie
własnych pomiarów. Nie wolno zmieniać dawek przepisanych leków bez konsultacji
z lekarzem.
5. Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosłe. Przed użyciem
ciśnieniomierza u dziecka należy zwrócić się po konsultację do lekarza.
6. W przypadku nieregularnego bicia serca (arytmia) pomiary wykonane za pomocą tego
przyrządu powinny być oceniane tylko po konsultacji z lekarzem.
7. Podczas pomiaru należy unikać ściskania lub zginania przewodu.
8. Należy się zapoznać z rozdziałem „Ważne informacje dotyczące ciśnienia krwi i jego
pomiaru”. Zawiera on ważne informacje na temat dynamiki odczytów ciśnienia krwi
w celu uzyskania prawidłowych wyników.
5
Page 7
Ważne informacje dotyczące ciśnienia krwi i jego pomiaru
Skąd bierze się wysokie lub niskie ciśnienie krwi?
Poziom ciśnienia krwi określany jest w układzie krążenia mózgu i dostosowuje się do
różnych sytuacji poprzez informacje zwrotne z układu nerwowego. Aby dostosować ciśnienie
krwi, zmienia się siła i szybkość uderzeń serca (tętno), a także szerokość naczyń
krwionośnych. Szerokość naczynia krwionośnego kontrolowana jest przez cienkie mięśnie w
ścianach naczyń krwionośnych.
Poziom tętniczego ciśnienia krwi zmienia się okresowo podczas czynności serca.
Podczas „tłoczenia krwi” (skurcz) wartość jest najwyższa (skurczowa wartość ciśnienia krwi).
Pod koniec okresu „spoczynkowego” serca (rozkurcz) ciśnienie jest najniższe (rozkurczowe
ciśnienie krwi).
Wartości ciśnienia krwi muszą mieścić się w pewnych normalnych przedziałach, aby
zapobiec konkretnym chorobom.

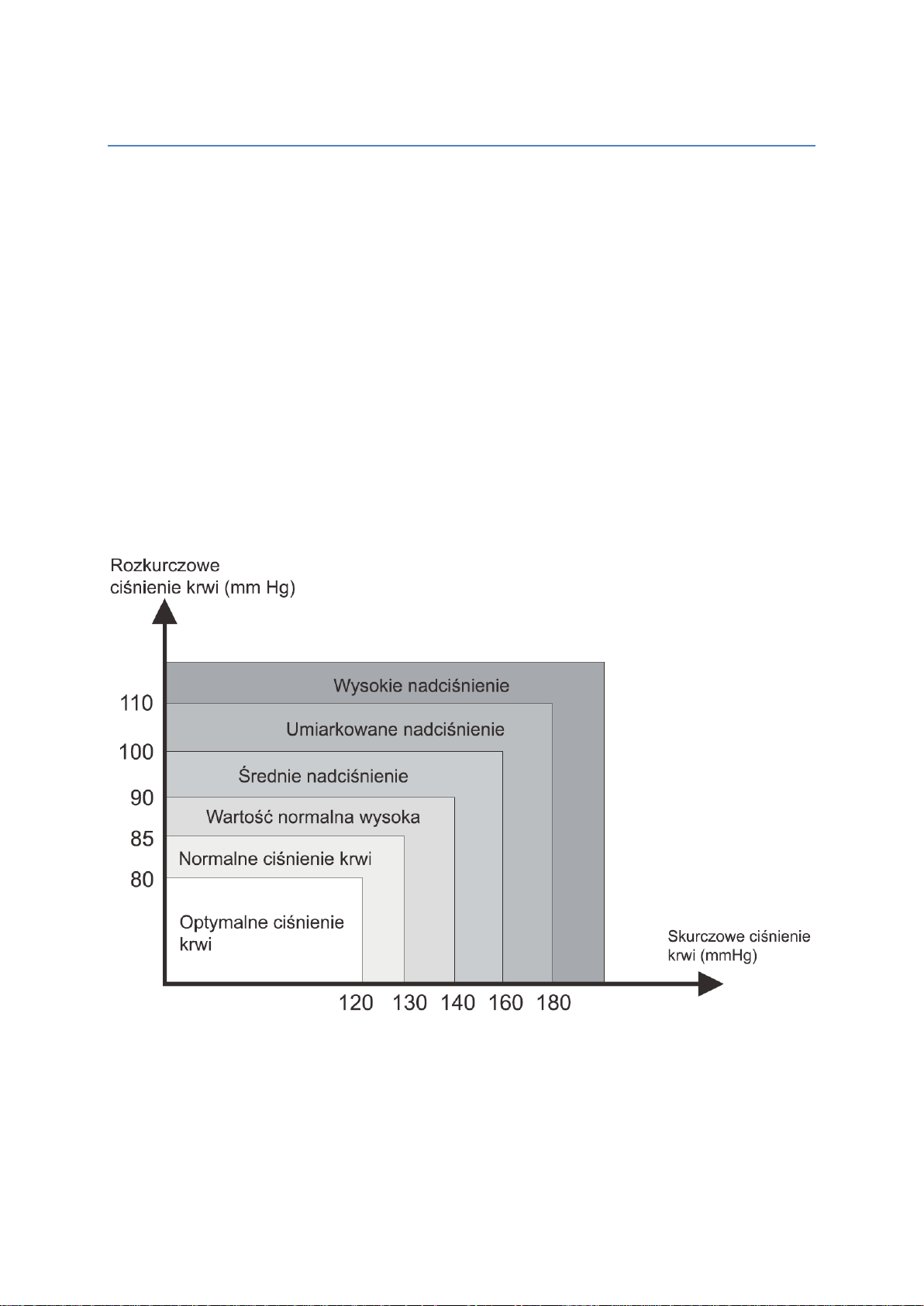

Jakie wartości są normalne?
6
Page 8
KLASYFIKACJA CIŚNIENIA TĘTNICZEGO WG. WHO
Kategoria
Ciśnienie tętnicze
skurczowe SYS
(mm Hg)
Ciśnienie tętnicze
rozkurczowe DIA (mm Hg)
Ilość pasków skali
WHO
Optymalne
<120
<80
1
Prawidłowe
120—129
80—84
2
Wysokie
prawidłowe
130—139
85—89
3
Nieznaczne
nadciśnienie
140—159
90—99
4
Umiarkowane
nadciśnienie
160—179
100—109
5
Znaczne
nadciśnienie
≥180
≥110
6
Z lewej strony wyświetlacza ciśnieniomierza wyświetlają się paski skali WHO. Zgodnie z
powyższą tabelą, po dokonaniu pomiaru i odczytaniu ilości pasków, istnieje możliwość
szybkiej interpretacji wyniku pomiaru ciśnienia tętniczego.
Dodatkowe informacje
1. Jeśli wartości są przeważnie normalne w stanie spoczynku, ale wyjątkowo wysokie
w warunkach obciążenia fizycznego lub psychicznego, możliwe jest występowanie tak
zwanego „nadciśnienia nietrwałego". W takiej sytuacji należy się skonsultować
z lekarzem.
2. Prawidłowo zmierzone wartości ciśnienia rozkurczowego powyżej 120 mmHg wymagają
natychmiastowego leczenia.
Co zrobić, jeśli uzyska się regularne wysokie lub niskie wartości?
1. W takiej sytuacji należy się skonsultować z lekarzem.
2. Zwiększone wartości ciśnienia krwi (różne formy nadciśnienia tętniczego) wiążą się
z dużym ryzykiem dla zdrowia w miarę upływu czasu. Tętnicze naczynia krwionośne są
zagrożone ze względu na zwężenie spowodowane przez osadzanie się osadów na ich
ściankach (miażdżyca). Skutkiem miażdżycy może być ograniczenie dopływu krwi do
ważnych narządów (serce, mózg, mięśnie). Ponadto, wraz ze wzrostem wartości
ciśnienia krwi, serce ulegnie strukturalnemu uszkodzeniu.
3. Istnieje wiele różnych przyczyn wysokiego ciśnienia krwi. Powszechnie rozróżnia się
nadciśnienie pierwotne (podstawowe) i wtórne. Drugi rodzaj może wynikać
z nieprawidłowej funkcji konkretnych narządów. W celu uzyskania informacji
o możliwych przyczynach podwyższonych wartości ciśnienia krwi należy skonsultować
się z lekarzem.
4. Istnieją środki, które można podjąć w celu zmniejszenia; a nawet zapobiegania
wysokiemu ciśnieniu krwi.
7
Page 9
Części składowe ciśnieniomierza

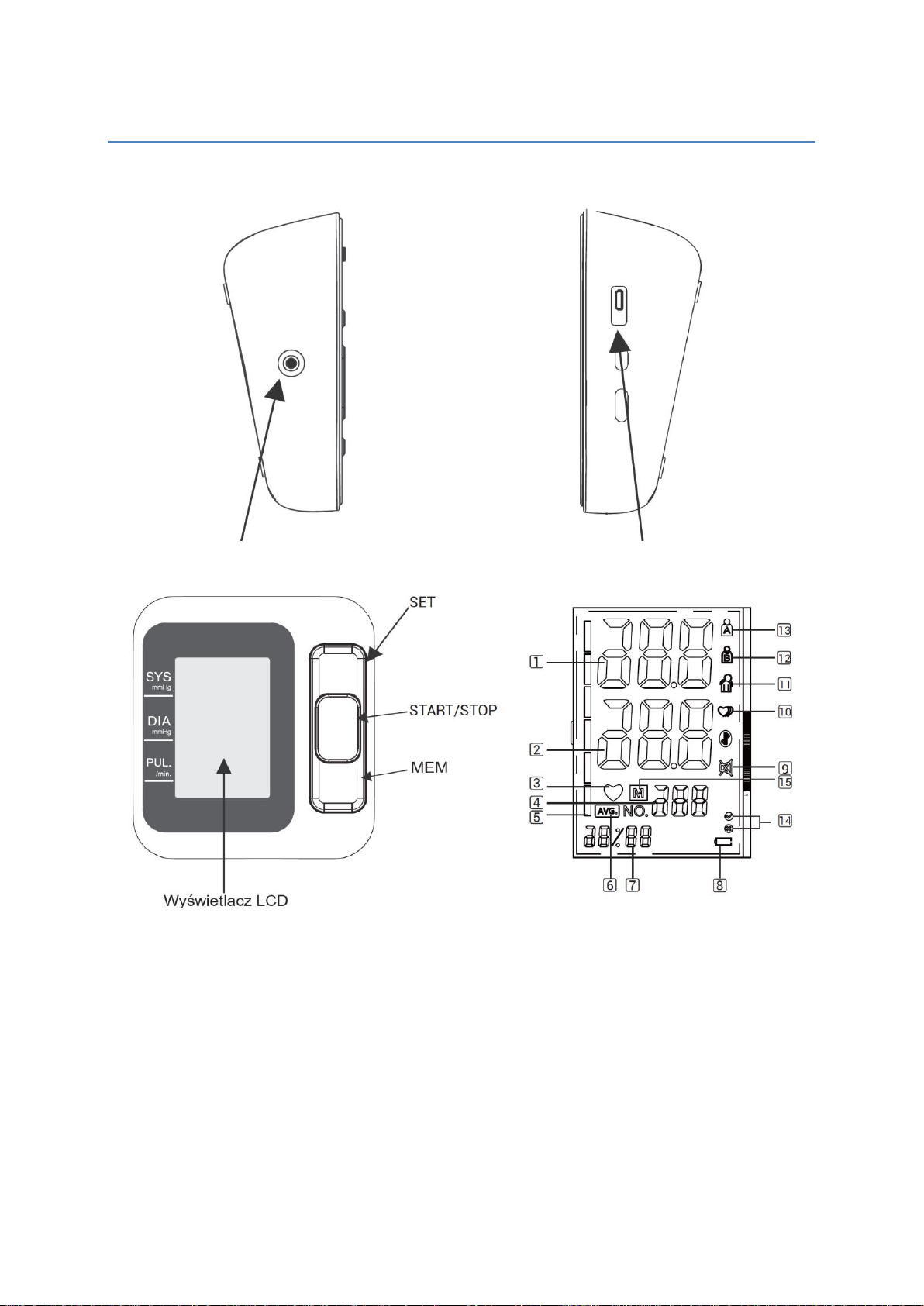

Jednostka pomiarowa
Gniazdo mankietu Gniazdo zasilacza
Symbole na wyświetlaczu LCD
1. Skurczowe ciśnienie krwi 2. Rozkurczowe ciśnienie krwi
3. Symbol bicia serca (miga podczas pomiaru ) 4. Wyświetlanie tętna / Numer pamięci
5. Paski skali WHO 6. Symbol wartości średniej
7. Wyświetlanie daty/godziny 8. Symbol niskiego poziomu baterii
9. Symbol wyciszenia 10. Symbol nieregularnego rytmu serca
11. Symbol błędu ruchu 12. Użytkownik B
13. Użytkownik A 14. Funkcja samokontroli mankietu
15. Symbol pamięci
8
Page 10
Cechy ciśnieniomierza B26
1. Funkcja głosowa
2. Dwóch użytkowników: 2 x 120 zestawów pamięci,
3. Funkcja samokontroli mankietu,
4. Wykrywanie arytmii,
5. Funkcja wartości średniej,
6. Wskaźnik niskiego poziomu naładowania baterii,
7. Funkcja WHO,
8. Automatyczne wyłączanie,
9. Zasilanie zewnętrznym zasilaczem,
10. Regulacja głośności,
11. Wyświetlanie daty/godziny.
Pierwsze użycie ciśnieniomierza
Instalacja baterii
W urządzeniu należy korzystać tylko z baterii alkalicznych 1,5 V „AAA”.

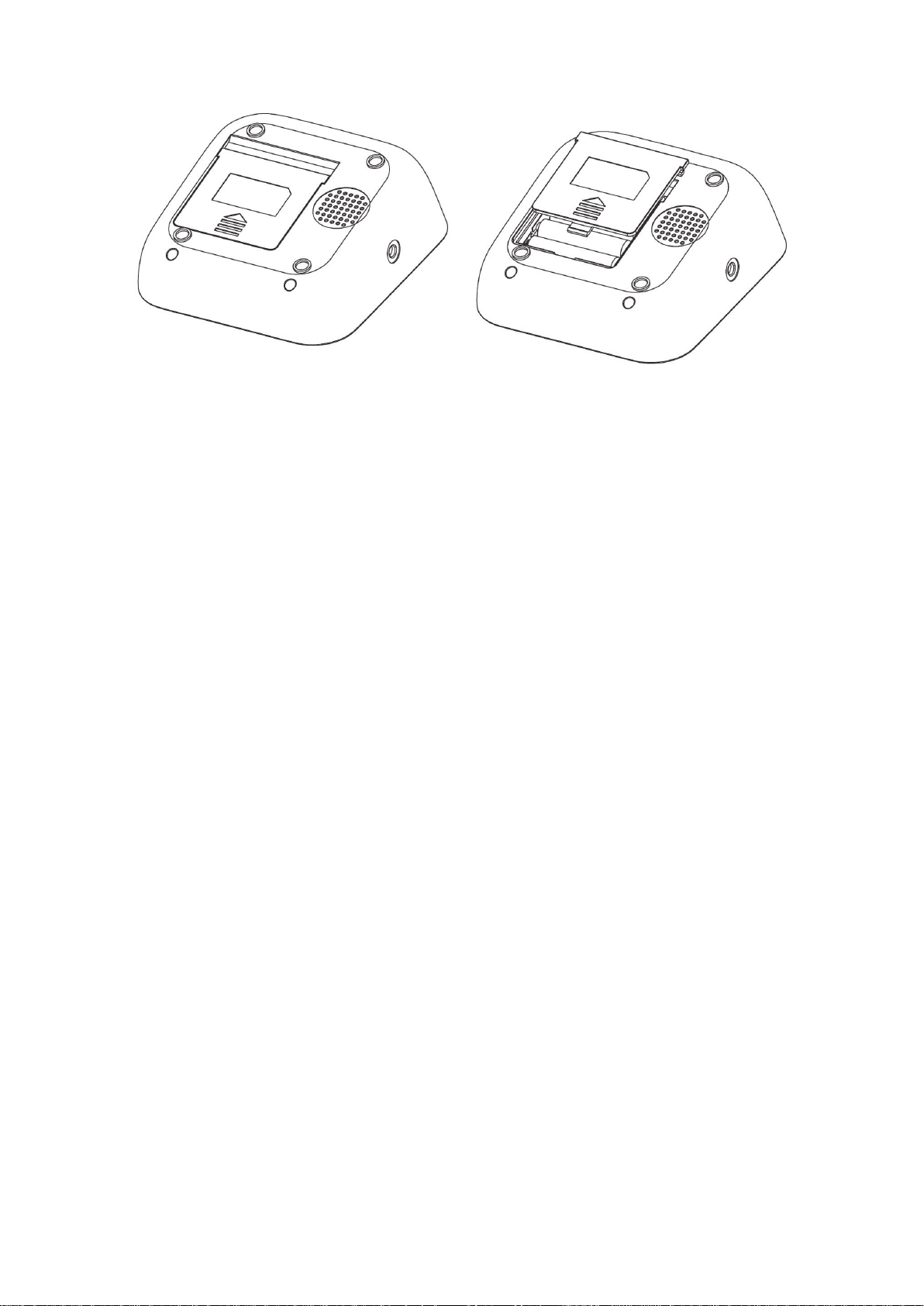

1. Nacisnąć zaczep na spodzie pokrywy baterii i przesunąć pokrywę w kierunku
wskazanym przez strzałkę.
2. Włożyć 4 baterie typu „AAA”, aby biegunowość + (dodatnia) i - (ujemna) była zgodna z
oznaczeniami w komorze baterii i założyć pokrywę. Upewnić się, że pokrywa baterii jest
prawidłowo włożona.
Wymiana baterii
1. Gdy na wyświetlaczu pojawi się wskaźnik niskiego poziomu baterii, należy wyłączyć
urządzenie i wyjąć wszystkie baterie. Następnie należy umieścić w ciśnieniomierzu 4 nowe
baterie. Zalecane są baterie alkaliczne o długiej żywotności.
2. Aby zapobiec uszkodzeniu ciśnieniomierza przez wyciek elektrolitu z baterii, należy wyjąć
baterie, jeśli urządzenie nie będzie używane przez dłuższy czas (zazwyczaj ponad 3
miesiące). Jeśli elektrolit z baterii dostanie się do oczu, natychmiast przepłukać je dużą
ilością czystej wody. Natychmiast skontaktować się z lekarzem.
3. Urządzenie, komponenty i opcjonalne akcesoria należy utylizować zgodnie z
obowiązującymi lokalnymi przepisami. Nieprawidłowa utylizacja może spowodować
zanieczyszczenie środowiska.
9
Page 11
Pamięć zachowuje wszystkie wartości, mimo iż data i godzina wymagają ponownego
ustawienia, dlatego rok miga automatycznie po wymianie baterii. Aby ustawić datę i godzinę,
postępować zgodnie z procedurą opisaną w rozdziale Ustawienia systemu.
10
Page 12
Ustawienia systemu
Po włożeniu baterii lub podłączeniu zasilania nacisnąć przycisk SET i przytrzymać go przez
ponad 3 sekundy, a następnie rozpocząć ustawienia.
Ustawianie UŻYTKOWNIKA
Nacisnąć przycisk MEM, aby wybrać Użytkownika A lub B. Gdy na ekranie wyświetla się A
(/B), nacisnąć przycisk MEM, aby przełączyć się na Użytkownika B (/A). Nacisnąć przycisk
SET, aby potwierdzić.
Ustawianie ROKU
Kiedy miga symbol roku, nacisnąć przycisk MEM, rok zwiększy się o 1, przytrzymać przycisk
i będzie on stale zwiększał się o 1, aż do 2049. Gdy ustawienie jest prawidłowe, nacisnąć
przycisk SET, aby potwierdzić i przejść do kolejnych ustawień.
Ustawianie Miesiąca/Dnia
Początkowy miesiąc/dzień to 1/01, kiedy miga symbol miesiąca, nacisnąć przycisk MEM,
miesiąc zwiększy się o 1, nacisnąć przycisk SET aby wybrać i w ten sam sposób ustawić
dzień. Ponownie nacisnąć przycisk SET aby potwierdzić i przejść do kolejnych ustawień.
Ustawianie godziny
Kiedy miga symbol godziny, nacisnąć przycisk MEM, godzina zwiększy się o 1, nacisnąć
przycisk SET aby wybrać i w ten sam sposób ustawić minuty. Ponownie nacisnąć przycisk
SET aby potwierdzić i przejść do kolejnych ustawień.
Ustawianie głośności
Gdy na wyświetlaczu pojawi się SP, nacisnąć przycisk MEM, aby przełączyć głośność na
poziom 1, 2, 3 lub OFF (wył. funkcja głosowa). Nacisnąć przycisk SET, aby potwierdzić.
Ustawianie języka
Gdy na wyświetlaczu pojawi się LA, nacisnąć przycisk MEM, aby wybrać język PL dla
polskiego, EN dla angielskiego, następnie nacisnąć przycisk SET, aby potwierdzić.
Usuwanie zapisu
Podczas sprawdzania danych pamięci, nacisnąć długo przycisk MEM, aby usunąć istniejące
dane pomiaru użytkownika. Wybrać użytkownika A lub B, aby usunąć zapis danych każdego
użytkownika.
Uwaga
Nie można usunąć pojedynczego zapisu danych pomiaru. Usunięcie jednego usunie
wszystkie zapisy. Należy zachować ten zapis w inny sposób w celu ewentualnego
późniejszego wykorzystania. Wyjęcie baterii nie spowoduje skasowania zapisu.
Wł./Wył. komunikatów głosowych
Przy wyłączonym urządzeniu krótko nacisnąć przycisk SET, u dołu ekranu pojawi się
godzina, ponowne naciśnięcia przycisku SET, powodują pojawienie się lub zniknięcie
przekreślonego głośnika.
.
11
Page 13
Procedura pomiaru
Połączenie rurki mankietu

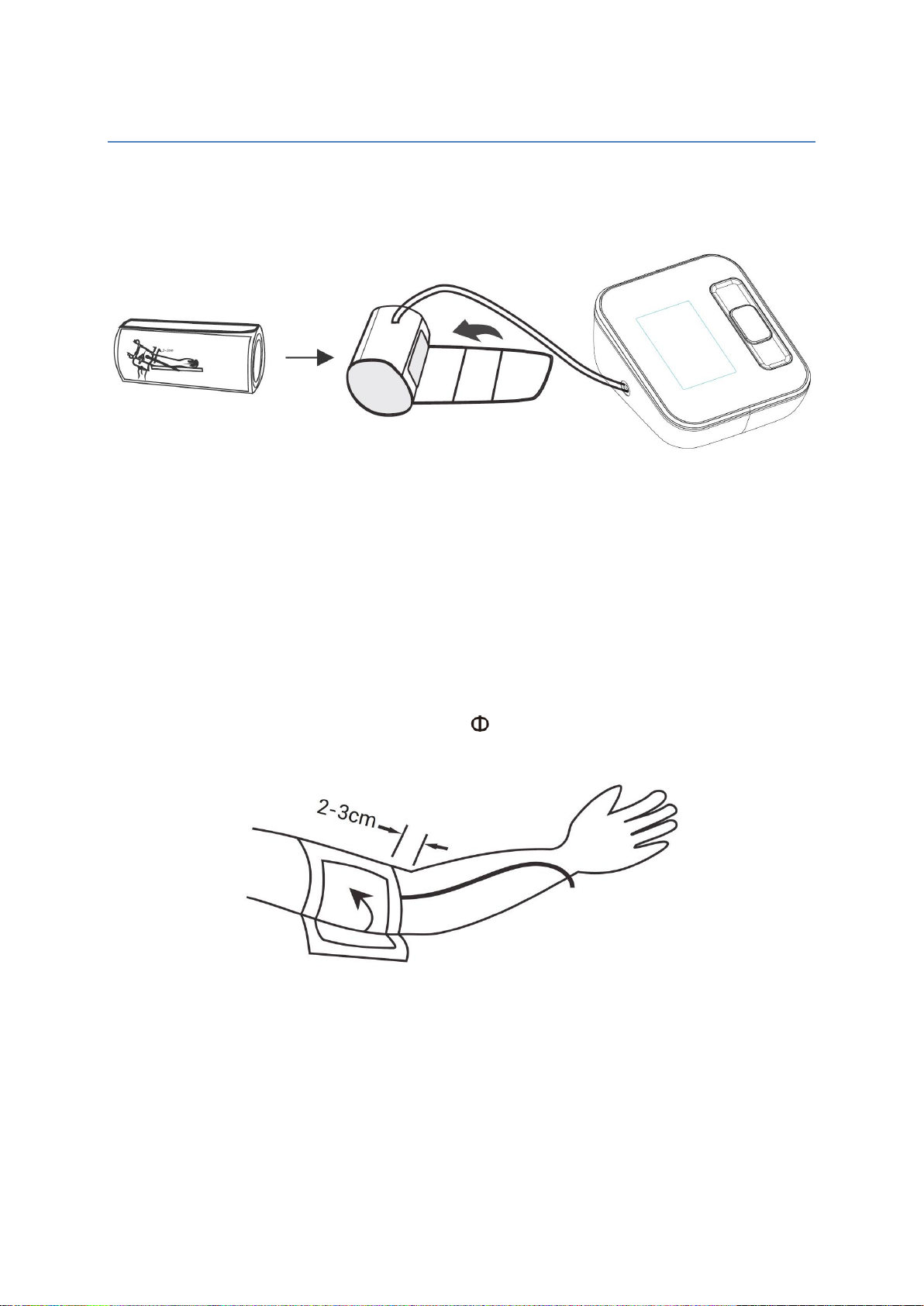

Włożyć rurkę mankietu do otworu po lewej stronie urządzenia, zaznaczonego na poniższym
rysunku.
Przed pomiarem
Unikać jedzenia i palenia, a także wszelkich form wysiłku bezpośrednio przed pomiarem.
Czynniki te wpływają na wynik pomiaru.
Na około dziesięć minut przed wykonaniem pomiaru należy się zrelaksować, siedząc w
fotelu w spokojnej atmosferze.
Zdjąć wszelkie części ubrania, które ściśle przylegają do ramienia.
Zawsze wykonywać pomiar na tym samym ramieniu (zwykle lewym).

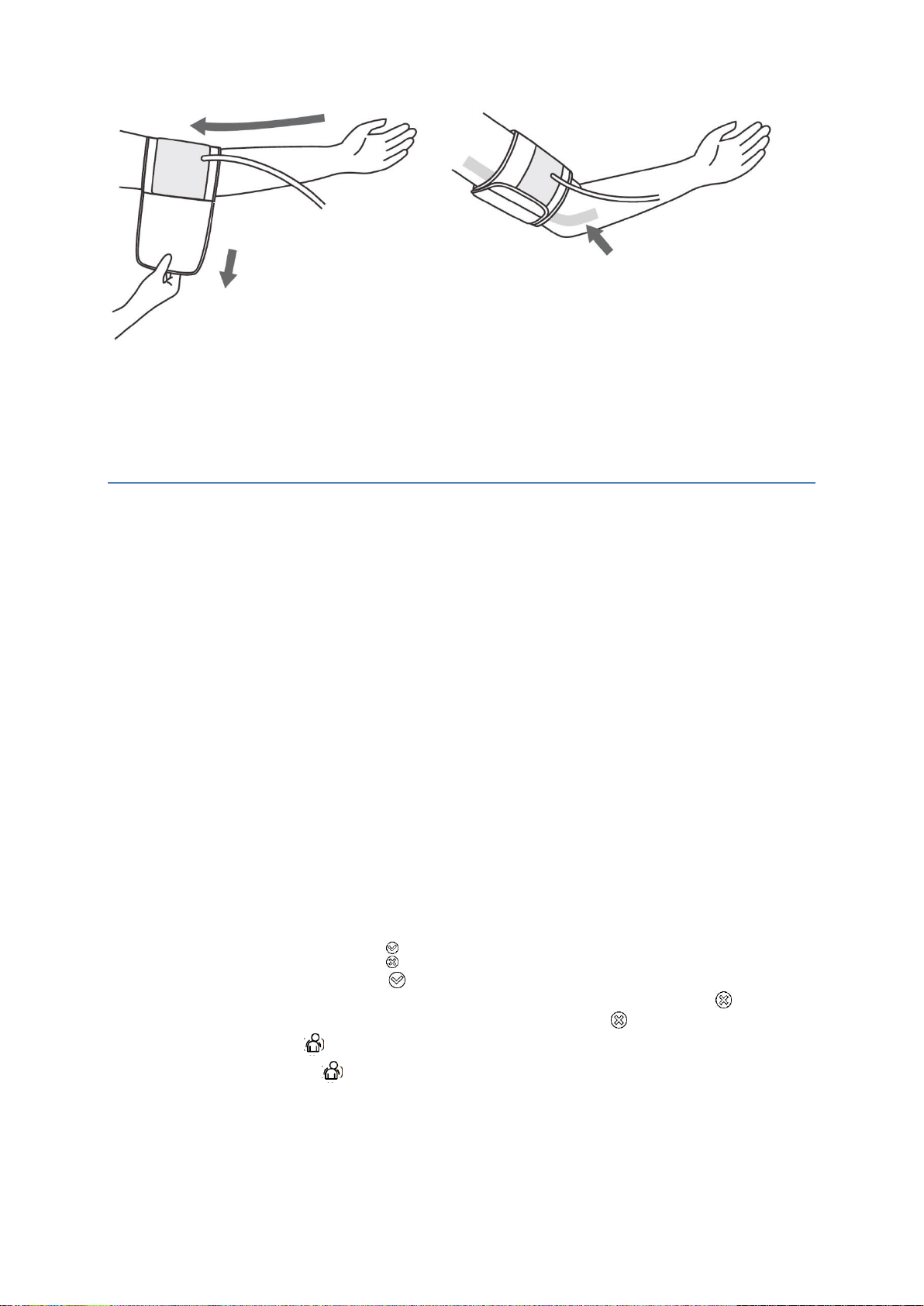

Zakładanie mankietu
1. Owinąć mankiet wokół górnej części lewej ręki. Gumowa rurka powinna znajdować się po
wewnętrznej stronie ramienia, sięgając w dół do dłoni. Upewnić się, że mankiet leży około
2 do 3 cm powyżej łokcia. Uwaga! Symbol na krawędzi mankietu (znak tętnicy) musi
znajdować się nad tętnicą biegnącą po wewnętrznej stronie ramienia.
2. Aby umocować mankiet, owinąć go wokół ramienia i zacisnąć zamknięcie na rzep.
3. Pomiędzy ramieniem a mankietem powinno być trochę wolnej przestrzeni. Powinny się
w niej zmieścić 2 palce. Mankiety, które nie są prawidłowo dopasowane, skutkują
fałszywymi wartościami pomiarowymi. Zmierzyć obwód ramienia, w razie braku pewności
co do odpowiedniego dopasowania.
12
Page 14

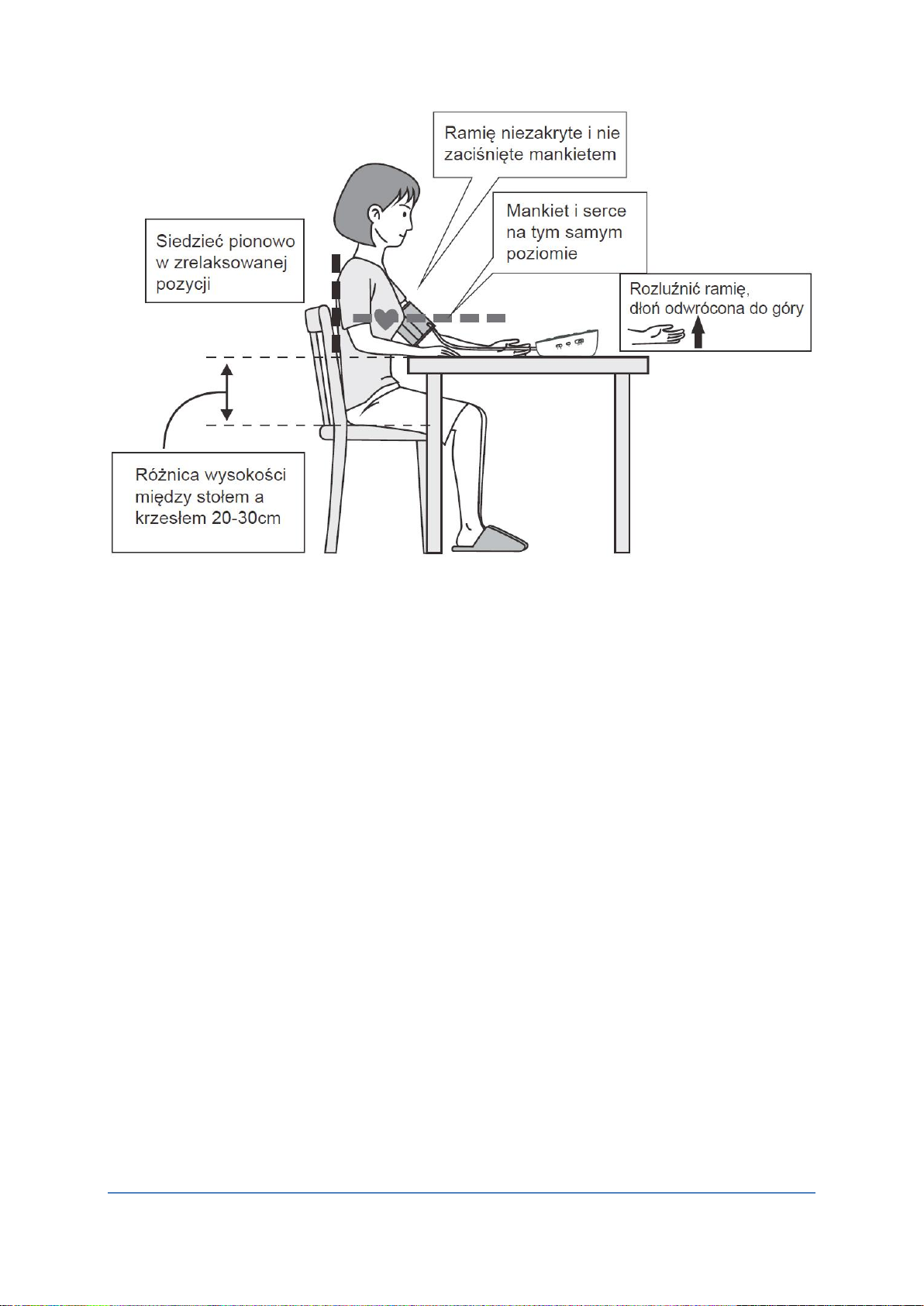

4. Położyć rękę na stole (dłonią w górę), aby mankiet był na wysokości serca. Upewnić się,
że rurka nie jest załamana.
Wykonywanie pomiaru
Ciśnieniomierz jest przeznaczony do wykonywania pomiarów i przechowywania wyników
pomiarów w pamięci dla dwóch osób przy użyciu identyfikatora użytkownika A i B.
Rozpoczęcie pomiaru
1. Usiąść wygodnie na krześle, trzymając stopy płasko na podłodze.
2. Wybrać swój identyfikator użytkownika (A lub B).
3. Wyciągnąć rękę do przodu na stole z dłonią skierowaną ku górze i rozluźnić się. Upewnić
się, że ramię jest w prawidłowej pozycji, aby uniknąć ruchów ciała. Siedzieć spokojnie,
nie mówić ani nie ruszać się podczas pomiaru.
Po odpowiednim ustawieniu mankietu na ramieniu i połączeniu z ciśnieniomierzem można
rozpocząć pomiar:
1. Nacisnąć przycisk START/STOP. Pompka zaczyna pompować mankiet. Na wyświetlaczu
widoczne jest stale rosnące ciśnienie mankietu.
2. Po automatycznym osiągnięciu danego ciśnienia pompka wyłączy się i ciśnienie zacznie
powoli spadać. Podczas pomiaru wyświetlane jest ciśnienie mankietu.
3. Kiedy urządzenie wykryje puls, symbol serca na wyświetlaczu zacznie migać.
4. Po zakończeniu pomiaru wyświetlone zostaną zmierzone wartości ciśnienia skurczowego
i rozkurczowego oraz tętno.
4. Wyniki pomiarów są wyświetlane do chwili wyłączenia urządzenia. Jeśli przez 60 sekund
nie zostanie naciśnięty żaden przycisk, urządzenie wyłączy się automatycznie.
W trakcie pomiaru na wyświetlaczu mogą się pojawić poniższe symbole:
5. Symbol samokontroli mankietu ( )
Prawidłowy symbol mankietu ( ) zostanie wyświetlony, jeśli pozycja mankietu jest
prawidłowa, w przeciwnym razie wyświetlony zostanie niewłaściwy symbol ( ). Sprawdź
ponownie mankiet, jeśli wyświetlany jest niewłaściwy symbol ( ).
6. Symbol błędu ruchu ( )
Symbol błędu ruchu ( ) wyświetlany jest w przypadku poruszenia ciała podczas
pomiaru. Należy zdjąć mankiet i poczekać 2-3 minuty! Ponownie założyć mankiet
i wykonać kolejny pomiar.
Uwaga: Naciśnięcie przycisku START/STOP w dowolnym momencie pomiaru, przerywa go.
13
Page 15
Typowe przyczyny błędów
Uwaga: Uzyskanie porównywalnych wyników pomiaru ciśnienia krwi zawsze wymaga tych
samych warunków! Pomiar należy zawsze wykonywać w ciszy.
1. Wszelki wysiłek w celu podtrzymania ramienia może podnieść ciśnienie krwi. Należy
pozostawać w wygodnej, zrelaksowanej pozycji i nie zginać żadnych mięśni ramienia
podczas pomiaru. W razie potrzeby użyć poduszki do podparcia ręki.
2. Jeśli tętnica ramienia leży znacznie niżej lub wyżej niż serce, wynik pomiaru zostanie
zawyżony lub zaniżony! Każde 25-30 cm różnicy wysokości między sercem a mankietem
powoduje błąd pomiaru wynoszący 10 mmHg!
3. Mankiety, które są zbyt wąskie lub zbyt krótkie, skutkują fałszywymi wartościami
pomiarowymi. Wybór prawidłowego mankietu jest niezwykle ważny. Rozmiar mankietu
zależy od obwodu ramienia (mierzonego na środku) Obwód ramienia należy zmierzyć za
pomocą taśmy mierniczej na środku rozluźnionej ręki.. Mankiet działa w zakresie
ciśnienia 0-299 mmHg. Zakres rozmiarów mankietu sztywnego: 8,7” -15,7” (22- 40 cm).
Uwaga: Używać tylko rekomendowane mankiety!
4. Luźny mankiet lub wystająca z boku kieszeń powietrzna powoduje fałszywe wartości
pomiarowe.
5. Przy wielokrotnych pomiarach krew gromadzi się w ramieniu, co może prowadzić do
fałszywych wyników. Kolejne pomiary ciśnienia krwi należy powtórzyć po 1-minutowej
przerwie lub po podniesieniu ręki, aby uwolnić nagromadzoną krew. Chcąc wykonać
ponowny pomiar w trybie uśredniania, należy odczekać co najmniej jedną minutę.
14
Page 16
Czujnik nieregularnego rytmu serca
SYMBOL
PRZYCZYNA
ROZWIĄZANIE
Brak
wyświetlania
Wyczerpane lub
nieprawidłowo włożone
baterie
Wymienić wszystkie baterie na nowe.
Sprawdzić, czy zachowano właściwą
biegunowość baterii.
Er1
Błąd czujnika
Sprawdzić, czy działa pompka.
Jeżeli działa, wówczas problem stanowi
usterka czujnika. Przekazać urządzenie do
serwisu lub sprzedawcy.
Er2
Ciśnieniomierz nie wykrył
pulsu lub nie może zmierzyć
ciśnienia krwi.
Jeżeli powietrze uchodzi z mankietu zbyt
wolno, sprawdzić czy wtyczka mankietu oraz
gniazdo mankietu nie są przybrudzone.
Jeśli tak, należy usunąć zabrudzenia i
ponownie rozpocząć pomiar.
W przeciwnym razie przesłać urządzenie do
serwisu lub sprzedawcy.
Er3
Wynik pomiaru jest
nieprawidłowy (SYS ≤ 35
mmHg; DIAS ≤ 23 mmHg)
Usterka sporadyczna - powtórzyć pomiar,
usterka stała - przesłać urządzenie do
serwisu lub sprzedawcy.
Er4
Zbyt luźny lub nieszczelny
mankiet (nie można
Założyć prawidłowo mankiet i sprawdzić czy
przewód powietrzny jest prawidłowo włożony
Pojawienie się tego symbolu ( ) wskazuje, że podczas pomiaru wykryto pewną
nieregularność tętna. W takim przypadku wynik może odbiegać od normalnego
podstawowego ciśnienia krwi - należy powtórzyć pomiar.
W większości przypadków nie stanowi to powodu do niepokoju. Jeśli jednak symbol pojawia
się regularnie (np. kilka razy w tygodniu przy pomiarach wykonywanych codziennie),
zalecamy poinformowanie o tym lekarza.
Ten przyrząd jest oscylometrycznym urządzeniem badającym ciśnienie krwi, które analizuje
również częstotliwość tętna podczas pomiaru. Urządzenie zostało przebadane klinicznie.
Jeżeli podczas pomiaru wykryto brak regularności, po pomiarze wyświetlany zostanie symbol
nieregularnego rytmu serca. Jeśli symbol pojawia się częściej (np. kilka razy w tygodniu przy
pomiarach wykonywanych codziennie), lub nagle pojawia się częściej niż zwykle, zalecamy
pacjentowi zasięgnięcie porady lekarskiej. Przyrząd nie zastępuje badania kardiologicznego,
ale służy do wczesnego wykrycia nieprawidłowości tętna.
Komunikaty błędów
Poniżej znajdują się przykładowe błędy urządzenia jakie mogą się pojawić w trakcie
użytkowania ciśnieniomierza a także sposoby ich rozwiązania.
15
Page 17
napompować do ciśnienia 30
mmHg w ciągu 15 s.)
do urządzenia.
Er5
Przewód powietrza jest
zagięty/zaciśnięta.
Poprawić przewód i ponownie wykonać
pomiar.
Er6
Czujnik wyczuwa duże
wahania ciśnienia.
Rozluźnić się i nie ruszać.
Er7
Ciśnienie, które wykrywa
czujnik przekracza limit.
Rozpocznij pomiar ponownie. Jeśli błąd jest
nadal wyświetlany, przekazać urządzenie do
serwisu lub sprzedawcy.
Er8
Kalibracja jest nieprawidłowa
lub urządzenie nie zostało
skalibrowane.
Przekazać urządzenie do serwisu lub
sprzedawcy
HI
Tętno przekracza górną
granicę (>199 na minutę)
Poza zakresem pomiarowym, jest to
normalne powiadomienie.
LO
Tętno jest niższe od dolnej
granicy (<40 na minutę)
Poza zakresem pomiarowym, jest to
normalne powiadomienie.
Usterka
Działanie
Przyczyna i rozwiązanie
Brak zasilania
Sprawdzić naładowanie baterii.
Wymienić baterie.
Sprawdzić biegunowość baterii.
Prawidłowo włożyć baterie.
Brak pompowania
Sprawdzić czy wtyczka mankietu
jest poprawnie włożona.
Włożyć mocno wtyczkę do
gniazda powietrza.
Sprawdzić czy wtyczka mankietu
jest uszkodzona lub nieszczelna.
Wymienić mankiet.
Err i brak działania
Czy poruszono ramieniem podczas
pompowania.
Zachować zrelaksowaną
pozycję.
Czy rozmawiano podczas pomiaru.
Nie rozmawiać podczas
pomiaru.
Nieszczelny mankiet
Sprawdzić czy mankiet nie jest zbyt
luźny.
Dokładnie owinąć ramię
mankietem.
Sprawdzić czy mankiet nie jest
uszkodzony
Wymienić mankiet.
Usuwanie usterek
16
Page 18
Jeżeli usterki nie można usunąć, należy się skontaktować z serwisem lub
sprzedawcą, nie rozmontowywać lub naprawiać samodzielnie urządzenia.
Upoważniony przedstawiciel we
Wspólnocie Europejskiej
ROHS
Znak CE: spełnia zasadnicze
wymagania Dyrektywy 93/42/EWG
dotyczącej wyrobów medycznych
Góra
Data produkcji
Uwaga kruche
Producent
Chronić przed wilgocią
SN
Numer seryjny
Chronić przed
bezpośrednim
nasłonecznieniem
Rodzaj zastosowanej części BF
Ostrożnie
Prąd stały
Zakres temperatury
Uwaga! Tych zaleceń należy
bezwzględnie przestrzegać.
Recykling
Zapoznaj się z instrukcją obsługi.
Importer
Numer partii
Urządzenie medyczne
IP21
Stopień ochrony przed wnikaniem
wody lub cząstek stałych w
urządzeniach.
Unikalny identyfikator
wyrobów medycznych
Elementy składowe kodu
UDI:
(01) GTIN (identyfikator
wyrobu
(10) LOT (numer partii)
(11) MFG date (data
produkcji)
Niebezpieczny dla środowiska MR
(rezonansu magnetycznego)
Opis użytych symboli
17
Page 19
Nie wyrzucać tego produktu z niesortowanymi odpadami komunalnymi.
Takie odpady należy gromadzić osobno do specjalnego przetworzenia.
Brak wymagań dotyczących sterylizacji
Urządzenie nie należy do kategorii AP/APG
Sposób pracy: ciągły
Pamięć
Ciśnieniomierz automatycznie zapisuje każdy wynik wraz z datą i godziną. Każde urządzenie
przechowuje 120 pomiarów dla 2 użytkowników (użytkownik A i B).
Wyświetlanie zapisanych wartości
Przy wyłączonym urządzeniu nacisnąć przycisk MEM. Wyświetlacz najpierw pokazuje
średnią ostatnich trzech pomiarów zapisanych w urządzeniu.
Uwaga: Pomiary dla każdego użytkownika są uśredniane i przechowywane osobno.
Upewnić się, czy widoczne są pomiary właściwego użytkownika. Ponowne naciśnięcie
przycisku MEM wyświetla poprzednią wartość. Aby wyświetlić konkretną zapisaną pamięć,
naciskać przycisk MEM, aby przewinąć do zapisanego wyniku.
Przerwanie pomiaru
Jeśli z jakiegokolwiek powodu konieczne jest przerwanie pomiaru ciśnienia krwi (np. pacjent
źle się czuje), przycisk START/STOP można nacisnąć w dowolnym momencie. Urządzenie
natychmiast automatycznie obniży ciśnienie mankietu.
Korzystanie z zasilacza sieciowego
Można również korzystać z zasilacza sieciowego (wyjście 5 V DC 1 A ze złączem Micro).
Używaj wyłącznie zatwierdzonego zasilacza sieciowego, aby uniknąć uszkodzenia
urządzenia.
1. Upewnij się, że zasilacz sieciowy i kabel nie są uszkodzone.
2. Podłącz kabel zasilacza do gniazda zasilacza po prawej stronie ciśnieniomierza.
3. Podłącz zasilacz do gniazdka elektrycznego. Po podłączeniu zasilacza sieciowego nie jest
pobierany prąd z baterii.
Uwaga: Urządzenie nie pobiera się prądu z baterii, gdy jest podłączony zasilacz sieciowy.
Jeżeli nastąpi przerwa w dostawie prądu (np. w wyniku przypadkowego wyjęcia zasilacza z
gniazdka), należy zresetować ciśnieniomierz poprzez wyjęcie wtyczki z gniazdka i ponowne
podłączenie zasilacza sieciowego.
18
Page 20
Czyszczenie i konserwacja
Po każdym pomiarze należy umyć ręce. Jeśli z jednego urządzenia korzystają różni pacjenci,
należy myć ręce przed i po każdym użyciu.
1. Nie narażać urządzenia na działanie skrajnych temperatur, wilgoci, kurzu ani
bezpośredniego światła słonecznego.
2. Mankiet zawiera delikatny pęcherzyk powietrza. Należy się z nim obchodzić ostrożnie
i unikać wszelkiego rodzaju naprężeń i skręcenia.
3. Czyścić urządzenie czystą, suchą szmatką. Nie używać gazu, rozcieńczalników ani
podobnych rozpuszczalników. Plamy na mankiecie można usunąć ostrożnie wilgotną
ściereczką i mydlinami. Mankietu z pęcherzem nie wolno myć w zmywarce, pralce ani
zanurzać w wodzie.
4. Ostrożnie obchodzić się z przewodem powietrznym. Nie ciągnąć za niego. Nie dopuścić
do zagięcia przewodu i trzymać go z dala od ostrych krawędzi.
5. Nie upuszczać i ostrożnie obchodzić się z urządzeniem. Unikać silnych drgań.
6. Nie wolno otwierać ciśnieniomierza! Spowoduje to unieważnienie gwarancji producenta.
7. Baterie i urządzenia elektroniczne należy utylizować zgodnie z lokalnie obowiązującymi
przepisami, pod żadnym pozorem nie należy ich wyrzucać razem z odpadami
komunalnymi.
Certyfikacja
Standard urządzenia:
To urządzenie spełnia normy europejskie dotyczące pomiaru ciśnienia krwi:
IEC 80601-2-30 / IEC60601-1-11 / IEC60601-1
Kompatybilność elektromagnetyczna:
Urządzenie spełnia wymagania międzynarodowej normy IEC60601-1-2
Urządzenie zostało poddane badaniom klinicznym, a jego bezpieczeństwo i skuteczność
potwierdza spełnienie wymagań normy ISO 81060-2.
19
Page 21
Specyfikacja techniczna
Model
B26
Waga
240g (bez baterii i zasilacza)
Wyświetlacz
Wyświetlacz cyfrowy LCD 60 mm x 40 mm
Rozmiar
118 mm x 110 mm x 57 mm
Skład zestawu
1x Urządzenie, 1x Mankiet, 4x Baterie, 1x Zasilacz, 1x
Pokrowiec,1x Instrukcja obsługi, 1x Dzienniczek pomiaru
ciśnienia
Metoda pomiaru
Oscylometryczna
Czujnik ciśnienia
Rezystancyjny
Zakres pomiarowy
Ciśnienie rozkurczowe DIA:40-220 mmHg, Ciśnienie
skurczowe SYS:60-260 mmHg
Tętno
40 do 199 na minutę
Zakres mankietu
0-295 mmHg
Pamięć
Automatycznie zapamiętuje 120 ostatnich pomiarów dla 2
użytkowników (razem 240)
Rozdzielczość pomiaru
1 mmHg
Dokładność
Ciśnienie w granicach ± 3 mmHg
tętno ± 5% odczytu
Źródło zasilania
4 baterie AAA, 1,5 V
Zasilacz sieciowy 5 V DC, 1A
Automatyczne wyłączanie
60 sekund
Użytkownicy
dla dorosłych
Warunki pracy
Temperatura: 5°C do 40°C
Wilgotność: 15% do 93% wzgl.
Warunki przechowywania
Temperatura: -25°C do 70°C
20
Page 22
i transportu
Wilgotność: ≤ 93% wzgl.
Wysokość ciśnienia
70 kPa ~ 106 kPa
Żywotność
5 lat
21
Page 23
Deklaracja EMC
Wytyczne i deklaracja producenta dotyczące emisji elektromagnetycznych.
Ciśnieniomierz cyfrowy Misure B26 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada
użytkownik urządzenia.
Test emisji
Poziom zgodności
Warunki elektromagnetyczne - wskazówki
Emisje o częstotliwości
radiowej CISPR 11
Grupa 1
Ciśnieniomierz cyfrowy Misure B26
wykorzystuje energię częstotliwości radiowej
tylko na potrzeby działania funkcji
wewnętrznych. Dlatego też emisja fal
o częstotliwości radiowej jest bardzo niska
i prawdopodobieństwo zakłócania pracy
urządzeń elektronicznych znajdujących się
w pobliżu jest bardzo małe.
Emisje o częstotliwości
radiowej CISPR 11
Klasa B
Ciśnieniomierz cyfrowy Misure B26 jest
przeznaczony do użytku we wszystkich
obiektach, włączając w to obiekty
mieszkalne, podłączonych do publicznej sieci
elektroenergetycznej niskiego napięcia, która
zasila budynki przeznaczone na potrzeby
bytowe.
Emisje harmoniczne
IEC61000-3-2
Klasa A
Emisje wynikające z
wahania napięcia/emisje
niestabilne IEC 61000-3-3
Nie dotyczy
Produkt ten wymaga specjalnych środków ostrożności dotyczących zgodności
elektromagnetycznej (EMC), musi być uruchomiony i obsługiwany zgodnie z dostarczonymi
informacjami na temat kompatybilności elektromagnetycznej. Mobilne i przenośne
urządzenia komunikacyjne wykorzystujące częstotliwości radiowe mogą wpływać na
działanie tego urządzenia.
Uwaga: Nie należy używać w pobliżu urządzenia, telefonu komórkowego ani innych
urządzeń emitujących pole elektromagnetyczne, ponieważ może to spowodować
nieprawidłowe działanie ciśnieniomierza.
Uwaga: To urządzenie zostało dokładnie przetestowane i sprawdzone w celu zapewnienia
prawidłowego działania.
Uwaga: Należy unikać korzystania z tego urządzenia w pobliżu innego sprzętu lub na nim
ustawionym, ponieważ może to spowodować nieprawidłowe działanie. Jeśli takie użycie jest
konieczne, to ciśnieniomierz i inne urządzenia powinny być obserwowane w celu
sprawdzenia, czy działają normalnie.
22
Page 24
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure B26 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Test
odporności
Poziom próby IEC
60601
Poziom
zgodności
Warunki elektromagnetyczne -
wskazówki
Wyładowania
elektrostatyczn
e (ESD)
IEC 61000-4-2
• ±8 kV kontaktowe
• ±2 kV, ±4 kV, ±8 kV,
±15 kV w powietrzu
• ±8 kV
kontaktowe
• ±2 kV, ±4 kV,
±8 kV, ±15 kV w
powietrzu
Podłogi powinny być drewniane,
betonowe lub wyłożone
płytkami ceramicznymi.
Jeżeli podłogi są pokryte
materiałem syntetycznym,
wilgotność względna powinna
wynosić co najmniej 30%.
Elektryczne
szybkie stany
przejściowe
IEC 61000-4-4
• ±2 kV dla linii
zasilających
• ± 1 kV dla linii
wejściowych/
wyjściowych
Częstotliwość
powtarzania 100 kHz
±2 kV dla linii
zasilających
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
Przepięcia IEC
61000-4-5
• ± 0,5 kV dla połączeń
przewód-przewód
• ± 2 kV dla uziemienia
• ± 1 kV dla połączeń
przewód-przewód
± 0,5 kV dla
połączeń
przewódprzewód
± 1 kV dla
połączeń
przewódprzewód
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
Spadki
napięcia,
krótkie przerwy
oraz zmiany
napięcia w
liniach
zasilających
IEC 61000-411
• <0% UT; 0,5 cyklu
przy
0°,45°,90°,135°,180
°,225°,270°,315°
• 0% UT; 1 cykl
• 70% UT; 25/30 cykli
• 0% UT, 250/300
cykli
• <0% UT; 0,5
cyklu przy
0°,45°,90°,135
°,180°,225°,27
0°,315°
• 0% UT; 1 cykl
• 70% UT;
25/30 cykli
• 0% UT,
250/300 cykli
Jakość energii zasilającej
powinna być odpowiednia dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
Jeśli użytkownik cyfrowego
ciśnieniomierza Misure B26
wymaga utrzymania
nieprzerwanej pracy podczas
przerw w dostawie energii,
23
Page 25
zaleca się, aby urządzenie
Misure B26 zasilać z użyciem
zasilacza bezprzerwowego lub
akumulatora
Pole
magnetyczne
o
częstotliwości
zasilania
(50/60 Hz) wg
IEC 61000-4-8
30 A/m
50/60 Hz
30 A/m
50/60 Hz
Pola magnetyczne o
częstotliwości zasilania
utrzymane są na poziomie
charakterystycznym dla
typowych warunków szpitalnych
lub obiektów użyteczności
publicznej.
UWAGA: UT stanowi napięcie prądu przemiennego sieci przed zastosowaniem poziomu
testowego.
24
Page 26
Deklaracja EMC (kontynuacja)
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure B26 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Test
odporności
Test poziomu IEC
60601
Poziom
zgodności
Warunki elektromagnetyczne -
wskazówki
Przewodzone
częstotliwości
radiowe IEC
61000-4-6
• 3 V
150 kHz do 80 MHz
• 6 V między
150 kHz a 80 MHz
80% AM przy 1kHz
• 3 V
150 kHz do
80 MHz
• 6 V między
150 kHz a 80
MHz
80% AM przy
1kHz
Przenośne i mobilne urządzenia
łączności radiowej można używać
w pobliżu dowolnej części
cyfrowego ciśnieniomierza Misure
B26, w tym przewodów,
w zalecanej odległości obliczonej ze
wzoru odpowiedniego do
częstotliwości nadajnika.
Zalecany odstęp
d=0,35 √P
d=1,2 √P 80MHz do 800 MHz
d=2,3 √P 800 MHz do 2,5 GHz
Gdzie P stanowi maksymalną moc
znamionową nadajnika w watach
(W), podaną przez producenta
nadajnika, a d zalecany odstęp
w metrach (m).
Siły pola stałych nadajników
radiowych, ustalone podczas
badania elektromagnetycznego
obiektu nie powinny przekraczać
poziomu zgodności w każdym
zakresie częstotliwości. Zakłócenia
mogą występować w pobliżu
urządzeń oznaczonych symbolem
Emitowany
sygnał o
częstotliwości
radiowej IEC
61000-4-3
• 10 V/m
80 MHz do 2,7 GHz
80% AM przy 1kHz
• 10 V/m
80 MHz do
2,7 GHz
80% AM przy
1kHz
Pola
magnetyczne
zbliżeniowe
IEC 61000-439
30 kHz: 8A/m
134.2 kHz: 65A/m
13.56 MHz: 7.5A/m
30 kHz: 8A/m
134.2 kHz:
65A/m
13.56 MHz:
7.5A/m
UWAGA 1: Przy 80 MHz i 800 MHz zastosowanie ma wyższy zakres częstotliwości
25
Page 27
UWAGA 2: Te wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na
propagację fal elektromagnetycznych wpływa pochłanianie i odbicia od konstrukcji, obiektów
i osób.
a) Wartości siły pola z nadajników stałych, takich jak stacje bazowe telefonów przenośnych
(bezprzewodowych/komórkowych) oraz naziemnych radiostacji, radiostacji amatorskich,
programów radiowych AM i FM oraz telewizyjnych nie można dokładnie przewidzieć. Aby
ocenić warunki elektromagnetyczne powodowane przez stałe nadajniki radiowe, należy
rozważyć przeprowadzenie lokalnej analizy elektromagnetycznej obiektu. Jeżeli zmierzona
siła pola w miejscu użytkowania ciśnieniomierza cyfrowego Misure B26 przekracza
dopuszczalne poziomy określone powyżej, należy sprawdzać, czy urządzenie działa
prawidłowo. W razie zauważenia nieprawidłowości w działaniu, konieczne może być
zastosowanie dodatkowych środków zapobiegawczych, takich jak zmiana położenia
ciśnieniomierza Misure B26.
b) W zakresie częstotliwości 150 kHz do 80 MHz, wartość siły pola powinna być niższa od
3 V/m.
26
Page 28
Zalecane odstępy pomiędzy przenośnymi i mobilnymi urządzeniami do łączności radiowej
a ciśnieniomierzem cyfrowym Misure B26.
Ciśnieniomierz cyfrowy Misure B26 jest przeznaczony do użytku w warunkach
elektromagnetycznych z kontrolowanymi zakłóceniami częstotliwości radiowej. Użytkownik
cyfrowego ciśnieniomierza Misure B26 może zapobiec występowaniu zakłóceń
elektromagnetycznych poprzez zachowanie minimalnej odległości od przenośnych
i stacjonarnych urządzeń telekomunikacyjnych o częstotliwości radiowej (nadajników)
zgodnie z poniższymi zaleceniami, przestrzegając maksymalnej mocy urządzeń.
Maksymalna moc
znamionowa
Odległość w zależności od częstotliwości nadajnika m
150 kHz do 80MHz
d=1,2 √P
80 MHz do 800 MHz
d=1,2 √P
800 MHz do 2,7 GHz
d=2,3 √P
0,01
0.12
0.12
0.23
0,1
0.38
0.38
0.73
1
1.2
1.2
2.3
10
3.8
3.8
7.3
100
12
12
23
W przypadku nadajników o maksymalnej mocy wyjściowej niewymienionej powyżej
zalecany odstęp w metrach (m) można obliczyć ze wzoru właściwego dla częstotliwości
nadajnika, gdzie P stanowi maksymalną moc znamionową nadajnika w watach (W), podaną
przez producenta
UWAGA 1: Przy 80 MHz i 800 MHz obowiązuje odstęp dla wyższego zakresu
częstotliwości.
UWAGA 2: Niniejsze wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na
propagację elektromagnetyczną wpływa absorpcja i odbicie od konstrukcji, przedmiotów
i osób.
Wytyczne i deklaracja producenta odporność elektromagnetyczna.
Ciśnieniomierz cyfrowy Misure B26 jest przeznaczony do użytku w warunkach
elektromagnetycznych opisanych poniżej. Za zapewnienie tych warunków odpowiada klient
lub użytkownik urządzenia.
Częstotliwość
testowa (MHz)
Pasmo
a)
(MHz)
Usługa
a)
Modulacja
a)
Maksymalna
moc (W)
Odległość
(m)
Poziom
testowy
odporności
(V/m)
385
380-
390
TETRA 400
Modulacja
pulsowa
b)
18 Hz
1,8
0,3
27
450
430-
GMRS 460,
FM
c)
2
0,3
28
27
Page 29
470
FRS 460
dewiacja ±
5kHz,
sinusoida 1
kHz
710
704787
LTE Band 13,
17
Modulacja
pulsowa
b)
217 Hz
0,2
0,3
9
745
780
810
800960
GSM
800/900,
TETRA 800,
iDEN 820,
CDMA 850,
LTE Band 5
Modulacja
pulsowa
b)
18 Hz
2
0,3
28
870
930
1720
17001990
GSM 1800;
CDMA 1900;
GSM 1900;
DECT; LTE
Band 1, 3, 4,
25; UMTS
Modulacja
pulsowa
b)
217 Hz
2
0,3
28
1845
1970
2450
2400-
2570
Bluetooth,
WLAN
802.11 b/g/n,
RFID 2450,
LTE Band 7
Modulacja
pulsowa
b)
217 Hz
2
0,3
28
5240
51005800
WLAN
802.11 a/n
Modulacja
pulsowa
b)
217 Hz
0,2
0,3
9
5500
5785
28
Page 30
ODPOWIEDZIALNOŚĆ
W kwestiach bezpieczeństwa, skuteczności i niezawodności odpowiedzialność spoczywa na
wytwórcy tylko jeżeli:
a) montaż, naprawy lub modyfikacje są przeprowadzane przez osoby do tego uprawnione,
b) instalacja elektryczna jest zgodna z obowiązującymi normami,
c) przestrzegano instrukcji obsługi. Wytwórca nie ponosi odpowiedzialności za niewłaściwe,
błędne lub nieracjonalne używanie urządzenia.
Informacja dla użytkowników urządzeń elektrycznych i elektronicznych
dotycząca postępowania ze zużytym sprzętem.
Przedstawiony symbol (przekreślonego kosza) umieszczony na produktach lub
dołączonej dokumentacji informuje o konieczności specjalnego sortowania.
Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych
Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako
nieposortowanych śmieci komunalnych. Nie można wyrzucać tak oznakowanego sprzętu do
kosza razem z odpadami gospodarczymi. Zużyte urządzenia muszą być osobno zbierane
i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych
komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska
i pozytywnie działa na ludzkie zdrowie. Prawidłowe postępowanie polega na przekazaniu
zużytego sprzętu do punktu odbioru wyznaczonego przez sprzedawcę, gdzie będzie przyjęty
bezpłatnie. W celu uzyskania informacji nt. miejsca i sposobu bezpiecznego składowania
zużytego produktu, należy zwrócić się do organu władz lokalnych lub firmy zajmującej się
recyklingiem odpadów – Dz.U. 2015 poz. 1688z dn. 11.09.2015
29
Page 31
Producent:
Shenzhen Jamr Technology Co., Ltd.
A101-301, D101-201, Jamr Science & Technology Park,
No. 2 Guiyuan Road, Guixiang Community, Guanlan Street,
Longhua District, Shenzhen 518100,
PEOPLE'S REPUBLIC OF CHINA
Tel.: +86-755-85292057
Europejski przedstawiciel:
Shanghai International Holding Corp. GmbH (Europe)
Eiffestrasse 80, 20537 Hamburg, Germany.
Tel.: +49-40-2513175 /2513178
Importer:
„Amar”
Rzemieślnicza 25
77-400 Złotów
Tel. +48 501-760-290
www.misure.pl
Edycja: V 1.3
Ver. 01.10 2024r.
Made in PRC
30
Page 32
”Amar” Joanna Marszałek
SN: ………………………
ul. Rzemieślnicza 25
77-400 Złotów
www.misure.pl
WARRANTY CARD
KARTA GWARANCYJNA
Model: ………………………
Pieczątka sklepu i podpis sprzedawcy
31
Page 33
Warunki gwarancji:
PL
1. Marka Misure z siedzibą przy ul. Rzemieślnicza 25, 77-400 Złotów, gwarantuje sprawne działanie
produktu, zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi.
2. Gwarancja jest udzielana na okres 24 miesięcy na ciśnieniomierz, 6 miesięcy na zasilacz (jeżeli
dostarczono) i mankiet, licząc od daty sprzedaży. W przypadku zakupu produktu przez firmę (faktura
VAT) gwarancja na ciśnieniomierz udzielana jest na okres 12 miesięcy.
3. Gwarancja obowiązuje w kraju zakupu.
4. Ujawnione wady będą bezpłatnie usunięte w okresie gwarancji przez Autoryzowany Serwis
Producenta.
5. W przypadku zakupu towaru przez Internet, reklamujący klient jest zobowiązany do zgłoszenia
reklamacji w Autoryzowanym Serwisie Producenta pod nr tel.: +48 880 130 201 lub przez stronę
internetową www.misure.pl i dostarczenia uszkodzonego produktu do Autoryzowanego Serwisu
Producenta na własny koszt. W innym przypadku dokonuje zgłoszenia i dostarcza produkt do punktu
sprzedaży, w którym dokonał zakupu. Informacja na temat naprawy jest udzielana w miejscu złożenia
reklamacji.
6. Ewentualne wady lub uszkodzenia produktu, ujawnione i zgłoszone w okresie gwarancji będą
usunięte bezpłatnie w terminie 21 dni roboczych, lecz w uzasadnionych przypadkach (sprowadzenie
części zamiennych z zagranicy) termin ten może ulec przedłużeniu o kolejne 30 dni.
7. Wady lub uszkodzenia sprzętu powinny być zgłoszone a towar dostarczony do serwisu
niezwłocznie po ujawnieniu.
8. W przypadku nieuzasadnionej reklamacji (reklamacja produktu sprawnego lub uszkodzonego
w sposób mechaniczny), zgłaszający reklamację zostanie obciążony kosztami transportu.
9. Klientowi przysługuje prawo do wymiany towaru na inny, posiadający te same lub zbliżone
parametry techniczne (również kolorystykę) w przypadku, gdy w okresie objętym gwarancją wykonano
3 istotne naprawy, a produkt nadal wykazuje wady uniemożliwiające eksploatację zgodnie z
przeznaczeniem lub serwis uzna, że usunięcie wady nie jest możliwe.
10. Gwarancja będzie respektowana jedynie w przypadku dołączenia do reklamowanego urządzenia
opisu uszkodzenia, wszystkich akcesoriów, które klient otrzymał podczas zakupu urządzenia oraz
dowodu zakupu zawierającego datę sprzedaży.
11. Gwarancją nie są objęte: naturalne zużycie związane z eksploatacją, uszkodzenia powstałe
w wyniku niewłaściwego i niezgodnego z instrukcją obsługi użytkowania, uszkodzenia lub rozdarcia
wynikłe z winy nabywcy, płowienie tkanin spowodowane długotrwałym działaniem promieni
słonecznych, uszkodzenia mechaniczne, elektryczne, termiczne, ingerencje cieczy lub celowe
uszkodzenia i wywołane nimi wady, samowolne przeróbki.
12. Serwis może odmówić wykonania naprawy w przypadku śladów nieautoryzowanej naprawy.
13. W przypadku gdy usterka nie jest objęta gwarancją producenta, serwis może zaproponować
wykonanie usługi odpłatnej.
32
Page 34
14. Producent ani Autoryzowany Serwis nie odpowiada za szkody i straty powstałe w wyniku
niemożności korzystania z produktu będącego w naprawie.
15. Dostarczenie produktu w stanie niekompletnym, brak odpowiedniego opakowania jest
równoznaczne z niewypełnieniem przez kupującego warunków gwarancji i może stanowić podstawę
do odmowy naprawy produktu lub przedłużenia okresu naprawy.
16. Jeśli w odesłanym do naprawy serwisowej produkcie nie stwierdzono usterki, konsument będzie
obciążony kosztem ekspertyzy – stawka godzinowa 80 zł netto.
17. Gwarancja na produkt nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego
wynikających z rękojmi.
18. Produkty do reklamacji przyjmowane są wyłącznie czyste i w kartonowym opakowaniu
(oryginalnym lub zastępczym).
33
Page 35
34
Page 36
Dziękujemy za zakup urządzenia naszej marki!
35
Loading...
