MINOLTA RIVA ZOOM 140, RIVA ZOOM 160 PARTS LIST

(2472)A 1

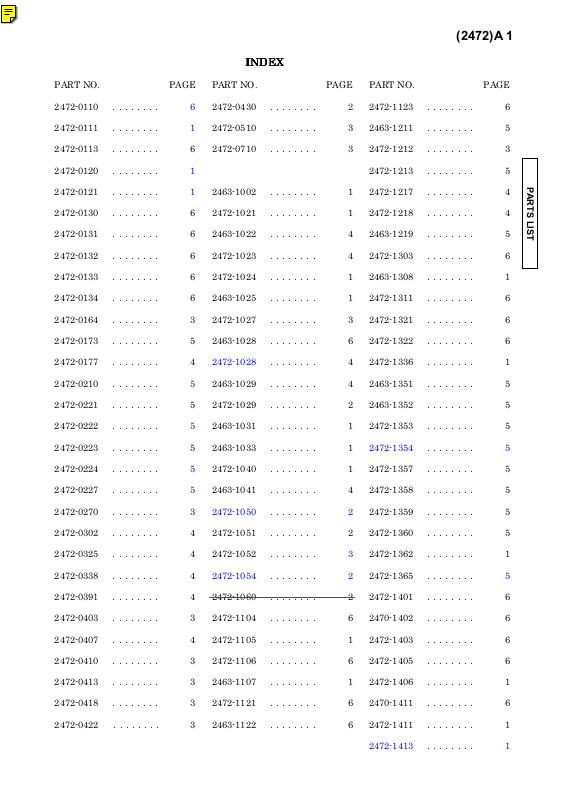

INDEX

INDEX

INDEXINDEX

PART NO. PAGE PART NO. PAGE PART NO. PAGE

2472-0110 ．．．．．．．． 6 2472-0430 ．．．．．．．． 2 2472-1123 ．．．．．．．． 6

2472-0111 ．．．．．．．． 1 2472-0510 ．．．．．．．． 3 2463-1211 ．．．．．．．． 5

2472-0113 ．．．．．．．． 6 2472-0710 ．．．．．．．． 3 2472-1212 ．．．．．．．． 3

2472-0120 ．．．．．．．． 1 2472-1213 ．．．．．．．． 5

2472-0121 ．．．．．．．． 1 2463-1002 ．．．．．．．． 1 2472-1217 ．．．．．．．． 4

2472-0130 ．．．．．．．． 6 2472-1021 ．．．．．．．． 1 2472-1218 ．．．．．．．． 4

2472-0131 ．．．．．．．． 6 2463-1022 ．．．．．．．． 4 2463-1219 ．．．．．．．． 5

2472-0132 ．．．．．．．． 6 2472-1023 ．．．．．．．． 4 2472-1303 ．．．．．．．． 6

2472-0133 ．．．．．．．． 6 2472-1024 ．．．．．．．． 1 2463-1308 ．．．．．．．． 1

2472-0134 ．．．．．．．． 6 2463-1025 ．．．．．．．． 1 2472-1311 ．．．．．．．． 6

PARTS LIST

2472-0164 ．．．．．．．． 3 2472-1027 ．．．．．．．． 3 2472-1321 ．．．．．．．． 6

2472-0173 ．．．．．．．． 5 2463-1028 ．．．．．．．． 6 2472-1322 ．．．．．．．． 6

2472-0177 ．．．．．．．． 4 2472-1028 ．．．．．．．． 4 2472-1336 ．．．．．．．． 1

2472-0210 ．．．．．．．． 5 2463-1029 ．．．．．．．． 4 2463-1351 ．．．．．．．． 5

2472-0221 ．．．．．．．． 5 2472-1029 ．．．．．．．． 2 2463-1352 ．．．．．．．． 5

2472-0222 ．．．．．．．． 5 2463-1031 ．．．．．．．． 1 2472-1353 ．．．．．．．． 5

2472-0223 ．．．．．．．． 5 2463-1033 ．．．．．．．． 1 2472-1354 ．．．．．．．． 5

2472-0224 ．．．．．．．． 5 2472-1040 ．．．．．．．． 1 2472-1357 ．．．．．．．． 5

2472-0227 ．．．．．．．． 5 2463-1041 ．．．．．．．． 4 2472-1358 ．．．．．．．． 5

2472-0270 ．．．．．．．． 3 2472-1050 ．．．．．．．． 2 2472-1359 ．．．．．．．． 5

2472-0302 ．．．．．．．． 4 2472-1051 ．．．．．．．． 2 2472-1360 ．．．．．．．． 5

2472-0325 ．．．．．．．． 4 2472-1052 ．．．．．．．． 3 2472-1362 ．．．．．．．． 1

2472-0338 ．．．．．．．． 4 2472-1054 ．．．．．．．． 2 2472-1365 ．．．．．．．． 5

2472-0391 ．．．．．．．． 4 2472-1060 ．．．．．．．． 2 2472-1401 ．．．．．．．． 6

2472-0403 ．．．．．．．． 3 2472-1104 ．．．．．．．． 6 2470-1402 ．．．．．．．． 6

2472-0407 ．．．．．．．． 4 2472-1105 ．．．．．．．． 1 2472-1403 ．．．．．．．． 6

2472-0410 ．．．．．．．． 3 2472-1106 ．．．．．．．． 6 2472-1405 ．．．．．．．． 6

2472-0413 ．．．．．．．． 3 2463-1107 ．．．．．．．． 1 2472-1406 ．．．．．．．． 1

2472-0418 ．．．．．．．． 3 2472-1121 ．．．．．．．． 6 2470-1411 ．．．．．．．． 6

2472-0422 ．．．．．．．． 3 2463-1122 ．．．．．．．． 6 2472-1411 ．．．．．．．． 1

2472-1413 ．．．．．．．． 1

2 (2472)A

INDEX

INDEX

INDEXINDEX

PART NO. PAGE PART NO. PAGE PART NO. PAGE
2472-1422 ．．．．．．．． 1 2472-2278 ．．．．．．．． 3 2472-4302 ．．．．．．．． 3
2472-1423 ．．．．．．．． 6 2463-2301 ．．．．．．．． 4 2472-4412 ．．．．．．．． 2
2472-1424 ．．．．．．．． 1,6 2472-2625 ．．．．．．．． 3 2463-4501 ．．．．．．．． 3
2472-1427 ．．．．．．．． 6 2472-4502 ．．．．．．．． 3
2472-1431 ．．．．．．．． 6 2472-3002 ．．．．．．．． 4 2472-4509 ．．．．．．．． 2
2472-1607 ．．．．．．．． 3 2472-3003 ．．．．．．．． 4 2463-4515 ．．．．．．．． 6
2472-1608 ．．．．．．．． 3 2472-3007 ．．．．．．．． 4 2472-4515 ．．．．．．．． 1

PARTS LIST

2472-1701 ．．．．．．．． 5 2472-3008 ．．．．．．．． 4 2463-4517 ．．．．．．．． 6
2472-1702 ．．．．．．．． 5 2472-3009 ．．．．．．．． 4 2463-4520 ．．．．．．．． 3
2463-1703 ．．．．．．．． 5 2472-3011 ．．．．．．．． 4 2472-4546 ．．．．．．．． 2
2472-1705 ．．．．．．．． 5 2472-3016 ．．．．．．．． 4 2472-4547 ．．．．．．．． 2
2463-1992 ．．．．．．．． 1 2472-3017 ．．．．．．．． 4
2463-1993 ．．．．．．．． 1 2472-3018 ．．．．．．．． 4 2472-5908 ．．．．．．．． 3
2436-1999 ．．．．．．．． 1 2472-3021 ．．．．．．．． 4

2472-3022 ．．．．．．．． 4 2463-9101 ．．．．．．．． 1
2404-2006 ．．．．．．．． 1 2472-3023 ．．．．．．．． 4 2472-9102 ．．．．．．．． 5
2472-2205 ．．．．．．．． 5 2472-3024 ．．．．．．．． 4 2463-9106 ．．．．．．．． 1
2472-2217 ．．．．．．．． 5 2472-3031 ．．．．．．．． 4
2472-2218 ．．．．．．．． 5 2472-3032 ．．．．．．．． 4 9372-1861-01 ．．．．．．．． 2
2472-2226 ．．．．．．．． 5 2472-3035 ．．．．．．．． 4
2472-2228 ．．．．．．．． 5 2472-3036 ．．．．．．．． 4 9384-2190-50 ．．．．．．．． 2,3,6
2472-2232 ．．．．．．．． 1 2472-3151 ．．．．．．．． 5 9384-2190-60 ．．．．．．．． 5
2470-2235 ．．．．．．．． 5 2472-3152 ．．．．．．．． 5 9384-2191-00 ．．．．．．．． 3
2472-2241 ．．．．．．．． 5 2472-3153 ．．．．．．．． 4 9384-2191-01 ．．．．．．．． 2,3,4,6
2472-2242 ．．．．．．．． 5 9384-2290-50 ．．．．．．．． 2,3,6
2472-2258 ．．．．．．．． 5 2472-4009 ．．．．．．．． 3 9384-2391-20 ．．．．．．．． 2
2472-2274 ．．．．．．．． 3 2463-4011 ．．．．．．．． 6 9384-2391-30 ．．．．．．．． 2
2472-2275 ．．．．．．．． 3 2472-4011 ．．．．．．．． 4
2472-2276 ．．．．．．．． 3 2472-4012 ．．．．．．．． 5 9391-0507-01 ．．．．．．．． 7
2472-2277 ．．．．．．．． 3 2472-4301 ．．．．．．．． 3 9391-0507-07 ．．．．．．．． 7

(2472)A 3

INDEX

INDEX

INDEXINDEX

PART NO. PAGE PART NO. PAGE PART NO. PAGE
9391-0507-08 ．．．．．．．． 7 9768-1425-07 ．．．．．．．． 4
9391-0807-00 ．．．．．．．． 7 9768-1430-07 ．．．．．．．． 3
9391-0807-02 ．．．．．．．． 7 9768-1455-07 ．．．．．．．． 5
9391-0807-03 ．．．．．．．． 7 9769-1430-07 ．．．．．．．． 1
9391-0807-04 ．．．．．．．． 7 9769-1435-04 ．．．．．．．． 1
9391-0807-05 ．．．．．．．． 7 9769-1435-07 ．．．．．．．． 5
9391-0807-06 ．．．．．．．． 7 9769-1445-07 ．．．．．．．． 3,4
9391-0807-07 ．．．．．．．． 7 9769-1735-07 ．．．．．．．． 1,4
9391-0807-08 ．．．．．．．． 7 9769-1745-07 ．．．．．．．． 4
9391-0807-09 ．．．．．．．． 7 9769-1750-04 ．．．．．．．． 1

PARTS LIST

9391-0813-00 ．．．．．．．． 7
9391-0813-01 ．．．．．．．． 7 9791-3240-50 ．．．．．．．． 5
9391-0813-06 ．．．．．．．． 7
9391-0813-09 ．．．．．．．． 7 9792-1824-50 ．．．．．．．． 5

9792-3758-50 ．．．．．．．． 1
9747-1430-07 ．．．．．．．． 4
9747-1435-07 ．．．．．．．． 1,3,5,6
9747-1440-07 ．．．．．．．． 3,4
9747-1730-07 ．．．．．．．． 5

9754-2007-50 ．．．．．．．． 1
9754-2013-50 ．．．．．．．． 1

9761-1735-07 ．．．．．．．． 1

9767-1425-07 ．．．．．．．． 4
9767-1430-07 ．．．．．．．． 3
9767-1435-07 ．．．．．．．． 3
9767-1455-07 ．．．．．．．． 3

PARTS LIST

-02

-02(3)

(2472-1413-01)

φ3mm

φ3mm

0.5mm
3mm

1.7

2463-9101-01

0.5mm
2mm

M1.6

2463-9106-01

(2472-1424-01)
(2472-1411-01)

(2472-1422-01)

2472-1021-01

9769-1735-07

2472-1024-01

2472-0120-01(-286,-485,-685)
2472-0121-01(-186,-385)

9747-1435-07

2472-0120

9761-1735-07

2472-0121

A

(2463-1308-01)

(2472-1406-01)(2)(-186,-385)
(2472-1406-01)(3)(-286,-485,-685)

9769-1430-07
2463-1025-01

9769-1430-07

2463-1002-01

2472-2232-01(3)

2472-1362-01

2463-1033-01

B

See Page 2

2463-1107-01(2)

2404-2006-01

2472-1040-01

2472-1105-01

9754-2013-50

See Page 6

A

9754-2007-50

C

(2472-4515-01)

2472-0111-01

2463-1031-03
9792-3758-50

2463-9106-01(2)

See Page 6

9769-1435-04

2436-1999-01(-186,-286)

2463-1992-01(CHINA) (-385,-485,-685)
2463-1993-01(OSAKA JAPAN) (-186,-286)

B

C

2463-9101-01(2)

9769-1750-04

2472-1336-01

9769-1750-04

(2472)A 1

PART NO. PART NAME QTY.

2472-0111-01 BACK COVER LATCH ASSY

2472-0111-02

(2472-4515-01) BACK COVER LATCH SHEET

2472-0120-01 REAR COVER ASSY (-286,-485,-685)

2472-0121-01 REAR COVER ASSY (-186,-385)

(2463-1308-01) VIEWFINDER LED SHEET

(2472-1406-01) MODE BUTTON (-286,-485,-685)

MODE BUTTON (-186,-385)

(2472-1411-01) POWER BUTTON

(2472-1413-01)

(2472-1422-01) MODE BUTTON RETAINER

(2472-1424-01) BUTTON CAP

2463-1002-01 BATTERY CHAMBER PLATE

2472-1021-01 BATTERY CHAMBER COVER

2472-1024-01 BATTERY STICKER

2463-1025-01 BATTERY COVER LOCK PLATE

2463-1031-03 STRAP EYELET

裏蓋ロックレバーセット

裏蓋ロックレバーシート
後カバーセット
後カバーセット
ＬＥＤ拡散シート
切替ボタン
切替ボタン
メインＳＷボタン

切替ボタン押え板
ボタンキャップ
電池室補強板
電池室蓋
電池室ステッカー
電池蓋ロック板
吊環

1

1

1

PARTS LIST

1

3

2

1

1

1

1

1

1

1

1

2463-1033-01 STRAP EYELET HOLDER

2472-1040-01 LIGHT SHIELD SHEET

2472-1105-01 BACK COVER LATCH SP

2463-1107-01 HINGE COVER

2472-1336-01 COVER SHEET

2472-1362-01 NAME PLATE

2463-1992-01

2463-1993-01

2436-1999-01 SEAL (-186,-286)

2404-2006-01 MANUAL REWIND BUTTON

2472-2232-01 LIGHT SHIELD RING-C

2472-2232-02

2463-9101-01 SCREW

2463-9106-01 SCREW

9754-2007-50 SPRING PIN

9754-2013-50 SPRING PIN-A

9761-1735-07 SCREW

SERIAL NO. PLATE 2 (CHINA) (-385,-485,-685)

SERIAL NO. PLATE 3 (OSAKA JAPAN) (-186,-286)

吊環ロック板
遮光シート
裏蓋ロックレバーＳＰ
ヒンジカバー
装飾シート
前面飾り板
ボディーＮｏ．プレート２
ボディーＮｏ．プレート３
原産国シール
途中巻き戻し釦
遮光リングＣ

ねじ
ねじ
スプリングピン
スプリングピンＡ
ねじ

1

1

1

2

1

1

1

1

1

3

2

2

1

1

1

9747-1435-07 SCREW

9769-1430-07 SCREW

9769-1435-04 SCREW

9769-1735-07 SCREW

9769-1750-04 SCREW

9792-3758-50 WASHER

ねじ
ねじ
ねじ
ねじ
ねじ
ワッシャ

1

2

1

1

2

1

2472-1060-01

2472-1050-01

9384-2391-20(9X18mm)

9384-2391-20(9X18mm)

9761-1430-07

2472-1054-02

9384-2290-50(9X16mm)

PARTS LIST

2472-4412-01

9384-2290-50(9X15mm)(2)

(9384-2290-50)(6X10mm)

2472-1051-01

(9384-2191-01)
(4X4mm)

2472-4546-01

2472-0430-01

9384-2191-01(3X3mm)

(-286,-485,-685)

9372-1861-01
(-286,-485,-685)

9384-2290-50(9X30mm)

A

9384-2190-50
(8X8mm)

2472-4509-01

A

(9384-2290-50)
(15X22mm)

9384-2290-50
(10X12mm)(2)

2472-1050-01

9384-2290-50
(9X20mm)

9384-2290-50
(3X15mm)

9384-2391-20(12X16mm)

9384-2290-50(9X20mm)

9384-2290-50(9X20mm)

(9384-2191-01)
(2.5X7.5mm)

(9384-2191-01)
(5X7.5mm)(2)

2472-1029-01

(9384-2391-30)
(15X15mm)

9384-2191-01(2.5X7.5mm)

9384-2290-50(12X20mm)

See Page 3

2472-4547-01

2472-4509-01

9384-2290-50(3X15mm)

(2472)A 2

PART NO. PART NAME QTY.
2472-0430-01 MAIN PCB ASSY
(9384-2191-01) DOUBLE-FACED TAPE(PER ROLL)
(9384-2290-50) POLYESTER TAPE (BLACK)
2472-1029-01 DUSTPROOF SPONGE-B

2472-1050-01

2472-1051-01

2472-1054-02 LIGHT SHIELD SPONGE

2472-1060-01 MAIN PCB PIN
2472-4412-01 SHIELD WIRE
2472-4509-01 LCD TAPE
2472-4546-01 STATIC PROTECTION TAPE-B
2472-4547-01 INSULATION SHEET-A
9384-2190-50 DOUBLE-FACED TAPE (PER ROLL)
9384-2191-01 DOUBLE-FACED TAPE(PER ROLL)

SELF LED WINDOW LIGHT SHIELD SPONGE

SELF LED WINDOW LIGHT SHIELD SHEET

メイン基板セット
両面テープ
ポリエステルテープ（黒）

防塵スポンジＢ

セルフ窓遮光スポンジ
セルフ窓遮光シート

遮光スポンジ

メイン基板押えピン
シールド線
ＬＣＤ固定テープ
静電気防止テープＢ
絶縁シートＡ
両面テープ
両面テープ

1
4
2
1

PARTS LIST

1 2 1

1

1

1
1
2
1
1
2

2

9384-2290-50 POLYESTER TAPE (BLACK)
9384-2391-20 ACETATE TAPE (PER ROLL)

9384-2391-30 ACETATE TAPE (PER ROLL)
9372-1861-01 RC SENSOR

9761-1430-07 SCREW

ポリエステルテープ（黒）
アセテートクロステープ
アセテートクロステープ
リモコンセンサー

ねじ

8 9 11 12

3 1

1

1

1

2472-0418-01

-02

9384-2191-01(5X7.5mm)
2472-4301-01
9384-2191-01(9X35mm)

2472-0403-01(-285,-485,-685)

9768-1430-07

9767-1455-07

(2472-4302-01)

(2472-1607-01)

2472-0164-01

9767-1430-07(2)

PARTS LIST

2472-0422-01

9767-1435-07

(9384-2191-01)(5X7.5mm)

2472-0270-01

2472-0510-01(-186,-286,-385,-485)
2472-0710-01(-685)

2463-4520-01

A

2472-1027-01

2472-0410-01

2463-4501-01

9384-2290-50
(9X20mm)

9384-2191-00
(5X7mm)

2472-0413-01

(2472-4502-01)

2472-5908-01

2472-4009-01

2472-1608-01

9384-2191-00
(5X7mm)

9384-2190-50
(2.5X5.5mm)(2)
(-285,-485,-685)

2472-1212-01
(-285,-485,-685)

9747-1435-07

9769-1445-07

9747-1440-07

2472-2625-01

2472-2276-01

2472-2278-01

9767-1430-07(2)

A

2472-2275-01

2472-2277-01

2472-1052-01

2472-2274-01

See Page 4

(2472)A 3

PART NO. PART NAME QTY.
2472-0164-01 FLASH ASSY

(2472-1607-01) TRIGGER INSULATION SHEET
(2472-4302-01) TRIGGER COIL (T152)
2472-0270-01 ZOOM DRIVE BASE ASSY
(9384-2191-01) DOUBLE-FACED TAPE(PER ROLL)
2472-0403-01 DATE FPC ASSY (-286,-485,-685)
2472-0410-01 RELEASE SW FPC ASSY
2472-0413-01 LED FPC ASSY
2472-0418-01 JUNCTION FPC ASSY
2472-0422-01 FLASH PCB ASSY
2472-0510-01 VIEWFINDER ASSY (-186,-286,-385,-485)
2472-0710-01 VIEWFINDER ASSY (-685)
(2472-4502-01) LED FPC TAPE
2472-1027-01 STATIC PROTECTION SHEET-A
2472-1052-01 FILM CHAMBER LIGHT SHIELD SHEET

2472-1052-02

2472-1212-01 IP LED HOLDER (-286,-485,-685)

フラッシュセット
トリガー絶縁シート
トリガーコイル
ズーム駆動台板セット
両面テープ
デートフレキセット
レリーズＳＷフレキセット
ＬＥＤフレキセット
中継フレキセット
フラッシュ基板セット
ファインダーユニット
ファインダーユニット
ＬＥＤフレキテープ
静電防止シートＡ
フィルム室遮光シート

写し込みＬＥＤホルダー

1
1
1
1
1
1
1
1
1
1

1

1
1
1

1

PARTS LIST

2472-1608-01 LIGHT SHIELD SHEET-A
2472-2274-01 ZOOM REDUCTION GEAR-A
2472-2275-01 ZOOM REDUCTION GEAR-B
2472-2276-01 ZOOM REDUCTION GEAR-C
2472-2277-01 ZOOM IDEL GEAR
2472-2278-01 ZOOM GEAR RETAINER
2472-2625-01 FOCUS SP-B
2472-4009-01 MODE SW FPC
2472-4301-01 MAIN CONDENSER (C151)
2463-4501-01 SW TAPE-A
2463-4520-01 SPACER
2472-5908-01 EYE-SENSOR FPC TAPE
9384-2190-50
9384-2191-00 DOUBLE-FACED TAPE (PER ROLL)
9384-2191-01 DOUBLE-FACED TAPE (PER ROLL)
9384-2290-50 POLYESTER TAPE (BLACK)
9747-1435-07 SCREW

DOUBLE-FACED TAPE (PER ROLL) (-286,-485,-685)

遮光シートＡ
ズーム減速ギアＡ
ズーム減速ギアＢ
ズーム減速ギアＣ
ズームアイドルギア
ズームギア押え板

フォーカスＳＰ－Ｂ

モードＳＷフレキ
メインコンデンサー
ＳＷテープＡ
スぺーサー
接眼検知フレキテープ
両面テープ
両面テープ
両面テープ
ポリエステルテープ（黒）
ねじ

1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
1

1
9747-1440-07 SCREW
9767-1430-07 SCREW
9767-1435-07 SCREW
9767-1455-07 SCREW
9768-1430-07 SCREW
9769-1445-07 SCREW

ねじ
ねじ
ねじ
ねじ
ねじ
ねじ

1

4

1

1

1

1

2472-3153-01

-02

2472-3018-01

-02

2463-1022-01

PARTS LIST

9769-1735-07

2472-1023-01

2463-2301-01(4)

See Page 5

9767-1425-07

A

9384-2191-01
(2.5X7.5mm)(-685)

2463-1029-01

A

9768-1425-07(2)

2472-3002-01

2472-1217-01(-186,-385)

2472-1218-01(-286,-485)

B

9769-1445-07

9769-1735-07(2)

2472-0407-01

2472-0325-01

2472-3024-01

2472-3023-01
2472-0302-01
2472-3003-01

9747-1430-07

2463-1041-01

B

2472-3021-01(2)

2472-3022-01

9384-2191-01
(4X4mm)

9384-2191-01
(2.5X7.5mm)

2472-3011-01

2472-3017-01

2472-4011-01(-685)

2472-0177-01(-685)

2472-3009-01

2472-3008-01(2)

2472-3007-01

2472-3031-01

2472-3036-01

2472-3032-01
2472-3035-01

2472-0338-01

2472-3016-01

9747-1430-07

9769-1745-07

2472-1028-01

9747-1430-07

2472-0391-01

9747-1430-07

9747-1440-07

2472-1028-81

(2472)A 4

PART NO. PART NAME QTY.
2472-0177-01 PANORAMA LEVER ASSY (-685)

2472-0302-01 PLANETARY CARRIER ASSY
2472-0325-01 REWIND FORK GEAR ASSY
2472-0338-01 SAFETY LOCK LEVER ASSY
2472-0391-01 TRANSPORT MOTOR ASSY
2472-0407-01 TRANSPORT PR FPC ASSY
2463-1022-01 BATTERY CONTACT-A
2472-1023-01 BATTERY CONTACT-B
2472-1028-01 DUSTPROOF SHEET-A

2472-1028-02

2472-1028-81 DUSTPROOF SHEET
2463-1029-01 LIGHT SHIELD
2463-1041-01 TRIPOD SOCKET
2472-1217-01 DATE LIGHT SHIELD-A (-186,-385)
2472-1218-01 DATA LIGTH SHIELD-B (-286,-485)
2463-2301-01 CAS CONTACT
2472-3002-01 SPOOL HOLDER
2472-3003-01 GEAR RETAINER
2472-3007-01 REDUCTIN GEAR-A
2472-3008-01 BELT
2472-3009-01 REDUCTIN GEAR-B
2472-3011-01 REDUCTION SUN GEAR
2472-3016-01 REDUCTION GEAR
2472-3017-01 SPOOL

2472-3018-01 SPOOL CHAMBER SHEET

2472-3021-01 REWIND IDLE GEAR
2472-3022-01 REWIND REDUCTION GEAR-A
2472-3023-01 REWIND REDUCTION GEAR-B
2472-3024-01 REWIND IDLE GEAR-B
2472-3031-01 SAFETY LOCK GEAR-A
2472-3032-01 SAFETY LOCK GEAR-B1
2472-3035-01 SAFETY LOCK GEAR-C
2472-3036-01 SAFETY LOCK GEAR-C SP
2472-3153-01 FILM CARTRIDGE HOLDER-B

2472-3153-02

2472-4011-01 PANORAMA SW FPC (-685)
9384-2191-01 DOUBLE-FACED TAPE(PER ROLL)
9384-2191-01
9747-1430-07 SCREW
9747-1440-07 SCREW
9767-1425-07 SCREW
9768-1425-07 SCREW
9769-1445-07 SCREW
9769-1735-07 SCREW
9769-1745-07 SCREW

DOUBLE-FACED TAPE(PER ROLL) (-685)

パノラマ切替レバーセット
遊星キャリアセット
巻戻しフォークギアセット
セフティロックレバーセット
給送モーターユニット
給送ＰＲフレキセット
電池接片Ａ
電池接片Ｂ
防塵シートＡ

防塵シート
遮光テープ
三脚ねじ
デート穴遮光シートＡ
デート穴遮光シートＢ
ＣＡＳ接片
スプール台板
ギア押え板
給送減速ギアＡ
ベルト
減速ギアＢ
減速太陽ギア
給送減速ギア
スプール

フィルム室シート

巻戻しアイドルギア
巻戻減速ギアＡ
巻戻減速ギアＢ
巻戻アイドルギヤーＢ
セフティロックギアＡ
セフティロックギアＢ１
セフティロックギアＣ
セフティロックギアＣ ＳＰ
パトローネ押えＳＰ−Ｂ

パノラマＳＷフレキ
両面テープ
両面テープ
ねじ
ねじ
ねじ
ねじ
ねじ
ねじ
ねじ

1
1
1
1
1
1
1
1
1

1
1
1

1
4

1
1
1
2
1
1
1
1

1

2
1
1
1
1
1
1
1
1

1
2
1

3 4

1
1
2
1
3
1

PARTS LIST

φ3mm

(2472-0227-02)

(2472-0224-02)

(2472-0222-02)

2472-0210-02

(9384-2190-60)
(1.5X3mm)

[2472-1354-05]

[2472-1365-04](2)

2472-9102-01

0.2mm

2.5mm

M 1.2

[9792-1824-50](2)

[2472-1360-01](2)

[2472-1365-01](2)

[2472-1353-01]

2472-0210-01

[2463-1351-01](2)

[2463-1352-01](2)

[2472-1354-01]

[2472-1358-01]

[2472-1357-01]

[2472-1359-01]

PARTS LIST

[9768-1455-07](2)

(2472-0222-01)

(2472-0227-01)

(2472-0223-01)

(2472-2205-01)

(2472-2228-01)

A

(2472-2226-01)

[9384-2190-60]
(5.2X11.9mm)

B

[9384-2190-60]
(5.15X7.3mm)

(2472-2217-01)

A

(2472-0224-01)

2472-1701-01(-685)

2472-1702-01(-685)

(2472-0221-01)

[2472-2241-01]

[2472-2242-01]

(9769-1435-07)
(2472-4012-01)
(2470-2235-01)

9747-1435-07(-685)

9791-3240-50(-685)

2472-1705-01(-685)

2472-0173-01(-685)

(2472-2218-01)
(2472-9102-01)

2463-1219-01
(-286,-485,-685)

2463-1703-01(-685)

B

2472-1213-01(-285,-485,-685)

2463-1211-01(-286,-485,-685)

9747-1730-07

2472-2258-01
(-186,-286,-385,-485)

2472-3152-01

2472-3151-01

PART NO. PART NAME QTY.

2472-0173-01

PANORAMA OPERATION LEVER ASSY (-685)

2472-0210-01 LENS BLOCK ASSY

パノラマ連動レバーセット
鏡胴ユニット

1

1

2472-0210-02

(2472-0221-01) FIXED BARREL ASSY
[2472-2241-01] ZOOM DRIVE GEAR
[2472-2242-01] ZOOM DRIVE GEAR AXIS
[9384-2190-60] DOUBLE-FACED TAPE (PER ROLL)
(2472-0222-01) ZOOM DRIVE BARREL ASSY

固定筒セット
ズーム駆動ギヤ
ズーム駆動ギヤ軸
両面テープ
ズーム駆動環セット

1

1

1

1

1

(2472-0222-02)

(2472-0223-01) LINEAR-DRIVE HELICOID BARREL ASSY
[9384-2190-60] DOUBLE-FACED TAPE (PER ROLL)
(2472-0224-01) MOVING BARREL ASSY

直進ヘリコイド筒セット
両面テープ
回転筒セット

1

1

1

(2472-0224-02)

(2472-0227-01) 1ST LENS BLOCK

１群保持筒ユニット

1

(2472-0227-02)

[2463-1351-01] BARRIER-A
[2463-1352-01] BARRIER-B
[2472-1353-01] BARRIER BASE
[2472-1354-01] BARRIER OPERATION RING

バリアＡ
バリアＢ
バリア台板
バリア駆動リング

2

2

1

1

[2472-1354-05]

[2472-1357-01] BARRIER HOLDER
[2472-1358-01] BARRIER OPERATION LEVER
[2472-1359-01] BARRIER OPERATION LEVER SP
[2472-1360-01] BARRIER SHAFT
[2472-1365-01] BARRIER SP

バリア押え板
バリア連動レバー
バリア連動レバーＳＰ
バリア軸
バリアＳＰ

1

1

1

2

2

[2472-1365-04]

[9768-1455-07] SCREW
[9792-1824-50] WASHER
(2472-2205-01) LINER-DRIVE GUIDE BARREL
(2472-2217-01) ZOOM PCB LIGHT SHIELD
(2472-2218-01) ZOOM SW CONTACT-C
(2472-2226-01) FPC TAPE-A
(2472-2228-01) SHEET-C
(2470-2235-01) NUT
(2472-4012-01) SSW PCB-B
(2472-9102-01) SCREW

(9384-2190-60) DOUBLE-FACED TAPE (PER ROLL)

(9769-1435-07) SCREW
2463-1211-01 DATE PRISM (-286,-485,-685)
2472-1213-01 DATE MASK-B (-286,-485,-685)
2463-1219-01

DATE LIGHT SHIELD SHEET-2 (-286,-485,-685)

2472-1701-01 PANORAMA MASK-A (-685)
2472-1702-01 PANORAMA MASK-B (-685)
2463-1703-01 PANORAMA DRIVE LEVER (-685)
2472-1705-01 PANORAMA DRIVE SP AXIS (-685)
2472-2258-01

FIXED BARREL LIGHT SHIELD (-186,-286,-385,-485)

2472-3151-01 FILM RETAINER-B
2472-3152-01 FILM RETAINER-B SHEET
9747-1435-07 SCREW (-685)
9747-1730-07 SCREW
9791-3240-50 WASHER (-685)

ねじ
ワッシャ
直進案内筒
ズーム基板遮光シート
ズームＳＷ接片Ｃ
フレキテープＡ
シートＣ
ナット
ＳＳＷ基板Ｂ
ねじ

両面テープ

ねじ
デートプリズム
デート絞り板Ｂ
デート遮光シート２
パノラマ遮光板Ａ
パノラマ遮光板Ｂ
パノラマ駆動レバー
パノラマＳＰ軸
固定筒遮光シート
フィルム押えＢ
フィルム押えＢシート
ねじ
ねじ
ワッシャ

2

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

(2472)A 5

PARTS LIST

PARTS LIST

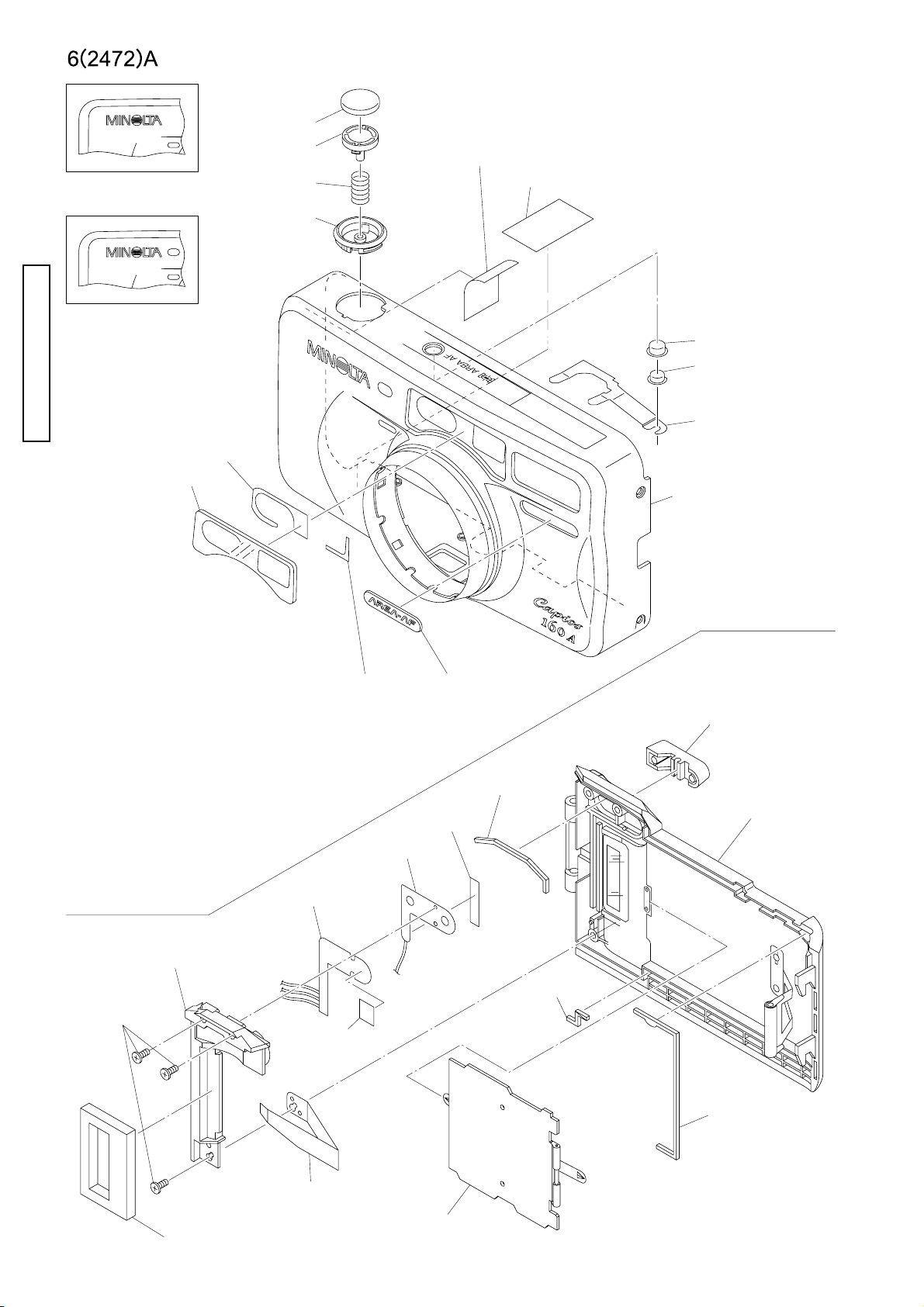

-02

9384-2191-01

2472-0131
2472-0133

2472-0130
2472-0132
2472-0134

(2472-1321-01)
(2472-1303-01)

(2470-1402-01)
(2472-1401-01)

(2470-1411-01)

(2472-1403-01)

(9384-2290-50)(12X20mm)

(2463-4515-01)

(2472-1424-01)
(2472-1423-01)

(2472-1405-01)

2472-0130-01(-685)
2472-0131-01(-186)
2472-0132-01(-286)
2472-0133-01(-385)
2472-0134-01(-485)

(2472-1427-01)

(9747-1435-07)(3)

(2463-4011-01)

(9384-2190-50)
(5X5mm)

(2472-1322-01)

(2463-4517-01)

(2463-1028-01)

(2472-1311-01)

(2472-1431-01)

(2472-1121-01)

2472-0110-01

(2472-1123-01)

(2463-1122-01)

(2472-1106-01)

(2472-0113-01)

(2472-1104-01)

(2472)A 6

PART NO. PART NAME QTY.
2472-0110-01 BACK COVER ASSY

2472-0110-02

(2472-0113-01) PRESSURE PLATE ASSY
(2463-1028-01) STATIC PROTECTION SHEET-B
(2472-1104-01) FILM WINDOW SPONGE
(2472-1106-01) FILM CARTRIDGE HOLDER-A
(2472-1121-01) BACK COVER LIGHT SHIELD-A
(2463-1122-01) BACK COVER LIGHT SHIELD-B
(2472-1123-01) BACK COVER KIGHT SHIELD-C
(2472-1427-01) ZOOM SW BASE
(2472-1431-01) ZOOM BUTTON
(2463-4011-01) ZOOM SW FPC
(2463-4517-01) ZOOM SW INSULATION SHEET
(9384-2190-50) DOUBLE-FACED TAPE (PER ROLL)

(9384-2191-01) DOUBLE-FACED TAPE (PER ROLL)

裏蓋セット

圧着板セット
静電気防止シートＢ
フィルム確認窓遮光スポンジ
パトローネ押えＳＰ−Ａ
裏蓋遮光スポンジＡ
裏蓋遮光スポンジＢ
裏蓋遮光スポンジＣ
ズームＳＷ台板
ズームボタン
ズームＳＷフレキ
ズームＳＷ絶縁シート
両面テープ

両面テープ

1

1
1

PARTS LIST

1
1
1
1
1
1
1
1
1
1

1

(9747-1435-07) SCREW

2472-0130-01 FRONT COVER ASSY (-685)
2472-0131-01 FRONT COVER ASSY (-186)
2472-0132-01 FRONT COVER ASSY (-286)
2472-0133-01 FRONT COVER ASSY (-385)
2472-0134-01 FRONT COVER ASSY (-485)
(2472-1303-01) VIEWFINDER WINDOW
(2472-1311-01) DISTINCTIVE PLATE
(2472-1321-01) VIEWFINDER WINDOW TAPE-A
(2472-1322-01) VIEWFINDER WINDOW TAPE-B
(2472-1401-01) SHUTTER-RELEASE BUTTON
(2470-1402-01) SHUTTER-RELEASE BUTTON CAP
(2472-1403-01) SHUTTER-RELEASE BUTTON BASE
(2472-1405-01) SHUTTER-RELEASE BUTTON RETAINER

ねじ

前カバーセット
前カバーセット
前カバーセット
前カバーセット
前カバーセット
ファインダー窓
銘板
ファインダー窓テープＡ
ファインダー窓テープＢ
レリーズボタン
レリーズ釦キャッブ
レリーズボタンホルダー
レリーズボタン押え板

3

1

1
1
1
1
1
1
1

1
(2470-1411-01) RELEASE BUTON SP
(2472-1423-01) AF MODE BUTON
(2472-1424-01) BUTTON CAP
(2463-4515-01) INSULATION SHEET
(9384-2290-50) POLYESTER TAPE (BLACK)

レリーズボタンＳＰ
ＡＦモードボタン
ボタンキャップ
絶縁シート
ポリエステルテープ（黒）

1

1

1

1

1

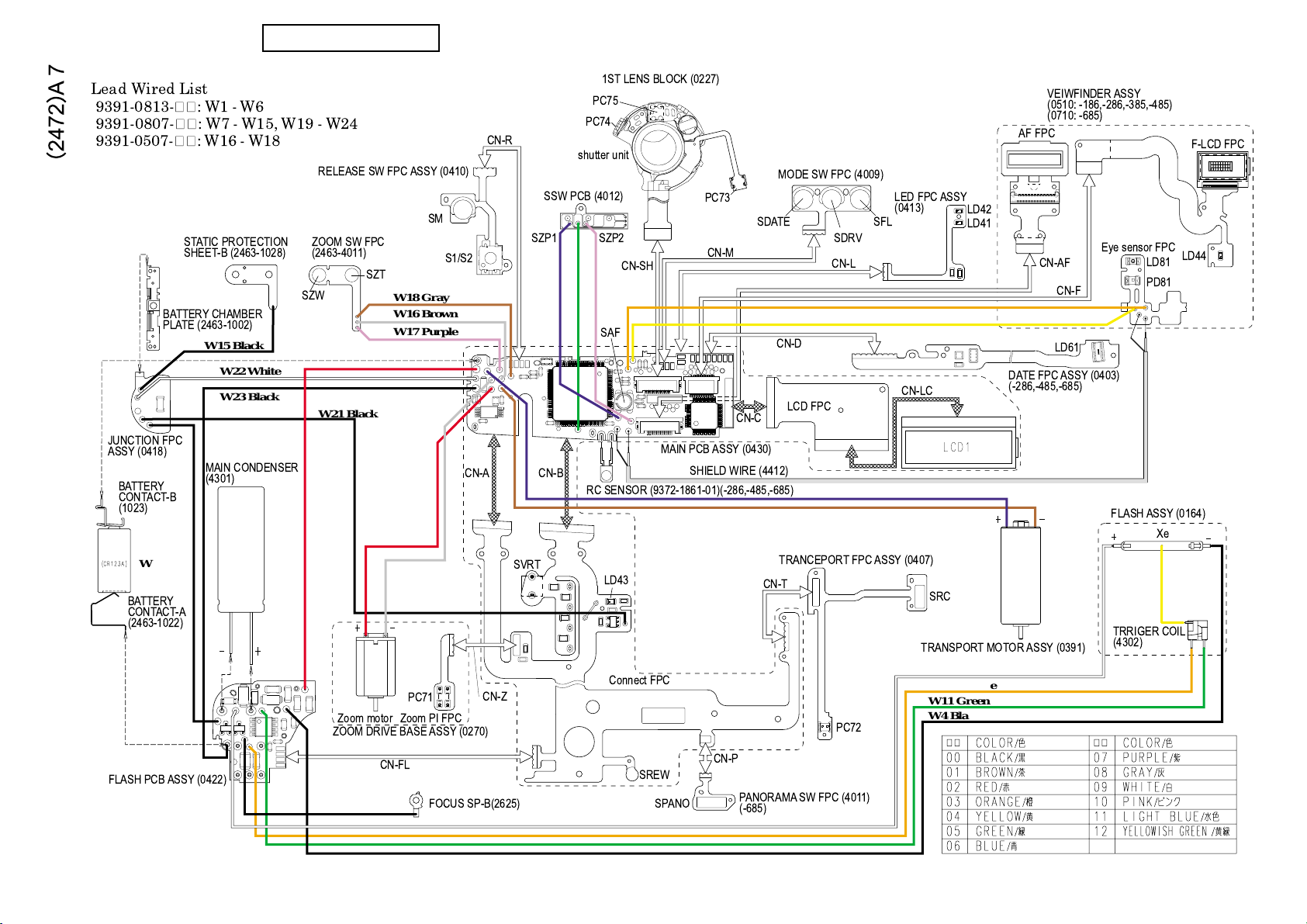

PARTS LIST

Wiring Diagram 1

Lead Wired List

9391-0813-: W1 - W6
9391-0807-: W7 - W15, W19 - W24
9391-0507-: W16 - W18

RELEASE SW FPC ASSY (0410)

BATTERYCHAMBER
PLATE (2463-1002)

JUNCTION FPC
ASSY (0418)

BATTERY
CONTACT-B
(1023)

W2 Black

BATTERY
CONTACT-A
(2463-1022)

STATIC PROTECTION
SHEET-B (2463-1028)

W15 Black

W22 White
W23 Black

W1 Red

MAIN CONDENSER
(4301)

ZOOM SW FPC
(2463-4011)

SZW

W21 Black

SM

S1/S2

SZT

W18 Gray
W16 Brown

W17 Purple

CN-A CN-B

W7 Red

W8 Gray

PC71

Zoom PI FPCZoom motor

ZOOM DRIVE BASE ASSY (0270)

CN-R

CN-Z

SSW PCB (4012)

SZP1 SZP2

W12 Green

W13 Blue

SVRT

1ST LENS BLOCK (0227)

PC75

PC74

shutter unit

PC73

SDATE

CN-SH

W14 Purple

SAF

MAIN PCB ASSY (0430)

RC SENSOR (9372-1861-01)(-286,-485,-685)

LD43

Connect FPC

CN-M

CN-C

SHIELD WIRE (4412)

CN-T

MODE SW FPC (4009)

LED FPC ASSY
(0413)

SFL

SDRV

CN-L

W19 Orange

CN-D

LCD FPC

TRANCEPORT FPC ASSY (0407)

PC72

W20 Y ellow

CN-LC

VEIWFINDER ASSY
(0510: -186,-286,-385,-485)
(0710: -685)

AF FPC

LD42
LD41

CN-AF

CN-F

LD61

DATE FPC ASSY (0403)
(-286,-485,-685)

W5 Blue
W6 Brown

SRC

TRANSPORT MOTOR ASSY (0391)

W3 White
W10 Orange
W11 Green
W4 Black

Eye sensor FPC

LD81
PD81

FLASH ASSY (0164)

Xe

W9 Y ellow

TRRIGER COIL
(4302)

F-LCD FPC

LD44

FLASH PCB ASSY (0422)

W24 Black

CN-FL

FOCUS SP-B(2625)

SREW

SPANO

CN-P

PANORAMASW FPC (4011)
(-685)

PARTS LIST

B

MINOLTA FREEDOM ZOOM 160 PANORAMA DATE (2472-885)

This Parts List only includes both the exclusive and the exterior parts for #2472-885 model.

For major parts other than these, refer to #2472 Parts List.

このパーツリストは、2472-885 の専用部品および外観部品をまとめたものです。
ここに記載されていない部品については、#2472 のパーツリストを参照してください。

2472-0120-01

8(2472)

2472-0137-01

2463-1992-01

PART NO. PART NAME QTY.

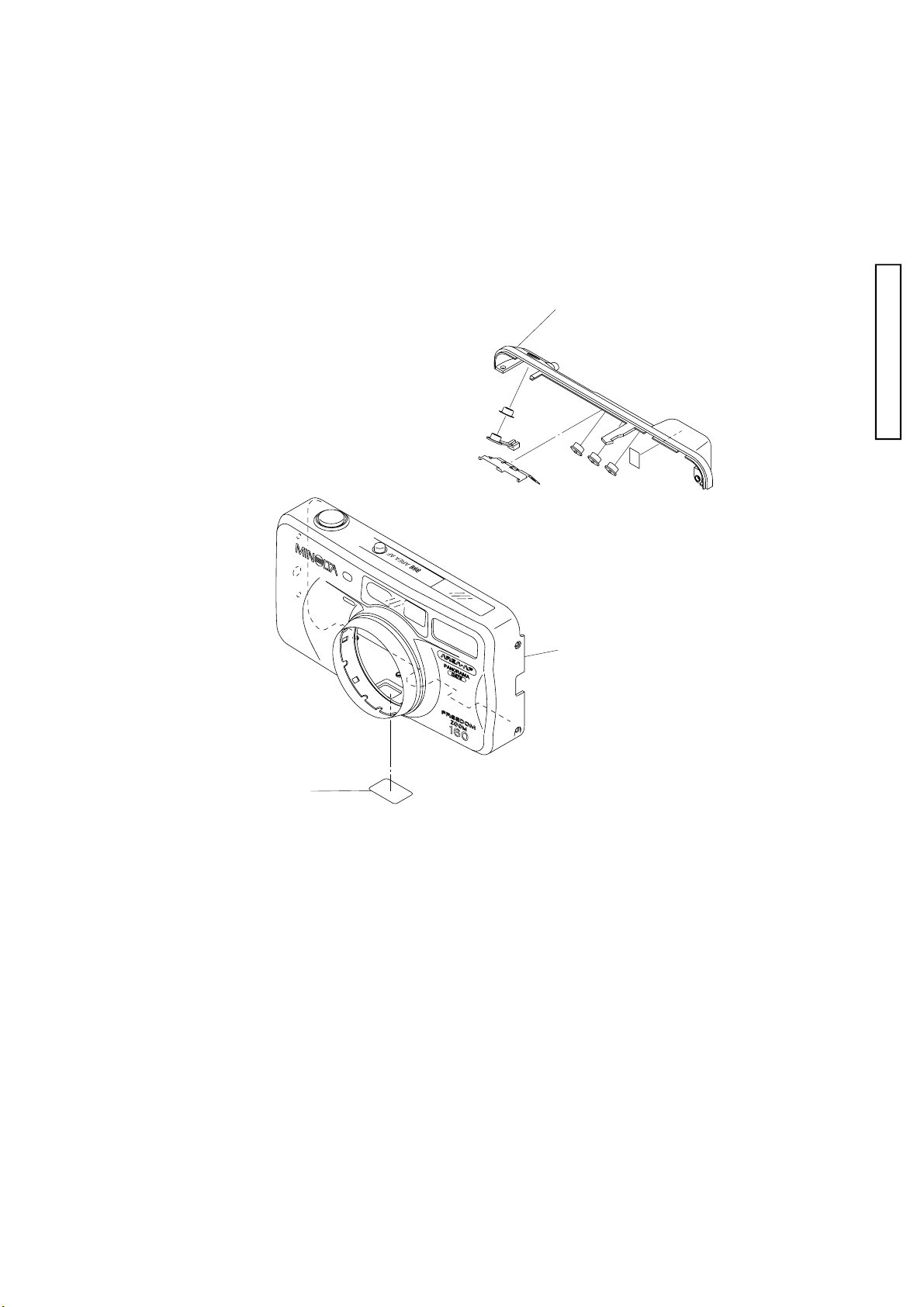

2472-0120-01 REAR COVER ASSY (-286,-485,-685,-885) 後カバーセット 1
2472-0137-01 FRONT COVER ASSY (-885) 前カバーセット 1
2463-1992-01 SERIAL NO. PLATE 2 (CHINA) (-385,-485,-685,-885) ボディーＮｏ．プレート２ 1

*This infomation should be filed additionally to service manual.

＊サービスマニュアルにファイルして下さい。

(2472) A 1

Page 4

Page 2

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P001

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラサービス部

Camera Service Div.

June 6, 2002

2, 4

防塵性向上

For better dustproof performance.

9384-2290-50 Discontinued./廃止

2472-614,635

-- --

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

作成

New

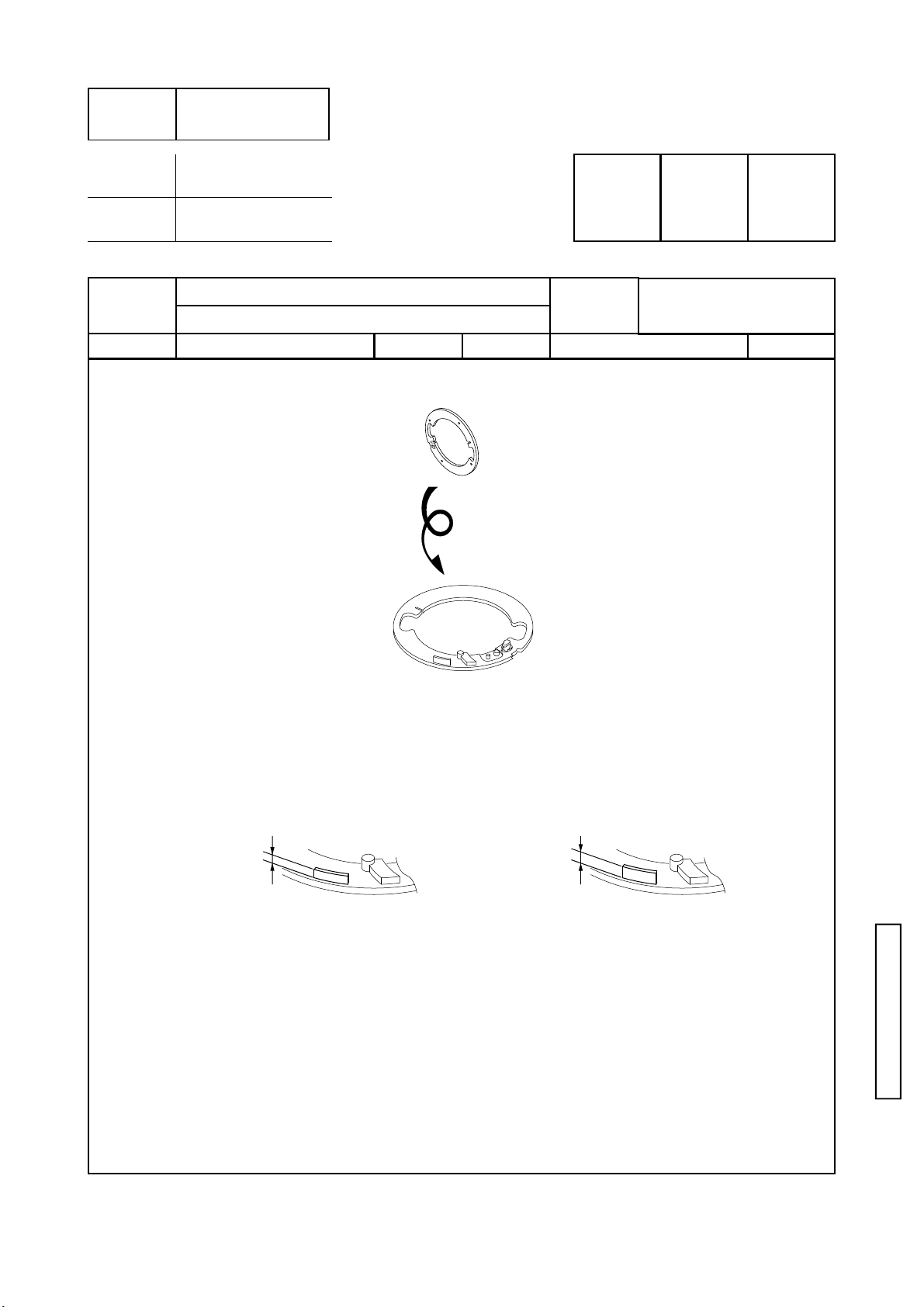

2472-1028-01

9384-2290-50(3X15mm)

→

××

-- --

2472-1028-81

Discontinued./ 廃止

←
←→

Reference line

貼付基準

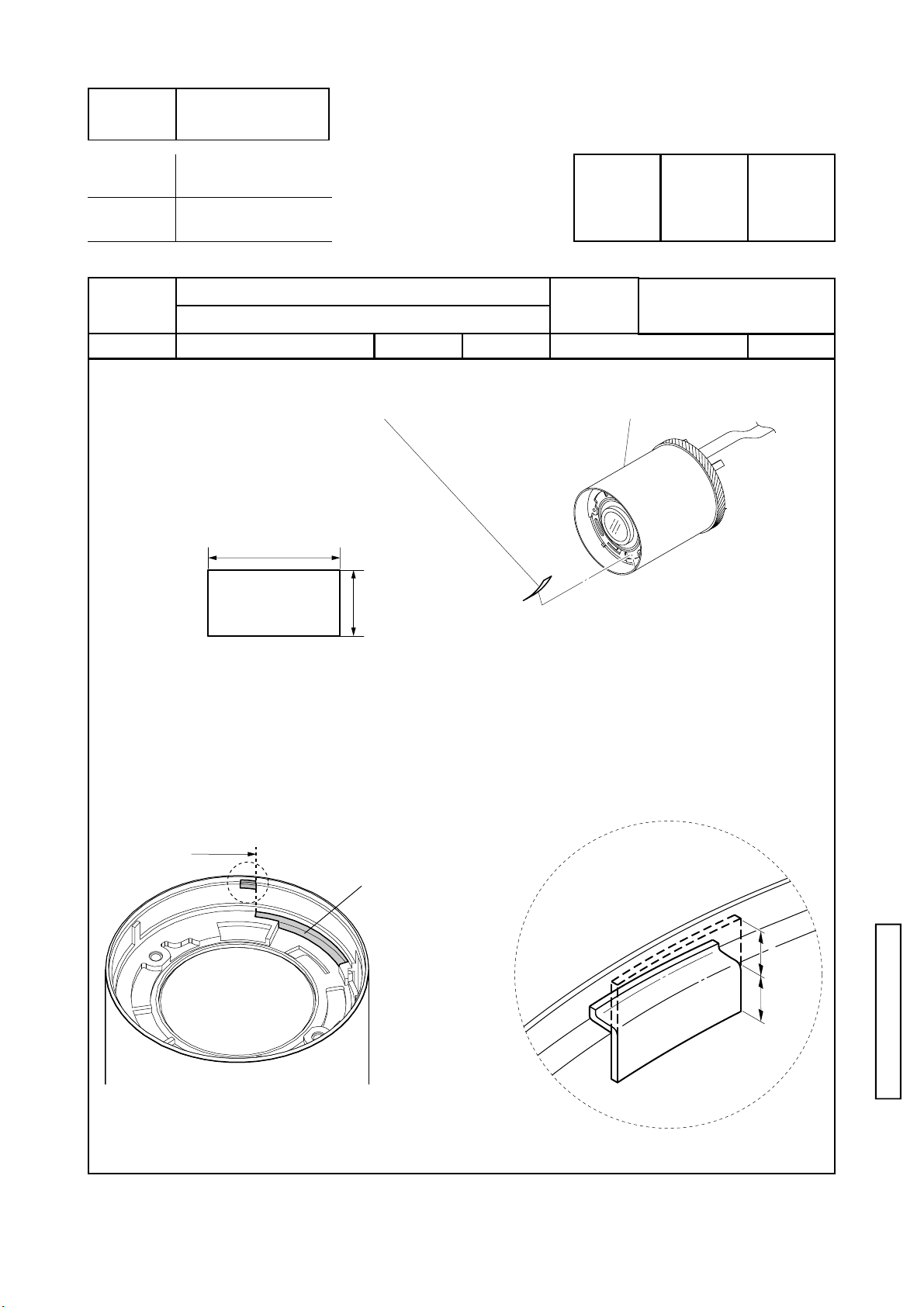

NewPrevious 2472-1028-01 2472-1028-02
NewPrevious 2472-1028-81 Discontinued./廃止

1028-02

Reference line

貼付基準

2472-1028-02

Discontinued./ 廃止

セットでの互換性/Interchangeability as a set

○○

←→

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

NewPrevious

(2472) A 2

PML 2472-P017

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P002

カメラサービス部

Camera Service Div.

June 6, 2002

2

遮光性向上

For better light shielding.

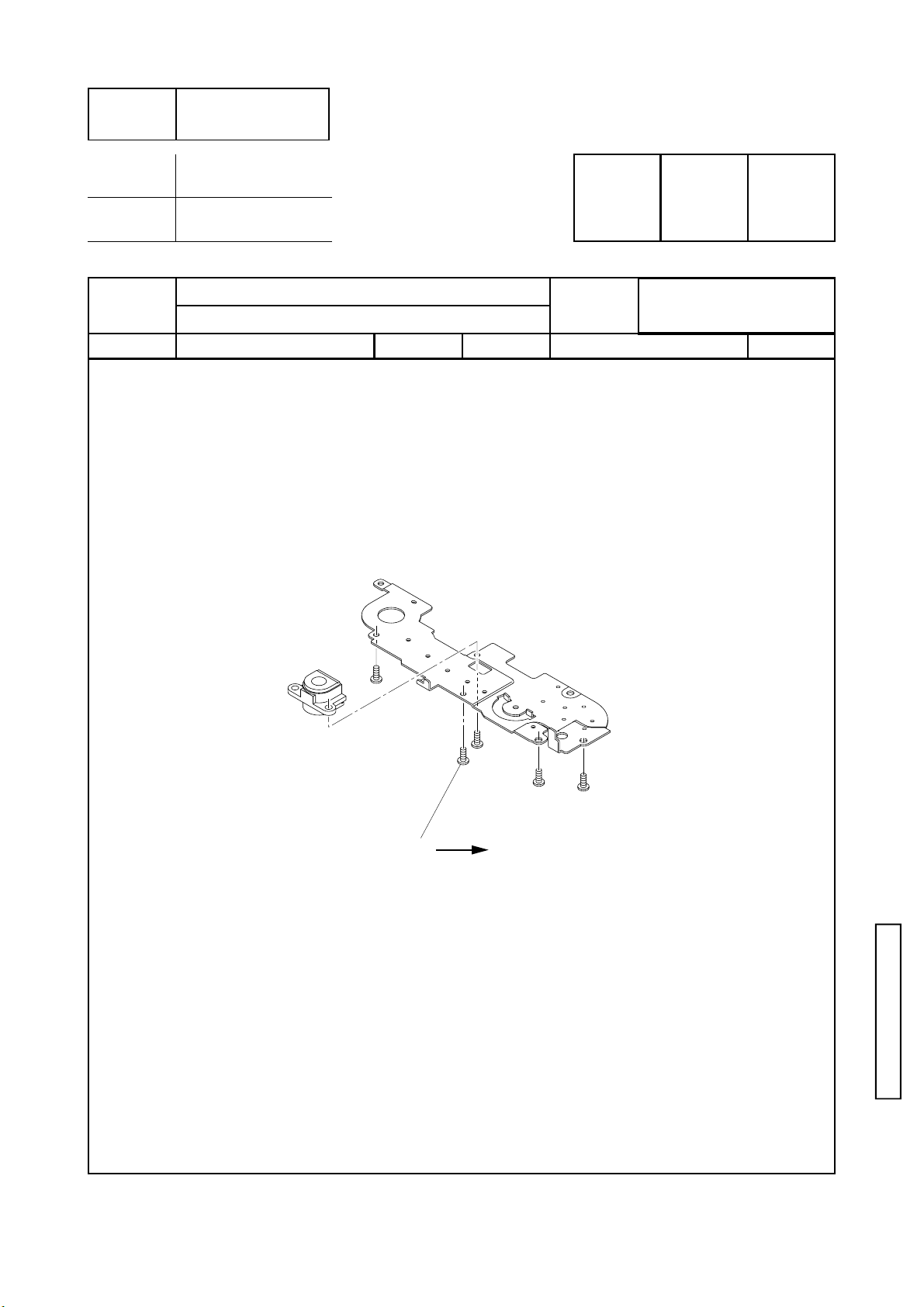

-------------------- 2472-1050-01

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

-- --

2472-641

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

A

2472 Series
2473 Series

作成

New

2472-1050-01

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 3

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P003

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラサービス部

Camera Service Div.

June 6, 2002

2

遮光性能向上

For better light shielding.

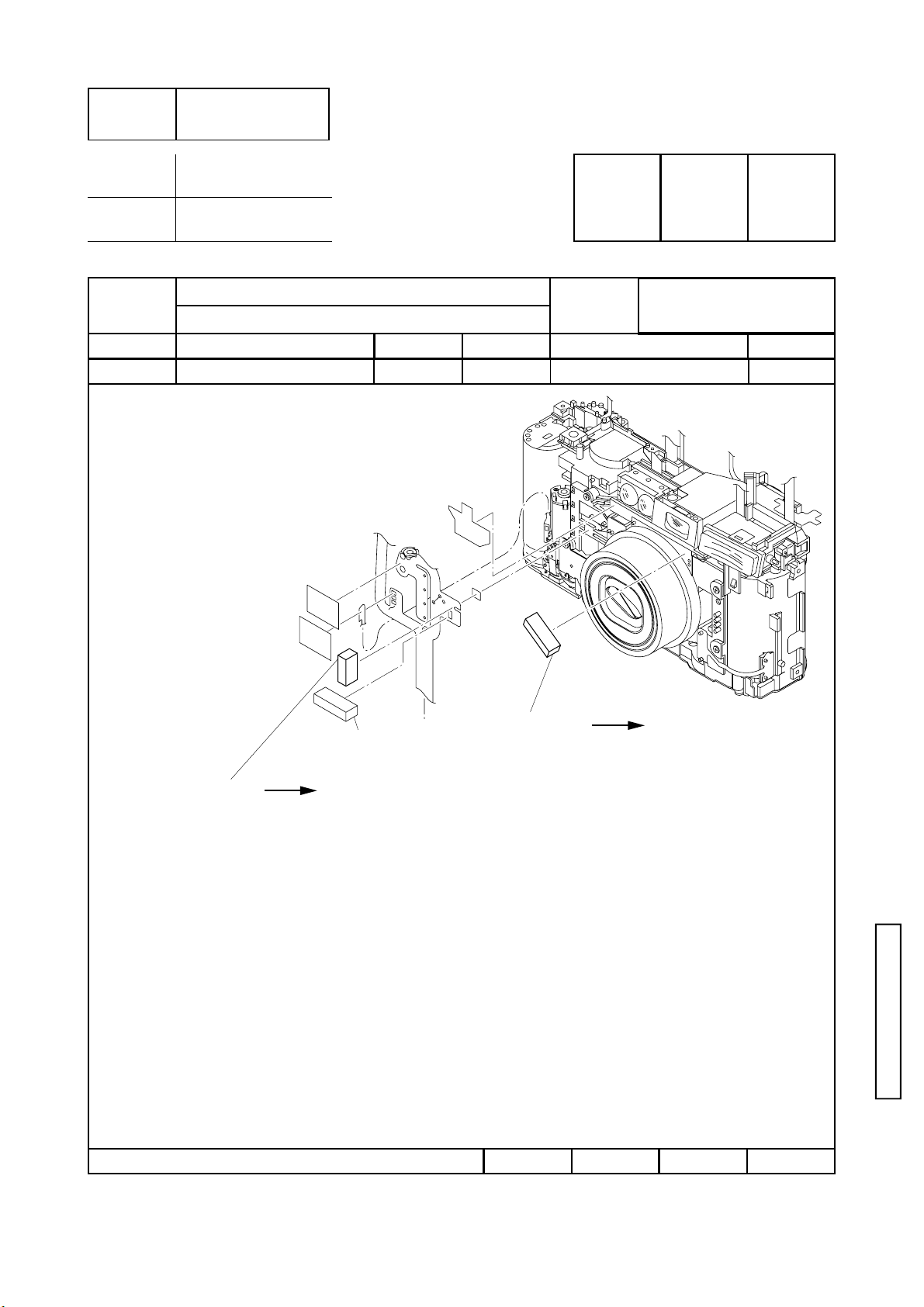

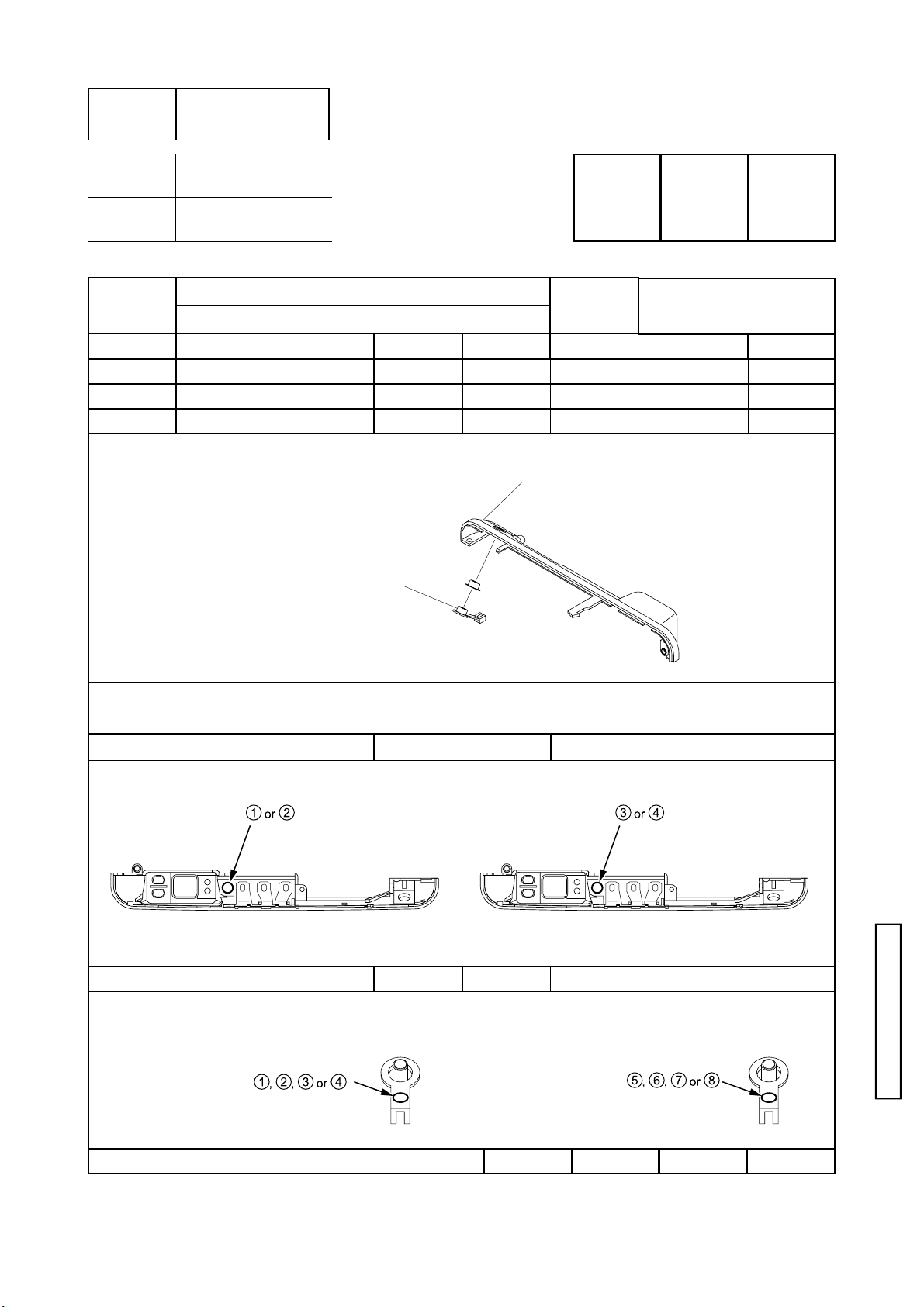

9384-2290-50 9384-2391-20

2472-679,682

○×

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

作成

New

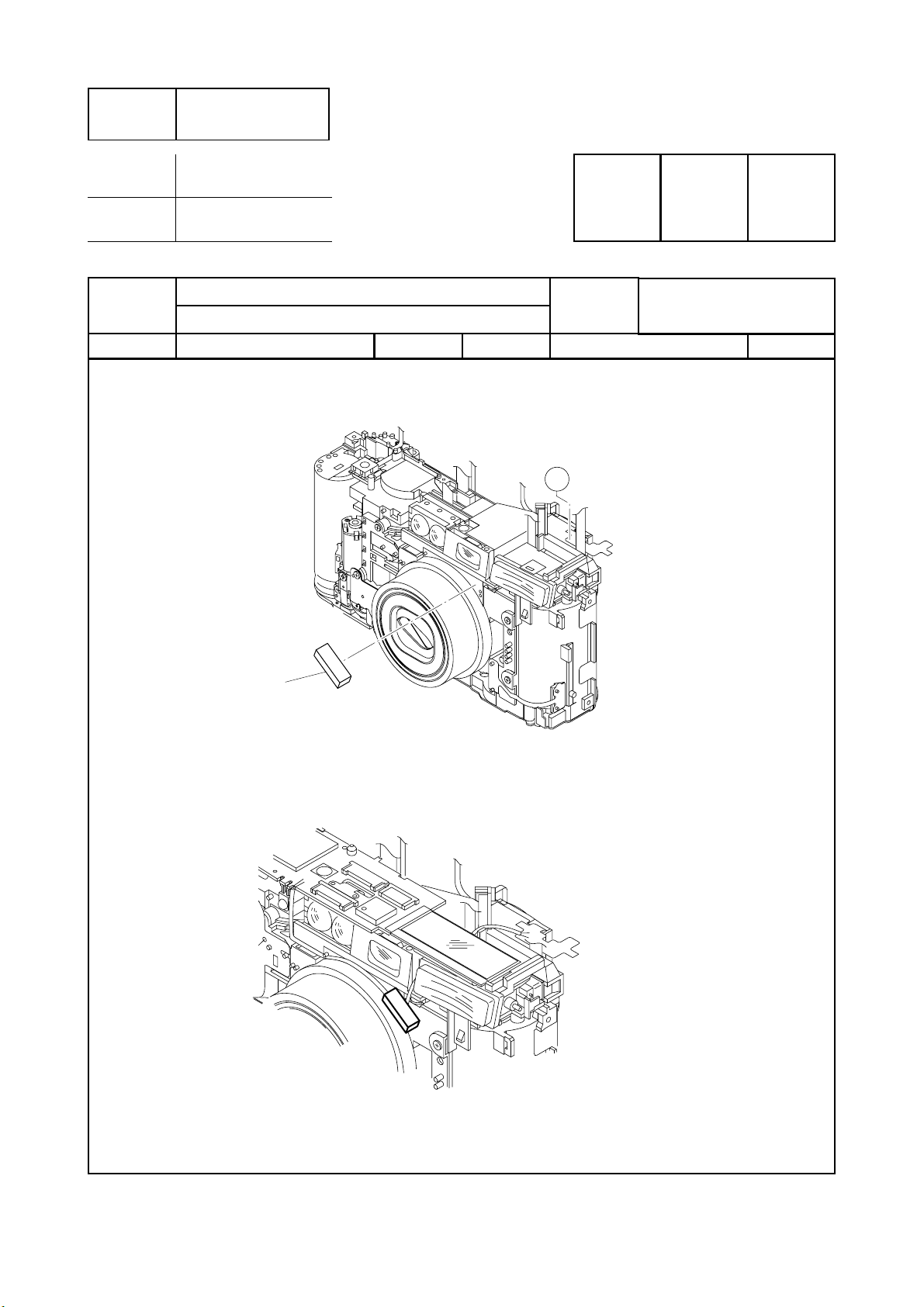

9384-2290-50(9X20mm)

9384-2391-20(9X18mm)

Reference line

貼付基準

9384-2290-50(12X20mm)

9384-2391-20(9X18mm)

Reference line

貼付基準

Reference line

貼付基準

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 4

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

QS FA 2472-P004

カメラサービス部

Camera Service Div.

June 6, 2002

2

コストダウン

Cost reduction.

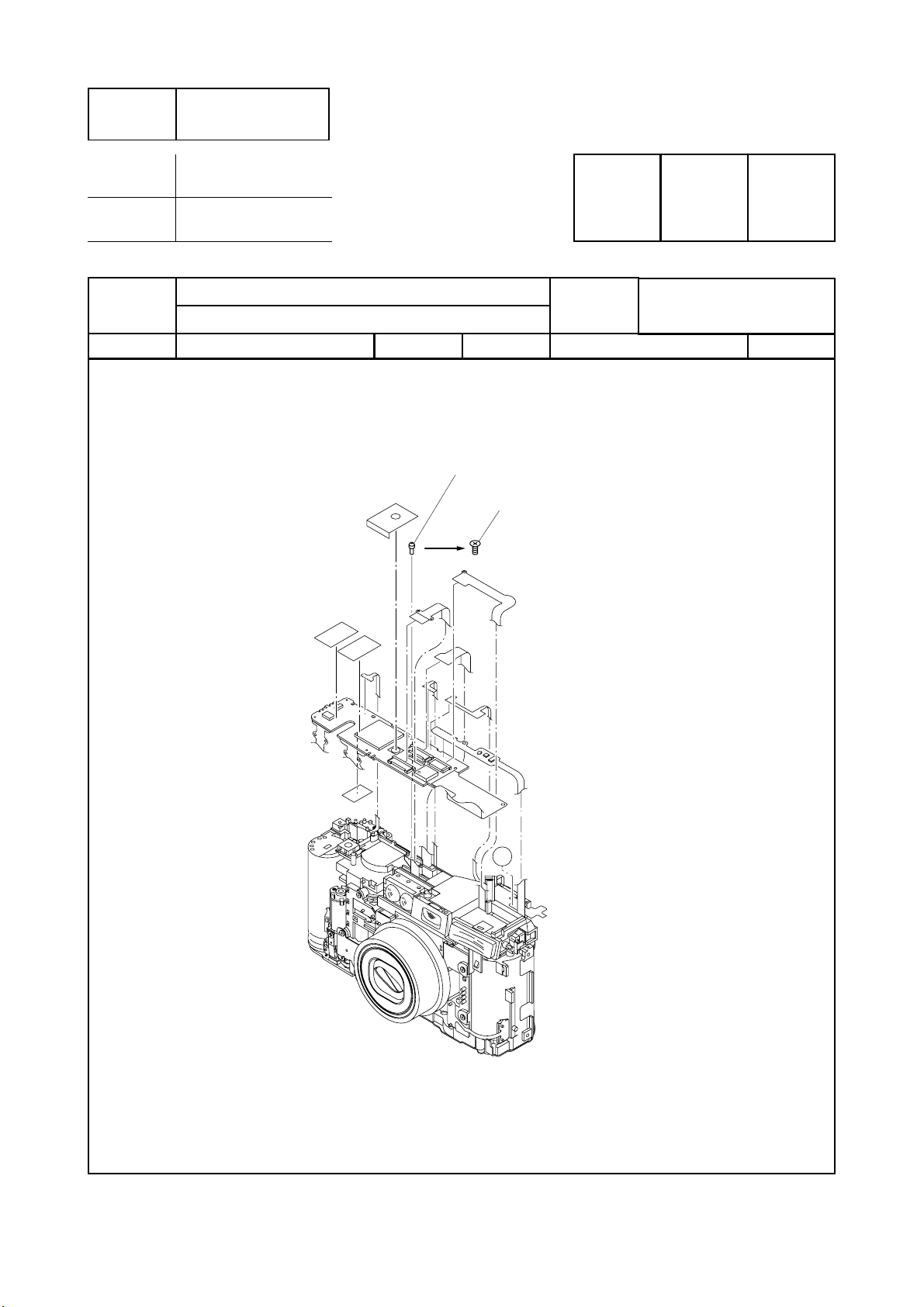

2472-1060-01 9761-1430-07

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-688,2473-33

○○

2472-1060-01

共通機種

COMMON
MODEL

←→

9761-1430-07

2472 Series
2473 Series

作成

New

A

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 5

R

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

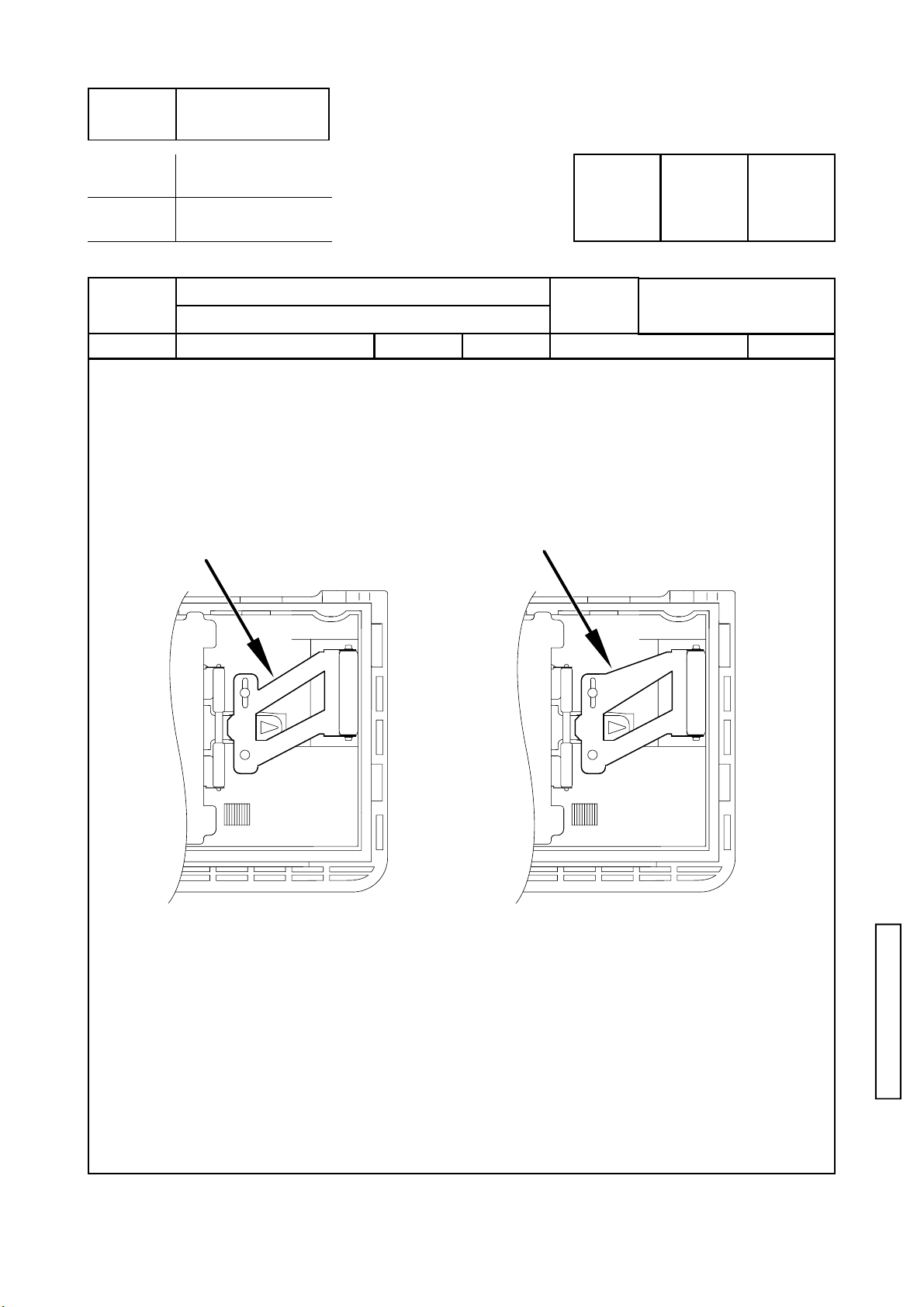

There are two different configurations of parts (with or without R163 and R164) about #0422.
However, they are interchangeable parts.

・フラッシュ基板セット(0422）には、R163,R164搭載されている物と搭載されていない物が有ります。

互換性があり、どちらを使用しても問題ありません。

QS FA 2472-P005

カメラサービス部

Camera Service Div.

June 6, 2002

3

コストダウン

Cost reduction.

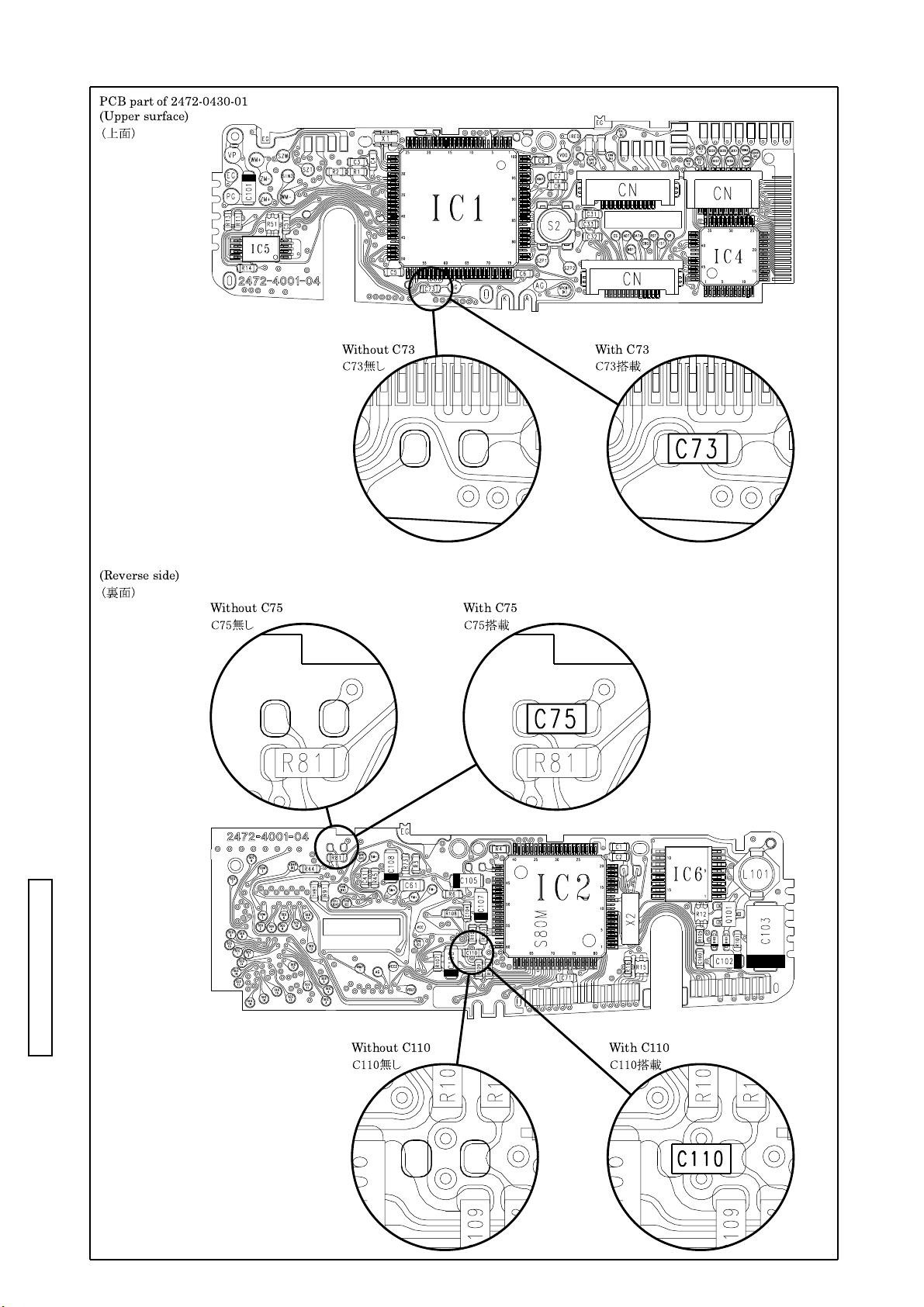

2472-0422-01 -----------------

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-689

-- --

共通機種

COMMON
MODEL

←→

2472 Series
2473 Series

作成

New

2472-0422-01

With R163 and R164.
R163、R164搭載

164

R163

A

Witout R163 and R164.
R163、R164 搭載なし

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 6

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P006

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラサービス部

Camera Service Div.

June 27, 2002

4

フィルム給送安定化

To stabilize operation of film winding.

------------- 2472-3018-01

-- --

2472-633

←→

共通機種

COMMON
MODEL

3002

Approved by承認Verified by審査Written by

作成

2472 Series
2473 Series

New

Body

3018

Reference line

貼付基準

2472-3018-01

Added./新設

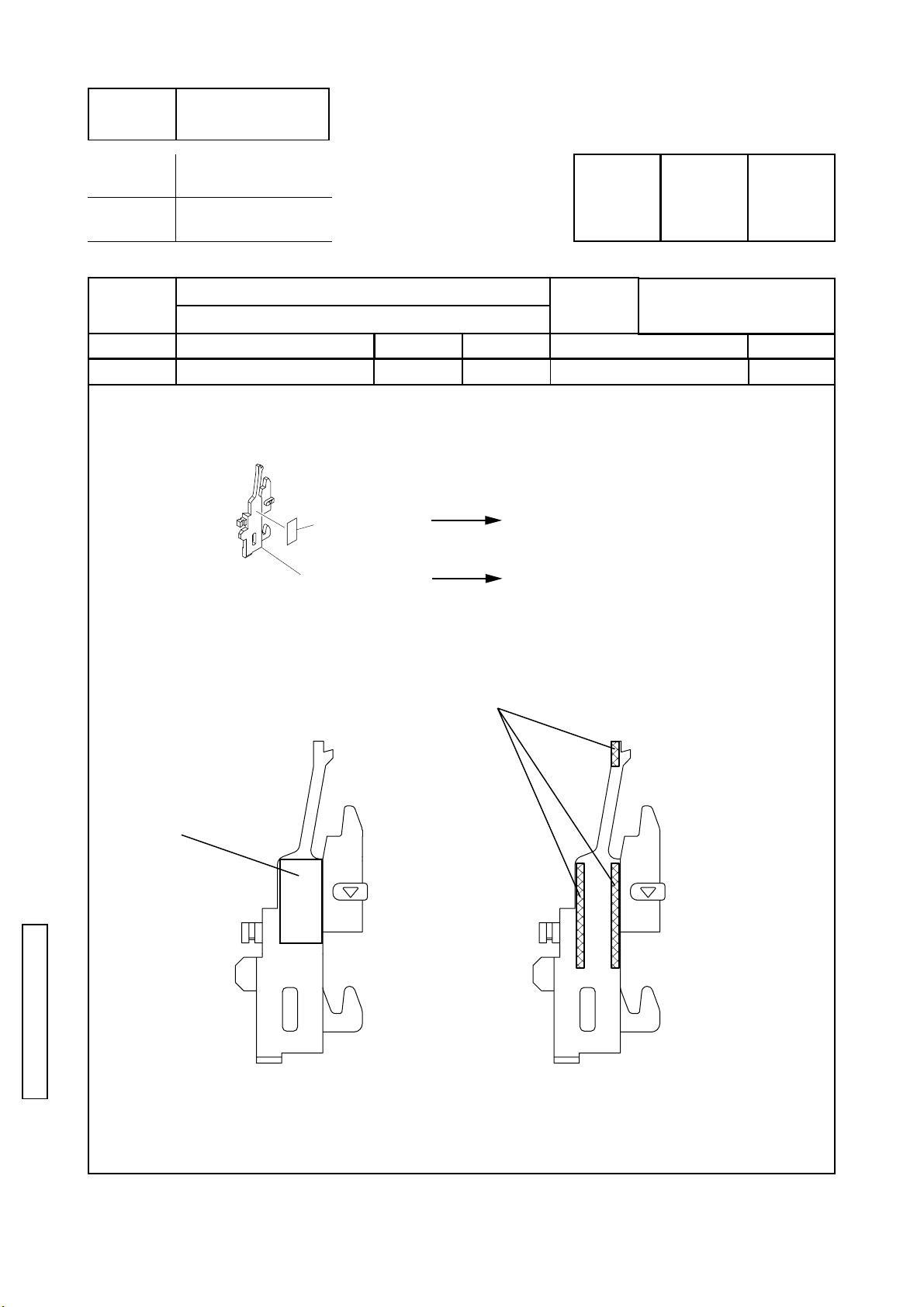

SPOOL CHAMBER SHEET

フィルム室シート

Other than #3018-01 (unsupplied part) is involved in the products.

・製品には、3018以外にAタイプまたはBタイプ(共にサービス非供給)が組込まれたものも有ります。

Unsupplied parts.

Type-A
Aタイプ

Type-B
Bタイプ

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 7

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P007

カメラサービス部

Camera Service Div.

June 27, 2002

4

パトローネ浮き軽減

To keep the film cartridge in the film chamber.

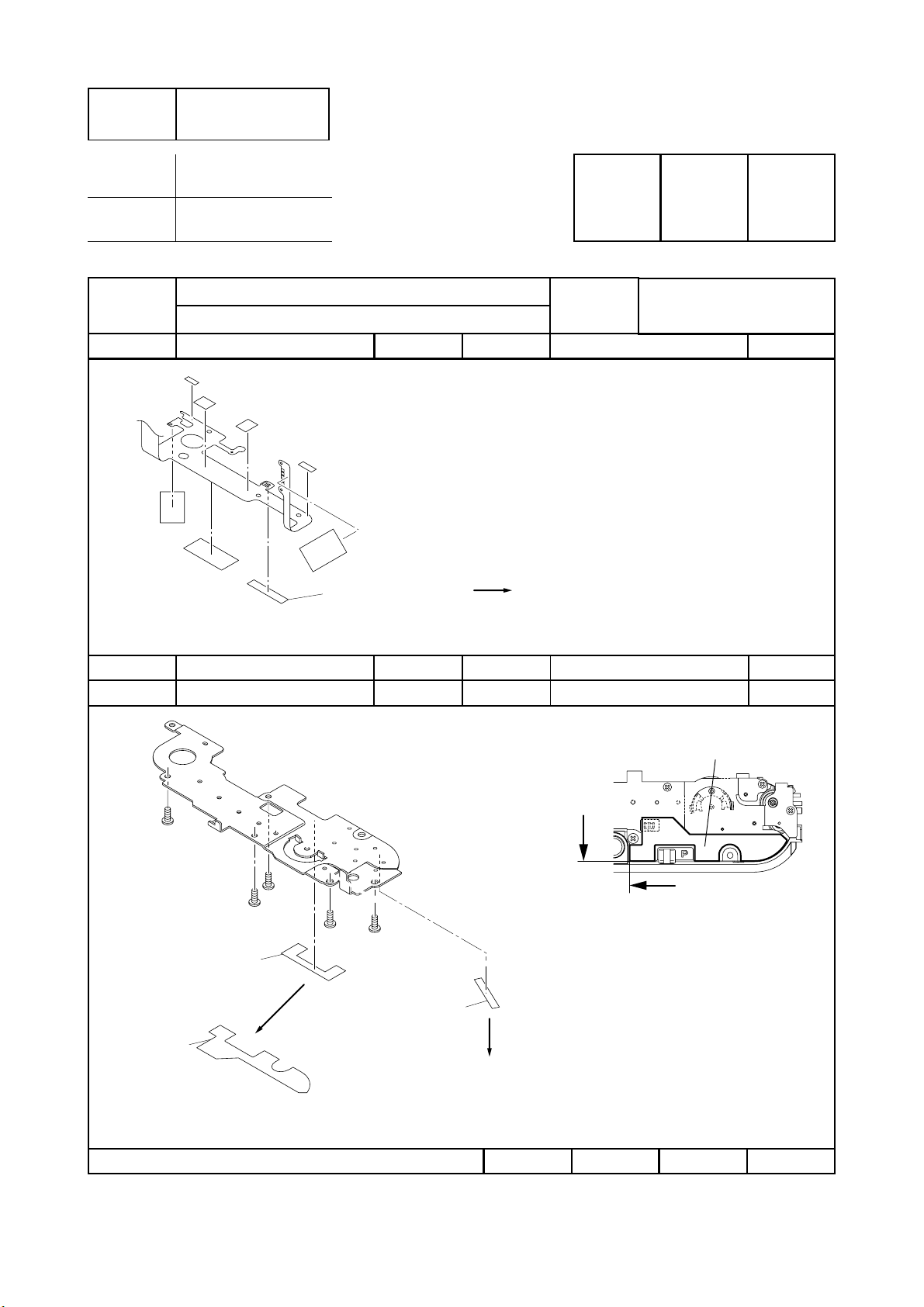

2472-3153-01 2472-3153-02

2472-3153

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

○×

2472-676

←→

3153-01

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

3153-02

作成

New

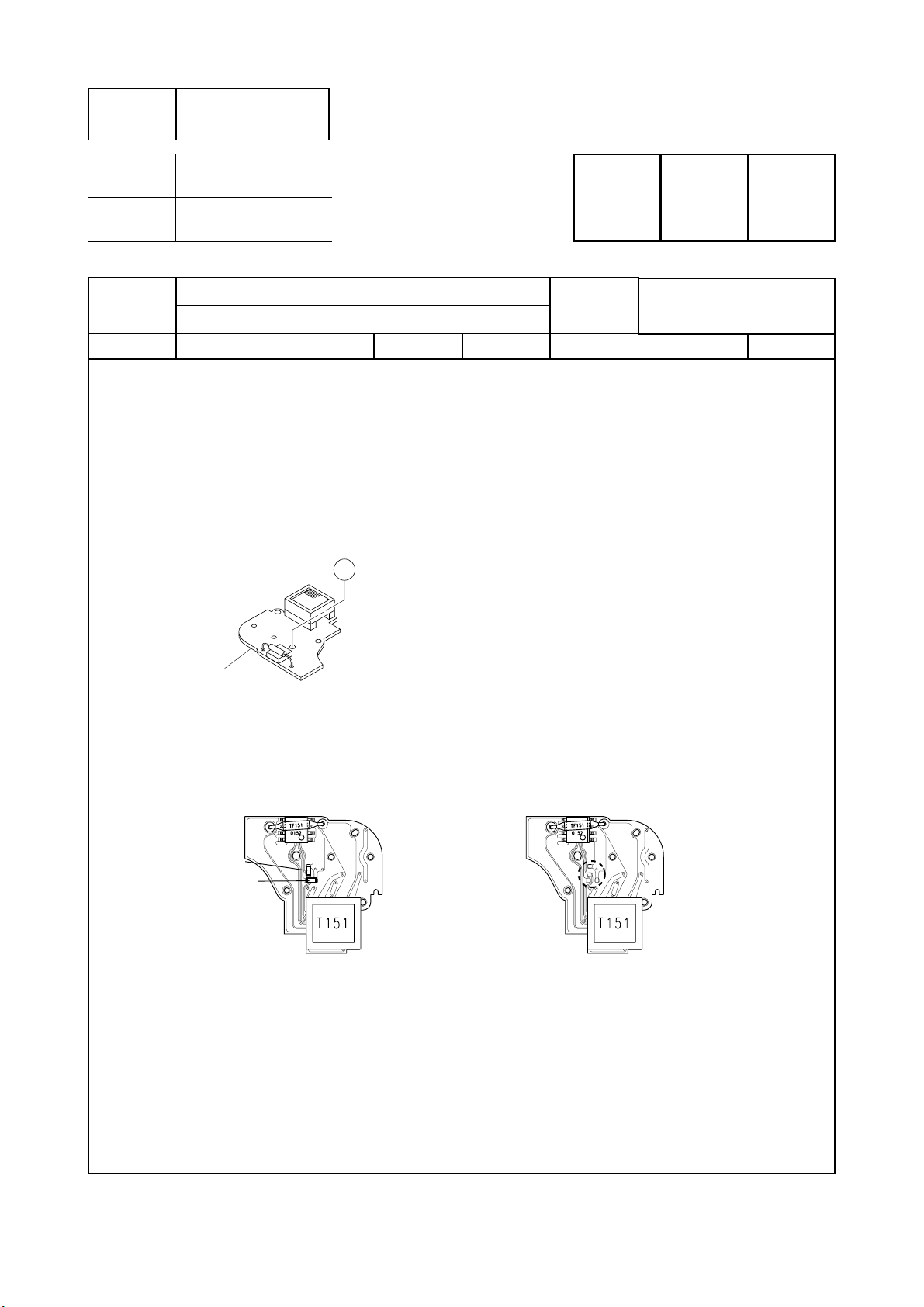

59.1

55

°

The bending angle of #3153 is changed.

曲げ角度を変更

°

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 8

PML 2472-P017

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P008

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラサービス部

Camera Service Div.

June 27, 2002

2

遮光性能向上

For btter light shielding.

------------------- 2472-1054-02

-- --

2472-675

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

作成

New

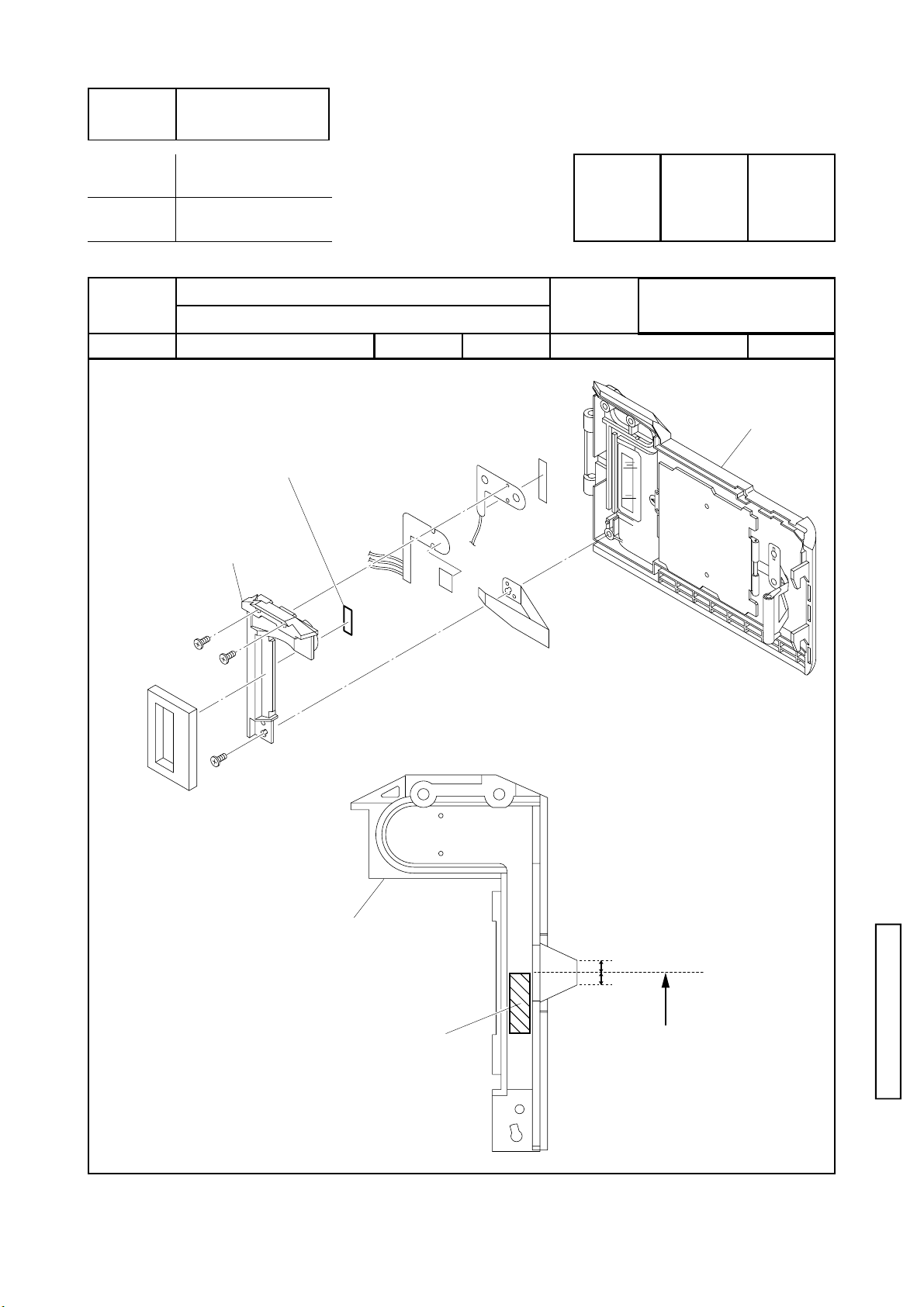

2472-1054-02
Added./新設
LIGHT SHIELD SPONGE

遮光スポンジ

1054-02

3mm

10mm

3mm

Other than #1054-02 (unsupplied part) is involved in the products.

・製品には下記の部品(サービス非供給)が組込まれたものも有ります。

5mm

10mm

3.5mm

Reference line

貼付基準

Reference line

貼付基準

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 9

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

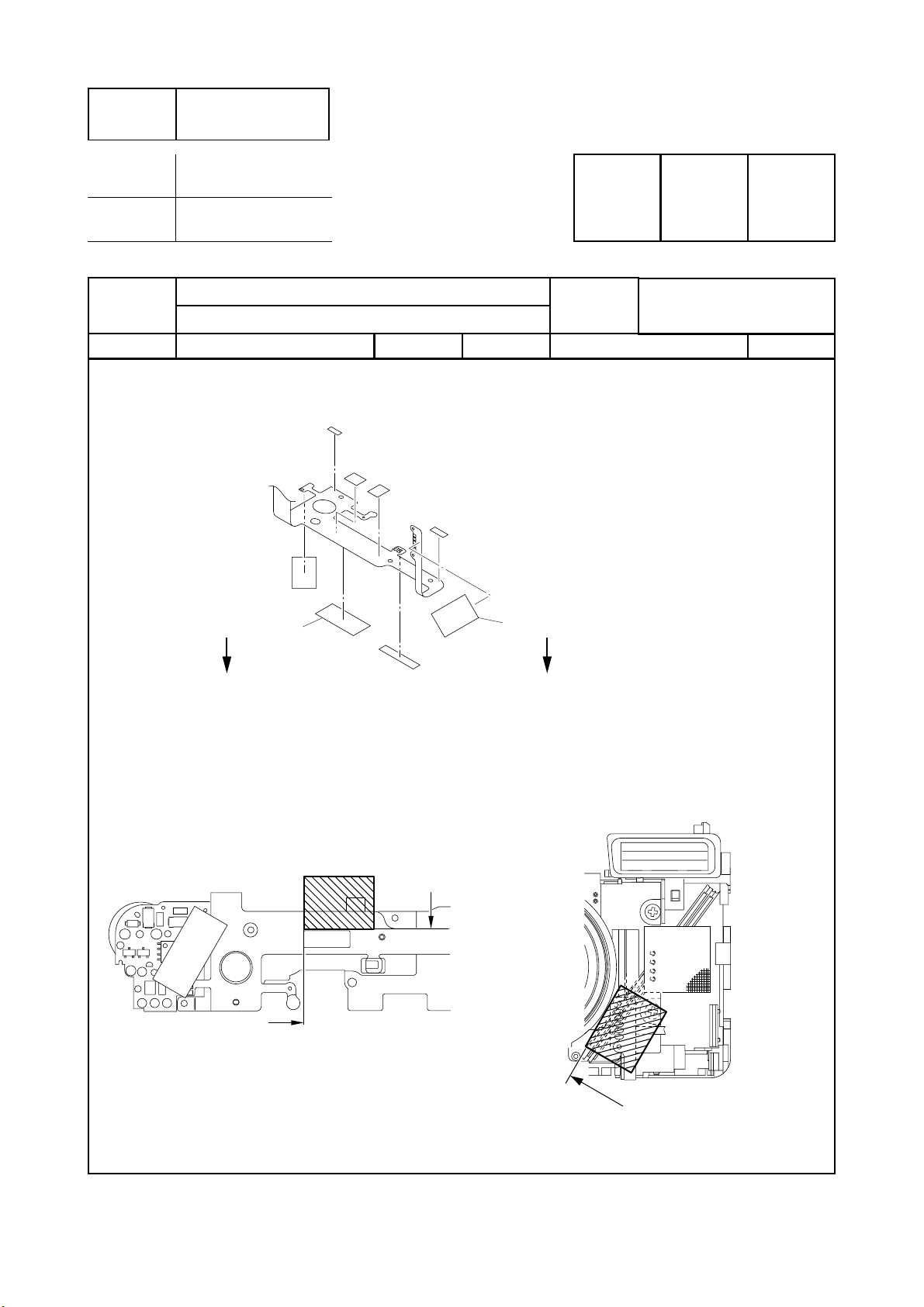

Film cartridge holder

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P009

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラCS部
Camera CS Div.

Aug 8, 2002

6

イニシャルロード失敗の軽減

To prevent initial-loading failure

2472-0110-01 2472-0110-02

パトローネ押えＳＰ

2472-691

○×

Film cartridge holder

パトローネ押えＳＰ

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

作成

New

2472-0110-01 2472-0110-02

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 10

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

QS FA 2472-P010

カメラCS部
Camera CS Div.

Aug 8, 2002

1

生産都合

For efficient production.

2472-0111-01 2472-0111-02

(2472-4515-01)

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-686

○×

→

-- --

共通機種

COMMON
MODEL

←→

←

2472 Series
2473 Series

Discontinued./廃止

作成

New
NewPrevious (2472-4515-01) Discontinued./廃止

PML

(2472-4515-01)

2472-0111-01

2472-0111-02

Padding

リブ増肉

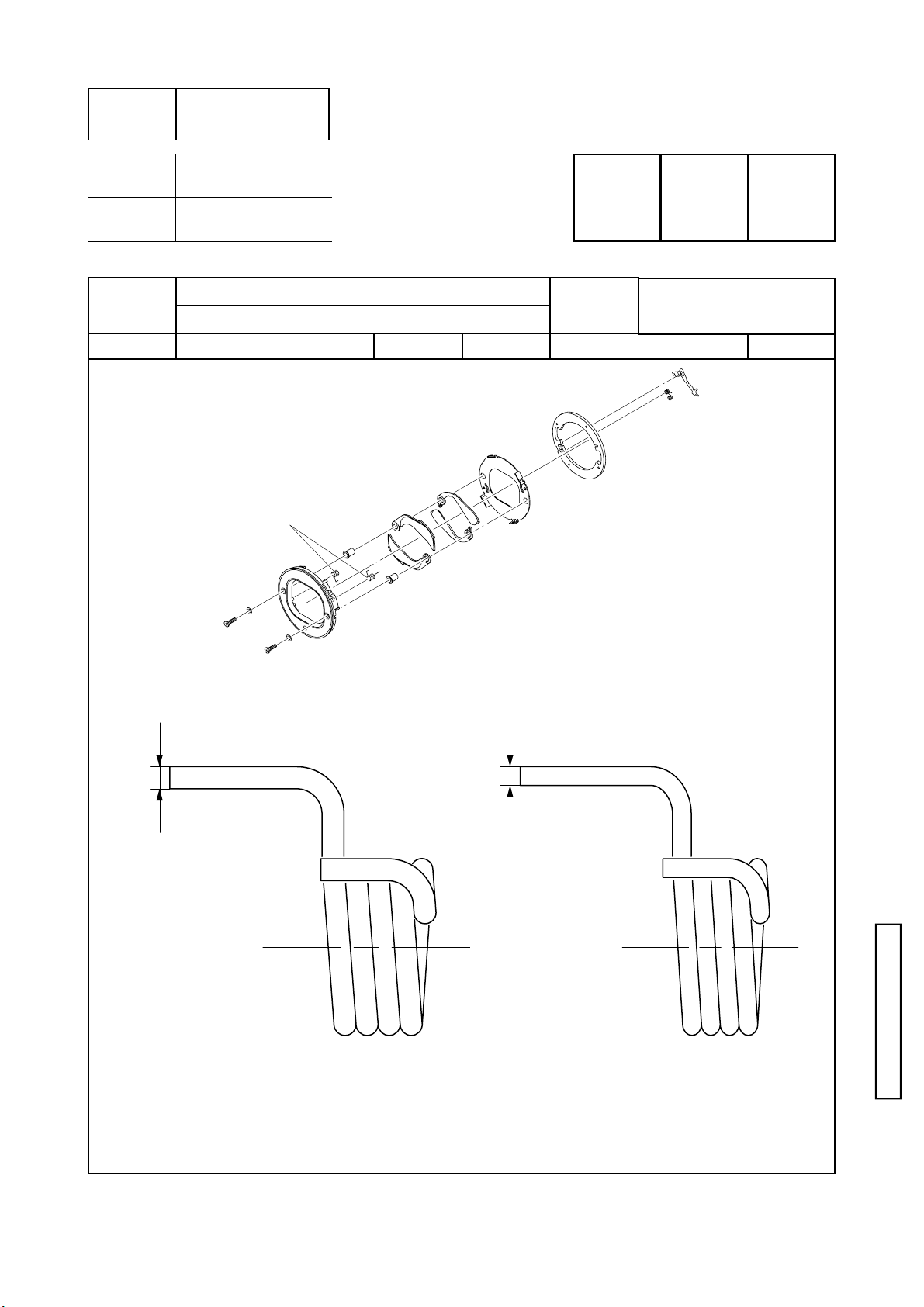

2472-0111-01 2472-0111-02

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 11

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

QS FA 2472-P011

カメラCS部
Camera CS Div.

Aug 8, 2002

3

生産都合

For efficient production.

2472-1052-01 2472-1052-02

2.8mm

5.8mm

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-683

○×

共通機種

COMMON
MODEL

←→

5mm

2472 Series
2473 Series

7mm

作成

New

2472-1052-02

2472-1052-02

Reference line

貼付基準

2472-1052-02
Bend

折り曲げる

2472-1052-01

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 12

PML

PML 2472-P017

管理 No.
REF No.

主管部署

Divison

QS FA 2472-P012

カメラCS部
Camera CS Div.

施行年月日

Valid from
Parts List P.

変更理由

Aug 22, 2002

1, 5

外観塗装の変更

REASON

For change of exterior painting.

Previous
Previous

Previous

2472-0210-01 2472-0210-02

(2472-0222-01)

(2472-0227-01)

Page 5

2472-0210-01 2472-0210-02

Paint color: Super Bright Silver-02

外観塗装色：スーパーブライトシルバー-02

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-671, 687

→
→
→

×

×
× ×
×

×

×

×

共通機種

COMMON
MODEL

←→

←
←
←

Paint color: Super Bright Silver

外観塗装色：スーパーブライトシルバー

2472 Series
2473 Series

(2472-0222-02)

(2472-0227-02)

(same color with #2463)

作成

New
New

NewPrevious (2472-0224-01) (2472-0224-02)
New

（#2463と同塗装色）

(2472-0222-01) (2472-0222-02)

Paint color: Super Bright Silver-02

外観塗装色：スーパーブライトシルバー-02

(2472-0224-01) (2472-0224-02)

Paint color: Super Bright Silver-02

外観塗装色：スーパーブライトシルバー-02

(2472-0227-01)

Paint color: Super Bright Silver-02

外観塗装色：スーパーブライトシルバー-02

Page 1

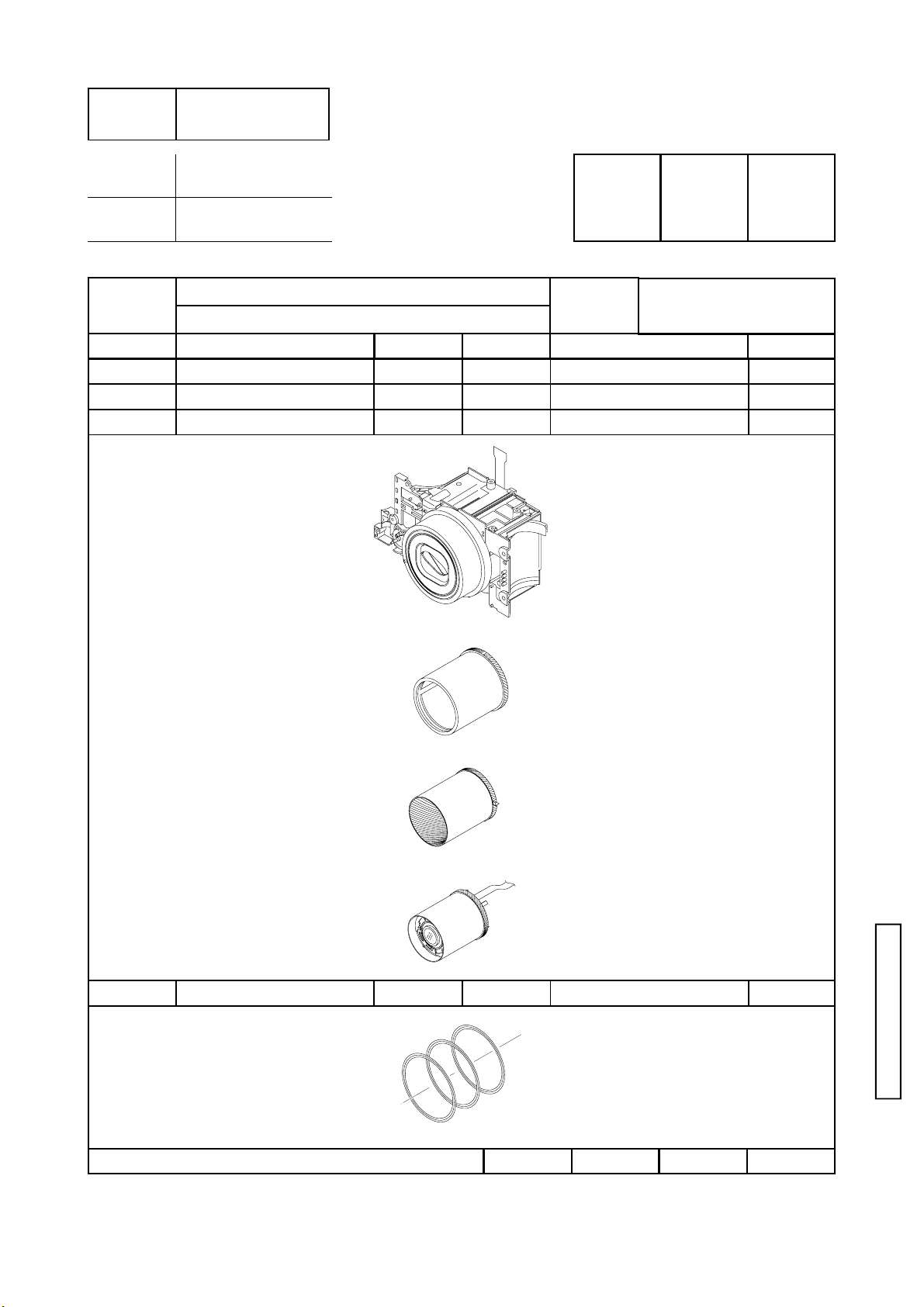

Surface of contact part to
Zoom Drive Barrel (-0222):
matt

ズーム駆動環(-0222)との摺動部材の表面：
光沢が弱い

→

×

×

←

Paint color: Super Bright Silver

(same color with #2463)

外観塗装色：スーパーブライトシルバー

Paint color: Super Bright Silver

外観塗装色：スーパーブライトシルバー

Paint color: Super Bright Silver

外観塗装色：スーパーブライトシルバー

（#2463と同塗装色）

(same color with #2463)

（#2463と同塗装色）

(2472-0227-02)

(same color with #2463)

（#2463と同塗装色）

NewPrevious 2472-2232-01 (3) 2472-2232-02 (3)

Surface of contact part to
Zoom Drive Barrel (-0222):
glossy

ズーム駆動環(-0222)との摺動部材の表面：
光沢が強い

セットでの互換性/Interchangeability as a set

○○

←→

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

NewPrevious

(2472) A 13

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P013

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラCS部
Camera CS Div.

August 29, 2002

5

バリア作動改善

To improve barrier operation.

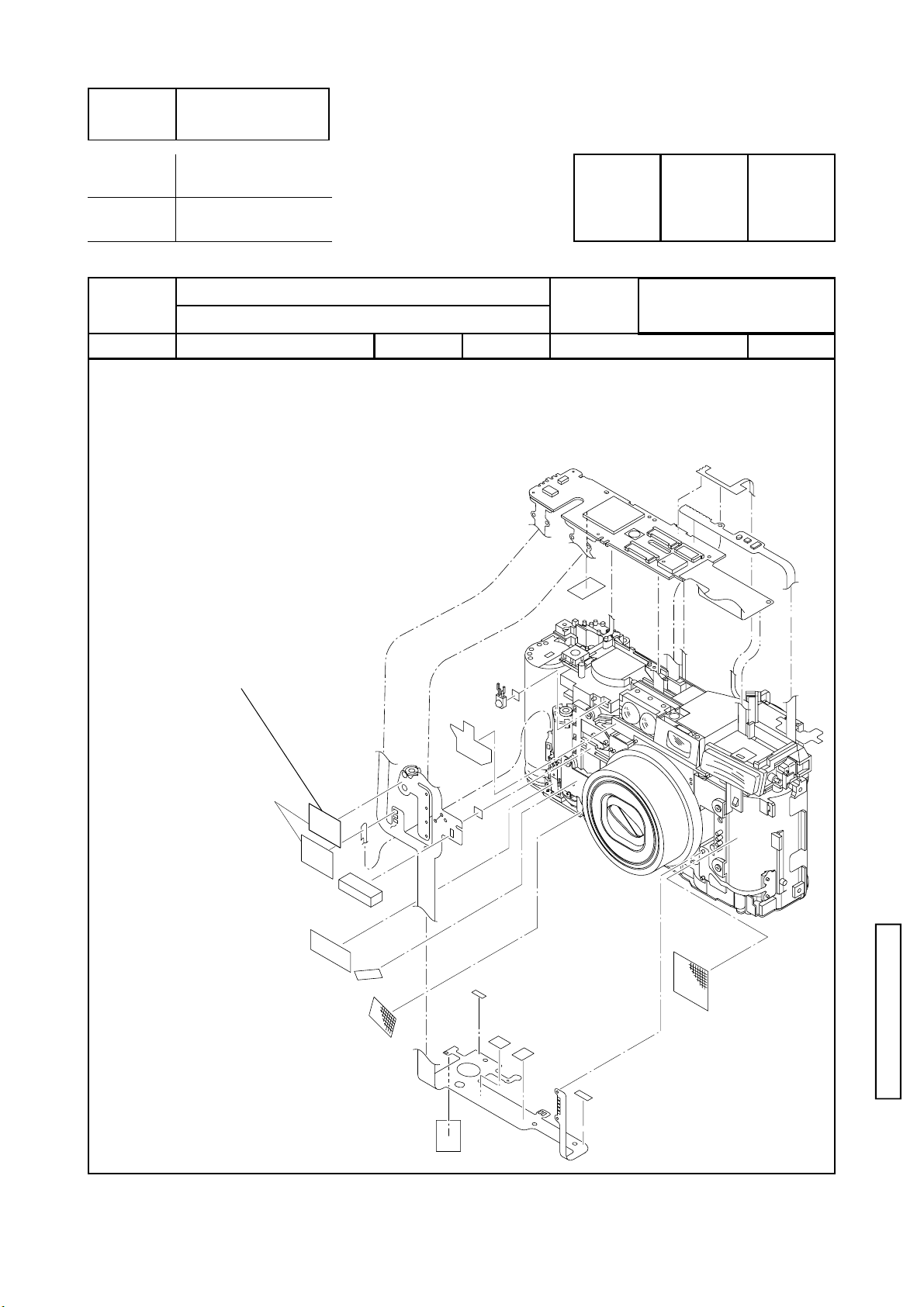

---------- 9384-2190-60

9384-2190-60 (1.5x3mm)
Added./新設
DOUBLE FACED TAPE

両面テープ

3 mm

-- --

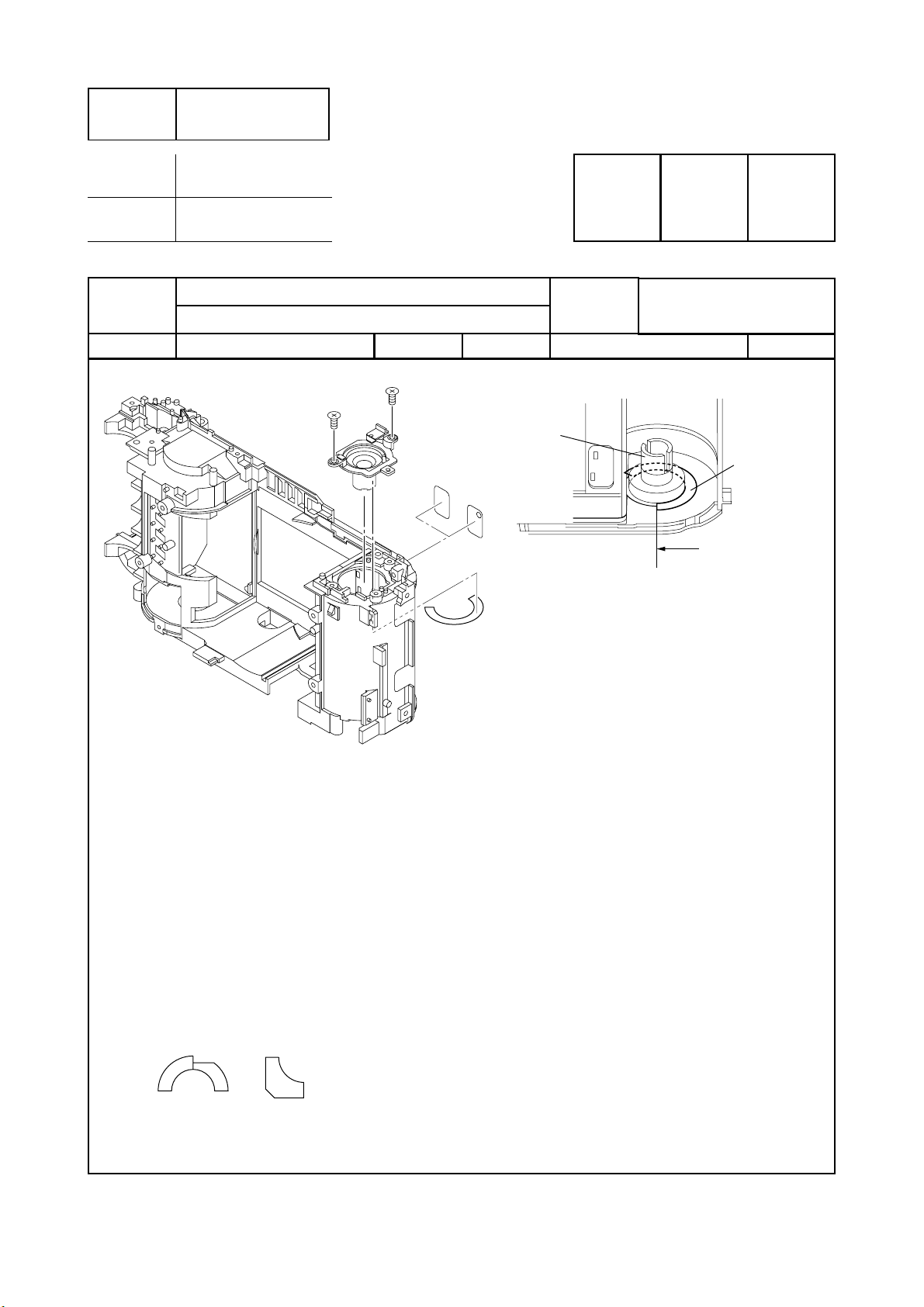

2472-706

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

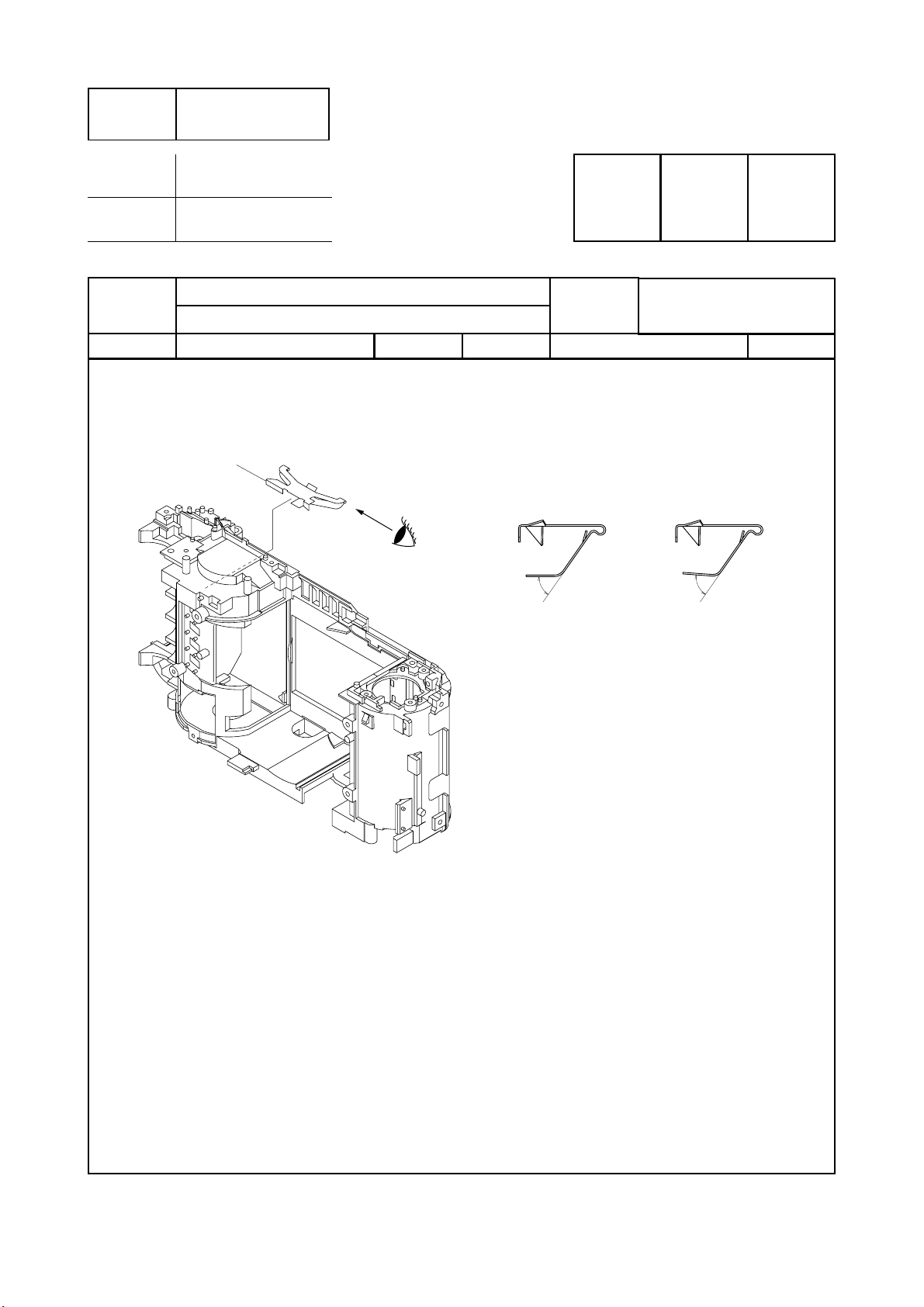

2472-0227

作成

New

Reference line

貼付基準

1.5 mm

Notched groove

切欠け溝

1/2

1/2

■本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 14

REF No.

Division

Valid from

QS FA2472-P014

Camera CS Div.

September 12, 2002

Parts List P. 2

REASON

Previous New

For efficient production.

2472-0430-01

PARTS MODIFICATION LIST

Approved by Verified by Written by

-710

COMMON
MODEL

----------

2472 Series
2473 Series

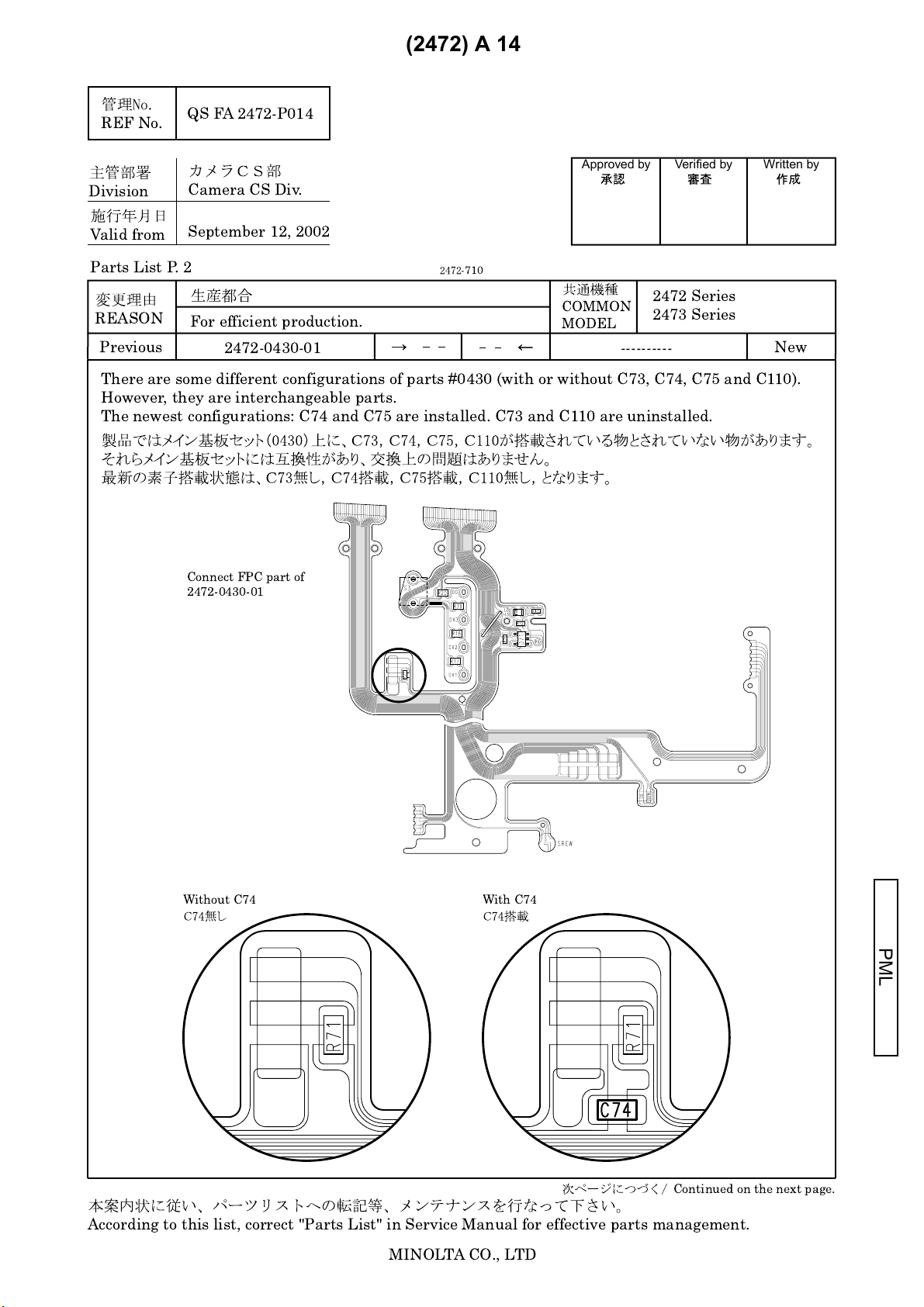

There are some different configurations of parts #0430 (with or without C73, C74, C75 and C110).
However, they are interchangeable parts.
The newest configurations: C74 and C75 are installed. C73 and C110 are uninstalled.

Connect FPC part of
2472-0430-01

With C74Without C74

PML

Continued on the next page.

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD

PCB part of 2472-0430-01
(Upper surface)

(2472) A 15

With C73Without C73

PML

(Reverse side)

With C75Without C75

With C110Without C110

(2472) A 16

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P015

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

カメラCS部
Camera CS Div.

October 17, 2002

6

2472-705

フレキ浮きによるショート防止

To prevent short-circuit due to the floated flex.

----------- (9384-2191-01)

- -- -

(9384-2191-01)

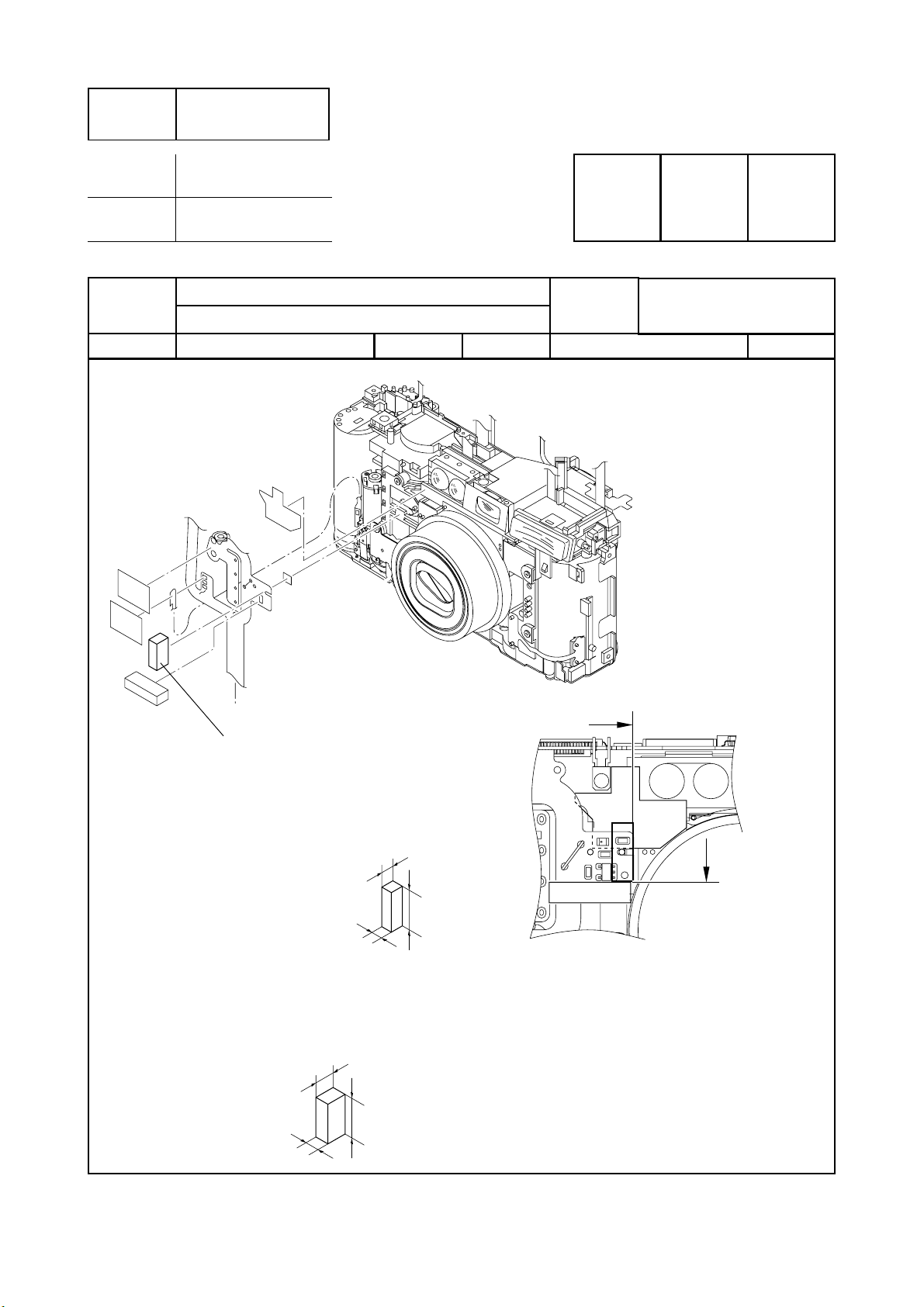

(2.5x7.5mm)

Added./新設
DOUBLE FACED TAPE

両面テープ

(2472-1427-01)

←→

Approved by承認Verified by審査Written by

共通機種

COMMON
MODEL

2472 Series
2473 Series

2472-0110

作成

New

2472-1427

1/2
1/2

Reference line

貼付基準

9384-2191-01

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 17

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

QS FA 2472-P016

カメラCS部
Camera CS Div.

October 17, 2002

4

コストダウン

Cost reduction.

9747-1430-07 Discontinued./廃止

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-723

共通機種

COMMON
MODEL

←→

- -- -

2472 Series
2473 Series

作成

New

9747-1430-07 Discontinued./ 廃止

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 18

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P017

カメラCS部
Camera CS Div.

October 17, 2002

2

コストダウン

Cost reduction.

2472-1050-01 (2) 2472-1050-01

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-724 PML 2472-P002, P008, P012

共通機種

COMMON
MODEL

←→

- -- -

→

←

- -- -

Discontinued./廃止

作成

2472 Series
2473 Series

New
NewPrevious 2472-1054-02

2472-1050-01

2472-1054-02 Discontinued./ 廃止

Refer to PML 2472-P012:
Be sure to install 2472-1050-01(2) and 2472-1054-02 onto the product equipped with 2472-0210

2472-2232
It is not necessary to install 2472-1050-01 and 2472-1054-02 onto the product equipped with 2472-0210

and 2472-2232
However, there are also products with 2472-1050-01(2) and 2472-1054-02 installed onto 0210
case, it is not necessary to detach 2472-1050-01 and 2472-1054-02.

PML 2472-P012 参照：
2472-0210
2472-0210
但し、0210

-01-01

-01(3).

-01-01

-02-02

-02(3).

-02-02

-01-01

-01, 2472-2232

-01-01

-02-02

-02, 2472-2232

-02-02

-02-02

-02に1050(2)と1054が組み込まれた製品もあり、敢えてそれらを取り外す必要はなし。

-02-02

セットでの互換性/Interchangeability as a set

-01-01

-01 (3) 搭載製品には、上図 2472-1050-01 (2), 2472-1054-02 を必ず取付ける。

-01-01

-02-02

-02 (3) 搭載製品では、上図 2472-1050-01, 2472-1054-02 が不要。

-02-02

2472-1050-01 Discontinued./ 廃止

-01-01

-01 and

-01-01

-02-02

-02. In that

-02-02

○○

←→

NewPrevious

-02-02

-02

-02-02

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 19

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P018

カメラCS部
Camera CS Div.

October 31, 2002

5

バリア作動改善

To improve barrier operation.

[2472-1354-01] [2472-1354-05]

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-693

共通機種

COMMON
MODEL

○×

←→

[2472-1354]

作成

2472 Series
2473 Series

New

[2472-1354-01] [2472-1354-05]

1.0mm 1.2mm

Although 2472-0210 and (2472-0227) include [2472-1354], their supplementary codes are not updated.

[2472-1354]が結合されているユニットである、鏡胴ユニット：2472-0210 および１群保持筒ユニット：
(2472-0227) の補助コードは更新しません。

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 20

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from
Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P019

カメラCS部
Camera CS Div.

November 7, 2002

2

コストダウン

Cost reduction.

9384-2290-50 (2) 9384-2290-50

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-729

共通機種

COMMON
MODEL

←→

- -- -

作成

2472 Series
2473 Series

New

Discontinued./ 廃止

9384-2290-50
(20x12mm)(2)

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

(2472) A 21

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from

Parts List P.

変更理由

REASON

Previous

QS FA 2472-P020

カメラ CS 部
Camera CS Div.

November 28, 2002

1(2472), 2(2473)

生産都合

For efficient production.

2472-0120-01 ----------

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-715,716, 2473-36,37

→
→
→

共通機種

COMMON
MODEL

←→

- -- -

←

- -- -

←

- -- -

←

- -- -

2472-0120-01(-286,-485,-685)
2472-0121-01(-186,-385)

2473-0120-01(-286,-485,-685)
2473-0121-01(-186,-385)

2472 Series
2473 Series

----------

----------

作成

New

NewPrevious 2472-0121-01

NewPrevious 2473-0120-01 ----------

NewPrevious 2473-0121-01

(2472-1411-01)(for Type-A)

(2472-1413-01)(for Type-B)
Added./新設
POWER BUTTON

メインＳＷボタン

2472-0120-01(-286,-485,-685) / 2472-0121-01(-186,-385)
2473-0120-01(-286,-485,-685) / 2473-0121-01(-186,-385)

Type-A

Cabinet number is;

キャビネット番号が；

(2472-1411-01) (2472-1413-01)

Usable by the combination with Type-A.

Type-A との組合せで使用

→

→

×

←

×

Cabinet number is;

キャビネット番号が；

←

××

Type-B

Usable by the combination with Type-B.

Type-B との組合せで使用

Cabinet number is;

キャビネット番号が；

セットでの互換性 /Interchangeability as a set

Cabinet number is;

キャビネット番号が；

○○

←→

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.

NewPrevious

(2472) A 22

PML

管理 No.
REF No.

主管部署

Divison

施行年月日

Valid from

Parts List P.

変更理由

REASON

Previous

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

PARTS MODIFICATION LIST

QS FA 2472-P021

カメラ CS 部
Camera CS Div.

November 28, 2002

5

バリア作動改善

To improve barrier operation.

[2472-1365-01](2) [2472-1365-04](2)

[2472-1365](2)

PARTS MODIFICATION LISTPARTS MODIFICATION LIST

Approved by承認Verified by審査Written by

2472-714

共通機種

COMMON
MODEL

○×

←→

作成

2472 Series
2473 Series

New

[2472-1365-01] [2472-1365-04]

0.26mm 0.23mm

Thick diameter

直径が太い

Although 2472-0210 and (2472-0227) include [2472-1365], their supplementary codes are not
updated.

[2472-1365] が結合されているユニットである、鏡胴ユニット：2472-0210 および１群保持筒ユニット：
(2472-0227) の補助コードは更新しません。

Thin diameter

直径が細い

本案内状に従い、パーツリストへの転記等、メンテナンスを行なって下さい。

According to this list, correct "Parts List" in Service Manual for effective parts management.

MINOLTA CO., LTD.
