GEBRUIKSAANWIJZINGNL
9222-7300-15 MM-A302
2
3
VOORDAT U BEGINT
Lees voordat u de DiMAGE Viewer software installeert het hoofdstuk over data-overdracht
(“Overspeelstand”) in de gebruiksaanwijzing van de camera. Daar wordt beschreven hoe u camera
en computer via de meegeleverde USB-kabel met elkaar verbindt. Bij de voorbeelden in deze camera
is ervan uitgegaan dat de camera met een USB-kabel met de computer verbonden is, zoals beschreven in de camera-gebruiksaanwijzing.
Deze gebruiksaanwijzing geeft geen instructies voor de standaard handelingen van het gebruik van
personal computers, of voor de standaard handelingen voor het gebruik van Windows en Macintosh
besturingssystemen; kijk daarvoor in de gebruiksaanwijzing van uw computer.
Voor de voorbeelden in deze gebruiksaanwijzing is Windows software gebruikt. De weergave op uw
scherm kan afwijken van de voorbeelden wanneer u met Macintosh of andere Windows besturingssystemen werkt.
Alles is in het werk gesteld om de juistheid van de informatie in deze gebruiksaanwijzing te verzekeren. Hebt u vragen, neem dan contact op met Minolta. Minolta is niet aansprakelijk voor verlies of
schade die voortkomt uit het gebruik van deze software.
Deze gebruiksaanwijzing mag niet worden gekopieerd, noch in het geheel, noch in delen, zonder
voorafgaande toestemming van Minolta Co., Ltd.
4
INHOUD
Systeemeisen ......................................................................................................................................6
DiMAGE Viewer.........................................................................................................................6
QuickTime systeemeisen ..........................................................................................................7
Voordat u de DiMAGE Viewer installeert ...................................................................................7
Installatie ......................................................................................................................................8
DiMAGE Viewer installeren – Windows.....................................................................................8
DiMAGE Viewer installeren – Macintosh.................................................................................10
De Viewer starten .................................................................................................................................12
De Viewer starten – Windows .................................................................................................12
De Viewer starten – Macintosh ...............................................................................................13
Beelden importeren en bewerken ........................................................................................................14
Beeldbestanden laden.............................................................................................................14
Thumbnail-venster bijwerken...................................................................................................14
Audiobestanden openen..........................................................................................................15
Weergaveformaat veranderen .................................................................................................16
Thumbnail-formaat veranderen ...............................................................................................17
Beeldbestanden sorteren ........................................................................................................18
Individuele beeldsbestanden hernoemen................................................................................18
Een aantal beeldbestanden hernoemen .................................................................................19
Mappen aanmaken..................................................................................................................20
Beelden naar een andere map verplaatsen ............................................................................21
Beelden naar een andere map kopiëren.................................................................................22
Knippen, kopiëren, plakken en wissen – Windows .................................................................23
Knippen, kopiëren, plakken en wissen – Macintosh ...............................................................23
Opname-informatie weergeven en opslaan.............................................................................24
Setup opname-informatie ........................................................................................................25
Standaard beeldbewerking...................................................................................................................26
Beeldcorrectievenster..............................................................................................................26
Tool-balken..................................................................................................................27
Beelden in het beeldcorrectievenster weergeven....................................................................28
Beelden omkeren en roteren...................................................................................................29
Beeldweergave regelen...........................................................................................................30
Op venstergrootte aanpassen ....................................................................................30
Grootte viewer-venster aanpassen.............................................................................30
Hand-tool ....................................................................................................................31
Vergrotings-tool ...........................................................................................................31
Menu-opties ................................................................................................................31
Var iatie-palet............................................................................................................................32
Kleurbalans-variatie ....................................................................................................33
Helderheids- en contrastvariatie .................................................................................34
Kleurverzadigings-variatie...........................................................................................35
Palet helderheid, contrast en kleurbalans ...............................................................................36
Knop Auto Setting.......................................................................................................36
Beeld voor en na correctie vergelijken ....................................................................................37
Werken met kleur ....................................................................................................................38
Beeldcorrectie herroepen en opnieuw uitvoeren.....................................................................39
Beelden met tekst en lijnwerk verwerken................................................................................39
5
Beelden opslaan...................................................................................................................................40
Beelden in een andere grootte opslaan ..................................................................................40
Beeld opslaan..........................................................................................................................41
Beeldnaam en -formaat veranderen........................................................................................41
Printen ....................................................................................................................................42
Beelden printen .......................................................................................................................42
Geavanceerde beeldbewerking............................................................................................................44
Tooncurve/histogram-palet ......................................................................................................45
Tooncurve gebruiken ...............................................................................................................46
Vrije tooncurve tekenen...........................................................................................................47
Korte uitleg tooncurvecorrecties ..............................................................................................48
Wit-, zwart- en grijspuntcorrecties ...........................................................................................50
Wit- en zwartpuntwaarden instellen ........................................................................................52
Tooncurve / histogram Auto setting.........................................................................................53
Kleurenhistogrammen weergeven ...........................................................................................53
Histogramcorrecties.................................................................................................................54
Kleurzweem-, kleurverzadiging- en lichtsterktepalet ...............................................................56
Knop Auto Setting ......................................................................................................56
Kleurzweemcorrecties .............................................................................................................57

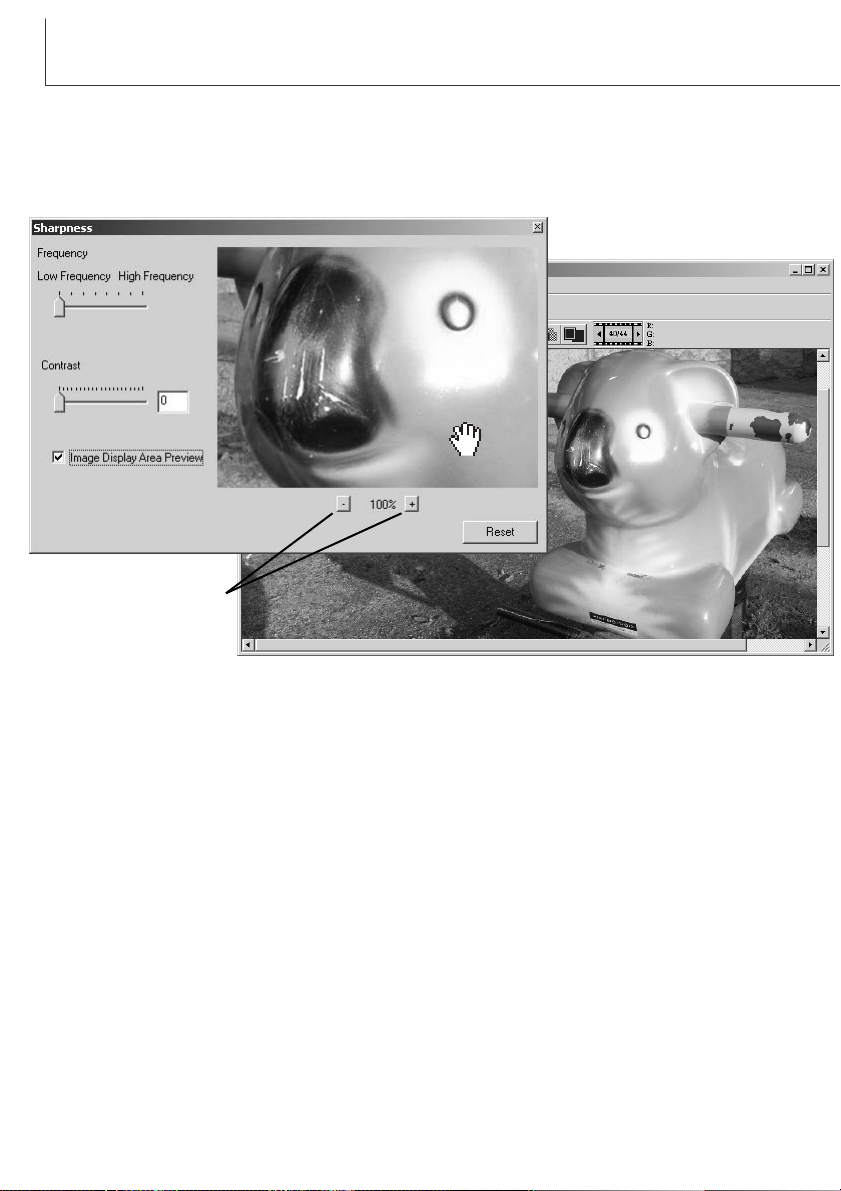

Verscherping............................................................................................................................58
Deel van een beeld opslaan – veldmarkering.........................................................................60
Beeldcorrectiestappen volgen – snapshot-knop .....................................................................61
Beeldcorrecties opslaan ..........................................................................................................62
Beeldcorrectietaak oproepen...................................................................................................63
RAW-beelden verwerken .........................................................................................................64
RAW-beelden opslaan .............................................................................................................66
RAW-taken opslaan .................................................................................................................67
RAW-taken oproepen ..............................................................................................................67
Serieverwerking.......................................................................................................................68
Movie Enhancer ...................................................................................................................................70
Flicker-correctie .......................................................................................................................71
Filmbestanden bewerken.........................................................................................................72
Filmclips splitsen.........................................................................................................72
Delen van de ene film naar de andere film kopiëren..................................................73
Filmbeelden corrigeren............................................................................................................74
Geavanceerde setup ............................................................................................................................76
De viewer aan uw behoeften aanpassen – Voorkeuren ..........................................................76

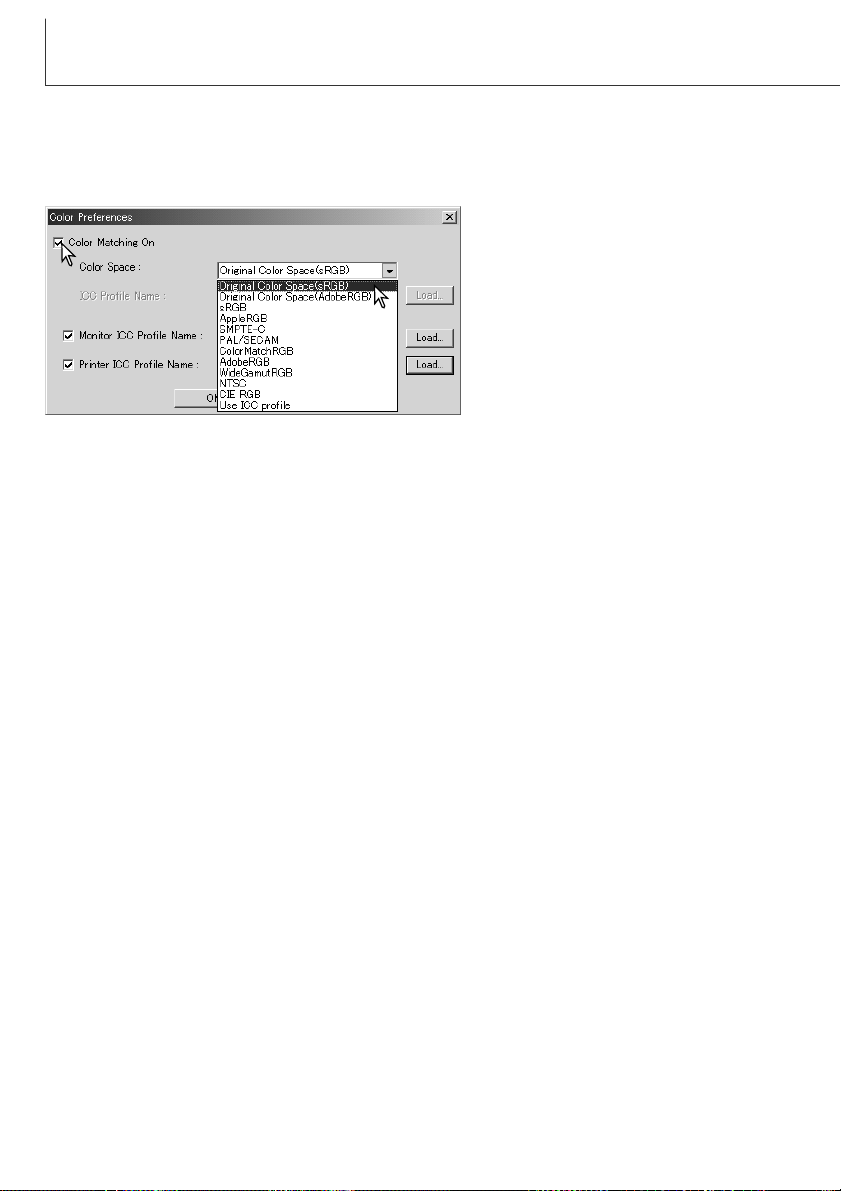

Kleurafstemming – kleurvoorkeuren........................................................................................78
Weken met apparatuurgebonden ICC-profielen ......................................................................80
Aangehechte camera-kleurprofielen........................................................................................82
Opmerking over kleurmeting ...................................................................................................82
6
SYSTEEMEISEN
IBM PC/AT compatible computers
133MHz Pentium processor of hoger
64 MB of meer aan RAM
(128 MB of meer bij Windows XP)
200 MB of meer aan beschikbare
ruimte op hard disk
CD-ROM drive
Apple Macintosh computers
PowerPC 100MHz of hoger
128 MB of meer aan beschikbaar RAM
200 MB of meer aan beschikbare ruimte
op hard disk
24-bit kleur of beter, met een minimum
resolutie van 800 X 600. 1024 X 768 of
hoger wordt aanbevolen.
True Col. (24 bit) monitor. of beter, met
een minimum resolutie van 800 X 600.
1024 X 768 (XGA) of hoger wordt aan-
bevolen.
Kijk op de DiMAGE Viewer CD-ROM voor de systeemeisen voor Windows en Macintosh besturingssystemen.
De eisen zijn op de CD-ROM zelf geprint.
*Computers met Windows 98 vereisen Microsoft Internet Explorer 5.0 of later.
QuickTime 5 of later QuickTime 4 of later
DiMAGE Viewer
7
RAM-gestationeerde programma’s zoals antivirus- of installatie-bewakende programma’s kunnen de
installatie verstoren. Verwijder deze programma’s of schakel ze uit voordat u de DiMAGE Viewer
installeert. Herinstalleer de software daarna weer of schakel de software daarna weer in.
Voordat u de DiMAGE Viewer installeert
QuickTime systeemeisen
IBM PC / AT Compatible
Pentium computer
Windows 95, 98, 98SE, NT, Me,
2000 Professional of XP.
32MB of meer aan RAM
Sound Blaster of compatible geluidskaart
DirectX 3.0 of later aanbevolen
Volg voor het installeren van QuickTime de
instructies van het installatieprogramma. Kies in
het venster waarin u het type installatie
moet kiezen de aanbevolen optie; de opties voor
minimum of custom installatie kunnen ertoe leiden dat de DiMAGE Viewer niet goed zal werken.Macintosh gebruikers kunnen de nieuwste
versie van QuickTime gratis downloaden op de
website van AppleComputer:
http://www.apple.com.
8
INSTALLATIE
Klik op de knop “Starting up the DiMAGE Viewer installer”
om de installatie te starten.
DiMAGE Viewer installeren – Windows
In onderstaand voorbeeld is de harde schijf drive C, en de CD-ROM drive is drive D. De letters die de
drives aanduiden kunnen per computer verschillen. Bij Windows 2000, NT4.0 of XP moet de software
via de beheerder (administrator) worden geïnstalleerd.
Plaats de DiMAGE Software CD-ROM in de CD-ROM
drive.
• Het venster van de DiMAGE Viewer Installer wordt
automatisch geopend.
Zet de computer aan om Windows te starten.
Het welkomstvenster wordt
geopend. Klik op “Next>” om
verder te gaan.
De software-overeenkomst verschijnt. Gaat u ermee
akkoord, klik dan op “Yes” om de installatie te vervolgen.
• Lees de totale overeenkomst goed door voordat u
verder gaat. Gaat u niet akkoord met de overeenkomst,
klik dan op “No”. De installatieprocedure wordt dan
beëindigd.
9
Wilt u de software op de standaardlocatie installeren C:\Program Files\DiMAGE Image Viewer Utility - klik dan
op “Next >.”
• Wilt u de software op een andere locatie installeren, klik
dan op de browse-knop (bladeren) om het mapselectievenster te openen. Specificeer de directory
waarin u de software wilt installeren.
De naam van de standaard programmamap verschijnt.
Wilt u de software-iconen hier installeren, klik dan op
“Next>.” De installatie begint.
• Wilt u de software-iconen op een andere locatie
opslaan, selecteer dan een van de mappen uit de lijst
met bestaande mappen eronder. Klik op “Next>” om de
installatie te starten.
Wanneer de software-installatie is voltooid, verschijnt er
een melding. Klik op “Finish.”
• Het venster van de
DiMAGE Image Viewer
Utility installer verschijnt.
Klik op “Finish” om het
venster te sluiten.
De software-overeenkomst verschijnt. Gaat u ermee akkoord, klik
dan op “Yes” om de installatie te vervolgen.
• Lees de totale overeenkomst goed door voordat u verder gaat.
Gaat u niet akkoord met de overeenkomst, klik dan op “No”. De
installatieprocedure wordt dan beëindigd.
10
INSTALLATIE
Zet de computer aan om het besturingssysteem op te starten. Plaats de DiMAGE Software CD-ROM
in de CD-ROM drive als het bureaublad is verschenen. De inhoud van de CD-ROM verschijnt automatisch. Gebeurt dat niet, klik dan op de icoon van de CD-ROM om hem te openen.
DiMAGE Viewer installeren – Macintosh
Open de map van het programma en open
daarna de map voor het betreffende besturingssysteem en de map van de gewenste
taal.
Dubbelklik op de installer om het
Installatieprogramma te starten.
Verschijnt het installatiescherm, klik dan op
“Next>”om te beginnen.
11
De locatie van de DiMAGE Viewer bestanden moet nu worden
opgegeven. Klik op de Reference-knop.
Bevestig de locatie op het scherm van het installatieprogramma. Klik op “Next >>” om de DiMAGE Viewer te
installeren.
Wanneer de software-installatie is voltooid, verschijnt er een
melding. Klik op “Finish” om het installatieprogramma te verlaten.
Selecteer met het map-dialoogvenster de locatie
waar de software moet worden geïnstalleerd. Klik op
“Choose” (kiezen).
12
DE VIEWER STARTEN
De Viewer starten – Windows
Kies DiMAGE Viewer in de
DiMAGE Viewer map onder
Programma’s in het Start-menu.
De utility wordt gestart en
het hoofdvenster zal verschijnen.
13
De Viewer starten – Macintosh
Op de DiMAGE Viewer map.
Dubbelklik op de DiMAGE Viewer
icoon om het programma te starten. Het hoofdvenster zal verschijnen.
14
BEELDEN IMPORTEREN EN BEWERKEN
U kunt beelden direct vanuit de digitale camera of vanuit mappen in uw
computer laden. Kies uit het mappenoverzicht de map die de gewenste
beelden bevat. Kijk voor informatie over het gebruik van mappen door
de camera, of voor informatie over het aansluiten van de camera op de
computer in de gebruiksaanwijzing van de camera.
Klik op een plus (+) om de inhoud van een map weer te geven. Door
op een minteken (-) te klikken sluit u de map weer.
Klik op de map met beelden om de beelden te laden. Alle foto-, audioen filmbestanden in de map zullen worden geladen.
Beeldbestanden laden
Thumbnail-venster bijwerken
Zijn er wijzigingen in mappenindeling of thumbnail-weergave
aangebracht, bijvoorbeeld doordat de camera van de computer werd losgekoppeld, dan kunt u het venster bij laten werken. Kies de update-optie van het view-menu om de DiMAGE
Viewer bij te werken.
15
Audiobestanden openen
Besproken memo’s, audiocommentaren en
geluidsopnamen kunnen met de DiMAGE
Viewer worden afgespeeld. Kijk in de
gebruiksaanwijzing of uw camera geluid kan
opnemen, en zo ja op welke manier. Stel
eerst de voorkeuren vast in het Preferencesvenster in (zie hieronder), en klik dan op de
muzieknoot-knop of dubbelklik op het audiobestand om de opname af te spelen..
Gesproken memo / audiocommentaar
Audio-opname
Wilt u de Viewer instellen voor het weergeven van audiobestanden, selecteer dan de desbetreffende optie in het file-menu
(Bestand) om het venster te openen.
Klik op de View-knop naast het vakje WAV File Playback
Application om het dialoogvenster te openen.
Lokaliseer het programma waarmee de audiobestanden moeten worden afgespeeld; voor het afspelen kunt u QuickTime of
de Windows Media Player gebruiken. Klik op de Open-knop;
het uitvoeringspad verschijnt in het Voorkeuren-venster.
Klik op de OK-knop in het Voorkeuren-venster om de
handelingen te voltooien.
16
BEELDEN IMPORTEREN EN BEWERKEN
Weergaveformaat veranderen
U kunt de inhoud van een map laten weergaven als thumbnails (miniatuurbeelden), iconen of in een
lijst met bestandsinformatie. Wilt u het weergaveformaat veranderen, druk dan op een van de knoppen in de tool-balk.
Knop thumbnail-weergave
Knop icoonweergave
Knop lijstweergave
17
Thumbnail-formaat veranderen
Het thumbnail-formaat is instelbaar.
U kunt kiezen uit vier formaten: large,
medium, small en medium with data
(met informatie).
Wilt u het formaat veranderen, markeer dan de optie Thumbnail
Preferences om de formaat-opties te
laten verschijnen. Markeer en klik op
het gewenste thumbnail-formaat; de
thumbnails worden meteen aangepast.
Large
Medium
Small
Medium met
informatie
18
BEELDEN IMPORTEREN EN BEWERKEN
Beeldbestanden sorteren
U kunt beeldbestanden sorteren op naam, datum of bestandstype/extensie, in oplopende of aflopende volgorde. Deze functie werkt met thumbnail- icoon-, en lijstweergave (blz. 16). Wilt u de vertoonde
beelden sorteren, gebruik dan het Sort-menu of het menu Sort by. op de tool-balk. Markeer de
gewenste sorteermethode met de muis.
In het sorteermenu kunt u ook kiezen voor een oplopende of een aflopende volgorde. U kunt de volgorde ook wijzigen met de speciaal daarvoor bestemde knop.
Knop volgorde omkeren
Individuele beeldbestanden hernoemen
U kunt de naam van individuele beeldbestanden veranderen in de
thumbnail-, icoon- en lijstweergave (blz. 16). Zorg ervoor dat de
nieuwe naam de oorspronkelijke extensie behoudt (bijv “.jpg)
Klik op de thumbnail, icoon, of naam om het bestand te selecteren.
Klik op de bestandsnaam om de cursor te activeren of kies “rename”
in het edit-menu. Tik de nieuwe naam in met het toetsenbord.
19
Een aantal beeldbestanden hernoemen
U kunt groepen bestanden in de thumbnail-, icoon- en lijstweergave tegelijk hernoemen (blz. 16).
Klik op de thumbnails of bestandsiconen om de bestanden te selecteren die u wilt hernoemen.
• Houd om een aantal beelden te selecteren de Control-toets (Windows) of de Command-toets
(Macintosh) ingedrukt en klik op elk beeld dat u wilt hernoemen; de geselecteerde beelden krijgen
een donkere rand. Wilt een beeld de-selecteren, klik dan op de thumbnail of icoon ervan terwijl u
de Control-toets (Windows) of de Command-toets (Macintosh) ingedrukt houdt. Wilt u een serie
opeenvolgende beelden selecteren, houd dan de Shift-toets ingedrukt en klik op het eerste en het
laatste beeld van de serie. Wilt u alle beelden selecteren, druk dan gelijktijdig op de Control-toets
(Windows) of de Command-toets (Macintosh) en de “A”
Selecteer de optie Rename All in het
Tool-menu. Het Rename All venster
wordt geopend.
Tik in het Rename All venster de nieuw bestandsnaam in van maximaal 10 tekens, en voer het
serienummer van het eerste bestand in van maximaal 5 cijfers.
Klik op de OK-knop om de bestandsnaamverandering uit te laten voeren..
20
BEELDEN IMPORTEREN EN BEWERKEN
U kunt nieuwe mappen aanmaken om beelden in op
te slaan. Klik op de gewenste locatie voor de nieuwe
map. In dit voorbeeld wordt de nieuwe map in de
map Camera Images aangemaakt.
Klik op de knop voor een nieuwe map of selecteer
New Folder in het File-menu. De nieuwe map wordt
op de specifieke locatie aangemaakt.
U kunt de mapnaam met het toetsenbord invoeren.
Mappen aanmaken
21
Beelden naar een andere map verplaatsen
U kunt meeerder beelden tegelijk van de ene naar de
andere map verplaatsen.
• Houd om een aantal beelden te selecteren de Controltoets (Windows) of de Command-toets (Macintosh)
ingedrukt en klik op elk beeld dat u wilt hernoemen; de
geselecteerde beelden krijgen een donkere rand. Wilt
een beeld de-selecteren, klik dan op de thumbnail of
icoon ervan terwijl u de Control-toets (Windows) of de
Command-toets (Macintosh) ingedrukt houdt. Wilt u een
serie opeenvolgende beelden selecteren, houd dan de
Shift-toets ingedrukt en klik op het eerste en het laatste
beeld van de serie. Wilt u alle beelden selecteren, druk
dan gelijktijdig op de Control-toets (Windows) of de
Command-toets (Macintosh) en de “A”.
Klik op de verplaats-knop op de tool-balk of
selecteer de optie Move to Folder in het Editmenu. Het venster Move to Folder gaat
open.
Klik op de bestemmingsmap in het venster Move to Folder. Klik
op de Select-knop om de geselecteerde beelden naar de gekozen map over te brengen. Klik op de bestemmingsmap in het
venster Move to Folder. Klik op de Select-knop om de geselecteerde beelden naar de gekozen map over te brengen. Is er aan
het beeldbestand een audio- of thumbnail-bestand gehecht, dan
wordt dat ook overgespeeld.
• In dit venster kunt u een nieuwe map aanmaken. Klik op de
locatie voor de nieuwe map
en klik op de icoon nieuwe
map; er verschijnt een map in
het mappenoverzicht. U kunt de map een andere naam geven.
• Heeft het beeld een aangekoppeld geluids- of thumbnailbestand, dan wordt dat ook overgespeeld.
Knop nieuw map
22
BEELDEN IMPORTEREN EN BEWERKEN
Beelden naar een andere map kopiëren
U kunt meeerdere beelden tegelijk van de ene naar de
andere map kopiëren.
• Houd om een aantal beelden te selecteren de Controltoets (Windows) of de Command-toets (Macintosh)
ingedrukt en klik op elk beeld dat u wilt hernoemen; de
geselecteerde beelden krijgen een donkere rand. Wilt u
een beeld de-selecteren, klik dan op de thumbnail of
icoon ervan terwijl u de Control-toets (Windows) of de
Command-toets (Macintosh) ingedrukt houdt. Wilt u een
serie opeenvolgende beelden selecteren, houd dan de
Shift-toets ingedrukt en klik op het eerste en het laatste
beeld van de serie. Wilt u alle beelden selecteren, druk
dan gelijktijdig op de Control-toets (Windows) of de
Command-toets (Macintosh) en de “A”.
Klik op de kopieer-knop op de tool-balk
of selecteer de optie Copy to Folder in
het Edit-menu. Het venster Copy to
Folder gaat open.
Klik op de bestemmingsmap in het venster Copy to Folder. Klik
op de Select-knop om de geselecteerde beelden naar de gekozen map te kopiëren. Klik op de bestemmingsmap in het venster
Copy to Folder. Klik op de Select-knop om de geslecteerde beelden naar de gekozen map te kopiëren. Is er aan het beeldbestand een audio- of thumbnail-bestand gehecht, dan wordt dat
ook overgespeeld.
• In dit venster kunt u een nieuwe map aanmaken. Klik op de
locatie voor de nieuwe map en klik
op de icoon nieuwe map; er
verschijnt een map in het
mappenoverzicht. U kunt de map een andere naam geven.
• Heeft het beeld een aangekoppeld geluids- of thumbnailbestand, dan wordt dat ook gekopieerd.
Knop nieuwe map
23
Knippen, kopiëren, plakken en wissen – Windows
Is er een wiscommando gegeven, dan verschijnt er een bevestigingsscherm. Met klikken
op de Yes-knop laat u het commando uitvoeren: Het bestand wordt gewist. Klikt u op de
No-knop, dan wordt het commando niet uitgevoerd.
Knippen Kopiëren Plakken Wissen
Selecteer de map of de beelden. Klik op de Knip- of de Kopieer-knop. Hebt u een map of beeld
geknipt, dan verandert de weergave pas als het is geplakt. Klik op de nieuwe locatie voor map of
beeld. Klik op de knop plakken om de handeling af te ronden.
De functies voor knippen, kopiëren, plakken en wissen vindt u in het Edit-menu. U kunt ze gebruiken
voor het bewerken van bestands- en mapnamen, maar u kunt ze niet gebruiken voor het knippen,
kopiëren, plakken en wissen van bestanden of beelden.
Met de wisknop op de tool-balk of door drukken op de Command-toets en de Delete-toets op het
toetsenbord wist u alle bestanden. Is er een wiscommando gegeven, dan verschijnt er een bevestigingsscherm. Klik op de Yes-knop voert de opdracht uit en wist de informatie, klikken op de No-knop
heft de opdracht op.
Knippen, kopiëren, plakken en wissen – Macintosh
Met de tool-balk en het edit-menu kunt u mappen, enkele of
meerdere bestanden knippen, kopiëren, plakken en wissen.
Deze functies gelden meteen ook voor aangehechte audio- of
thumbnail-bestanden. U kunt de Delete-knop van het toetsenbord ook gebruiken om beelden te wissen.
Opname-informatie kan in een speciaal tekstbestand worden
opgeslagen. Selecteer enkelvoudige of meervoudige thumbnails, en selecteer dan de optie Save image information in het
bestandsmenu; het Save-as dialoogvenster wordt geopend.
Het bestand met de opname-informatie
kan worden geopend in spreadsheetprogramma’s als Microsoft Excel of met
tekstverwerkringsprogramma's als
Simple Text.
24
BEELDEN IMPORTEREN EN BEWERKEN
Opname-informatie weergeven en opslaan
Is een beeld in het thumbnail-venster geselecteerd, klik dan op
de Opname-informatie-knop.
• Is er meer dan een beeld geselecteerd, dan wordt er voor elk
beeld een venster geopend.
Wilt u het venster sluiten, klik dan op de Close-knop in de rechter bovenhoek.
• De informatie in het venster kan per cameramodel
verschillen.
Wordt een beeld geopend in een beeldbewerkingsprogramma dat exif tag data niet ondersteunt en wordt het beeld
vervolgens onder dezelfde naam en locatie opgeslagen,
dan wordt de exif tag informatie gewist en kan het beeld
niet worden geopend in de DiMAGE Viewer. Sla een beeld
altijd onder een andere naam op om de exif tag data te
behouden.
25
Setup opname-informatie
U kuntzelf bepalen welke opname-informatie uit
de Exif-informatie wordt gebruikt. Selecteer de
optie Image Information Setup in het File-menu
om het Setup-venster te openen.
Klik op het onderdeel dat u wilt toevoegen of verwijderen en en klik op de juiste
verplaatsingsknop.
>>: opnemen in de lijst Show (vertonen).
<<: opnemen in de lijst Hide (verbergen)
Met de knoppen Show All en Hide All
kunt u alle Exif-informatie weergeven of
verwijderen.
Klik op “OK” om de setup te bewaren.
26
STANDAARD BEELDBEWERKING
In het beeldbewerkingsvenster ziet u de beeldverwerkings-tools. U kunt aanpassingen maken aan
kleur, contrast, helderheid en kleurverzadiging. In dit hoofdstuk vindt u informatie over de standaard
beeldbewerkings-tools. Kijk voor de meer Geavanceerde tools op blz. 44 t/m 69.
Veld beeldweergave
Beeldcorrectievenster
Tool-balken
Statusbalk
Weergave kleurhistogram
Weergave opname-informatie (blz. 24)
Het View-menu kan de
tool-balken, het veld
snapshotweergave, de
statusbalk, de weergave
opname-informatie en de
kleurhistogrammen in- en
uitschakelen. Kies de
menu-optie voor vertonen
of verbergen.
Alleen beeldweergaveveld
Veld snapshotweergave (blz. 61)
27
Knop helderheid, contrast en kleurverzadiging (blz. 36)
Weergave beeldnummer (blz. 28)
Knop aanpassen op
venstergrootte (blz. 30)
Knop alles terugzetten (blz. 39)
Knop opnieuw uitvoeren (blz. 39)
Knop ongedaan maken (blz. 39)
Var iatieknop (blz. 32)
Tool-balken
Vergrotingsknop (blz. 31)
Handschuifknop (blz. 31)
Knop indexweergave (blz. 28)
Knop verticaal omklappen (blz. 29)
Knop horizontaal omklappen (blz. 29)
Knop linksom roteren (blz. 29)
Knop rechtsom roteren (blz. 29)
Knop vergelijkingsweergave (blz. 37)
Bij index-weergave kan een beeld automatisch in het
beeldcorrectievenster worden geladen. Dubbelklik eenvoudigweg op een thumbnail of icoon om het beeld in
het beeldcorrectievenster te laten verschijnen.
28
STANDAARD BEELDBEWERKING
Het kleurcorrectievenster geeft het nummer van de thumbnail weer, plus het totale aantal thumbnails
dat in de viewer is geladen. Door op de pijlen aan weerszijden van de aanduiding te klikken laadt u
het volgende of het vorige beeld.
Beeldnummer van het
nu ver toonde beeld
Totaal aantal beelden dat nu
in het programma is geladen
Beelden in het beeldcorrectievenster weergeven
Geeft het vorige beeld weer.
Geeft het volgende beeld weer.
Klik op de knop indexweergave om terug te
keren naar de indexweergave.
29
Beelden omkeren en roteren
Oorspronkelijk beeld
Omkeren – wordt een beeld
omgekeerd, dan ontstaat er een
spiegelbeeld.
Roteer – de roteer-rechtsknop roteert het
beeld 90° met de klok mee, de roteer-linksknop roteert het beeld 90° tegen de klok in.
De oriëntatie van het weergegeven beeld kan worden veranderd met de omkeer- en rotatieknoppen
in de tool-balk of met het tool-menu. Elke verandering in de beeldoriëntatie wordt toegepast op het
thumbnail-beeld in de indexweergave.
30
STANDAARD BEELDBEWERKING
Normaal wordt de weergavegrootte van een beeld gebaseerd op de maat en de resolutie
van dat beeld. Is het beeld te groot voor het weergavevenster, dan zorgt klikken op de
knop voor aanpassing van de beeldgrootte ervoor dat het beeld automatisch in het venster
past. Opnieuw klikken op de knop brengt het beeld terug naar de oorspronkelijke grootte. De handschuif- en de zoom-tool kunnen bij deze venstergrootte-aanpassing niet worden gebruikt.
Beeldweergave regelen
Knop aanpassing venstergrootte
Grootte viewer-venster aanpassen
U kunt de maat van het venster veranderen door de rechter benedenhoek aan te klikken en te verslepen. Is de automatische grootte-aanpassing geactiveerd, dan past het beeld zich automatisch aan de
nieuwe afmetingen van het weergavevenster aan.
U kunt het vertoonde beeld vergroten of verkleinen. Klik de vergrootglas-knop op de tool-balk of
selecteer Magnifying Tool onder de Cursor-optie
van het View-menu. Klik op het beeld om het te vergroten.
Houd om het te verkleinen de Shift-toets (Windows) of de
Option-toets (Macintosh) ingedrukt terwijl u op het beeld
klikt. Wanneer het beeld de vergrotings- of verkleiningslimiet heeft bereikt verdwijnt het plus- of het minteken uit
het vergrootglas-symbool.
Wanneer een beeld groter is dan het weergave-
veld kunt u het beeld met het handje door het
venster verschuiven. Klik op de handschuifknop
of selecteer Grab Tool onder de Cursor-optie in het Viewmenu. Klik en versleep het beeld om het gewenste deel te
zien.
31
Handschuif-tool
Vergrootglas
Vergroten Ver kleinen
Menu-opties
Met de zoom-optie van het View-menu
regelt u de weergavegrootte. U kunt er
het beeld vergroten (Enlarge), verkleinen
(Reduce) en op venstergrootte aanpassen (Fit to Window). Bovendien kunt u
het beeld op ware grootte (Actual Size)
laten weergeven, of op een vast vergrotingspercentage (Manual Magnification).
32
STANDAARD BEELDBEWERKING
IN het variatiepalet kunt u de juiste correctie vaststellen door het beeld te vergelijken met een aantal
eromheen gegroepeerde correctie-varianten. Dit is een makkelijke methode om correcties uit te voeren voor diegenen die weinig ervaring hebben met beeldbewerking en foto-afwerking.
Klik op de variatieknop, of selecteer
Var iation in de optie Image Correction
onder het Correction menu, om het palet te
laten verschijnen.
Klik op de pijl naast het vakje met de variatie-lijst om te kiezen wat u wilt corrigeren: kleurbalans
(Color Balance), helderheid en contrast (Brightness & Contrast), kleurverzadiging (Saturation).
• Elk variatiepalet toont het huidige beeld in het midden, met correctie-varianten daaromheen.
Variatiepalet
33
Zes beelden, elk met een andere kleurbalans, zijn gerangschikt rond een thumbnail van het originele
beeld. Kijk op blz. 38 voor meer informatie over kleur.
Versleep de schuif voor het correctieniveau of tik de
gewenste waarde voor het correctieniveau in.
• De standaard waarde is 10. Het correctieniveau kan
worden ingesteld tussen 1 en 20.
• Klikt u het vakje “Display limit” aan (weergavebegrenzing), dan worden waarden die buiten het
bereik van 0 (donkerst) tot 255 (lichtst) vallen in de
complementaire kleur weergeven. Valt bijvoorbeeld
een blauwe beeldpartij door een correctie buiten die
waarden, dan wordt die beeldpartij weergegeven in
de complementaire kleur, geel.
Klik op het beste van de zes beelden.
• Het geselecteerde beeld wordt nu het centrale
beeld, omgeven door zes nieuwe beelden, met
dezelfde variatiesterkte veranderd. Zo kunt u
doorgaan tot u tevreden bent.
• Klik op de reset-knop om veranderingen op te
heffen.
Kleurbalans-variatie
Schuif en vakje correctieniveau
Vakje weergavebegrenzing
Reset-knop
Sluitknop
Klik op de Close-knop om het palet te sluiten en de
beeldcorrecties uit te voeren.
34
STANDAARD BEELDBEWERKING
Versleep de schuif voor het correctieniveau of tik de
gewenste waarde voor het correctieniveau in.
• De standaard waarde is 10. Het correctieniveau kan
worden ingesteld tussen 1 en 20.
• Klikt u het vakje “Display limit” aan
(weergavebegrenzing), dan worden waarden die
buiten het bereik van 0 (donker) tot 255 (licht) vallen
in de complementaire kleur weergeven. Valt
bijvoorbeeld een witte beeldpartij door een correctie
buiten die waarden, dan wordt die beeldpartij
weergegeven in de complementaire kleur, zwart.
Klik op het beste van de acht beelden.
• Het geselecteerde beeld wordt nu het centrale
beeld, omgeven door acht nieuwe beelden, met
dezelfde variatiesterkte veranderd. Zo kunt u
doorgaan tot u tevreden bent.
• Klik op de reset-knop om veranderingen op te
heffen.
Kleurbalans-variatie
Hier ziet u acht beelden, elk met een eigen variatie in helderheid/contrast, gegroepeerd rond een
thumbnail van het originele beeld. Met de helderheidsinstelling regelt u hoe donker/licht het beeld is.
De contrastvariatie stuurt het verschil tussen de toonwaarden in het beeld: Wordt het contrast verhoogd, dan worden de donkere partijen donkerder en de lichte partijen lichter. Als het contrast hoog
is lijkt een opname vaak scherper.
Klik op de sluitknop om het palet te sluiten en de
beeldcorrectie op het beeld te laten toepassen.
Schuif en vakje correctieniveau
Vakje weergavebegrenzing
Sluitknop
Reset-knop
35
Versleep de schuif voor het correctieniveau of tik de
gewenste waarde voor het correctieniveau in.
• De standaard waarde is 10. Het correctieniveau kan
worden ingesteld tussen 1 en 20.
• Klikt u het vakje “Display limit” aan
(weergavebegrenzing), dan worden waarden die
buiten het bereik van 0 (donker) tot 255 (licht) vallen
in de complementaire kleur weergeven.
Klik op het beste van de twee beelden.
• Het geselecteerde beeld wordt nu het centrale
beeld, omgeven door twee nieuwe beelden, met
dezelfde variatiesterkte veranderd. Zo kunt u
doorgaan tot u tevreden bent.
• Klik op de reset-knop om veranderingen op te
heffen.
Kleurverzadigings-variatie
Hier ziet u twee beelden, elk met een eigen variatie in kleurverzadiging, aan weerszijden van een
thumbnail van het originele beeld. Kleurverzadiging betreft de intensiteit van de kleuren.
Klik op de sluitknop om het palet te sluiten en de
beeldcorrectie op het beeld te laten toepassen.
Schuif en vakje correctieniveau
Vakje weergavebegrenzing
Sluitknop
Reset-knop
36
STANDAARD BEELDBEWERKING
Palet helderheid, contrast en kleurbalans
Klikt u op de knop Auto Setting, dan worden helderheid en
contrast automatisch gecorrigeerd, zonder de kleurbalans aan te
tasten.
• Klik op de reset-knop om veranderingen te herroepen.
Knop Auto-setting
Versleep de schuiven voor helderheid, contrast en/of kleurbalans
of tik correctiewaarden in de vakjes om correcties uit te voeren.
• Naar rechts slepen of het invoeren van een positieve waarde
verhoogt helderheid of contrast, of maakt een kleur lichter.
•Veranderingen worden doorgevoerd in het weergegeven beeld
en in de grafiek bovenaan het palet.
• Klik op de reset-knop om veranderingen te herroepen.
Klik op de knop voor helderheid, contrast
en kleurbalans of selecteer Brightness,
Contrast, Color balance onder de optie
Image Correction van het Correction-menu
om het correctiepalet te openen.
37
Beelden voor en na correctie vergelijken
Als u op de vergelijkingsknop klikt wordt het beeld in twee gelijke delen verdeeld. Het originele beeld ziet u links, het gecorrigeerde beeld staat rechts. Drukt u op de knop voor automatische aanpassing van de beeldgrootte, dan worden de beelden meteen passend
gemaakt. Wilt u alleen het gecorrigeerde beeld zien, klik dan opnieuw op de vergelijkingsknop.
Origineel beeld Gecorrigeerd beeld
Ver anderingen die zijn gemaakt met het vergrootglas, de handschuif-tool of de scroll-balken, worden
ook op het andere beeld toegepast. Gebruik van de knop voor aanpassing aan de venstergrootte
zorgt ervoor dat beide beelden in het weergavegebied passen.
38
STANDAARD BEELDBEWERKING
In de fotografie zijn rood, groen en blauw de primaire kleuren. De secundaire kleuren, cyaan, magenta en geel, zijn combinaties van primaire kleuren: cyaan = blauw + groen, magenta = blauw + rood,
geel = rood + groen. De primaire en secundaire kleuren zijn in complementaire paren gegroepeerd:
rood en cyaan, groen en magenta, blauw en geel.
Voor het vinden van de juiste kleurbalans is het goed te weten welke kleuren elkaars complementaire
kleuren zijn. Heeft het beeld en bepaalde kleurzweem, dan kunt u een natuurlijke kleurweergave krijgen door die kleur te verminderen of juist de complementaire kleur toe te voegen.
Werken met kleur
To evoegen of verminderen van gelijke delen van rood, groen en blauw tegelijk heeft geen gevolgen
voor de kleurbalans. Het heeft echter wel invloed op de algehele helderheid en in beperktere mate
ook het contrast van het beeld. Normaal hoeft u nooit meer dan twee kleurkanalen te gebruiken om
de kleurbalans te corrigeren.
Corrigeren van de kleurbalans is een vaardigheid die in de praktijk moet groeien. Het menselijk oog
is extreem goed in het maken van vergelijkingen, maar voor kleurwaarnemingen is het een matig
instrument. In het begin zal het vaak moeilijk zijn het verschil te zien tussen blauw en cyaan, en tussen rood en magenta. Toevoegen van de verkeerde kleur zal een beeld echter nooit verbeteren; vermindert u blauw bij een beeld dat teveel cyaan vertoont, dan ontstaat een groene kleurzweem.
Het beeld is te
ROOD
GROEN
BLAUW
CYAAN
MAGENTA
GEEL
Ver minder de hoeveelheid groen
Ver minder de hoeveelheid blauw
Verhoog de hoeveelheid rood
Verhoog de hoeveelheid groen
Verhoog de hoeveelheid blauw
Ver minder de hoeveelheid rood
Beelden met zwarte tekst of lijnwerk op
een witte achtergrond kunnen zo worden
bewerkt dat details worden verscherpt en
een ongelijke verlichting wordt verdoezeld. Alleen beelden met horizontale en
verticale afmetingen tussen 240 pixels
en 3072 pixels kunnen worden verwerkt.
Roep het beeld op in het correctievenster en selecteer de optie Text Image Processing in het Plug-inmenu. Wilt u de correctie terugzetten, selecteer dan opnieuw de optie Text Image Processing in het
plug-in menu.
39
Klik op de knop voor herroepen (undo) om de laatst uitgevoerde correctiestap ongedaan te
maken. U kunt verder gaan eerdere stappen te herroepen voorzover het geheugen van de
computer het toelaat.
Klik op de knop voor heruitvoeren (redo) om een herroepen correctie toch weer van toepassing te laten zijn.
Klik op de knop voor alles terugzetten (reset all) om alle op het beeld toegepaste beeldcorrecties op te heffen.
Beeldcorrectie herroepen en opnieuw uitvoeren
Beelden met tekst en lijnwerk verwerken
40
BEELDEN OPSLAAN
Wilt u de grootte van het weergegeven beeld veranderen, klik dan op de beeldgrootte-knop. Het beeldgroottevenster zal worden geopend.
Voer de nieuwe hoogte- of breedte-waarde in het vakje
in.
•U hoeft maar één waarde in te voeren; de andere
wordt automatisch berekend op basisvan behoud van
de breedte/hoogteverhoudingen.
• De maximale maat is 5120 X 3840 pixels.
Beelden in een andere grootte opslaan
Klik op de OK-knop om de nieuwe afmetingen in te stellen.
• Het beeld wordt in grootte aangepast wanneer het
wordt opgeslagen of geprint.
Kies voor bilineaire of bicubische interpolatie.
41
Beelden opslaan
Geef in het Save as dialoogvenster op waar u het
beeldbestand wilt opslaan (1).
Tik de bestandsnaam in, zonder extensie (2).
Geef het bestandsformaat van het beeld op in het
drop-down-menu (3).
•U hoeft het beeld niet in het hetzelfde
bestandsformaat op te slaan als het origineel.
• Is JPEG geselecteerd, dan dient u de compressieverhouding in te stellen met de schuif onderin het
venster (4). Hoe hoger de compressie, des te kleiner
wordt de bestandsgrootte en des te lager wordt de
beeldkwaliteit.
Klik op de Save-knop (5) om het beeld op te slaan.
1
2
345
Beeldnaam- en -formaat veranderen
Wilt u een beeldbestand onder een andere
naam of in een nieuw bestandsformaat opslaan,
selecteeer dan de Save-as optie in het Filemenu.
Klik op de Opslag-knop op de tool-balk of selecteer de optie Save in het Filemenu. Het beeld wordt opgeslagen op de oorspronkelijke locatie, waarbij de
oude versie wordt overschreven. Wordt er een JPEG-bestand opgeslagen,
dan zal het Save-as-venster (Bewaar als) open gaan. De locatie en compressieverhouding moeten worden opgegeven. Zie hieronder.
42
PRINTEN
Beelden printen
Klik wanneer het te printen beeld in het
venster te zien is op de Print-knop of kies de
Print-optie in het File-menu; hiermee opent u
het print Setup menu.
43
Position (positie)
Hier kunt de plaats van het beeld op het papier bepalen. Klik op een van de knoppen en u ziet de
veranderingen meteen op het scherm.
Size (grootte)
Klikt u de bovenste knop aan, dan kunt u handmatige aanpassingen in de grootte aanbrengen,
gebaseerd op de printresolutie of de afmetingen. Voer de printresolutie in bij “dpi” of voer de breedte
(width) of de hoogte (height) in en klik vervolgens op de Apply-knop (toepassen). Met de handmatige
instellingen is het mogelijk het printgebied groter in te stellen dan het papierformaat.
Klik op de knop Size to Page om de beeldgrootte automatisch aan te laten passen aan het
papierformaat. U kunt de printgrootte ook nog instellen, van 1% tot en met 100% van het print-veld.
Klik elke keer dat het percentage is veranderd op de Apply-knop om het resultaat in het preview-veld
te zien.
Preview-veld
Hier ziet u het resultaat van de printinstellingen. Wordt een van de instellingen veranderd, dan moet
er op de Apply-knop worden gedrukt om het resultaat van de verandering te zien.
Printer setup
Hiermee roep u het Setup-venster van de printer op.
Print
Hiermee print u het beeld.
Close (sluiten)
Hiermee sluit u het venster zonder het beeld te printen.
44
GEAVANCEERDE BEELDVERWERKING
Weergave RGB-waarde
Knop voor oproepen kleurcorrectietaak
(blz. 62)
Knop voor opslaan kleurcorrectietaak
(blz. 62)
Snapshot-knop (blz. 61)
Knop voor kleurzweem, kleurverzadiging en lichtsterkte (blz. 56)
Tooncurve/histogram-knop[ (blz. 46, 54)
Dit hoofdstuk behandelt de geavanceerde beeldbewerkingsinstrumenten van de Image Viewer Utility.
Hier kunnen aanpassingen aan kleur, contrast, helderheid, kleurzweem en kleurverzadiging worden
gemaakt. Verder zijn er functies beschikbaar voor het bekijken en opslaan van beeldcorrecties. Lees
eerst over de standaard beeldbewerking (blz. 26 t/m 39) voordat u hier verder gaat.
De aanduiding RGB-waarden geeft kleurwaarden weer voor elk punt in het beeld. Houd de muisaanwijzer boven een punt in beeld om te zien wat van dat punt de RGB-waarden zijn. Drukt u daarbij op
de Shift-toets (Windows) of de Command-toets (Macintosh) dan verschijnen CMY-waarden.
Verscherping (blz. 58)
Veldmarkering (blz. 60)
45
Klik op de tooncurve/histogram-knop om het palet te laten verschijnen.
Tooncurve/histogram-palet
Reset-knopKnop Auto Setting
Vakjes voor output-schaduwen en -hoge-lichten
Schuiven voor outputschaduwen en -hoge-lichten
Schuiven voor input-schaduwen, -gamma en hoge-lichten
Vakjes voor input-schaduwen, -gamma en -hogelichten
Histogram
Toepassingsknop
Wit-, grijs- en zwartpuntknoppen
Tooncurve
Knop vloeiende curve
Knop vrije curve
Vakje kleurkanaal Knop kleurenhistogram
46
GEAVANCEERDE BEELDVERWERKING
Klik op de pijl naast het kanaalvakje om het kleurkanaal te
selecteren.
• Kies een apart kleurkanaal om aanpassingen te maken aan
de kleurbalans van het beeld. Wilt u contrast of helderheid
van het beeld aanpassen zonder de kleur te veranderen,
kies dan RBG.
•U kunt de tooncurven met verkorte commando’s oproepen.
Hou de Control-toets (Windows) of de Command-toets
(Macintosh) ingedrukt en druk “1” in voor weergave van het
rode kanaal, “2” voor weergave van het groene kanaal, “3”
voor het blauwe kanaal of “0” (nul) voor het RGB-kanaal.
Plaats de muisaanwijzer boven de tooncurve. Klik en versleep
de curve.
• Elke keer dat u op de curve klikt wordt er een nieuw
ankerpunt op de curve geplaatst. Met klikken en slepen
kunt u de ankerpunten verplaatsen.
• De input- en output-niveaus van de ankerpunten
verschijnen als ze worden verplaatst. Het input-niveau
(horizontale as) refereert aan het originele beeld, het
output-niveau (verticale as) refereert aan de toegepaste
correctie.
• Elke correctie van de tooncurve wordt meteen doorgevoerd
in het weergegeven beeld.
• Plaats de muisaanwijzer op een bepaald punt in het
weergegeven beeld om in de curve een witte cirkel te laten
verschijnen die de grijs- of kleurwaarde van dat punt
aangeeft.
• De reset-knop herroept alle correcties in alle kanalen.
Tooncurve gebruiken
47
Vrije tooncurven tekenen
Klik op de knop voor een vrije tooncurve (1).
• De muisaanwijzer verandert in een potlood-symbool
wanneer hij boven het tooncurve-vak wordt
gehouden.
Klik op de knop voor een vloeiende curve om de
curve vloeiender te maken (2).
• Er worden automatisch ankerpunten op de curve
geplaatst, die handmatig kunnen worden
verschoven.
• Bij extreme vrije curven kan het gebruiken van de
knop voor vloeiende curven de vorm van de curve
ingrijpend veranderen. Druk op de de knop voor
herroepen (undo) om terug te keren naar de
oorspronkelijke vrije curve.
Klik en sleep de aanwijzer om een nieuwe curve te
tekenen.
• Met de vrije curve kunt u extreme
beeldmanipulaties realiseren.
1
2
Dit is een eenvoudige techniek om een onderwerp dat in de schaduw wegvalt, helderder weer te geven. Bij gebruik van de helderheidscorrectie (blz. 36) gaat er dan detaillering in de lichte partijen
verloren; bij gebruik van de curve gebeurt dat niet.
Selecteer het RGB kanaal en plaats de cursor van de vloeiende
curve boven het midden van de curve. Klik en sleep de curve
omhoog. Kijk wat er met het beeld gebeurt. Vaak zal zelfs een kleine curve-aanpassing al een belangrijk verschil uitmaken. Omlaag
brengen van de cursor maakt de middentinten donkerder.
De tooncurve is een grafische weergave van de helderheids- en kleurniveaus van het beeld. De horizontale as geeft de 256 niveaus van het
origineel (input-informatie), van zwart tot wit. De verticale as geeft het
gecorrigeerde beeld weer (output-informatie), in dezelfde schaal.
Linksonder in de grafiek vindt u de donkere kleuren en de schaduwen
van het beeld. De middensectie vertegenwoordigt de middentonen:
huidtint, gras, blauwe lucht. Rechtsboven zitten de hoge lichten: wolken, lichtreflecties, lichtbronnen. Een verandering van de tooncurve
werkt door in helderheid, contrast en kleurbalans van het beeld.
48
GEAVANCEERDE BEELDVERWERKING
Korte uitleg tooncurvecorrecties
Input
Output
Hoge lichten
Midden-
tonen
Schaduwen
49
Curve-veranderingen brengen altijd een
contrastwijziging teweeg. De lichtblauwe
45° lijn in de tooncurve-grafiek vertegenwoordigt het originele contrast van het
beeld. Wordt de hoek van de tooncurve
steiler dan 45°, dan gaat het contrast in
het beeld omhoog. Wordt de hoek kleiner
dan 45°, dan neemt het contrast af.
Zorg ervoor dat het RGB-kanaal is geselecteerd, klik op de tooncurve dichtbij top
en bodem om twee ankerpunten toe te
voegen. Beweeg het bovenste ankerpunt omhoog
en het onderste omlaag. Hiermeemaakt u de hoek
van het centrale deel van de curve steiler om het
contrast van het beeld te verhogen zonder dat er
een algemene helderheidsvariatie ontstaat.
Door individuele kleurkanalen uit de tooncurve te kiezen kunnen aanpassingen aan kleur van het
beeld worden gemaakt. U kunt dit ook doen om een kleurzweem weg te nemen of om bijvoorbeeld
een warme tint te te voegen. Is het beeld te rood, groen of blauw, trek dan de corresponderende
kleurkanaalcurve omlaag totdat de kleur natuurlijk aandoet. Is de kleurzweem hoofdzakelijk afkomstig
van een secundaire kleur, cyaan, magenta of geel, beweeg dan de curve van de complementaire
kleur omhoog. Is het beeld bijvoorbeeld te geel, trek dan de blauwe curve omhoog; zie het kleurvoorbeeld op blz 1. Meer over kleur op blz. 38.
50
GEAVANCEERDE BEELDVERWERKING
U kunt geavanceerde beeldcorrecties maken door binnen het beeld een witpunt, grijspunt en zwartpunt op te geven. Voor een goede ijking van de software is het wel belangrijk dat u een geschikte
neutrale zone binnen het beeld vindt. Wanneer de pipet-cursor actief is wordt de RGB-weergave
actief en kunt u de beeldpartijen evalueren. Alle veranderingen worden meteen in het weergegeven
beeld doorgevoerd.
Klik op de witpunt-knop.
• De muisaanwijzer verandert in een witte
pipet.
Klik op de zwartpuntknop.
Klik op het donkerste neutrale punt van het
beeld om het als zwartpunt aan te wijzen.
• De waarden van het beeld worden nu
aangepast aan het geselecteerde punt.
Standaardniveau voor het zwartpunt is 0
voor elk RGB-kanaal.
Witpunt-, grijspunt- en zwartpuntcorrecties
Klik op het lichtste neutrale punt van het
beeld om het als witpunt aan te wijzen.
• De waarden van het beeld worden nu
aangepast aan het geselecteerde punt.
Standaardniveau voor het witpunt is 255
voor elk RGB-kanaal.
51
Klik op de grijspuntknop.
• Met de grijspunt regelt u de kleur van het
beeld.
Klik op een neutraal deel van het beeld dat u
als grijspunt wilt aanwijzen.
• Het gebied waarop u de grijspunt plaatst
moet neutraal van kleur zijn. Het helderheidsniveau is daarbij niet belangrijk, maar
als het gebied een duidelijke kleur heeft,
krijgt het beeld een duidelijke
kleurafwijking.
Klik op de Toepassingsknop
(Apply) en houd hem ingedrukt
om de veranderingen in het
histogram te zien.
Klik op Reset-knop om alle correcties te herroepen.
52
GEAVANCEERDE BEELDVERWERKING
De wit- en zwartpuntwaarden worden ingesteld op 255 en 0 voor elk RGB-kanaal. Door deze
waarden te veranderen krijgt u een instelling waarbij geen vol wit of zwart ontstaat. Het instellen van
de wit- en zwartpuntniveaus maakt deel uit van het geavanceerde instrumentarium.
Wit- en zwartpuntwaarden instellen
Dubbelklik op de witpunt- of de zwartpuntknop om het
venster voor de instelling van de puntwaarde in te stellen.
Voer de nieuwe wit- en/of zwartpunt-waarden in. Klik
op [OK].
• Met geopende venster voor de puntwaarde-instelling
kunt u met de muisaanwijzer de kleur meten van elk
punt in het beeld. Druk op de Shift-toets (Windows)
of Command-toets (Macintosh) om de CMY niveaus
in de RGB-weergave te laten verschijnen. De RGBweergave toont de originele waarden voor het beeld
links en de huidige waarden voor het beeld rechts.
IJk het beeld zoals aangegeven onder “Wit-, zwart- en
grijspuntcorrecties”.
53
Tooncurve/histogram Auto Setting
Klik op de knop Auto Setting.
• De verandering wordt meteen in het weergegeven beeld
doorgevoerd
• De Auto Setting functie past automatisch
tooncurve/histogram aan om de beeldinformatie te
optimaliseren. De donkerste pixels van het beeld worden
ingesteld op vol zwart (niveau 0), de lichtste pixels worden
ingesteld op wit (niveau 255) en de rest van de pixels worden
daar tussen verdeeld. Druk op de Toepassen-knop om de
verandering in het histogram te zien.
• Klik op de Reset-knop om de Auto Setting op te heffen.
Kleurenhistogrammen weergeven
Klik op de kleuren-histogram-knop om
het rode, groene en blauwe histogram te
zien.
Klik opnieuw op de histogram RGBweergaveknop om de weergave van het
kleurenhistogram af te sluiten.
54
GEAVANCEERDE BEELDVERWERKING
De kleuren-histogrammen kunnen worden weergegeven met het vakje voor de kleurkanalen of met
verkorte toetscommando’s. Houd de Shift-toets ingedrukt (Windows) of de Command-toets
(Macintosh), druk op “1” voor het rode kanaal, op “2” voor het groene kanaal, “3” voor het blauwe
kanaal of “0” (nul) voor RGB.
Histogramcorrecties
Het histogram geeft aan hoe bij het weergegeven beeld de pixels over de helderheids- en kleurwaarden verdeeld zijn. Met het histogram kunt u de output-beeldinformatie optimaliseren.
Ver anderingen die in het histogram worden gemaakt zijn ook van invloed op de tooncurve.
Schuif input schaduwen
Schuif input gamma
Schuif input hoge lichten
Vakje input schaduwen
Vakje input gamma
Vakje input hoge lichten
Schuif output schaduwen
Schuif output hoge lichten Vakje output schaduwen
Vakje output hoge lichten
55
Het hoge-lichten-niveau, het schaduwen-niveau en het gamma-niveau kunnen handmatig worden
ingesteld. U kunt het histogram gebruiken om de verdeling van de pixels maximaal over de helderheids- en kleurniveaus te spreiden. De standen van de schuiven (de corresponderende helderheidsniveaus) worden rechts van de schuiven ook numeriek aangegeven. U kunt de getallen via het toetsenbord veranderen.
De gamma-schuif definieert de middentonen van het beeld. Schuift u de gamma-schuif naar rechts,
dan worden middenpartijen donkerder, naar links schuiven maakt ze lichter. Net als bij de tooncurvecorrectie, beschreven op blz. 34, kunt u met de gammaschuif de helderheid van de middentonen
aanpassen zonder dat er beeldinformatie in lichte en donkere partijen verloren gaat.
Met de schuif input hoge lichten stelt u in welk niveau als wit moet worden beschouwd. Wordt de
schuif naar links bewogen, dan wordt het weergegeven beeld contrastrijker. Alle pixels rechts van de
schuif worden nu ingesteld op de hoogste helderheid, 255, en alle eventueel daar nog aanwezige
beeldinformatie gaat nu verloren. Op deze manier kunt u belangrijke verbeteringen aanbrengen in bijvoorbeeld reprodukties van teksten op een lichte achtergrond. Een niet egale verlichting en vervuild
of vergeeld papier kan ongewenste effecten geven. Door echter het witniveau aan te passen kunnen
de storende elementen in de achtergrond onzichtbaar worden gemaakt, waardoor alleen de donkere
tekst zichtbaar is.
Met de schuif input schaduwen stekt u het zwart-niveau in. Wordt de schuif naar rechts verplaatst,
dan wordt het beeld contrastrijker. Alle pixels links van de schuif worden nu ingesteld op de laagste
helderheid, 0 (nul), en alle eventueel daar nog aanwezige beeldinformatie gaat nu verloren.
U kunt de zwart- en witniveaus zelf instellen. Door de schuif input schaduwen en de schuif input
hoge lichten te verplaatsen kunt u het contrast van een opname verlagen.
56
GEAVANCEERDE BEELDVERWERKING
Kleurzweem-, kleurverzadiging- en lichtsterktepalet
Met dit palet verandert u het beelden volgens het HSB kleurmodel (HSB: hue, saturation, brightness
oftewel kleurzweem, kleurverzadiging en lichtsterkte). U kunt deze instellingen vooral goed gebruiken
om het beeld te manipuleren, niet zozeer om een realistische weergave te bereiken.
Het HSB kleurmodel definieert kleur meer op basis van de menselijke waarneming dan op basis van
fotografische processen. Kleurzweem betreft elke separate kleur in het model. Kleurverzadiging
betreft de intensiteit van de kleuren. Lichtsterkte beschrijft hoe licht of donker een kleur binnen de
kleurruimte is.
De kleurzweem-instelling is niet bedoeld voor het bereiken van een bepaalde kleurbalans. Het is een
creatief instrument. Verandert u de kleurzweem in het palet, dan krijgt elke kleur een nieuwe zweem,
overeenkomstig de mate van rotatie in de kleurruimte. Een voorbeeld: een zeer eenvoudige kleurruimte zou drie kleuren kunnen hebben: rood, groen en blauw. Onderwerp is een rode schuur naast
een groene boom onder een blauwe lucht. Draai nu het beeld in de kleurruimte; de kleuren krijgen
nieuwe waarden toegewezen - de schuur is groen, de boom is blauw en de lucht is rood. HSB-kleurruimte werkt vergelijkbaar, maar heeft dan alleen veel meer kleuren ter beschikking: kijk bij het
kleurenvoorbeeld op de volgende bladzijde.
Anders als bij de helderheidsinstelling in het palet voor helderheid, contrast en kleurbalans geeft de
lichtsterkte-instelling geen gelijkelijke verandering van de densiteiten van de kleuren. Bij een extreme
toename van de lichtsterkte zal blauw niet als lichtgeel worden weergegeven.
Klik op de knop voor kleurzweem, kleurverzadiging
en lichtsterkte om het palet te openen.
Versleep de schuiven voor kleurzweem, kleurverzadiging en/of lichtsterkte of voer numerieke waarden in
de vakjes in om correcties uit te voeren.
• Naar rechts slepen van de schuif of een positieve
waarde invoeren, verhoogt de kleurverzadiging en
lichtsterkte. De kleurzweem-schuif draait het beeld
rond door de kleurruimte. De maximum positie naar
rechts (180°) is gelijk aan de maximale positie naar
links (–180°).
• Onderaan het palet zijn wee kleurruimten te zien.
De bovenste vertegenwoordigt de kleurruimte van
het oorspronkelijke beeld, de onderste geeft de
relatieve veranderingen in de kleurruimte weer.
• Klik op de reset-knop om veranderingen te
herroepen.
• De veranderingen worden doorgevoerd in het
weergegeven beeld.
Door op de knop Auto Setting te klikken wordt de verzadiging automatisch aangepast zonder dat
kleur of lichtsterkte woirden veranderd.
• Klik op de Reset-knop om alle veranderingen op te heffen.
Knop Auto-setting
Oorspronkelijke kleurruimte
Nieuwe kleurruimte
57
Kleurzweemcorrecties
Ver andering in de kleurzweeminstellingen
roteren de oorspronkelijke kleurwaarden
door een kleurruimte, en kennen een
nieuwe kleurzweem toe, die afhankelijk is
van de nieuwe positie in de kleurruimte. In
dit voorbeeld werd het oorspronkelijke
beeld 180° door de kleurruimte geroteerd.
U ziet twee kleurruimten onderaan het
palet. De bovenste balk vertegenwoordigt
de kleurruimte van het oorspronkelijke
beeld, de onderste de relatieve verschuiving in de kleurruimte. In het voorbeeld zijn
rode tinten verschoven naar cyaan en de
gele tinten naar lila.
Oorspronkelijke
kleurruimte
Nieuwe kleurruimte
58
GEAVANCEERDE BEELDVERWERKING
De scherpte-indruk van een beeld kan worden verhoogd. De werking van de verscherping is subtiel,
maar het kan een overtuigend effect hebben op de totale kwaliteitsindruk. Klikt op de Sharpness-knop
of selecteer Sharpness bij de optie Image Correction in het Correction-menu.
Verscherping
Knoppen voor vergroten of verkleinen van
het beeld
Met de muis kunt u door het preview-beeld scrollen. Plaats de muisaanwijzer boven het beeld; hij verandert
in het hand-symbool. Klik en sleep het beeld om te scrollen. Klik op hetvakje van Image Display Area
Preview om de resultaten van de verscherping te zien.
59
Frequentieschuif - Regelt de scherpte van beelddetails. In de hoge frequentie-instelling wordt de
resolutie gemaximaliseerd, in de lage frequentie-instelling wordt de contourscherpte gemaximaliseerd. De optimale frequentie-instelling varieert van beeld tot beeld. Het is aan te bevelen het beeld
op verschillende grootten te bekijken om het resultaat te beoordelen.
Contrastschuif - Regelt het contrast van de ingestelde frequentie. Het niveau van verscherping kan
worden ingesteld tussen 0 en 2, in stappen van 0,1. Hoe hoger de waarde, des te hoger is het
contrast; vergelijk bovenstaande voorbeelden, beide op de maximum instelling, met het origineel op
de tegenoverliggende bladzijde. Het verscherpingsniveau kan ook in het vakje naast de schuif worden ingetikt. Net als bij frequentie verschilt de optimale contrastinstelling van beeld tot beeld.
Vergroot- en verkleinknop - Om de grootte van het preview-beeld aan te passen. Het preview-beeld
kan worden weergegeven op 25%, 50%, 100% en 200%.
Reset-knop - Herroept alle veranderingen die op het beeld zijn uitgevoerd.
Hoge frequentie Lage frequentie
60
GEAVANCEERDE BEELDVERWERKING
Deel van een beeld opslaan – Veldmarkering
U kunt een deel van het beeld markeren en
opslaan als een apart beeldbestand.
Klik op de knop voor veldmarkering in
de tool-balk of selecteer de veldmarkering (area marquee) in de Cursor-optie
van het View-menu.
Klik en sleep over het beeld om het gedeelte te
markeren dat u wilt opslaan. Er ontstaat een
selectierechthoek.
•U kunt het selectieveld verplaatsen door erop
te klikken en het met slepen te verschuiven.
De grootte kunt u veranderen door de rand
aan te klikken en te verslepen.
Veldmarkering
Selecteer de optie Save a Selected Area in het
File-menu. Het Save-as-venster verschijnt. Voer
de de bestandsnaam voor het geselecteerde
deel in, kies het bestandsformaat, geef de
opslaglocatie op en sla het beeld op (blz. 41).
61
Beeldcorrecties volgen - snapshot-knop
U kunt beeldcorrecties tijdelijk opslaan als een thumbnail naast het weergegeven beeld.
Klik eenvoudigweg op de snapshot-knop op de tool-balk of selecteer de Snapshot-optie in
het Correction-menu om een thumbnail op basis van de huidige correcties aan te maken.
Wilt u terugkeren naar een
eerdere bewerkingsfase,
klik dan op de corresponderende thumbnail. Het
thumbnail-beeld vervangt
dan het weergegeven
beeld. Het aantal snapshots dat u kunt aanmaken
wordt alleen beperkt door
het geheugen van de computer. Wilt u een snapshot
wissen, klik er dan op en
druk op de wis-toets
(Delete) op het toetsenbord .
Snapshot-weergave
62
GEAVANCEERDE BEELDVERWERKING
Alle correcties die u in een beeld toepast, kunt u opslaan als een beeldcorrectietaak. U kunt deze
taak dan op elk gewenst moment naar dit programma laden en op een ander beeld toepassen. Dit is
een tijdbesparende functie, die goed van pas komt wanneer grote aantallen opnamen moeten worden
verwerkt die dezelfde correctie moeten ondergaan.
Klik op de knop voor het opslaan van een
beeldcorrectietaak of selecteer de Optie
Save Image Correction Job in het
Correction-menu om de huidige correctie-instellingen op te slaan.
Voer de naam van de taak in. Klik op “OK” om de
instellingen op te slaan.
Beeldcorrectietaken opslaan
63
Klik op de thumbnail van de beeldcorrectietaak
om hem te selecteren. Klik op “OK” om de taak op
het weergegeven beeld toe te passen.
•Taken worden geladen in het snapshot-veld. U
kunt meer dan één taak laden.
Kleurcorrectietaken oproepen
Zorg ervoor dat het te corrigeren beeld in het
beeldcorrectievenster staat.
Klik op de knop Load Image Correction
Job of selecteer de Optie Load Image
Correction Job in het Correction-menu
om een opgeslagen beeldcorrectietaak
op te roepen.
64
Sommige camera’s, zoals de DiMAGE 7Hi of de DiMAGE 7i, gebruiken een speciaal bestandsformaat, Minolta-RAW genaamd. Een RAW-bestand kan uitsluitend worden gelezen en verwerkt met de
DiMAGE Viewer software. Wilt u een RAW-bestand openen, dubbelklik dan simpelweg op de thumbnail-ervan.
In het Open-venster geeft u de parameters voor het beeld op. U dient eerst de kleurinstelling van het
beeld te kiezen: Kiest u zwartwit, dan kunt u kleurbalans- en filter-instellingen niet gebruiken.
De witbalans betreft de kleur van het
gehele beeld. Met het dropdown-menu
past u automatisch de witbalans-instelling toe die werd gebruikt op het
moment van opname, of u kiest de witbalans zelf voor een bepaalde soort
licht: daglicht, bewolking, kunstlicht,
standaard fluorescentielicht (1) en daglicht fluorescentielicht (2).
Klik op het vakje Manual Setting voor
fijnregeling van de witbalans. Met de
grijspunt-pipet kunt een punt in beeld
aanwijzen dat neutraal van kleur moet
zijn. De kleurtemperatuur- en CCindex-schuif kunnen worden gebruikt
om een kleurtemperatuur in te voeren,
bijvoorbeeld de kleurtemperatuur die
bij de opname werd gemeten (met een
kleurtemperatuurmeter).
Before adjusting white balance, set the
filter and saturation sliders to zero (0)
so that image color can be judged
accurately.
GEAVANCEERDE BEELDVERWERKING
RAW-beelden verwerken
b
a
c
65
Klik op de grijspunt-knop (a) om de witbalans op een bepaald punt in het beeld te kaliberen; de cursor verandert in de grijspunt-pipet. Wordt de pipet in het beeld geplaatst, dan worden de RGBwaarden van dat punt worden bovenin het venster weergegeven (b). Klik op een neutraal punt in het
beeld om de kalibratie uit te voeren (c). De helderheid van het gekozen punt is niet belangrijk, maar
het moet geen kleur hebben. Hoewel de filter- en kleurverzadigingsinstelling in het venster de kalibratie niet beïnvloeden moeten ze op nul staan om u in staat te stellen het resultaat goed te kunnen
beoordelen.
Met een Minolta kleurtemperatuurmeter kunt u de kleurtemperatuur van een scene meten. U kunt de
gemeten kleurtemperatuur en de CC-indexwaarde van de meter in de vakjes invoeren om de witbalans in te stellen. Een groene CC-waarde moet als een negatieve waarde worden ingevoerd., een
magenta waarde als een positief getal. Voert u een meting uit, dan moet u zowel de kleurtemperatuur
als de CC-waarde registreren. Kijk op blz. 82 voor informatie over kleurmeting
Werden bij de opname camera-instellingen gebruikt voor filter, kleurverzadiging, contrast of verscherping, dan worden die instellingen in het venster weergegeven. Veranderingen in die instellingen worden meteen in het preview-beeld doorgevoerd. Met de cursor kunt u de RGB-waarden van elk punt in
het beeld meten. Opent u een beeld dat met de camera-instelling Vivid color werd opgenomen, dan
wordt de kleurverzadiging ingesteld op nul (0), maar het hoge verzadigingsniveau van de kleurinstelling wordt op het beeld toegepast. Is kleurafstemming (color matching) ingeschakeld (blz. 78), dan
worden veranderingen in het contrast niet toegepast wanneer het bestand wordt geopend, behalve
wanneer de oorspronkelijke kleurruimte wordt gebruikt.
Met de Reset-knop zet u alle instellingen terug in hun oorspronkelijke stand. Met de Close-knop sluit
u het venster zonder dat er in het RAW-beeldbestand enige wijziging is aangebracht. Wilt u de ingestelde wijzigingen op het geopende beeld toepassen, klik dan op de OK-knop.
66
GEAVANCEERDE BEELDVERWERKING
Klik op de Save-knop op de tool-balk of selecteer de Save-optie in het File-menu om het weergegeven beeld op te slaan. In het Save-as-venster kunt u de locatie opgeven waar u het beeld wit
opslaan (1). Voer de bestandsnaam in, zonder extensie (2).
Kies het bestandsformaat (3). Slaat u het beeld op als TIFF-bestand, dan moet de bitlengte wordengeselecteerd (4): 24 bit of 48 bit. Is een beeld eenmaal opgeslagen als 24 bit, dan kan het later niet
worden opgeslagen als 48-bit bestand. Wordt het opgeslagen als JPEG-bestand, dan moet u ook de
compressiesterkte instellen (5). Hoe sterker de compressie, des te kleiner is het beeldbestand en
des te lager is de beeldkwaliteit.
Klik op de Save-knop om de opslag af te ronden.
1
2
3
5
4
RAW-beelden opslaan
67
RAW-taken opslaan
De instellingen voor RAW-verwerking kunnen worden
opgeslagen om ze later op andere beelden te kunnen toepassen.
Zijn alle instellingen in het Open Minolta RAW File
uitgevoerd, klik dan dan op de knop Save RAW Job.
Voer de naam van de taak in en klik op Save.
RAW-taken oproepen
Wilt u een RAW-taak op een ander beeld toepassen,
klik dan op de knop Load RAW Job in het venster
Open Minolta RAW File.
Selecteer de taak in het venster Load RAW Job en
klik op de Load-knop om de instellingen op het beeld
toe te passen.
68
Alle instellingen in het venster worden op al de
geselecteerde beelden toegepast, behalve voor
RAW-verwerking. Zijn de RAW-beelden in een te
verwerken serie opgenomen, dan kunt u ze laten
verwerken net de camera-instellingen die bij de
opname werden gebruikt, of u kunt een RAW-taak
gebruiken (blz. 67).
Klik op de Select-knop om het venster Load RAW
Job te openen en de taak te kiezen.
Beelden kunnen worden geroteerd of omgekeerd.
Wilt u een beeldcorrectietaak toepassen, klik dan op
het vakje Image Correction. Met de Select-knop
opent u het venster Load Image Correction Job
(blz. 63). Selecteer de taak die u op de voor
serieverwerking geselecteerde beelden wilt
toepassen en klik op “OK”. Worden een RAW-taak
en een beeldcorrectietaak voor serieverwerking
geselecteerd, dan zullen beide correcties op RAW-beelden worden toegepast.
GEAVANCEERDE BEELDVERWERKING
Serieverwerking (batch processing)
U kunt een aantal beelden tegelijk verwerken en
opslaan. Markeer de beelden die moeten worden
verwerkt in de thumbnail-weergave en selecteer dan
de optie Batch Processing in het Tool-menu. Het
venster Batch Processing verschijnt.
69
Kies het bestandsformaat (3).
Slaat u het beeld op als TIFFbestand, dan moet de bitlengte
worden geselecteerd (4): 24 bit
of 48 bit. Is een beeld eenmaal
opgeslagen als 24 bit, dan kan
het later niet worden opgeslagen als 48-bit bestand. Wordt
het opgeslagen als JPEGbestand, dan moet u ook de
compressiesterkte instellen (5).
Hoe sterker de compressie, des te kleiner is het beeldbestand en des te lager is de beeldkwaliteit.
U kunt de grootte van beelden veranderen, van 10% tot 200%. Is het resultaat van de
beeldgrootteverandering dat het origineel groter is dan de maximum pixel-maat van 5120 X 3840,
dan verschijnt er een waarschuwing. Voer dan een nieuwe vergrotingsfactor in. Kies bij
grootteveranderingen tussen bilineaire of bipolaire interpolatie.
Klik op de OK-knop om de verwerking te starten. Het Save-in dialoogvenster verschijnt.
Selecteer de locatie voor
opslag in de het
mappenoverzicht (1).
Klik op het vakje Change File Name (5) als u de bestanden een nieuw naam wilt geven.Voer een
bestandsnaam in van maximaal 10 tekens plus het eerste serienummer, bestaande uit maximaal 5
cijfers.
Klik op de OK-knop om de serieverwerking te starten.
1
2
3
4
5
70
MOVIE ENHANCER
QuickTime moet op uw computer aanwezig
zijn om de Movie Enhancer te laten
werken. Kijk op blz. 7 voor QuickTime en
de systeemeisen.
Wilt u een filmbestand openen, dubbelklik
dan simpelweg op de thumbnail ervan in
het venster van de DiMAGE Viewer.
Gebruik de knoppen onderaan het scherm
om films af te spelen. Gebruik uitsluitend
filmbestanden in MOV of AVI formaat.
Volume
Afspelen / Pauze
Tr ansportschuif
Vooruit
Achteruit
Grootteaanpassing
Klikt en versleept u de knop voor de grootteverandering dan merkt u dat er een maximale grootte
voor het beeld is. De transportschuif wordt voor montage gebruikt (blz. 72).
71
De Movie Enhancer kan het flicker-effect in 640 X 480 (VGA) of kleinere filmbestanden verminderen.
Het “general” (algemeen) flicker-effect komt in gelijke mate over het gehele beeld voor. “Localized”
(plaatselijke) flicker manifesteert zich alleen in een bepaald deel van het beeld; een scene met
daglicht en fluorescentielicht zal vaak alleen flicker-effecten geven in het deel dat met
fluorescentielicht wordt verlicht.
Flicker-correctie
Het Save-venster wordt geopend; voer een bestandsnaam in en
geef de locatie voor het bestand op. Het bestand kan alleen in MOV
formaat worden opgeslagen.
Kies het type flicker-effect dat u wilt corrigeren in het drop-down
menu in het venster Flicker Correction. Klik op de OK-knop om de
bewerking van het filmbestand te starten.
Kies terwijl de film in het hoofdvenster verschenen is het type flickercorrectie in het Correction-menu.
72
MOVIE ENHANCER
Beeldbestanden monteren
Met de Movie Enhancer kunt u filmclips samenvoegen, secties uit een filmclip knippen of delen van
een filmclip naar een andere filmclip kopiëren, via het Edit-menu. Open het gewenste filmbestand in
het hoofdvenster met het File-menu.
Klik op de eerste filmclip om hem te selecteren. De transportschuif moet donker zijn (1). Is dat niet
het geval, gebruik dan de Select All optie om de schuif donker te maken.
Selecteer de optie Paste Frame in het Edit-menu om de bewerking af te sluiten.
Klik op de tweede clip. Positioneer schuif helemaal naar links om de eerste clip aan het begin te
koppelen van de tweede, of geheel naar rechts voor koppeling aan het einde (2).
Selecteer de optie Copy Frame in het Edit-menu.
1
2
Filmclips splitsen
73
1
2
Selecteer de optie Paste Frame in het menu om de bewerking af te ronden.
Gebruik de transportschuif om in de tweede film het punt aan te geven waar de gekopieerde sectie
moet worden geplaatst (2).
Selecteer de optie Copy Frame in het Edit-menu.
Houd de Shift-toets ingedrukt en sleep de transportschuif om de beelden in de sectie te markeren (1)
• De transportschuif wordt donker om de geselecteerde sectie aan te geven. Klik op een grijs deel
van de schuifbalk om een selectie op te heffen.
Gebruik de transportschuif om het begin van de over te brengen sectie in de eerste film aan te
geven.
Secties van ene film naar de andere film kopiëren
74
De beeldkwaliteit van een 640 X 480 (VGA) of kleinere
filmclip kan worden geregeld. Als zowel flicker-correctie als
beeldcorrectie op dezelfde filmclip worden toegepast dient u
de flicker-correctie eerst uit te voeren. Wordt de film in de
Movie Enhancer vertoond, selecteer dan de optie Image
Correction in het Correction-menu om het palet te openen.
Het drop-down-menu bovenin het venster schakelt om tussen de basic en de advanced setuppaletten. Beide paletten regel dezelfde beeldkwaliteit, maar de advanced-setup geeft fijnere
aanpassingsmogelijkheden.
De correctie-preview geeft het
oorspronkelijke beeld en het
gecorrigeerde beeld weer. Druk op de
preview-knop om te openen met het
gecorrigeerde beeld. Gebruik de
Preview-knop om de beeldweergave na
een verandering aan te passen. Met de
beeldselectieschuif kunt u elk beeld in
de filmclip weergeven.
Het basic setup-palet maakt correcties
mogelijk voor kleur, contrast,
kleurverzadiging, verscherping en
helderheid, elk in drie niveaus. “Low”
geeft een lichte verandering, “High”
geeft een sterke verandering.
MOVIE ENHANCER
Filmbeelden corrigeren
75
Met “Color” regelt u de kleurzweem in een beeld. Hoe hoger de instelling, des te sterker wordt de
kleurbalans naar normaal verschoven. Met “:Contrast”: regel u de relatieve helderheidsniveaus. Hoe
hoger het niveau, des te lichter zijn de hoge lichten en des te donkerder zijn de schaduwen.
‘Saturation” regelt de intensiteit van de kleuren, “Sharpness” de verscherping van details en
“Brightness” regelt hoe licht een beeld wordt weergegeven.
Het “Advanced” Setup-palet heeft vijf correctie-instellingen voor kleur, contrast, verzadiging,
verscherping en helderheid. In de pull-down-menu’s vindt u Low, Standard en High als vaste
instellingen; kiest u de stand Manual, dan wordt de schuif voor handmatige aanpassing geactiveerd;
No Correction schakelt de correctiefunctie uit.
U kunt één set instellingen opslaan.
Elke keer dat u deze knop indrukt wordt
de vorige set instellingen vervangen.
Hiermee past u de laatste opgeslagen
instellingen toe.
Zijn alle instellingen uitgevoerd, druk
dan op de preview-knop om het gevolg
voor het beeld zichtbaar te maken.
Klik op de OK-knop om de verwerking
te starten. Het Save-venster verschijnt.
Geef een bestandsnaam op, plus de
locatie voor opslag. Het bestand kan
alleen in MOV formaat worden
opgeslagen.
76
In het venster Preferences
(Voorkeuren) kunt u opgeven welk
programma foto’s, films en
audiobestanden moet openen.
Selecteer de optie Preferences in het
File-menu om het venster te openen.
Bij Default Application Setup ziet u
met welke software bepaalde
bestanden worden geopend. Wordt er
in de DiMAGE Viewer op een
bestand dubbel geklikt, dan wordt het
bestand met het daar opgegeven
programma geopend.
GEAVANCEERDE SETUP
De viewer aan uw behoeften aanpassen – Voorkeuren
Met de knop regelt u welke software in
het vakje wordt getoond. Wilt u een
nieuw programma toewijzen, klik dan
op de knop ‘Others” en klik dan op de
knop View. Selecteer het nieuwe programma en klik op de Open-knop. Het
bestandspad verschijnt in het voorkeurenvenster. Klik op OK om de setup te
voltooien.
77
De functie Create Application Link koppelt een ander programma aan de DiMAGE Viewer. Wanneer
de link wordt gemaakt verschijnt de thumbnail van het programma in het thumbnail-venster
Wilt u de link aanmaken, klik dan op de View-knop; het Open-venster verschijnt. Selecteer het
nieuwe programma en klik op de Open-knop. Het bestandspad verschijnt in het Voorkeuren-venster.
Klik op de Link-knop.
Klik op OK om de handeling af te
ronden. De icoon van het programma
verschijnt in het veld onder de
mapindeling.
Wilt u een bestand in het programma
openen, sleep de thumbnail van het
bestand dan naar de icoon of
selecteer het programma van de optie
Open with in het File-menu.
Wilt u het programma verwijderen, klik
dan op de thumbnail ervan en gebruik
de Delete-knop (Wisknop) op de toolvalk of het toetsenbord om de
thumbnail te wissen. Deze verandering
wordt ook doorgevoerd in het
Preferences-venster.
78
GEAVANCEERDE SETUP
Kleurafstemming (Color matching) – Kleurvoorkeuren
Selecteer de optie Color Preferences in het
File-menu om het venster te openen.
Klik het vakje Color Matching On aan.
Selecteer de kleurruimte uit de drop-downlijst.
• De volgende kleurruimten zijn
beschikbaar.:
Elk output-apparaat (monitor of printer) definieert kleur en contrast anders. Om een nauwkeurige
weergave te bereiken moet de output-kleurruimte worden gedefinieerd. Kleurafstemming wordt
gebruikt voor professioneel color management. Het is niet nodig voor eenvoudige thuistoepassingen.
Original Color Space (sRGB) – De beeldinformatie wordt niet vertaald naar een standaard kleurruimte. Deze kleurruimte wordt aanbevolen voor beelden die zijn opgenomen met een Minolta
DiMAGE digitale camera. De DiMAGE viewer, de monitor en de printer interpreteren de kleur als
sRGB voor reproductiedoeleinden, maar de oorspronkelijke camera-kleuruimte wordt niet geconverteerd.
Original Color Space (Adobe RGB) – beelden die met een Minolta camera als de DiMAGE Hi zijn
opgenomen in de instelling Adobe-RGB, moeten met deze kleurruimte worden geopend, tenzij er
een kleurprofiel is aangehecht; kijk bij de informatie over aangehechte kleurprofielen op blz. 82. Net
als bij Original Color Space (sRGB), wordt de kleurruimte van de camera niet geconverteerd naar
een standaard kleurruimte. De DiMAGE Viewer, monitor en printer interpreteren de kleurruimte als
Adobe RGB voor reproductiedoeleinden, maar converteren niet de oorspronkelijke camera-kleurruimte.
sRGB - Kleurruimte die wordt gepropageerd door Hewlett Packard en Microsoft. Omdat deze standaard aansluit op de karakteristieken van de gemiddelde PC-monitor wordt hij overal ter wereld veel
toegepast. sRGB wordt beschouwd als de standaard voor multimedia- en Internet-gebruik. sRGB is
niet geschikt voor professionele prepress-toepassingen vanwege het krappe reproductiebereik.
79
Apple RGB - Veel gebruikt in DTP. Dit is de standaard kleurruimte in veel algemene grafische- en
ontwerp-programma’s, zoals Adobe Illustrator, Photoshop, enz.
SMPTE-C - De huidige televisie broadcast-standaard die in de Verenigde Staten wordt gebruikt.
PAL/SECAM - De huidige televisiestandaard in Europa.
ColorMatch RGB - Deze standaard heeft een grote kleurruimte en is ideaal voor gebruik in combi-
natie met Radius Press View monitors, die veel worden gebruikt in de prepress-produktie.
Adobe RGB - Deze kleurruimte is groter dan ColorMatch RGB. Het uitgebreide kleurbereik maakt
deze standaard ideaal voor prepress-gebruik. Het bereik is echter zo groot dat er veel kleuren in
voorkomen die met een grafisch vierkleurendrukwerk-proces niet kunnen worden weergegeven.
Wide Gamut RGB - Gebruikt de kleurcoördinaten van het spectrum: deze standaard biedt een
extreem bereik aan kleuren. Veel van de kleuren die kunnen worden gegenereerd zijn niet te reproduceren op standaard computer-monitors of met printtechnologie.
NTSC - De huidige televisiestandaard in de VS en Japan.
CIE RGB - Kleurruimte die is gedefinieerd door de CIE.
Use ICC Profile – voor het gebruik van een specifiek ICC-profiiel.
Wilt u een bepaald profiel gebruiken, selecteer dan de
optie Use ICC Profile. Klik op de Load-knop en gebruik
het Open-venster om het profiel te openen; de profielnaam verschijnt in het venster Color Preferences (kleurvoorkeuren).
klik op de OK-knop om de kleurruimte in te stellen en
sluit het venster Color Preferences.
80
GEAVANCEERDE SETUP
Werken met apparatuurgebonden ICC-profielen
ICC-profielen kunt u op de volgende locaties vinden:
Windows 98/98SE/Me: [Windows] map > [System] map > [Color] map.
Windows 2000: [WINNT] > [System32] > [spool] > [drivers] > [color]
Windows XP: [Windows] > [System32] > [spool] > [drivers] > [color]
Macintosh: [Systeemmap] > [ColorSync Profile map]
Macintosh OS X: [Library] > [ColorSync] > [Profiles] > [Displays]
Selecteer de optie Color Prefererences in
het File-menu op het venster te openen.
Activeer het vakje Color Matching On.
Specifieke monitor- en printer-ICC-profielen kunt u met de DiMAGE Viewer gebruiken.
Klik op de knop Monitor ICC Profile Loadknop of de Printer ICC Profile Load-knop
om het Open-veneter te openen.
• Elk profiel moet apart worden geladen.
Lokaliseer het ICC-profiel voor het specifieke
apparaat. Klik op de Open-knop om de bewerking
af te ronden.
• CMY of CMYK printerprofielen zijn niet
compatible met de DiMAGE Viewer-software.
81
ICC-profielen van specifieke monitors of printers zijn verkrijgbaar bij de fabrikant. Doorgaans kunt u
ze downloaden van de website van de fabrikant. Kijk in de gebruiksaanwijzing van het betreffende
apparaat voot instructies voor het installeren van het ICC-profiel.
Generieke monitor- en printerprofielen worden bij de DiMAGE Viewer geleverd. Bij Windows vindt u
de map met profielen in de programmamap DiMAGE Viewer. Bij een Macintosh vindt u de profielen
onder[Systeem]>[Voorkeuren]>[7300]>[Profiles]; voor Mac OS X:
[Library]>[Preferences]>[7300]>[Profiles].
Als ze goed zijn geladen verschijnen de
ICC-profielen in het venster Color
Preferences. U kunt de profielen tijdelijk uitschakelen door op de vakje van de monitor
of printer ICC profielen te klikken.
Monitorprofielen
Std_Monitor.icc
sRGB_Monitor.icc
Printerprofielen
sRGB_Printer.icc
Std_ColorLBP.icc
Std_DyeSublimation.icc
Std_InkJet.icc
Std_SilverHalide.icc
Voor doorsnee-monitors
Voor Windows sRGB monitors.
Apple_Monitor.icc Voor Apple monitors.
Voor printers die de sRGB kleurruimte gebruiken
Voor kleuren-laserprinters
Voor dye sublimation printers
Voor inkjet printers.
Voor fotografische dye-transfer printers.
82
GEAVANCEERDE SETUP
Microsoft and Windows are registered trademarks in the United States and other countries of
Microsoft Corporation. The official name of Windows is Microsoft Windows Operating System.
Pentium is a registered trademark of Intel Corporation. Apple, the Apple logo, Macintosh, Power
Macintosh, Mac OS and the Mac OS logo are registered trademarks of Apple Computer, Inc. Other
company and product names are the trademarks or registered trademarks of their respective owners.
Opmerking over kleurmeting
Wanneer u een Minolta-RAW-beeld opent (blz. 64), dan kan kleurinformatie, die op de plaats van de
opname met een Minolta Color Meter (kleurtemperatuurrmeter) werd vergaard, worden gebruikt om
de witbalans van het beeld in te stellen. Werd het beeld opgenomen onder een lichtbron met een
continu spectrum (zonlicht, gloeilamplicht), dan kan de meting uitstekend worden gebruikt om de
juiste kleur in het beeld te krijgen.Wordt het beeld echter opgenomen onder licht met een discontinu
spectrum (fluorescentielicht, kwikdamplicht) dan kunnen de metingen leiden tot minder accurate
resultaten, door het feit dat de spectrale reacties van de CCD in de camera en van de kleurmeter
van elkaar verschillen.
Aangehechte camera-kleurruimteprofielen
Bepaalde Minolta digitale camera’s, zoals de DiMAGE 7Hi, kunnen het kleurprofiel van de camera
voor kleurafstemming aan het beeldbestand hechten. De kleurinstelling van de camera bepaalt het
profiel: sRGB, gebruikt bij Natural en Vivid Color, of Adobe RGB. Door de kleurruimte in te stellen op
óf Original Color Space (sRGB) óf Original Color Space (Adobe RGB) in het voorkeurenvenster, kan
de DiMAGE Viewer de kleurruimte bepalen die aan het beeld is gehecht en op basis daarvan aanpassingen uitvoeren. Is er geen kleurruimte-informatie aan het beeldbestand gehecht, dan moet de
kleurruimte handmatig voor beide kleurruimten worden ingesteld; zie kleurafstemming op blz. 78.
83
84
Printed in Germany
9222-7300-15 MM-A302
©2003 Minolta Co., Ltd. under the Berne Convention and the Universal Copyright Convention.
Loading...
