MANUAL DE INSTRUÇÕES

9222-2720-20 SY-A312/0401

Obrigado por ter adquirido esta câmara digital Konica Minolta. Por favor disponha de algum do seu tempo para ler este manual e assim disfrutar de todas as funções da sua nova câmara.

Verifique a lista de peças embaladas com a sua câmara, no caso de falha, contacte de imediato o seu revendedor.

Antes de Iniciar

Konica Minolta é uma marca comercial da Konica Minolta Holdings, Inc., DiMAGE, é uma marca comercial da Konica Minolta Camera, Inc. Apple, Macintosh e Mac OS são marcas registadas ou marcas comercias da Apple Computer Inc. O Microsoft, e Windows são marcas registadas da Microsoft Corporation. O nome oficial de Windows é sistema operativo Microsoft Windows, Pentium é uma marca registada da Intel Corporation. Microdrive é uma marca registada da International Business Machines Corporation. QuickTime é uma marca registada utilizada sob licença. Adobe é uma marca registada da Adobe Systems Incorporated. Todos os outros termos e nomes de produto são marcas registadas ou marcas comerciais dos seus respectivos detentores.

Câmara digital DiMAGE Pilhas ião de lítio NP-400 Carregador pilhas ião de lítio BC-400 Correia de pescoço NS-DG4000 Parasol DLS-2 Ta mpa lente LF-1349 Ta mpa sapata de acessórios SC-10

Cabo vídeo AVC-400 Cabo USB-500 Núcleo ferrite FRC-100 DiMAGE Viewer CD-ROM Manual de instruções DiMAGE Viewer Manual de Instruções da Câmara Certificado de Garantia Internacional Konica Minolta

Este produto foi concebido para funcionar com acessórios fabricados e distribuidos pela Konica Minolta. A utilização de acessórios ou equipamento não recomendados pela Konica Minolta pode provocar danos ou funcionamento não satisfatório.

Para um uso correcto e seguro

Pilhas ião de lítio NP-400

Esta câmara funciona com uma pilha de lítio alto rendimento. Funcionamento deficiente ou abuso na sua utilização pode provocar danos ou ferimentos através de fogo, choques eléctricos ou derrame químico. Leia e entenda todos as precauções antes de utilizar a pilha.

Perigo

• Não tente desmontar, danificar, recarregar ou modificar as pilhas.

• Não submeta as pilhas a fogo, ou temperaturas superiores a 60°C (140°F).

• Não submeta as pilhas a água ou humidade.A água pode corromper ou danificar os dispositivos internos de segurança e provocar o seu sobreaquecimento, ignição ruptura ou derrame.

• Não submeta as pilhas a quedas ou impactos violentos, tais impactos podem danificar os dispositivos internos de segurança e provocar o seu sobreaquecimento, ignição ruptura ou derrame.

• Não guarde as pilhas perto ou dentro de objectos metálicos.

• Não utilize as pilhas com outro qualquer produto.

• Use apenas o adaptador AC especificado dentro do rácio de voltagem indicado na unidade do adaptador. Um adaptador impróprio pode provocar danos irreparáveis ou choques eléctricos.

• Não utilize pilhas com derrames, se o líquido entrar em contacto com os olhos, lave-os de imediato com água corrente e consulte o médico. Se o líquido entrar em contacto com a pele ou roupa lave a área afectada com água.

• Utilize ou carregue as pilhas em ambientes com um rácio de temperatura entre os 0° e 40°C (32° e104°F). As pilhas devem ser guardadas em ambientes com temperaturas entre os –20° e30°C (–4° e 86°F) e humidade de 45% a 85% RH.

Advertência

•Tape os contactos das pilhas de lítio para evitar curto circuito durante a sua recolha; siga sempre os regulamentos locais para a sua recolha.

• Se a carga não estiver completa após o período para esse efeito ter terminado, desligue o carregador e não o volte a utilizar.

Advertências e Cuidados Gerais a ter com o Produto

Advertência

• Utilize apenas as pilhas especificadas neste manual.

• Use apenas o adaptador AC especificado dentro do rácio de voltagem indicado na unidade do adaptador. Um adaptador impróprio pode provocar danos irreparáveis ou choques eléctricos.

• Use apenas o cabo de energia do carregador apenas na região para que foi concebido. Um cabo inadequado pode provocar danos através de fogo ou choques eléctricos.

• Não desmonte o adaptador ou a câmara, estes contêm circuitos de alta voltagem que podem provocar lesões graves quando tocados.

• Retire de imediato as pilhas ou desligue o adaptador AC se a câmara cair ou for sujeita a impacto que exponha o seu interior com especial atenção para a unidade de flash. O Flash tem um circuito de alta voltagem que pode provocar choque eléctrico. O uso continuado de um produto defeituoso pode provocar ferimentos ou fogo.

• Mantenha as pilhas, cartão de memória ou pequenas peças fora do alcance de crianças, estas podem ser facilmente engolidas. Contacte imediatamente um médico se tal acontecer.

• Guarde este produto fora do alcance das crianças.

• Não dispare o flash directamente para os olhos. Pode provocar cegueira.

• Não dispare o flash para condutores de veículos, pode provocar distrações ou cegueira temporária causadoras de acidente.

• Não use o monitor enquanto conduz ou caminha, pode provocar acidentes.

• Não use este produto em ambientes húmidos, ou com as mãos molhadas. Se entrar líquido no produto retire de imediato as pilhas, desligue o adaptador AC e não o utilize. O uso do produto exposto a líquidos pode provocar choques eléctricos ou fogo.

• Não utilize o produto perto de gases inflamáveis, como gasolina, benzina ou diluente. Não use líquidos inflamáveis como álcool, benzina ou diluente para limpar o produto. Estes inflamáveis ou solventes podem provovar explosão ou fogo.

• Quando desligar o adaptador AC, não puxe pelo cabo de energia. Segure o adaptador enquanto o retira da tomada de energia.

• Não danifique, retorça, modifique, aqueça nem coloque objectos pesados em cima do cabo do adaptador AC. Pode provocar danos causadores de electrocução ou fogo.

• Se o produto emitir cheiro, calor ou fumo retire de imediato as pilhas tendo cuidado para não se queimar em virtude de poderem estar quentes devido ao uso.

• Contacte os serviços técnicos Konica Minolta em caso de necessitar reparação.

Leia e entenda as advertências seguintes para uma utilização segura da sua câmara digital e acessórios.

Para um uso correcto e seguro

Cuidado

• Não use ou guarde a sua câmara em ambientes quentes ou húmidos como o porta luvas de um carro. Pode danificá-la e as pilhas podem aquecer, explodir ou derramar líquido causador de ferimentos graves.

• Se as pilhas derramarem não as utilize.

•A temperatura da câmara aumenta devido ao uso. Previna queimaduras.

• Podem provocar-se queimaduras se as pilhas ou o cartão compacto flash se retiram imediatamente depois de períodos prolongados de utilização. Desligue a câmara e espere que esta arrefeça.

• Não dispare o flash enquanto está em contacto com pessoas ou objectos. A unidade de flash emite uma grande quantidade de energia podendo provocar queimaduras graves.

• Não aplique pressão sobre o monitor LCD. Se o líquido do monitor derramar e entrar em contacto com a pele lave de imediato, se entrar em contacto com os olhos lave com água corrente e consulte o médico.

• Quando utiliza o adaptador AC, insira com firmeza a ficha na tomada eléctrica.

•O anel do parasol da lente pode provocar danos. Tenha cuidado para não atingir nínguém acidentalmente com a câmara quando o parasol está colocado na lente.

• Não utilize transformadores electrónicos ou adaptadores de viagem com o carregador. A utlização destes dispositvos pode provocar fogo ou danos no produto.

• Não use o adaptador se o cabo estiver danificado.

• Não tape o adpatador AC, pode encendiar-se.

• Não obstrua o acesso ao adaptador AC, em caso de emergência poderia impedir o seu desligar.

• Desligue o adaptador AC quando o limpa ou quando o seu uso não é necessário.

Índice

Antes de iniciar ......................................................................................................................................3

Para um uso correcto e seguro .............................................................................................................4

Nome dos componentes .....................................................................................................................14

Corpo da câmara ....................................................................................................................14

Painel de dados ......................................................................................................................17

Exibição monitor - modo gravação.........................................................................................18

Exibição monitor - modo reprodução e Visualização rápida..................................................19

Iniciar ....................................................................................................................................20

Colocação da correia..............................................................................................................20

Retirar a tampa da lente..........................................................................................................20

Colocar o parasol da lente......................................................................................................21

Carregamento das pilhas ........................................................................................................22

Colocação e substituição das pilhas ......................................................................................23

Indicadores estado das pilhas ................................................................................................24

Poupança de energia auto......................................................................................................24

Fontes de alimentação externas (vendido em separado).......................................................25

Colocação e substituição cartão de memória ........................................................................26

Ligar a câmara ........................................................................................................................28

Manusear a câmara.................................................................................................................28

Ajustar visor e monitor ............................................................................................................29

Ajuste dioptrias........................................................................................................................29

Configurar data e hora ............................................................................................................30

Gravação Básica..................................................................................................................................32

Ajuste da câmara para gravação automática de imagens .....................................................32

Visor EVF e monitor LCD ........................................................................................................32

Processo básico de gravação.................................................................................................33

Bloqueio de focagem ..............................................................................................................34

Ampliação automática do monitor..........................................................................................34

Sinais de focagem...................................................................................................................35

Situações de focagem especiais ............................................................................................35

Utilização do flash incorporado ..............................................................................................36

Alcance flash - funcionamento automático ............................................................................36

Sistema para prevenção de movimentos bruscos .................................................................37

Gravação vídeo .......................................................................................................................38

Comutador modo de exibição ................................................................................................39

Reprodução básica..............................................................................................................................40

Reprodução fotograma a fotograma e exibição histograma..................................................40

Visualização de imagens e histograma...................................................................................41

Rodar imagens ........................................................................................................................41

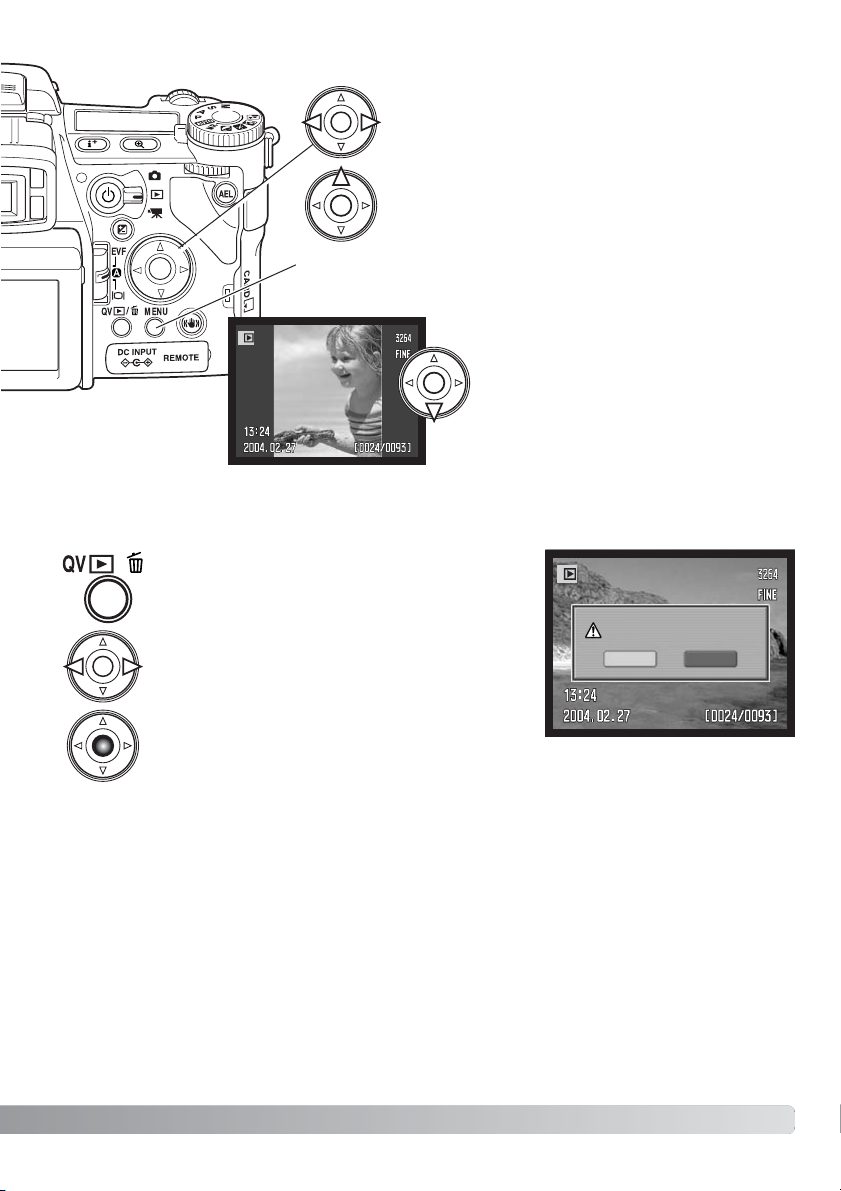

Apagar imagens singulares.....................................................................................................41

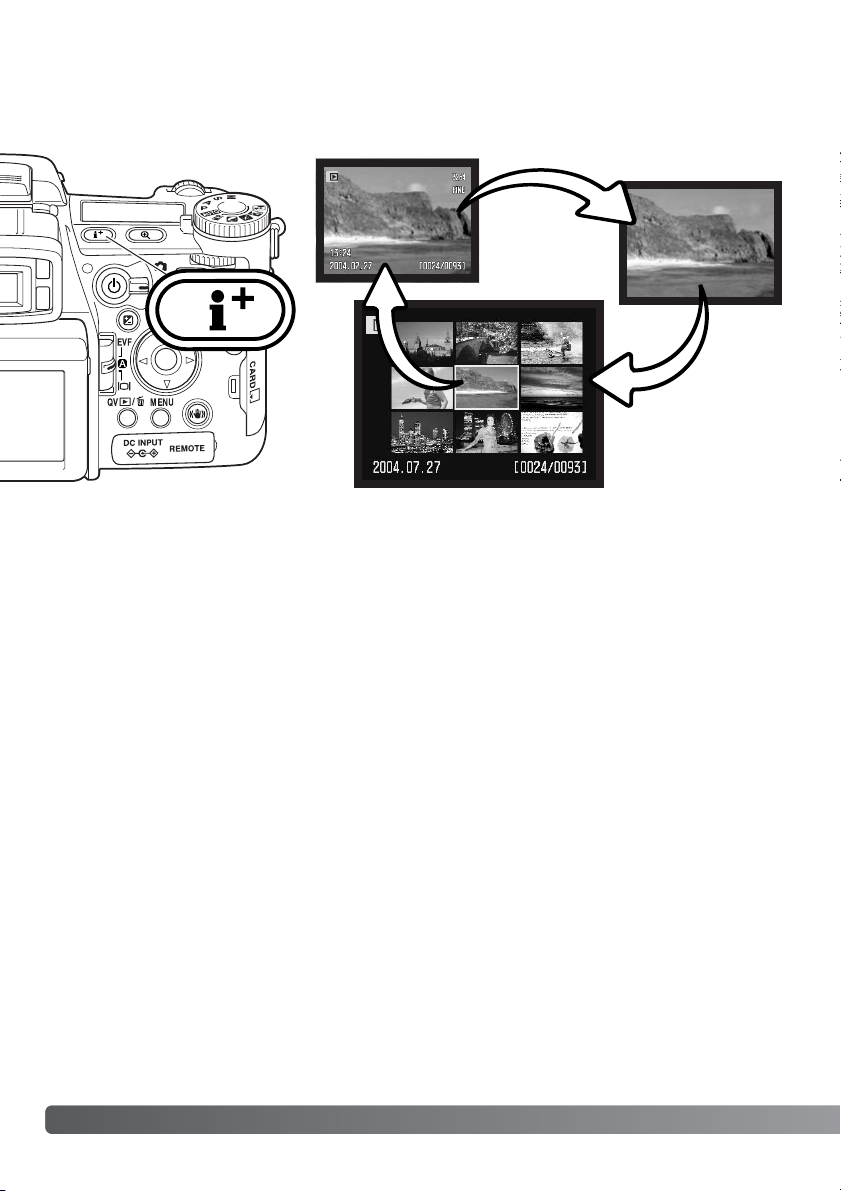

Alteração de visualização rapida e exibição reprodução .......................................................42

Reprodução ampliada.............................................................................................................43

Visualizar vídeos......................................................................................................................44

Gravação avançada .............................................................................................................................45

Exibição-botão de informação................................................................................................45

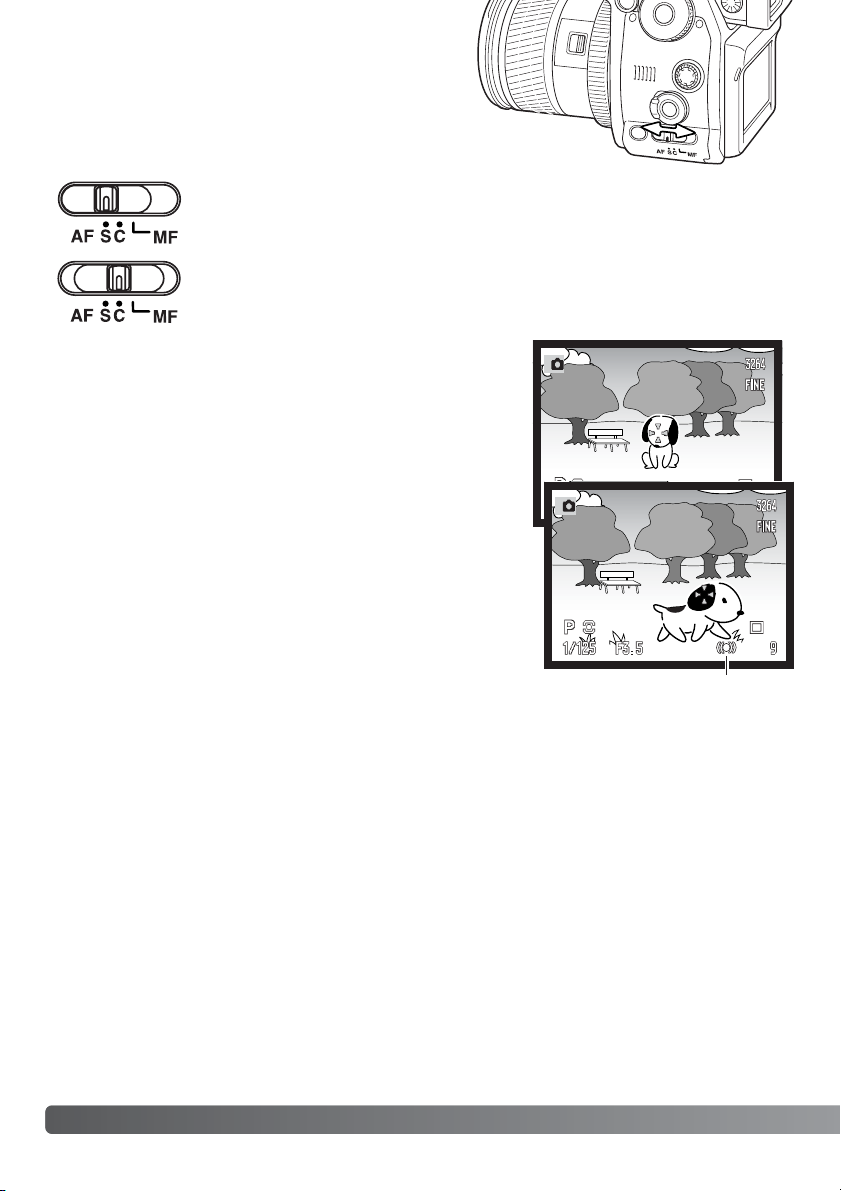

Comutador modo de focagem................................................................................................46

Zoom digital ............................................................................................................................47

Flex Focus Point......................................................................................................................48

Modo macro............................................................................................................................49

Bloqueio exposição.................................................................................................................50

Controlo modo exposição.......................................................................................................50

Program - P ................................................................................................................51

Mudança de proograma - Pa/Ps................................................................................51

Gravação auto ............................................................................................................52

Prioridade abertura - A...............................................................................................54

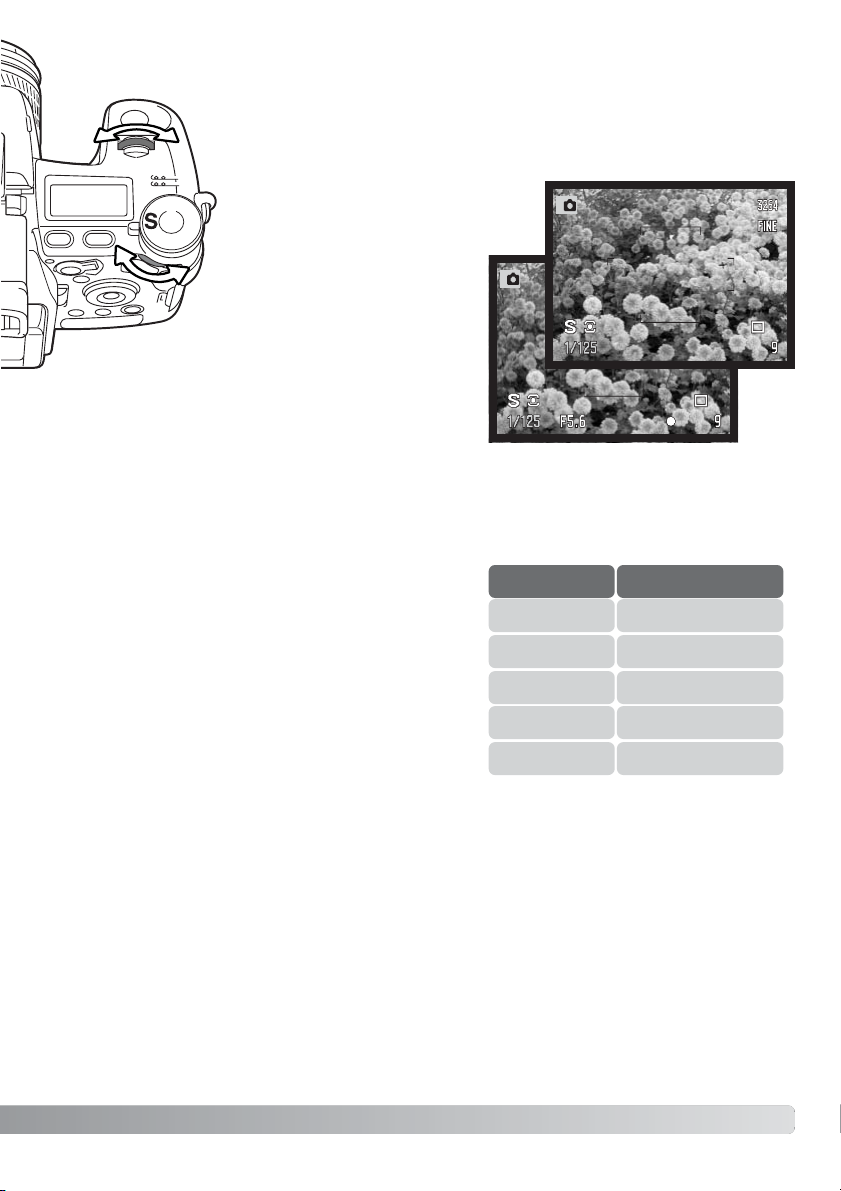

Prioridade velocidade - S...........................................................................................55

Alcance de velocidade de obturação e sensibilidade da câmara (ISO) ...................55

Exposição manual - M................................................................................................56

Exposições prolongadas.........................................................................................................57

Colocação do controlo remoto (vendido como acessório).....................................................57

Programas de assunto digital .................................................................................................58

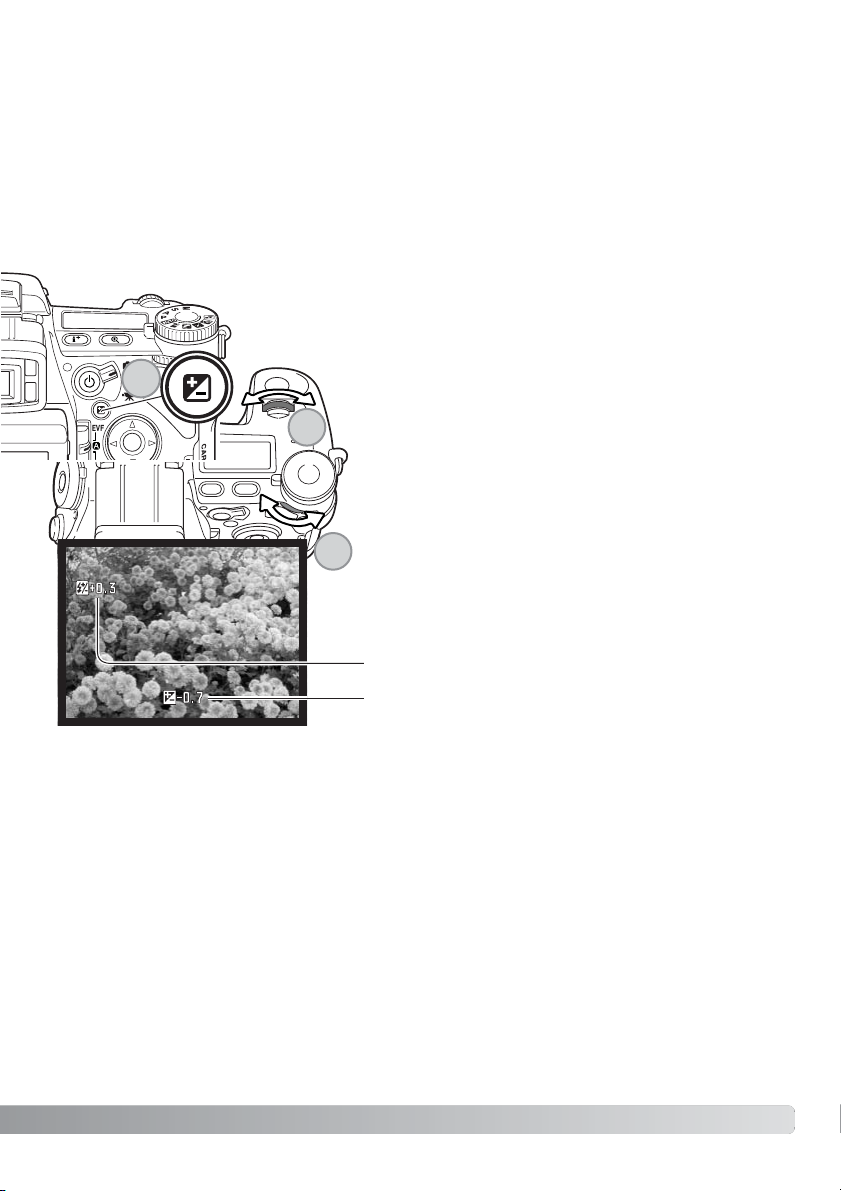

Exposição e compensação flash ............................................................................................59

Utilização controlo de função .................................................................................................60

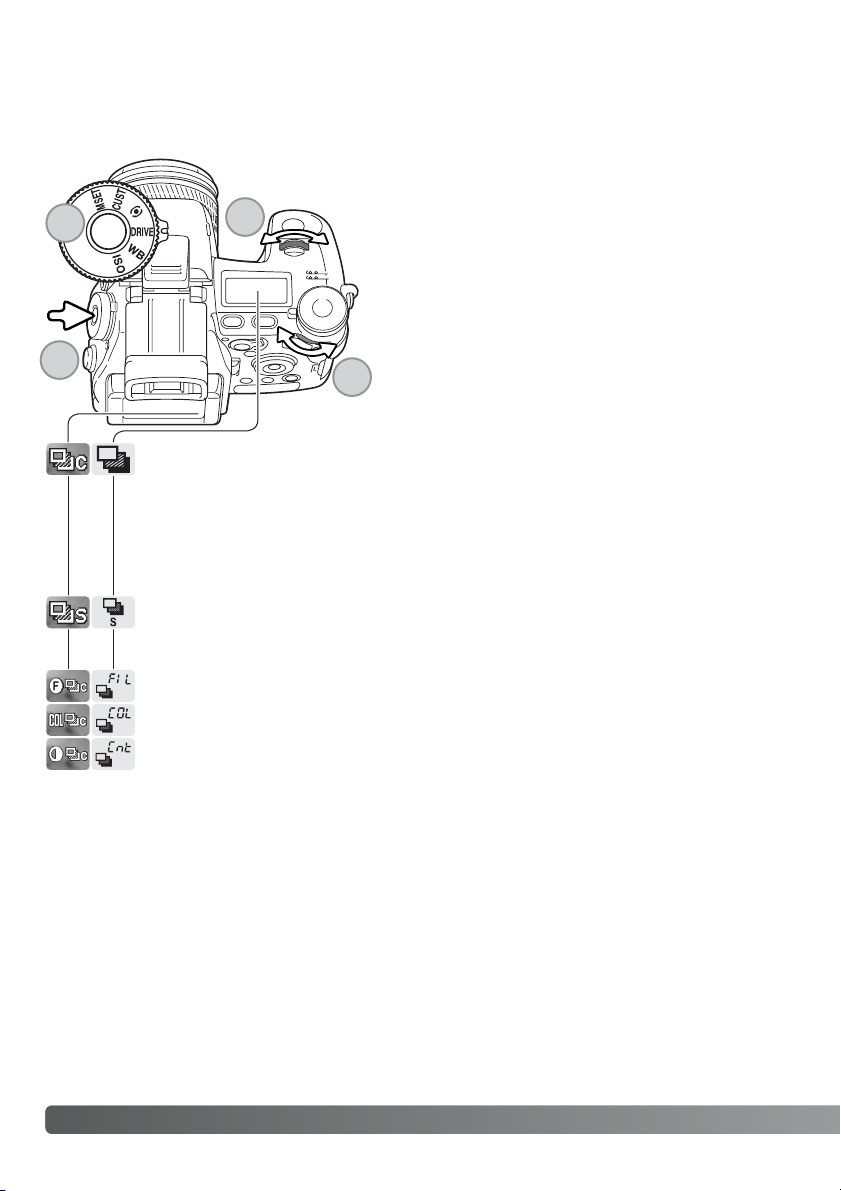

Modos avanço.........................................................................................................................61

Escalonamento...........................................................................................................62

Avanço contínuo.........................................................................................................64

Intervalo ......................................................................................................................66

Disparador automático...............................................................................................68

Modos medição ......................................................................................................................69

Balanço brancos .....................................................................................................................70

Calibração à medida de balanço de brancos.........................................................................71

Memória - guardar os ajustes da câmara...............................................................................72

Rechamar memória.................................................................................................................73

Sensibilidade da câmara - ISO ...............................................................................................74

Alcance de flash e sensibilidade da câmara...........................................................................75

Colocação de uma unidade de flash acessória......................................................................75

Usando o terminal de sincronização de flash.........................................................................76

Profundidade de campo..........................................................................................................77

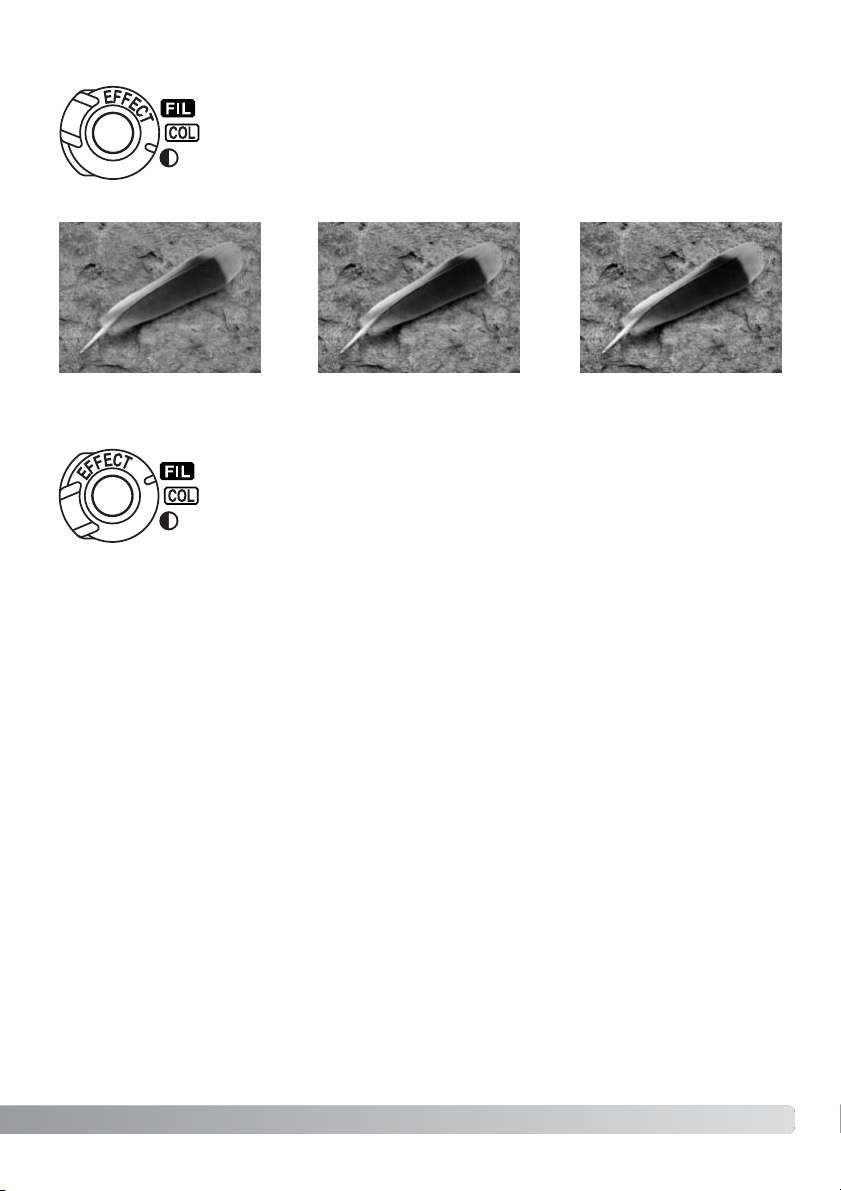

Controlo de efeitos digital.......................................................................................................78

Compenasação cor-saturação...................................................................................78

Compensação de contraste .......................................................................................79

Filtro............................................................................................................................79

Índice

Menu gravação ....................................................................................................................................80

Navegar o menu modo de gravação ......................................................................................80

Formato e qualidade de imagem ............................................................................................82

Acerca da qualidade de imagem RAW...................................................................................84

Notas sobre formato e resolução de imagem ........................................................................85

Modos flash.............................................................................................................................86

Wireless/Flash remoto.............................................................................................................88

Wireless/Remoto câmara e alcance de flash.............................................................90

Notas sobre wireless/flash remoto.............................................................................91

Controlo de flash.....................................................................................................................92

Botão AEL ..............................................................................................................................94

Reiniciar modo gravação ........................................................................................................95

Configuração intervalo ............................................................................................................96

Configuração escalonamento .................................................................................................96

Nitidez ....................................................................................................................................97

Impressão data........................................................................................................................98

Teclado electrónico .................................................................................................................99

Reprodução instanânea ........................................................................................................100

Memo voz..............................................................................................................................101

Modo cor...............................................................................................................................102

Acerca Adobe RGB ..................................................................................................103

Redução ruído.......................................................................................................................103

Ampliação monitor ................................................................................................................104

Botão ampliação ...................................................................................................................105

Ampliador digital Flex............................................................................................................105

Configurar DSP (Programa Assunto Digital) ......................................................................................106

Tracking AF (Acompanhamento) ...........................................................................................106

Bloqueio AE ..........................................................................................................................106

Área Spot AE.........................................................................................................................107

Focus manual directo............................................................................................................107

Modo EVF..............................................................................................................................108

Guia breve para fotografar.................................................................................................................109

Acerca da exposição e compensação de flash....................................................................110

O que é um Ev? ....................................................................................................................111

Fontes de luz e cor ...............................................................................................................111

Menu vídeo ..................................................................................................................................112

Menu de navegação vídeo ...................................................................................................112

Formato imagem e rácio de fotograma ................................................................................113

Modo vídeo ...........................................................................................................................113

Reiniciar vídeo.......................................................................................................................114

Notas sobre gravação vídeo .................................................................................................114

Reprodução avançada.......................................................................................................................115

Reproduzir memos de voz ....................................................................................................115

Navegar no menu reprodução ..............................................................................................116

Ecran de selecção fotograma ...............................................................................................118

Apagar ..................................................................................................................................119

Formato .................................................................................................................................120

Pasta de visualização............................................................................................................120

Bloqueio ................................................................................................................................121

Formato índice de reprodução..............................................................................................121

Cópia ..................................................................................................................................122

Visualização slides ................................................................................................................124

Acerca DPOF.........................................................................................................................126

Configuração DPOF ..............................................................................................................126

Impressão data......................................................................................................................127

Impressão índice ...................................................................................................................127

Cancelar impressão...............................................................................................................127

Visualizar imagens num televisor ..........................................................................................128

Menu configuração ............................................................................................................................129

Abrir o menu configuração....................................................................................................129

Navegar no menu configuração............................................................................................130

Brilho LCD .............................................................................................................................132

Atalho Ajuda ..........................................................................................................................132

Modo transferência ...............................................................................................................135

Comutador auto EVF.............................................................................................................135

Saída vídeo............................................................................................................................135

Idioma ..................................................................................................................................135

Configuração à medida.........................................................................................................136

Memória número ficheiro ......................................................................................................136

Nome arquivo........................................................................................................................137

Seleccionar arquivo...............................................................................................................137

Nova pasta ............................................................................................................................138

Configuração data e hora .....................................................................................................138

Reiniciar ajustes ....................................................................................................................139

Sinais audio...........................................................................................................................141

Sinais focagem......................................................................................................................141

Disparador FX........................................................................................................................142

Volume ..................................................................................................................................142

Poupança de energia ............................................................................................................142

Anti vibração .........................................................................................................................143

Te mpo integral AF .................................................................................................................143

Sensor punho........................................................................................................................143

Configuração anel de controlo..............................................................................................144

Configuração anel controlo - exposição manual..................................................................145

Confirmação apagar..............................................................................................................145

Lente acessória .....................................................................................................................145

Índice

Modo transferência dados.................................................................................................................146

Requisitos sistema ................................................................................................................146

Ligar a câmara a um computador.........................................................................................147

Ligar a Windows 98 / 98 segunda edição ............................................................................148

Instalação automática ..............................................................................................148

Instalação manual.....................................................................................................149

Requisitos sistema QuickTime..............................................................................................151

Poupança energia auto (modo transferência dados)............................................................151

Organização do arquivo do cartão memória ........................................................................152

Desligar a câmara de um computadorr ................................................................................154

Windows 98 / 98 segunda edição...........................................................................154

Windows ME, 2000 Professional, e XP....................................................................154

Macintosh .................................................................................................................155

Substituição do cartão de memória (modo transferência dados) ........................................156

Remover o driver software - Windows .................................................................................157

PictBridge..............................................................................................................................158

Notas sobre erros de impressão...........................................................................................159

Navegar no menu PictBridge................................................................................................160

Problemas com o disparo..................................................................................................................164

Quando usa filtros.................................................................................................................166

Acerca do carregador de pilhas de lítio................................................................................167

Colocação do núcleo ferrite FRC-100 ..................................................................................167

Cuidados e armazenagem.................................................................................................................168

Cuidados com a câmara.......................................................................................................168

Limpeza.................................................................................................................................168

Armazenamento ....................................................................................................................168

Te mperatura de funcionamento e condições .......................................................................169

Cartão de memórie e seu manuseamento............................................................................169

Pilhas ..................................................................................................................................170

Cuidados com o monitor LCD ..............................................................................................170

Direitos de autor....................................................................................................................170

Antes de acontecimentos ou viagens importantes...............................................................171

Questões e serviço................................................................................................................171

Notas ..................................................................................................................................172

Índice ..................................................................................................................................174

Especificações técnicas.....................................................................................................................176

Kit de pilhas BP-400..........................................................................................................................178

Exemplos de filtros ............................................................................................................................179

* Esta câmara é um instrumento óptico sofisticado. Deve manter todas as superfícies limpas. Leia as instruções para cuidados e armazenamento no fim do manual (p. 168)

Nome dos componentes

Corpo da câmara

Painel dados (p. 17)

Anel de controlo frontal

Botão disparador

Anel de focagem (p. 46)

Índice de distância focal

Anel de zoom

Lente*

Porta da ranhura do

cartão (p. 26)

Lâmpada disparador automático (p. 68)

Flash incorporado (p. 36)

Encaixe da correia (p. 20)

Microfone

Nome dos componentes

Os valores da escala de distância focal no anel de zoom são equivalentes aos valores da distância focal do formato 35mm. O software DiMAGE Viewer fornecido com a câmara pode exibir a distância focal utilizada para captar as imagens gravadas assim como a distância focal equivalente

em fotografia de 35mm.

Notas

Porta USB/terminal saída

AV (p. 128, 147)

Sensor punho

Comutador modo exibição (p. 39)

Botão menu

Controlador

Botão de bloqueio AE (p. 50)

Sensores ocular*

Botão ampliação

Ta mpa terminal controlo remoto/DC (p. 25, 57)

Lâmpada de acesso

Botão QV/ aapagar (p. 40)

Interruptor principal e comutador de modo

Modo reprodução (p. 40, 115)

Modo de gravação(p. 32, 45)

Modo vídeo (p. 38, 112)

Exposição manual (p. 56)

Botão exibição informação(p. 45)

Prioridade à velocidade (p. 55)

Prioridade à abertura (p. 54)

Exposição program (p. 51)

Gravação auto (p. 52)

Rechamar memória (p. 73) Programa assunto retrato (p. 58) Programa assunto acção desporto (p. 58) Programa asunto pôr do sol (p. 58) Programa assunto retrato nocturno (p. 58)

Controlo modo de exposição

Botão anti-vibração (p. 37)

Botão de compensação de exposição (p. 59)

Anel de controlo traseiro

Visor electrónico* (EVF) (p. 29)

Monitor LCD* (p. 18, 19, 29)

Interruptor principal

Nome dos componentes

Botão de função

Libertação macro (p. 49)

Comutador modo de focagem (p. 46)

Anel de ajuste de dioptrias (p. 29)

Rosca para tripé

Ajustar memória (p. 72)

Modos medição (p. 69) Modo avanço (p. 61)

Balanço brancos (p. 70) Sensibilidade da câmara (p. 74)

Anel de controlo de função (p. 60)

Controlador de efeitos digital (p. 78)

Terminal sincronização flash (p. 76)

Sapata acessórios

Altifalante

Botão de balanço brancos à medida (p. 71)

Função de personalização (p. 136)

Bloqueio do compartimento da pilha (p. 23)

Compartimento da pilha (p. 23)

Painel dados

Indicador sensibilidade câmara (p. 74)

Indicador estado da pilha (p. 24)

Indicador balanço de brancos (p. 70)

Exibição qualidade imagem (p. 82)

Exibição formato imagem (p. 82)

Indicador compensação flash (p. 59)

Avanço fotograma a fotograma (p. 33)

Localizado no topo da câmara, o painel de dados mostra o estado da câmara. Todos os ícones são exibidos com clareza.Os indicadores de avanço fotograma a fotograma e avanço contínuo são exibidos na mesma área do painel de dados.

O contador de fotogramas não pode exceder 999. Quando o número de imagens graváveis excede este valor, 999 será exibido. O contador continuará a contagem decrescente quando de imagens graváveis cair abaixo de um milhar.

Exibição abertura e velocidade obturação & exibição exposição/compensação flash

Indicador de efeitos digital (p. 78)

Indicador compensação exposição (p. 59)

Avanço contínuo (p. 64)

Escalonamento (p. 62)

Disparador automático (p. 68)

8. Exibição compensação saturação-cor

(p. 78)

Nome dos componentes

Exibição monitor - Modo gravação

2. Indicador modo flash (p. 61)

5. Exibição compensação flash (p. 59)

7. Exibição nitidez (p. 97)

9. Exibição compensação contraste(p. 78)

17. Exibição compensação exposição (p. 59)

11. Indicador balanço brancos (p. 70)

10. Exibição sensibilidade câmara (ISO) (p. 74)

13. Indicador modo exposição (p. 50)

12. Indicador modo medição (p. 69)

15. Exibição velocidade obturação

23. Indicador focagem manual (p. 46)

18. Indicador modo macro (p. 49)

22. Indicador modo avanço (p. 61)

19. Sinal focagem (p. 35)

21. Contador fotogramas (p. 83)

27. Exibição ampliação (p. 47, 105)

26. Exibição formato imagem (p. 82)

25. Indicador qualidade imagem (p. 82)

24. Indicador estado da pilha (p. 24)

4. Indicador modo

3. Sinal de flash (p. 36)

A. Moldura de focagem B. Área medição pontual (p. 69)

D. Sensores AF

C. Ponto Focagem Flex (p. 48)

1. Indicador microfone

6. Exibição filtro (p. 78)

14. Indicador anti-vibração (p. 37)

16. Exibição abertura

20. Indicador impressão data (p. 98)

29. Indicador modo cor (p. 102)

28. Indicador Ampliador digital Flex (p. 105)

Exibição monitor - Visualização rápida & modo de reprodução

7. Número fotograma / nº total de imagens

5. Indicador bloqueio (p. 121)

6. Indicador impressão (p. 126)

11. Exibição formato imagem (p. 82)

10. Indicador qualidade imagem (p. 82)

2. Hora da captação

1. Indicador modo

4. Indicador comentário vocal ( p.115)

16. Ajuste de balanço de brancos (p. 70)

15. Ajuste de sensibilidade (p. 74)

17. Grau de compensação de exposição (p. 59)

14. Nome do arquivo (p. 137)

13. Nº arquivo - nº do ficheiro de imagem

Histogram

3. Data da captação

A área a negro do histograma mostra a distribuição de luminosidade da imagem gravada desde o preto (esquerda) até ao branco (direita). Cada uma das 256 linhas verticais indicam a proporção relativa daquele valor de luz na imagem. O histograma pode ser usado para avaliar a exposição e contraste, mas não exibe informação de cor.

19. Velocidade de obturação

18. Valor de abertura

8. Setas de navegação (p. 43)

9. Indicador estado da pilha (p. 24)

12. Exibição ampliação (p. 43)

Iniciar

Esta secção cobre a preparação da cãmara. Inclui substituição das pilhas e do cartão de memória assim como o uso de fontes de energia externas.

Colocação da correia da câmara

Retirar a tampa da lente

Usando o seu polegar e o indicador pressione as patilhas de libertação da tampa da lente e retire-a. Quando não utiliza a câmara coloque a tampa na lente.

Coloque a correia nos encaixes respectivos como ilustrado. A ponta da correia deve passar por baixo da fivela (2).

Mantenha sempre a correia à volta do pescoço para evitar que possa cair das suas mãos.

Colocação do parasol na lente

Coloque o parasol no anel da lente e rode 90º no sentido dos ponteiros do relógio até prender. Quando montado correctamente, as abas largas do parasol devem ficar alinhadas para o topo e parte inferior da lente. Não force o parasol se este não encaixar, verifique a orientação do mesmo. Para o retirar rode-o 90º no sentido contrário aos ponteiros do relógio.

O parasol deve ser montado ao contrário quando a câmara não é utilizada.

Com uma das abas largas na parte superior deslize o parasol até ao fim da lente. Rode-o 90º até prender.

O parasol pode ser colocado ou retirado com a lente da lente colocada. Para o retirar rode-o 90º no sentido contrário aos ponteiros do relógio.

O parasol é usado para controlar a luz que incide directamente na lente e provocadora de chama. Ao usar a câmara com luz muito brilhante recomendamos a utilização do parasol. O parasol não deve ser utilizado com o flash incorporado pois pode provocar sombras.

Para montar o parasol, alinhe a ranhura do anel do parasol com o índice da distância focal na parte superior do anel da lente (1).

Iniciar

Carregamento da pilha

Antes de poder usar a câmara, deve carregar a pilha de ião de lítio. Antes de carregar a pilha leia os cuidados de segurança na pág. 4 deste manual. Use apenas o carregador fornecido com a câmara. A pilha deve ser recarregada antes de cada sessão fotográfica. Ver pág. 170 para cuidados e armazenamento de pilhas.

Com os contactos da pilha virados para a frente do carregador, alinhe os canais no fundo da pilha com os separadores na unidade do carregador. Deslize a pilha para encaixar na unidade.

Ligue o cabo de energia na na traseira da unidade do carregador (1). Ligue a outra extremidade à tomada eléctrica. O cabo AC incluído é o recomendado para a actual região. Utilize o cabo apenas na região onde foi comprado. Para mais detalhes sobre os cabos AC veja pág. 167.

Deslize e solte a pilha para a remover do

carregador. Desligue o cabo de

alimentação de energia da tomada

eléctrica.

A lâmpada indicadora (2) acender-se-á para mostrar que a pilha está a receber carga. A lâmpada apagar-se-á quando a pilha está totalmente carregada. O tempo de carregamento é de aproximadamente 150 minutos.

Instalação e substituição da pilha

Abra o compartimento das pilhas deslizando a alavanca de bloqueio do compartimento da pilha para a posição de aberto.

Coloque a piha com os contactos voltados para baxo. Coloque-a de forma a que ela deslize através do fecho no compartimento. Empurre a pilha até o fecho prender no local correcto.

Esta câmara usa uma pilha de ião de lítio NP-400. Antes de a usar leia os cuidados referenciados na pág. 4 deste manual. Quando substitui a pilha deve desligar a câmara.

Para retirar a pilha, deslize o fecho para o lado do compartimento da pilha; a piha soltar-se-á.

Feche a porta do compartimento das pilhas e deslize a alavanca de bloqueio para a posição de fechado.

Iniciar

Indicador estado da pilha

Indicador pilha cheia - A pilha está totalmente carregada. Este indicador é exibido durante 5 segundos nos monitores quando a câmara é ligada. O indicador permance no painel de dados.

Aviso de pouca carga a piscar - Quando é exibido no painel sem mais nenhum indicador, a energia é insuficiente para o funcionamento da câmara. O disparador não será libertado. Substitua a pilha de imediato.

Aviso de pilha com pouca carga - A pilha tem pouca energia, mas todas as funções estão operacionais. A pilha deve ser substituida assim que possível. Este aviso aparece automaticamente e permanece até a pilha ser substituida.

Poupança energia auto

Para conservar a energia das pilhas, a câmara desliga os monitores e funções desnecessárias se não funcionar durante três minutos. O painel de dados permanece ligado. Para restabelecer a energia pressione parcialmente o botão disparador do obturador ou pressione o interruptor principal. A duração do período de poupança de energia pode ser alterado na secção custom 3 do menu de configuração (p.129).

Se nenhuma operação for efectuada com a câmara num período de trinta minutos esta desligar-seá. Para restabelecer o funcionamento normal pressione o interruptor principal.

Esta câmara está equipada com um indicador automático de estado das pilhas. Quando a câmara é ligada, o indicador aparece no painel de dados e monitores. Oindicador no monitor alterará de branco para vermelho quando a energia da pilha é baixa. Se o painel de dados e monitor estão vazios, a pilha deve estar gasta.

Fontes de energia externas (vendido em separado)

O adaptador AC permite que a câmara seja alimentada através de uma tomada eléctrica.O adaptador AC é recomendado durante períodos de grande utilização ou quando a câmara é ligada a um computador. O modelo AC-1L é utilizado na América do Norte e Japão, o modelo AC-11 é utilizado nas restantes áreas geográficas.

O Kit EBP-100 é uma fonte de energia portátil. Este carregador de pilhas prolongará o tempo de funcionamento da câmara. Este Kit contem uma pilha de ião de lítio de alta capacidade, suporte e carregador. Todos os elementos referidos podem ser adquiridos separadamente.

Retire a tampa do terminal DC à direita (1) A tampa está agarrada ao corpo para evitar perdas.

Insira a ficha pequena do adaptador AC ou do carregador de pilhas no terminal DC (2).

Insira a ficha do adaptador AC numa tomada eléctrica.

Desligue a câmara e confirme que a lâmpada não está acesa antes de substituir a fonte de alimentação.

Iniciar

Colocação e substituição do cartão de memória

Para que a máquina funcione deve ter um cartão de memória colocado. Se tal não acontecer um aviso de “ sem cartão” será exibido automaticamente nos monitores. Os cartões Compacto flash tipo I e II e Microdrives IBM são compatíveis com esta câmara. Para cuidados e armazenamento consulte página

169.

Abra a porta do compartimento do cartão na direcção indicada.

Desligue asempre câmara e confirme que a lâmpada de acesso não está acesa antes de colocar ou retirar cartão, se não o fizer poderá perder toda a informação ou danificar o cartão.

Coloque o cartão de memória totalmente na ranhura. Coloque -o de modo a que a sua face fique virada para a frente da câmara. Empurre o cartão a direito, nunca em ângulo. Não force a entrada do cartão. Se este não encaixar devidamente, verifique a sua orientação.

Feche a porta do compartimento do cartão.

Para retirar o cartão abra a porta do compartimento (1) e pressione a alavanca de libertação para o expulsar (2).

Pressione a alavanca de expulsão do cartão para o retirar (3).O cartão pode agora ser retirado, mas tenha cuidado porque devido à sua utilização este deve estar quente. A alavanca de libertação deve permanecer no interior do corpo da câmara. Se tal não acontecer empurre-a para dentro da cãmara.

Coloque um novo cartão de memória e feche a porta do compartimento do cartão (4).

Um cartão de memória usado noutra câmara deve ter que ser formatado antes de ser utilizado. Se aparecer a mensagem de “impossível usar cartão” o cartão deve ser formatado com a câmara. Para formatar o cartão consulte a página 120 na secção 1 do menu de reprodução. Quando o cartão é formatado todos os dados no cartão são definitivamente apagados. Se aparecer a mensagem de” erro de cartão” pressione o botão central do controlador para fechar a janela; verifique o site da Konica Minolta para compatibilidades:

América do Norte: http://www.konicaminolta.us/ Europa: http://www.konicaminoltasupport.com

4321

Iniciar

Enquanto utiliza o visor electrónico (EVF) ou o monitor LCD. segure a câmara com firmeza coma a sua mão direita enquanto suporta o corpa da mesma com a palma da sua mão esquerda. Mantenha os seus cotovelos junto ao corpo e afaste ligeiramente os pés para segurar a câmara firmemente.

Manusear a câmara

Ligar a câmara

Lâmpada de acesso

Pressione o interruptor principal para ligar a câmara. A lâmpada de acesso acender-se-á por breves momentos e um sinal audio será emitido para indicar que a câmara está ligada. O sinal audio pode ser desactivado com o menu de configuração. (141).

Se a câmara se desligar de imadiato após ser ligada, a energia é baixa. Ver pág. 22 para informação sobre como carregar a pilha.

Pressione e mantenha o interruptor principal para desligar a câmara.

O EVF apresenta um controlo de dioptrias incorporado que permite ser ajustado entre –3.5 e +1.5. Enquanto olha através do visor EVF, rode o anel de ajuste de dioptrias até a imagem no visor ficar nítida.

O visor electrónico pode ser reclinado entre 0° e 90°. Simplesmente segure o visor entre os seus dedos e movao para a posição desejada.

Ajuste de dioptrias

Configurar o Visor e Monitor

Guarde sempre a câmara com o visor e o monitor encostados ao corpo.

O monitor LCD pode ser reclinado entre –20° e +90°. Segure a parte superior do monitor e empurre para baixo. A parte inferior do monitor pode então ser movido para cima.

30 Iniciar

Configurar data e hora

Deve configurar o relógio e o calendário quando substitui a pilha ou coloca um cartão de memória. Quando as imagens são gravadas, a data e hora de gravação é gravada com a imagem. Dependendo da região, o menu idioma pode também ser ajustado. Para alterar o idioma consulte a página seguinte.

Ligue a câmara.

Enquanto mantem pressionado o botão de função (1), pressione o botão menu (2) para abrir o menu de configuração.

O botão central do controlador selecciona as opções do menu e configura os ajustes.

Navegar no menu é simples. As teclas direccionais do controlador deslocam o cursor e alteram os ajustes do menu.

LCDbrightness

–
