Minolta C25 Parts Catalog

PARTS GUIDE MANUAL

JANUARY 2011

bizhub C25

A2YF

INFORMATION FOR PARTS GUIDE MANUAL

パーツガ イ ド マニ ュ アルのご案内

To find correct Parts No., refer to the “HOW TO MAKE THE BEST USE OF
THIS MANUAL” in the following page.

HOW TO MAKE THE BEST USE OF THIS MANUAL

1 When you order, please check the proper figures beforehand that are on

Our Parts Guide Manual, and order with the appropriate figures.

2 For screws, Nuts, Washers, retaining rings and Pins which are used in this

model, one letter is shown on the Standard parts column of Parts list and
exploded diagrams.

3 In order to maintain safety of the product, some specific parts composed

of this product are set up as "essential safety parts".

4 The assigned parts number for the "essential safety parts" is indicated as

"SP00-****".
When replacing these parts, follow precautions for disassembling and
installing which are listed in the Service Manual.
Do not use any parts that are not set up as

5 means that there are exclusive parts for each destination.

Please check the appropriate destination when you order.

サービス部品を ご発注の際には、 下記に示す “パーツ ガ イ ドマニ ュ アルの
活用にあた っ て” を ご参照の上、 正し い部品番号にてお願い致し ます。

パーツ ガ イ ド マニ ュ アルの活用にあた っ て

1 部品発注の際には、 掲載されて い る部品番号の桁数を確認 し、 掲載さ れ

ている桁数で発注願います。

2 この製品に使用されているネジ、ナット、ワッシャー、止め輪、ピンな

どは、 リ ス ト の右側の Standard parts 欄に a,b,c,……で表示 し 、 イ ラ ス ト
に も a,b,c,……表示し てあ り ま す。

3 製品の安全性を維持する為に、 製品に使用 される特定の部品を 「重要保

安部品」 と し て設定 し て います。

4 重要保安部品の部品番号は、"SP00-****" と 記載 さ れて い ますので、部品

交換時は、 サービ ス マニ ュ アル記載の分解 ・ 組み立ての注意事項に従 っ
て作業を し て下さい。
また、 指定以外の部品は一切使用 し ないで下 さ い。

5 本文に が表示 されている部品は、仕向け地毎に専用部品があ る 事を意

味しています。
オーダー さ れる時は、 仕向け地を 確認 し て下さ い。

6 Revision Mark

Marked as on the illustration shows that the revision has been made.

7 All rights reserved. (any reprints or quotations are prohibited.)

Use of this parts guide manual should be strictly supervised to avoid dis­closure of confidential information.

6改訂記号について

イ ラ ス ト 上に 印が表示 されている部分は、 改訂 さ れた事を表し ます。

7 版権所有 　 （無断転載及び無断引用の禁止）

本パーツ ガ イ ド マニ ュ アルについては、 機密保持等その扱いには十分注
意し て下 さ い。 万一取 り 扱いを誤っ た場合には、 法律で処罰 さ れる こ と
があ り ます。

01/28/2011

SYSTEM OUTLINE

1

2

4

3

bizhub C25

GENERAL CONTENTS

No. Description Model

1

2

3

4

PRINTER COLOR

PAPER FEEDER

OTHER OPTION

OTHER OPTION

bizhub C25

PF-P09

HD-P03

MK-725

bizhub C25

DIAGRAMS OF MAIN PARTS SECTION

REAR SIDE

2

4

5

10

11

8

12

14

13

7

1

3

6

9 15 16 17

bizhub C25

CONTENTS

No. DESCRIPTION 名称 PAGE No.

1ADF UNIT ADFユニット P1
2 IR UNIT IR ユニ ッ ト P2
3 OPERATION PANEL SECTION 操作パネル部 P3
4 EXTERNAL PARTS 外装部 P4
5 POWER SUPPLY SECTION 低圧電源部 P5
6 TONER BOTTLE DRIVE SECTION ト ナーボ ト ル駆動部 P6
7 TRANSFER BELT UNIT 転写ベル ト ユニ ッ ト P7
8 TRANSFER GUIDE SECTION 転写ガ イ ド部 P8

9 HIGH VOLTAGE SECTION 高圧電源部 P9
10 PRINT HEAD SECTION Ｐ ／ Ｈ 部 P10
11 CASSETTE SECTION カ セ ッ ト 部 P11
12 VERTICAL CONVEYANCE SECTION 縦搬送部 P12 P13 P14
13 DUP REVERSE DRIVE SECTION Ｄ Ｕ Ｐ 反転駆動部 P15
14 FUSING SECTION 定着部 P16

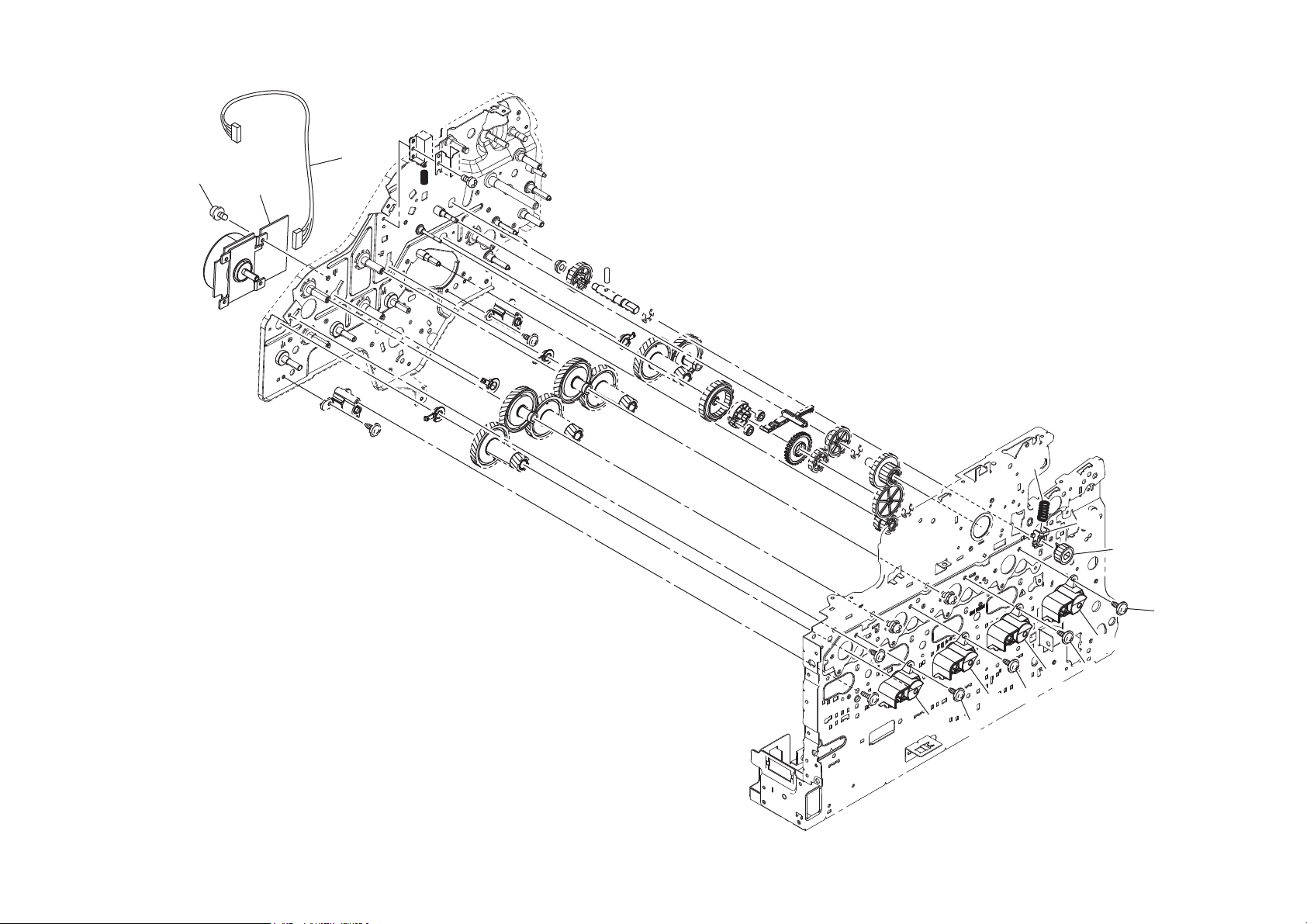

15 MAIN DRIVE SECTION メ イン駆動部 P17 P18 P19
16 PAPER FEED DRIVE SECTION 給紙駆動部 P20

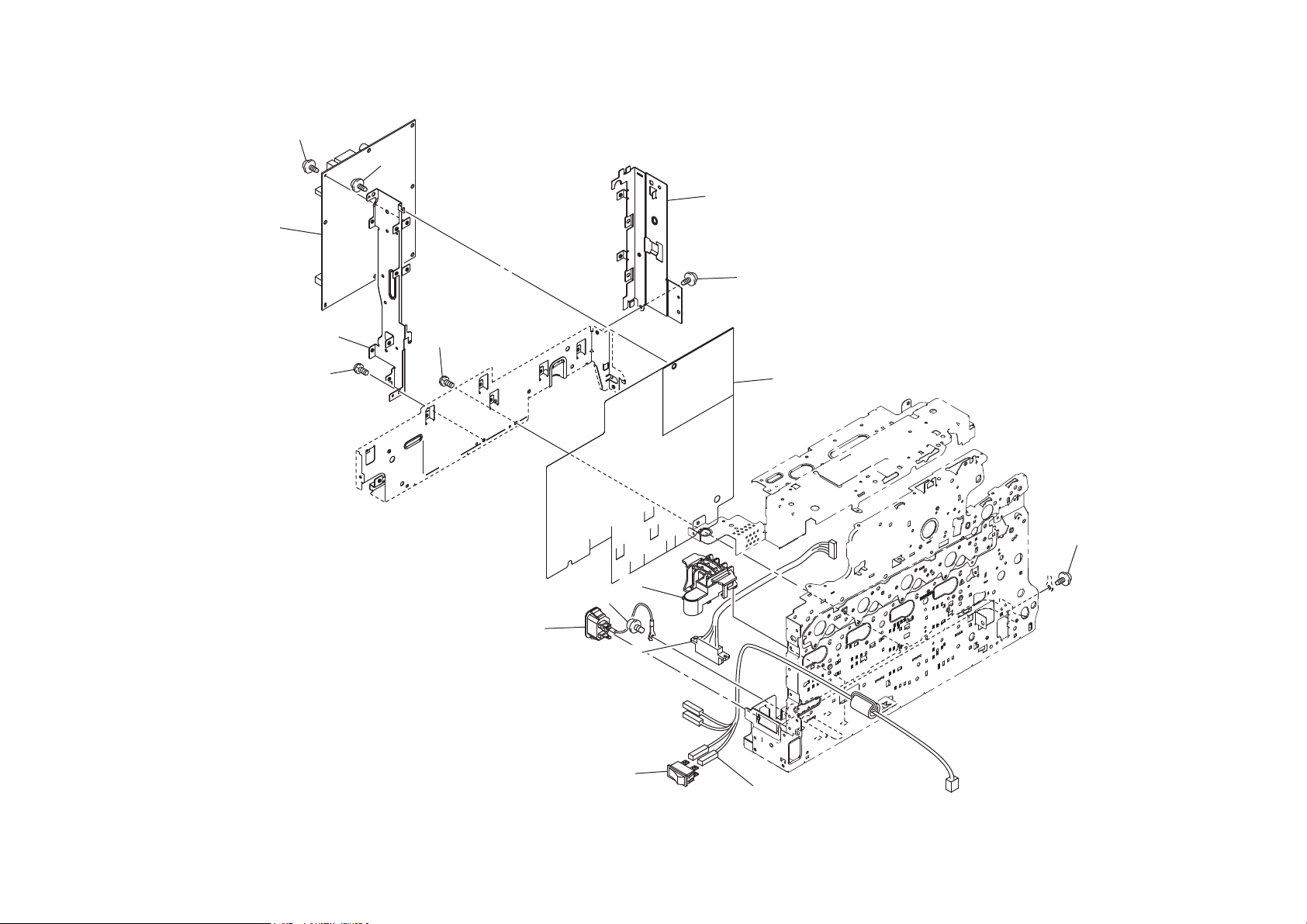

17 ELECTRICAL COMPONENTS 電装部 P21 P22

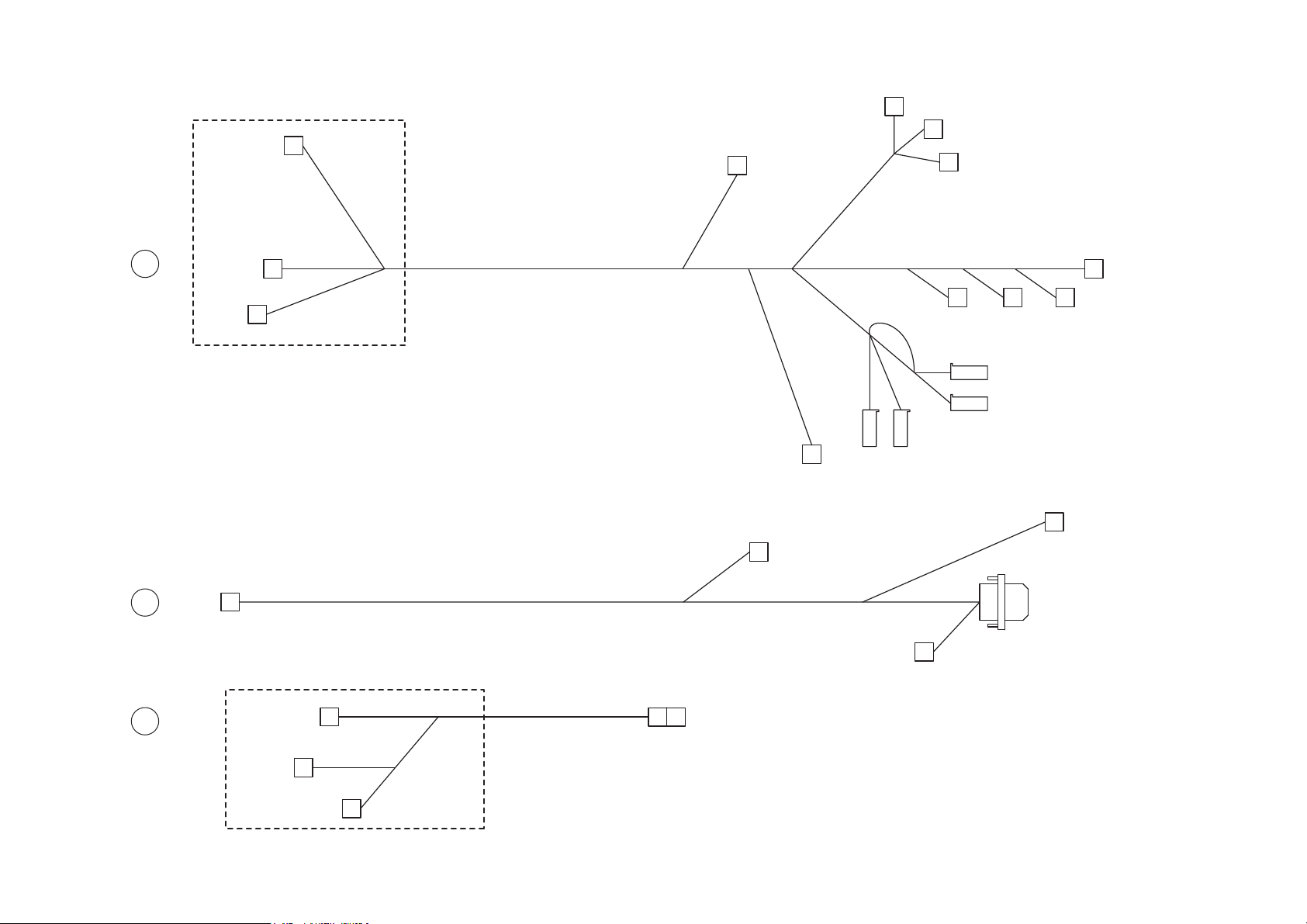

18 WIRING 束線 P23 P24
19 WIRING ACCESSORIES AND JIGS 配線部品 ・ 治具 P25
20 ACCESSORY PARTS 同梱部品 P26

bizhub C25

INDEX

1/2

Parts No. Page No.

4002 3123 03 20-8
4030 3034 01 11-2
4030 3034 01 12-9
4036 3014 01 18-5
4131 3003 01 11-1
4131 3056 01 11-7
4131 3056 01 12-7
4131 3057 02 11-8
4138 3032 02 11-3
4138 3032 02 12-8
4138 3254 01 11-6
4138 3255 01 12-3
4138 3528 02 14-4
4138 3532 02 14-6
4138 7316 01 11-12
4138 7316 01 12-16
4139 2328 01 22-1
4139 M100 00 5-1
4628 6801 01 26-3
4658 0151 06 11-4
4658 0151 06 12-12
9313 1300 51 15-4
9335 1400 51 10-16
9381 4300 31 26-1
9381 4300 41 26-1
9384 2500 11 25-11
9J06 M601 00 5-10
A00F 2139 00 18-2
A00F 9420 00 4-12
A011 9462 00 4-13
A011 M200 00 14-18
A011 M200 00 18-4
A02E 1678 00 4-8
A02E M200 00 20-2
A034 2134 00 14-24
A034 2140 00 14-23
A034 5638 00 14-12
A034 M200 00 14-25
A034 M602 00 21-6
A0FD 1532 00 22-2

Parts No. Page No.

A0FD PP2K 00 1-2
A0HF PP11 00 1-13
A0HF PP12 00 1-1
A0HF PP13 01 1-9
A0HF PP14 00 1-10
A0HF PP15 00 1-5
A0HF PP17 00 1-15
A0HF PP19 00 1-17
A0HF PP20 00 1-16
A0HF PP39 00 1-4
A0HF PP40 00 1-3
A0HF PP41 00 1-7
A0HF PP42 00 1-8
A0HF PP43 00 1-12
A0HF PP44 00 1-11
A0VD 1013 01 10-5
A0VD 1074 01 10-18
A0VD 1075 00 10-20
A0VD 1087 03 10-14
A0VD 1090 01 10-21
A0VD 1094 00 10-17
A0VD 1101 04 7-6
A0VD 1102 05 7-18
A0VD 1104 00 7-8
A0VD 1105 00 7-4
A0VD 1111 02 7-10
A0VD 1112 03 7-11
A0VD 1113 02 10-4
A0VD 1114 02 7-13
A0VD 1115 02 7-19
A0VD 1116 00 7-2
A0VD 1117 00 7-1
A0VD 1141 01 7-3
A0VD 1151 00 7-20
A0VD 1152 00 7-22
A0VD 1153 01 7-21
A0VD 1154 00 7-25
A0VD 1328 03 21-3
A0VD 1341 02 7-9
A0VD 1343 00 7-26

Parts No. Page No.

A0VD 1352 01 5-8
A0VD 1353 17 5-7
A0VD 1354 02 5-9
A0VD 1355 12 5-5
A0VD 1361 00 21-9
A0VD 1367 01 10-15
A0VD 1368 00 7-7
A0VD 1392 01 21-4
A0VD 1394 01 9-3
A0VD 1395 00 9-4
A0VD 1397 00 5-12
A0VD 1621 01 13-2
A0VD 1623 00 12-14
A0VD 1634 00 13-6
A0VD 1636 00 13-7
A0VD 1664 01 4-10
A0VD 1665 01 4-4
A0VD 2113 03 17-6
A0VD 2147 00 7-23
A0VD 2183 01 18-6
A0VD 2198 00 17-5
A0VD 2202 01 17-4
A0VD 2203 00 17-3
A0VD 2309 01 20-4
A0VD 2312 00 20-3
A0VD 2333 01 20-5
A0VD 2351 01 10-13
A0VD 2353 01 14-3
A0VD 2354 00 10-7
A0VD 2355 00 10-10
A0VD 2356 00 10-8
A0VD 2357 00 10-6
A0VD 2359 00 10-9
A0VD 2364 00 6-1
A0VD 2365 00 6-5
A0VD 2366 01 6-2
A0VD 2369 02 6-3
A0VD 2374 00 6-8
A0VD 2378 00 6-9
A0VD 2485 01 18-3

Parts No. Page No.

A0VD 3622 01 7-15
A0VD 3623 00 7-14
A0VD 3624 00 7-16
A0VD 3625 00 7-17
A0VD 3626 02 10-12
A0VD 3627 02 10-11
A0VD 3637 00 7-24
A0VD 4910 00 6-10
A0VD 4911 00 6-11
A0VD 4912 00 6-12
A0VD 4913 00 6-13
A0VD 5613 01 12-5
A0VD 5617 00 12-2
A0VD 5618 00 12-6
A0VD 6211 00 11-5
A0VD 6211 00 12-13
A0VD 6231 01 11-9
A0VD 6232 00 11-10
A0VD 6241 00 20-7
A0VD 6248 00 12-10
A0VD 7017 01 13-3
A0VD 7021 01 14-8
A0VD 7023 00 14-5
A0VD 7024 00 14-21
A0VD 7025 01 14-7
A0VD 7029 02 14-9
A0VD 7030 01 14-15
A0VD 7035 01 14-19
A0VD 7037 00 14-16
A0VD 7043 00 14-13
A0VD 7044 00 14-11
A0VD 7047 00 14-10
A0VD 7049 00 14-20
A0VD 7051 01 14-14
A0VD 7052 00 14-22
A0VD 7053 03 14-17
A0VD 7061 01 8-7
A0VD 7062 01 8-6
A0VD 7063 00 8-2
A0VD 7064 00 8-1

Parts No. Page No.

A0VD 7065 00 8-4
A0VD 7071 01 8-12
A0VD 7072 00 8-11
A0VD 7073 03 8-10
A0VD 7075 01 8-14
A0VD 8201 03 15-15
A0VD 8202 00 15-14
A0VD 8204 03 15-12
A0VD 8209 00 15-17
A0VD 8211 00 15-13
A0VD 8224 00 15-11
A0VD 8227 00 15-9
A0VD 8228 00 15-8
A0VD 8231 00 15-5
A0VD 8232 00 15-7
A0VD 8234 00 15-6
A0VD 8256 00 15-16
A0VD 8901 02 16-12
A0VD 8902 00 16-8
A0VD 8908 00 16-11
A0VD 8924 00 16-14
A0VD 8941 00 15-18
A0VD 9073 00 16-6
A0VD 9081 01 16-13
A0VD 9418 01 4-15
A0VD 9491 00 16-2
A0VD M200 00 6-7
A0VD M200 00 15-10
A0VD M202 01 14-2
A0VD M404 02 9-1
A0VD M500 00 8-3
A0VD M501 00 8-9
A0VD M502 00 5-13
A0VD N100 01 21-8
A0VD N103 01 23-1
A0VD N105 00 24-1
A0VD N106 00 17-2
A0VD N10A 00 7-12
A0VD N10C 00 8-8
A0VD N10D 00 8-5

bizhub C25

Parts No. Page No.

A0VD N10E 01 20-9
A0VD N10F 00 21-7
A0VD N10P 01 10-1
A0VD N110 01 22-16
A0VD N111 01 9-2
A0VD N300 00 26-1
A0VD N301 00 26-1
A0VD N302 00 26-1
A0VD R701 11 20-1
A0VD R713 00 12-4
A0VD R716 00 12-1
A0VD R717 00 14-1
A0VD R725 00 11-11
A108 M501 00 5-6
A108 M501 00 6-4
A108 M501 00 8-13
A108 M501 00 12-11
A108 M501 00 13-1
A108 M501 00 14-26
A108 M501 00 16-7
A108 M501 00 20-6
A108 R900 00 5-11
A121 1026 00 5-14
A121 1041 01 5-4
A121 8903 02 16-10
A121 8930 02 16-4
A121 8953 02 16-10
A121 9025 00 16-1
A121 9431 00 13-8
A121 9432 00 11-14
A121 9446 00 2-13
A121 9447 00 2-13
A121 9447 00 26-2
A121 9483 00 16-3
A121 M715 00 15-2
A148 001 16-5
A148 011 16-5
A148 021 16-5
A148 0Y1 7-5
A148 0Y2 13-4

Parts No. Page No.

A1AR R701 00 10-3
A1AU 0Y1 10-19
A2YF 1022 00 5-2
A2YF 1053 00 3-6
A2YF 1054 00 3-7
A2YF 1321 00 21-2
A2YF 1324 00 22-3
A2YF 1331 00 5-16
A2YF 1334 01 22-4
A2YF 1335 02 15-3
A2YF 1336 01 22-11
A2YF 1337 01 22-5
A2YF 1380 00 22-7
A2YF 1381 00 22-13
A2YF 1382 00 22-8
A2YF 1383 00 3-4
A2YF 1385 01 5-17
A2YF 1386 00 22-14
A2YF 1388 00 4-7
A2YF 1601 02 4-6
A2YF 1602 00 4-16
A2YF 1603 02 4-3
A2YF 1604 00 4-14
A2YF 1605 01 4-9
A2YF 1606 01 13-5
A2YF 1609 01 4-1
A2YF 1617 01 3-3
A2YF 1618 00 4-5
A2YF 1630 01 4-2
A2YF 8912 01 16-9
A2YF 8913 00 16-15
A2YF 9424 00 4-11
A2YF 9451 00 11-13
A2YF 9452 00 12-17
A2YF 9461 00 26-6
A2YF 9501 00 3-1
A2YF 9502 00 26-5
A2YF 9503 00 26-5
A2YF 9504 00 3-1
A2YF 9505 00 26-5

Parts No. Page No.

A2YF 9506 00 3-1
A2YF 9507 00 26-5
A2YF 9508 00 3-1
A2YF H001 02 21-1
A2YF H050 04 22-6
A2YF M100 00 17-1
A2YF M102 00 18-1
A2YF M102 00 19-1
A2YF M400 01 5-3
A2YF M401 01 5-3
A2YF M704 00 26-4
A2YF M705 00 15-1
A2YF N100 00 24-2
A2YF N101 03 23-2
A2YF N102 01 23-3
A2YF N103 00 21-5
A2YF N105 00 10-2
A2YF N106 00 22-9
A2YF N110 00 22-15
A2YF N111 00 15-20
A2YF N112 00 3-5
A2YF PP00 00 2-12
A2YF PP01 00 2-3
A2YF PP02 01 2-11
A2YF PP03 01 2-2
A2YF PP04 01 1-14
A2YF PP05 00 2-6
A2YF PP06 00 2-16
A2YF PP07 00 2-4
A2YF PP08 00 2-14
A2YF PP09 00 2-8
A2YF PP10 00 1-6
A2YF PP11 00 2-1
A2YF PP12 01 2-5
A2YF PP13 00 2-9
A2YF PP14 00 2-10
A2YF PP15 00 2-7
A2YF PP16 00 3-2
A2YF PP17 00 3-2
A2YF PP18 01 1-18

2/2

Parts No. Page No.

A2YF PP19 00 2-15
A2YF PP20 00 22-12
A2YF PP99 00 22-10
A2YF R700 00 6-6
A2YF R701 00 12-15
A2YF R702 00 15-19
V500 0100 03 25-1
V500 0100 05 25-2
V500 0100 07 25-5
V500 0100 08 25-3
V500 0100 13 25-4
V500 0100 20 25-6
V500 0100 46 25-7
V500 0100 61 25-8
V500 0200 10 25-9
V501 0100 18 25-10
V502 0100 21 5-15

bizhub C25

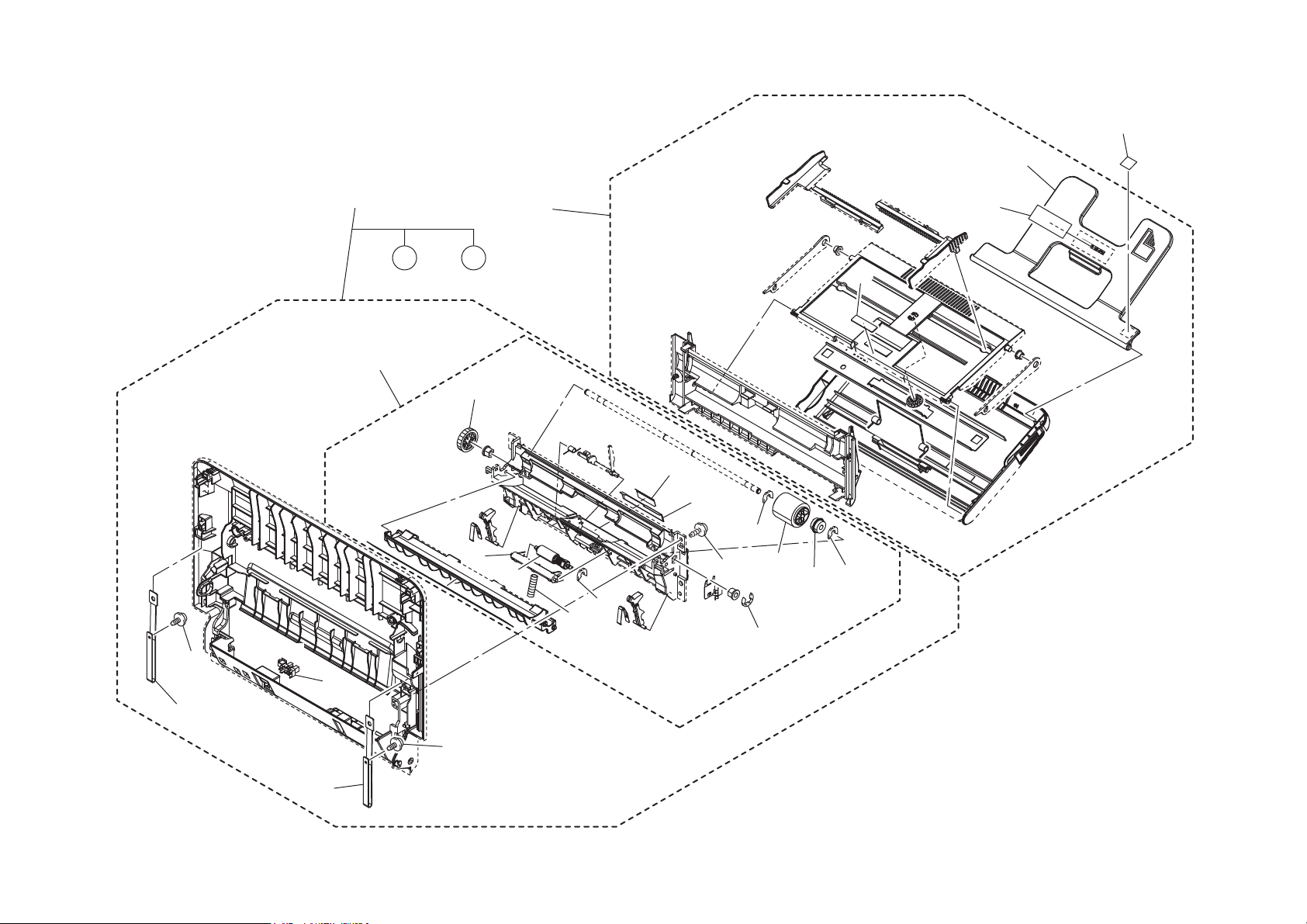

ADF UNIT

P 1

M100

REYB/1

a

a

1

2

2

6

13

9

10

5

14

15

15

15

15

15

15

17

17

18

16

4

3

7

8

11

12

bizhub C25

ADF UNIT

Key Part No. Description Destinations Class QTY Standard parts

1 A0HF PP12 00 Top Cover
2 A0FD PP2K 00 Shoulder Screw
3 A0HF PP40 00 Pick-Up Roller
4 A0HF PP39 00 Take-Up Roller
5 A0HF PP15 00 Pad Assy
6 A2YF PP10 00 ADF Guide Assy
7 A0HF PP41 00 Roller
8 A0HF PP42 00 Roller

9 A0HF PP13 01 Tray Assy
10 A0HF PP14 00 Cover R
11 A0HF PP44 00 Hinge
12 A0HF PP43 00 Hinge
13 A0HF PP11 00 Cover Assy
14 A2YF PP04 01 Pad Assy
15 A0HF PP17 00 Sponge
16 A0HF PP20 00 Clamp
17 A0HF PP19 00 Cable Tie
18 A2YF PP18 01 ADF UNIT

上カバー
段ね じ
ピックアップローラ
給紙ロ ー ラ
パッ ド Ａ ｓ ｓ ｙ

ＡＤＦ ガイド ＡＳＳＹ
ローラ
ローラ

トレイ ＡＳＳＹ
後ろカバー

ヒンジ

ヒンジ
カバー Ａ ｓ ｓ ｙ
パッ ド Ａ ｓ ｓ ｙ
スポンジ
クランプ
結束バン ド

ＡＤＦ ユニット

S 1 a-V153 0308 03
C2
C1
C1
C1
C1
C1
C1
S1
C1
C1
C1
D1
D1
C6
D1
D2
S1

Page. 1

bizhub C25

IR UNIT

P 2

M101

See P26

5

14

13

7

15

6

10

3

2

1

9

4

11

12

8

8

8

8

8

16

a

a

a

bizhub C25

IR UNIT

Key Part No. Description Destinations Class QTY Standard parts

1 A2YF PP11 00 CIS Assy
2 A2YF PP03 01 Flatcable
3 A2YF PP01 00 Earth ground
4 A2YF PP07 00 Shaft
5 A2YF PP12 01 IR Cover Assy
6 A2YF PP05 00 Pressure Spring
7 A2YF PP15 00 Pulley Assy
8 A2YF PP09 00 Tape

9 A2YF PP13 00 Frame
10 A2YF PP14 00 Driving Assy
11 A2YF PP02 01 Flatcable
12 A2YF PP00 00 Ferritecore
13 A121 9446 00 Label
13 A121 9447 00 Label Prohibit
14 A2YF PP08 00 Label Scale
15 A2YF PP19 00 OPTICAL UNIT
16 A2YF PP06 00 Plate Spring

ＣＩＳ　ＡＳＳＹ
フラッ トケーブル
アース
シャフ ト

ＩＲカバーＡＳＳＹ
圧縮ばね
プーリ ー Ａ Ｓ Ｓ Ｙ
テープ
フレーム
駆動 Ａ Ｓ Ｓ Ｙ
フラッ トケーブル
フェライトコア
ラベル 　 （ コ ピ ー禁止事項）
ラベル 　 （ コ ピ ー禁止事項 ・ Ｅ ）
ラベル　 スケール
光学ユニ ッ ト
板ばね

I 1 a-V153 0310 03
C1
D1
D1
C1
D1
D1
D5
D1
C1
D1
D1

A,A1 C 1
B,F1,G2,H C 1

D1
S1
D1

Page. 2

bizhub C25

OPERATION PANEL SECTI ON

P 3

See P26

d

c

b

e

c

2

1

7

6

4

5

3

a

a

bizhub C25

OPERATION PANEL SECTI ON

Key Part No. Description Destinations Class QTY Standard parts

1 A2YF 9501 00 Sheet/English

1 A2YF 9506 00 Sheet/Simple Chinese
1 A2YF 9508 00 Sheet/Japanese
1 A2YF 9504 00 Sheet/Traditional Chinese
2 A2YF PP16 00 Panel assembly

2 A2YF PP17 00 Panel assembly
3 A2YF 1617 01 Mounting Plate
4 A2YF 1383 00 Cover
5 A2YF N112 00 Relay harness
6 A2YF 1053 00 Duct
7 A2YF 1054 00 Seal

シー ト 　 （（パネル ・ 英語／ Ａ Ｉ Ｏ））

シート　（パネル・中国簡体／ Ａ Ｉ Ｏ）
シート　（パネル・国内／ Ａ Ｉ Ｏ）
シート　（パネル・中国繁体／ Ａ Ｉ Ｏ）
操作パネル Ａ Ｓ Ｓ Ｙ 　 ＷＷ

操作パネル Ａ Ｓ Ｓ Ｙ 　 Ｊ Ｐ
取付板 　 （Ｕ Ｓ Ｂ）
カバー　 （Ｕ Ｓ Ｂ）
中継束線 　 （ Ｕ Ｓ Ｂ ホス ト ケ ーブル）
ダク ト 　（ Ｉ Ｒ）
シール　 （ダク ト）

B,D1,D3,E,F1,F2,G1,
G2,H,I,K

JC1
A,A1 C 1
H (option MK-731) C 1
B,C,D1,D3,E,F1,F2,G

1,G2,H,I,J,K
A,A1 I 1

C 1 a-V151 0414 03

I1

D1
D1
D1
D1
D1

Page. 3

b-V153 0310 03
c-V153 0308 03
d-V137 0306 03
e-V116 0306 03

bizhub C25

EXTERNAL PARTS

P 4

e

a

a

a

b

c

b

11

13

12

d

d

8

8

5

7

4

10

2

1

9

14

3

16

6

15

bizhub C25

EXTERNAL PARTS

Key Part No. Description Destinations Class QTY Standard parts

1 A2YF 1609 01 Cover
2 A2YF 1630 01 Cover /Rear
3 A2YF 1603 02 Cover /Right rear
4 A0VD 1665 01 Cover
5 A2YF 1618 00 Tray
6 A2YF 1601 02 Cover
7 A2YF 1388 00 Ground Plate
8 A02E 1678 00 Cover

9 A2YF 1605 01 Cover /Right front
10 A0VD 1664 01 Cover
11 A2YF 9424 00 Label bizhub C25
12 A00F 9420 00 Label Logo Mark
13 A011 9462 00 Label Emperon
14 A2YF 1604 00 Cover /Front
15 A0VD 9418 01 Sheet
16 A2YF 1602 00 Cover /Left

カバー　 （アクセス扉）
カバー／後
カバー／右後
カバ ー 　 （扉支点 ・ 後）

トレイ　（エクステンション）
カバ ー 　 （上）
アー ス板 　 （本体側）
蓋
カバー／右前
カバ ー 　 （扉支点 ・ 前）
ラベル　（ｂ ｉ ｚ ｈｕｂ　Ｃ ２５）
ロゴプレート
ラベル　 Ｅｍ ｐ ｅ ｒ ｏ ｎ
カバー／前
シー ト 　（ Ｉ ／ Ｃ セッ ト ・ Ｐ Ｈ Ｄ Ｔ）
カバー／左

D 1 a-V137 0308 04
D1
D1
D1
D1
D1
D1
C2
D1
D1
C1
C1
D1
C1
C1
D1

Page. 4

b-V137 0306 03
c-V151 0414 03
d-V218 0400 86
e-V137 0308 03

bizhub C25

POWER SUPPLY SECTION

P 5

PS11

DCPU

FM10

PS8

PS10

PS13

PS14

PS15

PS16

SW2

SW3

1

2

4

3

5

6

7

8

9

10

6

11

10

13

13

13

13

16

17

15

15

a

b

b

c

b

b

b

14

14

14

12

bizhub C25

POWER SUPPLY SECTION

Key Part No. Description Destinations Class QTY Standard parts

1 4139 M100 00 FAN MOTOR
2 A2YF 1022 00 Cooling Duct
3 A2YF M400 01 Power supply /100V
3 A2YF M401 01 Power supply /230V

4 A121 1041 01 Protection Cover
5 A0VD 1355 12 Detecting Part
6 A108 M501 00 Photointerrupter
7 A0VD 1353 17 Hold Holder
8 A0VD 1352 01 Adjusting Spring

9 A0VD 1354 02 Torsion Coil spring
10 9J06 M601 00 MICRO SWITCH
11 A108 R900 00 PHOTO INTERRUPTER
12 A0VD 1397 00 Seal
13 A0VD M502 00 Photointerrupter
14 A121 1026 00 Seal
15 V502 0100 21 spacer
16 A2YF 1331 00 Frame
17 A2YF 1385 01 Wiring Guide /1

ファンモータ
冷却ダ ク ト
低圧電源／ １ ０ ０ Ｖ
低圧電源／ ２ ３ ０ Ｖ

保護カ バー
検出部材 　 （左扉 ＳＷ）
透過型セ ンサ
保持ホル ダ 　（左扉 Ｓ Ｗ）
調整ばね 　 （前扉 ＳＷ）
ねじ り コ イルばね 　 （左扉 Ｓ Ｗ）
マイクロスイ ッチ
フォト インタラプター
シール　 （Ｐ Ｓ Ｅ センサ）
透過型セ ンサ
シール 　（植毛布）
ロッキングキャップスペーサー
フレーム　（Ｌ Ｖ）
配線ガ イ ド ／ １

B 1 a-V144 0306 03

A,A1,B,F1,G2,H I 1
C,D1,D3,E,F2,G1,I,J

,K

D1

I1

D1
C1
B2
D1
D1
D1
C2

I1

D1

I4
D3
D2
C1
D1

Page. 5

b-V137 0306 03
c-V116 0306 03

bizhub C25

TONER BOTTLE DRIVE SECTION

P 6

CL4

CL5

CL6

CL7

PS17

1

2

3

5

4

8

9

7

10

11

12

13

7

7

7

a

b

6

bizhub C25
