Page 1

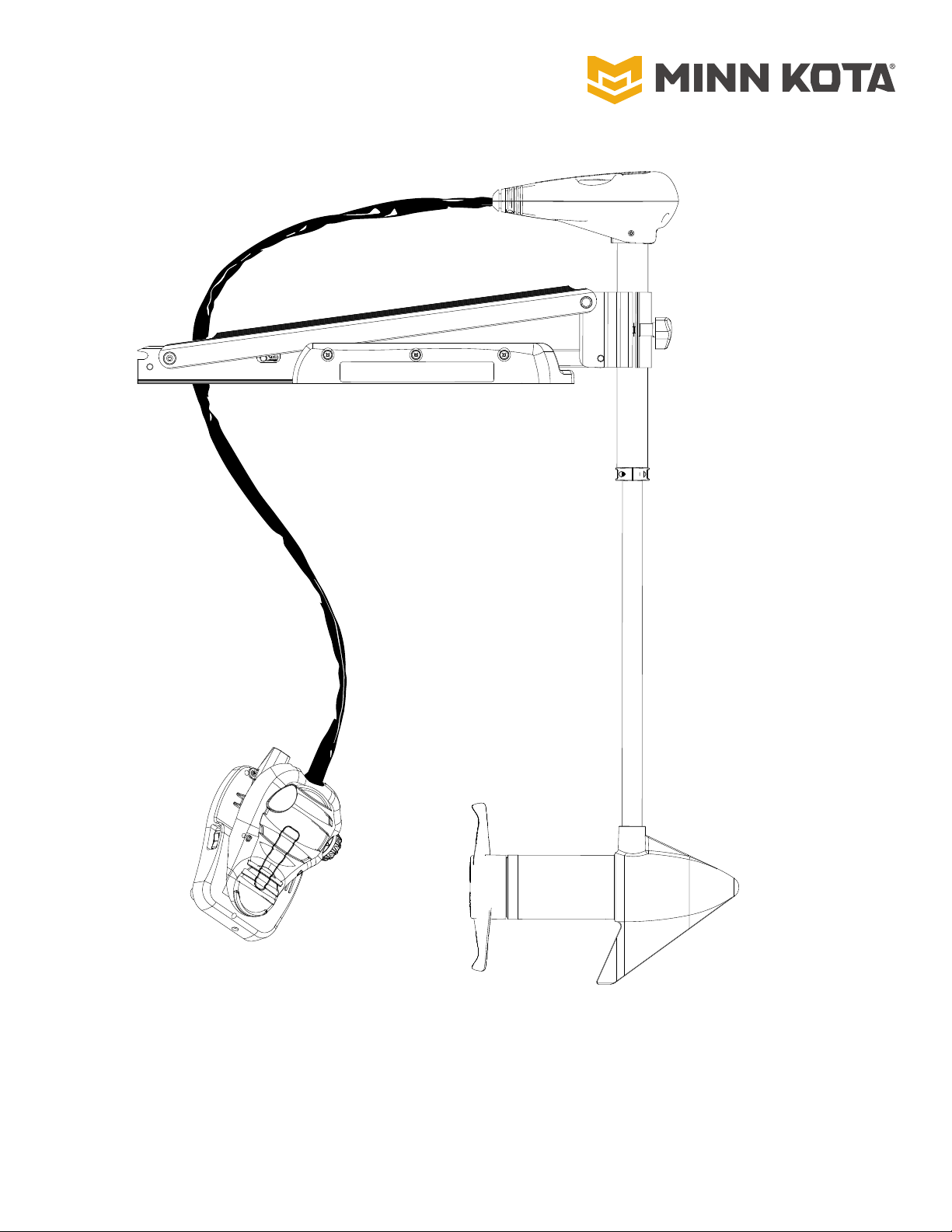

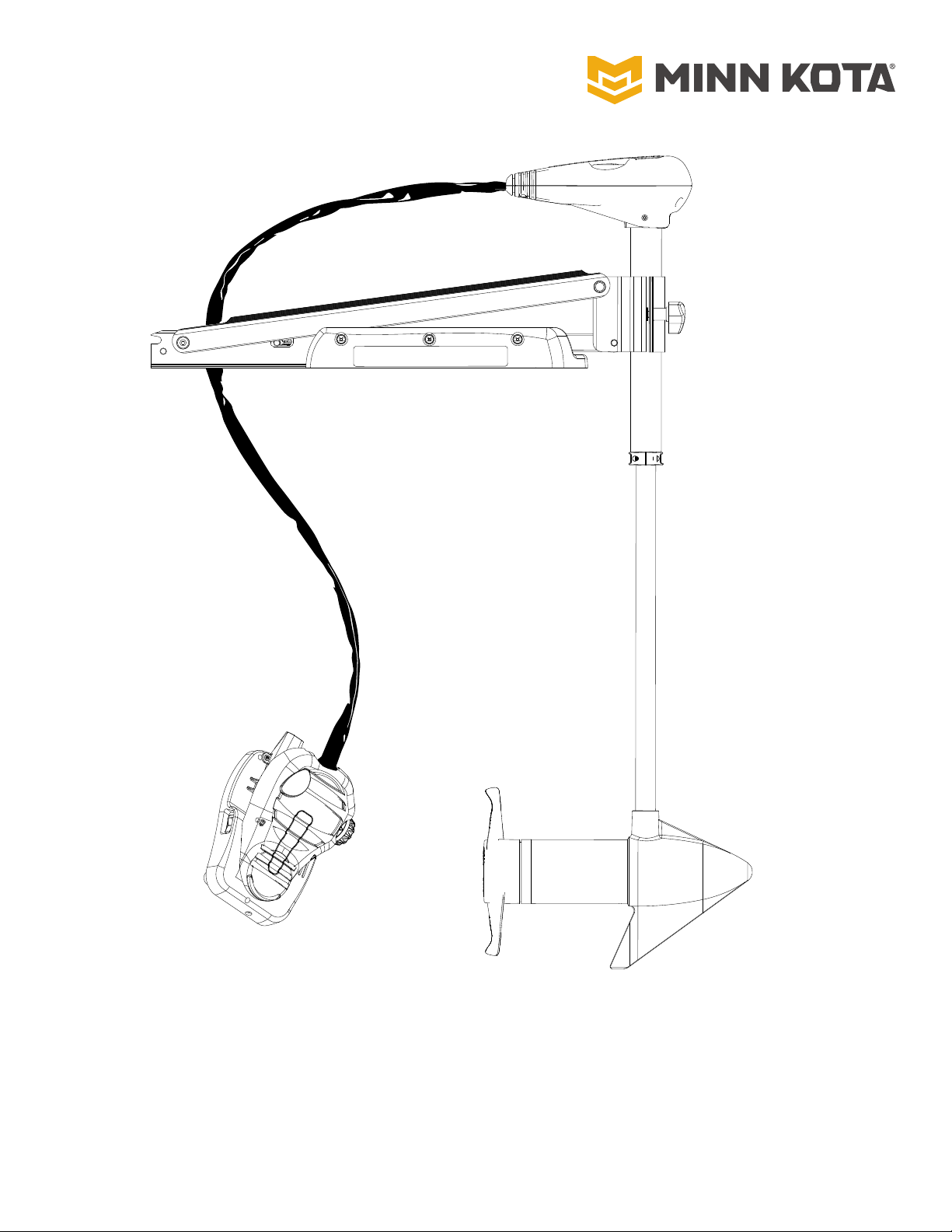

EDGE

BOW-MOUNT TROLLING MOTOR

Owner's Manual

Page 2

INTRODUCTION

Made by Minn Kota Johnson Outdoors Marine Electronics, Inc. 121 Power Drive Mankato, MN 56001 USA Trolling Motors Produced in 2012

EDGE 55 45”

MODEL 1355956

SER NO M365 MK12345

24V DC 42 A

THANK YOU

Thank you for choosing Minn Kota. We believe that you should spend more time ﬁshing and less time positioning your boat. That’s why we build the smartest, toughest, most intuitive trolling motors on the water. Every aspect of a Minn Kota trolling motor is thought out and rethought until it’s good enough to bear our name. Countless hours of research and testing provide you the Minn Kota advantage that can truly take you “Anywhere. Anytime.” We don’t believe in shortcuts. We are Minn Kota. And we are never done helping you catch more ﬁsh.

REGISTRATION

Remember to keep your receipt and immediately register your trolling motor. A registration card is included with your motor or you can complete registration on our website at

minnkotamotors.com.

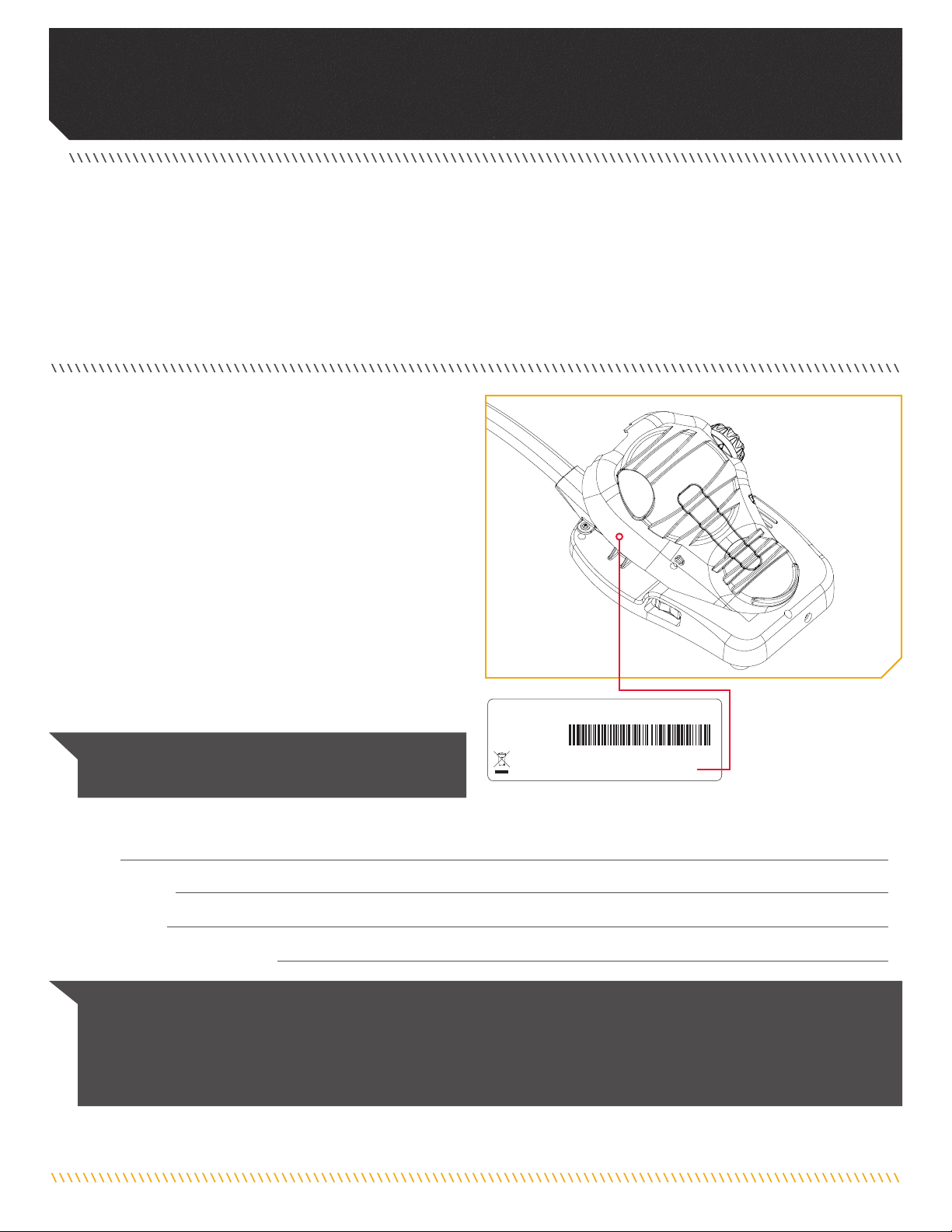

SERIAL NUMBER

Your Minn Kota 11-character serial number is very important. It helps to determine the speciﬁc model and year of manufacture. When contacting Consumer Service or registering your product, you will need to know your product’s serial number. We recommend that you write the serial number down so that you have it available for future reference.

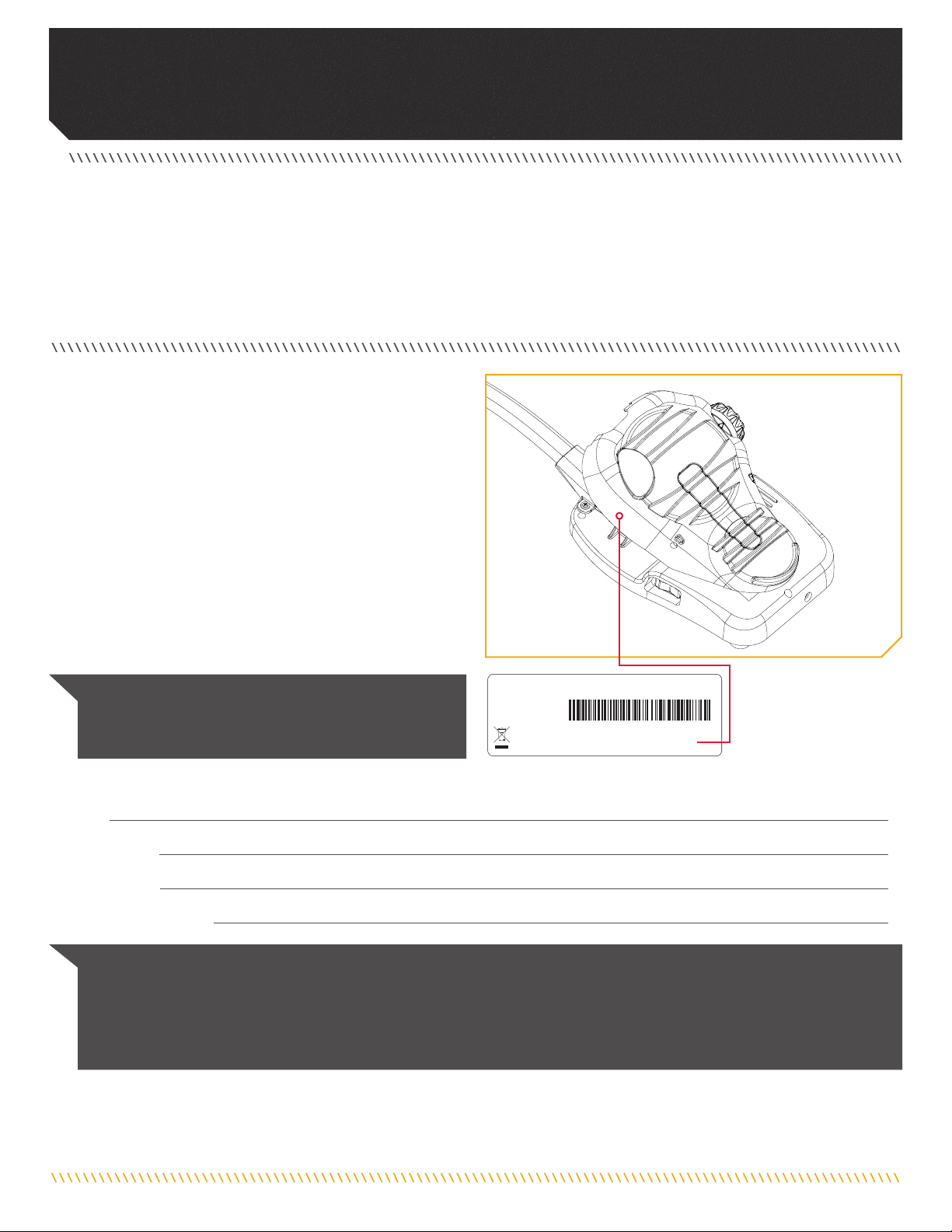

NOTICE: The serial number on your Edge is located

near the Momentary Switch underneath the side of the Foot Pedal.

EXAMPLE

MOTOR INFORMATION (For Consumer Reference Only)

Model:

Serial Number:

Purchase Date:

Store Where Purchased:

NOTICE: Do not return your Minn Kota motor to your retailer. Your retailer is not authorized to repair or replace this unit.

You may obtain service by: calling Minn Kota at (800) 227-6433; returning your motor to the Minn Kota Factory Service Center; sending or taking your motor to any Minn Kota authorized service center. A list of authorized service centers is available on our website, at minnkotamotors.com. Please include proof of purchase, serial number and purchase date for warranty service with any of the above options.

2 | minnkotamotors.com

Page 3

SAFETY CONSIDERATIONS .............................................................................................. 4

TWO-YEAR LIMITED WARRANTY ...................................................................................... 5

KNOW YOUR BOAT ........................................................................................................ 6

FEATURES ................................................................................................................... 7

INSTALLATION.............................................................................................................. 8

Mount Installation ................................................................................................ 8

BATTERY & WIRING INSTALLATION ................................................................................11

Boat Rigging & Product Installation ..................................................................... 11

Conductor Gauge and Circuit Breaker Sizing Table................................................. 11

Selecting the Correct the Batteries ....................................................................... 12

Additional Considerations ................................................................................... 12

Connecting the Batteries ..................................................................................... 13

Connecting the Batteries in Series ....................................................................... 14

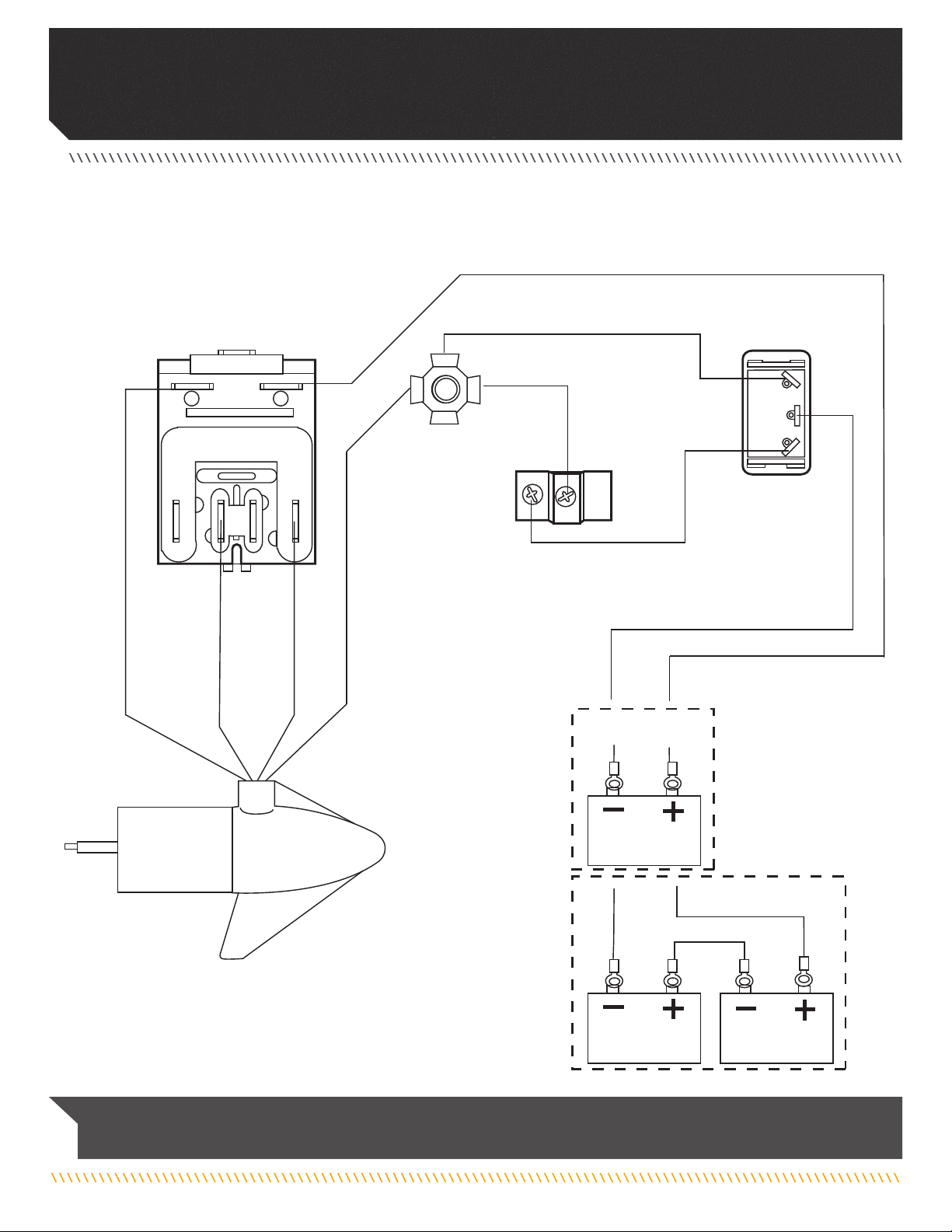

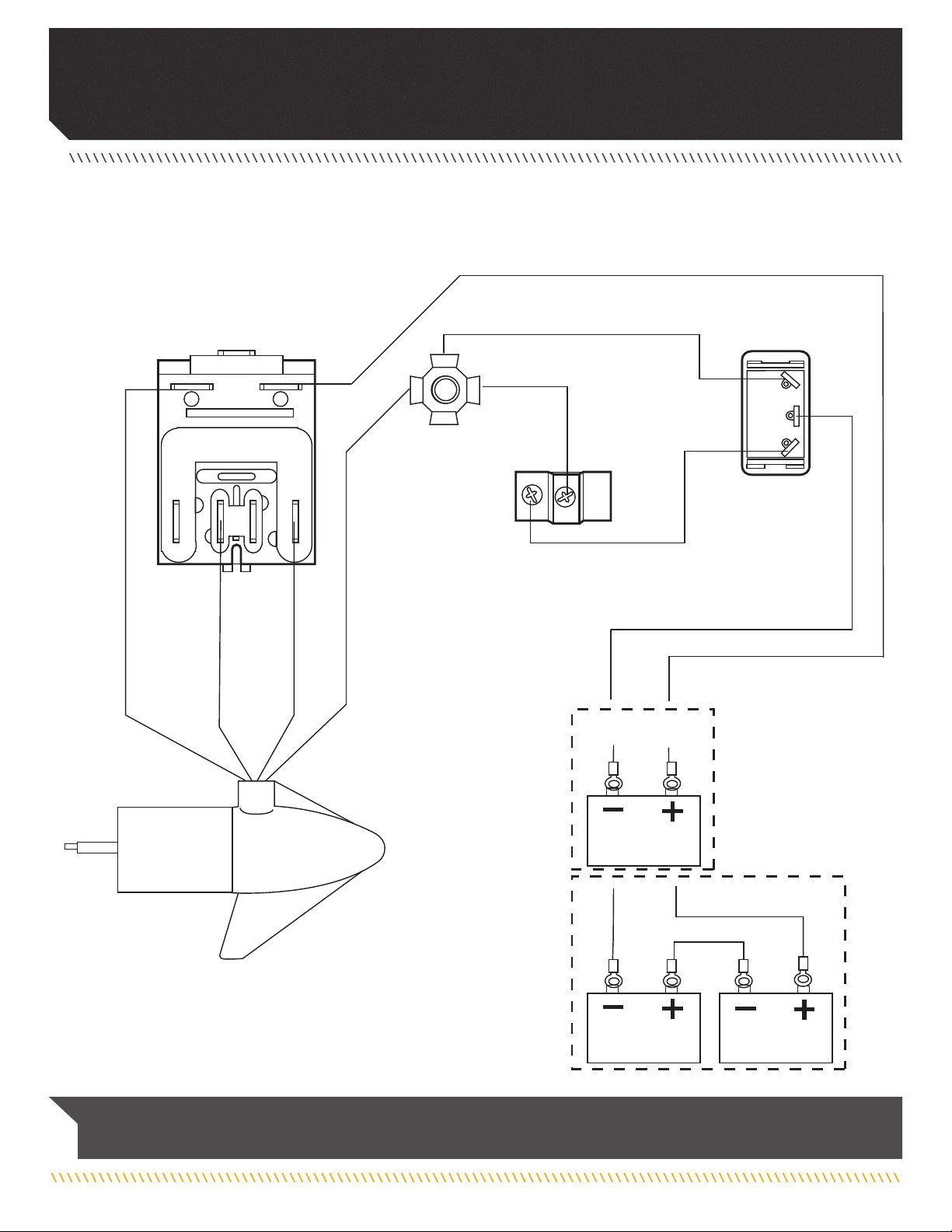

MOTOR WIRING DIAGRAM ............................................................................................ 15

USING & ADJUSTING THE MOTOR .................................................................................. 16

Mount Features .................................................................................................. 16

Stowing and Deploying the Motor ......................................................................... 17

Motor Adjustments ............................................................................................. 18

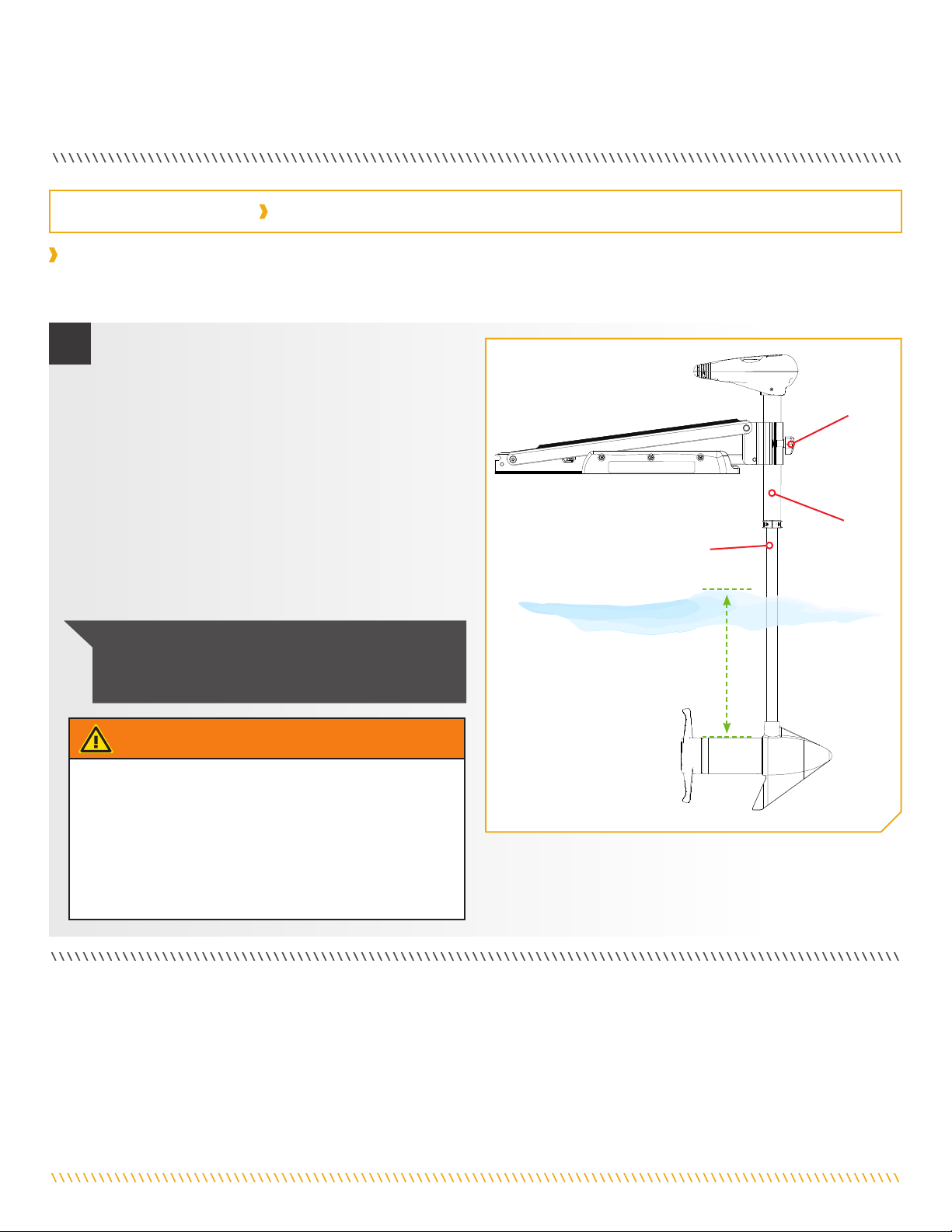

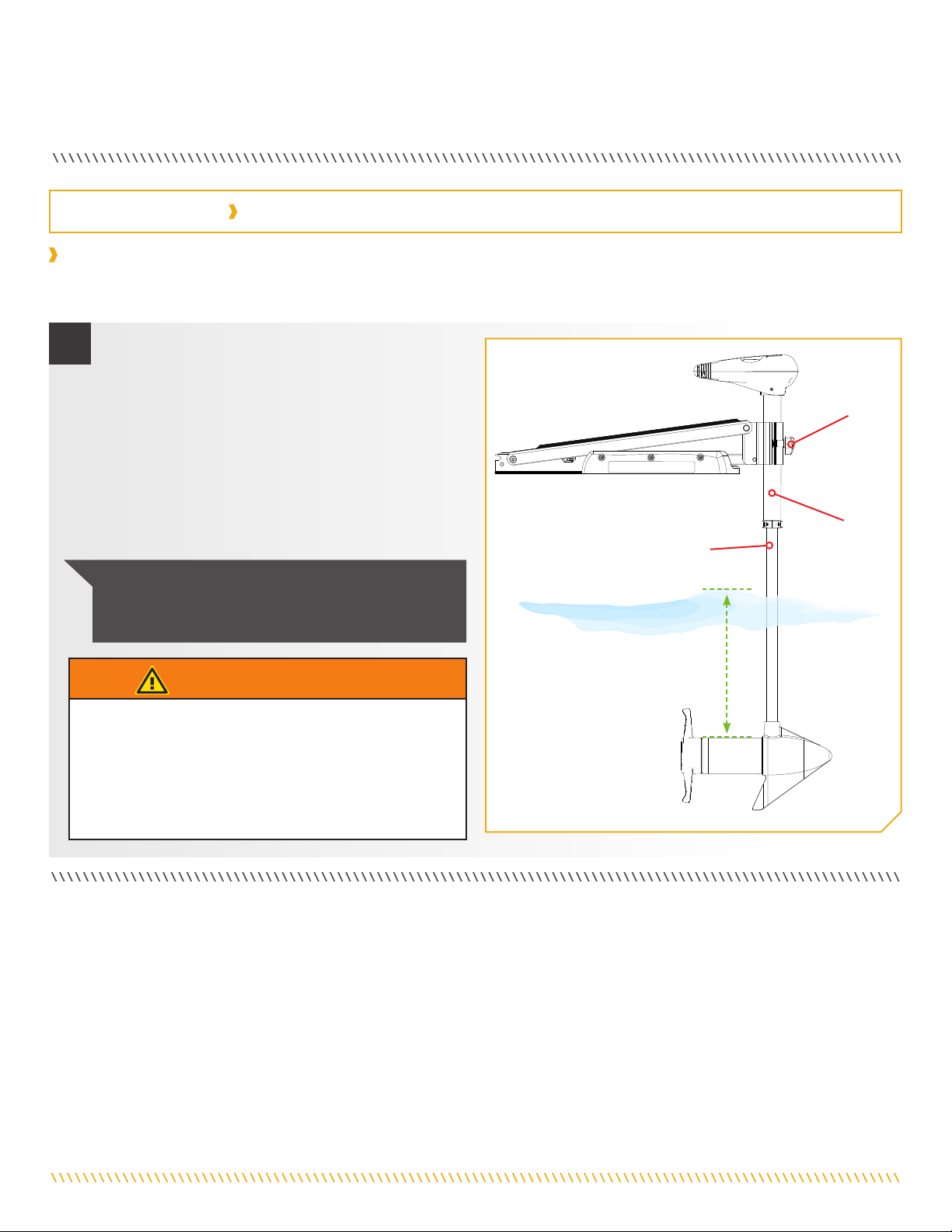

Adjusting the Depth of the Motor ......................................................................... 18

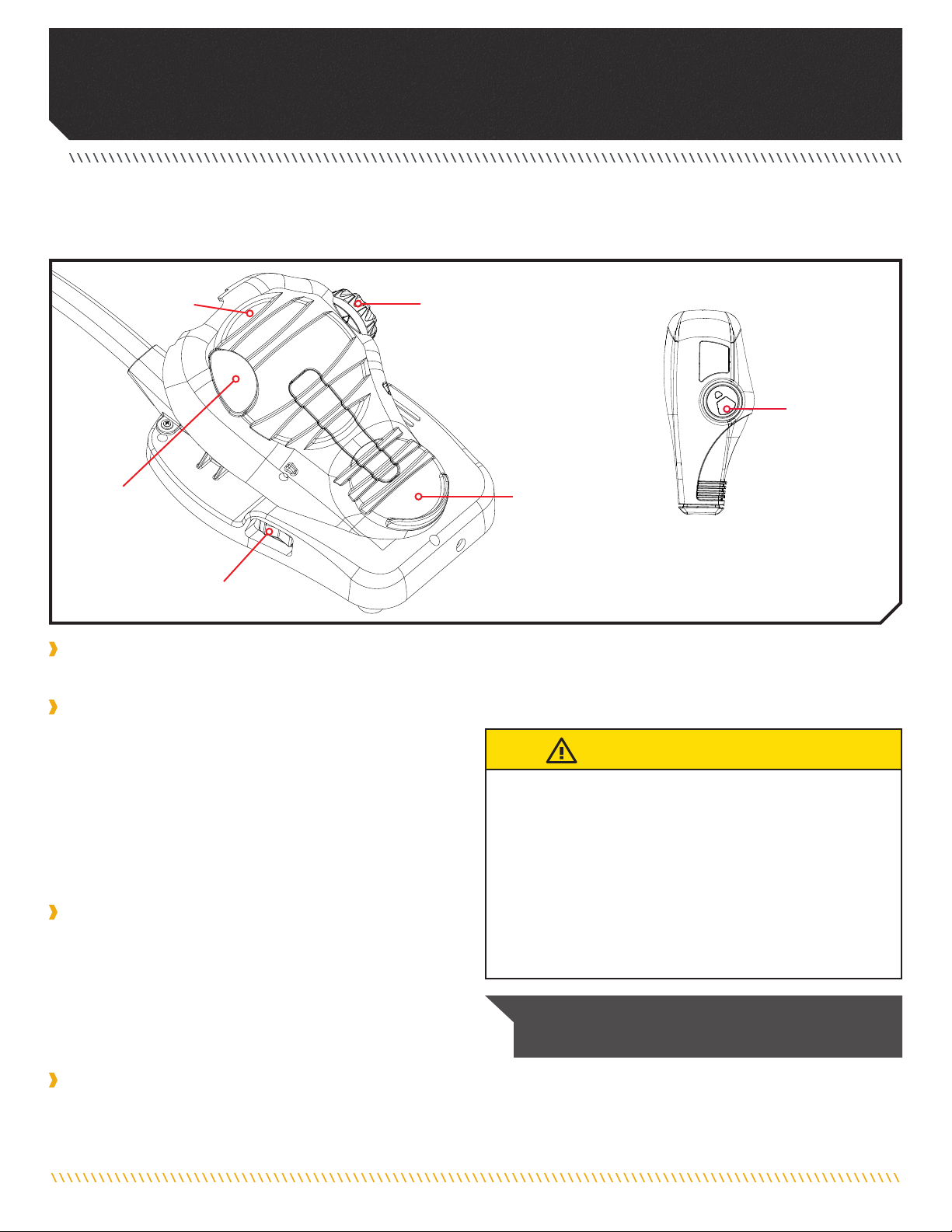

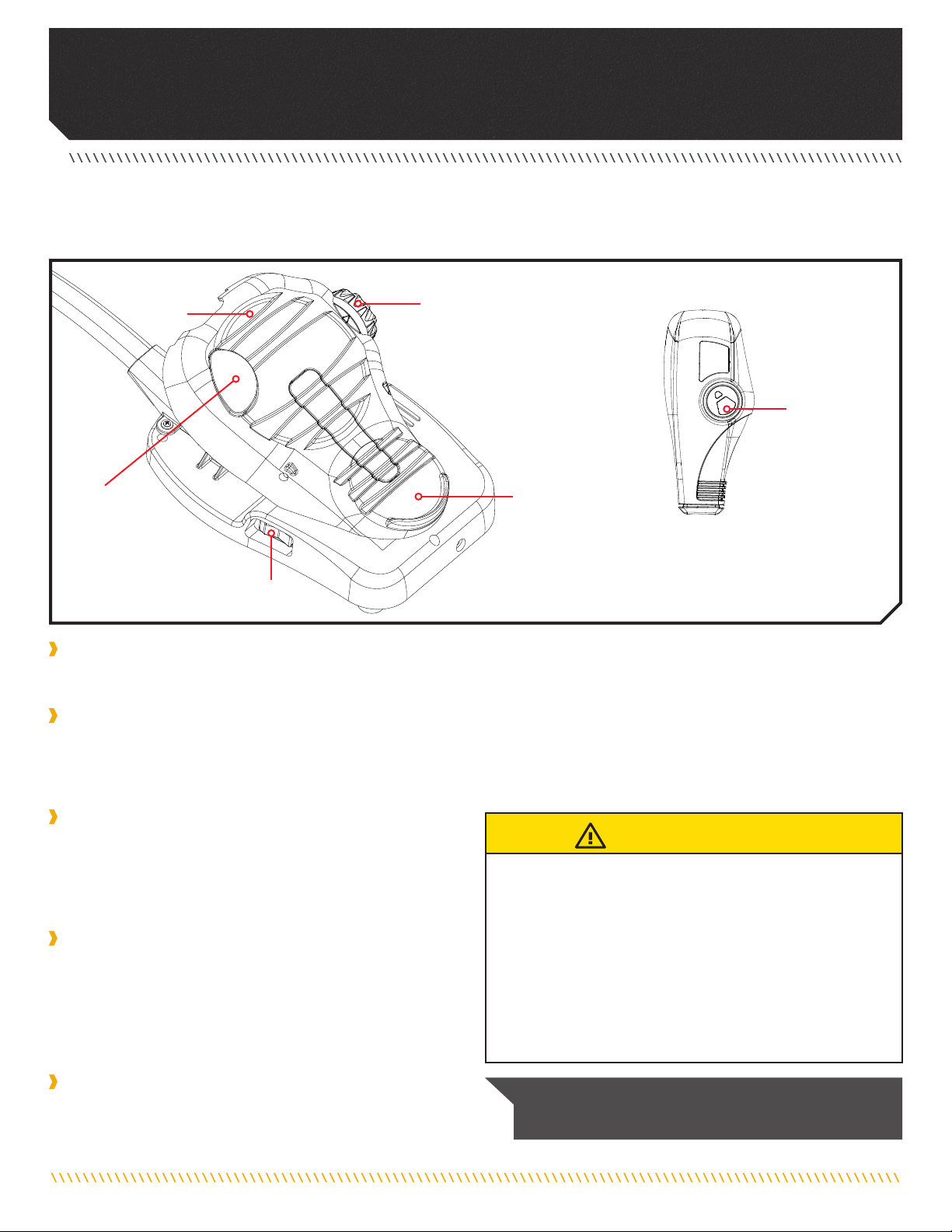

USING THE FOOT PEDAL ............................................................................................... 19

Controlling Speed & Steering with the Foot Pedal .................................................. 19

Foot Pedal Adjustments ...................................................................................... 20

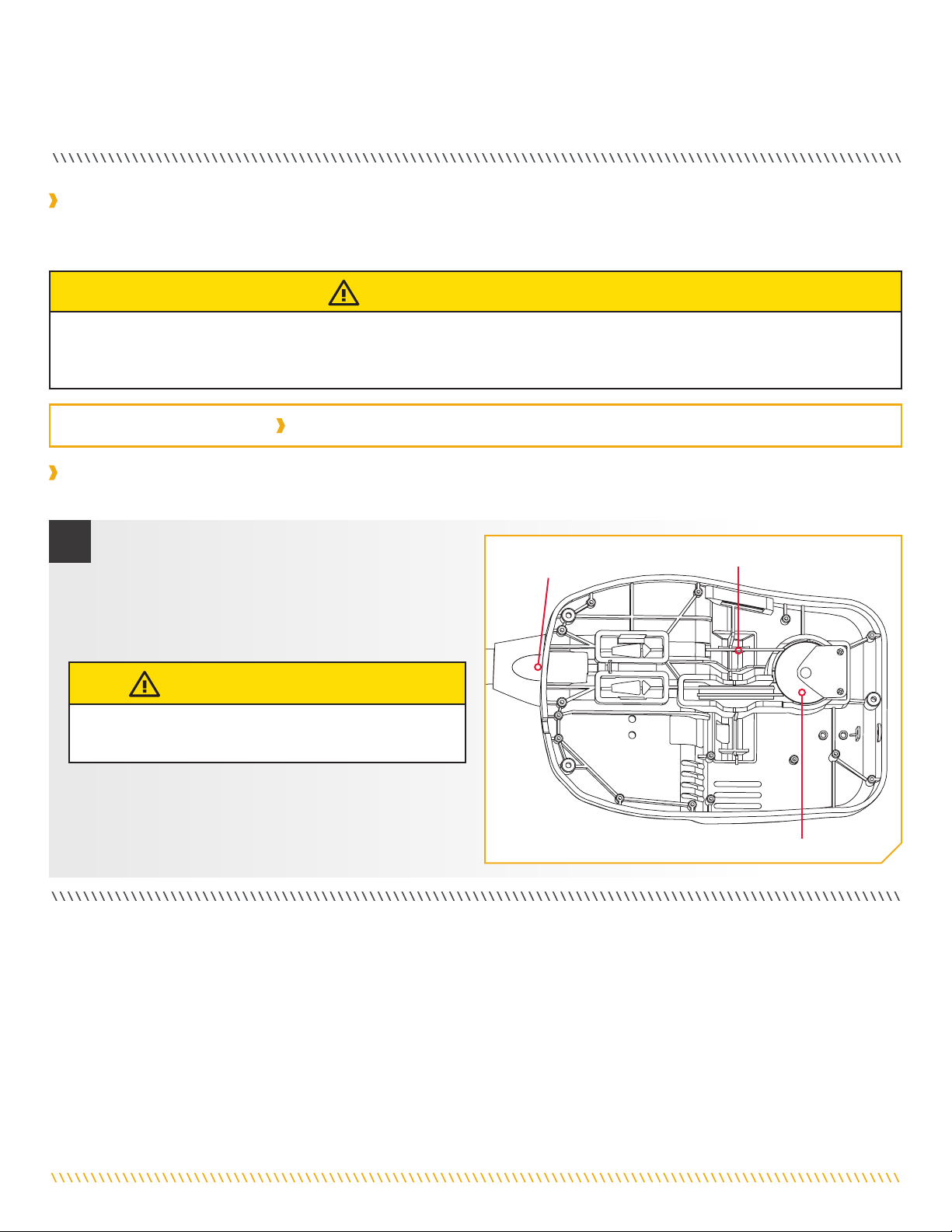

Adjusting the Steering Cable ............................................................................... 20

SERVICE & MAINTENANCE ........................................................................................... 21

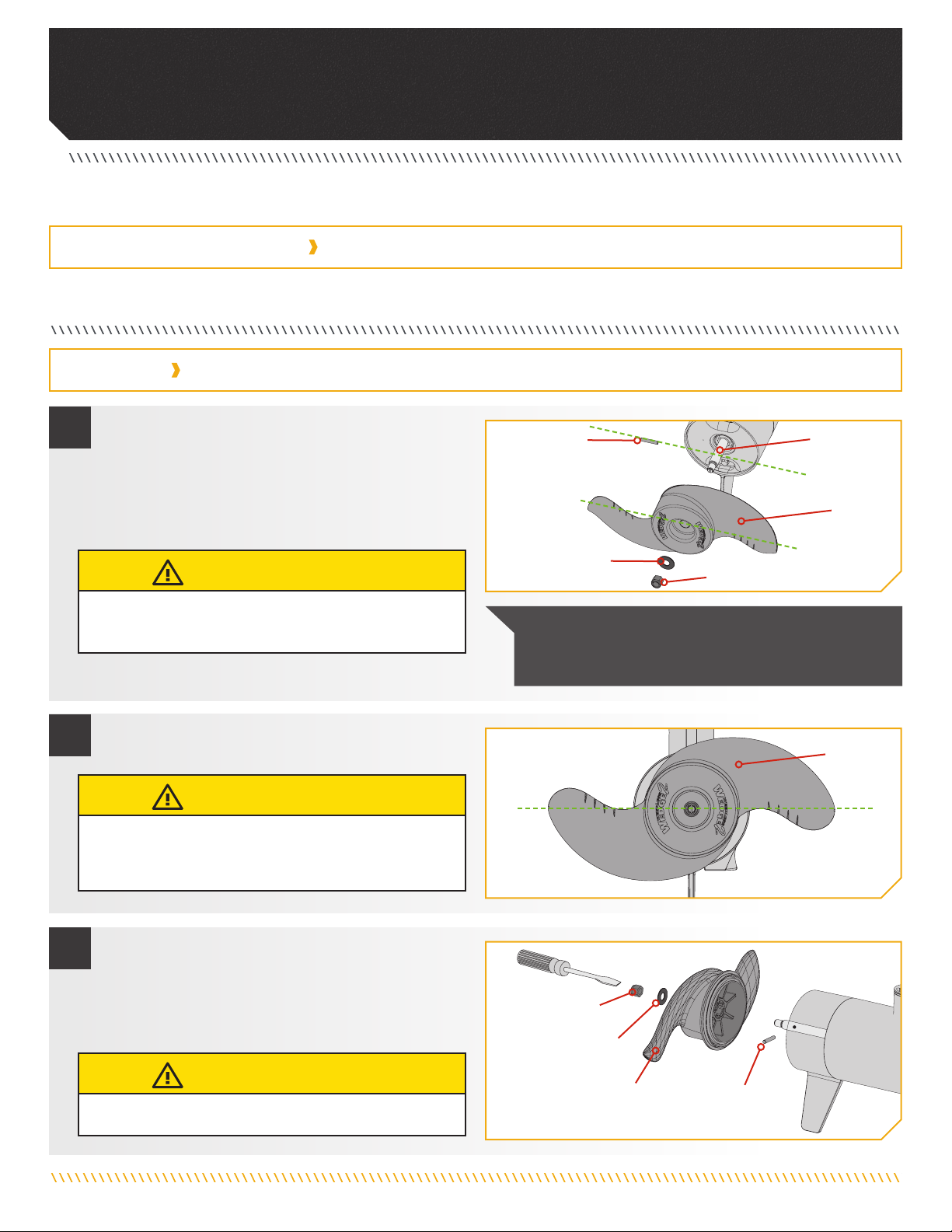

Propeller Replacement ....................................................................................... 21

General Maintenance .......................................................................................... 22

Troubleshooting.................................................................................................. 22

For Further Troubleshooting and Repair ................................................................ 23

COMPLIANCE STATEMENTS .......................................................................................... 24

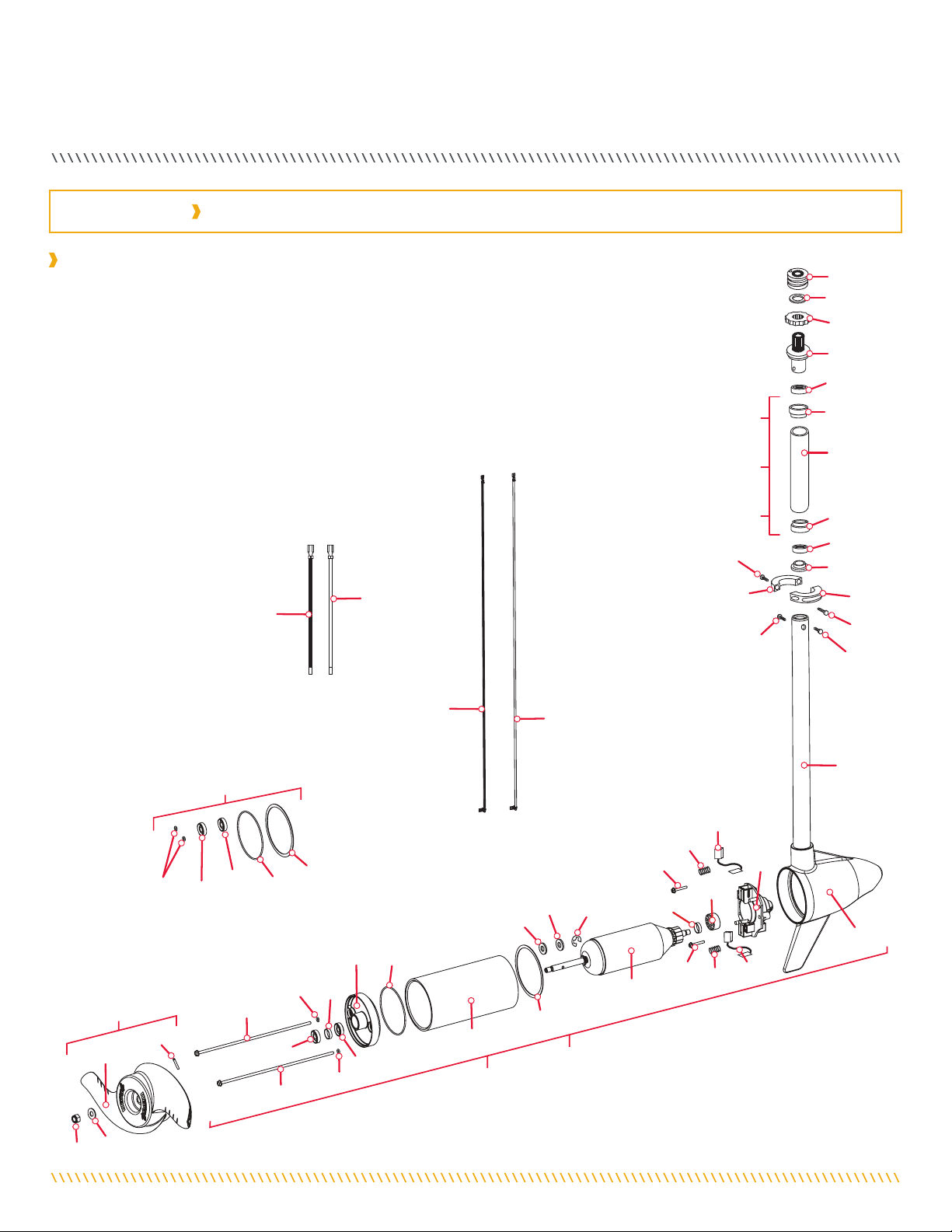

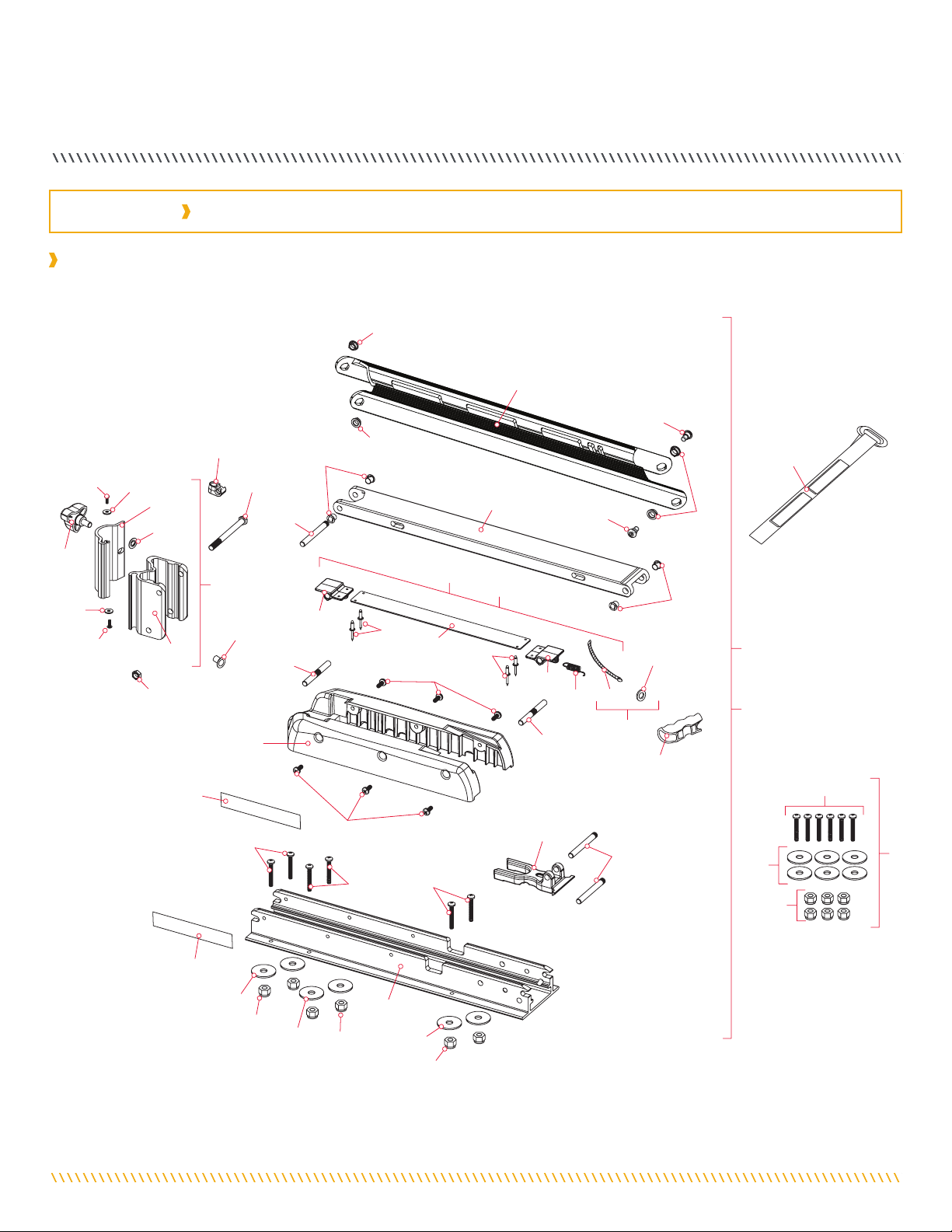

PARTS DIAGRAM & PARTS LIST ..................................................................................... 26

minnkotamotors.com | 3

Page 4

safeTY CONsIDeRaTIONs

Please thoroughly read the user manual. Follow all instructions and heed all safety and cautionary notices. Use of this motor is only permitted for persons that have read and understood these user instructions. Minors may use this motor only under adult supervision.

WARNING

You are responsible for the safe and prudent operation of your vessel. We have designed your Minn Kota product to be an accurate and reliable tool that will enhance boat operation and improve your ability to catch ﬁsh. This product does not relieve you from the responsibility for safe operation of your boat. You must avoid hazards to navigation and always maintain a permanent watch so you can respond to situations as they develop. You must always be prepared to regain manual control of your boat. Learn to operate your Minn Kota product in an area free from hazards and obstacles.

WARNING

Never run the motor out of the water, as this may result in injuries from the rotating propeller. The motor should be disconnected from the power source when it is not in use or is off the water. When connecting the power-supply cables of the motor to the battery, ensure that they are not kinked or subject to chafe and route them in such a way that persons cannot trip over them. Before using the motor make sure that the insulation of the power cables is not damaged. Disregarding these safety precautions may result in electric shorts of battery(s) and/or motor. Always disconnect motor from battery(s) before cleaning or checking the propeller. Avoid submerging the complete motor as water may enter the lower unit through control head and shaft. If the motor is used while water is present in the lower unit considerable damage to the motor can occur. This damage will not be covered by warranty.

WARNING

Take care that neither you nor other persons approach the turning propeller too closely, neither with body parts nor with objects. The motor is powerful and may endanger or injure you or others. While the motor is running watch out for persons swimming and for ﬂoating objects. Persons who lack the ability to run the motor or whose reactions are impaired by alcohol, drugs, medication, or other substances are not permitted to use this motor. This motor is not suitable for use in strong currents. The constant noise pressure level of the motor during use is less than 70dB(A). The overall vibration level does not exceed 2,5 m/sec2.

WARNING

When stowing or deploying the motor, keep ﬁngers clear of all hinge and pivot points and all moving parts. In the event of unexpected operation, remove power leads from the battery.

WARNING

It is recommended to only use Johnson Outdoors approved accessories with your Minn Kota motor. Using non-approved accessories including to mount or control your motor may cause damage, unexpected motor operation and injury. Be sure to use the product and approved accessories, including remotes, safely and in the manner directed to avoid accidental or unexpected motor operation. Keep all factory installed parts in place including motor and accessory covers, enclosures and guards.

4 | minnkotamotors.com

Page 5

WaRRaNTY

WARRANTY ON MINN KOTA FRESHWATER TROLLING MOTORS

Johnson Outdoors Marine Electronics, Inc. (“JOME”) extends the following limited warranty to the original retail purchaser only. Warranty coverage is not transferable.

Minn Kota Limited Two-Year Warranty on the Entire Product

JOME warrants to the original retail purchaser only that the purchaser’s new Minn Kota freshwater trolling motor will be materially free from defects in materials and workmanship appearing within two (2) years after the date of purchase. JOME will (at its option) either repair or replace, free of charge, any parts found by JOME to be defective during the term of this warranty. Such repair, or replacement shall be the sole and exclusive liability of JOME

and the sole and exclusive remedy of the purchaser for breach of this warranty.

Minn Kota Limited Lifetime Warranty on Composite Shaft

JOME warrants to the original retail purchaser only that the composite shaft of the purchaser’s Minn Kota trolling motor will be materially free from defects in materials and workmanship appearing within the original purchaser’s lifetime. JOME will provide a new composite shaft, free of charge, to replace any composite shaft found by JOME to be defective during the term of this warranty. Providing a new composite shaft shall be the sole and exclusive liability of JOME and the sole and exclusive remedy of the purchaser for breach of this warranty; and purchaser shall be responsible for installing,

or for the cost of labor to install, any new composite shaft provided by JOME.

Exclusions & Limitations

This limited warranty does not apply to products that have been used in saltwater or brackish water, commercially or for rental purposes. This limited warranty does not cover normal wear and tear, blemishes that do not affect the operation of the product, or damage caused by accidents, abuse, alteration, modiﬁ cation, shipping damages, negligence of the user or misuse, improper or insufﬁ cient care or maintenance. DAMAGE CAUSED BY THE USE OF OTHER REPLACEMENT PARTS NOT MEETING THE DESIGN SPECIFICATIONS OF THE ORIGINAL PARTS WILL NOT BE COVERED BY THIS LIMITED WARRANTY. The cost of normal maintenance or replacement parts which are not in breach of the limited warranty are the responsibility of the purchaser. Prior to using products, the purchaser shall determine the suitability of the products for the intended use and assumes all related risk and liability. Any assistance JOME provides to or procures for the purchaser outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver of the terms, limitations or exclusions, nor will such assistance extend or revive the warranty. JOME will not reimburse the purchaser for any expenses incurred by the purchaser in repairing, correcting or replacing any defective products or parts, except those incurred with JOME’s prior written permission.

JOME’S AGGREGATE LIABILITY WITH RESPECT TO COVERED PRODUCTS IS LIMITED TO AN AMOUNT EQUAL TO THE PURCHASER’S ORIGINAL PURCHASE PRICE PAID FOR SUCH PRODUCT.

Minn Kota Service Information

To obtain warranty service in the U.S., the product believed to be defective, and proof of original purchase (including the date of purchase), must be presented to a Minn Kota Authorized Service Center or to Minn Kota’s factory service center in Mankato, MN. Any charges incurred for service calls, transportation or shipping/freight to/from the Minn Kota Authorized Service Center or factory, labor to haul out, remove, re-install or re-rig products removed for warranty service, or any other similar items are the sole and exclusive responsibility of the purchaser. Products purchased outside of the U.S. must be returned prepaid with proof of purchase (including the date of purchase and serial number) to any Authorized Minn Kota Service Center in the country of purchase. Warranty service can be arranged by contacting a Minn Kota Authorized Service Center or by contacting the factory at 1-800227-6433 or email [email protected]. Products repaired or replaced will be warranted for the remainder of the original warranty period [or for 90

days from the date of repair or replacement, whichever is longer]. For any product that is returned for warranty service that JOME ﬁ nds to be not covered by or not in breach of this limited warranty, there will be a billing for services rendered at the prevailing posted labor rate and for a minimum of at least one hour.

NOTICE: Do not return your Minn Kota product to your retailer. Your retailer is not authorized to repair or replace products.

NOTICE: THERE ARE NO EXPRESS WARRANTIES OTHER THAN THESE LIMITED WARRANTIES. IN NO EVENT SHALL ANY IMPLIED WARRANTIES INCLUDING

ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE, EXTEND BEYOND THE DURATION OF THE RELEVANT EXPRESS LIMITED WARRANTY. IN NO EVENT SHALL JOME BE LIABLE FOR PUNITIVE, INDIRECT, INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES. Without limiting the foregoing, JOME assumes no responsibility for loss of use of product, loss of time, inconvenience or other damage.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above limitations and/or exclusions may not apply to you. This warranty gives you speciﬁ c legal rights and you may also have other legal rights which vary from state to state.

minnkotamotors.com | 5

Page 6

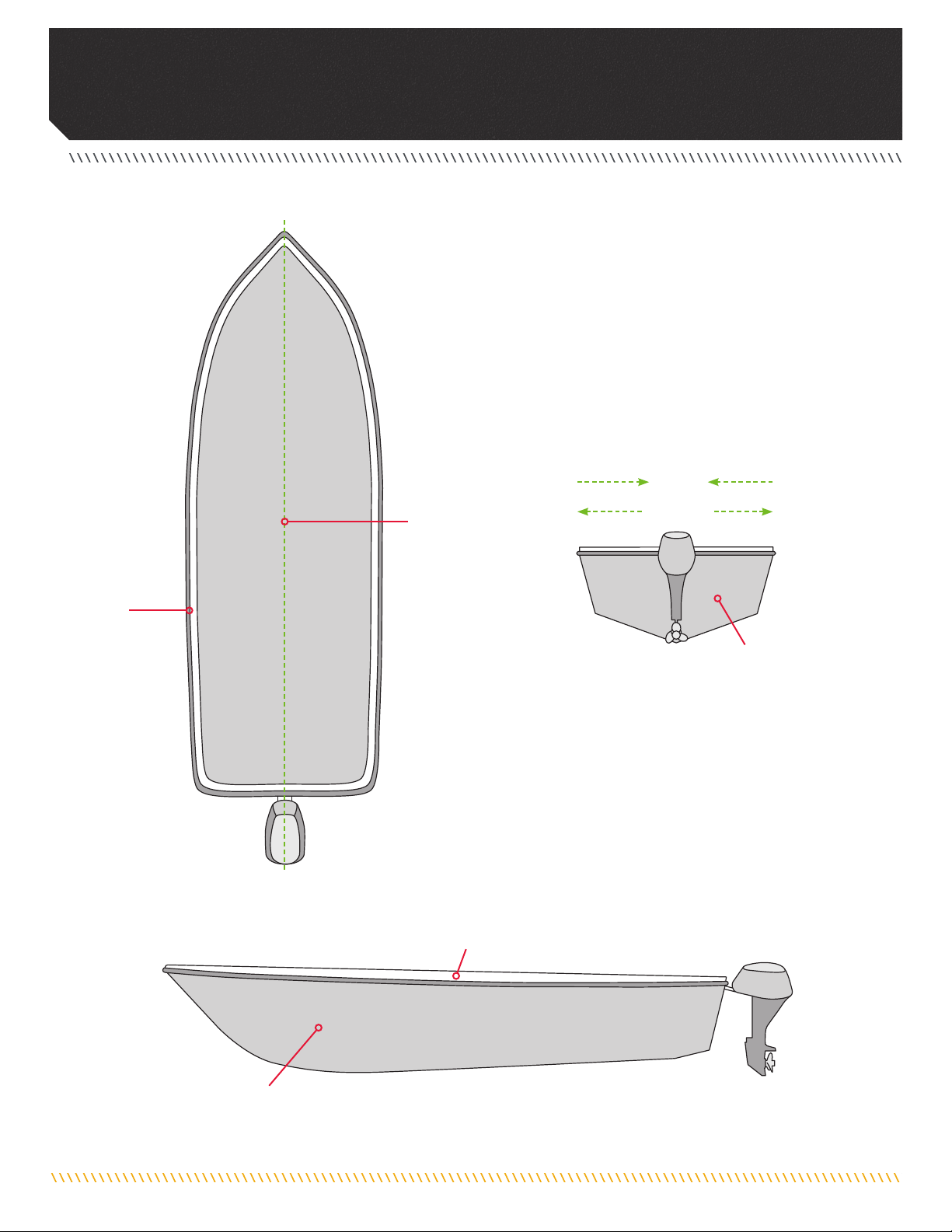

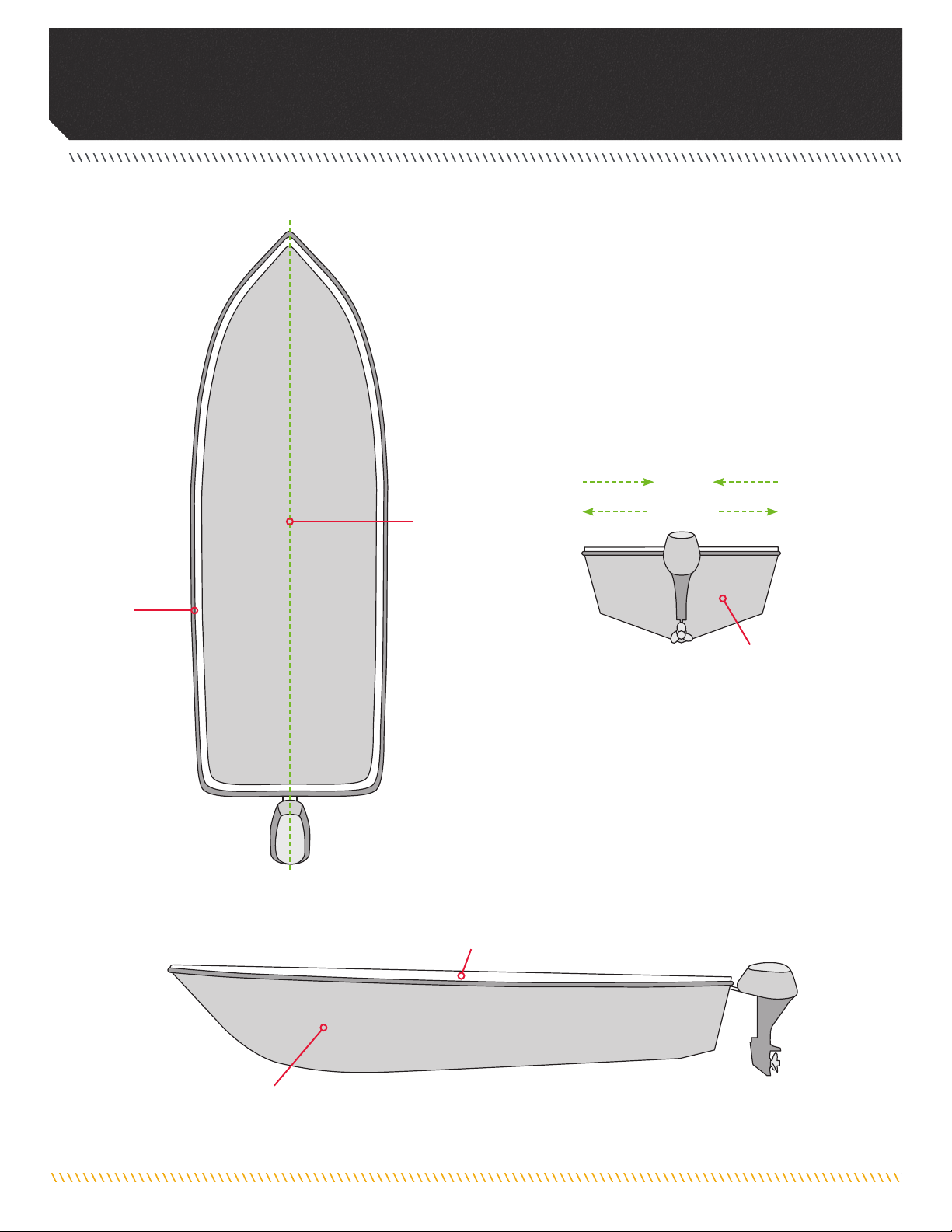

KNOW YOUR bOaT

6 | minnkotamotors.com

Page 7

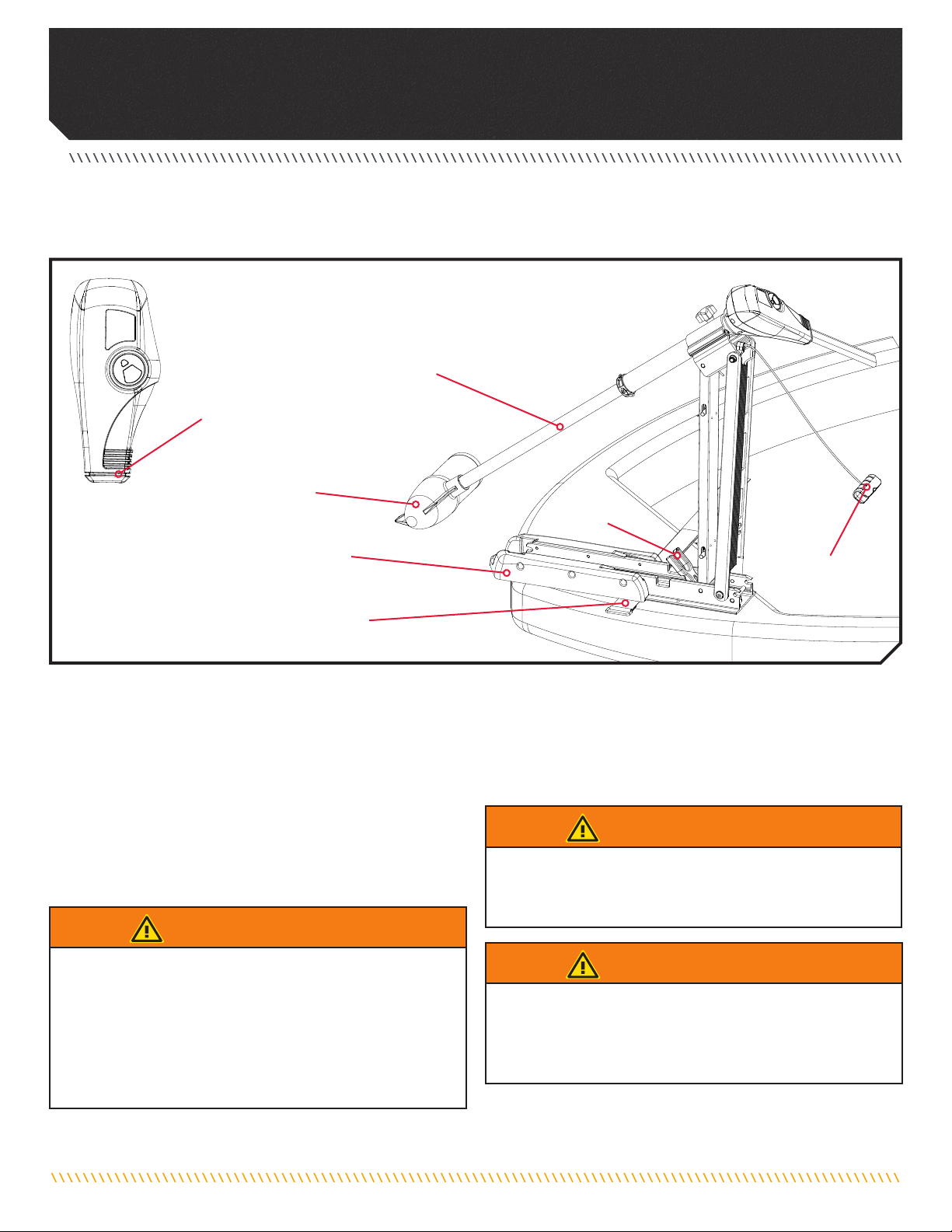

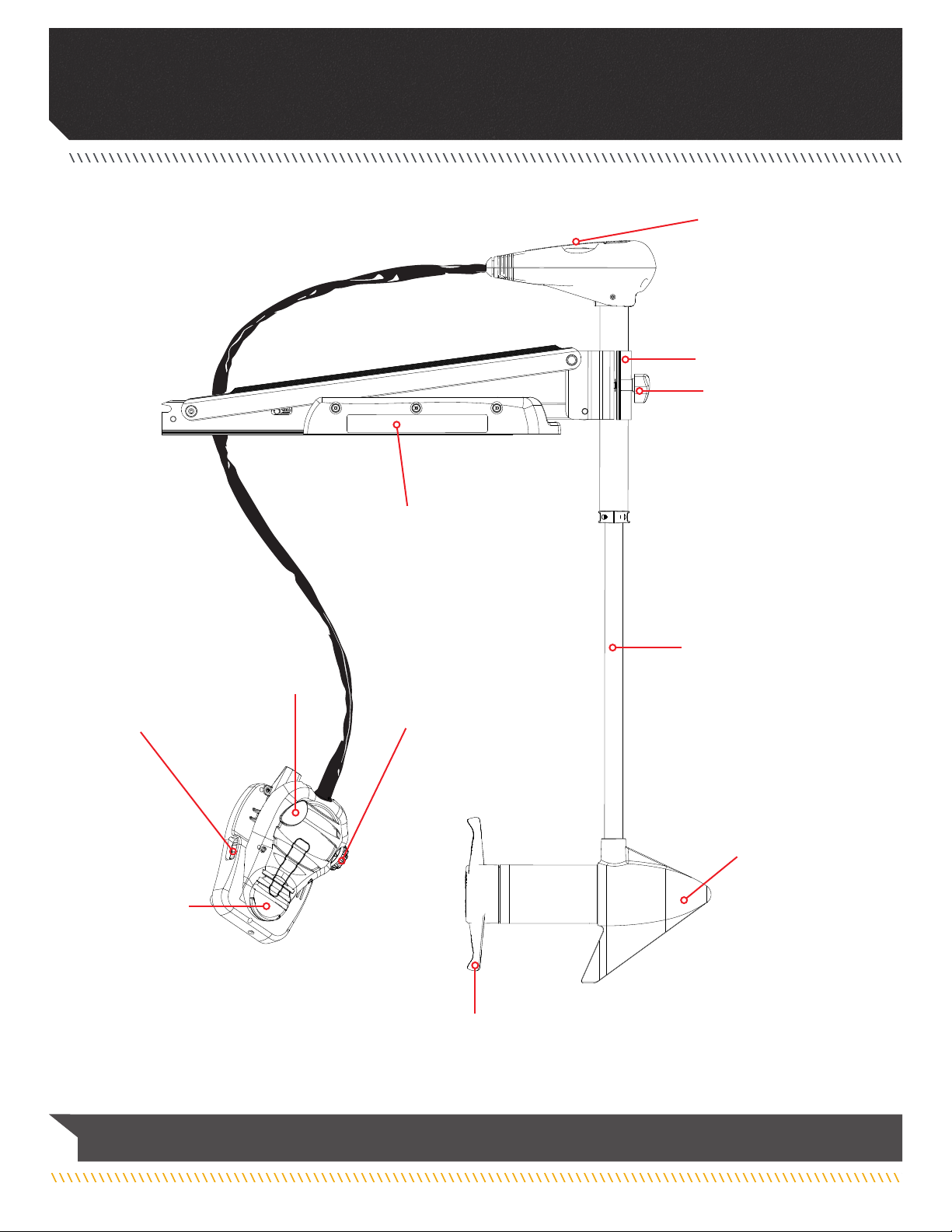

feaTURes

NOTICE: Speciﬁcations subject to change without notice. This diagram is for reference only and may differ from your actual motor.

minnkotamotors.com | 7

Page 8

INsTallaTION

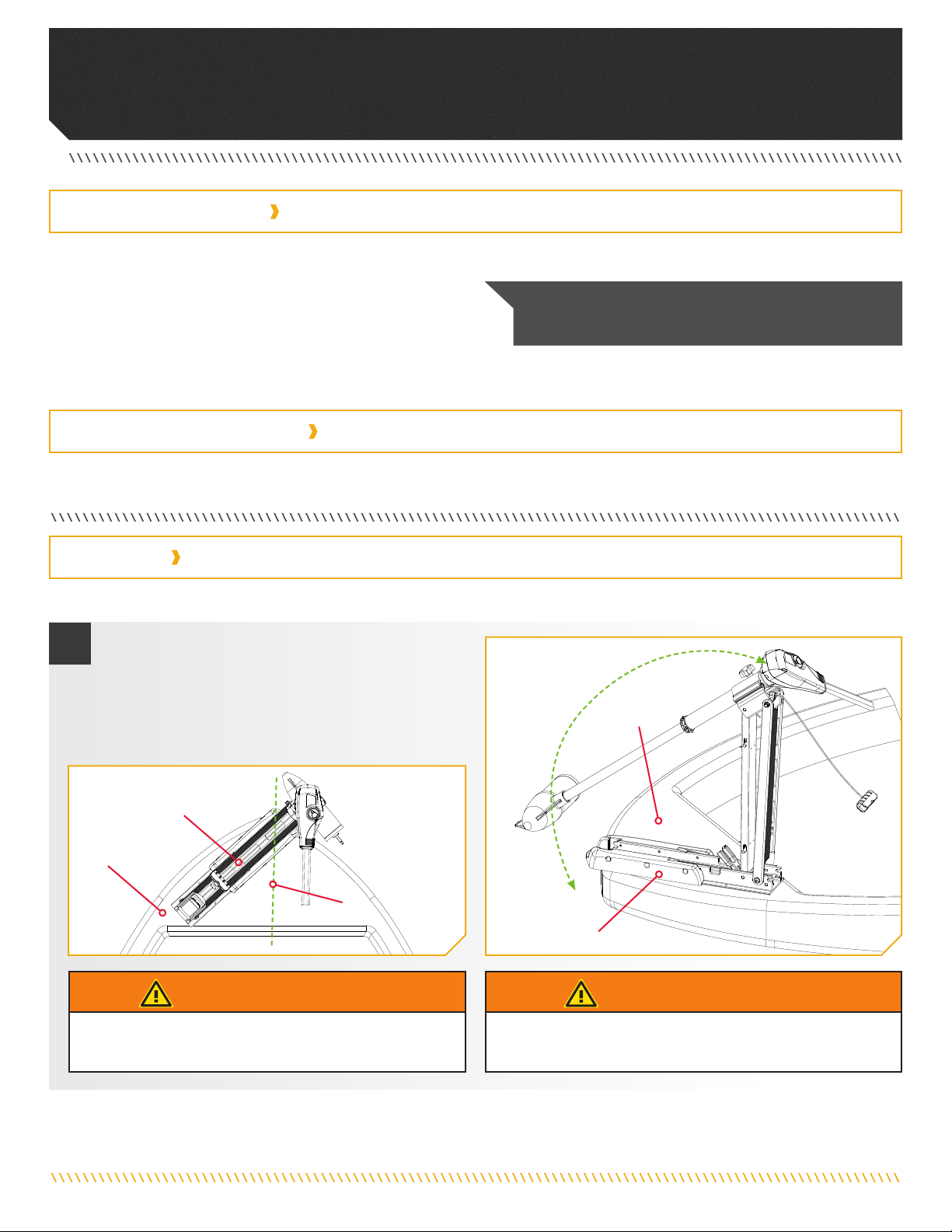

MOUNTING CONSIDERATIONS

Please review the following guidelines before beginning the installation of the Edge:

1. The Motor should be mounted as close to the centerline or keel of the boat as possible when it is deployed.

2. Make sure the bow area under the chosen location is clear and unobstructed for drilling.

3. Make sure the Motor Rest is positioned far enough beyond the edge of the boat. The Motor, as it is lowered into the water or raised into the boat, must not encounter any obstructions.

TOOLS AND RESOURCES REQUIRED

NOTICE: We recommend that you have another person

help with this installation.

• Phillips Screw Driver

• Drill

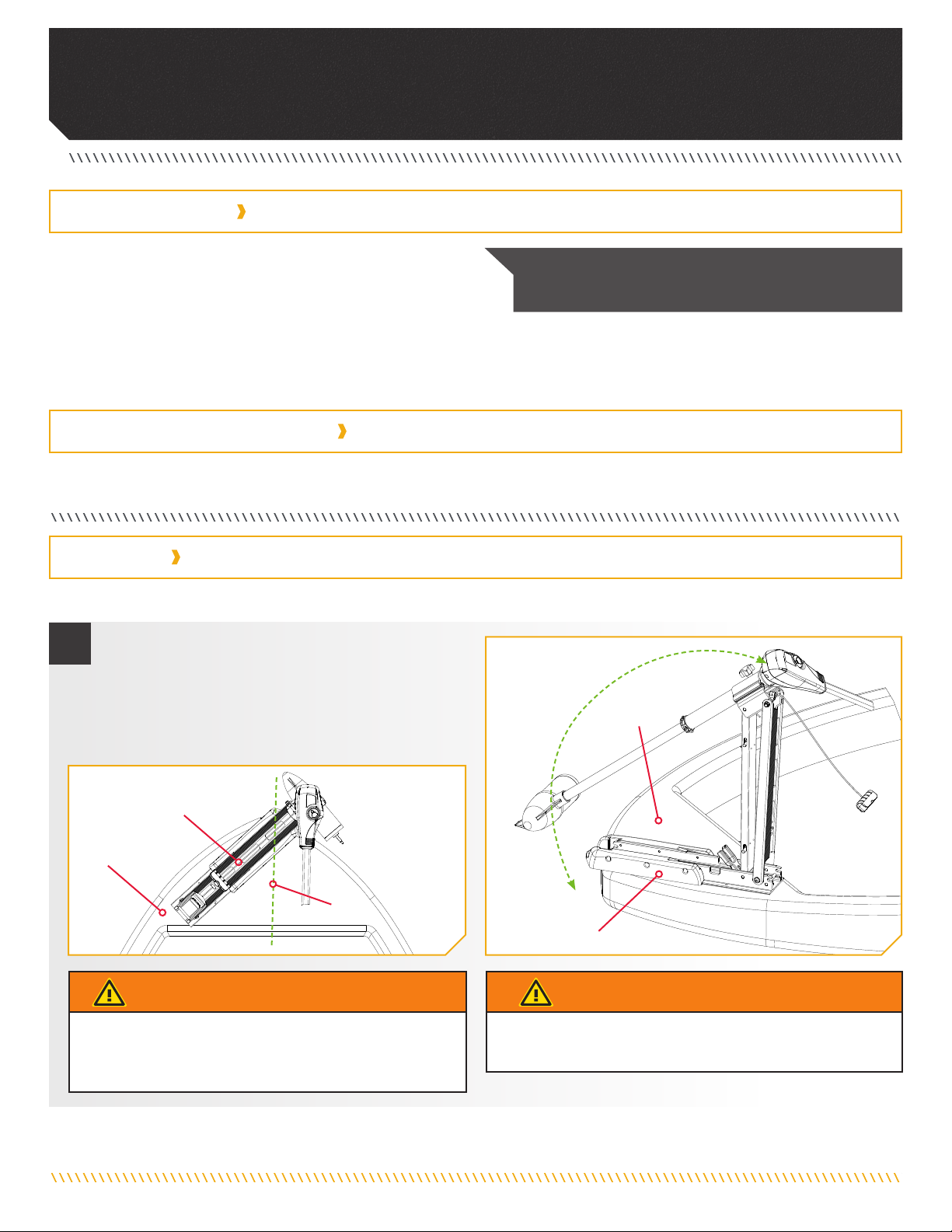

INSTALLATION

MOUNT INSTALLATION

a. Review the mounting considerations at the

beginning of this section. Place the Mount as close to the centerline or keel of the boat as possible, with the motor in the deployed position, on the deck of the boat. Check placement with the motor in the stowed and deployed positions.

• 9/32” Drill Bit

• 7/16” Box End Wrench

• A second person to help with the installation

WARNING

When raising or lowering the motor, keep ﬁngers clear of all hinge and pivot points and all moving parts.

8 | minnkotamotors.com

WARNING

Make sure the motor is mounted on a level surface and is not connected to a power source.

Page 9

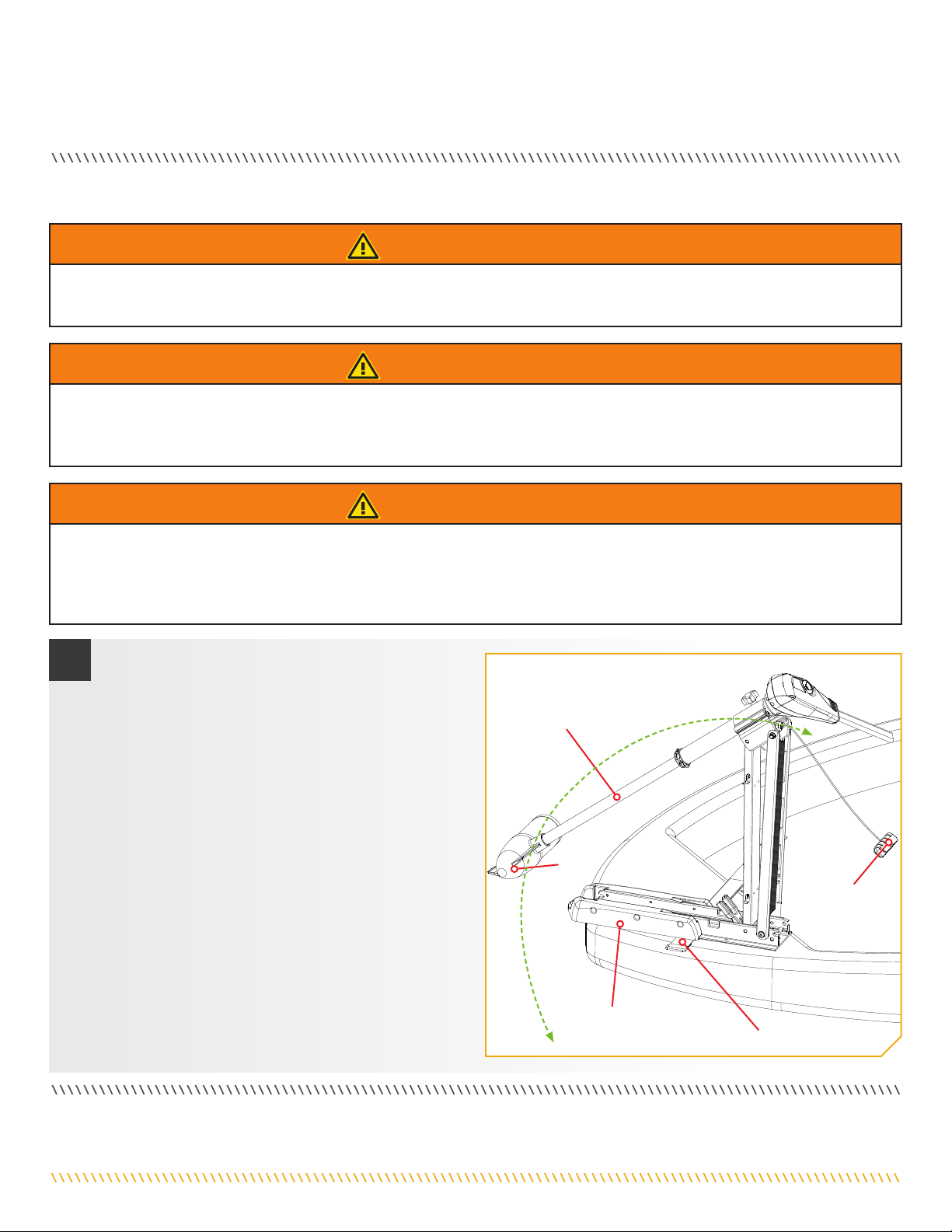

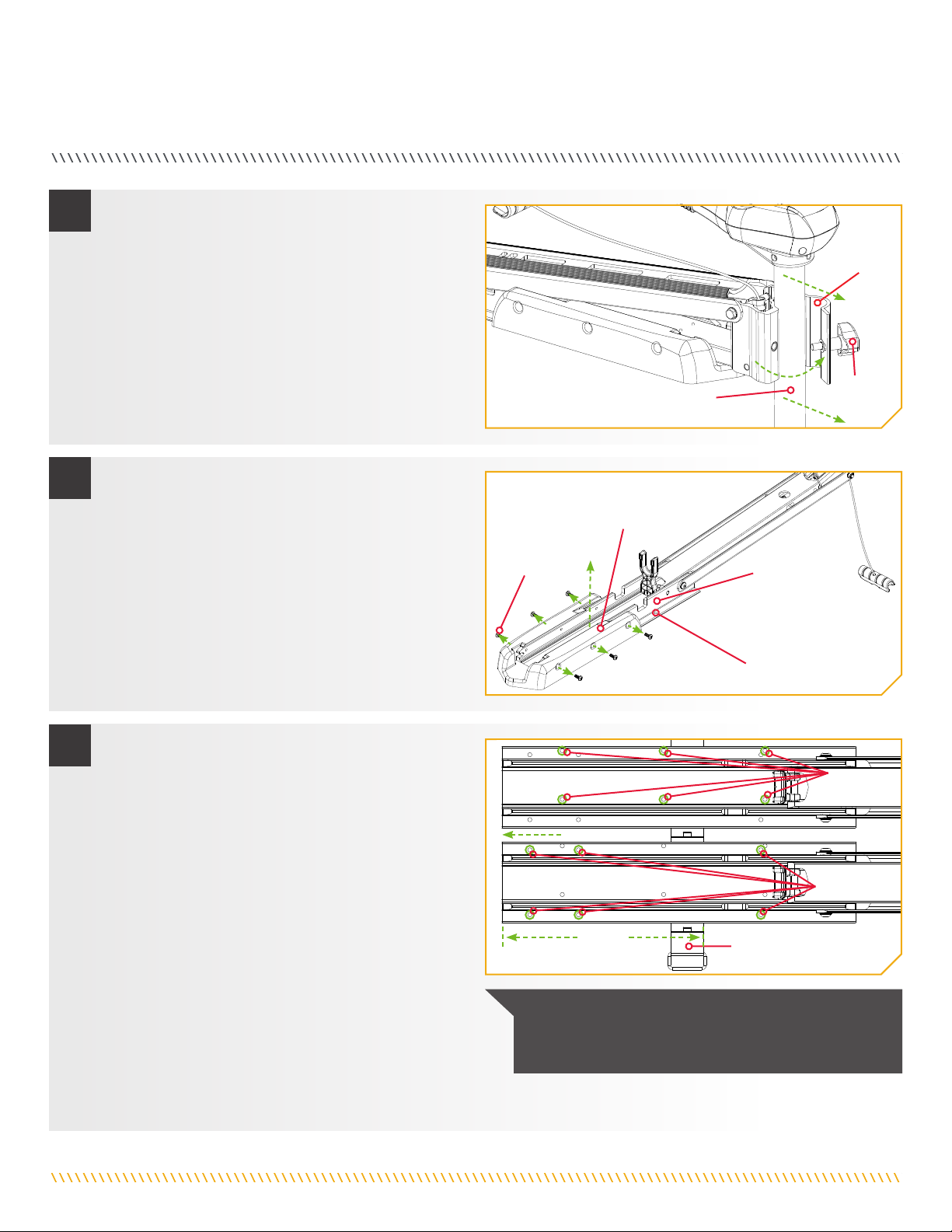

INSTALLATION

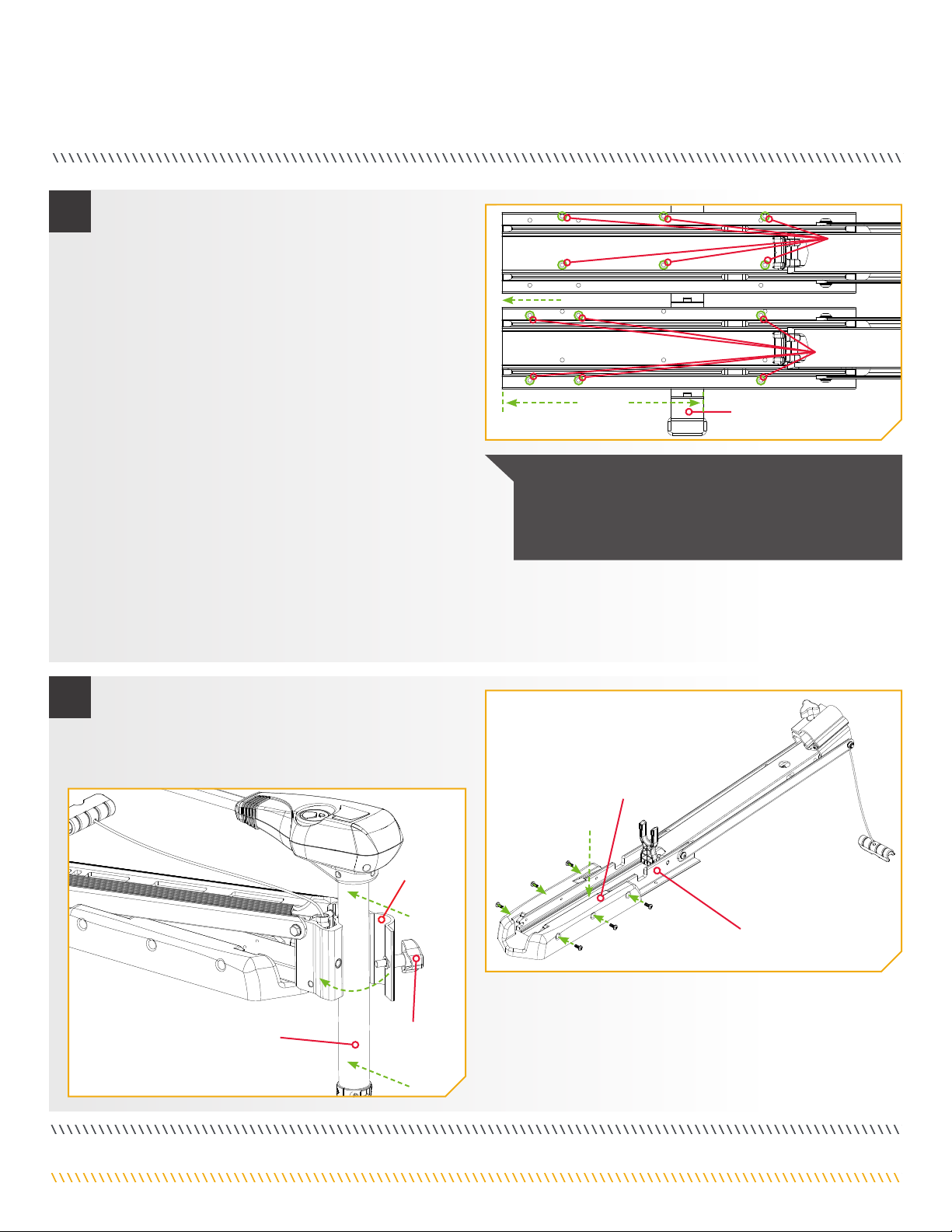

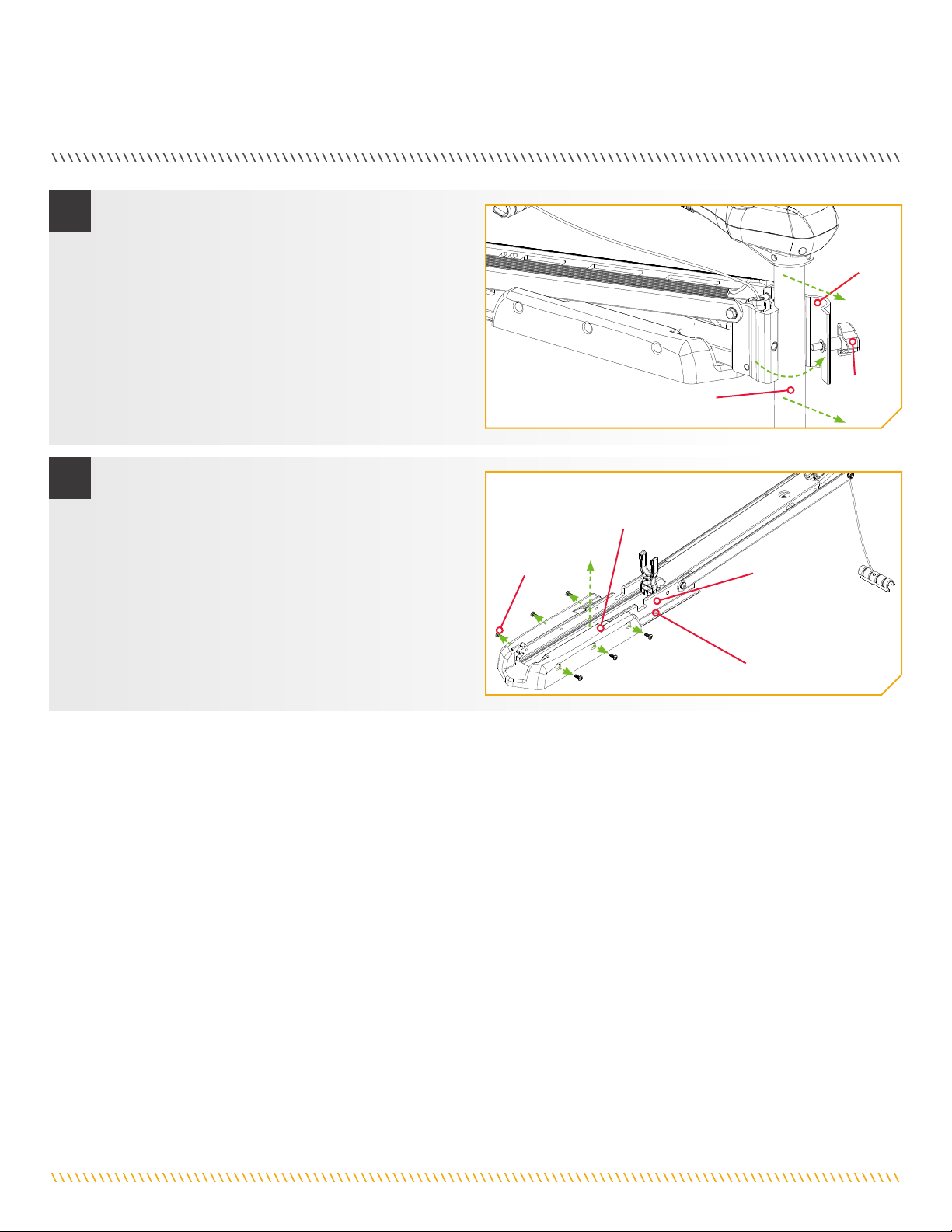

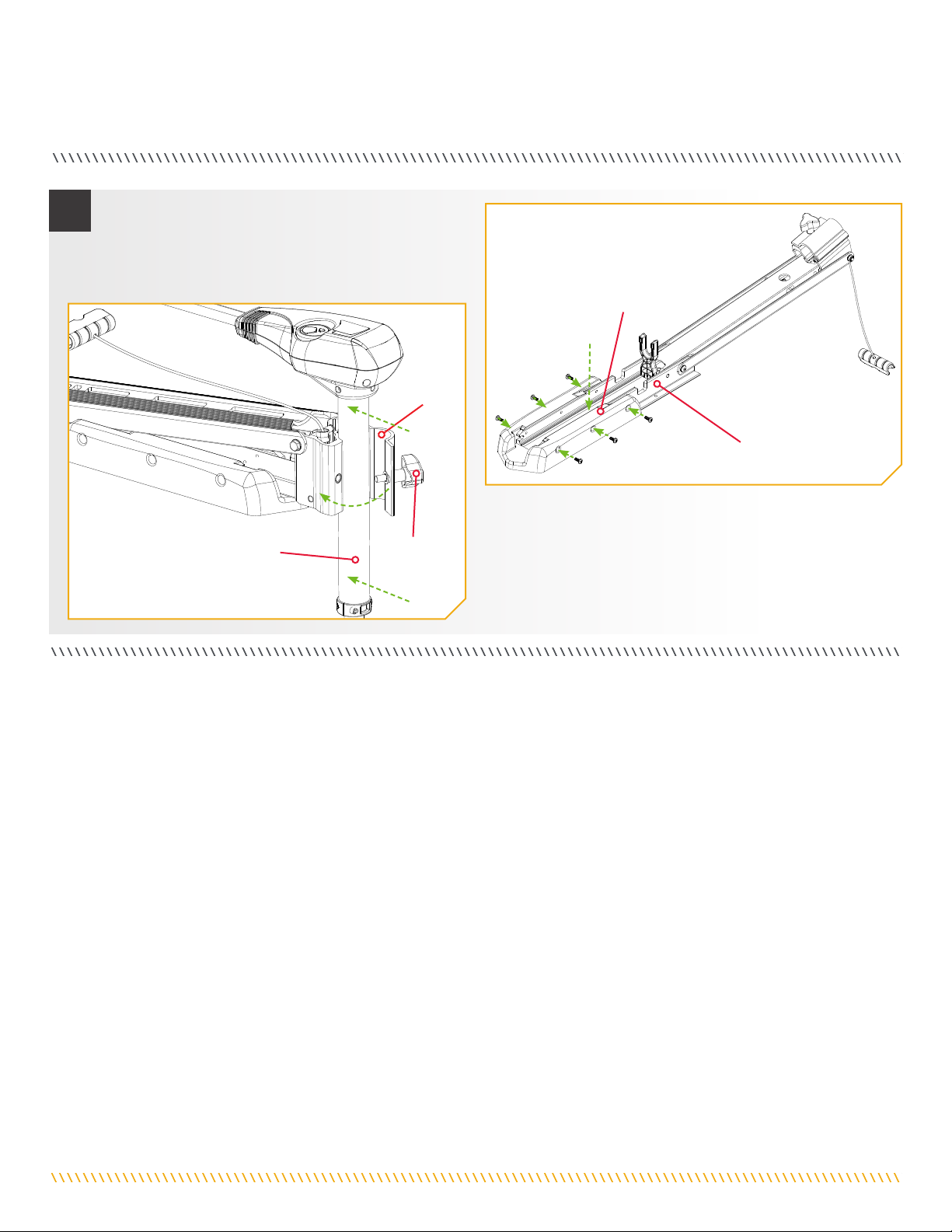

b. Deploy the motor and remove the Motor Assembly

from the Mount by loosening the Depth Adjustment Knob and opening the Latch & Door.

c. Position the Mount again in the stowed position.

d. Temporarily remove the six Phillips Screws that

fasten the Motor Rest to the Mounting Bracket and remove the Motor Rest to expose the motor mounting hole pattern.

e. Determine the mounting hole pattern you wish to

use. Using the mounting holes in the mount as your template, mark the top deck of the boat with a pencil or similar marking tool.

f. Remove the Mount from the deck of the boat and

drill the holes that you marked in the previous step using a 9/32” Drill Bit and Drill. Be careful not to damage any wiring or critical features that may exist under the surface you are drilling through.

g. Place the Mount on the deck of the boat again and

verify the Hold Down Strap is positioned 15 ¾” from the front of the bow mount.

h. Fasten the mount to the deck of the boat using

the supplied ¼” – 20 X 2” bolts, washers and nuts. Tighten the stainless steel hardware securely but slowly to the deck of the boat using a 7/16” box end wrench.

NOTICE: To prevent seizing of the stainless steel hardware,

do not use high speed installation tools. Wetting the screws or applying an anti-seize may help prevent seizing.

minnkotamotors.com | 9

Page 10

INSTALLATION

i. Reinstall the Motor Rest using the six original ¼”

Phillips Screws.

j. Reinstall the Motor Assembly into the Mount and

securely tighten the Depth Adjustment Knob.

10 | minnkotamotors.com

Page 11

baTTeRY & WIRING INsTallaTION

BOAT RIGGING & PRODUCT INSTALLATION

For safety and compliance reasons, we recommend that you follow American Boat and Yacht Council (ABYC) standards when rigging your boat. Altering boat wiring should be completed by a qualiﬁ ed marine technician. The following speciﬁ cations are for general guidelines only:

CAUTION

These guidelines apply to general rigging to support your Minn Kota motor. Powering multiple motors or additional electrical devices from the same power circuit may impact the recommended conductor gauge and circuit breaker size. If you are using wire longer than that provided with your unit, follow the conductor gauge and circuit breaker sizing table below. If your wire extension length is more than 25 feet, we recommend that you contact a qualiﬁ ed marine technician.

CAUTION

An over-current protection device (circuit breaker or fuse) must be used. Coast Guard requirements dictate that each ungrounded current-carrying conductor must be protected by a manually reset, trip-free circuit breaker or fuse. The type (voltage and current rating) of the fuse or circuit breaker must be sized accordingly to the trolling motor used. The table below gives recommended guidelines for circuit breaker sizing.

CONDUCTOR GAUGE AND CIRCUIT BREAKER SIZING TABLE

This conductor and circuit breaker sizing table is only valid for the following assumptions:

1. No more than 2 conductors are bundled together inside of a sheath or conduit outside of engine spaces.

2. Each conductor has 105° C temp rated insulation.

3. No more than 5% voltage drop allowed at full motor power based on published product power requirements.

Motor Thrust / Model

30 lb. 30 40 lb., 45 lb. 42 10 AWG 8 AWG 6 AWG 4 AWG 4 AWG 50 lb., 55 lb. 50 60 Amp @ 12 VDC 8 AWG 6 AWG 4 AWG 4 AWG 2 AWG

70 lb. 42 50 Amp @ 24 VDC 10 AWG 10 AWG 8 AWG 8 AWG 6 AWG

80 lb. 56 60 Amp @ 24 VDC 8 AWG 8 AWG 8 AWG 6 AWG 6 AWG

101 lb. 46 50 Amp @ 36 VDC 8 AWG 8 AWG 8 AWG 8 AWG 8 AWG

Engine Mount 101 50 60 Amp @ 36 VDC 8 AWG 8 AWG 8 AWG 8 AWG 8 AWG

112 lb. 52 60 Amp @ 36 VDC 8 AWG 8 AWG 8 AWG 8 AWG 8 AWG

Engine Mount 160 116 (2) x 60 Amp @ 24 VDC 6 AWG 6 AWG 4 AWG 2 AWG 2 AWG

E-Drive 40 50 Amp @ 48 VDC 10 AWG 10 AWG 10 AWG 10 AWG 10 AWG

Max

Amp Draw

Circuit Breaker

50 Amp @ 12 VDC

5 feet 10 feet 15 feet 20 feet 25 feet

10 AWG 10 AWG 8 AWG 6 AWG 4 AWG

NOTICE: Wire Extension Length refers to the distance from the batteries to the trolling motor leads. Consult website for

available thrust options. Maximum Amp Draw values only occur intermittently during select conditions and should not be used as continuous amp load ratings.

Wire Extension Length

Reference United States Code of Federal Regulations: 33 CFR 183 – Boats and Associated Equipment ABYC E-11: AC and DC Electrical Systems on Boats

minnkotamotors.com | 11

Page 12

SELECTING THE CORRECT BATTERIES

The motor will operate with any lead acid, deep cycle marine 12-volt battery/batteries. For best results, use a deep cycle, marine battery with at least a 105 amp-hour rating. Maintain battery at full charge. Proper care will ensure having battery power when you need it, and will signiﬁcantly improve the battery life. Failure to recharge lead-acid batteries (within 12-24 hours) is the leading cause of premature battery failure. Use a multi-stage charger to avoid overcharging. We offer a wide selection of chargers to ﬁt your charging needs. If you are using a crank battery to start a gasoline outboard, we recommend that you use a separate deep cycle marine battery/ batteries for your Minn Kota trolling motor. For more information on battery selection and rigging, please visit minnkotamotors.com. Minn Kota trolling motors can run on Lithium Ion batteries. However, they are speciﬁcally designed to run on traditional lead acid batteries (ﬂooded, AMG or GEL). Lithium Ion batteries maintain higher voltages for longer periods of time than lead acid. Therefore, running a Minn Kota trolling motor at speeds higher than 85% for a prolonged period could cause permanent damage to the motor.

WARNING

Never connect the (+) and the (–) terminals of the same battery together. Take care that no metal object can fall onto the battery and short the terminals. This would immediately lead to a short and extreme ﬁre danger.

CAUTION

Refer to “Conductor Gauge and Circuit Breaker Sizing Table” in the previous section to ﬁnd the appropriate circuit breaker or fuse for your motor. For motors requiring a 60-amp breaker, the Minn Kota MKR-19 60-amp circuit breaker is recommended.

CAUTION

Please read the following information before connecting your motor to your batteries in order to avoid damaging your motor and/or voiding your warranty.

ADDITIONAL CONSIDERATIONS

Using DC or Alternator Chargers

Your Minn Kota trolling motor may be designed with an internal bonding wire to reduce sonar interference. Most alternator charging systems do not account for this bonding wire, and connect the negative posts of the trolling motor batteries to the negative posts of the crank/starting battery. These external connections can damage connected electronics and the electrical system of your trolling motor, voiding your warranty. Review your charger’s manual carefully or consult the manufacturer prior to use to ensure your charger is compatible. Minn Kota recommends using Minn Kota brand chargers to recharge the batteries connected to your Minn Kota trolling motor, as they have been engineered to work with motors that include a bonding wire.

Additional Accessories Connected to Trolling Motor Batteries

Signiﬁcant damage to your Minn Kota motor, your boat electronics, and your boat can occur if incorrect connections are made between your trolling motor batteries and other battery systems. Minn Kota recommends using an exclusive battery system for your trolling motor. Where possible, accessories should be connected to a separate battery system. Radios and sonar units should not be connected to any trolling motor battery systems as interference from the trolling motor is unavoidable. If connecting any additional accessories to any trolling motor battery system, or making connections between the trolling motor batteries and other battery systems on the boat, be sure to carefully observe the information below.

12 | minnkotamotors.com

Page 13

CONNECTING THE BATTERIES

The negative (-) connection must be connected to the negative terminal of the same battery that the trolling motor negative lead connects to. In the diagrams below this battery is labeled “Low Side” Battery. Connecting to any other trolling motor battery will input positive voltage into the “ground” of that accessory, which can cause excess corrosion. Any damage caused by incorrect connections between battery systems will not be covered under warranty.

Automatic Jump Start Systems and Selector Switches

Automatic jump start systems and selector switches tie the negatives of the connected batteries together. Connecting these systems to the “High Side” Battery or “Middle” Battery in the diagrams below and will cause signiﬁcant damage to your trolling motor and electronics. The only trolling motor battery that is safe to connect to one of these systems is the “Low Side” Battery.

NOTICE: The internal bonding wire is equipped with a 3 amp fuse. Improper connections described above carrying in excess of

3 amps will blow this fuse and no further damage will be exhibited. If this occurs, RF interference from the trolling motor affecting sonar units and other electronics will be more signiﬁcant. If the fuse is blown the wiring error should be found and addressed prior to replacing the fuse. The replacement fuse should be 3 amps or less. An intact fuse does not imply correct rigging; signiﬁcant damage can be done by incorrect wiring without approaching 3 amps of current.

CONNECTING THE BATTERIES

12-Volt Systems

1. Make sure that the motor is switched off (speed selector on “OFF” or “0”).

2. Connect positive ( + ) red lead to positive ( + ) battery terminal.

3. Connect negative ( – ) black lead to negative ( – ) battery terminal.

WARNING

For safety reasons do not switch the motor on until the propeller is in the water. If installing a leadwire plug, observe proper polarity and follow instructions in your boat owner’s manual.

WARNING

• For safety reasons, disconnect the motor from the battery or batteries when the motor is not in use or while the battery/batteries are being charged.

• Improper wiring of 24/36 volt systems could cause battery explosion.

• Keep leadwire wing nut connections tight and solid to battery terminals.

• Locate battery in a ventilated compartment.

minnkotamotors.com | 13

Page 14

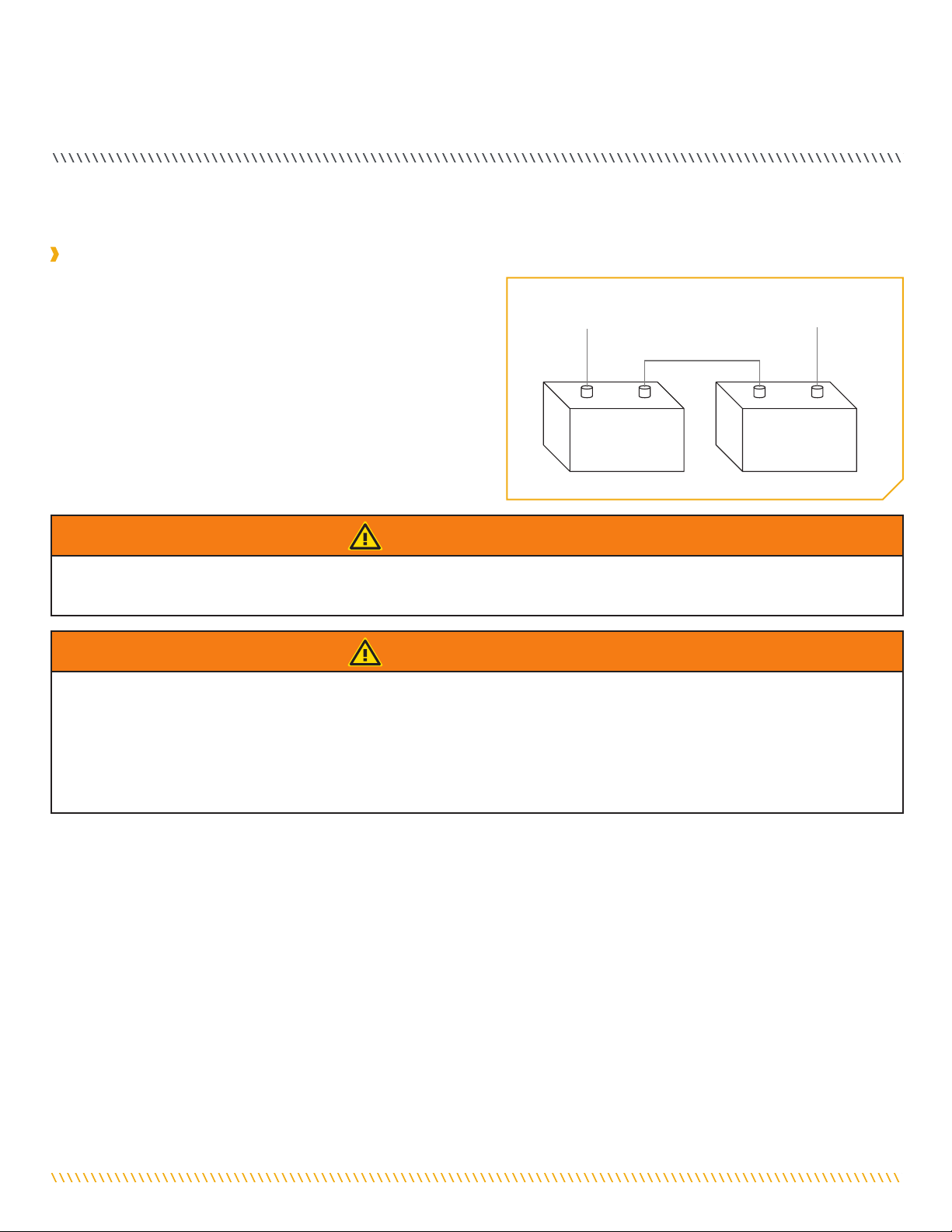

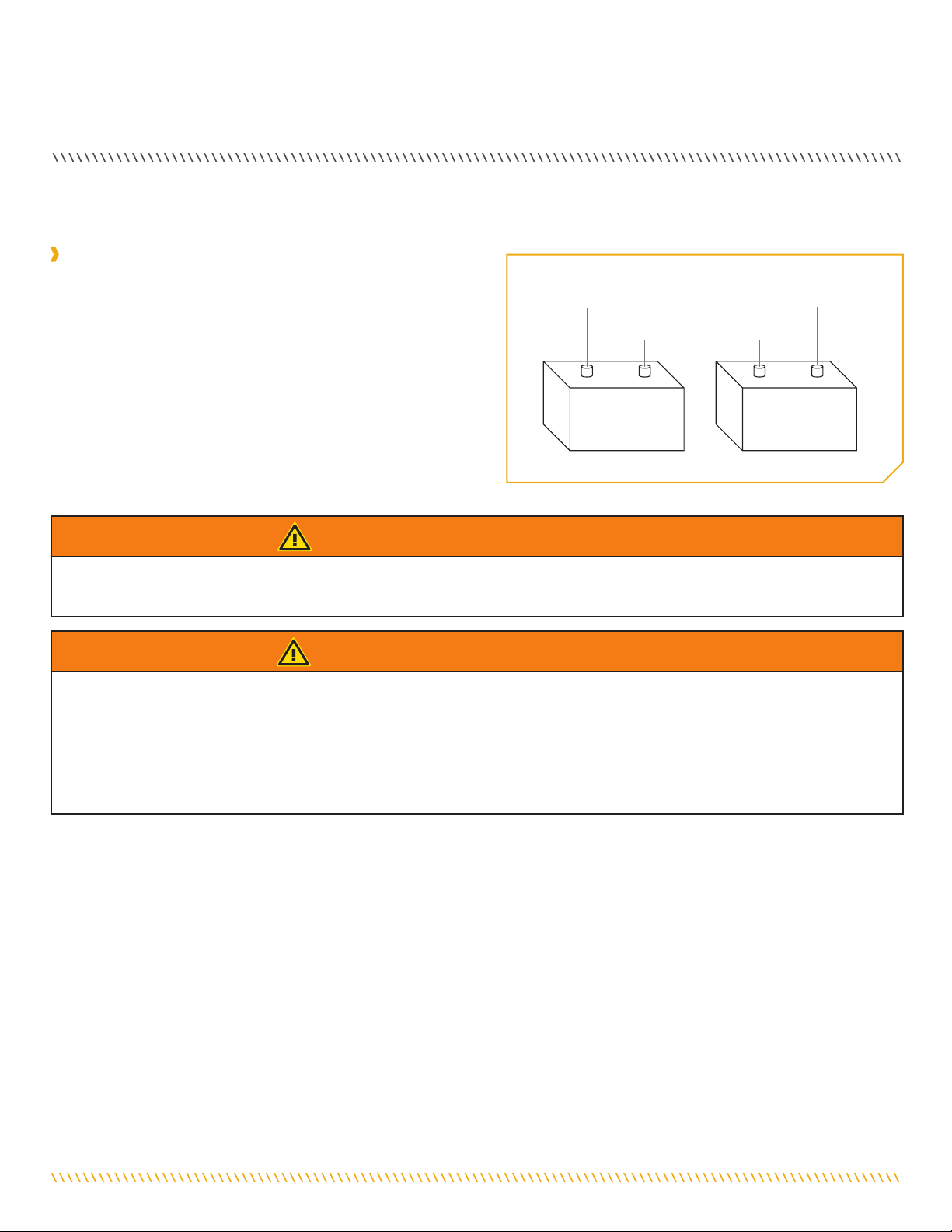

CONNECTING THE BATTERIES IN SERIES

(IF REQUIRED FOR YOUR MOTOR)

24-Volt Systems

Two 12-volt batteries are required. The batteries must be wired in series, only as directed in the wiring diagram, to provide 24 volts.

1. Make sure that the motor is switched off (speed selector on “0”).

2. Connect a connector cable to the positive ( + ) terminal of battery 1 and to the negative ( – ) terminal of battery 2.

3. Connect positive ( + ) red motor lead to positive ( + ) terminal on battery 2.

4. Connect negative ( – ) black motor lead to negative ( – ) terminal of battery 1.

To trolling motor negative

24 Volt Series Connection

Neg -

Battery #1

(Low Side)

Two 12-volt batteries connected in series for 24 volts

Pos +

+24 Volts to trolling motor

positive (or circuit breaker)

Neg -

Pos +

Battery #2

(High Side)

WARNING

For safety reasons do not switch the motor on until the propeller is in the water. If installing a leadwire plug, observe proper polarity and follow instructions in your boat owner’s manual.

WARNING

• For safety reasons, disconnect the motor from the battery or batteries when the motor is not in use or while the battery/batteries are being charged.

• Improper wiring of 24/36 volt systems could cause battery explosion.

• Keep leadwire wing nut connections tight and solid to battery terminals.

• Locate battery in a ventilated compartment.

14 | minnkotamotors.com

Page 15

MOTOR WIRING DIaGRaM

EDGE

The following Motor Wiring Diagram applies to all Edge Foot Control models.

Five Speed Switch

Red+

Red

Terminal Block

(CONNECTOR 1/4

Yellow

White

MALE TAB QD)

Momentary Switch

Black-

Black/blue

Mom/Off/Con Switch

Black/white

Black-

Red+

12v

Motor

Battery 1

24v

Battery 1 Battery 2

NOTICE: This is a multi-voltage diagram. Double-check your motor's voltage for proper connections. Over-Current Protection

Devices are not shown in this illustration.

minnkotamotors.com | 15

Page 16

UsING & aDJUsTING THe MOTOR

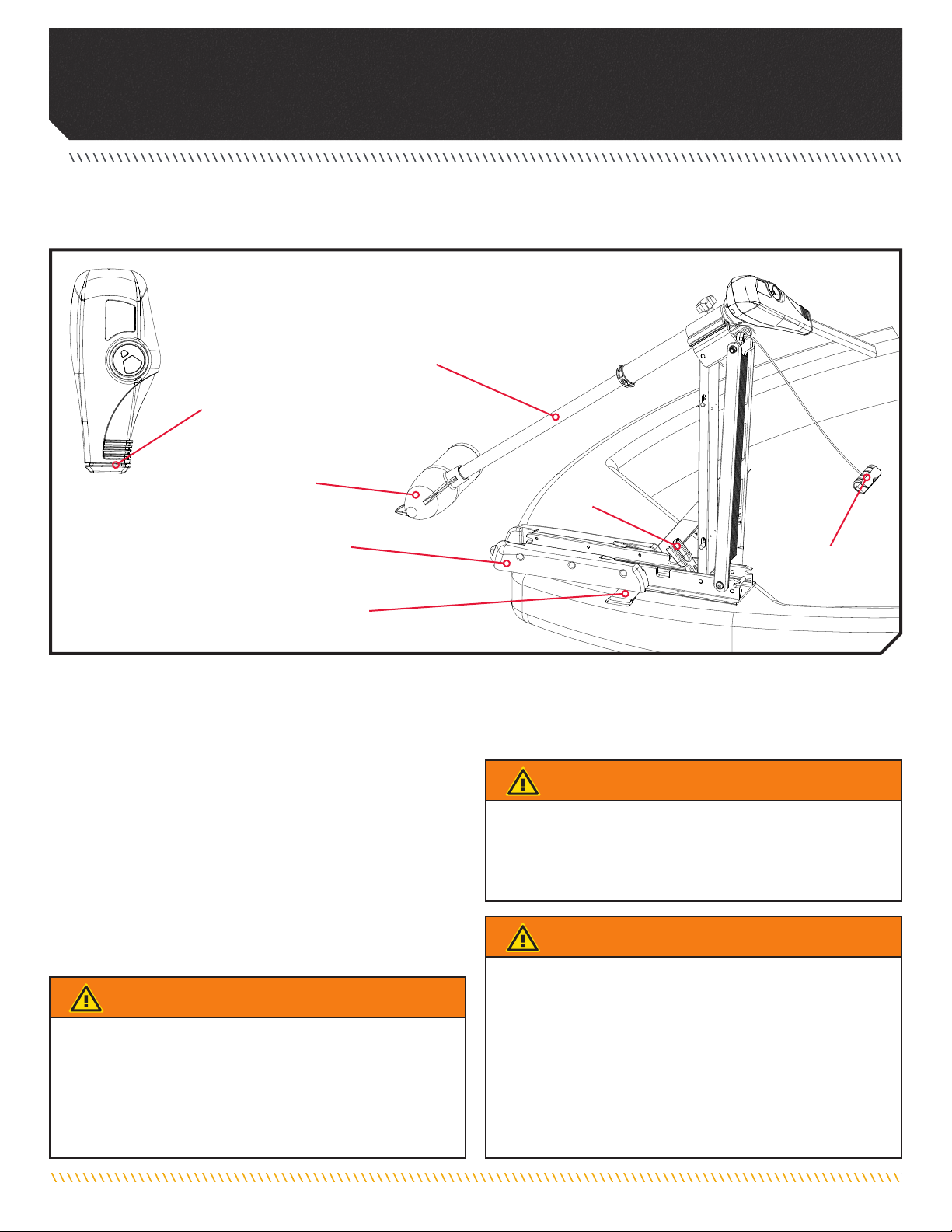

MOUNT FEATURES

Become familiar with the features of the motor to maximize the capabilities this product offers.

• The motor Mount is designed to fold back and lock the motor ﬂat on the deck when not in use and to provide secure stowage for transport.

• The Pull Grip and Rope releases the lock bar, which automatically engages when the unit is lowered or raised into position. The Pull Grip and Rope should be used to both lower and raise the unit.

• The Motor Rest positions the Lower Unit as it comes in contact with the nose of the mount and guides it onto the Motor Rest.

• The Tube Lock captures the Motor Shaft and keeps the Lower Unit centered on the Motor Rest.

• The Hold Down Strap must be used to place pressure on the motor shaft to hold the lower unit tightly against the Motor Rest when stowed.

• The Pull Grip and Rope can be stored by placing the Pull Grip into the Rope Stow Slot on the control box of the motor.

The prop may turn on unexpectedly if the control board fails. Prevent injury from a turning propeller and always know how to quickly disengage the power.

WARNING

The Edge is not intended to be a primary propulsion motor. Heavy use of the motor can cause elevated motor temperatures, which can be increased by an excessively hot operating environment. Use care when handling the Control Head and Foot Pedal to avoid burns or injuries from excessive heat. In the event that the motor or speed control would break, always be prepared to take manual control of the boat.

Be alert for unexpected boat movement when operating the Edge. The boat may encounter sharp turns and jolts if the steering is changed sharply or if broad changes in speed are made while operating. Maintain balance and observe safe motor operation.

WARNING

16 | minnkotamotors.com

Page 17

USING & ADJUSTING THE MOTOR

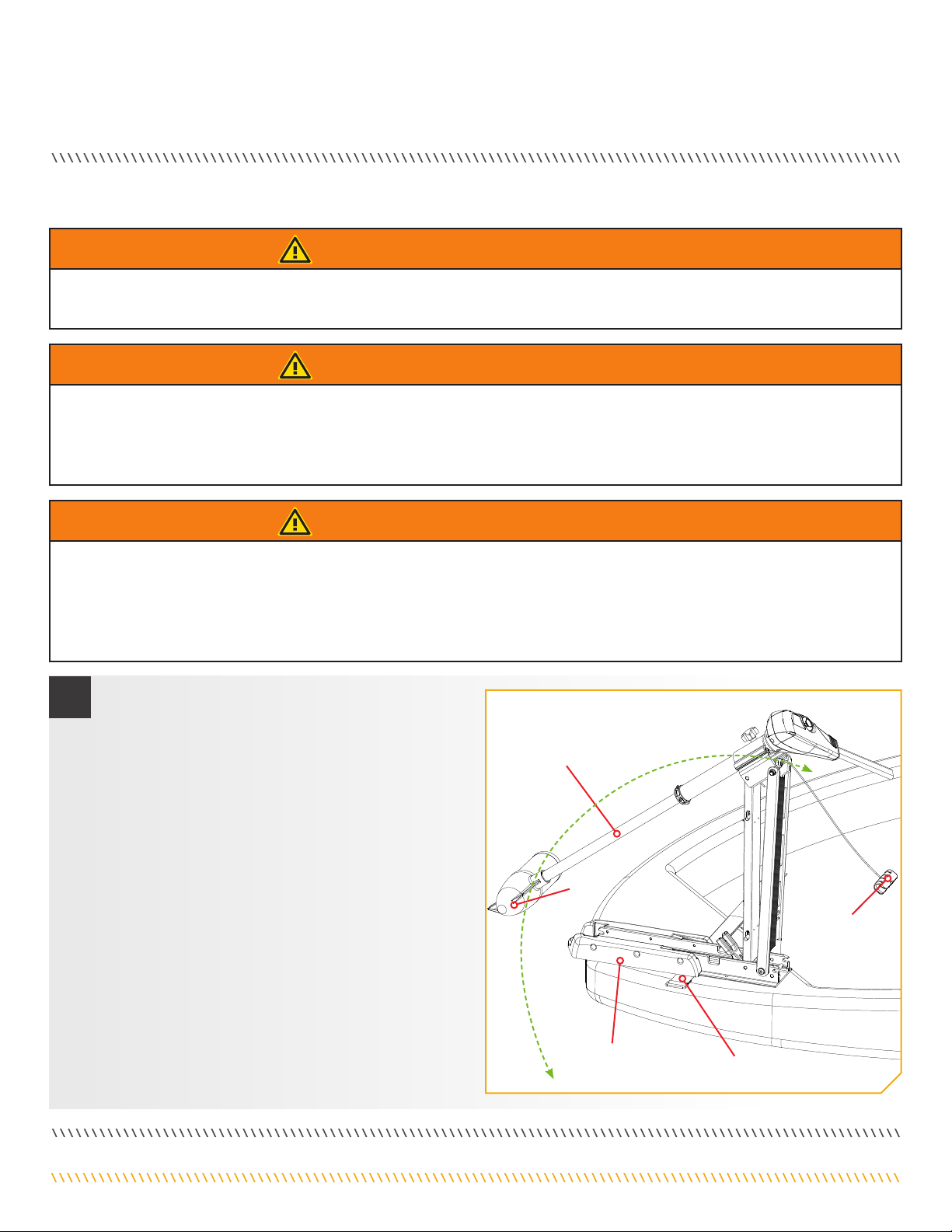

STOWING AND DEPLOYING THE MOTOR

WARNING

When stowing or deploying the motor, keep ﬁngers clear of all hinge and pivot points and all moving parts. Practice proper ergonomics when stowing and deploying the motor to prevent injury.

WARNING

Moving the motor creates a variety of pinch points. The Control Head will create a pinch point if the Depth Adjustment Knob is loosened and the Control Head slides to the top of the Mount. Grasp the Shaft and prevent it from sliding all the way down to prevent the pinch point. Grasp the motor away from the area that may come in contact with another area of the motor to prevent injury.

WARNING

When the motor is being transported, on water or land, it is important to place the motor completely out of water. The motor should be positioned up close to the Mount. Always secure the Depth Adjustment Knob and slide the collar down to the top of the Mount for added security during transport and then secure the Hold Down Strap. This provides a secure stow and holds the motor in place during transportation when it is subject to high levels of shock and vibration. Failure to secure the motor may result in injury or damage to the unit.

a. To Deploy the Motor, simply pull back and lift the

motor off of the mount with the Pull Grip and Rope. Lower the motor into the water using the Pull Grip and Rope. The motor will lock into the deployed position automatically.

b. To Stow the Motor, pull back and lift the motor out

of the water with the Pull Grip and Rope. Lower the motor Lower Unit onto the Motor Rest using the Pull Grip and Rope. The motor will lock into the stowed position automatically. Wrap the Hold Down Strap over top of the Motor Shaft to secure the motor.

minnkotamotors.com | 17

Page 18

ADJUSTING THE DEPTH OF THE MOTOR

MOTOR ADJUSTMENTS

Adjusting the Depth of the Motor

When setting the depth, be sure the top of the motor is submerged at least 12” to avoid churning or agitation of surface water. The propeller must be completely submerged.

a. With the motor deployed, ﬁrmly grasp the Outer

Shaft or Control Head and hold it steady.

b. Loosen the Depth Adjustment Knob until the Shaft

slides freely.

c. Raise or lower the motor to the desired depth.

d. Turn the motor Control Head to the desired position.

e. Tighten the Depth Adjustment Knob to secure the

motor in place.

NOTICE: Be sure the top of the motor is submerged

at least 12” below the surface of the water to avoid churning or agitation of surface water.

WARNING

The motor head will create a pinch point if the Depth Adjustment Knob is loosened and the motor Control Head slides to the top of the Mount. Grasp the Shaft and prevent it from sliding all the way down to prevent the pinch point. Grasp the motor away from the area that may come in contact with another area of the motor to prevent injury.

18 | minnkotamotors.com

Page 19

UsING THe fOOT PeDal

CONTROLLING SPEED & STEERING WITH THE FOOT PEDAL

Most controls on the Foot Pedal are easy to operate by either foot or hand.

To Adjust Motor Speed

Turn the speed knob clockwise to increase speed and counter-clockwise to decrease speed.

To Operate the Motor in Momentary Mode

The default mode of operation for the foot pedal is Momentary. In this mode, the motor will only run while downward force is applied to the Momentary On button on the top of the foot pedal. A toe touch to the Momentary button on the top of the foot pedal will turn the propeller on in this mode. Removing downward force on the Momentary button will turn the propeller off.

To Operate the Motor in Constant Mode

To switch to Constant Mode, ﬂip the side-mounted Constant On switch until the propeller starts. In Constant Mode, the propeller will continually run, regardless of whether force is being applied to the Momentary On button on the top of the foot pedal.

To Turn Left or Right

Push the toe end of the foot pedal down to turn right and push the heel end of the foot pedal down to turn left. The indicator on the motor head shows the direction of the motor. The motor will not maintain its own heading. You must keep your foot on the pedal to control steering during operation.

To Reverse the Motor

The motor always travels in the direction of the indicator. You can reverse the direction of the motor by turning the motor 180° from straight ahead.

Make sure that the Constant On Switch is turned off when the motor is not in use. If the motor control is left on and the propeller rotation is blocked, severe motor damage can result.

For safety reasons, disconnect the motor from the battery/ batteries when the motor is not in use or while the battery/ batteries are being charged.

Moving parts can cut or crush. Avoid pinch points when operating the Foot Pedal.

NOTICE: Remember to turn the power off when the motor

is not in use to prevent the motor from draining the battery.

CAUTION

minnkotamotors.com | 19

Page 20

USING THE FOOT PEDAL

CAUTION

Route the Foot Pedal Cable neatly to minimize tripping hazards.

Practice proper ergonomics when operating the Foot Pedal to avoid fatigue and prevent injury.

FOOT PEDAL ADJUSTMENTS

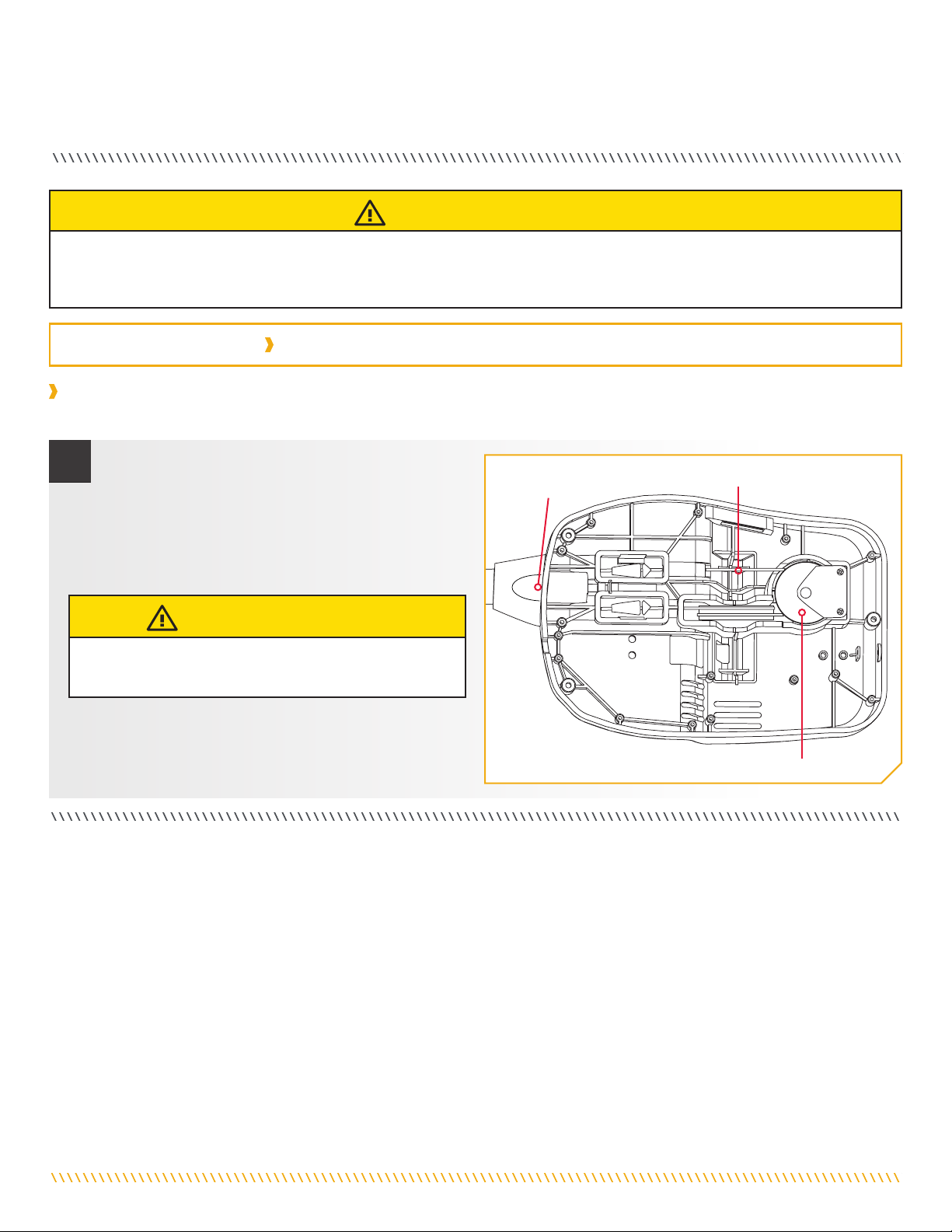

Adjusting the Steering Cable

The steering cable tension is pre-set at the factory but will, through normal use, need occasional adjustment.

a. Adjust the tension of the cables by turning the cable

tension adjustment screw (Phillips pan-head screw) located near the bottom of the foot pedal, just under the steering cable cover.

b. Turn the screw clockwise to increase tension and

counter-clockwise to decrease tension.

CAUTION

If the cable becomes too loose, it may disengage the wrap drum in the control box or the pulley in the foot pedal.

20 | minnkotamotors.com

Page 21

seRVICe & MaINTeNaNCe

PROPELLER REPLACEMENT

TOOLS AND RESOURCES REQUIRED

• 1/2” Open End Wrench (70 lbs thrust or lower)

INSTALLATION

a. Disconnect the motor from all sources of power prior to

changing the propeller.

b. Hold the propeller and loosen the Prop Nut with a pliers or

a wrench.

c. Remove the Prop Nut and Prop Washer.

• 9/16” Open End Wrench

CAUTION

Disconnect the motor from the battery before beginning any prop work or maintenance.

d. Turn the old prop to horizontal and pull it straight off. If

drive pin falls out, push it back in.

• Screwdriver

(80 lbs thrust or higher)

NOTICE: If the Drive Pin is sheared or broken, you will need to

hold the shaft stationary with a ﬂat blade screwdriver pressed into the slot on the end of the shaft while you loosen the Prop Nut.

CAUTION

If the prop does not readily slide off, take care to not bend the Armature Shaft while removing the prop by pulling the prop evenly off the Armature Shaft.

e. Align the new Propeller with the Drive Pin.

f. Install the Prop Washer and Prop Nut.

g. Tighten the Prop Nut 1/4 turn past snug at

25-35 inch-lbs.

CAUTION

Do not over-tighten as this can damage the prop.

minnkotamotors.com | 21

Page 22

GENERAL MAINTENANCE

• After use, the entire motor should be rinsed with freshwater, then wiped down with a cloth dampened with an aqueous based silicone spray.

• The composite shaft requires periodic cleaning and lubrication for proper retraction and deployment. A coating of an aqueous based silicone spray will improve operation.

• The propeller must be inspected and cleaned from weeds and ﬁshing line after every use. Fishing line and weeds can get behind the prop, damage the seals and allow water to enter the motor.

• Verify the prop nut is secure each time the motor is used.

• To prevent accidental damage during transportation or storage, disconnect the battery whenever the motor is off of the water. For prolonged storage, lightly coat all metal parts with an aqueous based silicone spray.

• For maximum battery life recharge the battery(s) as soon as possible after use. For maximum motor performance restore battery to full charge prior to use.

• Keep battery terminals clean with ﬁne sandpaper or emery cloth.

• The propeller is designed to provide weed free operation with very high efﬁciency. To maintain this top performance, the leading edge of the blades must be kept smooth. If they are rough or nicked from use, restore to smooth by sanding with ﬁne sandpaper.

• Inspect the Pull Grip and Cable and Hold Down Strap before each use and replace if they shows signs of wear.

TROUBLESHOOTING

1. Motor fails to run or lacks power:

• Check battery connections for proper polarity.

• Make sure terminals are clean and corrosion free. Use ﬁne sandpaper or emery cloth to clean terminals.

• Check battery water level. Add water if needed.

2. Motor loses power after a short running time:

• Check battery charge. If low, restore to full charge.

3. Motor is difﬁcult to steer:

• Loosen the steering tension knob on the bracket.

• Lubricate the composite shaft.

4. You experience prop vibration during normal operation:

• Remove and rotate the prop 180°. See removal instructions in the Propeller Replacement section.

5. Experiencing interference with your ﬁshﬁnder:

• You may, in some applications, experience interference in your depth ﬁnder display. We recommend that you use a separate deep cycle marine battery for your trolling motor and that you power the depth ﬁnder from the starting/cranking battery. If problems still persist, call our service department at 1-800-227-6433.

NOTICE: For all other malfunctions, visit an Authorized Service Provider. You can search for an Authorized Service Provider in

your area by visiting our Authorized Service page, found online at minnkotamotors.com, or by calling our customer service number at 800-227-6433.

22 | minnkotamotors.com

Page 23

FOR FURTHER TROUBLESHOOTING AND REPAIR

We offer several options to help you troubleshoot and/or repair your product. Please read through the options listed below.

Buy Parts Online

You can buy parts on-line directly from our website at minnkotamotors.com. Orders conﬁrmed by 12 Noon Central Time, with Overnight Shipping selected, should ship the same business day if the parts are in stock. All other orders should ship within the

next 3 business days, depending on the shipment method chosen, and if the parts are in stock.

Frequently Asked Questions

We have FAQs available on our website to help answer all of your Minn Kota questions. Visit minnkotamotors.com and click on “Frequently Asked Questions” to ﬁnd an answer to your question.

Call Us (for U.S. and Canada)

Our consumer service representatives are available Monday – Friday between 7:00 a.m. – 4:30 p.m. CST at 800-227-6433. If you are calling to order parts, please have the 11-character serial number from your product, speciﬁc part numbers, and credit card information available. This will help expedite your call and allow us to provide you with the best consumer service possible. You can

reference the parts list located in your manual to identify the speciﬁc part numbers.

Email Us

You can email our consumer service department with questions regarding your Minn Kota products. To email your question, visit

minnkotamotors.com and click on “Support”.

Authorized Service Centers

Minn Kota has over 800 authorized service providers in the United States and Canada where you can purchase parts or get your products repaired. Please visit our Authorized Service Center page on our website to locate a service provider in your area.

Scan to visit Minn Kota service online.

minnkotamotors.com | 23

Page 24

COMPlIaNCe sTaTeMeNTs

ENVIRONMENTAL COMPLIANCE STATEMENT

It is the intention of JOME to be a responsible corporate citizen, operating in compliance with known and applicable environmental regulations, and a good neighbor in the communities where we make or sell our products.

WEEE DIRECTIVE

EU Directive 2002/96/EC “Waste of Electrical and Electronic Equipment Directive (WEEE)” impacts most distributors, sellers, and manufacturers of consumer electronics in the European Union. The WEEE Directive requires the producer of consumer electronics to take responsibility for the management of waste from their products to achieve environmentally responsible disposal during the product life cycle.

WEEE compliance may not be required in your location for electrical & electronic equipment (EEE), nor may it be required for EEE designed and intended as ﬁ xed or temporary installation in transportation vehicles such as automobiles, aircraft, and boats. In some European Union member states, these vehicles are considered outside of the scope of the Directive, and EEE for those applications can be considered excluded from the WEEE Directive requirement.

This symbol (WEEE wheelie bin) on product indicates the product must not be disposed of with other household refuse. It must be disposed of and collected for recycling and recovery of waste EEE. Johnson Outdoors Inc. will mark all EEE products in accordance with the WEEE Directive. It is our goal to comply in the collection, treatment, recovery, and environmentally sound disposal of those products; however, these requirements do vary within European Union member states. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased.

DISPOSAL

Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council.

Never dispose of battery in a garbage bin. Comply with the disposal directions of the manufacturer or his representative and dispose of them at the proper place of collection of your local town council.

24 | minnkotamotors.com

Page 25

COMPLIANCE STATEMENTS

operate this equipment.

FCC COMPLIANCE

This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference that may be received, including interference that may cause undesired operation.

Changes or modiﬁ cations not expressly approved by Johnson Outdoors Marine Electronics, Inc. could void the user’s authority to operate this equipment.

NOTICE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which

can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

INDUSTRY CANADA COMPLIANCE

This product meets the applicable Industry Canada technical speciﬁ cations. Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

Changes or modiﬁ cations not expressly approved by Johnson Outdoors Marine Electronics, Inc. could void the user’s authority to

ENVIRONMENTAL RATINGS

Ambient operating temperature range: -10C to 50C Ambient operating humidity range: 5% to 95% Maximum operating altitude: 10,000 feet

CE MASTER USER MANUAL (FOR CE CERTIFIED MODELS)

minnkotamotors.com | 25

Page 26

PaRTs DIaGRaM & PaRTs lIsT

EDGE 45 - 45 LBS THRUST - 12 VOLT - 36”/42”/45”/50” SHAFT

This page provides Minn Kota® WEEE compliance disassembly instructions. For more information about where you should dispose of your waste equipment for recycling and recovery and/or your European Union member state requirements, please contact your dealer or distributor from which your product was purchased. Tools required, but not limited to: ﬂ at head screw driver, Phillips screw driver, socket set, pliers, wire cutters.

EDGE 45 FOOT PEDAL & CONTROL HEAD

Foot Pedal & Control Head Parts Diagram

106

108

106

120

122

102

104

128

124

130

100

126

106

118

Part #2274994 Rev N 11/20ECN 41444

26 | minnkotamotors.com

118

116

132

134

110

112

114

Page 27

PARTS DIAGRAM & PARTS LIST

Foot Pedal & Control Head Parts List

Assembly Part # Description Notes Quantity

M 2992126 FOOT PEDAL ASM, EDGE *36"* 1

N 2992130 FT PEDAL ASM, EDGE w/PLUG *45"* *W/O MOUNT* *W/PLUG* 1

Item Part # Description Notes Quantity

2 2260216 COVER,CTRL BOX, EDGE 1 4 2372100 SCREW-#8-18 X 5/8 THD* (SS *NOT PART OF ASSEMBLY M, N, P* 6 6 2265780 DECAL-COVER, EDGE 45/FC 1

8 2260153 POINTER DISC, YELLOW 1 10 2261733 WASHER,ANTI-RATTLE 1 12 2265800 DECAL-INDICATOR 1 14 2053414 SCREW-#8-32 X 1/2 TRI-LOBE PPH *NOT PART OF ASSEMBLY M, N, P* 3 16 2267800 GEAR-INDICATOR 1 18 2372100 SCREW-#8-18 X 5/8 THD* (SS 1 20 2375400 SHRINK TUBE-1/4OD X 1-3/4 4 22 2355410 SHRINK TUBE-3/8 DIA. ID X 2" 4 24 2232360 PULLEY-CABLE DRUM 1 26 2261730 WASHER-NYLON A/T CON B 1 28 2996246 TOP BEARING RACE/PINION DR. 1 30 2994497 FOOT PEDAL w/PLUG 1 32 2283700 PUSH BUTTON W/MAG CAVITY 1 34 2302732 SPRING-LOWER PEDAL S/S 1 36 2264040 SWITCH-MOM., CAT# YA-7RB215T 1 38 2262114 SCREW-MOUNTING/SWITCH 2 40 2233100 NUT-SWITCH MOUNT 2 42 2264026 SWITCH-5 SPEED (ALL TERAIN) 1 44 2261701 LOCKWASHER-STAR (ZP STEEL) 1 46 2263105 NUT-HEX 3/8-24, JAM ZP 1 48 2261715 SPACER-SWITCH 5 SP MODELS ZP 1 50 2280110 KNOB-SPEED CTRL,5 SPD 1 52 2263000 E-RING TRU-ARC#5133-43 1 54 2260730 CONNECTOR 1/4 MALE TAB QD 1 56 2332103 SCREW-#6-20 X 3/8 THD*(SS) 1 58 2266413 TENSION SCREW PLATE FTPEDAL 1 60 2260511 PIN-PIVOT A/T FT PDL 1 62 2994556 ASSEMBLY, FT PEDAL BASE/PIN 1 64 2262301 PULLEY (FOOT PEDAL) 1 66 2266401 COVER-PULLEY (STAMPING) 1 68 2301310 SCREW-#8-18 X 1/2 (SS)* 2 70 2254031 SWITCH-MOM/OFF/COM 1

p Not shown on Parts Diagram. ✖ This part is included in an assembly and cannot be ordered individually.

minnkotamotors.com | 27

Page 28

PARTS DIAGRAM & PARTS LIST

Item Part # Description Notes Quantity

72 2266412 SWITCH PLATE, FT PEDAL 1 74 2332103 SCREW-#6-20 X 3/8 THD*(SS) 2 76 2261208 WIRE HARNESS, A/T FT. PEDAL 1 78 2267505 CABLE ASSY-RIGHT (5') 1 80 2267515 CABLE ASSY-LEFT (5') 1 82 2265430 CABLE JACKET (5') AT MODEL 1 84 2265115 BOOT-FOOT PEDAL BASE 1 86 2372100 SCREW-#8-18 X 5/8 THD* (SS 2 88 2261714 WASHER-MAXXUM FT PDL 18/8 SS 2 90 2261901 BRACKET-CONDUIT AT/MAX 1 92 2223430 SCREW-#8x3/4 PPH,TYPE 25,SS 4 94 2263210 BRACKET-CONDUIT ADJUSTMEN 1 96 2263140 KEEPER-NYLOCK 1 98 2263466 SCREW-1/4-20 X 2" PPH SS/REI 1

100 2261235 LEADWIRE-BATTERY A/T 5-SPD 1 102 9950433 TIE WRAP-4" BLACK(#21041) 1 104 2256300 TIE WRAP-5.5" BLACK 1 106 2263201 CLAMP WIRE HARNESS MICRO 3 108 2332103 SCREW-#6-20 X 3/8 THD*(SS) 1 110 2260301 CONNECTING WIRE (SWITCH) 1 112 2260312 WIRE,BLK W/WHT STRP 19 1/4" 1 114 2260322 WIRE,BLK W/BLUE STRP-12" 1 116 2263205 CLAMP-LEADWIRE (STAMPING) 1 118 9953104 SCREW-#8 X 1/2" PPH S/S 3 120 2262515 CONTROL BOX 1 122 2267800 GEAR-INDICATOR 1 124 2262221 INDICATOR-DRIVE (YELLOW) 1 126 2261905 BRACKET/INDICATOR 1 128 2223430 SCREW-#8x3/4 PPH,TYPE 25,SS 1 130 2266731 LEADWIRE w/PLUG, EDGE TRACKER *W/O* *MOUNT W/PLUG* 1 132 2260334 WIRE EXTENSION-16 GA,WHITE,4" *50"* 1 134 2260335 WIRE EXTENSION-16 GA,YELLOW,4" *50"* 1



2267162 MANUAL, EDGE/FC 1 2274994 PARTS LIST, EDGE 45/FC 1 2015800 HANG TAG "CAUTION..TILT HINGE" 1 2015801 HANG TAG-PINK "CAUTION..HG/DR" 1

p Not shown on Parts Diagram.

✖ This part is included in an assembly and cannot be ordered individually.

28 | minnkotamotors.com

Page 29

EDGE 45 MOTOR

220

194

Motor Parts Diagram

PARTS DIAGRAM & PARTS LIST

222

224

226

210

190

216

168

166

172

214

218

170

168

160

174

158

230

162

176

200

154

202

172

180

184

186

178

152

198

180

150

228

164

162

182

174

196

176

174

164

182

178

206

204

208

210

212

214 216

218

188

156

192

minnkotamotors.com | 29

Page 30

PARTS DIAGRAM & PARTS LIST

Motor Parts List

Assembly Part # Description Notes Quantity

A 2069285 MTR ASY 12V 3.25 SC FW 45 *36"* *42"* 1 B 2069286 MTR ASY 12V 3.25 SC FW 45 *45"* *50"* 1 C 2992015 TUBE W/BEARING RACE ASSY *36"* *42"* 1 D 2992012 TUBE W/BEARING RACE ASSY *45"* 1 E 2992016 TUBE W/BEARING RACE ASSY *50"* 1 H 1378121 PROP IND 2061122 (1 EA) 1

J 2883460 SEAL & O-RING KIT 1

Item Part # Description Notes Quantity

150 2-100-202 ARM ASSY 12V 3.25 45# BB 1 152 788-015 RETAINING RING 1 154 2-200-079 CTR HSG ASY 3.25 TX-MAGNT 1

156

158 2-400-128 PLAIN END HSG ASY 3.25 1 160 144-049 BEARING - FLANGE 1 162 880-003 SEAL 1 164 880-006 SEAL WITH SHIELD 1 166 140-010 BEARING - BALL 1 168 188-052 BRUSH ASSEMBLY 2 170 738-030 BRUSH PLATE W/HOLDER 3.25 1 172 975-032 SPRING - COMPRESSION 2 174 701-007 O-RING *THRU-BOLT* 2 176 701-039 O-RING MK406460 1 178 701-041 O-RING 1 180 830-001 SCREW-#8-32x1.75 SELF-THRD 2 182 830-078 THRU BOLT 8-32 X 8.96 2 184 990-067 WASHER - STEEL THRUST 1 186 990-070 WASHER - NYLATRON 1

188

190 2061122 PROP-POWER (3.25") REAMED 1 192 2151726 WASHER-5/16 STD (S/S) 1 194 2053101 NUT-PROP,NYLOC (MED) 5/16 SS 1 196 2092600 PIN-DRIVE 1.06" LG (SS) 1

2-300-132M BRUSH END ASY 12V 3.25 SPCOIL *36"* *42"* 1 2-300-134M BRUSH END ASY 12V 3.25 SPCOIL *45"* *50"* 1

2032061 TUBE W/CSK HOLE-43 3/4" *45"* 1 2032062 TUBE (COMP)W/CSK HOLE 36" *36”* 1 2032063 TUBE (COMP)W/CSK HOLE-42" *42”* 1 2032059 TUBE-COMPOSITE W/CSK HOLE-50" *50”* 1

p Not shown on Parts Diagram.

✖ This part is included in an assembly and cannot be ordered individually.

30 | minnkotamotors.com

Page 31

PARTS DIAGRAM & PARTS LIST

Item Part # Description Notes Quantity

198 725-035 PAPER TUBE - SEAL BORE 1

640-002M LEADWIRE BLK 10 AWG 52 GPT *36”* 1

200

202

204

206 2266260 BEARING RACE 1

208 2266220 BEARING RACE-STEEL 1 210 2266000 BEARING BALL-STEEL 2 212 2266115 BEARING CONE 1 214 2261622 COLLAR HALF,ALUM (2 PER) 2 216 2263453 SCREW-1/4-20 X 1" SHCS S/S 2 218 2263410 SCREW-#8-32 X 5/16(ZN PL) 2 220 2232360 PULLEY-CABLE DRUM 1 222 2261730 WASHER-NYLON A/T CON B 1 224 2267800 GEAR-INDICATOR 1 226 2996246 TOP BEARING RACE/PINION DR. 1 228 2030316 WIRE EXTENSION-18"-BLACK *50”* 1 230 2030317 WIRE EXTENSION-18"-RED *50”* 1

640-005 LEADWIRE BLK 10 AWG 57 GPT *45"* *50"* 1 640-005M LEADWIRE BLK 10 AWG 57 GPT *45"* *W/O MOUNT* 1 640-112M LEADWIRE RED 10 AWG 53 GPT *36”* 1

640-134 LEADWIRE RED 10AWG 58 GPT *45"* 1 640-134M LEADWIRE RED 10 AWG 58 GPT *45"* *W/O MOUNT* 1

2272066 TUBE OUTER-18" 4 HOLES *36"* 1

2272069 21” TUBE OUTER 4 HOLES *45"* 1

2272067 24” TUBE OUTER 4 HOLES *50”* 1

p Not shown on Parts Diagram.

✖ This part is included in an assembly and cannot be ordered individually.

minnkotamotors.com | 31

Page 32

PARTS DIAGRAM & PARTS LISTPARTS DIAGRAM & PARTS LISTPARTS DIAGRAM & PARTS LIST

290

EDGE 45 MOUNT

Mount Parts Diagram

294

296

306

282

288

292

250

252

280

248

270

272

276

278

296

294

284

286

246

298

300

302

242

304

266

302

260

244

304

300

262

240

258

300

302

244

262

260

274

264

266

268

252

256

254

250

300

302

304

32 | minnkotamotors.com

304

Page 33

PARTS DIAGRAM & PARTS LISTPARTS DIAGRAM & PARTS LIST

PARTS DIAGRAM & PARTS LIST

Mount Parts List

Assembly Part # Description Notes Quantity

F 2991646 MNT ASM EDGE FW SHORT 1 G 2991647 MNT ASM EDGE FW LONG *50"* 1 K 2994838 BAG ASSY-(BOLTS,NUTS,WASHERS) 1 L 2993811 LATCH STRAP ASSEMBLY STD 1 R 2991829 HINGE BASE/DOOR ASY 1 T 2994886 BAG ASSY, PULL GRIP/WASHER 1 U 2993812 LATCH STRAP ASSEMBLY LONG *50"* 1

Item Part # Description

240

242 2263905 MOTOR REST, A/T, BLK 1 244 2303430 SCREW-1/4-20 X 5/8-SELFTAP ZP 6 246 2265702 DECAL, MOTOR REST EDGE FW 2

248

250 2266002 BEARING-NYLINER 3/8" SHAFT 4 252 2260503 PIN-PIVOT 3

254

256 2151700 WASHER-EYE SHAFT(.562 OD) SS 1

258

260

262 2268602 RIVET 1/8" BUTTONHEAD BLIND SS 4 264 2262709 SPRING-LATCH PIN 1 266 2260501 PIN-LATCH 2 268 2261544 YOKE-TUBE 1

270

272 2263510 BOLT-SHOULDER, SS 2

274

276 2263805 STRAP-HOOK&LOOP,22.5"1-PC.BRKT 1 278 2267302 BUSHING-PWDR MTL 7/16 ID SS 2 280 2267303 BUSHING-PWDR MTL 3/8 ID SS 2

2266507 BOWPLATE EXTRUSION,LNG,FW *50"* 1 2266502 BOWPLATE EXTRUSION,STD,FW 1

2264372 LOWER ARM EXT,STD,FW 1 2264377 LOWER ARM EXT,LNG,FW *50"* 1

2150405 PULL GRIP 1 2150400 PULL-GRIP *50"* 1

2263607 LATCH STRAP, LONG MOUNT *50"* 1 2263605 LATCH STRAP, LOWER ARM 1 2261903 BRACKET-LATCH 2 2261902 BRACKET-LATCH *50"* 2

2264272 ARM-UPPER, LONG *50"* 1 2264271 ARM-UPPER, SHORT 1

2251601 ROPE (44.5"), MAXXUM MNT 1 2251603 ROPE (48"), EDGE MOUNT *50"* 1

Notes

Quantity

p Not shown on Parts Diagram.

 Not shown on Parts Diagram.

✖ This part is included in an assembly and cannot be ordered individually.

minnkotamotors.com | 33

Page 34

PARTS DIAGRAM & PARTS LISTPARTS DIAGRAM & PARTS LIST

PARTS DIAGRAM & PARTS LIST

Item Part # Description

Notes

Quantity

282 2263505 BOLT 3/8-16 UNC X 4.25" HEXHD 1 284 2263114 NUT-NYLOCK JAM 3/8-16 UNC 1 286 2261892 HINGE BASE EXTRUSION,FW 1 288 2261897 HINGE DOOR EXTRUSION,FW 1 290 2260905 KNOB-SOFT GRIP,HG/DR,ZNC 1 292 2261728 WASHER-RETAINING 3/8 THREADS 1 294 2053415 SCREW-#8-32 X 3/8 TRI-LOBE PPH 2 296 2261732 WASHER-#8, NYLON BLACK 2 298 2264703 INSERT-THREADED (EDGE) 1 300 2263462 SCREW-1/4-20 X 2" S/S PPH ADJT 6 302 2261713 WASHER-1/4 FLAT 18-8 SS 6 304 2263103 NUT-1/4-20 NYLOCK SS 6 306 2262310 GUIDE-ROPE 1

p Not shown on Parts Diagram.

 Not shown on Parts Diagram.

✖ This part is included in an assembly and cannot be ordered individually.

34 | minnkotamotors.com

Page 35

NOTes

minnkotamotors.com | 35

Page 36

ReCOMMeNDeD aCCessORIes

ON-BOARD & PORTABLE BATTERY CHARGERS

Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life.

MK210 D M K11 0 P DMK212PC

TALON SHALLOW WATER ANCHOR

Introducing the all-new, sleek redesigned Talon. Talon is the only shallow water anchor with up to 15’ of anchoring depth, multiple anchoring modes, and control from the bow, transom, console, remote or mobile device.

BUILT-IN WORK LIGHT

Lets you tie lines and work from the transom any time of day — or night. Includes both white and blue LED lights with three brightness settings.

BLUETOOTH® CONNECTIVITY

Lets you control Talon from your mobile device and easily update it. Also opens up communication to other control options.

UP TO 15’ DEEP

Control more water and catch more ﬁsh with the ﬁrst 15’ shallow water anchor.

MORE CONTROL OPTIONS

• Control Panel

• Wireless Remote

• Mobile App

• Wireless Foot Switch

• Humminbird

• i-Pilot i-Pilot Link

MINN KOTA ACCESSORIES

We offer a wide variety of trolling motor accessories, including:

• 60-Amp Circuit Breaker

• Mounting Brackets

• Stabilizer Kits

• Extension Handles

• Battery Connectors

• Battery Boxes

• Quick Connect Plugs

Connectivity

Remote

Minn Kota Consumer & Technical Service Johnson Outdoors Marine Electronics, Inc. PO Box 8129

minnkotamotors.com

Part #2267162 Rev G 11/20ECN 41444

Mankato, MN 56001

121 Power Drive Mankato, MN 56001 Phone (800) 227-6433 Fax (800) 527-4464

Page 37

EDGE

MOTEUR DE PÊCHE À LA TRAÎNE MONTÉ

SUR L’ÉTRAVE

Manuel du Propriétaire

Page 38

INTRODUCTION

Made by Minn Kota Johnson Outdoors Marine Electronics, Inc. 121 Power Drive Mankato, MN 56001 USA Trolling Motors Produced in 2012

EDGE 55 45”

MODEL 1355956

SER NO M365 MK12345

24V DC 42 A

MERCI

Nous vous remercions d’avoir choisi Minn Kota. Nous sommes persuadés que vous devriez consacrer plus de temps à pêcher et moins de temps à amarrer votre embarcation. C’est pourquoi nous construisons les moteurs de pêche à la traîne les plus intelligents, les plus solides et les plus faciles à utiliser. Chaque aspect d’un moteur de pêche à la traîne Minn Kota est réﬂéchi et étudié jusqu’à ce qu’il soit digne de porter notre nom. Nous avons investi des heures incalculables de recherche et d’essais pour vous offrir les avantages caractéristiques de Minn Kota, qui vous mène vraiment « n’importe où, n’importe quand. » Notre principe est simple, nous faisons les choses selon les règles. Nous sommes Minn Kota. Et nous ne cesserons jamais de vous aider à pêcher plus de poissons.

ENREGISTREMENT

N’oubliez pas de conserver votre reçu et d’enregistrer immédiatement votre moteur de pêche à la traîne. Une ﬁche d’enregistrement est fournie avec votre moteur; vous pouvez également effectuer l’enregistrement sur notre site Web à

minnkotamotors.com.

NUMÉRO DE SÉRIE

Le numéro de série à 11 caractères Minn Kota est très important. Cela permet de déterminer le modèle spéciﬁque et l’année de fabrication. Lorsque vous contactez le service à la clientèle ou que vous enregistrez votre article, vous aurez besoin du numéro de série de votre article. Nous vous suggérons d’écrire le numéro de série aﬁn qu’il soit disponible à des ﬁns de référence future.

AVIS : Le numéro de série de votre Edge se trouve sous la

poignée de la barre.

EXEMPLE

INFORMATIONS SUR LE MOTEUR (à des ﬁns de référence par le client seulement)

Modèle :

Numéro de série :

Date de l’achat :

Magasin où l’achat a été effectué :

AVIS : Ne retournez pas le moteur Minn Kota au détaillant. Le détaillant n’est pas autorisé à réparer ou à remplacer cette unité.

Vous pouvez vous prévaloir du service en appelant Minn Kota au 1-800-227-6433; retourner votre moteur au centre de service de l’usine Minn Kota en l’envoyant ou en l’amenant dans un centre de service autorisé de Minn Kota. Une liste des centres de service autorisés est disponible sur notre site Web sous minnkotamotors.com. Veuillez joindre une preuve d’achat, le numéro de série et la date d’achat pour obtenir le service sous garantie pour toutes les options citées ci-dessus.

38 | minnkotamotors.com

Page 39

Table Des MaTIÈRes

CONSIGNES DE SÉCURITÉ ............................................................................................ 40

GARANTIE LIMITÉE DE DEUX ANS .................................................................................. 41

CONNAISSEZ VOTRE BATEAU ........................................................................................ 42

CARACTÉRISTIQUES .................................................................................................... 43

INSTALLATION............................................................................................................ 44

Installation du support ........................................................................................ 44

INSTALLATION DE LA BATTERIE ET DU CÂBLAGE ...............................................................47

Gréement de l’embarcation et installation du produit ............................................. 47

Tableau des dimensions de gabarit des conducteurs et disjoncteurs ........................ 47

Comment sélectionner les batteries adéquates ...................................................... 48

Autres points à considérer ................................................................................... 48

Connexion des batteries ...................................................................................... 49

Brancher les batteries en série ............................................................................ 50

SCHÉMA DE CÂBLAGE DU MOTEUR ................................................................................ 51

UTILISATION ET RÉGLAGE DU MOTEUR............................................................................52

Caractéristiques du support ................................................................................. 52

Arrimage et déploiement du moteur ..................................................................... 53

Ajustements du moteur ....................................................................................... 54

Réglage de la profondeur du moteur..................................................................... 54

UTILISATION DE LA PÉDALE .......................................................................................... 55

Contrôle de la vitesse et de la direction avec la pédale ........................................... 55

Ajustements de la pédale .................................................................................... 56

Réglage du câble du gouvernail ........................................................................... 56

SERVICE ET ENTRETIEN ............................................................................................... 57

Remplacement de l’hélice ................................................................................... 57

Entretien général ............................................................................................... 58

Dépannage ........................................................................................................ 58

Pour d’autres services de dépannage et de réparation ............................................ 59

DÉCLARATIONS DE CONFORMITÉ....................................................................................60

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES ..................................................................... 62

minnkotamotors.com | 39

Page 40

CONsIGNes De sÉCURITÉ

Veuillez lire attentivement le manuel de l’utilisateur. Suivez toutes les instructions et respectez toutes les consignes de sécurité et mises en garde. L’utilisation de ce moteur n’est autorisée que pour les personnes qui ont lu et compris ces consignes pour l’utilisateur. Les personnes mineures peuvent utiliser ce moteur uniquement sous la supervision d’un adulte.

AVERTISSEMENT

Vous seul êtes responsable de la navigation sécuritaire et prudente sur votre bateau. Nous avons conçu votre Minn Kota pour qu’il soit un outil précis et ﬁable qui vous permettra d’améliorer l’utilisation de votre bateau et d’accroître votre capacité de pêcher des poissons. Ce produit ne vous exonère pas de la responsabilité de naviguer en toute sécurité avec votre bateau. Vous devez éviter les dangers liés à la navigation et toujours exercer une veille permanente aﬁn de pouvoir réagir au fur et à mesure que les situations se présentent. Vous devez toujours être prêt à reprendre le contrôle manuel de votre bateau. Apprenez à utiliser votre Minn Kota dans une zone exempte de dangers et d’obstacles.

AVERTISSEMENT

Ne faites jamais fonctionner le moteur hors de l’eau, puisque cela entraînerait des blessures causées par l’hélice en rotation. Le moteur doit être débranché de la source d’alimentation lorsqu’il n’est pas utilisé ou lorsqu’il est hors de l’eau. Au moment de brancher les câbles d’alimentation du moteur à la batterie, veillez à ce qu’ils ne soient pas entortillés ou exposés au frottement, puis placez-les de telle manière que personne ne risque de trébucher. Avant d’utiliser le moteur, assurez-vous que l’isolant des câbles d’alimentation n’est pas endommagé. Ne pas tenir compte de ces mesures de sécurité peut entraîner des courts-circuits avec les batteries et/ou le moteur. Débranchez toujours le moteur des batteries avant le nettoyage ou la vériﬁcation de l’hélice. Évitez de submerger complètement le moteur, car l’eau pourrait pénétrer dans l’unité inférieure par la tête de contrôle et l’arbre. Si le moteur est utilisé alors que de l’eau est présente dans l’unité inférieure, le moteur pourrait subir des dommages considérables. Ces dommages ne seront pas couverts par la garantie.

AVERTISSEMENT

Veillez à ce que ni vous ni d’autres personnes ne vous approchiez trop près de l’hélice en rotation, que ce soit seulement avec une partie du corps ou des objets. Le moteur est puissant et pourrait provoquer des situations périlleuses ou des blessures, pour vous ou les autres. Lorsque le moteur est en marche, méﬁez-vous des objets ﬂottants ou des personnes qui pourraient être en train de nager. Les personnes, dont les réactions ou la capacité à faire fonctionner le moteur est/sont affaiblie(s) par l’alcool, la drogue, les médicaments ou d’autres substances, ne sont pas autorisées à utiliser ce moteur. Ce moteur n’est pas adapté à l’utilisation dans de forts courants. Le niveau de pression sonore constant du moteur au moment de l’utilisation est inférieur à 70 dB (A). Le niveau de vibration général ne dépasse pas 8,2 pi/s² (2,5 m/s²).

AVERTISSEMENT

Lorsque vous remontez ou abaissez le moteur, gardez vos doigts loin de toutes charnières et tous points de pivot ainsi que de toutes pièces mobiles. En cas d’opération imprévue, retirez les câbles d’alimentation à la batterie.

AVERTISSEMENT

Il est recommandé d’utiliser exclusivement les accessoires approuvés par Johnson Outdoors avec votre moteur Minn Kota. L’utilisation d’accessoires non approuvés, y compris pour monter ou contrôler votre moteur, pourrait causer des dommages, un fonctionnement inattendu du moteur et des blessures. Veillez à utiliser le produit ainsi que les accessoires approuvés, y compris les télécommandes, en toute sécurité et de la manière indiquée pour éviter les accidents ou un fonctionnement inattendu du moteur. Ne retirez pas les pièces installées en usine, y compris les couvercles, boîtiers et protections du moteur et des accessoires.

40 | minnkotamotors.com

Page 41

GaRaNTIe

GARANTIE DES PROPULSEURS ÉLECTRIQUES POUR EAU DOUCE

Johnson Outdoors Marine Electronics, Inc. (« JOME ») offre la garantie limitée suivante uniquement à l’acheteur au détail initial. La garantie n’est pas transférable.

Garantie Limitée de Deux ans de Minn Kota sur L’ensemble du Produit

JOME garantit uniquement à l’acheteur au détail initial que son nouveau propulseur électrique pour eau douce Minn Kota est exempt de défectuosité résultant d’un vice de fabrication et de main-d’œuvre pouvant survenir au cours des deux (2) ans suivant la date d’achat. JOME se réserve le droit de réparer ou de remplacer, au choix et gratuitement, toute pièce pouvant s’avérer défectueuse pendant la durée de la présente garantie. Cette réparation ou ce remplacement est l’unique et exclusive responsabilité de JOME et constitue le seul recours de l’acheteur pour tout manquement à la présente

garantie.

Garantie à vie Limitée de Minn Kota sur L’arbre Composite

JOME garantit uniquement à l’acheteur au détail initial que l’arbre composite de son propulseur électrique Minn Kota est exempt de défectuosité résultant d’un vice de fabrication et de main-d’œuvre pouvant survenir au cours de la durée de vie de l’acheteur initial. JOME fournira, gratuitement, un arbre composite neuf pour remplacer tout arbre composite pouvant s’avérer défectueux pendant la durée de la présente garantie. Fournir un arbre composite neuf sera la seule et exclusive responsabilité de JOME et le seul et unique recours de l’acheteur pour tout manquement à la présente garantie; et l’acheteur sera responsable de l’installation ou du coût de la main-d’œuvre pour l’installation de tout arbre composite neuf, fourni par JOME.

Exclusions & Limitations

La présente garantie limitée ne s’applique pas aux produits qui ont été utilisés en eau salée, en eau saumâtre ou à des ﬁ ns commerciales ou locatives. Cette garantie ne couvre pas l’usure normale, les imperfections qui n’affectent pas le fonctionnement du moteur, ni les dommages causés par les accidents, l’abus, l’altération, la modiﬁ cation, les dommages durant le transport, les désastres naturels, la négligence de l’utilisateur, l’utilisation abusive, un soin ou un entretien inadéquat. LES DOMMAGES CAUSÉS PAR L’UTILISATION DE PIÈCES DE REMPLACEMENT NON CONFORMES AUX SPÉCIFICATIONS DE CONCEPTION DES PIÈCES ORIGINALES NE SONT PAS COUVERTS PAR LA PRÉSENTE GARANTIE LIMITÉE. Le coût de l’entretien normal ou des pièces de rechange qui ne contreviennent pas à la garantie limitée incombe à l’acheteur. Avant utilisation, l’acheteur doit déterminer si le produit convient à l’emploi prévu et assume tous les risques et responsabilités connexes. Toute assistance fournie par JOME à l’acheteur ou au nom de ce dernier hors du cadre des modalités, des restrictions et des exclusions de la présente garantie limitée ne constitue pas une renonciation à l’égard de telles modalités, restrictions ou exclusions, et une telle assistance n’aura pas pour effet de prolonger ni de restaurer la garantie. JOME ne remboursera aucune dépense encourue par l’acheteur dans le cadre de la réparation, de la correction ou du remplacement de pièces ou de produits défectueux, à l’exception des dépenses engagées sur consentement écrit préalable de JOME. LA RESPONSABILITÉ GLOBALE DE JOME À L’ÉGARD DES PRODUITS COUVERTS

PAR LA GARANTIE EST LIMITÉE À UN MONTANT ÉQUIVALENT AU PRIX D’ACHAT PAYÉ POUR LE PRODUIT EN QUESTION.

Information sur le Service Minn Kota

Pour obtenir le service au titre de la garantie aux États-Unis, le produit jugé défectueux et la preuve d’achat originale (comportant la date d’achat), doivent être présentés à un centre de service agréé Minn Kota ou au centre de service de l’usine de Minn Kota à Mankato, au Minnesota. Tous les frais encourus pour des appels de service, de transport ou d’expédition à destination ou à partir du centre de service agréé ou de l’usine Minn Kota, de main-d’œuvre pour transporter, retirer, réinstaller ou regréer les articles retirés pour le service de garantie, ou tout autre élément similaire, sont sous la la seule et unique responsabilité unique et exclusive de l’acheteur. Les articles achetés à l’extérieur des États-Unis doivent être retournés, port payé avec la preuve d’achat (y compris la date d’achat et le numéro de série), à tout centre de service agréé Minn Kota dans le pays de l’achat. Le service au titre de la garantie peut être obtenu en communiquant avec le centre de service agréé de Minn Kota ou l’usine au +1 (800) 227-6433 ou par courriel à l’adresse suivante [email protected]. Les produits réparés ou remplacés seront garantis pour la durée restante de la période de garantie initiale

[ou pendant 90 jours à compter de la date de réparation ou de remplacement, la période la plus longue étant retenue]. Tout produit retourné aux ﬁ ns de services en vertu de la garantie qui, selon JOME, n’est pas couvert par la garantie limitée ou n’y contrevient pas sera facturé pour les services rendus au taux horaire de maind’œuvre afﬁ ché en vigueur, pour une facturation minimale d’une heure.

AVIS : Ne pas retourner l’article Minn Kota au détaillant. Le détaillant n’est pas autorisé à le réparer ou à le remplacer.

AVIS : Il N’Y A AUCUNE GARANTIE EXPRESSE AUTRE QUE LES PRÉSENTES GARANTIES LIMITÉES. AUCUNE GARANTIE IMPLICITE, Y COMPRIS QUELQUE

GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, NE SE PROLONGERA AU-DELÀ DE LA DURÉE DE LA PRÉSENTE GARANTIE LIMITÉE EXPRESSE. JOME NE POURRA EN AUCUNE FAÇON ÊTRE TENUE RESPONSABLE DES DOMMAGES PUNITIFS, INDIRECTS, ACCESSOIRES,

CONSÉCUTIFS OU PARTICULIERS. Sans limiter la portée de ce qui précède, JOME décline toute responsabilité en cas de perte d’utilisation du produit, perte de temps, d’inconvénient et d’autre dommage.

Certains états ne permettent pas de limites sur la durée d’une garantie implicite ou l’exclusion ou limitation des dommages accessoires ou indirects, donc, les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer à vous. La présente garantie vous donne des droits légaux spéciﬁ ques et vous pouvez également bénéﬁ cier d’autres droits qui varient d’un État à l’autre.

minnkotamotors.com | 41

Page 42

CONNaIsseZ VOTRe baTeaU

Étrave

Plat-bord

Bâbord

Tribord

Quille

En-bord

Hors-bord

Bâbord Tribord

Tableau Arrière

Étrave

42 | minnkotamotors.com

Stern

Plat-bord

Poupe

Coque

Page 43

CaRaCTÉRIsTIQUes

AVIS : Les spéciﬁcations peuvent faire l’objet de modiﬁcations sans préavis. Le schéma est fourni aux ﬁns de référence

seulement et peut différer de votre moteur actuel.

minnkotamotors.com | 43

Page 44

INsTallaTION

FACTEURS DE MONTAGE

Révisez les directives suivantes avant de commencer l’installation du Edge :

1. 1. Le moteur devrait être monté aussi près que possible de la quille ou de l’axe central du bateau lorsqu’il est déployé.

2. 2. Assurez-vous que la zone de l’étrave sous l’emplacement choisi est libre et dégagée pour le perçage.

3. 3. Assurez-vous que le support du moteur est positionné assez loin du bord du bateau. Le moteur ne doit rencontrer aucune obstruction lorsqu’il est dans l’eau ou relevé.

OUTILS ET RESSOURCES NÉCESSAIRES

AVIS : Nous vous conseillons de vous faire aider d’une

deuxième personne pour cette installation.

• Tournevis cruciforme

• Perceuse

INSTALLATION

INSTALLATION DU SUPPORT

a. Révisez les facteurs de montage au début de cette

section. Placez le support aussi près que possible de l’axe central ou de la quille du bateau, avec le moteur en position déployée sur le pont du bateau. Vériﬁez l’emplacement avec le moteur dans la position arrimée et déployée.

• Mèche de 9/32 po (7,14 mm)

• Clé polygonale 7/16 po (11,11 mm)

• Une deuxième personne pour vous aider avec l’installation

AVERTISSEMENT

Lorsque vous remontez ou abaissez le moteur, gardez vos doigts loin de toutes les charnières, de tous les points de pivot et de toutes les pièces mobiles.

44 | minnkotamotors.com

AVERTISSEMENT

Assurez-vous que le moteur est installé sur une surface plane et n’est pas branché à une source d’alimentation.

Page 45

INSTALLATION

b. Déployez le moteur et retirez l’assemblage du moteur

du support en desserrant le bouton de réglage de la profondeur et en ouvrant la porte.

c. Positionnez de nouveau le support en position

d’arrimage.

d. Retirez temporairement les six vis cruciformes ﬁxant

le repose-moteur au support de montage, et retirez le repose-moteur aﬁn d’exposer la structure des trous de montage du moteur.

minnkotamotors.com | 45

Page 46

INSTALLATION

e. Déterminez la structure des trous de montage que vous

souhaitez utiliser. En utilisant les trous de montage dans le support comme modèle, marquez le pont supérieur du bateau avec un crayon ou un outil de marquage semblable.

f. Retirez le support du pont du bateau et percez les

trous que vous avez marqués à l’étape précédente à l’aide d’une perceuse et une mèche de 9/32 po (7,14 mm). Soyez prudent aﬁn de n’endommager aucun des câbles ou des fonctionnalités essentielles qui pourraient se trouver sous la surface où vous allez percer.

g. Installez à nouveau le support sur le pont du bateau et

vériﬁez que la courroie de retenue est placée à 15 3/4 po (40 cm) de l’avant de l’étrave.

h. Fixez le support sur le pont du bateau à l’aide des

boulons de 1/4 po-20 x 2 po (6,35 mm-20 x 50,8 mm), des rondelles et des écrous fournis. Ajustez solidement, mais doucement l’équipement de support en acier inoxydable au pont du bateau à l’aide d’une clé polygonale de 7/16 po (11,11 mm).

AVIS : Pour prévenir le grippage de la quincaillerie en

acier inoxydable, n’utilisez pas d’outils haute vitesse pour l’installation. Le fait de mouiller les vis ou d’appliquer un antigrippant peut aider à prévenir qu’elles grippent.

i. Réinstallez le repose-moteur en utilisant les six vis

cruciformes originales de 1/4 po (6,35 mm).

j. Réinstallez l’assemblage du moteur dans le support et

ﬁxez solidement le bouton de réglage de la profondeur.

46 | minnkotamotors.com

Page 47

INsTallaTION Des baTTeRIes eT DU CÂblaGe

GRÉEMENT DE L’EMBARCATION ET INSTALLATION DU PRODUIT

Pour des raisons de sécurité et de conformité, nous vous recommandons de suivre les normes du conseil américain sur les embarcations et les yachts (ABYC) pour le gréement de l’embarcation. Les altérations dans le câblage de l’embarcation devraient être complétées par un technicien de marine qualiﬁ é. Les spéciﬁ cations suivantes sont seulement des lignes directrices générales:

ATTENTION

Ces lignes directrices s’appliquent au gréement général pour soutenir le moteur de Minn Kota. L’alimentation de multiples moteurs ou d’autres appareils électriques, à partir du même circuit d’alimentation, peut inﬂ uer sur le gabarit de conducteurs et le dimensionnement des disjoncteurs recommandé. Pour un ﬁ l plus long que celui fourni avec l’appareil, suivre le tableau de dimensionnement de gabarit des conducteurs et des disjoncteurs du tableau ci-dessous. Si la longueur totale de la rallonge est de plus de 25 pi (7,60 m), nous vous recommandons de communiquer avec un technicien maritime qualiﬁ é.

ATTENTION

Un dispositif de protection contre la surintensité (disjoncteur ou fusible) doit être utilisé. Les préalables de la garde côtière exigent que chaque conducteur de courant, qui n’est pas ﬁ xé, soit protégé par un fusible ou un disjoncteur qui se réinitialise manuellement et qui ne peut se déclencher automatiquement. Le dimensionnement du type (courant et tension de puissance nominale) de fusible ou de disjoncteur doit être choisi en fonction du propulseur électrique utilisé. Le tableau ci-dessous donne les lignes directrices recommandées pour ce qui est du dimensionnement des disjoncteurs.

TABLEAU DES DIMENSIONS DE GABARIT DES CONDUCTEURS ET DISJONCTEURS

Le présent tableau des dimensions de gabarit des conducteurs et disjoncteurs est uniquement valable pour les hypothèses suivantes:

1. Il n’y a pas plus de 2 conducteurs qui sont regroupés à l’intérieur d’une gaine ou d’un conduit à l’extérieur de l’espace moteur.

2. Chaque conducteur est muni d’un isolant d’une température nominale de 105 °C.

3. Aucune chute de tension de plus de 5 % n’est autorisée lorsque le moteur est à plein régime, en fonction des exigences en matière d’alimentation du produit qui ont été publiées.

Modèle/

Poussée du Moteur

30 lb. 30 40 lb., 45 lb. 42 6 mm² 10 mm² 16 mm² 25 mm² 25 mm² 50 lb., 55 lb. 50 60 Amp @ 12 VDC 10 mm² 16 mm² 25 mm² 25 mm² 35 mm²

70 lb. 42 50 Amp @ 24 VDC 6 mm² 6 mm² 10 mm² 10 mm² 16 mm²

80 lb. 56 60 Amp @ 24 VDC 10 mm² 10 mm² 10 mm² 16 mm² 16 mm²

101 lb. 46 50 Amp @ 36 VDC 10 mm² 10 mm² 10 mm² 10 mm² 10 mm²

Engine Mount 101 50 60 Amp @ 36 VDC 10 mm² 10 mm² 10 mm² 10 mm² 10 mm²

112 lb. 52 60 Amp @ 36 VDC 10 mm² 10 mm² 10 mm² 10 mm² 10 mm²

Engine Mount 160 116 (2) x 60 Amp @ 24 VDC 16 mm² 16 mm² 25 mm² 35 mm² 35 mm²

E-Drive 40 50 Amp @ 48 VDC 6 mm² 6 mm² 6 mm² 6 mm² 6 mm²

Courant Tiré

Max

Disjoncteur

50 Amp @ 12 VDC

1.5 mètres 3 mètres 4.5 mètres 6 mètres 7.5 mètres

6 mm² 6 mm² 10 mm² 16 mm² 25 mm²

AVIS : La longueur de la rallonge fait référence à la distance séparant les batteries des ﬁ ls du propulseur électrique. Consultez

le site Web pour connaître les options d’impulsion. Les valeurs d’intensité maximales ont lieu de manière intermittente durant certaines conditions et ne doivent pas être utilisées comme valeur nominale continue.

Longueur de la Rallonge

Référence Le code des règlements fédéraux des États-Unis : article 183 du titre 33 du CFR - Embarcations et équipements associés ABYC E-11 : systèmes électriques CA et CC sur les embarcations.

minnkotamotors.com | 47

Page 48

COMMENT SÉLECTIONNER LES BATTERIES ADÉQUATES

Le moteur fonctionnera avec toute batterie-marine plomb à décharge poussée de 12 volts. Pour un meilleur résultat, utilisez une batterie-marine à décharge poussée avec ampérage nominal d’au moins 105 ampères/heure. Maintenez la batterie complètement chargée. Un entretien adéquat assurera que le courant sera disponible au moment du besoin et améliorera considérablement la durée de vie de la batterie. Le fait de ne pas recharger les batteries au plomb (dans les 12 à 24 heures) est la principale cause de défaillance prématurée de celles-ci. Utilisez un chargeur multiphase pour éviter une surcharge. Nous offrons une vaste sélection de chargeurs en fonction de vos besoins. Si vous utilisez une batterie à manivelle pour démarrer un moteur hors-bord à essence, nous vous recommandons d’utiliser des batteries marines à décharge poussée séparées pour votre moteur de pêche à la traîne Minn Kota. Pour de plus amples informations sur la sélection et le gréement de batteries, veuillez visiter minnkotamotors.com. Les moteurs de pêche à la traine Minn Kota peuvent fonctionner avec des batteries au Lithium Ion. Cependant, ils sont spéciﬁquement conçus pour fonctionner avec des batteries plomb/ acide traditionnelles (AMG oi GEL). Les batteries au lithium Ion restent à des tensions supérieures pendant plus longtemps que les batteries plomb/acide. Par conséquent, lancer un moteur de pêche à la traîne Minn Kota à des vitesses supérieures à 85 % pendant une période prolongée risque d’endommager le moteur de façon permanente.

AVERTISSEMENT

Ne jamais brancher les bornes (+) et (–) de la même batterie ensemble. S’assurer qu’aucun objet métallique ne puisse tomber sur la batterie et provoquer un court-circuit aux bornes. Cela provoquerait immédiatement un court-circuit et un risque extrême d’incendie.

ATTENTION

Il est fortement recommandé d’utiliser un disjoncteur ou un fusible avec ce propulseur électrique. Consulter le « Tableau des dimensions de gabarit des conducteurs et disjoncteurs » dans la section précédente pour trouver le disjoncteur ou fusible approprié convenant à votre moteur. Pour les moteurs nécessitant un disjoncteur de 60-A, le disjoncteur Minn Kota MKR-19 60-A est recommandé.

ATTENTION

Veuillez lire les renseignements suivants avant de connecter votre moteur à vos batteries aﬁn d’éviter d’endommager votre moteur ou d’annuler votre garantie.

AUTRES POINTS À CONSIDÉRER

Utilisation de chargeurs à c.c. ou alternateurs

Votre moteur de pêche à la traîne Minn Kota peut être conçu avec un ﬁl de masse interne pour réduire les interférences avec d’autres sonars. La plupart des systèmes de charge alternateurs ne tiennent pas compte de ce ﬁl de masse et connectent les bornes négatives des batteries du moteur de pêche à la traîne aux bornes négatives de la batterie à manivelle/de démarrage. Ces connexions externes peuvent endommager les composants électroniques connectés ou le système électrique de votre moteur de pêche à la traîne et ainsi annuler votre garantie. Passez attentivement en revue le manuel de votre chargeur ou consultez son fabricant aﬁn de vous assurer que votre chargeur est compatible avant de l’utiliser. Minn Kota recommande l’utilisation de chargeurs de marque Minn Kota pour recharger les batteries connectées à votre moteur de pêche à la traîne Minn Kota, étant donné qu’ils ont été conçus de sorte à fonctionner avec les moteurs dotés d’un ﬁl de masse.

48 | minnkotamotors.com

Page 49

CONNEXION DES BATTERIES

COMMENT RACCORDER LA BATTERIE

Accessoires supplémentaires connectés aux batteries du moteur de pêche à la traîne

Votre moteur Minn Kota, les composants électroniques de votre bateau ou votre bateau peuvent subir des dommages importants si de mauvaises connexions ont été effectuées entre les batteries de votre moteur de pêche à la traîne et un autre système de batterie. Minn Kota recommande d’utiliser un système de batterie exclusif pour votre propulseur électrique. Lorsque possible, les accessoires doivent être branchés sur un système de batterie séparé. Les radios et les sonars ne doivent être connectés à aucune batterie du moteur de pêche à la traîne étant donné que les interférences provenant du moteur de pêche à la traîne sont inévitables. Lorsque vous connectez un accessoire supplémentaire à l’une des batteries du moteur de pêche à la traîne, ou lorsque vous effectuez des connexions entre les batteries du moteur de pêche à la traîne et d’autres systèmes de batterie sur le bateau, assurez-vous de respecter attentivement les indications ci-dessous.

La connexion négative ( - ) doit être connectée à la borne négative de la même batterie à laquelle la borne négative du moteur de pêche à la traîne est connectée. Sur le tableau ci-dessous, cette batterie est appelée batterie « côté inférieur ». La connexion à une autre batterie du moteur de pêche à la traîne fera entrer une tension positive dans la « mise à la terre » de cet accessoire, pouvant causer une corrosion excessive. Tout dommage causé par de mauvaises connexions entre les systèmes de batterie ne sera pas couvert par la garantie.

Systèmes de démarrage d’appoint et commutateurs

Les systèmes de démarrage d’appoint et les commutateurs relient les bornes négatives des batteries connectées entre elles. La connexion de ces systèmes à la batterie « côté supérieur » ou à la batterie « milieu » risque de causer d’importants dommages à votre moteur de pêche à la traîne ou aux composants électroniques. La seule batterie du moteur de pêche à la traîne qui peut être connectée de façon sécuritaire à un de ces systèmes est la batterie « côté inférieur ».

AVIS : Le ﬁl de masse interne est doté d’un fusible de 3 A. Les mauvaises connexions décrites ci-dessus avec une in-tensité supérieure

à 3 A feront sauter ce fusible et aucun autre dommage ne sera exposé. Si cela se produit, les interférences RF du moteur de pêche à la traîne af-fectant les sonars et les autres composants élec-troniques seront plus importantes. Si le fusible saute, il faut trouver le mauvais raccordement et le résoudre avant de remplacer le fusible. Le fusible de rechange devrait être d’un courant de 3 A ou moins. Un fusible intact ne signiﬁe pas un raccordement adéquat; d’importants dommages peuvent être causés par un câblage incorrect sans pour autant que le courant n’approche 3 A.

Systèmes de 12 Volts

1. S’assurer que le moteur est coupé (sélecteur de vitesse sur « 0 »).

2. Raccorder le ﬁ l rouge positif (+) à la borne positive (+) de la batterie.

3. Raccorder le ﬁ l noir négatif (–) à la borne négative (–) de la batterie.

AVERTISSEMENT

Pour des raisons de sécurité, ne pas allumer le moteur jusqu’à ce que l’hélice soit dans l’eau. Si vous installez un raccordement en ﬁ l de plomb, respectez les polarités appropriées et suivez les instructions qui se trouvent dans votre manuel du propriétaire du bateau.

AVERTISSEMENT

• Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.

• Gardez le serrage des écrous de papillon de raccordement solide et bien serré autour des bornes de la batterie.

• Installez la batterie dans un compartiment ventilé.

minnkotamotors.com | 49

Page 50

CONNEXION DES BATTERIES EN SÉRIE

BRANCHER LES BATTERIES EN SÉRIE

(SI REUIS POUR VOTRE MOTEUR)

Systèmes de 24 Volts

Deux batteries de 12 volts sont nécessaires. Les batteries doivent être branchées en série, uniquement tel qu’illustré dans le schéma de câblage, aﬁ n de fournir 24 volts.

1. Assurez-vous que le moteur est éteint (sélecteur de vitesse sur “0”).

2. Branchez un câble de raccordement à la borne positive (+) de la batterie 1 et à la borne négative (-) de la batterie 2.

3. Branchez le ﬁ l rouge positif (+) à la borne positive (+) sur la batterie 2.

4. Branchez le ﬁ l noir négatif (-) à la borne négative (-) de la batterie 1.

Pour un moteur de

traîne négative

Connexion en série 24 volts

Neg -

Deux batteries 12 volts connectées en série pour 24 volts

Pos +

Batterie # 1

(Côté Bas)

24 Volts à Moteur à la Traîne

Positif (ou le disjoncteur)

Neg -

Pos +

Batterie #2

(Côté Haut)

AVERTISSEMENT

• Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

• Une mauvaise installation du câblage des systèmes de 24/36 volts pourrait provoquer une explosion des batteries.

• Gardez les écrous papillons des raccordements solides et bien serrés autour des bornes de la batterie.

• Installez la batterie dans un compartiment ventilé.

50 | minnkotamotors.com

Page 51

sCHÉMa De CÂblaGe DU MOTeUR

SCHÉMA DE CÂBLAGE DU MOTEUR

Le schéma de câblage du moteur suivant s’applique à tous les modèles de contrôle à pédale Edge.

Rouge

Interrupteur A Cinq Vitesses

Plaquette De Connexions

(CONNECTOR 1/4

MALE TAB QD)

Noir/bleu

Interrupteur

Mom/hc/con

Rouge+

Moteur

Jaune

Interrupteur

Momentaé

Blanc

Noir-

Noir/blanc

Noir-

Rouge+

12v

Batterie 1

24v

Batterie 1 Batterie 2

AVIS : Il s’agit d’un schéma multitension. Revériﬁez la tension de votre moteur aﬁn d’effectuer les raccordements appropriés. Les

dispositifs de protection contre la surintensité ne ﬁgurent pas dans cette illustration.

minnkotamotors.com | 51

Page 52

UTIlIsaTION eT RÉGlaGe DU MOTeUR

CARACTÉRISTIQUES DU SUPPORT

Prenez connaissance des fonctionnalités du moteur aﬁn de maximiser les capacités qu’offre ce produit.

• Le support du moteur est conçu pour se replier et verrouiller le moteur à plat sur le pont, lorsqu’il n’est pas utilisé, et pour fournir un arrimage sûr pour le transport.

• La poignée et corde de traction libère la barre de verrouillage qui s’active automatiquement lorsque l’unité est abaissée ou élevée en position. La poignée et corde de traction doit être utilisée à la fois pour abaisser et remonter l’unité.

• Le repose-moteur positionne l’unité inférieure puisqu’il seretrouve en contact avec le nez du support et le guide sur le repose-moteur.

• Le verrouillage du tube retient l’arbre du moteur et maintient l’unité inférieure centrée sur le repose-moteur.

• La courroie de retenue doit être utilisée pour exercer de la pression sur l’arbre du moteur aﬁn de ﬁxer solidement l’unité inférieure au repose-moteur lorsqu’il est arrimé.

• La poignée et la corde de traction peuvent être entreposées en plaçant la poignée de traction dans la fente de rangement de la corde, sur le boîtier de commande du moteur.

AVERTISSEMENT

Soyez toujours prêt pour un mouvement imprévu du bateau lors de l’utilisation du Edge. Le bateau peut éprouver des virages vifs et des secousses violentes si la direction est fortement modiﬁée ou si de larges changements de vitesse sont effectués lors des manœuvres. Conservez un bon équilibre et utilisez le moteur de manière sécuritaire.

AVERTISSEMENT

L’hélice peut être activée de manière inattendue si le tableau de commande est défectueux. Évitez les blessures causées par une hélice en rotation et sachez toujours comment rapidement désengager l’alimentation.

AVERTISSEMENT

Le Edge n’est pas destiné à être un moteur de propulsion principal. Un usage intensif du moteur peut causer des températures de moteur élevées; les températures peuvent augmenter davantage dans un environnement opérationnel excessivement chaud. Manipulez la tête de contrôle et la pédale avec soin pour éviter les brûlures ou les blessures dues à la chaleur excessive. Dans l’éventualité où le moteur ou le contrôle de la vitesse serait défectueux, soyez toujours prêt à prendre le contrôle manuel du bateau.

52 | minnkotamotors.com

Page 53

UTILISATION ET RÉGLAGE DU MOTEUR

ARRIMAGE ET DÉPLOIEMENT DU MOTEUR

AVERTISSEMENT

Lorsque vous remontez ou abaissez le moteur, gardez vos doigts loin de toutes charnières et tous points de pivot ainsi que de toutes pièces mobiles. Utilisez de bonnes pratiques ergonomiques lorsque vous arrimez et déployez le moteur aﬁn de prévenir les blessures.

AVERTISSEMENT

Déplacer le moteur crée une variété de points de pincement. La tête de contrôle formera un point de pincement si le bouton de la bague de réglage de la profondeur est desserré et que la tête de contrôle glisse sur le dessus du support. Saisissez l’arbre et empêchez-le de glisser jusqu’en bas pour prévenir le point de pincement. Pour éviter les blessures, retirez le moteur de la zone pouvant entrer en contact avec une autre zone du moteur.

AVERTISSEMENT

Lorsque le moteur est transporté sur l’eau ou la terre, il est important de le placer complètement hors de l’eau. Le moteur doit être placé près du support. Il faut toujours ﬁxer le bouton de réglage de la profondeur et glisser la bague jusqu’en haut du support pour plus de sécurité pendant le transport, puis veillez à ﬁxer la courroie de retenue. Cette mesure assure un arrimage sécuritaire et maintient le moteur en place pendant le transport, car le moteur pourrait être soumis à des vibrations et à des chocs importants pendant le transport. Ne pas ﬁxer le moteur pourrait causer une blessure ou des dommages à l’unité.

a. Pour déployer le moteur, vous n’avez qu’à tirer et

soulever le moteur hors du support à l’aide de la poignée et corde de traction. Abaissez le moteur dans l’eau en utilisant la poignée et corde de traction. Le moteur va se bloquer automatiquement en position déployée.

b. Pour arrimer le moteur, vous n’avez qu’à tirer et

soulever le moteur hors de l’eau à l’aide de la poignée et corde de traction. Abaissez l’unité inférieure du moteur sur le repose-moteur à l’aide de la poignée et corde de traction. Le moteur va se bloquer automatiquement en position arrimée. Enroulez la courroie de retenue au-dessus du sommet de l’arbre du moteur aﬁn de ﬁxer le moteur.

minnkotamotors.com | 53

Page 54

RÉGLAGE DE LA PROFONDEUR DU MOTEUR

AJUSTEMENTS DU MOTEUR

Réglage de la profondeur du moteur

Au moment du réglage de la profondeur, assurez-vous que le dessus du moteur est immergé à au moins 12 po (30,5 cm) aﬁn d’éviter de faire tourbillonner ou d’agiter l’eau à la surface. L’hélice doit être complètement submergée.

a. Une fois le moteur en position immergée, empoignez

l’arbre externe ou la tête de contrôle et maintenezle/la fermement.

b. Desserrez le bouton de réglage de la profondeur

jusqu’à ce que l’arbre glisse librement.

c. Remontez ou abaissez le moteur à la profondeur

désirée.

d. Tournez la tête de contrôle du moteur à la position

désirée.

e. Serrez le bouton de réglage de la profondeur aﬁn de

ﬁxer solidement le moteur en place.

AVIS : Assurez-vous que le haut du moteur est immergé

d’au moins 12 po (30,5 cm) aﬁn d’éviter de brasser ou d’agiter l’eau à la surface.

AVERTISSEMENT

La tête du moteur formera un point de pincement si le bouton de réglage de la profondeur est desserré et que la tête de contrôle du moteur glisse sur le dessus du support. Saisissez l’arbre et empêchez-le de glisser jusqu’en bas pour prévenir le point de pincement. Pour éviter les blessures, retirez le moteur de la zone pouvant entrer en contact avec une autre zone du moteur.

54 | minnkotamotors.com

Page 55

UTIlIsaTION De la PÉDale

CONTRÔLE DE LA VITESSE ET DE LA DIRECTION AVEC LA PÉDALE

La plupart des contrôles sur la pédale sont faciles à faire fonctionner avec la main ou le pied.

Pour ajuster la vitesse du moteur

Tournez le bouton des vitesses en sens horaire pour augmenter la vitesse et en sens antihoraire pour diminuer la vitesse.

Pour faire fonctionner le moteur en mode momentané

Le mode de fonctionnement par défaut de la pédale est momentané. Dans ce mode, le moteur fonctionnera seulement lorsqu’une force vers le bas est appliquée sur le bouton Momentary On (bouton de rappel) sur le dessus de la pédale. Un toucher de l’orteil sur le bouton Momentary (bouton de rappel) sur le dessus de la pédale mettra l’hélice en marche dans ce mode. Enlevez la pression vers le bas sur le bouton Momentary (bouton de rappel) pour arrêter l’hélice.

Pour faire fonctionner le moteur en mode constant

Pour basculer vers le mode constant, basculez le commutateur latéral Constant On (activation constante) jusqu’à ce que l’hélice commence à tourner. En mode constant, l’hélice fonctionnera continuellement, peu importe si de la force est appliquée au bouton Momentary On (bouton de rappel) sur le dessus de la pédale.

Pour tourner à gauche ou à droite

Appuyez sur le côté orteils sur la pédale pour tourner à droite et appuyez sur le côté talon pour tourner à gauche. L’indicateur sur la tête de contrôle du moteur montre la direction. Le moteur ne peut pas maintenir le cap tout seul. Vous devez garder votre pied sur la pédale pour contrôler le gouvernail pendant la manœuvre.

Veillez à éteindre le commutateur Constant On lorsque le moteur n’est pas utilisé. Si le contrôle du moteur est laissé en marche et que la rotation de l’hélice est bloquée, cela peut endommager sérieusement le moteur.

Pour des raisons de sécurité, débranchez le moteur des batteries lorsque le moteur n’est pas utilisé ou pendant la charge.

Les pièces mobiles peuvent couper ou écraser. Évitez les pincements en utilisant la pédale.

AVIS : N’oubliez pas de mettre hors tension lorsque le

moteur n’est pas utilisé pour éviter qu’il n’épuise la pile.

ATTENTION

minnkotamotors.com | 55

Page 56

UTILISATION DE LA PÉDALE

Pour faire fonctionner le moteur en marche arrière

Le moteur pousse toujours dans la direction qui s’afﬁche sur l’indicateur. Vous pouvez inverser la direction du moteur en tournant le moteur à 180° à partir de l’avant.

ATTENTION

Acheminez le câble de pédale proprement pour réduire les risques de trébuchement.

Utilisez de bonnes pratiques ergonomiques lorsque vous utilisez la pédale pour éviter la fatigue et les blessures.

AJUSTEMENTS DE LA PÉDALE

Réglage du câble du gouvernail

La tension du câble de direction est préréglée en usine mais, au cours l’usage normal, devra être ajustée occasionnellement.

a. Ajustez la tension des câbles en tournant la vis

d’ajustement de tension (vis cruciforme à tête cylindrique bombée), située près de l’extrémité inférieure de la pédale, juste sous le couvercle du câble de direction.

b. Tournez la vis en sens horaire pour augmenter la tension et

en sens antihoraire pour diminuer la tension.

ATTENTION

Si le câble est trop lâche, il pourrait débrayer le tambour couvert dans le boîtier de commande ou la poulie dans la pédale.

56 | minnkotamotors.com

Page 57

seRVICe eT eNTReTIeN

REMPLACEMENT DE L’HÉLICE

OUTILS ET RESSOURCES NÉCESSAIRES

• Clé ouverte 1/2 po (12,7 mm) (poussée de 70 lb/27 kg ou moins)

INSTALLATION

a. Débranchez le moteur de toute source d’alimentation

avant de changer l’hélice.

b. Maintenez l’hélice et desserrez l’écrou de l’hélice à l’aide

d’une pince ou d’une clé.

c. Retirez l’écrou et la rondelle de l’hélice.

• Clé ouverte 9/16 po (14,3 mm)

ATTENTION

Débranchez le moteur de la batterie avant d’effectuer tout travail ou entretien sur l’hélice.

d. Tournez la vieille hélice à l’horizontale, puis la retirer à la

verticale. Si l’ergot d’entraînement tombe, repoussez-le vers l’intérieur.

• Tournevis

(poussée de 80 lb/36 kg ou moins)

AVIS : Si l’ergot d’entraînement est cisaillé ou cassé, tenez l’arbre

stable à l’aide d’une lame de tournevis enfoncée dans la fente à l’extrémité de l’arbre pendant que vous desserrez l’écrou de l’hélice.

ATTENTION

Si l’hélice ne glisse pas facilement, tirez sur l’hélice de manière égale en faisant attention à ne pas plier l’arbre armature tout en retirant l’hélice hors de l’arbre armature.

e. Alignez la nouvelle hélice avec l’ergot d’entraînement.

f. Installez la rondelle et l’écrou de l’hélice.

g. Serrez l’écrou de l’hélice 1/4 de tour passé le serrage

confortable à 25-35 po-lb (2,8-4 Nm).

ATTENTION

Ne serrez pas trop pour ne pas endommager l’hélice.

minnkotamotors.com | 57

Page 58

ENTRETIEN GÉNÉRAL

• Après l’utilisation, il faut rincer complètement le moteur avec de l’eau douce. Cette série de moteurs ne peut pas être exposée à l’eau salée.

• L’arbre en composite doit être régulièrement nettoyé et lubriﬁé pour une bonne rétraction et un bon déploiement. Une vaporisation de silicone à base aqueuse améliorera son fonctionnement.

• L’hélice doit être inspectée et exempte d’herbe et de ligne de pêche, après chaque utilisation. Les lignes de pêche et les herbes peuvent se nicher derrière l’hélice, abîmer les joints et laisser l’eau pénétrer dans le moteur.

• Chaque fois que le moteur est utilisé, assurez-vous que l’écrou de l’hélice est ﬁxé solidement.

• Aﬁn de prévenir les dommages accidentels, pendant le transport ou l’entreposage, débranchez la batterie lorsque le moteur est hors de l’eau. Pour un entreposage prolongé, enduisez légèrement toutes les parties métalliques d’un protecteur en silicone à base aqueuse.

• Pour proﬁter de la durée de vie maximale de la batterie, rechargez la ou les batteries dès que possible après utilisation. Pour une performance maximale du moteur, rechargez la batterie complètement avant utilisation.

• Gardez les bornes de la batterie propres à l’aide de papier sablé ﬁn ou de toile d’émeri.

• L’hélice est conçue pour fonctionner en repoussant les algues avec un niveau d’efﬁcacité très élevé. Pour maintenir ce haut rendement, le bord d’attaque des pales doit être gardé lisse. S’il est rugueux ou ébréché en raison de l’utilisation, lissez-le à nouveau à l’aide de papier sablé ﬁn.

• Inspectez la poignée et le câble de traction ainsi que la courroie de retenue avant chaque utilisation; remplacez s’il y a présence d’usure.

DÉPANNAGE

1. Le moteur ne tourne pas ou manque de puissance :

• Vériﬁez la polarité des raccordements de batterie.

• Vériﬁez que les bornes sont propres et exemptes de corrosion. Utilisez du papier sablé ou de la toile d’émeri pour nettoyer les bornes.

• Vériﬁez le niveau d’eau de la batterie. Ajoutez de l’eau, le cas échéant.

2. Le moteur baisse en puissance peu après son démarrage :

• Vériﬁez la charge de la batterie. Si le niveau est bas, remettez-la à pleine charge.

3. Le moteur est difﬁcile à diriger :

• Desserrez le bouton de tension du gouvernail sur le support.

• Lubriﬁez l’arbre composite.

4. Si l’hélice vibre en cours de fonctionnement normal :

• Retirez, puis faites pivoter l’hélice à 180°. Consultez les directives pour le retrait dans la section portant sur le remplacement de l’hélice.

5. Votre détecteur de poissons fait l’objet d’interférences :

• Dans certaines applications, de l’interférence à l’écran de l’échosondeur pourra survenir. Nous recommandons d’utiliser une batterie marine à décharge profonde séparée pour votre moteur de pêche à la traîne et d’alimenter l’échosondeur à l’aide d’une batterie de démarrage/à manivelle. Si les problèmes persistent, communiquez avec le service technique au 1-800-227-6433.

AVIS : Pour tout autre défaut de fonctionnement, visitez un centre de service agréé. Vous pouvez trouver un centre de service

agréé dans votre région en consultant la liste de nos centres de service agréés sur le site www.minnkotamotors.com, ou en appelant notre service à la clientèle au 1-800-227-6433.

58 | minnkotamotors.com

Page 59

POUR D’AUTRES SERVICES DE DÉPANNAGE ET DE RÉPARATION

Nous offrons plusieurs options de dépannage et/ou de réparation pour le produit. Veuillez parcourir les options énumérées cidessous.

Acheter des Pièces en Ligne

Vous pouvez acheter des pièces en ligne directement à partir de notre site web à minnkotamotors.com. Les commandes conﬁrmées avant midi (heure du Centre) seront expédiées le même jour ouvrable, si les articles sont en stock et que l’expédition Prochain jour ouvrable est sélectionnée. Toutes les autres commandes seront expédiées en moins de 3 jours ouvrables, selon la méthode d’expédition choisie et la disponibilité des articles en stock.

Foire Aux Questions

Notre site Web met à votre disposition des FAQ visant à répondre à toutes vos questions au sujet des produits Minn Kota. Veuillez visiter le site Web minnkotamotors.com puis cliquer sur "Foire Aux Questions" pour trouver réponse à vos questions.

Appelez-Nous (Pour les états-unis et le Canada)

Nos représentants du service à la clientèle sont disponibles du lundi au vendredi, de 7 h à 16 h 30 (hnc), au 800-227-6433. Pour commander des pièces, veuillez avoir sous la main le numéro de série à 11 chiffres du produit, les numéros des pièces nécessaires et les renseignements relatifs à la carte de crédit. Vous économiserez ainsi du temps pour un service à la clientèle de qualité supérieure. Vous pouvez consulter la liste de votre manuel pour obtenir les numéros.

Envoyez-Nous un Courriel

Vous pouvez envoyer par courriel vos questions au sujet des produits minn kota à notre service à la clientèle. Pour transmettre votre question par courriel, visitez minnkotamotors.com, puis cliquez sur "Soutien".

Centres de Service Agréés

On compte plus de 800 centres de service agréés Minn Kota aux États-Unis et au Canada pour acheter des pièces et faire réparer vos produits. Veuillez consulter la page Centres de service agréés sur notre site Web pour trouver un centre de service dans votre région.

Balayez le code qr pour visiter le service en ligne Minn Kota.

minnkotamotors.com | 59

Page 60

DÉClaRaTIONs De CONfORMITÉ

DÉCLARATION DE CONFORMITÉ ENVIRONNEMENTALE

Il est dans l’intention de JOME d’être une entreprise citoyenne responsable, dont l’exploitation est conforme à la règlementation environnementale en vigueur et qui est connue pour être un bon voisin dans les collectivités où nous fabriquons ou vendons nos produits.

DIRECTIVE DEEE

La directive européenne 2002/96/CE « Directive concernant les déchets d’équipements électriques et électroniques (DEEE) » a un impact sur la plupart des distributeurs, vendeurs et fabricants d’électronique pour le grand public au sein de l’Union européenne. La directive DEEE exige que le producteur d’électronique pour le grand public prenne une part de responsabilité, en ce qui concerne la gestion des déchets de leurs produits, aﬁ n d’atteindre une élimination écologique, et ce, tout au long du cycle de vie du produit.

Il se peut que, selon votre emplacement, vous ne soyez pas tenu (e) de vous conformer à la directive DEEE pour ce qui est des équipements électriques et électroniques (EEE), et il se peut qu’il en soit de même pour les EEE conçus et destinés à être utilisés comme installations ﬁ xes ou temporaires dans les véhicules de transport tels que les voitures, les avions et les bateaux. Dans certains États de l’Union européenne, ces véhicules sont réputés ne pas relever de la directive, et les EEE, pour ces applications peuvent être considérés comme exclus de l’exigence de la directive DEEE.

Ce symbole (DEEE poubelle sur roues) sur le produit indique que ce dernier ne doit pas être jeté avec les déchets domestiques. Il doit être éliminé et collecté pour le recyclage et la récupération des DEEE. Johnson Outdoors Inc. marquera tous les produits EEE en conformité avec la directive DEEE. C’est notre but de nous conformer à la collecte, au traitement, à la récupération et à l’élimination écologique judicieuse de ces produits, mais ces exigences varient au sein des différents États membres de l’Union européenne. Pour de l’information supplémentaire sur l’endroit où vous pouvez éliminer les équipements usagés pour leur recyclage et leur récupération et/ou ou selon les exigences particulières de l’État membre de l’Union européenne, veuillez communiquer avec le détaillant ou le distributeur duquel vous avez acheté le produit.

ÉLIMINATION

Les moteurs Minn Kota ne sont pas soumis à la réglementation concernant l’élimination VGE-VO (directive pour les dispositifs électriques), qui transpose la directive DEEE. Néanmoins, ne jamais jeter le moteur Minn Kota dans une poubelle, mais plutôt à l’endroit approprié où s’effectue la collecte, recommandé par le conseil municipal local.

Ne jamais jeter aucune batterie à la poubelle. Se conformer aux directives d’élimination du fabricant ou de son représentant et la jeter à l’endroit approprié où s’effectue la collecte, recommandé par le conseil municipal local.

60 | minnkotamotors.com

Page 61

DÉCLARATIONS DE CONFORMITÉ

CONFORMITÉ FCC

Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Ce dispositif ne doit pas causer d’interférences nuisibles.

2. Cet appareil doit accepter toute interférence qui peut être reçue, y compris les interférences susceptibles de perturber son fonctionnement.

Les changements ou modiﬁ cations non expressément approuvés par Johnson Outdoors Marine Electronics, Inc. peuvent annuler le droit d’utilisation de cet équipement accordé à l’utilisateur.

AVIS : Cet équipement a été testé et s’est avéré conforme aux limites pour un appareil numérique de classe B, conformément

à la section 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles pour les communications radio. Il n’existe cependant aucune garantie que des interférences ne se produiront pas dans une installation donnée.

provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en l’éteignant et en le rallumant, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes :

Si cet équipement

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Connecter l’équipement à une sortie sur un circuit différent de celui sur lequel est branché le récepteur.

• Consulter le revendeur ou un technicien radio/TV expérimenté.

CONFORMITÉ AUX NORMES D’INDUSTRIE CANADA

Ce produit est conforme aux spéciﬁ cations techniques applicables d’Industrie Canada. Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne peut causer d’interférences et (2) il doit tolérer toute interférence, même celle pouvant causer un fonctionnement indésirable de l’appareil.

Les changements ou les modiﬁ cations non expressément approuvés par johnson outdoors marine electronics, inc. Peuvent annuler l’autorisation de l’utilisateur de faire fonctionner cet équipement.

COTES ENVIRONNEMENTALES

Température ambiante de fonctionnement : 14 °F à 122 °F (-10 à 50 °C) Humidité ambiante de fonctionnement : 5 à 95 % Altitude maximale de fonctionnement : 10 000 pieds (3 048 mètres)

MANUEL DE L’UTILISATEUR MASTER CE (POUR MODÈLES CERTIFIÉS CE)

minnkotamotors.com | 61

Page 62

sCHÉMa Des PIÈCes eT lIsTe Des PIÈCes

EDGE 45 - POUSSÉE DE 45 LB - 12 VOLTS - ARBRE 36/42/45/50 PO

Cette page fournit les consignes de dépose de Minn Kota® en conformité avec la directive DEEE. Pour de l’information supplémentaire sur l’endroit où vous pouvez vous débarrasser de l’équipement usagé pour le recyclage et la récupération et/ou sur les exigences de votre État membre de l’Union européenne, veuillez communiquer avec le détaillant ou le distributeur duquel le produit a été acheté. Outils nécessaires, mais sans s’y limiter : tournevis à tête plate, tournevis cruciforme, jeu de douilles, pinces, coupe-ﬁ ls.

PÉDALE ET TÊTE DE CONTRÔLE DE L’EDGE 45

Schéma des pièces de la pédale et la tête de contrôle

106

108

120

122

102

104

128

124

130

100

126

106

118

Part #2274994 Rev N 11/20ECN 41444

62 | minnkotamotors.com

118

116

132

134

110

112

114

Page 63

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Liste des pièces de la pédale et la tête de contrôle

Ensemble Nº de Pièce Description Remarques Quantité

M 2992126 FOOT PEDAL ASM, EDGE *36 po (91 cm)* 1

N 2992130 FT PEDAL ASM, EDGE w/PLUG *45 po (114 cm)* *SANS SUPPORT* *AVEC FICHE* 1

Nº d’Article Nº de Pièce Description Remarques Quantité

2 2260216 COVER,CTRL BOX, EDGE 1 4 2372100 SCREW-#8-18 X 5/8 THD* (SS *PAS UNE PIÈCE DE L’ENSEMBLE M, N, P* 6 6 2265780 DECAL-COVER, EDGE 45/FC 1

8 2260153 POINTER DISC, YELLOW 1 10 2261733 WASHER,ANTI-RATTLE 1 12 2265800 DECAL-INDICATOR 1 14 2053414 SCREW-#8-32 X 1/2 TRI-LOBE PPH *PAS UNE PIÈCE DE L’ENSEMBLE M, N, P* 3 16 2267800 GEAR-INDICATOR 1 18 2372100 SCREW-#8-18 X 5/8 THD* (SS 1 20 2375400 SHRINK TUBE-1/4OD X 1-3/4 4 22 2355410 SHRINK TUBE-3/8 DIA. ID X 2" 4 24 2232360 PULLEY-CABLE DRUM 1 26 2261730 WASHER-NYLON A/T CON B 1 28 2996246 TOP BEARING RACE/PINION DR. 1 30 2994497 FOOT PEDAL w/PLUG 1 32 2283700 PUSH BUTTON W/MAG CAVITY 1 34 2302732 SPRING-LOWER PEDAL S/S 1 36 2264040 SWITCH-MOM., CAT# YA-7RB215T 1 38 2262114 SCREW-MOUNTING/SWITCH 2 40 2233100 NUT-SWITCH MOUNT 2 42 2264026 SWITCH-5 SPEED (ALL TERAIN) 1 44 2261701 LOCKWASHER-STAR (ZP STEEL) 1 46 2263105 NUT-HEX 3/8-24, JAM ZP 1 48 2261715 SPACER-SWITCH 5 SP MODELS ZP 1 50 2280110 KNOB-SPEED CTRL,5 SPD 1 52 2263000 E-RING TRU-ARC#5133-43 1 54 2260730 CONNECTOR 1/4 MALE TAB QD 1 56 2332103 SCREW-#6-20 X 3/8 THD*(SS) 1 58 2266413 TENSION SCREW PLATE FTPEDAL 1 60 2260511 PIN-PIVOT A/T FT PDL 1 62 2994556 ASSEMBLY, FT PEDAL BASE/PIN 1 64 2262301 PULLEY (FOOT PEDAL) 1 66 2266401 COVER-PULLEY (STAMPING) 1

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

minnkotamotors.com | 63

Page 64

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Nº d’Article Nº de Pièce Description Remarques Quantité

68 2301310 SCREW-#8-18 X 1/2 (SS)* 2 70 2254031 SWITCH-MOM/OFF/COM 1 72 2266412 SWITCH PLATE, FT PEDAL 1 74 2332103 SCREW-#6-20 X 3/8 THD*(SS) 2 76 2261208 WIRE HARNESS, A/T FT. PEDAL 1 78 2267505 CABLE ASSY-RIGHT (5') 1 80 2267515 CABLE ASSY-LEFT (5') 1 82 2265430 CABLE JACKET (5') AT MODEL 1 84 2265115 BOOT-FOOT PEDAL BASE 1 86 2372100 SCREW-#8-18 X 5/8 THD* (SS 2 88 2261714 WASHER-MAXXUM FT PDL 18/8 SS 2 90 2261901 BRACKET-CONDUIT AT/MAX 1 92 2223430 SCREW-#8x3/4 PPH,TYPE 25,SS 4 94 2263210 BRACKET-CONDUIT ADJUSTMEN 1 96 2263140 KEEPER-NYLOCK 1 98 2263466 SCREW-1/4-20 X 2" PPH SS/REI 1

100 2261235 LEADWIRE-BATTERY A/T 5-SPD 1 102 9950433 TIE WRAP-4" BLACK(#21041) 1 104 2256300 TIE WRAP-5.5" BLACK 1 106 2263201 CLAMP WIRE HARNESS MICRO 3 108 2332103 SCREW-#6-20 X 3/8 THD*(SS) 1 110 2260301 CONNECTING WIRE (SWITCH) 1 112 2260312 WIRE,BLK W/WHT STRP 19 1/4" 1 114 2260322 WIRE,BLK W/BLUE STRP-12" 1 116 2263205 CLAMP-LEADWIRE (STAMPING) 1 118 9953104 SCREW-#8 X 1/2" PPH S/S 3 120 2262515 CONTROL BOX 1 122 2267800 GEAR-INDICATOR 1 124 2262221 INDICATOR-DRIVE (YELLOW) 1 126 2261905 BRACKET/INDICATOR 1 128 2223430 SCREW-#8x3/4 PPH,TYPE 25,SS 1 130 2266731 LEADWIRE w/PLUG, EDGE TRACKER *SANS SUPPORT* *AVEC FICHE* 1 132 2260334 WIRE EXTENSION-16 GA,WHITE,4" *50 po (127 cm)* 1 134 2260335 WIRE EXTENSION-16 GA,YELLOW,4" *50 po (127 cm)* 1



2267162 MANUAL, EDGE/FC 1 2274994 PARTS LIST, EDGE 45/FC 1 2015800 HANG TAG "CAUTION..TILT HINGE" 1 2015801 HANG TAG-PINK "CAUTION..HG/DR" 1

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

64 | minnkotamotors.com

Page 65

MOTEUR EDGE 45

220

194

Schéma des Pièces du Moteur

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

222

224

226

210

190

216

168

166

172

214

218

170

168

160

174

158

230

162

176

200

154

202

172

180

184

186

178

152

198

180

150

228

164

162

182

174

196

176

174

164

182

178

206

204

208

210

212

214 216

218

188

156

192

minnkotamotors.com | 65

Page 66

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Liste des Pièces du Moteur

Ensemble Nº de Pièce Description Remarques Quantité

A 2069285 MTR ASY 12V 3.25 SC FW 45 *36 po (91 cm)* *42 po (106 cm)* 1 B 2069286 MTR ASY 12V 3.25 SC FW 45 *45 po (114 cm)* *50 po (127 cm)* 1 C 2992015 TUBE W/BEARING RACE ASSY *36 po (91 cm)* *42 po (106 cm)* 1 D 2992012 TUBE W/BEARING RACE ASSY *45 po (114 cm)* 1 E 2992016 TUBE W/BEARING RACE ASSY *50 po (127 cm)* 1 H 1378121 PROP IND 2061122 (1 EA) 1

J 2883460 SEAL & O-RING KIT 1

Nº d’Article Nº de Pièce Description Remarques Quantité

150 2-100-202 ARM ASSY 12V 3.25 45# BB 1 152 788-015 RETAINING RING 1 154 2-200-079 CTR HSG ASY 3.25 TX-MAGNT 1

156

188

190 2061122 PROP-POWER (3.25") REAMED 1 192 2151726 WASHER-5/16 STD (S/S) 1 194 2053101 NUT-PROP,NYLOC (MED) 5/16 SS 1 196 2092600 PIN-DRIVE 1.06" LG (SS) 1

2-300-132M BRUSH END ASY 12V 3.25 SPCOIL *36 po (91 cm)* *42 po (106 cm)* 1 2-300-134M BRUSH END ASY 12V 3.25 SPCOIL *45 po (114 cm)* *50 po (127 cm)* 1

2032061 TUBE W/CSK HOLE-43 3/4" *45 po (114 cm)* 1 2032062 TUBE (COMP)W/CSK HOLE 36" *36 po (91 cm)* 1 2032063 TUBE (COMP)W/CSK HOLE-42" *42 po (106 cm)* 1 2032059 TUBE-COMPOSITE W/CSK HOLE-50" *50 po (127 cm)* 1

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

66 | minnkotamotors.com

Page 67

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Nº d’Article Nº de Pièce Description Remarques Quantité

198 725-035 PAPER TUBE - SEAL BORE 1

640-002M LEADWIRE BLK 10 AWG 52 GPT *36 po (91 cm)* 1

200

202

204

206 2266260 BEARING RACE 1

208 2266220 BEARING RACE-STEEL 1 210 2266000 BEARING BALL-STEEL 2 212 2266115 BEARING CONE 1 214 2261622 COLLAR HALF,ALUM (2 PER) 2 216 2263453 SCREW-1/4-20 X 1" SHCS S/S 2 218 2263410 SCREW-#8-32 X 5/16(ZN PL) 2 228 2030316 WIRE EXTENSION-18"-BLACK *50 po (127 cm)* 1 230 2030317 WIRE EXTENSION-18"-RED *50 po (127 cm)* 1

640-005 LEADWIRE BLK 10 AWG 57 GPT *45 po (114 cm)* *50 po (127 cm)* 1 640-005M LEADWIRE BLK 10 AWG 57 GPT *45 po (114 cm)* *SANS SUPPORT* 1 640-112M LEADWIRE RED 10 AWG 53 GPT *36 po (91 cm)* 1

640-134 LEADWIRE RED 10AWG 58 GPT *45 po (114 cm)* 1 640-134M LEADWIRE RED 10 AWG 58 GPT *45 po (114 cm)* *SANS SUPPORT* 1

2272066 TUBE OUTER-18" 4 HOLES *36 po (91 cm)* 1

2272069 21” TUBE OUTER 4 HOLES *45 po (114 cm)* 1

2272067 24” TUBE OUTER 4 HOLES *50 po (127 cm)* 1

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

minnkotamotors.com | 67

Page 68

SCHÉMA DES PIÈCES ET LISTE DES PIÈCESSCHÉMA DES PIÈCES ET LISTE DES PIÈCESSCHÉMA DES PIÈCES ET LISTE DES PIÈCES

290

SUPPORT EDGE 45

Schéma des Pièces du Support

280

248

294

296

288

292

306

250

282

252

270

272

276

278

296

294

284

286

246

298

300

302

242

304

266

302

260

244

304

300

262

240

258

300

302

244

262

260

274

264

266

268

252

256

254

250

300

302

304

68 | minnkotamotors.com

304

Page 69

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Liste des Pièces du Support

Ensemble Nº de Pièce Description Remarques Quantité

F 2991646 MNT ASM EDGE FW SHORT 1 G 2991647 MNT ASM EDGE FW LONG *50 po (127 cm)* 1 K 2994838 BAG ASSY-(BOLTS,NUTS,WASHERS) 1 L 2993811 LATCH STRAP ASSEMBLY STD 1 R 2991829 HINGE BASE/DOOR ASY 1 T 2994886 BAG ASSY, PULL GRIP/WASHER 1 U 2993812 LATCH STRAP ASSEMBLY LONG *50 po (127 cm)* 1

Nº d’Article Nº de Pièce Description Remarques Quantité

240

242 2263905 MOTOR REST, A/T, BLK 1 244 2303430 SCREW-1/4-20 X 5/8-SELFTAP ZP 6 246 2265702 DECAL, MOTOR REST EDGE FW 2

248

250 2266002 BEARING-NYLINER 3/8" SHAFT 4 252 2260503 PIN-PIVOT 3

254

256 2151700 WASHER-EYE SHAFT(.562 OD) SS 1

258

260

262 2268602 RIVET 1/8" BUTTONHEAD BLIND SS 4 264 2262709 SPRING-LATCH PIN 1 266 2260501 PIN-LATCH 2 268 2261544 YOKE-TUBE 1

270

272 2263510 BOLT-SHOULDER, SS 2

274

276 2263805 STRAP-HOOK&LOOP,22.5"1-PC.BRKT 1 278 2267302 BUSHING-PWDR MTL 7/16 ID SS 2 280 2267303 BUSHING-PWDR MTL 3/8 ID SS 2

2266507 BOWPLATE EXTRUSION,LNG,FW *50 po (127 cm)* 1 2266502 BOWPLATE EXTRUSION,STD,FW 1

2264372 LOWER ARM EXT,STD,FW 1 2264377 LOWER ARM EXT,LNG,FW *50 po (127 cm)* 1

2150405 PULL GRIP 1 2150400 PULL-GRIP *50 po (127 cm)* 1

2263607 LATCH STRAP, LONG MOUNT *50 po (127 cm)* 1 2263605 LATCH STRAP, LOWER ARM 1 2261903 BRACKET-LATCH 2 2261902 BRACKET-LATCH *50 po (127 cm)* 2

2264272 ARM-UPPER, LONG *50 po (127 cm)* 1 2264271 ARM-UPPER, SHORT 1

2251601 ROPE (44.5"), MAXXUM MNT 1 2251603 ROPE (48"), EDGE MOUNT *50 po (127 cm)* 1

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

minnkotamotors.com | 69

Page 70

SCHÉMA DES PIÈCES ET LISTE DES PIÈCES

Nº d’Article Nº de Pièce Description Remarques Quantité

✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée individuellement.

p Non visible sur le schéma des pièces.

 Non visible sur le schéma des pièces.

70 | minnkotamotors.com

Page 71

ReMaRQUes

minnkotamotors.com | 71

Page 72

aCCessOIRes ReCOMMaNDÉs

CHARGEURS DE BATTERIE EMBARQUÉS ET PORTATIFS

Ne plus acheter de nouvelles batteries et commencer à prendre soin de celles déjà en votre possession. Plusieurs chargeurs peuvent en fait endommager les batteries à la longue, pouvant entraîner une autonomie réduite et une durée de vie plus courte. Les chargeurs Minn Kota à commande numérique assurent une charge rapide pour une protection et une durée de vie prolongée.

MK210 D M K11 0 P DMK212PC

ANCRE POUR EAUX PEU PROFONDES TALON

Voici le tout nouveau Talon à nouvelle conception profilée. Talon est la seule ancre pour eaux peu profondes avec jusqu’à 15 pi (4,6 m) de profondeur d’ancrage, plusieurs modes d’ancrage et le contrôle à partir de la proue, du tableau arrière, de la console, de la télécommande ou d’un appareil mobile.

ÉCLAIRAGE DE TRAVAIL INTÉGRÉ

Vous permet de fixer les lignes et de travailler à partir du tableau arrière à tout moment de la journée, ou de la nuit. Comprend des lumières DEL blanches et bleues avec trois intensités.

CONNECTIVITÉ BLUETOOTH®

Vous permet de contrôler votre Talon à partir de votre appareil mobile, ainsi que le mettre à jour facilement. Elle ouvre aussi la communication à d’autres options de contrôle.

JUSQU’À UNE PROFONDEUR DE 15 PI (4,6 M]

Contrôlez plus d’eau et attrapez plus de poissons avec la première ancre de 15 pi (4,6 m) pour eau peu profonde.

D’AUTRES OPTIONS DE COMMANDE

• Panneau de commande

• Télécommande sans fil

• Application mobile

• Pédale sans fil

• Connectivité Humminbird

• Télécommande i-Pilot® et i-Pilot Link

ACCESSOIRES MINN KOTA

Nous offrons un large éventail d’accessoires pour les propulseurs électriques, y compris:

• Un Disjoncteur de 60 A

• Des Supports de Montage

• Des Ensembles Stabilisateur

• Des Rallonges de Poignée

• Des connecteurs de batterie

• Bacs à Batterie

• Des fiches de connexion rapide

Minn Kota Consumer & Technical Service Johnson Outdoors Marine Electronics, Inc. PO Box 8129

minnkotamotors.com

Part #2267162 Rev G 11/20ECN 41444

Mankato, MN 56001

121 Power Drive Mankato, MN 56001 Phone (800) 227-6433 Fax (800) 527-4464

Minn Kota EDGE Users guide

INTRODUCTION

THANK YOU

REGISTRATION

SERIAL NUMBER

MOTOR INFORMATION (For Consumer Reference Only)

Table Of CONTeNTs

safeTY CONsIDeRaTIONs

WaRRaNTY

KNOW YOUR bOaT

feaTURes

INsTallaTION

MOUNT INSTALLATION

baTTeRY & WIRING INsTallaTION

BOAT RIGGING & PRODUCT INSTALLATION

CONDUCTOR GAUGE AND CIRCUIT BREAKER SIZING TABLE

SELECTING THE CORRECT BATTERIES

ADDITIONAL CONSIDERATIONS

CONNECTING THE BATTERIES

MOTOR WIRING DIaGRaM

UsING & aDJUsTING THe MOTOR

ADJUSTING THE DEPTH OF THE MOTOR

UsING THe fOOT PeDal

CONTROLLING SPEED & STEERING WITH THE FOOT PEDAL

FOOT PEDAL ADJUSTMENTS

seRVICe & MaINTeNaNCe

PROPELLER REPLACEMENT

INSTALLATION

GENERAL MAINTENANCE

TROUBLESHOOTING

FOR FURTHER TROUBLESHOOTING AND REPAIR

COMPlIaNCe sTaTeMeNTs

ENVIRONMENTAL COMPLIANCE STATEMENT

WEEE DIRECTIVE

DISPOSAL

INDUSTRY CANADA COMPLIANCE

ENVIRONMENTAL RATINGS

PaRTs DIaGRaM & PaRTs lIsT

Foot Pedal & Control Head Parts Diagram

Foot Pedal & Control Head Parts List

Motor Parts Diagram

Motor Parts List

Mount Parts Diagram

Mount Parts List

INTRODUCTION

MERCI

ENREGISTREMENT

NUMÉRO DE SÉRIE

INFORMATIONS SUR LE MOTEUR (à des ﬁns de référence par le client seulement)

Table Des MaTIÈRes

CONsIGNes De sÉCURITÉ

GaRaNTIe

CONNaIsseZ VOTRe baTeaU

CaRaCTÉRIsTIQUes

INsTallaTION

INSTALLATION DU SUPPORT

INsTallaTION Des baTTeRIes eT DU CÂblaGe

GRÉEMENT DE L’EMBARCATION ET INSTALLATION DU PRODUIT

TABLEAU DES DIMENSIONS DE GABARIT DES CONDUCTEURS ET DISJONCTEURS

COMMENT SÉLECTIONNER LES BATTERIES ADÉQUATES

AUTRES POINTS À CONSIDÉRER

Utilisation de chargeurs à c.c. ou alternateurs

COMMENT RACCORDER LA BATTERIE

Accessoires supplémentaires connectés aux batteries du moteur de pêche à la traîne

Systèmes de démarrage d’appoint et commutateurs

BRANCHER LES BATTERIES EN SÉRIE

sCHÉMa De CÂblaGe DU MOTeUR

UTIlIsaTION eT RÉGlaGe DU MOTeUR

CARACTÉRISTIQUES DU SUPPORT

ARRIMAGE ET DÉPLOIEMENT DU MOTEUR

RÉGLAGE DE LA PROFONDEUR DU MOTEUR

AJUSTEMENTS DU MOTEUR

UTIlIsaTION De la PÉDale

CONTRÔLE DE LA VITESSE ET DE LA DIRECTION AVEC LA PÉDALE

AJUSTEMENTS DE LA PÉDALE

seRVICe eT eNTReTIeN

REMPLACEMENT DE L’HÉLICE

ENTRETIEN GÉNÉRAL

DÉPANNAGE

POUR D’AUTRES SERVICES DE DÉPANNAGE ET DE RÉPARATION
