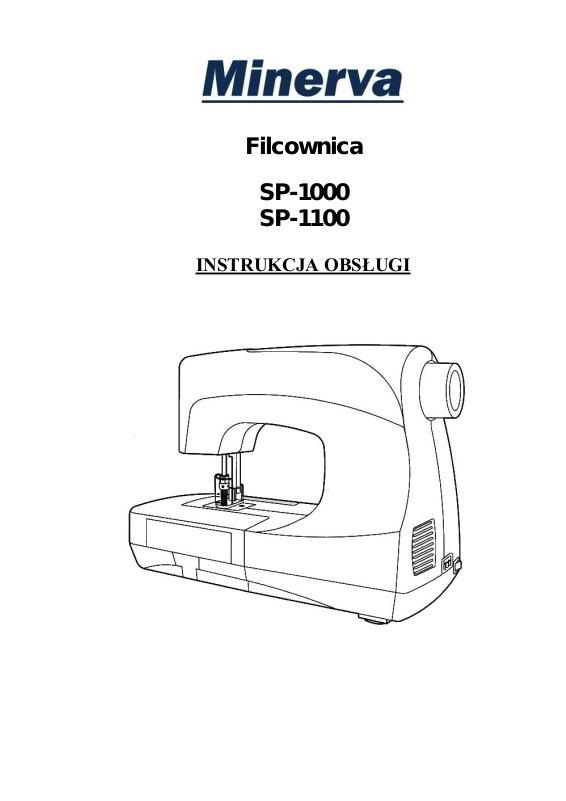

Filcownica
SP-1000
SP-1100
INSTRUKCJA OBSŁUGI
2
ZASADY BEZPIECZEŃSTWA
Przed rozpoczęciem użytkowania maszyny należy uważnie przeczytać niniejszą instrukcję
obsługi. W przypadku jakichkolwiek wątpliwości prosimy o kontakt z dystrybutorem lub
autoryzowanym serwisem.
Uwaga: Aby zmniejszyć ryzyko porażenia prądem, należy:
1. Po zakończeniu pracy nigdy nie pozostawiać maszyny włączonej do sieci.
2. Przed czyszczeniem zawsze należy odłączyć maszynę od zasilania.
3. Zawsze odłączaj urządzenie od sieci przed wymianą żarówki.
4. Dozwolona jest wymiana żarówki tylko tego samego typu 12W/110V, 15W/120V lub 15
W/220V, 230V, 240V.
Uwaga: aby zmniejszyć ryzyko pożaru, porażenia prądem lub innych zagrożeń dla zdrowia
należy:
1. Nie pozwalaj dzieciom używać urządzenia jako zabawki. Zachowaj ostrożność, gdy w pobliżu
działającej maszyny znajdują się dzieci.
2. Używaj urządzenia tylko zgodnie z jego przeznaczeniem, jak wskazano w instrukcji.
3. Nigdy nie używać urządzenia z uszkodzonym przewodem lub wtyczką, jeśli występują
jakiekolwiek problemy, jeżeli została uszkodzona przez upadek lub uległa zawilgoceniu. W
takim przypadku należy niezwłocznie skontaktować się z najbliższym centrum serwisowym.
4. Nigdy nie używaj maszyny z zakrytymi otworami wentylacyjnymi. Zawsze pozostawiaj
otwory wentylacje maszyny otwarte.
5. Nie wkładaj palców pod ruchome części maszyny. Zachowaj ostrożność podczas pracy,
szczególnie w pobliżu igły.
6. Zawsze używaj odpowiednich płytek igłowych. Nieodpowiednie płytki mogą uszkodzić
maszynę.
7. Nie używaj wygiętych igieł.
8. Nie ciągnij tkaniny podczas filcowania. Może to uszkodzić igły.
9. Podczas wymiany igieł, płytki ściegowej lub stopki zawsze wyłączaj maszynę z zasilania
sieciowego.
10. Przed zdjęciem górnego panelu lub celem smarowania zawsze wyłączaj maszynę z zasilania.
11. Nie rzucaj ani nie wkładaj innych przedmiotów i części do urządzenia.
12. Nie pracuj na maszynie na zewnątrz, pracuj jedynie w pomieszczeniach.
13. Nie wolno pracować na maszynie w miejscach, w których są często natryskiwane aerozole
(spray) lub inne podobne produkty chemiczne.
14. Aby całkowicie wyłączyć urządzenie, należy:
- przełączyć wyłącznik na pozycję "O"
- wyjąć wtyczkę z gniazda zasilania sieciowego.
15. Podczas wyłączenia ciągnij za wtyczkę, nie za przewód.
Konieczne jest zachowanie niniejszej instrukcji.
Filcownica jest przeznaczona wyłącznie do użytku domowego.
Zalecamy zachowanie oryginalnego opakowania (wraz z styropianowymi wytłoczkami). Jest
ono niezbędne do bezpiecznego przechowywania oraz transportu np. do serwisu.
3
1. Budowa i wyposażenie
1. Pokrętło ręczne
2. Gniazdko do podłączenia rozrusznika
nożnego
3. Włącznik
4. Uchwyt igły
5. Płytka igłowa
6. Powierzchnia do szycia
7. Pojemnik na akcesoria
8. Śruba regulacji wysokości oraz docisku
9. Stopka
Wyposażenie:
1. Śrubokręt
2. Klucz
3. Zestaw igieł
4. Szczoteczka
5. Pokrowiec miękki
6. Instrukcja obsługi
7. Rozrusznik nożny
4
2. Podłączenie maszyny
1. Podłączenie rozrusznika nożnego
Podłączyć wtyczkę rozrusznika nożnego do
gniazdka maszyny do szycia a następnie do
gniazdka sieciowego (tak jak pokazano na
rysunku).
Przed odłączeniem wtyczki z gniazdka,
należy upewnić się, że przełącznik znajduje
się na pozycji OFF.
Uwaga!
Używaj tylko oryginalnego rozrusznika
nożnego (4C-316B wyłącznie dla Kanady i
Stanów Zjednoczonych)
2. Wtyczka ze stałą pozycją.
Urządzenie posiada stałą pozycję wkładania
do gniazda (jedna strona wtyczki ma szerszą
powierzchnię) celem zmniejszenia ryzyka
porażenia prądem. W żadnym wypadku nie
należy zmieniać polaryzacji.
3. Szybkość filcowania.
Szybkość filcowania jest regulowana
zmniejszeniem lub zwiększeniem nacisku na
nożny regulator obrotów.
4. Docisk.
Kiedy docisk jest niewystarczający i tkanina
marszczy się, należy obrócić regulator
docisku zgodnie z ruchem wskazówek
zegara.
5
3. Rozpoczęcie pracy
Nieograniczona kreatywność! Tworzenie pięknych projektów to nie sen, a rzeczywistość!
Jakie rodzaje tkanin mogę używać pracując na filcownicy?
Można używać jakiekolwiek rodzaje tkanin, ale istnieją i swoje upodobania w wyborze,
ponieważ niektóre mogą dawać lepsze efekty. Podczas wyboru tkaniny należy się kierować
takimi cechami jak gładkość i tekstura. Rekomendowane rodzaje tkanin: lniane, wełniane,
bawełniane. Zaleca się nie używać tkanin syntetycznych o gładkiej powierzchni.
Czy mogę prać gotowe aplikacje?
Aby upewnić się, na ile mocna jest aplikacja i czy można ją prać, zalecane jest przetestować
najpierw materiał, jaki będzie używany.
Uwaga: niektóre wskazówki dotyczące prania:
Nie ma potrzeby prania próbek tkanin przed ich użyciem w pracy.
Należy jednak pamiętać, że po przygotowaniu aplikacji tkanina może „usiąść” lub częściowo
zmienić kolor.
Umieść materiał / tkaninę, która będzie
podstawą do aplikacji. Upewnij się, że duży
materiał znajduje się pod mniejszym.
Pamiętaj, aby sprawdzić właściwe ułożenie
tkaniny (prawa i lewa strona).
Aby połączyć tkaniny wyreguluj siłę
docisku i rozpocznij szycie poprzez
naciśnięcie nożnego regulatora obrotów z
siłą dostosowaną do osiągnięcia najbardziej
odpowiedniej prędkości filcowania.
Pamiętaj, im mocniej naciskasz nożny
regulator obrotów tym maszyna szybciej
pracuje. Aby osiągnąć najlepszy efekt nie
zawsze potrzebne jest użycie dużej
prędkości pracy.
6

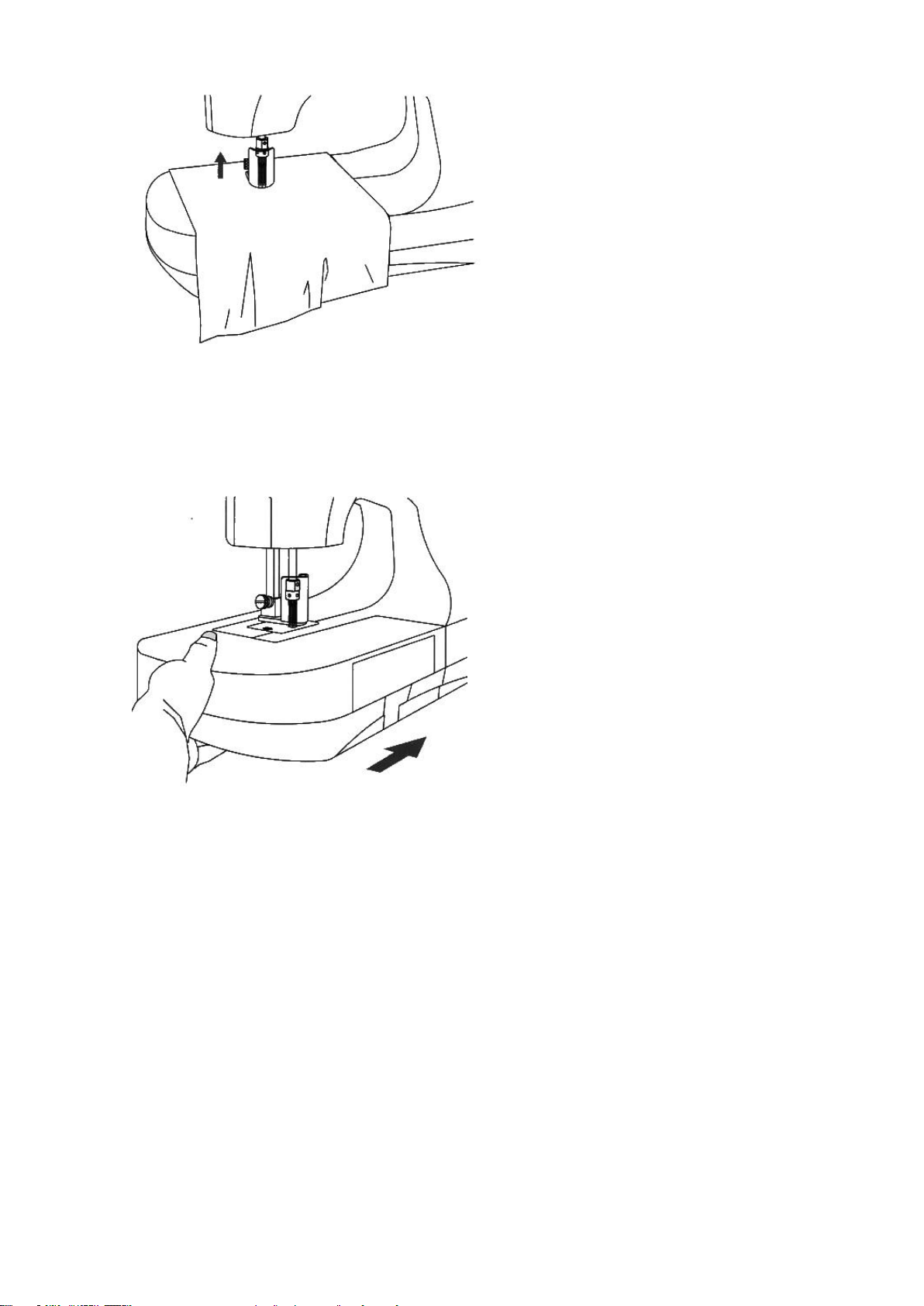

Po zakończeniu pracy należy podnieść igły,
obracając pokrętło ręczne do siebie.
Upewnij się, że igły nie czepią i nie haczą za
aplikacje, w przeciwnym razie igły lub
aplikacja mogą zostać uszkodzone.
Aby wyciągnąć wolne ramię, należy
pociągnąć pojemnik na akcesoria w lewo.
To pozwoli tworzyć aplikacje na rękawach,
nogawkach itp.
7
4. Obsługa maszyny
Wymiana igły (igieł)
Używaj igieł typu #S1037.
Uwaga:
#S1037 są to specjalne igły do filcownicy.
Jeżeli podczas wymiany igieł napotkasz
jakiekolwiek trudności lub będziesz miał
wątpliwości zalecamy skontaktować się z
dystrybutorem lub autoryzowanym
serwisem.
Ostrożnie: Przed wymianą igły (igieł)
upewnij się, że urządzenie jest wyłączone z
sieci zasilania.
1. Obróć pokrętło tak, aby uchwyt igły
znajdował się w najwyższej możliwej
pozycji.
2. Poluzuj śrubę, aby wyregulować
wysokość docisku, zdejmij ją.
3. Poluzuj uchwyt igły za pomocą 1,5 mm
klucza specjalnego, przekręcając go w
kierunku przeciwnym do ruchu wskazówek
zegara.
4. Trzymając uchwyt igły, należy opuścić i
delikatnie wyjąć igłę.
5. Aby zdjąć zewnętrzne igły, poluzuj śrubę
mocującą igły za pomocą 1,5 mm klucza
specjalnego, przekręcając go w kierunku
przeciwnym do ruchu wskazówek zegara i
zdejmij igły.
Włożyć igły do oporu do specjalnych
otworów i dokręcić śrubę zgodnie z ruchem
wskazówek zegara.
Uwaga:
Igły #S1037 nie mają ani przodu, ani tylnej
części, więc mogą być włożone jakąkolwiek
stroną.
6. Wkładając igły w uchwyt upewnij się, że
znajduje się ona w najwyższej możliwej
pozycji. Dokręcić 1,5 mm kluczem
specjalnym zgodnie z ruchem wskazówek
zegara.
8

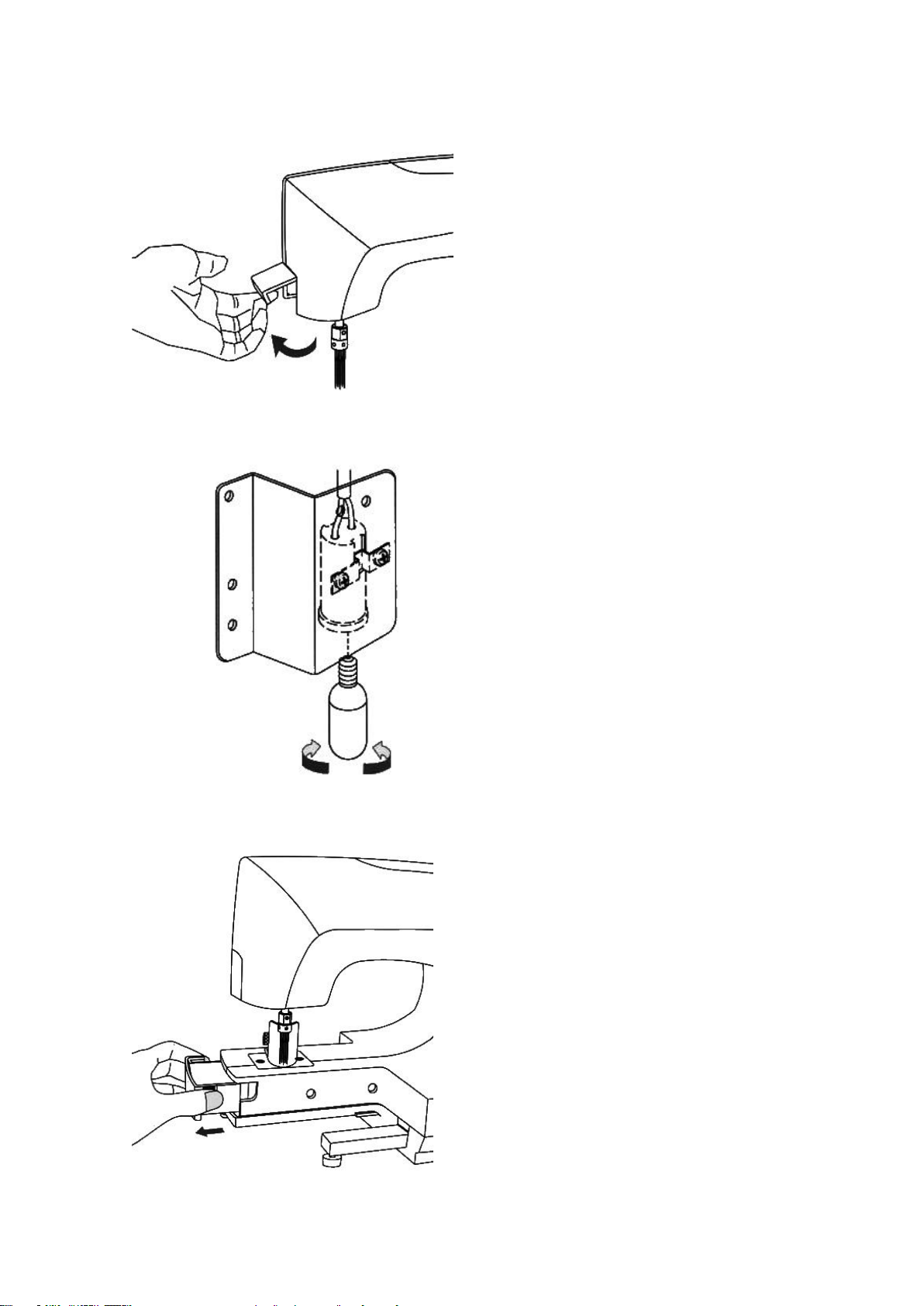

Wymiana żarówki podświetlenia.
1. Przed wymianą żarówki należy odłączyć
maszynę od sieci zasilania.
2. Upewnij się, że żarówka nie jest gorąca
przed jej odkręceniem.
Otwórz pokrywę, jak pokazano na rysunku.
Odkręć uszkodzoną żarówkę i wymień ją na
nową tego samego rodzaju.
(12W/110V, 15W/120V lub 15 W/220V,
230V, 240V)
Czyszczenie maszyny:
Zdejmij pojemnik z akcesoriami, pociągnij
pudełko jak pokazano na rysunku.
Okresowo czyść urządzenie od kurzu i
kłaczków. Nadmierne zanieczyszczenie
części urządzenia może spowodować
uszkodzenie igły.
9
Wykrywanie i usuwanie usterek:
Igła zgina się lub psuje – zwróć uwagę na poniższe i sprawdź:
1. Jak szybko wyjmujesz tkaninę? – Uważaj, aby podczas przemieszczania tkaniny nie
wykrzywić lub połamać igieł.
2. Czy igły dotykają tkaniny, kiedy ją wyjmujesz? - Wyreguluj ich wysokość.
3. Kiedy ostatnio czyściłeś filcownicę? Czy na głównych częściach znajduje się pył lub kurz? –
Właściwa konserwacja oraz utrzymanie w czystości jest obowiązkiem użytkownika oraz
gwarancją trwałości i niezawodności maszyny.
4. Jak dawno było czyszczone wolne ramie? – Należy regularnie kontrolować czystość maszyny
i dokonywać zabiegów konserwacyjnych.
Cechy:
Typ igły: #S1037
Maksymalna ilość igieł: 5
Uchwyt igły: okrągły
Podawanie: Ręczne
Żarówka podświetlania: 12W/110V, 15W/120V, 15 W/220V, 230V, 240V
Wymiary: 435mm х 189mm х 292mm
Waga: 5, 6 kg

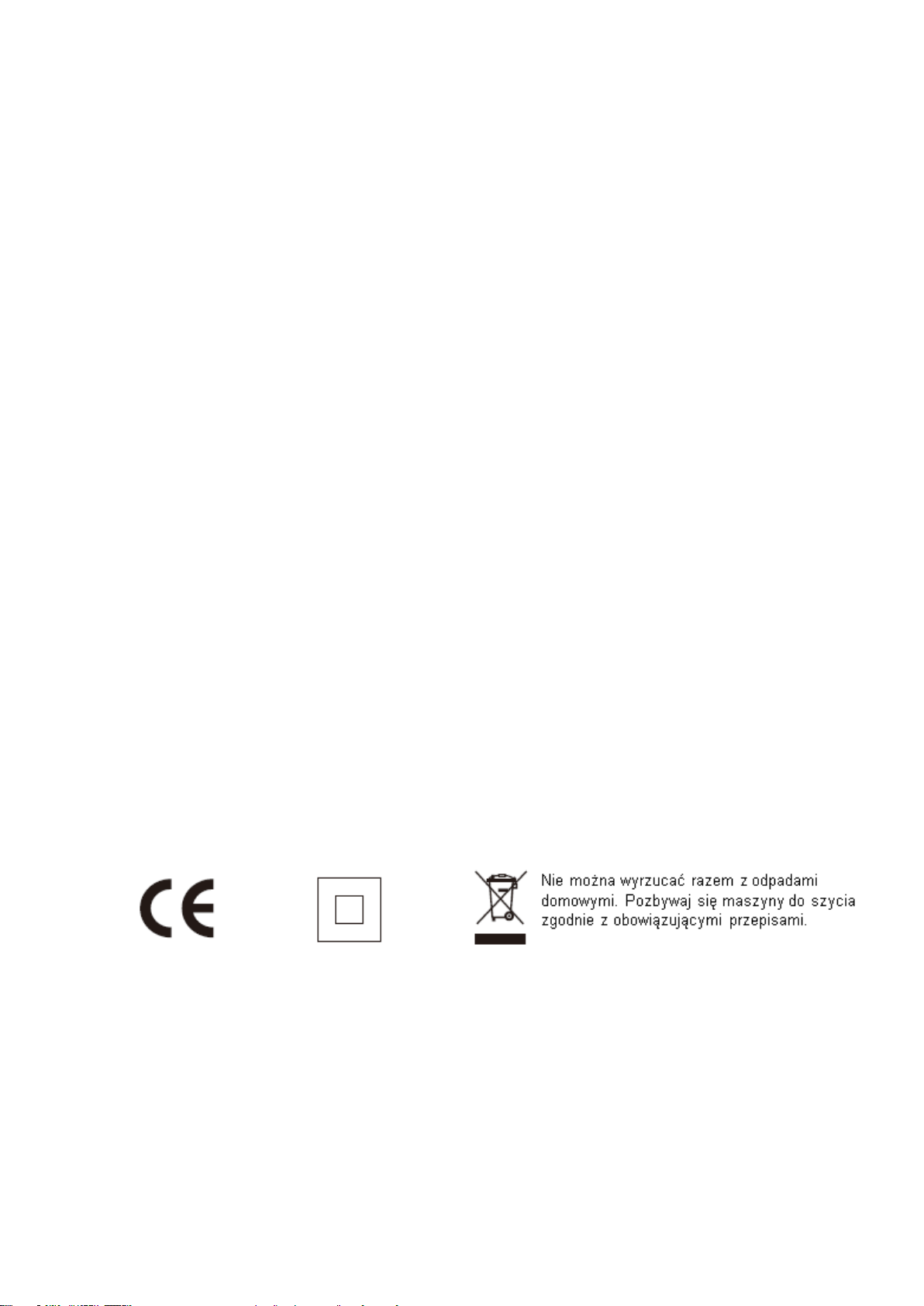

Zgodnie z przepisami Ustawy z dnia 29 lipca 2005r. o ZSEiE zabronione jest umieszczanie
łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza.
Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest obowiązany do
oddania go do punktu zbierania zużytego sprzętu. Powyższe obowiązki ustawowe zostały
wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu
elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i
recyklingu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie
negatywny wpływ na środowisko i zdrowie ludzi.
