MINERVA MC110PRO User guide [pl]

MC110pro
INSTRUKCJA OBSŁUGI
WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA
Uważnie zapoznaj się z niniejszą instrukcją obsługi przed rozpoczęciem korzystania z maszyny do szycia.
Korzystając z urządzenia elektrycznego, należy przestrzegać podstawowych środków ostrożności, w tym poniższych:
UWAGA, aby zminimalizować ryzyko porażenia prądem elektrycznym:
1. Podłączone do źródła prądu elektrycznego urządzenie nigdy nie powinno pozostawać bez nadzoru.
2. Zawsze odłącz maszynę od źródła prądu elektrycznego natychmiast po użyciu oraz przed rozpoczęciem czyszczenia.
lub zranienia:
1. Uważnie zapoznaj się z niniejszą instrukcją obsługi przed rozpoczęciem korzystania z urządzenia.
2. Zachowaj instrukcję w bezpiecznym miejscu blisko maszyny i oddaj ją do wglądu, jeżeli ma być użyta przez inną osobę.
3. Korzystaj z maszyny tylko w suchym pomieszczeniu. Nie uruchamiaj maszyny, jeżeli zauważysz, że jest mokra lub znajduje się w wilgotnym
otoczeniu.
4. Nigdy nie zostawiaj maszyny bez nadzoru w pobliżu dzieci lub osób dorosłych niezdolnych do oceny ryzyka pracy z urządzeniem elektrycznym.
5. Sprzęt może być używany przez dzieci w wieku od 8 lat oraz przez osoby o obniżonych możliwościach zycznych lub umysłowych, jak
też osoby nie posiadające doświadczenia i znajomości sprzętu, jeżeli zapewniony im zostanie odpowiedni nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób tak, aby związane z tym zagrożenia były zrozumiałe.
6. Urządzenie nie może służyć dzieciom do zabawy. Konieczna jest szczególna ostrożność i kontrola osoby dorosłej podczas korzystania
z urządzenia w pobliżu dzieci bądź przez dzieci.
7. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji maszyny. Maszyna nie jest zabawką.
8. Należy wyłączyć zasilanie maszyny przełącznikiem (do pozycji “O”) przed wykonywaniem wszelkich czynności przygotowania do pracy
takich jak: nawlekanie, wymiana igły, wymiana stopki dociskającej i podobnych.
9. Zawsze odłączaj maszynę od źródła zasilania, kiedy musisz zostawić ją bez nadzoru, aby osoba postronna nie mogła skaleczyć się przez
przypadkowe włączenie maszyny.
10.
Zawsze odłączaj maszynę od źródła zasilania przed wymianą oświetlenia oraz przed wykonaniem jakichkolwiek czynności konserwacyjnych (jak oliwienie lub czyszczenie). Aby wysunąć wtyczkę z gniazda elektrycznego należy zawsze ciągnąć za wtyczkę, nigdy za kabel.
11.
12.
Jeżeli oświetlenie LED jest uszkodzone lub zepsute, powinno zostać wymienione przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalikowaną osobę. Nigdy nie stawiaj żadnych przedmiotów na regulatorze obrotów maszyny.
13.
14.
Nie należy operować maszyną do szycia, jeżeli jej otwory wentylacyjne są zablokowane. Chroń regulator obrotów oraz otwory wentylacyjne przed gromadzeniem się kurzu, kawałków nitek i materiału. Do maszyny może być podłączany tylko i wyłącznie prawidłowy, pasujący do modelu regulator obrotów dołączony do zestawu. Jeśli regulator
15.
obrotów ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalikowaną osobę. Przewód regulatora obrotów nie może być wymieniony. Jeżeli przewód ten ulegnie uszkodzeniu, musi zostać wymieniony razem
16.
z regulatorem obrazów.
17.
Natężenie dźwięku pracy maszyny w trakcie normalnej pracy jest mniejsze niż 75 dB (A). Nie pozbywaj się zużytego sprzętu elektrycznego poprzez umieszczenie go w kontenerze ze zmieszanymi odpadami komunalnymi. Umieść
18.
odpad w specjalnie dedykowanym skupie. Skontaktuj się z lokalnymi władzami, aby zasięgnąć informacji na temat dostępnych miejsc skupu. Jeżeli zużyty sprzęt elektryczny znajdzie się na wysypisku, niebezpieczne substancje mogą przeniknąć do gleby i wód głębinowych powodując skażenie żywności, szkodę dla środowiska naturalnego oraz pogorszenie twojego zdrowia i samopoczucia.
ZACHOWAJ TĘ INSTRUKCJĘ
Maszyna do szycia jest przeznaczona wyłącznie do użytku domowego. Upewnij się, że operujesz maszyną w warunkach pomiędzy 5 a 40°C.
Jeżeli temperatura otoczenia będzie znacząco wyższa lub niższa, urządzenie może działać nieprawidłowo.
Spis treści
Główne części maszyny 9-10
WPROWADZENIE
Akcesoria 11 Standardowe 11
Dodatkowe 11
Podłączanie maszyny do źródła zasilania 12 Regulator obrotów 12
USTAWIENIA
Pole pracy 13 Wolne ramię 13 Dwustopniowy podnośnik stopki 14 Nawijanie szpulki 15-16 Instalacja szpulki w bębenku 17 Nawlekanie maszyny 18 Wyciąganie dolnej nici 21 Wymiana igły 22 Dobór igły/materiały/nici 23 Wymiana stopki 24 Zdejmowanie stopki 24
Mocowanie stopki 24 Zdejmowanie i instalacja uchwytu stopki 24
Wyłączanie ząbków transportera 25 Naprężenie nici 26
INSTRUKCJE
Przyciski funkcyjne 27- 29 Wybór ściegu 30

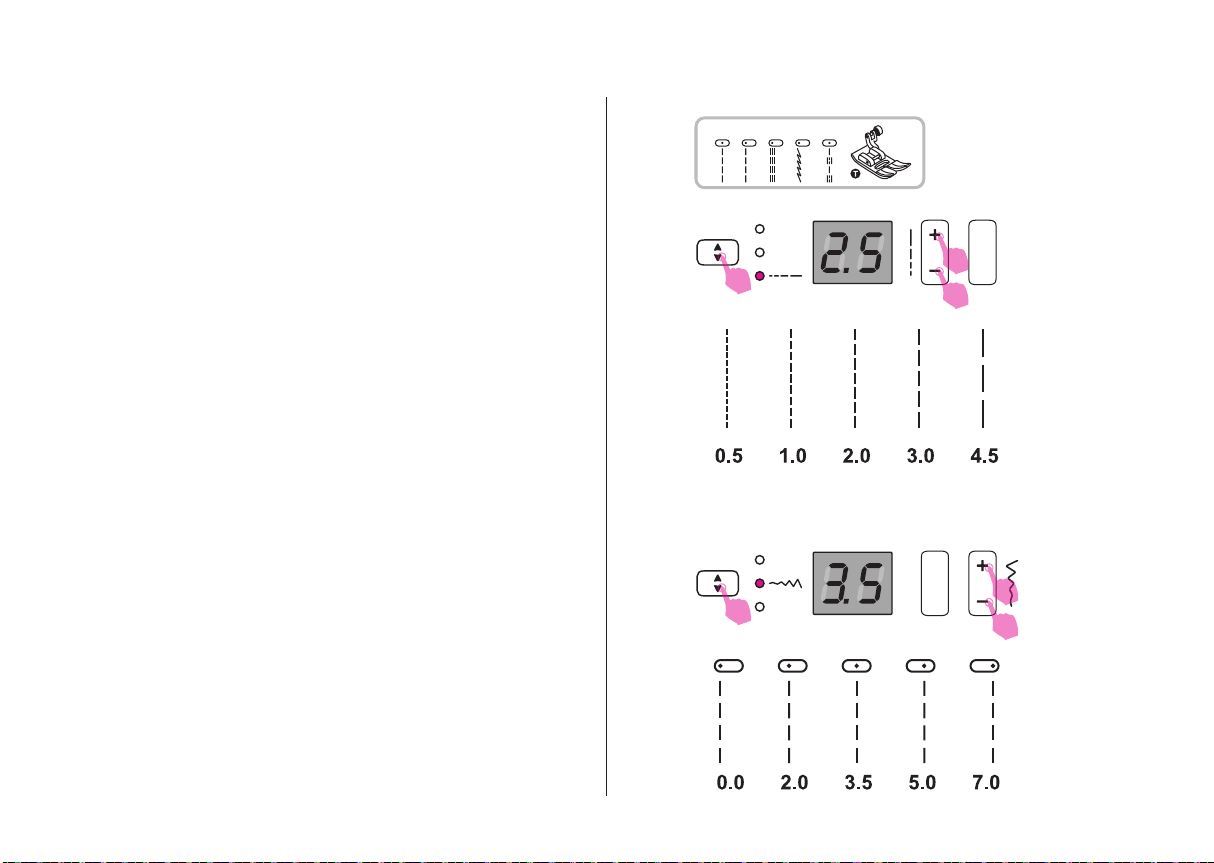

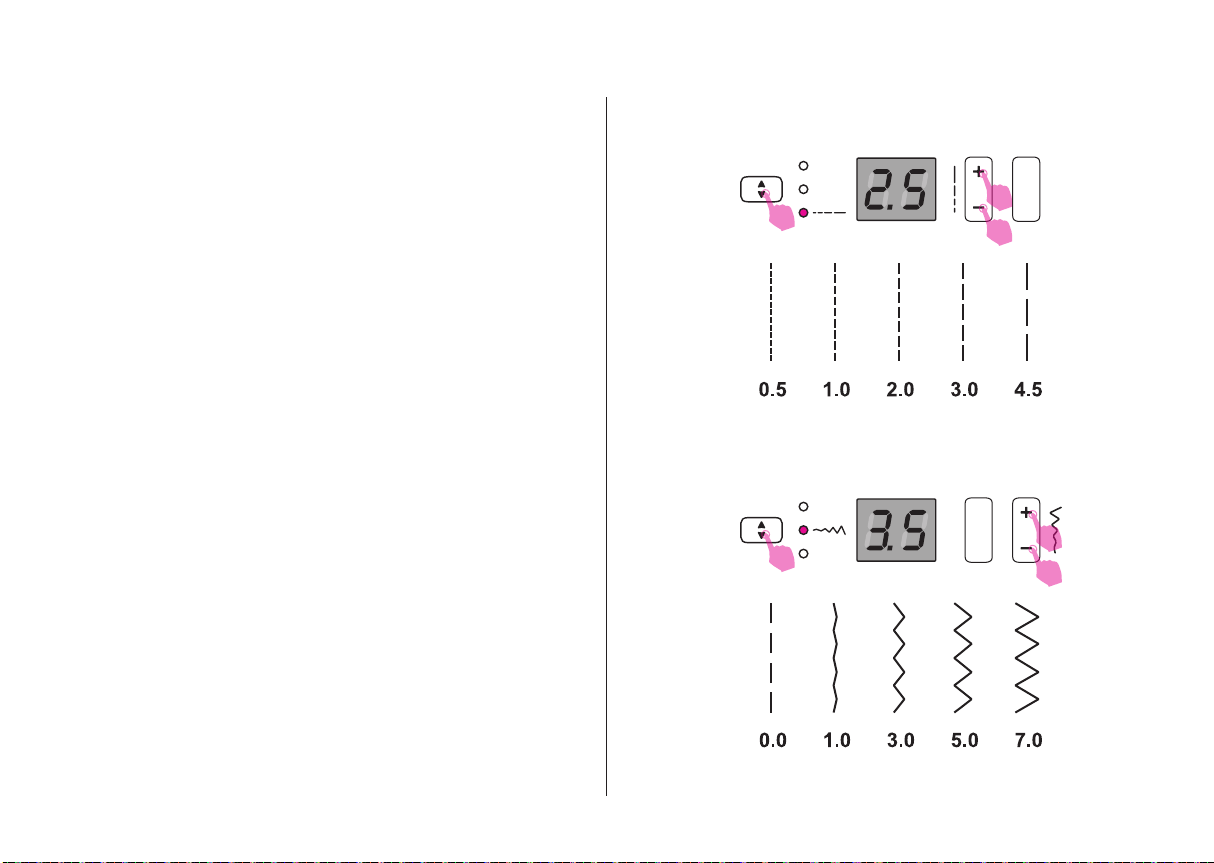

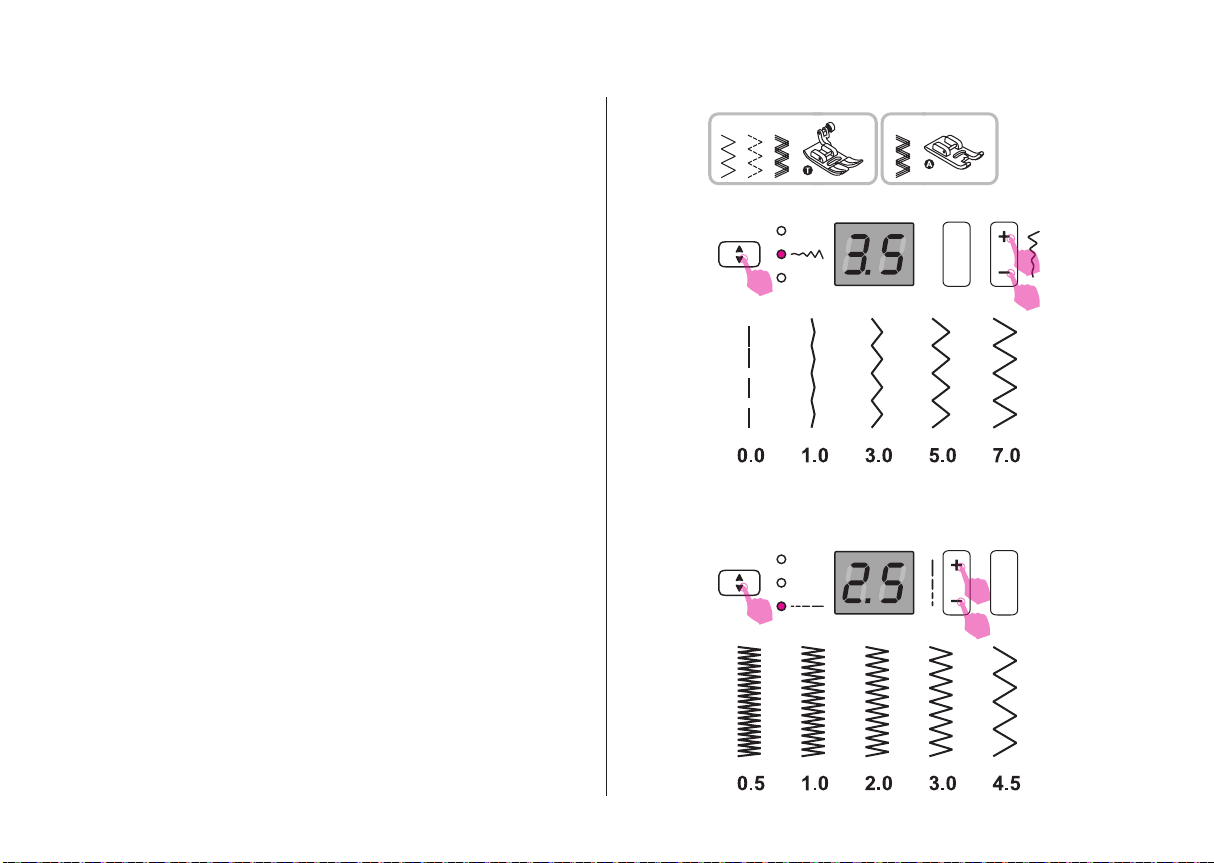

Dostosowywanie długości i szerokości ściegu 31 Przycisk wyboru długości ściegu 31
Przycisk wyboru szerokości ściegu 31
WYKAZ ŚCIEGÓW
Wykaz ściegów 32- 36
PODSTAWY SZYCIA
Ścieg prosty 37 Zmiana pozycji igły 37 Ścieg zygzak 38 Rozpoczynanie szycia 39 Przydatne umiejętności 41- 43
Szycie wsteczne 41 Szycie po łuku 41 Szycie w rogu 42 Szycie tkanin elastycznych 42 Szycie cienkich materiałów 42 Szycie grubych materiałów 43
PODSTAWOWE ŚCIEGI
Ściegi elastyczne 44 Prosty ścieg elastyczny 44
Zygzak elastyczny 44
Szycie tkanin elastycznych i wszywanie gumy 45 Ściegi obrzucające i overlockowe 46 Ścieg kryty 47- 48 Tworzenie dzurek na guziki 49- 52 Obszywanie dziurek w tkaninach elastycznych 52 Wzmocnienie 53 Przyszywanie guzików 54
Wszywanie zamka 55- 57 Wszywanie zamka 55-56
Wszywanie zamka krytego 56-57
Ścieg satynowy 58 Marszczenie 59 Ścieg trykotowy i marszczenie ozdobne 60 Swobodne cerowanie, monogramy i haft 61- 62 Przygotowanie do haftowania i monogramowania 61
Cerowanie 62 Haft 62 Monogramy 62
Pikowanie 63- 64 Instalacja prowadnika pikowania 63
Łączenie skrawków materiału 64 Patchwork 64
Aplikacje 65 Luźne łączenie 65 Ścieg muszelkowy 66 Muszelkowe wykańczanie 66
Muszelkowy brzeg 66
KONSERWACJA I ROZWIĄZYWANIE PROBLEMÓW
Konserwacja 67 Czyszczenie powierzchni maszyny 67
Czyszczenie bębenka 67
Funkcje ostrzegawcze 68 Dźwięk ostrzegawczy „bip” 68
Wyświetlanie komunikatów z instrukcjami 68
Przewodnik rozwiązywania problemów 69-70
Główne części maszyny:
1. Wykaz ściegów
2. Regulator naprężenia nici
3. Podnośnik nici
4. Przycisk wyboru trybu
5. Przycisk automatycznego blokowania
6. Przycisk wyboru pozycji igły
7. Przycisk szycia wstecznego
8. Przycisk START/STOP
9. Obcinacz nici
10. Płytka ściegowa
11. Pole pracy i schowek na akcesoria
12. Wyświetlacz
13. Nawijacz szpulki
14. Ogranicznik nawijania
15. Przycisk wyboru długości ściegu
16. Suwak wyboru szerokości ściegu
17. Suwak prędkości
18. Dźwignia obszywania dziurek na guziki
19. Nawlekacz igły
20. Osłona bębenka
21. Pokrętło mocowania igły
22. Stopka dociskowa
10
11
18
19
20
1
2
3 4 5
6
7
8
9
12 13
14
15
16
17
21
22
Główne części maszyny:
23. Poziomy trzpień szpuli
24. Otwór mocowania drugiego trzpienia
25. Koło ręczne
26. Włącznik
27. Gniazdo na przewód zasilający
28. Złącze mocowania regulatora nożnego
29. Prowadnik nici nawijanej
30. Prowadnik nici górnej
31. Rączka
32. Suwak wyłączenia/włączenia ząbków transportera
33. Wyłącznik ząbków transportera
23
24
29
30
25
26
27
28
10
31
32
33
WPROWADZENIE
Akcesoria
Akcesoria są umieszczone w schowku ukrytym w wysuwanej części pola pracy maszyny.
Akcesoria standardowe:
1. Stopka uniwersalna
2. Stopka do wszywania zamków
3. Stopka do obszywania dziurek na guziki
4. Stopka do ściegu satynowego
5. Stopka do przyszywania guzików
6. Szpulka (x3)
7. Ogranicznik szpuli (duży)
8. Ogranicznik szpuli (mały)
9. Podkładka pod szpulę
10. Wkrętak
11. Prujka ze szczoteczką
12. Trzpień drugiej szpuli
13. Zapasowe igły
14. Prowadnik pikowania
15. Miękki pokrowiec
Akcesoria dodatkowe:
16. Stopka do ściegu krytego
17. Stopka do ściegu overlockowego
18. Stopka do obrębiania
19. Stopka do wszywania sznurka
20. Stopka to pikowania
21. Stopka do cerowania i haftu
22. Stopka do marszczeń
23. Stopka krocząca
20
4
8
9
13
1 2
5
10
14
21 22
WSKAZÓWKA: Dodatkowe akcesoria nie są zawarte w zestawie. W sprawie dostępności
akcesoriów dodatkowych skontaktuj się ze swoim lokalnym sprzedawcą.
6 7
11
15
3
12
18
23
1916 17
11
WPROWADZENIE
Podłączanie maszyny do źródła zasilania
Uwaga:
Przed wymianą lub konserwacją części oraz w przypadku, gdy maszyna ma pozostać nieużywana przez dłuższy czas, zawsze upewnij się, że maszyna jest odłączona od źródła zasilania, a włącznik ustawiony w pozycji „O”.
Przed podłączeniem maszyny do źródła zasilania, upewnij się, że napięcie w gnieździe elektrycznym jest zgodne napięciem akceptowanym przez maszynę. Umieść maszynę na płaskim, stabilnym podłożu.
1. Podłącz maszynę do źródła zasilania
2. Przełącz włącznik do pozycji „I”
W tym momencie powinno zapalić się oświetlenie pola pracy maszyny.
Nożny regulator obrotów
Do wyłączonej maszyny podłącz wtyczkę regulatora obrotów do gniazda w obudowie maszyny.
Włącz maszynę i delikatnie naciśnij na regulator, aby zacząć szyć. Zwolnij nacisk na regulator, aby zatrzymać maszynę.
1
2
Możesz szybko zmienić pozycję igły poprzez szybki, pulsacyjny nacisk na regulator.
Uwaga:
W razie jakichkolwiek problemów z podłączeniem maszyny do źródła prądu skonsultuj się z wykwalikowanym elektrykiem.
12
USTAWIENIA
Pole pracy
Ustaw maszynę przodem do siebie. Delikatnie przesuń znajdującą się najbliżej ciebie część pola pracy w lewo. Aby ponownie podłączyć schowek do maszyny, ustaw go w pozycji przodem do siebie i popchnij delikatnie w prawo.
Wnętrze odłączanej części służy jako skrytka na akcesoria do maszyny.
Wolne ramię
Pole pracy maszyny pomniejszone o powierzchnię schowka na akcesoria nazywane jest „wolnym ramieniem” i używane jest do obszywania wąskich części garderoby, takich jak nogawki, rękawy lub kołnierze.
13
USTAWIENIA
Dwustopniowy podnośnik stopki
Podnośnik stopki jest używany do opuszczania i podnoszenia stopki dociskowej.
Podczas zszywania ze sobą większej ilości warstw materiału stopka może zostać manualnie przytrzymana w wysokiej pozycji do czasu podstawienia pod nią materiału.
Uwaga:
Podczas umieszczania materiału pod stopką maszyny, igła zawsze powinna być maksymalnie podniesiona.
14
USTAWIENIA
Nawijanie szpulki
Wykonaj po kolei opisane kroki tak, jak pokazano na ilustracjach. Podczas szycia na szpulce bębenka powinna zawsze znajdować się nić o takiej samej strukturze, jak na szpuli nici górnej.
1.Umieść szpulę nici wraz z pasującym do niej ogranicznikiem na trzpieniu maszyny.
- Duży ogranicznik (1)
- Mały ogranicznik (2)
2
3
1
1
1
4-9
2
2. Umieść nić w prowadniku oznaczonym na rysunku cyfrą 2 poprzez wsunięcie go zgodnie z kierunkiem strzałek.
3. Owiń nić wokół naprężacza zgodnie z ruchem wskazówek zegara, prowadząc ją pod haczykiem.
4. Wsuń koniec nici w otwór szpulki prowadząc ją od środka szpulki do zewnątrz. Nadziej szpulkę na nawijacz pokonując opór haczyka, aż usłyszysz charakterystyczny klik.
- Rowek (1)
- Haczyk (2)
5. Przesuń szpulkę wraz z nawijaczem w prawo. Na ekranie pokażą się litery „SP”.
2
3
4
15
1
2
5
USTAWIENIA
Nawijanie szpulki
6. Przytrzymaj koniec nawijanej nici.
7. Aby zacząć nawijać szpulkę, naciśnij na nożny regulator obrotów lub wciśnij przycisk START/STOP
8. Po wykonaniu kilku obrotów zatrzymaj nawijanie i obetnij wystający koniec nici. Kontynuuj nawijanie do momentu napełnienia szpulki. Napełniona szpulka zacznie obracać się wolniej. Zdejmij stopę z regulatora obrotów lub naciśnij przycisk START/STOP aby zatrzymać maszynę. Przesuń nawijacz szpulki w lewo.
9. Obetnij nić i zdejmij szpulkę z nawijacza.
Uwaga:
Dopóki nawijacz szpulki znajduje się w pozycji do nawijania (prawo), maszyna nie będzie szyła, a koło ręczne pozostanie zablokowane. Pamiętaj, aby przesunąć nawijacz w lewo, aby rozpocząć pracę.
Uwaga:
Do szycia maszynowego używaj wyłącznie poprawnie nawinietych szpulek. W przeciwnym wypadku możne dojść do uszkodzenia igły lub naprężenie nici nie będzie odpowiednie.
6
7
8
9
16
USTAWIENIA
Instalacja szpulki w bębenku
Uwaga:
Przed instalacją szpulki wyłącz maszynę wyłącznikiem do pozycji „O”
Przed wyjmowaniem lub wkładaniem szpulki do bębenka igła maszyny powinna zostać całkowicie podniesiona.
Otwórz pokrywę bębenka poprzez przesunięcie czarnego suwaka w prawo
- Suwak otwierania pokrywy bębenka (1)
Włóż szpulkę do bębenka tak, aby nić rozwijała się w kierunku przeciwnym do ruchu wskazówek zegara.
Wsuń nić w szczelinę (A).
Delikatnie przytrzymując szpulkę palcem, poprowadź nić w lewo i do góry, zgodnie z wyrysowanymi strzałkami do prowadnika (B).
Dalej podążając za strzałkami poprowadź nić w dół do punktu oznaczonego jako (C) i przeciągnij przez niego. Jest to obcinacz nici, pozwalający pozbyć się nadmiaru jej długości.
1
Zamknij pokrywę bębenka.
17
6
USTAWIENIA
Nawlekanie maszyny
Nawlekanie maszyny to czynność niezwykle istotna z punktu widzenia poprawnej pracy maszyny. Przyłóż szczególną uwagę do postępowania krok po kroku zgodnie z instrukcją nawlekania, aby uniknąć problemów z szyciem.
1. Podnieś stopkę maszyny i wyłącz ją poprzez naciśnięcie przełącznika (pozycja „O”).
2. Naciśnij przycisk podnoszenia igły, aby maksymalnie unieść igłę oraz jej podnośnik.
3. Umieść szpulę oraz pasujący do niej ogranicznik na trzpieniu maszyny. Ogranicznik pomaga w odpowiednim prowadzeniu nici polepsza jakość szycia.
- Duży ogranicznik (1)
- Mały ogranicznik (2)
11-14
5
4
8
2
1
7
9
10
1
2
3
3
1
18
2
USTAWIENIA
Nawlekanie maszyny
4. Pobierz nić ze szpuli i wsuń do prowadnika nici górnej zgodnie z kierunkiem strzałek.
5. Poprowadź nić prosto przez naprężacz nici górnej po lewej stronie, jak pokazuje rysunek.
6. Kontynuuj prowadzenie nici w dół, zgodnie ze strzałkami, wzdłuż szczeliny.
7. Przełóż nić pod zakrętem szczeliny i poprowadź w górę.
8. Wsuń nić do szczeliny podnośnika do momentu, aż znajdzie się w jego oczku. Następnie poprowadź nić ponownie w dół.
9. Wsuń nić w płaski, poziomy prowadnik na skraju obudowy. Następnie poprowadź nić za haczykiem znajdującym się powyżej igły. Nawlecz igłę ręcznie lub przy pomocy nawlekacza automatycznego.
4
5 6
7
9
8
10
10. Opuść podnośnik stopki. Upewnij się, że igła znajduje się
w najwyższej możliwej pozycji.
19
USTAWIENIA
Nawlekanie maszyny
11. Wyciągnij nawlekacz poprzez delikatny nacisk na białą dźwignię.
Nawlekacz automatycznie obróci się do odpowiedniej pozycji. Umieść nic na haku nawlekacza i przytrzymaj w pozycji poziomej.
- Hak (1)
12. Naciśnij na dźwignię mocniej, a haczyk nawlekający przejdzie
przez oczko igły.
- Haczyk nawlekający (1)
- Igła (2)
13. Haczyk powinien zagarnąć nić automatycznie. Upewnij się, że
nić znajduje się pod haczykiem i w razie potrzeby „pomóż” jej się pod nim znaleźć wykonując lekki ruch w dół i w górę
- Haczyk nawlekający (1)
11
12
1
1
1
2
14. Luźno trzymając nić powoli zwolnij nacisk na nawlekacz.
Haczyk nawlekający powróci do swojej pozycji pozostawiając pętelkę, którą należy złapać, rozwinąć i poprowadzić pod stopką dociskową.
Rada:
Jeżeli maszyna jest nawleczona i gotowa do pracy, przejdź do sekcji „Rozpoczynanie szycia”.
13
14
20
1
USTAWIENIA

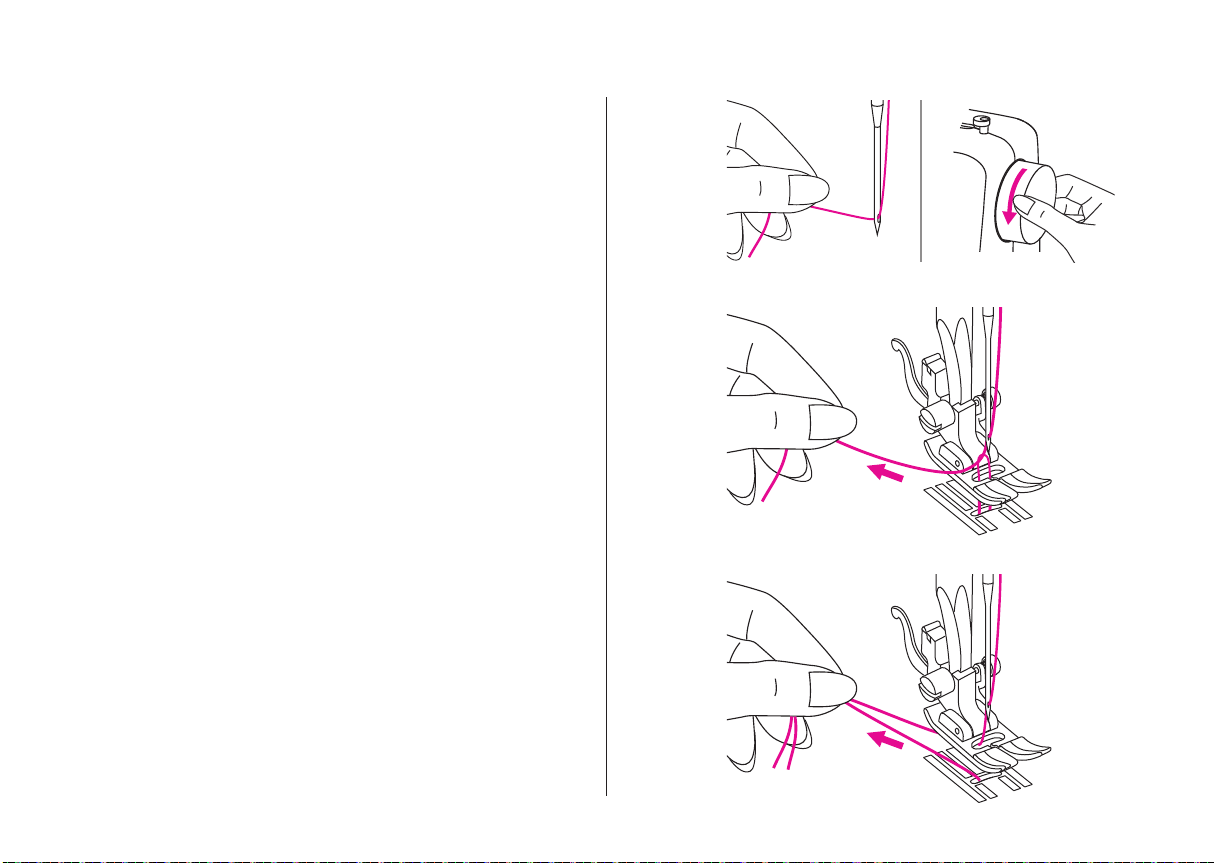

Wyciąganie dolnej nici:
Maszyna do szycia tworzy ściegi przy pomocy dwóch nici­dolnej i górnej. Przed rozpoczęciem pracy wyciągnij dolną nić z bębenka maszyny.
Przytrzymaj nawleczoną nić górną przy pomocy lewej ręki. Prawą ręką obróć koło ręczne w kierunku do siebie (przeciwnie do ruchu wskazówek zegara). Igła zostanie opuszczona, a następnie podniesiona ponownie, zabierając ze sobą nić dolną.
Delikatnie pociągnij za trzymany koniec nici górnej tak, aby wysunąć więcej nici dolnej z otworu płytki ściegowej maszyny.
Przeciągnij obie nici pod stopką, w kierunku tyłu maszyny.
21
USTAWIENIA
Wymiana igły
Wymieniaj igłę regularnie, zwłaszcza kiedy zauważysz pierwsze oznaki zużycia lub igła zacznie powodować problemy.
Uwaga:
Wyłącz maszynę (przełącznikiem do pozycji „O”) przed wykonaniem jakichkolwiek czynności opisanych poniżej!
Obróć koło ręczne w kierunku do siebie (przeciwnie do ruchu wskazówek zegara), aby maksymalnie podnieść igłę. Zwolnij zacisk pokrętła mocowania igły aby wysunąć starą igłę
- Pokrętło mocowania igły (1)
Instalując nową igłę, zwróć uwagę na ułożenie jej kolby. Płaska strona kolby powinna być skierowana ku tyłowi maszyny.
Wsuń igłę do otworu do momentu, aż napotka ogranicznik i przestanie się wsuwać. Zaciśnij pokrętło mocowania igły.
- Płaska strona kolby (1)
- Ogranicznik (2)
Szyj na maszynie wyłącznie przy pomocy igły będącej w nienagannym stanie. Zużyta igła będzie powodować problemy takie jak przepuszczanie ściegów lub uszkodzenia materiału.
Problemy moga powodować:
- Igła skrzywiona (1)
- Igła stępiona (2)
- Igła z uszkodzonym czubkiem (3)
1
2
1
1
2
3
22
USTAWIENIA
Dobór igły i nici do rodzaju materiału
ROZMIAR IGŁY MATERIAŁY NIĆ
9-11(70-80). Bardzo delikatne materiały- cienka bawełna, woal, sierża, jedwab, muślin, Qiana,
trykoty, dżersej, krepa, tkany poliester, tkaniny koszulowe.
Cienka i delikatna nić bawełniana, nylonowa z poliestru lub bawełniano-poliestrowa.
11-14
(80-90)
14(90) Średniej grubości materiały- płótno bawełniane, tkaniny wełniane, cięższe materiały
16(100) Grube materiały typu płótno, tkaniny wełniane, tkaniny namiotowe i pikowane do
18(110) Bardzo grube materiały- tkaniny płaszczowe, materiał tapicerski, niektóre skóry
Uwaga:
1. Ogólnie rzecz biorąc, do delikatnych materiałów używamy cieńszych igieł, a do mocniejszych- grubszych igieł. Im cieńsza igła, tym cieńsza
Cienkie materiały- średniej grubości materiały bawełniane, satyna, płótno żaglowe, dzianiny podwójnie tkane, lekkie materiały wełniane.
tkane, tkaniny frotte.
użytku zewnętrznego, dżins, materiał tapicerski (lekki do średniociężkiego).
i tkaniny winylowe, grube wełniane materiały.
powinna być używana nić.
2. Zawsze wykonaj test szycia nową igłą i nicią na niepotrzebnym skrawku tego samego materiału.
3. Należy zawsze używać tej samej nici jako nici górnej i jako dolnej.
4. Użyj stabilizatora lub podkładki przy szyciu z wyjątkowo delikatnych bądź elastycznych materiałów. Wybierz odpowiedni typ stopki.
5. Podczas haftowania na grubych materiałach lub haftowania z użyciem stabilizatorów, zaleca się używanie igły 90/14.
6. W przypadku korzystania z przezroczystej nylonowej nici zawsze używaj igły 90/14 - 100/16.
23
Większość sprzedawanych nici to nici średniej grubości, odpowiednie dla tych grup tkanin i rozmiarów igieł. Najlepsze rezultaty daje używanie poliestrowych nici w przypadku materiałów syntetycznych oraz bawełnianych w przypadku tkanin z naturalnych przędz. Należy zawsze używać tej samej nici jako nici górnej, jak i dolnej.
Mocne, grube nici, również nici do dywanów. Należy stosować duży docisk stopki - wysokie wartości tego ustawienia.
1
USTAWIENIA
Wymiana stopki dociskowej
Uwaga:
Wyłącz maszynę (przełącznikiem do pozycji „O”) przed wykonaniem jakichkolwiek czynności opisanych poniżej!
1. Zdejmowanie stopki dociskowej
Podnieś stopkę. Naciśnij na dźwignię uchwytu stopki, aby ją odłączyć.
- Dźwignia (1)
2. Zakładanie stopki dociskowej
Podnieś stopkę. Naciśnij na dźwignię uchwytu stopki i podłóż stopkę pod uchwyt tak, aby złączka pasowała do uchwytu. Zwolnij nacisk na dźwignię. Stopka powinna załączyć się automatycznie.
- Uchwyt (1)
- Złączka (2)
3. Zdejmowanie i mocowanie uchwytu stopki dociskowej
Podnieś stopkę. Zdejmij uchwyt stopki wykręcając śrubę przy pomocy wkrętaka w taki sposób, jak pokazano na rysunku. Nowy uchwyt podłączaj po lewej stronie trzpienia stopki, przytrzymaj w odpowiednim miejscu i przykręć śrubę za pomocą wkrętaka
- Trzpień stopki (2)
- Uchwyt stopki
1
1
2 3
1
2
4
1
2
4. Instalowanie prowadnika pikowania
Podłącz prowadnik poprzez wetknięcie jego czubka w szczelinę znajdującą się w tylnej części uchwytu stopki, nad dźwignią. Dostosuj wystającą część prowadnika do żądanej długości.
- Szczelina (1)
- Prowadnik pikowania (2)
2
24
USTAWIENIA

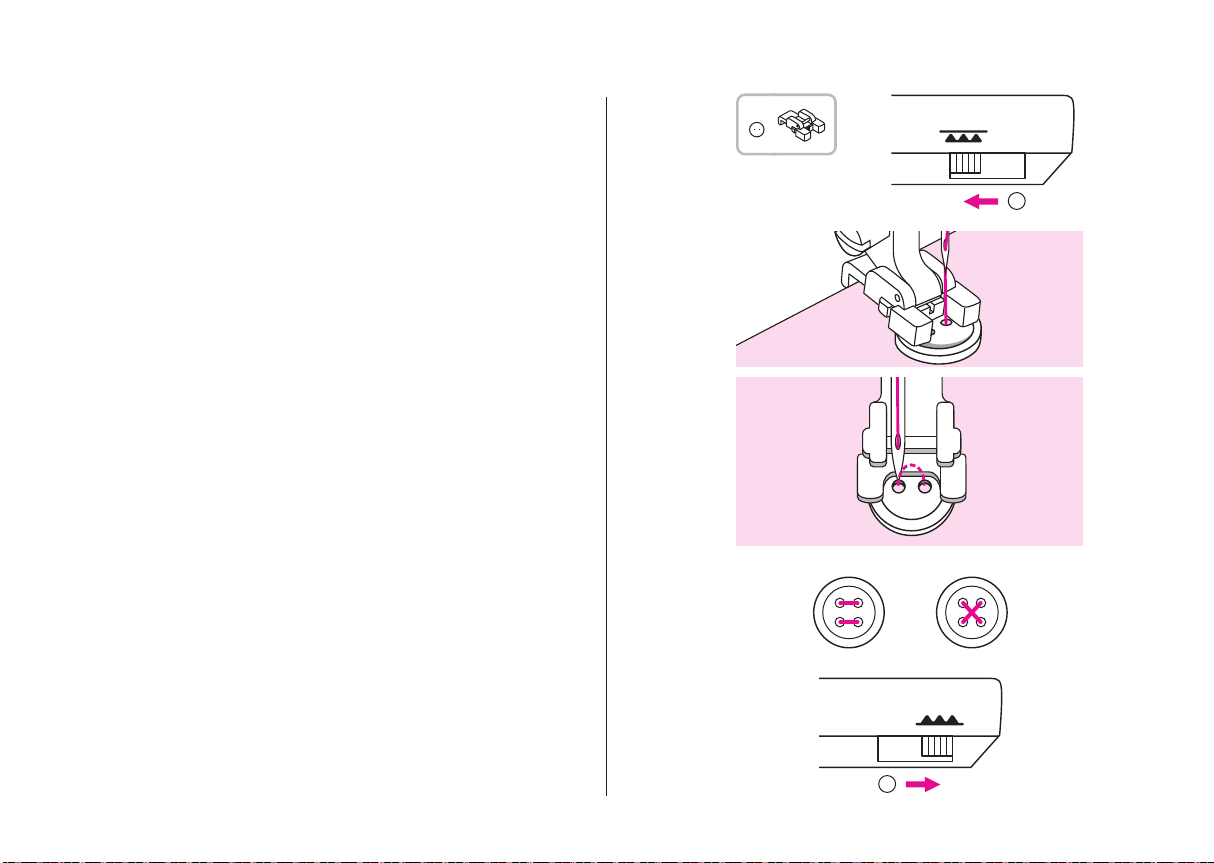

Wyłączanie ząbków transportera
Wyłącznik dolnego transportu materiału znajduje się w podstawie, z tyłu maszyny. Przesuń suwak, jeśli chcesz wyłączyć transport materiału.
Jeżeli chcesz ponownie włączyć transport, przesuń suwak ponownie do wyjściowej pozycji. Ząbki nie pokażą się od razu, ale transport włączy się samoistnie po rozpoczęciu szycia.
Suwak (1) Wyłączony transporter (2) Włączony transporter (3)
1
2
Uwaga:
Po zakończeniu prac wymagających wyłączenia transportera (jak przyszywanie guzików, cerowanie, haft, czy monogramowanie), pamiętaj o podniesieniu transportera ponownie, aby nie uszko­dzić mechanizmu.
3
25
USTAWIENIA

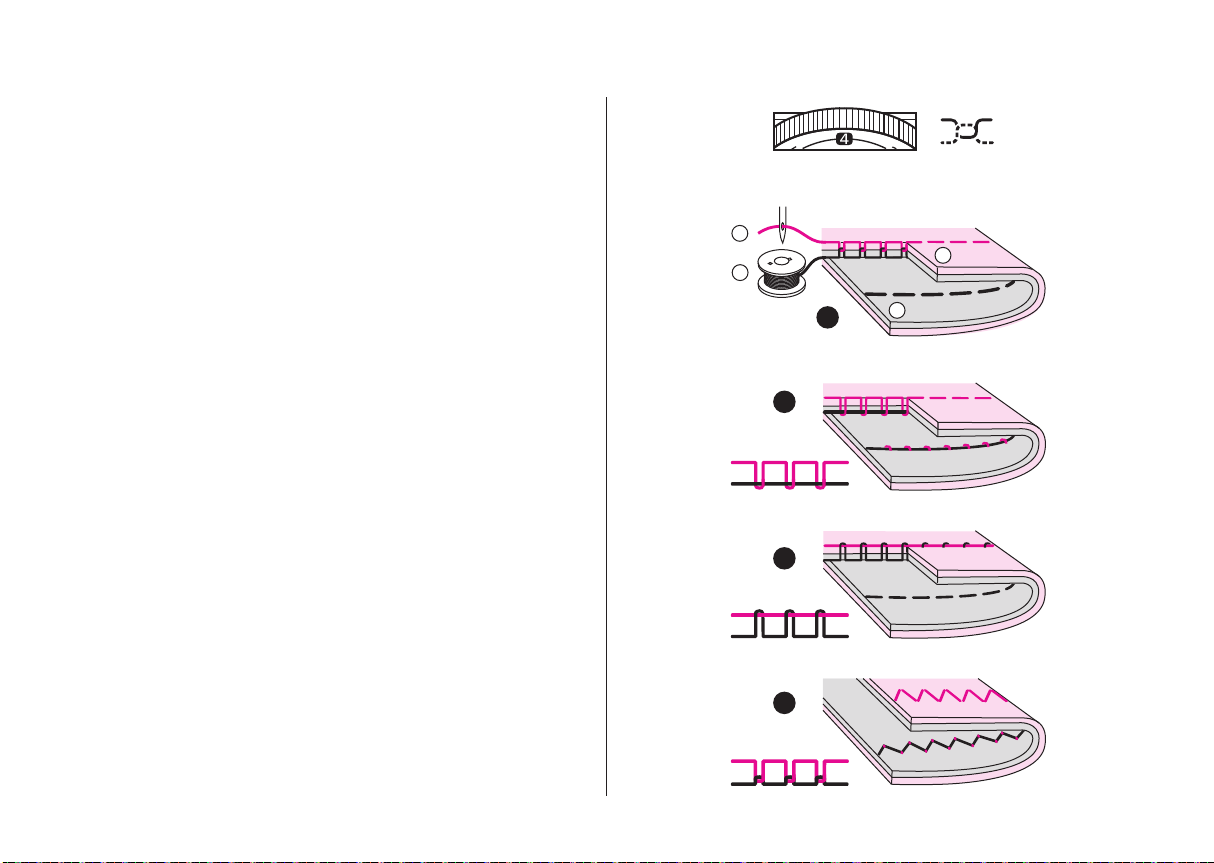

Naprężenie nici
Dla wysokiej jakości szycia bardzo ważny jest dobór odpowiedniego naprężenia nici górnej. Nie istnieje jedno, uniwersalne naprężenie, które pasowałoby do wszystkich typów materiałów i rodzajów ściegów.
Domyślne ustawienie naprężenia nici to „4”.
1
3
2
Prawidłowo wyglądający ścieg prosty, przy odpowiednich ustawieniach naprężeń.
- Nić górna (1)
- Nić dolna (2)
- Góra materiału (3)
- Lewa strona materiału (4)
Naprężenie nici górnej jest zbyt małe dla tego ściegu. Zwiększ naprężenie
Naprężenie nici górnej jest zbyt duże dla tego ściegu. Zmniejsz wartość tego ustawienia.
Optymalne naprężenie nici dla ściegu zygzak oraz ściegów dekoracyjnych. Przy prawidłowym naprężeniu niewielka ilość nici górnej pojawia się w kątach ściegu na dolnej stronie materiału.
1
2
3
4
26
4
INSTRUKCJE
Przyciski funkcyjne
1. Przycisk START/STOP
Naciśnij ten przycisk, aby zacząć szyć i naciśnij go ponownie, aby zatrzymać maszynę. Praca maszyny będzie wolniejsza na początku i na końcu szycia.
Prędkość szycia może być dostosowywana poprzez przesunięcie suwaka prędkości.
W taki sposób możesz używać maszyny bez użycia regulatora nożnego.
2. Przycisk szycia wstecznego
Podczas szycia jednym ze ściegów 00-05, możesz nacisnąć ten guzik i szyć wstecz ze zmniejszoną prędkością pracy maszyny. Szycie wsteczne będzie trwało tak długo, jak długo guzik pozostaje wciśnięty.
Podczas szycia jednym ze ściegów 06-19 lub 29-99 maszyna po naciśnięciu przycisku wykona 3 blokujące przeszycia i automatycznie zatrzyma się.
3. Przycisk wyboru pozycji igły
Za pomocą tego przycisku możesz wybrać, czy igła po zakończeniu szycia zatrzyma się podniesiona, czy wbita w materiał.
6
5
4 3
2 1
1 2
3
7
8
Uwaga:
Naciśnięcie tego guzika podczas pracy maszyny spowoduje natychmiastowe zaprzestanie szycia.
27
INSTRUKCJE
Przyciski funkcyjne
4. Przycisk automatycznego blokowania
Kiedy maszyna nie pracuje: naciśnięcie przycisku spowoduje wykonanie 3 przeszyć blokujących w miejscu i zatrzyma się. Kiedy maszyna jest w trakcie pracy: Naciśnięcie przycisku podczas szycia ściegami 01-05 spowoduje wykonanie 3 przeszyć blokujących, a następnie zatrzymanie maszyny. Naciśnięcie przycisku podczas szycia ściegami 06-19, 29-99 spowoduje wykonanie 3 przeszyć blokujących na końcu wykonania danego wzoru, a następnie zatrzymanie maszyny. Funkcja może zostać anulowana poprzez ponowne naciśnięcie przycisku lub wybór innego wzoru.
5. Przycisk wyboru trybu
Po włączeniu maszyny lampka zapala się automatycznie obok trybu szycia użytkowego i dekoracyjnego. Aby zmienić tryb, naciśnij przycisk ponownie.
Tryb szycia użytkowego i dekoracyjnego
Pozwala na wybór pomiędzy 100 ściegami. Aby wybrać numer ściegu (00-99), użyj przycisków regulacji długości i szerokości ściegu.
4
5
Tryb regulacji szerokości ściegu
Dostosuj szerokość ściegu do żądanej wartości poprzez nacisk na + i –
Tryb regulacji długości ściegu
Dostosuj długość ściegu do żądanej wartości poprzez nacisk na + i –
28
INSTRUKCJE
Przyciski funkcyjne
5.1. Wyłączenie dźwięku przyciskiem wyboru trybu
Wyłączenie dźwięku
Przytrzymaj przycisk przez 2 sekundy. Maszyna wyda z siebie krótkie piknięcie i dźwięk zostanie wyłączony.
Włączenie dźwięku
Przytrzymaj przycisk przez 2 sekundy. Maszyna wyda z siebie dwa krótkie piknięcia i dźwięk zostanie włączony.
6. Przycisk regulacji długości ściegu
Ten przycisk umożliwia regulację długości ściegu (czyli jak bardzo ma być drobny), aby dostosować sposób szycia do wybranego rodzaju materiału.
7. Przycisk regulacji szerokości ściegu
Ten przycisk umożliwia regulację szerokości ściegu, aby dostosować sposób szycia do wybranego rodzaju materiału.
8. Suwak prędkości
Suwak prędkości pozwala na dostosowanie prędkości szycia do indywidualnych upodobań, umiejętności użytkownika lub stopnia trudności wykonania danego elementu. Aby zmniejszyć prędkość, przesuń suwak w lewo. Aby przyspieszyć maszynę, przesuń suwak w prawo.
5.1
6
7
8
29
INSTRUKCJE

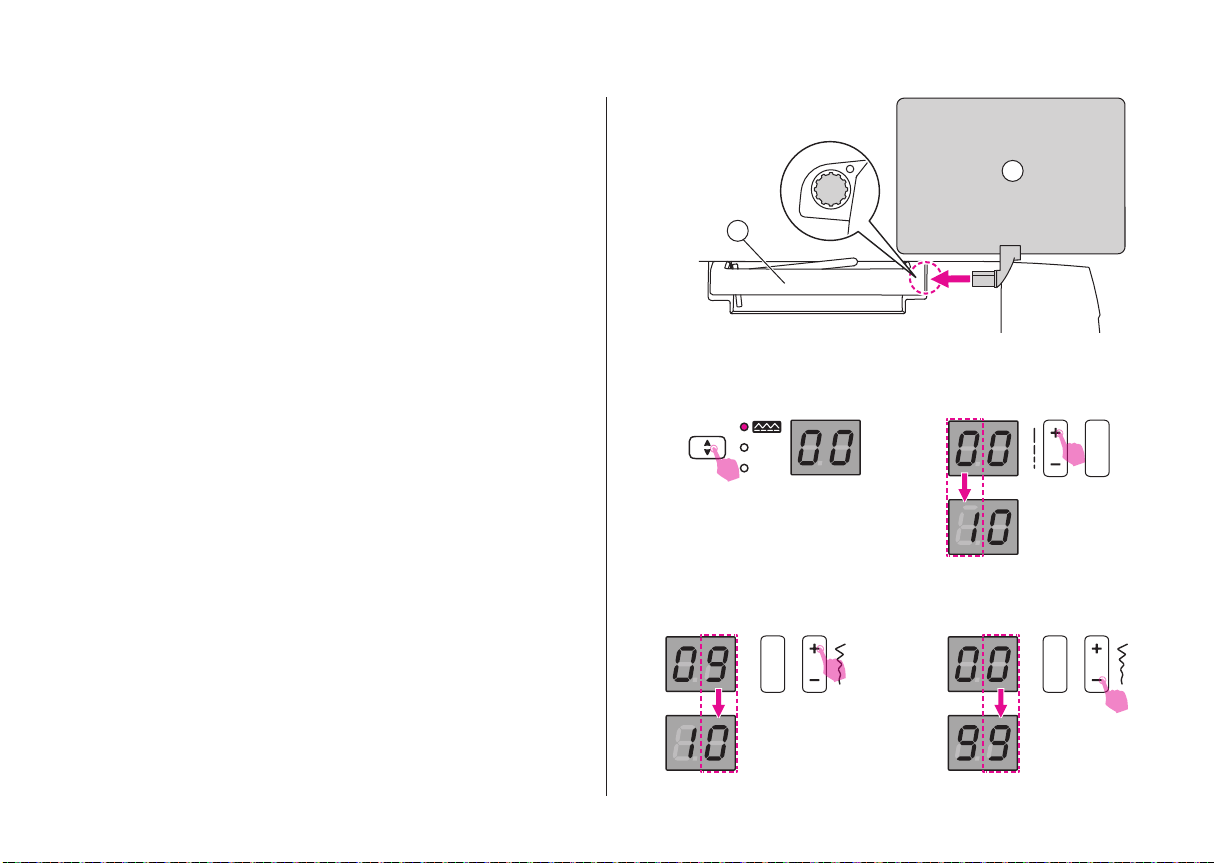

Wybór ściegu
1. Tabliczkę z wykazem ściegów możesz wygodnie dołączyć do rączki maszyny, aby umożliwić sobie ich szybki podgląd.
- Rączka (1)
- Tabliczka z wykazem ściegów (2) Wybierz żądany ścieg spośród wyrysowanych na tabliczce.
2. Naciśnij przycisk wyboru trybu, aby wybrać jeden ze ściegów użytkowych lub dekoracyjnych.
3. Kiedy zapali się lampka obok wybranego trybu, wybierz żądany numer ściegu poprzez nacisk na + i - .
4. Poprzez przycisk wyboru długości ściegu wybierz cyfrę dziesiętną.
5. Poprzez przycisk wyboru szerokości ściegu wybierz cyfrę jedności
2
1
30
INSTRUKCJE
Dostosowywanie długości i szerokości ściegu
Przycisk wyboru długości ściegu
Po wybraniu ściegu maszyna automatycznie ustawi i wyświetli domyślne dla niego ustawienia długości. Aby zmienić domyślne ustawienia i dostosować ścieg do rodzaju szytego materiału:
1. Naciśnij przycisk wyboru trybu aby wybrać tryb zmiany długości ściegu.
2. Aby ustawić drobniejszy ścieg, naciśnij „-”. Aby wybrać luźniejszy ścieg, naciśnij „+”.
Długość ściegu może być regulowana pomiędzy wartościami
0.0 – 4,5. Niektóre ściegi mogą posiadać ograniczenia regulacji
długości. Kiedy wartość ustawienia zostanie ponownie wyrównana do domyślnej, ekran zamruga.
Przycisk wyboru szerokości ściegu
Po wybraniu ściegu maszyna automatycznie ustawi i wyświetli domyślne dla niego ustawienia szerokości. Aby zmienić domyślne ustawienia i dostosować szerokość szycia do rodzaju szytego materiału:
1. Naciśnij przycisk wyboru trybu aby wybrać tryb zmiany szerokości ściegu
2. Aby ustawić drobniejszy ścieg, naciśnij „-”. Aby wybrać luźniejszy ścieg, naciśnij „+”.
2
1
1
2
2
2
Aby wybrać szerszy ścieg, naciśnij „+”. Szerokość ściegu może być regulowana w zakresie 0.0 – 7.0. Niektóre ściegi mogą posiadać ograniczenia regulacji szerokości. Kiedy wartość ustawienia zostanie ponownie wyrównana do domyślnej, ekran zamruga.
31
WYKAZ ŚCIEGÓW
Użytkowe
Obszywane
dziurek
Wzór ściegu
00 3.5 0.0~7.0 2.5 0.0~4.5 T
01 0.0 0.0~7.0 2.5 0.0~4.5 T
02 0.0 0.0~7.0 2.5 1.0~3.0 T
03 1.0 1.0~6.0 2.5 1.0~3.0 T
04 3.5 0.0~7.0 2.5 1.5~3.0 T
05 5.0 0.0~7.0 2.0
06 5.0 2.0~7.0 1.0
07 5.0 2.5~7.0 2.5 1.0~3.0 A
08 5.0 3.5~7.0 2.5 1.0~3.0 E
09 5.0 3.5~7.0 2.5 1.0~3.0 T
10 5.0 2.5~7.0 2.5 1.0~3.0 T
11 5.0 2.5~7.0 2.5 1.0~3.0 T
12 3.5 1.0~7.0 2.0 0.5~4.5 F
13 3.5 1.0~7.0 2.0 0.5~4.5 T
14 3.5 2.5~7.0 1.0 0.5~4.5 F
15 3.5 2.5~7.0 1.0 0.5~4.5 T
16 5.0 2.5~7.0 2.5 1.0~3.0 T
17 7.0 2.5~7.0 2.5 1.0~3.0 A
18 5.0 2.5~7.0 2.5 1.0~3.0 A
19 5.0 2.5~7.0 2.0 1.0~3.0 A
20 5.0 3.0~7.0 0.4 0.3~1.0 D
21 5.5 3.0~7.0 0.4 0.3~1.0 D
Szerokość (mm) Długość (mm)
Auto Manual Auto Manual Sz. wstecz Auto-lock
0.3~1.0
1.0~4.5
0.3~1.0
1.0~4.5
32
Stopka
Funkcje
* *
* *
* *
* *
* *
T
T
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
WYKAZ ŚCIEGÓW
Wzór ściegu
22 5.0 3.0~5.5 0.4 0.3~1.0 D
Obszywanie
dziurek
Przyszywanie
guzików
Wzmocnienie 28 2.0 1.0~3.0 0.5 0.5~1.0 D
Satynowe
23 5.0 3.0~5.5 0.4 0.3~1.0 D
24 7.0 5.5~7.0 0.4 0.3~1.0 D
25 7.0 5.5~7.0 0.4 0.3~1.0 D
26 7.0 5.5~7.0 0.4 0.3~1.0 D
27 3.5 1.5~4.5 H
29 7.0 2.5~7.0 0.4 0.3~1.0 A
30 7.0 2.5~7.0 0.4 0.3~1.0 A
31 7.0 2.5~7.0 0.4 0.3~1.0 A
32 7.0 2.5~7.0 0.4 0.3~1.0 A
33 7.0 2.5~7.0 0.4 0.3~1.0 A
34 7.0 2.5~7.0 0.4 0.3~1.0 A
35 7.0 2.5~7.0 0.4 0.3~1.0 A
36 7.0 2.5~7.0 0.4 0.3~1.0 A
37 7.0 2.5~7.0 0.4 0.3~1.0 A
38 7.0 2.5~7.0 0.4 0.3~1.0 A
39 7.0 2.5~7.0 0.4 0.3~1.0 A
40 7.0 2.5~7.0 0.4 0.3~1.0 A
41 7.0 2.5~7.0 0.4 0.3~1.0 A
42 7.0 2.5~7.0 0.4 0.3~1.0 A
43 7.0 2.5~7.0 0.4 0.3~1.0 A
Szerokość (mm) Długość (mm)
Auto Manual Auto Manual Sz. wstecz Auto-lock
33
Stopka
Funkcje
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
WYKAZ ŚCIEGÓW
Satynowe
Krzyżykowe
Pikowanie
Ozdobne
Wzór ściegu
44 7.0 2.5~7.0 0.4 0.3~1.0 A
45 7.0 2.5~7.0 0.4 0.3~1.0 A
46 7.0 2.5~7.0 0.4 0.3~1.0 A
47 5.0 2.5~7.0 2.5 1.0~3.0 A
48 4.0 3.0~7.0 1.0 1.0~3.0 A
49 6.0 3.0~7.0 1.0 1.0~3.0 A
50 6.0 3.0~7.0 1.0 1.0~3.0 A
51 3.5 2.5~7.0 2.5 1.5~3.0 T
52 3.5 2.5~7.0 2.5 1.5~3.0 T
53 3.5 2.5~7.0 2.5 1.5~3.0 T
54 4.0 2.5~7.0 2.0 1.0~4.5 T
55 7.0 3.0~7.0 1.5 1.0~4.5 T
56 5.0 2.5~7.0 2.0 1.0~3.0 A
57 6.0 3.0~7.0 2.0 1.0~4.5 T
58 5.0 3.0~7.0 3.0 1.5~3.0 A
59 7.0 2.5~7.0 2.0 1.0~3.0 T
60 7.0 2.5~7.0 2.5 1.5~3.0 T
61 5.0 2.5~7.0 2.5 1.5~3.0 T
62 7.0 2.5~7.0 1.5 1.0~3.0 A
63 7.0 2.5~7.0 2.5 1.0~4.0 T
64 7.0 2.5~7.0 1.5 1.0~3.0 T
65 7.0 3.5~7.0 2.0 1.0~3.0 T
Szerokość (mm) Długość (mm)
Auto Manual Auto Manual Sz. wstecz Auto-blok
34
Stopka
Funkcje
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
WYKAZ ŚCIEGÓW
Ozdobne
Wzór ściegu
66 7.0 3.5~7.0 1.0 1.0~3.0 A
67 5.0 2.5~7.0 1.0 1.0~4.5 T
68 7.0 3.0~7.0 2.0 1.5~3.0 A
69 5.0 2.5~7.0 2.0 2.0~3.0 A
70 7.0 3.0~7.0 2.5 1.0~3.0 T
71 7.0 2.5~7.0 2.0 1.5~3.0 T
72 7.0 3.0~7.0 3.0 1.0~3.0 A
73 7.0 2.5~7.0 3.0 2.0~3.0 A
74 7.0 3.0~7.0 2.0 1.5~3.0 A
75 7.0 2.5~7.0 2.0 1.0~3.0 A
76 5.0 3.5~7.0 1.0 1.0~3.0 A
77 7.0 3.0~7.0 2.5 1.5~3.0 T
78 7.0 3.5~7.0 2.5 1.5~3.0 T
79 5.0 2.5~7.0 2.0 1.0~3.0 T
80 5.0 2.5~7.0 2.0 1.0~3.0 T
81 6.0 2.5~7.0 3.0 1.0~3.0 T
82 5.0 2.5~7.0 2.0 1.0~3.0 T
83 5.0 3.0~7.0 1.5 1.5~3.0 T
84 5.0 3.0~7.0 2.0 2.0~3.0 A
85 7.0 2.5~7.0 1.5 1.5~3.0 A
86 6.0 4.0~7.0 2.0 2.0~3.0 A
87 5.0 4.0~7.0 1.5 1.0~3.0 A
Szerokość (mm) Długość (mm)
Auto Manual Auto Manual Sz. wstecz Auto-blok
35
Stopka
Funkcje
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
WYKAZ ŚCIEGÓW
Ozdobne
Wzór ściegu
88 5.0 3.0~7.0 3.0 1.5~3.0 A
89 5.0 3.0~7.0 1.5 1.0~3.0 T
90 5.0 2.5~7.0 2.0 1.0~3.0 T
91 5.0 2.5~7.0 2.0 1.0~3.0 T
92 5.0 2.5~7.0 2.5 1.5~3.0 T
93 6.0 3.5~7.0 2.0 1.5~3.0 A
94 7.0 2.5~7.0 2.5 1.5~3.0 A
95 7.0 2.5~7.0 2.0 1.5~3.0 T
96 7.0 3.5~7.0 1.5 1.5~3.0 T
97 7.0 5.0~7.0 2.0 2.0~3.0 A
98 5.0 2.5~7.0 1.5 1.0~3.0 T
99 7.0 3.0~7.0 2.0 1.5~3.0 A
Szerokość (mm) Długość (mm)
Auto Manual Auto Manual Sz. wstecz Auto-blok
Stopka
Funkcje
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
* *
36
PODSTAWY SZYCIA
Ścieg prosty
Ścieg prosty to jeden z najprostszych ściegów, które wykonuje maszyna. Za jego pomocą możemy wykonać stębnowanie, czyli przeszycie ściegiem prostym po wierzchu materiału dla wzmocnienia szwu lub ozdoby.
Ustaw wzór tak, jak pokazuje rysunek. Użyj stopki uniwersalnej.
1. Naciśnij przycisk wyboru trybu aby zmienić długość ściegu.
2. Aby szyć drobniejszym ściegiem, naciśnij „-”, aby natomiast szyć luźniejszym ściegiem naciśnij „+”
Im cieńszy jest materiał, igła i nić, tym drobniejszy powinien być ścieg.
Zmiana pozycji igły
Podczas szycia ściegiem prostym można zmienić pozycję igły poprzez operowanie przyciskiem regulacji szerokości ściegu.
Domyślnym ustawieniem igły jest pozycja centralna, czyli „3.5”.
1. Naciśnij przycisk wyboru trybu aby wybrać tryb regulacji szerokości ściegu.
2. Aby przesunąć igłę w lewo, naciśnij „-”. Aby przesunąć igłę w prawo, naciśnij „+”.
03
01 0402
00
2
1
1
2
2
2
37
PODSTAWY SZYCIA
Ścieg zygzak
Ustaw wzór tak, jak pokazuje rysunek. Użyj stopki uniwersalnej.
1. Naciśnij przycisk wyboru trybu aby zmienić szerokość ściegu.
2. Szerokość zygzaka może być regulowana w zakresie od 0.0 do
7.0 za pomocą przycisku regulacji szerokości z symbolami + i -”.
1. Naciśnij przycisk wyboru trybu aby wybrać tryb regulacji długości ściegu.
2. Długość zygzaka może być regulowana w zakresie od 0.0 do 4.5 za pomocą przycisku regulacji długości z symbolami + i – .
Najładniejsze zygzaki uzyskuje się zwykle dzięki wartościom oscylującym wokół 2.5 i mniejszym.
0705 06 07
2
1
1
2
2
2
Ciasny, drobny zygzak (o niskich ustawieniach długości) jest nazywany ściegiem satynowym.
38
PODSTAWY SZYCIA

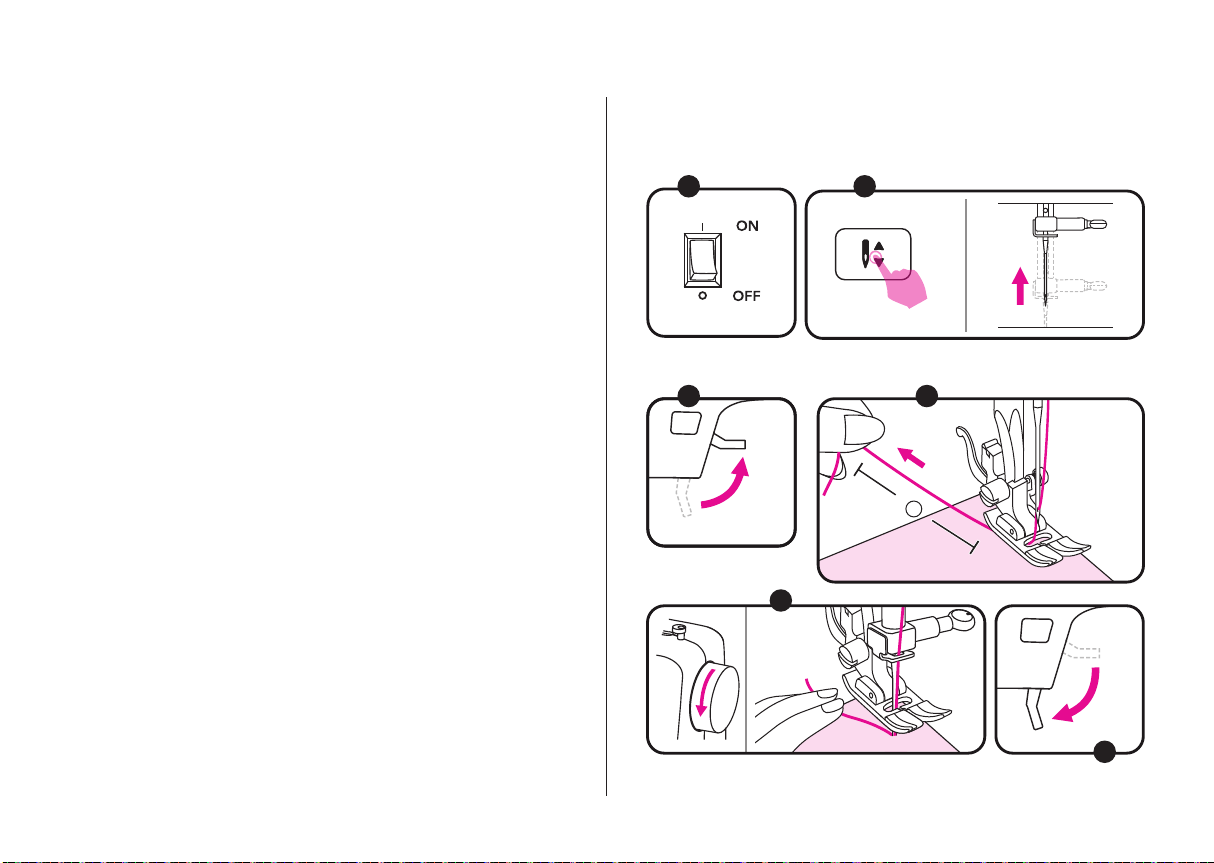

Rozpoczynanie szycia
Przed rozpoczęciem szycia upewnij się, że igła i nić są poprawnie dobrane do materiału, używasz odpowiedniego rodzaju stopki dociskowej do danego ściegu, a maszyna jest poprawnie nawleczona.
1. Przesuń włącznik maszyny do pozycji „I”.
2. Naciśnij przycisk wyboru pozycji igły, aby podnieść igłę.
1 2
3. Podnieś stopkę dociskową. Wybierz ścieg i ustaw jego parametry zgodnie z rodzajem nici i materiału.
4. Umieść materiał pod stopką dociskową, umieść nitkę pod stopką w kierunku tyłu maszyny. Jeżeli wystający spod stopki koniec nici jest krótszy niż około 10 cm, wyciągnij odrobinę nici.
- 10 cm (1)
5. Za pomocą koła ręcznego wbij igłę w materiał w miejscu, gdzie chcesz rozpocząć ścieg.
6. Opuść stopkę dociskową.
3 4
1
5
6
39
PODSTAWY SZYCIA
Rozpoczynanie szycia
7. Delikatnie naciśnij na nożny regulator obrotów maszyny lub wciśnij przycisk START/STOP, aby zacząć szyć. Zwolnij nacisk na regulator lub ponownie naciśnij przycisk START/STOP, aby zatrzymać maszynę.
Uwaga:
Możesz użyć szycia wstecznego, aby zabezpieczyć końce ściegów przed pruciem. Szczegółowe instrukcje znajdują się w dziale „Przydatne umiejętności”.
8. Naciśnij przycisk podnoszenia igły oraz podnieś stopkę dociskową, aby uwolnić materiał.
9. Poprowadź obie nici w górę i przeciągnij przez szczelinę znajdującą się po lewej stronie maszyny. Nici zostaną ucięte na długości odpowiedniej do rozpoczęcia kolejnego szycia.
- Obcinacz nici (1)
7
8
1
9
40
PODSTAWY SZYCIA
Przydatne umiejętności
W miarę rozwijania się Twoich umiejętności, wykonane prace będą stawać się coraz bardziej estetyczne i piękne. Na początek proponujemy zapoznanie się z kilkoma podstawowymi manewrami opisanymi poniżej.
Przed rozpoczęciem właściwego szycia wybranego projektu, zawsze wykonaj test na niepotrzebnym skrawku tego samego materiału. Użyj tych samych nici, igły oraz tych samych ustawień, które zamierzasz zastosować w projekcie.

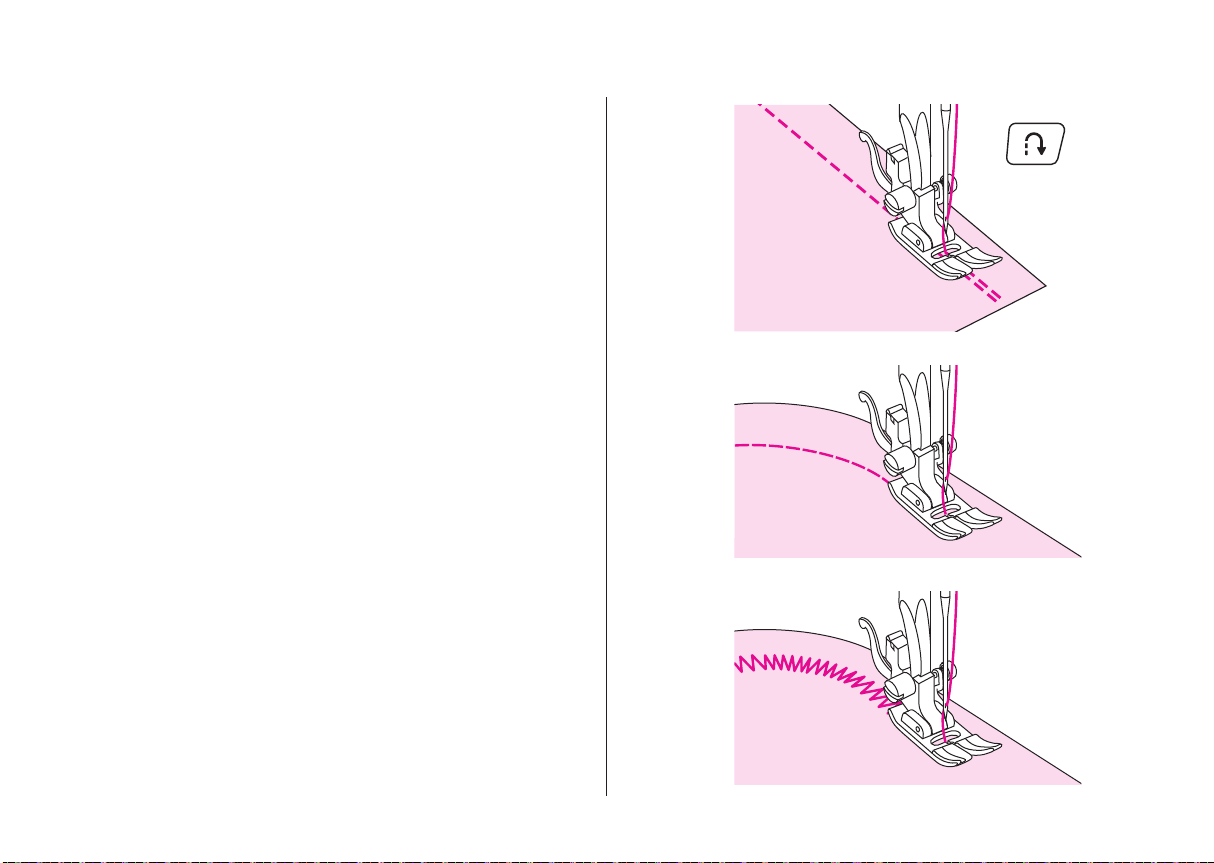

Szycie wsteczne
Szycie wsteczne jest stosowane do zabezpieczania końców ściegu przed pruciem. Wykonujemy je na początku i końcu szycia.
Naciśnij przycisk szycia wstecznego i wykonaj 4-5 przeszyć. Po zwolnieniu przycisku maszyna zacznie szyć ponownie wprzód.
Zakrzywienia
Podczas szycia ściegiem prostym zakrzywienia wykonujemy poprzez manewrowanie materiałem pod stopką dociskową.
Podczas szycia zakrzywień z użyciem ściegu zygzak, wybierz mniejszą długość ściegu w porównaniu do szycia przy prostej krawędzi.
41
PODSTAWY SZYCIA
Przydatne umiejętności
Szycie w rogu
Zatrzymaj maszynę, kiedy igła zbliży się do rogu. Opuść igłę tak, aby pozostała wbita w materiał. Podnieś stopkę
dociskową. Użyj igły jako punktu odniesienia i obróć materiał o 90°.
Opuść stopkę i kontynuuj szycie.
Szycie materiałów elastycznych
Przyfastryguj skrawki materiału do siebie i dopiero następnie rozpocznij właściwe szycie.
- Fastryga (1)
Szycie cienkich materiałów
Podczas szycia z wyjątkowo delikatnych materiałów mogą wystąpić problemy z manewrowaniem i przesuwaniem materiału. Aby tego uniknąć, podłóż podkładkę w postaci cienkiego papieru lub innego materiału stabilizującego pod szytą tkaninę, np. zeliny.
Kiedy zakończysz szycie, zedrzyj papier.
- Stabilizator (1)
1
1
42
PODSTAWY SZYCIA
Przydatne umiejętności

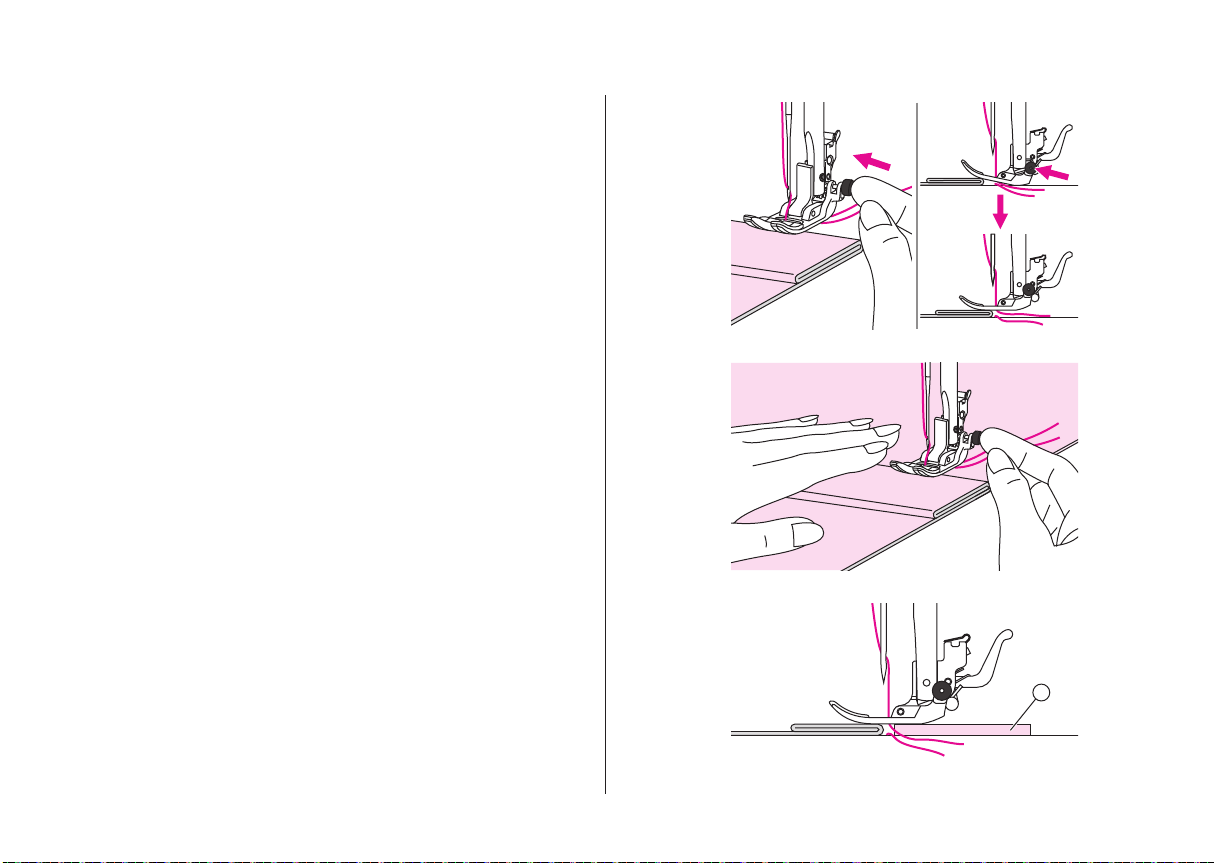

Szycie z grubych materiałów
Czarny przycisk po prawej stronie stopki umożliwia przytrzymanie jej w stałej, poziomej pozycji.
Zapewnia to równomierny transport materiału na początku szwu oraz pomaga podczas zszywania wielu warstw tkanin, np. podczas wykonywania ubrań dżinsowych.
Kiedy dojdziesz do punktu o zwiększonej grubości, opuść igłę i podnieś stopkę. Ustaw stopkę poziomo i wciśnij czarny przycisk, następnie opuść stopkę i kontynuuj szycie.
Czarny przycisk zwolni się automatycznie po wykonaniu kilku szwów.
Możesz również podłożyć pod szew kawałek materiału grubości odpowiadającej grubości szwu lub wspierać szycie poprzez obracanie kołem ręcznym.
- Karton lub gruba tkanina (1)
1
43
PODSTAWOWE ŚCIEGI
Ściegi elastyczne
Tych ściegów używamy do materiałów rozciągliwych i dzianin. Ich użycie pozwala swobodne naciąganie tkaniny bez ryzyka zerwania nici. Użycie nici elastycznych nie jest konieczne - sama budowa ściegu powoduje jego zdolność do rozciągania się.
Ściegi elastyczne umożliwiają swobodne zakładanie i wygodne noszenie ubrań z tkanin rozciągliwych. Istnieje wiele rodzajów ściegów elastycznych, a najprostszym z nich jest zygzak. Niektóre z nich mogą być wykorzystane jako ozdobne wykończenia widocznych elementów ubrań.
Ilustracja przedstawia reakcję ściegu na rozciąganie tkaniny.
- Ścieg elastyczny (1)
- Scieg prosty (2)
1. Prosty ścieg elastyczny
Prosty ścieg Ustaw maszynę zgodnie wytycznymi przedstawionymi na ilustracji. Użyj stopki uniwersalnej.
2. Prosty ścieg elastyczny
Zygzakowy ścieg elastyczny nadaje się do szycia materiałów takich jak denim lub popelina.
Ustaw maszynę zgodnie wytycznymi przedstawionymi na ilustracji. Użyj stopki do ściegów satynowych.
02 03
1
2
07
1 2
44
PODSTAWOWE ŚCIEGI
Szycie z tkanin elastycznych i wszywanie gumy
Jeżeli do ubrania ma być wszyta rozciągliwa taśma lub guma, ostateczną szerokością otworu będzie długość gumy już rozciągniętej. Zwróć uwagę na odpowiednią długość gumki, którą zamierzasz wszyć- przeważnie powinna być krótsza, niż długość boku materiału, do którego zamierzasz ją przyszyć.
Przypnij gumkę kilkoma szpilkami po lewej stronie materiału, aby ustabilizować ją w odpowiednim miejscu.
- Szpilka (1)
- Guma (2)
- Lewa strona (3)
Użyj stopki uniwersalnej. Przyszywaj gumę do tkaniny jednocześnie rozciągając ją tak, aby
pasowała do długości materiału.
Pamiętaj, by wyciągnąć szpilkę, do której zbliża się igła maszyny. Użyj lewej ręki do manewrowania materiałem, a prawej do wyciągania szpilek.
Uwaga:
Pamiętaj o wyciąganiu szpilek podczas szycia, aby uniknąć uszkodzenia igły maszyny!
06
2.0~3.0 2.5~5.0
1
2
3
45
PODSTAWOWE ŚCIEGI
Ściegi obrzucające i overlockowe
Ściegi obrzucające zabezpieczają brzegi zszytych kawałków materiału przed pruciem i uszkodzeniem.
Ściegami, które można wykorzystać w celu wykończenia brzegów są ściegi 05, 06, 08, 09, 10, 11 i 16.
Użyj stopki uniwersalnej lub stopki do ściegów overlockowych. Zwróć uwagę na odpowiednie ustawienia parametrów wybranego ściegu przy użyciu stopki do ściegów overlockowych.
Obrzucając tkaninę szyjemy tuż przy brzegu tak, aby igła opadała tuż obok tkaniny.
- Punkt wbicia igły (1)
06
05
10
2.0~3.0 2.5~5.0
1
Przy użyciu stopki uniwersalnej ustaw wartość szerokości ściegu około 2,5 - 5. Przy użyciu stopki do ściegu overlockowego ustaw szerokość ściegu na wartość 5. Ściegami, które można wykorzystać przy jej użyciu są ściegi 08, 09, i 16
46
PODSTAWOWE ŚCIEGI
Ścieg kryty
Dzięki ściegowi krytemu możemy stworzyć niewidoczne z zewnątrz wykończenie lub podwinięcie materiału. Często stosuje się go przy tworzeniu spódnic i eleganckich spodni.
Użyj stopki uniwersalnej lub stopki do ściegu krytego. 12: Ścieg kryty przeznaczony do nierozciągliwych tkanin 14: Ścieg kryty przeznaczony do tkanin elastycznych.
Uwaga:
Przed wykonaniem właściwego szycia wykonaj test na niepotrzebnym skrawku tego samego materiały z użyciem tych samych ustawień i nici.
Złóż materiał tak, jak pokazuje rysunek, lewą stroną skierowaną w górę. Możesz zaprasować zgięcie, aby ułatwić sobie pracę.
- Lewa strona (1)
- 5 mm (2)
- Złożenie grubych materiałów (3)
- Ścieg overlockowy (4)
- Złożenie cienkich materiałów (5)
12 14
1.0~2.0 2.5~4.0
22
1 1
3
47
4
5
PODSTAWOWE ŚCIEGI
Ścieg kryty
Wybierz odpowiednie ustawienia ściegu krytego. Zmniejsz prędkość szycia. Umieść złożoną tkaninę pod stopką maszyny. Za pomocą koła ręcznego sprawdź miejsce wbicia igły- powinna ona ledwo zahaczyć o miejsce złożenia tkaniny. Jeżeli tak się nie dzieje, dostosuj szerokość ściegu lub pozycję tkaniny.
- Punkt wbicia igły (1)
Szyj powoli, uważnie prowadząc materiał pod stopką. Wywiń tkaninę z powrotem na prawą stronę. Ścieg powinien być ledwo widoczny w postaci równych wbić igły.
- Lewa strona materiału (1)
- Prawa strona materiału (2)
1
1
2
48
PODSTAWOWE ŚCIEGI
Tworzenie dziurek na guziki
20
21
Rozmiar dziurki może być dostosowany do wielkości guzika. Przy tworzeniu dziurek w tkaninach elastycznych, pomocne może być użycie stabilizatora. Delikatnie zmniejsz wtedy naprężenie górnej nici.
20/21/22 – Do cienkich i średniogrubych materiałów 23 – Do wykonywania dziurek poziomych oraz grubych materiałów 24 – Do garniturów i lekkich płaszczy 25 – Do bardzo grubych materiałów (np. zimowe płaszcze) 26 – Do dżinsów i spodni
Rada:
Przed wykonaniem właściwego szycia wykonaj test na niepotrzebnym skrawku tego samego materiału z użyciem tych samych ustawień i nici
Oznacz planowaną pozycje guzika na materiale. Maksymalna długość dziurki na guzik to 3 cm (całkowita długość
guzika + jego grubość). Rozmiar dziurki można dostosować poprzez umieszczenie guzika w
miarce stopki.
Wyciągnij miarkę stopki w tył, umieść guzik i dociśnij miarkę tak, aby dokładnie przytrzymać guzik.
Przymocuj stopkę do maszyny. Nić powinna przechodzić przez dziurkę z przodu stopki.
23
22
25 26
24
49
PODSTAWOWE ŚCIEGI
Tworzenie dziurek na guziki
Umieść materiał pod stopką tak, aby linia początku szycia była widoczna przez dziurkę w stopce.
- Punkt startowy (1)
Wybierz ścieg obszywania dziurek na guziki. Dostosuj parametry ściegu (długość i szerokość) do żądanego poziomu.
Wyciągnij dźwignię obszywania dziurek i umieść ją za ogranicznikiem stopki.
- Dźwignia (1)
- Ogranicznik (2)
1
Delikatnie przytrzymaj końce nici górnej i dolnej przed sobą i rozpocznij szycie.
Rada:
Delikatnie prowadź materiał przy pomocy dłoni. Tuż przed zatrzymaniem się, maszyna automatycznie zacznie szyć ścieg wzmacniający, aby odpowiedzio wykończyć obszywanie dziurki.
1
50
2
PODSTAWOWE ŚCIEGI
Tworzenie dziurek na guziki
Podnieś stopkę dociskową i obetnij koniec nici. Po zakończeniu obszywania dziurek podnieś dźwignię obszywania
ponownie ku górze.
- Dźwignia obszywania dziurek (1)
Uwaga:
Aby uniknąć skaleczenia, unikaj przytrzymania palcem części materiału znajdującej się przed prujką
1
51
PODSTAWOWE ŚCIEGI
Tworzenie dziurek na guziki
Tworzenie dziurek na guziki w tkaninach elastycznych
Tworząc dziurki na guziki w tkaninach elastycznych, zaczep grubą nić lub sznureczek pod stopką tak, jak pokazuje rysunek.
Zamocuj stopkę do maszyny. Przełóż końce nici stabilizującej na przód stopki, poprowadź przez rowki i zwiąż. Opuść stopkę i zacznij
szycie.
Szerokość ściegu ustaw uwzględniając obecność nici pomocniczej.
Po zakończeniu szycia pociągnij za końce nici pomocniczej do momentu wciągnięcia pętli znajdującej się za dziurką. Nawlecz końce nici pomocniczej na igłę do szycia ręcznego i przemieść je przy pomocy igły na lewą stronę materiału. Stwórz pętelki tuż przy materiale, aby ustabilizować nici. Następnie obetnij wystające końce
tuz nad pętelkami.
- Lewa strona (1)
Rada:
Sugerujemy szycie materiałów elastycznych przy użyciu stabilizatora (np. papierowego).
1
20
21
* Dziurki na guziki są szyte w kierunku od przodu stopki ku tyłowi
maszyny, jak pokazują rusunki.
23
22
25 26
24
52
PODSTAWOWE ŚCIEGI
Wzmocnienie
Wzmocnienia są używane by zabezpieczyć podatne na prucie i uszkodzenia fragmenty odzieży, na przykład rogi kieszeni lub różnego rodzaju otwory.
Użyj stopki do obszywania dziurek na guziki. Wyciągając miarkę stopki odmierz długość wzmocnienia, które chcesz wyszyć. Dostosuj długość i szerokość ściegu do żądanych wartości. Zamocuj stopkę w maszynie. Nić górna powinna przechodzić przez dziurkę w stopce.
Umieść materiał pod stopką w taki sposób, aby igła znajdowała się około 2 mm przed linią rozpoczęcia wzmocnienia. Opuść stopkę.
- 2mm Starting (1)
- Point (2)
Opuść dźwignię obszywania dziurek na guziki do maksymalnego poziomu tak, aby znalazła się za ogranicznikiem stopki.
- Dźwignia obszywania dzurek (1)
- Ogranicznik (2)
Delikatnie przytrzymaj końce nici wystające spod stopki i zacznij szycie.
28
1
1
2
2
Rada:
Dobre efekty daje użycie stabilizatora pod szytym materiałem.
53
PODSTAWOWE ŚCIEGI
Przyszywanie guzików
Przy pomocy maszyny do szycia możesz również łatwo i szybko przyszywać guziki – zarówno z 2, jak i 4 dziurkami.
Użyj stopki do przyszywania guzików. Przesuń suwak chowania ząbków transportera, aby wyłączyć dolny transport materiału.
- Dolna pozycja ząbków (1)
Umieść materiał pod stopką, połóż guzik w wybranym miejscu i opuść stopkę.
Wybierz ścieg przyszywania guzików i dostosuj jego szerokość do rozstawu dziurek guzika. Sprawdź adekwatność dobranej szerokości poprzez manewrowanie kołem ręcznym maszyny.
W przypadku przyszywania guzików z 4 dziurkami najpierw stwórz przeszycie pomiędzy dwiema dziurkami, a następnie między dwiema pozostałymi.
27
1
Po przyszyciu wszystkich żądanych guzików włącz na powrót dolny transport materiału.
- Górna pozycja ząbków (1)
1
54
3
PODSTAWOWE ŚCIEGI
Wszywanie zamka
Stopka do wszywania zamków posiada specjalną krawędź zakończoną płozą, która ułatwia równe przyszycie zamka. W sprzedaży dostępne są również stopki stworzone specjalnie
do wszywania zamków krytych.
00
1.5~3.0 3.5
Użyj stopki do wszywania zamków.
Wszywanie zamka
Złóż kawałki materiału prawymi stronami skierowanymi do siebie. Odmierz 2 cm od prawej krawędzi końca zamka i wykonaj w tym miejscu kilka ściegów zabezpieczających. Zwiększ długość ściegu do maksimum, obniż naprężenie nici poniżej 2 i stwórz fastrygę
równolegle do krawędzi materiału.
Rozłóż przyfastrygowane części materiału lewymi stronami skierowanymi do góry. Połóż na nich zamek, również lewą stroną skierowany do góry, ząbkami równolegle do krawędzi materiału. Przyfastryguj materiał wokół zamka do tkaniny, aby utrzymać go w
miejscu.
- Lewa strona materiału (1)
- 2 cm (2)
- 5 mm (3)
- Fastryga (4)
- Szycie wsteczne (5)
Zamocuj w maszynie stopkę do wszywania zamka.
1. Podłącz stopkę z prawej strony złączki, aby wszyć lewą stronę zamka.
2. Podłącz stopkę z lewej strony złączki, aby wszyć prawą stronę zamka
5
4
1
4
1
2
1
2
55
PODSTAWOWE ŚCIEGI
Wszywanie zamka
Szyj dookoła zamka. Usuń fastrygę i wygładź.
Wszywanie zamka krytego
Złóż kawałki materiału prawymi stronami skierowanymi do siebie Odmierz 2 cm od prawej krawędzi końca zamka i wykonaj w tym miejscu kilka ściegów zabezpieczających.
Zwiększ długość ściegu do maksimum, obniż naprężenie nici poniżej 2 i stwórz fastrygę równolegle do krawędzi materiału.
Zegnij ponownie materiał w lewo wzdłuż marginesu szwu. Złóż prawą stronę materiału tak, aby utworzyć fałdę długości 3 mm.
- Lewa strona (1)
- 2 cm (2)
- 5 mm (3)
- Fastryga (4)
- Szycie wsteczne (5)
- 3 mm (6)
5
3
4
1
6
2
56
4
PODSTAWOWE ŚCIEGI
Wszywanie zamka
Zamocuj w maszynie stopkę do wszywania zamków Użyj prawej złączki, aby przyszyć lewą stronę zamka. Przyszywaj zamek w odległości około 3 mm, zaczynając od jego końca.
2
Zatrzymaj maszynę około 5 cm od początku zamka. Wbij igłę w materiał, podnieś stopkę, rozepnij zamek i kontynuuj szycie.
- 3 mm (1)
- Koniec zamka (2)
- 5 cm (3)
- Zamek (4)
Obróć materiał ponownie prawą stroną do góry. Podłącz stopkę za pomocą lewej strony złączki aby przyszyć prawą stronę zamka.
Przeszyj wzdłuż dolnego końca i prawej strony zamka.
- Dolny koniec (1)
Zatrzymaj maszynę około 5 cm od górnego końca zamka. Usuń fastrygę i rozepnij zamek. Dokończ szycie.
3
1
1
57
PODSTAWOWE ŚCIEGI
Ścieg satynowy
Do ściegu satynowego polecamy użycie stopki do ściegów satynowych. Dobre rezultaty daje również użycie gładkich, połyskujących nici.
Zamocuj stopkę do ściegu satynowego.
Rada:
Podczas szycia z wyjątkowo delikatnych materiałów wskazanym jest użycie stabilizatora po lewej stronie materiału.
Stopka do ściegu satynowego posiada specjalną konstrukcję spodniej strony, która umożliwia swobodne przesuwanie się stopki nad grubymi szwami satynowymi.
Szyjąc ściegami satynowymi możesz dowolnie modykować ich długość i szerokość, aż do osiągnięcia idealnego efektu.
Zawsze wykonaj szycie próbne na niepotrzebnym kawałku tej samej tkaniny oraz przy użyciu tej samej nici.
05 29 30 31 32 33 34 35 36
45
40
3938
43
44
42
41
37
46
58
PODSTAWOWE ŚCIEGI
Marszczenie
Marszczenia wykorzystujemy głównie do ozdabiania wytworów krawieckich, głównie ubrań, poduszek, narzut i abażurów. Jest kilka sposobów na ich wykonywanie, między innymi podszywanie falbaną z użyciem stopki do marszczeń. Poniżej prezentujemy metodę podstawową.
Użyj stopki uniwersalnej.
Przed rozpoczęciem szycia upewnij się, że zarówno dolna i górna nić są wyciągnięte na długość około 5-10 cm, aby poprawnie rozpocząć szycie. Szczegółowe informacje znajdują się w sekcji „Wyciąganie dolnej nici”.
Ustaw naprężenie nici górnej około 2. Stwórz jeden lub dwa równoległe ściegi proste.
Po zakończeniu szycia pociągnij za nici wystające z obu stron, aby zmarszczyć materiał. Trzymając nitki, delikatnie i równomiernie rozprowadzaj fałdy.
- Nić dolna (1)
00
4.0 3.5
1
59
PODSTAWOWE ŚCIEGI
Marszczenie ozdobne
Ozdobne marszczenia tworzone przez zszywanie lub haftowanie nad fałdami służą do ozdabiania przodu bluzek lub mankietów. Ścieg trykotowy dodaje tkaninie elastyczności i odpowiedniej struktury.
18
17
1
Użyj stopki do ściegu satynowego.
Zwiększ długość ściegu do maksymalnej wartości i ustaw naprężenie nici poniżej 2. Stwórz dwie fastrygi w odległości około 1 cm od siebie.
- 1cm (1)
- Fastryga (2)
Stwórz fałdy ciągnąc za nici z jednej strony i rozprowadzając równomiernie materiał.
- Nić dolna (1)
Ponownie dostosuj ustawienia ściegu i wyszyj ozdobny wzór pomiędzy fastrygami.
Wyciągnij fastrygujące nici
2
1
60
PODSTAWOWE ŚCIEGI
Swobodne cerowanie, haft i monogramy
Przygotowanie maszyny do haftu i monogramowania
* tamborek do cerowania nie jest dołączony do maszyny
Opuść ząbki transportujące, aby uniemożliwić maszynie przesuwanie materiału
- Schowane ząbki (1)
Zdejmij stopkę oraz uchwyt stopki dociskowej. Naszkicuj wybrany wzór lub napis w odpowiednim miejscu na tkaninie.
Rozciągnij materiał na tamborku tak mocno i równo, jak to możliwe. Umieść materiał pod igłą maszyny. Upewnij się, że trzpień stopki dociskowej maszyny jest opuszczony najniżej, jak to możliwe. Za pomocą koła ręcznego wyciągnij nić dolną na wierzchnią stronę materiału. Stwórz kilka ściegów zabezpieczających w jednym miejscu.
Użyj obu dłoni do manewrowania tamborkiem w taki sposób, aby wyszywać interesujący cię wzór.
Rada:
Do cerowania i haftu można dokupić specjalistyczne stopki ułatwiające prowadzenie szycia.
0500
3.5
1
Uwaga:
Unikaj zbliżania palców w kierunku igły! Po zakończeniu szycia pamiętaj o ponownym podniesieniu ząbków transportera materiału.
- Podniesiona pozycja (1)
1
61
PODSTAWOWE ŚCIEGI
Swobodne cerowanie, haft i monogramy
1. Cerowanie
Najpierw wyszyj koło dookoła otworu, który chcesz zacerować. Najpierw szyj w jednym kierunku, tworząc równoległe przeszycia wzdłuż całego otworu.
Następnie obróć materiał o ¼ i ponownie szyj równolegle, kładąc ściegi pod kątem względem poprzedniego przeszycia. Przesuwaj materiał powoli, aby nie pomieszać nici i nie tworzyć szczelin pomiędzy nimi.
Rada:
Przemieszczanie materiału jest całkowicie pod kontrolą szyjącego. Zwróć uwagę na odpowiedni dobór prędkości szycia do wykonywanych manewrów.
2. Haft
Utrzymując stałą prędkość szycia wyszyj kontury żądanego wzoru. Wypełnij kontur za pomocą nici w kierunku od konturu do środka. Prowadź nici ciasno, przylegle do siebie.
Otrzymasz dłuższe przeszycia dzięki szybszym ruchom i krótsze za pomocą powolnego przemieszczania tamborka.
Po zakończeniu haftowania zabezpiecz końce nici za pomocą blokady ściegu.
3. Monogramowanie
Szyj ze stałą prędkością, delikatnie przesuwając tamborek w miarę wyszywania liter.
Po zakończeniu monogramowania zabezpiecz końce nici za pomocą blokady ściegu.
1
2
3
62
PODSTAWOWE ŚCIEGI
Pikowanie
Prostopadłe przeszycia z wierzchu materiału tworzone na powierzchni narzut, pościeli, obić, ciepłych ubrań, kuchennych rękawic i innych miękkich przedmiotów nazywamy pikowaniem. Pikowanie nie tylko podnosi ich walory estetyczne, ale pozwala również przytwierdzić miękkie wypełnienie.
Użyj stopki uniwersalnej lub specjalnej stopki do pikowania.
1. Instalacja prowadnika do pikowania
Podłącz prowadnik pikowania poprzez wetknięcie go w szczelinę z tyłu uchwytu stopki dociskowej. Dostosuj długość wystającego końca do odległości pikowania.
0100
3.0~4.0 3.5
1
Szyj ściegiem prostym tworząc równoległe przeszycia. Prowadnik pomaga w równoległym prowadzeniu ściegu.
63
2
PODSTAWOWE ŚCIEGI
Pikowanie
2. Łączenie skrawków materiału
Złóż dwa skrawki materiału prawymi stronami skierowanymi do siebie.
Za pomocą mydełka bądź znikającego pisaka krawieckiego wyrysuj margines szycia około 5 mm od krawędzi materiału. Poprowadź ścieg po narysowanej linii.
Możesz użyć krawędzi stopki jako odnośnika i prowadzić brzeg materiału przylegle do jej krawędzi.
- Lewa strona (1)
- 5mm (2)
3. Patchwork
Użyj stopki uniwersalnej, stopki do ściegu satynowego lub specjalnej stopki do patchworku.
Zszyj dwa skrawki materiału ze sobą po lewej stronie. Rozłóż zszyte skrawki oraz ich marginesy na płasko.
- Lewa strona materiału (1)
Odwróć materiały na prawą stronę i poprowadź ozdobny ścieg wzdłuż złączenia.
00
2
1.0~3.0 3.5
1
16
3
1
18 19
17
11
64
PODSTAWOWE ŚCIEGI
Aplikacje
Możesz stworzyć aplikację poprzez wycięcie ozdobnego kształtu i naszycie go na tkaninę.
Użyj stopki uniwersalnej lub stopki do aplikacji. Wytnij kształt aplikacji i przyfastryguj go do tkaniny. Zmniejsz
prędkość szycia i przyszywaj aplikację prowadząc ścieg dookoła krawędzi kształtu.
- Fastryga (1)
Przytnij ewentualny nadmiar materiału. Usuń fastrygę.
Luźne łączenie
Luźne łączenia są używane głównie w celach dekoracyjnych. Do ich wykonania warto wybrać grubsze lub kolorowe nici.
Użyj stopki uniwersalnej. Umieść zagięte brzegi materiału w odległości 4 mm od siebie
i przyfastryguj do stabilizatora-najlepiej cienkiego papieru lub zeliny, aby uniemożliwić ich przemieszczanie się.
- 4mm
- Stabilizator
- Fastryga
05
1.0~3.0 3.5~5.0
1
16
1
2
3
Umieść materiały pod stopką w taki sposób, aby pod stopką znalazł się środek przerwy pomiędzy materiałami i rozpocznij szycie.
Po zakończonej pracy usuń stabilizator oraz fastrygę.
65
PODSTAWOWE ŚCIEGI
Ścieg muszelkowy
Powtarzalny, falisty wzór, wyglądający jak brzeg muszli, nazywamy ściegiem muszelkowym. Może być użyty do ozdobnego wykończenia brzegu kołnierza lub falban.
Użyj stopki uniwersalnej lub stopki do ściegu satynowego.
Muszelkowe obrębianie
Szyj w pobliżu brzegu materiału w taki sposób, aby nie wyjść poza jego obręb. Dla lepszego rezultatu możesz wcześniej wykrochmalić tkaninę. Przytnij wystający brzeg materiału, uważając jednak, aby nie uszkodzić ściegu.
Użyj stopki uniwersalnej.
Muszelkowy brzeg
Złóż kawałki materiału prawymi stronami do siebie. Zszyj je ze sobą za pomocą ściegu muszelkowego tak, jak pokazuje rysunek.
Odetnij nadmiar materiału, a wokół fal ponacinaj na wysokości około 3 mm dla bezpieczeństwa.
Przystrzyż równo.
Wywiń materiał na prawą stronę pomagając sobie ołówkiem lub pesetą, a następnie zaprasuj brzeg.
32
63
66
KONSERWACJA I ROZWIĄZYWANIE PROBLEMÓW
Konserwacja
Uwaga:
Przed wykonaniem jakichkolwiek czynności konserwacyjnych należy odłączyć przewód zasilający maszyny od źródła prądu.
Czyszczenie zewnętrznych części maszyny
Aby wyczyścić obudowę maszyny należy przetrzeć ją delikatnie zwilżoną, miękką ściereczką z dodatkiem odrobiny łagodnego detergentu (np. mydła). Następnie należy wytrzeć maszynę do sucha przy pomocy drugiej ściereczki.
Nigdy nie wolno czyścić obudowy maszyny przy pomocy rozpuszczalników lub silnych detergentów.
Czyszczenie chwytacza
Gromadzenie się kłaczków w chwytaczu maszyny może powodować problemy w jej poprawnej pracy. Regularnie sprawdzaj i czyść dolny mechanizm maszyny.
Zdemontuj igłę, stopkę dociskową i uchwyt stopki. Podnieś pokrywę bębenka i wyjmij szpulkę.
Za pomocą wkrętaka wyciągnij śruby mocujące płytkę ściegową. Zdejmij płytkę ściegową maszyny.
- Pokrywa bębenka (1)
- Śruby (2)
- Płytka ściegowa (3)
2
3
1
2
Wyczyść ząbki transportujące i bębenek maszyny za pomocą szczoteczki oraz suchej, czystej ściereczki.
67
KONSERWACJA I ROZWIĄZYWANIE PROBLEMÓW
Funkcje ostrzegawcze
Dźwięk ostrzegawczy
- Prawidłowa praca: 1 sygnał dźwiękowy.
- Praca nieprawidłowa: 3 krótkie sygnały ostrzegawcze.
Jedną z przyczyn może być zaplątanie się nici w maszynie. Po więcej informacji na temat możliwych problemów i ich rozwiązywania zajrzyj do sekcji „Przewodnik rozwiązywania problemów”.
Przesuń nawijacz ponownie w lewo
Kiedy szpulka zostanie całkowicie nawinięta i zatrzymasz maszynę, nawijacz będzie znajdował się w pozycji prawej. Usłyszysz 3 krótkie sygnały przy próbie wciśnięcia jakiegokolwiek przycisku bez uprzedniego przesunięcia nawijacza w lewo. Przesuń nawijacz w lewą stronę.
Notatka:
Jeżeli nie potrasz rozwiązać problemu, skontaktuj się z producentem lub sprzedawcą.
Uwaga:
Jeżeli podczas szycia zaplącze się nić, igła oraz mechnizm bębeneka zostaną dla bezpieczeństwa zatrzymane. Usuń problem, a następnie wyłącz maszynę i włącz ją ponownie.
Informacja na ekranie
Podczas szycia wystąpił problem. Ten komunikat oznacza, że maszyna napotkała problem i nie może szyć poprawnie. Zajrzyj do sekcji „Przewodnik rozwiązywania problemów”, aby znaleźć rozwiązanie. Po usunięciu przeszkody, maszyna ponownie zacznie szyć.
68
Porady dotyczące rozwiązywania problemów
Problem Przyczyna Rozwiązanie Odniesienie
1. Maszyna nie jest poprawnie nawleczona 1. Nawlecz maszynę postępując zgodnie ze wskazówkami instrukcji 16
2. Naprężenie górnej nici jest zbyt duże 2. Zmniejsz naprężenie nici 23
Nić górna
zrywa się
Zrywa się
nić dolna
Maszyna
przepuszcza
ściegi
Igła się łamie
Zbyt luźne ściegi
3. Założona nić jest zbyt gruba w stosunku do igły 3.Zamocuj grubszą igłę 18
4. Igła nie jest poprawnie zamocowana 4. Wyjmij igłę i zamocuj ponownie (płaską stroną do tyłu) 18
5. Nić zaplątała się wokół trzpienia szpuli 5. Zdejmij szpulę, uporządkuj nić i załóż ponownie 16
6. Igła jest uszkodzona 6. Wstaw nową igłę 18
1. Szpulka nie jest poprawnie zainstalowana w bębenku 1. Wyjmij szpulkę, sprawdź instrukcję poprawnego mocowania szpulki i spróbuj ponownie
2. Nić dolna nie jest poprawnie poprowadzona 2. Wyjmij szpulkę, sprawdź instrukcję poprawnego nawlekania bębenka i spróbuj ponownie
1. Igła nie jest poprawnie zamocowana 1. Wyjmij igłę i zamocuj ponownie (płaską stroną do tyłu) 18
2. Igła jest uszkodzona 2. Wstaw nową igłę 18
3. Użyto igły w nieadekwatnym rozmiarze 3. Wybierz igłę pasującą do użytej nici i rodzaju materiału 18
4. Stopka dociskowa jest zamocowana niepoprawnie 4. Sprawdź mocowanie stopki 21
5. Maszyna nie jest poprawnie nawleczona 5. Nawlecz maszynę postępując zgodnie ze wskazówkami instrukcji 16
1. Igła jest uszkodzona 1. Wstaw nową igłę 18
2. Igła nie jest poprawnie zamocowana 2. Wyjmij igłę i zamocuj ponownie (płaską stroną do tyłu) 18
3. Użyto igły w nieadekwatnym rozmiarze 3. Wybierz igłę pasującą do użytej nici i rodzaju materiału 18
4. Użyto nieprawidłowej stopki dociskowej. 4. Wybierz pasująca stopkę dociskową
5. Mocowanie igły poluzowało się 5. Dokręć pokrętło mocowania igły 18
6. Rodzaj stopki dociskowej nie pasuje do wybranego ściegu 6. Zmień stopkę lub ścieg
7. Naprężenie górnej nici jest zbyt duże 7. Zmniejsz naprężenie nici 23
1. Maszyna nie jest poprawnie nawleczona 1. Nawlecz maszynę postępując zgodnie ze wskazówkami instrukcji 16
2. Nić dolna nie jest poprawnie poprowadzona 2. Wyjmij szpulkę, sprawdź instrukcję poprawnego nawlekania bębenka i spróbuj ponownie
(str.)
15
15
13
Porady dotyczące rozwiązywania problemów
Problem
Zbyt luźne ściegi
Zbyt ciasne
ściegi
Marszczenie
się szwu
Wzory są
zniekształcone
Nić blokuje się
Maszyna
pracuje głoścno
Nierówne ściegi,
nierówny
transport
materiału
Maszyna nie
działa
Przyczyna Rozwiązanie
Odniesienie
(str.)
3. Niepoprawny dobór nici/materiału/igły 3. Rozmiar igły powinien pasować do użytej nici oraz rodzaju szytego materiału. 18
4. Naprężenie górnej nici jest zbyt niskie 4. Skoryguj naprężenie nici 23
1. Użyta igła jest zbyt gruba 1. Zamocuj odpowiednią igłę 18
2. Nieadekwatny wybór długości ściegu 2. Skoryguj ustawienie długości ściegu 31
3. Naprężenie nici jest zbyt duże 3. Zmniejsz naprężenie nici 23
1. Naprężenie nici jest zbyt duże 1. Skoryguj naprężenie nici 23
2. Maszyna nie jest poprawnie nawleczona 2. Nawlecz maszynę postępując zgodnie ze wskazówkami instrukcji 16
3. Użyta igła jest zbyt gruba 3. Zamocuj odpowiednią igłę 18
4. Wybrano zbyt wysokie ustawienie długości ściegu 4. Zmniejsz długość ściegu 31
5. Szycie z cienkiego materiału 5. Użyj stabilizatora 42
1. Stopka dociskowa nie pasuje do użytego ściegu 1. Wybierz odpowiednią stopkę
2. Naprężenie nici górnej jest zbyt duże 2. Zmniejsz naprężenie nici 23
1. Nić zaplątała się w bębenku maszyny
2. W ząbkach transportera nagromadziły się kłaczki
1.Kłaczki lub olej nagromadziły się w chwytaczu
lub w transporterze
2. Igła jest uszkodzona 2. Wymień igłę 16
3. Nić zablokowała się w bębenku
4. W ząbkach transportera nagromadziły się kłaczki
1. Użycie nici niskiej jakości
2. Nić dolna jest poprowadzona nieprawidłowo
3. Tkanina została pociągnięta
1. Maszyna nie została właczona
2. Stopka jest podniesiona
3. Maszyna nie jest podłaczona do źródła zasilania
Wyciągnij górną nić, zdejmij pokrywę bębenka, poruszając kołem ręcznym w przód i w tył spróbuj pozbyć się pozostałej nici.
1. Wyczyść chwytacz i transporter 67
Wyciągnij górną nić, zdejmij pokrywę bębenka, poruszając kołem ręcznym w przód i w tył spróbuj pozbyć się pozostałej nici.
1. Wybierz nić lepszej jakości
2. Wyjmij szpulkę i ponownie nawlecz bębenek maszyny
3. Nie ciągnij tkaniny podczas szycia, pozwól maszynie swobodnie go przesuwać
1. Włącz maszynę
2. Opuść stopkę
3. Umieść wtyczkę maszyny w gnieździe elektrycznym
67
67
18
13
12
14
12
Ten symbol oznacza, że produkt ten nie powinien być wyrzucany razem z innymi odpadami domowymi w całej UE. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego w wyniku niekontrolowanego usuwania odpadów, należy je poddać recyklingowi w celu promowania zrównoważonego ponownego wykorzystania zasobów. Aby zwrócić zużyte urządzenie, należy skorzystać ze specjalnych systemów zwrotu i odbioru zużytej elektroniki lub skontaktować się ze sprzedawcą, u którego zakupiono produkt. Może on zabrać ten produkt do bezpiecznego recyklingu.
INFORMACJA O POSTĘPOWANIU ZE ZUŻYTYM SPRZĘTEM ELEKTRYCZNYM I ELEKTRONICZNYM
W związku z obowiązkiem informacyjnym wynikającym z wprowadzenia ustawy o zużytym sprzęcie elektrycznym i elektronicznym informujemy, że:
1. Zużyty sprzęt elektryczny i elektroniczny nie może być umieszczany z innymi odpadami. Sprzęt taki powinien być zbierany selektywnie o czym przypomina załączone oznakowanie (przekreślony, kołowy kontener na odpady).
2. Nieprzestrzeganie tej zasady może, przy nieprawidłowej utylizacji zużytego sprzętu, stanowić zagrożenie dla środowiska i zdrowia ludzi, wynikające z obecności w sprzęcie składników niebezpiecznych (takich jak np. okablowanie elektryczne, tworzywa sztuczne, baterie, wyłączniki, płytki obwodów drukowanych, itp.). Aby uniknąć takiego zagrożenia, składniki takie powinny zostać zebrane i w odpowiedni sposób przetworzone przez wyspecjalizowane rmy.
3. Dane o masie sprzętu zawiera informacja o pozostałych podstawowych parametrach urządzenia (w załączeniu). Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu. Odbywa się to w szczególności poprzez uczestnictwo w systemie zbierania zużytych urządzeń.
Informujemy, że zużyty sprzęt możecie Państwo oddać bezpłatnie w sklepie, w którym został on zakupiony. Samodzielne demontowanie zużytego sprzętu jest niedopuszczalne. Ze sklepu zużyty sprzęt tra następnie do wyspecjalizowanej rmy zajmującej się przetwarzaniem, odzyskiem (w tym recyklingiem) i unieszkodliwieniem składników niebezpiecznych.
Importer deklaruje, że wyrób został wyprodukowany zgodnie z Dyrektywą Niskonapięciową LVD 2014/35/EU, Dyrektywą o Kompatybilności Elektromagnetycznej EMC 2014/30/EU, Dyrektywą ws. ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym ROHS2 2011/65/EU.
Loading...
