Cat. No.
4270-59
4270-59A
TM
MANUAL DE INSTRUCCIONES
MANUAL DO OPERADOR
OPERATOR'S MANUAL
TALADRO DE BASE MAGNÉTICA
FURADEIRA DE BASE MAGNÉTICA
COMPACT ELECTROMAGNETIC DRILL PRESS
LEER Y ENTENDER EL MANUAL DEL OPERADOR.
ENTENDER O MANUAL DO OPERADOR.
UNDERSTAND OPERATOR'S MANUAL.
ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE
AVISO PARA REDUZIR O RISCO DE ACIDENTES, O USUÁRIO DEVE LER E
WARNING TO REDUCE THE RISK OF INJURY, USER MUST READ AND
Page 2
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE
SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar una
descarga eléctrica, un incendio o lesiones graves.
Guarde todas las advertencias e instrucciones para consultarlas en el futuro.
El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se refi ere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).
SEGURIDAD EN EL ÁREA
DE TRABAJO
• Mantenga limpia y bien iluminada el área de
trabajo. Las áreas desordenadas u oscuras con-
tribuyen a que se produzcan accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de
líquidos, gases o polvo infl amables. Las her-
ramientas eléctricas crean chispas que pueden
incendiar el polvo o las emanaciones.
• Mantenga a los niños y otras personas alejadas
mientras utiliza una herramienta eléctrica. Las
distracciones pueden hacerle perder el control.
SEGURIDAD ELÉCTRICA
• Los enchufes de las herramientas eléctricas
deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modifi cación
en el enchufe. No use enchufes adaptadores
con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica
si no se modifi can los enchufes y los tomacor-
rientes son del mismo tipo.
• Evite el contacto corporal con superfi cies con
conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléc-
trica aumenta si su cuerpo está conectado a tierra.
• No exponga la herramientas eléctricas a la
lluvia o a condiciones de humedad. El agua
que entra en una herramienta eléctrica aumenta
el riesgo de descarga eléctrica.
• No abuse del cable. Nunca use el cable para
transportar la herramienta eléctrica, tirar de
ella o desenchufarla. Mantenga el cable alejado
del calor, los bordes afi lados o las piezas en
movimiento. Los cables dañados o enmarañados
aumentan el riesgo de descarga eléctrica.
• Cuando se utiliza una herramienta eléctrica
en el exterior, use una extensión que sea
apropiada para uso en el exterior. El uso de un
cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
• Si debe operar una herramienta eléctrica en
un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual
(RCD). Usar un RCD reduce el riesgo de que se
produzcan descargas eléctricas.
SEGURIDAD PERSONAL
• Manténgase alerta, ponga cuidado a lo que
está haciendo y use el sentido común cuando
utilice una herramienta eléctrica. No use una
herramienta eléctrica cuando está cansado o
bajo la infl uencia de drogas, alcohol o medici-
nas. Despistarse un minuto cuando se utiliza una
herramienta eléctrica puede tener como resultado
lesiones personales graves.
• Use un equipo de protección personal. Lleve
siempre protección ocular. Llevar un equipo
de protección apropiado para la situación, como
una máscara antipolvo, zapatos de seguridad
antideslizantes, un casco o protección auditiva,
reducirá las lesiones personales.
• Evite el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectarlo a la toma de
alimentación o a la batería, al levantar o mover
la herramienta. Mover herramientas con el dedo
en el interruptor o enchufarlas con el interruptor
en la posición de encendido contribuye a que se
produzcan accidentes.
• Quite todas las llaves de ajuste antes de
encender la herramienta. Una llave que esté
acoplada a una pieza giratoria de la herramienta
puede provocar lesiones personales.
• No se estire demasiado. Mantenga los pies
bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la
herramienta eléctrica en situaciones inesperadas.
• Vístase de manera apropiada. No lleve ropa
suelta ni joyas. Mantenga el cabello, la ropa y
los guantes lejos de la piezas en movimiento.
La ropa fl oja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción
de polvo, asegúrese de que estén conectados
y se usen apropiadamente. El uso de estos dis-
positivos puede reducir los peligros relacionados
con el polvo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación.
La herramienta eléctrica correcta funcionará mejor
y de manera más segura a la velocidad para la
que se diseñó.
• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier her-
ramienta eléctrica que no se pueda controlar con
el interruptor es peligrosa y se debe reparar.
• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad
2
reducen el riesgo de que la herramienta se prenda
accidentalmente.
• Almacene las herramientas eléctricas fuera
del alcance de los niños y no permita que
personas no familiarizadas con ellas o estas
instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios
no capacitados.
• Mantenimiento de las herramientas eléctricas.
Revise que no haya piezas móviles que estén
desalineadas o que se atasquen, piezas rotas
ni ninguna otra condición que pueda afectar el
funcionamiento de la herramienta eléctrica. Si
se encuentran daños, haga que le reparen la
herramienta antes de usarla. Las herramientas
mal mantenidas son la causa de muchos accidentes.
• Mantenga las herramientas de corte limpias
y afi ladas. Es menos probable que se atasquen
las herramientas de corte con fi los afi lados que
se mantienen de manera apropiada y también son
más fáciles de controlar.
• Use la herramienta eléctrica, los accesorios,
las brocas, etc. siguiendo estas instrucciones,
teniendo en cuenta las condiciones de trabajo
y la tarea que se va a realizar. El uso de la her-
ramienta eléctrica para operaciones diferentes de
aquellas para las que se diseñó podría originar
una situación peligrosa.
MANTENIMIENTO
• Haga que un técnico calificado realice el
mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas.
Esto asegurará que se mantiene la seguridad de
la herramienta eléctrica.
REGLAS ESPECIFICAS
DE SEGURIDAD
• Siempre use una amarra de seguridad cuando
taladre superficies elevadas o superficies
verticales (consulte “Amarra de Seguridad”
en la sección “Operación”). El montaje puede
liberarse.
• Limpie la superfi cie antes de acoplar el soporte
del taladro a la superfi cie de trabajo. La pintura,
el óxido, las incrustaciones o las superfi cies irregu-
lares disminuyen el poder de sujeción del imán.
Las virutas, las rebabas, el polvo y otro tipo de materia extraña en la superfi cie de la base del imán
pueden también disminuir el poder de sujeción.
• No acople la base magnética a acero inoxidable de grado no magnético. La base magnética
NO sujetará ningún objeto. La prensa taladradora
electromagnética se acopla magnéticamente a
material ferroso de 9,5 mm (3/8") o más grueso.
No la utilice en material de menor grosor.
• Las conexiones en húmedo producen sacu-
didas eléctricas. Si el enchufe o las conexiones
se mojan, desconecte la energía del receptáculo
antes de desenchufar la unidad. Evite que el lubricante de corte se derrame por el cordón y entre
en contacto con el receptáculo, las conexiones
del cordón prolongador o el enchufe de la herramienta. Cada vez que se enchufe la herramienta,
levante el cordón prolongador o acople las conexiones de la caja y prepare un desvío para el goteo.
• Lleve protectores auditivos cuando use la
broca de impacto. La exposición a ruido puede
producir la pérdida de la audición.
• Agarre la herramienta por los asideros aislados cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto
con cables ocultos o con su propio cable. El
contacto con un cable “con corriente” hará que las
partes de metal expuesto de la herramienta pasen
la corriente y produzcan una descarga al operador.
• Guarde las etiquetas y placas de especifi cacio-
nes. Estas tienen información importante. Si son
ilegibles o si no se pueden encontrar, póngase en
contacto con un centro de servicio de MILWAU-
KEE para una refacción gratis.
• ADVERTENCIA Algunas partículas de polvo
resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas
que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A
continuación se citan algunos ejemplos de tales
sustancias químicas:
• plomo proveniente de pinturas con base de plomo
• sílice cristalino proveniente de ladrillos, cemento
y otros productos de albañilería y
• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición
varía dependiendo de la frecuencia con la que
usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje
en un área bien ventilada, y utilice equipo de
seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específi camente
diseñadas para fi ltrar partículas microscópicas.
• Amarra de Seguridad
A. No utilice cerca de acidos o agentes
blanqueadores.
B. No utilice para efectuar levantamientos
por encima de la cabeza.
C. No utilice la amarra si la malla ha sufrido cortes.
D. La malla debe quedar protegida de los bores
afi lados.
E. T odos los accesorios deben colocarse en linea
con la direccion del tiro para la capacidad nominal.
ESPECIFICACIONES
Cat. No.
4270-59
4270-59A
*Requiere el uso de un adaptador para portabrocas de 13 mm (1/2")
Volts
ca Hz W
220-240
220-240
50-60
50-60
1050
1050
rpm
Diámetro interior
-1
min
450
450
del husillo
19 mm (3/4")
19 mm (3/4")
3
*Broca
helicoidal
13 mm (1/2")
13 mm (1/2")
HSS
Cutter
38 mm (1-1/2")
38 mm (1-1/2")
Page 3
TIERRA
ADVERTENCIA Puede haber riesgo
de descarga eléctrica si se conecta el cable de
conexión de puesta a tierra incorrectamente.
Consulte con un electricista certifi cado si
tiene dudas respecto a la conexión de puesta
a tierra del tomacorriente. No modifi que el en-
chufe que se proporciona con la herramienta.
Nunca retire la clavija de conexión de puesta
a tierra del enchufe. No use la herramienta
si el cable o el enchufe está dañado. Si está
dañado antes de usarlo, llévelo a un centro
de servicio MILWAUKEE para que lo reparen.
Si el enchufe no se acopla al tomacorriente,
haga que un electricista certifi cado instale un
toma-corriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la frase “Se requiere
conexión de puesta a tierra” tienen un cable de tres
hilo y enchufes de conexión de puesta a tierra de tres
clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura
A). Si la herramienta se averiara o no funcionara
correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la
corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica.
La clavija de conexión de puesta a tierra en el enchufe
EXTENSIONES ELECTRICAS
Las herramientas que deben conectarse a tierra
cuentan con clavijas de tres patas y requieren
que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con
doble aislamiento y clavijas de dos patas pueden
utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de
la distancia que exista entre la toma de la corriente
y el sitio donde se utilice la herramienta. El uso
de extensiones inadecuadas puede causar serias
caídas en el voltaje, resultando en pérdida de
potencia y posible daño a la herramienta. La tabla
que aquí se ilustra sirve de guía para la adecuada
selección de la extensión.
Mientras menor sea el número del calibre del
cable, mayor será la capacidad del mismo. Por
ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16.
Cuando use mas de una extensión para lograr el
largo deseado, asegúrese que cada una tenga al
menos, el mínimo tamaño de cable requerido. Si
está usando un cable de extensión para mas de
una herramienta, sume los amperes de las varias
placas y use la suma para determinar el tamaño
mínimo del cable de extensión.
LEA Y GUARDE TODAS LAS INSTRUCCIONES
PARA FUTURAS REFERANCIAS.
está conectada al sistema de conexión de puesta a
tierra de la herramienta a través del hilo verde dentro
del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada.
Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente
instalado y conectado a tierra según
todos los códigos y reglamentos. El
enchufe y el tomacorriente deben
asemejarse a los de la Figura A.
Fig. A
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con “Doble aislamiento”
no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los
estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories),
de la Asociación Canadiense de Estándares
(CSA) y el Código Nacional de Electricidad.
Las herramientas con doble aislamiento
pueden ser usadas en cualquiera de los
toma corriente de 120 Volt mostrados en
la Figura B.
Fig. B
En los países específi cos, las herramientas con
doble aislamiento podrían utilizarse en las conexiones de salida adecuadas para el enchufe.
Guías para el uso de cables de extensión
• Si está usando un cable de extensión en sitios
al aire libre, asegúrese que está marcado con el
sufi jo “W-A” (“W” en Canadá) el cual indica que
puede ser usado al aire libre.
• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones
eléctricas. Cambie siempre una extensión dañada
o hágala reparar por una persona califi cada antes
de volver a usarla.
• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5 volts al 150%
de los amperios.
Largo de cable de Extensión en (m)
7,6 12,2 22,8 30,4 45,7 60,9
16
16
16
14
12
16
14
12
10
16
14
12
10
14
12
10
10
12
10
10
--
12
10
--
--
--
4

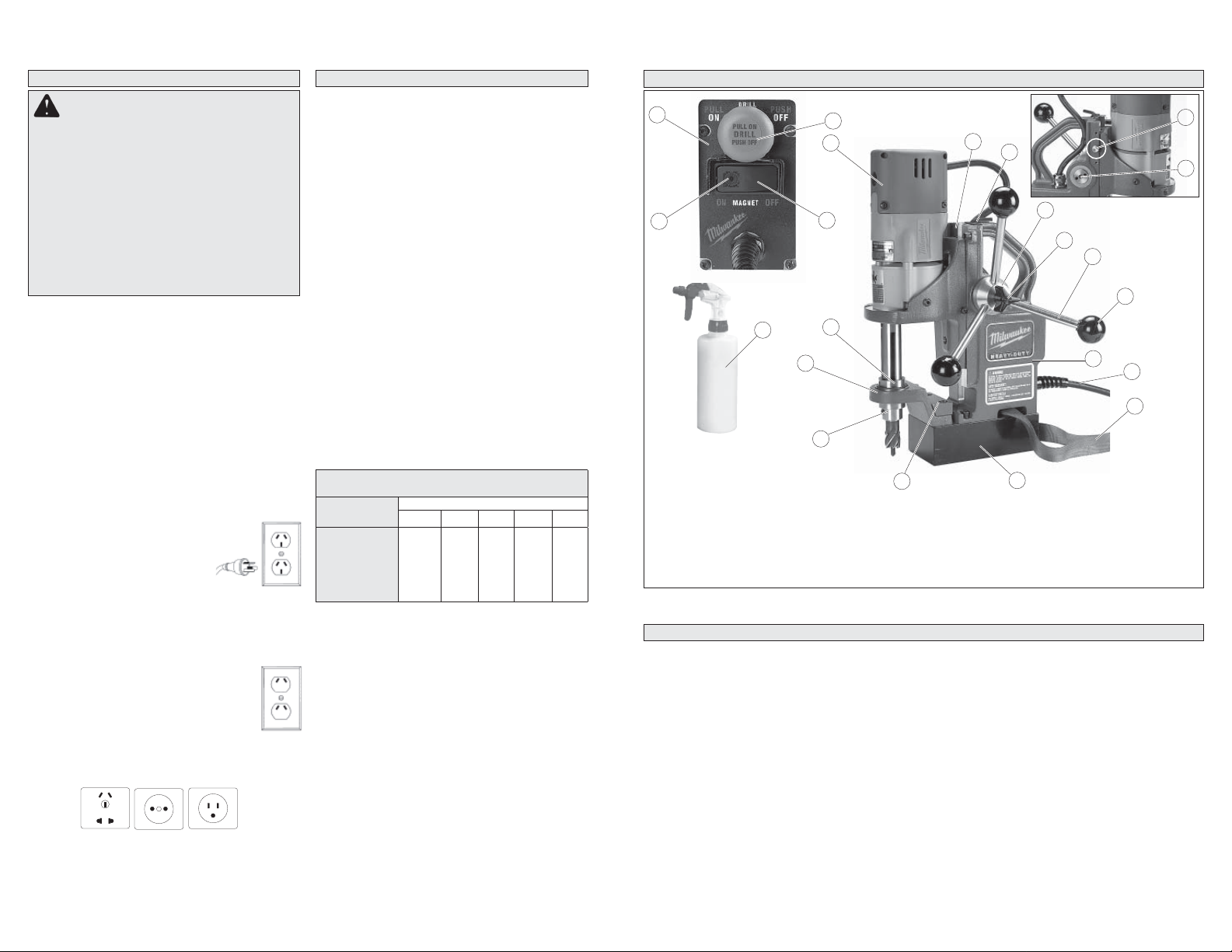

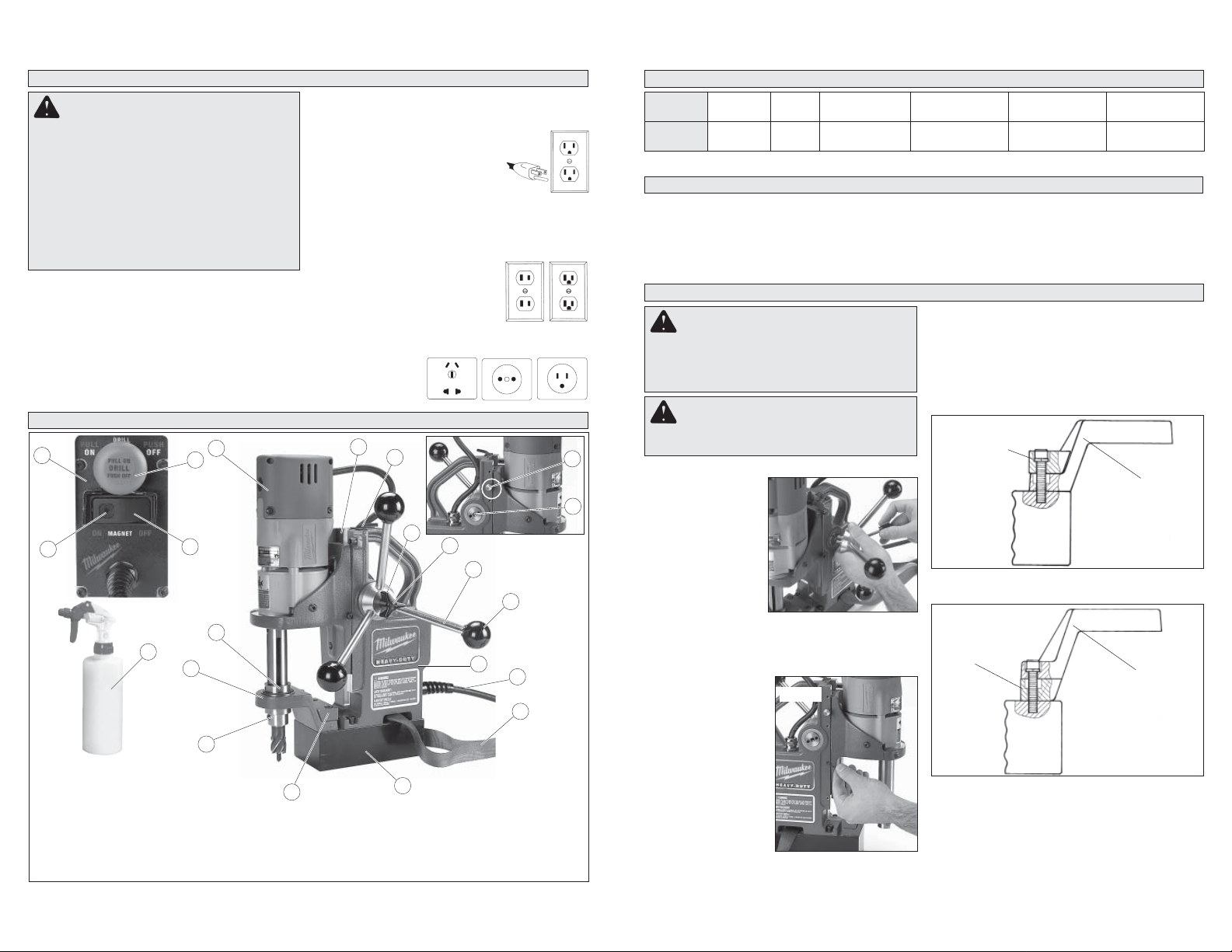

DESCRIPCION FUNCIONAL
18
19
22
1. Motor del taladro
2. Guía de deslizamiento
3. Almacenamiento para la
llave (incluye llaves
hexagonales de
3/32" y 3/16")
4. Perilla de tope
5. Piñón
6. Anillo central
7. Tornillo del mango
8. Mango de avance
CARACTERISTICAS
Bloqueo de Línea
El bloqueo de línea evita que el motor del taladro
arranque cuando se aplica potencia de línea al
sistema por primera vez o luego de una pérdida
momentánea de potencia. Para restablecer la herramienta, gire el interruptor del imán a la posición
“OFF” y el interruptor de encendido/apagado del
taladro a la posición “OFF”.
Enclavamiento del Motor/Imán
El enclavamiento del motor/imán es una característica que evita la aplicación de potencia al
motor del taladro cuando el imán no se encuentra
--
--
--
--
energizado. El enclavamiento del motor/imán evita
además que el imán se desenergice mientras el
motor se encuentra en marcha.
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIA Para reducir el ries-
go de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.
21
1
20
17
16
15
9. Agarre
10. Alojamiento
11. Cordón
12. Amarra de seguridad
13. Base magnética
14. Espaciador
15. Husillo del taladro
16. Abrazadera de soporte
17. Depósito del lubricante de corte
14
de una lesión, desconecte siempre la herramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El
uso de otros accesorios puede ser peligroso.
Colocación de los Mangos de Avance y Agarres
1. Ensamble los mangos de avance y los
agarres en el anillo
central. Apriete bien.
2. Para instalar el anillo
central en cualquiera
de los lados, alinee las
dos (2) clavijas en el
anillo central con los
orifi cios en el piñón.
Apriete el tornillo del mango.
Perilla de Tope
La perilla de tope ha sido diseñada para evitar que la
guía de deslizamiento se corra. Para instalarla, atornille la perilla de tope en la ubicación que se muestra.
2
3
6
7
8
9
10
11
12
13
18. Panel de control
19. Luz indicadora del imán
20. Interruptor del imán
21. Interruptor de encendido/apagado del
taladro
22. Bomba de mano
ADVERTENCIA Para reducir el riesgo
Fig. 1
5
4
5
Page 4
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIA Para reducir el riesgo
de una lesión, desconecte siempre la herramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El
uso de otros accesorios puede ser peligroso.
ADVERTENCIA Para reducir el ries-
go de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.
Colocación de los Mangos de Avance y Agarres
1. Ensamble los mangos de avance y los
agarres en el anillo
central. Apriete bien.
2. Para instalar el anillo
central en cualquiera
de los lados, alinee las
dos (2) clavijas en el
anillo central con los
orifi cios en el piñón.
Apriete el tornillo del mango.
Perilla de Tope
La perilla de tope ha sido diseñada para evitar que la
guía de deslizamiento se corra. Para instalarla, atornille la perilla de tope en la ubicación que se muestra.
Ajuste del Conjunto de la Contrachaveta
Para ajustar la contrachaveta, afl oje o apriete
los tornillos de fi jación de
ajuste de la contrachaveta en el lado del alojamiento de apoyo, según
corresponda, con la llave
hexagonal de 3/32” suministrada. El apriete de
los tornillos de fi jación
aumenta la fricción en
la guía de deslizamiento.
La contrachaveta debe
apretarse lo suficiente
Fig. 1
Fig. 2
para que pueda soportar el peso del taladro en
cualquier posición. Todos los tornillos de fi jación
deben ajustarse de manera que proporcionen un
recorrido liso y parejo durante toda la trayectoria
de la guía de deslizamiento.
Los tornillos de fi jación incluyen un parche de nylon
que evita que los mismos se muevan libremente.
Podría ser necesario ajustar la chaveta ocasionalmente dado el uso prolongado de la herramienta.

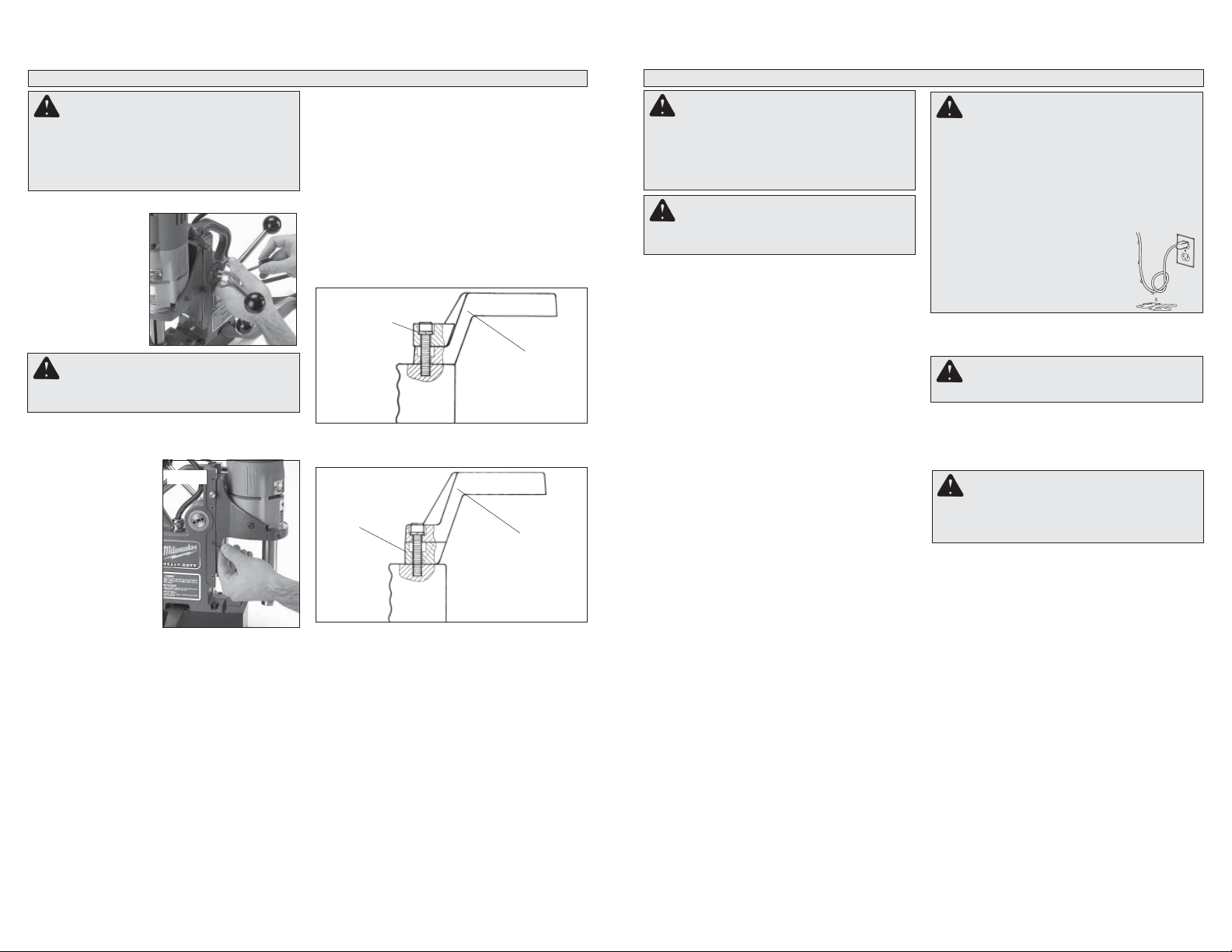

Ajuste de la Abrazadera de Soporte y el Espaciador para Profundidad de Corte
Esta unidad viene ajustada de fábrica para uso en
cortadoras de 25 mm (1") de profundidad (Fig. 3).
Fig. 3
Espaciador
Abrazadera de
soporte
Cuando utilice cortadoras de 50 mm (2") de profundidad, instale la abrazadera de soporte con el
espaciador en la parte inferior, tal como se muestra
en la Fig. 4.
Fig. 4
Espaciador
Abrazadera de
soporte
NOTA: No use un espaciador y una abrazadera de
soporte con un adaptador de mandril.
OPERACION
ADVERTENCIA Para reducir el riesgo
de una lesión, desconecte siempre la herramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El
uso de otros accesorios puede ser peligroso.
ADVERTENCIA Para reducir el ries-
go de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.
Operación Típica
1. Revise a superfi cie de trabajo para asegurarse
que esté limpia y libre de materia extraña.
La pintura, el óxido, las incrustaciones o las su-
perfi cies irregulares disminuyen el poder de su-
jeción del imán. Las virutas, las rebabas, el polvo
y otro tipo de materia extraña en la superfi cie de
la base magnética pueden también disminuir
el poder de sujeción. Use una lima lisa y plana
para mantener el imán limpio y libre de ranuras.
La prensa taladradora electromagnética se
acopla magnéticamente a material ferroso de
9,5 mm (3/8") o más grueso. No la utilice en material de menor grosor. La base magnética NO se
fi jará a acero inoxidable de grado no magnético.
2. Para instalar/extraer la cortadora:
A. Eleve el motor del taladro a su posición más
alta. Apriete la perilla de tope
B. Inserte la cortad
las dos (2) caras planas de la cortadora alineadas
con los tornillos de fi jación. Asegúrese que el per-
no central se encuentre insertado en la cortadora.
NOTA: La cortadora debe quedar completa-
mente asentada en el husillo del taladro.
C. Apriete los tornillos de fi jación con la llave
hexagonal de 3/16” suministrada.
D. Afl oje la perilla de tope.
E. Invierta el procedimiento para extraer la cortadora.
NOTA: No extraiga la cortadora a menos que
se haya removido el relantizador. El mismo
puede eyectarse inesperadamente. Evite
el contacto con las puntas de la cortadora.
Inspeccione periódicamente las puntas de
la cortadora para asegurarse que no estén
sueltas o dañadas.
3. Enchufe la herramienta en la fuente de alimentación.
ora en el husillo del taladro con
ADVERTENCIA
• No utilice lubricante de corte en una superfi cie
elevada o en posiciones que permitan que el lubricante entre al motor o a la caja del interruptor.
• Las conexiones en húmedo producen sacudidas eléctricas. Evite que el lubricante
de corte se derrame por el cordón y entre el
contacto con el receptáculo, las conexiones
del cordón prolongador o el enchufe de la
herramienta. Cada vez que se enchufe la
herramienta, levante el cordón prolongador
o acople las conexiones de la
caja y prepare un desvío para
el goteo. Si el enchufe o las
conexiones se mojan, desconecte la energía del receptáculo antes de desenchufar la
unidad.
4. Levante el husillo de manera que la cortadora
y el perno central queden por encima de la
superfi cie de trabajo.
ADVERTENCIA A fi n de reducir el riesgo
de lesionarse, no sujete la pieza de trabajo
con la mano.
5. Coloque la herramienta de manera que el perno
central quede directamente sobre la ubicación
de corte deseada. Lleve el interruptor del imán
a la posición “ON”. La luz indicadora del imán
se encenderá.
ADVERTENCIA A fi n de reducir el riesgo
de lesionarse, siempre use una amarra de seguridad cuando taladre superfi cies elevadas
o superfi cies verticales.
6. Use una amarra de seguridad cuando trabaje
en superfi cies elevadas o superfi cies verticales.
Fig. 5
Abrazadera en C
A.Pase la amarra de seguridad, el lado con el
anillo primero, a través de la ranura inferior, y
envuélvala bien alrededor de una estructura
sólida y rígida, tal como se muestra. Asegúrese
que la amarra no esté torcida.
B.Asegure al anillo el gancho de cierre instantá-
neo de la amarra de seguridad suministrado
con la herramienta. Elimine cualquier huelgo
en la amarra.
6
7

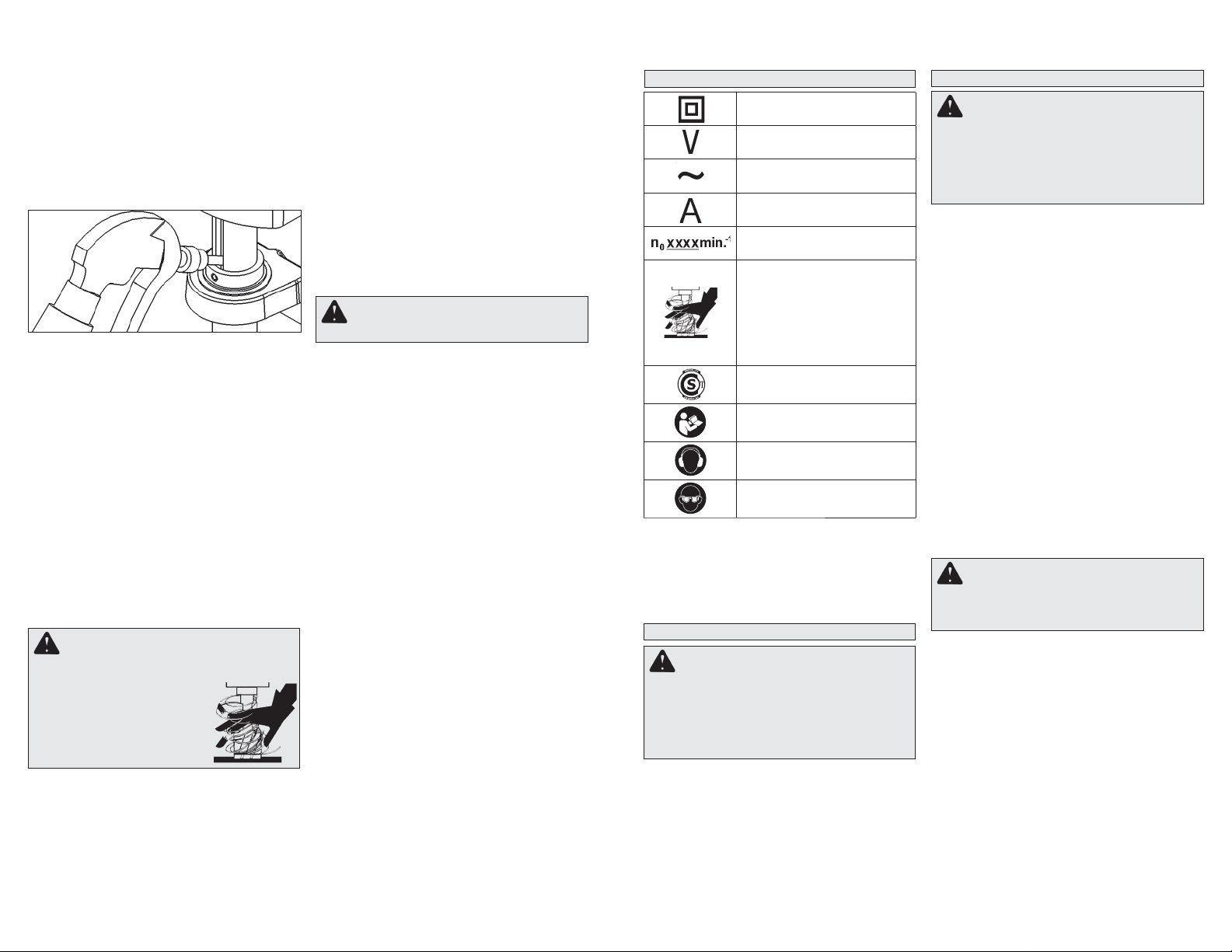

Page 5
C.Cuando trabaje en superfi cies verticales, sujete la
amarra de seguridad con una abrazadera en C o
dispositivo similar. Ésta mantendrá la amarra en
su posición y evitará que la herramienta se deslice
hacia abajo a través de la superfi cie vertical.
NOTA: No sujete a la amarra. Esto podría dañar
la amarra y ocasionar que se rompa.
7. Con el interruptor de encendido/apagado del
taladro en la posición “OFF”, llene el depósito
del lubricante de corte con lubricante de corte a
través de las ranuras en el husillo del taladro.
Fig. 6
El depósito del lubricante de corte se vaciará
cuando el perno central entre en contacto con
la superfi cie de trabajo. Cuando haga muescas
o ranuras, es necesario rociar lubricante de
corte directamente en la cortadora y la pieza
de trabajo con la bomba de mano suministrada.
Mantenga la bomba de mano alejada de las partes móviles. Si no utiliza el lubricante de forma
correcta ocasionará daños a la cortadora.
Se recomienda el uso de lubricante de corte
HAWG WASH® para prolongar la vida útil de
las cortadoras. El operador es responsable de la
aplicación de lubricantes diferentes al lubricante
de corte HAWG WASH®.
En aplicaciones de corte superior o vertical, no
utilice lubricantes de corte. Utilice únicamente
lubricantes en pasta o rociador recomendados
para corte a alta velocidad. No permita que los
lubricantes en pasta o rociador entren en la
herramienta.
8. Ponga en marcha el motor del taladro colocando
el interruptor de encendido/apagado del taladro
en la posición “ON”.
ADVERTENCIA A fi n de reducir el
riesgo de lesionarse, mantenga siempre las
manos, los trapos, la ropa, etc. alejados de
las partes móviles y de las
virutas. No trate de remover las
virutas mientras la cortadora
esté girando. Las virutas son
afi ladas y pueden tirar de ob-
jetos hacia las partes móviles.
9. Estas unidades tienen un radio de avance de
8:1: es decir, por cada libra aplicada al mango,
se crean ocho libras en la punta del taladro.
Incluso brocas grandes requieren únicamente
una pequeña cantidad de presión en el mango.
Ejemplo: 20 Libras en el mango crean 160 Libras
en la punta del taladro.
Cuando haga avanzar la cortadora en el mate-
rial, aplique únicamente la fuerza sufi ciente para
producir una viruta rizada. Aplicar muy poca
fuerza producirá pequeñas virutas rotas y aumento en el tiempo de corte. Aplicar demasiada
fuerza producirá el sobrecalentamiento de la
cortadora, y reducirá la vida útil de la unidad.
El sobrecalentamiento de la cortadora puede
observarse cuando las virutas se tornan color
marrón o azul. La fuerza excesiva puede causar
que la cortadora decelere hasta el punto en que
el tiempo de corte aumente. El uso de lubricantes de corte puede reducir el calentamiento y
aumentar la vida útil de la cortadora.
Utilice menos fuerza de avance cuando haga
ranuras o muescas porque en estas situaciones el soporte para los bordes de corte es más
limitado.
ADVERTENCIA El uso excesivo de
fuerza liberará el imán.
10. Mantenga la presión constante durante toda
la operación para evitar que virutas y rebabas
caigan debajo de los bordes de corte. Los restos de material de corte debajo de la cortadora
pueden difi cultar o imposibilitar el corte.
11. Cuando fi nalice el corte, retire la cortadora
mientras el husillo del taladro continúe girando.
12. Detenga el motor del taladro colocando el interruptor de encendido/apagado del taladro en la
posición “OFF”.
13. Cuando el husillo del taladro haya dejado de
girar, utilice pinzas para retirar los restos de
material de corte y las virutas de la cortadora
y del husillo. Hágalo con cuidado para evitar
dañar los dientes de la cortadora.
14. Si el relantizador se encuentra aún en la cortadora, gire el mango de avance a la posición
más elevada. Esto eyectará el relantizador de
la cortadora.
El perno central es accionado por resorte. Pro-
porcione una protección adecuada contra el relantizador eyectado para las personas y los objetos que se encuentren debajo del área de corte.
15. Asegúrese de sujetar la herramienta con fi r-
meza antes de apagar el imán.
Lleve el interruptor del imán a la posición “OFF”.
La luz indicadora del imán se apagará.
SIMBOLOGÍA
Con doble aislamiento
Volts
Corriente alterna
Amperios
Revoluciones por
minuto sin carga (rpm)
¡PELIGRO! A fin de reducir el
riesgo de lesionarse, mantenga
siempre las manos, los trapos, la
ropa, etc. alejados de las partes
móviles y de las virutas. No trate
de remover las virutas mientras la
cortadora esté girando. Las virutas
son afi ladas y pueden tirar de obje-
tos hacia las partes móviles.
Sello de seguridad eléctrica
Leer el manual del operador
Utilice protección auditiva
Utilice protección visual
ACCESORIOS
ADVERTENCIA Para reducir el
riesgo de lesiones, siempre desconecte
la herramienta antes de cambiar o retirar
accesorios. Utilice únicamente accesorios
específicamente recomendados para esta
herramienta. El uso de accesorios no recomendados podría resultar peligroso.
Para una lista completa de accessorios, refi érase
a su catálogo MILWAUKEE Electric Tool o visite
nuestro sitio en Internet: www.milwaukeetool.com.
Para obtener un catálogo, contacte su distribuidor
local o uno de los centros de servicio.
MANTENIMIENTO
ADVERTENCIA Para reducir el riesgo
de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento.
Nunca desarme la herramienta ni trate de hacer modifi caciones en el sistema eléctrico de la
misma. Acuda siempre a un Centro de Servicio
MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento
y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones
generales de la misma. Inspeccione guardas,
interruptores, el cable de la herramienta y el cable
de extensión. Busque tornillos sueltos o fl ojos, de-
fectos de alineación y dobleces en partes móviles,
así como montajes inadecuados, partes rotas y
cualquier otra condición que pueda afectar una
operación segura. Si detecta ruidos o vibraciones
anormales, apague la herramienta de inmediato
y corrija el problema antes de volver a usarla. No
utilice una herramienta dañada. Colóquele una
etiqueta que diga “NO DEBE USARSE” hasta que
sea reparada (vea “Reparaciones”).
Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones.
Después de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para que le hagan:
• Lubricación
• Inspección y cambio de carbones
• Inspección mecánica y limpieza (engranes, fl e-
chas, baleros, carcarza, etc.)
• Inspec
ción eléctrica (interruptor, cable, armadura, etc)
• Probarla para asegurar una operación mecánica
y eléctrica adecuada.
ADVERTENCIA Para reducir el ries-
go de lesiones, descarga eléctrica o daño a la
herramienta, nunca la sumerja en líquidos ni
permita que estos fl uyan dentro de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias,
secas y libres de aceite y grasa. Use sólo jabón
neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes
limpiadores pueden ocasionar daños a materiales
plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz,
diluyente para pintura, disolventes limpiadores
clorados, amoníaco, y detergentes caseros que
contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento
entero al más cercano centro de reparaciones.
8
9
Page 6
INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS
A TENÇÃO DEVEM SER LIDAS TODAS AS INDICAÇÕES DE ADVERTÊNCIA E
TODAS AS INSTRUÇÕES.
abaixo pode causar choque elétrico, incêndio e/ou graves lesões.Guarde bem todas as
O desrespeito das advertências e instruções apresentadas
advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere se a
ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas
elétricas operadas a bateria (sem cabo de rede).
SEGURANÇA DA ÁREA DE
TRABALHO
• Mantenha a sua área de trabalho sempre limpa
e bem iluminada. Desordem ou áreas de trab-
alho insufi cientemente iluminadas podem levar a
acidentes.
• Não trabalhar com a ferramenta elétrica em
áreas com risco de explosão, nas quais se
encontrem líquidos, gases ou pós infl amáveis.
Ferramentas elétricas produzem faíscas, que
podem infl amar pós ou vapores.
• Manter crianças e outras pessoas afastadas
da ferramenta elétrica durante a utilização. No
caso de distração é possível que perca o controle
sobre o aparelho.
SEGURANÇA ELÉTRICA
• O plugue de conexão da ferramenta elétrica
deve caber na tomada. O plugue não deve ser
modifi cado de maneira nenhuma. Não utilizar
um adaptador junto com ferramentas elétricas
protegidas por ligação à terra. Plugues não
modifi cados e tomadas apropriadas reduzem o
risco de choque elétrico.
• Evitar que o corpo possa entrar em contato
com superfícies ligadas à terra, como tubos,
aquecimentos, fogões e geladeiras. Há um
risco elevado devido a choque elétrico, se o corpo
estiver ligado à terra.
• Manter o aparelho afastado de chuva ou
umidade. A infi ltração de água numa ferramenta
elétrica aumenta o risco de choque elétrico.
• Não deverá utilizar o cabo para outras fi nali-
dades. Jamais utilizar o cabo para transportar
a ferramenta elétrica, para pendurá la, nem
para puxar o plugue da tomada. Manter o cabo
afastado de calor, óleo, cantos afi ados ou
partes do aparelho em movimento. Cabos dani-
fi cados aumentam o risco de um choque elétrico.
• Se trabalhar com uma ferramenta elétrica ao
ar livre, só deverá utilizar cabos de extensão
apropriados para áreas externas. A utilização
de um cabo de extensão apropriado para áreas
externas reduz o risco de um choque elétrico.
• Se não for possível evitar o funcionamento da
ferramenta elétrica em áreas úmidas, deverá
ser utilizado um disjuntor de corrente de segurança. A utilização de um disjuntor de corrente
de segurança reduz o risco de um choque elétrico.
SEGURANÇA DE PESSOAS
• Esteja atento, observe o que está fazendo e
tenha prudência ao trabalhar com a ferramenta
elétrica. Não utilizar uma ferramenta elétrica
quando estiver cansado ou sob a infl uência de
drogas, álcool ou medicamentos. Um momento
de descuido ao utilizar a ferramenta elétrica, pode
levar a lesões graves.
• Utilizar equipamento de proteção pessoal e
sempre óculos de proteção. A utilização de
equipamento de proteção pessoal, como máscara
de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção
auricular, de acordo com o tipo e aplicação da
ferramenta elétrica, reduz o risco de lesões.
• Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta
elétrica esteja desligada, antes de conectá-la à
alimentação de rede e/ou ao bateria, antes de
levantá-la ou de transportá-la. Se tiver o dedo
no interruptor ao transportar a ferramenta elétrica
ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer
acidentes.
• Remover ferramentas de ajuste ou chaves antes
de ligar a ferramenta elétrica. Uma ferramenta ou
chave que se encontre numa parte do aparelho em
movimento pode levar a lesões.
• Evite uma posição anormal. Mantenha uma
posição fi rme e mantenha sempre o equilíbrio.
Desta forma é mais fácil controlar a ferramenta
elétrica em situações inesperadas.
• Usar roupa apropriada. Não usar roupa larga
nem jóias. Mantenha os cabelos, roupas e
luvas afastadas de partes em movimento.
Roupas frouxas, cabelos longos ou jóias podem
fi car presos em peças em movimento.
• Se for possível montar dispositivos de aspiração, assegure se de que estejam conectados e
utilizados corretamente. A utilização de uma as-
piração de pó pode reduzir o perigo devido ao pó.
UTILIZAÇÃO E MANUSEIO
CUIDADOSO DE FERRAMENTAS
ELÉTRICAS
• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho.
É melhor e mais seguro trabalhar com a ferramenta
elétrica apropriada na área de potência indicada.
• Não utilizar uma ferramenta elétrica com um
interruptor danifi cado. Uma ferramenta elétrica
que não pode mais ser ligada nem desligada, é
perigosa e deve ser reparada.
• Tirar o plugue da tomada e/ou remover a bateria antes de executar ajustes no aparelho,
de substituir acessórios ou de guardar o
aparelho. Esta medida de segurança evita o
acionamento involuntário da ferramenta elétrica.
• Guardar ferramentas elétricas não utilizadas
fora do alcance de crianças. Não permita
10
que pessoas que não estejam familiarizadas
com o aparelho ou que não tenham lido estas
instruções, utilizem o aparelho. Ferramentas
elétricas são perigosas se forem utilizadas por
pessoas inexperiente.
• Tratar a ferramenta elétrica com cuidado.
Verificar se as partes móveis do aparelho
funcionam perfeitamente e não travam, e se
há peças quebradas ou danifi cadas que pos-
sam prejudicar o funcionamento da ferramenta
elétrica. Permitir que peças danifi cadas sejam
reparadas antes da utilização. Muitos acidentes
têm como causa, a manutenção inefi ciente de
ferramentas elétricas.
• Manter as ferramentas de corte afiadas e
limpas. Ferramentas de corte cuidadosamente
tratadas e com cantos de corte afi ados travam
com menos frequência e podem ser operadas
com maior facilidade.
• Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas
instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de
ferramentas elétricas para outras tarefas a não ser
as aplicações previstas, pode levar a situações
perigosas.
ASSISTÊNCIA TÉCNICA
• Só permita que o seu aparelho seja reparado
por uma assistência técnica autorizada e só
com peças de reposição originais. Desta forma
é assegurado o funcionamento seguro do aparelho.
REGRAS ESPECÍFICAS DE
SEGURANÇA
• Sempre use um cinto de segurança ao perfurar em um local acima da cabeça ou em uma
superfície vertical (consulte “Cinto de Segurança” sob “Operação”). A montagem pode
soltar.
• Limpe a superfície antes de conectar o suporte
da furadeira à superfície de trabalho. Tinta,
ferrugem, escamas ou superfícies irregulares
reduzem a força de fixação do ímã. Lascas,
rebarbas, sujeira e outros materiais estranhos na
superfície da base do ímã também reduzirão o
poder de fi xação.
• Não conecte a base magnética a classes não
magnéticas do aço inoxidável. A base mag-
nética NÃO será fi xada. A furadeira de bancada
eletromagnética conecta-se magneticamente a
material ferroso de 10 mm (3/8”) ou mais espesso.
Não use material com menos de 10 mm (3/8”).
• Conexões úmidas oferecem perigos de
choque. Se o conector ou as conexões forem mol-
hados, desligue a tomada antes de desconectar a
ferramenta. Evite que o fl uido de corte percorra o
cabo e entre em contato com a tomada, conexões
do cabo de extensão ou conector da ferramenta.
Cada vez que uma ferramenta é conectada, eleve
o cabo de extensão ou conexões da caixa de
distribuição e organize um círculo de gotejamento.
• Mantenha os rótulos e as placas identifi cado-
ras. Eles contêm informações importantes. Se
estiverem ilegíveis ou ausentes, entre em contato
com uma assistência técnica autorizada da MILWAUKEE para obter uma reposição gratuita.
• Use protetores auriculares com furadeiras de
impacto. A exposição a ruídos pode causar perda
de audição.
• Conserve os rótulos e placas de identifi cação.
Eles contêm informações importantes. Se
estiverem ilegíveis ou faltando, entre em contato
com uma assistência técnica autorizada da MIL-
WAUKEE para obter a substituição gratuita.
• AVISO: Certas poeiras geradas por lixas, serras,
trituradores, furadeiras elétricas e outras atividades de construção contêm elementos químicos
sabidamente causadores de câncer, má formação
fetal ou outros males do sistema reprodutor. Estes
são alguns exemplos desses elementos químicos:
•chumbo de tintas à base de chumbo
•dióxido de silício proveniente de tijolos, do cimento
e de outros produtos de alvenaria e
• arsênico e cromo provenientes de madeiras quimicamente tratadas.
O risco causado pela exposição a esses elemen-
tos varia dependendo da frequência com que você
realiza este tipo de trabalho. Para reduzir sua
exposição a esses elementos químicos: trabalhe
em uma área bem ventilada e utilize equipamentos de segurança apropriados, como máscaras
especialmente projetadas para fi ltrar partículas
microscópicas.
• Cinto de Segurança
A. Não use perto de ácidos ou agentes alve-
jantes.
B. Não use para elevação acima do nível da
cabeça.
C. Não use o cinto se a rede estiver cortada.
D. A rede deve ser protegida contra bordas
afi adas.
E. Todo equipamento deve estar alinhado
com a direção de tração para a capacidade
nominal.
ESPECIFICAÇÕES
Cat. No. Volts CA Hz Watts Velocidade Furo do eixo *Broca helicoidal Cortador HSS
4270-59
4270-59A
* Requer o uso de um adaptador de mandril de brocas de 13 mm (1/2”)
220-240
220-240
50-60
50-60
1050
1050
450
450
19 mm (3/4")
19 mm (3/4")
11
13 mm (1/2")
13 mm (1/2")
38 mm (1-1/2")
38 mm (1-1/2")
Page 7
A VISO A conexão inadequada do fi o de
aterramento pode resultar em risco de choque
elétrico. Consulte um eletricista qualifi cado
em caso de dúvida quanto ao aterramento
apropriado da tomada. Não modifi que o plugue
fornecido com a ferramenta. Nunca retire o
pino de aterramento do plugue. Não utilize a
ferramenta se o cabo ou o plugue estiverem
danifi cados. Se a ferramenta estiver danifi cada,
providencie o seu reparo em um dos centros de
manutenção da MILWAUKEE antes de utilizá-la.
Se o plugue não encaixar na tomada, providencie a instalação de uma tomada adequada, que
deve ser feita por um eletricista qualifi cado.
Ferramentas aterradas: ferramentas com plugues de três pinos
As ferramentas marcadas com “Aterramento
necessário” possuem um cabo de três fi os e um
plugue de aterramento com três pinos. O plugue
deve estar conectado a uma tomada corretamente
aterrada (ver Figura A). Se a ferramenta não funcionar corretamente ou quebrar, o aterramento
oferecerá um caminho de baixa resistência para
impedir que a eletricidade atinja o usuário, reduzindo o risco de choque elétrico.
O pino de aterramento no plugue é conectado ao
sistema de aterramento da ferramenta por meio
do fi o verde dentro do cabo. O fi o verde no cabo
deve ser o único fi o conectado ao sistema de ater-
ramento da ferramenta e nunca deve ser conectado
a um terminal eletricamente “ativo”. A ferramenta
deve estar conectada a uma tomada apropriada
que esteja devidamente instalada
e aterrada de acordo com todos os
códigos e regulamentos. O plugue
e a tomada devem ter a mesma
aparência da Figura A.
Ferramentas com isolamento duplo: ferramentas com plugues de dois pinos
As ferramentas marcadas como “Isolamento duplo”
não precisam de aterramento. Essas ferramentas
possuem um sistema especial de isolamento duplo
que atende aos requisitos da OSHA e é compatível
com os padrões aplicáveis do Underwriters
Laboratories, Inc., da Canadian Standard
Association e do National Electrical Code.
As ferramentas com isolamento duplo podem ser usadas em qualquer tomada de
120 volts, como mostrado nas Figuras B.
Em determinados países, as ferramentas com
isolamento duplo podem ser utilizadas em tomadas
apropriadas para o plugue.
Fig. A
Fig. B
As ferramentas aterradas precisam de um cabo
extensor com três fi os. As ferramentas com isola-
mento duplo podem utilizar cabos extensores com
dois ou três fi os. Conforme aumentar a distância
da tomada, você precisará usar um cabo extensor
de calibre mais grosso. O uso de cabos extensores
com fi os de tamanho inadequado causa uma grave
queda da tensão que resulta em perda de potência
e possíveis danos à ferramenta. Consulte a tabela
ao abaixo para determinar o tamanho mínimo do fi o.
Quanto menor for o calibre do fi o, maior será a
capacidade do cabo. Por exemplo, um cabo com
calibre 14 pode transportar uma corrente mais
elevada, em comparação com um cabo com calibre 16. Quando utilizar mais de um cabo extensor
para cobrir toda a extensão, certifi que-se de que
cada cabo apresente o tamanho mínimo exigido.
Se estiver utilizando um cabo extensor para mais
de uma ferramenta, some os ampères da placa
de identifi cação e use a soma para determinar o
tamanho mínimo do fi o.
Diretrizes para usar cabos extensores
• Certifi que-se de que seu cabo extensor esteja
conectado corretamente e em boas condições
elétricas. Cabos extensores danifi cados devem
ser sempre substituídos ou consertados por um
profi ssional qualifi cado antes de serem utilizados.
• Proteja seus cabos extensores de objetos pontiagudos, do calor excessivo e de áreas úmidas ou
molhadas.
Calibre de fi o mínimo recomendado
para cabos extensores*
Placa de
identifi cação
Amperes
0 - 2.0
2.1 - 3.4
3.5 - 5.0
5.1 - 7.0
7.1 - 12.0
12.1 - 16.0
16.1 - 20.0
* Com base na limitação da queda de tensão de linha para
cinco volts a 150% dos ampères classifi cados.
Comprimento do cabo extensor
25' 50' 75' 100' 150'
18
18
8
18
18
18
18
18
16
14
12
18
18
16
16
14
14
12
12
10
10
--
16
16
14
14
12
12
12
10
--
--
--
--
--
LEIA E GUARDE AS INSTRUÇÕES
PARA USO FUTURO.
CABOS EXTENSORESATERRAMENTO
DESCRIÇÃO FUNCIONAL
18
19
22
1. Motor da broca
2. Trilho
3. Armazenamento de chaves
(inclui chaves hexagonais de
2,4 mm (3/32”) e 4,76 mm
(3/16”))
4. Botão de parada
5. Pinhão
6. Cubo
7. Parafuso do cabo
8. Cabo de alimentação
21
1
20
17
16
15
14
9. Alça
10. Alojamento
11. Cabo
12. Faixa de segurança
13. Base magnética
14. Espaçador
15. Fuso da broca
RECURSOS
Bloqueio de Linha
O bloqueio de linha impede que o motor da broca
inicie quando a energia da linha é aplicada pela
primeira vez no sistema ou após uma perda momentânea de energia. Para reiniciar a ferramenta,
gire a chave do ímã para a posição "DESLIGADO"
e a chave liga/desliga da broca para a posição
"DESLIGADO".
4
2
3
5
6
7
8
9
10
11
12
13
16. Suporte
17. Reserva de fl uido de corte
18. Painel de controle
19. Luz indicadora do ímã
20. Chave do ímã
21. Chave liga/desliga da broca
22. Bomba manual
Intertravamento do Motor/Ímã
O intertravamento do motor/ímã é um recurso
que impede que a energia seja aplicada ao motor da broca se o ímã não estiver energizado. O
intertravamento do ímã do motor também impede
que o ímã fi que sem energia enquanto o motor
está em operação.
12
13
Page 8
MONTAGEM
AVISO Para reduzir o risco de ferimen-
tos, sempre retire a ferramenta da tomada
antes de fi xar ou remover acessórios ou fazer
ajustes. Use somente acessórios especifi -
camente recomendados. Outros acessórios
podem ser perigosos.
Conectando Cabos e Alças de Alimentação
1. Monte os cabos e
alças de alimentação ao cubo. Aperte com fi rmeza;
2. Para montar o
cubo em qualquer
lado, alinhe os dois
(2) tarugos no cubo
com os furos no
pinhão. Aperte o
parafuso do cabo.
Fig. 1
AVISO Para reduzir o risco de ferimen-
tos, use óculos de segurança com proteção
lateral.
Botão de Parada
O botão de parada é projetado para impedir o
movimento do trilho. Para instalar, parafuse o botão
de parada no lugar.
Ajustando a Unidade
de Chaveta
Para ajustar a chaveta,
solte ou aperte os parafusos do conjunto de
ajuste da chaveta na
lateral do alojamento do
suporte de acordo com a
chave hexagonal de 2,4
mm (3/32”) fornecida.
Apertar os parafusos
do conjunto aumenta o
atrito no trilho. A chaveta
Fig. 2
deve estar apertada o sufi ciente para suportar o
peso da broca em qualquer posição. Todos os
parafusos de ajuste devem ser defi nidos para
fornecer um percurso suave e uniforme sobre todo
o comprimento do movimento de deslizamento.
Os parafusos do conjunto contêm um remendo de
nylon que impede que se movimentem livremente.
Ajuste adicional da chaveta pode ser necessário
de tempos em tempos com o uso prolongado da
ferramenta.
Ajustando o Suporte e o Espaçador para Profundidade de Corte
Esta unidade é enviada de fábrica defi nida para
cortadores de profundidade de 25,4 mm (1”)
(Fig.3).
Espaçador
Suporte
Ao usar cortadoras de 50,8 mm (2”), instale o suporte com o espaçador no fundo, como mostrado
na Fig. 4.
Fig. 4
Espaçador
Suporte
NOTA: Não use um espaçador e suporte com um
adaptador de mandril.
OPERAÇÃO
AVISO Para reduzir o risco de ferimen-
tos, sempre retire a ferramenta da tomada
antes de fi xar ou remover acessórios ou fazer
ajustes. Use somente acessórios especifi -
camente recomendados. Outros acessórios
podem ser perigosos.
AVISO Para reduzir o risco de ferimen-
tos, use óculos de segurança com proteção
lateral.
Operação Típica
1. Verifi que a superfície de trabalho para garantir
que esteja limpa e livre de materiais estranhos.
Tinta, ferrugem, escamas ou superfícies irregu-
lares reduzem a força de fi xação do ímã. Lascas,
rebarbas, sujeira e outros materiais estranhos na
superfície da base magnética também reduzirão
o poder de fi xação. Use uma lima suave e plana
para manter o ímã limpo e livre de lascas.
A furadeira de bancada eletromagnética conecta-
se magneticamente a material ferroso de 10 mm
(3/8”) ou mais espesso. Não use material com menos de 10 mm (3/8”). A base magnética NÃO se
fi xa em classes não magnéticas de aço inoxidável.
2. Para instalar/remover o cortador:
A. Eleve o motor da broca à sua posição mais
alta. Aperte o botão de parada.
B. Insira o cortador no fuso da broca com as duas
(2) partes planas do cortador alinhadas com os
parafusos do conjunto. Certifi que-se de que o
pino central está inserido no cortador.
NOTA: O cortador deve estar totalmente en-
caixado no fuso da broca.
C. Aperte os parafusos do conjunto com a chave
hexagonal de 4,76 mm (3/16”) fornecida.
D. Solte o botão de parada.
E. Reverta o procedimento para remover o cortador.
NOTA: Não remova o cortador, a menos que
o espaçador esteja removido. O espaçador
pode ser ejetado de maneira inesperada. Evite
contato com as pontas do cortador. Inspecione
periodicamente as pontas do cortador quanto a
pontas soltas ou danifi cadas.
3. Conecte a ferramenta a fonte de alimentação.
AVISO
• Não use fl uido de corte em uma posição
aérea ou outra que permite que ele entre no
motor ou alojamento da chave.
• Conexões úmidas oferecem perigos de
choque. Evite que o fl uido de corte percorra
o cabo e entre em contato com a tomada,
conexões do cabo de extensão ou conector
da ferramenta. Cada vez que uma ferramenta
é conectada, eleve o cabo de extensão ou
conexões da caixa de distribuição e organize um círculo
de gotejamento. Se o conector
ou as conexões forem molhados, desligue a tomada antes
de desconectar a ferramenta.
4. Mova o fuso para cima para que o cortador e
o pino central estejam acima da superfície de
trabalho.
A VISO Para reduzir o risco de ferimentos,
não segure a peça de trabalho com as mãos.
5. Posicione a ferramenta de modo que o pino
central esteja diretamente sobre o local de
corte desejado. Empurre a chave do ímã para
a posição “LIGADO”. A luz indicadora do ímã
acenderá.
A VISO Para reduzir o risco de ferimentos,
sempre use um cinto de segurança ao perfurar em posições acima da cabeça ou em uma
superfície vertical.
6. Use um cinto de segurança em situações verticais ou acima do nível da cabeça.
A. Passe o cinto de segurança, o lado do anel
primeiro, através da fenda inferior, e enrole-a
fi rmemente em torno de uma estrutura rígida
e sólida, como mostrado. Certifi que-se de que
o cinto não seja torcida.
B. Enganche o mosquetão do cinto de segurança
no anel. Elimine qualquer sobra no cinto.
C. Ao usar em uma superfície a vertical, prenda o
cinto de segurança com uma abraçadeira em
c ou dispositivo similar. Isso segurará o cinto
no lugar e impedirá que a ferramenta deslize
para baixo na superfície vertical.
NOTA: Não prenda o cinto. Isso pode danifi car
o cinto e fazer com que se rompa.
14
15
Page 9

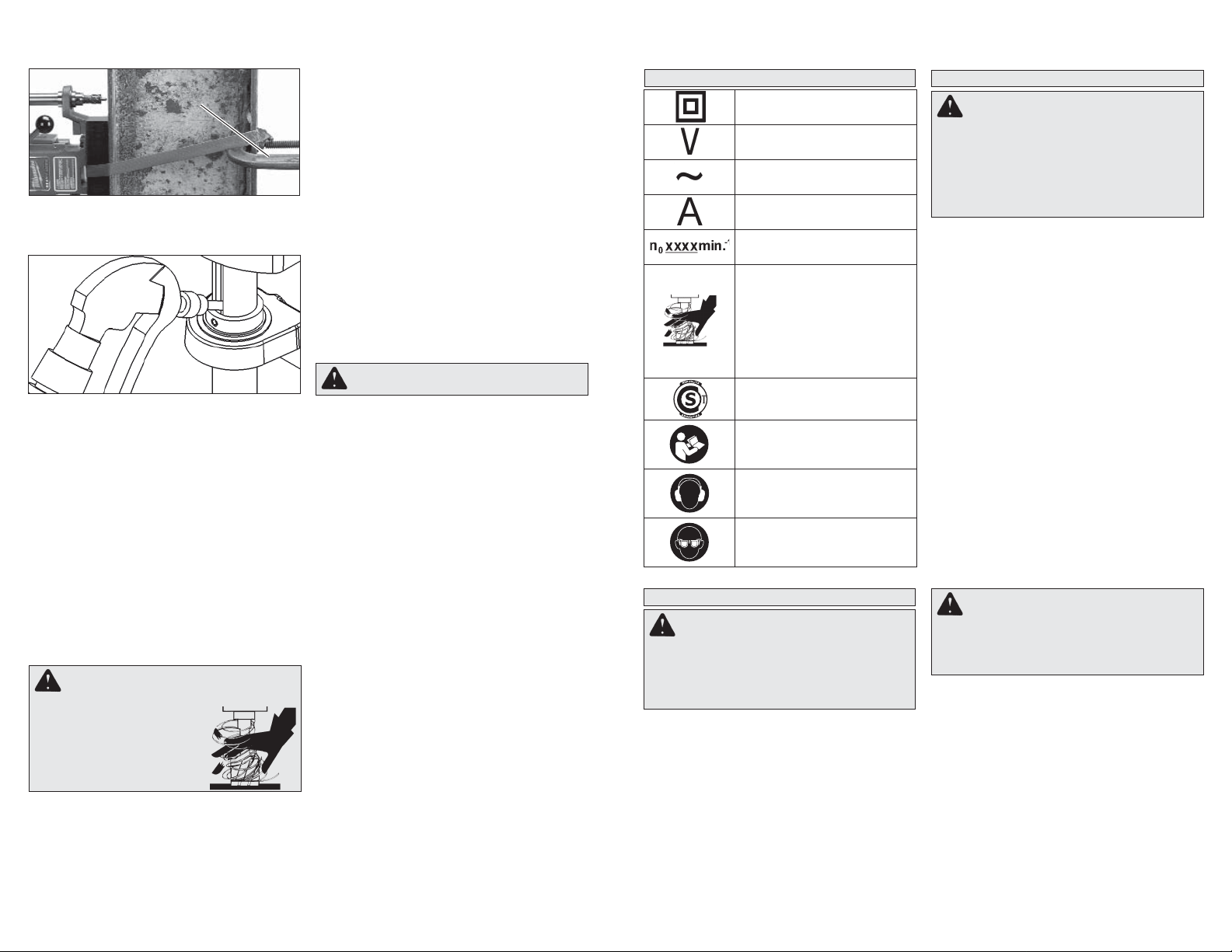

Fig. 5
Abraçadeira em C
7. Com a chave liga/desliga da broca na posição
"DESLIGADO", encha a reserva de fl uido de
corte com fl uido de corte através dos entalhes
no fuso da broca.
Fig. 6
A reserva do fl uido de corte esvaziará conforme
o pino central entra em contato com a superfície de trabalho. Ao fazer fendas ou entalhes, é
necessário borrifar fl uido de corte diretamente
ao cortador e à peça de trabalho com a bomba
manual fornecida. Mantenha a bomba manual
longe das peças móveis. Falha em usar o lubrifi cante adequadamente causará danos ao
cortador.
O uso de fluido de corte HAWG WASH® é
recomendado para uma vida útil longa desses
cortadores. O operador é responsável pela
aplicação de lubrifi cantes que não o fl uido de
corte HAWG WASH®.
Em aplicações de corte acima do nível da cabeça
ou verticais, não use fl uidos de corte. Use apenas
pastas ou sprays lubrifi cantes recomendados
para corte em alta velocidade. Não deixe que pastas e sprays lubrifi cantes entrem na ferramenta.
8. Inicie o motor da broca colocando a chave liga/
desliga da broca na posição "LIGADO".
A VISO Para reduzir o risco de ferimentos,
sempre mantenha as mãos, panos, roupas,
etc. longe de partes móveis
e lascas. Não tente remover
lascas enquanto o cortador
está girando. As lascas são
afiadas e podem puxar os
objetos para as partes móveis.
9. Essas unidades têm uma taxa de alimentação de
8:1: ou seja, para cada libra aplicada ao cabo,
você cria oito libras no ponto da broca. Mesmo
brocas grandes exigem apenas uma pequena
quantidade de pressão no cabo. Exemplo: 20 libras no cabo criam 160 libras no ponto da broca.
Ao alimentar o cortador no material, aplique
apenas força sufi ciente para produzir uma lasca
enrolada. Aplicar uma força muito pequena
resultará em lascas quebradas pequenas e
tempo de corte maior. Aplicar força excessiva
provocará o superaquecimento do cortador
resultando em uma vida útil mais curta do cortador. O superaquecimento do cortador pode
ser observado quando o cortador e lascas
ficarem marrons ou azuis. Força excessiva
pode fazer o cortador fi car mais lento a um
ponto em que o tempo de corte aumentará.
O uso de lubrificantes reduzirá o calor de
corte e aumentará a vida útil do cortador.
Use menos pressão de alimentação ao fazer
entalhes ou fendas, porque há menos suporte
para as bordas de corte nessas situações.
AVISO Força excessiva soltará o ímã.
10. Mantenha pressão constante em toda a op-
eração para evitar que as lascas e rebarbas
caiam dentro das bordas de corte. Resíduos
de corte sob o cortador podem tornar o corte
difícil ou impossível.
11. Quando o corte for concluído, remova o cor-
tador enquanto o fuso da broca ainda estiver
girando.
12. Pare o motor da broca colocando a chave liga/
desliga da broca na posição "DESLIGADO".
13. Quando o fuso da broca tiver parado de girar,
use um alicate para remover resíduos e lascas
de corte do cortador e do fuso. Tenha cuidado
para evitar danos aos dentes do cortador.
14. Se um espaçador ainda estiver presente no
cortador, gire o cabo de alimentação para a
posição mais alta. Isso irá ejetar o espaçador
do cortador. O pino central é carregado por
mola. Forneça proteção contra o espaçador
ejetado para pessoas e propriedades abaixo
da área de corte.
15. Certifi que-se de ter uma pegada fi rme na fer-
ramenta antes de desligar o ímã. Empurre a
chave do ímã para a posição “DESLIGADO”.
A luz indicadora do ímã desligará.
16
SIMBOLOGÍA
Dupla isolação
Volts
Corrente alternada
Ampères
Rotações por Minuto (RPM)
sem carga
PERIGO! Para reduzir o risco de
ferimentos, sempre mantenha as
mãos, panos, roupas, etc. longe
de partes móveis e lascas. Não
tente remover lascas enquanto o
cortador está girando. As lascas
são afi adas e podem puxar os
objetos para as partes móveis.
Selo da segurança elétrica
Leia o manual do operador
Proteção Auricular
Protetor Ocular
ACESSÓRIOS
AVISO Para reduzir o risco de ferimen-
tos, sempre retire a ferramenta da tomada
antes de fi xar ou remover acessórios. Use
somente acessórios especifi camente reco-
mendados. Outros acessórios podem ser
perigosos.
Para obter uma listagem completa de acessórios,
consulte o catálogo de ferramentas elétricas da
MILWAUKEE ou visite www.milwaukeetool.com.
Para obter o catálogo, entre em contato com o seu
distribuidor local ou com um centro de serviços.
MANUTENÇÃO
AVISO Para reduzir o risco de ferimen-
tos, sempre retire a ferramenta da tomada
antes de realizar qualquer atividade de manutenção. Nunca desmonte a ferramenta
ou tente fazer qualquer ajuste na fi ação do
sistema elétrico da ferramenta. Entre em contato com uma assistência técnica autorizada
da MILWAUKEE para QUALQUER reparo.
Manutenção das ferramentas
Mantenha a ferramenta em boas condições adotando um programa de manutenção regular. Antes
de utilizar a ferramenta, examine as condições
gerais. Verifi que as proteções, os botões, o con-
junto de fi ação e o cabo extensor para verifi car
se há danos. Verifi que se há parafusos soltos,
desalinhamento, travamento de peças móveis,
montagem inadequada, peças quebradas e outros
problemas que possam afetar a operação segura.
Se houver ruído ou vibração anormal, desligue
imediatamente a ferramenta e corrija o problema.
Não utilize uma ferramenta danifi cada. Ferramen-
tas danifi cadas “NÃO DEVEM SER USADAS” até
que sejam reparadas (ver “Reparos”).
Sob condições normais, não é necessário lubrifi car novamente até que as escovas do motor
sejam substituídas. Após seis meses ou um ano,
dependendo do uso, envie a ferramenta para "a
assistência técnica autorizada Milwaukee mais
próxima para:
• Lubrifi cação
• Verifi cação e substituição das escovas
• Inspeção mecânica e limpeza (engrenagens,
eixos, mancais, caixa, etc.)
• Inspeção elétrica (botão, cabo, blindagem, etc.)
• Teste para assegurar a operação mecânica e
elétrica adequada
AVISO Para reduzir o risco de ferimen-
tos, choques elétricos e danos à ferramenta,
nunca mergulhe a ferramenta em líquido nem
permita que líquidos entrem em contato com
a parte interna da ferramenta.
Limpeza
Limpe poeira e resíduos nos orifícios de ventilação.
Mantenha as alças limpas e livres de óleo ou graxa.
Use somente sabão suave e um lenço de limpeza
umedecido para limpar a ferramenta, pois certos
agentes de limpeza e solventes causam danos aos
plásticos e a outras peças revestidas. Veja alguns
exemplos desses agentes: gasolina, terebentina,
solventes, solventes de tinta, solventes de limpeza
à base de cloro, amônia e detergentes domésticos que contêm amônia. Nunca use solventes
infl amáveis ou combustíveis perto das ferramentas.
Reparos
Se a ferramenta estiver danifi cada, envie-a para
a assistência técnica autorizada mais próxima.
17
Page 10
GENERAL POWER TOOL SAFETY WARNINGS
WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS.
Failure to follow the warnings and instructions may result in electric shock, fi re and/or
serious injury. Save all warnings and instructions for future reference
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
• Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
• Do not operate power tools in explosive atmospheres, such as in the presence of fl ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
ELECTRICAL SAFETY
WORK AREA SAFETY
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodifi ed plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase
the risk of electric shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
• When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
• If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the infl uence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
• Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
• Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your fi nger on the switch or energising power tools
that have the switch on invites accidents.
• Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
• Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
• If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
• Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.
• Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
• Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits
etc., in accordance with these instructions,
taking into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
SERVICE
• Have your power tool serviced by a qualifi ed
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
18
SPECIFIC SAFETY RULES
• Always use safety strap when drilling overhead
or on a vertical surface (see “Safety Strap”
under “Operation”). Mounting can release.
• Clean the surface before attaching the drill
stand to the work surface. Paint, rust, scale, or
uneven surfaces decrease the holding strength
of the magnet. Chips, burrs, dirt and other foreign
matter on the surface of the magnet base will also
decrease holding power.
• Do not attach magnetic base to nonmagnetic
grades of stainless steel. The magnetic base
WILL NOT hold. The electromagnetic drill press
attaches magnetically to 3/8" or thicker ferrous
stock. Do not use on stock less than 3/8".
• Wet connections are shock hazards. If the plug
or connections get wet, turn power off to the outlet
before unplugging the tool. Prevent cutting fl uid
from traveling along the cord and contacting the
outlet, extension cord connections or tool plug.
Each time tool is plugged in, elevate extension cord
or gang box connections and arrange a drip loop.
• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact
a MIL W AUKEE service facility for a free replacement.
• WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some
examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-treated
lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well
ventilated area, and work with approved safety
equipment, such as those dust masks that are specifi cally designed to fi lter out microscopic particles.
EXTENSION CORDS
Grounded tools require a three wire extension
cord. Double insulated tools can use either a two
or three wire extension cord. As the distance from
the supply outlet increases, you must use a heavier
gauge extension cord. Using extension cords with
inadequately sized wire causes a serious drop in
voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the
required minimum wire size.
The smaller the gauge number of the wire, the
greater the capacity of the cord. For example, a 14
gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension
cord to make up the total length, be sure each cord
contains at least the minimum wire size required.
If you are using one extension cord for more than
one tool, add the nameplate amperes and use the
sum to determine the required minimum wire size.
Guidelines for Using Extension Cords
• If you are using an extension cord outdoors, be
sure it is marked with the suffi x “W-A” (“W” in Cana-
• Safety Strap
A.Do not use near acids or bleaching agents.
B.Do not use for overhead lifting.
C.Do not use strap if webbing is cut.
D.Webbing must be protected from sharp edges.
E.All hardware must be in line with direction
of pull for rated capacity.
SYMBOLOGY
Double Insulated
Volts
Alternating Current
Amps
No Load Revolutions per
Minute (RPM)
DANGER! To reduce the risk
of injury, always keep hands,
rags, clothing, etc. away from
moving parts and chips. Do
not try to remove chips while
the cutter is rotating. Chips are
sharp and can pull objects into
moving parts.
Seal of Electrical Security
Read operator's manual
Wear hearing protection
Wear eye protection
da) to indicate that it is acceptable for outdoor use.
• Be sure your extension cord is properly wired
and in good electrical condition. Always replace a
damaged extension cord or have it repaired by a
qualifi ed person before using it.
• Protect your extension cords from sharp objects,
excessive heat and damp or wet areas.
Recommended Minimum Wire Gauge
Nameplate
Amperes
0 - 2.0
2.1 - 3.4
3.5 - 5.0
5.1 - 7.0
7.1 - 12.0
12.1 - 16.0
16.1 - 20.0
* Based on limiting the line voltage drop to fi ve volts at
150% of the rated amperes.
or Extension Cords*
Extension Cord Length
25' 50' 75' 100' 150'
18
18
18
18
18
16
14
12
8
18
18
18
16
16
14
14
12
12
10
10
--
18
16
14
12
10
--
--
READ AND SAVE ALL
INSTRUCTIONS FOR FUTURE USE.
19
16
14
12
12
--
--
--
Page 11
GROUNDING
WARNING Improperly connecting the
grounding wire can result in the risk of electric shock. Check with a qualifi ed electrician
if you are in doubt as to whether the outlet is
properly grounded. Do not modify the plug
provided with the tool. Never remove the
grounding prong from the plug. Do not use
the tool if the cord or plug is damaged. If
damaged, have it repaired by a MILWAUKEE
service facility before use. If the plug will not
fi t the outlet, have a proper outlet installed by
a qualifi ed electrician.
Grounded Tools: Tools with Three Prong Plugs
Tools marked “Grounding Required” have a three
wire cord and three prong grounding plug. The
plug must be connected to a properly grounded
outlet (See Figure A). If the tool should electrically
malfunction or break down, grounding provides a
low resistance path to carry electricity away from
the user, reducing the risk of electric shock.
The grounding prong in the plug is connected
through the green wire inside the cord to the
grounding system in the tool. The green wire in the
FUNCTIONAL DESCRIPTION
18
19
22
1. Drill motor
2. Slide
3. Wrench storage
(includes 3/32" and
3/16" hex keys)
4. Stop knob
5. Pinion
6. Hub
7. Handle screw
1
21
20
17
16
15
8. Feed handle
9. Grip
10. Housing
11. Cord
12. Safety strap
13. Magnetic base
14. Spacer
15. Drill spindle
16. Support bracket
14
cord must be the only wire connected to the tool's
grounding system and must never be attached
to an electrically “live” terminal. Your tool must be
plugged into an appropriate outlet,
properly installed and grounded in
accordance with all codes and ordinances. The plug and outlet should
look like those in Figure A.
Fig. A
Double Insulated Tools: T ools with Two Prong Plugs
Tools marked “Double Insulated” do not require
grounding. They have a special double insulation
system which satisfi es OSHA requirements and
complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the
National Electrical Code. Double
Insulated tools may be used in either of the 120 volt outlets shown in
Figures B and C.
Fig. B
Fig. C
In specifi c countries, double insulated tools could
be used in the output connections suitable for the plug.
2
3
6
7
8
9
10
11
12
13
17. Cutting fl uid reservoir
18. Control panel
19. Magnet indicator light
20. Magnet switch
21. Drill on/off switch
22. Hand pump
20
SPECIFICATIONS
Cat. No. Volts AC W No Load RPM
4270-59
4270-59A
220-240
220-240
1050
1050
450
450
* Requires use of 1/2" drill chuck adapter
Arbor
Bore
19 mm (3/4")
19 mm (3/4")
*Twist
Drill
13 mm (1/2")
13 mm (1/2")
HSS
Cutter
38 mm (1-1/2")
38 mm (1-1/2")
FEATURES
Line Lockout
The line lockout prevents the drill motor from starting when line power is fi rst applied to the system
or after a momentary power loss. To reset tool,
turn magnet switch to "OFF" position and drill on/
off switch to "OFF" position.
Motor/Magnet Interlock
The motor/magnet interlock is a feature that prevents power from being applied to the drill motor
if the magnet is not energized. The motor magnet
interlock also prevents the magnet from being deenergized while the motor is running.
ASSEMBLY
The set screws contain a nylon patch that prevents
WARNING T o reduce the risk of injury ,
always unplug tool before attaching or removing accessories or making adjustments. Use
only specifi cally recommended accessories.
Others may be hazardous.
WARNING T o reduce the risk of injury ,
wear safety goggles or glasses with side
4
5
shields.
Attaching Feed Handles and Grips
1. Assemble the feed
handles and grips
Fig. 1
to the hub. Tighten
securely.
2. To mount the hub
to either side, align
the two (2) dowel
pins on the hub
with the holes in
the pinion. Tighten
the handle screw.
Stop Knob
The stop knob is designed to stop the slide from
moving. To install, screw stop knob into place.
Adjusting the Gib Assembly
To adjust the gib, loosen or tighten the gib
adjustment set screws
Fig. 2
on the side of the support housing accordingly with the 3/32" hex
key provided. Tightening the set screws
increases friction on the
slide. The gib should
be set tight enough to
support the weight of
the drill in any position.
All adjusting screws
should be set to provide
smooth and even travel over the entire length of
slide movement.
them from moving freely. Additional adjustment
of the gib may be required from time to time with
extended use of the tool.
Adjusting the Support Bracket and Spacer for
Depth of Cut
This unit is shipped from the factory set for 1" depth
cutters (Fig. 3).
Fig. 3
Spacer
Support bracket
When using 2" depth cutters, install support bracket
with spacer on bottom, as shown in Fig. 4.
Fig. 4
Spacer
Support bracket
NOTE: Do not use a spacer and support bracket
with chuck adapter.
21
Page 12

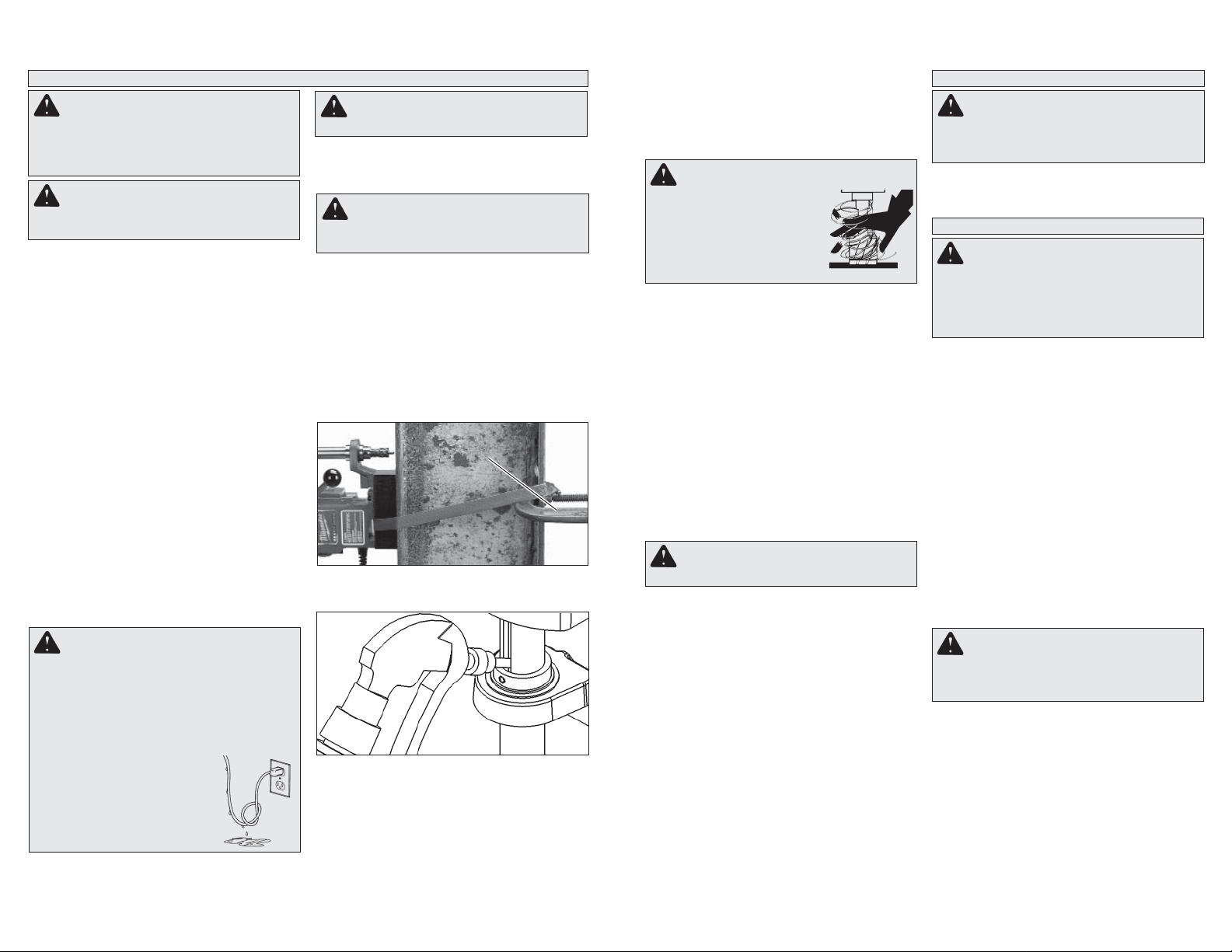

OPERATION
WARNING T o reduce the risk of injury ,
always unplug tool before attaching or removing accessories or making adjustments. Use
only specifi cally recommended accessories.
Others may be hazardous.
WARNING T o reduce the risk of injury ,
wear safety goggles or glasses with side
shields.
Typical Operation
1. Check the work surface to make sure it is clean
and free of foreign materials.
Paint, rust, scale or uneven surfaces decrease
the holding strength of the magnet. Chips, burrs,
dirt and other foreign materials on the surface
of the magnetic base will also decrease holding
power. Use a smooth, fl at fi le to keep the magnet
clean and free of nicks.
The electromagnetic drill press attaches mag-
netically to 3/8" or thicker ferrous stock. Do not
use on stock less than 3/8". The magnetic base
WILL NOT hold on nonmagnetic grades of stainless steel.
2. To install/remove cutter:
A. Raise the drill motor to its highest position.
Tighten stop knob.
B. Insert cutter into drill spindle with the two (2)
fl ats of the cutter aligned with set screws. Make
sure the center pin is inserted into the cutter.
NOTE: Cutter should be fully seated into drill
spindle.
C. Tighten set screws with 3/16" hex key provided.
D. Loosen the stop knob.
E. Reverse procedure to remove cutter.
NOTE: Do not remove cutter unless slug is
removed. Slug may eject unexpectedly. Avoid
contact with cutter tips. Periodically inspect the
cutter tips for loose or damaged tips.
3. Plug in tool to power source.
WARNING
• Do not use cutting fl uid in an overhead or
any other position that allows cutting fl uid
to enter motor or switch enclosure.
• Wet connections are shock hazards.
Prevent cutting fl uid from traveling along
cord and contacting the outlet, extension
cord connections or tool plug. Each time
tool is plugged in, elevate
extension cord or gang
box connections and arrange a drip loop. If plug or
connections get wet, turn
power off to outlet before
unplugging tool.
4. Move the spindle up so the cutter and center pin
are above the work surface.
WARNING To reduce the risk of
injury, do not hold workpiece by hand.
5. Position the tool so the center pin is directly over
the desired cutting location. Push the magnet
switch to the “ON” position. The magnet indicator
light will turn on.
WARNING T o reduce the risk of injury ,
always use a safety strap when drilling overhead or on a vertical surface.
6. Use a safety strap on vertical or overhead situations.
A. Route the safety strap, ring side fi rst, through
the lower slot, and wrap it tightly around a solid,
rigid structure as shown. Make sure the strap
is not twisted.
B. Hook the safety strap snaphook provided to the
ring. Eliminate any slack in the strap.
C. When using on a vertical surface, secure the
safety strap with a c-clamp or similar device.
This will hold the strap in place and prevent the
tool from sliding down the vertical surface.
NOTE: Do not clamp to the strap. This may
damage the strap and cause it to break.
Fig. 5
C-clamp
7. With the drill on/off switch in the "OFF" position,
fi ll the cutting fl uid reservoir with cutting fl uid
through the slots in the drill spindle .
Fig. 6
The cutting fl uid reservoir will empty as the center
pin contacts the work surface. When notching or
slotting, it is required to spray cutting fl uid directly
to the cutter and work piece with the supplied
hand pump. Keep hand pump away from moving
parts. Failure to use the lubricant properly will
cause cutter damage.
The use of HAWG WASH® cutting fluid is
recommended for long life of these cutters. The
operator is responsible for the application of lu-
22
bricants other than HAWG WASH® cutting fl uid.
In overhead or vertical cutting applications, do
not use cutting fl uids. Use only lubricant pastes or
sprays recommended for high speed cutting. Do
not allow lubricant pastes and sprays to enter tool.
8. Start the drill motor by pulling the drill on/off
switch to the "ON" position.
WARNING T o reduce the risk of injury ,
always keep hands, rags,
clothing, etc. away from moving parts and chips. Do not
try to remove chips while the
cutter is rotating. Chips are
sharp and can pull objects into
moving parts.
9. These units have a 8:1 feed ratio: i.e. for every
pound applied to the handle, you create eight
pounds on the drill point. Even large bits only require a small amount of pressure on the handle.
Example: 20 Pounds on the handle creates 160
Pounds on the drill point.
When feeding the cutter into the material, apply
only enough force to produce a curled chip. Applying too little force will result in small broken
chips and increased cutting time. Applying too
much force will cause overheating of the cutter
resulting in short cutter life. Overheating of the
cutter can be noticed when cutter and chips turn
brown or blue. Excessive force can cause the
cutter to slow down to a point where cutting time
will increase. The use of cutting lubricants will
reduce cutting heat and increase cutter life
Use less feed pressure when slotting or notch-
ing because there is less support for the cutting
edges in these situations.
WARNING Excessive force will break
magnet free.
10. Keep constant pressure throughout the entire
operation to prevent chips and burrs from
falling under the cutting edges. Cutting debris
under the cutter can make cutting diffi cult or
impossible.
11. When the cut is complete, withdraw the cutter
while the drill spindle is still rotating.
12. Stop the drill motor by pushing in the drill on/
off switch to the "OFF" position.
13. When the drill spindle has stopped rotating,
use a pliers to remove cutting debris and chips
from the cutter and spindle. Use care to avoid
damaging the cutter teeth.
14. If the slug is still present in the cutter, rotate the
feed handle to highest position. This will eject
the slug from the cutter. The center pin is spring
loaded. Provide protection from ejected slug for
people and property below cutting area.
15. Make sure you have a fi rm grip on the tool
before turning off the magnet. Push the magnet switch to the "OFF" position. The magnet
indicator light will turn off.
ACCESSORIES
WARNING To
always unplug the tool before attaching or removing accessories. Use only specifi cally recom-
mended accessories. Others may be hazardous.
For a complete listing of accessories refer to your
MILWAUKEE Electric Tool catalog or go on-line
to www.milwaukeetool.com. To obtain a catalog,
contact your local distributor or a service center.
reduce the risk of injury,
MAINTENANCE
WARNING To reduce the risk of
injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or try to do any rewiring
on the tool’s electrical system. Contact a
MILWAUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular
maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches,
tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving
parts, improper mounting, broken parts and any
other condition that may affect its safe operation. If
abnormal noise or vibration occurs, turn the tool off
immediately and have the problem corrected before
further use. Do not use a damaged tool. T ag damaged
tools “DO NOT USE” until repaired (see “Repairs”).
Under normal conditions, relubrication is not necessary
until the motor brushes need to be replaced. After six
months to one year, depending on use, return your tool to
the nearest MILWAUKEE service facility for the following:
• Lubrication
• Brush inspection and replacement
• Mechanical inspection and cleaning (gears,
spindles, bearings, housing, etc.)
• Electrical inspection (switch, cord, armature, etc.)
• T esting to assure proper mechanical and electrical
operation
WARNING T o reduce the risk of injury ,
electric shock and damage to the tool, never
immerse your tool in liquid or allow a liquid
to fl ow inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool
handles clean, dry and free of oil or grease. Use
only mild soap and a damp cloth to clean your tool
since certain cleaning agents and solvents are
harmful to plastics and other insulated parts. Some
of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents,
ammonia and household detergents containing
ammonia. Never use fl ammable or combustible
solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the
nearest service center.
23
Page 13
Importado por:
Techtronic Ind Argentina SRL
Cuit: 33-71069847-9
Av. Leandro N. Alem 110 piso 13
C.A.B.A (1001), BUENOS AIRES
ARGENTINA
Importado por:
Techtronic Industries Comércio de
Ferramentas do Brasil Ltda.
Prolongamento da Travessa Claudio Armando,
nº 171, Bloco 2, galpão 21.
Bairro Assunção, São Bernardo do Campo, SP.
CEP: 09861-730 – Brasil
CNPJ: 11.857.988/0001-26
58-14-4271d2 09/12 Impreso en USA
MILWAUKEE ELECTRIC TOOL CORPORATION
Loading...
