Page 1

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de cat.

2865-20

M18 FUEL™ 7/16" HEX IMPACT WRENCH WITH ONE-KEY™ CLÉS À CHOCS HEXAGONAL 11 mm (7/16") DE M18 FUEL™

AVEC ONE-KEY™ LLAVES DE IMPACTO HEXAGONAL DE 11 mm (7/16") DE M18

FUEL™ CON ONE-KEY™

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

Page 2

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce

personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result

in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables better control of the

power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust

collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct power

tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are

less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into account the working conditions and the work to

be performed. Use of the power tool for operations different from those intended could result in a hazard-

ous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with another battery pack.

• Use power tools only with specically designated battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects,

that can make a connection from one terminal to another. Shorting the battery terminals together may

cause burns or a re.

Page 3

• Under abusive conditions, liquid may be ejected

WARNING

from the battery; avoid contact. If contact accidentally occurs, ush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range specied in the instructions.

Charging improperly or at temperatures outside the

specied range may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

IMPACT DRIVERS

• Hold power tool by insulated gripping surfaces,

when performing an operation where the fastener may contact hidden wiring. Fasteners contacting

a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric

shock.

• Wear ear protectors when impact drilling. Expo-

sure to noise can cause hearing loss.

• Use only sockets and other accessories specically designed for use on impact wrenches and drivers. Other sockets and accessories might shatter

or break causing injury.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

•

construction activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

Some dust created by power sanding, sawing, grinding, drilling, and other

SYMBOLOGY

Volts

Canada and U.S.

Direct Current

No Load Revolutions per Minute (RPM) Impacts per Minute Under Load (IPM)

UL Listing for

SPECIFICATIONS

Cat. No. ..................................................... 2865-20

Volts .............................................................. 18 DC

Battery Type .................................................M18™

Charger Type ................................................M18™

Anvil Type ................................................7/16" Hex

RPM ...................Mode 1...................Speed 0-900

Mode 2...................Speed 0-1200

Mode 3...................Speed 0-1800

Mode 4...................Speed 0-2300

IPM ....................Mode 1 ...................Impacts 800

Mode 2....................Impacts 1300

Mode 3....................Impacts 2600

Mode 4....................Impacts 2800

Recommended Ambient

Operating Temperature ......................0°F to 125°F

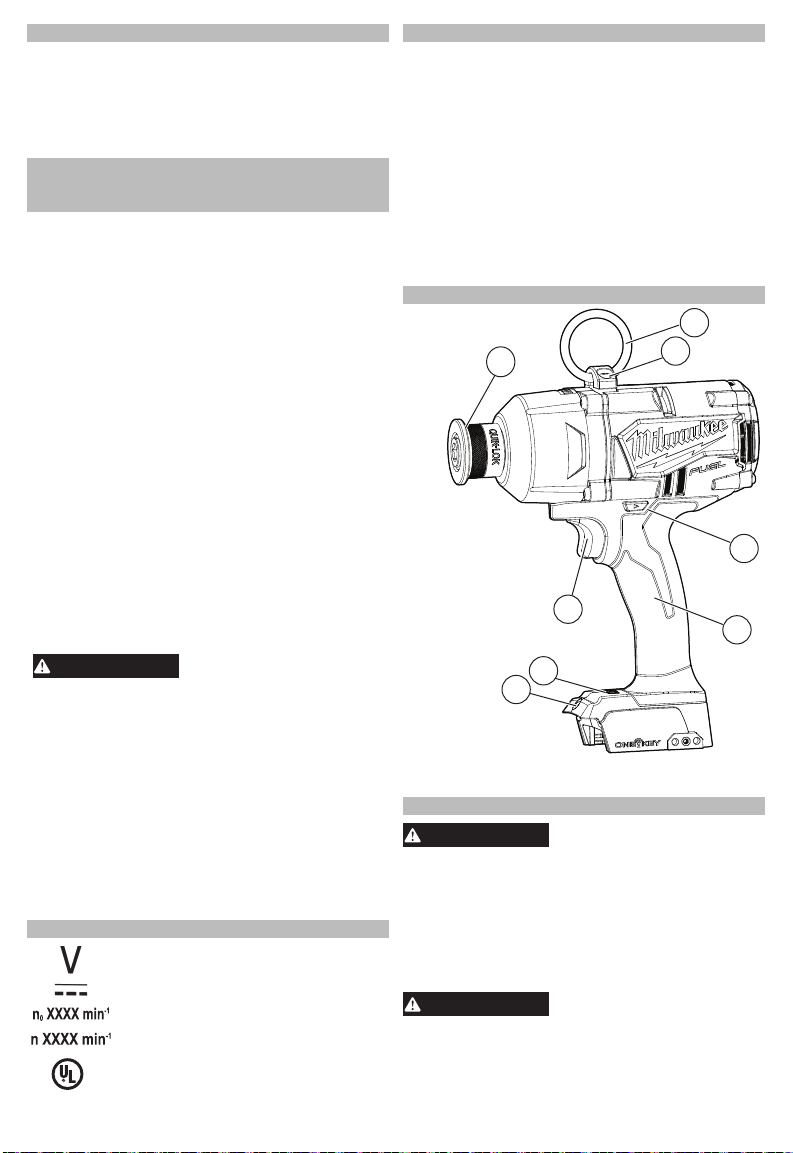

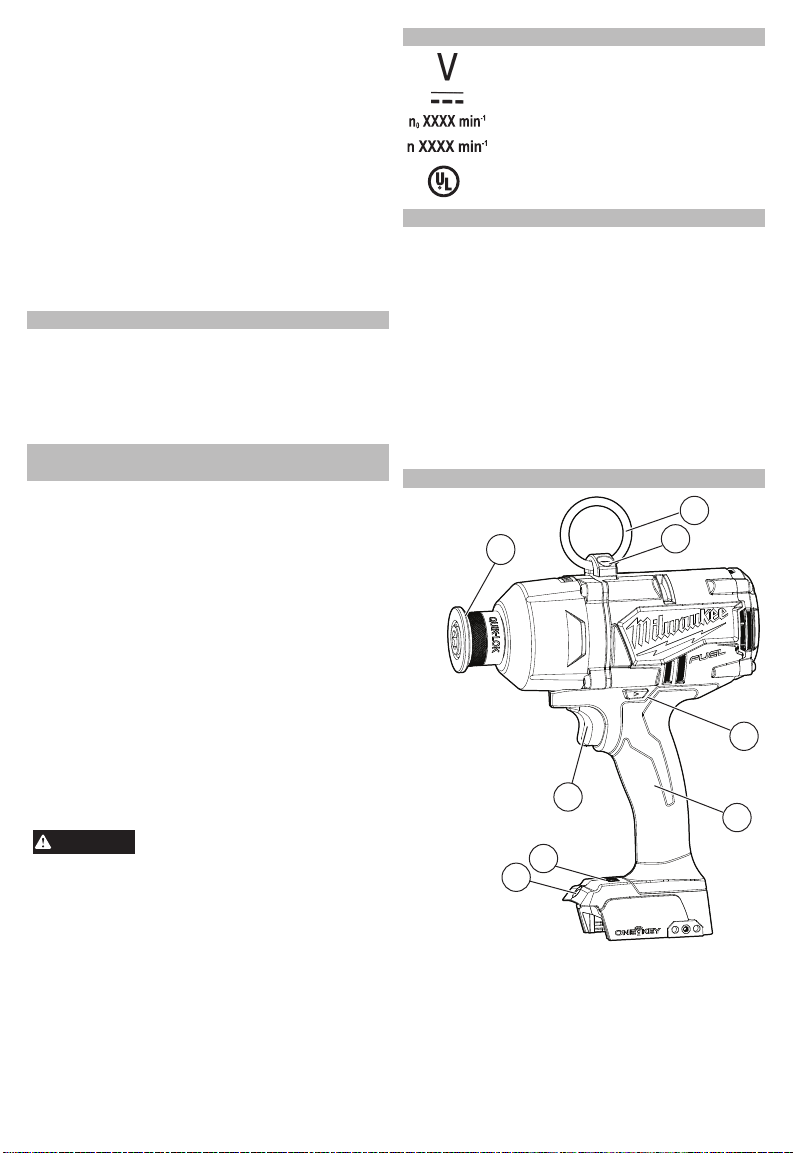

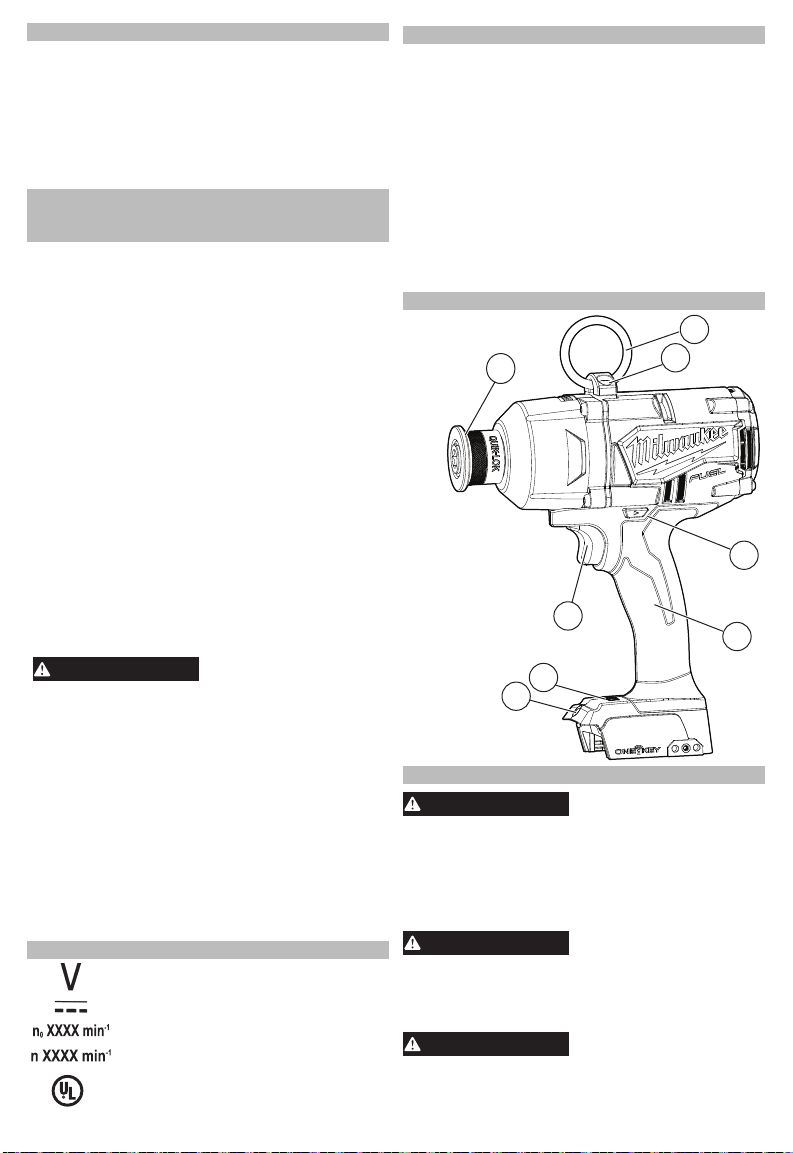

FUNCTIONAL DESCRIPTION

1. 7/16" Hex

QUIK-LOK™ chuck

2. Tool hanger ring

3. Tool hanger

4. Control switch

5. Handle

6. LED

7. Mode drive control

8. Trigger

Page 4

WARNING

ASSEMBLY

WARNING

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.

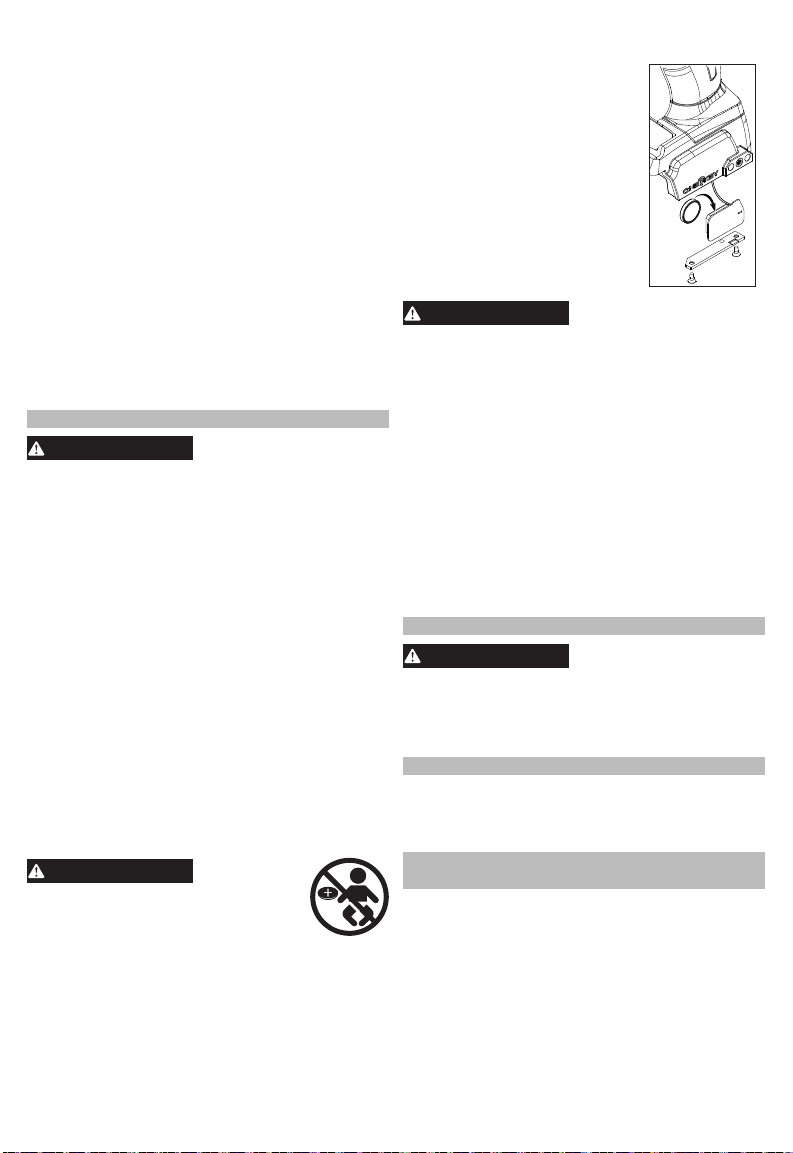

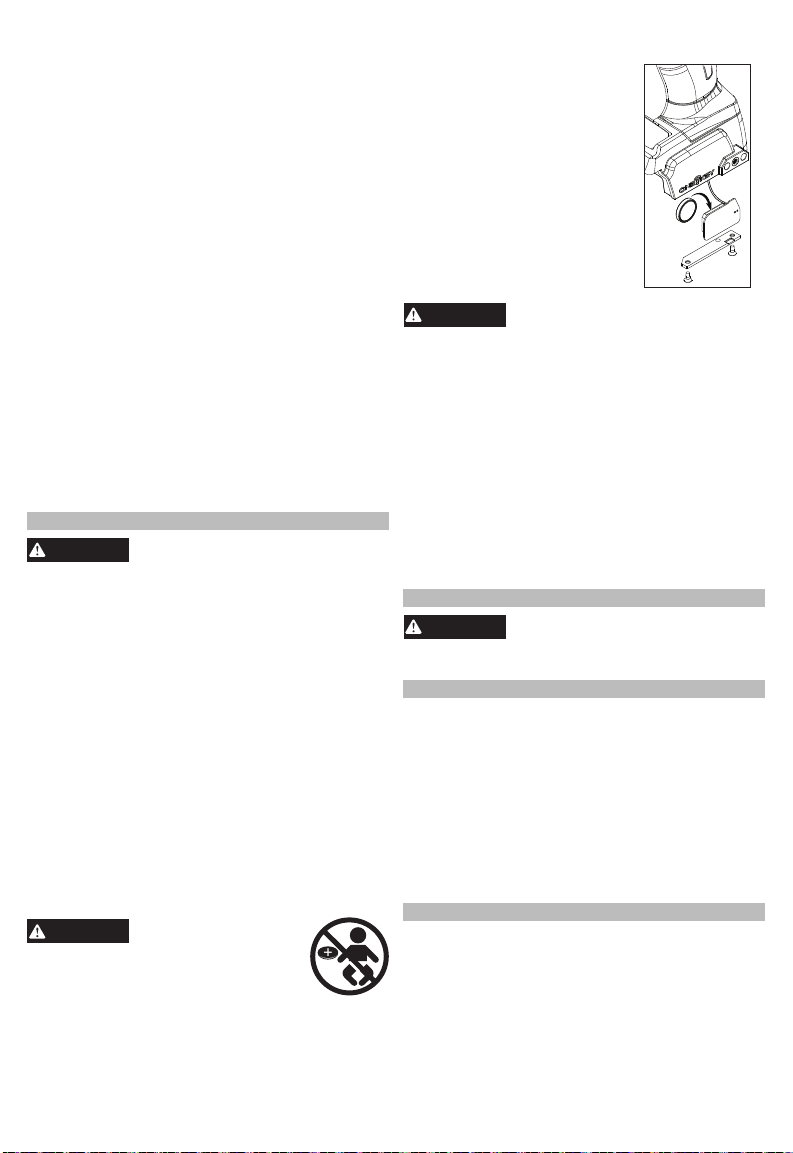

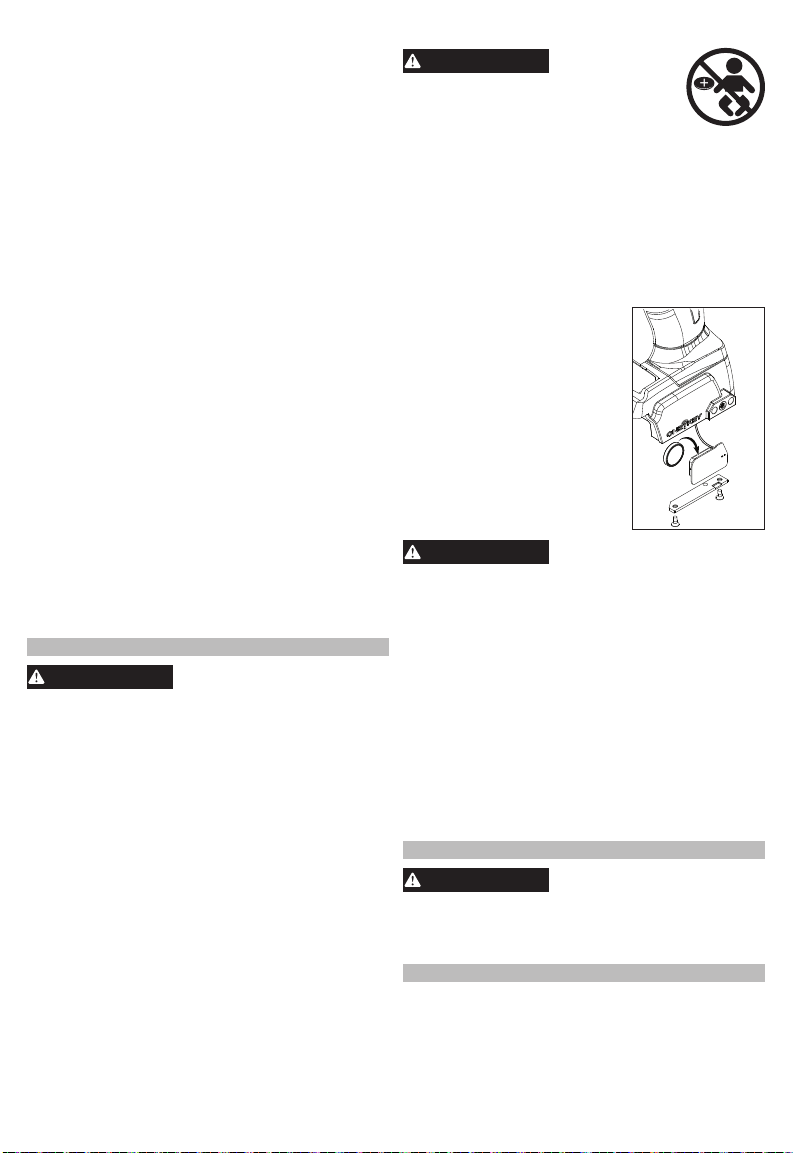

Attaching and Removing the Tool Hanger

1. To attach, place the hanger ring through the tool

hanger.

2. Position the tool hanger on the tool over the two

screw holes.

3. Insert the two screws. Hand tighten the screws.

4. To remove, reverse the procedure.

use on impact wrenches and drivers. Other

sockets and accessories might shatter or break

causing injury.

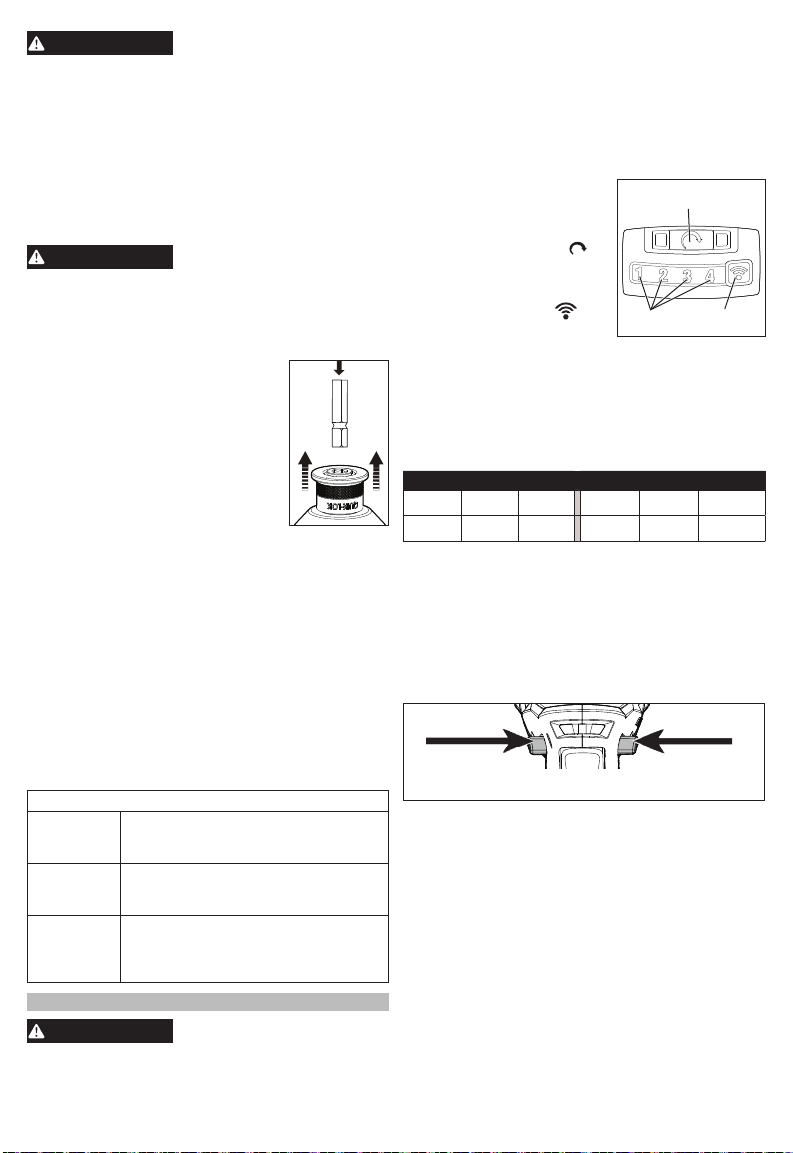

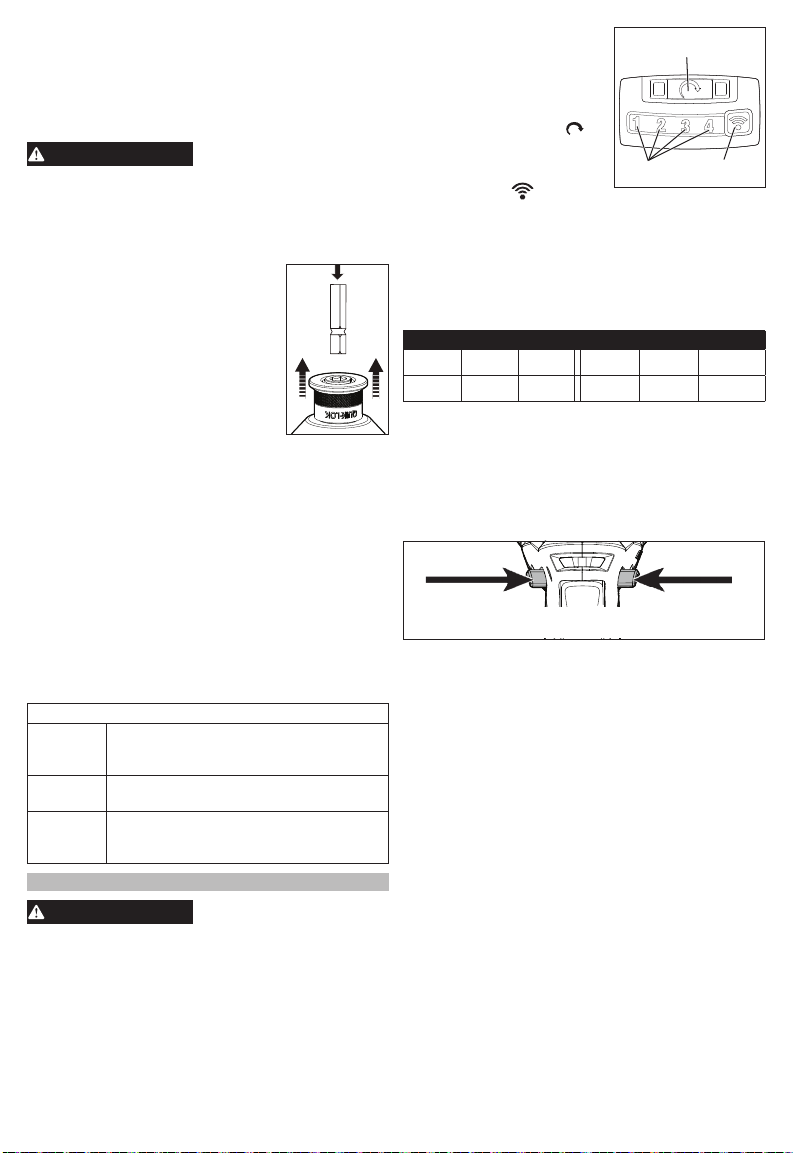

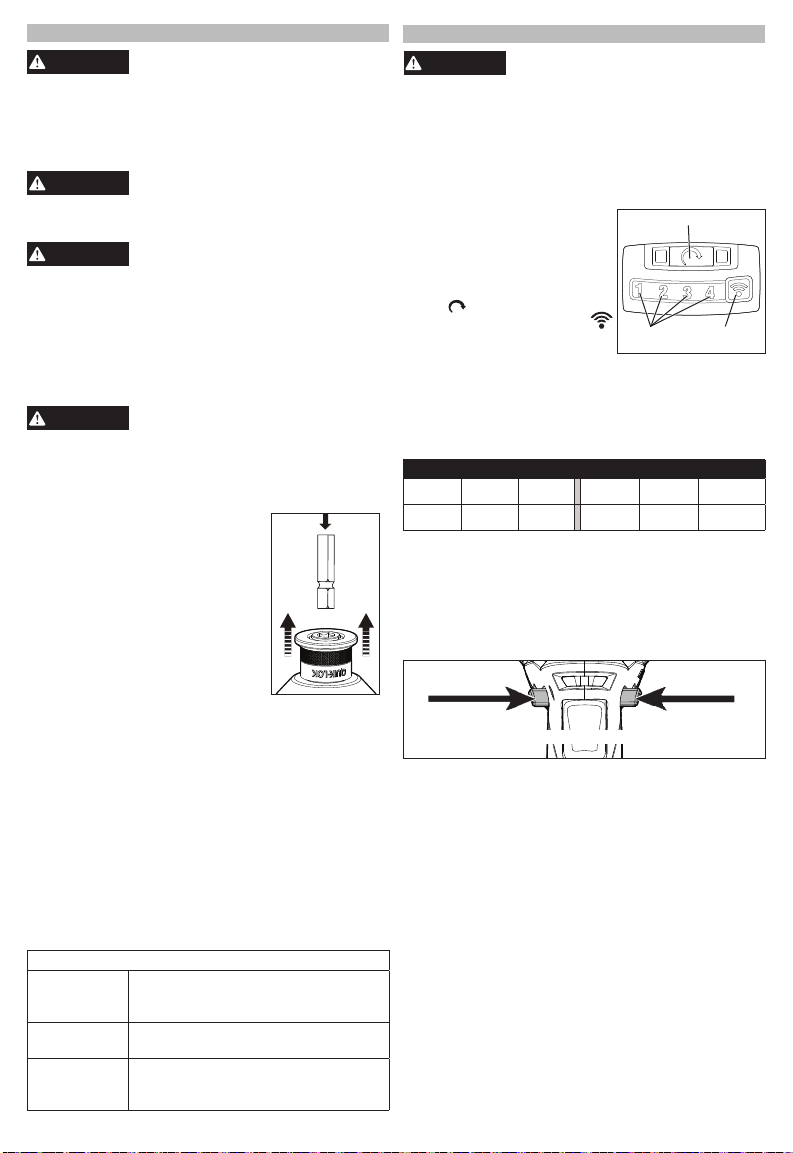

Attaching and Removing Accessories

This impact driver is intended for use

with drill and driver bits.

1. To attach an accessory, press

the shank into the hex drive

QUIK-LOK™chuck.

2. To remove the accessory, pull

out the QUIK-LOK™chuck ring

and remove the accessory. Release the ring.

specied for the battery. For spe-

Removing/Inserting the Battery

Always remove battery pack before

changing or removing accessories.

Only use accessories specically

recommended for this tool. Others

Use only sockets and other accessories specifically designed for

OPERATION

Always remove battery pack before

ries. Only use accessories specically recommended for this tool. Others may be hazardous.

To reduce the risk of injury, always wear proper eye protection marked to comply with ANSI Z87.1.

The drive control button is used to adjust the torque,

rotation speed (RPM), and impact speed (IPM) for

the application. To select the drive control mode:

1. Pull and release the trigger to turn on the tool. The current mode indicator is lit.

2. Press the drive control but-

ton

modes. Select wireless

to change the default settings via the ONE-KEY™

App on your smart device. When the desired mode indicator is lit, begin work.

NOTE: Select the torque range in accordance with

the equipment manufacturers fastening instruc-

tions. For precision applications, conrm the nal tightening torque with a calibrated device.

Mode RPM IPM Mode RPM IPM

1 0-900 0-800 3 0-1800 0-2600

2 0-1200 0-1300 4 0-2300 0-2800

The control switch may be set to three positions: forward, reverse and lock. Due to a lockout mechanism, the control switch can only be adjusted when

the ON/OFF switch is not pressed. Always allow the motor to come to a complete stop before using the

control switch.

Push for Forward

changing or removing accesso-

Using the Drive Control

Drive Control Button

to cycle through the

Mode

Indicator

Using the Control Switch

ONE-KEY™

Push for

Reverse

To learn more about the ONE-KEY™ functionality for this tool, please reference the Quick Start guide included with this product or go to

milwaukeetool.com/One-Key. To download the

ONE-KEY™ app, visit the App Store or Google Play

from your smart device.

When the product experiences ESD, the speed LED

shuts down and the product cannot adjust speed.

It needs the battery and coin cell removed and

reinserted to recover.

We considered the results to be within our minimum acceptable performance level according to EN

55014-2/EN 301489-1/EN 301489-17.

Solid Blue

Blinking Blue

Blinking Red

ONE-KEY™

ONE-KEY™ Indicator

Wireless mode is active and ready

to be congured via the ONE-KEY™ app.

Tool is actively communicating with

the ONE-KEY™ app.

Tool is in security lockout and can be unlocked by the owner via the

ONE-KEY™ app.

PUSH TO CENTER TO LOCK

1. For forward (clockwise) rotation, push the control switch in the direction shown. Check the direction

of rotation before use.

2. For reverse (counterclockwise) rotation, push the control switch in the direction shown. Check the

direction of rotation before use.

3. To lock the trigger, push the control switch to the center position. The trigger will not work when the control switch is in the locked position.

Always remove the battery pack before performing

maintenance or changing accessories. Always

lock the trigger or remove the battery pack before

storing the tool and any time the tool is not in use.

Page 5

Starting, Stopping and Controlling Speed

WARNING

These tools may be operated at any speed from 0

to full speed.

1. To start the tool, pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the driving speed, increase or decrease

pressure on the trigger. The further the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger.

The longer a bolt, screw, or nut is impacted, the

tighter it will become. To help prevent damaging the

fasteners or workpieces, avoid excessive impact-

ing. Be particularly careful when impacting smaller

fasteners because they require less impacting to

reach optimum torque.

Practice with various fasteners, noting the length of

time required to reach the desired torque. Check the tightness with a hand-torque wrench. If the fasteners are too tight, reduce the impacting time. If they are not tight enough, increase the impacting time.

Oil, dirt, rust or other matter on the threads or under the

head of the fastener affects the degree of tightness.

The torque required to loosen a fastener averages 75% to 80% of the tightening torque, depending on

the condition of the contacting surfaces. On light gasket jobs, run each fastener down to a

relatively light torque and use a hand torque wrench

for nal tightening.

Impacting Techniques

MAINTENANCE

To reduce the risk of injury, always

battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage of parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

lithium button/coin cell battery. A new or used battery can cause severe internal burns and lead to death in as little as 2 hours if swallowed or enters the body. Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you think batteries may have been swallowed or entered the body, seek immediate medical

attention.

unplug the charger and remove the

Maintaining Tool

ONE-KEY™

Chemical Burn Hazard. This device contains a

An internal battery is used to fa

functionality. To replace the battery:

1. Remove the battery pack.

2. Remove the screw(s) and open

the battery door.

3. Remove the old battery, keep it

away from children, and dispose

of it properly.

4. Insert the new battery

(3V CR2032), with the positive

side facing up.

5. Close the battery door and

tighten the screw securely.

To reduce the risk of personal in-

your tool, battery pack or charger in liquid or allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

For repairs, return the tool, battery pack and charger

to the nearest service center.

jury and damage, never immerse

Cleaning

Repairs

cilitate full ONE-KEY™

ACCESSORIES

Internal Battery

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: [email protected] Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

1.800.268.4015

or visit www.milwaukeetool.ca

Page 6

LIMITED WARRANTY

AVERTISSEMENT

Every MILWAUKEE power tool* (see exceptions below) is warranted to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents. Normal Wear: Many power tools need periodic parts replacement and service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Reconditioned Product; and Test & Measurement Products. There are separate and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™ Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts is

one (1) year from the date of purchase. The warranty period for the Drain Cleaning Cables is two (2) years from the date of purchase. The warranty period for the M18™ Compact Heat Gun and the 8 Gallon Dust Extractor is three (3) years from the date of purchase. The war-

ranty period for the LED in the LED Work Light and the LED Upgrade

Bulb for the Work Light is the lifetime of the product subject to the limitations above. If during normal use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

USA & CANADA

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original purchase date.

This warranty card covers any defect in material and workmanship

on this Product. To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free1 01 (800) 030-7777 to nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations a) When the product is used in a different manner from the end-user

guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER Call to 01 (800) 030-7777

IMPORTED AND COMMERCIALIZED BY

TECHTRONIC INDUSTRIES MEXICO, SA DE CV Av President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

illustrations et spécications fournies avec cet

de sécurité, consignes,

outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence de liquides, gaz ou poussières inammables.

Les outils électriques produisent des étincelles

risquant d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils ac-

croît le risque de choc électrique.

•

Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

Page 7

et des pièces en mouvement. Un cordon endom-

magé ou emmêlé accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source d’alimentation munie d’un disjoncteur de fuite de terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de

l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un

meilleur contrôle de l’outil électrique en cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L’utilisation d’un collecteur de poussière

permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre sufsant et vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave

en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil électrique

approprié exécutera le travail mieux et de façon moins

dangereuse s’il est utilisé dans les limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus

faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur pou-

vant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiate-

ment les parties atteintes avec de l’eau. Si le

liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement imprévisible pouvant causer un incendie, une explosion

ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une

exposition aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge incor-

recte ou à des températures en dehors de la plage

spéciée peut endommager la pile et augmenter le risque d’incendie.

Page 8

• Les réparations de l’outil électrique doivent

AVERTISSEMENT

être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil élect-

rique sera ainsi assuré.

• Ne jamais effectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR LES

PILOTES D'IMPACT

ENTRETIEN

•Lorsque l’outil électrique est utilisé pour un travail risquant de mettre le dispositif de xation en contact avec des ls électriques cachés, tenez l’outil par les surfaces de prise isolées. Le contact

d’un dispositif de xation avec un l sous tension « électrie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur.

• Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provoquer

une perte auditive.

• N’utilisez que des douilles ou des accessoires spéciquement conçus pour les clés à chocs et les

visseuses. D’autres douilles ou accessoires pourraient.

• Toujours faire preuve de bons sens et procéder

avec prudence lors de l’utilisation d’outils. C’est impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y g-

urent. Si elles sont illisibles ou manquantes, contacter

un centre de services et d’entretien MILWAUKEE pour

un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage et

d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces expo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler dans une zone

bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement

conçu pour ltrer les particules microscopiques.

Certaines poussières générées par les activités de

PICTOGRAPHIE

Volts Courant direct Tours-minute á vide (RPM) Impacts par minute á charge (IPM)

Canada et États-unis

UL Listing Mark pour

SPECIFICATIONS

No de Cat. ................................................. 2865-20

Volts .............................................................. 18 CD

Type de batterie ............................................M18™

Type de chargeur..........................................M18™

Type d’entraînement .......11 mm (7/16") Hexagonal

RPM ...................Mode 1.................Vitesse 0-900

Mode 2.................Vitesse 0-1 200

Mode 3.................Vitesse 0-1 800

Mode 4.................Vitesse 0-2 300

IPM ....................Mode 1....................Vitesse 800

Mode 2....................Vitesse 1 300

Mode 3....................Vitesse 2 600

Mode 4....................Vitesse 2 800

Température de service ambiante

recommandée.....................................0 °F - 125 °F

DESCRIPTION FONCTIONNELLE

1. Mandrin

d’entraînement hexagonal

QUIK-LOK™

11 mm (7/16")

2. Anneau de cintre d'outil

3. Cintre d'outil

4. Commutateur

5. Poignèe

6. DEL

7. Commande

d’entraînement

8. Commutateur

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

expressément recommandés pour cet outil peut comporter des risques.

qu’avec le chargeur spéci-

Il faut toujours retirer la

batterie et verrouiller la

L’emploi d’accessoires

autres que ceux qui sont

Page 9

Installation et retrait du support d’outil

AVERTISSEMENT

1. Pour installer, placez anneau de cintre au travers

du support à outil.

2. Positionnez le support à outil sur l’outil, par dessus les deux trous du carter d’engrenage.

3. Insérer les deux vis. Serrez les vis à la main.

4. Pour retirer, exécutez la procédure à l’inverse.

N’utilisez que des douilles ou des accessoires spéci-

quement conçus pour les clés à chocs et les

visseuses. D’autres douilles ou accessoires

pourraient se briser ou éclater et entraîner des blessures.

Installation et retrait d’accessoires

Cette tournevis à percussion est conçu pour être utilisé avec des

forets et des mèches d’entraînement.

1. Pour attacher un accessoire,

enfoncer la tige dans le mandrin à entraînement hexagonal QUIK-LOK ™

2. Pour retirer l’accessoire, tirer

l’anneau de mandrin QUIK-LOK ™

et enlevez l'accessoire.

Pour en apprendre plus long sur la fonctionnalité ONE-KEY™ de cet outil, veuillez consulter le Guide de démarrage rapide fourni avec ce produit ou visitez

le milwaukeetool.com/One-Key. Pour télécharger

l’application ONE-KEY™, visitez l’App Store d’Apple

ou Google Play à l’aide de votre appareil intelligent.

Lors d’un cas de décharge électrostatique (ESD) dans le produit, le témoin de vitesse à DEL ne sera

plus allumé et il sera impossible d’ajuster la vitesse du produit. Il vous faut retirer la batterie et l’élément

bouton et après, les remettre en place pour redémar

rer cette fonction.

On considère que les résultats se situent dans le niveau minimal de rendement acceptable, conforme

aux normes EN 55014-2/EN 301489-1/EN 301489-17.

ONE-KEY™

Indicateur ONE-KEY™

Bleu uni

clignotant

Rouge

clignotant

Le mode sans l est engagé et prêt pour le configurer à l'aide de l’appli ONE-KEY™.

Bleu

L’outil établit une communication active

avec l’appli ONE-KEY™. L'outil a un blocage sécuritaire et ne

pourra être débloqué que par le pro-

priétaire à l’aide de l’appli ONE-KEY™.

MANIEMENT

Il faut toujours retirer la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés pour cet outil peut comporter des risques.

An de minimiser le risque de blessures, toujours porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Uso del accionador Drive Control

Este botón accionador del Drive Control se usa para ajustar el torque, la velocidad de rotación (RMP) y la velocidad de impacto (IPM) para la aplicación.

batterie et verrouiller la

Para seleccionar el modo de

Drive Control:

1. Jale y libere el gatillo para encender la herramienta. El

indicador del modo actual

está encendido.

2. Presione el botón

Drive Control para pasar sucesivamente entre los

modos. Seleccione el botón

inalámbrico

biar la conguración predeterminada por medio de la aplicación ONE-KEY™ en su dispositivo inteligente. Cuando está encendido el indicador del modo deseado, comience a trabajar.

NOTA: Seleccione el rango de torque de acuerdo

con las instrucciones de sujeción del fabricante del equipo. Para aplicaciones de precisión, conrme el par de apriete nal con un dispositivo calibrado.

Mode RPM IPM Mode RPM IPM

1 0-900 0-800 3 0-1800 0-2600

2 0-1200 0-1300 4 0-2300 0-2800

Le commutateur peut être réglé sur trois positions: marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commutateur ne peut être réglé que lorsque la commande MARCHE/ARRÊT n’est pas enfoncée. Toujours lais- ser le moteur s’arrêter complètement avant d’utiliser

le commutateur.

Utilisation du commutateur

Pousser pour la

marche avant

1. Pour une rotation en marche avant (dans le sens horaire), pousser le commutateur sur le côté droit

de l’outil. Vérier la direction de rotation avant

utilisation.

2. Pour une rotation en marche arrière (dans le sens anti-horaire), pousser le commutateur sur le côté

gauche de l’outil. Vérier la direction de rotation

avant utilisation.

3. Pour verrouiller la détente, pousser le com- mutateur vers la position centrale. La détente ne

fonctionne pas tant que le commutateur est sur la

position verrouillée centrale.

Toujours retirer la batterie avant d’effectuer un

entretien ou de changer d’accessoire. Toujours

verrouiller la détente ou retirer la batterie avant

remiser l’outil et toutes les fois que l’outil est inutilisé.

Démarrage, arrêt et contrôle de vitesse

Ces outils peuvent être utilisés à n’importe quelle

vitesse entre 0 et le plein régime.

1. Pour mettre l’outil en marche, appuyez sur la détente.

N.B. : LED allume quand la détente est tirée.

2. Pour varier la vitesse de rotation, il s’agit simple-

ment d’augmenter ou de diminuer la pression sur

la détente. Plus la détente est enfoncée, plus la vitesse de rotation est grande.

3. Pour arrêter l’outil, relâchez la gâchette.

para cam-

Pousser en position centrale

pour verrouiller la détente

Botón de control de

accionamiento

Indicador

de modo

ONE-KEY™

Pousser pour la

marche arrière

Page 10

Le degré de serrage du boulon, de la vis ou de l’écrou

AVERTISSEMENT

est proportionnel à la durée de la percussion. Pour éviter d’endommager les xations ou le matériau, limitez la durée de la percussion. Soyez particulièrement prudent lorsque vous serrez des xations de petit calibre qui requièrent moins de percussion.

Pratiquez le serrage à percussion avec divers types

de xations an d’apprendre quelle est la durée de percussion nécessaire pour obtenir le couple désiré. Vériez le serrage à l’aide d’une clé dynamométrique. Si la xation est trop serrée, réduisez la durée de percussion. Si la xation n’est pas serrée à fond, augmentez la durée de percussion. L’huile, la poussière ou d’autres saletés sur le letage ou sous la tête de la xation peuvent affecter le degré de serrage. Le couple nécessaire pour desserrer une xation

est, en moyenne, 75 % à 80 % du couple nécessaire

pour la serrer, selon l’état des surfaces en contact. Pour les simples tâches de joint d’étanchéité, percutez chaque xation pour un serrage relativement

léger et terminez le serrage à la main à l’aide de la

Techniques de serrage

clé dynamométrique.

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation, con sultez un centre de service MILWAUKEE accrédité.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Ce dis-positif contient une pile bouton au lithium. Une pile neuve ou usée peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez que les piles ont été avalées ou entrées dans le

Entretien de l’outil

corps, consultez immédiatement un médecin.

de blessures corporelles,

ONE-KEY™

Risque de brûlure chimique.

Une pile interne est utilisée pour faciliter la fonction-

nalité complète ONE-KEY™. Pour remplacer la pile :

1. Retirer le bloc-piles.

2. Retirer la vis et ouvrir la porte du compartiment de la pile.

3. Retirer le panneau de la pile et enlever la pile usagée. Tenez

hors de la portée des enfants

et éliminez-la adéquatement.

4. Insérer la nouvelle pile

(3V CR2032), avec le côté

positif vers le haut.

5. Fermer la porte du comparti-

ment de la pile et serrer la vis

fermement.

mages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide

Pile interne

Pour minimiser les risques de blessures ou de dom-

s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique

et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès des outils.

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

cessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l’acheteur d’origine uniquement pour être exempt de vices

de matériaux et de fabrication. Sous réserve de certaines exceptions,

MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication et ce pendant une période de cinq (5) ans** à compter de la date d’achat, sauf indication con-

traire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents. Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,

Page 11

les mandrins, les brosses, les cordes, les sabots de scie, les porte-

ADVERTENCIA

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chauffantes M12™, aux produits ré-usinés, ni

aux produits d’essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, la source électrique M18™, le ventilateur de chantier et les chariots de travail industriels Trade Titan™ est

d’une durée d’un (1) an à compter de la date d’achat. La période de

garantie pour les Câbles de nettoyage des canalisations est de deux

(2) ans à compter de la date d’achat. La période de garantie pour le

Pistolet thermique compact M18™ et Dépoussiéreur de 8 gallons est

de trois (3) ans à compter de la date d’achat. La période de garantie

couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail est une garantie à vie du produit soumise

aux limitations ci-dessus. En cas de défaillance de la DEL ou de

l’ampoule à DEL pendant son utilisation normale, la pièce défaillante

sera remplacée gratuitement. L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur sur un outil électrique MILWAUKEE. La

date de fabrication du produit servira à établir la période de garantie, si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN

CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE,

D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS

ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE

PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU

INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR

LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR

LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut afcher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin

où le produit a été acheté, au centre de réparations agréé. Si le bon

de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat

d’origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer sans frais le 1-800-030-7777 an d’obtenir les coordonnées

du centre de réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(e) sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE Composer le 01 (800) 030-7777

IMPORTÉ ET COMMERCIALISÉ PAR

T ECH T R O NIC I N D UST R I E S, M E X I QUE , S A D E CV Av President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

Modèle : Date d’achat :

Sceau du distributeur ou du magasin :

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herra-

mienta eléctrica” en todas las advertencias incluidas

más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de

de seguridad, instrucciones,

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas eléc

tricas generan chispas que pueden encender el polvo

o los vapores.

• Mantenga a los niños y a los espectadores aleja

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores

de enchufe con herramientas eléctricas aterriza

das. Los enchufes y tomacorrientes correspondientes

sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterri

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para

cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

Page 12

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteri

ores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mien tras está cansado o bajo la inuencia de drogas,

alcohol o medicamentos. Un momento de distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección,

tal como una máscara contra polvo, calzado antidesli

zante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her ramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herrami entas. Un descuido puede provocar lesiones graves

en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La

herramienta eléctrica correcta realizará el trabajo mejor

y con mayor seguridad a la velocidad para la que fue

diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instruc

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y grasa.

Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la her ramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador especicado por el fabricante. Un cargador que es adecuado para

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujeta

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o modi

cadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no car

gue la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el riesgo de incendio.

Page 13

• Lleve su herramienta eléctrica a servicio con un

ADVERTENCIA

técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguri

dad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

NORMAS DE SEGURIDAD

ESPECÍFICAS PARA LLAVES

DE IMPACTO

MANTENIMIENTO

•Sostenga la herramienta eléctrica de las supercies de sujeción aisladas al llevar a cabo una operación donde el tornillo pueda hacer contacto con cableado oculto. El contacto de los tornillos con

un cable que conduzca electricidad puede hacer que

las partes metálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

• Lleve protectores auditivos cuando use la broca

de impacto. La exposición a ruido puede producir la pérdida de la audición.

• Utilice únicamente adaptadores y otros accesorios

especícamente diseñados para uso con impul

sores y llaves de impacto. Otros adaptadores y accesorios podrían fragmentarse o romperse y ocasionar

lesiones.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con

un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi

cio MILWAUKEE para obtener un reemplazo gratuito.

•

pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes de

cáncer, defectos congénitos u otros daños reproduc

tivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

Algunos polvos generados por

el lijado eléctrico, aserrado,

SIMBOLOGÍA

Volts Corriente continua Revoluciones por minuto sin carga (RPM) Impactos por minuto bajo carga (IPM)

Canadá y Estados Unidos

UL Listing mark para

Cat. No. ..................................................... 2865-20

ESPECIFICACIONES

Volts .............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Tipo de vástago .............. 11 mm (7/16") Hexagonal

RPM ...................Modo 1............Velocidad 0-900

Modo 2............Velocidad 0-1 200

Modo 3............Velocidad 0-1 800

Modo 4............Velocidad 0-2 300

IPM ....................Modo 1...............Velocidad 800

Modo 2...............Velocidad 1 300

Modo 3...............Velocidad 2 600

Modo 4...............Velocidad 2 800

Ambiente recomendado

Temperatura de operación................. 0 °F a 125 °F

DESCRIPCION FUNCIONAL

1. Portabrocas para

destornillador hexagonal QUIK-LOK™

11 mm (7/16")

2. Argolla del soporte

colgante

3. Soporte colgante

para herramientas

4. Interruptor

de control

5. Mango

6. Luz LED

7. Control de

accionamiento

8. Gatillo

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

el cargador especificado

herramienta

Para reducir el riesgo de

lesiones, extraiga siempre la

Page 14

ADVERTENCIA

Utilice únicamente accesorios

ADVERTENCIA

dos para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Cómo colocar y desmontar el soporte

1. Para colocar, coloque la argolla del soporte col-

2. Coloque el soporte colgante para herramientas sobre

3. Inserta a colocar los dos tornillos. Apriete los

4. Para desmontar, invierta el procedimiento.

especícamente diseñados para uso con impulsores y llaves de impacto. Otros adaptadores y accesorios podrían fragmentarse o romperse y ocasionar lesiones.

Este destornillador de impacto está diseñado para utilizarse con brocas

de taladro y puntas de destornillador.

1. para acoplar un accesorio, presione

2. para retirar el accesorio, extraiga el

Para obtener más información acerca de la funcion-

alidad de ONE-KEY™ para esta herramienta, consulte la Guía de inicio rápido que se incluye con este

producto o visite milwaukeetool.com/One-Key. Para descargar la aplicación ONE-KEY™, visite la App Store o Google Play desde su dispositivo inteligente.

Cuando el producto sufre una descarga electroestática (ESD), se apagará la luz LED de velocidad y

no será posible ajustar la velocidad del producto.

Será necesario que retire la batería y la celda tipo

moneda y reinsertarlas para recuperar esta función.

Consideramos que los resultados se encuentran dentro del nivel mínimo de desempeño aceptable,

en apego a lo indicado en las normas EN 55014-2/ EN 301489-1/EN 301489-17.

colgante para herramientas

gante para herramientas.

los dos oricios para tornillos en la caja de engranajes.

tornillos con la mano.

Cómo Colocar y Desmontar Accesorios

el vástago en el mandril de la uni

dad hexagonal QUIK-LOK ™.

anillo de mandril QUIK-LOK ™ y ex

traiga el accesorio. Suelta el anillo.

Azul jo El modo inalámbrico está activo y

Azul intermitente

Rojo

intermitente

especícamente recomenda-

Utilice únicamente adaptadores y otros accesorios

ONE-KEY™

Indicador ONE-KEY™

listo para congurar a través de la aplicación ONE-KEY™.

La herramienta tiene una comu-

nicación activa con la aplicación ONE-KEY™.

La herramienta tiene activo el blo-

queo de seguridad y sólo podrá

desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

Para reducir el riesgo de le-

batería antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

siones, extraiga siempre la

Con el n de minimizar el riesgo de lesiones, siempre utilice la protección de ojos adecuada

indicada para cumplir con lo dispuesto en la norma ANSI Z87.1.

Uso del control de accionamiento

Este botón accionador del Drive Control se usa para ajustar el torque, la velocidad de rotación (RMP) y la velocidad de impacto (IPM) para la aplicación. Para seleccionar el modo de Drive Control:

1. Jale y libere el gatillo para encender la herramienta. El

indicador del modo actual

está encendido.

2. Presione el botón

Drive Control para pasar sucesivamente entre

los modos. Seleccione el botón inalámbrico cambiar la configuración

predeterminada por medio

de la aplicación ONE-KEY™ en su dispositivo inteligente. Cuando está encendido el indicador del modo deseado, comience a trabajar.

NOTA: Seleccione el rango de torque de acuerdo

con las instrucciones de sujeción del fabricante del equipo. Para aplicaciones de precisión, conrme el par de apriete nal con un dispositivo calibrado.

Modo RPM IPM Modo RPM IPM

1 0-900 0-800 3 0-1800 0-2600

2 0-1200 0-1300 4 0-2300 0-2800

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo seguro. Debido a un mecanismo de traba, el interruptor de control se puede cambiar de posición únicamente cuando el interruptor de ENCENDIDO/APAGADO no esté presionado. Para poder usar el interruptor de

control, siempre se debe esperar a que el motor se

pare por completo.

Presionarlo para

avanzar

Colocarlo al centro para ponerle el

1. Para avanzar (el giro es en el sentido de las manecillas del reloj), se presiona el interruptor de control colocado al lado derecho del taladro.

Vericar la dirección del giro antes de usarlo.

2. Para retroceder (el giro es en el sentido opuesto a las manecillas del reloj), se presiona el interruptor de control colocado al lado izquierdo del taladro.

Vericar la dirección del giro antes de usarlo.

3. Para ponerle el seguro al gatillo, el interruptor de control se coloca en la posición central. El gatillo

no funcionara mientras el interruptor de control se

encuentre bajo seguro en la posición central.

Extraiga siempre la batería antes cambiar acce-

sorios o dar mantenimiento. Bloquee siempre el

disparador o retire la batería antes de guardar la herramienta y cualquier momento la herramienta

no esté en uso.

seguro al gatillo

Botón de control de

para

Indicador

de modo

accionamiento

ONE-KEY™

Presionarlo para

retroceder

Page 15

Arranque, paro y control de velocidad

ADVERTENCIA

Estas herramientas pueden operarse a cualquier

velocidad entre 0 y plena marcha.

1. Para accionar la herramienta, oprima el gatillo.

NOTA: Las vueltas luz LED en cuando el dispara-

dor se tira.

2. Para variar la velocidad de operación, simplemente aumente o disminuya la presión del gatillo.

Cuanto más se oprima el gatillo, mayor será la

velocidad.

3. Para detener la herramienta, suelte el gatillo y

el freno eléctrico detendrá la herramienta instantáneamente

Mientras más tiempo se impacta a un tornillo, tuerca

o birlo, más apretado quedará. Para ayudar a prevenir dañar tanto el material como los sujetadores, evite impactarlos en exceso. Sea particularmente cuidadoso cuando impacte sujetadores que sean

de tamaño pequeño ya que estos requerirán menos

impactos para alcanzar el torque deseado. Practique impactando con diferentes tipos de sujeta-

dores para que observe el tiempo que se requiere

impactar para alcanzar el torque deseado. Verique el grado de apriete usando un torquímetro de mano. Si los sujetadores quedaron muy apretados, reduzca el tiempo de impacto. Si no están sucientemente apretados, aumente el tiempo de impacto. El aceite, la suciedad, el óxido u otro material en los hilos o bajo la cabeza del sujetador afecta el grado de apriete. El torque requerido para aojar un sujetador está, en

promedio, entre el 75% y el 80% de torque que fue requerido para apretarlo, dependiendo esto de las

condiciones de las supercies de contacto. En los trabajos que lleven juntas ligeras, lleve cada sujetador hasta un torque relativamente bajo y, luego, use una llave de torque manual para el apriete nal.

Técnicas para impactar

MANTENIMIENTO

Para reducir el riesgo de una

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

lesión, desconecte siempre

ONE-KEY™

Riesgo de quem-

Este dispositivo contiene una batería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería. Si no se cierra con rmeza, deje de usar el dispositivo, retire las baterías y manténgala alejada de los niños. Si cree que las baterías pudieron ser ingeridas o entraron al cuerpo, busque atención médica de inmediato.

Se usa una batería interna para facilitar toda la

funcionalidad de ONE-KEY™. Para reemplazar la batería:

1. Retire el paquete de baterías.

2. Retire el tornillo y abra la tapa de la batería.

3. Saque el panel de las

baterías y retire la batería vieja. Mantenga fuera del alcance de los niños y

deseche correctamente.

4. Inserte la nueva batería

(3V CR2032), con el lado

positivo hacia arriba.

5. Cierre la tapa de la batería y atornille con rmeza.

a la herramienta, nunca la sumerja en líquidos ni permita que estos fluyan dentro de la misma.

Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

adura química.

Batería interna

Para reducir el riesgo de lesio-

nes, descarga eléctrica o daño

Limpieza

Reparaciones

ACCESORIOS

Utilice sólo los accesorios

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

especícamente recomenda-

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

Lunes a Viernes (9am a 6pm)

Page 16

GARANTÍA LIMITADA - E.U.A. Y

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con-

tinuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola

de pintura a presión, baterías inalámbricas, generadores de energía

portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El periodo de garantía para los Cables de limpieza de drenaje es de dos (2) años a partir de la fecha de compra. El periodo

de garantía de la Pistola de calor compacta M18™ de la Extractor de polvo de 8 galones es de tres (3) años a partir de la fecha de com-

pra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si

durante el uso normal el LED o Bulbo de LED falla, la parte será

reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RE-

SPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,

MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,

CANADÁ

INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA

ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente. Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame gratis al 01 (800) 030-7777 para encontrar el ASC más cercano,

para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/ sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 01 (800) 030-7777

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, SA DE CV Av. President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58146520d1 961013147-01(C)

12/18 Printed in China
