OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de Cat.

2819-20

M18 FUEL™ HIGH SPEED CHAIN SNAKE FOR 1-1/2" - 4" PIPES CHAÎNE TUBULAIRE HAUTE VITESSE M18 FUEL™ POUR DES

TUYAUX DE 38,1 mm - 101,6 mm (1-1/2" - 4") CADENA TUBULAR DE ALTA VELOCIDAD M18 FUEL™ PARA

TUBERÍAS DE 38,1 mm - 101,6 mm (1-1/2" - 4")

WARNING To reduce the risk of injury, user must read and understand operator's manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

Page 2

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may a󰀨ect the power tool’s operation. If damaged, have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with another battery pack.

• Use power tools only with specically designated battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects,

that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a re.

Page 3

• Under abusive conditions, liquid may be ejected

WARNING

from the battery; avoid contact. If contact accidentally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging im-

properly or at temperatures outside the specied range may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

DRAIN CLEANERS

•

Only grasp the rotating cable with gloves recommended by the manufacturer. Latex or loose

tting gloves or rags can become wrapped around the cable and may result in serious personal injury.

• Do not allow the cutter to stop turning while the

cable is turning. This can overstress the cable and may cause twisting, kinking or breaking of the cable

and may result in serious personal injury.

•One person must control both the cable and the

switch. If the cutter stops rotating, the operator must

be able to turn the tool o󰀨 to prevent the cable from twisting, kinking and breaking.

• Use latex or rubber gloves inside the gloves rec- ommended by the manufacturer, goggles, face

shields, protective clothing, and respirator when

chemicals, bacteria or other toxic or infectious substances are suspected to be in a drain line.

Drains may contain chemicals, bacteria and other substances that may cause burns, be toxic or infec-

tious or may result in other serious personal injury.

• Practice good hygiene. Do not eat or smoke while handling or operating the tool. After han-

dling or operating drain cleaning equipment, use hot, soapy water to wash hands and other body

parts exposed to drain contents. This will help reduce the risk of health hazards due to exposure

to toxic or infectious material.

• Only use the drain cleaner for the recommended drain sizes. Using the wrong size drain cleaner can

lead to twisting, kinking or breaking of the cable and

may result in personal injury.

• Inspect cable for wear and damage before use. Replace a worn or damaged cable before using the

drain cleaner.

• Do not twist, kink or over bend cables. Breaking

of the cable may result in serious personal injury.

• Inspect the drain to be cleaned before use. If

possible, determine the access point(s) to the drain, the size(s) and length(s) of the drain, distance to mainlines, the nature of the blockage, presence of

drain cleaning chemicals or other chemicals, etc. If

chemicals are present in the drain, it is important to

understand the specic safety measures required to work around those chemicals. Contact the chemical manufacturer for required information.

• If needed, place protective covers in the work area. The drain cleaning process can be messy.

• Place the drain cleaner at a distance no greater than two feet from drain opening. If the drain

cleaner cannot be placed within two feet from the drain opening, the drain opening will need to be extended using a similar size pipe and ttings.

Greater distances can cause control problems leading

to twisting, kinking, breaking or whipping of the cable.

• Always wear leather gloves over latex/rubber

gloves to avoid entanglement.

•Always clear the area of obstructions before

transporting.

• Always secure the tool and any accessories when operating on uneven or raised surfaces.

•Always operate the rotating cable in the forward direction for optimal torque. When freeing the cable from a blockage, do not run in reverse for more than a few seconds to prevent cable

damage.

• Chemical Burn Hazard. Keep coin cell battery

away from children.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

construction activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

Some dust created by power sanding, sawing, grinding, drilling, and other

Page 4

FUNCTIONAL DESCRIPTION

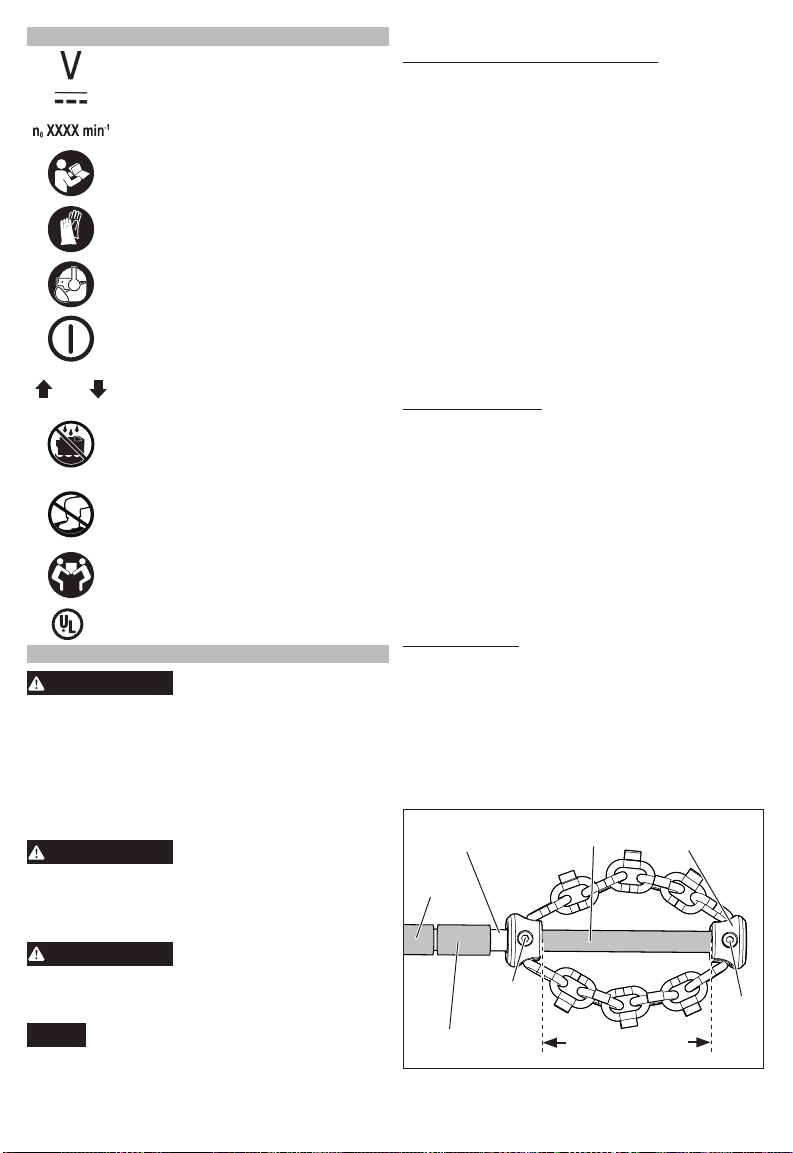

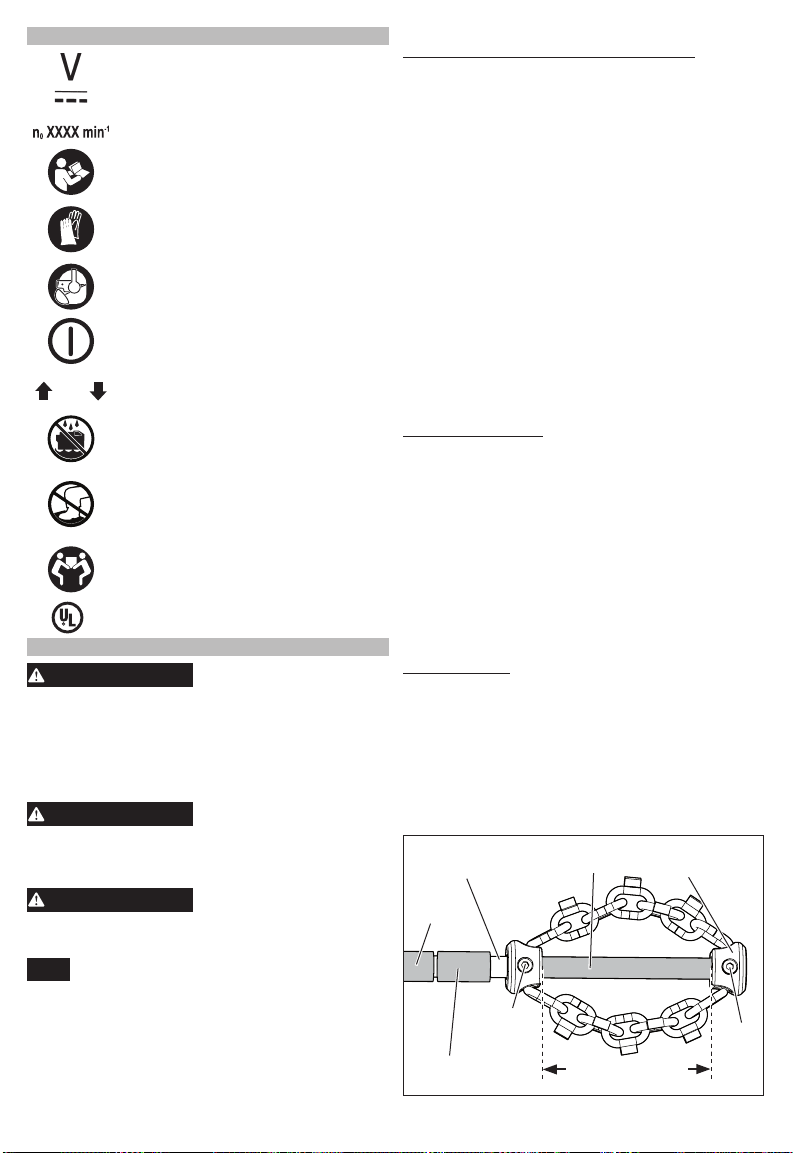

SYMBOLOGY

No Load Revolutions per Minute (RPM)

latex/rubber gloves.

Use appropriate hearing and

respiratory protection.

Start/Stop

Volts

Direct Current

Read operator's manual.

Always wear leather gloves over

Always wear eye protection.

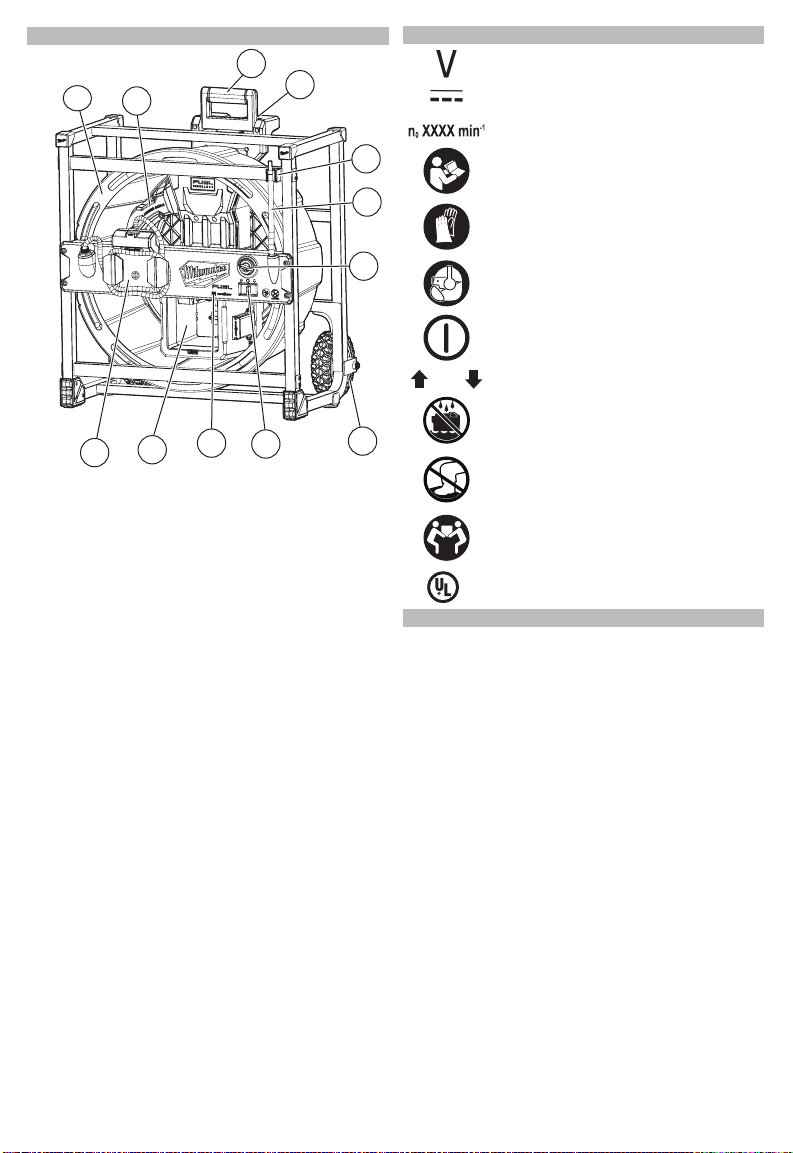

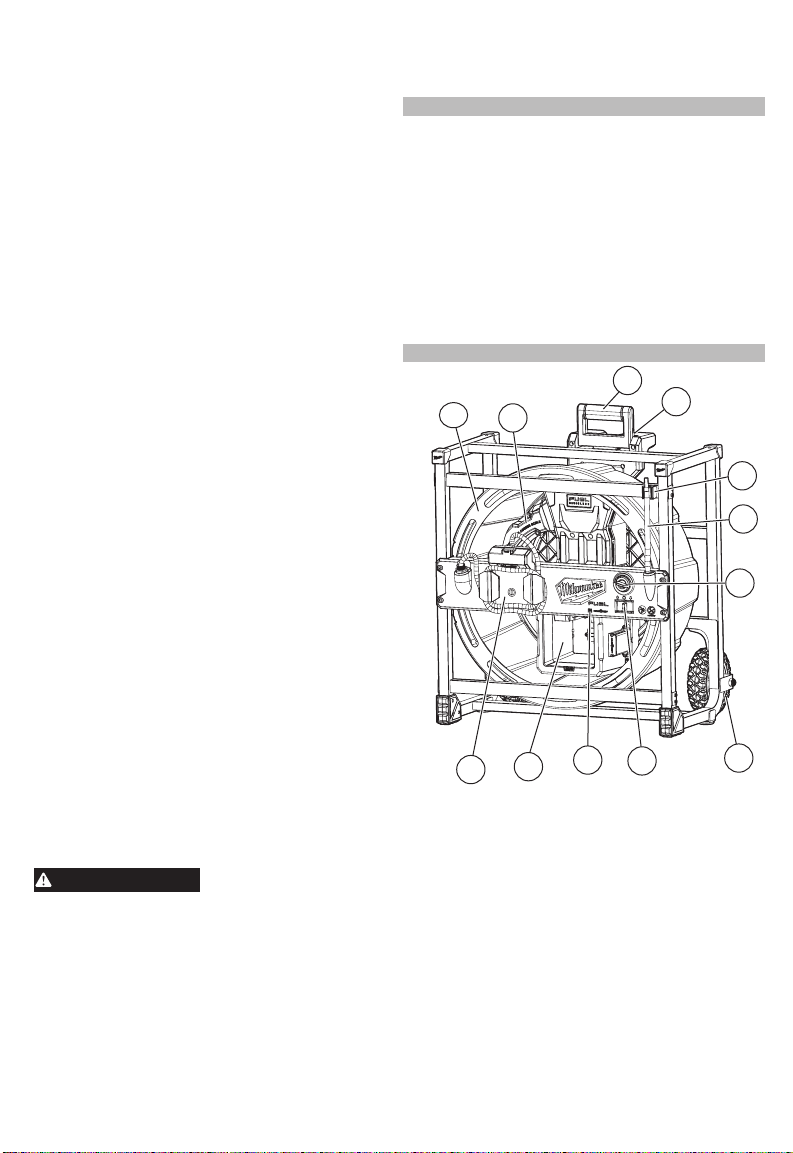

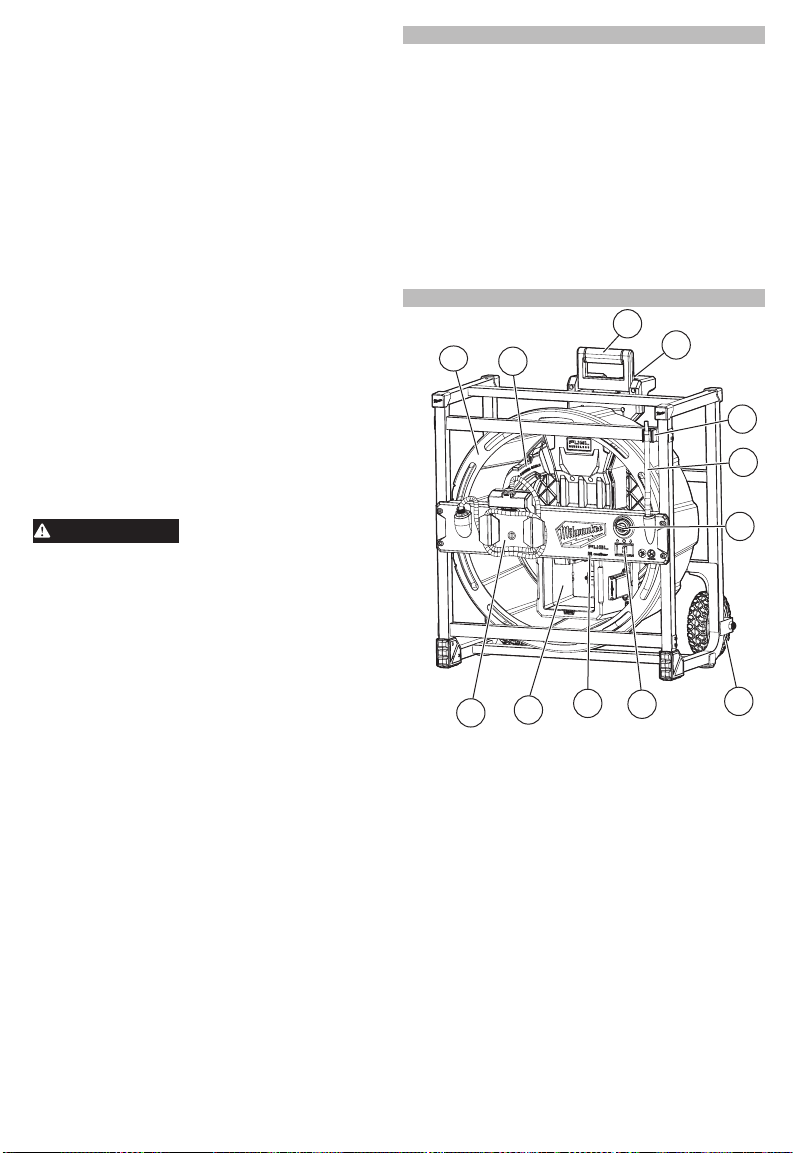

1. Drum

2. Cable access cover

3. Telescoping handle

4. Telescoping handle release button

5. Cable clip

6. Cable

7. Speed control dial

8. Wheel

9. Cable rotation control switch

10.ONE-KEY™ indicator

11. Battery bay

12. Foot pedal

Forward/OFF/Reverse

or conductive uid

collapse or break. Tool may tip, causing injury.

Do not allow battery to contact corrosive

Do not step on tool. Frame may

Two-person lift

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..........................................................2819-20

Volts ...................................................................18 DC

Battery Type ..................................................... M18™

Charger Type .................................................... M18™

No Load RPM .............................................600 - 2200

Drain Capacity .............................................1-1/2" - 4"

Cable Length ......................................................75'

Cable Diameter (without sheath) .................... 5/16"

Cable Diameter (with sheath) ........................... 1/2"

Weight ...........................................................67 lbs

Module/FCC ID ............................ BGM11S/QOQ11

Cable Lubricant. ................................................ 5W40

Recommended Ambient

Operating Temperature ......................0°F to 125°F

Page 5

ASSEMBLY

WARNING

NOTICE

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.

size.

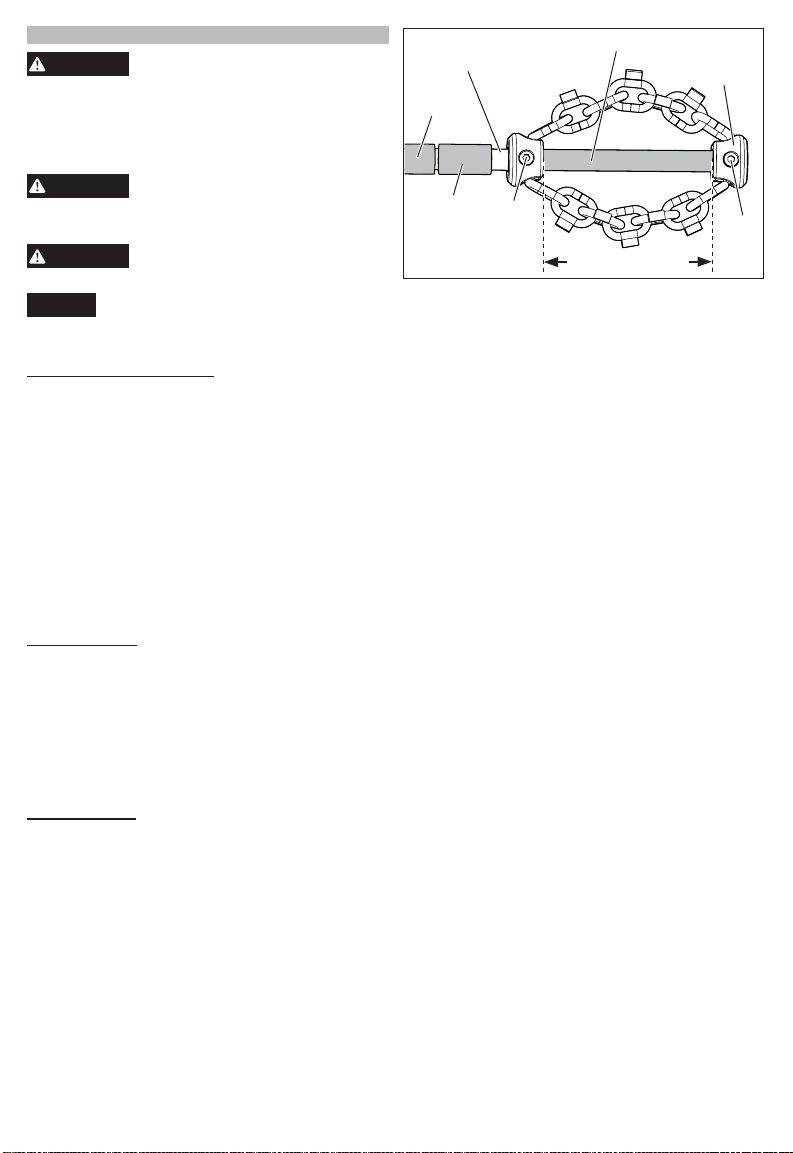

Selecting a chain knocker: Only use chain knockers designed for 5/16" cable.

Select the proper chain knocker size by the drain

capacity and application.

Chain knockers without carbide cutting tips can be

used in common pipe types. These chain knockers work well in grease and similar blockages.

Chain knockers with carbide cutting tips are used for removing scale from the inside of the pipe and can be used for roots. Carbide cutting tips are used for aggressive cleaning and could damage pipe, especially

softer materials (such as plastics and Orangeburg),

thin walled pipe, or if the chain knocker is kept in one

position for an extended time.

Do not use chain knockers for cleaning in glass, ce-

ramic, porcelain or similar material xtures or pipes. Damage could occur. Collar distance:

A proper collar distance will allow the chains to spread an appropriate amount when rotated to clean

the pipe walls. Use the supplied collar spacer sized for the chain knocker. If additional exibility is re-

quired to navigate a bend, the collar spacer can be removed and the collar distance can be set with a tape

measure. Operating without a collar spacer makes it more likely for the cable to ip over in use and be damaged. Do not operate carbide cutters without a collar spacer to reduce risk of cable damage. Exposed cable:

The amount of exposed cable (cable not covered by

sheath) should not exceed 1/4". The more exposed cable there is, the more likely the cable will ip and be damaged. Exposed cable is set with a bushing

("Knocker bushing") made from the extra sheath

provided. Only use sheath of the correct size for the cable. Any time sheath is cut, it should be cut cleanly and squarely. Do not damage the cable when cutting the sheath.

specied for the battery. For spe-

Removing/Inserting the Battery

Always remove the battery pack

any time the tool is not in use.

Only use accessories specically

recommended for this tool. Others

To prevent damage to the cable and at-

tachments, only use in recommended pipe

Installing Chain Knocker

Exposed cable

1/4" maximum

Sheath

Knocker bushing

1. Test t the chain knocker and collar spacer on the

cable as shown. Chains should be straight; do not assemble with chains twisted. Cable end should be ush with the end of the collar. Check length of exposed cable.

2. Tighten the set screws with the supplied hex

wrench to secure the chain knocker to the cable.

Failure to secure properly can result in damage

or the knocker being lost down the drain.

Make sure the handle is locked in the upright position

before transporting.

1. Push the release button with one hand while lift-

ing the handle with the other hand to the upright

position.

2. Reverse the process when storing the handle of

the tool.

Make sure the handle is locked in the upright

position before transporting.

Do not use tool to transport other loads or add additional product. Move the Forward/OFF/Reverse switch to O

(locked) and remove battery from the tool before

transporting. Ensure the foot pedal cord is properly wrapped

and the pedal is stored before transporting. Always clear the area of obstructions before

transporting.

To roll tool from place to place, grasp the handle and

tilt back onto the wheels.

1. Place the drain snake no further than 2' from the

drain. WARNING! Greater distance can cause twist ing, kinking, breaking or whipping of the cable.

2. Remove the foot pedal from storage and unwrap

the cord and place to the side, ensuring the cord

will not tangle with the cable.

Set

screw

Telescoping handle

Transportation

Drain Cleaning Setup

Collar spacer

Collar distance

Knocker

collar

Set

screw

Page 6

To learn more about the ONE-KEY™ functionality

WARNING

for this tool, go to milwaukeetool.com/One-Key. To download the ONE-KEY™ app, visit the App Store or Google Play from your smart device.

Solid Blue Wireless mode is active and ready

Blinking Blue Tool is actively communicating with

Blinking Red Tool is in security lockout and can

ONE-KEY™

ONE-KEY™ Indicator

to be congured via the ONE-KEY™ app.

the ONE-KEY™ app.

be unlocked by the owner via the

ONE-KEY™ app.

OPERATION

Always remove battery pack before

Only use accessories specically recommended for this tool. Others may be hazardous.

To reduce the risk of short circuit, when setting

tool or battery down, do not allow battery to contact corrosive or conductive uid.

To reduce the risk of injury, always wear proper eye protection marked to comply with ANSI Z87.1.

Always wear leather gloves over latex/rubber

gloves to avoid entanglement.

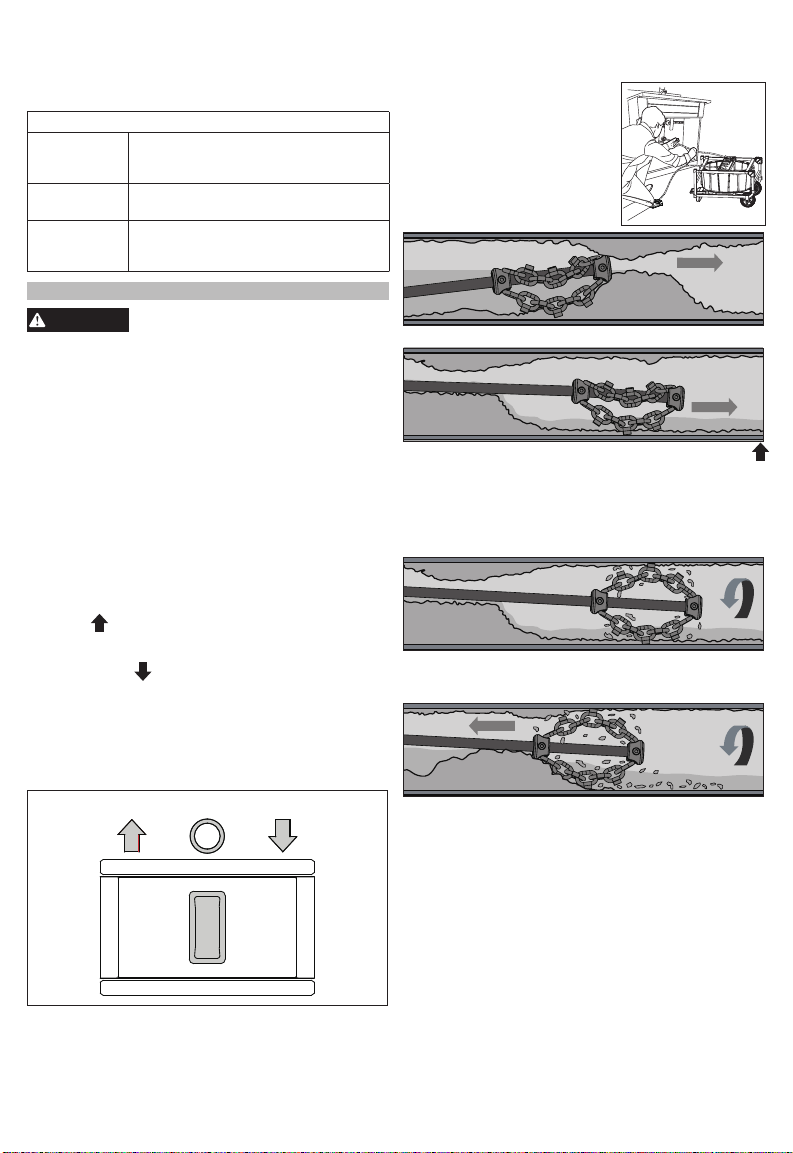

Rotate the speed control dial to the desired speed. The farther the dial is rotated the higher the speed.

The rotational direction of the cable is set with the

Forward/OFF/Reverse switch.

1. For forward (clockwise) rotation, move the switch

to the

before use.

2. For reverse (counterclockwise) rotation, move the

switch to the tion before use.

3. To lock the switch, move the switch to the center position O. The foot pedal will not work while the

switch is in the center locked position. Always lock

the switch and remove the battery pack before performing maintenance, changing accessories,

storing the tool and any time the tool is not in use.

1. To start the tool, move the Forward/OFF/Reverse

switch to either direction and step or kneel on the

foot pedal.

2. To stop the tool, release pressure on the pedal.

changing or removing accessories.

Selecting Speed

Forward/OFF/Reverse Switch

arrow. Check the direction of rotation

arrow. Check the direction of rota-

Forward OFF Reverse

Starting and Stopping

1. Transport and set the tool up according to the

2. Pull the cable from the tool and

3. Feed the cable into the

4. Pass the chain knocker through the blockage.

5. Set the Forward/OFF/Reverse switch to the

6. Gradually withdraw the cable, so the chain knocker

7. Repeat steps 4-6 until drain is clear.

1. Release pressure on the foot pedal. Allow the

2. Move the Forward/OFF/Reverse switch to O (OFF)

3. Pull the cable away from the drain.

4. Wipe the exposed cable with a rag and feed it back

5. Before storing the tool, wash the cable and drum

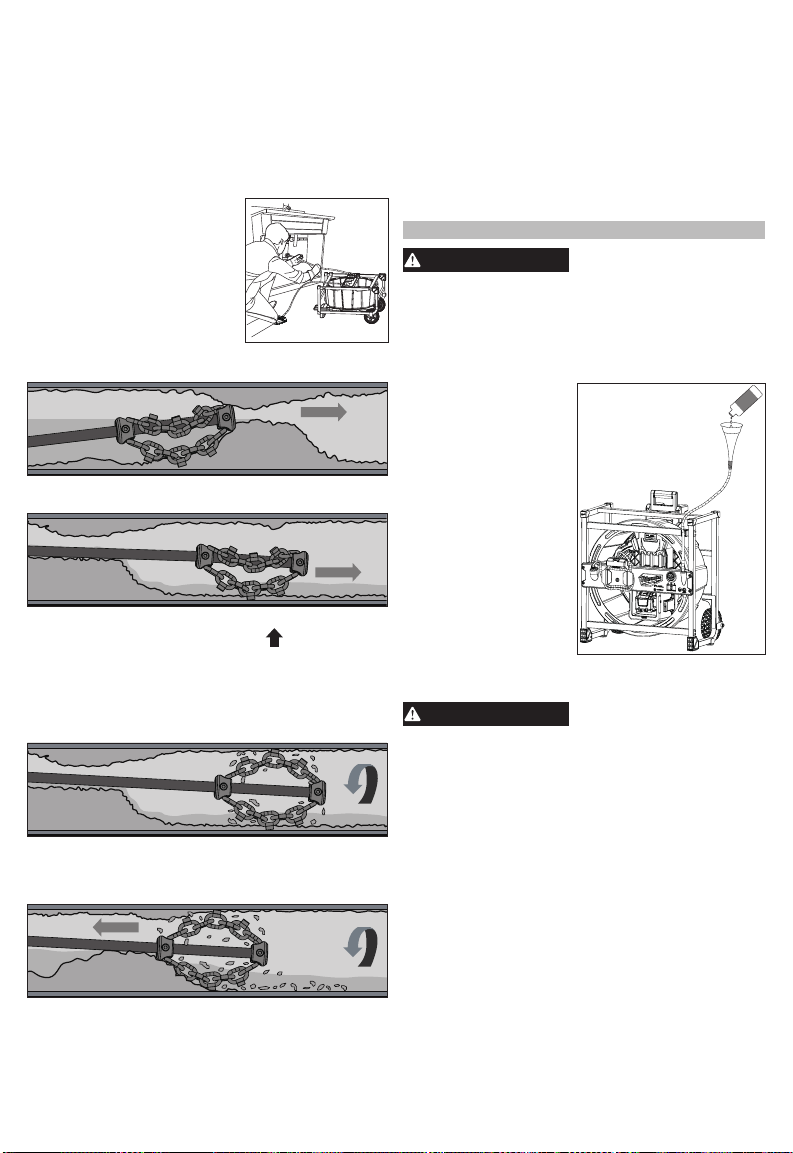

Inserting Cable into Drain

instructions under "Transportation" and "Drain

Cleaning Setup".

feed at least 2' into the drain.

WARNING! Always wear

leather gloves over latex/

rubber gloves to avoid en-

tanglement.

drain until the obstruction is

reached.

direction and step or kneel on the foot pedal to

begin rotating the cable. WARNING! One person must control both the cable and the foot pedal. If

the cable stops rotating, the operator must be able

to turn the tool OFF to prevent damage and reduce the risk of injury.

can break up the blockage. If the tool binds, release pressure from the pedal immediately.

Removing Cable from Drain

cable to come to a complete stop before removing

from drain.

position.

into the drum.

(see "Cleaning" and "Cleaning the Cable" in Main-

tenance).

Page 7

MAINTENANCE

WARNING

To reduce the risk of injury, always

battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Regular oiling will prolong the cable and decrease

friction. To oil the cable:

1. Tape a funnel around the cable just below

where the cable enters into the cable

sheath.

2. Add 1 oz. of oil into the funnel.

3. Run the tool on the

lowest speed setting in reverse direction for 10 minutes to allow the oil to travel the

cable length.

manual packaged with your grinder. A freshly cut

cable end is sharp; always wear protective gloves when handling the cable.

Do not use a damaged cable. The cable can be repaired by cutting o󰀨 a section to produce a clean and square end.

1. Remove the battery pack.

2. Use clamps or another practical way to secure and support the cable to a stable platform. Holding

the work by hand or against your body leaves it

unstable and may lead to loss of control.

3. Using a cut-o󰀨 grinder, cut through the sheath and cable. WARNING! Maintain a rm grip on the

grinder and position your body and arms to allow

you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control. Always operate grinder with two hands.

4. Using a tubing cutter, cut the sheath back to expose the cable.

5. Remove any sharp edges from the cable end.

unplug the charger and remove the

Oiling the Cable

Repairing the Cable

To reduce the risk of injury, read and understand the operator's

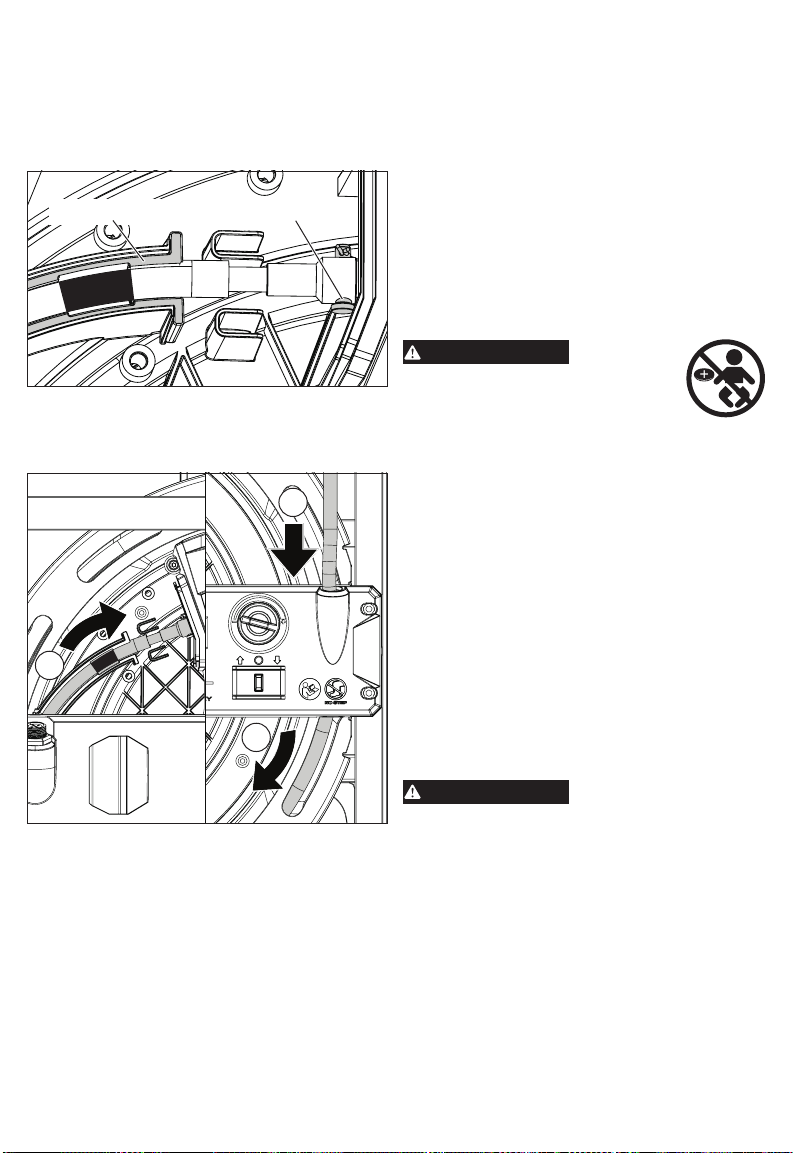

1. Remove the battery pack.

2. Remove the "Remove to Access Cable" cover.

3. Remove the hairpin and clevis pin to separate the cable from the cable drive.

4. Pull the cable out of the recessed rubber guides to free the cable from the housing.

5. While noting how the cable is routed through the housing, pull the cable out of the tool.

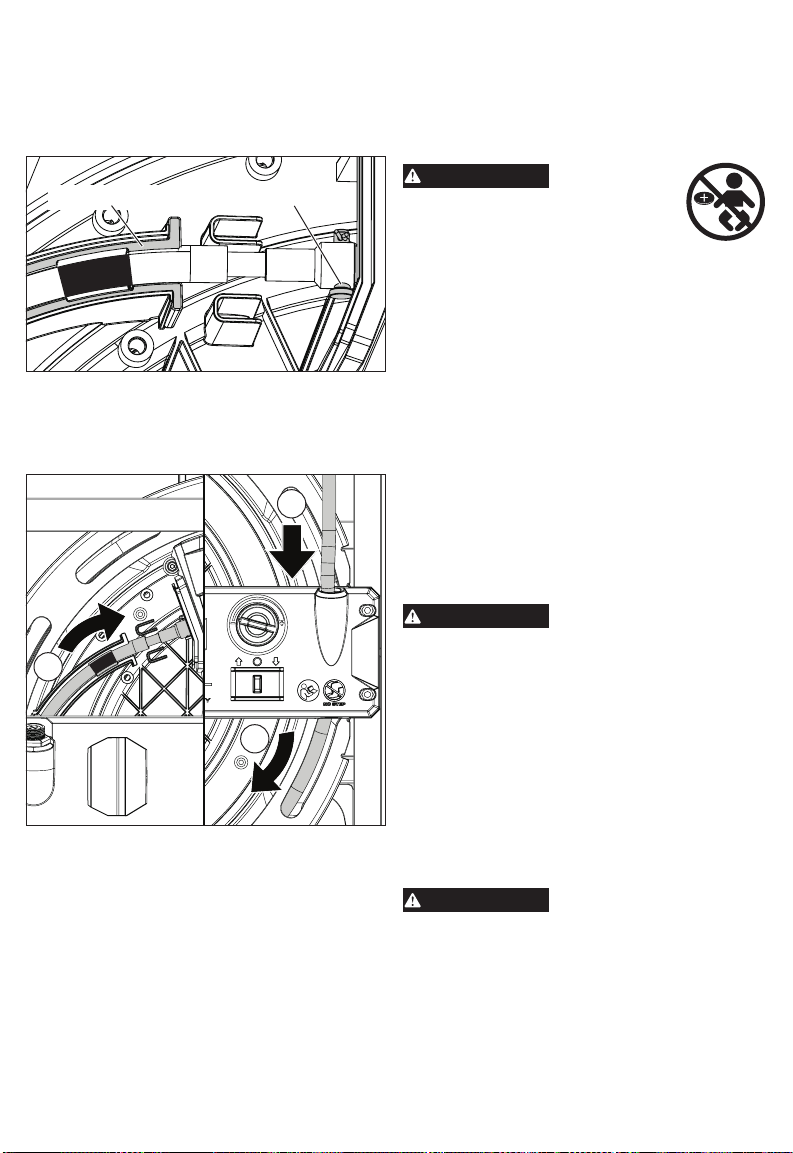

6. Route the new cable through the housing as shown until the cable appears inside the drum.

7. Align cable and cable drive holes using a wrench.

8. Install the clevis pin and hairpin.

9. Push the cable into the recessed rubber guides.

10. Push the remaining length of cable into the tool.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Replacing the Cable

Cable guide Connector pin

Maintaining Tool

Page 8

ONE-KEY™

WARNING

Chemical Burn Hazard.

lithium button/coin cell battery. A new or used battery can cause severe in ternal burns and lead to death in as little as 2 hours if swallowed or enters the body. Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you think batteries may have been swallowed or en

This device contains a

tered the body, seek immediate medical attention.

An internal coin cell battery is used to facilitate full

ONE-KEY™ functionality. To replace the coin cell battery:

1. Remove the battery pack.

2. Remove the screw(s) and open the coin cell bat-

3. Remove the old coin cell battery, keep it away from

4. Insert the new coin cell battery (3V CR2032), with

5. Close the battery door and tighten the screw(s)

Internal Coin Cell Battery

tery door.

children, and dispose of it properly.

the positive side facing up.

securely.

To reduce the risk of personal injury and damage, never immerse

your tool, battery pack or charger in liquid or allow a liquid to ow inside them.

Clean dust and debris from any vents. Keep tool clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

Cleaning

Cleaning the Cable

Always remove battery pack before

cleaning! Cleaning fluids or con-

taminated water entering the battery can result in

battery damage and possible re. The cable should be thoroughly ushed with water after every use to prevent damaging e󰀨ects of sediment and drain cleaning compounds. Do not expose battery bay or electrical connections to water. Ensure

electrical connections are dry before inserting battery pack. WARNING! Always wear leather gloves over latex/rubber gloves to avoid entanglement. After

washing, dry cable completely.

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™: Pursuant to part 15.21 of the FCC Rules, do not modify this product. Modication could void your authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: [email protected] Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

This MILWAUKEE power tool* is warranted to the original purchaser from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which, after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents. Normal Wear: Many power tools need periodic parts replacement and service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers. *This warranty does not cover battery packs or all power tools. Refer to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171) and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

1.877.948.2360

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Page 9

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

AVERTISSEMENT

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

de sécurité, consignes, illustrations et spécications fournies avec cet outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme "outil électrique" gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation pour transporter l’outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre su󰀩sant et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter.

Tout outil électrique qui ne peut pas être contrôlé par

son commutateur est dangereux et doit être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’e󰀨ectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

Page 10

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'a󰀨ecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

•

Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes

d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter le risque d’incendie.

• Les réparations de l’outil électrique doivent être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

PARTICULIÈRES POUR LES

DÉGORGEOIRS

•

Ne pas tenir le câble tournant sauf si des gants recommandés par le fabricant sont portés. Les

gants et les chi󰀨ons en latex ou lâches pourront

être attrapés autour du câble, ce qui causera des

blessures physiques graves.

• Ne pas laisser le couteau parvenir à s’arrêter de tourner lorsque le câble tourne. Ceci entraînera

la contrainte excessive du câble et pourra causer qu’il torde, se plie ou se casse, en provoquant des

blessures physiques graves.

• Une seule personne doit contrôler le câble et

le commutateur. Si le couteau cesse de tourner,

l’utilisateur doit être capable d’éteindre l’outil an d’éviter que le câble se torde, se plie ou se casse.

• Porter des gants en latex ou en caoutchouc en

dessous des autres gants recommandés par le fabricant, des lunettes de sécurité, un masque

de protection, des vêtements de protection et

un respirateur lorsqu’il est soupçonné de la présence de produits chimiques, bactéries et d’autres substances toxiques ou infectieuses

dans le tuyau de vidange. Les tuyaux peuvent avoir des produits chimiques, des bactéries et d’autres

substances qui pourront provoquer des brûlures,

être toxiques ou infectieux, ou bien causer d’autres

blessures physiques graves.

• Utiliser de bonnes pratiques d’hygiène. Ne jamais manger ni fumer pendant l’utilisation ou l’opération de l’outil. Après avoir manipulé ou utilisé l’équipement de nettoyage de drains, utiliser de l’eau chaude et savonneuse pour se

laver les mains et toutes les autres parties du

corps qui ont été atteintes par le contenu du

tuyau. Ceci aidera à minimiser le risque de risques sanitaires causés par l’exposition à des matériaux

toxiques ou infectieux.

• Utiliser uniquement le dégorgeoir approprié pour les tailles de drains recommandées. L’utilisation

d’un dégorgeoir ayant une taille incorrecte pourra provoquer la torsion, le pliage ou le cassage du

câble, ce qui causera des blessures physiques.

• Avant d’utiliser le câble, il faut vérier qu’il ne montre de signes ni d’usure ni de dommages.

Remplacer un câble endommagé ou usé avant

d’utiliser le dégorgeoir.

• Ne pas tordre, ni plier, ni trop courber les câbles.

Le cassage du câble pourra causer des blessures

physiques graves.

ENTRETIEN

Page 11

• Examiner le drain à nettoyer avant d’utiliser ce

AVERTISSEMENT

produit. Si possible, dénir le ou les points d’accès

au drain, la ou les tailles et la ou les longueurs du

drain, la distance jusqu’aux conduites principales,

la raison du coincement, la présence de produits de nettoyage de drains ou d’autres produits chimiques,

etc. S’il y a des produits chimiques à l’intérieur du

drain, il sera important de bien comprendre les

mesures spéciques de sécurité dont on aura besoin an de contourner ces produits chimiques. Pour

obtenir les informations nécessaires, contacter le

fabricant du produit chimique.

• Mettre les couvercles protecteurs autour de

l’aire de travail, si nécessaire. Le processus de

nettoyage de drains peut être ennuyeux.

• Mettre le dégorgeoir à une bonne distance ne dépassant pas 60 cm (2') par rapport à l’orice du drain. S’il n’est pas possible de mettre le dégorgeoir à une distance 60 cm (2') de l’orice du drain, il faudra rallonger ce dernier à l’aide d’un tuyau et des accessoires ayant la même

taille. Les distances majeures peuvent causer des problèmes de contrôle, lesquels entraînent des

torsions, des pliures, des ruptures ou des surliures

dans le câble.

• Toujours porter des gants en cuir sur des

gants en latex / en caoutchouc pour éviter tout

enchevêtrement.

• Toujours s’assurer d’avoir un chemin de passage sans obstructions avant de commencer à amener l’outil.

• Toujours xer l’outil et tous les accessoires lors de leur utilisation sur des surfaces inégales.

•Toujours actionner le câble rotatif vers l'avant pour un couple optimal. Lorsque vous libérez le câble d'un blocage, ne faites pas marche arrière pendant plus de quelques secondes pour éviter d'endommager le câble.

• Risque de brû-lure chimique. Gardez la batterie des cellules de hors de la portée des enfants.

• Toujours faire preuve de bons sens et procéder avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler

Certaines poussières gé-

nérées par les activités de

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

SPÉCIFICATIONS

No de Cat. ......................................................2819-20

Volts...................................................................18 CD

Type de batterie ...............................................M18™

Type de chargeur .............................................M18™

Tours-minute á vide (RPM) ........................600 - 2 200

Capacité du drain ...38,1 mm - 101,6 mm (1-1/2" - 4")

Longueur du câble .................................. 23 m (75')

Diamètre du câble (sans fourreau) ..... 8 mm (5/16")

Diamètre du câble (avec fourreau) .... 12 mm (1/2")

Poids...............................................30,4 kg (67 lbs)

Module/ID de FCC ....................... BGM11S/QOQ11

Lubriant du câble. ............................................ 5W40

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F à 125°F)

DESCRIPTION FONCTIONNELLE

1. Tambour

2. Couvercle d’accès du câble

3. Poignée télescopique

4. Touche de déverrouillage de poignée

télescopique

5. Crochet de câble

6. Câble

7. Cadran de contrôle de vitesse

8. Roue

9. Commutateur de commande de rotation du

câble

10. Indicateur ONE-KEY™

11. Compartiment de pile

12. Pédale

Page 12

PICTOGRAPHIE

AVERTISSEMENT

AVIS

Volts

Courant direct

Lire le manuel d’utilisation.

latex ou des gants en caoutchouc.

oculaire. Porter une protection respiratoire et auditive appropriée.

Mise en marche/arrêt

Ne pas permettre que le bloc-piles

soit en contact les uides corrosifs ou conducteurs.

Ne pas écraser l’outil. Le châssis pourra se casser ou tomber. L’outil

pourra se renverser, en causant des

blessures.

Soulever à deux personnes

Canada et États-unis

Tours-minute á vide (RPM)

Toujours porter gants en cuir sur du

Toujours porter une protection

Contrôle de " Marche Avant/ARRÊT/

Marche Arrière " du tambour

UL Listing Mark pour

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques, lire le manuel d’utilisation fourni avec le chargeur et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

utilisé. Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

expressément recommandés pour cet outil peut comporter des risques.

An d’éviter les dommages sur les câbles et

les accessoires, n’utiliser que la taille de tuyau

conseillée.

qu’avec le chargeur spéci-

Toujours retirer la batterie les fois que l’outil est in-

L’emploi d’accessoires autres que ceux qui sont

Installation de la chaîne de dégorgement

Sélection d’une chaîne de dégorgement :

Utiliser uniquement des chaînes de dégorgement

conçues pour le câble de 8 mm (5/16"). Sélectionner la taille correcte de chaîne de dégorgement d’après la capacité du drain et l’application à e󰀨ectuer.

Les chaînes de dégorgement n’ayant pas des pointes de coupe au carbure peuvent être utilisées

pour des types communs de tuyaux. Ces chaînes de

dégorgement fonctionneront bien avec de la graisse

et d’autres blocages pareils.

Les chaînes de dégorgement ayant des pointes de coupe au carbure sont utilisées pour retirer des écailles dans le tuyau et il est possible de les utiliser

pour des racines. Les pointes de coupe au carbure

sont utilisées pour des tâches de nettoyage agressif

et peuvent endommager le tuyau, particulièrement

les matériaux plus tendres (tels que le plastique et

l’Orangeburg), des tuyaux à paroi mince, ou bien si

la chaîne de dégorgement reste d’une position pour

de longues périodes. Ne pas utiliser des chaînes de dégorgement pour

nettoyer du verre, de la céramique, de la porcelaine ou des tuyaux ou des dispositifs faits en matériaux

similaires. Des dommages pourront survenir. Distance du collier :

Une bonne distance du collier permettra que les

chaînes s’étendent su󰀩samment lors de leur rotation, ceci pour nettoyer les parois du tuyau. Utiliser

le séparateur du collier fourni ayant la même taille de la chaîne de dégorgement. Si une exibilité supplémentaire est nécessaire pour passer un coude, il sera possible de retirer le séparateur du collier et

de dénir la distance du collier à l’aide d’un ruban de mesure. Il est possible que l’utilisation d’un

séparateur du collier fasse le câble tourner durant

l’utilisation, tout en causant des dommages. Ne pas

utiliser des couteaux au carbure sans un diviseur de collier, ceci pour minimiser le risque de dommages

causés au câble. Câble exposé :

La quantité de câble exposé (un câble n’étant pas couvert par un fourreau) ne devra pas dépasser

6,25 mm. Plus le câble est exposé, plus il risque de tourner et d’être endommagé. Le câble exposé est

mis avec une bague (" bague accrocheuse ") faite

à partir du fourreau supplémentaire fourni. Utiliser

uniquement le fourreau de la taille convenant au

câble. À chaque fois que le fourreau est coupé, il doit être coupé nettement et droitement. Ne pas endommager le câble lorsque le fourreau est coupé.

Câble exposé

6,25 mm maximum

Fourreau

Vis de

xation

Bague

accrocheuse

Séparateur

de collier

Distance de

collier

Collier

d’accrocheur

Vis de

xation

Page 13

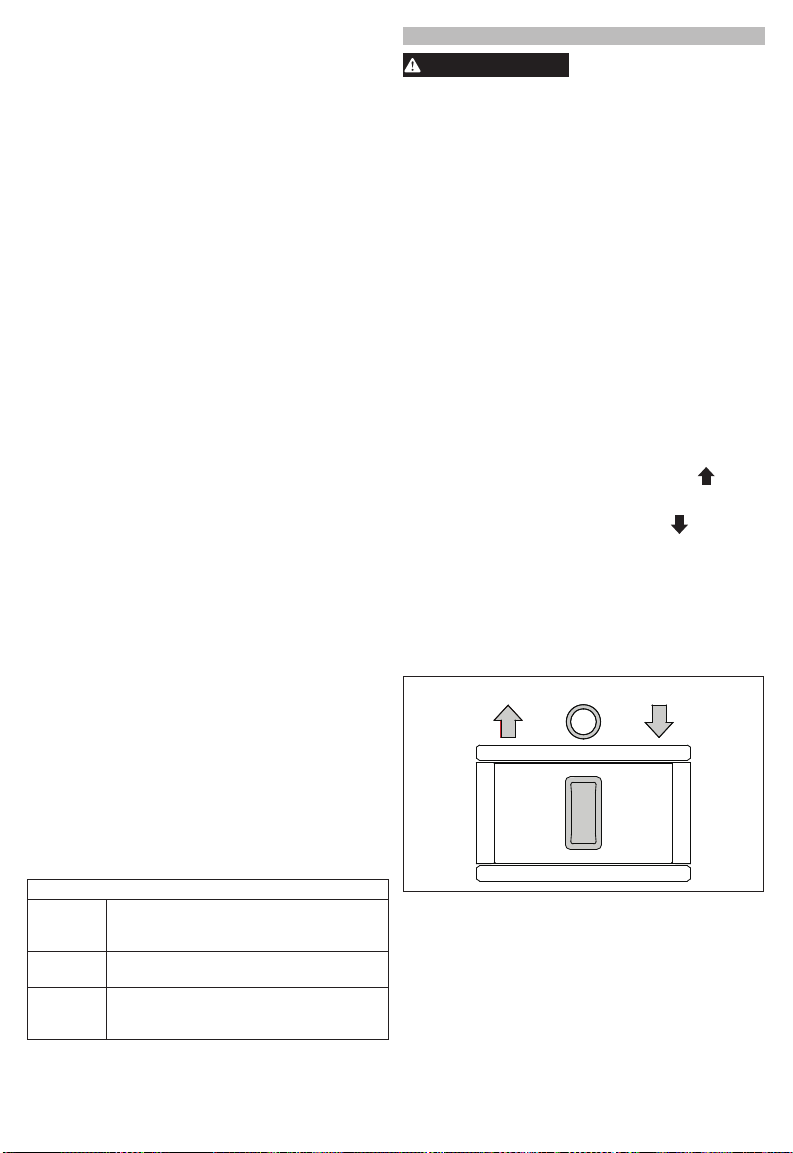

1. Tester pour constater que la chaîne de dégorgeoir

AVERTISSEMENT

et le diviseur du collier conviennent au câble,

comme illustré. Les chaînes doivent être toutes droites ; ne pas armer si les chaînes sont tordues.

Le bout du câble doit être à ras par rapport à la

terminaison du collier. Constater la longueur du câble exposé.

2. Serrer les vis de xation à l’aide de la clé hexago-

nale fournie pour xer la chaîne de dégorgement sur le câble. Si la xation n’est pas bien faite, ceci

pourra causer des dommages ou faire la chaîne

tomber dans le drain.

Veuillez s’assurer que la poignée est verrouillée en

position droite avant de transporter le produit.

1. Appuyer sur la touche de déverrouillage d’une

main lorsque vous soulevez la poignée de l’autre

main vers la position droite.

2. Suivre les étapes à l’inverse lors du rangement de

la poignée de l’outil.

Veuillez s’assurer que la poignée est verrouillée

en position droite avant de transporter le produit.

Ne pas utiliser l’outil pour transporter d’autres choses ou pour ajouter d’autres produits. Déplacer le commutateur " Marche avant/Arrêt/ Marche arrière " vers la position " O " (verrouillé) ou retirer le bloc-piles de l’outil avant de le

transporter.

S’assurer que le cordon de la pédale est bien enroulé et la pédale est rangée avant de le

transporter.

Toujours s’assurer d’avoir un chemin de passage sans obstructions avant de commencer à amener l’outil.

Pour rouler l’outil d’une place à l’autre, tenir la poi-

gnée et l’incliner vers l’arrière, sur les roues.

Conguration de nettoyage de drains

1. Mettre la sonde spirale à une distance ne dépas-

sant pas 61 cm du drain. AVERTISSEMENT : Une

distance plus grande peut causer une torsion, une

pliure, une rupture ou une surliure dans le câble.

2. Sortir la pédale du compartiment de range-

ment, dérouler le cordon et la mettre à côté, en s’assurant que le cordon ne s’emmêle pas avec

le câble.

Pour en apprendre plus long sur la fonctionnalité

ONE-KEY™ de cet outil, visitez le milwaukeetool. com/One-Key. Pour télécharger l’application ONE-KEY™, visitez l’App Store d’Apple ou Google Play à l’aide de votre appareil intelligent.

Bleu uni Le mode sans l est engagé et prêt

Bleu clignotant

Rouge clignotant

Poignée télescopique

Transportation

ONE-KEY™

Indicateur ONE-KEY™

pour le configurer à l'aide de l’appli

ONE-KEY™.

L’outil établit une communication active

avec l’appli ONE-KEY™.

L'outil a un blocage sécuritaire et ne pourra être débloqué que par le pro-

priétaire à l’aide de l’appli ONE-KEY™.

MANIEMENT

Il faut toujours retirer la

détente de l’outil avant de changer ou d’enlever les accessoires. L’emploi d’accessoires autres que ceux qui sont expressément recommandés pour cet outil peut comporter des risques.

Pour minimiser les risques de court-circuit, au moment où vous déposez l’outil et la pile, ne pas permettre que la pile soit en contact avec des liquides corrosifs ou conducteurs.

An de minimiser le risque de blessures, toujours porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1. Toujours porter des gants en cuir sur des

gants en latex / en caoutchouc pour éviter tout

enchevêtrement.

Tourner le cadran du sélecteur de vitesse vers la

vitesse désirée. Plus loin le cadran est tourné, plus haute la vitesse sera.

Sélection de la vitesse

Commutateur " Marche avant/Arrêt/

Le sens de rotation du câble est établi à l’aide du

commutateur " Marche avant/Arrêt/Marche arrière ".

1. Pour une rotation marche avant (à gauche), déplacer le commutateur vers la èche stater le sens de rotation avant toute utilisation.

2. Pour une rotation marche arrière (à droite), déplacer le commutateur vers la èche le sens de rotation avant toute utilisation.

3. Pour verrouiller le commutateur, déplacer le com-

mutateur vers la position centrale " O ". La pédale ne fonctionnera pas lorsque le commutateur se

trouve dans la position centrale de verrouillage. Toujours verrouiller le commutateur ou retirer

le bloc-piles avant d’entreprendre toute tâche d’entretien, de changer les accessoires, de ranger

l’outil et à chaque fois que l’outil n’est pas utilisé.

Marche avant ARRÊT Marche arrière

batterie et verrouiller la

Marche arrière "

. Con-

. Constater

Page 14

1. Pour démarrer l'outil, déplacez l'interrupteur

AVERTISSEMENT

Marche avant/Arrêt/Marche arrière dans l'une

ou l'autre direction et appuyez sur la pédale ou

agenouillez-vous.

2. Pour arrêter l’outil, ne plus exercer de la pression

sur la pédale.

1. Transporter et congurer l’outil selon les consignes dans les sections " Transport " et " Conguration du nettoyage de drain ".

2. Tirer sur le câble pour le

séparer de l’outil et alimenter une quantité d’environ

61 cm (2') dans le drain.

AVERTISSEMENT : Tou -

jours porter des gants en cuir sur des gants en latex/

caoutchouc pour éviter

l’enchevêtrement.

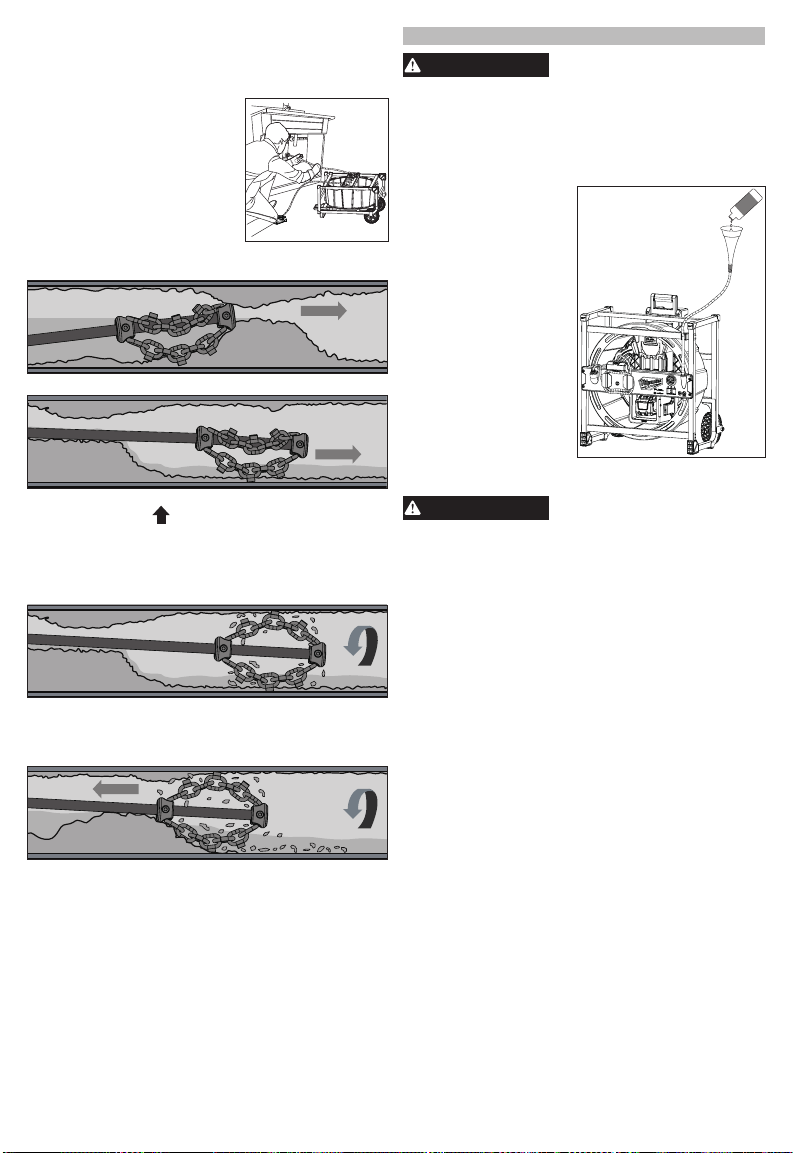

3. Alimenter le câble dans le drain jusqu’à atteindre l’obstruction.

4. Faire passer la chaîne de dégorgement à travers l’obstruction.

5. Mettre le commutateur " Marche avant / Arrêt / Marche arrière " vers le sens pédale pour commencer à faire tourner le câble.

AVERTISSEMENT : Une personne doit contrôler

le câble et la pédale. Si le câble cesse de tourner,

l’utilisateur doit être en mesure d’arrêter l’outil, ceci pour éviter des dommages et minimiser le risque

de blessures.

6. Retirer graduellement le câble pour que la chaîne de dégorgement puisse dégager l’obstruction. Si

l’outil se coince, cesser immédiatement d’exercer

de la pression sur la pédale.

7. Répéter les étapes 4 à 6 jusqu’à dégager l’obstruction dans le drain.

Démarrage et arrêt

Insertion du câble dans le drain

et écraser la

1. Arrêter d’écraser la pédale. Laisser le câble parvenir à s’arrêter complètement avant de le sortir du drain.

2. Déplacer le commutateur " Marche avant/Arrêt/ Marche arrière " vers la position " O " (verrouillé).

3. Tirer sur le câble pour le sortir du drain.

4. Nettoyer le câble exposé à l’aide d’un chi󰀨on et le remettre dans le tambour.

5. Avant de ranger l’outil, laver le câble et le tambour (vous reporter aux titres " Nettoyage " et " Nettoyage du câble " dans la section " Entretien ").

Recul du câble du drain

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y effectuer des travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

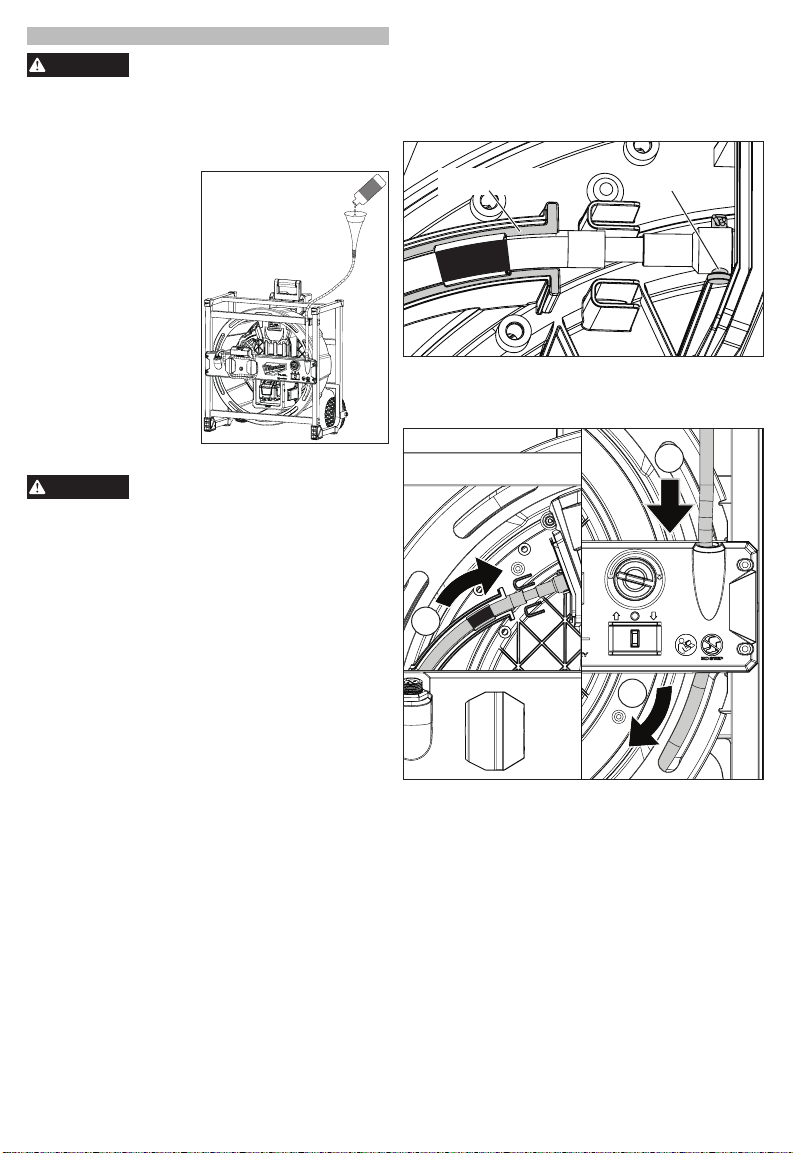

La lubrication fréquente

prolongera le câble et

réduira la friction. Pour lubrier le câble :

1. Scotcher un entonnoir autour du câble juste

au-dessous d’où le câble entre dans le

fourreau du câble.

2. Ajouter 30 ml d’huile dans l’entonnoir.

3. Faire fonctionner

l’outil à la vitesse la plus faible en sens " Marche arrière " durant 10 minutes pour laisser couler l’huile

tout au long du câble.

Lubrication du câble

Réparation du câble

lire et à bien comprendre le manuel de l’utilisateur emballé avec votre meuleuse. Le bout d’un câble récemment coupé sera tranchant ; toujours porter

des gants de protection lors du maniement du

câble.

Ne pas utiliser un câble endommagé. Il est possible

de réparer le câble tout en coupant d’une partie de

lui, ceci an de produire un bout net et droit.

1. Retirer le bloc-piles.

2. Utiliser des serre-joints ou un autre moyen pratique pour xer et maintenir le câble sur une plateforme stable. Le fait de tenir la pièce avec

vos mains ou contre votre corps la rend instable

et peut causer une perte de contrôle.

3. Utiliser une meuleuse de coupe pour couper à travers le fourreau et le câble. AVERTISSEMENT :

Tenir fermement la meuleuse et mettre le corps et les mains d’une façon telle que vous puissiez

résister au rebond. Toujours utiliser la poignée auxiliaire, si fournie, pour jouir d’un contrôle maximal. Toujours utiliser la meuleuse à deux mains.

4. Utiliser un coupe-tuyau pour découper le fourreau an d’exposer le câble.

5. Retirer les bords tranchants du bout du câble.

de blessures corporelles,

An de minimiser les risques de blessures, veiller à

Page 15

1. Retirer le bloc-piles.

AVERTISSEMENT

2. Retirer le couvercle ayant la phrase " Retirer pour

3. Retirer la broche et l’axe de chape pour séparer

4. Tirer sur le câble pour le faire sortir des guides

5. Après avoir constaté que le câble se passe à trav-

6. Faire passer le nouveau câble à travers le boîtier,

7. Aligner les orices dans le câble et ceux dans

8. Installer l’axe de chape et la broche.

9. Pousser le câble dans les guides encastrés en

10. Pousser le reste du câble dans l’outil.

Remplacement du câble

accéder au câble ".

le câble de l’entraîneur du câble.

encastrés en caoutchouc, ceci pour libérer le

câble du boîtier.

Guide de câble Broche de connecteur

ers le boîtier, tirer sur lui pour le sortir de l’outil.

comme illustré, jusqu’à ce que le câble apparaisse à l’intérieur du tambour.

l’entraîneur du câble à l’aide d’une clé.

caoutchouc.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage

des pièces mobiles, de pièces cassées ou toute autre condition qui peut a󰀨ecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Entretien de l’outil

ONE-KEY™

Risque de brû-

Ce dis-positif contient une pile bouton au lithium. Une pile neuve ou usée peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez que les piles ont été avalées ou entrées dans le corps, consultez immédiatement un médecin.

Une pile bouton interne est utilisée pour faciliter la

fonctionnalité ONE-KEY™ complète. Pour remplacer la pile bouton :

1. Retirer le bloc-piles.

2. Retirer les vis et ouvrir la porte du compartiment de la pile bouton.

3. Retirer la vieille pile bouton, la tenir hors de

la portée des enfants et se débarrasser d’elle

comme il faut.

4. Mettre la nouvelle pile bouton (3V CR2032), en mettant le pôle positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser- rer la vis fermement.

mages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inltrer.

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès des outils.

Pile bouton interne

lure chimique.

Pour minimiser les risques de blessures ou de dom-

Nettoyage

Page 16

Nettoyage du câble

AVERTISSEMENT

Toujours retirer le blocpiles avant d’entreprendre

une tâche de nettoyage ! Le fait de nettoyer des

liquides ou de l’eau polluée coulant dans le bloc-piles

pourra l’endommager et bien causer un incendie. Le câble doit être soigneusement rincé à l’eau après chaque utilisation pour éviter les e󰀨ets néfastes

des sédiments et des composants du produit de

nettoyage de l’évacuation. Ne pas exposer le compartiment de piles ou les bornes électriques à l’eau. Constater que les bornes électriques sont sèches avant d’insérer le bloc-piles. AVERTISSEMENT : Toujours porter des gants en cuir sur des gants en latex/caoutchouc pour éviter l’enchevêtrement. Bien sécher le câble après l’avoir lavé.

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

Réparations

ACCESOIRES

L’utilisation d’autres ac-

cessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans l, ONE-KEY™ y compris : Conformément à la part 15.21 du Règlement de la FCC, ne pas modier ce produit-ci. Une telle modication pourra annuler votre autorisation à utiliser le produit. Cet appareil est conforme à la part 15 du Rè-

glement de la FCC et les normes RSS d’exemption

de licence de l’ISED-Canada. Son fonctionnement est soumis aux conditions suivantes : 1) Cet appareil ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouillage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

AUX ÉTATS-UNIS ET AU CANADA

GARANTIE LIMITÉE -

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine d’être causés par des réparations ou des tentatives de réparation par quiconque d’autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents. Usure normale : Par rapport à plusieurs outils électriques, il faut remplacer et entretenir leurs pièces an de jouir de leur rendement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la vie utile normale de la pièce s’est terminée, incluant, sans s’y limiter, les

mandrins, les balais, les câbles, les patins de scie, les brides de lame,

les joints toriques, les embouts, les butoirs, les lames d’entraînement,

les pistons, les percuteurs, les poussoirs et les rondelles de protec-

tion de butoir. *Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques. Veuillez vous reporter aux autres garanties di󰀨érentes disponibles pour ces produits. La période durant lequel la garantie est valable pour la lumière à DEL

de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement. L’inscription de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet " Trouver un centre Service ", dans la sec-

tion " Pièces et service " du site web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST (1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

Page 17

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término "herramienta

eléctrica" en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una

batería (inalámbrica).

de seguridad, instrucciones,

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

•

Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección,

tal como una máscara contra polvo, calzado antidesli zante, casco o protección auditiva, utilizado para condi-

ciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control

de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

Page 18

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o temperatura a más de 130°C (265°F) puede causar

explosiones.

•

Siga todas las instrucciones de carga y no cargue la

batería o la herramienta fuera del rango de tempera tura especicado en las instrucciones. La carga in-

correcta o a temperaturas fuera del rango especicado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS DE SEGURIDAD ESPECÍFICAS PARA LAS

MÁQUINAS PARA ALCANTARILLA

• Únicamente sostenga el cable giratorio con los guantes recomendados por el fabricante. Los

guantes de látex o ojos, o trapos pueden enredarse

en el cable y puede provocar una lesión personal

grave.

• No permita que el cortador deje de girar mientras el cable está girando. Esto puede tensar el cable

de más y provocar que se tuerza, doble o rompa el

cable y puede provocar lesiones personales graves.

•Una persona debe controlar el cable y el interruptor. Si el cortador deja de girar, el operador debe

poder apagar la herramienta para evitar que el cable

se tuerza, doble y rompa.

• Use guantes de látex o hule dentro de los guantes

recomendados por el fabricante, gafas, caretas de

seguridad, vestimenta de seguridad y respirador

cuando se sospeche que hay químicos, bacterias u otras sustancias tóxicas o infecciosas en el

drenaje. Los drenajes pueden contener químicos,

bacterias y otras sustancias que pueden causar quemaduras, pueden ser tóxicos o infecciosos, o

pueden resultar en otras lesiones personales graves.

• Practique buena higiene. No coma ni fume mientras manipula u opera la herramienta. Después de manipular u operar el equipo de limpieza de drenajes, utilice agua caliente y jabonosa para

lavarse las manos y otras partes del cuerpo expuestas a los contenidos del drenaje. Esto

ayudará a reducir el riesgo de problemas para la salud

debido a la exposición a material tóxico o infeccioso.

• Solo utilice el limpiador de drenaje para los tamaños recomendados de drenaje. Utilizar el

limpiador de drenaje de tamaño equivocado puede

provocar que se tuerza, doble o rompa el cable y

puede provocar lesiones personales graves.

• Revise que el cable no esté desgastado ni dañado

antes de cada uso. Reemplace un cable desgastado

o dañado antes de utilizar el limpiador de drenaje.

• No tuerza, doble o gire de más los cables. Romper el cable puede resultar en lesiones personales

graves.

•Revise el drenaje que va a limpiarse antes de

usarlo. De ser posible, determine los puntos de ac-

ceso al drenaje, los tamaños y longitudes del mismo,

la distancia a las tuberías principales, la naturaleza

del bloqueo, la presencia de químicos para limpiar

drenajes u otros químicos, etc. Si hay químicos en el drenaje, es importante entender las medidas especícas de seguridad que se necesitan para trabajar con esos químicos. Contacte al fabricante del químico para tener más información.

• De ser necesario, coloque cubiertas protectoras en el área de trabajo. El proceso de limpieza de

drenaje puede ser desordenado.

• Asegúrese de que el cable esté totalmente retraído

dentro del limpiador del drenaje. Esto evitará que

se azote en el arranque.

Page 19

• Coloque el limpiador de drenaje a una distancia

ADVERTENCIA

menor a 61 cm (dos pies) de la abertura del

drenaje. Si el limpiador de drenaje no puede colocarse en una distancia de 61 cm (dos pies)

de la abertura del drenaje, esta necesitará extenderse usando una tubería y conexiones

de tamaño similar. Las distancias más grandes pueden causar problemas de control que provoquen

que el cable se doble, tuerza, rompa o azote.

• Siempre utilice guantes de cuero sobre el látex

o guantes de goma para evitar el enredo.

•Siempre opere el cable giratorio en la dirección de avance para lograr un par óptimo. Al liberar el cable de un bloqueo, no corra en reversa por más de unos pocos segundos para evitar que se dañe el cable.

• Riesgo de quem-adura química. Mantenga la batería de la celda de monedas lejos de los niños.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

Algunos polvos generados por

el lijado eléctrico, aserrado,

Cat. No.. .........................................................2819-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Revoluciones por minuto sin carga (RPM) ...600 - 2 200

Capacidad de la línea de drenaje

................................ 38,1 mm - 101,6 mm (1-1/2" - 4")

Longitud del cable .................................. 23 m (75')

Diámetro del cable (sin camisa) .........8 mm (5/16")

Diámetro del cable (con camisa) ...... 12 mm (1/2")

Peso ...............................................30,4 kg (67 lbs)

Módulo/ID de FCC ....................... BGM11S/QOQ11

Lubricante del cable. ......................................... 5W40

Temperatura ambiente recomendada

para operar ................ -18°C

50°C (0°F a 125°F)

DESCRIPCION FUNCIONAL

ESPECIFICACIONES

1. Tambor

2. Cubierta de acceso al cable

3. Empuñadura telescópica

4. Botón de desbloqueo de empuñadura

telescópica

5. Broche del cable

6. Cable

7. Disco de control de velocidad

8. Rueda

9. Interruptor de control de rotación del cable

10.Indicador ONE-KEY™

11. Compartimento para pilas

12. Pedal

Page 20

SIMBOLOGÍA

ADVERTENCIA

AVISO

Volts

Corriente continua

Read operator's manual.

sobre látex o guantes goma.

Siempre utilice protección para los

ojos. Utilice la protección auditiva y respiratoria correcta.

Arranque/alto

contacto con los uidos corrosivos o conductivos

No pise la herramienta. El chasis podría romperse o desarmarse. La herramienta podrá volcarse, lo que

ocasionará lesiones.

Elevación de dos personas

Canadá y Estados Unidos

Revoluciones por minuto sin carga (RPM)

Siempre utilice guantes de cuero

Control del tambor para avanzar/

apagado/reversa

No permita que la batería entre en

UL Listing Mark para

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

mendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para evitar daños al cable y los aditamentos,

recomendado.

utilice solamente en un tamaño de tubería

el cargador especificado

herramienta

Siempre el retire la batería cada vez que la herramienta

Utilice únicamente acceso-

rios especícamente reco-

Instalación del golpeador de cadena

Selección del golpeador de cadena: Use únicamente los golpeadores de cadena diseñados para el cable de 8 mm (5/16"). Seleccione

el tamaño correcto de golpeador de cadena de

acuerdo con la capacidad de la línea de drenaje y la aplicación en cuestión.

Es posible usar los golpeadores de cadena sin puntas de corte de carburo en tipos comunes de

tuberías. Estos golpeadores de cadena funcionan bien en grasa y obstrucciones similares.

Los golpeadores de cadena con puntas de corte de carburo se usan para quitar la escamación que se encuentre dentro de la tubería e incluso pueden usarse

en raíces. Las puntas de corte de carburo se usan

para labores de limpieza agresiva y podrían dañar la tubería, especialmente los materiales más suaves

(como el plástico y el Orangeburg), las tuberías de

paredes delgadas o si el golpeador de cadena se

mantiene en la misma posición por mucho tiempo. No use los golpeadores de cadena para limpiar

vidrio, cerámica, porcelana o tuberías y accesorios

de materiales similares. Podría ocasionar daños. Distancia del collar:

Mantener una distancia de collar adecuada permitirá que las cadenas se extiendan en la cantidad correcta al momento de girar dentro de las paredes

de la tubería para limpiarlas. Use el espaciador de collar incluido que tiene el tamaño justo compatible con el golpeador de cadena. Si se necesita contar con mayor exibilidad al momento de pasar por un

codo, es posible quitar el espaciador de collar y

puede usar un exómetro para calcular la distancia del collar. El uso sin el espaciador de collar implica

que sea más probable que el cable gire durante el

uso y sufra daños. No use los cortadores de carburo sin el espaciador de collar, esto con el n de reducir el riesgo de que el cable sufra daños. Cable expuesto:

La cantidad de cable expuesto (cable que no está cu-

bierto por una funda) no debe ser mayor a 6,25 mm.

Entre más cable expuesto haya, más probable será

que el cable gire y se dañe. El cable expuesto se pone con un buje ("buje de golpeo") hecho a partir de la camisa adicional incluida. Use únicamente

la camisa del tamaño correcto que coincida con el

cable. Cada vez que se corte la camisa, es necesario realizar cortes precisos y rectos. No dañe el cable al momento de cortar la camisa.

Cable expuesto

6,25 mm máximo

Camisa

Tornillo

jación

Buje de

golpeador

Espaciador

de collar

Distancia de

collar

Collar de

golpeador

Tornillo

jación

Page 21

1. Haga pruebas de ajuste para conrmar que el

ADVERTENCIA

golpeador de cadena y el espaciador de collar se

ajustan al cable, tal como se indica. Las cadenas

deben estar rectas; no arme el producto con las

cadenas giradas. El extremo del cable debe estar al ras con el extremo del collar. Revise la longitud del cable expuesto.

2. Apriete los tornillos de jación con la llave hex-

agonal incluida con el n de jar el golpeador de cadena al cable. No jarlo bien podría ocasionar daños o que el golpeador se pierda en el drenaje.

Asegúrese de que la empuñadura esté bloqueada en posición recta antes de transportar el producto.

1. Oprima el botón de bloqueo con una mano mien-

2. Al momento de guardar la empuñadura, siga los

Asegúrese de que la empuñadura esté bloqueada en posición recta antes de transportar

el producto. No use la herramienta para transportar otras cargas ni agregue productos adicionales. Mueva el interruptor de "Avance/Apagado/Re-

versa" hacia la posición "O" (bloqueo) o quite la batería de la herramienta antes de transportar

el producto.

Asegúrese de haber enrollado el cable del pedal y de haber guardado el pedal antes de transportar

el producto.

Siempre retire obstrucciones del área antes de

transportar el producto.

Para girar la herramienta de un lugar a otro, sostenga la empuñadura e inclínelo hacia atrás, en dirección

de las ruedas.

1. Ponga la sonda exible a una distancia máxima de

2. Retire el pedal del compartimiento de almace-

Para obtener más información acerca de la funcion-

alidad de ONE-KEY™ para esta herramienta, visite milwaukeetool.com/One-Key. Para descargar la aplicación ONE-KEY™, visite la App Store o Google Play desde su dispositivo inteligente.

Azul jo El modo inalámbrico está activo y

Azul intermitente

Rojo

intermitente

Empuñadura telescópica

tras levanta la empuñadura con la otra hacia la

posición recta.

mismos pasos en el orden inverso.

Transporte

Conguración de limpieza de drenaje

61 cm del drenaje. ADVERTENCIA: Una distancia mayor puede provocar que el cable se doble, se

tuerza, se rompa o chicotee.

namiento, desdoble el cable y póngalo a un lado;

asegúrese de que los cables no se enreden entre sí.

ONE-KEY™

Indicador ONE-KEY™

listo para congurar a través de la aplicación ONE-KEY™.

La herramienta tiene una comunicación activa con la aplicación

ONE-KEY™.

La herramienta tiene activo el bloqueo de seguridad y sólo podrá desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

Para reducir el riesgo de lesio-

antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios especícamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para reducir el riesgo de cortocircuito, al mo-

mento de bajar la herramienta o la batería, no deje que la batería entre en contacto con uidos

corrosivos y conductores.

Para reducir el riesgo de lesión, siempre utilice protección para ojos adecuada con la indicación de que cumple con la norma ANSI Z87.1.

Siempre use guantes de cuero encima de unos guantes de látex / hule para evitar que se enreden.

Gire el disco del selector de velocidad hacia la ve-

locidad deseada. Entre más se gire el disco, mayor será la velocidad.

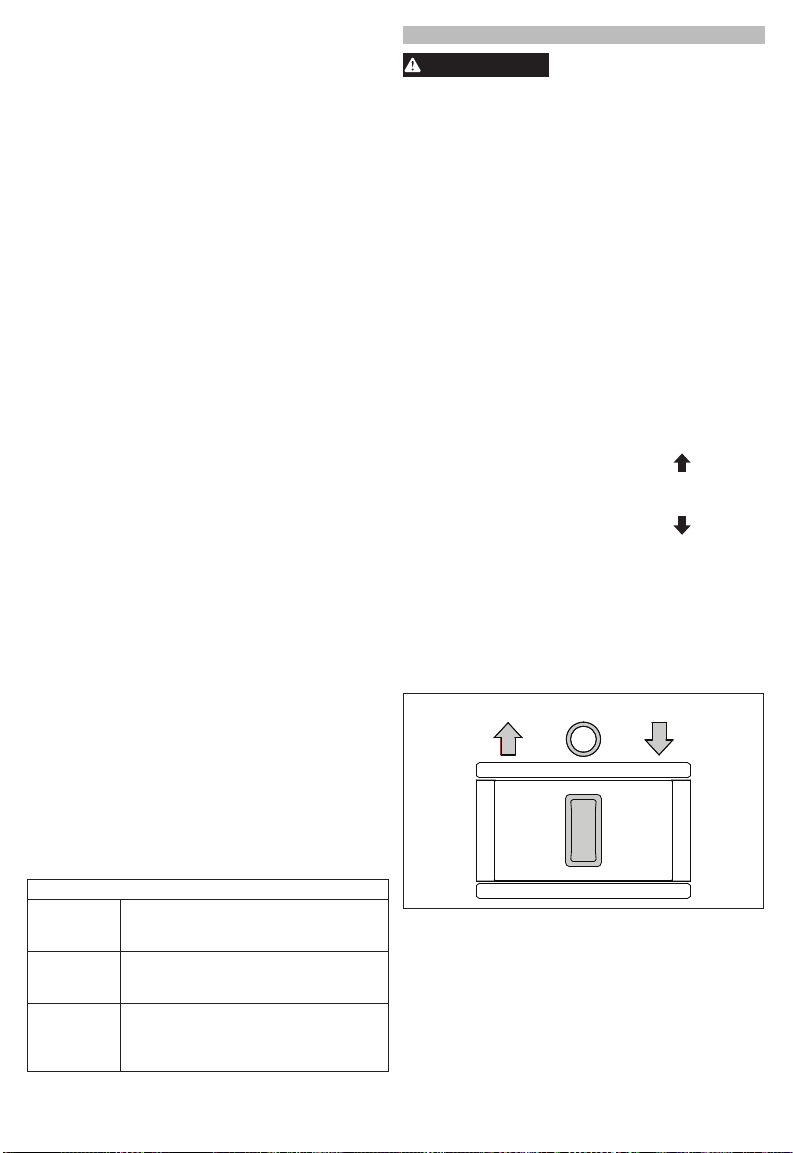

Interruptor "Avance/Apagado/Reversa"

El sentido de rotación del cable se dene con el interruptor "Avance/Apagado/Reversa".

1. Para una rotación de avance (hacia la izquierda), mueva el interruptor hacia la echa

sentido de rotación antes de proceder a usar la

herramienta.

2. Para una rotación de reversa (hacia la derecha), mueva el interruptor hacia la echa

sentido de rotación antes de proceder a usar la

herramienta.

3. Para bloquear el interruptor, mueva el interruptor

hacia la posición central, "O". El pedal no funcio- nará mientras el interruptor esté en la posición central de bloqueo. Siempre bloquee el interruptor o retire la batería antes de realizar labores de mantenimiento, cambiar los accesorios, guardar la herramienta o en cualquier momento en que la

herramienta no esté en uso.

1. Para poner en marcha la herramienta, mueva el interruptor de Avance/Apagado/Reversa en cualquier dirección y pise el pedal o arrodíllese.

2. Para detener la herramienta, suelte el pedal.

Selección de velocidad

Avance APAGADO Reversa

nes, extraiga siempre la batería

. Revise el

Arrancar y parar

Page 22

Inserción del cable en el drenaje

ADVERTENCIA

1. Transporte y congure la herramienta de acuerdo

con las instrucciones que se mencionan en los

títulos "Transporte" y "Conguración de limpieza de drenaje".

2. Jale el cable para sacarlo de

la herramienta y meta aproximadamente 61 cm del cable

en el drenaje.

ADVERTENCIA: Siempre

use guantes de cuero encima de unos guantes de

látex / hule para evitar que se enreden.

3. Alimente el cable en el drenaje hasta llegar a la obstrucción.

4. Pase el golpeador de cadena por la obstrucción.

5. Ponga el interruptor "Avance/Apagado/Reversa"

en la dirección

iece a girar el cable. ADVERTENCIA: Una per- sona debe controlar tanto el cable como el pedal. Si el cable deja de girar, el operador debe ser

capaz de apagar la herramienta para evitar que

ocurran daños y reducir el riesgo de lesiones.

6. Retire gradualmente el cable para que el golpeador de cadena pueda deshacer la obstrucción. Si se atora la herramienta, inmediatamente deje de ejercer presión en el pedal.

7. Repita los pasos 4 a 6 hasta que se haya despejado el drenaje.

1. Deje de pisar el pedal. Deje que el cable se de-

2. Mueva el interruptor "Avance/Apagado/Reversa"

3. Jale el cable para sacarlo del drenaje.

4. Limpie el cable expuesto con un paño y vuélvalo

5. Antes de guardar la herramienta, lave el cable y

Retiro del cable del drenaje

tenga por completo antes de sacarlo del drenaje.

hacia la posición "O" (bloqueo).

a meter en el tambor.

el tambor (consulte los títulos "Limpieza" y "Limp-

ieza del cable" en la sección "Mantenimiento").

y pise le pedal para que emp-

MANTENIMIENTO

Para reducir el riesgo de una

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de

hacer modicaciones en el sistema eléctrico de

la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

La lubricación frecuente prolongará el cable y

reducirá la fricción. Para lubricar el cable:

1. Encinte un embudo

alrededor del cable

justo debajo de donde

el cable entra en la

camisa del cable.

2. Agregue 30 ml de aceite en el embudo.

3. Encienda la herra-

mienta en la velocidad mínima en reversa durante 10 minutos para permitir que el aceite recorra todo el

cable.

contenido del manual del operador que se envía con su recticadora. El extremo de un cable recién cortado estará loso; siempre use guantes de protección al momento de manipular el cable.

No use un cable dañado. Es posible reparar el cable

cortando una sección para conseguir un extremo

limpio y recto.

1. Quite la batería.

2. Use prensas u otra alternativa práctica para jar y apoyar el cable a una plataforma estable. Sos-

tener la pieza con las manos o apoyarla contra el cuerpo genera inestabilidad y puede ocasionar

una pérdida de control.

3. Corte la camisa y el cable con una recticadora de corte. ADVERTENCIA: Sostenga con rmeza la recticadora y ubique su cuerpo y brazos de tal

manera que le sea posible resistir las fuerzas del

contragolpe. Siempre use la empuñadura auxiliar, si viene incluida, para máximo control. Siempre use la recticadora con las dos manos.

4. Use un cortatubos para cortar la camisa de tal manera que el cable quede expuesto.

5. Quite los bordes losos del extremo del cable.

lesión, desconecte siempre

Lubricación del cable

Reparación del cable

Para reducir el riesgo de lesiones, lea y entienda el

Page 23

1. Quite la batería.

ADVERTENCIA

2. Quite la cubierta con la leyenda "Quite el cable de acceso".

3. Quite el pasador y el retén para separar el cable del accionador de cables.

4. Jale el cable para sacarlo de las guías empotradas de hule con el n de liberar el cable de la carcasa.

Guía de cable Patilla de conector

5. Prestando atención a la manera en que el cable pasa por la carcasa, jale el cable para sacarlo de la herramienta.

6. Pase el cable nuevo a través de la carcasa, tal

como se muestra en la imagen, hasta que el cable

aparezca dentro del tambor.

7. Alinee los oricios del cable y los del accionador de cables con una llave.

8. Instale el retén y el pasador.

9. Empuje el cable dentro de las guías empotradas de hule.

10. Empuje el resto del cable hacia dentro de la

herramienta.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio

Cambio del cable

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

ONE-KEY™

Riesgo de quem-

Este dispositivo contiene una batería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería. Si no se cierra con rmeza, deje de usar el dispositivo, retire las baterías y manténgala alejada de los niños. Si cree que las baterías pudieron ser ingeridas o entraron al cuerpo, busque atención médica de inmediato.

Se usa una batería interna tipo moneda para facilitar

la funcionalidad completa de ONE-KEY™. Para cambiar la batería tipo moneda:

1. Retire la batería.

2. Retire los tornillos y abra la puerta del compar-

3. Retire la batería tipo moneda anterior, manténgala

4. Inserte la nueva batería tipo moneda (3V CR2032),

5. Cierre la tapa de la batería y apriete el tornillo (s)

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

Batería interna tipo moneda

timiento de la batería tipo moneda.

fuera del alcance de los niños y deshágase de ella

de la manera correcta.

con el lado positivo hacia arriba.

con rmeza.

adura química.

Para reducir el riesgo de le-

siones, descarga eléctrica o

Limpieza

Limpieza del cable

¡Siempre quite la batería

Limpiar líquidos o agua contaminada que entren en la batería pueden ocasionar daños a la batería e

incluso un incendio. El cable debe enjuagarse bien con agua después

de cada uso para evitar que se generen daños ocasionados por los sedimentos y los compuestos

de limpieza de drenaje. No exponga la batería ni las conexiones eléctricas al agua. Asegúrese de que las

conexiones eléctricas estén secas antes de poner la

batería. ADVERTENCIA: Siempre use guantes de cuero encima de unos guantes de látex / hule para evitar que se enreden. Después de lavar el cable, séquelo por completo.

antes de realizar la limpieza!

Page 24

Si su herramienta, batería o cargador están dañados,

ADVERTENCIA

envíela al centro de servicio autorizado más cercano.

Reparaciones

ACCESORIOS

Utilice sólo los accesorios especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

COMUNICACIÓN INALÁMBRICA

Para productos que cuentan con funciones de comu-

nicación inalámbrica, incluida ONE-KEY™: De conformidad con la parte 15.21 del Reglamento de FCC, no modique este producto. La modicación

podría ocasionar que se anule su autorización para

operar el producto. Este dispositivo cumple con lo

dispuesto en la parte 15 del Reglamento de la FCC así como las normas RSS de exención de licencia

de ISED-Canada. La operación está sujeta a las siguientes dos condiciones: 1) Este dispositivo no

debe ocasionar interferencia nociva y 2) este dispositivo debe aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pueda

ocasionar operación no deseada.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado MILWAUKEE, de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario.Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes. Desgaste normal:Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo rendimiento Esta garantía no cubre la reparación cuando el uso normal ha

agotado la vida útil de una pieza, incluyendo, entre otros, mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están disponibles para estos productos. La vigencia de la garantía de la luz LED en la lámpara LED de trabajo (49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma que la vida útil del producto sujeto a las limitaciones anteriores. Si la luz LED o el foco mejorado LED presentan fallas durante su suso normal, se cambiará la pieza sin costo. No es necesario realizar el registro de la garantía para recibir la

garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTAESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRODUCTOS, INCLUYENDO,ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LALEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITADE COMERCIABILIDAD O IDONEIDAD PARAUN FIN O USO ESPECÍFICO; HASTAEN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LADURACIÓN DE LA GARANTÍAEXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA DE UNA GARANTÍAIMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO. Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá. Consulte la pestaña "Búsqueda de centro de servicio" en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool. com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V. Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

58140273d1 961014552-01(A)

12/22

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

Printed in China
