OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de cat.

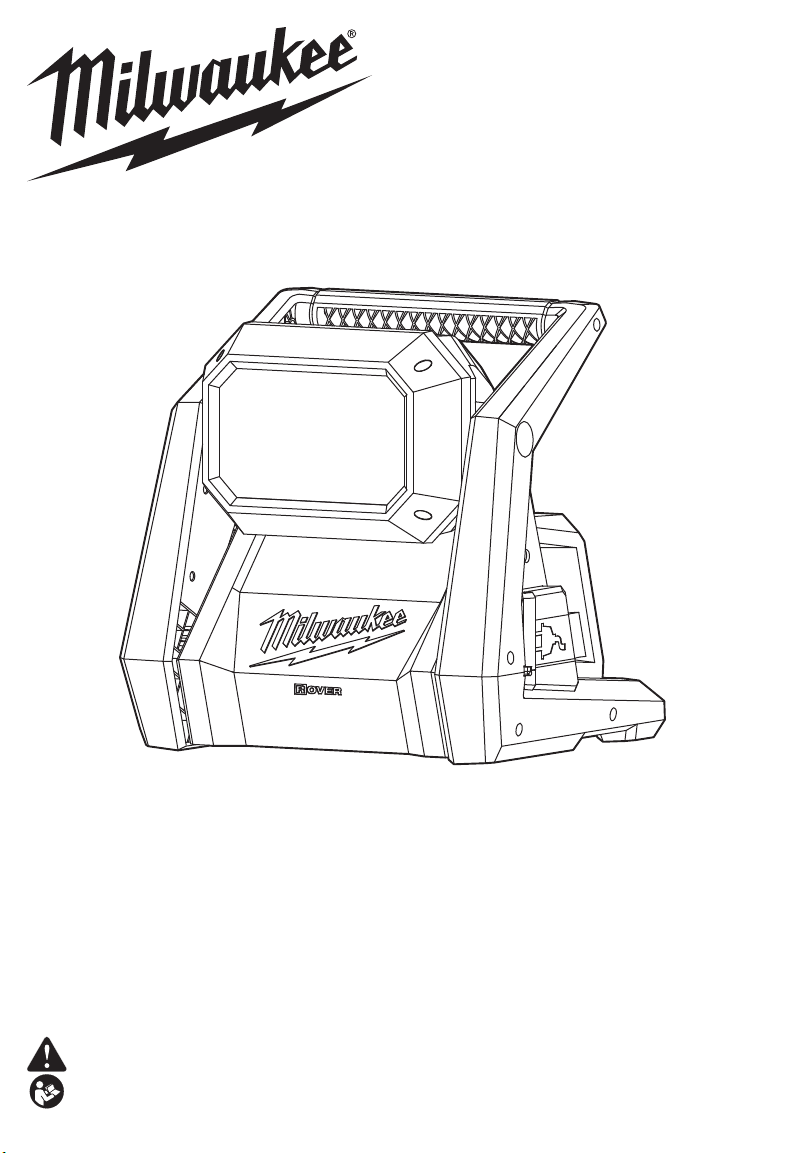

2366-20 M18™ ROVER™ DUAL POWER FLOOD LIGHT

PROJECTEUR À DEUX SOURCES D’ALIMENTATION M18™ ROVER™

LÁMPARA TIPO REFLECTOR DE DOBLE ALIMENTACIÓN M18™ ROVER™

WARNING To reduce the risk of injury, user must read and understand operator's manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

IMPORTANT SAFETY

WARNING

INSTRUCTIONS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• To reduce the risk of injury, close supervision is necessary when an appliance is used near children.

• Store idle light out of reach of children. Warm lights

can become hazardous in the hands of children.

• Do not use outdoors.

ELECTRICAL SAFETY

• Power cord plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Un-

modied plugs and matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose light to rain or wet conditions. Water

entering a light will increase the risk of electric shock.

• To reduce the risk of electric shock, do not put

light in water or other liquid. Do not place or store appliance where it can fall or be pulled into a tub or

sink.

• Do not abuse the cord. Never use the cord for car- rying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk

of electric shock.

• Do not unplug by pulling on the cord. To unplug,

grasp the plug, not the cord.

• Unplug the cord from outlet when not in use and

before servicing or cleaning.

• Always use a suitable extension cord to reduce the risk of electric shock.

• If operating a light in a damp location is unavoid-

able, use a ground fault circuit interrupter (GFCI)

protected supply. Use of an GFCI reduces the risk

of electric shock.

PERSONAL SAFETY

• Do not overreach. Keep proper footing and bal- ance at all times. This enables better control of the

light in unexpected situations.

• Do not use on a ladder or unstable support.

Stable footing on a solid surface enables better

control of the light in unexpected situations.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on the

switch or energizing power tools that have the switch

on invites accidents.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power

tool accidentally.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with another battery pack.

• Use power tools only with specically designated battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects,

that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

FLOOD LIGHT

•

is not possible to anticipate every situation that could

result in a dangerous outcome. Do not use this tool

if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained professional for

additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

Always use common sense and

be cautious when using tools. It

•

other construction activities contains chemicals known to cause cancer, birth defects or other repro-

ductive harm. Some examples of these chemicals

are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

Some dust created by power sand-

ing, sawing, grinding, drilling, and

SYMBOLOGY

Volts

Direct Current

Alternating Current

Do not stare at the

operating light source

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2366-20

Battery Type .................................................M18™

Charger Type................................................M18™

AC Input Volts ..............................................120 AC

Max AC Input Amps ....................................0.65 AC

Max DC Input Amps........................................ 2 DC

DC Input Volts............................................... 18 DC

Hertz ....................................................................60

Recommended Ambient

Operating Temperature ......................0°F to 125°F

GROUNDING

Improperly connecting the ground-

electric shock. Check with a qualied electrician if you are in doubt as to whether the outlet is

properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it

repaired by a MILWAUKEE service facility before use. If the plug will not t the outlet, have a proper outlet installed by a qualied electrician.

Grounded Tools (Three-Prong Plugs)

Tools marked “Grounding Required” have a three

wire cord and three prong grounding plug. The plug

must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the

user, reducing the risk of electric shock.

The grounding prong in the plug is connected through the green wire inside the cord to the grounding

system in the tool. The green wire in the cord must

be the only wire connected to the tool's grounding system and must never be attached to an electrically

“live” terminal.

ing wire can result in the risk of

Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes

and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools (Two-Prong Plugs)

Tools marked “Double Insulated” do not require

grounding. They have a special double insulation system which satises OSHA requirements and

complies with the applicable standards

of Underwriters Laboratories, Inc., the

Canadian Standard Association and

the National Electrical Code. Double

Insulated tools may be used in either of the 120 volt outlets shown in Figures

B and C.

Fig. A

Fig. B

Fig. C

EXTENSION CORDS

Grounded tools require a three wire extension

cord. Double insulated tools can use either a two or three wire extension cord. As the distance from

the supply outlet increases, you must use a heavier

gauge extension cord. Using extension cords with

inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool

damage. Refer to the table shown to determine the required minimum wire size.

The smaller the gauge number of the wire, the greater

the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord.

When using more than one extension cord to make up the total length, be sure each cord contains at

least the minimum wire size required. If you are using

one extension cord for more than one tool, add the nameplate amperes and use the sum to determine

the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure

it is marked with the su󰀩x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired

and in good electrical condition. Always replace a

damaged extension cord or have it repaired by a

qualied person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

For Extension Cords*

Nameplate Amps

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ve volts at 150%

of the rated amperes.

Extension Cord Length

25' 50' 75' 100' 150'

18 18 18 18 16

18 18 16

12 10

18 16

12 10

12 12

READ AND SAVE ALL INSTRUCTIONS

FOR FUTURE USE.

ASSEMBLY

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

specied for the battery. For spe-

AVERTISSEMENT

Inserting/Removing the Battery

WARNING

CAUTION

WARNING

Insert the battery pack by sliding battery pack into

the body of the tool. Insert the battery pack until the battery latches lock.

Always remove battery pack before

To remove the battery pack, press in both battery

latches and slide the battery pack o󰀨 of the tool.

changing or removing accessories.

Inserting/Removing Power Cord

To operate on AC power, plug in a suitable extension cord to the receptacle. To remove, unplug the exten-

sion cord from the receptacle.

Only use accessories specically

recommended for this tool. Others

may be hazardous.

OPERATION

To reduce the risk of injury, do not stare at the operating light source.

Press and hold the ON/OFF button to turn ON.

Use the MODE button to cycle through High, Medium,

Low. Press and hold the ON/OFF button to turn OFF immediately. Rotate light head to desired angle.

MAINTENANCE

To reduce the risk of injury, always unplug the charger and remove the

battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool in good repair by adopting a regular

maintenance program. Inspect your tool for issues

such as undue noise, misalignment or binding of moving parts, breakage of parts, or any other condi-

tion that may a󰀨ect the tool operation. Return the tool to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the

tool to a MILWAUKEE service facility for inspection.

Maintaining Tools

To reduce the risk of personal injury and damage, never immerse

your tool, battery pack or charger in liquid or allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

For repairs, return the tool, battery pack and charger

to the nearest authorized service center.

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: metproductsupport@milwaukeetool.com

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

Every MILWAUKEE power tool* (see exceptions below) is warranted to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.

Normal Wear: Many power tools need periodic parts replacement and

service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Reconditioned Product; and Test & Measure-

ment Products. There are separate and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™ Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

one (1) year from the date of purchase. The warranty period for the

FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun Accessories is two

(2) years from the date of purchase. The warranty period for the M18™

Compact Heat Gun, 8 Gallon Dust Extractor, M18™ Framing Nailers,

M18 FUEL™ 1/2" Ext. Anvil Controlled Torque Impact Wrench w/ ONEKEY™, M18 FUEL™ 1" High Torque Impact Wrench w/ ONE-KEY™, and the M18 FUEL™ 2 Gal. Compact Quiet Compressor is three (3) years from the date of purchase. The warranty period for the LED in the

LED Work Light and the LED Upgrade Bulb for the Work Light is the

lifetime of the product subject to the limitations above. If during normal use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

1.800.268.4015

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

M18

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for

warranty and non-warranty service on a Milwaukee electric power tool

RÉGLES DE SECURITÉ GÉNRALES

RELATIVES AUX OUTILS

LEXTRIQUES

Lire toutes les consignes

de sécurité, consignes, illustrations et spécications fournies avec cet outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Pour réduire les risques de blessures, porter une

attention particulière lorsque le produit est utilisé

en présence d’enfants.

• Entreposer la

hors de la portée des enfants. Les lumières chauds peuvent être dangereux dans les mains des

enfants.

• Ne pas utiliser cet

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc

électrique est accru lorsque le corps est mis à la terre.

• Ne pas exposer

pénétration d’eau dans ces lumières accroît le risque

de choc électrique.

• Pour réduire le risque de choc électrique, ne pas

submerger la lampe dans l'eau ou tout autre liq-

uide. Ne pas placer ni entreposer l’appareil dans un endroit où il peut tomber ou être tiré dans un évier ou

une baignoire.

• Ne pas maltraiter le cordon d'alimentation. Ne

jamais utiliser le cordon d’alimentation pour trans-

porter l’outil électrique et ne jamais débrancher ce

dernier en tirant sur le cordon. Garder le cordon à

l'écart de la chaleur, de l'huile, des objets tranchants

et des pièces en mouvement. Un cordon endom-

magé ou emmêlé accroît le risque de choc électrique.

lumière

par projection non utilisé

lumière

à l’extérieur.

SÉCURITÉ ÉLECTRIQUE

lumières

à l'eau ou l'humidité. La

• Ne pas débrancher l’appareil en tirant sur le cor-

don. Pour débrancher, tirer plutôt sur la che et non sur le cordon.

• Débrancher l’appareil lorsque celui-ci n’est pas utilisé et avant de procéder à son entretien ou à

son nettoyage.

• Toujours utiliser une rallonge adéquate pour réduire le risque de choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source d’alimentation munie d’un disjoncteur de fuite de terre. L’utilisation d’un disjoncteur de fuite de terre

réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de la lumière en cas

d’imprévus.

• Ne pas utiliser l'outil sur une échelle ou un support instable. L’utilisation d’un support stable sur une

surface ferme permet de mieux contrôler l’outil en cas

de situation imprévue.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’e󰀨ectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage

accidentel de l'outil.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

pas charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR LUMIÈRE

D’INONDATION

•

avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si

vous ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d’information

ou formation.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces

substances chimiques, l’opérateur doit: travailler dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement conçu pour filtrer les particules

microscopiques.

Toujours faire preuve de

bons sens et procéder

Certaines poussières gé-

nérées par les activités de

PICTOGRAPHIE

Volts

Courant direct

Courant alternatif Ne pas regarder la source de

Canada et États-unis

lumière de fonctionnemente

UL Listing Mark pour

SPÉCIFICATIONS

No de Cat. ................................................. 2366-20

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Alimentation en V ........................................120 CA

Alimentation en A max ................................0.65 CA

Alimentation en V ......................................... 18 CD

Alimentation en A max .................................... 2 CD

Hertz ....................................................................60

Température ambiante de fonctionnement

recommandée ........... -18°C à 50°C (0°F à 125°F)

MISE A LA TERRE

Si le l de mise à la terre

cordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifier par un électricien. N’altérez pas la fiche du cordon de l’outil. N’enlevez pas de la che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus

d’une che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont

pourvus d’un cordon à trois ls dont la che a trois dents. La che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De

cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de

choc électrique. La dent de mise à la terre de la che est reliée au système de mise à la terre de l’outil via le l vert du cordon. Le l vert du cordon doit être le seul l

raccordé à un bout au système de mise à la terre

de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordon-

nances en vigueur. La che du cordon

et la prise de courant doivent être semblables à celles de la Figure A.

est incorrectement rac-

Fig. A

Outils à double isolation : Outils pourvus

d’une che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas

besoin d’être raccordés à la terre. Ils sont pourvus

d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters

Laboratories, Inc., de l’Association canadienne de

normalisation (ACNOR) et du « National Electrical

Code » (code national de l’électricité).

Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées cicontre Figure B et C.

Fig. B

Fig. C

CORDON DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire,

un cordon à trois ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indi󰀨éremment un cordon de rallonge à deux ou trois ls. Plus la longueur du cordron entre

l’outil et la prise de courant est grande, plus le calibre

du cordon doit être élevé. L’utilisation d’un cordon de

rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui

risque de détériorer l’outil. Reportez-vous au tableau

ci-contre pour déterminer le calibre minimum du cor-

don. Moins le calibre du l est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge

pour couvrir la distance, assurez-vous que chaque

cordon possède le calibre minimum requis. Si vous

utilisez un seul cordon pour brancher plusieurs outils,

additionnez le chi󰀨re d’intensité (ampères) inscrit sur la che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des

• Si vous utilisez une rallonge à l’extérieur, assurezvous qu’elle est marquée des sigles « W-A »(« W »

au Canada) indiquant qu’elle est adéquate pour

usage extérieur.

• Assurez-vous que le cordon de rallonge est cor-

rectement câblé et en bonne condition. Remplacez

tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous

en servir.

• Tenez votre cordon de rallonge à l’écart des objets

ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

signalétique

Ampères

0 - 2,0

2,1 - 3,4

3,5 - 5,0 5,1 - 7,0

7,1 - 12,0 12,1 - 16,0 16,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à

150% de l’intensité moyenne de courant.

cordons de rallonge

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

Longueur du cordon de rallonge (m)

7,6 15,2 22,9 30,5 45,7

18 18 18 16

12 10

18 18 16

12 10

18 18 18 16

18 16

12 10

12 12

LISEZ ATTENTIVEMENT CES

INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSULTER AU BESOIN.

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

qu’avec le chargeur spéci-

Il faut toujours retirer la

batterie et verrouiller la

Insertion/Retrait du cordon d'alimentation

Pour un fonctionnement sur une alimentation CA,

brancher une rallonge adéquate à la prise. Pour retirer, débrancher la rallonge de la prise.

expressément recommandés pour cet outil peut comporter des risques.

L’emploi d’accessoires

autres que ceux qui sont

MANIEMENT

Pour réduire les risques de bles

de lumière de fonctionnemente.

Appuyez et maintenez le bouton MARCHE/ARRET pour activer MARCHE. Utilisez le bouton MODE pour

faire du cycle à travers Élevé, Moyen, Bas et Arrêt. Ap- puyez et maintenez le bouton Marche/Arrêt tpour

désactiver immédiatement. Faire pivoter la tête légère à l’angle désiré.

sures, ne pas regarder la source

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y e󰀨ectuer des travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Entretien de l’outil

de blessures corporelles,

AVERTISSEMENT

Pour minimiser les risques

AVERTISSEMENT

ADVERTENCIA

de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès des outils.

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

cessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.

Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni aux produits d’essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, la source électrique M18™, le ventilateur de chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie

pour les M18 FUEL™ 1" chocs à couple élevé à poignée en « D », câbles de nettoyage des drains et les accessoires de pistolet à air de vidange AIRSNAKE™ est de deux (2) ans à compter de la date

d’achat. La période de garantie pour le pistolet thermique compact

M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature,

M18 FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé

avec ONE-KEY™, M18 FUEL™ 1" clé à chocs de couple élevé avec

ONE-KEY™ et M18 FUEL™ compresseur silencieux compact de

7,6 L est de trois (3) ans à compter de la date d’achat. La période de

garantie couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail est une garantie à vie du

produit soumise aux limitations ci-dessus. En cas de défaillance de la

DEL ou de l’ampoule à DEL pendant son utilisation normale, la pièce

défaillante sera remplacée gratuitement. L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT

MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGESINTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una

de seguridad, instrucciones,

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Guarde la lámpara cuando no se esté usando

fuera del alcance de los niños. Las lámparas calientes pueden ser peligrosas en manos de menores

de edad.

• Almacene la lámpara que no se estén usando

fuera del alcance de los niños. Las luces tibias pueden llegar a ser peligrosas en las manos de

niños.

• No lo utilice en exteriores.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique el

enchufe de ninguna manera. No utilice adaptadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes correspondientes

sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con supercies aterrizadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

• No exponga ciones húmedas. Si se introduce agua en

aumentará el riesgo de descarga eléctrica.

• Para reducir el riesgo de descarga eléctrica, no ponga la lámpara en agua ni en otro líquido. No

coloque o guarde el aparato donde pueda caer o ser

jalado al interior de una tina o lavabo.

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

• No desconecte jalando el cable de corriente. Para

desenchufar, sujete el enchufe y no el cable.

• Desenchufe el cable del tomacorriente cuando no esté en uso y antes de realizarle un servicio o limpieza.

• Siempre use una extensión para reducir el riesgo

de descarga eléctrica.

• Si es inevitable utilizar

húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce

el riesgo de descarga eléctrica.

las lámparas

a la lluvia ni a condi-

la lámpara

en un lugar

SEGURIDAD PERSONAL

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• No se utilice sobre una escalera o un apoyo inestable. Un apoyo estable en una supercie sólida

permite un mejor control de la lámpara en situaciones inesperadas.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

•Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE SEGURIDAD PARA LUZ DE

INUNDACIÓN

•

doso cuando utilice herramientas. No es posible

anticipar todas las situaciones que podrían tener un

desenlace peligroso. No utilice esta herramienta si

no entiende estas instrucciones de uso o si consid-

era que el trabajo a realizar supera sus capacidades,

comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o infor-

mación adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo

gratuito.

Válgase siempre de su

sentido común y sea cuida-

•

ADVERTENCIA

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

Algunos polvos generados por

el lijado eléctrico, aserrado,

ESPECIFICACIONES

Cat. No.. .................................................... 2366-20

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Entrada Volts ...............................................120 CA

Ameraje máximo.........................................0.65 CA

Entrada Volts ................................................ 18 CD

Ameraje máximo............................................. 2 CD

Hertz ....................................................................60

Temperatura ambiente recomendada

para operar ................. -18°C a 50°C (0°F a 125°F

TIERRA

Puede haber riesgo de des-

el cable de conexión de puesta a tierra incor-

rectamente. Consulte con un electricista certi-

cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modique el enchufe que se proporciona con la herra-

mienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herra-

mienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si

el enchufe no se acopla al tomacorriente, haga

que un electricista certicado instale un toma-

corriente adecuado.

Herramientas con conexión a tierra:

Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a

tierra de tres clavijas. El enchufe debe conectarse

a un tomacorriente debidamente conectado a tierra

(véase la Figura A). Si la herramienta se averiara o

no funcionara correctamente, la conexión de puesta

a tierra proporciona un trayecto de baja resistencia

para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de

descarga eléctrica. La clavija de conexión de puesta a tierra en el

enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo

verde dentro del cable. El hilo verde debe ser el único

hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una

terminal energizada.

carga eléctrica si se conecta

Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente

instalado y conectado a tierra según todos los códigos y reglamentos. El

enchufe y el tomacorriente deben

asemejarse a los de la Figura A.

Herramientas con doble aislamiento:

Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA)

y el Código Nacional de Electricidad.

Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt

mostrados en las Figuras B y C.

Fig. A

Fig. B

Fig. C

SIMBOLOGÍA

Volts

Corriente continua

Corriente alterna

No mire jamente la fuente de luz operativa

Canadá y Estados Unidos

UL Listing Mark para

)

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra

cuentan con clavijas de tres patas y requieren

que las extensiones que se utilicen con ellas sean

también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables.

El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde

se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje,

resultando en pérdida de potencia y posible daño a

la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas

de una extensión para lograr el largo deseado,

asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable

de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para

determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

•Si está usando un cable de extensión en sitios al

aire libre, asegúrese que está marcado con el sujo

“W-A” (“W” en Canadá) el cual indica que puede ser

usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas.

Cambie siempre una extensión dañada o hágala

reparar por una persona calicada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 2,0

2,1 - 3,4

3,5 - 5,0 5,1 - 7,0

7,1 - 12,0 12,1 - 16,0 16,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts

al 150% de los amperios.

Largo de cable de Extensión en (m)

7,6 15,2 22,9 30,5 45,7

18 18 18 16

12 10

18 18 16

12 10

18 18 18 16

LEA Y GUARDE TODAS LAS

INSTRUCCIONES PARA FUTURAS

REFERANCIAS

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre

cómo cargar, lea el manual del operador sumin-

istrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

el cargador especificado

herramienta

Para reducir el riesgo de lesiones, extraiga siempre la

Insertar/quitar el cable de corriente

Para operar con corriente CA, conecte una extensión

adecuada en el receptáculo. Para quitar, desconecte la extensión del receptáculo.

mendados para esta herramienta. El uso de ac-

cesorios no recomendados podría resultar

peligroso.

Utilice únicamente accesorios especícamente reco-

OPERACIÓN

PRECAUCIÓN

fuente de luz operativa

Mantenga pulsado el botón ENCENDIDO/APAGADO para encender. Utilice el botón MODO para recorrer Alto, Medio, Bajo. Mantenga pulsado el botón ENCENDIDO/APAGADO para apagar inmediatamente. Gire el cabezal de luz al ángulo deseado.

Para reducir el riesgo de lesiones, no mire fijamente la

18 16

12 10

MANTENIMIENTO

Para reducir el riesgo de una

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso

dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su

potencia con una batería completamente cargada,

limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

lesión, desconecte siempre

Para reducir el riesgo de le-

siones, descarga eléctrica o

Limpieza

Reparaciones

ACCESORIOS

Utilice sólo los accesorios

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

especícamente recomenda-

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

Lunes a Viernes (9am a 6pm)

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.

Desgaste normal: Muchas herramientas eléctricas necesitan un

reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía M12™, fuente de poder M18™, ventiladores para obra y carretillas de

trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía para los M18 FUEL™ 1" llaves de

impacto de alto torque con d en empuñadura, cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje es de dos (2) años a partir de la fecha de compra. El

periodo de garantía de la pistola de calor compacta M18™, Extractor de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™

1/2" yunque prolongado torque controlado llave de impacto con

ONE-KEY™, M18 FUEL™ 1" llave de impacto de alto esfuerzo de torsión con ONE-KEY™, y M18 FUEL™ de 7,6 L compacto compresor

silencioso es de tres (3) años a partir de la fecha de compra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA-

RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS

ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES-

CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente. Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN

Llame al 55 4160-3547 IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V. Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada Miguel Hidalgo, Ciudad de Mexico, Mexico

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58140172d2 01613500101Q-02(A) 09/20 Printed in China

Milwaukee 2366-20 Operator’s Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
