Page 1
Til brugeren og installatøren
Betjenings- og servicevejledning
Varmestyring
ModuLine 400
6 720 617 463 (01/2009) DK
Page 2
Indholdsfortegnelse
1 Kort oversigt 5
1.1 Tasteoversigt 5
1.2 Standardvisning 6
1.3 Kort betjening 7
2 Inledning 11
2.1 Generelt 11
2.2 Oversigt over regulatorfunktionerne 12
2.3 Kontrol af versionsnummer 12
3 Montering 13

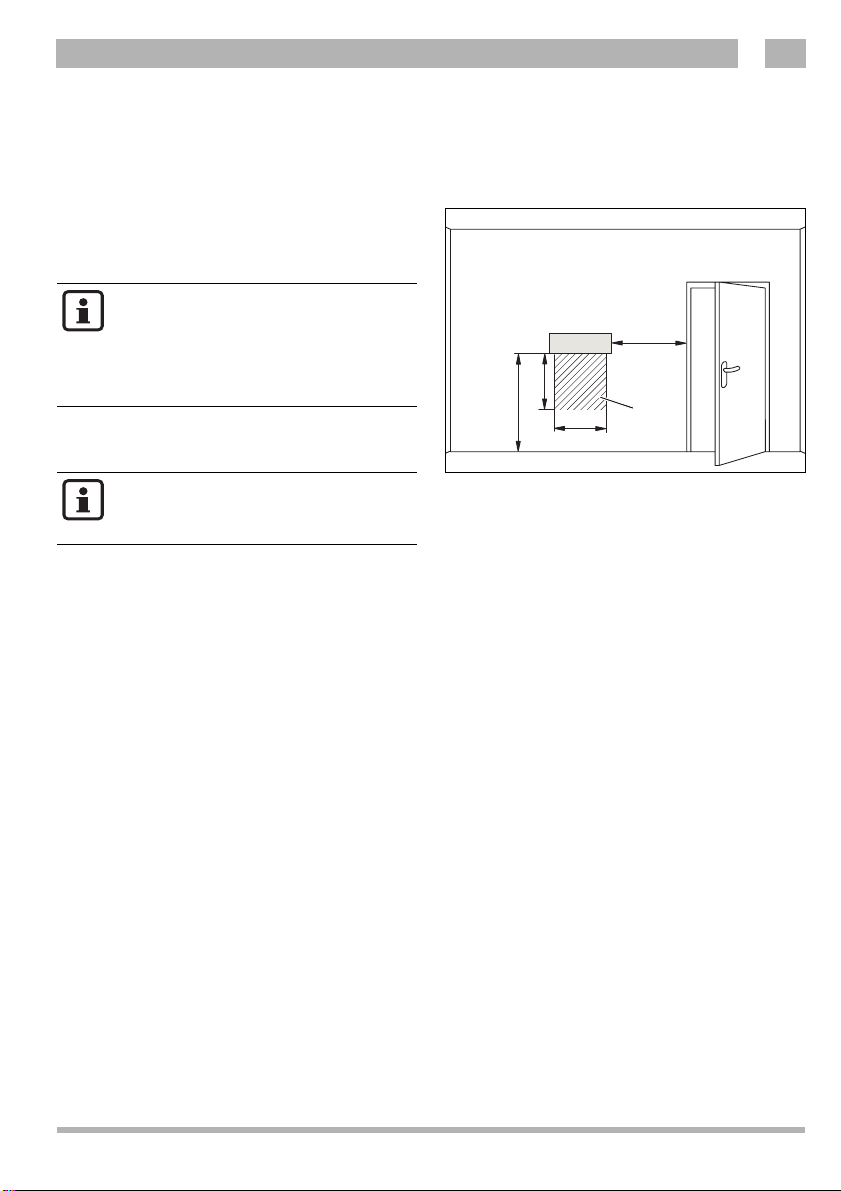

3.1 Valg af monteringssted 13

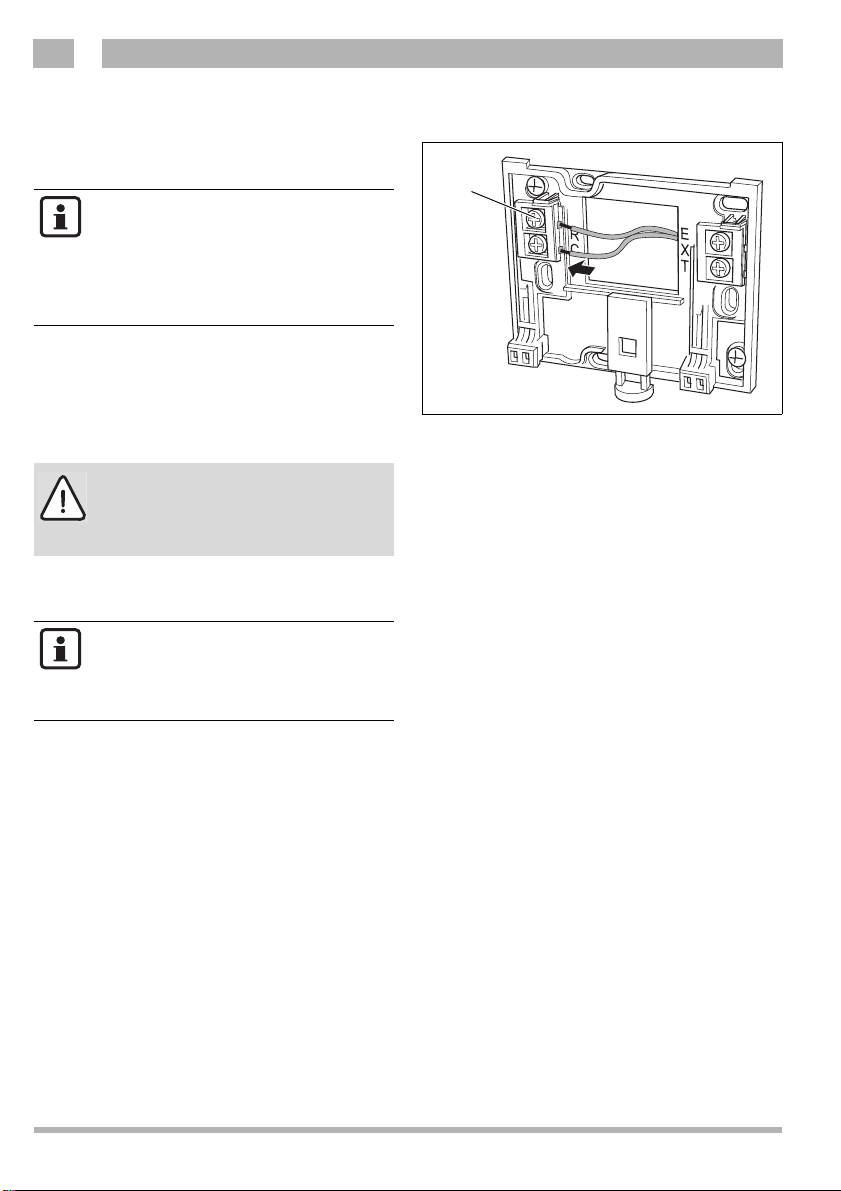

3.2 Montering af soklen 14

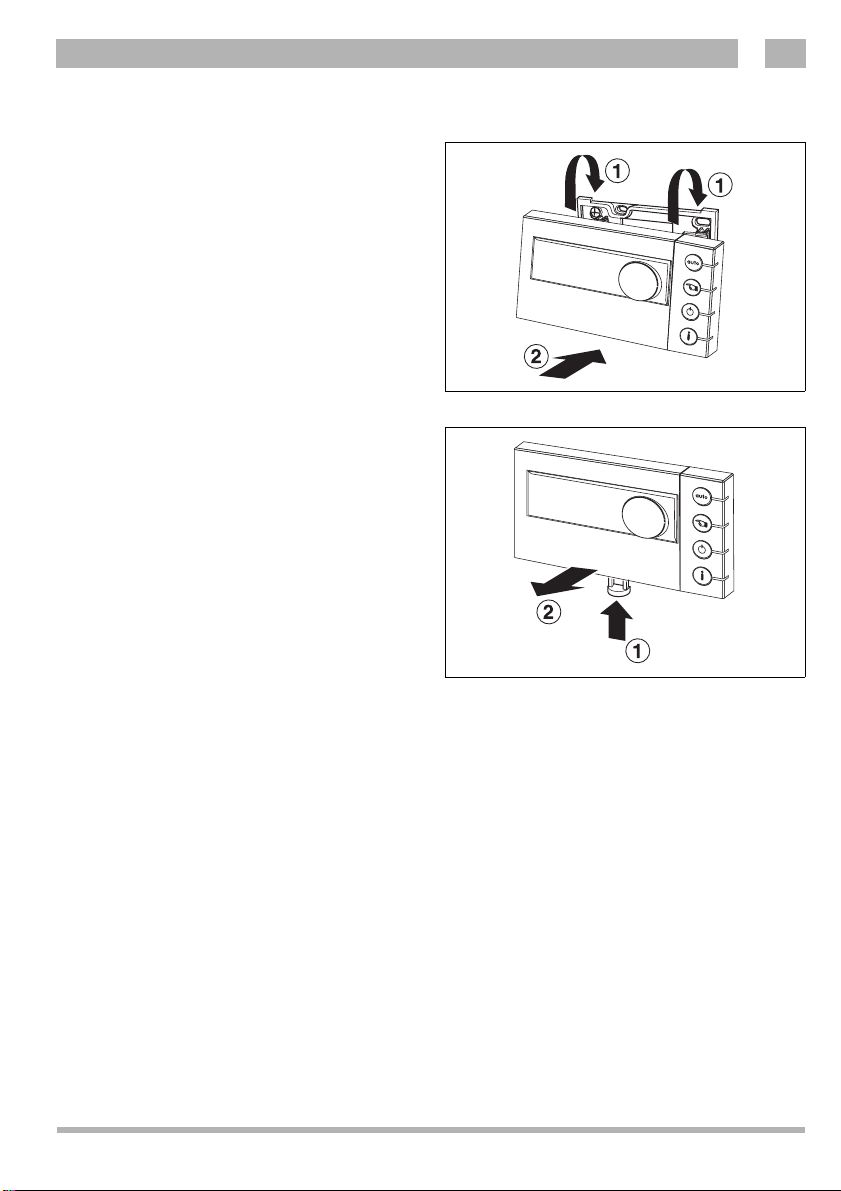

3.3 Ophængning og nedtagning af varmestyringen 15
3.4 Opstart af varmestyringen 15
3.5 Indstilling af dato og klokkeslæt 16
3.6 Efter en strømafbrydelse 16
4 Oprettelse af tidsprogram 17
4.1 Indstilling af temperaturniveauer 17
4.2 Oprettelse af tidsprogram 18
5 Menu 1 – tidsprogram 19
5.1 Visning eller ændring af skiftepunkt(er) 19
5.2 Tilføjelse af skiftepunkt(er) 20
5.3 Sletning af skiftepunkt(er) 20
5.4 Oprettelse af nyt tidsprogram 20
5.5 Ændring af temperaturniveau 21
5.6 Nulstilling af tidsprogram til grundindstillinger 21
6 Menu 2 – brugerindstillinger 22
6.1 Partyfunktion 22
6.2 Feriefunktion 23
6.3 Varmtvandsdrift 24
6.4 Termisk desinfektion (Legionella program) 25
Milton A.S. • http://www.milton.dk
2
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 3
Indholdsfortegnelse
6.5 Rumtemperatur ved slukket varmefunktion (Off-funktion) 26
6.6 Varmt vand ved slukket varmefunktion (Off-funktion) 26
6.7 Automatisk temp. tilpasning 27
6.8 Tastebelysning 27
6.9 Sommer-/vintertids-omskiftning 28
6.10 Brugerindstillinger tilbage til grundindstillinger 28
7 Servicemenu 29
7.1 Adgangskode 29
8 Servicemenu 3.1 – Generelle serviceindstillinger 30
8.1 Indstilling af sprog 30
8.2 Indstilling af bygningstype 30
8.3 Korrektion af afvigelser fra rumtemperaturen 31
8.4 Korrektion af afvigelser for klokkeslættet 31
8.5 Indstilling af opvarmningshastigheden (PID-værdier) 32
8.6 Nulstilling til grundindstillinger 32
9 Servicemenu 3.2 – Konfigurering af moduler 33
9.1 Hvor mange moduler anvender du? 33
9.2 Anvender du et fordelermodul? 33
9.3 Anvender du solmodul? 33
10 Servicemenu 3.3 til 3.6 34
10.1 Opvarmningstype 34
10.2 Reguleringstype 35
10.3 Maksimal fremløbstemperatur 35
10.4 Minimum fremløbstemperatur 36
10.5 Ændring af varmekurvens slutpunkt 36
10.6 Rumtemperaturforskydning 37
10.7 Indtastning af rumpåvirkning 37
10.8 Indstilling af sommerdrift 38
10.9 Sænkningstype natsænkning 38
10.10 Gangtid for aktuator 39
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
3
Page 4
Indholdsfortegnelse
11 Afhjælpning af fejl 40
11.1 Afhjælpning af fejl 40
11.2 Afhjælpning af fejl (til serviceteknikeren) 41
12 Tekniske data 43
13 Faglig ordliste 44
14 Skema 46
14.1 Skema til tidsprogram 46
Sikkerhedsforskrifter
Skil aldrig varmestyringen ad.
Undgå høje temperaturer, fugt og støvede omgivelser.
Brug kun tørre klude til rengøring. Fugt eller rengøringsmidler kan
forårsage kortslutning eller beskadige varmestyringen.
Afbryd strømmen til kedlen, før installationen begyndes.
Milton A.S. • http://www.milton.dk
4
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 5
1 Kort oversigt
1.1 Tasteoversigt
Kort oversigt 1
4
09:18
M andag
Udetemp.
06.01.08
18 °C
3
°C
21.5
5
6
7
2
8
10 911121314
1

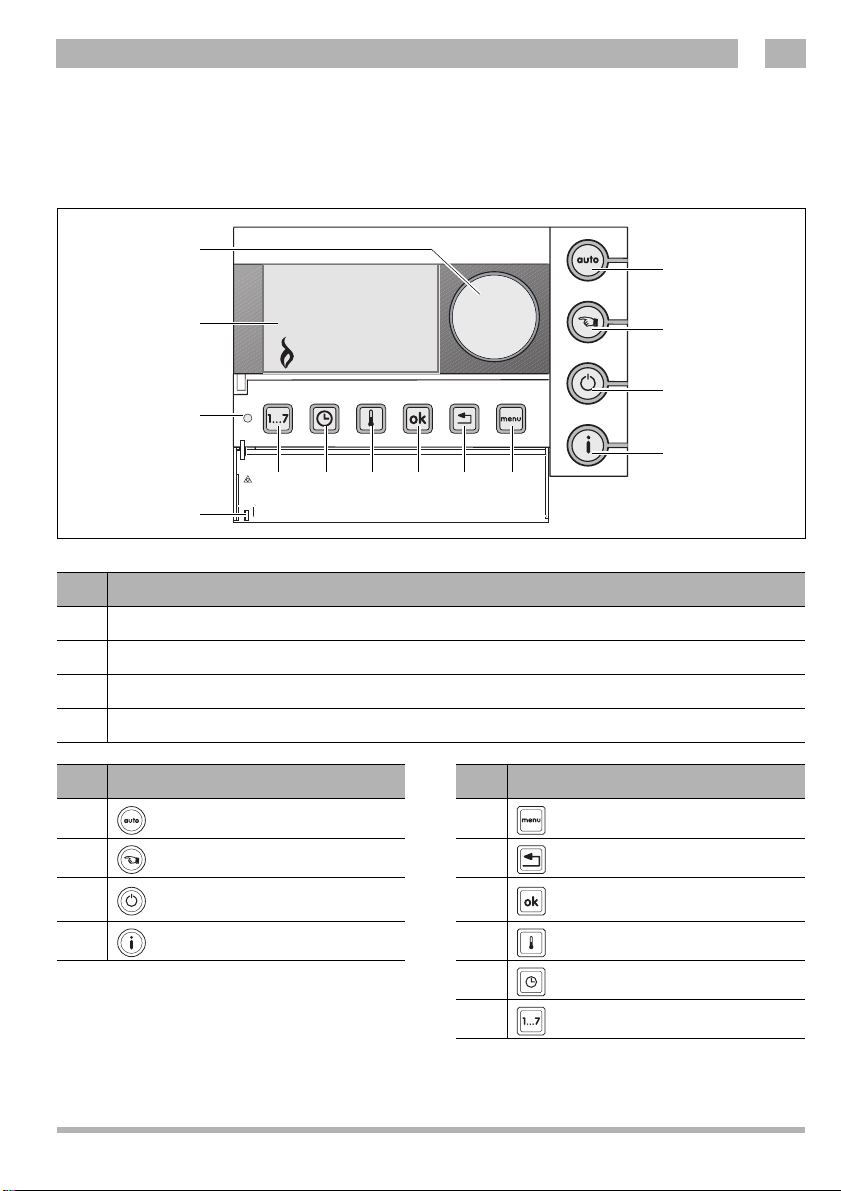

Fig. 1 Oversigt ModuLine 400
Pos. Beskrivelse
1 Klap (brug udsparingen på venstre side for at åbne klappen)
2 Standardvisningen aktiveres ved lukning af klappen
3 Display
4 Indstillingsknap
Pos. Taster til basisfunktioner Pos. Taster til udvidede funktioner
5 Automatisk drift (tidsprogram) 9 Menu
6 Manuel drift 10 Tilbage
7
8 Information 12 Temperatur
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Sluk-funktion
(afbrudt varmefunktion)
11 OK
13 Tid
14 Dato/dag
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
5
Page 6
Kort oversigt1
1.2 Standardvisning
15
16
17
09:18
M andag
Udetemp.
06.01.08
18 °C
21.5
°C
18

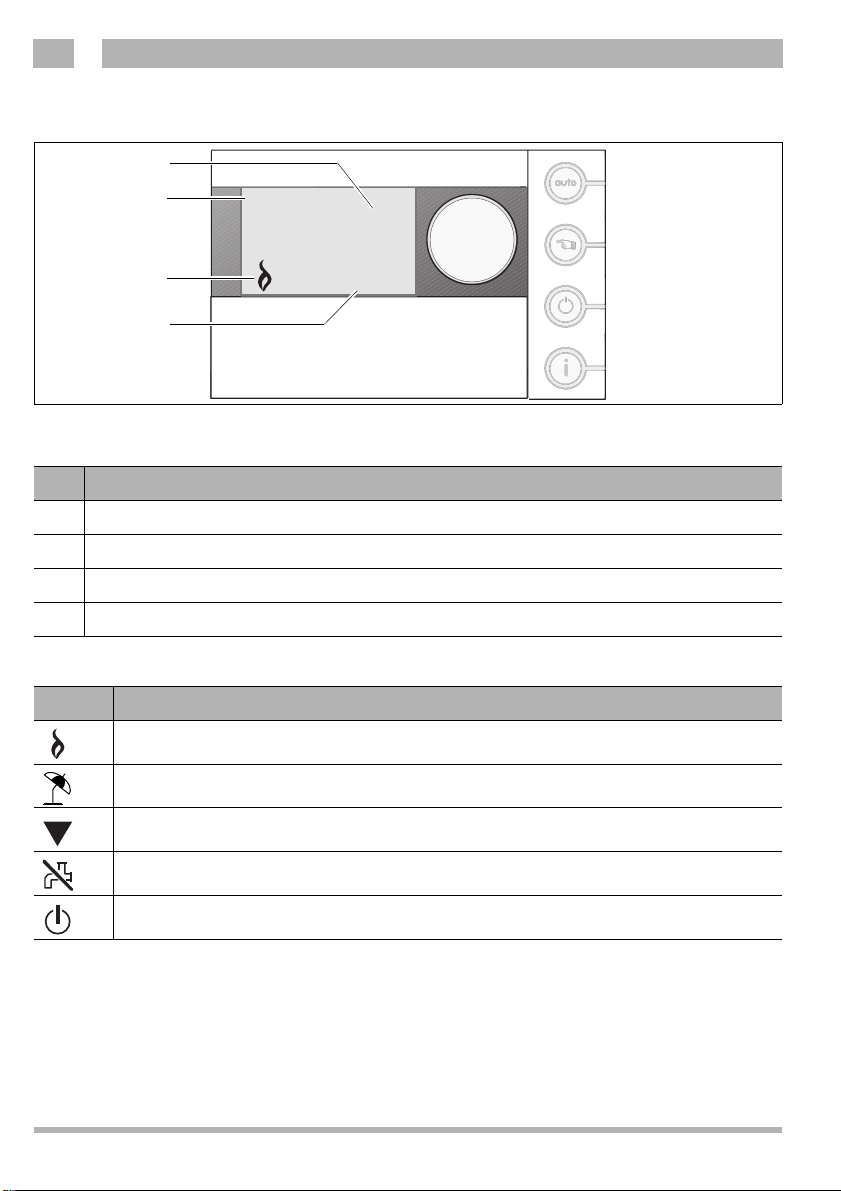

Fig. 2 Standardvisning ModuLine 400
Pos. Beskrivelse af standardvisningen
15 Dato
16 Tid
17 Driftsindikator
18 Målt rumtemperatur
Forklaring til symbolerne i standardvisningen
Symbol Forklaring
Kedel i drift.
Sommerdrift aktiv, varmefunktion slukket.
Pilen peger mod tasten, der skal aktiveres
Varmtvandsdriften er slukket.
Varmefunktion er slukket, frostsikring er aktiv.
Varmtvandsdrift ifølge kapitel 6.6.
Milton A.S. • http://www.milton.dk
6
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 7

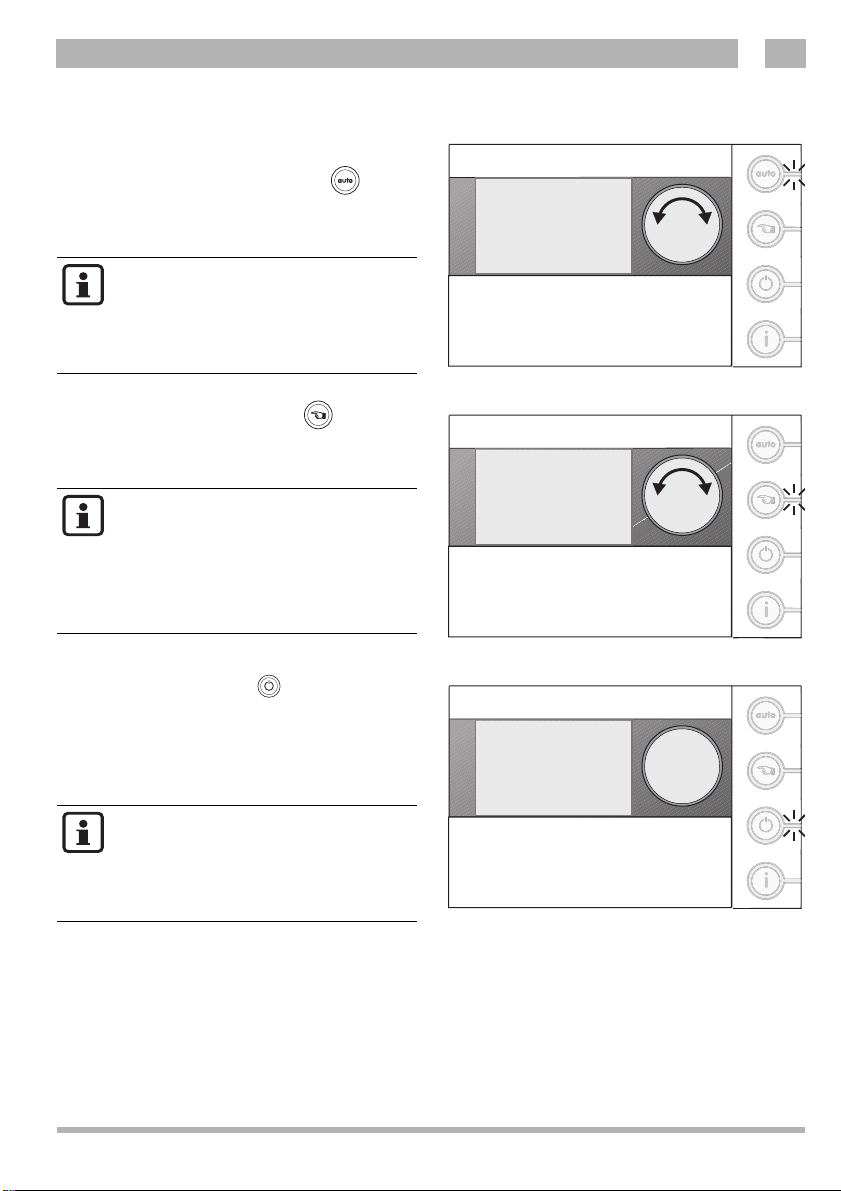

1.3 Kort betjening
Ændring af temperatur:
- Under den "automatiske drift"
z Drej på indstillingsknappen for at ændre
temperaturen.
Den ændrede temperatur bliver ved
med at være aktiv til næste
skiftepunkt i tidsprogrammet.
Tidsprogrammets temperaturindstilling fortsætter derefter.
- Under den "manuelle drift"
z Drej på indstillingsknappen for at ændre
temperaturen.
En ændring under "manuel drift"
bevares indtil:
– den næste manuelle ændring
foretages;
– der skiftes over til "automatisk
drift".
Kort oversigt 1
Indstillet
rumtemperatur
Fig. 3 Ændring af temperatur – automatisk drift
Indstillet
rumtemperatur
Fig. 4 Ændring af temperatur – manuel drift
21.5
18.5
°C
°C
Afbrudt varmefunktion
Med "Off-funktionen" slukkes der for
varmefunktionen.
Der er hele tiden varmt vand til rådighed alt
efter indstilling.
"Off-funktionen" kan indstilles
individuelt. Hertil skal
rumtemperaturen og varmtvandsdriften indstilles.
(Æ kapitel 6.5 og 6.6).
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Fig. 5 Afbrudt varmefunktion
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Du har valgt
afbrudt drift.
Frostbeskyttekse fra:
°C
0
Milton A.S. • http://www.milton.dk
7
Page 8
Kort oversigt1

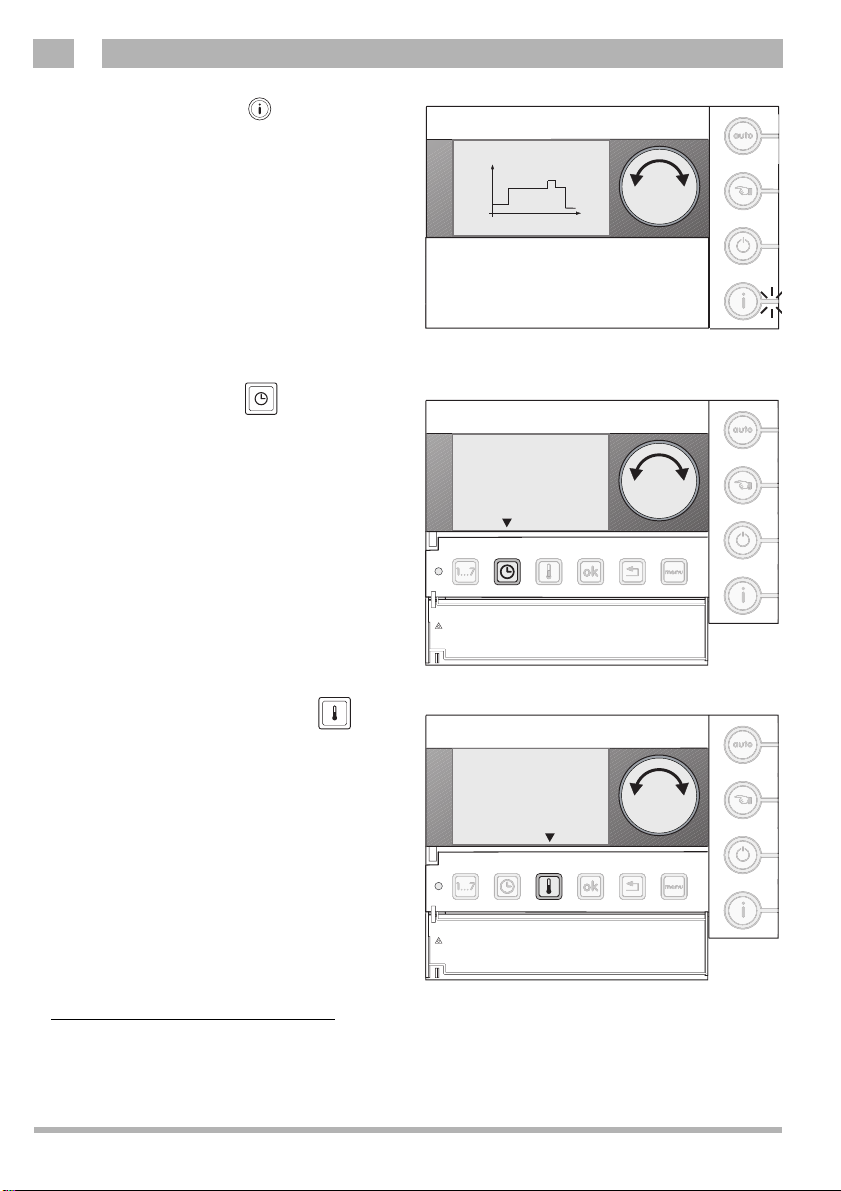

Visning af informationer
Med denne taste vises følgende informationer
efter hinanden:
– den indtastede temperatur under dagdrift
eller manuel drift;
– udetemperaturens forløb (i dag)1);
– udetemperaturens forløb (i går)1);
– anlægstryk2);
– varmekurve (ved klimastyring);
– ønsket fremløbstemperatur
for kedlen;
– driftstilstand.
Indstilling af klokkeslæt
Brug tasten "klokkeslæt" og
indstillingsknappen for at ændre
klokkeslættet.
z Hold tasten "klokkeslæt" nede, og drej
indstillingsknappen for at ændre timerne.
z Slip tasten "klokkeslæt".
z Hold tasten "klokkeslæt" nede igen, og
drej indstillingsknappen for at ændre
minutterne.
Timervisning VK1
21.0
16.0
Ma 09:18 18.0°C T2
Fig. 6 Visning af informationer
Indstil timer
--.--
Tryk på tasten og
drej på drejeknappen
Indstilling af temperaturniveauet
Brug tasten "Temperatur" for at ændre
temperaturniveauet.
z Tryk kort på tasten "Temperatur".
z Tryk på tasten "Temperatur" for at vælge
det ønskede temperaturniveau.
z Hold tasten "Temperatur" nede, og drej
indstillingsknappen for at ændre
temperaturen (Æ også kapitel 4.1).
1) Disse informationer vises kun, hvis der er sluttet en udeføler til kedlen.
2) Disse informationer vises kun, hvis kedlen understøtter denne funktion.
Milton A.S. • http://www.milton.dk
8
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Fig. 7 Indstilling af uret
Nattemperatur (T1)
18.0°C
Tryk på tasten og
drej på drejeknappen
Fig. 8 Indstilling af temperaturniveauet
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 9
Menu oversigt
0
9
8
anda
g
21.
5
06.01.0
8
Utetemp
U
18 °
C
C
H
2
B
e
u
H
2
B

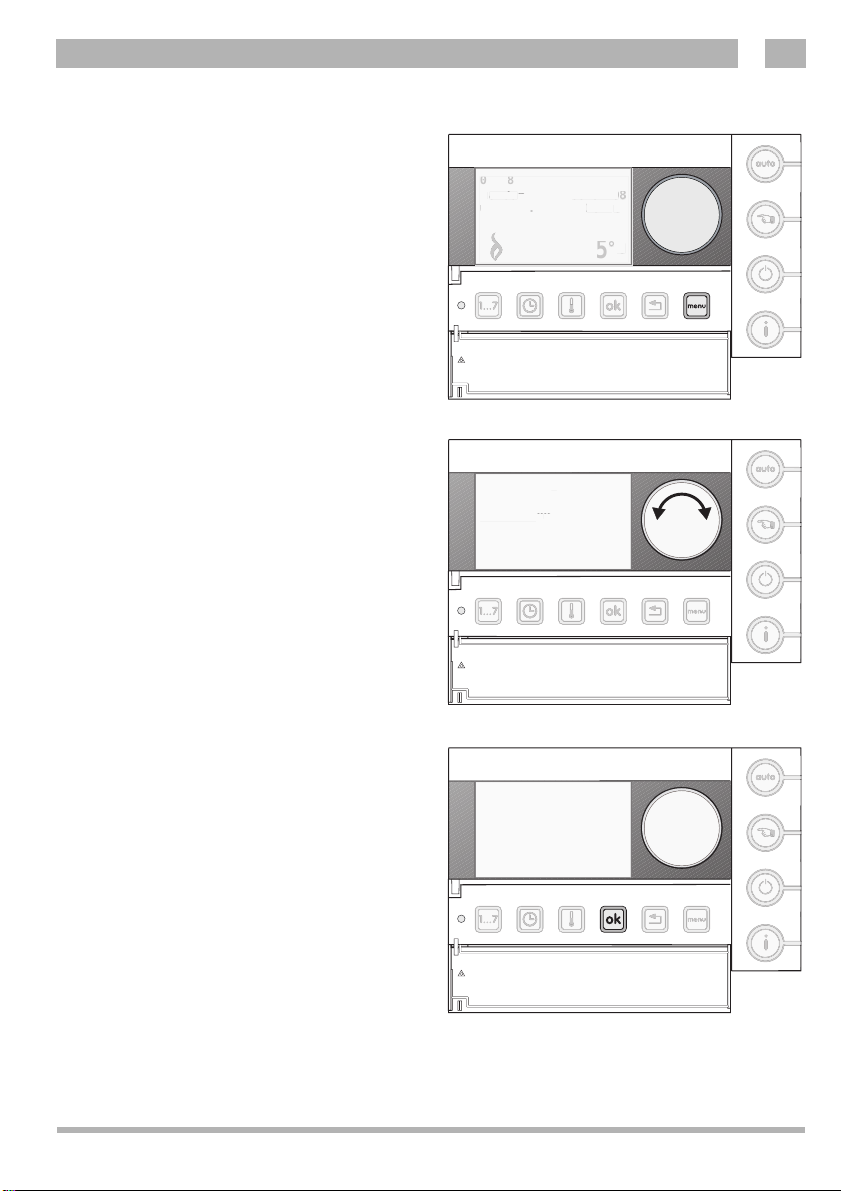

- Åbning af menuen
z Tryk kort på tasten "Menu".
z Drej indstillingsknappen for at vælge den
ønskede menu.
z Tryk på tasten "OK" for at åbne den valgte
menu.
- Gå rundt i menuen / næste trin
Brug indstillingsknappen for at gå rundt i
menuen eller gennemgå et tidsprogram.
z Drej på indstillingsknappen for at gå rundt
i menuen.
Fig. 9
09:18
:1
M andag
Utetemp.
HOVEDMENU 2
OVEDMENU
Brugermenu
rugerm
Kort oversigt 1
06.01.08
18 °C
°C
21.5

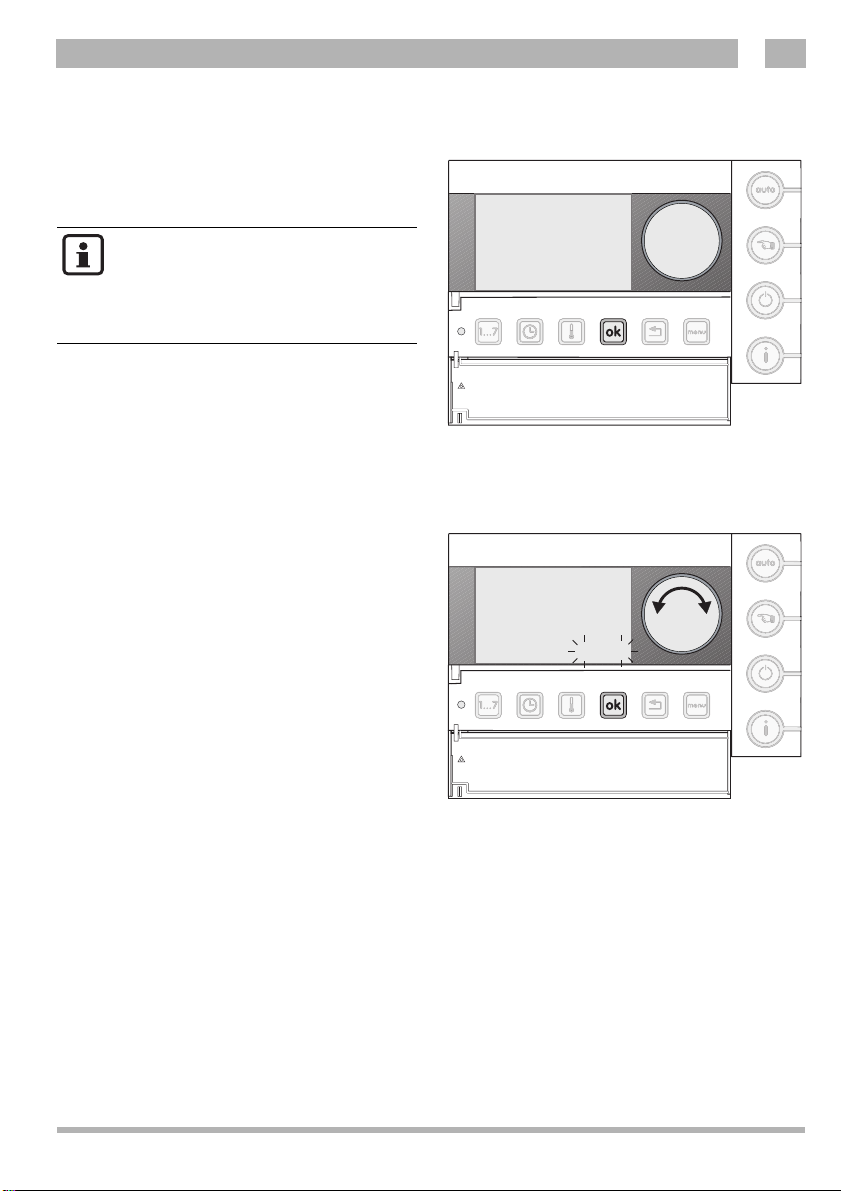

- Bekræftelse
Brug tasten "OK" for at bekræfte det viste
spørgsmål eller åbne en menu.
z Tryk kort på tasten "OK".
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Fig. 10 Gå rundt i menuen
HOVEDMENU 2
OVEDMENU
Brugermenu
rugermenu
Fig. 11 Bekræftelse
Milton A.S. • http://www.milton.dk
9
Page 10
Kort oversigt1
Brug
8
Lysdiod
Ja
Brug
.
8
Lysdioder
?
J
a

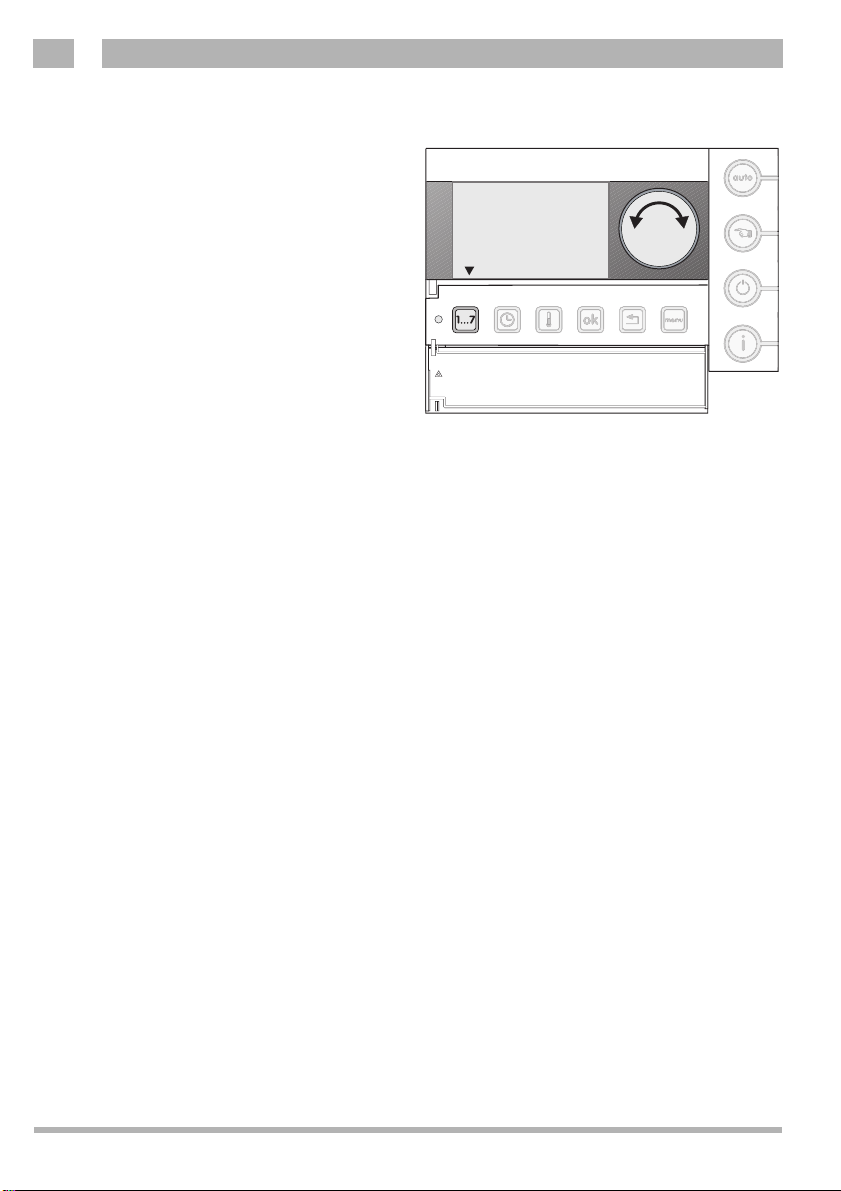

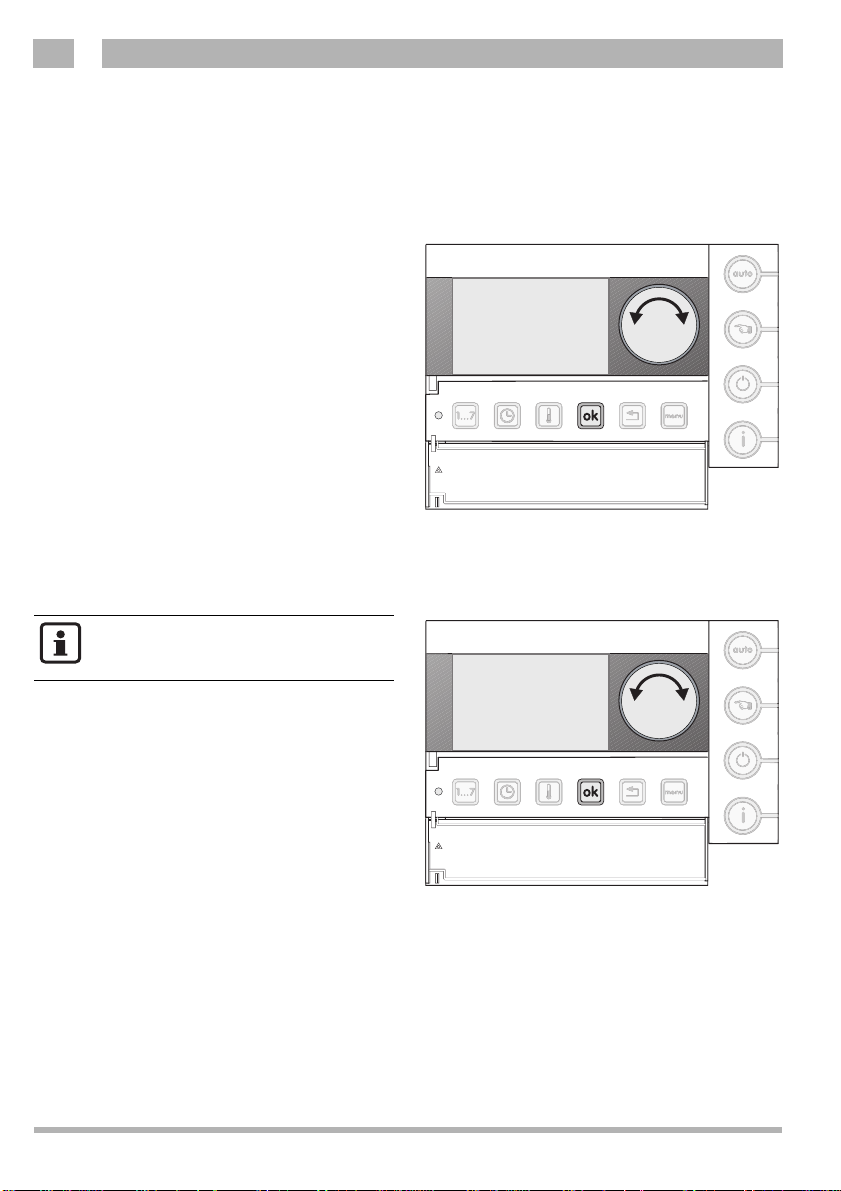

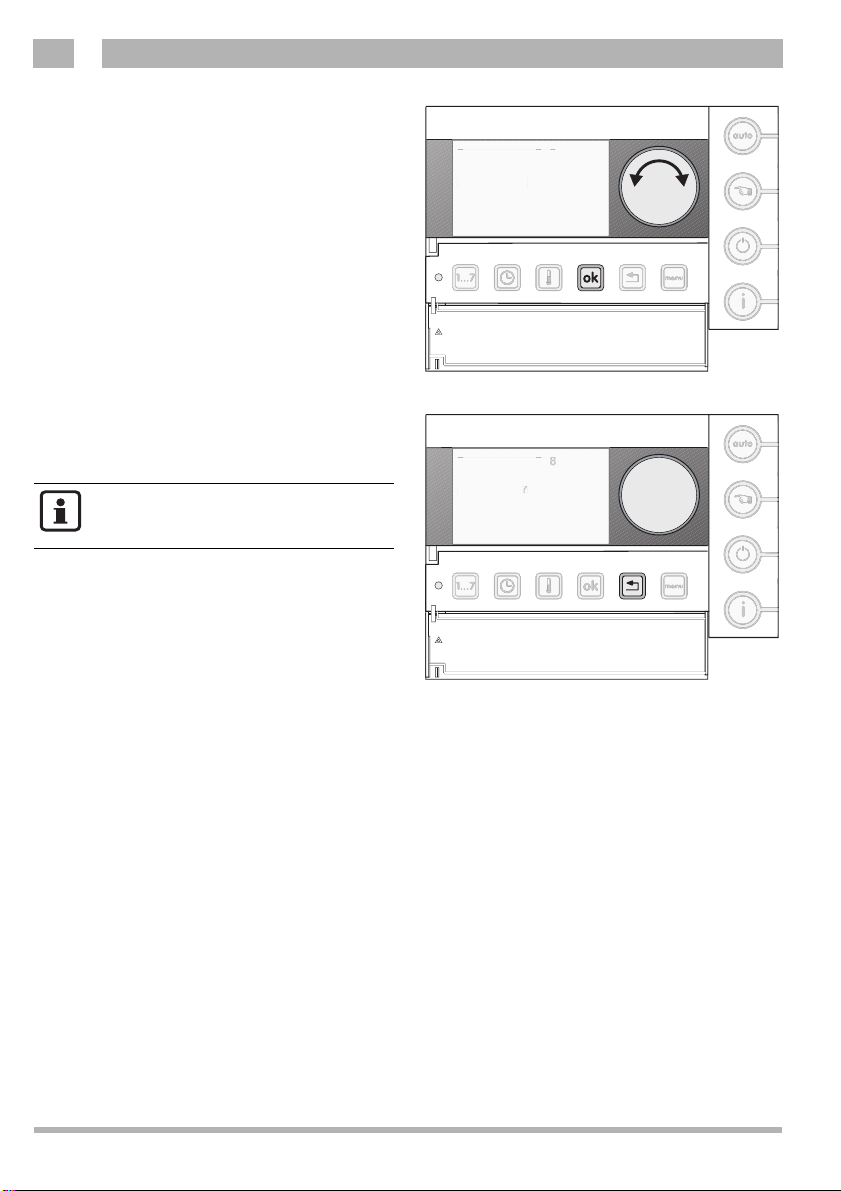

- Ændring af indstillinger
Brug tasten "OK" og indstillingsknappen for at
ændre indstillingerne i menuen.
z Hold tasten "OK" nede, og drej
indstillingsknappen.
- Tilbage til menuen / standardvisning
Aktivér tasten "tilbage" for at vende tilbage til
en menu eller til standardvisningen.
Når klappen lukkes, kommer du
straks tilbage til standardvisningen.
Brugermenu 2.8
ermenu 2.
Lysdioder?
er?
Ja
Fig. 12 Ændring af indstillinger
Brugermenu 2.8
ermenu 2
Lysdioder?
Ja
Milton A.S. • http://www.milton.dk
10
Fig. 13 Tilbage til menuen
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 11
2 Inledning
Tak for dit valg af denne varmestyring
ModuLine 400.
ModuLine 400 bruges til betjening og
regulering af Milton-kedlen.
ModuLine 400 kan sluttes til alle kedler, som
er anført i tab. 1.
Anbefaling:
z Få installatøren til at forklare dig
betjeningsenheden.
z Læs vejledningen omhyggeligt igennem
før brug.
Lad kun et VVS-firma/servicefirma
foretage montering, vedligeholdelse
og reparation.
2.1 Generelt
ModuLine 400 er nem at betjene. Til højre for
displayet sidder der fire knapper. Med dem er
det nemt at skifte mellem automatisk drift og
manuel drift samt at åbne indstillingerne til
varmestyringen og kedlen.
Knapperne, som er dækket af klappen,
bruges til indstilling af varmestyringens
funktioner. Normalt skal disse indstillinger kun
foretages ved første opstart.
Teksterne i displayet hjælper ved navigering.
Spørgsmål-og-svar-systemet understøtter
den ukomplicerede indtastning af indstillinger.
Inledning 2
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
11
Page 12
Inledning2
Op
3
V

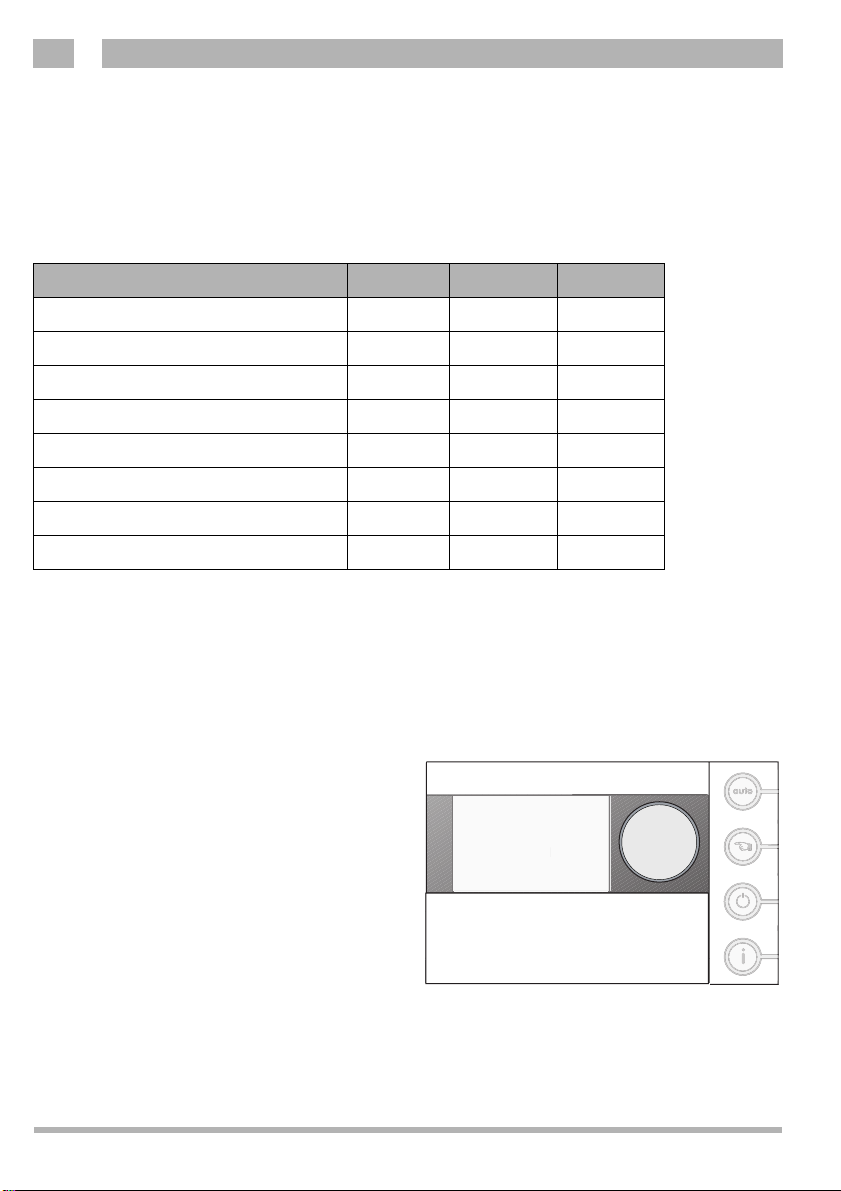

2.2 Oversigt over regulatorfunktionerne
I den efterfølgende tabel kan du finde en
oversigt over ModuLine 400-funktionerne,
som understøttes afhængigt af den anvendte
kedeltype.
Kedel-type TopLine SmartLine EcomLine
Tilslutning uden RCC-modul zz z
Klemmetilslutning i kedlen orange orange 3 og 4
Montering i kedlen
a)
Klimastyring zz z
Belyst display zz
Termisk desinfektion
c)
Flere varmekredse zz
Registrering af tryk zz
Tab. 1 Oversigt over funktionerne
a) Kun ved klimastyring.
b) Montering i kedlen er kun mulig ved Milton TopLine HR 70/100-kedler.
c) Termisk desinfektion er kun nødvendig ved kedler med en beholder, der rummer
mere end 5 liter.
b)
z
z
zz
2.3 Kontrol af versionsnummer
Dette dokument gælder for apparaterne
ModuLine 400 med versionsnummer 3.01 og
højere.
z Kontrollér versionsnummeret ved at tage
betjeningsenheden ud af soklen og sætte
den ind igen.
Under opbygning af forbindelsen til kedlen
vises versionsnummeret nederst til højre
i displayet.
Milton A.S. • http://www.milton.dk
12
Opretter forbindelse
retter forbindelse
med UBA
med UBA3
ent venligst
Vent venligst
ModuLine 400 Vx.xx
Fig. 14 Kontrol af versionsnummer
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 13
3 Montering
3.1 Valg af monteringssted
Montering i referencerummet
z Montér betjeningsenheden på en
indermur i referencerummet (Æ fig. 15).
Et referencerum er et rum
(f.eks. opholdsrummet), hvor:
– temperaturen kan måles, som er
repræsentativ for hele boligen;
– og som anvendes mest.
z Sørg for tilstrækkeligt frirum rundt om
betjeningsenheden (Æ fig. 15, [1]).
Montering 3
ModuLine
℘…0,7
℘…1,
℘…0
℘…1
1
Montér ikke varmestyringen for tæt
på varmekilder som radiator, lampe
eller tv. De kan påvirke reguleringen.
Montering i kedlen
Ved nogle kedler (Æ tab. 1, side 12) kan
ModuLine 400 monteres direkte i kedlen. Det
er kun muligt ved klimastyret regulering.
Udeføleren, som skal bruges til klimastyret
regulering, leveres med som tilbehør.
Fig. 15 Monteringsposition i referencerummet
(mål i m)
Pos. 1: Frirum under varmestyringen
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
13
Page 14
Montering3
3.2 Montering af soklen
Soklen kan fastgøres direkte på pudset eller
på en forsænket dåse.
Sørg for, at eventuel træk fra den
forsænkede dåse ikke indvirker på
rumtemperaturmålingen ved
montering på en forsænket dåse.
Fyld eventuelt den forsænkede dåse
op med isoleringsmateriale.
z Tag kedlens strømstik ud.
z Slut betjeningsenhedens kabel til
kabelklemmerne "RC" (Æ fig. 16, [1]).
Rækkefølgen for tilslutning af lederne er
uden betydning.
VIGTIGT!
Slut ikke lederne til
"EXT"-tilslutningen.
z Slut betjeningsenhedens kabel til kedlen
efter tab. 1, side 12.
1
Fig. 16 Tilslutning af BUS-forbindelse
– ModuLine 400 sluttes direkte til
kedlen (Æ tab. 1, side 12).
– ModuLine 400 kan ikke anvendes
til en MBC2-styring.
Milton A.S. • http://www.milton.dk
14
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 15
3.3 Ophængning og nedtagning af varmestyringen
3.3.1 Ophængning af varmestyringen
z Hæng varmestyringen op foroven på
soklen (Æ fig. 17, trin 1) i pilens retning.
z Tryk varmestyringen mod soklen forneden
i pilens retning, indtil den går i hak med et
"klik", der kan høres (Æ fig. 17, trin 2).
Varmestyringen er så låst i soklen.
Fig. 17 Ophængning af varmestyringen
3.3.2 Nedtagning af varmestyringen
z Lås varmestyringen op ved at trykke på
knappen (Æ fig. 18, trin 1).
z Vip varmestyringen frem.
z Tag varmestyringen af (Æ fig. 18, trin 2).
Montering 3
Fig. 18 Nedtagning af varmestyringen
3.4 Opstart af varmestyringen
z Tænd for kedlen. Når kedlen er tændt,
forsynes varmestyringen med strøm.
Forbindelsen mellem varmestyringen og
kedlen etableres. På displayet vises teksten:
"Vent et øjeblik".
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
15
Page 16
Montering3
3.5 Indstilling af dato og klokkeslæt
Ved første opstart eller ved afbrydelse af
spændingsforsyningen i mere end 10 timer
skal dato og klokkeslæt indstilles igen.
z Følg anvisningerne på displayet for at
indstille dato og klokkeslæt.
3.6 Efter en strømafbrydelse
Efter en strømafbrydelse bevares alle
indstillingerne. Undtaget herfra er dato og
klokkeslæt. De bevares 10 timer. Det er
dog en forudsætning, at varmestyringen har
været tilsluttet mindst 4 timer.
z Kontrollér indstillingerne for dato og
klokkeslæt efter kapitel 3.5.
Indstil år
--.--.--
Tryk på tasten og
drej på drejeknappen
Fig. 19 Indstilling af dato og klokkeslæt
Milton A.S. • http://www.milton.dk
16
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 17
4 Oprettelse af tidsprogram
Et tidsprogram består af et antal
skiftepunkter. Hvert skiftepunkt er sammensat
af dag, tidspunkt og temperatur.
Det er nemt at udarbejde et
tidsprogram, når temperaturniveauerne er oprettet, og
skiftepunkterne er indtastet efter
skemaet på side 46.

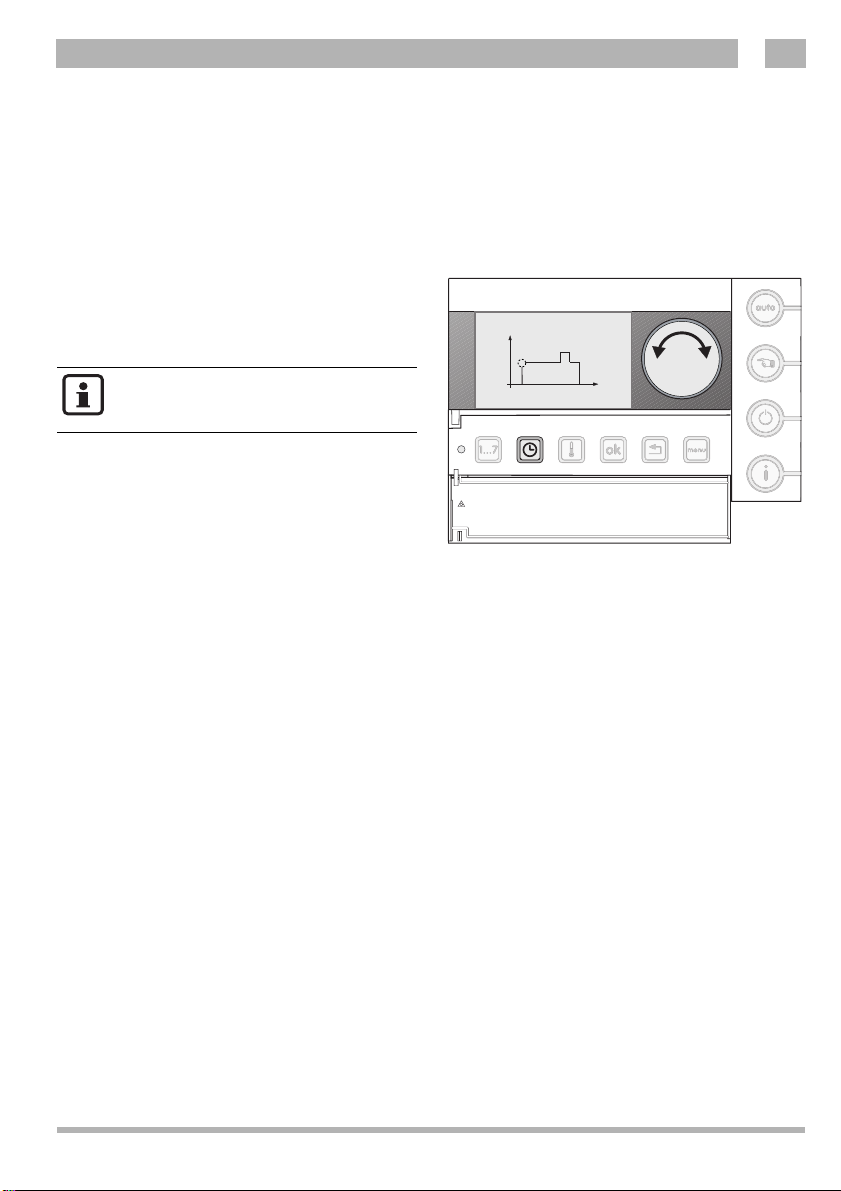

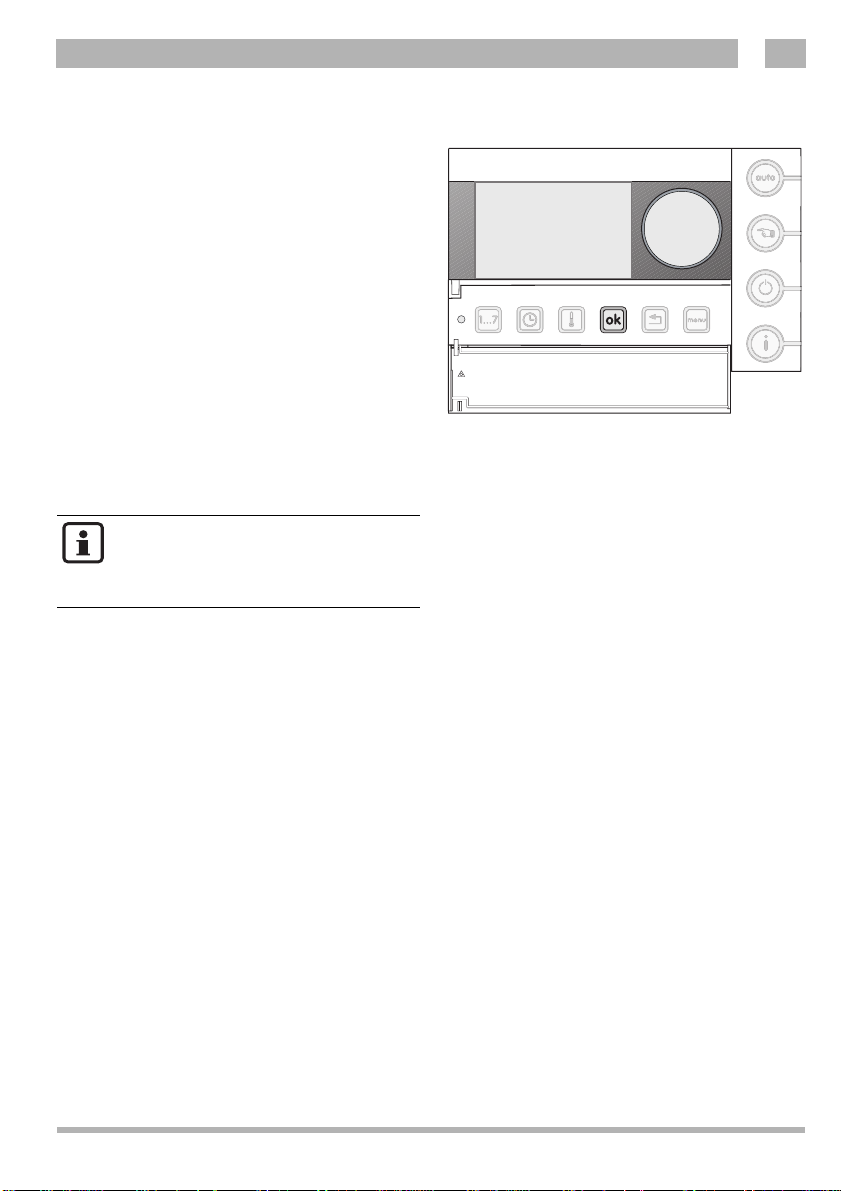

Fig. 20 Tidsprogram
4.1 Indstilling af temperaturniveauer
z Tryk på tasten "Menu". Menuen
"Tidsprogram" vises.
z Tryk på tasten "OK" for at åbne menuen.
z Vælg "Ændring af temperaturniveauer?"
med indstillingsknappen.
z Tryk kort på tasten "OK".
z Vælg med indstillingsknappen
temperaturniveauet, der skal indstilles.
z Hold tasten "OK" nede, og drej
indstillingsknappen for at ændre
indstillingen.

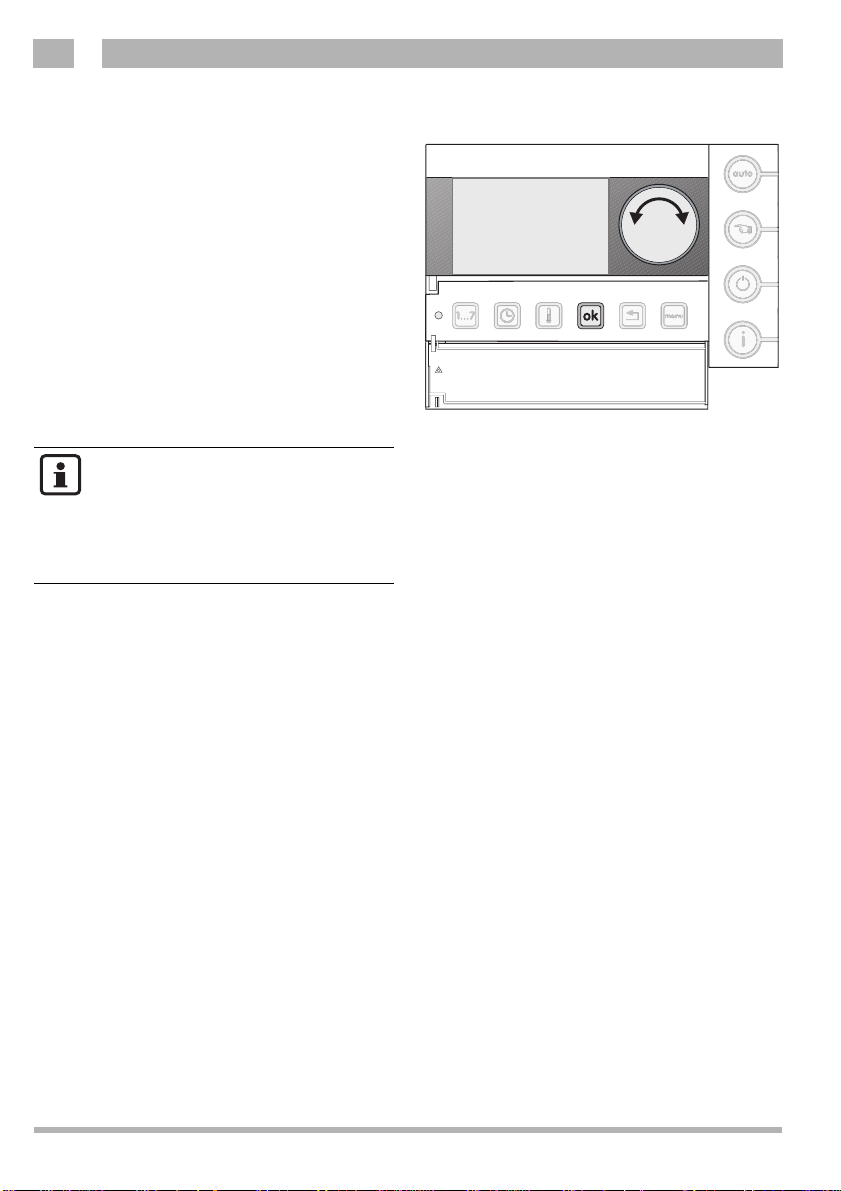

Fig. 21 Indstilling af temperaturniveauer
Oprettelse af tidsprogram 4
HOVEDMENU 1
Tids menu
TIDSMENU 1.5
Ændre temperatur
nat (T1)?
18.0°C
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
17
Page 18
Oprettelse af tidsprogram4
I
21
0
16
0
I
r
21
0
16
0
I
r
21
0
16
0

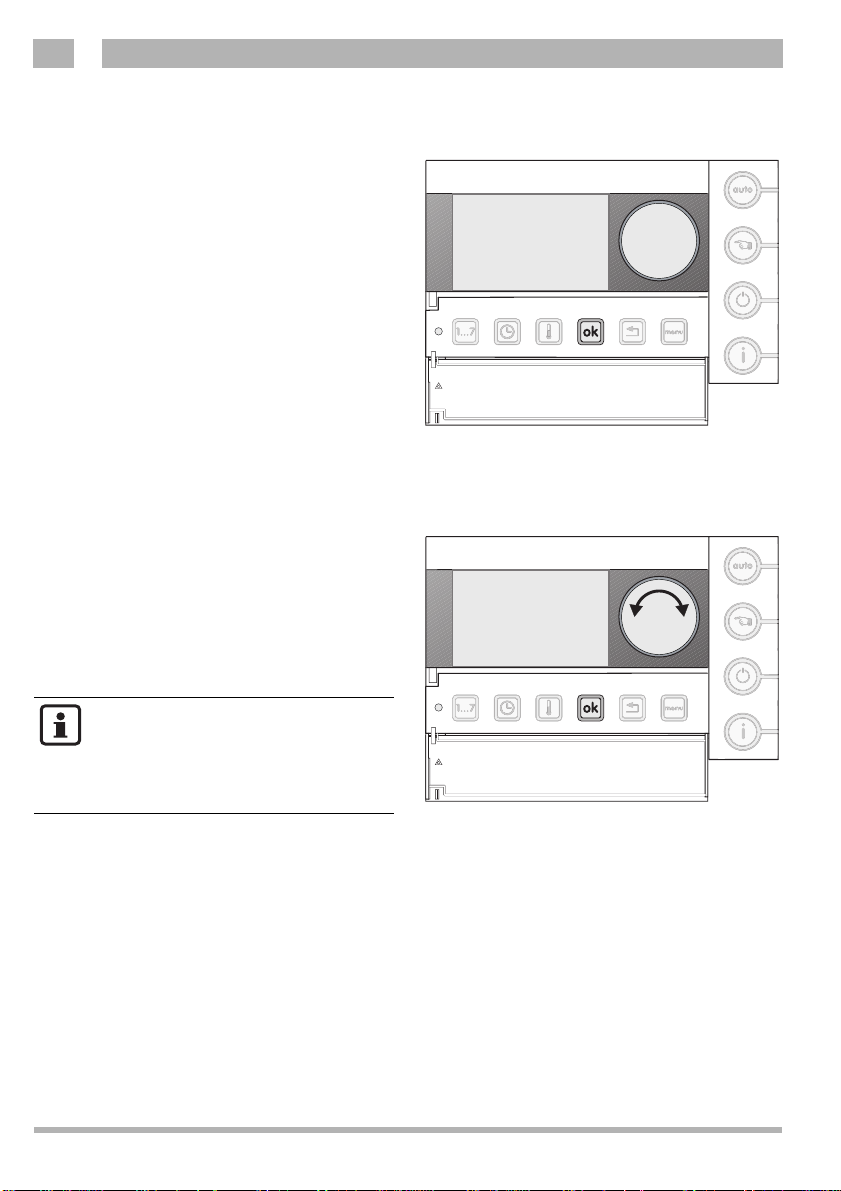

4.2 Oprettelse af tidsprogram
z Tryk på tasten "Menu".
z Menuen "Tidsprogram" vises.
z Tryk på tasten "OK" for at åbne menuen.
z Vælg med indstillingsknappen "Indtaste
nyt tidsprogram?".
z Tryk kort på tasten "OK".
z Hold tasten "OK" nede, og drej
indstillingsknappen for at bekræfte det
viste spørgsmål.

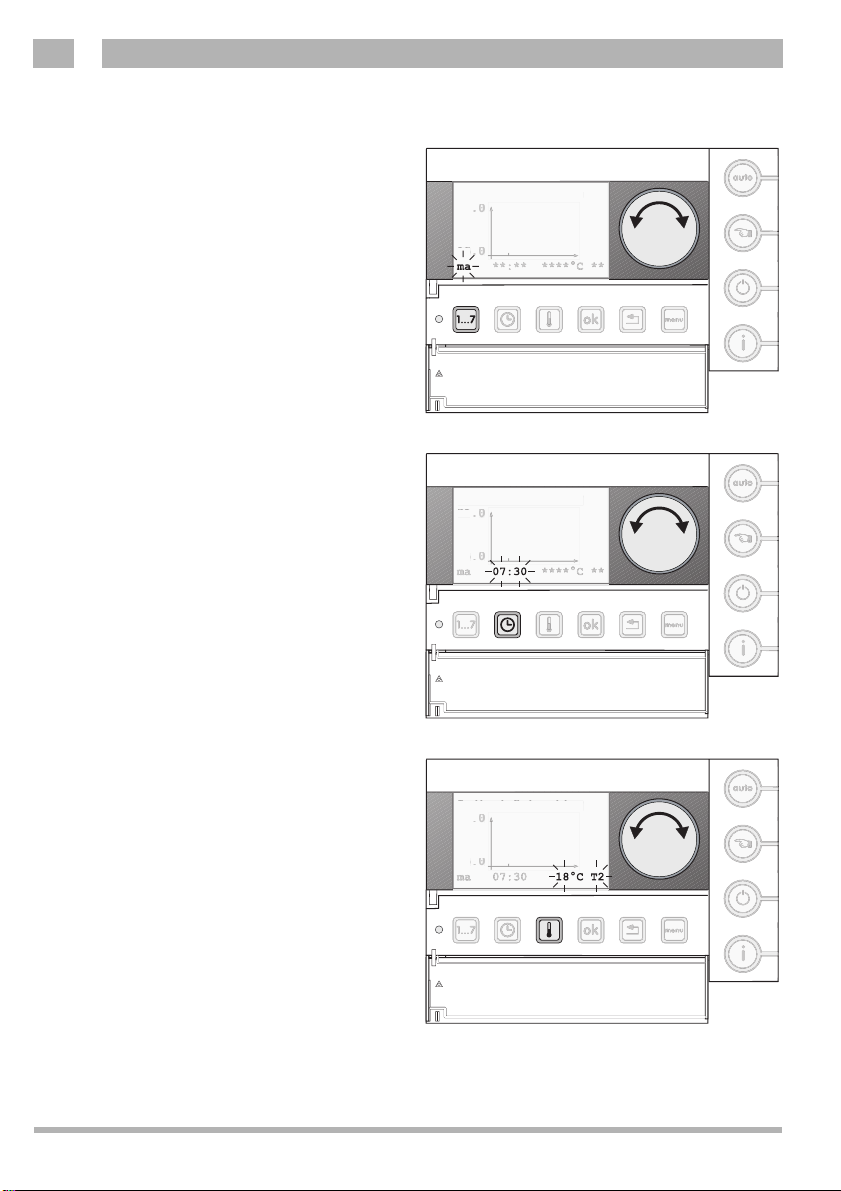

Indtastning af skiftepunkter
z Hold tasten "Dato/dag" nede, og vælg den
ønskede dag eller række af dage med
indstillingsknappen (Æ fig. 22).
z Hold tasten "Klokkeslæt" nede, og drej
indstillingsknappen for at indstille det
ønskede klokkeslæt (Æ fig. 23).
Indtast Setpunkter
ndtast Setpunkte
21.0
16.0

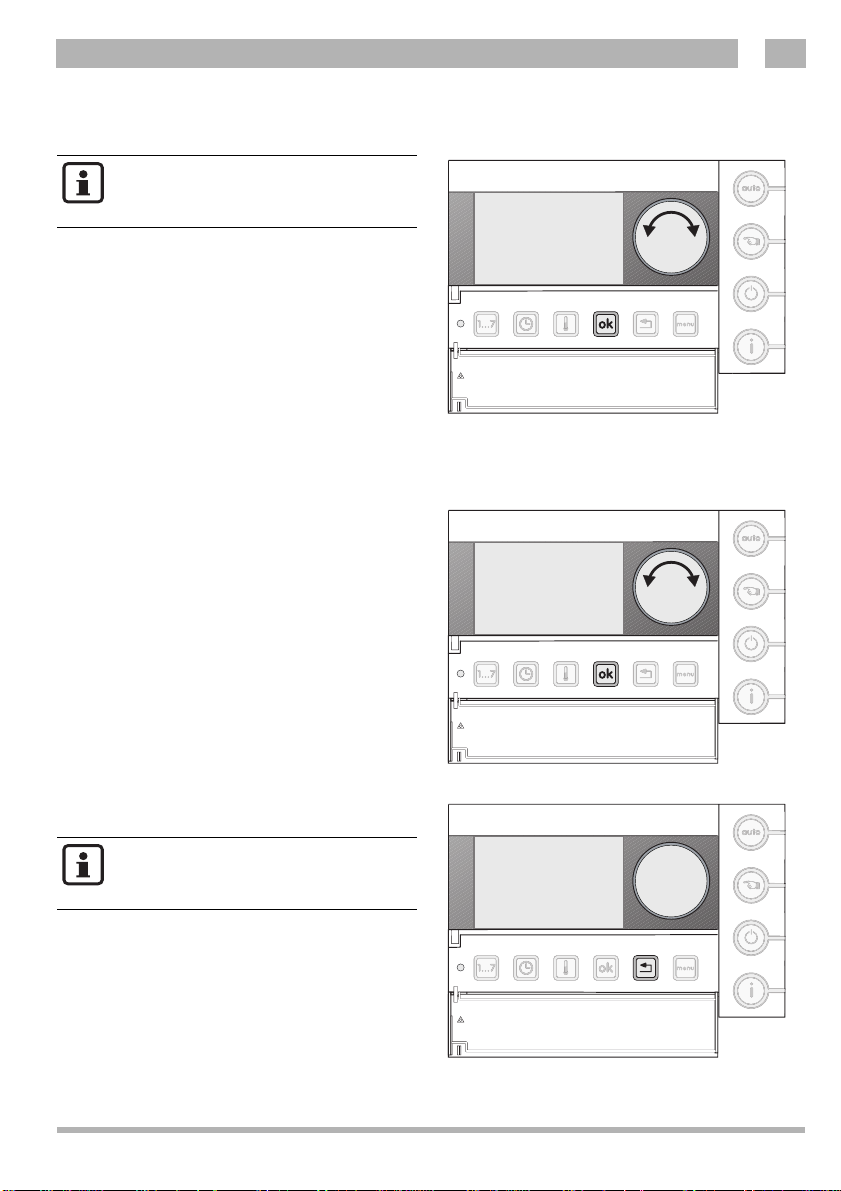

Fig. 22 Tidsprogram: Indstil dag
Indtast Setpunkter
ndtast Setpunkte
21.0
16.0
z Hold tasten "Temperatur" nede, og vælg
det ønskede temperaturniveau med
indstillingsknappen (Æ fig. 24).
Det næste skiftepunkt vises.
Gentag disse trin for de øvrige skiftepunkter.
Milton A.S. • http://www.milton.dk
18
Fig. 23 Tidsprogram: Indstilling af klokkeslæt
Indtast Setpunkter
ndtast Setpunkte
21.0
16.0
Fig. 24 Tidsprogram: Indstilling af temperatur
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 19
Menu 1 – tidsprogram 5
Ma
T2
5 Menu 1 – tidsprogram
I menuen "Tidsprogram" kan tidsprogrammerne ændres; for eksempel kan tidspunktet for et af
skiftepunkterne stilles frem.
5.1 Visning eller ændring af skiftepunkt(er)
Med denne funktion kan tidsprogrammet
gennemløbes trin for trin. Endvidere kan
klokkeslæt og temperatur for skiftepunkterne
ændres.
Det valgte skiftepunkt blinker
i displayet.
z Vælg "Visning eller ændring af
skiftepunkt(er)?".
z Vælg med indstillingsknappen det
skiftepunkt, der skal ændres.
z For at ændre klokkeslættet:
Hold tasten "Klokkeslæt" nede, og drej
indstillingsknappen.
z For at ændre temperaturen:
Hold tasten "Temperatur" nede, og drej
indstillingsknappen.
Skiftepunktet vises i displayet.
Ret Setpunkt
21.0
16.0
07:0018.0°C

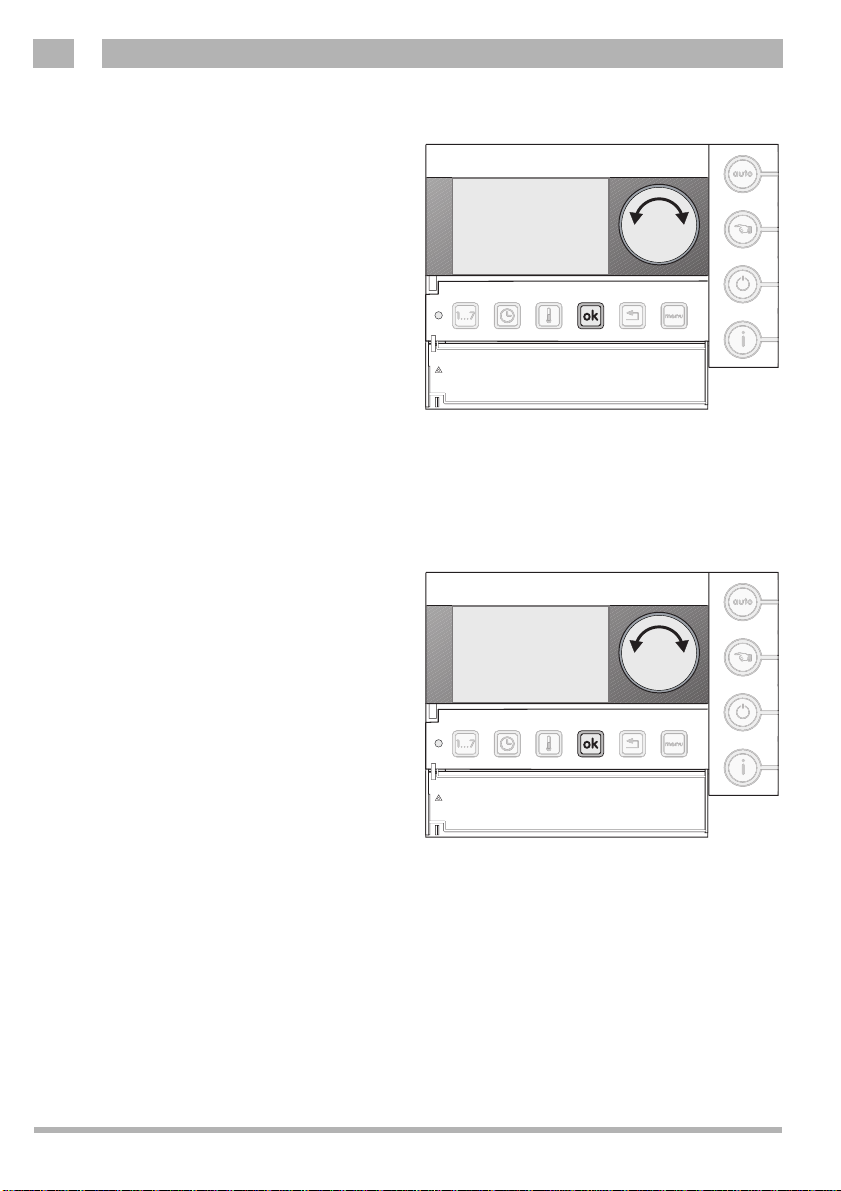

Fig. 25 Ændring af skiftepunkt – klokkeslæt
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
19
Page 20
Menu 1 – tidsprogram5
I
t
21.
0
16.
0

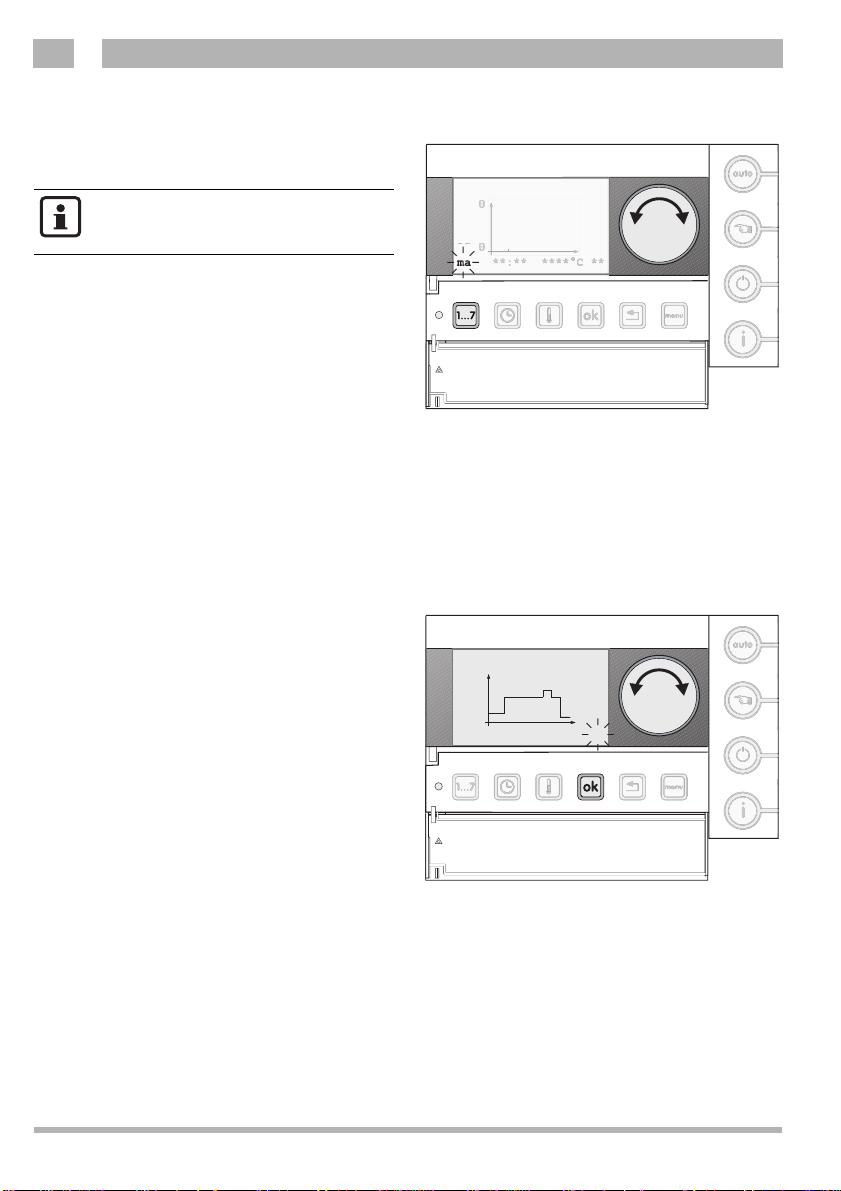

5.2 Tilføjelse af skiftepunkt(er)
I denne funktion kan der tilføjes skiftepunkter
til tidsprogrammet.
Tidsprogrammerne kan maksimalt
bestå af 42 skiftepunkter.
z Vælg "Tilføjelse af skiftepunkt(er)".
z Hold tasten "Dato/dag" nede, og indstil
den ønskede dag med
indstillingsknappen.
z Hold tasten "Klokkeslæt" nede, og drej
indstillingsknappen for at indstille det
ønskede klokkeslæt.
z Hold tasten "Temperatur" nede, og vælg
det ønskede temperaturniveau med
indstillingsknappen.
Det tilføjede skiftepunkt vises.
5.3 Sletning af skiftepunkt(er)
Med denne funktion kan skiftepunkterne
slettes fra tidsprogrammet.
z Vælg "Sletning af skiftepunkt(er)?".
z Vælg med indstillingsknappen det
skiftepunkt, der skal slettes.
z Hold tasten "OK" nede, og drej
indstillingsknappen, til "Ja" vises på
skærmen. Nu vises det slettede
skiftepunkt ikke længere.
Indtast Setpunkt
ndtast Setpunk
09:18 06.01.08
21.0
16.
Fig. 26 Ændring af skiftepunkt – dag
Slet Setpunkt
21.0
16.0
ma 07:00 20.0°C ja
0
21
5˚C
5.4 Oprettelse af nyt tidsprogram
Her kan du indstille et tidsprogram, som
passer til dine personlige behov (Æ kapitel 4
"Oprettelse af tidsprogram").
Milton A.S. • http://www.milton.dk
20
Fig. 27 Sletning af skiftepunkt
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 21
5.5 Ændring af temperaturniveau
Menu 1 – tidsprogram 5
Med denne funktion kan temperaturniveauerne ændres (Æ kapitel 4.1).
Temperaturniveau Grundindstilling
T1 (nat) 18°C
T2 (dag lav) 18°C
T3 (dag middel) 20 °C
T4 (dag høj) 21 °C
Tab. 2 Grundindstillinger temperaturniveauer
5.6 Nulstilling af tidsprogram til grundindstillinger
Med denne funktion kan tidsprogrammet
nulstilles til grundindstillingen. Derved
overskrives det aktuelle tidsprogram.
z Vælg "Nulstilling af tidsprogram til
grundindstillinger?".
z Hold tasten "OK" nede, og drej
indstillingsknappen for at bekræfte det
viste spørgsmål (2x).
Grundindstilling Tid Temperatur Temperaturniveau
07:00– 09:00 21°C T4 (dag høj)
Ma–fr
Lø– sø
Tab. 3 Grundindstillinger tidsprogram
09:00– 17:00 20°C T3 (dag middel)
17:00– 23:00 21°C T4 (dag høj)
fra 23.00 18°C T1 nat
08:00– 23:00 21°C T4 (dag høj)
23:00– 08:00 18°C T1 nat
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
21
Page 22
Menu 2 – brugerindstillinger6
6 Menu 2 – brugerindstillinger
I brugermenuen kan der indstilles specielle
funktioner som f.eks. ferieprogram eller
tilkoblingsoptimering.
Fig. 28 Menu 2 – brugerindstillinger
6.1 Partyfunktion
Med partyfunktionen kan tidspunktet, hvor
tidsprogrammet skifter til nattemperatur T1,
flyttes frem til et senere tidspunkt.
z Indtast det antal timer, partyfunktionen
skal være aktiv i. Partyfunktionen
begynder, så snart den er indstillet på
betjeningsenheden.
HOVEDMENU 2
Brugermenu
BRUGERMENU 2.1
Partyfunktion
antal timer?
1
Under partyfunktionen bevares
standardmæssigt temperaturniveau
T4. Ved at dreje på
indstillingsknappen kan du indstille
den på den ønskede værdi.
Ved aktivering af automatisk eller manuel drift
afsluttes partyfunktionen.
z Tryk på tasten "Automatisk drift"
eller tasten "Manuel drift" for at afslutte
partyfunktionen.
Milton A.S. • http://www.milton.dk
22
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Fig. 29 Indstilling af partyfunktion
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 23
6.2 Feriefunktion
Med feriefunktionen kan tidsprogrammet
afbrydes i en længere periode. Du kan
indstille en temperatur, som ligger under
temperaturniveau T1.
Der kan indtastes 8 ferieprogrammer.
z Indtast den første og sidste dag
i ferieperioden.
z Indstil den ønskede temperatur.
Tidsprogrammet startes igen automatisk, når
ferieperioden er gået.
Ved aktivering af automatisk eller manuel drift
afsluttes feriefunktionen.
z Tryk på tasten "Automatisk drift" eller
tasten "Manuel drift" for at afslutte
feriefunktionen.
Under ferieprogrammet produceres
der varmt vand efter indstillingen, som
er valgt til "Varmtvandsdrift"
(Æ kapitel 6.3).
z Kontrollér indstillingen "Varmtvandsdrift",
hvis du vil koble varmtvandsforsyningen
fra under feriefunktionen.
Menu 2 – brugerindstillinger 6
BRUGERMENU 2.2
Ferieperiode 1
Ny periode

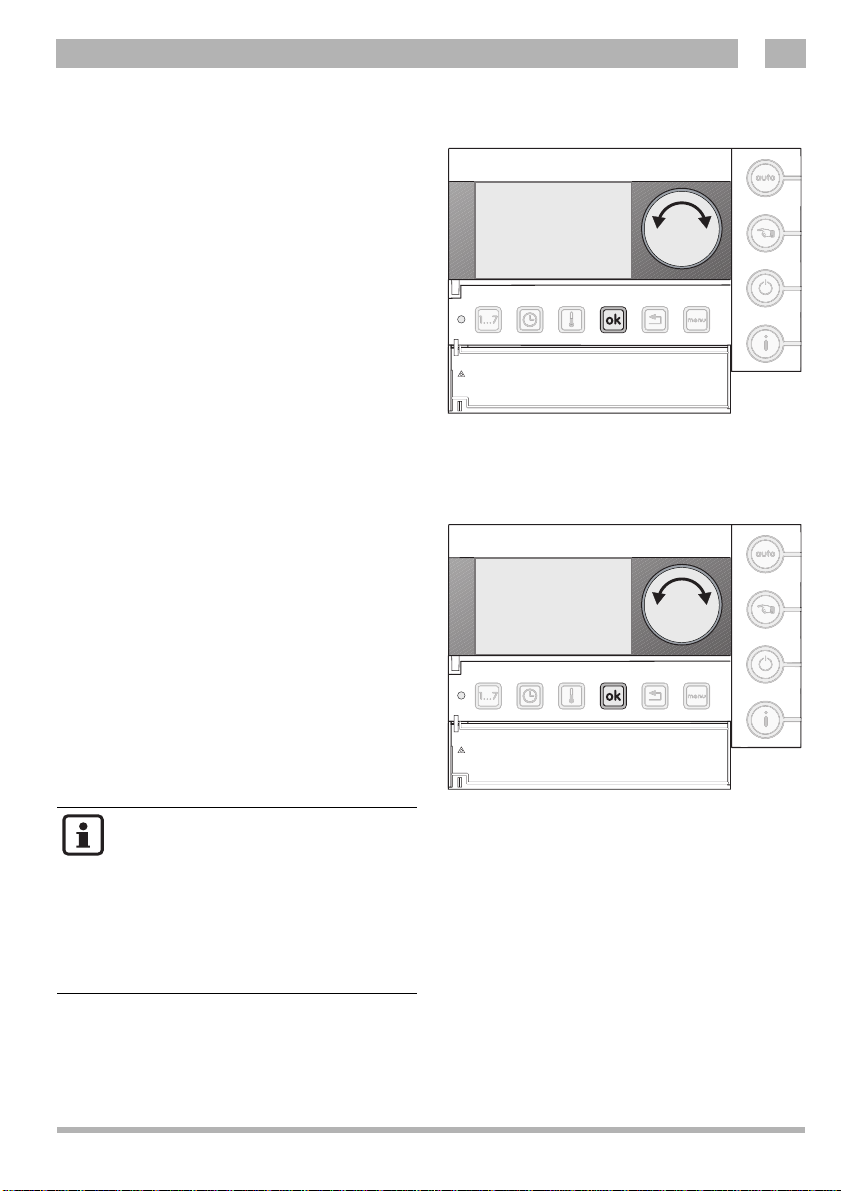

Fig. 30 Indstilling af feriefunktion
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
23
Page 24
Menu 2 – brugerindstillinger6
6.3 Varmtvandsdrift
Med denne funktion kan perioderne
bestemmes, hvor der skal produceres varmt
vand.
Der findes tre indstillingsmuligheder:
1. Konstant til (grundindstilling)
Altid disponibelt varmt vand.
2. Konstant fra
Altid slukket, varmt vand ikke disponibelt.
3. Regulering afhængigt af tidsprogram.
Regulering afhængigt af tidsprogrammet.
Når nattemperaturen (T1) er nået,
slukkes der for varmtvandsfunktionen.
Brug kun indstillingen "Afhængigt af
tidsprogram" ved kedler med
integreret beholder eller
pladevarmeveksler. Kun på denne
måde hjælper optionen med til at
spare energi.
z Vælg den ønskede indstilling.
Hvis du vælger optionen "Afhængigt af
tidsprogram", kan du bestemme, hvor mange
minutter:
– varmt vand, der skal være til dispo sition før
dagindstillingen starter.
– varmt vand, der skal være til dispo sition før
dagindstillingen slutter.
z Indstil minut-antallet via optionen
"Tilkoblingsoptimering" før start af
dagindstillingen.
z Indstil minut-antallet via optionen
"Frakoblingsoptimering" efter
dagindstillingen afslutning.
BRUGERMENU 2.3
Varmtvandsfunktion?
Konstant til
Fig. 31 Indstilling af varmtvandsdrift
Milton A.S. • http://www.milton.dk
24
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 25
Menu 2 – brugerindstillinger 6

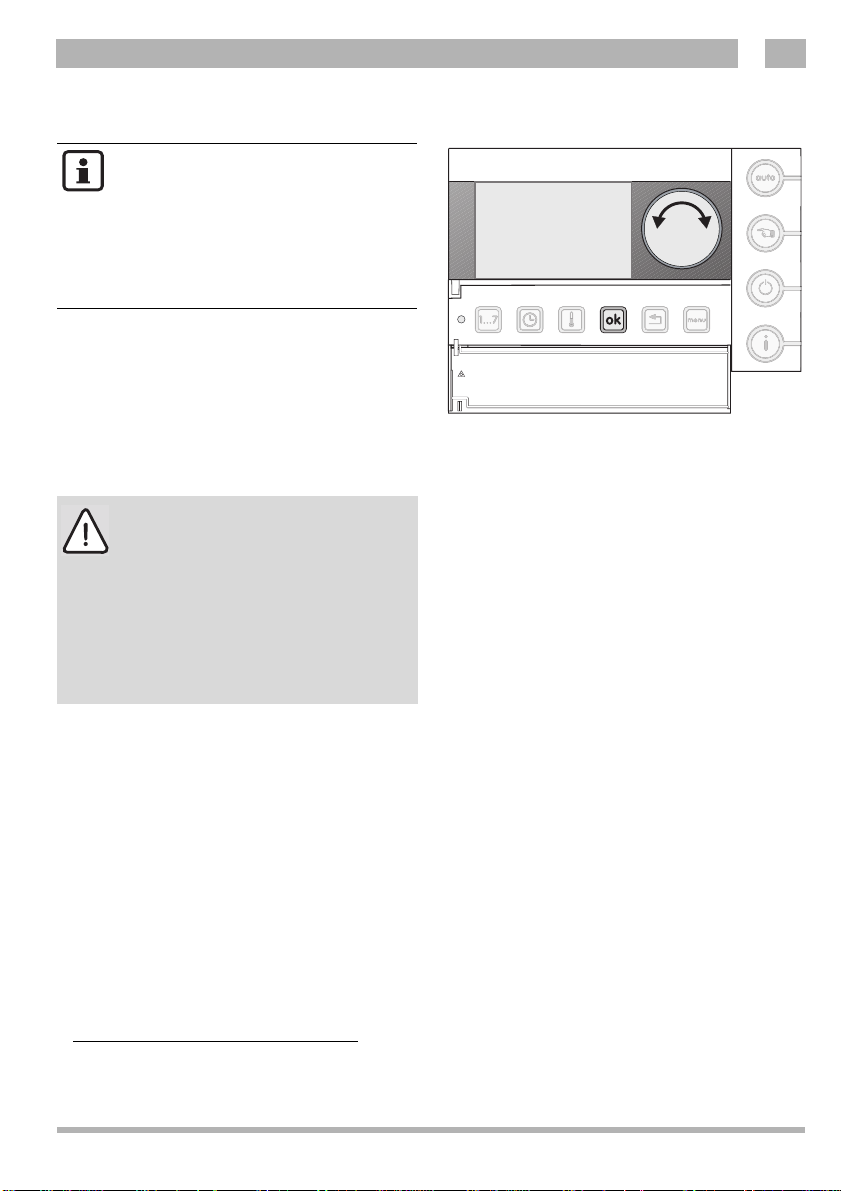

6.4 Termisk desinfektion (Legionella program)
Brug kun funktionen termisk
desinfektion, hvis:
– Varmtvandsforsyningen er stillet
på en temperatur, der er lavere end
60°C;
– Varmtvandsbeholderen rummer
mere end 5 liter.
Med denne funktion kan
varmtvandsbeholderen varmes op til en høj
temperatur 1 gang om ugen, så
sygdomsfremkaldende bakterier kan dræbes
(f.eks. legionella).
z Indstil dag, klokkeslæt og
varmtvandstemperatur.
ADVARSEL: Fare for skoldning!
z Under og efter den termiske
desinfektion er der fare for
skoldning på grund af det varme
vand.
z Den termiske desinfektion kan
kun udføres, når
varmtvandsdriften er aktiveret.
BRUGERMENU 2.4
Legionelle program
ugedag?

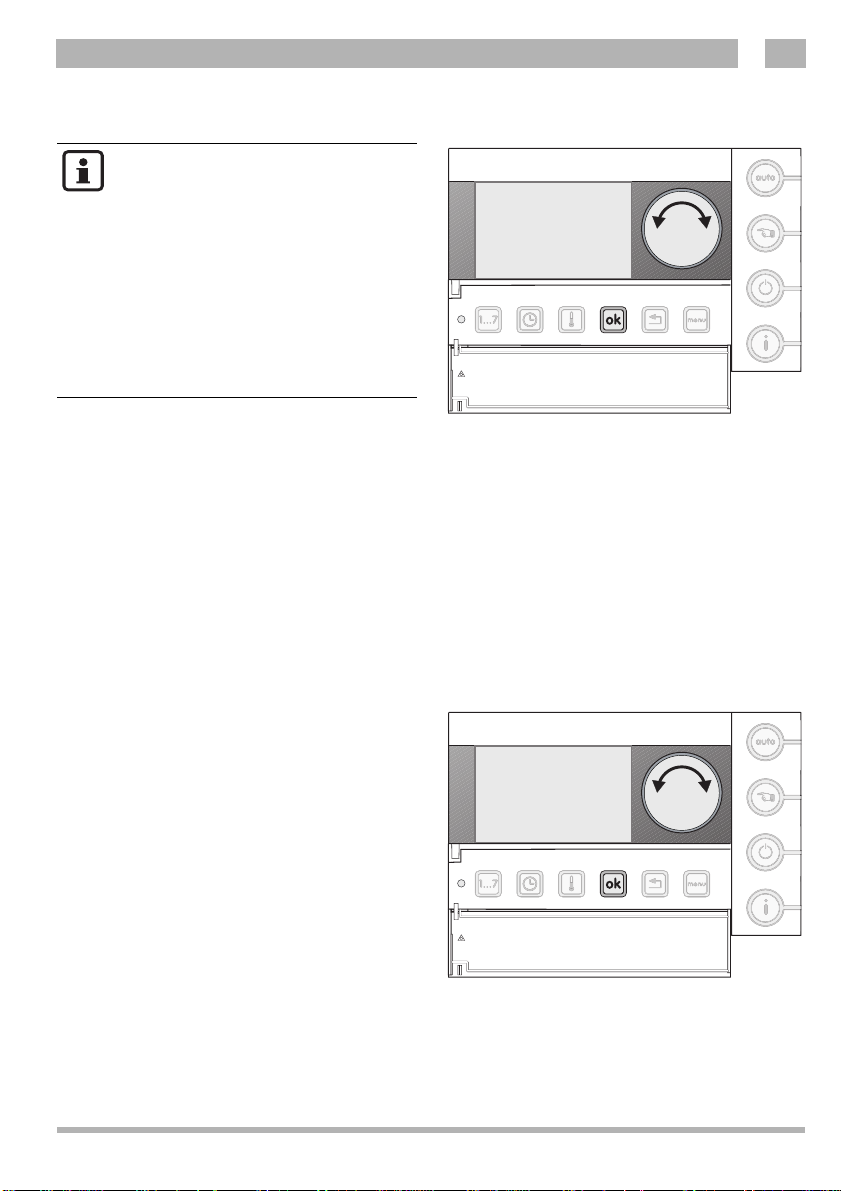

Fig. 32 Indstilling af termisk desinfektion
1)
Tirsdag
1) Denne funktion understøttes ikke af alle kedeltyper. Se tab. 1 på side 12.
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
25
Page 26
Menu 2 – brugerindstillinger6
6.5 Rumtemperatur ved slukket varmefunktion (Off-funktion)
Med denne funktion bestemmes den nederste
grænse for rumtemperaturen, hvor
varmefunktionen stadig skal være slukket.
Rumtemperaturstyret regulering
z Indstil den ønskede rumtemperatur.
Klimastyring
Afhængigt af sænkningstype (Æ kapitel 10.9,
side 38).
Ved natsænkning afhængigt af
rumtemperaturen
z Indstil den ønskede rumtemperatur.
Ved natsænkning afhængigt af
udetemperaturen
z Indstil den ønskede
frostsikringstemperatur (udetemperatur).
Ved den indstillede frostsikringstemperatur kobles
cirkulationspumpen til. Hvis kedlens
fremløbstemperatur kommer under
7°C, kobles kedlen til.
Brugermenu 2.5
Frostbeskyttelsestemp
ved afbrudt funktion
(udetemperatur)?
Fig. 33 Rumtemperatur ved slukket varmefunktion
(Off-funktion)
0°C
6.6 Varmt vand ved slukket varmefunktion (Off-funktion)
Med denne funktion bestemmes det, om
varmtvandsdriften skal fortsætte eller ej ved
frakoblet varmefunktion.
– Konstant fra
Varmtvandsforsyningen er slukket.
– Konstant til
Varmtvandsproduktionen følger
indstillingen i afsnittet
"Varmtvandsfunktion" (Æ kapitel 6.3).
Milton A.S. • http://www.milton.dk
26
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Brugermenu 2.6
Varmt vand ved
afbrudt funktion?
Ja
Fig. 34 Varmt vand ved slukket varmefunktion
(Off-funktion)
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 27
6.7 Automatisk temp. tilpasning
Denne funktion er kun til disposition,
hvis:
– den rumtemperaturstyrede
regulering er defineret som
reguleringstype (Æ kapitel 10.2);
– der skiftes til et højere temperatur-
niveau fra nattemperaturen (T1),
f.eks. T2, T3, T4;
– forskellen mellem den målte og
indstillede rumtemperatur er mere
end 1°C.
Menu 2 – brugerindstillinger 6
Brugermenu 2.7
Automatisk temp
tilpasning?
Aktiv
Tilpasningsoptimering aktiv
Opvarmningsfasen starter før det indtastede
skiftepunkt; på denne måde er den ønskede
temperatur allerede aktiv på det defi n e red e
skiftepunkt (grundindstilling).
Tilpasningsoptimering ikke aktiv
Opvarmningen starter på det indstillede
tidspunkt.
6.8 Tastebelysning
Med denne funktion aktiveres og deaktiveres
tastebelysningen. Når tastebelysningen er
deaktiveret, vises symbolerne i displayet
(Æ side 6).

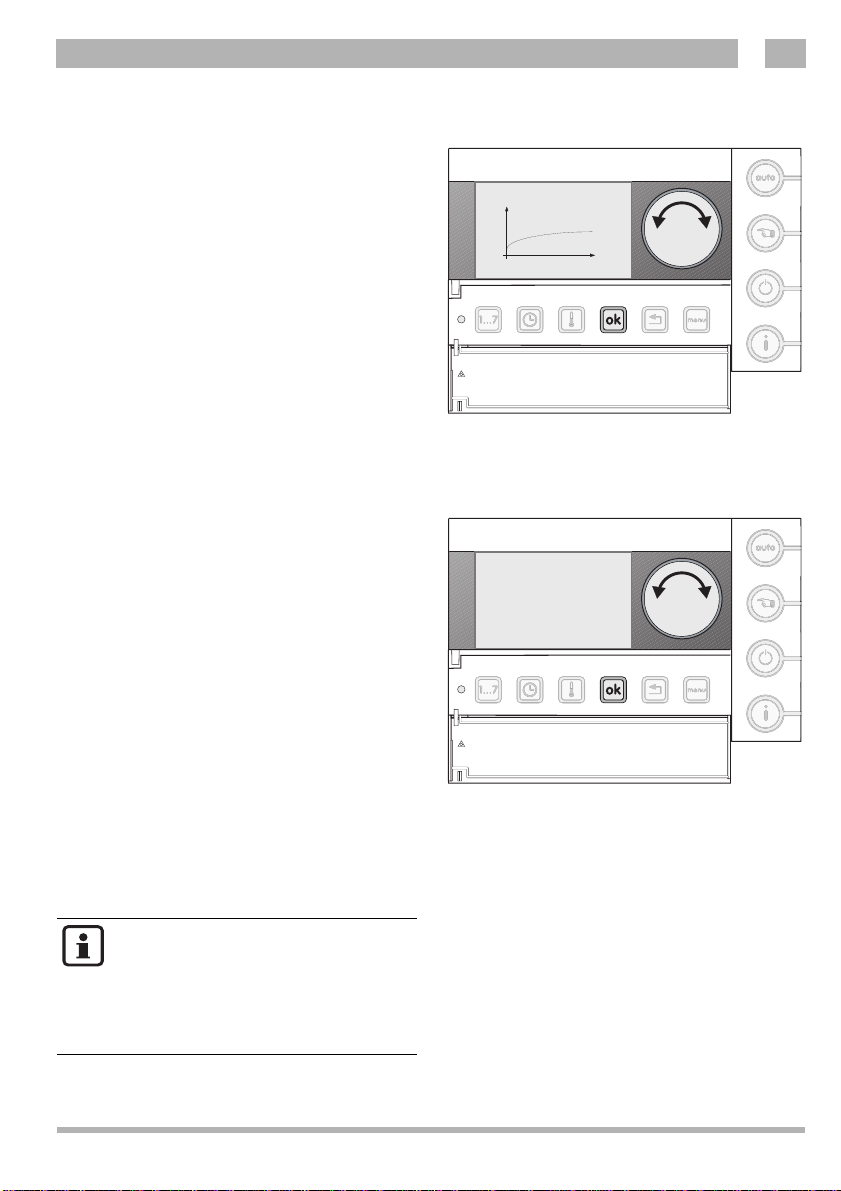

Fig. 35 Tilpasningsoptimering
Brugermenu 2.8
Lysdioder?
Ja
Fig. 36 Tastebelysning
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
27
Page 28
Menu 2 – brugerindstillinger6

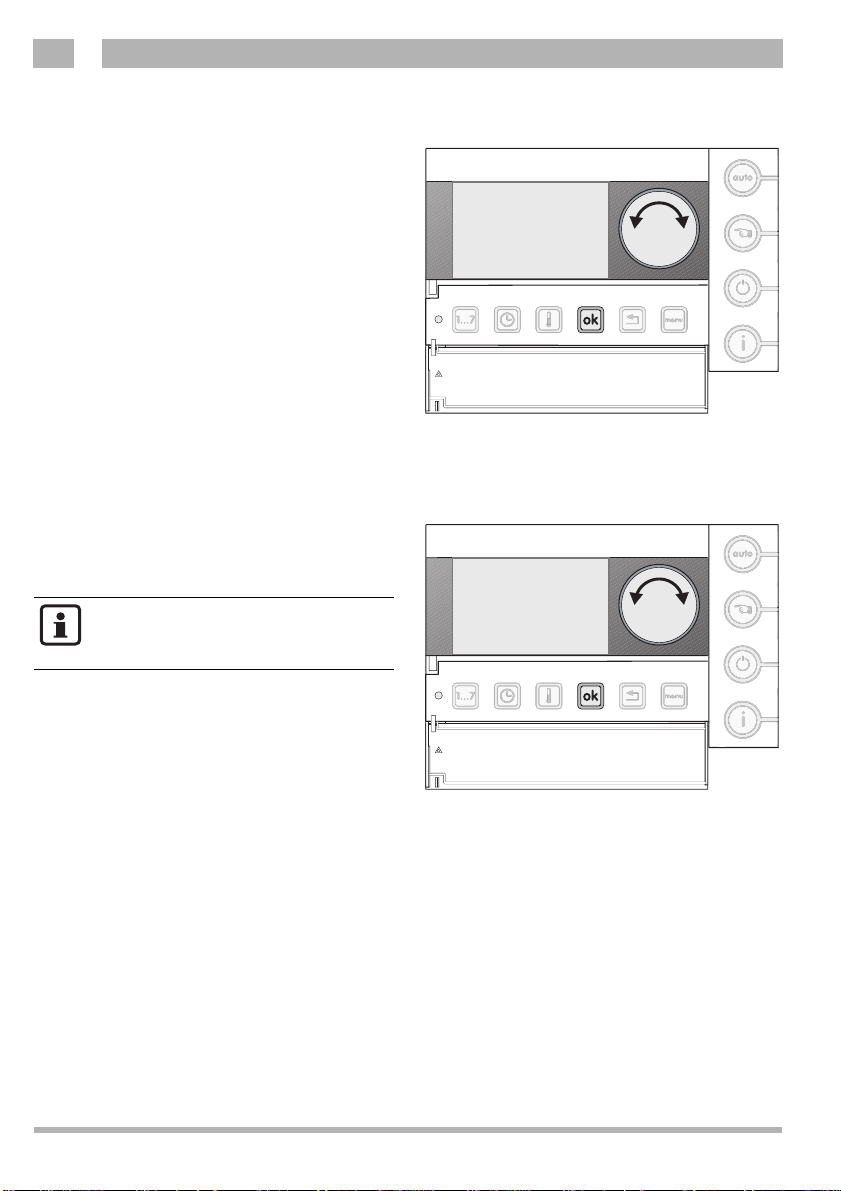

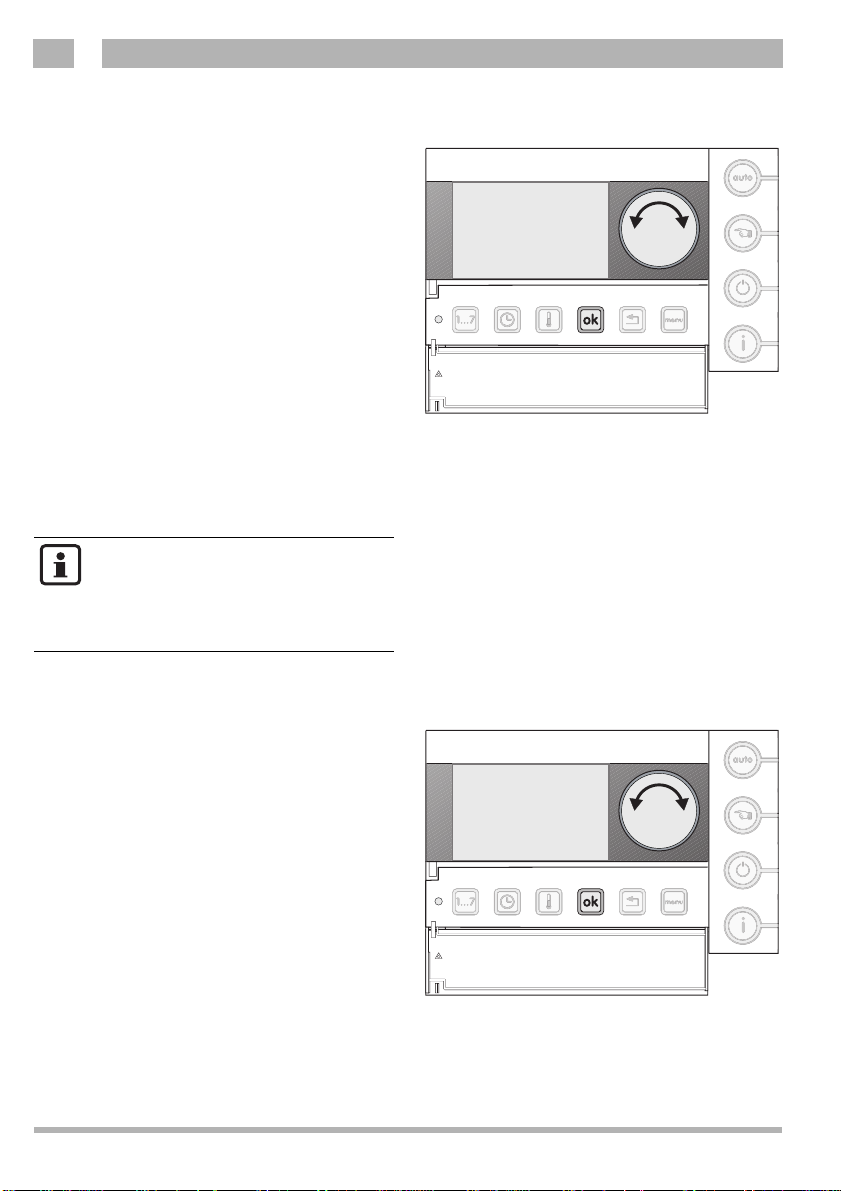

6.9 Sommer-/vintertids-omskiftning
Med denne funktion bestemmes det, om der
skal skiftes automatisk mellem sommer- og
vintertid.
Brugermenu 2.9
Automatisk omstilling
sommer-/vintertid?
Fig. 37 Sommer-/vintertids-omskiftning
6.10 Brugerindstillinger tilbage til grundindstillinger
Med denne funktion slettes alle
brugerindstillinger og nulstilles til
grundindstillingerne.
Tidsprogrammet slettes. Vedrørende
sletning af tidsprogrammet
(Æ kapitel 5.6).
Brugermenu 2.10
Nulstil
brugermenu til
fabriksindstilling?
Ja
Nej
z Vælg optionen "Nulstilling af
brugerindstillinger til grundindstillinger?".
z Hold tasten "OK" nede, og drej
indstillingsknappen for at bekræfte det
viste spørgsmål (2x).
Milton A.S. • http://www.milton.dk
28
Fig. 38 Nulstilling til grundindstillinger
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 29

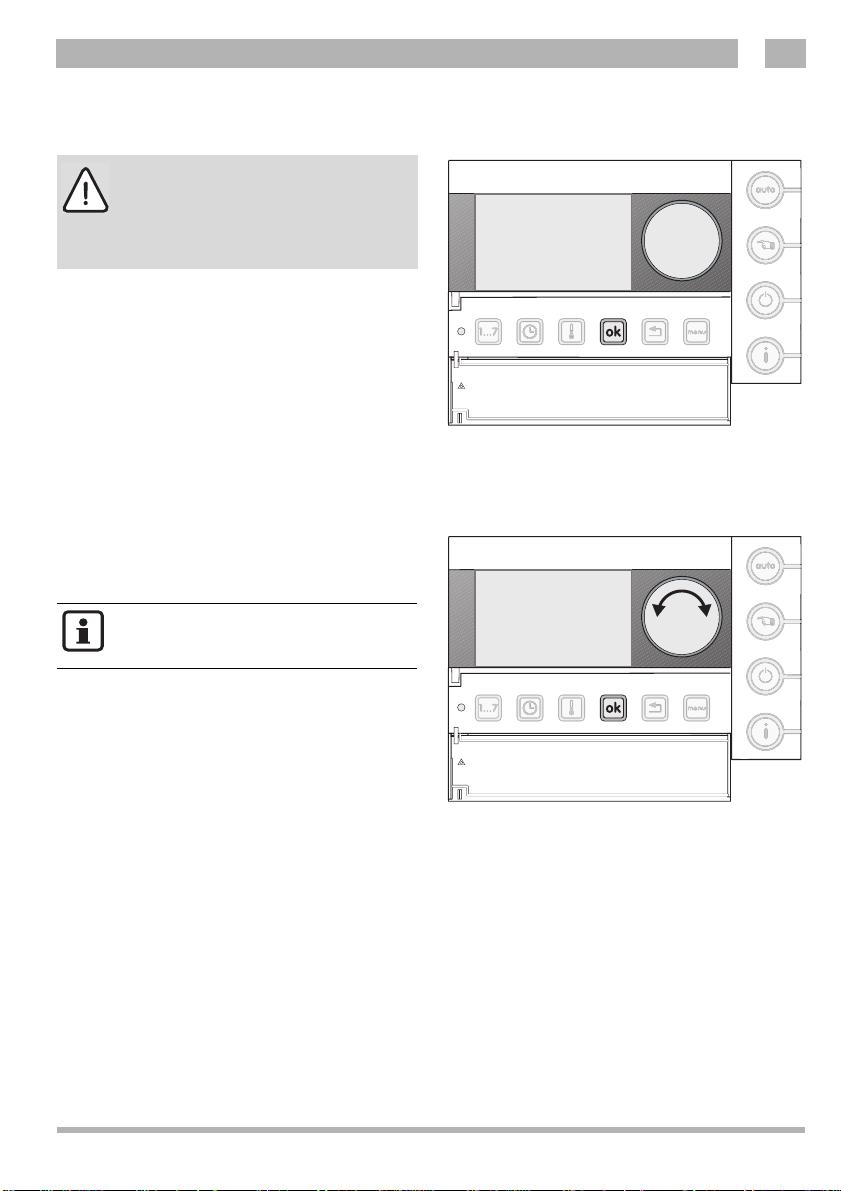

7 Servicemenu
FORSIGTIG!
Service-indstillingerne har indflydelse
på varmeanlæggets driftssikkerhed
og temperaturregulering.
7.1 Adgangskode
Servicemenuen er sikret med en
adgangskode. Adgangskoden for
ModuLine 400 er "400".
Når servicemenuen forlades, er
adgangskoden gyldig i 30 minutter.
Servicemenu 7
HOVEDMENU 3
Servicemenu

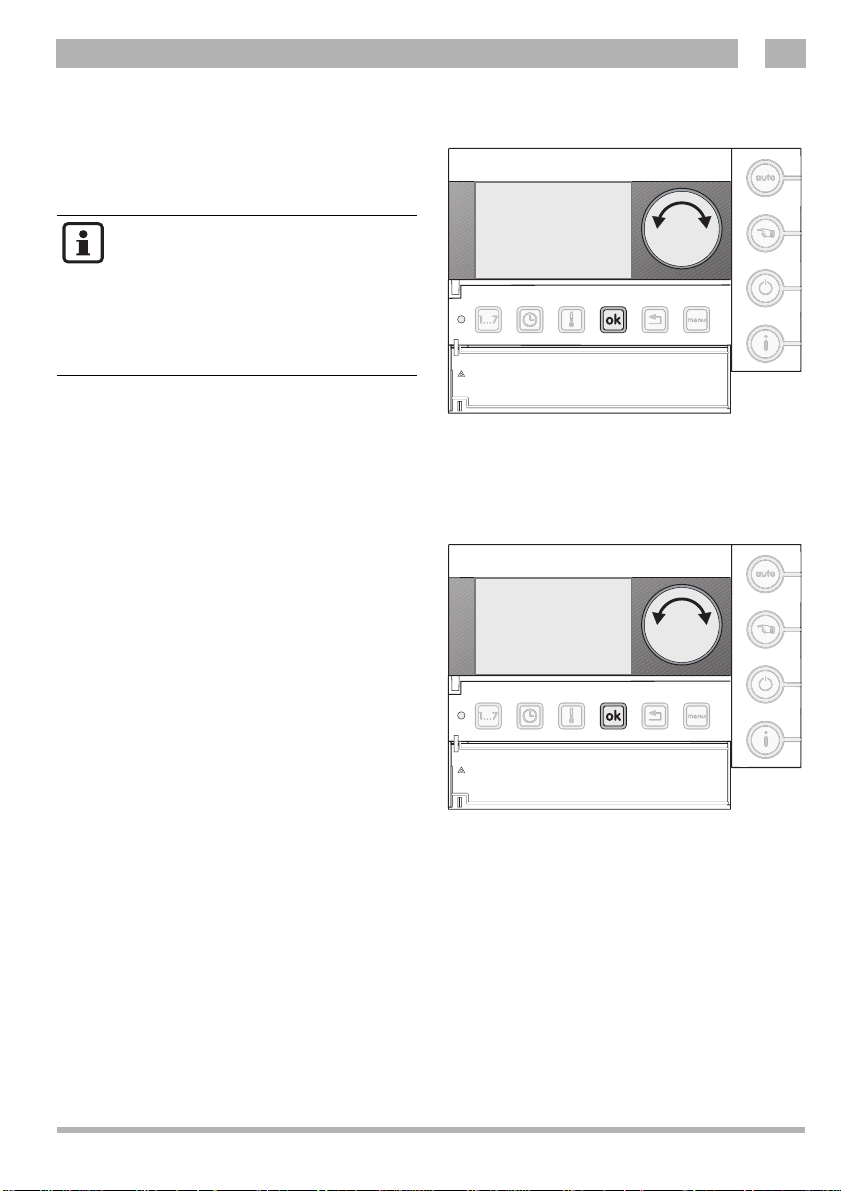

Fig. 39 Menu 3 – service-indstillinger
SERVICEMENU 3.0
Adgangskode?
400
Fig. 40 Adgangskode
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
29
Page 30
Servicemenu 3.1 – Generelle serviceindstillinger8
8 Servicemenu 3.1 –
Generelle serviceindstillinger
8.1 Indstilling af sprog
z Vælg det ønskede sprog her:
dansk eller svensk.
Grundindstilling = dansk
8.2 Indstilling af bygningstype
Denne indstilling har kun betydning
ved klimastyret regulering.
Her kan bygningens
varmeakkumuleringskapacitet indtastes.
Jo "tungere" bygningen er, jo langsommere
reagerer kedlen ved ændring i den målte
udetemperatur.
– Let (Dårligt isoleret)
lav varmeakkumuleringsevne,
f.eks. huse i elementbyggeri,
bygninger med tynde mure
– Middel (Middel isoleret) (grundindstilling)
middel varmeakkumuleringsevne,
f.eks. murstenshus
– Tung (Godt isoleret)
høj varmeakkumuleringskapacitet,
f.eks. lavenergi huse eller bygninger med
tykke mure
SERVICEMENU 3.1
Andet sprog?
Dansk

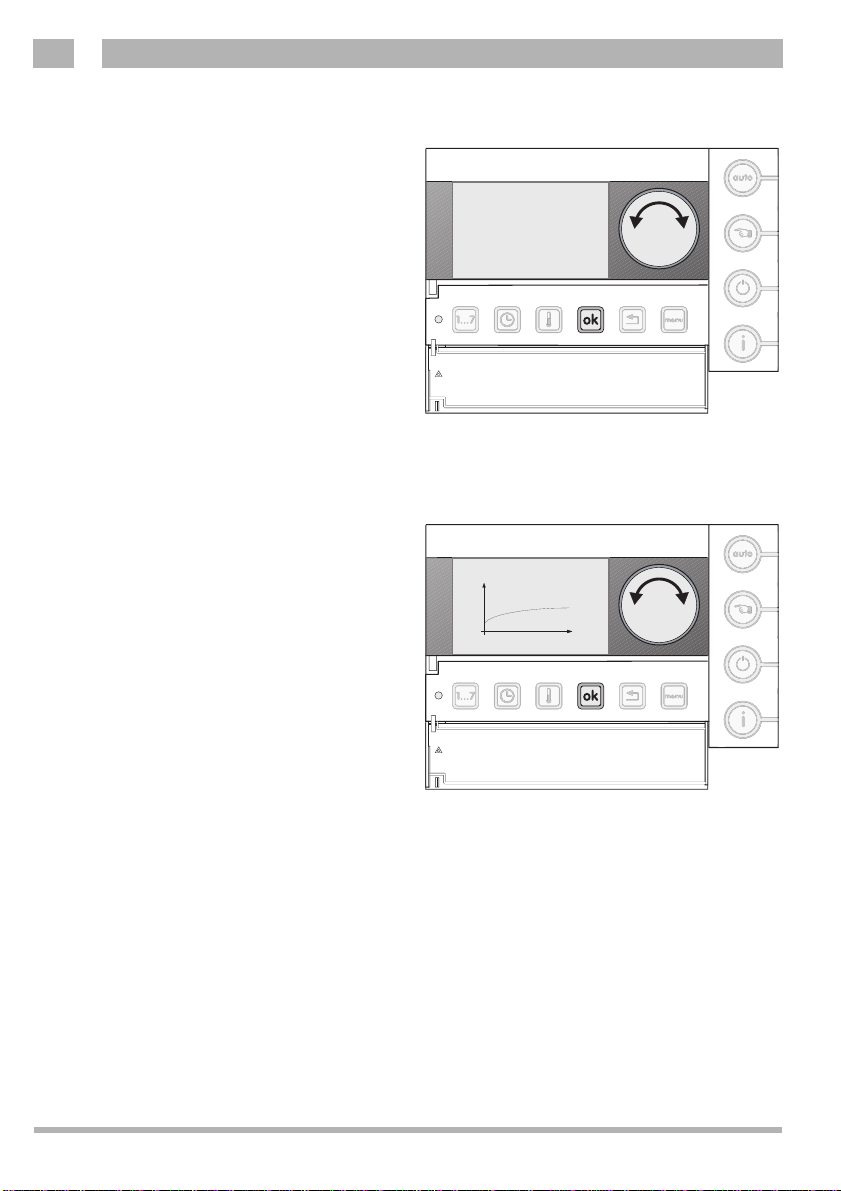

Fig. 41 Indstilling af sprog
SERVICEMENU 3.1
Bygningstype?
Middel
Fig. 42 Indstilling af bygningstype
Milton A.S. • http://www.milton.dk
30
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 31
Servicemenu 3.1 – Generelle serviceindstillinger 8
8.3 Korrektion af afvigelser fra rumtemperaturen
Med denne funktion korrigeres afvigelser fra
den viste nominelle værdi for den målte
rumtemperatur.
Under visse omstændigheder viser
termometeret temperatur-
SERVICEMENU 3.1
Kalibrering
fakt. rumtemperatur?
ændringerne langsommere eller
hurtigere end betjeningsenheden.
Lad derfor være med at korrigere
rumtemperaturen under afkølingseller opvarmningsfasen.
Fig. 43 Korrektion af afvigelser for
rumtemperaturen
8.4 Korrektion af afvigelser for klokkeslættet
Med denne funktion korrigeres klokkeslættet,
der vises på betjeningsenheden, hvis det
afviger fra det faktiske klokkeslæt.
Korrektionsværdien indstilles i sekunder
pr. dag.
Eksempel
Uret taber 6 minutter efter en måned.
Måned = 30 dage, 6 minutter = 360 sekunder
Korrektionsværdi 360/30 = 12 sek/dag.
z Indstil korrektionsværdien på
12 sekunder/dag.
SERVICEMENU 3.1
Kalibrering
ur?
Fig. 44 Korrektion af afvigelser for klokkeslættet
0.0°C
0s/dag
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
31
Page 32

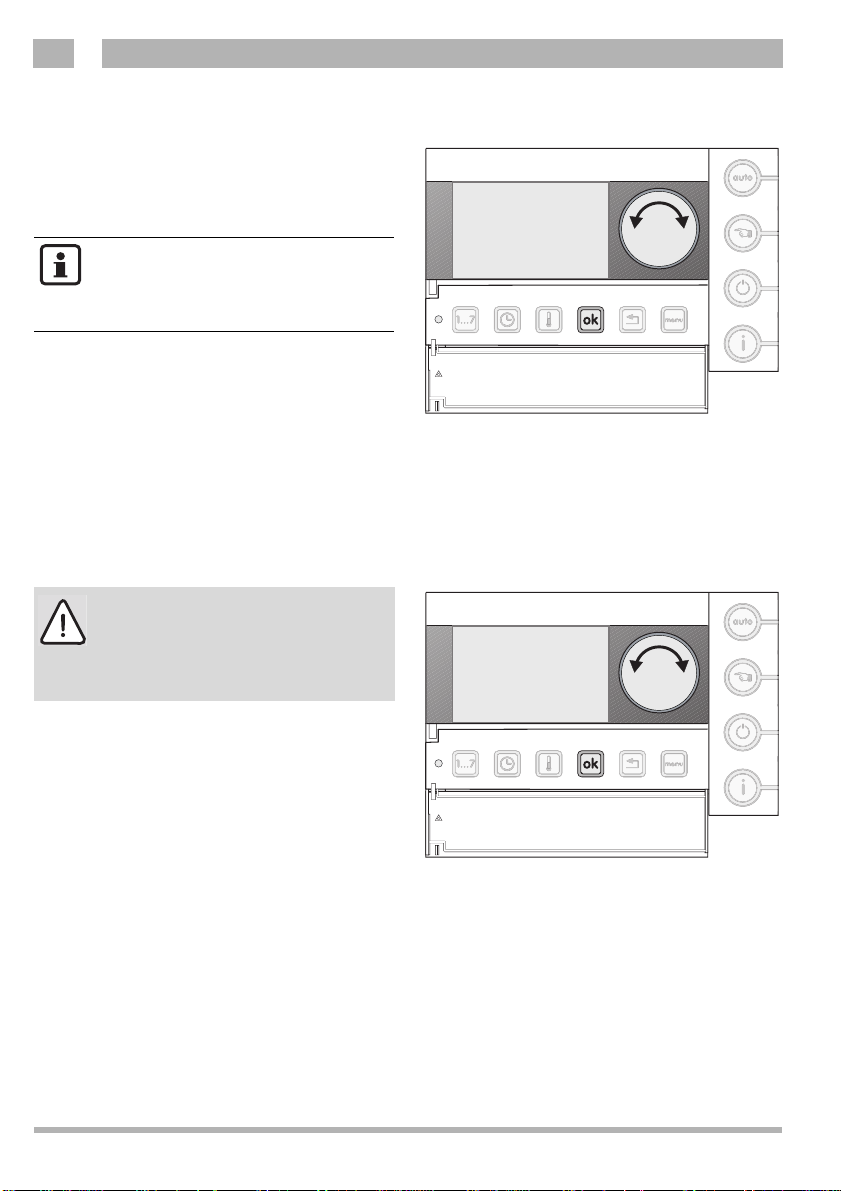

Servicemenu 3.1 – Generelle serviceindstillinger8
8.5 Indstilling af opvarmningshastigheden (PID-værdier)
Hvis betjeningsenheden er indstillet på
rumtemperaturregulering, kan
varmeanlæggets opvarmningshastighed
indstilles efter boligen.
PID-værdien må kun ændres, hvis
den indstillede rumtemperatur
SERVICEMENU 3.1
PID-værdi
1
overskrides væsentligt under
opvarmningsfasen.
Følgende indstillinger er mulige:
PID 1 Bygningen varmes hurtigt op
(grundindstilling).
Fig. 45 Indstilling af opvarmningshastigheden
(PID-værdier)
PID 2
Bygningen varmes op med normal
hastighed.
PID 3 Bygningen varmes langsomt op.
8.6 Nulstilling til grundindstillinger
VIGTIGT!
Med denne funktion sættes alle
indstillinger fra servicemenuen (3.1 til
3.6) tilbage til grundindstillingen.
SERVICEMENU 3.1
Nulstil
servicemenu til
fabriksindstilling?
Nej
Milton A.S. • http://www.milton.dk
32
Fig. 46 Nulstilling til grundindstillinger
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 33
Servicemenu 3.2 – Konfigurering af moduler 9
9 Servicemenu 3.2 – Konfigurering af moduler
Det er kun nødvendigt at indtaste
i denne menu, hvis varmeanlægget
har flere varmekredse.
Ved varmeanlæg med flere varmekred s e
defineres den tilhørende aktuator og/eller
fordelermodulet i servicemenuen "Definering
af moduler".
9.1 Hvor mange moduler anvender du?
Her indtastes de anvendte modulers antal.
For hver aktuator (maksimalt 3) oprettes
der en ekstra servicemenu: 3.4 til 3.6
(Æ kapitel 10).
9.2 Anvender du et fordelermodul?
Denne option skal vælges, hvis der anvendes
et fordelermodul kombineret med en
trevejsventil.
SERVICEMENU 3.2
Hvor mange blandemoduler har du?
0
Fig. 47 Konfigurering af moduler
SERVICEMENU 3.2
Har du et
fordelermodul?
Nej
Fig. 48 Fordelermodul
9.3 Anvender du solmodul?
Denne funktion benyttes ikke.
Grundindstillingen "Nej" bevares
uændret.
Fig. 49 Solmodul
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
SERVICEMENU 3.2
Har du et
solmodul?
Nej
Milton A.S. • http://www.milton.dk
33
Page 34

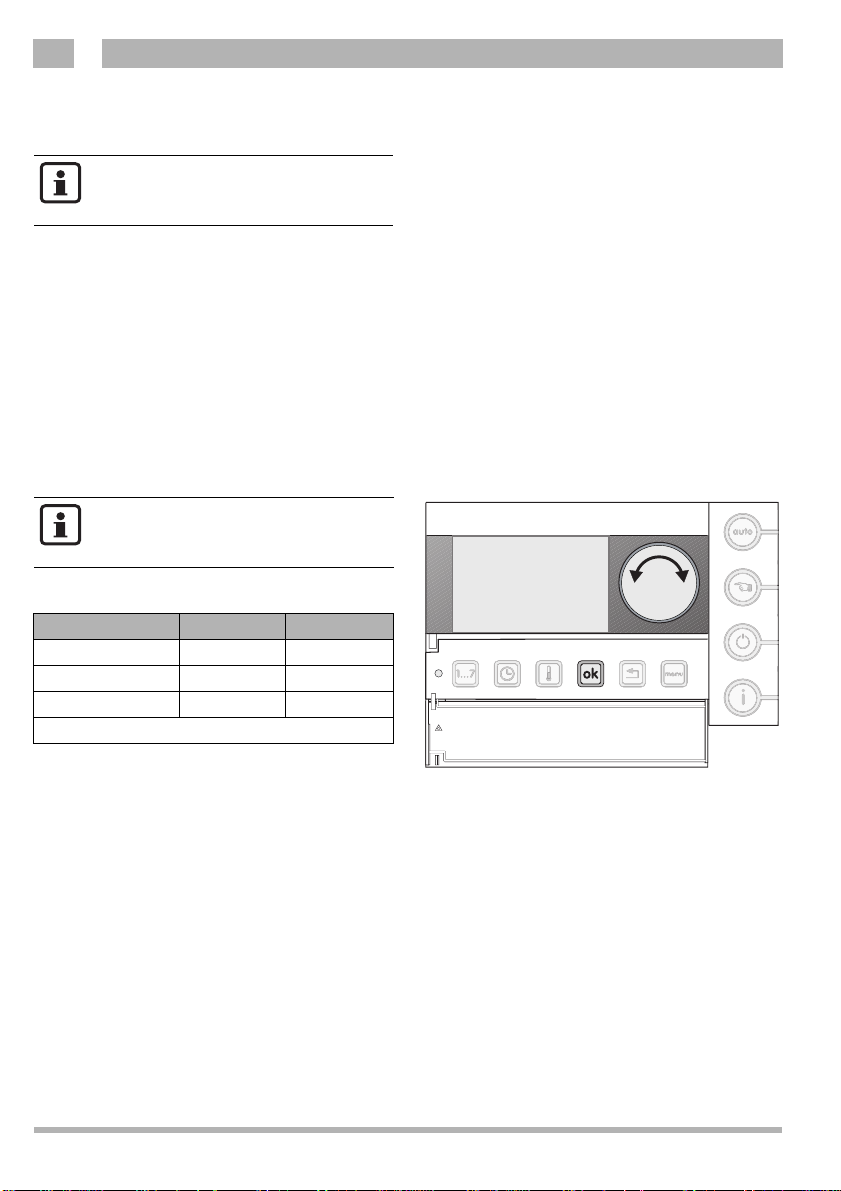

Servicemenu 3.3 til 3.610
10 Servicemenu 3.3 til 3.6
Indtastning i denne menu er kun
nødvendig ved klimastyring eller for
konfigurering af flere varmekredse.
Standardmæssigt har betjeningsenheden en
servicemenu for én varmekreds
(Æ servicemenu 3.3).
Hvis der er flere varmekredse, bestemmes
modulerne først; derefter oprettes der en
ekstra servicemenu for alle øvrige
varmekredse (Æ servicemenuer 3.4, 3.5 og
3.6).
10.1 Opvarmningstype
Opvarmningstypen skal indtastes
ved klimastyret regulering
(Æ kapitel 10.2).
Følgende indstillinger er mulige:
System Indstilling Område
Radiatorer 60°C 40–90 °C
Konvektorer 60°C 40–90 °C
Gulv 45°C 25– 60 °C
eller: deaktivering af varmekreds
Afhængigt af det valgte varmesystem
fastlægges varmekurvens slutpunkt.
SERVICEMENU 3.3
Hvilket varmesystem
har du til VK 1?
Radiator
Fig. 50 Varmesystem
Grundindstilling = radiatorer
Milton A.S. • http://www.milton.dk
34
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 35
10.2 Reguleringstype
Vælg den ønskede
reguleringstype her:
– Rumtemperaturstyret regulering;
– klimastyret regulering (grundindstilling).
10.3 Maksimal fremløbstemperatur
Til hver varmekreds kan der indstilles en
maksimal fremløbstemperatur for
opvarmningen. Fremløbstemperaturen for de
blandede varmekredse 2, 3 og 4 overskrider
ikke værdierne, som er indstillet her.
Fremløbstemperaturen for den ublandede
varmekreds 1 svarer til kedlens
fremløbstemperatur.
Indstillingsområde for radiatorer:
–90 °C, grundindstilling 90°C.
40
Indstillingsområde for gulvvarme:
25
–60 °C, grundindstilling 50°C.
Fremløbstemperaturen på
kedlen skal indstilles på den
maksimalt krævede fremløbstemperatur for opvarmningen.
Ellers begrænses
fremløbstemperaturen for
opvarmningen af kedlens
fremløbstemperatur.
Servicemenu 3.3 til 3.6 10
SERVICEMENU 3.3
Hvilken reguleringstype ønsker du?
efter udetemperatur
Fig. 51 Reguleringsmåde
SERVICEMENU 3.3
Maksimum
fremløbstemperatur?
90°C
Fig. 52 Maksimal fremløbstemperatur
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
35
Page 36
Servicemenu 3.3 til 3.610
10.4 Minimum fremløbstemperatur
Der kan indtastes et minimum for
fremløbstemperaturen.
Fremløbstemperaturen falder så aldrig ned
under den indtastede værdi.
Indstillingsområde: mellem 5 – 70°C.
Grundindstilling = 5°C.
Fig. 53 Minimum fremløbstemperatur
10.5 Ændring af varmekurvens slutpunkt
Varmekurvens slutpunkt bestemmes af
fremløbstemperaturen, som indtastes fra
-10°C for udetemperaturen.
Afhængigt af den definerede varmetype
(Æ kapitel 10.1) er der fastlagt en
standardværdi.
z Slutpunktet ændres ved behov efter
boligens varmebehov.
SERVICEMENU 3.3
Minimum
fremlœbstemperatur?
Servicemenu
75
21
Beregning? (-10)
--------
60°C
5°C
3.3
Milton A.S. • http://www.milton.dk
36
Fig. 54 Ændring af varmekurvens slutpunkt
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 37
10.6 Rumtemperaturforskydning
Den indtastede værdi forårsager en
parallelforskydning. Dermed kan
varmekurven tilpasses boligens varmebehov
optimalt.
Servicemenu 3.3 til 3.6 10
Servicemenu
75
--------
3.3
For eksempel:
Den indstillede rumtemperatur efter
tidsprogrammet: 20°C.
Faktis målte rumtemperatur (uden
efterregulering): 22°C.
z Indstil værdien for varmekurven med
rumtemperatur-offset på -2°C.
10.7 Indtastning af rumpåvirkning
Med optionen "Rumpåvirkning" bestemmes
det, i hvilken grad rummet, hvor
betjeningsenheden er monteret, skal påvirke
kedlens fremløbstemperatur.
Afhængigt af forskellen mellem den målte og
den indtastede rumtemperatur på
betjeningsenheden forhøjes eller sænkes
kedlens fremløbstemperatur. Derved udlignes
det, hvis temperaturen kommer over eller
under rumtemperaturen. Ved indstillingen
"Rumpåvirkning 0" er denne funktion inaktiv.
Forudsætninger:
– Betjeningsenheden er anbragt
i referencerummet.
– Varmekurven med rumtemperatur-offset er
indtastet korrekt (Æ kapitel 10.6).
Grundindstilling = 0
21
Rumoffset?
Fig. 55 Rumtemperaturforskydning
SERVICEMENU 3.3
Maksimum
rumpåvirkning?
Fig. 56 Indtastning af rumpåvirkning
0°C
0°C
Korrektion af kedlens
fremløbstemperatur har indvirkning
på hele varmeanlægget. Under visse
omstændigheder kan det føre til, at
den ønskede temperatur ikke opnås
i alle rum.
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
37
Page 38
Servicemenu 3.3 til 3.610
10.8 Indstilling af sommerdrift
Varmefunktionen slukkes, hvis udeføleren
måler en gennemsnitlig værdi, som ligger
over den indtastede værdi, i l øbet af en
periode på 2 timer.
Varmefunktionen tændes igen, hvis
udeføleren måler en gennemsnitlig værdi,
som ligger under den indtastede værdi, i løbet
af en periode på 2 timer.
Ved indstillingen "Vedvarende vinterdrift" er
denne funktion inaktiv. Varmefunktionen er
tændt hele tiden.
Ved indstillingen "Vedvarende sommerdrift"
er varmefunktionen hele tiden slukket.
z Indstil skiftetemperaturen eller den
ønskede "vedvarende drift".
10.9 Sænkningstype natsænkning
For at spare energi kan den klimastyrede
regulering slukkes om natten. Afhængigt af
den målte rumtemperatur tændes den
klimastyrede regulering igen. Denne funktion
er dog kun aktiv, hvis temperaturniveauet T1
anvendes til natten i tidsprogrammet.
Referencestørrelse rumtemperatur
Den klimastyrede regulering er inaktiv. Så
snart rumtemperaturen er faldet under den
indtastede temperatur T1, tændes der for
reguleringen igen.
– Betjeningsenheden er anbragt
i referencerummet.
Referencestørrelse udetemperatur
Den klimastryrede vil fungere kontinuerligt
(selv under T1)
SERVICEMENU 3.3
Omskiftning
sommer/vinter?
17°C
Fig. 57 Indstilling af sommerdrift
SERVICEMENU 3.3
Hvilken natsænknings
type?
Udetemp. til
Fig. 58 Type natsænkning
Milton A.S. • http://www.milton.dk
38
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 39

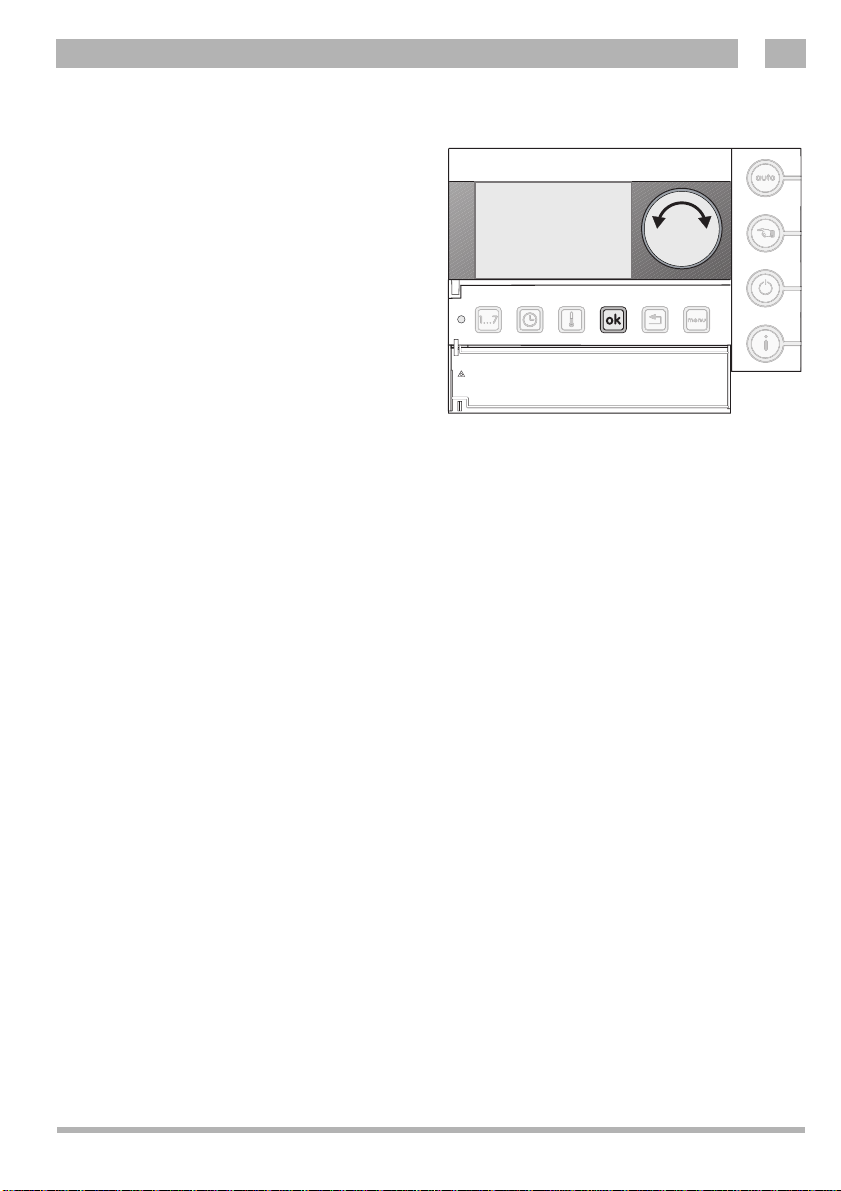

10.10 Gangtid for aktuator
Vises kun i servicemenuerne
3.4 til 3.6.
Med denne funktion indstilles den anvendte
aktuators gangtid.
z Beregn gangtiden ud fra den anvendte
aktuators specifikationer.
z Indstil gangtiden på denne værdi.
Grundindstilling = 120 s
Servicemenu 3.3 til 3.6 10
SERVICEMENU 3.x
Blande ventil x
gangtid?
Fig. 59 Gangtid
120s
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
39
Page 40
Afhjælpning af fejl11

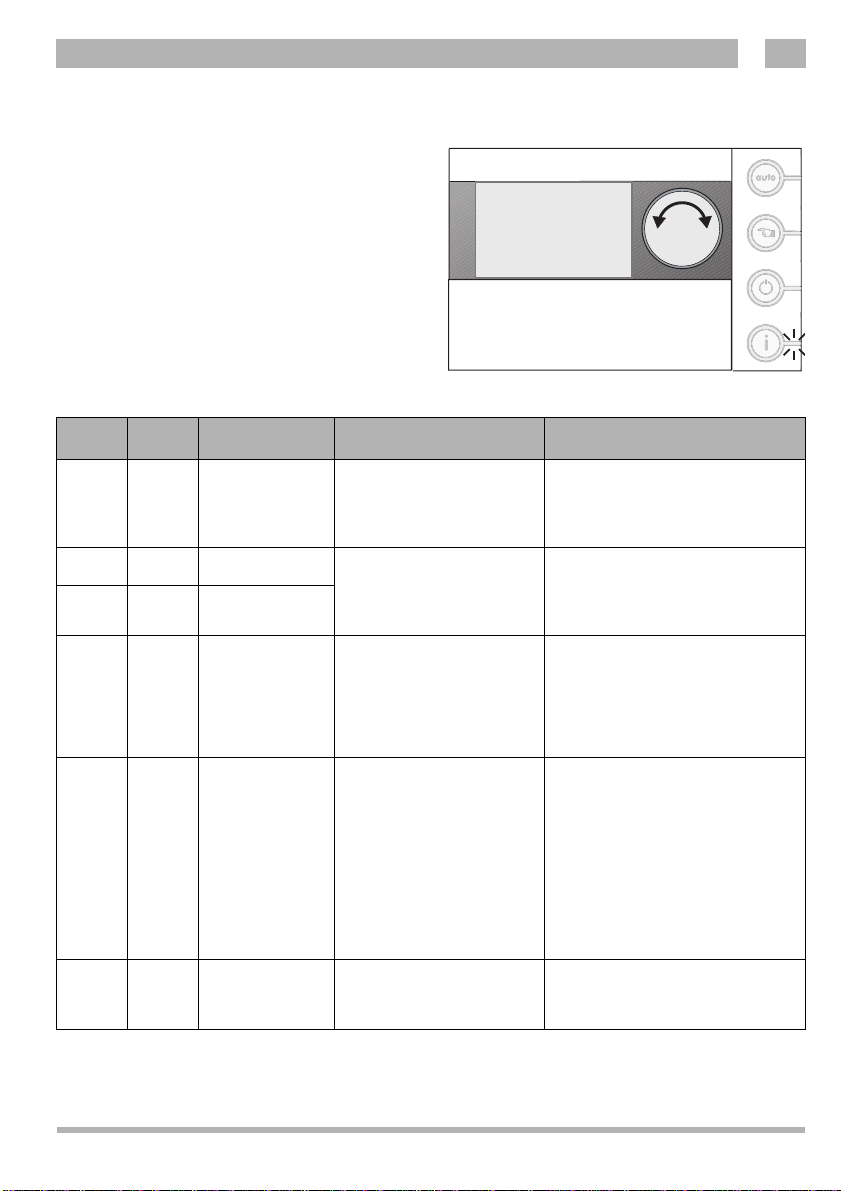

11 Afhjælpning af fejl
11.1 Afhjælpning af fejl
z I den efterfølgende tabel er de fejl angivet, du selv
kan afhjælpe.
Andre fejl er beskrevet i kedlens dokumentationer.
Display-visning Årsag Afhjælpning
Ingen tekst på skærmen. Varmeanlægget er slukket. z Tænd for kedlen.
Påfyldning af anlæg.
5°C
21
Ingen spændingsforsyning gennem
varmeanlægget.
Vandtrykket i varmeanlægget er for
lavt.
z Kontrollér, om betjeningsenheden sidder
korrekt i soklen, og om kablerne er sluttet
til.
z Efterfyld med vand som beskrevet
i betjeningsvejledningen til kedlen.
Vandhanen drypper.
5°C
21
Fejl kedelanlæg
5°C
21
Fejl kedel
5°C
21
Tab. 4 Afhjælpning af fejl
Milton A.S. • http://www.milton.dk
Displayet er mørkt. z Tryk samtidig på tasterne "OK" og
Dryppende vandhane (kun
kombikedler).
Fejl varmeanlæg z Tryk på tasten "Info" på
Fejl kedel z Foretag en reset af kedlen.
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
"Tilbage", og hold de to taster inde.
Drej indstillingsknappen for at indstille
displayets lysstyrke.
z Kontrollér varmtvandshanerne.
z Luk varmtvandshanen.
betjeningsenheden.
z Giv serviceteknikeren besked om den
viste kode.
Hvis fejlen ikke afhjælpes:
– T ryk på tast en "Info" på
betjeningsenheden.
– Giv serviceteknikeren besked om den
viste kode.
40
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 41
11.2 Afhjælpning af fejl (til serviceteknikeren)
I tab. 5 er alle fejlkoderne angivet, som kan
vises af betjeningsenheden. Mulige
fejlårsager: Defekte eller forkerte indstillinger
på betjeningsenheden, i kedlen eller i
modulerne.
Supplerende informationer kan findes i de
tekniske dokumentationer til produkterne.
Anlægsfejl
Alle varmekredse er
afinstalleret.
A11 841
Fig. 60 Eksempel på fejl
Afhjælpning af fejl 11
Service-
kode
A01 800
A01 808
A01 809
A01 810
A01 811
A01 816
Fejlkode
Fejl Mulige årsager Afhjælpning
Udeføler viser fejl. – Føler tilsluttet eller placeret
Varmtvandsføler 1
viser fejl.
Varmtvandsføler 2
viser fejl.
Det varme vand
bliver ikke varmt.
I 4 timer er der
krævet produktion af
varmt vand.
Termisk desinfektion
er mislykkedes
(Legionellaprogram).
Ingen
kommunikation med
kedlen.
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– Føler tilsluttet eller placeret
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– Permanent aftapning af varmt
vand eller lækage.
– Føler tilsluttet eller placeret
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– Under den termiske
desinfektion er der tappet for
meget vand.
Desinfektionstemperaturen er
ikke nået.
Desinfektionstemperaturen er
ikke nået.
– Føler tilsluttet eller placeret
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– UBA-BUS-systemet er
overbelastet.
– UBA3 /U BA3.5 er defekt.
Tab. 5 Afhjælpning af fejl (til serviceteknikeren)
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Reparer den dryppende vandhane.
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Tap ikke vand under den termiske
desinfektion af beholderen.
– Flyt tidspunktet for desinfektionen.
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Reset ved at slukke/tænde for
varmeanlægget.
– Giv eventuelt VVS-installatøren
besked.
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
41
Page 42
Afhjælpning af fejl11
Service-
kode
A01 828
A02 816
A11 806
A11 816
A11 83x
A11 840
A11 841
A12 815
A12 816
A18 825
A2x 816
A3x 807
A3x 816
A51 816
Fejl-
kode
Fejl Mulige årsager Afhjælpning
Vandmangelsikring
viser fejl.
Ingen
kommunikation med
BC10.
Temperaturføler
ModuLine 400 skifter
over til fejl.
Ingen
kommunikation med
ModuLine 400
Via ModuLine 400:
Aktivér varmekreds
"x", og vælg
ModuLine 300.
Vælg ModuLine 400
under en af
varmekredsene.
Aktivér mindst én
varmekreds via
servicemenuen.
Fordelermodulets
føler skifter over til
fejl.
Ingen
kommunikation med
fordelermodulet.
To ModuLines
tilsluttet.
Ingen
kommunikation med
betjeningsenhed
CV-"x".
Fremløbsføler CV"x" viser fejl.
Ingen
kommunikation med
blandemodul CV-"x".
Ingen
kommunikation med
solvarmebeholder.
– Digital vandmangelsikring
defekt.
– Kontaktproblem på BC10 eller
BC10 defekt.
– Føler tilsluttet eller placeret
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– Ingen kommunikation via
BUS-ledningen.
– Betjeningsenhederne tildelt
den forkerte varmekreds.
– Føler tilsluttet eller placeret
forkert.
– Brud eller kortslutning på
følerkablet.
– Føler defekt.
– Mangelfuld kommunikation
via BUS-ledningen.
Tab. 5 Afhjælpning af fejl (til serviceteknikeren)
– Udskift vandmangelsikringen.
– Kontrollér tilslutningen til BC10.
Udskift BC10 ved behov.
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Kontrollér BUS-ledningens ledninger.
– Udskift fordelermodulet.
– Tildel betjeningsenhederne til den
korrekte varmekreds.
– Kontrollér følertilslutningen og
følerkablet.
– Kontrollér fastgøringen af føleren.
– Sammenlign modstandsværdierne
med følerens egenskaber.
– Kontrollér BUS-ledningens ledninger.
– Udskift mo du le t.
– Deaktivér solmodulet i servicemenuen
(Æ kapitel 9.3, side 33).
Milton A.S. • http://www.milton.dk
42
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Page 43
Tekniske data 12
12 Tekniske data
'
Enhed ModuLine 400
Spændingsforsyning V
Forbrug W 0,3
Forbrug med baggrundsbelysning
(kun muligt ved anvendelse på
UBA 3/UBA3.5-apparat)
Mål (bredde/højde/dybde) mm 150 / 90 / 33
Vægt g 180
Tilladt driftstemperatur °C 0 til +50
Tilladt temperatur ved lagring °C 0 til +70
Tilladt relativ luftfugtighed % 0 til 90
Tab. 6 Tekniske data for varmestyringen ModuLine 400
dc
W0,6
Følerkarakteristikker
16
Udeføler
°C kΩ °C kΩ °C kΩ
–20 96,358 10 19,872 60 2,473
–15 72,51 16 15,699 65 2,065
–10 55,054 20 12,488 70 1,731
–5 42,162 25 10,001 75 1,456
0 32,556 30 8,060 80 1,229
5 25,339 35 6,535 85 1,041
10 19,872 40 5,331 90 0,884
15 15,699 45 4,372 95 0,753
20 12,488 50 3,606 100 0,643
25 10,001 55 2,989
30 8,060
Tab. 7 Temperaturfølerens modstandsværdier
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Kedel-/rumtemperaturføler
Varmtvandsføler
Milton A.S. • http://www.milton.dk
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
43
Page 44
Faglig ordliste13
13 Faglig ordliste
Række dage
Ved indtastning af skiftepunkter kan der
anvendes en række dage. Den samme
temperatur rekvireres så på samme tidspunkt
på hver dag i denne række af dage.
Referencerum
Rum (f.eks. opholdsrummet), hvor:
– temperaturen kan måles, som er
repræsentativ for hele boligen;
– man opholder sig mest. For det meste er
det opholdsrummet.
Rumtemperaturstyret regulering
Ved denne regulering måler
betjeningsenheden temperaturen i det rum,
hvor den er anbragt. Den målte temperatur
sammenlignes med indstillingen på
betjeningsenheden. Betjeningsenheden
bestemmer nu, hvilken fremløbstemperatur,
der kræves for kedlen for at opnå eller
opretholde den ønskede temperatur. Det er
kun temperaturen i referencerummet, der
reguleres. Alle øvrige rum opvarmes mere
eller mindre afhængigt af varmeaktiveringen
i referencerummet.
Skiftepunkt
Tidspunkt, hvorpå der skiftes til et andet
temperaturniveau.
Der kan defineres op til 42 skiftepunkter for
tidsprogrammet.
Standardvisning
Hvileindstilling for betjeningsenheden,
klappen er lukket.
Milton A.S. • http://www.milton.dk
44
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 45
Varmekurve
Karakteristik, hvor en bestemt
fremløbstemperatur er tildelt til en bestemt
udetemperatur.
Temperaturniveau
Basistemperatur, som kan indtastes i
tidsprogrammet. Der kan indtastes 4
basistemperaturer i varmestyringen, T1 til T4.
Klimastyring
Denne regulering orienterer sig efter den
målte udetemperatur. Den målte
udetemperatur videresendes til
varmestyringen. På baggrund af
udetemperaturen og andre værdier (bl.a.
varmekurven) beregner varmestyringen den
ønskede fremløbstemperatur for
varmeanlægget. Til sidst bestemmes
rumtemperaturen med termostatventiler.
Alle rum kan opvarmes uafhængigt af
hinanden på denne måde.
Faglig ordliste 13
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
45
Page 46
Skema14
14 Skema
14.1 Skema til tidsprogram
Skema til tidsniveauer
Temperaturniveau Temperatur
T1 (nat) °C
T2 (dag lav) °C
T3 (dag middel) °C
T4 (dag høj) °C
Eksempel på skema til tidsprogram
Skiftepunkt 1 Skiftepunkt 2 Skiftepunkt 3
Tid Temperatur Tid Temperatur Tid Temperatur
Ma 08:00 T2 17:00 T4 22:30 T1
Ti 07:30 T4 22:30 T1 – –
Skema til tidsprogram
Skiftepunkt 1Skiftepunkt 2Skiftepunkt 3Skiftepunkt 4Skiftepunkt 5Skiftepunkt 6Skiftepunkt 7Skiftepunkt
Tid Temp. Tid Temp. Tid Temp. Tid Temp. Tid Temp. Tid Temp. Tid Temp. Tid Temp.
Ma
Ti
On
To
Fr
Lø
Sø
8
Ved indtastning af skiftepunkter i tidsprogrammet kan der anvendes en række dage. Der tilføjes
så et skiftepunkt til hver dag i rækken.
Række dage Ma Ti On To Fr Sø
Ma – to
Ma – fr
Ma – sø
Lø – sø
Milton A.S. • http://www.milton.dk
46
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Page 47
Noter
Vi forbeholder os ret til ændringer som følge af tekniske forbedringer!
Betjeningsvejledning ModuLine 400 • Udgave 01/2009
Milton A.S. • http://www.milton.dk
47
Page 48
Milton A/S
Kornmarksvej 8-10
2605 Brøndby
Tlf. 46 97 00 00
Fax. 46 97 00 01
E-mail: [email protected]
www.milton.dk
6720617463 0001
Loading...
