MILLA HOME MFN106 User guide

WENTYLATOR
STOJĄCY
MFN106

Instrukcja obsługi
iwarunki gwarancji

2

WARUNKI BEZPIECZEŃSTWA IZAGROŻENIA

1.

Niniejszy sprzęt może być użytkowany przez dzieci w wieku co
najmniej 8 lat iprzez osoby oobniżonych możliwościach fizycznych,
umysłowych iosoby obraku doświadczenia iznajomości sprzętu, jeżeli
zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania
sprzętu wbezpieczny sposób izrozumiałe związane ztym zagrożenia.
Dzieci nie powinny bawić się sprzętem. Nie powinno być wykonywane
czyszczenie ikonserwacja sprzętu przez dzieci bez nadzoru.

2.

Aby uniknąć niebezpieczeństwa, wymianę uszkodzonego przewodu
zasilającego lub urządzenia należy zlecić producentowi, autoryzowanemu
punktowi serwisowemu lub osobie oodpowiednich kwalifikacjach.

3. Nie zanurzać urządzenia wwodzie ani innym płynie.

4.

Urządzenie jest przeznaczone tylko do użytku domowego. Producent nie
ponosi odpowiedzialności za szkody powstałe wwyniku niewłaściwego
lub niezgodnego zprzeznaczeniem użytkowania.

5.

Nie używać na zewnątrz pomieszczeń ani w wilgotnych powierzchniach.

6.

Nie ciągnąć ani nie przenosić urządzenia chwytając za przewód. Nie używać
przewodu jako uchwytu. Nie należy zawijać przewodu wokół urządzenia.

7. Nie wolno zostawiać urządzenia podłączonego do źródła zasilania bez
nadzoru.

8. Odłączając urządzenie ze źródła zasilania nie należy ciągnąć za kabel.
Należy chwycić za wtyczkę i wyjąć z gniazda elektrycznego.

9. Nie należy odłączać urządzenia mokrymi rękoma.

10.

Urządzenie oraz jego przewód należy przechowywać poza zasięgiem dzieci.

11.

Nigdy nie należy uruchamiać urządzenia, gdy nie jest kompletnie
zmontowane.

12.

Należy uważać na odstające części ubrania, długie włosy, ponieważ
mogą zostać wplątane wruchome części urządzenia.

13.

Urządzenie można podłączyć tylko do źródła zasilania onapięciu
iczęstotliwości zgodnej ze specyfikacją na tabliczce znamionowej.

14. Nigdy nie należy używać urządzenia zuszkodzonymi elementami.

15. Przed zdjęciem osłony należy się upewnić, że wentylator jest odłączony
od zasilania.

3

16. Zawsze należy odłączać wentylator przed regulacją lub przenoszeniem go
zjednego miejsca na drugie, gdy nie jest używany lub podczas czyszczenia
wentylatora.

17. Należy się upewnić, że podczas pracy wentylator jest umieszczony na
równej, płaskiej, stabilnej isuchej powierzchni, aby uniknąć przewrócenia.
Nie należy używać wentylatora na nierównej powierzchni.

18. Należy zachować bezpieczną odległość co najmniej 50 cm od innych
obiektów.

19.

Nie należy umieszczać urządzenia wpobliżu otwartego ognia, grzejników,
urządzeń grzewczych lub innych urządzeń wytwarzających ciepło.

20. Nigdy nie należy wkładać palców ani innych przedmiotów w osłony.

UWAGA!
NIE WOLNO PRZYKRYWAĆ URZĄDZENIA.
NIE WKŁADAĆ PALCÓW RĘKI I PRZEDMIOTÓW PRZEZ OSŁONY.

WPROWADZENIE

Dziękujemy zazaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Milla Home.
Jesteśmy przekonani, że tobardzo dobrej jakości urządzenie zapewni Państwu dużo radości isatysfakcji

zjego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI IJEJ PRZESTRZEGAĆ!

Tourządzenie jest przeznaczone doużytku domowego lub innego, nie dotyczącego celów komercyjnych.
Producent nie ponosi odpowiedzialności zaszkody powstałe wwyniku użytkowania niewłaściwego lub

niezgodnego zprzeznaczeniem.

DANE TECHNICZNE

Model MFN106
Zasilanie 220-240 V, 50 Hz
Moc 50 W
Średnica 41 cm
Ilość prędkości nawiewu 3
Oscylacja Automatyczna
Regulacja kąta nachylenia Tak
Regulacja wysokości 100-120 cm

4

DANE ZGODNE Z ROZPORZĄDZENIEM KOMISJI UE NR /:

Opis Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora [F] 40.5 m3/min
Moc wentylatora [P] 40.4 W
Wartość eksploatacyjna [SV] 1.0 (m3/min)/W
Pobór mocy w trybie czuwania [PSB] 0,00 W
Sezonowe zużycie energii elektrycznej [Q] 12.9 kWh/a
Poziom mocy akustycznej wentylatora [LWA] 55 dB(A)
Maksymalna prędkość powietrza [c] 2.6 m/s
Norma dla pomiaru wartości eksploatacyjnej IEC 60879
Dodatkowych informacji udzielają ART-DOM Sp. z o.o.

ul. Zakładowa 90/92, 92-402 Łódź

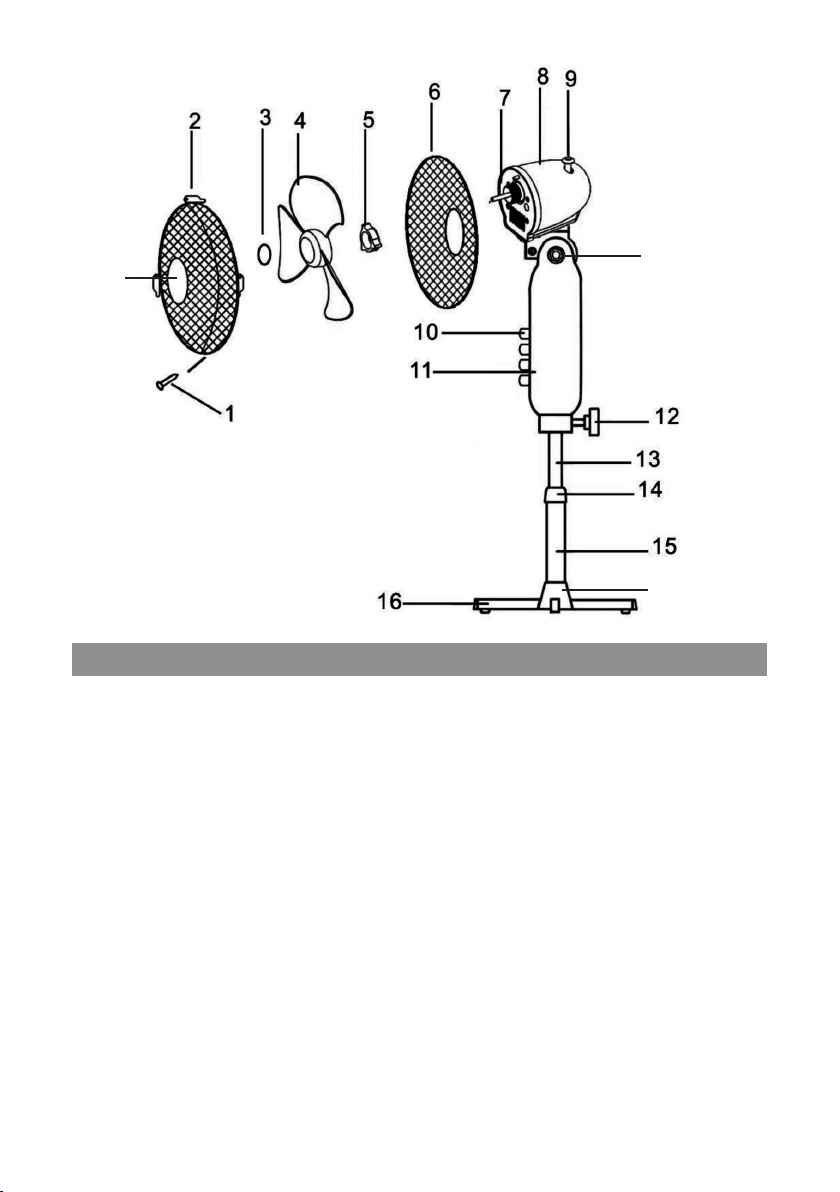

OPIS URZĄDZENIA

UWAGA! PRZED MONTAŻEM UPEWNIJ SIĘ, ŻE URZĄDZENIE JEST ODŁĄCZONE OD ZASILANIA.

1. Śrubka z nakrętką

2. Osłona przednia

3. Element mocujący śmigło

4. Śmigło

5. Pierścień mocujący tylną osłonę

6. Osłona tylna

7. Trzpień napędzający śmigło

8. Głowica z silnikiem

9. Przełącznik funkcji oscylacji

10. Przyciski sterujące

11. Obudowa

12. Śruba mocująca

13. Górna część nogi

14. Pierścień regulacji wysokości

15. Dolna część nogi

16. Podstawa krzyżakowa

17. Osłona mocowania podstawy

18. Śruba regulacji konta nachylenia

19. Element dekoracyjny

5

18

19

17

MONTAŻ URZĄDZENIA

1. Połącz ze sobą dwa elementy krzyżakowej podstawy (16).

2.

Postaw dolną część nogi (15) na podstawie krzyżakowej tak, aby otwory w stopie i podstawie pasowały
do siebie, następnie dokręć dolną część nogi do podstawy krzyżakowej za pomocą dołączonych śrub.

3. Odkręć pierścień regulacji wysokości (14). Nałóż osłonę mocowania podstawy (17) na dolną część
nogi (15) aby zasłonić łączenie.

4. Wysuń górną część nogi (13) z wnętrza dolnej części nogi (15), następnie ustaw wysokość górnej
części nogi, nałóż pierścień regulacji wysokości (14) i dokręć na gwincie dolnej części nogi (15).

5.

Wykręć śrubę mocującą (12) z tyłu obudowy (11). Nałóż obudowę (11) z głowicą z silnikiem (8) na
górną część nogi (13). Dokręć z powrotem śrubę mocującą (12) tak, aby znalazła się we wgłębieniu
na górnej części nogi (13), zabezpieczając całość.

6.

Odkręć pierścień mocujący tylną osłonę (5) od głowicy silnika. Nałóż osłonę tylną (6) na trzpień
napędzający śmigło (7) tak aby uchwyt na osłonie znajdował się u góry, następnie dokręć pierścień
mocujący tylną osłonę (5), mocując tylną osłonę.

7.

Zamocuj śmigło (4) na trzpieniu napędzającym (7), następnie dokręć śmigło (4) za pomocą elementu
mocującego (3), obracając przeciwnie do kierunku ruchu wskazówek zegara.

8. Przykręć element dekoracyjny (19) do osłony przedniej (2) za pomocą dołączonych śrub.

9.

Umieść przednią osłonę (2) na tylnej osłonie (6), blokując ją za pomocą czterech blokad znajdujących
się na jej brzegach. Dodatkowo połącz osłony za pomocą śrubki i nakrętki (1) w dolnym łączeniu osłon.

6

OBSŁUGA

1. Umieść wentylator na stabilnej, płaskiej, suchej powierzchni.

2. Upewnij się, że żaden z przycisków sterujących nie jest wciśnięty.

3. Włóż wtyczkę przewodu zasilającego do gniazda elektrycznego o napięciu 220-240V. Wentylator
jest gotowy do pracy.

4. Włącz wentylator wybierając jeden z trzech przycisków sterujących (10) prędkością nawiewu:

1 - Niska; 2 - Średnia; 3 - Wysoka

5.

W celu włączenia funkcji automatycznej oscylacji naciśnij przełącznik oscylacji (9). W celu wyłączenia
funkcji oscylacji wyciągnij do góry przełącznik oscylacji (9).

6. Wentylator posiada możliwość regulacji kąta nachylenia głowicy w pionie. Aby dokonać regulacji
wyłącz urządzenie, następnie poluźnij śrubę regulacji kąta nachylenia, chwyć za głowicę i przechyl
ją w górę lub w dół. Dokręć śrubę regulacji kąta nachylenia (18).

7. W celu wyłączenia urządzenia naciśnij przycisk oznaczony symbolem 0.

CZYSZCZENIE

UWAGA! PRZED CZYSZCZENIEM WYŁĄCZ URZADZENIE I ODŁĄCZ WT YCZKĘ PRZEWODU ZASIL AJĄCEGO
Z GNIAZDA ELEKTRYCZNEGO. NIGDY NIE CZYŚĆ URZĄDZENIA PODŁĄCZONEGO DO ZASILANIA!

1. Regularnie czyść urządzenie.

2. Nie zanurzaj urządzenia, przewodu zasilającego, wtyczki ani części wentylatora w wodzie lub innym
płynie ani nie wylewaj wody lub innego płynu na wentylator.

3. Uważaj, aby do obudowy silnika nie dostała się woda lub inna ciecz.

4. Jeśli chcesz wyczyścić urządzenie z kurzu, użyj suchej i miękkiej ściereczki.

5. Szczeliny wentylacyjne z tyłu obudowy silnika powinny być wolne od kurzu.

6. Nie używaj detergentów, proszków do szorowania ani środków do polerowania jakiejkolwiek części
urządzenia, ponieważ mogą one uszkodzić wykończenie powierzchni wentylatora.

7.

Jeśli nie używasz urządzenia, odłącz wtyczkę przewodu zasilającego z gniazda elektrycznego,
zabezpiecz wentylator przed nadmiernym zakurzeniem i zabrudzeniem.

PROBLEMY I ROZWIĄZANIA

Problem Rozwiązanie

Urządzenie nie uruchamia się

Funkcja oscylacji nie działa
Wentylator nie trzyma

ustawionego kąta nachylenia

Sprawdź czy przewód lub wtyczka nie są uszkodzone lub czy wtyczka
przewodu zasilającego jest prawidłowo podłączona do gniazda
elektrycznego.

Sprawdź czy przełącznik funkcji oscylacji jest ustawiony odpowiednio.
Sprawdź, czy po ustawieniu żądanego kąta nachylenia śruba regulacji

jest odpowiednio mocno dokręcona.

7

EKOLOGICZNA IPRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

Tourządzenie jest oznaczone, zgodnie zDyrektywą Parlamentu Europejskiego iRady 2012/19/UE zdnia
4 lipca 2012r. wsprawie zużytego sprzętu elektrycznego ielektronicznego (WEEE) symbolem przekreślonego
kontenera naodpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem zodpadami domowymi.
Urządzenie należy zwrócić dolokalnego punktu przetwarzania iutylizacji odpadów lubskontaktować

się zwładzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie zezużytym sprzętem elektrycznym ielektronicznym przyczynia się douniknięcia
szkodliwych dla zdrowia ludzi iśrodowiska naturalnego konsekwencji, wynikających zobecności składników
niebezpiecznych oraz niewłaściwego składowania iprzetwarzania takiego sprzętu.

WARUNKI GWARANCJI DOTYCZĄCE WENTYLATORA

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru
Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych.
Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady
fabryczne).

2.

Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia
do serwisu autoryzowanego lub punktu sprzedaży.

3.

W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta,
termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

5.

Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa
domowego.

6. Gwarancja nie obejmuje:
a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji

producenta,

d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie,

żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,

e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń

oraz instruktażu.

7. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi
poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy,
gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli
doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany

8

przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie
uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych
kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją
i zaproponować inny sposób załatwienia reklamacji z gwarancji.

8. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot
gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane
urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może
spowodować nieuznanie gwarancji.

9. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują
środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki
ochrony prawnej.

10. Niniejsza gwarancja obowiązuje na terytorium Polski.

11. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie
dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

9

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi.
Przed przystąpieniem do uży tkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź, info@ar tdom.net.pl. Numer Krajowego Rejestru Sądowego 0000354059.
