DC Inverter
Кондиционеры воздуха бытовые
сплит - система
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ.
ПАСПОРТ
www.mild-aircon.com
Благодарим вас за покупку нашего оборудования.
Внимательно изучите данное руководство и храните
его в доступном месте
#mildairсon
Модели:
MLI-DC07RF/MLO-DC07RF
MLI-DC09RF/MLO-DC09RF
MLI-DC12RF/MLO-DC12RF
MLI-DC18RF/MLO-DC18RF
MLI-DC24RF/MLO-DC24RF
Продукция сертифицированна
Page 2
Содержание
Определение и назначение изделия.............................................................................02
Меры предосторожности при эксплуатации................................................................03
Состав кондиционера.....................................................................................................05
Технические характеристики.........................................................................................06
Управление кондиционером.........................................................................................07
Уход и обслуживание.....................................................................................................10
Комплект поставки и монтажная схема.......................................................................12
Меры предосторожности при установке и монтаже...................................................13
Требования при размещении блоков...........................................................................15
Монтаж фреоновых трубок ...........................................................................................17
Схемы электрические блоков .......................................................................................18
Заключительные операции по монтажу ......................................................................22
Коды ошибок и устранение неисправностей...............................................................23
Гарантийные обязательства...........................................................................................24
Сведения об утилизации................................................................................................27
Сведения об изготовителе (поставщике)......................................................................27
Сертификат соответствия №ЕАЭС RU C-CN.АД07.B.03501/21
• Внимательно прочитайте данное руководство перед установкой и
эксплуатацией кондиционера.
• Сохраняйте данное руководство в течение всего срока службы
кондиционера.
• По всем вопросам, связанных с оборудованием обращайтесь к
официальному представителю производителя
Внимание! При размещении фото кондиционера в ваших социальных сетях с
хештегом #mildairсon вы имеете возможность получить подарок от нашей
компании. Присылайте
ссылку публикации на почту [email protected]
Page 3
Определение и назначение изделия
• Кондиционеры воздуха бытовые сплит-система (далее кондиционеры) с
компрессорами DC инверторного типа предназначены для создания
комфортных микроклиматических условий в жилых, служебных,
административных, офисных и других аналогичных помещениях.
• Кондиционеры работают в режиме охлаждения, обогрева, осушения воздуха
помещений в соответствии с требованиями настоящего руководства.
Внимание! Производитель не несет гарантийных обязательств в случае
использования оборудования не по назначению.
02
Page 4
Меры предосторожности при эксплуатации
Перед эксплуатацией кондиционера внимательно ознакомьтесь с настоящей инструкцией и храните ее в доступном месте.
Неправильная эксплуатация кондиционера, могут
привести к поражению электрическим током, возгоранию, протечке жидкости и другому ущербу.
В настоящем руководстве меры предосторожности
делятся на ПРЕДУПРЕЖДЕНИЯ и ПРЕДОСТЕРЕЖЕНИЯ.
Обязательно соблюдайте все меры предосторожно-
сти, указанные ниже: они все важны для обеспече-
ния Вашей безопасности.
Игнорирование любого ПРЕДУПРЕЖДЕНИЯ
может привести к смерти, тяжелым
травмам и другим трагическим
последствиям.
Игнорирование любого ПРЕДОСТЕРЕЖЕНИЯ
может в некоторых случаях привести к тяжелым последствиям.
ПРЕДУПРЕЖДЕНИЯ
Кондиционер предназначен для использования
лицами в возрасте от 8 лет и старше. Кондиционер
не предназначен для использования людьми
(включая детей) с ограниченными физиче-скими,
сенсорными или умственными способностя-ми, или
лицами без соответствующих знаний и опыта,
использование прибора такими людьми
допускается только под наблюдением лица, отвечающего за их безопасность, и при условии предоставления с его стороны четких инструкций по работе с кондиционером. Следите за детьми, чтобы
они не играли с кондиционером.
Чистка и техническое обслуживание кондиционе-
ра не может производится детьми старше 8 лет
без надзора взрослых.
Не дотрагивайтесь до вилки кабеля электропита-
ния мокрыми руками.
Это может привести к поражению электрическим
током.
Чтобы вставить вилку кабеля электропитания в
розетку или вынуть её из розетки, беритесь за вилку, а не за кабель.
Плотно вставляйте штепсельную вилку в розетку, в
противном случае это может привести к пораже-
нию электрическим током и пожару в связи с пере-
греванием штепсельной вилки.
Регулярно очищайте штепсельную вилку.
Пыль и влага, скопившиеся на штепсельной вилке
могут ослабить изоляцию, что приведет к возникновению пожара.
Во избежание перегрева не следует подключать к
одной розетке несколько бытовых приборов.
Однако, если в одну розетку подключается несколько вилок, следует проверить, что общая потребляемая мощность не превышает расчетной мощности
сетевой розетки.
Всегда отключайте кондиционер от электросети,
когда он не используется в течение длительного
периода времени.
Если повреждён кабель электропитания, он дол-
жен быть заменён авторизованной сервисной
службой или другим квалифицированным специалистом.
Прекратите эксплуатацию кондиционера и не
открывайте окна при грозе или урагане.
Не располагайте рядом с наружным или внутрен-
ним блоками горючие и взрывоопасные вещества.
Это может повлечь за собой взрыв или пожар.
Не пытайтесь самостоятельно изменять положе-
ния блоков и выполнять ремонтные работы.
Это может привезти к серьезным травмам и дальнейшему повреждению изделия.
При очистке кондиционера не используйте бен-
зин, растворители и абразивные средства, пользуйтесь тканью, слегка смоченной в холодной
воде.
Не протирайте излишне мокрой тканью, это может
привезти к попадания воды во внутренний блок
кондиционера и пульт управления.
ПРЕДОСТЕРЕЖЕНИЯ
Не вставляйте пальцы и другие посторонние пред-
меты в отверстия входа или выхода воздуха блоков кондиционера.
Вращающийся вентилятор, может причинить серьезную травму.
Не размещайте посторонние предметы в непо-
средственной близости от отверстий входа или
выхода воздуха блоков кондиционера.
В противном случае эффективность охлаждения
или обогрева будут снижена, вплоть до выключе-
ния устройства.
03
Page 5
Меры предосторожности при эксплуатации
Не вставайте и не размещайте посторонние пред-
меты на наружном блоке.
Это может привести к падению или повреждению
блока.
Не касайтесь алюминиевого оребрения внутрен-
него и наружного блоков.
Это может привести к травмам.
Не направляйте на людей струю холодного возду-
ха.
Это может нанести вред их здоровью. Настройте
направление подачи воздуха таким образом, чтобы
струя воздуха не была направлена непосредственно на людей.
Под прямыми потоками воздуха не должны нахо-
диться домашние животные или растения.
Это может привести к травмам животных и повреждениям растений.
Не располагайте другие электроприборы или
мебель под внутренним и наружным блоками.
Это может привести к попаданию на них жидкости
из кондиционера, что может повлечь их к повреждение или неисправность.
Не вставайте на неустойчивое основание при
очистке блоков кондиционера.
Это может привести к травмам при падении.
Не используйте кондиционер в специальных це-
лях, например для хранения продуктов, разведения животных, выращивания растений или сохранения точных устройств или предметов искусства.
При использовании кондиционера закрывайте
окна и двери.
В противном случае эффективность охлаждения или
обогрева будут снижена.
Регулярно очищайте воздушные фильтры
внутреннего блока.
В противном случае, из-за сильного загрязнения
фильтров внутреннего блока, эффективность кондиционера будет снижена.
Устанавливайте разумную целевую температуру в
помещении.
В режиме охлаждения рекомендованная разница
температур в помещении и на улице - не более 5°С,
это особенно важно для детей и пожилых людей.
Кондиционер не даёт притока свежего воздуха,
чаще проветривайте помещение.
Знак ¨Не выбрасывать! Сдать в специальный
пункт по утилизации¨
Кондиционер не относится к
бытовым отходам и его нельзя
выбрасывать вместе с бытовым
мусором.
Во избежание нанесения вреда
окружающей среде необходимо
отделить данное устройство от
обычных отходов и утилизировать его, сдав в специальное
место по утилизации.
04
Page 6

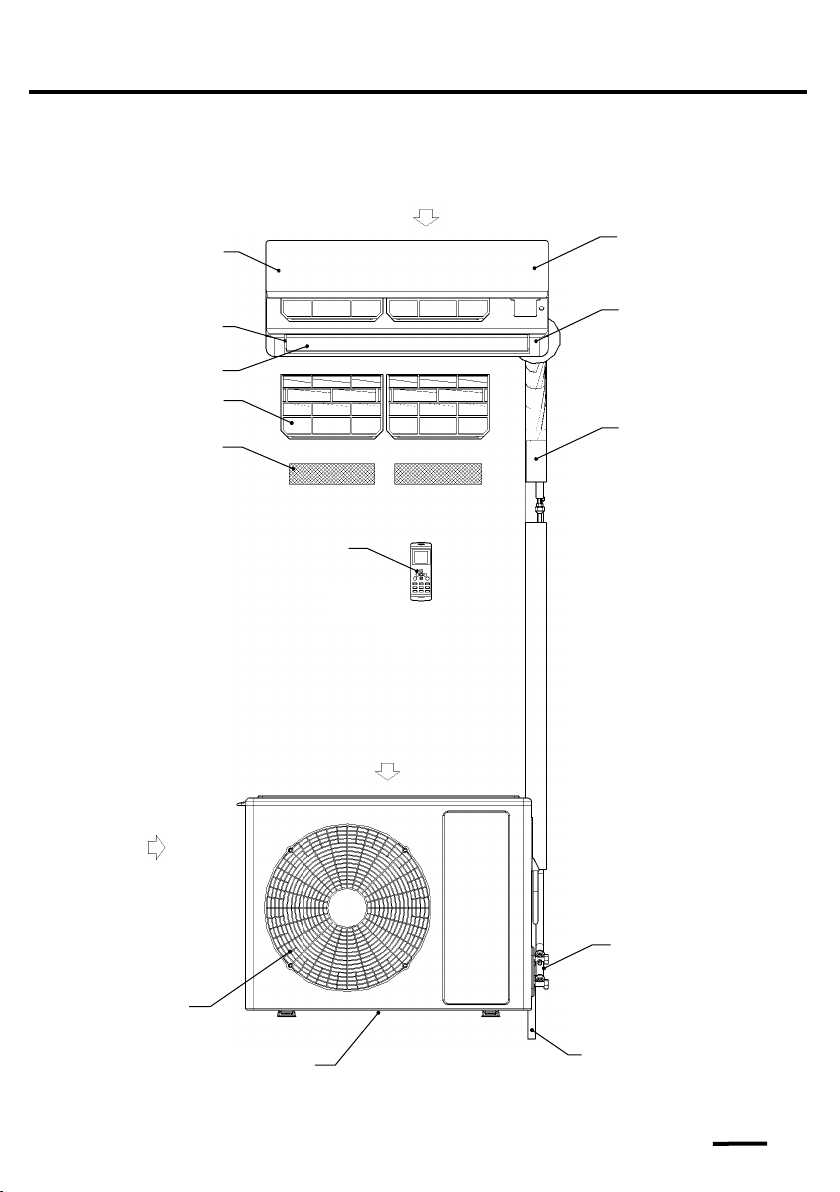

Состав кондиционера

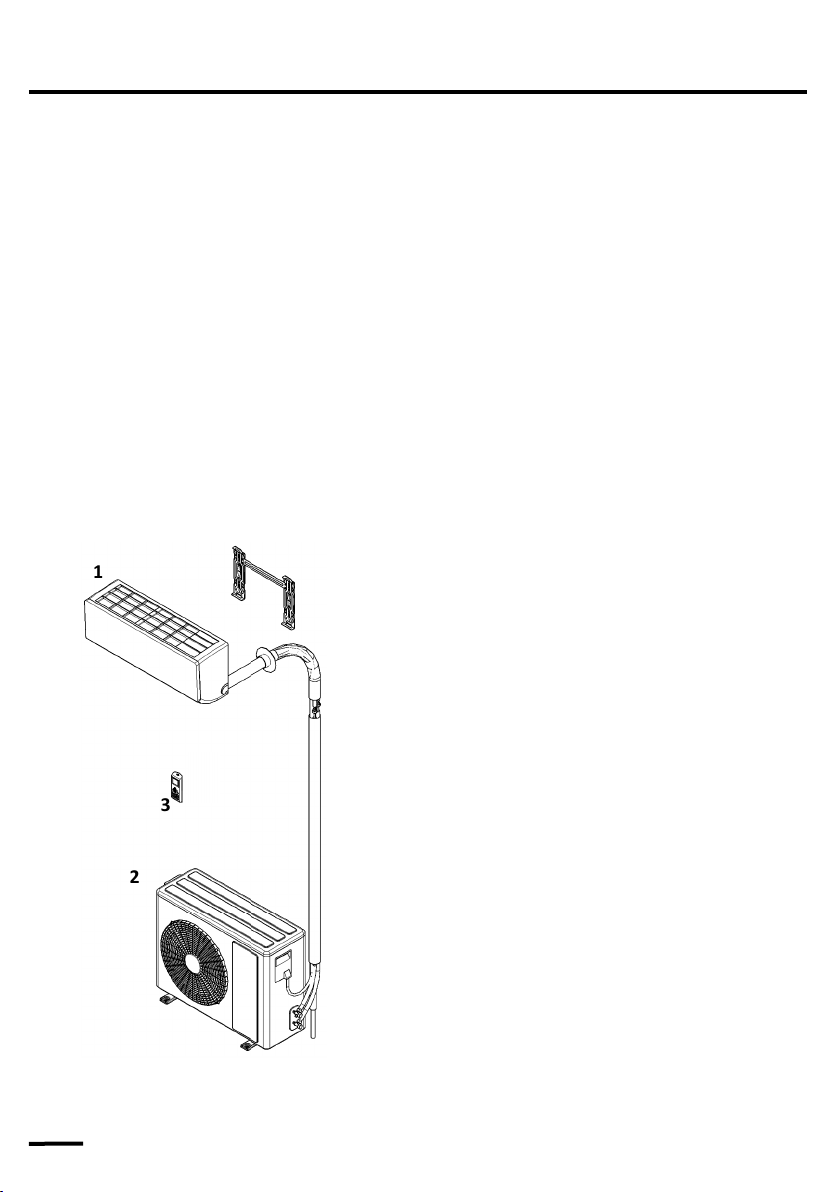

Внимание! На рисунке показано схематичное изображение блоков , поэтому внешний вид блоков Вашего
кондиционера может не совпадать с изображением.
Внутренний блок
Лицевая панель
Вертикальные жалюзи
Горизонтальные жалюзи
Фильтр-сетка
Дополнительные
фильтры (опция)
Беспроводной ИК-пульт управления
(в комплекте)
Наружный блок
Забор воздуха (сверху)
Панель индикации
Кнопка
аварийного
управления
Межблочные
коммуникации
(Приобретаются
закзчиком)
Забор воздуха
сбоку и сзади
Забор воздуха
сбоку и сзади
Решетка
выходящего
воздуха
Дренажное отверстие
Запорные клапаны
(Защитный кожух
запорных
вентилей входит в
комплект
поставки)
Дренажная трубка
внутреннего блока
Рис.1
05
Page 7

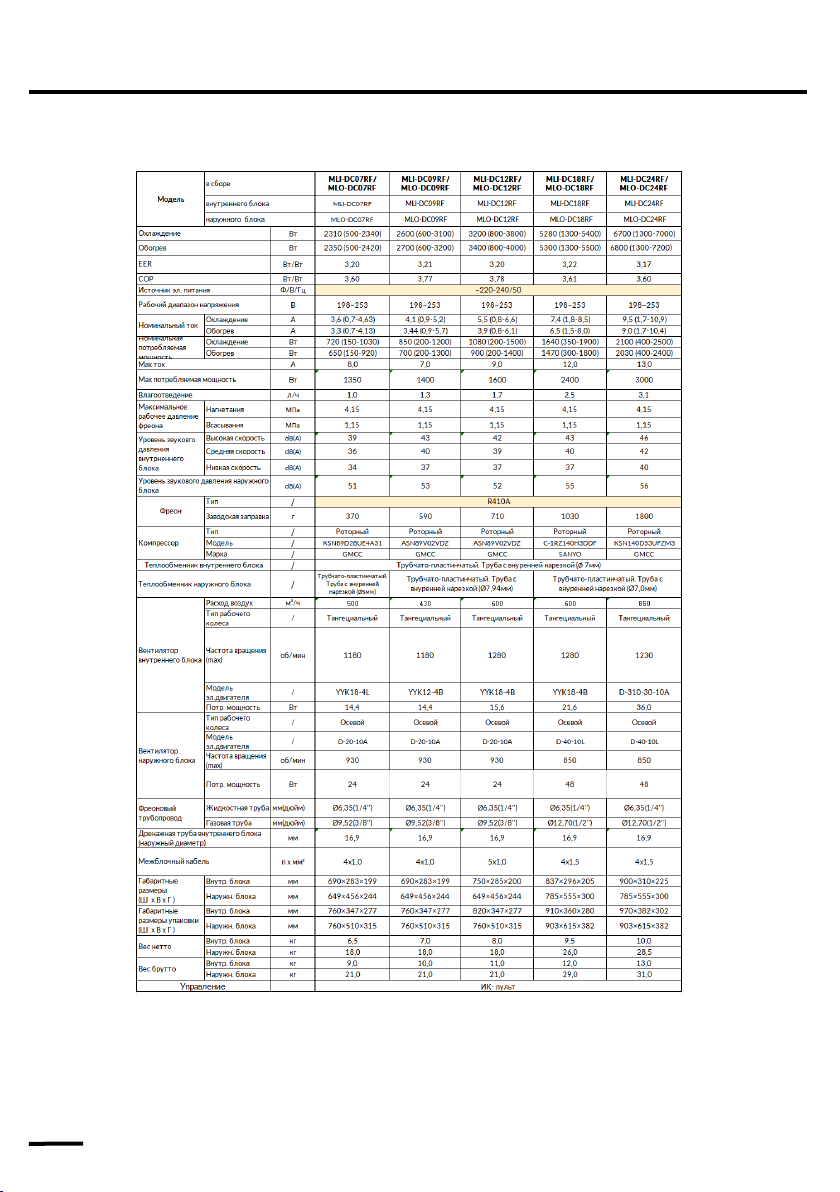

Технические характеристики
Таблица 1
П
римечания.
Данные в таблице получены в соответствии с ISO5151-2017 при следующих условиях:
1.
- режим охлаждения при температуре (внутри) 27 С(DB)/19 C(WB), снаружи 35 С (DB)/24 C(WB)
- режим обогрева при температуре (внутри) 20 С/15 C(WB), снаружи 7 С(DB)/6 С (WB)
2. Количество фреона в наружном блоке заправлено на длину трассы до 5м включительно.
При увеличении длины трассы более
30г/м для моделей 18
k, 24k
5 м необходимо дозаправить кондиционер в расчете 20г/м для моделей 07k, 09k, 2k и
.
06
Page 8
Управление кондиционером

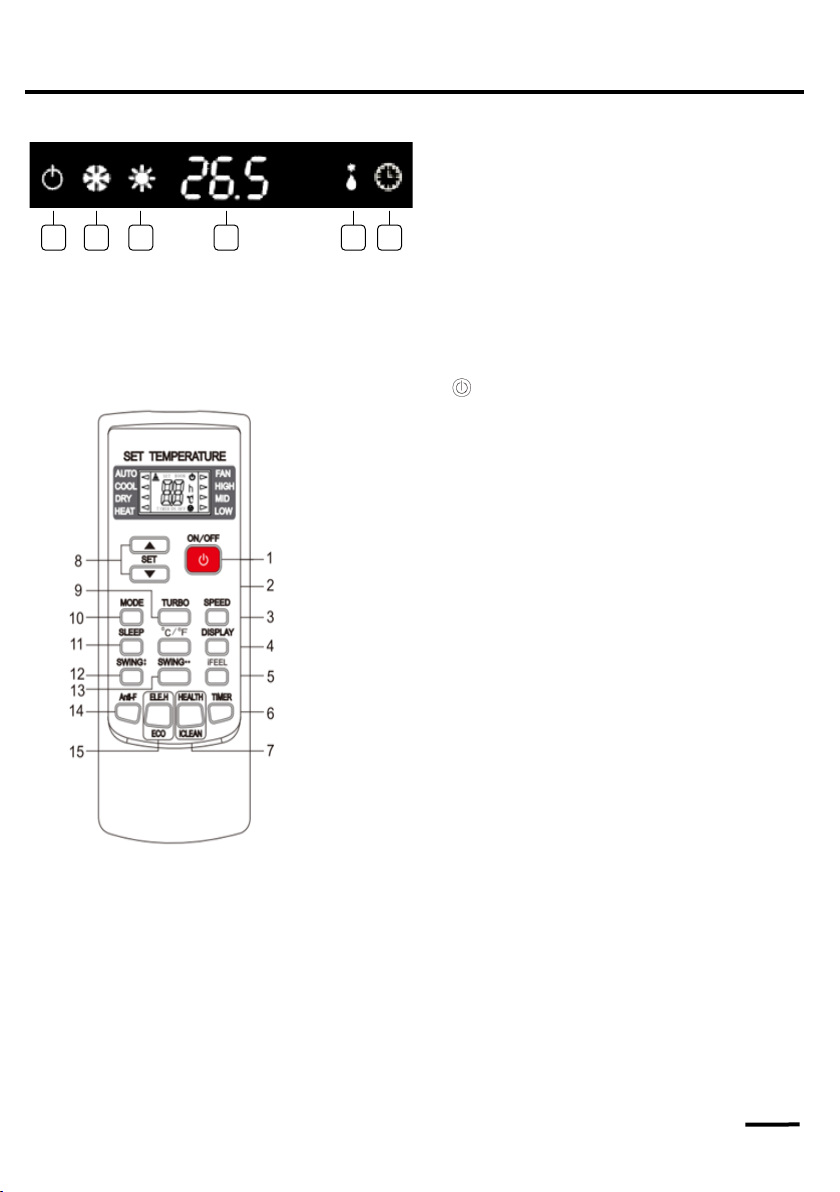

• Панель индикации внутреннего блока
1 2 3 4 5 6
• ИК-пульт дистанционного управления
(рис.2)
Рис. 2
Внимание! В зависимости от модели Вашего кондиционера для
некоторых кнопок пульта могут отсутствовать функции
1 - Индикатор подключения электропитания
2 - Индикатор работы в режиме охлаждения
3 - Индикатор работы в режиме обогрева 4 Индикатор целевой/комнатной
температуры
5 - Индикатор работы в режиме осушения 6
- Индикатор работы таймера
1. кнопка ON/OFF включения/выключения
кондиционера в работу. При включении стираются
настройки таймера и режима SLEEP предыдущие
настройки работы кондиционера.
2. Кнопка переключения шкалы температуры
(℃/℉) . По умолчанию температура отображается
в градусах Цельсия (℃) . Индикация температуры
на внутреннем блоке в градусах Цельсия (℃) и в
градус по Фаренгейту (℉) на пульте управления не
отображается на работе кондиционера.
3. Кнопка SPEED- управление скоростью
вентилятора внутреннего блока.
Каждое нажатие кнопки изменяет скорость
вентилятор в следующей последовательности: Low
(низкая) → Mid (средняя)→ High (высокая) → Auto
(автоматический выбор скорости).
Скорость вентилятора в режиме AUTO
зависит от разницы между заданной температурой
и температурой окружающего воздуха. В режиме
кондиционера FAN режим скорости AUTO не
доступен.
4. Кнопка DISPLAY - включение индикации на
LED-дисплее панели внутреннего блока.
5. Кнопка iFEEL - переключение индикации
температуры окружающего воздуха и заданной
температуры.
6. Кнопка TIMER - кнопка включения
кондиционера для работы по таймеру.
Если кондиционер в работе, то устанавливается
время таймера, через которое кондиционер
выключится.
Если кондиционер выключен (кнопкой ON/OFF), то
устанавливается время таймера, через которое
кондиционер включится в работу.
07
Page 9
Управление кондиционером
Порядок установки работы по таймеру.
Нажмите кнопку TIMER- на дисплее начнет мигать
индикация ON или OFF в зависимости от статуса
кондиционера. Кнопками поз 8 установите время
таймера. Диапазон времени таймера 0,5~24 ч.
Каждое нажатие кнопок (поз.8) меняет значение
на 0,5ч в диапазоне от 0,5 до 10 часов и на 1 час в
диапазоне от 10 до 24 часов.
После установки времени таймера нажмите еще
раз кнопку TIMER для подтверждения включения
функции.
Если в момент мигания индикации TIMER ON
(OFF) не начать программирование работы по
таймеру, то через некоторое время мигание
индикации прекратится и режим таймер
установлен не будет.
Если после подтверждения включения функции
повторно нажать кнопку TIMER, то режим
таймера выключится.
При установленной функции TIMER не активны
функции SLEEP, DISPLAY и iFEEL.
7. Кнопка HEALTH/iCLEAN. Кнопка предназначена
для выполнения двух функций. HEALTH - функция
ионизации (опционально)
iCLEAN- функция очистки. Если функция включена,
то на панели внутреннего блока светится
индикация CL и вентилятор внутреннего блока
работает в течение 30 минут после выключения с
пульта управления. Это позволяет высушить
теплообменник и очистить от пыли внутренние
полости блока от образовавшего конденсата.
Функция выключится при повторном нажатии на
кнопку или при выключении кондиционера
8. Кнопки ▲ / ▼ предназначены установки
значений температуры или времени таймера.
Каждое нажатие одной из кнопок увеличивает или
уменьшает заданное значение температуры на
1℃в диапазоне от 16 до 32℃. Порядок задания
времени таймера см. п.6
Примечание. Заданная температура в режиме
AUTO не регулируется.
9. Кнопка TURBO предназначена для включения
сверхвысокой скорости вентилятора внутреннего
блока для быстрого достижения необходимой
температуры в режиме охлаждения (СOOL) или
обогрева (HEAT).
10. Кнопка MODE выбора режима работы
кондиционера. Каждое нажатие кнопки переключает
режим работы в следующей последовательности:
"AUTO" (Автоматический) "COOL" (Охлаждение) "DRY" (Осушение)
"HEAT" (Обогрев) "FAN" (Вентиляция).
В режиме AUTO в зависимости от температуры
воздуха в помещении кондиционер автоматически
выбирает режим охлаждения, обогрева или
вентиляции . При температуре внутри помещения
более 25℃ включается режим охлаждения, при
температуре менее 20℃ включается режим
обогрева. В диапазоне от 20 до 25℃ - режим
вентиляции.
При этом целевая температура не отображается на
дисплее ИК пульта управления и её изменение
невозможно.
В режиме вентиляции, работает только вентилятор
внутреннего блока. Кондиционер не поддерживает
температуру в помещении, целевая температура не
отображается на дисплее пульта управления и её
изменение невозможно.
11. Кнопка функции SLEEP (Сон). Функция
используется во время сна или отдыха.
Время работы функции 10 часов. Затем
автоматически выключается.
Особенности работы:
- Вентилятор внутреннего блока работает на
низкой скорости.
- Заданная температура повышается на 1℃ в
режиме охлаждения и понижается на 1 ℃ в режиме
обогрева через каждый час в течении первых двух
часов работы, затем течение оставшиеся 8 часов
работы не изменяется (см. рис.3-график ниже)

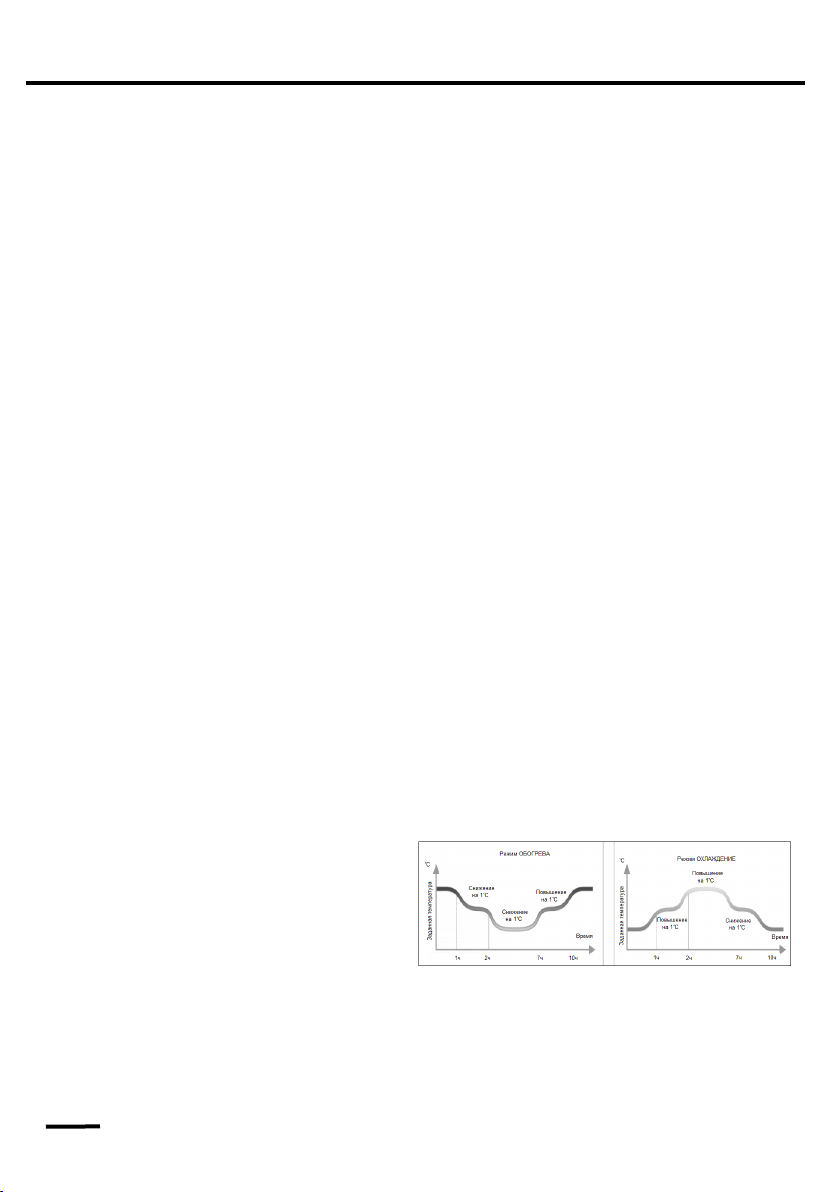

Рис.3
При включенной функции SLEEP функция таймера на
активна.
08
Page 10
Управление кондиционером
12. Кнопка SWING - включение
автоматического качания горизонтальных
жалюзи.
При первом нажатии включается режим
плавного качания, при повторном нажатии
жалюзи фиксируются в определенном
положении.
13. Кнопка SWING
автоматического качания вертикальных жалюзи.
При первом нажатии включается режим
плавного качания, при повторном нажатии
жалюзи фиксируются в определенном положении
14. Кнопка Anti-FUNGUS (анти-плесень) Функция
высушивания теплообменника и внутренних
полостей корпуса внутреннего блока после
работы в режиме охлаждения (COOL), осушения
(DRY) или AUTU (если был выбран режим
охлаждения). После выключения с ИК-пульта
вентилятор внутреннего блока вращается в
течении 3 минут. Функция включена заводом
изготовителем по умолчанию. Для отключения
функции нажмите кнопку Anti-F пать раз ,
раздастся три звуковых сигнала, что подтверждает
отключение функции.
Функция выключается при отключении
кондиционера от сети электропитания.
15. Кнопка ELEH / ECO .
Функции ELEH (доп. нагреватель ), ECO
(экономичный режим) - опционально
•
Управление с ИК-пульта
При использования пульта дистанционного
управления, в момент нажатия на кнопки,
направляйте его приемник ИК-сигнала, который
расположен на передней панели внутреннего
блока. При получении сигнала во внутреннем
блоке раздается кратковременный звуковой
сигнал.
Прохождение сигнала обеспечивается на
расстоянии до 8 метров по прямой линии от
внутреннего блока или под углом в 45 град. слева и
справа от него.
При этом между ИК-пультом и внутренним блоком
не должно быть препятствий и заграждений.
Непосредственное попадание ламп дневного
освещения может препятствовать прохождению
ИК- сигнала.
- включение
• Требования при обращении с ИК-
пультом
Не разрешайте детям играть детям с
пультом управления.
Не роняйте пульт и не подвергайте его сильным
механическим воздействиям.
Не храните и не размещайте в местах
воздействия прямых солнечных лучей, вблизи
источников тепла, в местах с повышенной
влажностью.
При нажатии на кнопки не используйте острые
предметы.
Запрещается протирать пульт химически
активными веществами: бензином,
растворителями, салфетками с химической
пропиткой и т.п.
Если пульт дистанционного управления не
работает
должным образом, извлеките элементы питания
(батарейки), и подождав 30 секунд, вставьте их в
него обратно. Если работоспособность не
восстановилась, замените элементы питания.
Внимание! Извлеките элементы питания из
пульта в случае, если предполагается не
пользоваться им в течение длительного периода
времени.

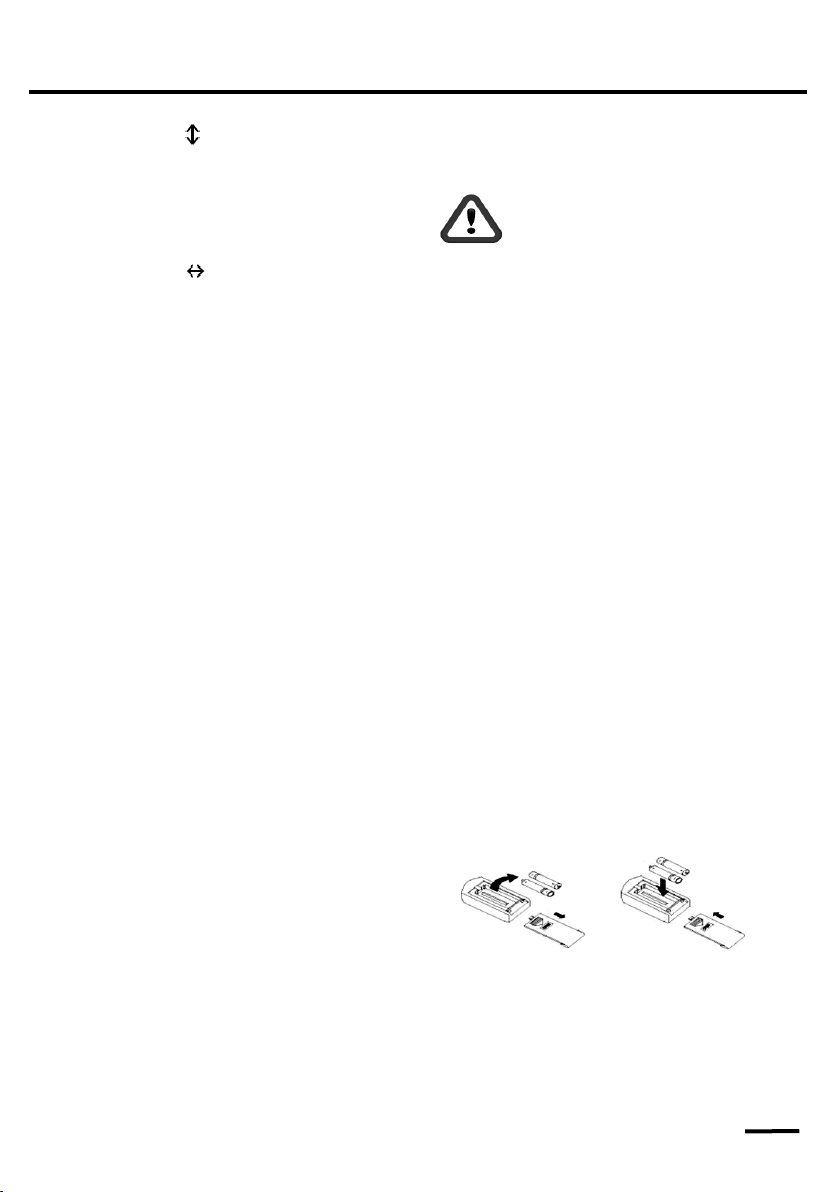

• Замена элементов питания в пульте
дистанционного управления (рис.4):
1. Снимите крышку отсека элементов питания;
2. Извлеките старые элементы питания
3. Вставьте новые элементы питания,
соблюдая полярность;
4. Закройте крышку отсека элементов питания.
Рис.4
Примечание. Замените элементы питания если
ЖК дисплей пульта ДУ не светится или пульт не
может быть использован для изменения настроек
кондиционера. Используйте только новые
элементы питания типа ААА.
09
Page 11
Уход и обслуживание
Внимание! Производитель оставляет за собой
право без предварительного уведомления
вносить изменения в конструкцию, комплектацию
или технологию изготовления пульта
дистанционного управления без изменения
качества изделия.

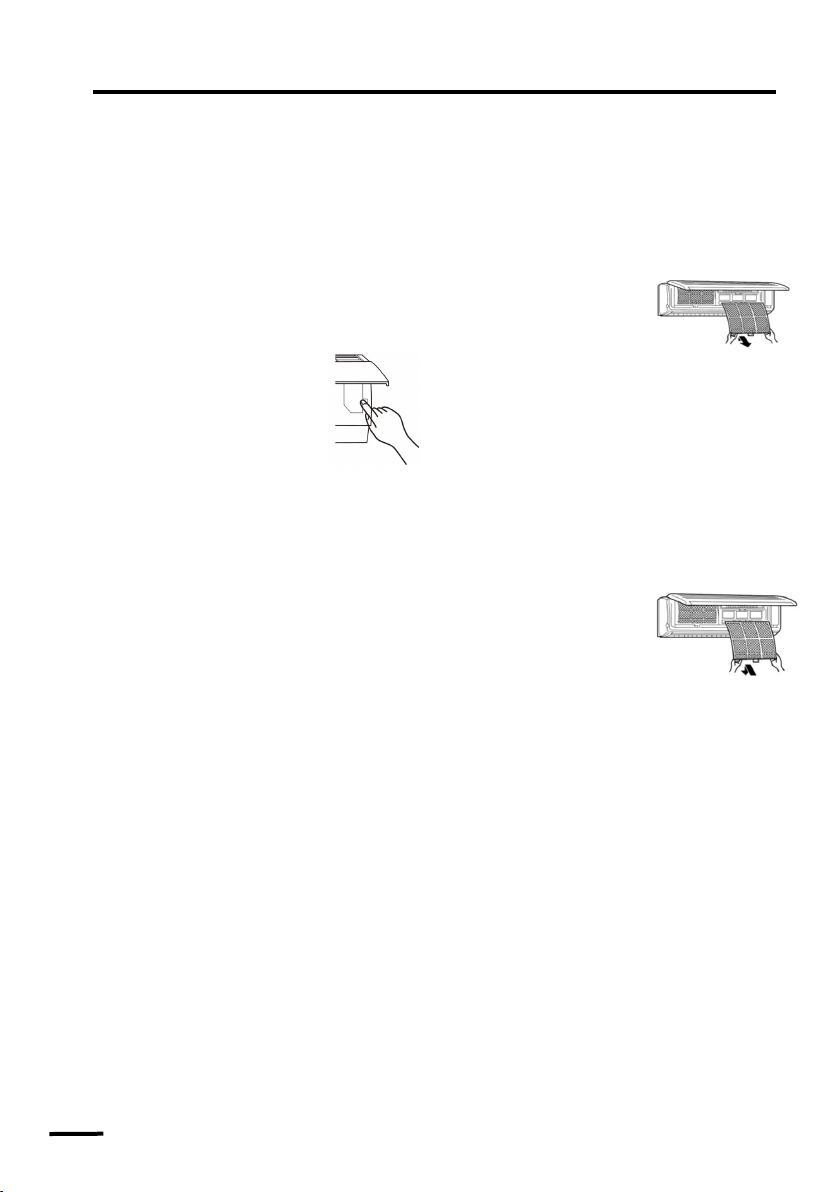

• Кнопка аварийного управления (рис.5)
Если ИК-ульт управления утерян или неисправен,
включить кондиционер можно кнопкой
аварийного управления находящейся за лицевой
панелью внутреннего блока:
Аккуратно откройте переднюю панель
внутреннего блока.
Для включения кондиционера
кратковременно нажмите на
кнопку аварийного управления.
Кондиционер включится в автоматиче-
ский режим.
Рис.5
Аккуратно закройте и зафиксируйте переднюю
панель внутреннего блока.
Для выключения кондиционера
кратковременно нажмите повторно на кнопку
аварийного управле-ния.
Внимание. Не удерживайте кнопку нажатой в течении
длительного времени, это может привести к сбою в
работе кондиционера.
• Уход и обслуживание корпуса
внутреннего блока
• Для обслуживания и очистки выключите
кондиционер и отключите его от
электропитания.
• Протрите внутренний блок сухой или
смоченной,
в теплой воде, тканью. Температура воды
должна быть не выше 40°C.
Запрещается использовать растворитель,
бензин, полировочный порошок или другие
химически активные вещества. Используйте
только мягкие очищающие средства.
• Поверхность внутреннего блока подвержена
образованию царапин, поэтому не следует
тереть или ударять по корпусу внутреннего
блока.
• Не применяйте абразивные чистящие средства
во избежание царапин на поверхности
внутреннего блока. В случае применения
имеющихся в продаже протирочных тканей,
пропитанных химическими средствами,
следуйте инструкциям по их применению.
• Уход за фильтрами внутреннего блока.
• Для нормальной работы кондиционера
необходимо периодически (не реже одного
раза в месяц) очищать фильтры сетки
внутренних блоков .
o Для этого извлечь фильтры из корпуса
как показано на рисунке 6
o Аккуратно поднимите
переднюю панель
внутреннего блока и
зафиксируйте её в
верхнем положении.
o Слегка потяните фильтр
вверх и на себя извлеките фильтр.
o Удалите грязь с воздушного фильтра с
помощью пылесоса. При сильном
загрязнении промойте фильтр в тёплой
воде, температура которой не выше 40°C.
o После промывки тщательно просушите
фильтр в затенённом месте.
Установите воздушный фильтр на место и
закройте (рис.7)
o переднюю панель
o кондиционера.
Если кондиционер не будет используется в
течение длительного периода времени:
- Для просушки внутреннего блока включите
кондиционер в режим iCLEAN (очистка);
- по окончанию режима iCLEAN (очистка)
отключите кондиционер от электропитания;
- очистите корпуса и теплообменники наружного
и внутреннего блоков;
- очистите фильтры внутреннего блока.
- извлеките элементы питания (батарейки) из
пуль-та дистанционного управления.
Рис.6
Рис.7
10
Page 12
Уход и обслуживание
• Проверка кондиционера перед каждым
включением.
Внимание! Перед тем как включить кондиционер в
работу убедитесь:
- что провод заземления надежно подключен
- Параметры сети питания соответствуют
требуемым в технических характеристиках
- в целостности и отсутствии повреждений блоков
кондиционера.
- отверстия входа и выхода воздуха блоков
кондиционера не заблокированы.
- фильтр внутреннего блока не требует очистки.
- Температура окружающего воздуха внутри и
снаружи помещения соттвествкет тремпературному
диапазону эксплуатации (см. Раздел "Технические
характеристики".
- Заданная температура внутри помещения
предполагает включение кондиционера в работу в
соответствующем режиме.
• Срок службы кондиционера
Срок службы кондиционера составляет 7 лет со
дня продажи при условии соблюдения
соответствующих правил по установке,
эксплуатации и своевременном периодическом
сервисном обслуживании.
• Правила утилизации кондиционера
• По истечении срока службы
оборудование должно быть
утилизировано в соответствии с нормами,
правилами в данной области.
• Для утилизации обратитесь в
специализированную организацию,
которая имеет лицензию на
осуществление деятельности по
переработке отходов 1-4 классов.
Осуществлять эту процедуру должны
люди, имеющие допуск к процессу
переработки и прошедшие курс по
технике безопасности.
Кондиционер имеет закрытый контур с
хладагентом R410a.
Данный фреон является безопасным для
озонового слоя Земли, но находится в группе
так называемых парниковых газов,
способствующих глобальному потеплению,
если они будет выпущены в атмосферу.
Поэтому выполнение работ, связанных с
данным хладагентом, доверяйте только
соответствующим специалистам.
11
Page 13
Комплект поставки и монтажная схема
• Комплект поставки
1. Внутренний блок - 1шт.
2. Наружный блок -1 шт.
3. Беспроводной ИК-пульт управления - 1шт.
4. Шланг сливной полимерный (2м)-1 шт.
5. Патрубок для отвода конденсата из наружного блоке (Г- образный) -1шт.
6. Скотч монтажный в рулоне -1 шт.
7. Гайки латунные -4 шт.
8. Гильза защитная -1шт.
9. Герметик (брикет) -1 шт.
10.Брошюра "Руководство по эксплуатации и монтажу. Паспорт" - 1шт.
11.Этикета показателей класса энергопотребления оборудования -1шт.
ВНИМАНИЕ! На рисунке ниже показаны не все позиции комплекта поставки.
Дополнительные фильтры воздуха, устанавливаемые в фильтры-сетки, поставляются опционально
• Схема монтажа
1
9
3
Пластина монтажная (в
комплекте внутреннего блока)
• Материалы и элементы для монтажа, не
входящие в комплект поставки кондиционера,
приобретаемые заказчиком :
- Труба медная жидкостная в теплоизоляции
- Труба медная газовая в теплоизоляции
- Межблочный электрический кабель
- Труба дренажная (шланг) для отвода конденсата
от внутреннего блока
- Межблочный кабель электропитания
- Крепежные элементы
2
Примечание:
Внешний вид наружного и внутреннего блоков Вашего кондиционера могут отличаться от схематичных изображений на данной схеме.
Рис.8
12
Page 14
Меры предосторожности при установке и монтаже
Перед установкой кондиционера внимательно ознакомьтесь с настоящей инструкцией и храните ее в доступном месте.
Неправильная установка и подключение кондиционера, могут привести к поражению электрическим
током, возгоранию, протечке жидкости и другому
ущербу.
Убедитесь, что используемые дополнительные детали и материалы предназначены для данного кондиционера.
Установка кондиционера должна осуществляться
только квалифицированными лицензированными
специалистами.
При возникновении вопросов по установке кондиционера, обращайтесь к официальному
представителю производителя в Вашем регионе.
В настоящем руководстве меры предосторожности
делятся на ПРЕДУПРЕЖДЕНИЯ и ПРЕДОСТЕРЕЖЕНИЯ.
Обязательно соблюдайте все меры предосторожности, указанные ниже: они все важны для обеспечения Вашей безопасности.
Игнорирование любого ПРЕДУПРЕЖДЕНИЯ
может привести к смерти, тяжелым
травмам и другим трагическим
последствиям.
Игнорирование любого ПРЕДОСТЕРЕЖЕНИЯ
может в некоторых случаях привести к тяже-
лым последствиям.
По завершении работ по установке, квалифицированный специалист обязан проинструктировать владельца о правилах эксплуатации кондиционера.
ПРЕДУПРЕЖДЕНИЯ
Запрещается самостоятельная (пользователем)
установка кондиционера запрещена. Установка
кондиционера должна осуществляться
лицензированными квалифицированными
специалистами.
Неквалифицированная установка кондиционера
может привести к поражению электрическим током, возгоранию, протечке жидкости и другому
ущербу.
Обратитесь к официальному представителю
произ-водителя или к квалифицированному
специалисту по установке.
Кондиционер должен быть установлен с соблюде-
нием существующих местных норм и правил экс-
плуатации.
Установка кондиционера должна производиться в
строгом соответствии с инструкциями, приведёнными в настоящем руководстве.
Неправильная и незаконченная установка кондиционера может привести к поражению электрическим
током, возгоранию, протечке жидкости и другому
ущербу.
Обязательно используйте дополнительные детали
и материалы предназначены для данного кондиционера.
Использование деталей и материалов не предназначенных для данного кондиционера может привести к поражению электрическим током, возгоранию, протечке жидкости и другому ущербу.
Устанавливать элементы кондиционера следует
на твёрдых основаниях, способных выдержать их
вес.
Неподходящие основания могут привести к появлению посторонних шумов и вибраций, а так же к
травмам, в случае падения элементов кондиционера.
Подключение кондиционера к сетям электроснаб-
жения должно осуществляться квалифицированными специалистами.
Самостоятельное (пользователем) подключение
кондиционера к сетям электроснабжения запрещено.
Перед подключением кондиционера к сетям электроснабжения убедитесь, что параметры местной
электрической сети соответствуют параметрам
указанным на табличке с техническими данными
кондиционера.
Неквалифицированное подключение кондиционера к сетям электроснабжения может привести к
поражению электрическим током, возгоранию.
Подключение кондиционера к сети электроснаб-
жения следует выполнять в соответствии с
инструкциями и местными нормативами,
регламентирующими выполнение данных работ.
Неправильное и незаконченное подключение
кондиционера к сетям электроснабжения может
привести к поражению электрическим током и
возгоранию.
Установите устройство защитного отключения
(УЗО).
Установите устройство защитного отключения (УЗО)
с номинальной мощностью, чтобы исключить
вероятность поражения электрическим током.
13
Page 15
Меры предосторожности при установке и монтаже
Подключение кондиционера к сетям электроснаб-
жения необходимо выполнять через
автоматический выключатель соответствующего
номинала отдельной линией .
Для электропроводки используйте кабели достаточ-
ной длины, покрывающей необходимое расстояние
без дополнительных соединений.
Если электропитание кондиционера осуществляет-ся
от розетки, подключайте вилку кабеля питания
кондиционера непосредственно к розетке, не пользуйтесь удлинителями. Во избежание перегрева, не
подключайте к одной розетке совместно с
кондиционером другие электроприборы. Надёжно
фиксируйте кабеля, чтобы их клеммы не
испытывали внешнее натяжение.
Невыполнение данных требований может привести
к поражению электрическим током или возгоранию.
Для электрических соединений между внутренни-
ми и наружными блоками используйте кабеля
рекомендуемых сечений.
Надёжно фиксируйте соединительные кабеля, чтобы
их клеммы не испытывали внешнее натяже-ние.
Неправильное и незаконченное подключение
соединительных кабелей может привести к пораже-
нию электрическим током, возгоранию.
Кондиционер должен быть заземлен надлежа-
щим образом.
Запрещается выполнять заземление к газовым и
водопроводным трубам, молниеотводу или телефонным линиям.
Ненадлежащее заземление кондиционера может
привести к поражению электрическим током.
После подключения кабеля электропитания и
соединительных кабелей, обязательно установите
на место крышки монтажных панелей.
Не установка или неполная установка крышек мо-
жет привести к поражению электрическим током,
возгоранию.
Не допускайте попадания в контур хладагента
веществ, за исключением указанного хладагента.
Убедитесь в отсутствии утечки хладагента после
завершения установки кондиционера.
Утечка хладагента и последующий его контакт с
сильно нагретыми предметами или пламенем,
приведет к образованию вредных для здоровья
веществ, что может стать причиной удушья.
В случае утечки хладагента внутри помещения -
проветрите помещение.
Запрещается выпускать хладагент в атмосферу. В
случае контакта хладагента с сильно нагретыми
предметами или пламенем, происходит образование вредных для здоровья веществ, что может стать
причиной удушья.
При сборе хладагента необходимо остановить
компрессор до отсоединения трубопроводов хладагента.
При отсоединении трубопроводов хладагента во
время работы компрессора и открытых запорноых
клапанах, возможно чрезмерное повышение давления в контуре, по причине попадания в него воздуха, что может привести к разрыву трубопроводов
и нанесению увечий.
Запрещается выпускать хладагент в атмосферу. В
случае контакта хладагента с сильно нагретыми
предметами или пламенем, происходит образование вредных для здоровья веществ, что может стать
причиной удушья.
ПРЕДОСТЕРЕЖЕНИЯ
Не устанавливайте кондиционер в местах, где
присутствует опасность утечки огнеопасного газа.
Скопление газа рядом с кондиционером может
привести к воспламенению газа и взрыву.
Не устанавливайте кондиционер в местах обита-
ния мелких животных.
Мелкие животные могут проникнуть внутрь кондиционера приведя к механической неисправности,
выделению дыма и возгоранию.
Убедитесь в правильности прокладки дренажных
трубопроводов.
Неправильно выполненные работы по прокладке и
дефекты соединений трубопроводов, могут привести к попаданию жидкости из кондиционера на
окружающие предметы, с последующим их повреждением.
14
Page 16
Требования при размещении блоков
Выбор места установки наружного блока
Для размещения наружного блока выберите место,
способное выдержать его вес и вибрацию, где шум
и потоки воздуха, создаваемые во время его работы, не будут усиливаться, и причинять
беспокойство самому пользователю и его соседям .
Должно обеспечиваться достаточное свободное
пространство для установки наружного блока на
место эксплуатации и последующего его обслуживания.
Должно обеспечиваться достаточное свободное
пространство не мешающее циркуляции воздуха, а
со сторон забора и выброса воздуха наружным
блоком не должно быть препятствий.
Должно исключаться воздействие на наружный
блок сильных ветров.
Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков. В
районах с сильными снегопадами рекомендуется
установка защитных козырьков и ограждений.
Должно обеспечиваться расстояние не менее 3-х
метров от наружного блока до радио- и телевизионных приемников, для уменьшения вероятности
создания помех изображению и звуку при его
рабо-те.

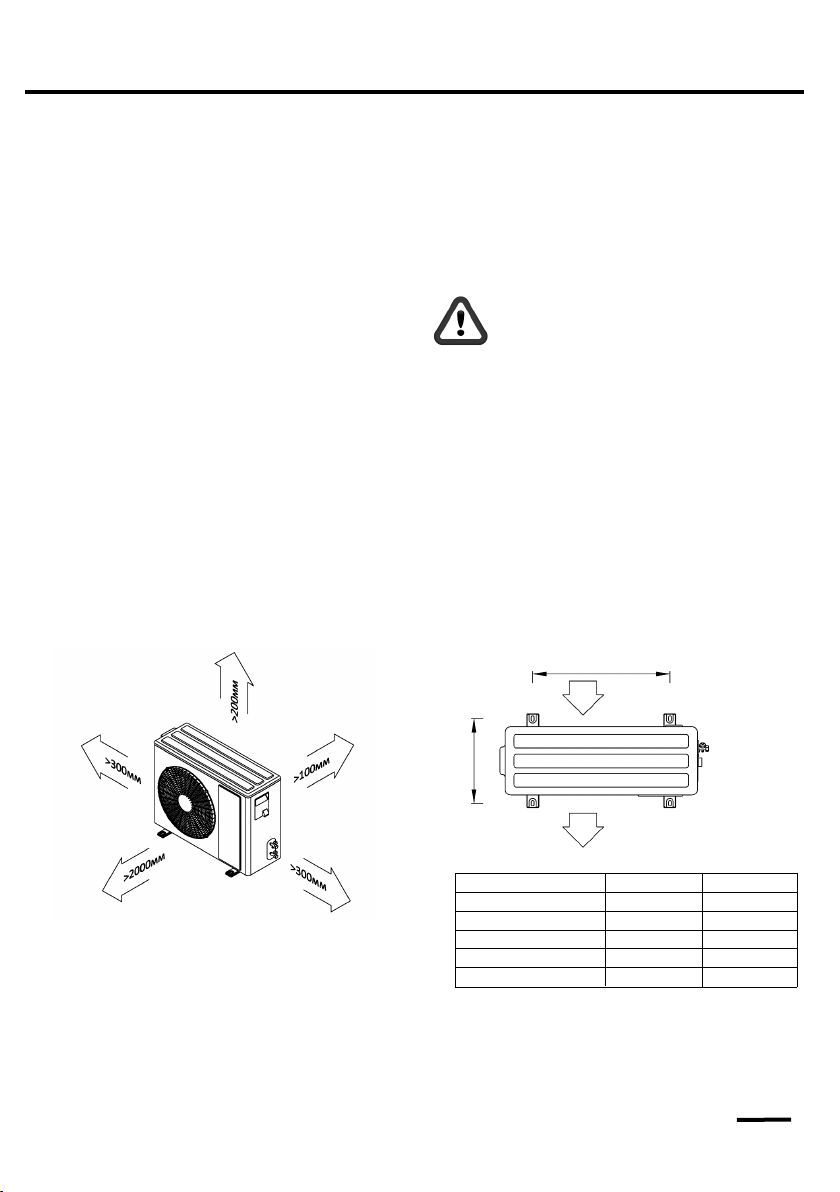

Установочные размеры наружных блоков
Наружный блок должен быть установлен строго
горизонтально.
Опоры крепления наружного блока должны быть
надежно закреплены.
Внимание ! Из наружного блока может вытекать
конденсат, следует исключить близкое
расположение предметов, которые могут
пострадать от влаги
При эксплуатации кондиционера при
низких температурах наружного воздуха,
следует соблюдать следующие правила:
Запрещается устанавливать наружный блок в местах, где воздухозаборное/воздуховыпускное отверстие могут находиться под непосредственным
воздействием ветра.
Во избежание воздействия ветра наружный блок
необходимо устанавливать так, что бы воздухозаборное отверстие было обращено к стене, а со
стороны воздухозаборного отверстия рекомендуется установить ветрозащитную перегородку.
Для исключения заноса наружного блока снегом,
необходимо предусмотреть место его установки
выше уровня снегового покрова.
A
Рис.9
B
Модель A, мм B, мм
MLO-DC07RF
MLO-DC09RF
MLO-DC12RF
MLO-DC18RF
MLO-DC24RF
480 253
480 253
498 271
546
540
325
337
15
Page 17
Требования при размещении блоков
Выбор места установки внутреннего блока
Для размещения внутреннего блока выберите место, способное выдержать его вес и вибрацию.
Должно обеспечиваться достаточное свободное
пространство для установки внутреннего блока на
место эксплуатации и последующего его обслуживания.
Должно обеспечиваться достаточное свободное
пространство не мешающее циркуляции воздуха, а
со стороны выброса воздуха внутренним блоком не
должно быть препятствий. Должно обеспечиваться
расстояние не менее
Установочные размеры внутреннего блока
одного метра от внутреннего блока до радио- и
телевизионных приемников, для уменьшения
вероятности создания помех при их работе.
Необходимо минимизироваться воздействие на
внутренний блок прямого солнечного света и других
источников тепла. Внутренний блок должен быть
установлен строго горизонтально.
Монтажная пластина внутреннего блока должна быть
надежно закреплена.
Крепление наружного блока осуществляется при
помощи монтажных кронштейнов. Крепление
монтажных кронштейнов должно быть строго
горизонтально на строго вертикальной поверхности.
Для предотвращения вибраций внутреннего блока
обязательно выполните крепление через указанные
отверстия, в случае необходимости, для обеспечения
дополнительной поддержки, крепление можно
выполнить и через дополнительные отверстия.
Оптимальная высота установки блока 2,02,3м
от уровня пола

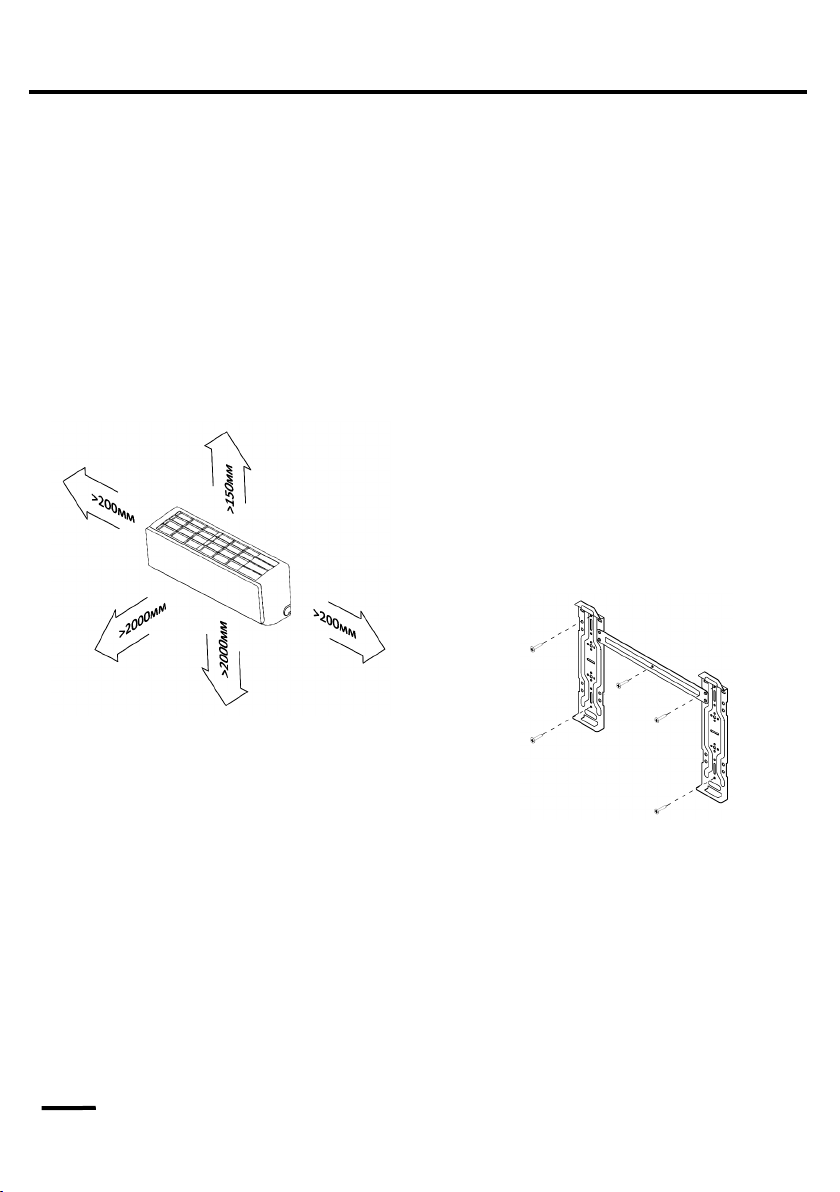

Рис.10
Примечание:
Внешние вид внутреннего блока и монтажного кронштейна внутреннего блока Вашего кондиционера могут отличаться от схематичных
изображений на данных схемах.
Рис.11
16
Page 18
Монтаж фреоновых трубок

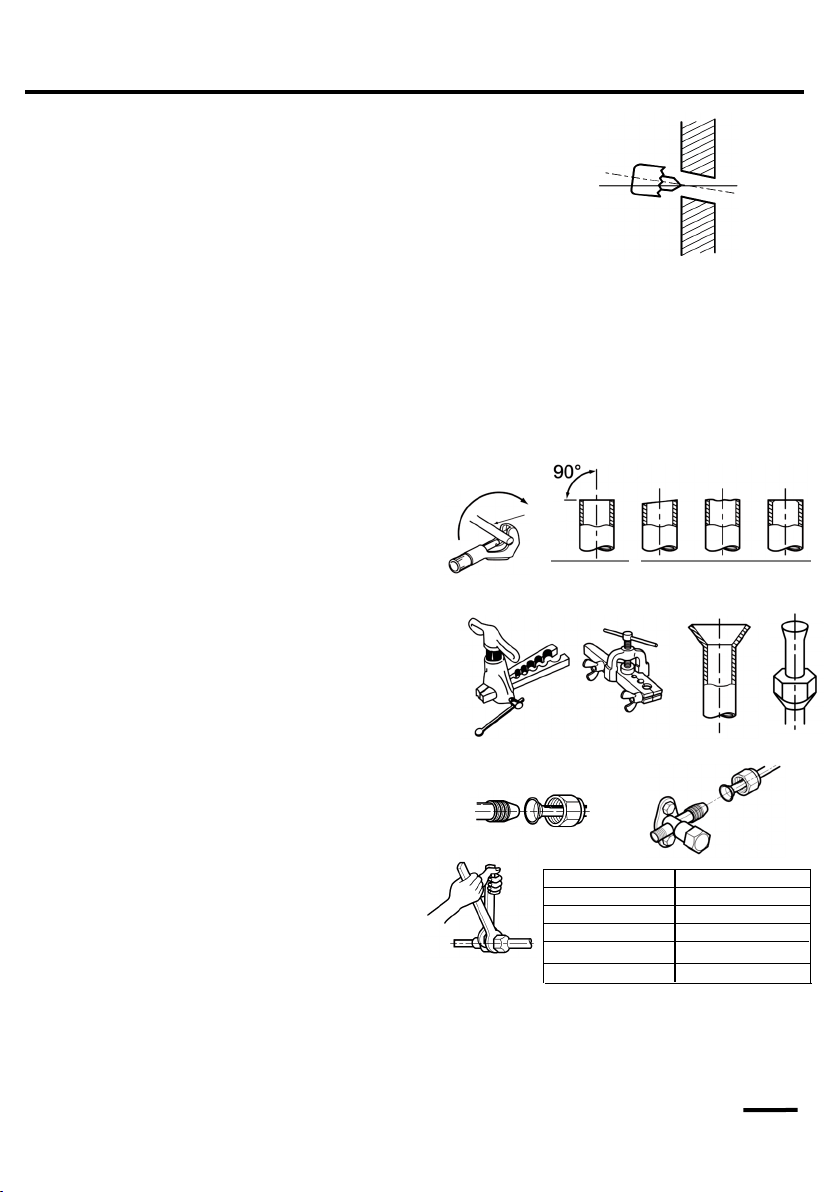

• Выполнение отверстия в стене
Определите месторасположение отверстия в стене. Перед
выполнением отверстия убедитесь в отсут-ствии в стене
скрытых электрических кабелей и трубопроводов.
Под небольшим углом в сторону наружного блока,
выполните отверстие диаметром 60 80мм.
При необходимости установите гильзу.
• Параметры медных труб, ограничения по длинам и перепадам высот см. таблицу 1
настоящего руководства
• Развальцовка медных труб.
Правильно отрежьте с помощью трубореза медную
трубу необходимой длины.
Полностью удалите заусенцы с разрезанного поперечного сечения трубы. При удалении заусенцев
наклоните трубу срезом вниз, чтобы удаляемые
заусенцы не попали внутрь трубы.
Наденьте на трубу конусную гайку соответствующего размера. Будьте внимательны, после развальцовки насадка гайки невозможна.
Выполните развальцовку при помощи специального
инструмента, с соблюдением всех правил выполнения данных работ.
Проверьте получившуюся развальцовку, она долж-
на быть одинаковой длины и с ровным краем по
всему диаметру, с блестящей внутренней поверхностью без царапин. При обнаружении дефекта, обрежьте развальцованный участок и выполните развальцовку повторно.
Рис.12
Не правильно Правильно
Подключение труб хладагента
Совместите центральные оси трубопроводов и в
ручную затяните до упора накидную конусную гайку.
Зафиксировав штуцер гаечным ключом, затяните
накидную конусную гайку динамометрическим
ключом, соблюдая крутящий момент указанный в
таблице.
Диаметр, мм (дюйм) Момент затяжки, НxМ
6,35 (1/4”)
9,52 (3/8”)
12,70 (1/2”)
15,88 (5/8”)
19,05 (3/4”)
15~25
35~40
45~60
73~78
75~80
17
Page 19
Электрические подключения
Подключение межблочного электрического кабеля
и кабеля электропитания.
Снимите защитные крышки сервисных панелей
наружного и внутренних блоков.
Ослабьте винты клеммных колодок и
подсоедините согласно схемам (см. схемы)
межблочный электрический кабель и кабель
питания(Некоторые модели внутренних блоков могут
поставляться с уже подключенным к внутреннему
блоку кабелем электропитания с электрической
вилкой).
Подключение заземляющего провода произведите
• Схемы электрические

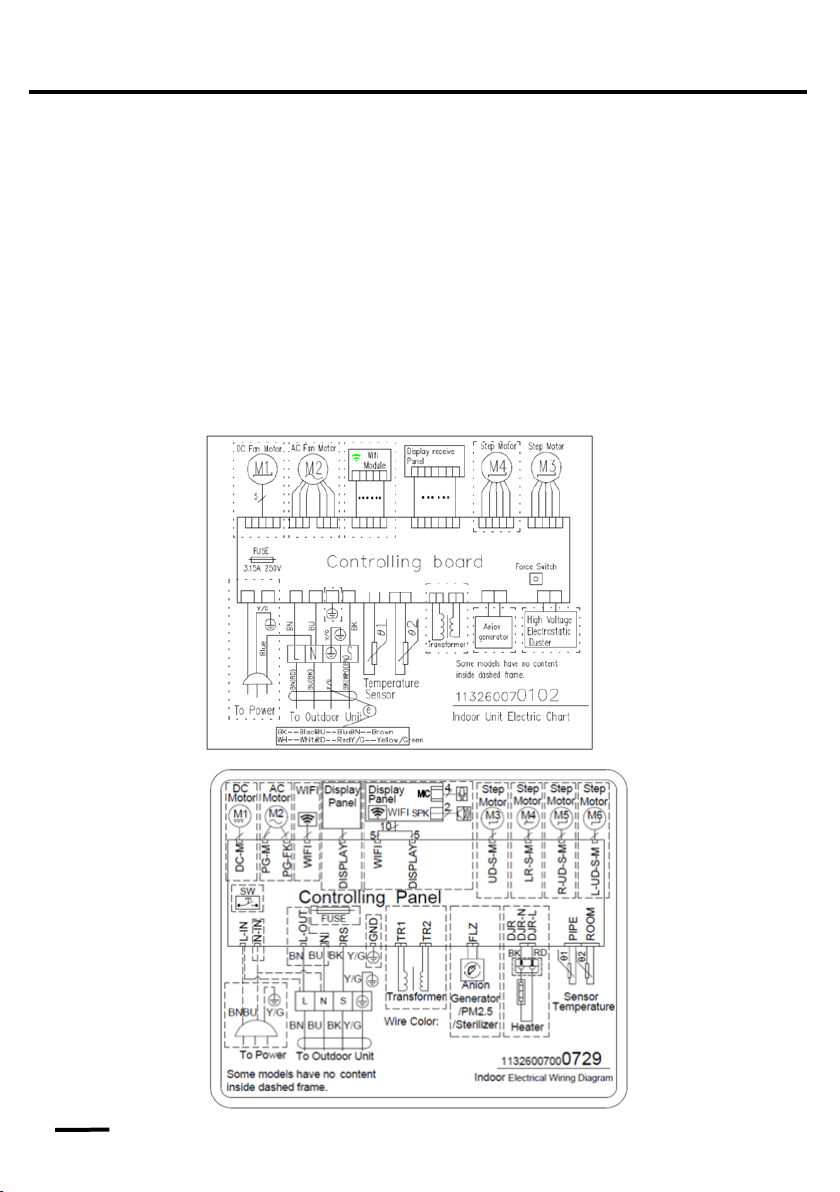

• Схемы электрические внутренних блоков моделей:
07k,
винтами, к отдельно расположенным на сервисных
панелях резьбовым отверстиям.
Следите за правильностью подключения проводов.
Плотно затяните винты клеммных колодок, для
предотвращения их ослабления. Убедитесь в неподвижности закрепленных проводов, потянув за них.
Закрепите межблочный электрический кабель в
проводные зажимы.
Установите защитные крышки сервисных панелей
наружного и внутренних блоков.
Расшифровка цвета
проводов на схеме:
BN- коричневый
RD- красный
BU-голубой
BK-черный
VT-фиолетовый
OG- оранжевый
GY- серый
Y/G- желто-зеленый
09k, 12k, 18K, 24k
18
Page 20
Электрические подключения

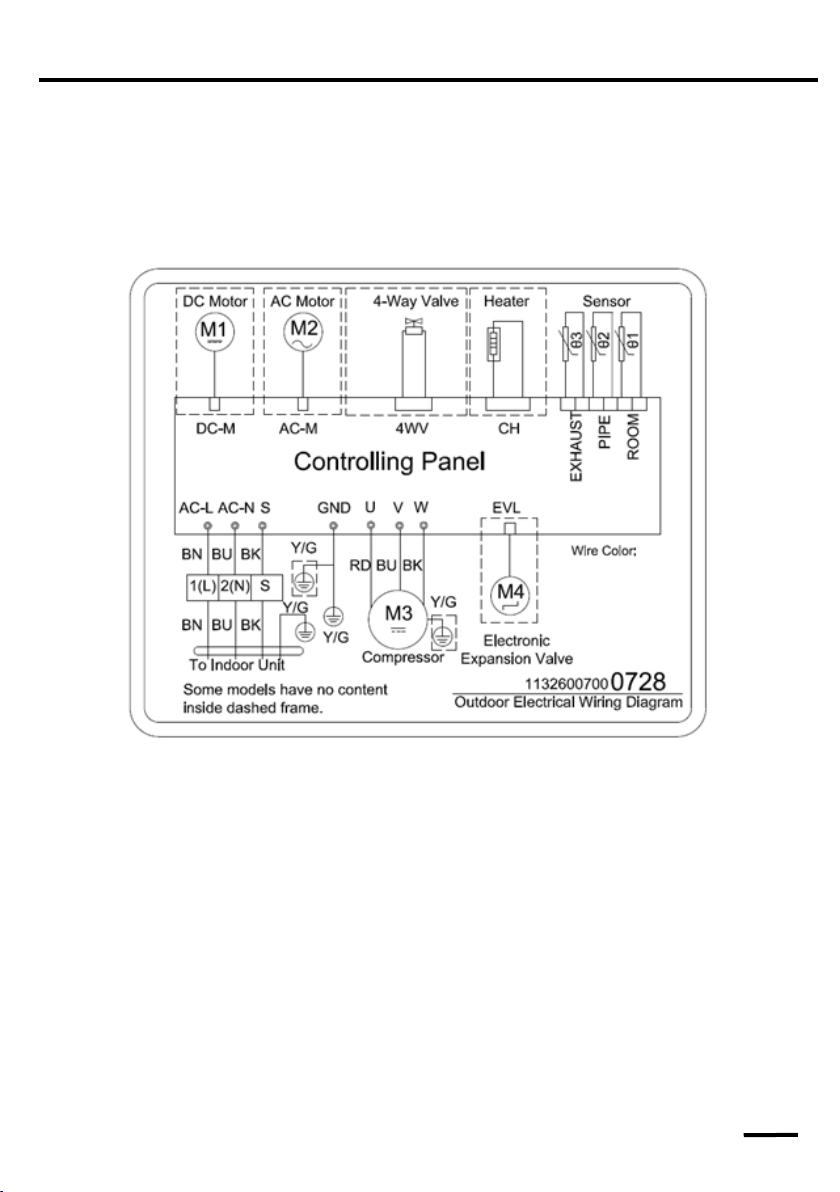

• Схема электрические наружных блоков моделей
07k, 09k , 12k, 18k, 24k
19
Page 21
Заключительные операции по монтажу
Изоляция трубопроводов и обмотка лентой
Трубы хладагента должны быть проложены в теплоизоляции. Места соединения труб хладагента,
включая клапана наружного блока, должны быть
теплоизолированы.
Дренажная труба, при расположении её в помещении, должна быть проложена в теплоизоляции.
Используя ленту , плотно оберните трубы хладагента и , дренажную трубу (шланг) и меж
Процедуры проверки и вакуумирования
Убедитесь в правильности подключения трубопро-
водов хладагента и электрических кабелей.
Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного блока.
Убедитесь, что клапаны газового и жидкостного
трубопроводов хладагента наружного блока закрыты.

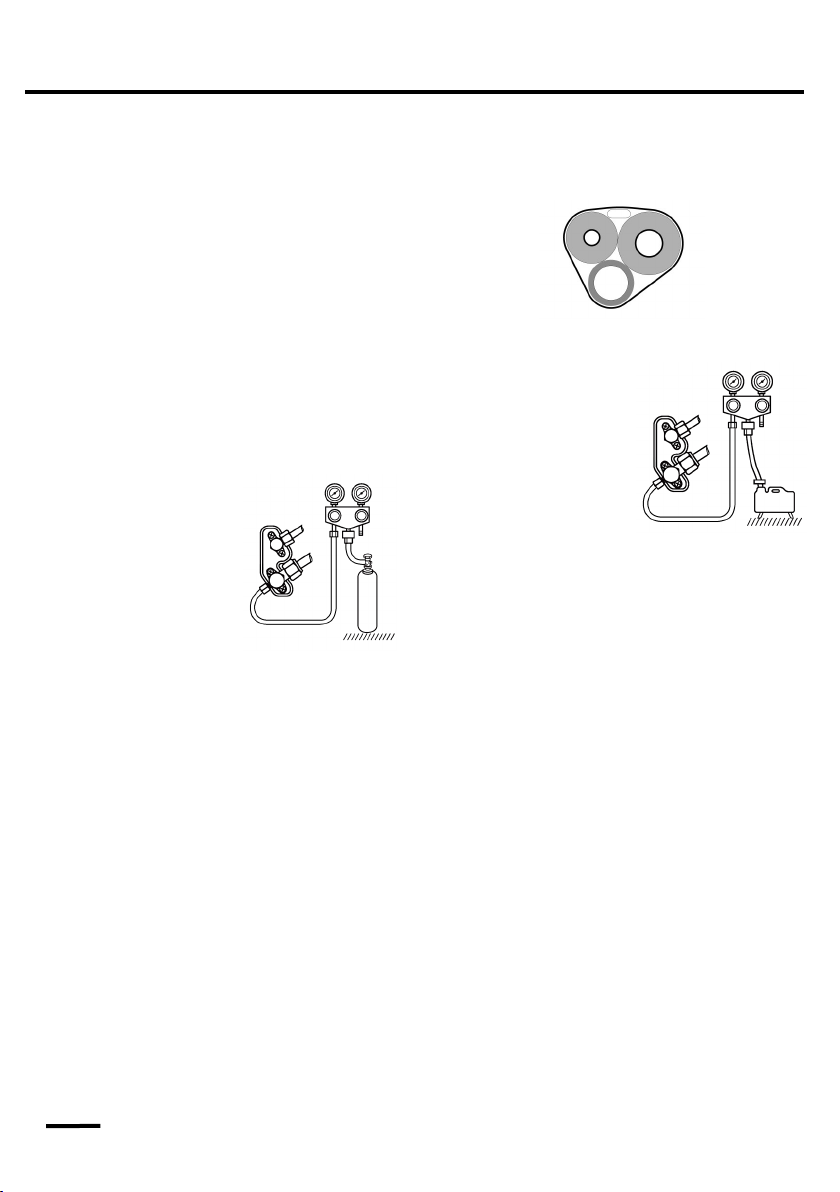

Подключите манометрический коллектор и баллон
с азотом к сервисному
порту газового
трубопрово-да хладагента
наружного блока. Баллон
следует подключать через
понижа-ющий редуктор.
Не допус-кается
использование сжатого
чине высокого содержания в нем влаги. Заполните
воздуха по присистему азотом до давления 4,15МПа. Во
избежание попадания в систему жидкого азота,
расположите баллон клапаном вверх.
Проверьте все выполненные соединения трубопроводов на наличие утечки с помощью, например,
мыльного раствора. В случае обнаружения утечки
её необходимо устранить.
По истечении 10 15минут проверьте давление в
системе. В случае его падения необходимо выяснить причину.
блочный электрический кабель . Дренажная
труба (шланг), должна быть расположена в самом
низу связки.
Отключите баллон с азотом манометрического
коллектора. Откачайте азот
из системы.
Подключите к манометрическому коллектору вакуумный насос.
Включите вакуумный насос.
Создайте вакуум в системе
до разрежения –0,101МПа.
По истечении 5 10минут
проверьте разрежения в
системе. В случае его уменьшения необходимо
выяснить причину.
Отключите вакуумный насос от манометрического
коллектора.
Правильно используйте манометрический коллектор и вакуумный насос. Для этого, перед их использованием, обратитесь к инструкции по эксплуатации для каждого инструмента.
Полностью откройте клапана трубопроводов хладагента наружного блока, сначала жидкостного, а
затем газового.
Отключите манометрический коллектор от сервисного порта газового трубопровода хладагента
наружного блока.
Установите заглушки на клапана газового и жид-
костного трубопроводов хладагента наружного
блока.
Заправка хладагентом
Данные модели поставляются с наружными блоками заправленными хладагентом R410A. Системы не
требуют добавления хладагента при длинах трубо-
Пробный пуск
Включите электропитание кондиционера.
С помощью беспроводного пульта управления
включите кондиционер и проверьте его работоспособность в различных режимах.
20
проводов не превышающих раннее указанных
ограничений.
Необходимо учесть, что оценку эффективности
работы кондиционера необходимо производить не
ранее чем через 15 20минут после первого включения.
Page 22
Коды ошибок и устранение неисправностей
Неисправность Возможная причина и способ её устранения
Изменение цвета внутреннего блока
Туман у отверстия выхода воздуха
внутрен-него блока
Из наружного блока вытекает вода
На панели индикации внутреннего
блока появляются символы ¨FC¨
Потрескивание корпуса внутреннего блока
в режиме охлажддения
• Коды ошибок
При возникновении неисправности код ошибки автоматически отображается на дисплее лицевой
панели внутреннего блока.
№. Причина неисправности
Сработала защита по току вследствие изменения
1
2
напряжения, короткого замыкания или повышения давления
в контуре
Неисправность датчика температуры воздуха во внутреннем блоке
Под воздействием различных факторов (например, ультрафиолетового излучения, температуры и
пр.) пластиковый корпус может изменить цвет, что не отразится на функциональных
характеристи-ках устройства. Не является недостатком.
Если в помещении высокие влажность и температура воздуха, то на выходе из кондиционера
может образовываться туман. Он пропадет через некоторое время работы, по мере
снижения температуры в помещении
Это конденсат с теплообменника наружного блока, образовавшийся при работе в режиме
обогрева или при включении режима оттаивания. Не является неисправностью.
Сработало напоминание о том, что необходимо произвести чистку внутреннего блока. Чтобы
отключить напоминание, необходимо 2 раза нажать на кнопку аварийного включения на
внутрен-нем блоке за передней панелью.
При работе в режиме охлаждения возможно потрескивание пластмассового корпуса внутреннего
блока вследствие внутреннего напряжения, возникающих из за разности температуры
окружающего и охлажденного воздуха. Штатная ситуация, не является неисправностью.
ошибки
Код
E0
E1
3
4
Неисправность датчика температуры на
теплообменнике наружного блока
Неисправность датчика температуры фреона на теплообменнике
внутреннего блока
Неисправность вентилятора внутреннего блока с
5
PG электродвигателем.
6
7
8
10
Неисправность вентилятора внутреннего блока с DC
электродвигателем
Нет коммутации между наружным и внутренним блоками
Неисправность платы внутреннего блока (выход из строя модуля памяти EE)
9
Неисправность DC электродвигателя вентилятора наружного блока
Защита модуля инвертора
11
Защита модуля PFC
E2
E3
E4
E4
E5 (5E)
Eb
F0
F1
F2
21
Page 23
Коды ошибок и устранение неисправностей
15
18
22
26
16
17
23
21
24
25
19
20
12
13
14
Ошибка запуска компрессора
Неисправность датчика линии нагнетания
Неисправность датчика на выходе компрессора
Неисправность датчика температуры на
теплообменнике наружного блока
Защита по высоком или низкому напряжению
Нет связи между основной платой PCB и модулем инвертора
Неисправность палты наружного блока ( неисправность модуля
памяти EE)
Ошибка датчика рециркуляции (ошибка переключателя 4-х ходового клапана)
Защита по высокому давлению
Защита при недостатке фреона (защита по низкому давлению)
Защита от перегрузки оборудования
Защита превышению давления нагнетания
Защита при высокой температуре во внутреннем блоке
Защита от обмеразания
Защита от превышения по току
F3
F4
F5
F6
F7
F8
E4
FA
P2
P3
P4
P5
P6
P7
P8
Немедленно выключите кондиционер, отключите его от электропитания и обратитесь к специалистам при обнаружении следующих неисправностей:
- ненормальные звук во время работы оборудования; сильный посторонний запах во время работы;
- течь жидкости из внутреннего блока; частое срабатывание устройства защитного отключения (УЗО);
- попадание жидкости внутрь оборудования; сильный нагрев вилки или кабеля электропитания.
22
Page 24
Коды ошибок и устранение неисправностей
Коды ошибок серии L , подраздел ошибк cерии F1
№. Причина неисправности
1
2
3
4
5
6
7
8
9
10
Высокое или низкое напряжение постоянного тока
Защита по превышению фазного тока компрессора
Ошибка запуска компрессора
Нет фазы или перекос фаз компрессора
Неисправность модуля привода компрессора
Защита оборудования по току (PFC) L5
Программная защита оборудования по току (PFC)
Обнаружение не нормальной защиты по току
Выход из строя шунтирующего сопротивления L8
Неисправность температурного датчика IPM
Код
ошибки
L0
L1
L2
L3
L4
L6
L7
L9
11
12
Неисправность запуска компрессора
Ошибка защиты управления током
LA
LC
23
Page 25
Гарантийные обязательства

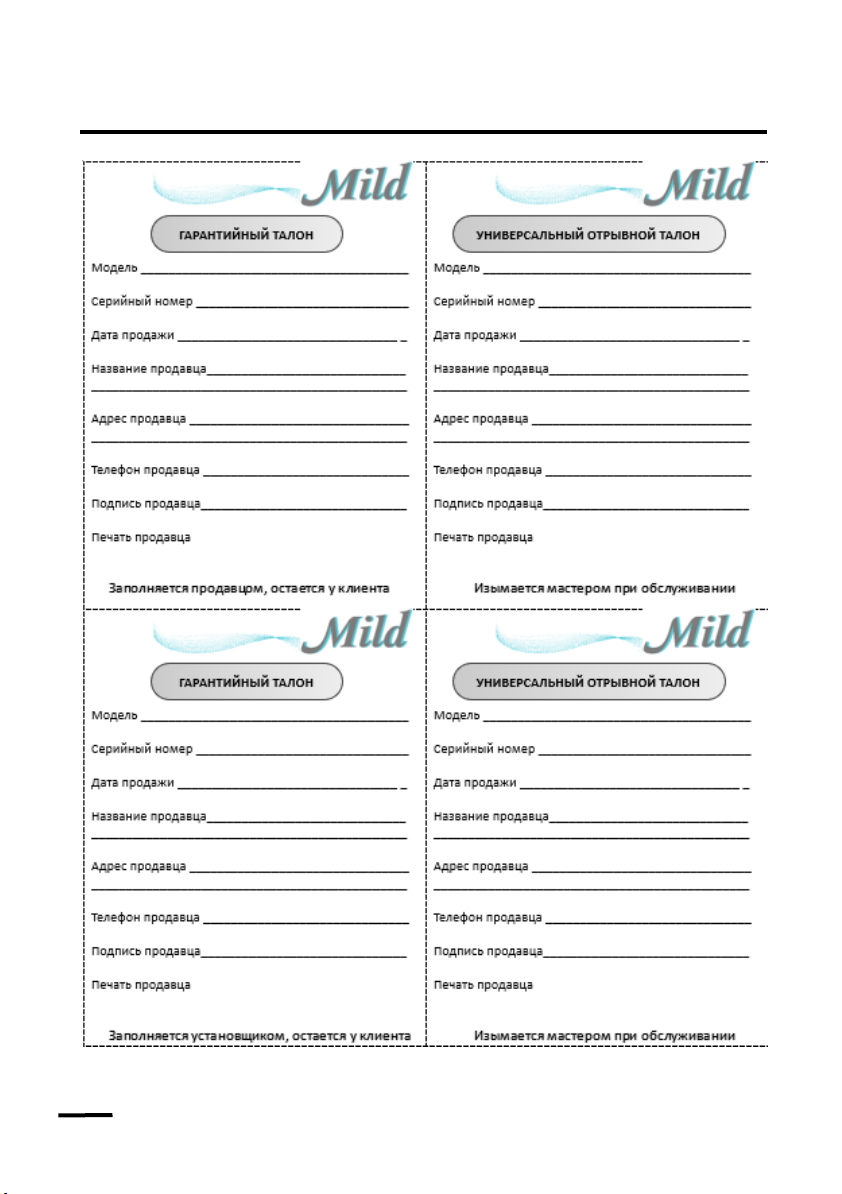

ГАРАНТИЙНЫЙ ТАЛОН
Поздравляем Вас с приобретением техники отличного качества!
Настоящий документ не ограничивает определённые законом права
потребителей, но дополняет и уточняет оговорённые законом
обязательства, предполагающие соглашение сторон или договор.
- Внимательно ознакомьтесь с гарантийным талоном.
- Проследите, чтобы талон был правильно заполнен и имел штамп
Продавца. При отсутствии штампа и даты продажи (либо кассового чека с
датой продажи) гарантийный срок кондиционера (далее - изделие)
исчисляется со дня его изготовления.
- Тщательно проверьте внешний вид изделия и его комплектность. Все
претензии по внешнему виду и комплектности изделия предъявляйте
Продавцу при покупке изделия.
- Гарантийное обслуживание купленного Вами прибора осуществляется
через Продавца, монтажную организацию, проводившую установку
прибора, или сервисный центр.
- В случае неисправности прибора по вине изготовителя обязательство по
устранению неисправности ложится на уполномоченную изготовителем
организацию. Покупатель в праве обратиться к Продавцу.
- Ответственность за неисправность прибора по вине организации,
проводившей установку (монтаж) прибора, ложится на монтажную
организацию. В данном случае необходимо обратиться к организации,
проводившей установку (монтаж) прибора.
- Для установки (подключения) изделия необходимо обращаться в
специализированные сервисные центры. Вы можете воспользоваться
услугами квалифицированных специалистов.
- Продавец, Уполномоченная изготовителем организация, импортёр,
Изготовитель не несут ответственности за недостатки изделия,
возникшие из-за его неправильной установки (подключения).
- В конструкцию, комплектацию или технологию изготовления изделия, с
целью улучшения его технических характеристик, могут быть внесены
изменения. Такие изменения вносятся в изделие без предварительного
уведомления Покупателя и не влекут обязательств по изменению/
улучшению ранее выпущенных изделий.
- Убедительно просим Вас во избежание недоразумений до установки/
эксплуатации изделия внимательно изучить его инструкцию по
эксплуатации.
- Запрещается вносить в Гарантийный талон какие либо изменения, а
также стирать или переписывать какие-либо указанные в нем данные.
- Настоящая гарантия имеет силу, если Гарантийный талон правильно
заполнен и в нем указаны: наименование и модель изделия, его
серийные номера, дата продажи, а также имеется подпись
уполномоченного лица и штамп Продавца.
- Гарантийный срок составляет 12 (двенадцать) месяцев со дня
продажи. Покупатель может получить расширенную гарантию сроком
на 36 месяцев при условии прохождения своевременного сервисного
обслуживания.
Настоящая гарантия распространяется на производственный или кон-
струкционный дефект изделия.
Выполнение уполномоченным сервисным центром ремонтных работ и
замена дефектных деталей изделия производится в сервисном центре
или у Покупателя (по усмотрению сервисного центра).
- Гарантийный ремонт изделия выполняется в срок не более 45 дней.
В случае, если во время устранения недостатков товара станет
очевидным, что они не будут устранены в определённый соглашением
сторон срок, стороны могут заключить соглашение о новом сроке
устранения недостатков товара.
Указанный гарантийный срок не распространяется при использовании
изделия не по назначению.
-Гарантийный срок на комплектующие изделия (детали которые могут
быть сняты с изделия без применения каких-либо инструментов) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие изделия, установленные на изделие при гарантийном или платном ремонте,
либо приобретённые отдельно от изделия, составляет 3 (три) месяца со
дня выдачи Покупателю изделия по окончании ремонта, либо продажи
последнему этих комплектующих.
-Настоящая гарантия действительна только на территории РФ, на
изделия, купленные на территории РФ.
-Настоящая гарантия не даёт права на возмещение и покрытие ущерба,
произошедшего в результате переделки или регулировки изделия, без
предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными
техническими стандартами и нормами безопасности, действующими в
любой другой стране, кроме РФ, в которой это изделие было
первоначально продано.
Настоящая гарантия не распространяется на:
- периодическое и сервисное обслуживание изделия (чистку, замену
фильтров или устройств выполняющих функции фильтров);
- любые адаптации и изменения изделия, в т. ч. с целью усовершенствования и расширения обычной сферы его применения, которая
указана в руководстве по эксплуатации изделия, без предварительного
письменного согласия изготовителя;
- аксессуары, входящие в комплект поставки.
Настоящая гарантия также не предоставляется в случаях:
- полностью/частично изменён, стёрт, удалён или будет неразборчив
серийный номер изделия;
- использования изделия не по его прямому назначению, не в соответствии с его руководством по эксплуатации, в том числе, эксплуатации
изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем
организацией, импортёром, изготовителем;
- наличия на изделии механических повреждений (сколов, трещин и
т.д.), воздействий на изделие чрезмерной силы, химически агрессивных
веществ, высоких темпера-тур, повышенной влажности/запылённости,
концентрированных паров, если что-либо из перечисленного стало
причиной неисправности изде-лия;
- ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на то организациями/лицами;
- стихийных бедствий (пожар, наводнение и т.д.) и других причин
находящихся вне контроля Продавца, уполномоченной изготовителем
организации, импортёра, изготовителя и Покупателя, которые
причинили вред изделию;
- неправильного подключения изделия к электрической, водопроводной или прочим внешним сетям, а также неисправностей (не соответствие рабочих параметров) электрической, водопроводной или прочих
внешних сетей;
- дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных руководством по
эксплуатации, насекомых и продуктов их жизнедеятельности и т.д.;
неправильного хранения изделия; необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также
стеклянных/фарфоровых/матерчатых и перемещаемых вручную дета-
лей и других дополнительных быстроизнашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период рабо-
тоспособности, в связи с их естественным износом, или если такая
замена предусмотрена конструкцией и не связана с разборкой изделия;
- дефектов системы, в которой изделие использовалось как элемент
этой системы;
- дефектов, возникших вследствие невыполнения Покупателем
указанной ниже Памятки по уходу за кондиционером.
24
Page 26
Гарантийные обязательства
Особые условия гарантийного обслуживания кондиционеров
Настоящая гарантия не распространяется на недостатки работы изделия
в случае, если Покупатель по своей инициативе (без учёта соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии установлен
Покупателем.
Напоминаем, что неквалифицированный монтаж кондиционеров может
привести его неправильной работе и как следствие к выходу изделия из
строя.
-Монтаж данного оборудования должен производится согласно
документу СТО НОСТРОЙ 2.23.1-2011 «Монтаж и пуско-наладка испарительных и компрессорно-конденсаторных блоков бытовых систем
кондиционирования в зданиях и сооружениях».
Гарантию на монтажные работы и связанные с ними недостатки в
работе изделия несёт монтажная организация. Производитель
(продавец) вправе отказать в гарантии на изделие, смонтированное и
введённое в эксплуатацию с нарушением стандартов и инструкций.
Особые условия эксплуатации кондиционеров:
- Настоящая гарантия не предоставляется, если по требованию/
желанию Покупателя в нарушение действующих в РФ требований СНиП,
стандартов и иной технической документации:
a) был неправильно подобран и куплен кондиционер(-ы) для
конкретного помещения;
- были неправильно смонтирован(-ы) (установлен(-ы)) блок(-и)
купленного Покупателем кондиционера.
- Покупатель в соответствии с Жилищным Кодексом РФ обязан
согласовать монтаж купленного кондиционера(-ов) с эксплуатирующей
организацией и компетентными органами исполнительной власти
субъекта Российской Федерации.
- Продавец, Уполномоченная изготовителем организация, Импортёр,
Изготовитель снимают с себя всякую ответственность за любые
неблагоприятные последствия, связанные с использованием купленного
кондиционера(-ов) без утверждённого плана монтажа и разрешения
вышеуказанных организаций.
Памятка по уходу за кондиционером:
1. Раз в 2 недели (при интенсивной эксплуатации чаще), контролируйте
чистоту воздушных фильтров во внутреннем блоке (см. руководство по
эксплуатации). Защитные свойства этих фильтров основаны на электростатическом эффекте, поэтому даже при незначительном загрязнении
фильтр перестаёт выполнять свои функции.
2. Один раз в год, необходимо проводить профилактические работы,
включающие в себя очистку от пыли и грязи теплообменников внутреннего и внешнего блоков, проверку давления в системе, диагностику всех
электронных компонентов кондиционера, чистку дренажной системы.
Данная процедура предотвратит появление неисправностей и обеспечит
надёжную работу вашего кондиционера.
3. Раз в год (лучше весной), при необходимости, следует очистить
теплообменник наружного блока и проверить работу кондиционера на
всех режимах. Это обеспечит надёжную работу Вашего кондиционера.
4. Эксплуатация кондиционера в зимних условиях имеет ряд
особенностей. При крайне низких температурах: от -10°С и ниже для
кондиционеров не инверторного типа и от -15°С и ниже для
кондиционеров инверторного типа, рекомендуется использовать кондиционер только в режиме вентиляции. Запуск кондиционера для работы
в режимах охлаждения или обогрева может привести к сбоям в работе
кондиционера и поломке компрессора.
Если на улице отрицательная температура, а конденсат (вода из
внутреннего блока) выводится на улицу, то возможно замерзание воды
в дренажной системе и, как следствие, конденсат будет вытекать из
поддона внутреннего блока в помещение.
Покупатель-потребитель предупреждён о том, что в соответствии с п. 11
«Перечня непродовольственных товаров надлежащего качества, не
подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации»
Постановлению Правительства РФ от 19.01.1998. № 55 он не вправе
требовать обмена купленного изделия в порядке ст. 25 Закона «О
защите прав потребите-лей» и ст. 502 ГК РФ.
ВНИМАНИЕ!!!
С момента подписания Покупателем Гарантийного талона считается, что:
Вся необходимая информация о купленном изделии и его потребительских свойствах предоставлена Покупателю в полном объёме, в соответствии со ст. 10 Закона "О защите прав потребителей"
Покупатель получил Руководство по эксплуатации приобретённого
изделия на русском языке.
Покупатель ознакомлен и согласен с условиями гарантийного обслуживания и особенностями эксплуатации приобретённого изделия.
Покупатель ознакомился с Памяткой по уходу за кондиционером и
обязуется выполнять указанные в ней правила.
Покупатель претензий к внешнему виду и комплектности
приобретённого изделия не имеет.
Подпись покупателя:
подпись, расшифровка
Дата: ______ _________________ 20___ года.
25
Page 27
Гарантийный талон
26
Page 28
Сведения об утилизации
• По окончанию срока эксплуатации системы кондиционирования должны быть
утилизированы в соответствии с требованиями нормативной документации по
охране и безопасности окружающей среды.
• Демонтаж и утилизация кондиционера должны производиться
квалифицированными сотрудниками сертифицированных специализированных
организаций.
• Внимание! Несоблюдение требований утилизации влечет за собой
ответственность согласно КоАП РФ Статья 8.2. "Несоблюдение требований в
области охраны окружающей среды при обращении с отходами производства и
потребления".
---------------------------------------
- Сведения об изготовителе (поставщике)
Изготовитель:
«NINGBO AUX IMP. AND EXP. CO., LTD»
NO.1166 NORTH MINGGUANG ROAD JIANGSHAN TOWN, YINZHOU DISTRICT 315191 NINGBO CHINA/
«НИНБО АУКС ИМП. ЭНД ЭКСП. КО., ЛТД»
No. 1166, ул. Сервеный МингГуанг, г. Цзаньшань, Округ Йинчжоу, 315191, Нинбо, Чжэцзян, Китай
Импортёр в РФ и уполномоченная организация:
ООО «ИнфотехКлимат»
Российская Федерация,
111024, г. Москва, шоссе Энтузиастов, д. 17, комната 424
InfotehKlimat Ltd.
Russian Federation
111024, Moscow, shosse Entuziastov, b.17
www.mild-aircon.com
Сделано в Китае
27
Page 29
Для заметок
28
Page 30
www.mild-aircon.com
29/11/2023
Loading...
