Gebruiksaanwijzing voor de

wasautomaat W 5903 WPS

Lees beslist de gebruiksaanwijzing voordat u uw wasautomaat plaatst, installeert en in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.

nl-NL

M.-Nr. 09 007 620

Page 2

Een bijdrage aan de bescherming van ons milieu

Het verpakkingsmateriaal

De verpakking beschermt het apparaat tegen transportschade.

Het verpakkingsmateriaal is uitgekozen omdat dit het milieu relatief weinig be last en kan worden hergebruikt. Door hergebruik van verpakkingsmate riaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd.

Uw vakhandelaar neemt de verpakking in het algemeen terug.

Het afdanken van het apparaat

Oude elektrische en elektronische ap paraten bevatten meestal nog waarde volle materialen. Ze bevatten echter ook schadelijke stoffen die nodig zijn geweest om de apparaten goed en veilig te laten functi oneren. Wanneer u uw oude apparaat bij het gewone afval doet of er op een andere manier niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu.

Verwijder uw oude apparaat dan ook nooit samen met het gewone afval, maar lever het in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur. Vraag uw handelaar indien nodig om inlichtingen.

Het afgedankte apparaat moet tot die tijd buiten het bereik van kinderen wor den opgeslagen.

Page 3

Inhoud

Een bijdrage aan de bescherming van ons milieu .......................2

Veiligheidsinstructies en waarschuwingen.............................6

Bediening van de wasautomaat .....................................10

Bedieningspaneel .................................................10

Functie van het display .............................................11

Ingebruikneming van de wasautomaat ...............................12

Tips om energie en water te besparen................................14

Energie- en waterverbruik.........................................14

Wasmiddelen ..................................................14

Zo wast u goed...................................................15

Korte handleiding .................................................15

Programmakeuze .................................................20

Extra functies ....................................................22

Centrifugeren ....................................................23

Voorprogrammering ..............................................24

Programma-overzicht .............................................25

Textielbehandelingssymbolen ......................................27

Programmaverloop ...............................................28

Het wijzigen van het programmaverloop..............................30

Het afbreken van een programma / Het wisselen van programma............30

Het onderbreken van een programma .................................30

Het wijzigen van een gekozen programma ..............................30

Het bijvullen van de trommel of het voortijdig verwijderen van wasgoed

uit de trommel ....................................................31

Page 4

Inhoud

Wasmiddelen ....................................................32

Het juiste wasmiddel ...............................................32

Wateronthardingsmiddel .........................................33

Wasmiddelen met verschillende componenten ........................33

Middelen voor het nabehandelen van het wasgoed .......................34

Automatisch spoelen met wasverzachter, synthetische stijfsels

of vloeibare stijfsels .............................................34

Apart spoelen met wasverzachter, synthetische stijfsels of vloeibare stijfsels 34

Het kleuren en ontkleuren ...........................................34

Reiniging en onderhoud ...........................................35

Het reinigen van de ommanteling, het bedieningspaneel en de trommel.......35

Het reinigen van de wasmiddellade ...................................35

Het reinigen van de wasmiddelladekast ................................36

Het reinigen van het watertoevoerzeefje ................................37

Nuttige tips ......................................................38

Het oplossen van problemen.........................................38

Het lukt niet om een wasprogramma te starten. ..........................38

In het display staat een storingsmelding................................39

Algemene problemen met de wasautomaat .............................40

Een tegenvallend wasresultaat .......................................41

De deur kan met de Deur - toets niet worden geopend.....................42

Het openen van de deur bij verstopte afvoer en/of stroomuitval..............43

Afdeling Klantcontacten ...........................................45

Reparaties.....................................................45

Programma-actualisering (Update) .................................45

Garantietermijn en garantievoorwaarden .............................45

Bij te bestellen onderdelen ........................................45

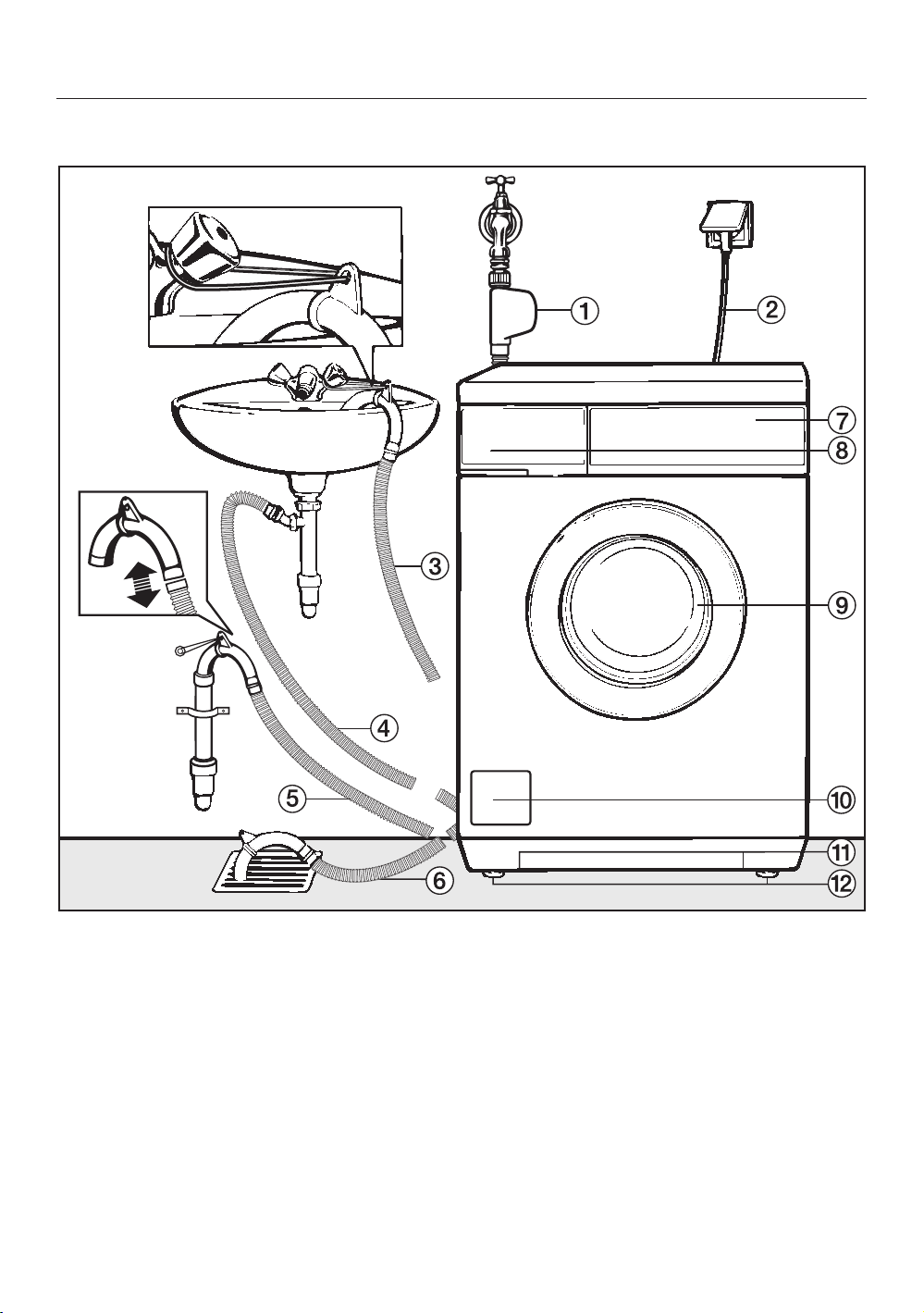

Het plaatsen en aansluiten van de wasautomaat .......................46

Het apparaat van voren .............................................46

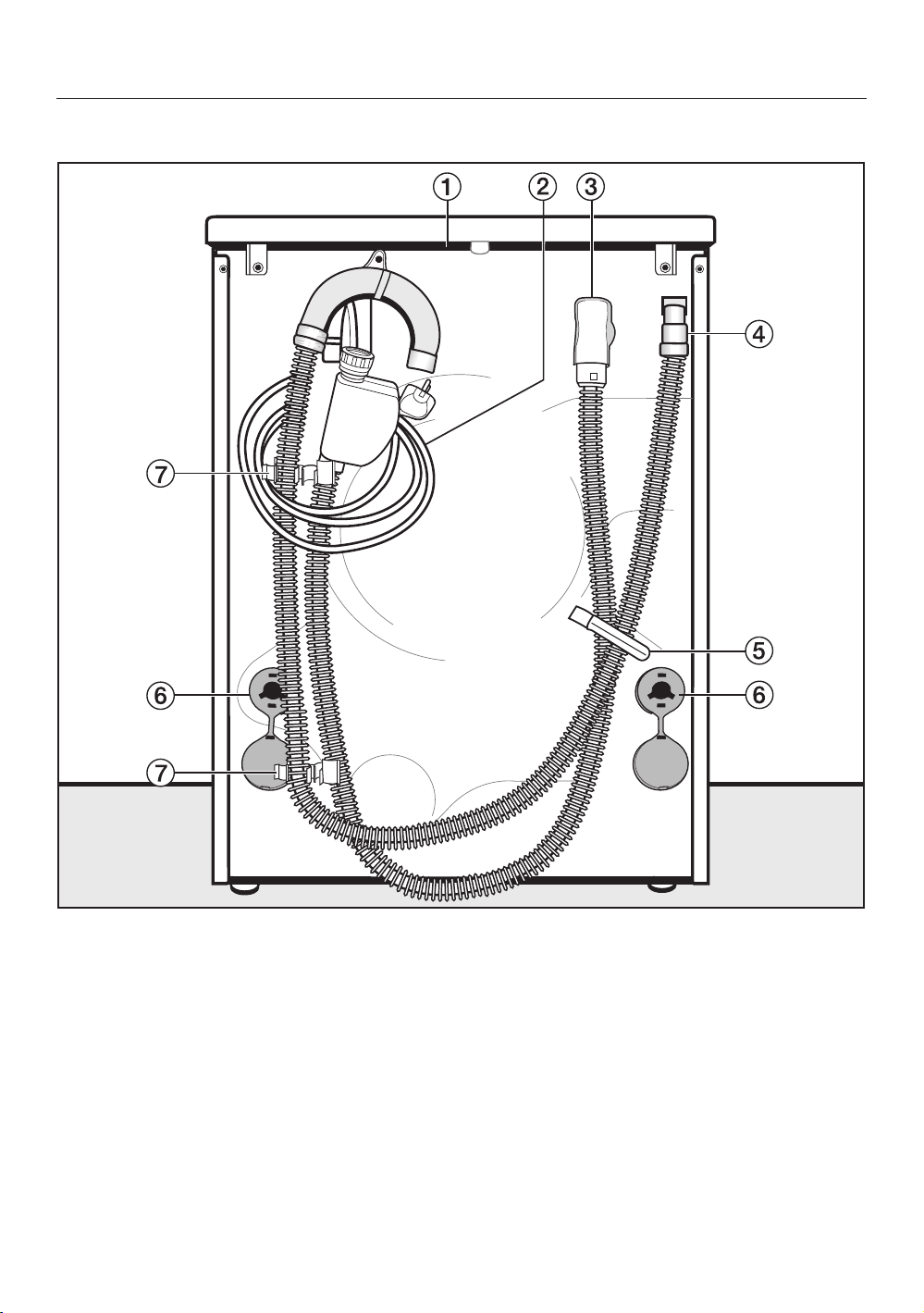

Het apparaat van achteren ..........................................47

Plaats van opstelling ...............................................48

Het plaatsen van de wasautomaat ....................................48

Het verwijderen van de transportbeveiliging.............................48

Het monteren van de transportbeveiliging ..............................50

Page 5

Inhoud

Het stellen van de wasautomaat ......................................51

Het naar buiten draaien en vastzetten van de stelvoeten ................51

Was-droogzuil..................................................52

Het Miele waterbeveiligingssysteem ...................................53

Het aansluiten van de watertoevoer ...................................54

Het aansluiten van de waterafvoer ....................................56

Elektrische aansluiting ..............................................57

Verbruikgegevens ................................................58

Instructie voor de vergelijkende onderzoeken: ........................58

Technische gegevens .............................................59

Menu voor de instellingen .........................................60

Het openen van het menu voor de instellingen ...........................60

Het kiezen van een instelling .........................................60

Het sluiten van het menu voor de instellingen............................60

Taal

! ...........................................................60

Behoedzaam wassen ..............................................61

Inweken .........................................................61

Extra water .......................................................61

Verleng. voorwastijd ...............................................61

Afkoeling waswater ................................................62

Code ...........................................................62

Zoemer..........................................................63

Akoestisch signaal.................................................64

Lichtsterkte display ................................................64

Contrast display...................................................64

Sterkte achtergr.verl. ...............................................64

Stand-by display ..................................................65

Memory .........................................................65

Kreukbeveiliging ..................................................65

Na te bestellen reinigings- en onderhoudsmiddelen ....................66

CareCollection ....................................................66

Page 6

Veiligheidsinstructies en waarschuwingen

Lees beslist deze gebruiksaanwij

zing.

Deze wasautomaat voldoet aan de voorgeschreven veiligheidsbepalin gen.

Door ondeskundig gebruik kunnen personen echter letsel oplopen en kan er materiële schade ontstaan. Lees de gebruiksaanwijzing daarom eerst aandachtig door voordat u uw apparaat voor het eerst gebruikt. Hierin vindt u belangrijke instructies betreffende de veiligheid, het ge bruik en het onderhoud van de wasautomaat. Dat is veiliger voor uzelf en u voorkomt onnodige schade aan uw apparaat.

Bewaar deze gebruiksaanwijzing en geef deze door aan de eventuele volgende eigenaar van de automaat.

Efficiënt gebruik

Deze wasautomaat is uitsluitend be

stemd voor huishoudelijk of daarmee vergelijkbaar gebruik.

Personen die op grond van hun

fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis van de wasautomaat niet in staat zijn om het apparaat veilig te bedienen, mogen deze automaat alleen gebruiken als ze onder toezicht staan van of wor den geïnstrueerd door een verant woordelijk persoon.

Wanneer er kinderen in huis zijn

Wanneer er kinderen in de buurt van

de wasautomaat zijn, houd ze dan goed in de gaten. Zorg ervoor dat ze niet met het apparaat gaan spelen.

Kinderen mogen de wasautomaat

alleen dan zonder toezicht gebruiken, wanneer ze weten hoe het apparaat werkt en wat voor gevaar zij lopen wanneer ze de automaat fout bedienen.

Wanneer u met hoge temperaturen

was, bedenk dan dat het glas van de deur heet wordt. Zorg ervoor dat kinderen het glas tij

dens een wasprogramma niet aanra ken.

Deze wasautomaat is uitsluitend be

stemd voor het wassen van textiel dat volgens de aanwijzingen van de fabri kant op het onderhoudsetiket in de wasautomaat mag worden gewassen. Gebruik voor andere doeleinden kan gevaarlijk zijn. De fabrikant is niet ver antwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan hier aangegeven of door een fou tieve bediening.

Page 7

Veiligheidsinstructies en waarschuwingen

Technische veiligheid

Controleer vóórdat het apparaat

wordt geplaatst, of het zichtbaar be schadigd is. Een beschadigde wasautomaat mag niet worden geplaatst en niet in gebruik genomen.

Vergelijk vóórdat u de wasautomaat

aansluit de aansluitgegevens (zekering, spanning en frequentie) op het type plaatje met die van het elektriciteitsnet. Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien.

De elektrische veiligheid van de

wasautomaat is uitsluitend gegarandeerd als deze wordt aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is geïnstalleerd. Laat de huisinstallatie bij twijfel door een vakman / vakvrouw inspecteren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad.

Gebruik om veiligheidsredenen

geen verlengsnoer. Dit in verband met gevaar voor bijvoor beeld oververhitting.

Defecte onderdelen mogen alleen

door originele Miele-onderdelen wor den vervangen. Alleen van deze Mieleonderdelen kunnen wij garanderen, dat zij volledig voldoen aan de veiligheids eisen die wij stellen aan onze appara ten en onderdelen daarvan.

Reparaties aan de wasautomaat

mogen alleen door vakmensen van Miele worden uitgevoerd. Ondeskundig uitgevoerde reparaties kunnen onvoorziene risico's voor de ge bruiker opleveren, waarvoor de fabri kant niet aansprakelijk kan worden ge steld.

Wanneer de aansluitkabel is be

schadigd, moet de kabel door erkende vakmensen worden vervangen.

Wanneer er een storing wordt ver

holpen en wanneer de wasautomaat wordt gereinigd en onderhouden mag er geen elektrische spanning op de wasautomaat staan. Dat is het geval, als aan één van de volgende voorwaarden is voldaan:

– als de hoofdschakelaar van de huis-

installatie is uitgeschakeld,

– of als de stekker uit de contactdoos

is getrokken.

Het Miele waterbeveiligingssysteem

beschermt tegen waterschade, als aan de volgende voorwaarden is voldaan.

–

Water en elektriciteit moeten op de

juiste wijze zijn aangesloten.

–

Is er sprake van schade, moet de wasautomaat onmiddellijk worden gerepareerd.

Page 8

Veiligheidsinstructies en waarschuwingen

Wanneer dit apparaat op een niet-

stationaire locatie (bijv. op een boot of in een camper) moet worden geplaatst, mag het uitsluitend door een vakman/ vakvrouw worden ingebouwd en aan gesloten. Hierbij moet aan alle voor waarden voor een veilig gebruik wor den voldaan.

Breng geen wijzingen aan de was

automaat aan die niet nadrukkelijk door Miele zijn toegestaan.

Gebruik

Plaats uw wasautomaat niet in vorst

gevoelige ruimten. Bevroren slangen kunnen scheuren of barsten en de betrouwbaarheid van de elektronische besturing kan door temperaturen onder het vriespunt afnemen.

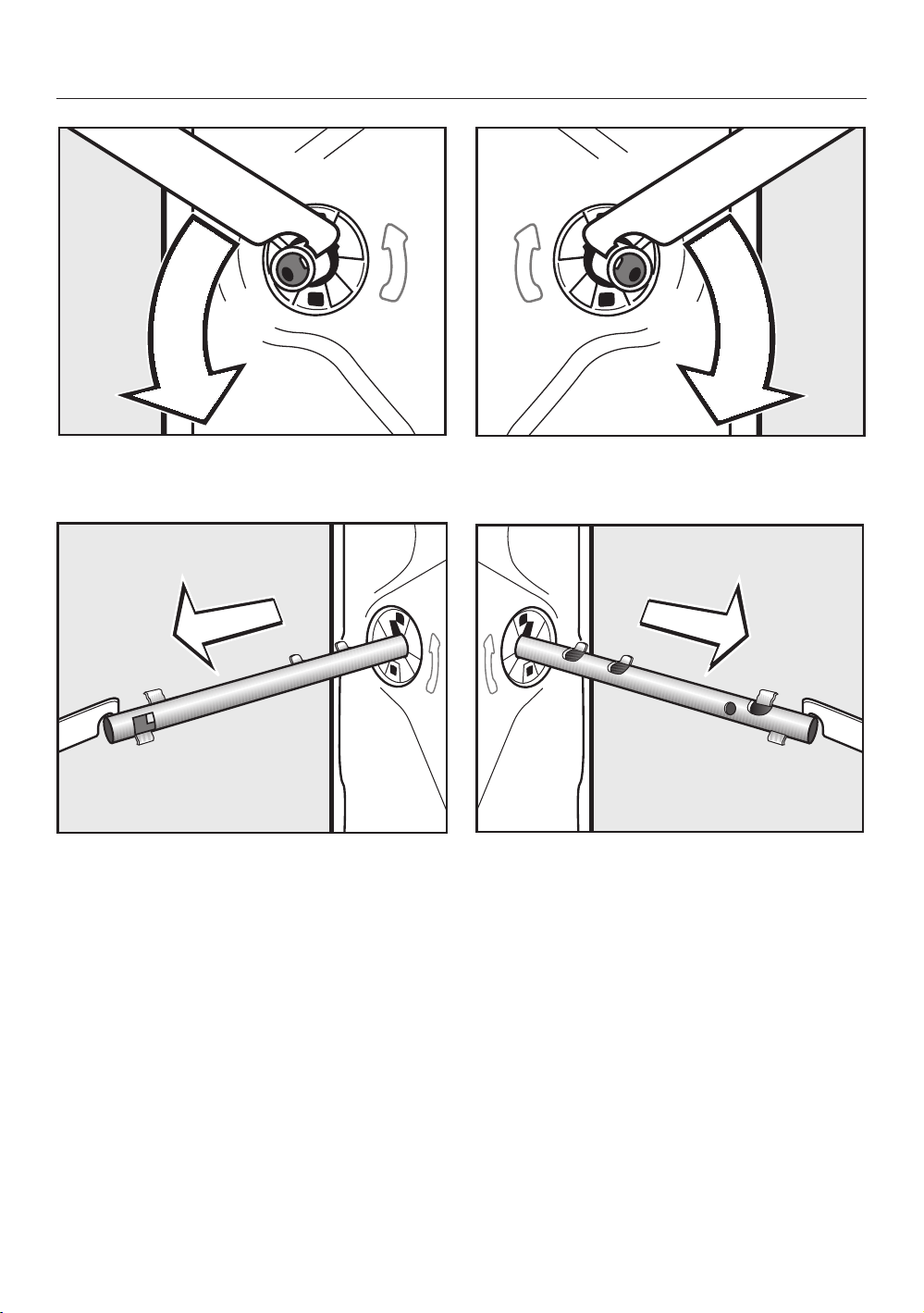

Verwijder voordat u de wasautomaat

in gebruik neemt de transportbeveiliging aan de achterzijde van het apparaat. Zie hoofdstuk: "Het plaatsen en aansluiten van de wasautomaat", paragraaf: "Het verwijderen van de transportbevei liging". Wanneer u de transportbeveiliging niet verwijdert, kan dat bij het centrifugeren schade veroorzaken aan uw wasauto maat en aan de meubels / apparaten die ernaast staan.

Sluit de kraan af als u langere tijd af

wezig bent (bijv. tijdens vakanties), ze ker als er zich in de buurt van de was automaat geen afvoer in de vloer zoals een putje bevindt.

Denk eraan dat er water kan over

stromen. Controleer daarom vóórdat u de water afvoerslang in een wastafel of wasbak hangt, of het water snel genoeg weg stroomt. Zorg er daarom ook voor dat de afvoer slang niet weg kan glijden. Wanneer de slang niet goed vastzit kan hij door de

kracht van het wegstromende water uit

de wastafel of wasbak worden gedrukt.

Let erop dat u voorwerpen zoals

spijkers, naalden, munten en paperclips niet meewast. Deze kunnen namelijk onderdelen van de wasautomaat beschadigen (bijv. kuip, wastrommel). Beschadigde onderdelen kunnen op hun beurt weer schade aan het wasgoed veroorzaken.

Als u het wasmiddel op de juiste

manier doseert is het niet nodig dat u

de wasautomaat ontkalkt. Mocht uw apparaat toch zo sterk ver kalkt zijn, dat het beslist moet worden ontkalkt, gebruik daar dan speciale ont kalkingsmiddelen voor die een anti-cor rosiemiddel bevatten. Deze middelen zijn verkrijgbaar via uw Miele-vakhandelaar of bij de afdeling Onderdelen van Miele Nederland B.V. Volg de adviezen voor het gebruik van de ontkalkingsmiddelen strikt op.

Page 9

Veiligheidsinstructies en waarschuwingen

Wasgoed dat met oplosmiddelhou

dende reinigingsmiddelen is behan deld, moet vóórdat het in de wasauto maat wordt gewassen, grondig in hel der water worden uitgespoeld.

Gebruik in deze wasautomaat nooit

reinigingsmiddelen die een oplosmid del bevatten, zoals wasbenzine. Doet u dat toch, dan kunnen onderde len van het apparaat beschadigen en kunnen er giftige dampen ontstaan. Het gevaar bestaat dan dat er brand uit breekt of zich een explosie voordoet.

Zorg ervoor dat er nooit oplosmid

delhoudende reinigingsmiddelen tegen deze wasautomaat terechtkomen, zoals wasbenzine. Dit is slecht voor kunststof oppervlakken.

Wanneer u textielverf in de wasauto-

maat wilt gebruiken, kies dan textielverf die daar geschikt voor is, gebruik niet meer verf dan strikt nodig is en neem de aanwijzingen van de textielverffabrikant precies in acht.

Toebehoren

Alleen originele Miele-toebehoren

kunnen worden aan- of ingebouwd. Wanneer er andere toebehoren worden aan- of ingebouwd, kan Miele niet voor de gevolgen instaan en kan er geen beroep meer worden gedaan op bepa lingen met betrekking tot garantie en productaansprakelijkheid.

Wanneer de veiligheidsinstructies niet worden opgevolgd, kan de fa brikant niet verantwoordelijk worden gesteld voor schade die daar eventueel het gevolg van is.

Ontkleuringsmiddelen kunnen door

hun chemische samenstelling corrosie veroorzaken. Deze middelen mogen daarom niet in de wasautomaat worden gebruikt.

Komt er vloeibaar wasmiddel in de

ogen terecht, spoel de ogen dan met veel water schoon. Wordt dit middel per ongeluk ingeslikt, bel dan direct de dokter op. Personen die een gevoelige of bescha digde huid hebben, kunnen het vloei baar wasmiddel maar beter niet aanra ken.

Page 10

Bediening van de wasautomaat

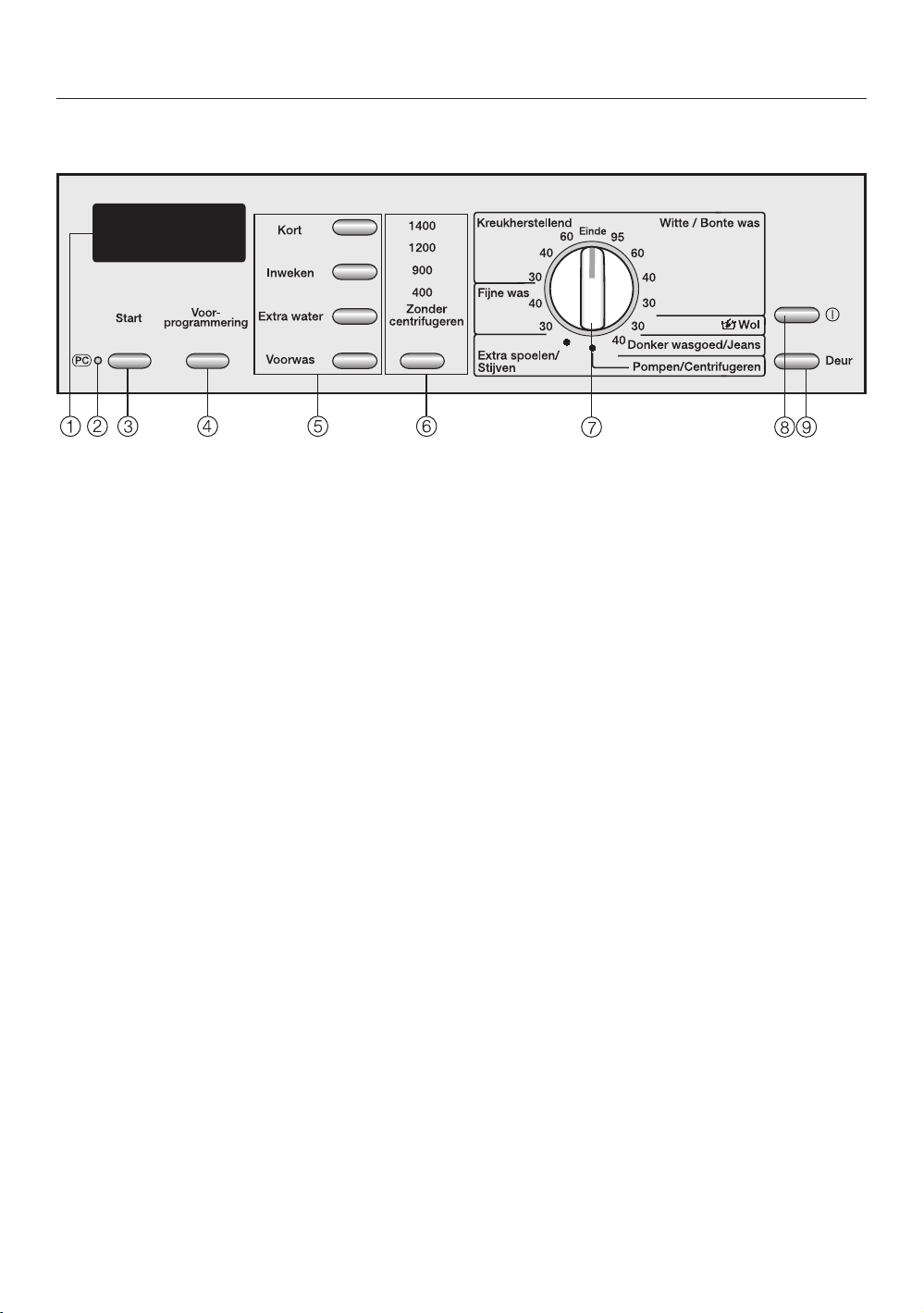

Bedieningspaneel

a Display

Dit kan verschillende dingen aange ven. Zie volgende bladzijde.

b Optische interface PC

Op deze plaats kunnen onze technici de wasprogramma's controleren, updaten en in het geheugen van de wasautomaat opslaan.

c Start - toets

Met deze toets kunt u het gekozen wasprogramma starten. De achtergrond van het woord Start gaat groen knipperen, wanneer een programma kan worden gestart en gaat groen branden, nadat een pro gramma is gestart.

d Voorprogrammering - toets

Met deze toets kunt u het tijdstip dat het door u gekozen programma start van te voren instellen. Doet u dat, dan krijgt het woord Voorprogrammering een gekleurde achtergrond.

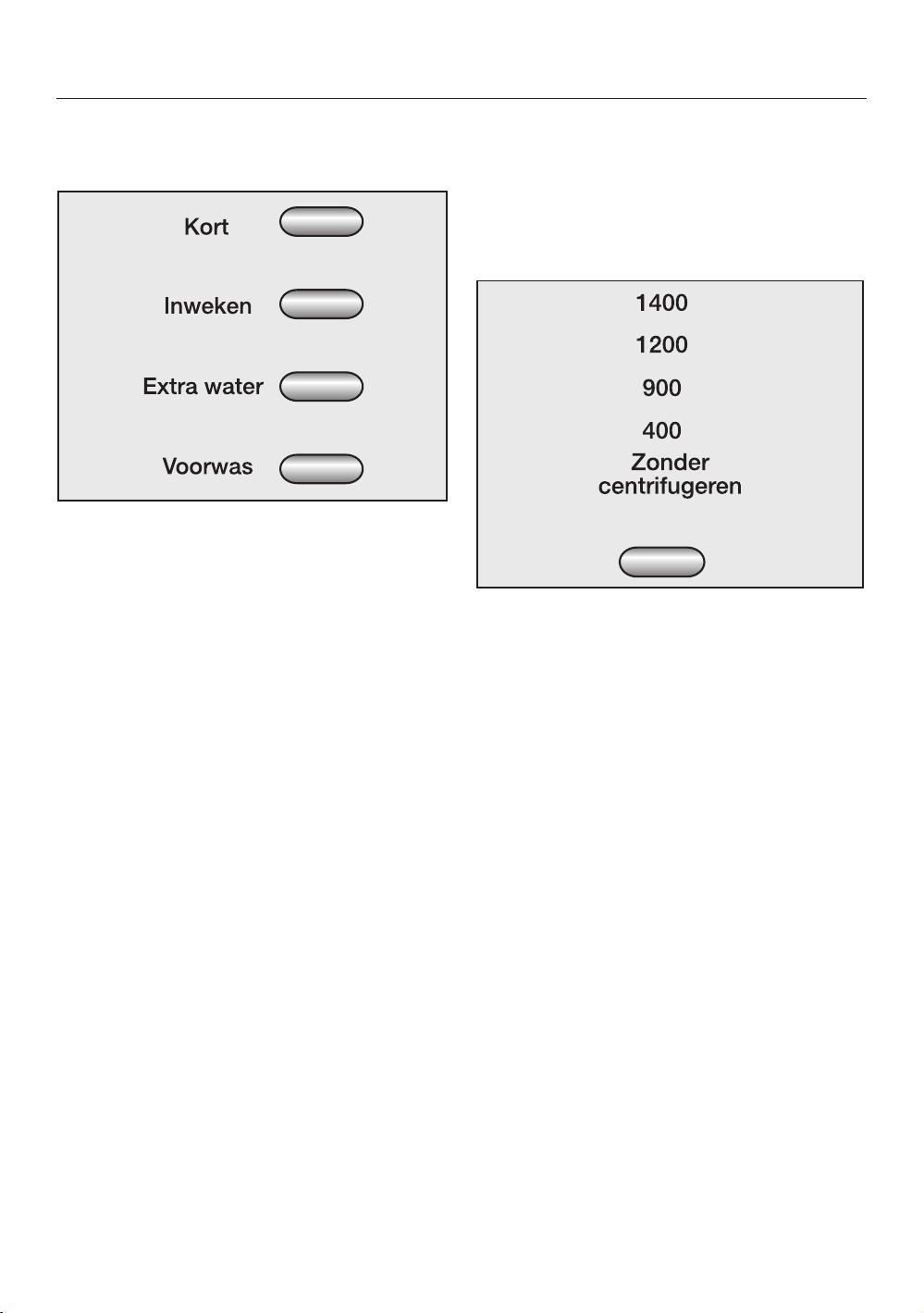

e Toetsen voor de extra functies

Met deze toetsen kunt u extra func ties in- resp. uitschakelen. Wat u kiest krijgt een gekleurde ach tergrond.

f Toets voor het centrifugeren

Met deze toets kunt u een ander centrifugetoerental of Zonder centri- fugeren kiezen. Wat u kiest krijgt een gekleurde achtergrond.

g Programmakeuzeschakelaar

Met deze schakelaar kunt u het basiswasprogramma en een daarbij behorende temperatuur kiezen. De programmakeuzeschakelaar kan rechts- of linksom worden gedraaid.

h K - toets

Met deze toets kunt u: de wasautomaat in- en uitschakelen en het programma onderbreken. De wasautomaat gaat in het kader van de energiebesparing 15 minuten na afloop van het programma / de kreukbeveiliging automatisch uit. Het apparaat gaat ook uit wanneer u het na het inschakelen niet bedient.

i Deur - toets

Met deze toets kunt u de deur van de wasautomaat openen.

Page 11

Bediening van de wasautomaat

Functie van het display

Het display geeft aan:

de duur en resttijd van het gekozen

–

programma;

het programmaverloop;

–

de gekozen voorprogrammeerde tijd;

–

de instellingen;

–

controle- en foutmeldingen.

–

Displaysjabloon

De toetsen Start en Voorprogrammering hebben bij de ingebruikneming van de wasautomaat en bij het menu voor de instellingen een tweede functie. Deze functie wordt met het displaysjabloon zichtbaar.

Programmaduur

Nadat het programma is gestart geeft het display in uren en minuten aan hoe lang het programma gaat duren.

Hebt u het starttijdstip voorgeprogram meerd, wordt de programmaduur pas na afloop van de voorgeprogram meerde tijd aangegeven.

In de eerste 8 minuten berekent de wasautomaat hoelang het duurt voordat het wasgoed het water heeft opgeno men en hoeveel wasgoed er in de trom mel zit. Het is mogelijk dat het programma daardoor langer of korter gaan duren.

Voorprogrammeerde tijd

Hebt u het starttijdstip voorgeprogrammeerd, dan geeft het display aan hoelang het nog duurt voordat het gekozen programma begint.

Deze voorgeprogrammeerde tijd wordt in het display afgeteld.

Na afloop van deze tijd start het pro gramma en geeft het display de vermoedelijke programmaduur aan.

Instellingen

Met de instellingen kunt u de elektroni ca van de wasautomaat aanpassen aan uw wensen en aan wisselende omstan digheden.

In het menu Instellingen wordt de geko zen functie in het display aangegeven.

Page 12

Ingebruikneming van de wasautomaat

1. Startdisplay

Controleer voordat u uw wasauto maat voor het eerst gebruikt of het apparaat volgens de regels is ge plaatst en aangesloten. Zie hoofdstuk: "Het plaatsen en aan sluiten van de wasautomaat".

Iedere wasautomaat wordt in de fa briek op zijn werking getest. Het is mogelijk dat er als gevolg van deze tests wat water in het apparaat achterblijft.

Om de wasautomaat in gebruik te kunnen nemen moet u vier stappen nemen. De wasautomaat leidt u automatisch door de stappen 1 tot en met 3.

Om veiligheidsredenen is het niet mogelijk om meteen bij de eerste wasbeurt te centrifugeren. Ter activering van het centrifugeren moet u eerst een wasprogramma zonder wasgoed wasmiddel draaien.

Wordt er wel wasmiddel gebruikt kan er overmatige schuimvorming optreden.

Draait u eerst een wasprogramma zon der wasgoed en zonder wasmiddel wordt daarmee tegelijk het kogelventiel geactiveerd. Het kogelventiel zorgt ervoor dat vanaf de eerste wasbeurt steeds al het was middel wordt gebruikt.

en zonder

^ Plaats het displaysjabloon op het pa-

neel.

^ Druk op de K - toets.

Willkommen

Dit startdisplay verschijnt niet meer, zodra er een wasprogramma volledig is uitgevoerd en langer heeft ge duurd dan 1 uur.

Page 13

Ingebruikneming van de wasautomaat

2. Het instellen van de displaytaal

Het scherm vraagt u nu om de ge wenste displaytaal in te stellen. U kunt de displaytaal echter ook altijd via het menu Instellingen wijzigen.

Sprache

deutsch

) OK

Druk zo vaak op de ~ - toets, totdat

de gewenste taal in het display ver schijnt.

^ Bevestig uw keuze door op de OK -

toets te drukken.

3. Het verwijderen van de transportbeveiliging

4. Het starten van het eerste waspro gramma

De wasautomaat is nu klaar voor het eerste wasprogramma.

Kies

een programma.

Draai de programmakeuzeschake

laar op Witte / Bonte was 60°C.

Duur

2:09 uur

De achtergrond van het woord Start gaat groen knipperen.

^ Druk op de Start - toets.

Wegens risico op schade aan het apparaat moet de transportbeveiliging vòòr de eerste wasbeurt zijn verwijderd.

Verwijder de

Is dit door de installateur of uzelf ge daan, bevestig dat dan met de OK toets.

Verwijder het displaysjabloon.

transportbeveiliging.

De wasautomaat voert nu een volledig wasprogramma uit.

Kreukbeveiliging

Einde

Draai de programmakeuzeschake laar op Einde.

Schakel de wasautomaat na afloop van het programma uit.

De automaat is nu in gebruik genomen.

Page 14

Tips om energie en water te besparen

Energie- en waterverbruik

Benut bij ieder programma dat u

–

kiest de maximale beladingscapaci teit van de trommel. Het energie- en waterverbruik is dan, vergeleken met de totale hoeveel heid wasgoed, het laagst.

Bij een geringe belading in de pro

–

gramma Witte / Bonte was zorgt de beladingsautomaat voor een vermin dering van het water- en energiever bruik en voor een verkorting van de programmaduur. Het is daardoor mogelijk dat de rest tijd die in het display wordt aangegeven in het verloop van het wasprogramma wordt gecorrigeerd.

– Gebruik in plaats van het programma

Witte / Bonte was 95°C het programma Witte / Bonte was 60°C. Daarmee bespaart u 35 tot 45% energie. In de meeste gevallen is dit genoeg.

–

Gebruik voor hardnekkige vlekken of vlekken die al wat langer in het was goed zitten de extra functie Inweken.

Wasmiddelen

Gebruik hoogstens zoveel wasmid

–

del als op de wasmiddelverpakking staat aangegeven.

Controleer bij het doseren van het

–

wasmiddel hoe vuil het wasgoed is.

Reduceer bij geringere beladings

–

hoeveelheden de wasmiddelhoeveel

heid. Gebruik bij een halve belading ca. 1/3 minder wasmiddel.

Juiste keuze van de extra functies (Kort, Inweken, Voorwas)

Kies voor:

– licht vervuild wasgoed

bare vlekken een wasprogramma met de extra functie Kort;

– normaal tot sterk vervuild wasgoed

met zichtbare vlekken een wasprogramma zonder extra functie;

– zeer sterk vervuild wasgoed

gedroogde vlekken een waspro gramma met de extra functie Inwe ken;

zonder zicht-

met in-

–

wasgoed waar veel stof of zand in zit de extra functie Voorwas.

Tip voor machinaal drogen

Wilt u het wasgoed na afloop in de droogautomaat drogen, kies dan het hoogste centrifugetoerental dat voor dit wasgoed mogelijk is.

Page 15

Zo wast u goed

Korte handleiding

Wanneer u een kort overzicht wilt heb ben over hoe u de wasautomaat moet bedienen, kunt u de met cijfers aange duide stappen (A, B, C,...)aanhou den.

A Inspecteer en sorteer het wasgoed

en behandel het voor

Het inspecteren van het wasgoed

Keer gebreid of tricot wasgoed bin

nenstebuiten als de fabrikant dat ad viseert.

Knoop bed- en kussenovertrekken

dicht zodat er geen andere textiel in terecht kan komen.

Het sorteren van het wasgoed

Sorteer het wasgoed naar kleur en

naar de symbolen in het onderhouds etiket, dat zich in de kraag of in de zijnaad bevindt.

Was geen textiel dat volgens het on

derhoudsetiket niet in de wasautomaat kan worden gewassen. Het symbool daarvoor is: h.

^ Was licht en donker textiel bij de

eerste wasbeurten apart, want donker textiel geeft dan vaak iets af.

^ Maak de zakken leeg.

Voorwerpen (spijkers, munten, paperclips e.d.) kunnen wasgoed en onderdelen van de wasautomaat be schadigen.

Sluit de ritsen. Keer kleding met rit sen eventueel binnenstebuiten.

Sluit eventuele haakjes en oogjes.

Zorg ervoor dat onderdelen van kle ding, zoals bh-beugels, niet los kun nen raken. Maak ze vast of verwijder ze.

Verwijder bij vitrage de haakjes en het loodband of wikkel de vitrage in een doek.

Het voorbehandelen van vlekken

^ Verwijder eventuele vlekken op het

textiel, als het even kan zodra ze ontstaan zijn. Dit is nog belangrijker voor moeilijke vlekken als thee-, koffie-, ei-

en bloedvlekken. Neem de vlekken met een tissue af. Wrijf de vlekken er niet in!

Gebruik in geen geval chemi sche (oplosmiddelhoudende) reini gingsmiddelen in de wasautomaat!

Page 16

Zo wast u goed

B Schakel de wasautomaat in

Druk op de K - toets.

Kies

een programma.

C Belaad de wasautomaat

Open de deur met de Deur - toets.

Leg het wasgoed uit elkaar gevou

wen en losjes in de trommel.

Leg stukken wasgoed van verschil

lende grootte in de trommel.

Daardoor wordt een beter wasresultaat bereikt en kan het wasgoed zich tijdens het centrifugeren beter verdelen.

Sluit de deur met een lichte klap.

D Kies een programma

^ Neem de maximale belading.

Bij een maximale belading is het energie- en waterverbruik relatief gezien het laagst.

Bij overschrijding van de maximale beladingscapaciteit vallen de wasresulta ten tegen en gaat het wasgoed sneller kreuken.

Let erop dat er niets tussen deur en manchet beklemd raakt.

Draai de programmakeuzeschake laar op het gewenste programma.

Duur

1:45 uur

Het display geeft aan hoe lang het pro gramma ongeveer gaat duren.

Page 17

Zo wast u goed

E Kies eventueel (een) extra func

tie(s)

^ Druk op de toets(en) van de ge-

wenste extra functie(s).

De naam van de gewenste extra functie(s) krijgt een gekleurde achtergrond.

Niet alle extra functies kunnen bij alle wasprogramma's worden gekozen. Lukt het u niet om een extra functie te kiezen, dan is deze voor het gekozen programma niet van toepassing.

F Reduceer eventueel het centrifuge

toerental

U kunt een lager centrifugetoerental kiezen dan in het display wordt aange geven.

^ Druk zo vaak op de toets voor het

centrifugeren, totdat het gewenste toerental een gekleurde achtergrond krijgt.

Nadere bijzonderheden vindt u in het hoofdstuk: "Centrifugeren".

Nadere bijzonderheden vindt u in het hoofdstuk: "Extra functies".

G Programmeer eventueel de start

tijd voor

U kunt een tijdstip instellen waarop het door u gekozen programma moet be ginnen. Dit kunt u bijv. doen om gebruik te ma ken van het nachttarief. Het starttijdstip kan minimaal 15 minu ten en maximaal 23 uur en 45 minuten worden vertraagd.

Nadere bijzonderheden vindt u in het hoofdstuk: "Voorprogrammering".

Page 18

Zo wast u goed

H Doseer het wasmiddel

Het is belangrijk om niet te weinig en niet te veel wasmiddel te doseren.

Te weinig wasmiddel heeft tot gevolg dat

het wasgoed niet schoon en in de

–

loop van de tijd grauw en hard wordt;

er zich vetbolletjes in het wasgoed

–

vormen;

er zich kalk op de kuip en de verwar

–

mingselementen afzet.

Te veel wasmiddel heeft tot gevolg dat

Trek de wasmiddellade naar buiten

en doseer het middel in de vakjes.

– er zich te veel schuim vormt, de was-

werking daardoor gering is en de reinigings-, spoel- en centrifugeerresultaten niet optimaal zijn;

– er door een automatisch ingescha-

kelde extra spoelgang meer water wordt verbruikt;

– het milieu extra wordt belast.

Vakje voor de voorwas Wanneer u de extra functie Voorwas hebt gekozen, doseer dan van de totale aanbevolen wasmiddelhoeveel-

heid

/3in vakje i en2/3in vakje

Vakje voor de hoofdwas

Vakje voor wasverzachter of stijfsel

Schuif de wasmiddellade weer naar binnen.

Nadere bijzonderheden over wasmid delen en de dosering daarvan treft u aan in het hoofdstuk: "Wasmiddelen".

Page 19

Zo wast u goed

I Start het programma

Druk op de Start - toets.

Hebt u het starttijdstip voorgeprogram meerd, dan geeft het display aan hoe lang het nog duurt voordat het gekozen programma begint. Deze voorgeprogrammeerde tijd wordt in het display afgeteld. Pas na afloop van deze tijd start het programma en geeft het display in uren en minuten aan hoelang het program ma gaat duren.

Hebt u het eindtijdstip niet voorgepro grammeerd, dan geeft het display meteen de vermoedelijke programmaduur aan. Tijdens de eerste 8 minuten berekent de wasautomaat hoelang het duurt voordat het wasgoed het water heeft opgenomen en berekent op grond hiervan de belading. Het is mogelijk dat het programma daardoor langer of korter gaat duren.

Ook wordt in het display het program maverloop aangegeven. Het geeft tij dens iedere wasbeurt aan in welke fase het programma zich op dat moment be vindt.

J Haal na afloop van het programma

het wasgoed uit de automaat

Controleer of de trommel leeg is.

Blijven er stukken wasgoed in de trommel liggen, loopt u het risico dat ze bij de volgende wasbeurt krim pen of afgeven.

^ Controleer of er voorwerpen in de

manchet van de deur zijn achtergebleven.

^ Draai de programmakeuzeschake-

laar op Einde.

Schakel de wasautomaat met de K - toets uit.

Sluit de deur.

Doet u dat niet, dan bestaat het gevaar dat er voorwerpen per vergissing in de trommel terechtkomen, worden meege wassen en het wasgoed beschadigen.

Kreukbeveiliging

Einde

Open de deur met de Deur - toets.

Haal het wasgoed uit de trommel.

Page 20

Programmakeuze

Textielsoort/Stukken

wasgoed

Katoen, linnen of meng weefsels Beddengoed, tafellakens en servetten, handdoeken, ondergoed e.d.

Synthetische vezels, mengweefsels of kreukher stellend gemaakt katoen Broeken, rokken, blouses e.d.

Kleur Programma*

Witte / Bonte was 95°C

Licht

Witte / Bonte was 60°C

Witte / Bonte was 40°C

Donker

Witte / Bonte was 30°C

Licht

Donker

Kreukherstellend 60°C

Kreukherstellend 40°C

Kreukherstellend 30°C

Synthetische vezels, mengweefsels of kunstzijde Panty's, blouses e.d.

Vitrage

Katoen of mengweefsels en/of jeansstof

Wol en wolmengweefsels en wasgoed dat anders met de hand wordt gewassen

* Let op het onderhoudsetiket

Licht

Donker

Fijne was 40°C

Fijne was 30°C

Donker wasgoed /

Jeans 40°C

Wol 30°C

Page 21

Vuilgraad Extra functies

Lichte vervuiling Wasgoed zonder zichtbare

vlekken, bijv. kledingstukken met lichaamsgeur

Normale tot sterke vervuiling Wasgoed met zichtbare vlek

ken

Programmakeuze

Kort

–

Zeer sterke vervuiling Wasgoed met ingedroogde

vlekken

Zeer sterke vervuiling door stof of zand

Wasgoed waar veel stof of zand in zit

Inweken

Voorwas

Page 22

Extra functies

Kort

Wanneer deze functie is ingeschakeld, wordt de hoofdwas verkort.

Deze functie is geschikt voor licht ver vuild wasgoed zonder zichtbare vlek ken.

Inweken

Wanneer deze functie is ingeschakeld, gaat aan het eigenlijke wasprogramma een inweekprogramma vooraf.

Deze functie is geschikt voor wasgoed dat zeer sterk is vervuild door eiwithoudende vlekken (bijv. bloed, vet, cacao) of vlekken die er al wat langer in zitten.

U kunt een inweektijd kiezen van minimaal 30 minuten en maximaal 2 uur en wel in stappen van 30 minuten.

Extra water

Wanneer deze functie is ingeschakeld, wordt er meer water gebruikt.

De functie heeft 3 varianten. Wanneer het apparaat wordt geleverd, wordt de waterstand bij het wassen en spoelen verhoogd.

U kunt één van de andere varianten kiezen. Zie hoofdstuk: "Menu voor de instel lingen", paragraaf "Extra water".

Voorwas

Wanneer deze functie is ingeschakeld, wordt het wasgoed voorgewassen.

Deze functie is voor wasgoed dat zeer sterk is vervuild door grote hoeveelheden stof en zand.

Wanneer het apparaat wordt geleverd is er een inweektijd van 1 uur ingesteld.

Zie hoofdstuk: "Menu voor de instellingen", paragraaf: "Inweken".

De volgende extra functies kunnen bij de volgende programma's worden gekozen:

Voorwas

Extra water

Inweken

Kort

Witte / Bonte was XXXX

Kreukherstellend XXXX

Fijne was X X X

Donker wasgoed / Jeans

Wol

Page 23

Centrifugeren

Maximaal centrifugetoerental

Het maximale centrifugetoerental kan van programma tot programma ver schillen.

Programma Omw/min

Witte / Bonte was 1400

Kreukherstellend 1200

Fijne was 400

Donker wasg. / Jeans 1200

Wol 1200

Extra spoelen/Stijven 1200

Pompen / Centrifug. 1400

U kunt een lager toerental instellen.

Het centrifugeren tussen de spoelgangen

Het wasgoed wordt niet alleen aan het eind, maar ook na de hoofdwas en tussen de spoelgangen gecentrifugeerd. Stelt u een lager centrifugetoerental in, dan wordt er ook na de hoofdwas en tussen de spoelgangen met een lager toerental gecentrifugeerd. In het programma Witte / Bonte was wordt bij een toerental van lager dan 400 omw/min een spoelgang ingelast.

Het overslaan van het centrifugeren tussen de spoelgangen en het eind centrifugeren

Kies met de toets voor centrifugeren

Zonder centrifugeren.

Na de laatste spoelgang wordt het wa ter afgepompt en wordt de kreukbevei liging ingeschakeld. In de programma's Witte / Bonte was en Kreukherstellend wordt een spoel

gang ingelast.

Druk op de Deur - toets en

haal het druipnatte wasgoed uit de

automaat

^ Draai de programmakeuzeschake-

laar op Pompen / Centrifugeren.

^ Let op het ingestelde centrifugetoe-

rental.

^ Druk op de Start - toets.

Page 24

Voorprogrammering

Met de voorprogrammering kunt u het tijdstip dat het door u gekozen pro gramma start minimaal 15 minuten en maximaal 23 uur en 45 minuten van te voren instellen.

Dit kunt u bij voorbeeld doen om ge bruik te maken van het nachttarief.

Het voorprogrammeren van de startijd

Druk na de programmakeuze op de

Voorprogrammering - toets.

In het display verschijnt:

Start over

0:15 uur

Iedere keer wanneer u op de Voorprogrammering - toets drukt verschuift het

starttijdstip met 15 minuten.

Het starten van de voorgeprogram meerde tijd

Druk op de Start - toets.

De voorgeprogrammeerde tijd wordt in het display afgeteld.

Na afloop van deze tijd start het pro gramma.

Het wissen van de voorgeprogram meerde tijd

U kunt de voorgeprogrammeerde tijd wissen en het gekozen programma di rect starten.

^ Druk op de Voorprogrammering -

toets.

^ Druk zo vaak op de Voorprogramme-

ring - toets, totdat in het display de

tijd verschijnt die u wilt voorprogram meren.

Wanneer u op de toets blijft drukken, verspringt de tijd automatisch naar 23 uur en 45 minuten.

Het wijzigen van de voorgeprogram meerde tijd

Draai de programmakeuzeschake laar op Einde.

Kies het gewenste wasprogramma opnieuw.

Druk opnieuw op de Voorprogram mering - toets en voer de gewenste

tijd in.

Page 25

Programma-overzicht

Witte / Bonte was 95°C, 60°C, 40°C, 30°C Maximaal 7,0 kg

Wasgoed Wasgoed van katoen, linnen of mengweefsels, zoals tafellakens en

servetten, T-shirts en ondergoed

Instructie voor onderzoeksinstituten:

Kort programma: 3,5 kg belading en extra functie Kort

Kreukherstellend 60°C, 40°C, 30°C Maximaal 3,5 kg

Wasgoed Wasgoed van synthetische vezels, mengweefsels of kreukherstel

lend gemaakt katoen

Tip Kies bij kreukgevoelig wasgoed een lager centrifugetoerental.

Fijne was 40°C, 30°C Maximaal 2,5 kg

Wasgoed Wasgoed van synthetische vezels, mengweefsels of kunstzijde

Vitrage die volgens de fabrikant in de wasautomaat kan worden gewassen

Tips – Voor het verwijderen van het stof in de vitrage is vaak een pro-

gramma met voorwas nodig.

– Centrifugeer kreukgevoelig wasgoed helemaal niet.

Donker wasgoed / Jeans 40°C Maximaal 3,0 kg

Wasgoed Zwart en ander donker wasgoed van katoen of mengweefsels;

jeansstoffen

Tips

–

Was dit wasgoed binnenstebuiten.

–

Jeansstoffen geven vaak iets af wanneer ze de eerste paar keer worden gewassen. Was lichte en donkere jeansstoffen daarom apart.

Page 26

Programma-overzicht

Wol / 30°C Maximaal 2,0 kg

Wasgoed Wasgoed van wol en wolmengweefsels of wasgoed dat anders met

de hand wordt gewassen

Tip Let bij kreukgevoelig wasgoed op het eindcentrifugetoerental.

Extra spoelen/Stijven Maximaal 7,0 kg

Wasgoed

Tips

Pompen/Centrifugeren

Tips – Alleen pompen: Kies Zonder centrifugeren.

Wasgoed dat met de hand is gewassen en moet worden ge

–

spoeld Tafellakens, servetten en beroepskleding die moeten worden ge

–

steven

Let bij kreukgevoelig wasgoed op het eindcentrifugetoerental.

–

Het te stijven wasgoed moet net gewassen, maar mag niet met

–

wasverzachter nabehandeld zijn.

– Centrifugeren: Stel een centrifugetoerental in.

Page 27

Textielbehandelingssymbolen

Wassen

Het getal in de wastobbe geeft de maximale wastemperatuur aan.

9 Normaal programma 4 Mild programma c Zeer mild programma / Handwas

h Niet wassen

Voorbeelden voor de programmakeu ze

Programma Textielbehande-

lingssymbolen

Witte / Bonte was

Kreukherstellend

Fijne was ac

Donker wasgoed / Jeans

Wol /

9ö8E76

54321

Trommeldrogen

De punten geven de globale tempera tuur aan.

q Op een normale temperatuur r Op een lagere temperatuur

s Niet drogen in de automaat

Strijken

De punten verwijzen naar de punten op de regelaar van het strijkijzer en

geven de temperatuur aan.

I ca. 200°C H ca. 150°C G ca. 110°C J Niet strijken

Chemisch reinigen

f Reiniging met chemische op-

w Nat reinigen

D Niet chemisch reinigen

losmiddelen. De letters verwijzen naar het reinigingsmiddel.

Bleken

x Elk bleekmiddel toegestaan { Alleen zuurstofbleekmiddel

toegestaan

z Niet bleken

Page 28

Programmaverloop

Hoofdwas Spoelen Centrifugeren

Water

stand

Wasrit

Water

stand

Spoel

gangen

Centrifu

geren

tussen

centrifu

Eind

geren

spoel

gangen

Witte / Bonte was d a ( 2-4 Kreukherstellend ( c e 2-3

1)2)

LL LL

Fijne was e d e 3 – L Donker wasg. / Jeans ( b d 3 – L Wol /ef e 2 LL Extra spoelen/Stijven – – e 2 – L

Pompen / Centrifug. – – –––L

Voor de legenda zie de volgende bladzijde.

Page 29

Programmaverloop

d = Lage waterstand ( = Middelste waterstand e = Hoge waterstand

a = Intensief ritme

b = Normaal ritme

c = Behoedzaam ritme

d = Sensitief ritme

e = Schommelritme

f = Handwasritme

De wasautomaat beschikt over een vol ledig elektronische besturing met beladingsautomaat. Tijdens een wasprogramma zuigt het wasgoed water op. Om hoeveel water het gaat hangt af van de hoeveelheid wasgoed en het soort textiel. Hoe groter het absorptievermogen van het wasgoed is, des te meer water er moet worden bijgepompt. De elektronica van de wasautomaat kan de hoeveelheid water meten die het wasgoed opneemt en die moet worden bijge

pompt. Het programmaverloop en de wastijd zijn bij de diverse programma's dus verschillend. Het programmaverloop van de hier ver melde programma's slaat op het basis programma met maximale belading. Eventueel gekozen extra functies zijn hier buiten beschouwing gelaten.

Nadere bijzonderheden over het pro grammaverloop:

Kreukbeveiliging:

De trommel beweegt nog 30 minuten na afloop van het programma om kreukvorming te voorkomen. Een uitzondering vormt het programma Wol.

De wasautomaat kan altijd worden geo pend.

Wordt er een temperatuur gekozen

van 60°C tot 95°C, dan worden er 2 spoelgangen uitgevoerd. Wordt er een temperatuur gekozen van beneden de 60°C, dan worden er 3 spoelgangen uitgevoerd.

Een 3e, resp. 4e spoelgang wordt uitgevoerd wanneer:

– er teveel schuim in de trommel zit;

– er een lager centrifugetoerental is

gekozen dan 700 omw/min;

–

Zonder . is gekozen.

Een 3e spoelgang wordt uitgevoerd wanneer:

Zonder . is gekozen.

Het display geeft tijdens iedere was beurt aan in welke fase het waspro

gramma zich op dat moment bevindt.

Page 30

Het wijzigen van het programmaverloop

Het afbreken van een program ma / Het wisselen van pro

gramma

U kunt een wasprogramma ieder mo ment afbreken, nadat u het heeft ge start.

Draai de programmakeuzeschake

laar op Einde.

De wasautomaat pompt het water weg.

Wilt u de was uit de automaat halen,

druk dan op de Deur - toets.

Wilt u een ander programma kiezen, doe dan het volgende.

^ Schakel de automaat met de

K - toets uit.

^ Schakel het apparaat daarna weer in.

Het onderbreken van een pro

gramma

Schakel de wasautomaat met de

K - toets uit.

Wanneer u het programma weer wilt voortzetten,

schakel de wasautomaat dan met de

K - toets weer in.

Het wijzigen van een gekozen programma

Basisprogramma en temperatuur

Wanneer een programma eenmaal is gestart, kunt u geen ander programma meer kiezen. Wilt u dat toch, moet u eerst het gestarte programma afbreken.

^ Controleer of er nog wasmiddel in de

wasmiddellade zit.

Is dat niet het geval,

doseer genoeg wasmiddel.

Draai de programmakeuzeschake laar op het gewenste programma.

Start het programma met de Start toets.

Centrifugetoerental

Het centrifugetoerental kunt u tot vlak voor het eindcentrifugeren wijzigen.

Extra functies

Tot 5 minuten nadat een programma is gestart, kunt u de extra functies Kort en Extra water in- en weer uitschakelen.

Page 31

Het wijzigen van het programmaverloop

Het bijvullen van de trommel of het voortijdig verwijderen van wasgoed uit de trommel

Druk op de Deur - toets totdat de

deur openspringt.

Leg wasgoed in de trommel of haal

er wasgoed uit.

Sluit de deur.

Het programma wordt automatisch voortgezet.

Attentie:

Nadat de wasautomaat een programma eenmaal heeft gestart kan hij in de hoeveelheid wasgoed geen wijzigingen meer vaststellen. Daarom gaat de wasautomaat, ook nadat u nog wasgoed in de trommel hebt gelegd of wasgoed uit de trommel heeft gehaald, altijd van de maximale beladingshoeveelheid uit. De resttijd kan langer zijn dan aangegeven.

In een paar gevallen kan de deur niet meer worden geopend, en wel wan neer

–

de temperatuur van het sop boven de 55°C komt;

–

de waterstand te hoog is;

–

de programmafase Centrifugeren is bereikt.

Wanneer u in één van bovenstaande gevallen op de Deur - toets drukt, ver schijnt in het display:

/ Deur is vergrendeld.

Page 32

Wasmiddelen

Het juiste wasmiddel

U kunt alle wasmiddelen gebruiken die voor gebruik in de wasautomaat geschikt zijn. Tips voor gebruik en dosering van wasmiddelen voor volle belading staan op de wasmiddelverpakking.

Universeel Color- Fijn- Speciaal* Impregneer

wasmiddel

middel**

Wasver

zachter

Witte / Bonte was X X – – – X

Kreukherstellend X X – – – X

Fijne was X X X – – X

Donker wasg. / Jeans

–X–– – X

Wol / –––X – X

Extra spoelen/Stijven – – – X – X

Pompen / Centrifug. – – – – – –

Vloeibaar wasmiddel

Poederwasmiddel

* Speciaal wasmiddel:

Wasmiddel dat speciaal voor een bepaald soort wasgoed is ontwikkeld (bijv. Miele CareCollection. Zie hoofdstuk: "Na te bestellen was- en onderhoudsmiddelen".)

** Alleen impregneermiddelen met de aanduiding: "Geschikt voor

membraantextiel". Deze zijn gebaseerd op fluorchemische verbindingen. Gebruik geen parafinehoudende middelen.

Page 33

Wasmiddelen

Het doseren van wasmiddel

De dosering is van verschillende facto ren afhankelijk.

De hoeveelheid wasgoed

–

Let op het doseeradvies.

De mate waarin dit is vervuild

–

Licht vervuild Er zijn geen vuile vlekken te zien, maar de kledingstukken ruiken niet meer zo fris.

Normaal vervuild Er zijn lichte vlekken te zien.

Sterk vervuild Er zijn donkere vlekken te zien.

– De waterhardheid

Wanneer u de hardheidsgraad in uw regio niet weet, informeer daar dan naar bij uw waterleidingbedrijf.

Waterhardheid

Hardheidsgraad Duitse hardheid

°dH

Zacht (I) 0 - 8,4

Gemiddeld (II) 8,4 - 14

Hard tot zeer hard (III) > 14

Wateronthardingsmiddel

Wanneer het water harder is dan

10° dH kunt u een wateronthardings middel gebruiken om wasmiddel te be sparen.

De juiste dosering vindt u op de ver pakking.

Doseer eerst het wasmiddel en dan pas het onthardingsmiddel.

Het wasmiddel kunt u normaal toevoe gen, d.w.z. in doseringen voor zacht water tot 10° dH.

Wasmiddelen met verschillende componenten

Wanneer u met verscheidene componenten wast, adviseren wij u deze middelen altijd bij elkaar in vakje j te doseren, en wel in de onderstaande volgorde:

1. Wasmiddel

2. Wateronthardingsmiddel

3. Vlekkenzout

Dan worden de middelen beter inge spoeld.

Page 34

Wasmiddelen

Middelen voor het nabehande

len van het wasgoed

Wasverzachters Met wasverzachters wordt uw wasgoed extra zacht en minder statisch.

Synthetische stijfsels Met synthetische stijfsels krijgt u het wasgoed beter in model.

Stijfsels Met gewone stijfsels wordt uw wasgoed stevig.

Automatisch spoelen met wasver zachter, synthetische stijfsels of vloeibare stijfsels

Wanneer u verschillende keren auto matisch met stijfsel heeft gespoeld, reinig dan de wasmiddellade. Reinig de zuighevel extra goed.

Apart spoelen met wasverzachter, synthetische stijfsels of vloeibare stijfsels

Bereid en doseer bovenstaande pro

ducten zoals aangegeven op de ver pakking.

Doseer vloeibare middelen in vakje

§ en poedervormige of stroperige middelen in vakje i.

^ Draai de programmakeuzeschake-

laar op het programma Extra spoelen / Stijven.

^ Kies een centrifugetoerental.

Doseer één van bovenstaande pro ducten in vakje §.

Doseer niet hoger dan de pijl.

De middelen worden automatisch met het laatste spoelwater in de trommel gespoeld.

Aan het eind van het wasprogramma blijft er een klein beetje water in vakje

§ staan.

^ Druk op de Start - toets.

Het kleuren en ontkleuren

Let erop dat het gebruik van textiel verf in de wasautomaat alleen is toe gestaan voor huishoudelijke doelein den. Neem niet meer verf dan strikt nodig

is. Wordt er teveel geverfd dan kan het in de verf aanwezige zout het roestvrij staal aantasten. Neem de aanwijzingen van de textiel verffabrikant precies in acht.

Gebruik geen in de automaat.

ontkleuringsmiddelen

Page 35

Reiniging en onderhoud

Haal vóórdat u de wasautomaat

een reinigings- of onderhoudsbeurt geeft de spanning van het apparaat.

Spuit de wasautomaat in geen

geval met een waterspuit schoon.

Het reinigen van de ommante ling, het bedieningspaneel en de trommel

Reinig deze onderdelen met een mild

reinigingsmiddel of sopje.

^ Droog ze daarna met een zachte

doek.

Gebruik geen oplosmiddelhou-

dende reinigingsmiddelen, schuurmiddelen, glas- of allesreinigers. Deze kunnen namelijk kunststof oppervlakken en andere onderdelen beschadigen.

Het reinigen van de wasmid dellade

De wasmiddellade heeft verschillende vakjes. Het vakje voor de voorwas en dat voor de hoofdwas zijn zelfreinigend. Het is om hygiënische redenen echter het beste om de hele wasmiddellade regelmatig te reinigen.

^ Trek de wasmiddellade naar buiten

totdat u weerstand voelt.

^ Druk de ontgrendelingsknop in

en haal de wasmiddellade uit het ap paraat.

Reinig de wasmiddellade met warm water.

Page 36

Reiniging en onderhoud

Het reinigen van de zuighevel

Trek de zuighevel uit vakje § (1)

^ en reinig de hevel onder stromend

warm water.

^ Reinig ook het pijpje, waar de zuig-

hevel overheen wordt gestoken.

Het reinigen van de wasmid delladekast

^ Reinig ook het gedeelte waar de

wasmiddellade zit. Verwijder de wasmiddelresten en kalkaanslag en gebruik daarvoor een flessenborstel.

^ Zet de zuighevel weer terug (2).

Wanneer u verschillende keren vloeibaar stijfsel hebt gebruikt, reinig de zuighevel dan extra goed. Vloeibare stijfsels klonteren snel.

Page 37

Reiniging en onderhoud

Het reinigen van het watertoe

voerzeefje

De wasautomaat heeft één zeefje ter bescherming van de watertoevoerklep.

Dit zeefje, dat zich in de schroefkoppe ling van de veiligheidsklep bevindt, moet u ongeveer 1 keer in het half jaar controleren. Wanneer de watertoevoer vaak wordt onderbroken moet u mis schien vaker controleren.

Draai de waterkraan dicht.

Schroef de toevoerslang van de wa

terkraan.

^ Trek het rubberen dichtingsringetje 1

uit de groef.

^ Pak het kunststof zeefje 2 met een

combinatie- of punttang aan de opstaande rand in het midden vast en trek het eruit.

^ Reinig het kunststof zeefje.

Monteer alles weer in omgekeerde volgorde.

Schroef de slang stevig aan de kraan vast.

Draai de kraan open.

Draai de schroefkoppeling nog wat vaster aan als er nog water uitloopt.

Het zeefje moet nadat het is gerei nigd weer worden teruggeplaatst.

Page 38

Nuttige tips

Het oplossen van problemen...

De meeste problemen waar u in het dagelijks gebruik mee te maken zou kunnen krijgen kunt u zelf oplossen. In al die gevallen hoeft u de afdeling Klantcontacten niet te bellen en kunt u tijd en kosten besparen.

De volgende tabellen helpen u om de oorzaken van een probleem te vinden en uit de wereld te helpen. Bedenk echter:

Reparaties aan elektrische apparaten mogen alleen door erkende vakmen

sen worden uitgevoerd. Gebeurt dit niet, dan kan de gebruiker grote risico's lo pen.

Het lukt niet om een wasprogramma te starten.

Probleem Oorzaak Oplossing

Het display blijft donker en de ringverlichting van de programmakeuzeschakelaar brandt niet.

Het display vraagt u om een code in te voeren.

Er staat geen stroom op het apparaat.

De code is geactiveerd.

Controleer of – de stekker goed in de con-

tactdoos zit;

– de zekering in orde is.

Voer de code in en bevestig deze. Wanneer u niet wilt dat deze vraag de volgende keer weer verschijnt, deactiveer de code dan.

Het display is donker. Het display staat in

stand-by, d.w.z. is au tomatisch uitgescha keld om energie te be sparen.

Druk op een willekeurige

toets.

Het display staat niet meer in

stand-by.

Page 39

In het display staat een storingsmelding

Probleem Oorzaak Oplossing A

Nuttige tips

;

Storing waterafvoer. Controleer de af voer.

Storing watertoe voer. Draai de kraan open.

Reactie Waterproof. Draai de kraan dicht.

Technische storing Neem contact op met Miele.

De waterafvoer is

–

niet optimaal of zelfs geblokkeerd.

De waterafvoerslang

–

ligt te hoog.

De watertoevoer is niet optimaal of zelfs ge

blokkeerd.

Het Waterproof - systeem heeft gereageerd.

Er is sprake van een defect.

Reinig het pluizenfilter en

–

het filterhuis. De maximale opvoer

–

hoogte is 1 m.

Controleer of

de kraan ver genoeg is

–

opengedraaid; er knikken in de toevoer

–

slang zitten;

– de waterdruk te laag is.

Neem contact op met de afdeling Klantcontacten.

Start het programma nog een keer. Volgt dezelfde storingsmelding, neem dan contact op met de afdeling Klantcon

tacten.

In het display knippert:

Kreukbeveiliging

in afwisseling met

Controleer dosering.

Er heeft zich tijdens het wasprogramma teveel schuim gevormd.

Gebruik de volgende keer minder wasmiddel en neem de doseeraanwijzingen op de wasmiddelverpakking in acht.

A Schakel om de storingsmelding uit het display te verwijderen de wasautomaat

met de K - toets uit.

Page 40

Nuttige tips

Algemene problemen met de wasautomaat

Probleem Oorzaak Oplossing

De wasautomaat trilt tij dens het centrifugeren.

De wasautomaat heeft het wasgoed niet nor

maal gecentrifugeerd en het wasgoed is nog nat.

De wasautomaat maakt een pompend geluid.

In de wasmiddellade blijft vrij veel wasmiddel achter.

De stelvoeten staan niet

gelijk en zijn niet met een contramoer vastge schroefd.

Bij het eindcentrifugeren heeft de automaat een grote onbalans herkend en het centrifugetoeren

Stel de wasautomaat ste vig en schroef de stelvoe ten met een contramoer vast.

Vul de trommel met grote en kleine stukken was goed om het wasgoed beter in balans te krijgen.

tal gereduceerd.

Dat is geen storing. Wanneer het water wordt afge pompt zijn dit soort geluiden normaal.

Er staat onvoldoende druk op het water.

– Reinig het zeefje in de

watertoevoer.

– Kies eventueel de ex-

tra functie Extra water.

Poedervormige wasmiddelen in combinatie met onthardingsmiddelen hebben de neiging te gaan plakken.

Reinig de wasmiddellade en doseer voortaan eerst het wasmiddel en dan pas het onthardingsmiddel in het juiste vakje.

De wasverzachter wordt niet volledig ingespoeld of er blijft teveel water in vakje § staan.

De zuighevel zit niet goed of is verstopt.

Reinig de zuighevel. Zie hoofdstuk: "Reiniging en onderhoud", para graaf: "Het reinigen van de wasmiddellade".

In het display staat een voor u vreemde taal.

Onder Instellingen Taal

! is een voor u

Stel uw eigen taal in.

vreemde taal gekozen.

Stroomuitval odra er weer stroom op de wasautomaat staat,

schakel het apparaat dan met de K - toets weer in om het programma voort te zetten.

Page 41

Een tegenvallend wasresultaat

Probleem Oorzaak Oplossing

Nuttige tips

Het wasgoed wordt met een vloeibaar wasmiddel niet schoon.

Op het gewassen wasgoed zijn grijze, elastische bolletjes achtergebleven (vetbolletjes).

Op het gewassen wasgoed zitten witte, wasmiddelach tige bestanddelen.

In vloeibare wasmid delen zitten geen bleek middelen. Fruit-, koffie- of theevlek ken zijn er moeilijk uit te krijgen.

Er is te weinig wasmiddel gedoseerd. Het wasgoed is te sterk met vet, bijv. crème of olie vervuild geweest.

Het wasmiddel bevat niet in water op te lossen bestanddelen ter onthar ding van het water, nl. zeolieten. Deze bestanddelen heb ben zich op het textiel vastgezet.

Gebruik poedervormige was

–

middelen met een bleekmid del.

Doseer vlekkenzout in vakje

–

j en het vloeibare wasmid del in een doseerbolletje.

Doseer vloeibaar wasmiddel

–

en vlekkenzout nooit bij el kaar in het wasmiddelvakje.

– Wanneer wasgoed zo ver-

vuild is moet u óf meer wasmiddel doseren óf een vloeibaar wasmiddel gebruiken.

– Draai vóór de volgende was-

beurt een wasprogramma op 60 °C met een vloeibaar wasmiddel en zonder wasgoed.

– Probeer de resten met een

borstel te verwijderen wanneer het wasgoed droog is.

–

Was donker wasgoed voort aan met een wasmiddel dat

geen zeolieten bevat. Vloeibare wasmiddelen vol doen meestal aan deze eis.

–

Was dit textiel met het pro gramma Donker wasgoed / Jeans.

Page 42

Nuttige tips

De deur kan met de Deur - toets niet worden geopend.

Oorzaak Oplossing

De wasautomaat is niet elektrisch aangesloten en/ of is niet ingeschakeld.

De code is geactiveerd. Schakel de code uit.

De stroom is uitgevallen. Open de deur zoals beschreven in de volgende

De deur is niet goed dicht gedaan.

Er bevindt zich nog water in de trommel en de wasautomaat kan het water niet afpompen.

De deur kan bij een temperatuur van hoger dan 55°C niet worden geopend. Op deze manier wordt voorkomen dat u zich verbrandt.

Stop de stekker in het stopcontact en/of schakel de wasautomaat met de K - toets in.

Zie hoofdstuk: "Menu voor de instellingen", para graaf: "Code".

paragraaf.

Druk een keer stevig tegen de slotkant van de

deur en druk daarna op de Deur - toets.

Reinig het pluizenfilter en het filterhuis zoals beschreven in de volgende paragraaf.

Page 43

Nuttige tips

Het openen van de deur bij verstopte afvoer en/of stroomuitval

Schakel de wasautomaat uit.

Aan de achterkant van het front van de wasmiddellade bevindt zich een gele opener voor het klepje van het pluizen filter.

Verstopte afvoer

Wanneer de afvoer is verstopt, bevindt zich een vrij grote hoeveelheid water in de automaat (max. 25 l).

Wees voorzichtig! Het water is

heet, wanneer kort daarvoor op een

hoge temperatuur is gewassen. U kunt zich aan het water branden!

Het legen van de wasautomaat

Zet een bak of schaal onder het klep

je.

Het pluizenfilter mag er niet helemaal uit worden gedraaid.

^ Pak deze gele opener.

Open daarmee het klepje van het pluizenfilter.

Draai het pluizenfilter zover los totdat het water eruit stroomt.

Draai telkens wanneer de bak of de schaal volraakt, het deksel van het pluizenfilter vast en maak de bak of schaal leeg.

Page 44

Nuttige tips

Wanneer er geen water meer uit de au tomaat loopt,

^ draai het pluizenfilter er dan helemaal

uit.

^ Reinig het pluizenfilter grondig.

Zet het pluizenfilter weer in het filter

huis.

Draai het filter weer vast.

Wordt het pluizenfilter niet terug

gezet en vastgedraaid, dan loopt er water uit het apparaat.

Het openen van de deur

Controleer steeds of de trommel

stilstaat wanneer u het wasgoed uit de automaat wilt halen. Wanneer u uw hand in een nog draaiende trom mel steekt, loopt u het risico zich te verwonden.

Controleer of de pompschoepvleugel gemakkelijk rond te draaien is.

Is dat niet het geval, verwijder dan de voorwerpen en/of draden.

Reinig het filterhuis.

Trek aan de noodontgrendeling.

De deur gaat open.

Page 45

Afdeling Klantcontacten

Reparaties

Voor reparaties dient u te bellen:

uw Miele-vakhandelaar of

–

de afdeling Klantcontacten van Miele

–

Nederland B.V.

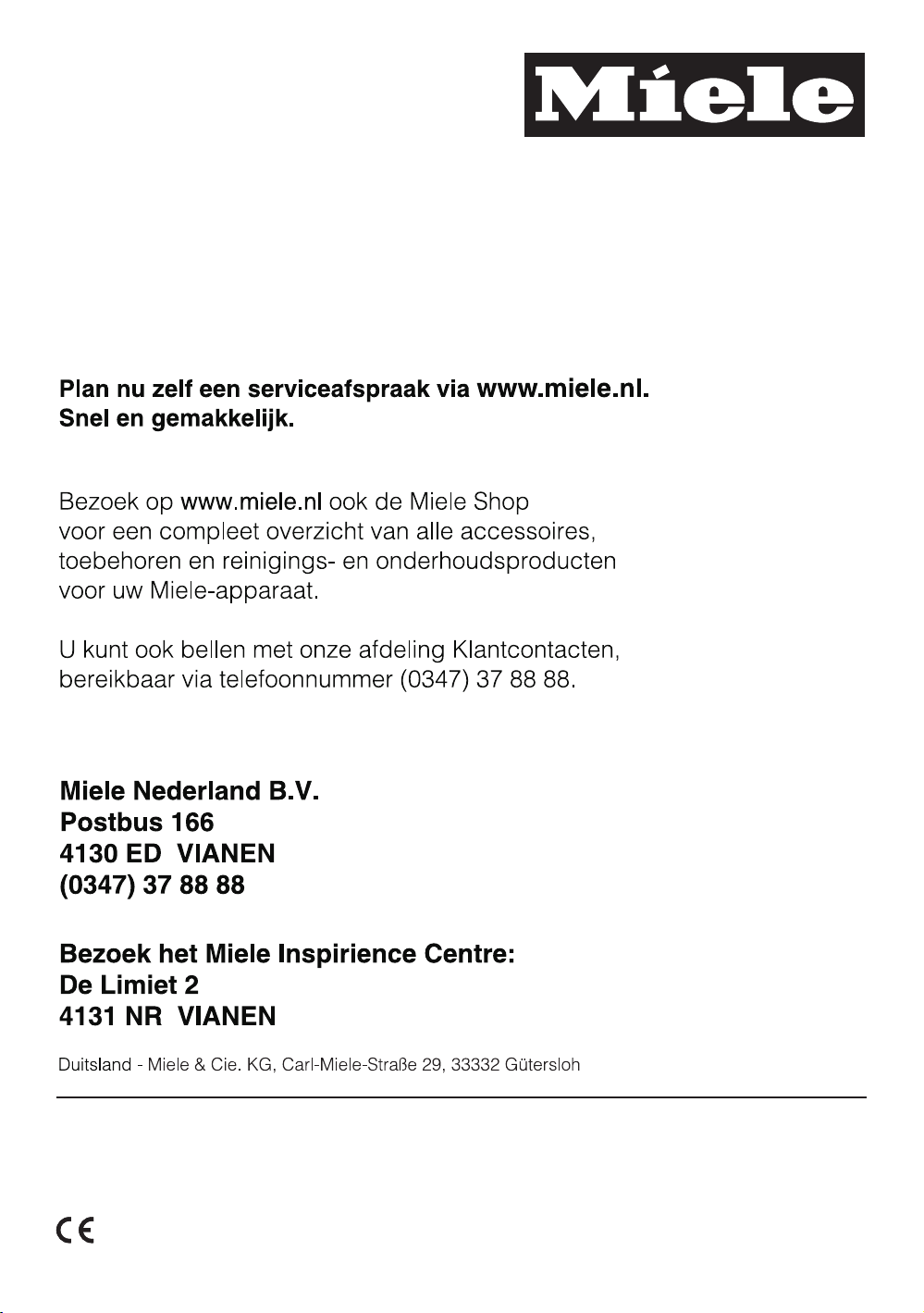

Adres en telefoonnummer van Miele Nederland B.V. vindt u op de achterzij de van deze gebruiksaanwijzing.

Voor een goede en vlotte afhandeling is het noodzakelijk dat onze technici we ten welk model wasautomaat u heeft en welk nummer deze heeft. Beide gegevens vindt u op het typeplaatje aan de binnenkant van de deurboven het glas.

Programma-actualisering (Update)

Wasmiddelen, textiel, wasgewoonten en wasvoorschriften zullen in de toe komst veranderingen ondergaan.

De was- en spoelprogramma's zullen daaraan moeten worden aangepast.

Onze technici zijn in staat om waspro

gramma's te updaten en in het geheu

gen van uw wasautomaat op te slaan.

Dat zal gebeuren via de optische inter face PC op het bedieningspaneel (PC = Programme Correction).

Miele zal zelf aangeven wanneer de programma's kunnen worden geactualiseerd.

Garantietermijn en garantievoorwaarden

De garantietermijn van de wasautomaat bedraagt 2 jaar.

Nadere bijzonderheden over de garantievoorwaarden en het Miele Serviceverzekering Certificaat treft u aan in bij gaande folder.

Bij te bestellen onderdelen

Onderdelen voor deze wasautomaat kunt u bijbestellen bij de Miele-vakhan del of bij de afdeling Onderdelen van Miele Nederland B.V.

Page 46

Het plaatsen en aansluiten van de wasautomaat

Het apparaat van voren

a Watertoevoerslang Waterproof-sys

teem

b Elektrische aansluiting

c - f Waterafvoerslang (met draai

baar en verwijderbaar bochtstuk) met verschillende mogelijkheden voor waterafvoer

g Bedieningspaneel

h Wasmiddellade

i Deur

j Klepje voor het pluizenfilter, het filter

huis en de noodontgrendeling

k Handgrepen voor het transport

l Vier stelvoeten

Page 47

Het plaatsen en aansluiten van de wasautomaat

Het apparaat van achteren

a Rand van het bovenblad

Hier kunt u het apparaat vastpakken wanneer u het wilt verplaatsen.

b Elektrische aansluiting

c Watertoevoerslang Waterproof-sys

teem

d Waterafvoerslang

e Houder voor de watertoevoer- en wa

terafvoerslang

f Draaibeveiligingen met transport

stangen

g Houders voor de watertoevoer- en

waterafvoerslang tijdens het trans port en voor de transportstangen na het transport

Page 48

Het plaatsen en aansluiten van de wasautomaat

Plaats van opstelling

Als plaats van opstelling is een beton nen vloer het meest geschikt. In tegen stelling tot een houten of een zachte vloer trilt deze nauwelijks mee als de wasautomaat aan het centrifugeren is.

Let bij het plaatsen van uw automaat op het volgende:

Plaats het apparaat waterpas en sta

biel.

Plaats het apparaat niet op een

zachte vloerbedekking omdat het in dat geval tijdens het centrifugeren gaat trillen.

^ Wanneer u het apparaat op een hou-

ten vloer wilt plaatsen, plaats het dan op een multiplex plaat van tenminste 3 cm dik. U dient de plaat niet alleen maar aan de planken van de vloer, maar aan zoveel mogelijk - in ieder geval aan 2 - balken vast te schroeven.

Het plaatsen van de wasauto maat

Wanneer u het apparaat van de ver

pakkingsbodem tilt en op de plaats neerzet waar het moet staan, pak het dan aan de voorkant bij de handgre pen en aan de achterkant bij de rand van het bovenblad vast.

Let op:

Pak het apparaat bij het tillen niet aan

de deur vast.

De machinevoeten en de vloer

onder het apparaat moeten droog zijn. Is dat niet het geval, dan loopt u het risico dat de automaat gaat glijden tijdens het centrifugeren.

Het verwijderen van de transportbeveiliging

Plaats het apparaat als het enigszins kan in één van de hoeken van het vertrek. Daar is iedere vloer het sta bielst.

Wanneer het apparaat op een reeds aanwezige (betonnen of ge metselde) sokkel plaatst, let er dan op dat het tijdens het centrifugeren niet kan gaan schuiven. U doet dit met behulp van spanklau wen. Deze zijn verkrijgbaar bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.

Trek aan het stopje dat aan de draai beveiliging zit (1)

en draai het bovenste haakje met een schroevendraaier los (2).

Page 49

Het plaatsen en aansluiten van de wasautomaat

Draai de linker transportstang met de

bijgevoegde steeksleutel 90° en

trek de stang eruit.

Draai de rechter transportstang 90°

trek de stang eruit.

Page 50

Het plaatsen en aansluiten van de wasautomaat

Sluit de gaten af die vrijkomen

nadat u de transportbeveiliging heeft verwijderd. Doet u dat niet, dan loopt u het risi co zich te bezeren.

^ Sluit de gaten met de stopjes af.

Bevestig de transportstangen aan de

achterwand van de wasautomaat. Let erop dat het bovenste haakje boven de houder ligt.

De wasautomaat mag zonder

transportbeveiliging niet worden getransporteerd. Bewaar de transportbeveiliging. Wanneer de wasautomaat moet worden getransporteerd (bijv. bij een verhuizing) moet de beveiliging weer worden gemonteerd.

Het monteren van de trans

portbeveiliging

Het monteren van de transportbeveili ging gebeurt in omgekeerde volgorde.

Page 51

Het plaatsen en aansluiten van de wasautomaat

Het stellen van de wasauto

maat

De wasautomaat moet waterpas en ge lijkmatig op de vloer staan. Alleen dan is een optimale werking gewaarborgd.

Wanneer een wasautomaat verkeerd wordt geplaatst, wordt er meer water en energie verbruikt dan nodig is en kan het apparaat gaan schuiven.

Het stellen van de automaat gebeurt met behulp van de vier machine- of stelvoeten. Wanneer het apparaat wordt geleverd zijn alle stelvoeten naar binnen gedraaid.

Het naar buiten draaien en vastzetten van de stelvoeten

Controleer met een waterpas of het

apparaat waterpas staat.

^ Houd stelvoet 1 met een waterpomp-

tang vast. Draai contramoer 2 met de steeksleutel weer aan de ommanteling vast.

Alle vier de contramoeren moeten stevig aan de ommanteling zijn vastgedraaid. Controleer ook de voeten die u bij het stellen van de automaat niet naar buiten hebt gedraaid. Doet u dat niet, dan bestaat het ge vaar dat het apparaat gaat schui ven.

Draai contramoer 2 met de bijge voegde steeksleutel los en wel met de wijzers van de klok mee. Draai de contramoer samen met stelvoet 1 naar buiten.

Page 52

Het plaatsen en aansluiten van de wasautomaat

Het plaatsen van de wasautomaat on der een werkblad of in een keuken blok

Hiervoor is een onderbouwset* nood

–

zakelijk.

De onderbouwset moet door een vakman / vakvrouw worden gemon teerd. Bij de onderbouwset is een monta gehandleiding gevoegd.

Bij de onderbouwset is een afdek

–

plaat gevoegd. Deze afdekplaat moet het bovenblad van de automaat vervangen.

– Wanneer de automaat onder een

werkblad wordt ondergebouwd dat 900/910 hoog is, is er één stelframe* vereist.

Let op het volgende:

a De afstand tot de wand moet veilig-

heidshalve minstens 2 cm

bedragen.

– Watertoevoer, waterafvoer en elek-

trische aansluiting dienen in de buurt van de automaat geïnstalleerd te zijn en men moet er gemakkelijk bij kunnen.

Was-droogzuil

Op deze wasautomaat kan een Mieledroogautomaat worden geplaatst. Daarvoor is een tussenstuk* noodzake lijk.

Het tussenstuk moet door een vak man / vakvrouw worden gemon teerd.

De met * aangegeven onderdelen zijn verkrijgbaar bij de Miele-vakhandel of bij de afdeling Onderdelen.

b Hoogte:

Tussenstuk met werkblad: ca. 169 cm Tussenstuk zonder werkblad: ca. 170 cm

Het terugplaatsen van het bovenblad van de wasautomaat

Hebt u het bovenblad van de wasauto

maat voor plaatsing onder een werk blad of voor een was-droogzuil verwij derd en moet u het blad daarna terug plaatsen, let er dan op dat het stevig aan de houders aan de achterkant vastzit. Alleen dan kunt u er zeker van zijn dat de wasautomaat veilig kan worden ge transporteerd.

Page 53

Het plaatsen en aansluiten van de wasautomaat

Het Miele waterbeveiligings

systeem

Het Miele waterbeveiligingssysteem biedt een volledige bescherming tegen waterschade door de wasautomaat.

Het systeem bestaat hoofdzakelijk uit drie onderdelen:

1) de watertoevoerslang

2) de elektronica en de ommanteling

3) de waterafvoerslang

1) De watertoevoerslang

– Deze beschikt over een elektrisch

waterinlaatventiel.

Dit systeem functioneert als een automatische kraan en zit in de uitstulping van de watertoevoerslang.

– Het waterinlaatventiel is bestand te-

gen een druk van tussen de 7.000 en

10.000 kPa.

Scheuren in het ventiel worden daar mee voorkomen.

–

De beschermhuls van de watertoe voerslang

2) De elektronica en de ommanteling

De bodemplaat

–

Wanneer de wasautomaat lekt wordt het overtollige water in de bodem plaat opgevangen en wordt het wa terinlaatventiel door de vlotterscha kelaar uitgeschakeld. De watertoevoer is vanaf dat moment geblokkeerd. Het water dat zich in de kuip bevindt wordt afgepompt.

Bescherming tegen overstromen

–

Voorkomen wordt dat de wasauto maat door een ongecontroleerde watertoevoer gaat lekken. Stijgt de waterstand boven een bepaald niveau, dan wordt de afvoerpomp ingeschakeld en het water gecontroleerd afgepompt.

3) De waterafvoerslang

– Bescherming tegen leegzuigen

De waterafvoerslang is beveiligd met

een ventilatiesysteem. Hiermee wordt voorkomen dat de wasautomaat wordt leeggezogen.

Deze beschermhuls zit als een twee de huid om de watertoevoerslang heen. Wanneer de watertoevoerslang lekt, wordt het overtollige water door de beschermhuls in de bodemplaat op gevangen en wordt het waterinlaat ventiel door de vlotterschakelaar uit geschakeld. De watertoevoer is vanaf dat moment geblokkeerd. Het water dat zich in de kuip bevindt wordt afgepompt.

Page 54

Het plaatsen en aansluiten van de wasautomaat

Het aansluiten van de water

toevoer

Het waterinlaatventiel bevat elek

trische onderdelen en mag daarom niet worden gemonteerd in gedeel ten van het vertrek waar met water wordt gewerkt, bijv. badkuipen of douchecabines. Gebruik in dat geval een metaalom vlochte verlengslang. Deze is te ver krijgen bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.

De behuizing van het waterinlaatven tiel mag niet in vloeistof worden ge dompeld!

De automaat mag zonder terugslagklep op het waterleidingnet worden aange sloten, omdat hij gebouwd is volgens EU-normen.

De waterdruk moet minstens 100 kPa en mag niet meer dan 1.000 kPa bedra gen. Is de druk hoger dan 1.000 kPa, dan moet er een drukreduceerventiel in de waterleiding worden ingebouwd.

Voor de aansluiting is een kraan met

/4"-schroefkoppeling noodzakelijk. Is zo'n kraan niet aanwezig, dan mag de automaat uitsluitend door een er kend installateur op de waterleiding worden aangesloten.

Het aansluitpunt staat onder

druk van de waterleiding. Controleer daarom of de aansluiting niet lek is. Dit kunt u doen door de kraan langzaam open te draaien. Leg het dichtingsringetje er eventueel opnieuw in en draai de schroef koppeling eventueel wat vaster aan.

De wasautomaat is niet geschikt om op warm water te worden aangeslo ten.

De beschermhuls mag niet worden beschadigd en er mogen geen knik ken in zitten.

Page 55

Het plaatsen en aansluiten van de wasautomaat

Onderhoud

Wanneer u het systeem vervangt, doe dat dan alleen met het Miele Water proof-systeem.

Het zeefje in de schroefkoppeling van het waterinloopventiel mag ter bescherming van het ventiel niet worden verwijderd.

Verlengslang om na te bestellen

Een metaalomvlochte slang van 1,5 m lang kan worden nabesteld bij de Miele-vakhandel of bij de afdeling On derdelen van Miele Nederland B.V.

Deze slang is bestand tegen een druk van minstens 14.000 kPa en kan als verlengslang worden gebruikt.

Page 56

Het plaatsen en aansluiten van de wasautomaat

Het aansluiten van de wateraf

voer

Het sop wordt afgepompt m.b.v. een afvoerpomp met een opvoerhoogte van 1m. Het water moet ongehinderd weg kun nen stromen en daarom mogen er geen knikken in de slang zitten. Het bochtstuk aan het eind van de slang is draaibaar en kan indien nodig worden verwijderd.

Indien noodzakelijk kan de afvoerslang tot max. 5 m worden verlengd. Verlengstukken zijn verkrijgbaar bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.

Voor opvoerhoogten van meer dan 1 m tot max. 1,8 m is een verwisselbare afvoerpomp verkrijgbaar en wel bij de Miele-vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V.

2. De slang kan op een kunststof af

voerbuis met rubberen mof worden aangesloten. Een sifon is niet beslist noodzakelijk.

3. De slang kan op een wasbak of was

tafel met kunststof nippel worden aangesloten.

4. De slang kan in een putje in de vloer

worden gehangen.

Attentie:

De waterafvoerslang kan op de volgende manieren worden aangebracht

1. De slang kan in een wasbak, wasta

fel of gootsteen worden gehangen:

Attentie:

–

Zorg ervoor dat de slang niet weg kan glijden.

–

Wordt het water in een wasbak, was tafel of gootsteen afgepompt moet het snel genoeg weg kunnen stro men. Is dat niet het geval, dan loopt u het risico dat er water overstroomt of dat een deel van het wegge pompte water in de automaat wordt teruggezogen.

a Adapter

b Schroefkoppeling

c Slangklem

d Uiteinde van de slang

Bevestig de adapter a met de schroefkoppeling b aan de sifon van

de wastafel.

Plaats het uiteinde van de slang d op de adapter a.

Draai de slangklem c direct achter de schroefkoppeling met een schroe vendraaier vast.

Page 57

Het plaatsen en aansluiten van de wasautomaat

Elektrische aansluiting

De wasautomaat mag alleen door een erkend installateur volgens de gelden de NEN-normen op het elektriciteitsnet worden aangesloten.

Deze wasautomaat is voorzien van een aansluitkabel en een stekker met be schermingscontact (randaarde), ge schikt voor aansluiting op ~230 V 50 Hz.

Deze wasautomaat mag uitsluitend worden aangesloten op een contact doos met beschermingscontact (rand aarde) of een daarvoor geschikte 2polige schakelaar, bijv. voor in de badkamer.

Let bij een stekkerverbinding op het volgende. Om de elektrische spanning van het apparaat te kunnen halen, is het beslist noodzakelijk dat men altijd bij de aansluitstekker kan komen.

Wij raden u af om de wasautomaat op een verlengsnoer en/of stekkerdoos aan te sluiten. Dit om brand te voor komen.

In de EU-richtlijnen geeft men ter verho ging van de veiligheid het advies om de huisinstallatie van een aardlekscha kelaar te voorzien.

De gegevens van de aansluitwaarden vindt u op het typeplaatje. Vergelijk deze waarden met de gegevens van uw elektriciteitsnet.

Page 58

Verbruikgegevens

Belading Verbruiksgegevens

Energie Water Programmaduur

in kWh in l Kort Normaal

Witte / Bonte was 95°C 7,0 kg 2,20 55 2 uur 29 min

60°C

60°C 3,5 kg 0,66 45 2 uur 26 min

40°C

Kreukherstellend 40°C

Fijne was 30°C 2,0 kg 0,38 69 49 min. 59 min.

Donker wasg. / Jeans

Wol / 30°C 2,0 kg 0,23 39 – 39 min.

40°C 3,0 kg 0,60 52 1 uur 02 min 1 uur 12 min

Instructie voor de vergelijkende onderzoeken:

Testprogramma volgens EN 60456

Kort programma voor testinstituten; hier moet de extra functie Kort worden gekozen.

7,0 kg 0,80 55 2 uur 59 min

7,0 kg 0,70 68 2 uur 34 min

3,5 kg 0,58 45 1 uur 10 min

3,5 kg 0,50 50 1 uur 41 min

De verbruiksgegevens kunnen van de aangegeven waarden afwijken, al naar gelang de waterdruk, waterhardheid, temperatuur van het instromende water, kamertemperatuur, het soort en de hoeveelheid wasgoed, verschillen in de netspanning en gekozen extra functies.

Page 59

Technische gegevens

Hoogte 850 mm

Breedte 595 mm

Diepte 615 mm

Diepte bij geopende deur 993 mm

Hoogte voor onderbouw 820 mm

Breedte voor onderbouw 600 mm

Diepte voor onderbouw 650 mm

Gewicht 97 kg

Beladingscapaciteit 7 kg droog wasgoed

Aansluitspanning Zie typeplaatje

Aansluitwaarde Zie typeplaatje

Zekering Zie typeplaatje

Verbruiksgegevens Zie hoofdstuk: "Verbruiksgegevens".

Minimale waterdruk 100 kPa (1 bar)

Maximale waterdruk 1.000 kPa (10 bar)

Lengte van de toevoerslang 1,60 m

Lengte van de afvoerslang 1,50 m

Lengte van de aansluitkabel 1,60 m

Maximale opvoerhoogte 1,00 m

Maximale afpomplengte 5,00 m

Keurmerk Zie typeplaatje

Page 60

Menu voor de instellingen

Met de instellingen kunt u de elektro nica van de wasautomaat aan uw wensen aanpassen. U kunt de varianten iedere keer ver anderen.

Bevestig de gekozen variant met de

OK - toets.

De ingestelde variant wordt met een vinkje L aangegeven.

Het wijzigen van balkdiagrammen

Het openen van het menu voor de instellingen

Sluit de wasautomaat.

Draai de programmakeuzeschake

laar op Einde.

Plaats het displaysjabloon op het pa

neel.

^ Schakel de wasautomaat in.

^ Druk tegelijk op de ~ en OK - toets

totdat in het display verschijnt:

Instellingen

Taal !

U bevindt zich nu in het menu Instel lingen.

Een paar instellingen hebben een balkdiagram met een waarde die kan worden gewijzigd.

Met iedere druk op de ~ - toets ver hoogt u de waarde. Is de hoogste waarde bereikt, springt de waarde bij de volgende druk op de

~ - toets weer op de minimale waarde. Met de OK - toets bevestigt u de gekozen waarde.

Hoe komen we uit de gekozen instelling?

^ Kies bij instellingen met varianten

Terug A.

Het sluiten van het menu voor de instellingen

Schakel de wasautomaat uit.

Het kiezen van een instelling

Druk zo vaak op de ~ - toets, totdat de gewenste instelling in het display verschijnt.

Bevestig de gekozen instelling met de OK - toets.

Het kiezen van een variant

Druk zo vaak op de ~ - toets, totdat de gewenste variant in het display verschijnt.

Taal !

Er zijn verschillende talen waarin de meldingen in het display kunnen wor den weergegeven.

Met de instelling Taal kunt u één van de aangegeven talen kiezen.

Het vlaggetje achter het woord Taal dient als leidraad.

De ingestelde taal wordt met een vinkje L aangegeven.

Page 61

Menu voor de instellingen

Behoedzaam wassen

Met het activeren van deze instelling kunt u licht vervuild wasgoed met een behoedzaam ritme wassen. Het aantal trommelbewegingen wordt gereduceerd.

"Behoedzaam wassen" kan worden ge bruikt voor de programma's Witte / Bon te was en Kreukherstellend.

Wanneer het apparaat wordt geleverd, is de instelling niet geactiveerd.

Wanneer de instelling is geactiveerd, wordt dat met een vinkje L aangegeven.

Inweken

Wanneer u de extra functie Inweken heeft ingeschakeld, gaat aan het eigenlijke wasprogramma een inweekprogramma vooraf. Met de instelling Inweken kunt u in stappen van 30 minuten een inweek tijd kiezen van minimaal 30 minuten en maximaal 2 uur.

Wanneer het apparaat wordt geleverd, is er een inweektijd van 1 uur ingesteld.

Extra water

Wanneer u de extra functie Extra wa ter heeft ingeschakeld, wordt er bij

de programma's meer water ge bruikt. Daarbij zijn 3 varianten mogelijk. Met de instelling Extra water kunt u

de variant programmeren die u wilt

hebben.

De drie varianten zijn:

Water +

Een hogere waterstand bij het wassen en spoelen.

In deze variant wordt het apparaat geleverd.

Extra spoelgang

Er wordt een extra spoelgang uitgevoerd.

Water+/Extraspoelg.

Een combinatie van bovenstaande varianten.

De ingestelde variant wordt met een vinkje L aangegeven.

Verleng. voorwastijd

De ingestelde inweektijd wordt met een vinkje L aangegeven.

Wanneer u voor het programma Witte / Bonte was de extra functie Voorwas heeft ingeschakeld, duurt deze in principe 25 minuten. Met de instelling Verlenging voorwas tijd kunt u de voorwastijd met 6, 9 of 12 minuten verlengen.

De ingestelde variant wordt met een vinkje L aangegeven.

Page 62

Menu voor de instellingen

Afkoeling waswater

Wanneer u deze instelling activeert, stroomt er aan het einde van de hoofdwas extra water in de trommel ter afkoeling van het waswater.

"Afkoeling van het waswater" kan wor den gebruikt voor het programma Witte / Bonte was en wel als het waswater aan het eind van de hoofdwas een ho gere temperatuur heeft dan 70°C.

Het verdient aanbeveling om deze in stelling te activeren

– wanneer de wasautomaat in een ge-

bouw staat met waterafvoerbuizen die niet aan de Komokeur voldoen;

– wanneer u de waterafvoerslang in

een wasbak, wastafel of gootsteen hangt. Op deze manier kunt u brand- of schroeigevaar voorkomen.

Het activeren van de code

Code

Activeren

Druk op de OK - toets.

Het display vraagt u nu om de code in te voeren.

Het invoeren van de code

De code is 125 en kan niet worden ge wijzigd.

Code

0 __

^ Druk zo vaak op de ~ - toets, totdat

het eerste cijfer in het display verschijnt.

Wanneer het apparaat wordt geleverd, is de instelling niet geactiveerd.

Wanneer de instelling is geactiveerd, wordt dat met een vinkje L aangege

ven.

Code

Met het activeren van deze instelling kunt u de elektronica met een code vergrendelen. Daarmee voorkomt u dat uw appa raat door vreemden kan worden ge bruikt.

Wanneer u de code heeft geactiveerd, moet u na het inschakelen van de was automaat de code weer invoeren om de automaat te kunnen bedienen.

^ Bevestig dit cijfer met de OK - toets.

Doe hetzelfde met het 2e en 3e cijfer.

Bevestig de code.

125

Terug OK

Bevestig de code in zijn geheel nog eens met de OK - toets.

Wilt u corrigeren,

druk dan op de ~ - toets.

Page 63

Menu voor de instellingen

Ter bevestiging verschijnt in het dis play:

Code geactiveerd

Nadat u het apparaat hebt uitgescha keld, kunt u het alleen maar gebruiken als u de code invoert.

Wanneer u de wasautomaat weer wilt gebruiken

Nadat u de wasautomaat heeft inge schakeld, vraagt het display u om de code in te voeren.

^ Voer de code in zoals boven be-

schreven en bevestig deze.

Ter bevestiging verschijnt in het display:

Invoer OK

Zoemer

Met het activeren van deze instelling kunt u de zoemer inschakelen. Deze gaat aan het eind van een pro gramma. Tevens kunt u met deze instelling be palen met wat voor geluidssterkte de zoemer moet klinken.

Er zijn drie varianten:

Uit

De zoemer is uitgeschakeld.

In deze variant wordt de automaat gele verd.

Normaal

De zoemer gaat aan het eind van een programma en wel met een normale geluidssterkte.

Harder

Ontgrendeld.

U kunt nu weer gaan wassen.

Het deactiveren van de code

Zie paragraaf: "Het activeren van de code".

Ter bevestiging verschijnt in het dis play:

Invoer OK

Code gedeactiveerd Invoer OK

De zoemer gaat aan het eind van een programma en wel harder dan normaal.

De ingestelde variant wordt met een vinkje L aangegeven.

Page 64

Menu voor de instellingen

Akoestisch signaal

Met het activeren van deze instelling kunt u een akoestisch signaal inscha kelen. Dat klinkt iedere keer wanneer u op een toets drukt.

Wanneer het apparaat wordt geleverd, is de instelling niet geactiveerd.

Wanneer de instelling is geactiveerd, wordt dat met een vinkje L aangege ven.

Lichtsterkte display

De lichtsterkte van de meldingen in het display kan verschillen. Met de instelling Lichtsterkte kunt u tussen 10 standen kiezen.

Wanneer het apparaat wordt geleverd, is stand 5 ingesteld.

De lichtsterkte wordt ingesteld zodra u een stand gekozen hebt.

Contrast display

Het contrast van de meldingen in het

display kan verschillen. Met de instelling Contrast kunt u tus sen 10 standen kiezen.

Wanneer het apparaat wordt geleverd, is stand 5 ingesteld.

Het contrast wordt ingesteld zodra u een stand gekozen hebt.

Sterkte achtergr.verl.

De sterkte van de achtergrondverlichting van de paneelteksten (Start, Voorprogrammering, de extra functies en de centrifugetoerentallen) kan verschillen. Met de instelling Sterkte achtergrond- verlichting kunt u tussen 10 standen kiezen.

Wanneer het apparaat wordt geleverd, is stand 5 ingesteld.

De lichtsterkte wordt ingesteld zodra u een stand gekozen hebt.

Page 65

Menu voor de instellingen

Stand-by display

Het display wordt donker, wanneer u 10 minuten na het inschakelen van de wasautomaat geen programma kiest en tevens 10 minuten nadat het programma is afgelopen. De Start - toets knippert langzaam. Dit bespaart energie. Met de instelling Stand-by display kunt u bepalen of het display alleen in bovenstaande gevallen donker wordt of ook tijdens het programma verloop.

Wanneer u op een toets drukt, wordt het display weer ingeschakeld.

De mogelijkheden zijn:

Aan

Memory

Met het activeren van deze instelling kunt u de memory inschakelen. Dat houdt in dat de wasautomaat de eventuele extra functies, de tempera tuur en het centrifugetoerental die u bij een programma hebt gekozen, bij de start van een programma opslaat.

Wanneer u de volgende keer hetzelfde wasprogramma kiest, geeft de wasau

tomaat de opgeslagen componenten aan.

Wanneer het apparaat wordt geleverd, is de instelling niet geactiveerd.

Wanneer de instelling is geactiveerd, wordt dat met een vinkje L aangegeven.

De stand-by is ingeschakeld, d.w.z. het display wordt in bovenstaande gevallen en ook 10 minuten na de programmastart donker.

Niet in programmaverloop

De stand-by is tijdens het programma verloop uitgeschakeld, d.w.z. het dis play blijft het hele programma zicht baar.

In deze variant wordt het apparaat ge leverd.

De ingestelde variant wordt met een vinkje L aangegeven.

Kreukbeveiliging

Met het activeren van deze instelling kunt u de kreukbeveiliging inschakelen. Dat houdt in dat de trommel na af loop van het programma nog max. 30 minuten draait om kreukvorming te voorkomen.

De wasautomaat kan altijd worden geo pend.

Wanneer het apparaat wordt geleverd, is de instelling wel geactiveerd.

Wanneer de instelling is geactiveerd, wordt dat met een vinkje L aangege ven.

Page 66

Na te bestellen reinigings- en onderhoudsmiddelen

Miele staat voor perfecte wasgoedbe handeling. De Miele wasautomaten beschikken over een groot aantal speciale pro gramma's die optimaal op de verschil lende soorten wasgoed zijn ingesteld. Bovendien heeft Miele de zgn. CareCollection ontwikkeld, een uniek systeem dat bestaat uit speciale mid delen voor het behoedzame reinigen en onderhouden van het wasgoed.

Hieronder stellen wij u de reinigings- en onderhoudsmiddelen van de Miele CareCollection voor. Deze en ook veel andere producten kunt u op internet bestellen.

De producten zijn ook verkrijgbaar bij de afdeling Onderdelen van Miele Nederland B.V.

CareCollection

Speciale wasmiddelen van Miele

"Outdoor"

Het wasmiddel "Outdoor" is bijzonder geschikt voor uw waterwerende Out doorkleding.

"Sport"

Het wasmiddel "Sport" is bijzonder ge schikt voor sportkleding en kleding van microvezels. Uw wasgoed is snel weer fris en onaan gename geurtjes hebben geen kans.

"Dons"

Het wasmiddel "Dons" zorgt er met zijn samenstelling van milde tensiden en natuurlijke hulpstoffen voor dat dons wordt losgeschud en zijn natuurlijke elasticiteit behoudt.

Impregneermiddel

Het impregneermiddel van Miele om sluit de vezels van het textiel en maakt ze zo water-, wind- en vuilwerend, zon der het oppervlak van het textiel aan te tasten. Daardoor kan het textiel blijven ademen en behoudt het zijn elasticiteit.

Page 67

Na te bestellen reinigings- en onderhoudsmiddelen

Universeel wasmiddel "UltraWhite"

Het universeel wasmiddel "UltraWhite" in poedervorm is bijzonder geschikt voor wit en licht wasgoed en sterk ver vuild bont wasgoed.

Colorwasmiddel "UltraColor"

Het Colorwasmiddel "UltraColor" is bij zonder geschikt voor bont en zwart wasgoed. Door zijn bijzondere samenstelling zorgt het middel al bij lage temperatu ren voor een effectieve vlekverwijdering en voorkomt het verbleken en verkleu ren.

Fijnwasmiddel

Het fijnwasmiddel van Miele is bijzon der geschikt voor teer wasgoed zoals wol of zijde. Door zijn bijzondere formule reinigt het al vanaf een temperatuur van 20°C en beschermt het de kleuren van uw fijne was.

Wasverzachter

De wasverzachter van Miele geeft uw wasgoed een bijzonder frisse en na tuurlijke geur, voorkomt dat het elektro statisch wordt geladen wanneer het elektrisch wordt gedroogd en zorgt ervoor dat het lekker zacht aanvoelt.

Page 68

Wijzigingen voorbehouden/4710

M.-Nr. 09 007 620 / 00
