Instruções de utilização Secador de roupa Sistema de condensação T 4472 C

Leia as instruções de utilização atentamente antes de instalar e iniciar o funcionamento. Desta forma não só se protege como evita erros de utilização.

M.-Nr. 06 624 320

Page 2

Protecção do meio ambiente

Embalagem de transporte

A embalagem de protecção do apare lho durante o transporte é feita a partir de materiais seleccionados do ponto de vista ecológico e por isso reciclável.

A devolução das embalagens ao ciclo de reciclagem contribui para economia de matérias primas e redução de resí duos.

Aparelhos fora de serviço

Aparelhos eléctricos e electrónicos contem diversos materiais válidos mas também contêm substâncias nocivas que foram necessárias para a segurança e para o funcionamento.

Por este motivo, aparelhos que devido a avaria ou substituição deixam de ser utilizados, não devem ser depositados junto do contentor de lixo. Se forem manuseados de forma inadequada não só podem causar problemas de saúde como prejudicar o meio ambiente.

Economia de energia

Siga as indicações seguintes para evi tar tempo de secagem prolongado e aumento do consumo de energia:

A roupa deve ser centrifugada após

–

a lavagem com a velocidade de cen trifugação máxima. Se a roupa for centrifugada com 1600 r.p.m. em vez de 800 r.p.m, economiza na secagem aproximada mente 30% de energia e de tempo.

Aproveite a carga total correspon

–

dente ao programa seleccionado. Assim o consumo de energia em relação à carga total será o mais favorável.

– Providencie um bom arejamento do

local onde o secador está instalado.

– Limpe sempre o filtro no final de

cada secagem.

– Controle regulamente a caixa de

condensação e efectue a sua limpeza sempre que seja necessário.

Mantenha os aparelhos até serem transportados, fora do alcance de cri anças.

Informe-se junto da sua Câmara Muni cipal sobre as possibilidades de reco lha e reciclagem.

Page 3

Índice

Protecção do meio ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Aparelhos fora de serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Economia de energia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Medidas de segurança e precauções. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Utilização do secador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Painel de comandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Equipamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Tratamento da roupa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Símbolos de tratamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Indicações sobre a secagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

A secagem correcta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Instruções em resumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Activar o sinal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Extras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Delicado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Curto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Arejar a frio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Anti-ruga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Pré-selecção de tempo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Os programas de secagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Alterar o desenrolar do programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Alterar um programa a decorrer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Cancelar o programa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Interromper o programa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Introduzir ou retirar roupa do secador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bloqueio electrónico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Limpeza e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Despejar a gaveta reservatório da água de condensação. . . . . . . . . . . . . . . . . . 21

Limpeza dos filtros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Limpeza do secador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Lavagem dos filtros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Limpeza do secador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Limpeza da caixa de condensação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Retirar a caixa de condensação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Controlar a caixa de condensação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Limpeza da caixa de condensação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Montar a caixa de condensação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Page 4

Índice

Avarias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Que fazer, quando . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Anomalias gerais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Indicação de anomalias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Substituir a lâmpada de iluminação do tambor. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Serviço técnico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Reparações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Actualização do programa (Update). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Condições e período de garantia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Acessórios opcionais. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Instalação e ligação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

O secador visto de frente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Local de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Deslocar o secador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Encastrar por baixo de um balcão de cozinha . . . . . . . . . . . . . . . . . . . . . . . . 36

Voltar a montar o tampo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Nivelar o secador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Local de instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Coluna Lavar/Secar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Transportar o secador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Esgotar a água de condensação para o exterior . . . . . . . . . . . . . . . . . . . . . . . . . 38

Montagem da mangueira de esgoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ligação da mangueira ao sifão de um lavatório . . . . . . . . . . . . . . . . . . . . . . . 39

Voltar a montar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Dados sobre o consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Funções de programação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Alterar a humidade residual no programa Roupa branca/cor. . . . . . . . . . . . . . . . 44

Alterar a humidade residual no programa Sintéticos . . . . . . . . . . . . . . . . . . . . . . 45

Regular as funções de memória . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Prolongamento do tempo de arrefecimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Função da indicação limpar condutas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Sinal de aceitação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Page 5

Medidas de segurança e precauções.

Leia as instruções de utilização atentamente antes de pôr o secador a funcionar pela primeira vez. Ai en contra indicações importantes sobre segurança, utilização e manutenção do secador. Desta forma não só se protege como impede danos no aparelho. Guarde o livro de instruções para que possa consultar sempre que existirem dúvidas.

Utilização adequada do seca

dor

O secador só deve ser utilizado

para secar roupa/tecidos lavados em água e que tenham indicado na respectiva etiqueta que são adequados para serem secos no secador. Qualquer outra utilização poderá ser perigosa. O fabricante não pode ser responsabilizado por danos ocorridos pelo não cumprimento do indicado no livro de instruções ou por utilização in correcta.

Antes de instalar o secador deve

verificar se existem alguns danos visíveis. Não deve pôr o secador a funcionar se estiver danificado.

Antes de ligar pôr secador compa

re os dados indicados na placa de características (segurança, tensão e frequência) com os da rede eléctrica. Se necessário consulte um electricista.

A segurança eléctrica deste apare

lho só está garantida se ligar o se cador a um sistema com protecção à terra. É importante que estas regras base de segurança sejam cumpridas. Se necessário mande verificar a insta lação por um electricista. O fabricante não pode ser responsabilizado por da nos provenientes da falta ou interrup ção da ligação à terra.

Por motivos de segurança não

deve utilizar um cabo eléctrico de prolongamento (perigo de incêndio de vido a sobreaquecimento).

O secador corresponde às normas

de segurança em vigor. Reparações executadas indevidamente podem provocar perigos imprevisíveis para o utilizador para os quais o fabricante não assume qualquer responsabilidade. Reparações em aparelhos eléctricos só devem ser efectuadas por técnicos autorizados pela Miele.

Peças avariadas só podem ser

substituídas por peças originais Miele. Só assim garantimos o perfeito funcionamento e a segurança do apa relho.

Se o cabo eléctrico estiver danifi

cado deverá ser substituído por um cabo original Miele.

Page 6

Medidas de segurança e precauções.

Em caso de avaria ou limpeza e manutenção, deve desligar o seca

dor da corrente. Para isso:

desligue a ficha da tomada ou

–

desligue o disjuntor do quadro eléc

–

trico

Utilização

A instalação e montagem deste

aparelho em locais móveis (navios, por exemplo), deverá ser efectuada por empresas/técnicos especializados, desde que as condições de utilização do aparelho fiquem garantidas em segurança.

O secador não deve ser posto a

funcionar sem os filtro ou com os filtros danificados.

Se os filtros forem lavados devem

ser bem secos. Filtros húmidos podem provocar anomalias durante a secagem.

Não instale o secador em locais

onde exista a possibilidade de ge lar. Temperaturas negativas prejudicam o funcionamento do secador. A temperatura que deve existir no local onde o aparelho está instalado deve si tuar-se entre os +2°C e os +35°C.

Se pretender esgotar a água de

condensação directamente para um lavatório, deverá fixar a mangueira de esgoto para que não salte do lugar.

A água condensada não é potável.

Se essa água for ingerida pode ter consequências graves tanto para a sa úde de pessoas como de animais.

Manter o local onde o secador está

instalado sempre isento de cotão e pó. Partículas de sujidade existentes no ar aspirado contribuem para obstrução da caixa de condensação.

O secador não deve ser posto a funcionar sem a caixa de conden

sação.

Page 7

Medidas de segurança e precauções.

Porque pode existir perigo de in cêndio, não é permitida a seca

gem de têxteis:

esponjosos, que contenham borra

–

cha, elástico ou material idêntico. acolchoados e danificados como por

–

ex. almofadas ou casacos. que tenham sido tratados com pro

–

dutos de limpeza inflamáveis. que contenham resíduos de fixador

–

de cabelo, laca de cabelo, acetona ou produtos idênticos.

– que tenham resíduos de gordura ou

óleo (por ex. panos utilizados na cozinha, roupa utilizada em cosmética).

– com resíduos de cera ou produtos

químicos por exemplo (panos de limpeza, mopas, etc.)

– que não estejam bem lavados e te-

nham ainda sujidade agarrada, como por exemplo gordura e óleo. Lave roupa muito suja, como por exemplo roupa de trabalho, com de tergente adequado. Informe-se junto do fornecedor de detergentes.

Crianças em casa

Vigie as crianças que estejam per

to do secador e não permita que brinquem com o aparelho.

Utilização de acessórios

Só é possível montar acessórios se

forem recomendados pela Miele. Se forem montados outros acessórios ou peças, fica excluído o direito à ga rantia.

Aparelhos em fim de vida útil

Quando se desfizer do aparelho

inutilize o fio eléctrico. Assim evita utilização abusiva.

Não se encoste nem se pendure na porta do secador porque o apa

relho pode tombar.

Feche a porta do secador no final da secagem. Assim evita que:

–

crianças entrem para dentro do apa relho ou escondam objectos lá den tro.

–

animais pequenos entrem para dentro do secador.

Page 8

Utilização do secador

Painel de comandos

a Teclas e- Selectoras de progra

mas

com lâmpadas de controle. Os programas de secagem são seleccionados através destas teclas.

b Teclas Extras

com lâmpadas de controle. Os programas podem ser completados com diversos Extras/funções adicionais.

c Tecla Grau de secagem

com lâmpadas de controle. Através desta tecla selecciona o grau de secagem.

d Lâmpadas de controle - Desenrolar

do programa

indicam a fase do programa que está a decorrer no momento.

e Tecla Sinal

No final do programa de secagem soa um sinal acústico.

f Lâmpadas de controle - Verificar

têm diversas funções, consulte o ca pítulo "Ajuda anomalias".

g Tecla Start/Stop

Para dar início ao programa de seca gem e para cancelar um programa já iniciado. A lâmpada de controle fica a piscar ao seleccionar o programa e fica com luz fixa após o início do programa. Pressionando a tecla durante a secagem pode cancelar o programa.

h Tecla Pré-selecção

Para pré-seleccionar o programa de secagem até 24 horas de antece dência. A lâmpada de controle fica com luz fixa após o início do programa.

i Tecla Porta

Através desta tecla pode abrir a por ta do secador independentemente de estar ligado à corrente ou não.

j Tecla I-Ligar/0-Desligar

Para ligar e desligar o secador.

k Display - mostra várias funções. Nas

páginas seguintes encontra indica

ções mais pormenorizadas.

Page 9

Utilização do secador

Equipamento

Display

No visor pode ver:

o tempo de duração do programa

–

(tempo restante); o tempo pré-seleccionado;

–

Informações ;

–

as funções de programação.

– Prognóstico do tempo restante Ao seleccionar o programa aparece no

visor o tempo de secagem previsto. Este tempo pode ser considerado

como prognóstico de tempo restante. O prognóstico de tempo restante pode

variar devido a diversos factores como por exemplo: Humidade residual após a centrifugação; tipo de tecido, quantidade, temperatura ambiente ou oscilações de tensão na rede eléctrica.

Por este motivo, a electrónica adap ta-se individualmente e continuamente para que a indicação do tempo restan te seja mais exacta. O prognóstico de tempo restante é constantemente con trolado durante a secagem o que pode contribuir para avanço de tempo.

Teclas e lâmpadas de controle

Após activar uma tecla, a lâmpada de controle corresponde acende.

Interface óptico PC

A lâmpada de controle sinalizada com

é o ponto de ligação para o serviço

técnico efectuar testes e actualizações

(Update).

Bloqueio electrónico do programa

protege o secador de utilização abu

–

siva.

Funções de programação

– para alterar valores standard/de ori-

gem

Iluminação do tambor

Quando o secador estiver ligado a iluminação interior acende ao abrir a porta. Se a porta permanecer aberta, a iluminação desliga ao fim de alguns minutos (economia de energia).

Da mesma fora os programas e

Desenrugar

damente, logo que uma determinada temperatura seja alcançada. O que pode acontecer em tecidos delicados ou se foi efectuado um programa de secagem antes.

podem terminar atempa

Finish lãs

Page 10

Tratamento da roupa

Símbolos de tratamento

Antes de dar início à secagem deve ve rificar o símbolo de secagem que está indicado na etiqueta do vestuário.

q . Secagem com temperatura normal r. . . Secagem com temperatura baixa

s . . . . . . . . . . . . Não secar no secador

Indicações sobre a secagem

Não sobrecarregue o secador

–

que somente a quantidade máxima de roupa indicada no capitulo "Resu mo de programas"

Carga a mais contribui para desgaste da roupa, o resultado de secagem será prejudicado e a formação de rugas e vincos é acentuada.

– Não seque roupa molhada/a pingar!

Após a lavagem deve centrifugar bem a roupa e no mínimo durante 30 segundos.

–

Tecidos sensíveis tratamento r devem ser secos em

Delicado

–

Abra os casacos uniformemente.

–

Lã e lã com mistura encolher. Seleccione o programa

nish lãs

–

Carga mista de algodão, roupa de cor, fibras devem ser secos no pro grama

(temperatura baixa).

para este tipo de roupa

Automático

com o símbolo de

, para que sequem

têm tendência a

e se

Tecidos acolchoados com penas

–

podem encolher. Para estes selecci

one o programa

Linho puro

–

cador se isso estiver indicado na respectiva etiqueta. Estes tecidos têm tendência a ficaram ásperos. Para estes tecidos seleccione o pro grama

Tecidos em malha/licra (por ex.

–

T-Shirts, roupa interior) podem enco lher na primeira lavagem. Por isso

não seque excessivamente para evi tar que encolham ainda mais. Adqui ra estas peças um número acima do que habitualmente costuma usar.

– A formação de rugas e vincos em fi-

bras é mais acentuada quanto mais carregar o secador.

carga ou seleccione o programa especial

– Roupa tratada com goma

seca no secador. Mas para que ob tenha o resultado pretendido deverá dosear o dobro da quantidade de goma em relação à quantidade habi tual.

–

Tecidos novos e de cor bem lavados antes da primeira seca gem e não devem ser secos com te cidos de cor clara. Existe perigo destes tecidos desbotarem e além disso podem ficar pêlos, de outra cor, agarrados aos tecidos.

Desenrugar

Por isso e nestes casos, reduza a

Camisas

Desenrugar

só deve ser seco no se

pode ser

devem ser

Page 11

A secagem correcta

Instruções em resumo

Os passos assinalados com os núme ros (A, B, C ...) podem ser utilizados como instruções resumidas.

A Preparar a roupa

Solte a roupa acabada de lavar e sepa re-a por . . . . . . grau de secagem desejado, . . . qualidade de tecidos, . . . tamanho igual, . . . humidade residual igual após a centrifugação. Só assim obtém secagem uniforme.

Retire objectos estranhos que

estejam juntos com a roupa como por exemplo o doseador de detergente. Estes objectos podem derreter e danificar a roupa e o secador.

– Verifique as bainhas e costuras, para

que o enchimento não possa sair.

– Os botões de fronhas e capas de

edredões devem ser abotoados para impedir que peças de roupa entrem para dentro destes.

C Carregar o secador

Carregue na tecla

porta do secador. Introduza a roupa bem solta no seca

dor.

Seque somente a quantidade máxi

ma de roupa indicada no capitulo "Resumo de programas". Caso con trário a roupa sofre desgaste e o re sultado de secagem será prejudica do.

Antes de fechar a porta do secador

verifique se o filtro está limpo e bem encaixado.

Porta

para abrir a

–

Feche os fechos de correr, aperte os ganchos e os colchetes.

–

Aperte os cintos e as fitas de aventais.

–

Os arames da armação dos soutiens devem ser cosidos ou retirados.

B Ligar o secador

Para ligar o secador carregue na tecla

I-Ligar/0-Desligar

Também pode ligar o secador depois de o ter carregado mas neste caso a lâmpada de iluminação do tambor não acende (economia de energia).

(fica para dentro).

Verifique se não ficam peças de rou pa entaladas pela porta do secador para que não sejam danificadas.

Feche a porta exercendo leve pres são.

Page 12

A secagem correcta

D Seleccionar o programa

^ Carregando na tecla e ou - selecci-

ona o programa de secagem.

– a lâmpada de controle correspon-

dente acende.

– adicionalmente podem acender as

lâmpadas de controle correspondentes aos

Grau de secagem

Extras

seleccionados ou ao

Programas Automático, Algodão, Sintéticos, Camisas, Gangas

^ Pressione a tecla situada por baixo

Grau de secagem

forem necessárias, até que a lâmpada de controle correspondente acenda.

– Para o programa

leccionar todos os graus de secagem, nos outros programas a escolha é limitada.

as vezes que

Algodão

pode se-

–

O tempo de duração do programa seleccionada depende, entre outros, da húmida residual da roupa, da qualidade e da quantidade. Por este motivo o tempo de duração do pro grama pode variar.

Programas Arejar a quente/frio

–

O tempo de duração está pré-defeni do em 20 min.

Programas Finish lãs, Desenrugar

–

O tempo de duração está pré-defeni do.

Page 13

A secagem correcta

Seleccionar extras

Activar / Desactivar

Lâmpada de controle acesa = Extra seleccionado

^ Sempre que carregue na tecla supe-

rior selecciona mais um sactiva o anterior) ou nenhum

Em alguns programas parte integrante do programa e não pode ser desactivado.

Extra (e de-

Extra.

Delicado

faz

Activar o sinal

O secador indica o fim do programa através de um sinal acústico, que soa em intervalos e no máximo du rante 1 hora.

Após iniciar o programa pode ligar ou desligar o sinal

Em caso de anomalia o sinal de alarme soa independente de estar ligado ou desligado.

Pode alterar a intensidade do sinal:

Seleccionar o programa.

^ ^ Carregue na tecla

intensidade de som desejada (a lâmpada de controle der).

F Pré-selecção do programa

^ O programa de secagem pode ser

pré-seleccionado até 24 horas de antecedência (24^).

Sinal

tem de acen-

até obter a

Através da tecla inferior pode activar ou desactivar a fase anti-ruga.

Arejar a frio:

seleccione primeiro o programa

20 min Arejar a quente

pressione a tecla superior para que a lâmpada de controle acenda.

e depois,

Arejar a frio

Page 14

A secagem correcta

E Iniciar o programa

Carregue na tecla

A lâmpada de controle

–

deixa de estar intermitente e fica com luz fixa.

Ao fim de vários segundos aparece

–

no visor o tempo que falta para o programa de secagem terminar.

A lâmpada de controle em Desenro

–

lar, correspondente ao grau de seca gem alcançado acende.

Função Memory (para a selecção do programa)

A electrónica memoriza o grau de secagem e os extras seleccionados do programa a decorrer.

Ao seleccionar a próxima secagem as lâmpadas de controle correspondentes às selecções efectuadas para o último programa efectuado, vão acender.

Neste caso ou mantém as selecções efectuadas automaticamente ou sim plesmente as desactiva pressionando a tecla.

A função Memory é ineficaz no caso de interrupção do programa. A escolha do volume do sinal fica sempre memoriza da, independente da função Memory.

Start/Stop

Fim do programa

A lâmpada de controle acende. Adicionalmente acende (de acordo com o programa seleccionado) a lâmpada de controle do grau de se cagem alcançado.

No visor aparece 0.

F Retirar a roupa

Carregue na tecla

Abra a porta.

Retire a roupa.

Verifique se o tambor está completamente vazio. Se ficar alguma peça de roupa esquecida no secador, na próxima secagem pode ficar danificada.

^ Para desligar carregue na tecla

l-Ligar/0-Desligar

^ Limpe os filtros. ^

Feche a porta.

Despeje a gaveta reservatório da água de condensação (se a água de condensação não estiver ligada ao esgoto).

A caixa de condensação deve ser

controlada de tempos em tempos.

Anti-ruga/Fim

Porta

Antes do fim do programa

A seguir à fase de aquecimento se gue-se a fase de arrefecimento (ar frio). O programa só termina depois da fase de arrefecimento. Os programas não têm fase de arrefecimento

Finish lãs e Desenrugar.

Page 15

Curto

Extras

A combinação

–

jar a frio

– Consulte o capítulo "Resumo de pro-

gramas" onde encontra a indicação dos Extras que podem ser seleccionados nos vários programas.

Curto, Delicado, Are

não é possível.

Delicado

Tecidos sensíveis (com o símbolo de tratamento r) são secos com temperatura baixa.

Tecidos não sensíveis (com o símbo lo de tratamento q) são secos com temperatura elevada.

Tempo de duração reduzido.

–

Arejar a frio

Seleccione se pretender arejar a rou pa através de ar frio.

Mas antes é necessário que a tecla

–

selectora de programas

jar a quente

esteja pressionada.

20 min Are

Anti-ruga

Para evitar rugas e vincos se não tirar a roupa de dentro do secador logo após o fim do programa.

– No final do programa o tambor roda

em intervalos durante 1 hora.

–

Para tecidos sensíveis ou de trata mento fácil com o símbolo de trata mento r (acrílicos por exemplo).

–

Tempo de duração prolongado.

–

A função grante de alguns programas e não pode ser desactivada.

Delicado

faz parte inte

Page 16

Pré-selecção de tempo

Seleccionar

O início do programa pode ser pré-seleccionado até 24 horas de an tecedência (24^).

Após seleccionar um programa:

Carregue na tecla de

as vezes que forem necessárias até que o tempo pretendido para iniciar o programa de secagem apareça no visor.

A lâmpada de controle

–

fica a piscar.

– O tempo seleccionado aparece no

visor: até 10^ em espaços de 30 minutos superior a 10^ de hora a hora.

– Mantendo a tecla

tempo

automaticamente até às 24^.

pressionada o tempo avança

Pré-selecção

pré-selecção de

Activar a pré-selecção

Para isso desligue o secador e abra

a porta. Introduza a roupa no secador.

Feche a porta e ligue o secador.

Eliminar a pré-selecção de tempo

Carregue na tecla

O programa tem início de imediato,

ao pressionar a tecla

Start/Stop

Carregue na tecla

–

O tempo pré-seleccionado começa a decorrer e a lâmpada de controle

Pré-selecção de tempo

O tempo pré-seleccionado é desconta do da seguinte forma:

–

superior a 10^ de hora a hora

–

inferior a 10^ de minuto em minuto

O tambor roda brevemente de hora a hora (redução de rugas).

Enquanto o tempo pré-seleccionado está a decorrer pode introduzir roupa no secador.

Start/Stop

acende.

Page 17

Os programas de secagem

Automático Carga: 3 kg* Secagem normal+, Secagem normal, Meio húmida r

Têxteis Mistura de Algodão, Roupa de cor, tecidos de tratamento fácil. Extra Anti-ruga

Algodão Carga: 6 kg* Secagem extra, Secagem normal+, Secagem normal**

Têxteis Tecidos muito grossos de algodão. Por exemplo; Toalhas turcas/rou

pões, T-Shirts, roupa interior, roupa de cama, roupa de bebés.

Indica

ção

Extra Delicado (para tecidos sensíveis com o símbolo de tratamento r),

Meio húmida r, Meio húmida rr**, Muito húmida

Têxteis Tecidos de algodão ou linho. Por exemplo: Toalhas de mesa, guarda-

Indicação

Extra Delicado (para tecidos sensíveis com o símbolo de tratamento r),

Sintéticos Carga: 3 kg* Secagem normal+, Secagem normal**, Meio húmida r

Têxteis Tecidos sintéticos de tratamento fácil, algodão ou mistura. Por exem

Indica ção

Extra Delicado (para tecidos sensíveis com o símbolo de tratamento r),

* Peso da roupa seca ** Indicação:

Programa para efectuar testes de acordo com a norma EN 61121

Secagem extra

–

grossa. Algumas peças em malha/licra (como por exemplo T-Shirts, roupa

–

interior, roupa de bebe) não devem ser secas no programa

gem extra

Curto, Anti-ruga

napos, lençóis, roupa tratada com goma. Roupa seca no programa Muito húmida deve ser mantida enrolada

até ser passada na calandra.

Curto, Anti-ruga

plo: Pulóver, vestidos, calças, aventais, toalhas de mesa. Neste programa a formação de vincos e rugas é reduzida.

Curto, Anti-ruga

para roupa de diferentes qualidades e bastante

Seca

porque podem encolher.

Page 18

Os programas de secagem

Finish Lãs Carga: 2 kg*

Têxteis Têxteis em lã Indica

ção

Extra Delicado (não pode ser desactivado)

Camisas Carga: 2 kg* Secagem normal+, Secagem normal, Meio húmida r

Têxteis Camisas e blusas. Extra Delicado (não pode ser desactivado), Anti-ruga

Gangas Carga: 3 kg* Secagem normal, Meio húmida r

Têxteis Gangas, como calças, casacos, saias ou camisas. Extra Delicado (não pode ser desactivado), Anti-ruga Desenrugar Carga: 3 kg* Têxteis – Algodão ou linho.

Indicação

Extra Delicado (não pode ser desactivado), Anti-ruga Arejar a quente Carga: 6 kg* Têxteis

Extra

* Peso de roupa seca

Tecidos em lã são soltos em poucos minutos para que fiquem maci

–

os mas não ficam completamente secos. Retirar a roupa de dentro do secador imediatamente após o progra

–

ma terminar e secar ao ar livre.

– Tecidos de tratamento fácil em algodão, mistura ou sintéticos. Por

exemplo: calças de algodão, blusões, camisas.

– Programa para reduzir rugas e vincos após a centrifugação na má-

quina de lavar roupa.

–

Retirar a roupa de dentro do secador imediatamente após o progra ma terminar e secar ao ar livre.

–

Acabar de secar roupa grossa, que devido à sua qualidade não seca uniformemente: por exemplo casacos, almofadas e tecidos vo lumosos.

–

Secar peças individualmente: como toalhas de banho por exemplo.

–

Delicado (para têxteis sensíveis com o símbolo de tratamento r), Anti-ruga.

–

Pressione a tecla

Arejar a frio

, se pretender só arejar a roupa a frio

Page 19

Alterar o desenrolar do programa

Alterar um programa a decorrer

Não é possível alterar a programação (protege de alteração involuntária).

Mas pode alterar o sinal e a fase anti

-ruga. Para seleccionar um novo programa

tem de cancelar o programa a decor rer.

Cancelar o programa

Carregue na tecla

A roupa é arrefecida desde que tenha sido alcançado um determinado tempo e uma determinada temperatura de secagem.

Se durante a fase de arrefecimento pressionar de novo a tecla aparece

^ Desligue e volte a ligar o secador. ^ Pode seleccionar um novo programa

Fim

Start/Stop

Introduzir ou retirar roupa do secador

Porta

Carregue na tecla

Abra a porta.

Não toque na parede do fundo

do tambor. Devido às temperaturas elevadas que existem durante a se cagem pode queimar-se.

Introduza ou retire roupa.

Feche a porta.

Continuar a secagem ^ Carregue na tecla

Start/Stop

Indicação

Ao alterar o desenrolar do programa, o tempo restante que aparece indicado no visor provavelmente irá ser diferente do tempo de secagem real.

Interromper o programa

Desligue o secador através da tecla

l-Ligar/0-Desligar

Continuar a secagem

Ligue o secador através da tecla

gar/0-Desligar

O programa continua, enquanto a fase ar frio não for alcançada.

l-Li

Page 20

Bloqueio electrónico

O bloqueio electrónico protege o se cador de utilização abusiva.

Se pretender pode activar este blo queio.

A função de bloqueio electrónico blo queia a electrónica do secador. O se cador pode ser ligado, mas não é pos sível iniciar qualquer programa de se cagem: neste caso a lâmpada

ado

fica a acender e apagar.

A porta pode ser aberta sempre que pretenda.

bloque

Desactivar o bloqueio

Condições

O secador está desligado.

–

A porta está fechada.

– A Carregue em simultâneo nas teclas

Anti-ruga

mantenha-as pressionadas até ao passo D.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle da tecla

e Grau de secagem e

Start/Stop

I-Ligar/0-Desligar

fique intermitente...

Bloquear

Condições – O secador está desligado. – A porta está fechada. A Carregue em simultâneo nas teclas

anti-ruga

tenha-as pressionadas até ao passo

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle da tecla

C ... e carregue 3 x na tecla

cado/Arejar a frio

D Deixe de pressionar as teclas

-ruga

A lâmpada de controle intermitente.

A electrónica do secador está bloquea da.

e Grau de secagem e man-

I-Ligar/0-Desligar

Start/Stop

e Grau de secagem.

fique intermitente...

bloqueado

Curto/Deli

Anti

está

C ... e carregue 3 x na tecla

cado/Arejar a frio

D Deixe de pressionar as teclas

-ruga

e Grau de secagem.

A lâmpada de controle ga-se.

A electrónica do secador está desbloqueada.

E Agora já é possível efectuar a seca

gem ou desligar o secador através da tecla

I-Ligar/0-Desligar

Curto/Deli-

bloqueado

anti-

apa-

E Desligue o secador através da tecla

I-Ligar/0-Desligar

Page 21

Despejar a gaveta reservatório da água de condensação

A água de condensação que se forma durante a secagem é recolhida na ga veta reservatório, se o secador não es tiver ligado directamente ao esgoto.

No final da secagem deve despejar a gaveta reservatório, ou o mais tar dar, quando a lâmpada de controle

Esvaziar reservatório

acender.

Limpeza e manutenção

Logo que a capacidade máxima da ga veta seja alcançada, o programa será interrompido. A lâmpada de controle

Esvaziar reservatório

soa.

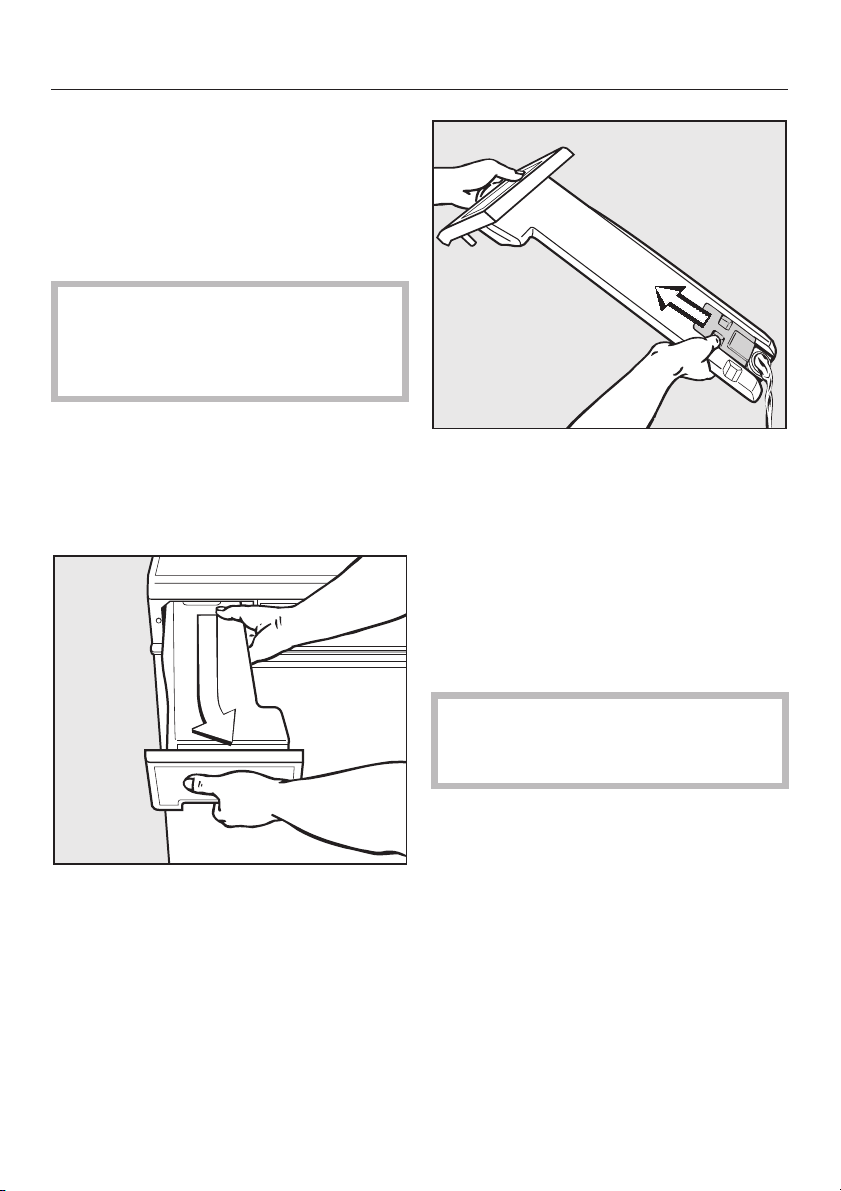

Ao retirar a gaveta deslize-a com um pouco de inclinação para a direita.

Transporte a gaveta em posição hori zontal, segurando-a pelo painel e pela parte de trás.

acende, o sinal

^ Para despejar a gaveta abra o fecho. ^ Para voltar a encaixar a gaveta, de-

pois de despejar a água, incline-a um pouco e encaixe-a totalmente até ouvir o encaixe.

^ Antes de iniciar um novo programa

deve desligar o secador. Após ligar o secador a lâmpada de controle

ziar reservatório

A água de condensação não deve ser ingerida. Esta água é prejudicial tanto para pessoas como animais.

A água de condensação pode ser utili zada na máquina de passar a ferro a vapor, por exemplo. Para isso, passe a água por um filtro fino ou por um filtro de café. Assim filtra as partículas de cotão que podem eventualmente preju

dicar o funcionamento do aparelho onde vai utilizar a água.

apaga-se.

Esva-

Page 22

Limpeza e manutenção

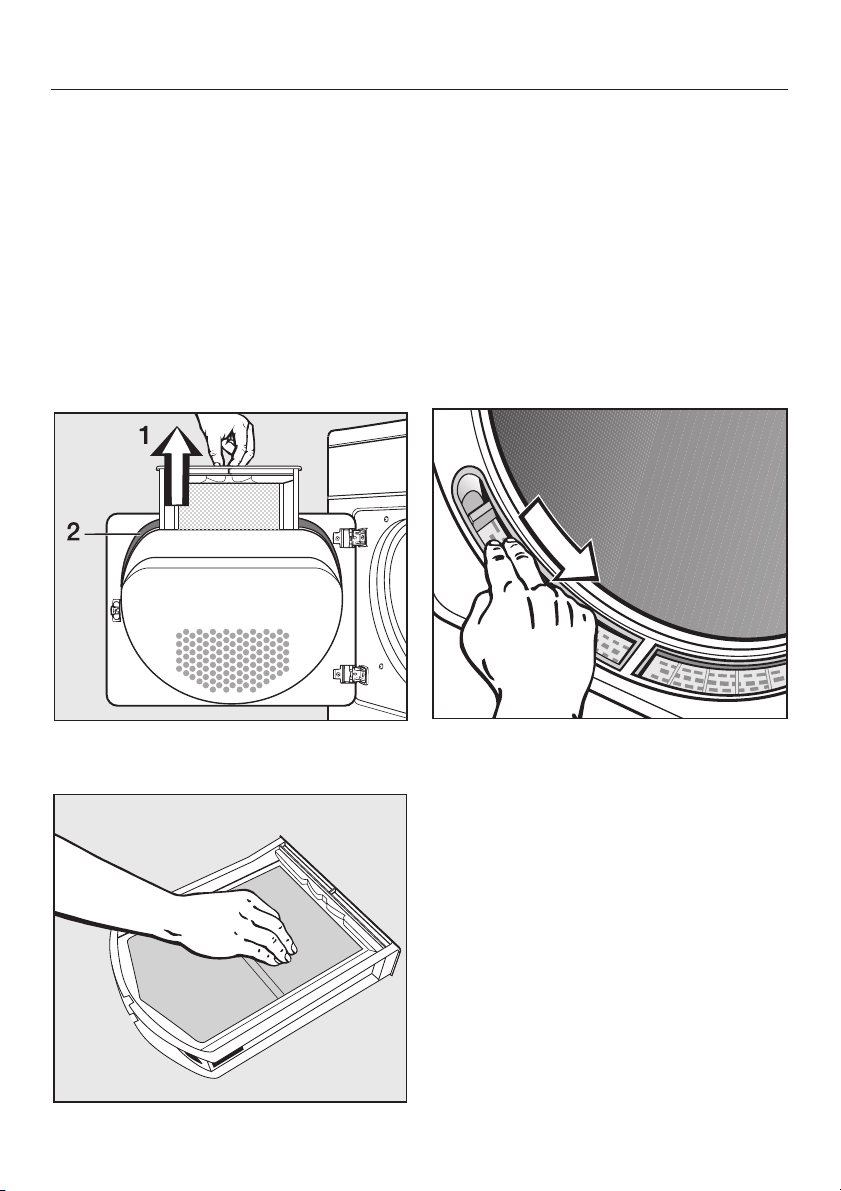

Limpeza dos filtros

O cotão que se acumula durante a se cagem fica retido no filtro da porta e nos filtros à volta do óculo da porta.

Limpe os filtros no final de cada se cagem.

Limpeza do secador

Indicação: O cotão acumulado no inte rior da porta e nos filtros do óculo pode ser limpo com o aspirador.

Solte o cotão com a ponta dos dedos

e retire-o. Limpe a cavidade interior da porta

utilizando uma escova (acessório es pecial) ou um aspirador.

Efectue a limpeza da junta (2) situa

da em volta da porta utilizando um pano húmido.

Volte a encaixar devidamente o filtro

limpo.

Abra a porta e retire o filtro do res pectivo suporte (1).

Com a ponta dos dedos retire o co tão dos dois filtros situados no óculo da porta.

Feche a porta.

Page 23

Limpeza e manutenção

Lavagem dos filtros

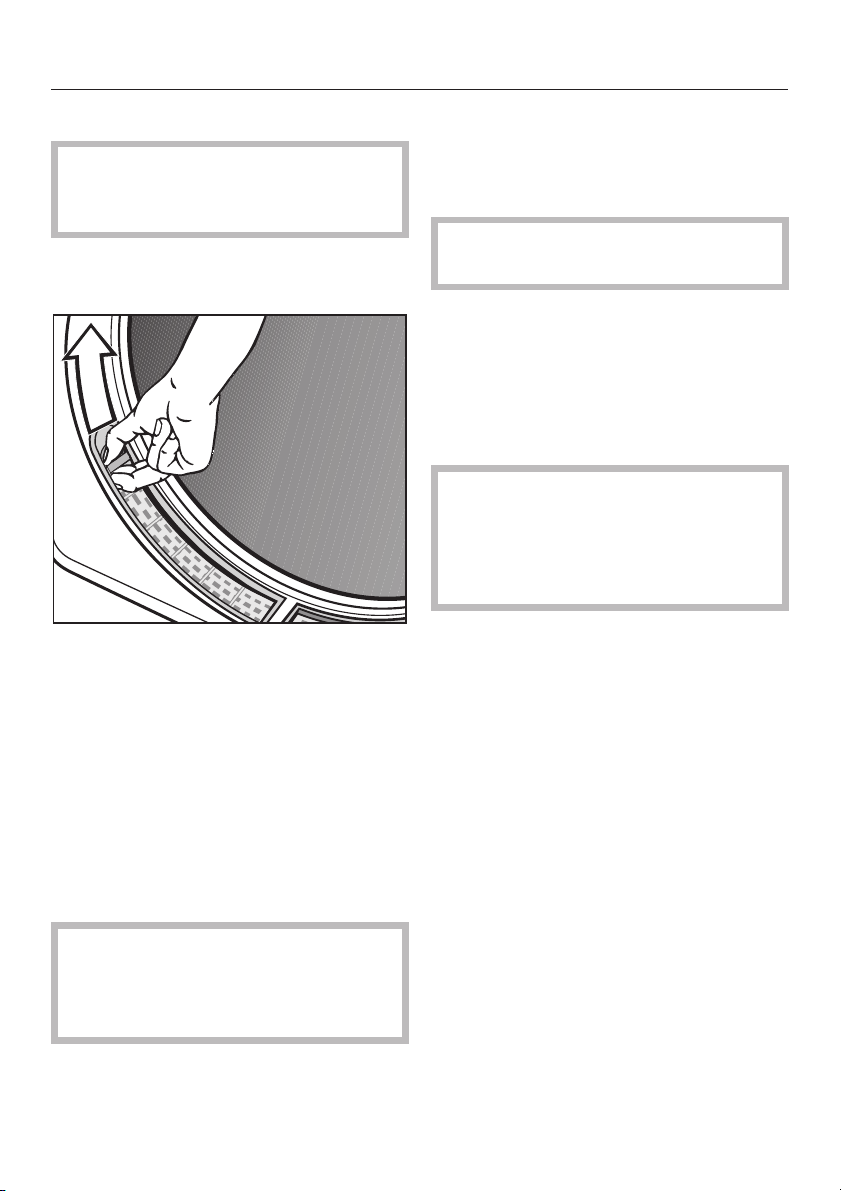

Os filtros só devem ser lavados se a sujidade estiver agarrada ou se esti verem obstruídos.

Abra a porta e retire o filtro (consulte

a página anterior).

^ Retire os filtros situados em volta do

óculo da porta deslizando-os para cima.

Encaixe os filtros pequenos no óculo

da porta.

Limpeza do secador

Desligue o secador da corrente eléctrica.

Limpe o exterior e o painel de co

mandos com um produto de limpeza suave e não abrasivo.

O tambor e outras peças em aço

inox podem ser limpas com um pro duto próprio para limpeza de inox.

Não utilize produtos abrasivos nem dissolventes ou produtos de limpar vidros. Estes podem agredir as superfícies em material sintético e outras peças do aparelho.

^ Seque todas as peças com um pano

macio.

Lave os filtros debaixo de água quente corrente.

Após a lavagem abane os filtros para retirar a maior parte da água.

Seque bem os filtros e com cuidado antes de os voltar a encaixar no se cador.

Os filtros devem estar bem secos ao serem colocados no secador. Filtros húmidos podem provocar anomalias durante a secagem.

Encaixe o filtro da porta no respec tivo lugar.

Page 24

Limpeza e manutenção

Limpeza da caixa de condensação

Resíduos de detergente, cabelos e co tão no ar de secagem podem atraves sar os filtros e obstruir a caixa de con densação. Também as partículas de sujidade su gadas com o ar de arrefecimento po dem provocar obstruções.

Controle a caixa de condensação pelo menos duas vezes por ano. Em caso de utilização mais intensa, efec tue esse controle aproximadamente ao fim de 100 secagens. Se necessário efectue a limpeza da caixa.

Retirar a caixa de condensação

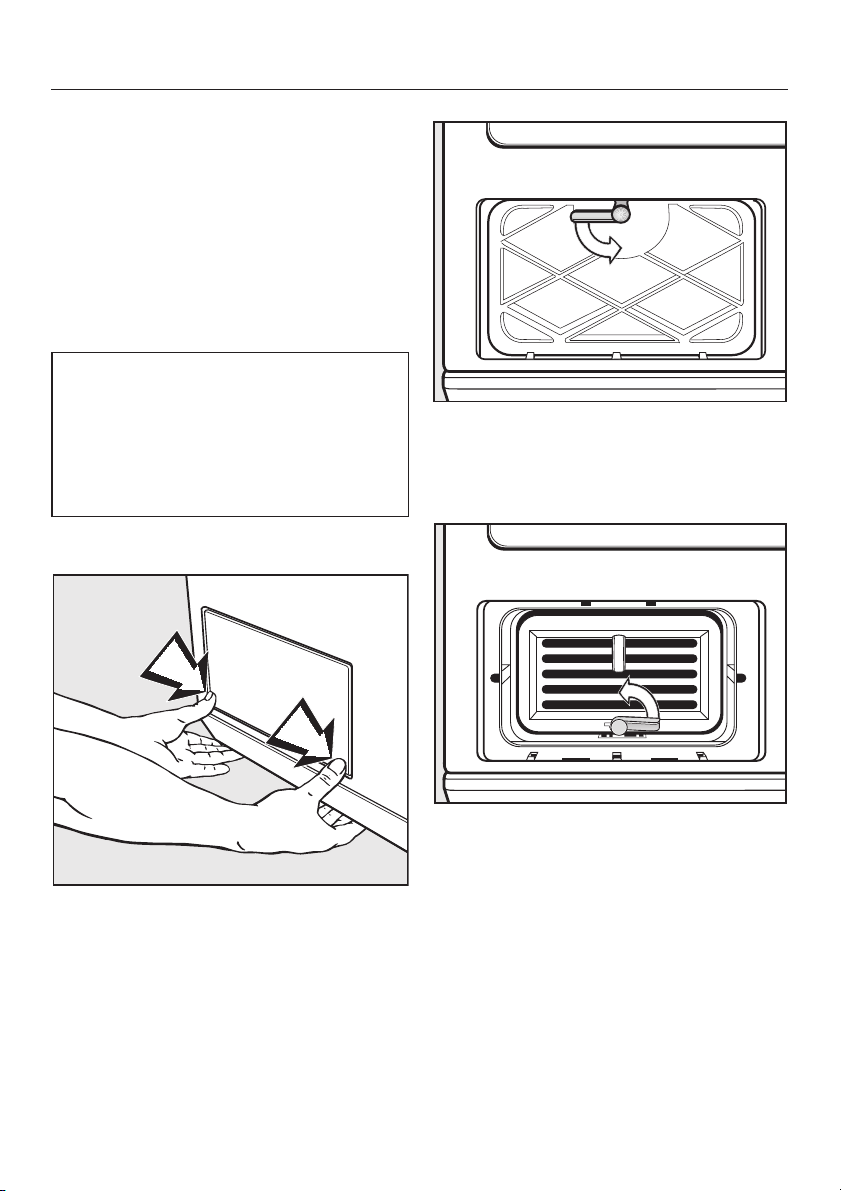

Rode o fecho da tampa interior para

baixo.

^ Abra a tampa interior para a frente.

Para abrir a tampa pressione as duas extremidades em simultâneo. Os encaixes laterais impedem que a tampa se solte completamente.

Retire a tampa puxando-a inclinada para cima.

Coloque a tampa ao lado.

Retire a tampa interior, inclinando-a para cima.

Rode o fecho da caixa de condensa ção para cima.

Page 25

Puxe a caixa de condensação pela

argola e retire-a do secador.

Controlar a caixa de condensação

Limpeza e manutenção

Se não existir cotão visível:

Volte a encaixar a caixa de conden

sação no secador (consulte a página seguinte).

Se existir cotão no interior da caixa:

Efectue a sua limpeza tal como se

descreve a seguir.

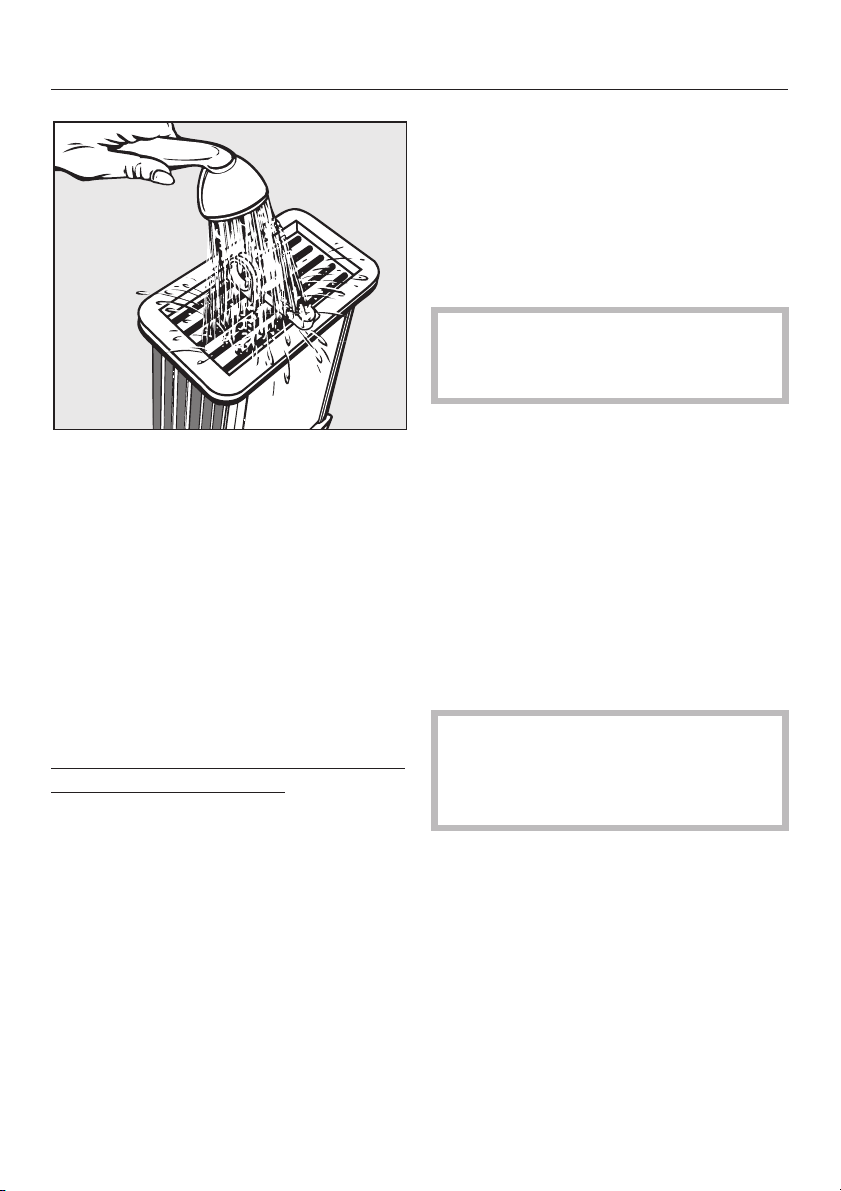

Limpeza da caixa de condensação

Durante a lavagem, mantenha a cai

xa nas posições indicadas nas figu ras a seguir.

Segure a caixa contra a luz.

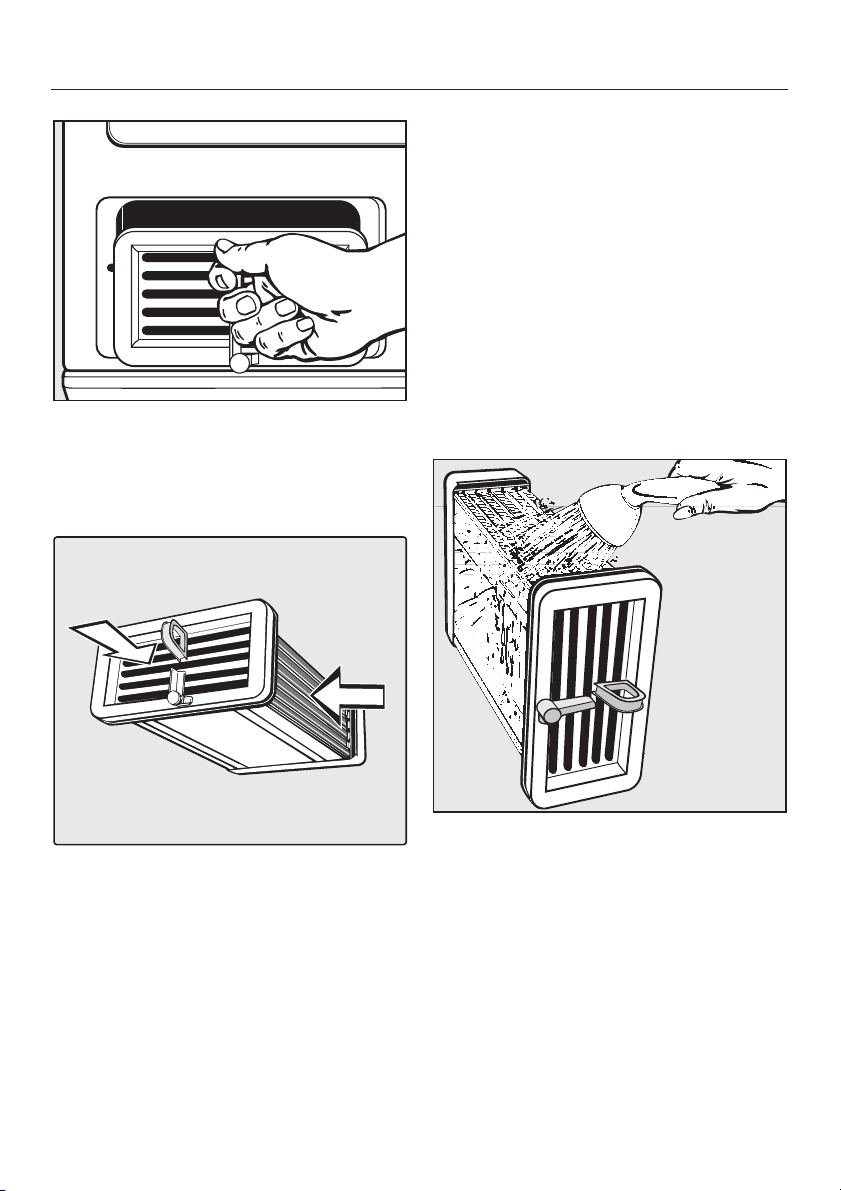

Verifique, se existe cotão no seu inte rior. Verifique a caixa tal como se indica na gravura seguindo a indicação da seta.

Efectue a lavagem da caixa de con densação, injectando água pelo lado mais longo (como se indica na figu

ra).

Page 26

Limpeza e manutenção

Montar a caixa de condensação

Encaixe a caixa de condensação no

secador. A argola deve ficar em cima.

Rode o fecho situado na caixa para a

posição horizontal, de forma que o gancho do fecho engate na ranhura.

Efectue a lavagem da caixa de con

densação injectando água pela parte da frente.

^ Elimine toda a sujidade ainda visível

no interior (consulte "Controlar a caixa de condensação").

^ Verifique igualmente se as juntas de

borracha estão limpas. As juntas de borracha não podem ser retiradas e não devem apresentar dobras.

Controlar e limpar o espaço de encaixe da caixa de condensação

Controle o espaço onde vai encaixar a caixa de condensação e limpe o cotão eventualmente existente com um pano humido.

Ao encaixar a tampa interior verifi que se a junta de borracha está bem encaixada na ranhura.

Encaixe o tampo interior de forma

que os ganchos se encontrem em baixo. Mantenha o tampo inclinado e pressione-o ligeiramente para baixo.

^ Pressione e bloqueie a tampa atra-

vés do fecho. No final o fecho deve estar em posição horizontal.

^ Encaixe a tampa exterior em baixo e

pressione-a em cima, até sentir o encaixe.

A caixa de condensação e o tampo devem ficar bem encaixados e blo queados para garantir a correcta ve dação do sistema de condensação.

Page 27

Avarias

Que fazer, quando . . . ?

Na maior parte das situações pode solucionar as anomalias existentes. Em muitos casos pode economizar tempo e custos de reparação, porque não ne cessita de recorrer aos serviços de assistência técnica.

Nos quadros seguintes encontra indicações importantes que ajudam a encontra a causa de possíveis anomalias e a sua solução.

Mas tome atenção ao seguinte:

Reparações em aparelhos eléctricos só devem ser feitas por técnicos. Re

parações executadas indevidamente podem ter consequências graves para o aparelho e utilizador.

Anomalias gerais

Anomalias Causa possível Solução O secador não funciona

após ser ligado.

Tecidos de fibras sinté ticas ficam carregados de electricidade estática depois da secagem.

Não é possível determinar a causa.

Peças sintéticas têm ten dência a ficar carregadas de electricidade estática.

É possível que não tenha ligado o secador na sequência correcta (consulte o capítulo "Secagem correcta")?

A ficha está ligada na tomada?

A porta está bem fecha da?

O disjuntor do quadro disparou?

Na próxima lavagem adi cione produto amaciador na última enxaguagem. Assim é possível reduzir a carga de electricidade estática.

Page 28

Avarias

Anomalias Causa possível Solução Existe formação de

cotão.

A roupa não ficou devidamente seca.

A luz interior não acende.

Durante a secagem sol ta-se cotão que se forma principalmente devido à fricção durante o uso e a la vagem. O desgaste provo cado na roupa pelo seca dor é mínimo e não tem in fluência na duração da rou pa. Conclusões obtidos por Institutos de investigação.

A roupa que está a ser seca é composta de têxteis de várias qualidades.

A lâmpada foi desligada automaticamente (economia de energia)

A lâmpada pode estar fundida.

O cotão fica retido no filtro da porta e pode ser retira do facilmente (consulte o capítulo "Limpeza e manu

tenção").

Efectue a secagem atra

–

vés de ar quente. Na próxima secagem se

–

leccione um programa adequado ao tipo de roupa.

Desligue e volte a ligar o secador.

Substitua a lâmpada: consulte a respectiva página no final deste capítulo.

Page 29

Anomalias Causa possível Solução O processo de

mora muito tempo a terminar ou é in terrompido.

Importante: Para eliminar a causa desligue e volte a ligar o

secador.

O arejamento do espaço é in suficiente porque a divisão onde o secador está instala do é muito pequena. Por isso a temperatura ambiente au mentou bastante.

Os orifícios de arejamento si tuados por baixo da porta es tão obstruídos.

Os filtro estão obstruídos com cotão ou ficaram molhados após terem sido lavados.

Restos de detergente, cabelos e cotão fino podem obstruir a caixa de condensação.

A roupa não foi suficientemente centrifugada.

O secador tem roupa a mais. Preste atenção à carga má

Devido à existência de fe chos de correr metálicos na roupa o grau de humidade não foi determinado com exactidão.

Durante a secagem abra a

porta ou a janela, para que entre ar para o espaço onde

o secador está instalado.

Retire todos os objectos que

possam estar a obstruir os

orifícios.

Elimine o cotão. – Os filtros têm de estar

completamente secos.

A caixa de condensação deve ser limpa de tempos em tempos (consulte o capítulo "Limpeza e manutenção").

Na próxima lavagem seleccione as rotações de centrifugação mais elevadas.

xima por programa de seca gem.

–

De futuro abra os fechos de correr. Se o problema voltar a acontecer seque roupa com fechos de correr no programa com ar quente.

Avarias

Page 30

Avarias

Anomalia Causa Solução A tampa exterior de

acesso à caixa de condensação não fecha.

Após efectuar a lim peza da caixa de condensação sair água do secador.

A tampa interior da caixa de condensação e/ou a caixa de condensação não foram bem encaixa dos e/ou bloqueados.

Na parte inferior do encai

xe da caixa de condensa ção existe cotão.

Verifique se a tampa interi

–

or e a caixa de condensa ção estão devidamente

encaixados. Verifique igualmente a jun

–

ta de borracha. Elimine o cotão existente

–

na zona de encaixe da ca

ixa de condensação utili zando um pano.

Page 31

Indicação de anomalias

Anomalias causa Solução A lâmpada de

controle Limpar conduta acende.

O programa é interrompido, a lâmpada de controle Limpar con- duta está intermitente.

A lâmpada de controle Esvazi

ar reservatório

acende.

A lâmpada de contro le indica que o seca dor não funciona devi damente.

Não é possível determinar a causa.

A gaveta reservatório

está cheia ou o tubo de esgoto está dobra do.

Regra geral basta limpar os filtros.

Se isso não for suficiente, então veri

fique todas as outras causas possí

veis, que estão descritas em "O pro cesso de secagem demora muito tempo ou é interrompido.

Ao abrir a porta e enquanto o se

–

cador estiver ligado a indicação desaparece.

Pode desactivar a lâmpada de

–

controle "Funções de programação").

– Primeiro verifique o anomalia ante-

rior.

– Ligue e desligue o secador. – Inicie um programa de secagem.

Se o programa voltar a interromper e indicar anomalia, existe uma avaria. Contacte o serviço de assistência técnica.

–

Despeje a gaveta.

–

Verifique o tubo de esgoto.

–

Desligue e volte a ligar o secador.

Limpar conduta

Avarias

(capitulo

Page 32

Avarias

Problema Causa Solução O programa é inter

rompido, a lâmpada de controle anti

-ruga/Fim acende. No visor aparece 0. O sinal soa.

O programa é inter rompido, a lâmpada de controle Muito

húmida ou Meio húmida está intermi-

tente, o sinal soa.

O tempo restante para. E os traços =...-... ficam a piscar no visor.

A lâmpada de con trole bloqueado fica a piscar após ligar o secador. Não é pos sível iniciar o pro grama.

Não se trata de nenhu

ma avaria. A electróni ca reconhece que não existe roupa no seca dor e interrompe o pro grama.

A secagem de peças soltas ou secas pode provocar a interrup ção/cancelamento do programa.

Não é possível deter

minar a causa.

Não se trata de qualquer avaria.

O processo de secagem ainda não está concluído.

A função de bloqueio está activada.

Seleccione o programa de se

–

cagem por ar quente para se

car peças soltas.

A indicação de anomalia apa

–

ga-se abrindo e fechando a porta, enquanto o secador es tiver ligado.

Desligue o secador.

–

Ligue o secador e inicie nova

–

mente o programa

Se o programa for novamente interrompido e uma lâmpada de controle ficar intermitente, significa que existe uma anomalia. Contacte o serviço de assistência técnica Miele.

O programa necessita de mais tempo do que aquele que foi inicialmente previsto.

Ao fim de algum tempo aparece o tempo restante corrigido.

Se pretender efectuar a seca gem deve desactivar a função de bloqueio (consulte o capítulo "Função electrónica de blo queio").

Page 33

Substituir a lâmpada de iluminação do tambor

Desligue o secador da corrente.

Abra a porta do secador.

Na zona superior do óculo encontra a tampa de protecção da lâmpada.

Avarias

A potência da lâmpada não pode ser superior ao indicado na placa de características e tem de ser do tipo indicado.

Substitua a lâmpada

Volte a tampa de protecção para

cima e pressione-a do lado direito e esquerdo até sentir o encaixe.

Verifique se a tampa ficou bem

encaixada para evitar que se depo sitem humidades que podem provo car curto-circuito.

^ Encaixe a ponta de uma chave de

parafusos, ou um objecto idêntico, no canto lateral da tampa de cober tura da lâmpada, exercendo leve pressão.

Exercendo leve pressão e movimen tando o pulso, abra a tampa de co

bertura. A tampa abre para baixo. Nos serviços Miele pode obter a lâm

pada adequada e resistente a tempera turas elevadas.

Page 34

Serviço técnico

Reparações

Contacte o serviço de assistência téc nica Miele quando não conseguir elimi nar a avaria e indique sempre o modelo do seu secador.

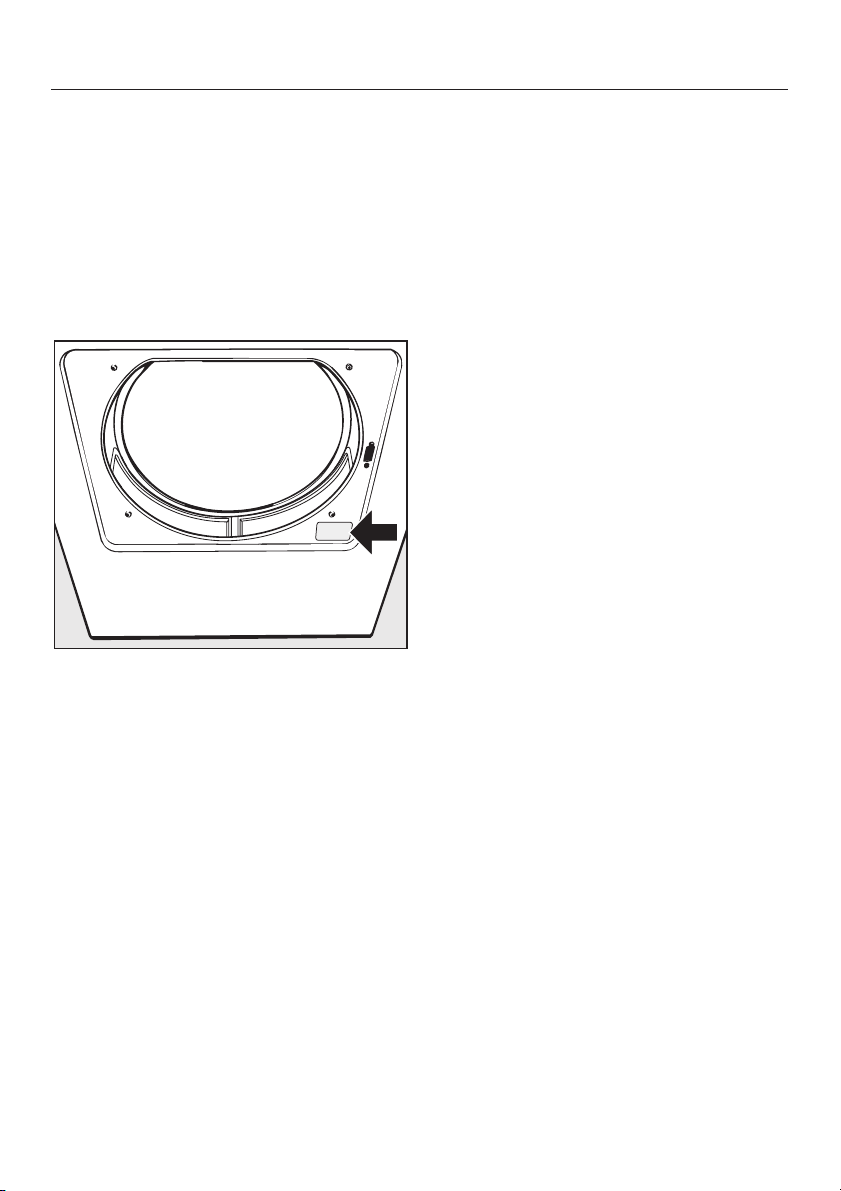

Na placa de características, situada à direita por baixo do óculo, encontra os dados necessários.

Actualização do programa (Update)

A lâmpada de controle PC, situada no painel de comandos, é o ponto de liga ção com a placa electrónica da máqui na para o serviço de assistência técni ca poder efectuar actualizações dos programas (PC = Programme Correcti on).

A actualização do comando da máqui na é fácil e pode ser feita logo que se jam conhecidos novos desenvolvimen tos a nível de tecidos ou técnicas de secagem.

Condições e período de garantia

O período de garantia para o secador de roupa é de 2 anos.

Indicações pormenorizadas encontram-se no Certificado de Garantia que acompanha o secador.

Acessórios opcionais

Nos serviços ou Agentes Miele pode obter acessórios especiais para este secador.

Page 35

O secador visto de frente

Instalação e ligação

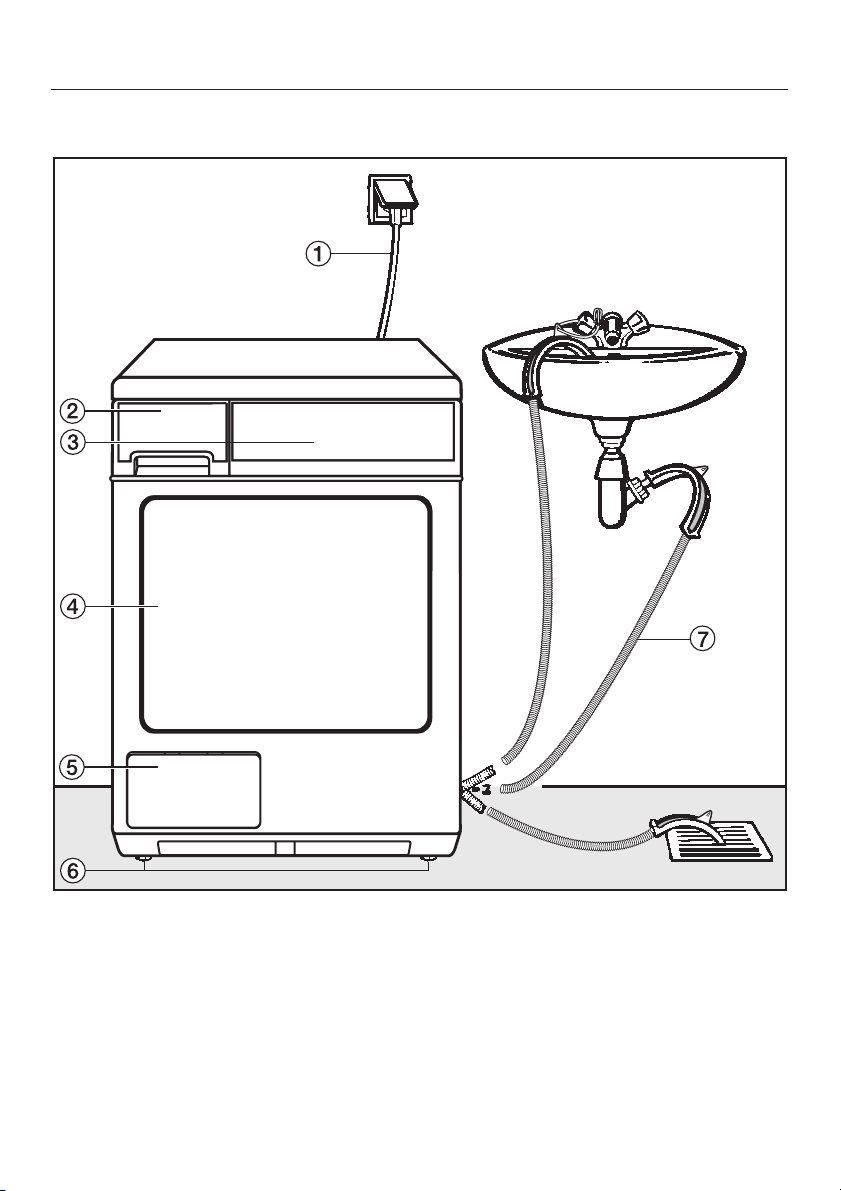

a Cabo de ligação eléctrico b Reservatório da água de condensa

ção

c Painel de comandos d Porta e Tampa de acesso à caixa de con

densação

f Quatro pés reguláveis na altura

Alternativa à caixa de condensação: g Mangueira para esgotar a água de

condensação para um lavatório

Page 36

Instalação e ligação

Local de instalação

Ao lado do secador não deve

existir uma porta com fecho ou de correr que feche para o mesmo lado da abertura da porta do secador.

Deslocar o secador

O tampo do secador é saliente na parte de trás o que possibilita o seu transpor te. Para deslocar o secador depois de es tar desembalado, pode segurar nos pés da frente e atrás na zona do tampo saliente.

É necessário adquirir um conjun

to de montagem* que deverá ser montado por um técnico Miele. A chapa de cobertura fornecida no conjunto de montagem substitui o tampo do secador. A montagem da chapa de cobertura é necessária por motivos de segurança eléctrica.

As instruções de montagem são forne

cidas juntamente com o conjunto.

O tempo de secagem poderá ser um pouco mais longo se o secador for en castrado.

Encastrar por baixo de um balcão de cozinha

O secador não deve ser encastrado directamente ao lado de um frigorífico ou congelador. O ar quente que sai pela parte de trás do secador aumenta a temperatura do condensador do frigorífico/congelador e provoca o funcionamento continuo do motor. Se não poder ser evitado este tipo de instalação, é necessário isolar o espaço existente entre o frigorífi co/congelador e a parede, do lado do secador.

– A tomada de ligação deve estar per-

to do secador e ser de fácil acesso. Em nichos com: – 840 mm de altura, são necessários

pés roscados* mais altos. – 870/885 - 915/930 mm de altura é

necessário uma ou duas molduras

de compensação*. * Acessórios Miele que podem ser ad

quiridos

Voltar a montar o tampo

Se o tampo foi desmontado e pretender voltar a monta-lo, verifique se fica bem instalado e fixo aos fixadores situados na parte de trás do secador. Só assim fica garantido o transporte do secador com segurança.

Page 37

Instalação e ligação

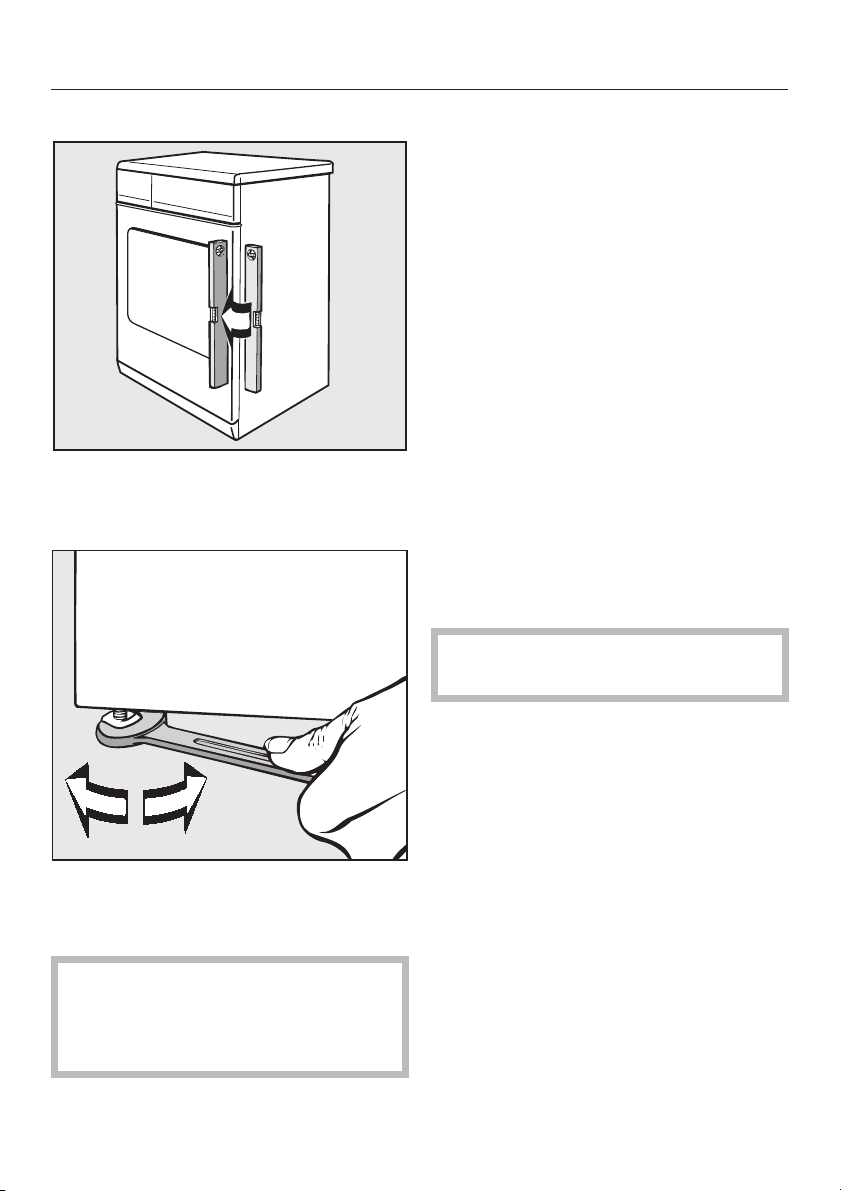

Nivelar o secador

O secador deve ser instalado bem nivelado para garantir o seu correcto funcionamento.

Local de instalação

O ar frio que é sugado pelo secador durante a secagem sai para o exterior pelas parte de trás e aquece o ar cir cundante. Por este motivo e especial mente em espaços pequenos, deve ser providenciado um bom arejamento do espaço. Caso contrário o secador irá funcionar durante um tempo mais longo e o consumo de energia também irá aumentar.

Coluna Lavar/Secar

É possível formar uma coluna de La var/secar em conjunto com uma máquina de lavar roupa Miele. Para este fim é necessário obter um conjunto de montagem* (WTV)

* Acessórios Miele que podem ser adquiridos.

A montagem do conjunto deve

ser efectuada por um técnico Miele.

Eventuais irregularidades do chão podem ser corrigidas regulando os pés do secador.

As ranhuras de arejamento exis tentes na base do secador não de vem ser tapadas. Caso contrário não entra ar suficiente.

Transportar o secador

Após a secagem fica uma quantidade mínima de água condensada na zona da bomba. Se inclinar o secador essa água pode sair. Por isso, antes de transportar o aparelho, aconselhamos que seleccione o programa deixe funcionar durante aprox. de 1 mi nuto. Assim a água condensada será conduzida ou para a gaveta reservató rio ou esgotada através da mangueira

de esgoto.

Ar frio

e o

Page 38

Instalação e ligação

Esgotar a água de condensação para o exterior

A água condensada que se forma du rante a secagem é conduzida para a gaveta reservatório através de uma mangueira situada na parte posterior do secador. Mas esta água também pode ser esgo ta através da mangueira, para o exteri or. Neste caso deixa de ser necessário despejar a gaveta reservatório.

A mangueira de esgoto (aprox. 2 m de compr.) encontra-se no interior do se cador e tem de ser totalmente puxada para fora. Altura máxima de despejo: 1 m.

Como acessório especial pode adquirir uma mangueira de prolongamento.

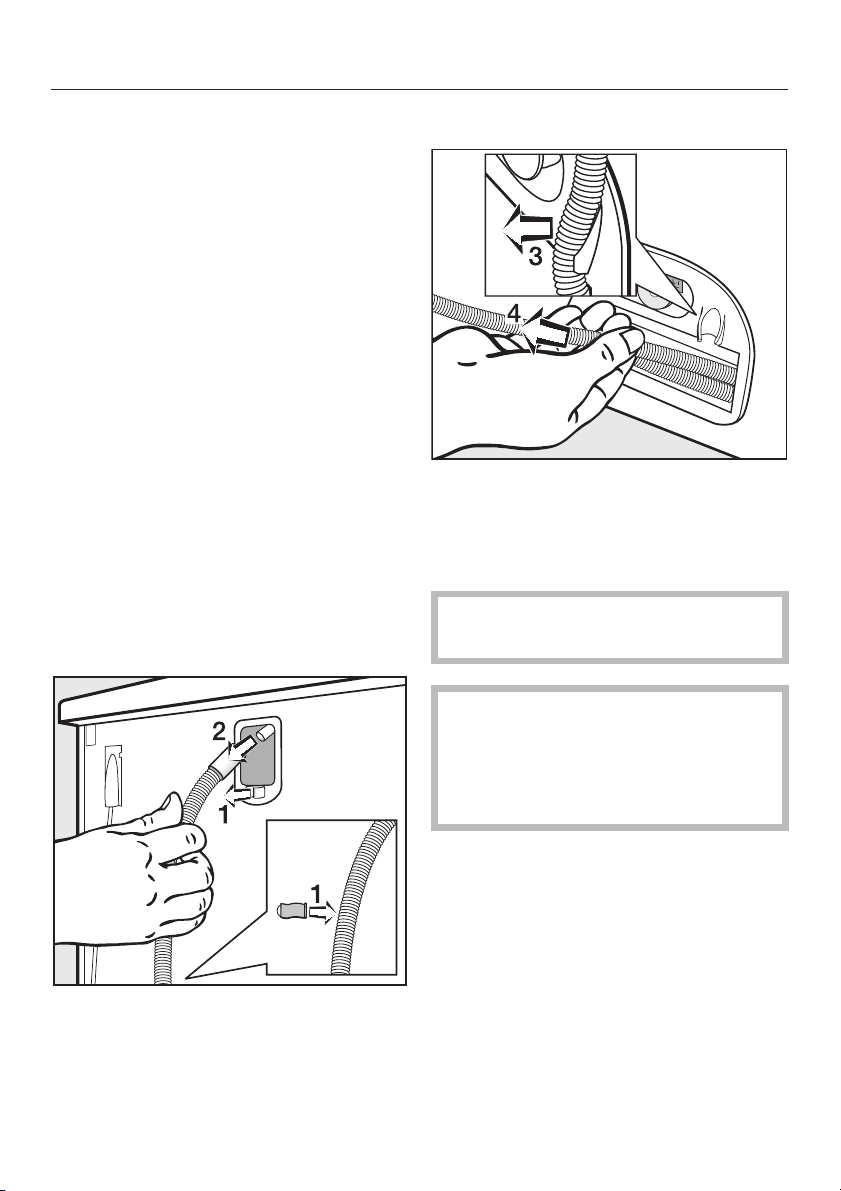

Montagem da mangueira de esgoto

Zona superior posterior do secador:

Zona inferior posterior do secador:

^ Puxe a mangueira desencaixando-a

do fixador inferior (3).

^ Puxe a mangueira completa para a

esquerda (4). Mas cuidado:

Não dobre a mangueira porque

poderá ficar danificada.

Puxe a mangueira desencaixando-a do fixador superior (1).

Desencaixe a mangueira do tubo (2).

Deve fixar a mangueira (amar rando-a por ex.), para evitar que deslize se for pendurada num lava tório. Caso contrário a água que transborde pode provocar danos.

Utilize o fixador curvo para evitar do bras na mangueira (consulte a figura "O secador visto de frente").

Page 39

Instalação e ligação

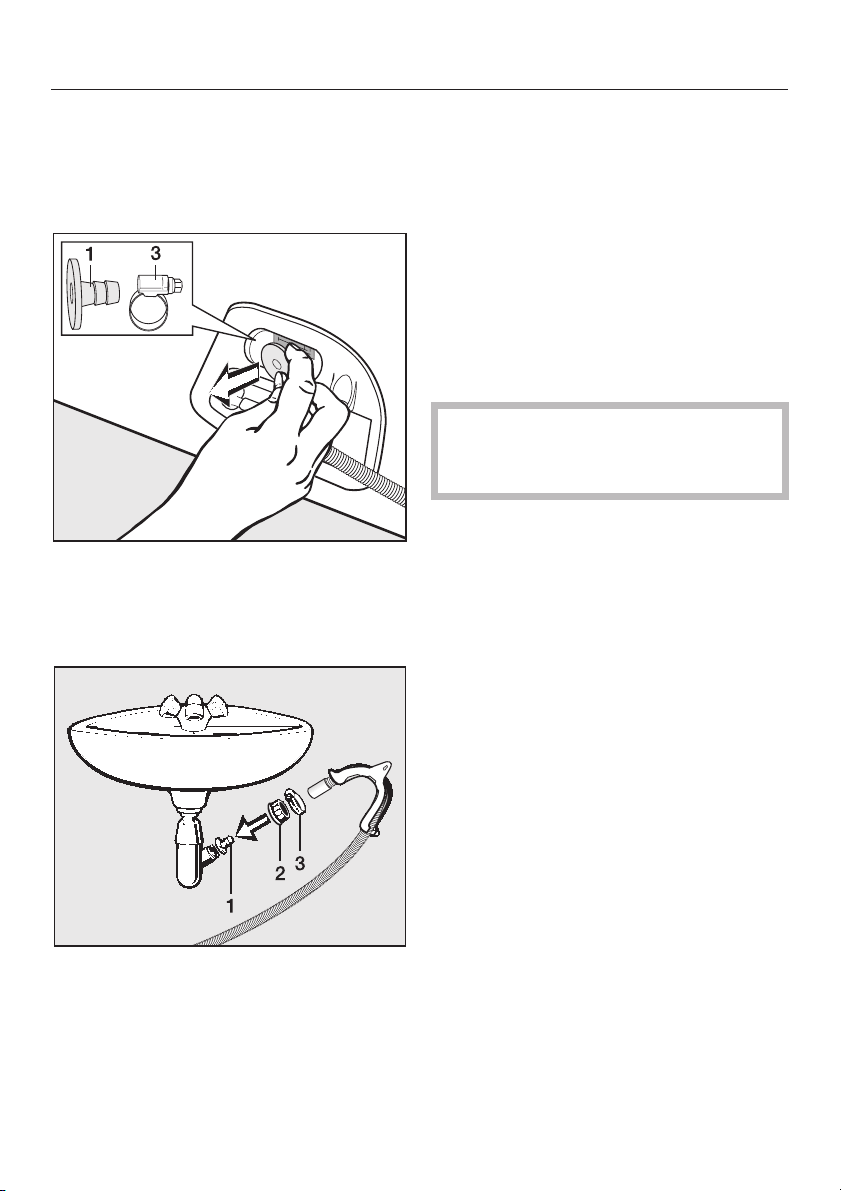

Ligação da mangueira ao sifão de um lavatório

A mangueira de esgoto pode ser ligada directamente ao sifão de um lavatório.

^ Retire os acessórios situados na

zona inferior posterior do secador: O adaptador 1 e a braçadeira situada a seguir 3.

Geralmente a porca de capa do lavató rio está tapada por uma película que deve ser retirada. A junta situada na porca de capa não deve ser retirada.

Encaixe a ponta final da mangueira

no adaptador 1. Com uma chave de parafusos fixe a

braçadeira 3 directamente antes da porca de capa do lavatório.

Voltar a montar

Não volte a encaixar a manguei

ra dentro do secador. A mangueira pode ficar dobrada e danificada.

^ Dê um nó largo à mangueira. ^ Fixe-o com um arame (se ainda exis-

tir) à zona superior posterior do secador. Caso contrário: coloque a mangueira atrás do secador.

^ Encaixe a ponta final da mangueira

no canhão situado na zona superior posterior do secador.

Montar o adaptador 1 no sifão do la vatório com a porca de capa do la vatório 2.

Page 40

Instalação e ligação

Ligação eléctrica

O secador é fornecido com um cabo de alimentação eléctrico, equipado com ficha de contacto para ser ligado à corrente monofásica ~230 V 50 Hz.

Em caso algum devem ser utilizados cabos de prolongamento para efectuar a ligação do aparelho à rede eléctrica (por exemplo através de uma extensão com várias tomadas ou dispositivos si milares), devido aos perigos que dai podem resultar (perigo de incêndio por exemplo).

Como segurança e de acordo com as normas DIN VDE 0100/739 recomenda-se a instalação de um diferencial de 30 mA (DIN VDE 0664).

Consulte a placa de características onde encontra os dados referentes à segurança e potência nominal. Compare os dados da placa de características com os da rede eléctrica.

Page 41

Dados sobre o consumo

Programa Carga Centrifugação final

na máquina de lavar roupa

kg* r.p.m. kWh Minutos

Algodão Secagem normal

Algodão Meio húmida rr

Sintéticos, Secagem normal 3,0 1000 (50 % de humidade residual)** 1,50 47 Sintéticos, meio húmida r 3,0 1000 1,30 41 Automático, secagem normal 3,0 900 1,85 66 Camisas, secagem normal 2,0 900 1,25 48 Gangas, secagem normal 3,0 800 1,75 52 Finish lãs 2,0 900 0,15 4 Desenrugar 3,0 - 0,30 8

* Peso de roupa seca ** Programa teste de acordo com a norma EN 61121 Valores obtidos de acordo com a norma EN 61121 Para efectuar testes de acordo com a norma EN 61121 e antes de iniciar o teste é necessário efectuar

uma secagem com 3 kg de roupa de algodão, de acordo com a norma indicada, com 70% de humi dade residual inicial no programa Agodão - Secagem normal ou secagem extra sem seleccionar ex tras/funções adicionais.

A quantidade de roupa, a qualidade e a humidade residual após a centrifugação, assim como oscilações na corrente eléctrica e as funções adicionais seleccionadas, podem contribuir para alterações em relação aos valores mencionados.

6,0 800 (70 % de humidade residual)**

1200 1400 1600 1800

6,0 800 (70 % de humidade residual)**

1200 1400 1600 1800

Energia Tempo

3,90 3,10 2,95 2,80 2,55

3,25 2,40 2,25 2,15 1,85

109

87 83 81 74

93 71 66 64 56

Page 42

Características técnicas

Altura 850 mm (regulável +7/-7 mm) Altura para encastrar 820 mm Largura 595 mm Profundidade 580 mm Profundidade com a porta aberta 1060 mm Peso 54 kg Volume do tambor 100 l Carga máxima 6 kg (peso de roupa seca) Capacidade

do reservatório aprox. 3,5 l comprimento da mangueira 2 m Altura máxima de despejo 1 m Comprimento máximo de despejo 3 m Comprimento do cabo eléctrico 2 m Tensão de ligação consulte a placa de características Potência total consulte a placa de características Segurança consulte a placa de características Potência da lâmpada consulte a placa de características Consumo de energia consulte o capítulo "Dados sobre o

consumo"

Certificados atribuídos Antiparasitas, VDE

Page 43

Regulações do menu para alterar valores standard.

Através das regulações do menu é possível adaptar a electrónica do secador às diversas exigências.

As regulações do menu podem ser alteradas sempre que pretenda.

Page 44

Funções de programação

Alterar a humidade residual no programa Roupa branca/cor

A electrónica desde secador possibi lita a secagem efectiva e com econo mia de energia. Mas se pretender que a roupa saia mais seca, pode alterar os diversos níveis de secagem para mais seco. Neste caso o tempo de funcionamen to do secador será mais longo.

A programação e memorização acon tece com os passos A até E.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições – O secador está desligado. – A porta está fechada.

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start/Stop

C . . . e deixe de pressionar a tecla

Start/Stop

A lâmpada de controle

–

2 x brevemente.

No visor fica a piscar alternadamen

–

te P e 0 (Regulação de fábrica).

O número que aparece, alternando com P significa:

0 Humidade residual standard

(Regulação de fábrica)

I Humidade residual standard fica

mais seca

(a lâmpada de controle fica a piscar)

fique com luz fixa . . .

Start/Stop

I-Ligar/0-Desligar

Sinal

e man

pisca

Secagem

D Pressionando a tecla

alterar o número.

E Desligue o secador através da tecla

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação.

Start/Stop

pode

Page 45

Funções de programação

Alterar a humidade residual no programa Sintéticos

A programação e memorização acon tece com os passos A até F.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições – O secador está desligado. – A porta está fechada.

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start/Stop

C . . . e deixe de pressionar a tecla

Start/Stop

D Pressione 1 x a tecla

A lâmpada de controle

–

3 x brevemente.

– No visor fica a piscar alternadamen-

te P e 0 (Regulação de fábrica).

O número que aparece, alternando com P significa:

0 Humidade residual standard

(Regulação de fábrica)

I Humidade residual standard fica

mais seca

(a lâmpada de controle fica a piscar)

fique com luz fixa . . .

Start/Stop

I-Ligar/0-Desligar

Sinal

Secagem

e man

pisca

E Pressionando a tecla

alterar o número.

F Desligue o secador através da tecla

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação.

Start/Stop

pode

Page 46

Funções de programação

Regular as funções de memória

A electrónica memoriza o grau de se cagem e os extras seleccionados.

A função memória

está activada de fábrica. Pode ser

–

desactivada. é ineficaz se cancelar o programa,

–

ou na pré-selecção do programa.

A programação e memorização acon tece com os passos A até F.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições – O secador está desligado. – A porta está fechada.

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start/Stop

C . . . e deixe de pressionar a tecla

Start/Stop

D Pressione 2 x a tecla

A lâmpada de controle

–

6 x brevemente.

– No visor fica a piscar alternadamen-

te P e i (Regulação de fábrica).

O número que aparece, alternando com P significa:

i Memória

(Regulação de fábrica) (a lâmpada de controle fica a piscar)

fique com luz fixa . . .

Start/Stop

I-Ligar/0-Desligar

Sinal

Secagem

e man

pisca

0 sem memória

E Pressionando a tecla

rar o número.

F Desligue o secador através da tecla

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação efectuada.

Start

pode alte

Page 47

Funções de programação

Prolongamento do tempo de arrefecimento

No final do programa a roupa é arre fecida automaticamente. Este tempo de arrefecimento pode ser prolonga do.

O prolongamento do tempo de arrefeci mento

não está activado de fábrica. Se pre

–

tender pode activar esta função. não é programável nos programas

–

Automático, Algodão, Sintéticos, ca misas, gangas

A programação e memorização

acontece com os passos A bis G.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições –

O secador está desligado.

–

A porta está fechada.

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start/Stop

C . . . e deixe de pressionar a tecla

Start/Stop

D Carregue 3 x na tecla

A lâmpada de controle

–

7 x brevemente.

– No visor P e 0 ficam a piscar alterna-

damente (fornecido de fábrica).

O número que aparece, alternando com P significa:

0 Tempo de arrefecimento normal

(Regulação de fábrica)

i tempo de arrefecimento 5 minutos

mais longo

(a lâmpada de controle pisca 1 x)

2 tempo de arrefecimento 10 minu

tos mais longo

(a lâmpada de controle pisca 2 x)

fique com luz fixa . . .

Start/Stop

I-Ligar/0-Desligar

Sinal

Secagem

e man

pisca

E Pressionando a tecla

rar o número.

F Desligue o secador através da tecla

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação efectuada.

Start

pode alte

Page 48

Funções de programação

Função da indicação limpar condutas

No final da secagem deve limpar o cotão existente. A lâmpada de con trole

condutas

têm cotão acumulado. Pode decidir quando é que a lâmpada de controle deve acender lembrando que os fil tros devem ser limpos.

Seleccione por tentativas a opção que mais adequada.

A programação e memorização acon tece com os passos A até F.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições – O secador está desligado. – A porta está fechada.

lembra que os filtros

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start/Stop

C . . . e deixe de pressionar a tecla

Start/Stop

D Carregue 4 x na tecla

A lâmpada de controle

–

No visor P e 2 ficam a piscar alterna

–

damente (regulação de fábrica).

O número que aparece, alternando com P significa:

0 A lâmpada de controle Condutas

não tem qualquer função

I A lâmpada de controle Condutas

só acende quando os filtros estiverem bastante obstruídos

(a lâmpada de controle pisca 1 x)

2 Regulação de fábrica

(a lâmpada de controle pisca 2 x)

3 A lâmpada de controle Condutas

fica intermitente logo que exista al gum cotão

(a lâmpada de controle pisca 3 x)

E Pressionando a tecla

alterar o número.

F Desligue o secador através da tecla

fique com luz fixa . . .

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação efectuada.

Start/Stop

I-Ligar/0-Desligar

Sinal

Secagem

Start/Stop

e man

pisca 1 x.

pode

Page 49

Funções de programação

Sinal de aceitação

Cada vez que carregue numa tecla irá soar um sinal.

Este sinal de aceitação está desactiva do de fábrica. Se pretender pode acti var o sinal.

A programação e memorização acon tece com os passos A até F.

A função de programação é activada através das teclas. As teclas têm uma segunda função, que não está visível no painel de comandos.

Condições – O secador está desligado. – A porta está fechada.

A Carregue na tecla

tenha-a pressionada durante os pas sos B-C.

B Carregue na tecla

para dentro.

Espere que a lâmpada de controle

Start

fique com luz fixa . . .

C . . . e deixe de pressionar a tecla

Start/Stop

D Pressione 5 x a tecla

A lâmpada de controle

–

1 x longamente e 1 x brevemente.

– No visor fica a piscar alternadamen-

te P e 0 (Regulação de fábrica).

O número que aparece, alternando com P significa:

0 Sinal de aceitação desactivado

(Regulação de fábrica)

i Sinal de aceitação activado

(lâmpada de controle a piscar

Start/Stop

I-Ligar/0-Desligar

Sinal

Secagem

e man

pisca

fica

E Pressionando a tecla

rar o número.

F Desligue o secador através da tecla

I-Ligar/0-Desligar

A programação fica memorizada. Sem pre que pretender pode alterar a pro gramação efectuada.

Start

pode alte

495051

Page 50

Page 51

Page 52

Salvo modificações/3105

Papel branqueado com total isenção de cloro.

M.-Nr. 06 624 320 / 00

pt-PT
