Page 1
de Gebrauchsanweisung Bodenstaubsauger en Vacuum cleaner operating instructions fr Mode d'emploi aspirateur traîneau it Istruzioni d'uso aspirapolvere a traino nl Gebruiksaanwijzing stofzuigers
HS12
M.-Nr. 11 288 631
Page 2
2
Page 3
de - Inhalt
3
Page 4
de - Sicherheitshinweise und Warnungen
Dieser Staubsauger entspricht den vorgeschriebenen Si­cherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen.
Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.
Entsprechend der Norm IEC 60335-1 weist Miele aus­drücklich darauf hin, das Kapitel „Anschließen“ sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.
Schalten Sie den Staubsauger nach jedem Gebrauch, vor jedem Zubehörwechsel, vor jeder Wartung, Pflege und Störungsbehebung aus. Ziehen Sie den Netzstecker aus der Steckdose.
Bestimmungsgemäße Verwendung
Dieser Staubsauger ist für die Verwendung im Haushalt
und in haushaltsähnlichen Umgebungen bestimmt. Dieser Staubsauger ist nicht für den Baustellenbetrieb geeignet.
4
Page 5
de - Sicherheitshinweise und Warnungen
Dieser Staubsauger ist für das tägliche Saugen von Tep-
pichen, Teppichböden und unempfindlichen Hartböden ge­eignet.
Dieser Staubsauger ist nicht für den Gebrauch im Au-
ßenbereich bestimmt.
Dieser Staubsauger ist für die Verwendung bis zu einer
Höhe von 4.000m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Auf-
saugen von trockenem Sauggut. Menschen und Tiere dür­fen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen (einschließlich Kinder), die aufgrund ihrer
physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch ei­ne verantwortliche Person benutzen.
Kinder im Haushalt
Erstickungsgefahr. Kinder können sich beim Spielen in
Verpackungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpa­ckungsmaterial von Kindern fern.
Kinder unter 8 Jahren müssen vom Staubsauger fernge-
halten werden, es sei denn, sie werden ständig beaufsich­tigt.
5
Page 6
de - Sicherheitshinweise und Warnungen
Kinder ab 8 Jahren dürfen den Staubsauger nur ohne
Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müs­sen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-
nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Nähe des
Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.
Technische Sicherheit
Kontrollieren Sie den Staubsauger und alle Zubehörteile
vor der Benutzung auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.
Vergleichen Sie die Anschlussdaten auf dem Typen-
schild des Staubsaugers (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbe­dingt übereinstimmen. Der Staubsauger ist ohne Änderung geeignet für 50Hz oder 60Hz.
Die Netzsteckdose muss über eine Sicherung 16A oder
10A träge abgesichert sein.
6
Page 7
de - Sicherheitshinweise und Warnungen
Der zeitweise oder dauerhafte Betrieb an einer autarken
oder nicht netzsynchronen Energieversorgungsanlage (wie z.B. Inselnetze, Back-up-Systeme) ist möglich. Vorausset­zung für den Betrieb ist, dass die Energieversorgungsan­lage die Vorgaben der EN 50160 oder vergleichbar einhält. Die in der Hausinstallation und in diesem Miele Produkt vorgesehenen Schutzmaßnahmen müssen auch im Insel­betrieb oder im nicht netzsynchronen Betrieb in ihrer Funk­tion und Arbeitsweise sichergestellt sein oder durch gleich­wertige Maßnahmen in der Installation ersetzt werden. Wie beispielsweise in der aktuellen Veröffentlichung der VDE­AR-E 2510-2 beschrieben.
Eine Reparatur des Staubsaugers während der Garantie-
zeit darf nur von einem von Miele autorisierten Kunden­dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Benutzen Sie das Anschlusskabel nicht zum Tragen des
Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das An­schlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des An­schlusskabels. Anschlusskabel, Netzstecker und Steckdo­se können dabei beschädigt werden und Ihre Sicherheit gefährden.
7
Page 8
de - Sicherheitshinweise und Warnungen
Benutzen Sie den Staubsauger nicht, wenn das An-
schlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel aus­tauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst vorgenommen werden.
Tauchen Sie den Staubsauger niemals in Wasser und
reinigen Sie ihn nur trocken oder mit einem leicht feuchten Tuch.
Lassen Sie Reparaturen nur von einer von Miele autori-
sierten Fachkraft ausführen. Durch unsachgemäße Repara­turen können erhebliche Gefahren für den Benutzer entste­hen.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie
die Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden.
Die Verpackung schützt den Staubsauger vor Transport-
schäden. Wir empfehlen, die Verpackung für Transport­zwecke aufzubewahren.
Sachgemäßer Gebrauch
Benutzen Sie den Staubsauger nicht ohne Staubbeutel,
Motorschutzfilter und Abluftfilter.
Wenn kein Staubbeutel eingesetzt ist, kann der Staub-
raumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.
8
Page 9
de - Sicherheitshinweise und Warnungen
Saugen Sie keine brennenden oder glühenden Gegen-
stände, wie z.B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten
Schmutz auf. Lassen Sie feucht gereinigte oder schampu­nierte Teppiche und Teppichböden vor dem Absaugen voll­ständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z.B. bei
Druckern oder Kopiergeräten verwendet wird, kann elek­trisch leitfähig sein.
Saugen Sie keine leicht entflammbaren oder explosiven
Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Vermeiden Sie, mit dem Saugstrom in Kopfnähe zu kom-
men.
Zubehör
Fassen Sie beim Saugen mit einer Miele Turbobürste
nicht in die laufende Bürstenwalze.
Achten Sie beim Saugen mit dem Handgriff ohne aufge-
stecktes Zubehör darauf, dass der Handgriff nicht beschä­digt ist.
Verwenden Sie nur Staubbeutel, Filter und Zubehör mit
dem „ORIGINAL Miele“-Logo auf der Verpackung. Nur da­für kann der Hersteller die Sicherheit gewährleisten.
9
Page 10

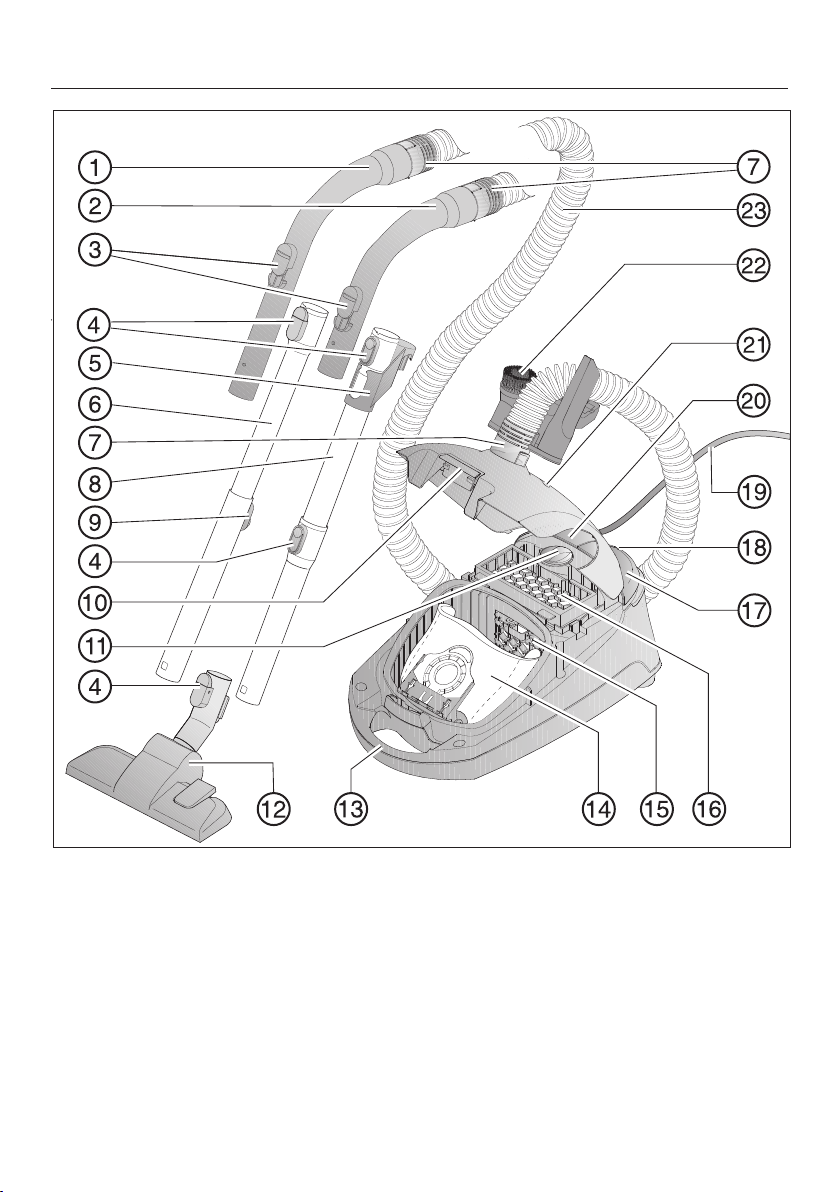

de - Gerätebeschreibung
10
Page 11
a
Handgriff XXL*
b
Handgriff*
c
Nebenluftsteller
d
Entriegelungstasten*
e
Verbindungsstück für Aufbewahrung*
f
Teleskoprohr*
g
Anschlussstutzen
h
EasyLock Saugrohr*
i
Entriegelung für Teleskoprohr*
j
Entriegelungstaste für Staubraumdeckel
k
Saugleistungswähler
l
Bodendüse*
m
Tragegriff
n
Original Miele Staubbeutel
o
Motorschutzfilter
p
Abluftfilter AirClean*
q
Fußtaste Ein/Aus
r
Parksystem für Saugpausen
s
Anschlusskabel
t
Fußtaste für automatische Kabelaufwicklung
u
Staubbeutel-Wechselanzeige
v
Zubehörhalter mit dreiteiligem Zubehör
w
Saugschlauch
Unterseite Saugrohrhalterung (nicht abgebildet)
de - Gerätebeschreibung
* je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter­schiedlich oder nicht vorhanden.
11
Page 12
de - Ihr Beitrag zum Umweltschutz
Entsorgung der Verkaufsverpa­ckung
Die Verpackung schützt den Staubsau­ger vor Transportschäden. Die Verpackungsmaterialien sind nach um­weltverträglichen und entsorgungstech­nischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Geben Sie die Verpackung zur Entsorgung in die dualen Systeme (z. B. gelber Sack/ gelbe Tonne).
Entsorgung der Staubbeutel und der eingesetzten Filter
Staubbeutel und Filter sind aus umwelt­verträglichen Materialien hergestellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmüll verbotenen Schmutz enthält.
Entsorgung des Altgerätes
Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein­gesetzten Filter und geben Sie diese Teile in den Hausmüll.
Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie ent­halten auch bestimmte Stoffe, Gemi­sche und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung können sie der menschli­chen Gesundheit und der Umwelt scha­den. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah­mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge­rät sind Sie gesetzmäßig eigenverant­wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi­cher aufbewahrt wird.
12
Page 13
de
Anmerkung zu der Europäi­schen Verordnung (EU) Nr. 666/2013
Dieser Staubsauger ist ein Haushalts­staubsauger und nach oben genannter Verordnung als Universalstaubsauger eingestuft.
Diese Gebrauchsanweisung und weitere Daten stehen zum Download auf der Miele Internetseite unter www.miele.com bereit.
Der nach der Verordnung ermittelte jährliche Energieverbrauch beschreibt den indikativen, jährlichen Energiever­brauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche Energieverbrauch hängt davon ab, wie von dem Staubsauger Gebrauch ge­macht wird.
Alle in der oben genannten Verordnung durchzuführenden Prüfungen und Be­rechnungen wurden nach den folgen­den, jeweils gültigen, harmonisierten Normen unter Berücksichtigung des zu der Verordnung veröffentlichten Leitfa­dens der Europäischen Kommission aus September 2014 durchgeführt: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances
Nicht alle dem Staubsauger beiliegen­den Bodendüsen und Saugzubehöre sind für den in der Verordnung be­schriebenen Einsatz zur intensiven Rei­nigung von Teppichen oder Hartböden bestimmt. Folgende Bodendüse und Einstellung wurde zur Ermittlung der Werte verwendet:
Für die Energieverbräuche und die Rei­nigungsklassen auf Teppich und Hart­boden sowie den Geräuschwert auf Teppich wurde die umschaltbare Bo­dendüse mit versenkten Borsten ge­nutzt (Drücken Sie die Fußtaste ).
Die nach der Verordnung ermittelten Daten beziehen sich ausschließlich auf die hier angegebenen Kombinationen und Einstellungen der Bodendüse auf den unterschiedlichen Bodenbelägen.
Für alle Messungen wurden ausschließ­lich Original Miele Staubbeutel, Motor­schutzfilter und Abluftfilter verwendet.
13
Page 14
de

Abbildungsverweise

Die in den Kapiteln angegebenen Ab­bildungen finden Sie auf den Aus­klappseiten am Ende dieser Ge­brauchsanweisung.

Anschließen

Saugschlauch anschließen (Abb. 01)
Stecken Sie einen Anschlussstutzen
bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers.
Drücken Sie die Entriegelungstasten
seitlich am Anschlussstutzen, wenn Sie die Teile voneinander trennen möchten und ziehen Sie den An­schlussstutzen aus der Saugöffnung.
Saugschlauch und Handgriff zusam­menstecken (Abb. 02)
Stecken Sie den anderen Anschluss-
stutzen des Saugschlauches bis zum deutlichen Einrasten in den Handgriff.
Je nach Modell verfügt Ihr Staubsauger über eines der folgenden Saugrohre.
- EasyLock Saugrohre
- Comfort Teleskoprohr
EasyLock Saugrohre zusammenste­cken (Abb. 03)
Nehmen Sie das Saugrohr mit dem
Verbindungsstück und stecken Sie es nach links und rechts drehend in das zweite Saugrohr, bis die Verriegelung deutlich einrastet.
Schieben Sie das Verbindungsstück
bis zum Einrasten nach oben.
Handgriff und Saugrohr zusammen­stecken (Abb. 04)
Stecken Sie den Handgriff bis zum
deutlichen Einrasten in das Saugrohr. Führen Sie dazu die Einführhilfen bei­der Teile aufeinander zu.
Drücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander tren­nen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.
Teleskoprohr einstellen (Abb. 05)
Das Teleskoprohr besteht aus 2 ineinan­dergesteckten Rohrteilen, die Sie zum Saugen auf die jeweils bequemste Län­ge auseinanderziehen können.
Umfassen Sie die Entriegelung und
stellen Sie das Teleskoprohr auf die gewünschte Länge ein.
Saugrohr und umschaltbare Boden­düse zusammenstecken (Abb. 06)
Stecken Sie das Saugrohr nach links
und rechts drehend in die Bodendü­se, bis es deutlich einrastet.
Drücken Sie die Entriegelungstaste,
wenn Sie die Teile voneinander tren­nen möchten und ziehen Sie das Saugrohr mit einer leichten Drehung aus der Bodendüse.
Umschaltbare Bodendüse einstellen (Abb. 06)
Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeig­net.
14
Page 15
de
Das Miele Bodenpflegesortiment bietet für andere Bodenbeläge oder Spezial­anwendungen passende Bodendüsen,
-bürsten und -vorsätze (siehe Kapitel „Nachkaufbares Zubehör“).
Beachten Sie in erster Linie die Rei­nigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Saugen Sie unempfindliche und ebe-
ne Hartböden und Böden mit Fugen
mit herausgestellten Borsten: Drücken Sie die Fußtaste . Saugen Sie Teppiche und Teppichbö-
den mit versenkten Borsten: Drücken Sie die Fußtaste .
Aktivierung der Abluftfilter-Wechsel­anzeige timestrip® am Abluftfilter
Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 07):
a AirClean b Active AirClean 30 (schwarz) c HEPA AirClean 30 (weiß)
Wenn Ihr Staubsauger mit einem Abluft­filter b oder c ausgestattet ist, müssen Sie die Abluftfilter-Wechselanzeige ti­mestrip® aktivieren.
Ziehen Sie die Entriegelungstaste
nach oben und klappen Sie den Staubraumdeckel bis zum Einrasten auf(Abb. 08).
Entfernen Sie den Hinweisstreifen
(Abb. 09).
Drücken Sie die Abluftfilter-Wechsel-
anzeige timestrip® (Abb. 10).
Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 11).
Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.
Die Abluftfilter-Wechselanzeige time­strip® zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebs­stunden ist das Anzeigefeld rot ausge­füllt (Abb. 12). 50 Betriebsstunden ent­sprechen ungefähr der durchschnittli­chen Nutzung eines Jahres.

Verwendung des mitgelieferten Zubehörs (Abb. 13 + 14)

SaugpinselPolsterdüseFugendüseZubehörhalter für die 3 Zubehör-
teile
Die Positionierung der Zubehörteile ist jeweils durch Symbole am Zubehörhal­ter gekennzeichnet.
Stecken Sie den Zubehörhalter bei
Bedarf bis zum deutlichen Einrasten auf den Anschlussstutzen oben oder auf den Anschlussstutzen unten am Saugschlauch.
Umschaltbare Bodendüse (Abb. 15) (Abb. 15)
Die umschaltbare Bodendüse ist auch zum Absaugen von Treppenstufen ge­eignet.
15
Page 16
de
Verletzungsgefahr durch herab-
stürzenden Staubsauger. Ein von der Treppe herabstürzender
Staubsauger kann Sie verletzen. Saugen Sie Treppen immer von un-
ten nach oben ab.

Gebrauch

Anschlusskabel herausziehen (Abb. 16)
Ziehen Sie das Anschlusskabel bis
zur gewünschten Länge heraus.
Schäden durch Überhitzung.
Das Anschlusskabel kann bei länge­rer Benutzung überhitzen.
Ziehen Sie das Anschlusskabel bei einer Benutzung von länger als 30Minuten komplett heraus.
Aufrollen
Ziehen Sie den Netzstecker aus der
Steckdose.
Treten Sie die Fußtaste für die auto-
matische Kabelaufwicklung – das
Anschlusskabel rollt automatisch auf.
Am Staubsauger sind den Leistungsstu­fen Symbole zugeordnet, die beispiel­haft zeigen, wofür die jeweilige Leis­tungsstufe zu empfehlen ist.
Gardinen, TextilienPolstermöbel, Kissenhochwertige Veloursteppiche,
Brücken und Läufer
energiesparendes tägliches Sau-
gen bei geringer Geräuschent­wicklung
Teppiche und Teppichböden aus
Schlingenware
Hartböden, stark verschmutzte
Teppiche und Teppichböden
Drehen Sie den Saugleistungswähler
auf die gewünschte Leistungsstufe.
Nebenluftsteller öffnen(Abb. 19)
Sie können die Saugleistung kurzzeitig reduzieren, z.B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.
Öffnen Sie den Nebenluftsteller am
Handgriff nur so weit, bis sich die Saugdüse leicht bewegen lässt.
Ein- und Ausschalten (Abb. 17) (Abb. 17)
Treten Sie die Fußtaste Ein/Aus .
Saugleistung wählen (Abb. 18)
Sie können die Saugleistung des Staub­saugers der jeweiligen Saugsituation anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schie­bekraft an der Bodendüse deutlich.
16
Dadurch verringert sich die Schiebekraft an der jeweils verwendeten Saugdüse.

Abstellen und Aufbewahren

Parksystem für Saugpausen (Abb. 20)
In kurzen Saugpausen können Sie das Saugrohr mit der Bodendüse bequem am Staubsauger abstellen.
Stecken Sie die Bodendüse mit dem
Parknocken in das Parksystem.
Page 17
de
Wenn sich der Staubsauger hierbei auf einer schrägen Fläche befindet, z.B. auf einer Rampe, so
- schieben Sie die Rohrteile des Tele­skoprohres komplett ein
- nutzen Sie das Parksystem nicht, wenn Ihr Staubsauger mit einem Ea­syLock Saugrohr ausgestattet ist.
Parksystem zur Aufbewahrung (Abb. 21 + 22)
Stromschlaggefahr durch Netz-
spannung. Bei ausgeschaltetem Staubsauger ist
Netzspannung vorhanden. Ziehen Sie nach dem Gebrauch den
Netzstecker aus der Steckdose.
Stellen Sie den Staubsauger aufrecht
hin.
Wenn Ihr Staubsauger mit einem Tele­skoprohr ausgestattet ist, ist es hilf­reich, die Rohrteile komplett einzu­schieben.

Wartung

Stromschlaggefahr durch Netz-
spannung. Bei ausgeschaltetem Staubsauger ist
Netzspannung vorhanden. Ziehen Sie vor jeder Wartung den
Netzstecker aus der Steckdose.
Das Miele Filtersystem besteht aus 3 Zubehörteilen:
- Original Miele Staubbeutel (Typ GN)
- Motorschutzfilter
- Original Miele Abluftfilter
Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müs­sen Sie diese Zubehörteile von Zeit zu Zeit austauschen.
Stecken Sie die Bodendüse mit dem
Parknocken von oben in die Saug­rohrhalterung.
Wenn Ihr Staubsauger mit einem Easy­Lock Saugrohr ausgestattet ist, gibt es eine weitere platzsparenden Möglichkeit zur Aufbewahnung.
Drücken Sie die Entriegelungstaste
am unteren Saugrohr, um die beiden Saugrohre voneinander zu trennen.
Stecken Sie das Verbindungsstück
des oberen Saugrohres in das untere Saugrohr.
17
Page 18
de
Wir empfehlen Ihnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo auf der Verpackung zu verwenden. Dann kön­nen Sie sicher sein, dass die Saug­leistung des Staubsaugers optimal ausgenutzt und das bestmögliche Rei­nigungsergebnis erreicht werden kann.
Staubbeutel mit dem „ORIGINAL Miele“-Logo auf der Verpackung wer­den nicht aus Papier oder papierähnli­chen Materialien gefertigt und verfü­gen auch nicht über eine Halteplatte aus Pappe. Dadurch wird eine beson­ders hohe Haltbarkeit und Sicherheit erreicht.
Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ur­sächlich auf den Einsatz von Zubehör­teilen zurückgehen, die nicht mit dem „ORIGINAL Miele“-Logo auf der Ver­packung gekennzeichnet sind, von der Garantie für den Staubsauger nicht er­fasst werden.
Bezugsquellen für Staubbeutel und Filter
Original Miele Staubbeutel und Filter können Sie über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fachhändler beziehen.
Original Miele Staubbeutel und Filter er­kennen Sie an dem „ORIGINAL Miele“­Logo auf der Verpackung.
Jede Packung Original Miele Staubbeu­tel beinhaltet 4 Staubbeutel, einen Ab­luftfilter AirClean und einen Motor­schutzfilter. Original Miele Großpackun­gen beinhalten 16 Staubbeutel, 4 Ab­luftfilter AirClean und 4 Motorschutzfil­ter.
Wenn Sie Original Miele Abluftfilter ein­zeln nachkaufen möchten, nennen Sie dem Miele Kundendienst oder Ihrem Fachhändler die Modellbezeichnung Ih­res Staubsaugers, damit Sie die richti­gen Abluftfilter bekommen. Sie können diese Abluftfilter aber auch bequem im Miele Webshop bestellen.
Staubbeutel-Wechselanzeige (Abb. 23)
Tauschen Sie den Staubbeutel aus, wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot aus­füllt.
Verstopfte Poren reduzieren die Saug­leistung des Staubsaugers. Entsorgen Sie volle Staubbeutel. Ver­wenden Sie Staubbeutel nicht mehr­fach.
Zur Prüfung
Stecken Sie die umschaltbare Boden-
düse auf.
Schalten Sie den Staubsauger ein
und stellen Sie die maximale Saug­leistung ein.
18
Heben Sie die Bodendüse ein Stück
vom Fußboden ab.
Page 19
de
Funktion der Staubbeutel-Wechsel­anzeige
Die Funktion der Anzeige ist auf Misch­staub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw.
Wenn Sie viel Feinstaub saugen, wie z.B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die Anzeige wird dann bereits „voll“ an­zeigen, selbst wenn der Staubbeutel noch nicht voll ist. Der Staubbeutel muss dann ausgetauscht werden.
Wenn Sie viele Haare, Teppich-, Woll­fusseln usw. saugen, reagiert die Anzei­ge erst, wenn der Staubbeutel bereits prall gefüllt ist.
Staubbeutel austauschen (Abb. 24)
Drücken Sie beide Entriegelungstas-
ten seitlich am Anschlussstutzen und ziehen Sie den Anschlussstutzen aus der Saugöffnung (Abb. 01).
Ziehen Sie die Entriegelungstaste
nach oben und klappen Sie den Staubraumdeckel bis zum Einrasten auf (Abb. 08).
Dabei schließt sich der Hygienever­schluss des Staubbeutels automatisch, so dass kein Staub entweichen kann.
Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme. Stecken Sie den neuen Staubbeutel
bis zum Anschlag in die Aufnahme.
Lassen Sie den Staubbeutel dabei so
zusammengefaltet, wie Sie ihn der
Verpackung entnehmen.
Schließen Sie den Staubraumdeckel
bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.
Eine Leerbetriebssperre verhindert das Schließen des Staubraumdeckels, wenn kein Staubbeutel eingesteckt ist. Wenden Sie keine Gewalt an.
Stecken Sie einen Anschlussstutzen
bis zum deutlichen Einrasten in die Saugöffnung des Staubsaugers (Abb.
01).
Motorschutzfilter austauschen (Abb. 25)
Tauschen Sie den Motorschutzfilter aus, wenn Sie eine neue Packung Staubbeu­tel anbrechen. Jede Packung Original Miele Staubbeu­tel beinhaltet einen Motorschutzfilter, je­de Großpackung 4 Motorschutzfilter.
Öffnen Sie den Staubraumdeckel.Ziehen Sie den Staubbeutel an der
Grifflasche aus der Aufnahme.
Öffnen Sie die Filterklappe und tau-
schen Sie den Motorschutzfilter aus.
Schließen Sie die Filterklappe.Stecken Sie den Staubbeutel bis zum
Anschlag in die Aufnahme.
Schließen Sie den Staubraumdeckel.
Abluftfilter AirClean austauschen (Abb. 26)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
19
Page 20
de
Tauschen Sie diesen Abluftfilter immer dann, wenn Sie eine neue Packung Staubbeutel anbrechen. Jede Packung Original Miele Staubbeutel beinhaltet einen Abluftfilter AirClean, jede Großpa­ckung beinhaltet 4 Abluftfilter AirClean.
Öffnen Sie den Staubraumdeckel.Öffnen Sie das Filtergitter bis zum
Einrasten und nehmen Sie den ver-
brauchten Abluftfilter AirClean an der
sauberen Hygienefläche (Pfeil) he-
raus. Legen Sie den neuen Abluftfilter
AirClean ein.
Wenn Sie einen Abluftfilter Active AirClean 30 oder HEPA AirClean 30 einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“.
Schließen Sie das Filtergitter.Schließen Sie den Staubraumdeckel.
Abluftfilter Active AirClean 30/ HEPA AirClean 30 austauschen (Abb. 27)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Tauschen Sie diese Abluftfilter aus, wenn das Anzeigefeld der Abluftfilter­Wechselanzeige timestrip® rot ausge­füllt ist (Abb. 12). Das Anzeigefeld ist nach ca. 50 Be­triebsstunden ausgefüllt, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie je­doch, dass die Saug- und Filterleistung nachlässt.
Heben Sie den Abluftfilter an und
entnehmen Sie ihn.
Setzen Sie den neuen Abluftfilter
passgenau ein und drücken Sie ihn nach unten.
Drücken Sie die Abluftfilter-Wechsel-
anzeige timestrip® (Abb. 10).
Nach ca. 10-15 Sekunden erscheint am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 11).
Wenn Sie einen Abluftfilter AirClean einsetzen möchten, beachten Sie dazu den Abschnitt „Abluftfilter umrüsten“.
Schließen Sie den Staubraumdeckel.
Abluftfilter umrüsten (Abb. 07)
Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt:
a AirClean b Active AirClean 30 (schwarz) c HEPA AirClean 30 (weiß)
Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.
Beim Umrüsten beachten
1. Wenn Sie anstelle eines Abluftfilters a einen Abluftfilter b oder c einsetzen, müssen Sie zusätzlich das Filtergitter herausnehmen und dafür den ent­sprechenden neuen Abluftfilter ein­setzen.
Außerdem müssen Sie die Abluftfil­ter-Wechselanzeige timestrip® akti­vieren (Abb. 10).
Öffnen Sie den Staubraumdeckel.
20
Page 21
de
2. Wenn Sie anstelle des Abluftfilters b oder c einen Abluftfilter a einsetzen, müssen Sie diesen Abluftfilter unbe­dingt in ein Filtergitter* einlegen (Abb.
26). * Filtergitter - siehe Kapitel „Nach-
kaufbares Zubehör“
Fadenheber austauschen (Abb. 28 + 29)
Die Fadenheber am Saugmund der Bo­dendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor ver­schlissen ist.
Heben Sie die Fadenheber aus den
Einsteckschlitzen. Verwenden Sie da­zu z.B. einem Schlitzschraubendre­her.
Ersetzen Sie die Fadenheber durch
neue Fadenheber.
Ersatzteile bekommen Sie bei Ihrem Miele Fachhändler oder über den Miele Kundendienst.

Pflege

Stromschlaggefahr durch Netz-
spannung. Bei ausgeschaltetem Staubsauger ist
Netzspannung vorhanden. Ziehen Sie vor jeder Reinigung den
Netzstecker aus der Steckdose.
Staubsauger und Zubehörteile
Stromschlaggefahr durch Netz-
spannung. Feuchtigkeit im Staubsauger birgt die
Gefahr eines elektrischen Schlages. Tauchen Sie den Staubsauger nie-
mals in Wasser.
Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger.
Schäden durch ungeeignete Rei-
nigungsmittel. Alle Oberflächen sind kratzempfind-
lich. Alle Oberfläche können sich ver­färben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen.
Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel.
Staubraum
Saugen Sie den Staubraum mit einem zweiten Staubsauger aus oder reinigen Sie den Staubraum mit einem trockenen Staubtuch oder Staubpinsel.
21
Page 22
de

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa­ren, da Sie nicht den Kundendienst rufen müssen.
Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
Stromschlaggefahr durch Netzspannung.
Bei ausgeschaltetem Staubsauger ist Netzspannung vorhanden. Ziehen Sie vor jeder Problembehebung den Netzstecker aus der Steckdose.
Problem Ursache und Behebung
Der Staubsauger schal­tet selbsttätig ab.
Wenn der Staubsauger zu warm wird, schaltet ein Temperaturbegrenzer den Staubsauger aus. Die Störung kann auftreten, wenn z.B. sperriges Sauggut die Saugwege verstopft, der Staubbeutel voll oder durch Feinstaub verstopft ist oder der Mo­torschutzfilter/Abluftfilter stark verschmutzt ist.
Schalten Sie den Staubsauger mit der Fußtaste
Ein/Aus aus und ziehen Sie den Netzstecker aus der Steckdose.
Nach Beseitigung der Ursache und einer Wartezeit von ca. 20-30Minuten hat sich der Staubsauger so weit abgekühlt, dass Sie den Staubsauger wieder einschalten und benutzen können.
22
Page 23
de

Kundendienst

Kontakt bei Störungen
Bei Störungen, die Sie nicht selbst be­heben können, benachrichtigen Sie Ih­ren Miele Fachhändler oder den Miele Kundendienst.
Die Kontaktdaten des Miele Kunden­dienstes finden Sie am Ende dieses Dokumentes.
Garantie
Die Garantiezeit beträgt 2 Jahre. Weitere Informationen zu den Garantie-
bedingungen in Ihrem Land erhalten Sie beim Miele Kundendienst.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Rei­nigungs- und Pflegeanweisung Ihres Bodenbelagherstellers.
Sie können diese und viele weitere Pro­dukte über den Miele Webshop, den Miele Kundendienst oder Ihren Miele Fachhändler beziehen.
Einzelne Modelle sind bereits serien­mäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.
Bodendüsen/-bürsten
Turbobürste TurboTeQ (STB 305-3)
Zur Aufnahme von Fasern und Haaren von kurzflorigen textilen Bodenbelägen.
Bodenbürste Hardfloor (SBB 235-3)
Zum Absaugen strapazierfähiger ebener Hartböden.
Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3)
Mit Naturborsten, zum Absaugen ebe­ner Hartbodenflächen und kleiner Ni­schen.
Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)
Mit Naturborsten, zum schnellen Ab­saugen großer ebener Hartbodenflä­chen und kleiner Nischen.
Sonstiges Zubehör
Handturbobürste Turbo Mini (STB
101)
Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.
Universalbürste (SUB 20)
Zum Absaugen von Büchern, Regalbö­den und Ähnlichem.
Lamellen-/Heizkörperbürste (SHB 30)
Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.
Matratzendüse (SMD 10)
Zum bequemen Absaugen von Matrat­zen, Polstermöbeln und deren Fugen.
Fugendüse, 300mm (SFD 10)
Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.
Fugendüse, 560mm (SFD 20)
Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen.
Polsterdüse XL (SPD 20)
Breite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen.
23
Page 24
de
Comfort-Handgriff mit Beleuchtung (SGC 20)
Zum Ausleuchten des Arbeitsbereiches.
Filter
Abluftfilter Active AirClean 30 (SF-AA 30)
Zur deutlichen Reduzierung störender Gerüche. Ideal für Haustierbesitzer und Raucherhaushalte.
Abluftfilter HEPA AirClean 30 (SF-HA 30)
Zum effektiven Filtern von Feinstaub und Allergenen. Ideal für Hausstauball­ergiker.
Filtergitter
Das Filtergitter wird benötigt, wenn Sie anstelle eines Abluftfilters Active AirClean 30 oder HEPA AirClean 30 einen Abluftfilter AirClean einsetzen möchten.
24
Page 25
en - Contents
25
Page 26
en - Warning and Safety instructions
This vacuum cleaner conforms to current safety require­ments. Inappropriate use can lead to personal injury and damage to property.
Please read the operating instructions before using the vacuum cleaner for the first time. They contain important information on the safety, use and maintenance of the vacuum cleaner. This will prevent both personal injury and damage to the appliance.
In accordance with standard IEC60335-1, Miele ex­pressly and strongly advises that you read and follow the instructions in the “Connection” chapter as well as the safety instructions and warnings.
Miele cannot be held liable for injury or damage caused by non-compliance with these instructions.
Keep these operating instructions in a safe place and pass them on to any future owner.
Always disconnect the vacuum cleaner from the power supply when you have finished using it, before changing any accessories, as well as for maintenance work, clean­ing and troubleshooting. Switch off at the wall socket and unplug it.
Correct application
This vacuum cleaner is intended for cleaning flooring in
domestic households and similar residential environments. This vacuum cleaner is not suitable for use on construction sites.
26
Page 27
en - Warning and Safety instructions
This vacuum cleaner can be used for all normal cleaning
of carpets, rugs and robust hard flooring.
This vacuum cleaner is not intended for outdoor use.This vacuum cleaner is intended for use at altitudes of
up to 4000m above sea level.
The vacuum cleaner must only be used to vacuum dry
floor surfaces. Do not vacuum people or animals. Any other types of use, modifications or alterations are not per­mitted.
The vacuum cleaner can only be used by people (includ-
ing children) with reduced physical, sensory, or mental capabilities, or lack of experience or knowledge, if they are supervised whilst using it or have been shown how to use it in a safe way and understand and recognise the con­sequences of incorrect operation.
Safety with children
Danger of suffocation. Packaging, e.g. plastic wrap-
pings, must be kept out of the reach of babies and chil­dren. Whilst playing, children could become entangled in packaging or pull it over their head and suffocate.
Children under 8 years of age must be kept away from
the vacuum cleaner unless they are constantly supervised.
Children aged 8 and older may only use the vacuum
cleaner without supervision if they have been shown how to use it in a safe manner. Children must be able to under­stand and recognise the possible dangers caused by in­correct operation.
27
Page 28
en - Warning and Safety instructions
Children must not be allowed to clean or maintain the
vacuum cleaner unsupervised.
Please supervise children in the vicinity of the vacuum
cleaner and do not let them play with it.
Technical safety
Before using the vacuum cleaner and its accessories,
check for any visible signs of damage. Do not use a dam­aged appliance.
Compare the connection data on the data plate of the
vacuum cleaner (mains voltage and frequency) with that of the mains electricity supply. This data must match exactly. Without modifications, the vacuum cleaner is suitable for 50Hz or 60Hz.
The mains electrical plug must be fitted with an appro-
priate fuse.
AUS/NZ: The mains electrical outlet must be fitted with
an appropriate circuit breaker.
28
Page 29
en - Warning and Safety instructions
Temporary or permanent operation on an autonomous
power supply system or a power supply system that is not synchronised with the mains power supply (e.g. island net­works, back-up systems) is possible. A prerequisite for op­eration is that the power supply system complies with the specifications of EN50160 or an equivalent standard. The function and operation of the protective measures provided in the domestic electrical installation and in this Miele product must also be maintained in isolated opera­tion or in operation that is not synchronised with the mains power supply, or these measures must be replaced by equivalent measures in the installation. As described, for example, in the current version of BS OHSAS 18001–2 ISO
45001.
While the vacuum cleaner is under warranty, repairs
should only be undertaken by a Miele authorised service technician. Otherwise the warranty will be invalidated.
Do not pull or carry the vacuum cleaner by the cable,
and be careful not to damage the cable when withdrawing the plug from the socket. Keep the cable away from sharp edges and do not let it get squashed, for example, under a door. Avoid running the vacuum cleaner over the cable. This could damage the cable, plug or socket. The appli­ance must not be used if any of these have suffered dam­age.
29
Page 30
en - Warning and Safety instructions
Do not use the vacuum cleaner if the cable is damaged.
If the cable is damaged it must be replaced together with a complete cable rewind. For safety reasons this must only be done by Miele Service or a Miele authorised service technician.
Do not let the vacuum cleaner get wet. Clean only with a
dry cloth or slightly damp cloth when disconnected from the mains supply.
Repairs should only be carried out by a Miele authorised
service technician. Repairs and other work by unqualified persons can cause considerable danger to users.
Miele can only guarantee the safety of the appliance
when genuine Miele replacement parts are used. Faulty components must only be replaced with genuine Miele re­placement parts.
The packaging material protects the vacuum cleaner
from transport damage. We recommend you keep the packaging for transport purposes.
Correct use
To avoid the risk of damage, do not use the vacuum
cleaner without the dustbag, dust compartment filter and exhaust filter in place.
The dust compartment cover will not close without a
dustbag fitted. Do not force it.
Do not vacuum up anything which has been burning or
is still glowing e.g. cigarettes, ashes or coal, whether glow­ing or apparently extinguished.
30
Page 31
en - Warning and Safety instructions
Do not use the vacuum cleaner to vacuum up any water,
liquid or damp dirt. Wait until any freshly cleaned or sham­pooed rugs or carpets are completely dry before attempt­ing to vacuum.
Do not use the vacuum cleaner to vacuum toner dust.
Toner, such as that used in printers and photocopiers, can conduct electricity.
Do not vacuum up any inflammable or combustible li-
quids or gases and do not vacuum in areas where such substances are stored.
Do not vacuum at head height and do not let the suction
get anywhere near a person's head.
Accessories
To avoid the risk of injury when vacuuming with a Miele
Turbobrush, do not touch the rotating roller brush.
It is not advisable to vacuum directly with the handle, i.e.
without an accessory attached as the rim could get dam­aged and you could hurt yourself on sharp edges.
Only use dustbags, filters and accessories bearing the
“ORIGINAL Miele” logo on the packaging. The manufac­turer cannot otherwise guarantee the safety of the product.
31
Page 32
en - Guide to the appliance
32
Page 33
en - Guide to the appliance
a
XXL handle*
b
Handle*
c
Air inlet valve
d
Release catches*
e
Connection piece for storage*
f
Telescopic suction tube*
g
Connector
h
EasyLock suction tube*
i
Telescopic suction tube release catch*
j
Dust compartment lid release catch
k
Suction power selector
l
Floorhead*
m
Carrying handle
n
Original Miele dustbag
o
Motor protection filter
p
AirClean exhaust filter*
q
On/Off footswitch
r
Park system for pauses during vacuuming
s
Connection cable
t
Footswitch for automatic cable rewind
u
Airflow indicator
v
Accessories holder with three accessories
w
Suction hose
Underneath – suction tube holder (not illustrated)
* These special features depend on the model and may vary or may not be avail­able on your vacuum cleaner.
33
Page 34
en - Caring for the environment
Disposing of sales packaging
The packaging material protects the va­cuum cleaner from transport damage. The packaging materials used are se­lected from materials which are environ­mentally friendly for disposal and can therefore be recycled.
Recycling the packaging material re­duces the use of raw materials in the manufacturing process and also re­duces the amount of waste in landfill sites. Ensure that any plastic wrap­pings, bags, etc. are disposed of safely and kept out of the reach of babies and young children. Danger of suffocation.
Disposing of the dustbag and filters
Dustbags and filters are made from en­vironmentally friendly materials, and can be disposed of with the normal house­hold waste, as long as they have been used exclusively for general household dust.
Disposing of your old appli­ance
Before disposing of your old appliance remove the dustbag and filters and dis­pose of them with your household waste.
Electrical and electronic appliances of­ten contain valuable materials. They also contain specific materials, com­pounds and components, which were essential for their correct function and safety. These could be hazardous to hu­man health and to the environment if disposed of with your domestic waste or if handled incorrectly. Please do not, therefore, dispose of your old appliance with your household waste.
Please dispose of it at your local com­munity waste collection / recycling centre for electrical and electronic ap­pliances, or contact your dealer or Miele for advice. You are also respons­ible (by law, depending on country) for deleting any personal data that may be stored on the appliance being disposed of. Please ensure that your old appli­ance poses no risk to children while be­ing stored prior to disposal.
34
Page 35
en
Notes on the European Regu­lation (EU) No. 666/2013
This vacuum cleaner is a domestic va­cuum cleaner and is classified as a uni­versal vacuum cleaner in accordance with the above-mentioned regulation.
These operating instructions and addi­tional information are available to down­load from the Miele website at www.miele.com.
The annual energy consumption stated in the regulation describes the indicat­ive annual energy consumption (kWh per year), based on 50 cleaning cycles. Actual energy consumption depends on how the vacuum cleaner is used.
All tests and calculations were carried out according to the following harmon­ised standards applicable at the time in due consideration of the published reg­ulation guidelines of the European Commission from September 2014: a) EN60312-1 Vacuum cleaners for household use – Part 1: Dry vacuum cleaners – Methods for measuring the performance. b) EN60704-2-1 Household and similar electrical appliances – Test code for the determination of airborne acoustical noise – Part 2-1: Particular requirements for vacuum cleaners. c) EN60335-2-2 Household and similar electrical appliances – Safety – Part 2-2: Particular requirements for vacuum cleaner and water suction appliances.
hard floors as described in the regula­tion. The following floorhead and setting were used to determine the values:
For energy consumption and cleaning class on carpet and hard floors and sound power level on carpet, the ad­justable floorhead was used with the brush retracted (press the foot­switch).
The data given in the regulation refers exclusively to the combinations and settings of the floorhead on the different floor surfaces described here.
Only original Miele dustbags, motor protection filters and exhaust filters were used for all measurements.
Not all floorheads and accessories sup­plied with the vacuum cleaner are inten­ded for intensive cleaning of carpets or
35
Page 36
en

Illustrations

The illustrations referred to in the text are shown on the fold-out pages at the end of these operating instruc­tions.

Connection

Attaching the suction hose (Fig. 01)
Insert the hose connector into the
suction opening on the vacuum cleaner until it clicks into position.
If you want to separate the pieces
again, press the release catches at the side of the hose connector, and pull the connector out of the suction opening.
Connecting the suction hose to the handle (Fig. 02)
Fit the connector at the other end of
the suction hose into the handle until it clicks into position.
Your vacuum cleaner is fitted with one of the following suction tubes, depend­ing on model:
- EasyLock suction tube
- Comfort telescopic suction tube
Assembling the EasyLock suction tube (Fig. 03)
Hold the suction tube by the connec-
tion piece and push it into the second suction tube, turning it clockwise or anti-clockwise until it clicks into posi­tion.
Slide the connection piece upwards
until it clicks into position.
36
Connecting the handle to the suction tube (Fig. 04)
Insert the handle into the suction
tube until it clicks into position. To do this, line up the guides on the two pieces.
To detach the handle from the suc-
tion tube, press the release catch and pull the handle out of the suction tube, twisting it slightly as you do so.
Adjusting the telescopic suction tube (Fig. 05)
One part of the telescopic suction tube is packed inside the other, and it can be adjusted to suit your height for comfort­able vacuuming.
Grasp the release mechanism and
adjust the telescopic suction tube to the required length.
Connecting the suction tube to the floorhead (Fig. 06)
Push the suction tube into the floor-
head and turn it clockwise or anti­clockwise until it clicks into position.
To separate the suction tube from
the floorhead press the release but­ton and pull the suction tube away from the floorhead, twisting it slightly as you do so.
Adjusting the floorhead (Fig. 06)
This vacuum cleaner can be used for daily cleaning of carpets, rugs and ro­bust hard floors.
Miele offers a range of other floorheads, brushes and accessories for other types of flooring and special applications (see “Optional accessories”).
Page 37
en
Please observe the flooring manu­facturer’s cleaning and care instruc­tions.
Clean even hard floors which are not
susceptible to scratching, as well as flooring with gaps or deep crevices
in it with the brush protruding: Press the footswitch. Vacuum carpets and rugs with the
brush retracted: Press the footswitch.
Activating the timestrip® filter change indicator on the exhaust filter
Depending on the model, your vacuum cleaner will be fitted as standard with one of the following exhaust filters (Fig.
07):
a AirClean b Active AirClean 30 (black) c HEPA AirClean 30 (white)
Close the dust compartment lid se-
curely, making sure it clicks into posi­tion. Take care not to trap the dust­bag when doing so.
The timestrip® filter change indicator shows the remaining functional life of the exhaust filter. After approx. 50op­erating hours the display will be com­pletely filled with red (Fig. 12). 50op­erating hours equates to approxim­ately one year of use.
Using the supplied accessories (Fig.13+14)
Dusting brushUpholstery nozzleCrevice nozzleAccessory holder for the three ac-
cessories supplied
Symbols on the holder show where to attach the different accessories.
If your vacuum cleaner is fitted with ex­haust filter b or c, you need to activate the timestrip® filter change indicator.
Pull the release catch for the dust
compartment lid upwards and open the lid as far as it will go(Fig. 08).
Remove the indicator strip (Fig. 09).Press the timestrip® filter change in-
dicator on the exhaust filter (Fig. 10).
After approx. 10–15 seconds, a thin red line will appear in the left-hand side of the display (Fig. 11).
Attach the accessories holder to the
hose connector socket at the top or bottom of the suction hose. Make sure it clicks into position.
Adjustable floorhead (Fig. 15)(Fig. 15)
The adjustable floorhead can also be used for vacuuming the stairs.
Risk of injury caused by falling
vacuum cleaner. You may be injured if the vacuum
cleaner should fall from the stairs. When vacuuming stairs, it is best to
start at the bottom of the stairs and move upwards.
37
Page 38
en
Use
Unwinding the mains cable (Fig. 16)
Pull the mains cable out to the re-
quired length.
Risk of damage due to overheat-
ing. The mains cable may overheat after
a long period of use. If vacuuming for longer than
30minutes, the cable must be pulled out all the way.
To rewind the cable
Switch off at the wall socket and un-
plug it.
Press the rewind foot switch. The
cable will rewind automatically.
Switching on and off (Fig. 17)(Fig. 17)
Press the On/Off footswitch.
Regulating the suction power (Fig. 18)
The suction power can be regulated to suit the type of flooring being cleaned. Reducing the suction power reduces the amount of effort required to man­oeuvre the floorhead.
The vacuum cleaner has symbols on the controls which indicate the type of use the power levels are suitable for.
Curtains, fabricUpholstery, cushionsCut pile carpets, rugs and runnersEnergy-saving vacuuming. This
setting is also very quiet
Loop pile carpet and rugsHard floors and heavily soiled
carpets and rugs
Turn the suction power selector
manually to the suction power setting you require.
Opening the air inlet valve(Fig. 19)
It is easy to reduce the suction power for a short time, e.g. to prevent rugs or other textile flooring being sucked into the vacuum cleaner.
Open the air inlet valve on the handle
far enough to reduce the suction power.
The floorhead will be easier to man­oeuvre.

Setting down and storing the vacuum cleaner

Park system for pauses during vacu­uming (Fig. 20)
The Park system allows you to conveni­ently park the suction tube and floor­head during brief pauses.
38
Slot the floorhead into the slot in the
parking attachment.
Page 39
en
If your vacuum cleaner is on a slop­ing surface, e.g. a ramp, – Retract the telescopic suction tube fully – Do not use the park system if your vacuum cleaner has an EasyLock suction tube.
Park system for storage (Fig.21+22)
Risk of electric shock from mains
voltage. The mains voltage is applied to the
appliance even if it is switched off. After use, switch the appliance off at
the wall socket and unplug it.
Stand the vacuum cleaner upright.
If your vacuum cleaner has a tele­scopic suction tube, retract the tubes fully so that it takes up less room for storage.
Slot the floorhead downwards into
the parking attachment.
If your vacuum cleaner has an Easy­Lock suction tube, you can detach this so that the vacuum cleaner requires less storage space.
Press the release catch on the lower
suction tube section and pull the top section out.
Push the connection piece attached
to the upper suction tube into the lower suction tube.

Maintenance

Risk of electric shock from mains
voltage. The mains voltage is applied to the
appliance even if it is switched off. Before carrying out any maintenance
work, switch the appliance off at the wall socket and unplug it.
The Miele filtration system consists of 3 accessories:
- Original Miele dustbag (type GN)
- Motor protection filter
- Original Miele exhaust filter
These accessories will need to be re­placed from time to time to ensure that your vacuum cleaner performs effi­ciently.
We recommend using only genuine Miele accessories bearing the “ORI­GINAL Miele” logo on the packaging. Only these will guarantee the optimum performance of your vacuum cleaner and the best possible cleaning results.
Dustbags with the “ORIGINAL Miele” logo on the packaging are not made from paper or paper-based materials and nor do they have a cardboard col­lar. This is why Miele dustbags are particularly long-lasting and reliable.
Please note that faults and damage caused by use of accessories which do not bear the “ORIGINAL Miele” logo on the packaging are not covered by the vacuum cleaner warranty.
39
Page 40
en
Purchasing dustbags and filters
Original Miele dustbags and filters are available from the Miele webshop, the Miele Spare Parts Department and your Miele dealer.
Original Miele dustbags and filters are identified by the “ORIGINAL Miele” logo on the packaging.
Every packet of original Miele dustbags contains 4 dustbags, one AirClean ex­haust filter and one motor protection fil­ter. Original Miele multipacks contain 16 dustbags, 4 AirClean exhaust filters and 4 motor protection filters (available de­pending on country).
Original Miele exhaust filters can also be purchased separately from the Miele Customer Service Department or your Miele dealer. Please quote the model number of your vacuum cleaner when ordering to make sure you get the cor­rect filter. You can also order these fil­ters via the Miele webshop.
Dustbag timestrip® filter change in­dicator (Fig. 23)
Change the dustbag when the colour marker in the dustbag timestrip® filter change indicator turns red, or sooner if it is no longer effective (see possible reasons for this below).
Blocked pores reduce the suction power of the vacuum cleaner. Dispose of the dustbag when it is full. Do not attempt to re-use the dustbag.
To check the airflow indicator
Attach the standard adjustable floor-
head to the vacuum cleaner.
Switch the vacuum cleaner on and
select the highest power setting.
Lift the floorhead off the floor a little.
How the airflow indicator works
The airflow indicator is set for normal household dust. This generally contains a mixture of dust, hair, threads, carpet fluff, grit etc.
However, if the cleaner has been used to vacuum up fine dust, such as plaster, brick dust, cement or flour, the pores of the dustbag will become blocked very quickly. This affects the air permeability of the bag, and the marker will indicate that the bag is “full” even when it is not. The dustbag must be replaced if this is the case.
If, on the other hand, a large amount of hair and carpet fluff which typically con­tains a lot of air is vacuumed up, the in­dicator may fail to react even though the bag is full. You should still change it. Both these extremes can occur.
Replacing the dustbag (Fig. 24)
Press both release buttons at the side
of the hose connector, and lift the connector from the suction opening (Fig. 01).
40
Page 41
en
Pull the release catch upwards and
open the dust compartment lid as far as it will go (Fig. 08).
The dustbag has a flap which closes automatically when the dust compart­ment lid is raised to prevent any dust escaping.
Pull the dustbag out by the grip on
the collar. Fit the new dustbag into the holder
as far as it will go. Leave the dustbag
folded up when you take it out of the
box. Close the dust compartment lid se-
curely, making sure it clicks into posi­tion. Take care not to trap the dust­bag when doing so.
A safety device prevents the lid clos­ing without a dustbag in place. Do not force it.
Insert the hose connector into the
suction opening on the vacuum cleaner until it clicks into position (Fig. 01).
Replacing the motor protection filter (Fig. 25)
Replace the motor protection filter whenever you start a new packet of dustbags. Every packet of original Miele dustbags contains a motor protection filter. Mul­tipacks contain 4 motor protection fil­ters.
Open the dust compartment lid.Pull the dustbag out by the grip on
the collar.
Unclip the filter frame and replace the
motor protection filter.
Close the filter frame.Fit the dustbag into the holder as far
as it will go.
Close the dust compartment lid.
Replacing the AirClean exhaust filter (Fig. 26)
Do not use more than one exhaust filter at a time.
Replace this exhaust filter every time you start a new packet of Miele dust­bags. Every packet of original Miele dustbags contains one AirClean ex­haust filter. Multipacks contain 4 AirClean exhaust filters.
Open the dust compartment lid.Release the filter grille and raise it
upwards. Grasp the used AirClean exhaust filter by the clean, unsoiled section (see arrow) and take it out.
Replace it with a new AirClean ex-
haust filter.
If you wish to fit an Active AirClean 30 or HEPA AirClean 30 exhaust filter, see “Replacing one type of exhaust filter with another”.
Close the filter grille.Close the dust compartment lid.
Replacing the Active AirClean 30/ HEPA AirClean 30 exhaust filter (Fig. 27)
Do not use more than one exhaust filter at a time.
41
Page 42
en
Replace these exhaust filters if the timestrip® filter change indicator is completely red (Fig. 12). The display will be completely filled with red after approximately 50 operating hours; this corresponds to approxim­ately one year of average use. You can continue vacuuming when the light comes on. However, the suction power will be reduced as will the effectiveness of the filter if it is not replaced in good time.
Open the dust compartment lid.Lift the exhaust filter and remove it.Insert a new exhaust filter, making it
sure it goes in properly, then push it
down into position. Press the timestrip® filter change in-
dicator on the exhaust filter (Fig. 10).
After approx. 10–15 seconds, a thin red line will appear in the left-hand side of the display (Fig. 11).
If you wish to fit an AirClean exhaust filter, see “Replacing one type of ex­haust filter with another”.
Close the dust compartment lid.
Replacing one type of exhaust filter with another (Fig. 07)
Depending on the model, your vacuum cleaner will be fitted as standard with one of the following exhaust filters:
Do not use more than one exhaust filter at a time.
When changing the filter, please note
1. If you wish to replace exhaust filter a with exhaust filter b or c, it is essen­tial that you remove the filter grille before you fit the new exhaust filter.
You must also activate the timestrip® filter change indicator on the exhaust filter (Fig. 10).
2. If you wish to replace exhaust filter b or c with exhaust filter a, it is essen­tial that you also fit the filter grille* (Fig. 26).
* Filter grille – see “Optional ac­cessories”
Replacing the thread lifters (Fig.28+29)
The thread lifters on the suction inlet to the floorhead can be replaced. Replace the thread lifters if the pile has worn down.
Lever the thread lifters from the slots.
To do so use a suitable tool, e.g. a flat blade screwdriver.
Fit new thread lifters.
Replacement parts are available from your Miele dealer or from the Miele Spare Parts Dept.
a AirClean b Active AirClean 30 (black) c HEPA AirClean 30 (white)
42
Page 43

Cleaning and care

Risk of electric shock from mains
voltage. The mains voltage is applied to the
appliance even if it is switched off. Before cleaning, switch the appli-
ance off at the wall socket and un­plug it.
Vacuum cleaner and accessories
Risk of electric shock from mains
voltage. If moisture gets into the vacuum
cleaner, there is a risk of electric shock.
Do not let the vacuum cleaner get wet.
The vacuum cleaner and all plastic ac­cessories can be cleaned with a propri­etary cleaner suitable for plastic.
en
Damage due to unsuitable clean-
ing agents. All surfaces are susceptible to
scratching. Contact with unsuitable cleaning agents can alter or discol­our the external surfaces.
Do not use abrasive cleaning agents, glass cleaning agents, all-purpose cleaners or oil-based conditioning agents.
Dust compartment
The dust compartment can, if neces­sary, be cleaned using a dry duster, brush or, if available, a second vacuum cleaner to vacuum the dust out.
43
Page 44
en

Problem solving guide

Many malfunctions and faults that can occur in daily operation can be easily remedied. Time and money will be saved because a service call will not be needed.
The following guide may help you to find the reason for a malfunction or a fault, and to correct it.
Risk of electric shock from mains voltage.
The mains voltage is applied to the appliance even if it is switched off. Before dealing with any problems, switch the appliance off at the wall socket
and unplug it.
Problem Cause and remedy
The vacuum cleaner switches off automatic­ally.
A temperature limiter switches the vacuum cleaner off automatically if it gets too hot. This can occur if, for instance, large articles block the suction tube or when the dustbag is full or contains particles of fine dust. A heavily soiled exhaust or dust compartment filter can also be the cause of over­heating.
Switch the vacuum cleaner off immediately using
the On/Off foot control . Switch off at the wall socket and unplug it.
After removing the cause, wait for approximately 20 ­30minutes to allow the vacuum cleaner to cool down. It can then be switched on again.
44
Page 45
en

Service

Contact in case of malfunction
In the event of any faults which you cannot remedy yourself, please contact your Miele Dealer or Miele Service.
Contact information for Miele Service can be found at the end of this docu­ment.
Please note that telephone calls may be monitored and recorded for training purposes and that a call-out charge will be applied to service visits where the problem could have been resolved as described in this booklet.
Warranty
For information on the appliance war­ranty specific to your country, please contact Miele. See back cover for ad­dress.
In the UK, your appliance warranty is valid for 2 years from the date of pur­chase. However, you must activate your cover by calling 0330 160 6640 or re­gistering online at www.miele.co.uk.
Warranty in the UAE
The appliance warranty is valid for 2 years from date of purchase. For more information on country spe­cific warranty terms and conditions, please contact Miele Customer Service. See end of this booklet for contact de­tails.

Optional accessories

Please observe the flooring manu­facturer’s cleaning and care instruc­tions.
These and many other products can be ordered from the Miele webshop, the Miele Customer Service Department or your Miele dealer.
Certain models are supplied as stand­ard with one or more of the following accessories.
Floorheads / brushes
(only available in selected countries)
TurboTeQ Turbobrush (STB 305-3)
This brush is ideal for cleaning cut pile carpet.
Hard floorbrush (SBB 235-3)
This brush is designed for use on hard flooring such as tiled or stone floors.
Parquet Twister floorbrush with swivel action (SBB 300-3)
With natural bristles for vacuuming smooth hard floors and small gaps.
Parquet Twister XL floorbrush with swivel action (SBB 400-3)
With natural bristles for quickly vacu­uming smooth hard floors and small gaps.
45
Page 46
en
Other accessories
(only available in selected countries)
T
urbo Mini hand turbobrush
(STB 101)
For vacuuming upholstery, mattresses or car seats, etc.
Universal brush (SUB 20)
For dusting books, shelves, etc.
Radiator brush (SHB 30)
For dusting radiators, narrow shelves and crevices.
Mattress nozzle (SMD 10)
For vacuuming upholstery, mattresses, cushions, curtains, covers etc.
Crevice nozzle, 300mm (SFD 10)
Extra long crevice nozzle for cleaning in folds, crevices and corners.
Crevice nozzle, 560mm (SFD 20)
Flexible crevice nozzle for vacuuming hard to reach places.
HEPA AirClean 30 exhaust filter (SF-HA 30)
Effectively filters fine dust and allergens. Ideal for people allergic to house dust.
Filter grille
The filter grille is required if you wish to use an AirClean exhaust filter instead of an Active AirClean 30 or HEPA AirClean 30 exhaust filter.
XL upholstery nozzle (SPD20)
Wide upholstery nozzle for cleaning up­holstery, mattresses and cushions.
Comfort handle with lighting (SGC 20)
Lights up the area being vacuumed.
Filters
Active AirClean 30 exhaust filter (SF-AA 30)
For a significant reduction of unpleasant odours. Ideal for households with pets or smokers.
46
Page 47
en

Electrical connection for the UK

All electrical work should be carried out by a suitably qualified and competent person in strict accordance with current national and local safety regulations (BS 7671 in the UK). The voltage and fre­quency are given on the data plate loc­ated underneath the vacuum cleaner. Please ensure that these match the household mains supply. The fuse rat­ing is quoted on the plug. The appli­ance is supplied with a cable and moul­ded plug ready for connection to a 230-240 V/50 Hz a.c. single phase sup­ply.

Electrical connection AU, NZ

All work should be carried out by a suit­ably qualified and competent person in strict accordance with national and local safety regulations. The voltage and rated load are given on the data plate located underneath the vacuum cleaner. Please ensure that these match the household mains supply. The appli­ance is supplied with a cable and moul­ded plug ready for connection to a 230V/50Hz AC single phase supply.
Test Marks Electrical safety
RCM Mark Electrically sup­pressed according to
AS/NZS CISPR
14.1
47
Page 48
fr - Table des matières
48
Page 49
fr - Consignes de sécurité et mises en garde
Cet aspirateur répond aux réglementations de sécurité en vigueur. Toute utilisation non conforme peut entraîner des dommages corporels et matériels.
Lisez attentivement ce mode d'emploi avant d'utiliser cet aspirateur pour la première fois. Il contient des informa­tions importantes sur la sécurité, l'utilisation et l'entretien de votre aspirateur. Vous vous protégerez et éviterez ain­si de détériorer votre matériel.
Conformément à la norme CEI60335-1, Miele indique expressément de lire impérativement le chapitre «Rac­cordement» et de suivre les consignes de sécurité et de mise en garde.
Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes.
Conservez ce mode d'emploi et veuillez le remettre en cas de cession de cet appareil.
Eteignez toujours l'aspirateur après utilisation et avant de le nettoyer, de changer d'accessoire, de résoudre une anomalie ou si vous souhaitez procéder à une opération de maintenance. Débranchez la fiche de la prise secteur.
49
Page 50
fr - Consignes de sécurité et mises en garde
Utilisation conforme
Cet aspirateur est destiné à une utilisation à la maison
ou de type domestique. Cet aspirateur ne doit pas être uti­lisé sur un chantier, en extérieur.
Cet aspirateur est conçu pour l'aspiration quotidienne
des tapis, moquettes et sols durs peu fragiles.
Cet aspirateur ne doit pas être utilisé en extérieur.Cet aspirateur est conçu pour une utilisation jusqu'à
4000m d'altitude au-dessus du niveau de la mer.
N'utilisez l'aspirateur que dans le cadre domestique,
pour aspirer des poussières sèches. N'utilisez pas cet as­pirateur sur les hommes et les animaux. Toute autre appli­cation, adaptation ou modification de l'aspirateur est inter­dite.
Les personnes (y compris les enfants) qui ne sont pas
en mesure d'utiliser l'aspirateur en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur inexpérience ou de leur ignorance ne doivent pas utili­ser l'aspirateur sans la surveillance ou les instructions d'une personne responsable.
50
Page 51
fr - Consignes de sécurité et mises en garde
Précautions à prendre avec les enfants
Risque d'asphyxie! Les enfants se mettent en danger en
s'enveloppant dans les matériaux d'emballage (film plas­tique, par exemple) ou en glissant leur tête à l'intérieur. Te­nez les matériaux d'emballage hors de portée des enfants.
Tenez les enfants de moins de huit ans éloignés de l'ap-
pareil à moins qu'ils ne soient sous étroite surveillance.
Les enfants à partir de huit ans sont autorisés à utiliser
l'aspirateur sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger. Les enfants doivent être en mesure d'appréhender et de comprendre les risques encourus en cas de mauvaise manipulation.
Les enfants ne doivent pas nettoyer ou intervenir sur
l'appareil sans être sous la surveillance d'un adulte.
Surveillez les enfants lorsqu'ils jouent à proximité de
l'aspirateur. Ne laissez jamais les enfants jouer avec l'aspi­rateur.
Sécurité technique
Avant toute utilisation, vérifiez que l'aspirateur ou les ac-
cessoires ne présentent aucun dommage apparent. N'allu­mez et n'utilisez jamais un aspirateur endommagé.
Comparez les données de raccordement indiquées sur
la plaque signalétique de l'aspirateur (tension et fréquence) avec celles du réseau. Ces données doivent absolument coïncider. L'aspirateur est conçu sans modification pour des réseaux de 50Hz ou 60Hz.
51
Page 52
fr - Consignes de sécurité et mises en garde
La prise électrique doit être protégée par un fusible 10A
ou 16A.
Le fonctionnement temporaire ou permanent sur un sys-
tème d'alimentation électrique autonome ou non syn­chrone au réseau (comme les réseaux autonomes, les sys­tèmes de secours) est possible. La condition préalable au fonctionnement est que le système d'alimentation élec­trique soit conforme aux spécifications de la norme EN 50160 ou comparable. Les mesures de protection prévues dans l'installation do­mestique et dans ce produit Miele doivent également être assurées dans leur fonction et leur mode de fonctionne­ment en fonctionnement isolé ou en fonctionnement non synchrone au réseau ou être remplacées par des mesures équivalentes dans l'installation. Comme décrit, par exemple, dans la publication actuelle de VDE-AR-E 2510-2.
Pendant la période de garantie, seul un service après-
vente agréé par le fabricant est habilité à réparer l'aspira­teur, faute de quoi tout bénéfice de la garantie est perdu en cas de panne ultérieure.
Ne vous servez pas du câble d'alimentation pour porter
l'aspirateur et ne tirez pas sur le câble pour débrancher la prise. Ne tirez pas le câble sur des arêtes vives et ne le coincez pas sous une porte! Evitez de rouler trop souvent sur le câble. Le câble, la fiche et la prise risqueraient d'être endommagés et de vous mettre en danger.
52
Page 53
fr - Consignes de sécurité et mises en garde
N'utilisez pas l'aspirateur lorsque le câble d'alimentation
est endommagé. Ne faites remplacer un câble endomma­gé que par un câble d'origine. Pour des raisons de sécu­rité, seul un professionnel agréé par Miele ou le service après-vente Miele doit se charger de l'échange.
Ne plongez jamais l'aspirateur dans l'eau. Nettoyez-le
avec un chiffon sec ou légèrement humide.
Les réparations ne doivent être effectuées que par des
techniciens Miele agréés. Les réparations non conformes peuvent entraîner de graves dangers pour l’utilisateur.
Miele ne garantit le respect des consignes de sécurité
que si les pièces de rechange sont d’origine. Les pièces défectueuses ne doivent être remplacées que par des pièces de rechange d'origine Miele.
Nos emballages protègent votre aspirateur des dom-
mages qui peuvent survenir pendant le transport. Nous vous conseillons de conserver votre emballage pour le transport ultérieur.
53
Page 54
fr - Consignes de sécurité et mises en garde
Précautions d'utilisation
N'utilisez pas l'aspirateur sans sac à poussière, sans
filtre moteur et sans filtre d'évacuation !
Vous ne pouvez pas fermer le couvercle de l'aspirateur
si vous n'avez pas inséré de sac à poussière. Ne forcez pas.
Cet aspirateur est un appareil domestique. N'aspirez pas
de plâtre, d'enduit, de sciure, de poussières de ponçage ni de sable fin. N’aspirez pas non plus de farine en grande quantité. En s’agglomérant, ces éléments risquent d’ob­struer les pores du sac et d’endommager le moteur.
N'aspirez pas d'objets incandescents comme les
cendres, le charbon qui semblent éteints.
N'aspirez pas de liquides ou d'éléments humides! Lais-
sez sécher complètement les tapis et moquettes sham­pouinés avant de les aspirer.
N'aspirez pas de toner ! Le toner utilisé pour les impri-
mantes et les photocopieurs peut être conducteur.
N'aspirez pas de produits ni de gaz inflammables ou ex-
plosifs. N'utilisez pas l'aspirateur dans des locaux dans lesquels sont stockés ces produits.
Lorsque vous aspirez avec le tube télescopique, évitez
de l'approcher de votre tête.
54
Page 55
fr - Consignes de sécurité et mises en garde
Accessoires
N'introduisez pas vos doigts dans l'électrobrosse ou la
turbobrosse quand celles-ci sont en marche !
Lorsque vous passez l'aspirateur avec la poignée pour
flexible sans accessoire, veillez à ne pas l'abîmer.
N'utilisez que des sacs à poussière, des filtres et des
accessoires portant le logo «ORIGINAL Miele» sur l'em­ballage. Le fabricant peut garantir votre sécurité dans ces conditions exclusivement.
55
Page 56
fr - Description de l'appareil56fr - Description de l'appareil
Page 57
a
Poignée XXL*
b
Poignée*
c
Curseur d'air additionnel
d
Touches de déverrouillage*
e
Elément de raccord pour rangement*
f
Tube télescopique*
g
Raccord
h
Tube d'aspiration EasyLock*
i
Système de déverrouillage pour tube télescopique*
j
Touche de déverrouillage du couvercle du compartiment à poussière
k
Sélecteur de puissance d'aspiration
l
Brosse double position*
m
Poignée de transport
n
Sac à poussière d'origine Miele
o
Filtre de protection moteur
p
Filtre d'évacuation AirClean*
q
Bouton Marche / Arrêt
r
Fixation de tube avec arrêt automatique pour les pauses
s
Câble de raccordement
t
Bouton de rembobinage de cordon
u
Jauge de remplacement du sac à poussière
v
Support à accessoires (pour 3 éléments)
w
Flexible d'aspiration
Partie inférieure du support du tube d'aspiration (non représentée)
* équipements disponibles selon les modèles.
57
Page 58

Votre contribution à la protection de l'environnement

Elimination de l'emballage de vente
Nos emballages protègent votre aspira­teur des dommages qui peuvent surve­nir pendant le transport. Nous les sélec­tionnons en fonction de critères écolo­giques permettant d'en faciliter le recy­clage.
En participant au recyclage de vos em­ballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Renvoyez l'embal­lage aux systèmes d'élimination (par exemple, sac jaune/boîte jaune).
Elimination des sacs à poussière et des filtres
Les sacs à poussière et les filtres sont composés de matériaux écologiques. Vous pouvez jeter les filtres avec les or­dures ménagères. Ceci est valable éga­lement pour le sac à poussière, à condi­tion qu'il ne contienne aucun détritus interdit dans les ordures ménagères.
Votre ancien appareil
Avant de mettre l'appareil au rebut, reti­rez le sac à poussière et les filtres, et je­tez-les avec les ordures ménagères.
Les appareils électrique et électro­niques contiennent souvent des maté­riaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonction­nement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les ma­nipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'en­vironnement. Ne jetez jamais vos an­ciens appareils avec vos ordures ména­gères!
Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spé­cialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement responsable de la suppression des éventuelles données à caractère per­sonnel figurant sur l'ancien appareil à éliminer. Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les en­fants.
58
Page 59
fr
Notes sur les directives euro­péennes (UE) N°666/2013
Cet aspirateur est un aspirateur ména­ger et est classé selon les directives susmentionnées comme aspirateur à usage général.
Ce mode d'emploi et d'autres fiches de données sont disponibles pour télé­chargement sur la page Internet de Miele à l'adresse suivante : www.miele.com.
La consommation énergétique annuelle indiquée sur les directives présente la consommation énergétique annuelle in­dicative (kWh par an), en se basant sur 50 utilisations. La consommation éner­gétique réelle dépend de la manière dont on utilise l'aspirateur.
Tous les contrôles et calculs réalisés dans les directives susmentionnées ont été effectués selon les normes harmoni­sées en vigueur suivantes en prenant en compte le guide publié avec les direc­tives de la Commission européenne de septembre 2014: a) EN 60312-1 Vacuum cleaners for household use - Part 1: Dry vacuum cleaners - Methods for measuring the performance b) EN 60704-2-1 Household and similar electrical appliances - Test code for the determination of airborne acoustical noise - Part 2-1: Particular requirements for vacuum cleaners c) EN 60335-2-2 Household and similar electrical appliances - Safety - Part 2-2: Particular requirements for vacuum cleaner and water suction appliances
Toutes les brosses et les accessoires d'aspiration fournis avec l'aspirateur ne sont pas conçus pour l'utilisation dé­crite dans la directive pour le nettoyage intensif de tapis ou de sols durs. La brosse et le réglage suivants ont été uti­lisés pour déterminer les valeurs:
Pour les consommations énergétiques et les performances de dépoussiérage sur tapis et sols durs et le niveau so­nore sur tapis, la brosse double position avec la brosse rentrée a été utilisée en position tapis (Appuyez sur la touche ).
Les données déterminées conformé­ment à la directive se réfèrent exclusi­vement aux combinaisons et aux ré­glages de la brosse sur les différents re­vêtements de sol indiqués.
Seuls des sacs, des filtres moteur et des filtres d'évacuation d'origine Miele ont été utilisés pour réaliser toutes les mesures.

Références des croquis

Vous trouverez les croquis signalés aux différents chapitres dans les vo­lets en fin de mode d'emploi.

Raccordement

Raccordement du flexible d'aspira­tion (croquis 01)
Pour insérer un raccord dans l'ouver-
ture d'aspiration, superposez les deux marques de guidage et enfon­cez-le jusqu'à ce que vous entendiez un clic.
59
Page 60
fr
Pressez les touches de déver-
rouillage aménagées sur les côtés du raccord lorsque vous voulez séparer les éléments et dégagez le raccord de l’orifice d'aspiration.
Assemblage du flexible et de la poi­gnée (croquis 02)
Insérez l'autre raccord du flexible
dans la poignée jusqu'à ce que vous entendiez un clic.
Selon le modèle, votre aspirateur est équipé d'un des tubes d'aspiration sui­vants.
- Tube d'aspiration EasyLock
- Tube télescopique Comfort
Assemblage du tube d'aspiration Ea­syLock (croquis 03)
Prenez le tube d'aspiration avec la
pièce de raccordement et insérez-le dans le deuxième tube d'aspiration, en tournant à gauche et à droite, jus­qu'à ce que le dispositif de ver­rouillage s'enclenche correctement.
Réglage du tube télescopique (croquis 05)
Le tube télescopique se compose de 2 parties emboîtées l'une dans l'autre, qu’il faut adapter à la longueur la plus pratique pour effectuer les travaux d’as­piration.
Saisissez le système de déver-
rouillage et ajustez le tube télesco­pique à la longueur souhaitée.
Assemblage du tube d'aspiration et de la brosse double position (croquis 06)
Emboîtez la brosse double position
sur le tube d'aspiration en tournant légèrement dans les deux sens. Vous devez entendre un clic qui signale l’encliquetage.
Appuyez sur la touche de déver-
rouillage lorsque vous voulez séparer les éléments et sortez le tube d'as­piration en effectuant un léger mou­vement de rotation pour dégager la brosse double position.
Poussez la pièce de raccordement
vers le haut jusqu'à ce qu'elle s'en­clenche.
Raccordement du flexible et du tube d'aspiration (croquis 04)
Enfoncez la poignée dans l'aspira-
teur jusqu'à ce que vous entendiez un déclic. Superposez les deux mar­ques de guidage pour vous aider.
Appuyez sur la touche de déver-
rouillage lorsque vous voulez séparer les éléments et retirez la poignée en effectuant un léger mouvement de rotation.
60
Réglage de la brosse double position (croquis 06)
Cet aspirateur est conçu pour l'aspira­tion quotidienne des tapis, moquettes et sols durs peu fragiles.
La gamme d'accessoires pour aspira­teurs Miele propose à ses clients un en­semble de brosses, suceurs, poignées, rallonges et autres sets (voir chapitre «Accessoires en option»).
Veuillez vous conformer aux conseils de nettoyage et d’entretien du fabri­cant du revêtement de sol.
Page 61
fr
Aspirez les sols durs peu fragiles
avec la brosse sortie: Appuyez sur le bouton. Aspirez tapis et moquettes avec la
brosse rentrée: Appuyez sur le bouton.
Activation de l'indicateur de satura­tion du filtre timestrip® sur le filtre d'évacuation
Différents filtres d’évacuation sont insé­rés dans l'aspirateur suivant les mo­dèles (croquis 07).
a AirClean b Active AirClean 30 (noir) c HEPA AirClean 30 (blanc)
Si votre aspirateur est équipé d'un filtre d'évacuation b, ou c, il faut activer l'in­dicateur de saturation de filtre times­trip®.
Tirez la touche de verrouillage vers le
haut et relevez le couvercle jusqu'au clic(croquis 08).
Enlevez la bande d'avertissement
(croquis 09).
Appuyez sur l'indicateur de saturation
du filtre timestrip®(croquis 10).
Au bout de 10 à 15 secondes, une ban­delette rouge apparaît à gauche de l'in­dicateur(croquis 11).
Refermez le couvercle du comparti-
ment à poussière jusqu'au clic en fai­sant attention à ne pas coincer le sac.
L'indicateur de saturation du filtre ti­mestrip® indique la durée d'utilisation du filtre. Après environ 50heures de fonctionnement, le voyant est rempli de rouge (croquis 12). Cela corres­pond environ à l'utilisation moyenne d'une année.
Utilisation des accessoires fournis(croquis 13 + 14)
Brosse à tête pivotante pour
meubles et moulures
Suceur à coussinsSuceur longSupport à accessoires pour trois
éléments
L'emplacement des accessoires est in­diqué par des symboles au niveau du support à accessoires.
Si vous le souhaitez, vous pouvez
fixer le support à accessoires sur le raccord en haut ou en bas du flexible.
Brosse double position (croquis 15) (croquis 15)
La brosse à double position est aussi conçue pour aspirer les escaliers.
Risque de blessure lié à la chute
de l'aspirateur. Un aspirateur qui tombe des esca-
liers peut vous blesser. Aspirez toujours les marches d'esca-
lier du bas vers le haut.
61
Page 62
fr

Utilisation

Sortir le câble d'alimentation (croquis 16)
Tirez sur le câble d'alimentation jus-
qu'à la longueur désirée.
Endommagement en cas de sur-
chauffe. Le câble de raccordement peut sur-
chauffer en cas d'utilisation prolon­gée.
Retirez complètement le câble de raccordement si l'appareil est utilisé pendant plus de 30minutes.
Enroulement du câble
Débranchez la fiche de l'aspirateur.Appuyez sur la pédale d'enroule-
ment: le câble s’enroule automati-
quement.
Mise en marche et arrêt (croquis 17) (croquis 17)
Appuyez sur la pédale "Marche-Arrêt"
.
Rideaux, textilesMeubles, coussinsTapis de valeur, carpettesAspiration quotidienne à faible
consommation et bruit réduit
Tapis et moquettes en bouclettesSols durs, tapis et moquettes très
sales
Positionnez le sélecteur rotatif sur la
puissance souhaitée.
Ouvrir le curseur d'air additionnel(croquis 19)
Ce curseur permet de baisser provisoi­rement la puissance d'aspiration pour éviter que la brosse ne reste "collée" sur le revêtement de sol.
Ouvrez le curseur d'air additionnel qui
se trouve à côté de la poignée pour que la brosse se remette à glisser fa­cilement.
En ouvrant ce curseur, la force qui s’exerce sur la brosse diminue.
Sélection de la puissance d’aspira­tion (croquis 18)
Vous pouvez adapter la puissance d'as­piration de votre appareil aux diffé­rentes situations. Pour diminuer la force à exercer sur la brosse, réduisez la puissance d’aspiration.
Les niveaux de puissance sont associés à des symboles qui indiquent quelle puissance est adaptée à telle ou telle application.
62

Pause et rangement

Système de fixation de tube avec ar­rêt automatique pour les pauses (croquis 20)
Vous pouvez fixer le tube et la brosse sur l’aspirateur lorsque vous faites une pause.
Insérez la brosse grâce à l'ergot dans
le support de fixation de tube pour les pauses.
Page 63
fr
Si vous passez l'aspirateur sur une surface inclinée, par exemple sur une rampe:
- emboîtez à fond les éléments du tube t
élescopique
- n'utilise du tube avec arrêt automatique pour les pauses si votre aspirateur est équipé du tube d'aspiration Easy­Lock.
Système de fixation de tube pour rangement(croquis 21 + 22)
z pas le système de fixation
Risque d’électrocution lié à la
tension réseau. Lorsque l'appareil est hors tension, la
tension du réseau est tout de même présente.
Débranchez la fiche de la prise sec­teur après utilisation.
Posez l’aspirateur à la verticale.
Si votre aspirateur est équipé d'un tube télescopique, nous vous recom­mandons d'emboîter complètement les éléments du tube télescopique.
Insérez la brosse par le haut à l'aide
de l'ergot dans un des supports de tube d'aspiration.
Si votre aspirateur est équipé du tube d'aspiration EasyLock, vous avez une autre possibilité pour le ranger en ga­gnant de la place.
Pressez la touche de déverrouillage
en bas du tube d'aspiration, pour sé­parer les deux tubes d'aspiration l'un de l'autre.
Insérez ensuite le raccord du tube
supérieur sur le tube inférieur.

Maintenance

Risque d’électrocution lié à la
tension réseau. Lorsque l'appareil est hors tension, la
tension du réseau est tout de même présente.
Débranchez la fiche de la prise sec­teur avant chaque maintenance.
L’aspirateur est équipé d'un triple sys­tème de filtrage:
- Sac à poussière d'origine Miele (type GN)
- Filtre de protection moteur
- Filtres d'évacuation d'origine Miele
Pour que l’aspirateur fonctionne avec la puissance d’aspiration maximale, ces filtres doivent être remplacés régulière­ment.
Pour garantir des performances opti­males à l'aspirateur et le meilleur ré­sultat possible, nous vous conseillons d'utiliser uniquement des accessoires portant le logo «Original Miele» sur l'emballage. Ils sont les seuls à garan­tir une efficacité optimale à votre aspi­rateur.
Les sacs à poussière portant le logo «ORIGINAL Miele» sur l'emballage ne sont ni en papier ni en matériaux simi­laires et ne possèdent pas de pla­quette de support en carton. Ils sont par conséquent plus résistants et sûrs.
Notez que les dysfonctionnements et les dommages sur l'aspirateur prove­nant de l'utilisation d'accessoires ne portant pas le logo «ORIGINAL Miele» sur l'emballage, ne sont pas couverts par la garantie de l'aspira­teur.
63
Page 64
fr
Commande pour sacs à poussière et filtres
Vous pouvez commander les sacs à poussière et les filtres d'origine Miele via la boutique en ligne Miele (www.miele-shop.com), auprès du ser­vice après-vente ou en vous adressant à votre revendeur Miele.
Vous reconnaîtrez les sacs à poussière et filtres d'origine Miele au logo «ORI­GINAL Miele» qui figure sur l'embal­lage.
Chaque paquet de sacs à poussières d'origine Miele contient 4sacs à pous­sière, un filtre d'évacuation AirClean et un filtre moteur. Les packs XXL d'ori­gine Miele contiennent 16sacs à pous­sière, 4filtres d'évacuation AirClean et 4filtres moteur.
Vous pouvez aussi acheter tous ces éléments sur notre boutique Acces­soires en ligne. Si vous souhaitez rache­ter des filtres d’évacuation ou des filtres moteur d'origine Miele séparément, in­diquez la référence de votre aspirateur au service après-vente Miele ou à votre revendeur afin d'être certain de recevoir le bon modèle. Ces articles sont aussi disponibles sur notre boutique en ligne.
Jauge de remplacement du sac à poussière(croquis 23)
Lorsque la jauge de remplacement du sac à poussière devient toute rouge, le sac à poussière doit être remplacé.
Les pores obstrués réduisent la puis­sance d'aspiration de l'aspirateur. Jetez les sacs à poussière pleins. Ne les réutilisez pas.
Vérification
Emboîtez la brosse double position.Mettez l'aspirateur en marche et ré-
glez le sélecteur sur la puissance maximum.
Eloignez la brosse du sol.
Fonctionnement de la jauge de rem­placement du sac à poussière
La jauge est paramétrée sur une pous­sière mixte (poussière, cheveux, fils, fibres de moquette, sable, etc.).
Si vous aspirez beaucoup de poussière fine telle que des sciures, du sable et éventuellement du plâtre, les pores du sac se bouchent très rapidement. La jauge de remplacement indique alors que le sac est «plein» alors qu’il ne l’est pas. Il doit néanmoins être rempla­cé.
Si au contraire vous aspirez beaucoup de cheveux, de peluches de tapis ou de laine, la jauge de remplacement ne ré­agira que lorsque le sac sera plein à craquer.
64
Page 65
fr
Remplacer le sac à poussière (croquis 24)
Pressez les deux touches de déver-
rouillage aménagées sur les côtés du raccord et dégagez le raccord de l’orifice(croquis 01).
Tirez la touche de verrouillage vers le
haut et relevez le couvercle jusqu'au clic(croquis 08).
La fermeture "hygiène" du sac à pous­sière se ferme automatiquement de fa­çon à éviter toute émission de parti­cules fines.
Sortez le sac de son logement en le
tenant par la poignée.
Placez le nouveau sac à poussière et
enfoncez-le jusqu’à la butée dans le logement. Laissez-le plié tel qu’il sort de l’emballage.
Refermez le couvercle du comparti-
ment à poussière jusqu'au clic en fai­sant attention à ne pas coincer le sac.
Un verrouillage spécial permet d'éviter que le couvercle du compartiment à poussière puisse être fermé s'il ne contient pas de sac. Ne jamais forcer!
Chaque paquet de sacs à poussières d'origine Miele contient un filtre moteur et les packs XXL en contiennent 4.
Ouvrez le compartiment à poussière.Sortez le sac de son logement en le
tenant par la poignée.
Ouvrez la trappe du filtre et changez
le filtre moteur.
Refermez la trappe du filtre.Placez le nouveau sac à poussière et
enfoncez-le jusqu'à la butée.
Fermez le compartiment à poussière.
Remplacer le filtre d'évacuation d’airAirClean (croquis 26)
Veillez à ne mettre qu'un seul filtre d'évacuation!
Remplacez le filtre d'évacuation, dès que vous ouvrez une nouvelle pochette de sacs à poussière Miele. Chaque pa­quet de sacs à poussières d'origine Miele contient un filtre d’évacua­tionAirClean, chaque pack XXL contient 4filtres d’évacuationAirClean.
Ouvrez le compartiment à poussière.
Pour insérer un raccord dans l'ouver-
ture d'aspiration(croquis 01), super­posez les deux marques de guidage et enfoncez-le jusqu'à ce que vous entendiez un clic.
Remplacer le filtre de protection moteur(croquis 25)
Remplacez le filtre de protection mo­teur, dès que vous ouvrez une nouvelle pochette de sacs à poussière.
Ouvrez la grille pour filtre jusqu'à la
butée et retirez le filtre usagé AirClean en le saisissant par le coin carré hygiène (flèche).
Insérez le nouveau filtre AirClean.
Si vous souhaitez mettre en place un filtre d'évacuation Active AirClean30 ou HEPA AirClean 30, reportez vous au chapitre «Changer le type de filtre d'évacuation».
Refermez la grille de filtre.
65
Page 66
fr
Fermez le compartiment à poussière.
Remplacer le filtre d'évacuation d’air Active AirClean 30/HEPA AirClean 30 (croquis 27)
Veillez à ne mettre qu'un seul filtre d'évacuation!
Remplacez ce filtre d’évacuation quand l’afficheur de changement du filtre d’évacuation timestrip® devient rouge (croquis 12). Le témoin est rempli de rouge après 50 heures de fonctionnement, ce qui cor­respond environ à l'utilisation moyenne d'une année. Vous pouvez continuer à aspirer, mais l’efficacité d’aspiration et de filtrage est moindre.
Ouvrez le compartiment à poussière.Soulevez le filtre d'évacuation et sor-
tez-le.
Insérez le nouveau filtre d'évacuation
et enfoncez-le bien.
Appuyez sur l'indicateur de saturation
du filtre timestrip®(croquis 10).
Au bout de 10 à 15 secondes, une ban­delette rouge apparaît à gauche de l'in­dicateur(croquis 11).
Si vous souhaitez mettre en place un filtre d'évacuation AirClean, reportez vous au chapitre «Changer le type de filtre d'évacuation».
Fermez le compartiment à poussière.
Changer le type de filtre d'évacuation (croquis 07)
Différents filtres d’évacuation sont insé­rés dans l'aspirateur suivant les mo­dèles.
a AirClean b Active AirClean 30 (noir) c HEPA AirClean 30 (blanc)
Veillez à ne mettre qu'un seul filtre d'évacuation!
Conseils en cas de changement du type de filtre
1. Si vous souhaitez remplacer un filtre d'évacuation a par le filtre b ou c, vous devez démonter la grille du filtre avant de poser le nouveau filtre d'évacuation.
Vous devez également activer le té­moin de saturation du filtre d'évacua­tion timestrip® (croquis 10).
2. Si vous souhaitez utiliser un filtre a au lieu du filtre b ou c, vous devez obligatoirement remonter une grille de filtre* (croquis 26).
* Grille de filtr cessoires en option»
Remplacer les ramasse-fils (croquis 28 + 29)
Les ramasse-fils au niveau de la fente d'aspiration de la brosse peuvent être remplacés. Remplacez les ramasse-fils lorsque le velours est usé.
Dégagez les ramasse-fils des fentes.
Utilisez pour ce faire un tournevis pour vis plat.
Remplacez les ramasse-fils par de
nouveaux.
Vous pouvez vous procurer les pièces de rechange chez votre revendeur ou auprès du SAV Miele.
e - voir chapitre «Ac-
66
Page 67

Entretien

Risque d’électrocution lié à la
tension réseau. Lorsque l'appareil est hors tension, la
tension du réseau est tout de même présente.
Débranchez la fiche de la prise sec­teur avant chaque nettoyage.
Aspirateur et accessoires
Risque d’électrocution lié à la
tension réseau. La présence d'humidité dans l'ap-
pareil peut provoquer des décharges électriques.
Ne plongez jamais l'aspirateur dans l'eau.
Nettoyez l’aspirateur et tous les acces­soires en plastique avec un nettoyant pour plastique classique, vendu dans le commerce.
fr
Dommages provoqués par des
produits non appropriés. Toutes les surfaces sont sensibles
aux rayures. Toutes les surfaces peuvent se décolorer ou être altérées si un produit de lavage inapproprié est utilisé.
N'utilisez jamais de produit abrasif, à vitres, multi-usages ou contenant des corps gras!
Compartiment à poussière
Si vous disposez d’un deuxième aspira­teur, aspirez l’intérieur du compartiment à poussière ou nettoyez-le simplement avec un chiffon sec ou un pinceau.
67
Page 68
fr

En cas d'anomalie

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.
Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une ano­malie et à y remédier.
Risque d’électrocution lié à la tension réseau.
Lorsque l'appareil est hors tension, la tension du réseau est tout de même pré­sente.
Débranchez la fiche de la prise secteur avant chaque résolution d'anomalie.
Problème Cause et solution
L’aspirateur s’arrête brusquement.
Un limiteur de température arrête l’aspirateur lors­qu’un échauffement anormal du moteur se produit. Ce problème peut notamment survenir lorsqu'un ob­jet obstrue le tuyau d'aspiration ou lorsque le sac à poussière est plein ou rempli de poussières fines qui ne laissent pas passer l'air ou lorsque le filtre de pro­tection moteur ou le filtre d'évacuation est fortement encrassé.
Mettez l'aspirateur hors tension à l'aide de la
touche Marche/Arrêt et débranchez l'appareil.
Après élimination de la cause du problème, attendez env. 20 - 30minutes que l'aspirateur ait suffisam­ment refroidi avant de le remettre en marche.
68
Page 69
fr

Service après-vente

Contact en cas d'anomalies
Vous n'arrivez pas à résoudre l'anoma­lie par vous-même? Contactez le ser­vice après-vente Miele ou votre reven­deur Miele.
Les coordonnées du service après­vente Miele figurent en fin de notice.
Garantie
La garantie est accordée pour cet ap­pareil selon les modalités de vente par le revendeur ou par Miele pour une pé­riode de 24 mois.
Pour plus d'informations reportez-vous aux conditions de garantie fournies au­près du service après-vente Miele.

Accessoires en option

Veuillez vous conformer aux conseils de nettoyage et d’entretien du fabri­cant du revêtement de sol.
Vous pouvez commander ces articles et bien d'autres encore via la boutique en ligne Miele (www.miele-shop.com), au­près du service après-vente ou en vous adressant à votre revendeur Miele.
Certains modèles sont équipés en sé­rie avec l'un ou plusieurs des acces­soires suivants:
Brosses / Suceurs
Turbobrosse TurboTeQ (STB 305-3)
Pour aspirer cheveux, peluches et poils d'animaux des tapis ou moquettes à poil court.
Brosse Hardfloor (SBB 235-3)
Spécialement conçue pour aspirer sur les sols durs et peu fragiles comme les carrelages.
Brosse Parquet Twister multidirec­tionnelle (SBB 300-3)
Brosse en poils naturels pour nettoyer les grandes surfaces fragiles et recoins difficiles d'accès.
Brosse Parquet Twister XL (SBB 400-3)
Avec une brosse naturelle, pour un net­toyage rapide des grandes surfaces avec sols durs et recoins difficiles d'ac­cès.
Autres accessoires
Mini turbobrosse Turbo Mini
101)
(STB
Pour nettoyer les coussins, matelas ou sièges de voiture.
Brosse universelle (SUB 20)
Pour dépoussiérer les livres, étagères, etc.
Brosse pour radiateurs et interstices (SHB 30)
Pour dépoussiérer les éléments des ra­diateurs, les étagères étroites ou les plinthes.
Suceur plat pour matelas (SMD 10)
Pour nettoyer confortablement les ma­telas et canapés jusque dans les re­coins.
69
Page 70
fr
Suceur plat extra long 300mm (SFD10)
Suceur long pour nettoyer plis, plinthes et coins.
Suceur plat extra long 560mm (SFD20)
Suceur long flexible pour aspirer les zones difficiles d'accès.
Embout à coussins XL (SPD-20)
Suceur à coussins large pour aspirer canapés, matelas et coussins, etc.
Poignée Confort avec fonctionSpot­light (SGC 20)
Pour éclairer la surface à aspirer.
Filtres
Filtre à évacuation Active AirClean 30 (SF-AA 30)
Réduction significative des mauvaises odeurs. Convient particulièrement aux propriétaires d'animaux domestiques et aux fumeurs.
Filtre d'évacuation HEPA AirClean 30 (SF-HA 30)
Filtre même les poussières fines et les substances allergènes. Idéal pour les personnes allergiques aux poussières domestiques.
Grille de filtre
La grille de filtre est nécessaire lorsque vous souhaitez remplacer un filtre Ac­tive AirClean 30 ou un filtre AirClean HEPA 30 par un filtre AirClean.
70
Page 71
it - Indice
71
Page 72
it - Istruzioni di sicurezza e avvertenze
Questo aspirapolvere è conforme alle vigenti norme di si­curezza. Un uso improprio può causare danni a persone e/o cose.
Prima di mettere in funzione per la prima volta l'aspira­polvere, leggere attentamente le istruzioni d'uso. Contie­ne indicazioni importanti per la sicurezza, l'uso e la ma­nutenzione dell'aspirapolvere. Si evitano così danni e ri­schi per sé e altre persone.
Ai sensi della norma IEC 60335-1, Miele avvisa espressa­mente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo “Allacciamento” nonché le indicazioni e le avvertenze di sicurezza.
Miele non risponde dei danni che derivano dall'inosser­vanza di queste avvertenze.
Conservare con cura il presente libretto d'istruzioni e consegnarlo anche a eventuali futuri utenti.
Dopo l'uso spegnere sempre l'aspirapolvere, prima di so­stituire gli accessori, eliminare problemi e guasti, effet­tuarne la pulizia, la manutenzione. Estrarre la spina dalla presa elettrica.
Uso previsto
Questo aspirapolvere è destinato esclusivamente all'uso
domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri.
Questo aspirapolvere è adatto alla pulizia quotidiana di
pavimenti duri, non delicati, tappeti e moquette.
72
Page 73
it - Istruzioni di sicurezza e avvertenze
Questo apparecchio non è destinato all'impiego in am-
bienti esterni.
Questo aspirapolvere può essere utilizzato fino a un'alti-
tudine di 4.000m s.l.m.
Utilizzare l'aspirapolvere solo ed esclusivamente per
aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altra modifica non sono ammessi.
Le persone (compresi i bambini) che per le loro capacità
fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurez­za l'aspirapolvere, non devono farne uso senza la sorve­glianza e la guida di una persona responsabile.
Bambini
Pericolo di soffocamento! I bambini potrebbero per gio-
co avvolgersi nel materiale di imballaggio (ad es. nella pelli­cola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio.
Tenere lontano dall'aspirapolvere i bambini al di sotto
degli otto anni oppure sorvegliarli costantemente.
I ragazzini più grandi e responsabili (in ogni caso non al
di sotto degli otto anni) possono utilizzare l'apparecchio senza sorveglianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutta si­curezza. È importante che sappiano riconoscere e com­prendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
In ogni caso non permettere loro di effettuare operazioni
di pulizia e manutenzione senza sorveglianza.
73
Page 74
it - Istruzioni di sicurezza e avvertenze
Sorvegliare i bambini che si trovano nelle immediate vi-
cinanze dell'apparecchio. Non permettere loro di giocarci.
Sicurezza tecnica
Prima di mettere in funzione l’apparecchio controllare
che non vi siano danni visibili esternamente né sull'aspira­polvere né sugli accessori; non mettere in funzione un aspirapolvere danneggiato.
Confrontare i dati di allacciamento sulla targhetta dati
dell'aspirapolvere (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono assoluta­mente corrispondere. L'aspirapolvere senza modifiche è adatto a 50 Hz o 60 Hz.
La presa elettrica deve essere protetta da un fusibile da
16A oppure da 10A ad azione ritardata.
È possibile il funzionamento temporaneo o permanente
su un sistema di alimentazione di energia elettrica autosuf­ficiente o non sincrono alla rete (come reti autonome, si­stemi di backup). Requisito per il funzionamento è che il si­stema di alimentazione di energia elettrica rispetti le nor­mative EN 50160 o similari. Le misure di sicurezza previste nell'impianto domestico e per questo prodotto Miele devono essere garantite per funzionalità e procedure anche col funzionamento autono­mo oppure non sincrono alla rete oppure sostituite da mi­sure eguali nell'installazione. Come per esempio descritto nella pubblicazione attuale della VDE-AR-E 2510-2.
74
Page 75
it - Istruzioni di sicurezza e avvertenze
Eventuali riparazioni all'aspirapolvere in garanzia devono
essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qual­siasi eventuale ulteriore danno decade.
Non tirare il cavo per spostare l'aspirapolvere e non sfi-
lare la spina dalla presa tirando il cavo. Non passare il cavo su spigoli appuntiti e non schiacciarlo ad es. sotto le porte. Evitare di passare continuamente sul cavo con l'aspirapol­vere. Tutte queste operazioni possono danneggiare il cavo, la spina e la presa e mettere a rischio la sicurezza.
Se il cavo di alimentazione è danneggiato, non mettere
in funzione l'aspirapolvere. Un cavo di alimentazione dan­neggiato deve essere sostituito per intero, tamburo com­preso. Per motivi di sicurezza è necessario che la sostitu­zione sia effettuata dal servizio di assistenza tecnica auto­rizzato Miele.
Non immergere mai per nessun motivo l'aspirapolvere in
acqua; pulirlo solamente con un panno asciutto oppure so­lo leggermente inumidito.
Eventuali riparazioni devono essere effettuate esclusiva-
mente da un tecnico del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate corretta­mente, queste possono mettere seriamente in pericolo la sicurezza dell'utente.
Solo con i pezzi di ricambio originali, Miele dà la garan-
zia di soddisfare le richieste di sicurezza. Sostituire even­tuali pezzi difettosi solo con ricambi originali Miele.
75
Page 76
it - Istruzioni di sicurezza e avvertenze
L'imballaggio protegge l'elettrodomestico durante il tra-
sporto. Si consiglia di conservare la confezione per even­tuali trasporti.
Impiego corretto
Non mettere mai in funzione l'aspirapolvere senza sac-
chetto, filtro motore e filtro aria in uscita.
Se il sacchetto polvere non è inserito, il coperchio del
vano sacchetto non può essere chiuso. Non forzare!
Non aspirare oggetti ardenti o incandescenti, come siga-
rette, cenere o carbone apparentemente spenti.
Non aspirare con l'aspirapolvere liquidi e sporco bagna-
to. Prima di passare l’aspirapolvere su moquette e/o tap­peti lavati o inumiditi, aspettare che siano completamente asciutti.
Non aspirare la polvere di toner. Il toner, ad es. delle
stampanti o delle fotocopiatrici, può condurre elettricità.
Non aspirare sostanze facilmente infiammabili o esplosi-
ve, né gas; non passare l’aspirapolvere nemmeno in locali dove tali sostanze sono depositate.
Non aspirare all'altezza della testa delle persone.
Accessori
Se è in azione la turbospazzola Miele, non avvicinare le
mani al rullo in movimento.
Se si usa l'impugnatura libera, senza tubo né accessori,
controllare che non sia danneggiata.
76
Page 77
it - Istruzioni di sicurezza e avvertenze
Utilizzare solo sacchetti polvere, filtri e accessori con il
logo “ORIGINAL Miele” apposto sulla confezione. La casa produttrice può garantire la sicurezza solo per gli accessori originali.
77
Page 78
it - Descrizione apparecchio78it - Descrizione apparecchio
Page 79
a
Impugnatura XXL*
b
Impugnatura*
c
Aria secondaria
d
Tasti di sblocco*
e
Raccordo per riporre i tubi*
f
Tubo telescopico*
g
Bocchettone di allacciamento
h
Tubo aspirante EasyLock*
i
Sblocco per il tubo telescopico*
j
Tasto di sblocco coperchio vano sacchetto
k
Selettore potenza
l
Bocchetta universale*
m
Maniglia per il trasporto
n
Sacchetto polvere Original Miele
o
Filtro motore
p
Filtro aria in uscita AirClean*
q
Tasto a pedale On/Off
r
Park-System per le pause di lavoro
s
Cavo di alimentazione
t
Tasto a pedale per l'avvolgimento automatico del cavo
u
Spia sostituzione sacchetto
v
Clip porta-accessori con tre accessori
w
Tubo aspirante flessibile
Parte inferiore: supporto per infilare il tubo in verticale (non raffigurato)
* a seconda del modello i componenti possono essere diversi o non essere in do­tazione.
79
Page 80
it - Il Vostro contributo alla tutela dell'ambiente
Smaltimento dell'imballaggio di vendita
L'imballaggio protegge l'elettrodomesti­co durante il trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell’ambiente e di faci­lità di smaltimento.
Restituire gli imballaggi al circuito di raccolta dei materiali consente da una parte di risparmiare materie prime e inoltre di ridurre il volume dei rifiuti. Per lo smaltimento conferire gli imballaggi negli appositi contenitori.
Smaltimento del sacchetto e dei filtri
Sacchetti e filtri sono realizzati in mate­riali eco-compatibili. I filtri possono es­sere smaltiti insieme ai normali rifiuti domestici; lo stesso vale per i sacchetti, a meno che non contengano sporco che non può essere smaltito insieme ai normali rifiuti domestici.
Smaltimento delle apparec­chiature
Estrarre dal vecchio apparecchio il sac­chetto polvere e i filtri e gettarli nei rifiuti indifferenziati di casa.
Le apparecchiature elettriche ed elettro­niche contengono spesso materiali utili. Contengono altresì sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'appa­recchiature stessa. Smaltirli in modo non adeguato o nei rifiuti domestici po­trebbe nuocere alla salute e all'ambien-
te. In nessun caso quindi smaltire que­ste apparecchiature nei normali rifiuti domestici.
Il simbolo del cassonetto barrato indica che il prodotto deve essere conferito agli idonei centri di raccolta differenzia­ta allestiti dai comuni o dalle società di igiene urbana oppure riconsegnato gra­tuitamente al rivenditore al momento dell'acquisto di una nuova apparecchia­tura di tipo equivalente, in ragione di uno a uno. L'utente è tenuto a cancella­re eventuali dati personali dall'apparec­chiatura elettronica da smaltire. L'ade­guata raccolta differenziata contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Per la gestione del recupero e dello smaltimento degli elet­trodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomesti­ci).
Smaltimento dei rifiuti di apparec­chiature elettriche ed elettroniche (RAEE), ai sensi del Decr. legisl. 14 marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE e sui RAEE sullo smaltimento dei rifiuti di apparec­chiature elettriche ed elettroniche.
Accertarsi che fino al momento dello smaltimento l'apparecchiatura sia tenu­ta lontana dai bambini.
80
Page 81
it
Nota relativa alla normativa eu­ropea (EU) n. 666/2013
Questo elettrodomestico è un aspira­polvere a uso domestico e in base ai re­golamenti sopra citati viene classificato come aspirapolvere universale.
Queste istruzioni d'uso e altri dati sono disponibili per il download sulla pagina internet di Miele al link www.miele.com.
Il consumo energetico annuo riportato in base alla normativa sulla scheda tec­nica e sull'etichetta energetica descrive il consumo indicativo annuo di energia (kWh per anno), basato su 50 attività di pulizia. Il consumo effettivo annuo di energia dipende dalla modalità di utiliz­zo dell'apparecchio.
Tutte le misurazioni e i calcoli da effet­tuare citati nei regolamenti sono stati eseguiti in base alle seguenti norme, valide e armonizzate, tenendo conto an­che delle indicazioni pubblicate dalla Commissione Europea a settembre 2014: a) EN 60312-1 Aspirapolvere per uso domestico - Parte 1: Aspirapolvere a secco - Metodi per la verifica delle pre­stazioni b) EN 60704-2-1 Apparecchi elettrici per uso domestico e similare - Codice di prova per la determinazione del ru­more aereo - Parte 2-1: Norme partico­lari per aspirapolvere c) EN 60335-2-2 Apparecchi elettrici di uso domestico e similare - Sicurezza ­Parte 2-2: Norme particolari per aspira­polvere ed apparecchi per la pulizia ad aspirazione d'acqua.
Non tutte le bocchette e gli accessori in dotazione con l'aspirapolvere sono indi­cati per la pulizia intensa di tappeti e pavimenti duri come descritto nella nor­mativa. La seguente bocchetta a pavi­mento e l'impostazione sono state uti­lizzate per rilevare i valori:
per i consumi energetici e le classi di ef­ficacia di pulizia su tappeti e moquette e pavimenti duri, nonché per il valore di rumorosità su tappeti e moquette è sta­ta impiegata la bocchetta commutabile con setole rientrate (premere il tasto a pedale ).
I dati rilevati in base alla normativa fan­no esclusivamente riferimento alle com­binazioni e alle impostazioni qui indica­te della bocchetta sui differenti tipi di pavimento.
In tutte le misurazioni sono stati utilizza­ti esclusivamente sacchetti polvere, filtri motore e filtri aria in uscita Original Miele.
81
Page 82
it

Nota relativa alle immagini

Le immagini indicate nei capitoli sono riportate alla fine delle presenti istru­zioni d'uso, nelle pagine pieghevoli.

Allacciamento

Allacciare il tubo flessibile (Fig. 01)
Infilare l'attacco del tubo flessibile
nell'apertura fino allo scatto.
Premere i tasti di sblocco laterali
sull'attacco girevole se si desidera separare i componenti ed estrarre l'attacco dall'apertura di aspirazione.
Collegare impugnatura e tubo flessi­bile (Fig. 02)
Infilare l'altro attacco del tubo flessi-
bile nell'impugnatura fino allo scatto.
A seconda del modello l'aspirapolvere è dotato di uno dei seguenti tubi aspiranti rigidi.
- Tubi EasyLock
- Tubo telescopico Comfort
Collegare i tubi di aspirazione Easy­Lock (Fig. 03)
Prendere il tubo aspirante con l'ele-
mento di giunzione e infilarlo ruotan­dolo verso sinistra e destra nel se­condo tubo aspirante finché il blocco si aggancia.
Spostare l'elemento di giunzione ver-
so l'alto fino all'aggancio.
Collegare impugnatura e tubo aspi­rante (Fig. 04)
Inserire l'impugnatura nel tubo aspi-
rante fino allo scatto. Far coincidere le guide di inserimento delle due par­ti.
Per sganciare i componenti, premere
il tasto di sblocco e staccare l'impu­gnatura dal tubo aspirante facendola ruotare leggermente.
Regolare la lunghezza del tubo tele­scopico (Fig. 05)
Il tubo telescopico si compone di 2 tubi, l'uno inserito nell'altro, che per aspirare possono essere estratti alla lunghezza rispettivamente più comoda.
Afferrare lo sblocco e regolare il tubo
telescopico alla lunghezza desidera­ta.
Collegare il tubo rigido e la bocchetta a pavimento commutabile (Fig. 06)
Infilare il tubo rigido nella bocchetta
a pavimento, ruotandolo verso de­stra e verso sinistra finché si inca­stra.
Per sganciare i componenti, premere
il tasto di sblocco e staccare il tubo aspirante dalla bocchetta a pavimen­to con una leggera rotazione.
Impostare la bocchetta commutabile (Fig. 06)
Questo aspirapolvere è adatto alla puli­zia quotidiana di pavimenti duri, non delicati, tappeti e moquette.
82
Page 83
it
L'assortimento Miele per la cura dei pa­vimenti offre per gli altri tipi di pavimenti o per applicazioni speciali bocchette, spazzole e accessori aspiranti adatti (v. cap. "Accessori su richiesta").
Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativo produttore.
Pulire pavimenti duri, piani e non de-
licati dotati di fughe con le setole
estratte: premere il tasto a pedale . Pulire tappeti e moquette con le setole
rientrate: premere il tasto a pedale .
Attivare l'indicatore saturazione filtro aria in uscita timestrip ® sul filtro aria in uscita
Il filtro in dotazione varia a seconda del modello di aspirapolvere (Fig. 07).
a AirClean b Active AirClean 30 (nero) c HEPA AirClean 30 (bianco)
Se l'aspirapolvere è dotato del filtro aria in uscita b o c, attivare l'indicatore satu­razione filtro aria in uscita timestrip ®.
Sollevare leggermente il tasto di
sblocco e aprire il coperchio del vano sacchetto verso l'alto fino allo scatto (Fig. 08).
Dopo ca. 10 - 15 secondi sul margine sinistro dell'indicatore compare una sottile striscia di colore rosso (Fig. 11).
Chiudere il coperchio del vano sac-
chetto facendo attenzione a non im­pigliare il sacchetto.
L'indicatore saturazione filtro timestri­p® segnala la durata del filtro aria in uscita. Dopo ca. 50 ore di funziona­mento il display è rosso (Fig. 12). 50 ore di funzionamento corrispondono all'incirca all'utilizzo medio di un anno.

Uso degli accessori forniti (Fig. 13 + 14)

Pennello per mobiliBocchetta per poltroneBocchetta a lanciaClip porta-accessori per i tre ac-
cessori
Ogni accessorio ha il suo posto nella clip, indicato da un simbolo.
All'occorrenza la clip porta-accessori
può essere agganciata fino allo scatto sull'attacco dell'aspirapolvere oppure sul tubo flessibile.
Bocchetta commutabile (Fig. 15) (Fig. 15)
La bocchetta commutabile è adatta per aspirare le scale.
Rimuovere la fascia con le indicazioni
(Fig. 09).
Premere l'indicatore saturazione filtro
aria in uscita timestrip® (Fig. 10).
83
Page 84
it
Pericolo di ferimento se l'aspira-
polvere cade. L'aspirapolvere che per esempio ca-
de dalle scale può ferire. Per motivi di sicurezza, aspirare i gra-
dini partendo sempre dal più basso e salire.
Uso
Estrarre il cavo di alimentazione (Fig. 16)
Estrarre il cavo fino alla lunghezza
desiderata.
Danni a causa del surriscalda-
mento. Il cavo di alimentazione può surri-
scaldarsi con l'uso prolungato. Estrarre completamente il cavo di ali-
mentazione in caso di uso più lungo di 30 minuti.
Avvolgere il cavo
Estrarre la spina dalla presa elettrica.Premere il pedale per l'avvolgimento
automatico, il cavo si arrotola auto-
maticamente.
Accensione e spegnimento (Fig. 17) (Fig. 17)
Premere il tasto a pedale On/Off .
I diversi livelli di potenza sono contras­segnati da simboli che permettono di individuare immediatamente per quali usi è raccomandata quella potenza.
Tende, tessutiMobili imbottiti, cusciniTappeti pregiati velour, passatoie,
guide
Pulizia quotidiana, a risparmio
energetico, massima silenziosità
Tappeti e moquette a riccioliPavimenti duri, tappeti e moquet-
te molto sporchi
Ruotare il selettore sulla potenza de-
siderata.
Aprire l'aria secondaria (Fig. 19)
Serve a ridurre temporaneamente la po­tenza aspirante, per evitare che la boc­chetta si attacchi p.es. a tappeti o rive­stimenti tessili.
Aprire l'aria secondaria sull'impugna-
tura quel tanto che basta per sposta­re con facilità la bocchetta.
In questo modo la bocchetta diventa più scorrevole.
Pause di lavoro / Riporre l'a­spirapolvere
Impostare la potenza aspirante (Fig. 18)
È possibile adattare la potenza di aspi­razione dell'aspirapolvere in base alla situazione. Riducendo la potenza aspi­rante si abbassa anche notevolmente la forza di scorrimento sulla bocchetta a pavimento.
84
Park-System per le pause di lavoro (Fig. 20)
Per brevi pause di lavoro, il tubo aspi­rante può essere comodamente aggan­ciato all'aspirapolvere in verticale.
Infilare la bocchetta con il gancio nel
Park-System.
Page 85
it
Se l'aspirapolvere si trova su una su­perficie inclinata, ad es. una rampa, accorciare del tutto il tubo telescopi­co e non utilizzare il Park-System qualora l'aspirapolvere sia dotato del tubo EasyLock.
Park-System per il posizionamento (Fig. 21 + 22)
Pericolo di scossa elettrica a
causa della tensione di rete. Con l'elettrodomestico spento è co-
munque presente tensione di rete. Dopo l'uso estrarre la spina dalla
presa elettrica.
Riporre l'aspirapolvere in posizione
verticale.
Se l'aspirapolvere è dotato di un tubo telescopico è utile far rientrare il tubo completamente.
Infilare la bocchetta dall'alto nell'ap-
posito supporto laterale.
Se l'aspirapolvere è dotato di un tubo aspirante EasyLock, è disponibile un'ul­teriore possibilità per riporlo.
Premere il tasto di sblocco situato sul
tubo inferiore e staccare i due tubi.
Infilare il raccordo del tubo superiore
nel tubo inferiore.

Manutenzione

Pericolo di scossa elettrica a
causa della tensione di rete. Con l'elettrodomestico spento è co-
munque presente tensione di rete. Estrarre la spina dalla presa elettrica
prima di qualsiasi intervento di ma­nutenzione.
Il sistema di filtri Miele si compone di 3 accessori:
- Sacchetto polvere originale Miele (modello GN)
- Filtro motore
- Filtro aria in uscita Original Miele
Per garantire l'efficienza dell'aspirapol­vere, sostituire questi accessori con re­golarità.
Si consiglia di utilizzare gli accessori con il logo "ORIGINAL Miele" riportato sulla confezione. Solo in questo modo si sfruttano appieno sia la potenza aspirante dell'apparecchio che il volu­me del sacchetto polvere.
I sacchetti polvere contraddistinti dal logo ORIGINAL Miele apposto sulla confezione non sono prodotti in carta o materiali simili, né tantomeno di­spongono di una piastra in cartone. In questo modo si ottengono durevolez­za e sicurezza.
Si tenga presente che malfunziona­menti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo "ORIGINAL Miele" sulla confezio­ne, sono esclusi dalla copertura di ga­ranzia.
85
Page 86
it
Fonti di riferimento per sacchetti pol­vere e filtri
È possibile acquistare i sacchetti polve­re e i filtri Original Miele su internet (shop.miele.it), presso il servizio di assi­stenza tecnica oppure i rivenditori Miele.
I sacchetti polvere e i filtri originali Miele si riconoscono dal logo “ORIGINAL Miele” apposto sulla confezione.
Ogni confezione di sacchetti polvere Original Miele contiene 4 sacchetti pol­vere, un filtro aria in uscita AirClean e un filtro motore. Le confezioni grandi Original Miele contengono 16 sacchetti polvere, 4 filtri aria in uscita AirClean e 4 filtri motore.
Se invece si vuole comperare il filtro aria in uscita originale Miele singolar­mente, è sufficiente indicare al nego­ziante o al servizio di assistenza tecnica autorizzato Miele il modello del proprio aspirapolvere. Il filtro aria in uscita si può acquistare anche on-line sul sito shop.miele.it.
Spia sostituzione sacchetto (Fig. 23)
Il sacchetto deve essere sostituito quando la finestrella che indica il grado di saturazione si colora completamente di rosso.
I pori ostruiti riducono la potenza aspi­rante dell'aspirapolvere. Smaltire l'intero sacchetto. Non utiliz­zarlo più volte.
Verificare il grado di saturazione del sacchetto
Agganciare la bocchetta universale
commutabile.
Accendere l'aspirapolvere e imposta-
re la massima potenza aspirante.
Sollevare leggermente la bocchetta
dal pavimento.
Funzionamento della spia sostituzio­ne sacchetto
Il funzionamento dell'indicatore è tarato sulla polvere mista: composta da polve­re, capelli, lanugine di tappeti, fili, sab­bia, ecc.
Se si aspira molta polvere sottile, come p.es. polvere di trapanatura, sabbia, eventualmente anche gesso o farina, i pori del sacchetto polvere si possono ostruire rapidament La spia visualizza quindi già “pieno”, an­che se il sacchetto polvere ancora non lo è. Il sacchetto polvere deve essere quindi sostituito.
Se vengono aspirati molti capelli, lanu­gine, ecc. il segnalatore reagirà invece solo quando il sacchetto sarà comple­tamente pieno.
Sostituire il sacchetto polvere (Fig. 24)
Tenere premuti i due tasti ai lati
dell'attacco e sganciare il tubo dall'apertura (Fig. 01).
e.
86
Page 87
it
Sollevare leggermente il tasto di
sblocco e aprire il coperchio del vano sacchetto verso l'alto fino allo scatto (Fig. 08).
Contemporaneamente il sacchetto si chiude in automatico, così da impedire la fuoriuscita di polvere.
Afferrare la linguetta e sfilare il sac-
chetto dalla sede.
Inserire il nuovo sacchetto nella sua
sede fino in fondo. Lasciare piegato il nuovo sacchetto così come lo si preleva dalla confezione.
Chiudere il coperchio del vano sac-
chetto facendo attenzione a non im­pigliare il sacchetto.
Un'apposita sicurezza impedisce di chiudere il coperchio del vano se man­ca il sacchetto. Non agire con forza.
Infilare l'attacco del tubo flessibile
nell'apertura fino allo scatto (Fig. 01).
Sostituire il filtro motore (Fig. 25)
Sostituire il filtro motore quando si apre una nuova confezione di sacchetti pol­vere. Ogni confezione di sacchetti polvere Original Miele contiene un filtro motore, ogni confezione grande 4 filtri motore.
Aprire il coperchio del vano sacchet-
to.
Afferrare la linguetta e sfilare il sac-
chetto dalla sede.
Ribaltare la griglia che copre il filtro
sulla parete posteriore del vano e so­stituire il filtro motore.
Inserire il sacchetto fino in fondo nella
sede.
Chiudere il coperchio.
Sostituire il filtro aria in uscitaAirClean (Fig. 26).
Assicurarsi che sia sempre inserito un solo filtro.
Sostituire questo filtro ogni volta che si apre una nuova confezione di sacchetti polvere originali Miele. Ogni confezione di sacchetti polvere Original Miele con­tiene un filtro aria in uscita AirClean, ogni confezione grande 4 filtri aria in uscita AirClean.
Aprire il coperchio del vano sacchet-
to.
Aprire la griglia del filtro fino allo
scatto ed estrarre il filtro consumato AirClean prendendolo nel punto puli­to (freccia).
Inserire il nuovo filtro aria in uscita
AirClean.
Se si vuole usare un filtro aria in uscita Active AirClean 30 o HEPA AirClean v. quanto riportato al capitolo "Cambiare filtro aria in uscita".
Chiudere la griglia del filtro.Chiudere il coperchio.
Sostituire il filtro aria in uscita Active AirClean 30/HEPA AirClean 30 (Fig. 27)
Assicurarsi che sia sempre inserito un solo filtro.
Chiudere la griglia.
87
Page 88
it
Sostituire il filtro aria in uscita quando la spia dell'indicatore di saturazione filtro aria in uscita timestrip ® è completa­mente rossa (Fig. 12). Dopo ca. 50 ore di funzionamento, che corrispondono in media all'utilizzo di un anno, la spia dell'indicatore saturazione filtro aria in uscita è completamente pie­na. Si può continuare a utilizzare l'aspi­rapolvere anche senza sostituire il filtro. Tenere presente però che la potenza aspirante diminuisce e il filtraggio è me­no efficiente.
Aprire il coperchio del vano sacchet-
to.
Sollevare il filtro aria in uscita ed
estrarlo.
Inserire il nuovo filtro aria in uscita e
premerlo verso il basso.
Premere l'indicatore saturazione filtro
aria in uscita timestrip® (Fig. 10).
Dopo ca. 10 - 15 secondi sul margine sinistro dell'indicatore compare una sottile striscia di colore rosso (Fig. 11).
Se si vuole usare un filtro aria in uscita AirClean v. quanto riportato al capitolo "Cambiare filtro aria in uscita".
Chiudere il coperchio.
Cambiare filtro aria in uscita (Fig. 07)
Il filtro in dotazione varia a seconda del modello di aspirapolvere:
Assicurarsi che sia sempre inserito un solo filtro.
Da tenere presente quando si cambia tipo di filtro
1. Se anziché un filtro aria in uscita a si desidera utilizzare il filtro b oppure c, estrarre anche la griglia filtro e inseri­re il nuovo filtro.
Attivare l'indicatore saturazione filtro aria in uscita timestrip® (Fig. 10).
2. Se anziché un filtro aria in uscita b, o c si inserisce un filtro a, bisogna in­serire anche la griglia filtro* (Fig. 26).
* Griglia filtro, v. cap. "Accessori su richiesta"
Sostituire gli alzafili (Fig. 28 + 29)
Gli alzafili sull'estremità della bocchetta universale si possono sostituire. Sosti­tuire gli alzafili quando il feltro è liso.
Facendo leva estrarre le fasce alzafili.
Utilizzare a tale scopo p.es. un cac­ciavite piatto.
Sostituire gli alzafili consumati con
quelli nuovi.
I pezzi di ricambio si possono richie­dere al servizio di assistenza tecnica autorizzato Miele o ai rivenditori spe­cializzati Miele.
a AirClean b Active AirClean 30 (nero) c HEPA AirClean 30 (bianco)
88
Page 89

Pulizia / Manutenzione

Pericolo di scossa elettrica a
causa della tensione di rete. Con l'elettrodomestico spento è co-
munque presente tensione di rete. Estrarre la spina dalla presa elettrica
prima di qualsiasi intervento di puli­zia.
Aspirapolvere e accessori
Pericolo di scossa elettrica a
causa della tensione di rete. Se l'umidità penetra nell'aspirapolve-
re c'è pericolo di scossa elettrica. Non immergere mai l'aspirapolvere in
acqua.
Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposito prodotto per plastica, reperibile in commercio.
it
Danni causati da prodotti non
adatti. Tutte le superfici si graffiano facil-
mente. Tutte le superfici possono su­bire anche alterazioni di colore o de­colorazioni se si trattano con prodotti non adeguati.
Non utilizzare mai prodotti abrasivi, pulitori per vetro o multiuso e deter­genti contenenti oli.
Vano polvere
Pulire il vano polvere con un secondo aspirapolvere o con un panno asciutto o un pennello per la polvere.
89
Page 90
it

Cosa fare se...

La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'appa­recchio può essere eliminata personalmente, senza difficoltà. In molti casi è possi­bile risparmiare tempo e costi senza doversi necessariamente rivolgere all'assi­stenza tecnica.
Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le cause dei guasti.
Pericolo di scossa elettrica a causa della tensione di rete.
Con l'elettrodomestico spento è comunque presente tensione di rete. Estrarre la spina dalla presa elettrica prima di qualsiasi intervento.
Problema Causa e rimedio
L'aspirapolvere si spe­gne da solo.
Se l'aspirapolvere si scalda troppo, un limitatore della temperatura lo spegne. Il guasto può verificarsi se p.es. un oggetto volumi­noso ostruisce le vie di aspirazione, il sacchetto pol­vere è pieno o ostruito da polvere fine o se il filtro motore/aria in uscita è molto sporco.
Spegnere l'aspirapolvere con il tasto a pedale On/
Off e staccare la spina dalla presa elettrica.
Una volta rimossa la causa, aspettare ca. 20-30mi­nuti prima di riaccendere e riutilizzare l'aspirapolvere, in modo che si raffreddi.
90
Page 91
it

Assistenza tecnica

Contatti in caso di guasto
In caso di guasti che non si è in grado di risolvere da soli, contattare il negozio specializzato Miele o il servizio di assi­stenza tecnica Miele.
I contatti dell'assistenza tecnica Miele si trovano in fondo alle presenti istru­zioni.
Garanzia
La durata della garanzia prevista dalla legislazione vigente è di 2 anni.
Per ulteriori informazioni sulle condizioni di garanzia rivolgersi all'assistenza tec­nica Miele.

Accessori su richiesta

Attenersi sempre in primo luogo alle indicazioni per la pulizia e la cura del pavimento/rivestimento fornite dal relativo produttore.
È possibile ordinare questi e altri pro­dotti sul sito shop.miele.it, presso il ser­vizio di assistenza tecnica Miele oppure un rivenditore specializzato Miele.
Alcuni modelli hanno in dotazione già di serie uno o più dei seguenti acces­sori.
Bocchette / Spazzole
Turbospazzola TurboTeQ (STB 305-3)
Per aspirare fili e capelli da moquette e tappeti a pelo corto.
Spazzola pavimenti Hardfloor (SBB 235-3)
Per aspirare pavimenti duri, piani e non delicati.
Spazzola pavimenti Parquet Twister con snodo (SBB 300-3)
Con setole naturali, per aspirare superfi­ci dure e piane e nicchie strette.
Spazzola pavimenti Parquet Twister XL con snodo (SBB 400-3)
Con setole naturali, per aspirare veloce­mente ampie superfici dure e piane e nicchie strette.
91
Page 92
it
Altri accessori
Turbospazzola a mano Turbo Mini (STB 101)
Per aspirare imbottiti, materassi e sedili d'auto.
Spazzola universale (SUB 20)
Per spolverare libri, mensole e simili.
Spazzola a lamelle / spazzola per ter­mosifoni (SHB 30)
Per aspirare tra gli elementi del radiato­re, in fessure o interstizi.
Bocchetta per materassi (SMD 10)
Per aspirare comodamente materassi, poltrone con pieghe e fessure.
Bocchetta a lancia, 300mm (SFD 10)
Bocchetta a lancia molto lunga per aspirare fessure, angoli, pieghe.
Bocchetta a lancia, 560mm (SFD 20)
Bocchetta a lancia flessibile per aspira­re interstizi poco accessibili.
Filtro aria in uscita HEPA AirClean 30 (SF-HA 30)
Per l'efficace filtraggio di polvere fine e allergeni. Ideale per le persone allergi­che alla polvere di casa.
Griglia filtro
La griglia filtro serve qualora, anziché un filtro aria in Uscita AirClean, si voglia utilizzare il filtro aria in uscita Active AirClean 30 o HEPA AirClean 30.
Bocchetta per poltrone XL (SPD 20)
Bocchetta per poltrone larga per aspira­re poltrone, materassi, cuscini.
Impugnatura Comfort con illumina­zione (SGC 20)
Per illuminare la superficie da aspirare.
Filtri
Filtro aria in uscita Active AirClean 30 (SF-AA 30)
Per ridurre in modo sensibile gli odori sgradevoli. Ideale in presenza di animali domestici o fumatori.
92
Page 93
nl - Inhoud
93
Page 94
nl - Veiligheidsinstructies en waarschuwingen
Dit apparaat voldoet aan de geldende veiligheidsvoor­schriften. Onjuist gebruik kan persoonlijk letsel of materiële schade tot gevolg hebben.
Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u be­langrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud. Zo beschermt u zichzelf en vermijdt u schade aan het apparaat.
In overeenstemming met de norm IEC60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk “Aansluiten” en de veiligheidsinstructies en waarschuwingen te lezen en op te volgen.
Wanneer de veiligheidsinstructies en waarschuwingen niet worden opgevolgd, kan Miele niet aansprakelijk wor­den gesteld voor schade die daarvan het gevolg is.
Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.
Schakel het apparaat altijd uit na gebruik, voordat u ac­cessoires verwisselt, voorafgaand aan onderhoud, reini­ging en probleemoplossing. Trek de netstekker uit het stopcontact.
Verantwoord gebruik
Deze stofzuiger is uitsluitend bestemd voor particulier
huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stof­zuiger is niet geschikt voor gebruik op bouwplaatsen.
De stofzuiger is geschikt voor het dagelijks zuigen van
tapijt, vaste vloerbedekking en robuuste harde vloeren.
94
Page 95
nl - Veiligheidsinstructies en waarschuwingen
Het apparaat mag niet buiten worden gebruikt.Deze stofzuiger mag worden gebruikt tot een hoogte van
4000m boven zeeniveau.
Gebruik de stofzuiger uitsluitend om droog vuil op te zui-
gen. U mag de stofzuiger niet op mensen en dieren gebrui­ken. Gebruik voor andere doeleinden is niet toegestaan, evenmin het ombouwen en wijzigen.
Personen (inclusief kinderen) die op grond van hun fysie-
ke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de stofzuiger veilig te be­dienen, mogen deze alleen gebruiken als ze onder toezicht staan van of worden geïnstrueerd door een verantwoorde­lijk persoon.
Kinderen
Verstikkingsgevaar! Kinderen kunnen zich tijdens het
spelen in verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan.
Houd kinderen onder 8 jaar op een afstand, tenzij u
voortdurend toezicht houdt.
Kinderen vanaf 8jaar mogen de stofzuiger alleen zonder
toezicht gebruiken als ze weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de ge­varen van een foutieve bediening.
Kinderen mogen het apparaat niet zonder toezicht reini-
gen of onderhouden.
95
Page 96
nl - Veiligheidsinstructies en waarschuwingen
Houd kinderen in de gaten wanneer deze zich in de
buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.
Technische veiligheid
Controleer het apparaat en alle accessoires voor gebruik
op zichtbare beschadigingen. Neem een beschadigde stofzuiger niet in gebruik.
Vergelijk de aansluitgegevens (netspanning en frequen-
tie) op het typeplaatje van de stofzuiger met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist overeenstemmen. De stofzuiger is zonder wijziging ge­schikt voor 50Hz of 60Hz.
De wandcontactdoos moet met ten minste 16A of 10A
traag zijn beveiligd.
Tijdelijk of doorlopend gebruik van een autonome of
niet-netsynchrone energievoorziening (zoals microgrids, back-upsystemen) is mogelijk. Voorwaarde voor het ge­bruik is dat de energievoorziening voldoet aan de bepalin­gen van EN50160 of een vergelijkbare standaard. De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product moeten ook werken bij gebruik van een mi­crogrid of een niet-netsynchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening moeten door gelijkwaardige voorzieningen worden vervangen. Zo­als bijvoorbeeld beschreven in de laatste publicatie van de NEN 1010.
96
Page 97
nl - Veiligheidsinstructies en waarschuwingen
Als dit apparaat binnen de garantieperiode defect raakt,
mag het alleen door Miele worden gerepareerd, anders vervalt de garantie.
Gebruik het aansluitsnoer niet om de stofzuiger te dra-
gen en trek de stekker niet aan het snoer uit de contact­doos. Het snoer mag niet over scherpe randen worden ge­trokken of onder deuren of iets dergelijks beklemd raken. Trek de stofzuiger niet onnodig over het snoer. Het aan­sluitsnoer, de stekker en de contactdoos kunnen anders beschadigd raken, met alle risico's van dien.
Gebruik de stofzuiger niet als het aansluitsnoer bescha-
digd is. Laat een beschadigd aansluitsnoer alleen com­pleet met kabeltrommel vervangen. Om veiligheidsredenen mag dit alleen door een door Miele geautoriseerde vakman of door Miele worden gedaan.
Dompel de stofzuiger nooit in water en reinig het appa-
raat alleen droog of met een iets vochtige doek.
Reparaties mogen alleen door vakmensen worden uitge-
voerd die door Miele zijn geautoriseerd. Ondeskundig uit­gevoerde reparaties kunnen voor de gebruiker gevaar op­leveren.
Alleen bij gebruik van originele Miele onderdelen garan-
deert Miele dat aan de veiligheidseisen wordt voldaan. De­fecte onderdelen mogen alleen door originele Miele onder­delen worden vervangen.
De verpakking beschermt de stofzuiger tegen transport-
schade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.
97
Page 98
nl - Veiligheidsinstructies en waarschuwingen
Veilig gebruik
Gebruik de stofzuiger niet zonder stofzuigerzak, motor-
filter en uitblaasfilter.
U kunt het deksel niet sluiten als zich geen stofzuigerzak
in het apparaat bevindt. Druk het deksel niet met geweld dicht.
Zuig nooit brandende of gloeiende voorwerpen op (zoals
sigarettenpeuken, as en kolen).
Zuig nooit vloeistoffen of vochtig vuil op. Laat met water
of sop gereinigde oppervlakken eerst helemaal opdrogen, voordat u gaat zuigen.
Zuig geen toner-resten op. Toner van bijvoorbeeld prin-
ters of kopieerapparaten kan elektriciteit geleiden.
Zuig nooit licht ontvlambare of explosieve stoffen of gas-
sen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijke stoffen opgeslagen liggen.
Houd het zuiggedeelte niet te dicht bij het hoofd als u de
stofzuiger gebruikt.
98
Page 99
nl - Veiligheidsinstructies en waarschuwingen
Accessoires
Raak tijdens het stofzuigen met een Miele turboborstel
niet de draaiende borstelas aan.
De handgreep mag niet beschadigd zijn, als u voor het
zuigen alleen de greep gebruikt.
Gebruik uitsluitend stofzuigerzakken, filters en accessoi-
res met het “ORIGINAL Miele”-logo op de verpakking. Al­leen daarvan kan Miele de veiligheid waarborgen.
99
Page 100
nl - Beschrijving van het apparaat
100
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
