Miele K 2601 Vi, K 2611 Vi, K 2801 Vi, K 2811 Vi, K 2901 Vi User manual [pt]

Instruções de utilização e montagem
Aparelhos de frio

Antes da montagem, instalação e início de funcionamento, é
imprescindível que leia as instruções de utilização e de montagem
atentamente.
Desta forma não só se protege como evita anomalias no aparelho.

pt-PT M.-Nr. 11 272 600

Índice

Medidas de segurança e precauções .................................................................5

O seu contributo para proteção do ambiente .................................................. 14

Instalação............................................................................................................. 15

Local de instalação ............................................................................................... 15

Classe de clima ................................................................................................ 15

Indicações de montagem...................................................................................... 16

Móveis/Acessórios ........................................................................................... 16

Capacidade de carga da base de apoio.......................................................... 17

Arejamento e ventilação................................................................................... 17

Batente da porta............................................................................................... 17

Side-by-side..................................................................................................... 18

Dimensões para encastrar .................................................................................... 20

Dimensões com a porta aberta (ângulo de abertura de 90°) ........................... 23

Dimensões com a porta aberta (ângulo de abertura de 115°) ......................... 26

Dimensões da frente do móvel.............................................................................. 29

Montagem do aparelho de frio.............................................................................. 32

Antes de começar... ......................................................................................... 32

Ferramentas necessárias.................................................................................. 32

Peso da frente do móvel .................................................................................. 33

Preparar o nicho............................................................................................... 33

Verificar o nicho................................................................................................ 34

Antes da montagem......................................................................................... 34

Preparação do nicho........................................................................................ 35

Deslizar o aparelho de frio para o interior do nicho ......................................... 38

Alinhar o aparelho de frio ................................................................................. 40

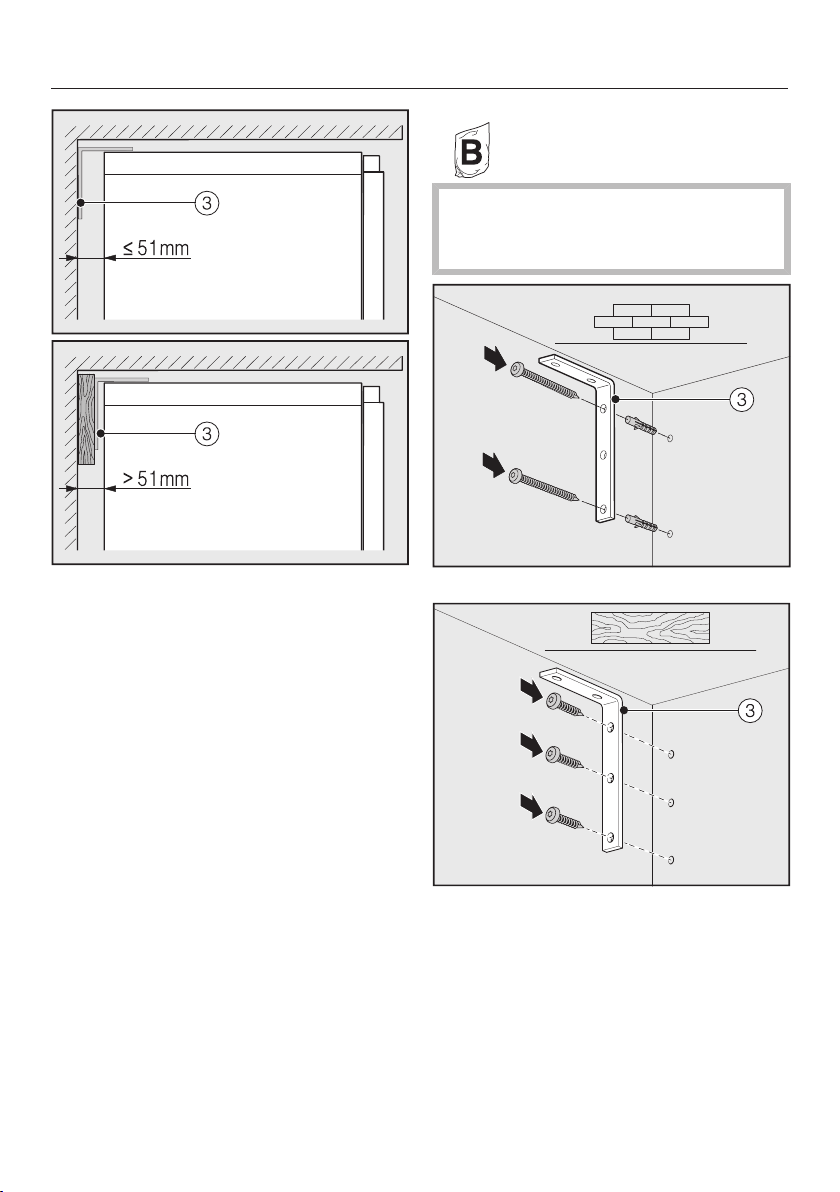

Fixar o aparelho de frio no nicho...................................................................... 43

Preparação da montagem da frente do móvel................................................. 44

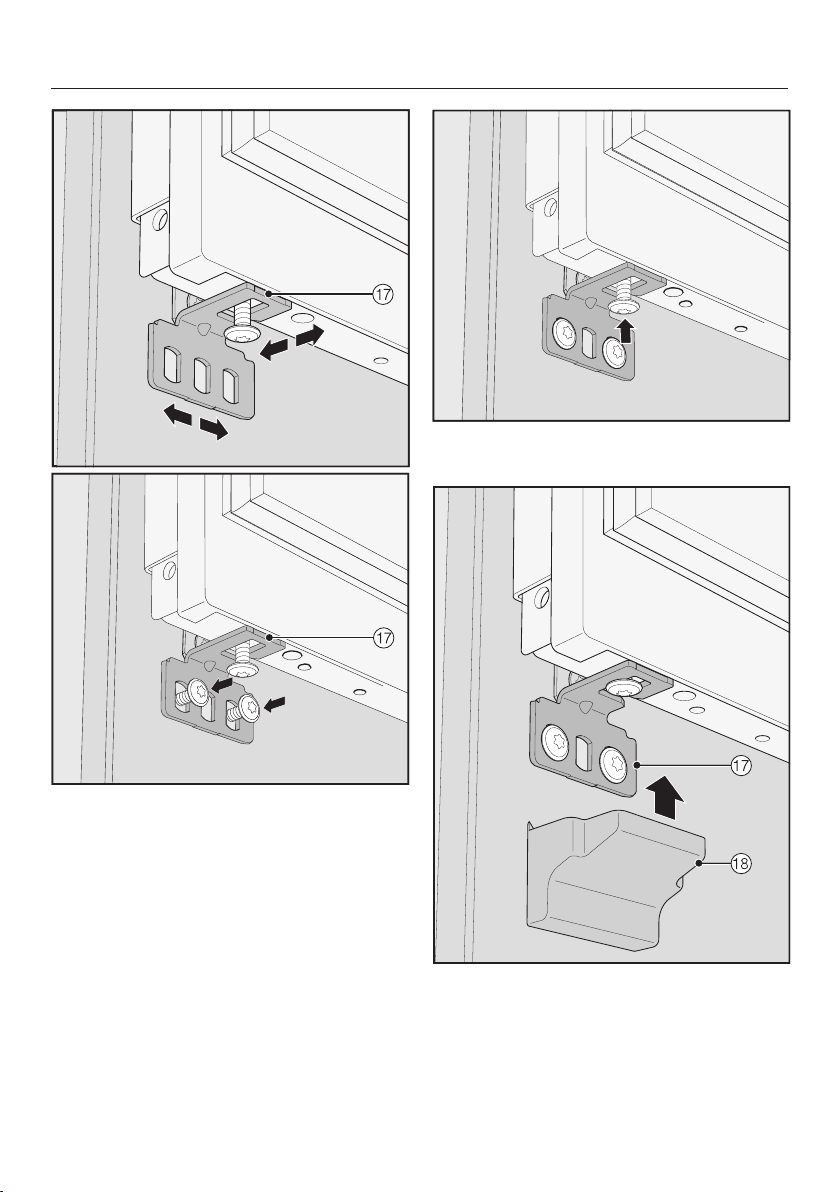

Fixar a frente do móvel e nivelar ...................................................................... 47

Fixar as coberturas........................................................................................... 51

Fixação do rodapé e da tampa do rodapé....................................................... 53

Limitar o ângulo de abertura da porta do aparelho.......................................... 54

Ligação elétrica ..................................................................................................... 55

Poupar energia .................................................................................................... 57

Descrição do aparelho........................................................................................ 59

Visor principal........................................................................................................ 61

Modo de regulação  .......................................................................................... 62

Acessórios ...........................................................................................................64

Acessórios fornecidos em conjunto ..................................................................... 64

Acessórios opcionais ............................................................................................ 65

2

Índice

Primeira colocação em funcionamento ............................................................66

Antes da primeira utilização .................................................................................. 66

Escolher o assistente de porta (Push2open/Pull2open) correto ..................... 66

Colar o autocolante para a zona MasterFresh ................................................. 67

Colocar filtro Active AirClean ........................................................................... 68

Operar o aparelho de frio ...................................................................................... 68

Primeira colocação em funcionamento............................................................ 69

Ligar e desligar o aparelho.................................................................................70

No caso de ausência prolongada ......................................................................... 70

Efetuar outras regulações.................................................................................. 71

Ligar ou desligar Bloqueio de teclas /........................................................... 71

Regular a temperatura na zona MasterFresh (compartimento fresco seco)  ... 72

Ligar ou desligar Modo Eco  ............................................................................. 72

Efetuar Autoteste .............................................................................................. 73

Ligar Assistente de porta .................................................................................. 74

Desligar Assistente de porta ............................................................................. 76

Miele@home.......................................................................................................... 76

Desligar Modo exposição................................................................................... 80

Repor regulações de fábrica  ........................................................................... 81

Ligar ou desligar Modo Sabbat  ......................................................................... 83

Ligar, desligar ou repor Ind. filtro Active AirClean ............................................ 84

A temperatura correta.........................................................................................86

... no compartimento frigorífico e na zona MasterFresh........................................ 86

Distribuição automática da temperatura (DynaCool) ....................................... 86

Regular a temperatura........................................................................................... 87

Regular a temperatura no compartimento fresco seco na zona MasterFresh . 87

Valores de regulação possíveis para a temperatura......................................... 87

Utilizar a função SuperCool ............................................................................... 88

Alarme de porta aberta....................................................................................... 89

Arrumação interior ..............................................................................................90

Mudar os compartimentos de armazenamento na porta do aparelho.................. 90

Mudar a posição das prateleiras........................................................................... 90

Retirar a gaveta suspensa..................................................................................... 91

Retirar os compartimentos no compartimento frigorífico ..................................... 92

Armazenar alimentos no compartimento frigorífico........................................ 93

Várias zonas de frio............................................................................................... 93

Não adequado para o compartimento frigorífico.................................................. 94

Instruções para compra de alimentos................................................................... 95

3

Índice

Armazenar corretamente os alimentos.................................................................. 95

Armazenar alimentos na zona MasterFresh .....................................................96

Zona MasterFresh.................................................................................................. 96

Compartimento fresco húmido com regulador de humidade.......................... 96

Compartimento fresco seco com temperatura regulável................................. 98

Descongelação automática.............................................................................. 100

Limpeza e manutenção..................................................................................... 101

Indicações sobre o produto de limpeza.............................................................. 101

Antes de efetuar a limpeza do aparelho.............................................................. 102

Interior, acessórios.............................................................................................. 102

Limpar a junta da porta ....................................................................................... 103

Zonas de arejamento e ventilação ...................................................................... 103

Substituir o filtro Active AirClean......................................................................... 103

Depois da limpeza............................................................................................... 104

O que fazer quando...........................................................................................105

Causa dos ruídos............................................................................................... 110

Serviço de assistência técnica ........................................................................ 111

Contacto no caso de avarias .............................................................................. 111

Garantia............................................................................................................... 111

Declaração de Conformidade .........................................................................112

Direitos de autor e licenças.............................................................................. 113

4

Medidas de segurança e precauções

Este aparelho de frio cumpre as normas de segurança em vigor. A
utilização inadequada pode, contudo, resultar em ferimentos para
as pessoas e danos materiais.

Leia as instruções de utilização e montagem atentamente antes
de colocar o aparelho de frio em funcionamento. As instruções
contêm informações importantes sobre instalação, segurança, uti­lização e manutenção. Desta forma, não só se protege como evita
danos no aparelho de frio.

Conforme a norma CEI60335-1, a Miele chama expressamente a
atenção para o facto de o capítulo para a instalação do aparelho,
assim como as indicações de segurança e os avisos deverem ser
obrigatoriamente lidos e cumpridos.

A Miele não assume responsabilidade por danos ocorridos devido
à inobservância destas instruções.

Guarde o livro de instruções e de montagem e entregue-o a um
eventual futuro proprietário.

 Perigo de ferimentos e de danos materiais devido a queda do
aparelho de frio.
O aparelho de frio é muito pesado e, com a porta do aparelho
aberta, tende a tombar para a frente.

Mantenha a porta do aparelho fechada até que o aparelho de frio
esteja definitivamente montado e fixo no nicho de acordo com as
instruções de utilização e montagem.

5

Medidas de segurança e precauções

Uso adequado

 O aparelho de frio destina-se a uso doméstico e em condições de

instalação equiparáveis ao uso doméstico como, por exemplo,
em lojas, escritórios e condições de trabalho similares:
– em propriedades agrícolas;
– de clientes em hotéis, motéis, pousadas e outros ambientes do­mésticos típicos.
Este aparelho de frio não se destina a ser utilizado no exterior.

 Utilize o aparelho somente a nível doméstico para manter os ali-

mentos frescos.
Qualquer outra utilização não é permitida.

 O aparelho de frio não é adequado para armazenamento e refrige-

ração de medicamentos, plasma sanguíneo, preparados laborato­riais ou de matérias e produtos semelhantes subjacentes à diretiva
de dispositivos médicos. O uso inadequado do aparelho pode ter
como resultado danos ou a deterioração dos produtos armazena­dos. Além disso, o aparelho não é adequado para funcionar em
áreas onde exista risco de explosão.
A Miele não se responsabiliza por danos causados pelo uso inadver­tido ou por utilização incorreta.

 As pessoas (incluindo as crianças) que, devido às suas capacida-

des físicas, sensoriais ou psíquicas ou ainda por inexperiência ou
desconhecimento, não estejam em condições de utilizar o aparelho
de frio com segurança, terão de estar sob vigilância durante a utiliza­ção.
Estas pessoas só podem utilizar o aparelho de frio sem serem vigia­das se lhes foi explicado o seu funcionamento de forma que o pos­sam utilizar com segurança e tenham capacidade para reconhecer
os perigos daí resultantes.

6

Medidas de segurança e precauções

Crianças em casa

 As crianças menores de 8 anos devem ser mantidas afastadas do

aparelho, a menos que sejam continuamente supervisionadas.

 As crianças a partir de oito anos de idade só podem utilizar o

aparelho sem serem vigiadas se lhes foi explicado o seu funciona­mento de forma que o possam utilizar com segurança. As crianças
devem ter capacidade para reconhecer e compreender o perigo de
uma utilização incorreta.

 As crianças não devem efetuar trabalhos de limpeza ou manuten-

ção no aparelho sem serem vigiadas.

 Vigie as crianças que estejam perto do aparelho. Não permita que

as crianças brinquem com o aparelho.

 Risco de ferimentos nas zonas das dobradiças da porta. Especial-

mente as crianças devem ser mantidas afastadas.

 Risco de asfixia! As crianças ao brincarem com o material da em-

balagem (p.ex., películas) podem correr risco de asfixia caso se en­volvam ou tapem a cabeça com esse material. Mantenha o material
da embalagem fora do alcance das crianças.

7

Medidas de segurança e precauções

Segurança técnica

 O circuito de refrigeração foi testado em relação a fugas. O apare-

lho corresponde às normas de segurança em vigor e às diretivas da
UE.

 Este aparelho de frio contém produto refrigerante isobutano

(R600a), um gás natural com elevada compatibilidade ambiental mas
inflamável. Este refrigerante não danifica a camada de ozono e não
contribui para o aumento do efeito de estufa.
A utilização deste refrigerante ecológico causou, em parte, um au­mento do ruído operacional. Além do ruído de funcionamento do
compressor, pode ocorrer ruído do fluxo durante todo o ciclo de re­frigeração. Infelizmente, esses efeitos são inevitáveis, mas não afe­tam o desempenho do aparelho de frio.
Ao transportar e instalar/colocar o aparelho de frio, certifique-se de
que nenhuma parte do circuito de refrigeração está danificada. Fu­gas de produto refrigerante podem provocar lesões oculares.
No caso de danos:

– Evite acender ou fazer chamas.
– Desligue o aparelho de frio da rede elétrica.
– Proceda durante alguns minutos ao arejamento do local onde o

aparelho está instalado.

– Contacte o serviço de assistência técnica.

 Quanto mais produto refrigerante o aparelho tiver, maior deverá

ser o espaço onde o aparelho está instalado. Se existirem fugas e
caso o espaço seja demasiado pequeno, poderá formar-se uma
mistura de gás/ar. Por cada 11g de produto refrigerante deverá exis­tir pelo menos 1m3 de espaço. Consulte a placa de caraterísticas do
aparelho, onde encontra a indicação exata sobre a quantidade de
produto refrigerante existente nesse aparelho.

8

Medidas de segurança e precauções

 Os dados sobre a ligação elétrica (segurança, tensão e frequên-

cia) mencionados na placa de caraterísticas do aparelho devem cor­responder à tensão da rede elétrica, para que sejam evitadas avarias
no aparelho.
Compare estes dados antes de efetuar a ligação. Em caso de dúvida
consulte um eletricista qualificado.

 A segurança elétrica do aparelho só está garantida se a ligação à

corrente for efetuada por meio de uma tomada com contacto de se­gurança. Este requisito fundamental de segurança deve existir. Em
caso de dúvida contacte um eletricista e mande rever a instalação
elétrica.

 O funcionamento fiável e seguro do aparelho só está garantido, se

o mesmo for ligado à rede pública de eletricidade.

 Para que, em caso de emergência, o aparelho de frio possa ser

desligado rapidamente da corrente elétrica, a tomada deve ficar ins­talada em local acessível e nunca atrás do aparelho.

 Se o cabo de ligação fornecido estiver danificado, o mesmo deve

ser substituído por uma peça sobressalente de origem para evitar
perigos para o utilizador. Só com peças sobressalentes de origem é
que a Miele garante o cumprimento das condições de segurança.

 Tomadas múltiplas ou um cabo de prolongamento não garantem

a segurança necessária (risco de incêndio). Não utilize estes disposi­tivos para ligar o aparelho à corrente elétrica.

 Se a humidade entrar em contacto com os componentes elétricos

ou com o cabo de alimentação poderá causar curto-circuito. Por es­te motivo, o aparelho de frio não deve funcionar em espaços húmi­dos (p.ex., garagem, lavandarias, etc.).

 Este aparelho não pode ser utilizado em unidades móveis (por ex.

embarcações).

9

Medidas de segurança e precauções

 Danos no aparelho podem pôr a sua segurança em risco. Verifi-

que se há algum dano visível. Nunca ponha um aparelho com defei­to em funcionamento.

 Utilize o aparelho de frio só após estar montado, para que o seu

correto funcionamento fique garantido.

 Ao instalar ou ao efetuar trabalhos de manutenção ou de repara-

ção deverá desligar o aparelho da corrente elétrica. O aparelho só
está desligado da corrente elétrica quando:

– os disjuntores do quadro elétrico estiverem desligados; ou
– os fusíveis roscados da instalação elétrica estiverem completa-

mente desaparafusados; ou

– o cabo de ligação à corrente estiver desligado da tomada. Não

puxe pelo cabo de ligação, mas sim pela ficha para o desliga­mento da corrente.

 A instalação inadequada ou trabalhos de reparações e manuten-

ção executados indevidamente podem ter consequências graves
para o utilizador.
Os trabalhos de instalação, manutenção ou de reparação só devem
ser executados por técnicos autorizados Miele.

 Perde o direito à garantia se o aparelho não for reparado pelo ser-

viço de assistência técnica autorizado Miele.

 Só com peças originais é que a Miele garante o cumprimento das

condições de segurança. As peças com defeito só podem ser subs­tituídas por peças originais Miele.

Utilização adequada

 Este aparelho foi fabricado para uma determinada classe de clima

(temperatura ambiente) cujos limites têm de ser mantidos. A classe
de clima correspondente está indicada na placa de caraterísticas si­tuada no interior do aparelho. A temperatura ambiente baixa provoca
paragens longas do compressor de forma que o aparelho não pode­rá manter a temperatura necessária.

10

Medidas de segurança e precauções

 As secções transversais de arejamento e ventilação não podem

ser tapadas ou obstruídas. Não ficando garantida a circulação de ar
adequada. O consumo de energia aumenta e algumas peças podem
ficar danificadas.

 Se armazenar gordura ou azeite nos compartimentos da porta de-

ve verificar se os recipientes estão corretamente fechados. Gordura
ou azeite pode provocar fissuras no revestimento.

 Perigo de incêndio e de explosão. Não guarde no aparelho de frio

materiais explosivos ou qualquer outro produto que contenha gás
propulsor inflamável (como, p.ex., latas de spray). As misturas de
gases inflamáveis podem inflamar-se devido a componentes elétri­cos.

 Risco de explosão. Não use aparelhos elétricos dentro do apare-

lho de frio (p. ex. para fazer gelados). Pode haver formação de faís­cas.

 Se consumir alimentos fora de prazo corre o risco de intoxicação

alimentar.
O tempo de armazenamento depende de vários fatores como por
ex. do grau de frescura, da qualidade dos produtos e da temperatura
de armazenamento. Verifique a data de validade e as indicações de
armazenamento indicadas pelo fabricante do alimento.

 Utilize apenas acessórios originais Miele. Se forem montados ou

ligados outros acessórios ou peças, fica excluído o direito à garan­tia.

11

Medidas de segurança e precauções

Limpeza e manutenção

 Nunca deverá lubrificar a borracha de vedação da porta.

Com o decorrer do tempo ficará porosa e terá de ser substituída.

 O vapor de aparelhos de limpeza a vapor pode atingir peças con-

dutoras elétricas e provocar curto circuito.
Para efetuar a limpeza e descongelar o aparelho não utilize um apa­relho de limpeza a vapor.

 Objetos pontiagudos ou afiados danificam o gerador de frio e o

aparelho fica inoperável. Por isso não utilize objetos pontiagudos ou
afiados para

– retirar gelo do aparelho,
– ou soltar cuvetes e alimentos.

 Para descongelar o aparelho não utilize aquecedores elétricos ou

velas. Risco de danos materiais.

 Não utilize igualmente sprays de descongelação ou produtos

idênticos. Estes podem provocar a formação de gases inflamáveis,
conter solventes perigosos ou serem nocivos à saúde.

12

Medidas de segurança e precauções

Transporte

 Transporte o aparelho sempre em posição vertical e na embala-

gem de transporte para evitar danos.

 Risco de lesões e de danos materiais. Devido ao peso elevado do

aparelho de frio, efetue o seu transporte com a ajuda de uma segun­da pessoa.

Eliminação do seu aparelho antigo

 Se necessário, destrua a trava da porta do seu antigo aparelho de

frio. Assim irá impedir que crianças ao brincarem se tranquem den­tro do aparelho, correndo risco de vida.

 As fugas de produto refrigerante podem provocar lesões oculares.

Não danifique peças do sistema de refrigeração, por exemplo:

– perfurando os tubos de circulação do produto refrigerante;
– dobrando os tubos;
– raspando camadas protetoras de superfícies.

13

O seu contributo para proteção do ambiente

Eliminação da embalagem de transporte

A embalagem protege o aparelho con­tra danos de transporte. Os materiais
da embalagem são selecionados do
ponto de vista ecológico e compatibili­dade com o meio ambiente e por isso
são recicláveis.

A devolução da embalagem ao ciclo de
reciclagem contribui para economia de
matérias primas e redução de resíduos.
Informe-se sobre os pontos de devolu­ção de embalagens.

Eliminação do equipamento em fim de vida útil

Os equipamentos elétricos e eletróni­cos contêm diversos materiais valiosos.
Também contêm determinadas subs­tâncias, misturas e componentes que
foram necessários para o seu funciona­mento e segurança. No lixo doméstico,
bem como no caso de tratamento in­correto, estes podem causar danos na
saúde das pessoas e no meio ambien­te. Por isso, não coloque o seu equipa­mento em fim de vida útil, em qualquer
circunstância, no lixo doméstico.

pessoais do equipamento em fim de vi­da útil é um processo, do ponto de vis­ta legal, da sua responsabilidade.

Certifique-se de que os tubos do seu
aparelho de frio não são danificados até
ser efetuado o transporte para um pon­to de eliminação.
Desse modo fica garantido que tanto o
refrigerante existente no ciclo de refri­geração como o óleo existente no com­pressor não escapam para o ambiente.

Mantenha o seu equipamento em fim
de vida útil, até ser transportado, fora
do alcance de crianças. Para informa­ções, leia o capítulo «Medidas de segu­rança e precauções» nestas instruções
de utilização e montagem.

Em vez disso, utilize os pontos oficiais
de entrega e reciclagem de equipamen­tos elétricos e eletrónicos da sua junta
de freguesia, de Agentes Miele ou da
Miele. A eliminação de eventuais dados

14

*
I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

Local de instalação

O espaço indicado deve ser seco e
bem ventilado.

Quando escolher o local de instalação,
pondere o facto de que o consumo
energético do aparelho de frio aumenta
caso este se encontre próximo de uma
fonte de aquecimento, um fogão ou ou­tra fonte de calor. Também deve ser
evitada a incidência direta da luz do sol.
Quanto mais elevada for a temperatura
ambiente, mais tempo o compressor fi­ca a funcionar, logo, maior é o consu­mo de energia do aparelho de frio.

Ao encastrar o aparelho de frio, tome
nota do seguinte:

– A tomada deve estar localizada fora

da parte posterior do aparelho e deve
estar facilmente acessível em caso
de emergência.

– Tanto a ficha como o cabo de ali-

mentação não devem estar em con­tacto com a parte posterior do apare­lho de frio, porque podem ficar dani­ficados pelas vibrações do aparelho.

– Outros aparelhos também não de-

vem ser ligados a tomadas situadas
na parte posterior deste aparelho de
frio.

Se o local onde o aparelho vai ser insta­lado ficar junto a uma fonte de calor,
mantenha a seguinte distância mínima
entre essa fonte de calor e:

– fornos elétricos ou a gás

pelo menos 3cm

– fornos a óleo ou a carvão

pelo menos 30cm.

No caso de não ser possível manter es­tas distâncias mínimas, é necessário
montar uma placa para fazer o isola­mento entre o aparelho de frio e a fonte
de calor.

Classe de clima

O aparelho foi projectado para uma de­terminada classe de clima (área da tem­peratura ambiente) cujos limites devem
ser observados. A classe de clima está
indicada na placa de identificação, no
interior do aparelho.

Classe de clima Temperatura am-

biente

SN +10até +32°C

N +16até +32°C

ST +16até +38°C

T +16até +43°C

Temperatura ambiente baixa provoca
paragens longas do compressor, o que
pode conduzir a temperaturas elevadas
no interior do aparelho com os danos
consequentes.

15

*
I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

 Perigo de danos devido a eleva-

da humidade do ar.
No caso de elevada humidade do ar,

a água condensada pode ficar depo­sitada nas paredes exteriores do
aparelho e levar a corrosão.

Instale o aparelho de frio num espa­ço seco e/ou climatizado com venti­lação suficiente.

Após a instalação certifique-se de
que a porta do aparelho fecha corre­tamente, de que as secções trans­versais de ventilação e arejamento
foram mantidas e o aparelho de frio
foi instalado tal como descrito nes­tas instruções de utilização e monta­gem.

Indicações de montagem

 Perigo de danos e ferimentos

devido a queda do aparelho de frio.
O aparelho de frio é muito pesado e,

com a(s) porta(s) do aparelho aber­ta(s), tende a tombar para a frente.

Mantenha a porta/as portas do apa­relho fechadas até que o aparelho de
frio esteja definitivamente montado e
fixo no nicho de acordo com as ins­truções de utilização e montagem.

Devido ao peso e tamanho do apare­lho de frio, a montagem deve ser
executada impreterivelmente com a
ajuda de uma segunda pessoa.

Móveis/Acessórios

O aparelho tem de ser fixado com para­fusos aos móveis que possam existir ao
lado e na zona superior. Por este moti­vo os móveis/acessórios aos quais o
aparelho vai ser fixado devem estar fi­xos ao solo ou à parede.

16

*
I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

Capacidade de carga da base de apoio

Para garantir a instalação segura do
aparelho de frio, assim como todas as
funções, a base de apoio deve estar
plana e nivelada.

A base de apoio deve ser composta por
material duro e inflexível.

Devido ao peso elevado de um apare­lho de frio completamente carregado, é
necessário que a base de apoio seja
extremamente resistente para suportar
o peso. Se necessário, informe-se junto
de um arquiteto ou especialista em
construção.

O peso de um aparelho de frio comple­tamente carregado é de aproximada­mente:

K 2601 Vi, K 2611 Vi 325 kg
K 2801 Vi, K 2811 Vi 380 kg
K 2901 Vi, K 2911 Vi 448 kg

Arejamento e ventilação

 Risco de incêndio e de danos

causados por arejamento e ventila­ção insuficientes.

Se o aparelho de frio não tiver areja­mento e ventilação suficientes, o
compressor liga com mais frequên­cia e funciona durante um período
de tempo mais longo.
Isso leva a um aumento do consumo
de energia e a um aumento da tem­peratura de funcionamento do com­pressor, o que poderá ter como con­sequência danos no compressor.

Certifique-se de que existem um are­jamento e uma ventilação suficientes
do aparelho de frio.

Respeite rigorosamente as aberturas
transversais de arejamento e ventila­ção indicadas. As aberturas transver­sais de arejamento e ventilação não
podem ser tapadas ou obstruídas.

Batente da porta

 Perigo de danos e ferimentos ao

mudar o batente da porta.
A mudança manual do batente da

porta pode provocar danos no apa­relho e causar ferimentos.

O aparelho de frio é fornecido com
um batente fixo. Em nenhuma cir­cunstância execute a mudança do
batente da porta por si só.

Se for necessário mudar o batente
da porta, contacte o serviço de as­sistência técnica.

17

*
I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

Side-by-side

Este aparelho de frio pode ser instalado
com outro aparelho de frio «Side-by-si­de». Na visão geral que se segue, pode
ver quais as opções de instalação Side­by-side existentes com o seu aparelho
de frio.

Dependendo da situação da instala­ção, irá precisar do kit de montagem
Side-by-side para a montagem Side­by-side (consulte o capítulo «Acessó­rios», seção «Acessórios que podem
ser adquiridos posteriormente»).

A fixação dos aparelhos de frio está
descrita no manual de instruções do
kit de montagem Side-by-side.

. . . com parede intermédia

A parede a entre os aparelhos de frio
instalados lado a lado deve ter uma
espessura de, no mínimo, 16mm.

Caso os batentes de porta dos apa­relhos de frio se encontrem lado a la­do, deve considerar impreterivelmen­te a espessura das frentes dos mó­veis e das maçanetas das portas pa­ra que as portas dos aparelhos não
colidam e não sejam danificadas
aquando da abertura em simultâneo.

Os aparelhos de frio são fixados no res­petivo nicho individualmente com o ma­terial de montagem fornecido.

Se a parede intermédia a tiver uma es-
pessura inferior a 160mm, é necessá­rio o aquecimento de parede lateral do
conjunto de montagem Side-by-side
para evitar a formação de água con­densada e eventuais danos daí resul­tantes.

Durante o planeamento dos nichos
de montagem considere que o nicho
de montagem no qual é incorporado
o aparelho de frio com o aquecimen­to de parede lateral tem de ter de ba­se uma largura superior em 4mm
(ver capítulo «Instalação», secção
«Dimensões de montagem»).

18

Se a parede intermédia a tiver uma es-
pessura superior a 160mm, não é ne­cessário o conjunto de montagem Side­by-side ou o aquecimento de parede la­teral.

*
I
N
S
T
A
L
L
A
T
I
O
N
*

. . . sem parede intermédia

Caso entre os aparelhos de frio instala­dos lado a lado não se encontre qual­quer parede intermédia, os aparelhos
de frio devem ser ligados entre si com a
ajuda do kit de montagem Side-by-si­de. Além disso, tem de ser instalado o
aquecimento de parede lateral para evi­tar a formação de água condensada e
eventuais danos daí resultantes.

Instalação

19

*

≥ 629 mm

610 mm

2134−2164 mm

30 mm

22 mm

≥ 262 mm

102 mm

≥ 102 mm

≥ 85 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

Dimensões para encastrar

K2601Vi, K2611Vi

Vista lateral
20

*

≥ 629 mm

762 mm

2134−2164 mm

30 mm

22 mm

≥ 262 mm

102 mm

≥ 102 mm

≥ 85 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

K2801Vi, K2811Vi

Instalação

Vista lateral

21

*

915 mm

2134−2164 mm

≥ 629 mm

30 mm

22 mm

≥ 262 mm

102 mm

≥ 102 mm

≥ 85 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

K2901Vi, K2911Vi

Vista lateral

22

*

10 mm

677 mm

≤ 38 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Dimensões com a porta aberta (ângulo de abertura de 90°)

K2601Vi, K2611Vi

Instalação

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

23

*

10 mm

≤ 38 mm

829 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

K2801Vi, K2811Vi

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

24

*

10 mm

≤ 38 mm

982 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

K2901Vi, K2911Vi

Instalação

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

25

*

299 mm

677 mm

115°

≤ 38 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

Dimensões com a porta aberta (ângulo de abertura de 115°)

K2601Vi, K2611Vi

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

26

*

363 mm

829 mm

115°

≤ 38 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

K2801Vi, K2811Vi

Instalação

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

27

*

428 mm

982

mm

115°

≤ 38 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

K2901Vi, K2911Vi

* A dimensão para a frente do móvel e o puxador varia em função da conceção da
cozinha.

28

*

≥ 102−132 mm

2029 mm

604 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Dimensões da frente do móvel

K2601Vi, K2611Vi

Instalação

29

*

756 mm

2029 mm

≥ 102−132 mm

I
N
S
T
A
L
L
A
T
I
O
N
*

Instalação

K2801Vi, K2811Vi

30
