Miele K 2601 Vi, K 2611 Vi, K 2801 Vi, K 2811 Vi, K 2901 Vi User manual [no]
...
Bruks- og monteringsanvisning
Kjøleskap
Bruks- og monteringsanvisningen må leses før oppstilling – installasjon –
igangsetting. Da beskytter du deg mot person- og materiellskade.
no-NO M.-Nr. 11 347 440
Innhold
Sikkerhetsregler .................................................................................................... 5
Aktivt miljøvern.................................................................................................... 14
Installasjon........................................................................................................... 15
Oppstillingssted..................................................................................................... 15
Klimaklasse ...................................................................................................... 15
Henvisninger for innbygging.................................................................................. 16
Kjøkkeninnredning/inventar.............................................................................. 16
Nisjebunnens bæreevne................................................................................... 17
Ventilasjon ........................................................................................................ 17
Dørhengsel ....................................................................................................... 17
Side-by-side..................................................................................................... 18
Innbyggingsmål ..................................................................................................... 20
Mål ved åpen dør (åpningsvinkel 90°) .............................................................. 23
Mål ved åpen dør (åpningsvinkel 115°) ............................................................ 26

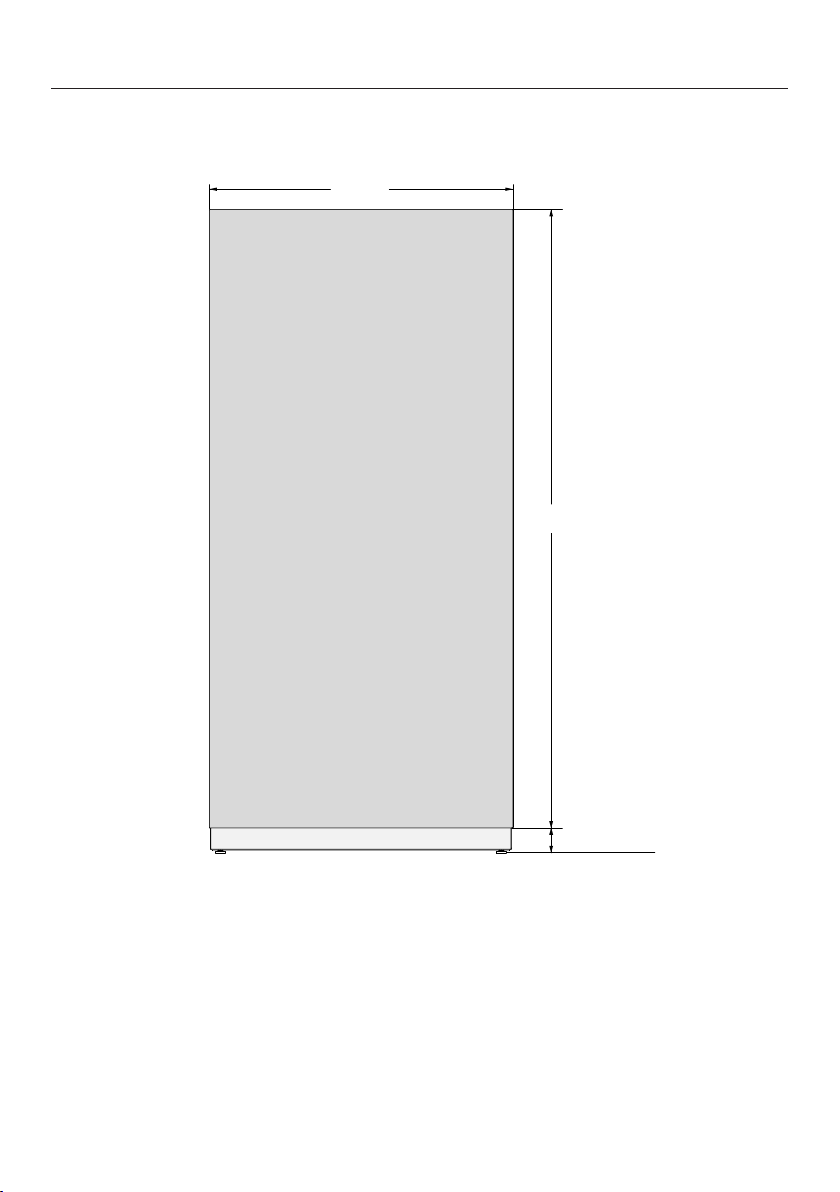

Mål på møbelfronten ............................................................................................. 29
Innbygging av skapet ............................................................................................ 32
Før du starter... ................................................................................................. 32
Nødvendig verktøy: .......................................................................................... 32
Vekt på møbelfronten ....................................................................................... 33
Justering av innbyggingsnisjen ........................................................................ 33
Kontroll av innbyggingsnisjen........................................................................... 34
Før innbyggingen.............................................................................................. 34
Klargjøring av innbyggingsnisjen...................................................................... 35
Skyve skapet inn i innbyggingsnisjen............................................................... 38

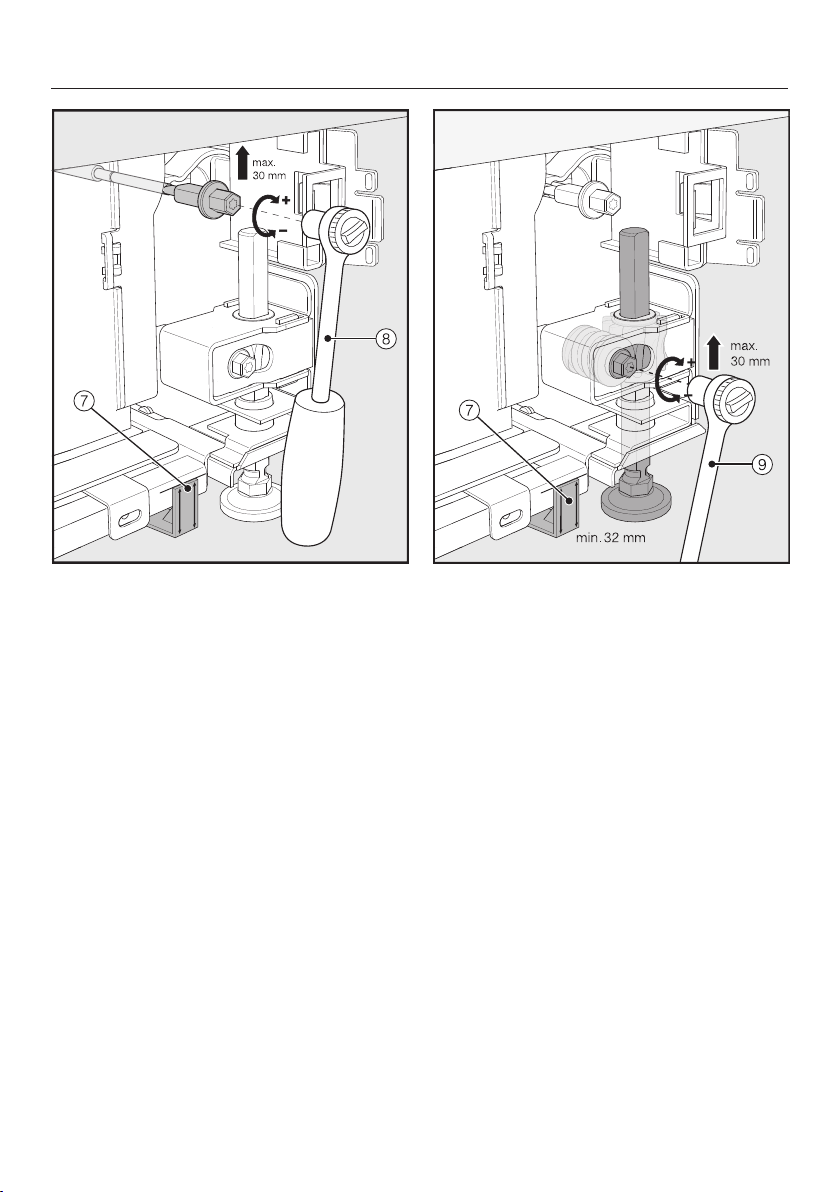

Justering av skapet .......................................................................................... 39

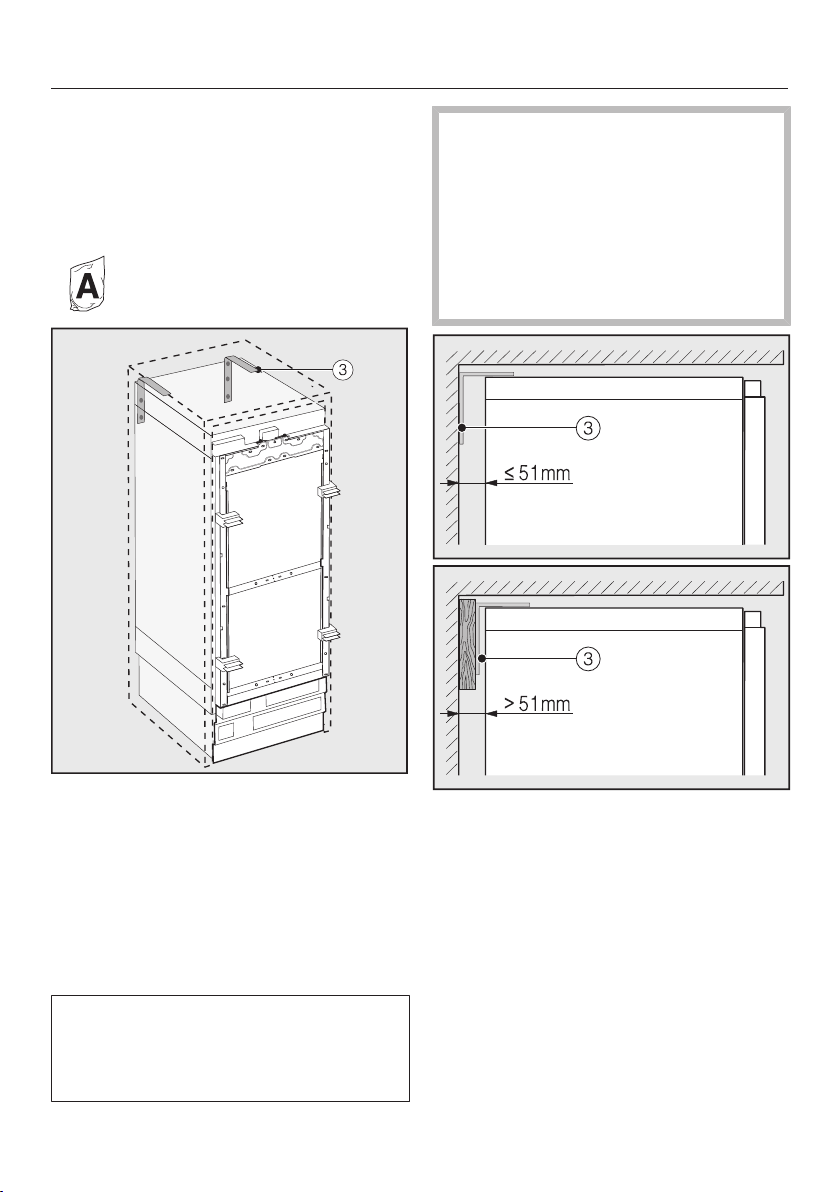

Festing av kjøle-/fryseskapet i innbyggingsnisjen............................................ 42
Forberedelse for montering av møbelfronten ................................................... 44
Festing og justering av møbelfronten ............................................................... 47
Festing av deksler ............................................................................................ 51
Festing av sokkellist og sokkelforblending....................................................... 53
Begrensning av skapdørens åpningsvinkel...................................................... 54
Elektrotilkobling..................................................................................................... 55
Energisparing....................................................................................................... 57
Beskrivelse av skapet ......................................................................................... 59
Hovedskjerm ......................................................................................................... 61
Innstillingsmodus .............................................................................................. 62
Tilbehør ................................................................................................................64
Medfølgende tilbehør ............................................................................................ 64
Ekstrautstyr: .......................................................................................................... 64
2
Innhold
Første igangsetting ............................................................................................. 66
Valg av riktig dørassistent (Push2open/Pull2open) ......................................... 66
Feste klistremerker i MasterFresh-sonen ......................................................... 67
Innsetting av Active AirClean-filter ................................................................... 68
Betjening av skapet............................................................................................... 68
Utføre første igangsetting................................................................................. 69
Inn- og utkobling av skapet................................................................................ 70
Ved lengre fravær .................................................................................................. 70
Flere innstillinger................................................................................................. 71
Inn- eller utkobling av Tastelås /.................................................................... 71
Innstilling av temperatur i MasterFresh-sonen (skuff med lav luftfuktighet) .... 71
Inn- eller utkobling av Ecomodus ..................................................................... 72
Gjennomføring av Selvtest................................................................................ 72
Slå på Dørassistent ........................................................................................... 73
Utkobling av Dørassistent ................................................................................. 75
Miele@home.......................................................................................................... 75
Utkobling av Messeinnstilling............................................................................. 78
Nullstille innstillinger til fabrikkinnstilling .......................................................... 80
Inn- eller utkobling av Sabbatmodus................................................................. 82
Inn-, utkobling eller nullstilling av Indikator Active AirClean-filter .................... 83
Riktig temperatur ................................................................................................85
... i kjølesonen og i MasterFresh-sonen ................................................................ 85
Automatisk temperaturfordeling (DynaCool).................................................... 85
Innstilling av temperatur........................................................................................ 86

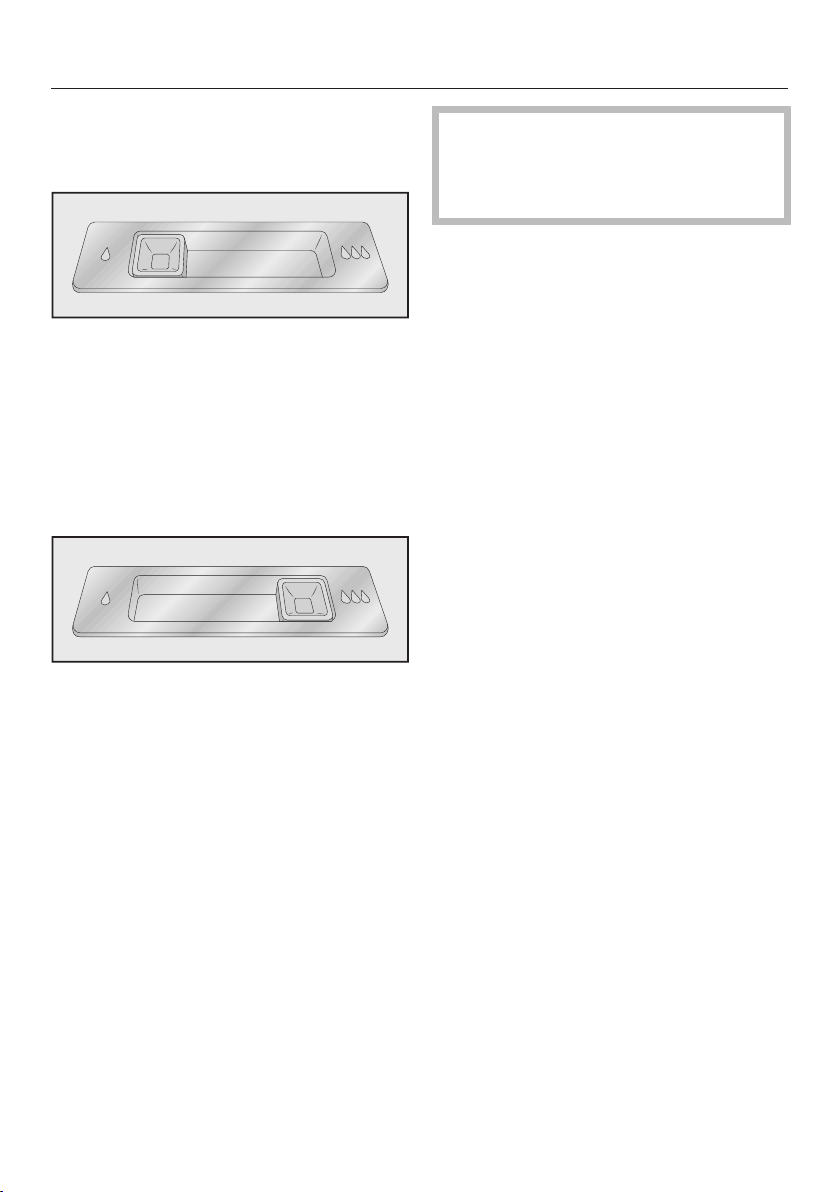

Regulering av temperatur i skuffen med lav luftfuktighet i
MasterFresh-sonen .......................................................................................... 86
Mulige innstillingsverdier for temperaturen ...................................................... 86
Bruk av Superkjøl ................................................................................................87
Døralarm............................................................................................................... 88
Innredning ............................................................................................................89

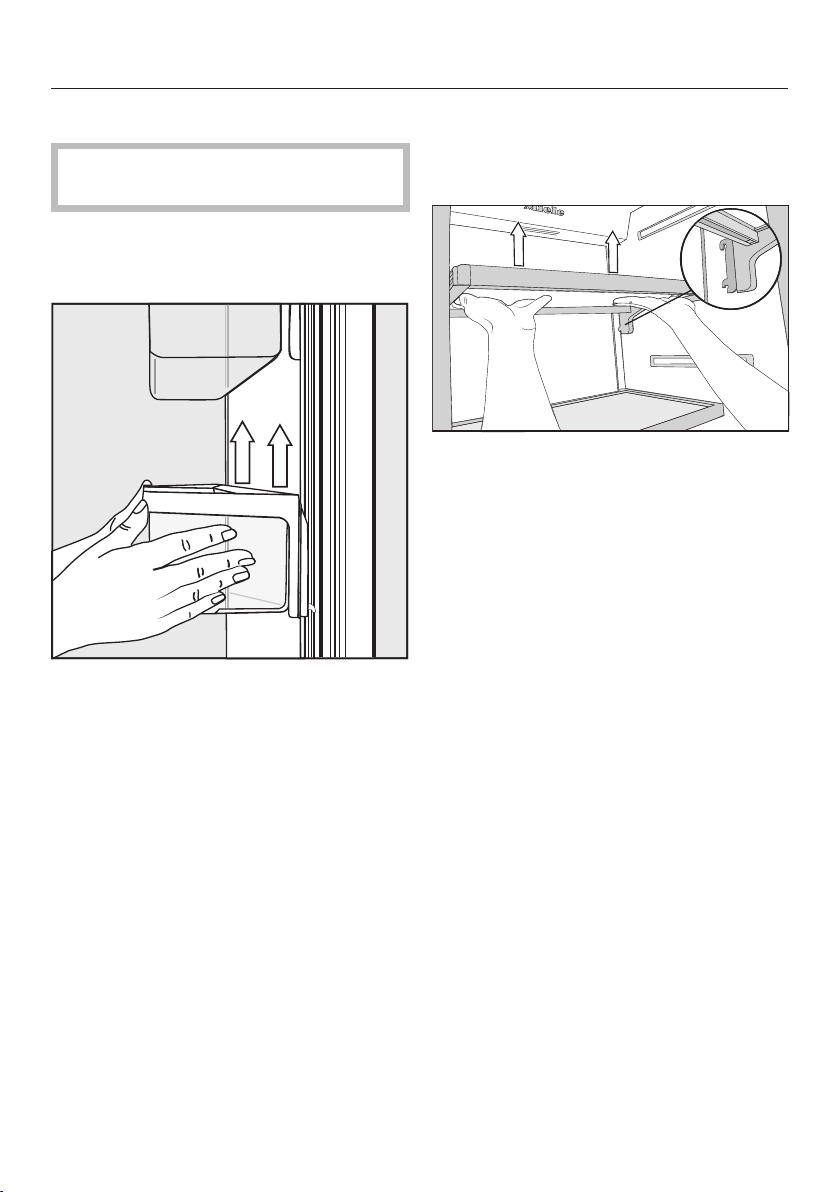

Flytting av hyllene i døren...................................................................................... 89
Flytting av hyller .................................................................................................... 89
Uttak av hengeskuff .............................................................................................. 90
Uttak av skuffer i kjølesonen ................................................................................. 91
Lagring av matvarer i kjølesonen.......................................................................92
Forskjellige kjøleområder....................................................................................... 92
Ikke egnet for kjølesone ........................................................................................ 93
Tips ved kjøp av matvarer ..................................................................................... 94
3
Innhold
Riktig oppbevaring av matvarer ............................................................................ 94
Lagring av matvarer i MasterFresh-sonen........................................................ 95
MasterFresh-sone ................................................................................................. 95
Skuff med høyere luftfuktighet med fuktighetsregulering ................................ 95
Skuff med lav luftfuktighet med regulerbar temperatur.................................... 97
Automatisk avriming ...........................................................................................99
Rengjøring og stell ............................................................................................100
Henvisninger til rengjøringsmidler....................................................................... 100
Før rengjøring av kjøle-/fryseskapet.................................................................... 101
Innvendig rom, tilbehør........................................................................................ 101
Rengjøring av dørpakning ................................................................................... 102
Rengjøring av ventilasjons- arealer ..................................................................... 102
Utskiftning av Active AirClean-filter..................................................................... 102
Etter rengjøringen................................................................................................ 103
Hvis feil oppstår................................................................................................. 104
Årsaker til støy................................................................................................... 109
Service................................................................................................................110
Kontakt ved feil.................................................................................................... 110
Garanti................................................................................................................. 110
Samsvarserklæring ...........................................................................................111
Opphavsretter og lisenser ................................................................................ 112
4
Sikkerhetsregler
Dette kjøle-/fryseskapet oppfyller de påbudte sikkerhetskravene.
Bruk som ikke er forskriftsmessig, kan imidlertid føre til skader på
personer og gjenstander.
Les den vedlagte bruks- og monteringsanvisningen nøye før du tar
i bruk kjøle-/fryseskapet. Den gir viktige opplysninger om innbygging, sikkerhet, bruk og vedlikehold. På denne måten beskytter du
deg selv og unngår skader på kjøle-/fryseskapet.
I henhold til internasjonal standard IEC60335-1 ber Miele uttrykkelig om at kapittelet om installasjon av kjøle-/fryseskapet samt
sikkerhetshenvisninger og advarsler må leses nøye og følges.
Miele kan ikke gjøres ansvarlig for skader som skyldes at disse
henvisningene ikke blir fulgt.
Ta vare på bruks- og monteringsanvisningen og gi den videre til en
eventuell senere eier.
Stor fare for skade hvis kjøle-/fryseskapet velter.
Kjøle-/fryseskapet er veldig tungt og kan velte fremover når skapdøren er åpen.
Hold skapdøren lukket til kjøle-/fryseskapet er bygget inn og festet
i nisjen iht. bruks- og monteringsanvisningen.
5
Sikkerhetsregler
Forskriftsmessig bruk
Kjøle-/fryseskapet er bestemt for bruk i husholdningen og på hus-
holdningsliknende steder, som f.eks.
- i butikker, kontorer og lignende arbeidsomgivelser
- på gårdsbruk
- av kunder på hoteller, moteller, pensjonater og andre typiske bomiljø.
Dette skapet er ikke bestemt for utendørs bruk.
Kjøleskapet skal kun brukes innenfor rammen av hva som er van-
lig innen husholdning, til kjøling og oppbevaring av matvarer.
Andre bruksområder er ikke tillatt.
Skapet er ikke egnet for lagring eller kjøling av medikamenter,
blodplasma, laboratoriepreparater eller lignende stoffer eller produkter iht. direktivet for medisinprodukter. Misbruk av skapet kan føre til
skader på de lagrede varene eller at de forderves. Skapet er ikke
egnet for drift i områder hvor det er fare for eksplosjon.
Miele er ikke ansvarlig for skader som skyldes ikke forskriftsmessig
bruk eller feil betjening.
Personer (inkludert barn), som på grunn av sin psykiske eller fysis-
ke tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å
betjene kjøle-/fryseskapet på en sikker måte, må være under tilsyn
av en ansvarlig person.
De får bare bruke kjøle-/fryseskapet uten tilsyn, dersom de har fått
opplæring i sikker bruk og forstår mulige farer ved feil betjening.
6
Sikkerhetsregler
Barn i husholdningen
Barn under 8 år må holdes vekk fra skapet, med mindre de er
under konstant tilsyn.
Barn over åtte år får bare betjene skapet uten tilsyn, dersom be-
tjeningen er forklart slik, at de kan bruke det på en sikker måte. Barn
må kunne se og forstå mulige farer ved feil betjening.
Barn må ikke rengjøre eller vedlikeholde skapet uten tilsyn.
Hold øye med barn som befinner seg i nærheten av skapet. Ikke la
barn leke med skapet.
Det er fare for å skade seg i hengselsområdet på skapdøren. Spe-
sielt barn bør holdes vekk fra skapet.
Fare for kvelning! Hvis barn leker med forpakningsmaterialer, kan
de vikle seg inn i f.eks. folie eller trekke den over hodet og kveles.
Hold forpakningsmaterialene vekk fra barn.
7
Sikkerhetsregler
Teknisk sikkerhet
Det er kontrollert at kretsløpet for kjølemiddelet er tett. Skapet
oppfyller de gjeldende sikkerhetsbestemmelsene og EU-direktiver.
Dette kjøle-/fryseskapet inneholder kjølemiddelet Isobutan
(R600a), en naturgass som er skånsom mot miljøet, men er brennbar. Kjølemiddelet skader ikke ozonlaget og øker ikke drivhuseffekten.
Bruken av dette miljøvennlige kjølemiddelet har delvis ført til økt
driftsstøy. I tillegg til støy fra kompressoren, kan det forekomme
strømningslyder i hele kuldekretsløpet. Disse effektene kan dessverre ikke unngås, men de har ingen innflytelse på kjøle-/fryseskapets yteevne.
Pass på ved transport og oppstilling av kjøle-/fryseskapet, at ingen
deler av kuldekretsløpet blir skadet. Kjølemedium som spruter ut,
kan skade øynene.
Ved skader:
– Unngå åpen ild eller gnisttennere.
– Koble skapet fra el-nettet.
– Gjennomluft rommet der skapet står i noen minutter.
– Ta kontakt med Mieles serviceavdeling.
Jo mer kjølemedium det er i et skap, desto større må rommet væ-
re der skapet blir oppstilt. Ved en eventuell lekkasje kan det i for små
rom dannes en brennbar gass-luft-blanding. Per 11g kjølemedium

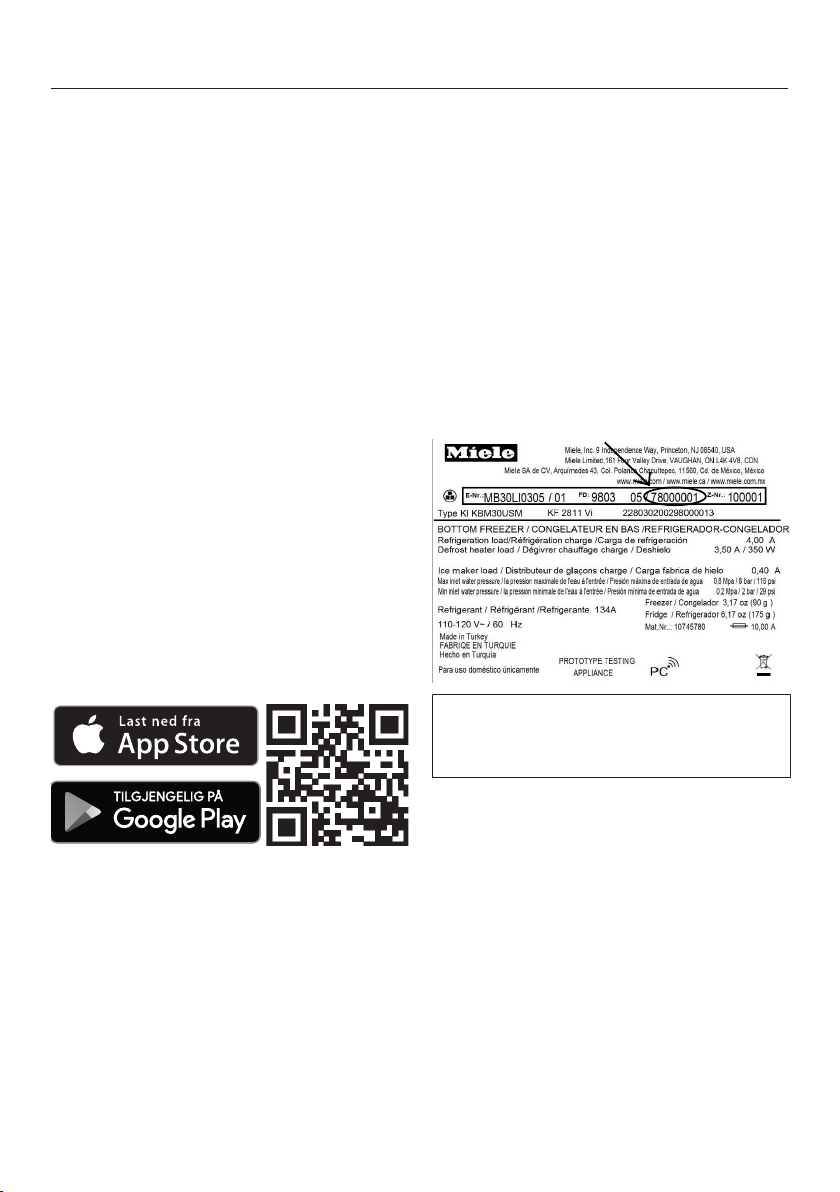

må rommet være minst 1m3 stort. Mengden kjølemedium står på typeskiltet innvendig i skapet.
Tilkoblingsdataene (sikring, frekvens, spenning) på skapets type-
skilt må stemme overens med dataene for el-nettet, slik at det ikke
oppstår skader på skapet. Sammenlign disse dataene før tilkobling.
Spør elektrofagfolk hvis du er i tvil.
8
Sikkerhetsregler
Sikkerheten for skapets elektriske anlegg garanteres kun hvis det
kobles til et forskriftsmessig installert jordingssystem. Det er meget
viktig at denne grunnleggende sikkerhetsforutsetningen er i orden. I
tvilstilfelle bør en fagperson kontrollere elektroinstallasjonen.
Pålitelig og sikker drift av skapet er kun sikret, når skapet er koblet
til det offentlige strømnettet.
For at skapet skal kunne kobles raskt fra strømnettet i nødstilfelle,
må stikkontakten være plassert ved siden av skapet og være lett tilgjengelig.
Dersom vedlagt tilkoblingsledning er skadet, må den skiftes ut
med en originaldel, for å unngå fare for brukeren. Kun ved bruk av
originale reservedeler garanterer Miele at de sikkerhetskravene som
stilles til produktene, blir oppfylt.
Flerveis-stikkontakt eller skjøtekabler gir ikke nødvendig sikkerhet
for skapet (brannfare). De må ikke brukes for å koble skapet til elnettet.
Hvis fuktighet kommer i kontakt med spenningsførende deler eller
med tilkoblingsledningen, kan det føre til kortslutning. Skapet må
ikke brukes i områder hvor det er fuktighet eller fare for vannsprut
(f.eks. garasje, vaskekjeller).
Dette skapet skal ikke brukes på ikke-stasjonære oppstillings-
steder (f.eks. skip).
Skader på skapet kan utsette brukeren for fare. Kontroller at ska-
pet ikke har synlige skader. Et skadet skap må ikke tas i bruk.
Skapet må bare brukes når det er bygd inn, slik at sikker funksjon
er sikret.
Ved installasjons- og vedlikeholdsarbeider samt reparasjoner, må
skapet kobles fra el-nettet. Skapet er kun koblet fra el-nettet når:
– sikringene i elektroinstallasjonen er koblet ut eller
– skrusikringene i elektroinstallasjonen er skrudd helt ut eller
9
Sikkerhetsregler
– tilkoblingsledningen er koblet fra el-nettet. For tilkoblingsledning
med støpsel: Ta tak i støpselet, ikke i tilkoblingsledningen for å
trekke ut støpselet.
Installasjon, vedlikehold og reparasjoner utført av ukyndige kan
føre til betydelig fare for brukeren.
Installasjon, vedlikehold og reparasjoner må bare utføres av fagfolk
som er autorisert av Miele.
Hvis skapet ikke repareres av servicefolk som er autorisert av
Miele, tapes krav i forbindelse med garanti.
Defekte deler må bare skiftes ut med originale Miele-reservedeler.
Bare for disse delene kan vi garantere at de sikkerhetskravene vi stiller til våre skap blir oppfylt.
Forskriftsmessig bruk
Skapet er konstruert for en bestemt klimaklasse (romtemperatur-
område), og grensene for denne må overholdes. Klimaklassen står
på typeskiltet innvendig i skapet. En lavere romtemperatur fører til
lengre stillstandsperiode for kompressoren, slik at skapet ikke kan
holde nødvendig temperatur.
Ikke dekk til ventilasjonsarealene. Da blir ikke problemfri luftføring
sikret. Energiforbruket stiger, og det kan oppstå skader på deler.
Hvis du oppbevarer fett- eller fettholdige matvarer i skapet eller i
skapdøren, pass på at ev. fett eller olje som renner ut ikke kommer i
kontakt med kunststoffdeler i skapet. Det kan oppstå spenningssprekker i kunststoffet, slik at kunststoffet brister eller får rifter.
Brann- og eksplosjonsfare. Ikke oppbevar eksplosive stoffer og
ikke produkter med brennbare drivgasser (f.eks. spraybokser) i skapet. Eksplosive gassblandinger kan antennes av elektriske komponenter.
Eksplosjonsfare. Ikke bruk elektriske apparater i skapet (f.eks. for
produksjon av softis). Det kan føre til gnistdannelse.
10
Sikkerhetsregler
Hvis du spiser matvarer som har vært lagret for lenge, er det fare
for matforgiftning. Lagringstiden avhenger av flere faktorer, f.eks.
ferskhet, kvalitet og lagringstemperatur. Følg anvisningene fra matvareprodusenten angående lagring og holdbarhet!
Bruk bare originalt tilbehør fra Miele. Hvis andre deler monteres,
tapes krav i forbindelse med garanti og/eller produktansvar.
11
Sikkerhetsregler
Rengjøring og stell
Ikke bruk olje eller fett på dørpakningen.
Det kan gjøre den porøs med tiden.
Dampen fra en damprenser kan trenge inn til strømførende deler
og forårsake en kortslutning.
Bruk aldri damprenser til rengjøring og avriming av skapet.
Spisse eller skarpe gjenstander skader kjøleelementene og skapet
blir ødelagt. Ikke bruk spisse eller skarpe gjenstander for å
– fjerne rim- og islag,
– løfte opp fastfryste isbitskåler og matvarer.
Ikke sett elektriske varmeapparater eller stearinlys inn i skapet for
å rime det av. Kunststoffet blir skadet.
Ikke bruk tinespray eller isfjerner. Disse kan utvikle eksplosive
gasser, inneholde løsnings- eller drivmidler som skader kunststoffet,
eller de kan være helsefarlige.
12
Sikkerhetsregler
Transport
Transporter alltid skapet stående og i transportforpakningen, slik
at det ikke oppstår skader.
Stor fare for skade. Kjøle-/fryseskapet er tungt, og skal transport-
eres ved hjelp av to personer.
Retur og gjenvinning av gamle produkter
Ødelegg eventuelt dørlåsen på det gamle kjøl-/fryseskapet. Da
forhindrer du at barn som leker kan stenge seg inne og komme i livsfare.
Kjølemedium som spruter ut, kan skade øynene! Ikke ødelegg del-
er av kuldekretsløpet, f.eks. ved å
– stikke hull på fordamperens kjølemediumkanaler,
– brekke av rør,
– skrape av overflatebelegg.
13
Aktivt miljøvern
Retur og gjenvinning av transportemballasjen
Emballasjen beskytter skapet mot
transportskader. Emballasjematerialene
er valgt med sikte på miljøvennlighet og
avfallsbehandling og kan derfor gjenvinnes.
Gjenvinning av emballasjen sparer råstoff og bidrar til mindre avfall. Forhandleren tar vanligvis emballasjen i retur.
Retur og gjenvinning av gamle apparater
Elektriske og elektroniske apparater
inneholder ofte verdifulle materialer. De
innholder imidlertid også skadelige
stoffer, blandinger og deler, som har
vært nødvendige for produktets funksjon og sikkerhet. I restavfallet eller ved
feil behandling, kan disse stoffene være
helseskadelige og skade miljøet. Kast
derfor aldri apparatene som restavfall.
Benytt i stedet de offisielle returpunktene for innlevering og gjenvinning
av slike apparater. Apparatene kan
leveres gratis til kommunale
gjenvinningsstasjoner, forhandlere av
tilsvarende produkter eller til Miele. Du
er selv juridisk ansvarlig for å slette personlige data som måtte befinne seg i de
gamle apparatene.
14
Pass på at rørledningene og varmeveksleren på kjøle-/fryseskapet ditt ikke
skades før blir kjørt bort og kondemnert
på en forsvarlig og miljøvennlig måte.
Da er det sikret at kjølemiddelet i kuldekretsløpet og oljen i kompressoren ikke
kan lekke ut i omgivelsene.
Sørg for at apparatet oppbevares
barnesikkert til det kjøres bort. Informasjon om dette finner du i kapittelet «Sikkerhetsregler og advarsler» i denne
bruks- og monteringsanvisningen.
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Oppstillingssted
Et tørt rom med god ventilasjon er
egnet.
Ved valg av oppstillingssted må du være oppmerksom på at energiforbruket til
skapet stiger, dersom det står i nærheten av en varmeovn, en stekeovn eller
annen varmekilde. Unngå også direkte
sollys.
Jo høyere romtemperaturen er, jo lenger
går kompressoren, og desto høyere blir
strømforbruket.
Vær oppmerksom på følgende ved innbygging av kjøle-/fryseskapet:
– Stikkontakten må ikke befinne seg
bak skapet. Den må være lett tilgjengelig i nødstilfelle.
– Støpselet og nettkabelen må ikke be-
røre baksiden av kjøle-/fryseskapet,
da disse kan skades av vibrasjoner
fra kjøle-/fryseskapet.
– Heller ikke andre apparater må
kobles til en ev. stikkontakt bak skapet.
Hvis oppstilling ved siden av en varmekilde ikke er til å unngå, overhold
følgende minsteavstander til varmekilden:
– til elektro- og gassovner
minst 3cm
– til olje- og kullovner
minst 30cm.
Dersom disse minsteavstandene ikke
kan overholdes, må det monteres en
plate for isolering mellom kjøle-/fryseskapet og varmekilden.
Klimaklasse
Skapet er konstruert for en bestemt
klimaklasse (romtemperaturområde), og
grensene for denne må overholdes. Klimaklassen står på typeskiltet innvendig
i skapet.
Klimaklasse Romtemperatur
SN +10til +32°C
N +16til +32°C
ST +16 til +38 °C
T +16til +43°C
En lavere romtemperatur fører til lengre
stillstandsperiode for kompressoren.
Det kan føre til høyere temperaturer i
skapet, og skader som følge av dette.
15
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Fare for skade pga. høy luft-
fuktighet.
Ved høy luftfuktighet kan kondens
avsettes på de utvendige flatene på
skapet og føre til korrosjon.
Plasser skapet i et tørt og/eller klimatisert rom med tilstrekkelig lufting.
Forsikre deg om at skapdøren kan
lukkes skikkelig etter innbygging av
skapet, at ventilasjonsarealene overholdes og at skapet er bygget inn
som beskrevet i denne bruks- og
monteringsanvisningen.
Henvisninger for innbygging
Fare for skade dersom kjøle-/
fryseskapet velter.
Kjøle-/fryseskapet er veldig tungt og
kan velte fremover når skapdøren(e)
er åpne.
Hold skapdøren/skapdørene lukket
til kjøle-/fryseskapet er bygget inn og
sikret i nisjen iht. bruks- og monteringsanvisningen.
På grunn av skapets tyngde og størrelse, må innbyggingen foretas ved
hjelp av to personer.
Kjøkkeninnredning/inventar
Kjøle-/fryseskapet skal festes med
skruer til kjøkkeninnredning på sidene
og på oversiden. Av den grunn må alle
møbler/innredning som skapet skal festes til, være forbundet med gulvet eller
veggen.
16
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Nisjebunnens bæreevne
For sikker oppstilling av kjøle-/fryseskapet, og for at alle skapets funksjoner
skal fungere riktig, må nisjebunnen være jevn og vannrett.
Nisjebunnen må bestå av hardt materiale som ikke gir etter.
På grunn av ekstrem høy vekt når skapet er fylt, kreves det et ekstra bærekraftig gulv. Forhør deg med en arkitekt
eller en bygningskyndig.
Vekten på et fullt kjøle-/fryseskap er ca:
K 2601 Vi, K 2611 Vi 325 kg
K 2801 Vi, K 2811 Vi 380 kg
K 2901 Vi, K 2911 Vi 448 kg
Ventilasjon
Fare for brann og skade ved util-
strekkelig ventilasjon.
Dersom ikke skapet blir tilstrekkelig
ventilert starter kompressoren oftere
og går over et lengre tidsrom.
Dette fører til økt energiforbruk og til
økt driftstemperatur for kompressoren, noe som kan skade kompressoren.
Pass på at kjøle-/fryseskapet har tilstrekkelig ventilasjon.
De angitte ventilasjonsarealene må
overholdes. Ventilasjonsarealene må
ikke dekkes til eller blokkeres.
Dørhengsel
Fare for skade ved omhengsling
av døren.
Omhengsling av døren på egenhånd
kan føre til skader.
Kjøle-/fryseskapet leveres med fast
dørhengsel. Du må aldri hengsle om
døren selv.
Dersom omhengsling av døren er
nødvendig, kontakt Mieles serviceavdeling.
17
*
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Side-by-side
Dette kjøle-/fryseskapet kan bygges inn
«side-by-side» med et annet kjøle-/
fryseskap. I følgende oversikt kan du se
hvilke side-by-side-muligheter som finner med ditt kjøle-/fryseskap.
Avhengig av innbyggingssituasjon
trenger du side-by-side-monteringssettet for side-by-side-montering (se
kapittel «Tilbehør», avsnitt «Tilleggsutstyr»).
Hvordan man fester skapet er beskrevet i monteringsanvisningen for
side-by-side monteringssettet.
. . . med skillevegg
Vegg a mellom de to kjøle-/fryseskapene, som er stilt opp ved siden av
hverandre, må minst være 16mm
tykk.
Dersom dørhengslene på kjøle-/fryseskapene ligger ved siden av hverandre, må du ta hensyn til tykkelsen
på kjøkkenfronten og dørhåndtakene, slik at ikke skapdørene kolliderer og blir skadet dersom du åpner
dem samtidig.
Skapene festes enkeltvis med vedlagt
monteringsmateriale i sin innbyggingsnisje.
Dersom skillevegg a er smalere enn
160mm, er det nødvendig å bruke
varmeelementet fra side-by-side monteringssettet, for å unngå at det dannes
kondens og dermed eventuelle skader.
Ved planlegging av innbyggingsnisjen er det veldig viktig å ta hensyn
til at innbyggingsnisjen, hvor et kjøle-/fryseskap med varmeelement
skal bygges inn, som hovedregel må
være 4mm bredere (se kapittel
«Installasjon», avsnitt «Innbyggingsmål»).
18
Dersom skillevegg a er tykkere enn
160mm er det ikke nødvendig å bruke
side-by-side monteringssettet, det er
heller ikke nødvendig med varmeelement i sideveggen.
*
I
N
S
T
A
L
L
A
T
I
O
N
*
. . . uten skillevegg

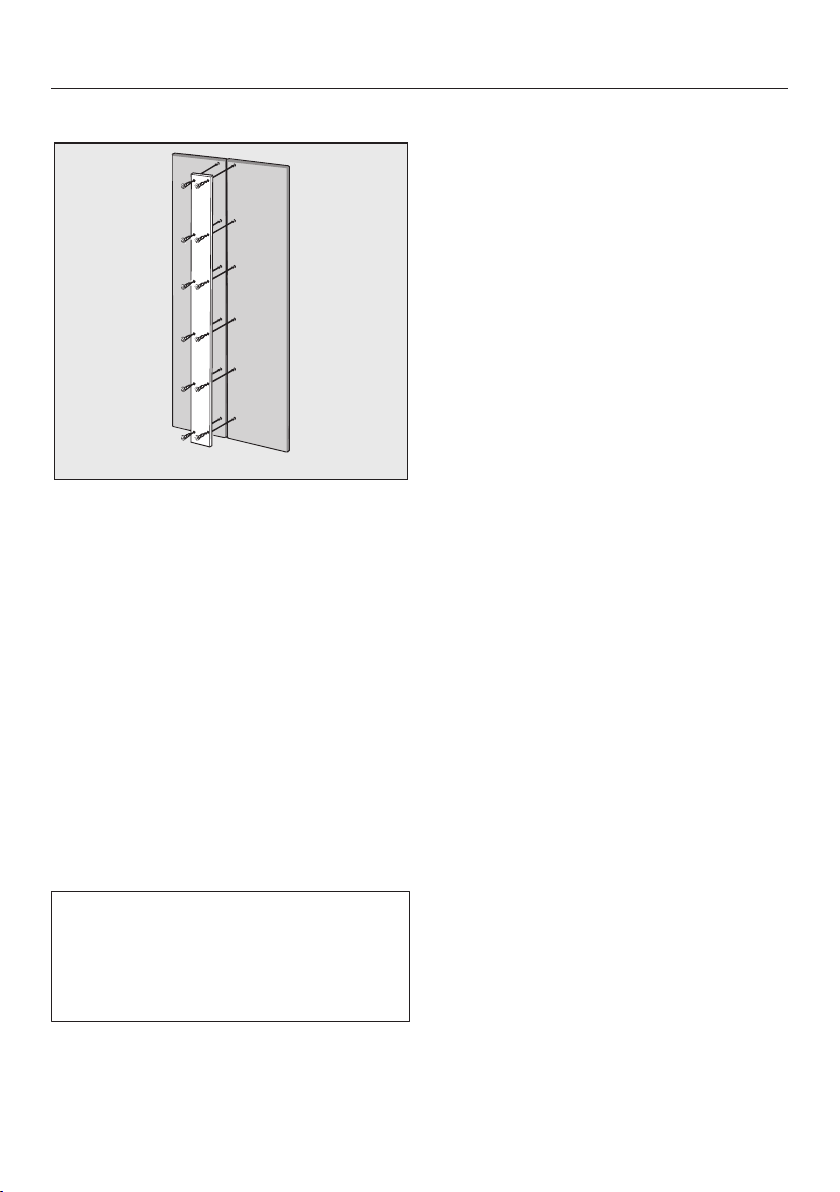

Hvis det ikke er noen skillevegg mellom
kjøle-/fryseskapene, skal skapene
kobles direkte med hverandre ved hjelp
av side-by-side-monteringssettet. I tillegg må varmeelementet i sideveggen
monteres, for å unngå dannelse av kondens og dermed eventuelt også følgeskader.
Installasjon
19
*
≥ 629 mm
610 mm
2134−2164 mm
30 mm
22 mm
≥ 262 mm
102 mm
≥ 102 mm
≥ 85 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Innbyggingsmål
K 2601 Vi, K 2611 Vi
Sett fra siden
20
*
≥ 629 mm
762 mm
2134−2164 mm
30 mm
22 mm
≥ 262 mm
102 mm
≥ 102 mm
≥ 85 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
K 2801 Vi, K 2811 Vi
Installasjon
Sett fra siden
21
*
915 mm
2134−2164 mm
≥ 629 mm
30 mm
22 mm
≥ 262 mm
102 mm
≥ 102 mm
≥ 85 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
K 2901 Vi, K 2911 Vi
Sett fra siden
22
*
10 mm
677 mm
≤ 38 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Mål ved åpen dør (åpningsvinkel 90°)
K 2601 Vi, K 2611 Vi
Installasjon
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
23
*
10 mm
≤ 38 mm
829 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
K 2801 Vi, K 2811 Vi
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
24
*
10 mm
≤ 38 mm
982 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
K 2901 Vi, K 2911 Vi
Installasjon
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
25
*
299 mm
115°
677 mm
≤ 38 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
Mål ved åpen dør (åpningsvinkel 115°)
K 2601 Vi, K 2611 Vi
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
26
*
363 mm
115°
829 mm
≤ 38 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
K 2801 Vi, K 2811 Vi
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
Installasjon
27
*
428 mm
115°
982 mm
≤ 38 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
K 2901 Vi, K 2911 Vi
* Målet for møbelfronten og dørhåndtaket varierer avhengig av utformingen på
kjøkkenet.
28
*
≥ 102−132 mm
2029 mm
604 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Mål på møbelfronten
K 2601 Vi, K 2611 Vi
Installasjon
29
*
756 mm
2029 mm
≥ 102−132 mm
I
N
S
T
A
L
L
A
T
I
O
N
*
Installasjon
K 2801 Vi, K 2811 Vi
30
Loading...
