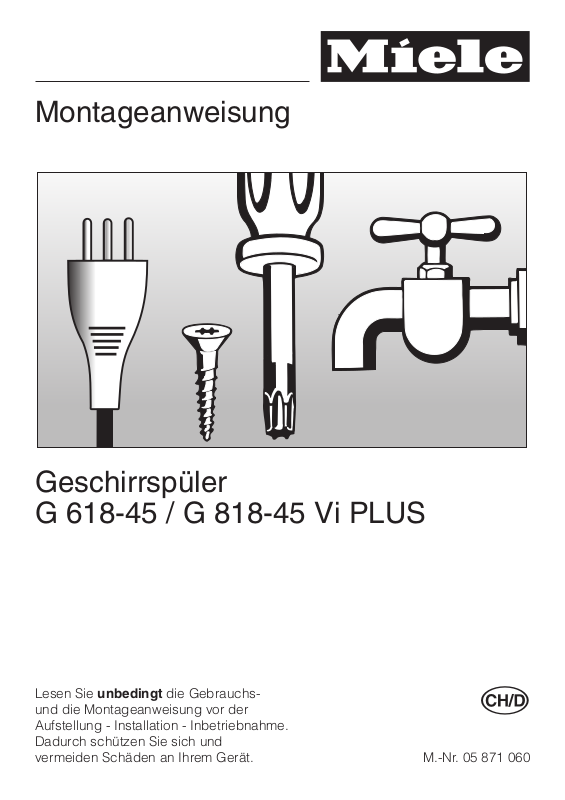

Page 1
Montageanweisung
Geschirrspüler
G 618-45 / G 818-45 Vi PLUS
Lesen Sie unbedingt die Gebrauchsund die Montageanweisung vor der
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
d
M.-Nr. 05 871 060
Page 2
In dieser Montageanweisung werden mehrere Geschirrspülermodelle beschrie
ben. Modellbezeichnungen in dieser Anweisung beziehen sich immer auf das
Typenschild. Das Typenschild befindet sich an der rechten Seite der Tür.
Die Modellbezeichnungen berücksichtigen nur die Modellnummer, z. B. wird
der Geschirrspüler G 618-45 SC-Vi als G 618 bezeichnet.
-
Lesen Sie unbedingt vor der Aufstellung und Installation des Geschirrspülers
das Kapitel "Sicherheitshinweise und Warnungen" in der Gebrauchsanwei
sung.
2
-
Page 3
Inhalt
Geschirrspüler aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tür öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tür öffnen, wenn das Befestigungsblech abgenommen ist: . . . . . . . . . . . . . . . 4
1. Lichtleiter und Abdeckblech anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Vorgehensweise bei Holz- oder Kunststoffarbeitsplatten. . . . . . . . . . . . . . . . . . 6
Vorgehensweise bei Stein- oder Marmorarbeitsplatten . . . . . . . . . . . . . . . . . . . 8
2. Geschirrspüler in eine Nische einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Gleitkufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Schraubfüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3. Frontdoppel anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4. Frontdoppel festschrauben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
5. Geschirrspüler festschrauben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6. Türfederung einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7. Sockelblende anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Wasseranschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Belüftung des Wasserablaufs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Page 4
Geschirrspüler aufstellen
Der Geschirrspüler ist speziell zum Un
terbauen unter eine durchgehende Ar
beitsplatte konstruiert.
Die Front des Geschirrspülers muss
–
verkleidet werden. Dazu kann eine
Schrankfront des Küchenprogramms
verwendet werden.
Der Geschirrspüler hat keine Sockel
–
blende. Der Sockelbereich wird mit
einer separaten Sockelblende ver
kleidet. Die separate Sockelblende
kann in der Höhe dem Sockelmass
der Küche angepasst werden. Der
Sockelrücksprung ist stufenlos ein
stellbar.
Alle für die Montage erforderlichen Hinweise werden nachfolgend beschrieben.
,
Um die Standfestigkeit zu gewährleisten, darf der Geschirrspüler
nur unter einer durchgehende Arbeitsplatte aufgestellt werden, die
mit den Nachbarschränken ver
schraubt sein muss.
-
-
-

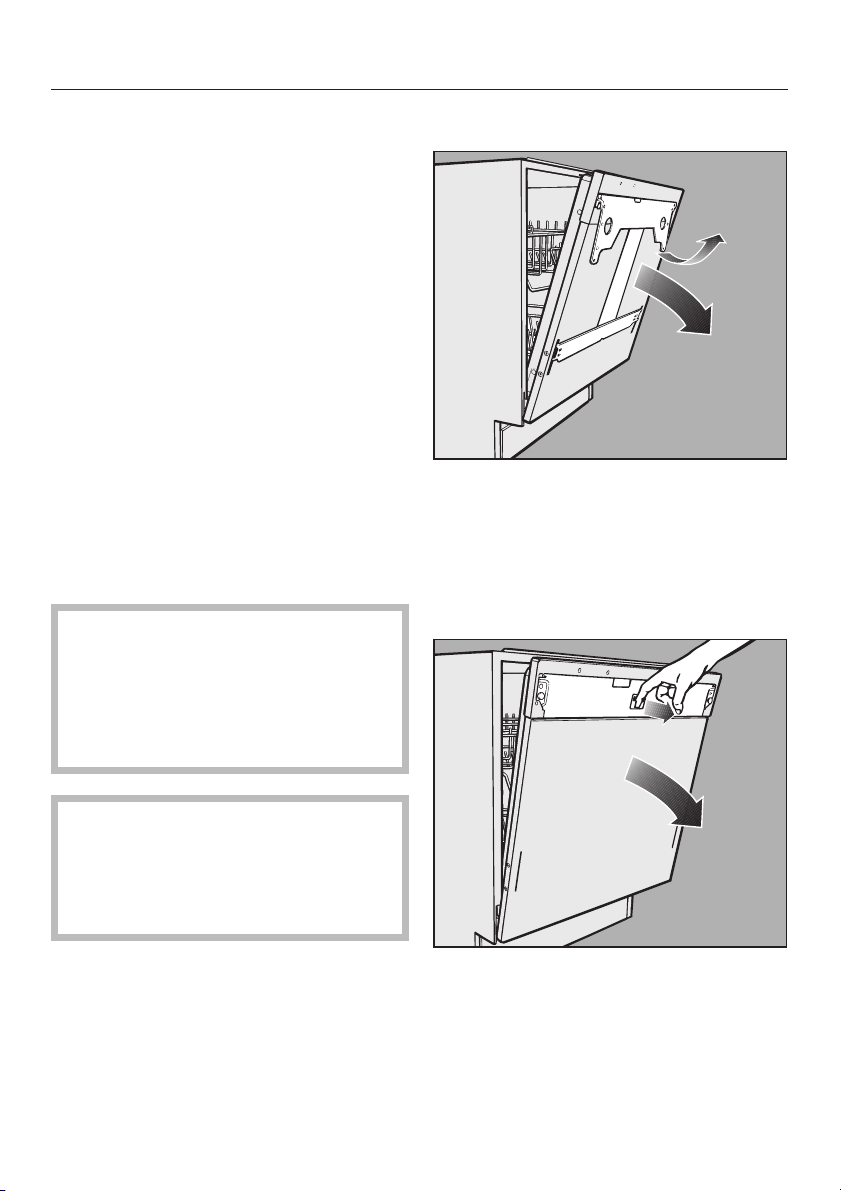

Tür öffnen
-
-
-
^ Ziehen Sie an einer der Ecken des
oberen Befestigunsbleches (kleiner
Pfeil).
Tür öffnen, wenn das Befestigungsblech abgenommen ist:
,
Der Geschirrspüler darf nicht un
ter ein Kochfeld gebaut werden. Die
teilweise hohen Abstrahlungstempe
raturen könnten den Geschirrspüler
beschädigen.
4
-
-
Greifen Sie mit dem Finger in die
T-förmige Öffnung des Türöffners, und
ziehen Sie die Tür auf.
Page 5

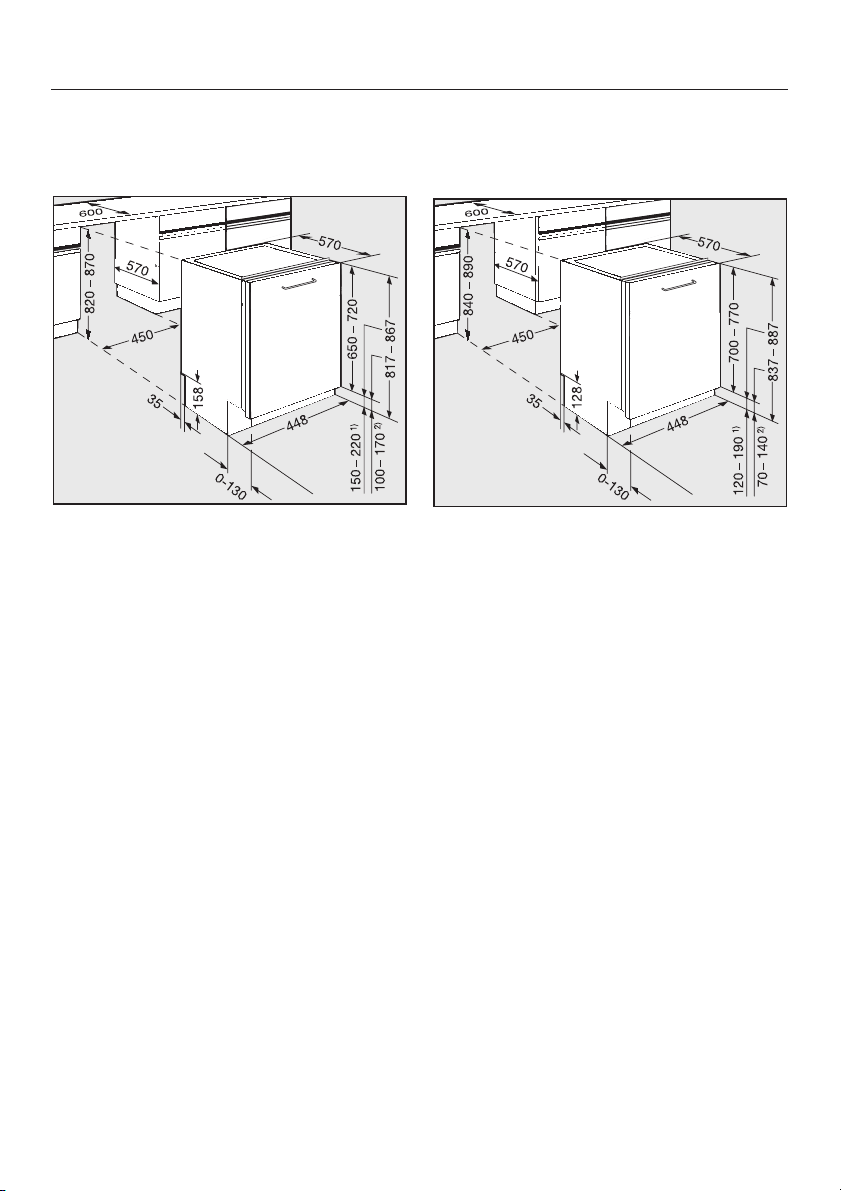

Einbaumasse
Geschirrspüler aufstellen
Geschirrspülermodell G 618 Vi
1) bei 870 mm Nischenhöhe
2) bei 820 mm Nischenhöhe
Der Verstellbereich beträgt ca. 5 cm
(82 - 87 cm Gesamthöhe).
Geschirrspülermodelle G 818 Vi
1) bei 890 mm Nischenhöhe
2) bei 840 mm Nischenhöhe
Der Verstellbereich beträgt ca. 5 cm
(84 - 89 cm Gesamthöhe).
5
Page 6
Geschirrspüler aufstellen
1.Lichtleiter und Abdeckblech
anbringen
Sie finden den Lichtleiter (Plexiglas)
zusammen mit allen weiteren Monta
gematerialien im Beipack des Ge
schirrspülers.
Im eingebauten Zustand müssen die
linke Seite des Lichtleiters und die
Leuchte für die optische Funktionskontrolle im Bedienungsfeld des Ge
schirrspülers übereinander liegen.
-
Vorgehensweise bei Holz- oder
Kunststoffarbeitsplatten:
Die Unterkante der Arbeitsplatte wird
durch ein Abdeckblech gegen Beschä
-
digung durch Wasserdampf geschützt.
Auf der linken Seite des Abdeckble
ches befindet sich die Kunststoffhalte
rung für den Lichtleiter der optischen
Funktionskontrolle des Geschirrspülers.
Treffen an der Vorderkante der
,
Arbeitsplatte zwei unterschiedliche
Materialien aufeinander, muss die
Stosskante dieser Materialien von
dem Abdeckblech bedeckt sein.
^ Die Schutzfolie von dem Abdeck-
blech abziehen.
-
-
-
-
Die Vorgehensweise bei der Montage
des Lichtleiters ist von dem Material der
Arbeitsplatte abhängig.
Bei Holz- oder Kunststoffarbeitsplat
ten wird der Lichtleiter zusammen mit
dem Abdeckblech montiert.
Bei Stein- oder Marmorarbeitsplatten
wird nur der Lichtleiter angebracht.
6
-
^
Die beiliegende Dichtungsmasse auf
ganzer Länge in die Hohlkehle des
Abdeckbleches spritzen.
Page 7
Das Abdeckblech an der Vorderkan
^
te der Arbeitsplatte mittig in der Nische ausrichten.
Bei sehr stark abgerundeten Arbeitsplatten das Abdeckblech weiter
vorziehen, damit der Lichtleiter später sichtbar ist.
^ Das Abdeckblech mit den beiliegen-
den Nägeln unter die Arbeitsplatte
nageln.
Bei Arbeitsplatten mit Holz- bzw.
Kunststoffumleimer:
Die Nägel durch die hintere Lochrei
he schlagen.
Geschirrspüler aufstellen
-
Den Lichtleiter in die Kunststoffhalte
^
rung im Abdeckblech drücken.
-
-
^
Überschüssiges Silikon mit Seifenlau
ge abwischen.
-
7
Page 8
Geschirrspüler aufstellen

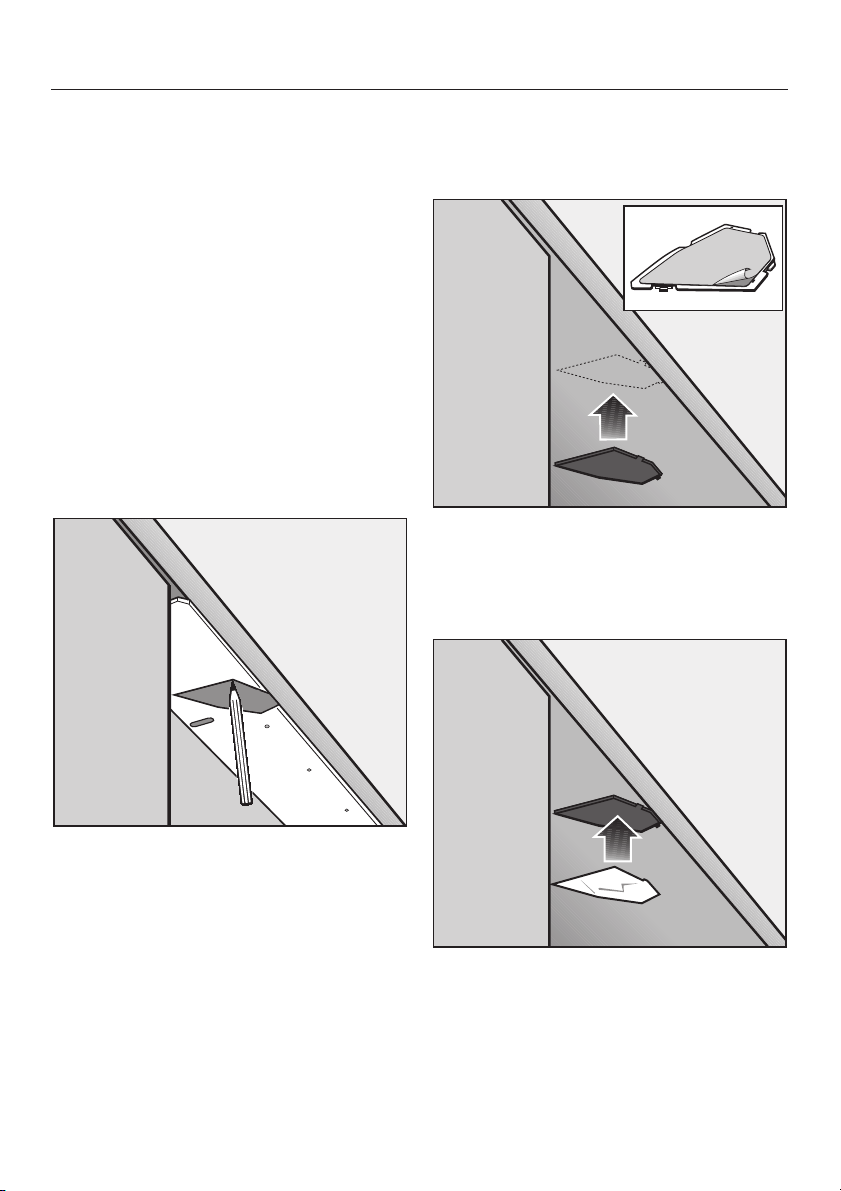

Vorgehensweise bei Stein- oder
Marmorarbeitsplatten:
Für Arbeitsplatten aus hartem Material
wird das Abdeckblech nicht benötigt.
Es dient in diesem Fall nur dazu, die
Lage der Kunststoffhalterung des Licht
leiters anzuzeichnen.
Bewahren Sie das Abdeckblech auf,
falls der Geschirrspüler später unter ei
ner anderen Arbeitsplatte eingebaut
werden soll.
Die Kunststoffhalterung für den Licht
^
leiter aus dem Abdeckblech entneh
men, dazu vorher die Klebefolie über
der Kunststoffhalterung abziehen.
Das beiliegende doppelseitige Kle
^
beband auf die Rückseite der Kunst
stoffhalterung kleben.
-
-
-
-
^ Die Schutzfolie von dem Klebeband
abziehen und die Kunststoffhalterung
an der angezeichneten Stelle unter
die Arbeitsplatte kleben.
-
-
^
Das Abdeckblech an der Vorderkan
te der Arbeitsplatte mittig ausrichten
und den Umriss für die Kunststoffhal
terung unter der Arbeitsplatte nach
zeichnen.
Bei sehr stark abgerundeten Ar
beitsplatten das Abdeckblech weiter
vorziehen, damit der Lichtleiter spä
ter sichtbar ist.
8
-
-
-
-
^
Den Lichtleiter in die Kunststoffhalte
rung drücken.
-
-
Page 9
Geschirrspüler aufstellen
2.Geschirrspüler in eine
Nische einbauen
In der Regel liegen die Wasseran
schlüsse im Bereich des Spülen-Unter
schrankes. Je nach Küchenhersteller ist
im Boden des Spülenunterschrankes
eine Installationsöffnung für die An
schlussschläuche des Geschirrspülers
vorhanden.
Wenn im Boden eines Unterschrankes
oder im Sockelbereich keine Installa
tionsöffnung vorhanden ist, muss diese
nachträglich ausgesägt werden.
-
-
-
Gleitkufen
Sie finden die Gleitkufen im Oberkorb
des Geschirrspülers.
Sie erleichtern den Einbau des Ge
schirrspülers und verhindern eine Be
schädigung empfindlicher Fussböden.
Zusätzlich dienen sie zur Höhenverstel
lung der hinteren Schraubfüsse.
Die Höhe des Geschirrspülers vorab
^
von Hand einstellen.
Dabei ca. 5 mm unterhalb der Ar
beitsplatte bleiben, damit er problem
los in die Nische geschoben werden
kann. Auf eine waagerechte Ausrich
tung achten.
Die Schraubfüsse können leichter verstellt werden, wenn sie vom Gewicht
des Geschirrspülers entlastet sind.
Dazu die Maschine (wenn möglich)
leicht ankippen.
-
-
-
-
-
-
Die Masse: 60 x 110 mm.
,
Durch den Geschirrspüler darf
kein Stecker eines elektrischen Ge
rätes verdeckt werden, da die Tiefe
der Einbaunische zu gering sein
kann und durch Druck auf den Ste
cker die Gefahr einer Überhitzung
besteht (Brandgefahr).
-
-
^
Gleitkufen mit der Gewindeschnecke
nach hinten unter die Schraubfüsse
drücken.
9
Page 10
Geschirrspüler aufstellen
Der Winkelstutzen für den Wasserab
laufschlauch an der Rückseite des Ge
schirrspülers kann gedreht werden.
Winkelstutzen in Richtung des bau
^
seitigen Anschlusses für den Wasser
ablaufschlauch drehen.
^ Geschirrspüler vollständig in die Ni-
sche schieben. Dabei die Schläuche
und das Kabel zur Anschlussstelle
führen, ohne diese zu knicken.
Darauf achten, dass die linke Seite
des Lichtleiters und die Leuchte für
-
die optische Funktionskontrolle im
Bedienungsfeld des Geschirrspülers
übereinander liegen.
Zur Kontrolle den Geschirrspüler
einschalten, ein Programm wählen
und die Tür schliessen. Der Ge
schirrspüler ist richtig ausgerichtet,
wenn die optische Funktionskontrolle
leuchtet.
Falls das nicht der Fall ist, den Ge
schirrspüler in der Nische erneut
ausrichten.
-
-
10
Page 11
Schraubfüsse
^ Die hinteren Schraubfüsse
Schraubenzieher (TORX T20) auf die
erforderliche Höhe einstellen.
Höher = Rechtsdrehung
Tiefer = Linksdrehung
Für 1 mm Höhenverstellung sind mehrere Umdrehungen notwendig, eventuell einen Akku-Schrauber verwenden.
mit einem
Geschirrspüler aufstellen
Die vorderen Schraubfüsse
^
Hand oder mit einem Schraubenzieher verstellen.
Die Füsse soweit herausdrehen bis
der Geschirrspüler an die Arbeitsplatte stösst, weil er später an dieser
festgeschraubt wird. Dabei auf eine
waagerechte Ausrichtung achten.
mit der
11
Page 12
Geschirrspüler aufstellen
3.Frontdoppel anbringen
Zur Verkleidung der Front des Geschirr
spülers ist ein zur Küche passendes
Frontdoppel erforderlich. Dieses Front
doppel kann einteilig oder zweiteilig
sein (Türblatt ohne oder mit Schubla
denblende).
Masse:
Breite:
entsprechend der Tür eines 45 cm brei
ten Unterschrankes,
Gesamthöhe:
Höhe der Tür eines Unterschrankes; bei
geteilten Frontdoppeln plus Höhe der
Schubladenblende und Fuge zwischen
beiden,
Stärke:
im Bereich der Schraubpunkte für das
Befestigungsblech mindestens 18 mm.
Für die Montage des Frontdoppels am
Türaussenblech muss auf der Rückseite des Frontdoppels ein Befestigungsblech angebracht werden.
Auf der Vorderseite des Frontdoppels
müssen Sie vor der Montage des Be
festigungsbleches einen Türgriff anbrin
gen.
Die Position des Griffes ist durch Ihre
Küche vorgegeben. Der Griff muss auf
gleicher Höhe wie der einer oberen
Schublade mittig angebracht werden.
Die Befestigungsschrauben des Tür
griffs müssen versenkt werden,
wenn die Schrauben direkt unter
dem Befestigungsblech liegen.
-
-
-
-
Aufgrund unterschiedlich schwe
,
rer Frontdoppeln muss nach deren
Montage die Türfederung unbedingt
eingestellt werden! Siehe Arbeits
schritt 6.
-
Das Befestigungsblech ist am Geschirrspüler eingehängt und festgeschraubt.
^
Tür des Geschirrspülers etwas öff
nen.
-
^
Befestigungsschrauben (Pfeil) an
beiden Seiten des Türaussenbleches
lösen.
^
Befestigungsblech nach oben von
den gefederten Bolzen schieben und
abnehmen.
-
-
-
12
Page 13
Geschirrspüler aufstellen
Bevor Sie das Befestigungsblech an
das Frontdoppel anschrauben können,
müssen Sie das Mass X ermitteln.
Das Mass X ist der Abstand zwischen
der Türunterkante des Nachbarschran
kes und der Bohrung im Türaussen
blech des Geschirrspülers (siehe Abbil
dung).
Geschirrspüler in die Nische schie
^
ben und in der Höhe ausrichten.
-
-
Befestigungsblech an das Frontdop
pel anbringen
Auf der Rückseite des Frontdoppels
^
eine senkrechte Mittellinie
nen.
Mass X im Abstand zur Unterkante
-
^
des Frontdoppels übertragen.
Bei geteilten Frontdoppeln:
Wenn die beiden Teile des Frontdop
pels über aufliegende Elemente mitein
ander verbunden sind, müssen Sie die
se zuerst abschrauben. Die Verbindung
der beiden Teile übernimmt das Befestigungsblech.
Achten Sie darauf, dass die ursprüngliche Gesamthöhe des geteilten Frontdoppels erhalten bleibt.
anzeich
-
-
-
-
-
^
Mass X ermitteln.
13
Page 14
Geschirrspüler aufstellen
Am Befestigungsblech befinden sich
Markierungen a.
^
Das Befestigungsblech entspre
chend dem Mass X auf die Rückseite
des Frontdoppels legen und so aus
richten, dass die Markierungen a auf
der Mittellinie liegen.
14
-
^
Löcher für die Schrauben eventuell
vorbohren (Ø 2,5 mm, ca 10 mm tief).
^
Befestigungsblech festschrauben.
Bei den obersten vier Loch-Paaren
muss das Befestigungsblech nur ein
mal je Paar festgeschraubt werden.
-
Page 15
Frontdoppel einhängen
Das Frontdoppel ist richtig eingehängt,
wenn
– die unteren Laschen des Befesti-
gungsbleches in die Schlitze des
Türaussenbleches greifen,
– die Aussparungen des Befestigungs-
bleches auf den gefederten Bolzen
in den oberen Ecken der Geschirrspülertür liegen,
Geschirrspüler aufstellen
Frontdoppel mit den unteren Laschen
^
des Befestigungsbleches in die
Schlitze des Türaussenbleches einhängen und etwas hochziehen.
–
der Knebel in der Mitte des Befsti
gungsbleches in die T-förmige Öff
nung des Türöffners greift.
^
Tür des Geschirrspülers etwas öff
nen.
-
-
-
^
Die Aussparungen des Befestigungs
bleches über die gefederten Bolzen
schieben.
^
Frontdoppel gegen die Tür und nach
unten drücken, so dass die Ausspa
rungen hinter die gefederten Bolzen
fassen.
-
-
15
Page 16
Geschirrspüler aufstellen
4. Frontdoppel festschrauben

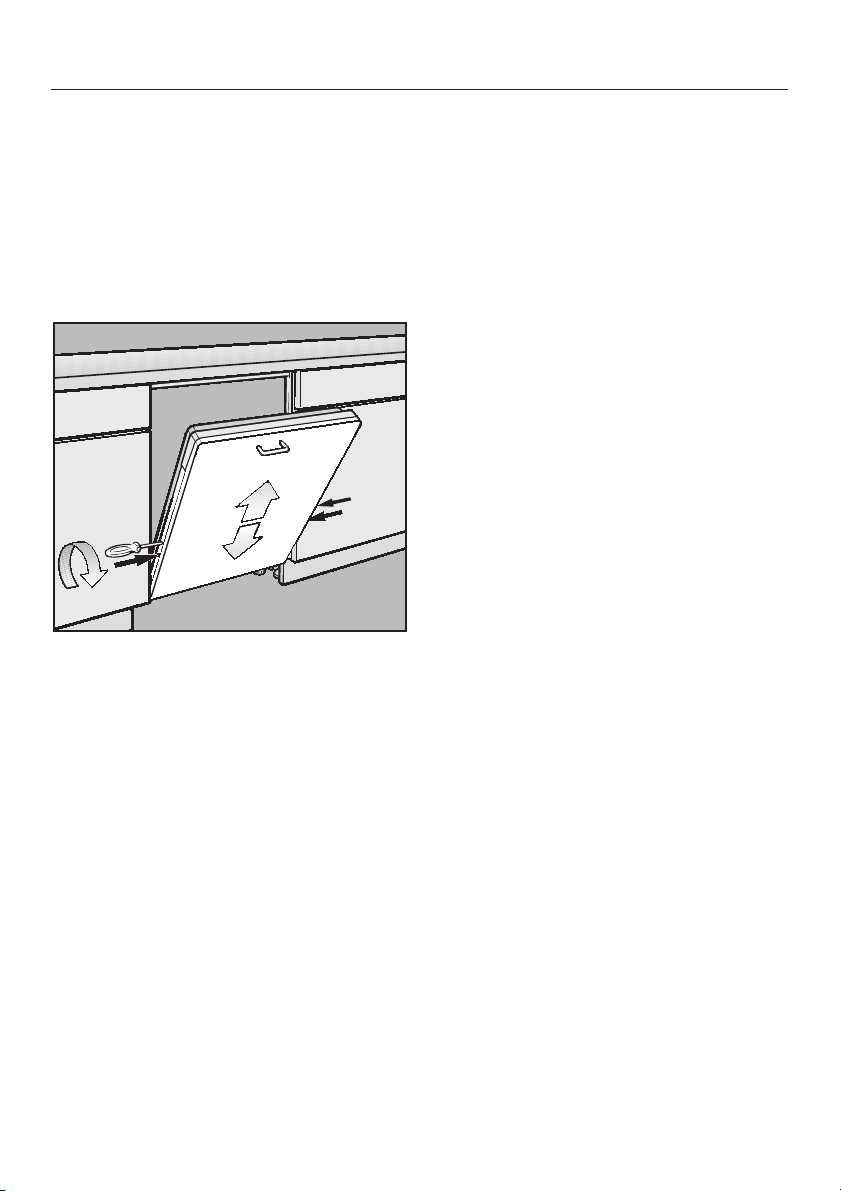

Das angebrachte Frontdoppel kann in
der Höhe um maximal 2 mm nach oben
und unten an die Front des Nach
barschrankes angepasst werden.
Tür des Geschirrspülers etwas öff
^
nen.
^ Frontdoppel bei geöffneter Tür auf
der einen Seite gegen das Türaussenblech drücken.
-
-
Tür des Geschirrspülers schliessen.
^
Position des Frontdoppels kontrollie
^
ren.
Frontdoppel eventuell wieder los
^
schrauben und neu ausrichten.
Ist das Frontdoppel in der richtigen Po
sition:
Tür des Geschirrspülers öffnen.
^
Alle Befestigungsschrauben (obere
^
Bohrungen, TORX T20) auf den Sei
ten festziehen.
Mit den beiliegenden Kunststoffstop
^
fen die Öffnungen der Höhenverstellund Befestigungsschrauben verschliessen.
-
-
-
-
-
^
Über die Höhenverstellschraube (un
tere Bohrung, TORX T20) an dieser
Seite die Höhe des Frontdoppels an
passen.
höher = Rechtsdrehung
tiefer = Linksdrehung
^
Befestigungsschrauben (obere Boh
rung, TORX T20) an dieser Seite
etwas anziehen.
^
Mit der anderen Seite der Tür genau
so verfahren.
16
-
-
-
-
Page 17
5.Geschirrspüler
festschrauben
Geschirrspüler aufstellen
Um die Standfestigkeit des Geschirr
spülers zu gewährleisten, muss der Ge
schirrspüler seitlich verschraubt wer
den.
Tür des Geschirrspülers öffnen.
^
^ Abdeckkappe von der Öffnung ent-
fernen.
^
Geschirrspüler an beiden Seiten
durch die Öffnungen festschrauben.
Dazu die beiliegenden Schrauben
mit aufgesteckter Buchse verwen
den.
-
-
-
-
^
Abdeckkappe wieder auf die Öffnung
setzen.
Montage-Set komplett Mat.Nr. 4085522
17
Page 18
Geschirrspüler aufstellen
6.Türfederung einstellen
Die Türfedern sind richtig eingestellt,
wenn die halb geöffnete Tür (ca. 45 °
Öffnungswinkel) beim Loslassen in die
ser Stellung stehenbleibt.
Wenn die Tür in die waagerechte Stel
lung absinkt, müssen die Türfedern ge
spannt werden.
Wenn sie dagegen wieder hochfedert,
müssen die Federn entspannt werden.
Die Einstellschraube befindet sich in
der oberen Leiste vorne auf der linken
Seite des Geschirrspülers.
Bitte beachten:
Falls sich die Türfedern wegen des hohen Gewichtes der Frontverkleidung
nicht genug spannen lassen (Tür fällt
herunter), sollten sie gegen stärkere
ausgetauscht werden.
Wenden Sie sich bitte an einen Miele
Fachhändler oder den Miele Kundendienst.
Tür des Geschirrspülers öffnen.
^
Bei halb geöffneter Tür lassen sich die
Türfedern leichter einstellen als bei voll
ständig geöffneter Tür.
-
-
-
^ Die Türfederung mit einem Schrau-
benzieher (TORX T20 oder Schlitzschraubenzieher 1 x 5,5 mm) ausbalancieren:
- Rechtsdrehung = spannen
- Linksdrehung = entspannen.
-
18
Page 19
Geschirrspüler aufstellen
7.Sockelblende anpassen
Wenn der Geschirrspüler in einer Kü
chenzeile mit einer durchgehenden Kü
chen-Sockelblende eingebaut wird,
entfällt dieser Schritt.
Die Höhe der mitgelieferten Sockelblen
de ist ausgelegt für:
einen maximalen Sockelrücksprung
–
(100 mm),
eine maximale Einbauhöhe des Ge
–
schirrspülers von 87 cm, welche
durch das Herausdrehen der Geräte
füsse erreicht wird.
Bei geringerem Sockelrücksprung und
niedrigerer Einbauhöhe kann es erforderlich sein, die Sockelblende zu kürzen.
Bei geringerem Sockelrücksprung und
niedrigerer Einbauhöhe kann die Geschirrspülertür beim Öffnen gegen die
Sockelblende stossen. Dann muss die
Sockelblende entsprechend gekürzt
werden.
-
Auf beiden Seiten die Arretierungsfe
^
der zur Seite drücken und die Halte
winkel ganz einschieben.
-
Geschirrspüler G 6XX:
(Modell siehe Typenschild)
Die Haltewinkel weisen nach innen.
-
-
-
Geschirrspüler G 8XX:
(Modell siehe Typenschild)
Die Haltewinkel weisen nach aussen.
-
-
19
Page 20
Geschirrspüler aufstellen
Die Sockelblende hat zwei Schnittfu
gen.
-
Sockelblende mit den Schnittfugen
^
nach oben
gleichmässiges Herausziehen dem
Sockelrücksprung der Küche anpassen.
Die Sockelblende lässt sich nicht zurückschieben. Sie muss abgeschraubt werden, damit die Arretierungsfedern zur Seite gedrückt und
die Haltewinkel eingeschoben werden können.
anschrauben und durch
20
Page 21
Die Tür des Geschirrspülers vorsich
^
tig so weit öffnen, bis die hintere Unterkante der Geschirrspülertür an die
Sockelblende stösst.
^ Einen Bleistift waagerecht an die vor-
dere Unterkante der Geschirrspülertür anlegen und damit eine waagerechte Linie auf der Sockelblende
entlang ziehen.
Geschirrspüler aufstellen
Geschirrspüler G 8XX
(Modelle siehe Typenschild)
-
Zwischen Haltewinkel und Sockelblende kann ein 24 mm langes Distanzstück
eingesetzt werden. Es ermöglicht die
Montage der Sockelblende, wenn der
Sockelrücksprung der Küche weniger
als 40 mm beträgt.
^ Die Sockelblende abschrauben.
^
Die Sockelblende kürzen:
- entweder an dieser Linie mit
einer Säge; oder besser
- an einer der vorhandenen Schnittfugen, falls diese dicht an der
angezeichneten Linie liegt.
Die Sockelblende dann seitlich an
der Fuge anschneiden und
brechen.
^
Die Sockelblende mit der Schnittkan
te nach unten wieder an den Halte
winkeln anschrauben.
Falls die Tür des Geschirrspülers sich
jetzt nicht ohne weiteres öffnen lässt,
müssen Sie die Sockelblende noch et
was kürzen.
-
-
-
21
Page 22
Elektroanschluss
Der Geschirrspüler wird mit einem
3-adrigen, ca. 1,7 m langen Anschluss
kabel geliefert.
Nach dem Aufstellen des Ge
,
schirrspülers muss die Steckdose
frei zugänglich sein.
Verwenden Sie aus Sicherheitsgrün
den auch keine Verlängerungskabel
(z. B. Brandgefahr durch Überhit
zung).
-
-
-
-
Bei Beschädigung der Anschlusslei
tung muss diese durch eine Speziallei
tung für dieses Gerät ersetzt werden.
Wenden Sie sich bitte an den
Miele-Kundendienst.
Die Installation muss von einem
,
zugelassenen Elektro-Installateur unter Berücksichtigung der SEV- Vorschriften vorgenommen werden.
-
-
22
Page 23
Wasserzulauf
Das Wasser im Geschirrspüler
,
ist kein Trinkwasser!
Der Geschirrspüler darf an Kalt- oder
–
Warmwasser bis max. 60 °C ange
schlossen werden.
Wir empfehlen den Warmwasseran
schluss. Dadurch werden Energie
kosten und Zeit gespart.
Allerdings wird dann in allen Pro
grammabschnitten, in denen sonst
mit kaltem Wasser gespült wird (Vor
spülen und Zwischenspülen) und
auch im Programm Vorspülen mit
warmem Wasser gespült.
– Der Zulaufschlauch ist ca. 1,5 m
lang. Ein längerer Schlauch (4 m)
oder ein 1,5 m langer, flexibler Metallschlauch (Prüfdruck 140 bar) sind
lieferbar.
Wasseranschluss
-
-
-
-
-

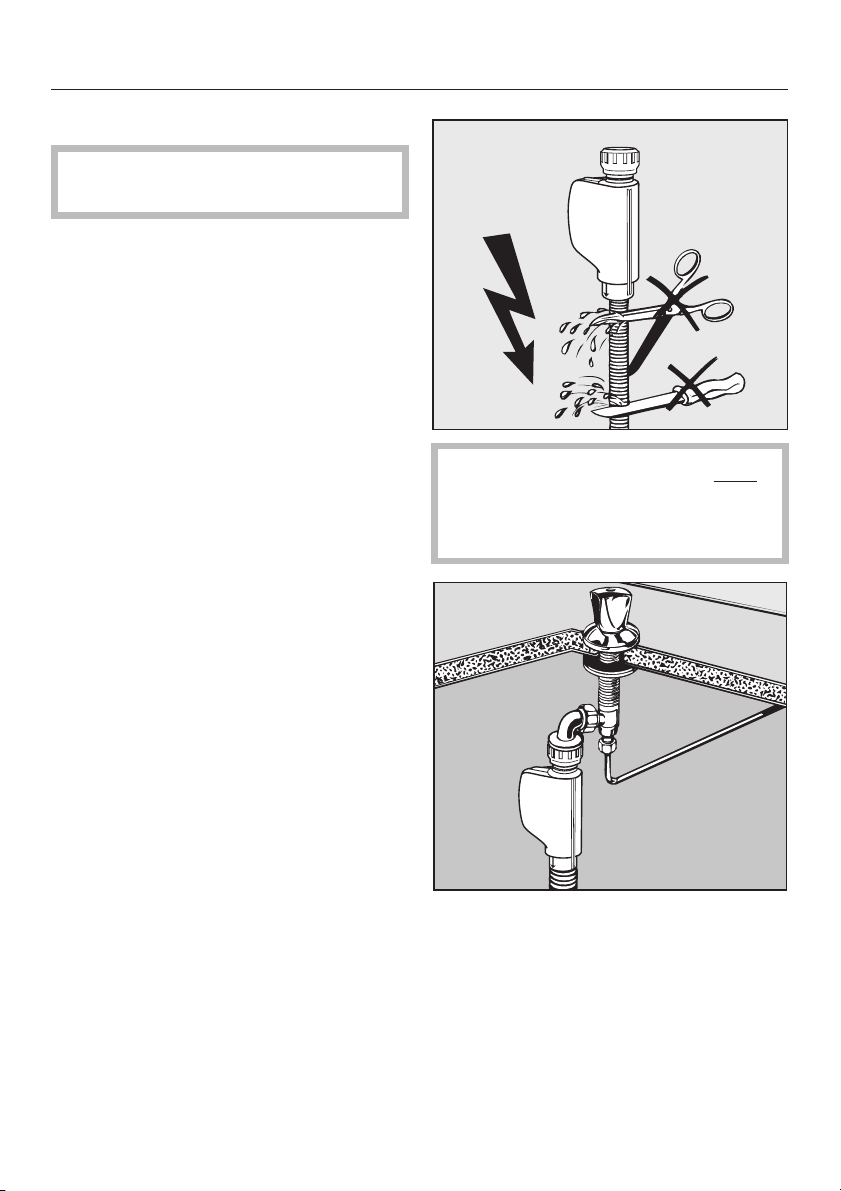

! Der Zulaufschlauch darf nicht
gekürzt oder beschädigt werden,
weil sich darin spannungsführende
Teile befinden (siehe Abb.).
– Zum Anschluss ist ein Absperrventil
mit einem 3/4 Zoll Anschlussgewinde
erforderlich.
–
Ein Rückflussverhinderer ist nicht er
forderlich; das Gerät entspricht den
Richtlinien des SVGW.
–
Der Wasserdruck (Fliessdruck am
Wasseranschluss) muss zwischen
0,3 und 10 bar liegen.
Ist der Wasserdruck niedriger, kann
die Kontrolleuchte "Zu-/Ablauf" blin
ken (siehe Gebrauchsanweisung,
Kapitel "Störungen beseitigen").
Bei höherem Wasserdruck muss ein
Druckreduzierventil eingebaut wer
den.
-
Für den Anschluss an ein Absperrventil
in der Arbeitsplatte ist ein Winkel mit
Überwurfmutter lieferbar
(M.-Nr. 04 274 820).
-
23
Page 24
Wasseranschluss
Wasserablauf
In den Ablauf der Maschine ist ein
–
Rückschlagventil eingebaut, so dass
kein Schmutzwasser über den Ab
laufschlauch in den Geschirrspüler
fliessen kann.
Das Gerät ist mit einem ca.1,5 m lan
–
gen, flexiblen Ablaufschlauch ausge
rüstet (lichte Weite: 22 mm).
Der Ablaufschlauch kann mit einem
–
Verbindungsstück und einem weite
ren Schlauch verlängert werden (bis
4 m).
– Für den Anschluss des Schlauches
an das bauseitige Ablaufsystem liegt
eine Schlauchschelle im Beipack.
– Der Anschlussstutzen am Geschirr-
spüler kann gedreht werden. Der
Schlauch kann daher nach rechts
oder links verlegt werden, ohne dass
die Schlauchschelle gelöst werden
muss.
Belüftung des Wasserablaufs
Geschirrspülertür vollständig öffnen.
^
Liegt der bauseitige Anschluss für den
Wasserablauf tiefer als die Führung für
die Rollen des Unterkorbes in der Tür,
muss der Wasserablauf belüftet wer
den. Sonst kann während eines Pro
gramms das Wasser durch Saugheber
wirkung aus dem Spülraum fliessen.
Zum Belüften:
-
-
-
-
–
Die Ablaufleitung darf höchstens 4 m
lang sein, die Pumphöhe 1 m nicht
überschreiten!
–
Der bauseitige Anschlussstutzen für
den Ablaufschlauch kann für ver
schiedene Schlauchdurchmesser
ausgelegt sein. Ragt der Anschluss
stutzen zu weit in den Ablauf
schlauch hinein, muss der An
schlussstutzen gekürzt werden.
Sonst kann der Ablaufschlauch ver
stopfen.
–
Der Ablaufschlauch darf nicht ge
kürzt werden!
–
Auf knickfreie Verlegung des Ablauf
schlauches achten!
24
-
-
^
Verschlusskappe des Belüftungsven
tils im Spülraum abschneiden.
-
-
-
-
-
-
Page 25
Technische Daten
Geschirrspülermodell G 618 G 818
Höhe 81,7 cm
(verstellbar + 5,0 cm)
Höhe der Einbaunische 82 cm (+ 5,0 cm) 84 cm (+ 5,0 cm)
Breite 44,8 cm 44,8 cm
Breite der Einbaunische 45 cm 45 cm
Tiefe 57 cm 57 cm
Tiefe bei geöffneter Tür 115,5 cm 120,5 cm
Gewicht 47 kg 47,5 kg
Spannung 230 V ~ 50 Hz
Anschlusswert
Absicherung 10 A 10 A
Erteilte Prüfzeichen SEV, VDE, Funkschutz SEV, VDE, Funkschutz
Wasserdruck (Fliessdruck) 0,3 - 10 bar Überdruck 0,3 - 10 bar Überdruck
Warmwasseranschluss bis max. 60 °C bis max. 60 °C
Abpumphöhe max. 1 m max. 1 m
Abpumplänge max. 4 m max. 4 m
Anschlusskabel ca. 1,7 m ca. 1,7 m
Fassungsvermögen 8 Massgedecke 9 Massgedecke
2100 W 2100 W
83,7 cm
(verstellbar + 5,0 cm)
230 V ~ 50 Hz
252627
Page 26
Page 27
Page 28
Änderungen vorbehalten (Montage Vi45) / 2906
M.-Nr. 05 871 060 / 02
de-CH
Loading...
