Page 1
Bruksanvisning
Diskmaskiner
Bruksanvisningen skall ovillkorligen läsas
innan maskinen installeras
och tas i bruk.
Det är viktigt för att undvika olyckor
och skador på maskinen.
M.-Nr.
k
05 719 960
Page 2
Innehåll
Beskrivning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Översiktsbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Manöverknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Säkerhetsanvisningar och varningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Förpackningsmaterial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Hantering av uttjänad maskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ekonomisk diskning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Första gången maskinen används . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Första gången maskinen skall användas behövs: . . . . . . . . . . . . . . . . . . . . . . . . 11
Öppna luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Stäng luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vattenavhärdaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Programmera avhärdaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Kontrollera programmerad hårdhetsgrad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Påfyllning av salt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Kontrollampa för påfyllning av salt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fylla på sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Sköljmedelsindikering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Ställa in sköljmedelsdoseringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Placering av disken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Överkorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Uppfällbar hylla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Stödbåge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Justering av överkorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Underkorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Nedfällbara pinnar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Flaskhållare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Bestick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Bestickkorg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Diskmaskin med besticklåda (SC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Inte lämpade för maskindisk är: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2
Page 3
Innehåll
Användning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Fylla på diskmedel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Val av program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Koppla in maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Starta ett program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Programslut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Stänga av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Byta program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Avbryta ett program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Urplockning av disken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Rengöring av silarna i diskutrymmet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Rengöring av spolarmarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Rengöring av diskutrymmet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Rengöring av lucka och lucktätning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Rengöring av ljusreflektorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Rengöring av manöverpanelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Rengöring av diskmaskinens frontlucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Åtgärda störningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Rengöring av silen i vattentilloppet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Rengöring av avloppspumpen och backventilen . . . . . . . . . . . . . . . . . . . . . . . . . 51
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Reparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Garantivillkor och garantitid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Specialtillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Anvisningar för jämförande disktester . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Programöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3
Page 4
Beskrivning av maskinen
Översiktsbild
1 Övre spolarmen
(inte synlig på bilden)
2 Besticklåda
(beroende på modell)
3 Överkorg
4 Vattentillförsel till den mittersta
spolarmen
5 Mittersta spolarmen
6 Nedre spolarmen
4
7 Behållare för sköljmedel
(med doseringsväljare)
8 Diskmedelsbehållare med två fack
9 Typskylt
10 Zon med sensorknappar
11 Funktionskontrollampa
12 Saltbehållare
13 Silkombination
14 Fyra justerbara skruvfötter
Page 5

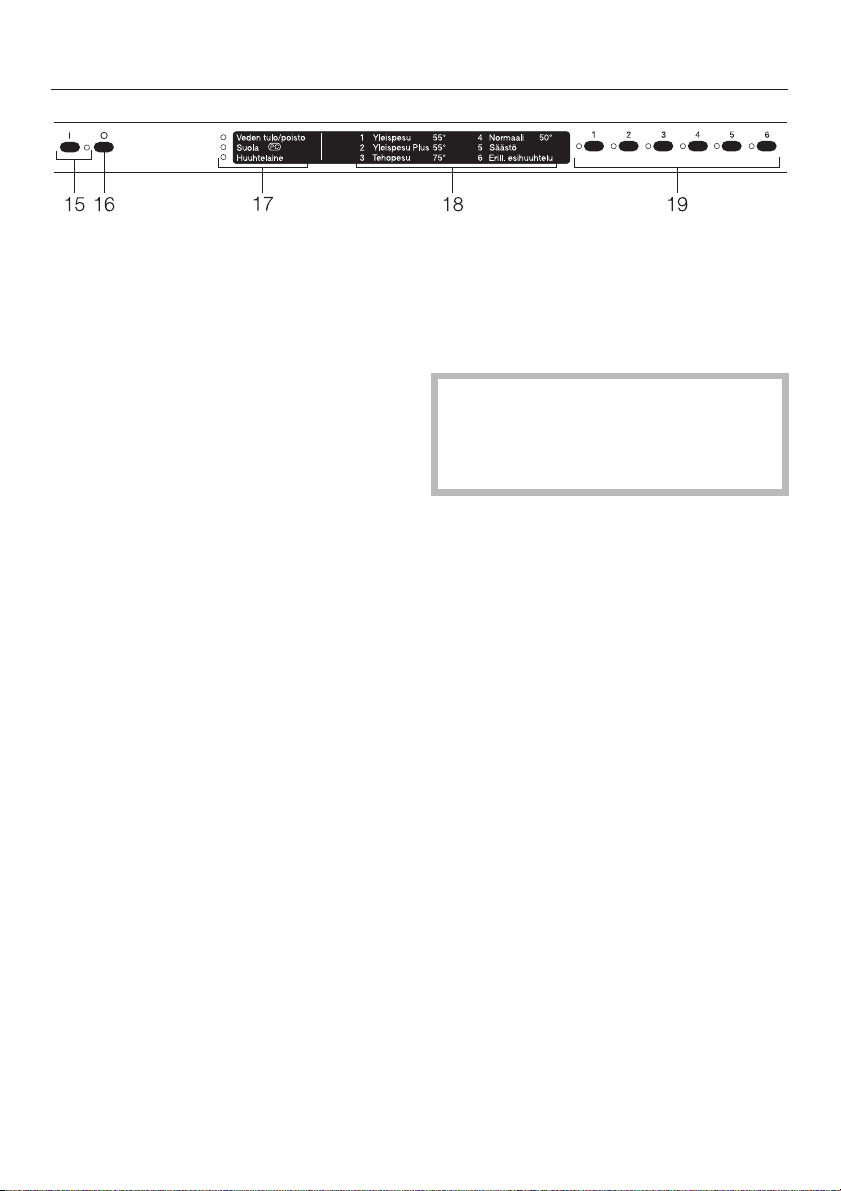

Manöverknappar (10)
15 Till-knapp
16 Från-knapp
17 Kontrollampor/indikering av
påfyllning
18 Programlista
19 Programknappar/-lampor
OBS!
Programlisten är skyddad med plastfilm
vid leverans.
^ Avlägsna först skyddsfilmen från pro-
gramlisten.
Beskrivning av maskinen
5
Page 6
Säkerhetsanvisningar och varningar
Denna diskmaskin uppfyller gällan
de säkerhetskrav. Ett felaktigt bruk
kan dock leda till personskador och
skador på föremål.
Läs bruksanvisningen noga innan
diskmaskinen tas i bruk. Därmed
undviker man personskador och
skador på diskmaskinen.
Spara bruksanvisningen!
-
Användningsområde
Diskmaskinen är endast avsedd för
diskning av hushållsdisk. All annan
användning är otillåten och kan innebära fara för användaren.
Tillverkaren ansvarar inte för skador
som uppstått på grund av otillåten eller
felaktig användning av diskmaskinen.
Vid leverans
En skadad diskmaskin kan utgöra
en fara! Kontrollera därför direkt att
emballaget och diskmaskinen inte har
några transportskador. En skadad disk
maskin skall inte tas i drift.
Lämna om möjligt in emballaget för
återvinning.
Vid uppställning och installa
tion
Installera och anslut diskmaskinen
enligt uppställnings- och installa
tionsanvisningarna.
För att säkerställa att maskinen står
stadigt måste den placeras under
en genomgående bänkskiva som är
monterad i intillstående skåp. Gäller
maskiner för integrering och inbyggnad
under bänkskiva.
Diskmaskinen får inte byggas in
under en kokhäll. Hällens delvis
höga temperaturavgivning kan skada
maskinen.
Vid installation får diskmaskinen
inte vara ansluten till elnätet.
Innan diskmaskinen ansluts måste
uppgifterna om anslutning (säkring, spänning, frekvens) på maskinens
typskylt jämföras med dem som gäller
för elnätet på uppställningsplatsen så
att dessa värden överensstämmer.
Diskmaskinens elektriska säkerhet
garanteras endast om maskinen
ansluts till ett jordat eluttag som är in
stallerat enligt gällande föreskrifter. Det
är mycket viktigt att denna grundläg
gande säkerhetsförutsättning är upp
fylld. Tillverkaren ansvarar inte för ska
dor som uppstått på grund av att jord
ad kabel saknas eller att det uppstått
ett brott på kabeln (t.ex. elektriska stö
tar).
-
-
-
-
-
-
-
-
6
Page 7
Säkerhetsanvisningar och varningar
Inbyggnad och montering av den
na diskmaskin på uppställnings
platser som inte är fasta (t.ex. båtar) får
bara utföras av en fackman som säker
ställer att förutsättningarna på platsen
medger en säker användning av disk
maskinen.
En skadad diskmaskin kan utgöra
en fara! Den skadade maskinen
skall omedelbart tas ur drift. Kontakta
närmaste återförsäljare eller Mieles
kundtjänst.
Vattenanslutningens plasthölje in
nehåller en elektrisk ventil. Doppa
inte höljet i vatten!
I tilloppsslangen finns strömföran-
de ledningar. Skär därför inte av
slangen, även om den är för lång!
Använd av säkerhetsskäl ingen för-
längningskabel. Förlängningskabeln kan överhettas och orsaka därmed
brandrisk.
-
-
-
-
Vid daglig användning
Tillsätt aldrig lösningsmedel i disk
maskinen. Det finns risk för explo
sion!
Drick inte vattnet som kommer ur
diskmaskinen. Det är inget dricks
vatten!
-
-
Inandas inte diskmedel i pulver
form! Svälj inte diskmedel! Maskin
diskmedel är starkt frätande och kan or
saka frätskador i mun och svalg. Om
någon svalt maskindiskmedel skall man
omedelbart ge 1-2 glas mjölk eller vat
ten att dricka. Framkalla ej kräkning!
Kontakta därefter Giftinformationscen
tralen, tfn 112 (i Finland: tfn (09) 414392
eller (09) 4711).
Stå/sitt inte på den öppna luckan.
Diskmaskinen kan välta. Det kan
orsaka personskador eller skador på
diskmaskinen.
I maskin med bestickkorg (beroen-
de på modell) blir besticken lättare
rena och torkar lättare om de ställs i
korgen med skaften nedåt. För att undvika att skada sig på besticken kan
man ställa dem med skaften uppåt i
korgen.
Använd endast diskmedel för hus-
hållsdiskmaskiner. Använd inte
handdiskmedel!
-
Använd endast sköljmedel för hus
hållsdiskmaskin!
Använd endast, om möjligt grov
kornigt salt eller rent koksalt.
Använd inga andra saltsorter då dessa
kan orsaka funktionsstörningar på av
härdaren.
-
-
-
-
-
-
-
-
Diska inte ej temperaturbeständigt
plastmaterial som t.ex. engångsför
packningar och -bestick. Sådant mate
rial kan deformeras av den höga tem
peraturen.
-
-
-
7
Page 8
Säkerhetsanvisningar och varningar
Var försiktig om diskmaskinen har
öppna element
(beroende på modell)
För att undvika brännskador: ta inte
på elementet under ett pågående
eller direkt efter ett avslutat diskpro
gram. Risk för brännskada!
En del plastdetaljer kan smälta el
ler börja brinna om de kommer i
kontakt med ett öppet element. Placera
därför alltid plastföremål i överkorgen
om det råder osäkerhet angående före
målens temperaturbeständighet.
Se till att små föremål sitter fast så de
inte faller ned på elementet.
-
-
Om det finns barn i hemmet
Låt inte små barn leka eller hands-
kas med maskinen. Det finns risk
för att barn kan bli instängda i diskmaskinen!
Se till att barn inte kommer i kon-
takt med diskmedlet! Maskindiskmedel är starkt frätande och kan orsaka
frätskador i mun och svalg. Kontakta
omedelbart läkare om barnet har stop
pat diskmedel i munnen.
-
För att barn inte skall komma i kon
takt med diskmedel:
Fyll på diskmedel först när diskpro
grammet skall startas.
Använd helst barnsäkringen som finns i
luckan (beroende på modell).
För att barn inte skall komma i kon
takt med diskmedel:
Om funktionen "Senare start" används
(beroende på modell), skall diskme
delsbehållaren vara torr när diskmedlet
fylls på. Om diskmedelsbehållaren är
fuktig klumpar sig diskmedlet och sköljs
inte ur ordentligt. Barn kan då komma
åt dessa diskmedelsrester efter avslutat
diskprogram.
För att undvika skador på maskinen och på diskgods
Fyll inte på diskmedel (inte heller
flytande diskmedel) i sköljmedelsbehållaren. Behållaren förstörs av diskmedel.
Fyll inte på diskmedel (inte heller
flytande diskmedel) i salthållaren.
Saltbehållaren förstörs av diskmedel.
Använd inte industridiskmedel eller
diskmedel för professionellt bruk.
Sådana diskmedel kan orsaka material
skador och det finns risk för starka ke
miska reaktioner som exempelvis knall
gasreaktion.
-
-
-
-
-
-
-
8
Page 9
Säkerhetsanvisningar och varningar
Det inbyggda Waterproof-systemet
är ett tillförlitligt skydd mot vatten
läckage under följande förutsättningar:
att maskinen installeras enligt instruk
–
tionerna,
att maskinen repareras eller att de
–
fekta delar byts ut om det har upp
stått en skada,
att vattenkranen stängs av om
–
maskinen står oanvänd en längre
tid (t.ex. vid semester).
-
-
-
Vid reparation och underhållsservice
Reparationer får endast utföras av
en fackman.
Ej fackmässigt utförda reparationer kan
medföra avsevärda risker för användaren.
Bryt strömmen till maskinen vid re-
paration och underhåll (stäng av
maskinen och dra ut stickproppen eller
skruva ut säkringen).
Hantering av uttjänad maskin
En uttjänad diskmaskin skall göras
obrukbar. Dra ut stickproppen ur
eluttaget och klipp av anslutningska
beln.
Avlägsna lucklåset (2 krysskruvar). Där
med förhindras att lekande barn spär
ras in. Lämna om möjligt in disk
maskinen till en återvinningsstation.
Tillverkaren ansvarar inte för skador
som uppstått på grund av att säker
hetsanvisningarna och varningarna
inte har följts.
-
-
-
-
-
9
Page 10
Bidra till att skona miljön
Förpackningsmaterial
Emballaget skyddar maskinen mot
transportskador. Förpackningsmateria
len är valda med hänsyn till miljön och
är därför återvinningsbara. Fråga din
kommun om möjligheterna att lämna in
transportförpackningen för återvinning.
Hantering av uttjänad maskin
En uttjänad maskin består av material
som kan återanvändas. Se till att den
uttjänade maskinen förvaras barnsäkert
tills den lämnas in för omhändertagan
de. Se även information i bruksanvisningen under rubriken "Säkerhetsanvisningar och varningar".
-
Ekonomisk diskning
Denna diskmaskin diskar med mycket
sparsam användning av vatten och
energi. Bäst utnyttjar man maskinens
kapacitet, om man följer nedanstående
råd:
Utnyttja diskkorgarnas kapacitet så
^
mycket som möjligt, utan att därvid
överbelasta maskinen.
Välj ett diskprogram som är avpassat
^
för diskens nedsmutsningsgrad.
Välj Spar-programmet för energibe
^
sparande diskning.
^ Följ diskmedelstillverkarens dose-
ringsanvisningar.
^ Använd 2/3 av den angivna diskme-
delsmängden om diskmaskinen bara
är fylld till häften.
-
10
Page 11
Första gången maskinen används
Första gången maskinen skall
användas behövs:
ca 2 l vatten,
–
ca 2 kg salt,
–
diskmedel för hushållsdiskmaskiner
–
sköljmedel för hushållsdiskmaskiner
–
Varje diskmaskin funktionstestas i fa
briken. Vattenrester i maskinen beror
på denna test och inte på att maski
nen har använts tidigare.
-
-
11
Page 12
Första gången maskinen används
Öppna luckan
^ Drag i handtaget.
Om luckan öppnas när diskmaskinen är
igång, så avbryts alla funktioner automatiskt.
Hur diskmaskinsluckan öppnas innan frontplattan är monterad beskrivs i uppställnings- och installationsanvisningarna i avsnittet "Montering av frontplattan".
Stäng luckan
Skjut in diskkorgarna.
^
Fäll upp luckan och tryck in den tills
^
det känns att låser hakar fast.
12
Page 13
Första gången maskinen används
Vattenavhärdaren
För att uppnå ett bra diskresultat behö
ver diskmaskinen mjukt vatten (vatten
med låg kalkhalt). Hårt vatten orsakar
vita beläggningar på diskgodset och i
diskmaskinen.
Därför måste vattnet avhärdas om hård
hetsgraden är högre än 4° dH (0,7
mmol/l). Den inbyggda vattenavhärda
ren avhärdar automatiskt.
Avhärdaren behöver salt.
–
Diskmaskinen måste programmeras
–
för vattnet på installationsplatsen.
– Den lokala vattenleverantören lämnar
information om aktuell vattenhårdhetsgrad.
Vid varierande vattenhårdhetsgrad
(t.ex. 8 - 17 °dH), ställ alltid in efter högsta hårdhetsgrad (i det här exemplet
17 °dH).
Eventuellt framtida servicearbete
underlättas om ni känner till vattnets
hårdhetsgrad.
-
Programmera avhärdaren
-
Programmerad hårdhetsgrad vid le
verans är 14 - 16 °dH (2,5 - 2,9
mmol/l).
Om denna inställning överensstämmer
-
med vattnets hårdhet på maskinens
uppställningsplats behöver ni inte läsa
vidare.
Om det är en annan vattenhårdhet på
uppställningsplatsen måste avhärdaren
programmeras via knapparna på manö
verpanelen.
Vid programmeringen blinkar och lyser
olika kontrollampor efter varje knapptryckning. Endast kontrollampor som
beskrivs i varje programmeringssteg
har betydelse för programmeringen.
Det är när som helst möjligt att avbryta programmeringen och börja
om från början om diskmaskinen
stängs av med "Från"-knappen (o).
-
-
^
Anteckna därför vattnets hårdhets
grad här:
°dH
-
13
Page 14
Första gången maskinen används
1. Öppna luckan.
^
2. Stäng av diskmaskinen med
^
Från-knappen.
3. Håll knapparna a och c intryckta
^
och koppla samtidigt
med Till-knappen.
4. Släpp alla knappar.
^
Kontrollamporna "Salt" och b blinkar.
Om så inte är fallet, börja om från början.
^ 5. Tryck på knappen b.
Kontrollampan b släcks och "Salt" blin-
kar.
Fortsätt nu programmeringen, beroen-
de av vattenhårdheten på uppställningsplatsen, enligt följande kapitel:
"Inställning av vattenhårdhet
1 °dH - 12 °dH"
eller
"Inställning av vattenhårdhet
13 °dH - 70 °dH"
in diskmaskinen
Inställning av vattenhårdhet
1 °dH - 12 °dH:
Om en av kontrollamporna bredvid
knapparna a - e, lyser är det det in
ställda hårdhets området som visas (se
tabell 1).
Tabell 1:
°dH mmol/l Knappen
1 - 4 0,2 - 0,7 a
5 - 6 0,9 - 1,1 b
7 1,3 c
8 - 10 1,4 - 1,8 d
11 - 12 2,0 - 2,2 e
Om värdet motsvarar vattenhårdheten
på maskinens uppställningsplats:
^ Stäng av diskmaskinen med
Till-Från-knappen.
För att ställa in annan vattenhårdhet:
^
Tryck på knappen som motsvarar
vattenhårdheten på maskinens upp
ställningsplats (se tabell 1).
-
-
14
Kontrollamporna "Salt" och b blinkar.
^
Tryck 2 ggr på knappen f.
Kontrollamporna "Salt" och f blinkar.
^
Stäng av diskmaskinen med
Från-knappen.
Programmeringen av hårdhetsgraden
sparas.
Page 15
Första gången maskinen används
Inställning av vattenhårdhet
13 °dH - 70 °dH:
Tryck på knappen f.
^
Kontrollampan f lyser.
Om en av kontrollamporna bredvid
knapparna a - e, lyser är det det in
ställda hårdhetsområdet som visas (se
tabell 2).
Tabell 2:
°dH mmol/l Knappen
13 2,3 a
14 - 16 2,5 - 2,9 b
17 - 22 3,1 - 4,0 c
23 - 35 4,1 - 6,3 d
36 - 70 6,5 - 12,6 e
Om värdet motsvarar vattenhårdheten
på maskinens uppställningsplats:
^ Stäng av diskmaskinen med
Från-knappen.
-
Kontrollera programmerad
hårdhetsgrad
För att kontrollera vilken vattenhårdhet
som är inställd:
Upprepa steg 1 till 5.
^
Om en av kontrollamporna a - e lyser
är en vattenhårdhet mellan 1 °dH och
12 °dH inställd (se tabell 1).
Om ingen kontrollampa lyser, tryck
^
på knappen f.
Kontrollampan f lyser.
Dessutom lyser en av kontrollamporna
a - e som visar inställd vattenhårdhet
mellan 13 °dH och 70 °dH (se tabell 2).
^ Stäng av diskmaskinen med
Från-knappen.
För att ställa in annan vattenhårdhet:
^
Tryck på knappen som motsvarar
vattenhårdheten på maskinens upp
ställningsplats (se tabell 2).
Kontrollamporna "Salt" och b blinkar.
^
Tryck 2 ggr på knappen f.
Kontrollamporna "Salt" och f blinkar.
^
Stäng av diskmaskinen med
Från-knappen.
Programmeringen av hårdhetsgraden
sparas.
-
15
Page 16
Första gången maskinen används
Påfyllning av salt
Om vattenhårdheten på uppställ
ningsplatsen konstant ligger under
4 °dH (= 0,7 mmol/l) behöver inget
salt fyllas på. Diskmaskinen måste
ändå programmeras för rätt vatten
hårdhet.
Viktig information! Före första saltpå
fyllningen måste saltbehållaren fyllas
på med ca 2 l vatten så att saltet kan
lösas upp. När diskmaskinen har ta
gits i bruk finns alltid tillräckligt med
vatten i saltbehållaren.
Fyll inte på diskmedel (inte heller
,
flytande diskmedel) i saltbehållaren.
Saltbehållaren förstörs av diskmedel.
,
Använd endast, om möjligt grovkornigt salt eller rent koksalt. Använd
inga andra saltsorter då dessa kan
orsaka funktionsstörningar på avhär
daren.
Tag ut underkorgen ur diskmaskinen
^
och öppna saltbehållarens lucka.
-
-
-
-
-
Fyll sedan på behållaren med ca 2 l
^
vatten.
^ Placera påfyllnadstratten över behål-
larens öppning och fyll på med salt
tills behållaren är fylld. Saltbehållaren
rymmer ca 2 kg.
När man fyller behållaren rinner en del
av saltlösningen över.
^
Rensa behållaröppningens gänga
från saltrester och skruva på locket
ordentligt.
16
^
Starta därefter direkt programmet
"Fördisk" så att det överflödiga salt
vattnet späds ut och spolas bort.
-
Page 17
Första gången maskinen används
Kontrollampa för påfyllning av
salt
Så länge kontrollampan inte lyser finns
det tillräckligt med salt i behållaren.
^ Fyll på salt så snart kontrollampan
tänds.
(Se under: Påfyllning av salt)
När saltet har fyllts på kan kontrollampan fortsätta lysa en stund. Den släcks
så snart det har bildats tillräckligt hög
saltkoncentration.
OBS!
Kontrollampan lyser också om vattnets
hårdhetsgrad är mycket lågt (under
4 °dH) och man inte behöver fylla på
salt.
Det har då ingen betydelse att kontrol
lampan lyser.
Via kontrollampan för påfyllning av salt
kommer Miele-service i framtiden att
kunna uppgradera diskmaskinens pro
gram, se avsnittet "Service". Därför står
det "PC" (Program Correction) bredvid
kontrollampan "Salt".
-
-
17
Page 18
Första gången maskinen används
Sköljmedel
Sköljmedel behövs för att vattnet skall
rinna av jämnt över hela disken, så att
den inte blir fläckig när den torkar.
Sköljmedel fylls på i behållaren för
sköljmedel. Den inställda mängden do
seras automatiskt.
Fyll bara på sköljmedel för hus
,
hållsdiskmaskiner. Fyll aldrig på
handdisk- eller maskindiskmedel.
Behållaren för sköljmedel förstörs av
diskmedel.
Som alternativ till sköljmedel kan man
visserligen använda
– matättika med högst 5 % syrahalt
eller
– 50-procentig flytande citronsyra, men
tork- och sköljresultatet blir sämre än
med användning med sköljmedel.
,
Använd inte ättika med hög syrahalt (t.ex. 25-procentig ättiksessens).
Diskmaskinen kan ta skada.
-
Fylla på sköljmedel
-
^ Tryck på öppningsknappen i pilens
riktning, så att locket fälls upp.
18
Page 19
Fyll bara på sköljmedel tills det syns
^
på silens yta.
Behållaren rymmer ca 130 ml.
Första gången maskinen används
Sköljmedelsindikering
Så länge kontrollampan inte lyser finns
det tillräckligt med sköljmedel i behålla
ren.
-
^ Stäng locket ordentligt. Om inte lock-
et sitter fast kan det komma in vatten
i sköljmedelsbehållaren under ett
diskprogram.
^ Torka omsorgsfullt bort ev. överflödigt
sköljmedel som annars kan ge upphov till kraftig lödderbildning.
När lampan tänds räcker sköljmedlet till
ytterligare 2-3 diskomgångar.
^ Fyll på sköljmedel i tid.
19
Page 20
Första gången maskinen används
Ställa in
sköljmedelsdoseringen
Doseringsväljaren i påfyllnadsöppningen kan ställas in från 1 till 6. Vid leverans är den inställd på 3 (se pil). Förbrukningen är då ca 3 ml sköljmedel
per program. Det är den rekommenderade inställningen.
Blir glasen fläckiga:
^
Vrid doseringsväljaren till en högre
siffra.
Uppstår en mjölkaktig hinna på glasen:
^
Vrid doseringsväljaren till en lägre
siffra.
20
Page 21
Vad man bör tänka på
Avlägsna grova matrester från disk
^
godset.
Disken behöver inte sköljas av under
rinnande vatten.
Diska inte diskgods med aska,
,
sand, vax, smörjfett eller färg i disk
maskinen.
Aska löses inte upp utan fördelas i
diskmaskinen, sand repar, vax,
smörjfett och färg skadar disk
maskinen.
-
Placering av disken
Diskgods med djup botten placerar
^
-
-
man bäst lutande, så att vattnet kan
rinna av ordentligt.
Spolarmarna får inte blockeras av
^
alltför högt eller nedåtpekande disk
gods.
Kontrollera gärna genom att vrida
spolarmarna för hand.
Se till att små föremål inte ramlar ge
^
nom diskkorgen.
Små delar som t ex lock bör därför
placeras i besticklådan eller bestick
korgen.
-
-
-
All disk kan placeras på valfri plats i
diskkorgarna. Nedanstående tips bör
dock följas.
^ Utensilier får inte ligga så att de täck-
er varandra.
^ Disken måste ställas så att vatten-
strålarna kommer åt överallt. Annars
blir disken inte ren.
^ Kontrollera att allt diskgods står sta-
digt.
^
Diskgods som t.ex. koppar, glas och
skålar placeras med öppningen ned
åt.
^
Höga, smala glas, vaser o. dyl. skall
inte ställas i diskkorgens hörn utan i
diskkorgens mitt. Där kan de lättast
nås av vattenstrålarna.
Naturliga färgämnen i mat såsom
morötter, tomat eller ketchup kan
missfärga plastgods om större
mängder får vara kvar på diskgodset när det placeras i diskmaskinen.
Plastdelarnas stabilitet påverkas inte
av missfärgningen.
När disken placeras kan mat- och
dryckesrester hamna på sidan om
diskmaskinsluckan.
Dessa ytor hör inte till diskutrymmet
-
och kan därför inte nås av strålarna
från spolarmen.
Torka därför upp de utspillda mat
resterna innan diskmaskinsluckan
stängs.
-
21
Page 22
Placering av disken
Överkorgen
Smått, lätt och ömtåligt gods, som t.ex.
kaffefat, koppar, glas och dessertskålar
samt temperaturbeständiga plastföremål placeras i överkorgen.
Även kastruller med låga kanter kan
ställas i överkorgen.

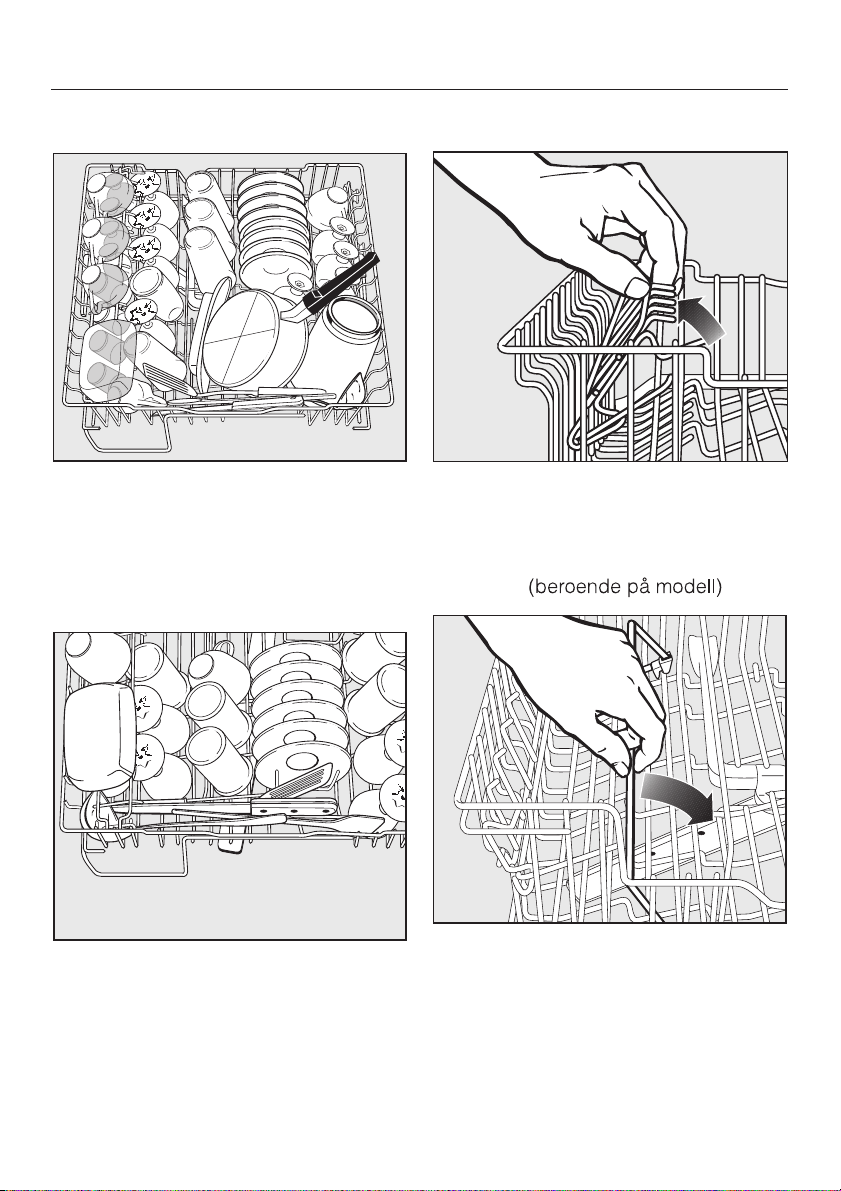

Uppfällbar hylla
Behöver man mer plats för högt diskgods, så kan man fälla upp hyllan till
vänster i överkorgen.
Stödbåge
Bestick som slevar och långa knivar
kan placeras på tvären i överkorgen.
22
För att underlätta i- och urplockningen
av disk, kan man fälla ned stödbågen i
överkorgen.
Page 23
Placering av disken
Justering av överkorgen
För att få mer plats i över- eller under
korgen för höga saker, så kan man jus
tera överkorgen i tre höjdlägen på ca 2
cm vardera.
Överkorgen kan också ställas in så att
den lutar för att underlätta placeringen
av visst diskgods. Kontrollera att kor
gen kan skjutas in i diskutrymmet utan
hinder efter justeringen.
Drag ut överkorgen.
^
-
-
Beroende på hur överkorgen ställs in
kan t.ex. tallrikar med följande mått pla
ceras i korgarna.
-
Diskmaskin med besticklåda
Justering av
överkorgen
Övre läge 15 30
Mellanläge 17 28
Undre läge 19 26
Diskmaskin med bestickkorg
utan justering av överkorgen
Tallrikarnas Ø i överkorg: 23 cm
Tallrikarnas Ø i underkorg: 28 cm
Tallrikar Ø cm
Överkorg Underkorg
-
^
Lossa spärrarna på överkorgens si
dor genom att dra dem uppåt.
^
Höj eller sänk korgen till önskat läge.
^
Tryck tillbaka spärrarna ordentligt.
-
23
Page 24
Placering av disken
Underkorgen
Större och tyngre gods som tallrikar, fat,
kastruller, skålar placeras bäst i under
korgen.
Mindre diskgods som t.ex. kaffefat kan
också placeras i underkorgen.
Diskmaskin med besticklåda
-

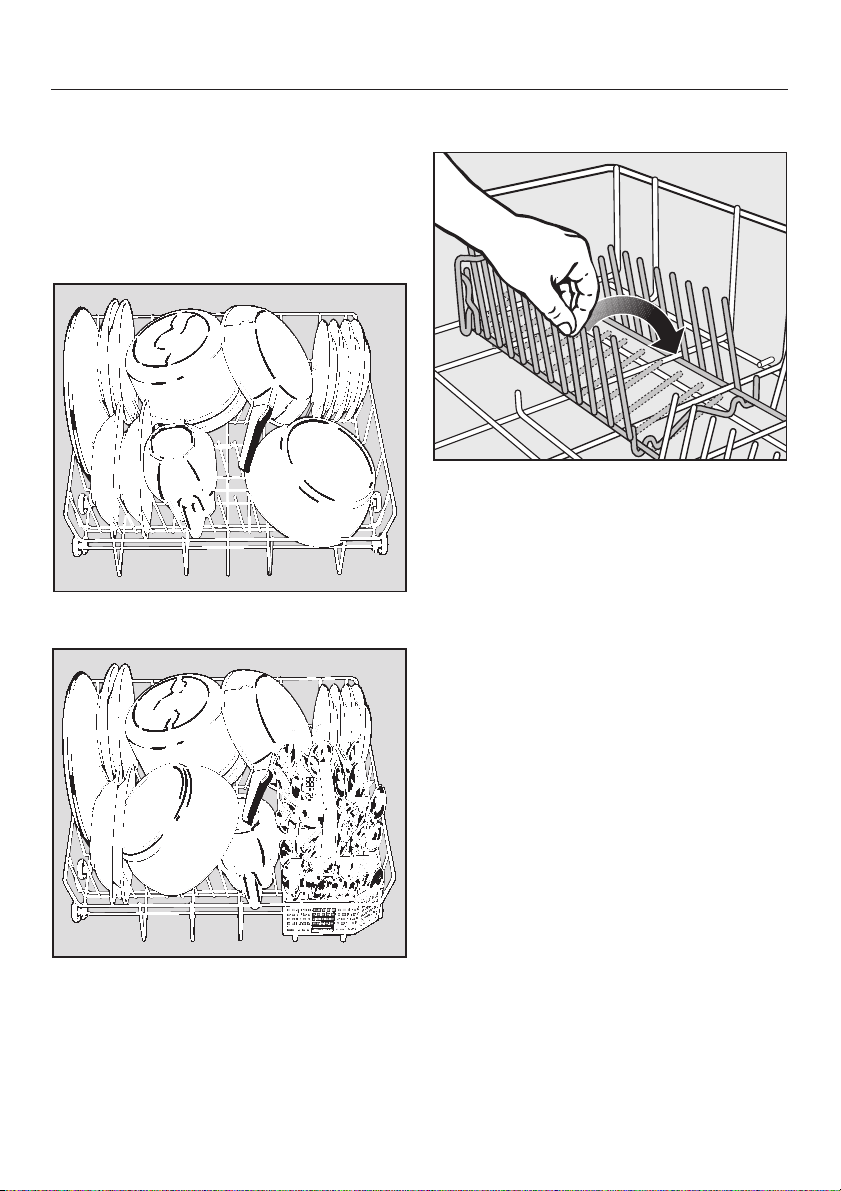

Nedfällbara pinnar
De båda bakre pinninsatserna kan fällas ned. Därmed kan man få plats för
större diskgods, som t.ex. kastruller,
pannor och skålar.
^ Häv pinninsatserna något och fäll se-
dan pinnarna ner ovanpå varandra.
Diskmaskin med bestickkorg
24
Page 25
Placering av disken

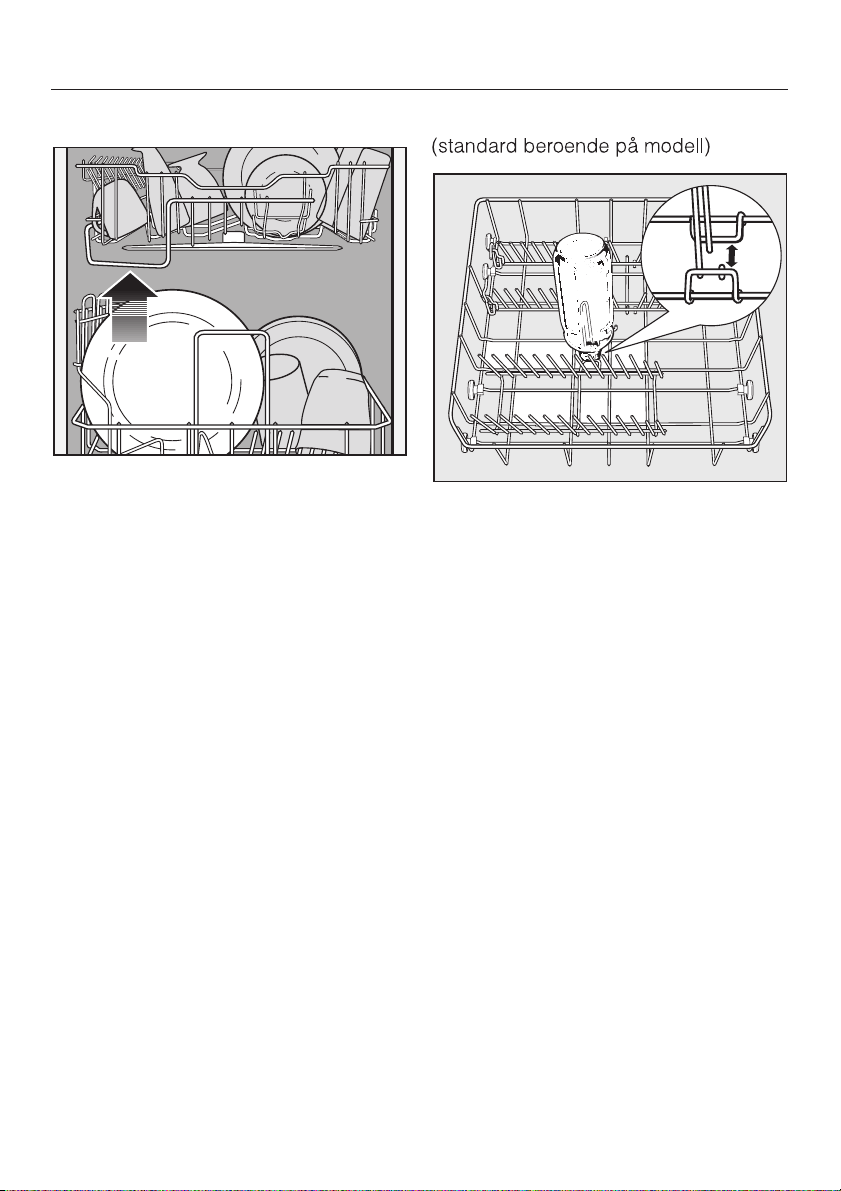

Begränsning av diskgodsets höjd
Skenan i överkorgen visar hur högt
diskgods man kan ställa i underkorgen
utan att den mellersta spolarmen går
emot.
Flaskhållare
Flaskhållaren är till för smalt diskgods
som t.ex. nappflaskor.
Placera flaskhållaren i underkorgen endast på det ställe som markerats i bilden. På andra ställen når vattenstrålarna inte in i flaskan. Den blir då inte riktigt ren.
25
Page 26
Placering av disken
Bestick

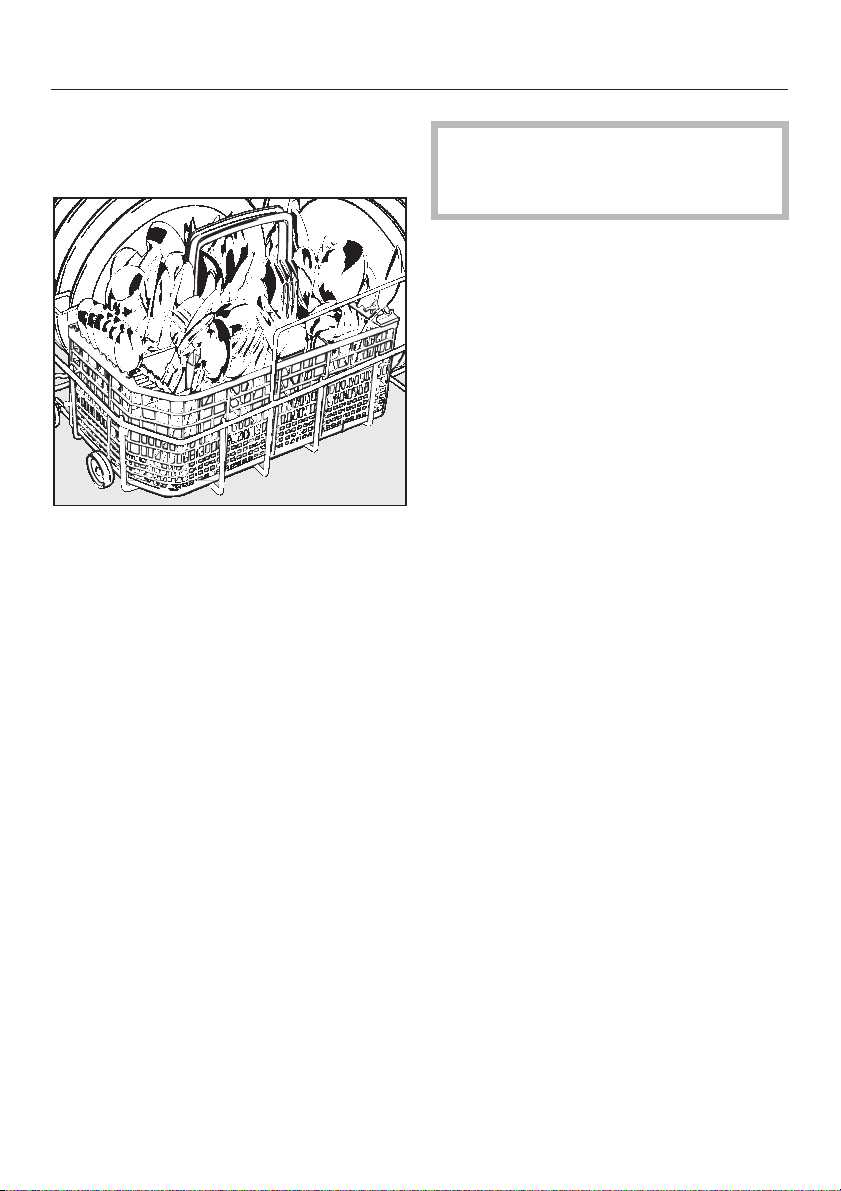

Bestickkorg
^ Placera besticken osorterade i be-
stickfacken, helst med skaften nedåt.
Vattenstrålarna kommer då åt de enskilda besticken.
För att undvika att skada sig på
,
besticken ställer man dem med
skaften uppåt i korgen.
Små skedar sticker man ner i hålen på
båda sidorna i bestickkorgen.
26
Page 27
Skedhållare till bestickkorgen
De medföljande skedhållarna är till för
diskning av mycket smutsiga skedar.
Eftersom skedarna hängs upp separat
ligger de inte mot varandra, vilket gör
att vattenstrålarna kommer åt hela ske
den.
Placering av disken
-
Placera skedarna i hållaren med
^
skaften nedåt. Använd bara varannan
plats.
^ Sätt fast en eller två skedhållare på
bestickkorgen enligt bilden om så önskas.
Ta bort skedhållarna:
^
Tryck in hållarens hakar (man kan an
vända ett skedskaft som hjälp), se lil
la bilden, och avlägsna hållaren ge
nom att dra den uppåt.
-
-
-
27
Page 28
Placering av disken

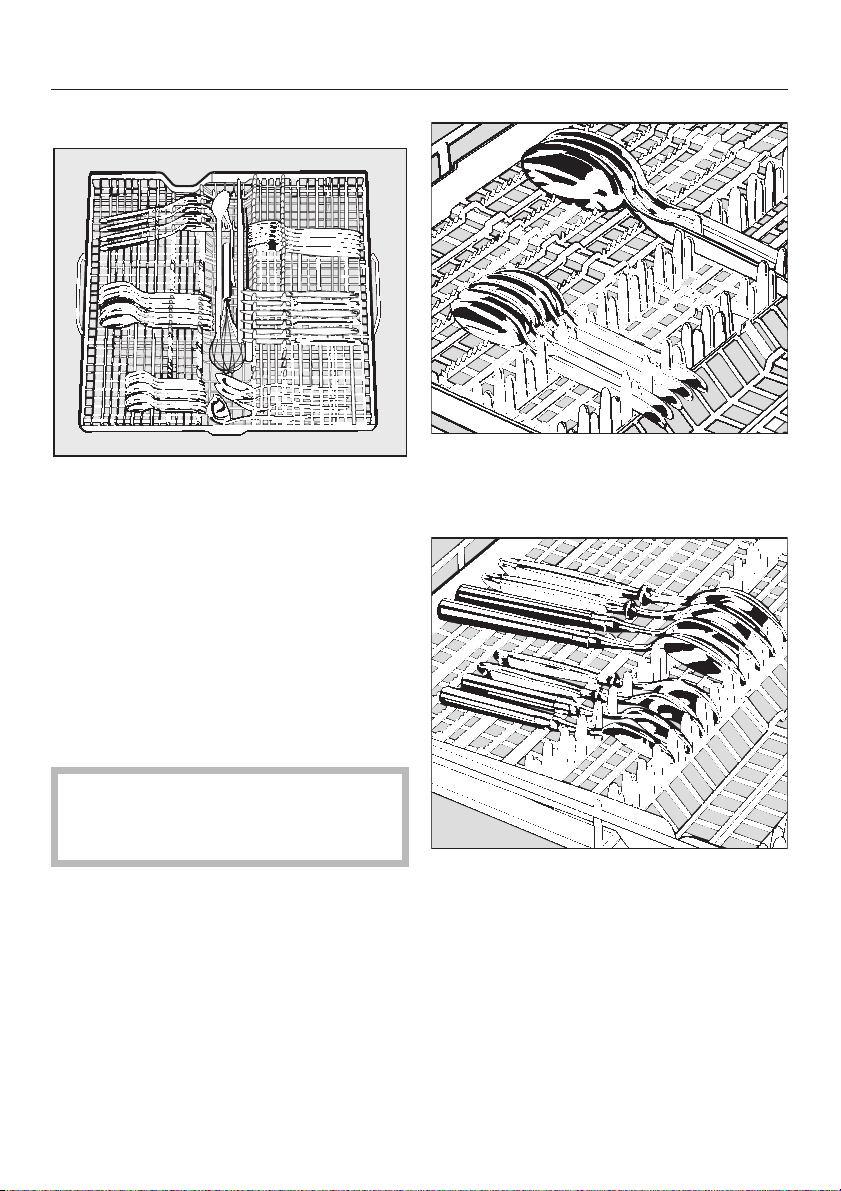

Diskmaskin med besticklåda (SC)
Om knivar, gafflar och skedar placeras i
olika avdelningar underlättar det urplockningen.
Knivar läggs med knivbladen och gafflar med spetsarna mellan hållarna. Skedar däremot placeras med skaften mellan hållarna.
Skedbladen bör ligga på de tandade
fördjupningarna som bilden visar, så att
vattnet kan rinna av helt och hållet.
Långa bestick som t.ex. soppslevar,
salladsbestick och långa knivar lägger
man i fördjupningen i mitten av bestick
lådan.
Den övre spolarmen får inte blocke
ras av för högt diskgods (t.ex. osthy
vel).
Besticklådans insats kan tas ut.
28
-
-
-
Om skedar med runda eller ovala skaft
inte kan läggas mellan hållarna, så kan
man vända dem så att skedbladen lig
ger mellan hållarna i stället.
Se till att skedbladen kommer i kontakt
med åtminstone den ena hållaren så att
vattnet kan rinna av helt och hållet.
-
Page 29
Placering av disken
Inte lämpade för maskindisk är:
Bestick med skaft av trä eller horn.
–
Träskaften nöts. De lim som används
är inte lämpade för maskindisk. Skaf
ten kan därmed lossna.
Antikföremål såsom vaser eller glas
–
försedda med dekor är inte maskin
diskbara.
Plastföremål, som inte är temperatur
–
beständiga kan deformeras.
Föremål av koppar, mässing, tenn
–
och aluminium. De kan missfärgas
och bli matta.
– Dekorationer påmålade efter glase-
ring kan blekna efter många diskningar.
– Känsliga glas- och kristallföremål kan
bli matta efter en längre tid.
Vi rekommenderar:
– att man använder maskindiskbart
porslin och bestick.
-
OBS!
Silver
som polerats med silverputsme
del kan fortfarande vara fuktigt och
fläckigt efter diskningen eftersom vatt
net inte rinner av helt och hållet. Torka
med handduk. Har silvret däremot be
handlats med silverputsbad är det i all
mänhet torrt när det tas ur disk
maskinen men kan missfärgas.
Silver kan missfärgas vid kontakt med
svavelhaltiga livsmedel. Dit hör t.ex.
ägggula, lök, majonäs, senap, baljväx
ter, fisk och marinader.
Aluminiumföremål (t.ex. fettfilter)
,
får ej diskas med industrirengöringsmedel som innehåller höga halter alkalihydroxid. Det kan uppstå materialskador. I extrema fall föreligger
risk för explosionsartad kemisk reaktion (t.ex. knallgasreaktion).
-
-
-
-
-
-
–
att man diskar ömtåliga glas med låg
temperatur (se programöversikten).
Risken för de ska bli matta minskar
då.
–
att man även fortsättningsvis diskar
speciellt värdefulla glas för hand.
29
Page 30
Användning av maskinen
Diskmedel
Använd endast diskmedel för
,
hushållsdiskmaskiner.
Vanligt diskmedel för diskmaskiner i
^
pulver-, tablett- eller flytande form
kan användas.
Följ diskmedelstillverkarens dose
ringsanvisningar på förpackningen.
Tillsätt pulver- eller flytande disk
^
medel i behållarens fack.
Tillsätt tabletterna i behållaren (fack
^
II) om tillverkaren rekommenderar
det.
Rekommenderar tillverkaren att
tabletterna läggs i bestickkorgen
skall dessa istället läggas på insidan
av diskmaskinsluckan eller direkt i
diskutrymmet. Tabletterna löses då
upp helt.
Diskmedelstillverkaren anger på för
packningen den mängd diskmedel som
behövs för ett diskprogram.
Använd minst 30 ml diskmedel i föl
^
jande program:
- Intensiv
- Universal Plus
-
-
- Universal
- Normal
- Spar
Om diskmedelstillverkaren anger en
större mängd diskmedel skall den
större mängden tillsättas.
Använder man mindre diskmedelsmängd än rekommenderat kan det
hända att disken inte blir riktigt ren.
-
-
30
Page 31
Fylla på diskmedel
Användning av maskinen
Undvik inandning av pulverdisk
,
medel! Maskindiskmedel är starkt
frätande och kan orsaka frätskador i
näsa, mun och svalg. Om någon
svalt maskindiskmedel skall man
omedelbart ge 1-2 glas mjölk eller
vatten att dricka. Framkalla ej kräk
ning. Kontakta därefter giftinforma
tionscentralen, tfn 112 (i Finland, tfn
(09) 414392 eller (09) 4711).
Förhindra att barn kommer i kontakt
med diskmedel. Om diskmedelsbe
hållaren är fuktig klumpar sig diskmedlet och sköljs inte ur ordentligt.
Barn kan då komma åt dessa diskmedelsrester efter avslutat diskprogram.
Följ noggrant anvisningarna för diskmedelsdosering i programöversikten
i slutet av bruksanvisningen.
-
-
-
-
Tryck på knappen på behållaren.
^
Locket öppnas då.
Locket är alltid öppet efter ett diskprogram.
Doseringsinformation
Fack I tar max 20 ml
och fack II max 70 ml diskmedel.
Fack II har markeringar som doserings
hjälp: 20, 25, 30. Med luckan i vågrätt
läge visar de hur mycket diskmedel
som tillsatts i ml.
-
^
Fyll på diskmedel i facken och stäng
locket till diskmedelsbehållaren.
^
Förslut diskmedelsförpackningen
ordentligt varje gång. Annars minskar
diskmedlets rengöringseffekt!
31
Page 32
Användning av maskinen
Val av program
Välj alltid det program som bäst passar
till aktuell typ av disk, d.v.s. diskgod
sets art och nedsmutsningsgrad.
-
I de flesta fall väljer man ett Univer
sal-program eller Universal Plus-pro
grammet.
Dessa program är anpassade till
genomsnittsdisken i ett hushåll, d.v.s.
blandat diskgods med olika nedsmuts
ningsgrad.
I programöversikten på sista sidan finns
en förteckning över diskprogrammen
och deras användningsområden.
-
-
-
32
Page 33
Koppla in maskinen
Användning av maskinen
Öppna vattenkranen om den är
^
stängd.
Öppna luckan.
^
Kontrollera att spolarmarna kan
^
rotera fritt.
Tryck på Till-knappen (15).
^
Kontrollampan "Till" (15) lyser.
Starta ett program
^ För att välja program, se programö-
versikten i slutet av bruksanvisningen.
^ Tryck på programknappen (19) för
önskat program.
Det valda programmets kontrollampa
lyser.
Stäng luckan.
^
Funktionskontrollampan lyser.
Programmet startar.
Man bör inte avbryta ett diskpro
gram. Viktiga programavsnitt (t.ex.
regenerering av avhärdaren) kan
hoppas över.
-
33
Page 34
Användning av maskinen
Programslut
När ett program av avslutat och luckan
stängd blinkar funktionskontrollampan.
Funktionskontrollampan släcks en tim
me efter avslutat program.
Funktionskontrollampan släcks också
när luckan öppnas.
Stänga av maskinen
Efter avslutat program:
Öppna luckan.
^
Funktionskontrollampan och program
knappens kontrollampa är släckta.
^ Tryck på Från-knappen (16).
Kontrollampan "Till" (15) släcks.
Diskmaskinen förbrukar energi så
länge man inte stänger av den med
Från-knappen.
Diskmaskinen kan öppnas och disken
plockas ur (se avsnittet "Urplockning av
disk").
För att undvika skador på ömtåli
-
-
,
ga bänkskivor på grund av vatten
ånga bör luckan antingen öppnas
helt (inte bara en liten bit) eller så
bör man låta den vara stängd tills
disken plockas ur.
Stäng vattenkranen som säkerhetsåt
gärd om diskmaskinen är utan tillsyn en
längre tid (t.ex. vid semester).
-
-
-
34
Page 35
Användning av maskinen
Byta program
OBS!
Byt inte längre program om diskme
delsbehållarens lock redan är upp
fällt.
Om luckan inte har stängts efter val av
ett program kan man byta program på
följande sätt:
Tryck på programknappen för önskat
^
program
Stäng luckan.
^
Programmet startar.
Om ett program redan har startats kan
man byta program på följande sätt:
^ Öppna luckan.
^ Tryck på Från-knappen (16).
^ Tryck på Till-knappen (15).
^ Tryck på programknappen för önskat
program.
-
-
Avbryta ett program
Diskprogrammet avbryts när luckan
öppnas.
Programmet fortsätter från det pro
gramavsnitt där det avbröts när luckan
stängs.
Om vattnet i diskmaskinen är
,
hett finns risk för skållning! Innan
luckan stängs igen helt, håll den
först tillskjuten ca 20 sekunder, så att
temperaturen jämnas ut i diskutrym
met. Tryck sedan igen luckan helt.
För att undvika brännskador:
ta inte på elementet om ett diskprogram avbryts.
-
-
^
Stäng luckan.
Funktionskontrollampan lyser.
Programmet startar.
35
Page 36
Användning av maskinen
Urplockning av disken
Hett diskgods är stötkänsligt.
^
Låt disken svalna i maskinen tills den
kan plockas ur.
Om luckan öppnas helt efter disk
^
ningen svalnar diskgodset snabbare.
Töm först underkorgen, därefter över
^
korgen och till sist besticklådan - om
sådan finns.
På så vis undviker man att eventuellt
resterande vatten droppar ned på
den torra disken.
-
-
36
Page 37
Rengöring och skötsel
Diskmaskinens kondition bör kontrol
leras regelbundet (ungefär var fjärde
till var sjätte månad). Därigenom fö
rebyggs fel och störningar.
-
-
Rengöring av silarna i
diskutrymmet
Silkombinationen i botten på disk
maskinen hindrar större smutspartiklar
från att komma tillbaka i diskvattnet.
Därmed kan smutspartiklarna inte ham
na i vattnets cirkulationssystem och
spridas i diskmaskinen via spolarmar
na.
Diska aldrig utan silar!
,
Filtren kan med tiden bli igensatta av
smutspartiklar.
Silkombinationen i botten på diskmaskinen bör kontrolleras regelbundet
(var fjärde till var sjätte månad) och rengöras vid behov.
^

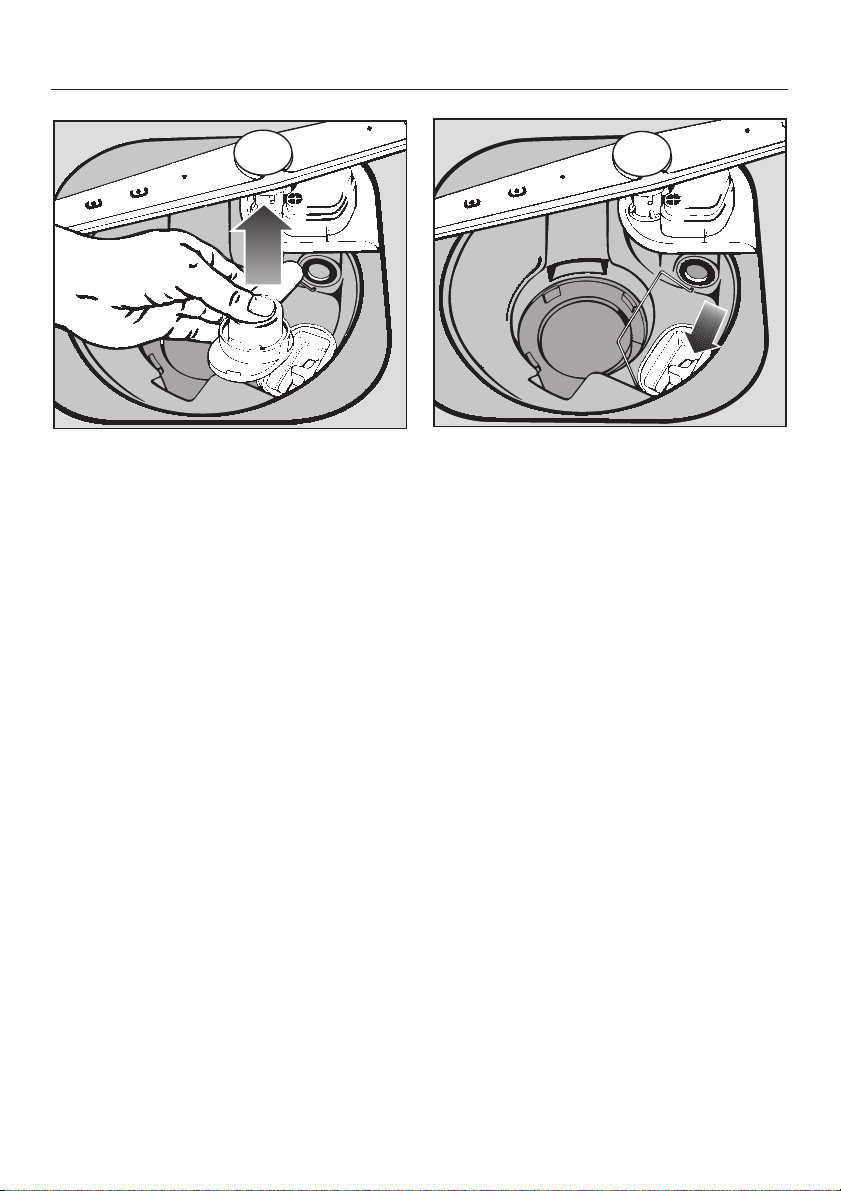

Stäng först av diskmaskinen.
-
-
-

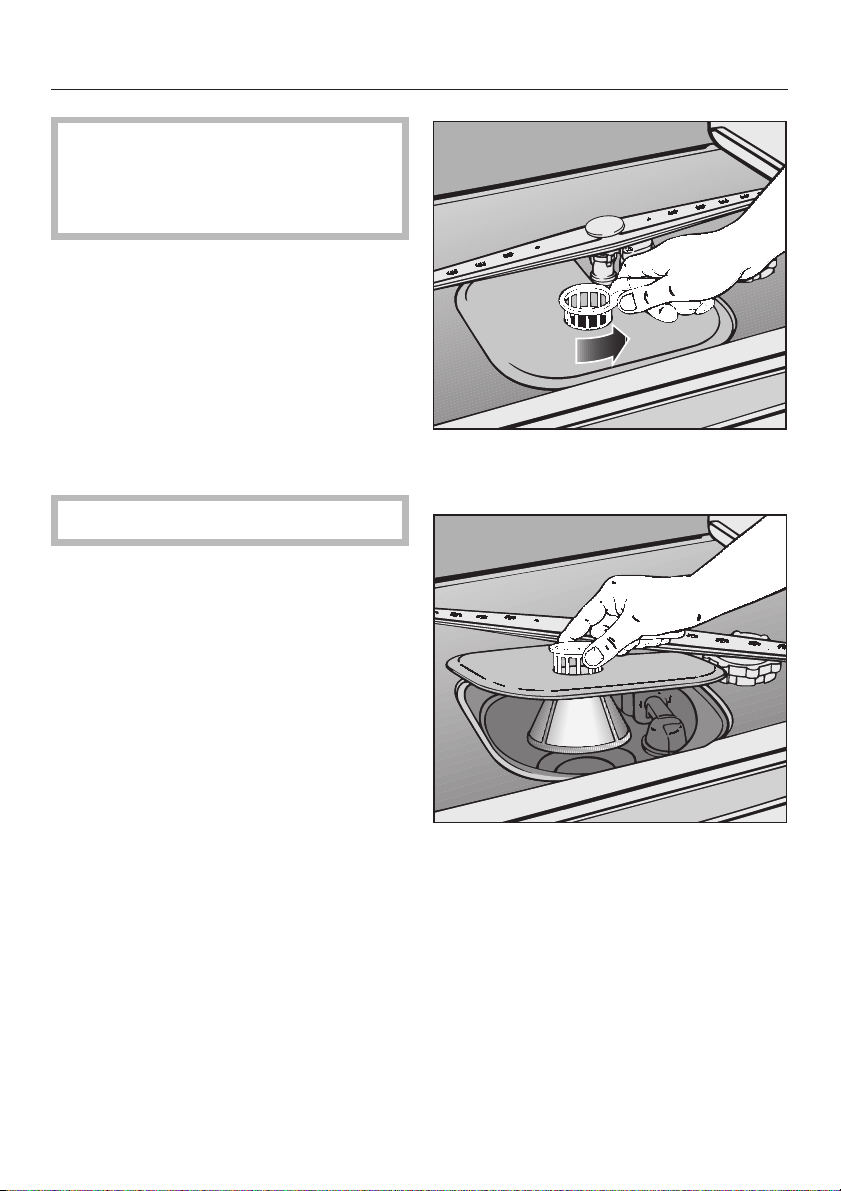

Vrid greppet åt höger och lossa sil
^
kombinationen.
-
^
Lyft ut silkombinationen, rensa den
från ev. större partiklar och spola av
den under rinnande vatten. Använd
vid behov en borste.
37
Page 38
Rengöring och skötsel

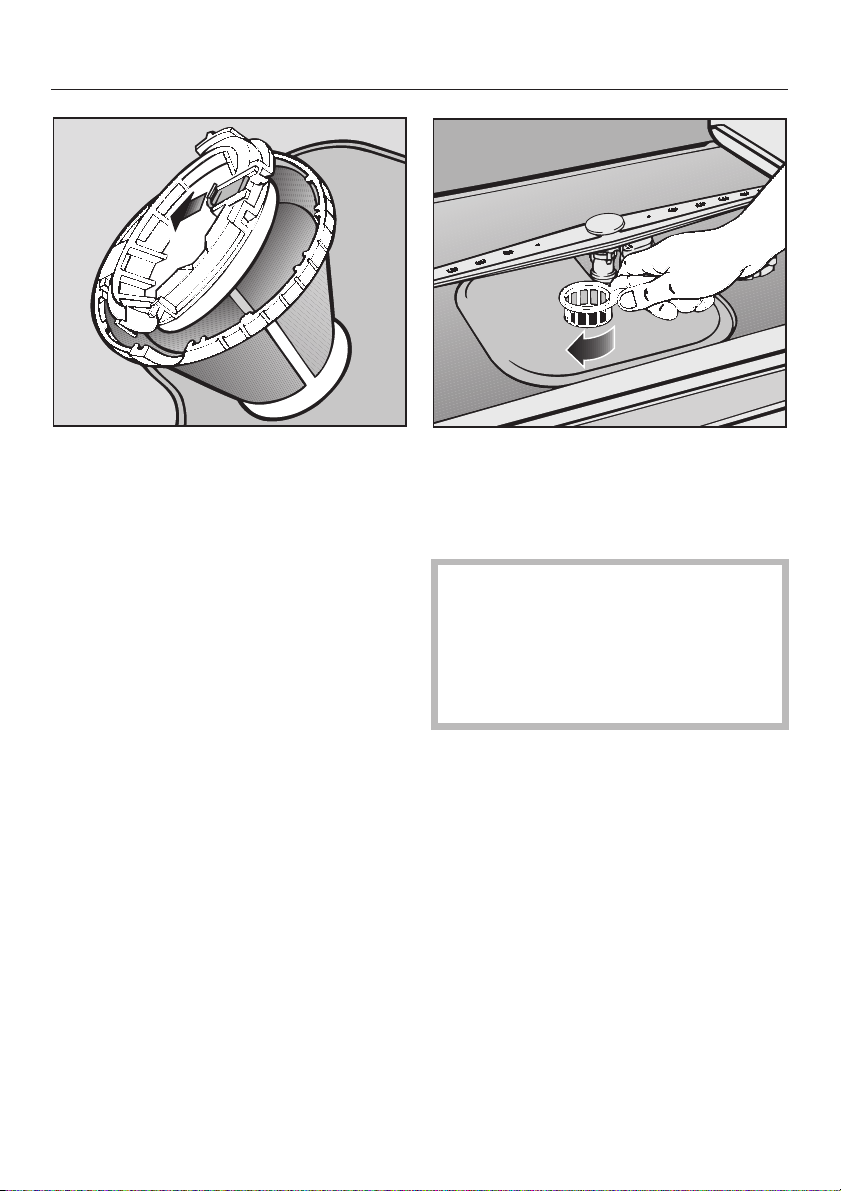

För att rensa insidan av silen måste
locket öppnas:
^ Dra tillbaka den gula spärren enligt
pilen och öppna silens lock.
^ Rengör alla delar under rinnande vat-
ten. Använd diskborste.
^ Tryck sedan tillbaka locket så att det
sitter fast ordentligt.
Silkombinationen skall ligga tätt an
^
mot diskutrymmets botten.
^ Lås silarna igen genom att vrida
greppet medurs.
,Silkombinationen skall låsas fast
så att den ligger tätt an mot diskutrymmets botten. Annars finns det
risk för att större smutspartiklar hamnar i vattnets cirkulationssystem och
blockerar vattencirkulationen.
38
Page 39
Rengöring och skötsel
Rengöring av spolarmarna
Det kan ibland hända, att matrester
fastnar i spolarmarnas hål. Därför bör
man kontrollera spolarmarna med jäm
na mellanrum (ungefär var fjärde till
sjätte månad) och rensa dem om det
behövs.
Stäng först av diskmaskinen.
^
Avlägsna spolarmarna så här:
Dra ut besticklådan (om såndan
^
finns).
Tryck upp den översta
^
att de inre spärrhakarna greppar fast
och skruva sedan loss den.
spolarmen så
Dra ut underkorgen.
^
-
^ Dra den undre
hårt).
spolarmen uppåt (ta i
^
Tryck upp den mittersta
så att spärrhakarna greppar fast och
skruva sedan loss den b.
spolarmen b
^
Tryck in eventuella matrester i spolar
marnas hål med ett spetsigt föremål.
^
Skölj ur spolarmen väl under rinnan
de vatten.
^
Sätt tillbaka spolarmarna och se till
att de snurrar runt utan hinder när de
sitter på plats igen.
-
-
39
Page 40
Rengöring och skötsel
Rengöring av diskutrymmet
Diskutrymmet är i stort sett självrengö
rande om rätt mängd diskmedel har till
satts.
Om kalk- eller fettavlagringar uppstår
kan dessa avlägsnas med t.ex. citron
syra. Det finns också specialrengö
ringsmedel för diskmaskiner i handeln.
-
Rengöring av lucka och
lucktätning
Torka regelbundet av lucktätningen
^
med en fuktig trasa och avlägsna
matrester.
^ När disken placeras kan mat- och
dryckesrester hamna på sidan om
diskmaskinsluckan.
Dessa ytor hör inte till diskutrymmet
och kan därför inte nås av strålarna
från spolarmen.
Torka därför upp de utspillda matres-
terna innan diskmaskinsluckan
stängs.
Rengöring av ljusreflektorn
Funktionskontrollampans ljusreflektor
finns i täckplåten under bänkskivan.
Ta ut ljusreflektorn ur plasthållaren för
rengöring.
Öppna luckan för att göra detta och
^
lossa ljusreflektorn från hållaren.
Vid behov, rengör ljusreflektorn och
^
plasthållaren endast med en fuktig
trasa eller plastrengöringsmedel.
Använd inga skur-, fönsterputs
,
eller allrengöringsmedel. Sådana
medel kan skada plastens yta.
40
Page 41
Rengöring och skötsel
Rengöring av manöverpanelen
Torka av manöverpanelen med en
^
bart en fuktig trasa.
Använd inga skur-, fönsterputs
,
eller allrengöringsmedel. Sådana
medel kan skada plastens yta.
-
Rengöring av diskmaskinens
frontlucka
Torka av luckan med ett milt rengö
^
ringsmedel.
Frontluckor av trä torkas av med fuk
^
tigt sämskskinn. Eftertorka med en
torr trasa.
Rengör rostfri front med vårdande
^
medel för rostfritt stål.
Använd inte rengöringsmedel
,
som innehåller ammoniak eller alko
hol!
Sådana medel kan förstöra luckans
yta.
-
-
-
41
Page 42
Felsökning
Genom att följa nedanstående anvisningar kan man avhjälpa mindre störningar
utan att behöva anlita service.
Nedanstående tabeller är en hjälp för att finna orsaken till ett fel och åtgärda den.
Men tänk på att:
Reparationer får endast utföras av en fackman. Ej fackmässigt utförda re
,
parationer kan innebära allvarlig fara för användaren.
Störning Möjlig orsak Åtgärd
Diskmaskinen startar
inte
Diskmaskinen fortsätter
inte att diska
Luckan är inte riktigt
stängd.
Stickproppen är inte an
sluten.
Säkringen är trasig/har
slagit ifrån.
Diskmaskinen är inte inkopplad.
Inget program har valts. Tryck på knappen för ön-
Säkringen är trasig/har
slagit ifrån.
Tryck till luckan ordentligt.
Se till att stickproppen sit
ter rätt i uttaget.
Byt/aktivera säkringen
(lägsta säkring,
se typskylt).
Tryck på Till-knappen,
välj program.
skat program.
Byt/aktivera säkringen
(lägsta säkring,
se typskylt).
-
-
42
Page 43
Störning Möjlig orsak Åtgärd
Strax efter programstar
ten slutar diskmaskinen
att diska,
funktionskontrollampan
blinkar snabbt
-
Vattentilloppsfel.
När man öppnar luckan
kan man se kontrollampan
"Tillopp/Avlopp" blinka
och lysa omväxlande.
Innan följande fel åtgär
das:
Stäng av diskmaskinen.
Öppna vattenkranen
–
helt.

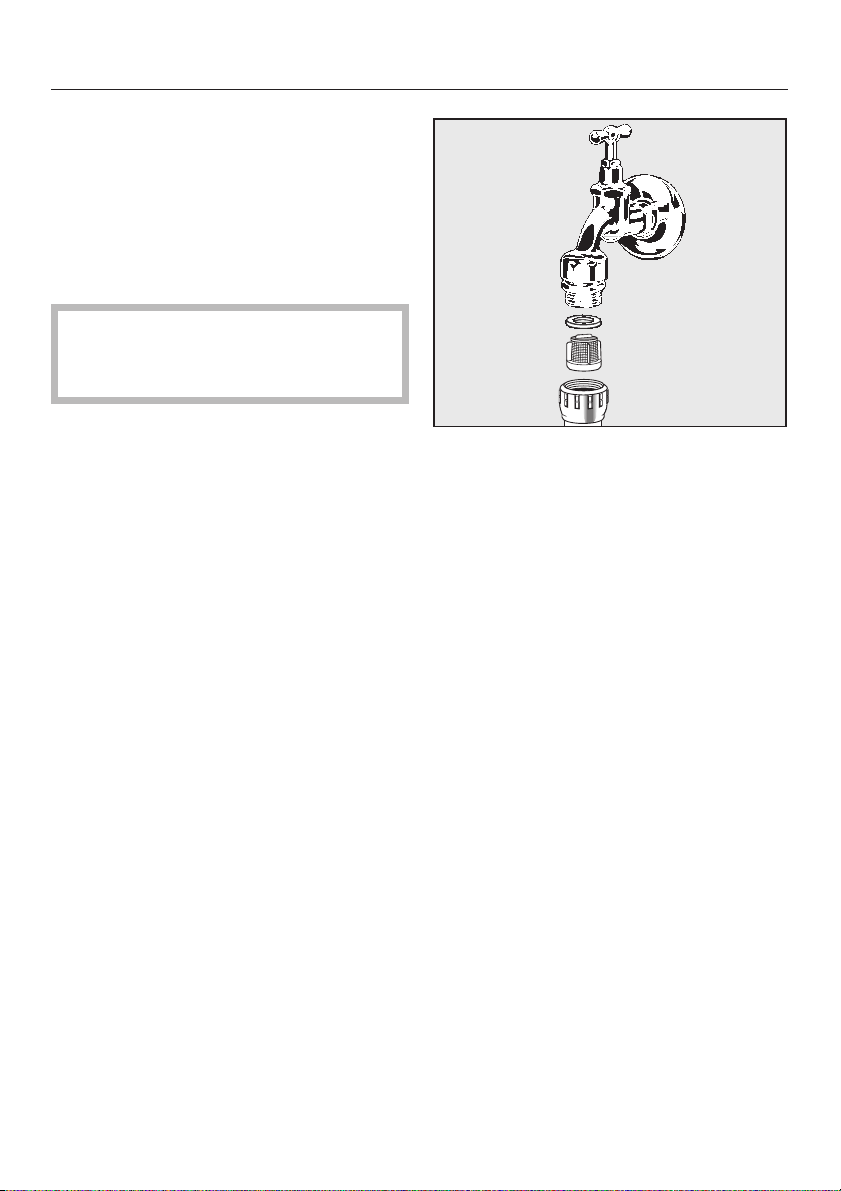

Rengör silen i vatten
–
anslutningen, se av
snittet "Åtgärda stör
ningar".
Waterproof-systemet har
aktiverats.
Kontakta Miele-service.
–
Felsökning
-
-
-
-
43
Page 44
Felsökning
Störning Möjlig orsak Åtgärd
Diskmaskinen slutar att
diska;
funktionskontrollampan
blinkar snabbt
Vattentilloppsfel.
När man öppnar luckan
kan man se kontrollampan
"Tillopp/Avlopp" blinka.
Innan följande fel åtgär
das:
Stäng av diskmaskinen.
Öppna vattenkranen
–
helt.
Rengör silen i vatten
–
anslutningen, se av
snittet "Åtgärda stör
ningar".
Flödestrycket vid vat
–
tenanslutningen är lägre
än 0,3 bar. Kontakta en
VVS-installatör.
-
-
-
-
-
Vattenavloppsfel.
Eventuellt finns det vatten
i diskmaskinen.
När man öppnar luckan
kan man se kontrollampan
"Tillopp/Avlopp" blinka.
– Rengör silkombinatio-
nen, se avsnittet "Rengöring och skötsel".
– Rengör avloppspum-
pen, se avsnittet "Åtgärda störningar".
– Rengör backventilen,
se avsnittet "Åtgärda
störningar".
–
Avlägsna vecket från
slangen.
44
Page 45
Störning Möjlig orsak Åtgärd
Efter avslutat program
blinkar funktionskontrol
lampan snabbt;
när luckan är öppen
blinkar kontrollamporna
bredvid programknap
parna 1 till 5.
Dunkande ljud
i diskmaskinen
Slamrande ljud Diskgods rör sig i disk
Dunkande ljud från vattenledningen
Eventuellt har ett tekniskt
fel har uppstått.
-
-
Spolarmen slår mot disk
godset.
maskinen.
Kan orsakas av vattenled-
ningens dragning eller diameter.
-
Stäng av diskmaskinen.
–
Det är fortfarande möjligt
att diska. Blinkar kontrol
lamporna på nytt efter
nästa program föreligger
ett tekniskt fel.
Kontakta Miele-service.
–
Avbryt programmet, pla
cera diskgods som block
erar spolarmen på ett an
nat sätt.
Avbryt programmet, pla
cera diskgodset stadigt.
Påverkar inte diskmaskinens funktion. Kontakta
eventuellt VVS-installatör.
Felsökning
-
-
-
-
-
45
Page 46
Felsökning
Störning Möjlig orsak Åtgärd
Disken blir inte ren Disken är inte rätt place
rad i korgarna. Föremål
har legat i varandra, vat
tenstrålarna kunde inte
komma åt alla ytor.
Öppningen för vattentil
loppet till den mittersta
spolarmen är blockerad.
Det har runnit in för lite
vatten i den mittersta spo
larmen.
För svagt diskprogram. Välj ett effektivare pro
För lite diskmedel. Tillsätt mer diskmedel, se
Spolarmarna är blockerade av för högt diskgods.
Spolarmarnas hål är igensatta.
Silkombinationen i disk
maskinen smutsig eller
inte riktigt isatt.
Som en följd kan också
spolarmarna vara igensat
ta.
Backventilen är blocke
rad. Smutsvatten rinner
tillbaka in i maskinen.
Se avsnittet " Placering av
disken".
-
Placera diskgodset i den
bakre delen av överkor
gen så att öppningen inte
blockeras.
-
gram, se avsnittet "Pro
gramöversikt" i slutet av
bruksanvisningen.
avsnittet "Hur man använder diskmaskinen".
Kontrollera att spolarmarna kan vridas fritt. Placera
diskgodset på ett annat
sätt.
Rengör spolarmarna, se
avsnittet "Rengöring och
skötsel".
-
Rengör silkombinationen,
se avsnittet "Rengöring
och skötsel".
-
-
Rengör avloppspumpen
eller backventilen, se av
snittet "Åtgärda störning
ar".
-
-
-
-
-
46
Page 47
Störning Möjlig orsak Åtgärd
Disken torkar inte, fläck
ar på glas och bestick
Vit beläggning på por
slin och bestick,
glasen har en matt hin
na; beläggningen kan
torkas av
Glas och bestick känns
hala, glasen har ett blå
aktigt skimmer; belägg
ningen kan torkas av
För lite sköljmedel eller
-
tom sköljmedelsbehållare.
Diskgodset har plockats
ur för tidigt.
För lite diskmedel. Tillsätt mer diskmedel,
-
-
Saltbehållaren är tom. Fyll på salt,
Saltbehållarens lock är
inte riktigt fastsatt eller sitter skevt.
För låg vattenhårdhetsgrad programmerad.
Det har eventuellt använts
sk. flerfunktionstabletter
(som innehåller sköljme
del och/eller salt) som
diskmedel.
För hög sköljmedelsdose
-
ring.
-
Öka sköljmedelsdosering
en eller fyll på sköljmedel,
se avsnittet "Första gång
en maskinen tas i bruk".
Låt disken stå kvar längre
innan den plockas ur, se
avsnittet "Hur man använ
der diskmaskinen".
se avsnittet "Hur man an
vänder diskmaskinen".
se avsnittet "Första gång
en diskmaskinen tas i
bruk".
Sätt på locket rätt och dra
åt.
Ställ in en högre vattenhårdhetsgrad,
se avsnittet "Första gången maskinen tas i bruk".
Byt till en annan typ av
diskmedel, använd helst
-
normalt diskmedel i
tablett- eller pulverform.
-
Minska sköljmedelsdose
ringen, se avsnittet "Första
gången maskinen tas i
bruk".
Felsökning
-
-
-
-
-
-
47
Page 48
Felsökning
Störning Möjlig orsak Åtgärd
Glasen blir matta och
missfärgas; beläggning
arna kan inte torkas av
Te eller läppstift har inte
avlägsnats helt
Plastdelar har missfär
gats
Rostfläckar på bestick Saltbehållarens lock är
Glasen är inte maskindisk
bara. Glasens yta förstörs.
-
Det valda programmet har
för låg disktemperatur.
Diskmedlet bleker inte till
räckligt.
Naturliga färgämnen från
-
t.ex. morötter, tomater el
ler ketchup kan vara orsa
ken. För lite diskmedel el
ler för liten blekningsef
fekt.
inte riktigt fastsatt eller sitter skevt.
Besticken är inte tillräckligt rostfria.
Programmet "Fördisk" har
inte startats efter påfyllningen av salt. Saltresterna hamnar i diskme
delslösningen vid nästa
diskomgång.
Diska bara glas som tål
maskindisk i disk
maskinen.
Välj ett program med hög
re disktemperatur.
Byt till en annan typ av
diskmedel.
Använd mer diskmedel,
se avsnittet "Hur man an
vänder diskmaskinen".
Missfärgad plast återfår
inte sin ursprungliga färg.
-
Sätt på locket rätt och dra
åt.
Diska bara bestick som tål
maskindisk i diskmaskinen.
Starta alltid programmet
"Fördisk" efter påfyllningen
av salt.
-
-
-
-
48
Page 49
Störning Möjlig orsak Åtgärd
Diskmedelsbehållarens
lock kan inte stängas
Det finns diskmedelsres
ter kvar i behållaren ef
ter avslutad diskning.
Det finns vatten kvar i
diskutrymmet efter av
slutat program
Locket är igensatt av dis
kmedelsrester.
Diskmedelsbehållaren var
-
fuktig när diskmedlet fyll
-
des på.
-
Silen i diskmaskinen är
igensatt.
Avloppspumpen eller
backventilen är blocke
rad.
Avloppsslangen har ett
veck.
Avlägsna diskmedelsres
terna.
Diskmedelsbehållaren
måste vara torr när disk
medlet fylls på.
Innan störningen åtgär
das: Stäng av disk
maskinen
Rengör silkombinationen,
se avsnittet "Rengöring
och skötsel".
Rengör avloppspumpen
eller backventilen, se av
snittet "Åtgärda störningar".
Avlägsna vecket från
slangen.
Felsökning
-
-
-
-
-
49
Page 50
Åtgärda störningar
Rengöring av silen i
vattentilloppet
Som skydd för vattentilloppsventilen
finns det en sil i vattenanslutningens
koppling. Är silen smutsigt rinner det in
för litet vatten i diskmaskinen (se "Kon
trollera vattennivån").
Vattenanslutningens dosa inne
,
håller en elektrisk komponent och får
därför inte doppas i vätska.
Rekommendation
Vet man, att det lokala vattenledningsvattnet innehåller många icke vattenlösliga partiklar, rekommenderar vi, att
man monterar in en speciellt extrasil
mellan vattenkranen och säkerhetsventilens koppling.
Artikelnummer (M.-Nr.) 75577.
Rengör silen så här:
^ Bryt strömmen till maskinen (stäng av
maskinen, dra sedan ut kontakten el
ler skruva ur/stäng av säkringen).
^
Stäng vattenkranen.
^
Skruva loss vattentilloppsventilen.
-
-
Ta ut gummipackningen.
^
^ Lyft ut silen med en tång och rengör
den noga.
^ Sätt tillbaka silen och packningen,
och se noga till att de sitter ordentligt!
^ Skruva fast ventilen på vattenkranen.
Var noga med att inte skruva på
kopplingen snett.
-
^
Öppna kranen.
Om vatten tränger ut kan det bero på
att kopplingen inte är riktigt åtdragen
eller sitter snett.
Sätt kopplingen rätt och dra åt den
ytterligare.
50
Page 51
Rengöring av avloppspumpen
och backventilen
Om diskvattnet inte töms i slutet av ett
diskprogram kan det bero på att främ
mande föremål blockerar avloppspum
pen eller backventilen. De avlägsnas
lätt så här:
Lyft ut silkombinationen, se avsnittet
^
"Rengöring och skötsel", "Rengöring
av silarna i diskmaskinen".
Ös vatten ur diskmaskinen med en
^
skopa eller litet kärl.
Åtgärda störningar
-
-
Vik backventilens klämbygel åt sidan.
^
51
Page 52
Åtgärda störningar
Lyft ut backventilen och skölj av den
^
väl under rinnande vatten.
^ Rensa backventilen från främmande
föremål.
Under backventilen befinner sig av
loppspumpen (se pilen).
^ Rensa avloppspumpen från främ-
mande föremål (glassplitter kan vara
extra svårt att upptäcka). Vrid pumphjulet för att kontrollera.
^ Sätt tillbaka backventilen noggrant
och lås den med klämbygeln.
-
52
Page 53
Service
Reparation
För reparation kontakta
närmaste Miele-återförsäljare
–
eller
auktoriserad Miele-serviceverkstad.
–
För närmare uppgifter om auktoriserade
serviceverkstäder, ring Mieles kundser
vice:
f (09) 875 970
Direkt faxnummer till Miele-service
(09) 875 97399
Uppge maskinmodell och tillverkningsnummer vid kontakt med service. Båda
uppgifter finns på typskylten på luckans
högre sida.
Garantivillkor och garantitid
Denna diskmaskin har en garantitid på
ett (1) år.
Närmare upplysningar om garantivillko
ren finns i ett separat garantihäfte.
Uppgradering av diskprogram
-
Diskmaskinen har s.k. update-funktion
vilket innebär att den är förberedd för
uppgradering med nya diskprogram.
-
Uppgraderingen kommer att kunna ut
föras av Miele-service och sker via ma
növerpanelen, vid kontrollampan PC
(Program Correction) med hjälp av en
bärbar dator.
Om det uppstår nya krav på disk- och
sköljresultaten i framtiden kan disk
maskinen enkelt förses med ny pro
gramteknik.
-
-
-
-
53
Page 54
Specialtillbehör
Ännu effektivare användning av diskmaskinen
För att... behöver man...
...diska flaskor,
t.ex. nappflaskor
...diska glas på hög fot,
t.ex. champagneglas
...diska fler bestickdelar,
t.ex. såsslev, små köksgeråd
...en flaskhållare
...en glasinsats till överkorgen
...en liten bestickkorg till underkorgen
54
Page 55
Anvisningar för jämförande disktester
Testnorm: EN 50242
Standardprogram Spar
för jämförande disktester
(energimärkning):
Obs! Programmet Universal Plus 55 ° för normalt
smutsad disk har en bättre diskoch torkeffekt vid kortare programtid och
större energiåtgång.
Kapacitet: 12 standardkuvert
Diskmedelsmängd: fyll på 30 g endast
Sköljmedelsdosering: Läge 3 (ca 3 ml)
i fack II.
Diskmaskin med bestickkorg
Skedhållare: Sätt fast de två medföljande skedhållarna på
bestickkorgen (se avsnittet "Placering av disken").
Ställ sex skedar i varje hållare.
Överkorgen
Underkorgen
55
Page 56
Anvisningar för jämförande disktester
Diskmaskin med besticklåda
Överkorgen
Underkorgen
Besticklådan
56
Page 57
Vid transport av diskmaskinen, t.ex. vid
flyttning måste följande beaktas:
Töm diskmaskinen.
–
Se till att alla lösa delar sitter fast,
–
t.ex. slangar, kabel, korgar.
Transportera diskmaskinen upprätt.
–
Maskinen får bara transporteras lig
gande (med baksidan nedåt) i un
dantagsfall. Det kan då rinna ut vat
ten från maskinen som kan skada
elektriska delar och orsaka störning
ar.
-
-
Transport
-
-
57
Page 58
Programöversikt
Program Användningsområde Diskmedel
Fack
II
(huvuddisk)
Intensiv 75 ° för normalt smutsade kokkärl, pannor och tillagningskärl,
Universal
Plus 55 °
Universal 55 ° för normalt smutsad daglig disk 100 %
med intorkade matrester;
om disken är mycket smutsig, dosera ytterligare 20 % diskmedel
i fack I
med längre disktid,
för normalt smutsad disk
med intorkade matrester
100 %
100 %
Normal 50 ° med kortare disktid,
1)
Spar
Fördisk för avspolning av smutsig disk för att undvika lukt om disken
1) Standardprogram för energimärkning
för lindrigt till normalt smutsad daglig disk
utan intorkade matrester
för normalt smutsad disk,
extra energibesparande program
sparas för diskning vid ett senare tillfälle när maskinen är fylld
100 %
100 %
58
Page 59
Fördisk
12
Programöversikt
Programförlopp Förbrukning Tid
Energi kWh Vatten h : min
Huvud
disk
X
75 °
Mellan-
sköljning
XX
Slut-
sköljning
75 °
Torkning kall-
vatten
(15 °C)
X 1,7 1,2 13 2:22 2:04
varm-
vatten
(55 °C)
liter kall-
vatten
(15 °C)
varm-
vatten
(55 °C)
XX
55 °
X
55 °
X
50 °
X
45 °
X 0,06 0,06 5 0:11 0:11
Använd minst 30 ml diskmedel vid helt fylld tvättmaskin i programmen Intensiv, Normal, Universal Plus,
Universal och Spar. Om diskmedelstillverkaren anger en större mängd diskmedel så skall den större
mängden tillsättas.
Dosera ytterligare 5-7 ml i fack I i Intensiv-programmet.
Angivna värden enligt EN 50242. I verkligheten kan det, på grund av avvikande förutsättningar, upp
träda stora skillnader.
XX
65 °
XX
65 °
XX
65 °
XX
60 °
X 1,25 0,7 17 2:03 1:45
X 1,2 0,6 13 1:35 1:17
X 1,2 0,6 13 1:10 1:03
X 1,05 0,6 13 2:45 2:34
-
59
Page 60
Tekniska data
Höhe 81,7 cm (justerbar + 5,0 cm)
Inbyggnadsnischens höjd 82 cm (+ 5,0 cm)
Bredd 59,8 cm
Inbyggnadsnischens bredd 60 cm
Djup 57 cm
Djup med öppen lucka 115,5 cm
Vikt:
Fullintegrerad maskin
Fullintegrerad maskin SC#
Spänning
Anslutningseffekt Se typskylt på luckans högra sida
Säkring
Typgodkännanden VDE, radioavstörd
Vattentryck (flödestryck) 100 - 1000 kPa
Varmvattenanslutning max. 60 °C
ca 52,5 kg
ca 54 kg
Pumphöjd max. 1 m
Pumplängd max. 4 m
Anslutningskabel ca 1,7 m
Kapacitet 12 standardkuvert
SC # = diskmaskin med besticklåda
606162
Page 61
Page 62
Page 63
63
Page 64
Rätt till ändringar förbehålles/ (G643 Plus) / 2002
Detta papper består av pappersmassa som har bleks utan klor. Härigenom skonas miljön.
M.-Nr. 05 719 960 / V
00
Loading...
