Miele G 5371, G 5376 User Manual [de]

Gebrauchsanweisung

Geschirrspüler

Lesen Sie unbedingt die Gebrauchsanweisung
und den Montageplan vor der
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 09 080 140

Inhalt

Gerätebeschreibung ...............................................5

Geräteübersicht ....................................................5

Bedienfeld ........................................................6

Sicherheitshinweise und Warnungen .................................7

Ihr Beitrag zum Umweltschutz ......................................12

Entsorgung des Verpackungsmaterials ................................12

Entsorgung des Altgerätes ..........................................12

Sparsam spülen...................................................13

Erste Inbetriebnahme .............................................14

Tür öffnen........................................................14

Tür schließen .....................................................14

Enthärtungsanlage.................................................15

Wasserhärte anzeigen und einstellen................................16

Für die erste Inbetriebnahme benötigen Sie: ............................17

Regeneriersalz einfüllen ............................................17

Salzmangelanzeige ................................................18

Mangelanzeigen ausschalten......................................19

Klarspüler........................................................20

Klarspüler einfüllen ................................................20

Klarspülermangelanzeige ...........................................21

Dosiermenge für Klarspüler einstellen..................................22

Geschirr und Besteck einordnen ....................................23

Für den Geschirrspüler nicht geeignetes Spülgut: ........................24

Oberkorb ........................................................25

Klappbare Spikes ...............................................25

Tassenauflage .................................................25

Jumbo-Tassenauflage (je nach Modell): .............................26

Gläserbügel ...................................................26

Oberkorb-Verstellung ............................................27

Unterkorb ........................................................28

Herausnehmbarer MultiComfort-Bereich .............................29

Gläserhalter ...................................................29

Gläserbügel ...................................................30

Klappbare Spikes ...............................................30

Flaschenhalter .................................................30

Besteck .........................................................31

3D-Besteckschublade (je nach Modell) ..............................31

Besteckkorb (je nach Modell)......................................32

2

Inhalt

Betrieb..........................................................33

Reiniger .........................................................33

Reiniger einfüllen ..................................................34

Einschalten ......................................................35

Programm wählen .................................................35

Programm starten .................................................35

Zeitanzeige ......................................................36

Standby .........................................................36

Programmende ...................................................37

Ausschalten ......................................................37

Geschirr ausräumen ...............................................37

Programm unterbrechen ............................................38

Programm wechseln ...............................................38

Zusatzfunktionen .................................................39

Turbo ...........................................................39

Reiniger-Agent....................................................39

Startvorwahl ......................................................40

Summer .........................................................42

Automatic anpassen ...............................................43

Standbyoptimierung ...............................................44

Werkeinstellung ...................................................45

Reinigung und Pflege .............................................46

Spülraum reinigen .................................................46

Türdichtung und Tür reinigen ........................................46

Bedienfeld und Gerätefront reinigen ...................................47

Siebe im Spülraum reinigen..........................................48

Sprüharme reinigen ................................................50

Störungshilfen ...................................................51

Technische Störungen..............................................51

Fehler im Wasserzulauf/Wasserablauf..................................53

Allgemeine Probleme mit dem Geschirrspüler ...........................54

Geräusche .......................................................55

Nicht zufriedenstellendes Spülergebnis ................................56

Störungen beseitigen .............................................59

Sieb im Wasserzulauf reinigen .......................................59

Ablaufpumpe und Rückschlagventil reinigen ............................60

Nachkaufbares Zubehör ...........................................61

3

Inhalt

Programmübersicht...............................................62

Kundendienst ....................................................66

Reparaturen ...................................................66

Garantiezeit und Garantiebedingungen..............................66

Programmaktualisierung (Update) ..................................66

Für Prüfinstitute ...................................................66

Elektroanschluss .................................................67

Wasseranschluss.................................................68

Das Miele Wasserschutzsystem ......................................68

Wasserzulauf .....................................................68

Wasserablauf .....................................................70

Technische Daten ................................................71

4

Geräteübersicht

Gerätebeschreibung

a Oberer Sprüharm (nicht sichtbar)

b Besteckschublade (je nach Modell)

c Oberkorb

d Mittlerer Sprüharm

e Lufteintrittsöffnung für Trocknung

(je nach Modell)

f Unterer Sprüharm

g Siebkombination

h Typenschild

i Vorratsbehälter für Klarspüler

j Zweikammer-Behälter für Reiniger

k Vorratsbehälter für Regeneriersalz

5

Gerätebeschreibung

Bedienfeld

a Kontroll-/Mangelanzeigen

b Zeitanzeige

c Taste , mit Kontrollanzeige

(Startvorwahl-Taste)

d Turbo-Taste mit Kontrollanzeige

e Programmauswahl

f Programm-Taste

g Taste K (Ein/Aus-Taste) mit Kontroll

anzeige

-

Diese Gebrauchsanweisung beschreibt mehrere Geschirrspülermodelle mit
verschiedenen Gerätehöhen.
Die verschiedenen Geschirrspülermodelle werden folgendermaßen genannt:
normal = Geschirrspüler mit 80,5cm Höhe (Einbaugerät)

bzw. 84,5 cm Höhe (Standgerät)

XXL = Geschirrspüler mit 84,5 cm Höhe.

6

Sicherheitshinweise und Warnungen

Dieser Geschirrspüler entspricht
den bestehenden Sicherheitsbestim
mungen. Ein unsachgemäßer Ge
brauch kann jedoch zu Schäden an
Personen und Sachen führen.
Lesen Sie die Gebrauchsanweisung
aufmerksam durch, bevor Sie diesen
Geschirrspüler in Betrieb nehmen.
Dadurch schützen Sie sich und ver
meiden Schäden an dem Geschirr
spüler.
Bewahren Sie die Gebrauchsanwei
sung auf und geben Sie sie an einen
eventuellen Nachbesitzer weiter!

Bestimmungsgemäße
Verwendung

Dieser Geschirrspüler ist dazu be-

~

stimmt, im Haushalt und in haushalts­ähnlichen Aufstellumgebungen verwen­det zu werden, wie beispielsweise:

– in Läden, Büros und anderen ähnli-

chen Arbeitsumgebungen

–

in landwirtschaftlichen Anwesen

–

von Kunden in Hotels, Motels, Früh
stückspensionen und weiteren typi
schen Wohnumfeldern.

Dieser Geschirrspüler ist nicht für

~

den Gebrauch im Außenbereich be
stimmt.

-

-

-

-

-

-

-

Benutzen Sie den Geschirrspüler

~

ausschließlich im haushaltsüblichen

-

Rahmen nur zum Spülen von Haus
haltsgeschirr.
Alle anderen Anwendungsarten sind
unzulässig. Miele haftet nicht für Schä
den, die durch bestimmungswidrigen
Gebrauch oder falsche Bedienung ver
ursacht werden.

Personen, die aufgrund ihrer physi

~

schen, sensorischen oder geistigen Fä
higkeiten oder ihrer Unerfahrenheit
oder Unkenntnis nicht in der Lage sind,
das Gerät sicher zu bedienen, dürfen
dieses Gerät nicht ohne Aufsicht oder
Anweisung durch eine verantwortliche
Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich

~

in der Nähe des Gerätes aufhalten.
Lassen Sie Kinder nie mit dem Gerät
spielen. Es besteht u. a. die Gefahr,
dass sich Kinder in dem Geschirrspüler
einschließen!

Kinder dürfen den Geschirrspüler

~

nur ohne Aufsicht benutzen, wenn ih
nen die Bedienung so erklärt wurde,
dass sie das Gerät sicher bedienen
können. Kinder müssen mögliche Ge
fahren einer falschen Bedienung erken
nen können.

-

-

-

-

-

-

-

-

7

Sicherheitshinweise und Warnungen

Verhindern Sie, dass Kinder mit Rei

~

niger in Berührung kommen! Reiniger
können Verätzungen in Mund und Ra
chen verursachen oder zum Ersticken
führen. Halten Sie deshalb Kinder auch
vom geöffneten Geschirrspüler fern. Es
könnten noch Reinigerreste im Ge
schirrspüler sein.
Gehen Sie sofort zum Arzt, wenn Ihr
Kind Reiniger in den Mund genommen
hat.

-

-

Technische Sicherheit

Kontrollieren Sie den Geschirrspüler

~

vor der Aufstellung auf äußere sichtba­re Schäden. Nehmen Sie einen beschä­digten Geschirrspüler auf keinen Fall in
Betrieb. Ein beschädigter Geschirrspü­ler kann Ihre Sicherheit gefährden!

Der Geschirrspüler darf nur über ei-

~

nen 3-poligen Stecker mit Schutzkon­takt (kein Festanschluss) an das elektri­sche Netz angeschlossen werden.
Nach dem Aufstellen muss die Steck­dose frei zugänglich sein, damit der
Geschirrspüler jederzeit vom elektri
schen Netz getrennt werden kann.

Durch den Geschirrspüler darf kein

~

Stecker eines elektrischen Gerätes ver
deckt werden, da die Tiefe der Einbau
nische zu gering sein kann und durch
Druck auf den Stecker die Gefahr einer
Überhitzung besteht (Brandgefahr).

-

-

-

-

Der Geschirrspüler darf nicht unter

~

ein Kochfeld gebaut werden. Die teil
weise hohen Abstrahlungstemperaturen
könnten den Geschirrspüler beschädi
gen. Aus gleichem Grund ist auch die
Aufstellung direkt neben "nicht-küchen
üblichen" wärmeabstrahlenden Geräten
(z. B. zu Heizzwecken dienende offene
Feuerstellen o.ä.) nicht erlaubt.

Der Geschirrspüler darf erst nach

~

Abschluss aller Installations- und Mon
tagearbeiten einschließlich der Türfe
dereinstellung an das elektrische Netz
angeschlossen werden.

Vergewissern Sie sich, dass die in

~

Ihrem Haus vorliegende Spannung,
Frequenz und Absicherung mit den An­gaben auf dem Typenschild überein­stimmt.

Die elektrische Sicherheit dieses

~

Geschirrspülers ist nur dann gewähr­leistet, wenn er an ein vorschriftsmäßig
installiertes Schutzleitersystem ange­schlossen wird. Diese grundlegende Si­cherheitseinrichtung muss vorhanden
sein. Im Zweifelsfall die Hausinstallation
durch eine Fachkraft prüfen lassen.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die
durch einen fehlenden oder unterbro
chenen Schutzleiter verursacht werden
(z. B. elektrischer Schlag).

Der Anschluss des Geschirrspülers

~

an das Elektronetz darf nicht über un
geeignete Mehrfachsteckdosen oder
ungeeignete Verlängerungskabel erfol
gen, da sie nicht die nötige Sicherheit
gewähren (z. B. Überhitzungsgefahr).

-

-

-

-

-

-

-

-

8

Sicherheitshinweise und Warnungen

Dieses Gerät darf nicht an nichtsta

~

tionären Aufstellungsorten (z. B. Schif
fen) betrieben werden.

Das Kunststoffgehäuse des Wasser

~

anschlusses enthält ein elektrisches
Ventil. Tauchen Sie das Gehäuse nicht
in Flüssigkeiten.

Im Zulaufschlauch befinden sich

~

spannungsführende Leitungen. Der
Schlauch darf deshalb nicht gekürzt
werden.

Das eingebaute Waterproof-System

~

schützt unter folgenden Voraussetzun
gen zuverlässig vor Wasserschäden:

– ordnungsgemäße Installation,

– Instandsetzung des Geschirrspülers

bzw. Austausch der Teile bei erkenn­baren Schäden,

– Schließen des Wasserhahns bei

längerer Abwesenheit (z. B. Urlaub).

Das Waterproof-System funktioniert
auch, wenn der Geschirrspüler ausge­schaltet ist. Er darf jedoch nicht vom
elektrischen Netz getrennt sein.

-

-

-

-

Ein beschädigter Geschirrspüler

~

kann Ihre Sicherheit gefährden! Setzen
Sie einen beschädigten Geschirrspüler
sofort außer Betrieb und informieren Sie
Ihren Lieferanten oder den Kunden
dienst zur Instandsetzung.

Durch unsachgemäße Reparaturen

~

können erhebliche Gefahren für den
Benutzer entstehen, für die Miele keine
Haftung übernimmt. Reparaturen dür
fen nur von Miele autorisierten Fach
kräften durchgeführt werden, da sonst
bei nachfolgenden Schäden kein Ga
rantieanspruch besteht.

Defekte Bauteile dürfen nur gegen

~

Miele Original-Ersatzteile ausgetauscht
werden. Nur bei diesen Teilen gewähr­leistet Miele, dass sie die Sicherheits­anforderungen in vollem Umfang erfül­len.

Trennen Sie den Geschirrspüler vom

~

elektrischen Netz, wenn er gewartet
wird (Geschirrspüler ausschalten, dann
Netzstecker ziehen).

Eine beschädigte Anschlussleitung

~

darf nur durch eine spezielle An
schlussleitung vom gleichen Typ er
setzt werden (erhältlich beim Miele
Kundendienst). Aus Sicherheitsgründen
darf der Austausch nur von einer von
Miele autorisierten Fachkraft oder vom
Miele Kundendienst vorgenommen wer
den.

-

-

-

-

-

-

-

9

Sicherheitshinweise und Warnungen

Sachgemäße Aufstellung

Nehmen Sie die Aufstellung und den

~

Anschluss des Geschirrspülers nach
dem Montageplan vor.

Der Geschirrspüler muss waage

~

recht aufgestellt werden, um einen ein
wandfreien Betrieb zu gewährleisten.

Um die Standfestigkeit zu gewähr

~

leisten, dürfen Unterbau- und integrier
bare Geschirrspüler nur unter einer
durchgehenden Arbeitsplatte aufge
stellt werden, die mit den Nachbar
schränken verschraubt ist.

Wenn Sie einen Stand-Geschirrspü-

~

ler in einen Unterbau-Geschirrspüler
umbauen möchten und dazu den
Standsockel entfernen, müssen Sie
eine Unterbau-Sockelblende montieren.
Verwenden Sie hierfür den entspre­chenden Umbausatz.
Es besteht sonst Verletzungsgefahr an
hervorstehenden Metallteilen!

Die Türfedern müssen auf beiden

~

Seiten gleichmäßig eingestellt werden.
Sie sind dann richtig eingestellt, wenn
die halb geöffnete Tür (ca. 45° Öff
nungswinkel) beim Loslassen in dieser
Stellung stehenbleibt. Darüber hinaus
darf sie nicht ungebremst herunterfal
len.

-

-

-

-

-

-

Sachgemäßer Gebrauch

Geben Sie keine Lösungsmittel in

~

den Spülraum. Es besteht Explosions
gefahr!

Atmen Sie pulverförmige Reiniger

~

nicht ein! Verschlucken Sie Reiniger

­nicht! Reiniger können Verätzungen in
Nase, Mund und Rachen verursachen.
Gehen Sie sofort zum Arzt, wenn Sie

­Reiniger eingeatmet oder verschluckt

haben.

Lassen Sie die Geschirrspülertür

~

nicht unnötig offen stehen. Sie könnten
sich an der geöffneten Tür stoßen.

Stellen oder setzen Sie sich nicht

~

auf die geöffnete Tür. Der Geschirrspü­ler könnte kippen. Dabei könnten Sie
sich verletzen oder der Geschirrspüler
könnte beschädigt werden.

Verwenden Sie nur handelsübliche

~

Reiniger und Klarspüler für Haushalts­geschirrspüler. Keine Handspülmittel!

Setzen Sie keine Gewerbe- oder In

~

dustriereiniger ein, es können Material
schäden auftreten und es besteht die
Gefahr heftiger chemischer Reaktionen
(z. B. Knallgasreaktion).

Füllen Sie Reiniger (auch flüssigen

~

Reiniger) nicht in den Klarspülerbehäl
ter. Reiniger zerstört den Behälter!

-

-

-

-

10

Sicherheitshinweise und Warnungen

Füllen Sie Reiniger (auch flüssigen

~

Reiniger) nicht in den Vorratsbehälter
für Regeneriersalz. Reiniger zerstört die
Enthärtungsanlage.

Verwenden Sie nur spezielle, mög

~

lichst grobkörnige Regeneriersalze
oder andere reine Siedesalze.
Andere Salzarten können wasserunlös
liche Bestandteile enthalten, welche
eine Funktionsstörung des Enthärters
verursachen.

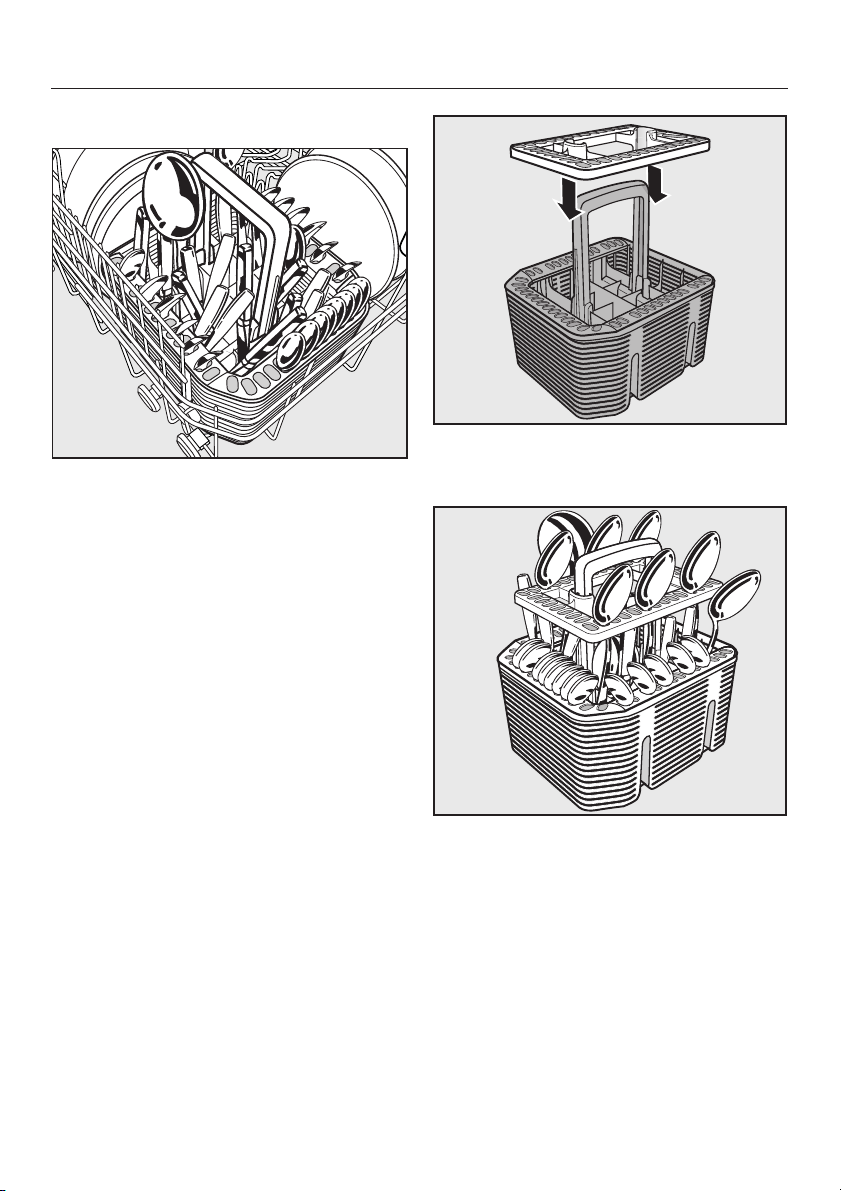

Bei Geschirrspülern mit Besteckkorb

~

(modellabhängig) ordnen Sie aus Si
cherheitsgründen das Besteck mit den
Klingen und Gabelspitzen nach unten
in den Besteckkorb ein. Nach oben ste­hende Messerklingen und Gabelspitzen
stellen eine Verletzungsgefahr dar.
Das Besteck wird jedoch leichter sau­ber und trocken, wenn Sie es mit den
Griffen nach unten in den Besteckkorb
stellen.

Spülen Sie keine heißwasseremp-

~

findlichen Kunststoffteile, z. B. Einweg­behälter oder Bestecke. Diese Teile
können sich durch Temperatureinwir
kung verformen.

-

-

-

Zubehör

Zubehörteile dürfen nur dann an-

~

oder eingebaut werden, wenn sie aus
drücklich von Miele freigegeben sind.
Wenn andere Teile an- oder eingebaut
werden, gehen Ansprüche aus Garan
tie, Gewährleistung und/oder Produkt
haftung verloren.

-

Entsorgung des Geschirr
spülers

Damit sich Kinder nicht einschließen

~

können, machen Sie den Türverschluss
unbrauchbar. Entfernen oder zerstören
Sie den Verschlusskloben des Türver­schlusses.

Der Hersteller haftet nicht für Schä­den, die infolge von Nichtbeachtung
der Sicherheitshinweise und War­nungen verursacht werden.

-

-

-

-

Wenn Sie die Zusatzfunktion Start

~

vorwahl verwenden (modellabhängig),
muss der Reinigerbehälter trocken sein,
gegebenenfalls trockenwischen. In ei
nem feuchten Reinigerbehälter ver
klumpt der Reiniger und wird eventuell
nicht vollständig ausgespült.

-

-

-

11

Ihr Beitrag zum Umweltschutz

Entsorgung des
Verpackungsmaterials

Die Verpackung schützt den Geschirr
spüler vor Transportschäden. Die Ver
packungsmaterialien sind nach umwelt
verträglichen und entsorgungstechni
schen Gesichtspunkten ausgewählt
und deshalb recycelbar.

Im Einzelnen handelt es sich um folgen
de Materialarten:

Außenverpackung:

Wellpappe aus bis zu 100 % Recy

–

clingmaterial,
alternativ: Wickelstretchfolie aus Po­lyethylen (PE)

– Kunststoffumreifungsbänder aus Po-

lypropylen (PP)

Innenverpackung:

– Expandierbares Polystyrol (EPS)

ohne Zusätze von Chlor oder Fluor

– Boden, Deckelrahmen und Stützleis-

ten aus unbehandeltem Naturholz
aus forstbewirtschafteten Wäldern

–

Schutzfolie aus Polyethylen (PE)

Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu
rück oder informiert Sie über die
nächstgelegene Rückgabemöglichkeit.

-

-

-

-

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate
rialien. Sie enthalten aber auch schädli
che Stoffe, die für ihre Funktion und Si

­cherheit notwendig waren. Im Restmüll

oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie

-

Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.

Nutzen Sie stattdessen die an Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informie­ren Sie sich gegebenenfalls bei Ihrem
Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird.

Alle Kunststoffteile des Geräts sind mit
international genormten Kurzzeichen
gekennzeichnet. Damit ist bei der Ent

­sorgung der Altgeräte ein Trennen

nach sortenreinen Kunststoffabfällen für
umweltbewusstes Recycling möglich.

-

-

-

-

-

12

Sparsam spülen

Dieser Geschirrspüler spült äußerst
wasser- und energiesparend.
Sie können die Sparsamkeit unterstüt
zen, wenn Sie folgende Tipps beach
ten:

Sie können den Geschirrspüler an

^

Warmwasser anschließen. Besonders
geeignet ist der Warmwasseran
schluss bei einer energetisch günsti
gen Warmwasserbereitung, z. B. So
larenergie mit Zirkulationsleitung.
Bei elektrisch beheizten Anlagen
empfehlen wir den Anschluss an die
Kaltwasserleitung.

^ Nutzen Sie das Fassungsvermögen

der Geschirrkörbe voll aus, ohne den
Geschirrspüler zu überladen. Dann
spülen Sie am wirtschaftlichsten.

^ Wählen Sie ein Programm, das der

Geschirrart und dem Verschmut­zungsgrad entspricht.

-

Ihr Beitrag zum Umweltschutz

-

-

-

-

^ Wählen Sie das Programm "Energie-

Spar" für energiesparendes Spülen.

^

Beachten Sie die Dosierangaben des
Reinigerherstellers.

^

Bei Verwendung von pulverförmigem
oder flüssigem Reiniger können Sie
die Reinigermenge um
wenn die Geschirrkörbe nur halb voll
sind.

1

/3reduzieren,

13

Erste Inbetriebnahme

Tür öffnen

^ Ziehen Sie am Griff, um die Tür zu

öffnen.

Wenn Sie die Tür während des Betriebs
öffnen, werden die Spülfunktionen auto­matisch unterbrochen.

Tür schließen

Schieben Sie die Geschirrkörbe ein.

^

Drücken Sie die Tür bis zum Einras

^

ten an.

-

14

Erste Inbetriebnahme

Enthärtungsanlage

Um gute Spülergebnisse zu erreichen,
benötigt der Geschirrspüler weiches
(kalkarmes) Wasser. Bei hartem Wasser
legen sich weiße Beläge auf Geschirr
und Spülraumwänden ab.
Wasser ab einer Wasserhärte von 4 °d
(0,7 mmol/l) muss deshalb enthärtet
werden. Das geschieht in der einge
bauten Enthärtungsanlage automatisch.
Die Enthärtungsanlage ist geeignet für
eine Wasserhärte bis zu 70 °d
(12,6 mmol/l).

Die Enthärtungsanlage benötigt Re

–

generiersalz.
Bei der Verwendung von Kombireini­ger können Sie je nach Wasserhärte
(ß 21 °d) auf den Einsatz von Salz
verzichten (siehe Kapitel "Reiniger").

– Der Geschirrspüler muss genau auf

die Härte Ihres Wassers program­miert werden.

– Erfragen Sie den genauen Härtegrad

Ihres Wassers beim zuständigen
Wasserwerk.

-

-

Werkseitig ist eine Wasserhärte von
15 °d (2,7 mmol/l) programmiert.

Wenn diese Einstellung Ihrer Wasser
härte entspricht, brauchen Sie jetzt
nicht weiterzulesen.

Wenn Sie jedoch eine andere Wasser
härte haben, müssen Sie die Enthär
tungsanlage auf diese einstellen.

-

-

-

Programmieren Sie bei schwankender
Wasserhärte (z. B. 37 - 50 °d) immer
den höchsten Wert (in diesem Beispiel
50 °d).

In einem eventuellen späteren Kunden
dienstfall erleichtern Sie dem Techniker
die Arbeit, wenn Sie die Wasserhärte
kennen.

^

Tragen Sie bitte deshalb die Wasser
härte ein:

°d

-

-

15

Erste Inbetriebnahme

Wasserhärte anzeigen und einstellen

Schalten Sie den Geschirrspüler mit

^

der Taste K aus, falls er noch einge
schaltet ist.

Halten Sie die Programm-Taste ge

^

drückt.

Schalten Sie den Geschirrspüler mit

^

der Taste K ein und halten Sie die
Programm-Taste mindestens weitere
4 Sekunden gedrückt, bis die untere
rechte Programmanzeige leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

^ Drücken Sie zweimal die Turbo-Tas-

te.

Die Kontrollanzeige "Turbo" blinkt 2-mal
kurz im Intervall.

In der Zeitanzeige wird die Blinkfolge
"p15" angezeigt.
Es ist eine Wasserhärte von 15 °d ein­gestellt (Werkeinstellung).

^

Wählen Sie mit der Programm-Taste
den Wert, der Ihrer Wasserhärte ent
spricht.

Bei jedem Tastendruck wird eine Stufe
weiter geschaltet. Nach dem höchsten
Wert beginnt die Einstellung wieder von
vorn.

^

Schalten Sie den Geschirrspüler mit
der Taste K aus.

-

-

°d mmol/l °f

1
2
3
4
5
6
7
8

9
10
11
12
13
14

15

16
17
18
19
20
21
22
23
24
25
26
27

-

28
29
30
31
32
33
34
35
36

37-50
51-60
61-70

0,2
0,4
0,5
0,7
0,9
1,1
1,3
1,4
1,6
1,8
2,0
2,2
2,3
2,5

2,7

2,9
3,1
3,2
3,4
3,6
3,8
4,0
4,1
4,3
4,5
4,7
4,9
5,0
5,2
5,4
5,6
5,8
5,9
6,1
6,3
6,5

6,7-9,0

9,2-10,8

11,0-12,6

2
4
5
7

9
11
13
14
16
18
20
22
23
25

27

29
31
32
34
36
38
40
41
43
45
47
49
50
52
54
56
58
59
61
63
65

67-89

91-108

110-126

Wert für

Einstellung

im Display

1
2
3
4
5
6
7
8

9
10
11
12
13
14

15

16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
50
60
70

16

Erste Inbetriebnahme

Für die erste Inbetriebnahme
benötigen Sie:

ca. 2 l Wasser,

–

ca. 2 kg Regeneriersalz,

–

Reiniger für Haushaltsgeschirrspüler,

–

Klarspüler für Haushaltsgeschirrspü

–

ler.

Jeder Geschirrspüler wird im Werk
auf seine Funktionsfähigkeit geprüft.
Wasserrückstände sind eine Folge
dieser Prüfung und kein Hinweis auf
eine vorangegangene Benutzung
des Geschirrspülers.

Regeneriersalz einfüllen

Wenn die Härte Ihres Wassers stän
dig unter 4 °d (= 0,7 mmol/l) liegt,
brauchen Sie kein Salz einzufüllen.
Sie müssen aber trotzdem den Ge
schirrspüler auf die Härte Ihres Was
sers programmieren.

-

Wichtig! Vor der ersten Salzfüllung
müssen Sie den Vorratsbehälter mit
ca. 2 l Wasser auffüllen, damit das
Salz sich auflösen kann. Nach der
Inbetriebnahme befindet sich immer
genügend Wasser im Vorratsbehäl­ter.

Füllen Sie Reiniger (auch flüssi-

,

gen Reiniger) nicht in den Vorrats­behälter für Regeneriersalz. Reiniger
zerstört die Enthärtungsanlage.

-

-

-

,

Verwenden Sie nur spezielle,
möglichst grobkörnige Regenerier
salze oder andere reine Siedesalze.
Andere Salzarten können wasserun
lösliche Bestandteile enthalten, wel
che eine Funktionsstörung des Ent
härters verursachen.

-

-

-

-

17

Erste Inbetriebnahme

Nehmen Sie den Unterkorb aus dem

^

Spülraum und öffnen Sie die Ver
schlusskappe des Vorratsbehälters.

Bei jedem Öffnen des Salzgefäßde
ckels läuft Wasser bzw. Salzsole aus
dem Vorratsbehälter aus. Öffnen Sie
das Salzgefäß deshalb nur, um Salz
nachzufüllen.

Füllen Sie den Vorratsbehälter zu

^

nächst mit ca. 2 l Wasser.

Salzmangelanzeige

-

-

-

Füllen Sie nach einem Programmen

^

de Salz nach, sobald die Kontrollan
zeige "Salz" aufleuchtet.

Wenn Sie Salz nachgefüllt haben, kann
die Salzmangelanzeige noch kurze Zeit
leuchten. Sie erlischt, sobald sich eine
genügend hohe Salzkonzentration ge
bildet hat.

Die Salzmangelanzeige ist abgeschal
tet, wenn Sie den Geschirrspüler auf
eine Wasserhärte unter 4 °d
(= 0,7 mmol/l) programmiert haben.

Starten Sie sofort danach das

,

Programm "Schnell" ohne Spülgut
(ohne Funktion "Turbo"), damit even­tuell übergelaufene Salzsole ver­dünnt und anschließend abgepumpt
wird.

-

-

-

-

^

Setzen Sie den Einfülltrichter auf und
füllen Sie dann so viel Salz in den
Vorratsbehälter, bis er voll ist. Der
Vorratsbehälter fasst je nach Salzart
bis zu 2 kg.

^

Säubern Sie den Einfüllbereich von
Salzresten und schrauben Sie an
schließend die Verschlusskappe fest
auf den Vorratsbehälter.

^

Starten Sie sofort danach das Pro
gramm "Schnell" ohne Spülgut (ohne
Funktion "Turbo"), damit eventuell
übergelaufene Salzsole verdünnt und
anschließend abgepumpt wird.

18

-

-

Erste Inbetriebnahme

Mangelanzeigen ausschalten

Wenn Sie Reinigerprodukte mit Mehr
fach-Funktion dauerhaft verwenden und
Sie die Mangelanzeigen für Salz und
Klarspüler stören, können Sie beide An
zeigen zusammen ausschalten.

Schalten Sie den Geschirrspüler mit

^

der K-Taste aus.

Halten Sie die Programm-Taste ge

^

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman­zeige leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

^ Drücken Sie neunmal die Turbo-Tas-

te.

Die Kontrollanzeige "Turbo" blinkt 9-mal
kurz im Intervall.

-

-

Die Blinkfolge in der Zeitanzeige zeigt
an, ob die Mangelanzeigen ein- oder
ausgeschaltet sind:

"p1": Mangelanzeigen sind einge

–

schaltet

-

"p0": Mangelanzeigen sind ausge

–

schaltet

Wenn Sie die Einstellung ändern

^

möchten, drücken Sie die Pro
gramm-Taste.

Die Einstellung ist sofort gespeichert.

Schalten Sie den Geschirrspüler mit

^

der K-Taste aus.

Bitte beachten Sie, dass Sie Salz
und Klarspüler einfüllen sowie die
Mangelanzeigen wieder einschalten,
wenn Sie keinen Reiniger mit Mehr­fachfunktion mehr verwenden.

-

-

-

19

Erste Inbetriebnahme

Klarspüler

Klarspüler ist erforderlich, damit das
Wasser beim Trocknen als Film vom
Geschirr abläuft und das Geschirr nach
dem Spülen leichter trocknet.
Der Klarspüler wird in den Vorratsbe
hälter gefüllt und in der eingestellten
Menge automatisch dosiert.

Füllen Sie nur Klarspüler für

,

Haushaltsgeschirrspüler ein, auf kei
nen Fall Handspülmittel oder Reini
ger. Sie zerstören damit den Klar
spülerbehälter.

Alternativ können Sie

– Haushaltsessig mit höchstens 5%

Säureanteil

oder

– 10%ige flüssige Zitronensäure

verwenden. Das Geschirr wird dann
feuchter und fleckiger sein, als wenn
Sie Klarspüler verwenden.

-

-

-

-

Klarspüler einfüllen

^ Drücken Sie die Öffnungstaste am

Deckel des Klarspülerbehälters in
Pfeilrichtung. Die Klappe springt auf.

,

Verwenden Sie auf keinen Fall
Essig mit höherem Säureanteil (z. B.
Essigessenz 25%ig). Der Geschirr
spüler könnte dadurch beschädigt
werden.

Sollten Sie ausschließlich mit Reini
gerprodukten mit Mehrfach-Funktion
spülen wollen, brauchen Sie keinen
Klarspüler einzufüllen.

20

-

-

Erste Inbetriebnahme

Klarspülermangelanzeige

Wenn die Kontrollanzeige "Klarspüler"
aufleuchtet, ist nur noch eine Klarspü
lerreserve für2-3Spülvorgänge vor
handen.

Füllen Sie rechtzeitig Klarspüler ein.

^

-

-

Füllen Sie nur so viel Klarspüler ein,

^

bis dieser in der Einfüllöffnung sicht­bar wird.

Der Vorratsbehälter fasst ca. 110 ml.

^ Schließen Sie die Klappe bis zum

deutlichen Einrasten, da sonst Was­ser während des Spülens in den Klar­spülerbehälter eindringen kann.

^ Wischen Sie eventuell verschütteten

Klarspüler gut ab, um eine starke
Schaumbildung im folgenden Pro
gramm zu vermeiden.

-

Wenn Sie Reinigerprodukte mit Mehr
fach-Funktion dauerhaft verwenden
und Sie die Mangelanzeigen für Salz
und Klarspüler stören, können Sie
beide Anzeigen zusammen ausschal
ten (siehe Kapitel "Erste Inbetrieb
nahme, Salzmangelanzeige").

Bitte beachten Sie, dass Sie Salz
und Klarspüler einfüllen sowie die
Mangelanzeigen wieder einschalten,
wenn Sie keinen Reiniger mit Mehr­fachfunktion mehr verwenden.

-

-

-

21

Erste Inbetriebnahme

Dosiermenge für Klarspüler
einstellen

Die Dosiermenge ist in Stufen von ca.
0-6 ml Klarspüler einstellbar. Werkseitig
ist eine Klarspülermenge von ca. 3 ml
eingestellt. Diese Einstellung ist eine
Empfehlung.

Die dosierte Klarspülermenge kann
durch die automatische Anpassung
des Programms "Automatic" höher aus
fallen als der eingestellte Wert.

Bleiben Flecken auf dem Geschirr zu
rück:

^ Stellen Sie den Dosierwähler höher

ein.

Bleiben Wolken oder Schlieren auf dem
Geschirr zurück:

^ Stellen Sie den Dosierwähler niedri-

ger ein.

-

Schalten Sie den Geschirrspüler mit

^

der K-Taste aus.

Halten Sie die Programm-Taste ge

^

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman
zeige leuchtet.

­Ist das nicht der Fall, beginnen Sie

noch einmal von vorn.

Drücken Sie dreimal die Taste "Tur

^

bo".

Die Kontrollanzeige "Turbo" blinkt 3-mal
kurz im Intervall.

In der Zeitanzeige wird die Blinkfolge
"p3" angezeigt.
Es ist eine Klarspülermenge von 3 ml
eingestellt (Werkeinstellung).

Der eingestellte Wert wird in der Zeitan­zeige nach dem "p" angezeigt.

-

-

-

22

^

Wählen Sie mit der Programm-Taste
den Wert, der Ihrer gewünschten Do
siermenge entspricht.
Bei jedem Tastendruck wird eine Stu
fe weiter geschaltet.

Die programmierte Dosiermenge ist so
fort gespeichert.

^

Schalten Sie den Geschirrspüler mit
der K-Taste aus.

-

-

-

Geschirr und Besteck einordnen

Was Sie beachten sollten

Entfernen Sie grobe Speisereste vom
Geschirr.

Vorspülen unter fließendem Wasser ist
nicht erforderlich!

Spülen Sie Geschirrteile mit

,

Asche, Sand, Wachs, Schmierfett
oder Farbe nicht im Geschirrspüler.
Diese Stoffe beschädigen den Ge
schirrspüler.

Sie können jedes Geschirrteil an jeder
Stelle der Geschirrkörbe einräumen.
Berücksichtigen Sie dabei aber bitte
die nachfolgenden Hinweise:

– Geschirr- und Besteckteile dürfen

nicht ineinander liegen und sich ge­genseitig abdecken.

– Ordnen Sie das Geschirr so ein,

dass alle Flächen vom Wasser um­spült werden können. Nur dann kann
es sauber werden!

–

Achten Sie darauf, dass alle Teile ei
nen festen Stand haben.

–

Stellen Sie alle Hohlgefäße, wie Tas
sen, Gläser, Töpfe usw., mit den Öff
nungen nach unten in die Körbe.

-

Stellen Sie Teile mit tiefem Boden

–

möglichst schräg, damit das Wasser
ablaufen kann.

Achten Sie darauf, dass die Sprüh

–

arme nicht durch zu hohe oder durch
die Körbe ragende Teile blockiert
werden.
Führen Sie eventuell eine Drehkon
trolle von Hand durch.

Achten Sie darauf, dass kleine Teile

–

nicht durch die Streben der Körbe
fallen.
Legen Sie kleine Teile, z. B. Deckel,
deshalb in die Besteckschublade
oder den Besteckkorb (je nach Mo­dell).

Speisen, z. B. Karotten, Tomaten
oder Ketchup, können Naturfarbstof­fe enthalten. Diese Farbstoffe kön­nen Kunststoffgeschirr und Kunst­stoffteile verfärben, wenn sie in grö­ßeren Mengen mit dem Geschirr in
den Geschirrspüler gelangen. Die
Stabilität der Kunststoffteile wird

-

durch diese Verfärbung nicht beein
flusst.

-

-

-

-

-

–

Stellen Sie hohe, schlanke Hohlgefä
ße, wie z. B. Sektflöten, nicht in die
Ecken der Körbe, sondern in den
mittleren Bereich. Dort werden sie
von den Sprühstrahlen besser er
reicht.

-

-

23

Geschirr und Besteck einordnen

Für den Geschirrspüler nicht
geeignetes Spülgut:

Bestecke und Geschirrteile aus Holz

–

bzw. mit Holzteilen: sie werden aus
gelaugt und unansehnlich. Außer
dem sind die verwendeten Kleber
nicht für den Geschirrspüler geeig
net. Die Folge: Holzgriffe können sich
lösen.

Kunstgewerbliche Teile sowie antike,

–

wertvolle Vasen oder Gläser mit De
kor: diese Teile sind nicht spülma
schinenfest.

– Kunststoffteile aus nicht hitzebestän-

digem Material: diese Teile können
sich verformen.

– Kupfer-, Messing-, Zinn- und Alumini-

umgegenstände: diese können ver­färben oder matt werden.

– Aufglasurdekore: diese können nach

vielen Spülgängen verblassen.

– Empfindliche Gläser und Kristallge-

genstände: sie können nach länge
rem Gebrauch trüb werden.

-

-

-

-

-

-

Wir empfehlen:

Kaufen Sie für Geschirrspülmaschi

–

nen geeignetes Geschirr und Be
steck mit der Bezeichnung "spülma
schinenfest".

Gläser können nach vielen Spülgän

–

gen trüb werden. Verwenden Sie da
her für empfindliche Gläser Pro
gramme mit niedrigen Temperaturen
(siehe Kapitel "Programmübersicht")
bzw. Programme mit GlasPflege (mo
dellabhängig). Die Gefahr einer Trü
bung ist dann geringer.

Bitte beachten Sie!
Silber, welches mit einer Silberpolitur

poliert wurde, kann nach beendetem
Spülvorgang noch feucht oder fleckig
sein, da das Wasser nicht filmartig ab­läuft. Es muss dann mit einem Tuch ab­getrocknet werden.

Silber kann sich bei Kontakt mit schwe­felhaltigen Lebensmitteln verfärben.
Dazu gehören z. B. Eigelb, Zwiebeln,
Mayonnaise, Senf, Hülsenfrüchte,
Fisch, Fischlake und Marinaden.

-

-

-

-

-

-

-

-

24

,

Aluminiumteile (z. B. Fettfilter)
dürfen nicht mit stark ätzalkalischem
Reiniger aus dem Gewerbe- oder In
dustriebereich im Geschirrspüler ge
spült werden. Es können Material
schäden auftreten. Im Extremfall be
steht die Gefahr einer explosionsarti
gen chemischen Reaktion (z. B.
Knallgasreaktion).

-

-

-

-

-

Geschirr und Besteck einordnen

Oberkorb

Spülen Sie aus Sicherheitsgrün

,

den nur mit eingesetztem Ober- und
Unterkorb (außer in dem Programm

Ohne Oberkorb 65 °C, falls vorhan

den).

^ Ordnen Sie in den Oberkorb kleine,

leichte und empfindliche Teile, wie
Untertassen, Tassen, Gläser, Des­sertschalen usw. ein.
Sie können auch einen flachen Topf
in den Oberkorb stellen.

^

Legen Sie einzelne lange Teile, wie
Suppenschöpfer, Rührlöffel und lan
ge Messer, vorn quer in den Ober
korb.

Klappbare Spikes

Sie können die Spikereihen umklappen,

­um mehr Platz für größere Geschirrteile,

z. B. einen flachen Topf, zu bekommen.

-

^ Drücken Sie den gelben Hebel he-

runter a und klappen Sie die Spike­reihen um b.

Tassenauflage

^ Klappen Sie die Tassenauflage hoch,

um hohe Teile einordnen zu können.

Sie können Gläser an die Tassenaufla
ge lehnen, damit sie einen festen Stand
bekommen.

-

^

-

Klappen Sie die Tassenauflage he
runter und lehnen Sie die Gläser da
ran an.

-

-

-

25

Geschirr und Besteck einordnen

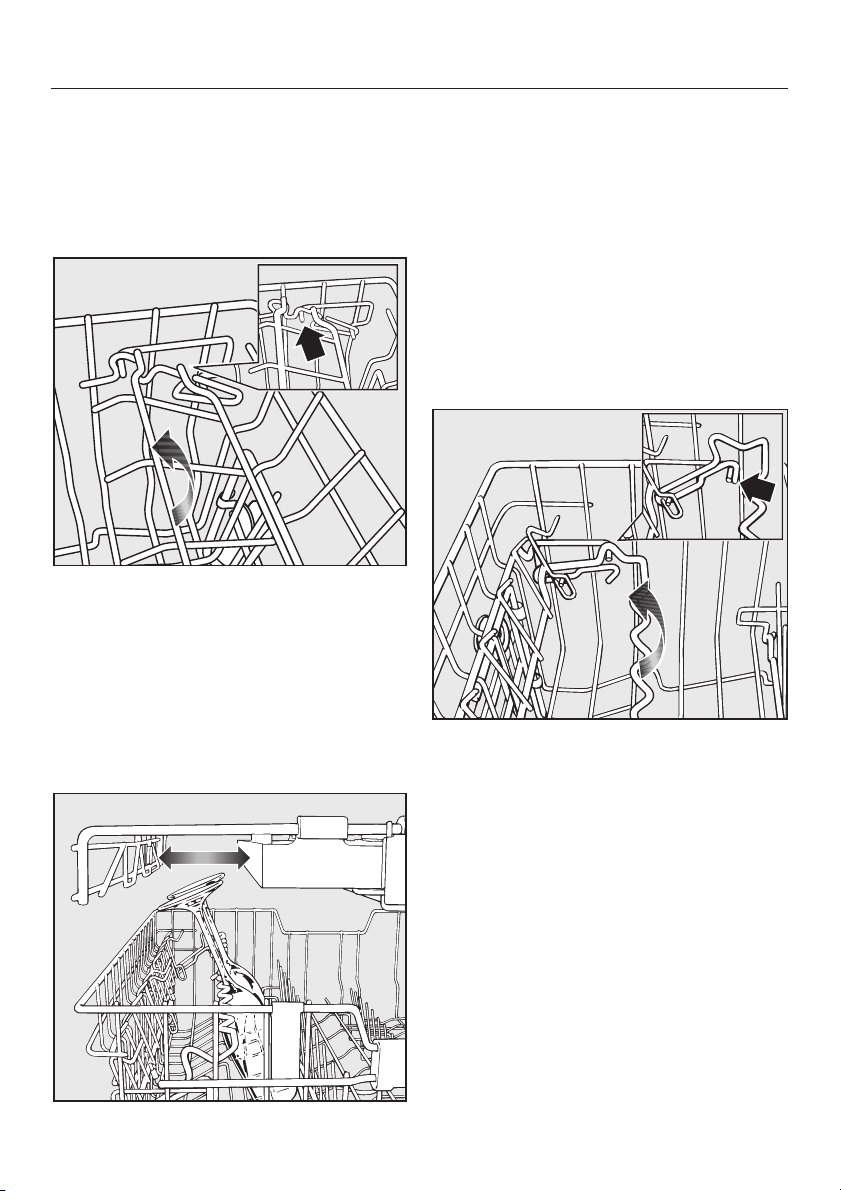

Jumbo-Tassenauflage (je nach

Modell):

Sie können die Breite der Tassenaufla
ge in zwei Stufen einstellen, um auch
große Tassen darauf zu legen.

^ Ziehen Sie die Tassenauflage nach

oben und lassen Sie sie in der ge­wünschten Breite wieder einrasten.

Gläserbügel

Klappen Sie den Gläserbügel herun

^

ter und lehnen Sie die Gläser daran

-

an.

Verschieben Sie gegebenfalls einen

^

seitlichen Einsatz der Besteckschu
blade, um Platz für höhere Gläser zu
bekommen.

Höhenverstellung:

Sie können die Höhe des Gläserbügels
in zwei Stufen einstellen.

-

-

Durch den Gläserbügel bekommen be
sonders langstielige Gläser einen fes
ten Stand.

26

-

^

-

Ziehen Sie den Gläserbügel nach
oben und lassen Sie ihn in der ge
wünschten Höhe wieder einrasten.

In der niedrigen Einstellung können Sie
kleine Gläser und Becher daran anleh
nen.

In der hohen Einstellung können Sie
hohe Gläser und Stielgläser anlehnen.

-

-

Geschirr und Besteck einordnen

Oberkorb-Verstellung

Um im Ober- oder Unterkorb mehr Platz
für höhere Geschirrteile zu bekommen,
können Sie den Oberkorb in drei Posi
tionen von je ca. 2 cm Unterschied in
der Höhe verstellen.

Damit das Wasser aus Vertiefungen
besser abläuft, können Sie den Ober
korb auch schräg einstellen, eine Seite
hoch, die andere Seite tief. Achten Sie
jedoch darauf, dass sich der Korb ein
wandfrei in den Spülraum schieben
lässt.

^ Ziehen Sie den Oberkorb heraus.

-

-

-

Je nach Einstellung des Oberkorbes
können Sie z. B. Teller mit folgenden
Durchmessern in die Körbe einordnen.

Geschirrspüler mit
Besteckschublade

(Modell siehe Typenschild)

Einstel

-

lung des

Ober

-

korbes

Oben 15 19 31

Mitte 17 21 29

Unten 19 23 27

Geschirrspüler mit Besteckkorb

(Modell siehe Typenschild)

Einstel-

lung des

Ober-

korbes

Teller-C in cm

Oberkorb Unterkorb

normal XXL

Teller-C in cm

Oberkorb Unterkorb

normal XXL

Um den Oberkorb nach oben zu ver
stellen:

^

Ziehen Sie den Korb nach oben, bis
er einrastet.

Um den Oberkorb nach unten zu ver
stellen:

^

Ziehen Sie die Hebel an den Seiten
des Korbes nach oben.

^

Stellen Sie die gewünschte Position
ein und lassen Sie die Hebel wieder
fest einrasten.

Oben 20 24 31

Mitte 22 26 29

Unten 24 28 27

-

-

27

Geschirr und Besteck einordnen

Unterkorb

Ordnen Sie große und schwere Teile,

^

wie Teller, Platten, Töpfe, Schalen
usw. in den Unterkorb.
Sie können auch Gläser, Tassen, klei
ne Teller und Untertassen in den Un
terkorb einordnen.

-

-

Besonders große Teller stellen Sie in

^

die Mitte des Unterkorbes.

Wenn Sie die Teller schräg stellen, kön­nen Sie Teller bis zu 35 cm Durchmes­ser einordnen.

Geschirrspüler mit Besteckschublade

stark verschmutztes Geschirr

28

Geschirr und Besteck einordnen

Herausnehmbarer
MultiComfort-Bereich

Der hintere Bereich des Unterkorbes
dient zum Spülen von Tassen, Gläsern,
Tellern und Töpfen.

Sie können den MultiComfort-Bereich
herausnehmen, um mehr Platz für grö
ßere Geschirrteile, z. B. Pfannen und
Töpfe, zu bekommen.

Herausnehmen a

^

Drücken Sie den gelben Griff nach
vorn und nehmen Sie den Einsatz he
raus.

Gläserhalter

Zum Einordnen hoher Geschirrteile

^

klappen Sie den Gläserhalter hoch.

Stielgläser, z. B. Wein-, Sekt- oder

^

Biergläser, lehnen oder hängen Sie in
die Ausschnitte des Gläserhalters.

­Sie können die Höhe des Gläserhalters

einstellen.

^ Schieben Sie den Gläserhalter in die

gewünschte Höhe, bis die Befesti
gungen oben einrasten bzw. unten
aufliegen.

-

-

Einsetzen b

^

Setzen Sie den Einsatz mit den Ha
ken unter den Querdraht des Unter
korbes.

^

Drücken Sie den Einsatz nach unten
bis zum Einrasten.

-

-

29

Geschirr und Besteck einordnen

Gläserbügel

Durch den Gläserbügel bekommen be
sonders langstielige Gläser einen fes
ten Stand.

^ Klappen Sie den Gläserbügel herun-

ter und lehnen Sie die Gläser daran
an.

Klappbare Spikes

Die vorderen Spikereihen dienen zum
Spülen von Tellern, Suppentellern, Plat
ten, Schalen und Untertassen.

-

-

Drücken Sie den gelben Hebel he

^

runter a und klappen Sie die Spike­reihen um b.

Flaschenhalter

Der Flaschenhalter dient zum Spülen
schlanker Teile, wie z. B Milch- oder
Babyflaschen.

-

-

Sie können die Spikereihen umklappen,
um mehr Platz für große Geschirrteile,
z. B. Töpfe, Pfannen und Schüsseln, zu
bekommen.

30

^

Ziehen Sie den Flaschenhalter hoch
a und klappen ihn zur Seite b, wenn
sie ihn nicht benötigen.

Geschirr und Besteck einordnen

Besteck

3D-Besteckschublade (je nach

Modell)

^ Ordnen Sie das Besteck wie abgebil-

det in die Besteckschublade ein.

Wenn Sie Messer, Gabeln und Löffel in
getrennte Bereiche einordnen, können
Sie das Besteck später leichter entneh­men.

Wenn die Löffel nicht mit den Griffen
zwischen die Haltestege passen, legen
Sie sie mit den Griffen auf die Zahnste­ge.

Damit das Wasser von den Löffeln rest
los ablaufen kann, müssen die Laffen
auf den Zahnstegen aufliegen.

Der obere Sprüharm darf nicht
durch zu hohe Teile (z. B. Tortenhe
ber o. ä.) blockiert werden!

Sie können die seitlichen Einsätze zur
Mitte hin verschieben, um höhere Ge
schirrteile in den Oberkorb einordnen
zu können.

-

-

Um im mittleren Teil der Besteckschu
blade mehr Platz für größere Besteck
teile zu bekommen, können Sie diesen

­Teil mit Hilfe der gelben Schieber in der
Höhe verstellen.

-

-

31

Geschirr und Besteck einordnen

Besteckkorb (je nach Modell)

Stecken Sie bei Bedarf den Aufsatz

^

Sie können den Besteckkorb an beliebi­ger Stelle auf die vorderen Spikereihen
des Unterkorbes stellen.

^ Ordnen Sie aus Sicherheitsgründen

das Besteck mit den Klingen und Ga­belspitzen nach unten unsortiert in
die Fächer des Besteckkorbes ein.
Das Besteck wird jedoch leichter
sauber und trocken, wenn Sie es mit
den Griffen nach unten in den Be­steckkorb stellen.

auf den Besteckkorb.

^

Stecken Sie kurze Besteckteile in die
Segmente an drei Seiten des Be
steckkorbes.

Besteckaufsatz für den Besteckkorb

Der beiliegende Aufsatz dient zum Spü
len stark verschmutzter Besteckteile.
Da die Besteckteile in diesem Aufsatz
einzeln aufgehängt werden, können Sie
nicht ineinander liegen und die Flächen
werden von den Sprühstrahlen besser
erreicht.

32

-

^

Stecken Sie die Besteckteile mit den
Griffen nach unten in den Aufsatz.
Verteilen Sie die Besteckteile gleich

­mäßig.

-

Betrieb

Reiniger

Verwenden Sie nur Reiniger für

,

Haushaltsgeschirrspüler.

Reinigersorten

Moderne Reiniger enthalten viele Wirk
stoffe. Die wichtigsten sind:

Phosphat bindet Wasserhärte und

–

verhindert damit Kalkablagerungen.

Alkalität ist nötig zum Quellen von

–

angetrocknetem Schmutz.

Enzyme bauen Stärke ab und lösen

–

Eiweiß.

– Bleichmittel auf Sauerstoffbasis ent-

fernt farbige Flecken (z. B. Tee, Kaf­fee, Tomatensoße).

Hauptsächlich werden phosphathaltige,
mildalkalische Reiniger mit Enzymen
und Sauerstoffbleiche angeboten. Sel­ten finden sich auch phosphatfreie Pro­dukte.

-

Neben normalen Reinigern gibt es Pro
dukte mit Kombifunktion (siehe Kapitel
"Zusatzfunktionen, Reiniger Agent", falls
vorhanden).
Diese Produkte enthalten eine Klarspül­und eine Wasserenthärtungsfunktion
(Salzersatz). Sie finden diese Produkte
im Handel unter "3 in 1" und mit zusätz
lichen Komponenten wie Glasschutz,
Edelstahlglanz oder Reinigungsverstär
kungsfunktion unter "5 in 1", "7 in 1",
"All in 1" usw.
Bitte verwenden Sie diese Kombireini
ger nur in dem vom Hersteller auf der
Verpackung empfohlenen Wasserhärte­bereich.
Die Reinigungs- und Trocknungslei­stung dieser Kombireiniger ist sehr un­terschiedlich.

Die besten Spül- und Trocknungser­gebnisse erzielen Sie durch die Ver­wendung von Reiniger in Verbindung
mit getrennter Dosierung von Salz
und Klarspüler.

-

-

-

-

Es gibt verschiedene Formen von Reini
gern.

–

Pulver und gelförmige Reiniger las
sen sich gemäß der Beladungsmen
ge und der Verschmutzung des
Spülgutes unterschiedlich dosieren.

–

Tabs enthalten eine für die meisten
Anwendungen ausreichende Reini
germenge.

-

-

-

Reinigerdosierung

^

Beachten Sie bei der Reinigerdosie
rung die Hinweise auf der Reiniger

-

packung.

^

Wenn nichts anderes angegeben ist,
dosieren Sie einen Reinigertab oder
je nach Verschmutzungsgrad des
Geschirrs 20 bis 30 ml in Kammer II.
Bei sehr stark verschmutztem Ge
schirr können Sie zusätzlich eine ge
ringe Reinigermenge in Kammer I fül
len (siehe Programmübersicht).

^

Es ist möglich, dass sich einige Tabs
im Programm "Schnell" nicht vollstän
dig auflösen.

-

-

-

-

-

-

33

Betrieb

Wenn Sie weniger als die empfohle
ne Reinigermenge verwenden,
könnte das Geschirr nicht richtig
sauber werden.

Atmen Sie pulverförmigen Reini

,

ger nicht ein. Verschlucken Sie Rei
niger nicht. Reiniger können Verät
zungen in Nase, Mund und Rachen
verursachen. Gehen Sie sofort zum
Arzt, wenn Sie Reiniger eingeatmet
oder verschluckt haben.
Verhindern Sie, dass Kinder mit Rei
niger in Berührung kommen. Halten
Sie Kinder deshalb vom geöffneten
Geschirrspüler fern. Es könnten
noch Reinigerreste im Geschirrspü­ler sein. Füllen Sie Reiniger erst vor
dem Programmstart ein und verrie­geln Sie die Tür mit der Kindersiche­rung (modellabhängig).

Reiniger einfüllen

Nach einem Programm ist die Behälter

-

klappe geöffnet.

-

-

-

-

^ Füllen Sie den Reiniger in die Kam-

mern und schließen Sie die Behälter­klappe.

^ Schließen Sie auch die Reinigerpa-

ckung. Das Mittel könnte sonst ver­klumpen.

Dosierhilfe

In Kammer I passen maximal 10 ml,
in Kammer II maximal 50 ml Reiniger.

-

^

Drücken Sie die Öffnungstaste. Die
Behälterklappe springt auf.

34

In Kammer II sind als Dosierhilfe Mar
kierungen angebracht: 20, 30. Sie zei
gen bei waagerecht geöffneter Tür die
ungefähre Füllmenge in ml an.

-

-

Betrieb

Einschalten

Öffnen Sie den Wasserhahn, falls er

^

geschlossen ist.

Öffnen Sie die Tür.

^

Prüfen Sie, ob sich die Sprüharme

^

frei drehen lassen.

Schalten Sie den Geschirrspüler mit

^

der Taste K ein.

Die Kontrollanzeige K und die Kontroll
anzeige des zuletzt eingestellten Pro
gramms leuchten.

-

Programm wählen

Machen Sie die Wahl des Programms
stets von der Geschirrart und dem Ver­schmutzungsgrad abhängig.

Im Kapitel "Programmübersicht" sind
die Programme und deren Anwen­dungsbereiche beschrieben.

^ Wählen Sie mit der Programm-Taste

das gewünschte Programm.

Programm starten

Starten Sie das Programm, indem Sie

^

die Tür schließen.

Brechen Sie ein Programm, wenn
überhaupt, nur in den ersten Minu
ten des Programmablaufs ab.
Wichtige Programmabschnitte (z. B.
Enthärteraufbereitung) könnten
sonst ausfallen.

-

-

Die Kontrollanzeige des gewählten Pro
gramms leuchtet.
In der Zeitanzeige erscheint die Dauer
des angewählten Programms in Stun
den und Minuten.

Sie können jetzt die Zusatzfunktionen
wählen (siehe Kapitel "Zusatzfunktio
nen").

Sind Zusatzfunktionen angewählt,
leuchten zusätzlich die entsprechenden
Kontrollanzeigen.

-

-

-

35

Betrieb

Zeitanzeige

Vor einem Programmstart erscheint in
der Zeitanzeige die Dauer des ange
wählten Programms in Stunden und Mi
nuten. Während des Programmablaufs
erscheint die verbleibende Restzeit bis
zum Programmende.

Die Angabe für die Programmdauer
kann sich für das gleiche Programm
ändern. Das ist u. a. von der Tempera
tur des einlaufenden Wassers, dem Re
generierzyklus, der Reinigersorte, der
Geschirrmenge und der Verschmut
zung des Geschirrs abhängig.

Wenn Sie ein Programm zum ersten
Mal anwählen, wird ein Zeitwert ange­zeigt, der einer durchschnittlichen Pro­grammdauer für Kaltwasser entspricht.

Die Zeitwerte in der Programmübersicht
entsprechen der Programmdauer bei
Normbeladung und Normtemperaturen.

Bei jedem Programmablauf korrigiert
die Elektronik die Programmdauer ent­sprechend der Temperatur des einlau
fenden Wassers und der Geschirrmen
ge.

-

-

-

-

-

Standby

Einige Minuten nach der letzten Tasten
bedienung oder dem Programmende
wechselt der Geschirrspüler in den

­Standby-Modus, um Energie zu sparen.
Die Zeitanzeige und die Kontrollanzei
gen werden abgeschaltet und nur die
Kontrollanzeige K blinkt langsam.

Um die Anzeigen wieder einzuschal

^

ten, drücken Sie die Taste K.

­Wenn Sie den Geschirrspüler nach ei

nem Programmende nicht ausschalten,
schaltet er sich nach einigen Minuten
im Standby-Modus vollständig aus (sie­he Kapitel "Zusatzfunktionen, Standby­optimierung").

Während ein Programm abläuft,
wenn Salz- bzw. Klarspülermangel
oder ein Fehler vorliegt, wechselt
der Geschirrspüler nicht in den
Standby-Modus.

Sie können die Mangelanzeigen ab
schalten, wenn Sie Kombireiniger
verwenden und der Geschirrspüler
trotz des Salz- bzw. Klarspülerman
gels in den Standby-Modus schalten
soll (siehe Kapitel "Erste Inbetrieb
nahme").
Die Anzeige eines Fehlers können
Sie nicht abschalten.

-

-

-

-

-

-

-

36

Betrieb

Programmende

Öffnen Sie die Tür einen Spalt, um zu

^

kontrollieren, ob das Programm
beendet ist.

In der Zeitanzeige wird eine "0" ange
zeigt.

Solange die Kontrollanzeige des
Programms noch blinkt, ist das Pro
gramm noch nicht beendet. Schlie
ßen Sie die Tür wieder, damit das
Programm zu Ende abläuft.

Bei dem Programm "Schnell" läuft
das Trocknungsgebläse nach dem
Programmende noch einige Minuten
weiter.

Sie können jetzt das Geschirr ausräu­men.

,

Um Beschädigungen empfindli­cher Arbeitsplattenkanten durch
Wasserdampf zu vermeiden, öffnen
Sie die Tür nach Programmende
entweder ganz (auf keinen Fall nur
anlehnen) oder lassen Sie sie bis
zum endgültigen Ausräumen des
Geschirrs geschlossen.

Ausschalten

Nach dem Programmablauf:

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

-

-

-

der Taste K aus.

Der Geschirrspüler verbraucht Ener
gie, solange Sie ihn nicht mit der
Taste K ausgeschaltet haben.

Schließen Sie sicherheitshalber den
Wasserhahn, wenn der Geschirrspüler
für längere Zeit unbeaufsichtigt ist, z. B.
während der Urlaubszeit.

Geschirr ausräumen

Heißes Geschirr ist stoßempfindlich!
Lassen Sie es deshalb nach dem Aus­schalten so lange im Geschirrspüler
abkühlen, bis Sie es gut anfassen kön­nen.

Wenn Sie die Tür nach dem Ausschal­ten ganz öffnen, kühlt das Geschirr
schneller ab.

Räumen Sie zuerst den Unterkorb,
dann den Oberkorb und zum Schluss
die Besteckschublade (falls vorhanden)
aus.
So vermeiden Sie, dass Wassertropfen
vom Oberkorb oder von der Besteck
schublade auf das Geschirr im Unter
korb fallen.

-

-

-

37

Betrieb

Programm unterbrechen

Das Programm wird unterbrochen, so
bald Sie die Tür öffnen.
Wenn Sie die Tür wieder schließen, läuft
das Programm nach einigen Sekunden
an der Stelle weiter, an der es unterbro
chen wurde.

Wenn das Wasser im Geschirr

,

spüler heiß ist, besteht Verbrühungs
gefahr!
Öffnen Sie die Tür deshalb, wenn
überhaupt, sehr vorsichtig. Bevor
Sie die Tür wieder schließen, lehnen
Sie sie ca. 20 Sek. nur an, damit ein
Temperaturausgleich im Spülraum
stattfinden kann. Danach drücken
Sie die Tür bitte zu, bis sie einrastet.

-

-

-

Programm wechseln

Ist die Klappe des Reinigerbehälters
bereits geöffnet, wechseln Sie das
Programm nicht mehr.

­Wenn ein Programm bereits gestartet

ist, können Sie das Programm folgen
dermaßen wechseln:

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

der Taste K aus.

Schalten Sie den Geschirrspüler mit

^

der Taste K wieder ein.

^ Wählen Sie mit der Programm-Taste

das gewünschte Programm.

^ Starten Sie das Programm, indem Sie

die Tür schließen.

-

38

Zusatzfunktionen

Turbo

Die Funktion "Turbo" bewirkt eine Ver
kürzung der Programmlaufzeit in den
Programmen, in denen die Funktion
wirksam ist.

Um ein optimales Spülergebnis zu er
zielen, erhöhen sich die Verbrauchs
werte.

In Verbindung mit dem Programm
"Schnell" bewirkt die Funktion "Turbo"
einen Spülgang ohne Heizung und
Trocknung zum Abspülen von riechen
dem Geschirr, wenn sich ein komplet
tes Programm noch nicht lohnt.

^ Öffnen Sie die Tür.

^ Schalten Sie den Geschirrspüler mit

der Taste K ein.

Die Kontrollanzeige K leuchtet.

^ Wählen Sie ein Programm.

^ Drücken Sie die Turbo-Taste.

Die Kontrollanzeige "Turbo" leuchtet.

^

Sie können jetzt ein Programm star
ten.

-

Reiniger-Agent

Um ein optimales Spülergebnis zu er

­zielen, passt der Geschirrspüler die
Programmabläufe automatisch an die
verwendete Reinigersorte an. Je nach
Programm können sich dabei die Lauf

­zeit und der Energieverbrauch gering

fügig verändern.

Beachten Sie dazu die Hinweise des
Reinigerherstellers.

Die Reinigungs- und Trocknungslei

-

-

-

stung dieser Reinigerprodukte ist
sehr unterschiedlich.

Wenn Sie Reinigerprodukte mit Mehr­fach-Funktion dauerhaft verwenden und
Sie die Mangelanzeigen stören, können
Sie die Anzeigen deaktivieren (siehe
Kapitel "Salzmangelanzeige"). Die
Funktion des Reiniger-Agenten wird da­durch nicht beeinflusst.

Bitte beachten Sie, dass Sie bei der
Wiederverwendung von Salz und
Klarspüler die Mangelanzeigen wie
der aktivieren.

-

-

-

-

-

Die angewählte Funktion bleibt für alle
Programme aktiv, bis Sie die Einstel
lung wieder ändern.

-

39

Zusatzfunktionen

Startvorwahl

Sie können den Start eines Programms
verzögern, z. B. um Nachtstrom zu nut
zen. Dabei können Sie eine Startvor
wahlzeit zwischen 30 Minuten und
24 Stunden wählen.

Bei einer Startvorwahlzeit zwischen 30
Minuten und 9 Stunden 30 Minuten wird
die Zeit in 30-Minuten-Schritten einge
stellt. Ab 10 Stunden wird die Zeit in
Stunden-Schritten eingestellt.

Achten Sie bei Verwendung der
Startvorwahl darauf, dass beim Ein
füllen des Reinigers der Reinigerbe­hälter trocken ist; gegebenenfalls
vorher trockenwischen. Der Reiniger
könnte sonst verklumpen und dann
nicht vollständig ausgespült werden.
Verwenden Sie keine Flüssigreini­ger. Der Reiniger kann auslaufen.

-

-

-

Öffnen Sie die Tür.

^

Schalten Sie mit der Taste K den Ge

^

schirrspüler ein.

-

Die Kontrollanzeige K leuchtet.

Wählen Sie mit der Programm-Taste

^

das gewünschte Programm.

Drücken Sie die Taste ,.

^

In der Zeitanzeige wird die Zeit ange
zeigt, die zuletzt als Startvorwahlzeit
eingestellt wurde. Die Kontrollanzeige
, leuchtet.

Stellen Sie mit der Taste , die ge

^

wünschte Startvorwahlzeit ein.

Wenn Sie die Taste , gedrückt halten,
wird automatisch bis 24^ hochgezählt.
Um wieder bei 30 Minuten zu beginnen,
drücken Sie danach zweimal die Taste
,.

^ Schließen Sie die Tür.

-

-

-

40

Zusatzfunktionen

Die Zeit bis zum Programmstart wird
zurückgezählt: oberhalb von 10 Stun
den in Stunden-Schritten, unterhalb von
10 Stunden in Minuten-Schritten.

Nach Ablauf der eingestellten Zeit star
tet das gewählte Programm automa
tisch. In der Zeitanzeige erscheint die
verbleibende Restzeit, die Kontrollan
zeige , erlischt und die Kontrollanzei
ge des gewählten Programms leuchtet.

Darstellung der Startvorwahlzeit in
der Zeitanzeige:

bis 59 Minuten:
z. B. 30 Minuten = 30

1 Stunde bis 9 Stunden 30 Minuten:
z. B. 5 Stunden = 5.00

ab 10 Stunden:
z. B. 15 Stunden = 15^

-

-

-

Programm starten, bevor die Start
vorwahlzeit abgelaufen ist:

Sie können das Programm starten,
auch wenn die Startvorwahlzeit noch

-

nicht abgelaufen ist. Gehen Sie dazu
folgendermaßen vor:

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

­der Taste K aus.

Schalten Sie den Geschirrspüler mit

^

der Taste K wieder ein.

Starten Sie das Programm, indem Sie

^

die Tür schließen.

-

41

Zusatzfunktionen

Summer

Drücken Sie viermal die Turbo-Taste.

^

Das Ende eines Spülprogramms und
eventuell auftretende Fehler können
durch einen Summton angezeigt wer
den.

Der Summton am Programmende ertönt
viermal in Intervallen mit einer kurzen
Pause.

Der Summton bei Auftreten eines Feh
lers ertönt viermal in einem Intervall
ohne Pause.

Der Summton ist werkseitig eingeschal
tet.
Sie können den Summton ausschalten,
so dass er das Programmende nicht
mehr anzeigt. Den Warnton im Fehler­fall können Sie nicht ausschalten.

^ Öffnen Sie die Tür.

^ Schalten Sie den Geschirrspüler mit

der Taste K aus.

^ Halten Sie die Programm-Taste ge-

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman
zeige leuchtet.

-

-

-

Die Kontrollanzeige "Turbo" blinkt 4-mal
kurz im Intervall.

Die Blinkfolge in der Zeitanzeige zeigt
an, ob der Summton am Programmen
de ein- oder ausgeschaltet ist:

"p1": Summer ist eingeschaltet

–

"p0": Summer ist ausgeschaltet

–

Wenn Sie die Einstellung ändern

^

möchten, drücken Sie die Pro
gramm-Taste.

­Die Einstellung ist sofort gespeichert.

^ Schalten Sie den Geschirrspüler mit

der Taste K aus.

-

-

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

42

Zusatzfunktionen

Automatic anpassen

Sie können das Automatic-Programm
anpassen, um stark haftende Ver
schmutzungen bei gleichzeitig geringer
Gesamtschmutzmenge zu beseitigen.

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

der Taste K aus.

Halten Sie die Programm-Taste ge

^

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman­zeige leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

-

-

Drücken Sie fünfmal die Turbo-Taste.

^

Die Kontrollanzeige "Turbo" blinkt 5-mal
kurz im Intervall.

Die Blinkfolge in der Zeitanzeige zeigt
an, ob die Funktion "Automatic anpas
sen" eingeschaltet wurde.

"p1": Die Funktion "Automatic anpas

–

sen" ist eingeschaltet.

"p0": Die Funktion "Automatic anpas

–

sen" ist ausgeschaltet.

Wenn Sie die Einstellung ändern

^

möchten, drücken Sie die Pro
gramm-Taste.

Die Einstellung ist sofort gespeichert.

^ Schalten Sie den Geschirrspüler mit

der Taste K aus.

-

-

-

-

43

Zusatzfunktionen

Standbyoptimierung

Einige Minuten nach der letzten Tasten
bedienung oder dem Programmende
wechselt der Geschirrspüler in den
Standby-Modus, um Energie zu sparen.
Die Zeitanzeige und die Kontrollanzei
gen werden abgeschaltet und nur die
Kontrollanzeige K blinkt langsam.

Wenn Sie den Geschirrspüler nach ei
nem Programmende nicht ausschalten,
schaltet er sich nach einigen Minuten
im Standby-Modus vollständig aus.

Sie können die Standbyoptimierung
auch ausschalten. Die Zeitanzeige und
die Kontrollanzeigen werden dann nicht
mehr abgeschaltet und der Zeitraum
bis zum Ausschalten des Geschirrspü­lers verlängert sich auf ca. 6 Stunden.
Dadurch erhöht sich der Energiever­brauch.

Während ein Programm abläuft,
wenn Salz- bzw. Klarspülermangel
oder ein Fehler vorliegt, wechselt
der Geschirrspüler nicht in den
Standby-Modus.

-

-

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

-

der Taste K aus.

Halten Sie die Programm-Taste ge

^

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman
zeige leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

^ Drücken Sie achtmal die Turbo-Tas-

te.

Die Kontrollanzeige "Turbo" blinkt 8-mal
kurz im Intervall.

Die Blinkfolge in der Zeitanzeige zeigt
an, ob die Funktion "Standbyoptimie­rung" eingeschaltet wurde.

–"p1": Die Funktion "Standbyoptimie-

rung" ist eingeschaltet.

–

"p0": Die Funktion "Standbyoptimie
rung" ist ausgeschaltet.

-

-

-

44

^

Wenn Sie die Einstellung ändern
möchten, drücken Sie die Pro
gramm-Taste.

Die Einstellung ist sofort gespeichert.

^

Schalten Sie den Geschirrspüler mit
der Taste K aus.

-

Zusatzfunktionen

Werkeinstellung

Sie können alle Einstellungen auf die
werkseitig eingestellten Werte zurück
setzen.

Öffnen Sie die Tür.

^

Schalten Sie den Geschirrspüler mit

^

der Taste K aus.

Halten Sie die Programm-Taste ge

^

drückt und schalten Sie gleichzeitig
den Geschirrspüler mit der Taste K
ein.
Halten Sie dabei die Programm-Taste
mindestens vier Sekunden gedrückt,
bis die untere rechte Programman­zeige leuchtet.

Ist das nicht der Fall, beginnen Sie
noch einmal von vorn.

^ Drücken Sie 12-mal die Turbo-Taste.

Die Kontrollanzeige "Turbo" blinkt 1-mal
lang und 2-mal kurz im Intervall.

-

-

Die Blinkfolge in der Zeitanzeige zeigt
an, ob eine Einstellung abweichend von
der Werkeinstellung eingestellt wurde.

"p1": Alle Werte sind auf die Werk

–

einstellungen eingestellt.

"p0": Mindestens eine Einstellung

–

wurde geändert.

Wenn Sie den Geschirrspüler auf die

^

Werkeinstellung zurücksetzen möch
ten, drücken Sie die Programm-Tas
te.

Die Einstellung ist sofort gespeichert.

^ Schalten Sie den Geschirrspüler mit

der Taste K aus.

-

-

-

45

Reinigung und Pflege

Kontrollieren Sie regelmäßig (etwa
alle4-6Monate) den Gesamtzu
stand Ihres Geschirrspülers. Das
hilft, Störungen zu vermeiden, bevor
sie auftreten.

Alle Oberflächen sind kratzemp

,

findlich.
Alle Oberflächen können sich verfär
ben oder verändern, wenn sie mit
ungeeigneten Reinigungsmitteln in
Berührung kommen.

Spülraum reinigen

Der Spülraum ist weitestgehend selbst­reinigend, wenn Sie immer die richtige
Reinigermenge verwenden.

Sollte sich trotzdem z. B. Kalk oder Fett
abgelagert haben, können Sie diese
Ablagerungen mit Spezialreiniger wie­der entfernen (erhältlich über den Miele
Kundendienst).

-

-

-

Türdichtung und Tür reinigen

Wischen Sie die Türdichtungen regel

^

mäßig mit einem feuchten Tuch ab,
um Speisereste zu entfernen.

Wischen Sie verschüttete Speise-

^

und Getränkereste von den Seiten
der Geschirrspülertür ab.
Diese Flächen gehören nicht zum
Spülraum und werden deshalb nicht
von den Sprühstrahlen erreicht.

-

46

Reinigung und Pflege

Bedienfeld und Gerätefront
reinigen

Entfernen Sie Verschmutzungen

,

am besten sofort.
Wirken Verschmutzungen länger ein,
lassen sie sich unter Umständen
nicht mehr entfernen und die Ober
flächen können sich verfärben oder
verändern.

Reinigen Sie das Bedienfeld nur mit

^

einem feuchten Tuch.

Reinigen Sie die Gerätefront mit ei

^

nem sauberen Schwammtuch, Hand­spülmittel und warmem Wasser.
Trocknen Sie anschließend mit einem
weichen Tuch.
Sie können zur Reinigung auch ein
sauberes, feuchtes Mikrofasertuch
ohne Reinigungsmittel verwenden.

Um Beschädigungen der Oberflä
chen zu vermeiden, verwenden Sie
bei der Reinigung keine:

soda-, ammoniak-, säure- oder chlo

–

ridhaltigen Reinigungsmittel,

kalklösenden Reinigungsmittel,

–

-

-

scheuernden Reinigungsmittel, z. B.

–

Scheuerpulver, Scheuermilch,
Putzsteine,

lösemittelhaltigen Reinigungsmittel,

–

Edelstahl-Reinigungsmittel,

–

Geschirrspülmaschinen-Reiniger,

–

– Backofensprays,

– Glasreiniger,

– scheuernden harten Schwämme und

Bürsten, z. B. Topfschwämme,

– Schmutzradierer,

– scharfen Metallschaber.

-

-

47

Reinigung und Pflege

Siebe im Spülraum reinigen

Die Siebkombination am Boden des
Spülraumes hält grobe Schmutzteile
aus dem Spülwasser zurück. Die
Schmutzteile können so nicht in das
Umwälzsystem gelangen, das sie über
die Sprüharme wieder im Spülraum ver
teilen würde.

Ohne Siebe darf nicht gespült

,

werden!

-

Die Siebe können durch die Schmutz
teile im Laufe der Zeit verstopfen. Der
Zeitraum hängt von den Gegebenhei­ten in Ihrem Haushalt ab.

Kontrollieren Sie regelmäßig den Zu­stand der Siebkombination und reini­gen sie falls erforderlich.

^ Schalten Sie den Geschirrspüler aus.

­Drehen Sie den Griff nach hinten und

^

entriegeln Sie die Siebkombination
a.

^ Nehmen Sie die Siebkombination he-

raus b, entfernen Sie grobe
Schmutzteile und spülen Sie das
Sieb unter fließendem Wasser gut ab.
Benutzen Sie zum Säubern eventuell
eine Spülbürste.

,

Achten Sie darauf, dass dabei
keine groben Schmutzteile in das
Umwälzsystem gelangen und dieses
verstopfen.

48

Reinigung und Pflege

Zum Säubern der Siebinnenseite müs
sen Sie den Verschluss öffnen:

^ Drücken Sie dazu die Griffmulden in

Pfeilrichtung zusammen a und öff­nen Sie den Verschluss des Siebes
b.

^ Reinigen Sie alle Teile unter fließen-

dem Wasser.

^ Schließen Sie danach den Ver-

schluss, sodass die Verriegelung ein­rastet.

Legen Sie die Siebkombination so

^

­ein, dass sie glatt am Spülraumbo­den anliegt.

^ Drehen Sie dann den Griff von hinten

nach vorn, bis die Pfeilspitzen aufein­ander zeigen, um die Siebkombinati­on zu verriegeln.

,

Die Siebkombination muss sorg­fältig eingesetzt und verriegelt sein.
Sonst können grobe Schmutzteile in
das Umwälzsystem gelangen und
dieses verstopfen.

49

Reinigung und Pflege

Sprüharme reinigen

Speisereste können sich in den Düsen
und der Lagerung der Sprüharme fest
setzen. Sie sollten die Sprüharme des
halb regelmäßig (etwa alle4-6Mona
te) kontrollieren.

Schalten Sie den Geschirrspüler aus.

^

Nehmen Sie die Sprüharme folgender
maßen ab:

Ziehen Sie die Besteckschublade

^

(falls vorhanden) heraus.
Drücken Sie den oberen Sprüharm

^

hoch, damit die innere Verzahnung
einrastet, und schrauben Sie ihn ab.

Ziehen Sie den Unterkorb heraus.

^

-

-

-

-

^ Ziehen Sie den unteren Sprüharm

kräftig nach oben ab.

^

Drücken Sie den mittleren Sprüharm
an a, damit die Verzahnung einras
tet, und schrauben Sie ihn ab b.

50

^

-

Drücken Sie Speisereste in den Dü
sen mit einem spitzen Gegenstand in
den Sprüharm.

^

Spülen Sie die Sprüharme unter flie
ßendem Wasser gut aus.

^

Setzen Sie die Sprüharme wieder ein
und prüfen Sie, ob sie sich frei dre
hen lassen.

-

-

-

Störungshilfen

Sie können die meisten Störungen und Fehler, die im täglichen Betrieb auftreten
können, selbst beheben. Da Sie den Kundendienst nicht rufen müssen, sparen
Sie Zeit und Kosten.

Die nachfolgende Übersicht soll Ihnen dabei helfen, die Ursachen einer Störung
zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch un

,

sachgemäße Reparaturen können erhebliche Gefahren für Sie entstehen.

Technische Störungen

Problem Ursache Behebung
Der Geschirrspüler

läuft nicht an.

Der Geschirrspüler
spült nicht weiter.

Die Tür ist nicht richtig
geschlossen.

Der Stecker ist nicht ein­gesteckt.

Die Sicherung ist heraus­gesprungen.

Der Geschirrspüler ist
nicht eingeschaltet.

Die Sicherung ist heraus­gesprungen.

Drücken Sie die Tür fest zu.

Stecken Sie den Stecker ein.

Aktivieren Sie die Sicherung
(Mindestabsicherung siehe
Typenschild).

Drücken Sie die Taste K und
wählen Sie ein Programm.

– Aktivieren Sie die Siche-

rung (Mindestabsicherung
siehe Typenschild).

–

Springt die Sicherung er
neut heraus, rufen Sie den
Miele Kundendienst.

-

-

51

Störungshilfen

Problem Ursache Behebung
Der Summer ertönt.

Bei geöffneter Tür blin
ken alle Kontrollanzei
gen der Programmaus
wahl.
In der Zeitanzeige wird
die Fehlernummer FXX
angezeigt.

Zusätzlich läuft evtl. die
Ablaufpumpe auch bei
geöffneter Tür.

Es ist unter Umständen
eine technische Störung

-

aufgetreten.

-

-

Fehler F70:
Das Waterproof-System
hat angesprochen.

Schalten Sie den Geschirr
spüler mit der Taste K aus.

Nach einigen Sekunden:

Schalten Sie den Ge

–

schirrspüler ein.
Wählen Sie mit der Pro

–

gramm-Taste das ge
wünschte Programm.

Schließen Sie die Tür.

–
Blinken die Kontrollanzeigen

erneut, liegt eine technische
Störung vor.

– Rufen Sie den Miele Kun-

dendienst.

– Schließen Sie den Was-

serhahn.

– Rufen Sie den Miele Kun-

dendienst.

-

-

-

-

52

Fehler im Wasserzulauf/Wasserablauf

Problem Ursache Behebung
Kurz nach dem Pro

grammstart läuft
der Geschirrspüler
nicht weiter.
Der Summer ertönt.
Bei geöffneter Tür
blinkt und leuchtet
die Kontrollanzeige
"Zu-/Ablauf" im
Wechsel.

Der Geschirrspüler
läuft nicht weiter.
Der Summer ertönt.
Bei geöffneter Tür
blinkt die Kontroll­anzeige "Zu-/Ab­lauf".
In der Zeitanzeige
wird die Fehlernum­mer FXX angezeigt.

Der Wasserhahn

-

ist geschlossen.

Fehler F12/F13:
Fehler beim Was­serzulauf.

Fehler F11:
Fehler beim Was
serablauf.
Im Spülraum be
findet sich eventu
ell Wasser.

Öffnen Sie den Wasserhahn voll

–

ständig.

Bevor Sie die Störung beheben:
– Schalten Sie den Geschirrspüler mit

der Taste K aus.

– Öffnen Sie den Wasserhahn voll-

ständig.

– Reinigen Sie das Sieb im Wasserzu-

lauf (siehe Kapitel "Störungen besei­tigen").

– Der Fließdruck am Wasseran-

schluss ist niedriger als 30 kPa
(0,3 bar).
Fragen Sie einen Installateur nach
möglicher Abhilfe.

–

Reinigen Sie die Siebkombination

-

(siehe Kapitel "Reinigung und Pfle
ge").

-

–

Reinigen Sie die Ablaufpumpe (sie

-

he Kapitel "Störungen beseitigen").

–

Reinigen Sie das Rückschlagventil
(siehe Kapitel "Störungen beseiti
gen").

–

Entfernen Sie ggf. einen Knick oder
eine hochstehende Schlaufe aus
dem Ablaufschlauch.

Störungshilfen

-

-

-

-

53

Störungshilfen

Allgemeine Probleme mit dem Geschirrspüler

Problem Ursache Behebung
Die Kontrollanzeigen

und die Zeitanzeige
sind dunkel. Nur die
Kontrollanzeige K
blinkt langsam.

Im Reinigerbehälter
kleben nach dem Spü
len Reinigerreste.

Die Klappe des Reini
gerbehälters lässt
sich nicht schließen.

Nach beendetem Pro­gramm befindet sich
ein Feuchtigkeitsfilm
auf der Innentür und
evtl. auf den Innen­wänden.

Nach beendetem Pro­gramm befindet sich
Wasser im Spülraum.

Die Kontrollanzeigen und
die Zeitanzeige schalten
automatisch aus, um Ener
gie zu sparen (Standby).

Der Reinigerbehälter war
beim Einfüllen noch feucht.

-

Verklebte Reinigerreste

-

blockieren den Verschluss.

Kein Fehler!
Normale Funktionsweise
des Trocknungssystems.

Die Siebkombination im
Spülraum ist verstopft.

Die Ablaufpumpe oder das
Rückschlagventil sind blo
ckiert.

Der Ablaufschlauch ist ab
geknickt.

Drücken Sie die Taste K.
Das Standby wird beendet.

-

Füllen Sie den Reiniger nur
in einen trockenen Behälter.

Entfernen Sie die Reiniger
reste.

Keine!
Die Feuchtigkeit verdunstet
nach einiger Zeit.

Bevor Sie die Störung be­heben:

– Schalten Sie den Ge-

schirrspüler mit der Taste
K aus.

Reinigen Sie die Siebkom
bination (siehe Kapitel "Rei
nigung und Pflege").

Reinigen Sie die Ablauf

-

pumpe oder das Rück
schlagventil (siehe Kapitel
"Störungen beseitigen").

-

Entfernen Sie den Knick
aus dem Ablaufschlauch.

-

-

-

-

-

54

Störungshilfen

Geräusche

Problem Ursache Behebung
Schlagendes Geräusch

im Spülraum

Klapperndes Geräusch
im Spülraum

Schlagendes Geräusch
in der Wasserleitung

Ein Sprüharm schlägt an
ein Geschirrteil.

Geschirrteile bewegen
sich im Spülraum.

Ein Fremdkörper (z. B.
Kirschkern) befindet sich
in der Ablaufpumpe.

Wird eventuell durch bau­seitige Verlegung bzw.
den zu geringen Quer­schnitt der Wasserleitung
verursacht.

Unterbrechen Sie das Pro
gramm und ordnen Sie
Geschirrteile, die die
Sprüharme behindern, an
ders ein.

Unterbrechen Sie das Pro
gramm und ordnen Sie die
Geschirrteile feststehend
ein.

Entfernen Sie den Fremd
körper aus der Ablaufpum­pe (siehe Kapitel "Ablauf­pumpe und Rückschlag­ventil reinigen").

Hat keinen Einfluss auf die
Funktion des Geschirrspü­lers. Fragen Sie eventuell
einen Installateur.

-

-

-

-

55

Störungshilfen

Nicht zufriedenstellendes Spülergebnis

Problem Ursache Behebung
Das Geschirr ist

nicht sauber.

Auf den Gläsern
und dem Besteck
verbleiben Schlie
ren. Die Gläser be
kommen einen
bläulichen Schim
mer; die Beläge
lassen sich abwi
schen.

Das Geschirr wurde nicht
richtig eingeordnet.

Das Programm war zu
schwach.

Es handelt sich um hartnäcki
ge Verschmutzungen bei ge
ringer Gesamtschmutzmen
ge (z. B. Teerückstände).

Es wurde zu wenig Reiniger
dosiert.

Die Sprüharme sind durch
Geschirrteile blockiert.

Die Siebkombination im Spül­raum ist nicht sauber oder
nicht richtig eingesetzt.
Als Folge davon können
auch die Sprüharmdüsen
verstopft sein.

Das Rückschlagventil ist in
geöffnetem Zustand blo
ckiert. Schmutzwasser läuft
in den Spülraum zurück.

Die Klarspülermenge ist zu
hoch eingestellt.

-

-

-

-

Beachten Sie die Hinweise
im Kapitel "Geschirr und Be
steck einordnen".

Wählen Sie ein stärkeres
Programm (siehe Kapitel
"Programmübersicht").

Verwenden Sie die Zusatz

­funktion "Automatic anpas

­sen" (siehe Kapitel "Zusatz

­funktionen").

Verwenden Sie mehr Reini­ger oder wechseln Sie evtl.
das Reinigerprodukt.

Führen Sie eine Drehkontrol­le durch und ordnen Sie ggf.
Geschirrteile anders ein.

Reinigen Sie die Siebkombi­nation oder setzen Sie sie
richtig ein.
Reinigen Sie ggf. die Sprüh­armdüsen (siehe Kapitel
"Reinigung und Pflege").

Reinigen Sie die Ablaufpum

-

pe und das Rückschlagven
til, siehe Kapitel "Störungen
beseitigen".

Verringern Sie die Dosier
menge (siehe Kapitel "Klar
spüler").

-

-

-

-

-

-

-

-

56

Störungshilfen

Problem Ursache Behebung
Das Geschirr wird

nicht trocken oder
Gläser und Be
steck sind fleckig.

Weißer Belag be­findet sich auf dem
Geschirr. Die Glä­ser und das Be­steck sind milchig
geworden; die Be­läge lassen sich
abwischen.

Die Klarspülermenge ist zu
gering oder der Klarspüler
behälter ist leer.

-

Das Geschirr wurde zu früh
ausgeräumt.

Sie verwenden Reiniger-Pro
dukte mit Kombifunktion, de
ren Trocknungsleistung zu
schwach ist.

Die Klarspülermenge ist zu
gering.

Im Salzbehälter ist kein Salz
eingefüllt.

Die Verschlusskappe des
Salzbehälters ist nicht fest
geschlossen.

Nicht geeignete Reini
ger-Produkte mit Kombifunk
tion wurden verwendet.

Die Enthärtungsanlage ist
auf eine zu niedrige Stellung
programmiert.

Füllen Sie Klarspüler ein, er
höhen Sie die Dosiermenge

­oder wechseln Sie beim
nächsten Nachfüllen das
Klarspülerprodukt (siehe Ka
pitel "Klarspüler").

Räumen Sie das Geschirr
später aus (siehe Kapitel
"Betrieb").

Wechseln Sie das Reiniger

­produkt oder füllen Sie Klar

­spüler ein (siehe Kapitel
"Klarspüler").

Erhöhen Sie die Dosiermen­ge (siehe Kapitel "Dosier­menge für Klarspüler einstel­len").

Füllen Sie Regeneriersalz ein
(siehe Kapitel "Regenerier­salz einfüllen").

Setzen Sie die Verschluss­kappe gerade auf und dre­hen Sie sie fest zu.

-

Wechseln Sie das Reiniger

-

produkt. Verwenden Sie evtl.
normale Tabs oder normalen
pulverförmigen Reiniger.

Programmieren Sie die Ent
härtungsanlage höher (siehe
Kapitel "Enthärtungsanlage").

-

-

-

-

-

-

57

Störungshilfen

Problem Ursache Behebung
Gläser verfärben

sich bräunlich-bläu
lich; die Beläge las
sen sich nicht abwi
schen.

Gläser werden blind
und verfärben sich;
die Beläge lassen
sich nicht abwi
schen.

Tee oder Lippenstift
sind nicht vollstän
dig entfernt worden.

Kunststoffteile sind
verfärbt.

Besteckteile weisen
Rostspuren auf.

-

Es haben sich Inhaltsstoffe
aus dem Reiniger abgela

-

gert.

-

-

Die Gläser sind nicht spül
maschinenbeständig. Es
findet eine Oberflächenver
änderung statt.

Das gewählte Programm
hatte eine zu niedrige

-

Reinigungstemperatur.
Der Reiniger hat eine zu ge-

ringe Bleichwirkung.
Naturfarbstoffe z. B. aus Ka-

rotten, Tomaten oder Ket­chup können die Ursache
dafür sein. Reinigermenge
oder Bleichwirkung des Rei­nigers waren für Naturfarb­stoffe zu gering.

Die betreffenden Besteck
teile sind nicht ausreichend
rostbeständig.

Nach dem Auffüllen von Re
generiersalz wurde kein
Programm gestartet. Salz
reste gelangten in den nor
malen Spülablauf.

Die Verschlusskappe des
Salzbehälters ist nicht fest
geschlossen.

Wechseln Sie sofort das
Reinigerprodukt.

-

Keine!

­Kaufen Sie für Geschirrspü
ler geeignete Gläser.

-

Wählen Sie ein Programm
mit einer höheren Reini
gungstemperatur.

Wechseln Sie das Reiniger­produkt.

Verwenden Sie mehr Reini­ger (siehe Kapitel "Reini­ger").
Bereits verfärbte Teile wer­den nicht die ursprüngliche
Farbe zurückerhalten.

-

Keine!
Kaufen Sie spülmaschinen
festes Besteck.

-

Starten Sie grundsätzlich
nach dem Salzeinfüllen das

-

Programm "Schnell" ohne

-

Spülgut (ohne Funktion "Tur
bo").

Setzen Sie die Verschluss
kappe gerade auf und dre
hen Sie sie fest zu.

-

-

-

-

-

-

58

Sieb im Wasserzulauf reinigen

Zum Schutz des Wassereinlaufventils
ist in der Verschraubung ein Sieb ein
gebaut. Ist das Sieb verschmutzt, so
läuft zu wenig Wasser in den Spülraum.

Das Kunststoffgehäuse des

,

Wasseranschlusses enthält ein elek
trisches Ventil. Tauchen Sie das Ge
häuse nicht in Flüssigkeiten.

Empfehlung

Enthält das Wasser erfahrungsgemäß
viele wasserunlösliche Bestandteile,
empfehlen wir Ihnen, einen großflächi­gen Wasserfilter zwischen dem Was­serhahn und der Verschraubung des
Sicherheitsventils einzusetzen.
Diesen Wasserfilter erhalten Sie bei ei­nem Miele Fachhändler oder dem Miele
Werkkundendienst.

Zum Reinigen des Siebes:

^ Trennen Sie den Geschirrspüler vom

Netz. Schalten Sie dazu den Ge
schirrspüler aus und ziehen Sie dann
den Netzstecker.

^

Schließen Sie den Wasserhahn.

^

Schrauben Sie das Wassereinlauf
ventil ab.

-

-

-

-

-

Störungen beseitigen

Nehmen Sie die Dichtungsscheibe

^

aus der Verschraubung.

^ Ziehen Sie das Sieb mit einer Kombi-

oder Spitzzange heraus und reinigen
Sie es.

^ Setzen Sie Sieb und Dichtung wieder

ein. Achten Sie dabei auf einwand­freien Sitz.

^ Schrauben Sie das Wassereinlauf-

ventil an den Wasserhahn. Dabei
dürfen Sie die Verschraubung nicht
verkanten.

^

Öffnen Sie den Wasserhahn.
Sollte Wasser austreten, haben Sie
die Verschraubung eventuell nicht
fest genug angezogen oder verkantet
angeschraubt.
Setzen Sie das Wassereinlaufventil
gerade auf und schrauben Sie es
fest.

59

Störungen beseitigen

Ablaufpumpe und
Rückschlagventil reinigen

Steht Wasser im Spülraum, nachdem
ein Programm beendet ist, wurde das
Wasser nicht abgepumpt. Ablaufpum
pe und Rückschlagventil können durch
Fremdkörper blockiert sein. Sie können
die Fremdkörper leicht entfernen.

Trennen Sie den Geschirrspüler vom

^

Netz. Schalten Sie dazu den Ge
schirrspüler aus und ziehen Sie dann
den Netzstecker.

Nehmen Sie die Siebkombination aus

^

dem Spülraum (siehe Kapitel "Reini­gung und Pflege", "Siebe im Spül­raum reinigen").

^ Schöpfen Sie das Wasser mit einem

kleinen Gefäß aus dem Spülraum.

-

-

Unter dem Rückschlagventil befindet
sich die Ablaufpumpe (Pfeil).

^ Entfernen Sie alle Fremdkörper aus

der Ablaufpumpe (Glassplitter sind
besonders schlecht zu sehen). Dre­hen Sie zur Kontrolle das Laufrad der
Ablaufpumpe von Hand. Das Laufrad
lässt sich dabei nur ruckartig drehen.

^

Drücken Sie die Verriegelung des
Rückschlagventils nach innen a.

^

Heben Sie das Rückschlagventil
nach oben ab b und spülen Sie es
unter fließendem Wasser gut aus.

^

Entfernen Sie alle Fremdkörper aus
dem Rückschlagventil.

60

^ Setzen Sie das Rückschlagventil

sorgfältig wieder ein.

,

Die Verriegelung muss unbe

dingt einrasten!

Reinigen Sie die Ablaufpumpe und
das Rückschlagventil vorsichtig, da
mit Sie keine empfindlichen Bauteile
beschädigen.

-

-

Geschirrspüler besser nutzen

Nachkaufbares Zubehör

Zur individuellen Nutzung des Geschirrspülers erhalten Sie nachkaufbares Zube
hör bei Ihrem Miele Fachhändler oder dem Miele Kundendienst.
Je nach Modell können einzelne Zubehörteile zur Serienausstattung gehören.

Sie möchten... Sie brauchen dazu...

...die Einzelteile des Miele Cappucci
natore spülen

...zusätzliche Besteckteile spülen ...einen Besteckkorb für den Unter

...langstielige Gläser spülen ...einen Gläserbügel für den Unter-

...einen Cappuccinatore-Einsatz für

­den Oberkorb

korb

korb

-

-

61

Programmübersicht

Geschirr Speiserückstände Programmeigenschaften

gemischtes,

unempfindliches Geschirr

temperaturempfindliche

Gläser und Kunststoffe

gemischtes

Geschirr

Töpfe,

Pfannen,

unempfindliches

Porzellan und

Besteck

alle
haushaltsüblichen
Speiserückstände

frische,

wenig haftende

Speiserückstände

normale,

leicht angetrocknete

Speiserückstände

eingebrannte,

stark haftende,

stark angetrocknete,

stärke- oder

eiweißhaltige

Speiserückstände

1)

variabler,

sensorgesteuerter Ablauf

verkürzter Ablauf

kurze Programmdauer

variabler,

sensorgesteuerter Ablauf

mit Glaspflege

durchschnittliche

Programmwerte

verkürzter Ablauf

wasser- und

energiesparender

Ablauf

maximale

Reinigungsleistung

verkürzter Ablauf

alle

Geschirrarten

1)

Stärkehaltige Speiserückstände können z. B. durch Kartoffeln, Nudeln, Reis oder Eintöpfe
entstehen. Eiweißhaltige Speiserückstände können durch gebratenes Fleisch, Fisch oder Eier oder
bei Aufläufen entstehen.

stark

riechende

Speiserückstände

kaltes Abspülen –

Vorspülen

62

Programmübersicht

Programm Reiniger

Kammer I

2)

Kammer II

2)

Automatic

+ Turbo

Schnell 40°C

Fein

Leicht 50°C

+ Turbo

EnergieSpar

Intensiv 75°C

+ Turbo

–

–

–

–

–

10 ml

25 ml

oder

1 Tab

20 ml

oder

1 Tab

20 ml

oder

1 Tab

25 ml

oder

1 Tab

25 ml

oder

1 Tab

25 ml

oder

1 Tab

3)

3)

Schnell 40°C

+ Turbo

2)

siehe Kapitel "Reiniger"

3)

Es ist möglich, dass sich einige Tabs nicht vollständig auflösen.

––

63

Programmübersicht

Programm Programmablauf

Vorspülen Reinigen

°C

Zwischenspülen Klarspülen°CTrocknen

12

Automatic variabler Programmablauf,

Schnell 40 °C 40 X 45 X
Fein # variabler Programmablauf mit Glaspflege,

EnergieSpar 45 X 60 X

Leicht 50 °C 50 X 68 X

Intensiv 75 °C X 75 X 68 X

sensorgesteuerte Anpassung an Geschirrmenge und Speiserückstände

nach Bedarf 45-65 nach Bedarf 68 X

sensorgesteuerte Anpassung an Geschirrmenge und Speiserückstände

nach Bedarf 40-48 nach Bedarf 55 X

64

Programmübersicht

kWh

1)

Liter Wasser kalt

3)

10,0 2:52 2:43

15 °C
h:min

Verbrauch

elektrische Energie Wasser

3)

Wasser warm

55 °C

0,592)/ 0,58

Wasser kalt

15 °C

kWh

0,95-1,35 0,70-1,00 10,0-17,0 1:36-2:38 1:23-2:21

0,60 0,25 10,0 0:38 0:27

0,70-0,95 0,40-0,50 10,0-17,0 1:26-2:02 1:17-1:43

2)

0,94

/ 0,93

1,20 0,90 10,0 1:42 1:33

1,55 1,15 13,0 2:40 2:29

1) Die genannten Werte wurden nach EN 50242 ermittelt. In der Praxis können aufgrund abweichen­der Bedingungen oder durch Einfluss von Sensoren deutliche Unterschiede auftreten.
Die angezeigte Dauer stellt sich auf Ihre Haushaltsbedingungen ein.

Durch Anwahl der Funktion "Turbo" (je nach Modell) kann sich ein Programm um bis zu 50 min verkür­zen. Der Verbrauch von elektrischer Energie kann sich dabei um bis zu 0,2 kWh erhöhen.

2) Geräte mit Besteckschublade

3) Geräte mit Besteckkorb

Dauer

1)

Wasser warm

55 °C

h:min

65

Kundendienst

Reparaturen

Können Sie trotz der Hinweise in dieser
Gebrauchsanweisung eine Störung
nicht beheben, benachrichtigen Sie bit
te:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst

–

Die Telefonnummer des Werkkun
dendienstes finden Sie auf der
Rückseite dieser Gebrauchsanwei
sung.

^ Nennen Sie dem Kundendienst Mo-

dell und Nummer des Geschirrspü­lers.

Beide Angaben finden Sie nach dem
Öffnen der Tür auf dem Typenschild an
der rechten Seite der Tür.

Garantiezeit und Garantiebe­dingungen

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sie
bitte den mitgelieferten Garantiebedin
gungen.

-

-

Programmaktualisierung (Update)

Durch eine Programmaktualisierung
können in Zukunft die aktuellen Er
kenntnisse der Spültechnik in die Elek

­tronik Ihres Geschirrspülers eingespei
chert werden.

Die Programmaktualisierung kann erfol
gen, sobald zukünftige Entwicklungen
veränderte Programme verlangen.
Miele wird die Möglichkeit zur Pro
grammaktualisierung rechtzeitig be
kannt geben.

Für Prüfinstitute

In der Broschüre "Vergleichsprüfun­gen" sind alle erforderlichen Informatio-

nen für Vergleichsprüfungen und Ge­räuschmessungen aufgeführt.
Bitte fordern Sie unbedingt die aktuelle
Broschüre per E-Mail an unter:

– testinfo|miele.de

^ Nennen Sie bei der Bestellung Ihre

Postadresse sowie Modell und Num­mer des Geschirrspülers (siehe Ty

-

penschild).

-

-

-

-

-

-

-

66

Elektroanschluss

Der Geschirrspüler ist serienmäßig "ste
ckerfertig" für den Anschluss an eine
Schutzkontakt-Steckdose ausgerüstet.

Nach dem Aufstellen des Ge

,

schirrspülers muss die Steckdose
frei zugänglich sein.
Verwenden Sie aus Sicherheitsgrün
den auch keine Verlängerungskabel
(z. B. Brandgefahr durch Überhit
zung).

Eine beschädigte Anschlussleitung darf
nur durch eine spezielle Anschlusslei
tung vom gleichen Typ ersetzt werden
(erhältlich beim Miele Kundendienst).
Aus Sicherheitsgründen darf der Aus­tausch nur von einer qualifizierten
Fachkraft oder vom Miele Kundendienst
vorgenommen werden.

Das Gerät darf nicht an Inselwechsel­richtern angeschlossen werden, die bei
einer autarken Stromversorgung wie
z. B. Solarstromversorgung einge­setzt werden. Beim Einschalten des
Gerätes kann es sonst durch Span
nungsspitzen zu einer Sicherheitsab
schaltung kommen. Die Elektronik kann
beschädigt werden!
Ebenso darf das Gerät nicht in Verbin
dung mit sogenannten Energiespar
steckern betrieben werden, da hierbei
die Energiezufuhr zum Gerät reduziert
und das Gerät zu warm wird.

-

-

-

-

-

-

-

-

-

Vergewissern Sie sich, dass die

,

in Ihrem Haus vorliegende Span
nung, Frequenz und Absicherung
mit den Angaben auf dem Typen
schild und das installierte Steckdo
sensystem mit dem Steckersystem
des Geschirrspülers übereinstim
men.

Technische Daten siehe Typenschild
an der rechten Seite der Tür.

Die Elektroanlage muss nach

,

VDE 0100 ausgeführt sein!

-

-

-

-

67

Wasseranschluss

Das Miele Wasserschutz

-

system

Für das Miele Wasserschutzsystem ga
rantiert Miele bei fachgerechter Installa
tion einen umfassenden Schutz vor
Wasserschäden über die gesamte Le
bensdauer des Geschirrspülers.

Wasserzulauf

Das Wasser im Geschirrspüler

,

-

ist kein Trinkwasser!

­Der Geschirrspüler darf an Kalt- oder

–

-

Warmwasser bis max. 60 °C ange
schlossen werden.
Bei energetisch günstiger Warmwas
serbereitung empfehlen wir den
Warmwasseranschluss. Dadurch
werden Energiekosten und Zeit ge
spart. Dabei wird in allen Pro
grammen mit warmem Wasser ge
spült.

– Der Zulaufschlauch ist ca. 1,5 m

lang. Ein 1,5 m langer, flexibler Me­tallschlauch (Prüfdruck 14000 kPa/
140 bar) ist lieferbar.

– Zum Anschluss ist ein Absperrventil

mit einem
erforderlich.

– Ein Rückflussverhinderer ist nicht er-

forderlich; das Gerät entspricht den
Anforderungen der Wassersicher
heitsnorm IEC/EN/DIN 61770 //
VDE 0700 Teil 600.

3

/4Zoll Anschlussgewinde

-

-

-

-

-

-

68

–

Der Wasserdruck (Fließdruck am
Wasseranschluss) muss zwischen 30
und 1000 kPa (0,3 und 10 bar) lie
gen.
Bei höherem Wasserdruck muss ein
Druckminderventil eingebaut wer
den.

Vergewissern Sie sich nach der In
betriebnahme, dass der Wasserzu
lauf dicht ist.

-

-

-

-

Schließen Sie den Geschirrspü

,

ler nur an ein vollständig entlüftetes
Rohrleitungsnetz an, um Schäden
am Gerät zu vermeiden.

! Der Zulaufschlauch darf nicht

gekürzt oder beschädigt werden,
weil sich darin spannungsführende
Teile befinden (siehe Abb.).

Wasseranschluss

Sondervorschriften für Wien

­In die Kaltwasserleitung ist gemäß

^

§ 18 und § 22 der "Verordnung zur
Durchführung des Wasserversor
gungsgesetzes 1960" unmittelbar vor
der Anschlussstelle des Gerätes ein
Handabsperrventil einzubauen.

Für die Verbindungsleitung von der

^

Anschlussstelle am Gerät zu der In
nenanlage sind nur die im § 12
Abs. 1 der "Verordnung zur Durch
führung des Wasserversorgungsge
setzes 1960" aufgezählten Rohre zu
verwenden.

^ Die Verwendung von Gummi- oder

Kunststoffschläuchen als Druckver­bindungsleitung zwischen Innenanla­ge und Gerät ist nur dann gestattet,
wenn sie:

– samt den eingebundenen Anschluss-

armaturen einem Mindestdruck von
1500 kPa (15 bar) standhalten,

– während der Inbetriebnahme des

Gerätes hinreichend beaufsichtigt
sind und

-

-

-

-

–

nach der jeweiligen Verwendung des
Gerätes durch Sperrung des Was
serzuflusses vor dem Gummi- oder
Kunststoffschlauch zuverlässig außer
Betrieb gesetzt oder überhaupt von
der Innenanlage getrennt werden.

-

69

Wasseranschluss

Wasserablauf

In den Ablauf der Maschine ist ein

–

Rückschlagventil eingebaut, sodass
kein Schmutzwasser über den Ab
laufschlauch in den Geschirrspüler
fließen kann.

Das Gerät ist mit einem ca.1,5 m lan

–

gen, flexiblen Ablaufschlauch ausge
rüstet (lichte Weite: 22 mm).

Der Ablaufschlauch kann mit einem

–

Verbindungsstück und einem weite
ren Schlauch verlängert werden.
Die Ablaufleitung darf höchstens 4 m
lang sein und die Pumphöhe 1 m
nicht überschreiten!

– Für den Anschluss des Schlauches

an das bauseitige Ablaufsystem ver­wenden Sie die im Beipack liegende
Schlauchschelle (siehe Montage­plan).

– Der Schlauch kann nach rechts oder

links verlegt werden.

-

Vergewissern Sie sich nach der In
betriebnahme, dass der Wasserab
lauf dicht ist.

Sondervorschriften für Österreich!

Der Anschluss an die nach der Bestim

­mung der Ö-Norm B 2501 - Hauska

­nal-Anlagen - hergestellte Abflusslei

tung kann direkt erfolgen.

Belüftung des Wasserablaufs

-

Liegt der bauseitige Anschluss für den
Wasserablauf tiefer als die Führung für
die Rollen des Unterkorbes in der Tür,
muss der Wasserablauf belüftet wer­den. Sonst kann während eines Pro­gramms das Wasser durch Saugheber­wirkung aus dem Spülraum fließen.

Zum Belüften:

^ Öffnen Sie die Geschirrspülertür voll-

ständig.

-

-

-

-

-

–

Der bauseitige Anschlussstutzen für
den Ablaufschlauch kann für ver
schiedene Schlauchdurchmesser
ausgelegt sein. Ragt der Anschluss
stutzen zu weit in den Ablauf
schlauch hinein, muss der An
schlussstutzen gekürzt werden.
Sonst kann der Ablaufschlauch ver
stopfen.

–

Der Ablaufschlauch darf nicht ge
kürzt werden!

,

Auf knickfreie und druck- und
zugfreie Verlegung des Ablauf
schlauches achten!

70

-

-

-

-

-

-

^

-

Ziehen Sie den unteren Sprüharm
nach oben ab.

^

Schneiden Sie die Verschlusskappe
des Belüftungsventils im Spülraum ab.

Technische Daten

Geschirrspülermodell normal XXL

Höhe 80,5 cm

(verstellbar + 6,5 cm)
Höhe der Einbaunische ab 80,5 cm (+ 6,5 cm) ab 84,5 cm ( + 6,5 cm)
Breite 59,8 cm 59,8 cm
Breite der Einbaunische 60 cm 60 cm
Tiefe 57 cm 57 cm
Gewicht max. 56 kg max. 62 kg
Spannung 230 V 230 V
Anschlusswert 2200 W 2200 W
Absicherung 10 A 10 A
Erteilte Prüfzeichen KEMA, VDE Funkschutz KEMA, VDE Funkschutz
Wasserdruck (Fließdruck) 30 - 1000 kPa

(0,3 - 10 bar)
Warmwasseranschluss bis max. 60 °C bis max. 60 °C
Abpumphöhe max. 1 m max. 1 m
Abpumplänge max. 4 m max. 4 m
Anschlusskabel ca. 1,7 m ca. 1,7 m
Fassungsvermögen 13/14 Maßgedecke* 13/14 Maßgedecke*

84,5 cm
(verstellbar + 6,5 cm)

30 - 1000 kPa
(0,3 - 10 bar)

* je nach Modell

71

Änderungen vorbehalten/
G5371/G5376 / 0311

M.-Nr. 09 080 140 / 00
