Lesen Sie unbedingt die Gebrauchsund die Montageanweisung vor der
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
de-DE
M.-Nr. 06 962 250
Diese Montageanweisung beschreibt mehrere Geschirrspülermodelle.
Modellbezeichnungen in dieser Anweisung beziehen sich immer auf das Ty
penschild.
Das Typenschild befindet sich an der Türoberseite.
Die Modellbezeichnungen berücksichtigen nur die Modellnummer, z. B. wird
der Geschirrspüler G 3432SC als G 3432 bezeichnet.
-
Lesen Sie unbedingt vor der Aufstellung und Installation des Geschirrspülers
das Kapitel "Sicherheitshinweise und Warnungen" in der Gebrauchsanwei
sung.
Der Geschirrspüler ist für den Einbau in
einen Hochschrank vorgesehen.
Dazu benötigen Sie:
eine Bedienungsblende (GW...),
–
eine Geschirrspüler-Front, bestehend
–
aus Frontverkleidung und Sockel
blende (GFH 55-2),
einen Einbaurahmen (GER 60-2).
–
Vor dem Einbau in den Hochschrank
müssen Sie die Bedienungsblende und
die Frontverkleidung anbringen.
-
Um die Standfestigkeit zu ge
,
währleisten, darf dieser Geschirr
spüler nur in einen Hochschrank ein
gebaut werden. Er darf nicht freiste
hend aufgestellt werden.
Für die Standsicherheit den Hoch
schrank mit dem beiliegenden
Winkel an der Wand befestigen.
-
-
-
-
-
4
Geschirrspüler einbauen
1.Einbaumaße
Folgende Bedingungen müssen erfüllt
sein:
– Tragfähigkeit des Nischenbodens:
mindestens 80 kg
– Tiefe des Einbauschrankes:
mindestens 550 mm
– Installationsschacht (vom Nischen-
boden nach unten):
mindestens 50 mm tief und 100 mm
breit
In der Regel liegen die Wasseran
schlüsse im Bereich des Spülenunter
schrankes. Je nach Küchenhersteller ist
im Boden des Spülenunterschrankes
eine Installationsöffnung für die An
schlussschläuche des Geschirrspülers
vorhanden.
Wenn im Boden des Spülenunter
schrankes oder im Sockelbereich keine
Installationsöffnung vorhanden ist muss
diese nachträglich ausgesägt werden.
Die Maße: 60 x 110 mm.
,
Durch den Geschirrspüler darf
kein Stecker eines elektrischen Ge
rätes verdeckt werden, da die Tiefe
der Einbaunische zu gering sein
kann und durch Druck auf den Ste
cker die Gefahr einer Überhitzung
besteht (Brandgefahr).
-
-
-
-
-
-
5
Geschirrspüler einbauen
2.Bedienungsblende
anbringen
Der Geschirrspüler darf nur mit komplett montierter Bedienungsblende betrie
ben werden.
Geschirrspüler ohne Anzeigefeld (G 3152)
^ Kappe für Hauptschalter a in die Be-
dienungsblende einsetzen.
^
Bedienungsblende b aufsetzen und
auf der Türinnenseite mit sechs
Schrauben (4 x 19, TORX T20) c
festschrauben.
^ Programmwahltasten und Funktions-
tasten d einstecken (Anzahl modellabhängig).
-
6
Geschirrspüler einbauen
Geschirrspüler mit Anzeigefeld (G 3232, G 3432)
^ Schutzfolie vom Anzeigefeld a ab-
ziehen.
^ Kappe für Hauptschalter b in die Be-
dienungsblende einsetzen.
^ Bedienungsblende c aufsetzen und
auf der Türinnenseite mit sechs
Schrauben (4 x 19, TORX T20) d
festschrauben.
^ Programmwahltasten und Funktions-
tasten e einstecken (Anzahl modellabhängig).
7
Geschirrspüler einbauen
3.Frontverkleidung anbringen
^ Frontverkleidung in die Schlitze des
Türaußenblechs einhängen a.
^ Die zwei Befestigungsschrauben b
an jeder Seite des Türaußenblechs
festziehen.
^ Die Öffnungen b mit den beiliegen-
den Kunststoffstopfen verschließen.
4.Höhe des Geschirrspülers
anpassen
^ Maschinenfüße gleichmäßig so weit
herausdrehen, dass die Höhe des
Geschirrspülers knapp die Höhe der
Einbaunische erreicht.
^ Gleitkufen - mit der Gewindeschne-
cke nach hinten - unter die Schraubfüße drücken.
(Sie finden die Gleitkufen im Oberkorb des Geschirrspülers.)
8
5.Wasserablaufschlauch
anbringen
Der Wasserablaufschlauch liegt im
Spülraum. Der Anschlussstutzen ist un
ten an der Rückseite des Geschirrspü
lers.
Wasserablaufschlauch mit der beilie
^
genden Schlauchschelle anbringen.
Der Anschlussstutzen kann gedreht
werden. Der Schlauch kann daher nach
rechts oder links verlegt werden, ohne
dass die Schlauchschelle gelöst wer
den muss.
-
-
Geschirrspüler einbauen
-
-
9
Geschirrspüler einbauen

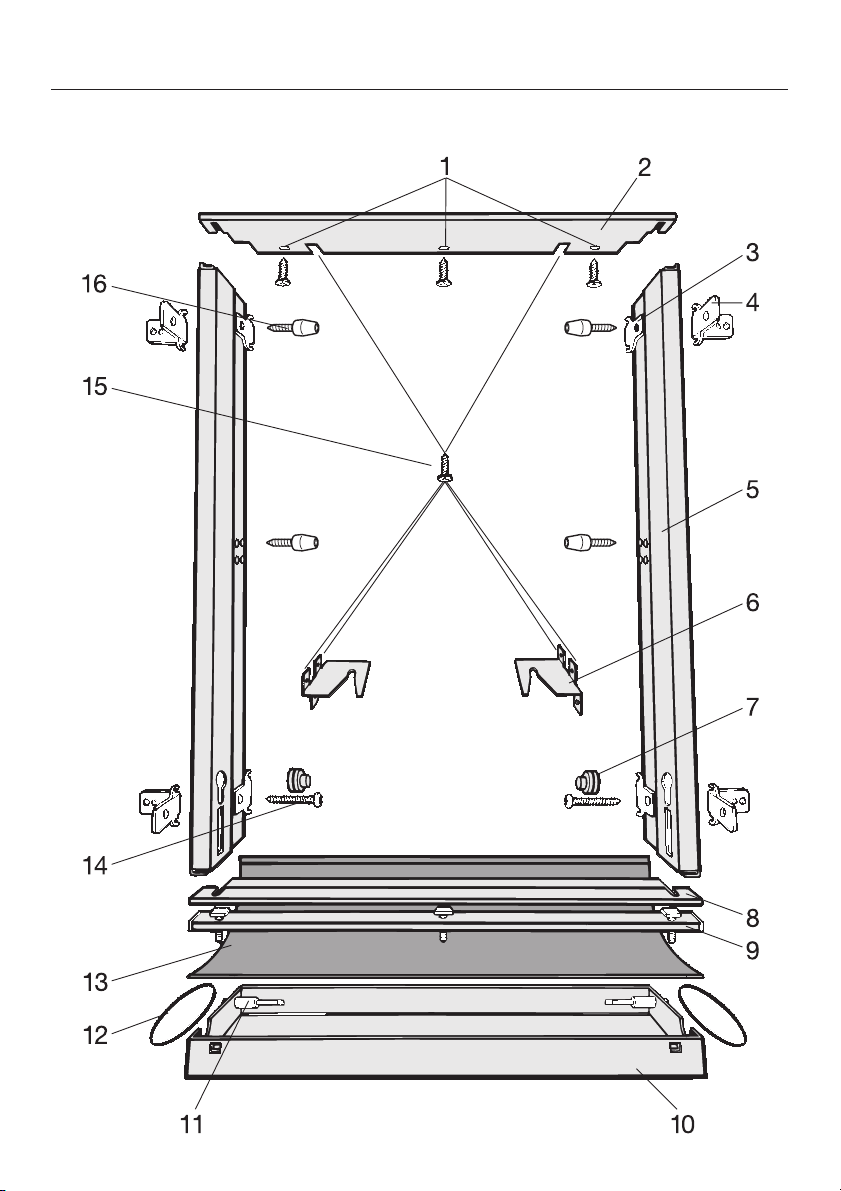

6.Einbausatz für den Geschirrspüler
10
Geschirrspüler einbauen
PositionBezeichnungAnzahl
1Senkkopfschrauben4x153
2obere Rahmenleiste1
3Distanzstücke für Wandstärke 16 mm4
4Distanzstücke für Wandstärke 19 mm4
5seitliche Rahmenleisten2
6Fußsicherungen2
7Klemmstücke2
8untere Rahmenleiste1
9Ausgleichsleiste1
10Sockelblende1
11Halter für die Sockelblende2
12Gummiringe2
13Sichtschutzfolie1
14Holzschrauben4x202
15Holzschrauben4x156
16Holzschrauben4x274
ohne Abbildung: Kantenschutz1
Flachkopfschrauben 3,5 x 9,52
11
Geschirrspüler einbauen
7.Einbaurahmen und
Geschirrspüler einbauen
Feuchtigkeitsschutz anbringen
Mit beiliegendem Silikon die Fugen
^
zwischen den Seitenwänden und
dem Nischenboden und ungeschütz
te Schnittflächen versiegeln.
Fußsicherungen und Kantenschutz
anschrauben
Den Kantenschutz mit zwei Flach
^
kopfschrauben (3,5 x 9,5 mm) an der
Vorderkante des Schrankbodens
festschrauben. Dadurch wird die Vor
derkante des Schrankbodens beim
Ein- und Ausbau des Geschirrspülers
geschützt.
-
Seitliche und obere Rahmenleisten
einsetzen
Bei einer Nischenbreite von 562 mm
(Wandstärke 19 mm) müssen die Dis
tanzstücke (3) an den seitlichen Rah
menleisten gegen die beiliegenden,
dünneren Distanzstücke (4) ausgetauscht werden.
-
-
-
-
^

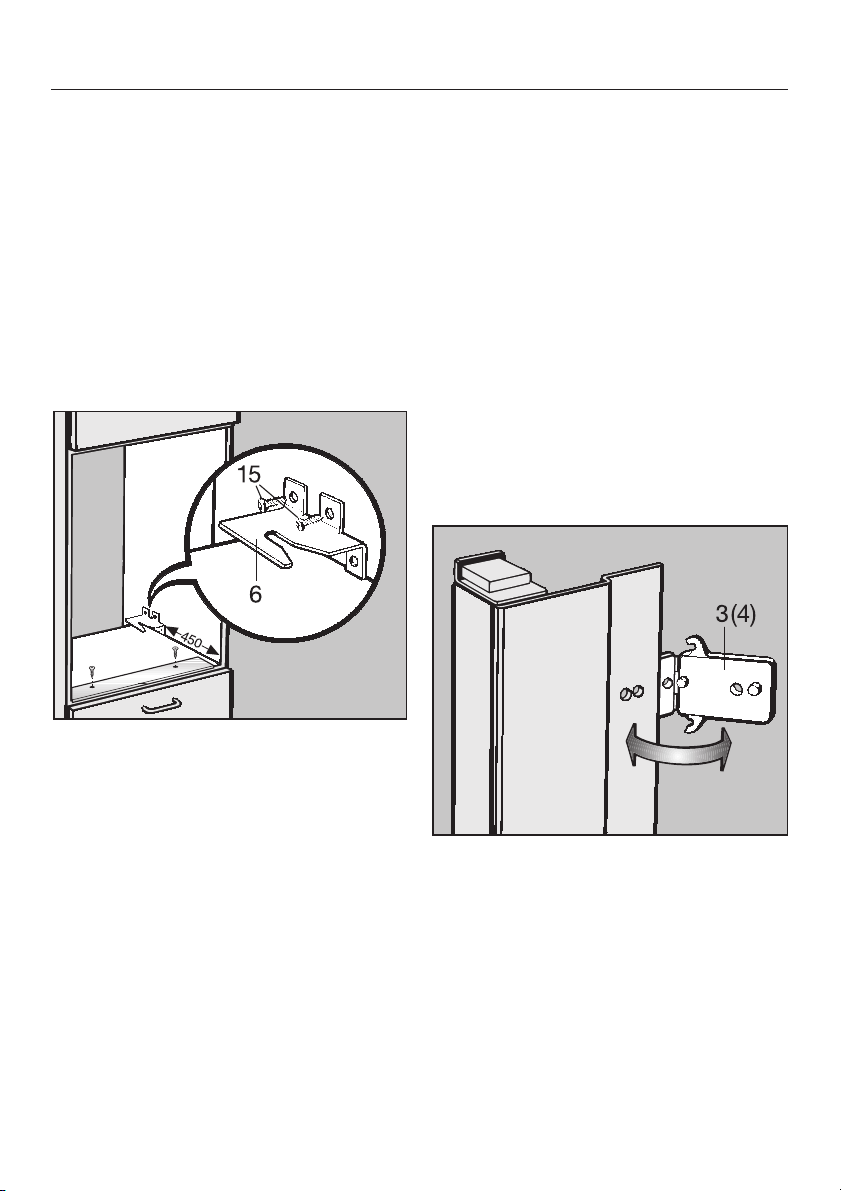

Die Fußsicherungen (6) mit je zwei
Holzschrauben4x15(15) an den
Seitenwänden des Einbauschrankes
befestigen.
Der Abstand von der Vorderkante
des Schrankes bis zur Vorderkante
der Fußsicherungen muss 450 mm
betragen. Die unteren Anschraubwin
kel müssen auf dem Boden des
Schrankes anliegen.
12
^
Distanzstücke (3) aufklappen und ab
nehmen.
-
^
Disztanzstücke (4) einsetzen und zu
klappen.
-
-
Geschirrspüler einbauen

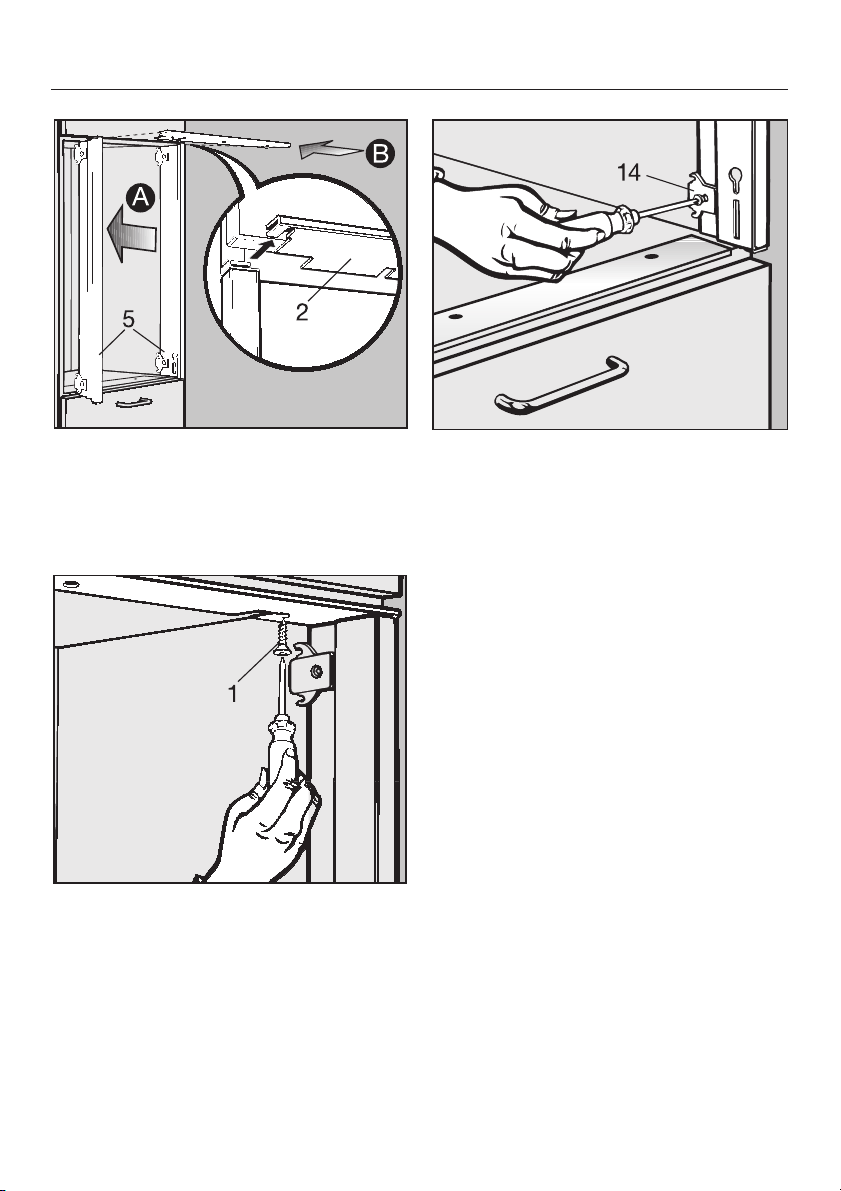

Seitliche Rahmenleisten (5) in den
^
Schrank stellen A.
^ Obere Rahmenleiste (2) aufschieben
B.
^
Obere Rahmenleiste mit den Senk
kopfschrauben4x15(1)amoberen
Nischenboden festschrauben.
-
Seitliche Rahmenleisten mit den
^
Holzschrauben4x20(14) unten an
den Seitenwänden festschrauben.
13
Geschirrspüler einbauen

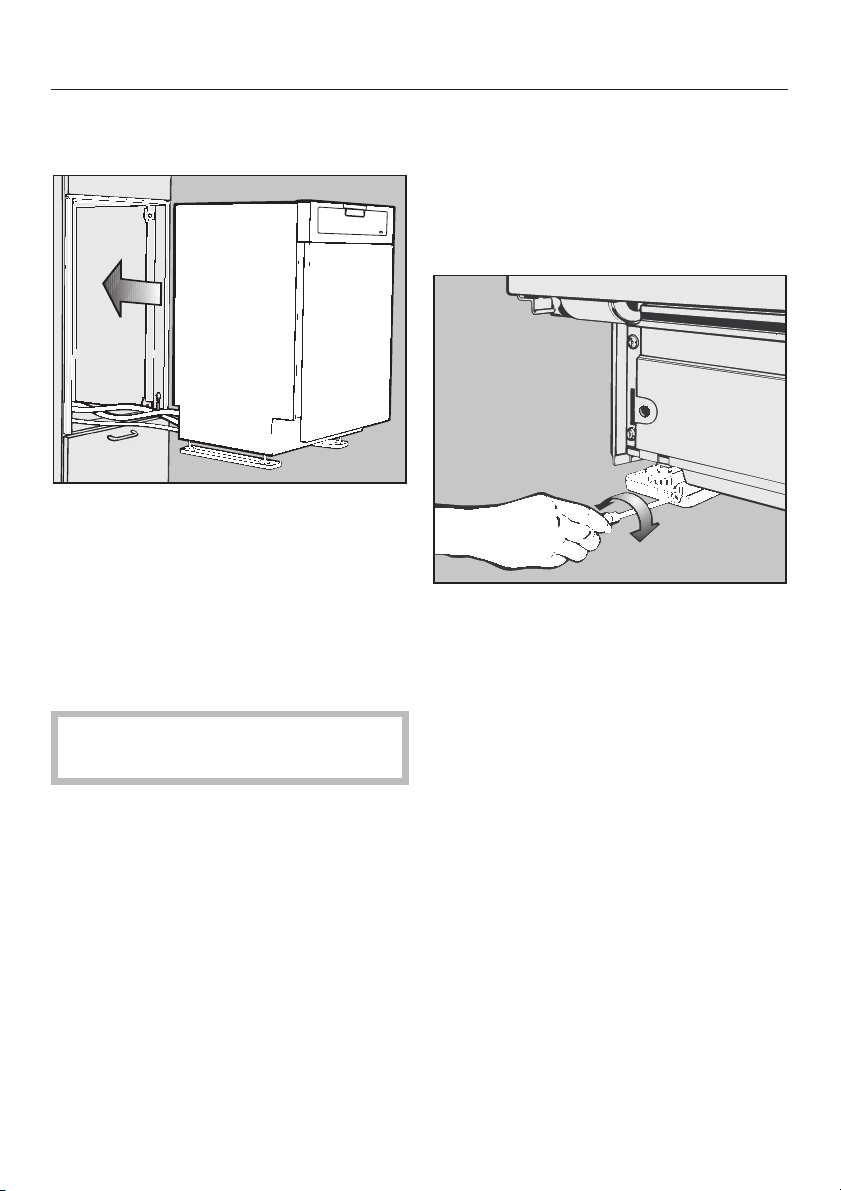

Geschirrspüler in den Schrank
schieben
^ Schläuche und Kabel in den Schrank
und durch den Installationsschacht
legen.
^ Geschirrspüler in den Schrank schie-
ben.
Die hinteren Füße werden dabei in
die Öffnungen der Fußsicherungen
geschoben.
,
Schläuche und Kabel nicht kni
cken oder einklemmen.
-

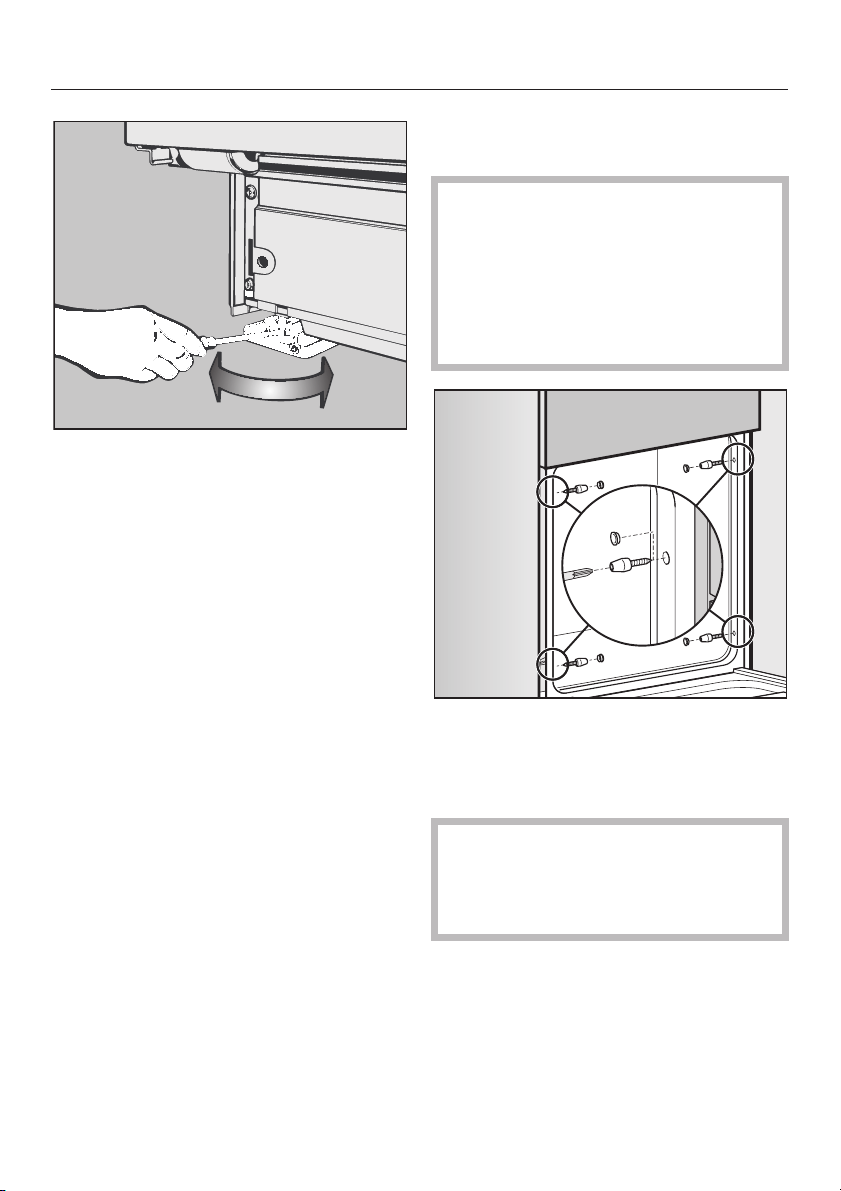

Geschirrspüler ausrichten
Tür des Geschirrspülers schließen
^
Maschinenfüße so weit herausdre
^
hen, dass der Geschirrspüler am
oberen Nischenboden anliegt.
^ Die hinteren Schraubfüße mit einem
Schraubendreher (TORX T20) herausdrehen.
höher = rechts herum
tiefer = links herum
Für 1 mm Höhenverstellung sind
mehrere Umdrehungen notwendig,
eventuell einen Akkuschrauber ver
wenden.
-
-
14
Die vorderen Schraubfüße mit der
^
Hand oder einem Schraubendreher
verstellen.
^ Geschirrspüler ausrichten:
– der Spalt zwischen Frontverkleidung
und den seitlichen Rahmenleisten
muss gleichmäßig sein,
und
– die Bedienungsblende und die
Frontverkleidung müssen bündig
mit dem Einbaurahmen abschließen.
Geschirrspüler einbauen
Geschirrspüler festschrauben
Tür des Geschirrspülers öffnen.
^
Darauf achten, dass die Dichtung an
der Oberkante des Geschirrspülers
an dem darüber liegenden Zwi
schenboden anliegt.
Falls das nicht der Fall ist, die Füße
des Geschirrspülers weiter heraus
drehen.
^
Geschirrspüler rechts und links mit
den beiliegenden Schrauben (4 x 27)
mit den Nachbarschränken ver
schrauben (TORX T20).
-
-
-
,
Verwenden Sie keinen AkkuSchrauber, um den Geschirrspüler
mit den Nachbarschränken zu ver
schrauben!
^
Mit den beiliegenden Kunststoffstop
fen die Öffnungen verschließen.
-
-
15
Geschirrspüler einbauen

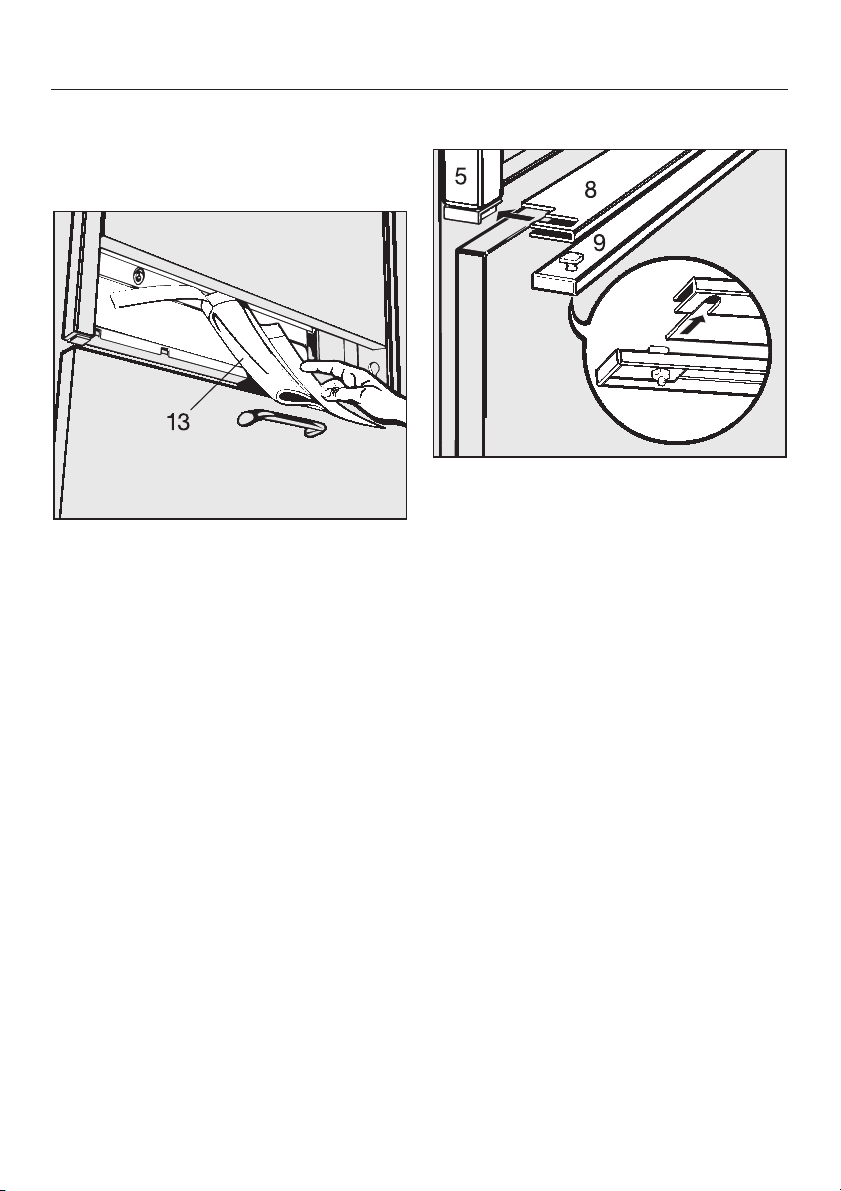

Sichtschutzfolie ankleben
Schutzfolie vom Klebeband abzie
^
hen.
^ Sichtschutzfolie (13) am Sockel ent-
lang der Kante unterhalb der Schrauben ankleben.
-
Untere Rahmenleiste einsetzen
Nischenhöhe 876 mm:
^ Die untere Rahmenleiste (8) über die
unteren Enden der seitlichen Rahmenleisten (5) schieben.
Nischenhöhe 882 mm:
^ Vorher die Ausgleichsleiste (9) von
unten auf die untere Rahmenleiste
schieben.
16
^
Dazu die Muttern in der Ausgleichs
leiste lösen, die Ausgleichsleiste auf
die untere Rahmenleiste schieben
und die Muttern wieder festziehen.
^
Die überstehenden Schraubenenden
kürzen.
Nischenhöhe größer 882 mm:
^
In diesem Fall muss entsprechend
der Nischenhöhe ein Paket aus Aus
gleichsleisten (nachkaufbares Zube
hör) zusammengestellt und unter die
untere Rahmenleiste geschoben wer
den.
-
-
-
-

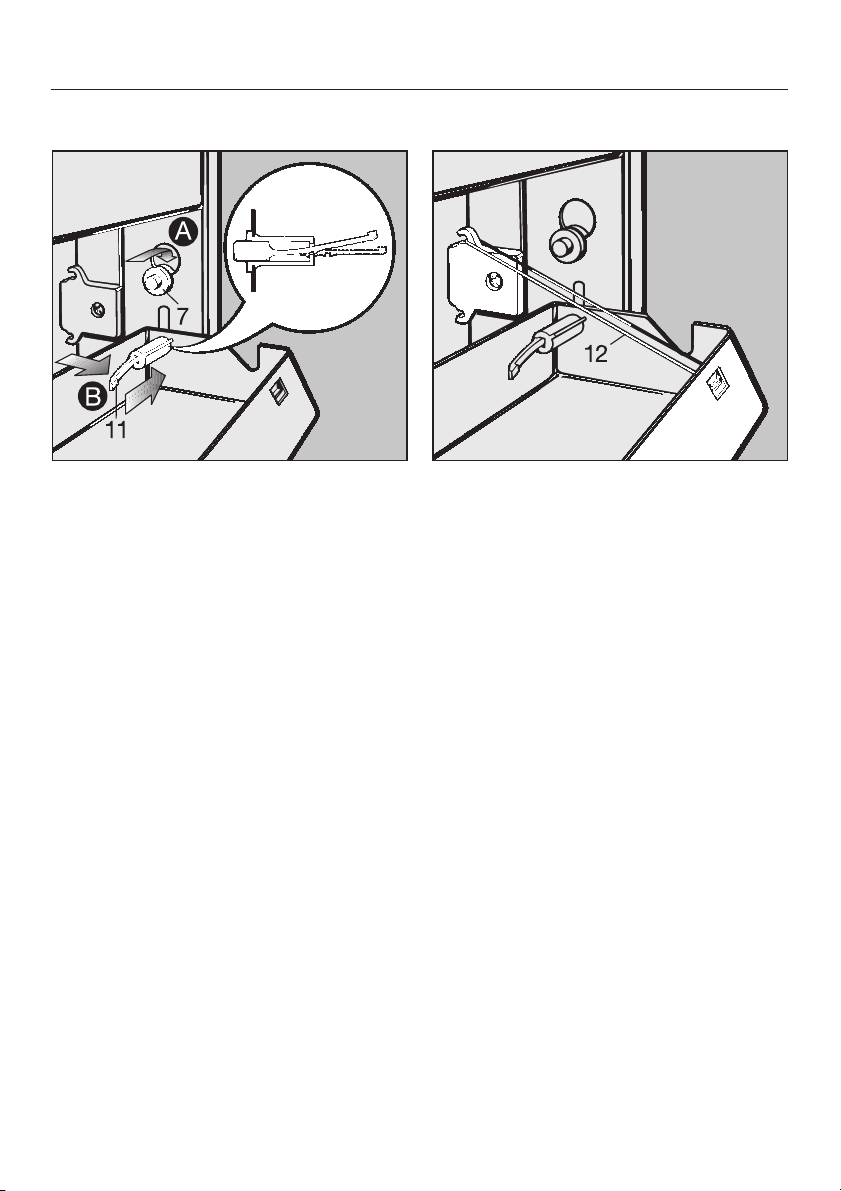

Sockelblende einsetzen
Geschirrspüler einbauen
^ Klemmstücke (7) in die "Schlüssellö-
cher" der seitlichen Rahmenleisten
einsetzen A.
^ Den Griff am Halter für die Sockel-
blende (11) nach vorne ziehen und
nach außen schieben bis er einrastet
B.
^ Gummiringe (12) in die Distanzstücke
und die Sockelblende einhängen.
^ Sockelblende hochklappen.
17
Geschirrspüler einbauen

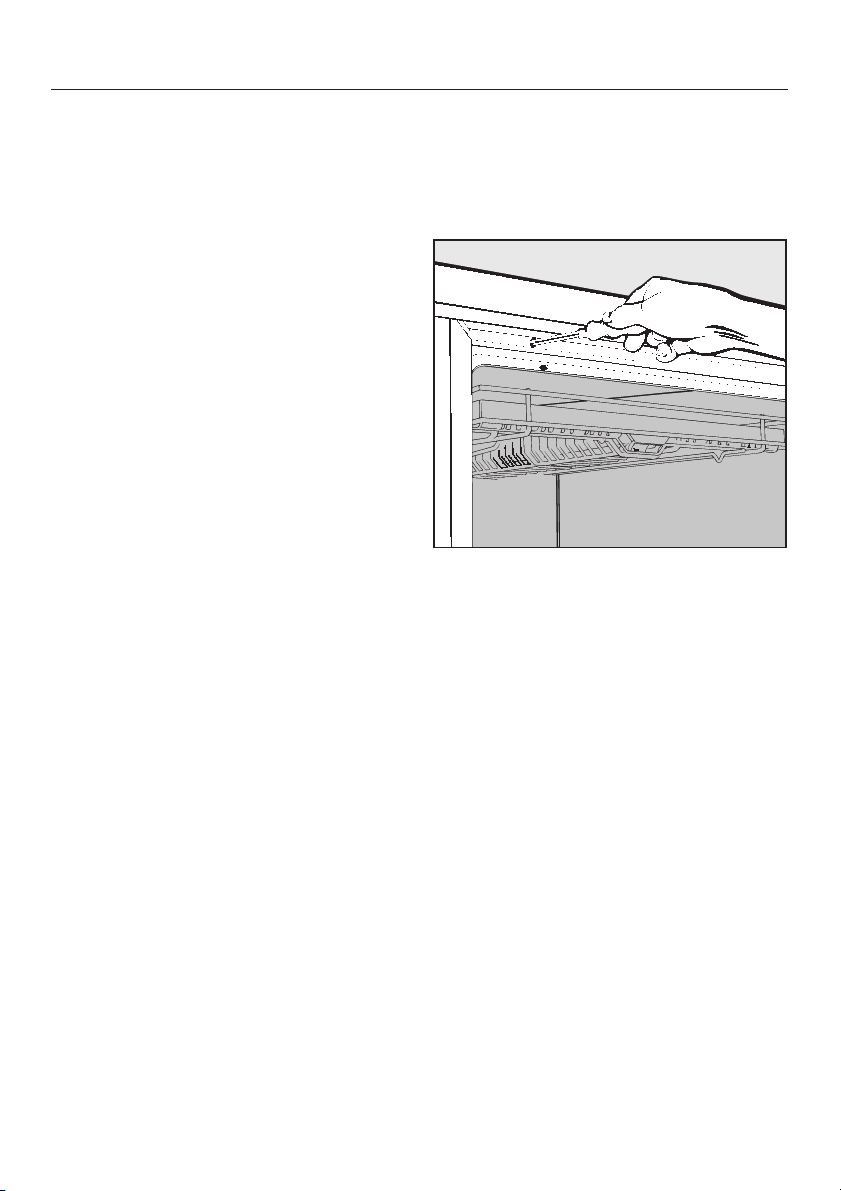

8.Türfederung einstellen
Die Türfedern sind richtig eingestellt,
wenn die halb geöffnete Tür (ca. 45 °
Öffnungswinkel) beim Loslassen in die
ser Stellung stehenbleibt.
Wenn die Tür in die waagerechte Stel
lung absinkt, müssen die Türfedern ge
spannt werden.
Wenn sie dagegen wieder hochfedert,
müssen die Federn entspannt werden.
Die Einstellschraube befindet sich in
der oberen Leiste vorne auf der linken
Seite des Geschirrspülers.
Tür des Geschirrspülers halb öffnen.
^
Bei halb geöffneter Tür lassen sich die
Türfedern leichter einstellen als bei voll
ständig geöffneter Tür.
-
-
-
^ Die Türfederung mit einem Schrau-
bendreher (TORX T20 oder Schlitz
1 x 5,5 mm) ausbalancieren:
- Rechtsdrehung = spannen
- Linksdrehung = entspannen.
-
18
Elektroanschluss
Der Geschirrspüler ist serienmäßig "ste
ckerfertig" für den Anschluss an eine
Schutzkontakt-Steckdose ausgerüstet.
Nach dem Aufstellen des Ge
,
schirrspülers muss die Steckdose
frei zugänglich sein.
Verwenden Sie aus Sicherheitsgrün
den auch keine Verlängerungskabel
(z. B. Brandgefahr durch Überhit
zung).
Wenn die Anschlussleitung beschädigt
ist, muss sie durch eine Spezialleitung
für diese Geschirrspüler ersetzt werden. Wenden Sie sich bitte an einen
Miele Fachhändler oder den Miele
Kundendienst.
,
Vergewissern Sie sich, dass die
in Ihrem Haus vorliegende Spannung, Frequenz und Absicherung
mit den Angaben auf dem Typenschild und das installierte Steckdosensystem mit dem Steckersystem
des Geschirrspülers übereinstim
men.
-
-
-
Zusätzlich für Österreich
-
Bei Anwendung der Schutzmaßnahme
"Fehlerstromschutzschaltung" darf in
Verbindung mit diesem Gerät nur ein
pulsstromsensitiver Fehler
strom-Schutzschalter verwendet wer
den.
-
-
-
^
Technische Daten siehe Typenschild
an der Türoberseite.
,
Die Elektroanlage muss nach
VDE 0100 ausgeführt sein!
Zur Erhöhung der Sicherheit emp
fiehlt der VDE in seiner Leitlinie DIN
VDE 0100 Teil 739, dem Gerät einen
FI-Schutzschalter mit einem Auslö
sestrom von 30 mA (DIN VDE 0664)
vorzuschalten.
-
-
19
Wasseranschluss
Wasserzulauf
Das Wasser im Geschirrspüler
,
ist kein Trinkwasser!
Der Geschirrspüler darf an Kalt- oder
–
Warmwasser bis max. 60 °C ange
schlossen werden.
Bei energetisch günstiger Warmwas
serbereitung empfehlen wir den
Warmwasseranschluss. Dadurch
werden Energiekosten und Zeit ge
spart. Dabei wird in allen Programm
en mit warmem Wasser gespült.
– Der Zulaufschlauch ist ca. 1,5 m
lang. Ein 1,5 m langer, flexibler Metallschlauch (Prüfdruck 14000 kPa/
140 bar) ist lieferbar.
– Zum Anschluss ist ein Absperrventil
mit einem
erforderlich.
3
/4Zoll Anschlussgewinde
Ein Rückflussverhinderer ist nicht er
–
forderlich; das Gerät entspricht den
Anforderungen der Wassersicher
heitsnorm IEC/EN/DIN 61770 //
VDE 0700 Teil 600.
Der Wasserdruck (Fließdruck am
–
-
-
Wasseranschluss) muss zwischen 30
und 1000 kPa (0,3 und 10 bar) lie
gen.
Bei höherem Wasserdruck muss ein
Druckminderventil eingebaut wer
den.
-
Schließen Sie den Geschirrspü
,
ler nur an ein vollständig entlüftetes
Rohrleitungsnetz an, um Schäden
am Gerät zu vermeiden.
-
-
-
-
-
20

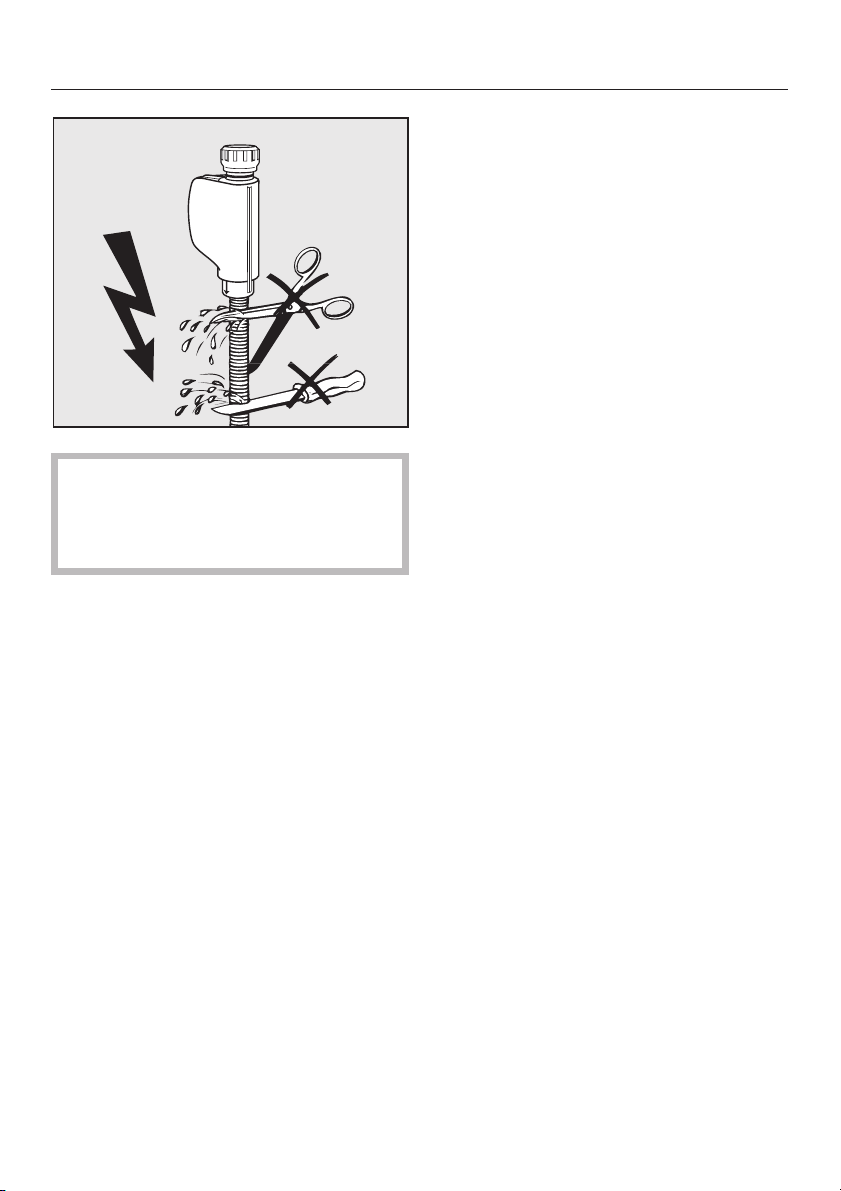

! Der Zulaufschlauch darf nicht
gekürzt oder beschädigt werden,
weil sich darin spannungsführende
Teile befinden (siehe Abb.).
Wasseranschluss
Sondervorschriften für Österreich
In die Kaltwasserleitung ist gemäß
^
§ 18 und § 22 der "Verordnung zur
Durchführung des Wasserversor
gungsgesetzes 1960" unmittelbar vor
der Anschlussstelle des Gerätes ein
Handabsperrventil einzubauen.
Für die Verbindungsleitung von der
^
Anschlussstelle am Gerät zu der In
nenanlage sind nur die im § 12
Abs. 1 der "Verordnung zur Durch
führung des Wasserversorgungsge
setzes 1960" aufgezählten Rohre zu
verwenden.
^ Die Verwendung von Gummi- oder
Kunststoffschläuchen als Druckverbindungsleitung zwischen Innenanlage und Gerät ist nur dann gestattet,
wenn sie:
– samt den eingebundenen Anschluss-
armaturen einem Mindestdruck von
1500 kPa (15 bar) standhalten,
-
-
-
-
– während der Inbetriebnahme des
Gerätes hinreichend beaufsichtigt
sind und
–
nach der jeweiligen Verwendung des
Gerätes durch Sperrung des Was
serzuflusses vor dem Gummi- oder
Kunststoffschlauch zuverlässig außer
Betrieb gesetzt oder überhaupt von
der Innenanlage getrennt werden.
-
21
Wasseranschluss
Wasserablauf
In den Ablauf der Maschine ist ein
–
Rückschlagventil eingebaut, so dass
kein Schmutzwasser über den Ab
laufschlauch in den Geschirrspüler
fließen kann.
Verbindungsstück und einem weite
ren Schlauch verlängert werden.
Die Ablaufleitung darf höchstens 4 m
lang sein und die Pumphöhe 1 m
nicht überschreiten!
– Für den Anschluss des Schlauches
an das bauseitige Ablaufsystem verwenden Sie die im Beipack liegende
Schlauchschelle (siehe Montageplan).
– Der Schlauch kann nach rechts oder
links verlegt werden.
-
Sondervorschriften für Österreich!
Der Anschluss an die nach der Bestim
mung der Ö-Norm B 2501 - Hauska
nal-Anlagen - hergestellte Abflusslei
tung kann direkt erfolgen.
-
-
Belüftung des Wasserablaufs
Liegt der bauseitige Anschluss für den
Wasserablauf tiefer als die Führung für
-
die Rollen des Unterkorbes in der Tür,
muss der Wasserablauf belüftet wer
den. Sonst kann während eines Pro
gramms das Wasser durch Saugheberwirkung aus dem Spülraum fließen.
Zum Belüften:
^ Öffnen Sie die Geschirrspülertür voll-
ständig.
-
-
-
-
-
–
Der bauseitige Anschlussstutzen für
den Ablaufschlauch kann für ver
schiedene Schlauchdurchmesser
ausgelegt sein. Ragt der Anschluss
stutzen zu weit in den Ablauf
schlauch hinein, muss der An
schlussstutzen gekürzt werden.
Sonst kann der Ablaufschlauch ver
stopfen.
–
Der Ablaufschlauch darf nicht ge
kürzt werden!
,
Auf knickfreie und druck- und
zugfreie Verlegung des Ablauf
schlauches achten!
22
-
-
-
-
-
-
-
^

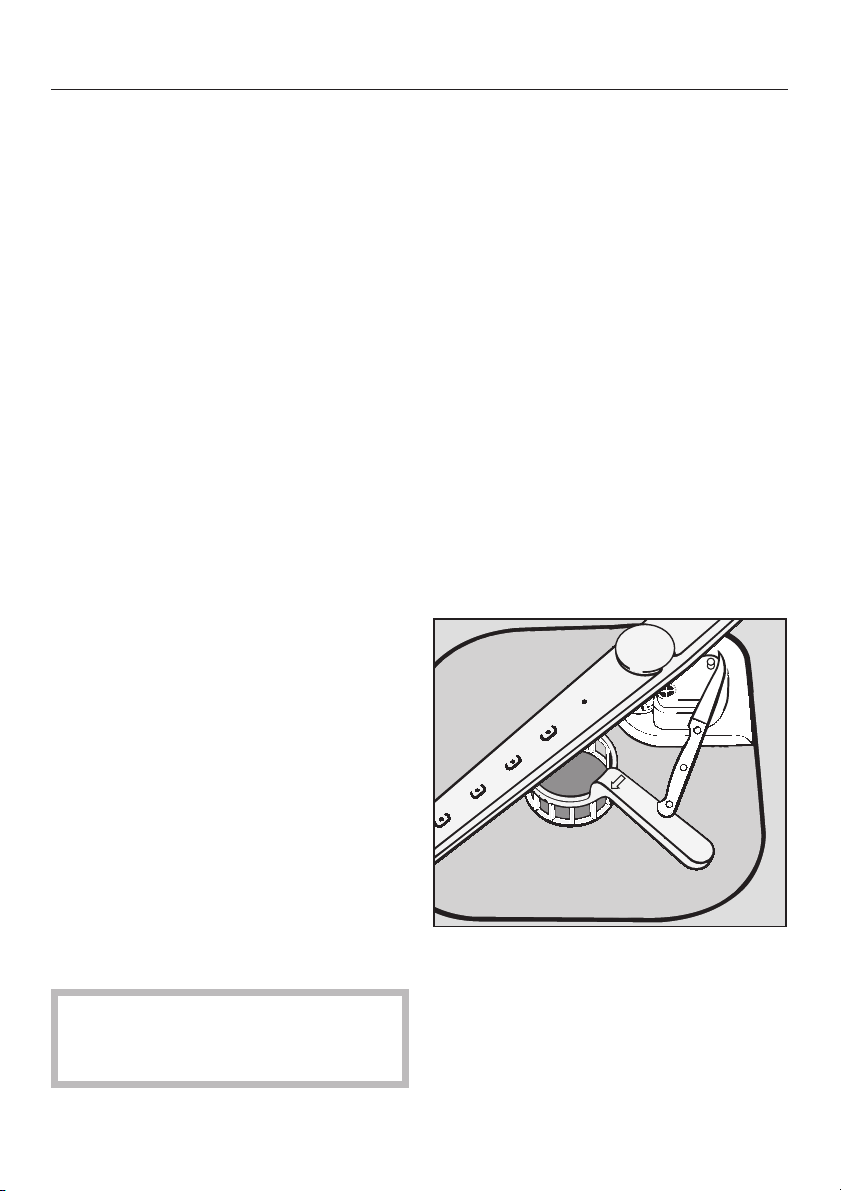

Ziehen Sie den unteren Sprüharm
nach oben ab.
^
Schneiden Sie die Verschlusskappe
des Belüftungsventils im Spülraum
ab.
23
Änderungen vorbehalten (G3002) / 0807
M.-Nr. 06 962 250 / 00
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
