Page 1
Bruksanvisning
Diskmaskin
Bruksanvisningen skall ovillkorligen
läsas innan produkten
installeras och tas i bruk.
Det är viktigt för att undvika olyckor och
skador på maskinen.
S
M.-Nr. 06 703 420
Page 2
Innehållsförteckning
Beskrivning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Översiktsbild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Manöverpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Förpackningsmaterial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Hantering av uttjänad maskin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ekonomisk diskning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Första gången diskmaskinen tas i drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Öppna luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Stänga luckan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Barnsäkerhetsspärr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vattenavhärdaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Programmera avhärdaren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Visa vattenhårdhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Första gången maskinen skall användas behövs: . . . . . . . . . . . . . . . . . . . . . . . . 16
Påfyllning av salt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Indikering för påfyllning av salt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Indikering om påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Inställning av sköljmedelsdosering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Placering av disken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Inte lämpade för maskindisk är: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

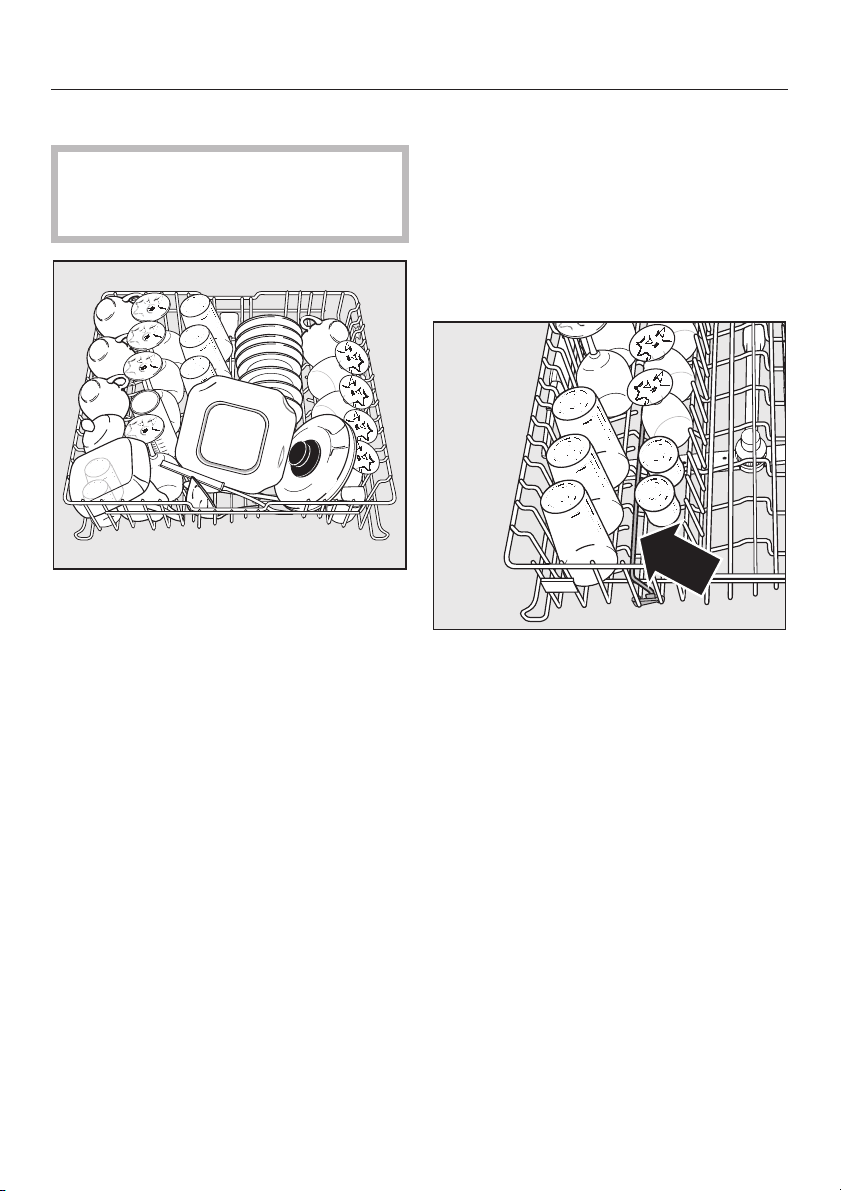

Överkorg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Uppfällbar hylla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

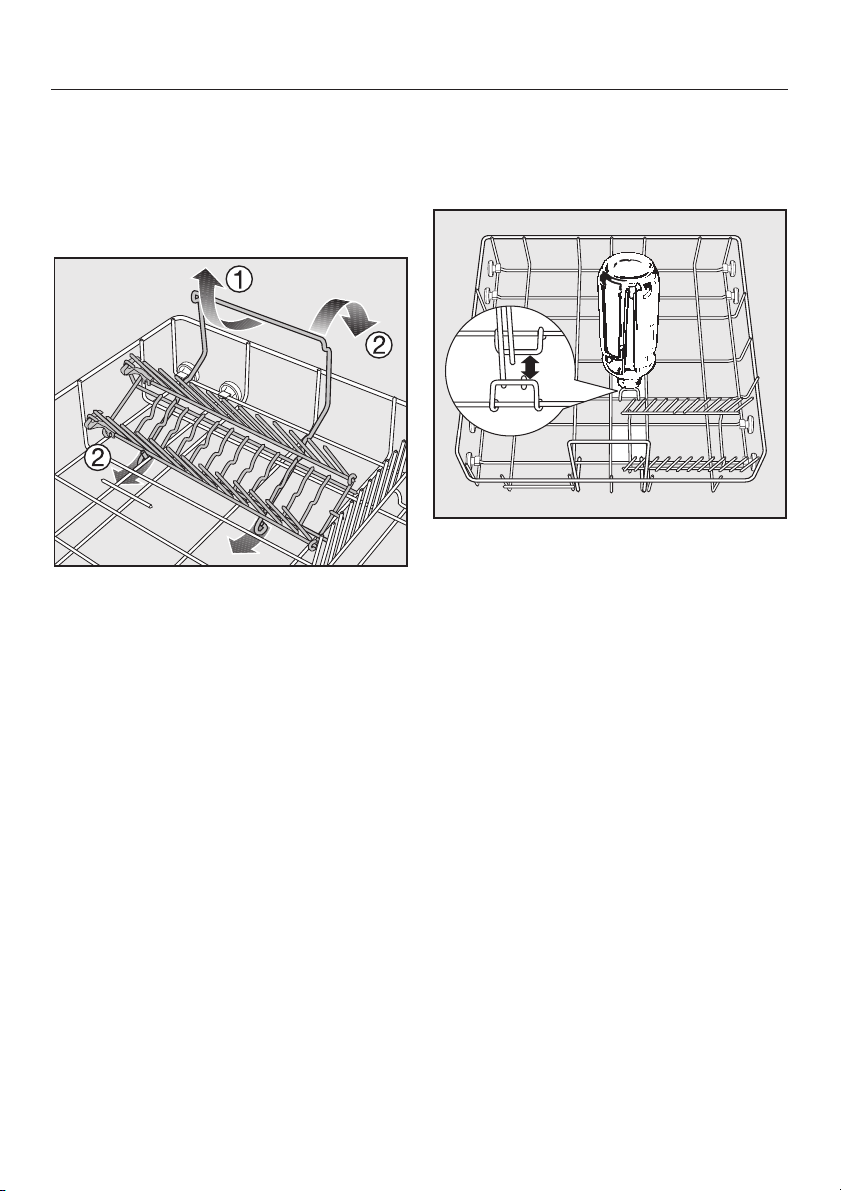

Stödbåge (beroende på modell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Justering av överkorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Underkorg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Fällbara pinninsatser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Uttagbar pinninsats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Flaskhållare (beroende på modell). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

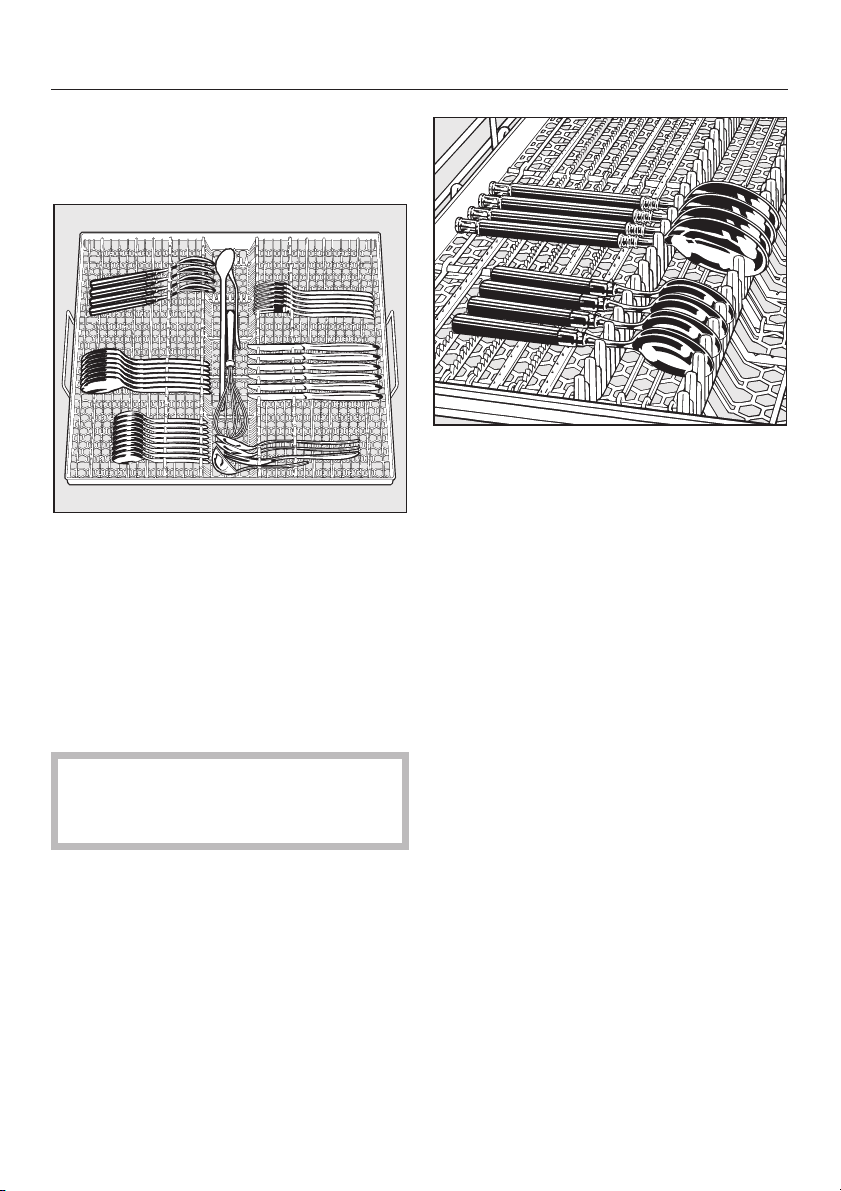

Bestick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Besticklåda (beroende på modell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

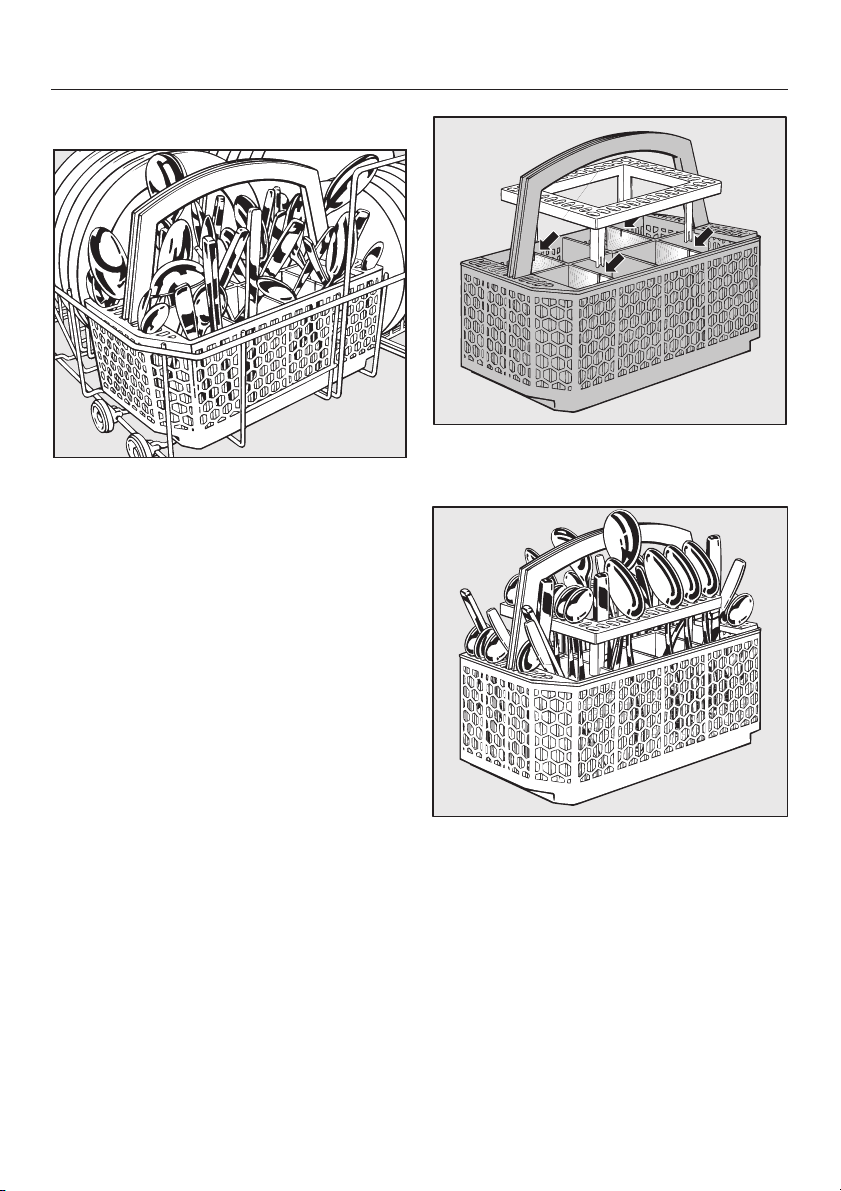

Bestickkorg (beroende på modell). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
2
Page 3
Innehållsförteckning
Användning av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Påfyllning av diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Inkoppling av maskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Välja program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Starta program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Tidsdisplay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Indikering av programförlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Programslut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Stänga av maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Plocka ur disken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Avbryta program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Byta program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Tillvalsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Tab-funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Senare start. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Fabriksinställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Anpassa Automatic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Rengöring av diskutrymmet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Rengöring av lucka och lucktätning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Rengöring av maskinens front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Rengöring av manöverpanelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Rengöring av silarna i diskutrymmet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

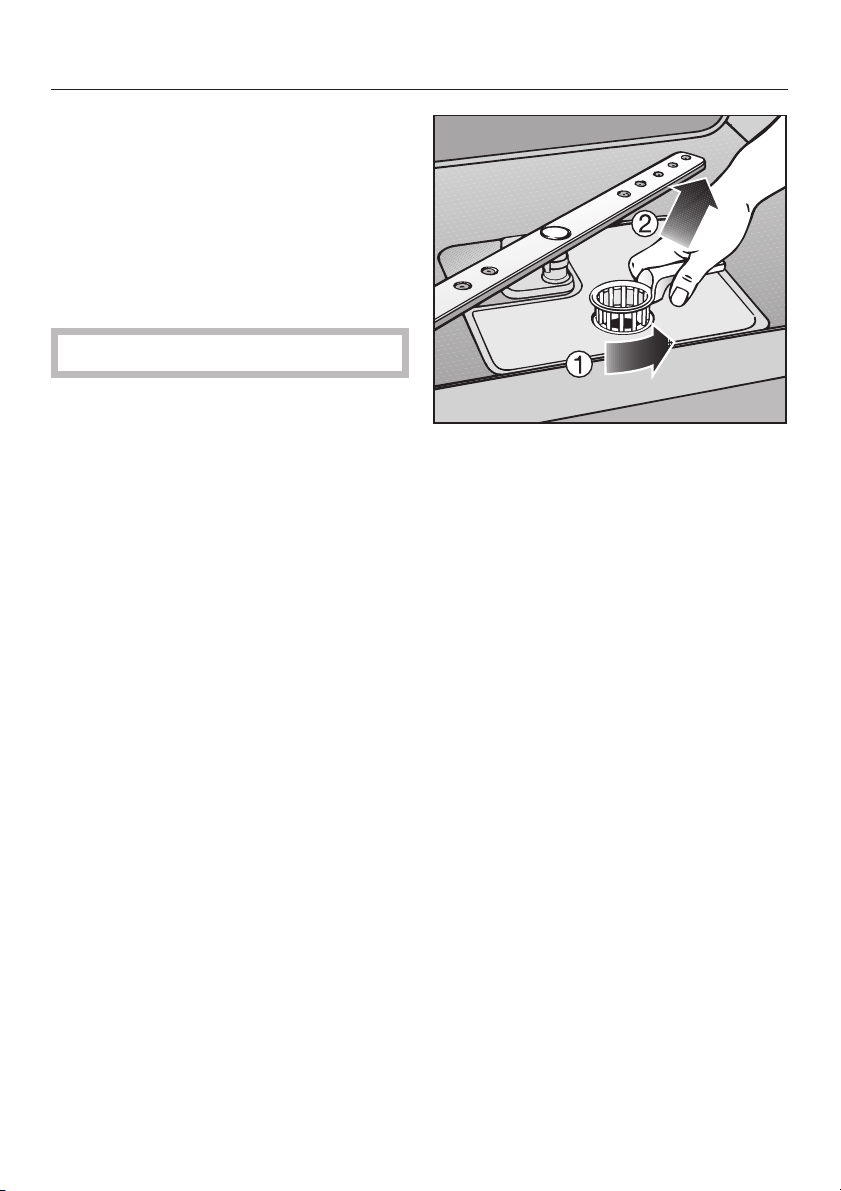

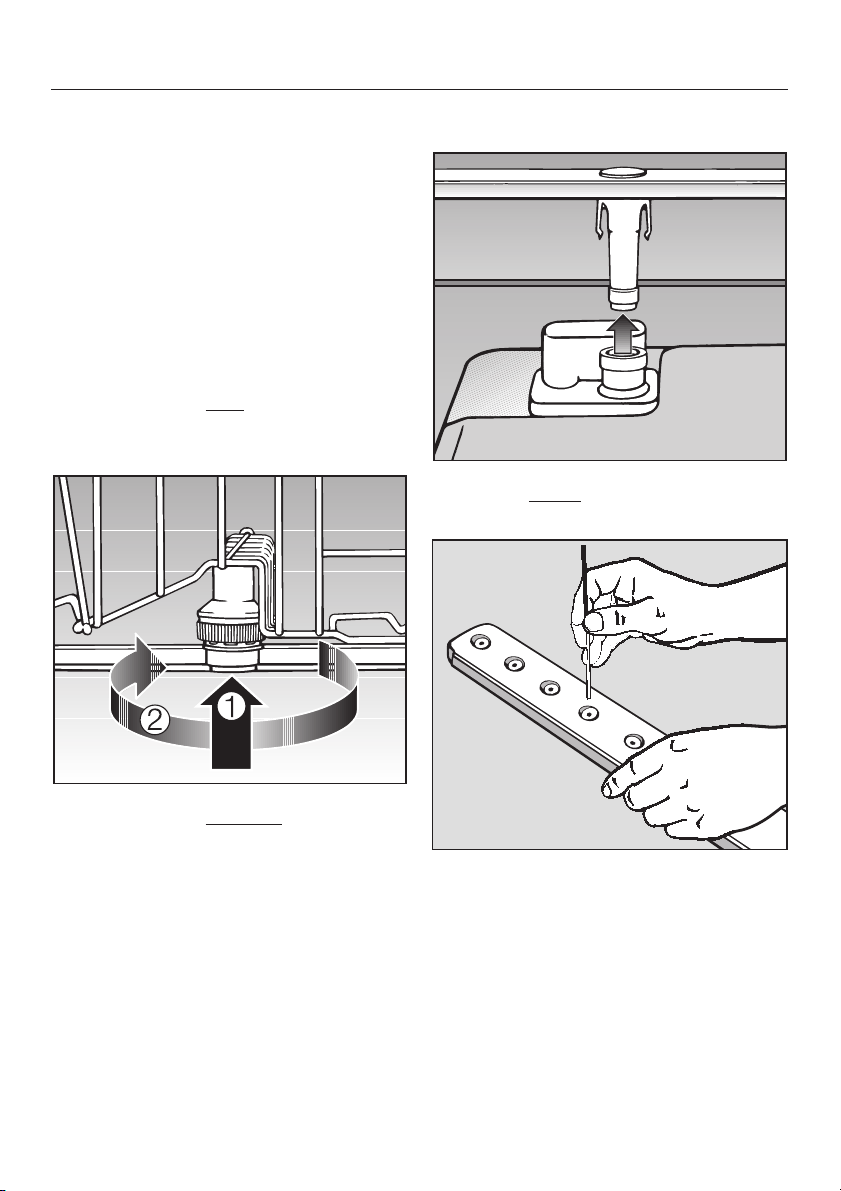

Rengöring av spolarmarna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Hur man klarar av mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Tekniska fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Fel i vattentillopp/vattenavlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Allmänna problem med diskmaskinen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Ljud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Sköljresultatet är inte tillfredsställande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Åtgärda fel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

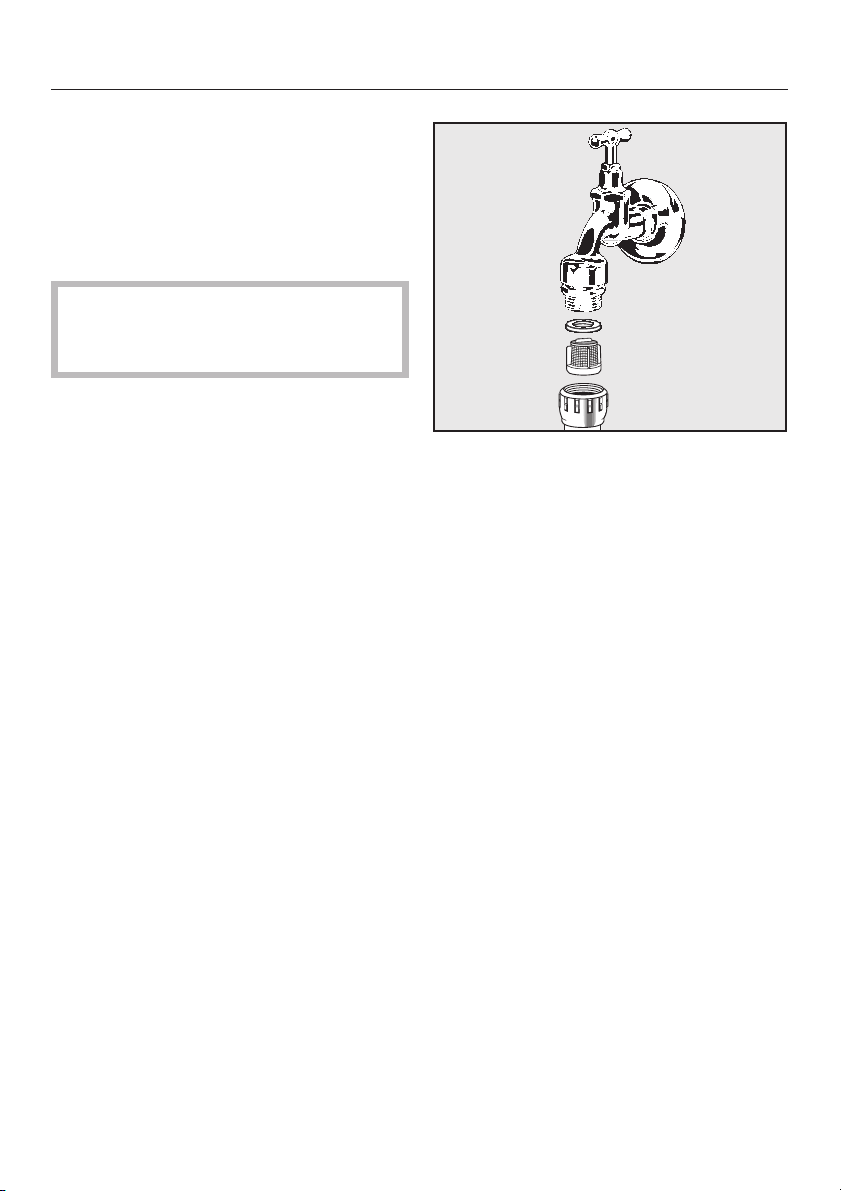

Rengöring av silen i vattentilloppet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

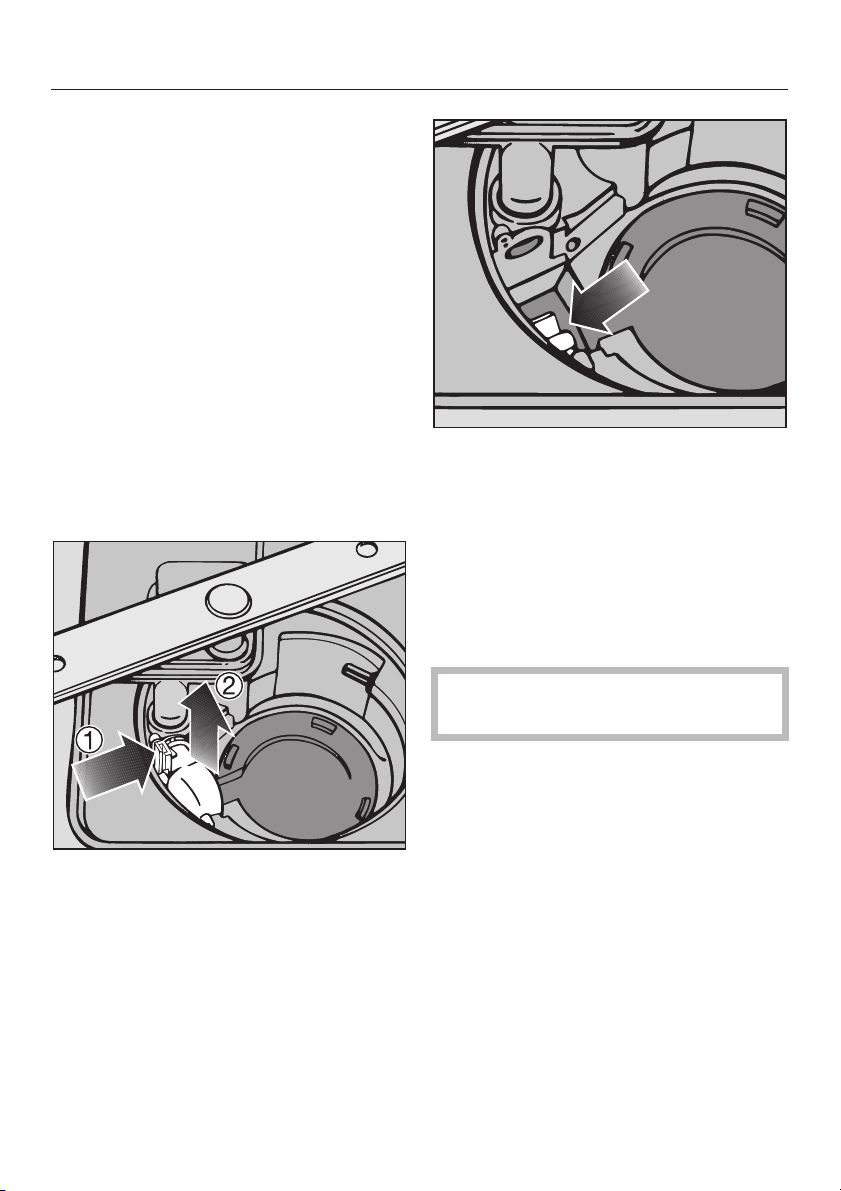

Rengöring av avloppspumpen och backventilen . . . . . . . . . . . . . . . . . . . . . . . . . 53
3
Page 4
Innehållsförteckning
Miele service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Reparationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Programuppgradering (Update). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Anvisningar för testinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Extra tillbehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Programöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Vattenanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Vattentillopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Vattenavlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
4
Page 5

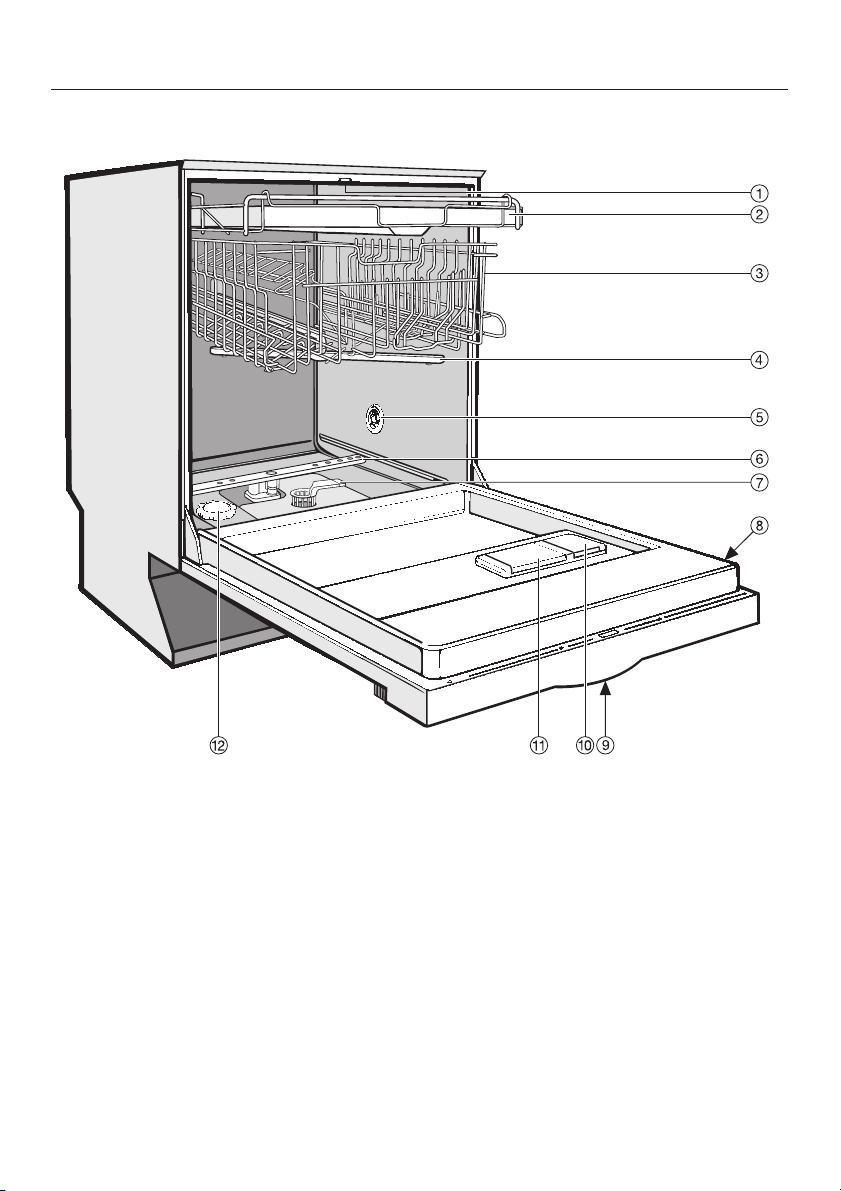

Översiktsbild
Beskrivning av maskinen
a Övre spolarmen (inte synlig på bil
den)
b Besticklåda (beroende på modell)
c Överkorg
d Mittersta spolarmen
e Ventilationsöppning (luftintag) för
torkning (beroende på modell)
f Nedre spolarmen
-
g Silkombination
h Typskylt
i Barnsäkerhetsspärr i handtaget (inte
synlig på bilden)
j Behållare för sköljmedel
k Diskmedelsbehållare med två fack
l Behållare för regenereringssalt
5
Page 6
Beskrivning av maskinen

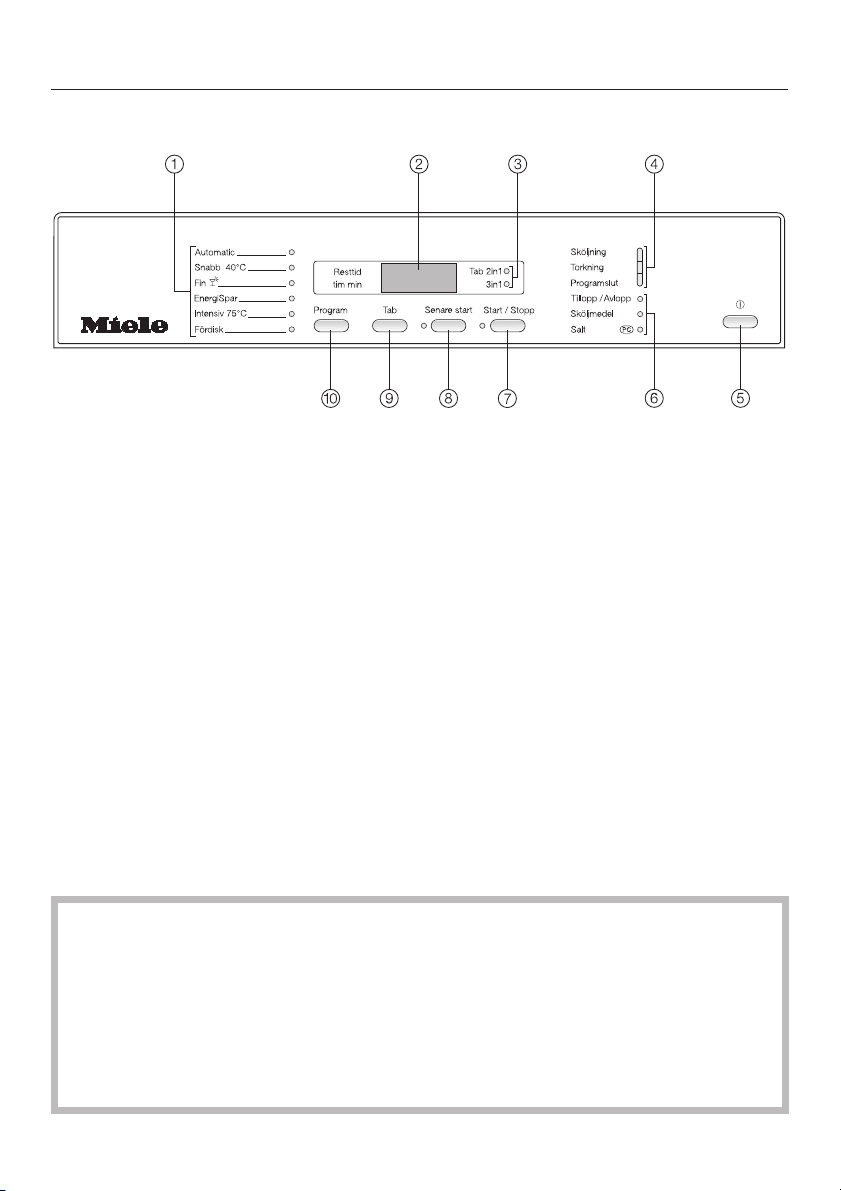

Manöverpanel
a Programval
b Tidsdisplay
c Tab-indikering
d Indikering av programförlopp
e Till/Från-knapp s
Denna bruksanvisning beskriver flera diskmaskinsmodeller. De olika modeller
na är:
G 1220 etc. = G 1XXX
G 2220 etc. = G 2XXX
f Kontrollampor/indikering av påfyll
ning
g Start/Stopp-knapp med kontrollampa
h Knapp för "Senare start" med kon-
trollampa
i Tab-knapp
j Programknapp
-
-
Beteckningarna G 1XXX och G 2XXX avser alltid modellbeteckningen på typ
skylten, oavsett vad som står på diskmaskinens manöverpanel.
Typskylten finns på luckans högra sida.
6
-
Page 7
Säkerhetsanvisningar och varningar
Denna diskmaskin uppfyller gällan
de säkerhetskrav. Ett felaktigt bruk
kan dock leda till personskador och
skador på föremål.
Läs bruksanvisningen noga innan
diskmaskinen tas i bruk. Därmed
undviker man personskador och
skador på diskmaskinen.
Spara bruksanvisningen!
-
Användningsområde
Diskmaskinen är endast avsedd för
diskning av hushållsdisk. All annan
användning, ombyggnader och förändringar av diskmaskinen är inte tillåtna
och kan innebära fara.
Tillverkaren ansvarar inte för skador
som uppstått på grund av otillåten eller
felaktig användning.
Vid leverans
Kontrollera diskmaskinen med av-
seende på synliga yttre skador innan den installeras. En skadad diskma
skin får inte tas i drift. En skadad disk
maskin kan utgöra en fara!
Lämna om möjligt in emballaget för
återvinning.
-
Transport
Beakta följande när diskmaskinen
transporteras (t ex vid flytt):
–
Plocka ur disken.
Vid uppställning och installa
tion
Installera och anslut diskmaskinen
enligt monteringsanvisningen.
Diskmaskinen får endast anslutas
till ett jordat eluttag som är install
erat enligt gällande säkerhetsföreskrif
ter. När maskinen har installerats måste
vägguttaget vara tillgängligt så att
strömmen till diskmaskinen kan brytas
när som helst.
Det får inte finnas en stickpropp till
en annan elektrisk maskin bakom
diskmaskinen. Inbyggnadsdjupet kan
vara otillräckligt och genom tryck på
stickproppen uppstår risk för överhettning (brandfara).
För att säkerställa att maskinen står
stadigt måste den placeras under
en genomgående bänkskiva som är
monterad i intillstående skåp. Gäller
maskiner för integrering och inbyggnad
under bänkskiva.
-
Diskmaskinen får inte byggas in
under en kokhäll. Hällens delvis
höga temperaturavgivning kan skada
diskmaskinen. Av samma anledning är
det inte heller tillåtet att installera disk
maskinen direkt bredvid värmestrålan
de maskiner och platser som inte är av
"kökskaraktär" (t ex öppna eldstäder
som används för uppvärmning och lik
nande).
-
-
-
-
-
-
–
Fäst alla lösa delar som t ex slangar,
kablar, bestickkorg, underkorg.
–
Transportera endast diskmaskinen
upprätt.
7
Page 8
Säkerhetsanvisningar och varningar
Om en fristående diskmaskin skall
byggas om till en diskmaskin för
underbyggnad och sockeln därmed av
lägsnas, måste en sockel för under
byggnad monteras. Använd tillhörande
monteringssats.
Annars finns risk för skador p g a ut
stickande metalldelar!
Diskmaskinen får inte anslutas till
elnätet förrän alla installations- och
monteringsarbeten avslutats.
Innan diskmaskinen ansluts måste
uppgifterna om anslutning (säk
ring, spänning, frekvens) på maskinens
typskylt jämföras med dem som gäller
för elnätet på uppställningsplatsen så
att dessa värden överensstämmer.
Diskmaskinens elektriska säkerhet
garanteras endast om maskinen
ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det
är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Rådfråga en elinstallatör i tveksamma fall.
Tillverkaren ansvarar inte för skador
som uppstått på grund av att jordad ka
bel saknas eller att det uppstått ett brott
på kabeln (t ex elektriska stötar).
Inbyggnad och montering av den
na maskin på uppställningsplatser
som inte är fasta (t ex båtar) får endast
utföras av en fackman. Det måste sä
kerställas att förutsättningarna på plats
en medger en säker användning av
maskinen.
-
-
-
-
-
En skadad diskmaskin kan utgöra
en fara! En skadad maskin skall
omedelbart tas ur drift. Kontakta när
maste återförsäljare eller Miele service.
Vattenanslutningens plasthölje in
nehåller en elektrisk ventil. Doppa
inte höljet i vatten!

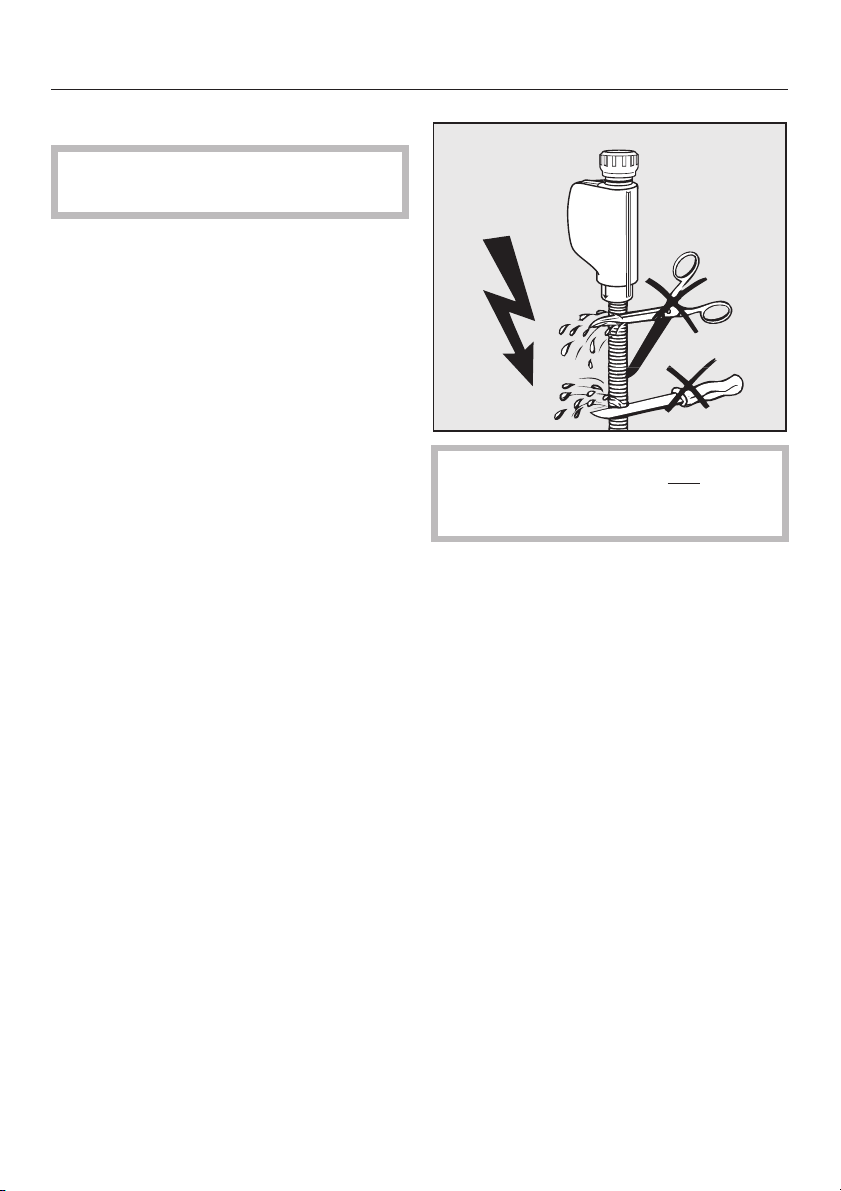

I tilloppsslangen finns strömföran
de ledningar. Förkorta inte slangen.
Använd av säkerhetsskäl inte för
längningskabel (kan orsaka över
hettning och därmed brandfara).
Vid användning av diskmaskinen
Tillsätt aldrig lösningsmedel i diskmaskinen. Risk för explosion!
Inandas inte diskmedel i pulver-
form! Svälj inte diskmedel! Maskindiskmedel är starkt frätande och kan orsaka frätskador i näsa, mun och svalg.
Om någon svalt eller andats in maskindiskmedel skall man omedelbart kon
takta läkare eller Giftinformationscentra
len, tel 112.
Lämna inte diskmaskinens lucka
öppen i onödan. Det finns risk för
att någon ramlar på luckan.
-
-
-
-
-
-
-
-
8
Page 9
Säkerhetsanvisningar och varningar
Stå/sitt inte på den öppna luckan.
Diskmaskinen kan välta. Det kan
orsaka personskador eller skador på
diskmaskinen.
Använd endast disk- och skölj
medel för hushållsdiskmaskiner.
Använd inte handdiskmedel!
I maskiner med bestickkorg (bero
ende på modell) skall besticken av
säkerhetsskäl placeras med spetsarna
nedåt. På detta sätt undviker man att
någon skadar sig på knivarnas och gaf
flarnas spetsar.
Besticken blir dock lättare rena och tor
kar snabbare om de placeras i maskinen med skaften nedåt.
Använd endast speciellt, om möj-
ligt grovkornigt regenereringssalt
eller andra rena koksalter.
Andra saltsorter kan innehålla beståndsdelar som inte är vattenlösliga
och därmed orsaka funktionsstörningar
på avhärdaren.
-
Om det finns barn i hemmet
Låt inte små barn leka med eller
använda diskmaskinen. Det finns
bl a risk för att barn kan bli instängda i
diskmaskinen!
Se till att barn inte kommer i kon
takt med diskmedlet. Diskmedel
kan orsaka frätskador i mun och svalg
och leda till kvävning. Se även till att
barn inte kommer i närheten av en öp
pen diskmaskin. Det kan finnas disk
-
medelsrester kvar i diskmaskinen.
Kontakta omedelbart läkare eller Giftin
-
formationscentralen (tel 112) om barnet
har stoppat diskmedel i munnen.
-
-
-
-
Diska inte ej temperaturbeständigt
plastmaterial som t ex engångsför
packningar och -bestick. Sådant mate
rial kan deformeras av den höga tem
peraturen.
Om funktionen "Senare start" an
vänds (beroende på modell) skall
diskmedelsbehållaren vara torr när
diskmedlet fylls på. Torka den vid be
hov. Om diskmedelsbehållaren är fuktig
klumpar sig diskmedlet och sköljs inte
ur ordentligt.
-
-
-
-
-
9
Page 10
Säkerhetsanvisningar och varningar
För att undvika skador på
maskinen och på diskgods
Fyll inte på diskmedel (inte heller
flytande diskmedel) i sköljmedels
behållaren. Behållaren förstörs av disk
medel!
Fyll inte på diskmedel (inte heller
flytande diskmedel) i saltbehålla
ren. Avhärdaren förstörs av diskmedel.
Använd inte industridiskmedel eller
diskmedel för professionellt bruk.
Sådana diskmedel kan orsaka material
skador och det finns risk för starka
kemiska reaktioner som exempelvis
knallgasreaktion.
Det inbyggda Waterproof-systemet
är ett tillförlitligt skydd mot vattenläckage under följande förutsättningar:
– att maskinen installeras enligt instruk-
tionerna,
– att maskinen repareras och att defek-
ta delar byts ut om det har uppstått
en skada,
–
att vattenkranen stängs av om
maskinen står oanvänd en längre tid
(t ex vid semester).
Waterproof-systemet fungerar även när
diskmaskinen är avstängd. Strömmen
till maskinen får dock inte vara bruten.
-
-
-
Vid reparation och underhåll
Reparationer får endast utföras av
en fackman.
Ej fackmässigt utförda reparationer kan
medföra avsevärda risker för använda
ren.
Bryt strömmen till maskinen vid re
paration och underhåll (stäng av
maskinen och dra sedan ut stickpropp
en).
En skadad anslutningskabel får en
-
dast ersättas med en speciell an
slutningskabel av samma typ (kan be
ställas hos Miele service). Av säkerhetsskäl får bytet endast utföras av en
auktoriserad fackman eller av Miele service.
Hantering av uttjänad maskin
En uttjänad diskmaskin skall göras
obrukbar. Dra ut stickproppen ur
eluttaget och klipp av anslutningskabeln.
Avlägsna lucklåsets låshake (1 torx
skruv). Därmed förhindras att lekande
barn blir instängda i maskinen. Lämna
om möjligt in emballaget för återvin
ning.
Tillverkaren ansvarar inte för skador
som uppstått på grund av att säker
hetsanvisningarna och varningarna
inte har följts.
-
-
-
-
-
-
-
-
-
10
Page 11
Bidra till att skona miljön
Förpackningsmaterial
Emballaget skyddar maskinen mot tran
sportskador. Förpackningsmaterialen är
valda med hänsyn till miljön och är där
för återvinningsbara.
Emballage som återförs till material
kretsloppet innebär minskad råvaru
förbrukning och minskad mängd avfall.
Ditt försäljningsställe kan återta tran
sportförpackningen för återvinning.
-
-
-
Hantering av uttjänad maskin
Elektriska och elektroniska maskiner
som tjänat ut består av material som
kan återanvändas. De innehåller dock
även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda
till hälsorisker eller skador på miljön.
Lämna därför på inga villkor den uttjänade maskinen i hushållsavfallet.
Se till att den uttjänade maskinen förva
ras barnsäkert tills den lämnas in för
omhändertagande. Se även information
i denna bruksanvisning under avsnittet
"Säkerhetsanvisningar och varningar".
Ekonomisk diskning
Denna diskmaskin diskar med mycket
sparsam användning av vatten och
energi.
Bäst utnyttjar man maskinens kapacitet
om man följer nedanstående råd:
Diskmaskinen kan anslutas till varm
^
vatten. Varmvattenanslutningen är
särskilt lämplig vid en energibesparande uppvärmning av varmvatten,
t ex med hjälp av solenergi.
För elektriskt uppvärmda anordningar
rekommenderas dock anslutning till
kallvattenledning.
^ Utnyttja diskkorgarnas kapacitet så
mycket som möjligt, utan att därvid
överbelasta maskinen. På detta sätt
blir diskningen ekonomisk.
-
-
Lämna istället in uttjänade elektriska
och elektroniska maskiner till en återvin
ningsstation.
^
Välj ett diskprogram som är anpassat
för diskgodset och diskens ned
smutsningsgrad.
^
Välj "EnergiSpar"-programmet för
energibesparande diskning.
^
Följ diskmedelstillverkarens dose
ringsanvisningar.
^
Vid användning av diskmedel i pul
verform eller flytande diskmedel kan
diskmedelsmängden reduceras med
1
/3om diskkorgarna endast är fyllda
till hälften.
-
-
-
11
Page 12
Första gången diskmaskinen tas i drift

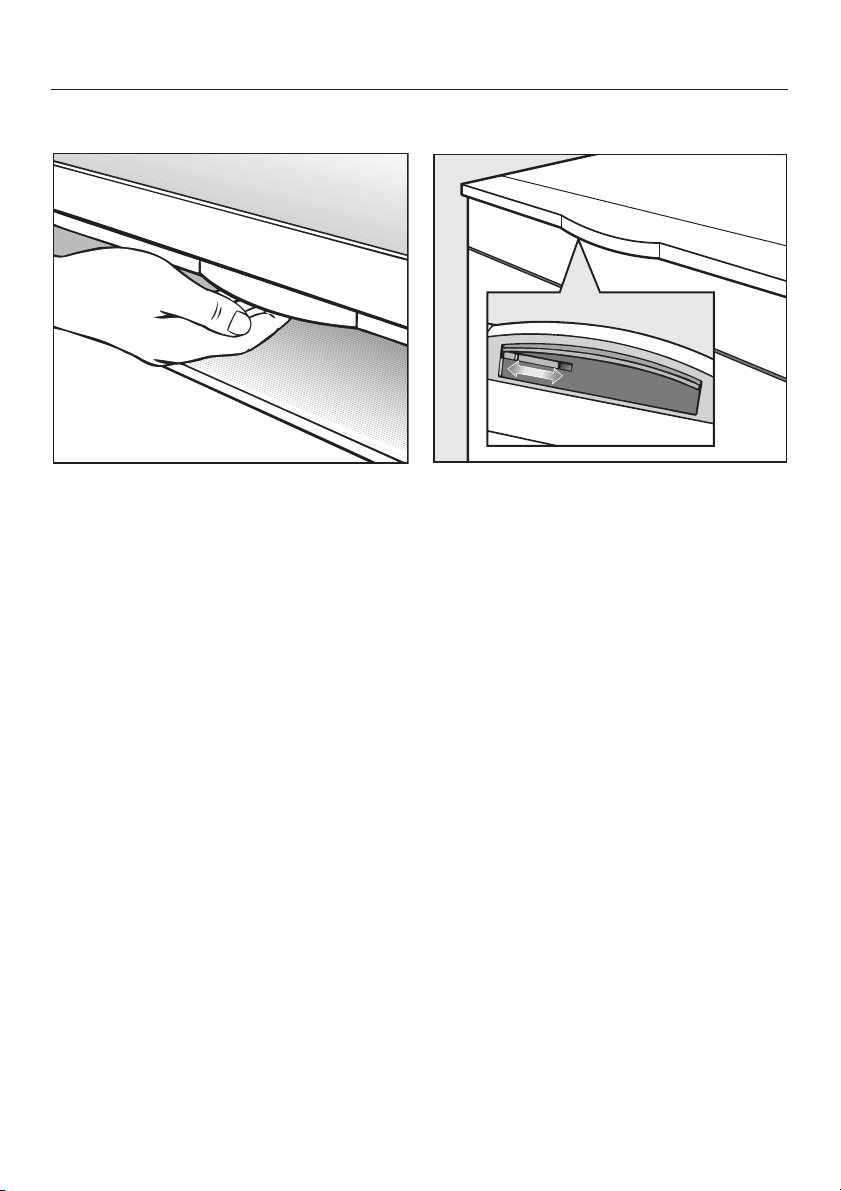

Öppna luckan
^ Fatta tag i greppkanten och tryck
lucklåset uppåt för att öppna luckan.
Om luckan öppnas när diskmaskinen är
igång, så avbryts alla funktioner automatiskt.
Stänga luckan
^ Skjut in diskkorgarna.
Barnsäkerhetsspärr
För att förhindra barn från att öppna
diskmaskinen kan diskmaskinen låsas
med barnsäkerhetsspärren.
^ För att spärra luckan: flytta spärren
under greppkanten åt höger.
^ För att låsa upp luckan: flytta spärren
åt vänster.
^
Tryck in luckan tills det känns att låset
hakar fast.
12
Page 13
Första gången diskmaskinen tas i drift
Vattenavhärdaren
För att uppnå ett bra diskresultat behö
ver diskmaskinen mjukt vatten (vatten
med låg kalkhalt). Hårt vatten orsakar
vita beläggningar på diskgodset och i
diskmaskinen.
Därför måste vattnet avhärdas om hård
hetsgraden är högre än 4 °d
(0,7 mmol/l). Den inbyggda vattenav
härdaren avhärdar automatiskt.
Avhärdaren behöver salt.
–
Fyll även på salt vid användning av
"3 i 1"-produkter för att uppnå bästa
möjliga diskresultat.
– Diskmaskinen måste programmeras
för vattnets hårdhetsgrad på installationsplatsen.
– Den lokala vattenleverantören lämnar
information om aktuell hårdhetsgrad.
Vid varierande hårdhetsgrad (t ex
37 - 50 °d) skall inställningen alltid utföras efter högsta hårdhetsgrad (i det här
exemplet 50 °d).
-
Programmerad hårdhetsgrad vid le
verans är 15 °d (2,7 mmol/l).
Om denna inställning överensstämmer
med hårdheten för vattnet på uppställ
ningsplatsen behöver ni inte läsa vida
re.
Om det är en annan hårdhet för vattnet
på uppställningsplatsen måste avhär
daren programmeras med hjälp av
knapparna på manöverpanelen.
-
-
-
-
Eventuellt framtida servicearbete
underlättas om man känner till vattnets
hårdhetsgrad.
^
Anteckna därför vattnets hårdhets
grad här:
°d
-
13
Page 14
Första gången diskmaskinen tas i drift
Programmera avhärdaren
Vid programmeringen blinkar och lyser
en kontrollampa efter varje knapptryck
ning. Endast kontrollamporna i nedan
stående steg har dock betydelse för
programmeringen.
Det är möjligt att när som helst avbry
ta programmeringen och börja om
från början genom att diskmaskinen
stängs av med knappen s.
Stäng av diskmaskinen med
^
s-knappen.
^ Håll "Start/Stopp"-knappen intryckt
och koppla samtidigt in diskmaskinen med s.
Håll "Start/Stopp"-knappen intryckt
minst fyra sekunder tills kontrollampan "Start/Stopp" lyser.
Om så inte är fallet, börja om från början.
^ Tryck två gånger på knappen för "Se-
nare start".
-
I tidsdisplayen visas blinkning "p 1 5".
Vid leverans är en vattenhårdhet på
15 °d inställd.
Det inställda värdet visas i tidsdisplay
en i sifferföljden efter "p" (se tabell).
Välj det värde som motsvarar den
^
-
gällande vattenhårdheten med hjälp
av "Start/Stopp"-knappen.
Vid varje tryck på knappen ändras en
nivå. Efter det högsta värdet startar
inställningen om från början.
Stäng av diskmaskinen med
^
s-knappen.
-
Kontrollampan "Senare start" blinkar 2
gånger kort i intervaller.
14
Page 15
°d mmol/l °f
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37-45
46-60
61-70
0,2
0,4
0,5
0,7
0,9
1,1
1,3
1,4
1,6
1,8
2,0
2,2
2,3
2,5
2,7
2,9
3,1
3,2
3,4
3,6
3,8
4,0
4,1
4,3
4,5
4,7
4,9
5,0
5,2
5,4
5,6
5,8
5,9
6,1
6,3
6,5
6,7-8,1
8,3-10,8
11,0-12,6
2
4
5
7
9
11
13
14
16
18
20
22
23
25
27
29
31
32
34
36
38
40
41
43
45
47
49
50
52
54
56
58
59
61
63
65
67-90
82-107
109-125
Första gången diskmaskinen tas i drift
Visa vattenhårdhet
Värde för
inställning i tids
displayen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
45
60
70
Stäng av diskmaskinen med
^
-
s-knappen.
Håll "Start/Stopp"-knappen intryckt
^
och koppla samtidigt in diskma
skinen med s.
Håll "Start/Stopp"-knappen intryckt
minst fyra sekunder tills kon
trollampan "Start/Stopp" lyser.
Tryck sex gånger på knappen för
^
"Senare start".
Kontrollampan "Senare start" blinkar 6
gånger kort i intervaller.
Den inställda vattenhårdheten framgår
av blinkandet i displayen.
Sifferföljden efter "p" visar värdet för
den inställda vattenhårdheten (se tabell).
^ Stäng av diskmaskinen med
s-knappen.
-
-
15
Page 16
Första gången diskmaskinen tas i drift
Första gången maskinen skall
användas behövs:
ca 2 l vatten,
–
ca 2 kg salt,
–
diskmedel för hushållsdiskmaskiner,
–
sköljmedel för hushållsdiskmaskiner.
–
Varje diskmaskin funktionstestas i
fabriken. Vattenrester i maskinen be
ror på denna test och inte på att
maskinen har använts tidigare.
Påfyllning av salt
Fyll även på salt vid användning av
"3 i 1"-produkter för att uppnå bästa
möjliga diskresultat. När "3 i 1"-fun
ktionen väljs reduceras saltförbruk
ningen från en mängd på
Om vattenhårdheten på uppställ
-
ningsplatsen konstant ligger under
4 °d (= 0,7 mmol/l) behöver inget
salt fyllas på.
Diskmaskinen måste dock ändå pro
grammeras för rätt vattenhårdhet.
Viktig information! Före första saltpåfyllningen måste saltbehållaren fyllas
på med ca 2 l vatten så att saltet kan
lösas upp. När diskmaskinen har tagits i bruk finns det alltid tillräckligt
med vatten i saltbehållaren.
1
/3till1/4.
-
-
-
-
16
,
Fyll inte på diskmedel (inte heller
flytande diskmedel) i saltbehållaren.
Avhärdaren förstörs av diskmedel.
,
Använd endast, om möjligt,
grovkornigt salt eller rent koksalt.
Andra saltsorter kan innehålla be
ståndsdelar som inte är vattenlösliga
och därmed orsaka funktionsstör
ningar på avhärdaren.
-
-
Page 17
Första gången diskmaskinen tas i drift
Ta ut underkorgen ur diskmaskinen
^
och öppna saltbehållarens lock.
Varje gång saltbehållarens lock öpp
nas rinner vatten resp. saltrester ut
ur behållaren. Öppna därför endast
saltbehållaren för att fylla på salt.
Fyll sedan på behållaren med ca 2 l
^
vatten.
^ Placera påfyllnadstratten över behål-
larens öppning och fyll på med salt
tills behållaren är fylld. Saltbehållaren
rymmer ca 2 kg.
Indikering för påfyllning av salt
-
^ Fyll på salt efter ett avslutat program
så snart kontrollampan för "Salt" lyser.
När saltet har fyllts på kan kontrollampan fortsätta lysa en stund. Den
släcks så snart det har bildats tillräckligt hög saltkoncentration.
,
Starta därefter direkt programmet "Snabb" utan diskgods så att
det överflödiga saltvattnet späds ut
och spolas bort.
^
Rengör området runt påfyllningsöpp
ningen från saltrester och skruva fast
locket ordentligt
^
Starta därefter direkt programmet
"Snabb" (utan diskgods) så att det
överflödiga saltvattnet späds ut och
spolas bort.
på behållaren.
-
17
Page 18
Första gången diskmaskinen tas i drift
Sköljmedel
Sköljmedel behövs för att vattnet skall
rinna av jämnt över hela disken, så att
den inte blir fläckig när den torkar.
Sköljmedel fylls på i behållaren för
sköljmedel. Den inställda mängden do
seras automatiskt.
Fyll endast på sköljmedel för
,
hushållsdiskmaskiner. Fyll aldrig på
handdisk- eller maskindiskmedel.
Behållaren för sköljmedel förstörs av
dessa.
Som alternativ till sköljmedel kan man
visserligen använda:
– matättika med högst 5% syrahalt
eller
– 50-procentig flytande citronsyra.
Men tork- och sköljresultatet blir sämre
än vid användning av sköljmedel.

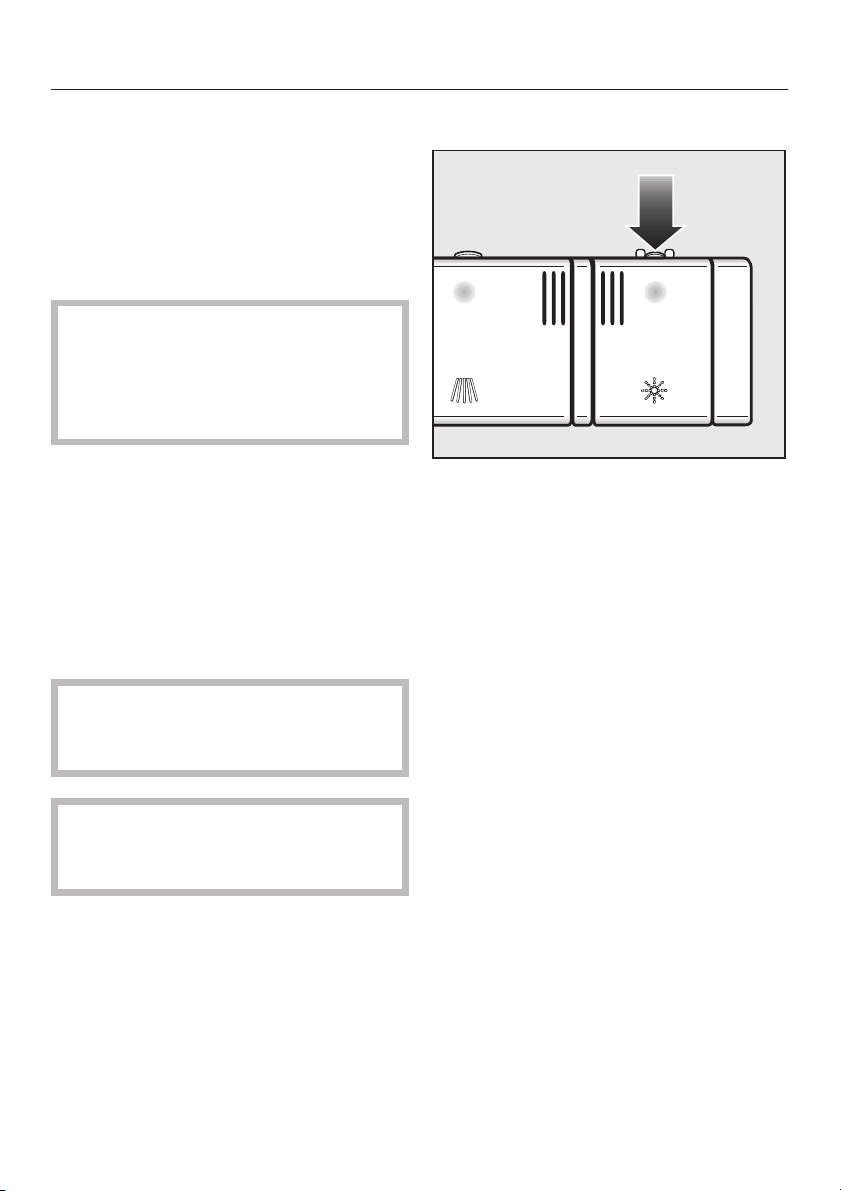

Påfyllning av sköljmedel
-
^ Tryck på öppningsknappen på skölj-
medelsbehållarens lock i pilens riktning. Locket öppnas.
,
Använd inte ättika med hög syrahalt (t ex 25-procentig ättiksessens).
Diskmaskinen kan ta skada.
Om endast "2 i 1"- eller "3 i 1"-disk
medelsprodukter används är det inte
nödvändigt att fylla på sköljmedel.
18
-
Page 19
Första gången diskmaskinen tas i drift
Fyll endast på sköljmedel tills det
^
syns i öppningen.
Behållaren rymmer ca 110 ml.
^ Stäng locket ordentligt. Om inte lock-
et sitter fast kan det komma in vatten
i sköljmedelsbehållaren under ett
diskprogram.
^ Torka omsorgsfullt bort eventuellt
överflödigt sköljmedel, eftersom detta
annars kan ge upphov till kraftig löd
derbildning i nästa program.
Indikering om påfyllning av
sköljmedel
När kontrollampan "Sköljmedel" tänds
räcker sköljmedlet till ytterligare 2 - 3
diskomgångar.
^ Fyll på sköljmedel i tid.
När funktionen "2 i 1" eller "3 i 1" valts
lyser inte indikeringen om påfyllning
av sköljmedel (se avsnittet "Användning av maskinen, tab-funktion").
-
19
Page 20
Första gången diskmaskinen tas i drift
Inställning av
sköljmedelsdosering
För att få ett optimalt diskresultat kan
man anpassa sköljmedelsdoseringen.
Doseringsmängden kan ställas in i steg
från ca 0-6 ml sköljmedel. Vid leverans
är en sköljmedelsmängd på ca 3 ml in
ställd. Det är den rekommenderade in
ställningen.
Blir glasen fläckiga:
Ställ in en större mängd sköljmedel.
^
Uppstår en mjölkaktig hinna på glasen:
^ Ställ in en mindre mängd sköljmedel.
^ Stäng av diskmaskinen med knappen
s.
^ Håll "Start/Stopp"-knappen intryckt
och koppla samtidigt
med s.
Håll "Start/Stopp"-knappen intryckt
minst fyra sekunder tills kontrollampan "Start/Stopp" lyser.
in diskmaskinen
-
Tryck tre gånger på knappen för "Se
^
nare start".
Kontrollampan "Senare start" blinkar tre
gånger kort i intervaller.
I tidsdisplayen visas blinkande "p 3".
Vid leverans är en sköljmedelsmängd
på 3 ml inställd.
Det inställda värdet visas i tidsdisplay
en efter "p".
Välj det värde som motsvarar den
^
önskade sköljmedelsmängden med
hjälp av "Start/Stopp"-knappen.
Vid varje tryck på knappen ändras en
nivå.
Den programmerade sköljmedelsmängden sparas direkt.
^ Stäng av diskmaskinen med knappen
s.
-
-
Om så inte är fallet, börja om från bör
jan.
20
-
Page 21
Placering av disken
Vad man bör tänka på
Avlägsna grova matrester från disk
godset.
Disken behöver inte sköljas av under
rinnande vatten.
Diska inte diskgods med aska,
,
sand, vax, smörjfett eller färg i disk
maskinen.
Aska löses inte upp utan fördelas i
diskmaskinen, sand repar. Vax,
smörjfett och färg skadar diskma
skinen.
All disk kan placeras på valfri plats i
diskkorgarna. Nedanstående tips bör
dock följas:
– Disken får inte ligga så att de olika
delarna täcker varandra.
– Disken måste ställas så att vatten-
strålarna kommer åt överallt. Annars
blir disken inte ren!
-
-
Diskgods med kupad botten placerar
–
man bäst lutande, så att vattnet kan
rinna av ordentligt.
Spolarmarna får inte blockeras av
–
alltför högt eller nedåtpekande disk
gods.
Kontrollera gärna genom att vrida
-
spolarmarna för hand.
Se till att små föremål inte ramlar
–
genom diskkorgen.
Små delar som t ex lock bör placeras
i besticklådan eller bestickkorgen
(beroende på modell).
Naturliga färgämnen i mat såsom
morötter, tomat eller ketchup kan
missfärga plastgods om större
mängder får vara kvar på diskgodset när det placeras i diskmaskinen.
Plastdelarnas stabilitet påverkas inte
av missfärgningen.
-
– Kontrollera att allt diskgods står sta-
digt.
–
Diskgods som t ex koppar, glas och
skålar placeras med öppningen ned
åt.
–
Höga, smala glas, vaser o dyl skall
inte ställas i diskkorgens hörn utan i
diskkorgens mitt. Där kan de lättast
nås av vattenstrålarna.
-
21
Page 22
Placering av disken
Inte lämpade för maskindisk
är:
Bestick med skaft av trä eller horn:
–
träskaften nöts. De lim som används
är inte lämpade för maskindisk.
Skaften kan därmed lossna.
Antikföremål såsom vaser eller glas
–
försedda med dekor: dessa delar
kan inte maskindiskas.
Plastföremål som inte är temperatur
–
beständiga: dessa delar kan defor
meras.
– Föremål av koppar, mässing, tenn
och aluminium: de kan missfärgas
och bli matta.
– Dekorationer påmålade efter glase-
ring: kan blekna efter många diskningar.
– Känsliga glas- och kristallföremål:
kan bli matta efter en längre tid.
Vi rekommenderar:
Köp kärl som är lämpliga att diskas i
–
maskin och bestick som är märkta
med "kan maskindiskas".
Ömtåliga glas skall, om de överhu
–
vudtaget diskas i maskin, diskas
med låg temperatur (se avsnittet
"Programöversikt") resp. i de program
som har GlassCare-systemet (bero
-
-
ende på modell). Risken för att de
ska bli matta minskar då.
Diska alltid speciellt värdefulla glas
–
för hand.
OBS!
Silver
som polerats med silverputsmedel kan fortfarande vara fuktigt och
fläckigt efter diskningen eftersom vattnet inte rinner av helt och hållet. Torka
med handduk.
Silver kan missfärgas vid kontakt med
svavelhaltiga livsmedel. Dit hör t ex äggula, lök, majonnäs, senap, baljväxter,
fisk och marinader.
-
-
22
,
Aluminiumföremål (t ex fettfilter)
får ej diskas med industrirengörings
medel som innehåller höga halter al
kalihydroxid. Det kan uppstå materi
alskador. I extrema fall föreligger risk
för explosionsartad kemisk reaktion
(t ex knallgasreaktion).
-
-
-
Page 23
Placering av disken
Överkorg
Av säkerhetsskäl skall diskning
,
alltid ske med insatt över- och
underkorg.
^ Smått, lätt och ömtåligt gods, som
t ex kaffefat, koppar, glas och dessertskålar samt temperaturbeständiga plastföremål placeras i överkorgen.
Även kastruller med låga kanter kan
ställas i överkorgen.
^
Bestick som slevar och långa knivar
kan placeras på tvären i överkorgen.
Uppfällbar hylla
Behöver man mer plats för högt disk
^
gods kan man fälla upp hyllan.
Stödbåge (beroende på modell)
Glas kan ställas mot stödbågen för att
de skall stå mer stabilt.
^ Fäll upp stödbågen och ställ glasen
mot den.
Stödbågen kan även fällas ned mot
korgens mitt. På detta sätt underlättas ioch urplockningen av disken.
-
23
Page 24
Placering av disken
Justering av överkorgen
För att få mer plats i över- eller under
korgen för höga saker, kan man justera
överkorgen i tre höjdlägen med ca
2 cm avstånd mellan varandra.
Överkorgen kan också ställas in så att
den lutar för att underlätta placeringen
av visst diskgods. Kontrollera att korg
en kan skjutas in i diskutrymmet utan
hinder efter justeringen.
Dra ut överkorgen.
^
-
Beroende på hur överkorgen ställs in
kan t ex tallrikar med följande mått pla
ceras i korgarna.
Diskmaskin med besticklåda
(modell, se typskylt)
Inställning
-
av
överkorgen
Övre läge 15 19 31
Mellanläge 17 21 29
Undre läge 19 23 27
Diskmaskin med bestickkorg
(modell, se typskylt)
Inställning
av
överkorgen
Övre läge 20 24 31
Tallrikar Ø cm
Överkorg Under
G1XXX G2XXX
Tallrikar Ø cm
Överkorg Under-
G1XXX G2XXX
-
-
korg
korg
^
Lossa spärrarna på överkorgens sid
or genom att dra dem uppåt.
^
Höj eller sänk korgen till önskat läge.
^
Tryck tillbaka spärrarna ordentligt.
24
Mellanläge 22 26 29
Undre läge 24 28 27
Page 25
Placering av disken

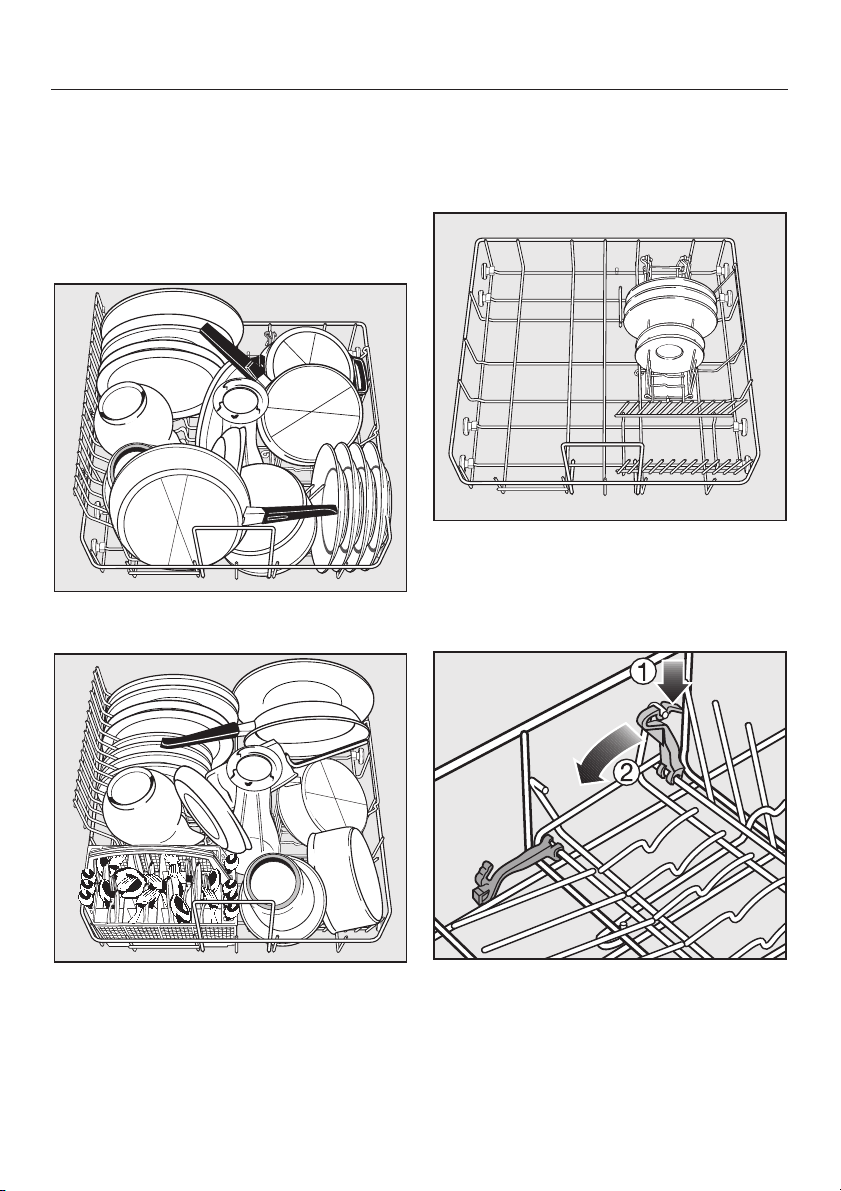

Underkorg
Större och tyngre gods som tallrikar, fat,
kastruller och skålar placeras bäst i
underkorgen.
Mindre diskgods som t ex kaffefat kan
också placeras i underkorgen.
Diskmaskin med besticklåda
Fällbara pinninsatser
Pinninsatserna används vid diskning av
tallrikar, fat och kaffefat.
De båda bakre pinninsatserna kan fällas ned och ger därmed plats för större
diskgods som t ex kastruller, pannor
och skålar.
Diskmaskin med bestickkorg
^
Tryck ned den gula spaken a och
fäll ner pinninsatserna mot korgens
mitt b.
25
Page 26
Placering av disken
Uttagbar pinninsats
Pinninsatsen kan tas ut för att få mer
plats för större diskgods som t ex låga
kastruller eller för att bytas ut mot en
annan insats vid behov.
Ta ut pinninsatsen a
^ Dra greppet uppåt för att ta ut insats-
en.
Flaskhållare (beroende på modell)
Flaskhållaren är till för smalt diskgods
som t ex nappflaskor.
^ Placera flaskhållaren i underkorgen
på den plats som visas på bilden.
Om flaskan ställs på andra ställen når
inte vattenstrålarna in i flaskan. Den
blir då inte riktigt ren.
Sätta in pinninsatsen b
^
Haka fast insatsen under korgtråden.
^
Tryck ned insatsen tills den sitter fast.
26
Page 27
Bestick
Besticklåda (beroende på modell)
^ Placera besticken i besticklådan på
det sätt som visas på bilden.
Om knivar, gafflar och skedar placeras i
olika avdelningar underlättar det urplockningen.
Placering av disken
Om skedar med runda eller ovala skaft
inte kan läggas mellan hållarna, så kan
man vända dem så att skedbladen ligger mellan hållarna i stället.
Skedbladen bör ligga på de tandade
fördjupningarna som bilden visar, så att
vattnet kan rinna av helt och hållet.
Den övre spolarmen får inte blocke
ras av för högt diskgods (t ex
tårtspade).
Besticklådans insats kan tas ut.
-
27
Page 28
Placering av disken
Bestickkorg (beroende på modell)
^ Av säkerhetsskäl bör besticken pla-
ceras i bestickkorgen med den spetsiga delen nedåt.
Besticken blir dock lättare rena och
torkar snabbare om de placeras i
maskinen med skaften nedåt.
^ Placera små skedar i skedhållarna på
båda sidor om bestickkorgen.
Sätt fast bestickhållaren på korgen
^
vid behov.
Bestickhållare för bestickkorgen
Den medföljande bestickhållaren är av
sedd för starkt smutsade skedar och
gafflar.
Eftersom besticken hängs upp separat i
hållaren ligger de inte mot varandra
och ytorna nås då bättre av vattenstrå
larna.
28
-
-
^
Sätt i besticken med skaften nedåt i
hållaren. Fördela besticken jämnt.
Page 29
Diskmedel
Använd endast diskmedel för
,
hushållsdiskmaskiner.
I diskmaskinen kan vanligt diskmedel
^
för diskmaskiner i pulver-, tabletteller flytande form användas.
Beakta den doseringsmängd som
diskmedelstillverkaren anger på för
packningen.
Fyll på diskmedlet i behållarens fack.
^
Använd inte vanliga maskindisk
^
tabletter för programmet "Snabb".
Tabletterna löses inte upp fullständigt.
Använder man mindre diskmedel än
rekommenderad mängd kan det
hända att disken inte blir riktigt ren.
Användning av maskinen
Undvik inandning av pulverdisk
,
medel! Se till att diskmedel inte
sväljs av misstag. Maskindiskmedel
är starkt frätande och kan orsaka
frätskador i näsa, mun och svalg.
Om någon svalt maskindiskmedel
skall man omedelbart kontakta läka
re eller Giftinformationscentralen,
-
-
tel 112.
Se till att barn inte kommer i kontakt
med diskmedlet. Se till att barn inte
kommer i närheten av en öppen
diskmaskin. Det kan finnas disk
medelsrester kvar i diskmaskinen.
Fyll på diskmedel precis före programstarten och lås luckan med
barnsäkerhetsspärren (beroende på
modell).
-
-
-
29
Page 30
Användning av maskinen
Påfyllning av diskmedel
^ Tryck på knappen på behållaren.
Locket öppnas.
Locket är alltid öppet efter ett diskprogram.
Doseringsinformation
Fack I rymmer max 10 ml och fack II
max 50 ml diskmedel.
Fack II har markeringar som doserings
hjälp: 20, 30. Med luckan i vågrätt läge
visar de hur mycket diskmedel som till
satts i ml.
-
-
^
Fyll på diskmedel i facken och stäng
locket till diskmedelsbehållaren.
^
Förslut diskmedelsförpackningen.
Annars kan det bildas klumpar i disk
medlet.
30
-
Page 31
Användning av maskinen
Inkoppling av maskinen
Kontrollera att spolarmarna kan rote
^
ra fritt.
Stäng luckan.
^
Öppna vattenkranen om den är
^
stängd.
Koppla in diskmaskinen med knapp
^
en s.
Kontrollampan "Start/Stopp" blinkar och
kontrollampan för det senast inställda
programmet lyser.
Välja program
Välj alltid det program som bäst passar
till aktuell typ av disk, d v s diskgodsets
art och nedsmutsningsgrad.
I avsnittet "Programöversikt" beskrivs
programmen och hur de skall användas.
Starta program
-
-
Välj önskat program med program
^
knappen.
Kontrollampan för det valda program
met lyser.
I tidsdisplayen visas tiden för det valda
programmet i timmar och minuter.
Nu kan en tillvalsfunktion väljas (se
avsnittet "Tillvalsfunktioner").
Tryck på "Start/Stopp"-knappen.
^
Programmet startar. Kontrollamporna
"Start/Stopp", "Sköljning" och kontrollampan för det valda programmet lyser.
Om funktionen "Tab 2 i 1" eller "3 i 1" har
valts lyser även den tillhörande kontrollampan.
Om programmet skall avbrytas måste detta göras under de första minuterna efter programmet har startats.
Annars kan viktiga programavsnitt
(t ex regenerering av avhärdaren)
utebli.
-
-
31
Page 32
Användning av maskinen
Tidsdisplay
Före programstart visar displayen det
valda programmets tid i timmar och
minuter. Under programförloppet visas
resterande programtid fram till pro
gramslutet.
Programtiden kan variera för samma
program. Detta beror bland annat på
temperaturen på det vatten som rinner
in, mängden disk och diskens ned
smutsningsgrad.
Om ett program väljs för första gången
visas en programtid som är en genom
snittlig tid för diskning med kallvatten.
Värdena för tid i programöversikten
motsvarar programtiden för en diskmaskin fylld enligt norm och normtemperaturer.
Vid varje programförlopp korrigerar
elektroniken programtiden motsvarande
temperaturen på det vatten som rinner
in och mängden disk.
-
-
-
Indikering av programförlopp
När ett program har startats visar pro
gramförloppsindikeringen det aktuella
programavsnittet.
-
Programslut
När "0" visas i tidsdisplayen och kon
trollampan "Slut" lyser i programförlopp
sindikeringen är programmet avslutat.
Nu kan diskmaskinsluckan öppnas och
disken plockas ur.
För att undvika skador på ömtåli
,
ga bänkskivor p g a vattenånga bör
luckan antingen öppnas helt efter
programslut (inte bara öppnas en li
ten bit) eller vara helt stängd tills all
disk skall plockas ut.
-
-
Stänga av maskinen
Efter avslutat program:
^ Stäng av diskmaskinen med s.
Diskmaskinen förbrukar energi så
länge den inte stängs av med
knappen s.
Stäng för säkerhets skull även av vattenkranen om diskmaskinen skall stå
oanvänd en längre tid, t ex vid semes
ter.
-
-
-
32
Page 33
Användning av maskinen
Plocka ur disken
Varmt porslin är extra ömtåligt!
Låt det därför vara kvar i diskmaskinen
efter den har stängts av och svalna så
mycket att man kan ta på porslinet utan
att bränna sig.
Om luckan öppnas efter det att maskin
en har stängts av svalnar disken snab
bare.
Plocka först ur disken från underkorg
^
en, sedan från överkorgen och till sist
från besticklådan (om sådan finns).
På detta sätt undviker man att det
droppar vatten från överkorgen eller
från besticklådan ned på disken i
underkorgen.
Avbryta program
Programmet avbryts så snart luckan
öppnas.
När luckan stängs fortsätter program
met där det avbröts (efter ett par se
kunder).
-
-
-
Om vattnet i diskmaskinen är
,
hett finns risk för skållning! Undvik
därför att öppna luckan. Om det är
nödvändigt att öppna den skall detta
göras försiktigt. Luta luckan mot
maskinen i ca 20 sekunder innan
den stängs helt så att temperaturen i
diskutrymmet kan jämnas ut. Tryck
sedan igen luckan helt.
Byta program
Byt inte program om diskmedelsluckan redan är öppen.
Om ett program redan är startat kan
man byta program på följande sätt:
-
-
^
Tryck på Start/Stopp-knappen minst
en sekund.
Programmet avbryts.
^
Välj önskat program och starta detta.
33
Page 34
Användning av maskinen
Tillvalsfunktioner
Tab-funktion
För att nå ett optimalt diskresultat kan
den använda diskmedelstypen ställas
in för diskmaskinen.
Med "Tab-knappen" kan man välja funk
tionerna "2 i 1" och "3 i 1".
Programförloppet anpassas till den gäl
lande diskmedelstypen. Beroende på
vilket program som används kan pro
gramtiden förlängas avsevärt.
"2 i 1":
När funktionen "2 i 1" används anpassas programförloppet till användning av
"2 i 1"-diskmedelsprodukter (diskmedel
med sköljmedel).
Sköljmedelsdoseringen och indikeringen för påfyllning av sköljmedel deaktiveras.
"3 i 1":
När "3 i 1"-funktionen aktiveras anpassas programförloppet till användning av
"3 i 1"-diskmedelsprodukter (diskmedel
med sköljmedel och salt).
Sköljmedelsdoseringen och indikering
en för påfyllning av sköljmedel deakti
veras.
Saltförbrukningen för avhärdningen re
duceras cirka en tredjedel eller fjärde
del av mängden.
-
-
-
-
Tillvalsfunktionen skall inte väljas:
Vid användning av "2 i 1"-produkter
–
(diskmedel med sköljmedel).
Om vattenhårdheten överstiger
–
21 °d.
Följ också diskmedelstillverkarens
anvisningar.
Disk- och torkresultatet för dessa
diskmedelsprodukter kan vara
mycket varierande.
Koppla in diskmaskinen med knapp
^
en s.
Kontrollampan "Start/Stopp" blinkar.
^ Tryck på "Tab-knappen" tills kon-
trollampan för den önskade disk-
medelstypen "2 i 1" eller "3 i 1" lyser.
Om ingen av dessa kontrollampor lyser
är diskmaskinen inställd på användning
av vanligt diskmedel.
Den inställda funktionen är aktiv för alla
program tills inställningen ändras.
^
Nu kan man starta ett program eller
stänga av diskmaskinen med knapp
en s.
-
-
-
34
Page 35
Användning av maskinen
Senare start
Ett program kan startas senare t ex för
att utnyttja nattaxa för ström. Starten
kan senareläggas mellan 30 minuter
och 24 timmar.
Om starten fördröjs mellan 30 minuter
och 9 timmar och 30 minuter ställs tiden
in i 30-minuters steg. Från och med 10
timmar ställs tiden in i steg om en tim
ma.
Vid användning av funktionen "Sena
re start", se till att diskmedelsbehål
laren är torr innan diskmedlet fylls
på. Torka den vid behov. Annars kan
det bildas klumpar i diskmedlet, vilket gör att det inte sköljs ur ordentligt.
Använd inte flytande diskmedel.
Diskmedlet kan rinna ut.
-
-
-
Koppla in diskmaskinen med knapp
^
en s.
Kontrollampan "Start/Stopp" blinkar.
Välj önskat program med program
^
knappen.
Tryck på knappen för "Senare start".
^
I tidsdisplayen visas den tid som senast
ställts in som "Senare start". Kon
trollampan för "Senare start" tänds.
Ställ in önskad starttid med "Senare
^
start"-knappen.
Tryck på "Start/Stopp"-knappen.
^
Kontrollampan "Start/Stopp" lyser.
-
-
-
35
Page 36
Användning av maskinen
Tiden fram till start räknas ned: I steg
om en timma för över 10 timmar och i
steg om en minut för under 10 timmar.
När den inställda tiden av avlöpt startar
det valda programmet automatiskt. I
tidsdisplayen visas resterande pro
gramtid, kontrollampan "Senare start"
släcks och kontrollampan "Start/Stopp"
lyser.
Så här visas tiden för senare start i
displayen:
Upp till 59 minuter: t ex 30 minuter = 30
1 timme upp till 9 timmar och 30 minut-
er:
t ex 5 timmar = 5.00
Från 10 timmar:
t ex 15 timmar = 15^
,
För att barn inte skall komma i
kontakt med diskmedel:
Fyll på diskmedel först strax före
programstarten, d v s innan
"Start/Stopp"-knappen trycks ned
och spärra luckan med barnsäker
hetsspärren.
-
-
Starta ett program före den inställda
tiden för senare start:
Programmet kan startas även om "Se
nare start" har valts och tiden för pro
gramstart inte är inne än. Gör så här:
Tryck på Start/Stopp-knappen minst
^
en sekund.
Kontrollampan för "Senare start" slock
nar och kontrollampan för "Start/Stopp"
blinkar.
Tryck på Start/Stopp-knappen.
^
Programmet startar. Kontrollampan
"Start/Stopp" lyser.
-
-
-
36
Page 37
Användning av maskinen
Fabriksinställning
Alla inställningar kan återställas till fab
riksinställningar.
Stäng av diskmaskinen med s.
^
Håll "Start/Stopp"-knappen intryckt
^
och koppla samtidigt
med s.
Håll "Start/Stopp"-knappen intryckt
minst fyra sekunder tills kon
trollampan "Start/Stopp" lyser.
Om så inte är fallet, börja om från bör
jan.
^ Tryck 12 gånger på knappen för "Se-
nare start".
Kontrollampan "Senare start" blinkar en
gång långt och två gånger kort i intervaler och i klockans display visas blinkandet "p 0" eller "p 1".
in diskmaskinen
-
Hur tidsdisplayen blinkar visar huruvida
en inställning gjorts som avviker från
fabriksinställningen.
"p 1": Alla värden är inställda på fab
–
riksinställningar.
"p 0": Minst en inställning har änd
–
rats.
Tryck på "Start/Stopp"-knappen för att
^
återställa diskmaskinen till fabriksin
ställningar.
Stäng av diskmaskinen med knappen
^
s.
-
-
-
37
Page 38
Användning av maskinen
Anpassa Automatic
Automatic-programmet kan anpassas
så att hårt fastsittande smuts avlägsnas
även när den totala mängden smuts är
liten.
Stäng av diskmaskinen med
^
s-knappen.
Håll "Start/Stopp"-knappen intryckt
^
och koppla samtidigt
med s.
Håll "Start/Stopp"-knappen intryckt
minst fyra sekunder tills kon
trollampan "Start/Stopp" lyser.
Om så inte är fallet, börja om från början.
^ Tryck fem gånger på knappen för
"Senare start".
Kontrollampan för "Senare start" blinkar
fem gånger kort i intervaller.
in diskmaskinen
-
Hur tidsindikeringen blinkar visar om
funktionen "Anpassa Automatic" är in
kopplad eller inte.
"p 1": Funktionen "Anpassa Automa
–
tic" är inkopplad.
"p 0": Funktionen "Anpassa Automa
–
tic" är frånkopplad.
Tryck på "Start/Stopp"-knappen för att
^
ändra inställningen.
Stäng av diskmaskinen med knappen
s.
-
-
-
38
Page 39
Diskmaskinen bör regelbundet ge
nomgå en grundlig kontroll (ungefär
var fjärde till var sjätte månad). På
detta sätt kan man undvika att stör
ningar och fel uppstår.
-
-
Rengöring av diskutrymmet
Diskutrymmet är till största delen själv
rengörande om man alltid använder rätt
diskmedelsdosering.
Om det ändå skulle uppstå t ex kalkoch fettavlagringar kan dessa avlägs
nas med specialrengöringsmedel (finns
att köpa hos Miele reservdelar).
-
-
Rengöring av lucka och
lucktätning
^ Torka av lucktätningen regelbundet
med en fuktig trasa för att avlägsna
matrester.
^ Avlägsna mat- och dryckesrester på
sidan av diskmaskinens lucka.
Dessa ytor hör inte till diskutrymmet
och kan därför inte nås av strålarna
från spolarmen.
Rengöring och skötsel
Rengöring av maskinens front
Använd inga rengöringsmedel
,
som innehåller ammoniak eller alko
hol!
Sådana medel kan skada ytan.
Rengör fronten med ett vårdande me
^
del för köksfronter.
Beakta skötselanvisningarna från till
verkaren av era köksmöbler.
En träpanel skall bara torkas av med
^
en fuktig trasa och därefter torkas
torr.
^ En rostfri front rengörs med en fuktig
trasa och vanligt handdiskmedel eller
med ett rengöringsmedel för rostfritt
stål som inte repar.
^ För att förhindra att ytan snabbt blir
smutsig finns det vårdande medel för
rostfria ytor, t ex Neoblank (kan köpas
hos Miele reservdelar).
-
-
-
39
Page 40
Rengöring och skötsel
Rengöring av manöverpanelen
Använd inga skur-, fönsterputs
,
eller allrengöringsmedel! På grund
av medlens sammansättning kan det
uppstå skador på ytan.
Plastpanel:
En plastpanel rengörs med fuktig
^
trasa och rengöringsmedel för plast.
Rostfri panel:
En rostfri panel rengörs med en fuktig
^
trasa och vanligt handdiskmedel eller
med ett rengöringsmedel för rostfritt
stål som inte repar.
^ För att förhindra att ytan snabbt blir
smutsig (t ex fingeravtryck) finns det
vårdande medel för rostfria ytor, t ex
Neoblank (finns att köpa hos Miele
reservdelar).
Aluminiumpanel:
^ En aluminiumpanel rengörs med en
fuktig trasa och handdiskmedel.
Rostfria och aluminiumytor samt
,
knappar kan missfärgas eller för
ändras om smuts får bita sig fast en
längre tid.
Avlägsna därför alltid smuts direkt.
Maskinens front och knappar är
känsliga för repor.
-
Aluminium är ett levande material. Be
traktelsevinkel, ljusinfall och den omgiv
ande inredningen påverkar den reflek
terande effekten och därmed maskin
ens utseende.
40
-
-
-
-
Page 41
Rengöring av silarna i
diskutrymmet
Rengöring och skötsel
Silkombinationen i botten på diskma
skinen hindrar större smutspartiklar från
att komma tillbaka i diskvattnet. Där
med kan smutspartiklarna inte hamna i
vattnets cirkulationssystem och spridas
i diskmaskinen via spolarmarna.
Diskning får inte ske utan silar!
,
Silarna kan med tiden bli igensatta av
smutspartiklar. Hur ofta beror på vilken
sorts disk man brukar diska.
Kontrollera silkombinationen regelbundet och rengör den vid behov.
^ Stäng av diskmaskinen.
-
-
Vrid greppet bakåt och lossa silkom
^
binationen a.
^ Lyft ut silkombinationen b, rensa den
från större partiklar och spola av den
under rinnande vatten. Använd en
borste vid behov.
-
41
Page 42
Rengöring och skötsel
För att rensa insidan av silen måste
locket öppnas:
^ Tryck ihop greppen i pilens riktning
a och öppna silens lock b.
^ Rengör alla delar under rinnande
vatten.
^ Tryck sedan tillbaka locket så att det
sitter fast ordentligt.
Silkombinationen skall ligga tätt mot
^
diskutrymmets botten.
^ Vrid sedan greppet bakifrån och fram
för att låsa silkombinationen.
Silkombinationen måste sättas
,
fast noggrant och spärras. Annars
kan grov smuts hamna i cirkulationssystemet och täppa till det.
42
Page 43
Rengöring och skötsel
Rengöring av spolarmarna
Det kan hända att matrester fastnar i
spolarmarnas hål. Därför bör man kon
trollera spolarmarna med jämna mellan
rum (ungefär var fjärde till var sjätte må
nad).
Stäng av diskmaskinen.
^
Avlägsna spolarmarna så här:
Dra ut besticklådan (om sådan finns).
^
Tryck upp den övre
^
de inre spärrhakarna greppar fast
och skruva sedan loss den.
spolarmen så att
Dra ut underkorgen.
^
-
-
-
^ Dra den nedre
hårt).
spolarmen uppåt (ta i
^
Tryck upp den mittersta
så att spärrhakarna greppar fast och
skruva sedan loss den b.
spolarmen a
^
Tryck in eventuella matrester i spol
armen med ett spetsigt föremål.
^
Skölj ur spolarmen väl under rinnan
de vatten.
^
Sätt tillbaka spolarmarna och se till
att de snurrar runt utan hinder när de
sitter på plats igen.
-
-
43
Page 44
Hur man klarar av mindre störningar själv
Genom att följa nedanstående anvisningar kan man avhjälpa mindre störningar
och fel utan att behöva anlita service.
Nedanstående tabeller är en hjälp för att finna orsaken till ett fel och åtgärda det.
Men beakta följande:
Reparationer får endast utföras av en fackman. Ej fackmässigt utförda re
,
parationer kan innebära allvarlig fara för användaren.
Tekniska fel
Problem Orsak Åtgärd
Kontrollampan
"Start/Stopp" blinkar
inte efter det att diskmaskinen har kopplats in
med s-knappen.
Diskmaskinen fortsätter
inte att diska.
Stickproppen är inte an
sluten.
Säkringen är trasig/har
slagit ifrån.
Säkringen är trasig/har
slagit ifrån.
Sätt in stickproppen i
uttaget.
Aktivera säkringen
(lägsta säkring, se typskylt).
Aktivera säkringen
(lägsta säkring, se typskylt).
-
44
Page 45
Hur man klarar av mindre störningar själv
Problem Orsak Åtgärd
Programförloppsindi
keringarna "Skölj
ning", "Torkning" och
"Slut" blinkar samti
digt.
I tidsdisplayen visas
felnummer FXX.
Dessutom går eventu
ellt avloppspumpen
med öppnad lucka.
-
Eventuellt har ett tek
-
niskt fel har uppstått.
-
Fel F70:
-
Waterproof-systemet
har aktiverats.
-
Stäng av diskmaskinen
–
med knappen s.
Efter några sekunder:
Koppla in diskmaskinen.
–
Välj önskat program med
–
programknappen.
Tryck på "Start/Stopp"-
–
knappen.
Blinkar lamporna på nytt före
ligger ett tekniskt fel.
Kontakta Miele service.
–
Stäng vattenkranen.
–
– Kontakta Miele service.
-
45
Page 46
Hur man klarar av mindre störningar själv
Fel i vattentillopp/vattenavlopp
Problem Orsak Åtgärd
Kontrollampan
"Tillopp/Avlopp"
blinkar och lyser
växelvis.
Diskmaskinen fort
sätter inte att diska.
Kontrollampan
"Tillopp/Avlopp"
blinkar.
I tidsdisplayen visas
felnummer FXX.
Vattenkranen är
stängd.
-
Fel F12/F13:
Vattentilloppsfel.
Fel F11:
Vattenavloppsfel.
Eventuellt finns vatten
kvar i diskutrymmet.
Öppna vattenkranen helt.
Innan störningen åtgärdas:
Stäng av diskmaskinen med
–
knappen s.
Öppna vattenkranen helt.
–
Rengör silen i vattentilloppet
–
(se avsnittet "Åtgärda fel").
– Vattentrycket (vid anslutning-
en) är lägre än 30 kPa
(0,3 bar).
Kontakta en VVS-installatör.
– Rengör silkombinationen (se
avsnittet "Rengöring och skötsel").
– Rengör avloppspumpen (se
avsnittet "Åtgärda fel").
–
Rengör backventilen (se av
snittet "Åtgärda fel").
–
Avlägsna eventuella veck eller
andra deformationer från av
loppsslangen.
-
-
46
Page 47
Hur man klarar av mindre störningar själv
Allmänna problem med diskmaskinen
Problem Orsak Åtgärd
Det finns diskmedels
rester kvar i behållaren
efter avslutad diskning.
Diskmedelsbehållarens
lock kan inte stängas.
Efter ett avslutat pro
gram finns en fuktbe
läggning på den inre
luckan och eventuellt
på de inre väggarna.
Det finns vatten kvar i
diskutrymmet efter avslutat program.
Diskmedelsbehållaren var
-
fuktig när diskmedlet fyll
des på.
Locket är igensatt av disk
medelsrester.
Detta är inget fel!
-
Torksystemet fungerar på
-
detta sätt.
Silkombinationen i diskmaskinen är igensatt.
Avloppspumpen eller
backventilen är blockerad.
Avloppsslangen har ett
veck.
Tillsätt endast diskmedel i
en torr behållare.
-
Avlägsna diskmedels
resterna.
Ingen!
Fukten dunstar efter en
kort stund.
Innan störningen åtgärdas:
– Stäng av diskmaskinen
med knappen s.
Rengör silkombinationen
(se avsnittet "Rengöring
och skötsel").
Rengör avloppspumpen
eller backventilen (se avsnittet "Åtgärda fel").
Avlägsna vecket från av
loppsslangen.
-
-
47
Page 48
Hur man klarar av mindre störningar själv
Ljud
Problem Orsak Åtgärd
Dunkande ljud i disk
maskinen
Skallrande ljud i disk
maskinen
Ett dunkande ljud i vat
tenledningen
Spolarmen slår mot disk
-
godset.
Diskgods rör sig i diskma
-
skinen.
Kan orsakas av vattenled
-
ningens dragning eller
diameter.
Avbryt programmet och
flytta om det diskgods
som hindrar spolarmen.
Avbryt programmet och
placera diskgodset stabilt.
Påverkar inte diskma
skinens funktion. Kontakta
en installatör vid behov.
-
48
Page 49
Hur man klarar av mindre störningar själv
Sköljresultatet är inte tillfredsställande
Problem Orsak Åtgärd
Disken är inte ren. Disken är inte rätt placerad i
korgarna.
För svagt program. Välj ett starkare program (se
Det handlar om hårt fastsit
tande matrester med en liten
total mängd smuts (t ex res
ter av te).
För lite diskmedel. Använd mer diskmedel eller
Spolarmarna är blockerade
av diskgods.
Silkombinationen i diskmaskinen är smutsig eller inte
riktigt isatt. Som en följd av
detta kan även spolarmarna
vara blockerade.
Backventilen är blockerad i
öppen position. Smutsvatten
rinner tillbaka in i maskinen.
Glas och bestick
känns hala, glasen
har ett blåaktigt
skimmer; belägg
ningen kan torkas
av.
För hög sköljmedelsdose
ring.
-
Följ anvisningarna i avsnittet
"Placering av disken".
avsnittet "Programöversikt").
Använd tilläggsfunktionen
"Anpassa Automatic" (se av
snittet "Tillvalsfunktioner").
-
byt produkt vid behov.
Kontrollera spolarmarna
genom att vrida dem för
hand och flytta om diskgodset vid behov.
Rengör silkombinationen
eller sätt in den korrekt.
Rengör spolarmarnas dysor
vid behov (se avsnittet "Rengöring och skötsel").
Rengör avloppspumpen eller
backventilen (se avsnittet
"Åtgärda fel").
-
Reducera doseringsmäng
den (se avsnittet "Skölj
medel").
-
-
-
49
Page 50
Hur man klarar av mindre störningar själv
Problem Orsak Åtgärd
Disken torkar inte,
fläckar på glas och
bestick.
Det är en vit beläggning på diskgodset. Glasen har
en matt hinna; beläggningen kan
torkas av.
För lite sköljmedel eller tom
sköljmedelsbehållare.
Diskgodset har plockats ur
för tidigt.
"2 i 1"- eller "3 i 1"- disk
medelsprodukter som har
för svag torkeffekt används.
Funktionen "Tab 2 i 1/3 i 1"
(om sådan finns) är inkopp
lad även om motsvarande
diskmedel inte används.
För lite sköljmedel. Öka doseringsmängden (se
Saltbehållaren är tom. Fyll på salt (se avsnittet "För-
Saltbehållarens lock är inte
riktigt fastsatt.
"2 i 1"- eller "3 i 1"- diskme
delsprodukter som inte är
lämpliga används.
Avhärdaren är för lågt pro
grammerad.
Tillsätt sköljmedel, öka dose
ringsmängden eller byt skölj
medelstyp vid nästa påfyllning
(se avsnittet "Första gången
diskmaskinen tas i drift").
Plocka ur disken senare (se
avsnittet "Användning av
maskinen").
Ställ tab-funktionen (om sådan
finns) på "Normal" och fyll på
sköljmedel.
Ställ in den använda disk
medelstypen med hjälp av
tab-funktionen (om sådan
finns) (se avsnittet "Tab-funktion").
avsnittet "Första gången diskmaskinen tas i drift").
sta gången diskmaskinen tas i
drift").
Sätt locket korrekt och förslut
det.
-
Byt diskmedel. Använd even
tuellt vanliga tabletter eller
vanligt pulverdiskmedel.
-
Programmera avhärdaren på
ett högre värde (se avsnittet
"Första gången diskmaskinen
tas i drift").
-
-
-
-
50
Page 51
Hur man klarar av mindre störningar själv
Problem Orsak Åtgärd
Glasen missfärgas
(får en brun-blå färg),
beläggningarna kan
inte torkas av.
Glasen blir matta och
missfärgas; belägg
ningarna kan inte tor
kas av
Te eller läppstift har
inte avlägsnats helt.
Plastdelar har missfärgats.
Rostfläckar har bildats på besticken.
Ämnen i diskmedlet har
lagrats.
Glasen är inte maskindisk
bara. Glasens yta förstörs.
-
-
Det valda programmet har
för låg disktemperatur.
Diskmedlet bleker inte till
räckligt.
Naturliga färgämnen från
t ex morötter, tomater eller
ketchup kan vara orsaken.
För lite diskmedel eller för
liten blekningseffekt.
Besticken är inte tillräckligt
rostfria.
Inget program har startats
efter det att salt har fyllts
på. Det har hamnat salt
rester i disken.
Saltbehållarens lock är inte
riktigt fastsatt.
Byt omedelbart diskmedel.
Ingen!
-
Köp glas som är lämpade
för diskning i maskin.
Välj ett program med högre
disktemperatur.
Byt diskmedel.
-
Använd mer diskmedel (se
avsnittet "Användning av
maskinen").
Redan missfärgat diskgods
återfår inte sin ursprungliga
färg.
Ingen!
Köp bestick som tål
maskindisk.
Starta alltid programmet
"Snabb" utan diskgods
-
efter påfyllning av salt.
Sätt locket korrekt och för
slut det.
-
51
Page 52
Åtgärda fel
Rengöring av silen i
vattentilloppet
Till skydd för vattentilloppsventilen finns
det en sil i vattenanslutningens kopp
ling. Är silen smutsig rinner det in för
lite vatten i diskmaskinen.
Vattenanslutningens plasthölje
,
innehåller en elektrisk ventil. Doppa
inte höljet i vatten!
Rekommendation
-
Vet man att det lokala vattenlednings
vattnet innehåller många icke vattenlösliga partiklar, rekommenderar vi att man
monterar in en speciell extrasil mellan
vattenkranen och säkerhetsventilens
koppling.
Denna sil kan köpas hos Mieles återförsäljare eller Miele service.
Rengör silen så här:
^ Bryt strömmen till maskinen. Stäng av
diskmaskinen och dra ut kontakten.
^
Stäng vattenkranen.
^
Skruva loss vattentilloppsventilen.
Ta ut packningen ur kopplingen.
^
^ Dra ut silen med en kombi- eller spet-
stång och rengör den.
^ Sätt tillbaka sil och tätning. Kon-
trollera att de sitter rätt.
^ Skruva fast vattentilloppsventilen på
vattenkranen. Var noga med att inte
skruva på kopplingen snett.
^ Öppna vattenkranen.
Om vatten rinner ut kan det bero på
att kopplingen inte är riktigt åtdragen
eller sitter snett.
Sätt kopplingen rätt och dra åt den
ytterligare.
52
Page 53
Rengöring av avloppspumpen
och backventilen
Om det finns vatten i diskutrymmet efter
det att ett program har avslutats har
vattnet inte pumpats ut. Detta kan bero
på att främmande föremål blockerar av
loppspumpen eller backventilen. De av
lägsnas lätt så här:
Bryt strömmen till maskinen. Stäng av
^
diskmaskinen och dra ut kontakten.
Lyft ut silkombinationen (se avsnittet
^
"Rengöring och skötsel", "Rengöring
av silarna i diskutrymmet").
^ Ös vatten ur maskinen med en skopa
eller ett litet kärl.
Åtgärda fel
-
-
Under backventilen finns avlopps
pumpen (se pil).
^ Rensa avloppspumpen från främ-
mande föremål (glassplitter kan vara
extra svåra att upptäcka). Vrid pumphjulet för hand för att kontrollera. Hjulet kan endast vridas ryckigt.
-
^
Tryck backventilens spärr inåt a.
^
Lyft ut backventilen b och skölj av
den väl under rinnande vatten.
^
Rensa backventilen från främmande
föremål.
^ Sätt tillbaka backventilen.
,
Var noggrann med att låset
snäpper fast.
53
Page 54
Miele service
Reparationer
Om ett fel inte kan åtgärdas trots anvis
ningarna i denna bruksanvisning, var
vänlig kontakta:
Närmaste återförsäljare eller
–
Miele service. Auktoriserade service
–
verkstäder kan nås på telefonnum
mer 077 077 00 20. Se även Mieles
hemsida: www.miele.se
Uppge alltid maskinmodell och mas
^
kinnummer vid kontakt med Miele
service.
Dessa uppgifter finns på typskylten
som är synlig på luckans högra sida
när luckan öppnas.
-
Programuppgradering (Update)
Genom en programuppgradering (PC =
Programm Correction) kommer Miele
service i framtiden att kunna spara ak
tualiserad elektronisk information i disk
maskinen.
Kontrollampan "PC" används av Miele
service som överföringspunkt för pro
gramuppgraderingen.
Om det uppstår nya krav på disk- och
sköljresultaten i framtiden kan diskma
skinen enkelt förses med ny program
teknik.
Anvisningar för testinstitut
I broschyren "Jämförande disktester"
erhåller man all nödvändig information
för hur maskinen skall fyllas enligt norm
och om val av program vid jämförande
disktester.
Beställ ovillkorligen de aktuella broschyrerna per e-post under:
-
-
-
-
-
54
– testinfo|miele.de
^
Vid beställning, var vänlig ange post
adress samt diskmaskinens modell
och nummer (se typskylt).
-
Page 55
Ännu effektivare användning av diskmaskinen
Extra tillbehör
För en individuell användning av diskmaskinen och för speciella inbyggnadsförut
sättningar finns extra tillbehör att köpa hos Mieles återförsäljare eller Miele service.
Beroende på modell kan vissa tillbehörsdelar tillhöra standardutrustningen.
För att... behöver man...
...diska glas med lång fot,
t ex vinglas
...diska delarna för Mieles
Cappuccinatore
...diska flaskor,
t ex nappflaskor
...diska fler bestickdelar,
t ex stekspade eller slev
...diska många glas ...en glasinsats för underkorgen
...diska stora tallrikar ...en tallrikinsats för tallrikar med en
...en glasinsats för överkorgen
...en Cappuccinatore-insats för över
korgen
...en flaskhållare
...en liten bestickkorg till underkorgen
diameter upp till:
- 33 cm
- 35 cm
-
-
55
Page 56
Programöversikt
Program Användningsområde
Automatic Sensorstyrt program
Snabb 40 °C "Snabbprogram" för lätt smutsad disk, t ex festporslin;
Fin : Sensorstyrt
EnergiSpar
Intensiv 75 °C För normalt smutsade kastruller, pannor och tillagningskärl
Fördisk För avspolning av smutsig disk, för att undvika lukt om disken sparas för disk-
1) Standardprogram för energimärkning
2) se avsnittet "Användning av maskinen, tidsdisplay"
3) beroende på modell
1)
för normalt smutsad disk
för avlägsnande av saltrester efter påfyllning av salt;
inklusive sensorstyrt
ej lämpligt för maskindisktabletter
3)
för temperaturkänsliga glas och lätt smutsat porslin;
använd 50% diskmedel
För normalt smutsad disk,
extra energibesparande program
genom den långa blötläggningstiden med låg temperatur;
inklusive sensorstyrt
med intorkade matrester.
Även för starkt smutsad disk; 120% diskmedel rekommenderas
ning vid ett senare tillfälle när maskinen är fylld
3)
GlassCare-system;
"GlassCare"-program
3)
GlassCare-system
56
Page 57
Programförlopp Förbrukning Tid
För-
disk
12
efter
behovX45 °-65 °
Huvud
disk
X
40 °
Mellan-
sköljning
12
efter
behov
XX
Klar-
sköljning
X
65 °
50 °
Programöversikt
Energi kWh Vatten tim:min
Tork
ning
Kallt
vatten
(15 °C)
X 1,0-1,5 0,65-0,8 13-22 1:39-2:34 1:24-2:08
0,75 0,22 13 0:33 0:22
Varmt
vatten
(55 °C)
Liter Kallt
vatten
(15 °C)
2)
Varmt
vatten
(55 °C)
efter
behovX37 °-48 °
X
45 °
XX
75 °
X 0,02 0,02 5 0:12 0:12
I G 2XXX-modeller (modell se typskylt) är energiförbrukningen maximalt 0,1 kWh och vattenförbruk
ningen upp till 1l högre, förutom i programmet "Fördisk".
Den tid som visas ställs in efter förutsättningarna i ert hushåll.
Angivna värden enligt EN 50242. I verkligheten kan det, på grund av avvikande förutsättningar eller
påverkan av smutssensorer, uppstå stora skillnader.
efter
behov
XX
XX
X
55 °
60 °
65 °
X 0,85-1,0 0,4-0,5 13-22 1:25-1:55 1:14-1:36
X 1,05 0,7 13 2:56 2:44
X 1,6 1,0 17 2:46 2:30
-
57
Page 58
Elanslutning
Diskmaskinen är som standard "anslut
ningsklar" för anslutning till ett godkänt,
jordat uttag.
Efter uppställning av diskma
,
skinen måste vägguttaget vara till
gängligt.
Använd av säkerhetsskäl inte en för
längningskabel (brandfara p g a
överhettning).
En skadad anslutningskabel får endast
ersättas med en speciell anslutningska
bel av samma typ (kan beställas hos
Miele service). Av säkerhetsskäl får by
tet endast utföras av en auktoriserad
fackman eller av Miele service.
Innan diskmaskinen ansluts
,
måste uppgifterna om anslutning
(säkring, spänning, frekvens) på
maskinens typskylt jämföras med
dem som gäller för elnätet på uppställningsplatsen så att dessa värden överensstämmer.
-
-
-
-
-
-
Tekniska data, se typskylten på luckans
högra sida.
,
Jordfelsbrytare rekommenderas.
58
Page 59
Vattentillopp
Vattnet i maskinen är inget
,
dricksvatten!
Diskmaskinen får anslutas till kallt
–
eller varmt vatten med en temperatur
på max 60 °C.
Vid en energisnål varmvattenbered
ning rekommenderar vi varmvatten
anslutning. På detta sätt sparar man
energikostnader och tid. Alla pro
gram diskas då med varmt vatten.
Tilloppsslangen är ca 1,5 m lång. Det
–
är möjligt att beställa en 1,5 m lång,
flexibel metallslang (kontrolltryck
14000 kPa/ 140 bar).
– För anslutning erfordras en spärrven-
til med ¾" anslutningsgänga.
– Ett återsugningsskydd erfordras inte.
Maskinen uppfyller gällande normer.
-
-
-
Vattenanslutning
! Tilloppsslangen får inte förkor-
tas eller skadas eftersom den består
av strömförande delar (se bild).
– Vattentrycket (vid anslutningen) mås-
te ligga mellan 30 och 1000 kPa (0,3
och 10 bar).
Vid ett högre vattentryck måste en
tryckreduceringsventil monteras.
59
Page 60
Vattenanslutning
Vattenavlopp
I maskinens vattenavlopp har en
–
backventil installerats, för att inte
smutsvatten från avloppsslangen
skall kunna rinna tillbaka in i diskma
skinen.
Maskinen är utrustad med en ca
–
1,5 m lång, flexibel avloppsslang (in
nerdiameter: 22 mm).
Avloppsslangen kan förlängas med
–
en förbindningsanordning och en
ytterligare slang.
Avloppsledningen får högst vara 4 m
lång och pumpens höjd får inte
överskrida 1 m!
– För anslutningen av slangen till av-
loppssystemet finns en slangklämma
bifogad.
– Slangen kan dras åt höger eller vän-
ster.
– Anslutningsstutsen för avloppslang-
en kan användas för slangar med olika diametrar. Om anslutningsstutsen
sticker ut för mycket mot avlopps
slangen måste anslutningsstutsen
förkortas. Annars kan det bli stopp i
avloppslangen.
-
Luftning av vattenavloppet
Om anslutningen för vattenavloppet lig
ger djupare än skåran för underkorgar
nas rullar i luckan måste vattenavloppet
avluftas. Annars kan vatten rinna ut ur
diskmaskinen under ett program p g a
sughäverten.
Gör så här för att lufta vattenavloppet:
Öppna diskmaskinens lucka helt.
^
Dra den nedre spolarmen uppåt.
^
^
Skär av avluftningsventilens skydd i
diskutrymmet.
-
-
–
Avloppsslangen får inte kortas av!
–
Se till att avloppslangen inte veckas
eller vrids när den installeras!
60
Page 61
Tekniska data
Diskmaskinsmodell G 1XXX G 2XXX
Höjd inbyggnadsmodell 80,5 cm
(justerbar + 6,5 cm)
Höjd inbyggnadsnisch från 80,5 cm (+ 6,5 cm) från 84,5 cm (+ 6,5 cm)
Bredd 59,8 cm 59,8 cm
Bredd inbyggnadsnisch 60 cm 60 cm
Djup
Inbyggnadsmodell 57 cm 57 cm
Vikt:
Inbyggnadsmodell
Integrerbar modell
Spänning
Anslutningseffekt se typskylten på luckans högra sida
Säkring
CE-godkänd VDE, radioavstörd VDE, radioavstörd
Vattentryck (flödestryck): 30 - 1000 kPa
Varmvattenanslutning till max 60 °C till max 60 °C
Pumphöjd max 1 m max 1 m
Pumplängd max 4 m max 4 m
Anslutningskabel ca 1,7 m ca 1,7 m
Kapacitet 12 standardkuvert 14 standardkuvert
ca 55,0 kg
ca 53,0 kg
(0,3 - 10 bar)
84,5 cm
(justerbar + 6,5 cm)
ca 57,0 kg
ca 55,0 kg
30 - 1000 kPa
(0,3 - 10 bar)
616263
Page 62
Page 63
Page 64
Med reservation för ändringar/
G1220/G1230/G1290/G1291/G2220/G2230/G2290/2291 / 4606
M.-Nr. 06 703 420 / 02
sv-SE
Loading...
