Miele E 926 User manual

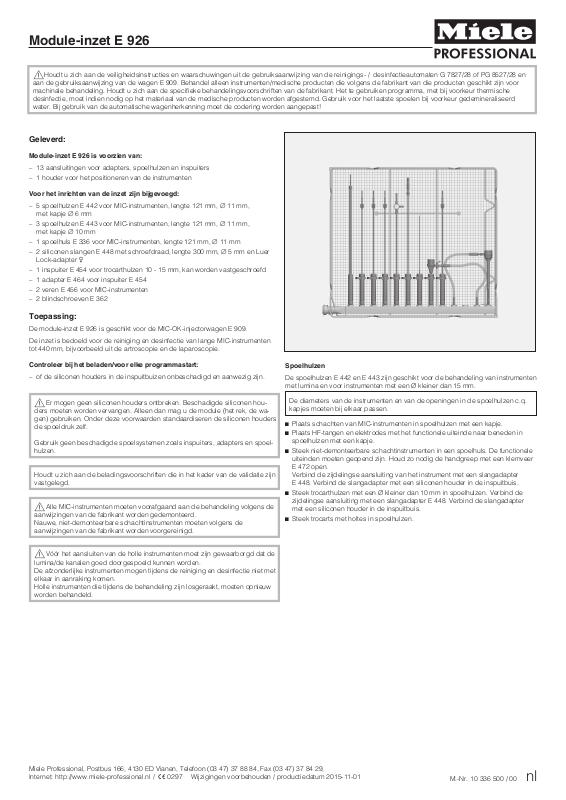

Module-inzet E 926

Houdt u zich aan de veiligheidsinstructies en waarschuwingen uit de gebruiksaanwijzing van de reinigings- / desinfectieautomaten G 7827/28 of PG 8527/28 en

,

aan de gebruiksaanwijzing van de wagen E 909. Behandel alleen instrumenten/medische producten die volgens de fabrikant van die producten geschikt zijn voor
machinale behandeling. Houdt u zich aan de specifieke behandelingsvoorschriften van de fabrikant. Het te gebruiken programma, met bij voorkeur thermische
desinfectie, moet indien nodig op het materiaal van de medische producten worden afgestemd. Gebruik voor het laatste spoelen bij voorkeur gedemineraliseerd
water. Bij gebruik van de automatische wagenherkenning moet de codering worden aangepast!

Geleverd:

Module-inzet E 926 is voorzien van:

13 aansluitingen voor adapters, spoelhulzen en inspuiters

–

1 houder voor het positioneren van de instrumenten

–

Voor het inrichten van de inzet zijn bijgevoegd:

5 spoelhulzen E 442 voor MIC-instrumenten, lengte 121 mm, C 11 mm,

–

met kapje C 6mm
3 spoelhulzen E 443 voor MIC-instrumenten, lengte 121 mm, C 11 mm,

–

met kapje C 10 mm
1 spoelhuls E 336 voor MIC-instrumenten, lengte 121 mm, C 11 mm

–

2 siliconen slangen E 448 met schroefdraad, lengte 300 mm, C 5 mm en Luer

–

Lock-adapter ]
1 inspuiter E 454 voor trocarthulzen 10 - 15 mm, kan worden vastgeschroefd

–

1 adapter E 464 voor inspuiter E 454

–

2 veren E 456 voor MIC-instrumenten

–

2 blindschroeven E 362

–

Toepassing:

De module-inzet E 926 is geschikt voor de MIC-OK-injectorwagen E 909.

De inzet is bedoeld voor de reiniging en desinfectie van lange MIC-instrumenten
tot 440 mm, bijvoorbeeld uit de artroscopie en de laparoscopie.

Controleer bij het beladen/voor elke programmastart:

– of de siliconen houders in de inspuitbuizen onbeschadigd en aanwezig zijn.

,

Er mogen geen siliconen houders ontbreken. Beschadigde siliconen hou­ders moeten worden vervangen. Alleen dan mag u de module (het rek, de wa­gen) gebruiken. Onder deze voorwaarden standaardiseren de siliconen houders
de spoeldruk zelf.

Gebruik geen beschadigde spoelsystemen zoals inspuiters, adapters en spoel
hulzen.

Houdt u zich aan de beladingsvoorschriften die in het kader van de validatie zijn
vastgelegd.

,

Alle MIC-instrumenten moeten voorafgaand aan de behandeling volgens de
aanwijzingen van de fabrikant worden gedemonteerd.
Nauwe, niet-demonteerbare schachtinstrumenten moeten volgens de
aanwijzingen van de fabrikant worden voorgereinigd.

Spoelhulzen

De spoelhulzen E 442 en E 443 zijn geschikt voor de behandeling van instrumenten
met lumina en voor instrumenten met een Ø kleiner dan 15 mm.

De diameters van de instrumenten en van de openingen in de spoelhulzen c.q.
kapjes moeten bij elkaar passen.

^ Plaats schachten van MIC-instrumenten in spoelhulzen met een kapje.
^ Plaats HF-tangen en elektrodes met het functionele uiteinde naar beneden in

-

spoelhulzen met een kapje.

^

Steek niet-demonteerbare schachtinstrumenten in een spoelhuls. De functionele
uiteinden moeten geopend zijn. Houd zo nodig de handgreep met een klemveer
E 472 open.
Verbind de zijdelingse aansluiting van het instrument met een slangadapter
E 448. Verbind de slangadapter met een siliconen houder in de inspuitbuis.

^

Steek trocarthulzen met een Ø kleiner dan 10 mm in spoelhulzen. Verbind de
zijdelingse aansluiting met een slangadapter E 448. Verbind de slangadapter
met een siliconen houder in de inspuitbuis.

^

Steek trocarts met holtes in spoelhulzen.

,

Vóór het aansluiten van de holle instrumenten moet zijn gewaarborgd dat de
lumina/de kanalen goed doorgespoeld kunnen worden.
De afzonderlijke instrumenten mogen tijdens de reiniging en desinfectie niet met
elkaar in aanraking komen.
Holle instrumenten die tijdens de behandeling zijn losgeraakt, moeten opnieuw
worden behandeld.

Miele Professional, Postbus 166, 4130 ED Vianen, Telefoon (03 47) 37 88 84, Fax [phone],
Internet: http://www.miele-professional.nl / ! 0297 Wijzigingen voorbehouden / productiedatum 2015-11-01

M.-Nr. 10 336 500 / 00 nl

Module-inzet E 926

Trocarthulzen Ø 10 - 20 mm

Demonteer de trocarthulzen.

^

Behandel de kleine onderdelen in een afsluitbare
zeefschaal.

Steek trocarthulzen met een Ø 10 - 15 mm op een

^

inspuiter E 454.
Gebruik voor trocarthulzen met een Ø 15 - 20 mm

^

de inspuitercombinatie E 464 en E 454.
Positioneer de trocarthuls met de klemveer zo dat

^

het water de kritische delen via de zijdelingse
openingen van de inspuiter bereikt.

Verbind de zijdelingse aansluiting van de

^

trocarthuls met een slangadapter E 448.
Steek de slangadapter in een siliconen houder.

^

Steek het klepventiel op een inspuiter E 454 voor

^

trocarthulzen of een E 453 met klem (niet
bijgeleverd).

Positioneer het klepventiel met de klemveer of de

^

klem zo dat het water de kritische delen via de
zijdelingse openingen van de inspuiter bereikt.

Handgrepen

^

Steek gecontamineerde handgrepen op een
inspuiter, bijvoorbeeld E 452 (niet bijgeleverd).

Veres-canules

^

Demonteer de veres-canules.

^

Plaats het buitenste gedeelte van de veres-canule
op een inspuiter E 453 met klemveer E 472 (niet
bijgeleverd).

^

Schroef het binnenste gedeelte van de veres­canule in een Luer-Lock-adapter \. Het kraantje
moet open zijn.

Kleine onderdelen

^

Leg kleine onderdelen, zoals dichtingen en
kraantjes, in de afsluitbare zeefschaal E 451 (niet
bijgeleverd).

^

Plaats de afgesloten zeefschaal op het bovenste
niveau in de wagen.

Optieken

,

Om mechanische beschadigingen te
voorkomen, mogen optieken alleen worden
behandeld in inzetten van de fabrikant van de
optieken of in de speciale inzet E 460.

^

Plaats de inzet met de optieken op het bovenste
niveau van de wagen E 909.

Werkeinden

Werkeinden kunt u in de inzet E 908/1 behandelen
(niet bijgeleverd).
Bij de inzet hoort een aparte gebruiksaanwijzing.

^

Hang de inzet in de module-inzet (bovenste rand).
