Miele E 755 User manual

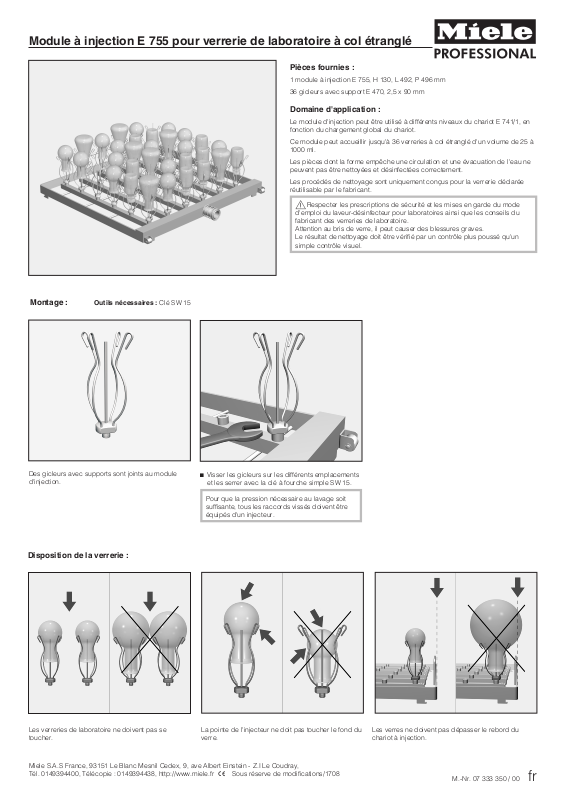

Module à injection E 755 pour verrerie de laboratoire à col étranglé

Pièces fournies :

1 module à injection E 755, H 130, L 492, P 496 mm

36 gicleurs avec support E 470, 2,5 x 90 mm

Domaine d'application :

Le module d'injection peut être utilisé à différents niveaux du chariot E 741/1, en
fonction du chargement global du chariot.

Ce module peut accueillir jusqu'à 36 verreries à col étranglé d'un volume de 25 à
1000 ml.

Les pièces dont la forme empêche une circulation et une évacuation de l'eau ne
peuvent pas être nettoyées et désinfectées correctement.

Les procédés de nettoyage sont uniquement conçus pour la verrerie déclarée
réutilisable par le fabricant.

Respecter les prescriptions de sécurité et les mises en garde du mode

,

d'emploi du laveur-désinfecteur pour laboratoires ainsi que les conseils du
fabricant des verreries de laboratoire.
Attention au bris de verre, il peut causer des blessures graves.
Le résultat de nettoyage doit être vérifié par un contrôle plus poussé qu'un
simple contrôle visuel.

Montage :

Des gicleurs avec supports sont joints au module
d'injection.

Outils nécessaires : Clé SW 15

^

Visser les gicleurs sur les différents emplacements
et les serrer avec la clé à fourche simple SW 15.

Disposition de la verrerie :

Pour que la pression nécessaire au lavage soit
suffisante, tous les raccords vissés doivent être
équipés d'un injecteur.

Les verreries de laboratoire ne doivent pas se
toucher.

Miele S.A.S France, 93151 Le Blanc Mesnil Cedex, 9, ave Albert Einstein - Z.I Le Coudray,
Tél. [phone], Télécopie : 0149394438, http://www.miele.fr ! Sous réserve de modifications/1708

La pointe de l'injecteur ne doit pas toucher le fond du
verre.

Les verres ne doivent pas dépasser le rebord du
chariot à injection.

M.-Nr. 07 333 350 / 00 fr

Modulo iniettore E 755 per vetreria a collo stretto

Dotazione:

1 modulo iniettore E 755 (H 130, L 492, P 496 mm)

36 ugelli con supporto E 470, 2,5 x 90 mm

Applicazioni:

Il modulo iniettore può essere utilizzato su ripiani diversi del carrello E 741/1, a
seconda di come viene caricato il carrello.

Con il modulo è possibile trattare fino a 36 oggetti in vetro a collo stretto con
volume da 25 a 100 ml.

Vetreria da laboratorio costruita in maniera tale da non consentire un lavaggio
adeguato può non risultare sufficientemente pulita.

Il trattamento in macchina è adatto soltanto per vetreria dichiarata idonea al
riutilizzo da parte del produttore.

Rispettare assolutamente le indicazioni di sicurezza e le avvertenze

,

riportate nelle istruzioni d'uso del termodisinfettore per vetreria di laboratorio
nonché le indicazioni del produttore della vetreria.
Se durante il trattamento i vetri si rompono, possono essere causa di
pericolose ferite.
Se necessario, verificare il risultato del trattamento anche con altri metodi, oltre
al controllo a vista.

Montaggio:

Al modulo sono allegati gli ugellli iniettori con
supporti.

Attrezzi necessari: chiave a forcella di ampiezza 15

^

Avvitare gli ugelli iniettori sulle singole posizioni e
fissarli con la chiave a forcella di ampiezza 15.

Disposizione della vetreria:

Per creare la pressione necessaria per il
risciacquo tutti gli attacchi devono essere dotati di
un ugello.

I singoli pezzi non devono toccarsi.

Miele Italia S.r.l.
Internet: http://www.miele-professional.it / ! Salvo modifiche / 1808

La punta dell'ugello iniettore non deve toccare il
fondo dell'oggetto.

I pezzi non devono sporgere dal bordo del carrello a
iniezione.

M.-Nr. 07 333 350 / 00 it
