Miele E 746 Operating instructions

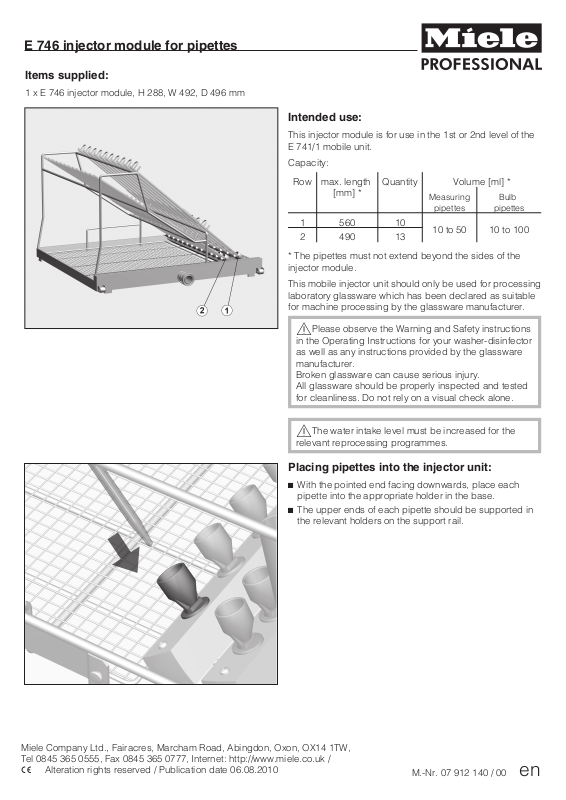

E 746 injector module for pipettes

Items supplied:

1 x E 746 injector module, H 288, W 492, D 496 mm

Intended use:

This injector module is for use in the 1st or 2nd level of the
E 741/1 mobile unit.

Capacity:

Row max. length

[mm] *

1 560 10

2 490 13

* The pipettes must not extend beyond the sides of the
injector module.

This mobile injector unit should only be used for processing
laboratory glassware which has been declared as suitable
for machine processing by the glassware manufacturer.

Please observe the Warning and Safety instructions

,

in the Operating Instructions for your washer-disinfector
as well as any instructions provided by the glassware
manufacturer.
Broken glassware can cause serious injury.
All glassware should be properly inspected and tested
for cleanliness. Do not rely on a visual check alone.

,

The water intake level must be increased for the

relevant reprocessing programmes.

Quantity Volume [ml] *

Measuring

pipettes

10 to 50 10 to 100

Bulb

pipettes

Placing pipettes into the injector unit:

^

With the pointed end facing downwards, place each
pipette into the appropriate holder in the base.

^

The upper ends of each pipette should be supported in
the relevant holders on the support rail.

Miele Company Ltd., Fairacres, Marcham Road, Abingdon, Oxon, OX14 1TW,
Tel [phone], Fax [phone], Internet: http://www.miele.co.uk /
! Alteration rights reserved / Publication date 06.08.2010

M.-Nr. 07 912 140 / 00 en

Injectormodule E 746 voor pipetten

Geleverd:

1 injectormodule E 746, H 288, B 492, D 496 mm

Bestemming:

De injectormodule wordt op het eerste of tweede niveau
van de modulewagen E 741/1 geplaatst.

Capaciteit:

Rij Max. lengte

[mm] *

1 560 10

2 490 13

* De pipetten mogen niet aan de zijkant van de injector
module uitsteken.

De machinale behandeling is alleen bedoeld voor
laboratoriumspoelgoed dat daarvoor door de fabrikant is
vrijgegeven.

Houdt u zich aan de veiligheidsinstructies en waar

,

schuwingen met betrekking tot laboratoriumspoelgoed,
zoals vermeld in de gebruiksaanwijzing van de auto­maat, alsmede aan de voorschriften van de fabrikant
van het spoelgoed.
Glasbreuk tijdens de behandeling kan gevaarlijke ver­wondingen tot gevolg hebben.
Het behandelingsresultaat moet worden gecontroleerd.
Een visuele inspectie is niet altijd voldoende!

,

Voor de gebruikte programma's adviseert Miele de

toegevoerde waterhoeveelheid te vergroten.

Aantal Volume [ml] *

Meetpipetten Volpipetten

10 tot 50 10 tot 100

-

-

Pipetten inruimen:

^

Plaats de pipetten met de punt naar beneden in een
trechtertje.

^

Plaats het bovenste uiteinde van de pipetten in de
betreffende houders.

Miele Professional, Postbus 166, 4130 ED Vianen, Telefoon (03 47) 37 88 83, Fax [phone],
Internet: http://www.miele-professional.nl / ! Wijzigingen voorbehouden / productiedatum 03.08.2010

M.-Nr. 07 912 140 / 00 nl
