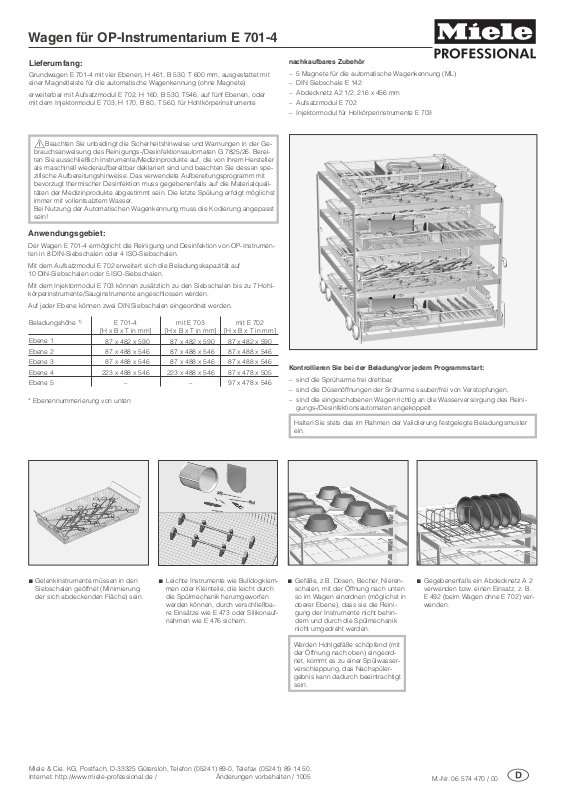

Wagen für OP-Instrumentarium E 701-4

Lieferumfang:

Grundwagen E 701-4 mit vier Ebenen, H 461, B 530, T 600 mm, ausgestattet mit einer Magnetleiste für die automatische Wagenkennung (ohne Magnete)

erweiterbar mit Aufsatzmodul E 702, H 160, B 530, T546, auf fünf Ebenen, oder mit dem Injektormodul E 703, H 170, B 80, T 560, für Hohlkörperinstrumente

Beachten Sie unbedingt die Sicherheitshinweise und Warnungen in der Ge

brauchsanweisung des Reinigungs-/Desinfektionsautomaten G 7825/26. Berei ten Sie ausschließlich Instrumente/Medizinprodukte auf, die von ihrem Hersteller als maschinell wiederaufbereitbar deklariert sind und beachten Sie dessen spe zifische Aufbereitungshinweise. Das verwendete Aufbereitungsprogramm mit bevorzugt thermischer Desinfektion muss gegebenenfalls auf die Materialquali täten der Medizinprodukte abgestimmt sein. Die letzte Spülung erfolgt möglichst immer mit vollentsalztem Wasser. Bei Nutzung der Automatischen Wagenkennung muss die Kodierung angepasst sein!

Anwendungsgebiet:

Der Wagen E 701-4 ermöglicht die Reinigung und Desinfektion von OP-Instrumen ten in 8 DIN-Siebschalen oder 4 ISO-Siebschalen.

nachkaufbares Zubehör

5 Magnete für die automatische Wagenkennung (ML)

–

DIN Siebschale E 142

–

Abdecknetz A2 1/2, 216 x 456 mm

–

Aufsatzmodul E 702

–

Injektormodul für Holkörperinstrumente E 703

–

Mit dem Aufsatzmodul E 702 erweitert sich die Beladungskapazität auf 10 DIN-Siebschalen oder 5 ISO-Siebschalen.

Mit dem Injektormodul E 703 können zusätzlich zu den Siebschalen bis zu 7 Hohl körperinstrumente/Sauginstrumente angeschlossen werden.

Auf jeder Ebene können zwei DIN Siebschalen eingeordnet werden.

Beladungshöhe

Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5

* Ebenennummerierung von unten

E 701-4

[H x B x T in mm]

87 x 482 x 590 87 x 482 x 590 87 x 482 x 590 87 x 488 x 546 87 x 488 x 546 87 x 488 x 546 87 x 488 x 546 87 x 488 x 546 87 x 488 x 546

223 x 488 x 546 223 x 488 x 546 87 x 478 x 505

– – 97 x 478 x 546

mit E 703

[H x B x T in mm]

mit E 702

[H x B x T in mm]

Kontrollieren Sie bei der Beladung/vor jedem Programmstart:

– sind die Sprüharme frei drehbar, – sind die Düsenöffnungen der Srüharme sauber/frei von Verstopfungen, – sind die eingeschobenen Wagen richtig an die Wasserversorgung des Reini-

gungs-/Desinfektionsautomaten angekoppelt.

Halten Sie stets das im Rahmen der Validierung festgelegte Beladungsmuster ein.

Gelenkinstrumente müssen in den Siebschalen geöffnet (Minimierung der sich abdeckenden Fläche) sein.

Miele & Cie. KG, Postfach, D-33325 Gütersloh, Telefon (05241) 89-0, Telefax (05241) 89 14 50, Internet: http://www.miele-professional.de / Änderungen vorbehalten / 1005

Leichte Instrumente wie Bulldogklem men oder Kleinteile, die leicht durch die Spülmechanik herumgeworfen werden können, durch verschließba re Einsätze wie E 473 oder Silikonauf nahmen wie E 476 sichern.

Gefäße, z.B. Dosen, Becher, Nieren schalen, mit der Öffnung nach unten so im Wagen einordnen (möglichst in

oberer Ebene), dass sie die Reini

gung der Instrumente nicht behin dern und durch die Spülmechanik nicht umgedreht werden.

Werden Hohlgefäße schöpfend (mit der Öffnung nach oben) eingeord net, kommt es zu einer Spülwasser verschleppung, das Nachspüler gebnis kann dadurch beeintrachtigt sein.

Gegebenenfalls ein Abdecknetz A 2 verwenden bzw. einen Einsatz, z. B. E 492 (beim Wagen ohne E 702) ver

wenden.

M.-Nr. 06 574 470 / 00
