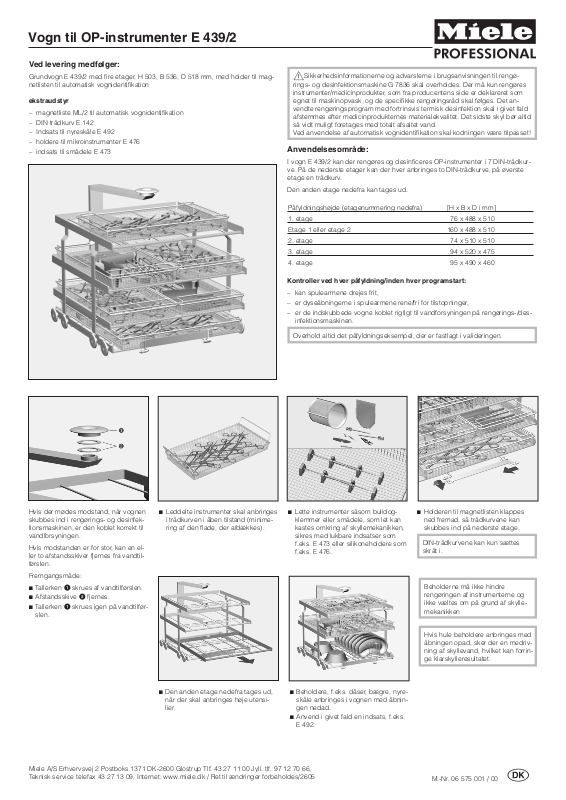

Miele E 439/2 User manual [no]

Vogn til OP-instrumenter E 439/2

Ved levering medfølger:

Grundvogn E 439/2 med fire etager, H 503, B 536, D 518 mm, med holder til mag
netlisten til automatisk vognidentifikation

ekstraudstyr

magnetliste ML/2 til automatisk vognidentifikation

–

DIN trådkurv E 142

–

Indsats til nyreskåle E 492

–

holdere til mikroinstrumenter E 476

–

indsats til smådele E 473

–

Sikkerhedsinformationerne og advarslerne i brugsanvisningen til rengø

-

,

rings- og desinfektionsmaskine G 7836 skal overholdes. Der må kun rengøres
instrumenter/medicinprodukter, som fra producentens side er deklareret som
egnet til maskinopvask, og de specifikke rengøringsråd skal følges. Det an
vendte rengøringsprogram med fortrinsvis termisk desinfektion skal i givet fald
afstemmes efter medicinprodukternes materialekvalitet. Det sidste skyl bør altid
så vidt muligt foretages med totalt afsaltet vand.
Ved anvendelse af automatisk vognidentifikation skal kodningen være tilpasset!

Anvendelsesområde:

I vogn E 439/2 kan der rengøres og desinficeres OP-instrumenter i 7 DIN-trådkur
ve. På de nederste etager kan der hver anbringes to DIN-trådkurve, på øverste
etage en trådkurv.

Den anden etage nedefra kan tages ud.

Påfyldningshøjde (etagenummering nedefra) [H x B x D i mm]

1. etage
Etage 1 eller etage 2

2. etage

3. etage

4. etage

76 x 488 x 510

160 x 488 x 510

74 x 510 x 510
94 x 520 x 475
95 x 490 x 460

-

-

-

Kontroller ved hver påfyldning/inden hver programstart:

kan spulearmene drejes frit,

–

er dyseåbningerne i spulearmene rene/fri for tilstopninger,

–

er de indskubbede vogne koblet rigtigt til vandforsyningen på rengørings-/des

–

infektionsmaskinen.

Overhold altid det påfyldningseksempel, der er fastlagt i valideringen.

-

Hvis der mødes modstand, når vognen
skubbes ind i rengørings- og desinfek
tionsmaskinen, er den koblet korrekt til
vandforsyningen.

Hvis modstanden er for stor, kan en el
ler to afstandsskiver fjernes fra vandtil
førslen.

Fremgangsmåde:

^

Tallerken A skrues af vandtilførslen.

^

Afstandsskive B fjernes.

^

Tallerken A skrues igen på vandtilfør
slen.

^

Leddelte instrumenter skal anbringes

-

-

-

i trådkurven i åben tilstand (minime
ring af den flade, der afdækkes).

-

^

Den anden etage nedefra tages ud,
når der skal anbringes høje utensi
lier.

-

^

Lette instrumenter såsom bulldog

-

klemmer eller smådele, som let kan
kastes omkring af skyllemekanikken,
sikres med lukbare indsatser som
f.eks. E 473 eller silikoneholdere som
f.eks. E 476.

^

Beholdere, f.eks. dåser, bægre, nyre
skåle anbringes i vognen med åbnin
gen nedad.

^

Anvend i givet fald en indsats, f.eks.
E 492.

-

^

Holderen til magnetlisten klappes
ned fremad, så trådkurvene kan
skubbes ind på nederste etage.

DIN-trådkurvene kan kun sættes
skråt i.

Beholderne må ikke hindre
rengøringen af instrumenterne og
ikke væltes om på grund af skylle
mekanikken

Hvis hule beholdere anbringes med
åbningen opad, sker der en medriv
ning af skyllevand, hvilket kan forrin
ge klarskylleresultatet.

-

-

-

-

-

Miele A/S Erhvervsvej 2 Postboks 1371 DK-2600 Glostrup Tlf. 43 27 11 00 Jyll. tlf. 97 12 70 66,
Teknisk service telefax 43 27 13 09, Internet: www.miele.dk / Ret til ændringer forbeholdes/2605

M.-Nr. 06 575 001 / 00

j

Vogn for OP-instrumenter E 439/2, G 7836

Standardlevering:

Grunnvogn E 439/2 med 4 nivåer, H 503, B 536, D 518 mm, med holder for mag
netlist for automatisk vogngjenkjenning

Tilleggsutstyr

Magnetlist ML/2 for automatisk vogngjenkjenning

–

E 142 DIN-instrumentrist

–

E 492 innsats for pussbekken

–

E 476 holdere for mikroinstrumenter

–

E 473 innsats for smådeler

–

­Kapitlet ”Sikkerhetsregler og advarsler” i bruksanvisningen for Rengjørings-

,

og desinfeksjonsautomat G 7836 må absolutt følges. Klargjør bare instru
menter/medisinprodukter, som av produsenten er deklarert som mulig å klar
gjøre for gjenbruk maskinelt, og følg produsentens anvisninger for klargjøring.
Klargjøringsprogrammet hvor termisk desinfeksjon foretrekkes, må eventuelt av
stemmes til materialkvaliteten på medisinproduktene. Den siste skyllingen skal
helst skje med demineralisert vann. Ved bruk av automatisk vogngjenkjenning
må kodingen være tilpasset!

Anvendelsesområde:

Vognen E 439/2 muliggjør rengjøring og desinfeksjon av OP-instrumenter i
7 DIN-instrumentrister. I nivå 1, 2 og 3 kan det i hvert nivå plasseres 2 DIN instru
mentrister, i nivå 4 kan 1 instrumentrist plasseres.

Nivå 2 nedenfra kan tas ut.

Plasseringshøyde (nivånummerering nedenfra) [H x B x D i mm]
Nivå 1
Nivå 1 uten nivå 2
Nivå 2
Nivå 3
Nivå 4

76 x 488 x 510

160 x 488 x 510

74 x 510 x 510
94 x 520 x 475
95 x 490 x 460

-

-

-

-

Kontroller ved plasseringen/før hver programstart:

kan spylearmene rotere fritt,

–

er dyseåpningene i spylearmene rene/uten tilstoppinger,

–

er de vognene som er skjøvet inn riktig koblet til rengjørings-/desinfeksjonsauto

–

matens vannforsyning.

Overhold alltid det plasseringsmønsteret som er fastsatt innenfor valideringen.

-

Påse at vannforbindelsen fra vognen til
taket i maskinen er riktig justert.

Hvis motstanden er for stor, kan 1 eller
2 avstandsskiver fjernes fra vanntilfør
selen.

Gå frem slik:

^

Skru platen A av vanntilførselen.

^

Fjern avstandsskiven B.

^

Skru platen A på vanntilførselen
igjen.

-

^

Leddete instrumenter skal være åpne
i instrumentristene.

^

Ta ut nivå 2 nedenfra for å plassere
høye utensiler.

^

Lette instrumenter, f.eks. bulldog
klemmer eller smådeler som lett kan
bli kastet rundt under vaskingen, kan
sikres med innsatser med lokk, f.eks.
E 473/1 eller silikonholdere, f.eks.
E 476.

^

Boller, pussbekken skal plasseres
med åpningene ned.

^

Bruk evt. en innsats, f.eks. E 492.

-

^

Fell ned magnetlistens holder for å
skyve instrumentrister inn i nivå 1.

DIN instrumentrister kan bare plas
seres på tvers i nivå 1 og 4.

Boller, pussbekken må ikke hindre
rengjøringen av instrumentene, og
må ikke bli snudd under vaskingen.

Hvis boller og pussbekken blir plas
sert med åpningene oppover, vil
dette påvirke vaskevannets beve
gelse i maskinen og etterskyllings
resultatet kan bli dårligere.

-

-

-

-

Miele AS, Løxaveien 13, N-1351 RUD, Postboks 183, N-1309 RUD, Telefon [phone],
Telefax 67 17 31 10, Internett: www.miele.no / Rett til endringer forbeholdes / 2605

M.-Nr. 06 575 001 / 00

N
