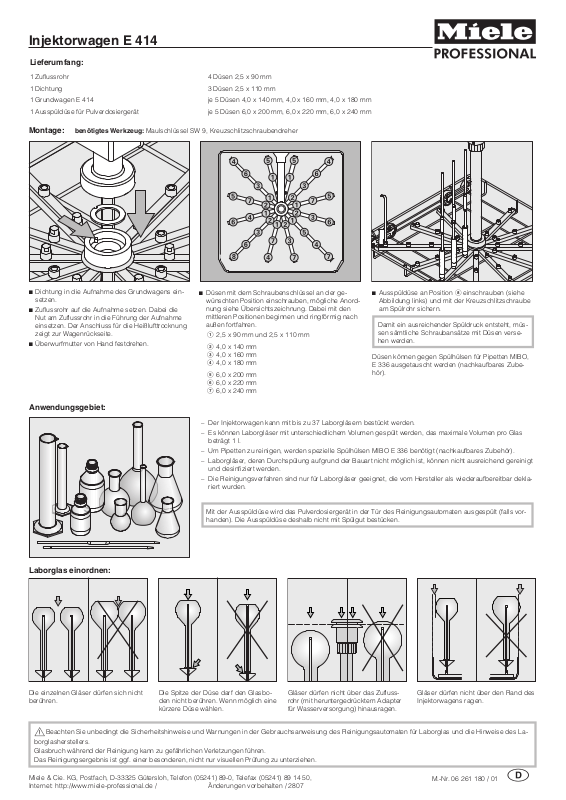

Injektorwagen E 414

Lieferumfang:

1 Zuflussrohr 4 Düsen 2,5 x 90 mm 1 Dichtung 3 Düsen 2,5 x 110 mm 1 Grundwagen E 414 je 5 Düsen 4,0 x 140 mm, 4,0 x 160 mm, 4,0 x 180 mm 1 Ausspüldüse für Pulverdosiergerät je 5 Düsen 6,0 x 200 mm, 6,0 x 220 mm, 6,0 x 240 mm

Montage:

Dichtung in die Aufnahme des Grundwagens ein

setzen. Zuflussrohr auf die Aufnahme setzen. Dabei die

Nut am Zuflussrohr in die Führung der Aufnahme einsetzen. Der Anschluss für die Heißlufttrocknung zeigt zur Wagenrückseite.

Überwurfmutter von Hand festdrehen.

benötigtes Werkzeug: Maulschlüssel SW 9, Kreuzschlitzschraubendreher

Düsen mit dem Schraubenschlüssel an der ge

wünschten Position einschrauben, mögliche Anord nung siehe Übersichtszeichnung. Dabei mit den mittleren Positionen beginnen und ringförmig nach außen fortfahren.

a 2,5 x 90 mm und 2,5 x 110 mm b 4,0 x 140 mm

c 4,0 x 160 mm d 4,0 x 180 mm

e 6,0 x 200 mm f 6,0 x 220 mm g 6,0 x 240 mm

Ausspüldüse an Position h einschrauben (siehe

Abbildung links) und mit der Kreuzschlitzschraube am Spülrohr sichern.

Damit ein ausreichender Spüldruck entsteht, müs sen sämtliche Schraubansätze mit Düsen verse hen werden.

Düsen können gegen Spülhülsen für Pipetten MIBO, E 336 ausgetauscht werden (nachkaufbares Zubehör).

Anwendungsgebiet:

Laborglas einordnen:

– Der Injektorwagen kann mit bis zu 37 Laborgläsern bestückt werden. – Es können Laborgläser mit unterschiedlichem Volumen gespült werden, das maximale Volumen pro Glas

beträgt 1 l.

–

Um Pipetten zu reinigen, werden spezielle Spülhülsen MIBO E 336 benötigt (nachkaufbares Zubehör).

–

Laborgläser, deren Durchspülung aufgrund der Bauart nicht möglich ist, können nicht ausreichend gereinigt und desinfiziert werden.

–

Die Reinigungsverfahren sind nur für Laborgläser geeignet, die vom Hersteller als wiederaufbereitbar dekla riert wurden.

Mit der Ausspüldüse wird das Pulverdosiergerät in der Tür des Reinigungsautomaten ausgespült (falls vor handen). Die Ausspüldüse deshalb nicht mit Spülgut bestücken.

Gläser dürfen nicht über das Zufluss

Die einzelnen Gläser dürfen sich nicht berühren.

Beachten Sie unbedingt die Sicherheitshinweise und Warnungen in der Gebrauchsanweisung des Reinigungsautomaten für Laborglas und die Hinweise des La borglasherstellers. Glasbruch während der Reinigung kann zu gefährlichen Verletzungen führen. Das Reinigungsergebnis ist ggf. einer besonderen, nicht nur visuellen Prüfung zu unterziehen.

Miele & Cie. KG, Postfach, D-33325 Gütersloh, Telefon (05241) 89-0, Telefax (05241) 89 14 50, Internet: http://www.miele-professional.de / Änderungen vorbehalten / 2807

Die Spitze der Düse darf den Glasbo den nicht berühren. Wenn möglich eine kürzere Düse wählen.

rohr (mit heruntergedrücktem Adapter für Wasserversorgung) hinausragen.

Gläser dürfen nicht über den Rand des Injektorwagens ragen.

M.-Nr. 06 261 180 / 01
