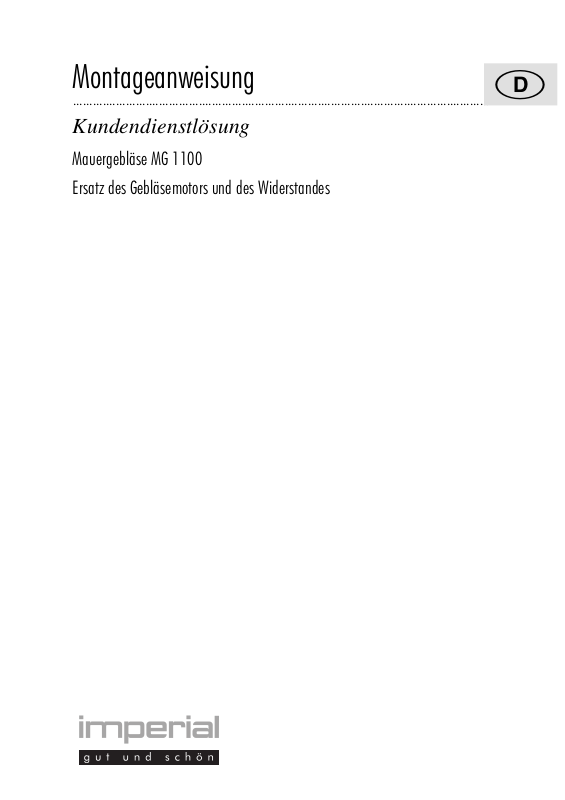

Mauergebläse MG 1100
Ersatz des Gebläsemotors und des Widerstandes
P
Inhalt
Inhalt
I. Umbau der Version,
bei der der Anschlußraum hinter der Gebläseschnecke liegt
(bis Dezember 1996)Seite 3
II. Umbau der Version,
bei der der Anschlußraum hinter dem Luftleitblech liegt
(ab Dezember 1996)Seite 6
2
Kundendienstlösung MG 1100
Kundendienstlösung MG 1100
Ersatz des Gebläsemotors
und des Widerstandes
I. Umbau der Version, bei der
der Anschlußraum hinter
der Gebläseschnecke liegt
(bis Dez. ’96)
– Die 6 Schrauben an der Frontseite
lösen und die Edelstahlfrontblende
abnehmen.
– Auf der Rückseite der Gebläse-
schnecke den Eingriffschutz entfernen.
– Die Drähte an den Anschlußklem-
men C und die Zugentlastung D lö-
sen.
– Die 4 Schrauben E lösen und den
Motor herausnehmen.
– Neuen Motor in die Gebläse-
schnecke montieren, das Kabel verlegen, sichern und an den Klemmen
C anschließen. Den Eingriffschutz an
der Rückseite wieder montieren.
– Die 3 Schrauben B lösen und die Ge-
bläseschnecke etwas herausziehen.
– Die Steckverbindung A abziehen,
bzw. die Kabel lösen, und die Geblä-
seschnecke demontieren.
3
Kundendienstlösung MG 1100
Vor dem Wiedereinbau der Gebläseschnecke wird der Widerstand ersetzt.
– Die Schrauben F lösen und die
Schutzabdeckung G des Anschluß-
raumes entfernen.
– Den Widerstand aus dem Halter
nehmen.
– Den Widerstandshalter J mit einem
Seitenschneider entfernen.
– Den neuen Widerstand mit der
beiliegenden Halterung in der gezeigten Position in die Schutzabdeckung montieren.
– Die 4 Drähte gemäß Schaltplan am
Widerstand anschließen, und die
Schutzabdeckung wieder einbauen.
– Die Anschlußdrähte am Widerstand
H abziehen.
4
– Die Gebläseschnecke wieder einbau-
en und anschließen.
– Elektrische Prüfung gemäß VDE-Vor-
schrift 0701 durchführen.
– Die Edelstahlfrontblende montieren.
Neuen Motor in die Gebläseschnecke montieren, das Kabel verlegen, sichern undan den Klemmen C anschließen. Den Eingriffschutz an der Rückseite wieder mon-tieren
Ersatz des Gebläsemotors
und des Widerstandes
II. Umbau der Version, bei der
der Anschlußraum hinter dem
Luftleitblech liegt (ab Dez. ’96)
– Die 6 Schrauben an der Frontseite
lösen und die Edelstahlfrontblende
abnehmen.
Kundendienstlösung MG 1100
– Die 4 Anschlußdrähte des Gebläse-
motors an den Klemmen C und die
Zugentlastung D lösen.
– Die 6 Schrauben E lösen und die
Gebläseschnecke ausbauen.
– Das Luftleitblech A ausbauen,
dazu die 2 Schrauben B lösen.
– Die beiden Zugentlastungen F an
der Gebläseschnecke entfernen und
das Kabel aus den Durchführungen
ziehen.
– Die 4 Schrauben G lösen und den
Gebläsemotor aus der Gebläseschnecke nehmen.
5
Kundendienstlösung MG 1100
7. Den neuen Gebläsemotor in die Geblä-seschnecke montieren und das Kabel ver-legen und sichern.
– Den neuen Gebläsemotor in die
Gebläseschnecke montieren und
das Kabel verlegen und sichern.
Vor dem Wiedereinbau der Gebläseschnecke wird der Widerstand ersetzt.
– Den neuen Widerstandshalter K in
die untere linke Ecke des Gehäuses
setzen und mit Hilfe der beiliegenden selbstbohrenden Schrauben L
befestigen.
– Die 4 Kabelschuhe H am Widerstand
J abziehen.
– Den Halter auseinanderdrücken und
den Widerstand J herausnehmen.
– Den Widerstandshalter mit einem
großen Schraubenzieher heraushebeln.
6
– Den neuen Widerstand in den Halter
einsetzen, dabei die Lage der
Kundendienstlösung MG 1100
4 Anschlüsse für die Kabelschuhe
beachten (siehe Abb.).
– Die 4 Kabelschuhe auf den Wider-
stand stecken.
– Die Gebläseschnecke wieder einbau-
en und anschließen.
– Das Luftleitblech wieder einsetzen.
– Elektrische Prüfung gemäß VDE-Vor-
